Двигатель ВАЗ 2110 16 клапанов, технические характеристики, устройство и схема ГРМ

dvigatel-vaz-2110 16-klapanov

Двигатель ВАЗ 2110 16 клапанов является самым мощным и динамичным мотором “десятки”, в то же время делая машину с таким силовым агрегатом довольно сложной в ремонте и обслуживании.

Бензиновых инжекторных двигателей ВАЗ 2110 16 кл. два, один рабочим объемом 1.5 литра (ВАЗ-2112) и второй объемом 1.6 литра (ВАЗ-21124). Двигатель ВАЗ-2112 имеет одну существенную проблему. При обрыве ремня ГРМ происходит удар клапанов о поршень. Собственно изображение данного 16-клапаного двигателя в разрезе дает четкое представление о фактическом отсутствии достаточного зазора между тарелками клапанов и днищем поршня. То есть когда рвется ремень, а поршень по инерции идет в верхнюю точку, клапан может быть открыт и происходит неизбежный удар. Обычно при таком прошествии клапана гнутся. А в худшем случае и ломаются превращая камеру сгорания и днище поршня в металлические крошки.

ustroistvo-dvigatela-vaz-2110-16-klapanov

Собственно в двигателе 1.6 литра (ВАЗ-2112) данной проблемы уже нет. Там клапана не гнутся. Этого удалось добиться использовав новые поршни с особой формой днища, на которой имеются выемки на случай обрыва ремня ГРМ. Смотрим фото подобных поршней далее.

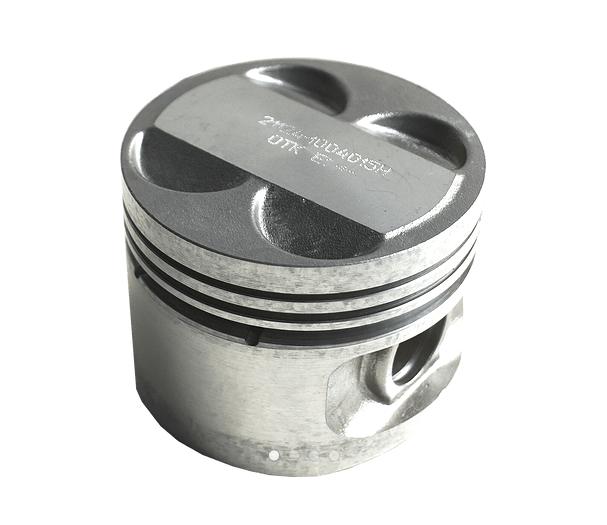

porshen-vaz-16-klapanov

Далее подробные характеристики двигателей ВАЗ 2110 16 клапанов.

Двигатель ВАЗ 2110 1.5 л. 16-клапанов инжектор

  • Рабочий объем – 1499 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 82 мм
  • Ход поршня – 71 мм
  • Мощность – 93 л.с. (68 кВт) при 5600 оборотах в минуту
  • Крутящий момент – 128 Нм при 3800 оборотах в минуту
  • Степень сжатия – 10.5
  • Система питания – распределенный впрыск
  • Разгон до 100 км/ч – 12.5 секунд
  • Максимальная скорость – 180 километров в час
  • Средний расход топлива – 7,2 литра

Двигатель ВАЗ 2110 1.6 л. 16-клапанов инжектор

  • Рабочий объем – 1596 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 82 мм
  • Ход поршня – 75.6 мм
  • Мощность 16 кл. – 89 л.с. (65.5 кВт) при 5600 оборотах в минуту
  • Крутящий момент 16 кл. – 131 Нм при 3800 оборотах в минуту
  • Степень сжатия – 10.3
  • Система питания – распределенный впрыск
  • Разгон до 100 км/ч – 12секунд
  • Максимальная скорость – 185 километров в час
  • Средний расход топлива – 7,2 литра

Стоит отметить, что сегодня на “Автовазе” в основном производят двигатели объемом 1.6 литра, а 1,5 литровые агрегаты уже не ставятся на модели Lada, но на “десятках” встречаться довольно часто.

Двигатель ВАЗ 2110 16 клапанов устройство ГРМ

Предлагаем подробную схему ГРМ 16-клапанного двигателя “десятки”. Замена ремня ГРМ у двигателя с двумя распределительными валами гораздо сложнее, чем у обычного 8-клапанного мотора. В устройстве ГРМ добавляется еще один шкив распредвала, дополнительный ролик ГРМ. При замене ремня на 16-клапанном моторе установить ремень нужно таким образом, что бы совместить метки шкивов распредвалов и метку шкива коленвала. Самое интересное, натяжной ролик который вам надо верно установить, что бы обеспечить нормальное натяжение ремня, может сместить метки при натяжении. Поэтому, если у вас нет опыта установки ремня на 16-клапанном двигателе ВАЗ-2110, то может понадобится довольно много времени, на то что бы понять, как это работает.

shema-grm-dvigatela-vaz-2110-16-klapanov

Перед установкой защитного кожуха ГРМ, вы должны точно убедится, что натяжной ролик достаточно подтянул ремень и метки точно совпадают. Если в не уверены в полном совпадении меток, лучше не собирать ГРМ дальше, лучше еще раз все проверить. Ведь если метки не совпадут, хотя бы на один зубец ремня ГРМ, двигатель вряд ли будет нормально работать, поскольку газораспределительный механизм будет разбалансирован.

remen-grm-vaz-2110-16-klapanov

Сегодня модификации двигателя ВАЗ 2110 16 клапанов объемом 1.6 литра устанавливаются практически на все новые модели Лада Калина, Приора и Гранта. Соответственно и устройство этих моторов весьма схожи.

myautoblog.net

ВАЗ 2110 инжектор 16 клапанов, характеристики мотора, устройство ГРМ

vaz-2110 ingektor-16-klapanov

ВАЗ 2110 инжектор 16 клапанов стал очередным конструктивным прорывом для “Автоваза”. Наконец то 4-цилиндровые силовые агрегаты отечественного производителя получили современную систему ГРМ с двумя распредвалами и 4 клапанами на цилиндр. Всего на “десятку” устанавливали два основных 16-клапанных инжектора. Это двигатель объемом 1.5 литра модели 2112 и 21124 объемом 1.6 литра.


Самое интересное, что инжекторный мотор объемом 1.5 литра мощнее, своего более объемного собрата. Двигатель ВАЗ-2112 развивает 93.5 лошадиные силы, в то время как ВАЗ-21124 всего 89 л.с. Компрессия в 1.5 литровом 16-клапаннике чуть выше. Однако мотор 2112 имеет один недостаток. В случае обрыва ремня гнутся клапана, что приводит к очень дорогостоящему ремонту. У двигателя ВАЗ-21124 эту проблему решили, сделав в днище поршней специальные выемки под клапана, это конечно снижает компрессию, зато клапана не гнутся при обрыве ремня ГРМ.

porshen-vaz-16-klapanov

Характеристики ВАЗ 2110 инжектор 16 клапанов

В техническом плане 16-клапанные моторы ВАЗ 2110 практически одинаковы, однако из-за разницы рабочих объемов есть некоторые отличия. Так двигатель 21124 имеет увеличенных ход поршня, поэтому высота чугунного блока цилиндров на несколько миллиметров больше. Диаметр цилиндров обоих двигателей одинаков – 82 мм. Далее более подробные технические характеристики инжекторных двигателей “десятки” с 16-клапанами.

ВАЗ 2110 инжектор 16 клапанов 1.5 литра

  • Рабочий объем – 1499 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 82 мм
  • Ход поршня – 71 мм
  • Мощность – 93 л.с. (68 кВт) при 5600 оборотах в минуту
  • Крутящий момент – 128 Нм при 3800 оборотах в минуту
  • Степень сжатия – 10.5
  • Система питания – распределенный впрыск
  • Разгон до 100 км/ч – 12.5 секунд
  • Максимальная скорость – 180 километров в час
  • Средний расход топлива – 7,2 литра

ВАЗ 2110 инжектор 16 клапанов 1.6 литра

  • Рабочий объем – 1596 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 82 мм
  • Ход поршня – 75.6 мм
  • Мощность 16 кл. – 89 л.с. (65.5 кВт) при 5600 оборотах в минуту
  • Крутящий момент 16 кл. – 131 Нм при 3800 оборотах в минуту
  • Степень сжатия – 10.3
  • Система питания – распределенный впрыск
  • Разгон до 100 км/ч – 12 секунд
  • Максимальная скорость – 185 километров в час
  • Средний расход топлива – 7,2 литра

При всех плюсах 16-клапанного бензинового двигателя ВАЗ-2110, этот силовой агрегат технологически сложнее своих 8-клапанных собратьев. Головка блока цилиндров изготовлена из алюминиевого сплава и имеет довольно внушительные размеры. Банальная регулировка клапанов занимает довольно длительное время, а уж капитальные ремонт ГБЦ 16-клапанного двигателя довольно трудозатратное мероприятие.

Чаще всего практически все владельцы 16-клапанных инжекторных моторов “десятки” сталкиваются с заменой ремня ГРМ, что тоже требует повышенного внимания. Ведь шкивов распредвала уже два, плюс добавляется обводной ролик ГРМ. При установке нового ремня необходимо совместить три метки, на шкивах распредвала и шкиве коленвала. В теории это выглядит примерно вот так, как на изображении далее.

shema-grm-dvigatela-vaz-2110-16-klapanov

Это подробная схема ГРМ 16-клапанного инжектора ВАЗ-2110. А вот так все выглядит на реальной фотографии установленного ремня ГРМ.

remen-grm-vaz-2110-16-klapanov

Устройство ГРМ ВАЗ 2110 инжектор 16 клапанов в принципе мало отличается от устройства двигателей DOHC иномарок. Так что если у вас есть опыт замены ремня на “десятке”, то проблем с этой операцией на других автомобилях с таким же мотором проблем не вызовет. Стоит еще раз напомнить, что неправильная установка ремня на 16-клапанном моторе объемом 1.5 литра может привести к загнутым клапанам. Так что обязательно перепроверьте, что все метки четко совпадают. Так же ремень должен быть достаточно натянут, в противном случаем может случится перескакивание ремня ГРМ, что вызовет неизбежные проблемы.

myautoblog.net

Cхема двигателя ВАЗ-2112 16 клапанов в картинках

16-ти клапанный двигатель ВАЗ-2112, в своё время являлся самым динамичным и приемистым мотором в линейке ВАЗ, что делало его одновременно самым популярным и сложным в ремонте и обслуживании. В этой статье мы подробно расскажем вам об устройстве этого двигателя, его преимуществах и недостатках.

Схематическая зарисовка двигателя ВАЗ-2112

Подробная схема двигателя ВАЗ-2112.

1 – поддон картера двигателя. 2 – передний сальник коленвала. 3 – коленчатый вал. 4 – шкив коленчатого вала. 5

– масляный насос. 6 – шкив привода генератора. 7– зубчатый ремень ГРМ. 8 – передняя крышка привода механизма газораспределения. 9 – шкив насоса охлаждающей жидкости (помпа). 10 – натяжной ролик. 11 – зубчатый шкив распредвала. 12 – задняя крышка привода механизма газораспределения. 13 – сальник распределительного вала. 14 – выпускной распределительный вал. 15 – гидротолкатель. 16 – пружина клапана. 17 – направляющая втулка клапана. 18 – выпускной клапан. 19 – ресивер. 20 – крышка подшипников распределительного вала. 21 – направляющая труба. 22 – крышка головки блока цилиндров. 23 – пластиковая крышка.
24
– свеча зажигания. 25 – впускной распределительный вал. 26 – впускной клапан. 27 – головка блока цилиндров. 28 – соединительная муфта. 29 – топливная рампа. 30 – шланг вентиляции картера. 31 – форсунка. 32 – впускной коллектор. 33 – маховик. 34 – держатель заднего сальника коленчатого вала. 35 – задний сальник коленчатого вала. 36 – блок цилиндров. 37 – масляный щуп. 38 – поршень. 39 – шатун. 40 – крышка шатуна. 41 – крышка коренного подшипника коленчатого вала.

Устройство двигателя

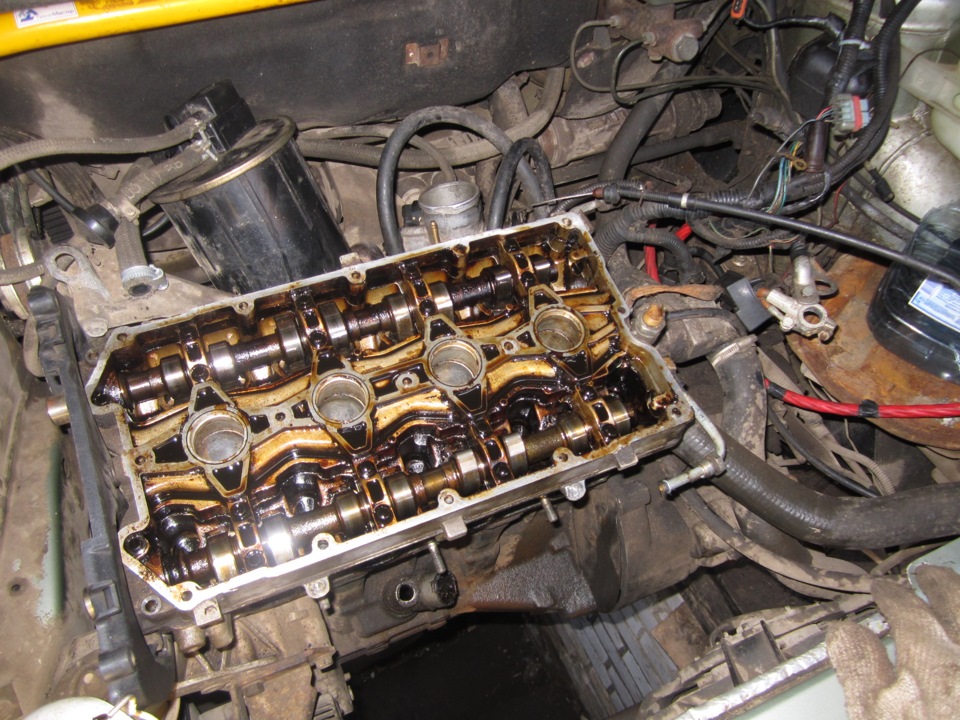

16-ти клапанный 124 двигатель под капотом «двенашки»

  • Двигатель бензиновый шестнадцатиклапанный, рядный, четырёхтактный, состоящий из четырёх цилиндров. Порядок работы цилиндров: 1-3-4-2 – начиная от шкива коленвала. С системой питания – распределённым впрыском, управляемый через контроллер Bosch, «Январь» или GM.
  • Мотор закреплён в моторном отсеке при помощи четырёх эластичных опор, из которых передняя и задняя представляют собой штанги, фиксирующиеся от двигателя к кузову, а левая и правая идентичные ВАЗ-2110(11).
  • На двигателе с одной стороны расположены приводы распределительных и коленчатого вала, насоса охлаждающей жидкости ( о проверке помпы и о выборе помпы – прим.), генератора, а также ремня ГРМ (о его замене тут), с другой датчики: температуры охлаждающей жидкости, давления масла, стартер, термостат, спереди: рампа с форсунками, впускной коллектор, щуп масляный, датчик детонации, шланг вентиляции картера, датчик фаз. С обратной стороны: масляный фильтр, датчик положения коленвала, выпускной коллектор. Сверху: свечи зажигания, высоковольтные провода. Подробнее о всех датчиках написано здесь.
  • Чугунный блок цилиндров имеет идентичный индекс «21083» с двигателями от ВАЗ-2110(11), однако имеют разные винты под головки цилиндров М10х1,25 в отличие от М12х1,25, а также их наименьшую глубину входа.
  • У каждого двигателя, есть свой серийный номер.

Цилиндры

Так выглядит блок цилиндров на снятом двигателе.

Цилиндры двигателя расточены непосредственно в блоке. Начальный диаметр 82 мм и во время ремонта может быть увеличен на 0,4 или 0,8 мм. Класс цилиндра маркируется на нижней плоскости блока латинскими буквами.

Коленчатый вал

Этот элемент практически не выходит из строя.

Коленвал сделан из чугуна высокопрочной закалки, и снабжен пятью коренными, четырьмя шатунными шейками, а также восемью противовесами, отлитыми совместно с валом. Отличие этого коленвала от аналогов с ВАЗ-2112 обусловлено повышенной прочностью и износостойкостью, поэтому установка от младших моделей полностью исключена. К обратной стороне коленчатого вала при помощи шести самоконтрящихся болтов закреплён маховик.

Поршни

На этих поршнях как видно уже есть проточки под клапана. Их уже не загнёт.

Поршень в двигателе изготовлен из алюминиевого сплава, юбка поршня в продольном сечении – коническая, в поперечном – овальная. Отличительная особенность поршней для ВАЗ-2112, они имеют четыре углубления под клапаны, во избежание их загиба и последующей замены клапанов, тогда как на младших моделях они плоские. Для одного двигателя поршни следует подбирать по массе, не допуская разницу более чем в 5 грамм, для уменьшения дисбаланса КШМ (кривошипно-шатунного механизма – прим.). На поршне вмонтировано три кольца: верхние – компрессионные, препятствующие прорыву газов в картер двигателя, также они способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо – маслосъёмное (о его замене тут).

Шатуны

Как правило их меняют вместе с поршнями.

Шатуны – стальные, подразделяются на классы по массе – они маркируются краской или буквой на крышке. На крышках, как и на шатунах, клеймится номер цилиндра (он должен находиться по одну сторону шатуна и крышки).

Поршневые пальцы

Так выглядит поршневой палец.

Поршневой палец – стальной, трубчатого сечения. От выпадения он зафиксирован двумя стопорными пружинными кольцами, которые располагаются в проточках бобышек поршня. По диаметру их можно разделить на три различных класса: 1 – 21,978-21,982; 2 – 21,982-21,986; 3 – 21,986-21,990. Класс поршня также выбивается на его днище. Поршень и палец должны быть одного класса.

ГБЦ

Вид ГБЦ на демонтированном двигателе.

Головка блока цилиндров – сделана из алюминиевого сплава, общая для всех четырех цилиндров, центрируется на блоке двумя втулками и крепится десятью винтами. На верхней части ГБЦ находятся опоры распредвалов, по пять с каждой из сторон.

Распределительные валы

Распределительные валы и их шкивы

Распределительные валы – литые, чугунные, пятиопорные, у каждого по восемь кулачков. Распределительные валы приводятся во вращение зубчатым ремнем от коленчатого вала. В связи с повышенными нагрузками на ремень ГРМ его ширина в двигателе ВАЗ-2112, по сравнению с аналогами 2110(11) увеличена с 19,0 до 25,4 мм (соответственно, увеличена ширина зубчатых шкивов и роликов). Поэтому изменился и момент натяжения ремня ГРМ. Под шкивом впускного распределительного вала находится опорный ролик, под выпускным – натяжной.

Клапаны

Этим клапанам не страшны загибы, если на поршнях есть проточки.

Клапаны сделаны из стали, при этом выпускной из жаропрочной с направленной фаской, и площадь впускного, больше чем выпускного. Если сравнивать по размерам, то они меньше чем у аналогов «десятой» модели. Расположены они в два ряда V-образным способом. Они приводятся в действие от кулачков при помощи гидротолкателей, которые в свою очередь очень чувствительны к чистоте масла и его качеству. И при наличии механических примесей возможен преждевременный выход из строя этих элементов, что будет сопровождаться повышенным шумом при работе гидротолкателей. О том, как заменить эти элементы подробно на писано в этой статье.

Система смазки

Смазка двигателя ваз-2112 – производится комбинированным способом. При помощи давления смазываются коренные и шатунные подшипники, распредвал и гидротолкатели. Путём разбрызгивания масло подается на стенки цилиндров от них к поршневым кольцам и пальцам, на дне поршней, к паре «кулачок распределительного вала – толкатель» и стержням клапанов. Остальные узлы смазываются самотеком.

Более подробно в материале: схема системы смазки 16-ти клапанного двигателя ВАЗ-2112.

Масляный насос

Новый масляный насос.

Масляный насос – оборудован шестернями внутреннего зацепления и редукционным клапаном – установленным на передней стенке блока цилиндров. К крышке второго коренного подшипника и корпусу насоса болтами крепится маслоприемник. Масляный фильтр – представляет из себя полнопоточный, неразборный фильтр. Сама система вентиляции картера – закрытая, принудительная, отсосом газов через маслоотделитель, расположенным в крышке головки цилиндров.

carfrance.ru

технические характеристики, устройство и схема

Двигатель ВАЗ 21124 16 клапанов — это модификация другого вазовского мотора – 21120. Он появился в начале 2000-х и устанавливался на переднеприводные автомобили десятого семейства – ВАЗ 21104 (седан), 21114 (универсал), 21123 (трехдверных хэтчбек), 21124 (пятидверный хэтчбек). Также мотор устанавливался на ВАЗ 21144.

Технические характеристики двигателя ВАЗ 21124

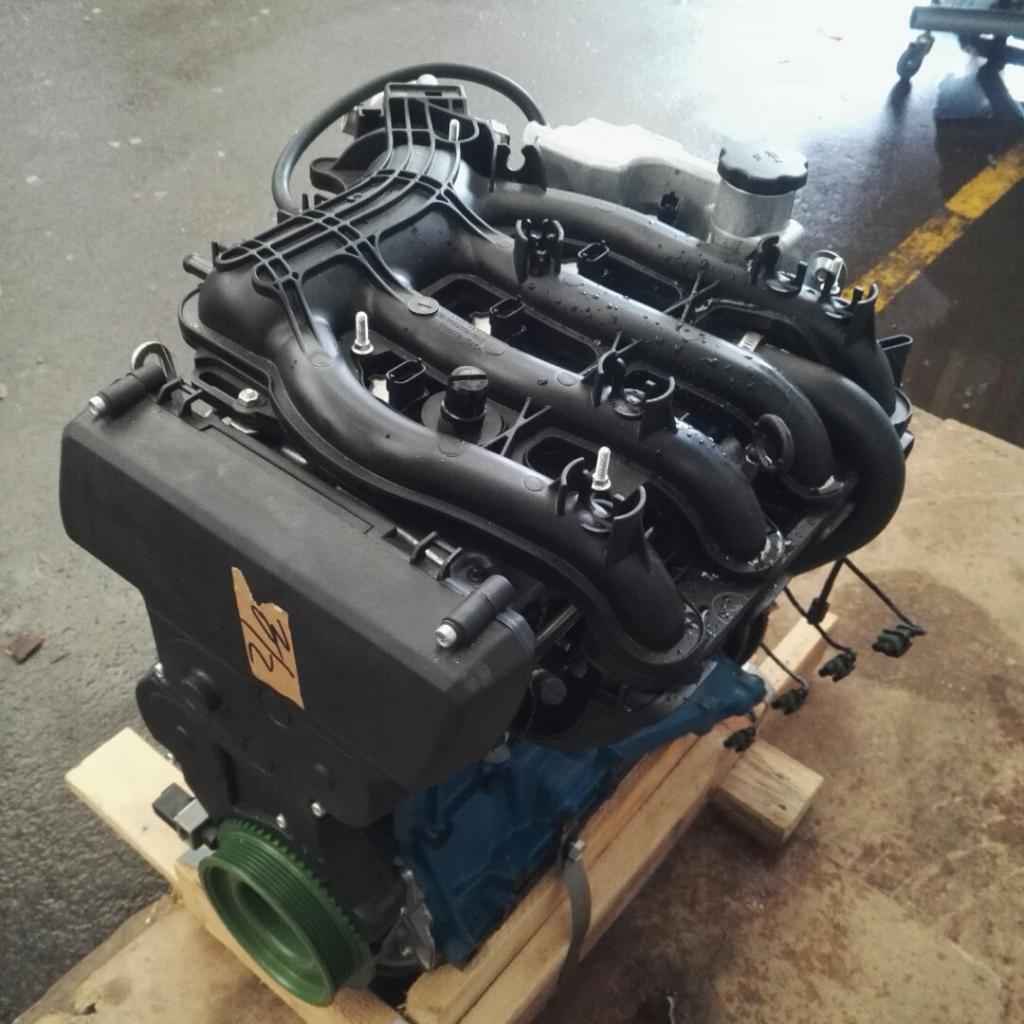

Двигатель в сборе

Это четырехтактный бензиновый двигатель с распределенным впрыском топлива объемом 1599 см3 (1,6 литра). Количество цилиндров – 4, расположение – рядное. Распределительный вал расположен в верхней части двигателя – головке блока цилиндров (ГБЦ) и приводится в движение ременной передачей от коленчатого вала. Охлаждается мотор за счет принудительной циркуляции охлаждающей жидкости при помощи водяной помпы. Смазка движущихся частей происходит при помощи разбрызгивания моторного масла и принудительной циркуляции последнего по специальным каналам.

Характеристики двигателя 21124, приводимые в инструкции по эксплуатации, следующие:

  • Максимальная мощность (достигается при 5000 оборотов/мин.) – 65 кВт или 89 л. с.
  • Крутящий момент (достигается при 3500-3900 оборотов/мин.) – 132 Н/м.
  • Масса: 120 кг.
  • Используемое топливо: бензин АИ 92, 95, сжатый природный газ.
  • Общее количество клапанов/на цилиндр: 16/4.
  • Число цилиндров: 4.
  • Ход поршня: 72,6 мм.
  • Ширина цилиндра; 82 мм.
  • Степень сжатия: 10,3.

Устройство: общая схема

Устройство двигателя ВАЗ 21124 представляет собой совокупность нескольких подсистем:

  • ГБЦ.
  • Блок цилиндров и шатунно-поршневую группу.
  • Смазки.
  • Охлаждения.
  • Зажигания.
  • Питания.
  • Выхлопа.

Взаимодействуют эти компоненты между собой при помощи привода газораспределительного механизма (ГРМ) и электронный блок управления двигателем (ЭБУД).

Схема ваз 21124

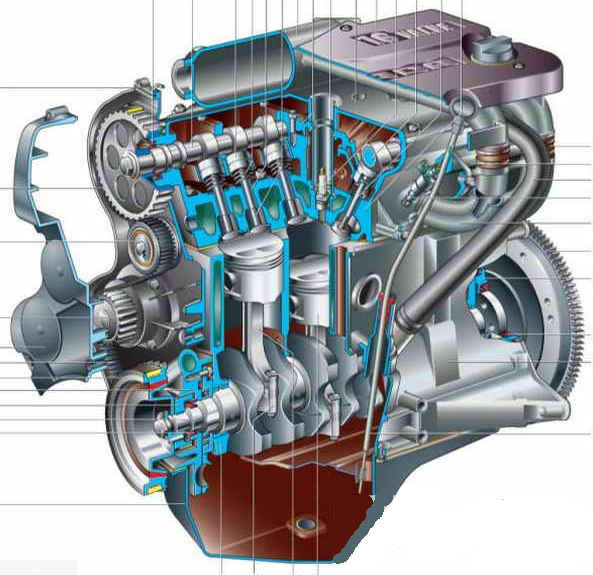

На схеме: двигатель ВАЗ 21124 в разрезе.

Передняя сторона двигателя

Передняя сторона двигателя расположена около правого брызговика. На ней установлена двухсекционная пластиковая накладка.

ГРМ ВАЗ 21124

Под ней расположены приводы газораспределительного механизма и электрогенератора. ГРМ включает в себя: шестерни распредвала, насос охлаждающей жидкости и 2 ролика, один из которых регулирует натяжение зубчатого ремня. На конце коленчатого вала находятся шестерня привода газораспределительного механизма, шкив генератора и маслонасос. Эти компоненты приводятся в движение от его вращения.

Головка блока цилиндров (ГБЦ)

Головка блока цилиндров 21124

Она отлита из алюминия и выполняет функции впрыска топлива в цилиндры и удаления продуктов горения. Внутри имеются каналы для перекачки масла и охлаждающей жидкости, попадающих через несколько отверстий в месте соединения с блоком цилиндров.

Отливка комплектуется следующими деталями: клапаны, их направляющие и пружины, гидрокомпенсаторы, 2 распредвала (впуск и выпуск) и их подшипники. На концах валов с одной стороны расположены шестерни, диаметром в 2 раза больше коленвальной. На другой – датчик фазы, работающий на эффекте Холла.

Главное нововведение в ГБЦ 21124 по сравнению с восьмиклапанниками (2111 и 21083) – автоматическая регулировка зазоров между клапанами и кулачками распределительного вала. Это было достигнуто за счет добавления гидрокомпенсаторов в конструкцию головки блока цилиндров.

Блок цилиндров и шатунно-поршневая группа (ШПГ)

Это главная часть двигателя, в которой энергия сгоревшего топлива превращается в механическую. Она состоит из блока цилиндров, поршней, шатунов, соединительных пальцев опор-подшипников, коленвала и полуколец, ограничивающих смещение последнего относительно своей оси.

Блок 11193

Двигатель ВАЗ 21124 16 клапанов комплектуется «высоким» блоком 11193, получившим свое прозвище из-за размера. Он отливается из чугуна, а затем в нем вытачивают отверсится под цилиндры. Его высота 197 миллиметров (от оси вращения коленвала до верхней кромки). Он выше блока цилиндров, использовавшегося в моторе 21120 на 2,2 мм. Это увеличение позволило повысить рабочий объем до 1,6 литра без увеличения диаметра цилиндров. Также блок отличается уменьшенным размером отверстий для болтов крепления ГБЦ.

Коленчатый вал (каталожный номер – 11183 -1005016), как и блок, отлит из чугуна. Шейки (места соприкосновения с другими деталями) отполированы и в них просверлены отверстия для смазки опорных и шатунных подшипников. Для уменьшения вибрации от вращения на валу установлено 8 противовесов, по форме похожих на половину диска.

Шатуны выкованы из стали, состоят из двух головок – верхней и нижней. В верхней установлена втулка, выполненная из сталебронзового сплава, для крепления поршня. В нижнюю – запрессованы вкладыши (подшипники скольжения). Крепится шатун к коленвалу при помощи крышки и 2 болтов.

Поршень двигателя 21124

Поршни, устанавливаемые в двигатель ВАЗ 21124 16 клапанов, были разработаны специально для него. Они отлиты из алюминия, а в их торце есть 3 канавки для установки 2 компрессионных и одного маслосъемного кольца. На днище поршня (сторона, соприкасающаяся с клапанами) сделаны 4 выточки глубиной 5,5 миллиметров. Эта мера добавляет двигателю еще одно важное свойство – сохранность клапанов при разрыве ремня ГРМ или его неправильной установке. За эту модификацию мотор владельцы называют «безвтыковым». Охлаждаются поршни при помощи масляных форсунок, установленных в опорах коренных подшипников.

Сильный износ этой части двигателя приводит к сильному ухудшению характеристик двигателя ВАЗ 21124 вплоть до невозможности запуска.

Система питания

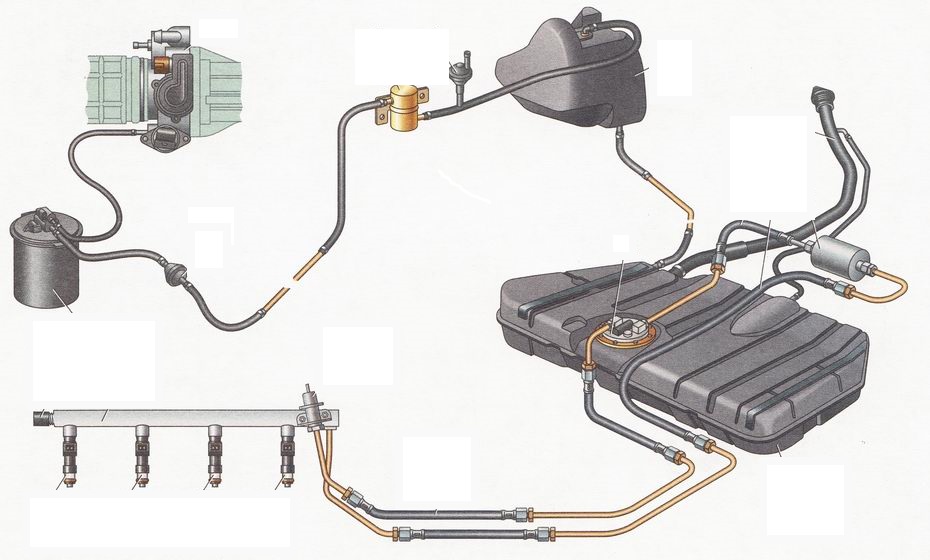

Топливная система ваз 21124

Этот компонент предназначен для приготовления воздушно-топливной эмульсии и доставки ее к входам цилиндра. Она состоит из 3 частей: системы подачи воздуха, бензина и ресивера.

Топливная система включает в себя топливную рампу с форсунками, электрический насос, бак и соединительные трубки. Система подачи воздуха состоит из бумажного воздушного фильтра, шлангов и дроссельного узла.

Работает подача топлива следующим образом. По сигналу от блока управления двигателем включается насос и топливо поступает в рампу. Из нее топливо через форсунки впрыскивается в ресивер, где оно смешивается с воздухом. Полученная смесь при помощи разрежения в цилиндре втягивается в него.

Система зажигания

Двигатель ВАЗ 21124 16 клапанов оснащен системой зажигания, состоящей из свечей NGK BCPR6ES или АУ17ДВРМ, датчика детонации и индивидуальных катушек зажигания. Последние являются третьим нововведением в конструкции мотора и улучшают его динамические характеристики.

Блок управления двигателем и его датчики.

Контроллер Бош 21124

Эта деталь – «мозг» силового агрегата. Она обеспечивает все технические характеристики двигателя ВАЗ 21124, заявленные заводом-изготовителем. Блок предназначен для координирования и синхронизации работы всех подсистем. Информацию о текущем состоянии мотора он получает при помощи датчиков:

  • Положения и частоты вращения коленвала.
  • Массового расхода воздуха (ДМРВ).
  • Температуры охлаждающей жидкости.
  • Положения распределительного вала.
  • Детонации.
  • Положения заслонки дроссельного узла.
  • Двойной лямбда-зонд, определяющий количество кислорода в выхлопных газах, установленный до и после нейтрализатора.
  • Датчик неровной дороги.

Описываемый двигатель комплектуется ЭБУД 21124 с контроллером BOSCH M 7.9.7, обеспечивающим соответствие экологическим нормам Евро-2 и 3.

Основные неисправности и способы их устранения

Иногда двигатель по случайности или недосмотру владельца может не завестись или начать себя странно вести прямо на дороге. Приведенная таблица с симптомами и их причинами поможет понять, что случилось с автомобилем и выполнить ремонт двигателя ВАЗ 21124 своими силами.

Проблема Симптом Причина Устранение
Двигатель не запускается Не проворачивается стартер Неисправно тяговое реле или есть обрыв в цепи пуска стартера Проверить сопротивление проводов при помощи омметра, поврежденные – заменить

Реле стартера срабатывает, но сам он не проворачивается или вращается плохо

Разряжен аккумулятор, плохой контакт в коллекторе стартера (грязь, износ щеток), неисправно тяговое реле Зарядить аккумулятор, если он полностью разряжен или с «толкача» завести машину и доехать до ближайшего автоэлектрика
Стартер вращается, но коленвал не проворачивается Нет контакта с зубьями маховика из-за разрушения последних, плохо закреплен стартер, вышли из строя его внутренние части Закрепить/ заменить стартер, установить новый маховик
При работе стартера слышны щелчки Неисправно тяговое реле, плохое соединения в цепях стартера, разряжен аккумулятор Заменить реле, зарядить батарею, очистить и обжать места соединения проводов
Коленвал вращается, но двигатель не запускается Неисправна система зажигания

1.Проверить плотность посадки катушек зажигания

2.Проверить наличие искры на каждой свече

3.Заменить катушку/ свечу исправными

Неисправна система впрыска

1.Проверить цепи системы впрыска(состояние проводов, предохранителей, бензонасоса)

2.Проверить давление в топливной рампе с помощью манометра

3.Проверить датчики:

  • Температуры ОЖ
  • Положения коленвала и распредвала
  • Концентрации кислорода
  • Плохой дороги
  • Детонации
  • Положения дроссельной заслонки.
Двигатель не работает на холостом ходу В двигатель попадает лишний воздух Подтянуть все шланги и соединения. Отсоединить вакуумный усилитель тормозов и заткнуть его шланг. Если холостые обороты вернулись – заменить усилитель
Неисправен регулятор холостого хода Установить новый регулятор. Если проблема не исчезла – обратиться на СТО
Двигатель работает неровно,»троит» Со стороны глушителя слышно регулярно повторяющиеся хлопки Нет искры в одном из цилиндров Проверить исправность системы зажигания и заменить испорченные элементы
В цилиндры попадает воздух в обход ресивера Проверить соединения и устранить подсос воздуха
Топливо-воздушная смесь не сжимается в одном из цилиндров из-за износа цилиндра, ШПГ или клапанов Капитальный ремонт двигателя

Подводя итог, можно сказать, что описанный мотор устроен просто и отличается большим ресурсом – 200-250 тысяч километров до первого капитального ремонта. Мощность двигателя ВАЗ 21124 небольшая по современным меркам, но ее вполне достаточно для езды в городских условиях.
