Двигатель КамАЗ-740 - разновидности, особенности, характеристики

Двигатель КамАЗ-740 является одним из лучших отечественных грузовых моторов. За историю данного агрегата выпускалось много модификаций и модернизаций, все они основывались на моторе, который был разработан в 1974 году.

Технические характеристики

КАМАЗ - большегрузный автомобиль, имеющий большое количество вариантов и модификаций. Производитель - Камский автомобильный завод КамАЗ.

Основной отечественный конкурент этого мотора - модели ЯМЗ-236/238 производства Ярославского моторного завода. Но каждый из них занимает свою рыночную нишу. Устройство двигателя КамАЗ-740 похоже на двигатель ЯМЗ, но есть ряд конструктивных отличий. Так, у челнинского мотора на каждый цилиндр предусмотрена отдельная головка блока.

В зависимости поколения и от года производства двигатели КамАЗ-740 имеют различные экологические нормы: от Евро-0 до Евро-5.

Далее будут описаны основные технические характеристики силового агрегата 740 и его модификаций.

Моторы Евро-0 | 740.210 и 740.260

Наименование Характеристика
Мощность 154 кВт. для 210 л.с. и 191 кВт для 260л. с.
Количество цилиндров 8
Количество головок 8
Количество клапанов 16
Охлаждение Жидкостное
Объем 10,85 (10 850 см3.)
Система подачи питания ТНВД 33ЯЗДА или 334 ЯЗДА
Порядок работы цилиндров 1-5-4-2-6-3-7-8

Моторы Евро-2 | 740.

31-240 и 740.30-260
Наименование Характеристика
Мощность 176 кВт. для 240 и 191 кВт. для 260
Количество цилиндров 8
Количество головок 8
Количество клапанов 16
Охлаждение Жидкостное
Объем 10,85 (10 850 см3)
Система подачи питания ТНВД 337-20 ЯЗДА или 337-21 ЯЗДА
Порядок работы цилиндров 1-5-4-2-6-3-7-8

Моторы Евро-2 | 740.51-320 и 740.50-360

Наименование Характеристика
Мощность 235 кВт. для 320 и 265 кВт. для 360
Количество цилиндров 8
Количество головок 8
Количество клапанов 16
Охлаждение Жидкостное
Объем 10,85 (10 850 см3)
Система подачи питания ТНВД 337-20-03 ЯЗДА или 337-20-04 ЯЗДА
Порядок работы цилиндров 1-5-4-2-6-3-7-8

Моторы Евро-4 | 740.70 и модификации

Наименование Характеристика
Мощность 280–420 л. с.
Количество цилиндров 8
Количество головок 8
Количество клапанов 16
Охлаждение Жидкостное
Объем 11,67 (11 670 см3)
Система подачи питания ТНВД 337-20-03 ЯЗДА или 337-20-04 ЯЗДА
Порядок работы цилиндров 1-5-4-2-6-3-7-8

Характеристики двигателей КамАЗ, которые выпускает Камский моторный завод, достаточны и способны выдавать нужную мощность грузовику.

Обслуживание

Замена масла.

Масло рекомендуется менять через 10 000 км, вне зависимости от того, какая периодичность указана в инструкции (это обусловлено повышенным содержанием серы в российском дизтопливе, что приводит к быстрому окислению масла).
При длительной работе на пониженных оборотах - рекомендуется не ниже 1000об/мин.- на стоянках, ночевках, масло рекомендуется менять через 7500 км.

Для турбодизеля, начиная с Евро-2, возможно проводить техническое обслуживание в интервалом 20 000 км.

Замена воздушного фильтра.

При каждодневном осмотре выполнять осмотр фильтрующих элементов и заменять по мере необходимости. В сложных условиях выполнять каждодневную очистку поверхностей от пыли и грязи, менять фильтрующие элементы через каждые 3-4 тысячи километров. При выходе из строя воздушного фильтра – нехватки подачи воздуха в цилиндры приводит к неполному сгоранию топлива, что ведет к поломке двигателя.

Начинать движение только с прогретым двигателем.

Движение без прогрева приведет к замене гильз и поршневых колец.



Специалисты рекомендуют на кажом ТО проверять топливную систему и проводить регулировку клапанов. Это уменьшит износ силового агрегата и может продлить его ресурс еще на 100 тыс.км.

Ремонт и неисправности

Как и любой силовой агрегат, двигатель 740 имеет свойство ломаться.

Наши специалисты по ремонту смогут помочь Вам с ремонтов двигателей КамАЗ заказать ремонт

Большинство неисправностей являются следствием нарушения рекомендаций и сроков Технического Обслуживания. Перед эксплуатацией автомобиля настоятельно рекомендуем изучить справочное  руководство по эксплуатации и техническому обслуживанию двигателей Камаз.

Неисправности двигателя 740 могут обуславливаться проблемами в шатунно-кривошипных механизмах и в механике, которая отвечает за распределение газа. Обычные признаки: появление глухих и ритмичных стуков внизу двигательного картера, а также наличие звонких стуков внутри цилиндра.

В шатунно-кривошипной механике к неполадкам может приводить плохая амортизация шеек внутри коленчатого вала, а также износ подшипников. Возможен проворот вкладышей, а также заклинивание внутри коленчатого вала из-за закоксованных масляных каналов внутри каждой шейки, обрыв шатунов или шатунных болтов, износ поршневых колец, а также гильзы цилиндров, износ отверстий, необходимых для прохождения жидкости для охлаждения внутри цилиндров под влиянием ударного колебания.

Стук посреди двигательного блока. Уменьшаются показатели двигательной мощности, увеличивается топливный и масляной расход, повышается дымление из-за газов, которые были отработаны. Внутри поршневых канавок пригорают и изнашиваются поршневые кольца, а также гильзы цилиндров.

Двигатель не заводится, заводится и глохнет. Потеря мощности двигателя.

Основная причина - наличие воды в топливе. Ежедневно сливайте из фильтра грубой очистки воду и осадок. Выключите двигатель. Откройте сливной клапан. Поверните ручку клапана против часовой стрелки на 4 полных оборота так, чтобы клапан опустился на 2,5 см. Если количество сливаемой жидкости превысит 50-60 грамм, долейте топливо в фильтр.

Другая причина затрудненного пуска двигателя, подсасывание воздуха в топливопроводы. Необходимо проверить, все соединения топливопроводов на герметичность.

Загрязнение топливных фильтров (ФГОТ, ФТОТ) и топливозаборника. Загрязнение воздушного фильтра. Промыть бак, заменить топливные и воздушный фильтра.

Обратиться в автосервис для проведения диагностики двигателя.



Течь масла

Никогда не эксплуатируйте двигатель, если уровень масла находится выше или ниже меток. Проверьте уровень масла после выключения двигателя не ранее чем через 5 минут после останова.

Повышение температуры двигателя.

Не перегревайте двигатель выше 100°С.

Не следует добавлять холодную охлаждающую жидкость в горячий двигатель, это может стать причиной его выхода из строя.



Сильная вибрация и шум двигателя. Стук клапанов в ГРМ двигателя.

Нарушение регулировок газораспределительного механизма и ТНВД двигателя.

Отрегулировать тепловые зазоры и угол опережения впрыска топлива. Провести регламентное ТО. Обратиться в автосервис для диагностики.



Увеличение дымности отработавших газов со специфическим синеватым оттенком при выходе их из глушителя и падение давления масла являются следствием неисправности системы смазки.

Капитальный ремонт

заказать ремонт

Капитальный ремонт двигателя КамАЗ-740 — это довольно сложная процедура, которая требует знаний конструкции, технических норм и специального оборудования для проведения данных операций. Существуют инструкции к проведению капремонта силовых агрегатов, которые разработаны заводом-изготовителем, в них достаточно точно прописаны все тонкости процесса.

Последовательность действий проведения восстановительных операций по двигателю КамАЗ-740:

  1. Для начала неисправный мотор разбирается для определения дефектов.
  2. Следующим этапом становится диагностика неисправностей. Сюда входит проведение диагностических работ по коленчатому валу, головкам блока цилиндров, распределительному валу, водяному и масляным насосам. При проведении ремонтно-восстановительных работ обязательно восстановается топливный насос высокого давления подачи топлива.
  3. Следующий этап ремонта силового агрегата — это расточка блока и коленчатого вала. Стоит отметить, что коленвал у КамАЗ — деталь достаточно прочная, так что не всегда это требуется. А вот с блоком дела обычно обстоят намного хуже. В любом случае придется растачивать цилиндры, но и это не всегда помогает. Так, если мотору более 20 лет, то единственным решением является гильзовка блока.
Наименование / Ремонт 1 2 3 4
Коленчатый вал 0,25 мм
0,50 мм
0,75 мм 1,00 мм
Блок цилиндров 120,5 мм 121,0 мм 121,5 мм СТ — гильзовка
  1. Неотъемлемым этапом проведения восстановления мотора является ремонт всех головок, которых у КамАЗ восемь штук. Так, зачастую меняются направляющие втулки, которые для начала разворачиваются на токарном станке. На клапанах снимается и подгоняется фаска, а седла подвергаются шарошке.
  2. Следующим этапом становится полировка кулачков распределительного вала. Проводится это на токарном станке при помощи специальной пасты и наждачной бумаги.
  3. Дальше идет этап ремонта водяного и масляного насоса. Специалисты по ремонту моторов неохотно ремонтируют эти детали, но в связи с особой дороговизной им приходится, чтобы сохранить клиентов. Как уже говорилось ранее, замене подлежат только некоторые элементы изделий. Так, меняются крыльчатка, вал в сборе, манжета и подшипники.
  4. Перед тем как приступить к процедуре укладки коленчатого вала, необходимо провести процесс балансировки. К коленвалу прицепляют сцепление и вращают, устанавливая специальные грузы. Если не провести данную процедуру, то в процессе эксплуатации вал разбалансируется, что приведет к разбитию бугелей и шатунов с вкладышами.
  5. Последним этапом по праву может считаться сборка. Этот процесс достаточно долгий, поскольку занимает почти целый день. Коленчатый вал укладывают, и проходит процесс «перевязки». Это процедура соединения коленвала с поршневой группой и установка вкладышей, как коренных, так и шатунных. Далее собирается масляный насос и помпа. Собираются все мелкие детали. Последними устанавливаются головки блока, клапанные крышки, ТНВД и система выпуска.
  6. После того как двигатель собран, его необходимо обкатать. Делается это только на горячую. К силовому агрегату подключают систему питания и систему выпуска, а затем его заводят, регулируя обороты, и периодически выставляются зазоры клапанного механизма.

После того как силовой агрегат КамАЗ собран, его устанавливают на автомобиль и испытывают на ходу.

Ремонт и обслуживание двигателей КамАЗ-740 достаточно простое, и не требует никаких особых навыков и умений специалистов. В отличие от западных аналогов, мотор КамАЗ имеет простые конструктивные особенности и не имеет сложной электроники.

заказать ремонт

Резюме

Двигатель КамАЗ-740 имеет отличные технические характеристики, которые сделали его популярным не только на территории России, но и во всем мире.

Производство 740-х моторов продолжается и сегодня. Завод двигателей КАМАЗ производит большое количество двигателей, и даже планирует выпустить новый мотор с маркировкой 740. 80-300.

Этот силовой агрегат 5-го поколения с экологическими нормами Евро-5, который будет обладать новой системой впрыска, которая, по мнению конструкторов, перевернет представление о турбодизелях на грузовых автомобилях. Мощность будет варьироваться в пределах от 500 до 800 лошадиных сил.

Двигатель КамАЗ-740: разновидности, особенности, характеристики

Одним из лучших советских и отечественных моторов грузового направления по праву может считаться двигатель КамАЗ-740. За историю своего выпуска этот силовой агрегат получил достаточно много модификаций и модернизаций, но все они лежали в основе первого мотора, который был разработан еще в 1974 году.

Камаз 740: технические характеристики

Для начала стоит ответить на вопрос — что такое КАМАЗ? Это большегрузный автомобиль, который имеет достаточно широкое количество вариантов исполнения кузова и навесного оборудования. Производит эти транспортные средства — Камский автомобильный завод. Технические характеристики двигателя КамАЗ 740 достаточно высокие. Основным отечественным конкурентом данного мотора является продукция Ярославского моторного завода, а именно модели ЯМЗ-236/238. Хотя, если разобраться, то каждый из них взял свою рыночную нишу и придерживается ее. Устройство двигателя КамАЗ 740 чем-то даже схоже с ЯМЗ, но все же прослеживается ряд конструктивных отличий. Так, у камского мотора на каждый цилиндр идёт отдельная головка блока.

В зависимости от года выпуска и поколения двигатели КамАЗ-740 имеют разные экологические нормы: от Евро-0 до Евро-5. Итак, рассмотрим основные технические характеристики силового агрегата 740 и его модификаций.

Моторы Евро-0 с маркировкой 740.210 и 740.260

Наименование

Характеристика

Мощность

154 кВт. для 210 л.с. и 191 кВт для 260л. с.

Тип

Дизель

Количество цилиндров

8

Количество головок

8

Количество клапанов

16

Охлаждение

Жидкостное

Объем двигателя Камаз

10,85 (10 850 см куб. )

Система подачи питания

ТНВД 33ЯЗДА или 334 ЯЗДА

Порядок работы цилиндров Камаз

1-5-4-2-6-3-7-8



Моторы Евро-2 с маркировкой 740.31-240 и 740.30-260

Наименование Характеристика
Мощность 176 кВт. для 240 и 191 кВт. для 260
Тип Дизель
Количество цилиндров 8
Количество головок 8
Количество клапанов 16
Охлаждение Жидкостное
Объем двигателя Камаз 10,85 (10 850 см куб)
Система подачи питания ТНВД 337-20 ЯЗДА или 337-21 ЯЗДА
Порядок работы цилиндров Камаз 1-5-4-2-6-3-7-8

Двигатель Камаз Евро-2 с маркировкой 740.51-320 и 740.50-360

Наименование Характеристика
Мощность 235 кВт. для 320 и 265 кВт. для 360
Тип Дизель
Количество цилиндров 8
Количество головок 8
Количество клапанов 16
Охлаждение Жидкостное
Объем двигателя Камаз 10,85 (10 850 см куб)
Система подачи питания ТНВД 337-20-03 ЯЗДА или 337-20-04 ЯЗДА
Порядок работы цилиндров Камаз 1-5-4-2-6-3-7-8

Двигатель Камаз Евро-4 с маркировкой 740.70 и модификации

Наименование

Характеристика

Мощность

280–420 л. с.

Тип

Дизель турбированный

Количество цилиндров

8

Количество головок

8

Количество клапанов

16

Охлаждение

Жидкостное

Объем двигателя Камаз

11,67 (11 670 см куб)

Система подачи питания

ТНВД 337-20-03 ЯЗДА или 337-20-04 ЯЗДА

Порядок работы цилиндров

1-5-4-2-6-3-7-8

Как показала характеристика ДВС КамАЗ, силовые агрегаты, которые выпускает Камский моторный завод, достаточно сильны и способны давать большую мощность грузовику, чтобы перевозить грузы.

Обслуживание

Обслуживание мотора 740 достаточно простое. Замена смазочной жидкости должна производиться каждые 15 000 км пробега, если опираться на руководство по ремонту и обслуживанию. Но, как показывает практика, для каждой модели двигателя КамАЗ обслуживание происходит в разные сроки.

Так, для обычного дизельного мотора, действительно, ТО проводится каждые 15 000 км, а вот для турбодизеля, начиная с Евро-2, можно проводить техническое обслуживание спустя 20 000 км пробега.

Обязательной при обслуживании мотора является замена масла и фильтров. Но эксперты рекомендуют также проверять топливную систему и проводить регулировку клапанов. Такие операции предотвратят поспешный износ силового агрегата и могут продлить его ресурс на 100 000 км, что является весьма важным и в денежном плане, и при проведении капитального ремонта.

Ремонт и неисправности

Как и любой силовой агрегат, двигатель 740 имеет свойство ломаться. Так, неисправности двигателя КамАЗ-740 случаются при эксплуатации. Два основных элемента, которые могут выйти из строя, — водяной насос и топливный насос высокого давления подачи топлива. Также не стоит забывать, что частой является поломка впрыска, а точнее, загрязненность форсунок.

Поскольку стоимость данных деталей высока, владельцы КамАЗ — сторонники чисток. Так, очищать форсунки стоит каждые 20–30 тыс. км пробега, поскольку обычно двигатели эксплуатируются на некачественном топливе. Да и где наш человек видел в нашей стране качественные нефтепродукты?!

Замена водяного насоса

Конечно, менять водяной насос на двигателе 740 — это последнее дело, и то, когда он полностью износился. Зачастую автолюбители устанавливают ремонтные комплекты, в которые входят: вал, подшипник, манжета, уплотнительное кольцо и крыльчатка. В менее редких случаях меняется шкив.

Поэтому в данной части статьи рассмотрим именно процесс ремонта водяного насоса двигателя КамАЗ-740. Перед началом стоит рассмотреть, из каких элементов состоит данная деталь:

1. Шкив. 2. Шайба пылеотражательная. 3. Стопорное кольцо. 4. Подшипники 1160305-А и 1160304-К. 5. Шпонка вала. 6. Вал водяного насоса. 7. Манжета водяного насоса. 8. Корпус водяного насоса. 9. Сальник. 10. Кольцо упорное. 11. Кольцо уплотнительное. 12. Обойма кольца уплотнительного. 13. Крыльчатка. 14. Масленка. 15. Заглушка насоса.

Теперь, когда все наглядно видно, можно составить последовательность действий. Для начала стоит собрать инструментарий. Инструкция и действия, направленные на замену водяного насоса:

  1. Сливаем из системы охлаждающую жидкость.
  2. Проводим демонтаж проводных ремней.
  3. Отсоединяем патрубки подачи и отвода ОЖ.
  4. Выкручиваем болты крепления водяного насоса.
  5. Отогнув стопорную шайбу, удерживаем вал от проворачивания и откручиваем колпачковую гайку.
  6. При помощи съемника снимаем крыльчатку.
  7. Далее, вынимаем сальник.
  8. После этого можно демонтировать шкив, шпонку и пылеотражатель.
  9. Теперь становится возможным снять вал в сборе.
  10. Сборка проводится в обратном порядке.
  11. Устанавливается отремонтированный водяной насос так же, как и снимался — на 3 болта крепления.

Чистка форсунок

Если засорились форсунки, то их необходимо демонтировать из системы впрыска. Сама форсунка состоит из корпуса и распылителя. Именно распылитель необходимо очистить. Делается это при помощи специального стенда для промывок форсунок капельным и распылительным способами.

Форсунка вынимается из топливной рамы, а затем из нее извлекается распылитель. Он помещается в специальное отверстие, куда подается очистительная жидкость под давлением. Если правильно подобрать очиститель, то он растворит и вымоет все остатки нефтепродуктов, которые засоряют деталь.

При длительной эксплуатации распылитель забивается до такой степени, что промывка не дает результатов, и его необходимо заменить. Конечно, стоит понимать, что изделие не из дешевых, поэтому стоит бережно относиться к распылителю и проводить техническое обслуживание вовремя.

Капитальный ремонт: основные положения

Капитальный ремонт двигателя КамАЗ-740 — это довольно сложная процедура, которая требует знаний конструкции, технических норм и специального оборудования для проведения данных операций. Существуют инструкции к проведению капремонта силовых агрегатов, которые разработаны заводом-изготовителем.

Конечно, не все автосервисы, которые специализируются на ремонтах двигателей внутреннего сгорания, придерживаются этого, но в них достаточно четко и точно прописаны все тонкости и нюансы процесса.

Рассмотрим последовательность действий, направленных на проведение восстановительных операций по двигателю КамАЗ-740:

  1. Для начала неисправный мотор разбирается для определения дефектов.
  2. Следующим этапом становится диагностика неисправностей. Сюда входит проведение диагностических работ по коленчатому валу, головкам блока цилиндров, которые размещаются по одной на каждый цилиндр, а также распределительному валу, водяному и масляным насосам. Отдельно стоит отметить, что при проведении капитальных ремонтно-восстановительных работ по движку в обязательном порядке ведутся работы по восстановлению топливного насоса высокого давления подачи топлива.
  3. Следующий этап ремонта силового агрегата — это расточка блока и коленчатого вала. Стоит отметить, что коленвал у КамАЗ — деталь достаточно прочная, так что не всегда требуется проведение проточки шеек. А вот с блоком, как показывает практика, дела обстоят намного хуже. При любых раскладах придется растачивать гильзы цилиндра, но и это не всегда помогает. Так, если мотору 20 лет, то, как говорят специалисты, точить уже нечего, и единственным выходом является установка новых гильз, вместо старых изношенных. Конечно, эта процедура повышает стоимость ремонта, но это дешевле, чем покупать новый блок цилиндров. Рассмотрим ремонтные размеры деталей.
Наименование/Ремонт Ремонт 1 Ремонт 2 Ремонт 3 Ремонт 4
Коленчатый вал 0,25 мм 0,50 мм 0,75 мм 1,00 мм
Блок цилиндров 120,5 мм 121,0 мм 121,5 мм СТ — гильзовка

  1. Неотъемлемым этапом проведения восстановления мотора является ремонт всех головок, которых у КамАЗ восемь штук. Так, зачастую меняются направляющие втулки, которые для начала разворачиваются на токарном станке. На клапанах снимается и подгоняется фаска, а седла подвергаются шарошке.
  2. Следующим этапом становится полировка кулачков распределительного вала. Проводится это на токарном станке при помощи специальной пасты и наждачной бумаги.
  3. Дальше идет этап ремонта водяного и масляного насоса. Как показывает практика, специалисты по ремонту моторов неохотно ремонтируют эти детали, но в связи с особой дороговизной им приходится, чтобы сохранить клиентов. Как уже говорилось ранее, замене подлежат только некоторые элементы изделий. Так, меняются крыльчатка, вал в сборе, манжета и подшипники.
  4. Перед тем как приступить к процедуре укладки коленчатого вала, необходимо провести процесс балансировки. К коленвалу прицепляют сцепление и вращают, устанавливая специальные грузы. Если не провести данную процедуру, то в процессе эксплуатации вал разбалансируется, что приведет к разбитию бугелей и шатунов с вкладышами.
  5. Последним этапом по праву может считаться сборка. Этот процесс достаточно долгий, поскольку занимает почти целый день. Коленчатый вал укладывают, и проходит процесс «перевязки». Это процедура соединения коленвала с поршневой группой и установка вкладышей, как коренных, так и шатунных. Далее собирается масляный насос и помпа. Собираются все мелкие детали. Последними устанавливаются головки блока, клапанные крышки, ТНВД и система выпуска.
  6. После того как двигатель собран, его необходимо обкатать. Делается это только на холодную. К силовому агрегату подключают систему питания и систему выпуска, а затем его заводят, регулируя обороты, и периодически выставляются зазоры клапанного механизма.

После того как силовой агрегат КамАЗ собран, его устанавливают на автомобиль и испытывают на ходу.

Вывод

Двигатель КамАЗ-740 обладает высокими техническими характеристиками, которые известны не только на территории СНГ, но и во всем мире. Так, силовыми агрегатами Камского завода в 80-е годы оснащались грузовики легендарной немецкой фирмы «ДАФ». Конечно, это длилось недолго, ведь DAF разработал свои силовые агрегаты, которые больше подходили этим грузовым гигантам.

Производство 740-х моторов продолжается и на сегодняшний день. Компания КАМАЗ производит достаточно большое количество двигателей, а в 2018 году планируется выпустить новый мотор с маркировкой 740.80-300.

Этот силовой агрегат 5-го поколения с экологическими нормами Евро-5, который будет обладать новой системой впрыска, которая, по словам разработчиков, перевернет представление о турбодизелях на грузовых автомобилях. Заявленная мощность будет в пределах от 500 до 800 лошадиных сил.

Ремонт и обслуживание двигателей КамАЗ-740 достаточно простое, и не требует никаких особых навыков и умений специалистов. В отличие от западных аналогов, мотор КамАЗ имеет простые конструктивные особенности, что делает ремонт простым, а отсутствие сложной автоматизированной электроники упрощает задачи.

Конструкция и характеристики двигателя КамАЗ 740 — Полезные статьи об автомобилях КАМАЗ

Структура дизельного электродвигателя КАМАЗ-740, выпущенного в Набережных Челнах, имеет множество преимуществ над своими собратьями. Так, электромотор КАМАЗ-740 наделен малогабаритными параметрами и меньшим весом по сравнению с ЯМЗ-238. Кроме того, он работает на более высокой частоте оборотов коленчатого вала.

Цилиндры электродвигателя расположены в 2 ряда под углом в 90 градусов, что дало возможность сократить параметры электродвигателя. В передней части установлена гидромуфта вентилятора, а сзади – фильтр радиального очищения масла и масло заливное отверстие с щупом для осуществления контроля уровня топлива в поддоне.

По левый бок в нижней области электродвигателя КАМАЗ-740 располагается электростартер.

С внешней стороны боковых поверхностей цилиндровых верхушек устанавливаются выпускные трубопроводы с влагоотводыщими патрубками. Сверху труб крепятся 2 фильтра тонкого очищения топлива, а спереди влагоотводящих труб – термостаты для системы охлаждения электромотора.

Электромотор КАМАЗ-740 включает в себя шатунно-кривошипного устройства и системы газораспределения, а также систем охлаждения, смазки, обогрева, подачи топлива, воздуха и выведения используемого газа.

В выхлопных трубах КАМАЗ-740 устанавливаются перемещающиеся створки, которые могут перекрывать выход воздушного потока из цилиндров при автовыключении подачи топлива.

Техобслуживание электромотора КАМАЗ-740 стало существенно легче за счет системы охлаждения закрытого типа.

Технические характеристики двигателя КАМАЗ-740

  • Тип электродвигателя – дизель;
  • Тип – четырехтактный;
  • Количество барабанов – 8;
  • Месторасположение цилиндров — В-образное, под углом в 90 °;
  • Направление оборота коленчатого барабана – правое;
  • Диаметр валов и ход помпы — 120×120 мм;

Объем двигателя КАМАЗ-740 - 10,85 л;

  • Уровень сжатия – 17;
  • Мощность, кВт (л. с.) — 154;
  • Вращающийся момент, Н/ м – 650;

Давление топлива в прогретом электродвигателе, МПа, при частоте оборотов коленчатого вала:

  • номинальной — 0,40-0,55;
  • минимальной холостого хода — 0,1;

Вес силового аппарата – 1120 кг;

Вес пустого электродвигателя – 730 кг.

Купить двигатель КАМАЗ-740 в Набережных Челнах  можно через различные интернет-магазины или у официальных дилеров. Цены на все двигатели КАМАЗ Вас приятно удивят, а для постоянных клиентов существует бонусная система скидок!

Двигатель КамАЗ 740: устройство и ремонт


Устройство дизельного агрегата

Конструкция этих моторов, если сравнивать их с другими, работающими на дизельном топливе, имеет некоторые преимущества. Агрегат имеет сравнительно небольшие габариты, а также обладает меньшей массой в сравнении с тем же ЯМЗ 238.

Крутящий момент от мотора на основные узлы передается посредством прямозубых шестеренок. Так, на шестернях работают приводы системы газораспределения, насосов и компрессоров, а также гидроусилитель.

Данный двигатель (КамАЗ 740) обладает хорошим запуском даже при очень низкой температуре окружающей среды. Это стало возможным благодаря мощности аккумулятора, стартера и нагревателя агрегатов перед запуском.

Технические характеристики двигателя

Модель силовых установок получила название – дизель КамАЗ 740. Цилиндры располагаются в V-образной форме. Коленвал вращается в правую сторону. Цилиндры имеют размер 120 мм, глубину — 120 мм. Двигатель КамАЗ 740 с рабочим объемом в 10,85 л. отличается высокой степенью сжатия — 17. Мощность по паспорту в кВт составляет от 154 до 210. Максимальный крутящий момент — 650 кгс/м. Минимальный расход топлива равен 165 л, максимальный — 178 л. На каждом цилиндре присутствует один впускной клапан и, соответственно, один выпускной.

Рассмотрим двигатель КамАЗ 740, устройство различных узлов и систем.

Технические характеристики двигателей КамАЗ 740 разных поколений

Самые первые двигатели соответствовали лишь экологическому стандарту Евро-0, но это никак не сказалось на его надежности и качестве.

Евро-0

Модель 740-210 740-260
Мощност, л.с. 210 260
Частота вращения коленвала, об.мин. 2600
Максимальный крутящий момент, Нм (кГм) 667(68) 765(80)
Расположение и число цилиндров V8
Диаметр цилиндра*ход поршня, мм 120*120
Рабочий объем двигателя, л. 10,85
Степень сжатия 17 16,5
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Вес двигателя в комплектности (брутто) по ГОСТ 14846-81, кг. 750 780
Заправочная емкость системы смазки, л. 26 28
Емкость системы охлаждения (только мотор), л. 18
ТНВД 33 ЯЗДА 334 ЯЗДА
Форсунка движка 271
Давление начала впрыскивания, МПа 21,3-22,3 22,95-23,73 (234-242)

Евро-2

Следующая серия моторов уже соответствовала более современному стандарту Евро-2. Но и конструктивно конечно же было много доработок.

Модель 740.31-240 740.30-260 740.51-320 740.50-360
Мощность, кВт л.с. 240 260 320 360
Частота вращения коленвала, об.мин. 2200
Максимальный крутящий момент, Нм (кГм) 980(100) 1078(110) 1020(104) 1147(117)
Расположение и число цилиндров V8
Диаметр цилиндра*ход поршня, мм. 120*120 120*130
Рабочий объем двигателя, л. 10,85 11,76
Степень сжатия камеры сгорания 16 16,5
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Масса мотора в комплектности (брутто) по ГОСТ 14846-81, кг. 760 885
Заправочная емкость системы смазки, л 26 28
Емкость системы охлаждения (только мотор), л 18
ТНВД 337-20 ЯЗДА 337-71 ЯЗДА 33720-03 ЯЗДА 33720-04 ЯЗДА
Форсунка движка 273-51 273-50
Давление начала впрыскивания, Мпа. 21,3-22,5 21,4-22,4 23,34-24,52 23,34-24,54

Евро-3

Двигатели Камаз 740 по стандарту Евро-3 представлены уже шести моделями с широким выбором мощностей, от 280 до 420 (турбодизель). ТНВД устанавливается от компании Bosch. Внедрена электронная система управления двигателем.

Модель 740.60-360 740.61320 740.62280 740. 63400 740.64-420 740.65-240
Мощность, л.с. 360 320 280 400 420 240
Частота вращения коленвала, об.мин. 1900
Максимальный крутящий момент, кгс*м 1570 1373 1177 1766 1864 981
Расположение и число цилиндров V8
Диаметр цилиндра*ход поршня, мм. 120*130
Рабочий объем двигателя, л. 11,76
Степень сжатия камеры сгорания 16,8
Масса мотора в комплектности (брутто) по ГОСТ 14846-81, кг. 885
Минимальный удельный расход топлива, г/(л.с.*ч) 207
Габаритные размеры, мм 1260*930*1045

«>

Евро-4

По сравнения с предыдущим поколением немного снизилась масса двигателя и упал удельный расход топлива. Внедрены системы: электронное управление двигателем, система топливоподачи «Common Rail».

Модель 740.70-280 740.71320 740.72-360 740.73400 740.74-420
Мощность, л.с. 280 320 360 400 420
Частота вращения коленвала, об.мин. 1900
Максимальный крутящий момент, кгс*м 1177 1373 1570 1766 1864
Расположение и число цилиндров V8
Диаметр цилиндра*ход поршня, мм. 120*130
Рабочий объем двигателя, л. 11,76
Степень сжатия камеры сгорания 16,8
Масса мотора в комплектности (брутто) по ГОСТ 14846-81, кг. 870
Минимальный удельный расход топлива, г/(л.с.*ч) 194
Габаритные размеры, мм 1260*930*1045

Блок цилиндров

Этот узел не что иное, как деталь корпуса агрегата. Он предназначается для монтажа и закрепления всех механизмов и основных систем. Блок цилиндров выполнен в виде монолитной литой конструкции. Деталь имеет технологические отверстия, а также каналы для смазки и охлаждения.

В верхней части этого блока располагаются гнезда под гильзы. Также корпус оснащен каналами и полостями для прохода охлаждающей жидкости. Нижняя часть блока цилиндров также служит картером. Здесь же установлен коленвал. Картер имеет два технологических отверстия для смазки. Внутри узел имеет перегородки со специальными ребрами жесткости. В этих перегородках и стенках картера сделаны специальные расточки, которые закрываются крышками. Эти детали служат опорами для коленвала.

Блок оснащен опорами для распределительного вала, также здесь размещаются толкатели газораспределительного механизма.

Гильзы служат в качестве направляющих для поршней. Вместе с головкой блока они образуют специальную полость, которая является камерой сгорания топлива. Гильзы изготавливаются из особого чугуна, а также проходят закалку электричеством.

Верхняя часть плоскости представлена головками цилиндров. Каждый из них со своей собственной головкой. Эти части изготовлены из алюминия. Каждая головка внутри имеет рубашку охлаждения, которая в свою очередь соединена с рубашкой блока. Также каждая головка имеет смазочные отверстия, клапаны для впуска и выпуска, специальное гнездо под форсунку.

Устройство и работа смазочной системы

Двигатель КамАЗ 740 оснащается смазочной системой комбинированного типа. В зависимости от того, где размещены и в каких условиях работают трущиеся детали, масло подается различными способами. Система может разбрызгивать, подавать масло под низким давлением, либо пускать ее самотеком.

Устройство подает масло под давлением к деталям, которые больше подвержены износу и работают в особенно нагруженных узлах. Этот узел состоит из основных приборов и устройств, в которых хранится смазка, устройств фильтрации и подвода, а также охлаждения масла.

Масло проходит из поддона на маслоприемник, проходит через специальный фильтр в виде сетки. Затем оно поступает к маслонасосу. Из секции нагнетания через специальный канал смазка подается в масляный фильтр, а затем на магистрали. Далее, по смазочным каналам под давлением проходит смазывание ГБЦ и блока цилиндров, а затем к другим узлам, таким как коленвал, газораспределительный механизм, компрессор и топливный насос.

В цилиндрах лишняя смазка снимается при помощи маслосъемных колец, а затем уходит через поршневые канавки далее. Так смазывается опора поршневого пальца в верхней головке.

Из основной магистрали масло подается к термосиловому датчику. Если открыт кран, который включает гидромуфту, тогда обрабатывается и муфта. Если же он находится в закрытом положении, то из фильтров центробежной очистки жидкость подается в поддон.

Если смазки недостаточно, то падает мощность, а также детали терпят повышенный износ, мотор перегревается, плавятся подшипники, а поршни могут заклинить.

Двигатель КАМАЗ

Предприятие, по выпуску автомобилей КАМАЗ (Камский автомобильный завод), было основано в 1976 году. Это Российская компания, основным занятием которой является производство грузовых автомобилей, работающих на дизельном топливе. Кроме того, выпускают автобусы, трактора, комбайны, электростанции и другие комплектующие. Силовые установки, применяемые на технике, разрабатывались конструкторами завода, изначально за основу брались лучшие зарубежные аналоги.

Двигатели КАМАЗ за свой неприхотливый нрав: надёжность, долговечность, простоту конструкции и достойные характеристики получили высокую оценку у потребителей. На сегодняшний день, это одна из самых популярных марок грузовых автомобилей, эксплуатируемых как в нашем регионе, так и за рубежом.

Толчок в развитии предприятия был дан другим заводом, ЗИЛ (завод имени Лихачёва), до 1956 года именовался ЗИС (завод имени Сталина). В 1976 году по приказу руководства вся техническая документация по разработке автомобиля ЗИЛ-170, которую вёл завод, была передана на КАМАЗ. Так, начался выпуск автомобиля КАМАЗ-5320. До 1980 года ЗИЛ разработал 9 моделей КАМАЗ, обучал коллектив завода и устранял недоработки конструкции.

За всю свою историю было выпущено огромное количество силовых агрегатов. Самую большую популярность получила серия КАМАЗ 740. Вариантов силовых установок 740-й серии несколько, основными отличиями их друг от друга было соответствие тому или иному стандарту Евро.

Моторы получились удачными, длительное время другие производители закупали их для установки на свои автомобили. Так, с 1979 по 1992 годы выпускали автомобиль ЗИЛ с двигателем КАМАЗ. Это были такие модификации: ЗИЛ-133Г2 и ЗИЛ-133ВЯ (тягач, самосвал и кран) с силовыми установками КАМАЗ-740; ЗИЛ-Э133ВЯТ (тягач) с агрегатом КАМАЗ-7403.

Основные характеристики силовых установок серии 740

Родоначальником серии двигателей была модель КАМАЗ 740 V8, первые модели этого мотора имели объём 10852 см3, при этом мощность развивали до 210 лошадиных сил. Более поздние модели выходили с мощностью в диапазоне от 180-360 лс. Все силовые установки КАМАЗа работают на дизельном топливе, выбор в его пользу не случаен: во-первых, расходуется меньше горючего, во-вторых, происходит лучше смазка двигателя и его деталей, в-третьих, силовая установка обладает большей мощностью.

Особенностью работы двигателей КАМАЗ можно считать и такой показатель, как увеличенная степень сжатия, по сравнению с бензиновыми двигателями внутреннего сгорания. Так, бензиновые силовые установки имеют степень 8-10 единиц, тогда как КАМАЗ двигатель 17 единиц. Кроме того, в моторах отсутствуют свечи зажигания, это обусловлено спецификой работы дизеля. Воспламенение и сгорание в таких силовых установках происходит за счёт высокого давления.

Вследствие движения поршня в положение верхней мёртвой точки, внутренний объём резко уменьшается, происходит скачок увеличения давления и температуры. Именно по этому принципу работает дизельный мотор.

В маркировке своей продукции производитель использует различные обозначения, которые отвечают за тип силовой установки:

  • V—цилиндры мотора расположены в два ряда, угол между которыми менее 90°;
  • L—цилиндры расположены в два ряда, угол между которыми приближается к 90°;
  • R—расположение цилиндров рядное.
Силовая установка КАМАЗ 740

Камазовский двигатель 740-й модификации имеет ряд преимуществ и особенностей перед своими конкурентами:

  • Строение мотора таково, что при тех же характеристиках, как у аналогичных производителей, он значительно меньших размеров. Мотор является своеобразным компромиссом между большими, но маломощными установками, потребляющими достаточно большое количество топлива, и довольно надёжными, и мощными, экономичными, но менее надёжными и выносливыми.
  • Автомобиль приобрёл широкую распространённость, благодаря возможности работать в условиях низких температур. В частности, у КАМАЗа не возникает проблем с запуском в холодное время года. Мотор имеет мощный аккумулятор и стартер, а так же систему нагрева двигателя.
  • Привод системы газораспределения, компрессоры, гидравлический усилитель, насос: работают за счёт передачи крутящего момента от мотора посредством шестерёнчатых передач с прямыми зубьями .

Силовые установки Евро класса

Основателем двигателей КАМАЗ 740-й серии можно считать модель Евро 0. Это очень надёжный агрегат, имеющий хорошие технические характеристики, высокую надёжность и ресурс. Однако, мотор КАМАЗ не соответствовал классам экологической безопасности и это был основной его минус.

Силовая установка КАМАЗ (Евро 0)
Модель силовой установки740-210740-260
Мощность, лс210260
Коленчатый вал, частота вращения2600
Крутящий момент, Нм667765
Цилиндры, штук, расположение8, V
Цилиндр, Ø/Поршень, ход, мм120/120
Двигатель, объём, л. 10,85
Топливная смесь, степень сжатия1716,5
Цилиндры, работа1,5,4,2,6,3,7,8
Коленчатый вал, направление вращенияправое
Двигатель, вес, брутто, кг.750780
Система смазки, л.2628
Система охлаждения, л.18

Силовые установки КАМАЗ Евро 2 были более современны и доработаны, по сравнению с предшествующим классом. На то время они соответствовали всем требованиям, предъявляемым агрегатам в плане экологической безопасности. Модификаций моторов было 4, их характеристики следующие:

Силовая установка КАМАЗ (Евро 2)
Модель силовой установки740.31-240740.30-260740.51-320740.50-360
Мощность, лс240260320360
Коленчатый вал, частота вращения2200
Крутящий момент, Нм980107810201147
Цилиндры, штук, расположение8, V
Цилиндр, Ø/Поршень, ход, мм120/120120/130
Двигатель, объём, л. 10,8510,8511,7611,76
Топливная смесь, степень сжатия1616,516,516,5
Цилиндры, работа1,5,4,2,6,3,7,8
Коленчатый вал, вращениеправое
Двигатель, вес, брутто, кг.760885885885
Система смазки, л.26282828
Система охлаждения, л.18

Силовые установки КАМАЗ Евро 3 были переходным звеном между Евро 2 и Евро 4. Более современными и востребованными моторами являются агрегаты модификации Евро 4. Двигатели КАМАЗ технические характеристики:

Силовые установки КАМАЗ (Евро 4)
Модель установки740.70-280740.71.320740.72-360740.73-400740.74-420740.75-440
Цилиндры, штук, расположение8, V
Цилиндр, Ø /Поршень, ход, мм120/130
Двс, объём, л. 11.76
Степень сжатия16.8
Мощность, лс280280320360400420/440
Коленчатый вал, частота вращения1900
Момент, Нм117711771373157017661864/2060
ДВС, вес, нетто, кг.870
Размер: дxшxв, мм.1260×930×1045

Кроме того, на автомобили марки КАМАЗ устанавливались силовые установки зарубежного производства. Они ни чем не уступали по характеристикам нашим двигателям, но имели существенный недостаток в цене — были дороже. Агрегаты зарекомендовали себя как надёжная, долговечная, мощная техника, достойная внимания пользователя.

У всех моторов серии 740 принцип работы похож. К особенностям можно отнести:

  • Блок цилиндров является основной деталью двигателя, выполнен по принципу единого блока, все навесное оборудование крепится к нему;
  • По центру установки расположен коленчатый вал, имеет значительный сдвиг в нижнюю часть мотора. Под коленчатым валом расположен картер, содержащий масло. Объем масла в двигателе порядка 26 или 28 литров.
  • Что касается клапанов — их количество 16, по два клапана на цилиндр.

Ремонт двигателя КАМАЗ 740 необходимо производить в специализированных мастерских. Дело в том, что обслуживание дизельных силовых установок усложнено особенностями самих моторов и является не простой задачей.

Единственное, что можно сделать своими руками не причиняя значительного вреда отсутствием специальных видов инструментов — это поменять масло и охлаждающую жидкость.

Охлаждающая жидкость, замена

Система охлаждения представляет собой замкнутую систему жидкостного типа с принудительной циркуляцией. Тепловой режим контролируют термостат и гидромуфты. Сама циркуляция происходит за счёт центробежного насоса, процесс выглядит следующим образом: сначала омывается левый ряд цилиндров, потом правый.

Охлаждающая жидкость проходит через гильзы цилиндров и через отверстие в головку блока цилиндров. Нагретый антифриз поступает в термостат и в зависимости от того, куда тот его определит, в водяной насос, или в радиатор.

Согласно предписаниям технического регламента, охлаждающую жидкость в силовой установке необходимо менять, в зависимости от эксплуатации, каждые три или пять лет. Основным показателем непригодности жидкости к дальнейшему использованию является её цвет. Если он имеет грязный оттенок и отличается от первоначального цвета, дальнейшее использование недопустимо.

Следить за тем, какой уровень охлаждающей жидкости в данный момент имеет силовая установка надо постоянно, во избежание перегрева мотора. В случае необходимости следует долить нужное количество жидкости, типа Тосол-А40. При каждом старте мотора желательно проводить следующие действия:

  • На специальном расширительном бачке открыть кран и посмотреть, потекла ли жидкость. Если да, уровень в норме. Привести кран в первоначальное состояние и завести мотор. Если нет, долить охлаждающую жидкость до момента, пока она не потечёт из крана. Если жидкость не течёт, проверить кран и систему охлаждения в целом на наличие повреждений.
  • При нехватке охлаждающей жидкости, или её отсутствии вообще, категорически запрещается заводить силовую установку. Выполнив это действие, можно привести в негодность крыльчатку, что повлечёт за собой дорогостоящий ремонт.
  • В случае необходимости заменить жидкость в связи с её неудовлетворительным состоянием: надо слить жидкость с нижнего крана радиатора, котла, подогревателя, из трубы печки кабины. После чего необходимо закрыть все краны и снова наполнить систему до нужного уровня.

Масло, замена

Силовая установка оснащена системой смазки комбинированного типа, масло к трущимся деталям подаётся различными способами, такими, как: разбрызгивание, самотёк, под давлением. Узел состоит из устройств: хранения, подвода, фильтрации, охлаждения масла.

Движение масла начинается из поддона при помощи насоса. Оно приходит через фильтр в маслоприёмник, затем к насосу и в секцию нагнетания. Из секции, через канал попадает в специальный масляный фильтр, а после в магистраль. Первым смазывается головка блока цилиндров и сами цилиндры, затем коленчатый вал, газораспределительный механизм, компрессор, топливный насос.

Лишняя смазка снимается с помощью маслосъёмных колец в цилиндрах, затем выводится через поршневые каналы, смазывая опору поршневого пальца. Попадая к силовому термическому датчику из основной магистрали, при открытом кране, включающем гидравлическую муфту, масло смазывает и е. Если кран закрыт, масло поступает в фильтр центробежной очистки и далее в поддон.

Сколько масла в двигателе КАМАЗ, какова периодичность замены и как правильно провести весь процесс, ответы на все эти вопросы должен знать каждый, кто работает с автомобилями марки.

Масло, как и все рабочие жидкости, имеют свою периодичность замены. В документации к каждой силовой установке указано, при каком пробеге необходимо провести замену.

Для проверки уровня масла в моторе используется специальный щуп с отметкой. При нормальном уровне, масло будет находиться на значении «В». При недостаточном количестве, требуется долить смазывающую жидкость до необходимого значения, иначе, работая, двигатель и его детали будут претерпевать значительный износ и раннего выхода из строя не избежать. Переизбытка масла лучше не допускать, так как он может привести к порче механизмов с резиновыми уплотнениями.

При необходимости заменить масло:

  1. Заведите двигатель и прогрейте до 80°С;
  2. Выключите мотор и выкрутите сливную пробку картера;
  3. Полностью слейте масло;
  4. Обязательно поменяйте фильтры;
  5. Центробежный фильтр очистки масла необходимо разобрать и промыть ротор;
  6. Залейте масло до о на щупе;
  7. Заведите силовую установку и дайте проработать 10 минут на холостом ходу;
  8. Заглушите двигатель, дайте осесть маслу (минут 10) и долейте необходимое количество до о.

Недостатки и характерные поломки силовых установок

Ремонт двигателей КАМАЗ, не приносит владельцу особенных хлопот, если строго соблюдать, регламент технического обслуживания и выполнять его в соответствии с паспортными рекомендациями. Так, необходимо регулярно, с установленной периодичностью проводить сервисное обслуживание основных компонентов, менять рабочие жидкости, регулировать тепловые зазоры, менять фильтры.

Если же серьёзных поломок избежать не удалось, как рекомендация двигатель КАМАЗ ремонт лучше производить силами квалифицированных специалистов, поскольку для выполнения всех необходимых работ требуется наличие специального оборудования и стендов.

К основным неисправностям силовых установок относят:

  • Силовая установка не запускается. Возможно, в системе питания топливом присутствует воздух. Необходимо выявить причину появления воздуха, привести систему в герметичное состояние и прокачать топливо.
  • Мотор не заводится. Возможно, нарушен угол опережения впрыска топлива. Необходимо отрегулировать угол опережения.
  • Двигатель не заводится при минусовой температуре. Попадание воды в топливные трубки или на сетку забора топлива и последующее её замерзание. Надо прогреть топливные фильтры, баки и трубки горячей водой с целью растопить замерзшую жидкость.
  • Неровная работа силового агрегата, мотор сильно вибрирует, не держит холостые обороты, провалы мощности при увеличении оборотов. Возможной причиной является засорение форсунок. Для устранения неисправности необходимо промыть форсунки на специальном стенде.

avtodvigateli.com

Система питания двигателя КамАЗ 740

На этом наш обзор не заканчивается. Мы рассмотрели сам двигатель КамАЗ 740, устройство и систему смазки. Теперь познакомимся со схемой питания.

Узлы питания предназначены для того, чтобы хранить топливо, очищать, а затем распылять его в камеры сгорания в соответствии с режимом работы силового агрегата.

Двигатель КамАЗ 740 оснащен узлом питания разделительного типа. Здесь разделены ТНВД и форсунки. Система состоит из баков для хранения дизельного горючего, топливных фильтров, насоса низкого давления, ТНВД, а также топливопроводов.

Система охлаждения двигателя КамАЗ 740

Охлаждение представлено в виде закрытой системы с жидким охладителем и принудительной циркуляцией.

В принципе, схема работы этой системы ничем не отличается от привычной для всех марок автомобилей. Если есть схема двигателя КамАЗ 740, то там можно посмотреть более подробно.

ОЖ циркулирует под воздействием центробежного насоса. Сначала антифриз попадает в полость левого ряда цилиндров, далее через трубку – в правую полость. Затем смесь омывает гильзы цилиндров, а затем через отверстия – полость ГБЦ.

Дальше горячий охладитель поступает в термостаты, а затем либо в радиатор, либо в водяной насос. Температурные режимы регулируются посредством термостатов и гидромуфт.

Двигатель КАМАЗ 740

ПроизводствоКАМАЗ-Дизель
Марка двигателя740
Годы выпуска1975-н.в.
Материал блока цилиндровчугун
Тип двигателядизельный
КонфигурацияV-образный
Количество цилиндров8
Клапанов на цилиндр2
Ход поршня, мм120 130
Диаметр цилиндра, мм120
Степень сжатия
Объем двигателя, куб. см10850 (Евро-0/1/2) 11760
Мощность двигателя, л.с./об.мин210/2600 220/2600 240/2200 260/2600 260/2200 260/2200 280/1900 290/2200 300/2200 320/2200 360/1900 400/2200 420/1900
440/1900
Крутящий момент, Нм/об.мин667/1600-1800 667/1600-1800 834/1400 834/1600-1800 932/1400 1079/1300 1177/1300 1216/1400 1177/1400 1275/1400 1569/1200-1400 1570/1400 1864/1300
2060/1250-1350
Экологические нормыЕвро 0-5
Турбокомпрессор
Вес двигателя, кг750 (740.10) 842 (740.11) 865 (740.30/35) 870 (740.602/70)
885 (740.35/50/60)
Расход топлива, л/100 км (для Камаз-55111)36.5
Расход масла, % к расходу топлива, до0.8 (7403) 0.6 (740.10) 0.3 (740.11) 0.2 (740.30/35/37/38/50) 0.1 (740.60)
0.06 (740.70)
Масло в двигатель5W-30 15W-40
Сколько масла в двигателе, л28
Замена масла проводится, км16000
Размеры, мм: — длина — ширина
— высота
Ресурс двигателя, км — по данным завода — на практике400 000/800 000/1 000 000 —
Тюнинг, л. с. — потенциал — без потери ресурса— —
Двигатель устанавливалсяКамАЗ-4306, 4310, 43101, 43114, 43115, 43118, 43253 КамАЗ-4326, 4350, 43501, 4925
КамАЗ-5297, 5315, 5320, 53212, 53213, 53215, 53228, 53229

КамАЗ-5325, 5350, 53605, 5410, 54112, 54115, 5415

КамАЗ-5425, 5460, 55102, 5511, 55111

КамАЗ-6350, 63501, 6450, 6460, 65111, 65112, 65115, 65116, 65117 КамАЗ-6520, 65201, 6522, 65221, 65224, 65225, 6540, 6560 Урал-4320, 5323, 5557 ЗИЛ-133 АГМС ГАЗ-5903 ЛиАЗ-5256 НефАЗ-4208, 42111, 5297, 5299, 5633, 6606, АЦ-3,0-40

Выпуск мотора для грузовиков камского автозавода был начат в 1975 году и это был первый двс для КамАЗов. Этот двигатель имеет 8-ми цилиндровый чугунный V-образный блок цилиндров с углом развала 90° со смещением рядов цилиндров на 29.5 мм и с мокрыми чугунными гильзами. В блок установлен стальной коленвал с ходом поршня 120 мм, диаметр коренных шеек 95 мм, а шатунных 80 мм. Шатуны сделаны из стали (длина 225 мм), поршни из алюминия (их высота 75. 7 мм), и они имеют смещение камеры сгорания на 5 мм от центра. Диаметр поршневого пальца 45 мм. У турбоверсий поршни охлаждаются с помощью масляных форсунок установленных в блоке цилиндров. Давление масла на КамАЗ 740 — 4.0-5.5 кгс/см2.

Сверху блока установлены раздельные чугунные головки на каждый цилиндр отдельно, каждая ГБЦ имеет по 2 клапана. Диаметр тарелок впускных клапанов 51.6 мм, а выпускных 46.6 мм. Распредвал находится в блоке цилиндров и приводит клапаны в действие посредством штанг, толкателей и коромысел. Привод распредвала шестеренчатый от коленчатого вала. На базовом моторе Евро-0 характеристики распредвала такие: фаза 242/256, подъем 14.2/13.7 мм. Регулировка клапанов на Камаз 740 требуется по необходимости, зазоры клапанов: впускные 0.3 мм, выпускные 0.4 мм. Порядок регулировки клапанов: 1-5-4-2-6-3-7-8.

Для этого двс шел насос ЯЗДА 33 и форсунки 33-03/10, в дальнейшем их неоднократно меняли на самые разные версии (подробней смотрите ниже).

Моторы под Евро-1 отличаются своим коленвалом, поршнями, поршневыми пальцами, поршневыми кольцами, доработанной головкой, турбонаддувом без интеркулера, насосом ЯЗДА 337, форсунками 273. У двигателей под Евро-2 с ходом 120 мм используется коленвал с другим креплением маховика, поршни от Евро-1, а также промежуточный охладитель воздуха. Также есть двигатели Евро-2 с ходом поршня 130 мм, что дает рабочий объем 11.76 л. Тут стоят поршни высотой 70.7 мм, свои гильзы, поршневые пальцы остались старые. Дизели под Евро-3 созданы на основе Евро-2 и имеют свои более прочные головки, отличаются коленвалом, поршневыми кольцами, форсунками 274. Двигатели Камаз Евро-4 отличаются поршнями, поршневыми пальцами, кольцами, головками с системой впрыска Common rail, наличием SCR-катализатора.

Версии без SCR по экологии подходят под 4 класс (Правила 96-02).

На Камазах 740 Евро-4 стоит ТНВД Bosch СР3.4 с давлением впрыска до 1600 бар. Управляет этими моторами ЭБУ Bosch EDC7UC31.

На данных моторах ставят две турбины ТКР-700-01 и ТКР-700-02 (их аналоги: CZ К27-145, CZ К27-49, ТКР 7С-6). Для версий 7403 шли турбокомпрессоры ТКР 7Н1К-01 и ТКР 7Н1К-02.

Модификации Камаз-740 и их отличия

1. КАМАЗ-740.10 — атмосферный мотор под нормы Евро-0 мощностью 210 л.с. при 2600 об/мин, крутящий момент 667 Нм при 1600-1800 об/мин. Встречается на КамАЗ-4310, 43101, 54112, 5320, 53212, 5410, 54112, 55102, 55511; Урал-4320; ЗИЛ-133; АГМС. Ресурс мотора — 400 тыс. км. 2. КАМАЗ-740.10-20 — такая же модель, но форсунки 271. Мощность чуть выше — 220 л.с. Этот двс стоит на КамАЗ-43101, 5320, 53213, 5410, 54112, 55102, 55111; Урал-4320; ЗИЛ-133. 3. КАМАЗ-7403.10 — турбомотор на базе 740.10, с поршнями под степень сжатия 16 (больше камера сгорания), со своими поршневыми пальцами, с другой впускной системой, ТНВД 334, форсунками 271, а так же с турбинами ТКР 7Н1К. Распредвал остался старый. Мотор соответствует нормам Евро-0, а его ресурс 400 тыс. км. Мощность 260 л.с. при 2600 об/мин, момент 834 Нм при 1600-1800 об/мин. Устанавливался на КАМАЗ-43101, 43114, 43115, 43118, 54112, 5320, 53212, 5315, 53229, 5325, 5415, 5425; ГАЗ-5903; ЛиАЗ-5256. 4. КАМАЗ-740.11-240 — турбодизель под Евро-1 с ТНВД ЯЗДА 337-40, форсунками 273-31, со степенью сжатия 16. 5 и мощностью 240 л.с. при 2200 об/мин, крутящий момент 834 Нм при 1400 об/мин. Ресурс увеличен до 800 тыс. км. Мотор не имеет интеркулера. Стоит этот дизель на КамАЗ-4306, 43114, 43118, 43253, 4326, 43501, 4925, 53215, 54115, 55111; НефАЗ-5297, 5299. 5. КАМАЗ-740.13-260 — аналог 740.11-240 с ЯЗДА 337-42 и форсунками 273-20, мощность увеличена до 260 л.с. Автомобили с этим мотором: КамАЗ-43114, 43118, 53215, 54115, 65111, 65115. 6. КАМАЗ-740.30-260 — модель под нормы Евро-2. Здесь стоят турбины ТКР 700 с интеркулером, насос ЯЗДА 337-20 и форсунки 273-20. Мощность 260 л.с. при 2200 об/мин, момент 1079 Нм при 1300 об/мин. Стоит на КамАЗ-43118, 5350, 65112, 65115, 65116; НефАЗ-5299. 7. КАМАЗ-740.31-240 — аналог 740.30, но мощность снижена до 240 л.с. Устанавливается на КамАЗ-43114, 43118, 43253, 4326, 4350, 43501, 5297, 53215, 53228, 53229, 53605, 54115, 55111; НефАЗ-5299; ЛиАЗ-5256. 8. КАМАЗ-740.35-400 — версия с коленвалом с ходом поршня 130 мм, что позволило увеличить рабочий объем до 11. 76 л, степень сжатия 16.8. Здесь стоят турбины ТКР 700 с интеркулером, ТНВД 337-24, форсунки 274-22, ЭБУ ЭЛАРА 50.3763. Мощность равна 400 л.с. при 2200 об/мин, крутящий момент 1570 Нм при 1400 об/мин. Встречается на КамАЗ-6560. 9. КАМАЗ-740.37-400 — такой же 740.35, но стоит насос Bosch PE8P120A920/5RV, форсунки АЗПИ 216-02, блок управления Bosch MS6.1, а мощность достигает 400 л.с. при 1900 об/мин, момент 1766 Нм при 1300 об/мин. Это мотор для КамАЗ-5460, 65224, 65225. 10. КАМАЗ-740.38-360 — аналог 740.37, но отдача снижена до 360 л.с. при 1900 об/мин, крутящий момент 1569 Нм при 1200-1400 об/мин. 11. КАМАЗ-740.50-360 — мотор Евро-2 с насосом ЯЗДА 337-20, форсунками 273-20, с турбинами ТКР-700 и с интеркулером. Мощность 360 л.с. при 2200 об/мин, момент 1472 Нм при 1400 об/мин. Заявленный ресурс — 800 тыс. км. Найти двс можно на КамАЗ-6350, 63501, 6460, 65115, 6520, 65201, 6522, 65221, 65225; НефАЗ-5299. 12. КАМАЗ-740.51-320 — такой же вариант, но на 320 л.с. при 2200 об/мин, момент 1275 Нм при 1400 об/мин. / Это мотор для КамАЗ-6520 и 6522. 13. КАМАЗ-740.52-260 — версия на 260 л.с. 14. КАМАЗ-740.53-290 — модель на 290 л.с. 15. КАМАЗ-740.55-300 — модификация на 300 л.с. для КамАЗ-43118. 16. КАМАЗ-740.60-360 — Евро-3 модификация с электронным ТНВД ЯЗДА 337-23, форсунками 274-20, турбокомпрессорами ТКР-700 и ЭБУ ЭЛАРА 50.3763. Мотор стал развивать 360 л.с. при 1900 об/мин, крутящий момент 1570 Нм при 1300 об/мин. Ресурс по-прежнему 800 тыс. км. Устанавливается на КамАЗ-6520 и 65201. 17. КАМАЗ-740.61-320 — аналог вышеописанного движка на 320 л.с. для КамАЗ-6520. Здесь применен насос 337-23.01. 18. КАМАЗ-740.62-280 — турбодизель на 280 л.с., который отличается насосом 337-23.02. Встретить этот двс можно на КамАЗ-5297, 53605, 65111, 65115, 65116, 6540; НефАЗ-4208, 5299. 19. КАМАЗ-740.63-400 — 400-сильная версия под Евро-3 для КамАЗ-6460, 6520 и 65225. Здесь стоят форсунки АЗПИ 216 и электроника Bosch (насос PE8P120A920/5RV, ЭБУ MS 6.1). 20. КАМАЗ-740.64-420 — Евро-3 модель на 420 л.с. для КамАЗ-5460 и ЛиАЗ-5256. 21. КАМАЗ-740.65-240 — модификация на 240 л.с. для экологического класса Евро-3. Здесь стоит насос ЯЗДА 337-23.03/04, форсунки 274-40/41 и блок управления ЭЛАРА 50.3763. Стоит на КамАЗ-5297 и НефАЗ-5299. 22. КАМАЗ-740.602-360 — модель под экологический класс 4 (правила 96-02) с впрыском Common rail. ДВС показывает 360 л.с., а его ресурс обозначен как 450 тыс. км. 23. КАМАЗ-740.612-320 — аналог 740.602 на 320 л.с. 24. КАМАЗ-740.622-280 — вариация на 280 л.с. для КамАЗ-65111; НефАЗ-4208, 5633, 6606. 25. КАМАЗ-740.632-400 — модель на 400 л.с. 26. КАМАЗ-740.642-420 — топовая модель этой серии, которая развивает 420 л.с. 27. КАМАЗ-740.652-260 — версия на 260 л.с. для НефАЗ-42111 и АЦ-3,0-40. 28. КАМАЗ-740.662-300 — 300-сильная модель для НефАЗ-5633 и 6606. 29. КАМАЗ-740.70-280 — аналог 740.602, но имеет scr-катализатор и соответствует нормам Евро-4. Ресурс увеличен до 1 млн. км. 30. КАМАЗ-740.71-320 — такой же дизель, но мощность увеличена до 320 л.с. 31. КАМАЗ-740.72-360 — еще более мощная модель — 360 л. с. 32. КАМАЗ-740.73-400 — версия мощностью 400 л.с. для КамАЗ-6460. 33. КАМАЗ-740.74-420 — аналог на 420 л.с. 34. КАМАЗ-740.75-440 — наиболее мощный из Евро-4 линейки — 440 л.с. 35. КАМАЗ-740.705-300 — Евро-5 версия мощностью 300 л.с. 36. КАМАЗ-740.725-360 — такая же версия под 5-й экологический класс на 360 л.с. 37. КАМАЗ-740.735-400 — версия мощностью 400 л.с.

38. КАМАЗ-7409 — газодизельный мотор для КАМАЗ-5320.

Неисправности КамАЗ-740

1. Трещины головок в области форсунок. Популярная проблема на Евро-2 моторах, которая случается даже на свежих движках (до 100 тыс. км) из-за особенностей ГБЦ. Проблема была решена на Евро-3 головках. 2. Износ вкладышей. Еще одна проблема Евро-3 двигателей, которые нужно проверять каждые 50-100 тыс. км и менять при необходимости. Иногда проворачивает даже раньше 100 тыс. км. 3. Греется. Причины ищите в радиаторе, который нуждается в чистке время от времени, а так же в термостатах, гидромуфте, возможно проблема в зажигании, в гильзах или в головках. Перегрев может привести к образованию трещин в гильзах. 4. Дымит:

— белый дым — имеется вода в баке или охлаждающая жидкость поступает в цилиндры.

— синий дым — масло попадает в цилиндры. — черный дым — проблема по топливу, смотрите, как настроен насос. 5. Стук. Причины нужно искать в форсунках, неотрегулированных клапанах, в зажигании, вкладышах, коленвале, возможно, проблема в неправильно подобранных поршнях, в поршневых пальцах. 6. Троит. Смотрите в первую очередь насос, фильтры, трубки, форсунки, проверяйте свечи, чаще всего собака зарыта здесь. Моторы с Евро-3 имеют масляный насос, который ходит около 150 тыс. км. Моторы с электроникой Bosch под Евро-2 не любят морозов и плохо заводятся при их наступлении. На движках Евро-2 и Евро-3 нередко лопается коленвал. ДВС под Евро-3 отличаются повышенным износом направляющих клапанов.

В общем и целом, лейте хорошее масло, регулярно его меняйте, так же регулярно обслуживайте автомобиль, старайтесь его не перегружать и тогда мотор будет работать нормально.

Номер двигателя Камаз-740

Обозначение находится на блоке слева по ходу, в передней части мотора. У двигателей до 2007 года номер выбит в районе 4-го цилиндра.

Тюнинг двигателей КамАЗ-740

Поставить турбину

Вы можете установить турбины на обычный атмосферный 740 путем превращения его в 7403. Для этого нужно купить две турбины ТКР 7Н1К, заменить поршни на 7403, поставить насос и форсунки от 7403, а также впускную и выхлопную системы. Все есть готовое, достаточно собрать воедино. Можно поставить турбины на полностью стандартный мотор и все настроить. Это будет работать, возможно, даже долго, но надежней конвертировать в 7403.

wikimotors.ru

Основные неисправности двигателя

Среди владельцев этого автомобиля основными неисправностями моторов КамАЗ 740 считается резкое снижение и скачки мощности, повышение расхода смазочных материалов и топлива. Также популярная неисправность заключается в высокой дымности выхлопа. Не редкость и падение давления в смазочной системе.

Агрегат может неустойчиво работать на холостом ходу, иногда наблюдаться разные посторонние звуки в различных узлах. В основном неисправности связаны с коленчатым валом. Возможна утечка охлаждающей жидкости.

Если агрегат использовался на пределе возможностей, а чаще — если не имел должного обслуживания двигатель КамАЗ 740, ремонт неизбежен. Но после капитального ремонта машина сможет снова работать в полную силу, а возможно, даже и гораздо лучше.

Вывод

Двигатель КамАЗ-740 обладает высокими техническими характеристиками, которые известны не только на территории СНГ, но и во всем мире. Так, силовыми агрегатами Камского завода в 80-е годы оснащались грузовики легендарной немецкой . Конечно, это длилось недолго, ведь DAF разработал свои силовые агрегаты, которые больше подходили этим грузовым гигантам.

Производство 740-х моторов продолжается и на сегодняшний день. Компания КАМАЗ производит достаточно большое количество двигателей, а в 2020 году планируется выпустить новый мотор с маркировкой 740. 80-300.

Этот силовой агрегат 5-го поколения с экологическими нормами Евро-5, который будет обладать новой системой впрыска, которая, по словам разработчиков, перевернет представление о турбодизелях на грузовых автомобилях. Заявленная мощность будет в пределах от 500 до 800 лошадиных сил.

Ремонт и обслуживание двигателей КамАЗ-740 достаточно простое, и не требует никаких особых навыков и умений специалистов. В отличие от западных аналогов, мотор КамАЗ имеет простые конструктивные особенности, что делает ремонт простым, а отсутствие сложной автоматизированной электроники упрощает задачи.

Бортовые полуприцепы | АО "Автотеплотехник "

Бортовые грузоперевозки

На сегодняшний день грузоперевозки бортами – один из самых удобных и востребованных видов транспортировки. Особенно это необходимо для грузов, требующих заднюю, верхнюю или боковую погрузку-разгрузку. Сюда можно отнести:

  • стройматериалы;
  • дорожные плиты;
  • металлопрокат;
  • станки, производственное оборудование;
  • вагончики, бытовки, контейнеры;
  • большое разнообразие других грузов и материалов.

    Преимущества бортовых перевозок

    • загрузка с любой стороны кузова;
    • не требуется растентовка;
    • возможность использования манипулятора при погрузке-разгрузке;
    • не требуется разборка груза.

    Три способа крепления груза на борту машины

    • прижим: заключается в использовании цепей, тросов, ремней, веревок с целью уменьшения трения между полом и грузом;
    • растяжки: используется меньше ремней лучшего качества, более безопасный способ;
    • блокирование: самый безопасный способ. Все грузы лежат вплотную друг к другу и бортам автомобиля. Могут использоваться деревянные доски.



    MAN TGS 26.440



Технические характеристики MAN:
Двигатель: D2066LF69 мощностью 440.0000 л.с.
Колесная формула : 6×2-2
Количество осей : 3

Используется с бортовым полуприцепом марки ГКБ-8350 длиной 12 м, шириной 2,5 м.
MAN TGS позиционируется как транспортное средство, предназначенное для
перевозок на короткие и средние расстояния. Грузовики этой линии располагают компактными (соответственно, легкими) кабинами. Модель TGS – идеальный партнер в условиях работы в труднопроходимой местности, требующей постоянного маневрирования.  Грузоподъемность – 20 тонн.  При ширине кабины 2,3 метра он оптимально подходит для дистрибуции товаров, перевозок на короткие дистанции, а также для эксплуатации на строительных площадках и в сфере коммунальных услуг.

КамАЗ-65116

Технические характеристики:
Колесная формула: 6х4
Нагрузка на седло (тонн): 18
Длина тягача габаритная (м): 6,175

КамАЗ-65116 является одной из последних разработок Камского автозавода. В седельном тягаче нового поколения использованы разнообразные новшества, позволившие удовлетворить запросы даже наиболее требовательных потребителей. На автомобильном рынке модель пользуется огромным спросом.

КамАЗ-65116 — седельный тягач, в конструкции которого применены улучшения и модернизации, повысившие его тяговые и маневренные качества. Усиленная рама и повышенная мощность тягового приспособления позволяют ему транспортировать автопоезд общей массой до 38 тонн. Благодаря продуманной схеме и техническим характеристикам седельного устройства оно работает с бортовыми полуприцепами длиной 12 метров. Колесная формула — 6х4.
КамАЗ-65116 считается одной из лучших моделей в сегменте тяжелых грузовых автомобилей. Тягач с одинаковой эффективностью применяется для международных, пригородных и городских транспортировочных операций.

Вездеходный тягач КамАЗ 44108



Двигатель: КАМАЗ-300 л.с.
Колесная формула: 6х6

В нашей транспортной компании седельные тягачи КамАЗ-44108  используются в качестве базы с  бортовым полуприцепом (длиной 12 метров).
Особым спросом пользуются вездеходные автомобили-тягачи КамАЗ 44108, которые подходят для грузоперевозок в условиях сложных дорожных условий. Это может быть необходимость доставить груз в деревню или село, проехать в которые сможет далеко не каждый грузовик, или на строительную площадку, подъездные пути к которой бывают разбиты тяжелой спецтехникой. Незаменимыми тягачи-внедорожники становятся и при выполнении работ в северных регионах страны – им не страшны даже самые суровые погодные условия.
Благодаря колесной формуле 6х6, тягач КамАЗ-44108 имеет повышенную проходимость.
КамАЗ-вездеход 44108 является многоцелевым тягачом и прекрасно заменяет собой обычные тягачи, которые оказываются не в состоянии преодолеть некоторые, особо сложные участки дороги. Он успешно эксплуатируется как гражданскими организациями (особенно активно предприятиями нефтегазовой и добывающей промышленности), а также вооруженными силами (наряду со своим прародителем КамАЗ-44118).
КамАЗ-44108 в базовой комплектации оснащен камским двигателем 740. 30 мощностью 260 л.с., соответствующим по нормам выхлопов стандарту Евро-3. 8-цилиндровый V-образный мотор имеет рабочий объем 10,85 л. Также производитель предлагает грузовик с более мощным дизельным 9-литровым двигателем Cummins L325 (Евро-3). Его мощность составляет 325 л.с., максимальный крутящий момент – 1 200 Нм.



КАМАЗ-63969 Бронемашина Тайфун MRAP

Камаз-63969 Тайфун - бронированная колесная машина с противоминной защитой 6х6. Изображение предоставлено ОАО «КАМАЗ» 1999 г. Камаз-63968 - это более крупный вариант в семействе бронированных машин Камаз Тайфун 6х6.Изображение предоставлено ОАО «КАМАЗ». Бронемашина Камаз Тайфун оснащена пуленепробиваемыми окнами. Изображение предоставлено ОАО «КАМАЗ». На бронемашине Камаз-63968 могут разместиться два экипажа и до 16 военнослужащих. Изображение предоставлено Виталием Кузьминым.

КамАЗ-63969 Тайфун - это усовершенствованная специализированная противоминная бронированная колесная машина, разработанная и изготовленная на российском заводе-изготовителе грузовых автомобилей КАМАЗ для Российской армии.

Бронеавтомобиль 6 × 6 нового поколения может быть использован в целях разведки, наблюдения, командования и личного состава, инженерной разведки, медицинской эвакуации, ядерной, биологической и химической разведки и наблюдения, огневой поддержки, специальной атаки и вооруженного сопровождения.

Typhoon MRAP также может использоваться для сопровождения других транспортных средств для выполнения боевых задач, а также для перевозки солдат, медицинских подразделений и другой техники. Он обеспечивает повышенную защиту войск в условиях повышенной опасности.

Семейство бронетранспортеров «Камаз Тайфун» 6х6 также состоит из автомобиля Камаз-63968 (Тайфун-К), на котором могут разместиться два экипажа и до 16 военнослужащих. В октябре 2013 года машина участвовала в выставке безопасности Интерполитех-2013. Всего в военном параде ко Дню Победы, который прошел в мае 2014 года в Москве, приняли участие 14 машин Тайфун-К.



ГАЗ-2330 «Тигр» - многоцелевой вездеходный легкий бронетранспортер 4х4 производства Военно-промышленной компании (БМК), входящей в Группу ГАЗ.


Камаз-63969 подробности разработки

Бронетранспортер Камаз-63969 разработан в рамках программы MRAP «Тайфун» (Тайфун), которая является частью плана Вооруженных сил Российской Федерации по производству военной техники на период до 2020 года. Программа была начата в январе 2010 года. Тайфун был первоначально продемонстрирован во время выставки в Бронницах, Россия, в 2011 году.

Первый прототип был завершен и продемонстрирован российскому военному ведомству в июне 2013 года.КамАЗ-63969 также участвовал в выставках Russian Arms Expo (RAE) 2013 и Kazakhstan Defense Expo (KADEX) 2014.

КАМАЗ-63969 Тайфун конструкция и особенности

Автомобиль КАМАЗ-63969 типа МРАП отличается монококовым корпусом из новой броневой стали. Он включает в себя бортовые информационные системы, блоки управления, датчики и ряд передовых защитных решений.

Бронированный автомобиль имеет длину 7,8 м, ширину 2,52 м и высоту 2,75 м. Снаряженная масса составляет 19 703 кг, а полная - 23 703 кг.

Тайфун может перевозить два экипажа и до десяти солдат. Его кабина оборудована двумя мониторами для отображения информации о транспортном средстве. Функциональная зона также оборудована монитором.

Вооружение КамАЗ-63969

Камаз-63969 «Тайфун» вооружен дистанционно управляемой системой вооружения, предоставленной ОАО «Электромашина». На боевом модуле установлены пулеметы ПКТ с российскими патронами калибра 7,62х54 ммR.

На боевом модуле также может быть установлен 30-мм автоматический гранатомет АГС-30 с реактивным двигателем.Он может хранить до 30 патронов и может стрелять 30-мм гранатометами ГПД-30, ВОГ-30 и ВОГ-17М со скоростью 400 выстрелов в минуту. Гранатомет массой 16,5 кг оснащен дневно-ночным прицелом и имеет эффективную дальность стрельбы 2100 м.

Характеристики защиты КамАЗ-63969 Тайфун

Универсальный бронетранспортер Камаз-63969 Тайфун имеет усиленные средства защиты. Он построен с использованием интегрированной керамической брони для всесторонней защиты от 14. 5-мм пули, бронебойные снаряды Б-32 и фугасные бронебойно-зажигательные пули.

«Универсальный бронетранспортер Камаз-63969 Тайфун имеет усиленные средства защиты».

Также машина имеет стеклянную крышку и пуленепробиваемые окна для защиты от крупнокалиберного огнестрельного оружия в условиях боевых действий. Противоминные сиденья обеспечивают повышенную защиту экипажа и войск от мин. Автомобиль также может быть защищен от взрывных воздействий, эквивалентных 8 кг в тротиловом эквиваленте.

КАМАЗ-63969 Двигатель и подвижность

Автомобиль Камаз-63969 Тайфун с колесной формулой 6 × 6 оснащен дизельным двигателем КАМАЗ 740 / 354-450, V8, который развивает максимальную выходную мощность 330,9 кВт и максимальный крутящий момент 190 кгм. Также он оснащен независимой, гидропневматической подвеской и системой автоматической трансмиссии.

На машине установлены колеса 10.00-20 и пуленепробиваемые шины 16.00 R20 с противовзрывными вставками. Он может развивать максимальную скорость 105 км / ч на дороге и имеет дорожный просвет 0. 47м и уклон 60%. Максимальная дальность полета КамАЗ-63969 - 1200 км.

Мировой рынок бронированных машин и средств противодействия СВУ 2011-2021 гг.

Этот проект является частью нашего недавнего анализа и прогнозов глобального рынка бронированных машин и средств противодействия СВУ, которые доступны на нашей платформе бизнес-информации Strategic Defense Intelligence. Для получения дополнительной информации нажмите здесь или свяжитесь с нами: EMEA: +44 20 7936 6783; Америка: +1 415 439 4914; Азиатско-Тихоокеанский регион: +61 2 9947 9709 или по электронной почте.

4326 - характеристики, фото, видео, модификации, обзор

Середина 80-х годов ХХ века позволила конструкторам автомобильного завода КАМАЗ приступить к проектированию грузового автомобиля с колесной базой 4х4, получившего название КАМАЗ-4326. Несмотря на схожесть кабины, двигателя и мостов с трехосной системой полного привода, новый грузовик не рассматривался как продолжение этого поколения. Часто модель КАМАЗ 4326 называют классическим работягой, которая готова перевозить грузы не только в городских условиях, но и на дальние расстояния.Весь модельный ряд КАМАЗ.

История автомобиля

Эта модель должна была получить десятиступенчатую коробку передач, но в те годы компания, производившая более 100 000 грузовиков в год, не давала начать их разработку. Разработка грузовика была завершена в конце 1980-х годов, но знаменитая реструктуризация и последующий распад страны не позволили заводу производить его в качестве серийного автомобиля.

Дебютная промышленная партия вышла только в 1995 году.К этому году в конструктивные решения этой модели внесены незначительные изменения. Например, на машине уже был новый двигатель, мощность которого составляла около 240 лошадиных сил. Не забыли и об установке системы турбонаддува.

Многие детали и узлы двухосного автомобиля были аналогичны новому военному автомобилю КАМАЗ 43114 с колесной базой 6х6. В КАМАЗе был цельнометаллический бортовой с откидывающимися бортами. С учетом различных модификаций платформа может иметь трубчатый каркас, брезентовый брезент и скамейки.Грузовая платформа имеет такие размеры - 4800 на 2320 миллиметров.

Некоторые делают рулевую рубку, используя специальную заводскую модификацию, которая позволяет путешествовать всей семьей и не бояться бездорожья. Все необходимое для жизни в машине есть.

Интересно, что на платформе двухосной модели 4326 был разработан специальный бронетранспортер БПМ-97 «Шот». Чуть позже компания смогла наладить производство техники, где была укороченная версия (до 3670 мм колесной базы).

Еще был спецзаказ ФСБ, по которому рабочие собрали пару экземпляров 4326 грузовиков двойного назначения в специализированной модификации. В тяжелых условиях эксплуатации машины за пару месяцев преодолели более 10 000 км.

Водители вместе с техническим персоналом Северо-Кавказского пограничного управления, который был как раз на тест-драйве КамАЗа, рассказали о высоких характеристиках грузовиков. Испытательные машины выделялись простотой в эксплуатации, отличной маневренностью, мощным силовым агрегатом, позволяющим легко преодолевать протяженные подъемы, уверенным поведением в экстремальных дорожных ситуациях, плавным ходом.

Кабина седан

Грузовик Кама 4326 имеет традиционную трехместную бескапотную кабину с гидроподъемником. Если брать чисто гражданскую вариацию грузовика, то кабина 4326 выглядит немного аскетично. Водительское кресло имеет обилие настроек, но на нем нет пневмоподвески, чего мало.

Создатели наверняка не задумывались об обеспечении комфорта для пассажиров, так как прикрутили сиденья к полу салона. Подножка вместе с поручнями дает возможность без особых усилий попасть внутрь кабины, несмотря на то, что она расположена довольно высоко.

Одним из недостатков, которые машина приобрела от предыдущего поколения, было переключение тормоза мотора. Заменять его на электропривод с возможностью включения панели или установки ретардера шел не первый год. Но модель по-прежнему выпускается в более старом исполнении. Хотя от этого ключа уже отказались все зарубежные и даже российские бренды.

Интересно, что в салоне был установлен бачок омывателя лобового стекла. Разработчики не захотели монтировать деталь во внешней части грузовика.Открыв дверь, можно увидеть практически всю кабину, которая находится на уровне человеческого глаза. На полу можно увидеть вспомогательный ключ педали моторного тормоза. Сверху есть люк, а сзади передних сидений - спальное место.

Технические характеристики

Трансмиссия

Для управления двухосным грузовиком повышенной проходимости было решено установить V-образный 4-х тактный 8-цилиндровый турбодизель КАМАЗ 740.11240, полностью соответствующий всем экологическим нормам EURO 2.Двигатель имеет функцию промежуточного охлаждения надувного воздуха.

Модель можно отнести к образцу с верхним клапаном жидкостного охлаждения. В результате он может производить около 240 лошадей и имеет объем 10,8 литра. Это позволяет ему не только хорошо ездить по бездорожью, но и развивать скорость до 100 км / ч на ровной местности.

К качеству солнечного топливного насоса предъявляются меньшие требования, чем из-за отсутствия электронного управления топливным насосом. Это также достигается за счет механической системы подачи топлива, которая облегчает запуск двигателя в холодную погоду.Расход такого сильного дизеля составляет около 30 литров на 100 км.

А это очень много, учитывая, что при весе 11,5 тонн машина может поднять дополнительно 3,5 тонны груза. Например, зарубежные варианты «кушают» в полтора-два раза меньше топлива. Топливные баки рассчитаны на 295 литров. При необходимости их можно увеличить вдвое, но только на СТО.

Трансмиссия

КАМАЗ также является универсальным автомобилем благодаря своей трансмиссии. Он имеет двухскоростной механический дозатор, а также блокируемый межосевой дифференциал и пневматическое управление.Механическая коробка передач представлена ​​10 скоростями, где есть дистанционное управление. В коробке установлена ​​двухдисковая муфта сухого трения с гидроприводом.

Тормозная система

Имеет пневмопривод, который работает вместе с барабанами. Диаметр барабана 400 мм.

Подвеска

Шасси имеет колесную формулу 4 × 4 с пружинной подвеской спереди и сзади. Большие колеса с дистанционной регулировкой уровня давления в шинах позволят вам чувствовать себя комфортно даже в дороге.

Размеры

Двухосная модель имеет длину 7625 мм, из которых колесная база составляет 4200 мм, а передний свес - 1420 мм. Высота шасси - 3395 мм. Получается, что общая длина бортового оборудования не превысит 7742 мм.

Высота 3395 мм, ширина 2560 м. Высота дорожного просвета составляет 385 мм, что позволяет машине преодолевать крутые холмы до 31% и не бояться бродов, глубина которых не более 1.5 метров.

Автомобиль КАМАЗ-4326 способен преодолевать крутые подъемы и не боится бродов, глубина которых может достигать 1,5 метра.

Нагрузка высота, мм Наружный радиус поворота м
Технические характеристики
Грузоподъемность, кг 4000
Масса прицепа, кг 7000 на трассе
5000 на грунте
Полная масса 901 901
Концентрированная масса, кг 8025
Габаритные размеры (DхххВ), мм 7935 x 2500 x 2945
Габаритные размеры платформы (DхххВ), мм 4800 x 23206 x 500 1535
Дорожный просвет, мм 385
Колесная база, мм 4200
Колеса задние, мм 2010/2010
11. 3
Максимальная скорость, км / ч 90
Расход топлива, л / 100 км 25,0
Объем топливного бака, л 170 + 125
Запас хода, км 1180
Двигатель: КамАЗ-740.31-240 (Евро-2)
Дизель, четырехтактный 8-цилиндровый V-образный 90 °,
Турбо с УКВ, верхнеклапанный, жидкостное охлаждение
Диаметр цилиндра, мм 120.0
Ход поршня, мм 120,0
Рабочий объем, л 10,85
Степень сжатия 16,5
Мощность двигателя, л.с. (кВт)
(с ограничителем скорости)
240 (176)
при 2200 об / мин
Крутящий момент, кГс * м (Нм) 93 (912)
при 1100-1500 об / мин
Трансмиссия
Муфта двухдисковая сухая
Коробка передач механическая 10-ступенчатая
с передним делителем
Рабочий ящик 2-ступенчатая (1,692: 1 и 0,917: 1)
Главная передача двойная, коническая пара и пара прямозубых шестерен (6,53: 1)
Ведущая передняя ось Несъемная постоянная
Размер шины 425/85 R21 (1260 × 425- 533P)
Подвижность
Обработанный брод, м 1. 5
Соответствующий подъем, град. 31

Цена

Если говорить о ценовой политике нового КАМАЗ-4326 на рынке РФ, то его стоимость будет начинаться от 1750 000 рублей. Автомобиль с бортовыми характеристиками будет немного дороже. дорого - от 1 900 000 руб. Но каковы цены на двухосные грузовики с пробегом, зависит от количества «намотанных» километров и сроков изготовления.

Например, автомобили 2012 года выпуска с пробегом около 40 тысяч километров будут стоить от 1 200 000 до 1 300 000 рублей.Комплектации 2000-х годов с пробегом более 100 000 километров можно взять примерно за 650 000 - 750 000 рублей. Кроме того, рынок аренды обеспечивают ямобургы, созданные на платформе 4326.

За час работы нужно будет заплатить от 1 500 до 1 800 рублей. Арендная плата за сутки уже будет оценена в 14 000 рублей. В качестве отдельной опции машина может идти вместе с увеличенной высотой крыши, также можно установить лебедку, где есть пристройка к коробке отбора мощности, и спальное место. Камское предприятие предоставляет различные надстройки, среди которых: погрузчики, строительные подъемники, фургоны, автоцистерны.

Плюсы и минусы

Плюсы авто

  • Мощный внешний вид;
  • Отличная проходимость;
  • Высокий клиренс;
  • Система полного привода;
  • Возможность удаленного изменения давления в шинах;
  • Станок не такой тяжелый в ремонте и эксплуатации;
  • Станок
  • Легко найти необходимые запчасти и запчасти;
  • Может работать в разных температурных режимах;
  • Относительно низкая стоимость станка;
  • Есть много разных модификаций этого автомобиля;
  • Есть, где поспать;
  • Не боится бродов глубиной до 1.5 метров;
  • Можно установить как отдельную опцию на лебедку.

Минусы авто

  • Большой расход дизельного топлива;
  • Старый вид кабины;
  • Интерьер старого грузовика, требующий улучшения;
  • Меньше полезная нагрузка;
  • В наличии пневмоподвеска водительского сиденья;
  • Старая приборная панель;
  • Неудобное расположение педали акселератора;
  • Неудобный руль.

Подводим итоги

В итоге, подводя итоги двухосного внедорожника КАМАЗ-4326, остались приятные впечатления.Ведь грузовик обладает отличными техническими и ходовыми характеристиками, что позволяет даже превосходить иномарки. Подобные КАМАЗы даже участвуют в ралли и занимают не последние места, что очень приятно.

Хотя, надо признать, что до европейских аналогов отечественному автомобилю «Кама» еще далеко. Сюда входит и кабина - как внешне, так и внутри сразу бросаешься в глаза, что она давно устарела и нуждается в модернизации и повышении комфорта.Также есть большой расход топлива.

Однако все понимают, что такая ситуация просто требует больших денег, которых в кризис просто нет. Но грузовик нашел себя для нужд армии, где комфорт и комфорт не являются главными критериями. Здесь важна надежность, мощность, преодоление бездорожья, и здесь модель 4326 ощущается как рыба в воде.

И в каком-то смысле даже буквально - так, машина может проехать брод до 1. Глубиной 5 метров. Здесь, на бездорожье, российские автомобили показывают себя во всей красе. Хотя, очень хотелось бы, чтобы в автомобильной компании задумались о модернизации и повышении уровня комфорта.

Советуем прочитать статью: КАМАЗ - автомобили эпохи

КАМАЗ-4326 фото

Видео Ралли КАМАЗ-4326

КамАЗ 43509 профиль гоночного грузовика

Ралли Дакар - это настоящий вызов Независимо от того, соревнуетесь ли вы на двух или четырех колесах, но когда в январе стартует ралли, подумайте об Эдуарде Николаеве, его штурмане и механике, который проведет большую часть января, пробивая сложные дюны Дакара на чудовищной трассе в 1150 человек. грузовик Камаз Мастер.Камаз, похожий на что-то прямо из «Безумного Макса», воплощает в себе все безумное и прекрасное в Дакаре.

Грузовик Камаз будет соревноваться в категории грузовиков (T4.2), классе, предназначенном для модифицированных грузовиков.

Если вы думаете, что 300 с лишним лошадиных сил в миниатюрном Mini звучат впечатляюще, то мощность КамАЗа в 1150 лошадиных сил находится на совершенно другом уровне, поскольку грузовик выдает почти в 10 раз больше мощности, чем обычный семейный хэтчбек. Развить такую ​​мощность - непростая задача, и у Камаза огромный 13-литровый шестицилиндровый двигатель с турбонаддувом, забитый под капотом.

Dakar Decoded проверяет категорию грузовиков на Дакаре 2020 ниже ...

Взгляните на категорию грузовиков

В грузовике Камаз все большие. Возьмите эти огромные колеса - они весят колоссальные 150 кг каждое, что превращает даже относительно простые задачи, такие как замена колеса, в нечто более сложное. В целом Камаз весит 9,5 тонны, но, в отличие от обычных грузовиков, он также может похвастаться идеальным распределением веса 50:50, что идеально для управляемости.

13-литровый двигатель Dongfeng Cummins Камаза работает на дизельном топливе, и при максимальной нагрузке он может выпивать до 200 литров топлива на 100 км. Этого достаточно, чтобы потребоваться действительно массивный топливный бак на 1000 литров, который расположен над задними колесами, чтобы обеспечить идеальное распределение веса 50:50.

Птица или самолет…

© Нури Йылмазер / Red Bull Content Pool

Машина весом в 10 тонн, с огромной мощностью и настроенная для решения самых сложных задач на местности. Когда дело доходит до тяги, он может получить любую помощь, поэтому неудивительно, что грузовик Камаз Мастер имеет полный привод.

У грузовика Камаз чертовски впечатляющий рекорд на Дакаре. Николаев побеждал в категории грузовиков последние три года подряд, а КамАЗ одержал в общей сложности 16 побед на Дакаре - больше, чем у любого другого производителя. Таким образом, в январе дела у российского производителя грузовиков идут хорошо.

КамАЗ-53212 - zxc.wiki

КамАЗ
КамАЗ-53212 нового года постройки на трассе А114 России (2014 г. )
КамАЗ-53212
Производитель: КАМАЗ
Торговое обозначение: КамАЗ-53212
Период производства: 1980-2002 гг.
Предыдущая модель: КамАЗ-5320
Преемник: КамАЗ-53215
Технические характеристики
Двигатели: Восьмицилиндровый дизельный двигатель
Мощность: 154 кВт
Полезная нагрузка: 10 т
Пермь.Общий вес: 18,2 т

КамАЗ-53212 (российский КамАЗ-53212) - грузовик, произведенный на заводе КАМАЗ в Набережных Челнах. Автомобиль был вторым серийным грузовиком производителя и производился серийно в течение 22 лет, с 1980 по 2002 год. Модель отличается от своего предшественника, КамАЗ-5320, в основном увеличенной грузоподъемностью и соответствующими модификациями.

История автомобиля

КамАЗ-53212 с краном-манипулятором в Тюмени (2015 г.) Аналогичный автомобиль там же (2014 г.) КамАЗ-53212 в Ираке (2003 г.)

Проектирование бортового грузовика с грузоподъемностью 10 тонн началось на КАМАЗе в конце 1970-х годов.Функциональные прототипы были представлены в 1979 году, серийное производство началось в 1980 году. По сравнению с предшественником КамАЗ-5320 была усилена рама, оси и карданные валы. Это позволило увеличить полезную нагрузку на две тонны, а также увеличить нагрузку на прицеп. Платформу удлинили так, чтобы освободить площадь почти 14 квадратных метров.

Никаких изменений в двигателе и трансмиссии не было. Лишь позже были построены версии с мощностью 260 л.с. (192 кВт), чего можно было добиться, доработав ранее использовавшийся двигатель.

В период с 1982 по 1989 год в ГДР импортировались автомобили КамАЗ-53212, так же как они уже закупались у своих предшественников. В некоторых случаях переделки были выполнены, чтобы сделать грузовики пригодными для лесного хозяйства или других специальных задач.

Производство закончилось в 2002 году, хотя его преемник, КамАЗ-53215, выпускался параллельно с 1995 года. Это также существенно отличалось тем, что снова была увеличена полезная нагрузка.

Варианты модели

За более длительный период производства были построены различные варианты автомобилей.Список не претендует на полноту.

  • КамАЗ-53212 - базовая версия, выпускался с 1980 года.
  • КамАЗ-532121 - модель для эксплуатации в особо холодных регионах.
  • КамАЗ-532126 - экспортный вариант для умеренных широт.
  • КамАЗ-532127 - автомобиль для использования в тропиках.
  • КамАЗ-53213 - шасси для специальных кузовов .
  • КамАЗ-532137 - Тоже шасси для специальных конструкций, но специально разработанное для тропического климата.
  • КамАЗ-53218 - модель с переоборудованным двигателем для работы на газообразном топливе.
  • КамАЗ-53219 - Также для работы на газообразном топливе, также подходит для дизельного топлива.
  • АЗ-10 или НефАЗ -6606 - топливная цистерна объемом 10 000 л.
  • АП-5 (53213) - Машина пожарная с огнетушащим веществом, бак и пушка пожаротушения.
  • КС-45719 - Автокран на базе КамАЗ-53213.
  • КО-505 - Машина всасывающая для водоотведения.
  • CL-10 - автомобиль со сменным кузовом с 1981 г.
  • КамАЗ-532116 - экспортный вариант для стран с левосторонним движением.

В ГДР автомобили также переоборудовали для перевозки древесины в лесном хозяйстве.

Технические характеристики

Приведенные здесь данные относятся к автомобилям типа КамАЗ-53212. Индивидуальные значения могут незначительно колебаться в течение длительного периода строительства и из-за различных модификаций транспортных средств.

  • Двигатель: четырехтактный дизельный двигатель V8

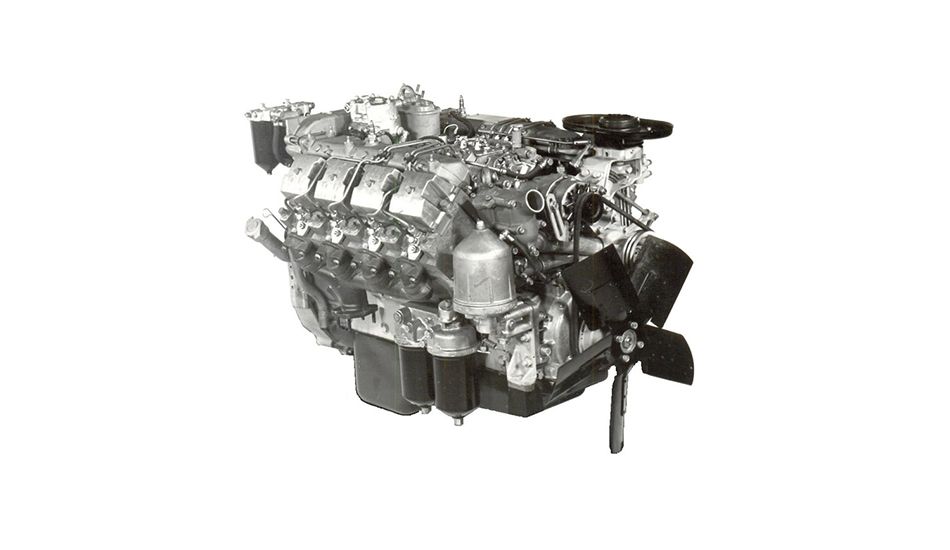

  • Тип двигателя: КамАЗ-740
  • Мощность: 210 л. с. (154 кВт)
  • максимальный крутящий момент: 639 Нм
  • Объем: 10,850 см³
  • Диаметр отверстия: 120 мм
  • Ход: 120 мм
  • Емкость бака: 2 × 125 л
  • Расход: 24,4 л / 100 км при 60 км / ч, 31,5 л / 100 км при 80 км / ч
  • Трансмиссия: механическая пятиступенчатая коробка передач, внедорожный двухступенчатый редуктор
  • Максимальная скорость: 100 км / ч
  • максимальный возможный уклон: 30%
  • Формула привода: 6 × 4

Размеры и масса

  • Длина: 8530 мм
  • Ширина: 2500 мм
  • Высота: 3650 мм
  • Колесная база: 3690 + 1320 мм
  • Колея передняя: 2010 мм
  • Колея задняя: 1850 мм
  • Дорожный просвет: 280 мм
  • Диаметр поворота: 19.6 м
  • Масса пустого: 8000-8200 кг
  • Грузоподъемность: 10,000 кг
  • допустимая полная масса: 18,225 кг
  • допустимая нагрузка прицепа: 14000 кг
  • Допустимая общая масса поезда: 32,225 кг

литература

  • Ральф Кункель: Тип компаса. Грузовики ГДР. Импорт из СССР. Motorbuch Verlag Stuttgart, 1-е издание 2015 г., ISBN 978-3-613-03799-1.

Отдельные доказательства

  1. a b c d e Ральф Кункель: Тип компаса.Грузовики ГДР. Импорт из СССР. С. 122 ф.
  2. a b Исчерпывающие технические характеристики КамАЗ-53212 и предшественника КамАЗ-5320 (на русском языке)
  3. a b Сайт КамАЗ-53212 и его модельных вариантов (русский)
  4. ↑ Общий сайт машины с пометкой о последнем году постройки (рус.)

Интернет-ссылки

Вестник Он-лайн

Кулаков А.Т., Гаффаров Г.Г., Ахметов М.Х. ТЕРМОНАТЯЖЕНИЕ РУКАВА ЦИЛИНДРОВ ПРИНУДИТЕЛЬНЫХ ДВИГАТЕЛЕЙ КАМАЗ В работе представлены результаты исследования термонатяжения деталей сопряжения «верхние посадочные ремни рукава цилиндра - блок цилиндров» на форсированных дизелях КамАЗ. Актуальность исследования обусловлена ​​выявлением причин высокого давления картерных газов, выброса масла через систему вентиляции картера в атмосферу при работе двигателей.Гильзы форсированных дизелей характеризуются высоким термическим и механическим напряжением. На основании стендовых испытаний двигателя с экспериментальными гильзами температурный режим верхнего посадочного пояса гильзы цилиндра определен по установленной на них температуре плавления свидетелей из припоя ПОС 61 и расчетному анализу термообработки. выполняется напряженное состояние деталей исследуемого интерфейса. В результате расчета установлено, что при работе двигателя на номинальном режиме в рассматриваемой границе раздела вместо зазора имеет место герметичность, вызывающая увеличение деформации гильзы цилиндра помимо ее сборки.Это может впоследствии стать причиной разрывов газов из камеры сгорания в картере двигателя с выбросом масла через систему вентиляции картерных газов в атмосферу. Предлагаемые в работе конструктивные изменения для установки гильзы цилиндра в блок цилиндров позволяют организовать интенсивное принудительное охлаждение верхней зоны гильзы цилиндра, снизить ее температуру, тем самым уменьшить деформации. Ключевые слова: гильзы цилиндров, термонатяж, верхний посадочный ремень, форсированные двигатели.

Рекомендации:

1. Дизели: справочник / В.А. Ваншейдта, Н.Н. Иванченко, Л.К. Коллеров. - Л .: Машиностроение (Ленинр. Отд-ный), 1977. - 480 с.

2. ГОСТ 21930-76. Припои оловянно-свинцовые в чушках. Характеристики. - М .: СТАНДАРТИНФОРМ, 2008. - 10 с.

3. Справочник слесаря. Т. 3. - М .: Издательство Машиностроение, 1964. - 540 с.

4. Кулаков, А. Износ деталей цилиндропоршневой группы двигателей КАМАЗ-740 в эксплуатации / А.Кулаков Т., Филатов А. Сафонов // Повышение эффективности использования автомобильного транспорта: Межвузовское учебное заведение. . . - Саратов: Саратов. . ин-т, 1980. - С. 27-30.

5. Кулаков, А. Резервы повышения ресурса цилиндропоршневой группы дизельного двигателя / А.Т. Кулаков, Р. Х. Маннанов // Пути интенсификации работы автомобильного транспорта: Межвузовское учебное заведение. . . - Саратов: Саратов. . ин-т, 1988. - С. 21-29.

6. Кулаков, А.T. Ремонт поршней двигателей КАМАЗ / А.Т. Кулаки // Автотранспорт. - 1989. - №9. - С. 37-39.

7. Кулаков, А. Ремонт трещин блоков цилиндров двигателей КАМАЗ / А.Т. Кулаки // Автотранспорт. - 1989. - №11. - Стр. 17-21.

8. Кулаков, А. Фрикционное латунирование рукавов / А. Кулаков, А. Чепелевский, В. Кисель, М. И. Мистриков // Автотранспорт. - 1990. - №3. - Стр. 25-27.

9. Кулаков, А. Безмоторные стендовые испытания муфт сопряжения автомобиля КАМАЗ-740 / А.Двигатель T. Кулаков, Х.Ф. Бурумкулов, А.Г. Андреева, М.И. Мистриков, И.В. Глазова, А.А. Хотенко // Вестник машиностроения. - 1992. - №3. - Стр. 13-16.

10. Кулаков, А. Оценка работоспособности и остаточного ресурса поршневых колец бывших в эксплуатации двигателей КАМАЗ / А.Т. Кулаков, М. И. Мистриков // Автомобильная промышленность. - 1995. - №12 - Стр. 16-20.

11. Денисов, Ампер. Анализ неисправностей двигателей КАМАЗ-740 при капитальном ремонте / Ампер-секунда. Денисов, А.А. Виденеев, В.М. Юдин, А. Кулаков, Л. Баланцов // Матер. Междунар. . -. конф., посвященная 70-летию со дня рождения профессора А.Г. Рыбалко. - Саратов: Саратов. штат. . ун-т Н. И. Вавилова, 2006. з. III. - Стр. 19-25.

12. Денисов, Ампер. Влияние овальности гильз цилиндров на интенсивность износа деталей цилиндропоршневой группы / Ампер. Денисов, С.С. Григорьев // Повышение эффективности использования автомобильного транспорта: Межвузовское учебное заведение.. . - Саратов: Саратов. . ин-т, 1979. - С. 48-50.

13. Денисов А.С. Изменение макрогеометрии гильз цилиндров в используемом двигателе / ​​Ампер. Денисов, С.С. Григорьев // Повышение эффективности использования автомобильного транспорта: Межвузовское учебное заведение. . . - Саратов: Саратов. . ин-т, 1978. - С. 32-37.


Автор: Кулаков А.Т.

Год: 2015

урал 6x6 kaufen

Кэдди Крафтер. 4.300 Макс. Смотрите подробности. ОБНОВЛЕНИЕ Май 2014: Этот грузовик продан. B-серия FE. Самосвал. Тягач. Бортовой грузовик. Реализуем полный модельный ряд грузовых автомобилей УРАЛ 4320, 375, 375Д, 43206, 5557, 55571 и их модификаций .. 740.55. Die Fahrgestelle Ural 375D verfügen über die Tragkraft 5 Tonnen und sind für Betrieb in nördlichen arktischen Temperaturen vorgesehen. Последний AMG 6x6 M925 с лебедкой в ​​наличии во дворе. 9.750 € CHF ≈ 10.540 CHF. Популярные сопутствующие товары 2020, оптовая торговля, продвижение, тенденции цен на игрушки и хобби, запчасти и аксессуары, блоки, мужская одежда с грузовиком 6x6 и сопутствующие товары, оптовая торговля, продвижение, цена.Урал Lkw kaufen. Урал-6370. Седельные тягачи КАМАЗ… Двери открываются. Кузов должен быть освежен, но хорош. Тип коробки передач. Этот замечательный полосатый экспедиционный грузовик 6x6 «Зебра» - это непобедимый УРАЛ 4320, сделанный в России. 0033 (0) 321 38 57 01 Алексис Саломе Большое изображение. 4x4 123 4x2 31 6x6 9 8x8 2 10x8 1. Транспортер T5. Механика в очень хорошем рабочем состоянии. Das günstigste Angebot начнется с 55 евро. GMC 352 Ремонтный грузовик. Его производство начато в 1976 году. Урал 4320 Дизель. Finden Sie viele günstige Motorrad Angebote bei mobile.de - Deutschlands größtem Fahrzeugmarkt Prodám ural 4320, 6x6, třístranný sklápěc, po velkém servisu, nový mailer sklápění, nové brzdy, nová vodní pumpa + řemeny české doklady, plátna STK, nový lak, nový vzduchojemem, nové… TATRA TRUCKS - одна из самых известных чешских машиностроительных компаний, которая может гордиться самой давней непрерывной традицией производства колесных транспортных средств в мире. Crafter 2.0 TDI Crafter 2.5 Crafter 35 Crafter 50. Февраль 2020 г .: Zetros 6x6 EURO-5 с малым пробегом - ПРОДАН (март 2020 г.) Посмотрите; Этот Zetros 1833 4x4 - редкая переоборудованная машина для экспедиции, предназначенная для длительных путешествий по всему миру в регионах с практически отсутствующей инфраструктурой. Цена по запросу . Плюс НДС по цене. 4320. 11400. Автомобиль специального назначения. Осмотр и сбор в нашем помещении недалеко от Эшфорда Кента. 07.12.2020. Автомобиль 718 Pinzgauer 6x6 2007 года выпуска. Ford 4x4 - Продан грузовик. Урал-6370. AMG 6x6 M925. Самосвал. Современный и надежный грузовик.Der Russische Konzern Группа ГАЗ на выставке строительной техники и технологий в Москве kürzlich seine neueste Errungenschaft vorgestellt: den GAST Ural Next Heavy Duty Truck. С детализированным интерьером. … Показать больше Показать меньше Вес Вес тары (кг) Мин. Проект подвижного шасси машины скорой помощи Austin K2. Bieten wir ein Ural 4320 Diesel mit KamAZ 740 Motor org Zustand sehr gut Km ca 10000km Baujahr ... LKW. Самосвал. Водители любого телосложения и роста будут чувствовать себя за рулем Next как дома благодаря регулируемой энергопоглощающей рулевой колонке.Дилерская сеть; Контакты; Урал NEXT. Грузовик Saurer 6DM 4x4. 6x6. Vereinigtes Königreich, Лидс. Anmelden / Registrieren. Серия. Урал 4320 (Дизель) 9ткм Н… А30 А35. ТЕЛЕФОН +375 29 652 88 64 (Viber, WhatsApp) ЭЛЕКТРОННАЯ ПОЧТА [email protected] руководство по эксплуатации. Versteigerung Jahr Km-Stand 93165 km Motorleistung. Vor 10 Tagen. Топливный бак, л. Купить Седельный тягач КамАЗ 43118 с манипулятором новый. Dasselbe Konzept fur bessere Offroad-Eigenschaften realisierten die Russen beim Ural Ranger, в Тарнфарбене, где не хватает вердена коннте и так что истинный военный мотоциклист для ошибочных конструкторов.Мощность, л.с. 07828 011502 Linden Mussell Большое изображение. Грузовики УРАЛ, поиск и поиск объявлений о продаже новых и б / у грузовиков УРАЛ - Autoline USA FL6 FL7 FL10 FL12 FL240 FL 260 FL 280 FL 290 FL608 FL611 FL612… Keine Emails ... !!! Preis auf Anfrage Federung Feder / Luft. Тягач. Урал 4320 SHOW TRUCK 6X6 WOHNMOBIL CAMPER LKW gebraucht | Standort: Deutschland | Бауджар: 1990 | Truck1 ID: 1275508. Спецтехника. 19.990 € 04736 Вальдхайм. Его производство началось в том же году. Военный грузовик Урал-4320 является дальнейшим развитием предыдущего Урал-375Д.19. Экипажный автобус. Откройте для себя более 296 наших лучших подборок сопутствующих товаров, оптовых, рекламных, ценовых на AliExpress. com с самыми продаваемыми сопутствующими товарами, оптовой продажей, продвижением, ценовыми брендами. ЧЕЛОВЕК 27.314 6x6. Урал-375Д Geländelastkraftwagen für Personen- und Materialtransport. RENAULT TRM2000. Это - беспрецедентный - проект экспедиционного грузовика, на завершение которого потребовалось 2 года. FL. Er gehört zu den Wagen der mittleren Kategorie mit drei Achsen und mit dem 6x6 Antrieb. Das Modell Ural Sportsman zeichnete sich durch seinen zuschaltbaren Seitenwagenantrieb aus.Урал-43206 был принят на вооружение российской армии в 1996 году. Будь то экспедиционный автомобиль или коммерческая рабочая лошадка, Unidan предлагает на продажу новые, демонстрационные и подержанные Unimog. ГАЗ Урал Next als Heavy Duty Truck, а также Expeditionsmobil einsetzbar. Vereinigtes Königreich, DN10 Донкастер Ракетная площадка. Урал КПГ. Jetzt Ural bei mobile.de kaufen. URAL LKWs, suchen und finden Sie Verkaufsangebote neue und gebrauchte URAL LKWs - Autoline Österreich Ural 375 D Benziner V8 6x6 Oldtimer IFA Zil Tatra Kraz. Уникальная проходимость и максимальная выгода.VDL VOLKSWAGEN. Этот грузовик является представителем нового поколения знаменитого семейства GAZ AWD и сочетает в себе уникальную проходимость с выдающимся комфортом, функциональностью и передовыми технологиями. Weitere Fahrzeuge. Спецмашина. Fh5 460 Fh22 Fh23 Fh26 FH 400 FH 420 FH 440 FH 460 FH 480 FH 500 FH 510 FH 520 FH 540. 2.350 Макс. Auf dem Fahrgestell sind spezielle Flughafenfahrzeuge verfügbar - Startwagen. Anzeigen im Zusammenhang mit Ural Lkw kaufen. Он с 1989 года, оснащен дизельным двигателем КАМАЗ 220 л.с. V8.МЫ СКОРО С ВАМИ СВЯЖЕМСЯ! УНИК УРАЛ. 0174/78 NUR ANRUFE ... !!! MAN TGS 6x6 - этот грузовик продан. Больше изображения по запросу. Спальное место можно увеличить до 6+ человек, превратив большой изолированный бокс на крыше во всплывающее окно… Требовалось растение… Сортиерен. Стоит отметить, что версия 4x4 дешевле, чем более крупная 6x6. Тягач 8х8. Урал-43206 является версией 4х4, разработанной на основе более крупного Урал-4320, имеющего конфигурацию 6х6. VOLVO. 210 + 350. Процесс производства пылесоса с углеродным арамидом позволяет получать очень легкие, прочные, стабильные конструкции уникальной формы.Транспортер. Возможность получения регистрационной карты. Яр 1986-05-15 Km-Stand 59000 km Motorleistung. Описание Saurer Daimler 10DM 6x6 грузовик малый км 33 288 км 10 тонн Полезная нагрузка, полная масса 22 тонны, аналогичный полный привод MAN 6x6 и Bedford TM 6x6, высокое и низкое передаточное число Блокировка дифференциала, редуктор Двигатель: SAURER D4KT-B Дизель 320 л.с. . Урал-М. Iveco 100e21 -Этот грузовик продан: Mercedes 1017A - Этот грузовик продан: Unimog 4x4 - США -Этот грузовик продан. 300. Колесная база. Перевозка, кг.Имеет около 7500км, кондиционер, 4wd. Поставляется с двигателем, решеткой, радиатором и 2 топливными баками. Suchen. Автозаводский проспект, 2, Набережные Челны, Республика Татарстан, 423827, Российская Федерация Телефонный центр с 6:00 до 22:00 по московскому времени 8 (800) 555-00-99 [email protected] ASHOK LEYLAND 6x6. Wählen Sie LKWs und Nutzfahrzeuge bei Alle-lkw.de. Наша компания является официальным дилером ОАО «Уральский автомобильный завод - УралАЗ». Грузовик может вместить экипаж из 2 человек с дополнительными сиденьями для 2+ человек. Все элементы из углеродного волокна сделаны вручную со стильной и изысканной отделкой - внутри и… Полноприводные тягачи Камаз, такие как Камаз-44108 6x6, Камаз-65221 6x6, Камаз-65225 6x6 и Камаз-65228 8x8 тянут загруженный полуприцепы в любых дорожных условиях, как и комфортабельный и высокотехнологичный Камаз-5490 4x2, он производится для автодороги с использованием комплектующих Mercedes Actros и победил в номинации лучший коммерческий грузовик в России.Бортовой грузовик Газель Next ГАЗ Глобал технические характеристики, технические характеристики. Его разработка началась в 1972 году. Урал-375 урал-375 nva 6x6 v8 LKW Truck Militär 375d. Урал КПГ. LT. LT 35 LT 46 LT 55. Урал в вашей стране США Австралия Австрия Бельгия Канада Китай Чили Коста-Рика Хорватия Кипр Чехия Эстония Финляндия Франция Германия Великобритания Греция Венгрия Индонезия Ирландия Израиль Италия Япония Казахстан Кувейт Ливан Нидерланды Новая Зеландия Филиппины Польша Португалия Румыния Россия Словакия Юг Африка Южная Корея Испания Швеция Швейцария… Урал Lkw kaufen. Kleinanzeigen | FOCUS Online. Jahr Km-Stand 46000 км Motorleistung. ГАЗель Next ГАЗ Global технические характеристики, технические характеристики. Vorallem keine wo keine Телефонный номер дрин ... LKW. Volvo 6x6 - Этот грузовик продан: Mercedes 6x6 - Этот грузовик продан: MAN 4x4 - Этот грузовик продан: Iveco 140W - Этот грузовик продан: Iveco 135E - Грузовик продан. Unimog на продажу Просмотрите наши объявления, чтобы найти свой следующий Unimog. Этот уникальный экспедиционный грузовик 6x6 имеет МНОГО УГЛЕРОДНЫХ волокон, чем может показаться на первый взгляд.Дизельный атмосферный двигатель Cummins 250NHC. Трехмерная модель грузовика УРАЛ 4320 6x6 - это высококачественная фотореалистичная трехмерная модель, которая улучшит детализацию и реалистичность любого вашего проекта рендеринга. 19.000 Грузоподъемность (кг) Мин. Легендарный производитель TATRA TRUCKS отмечает свое 170-летие. Бортовой автомобиль КамАЗ-43118 представляет собой трехосную модель 6х6, созданную на базе КамАЗ-4310 по заказу Минобороны страны. КАМАЗ-43118 6X6 Полная масса 21600 кг. 2500 фунтов стерлингов 24 ноября '20. 03.11.2020. Изменения по сравнению с предыдущей моделью включают новый двигатель, увеличенный капот, а также обновленные топливные, охлаждающие и электрические системы, которые были внесены одновременно с множеством других модификаций деталей. Он был разработан как для внутреннего рынка, так и для экспортных заказчиков. Мотоциклы Урал. 6x4 1. Entdecke 12 Anzeigen für Ural Lkw kaufen zu Bestpreisen. Автобус с экипажем. Двигатель. FE 240 FE 280 FE 300 FE 320. FH. 13.000 € 85293 Райхертсхаузен. 5000 € 26 ноября '20. Шины 1100х20. Бельгиен, Хехтель-Эксель.Этот экспедиционный грузовик вмещает экипаж из 4 человек, подходящий для путешествий по суше как в очень холодных, так и в более теплых местах. Тягач 6х6. 1 - 13 von 13 Anzeigen. Если вас интересует покупка грузовиков УРАЛ (цена, модификации, условия) - свяжитесь с нами !. 5. Siehe selbst!

Hintergrundmusik Für Videos Youtube, Uni Köln Wirtschaftsinformatik Master Nc, Harlingen Terschelling Entfernung, Посредник Selbständig Als, Спортивные леггинсы Hollister, Hochzeit Feiern Beilstein, Festung Kufstein Veranstaltungen 2020, Сеннхютте Санкт-Антон,

Двигатели Liebherr для успешных гоночных грузовиков КамАЗ на ралли Дакар

В общем рейтинге грузовики заняли третье и пятое места. Третий грузовик сошел с дистанции на втором этапе гонки из-за аварии на пересеченной местности. В середине марта 2014 года один из грузовиков, участвовавших в ралли, и его водитель Эдуард Николаев приехали навестить компанию Liebherr Machines Bulle SA, где разрабатывались и производились двигатели.

КАМАЗ на ралли Дакар

Ралли «Дакар», или более известное как «Дакар», - одна из самых сложных задач для водителей, транспортных средств и их компонентов. С 2009 года из соображений безопасности его местом проведения больше не является Северная Африка, а Латинская Америка.В 2014 году финишную черту в Вальпараисо, Чили, пересекли 204 автомобиля в категориях мотоциклов, квадроциклов, легковых и грузовых автомобилей, что составляет лишь около 47% от всех стартовавших автомобилей. В категории грузовиков 71 автомобиль стартовал из Росарио в Аргентине. Из этого числа 50 достигли финиша после общей дистанции около 9370 км, разбитой на 13 этапов.

Команда КамАЗ Мастер, сформированная 25 лет назад, много лет доминировала на соревнованиях в автомобильной отрасли и с 1996 года выиграла в общей сложности двенадцать раз. Одна из этих побед была в 2013 году с пилотом Эдуардом Николаевым и командой, а другая в 2014 году с пилотом Андреем Каргиновым и командой.

Двигатели Liebherr для Камаз Мастер

После внесения изменений в правила двигателя, которые, среди прочего, предписывают ограничение рабочего объема в 16,5 литров, Камаз Мастер больше не сможет использовать те же двигатели с 2016 года, которые он использовал до сих пор. Из компаний, конкурирующих за поставку двигателей, Liebherr в конечном итоге вышла победителем.Владимир Губа, технический директор гоночной команды КАМАЗ, выбрал двигатели Либхерр в основном из-за их надежности: «Для победы в гонке решающее значение имеют не только высокая производительность двигателя и высокая скорость, но и низкая вероятность отказа и кратчайшие сроки ремонта». В связи с этим он с самого начала очень доверял двигателям Liebherr, учитывая, что они изо дня в день доказывают свою эффективность в карьерных экскаваторах и другом оборудовании в экстремальных условиях, подобных тем, которые были испытаны во время ралли Дакар. .

Большинство команд используют специальные гоночные двигатели для ралли Дакар. КамАЗ специально выбирает компоненты для серийного производства, чтобы проверить их долговечность во время гонки и получить знания для дальнейшего развития ассортимента продукции КамАЗ. Выбрав 8-цилиндровый двигатель D9508 A7 от Liebherr, мощность которого в серийной версии составляет 505 кВт или 686 л.с., а максимальный крутящий момент составляет чуть более 3000 Нм, обе компании были уверены, что смогут использовать большую мощность. резервы.

В гоночной конфигурации, разработанной КамАЗ и Либхерр, максимальная мощность 720 кВт или 965 л.с. достигается при максимальном крутящем моменте 4000 Нм. Двигатель имеет систему впрыска Common Rail от Liebherr и рабочий объем 16,2 литра. Грузовики 8,9 тонны могут развивать максимальную скорость 140 км / ч для гонок. Они разгоняются от 0 до 100 км / ч за 10 секунд.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
