Как проверить регулятор напряжения генератора: схема, фото

Сломался авто?
Мы все починим!
+7 (961) 014-5673
+7 (915) 732-0659
Звоните!

Большинство автовладельцев знают о важности такого узла, как регулятор величины напряжения, но мало кто понимает принцип его устройство и работы. Стоит напомнить, что такой прибор очень важен, ведь только с его помощью происходит стабилизация напряжения на выходе генератора.

Схема корректировщиков вольтажа бывает механической и электронной. Первые модели уже устарели, в основе их работы лежит электрическое реле. К примеру контроллер напряжения отечественного автомобиля ВАЗ (в первых моделях) был именно такого типа. Схема устройства отличалась массой недостатков, а достоинство попросту не было. Такие модели нуждались в постоянной проверке и даже регулировке.

Схема реле – регулятора электронного типа работает на базе ключей, симисторов и тиристоров. Такие модели отличаются высочайшей надежностью, так как тут нет ни контактов, ни других движущихся частей.

В роли силовых элементов выступают кристаллы полупроводников. Проверить контроллер напряжения такого типа очень просто, если знать его технологические особенности.

Устанавливаемые на новые генераторы, модели электронного вида, обычно крепятся на сам генератор и монтируются в одном корпусе со щетками, там же установлена и электронная схема. Устройства способны точно регулировать вольтаж, свойства полупроводниковых элементов не меняются со временем.

Регулятор электронного типа, состоит из следующих частей:

• корпус;
• графитовые щетки;
• схема управления;

Проверить датчик напряжения можно по свету фар, которые, при его поломке, зависят от оборотов двигателя, излишней или недостаточной зарядке аккумуляторной батареи. В первом случае выкипает электролит, бывает, что в салоне даже ощущается запах горелой проводки, во втором, аккумулятор садится и двигатель не запускается.

Демонтаж узла

Если неисправно само реле, проверить его достаточно легко. Для снятия пришедшей в негодность схемы достаточно одной лишь отвертки. Разбирать сам генератор или снимать его не нужно, щетки с контроллером напряжения установлены под защитной крышкой на задней его части. Не придется даже послаблять привод генератора.

Порядок снятия регулятора напряжения:

1. Отсоедините аккумуляторную батарею.
2. Отключите разъем регулятора.
3. Открутите болты, крепящие устройства к генератору.
4. Вытащите деталь.

Проверка работоспособности

Чтобы проверить деталь, изначально осмотрите его графитовые щетки, если они меньше чем 0,5 см, запасную часть нужно заменить. Пытаться припаять щетки собственноручно – означает поставить под угрозу надежность собственного автомобиля.

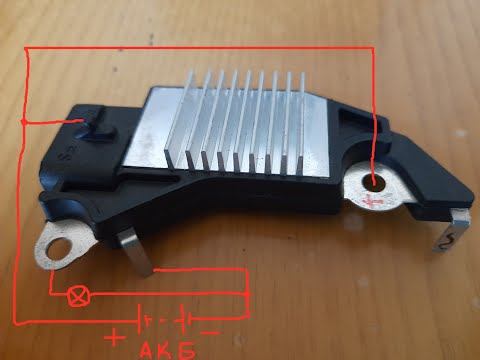

Для проверки регулятора нам понадобится источник питания, который может менять выходной вольтаж в диапазоне 10 — 18 В. Нужна также и лампочка. Мощностью в 2 — 3 Вт и напругой 12 В (можно заменить мультиметром). Схема подключения следующая: Плюс от блока питания подается на разъем в корпусе регулятора (обычно он единственный), отрицательный провод на корпус детали.

Лампочку подключают между двух щеток. Когда вольтаж источника питания составляет 12 В, лампочка должна светиться. Медленно добавляйте мощность блока питания и если модуль рабочий, то, как только вольтаж станет 15 В, лампочка должна погаснуть. Если же она не светится ни при каком значении или светится постоянно, деталь нужно менять. Также, если лампочка гаснет, например, при 13 В, узел будет обеспечивать недостаточный вольтаж и его можно считать нерабочим.

Вместо лампочки можно воспользоваться и мультиметром (прибор для измерения электрических параметров). Но работать с мультиметром цифрового типа не так удобно, его скорость срабатывания меньше нежели у обычной лампочки накаливания.

проверка неисправностей современных и устаревших моделей

Регулятор напряжения — это электронный прибор, устанавливаемый на автомобильных генераторах для стабилизации входного напряжения на аккумулятор. Оно должно быть в пределах 13,2 — 14,5 вольт. Отклонения как в большую, так и меньшую сторону недопустимы. Это уже будет являться неисправностью генератора. В большинстве случаев виновником неисправности бывает именно регулятор напряжения. Этот прибор хотя и имеет небольшие размеры, но именно он оберегает аккумулятор от преждевременного выхода из строя.

• Первые признаки неисправности реле-регулятора
• ​Виды существующих реле-регуляторов
• Предварительная проверка
• Как проверить регулятор напряжения генератора
  • Проверка отдельного регулятора напряжения генератора
  • Проверяем устаревший 591.3702−01
  • Как проверить мультиметром регулятор к1216ен1
• Полезные советы

Первые признаки неисправности реле-регулятора

Как проверить реле-регулятор генератора. Основным признаком отклонения выходного напряжения генератора является затрудненный пуск двигателя. Особенно часто это проявляется в холодное время года. Проверьте аккумуляторную батарею. Она должна быть чистой и сухой. На ней не должно быть белых выделений. Если они присутствуют, то возможно регулятор вышел из строя, и идет перезаряд батареи, вызывая закипание электролита.

На автомобиле наблюдается слишком яркое свечение ламп накаливания. При этом они часто перегорают. В салоне авто стоит запах горелой проводки. Нередки случаи перегорания предохранителей. При включенных фарах яркость света напрямую зависит от частоты оборотов двигателя. Все это говорит о том, что, возможно, вышел из строя стабилизатор напряжения. А попросту регулятор. Кстати, затрудненный пуск двигателя может наблюдаться как при избыточном, так и недостаточном напряжении.

Следите за контрольной лампочкой зарядного тока. Она находится на щитке приборов. Загорается красным цветом с символикой аккумулятора. Может гореть либо в полный накал, либо половина накала. При запущенном двигателе это говорит о неисправности генератора.

Электрическая неисправность генератора может проявляться тремя способами:

1. Полное отсутствие какого-либо напряжения.
2. Сильно заниженное напряжение.
3. Сильно завышенное напряжение.

​При любой из выше перечисленных неполадок в первую очередь рекомендуется проверить работоспособность реле-регулятора генератора.

​Виды существующих реле-регуляторов

С момента начала появления автомобилей прошел уже целый век. За это время регуляторы не один раз меняли свою начинку и внешний вид. Рассмотрим в первую очередь современные стабилизаторы, а потом уже устаревшие.

Регуляторы наших дней бывают двух видов:

Оба вида имеют неразборные корпуса и не подлежат ремонту. Если на генераторе выходное напряжение имеет отклонения от нормального, и есть уверенность, что виноват именно стабилизатор, то в этом случае просто меняем его на новый.

Предварительная проверка

Для проверки регулятора напряжения генератора понадобится мультиметр. Запускаем двигатель и мультиметром замеряем напряжение генератора. Один щуп измерительного прибора подсоединяем к клемме 30 генератора (та самая шпилька на задней стенке генератора, к которой идет обычно два, иногда три провода и закрепляются гайкой). Напряжение должно быть в пределах 12,5 — 12,8 вольт.

Затем запускаем двигатель и опять делаем замеры напряжения на клеммах генератора. На холостом ходе должно быть не меньше 13,2 вольт, но не более 14 вольт. Затем увеличиваем обороты двигателя до 3500 об/мин, в этом случае пределы напряжения должны быть в рамках 14,2 — 14,5. Напряжение не должно превышать значения 14,8 вольт. Если оно выше, то идет перезаряд аккумуляторной батареи.

Потом включаем дальний свет фар, печку, аварийную сигнализацию и другие приборы и опять замеряем напряжение на генераторе. Оно понизится под нагрузкой включенных приборов, но значение напряжения в этом случае не должно быть ниже 13,2 вольта. Если оно ниже минимального — «недозаряд».

В обоих случаях необходимо произвести проверку стабилизатора напряжения.

Как проверить регулятор напряжения генератора

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

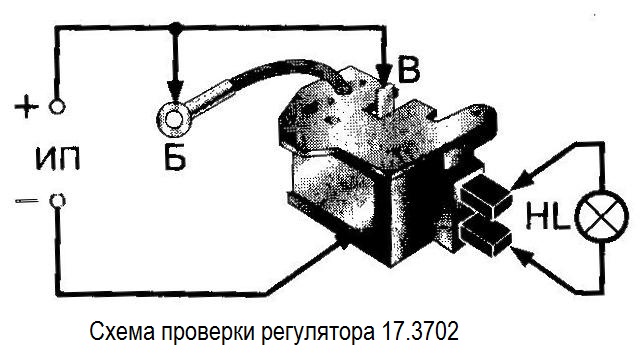

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

Проверка отдельного регулятора напряжения генератора

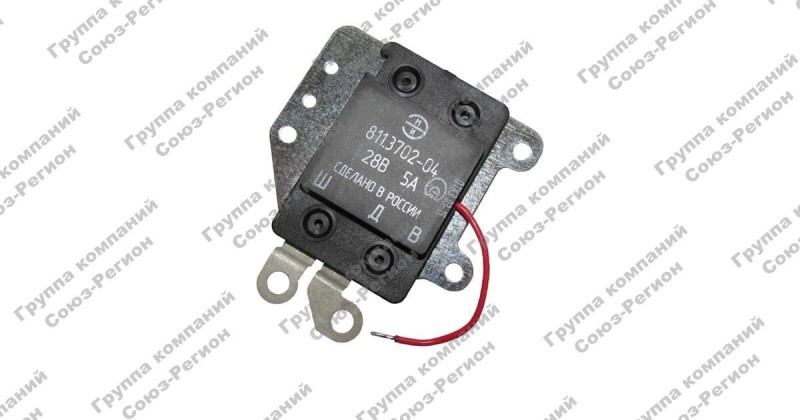

Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

Проверяем устаревший 591.3702−01

Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

Как проверить мультиметром регулятор к1216ен1

И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

Полезные советы

Всегда старайтесь держать в чистоте аккумуляторную батарею и генератор. Так как от попадания влаги контакты часто окисляются. А это сильно мешает нормальной работе всего электрооборудования. Нередко отклонения зарядного тока происходят именно от грязи. Стоит хорошенько почистить контакты и клеммы, как неисправность исчезает сама, без всяких замен и ремонтов. Чистота — залог хорошего здоровья не только для человека, но и для автомобиля.

#s3gt_translate_tooltip_mini { display: none !important; }

Проблемы с выпрямителем регулятора? Вот как эффективно диагностировать и решать проблемы!

Павандип Сингх

Павандип Сингх

ДИРЕКТОР И ГЕНЕРАЛЬНЫЙ ДИРЕКТОР DEUTSCHE/SWISS AUTO PVT LTD/LEONARDO-ES GROUP

Опубликовано 21 июня 2022 г.

+ Подписаться

Вы думаете, что ваш выпрямитель-регулятор работает неправильно? Это важнейший компонент вашего велосипеда, поэтому, если что-то пойдет не так, вы должны знать, как обнаружить симптомы и устранить их соответствующим образом.

Как работает выпрямитель регулятора?

Аккумуляторы современных велосипедов снабжены электрической схемой зарядки. Выпрямитель-стабилизатор является стандартным компонентом этой схемы, как видно из названия; эта часть регулирует и выпрямляет напряжение. Пусковая катушка генератора велосипеда генерирует переменное напряжение. Обычно мотоциклы имеют трехкомпонентную систему, состоящую из трех проводов, соединяющих статор с выпрямителем регулятора. Некоторые велосипеды имеют однофазную конструкцию, где проводов два, а не три. Выпрямитель-регулятор преобразует мощность переменного тока в мощность постоянного тока, а затем регулирует мощность постоянного тока, чтобы напряжение не превышало 14,5 вольт. В этот момент напряжение постоянного тока подается на аккумулятор.

Каких симптомов следует опасаться?

В общем, есть два варианта выхода из строя выпрямителя регулятора – посмотрите:

Диод может перегореть и привести к разряду аккумулятора

Если это произойдет, у вас не будет проблем с распознаванием таких признаков как плохой запуск, колеблющиеся показания счетчика и затемненные фары. В случае, если вы заметили эти признаки, желательно проверить напряжение с помощью вольтметра. Если показания упадут ниже 13 вольт, мотоцикл начнет разряжать аккумулятор. Это только вопрос времени, когда двигатель полностью остановится,

Перегорел шунтирующий регулятор

Если выпрямитель регулятора не может снизить уровни напряжения, аккумулятор перезарядится. Используйте вольтметр для диагностики перезарядки. Если показания превышают 17 вольт, это означает, что выпрямитель-регулятор не может преобразовать избыточную мощность. Все дополнительное напряжение может сделать фары очень яркими, прежде чем погаснет.

Как проверить выпрямитель регулятора?

В большинстве мотоциклов регулятор и выпрямитель расположены вместе в одном блоке, но в других старых моделях они устанавливаются отдельно. Взгляните на то, что вы должны сделать для проверки отказа:

·     Отсоедините провода от велосипеда и переключите мультиметр на диодную функцию.

·     Посмотрите на положительный диод, вставив положительный провод в положительный диод велосипеда.

·     Далее подключите отрицательный провод к входам статора. Пока вы не должны видеть никаких показаний на счетчике.

·     Если на этом этапе все выглядит хорошо, подключите положительный диод к отрицательному проводу, прежде чем подключать положительный провод ко всем входам статора. В этот момент счетчик должен вам что-то показать, но конкретные цифры не имеют значения.

·     Повторите действия для отрицательного диода, подключив положительный вывод к отрицательному диоду и подключив входы статора и отрицательный вывод.

·     Счетчик не должен показывать никаких показаний при подключении положительного провода и входов статора.

·     Для проверки регулятора подключите провода счетчика к аккумулятору велосипеда во время его работы. Показание не должно быть выше 14,5 вольт или ниже 13,5 вольт. Если показания выше, это означает, что батарея перезаряжена, и вам может потребоваться заменить выпрямитель регулятора.

Какое решение?

Если выпрямитель-регулятор неисправен, его необходимо немедленно заменить. Крайне важно обнаруживать признаки на ранней стадии, чтобы вы могли заменить компонент по относительно доступной цене и потенциально избежать полного отказа батареи в будущем.

Всегда проверяйте состояние компонентов электрической схемы велосипеда, поскольку проблемы с любой частью могут привести к поломке. Если ваш выпрямитель регулятора уже умер, взгляните на внутренние соединения. Производственный брак также может привести к поломке.

5 распространенных признаков неисправности регулятора напряжения (с исправлениями)

Связаться с нами Получить предложение

Симптомы неисправного регулятора напряжения легко определить если вы знаете, что искать.

Но почему ваш регулятор напряжения выходит из строя?
И что делать, если вы заметили признаки неисправности регулятора напряжения?

В этой статье мы сначала рассмотрим пять симптомов, обычно связанных с неисправными регуляторами напряжения. Затем мы расскажем вам, как решить эти проблемы.

Наконец, мы дадим вам более четкое представление об этом компоненте в нашем разделе часто задаваемых вопросов регулятора напряжения .

Эта статья содержит:

• 5 Симптомы плохих регуляторов Затемнение фар
• Симптом D: Активация индикатора аккумулятора или проверки двигателя
• Симптом E: Неисправность комбинации приборов

Как устранять симптомы неисправного регулятора напряжения?

6 Часто задаваемые вопросы о регуляторе напряжения

Давайте сразу приступим.

5 Признаков неисправного регулятора напряжения, на которые следует обратить внимание больше из следующих пяти симптомов:

Симптом A: Разряженный аккумулятор

Неисправный регулятор напряжения может серьезно повредить автомобильный аккумулятор, в результате чего он перестанет работать.

Но почему?
Регулятор напряжения обеспечивает постоянную подачу зарядного напряжения и мощности на аккумулятор автомобиля и другие электронные компоненты.

Если у вас сгорел регулятор напряжения, ваша батарея может:

• Не получить достаточный заряд
• Перезарядиться
• Подвергнуться воздействию чрезмерного зарядного напряжения

Если батарея не получает достаточного заряда, зарядная мощность вашей батареи расходуется на работу электрических систем автомобиля. В конечном итоге, когда весь заряд разрядится, аккумулятор вашего автомобиля разрядится, и вы больше не сможете завести свой автомобиль.

С другой стороны, если аккумулятор перезаряжается или подвергается воздействию высокого зарядного напряжения, аккумулятор может разрядиться, или электролиты внутри могут начать кипеть, что приведет к протечке автомобильного аккумулятора и опухоль.

Помимо неисправного регулятора напряжения, аккумулятор вашего автомобиля также может разрядиться, если:

• У вас вышел из строя генератор переменного тока который не может зарядить аккумулятор
• Вы оставили включенными электрические компоненты, такие как фары слишком долго с выключенным двигателем
• Ваш автомобиль не использовался в течение длительного времени

В любом случае можно быстро зарядить неисправный аккумулятор (или разряженный аккумулятор ) с помощью соединительных кабелей и другого автомобиля с заряженным аккумулятором. Однако это лишь временное решение, потому что любая мощность, передаваемая по кабелям, быстро истощается, когда ваш автомобиль начинает работать.

В результате ездить с разряженным аккумулятором или разряженным аккумулятором — плохая идея, поскольку ваш автомобиль может заглохнуть в любой момент.

Вот почему, если у вас села или разряжена батарея, обратитесь к механику как можно скорее . Пусть они диагностируют, неисправен ли ваш регулятор напряжения или какой-то другой электрический компонент. Кроме того, механик сообщит вам, нужна ли вам новая батарея.

Симптом B: Неустойчивая работа двигателя

Неустойчивая работа двигателя является распространенным признаком неисправности регулятора напряжения.

Но что означает неустойчивая работа двигателя?
Здесь вы можете заметить, что двигатель:

1. Брызгает — кажется, что двигатель борется (как будто он задыхается)
2. Глохнет — двигатель может резко остановиться на короткое время
3. Разгон периодически — ускорение двигателя не является плавным и кажется прерывистым

Другими словами, ваш двигатель будет работать непредсказуемо или непоследовательно, а вождение в целом будет неприятным. Неустойчивая работа двигателя обычно происходит, когда у вас есть неисправный регулятор, который не может контролировать уровень выходного напряжения, генерируемого генератор .

Если вы заметили, что работа вашего двигателя странная или непредсказуемая, скорее всего, у вас неисправный регулятор. В этом случае лучше всего поручить электрические системы вашего автомобиля проверить профессиональному механику .

Симптом C: мерцание или приглушение света

Вероятно, наиболее частым признаком неисправности регулятора является мерцание, затемнение или пульсация света.

Чтобы быть более конкретным, вы можете заметить, что автомобиль:

• Свет фар колеблется между ярким и тусклым без каких-либо действий
• Дальний свет не работает должным образом
• Внутреннее освещение начинает мерцать

Эти признаки обычно указывают на неисправный регулятор напряжения, который не может регулировать выходное напряжение . И если вы столкнетесь с этими признаками, , ваш автомобиль должен проверить профессиональный механик в ближайшее время, чтобы решить проблему с регулятором напряжения, прежде чем ситуация ухудшится.

Симптом D: Активация индикатора аккумулятора или индикатора проверки двигателя

Иногда, когда ваш регулятор напряжения не работает должным образом, может активироваться индикатор двигателя или аккумулятора на приборной панели.

Но почему горят эти индикаторы приборной панели?
Индикатор батареи загорается , потому что ваша электрическая система может выйти из строя из-за неисправного регулятора. В качестве альтернативы, индикатор батареи может активироваться из-за неисправного диода генератора (или негерметичного диода) или проблем со статором генератора.

С другой стороны, загорание индикатора проверки двигателя может быть следствием непредсказуемой работы двигателя. Кроме того, это может быть связано с проблемами, связанными с вашей системой трансмиссии, выхлопным оборудованием, системой зажигания и многим другим.

Определить, вызывает ли регулятор напряжения загорание индикатора аккумулятора или индикатора проверки двигателя, непросто. В игре может быть масса других причин. Вот почему вы должны проверить свой автомобиль у сертифицированного автомобильного техника , который может поставить вам точный диагноз.

Признак E: Неисправность комбинации приборов

Еще одним легко наблюдаемым признаком неисправности регулятора является неисправность комбинации приборов в вашем автомобиле.

Что такое комбинация приборов?
Комбинация приборов состоит из различных датчиков и сигнальных ламп на приборной панели.

Комбинация приборов включает в себя:

• Спидометр
• Тахометр
• Указатель уровня топлива
• Указатели поворота
• Предупреждающие лампы, такие как стояночный тормоз индикатор, контрольный двигатель требует индикатора приборной панели и т. д.

  0 определенное количество входного напряжения для точной работы. А когда регулятор напряжения поврежден, комбинация приборов может не получать нужное количество входного напряжения.

  В результате вы можете заметить мерцание датчиков на комбинации приборов или, что еще хуже, она может полностью перестать работать.

  Кроме того, комбинация приборов может работать хаотично, если регулятор напряжения прибора также неисправен.

  В любом случае, хотя мигающие датчики на комбинации приборов не обязательно мешают вам управлять автомобилем, вам не следует садиться за руль, когда комбинация приборов не работает. Поскольку датчики на комбинации приборов позволяют следить за состоянием автомобиля, вождение с мерцающими датчиками рискованно.

  Теперь, когда вы знаете наиболее распространенные симптомы неисправного регулятора напряжения, давайте рассмотрим, что вы можете сделать для устранения этих симптомов:

  Как устранить симптомы неисправного регулятора напряжения?

  Хотя заманчиво протестировать регулятор напряжения и попытаться заменить его самостоятельно, мы не рекомендуем этого делать.

  Почему?
  Регулятор напряжения может влиять на работу двигателя, комбинацию приборов и многое другое. И если замена регулятора напряжения генератора произведена неправильно, вы можете столкнуться с потенциальной угрозой безопасности.

  Если вы заметили какие-либо признаки неисправности регулятора напряжения , обратитесь к профессиональному механику.

  Просто убедитесь, что механик, которого вы нанимаете:

  • Имеет сертификат ASE
  • Предлагает вам гарантийное обслуживание
  • Использует только высококачественные запасные части

  Это приводит нас к такому вопросу: где вы найдете механика?

  Просто позвоните по номеру RepairSmith — удобный, простой и надежный мобильное решение для ремонта автомобилей !

  Вот лишь некоторые из фантастических преимуществ, которые предлагает RepairSmith :

  • Заказывайте все ремонтные работы в режиме онлайн по конкурентоспособным ценам
  • Наши сертифицированные специалисты ASE выезжают к вам на подъезд для ремонта и обслуживания
  • Все ремонтные работы сопровождаются 12 000 миль | Гарантия 12 месяцев
  • Для обслуживания вашего автомобиля используется только высококачественное оборудование и запасные части
  • Ремонтные услуги доступны без выходных

  Далее мы рассмотрим некоторые часто задаваемые вопросы, связанные с регулятором напряжения:

  6 часто задаваемых вопросов о регуляторе напряжения

  Вот шесть вопросов, которые владельцы автомобилей обычно задают о регуляторе напряжения:

  1.

  Что Роль регулятора напряжения?

  Основное назначение регулятора напряжения (также известного как регулятор напряжения генератора) — обеспечить стабильное и надежное напряжение аккумулятора автомобиля и других электрических компонентов.

  Но как регулятор напряжения обеспечивает стабильность подаваемого напряжения?
  Когда автомобиль работает, генератор переменного тока преобразует механическую энергию, вырабатываемую двигателем, в электрическую энергию. И чем быстрее вращается генератор вашего автомобиля, тем выше вырабатываемая электрическая мощность.

  Однако, если подача электроэнергии или генерируемое напряжение становятся чрезмерными, это может привести к повреждению автомобильного аккумулятора и других компонентов электрической системы.

  Вот тут-то и пригодится регулятор напряжения генератора.

  Когда генерируемое напряжение или мощность являются чрезмерными, регулятор напряжения дает сигнал генератору прекратить вращение, а затем отводит избыточное выходное напряжение (или избыточную мощность) на заземляющий провод.

  Таким образом, регулятор напряжения генератора защищает соединение автомобильного аккумулятора и другие электрические компоненты от повреждения из-за чрезмерного выходного напряжения.

  Примечание: В мотоцикле вы можете не встретить автономный регулятор напряжения генератора. Вместо этого у вас, вероятно, будет выпрямитель-регулятор (например, выпрямитель-регулятор напряжения Harley).

  Выпрямитель-регулятор служит здесь двум целям:

  1. Он регулирует уровень выходного напряжения.
  2. Он преобразует напряжение переменного тока (AC), создаваемое статором генератора переменного тока, в напряжение постоянного тока (DC).

  2. Где находится регулятор напряжения?

  Расположение регулятора напряжения может различаться в зависимости от модели и марки вашего автомобиля.

  В более старых моделях используется внешний регулятор напряжения, который можно найти в моторном отсеке рядом с корпусом генератора. Напротив, в некоторых более новых моделях регулятор напряжения встроен в ECM автомобиля (электронный модуль управления).

  3. Что вызывает отказ регулятора напряжения?

  Может быть много разных причин, по которым ваш регулятор напряжения начинает барахлить или выходит из строя.

  Вот несколько распространенных причин выхода из строя регулятора напряжения:

  • Поврежденный заземляющий провод
  • Корродированная или изношенная клемма аккумулятора
  • Плохое соединение аккумулятора
  • Перегрев некоторых электрических компонентов Регулятор последний?

    Трудно предсказать точный срок службы регулятора напряжения вашего генератора.

    Однако при разумных условиях окружающей среды ваш регулятор напряжения потенциально может пережить срок службы вашего автомобиля. Чтобы быть более точным, многие механики согласятся, что регулятор напряжения вашего автомобиля может прослужить вам до 100 000 миль .

    Но если ваш автомобиль постоянно подвергается воздействию экстремальных зимних или жарких климатических условий, этот показатель может снизиться.

    5. Сколько стоит замена регулятора напряжения генератора?

    Стоимость замены регулятора напряжения генератора может сильно различаться в зависимости от:

    • Марка и модель вашего автомобиля
    • Кто изготовил регулятор напряжения
    • Ваше местоположение

    В среднем замена регулятора напряжения генератора переменного тока может стоить вам от до 450 долларов США .

    6. Как проверить регулятор напряжения?

    Когда симптомы неисправного регулятора напряжения становятся очевидными, некоторые владельцы автомобилей могут попытаться самостоятельно проверить свои регуляторы напряжения с помощью вольтметра или мультиметра.

    Но настоятельно рекомендуется пусть профессиональный механик возьмет на себя контрольную часть . И это потому, что механик будет иметь надлежащую подготовку и опыт, чтобы точно диагностировать, что не так с вашим автомобилем.

    Механик:

    1. Убедитесь, что стартер вашего автомобиля или ключ зажигания не включены, а двигатель выключен.

    2. С помощью мультиметра или вольтметра измерьте уровень напряжения на положительной и отрицательной клеммах аккумуляторной батареи автомобиля.

    3. Убедитесь, что напряжение аккумуляторной батареи, измеренное вольтметром или мультиметром, немного превышает 12 вольт.

    4. Запустите двигатель с помощью замка зажигания автомобиля (или кнопки зажигания).

    5. Снова измерьте напряжение аккумуляторной батареи с помощью мультиметра или вольтметра, когда двигатель работает на холостом ходу. Измеренное напряжение батареи должно быть около 14 вольт.

    6. Увеличьте обороты двигателя и проверьте показания выходного напряжения на вольтметре или мультиметре. Выход зарядки обычно остается ниже 14,2 вольт.

    Если показания выходного напряжения на вольтметре или мультиметре выходят за пределы ожидаемых диапазонов, в вашем автомобиле может быть проблема с регулятором напряжения.

    Кроме того, механик может выполнить испытание на падение напряжения. Здесь механик подключал отрицательный щуп (подключенный к черному проводу) мультиметра к отрицательной клемме аккумулятора, а положительный щуп (подключенный к красному проводу) к чередующемуся кронштейну.

    Если показания мультиметра превышают 0,1 В, возможно, у вас проблема с генератором или регулятором напряжения.

    Заключительные мысли

    Неисправный регулятор может вывести вас из равновесия: вы можете заметить мерцающие датчики на комбинации приборов, один или два электрических компонента могут выйти из строя и многое другое.

    Если вы заметили какой-либо из симптомов неисправности регулятора напряжения , которые мы рассмотрели, обратитесь к механику как можно скорее. Помните, что вождение автомобиля с неисправностью регулятора напряжения может поставить под угрозу вашу безопасность на дороге.
    Если вы ищете простой и удобный сервис по ремонту автомобилей, всего связаться с ремонтным мастером .
