Топливная система с насос-форсунками: устройство и принцип работы

Насос-форсунки предназначены преимущественно для использования в системах впрыска дизельных двигателях. Они представляют собой одновременно и насос, и распылитель топлива. Их применение позволяет добиться снижения расхода, повышения мощности автомобиля, уменьшения количества вредных выбросов в отработавших газах и снижения уровня шума двигателя. О том, как работают насос-форсунки, вы узнаете из статьи.

Устройство насос-форсунок

Насос форсунки дизельных двигателей устанавливаются индивидуально для каждого цилиндра. Они крепятся в головке блока цилиндров, при этом очень важно выполнить правильный монтаж.

Насос-форсунка в разрезе

Привод насос-форсунки осуществляется от распредвала двигателя. Состоит насос форсунка из следующих элементов:

  • Винт с шаровой головкой.
  • Плунжер, оснащенный пружиной – создаёт рабочее давление внутри форсунки. Он приводится в движение кулачковым механизмом распредвала и возвращается в исходную позицию под воздействием пружины.
  • Приводной кулачок.
  • Коромысло.
  • Уплотнители – обеспечивают герметичность форсунки.
  • Камера высокого давления.
  • Игла – выполняет впрыск топлива.
  • Клапан – может быть электромагнитным и пьезоэлектрическим. С его помощью осуществляется управление процессом впрыска. Пьезоэлектрический клапан является более современным.
  • Магистраль впуска – подает топливо в форсунку.
  • Сливная магистраль.
  • Обратный клапан и запорный поршень – поддерживают давление топлива на заданном уровне.

Пьезоэлектрический клапан срабатывает намного быстрее электромагнитного, при этом его работа контролируется лишь изменением подаваемого на него напряжения. Конструктивно он состоит из пьезопривода, расположенного в корпусе, оснащенном штекерным разъемом, а также рычажного мультипликатора и иглы распылителя.

Принцип работы насос-форсунки

Формирование и распределение топливовоздушной смеси в системе насос-форсунки происходит в три этапа:

  1. Предварительный впрыск – осуществляется для обеспечения плавного сгорания топливовоздушной смеси на основном этапе работы двигателя.
  2. Основной впрыск – выполняет образование топливовоздушной смеси в оптимальном для текущего режима соотношении.
  3. Дополнительный впрыск – предназначен для очистки системы от остатков сажи в фильтре (регенерации).
Насос форсунка и ее положение в головке блока цилиндров

Сам процесс работы насос-форсунок заключается в следующем:

Кулачковый механизм, расположенный на распредвале, воздействует на плунжер, перемещая его в нижнюю позицию. Это обеспечивает перетекание горючего по каналам топливной форсунки. Когда клапан закрывается, топливо перестает поступать в камеру и давление начинает повышаться до уровня 13 МПа. При достижении критического показателя игла форсунки преодолевает давление пружины и начинает перемещаться в верхнее положение, что и обеспечивает впрыск топлива.

В отличие от других систем двигатели с насос-форсунками не имеют общего ТНВД (топливного насоса высокого давлен

Форсунка топливная, конструкция, принцип работы

Слово «форсунка» произошло от английского «force-pump», что переводится как нагнетательный насос.

Технический прогресс, позволивший создать высокоточные надежные топливные форсунки, привел к революции в двигателестроении, машиностроении, авиации, кораблестроении.

Уже давно не выпускаются двигатели внутреннего сгорания, не оснащенные устройствами для впрыска топлива. Без этой системы, которую называют инжектор, невозможно добиться приемлемых показателей экономичности и экологичности моторов. Форсунки являются главным исполнительным механизмом в системе впрыска.

Что такое форсунка

Это устройство, которое предназначено для точной дозировки и распыления под давлением жидкостей, реже порошков и газов. Наибольшее применение они получили в современных двигателях внутреннего сгорания, где для выполнения экологических норм требуется строго дозированная подача распыленного горючего. Мелкодисперсные капли бензина, солярки, сжиженного газа или мазута лучше перемешиваются с воздухом, чем струя, что приводит к более полному сгоранию топливно-воздушной смеси. Увеличивается мощность, улучшается экономичность двигателя внутреннего сгорания.

Существенно уменьшаются выбросы токсичных отработанных газов.

История изобретения и совершенствования

Первую в мире форсунку предложил русский изобретатель Александр Иванович Шпаковский. Случилось это в 1864 году. Изделие было создано для распыления порошка, но из-за несовершенства конструкции распространения не получило. Более удачным оказался опыт российского и советского инженера Владимира Григорьевича Шухова, в 1880 году предложившего устройство, работающее с жидким топливом.

Его прибор, который использовался для распыления мазута, благодаря простой конструкции и технологичности, получил широкое применение. В некоторых отраслях техники форсунки Шухова применялись до середины XX века. Все современные конструкции основаны на принципах, заложенных этим конструктором.

Толчок к массовому применению инжекторов дало изобретение Рудольфом Дизелем двигателя с воспламенением от сжатия, названного в его честь дизелем. В первом двигателе сжатый воздух перемешался с угольной пылью, выступавший в качестве горючего материала.

Дизель столкнулся с трудностями в точной дозировке смеси. Решить их удалось, заменив угольную пыль керосином и применив форсунки. С этого момента началось усиленное совершенствование систем впрыска топлива. Первым на этом пути оказался Роберт Бош, который предложил несколько типов впрыскивающих устройств, а главное, сумел соединить форсунки с насосом высокого давления. Этот принцип и лежит в основе современных систем впрыска топлива, когда распыленное горючее впрыскивается в двигатель необходимыми порциями при давлении, превышающим атмосферное.

В дальнейшем инжекторы полностью вытеснили карбюраторы на бензиновых моторах. Дизели получили высокоточные приборы, распыляющие топливо под давлением несколько сотен, а то и тысяч атмосфер. Такие форсунки выдерживают до миллиарда циклов впрыска, изготавливаются с микронными допусками, высокое быстродействие обеспечивает длительность импульса до десятитысячной доли секунды.

Расположение и принцип работы форсунок

Топливная форсунка состоит из нескольких основных частей:

  • герметичный корпус;
  • фильтр;
  • запорный клапан;
  • распылитель.

В зависимости от типа привод клапана может быть механическим, электрогидравлическим, электромагнитным, с помощью пьезоэлемента. Топливный насос нагнетает горючее под давлением. Топливо первоначально проходит через фильтр, препятствующий попаданию механических загрязнений на распылитель. Затем либо по команде электронного блока управления, либо под действием гидромеханического воздействия, запорный клапан открывается. Топливо поступает на распылитель, в торце которого имеется несколько калиброванных отверстий. Проходя через них, струя топлива превращается в мелкодисперсную взвесь. Чем меньше размер капель, тем качественнее распыление.

Форсунки устанавливаются на двигатель таким образом, что входное отверстие находится снаружи блока и подсоединено к топливопроводу. В системе, которая впрыскивает топливо во впускной тракт, распылитель располагается внутри впускного коллектора. В системах непосредственного впрыска — в камере сгорания, выше верхней мертвой точки хода поршня. В местах соединения корпуса форсунок со стенками блока (коллектора) установлены термостойкие уплотнители, препятствующие проникновению неучтенного воздуха в цилиндр.

Виды форсунок

Топливные форсунки, которые устанавливаются на двигатели внутреннего сгорания, различаются по принципу работы, по расположению. Если применяется одна для всего двигателя, которая установлена во впускном коллекторе, такая называется центральной, а система — моновпрыском.

Если каждый цилиндр снабжает топливом индивидуальная форсунка, установленная во впускном коллекторе напротив впускных клапанов, конструкция называют распределенным впрыском топлива. Форсунки, производящие впрыск прямо в камеру сгорания минуя клапаны, называются форсунками непосредственного впрыска.

По принципу работы различают следующие виды:

  • механические;
  • электромагнитные;
  • электрогидравлические,
  • пьезоэлектрические форсунки.

Механические, пьезоэлектрические и электрогидравлические устройства в настоящее время применяются на дизельных двигателях. Современные бензиновые моторы оснащаются электромагнитными инжекторами.

Механические форсунки

В механических инжекторах запорный клапан управляется давлением жидкости. При высоком давлении клапан закрыт. Когда давление падает ниже определенной величины, под действием возвратной пружины игла клапана поднимается и горючее поступает на распылитель. Механическая форсунка очень проста: корпус, запорная игла с двумя пружинами, распылитель. Недостаток механических систем — наличие сложного в изготовлении и обслуживании, дорогого дозатора-распределителя.

Электрогидравлические форсунки

Электрогидравлические инжекторы используются в современных дизельных двигателях и заменили механические устройства. Используются как в системах с индивидуальными ТНВД (насос-форсунки), так и в системах common rail. В последнем случае топливо под небольшим давлением заканчивается в топливную рампу отдельным насосом. Затем топливный насос высокого давления перекачивает горючее в форсунки.

Топливо поступает в две камеры: над запорной иглой и под ней, давление в них одинаково. Игла удерживает клапан в закрытом положении под действием пружины. По команде электронного блока управления открывается сливной электромагнитный клапан, давление в емкости над иглой падает. При достижении порога, который может преодолеть усилие пружины, форсунка открывается. После этого сливной клапан закрывается, давление в камерах выравнивается, запорная игла перекрывает поток топлива.

Электромагнитные форсунки

Эти устройства применяются в бензиновых двигателях, поскольку не рассчитаны на работу в условиях чрезмерно высокого давления топлива, характерного для дизельных моторов.

На обмотку поддается сигнал от электронного блока управления двигателем. Под действием образовавшегося магнитного поля якорь, с которым соединена запорная игла, смещается, и открывает клапан. При отключении сигнала игла под действием пружины возвращается на место, выходное отверстие закрывается.

Пьезоэлектрические форсунки

Пьезоэлектрическая форсунка является самым современным исполнительным механизмом в системах впрыска топлива и используется как в бензиновых, так и в дизельных двигателях. Иглу приводит в действие пьезоэлектрический элемент, изготовленный из керамики. Под действием электрического тока керамика определенных сортов увеличивает свой размер. При расширении запорная игла выталкивается вверх.

Основное достоинство топливных пьезофорсунок — высокое быстродействие, что позволяет осуществлять впрыск топлива несколько десятков раз за один цикл. Другим преимуществом таких систем  является способность выдерживать давление до 2 000 бар.

Конструкция, применяемая при производстве форсунок для инжектора, определяет область их применения.

Техническое обслуживание форсунок

Современные автомобильные форсунки способны надежно работать в течение длительного времени. Каких-либо специальных мер по обслуживанию этих устройств не предусмотрено, смазывать и регулировать там нечего. При использовании качественных горюче-смазочных материалов случаи выхода из строя форсунок в двигателе до выработки своего ресурса встречаются крайне редко.

Опасаться следует некачественного топлива, воды, механических воздействий при ударах.

Даже при использовании чистого топлива форсунки нуждаются в периодической промывке. Такая необходимость быстрее всего возникает при частых коротких поездках.

После того, двигатель заглушен, в форсунках остается бензин, который продолжает испаряться. На стенках выходных отверстий распылителя появляются отложения. Хоть бензин и обладает моющими свойствами, на каком-то этапе он перестает справляться с этими наростами, и выходные сопла закоксовываются. Форсунки теряют производительность, что приводит к падению мощности из-за переобедненной смеси, неровной работе двигателя.

Способы очистки форсунок

Очистка форсунок — ответственное дело, которым должны заниматься подготовленные специалисты. В средствах массовой информации, на автомобильных форумах часто можно встретить мнение, что не стоит тратиться на дорогостоящую процедуру промывки форсунок. Достаточно залить в бензобак очиститель топливной системы.

Делать этого не стоит. В бензобаке, каким бы чистым не был заливаемый бензин, всегда скапливаются отложения, конденсируется влага. Очиститель топливной системы не работает выборочно. Он начнет с бензобака. Все отложения прямым путем, поскольку фильтр с ними не справится, направятся в форсунки. В итоге, в лучшем случае, все равно придется промывать форсунки, а в худшем их заменить.

Существуют способы очистки на двух типов:

  • демонтаж форсунок и промывка на специальном стенде очищающими жидкостями, либо в ультразвуковой ванне;
  • промывка непосредственно на двигателе посредством подключения резервуара с промывочной жидкостью вместо штатного бензобака.

Каждый метод имеет свои достоинства и недостатки. Промывка без демонтажа менее трудоемка, в дополнение удаляется нагар на клапанах. Но работа двигателя на промывочной жидкости приводит ухудшению консистенции масла и выводит из строя свечи зажигания. Разумно проводить такую процедуру вместе с техническим обслуживанием, когда в любом случае свечи и масло будут заменены.

Демонтаж форсунок требует более высокой квалификации исполнителя, занимает больше времени. Но преимущества данного метода перевешивают недостатки:

  • производительность форсунок измеряется непосредственно на стенде;
  • визуально выявляется негерметичная игла распылителя, когда закрытая форсунка подтекает;
  • видно качество распыления, стабильность конуса;
  • легко оценить состояние уплотнительных колец: подсасывание воздуха через них неприятный и трудно диагностируемый дефект.

Если преследовать профилактические цели, можно делать промывку без демонтажа системы. В случаях, когда двигатель работает неровно, расходует много бензина, других неприятностях, форсунки лучше снять и промыть на стенде.

Для чего нужен фильтр форсунки

Важную роль играет входной фильтр в виде мелкоячеистой сеточки, установленный перед запорным клапаном. Он предохраняет от механических примесей, загрязнений. Если при чистых выходных отверстиях производительность форсунки снижена, виноват фильтр.

Он считается разовым, поскольку форсунка не разбирается. Можно продуть его сжатым воздухом или даже заменить. Вынуть сетку поможет подходящий саморез. Замена забитого фильтра вернет автомобилю былую резвость и экономичность.

Принцип работы форсунки

Принцип работы форсунки

Форсунка – это электромагнитный клапан, который управляется специальной программой в блоке управления двигателем. Благодаря форсунке топливо в цилиндры подается дозированно. Когда говорят об инжекторе, имеют в виду систему управляемых форсунок.

Существуют различные виды форсунок для:

— центрального впрыска топлива;

— распределенного впрыска топлива;

— непосредственного впрыска топлива.

Топливная форсунка — элемент инжекторной системы современного автомобиля.

Именно этот элемент отвечает за исполнение команды подачи топлива в цилиндр.

Как работает форсунка

Топливная форсунка не что иное как кран. Да, это кран, на который подается напряжение 9-15 вольт, катушка электромагнита притягивает иглу и топливо, факелом, выходит из нее.

Форсунка - это так же и соленоид.

Типовая схема работы топливной форсунки

Принцип работы форсунок

К каждой форсунке топливо от топливной рампы подается под определенным давлением. На электромагнит форсунки поступают электрические импульсы от блока управления двигателем. Они приводят в действие специальный игольчатый клапан, который открывает и закрывает канал в форсунке. Чем дольше поступаемый электрический импульс, тем дольше открыт игольчатый клапан, и тем больше подается топлива. Время открытия игольчатого клапана регулирует блок управления двигателем. Помимо этого, разновидности форсунок позволяют создавать разные формы и направленность факела распыляемого топлива, что существенно влияет на процесс смесеобразования.



Расположение форсунок в двигателе автомобиля

В таблице ниже указано расположение форсунок в двигателе в зависимости от типа впрыска топлива.

Тип впрыска топлива Расположение форсунок
Центральный впрыск Одна или две форсунки располагаются во впускном трубопроводе перед дроссельной заслонкой. Таким образом, форсунка заменяет устаревшую технологию – карбюратор.
Распределенный впрыск Для каждого цилиндра установлена своя форсунка, которая осуществляет впрыск топлива во впускной трубопровод цилиндра. Форсунка располагается у основания впускного трубопровода

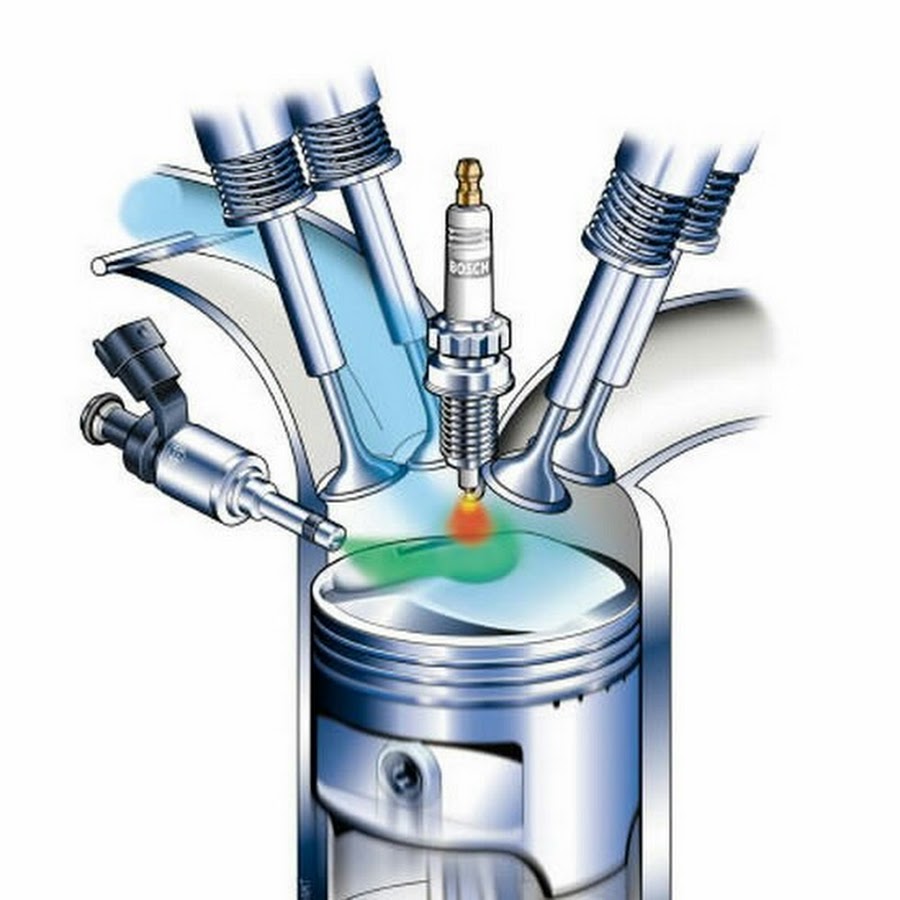

Непосредственный впрыск Форсунки располагаются в верхней части стенок цилиндра и впрыскивают топливо непосредственно в камеру сгорания.



Рис. Разрез электрогидравлической форсунки фирмы Бош: 1 – отводящий дроссель; 2 – игла; 3 – распылитель; 4 – пружина запирания иглы; 5 – поршень управляющего клапана; 6 – втулка поршня; 7 – подводящий дроссель; 8 – шариковый управляющий клапан; 9 – шток; 10 – якорь; 11 – электромагнит; 12 – пружина клапана

Форсунка состоит из:

  • электромагнита 11
  • якоря электромагнита 10
  • маленького шарикового управляющего клапана 8
  • запорной иглы 2
  • распылителя 3
  • поршня управляющего клапана 5
  • подпружиненного штока 9

Шарик клапана прижимается к седлу с усилием пружины и электромагнита. Сила пружины рассчитана на давление до 100 кг/см2, что значительно ниже давления в линии высокого давления (250…1800 кг/см2), поэтому только при приложении усилия электромагнита шариковый клапан не отойдет от седла, отделяя аккумулятор от линии слива. Игла распылителя форсунки в нерабочем состоянии прижимается к седлу пружиной распылителя – это предотвращает попадание воздуха в форсунку при пуске двигателя.

Рис. Принцип действия электрогидравлической форсунки: а – форсунка в закрытом состоянии; b – форсунка в открытом состоянии; c – фаза закрытия форсунки

При создании давления в аккумуляторе, оно действует как на конусную поверхность иглы, так и на поршень управляющего клапана 5. Поскольку площадь рабочей поверхности поршня на 50% больше площади конусной поверхности иглы, игла распылителя продолжает прижиматься к седлу.

При подаче напряжения от блока управления на электромагнит 11, шток 9 якоря штока поднимается и открывается шариковый управляющий клапан 8. Давление в камере управления 7 падает в результате открытия дроссельного отверстия и топливо пропускается из зоны над поршнем управляющего клапана в зону слива. Давление на поршень управляющего клапана падает, так как подводящее дроссельное отверстие управляющего клапана имеет меньшее сечение чем отводящее. Запорная игла 2 при этом под действием высокого давления в кармане распылителя 3 открывается. Количество подаваемого топлива зависит от времени подачи напряжения в электромагнит 11, а значит от времени открытия шарикового управляющего клапана 8. При прекращении подачи напряжения на электромагнит 11, якорь под действием пружины опускается вниз, при этом шариковый управляющий клапан закрывается, давление в камере управления восстанавливается через специальный жиклер. Под действием давления топлива на поршень управляющего клапана 5, имеющего диаметр больше диаметра иглы, последняя закрывается.

На входе топлива в форсунку установлен аварийный ограничитель подачи топлива. Он предотвращает опорожнение аккумулятора через форсунку с зависшей иглой или клапаном управления, а также повреждение соответствующего цилиндра дизеля. В нем используется принцип возникновения разницы давлений по обе стороны от клапана 1 при прохождении топлива через его жиклеры 2. Сечение жиклеров, за­тяжка пружины 3 и диаметр клапана подобраны по максимальной продолжительности и расходу, т.е. подаче топлива.

Рис. Аварийный ограничитель подачи топлива через форсунку

В системах «коммон рейл» первых поколений общее количество горючей смеси, впрыскиваемой в цилиндр, разделялось на предварительное и основное. Однако более гармоничной является такая схема сгорания, когда во время одного рабочего такта горючая смесь будет разделена на возможно большее количество частей. До сих пор добиться этого было невозможно по причине инерционности традиционных форсунок с электромагнитным управлением.

Одним из путей совершенствования системы «коммон рейл» является увеличение быстродействия открытия форсунки. Минимальное время открытия форсунки для электромагнита с подвижным сердечником составляет 0,5 мс, что не позволяет оперативно изменять подачу топлива. Для более быстрого срабатывания форсунки в настоящее время применяется пьезокерамическая форсунка, которая работает вчетверо быстрее.

Известно, что при подаче электрического напряжения на пьезокерамическую пластинку она на несколько микрон изменяет свою толщину.

Пьезоэлемент, являющийся исполнительным элементом форсунки, представляет собой параллелепипед длиной 30…40 мм, состоящий из спеченных между собой 300 керамических пластинок (кристаллов), расширяющийся на 80 мкм всего за 0,1 мс, чего достаточно  чтобы воздействовать на иглу форсунки с усилием 6300 Н. При этом для управления пьезоэлементом используют напряжение бортовой сети автомобиля.

Рис. Пьезоэлемент

Для усиления пьезоэффекта в керамику добавляют палладиум и цирконий. Пьезоэлемент потребляет энергию только при подаче напряжения и регенерирует ее при выключении напряжения, таким образом, являясь регенератором энергии.

Использование пьезоэлемента, кроме быстроты срабатывания, обеспечивает большую силу открытия клапана сброса давления над иглой форсунки и высокую точность хода для быстрого сброса давления подачи топлива.

Электрогидравлическая форсунка с пьезоэлементом показана на. Основными составляющими форсунки являются модуль исполнительного элемента, состоящего из пьезоэлектрического элемента и его составляющих, модуль плунжера, состоящего из поршней, амортизатора давления и пружины, клапан переключения, игла. Для окончательной очистки топлива применяется специальный стержневой фильтр.

Рис. Разрез пьезоэлектрогидравличе­ской форсунки: 1 ­– патрубок рециркуляции; 2 – электрический разъем; 3 – стержневой фильтр; 4 – корпус форсунки; 5 – пьезоэлектричесий элемент; 6 – сопряженный поршень; 7 – поршень клапана; 8 – клапан переключения; 9 – игла форсунки; 10 – амортизатор давления

Увеличение длины модуля исполнительного элемента преобразуется модулем соединителя в гидравлическое давление и перемещение, воздействующие на клапан переключения. Модуль плунжера действует как гидравлический цилиндр. На него постоянно воздействует давление подачи топлива 10 кгс/ см2 через редукционный клапан в обратной магистрали.

Топливо выполняет роль амортизатора давления между плунжером соединителя выпускного дросселя 8 и плунжером клапана 5 в модуле плунжера. Из пустого закрытого инжектора (присутствует воздух) воздух удаляется при стартерном пуске двигателя (с частотой вращения вала стартера). Помимо этого, инжектор наполняется топливом, подаваемым погруженным в топливном баке насосом, проходящим через управляемый обратный клапан против направления потока топлива.

Клапан переключения состоит из пластины клапана, плунжера клапана 5, пружины клапана и пластины дросселя 3. Топливо под давлением протекает через впускной дроссель 4 в пластине дросселя к игле форсунки и в камеру над иглой форсунки. Благодаря этому происходит выравнивание давления над и под иглой форсунки. Игла форсунки удерживается в закрытом положении силой пружины форсунки. При нажиме плунжера клапана 5 открывается канал выпускного дросселя и топливо под давлением вытекает через выпускной дроссель 8 большего размера, расположенный над иглой форсунки. Топливо под давлением поднимает иглу форсунки, в результате чего происходит впрыск. Благодаря быстрым командам на переключение пьезо-электрического элемента за один рабочий такт друг за другом производятся несколько впрысков.

Рис. Принцип работы пьезофорсунки: 1 – игла форсунки; 2 – пружина форсунки; 3 – пластина дросселя; 4 — впускной дроссель; 5 – плунжер клапана; 6 – линия высокого давления; 7 – соединительный элемент; 8 – выпускной дроссель; а – форсунка закрыта; б — форсунка открыта

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Форсунка электрическая. Принцип работы. Неисправности

Форсунка (инжектор) — конструктивный элемент системы впрыска, назначение которого заключается в дозированной подаче топлива, подводимого к ней под высоким давлением, его распылении в камере сгорания (впускном коллекторе) и образовании топливно-воздушной смеси.

Принцип работы форсунки

Рис. Пример конструкции форсунок систем распределённого (а) и центрального (моно) впрыска (б): 1 — топливный фильтр, 2 — уплотни тельные кольца, 3 — запирающий элемент, 4 — седло, 5 — пружина, 6 — обмотка, 7 — корпус, 8 — электрический разъём

Устройство электрической форсунки может быть разным(примеры конструкций приведены на рисунке), но принцип работы одинаков для всех типов форсунок.

Форсунка представляет собой определённой формы ёмкость с топливом. С одной стороны топливо под давлением поступает из топливной магистрали через фильтровочную сетку, а с другой стороны в распылённом состоянии попадает в рабочую область ДВИГАТЕЛЯ, если подано напряжения на солсноццальный клапан форсунки.

  • MOНO впрыск — форсунка одна (обычно рядный двигатель до 4-х цилиндров)
  • ДУБЛЬ MOНO впрыск — две форсунки, работающие на две половины, обычно 6-ти цилиндрового, V-образного двигателя
  • РАСПРЕДЕЛЁННЫЙ впрыск — по одной форсунке на цилиндр, рабочая часть расположена во впускном коллекторе
  • ПРЯМОЙ впрыск — по одной форсунке на цилиндр, рабочая часть расположена внутри цилиндра
  • ПУСКОВАЯ — одна на двигатель, рабочая часть расположена во впускном коллекторе

Форсунки бывают НИЗКООМНЫЕ (от 1 до 7 Ом) и ВЫСОКООМНЫЕ (от 14 до 17 Ом). Низкоомные форсунки управляются пониженным напряжением или в цепях управления имеются добавочные сопротивления (5-8 Ом). Фрагмент схемы с добавочными сопротивлениями (152) приведен на рисунке.

Рис. Фрагмент схемы системы управления и фото блока сопротивлений.

Рис. Форма факела распылённого топлива различна.

Осциллограмма, отображающая форму импульса на форсунке, с системой впрыска от порта (PFI) и системы последовательного впрыска (SFI), которые используют привод выключаемого транзистора насыщения, изображена рядом и отмечена буквой А. Соленоиды форсунок включаются блоком управления двигателем. Напряжение резко падает, когда клапан открыт, а затем, при выключении напряжения, резко возрастает (из-за индуктивности соленоида). Ширина импульса изменяется в зависимости от нагрузки двигателя.

Осциллограмма, отображающая форму импульса на форсунке системы моновпрыска (TBI). Такие системы для включения и выключения форсунок используют формирователи пиковых токов и токов синхронизации. Клапаны соленоидов форсунок включаются при наличии высокого тока питания, подаваемого от блока управления двигателем.

После срабатывания, ток уменьшается и поддерживает клапан в открытом состоянии. Наблюдается резкое падение напряжения при первом открытии клапана, а затем резкое увеличение напряжения, когда формирователь тока создаст меньший ток синхронизации, чем высокий ток включения. Когда соленоид отключается(после периода синхронизации) создаётся амплитуда напряжения, обусловлештя индуктивностью катушки соленоида (схема В).

Некоторые формирователи пиковых токов и токов синхронизации производят быстрые переключения напряжения во время периода синхронизации из-за низкого сопротивления обмотки соленоида форсунки (схема С).

Рис. Форсунка распределённого впрыска топлива.

Примером может служить осциллограмма форсунки автомобиля ФОРД «Сиерра» 1,6i, EEC 4 приведённая ниже.

Рис. Осциллограмма форсунки

Ниже приведены схемы подключения форсунок при одновременном, групповом и фазированном впрыске топлива.

При одновременном и групповом методе все форсунки, соединённые параллельно впрыскивают топливо одновременно, причём за один оборот коленвала впрыскивается половина полной порции топлива.

Такой метод соединения форсунок использовался на а\м выпуска 80 х — начала 90 х годов.

Современные системы управления двигателями используют последовательный или фазированный впрыск топлива. Такой метод управления позволяет увязывать момент впрыска с моментом открытия впускного клапана в конкретном цилиндре, изменять количество подаваемого топлива в цилиндр.

Рис. Схемы подключения форсунок при одновременном, групповом и фазированном впрыске топлива

На схемах использованы следующие обозначения: 1,2,3,4 — форсунки, 5 — ЭБУ двигателем.

Форсунки систем прямого впрыска топлива отличаются от форсунок, применяемых на системах впрыска топлива во впускной коллектор. Распылитель форсунки расположен непосредственно в камере сгорания и испытывает большие температурные нагрузки и нагрузки высокого давления. Форсунка прямого впрыска длиннее, т.к. необходимо пройти толщину головки блока. Давление топлива значительно выше, чем в обычных системах впрыска и факел распыла имеет свои особенности для каждого двигателя. Эти особенности систем прямого впрыска можно отнести к бензиновым и дизельным двигателям. На рисунке показана форсунка и её осциллограмма двигателя HDI СИТРОЕН. Сопротивление обмотки соленоида форсунки 0,3 — 1 Ом.

Рис. Форсунка системы прямого впрыска HDI и осциллограмма, снятая на режиме XX.

Расположение

ПУСКОВАЯ форсунка обычно расположена во впускном коллекторе таким образом, чтобы её широкий факел распылённого топлива (до 90 градусов) попадал в район впускных клапанов всех цилиндров.

Форсунка МОНО впрыска расположена на месте обычного карбюратора и топливо впрыскивается в общий объём впускного коллектора.

Форсунки РАСПРЕДЕЛЕННОГО впрыска расположены на впускном коллекторе в районе впускных клапанов каждого цилиндра. Если впускных клапана два, то факел распылённого топлива состоит из двух частей, каждая из которых направлена под один из клапанов.

Форсунки ПРЯМОГО впрыска расположены в головке блока. Распылитель расположен в цилиндре и имеет узкую щель, формирующую факел, направленный под углом к днищу поршня.

Одно из принципиальных отличий систем прямого впрыска топлива в том, что в зависимости от режима работы двигателя давление топлива регулируется в пределах 80-130 атм. Система управления контролирует как момент впрыска, происходящий во время такта всасывания, так и порцию топлива, изменяя давление в трубопроводе и длительность открытия форсунки.

Неисправности форсунки

Сопротивление обмотки форсунки должно соответствовать справочным данным. Обычно форсунки на входе имеют мелкую сетку, которая может забиться мелкими частичками примесей или ржавчины из бака и топливных магистралей.

Если впускная сетка не задержала примеси, то проходя через запирающий элемент и седло форсунки, эти части получают дополнительный износ из-за абразивных свойств посторонних частиц. Постепенно форма факела меняется или вообще пропадает и форсунка льёт топливо обычной струйкой, что не способствует правильной работе двигателя.

На распылителе форсунки постепенно скапливаются смоляные отложения. Иногда отложения образовываются в результате использования на двигателе газовой установки.

Методика проверки

Проверку топливной части форсунки необходимо начинать с подключения к автономной установке, которая может создать на входе в форсунку рабочее давление. При этом из форсунки не должно капать или литься топливо. При кратковременном подключении форсунки к питанию 12 в (высокоомные форсунки 14-17 Ом, низкоомные — от 2 до 7 Ом через добавочное сопротивление 10-15 Ом) должны раздаваться звонкие щелчки запирающего клапана, втягиваемого магнитным полем соленоида. Если форсунка «не щелкает», то, вероятно, всё внутри забито ржавчиной. Такая форсунка отправляется «в последний путь». Если первичные проверки дают положительный результат, проверяем форму факела и степень распыла топлива, а также производительность форсунки в единицу времени — это обычно 80 — 90 мл. за 30 сек (50 — 60 мл. для малообьёмных двигателей).

Ремонт форсунки

Как временную меру, можно рекомендовать промывку форсунки в промывочной установке. Продувку сжатым воздухом в открытом состоянии с обеих сторон, но обычно всё заканчивается заменой форсунок на новые.

Форсунка двигателя внутреннего сгорания: виды форсунок и принцип работы

Форсунка или инжектор – важный механизм топливной системы, предназначенный для своевременной и дозированной подачи и впрыска топливной смеси в камеру сгорания ДВС. Топливными форсунками оснащаются современные инжекторные системы в большинстве дизельных и бензиновых двигателей.

Фото: clauretano (flickr.com/photos/clauretano/)

Виды форсунок

По методу впрыска современные топливные форсунки делятся на три вида – электромагнитные, электрогидравлические и пьезоэлектрические.

Электромагнитные форсунки

Такой вид форсунок зачастую устанавливают в бензиновые двигатели. Подобные форсунки имеют простое и понятное устройство, состоящее, собственного говоря, из клапана электромагнитного типа, распылительной иглы и сопла.

Принцип работы электромагнитных форсунок также довольно прост. Подача напряжения на обмотку возбуждения клапана происходит строго в установленное время, в соответствии с заложенной программой.

Напряжение создает определенное магнитное поле, которое затягивает грузик с иглой из клапана, тем самым высвобождая сопло. Результатом всех действий является впрыск нужного количества топлива. По мере снижения напряжения, игла принимает исходное положение.

Электрогидравлические форсунки

Следующий вид форсунок применяется в дизелях, а также в двигателях с топливной системой Common Rail. Электрогидравлические форсунки в отличие от предыдущего вида имеют более сложное устройство, основными элементами которого являются дроссели (впускной и сливной), электромагнитный клапан и камера управления.

В основе работы такого типа форсунок лежит использование высокого давления топливной смеси как в момент впрыска, так и при его остановке. На начальном этапе электромагнитный клапан закрыт, а игла форсунки максимально прижата к своему седлу в камере управления. Прижимной силой является сила давления топлива, которая направлена на поршень, расположенный в камере управления.

Одновременно с этим с другой стороны топливо давит и на иглу, но поскольку площадь поршня заметно больше, чем площадь иглы, то в виду этой разницы сила давления на поршень больше, чем сила давления на иглу, которая плотно прижимается к седлу, перекрывая доступ топливу. В это время подача топлива не осуществляется.

Полученный сигнал от блока управления запускает клапан с одновременным открытием сливного дросселя. Происходит вытекание топлива из камеры управления в сливную магистраль. Дроссель впуска в это время препятствует тому, чтобы давление в камере сгорания и во впускной магистрали быстро выровнялось.

При этом, по мере снижения давления на поршень ослабевает его прижимное усилие, а поскольку давление на иглу не изменяется, то она поднимается, и в этот момент происходит впрыск топлива.

Пьезоэлектрические форсунки

Последний вид форсунок принято считать наиболее совершенным и перспективным среди всех описанных видов. Пьезофорсунки используются на дизельных ДВС с системой подачи топлива Common Rail. Конструктивно такие форсунки состоят из пьезоэлемента, толкателя, переключающего клапана, а также иглы.

Пьезофорсунки работают по принципу гидравлического механизма. Изначально игла размещается в седле при воздействии на нее высокого давления ТС. При поступлении электрического сигнала на пьезоэлемент, происходит его изменение в размере (его длина увеличивается), за счет чего пьезоэлемент буквально толкает поршень толкателя, который в свою очередь давит на поршень переключающего клапана.

Это приводит к открытию переключающего клапана, через него топливо устремляется в сливную магистраль, давление в верхней части иглы снижается и за счет не изменившегося давления снизу, игла поднимается. При подъеме иглы происходит впрыск топлива.

Основным преимуществом такого вида форсунок является их скорость срабатывания (до 4 раз быстрее, чем в клапанной системе), что позволяет обеспечить многократный впрыск за один рабочий цикл двигателя. При этом объем подаваемого топлива зависит от двух параметров – от продолжительности воздействия на пьезоэлемент, и от давления топлива в рампе.

Преимущества и недостатки форсунок

И в завершении хотелось бы сказать несколько слов о том, какие же преимущества и недостатки имеются у топливных форсунок, если сравнивать их с карбюраторами.

Преимущества топливных форсунок:

  • Экономия при расходе топлива благодаря точной системе дозирования;
  • Минимальный уровень токсичности двигателей, оснащенных топливными форсунками;
  • Возможность увеличения мощности силового механизма до 10%;
  • Простота и легкость при запуске в любую погоду;
  • Возможность улучшения динамических показателей любого автомобиля;
  • Отсутствие необходимости в частой замене и чистке

Недостатки форсунок:

  • Возможные сбои в работе или серьезные поломки в результате использования топлива низкого качества, которое губительно сказывается на чувствительном механизме форсунок.
  • Высокая стоимость ремонта и замены форсунки в целом и отдельных ее элементов.

Схемы подготовлены по материалам Volkswagenag.com

Механические, Инжекторные и Электромагнитные, Принцип Работы и Управление, Для Низкого и Высокого Давления, Какие Характеристики и Устройство

Топливная система претерпела значительные изменения со времён создания первого автомобиля. Такие преобразования коснулись и механизма впрыска, который стал более совершенным. Дозированная подача топливной смеси позволяет плавно регулировать обороты, что приводит к меньшему расходу горючего. Для решения таких задач используются форсунки двигателя, которые и составляют инжекторную систему. Эта технология давно пришла на смену карбюратору и превосходит его по всем параметрам.

Назначение форсунок в работе двигателя

Дозированная подача обеспечивает лёгкость в управлении машиной благодаря детально рассчитанным порциям топлива. Назначение подобной системы позволяет не только уменьшить выброс вредных веществ, но и сделать вождение безопасным. Заложенная в управляющий блок микропрограмма делает автомобиль отзывчивым на малейшие изменения в движении. Набор мощности двигателем в этом случае происходит более динамично, что позволяет учесть малейшие особенности дороги.

Каждая форсунка высокого давления является важным механизмом топливной системы. Точно рассчитанная подача горючего имеет огромное значение для силовой установки машины и позволяет увеличить срок её службы. В современных автомобилях инжектор (форсунка) управляется электроникой и бывает нескольких видов. Подобное оснащение успешно используется на бензиновых и дизельных двс, что делает такую технологию наиболее перспективной. В зависимости от вида и характеристик двигателя, форсунки различаются по методу впрыска, каждый из которых имеет свои особенности.

Электромагнитная форсунка

Такой тип инжектора использует бензиновые форсунки и получил широкое распространение. Простая конструкция этого оборудования показывает отличные результаты в автомобильной технике, оснащённой системой непосредственного впрыска. Любая электромагнитная форсунка состоит из управляемого клапана, иглы и сопла. Функционирование этой системы выполняется в соответствии с заложенной программой, что позволяет добиться высокой точности подачи горючего.

Электронный блок полностью контролирует все операции, что исключает любые ошибки при впрыске топливной смеси. Согласно заложенной программе напряжение подаётся на обмотку клапана, что приводит к созданию электромагнитного поля. Под его воздействием сопло освобождается, вследствие чего и производится впрыск топлива. Прекращение подачи напряжения приводит к обратному результату, и пружина возвращает иглу в прежнее положение. Такой метод впрыска топливной смеси имеет высокую точность и задействован на большей части бензиновых двигателей.

Электрогидравлическая форсунка

Использование такой системы можно часто увидеть в автомобилях, оснащённых дизелем. Эту технологию также допускается применять на агрегатах, имеющих систему впрыска Common Rail. Такие инжекторные форсунки состоят из сливной и впускной дроссели, электромагнитного клапана и камеры. Путём изменения давления топлива легко добиться возможности управлять его подачей на цилиндры, и эта особенность является главным отличием инжектора от аналогичных механизмов.

Понять, как осуществляется управление форсункой электрогидравлического типа достаточно просто. В состоянии ожидания электромагнитный клапан всегда закрыт, причём игла форсунки высокого давления прижата к седлу топливом. В этом положении подача горючего невозможна по элементарным физическим причинам. Давление в системе, воздействующее на иглу намного меньше чем на поршень, что не позволяет запустить механизму впрыска.

При подаче сигнала с управляющего блока происходит включение электромагнитного клапана, которое заключается в открытии дроссельной заслонки. Подобный принцип работы форсунки не допускает мгновенного выравнивания давления, что приводит к подъёму иглы и подаче топлива.

Пьезоэлектрическая форсунка

Практичное устройство современной форсунки представляет собой наиболее совершенную технологию впрыска. Установка подобного оборудования выполняется на дизельные двигатели, оснащённые системой Common Rail. Состоят такие виды форсунок из переключающего клапана, пьезоэлемента, толкателя и иглы. Скорость циклов впрыска подобного устройства в 4 раза превосходит срабатывание механизмов других типов. Такие возможности позволяют реализовать многократный впрыск топлива за один цикл, а дозировка горючего более совершенна.

Получить такие возможности удалось благодаря использованию особых компонентов. Подача напряжения влияет на характеристики сердечника что обеспечивает впрыск топлива. Пьезокристалл, изменяясь в размерах, давит на поршень толкателя в результате чего открывается клапан и горючее поступает в сливную магистраль. За счёт увеличения давления в топливной системе подымается игла, и происходит впрыск горючей смеси.

В работе такого устройства также используется гидравлический принцип, в основе которого лежит разница давления. Для точно рассчитанного срабатывания не менее важен и пьезоэлемент, в состав которого входят цирконий и палладиум. Такая технология обеспечивает огромную скорость срабатывания и довольно большое усилие, направленное на открытие клапана. Для регулировки количества горючего для впрыска используется соотношение давления в рампе и время воздействия на пьезоэлемент.

Принцип работы форсунок

Система впрыска топлива отвечает за подачу горючего в цилиндр или впускной коллектор двигателя. Чтобы понять, как работает форсунка инжектора, требуется рассмотреть описание топливной системы. Управляемый процесс подачи горючего наиболее важная часть в обеспечении работоспособности двигателя. Инжектор обычно устанавливают перед расположением дроссельной заслонки, именно на этом месте в более старых моделях устанавливался карбюратор. Система впрыска топлива может иметь различную конфигурацию, так насос-форсунка или ТНВД значительно отличаются от Common Rail.

Распределённый впрыск топлива присущ большинству современных автомобилей. Существуют несколько типов форсунок, принцип работы которых имеет свои особенности.

  • Одновременный – подача горючего осуществляется сразу на все цилиндры, что характеризуется равными показателями расхода топлива на каждый инжектор;
  • Попарно-параллельный – открытие канала выполняется в парном режиме, причём одна форсунка осуществляет подачу топлива перед циклом впуска, а другая выпуска;
  • Фазированный – каждый из инжекторов автоматически открывается перед впуском, обеспечивая высокую точность впрыска;
  • Прямой – подача топлива происходит напрямую в камеру сгорания, что является наиболее продуктивным вариантом.

С помощью насоса высокого давления происходит подача горючего на форсунку, которая может иметь механическое или электрическое исполнение. Ведущие производители автомобилей с начала 90-х перестали устанавливать механические форсунки ввиду несовершенства этой технологии. Ужесточение требований к выхлопным газам и изменение характеристик такой форсунки в процессе эксплуатации привели к переходу на более современные методы подачи горючего.

Устройство инжектора и его назначение

Использование сразу двух топливных форсунок получило широкое распространение и считается самым удобным в работе двигателя. Что касается устройства инжектора, наиболее востребованы одноканальные модели. В такой системе впрыска под определённым давлением подходит распыляемая жидкость, пар или газ, необходимый для распыления. При более детальном рассмотрении схемы инжектора будет хорошо заметен гидравлический разъем, который служит для установки на посадочное место форсунки, которая крепится на рампе.

Такая система имеет высокие требования к герметичности, и уплотнительные кольца обеспечивают надёжную установку инжектора. В нижней части такого устройства имеются специальная распылительная пластина, а электрический разъём используется для управления соленоидом. С помощью насоса регулируется давление форсунок, которое зависит от типа топливной системы. Наиболее важным элементом инжектора является сопло, обеспечивающее впрыск горючего.

Среди таких устройств, форсунки высокого давления занимают особое место. Системы Common Rail или ТНВД создают необходимые условия для впрыска, а струя распыла топлива зависит от геометрии камеры внутреннего сгорания. Детали инжектора, кроме функциональных элементов, включают фильтрующую сетку, распылитель и пружину, обеспечивающую обратное движение иглы.

Преимущества использования инжектора

Ресурс, которым обладают форсунки высокого давления, не идёт ни в какое сравнение с карбюраторной моделью управления. Система, контролируемая электроникой, имеет ряд преимуществ, которые ощутимы сразу после запуска двигателя.

  • Система дозированного впрыска даёт ощутимую экономию топлива;
  • Увеличение мощности силового агрегата и его динамических показателей;
  • Огромный ресурс работы и отсутствие необходимости в обслуживании;
  • Простота запуска силовой установи независимо от погодных условий;
  • Меньший износ двигателя и плавность при наборе скорости;
  • Приемлемый уровень выхлопных газов.

Эффективность работы инжекторного двигателя превосходит системы прошлого поколения и представляет собой точно отлаженный механизм. Электронное управление даёт возможность задействовать форсунки низкого давления или систему Common Rail для наиболее точной подачи топлива. Карбюратор чрезвычайно редко выходит из строя, а отсутствие необходимости периодической настройки делает такую систему удобной в эксплуатации.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Как работает система впрыска топлива

Для двигатель для бесперебойной и эффективной работы он должен быть обеспечен нужным количеством топливо / воздушная смесь в соответствии с ее широким спектром требований.

Система впрыска топлива

В автомобилях с бензиновым двигателем используется непрямой впрыск топлива. Топливный насос отправляет бензин в моторный отсек, а затем он впрыскивается во впускной коллектор с помощью инжектора. Имеется либо отдельный инжектор для каждого цилиндра, либо одна или две форсунки во впускной коллектор.

Традиционно топливно-воздушная смесь регулируется карбюратор , инструмент, который отнюдь не идеален.

Его основным недостатком является то, что один карбюратор питает четыре цилиндр Двигатель не может подавать в каждый цилиндр точно такую ​​же топливно-воздушную смесь, потому что некоторые цилиндры находятся дальше от карбюратора, чем другие.

Одно из решений - поместиться сдвоенные карбюраторы, но их сложно правильно настроить. Вместо этого многие автомобили теперь оснащаются двигателями с впрыском топлива, в которых топливо подается точными порциями.Двигатели, оснащенные таким образом, обычно более эффективны и мощнее карбюраторных, а также могут быть более экономичными и менее опасными. выбросы .

Впрыск дизельного топлива

В впрыск топлива система в автомобилях с бензиновым двигателем всегда косвенная, бензин впрыскивается во впускной патрубок многообразие или впускной порт, а не непосредственно в камеры сгорания . Это гарантирует, что топливо хорошо смешивается с воздухом перед тем, как попасть в камеру.

Многие дизельные двигатели Однако используется прямой впрыск, при котором дизельное топливо впрыскивается непосредственно в цилиндр, заполненный сжатым воздухом. В других используется непрямой впрыск, при котором дизельное топливо впрыскивается в камеру предварительного сгорания специальной формы, которая имеет узкий канал, соединяющий ее с камерой сгорания. крышка цилиндра .

В цилиндр втягивается только воздух. Он так сильно нагревается сжатие распыленное топливо, впрыскиваемое в конце ход сжатия самовоспламеняется.

Базовая инъекция

Во всех современных системах впрыска бензина используется непрямой впрыск. Специальный насос отправляет топливо под давление от топливный бак в моторный отсек, где, все еще находясь под давлением, он распределяется индивидуально по каждому цилиндру.

В зависимости от конкретной системы топливо подается во впускной коллектор или впускной канал через инжектор . Это работает как спрей сопло из шланг , чтобы топливо выходило в виде мелкого тумана.Топливо смешивается с воздухом, проходящим через впускной коллектор или канал, и топливно-воздушная смесь поступает в горение камера.

Некоторые автомобили имеют многоточечный впрыск топлива, при котором каждый цилиндр получает питание от собственной форсунки. Это сложно и может быть дорого. Чаще используется одноточечный впрыск, когда один инжектор питает все цилиндры, или один инжектор на каждые два цилиндра.

Форсунки

Форсунки, через которые распыляется топливо, ввинчиваются форсункой вперед либо во впускной коллектор, либо в головку блока цилиндров и расположены под углом, так что струя топлива направляется к впускному отверстию. клапан .

Форсунки бывают двух типов, в зависимости от системы впрыска. Первая система использует непрерывный впрыск где топливо впрыскивается во впускное отверстие все время работы двигателя. Форсунка просто действует как распылительное сопло, разбивая топливо на мелкие брызги - на самом деле он не контролирует поток топлива. Количество распыляемого топлива увеличивается или уменьшается механическим или электрическим блоком управления - другими словами, это похоже на включение и выключение крана.

Другая популярная система - впрыск по времени (импульсный впрыск) где топливо доставляется пакетами, чтобы совпасть с индукция инсульт цилиндра. Как и в случае непрерывного впрыска, впрыск по времени также можно контролировать механически или электронно.

Самые ранние системы управлялись механически. Их часто называют впрыском бензина (сокращенно PI), а расход топлива регулируется механическим регулятором. Недостатки этих систем заключаются в том, что они сложны в механическом отношении и плохо реагируют на нажатие педали газа.

Механические системы в настоящее время в значительной степени вытеснены электронный впрыск топлива (сокращенно EFi). Это происходит благодаря повышению надежности и снижению затрат на электронные системы управления.

Типы топливных форсунок

Форсунка механическая

Могут быть установлены два основных типа инжекторов, в зависимости от того, управляется ли система впрыска механически или электронно. В механической системе инжектор подпружиненный в закрытое положение и открывается давлением топлива.

Электронный инжектор

Форсунка в электронной системе также удерживается закрытой пружиной, но открывается с помощью электромагнит встроен в корпус инжектора. В электронный блок управления определяет, как долго инжектор остается открытым.

Механический впрыск топлива

Lucas система механического впрыска топлива

В системе Lucas топливо из бака под высоким давлением перекачивается в топливный аккумулятор.Оттуда он попадает в распределитель топлива, который посылает порцию топлива в каждую форсунку, откуда оно попадает во впускное отверстие. Воздушный поток регулируется заслонкой, которая открывается при нажатии на педаль акселератора. По мере увеличения потока воздуха распределитель топлива автоматически увеличивает поток топлива к форсункам, чтобы поддерживать правильную балансировку топливно-воздушной смеси. Для холодного запуска используется воздушная заслонка на приборной панели или, на более поздних моделях, микропроцессорный блок управления приводит в действие специальный инжектор холодного запуска, который впрыскивает дополнительное топливо для создания более богатой смеси.Как только двигатель прогреется до определенной температуры, термовыключатель автоматически отключает форсунку холодного пуска.

Механический впрыск топлива использовался в 1960-х и 1970-х годах многими производителями на своих высокопроизводительных спортивных автомобилях и спортивных седанах. Одним типом, установленным на многих британских автомобилях, включая Triumph TR6 PI и 2500 PI, была система Lucas PI, которая представляет собой систему с таймером.

А высокого давления электрический топливный насос установлен рядом с топливным баком, насосы для топлива под давлением 100psi до уровня топлива аккумулятор .Это в основном краткосрочный резервуар который поддерживает постоянное давление подачи топлива, а также сглаживает импульсы топлива, поступающие из насоса.

От аккумулятор , топливо проходит через бумагу элемент фильтр а затем подается в блок управления дозатором топлива, также известный как распределитель топлива . Этот агрегат приводится в движение распредвал и его задача, как следует из названия, состоит в том, чтобы распределить топливо по каждому цилиндру в нужное время и в нужных количествах.

Количество впрыскиваемого топлива регулируется заслонкой, расположенной в воздухозаборнике двигателя.Заслонка находится под блоком управления и поднимается и опускается в ответ на воздушный поток - когда вы открываете дроссельную заслонку, «всасывание» из цилиндров увеличивает воздушный поток, и заслонка поднимается. Это изменяет положение челночного клапана в блоке управления дозированием, чтобы позволить большему количеству топлива впрыскиваться в цилиндры.

От дозатора топливо по очереди подается к каждой из форсунок. Затем топливо брызгает во впускное отверстие в головке блока цилиндров. Каждый инжектор содержит подпружиненный клапан, который удерживается закрытым за счет давления пружины. Клапан открывается только при впрыскивании топлива.

При холодном запуске вы не можете просто перекрыть часть воздушного потока, чтобы обогатить топливно-воздушную смесь, как в случае с карбюратором. Вместо этого ручное управление на приборной панели (напоминающее ручку воздушной заслонки) или, на более поздних моделях, data-term-id = "1915"> микропроцессор

Форсунки и подача топлива

Для создания вашего MegaSquirt ® работы на транспортном средстве, вам понадобятся следующие дополнительные элементы топливной системы для подходит для вашей установки:

Обратите внимание, что если вы начнете с установки MegaSquirt ® с блоком впрыска корпуса дроссельной заслонки от автомобиля последней модели, он, вероятно, идут с форсунками, регулятором давления и датчиком положения дроссельной заслонки; этот значительно упростит установку MegaSquirt ® на автомобиле, который был ранее карбюраторный. Если вы выберете блок TBI, вам не понадобится столько проводка, топливные рейки, доработки коллектора на пробки форсунок и т.д. чтобы настроить TBI, вы можете позже переключиться на инъекцию порта и использовать TBI только как воздушная дверь.

Чтобы правильно установить контроллер EFI MegaSquirt ® , вам необходимо выбрать и установить компоненты топливной системы, соответствующие вашему двигателю. Самое главное, чтобы у вас были топливные форсунки правильного размера с точки зрения номинального расхода.Фактически, большинство форсунок имеют схожий размер физически, хотя, как правило, существует больше различий в форсунках с корпусом дроссельной заслонки, чем в форсунках с отверстиями. Типичные размеры портового инжектора:

Вот две форсунки TBI. Один слева - форсунки Holley TBI 85 фунтов / час (очевидно, похожие на некоторые форсунки Chrysler TBI), справа - инжектор GM TBI от Corvette 1984 года:

Форсунки со слишком большим номинальным расходом затрудняют настройку двигателя на холостом ходу и в круизе. Инжекторы со слишком маленьким номинальным расходом могут лишить двигатель топлива на полную мощность и серьезно повредить ваш двигатель. Чтобы определить, насколько велик ваш Номинальный расход форсунки должен быть таким: умножьте расчетную мощность (л.с.) вашего двигателя на удельный расход топлива при тормозе (BSFC) * и разделите на количество форсунок. и желаемый рабочий цикл, и вы получите приблизительную оценку размера инжектора:

например, бензиновый 4-цилиндровый двигатель мощностью 135 лошадиных сил с 2-мя дроссельными форсунками и 0.55 удельный расход топлива тормоза дает:

В этом случае подойдут форсунки мощностью от 42 до 45 фунтов / час.

* BSFC - это количество топлива, которое ваш двигатель использует для выработки 1 лошадиных сил в течение одного часа. Обычно он составляет от 0,42 до 0,58 при полностью открытой дроссельной заслонке. Двигатели с наддувом и эффективными процессами сгорания находятся в нижней части шкалы BSFC [~ 0,45], двигатели с наддувом - в верхней части [~ 0,55].

Чтобы сэкономить немного времени на расчетах, вы можете ввести расчетную тормозную мощность вашего двигателя (на маховике) и общее количество форсунок в форму ниже и нажать кнопку «Рассчитать расход».

Или вы можете использовать следующую таблицу для выбора форсунки в зависимости от общей мощности вашего двигателя и общего количества форсунки:

Форсунки обычно рассчитаны на фунт / час или куб.см / мин . Принятый коэффициент пересчета между ними несколько зависит от от плотности топлива, которая меняется в зависимости от состава (т.е. от сезона), но обычно используется преобразование для бензина:

Еще один способ подобрать форсунки - взять их от двигателя, который производит почти такую ​​же мощность, как ваш двигатель [при условии такое же количество форсунок].

Если ваш регулятор является регулируемым (многие из них имеют вторичный рынок), вы также можете отрегулировать давление топлива для достижения различных скоростей потока. Изменение давления топлива не влияет на скорость потока так сильно, как вы могли бы предположить, так как оно основано на квадратном корне отношения давлений. Формула:

новый расход = старый расход × √ (новое давление ÷ старое давление)

Так, например, если у вас были форсунки 30 фунтов / час с номинальным давлением 43,5 фунтов на квадратный дюйм, и вы перешли на 50 фунтов на квадратный дюйм, вы бы получили:

расход = 30 * √ (50/43.5) = 32 фунта / час

Вы можете использовать этот калькулятор:

Не допускайте превышения давления топлива более 70 фунтов на квадратный дюйм, иначе форсунки могут не открываться / закрываться должным образом.

Однако не устанавливайте форсунки с пропускной способностью намного большей, чем вам нужно. Очень большие форсунки будут создавать проблемы с шириной импульса холостого хода, что очень затруднит настройку. Вы можете заранее оценить ширину своего импульса холостого хода. Для правильной настройки вам потребуется ширина импульса холостого хода не менее 1,7 миллисекунды. Чтобы рассчитать длительность импульса холостого хода, вспомните, что уравнение заправки для MegaSquirt ® :

PW = REQ_FUEL * VE * MAP * E ​​+ ускорение + Injector_open_time

Итак, найдите REQ_FUEL, которое соответствует расходу вашего инжектора и двигателю. размер.В MegaTune есть калькулятор REQ_FUEL, а также здесь. Если у вас работает двигатель, вы можете проверить MAP на холостом ходу (или вы можете догадаться - выберите примерно 25 кПа для штатного кулачка, ~ 35 кПа для рабочего кулачка, ~ 45 кПа для гоночного кулачка). Тогда вам понадобится только VE холостого хода (и время открытия форсунки), чтобы предсказать длительность импульса холостого хода, поскольку она минимальна при отсутствии обогащения (E = 0, ускорение = 0). Обратите внимание, что вам необходимо использовать «загруженный» REQ_FUEL, который настроен для количества форсунок и их включения.

Хорошее практическое правило для холостого VE - 30%. Фактически вы можете составлять 20% или 40% в зависимости от таких вещей, как сжатие, перекрытие, время зажигания и т. Д., Но 30% будет достаточно близко, чтобы дать вам хорошее представление о ширине импульса холостого хода. И используйте 1,0 мс для времени открытия инжектора, если у вас нет веских причин поступить иначе.

Например, на одном двигателе:

PW = 6,3 мс * 30% * (33 кПа / 100 кПа) + 1,0 мс = 1,62 мс

И измеренная PW холостого хода была равна 1.7 мсек. Таким образом, эти форсунки подходят для этого двигателя, но едва ли. Если бы это было 1,2 или 1,3 миллисекунды, эти форсунки представляли бы очень серьезные проблемы с настройкой этого двигателя.

Инжекторы часто имеют идентификационные номера. Вы можете определить свои форсунки, посмотрев на:

http://www.geocities.com/MotorCity/Pit/9975/dataBySubject/Injectors.html
или
http://www.telusplanet.net/%7Echichm/tech/injectors.pdf

Форсунки не должны использоваться при рабочем цикле более 80-85%.Однако расход форсунок всегда указывается при 100% рабочем цикле и некотором номинальном давлении (обычно 43,5 фунта на квадратный дюйм = 3 атмосферы). Производитель оставляет за вами определение давления в системе и максимального рабочего цикла для расчета результирующего расхода.

Форсунки управляются электрическим сигналом от MegaSquirt ® , который заземляет питание +12 В через форсунки для их открытия. Когда они открываются, они текут с постоянной скоростью до закрытия. Время, необходимое для открытия и закрытия форсунок, указано в MegaSquirt ® как «Время открытия форсунок» (обычно около 1.0 мс). Вот пример импульсного напряжения, тока и расхода топлива форсунки с низким сопротивлением:

Широтно-импульсная модуляция

Форсунки бывают либо с высоким, либо с низким импедансом. Инжекторы с высоким импедансом (обычно около 12-16 Ом) могут принимать питание 12 напрямую, без какого-либо контроля тока. Для форсунок с низким импедансом (обычно ниже 3 Ом) требуется определенная форма ограничения тока. С контроллером MegaSquirt ® EFI вы можете использовать резисторы для ограничения тока или можете использовать широтно-импульсную модуляцию (PWM), которая представляет собой программное решение, встроенное в MegaSquirt ® .

ШИМ работает, очень быстро (примерно за 0,000059 секунды!) Переключая 12-вольтную землю на форсунку. Отношение времени «включения» к времени «выключения» определяет ток, протекающий через форсунки. Однако проще всего представить ШИМ% в процентах от напряжения питания, поэтому 50% ШИМ при питании 14 В фактически превращаются в среднее значение 7 В, 28% - 4 В и т. Д.

Помните, что ширина импульса и% ШИМ - это разные вещи. Ширина импульса - это общая длительность сигнала, тогда как ШИМ% - это отношение «времени включения» к «времени выключения» в пределах импульса.Таким образом, на приведенной выше иллюстрации ширина импульса для обоих одинакова, но% PWM для первого составляет 50%, а для второго - 25%.

ШИМ%, который вы сможете использовать, зависит от схемы обратного хода, которая у вас есть. Для оборудования версии 2.2 обычно требуется от 55% до 75% ШИМ. Часто двигатель будет работать с более низкими значениями, но не будет иметь достаточного напряжения для повторного запуска. Обратите внимание, что использование встроенного кода версии 2.986 или выше отключит ШИМ во время запуска, позволяя несколько более низкие значения ШИМ%. Плата FlyBack позволяет значительно снизить% PWM, обычно до 30% или меньше. Это также помогает быстрее закрыть форсунки.

С улучшенным управлением обратным ходом вы можете сократить время открытия инжектора (напомним, что время открытия инжектора на самом деле является суммой времени открытия и закрытия) и увеличить продолжительность «контролируемой» части ширины импульса (т.е. после времени открытия ),

Важная особенность времени открытия инжектора заключается в том, что оно устанавливает нижнюю границу ширины импульса (независимо от того, включен ли ШИМ и т. Д.). поэтому, если у вас открытие форсунки на 1,7 мс, вы не можете установить его на 1,6 или что-либо ниже, даже при VE = 0. MegaSquirt ® предполагает, что топливо не впрыскивается в течение этого времени, но в некоторых случаях это происходит, хотя трудно подсчитать, сколько. Чем дольше открывается, тем больше топлива впрыскивается при открытии. С меньшим временем открытия (при полном напряжении (т.е. без ШИМ) вы можете быстрее открыть форсунки.

Вашему двигателю потребуется определенное количество топлива для правильной работы на холостом ходу при полном прогреве.Если это количество ниже впрыскиваемого во время открытия форсунки, вы всегда будете богатыми и не сможете его вытянуть, за исключением снижения давления топлива.

Обратите внимание, что ШИМ отключен (в коде v2.986) во время запуска, поэтому инжекторы получают полное напряжение батареи. Это снижает вероятность того, что форсунки не открываются в «тяжелых» условиях запуска (более низкое напряжение запуска и т. Д.). Это невозможно с резисторами, если вы не изобрели способ обойти их во время запуска (как это делали старые автомобили для катушки зажигания).

При использовании форсунок с низким импедансом, которые также называются форсунками с пиковой нагрузкой и удержанием (P&H), вы подключаете их параллельно. Схема подключения одинакова для P&H или для насыщенных [высокоимпедансных].

Чтобы превысить рекомендуемое количество форсунок (см. Ниже) либо требует резисторов, включенных последовательно с каждой форсункой, либо модифицированной конфигурации обратного хода.

Ниже приводится руководство относительно того, нужны ли вам резисторы или обратная плата:

Сопротивление постоянному току инжектора Количество инжекторов
(всего)
MegaSquirt ®
Аппаратное обеспечение
Режим ШИМ

Высокий ( 12-16 Ом)

до 12

V2.2

нет ограничения тока ШИМ

Низкий (> 2,4 Ом)

до 4

V2.2

Использование ограничения тока ШИМ

Низкое (>

0 2,4 Ом20

3 902 более 4

V2.2

Используйте резисторы форсунок
или
обратноходовую плату

Низкий (< 2.4 и> 1,2 Ом)

более 3

V2.2

Используйте резисторы форсунок
или
обратноходовую плату

Низкий (< 1,2 Ом)

до 2

V2.2

использовать ограничение тока ШИМ

Низкое (< 1,2 Ом)

более 2

V2.2

Используйте резисторы форсунок
или плату обратного хода

Один из надежных способов узнать, не можете ли вы использовать стандартную схему обратного хода V2.2, - это отказать обратного хода . Схема чаще всего выходит из строя после некоторого времени, проведенного на высоких скоростях и нагрузках, а не сразу после запуска двигателя в первый раз. Обычно при выходе из строя схемы обратного хода MegaSquirt ® нормально работает на стиме, но не на машине.

Признаками надвигающегося отказа обратного хода являются:

  • MegaSquirt ® часто со временем требует более высокого процента ШИМ,
  • Двигатель может запускаться хаотично, особенно при более высоких скоростях и нагрузках,
  • форсунки могут «заедать» и залить двигатель.

Когда обратный ход не работает, иногда Q1 (TIP32 в нижней части печатной платы) выглядит довольно грубым, весь сгоревший и т. Д. Однако иногда он выглядит нормально.

Однако, если Q1 (в нижней части платы) выглядит обгоревшим, это верный признак отказа обратного хода.

Для ремонта после платы обратного хода вам необходимо установить плату обратного хода или использовать резисторы инжектора.

Чтобы использовать плату обратного хода, вы откажетесь от многих оригинальных компонентов обратного хода V2.2, поэтому не заменяйте ничего, пока не установите плату обратного хода.

Однако, если вы собираетесь отремонтировать обратную цепь V2.2 и использовать резисторы инжектора, вам необходимо заменить ряд компонентов:

  • Q1 - 497-2629-5-ND , ~ 98 ¢,
  • U7, микросхема драйвера полевого транзистора 34151 - IXDI404PI-ND , ~ 4,12 доллара США,
  • Q2 и Q7, полевые транзисторы - IRFIZ34G-ND × 2 по цене ~ 1,43 доллара каждый.
Если вы делаете ремонт, вы также можете получить гнездо для драйвера полевого транзистора AE7208-ND (~ 35), оно гарантирует, что драйвер полевого транзистора не нагревается во время сборки, и облегчает его замену в будущем.

Резисторы и диоды схемы обратного хода V2.2, кажется, обычно выдерживают отказ обратного хода, хотя вы можете заказать и заменить их, чтобы быть уверенным (они достаточно дешевы).

Они есть:

  • R12 и R17 - 22QBK-ND , ~ 28 ¢ для 5,
  • R32 - 270H-ND , ~ 27 ¢ для 5,
  • D20, D22 и D23 - 1N4001DICT-ND ~ 26 ¢ каждый,
  • D21 - 1N4753ADICT-ND , ~ 36 ¢ каждый.

Чтобы предотвратить отказы обратного хода в будущем, вы можете адаптировать либо плату обратного хода, либо резисторы инжектора.

Плата обратного хода:

  • позволяет форсункам открываться несколько быстрее, чем это делают резисторы, улучшает динамический диапазон форсунок (резисторы добавляют примерно 1,0 миллисекунду ко времени открытия форсунок),
  • плата обратного хода обеспечивает "полную мощность" форсунок при запуске, потенциально для лучшего запуска в очень холодную погоду или когда батарея разряжена,
  • плата обратного хода потенциально позволяет минимизировать ток через форсунки путем настройки, теоретически помогая им работать дольше из-за пониженного нагрева катушек форсунок,
  • плата обратного хода и компоненты в некоторых случаях дешевле, чем резисторы, если они куплены новый, в зависимости от того, сколько вам нужно использовать.

Однако резисторы бывают:

  • попроще,
  • не имеют активных компонентов, которые могут выйти из строя,
  • требует небольшой дополнительной проводки, и
  • были проверены в миллионах OEM-приложений середины восьмидесятых.

Например, резисторы форсунок 825F7R5-ND стоят 4,66 доллара каждый. Плата с обратным ходом (12 долларов) и компоненты (6,86 долларов) на общую сумму 18,86 долларов, поэтому точка перехода - 4 форсунки с использованием новых компонентов (в зависимости от доставки и т. Д.). Конечно, если вы приобретете комплект резисторов на свалке металлолома или в вашем автомобиле они уже есть, это дешевле!

Плата Flyback

Люди, использующие несколько инжекторов с очень низким импедансом на V2.2 основные платы сообщили о проблемах с отказом цепи обратного хода. Обычно это происходит с 4 или более инжекторами с низким импедансом, такими как инжекторы Holley с TBI мощностью 85 фунтов / час. Этого можно избежать, если установить резисторы последовательно с инжекторами и отключить широтно-импульсную модуляцию (ШИМ). Однако более элегантным решением, в котором по-прежнему используется ШИМ, является Flyback Board.

Плата Flyback является дополнительной дочерней платой для основных плат MegaSquirt ® V2.2, которая выполняет ряд функций:

  • Обеспечивает каждый блок форсунок с

Источник питания двигателя - РЕШЕНИЯ С ПРИВОДОМ ДВИГАТЕЛЯ, ОТ КОТОРЫХ МОЖНО ЗАВИСИТЬ

перейти к содержанию
  • Home
  • Двигатели
    • Промышленные двигатели
    • Новые и замененные двигатели
    • Восстановленные двигатели
  • Детали
    • Детали двигателя
    • Подлинные детали Kubota
    • EPS Ремонтные комплекты двигателя 9037 Комплекты для ремонта двигателя 9037 EPS 9038 И форсунки
    • Программа обмена топливными системами
    • EPS Fuel Shop
    • Общие признаки проблем с топливной системой
  • Поддержка
    • Часто задаваемые вопросы о поддержке
    • Сервисный центр EPS
    • Обучение
    • Видео поддержки
    • Прежде чем позвонить в службу поддержки И политики
    • Положения и условия продажи
  • О компании
    • О компании EPS
    • Местоположение EPS
  • Связаться с

Продукты с двигателями, на которые можно положиться

Ищи:

  • Генераторы
    • Решения для генераторов из EPS
    • Соответствие требованиям EPA по выбросам 4 уровня
    • Автобусы и автобусы-генераторы
    • Дизель-генераторы для специальных транспортных средств
    • Мобильные дизельные генераторы мощностью 9-45 кВт
      • 9 кВт Дизель-генератор Подробные сведения о
      • 12 Подробная информация о генераторе
      • Подробная информация о дизельном генераторе 14 кВт
      • Подробная информация о дизельном генераторе 20 кВт
      • Подробная информация о дизельном генераторе 30 кВт
      • Подробная информация о дизельном генераторе 45 кВт
    • Дизель-генераторы
    • Kubota GL Series Генераторы
  • Дизельные силовые агрегаты EPS Tier 4 Final
    • 49.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
