Что такое рокеры в автомобиле?

Случается, что при ремонте автомобиля необходима замена или ремонт рокера. Очень многие, встретившись с этой проблемой впервые, не знают, что это значит. Рокеры (или, как их еще называют, коромысла клапанов) – это механизм, который используется для передачи энергии кулачка распределительного вала на стержень впускного клапана. Коромысла клапанов являются частью деталей газораспределительного механизма (ГРМ) двигателя авто «классической» структуры. Сейчас рокеры в двигателях встречаются достаточно редко.

Причиной этого является тот факт, что современные двигатели полностью перешли к верхнему расположению распредвала. И, как правило, основной причиной использования рокеров в современных двигателях является желание уменьшить размеры последнего. Причин для принятия такого решения может быть несколько, но первое место занимает необходимость поместить двигатель внутреннего сгорания (ДВС) под капотом малогабаритного авто.

Устройство рокеров.

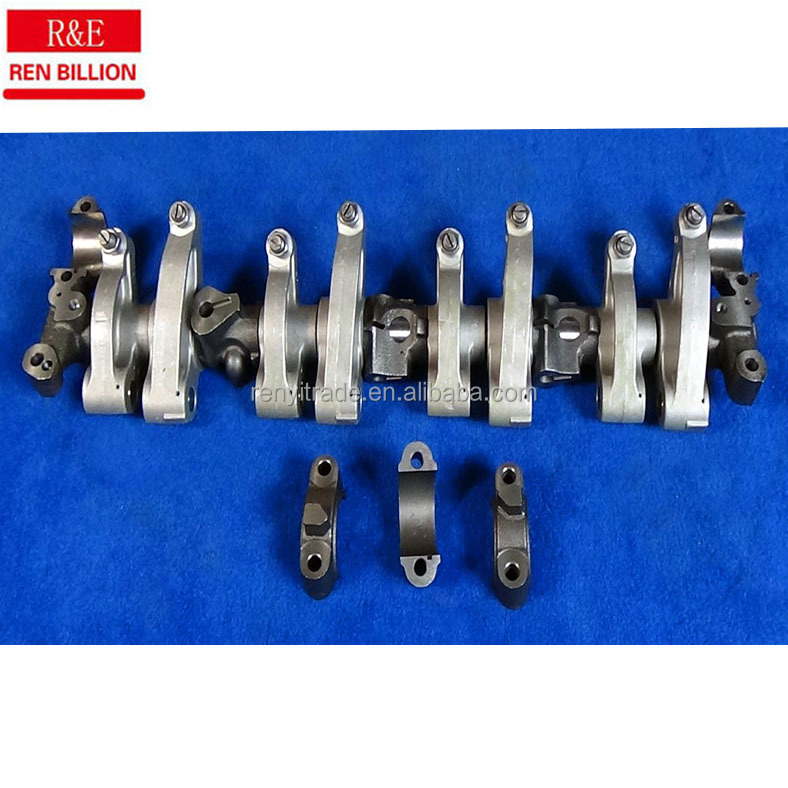

Рокеры расположены на оси, которая крепится на 4-х стойках на ГБЦ (головка блока цилиндров). Каждый рокер расположен на отдельной оси и прикреплен к поверхности головки одним болтом, а положение оси рокеров, в свою очередь, фиксируется двумя штифтами, впрессованными в стойку. Стойка изготовлена как одно целое с осью рокеров.

Рокер является рычагом с двумя «плечами», и изготавливают его с помощью формовки стали, используя технологию ковки либо литья. Если выбирать, то метод ковки намного лучше, ведь кованые детали несравнимо прочнее. Оба «плеча» рокера имеют Т-образное сечение.

Традиционно выделяют длинное и короткое плечо коромысла. На конце длинного плеча расположена закаленная цилиндрическая плоскость – боёк рокера. Бойком коромысло упирается в торцевой конец штока клапана.

На конце короткого плеча находится болт, при помощи которого регулируется глубина зазора между самим клапаном и рычагом привода клапана.

В случае, когда имеется гидрокомпенсатор, регулировка такого зазора происходит автоматически. При этом значительно снижается шум, а работа ГРМ становится более плавной и мягкой. Также в коротком плече есть специальное отверстие, с помощью которого обеспечивается доступ моторного масла для смазки деталей.

Коромысло сдерживается с помощью спиральной пружины. Нужно это для того, чтобы предотвратить перемещение рокера по оси. Сама ось, которая служит для крепления рокеров – полая, а внешняя сторона оси закалена, что способствует увеличению износостойкости.

Принцип работы коромысла клапанов.

Принцип работы коромысла состоит в следующем: когда кулачок распределительного вала оказывает давление на короткое плечо – происходит подъем.

Длинное плечо опускается, при этом происходит нажатие на шток клапана. Вспомогательными элементами в строении рокера являются втулки, которые снижают трение.

Распространенные поломки.

Так как во время работы боёк рокера и само коромысло подвергаются различным тепловым и механическим нагрузкам, то это, в свою очередь, приводит к их повреждению и износу.

Если вы замечаете, что снижается отдача от ДВС в разных режимах работы, или же слышите характерное постукивание в головке блока цилиндров, то это значит, что рокер сломался. Также очень часто разламывается само коромысло, а это значит, что вышел из строя клапан. Внешние признаки разлома рокера точно такие же, как и при неисправности любой детали ГРМ.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Рокер в двигателе это – АвтоТоп

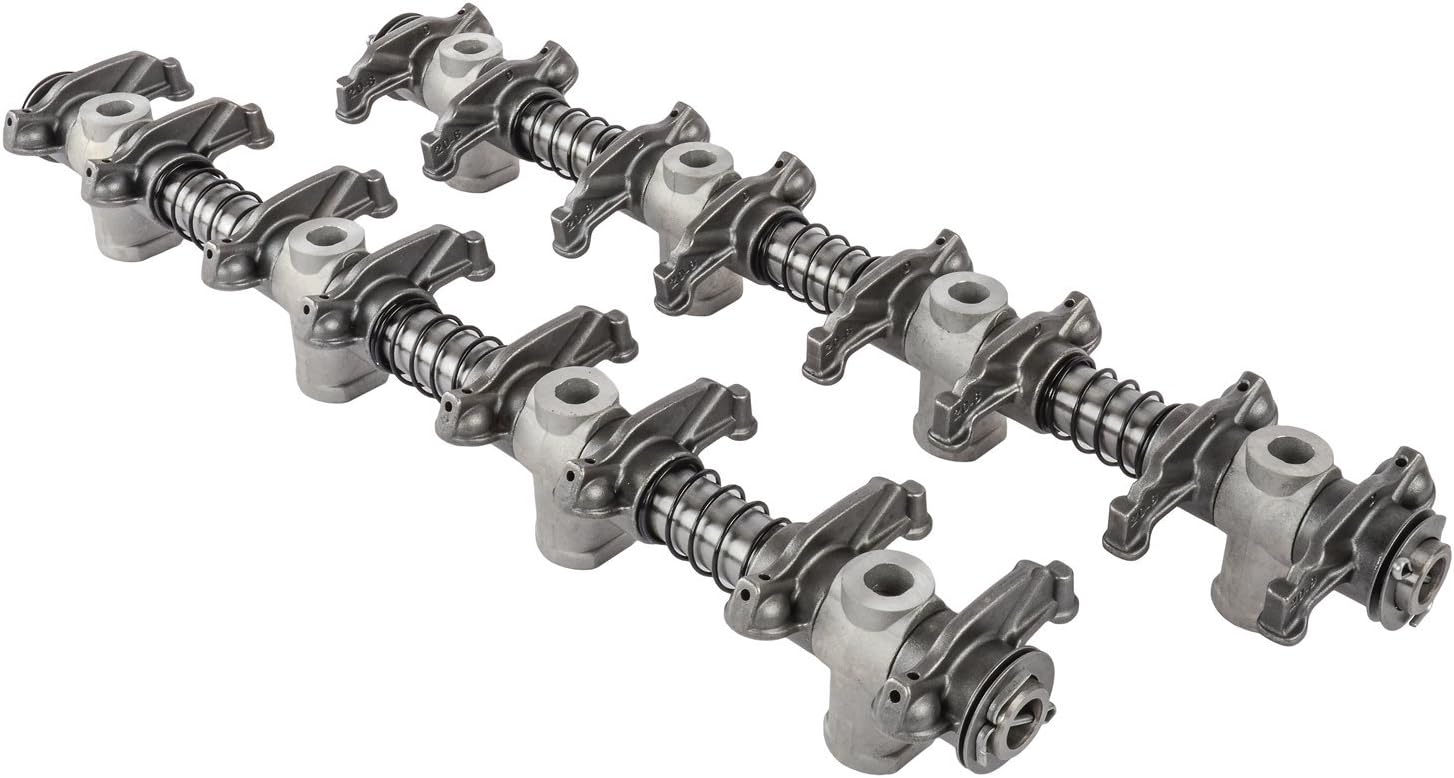

[1] коромысло в виде рычага, которое толкает клапан, преобразовывающая вращательное движение распредвала в возвратно-поступательное движение клапана

[2] мужик в коже на мотоцикле

ройялти рокеры

Ссылки исходящие (структура 3-х уровней):

Увеличение времени и высоты открытия клапанов – это простой способ повысить мощность атмосферного силового агрегата. Благодаря незначительному внесению изменений в конструкцию газораспределительного механизма – установке распредвала с измененной геометрией кулачков, обеспечивается улучшенное наполнение цилиндров топливовоздушной смесью, а соответственно – и выход мощности.

Но на деле не все просто – максимальная мощность нужна на высоких оборотах, при средней же и малой нагрузке на двигатель увеличенное время открытия клапанов приводит к снижению тяги и перерасходу топлива. Поэтому автопроизводители при разработке двигателей подбирают геометрию кулачков распределительного вала так, чтобы работа ГРМ обеспечивала функционирование двигателя на всех режимах.

Решение сложившейся ситуации с ГРМ предложили конструкторы Honda и внедрили его на силовые агрегаты, которыми комплектуют автомобили. Японцы разработали систему электронного изменения хода и времени открытия клапанов, которую обозначили аббревиатурой VTEC. Она позволяет регулировать газораспределение в зависимости от режима функционирования мотора, что обеспечивает максимальный выход мощности на высоких оборотах и при этом не влиять на расход топлива и тяговое усилие при средней и малой нагрузке.

VTEC – проста по конструкции, но эффективна и доказательством тому тот факт, что атмосферные двигатели автомобилей Honda по мощностным показателям не уступают турбированным.

VTEC – разработка не новая, ее конструкторы Honda разработали и внедрили более 25 лет назад и используют сейчас. При этом по мере усовершенствования моторов модернизировалась и VTEC – она применима на моторах с системой газораспределения DOHC и SOHC. Honda применяет VTEC на авто и на мотоциклах.

Общая концепция

Чтобы разобраться, что такое VTEC, рассмотрим, чем отличаются обычный и спортивный распредвалы. Конструктивно оба валы одинаковы, но у последнего высота кулачков больше, чем у обычного, а геометрия их – более плавная. За счет такой формы кулачков спортивные распредвалы обеспечивают лучшее наполнение цилиндров из-за увеличенных времени и высоты открытия клапанов.

VTEС совмещает в себе конструктивные особенности простого и спортивного распредвалов, что позволяет автоматически регулировать фазы газораспределения в зависимости от условий работы мотора. На малых оборотах система задействует кулачки с обычной геометрией, поэтому экономно расходуется топливо, а на высоких – с увеличенной высотой, обеспечивая максимальный выход мощности.

Конструктивные особенности

Рассмотрим, что такое ВТЕК на Хонде на примере двигателя с системой ГРМ DOHC, поскольку на этом моторе она впервые начала использоваться и является конструктивно самой простой. Особенность этого газораспределительного механизма — применение 4 клапанов на каждый цилиндр (по паре впускных и выпускных, работающих синхронно) и двух распредвалов, каждый из которых отвечает за открытие своих клапанов.

Принцип действия включения рокера VTEC

Выключение рокера VTEC

VTEC на этом двигателе имеет два режима работы и подразумевает использование трех кулачков на пару клапанов (как впускных, так и выпускных), вместо двух. Третий кулачок – с увеличенной высотой и плавной геометрией (повторяет форму кулачка спортивного распредвала) и размещен он между двумя обычными.

Крайние кулачки (с обычной формой) воздействуют на клапаны не напрямую, а через рокеры, коромысла, толкатели (в зависимости от конструкции ГРМ). У центрального кулачка тоже есть рокер (коромысло), но они никакого воздействия на клапаны не имеют. Зато в них проделан масляный канал и установлены выдвигающиеся штифты, которые заходя в специальные углубления крайних рокеров (кромысел), соединяют между собой рокеры и обеспечивают их синхронное движение.

Масляный канал, проделанный в осях рокеров и центральном рокере, оснащен клапаном-соленоидом, управляемым ЭБУ мотора, что позволяет контролировать подачу масла, которое подаётся в VTEC.

Принцип работы

Как работает VTEC

При работе двигателя на малых и средних оборотах ЭБУ «держит» закрытым клапан-соленоид, давление масла в каналах рокеров отсутствует, и открытие клапанов осуществляется от кулачков с обычной геометрией. Центральный же кулачок воздействует на рокер (коромысло), но поскольку они не связаны с крайними рокерами, то он работает «вхолостую».

При достижении определенных оборотов коленчатого вала, ЭБУ открывает соленоид и масло под давлением подается в каналы, затем поступает в полость центрального рокера (коромысла) и выталкивает из посадочных мест штифты. Эти штифты выдвигаясь, попадают в проточки крайних рокеров. Благодаря этому, рокеры получаются соединенными и двигаются синхронно, как единая конструкция. При этом, поскольку высота центрального кулачка больше, чем боковых, он начинает «задавать» движение рокерам, что и обеспечивает большее время и высоту открытия клапанов.

Одновременно с переходом на использование центрального кулачка распредвала ЭБУ корректирует работу впуска, подавая в цилиндры больше топлива, и как итог повышая мощность.

После снижения оборотов до средних ЭБУ закрывает соленоид, рокеры разъединяются и открытие клапанов снова происходит от боковых кулачков с обычной геометрией.

VTEC конструкторами Хонда постоянно совершенствуется, поэтому помимо DOHC VTEC она включает в себя несколько видов с разными конструктивными особенностями.

SOHC VTEC

Конструкция VTEC на двигателях с газораспределительным механизмом SOHC отличается от DOHC. В этом ГРМ используется только один распредвал, который приводит в действие впускные пары клапанов цилиндра и выпускные. Из-за этого установка по три кулачка на каждую пару привела бы к увеличению длины вала, а соответственно и головки блока. Дополнительно невозможность использования VTEC на выпускных клапанах обусловлена тем, что между ними проходит свечной колодец. Поэтому конструкторы Хонда на двигателях SOHC применили VTEC только на впускных.

Что касается функционирования, то у SOHC VTEC принцип работы не отличается от DOHC VTEC.

VTEC-E

Следующим этапом развития стала VTEC-E на тех же моторах SOHC. Конструкторы сделали ставку на максимальную экономичность двигателя. И сделано это было путем уменьшения высоты профиля одного из боковых кулачков. В результате, при малых нагрузках впускные клапаны открывались на разную высоту (один оставался почти закрытым), что позволило использовать на этом режиме функционирования мотора обедненную смесь. После же задействования соленоида оба открывались на одинаковую высоту.

Вас также заинтересует:

SOHC VTEC 3-stage

SOHC VTEC 3-stage отличается наличием трех режимов работы, что позволило подстраивать функционирование ГРМ под рабочие условия мотора. Конструкторы в этом виде совместили SOHC VTEC и VTEC-E, что и позволило получить три режима работы:

1. Малые обороты коленвала. При таком режиме система копирует работу VTEC-E – из двух впускных открывается только один, который обеспечивает высокую экономичность мотора;
2. Средняя нагрузка. При достижении таких рабочих условий включается в действие второй впускной.
3. Высокие обороты. На этом режиме открытием клапанов начинает «заведовать» центральный кулачок с высоким профилем.

Трехрежимная работа VTEC реализована путем установки дополнительного клапана-соленоида. В результате открытием первого осуществляется подключение второго впускного клапана, а задействованием второго – переход на работу клапанов с высокопрофильным кулачком.

Современные разработки

Последующие модификации – i-VTEC серий «K», «R» и «J», AVTEC и VTEC Turbo реализованы на основе SOHC VTEC 3-stage, но они дополнительно функционируют с другими системами – изменяемых фаз газораспределения, отключения части цилиндров, турбонаддувом, непосредственного впрыска. Такая комбинация позволила конструкторам Хонда добиться еще лучших рабочих показателей силовых установок.

Видео: Как работает система HONDA V-TEC

Что такое рокеры в автомобиле?

Случается, что при ремонте автомобиля необходима замена или ремонт рокера. Очень многие, встретившись с этой проблемой впервые, не знают, что это значит. Рокеры (или, как их еще называют, коромысла клапанов) – это механизм, который используется для передачи энергии кулачка распределительного вала на стержень впускного клапана. Коромысла клапанов являются частью деталей газораспределительного механизма (ГРМ) двигателя авто «классической» структуры. Сейчас рокеры в двигателях встречаются достаточно редко.

Причиной этого является тот факт, что современные двигатели полностью перешли к верхнему расположению распредвала. И, как правило, основной причиной использования рокеров в современных двигателях является желание уменьшить размеры последнего. Причин для принятия такого решения может быть несколько, но первое место занимает необходимость поместить двигатель внутреннего сгорания (ДВС) под капотом малогабаритного авто.

Устройство рокеров.

Рокеры расположены на оси, которая крепится на 4-х стойках на ГБЦ (головка блока цилиндров). Каждый рокер расположен на отдельной оси и прикреплен к поверхности головки одним болтом, а положение оси рокеров, в свою очередь, фиксируется двумя штифтами, впрессованными в стойку. Стойка изготовлена как одно целое с осью рокеров.

Рокер является рычагом с двумя «плечами», и изготавливают его с помощью формовки стали, используя технологию ковки либо литья. Если выбирать, то метод ковки намного лучше, ведь кованые детали несравнимо прочнее. Оба «плеча» рокера имеют Т-образное сечение.

Традиционно выделяют длинное и короткое плечо коромысла. На конце длинного плеча расположена закаленная цилиндрическая плоскость – боёк рокера. Бойком коромысло упирается в торцевой конец штока клапана.

На конце короткого плеча находится болт, при помощи которого регулируется глубина зазора между самим клапаном и рычагом привода клапана. В случае, когда имеется гидрокомпенсатор, регулировка такого зазора происходит автоматически. При этом значительно снижается шум, а работа ГРМ становится более плавной и мягкой. Также в коротком плече есть специальное отверстие, с помощью которого обеспечивается доступ моторного масла для смазки деталей.

Коромысло сдерживается с помощью спиральной пружины. Нужно это для того, чтобы предотвратить перемещение рокера по оси. Сама ось, которая служит для крепления рокеров – полая, а внешняя сторона оси закалена, что способствует увеличению износостойкости.

Принцип работы коромысла клапанов.

Принцип работы коромысла состоит в следующем: когда кулачок распределительного вала оказывает давление на короткое плечо – происходит подъем. Длинное плечо опускается, при этом происходит нажатие на шток клапана. Вспомогательными элементами в строении рокера являются втулки, которые снижают трение.

Распространенные поломки.

Так как во время работы боёк рокера и само коромысло подвергаются различным тепловым и механическим нагрузкам, то это, в свою очередь, приводит к их повреждению и износу.

Если вы замечаете, что снижается отдача от ДВС в разных режимах работы, или же слышите характерное постукивание в головке блока цилиндров, то это значит, что рокер сломался. Также очень часто разламывается само коромысло, а это значит, что вышел из строя клапан. Внешние признаки разлома рокера точно такие же, как и при неисправности любой детали ГРМ.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

Рокер (коромысло) клапана

Рокер (рычаг привода клапана) — конструктивный элемент механизма привода клапанов. Встречается также название роликовый рычаг или коромысло. Задачей рокера становится передача усилия от кулачка распредвала на шток (стержень) клапана при верхнем расположении распредвала. Данное решение в устройстве привода клапанов обеспечивает ГРМ меньшую массу и снижает трение.

Коромысло (рокер клапана) принимает на себя поступательное движение штанги толкателя и передает это движение на шток клапана. Начальное усилие передается от кулачка распределительного вала. Рокеры находятся в верхней части ГБЦ. В центральную часть рокера впрессована ось, положение которой зафиксировано при помощи двух опорных штифтов коромысла. Опорные штифты вставлены в специальные стойки, которые в отдельных вариантах конструкции изготовлены в корпусе головки блока цилиндров.

Коромысло с одной стороны опирается на шток клапана, а с другой может опираться на гидрокомпенсатор. Некоторые конструкции механизма привода клапанов предусматривают то, что рокер опирается на специальную шаровую опору. Место контакта рокера и кулачка распределительного выполняется в виде ролика.

Коромысла клапанов в современных двигателях постепенно исключаются из устройства ГРМ благодаря активному применению конструкции с верхним расположением распределительного вала. Главной целью использования рокеров сегодня становится задача по уменьшению габаритов мотора. Это может быть необходимо для размещения ДВС в подкапотном пространстве малогабаритного автомобиля.

Рокер является рычагом, который имеет два «плеча» (двухплечевой рычаг). Коромысло клапана изготавливают при помощи формовки стали, методом литья или ковки. Последний вариант является более предпочтительным, так как кованые элементы имеют повышенную прочность. Кованые рокеры устанавливаются на мощные силовые агрегаты.

Принято выделять длинное и короткое плечо коромысла. Длинное плечо имеет особую укрепленную поверхность цилиндрической формы. Данную поверхность принято называть бойком рокера. Своим бойком коромысло получает упор на торцевой конец штока клапана. В месте окончания короткого плеча коромысла клапана присутствует регулировочный болт, который позволяет осуществить регулировку глубины зазора между клапаном и рычагом привода клапана. Если конструктивно имеется гидрокомпенсатор, тогда тепловой зазор регулируется автоматически, снижая шум и делая работу ГРМ более мягкой.

Гидрокомпенсатор (гидротолкатель) представляет собой цилиндр, который имеет в основе поршень с пружиной, обратный клапан и специальные каналы для реализации подвода моторного масла из системы смазки ДВС. Если гидравлический компенсатор расположен на толкателе клапана, такое устройство называется гидравлический толкатель (гидротолкатель).

Дополнительно в коротком плече имеется отверстие, которое обеспечивает доступ моторному маслу для смазки элементов. Для предотвращения перемещения рокера по оси коромысло удерживается при помощи спиральной пружины. Коромысло работает по следующему принципу, когда кулачок распредвала оказывает усилие на короткое плечо рокера, тем самым происходит подъем. Длинное плечо опускается вниз, осуществляя нажатие на шток клапана. Дополнительными элементами в конструкции рокера являются втулки для снижения трения.

В процессе работы боек рокера, подшипники и само коромысло подвержены механическим и тепловым нагрузкам, что приводит к износу и повреждениям. Коромысло может разламываться, что означает прекращение работы клапана. Если рокер сломался, тогда неисправность проявляется в виде характерного стука в ГБЦ и снижения отдачи от ДВС на различных режимах работы.

Рокер (коромысло)

Рокер (коромысло) — механизм, который используется для передачи энергии вращения распределительного вала на впускной или выпускной клапан.

Рокеры (или коромысла) выступают посредниками при передаче вращения. Кулачок распредвала давит на рокер, а тот передает толчок клапану, вызывая его открытие. В дальнейшем, подпружиненный клапан сам толкает рокер на место, как только кулачок распредвала выходит на «круглый» участок. Этот простой механизм на деле оказывается очень эффективным в работе.

Наибольшую нагрузку рокер испытывает в момент износа распредвала, и при нарушении тепловых зазоров клапанов. В этом случае распределенное давление изменяется на ударную нагрузку, что приводит к взаимному износу и рокера и распредвала. В этом случае требуется замена рокеров.

1-2 — рокеры (коромысла).

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Еще интересные статьи

Облегчение и развесовка рычага клапана ( рокера ) классика — DRIVE2

1. Продолжая заниматься облегчением и развесовкой ГРМ (облегченные и равные по весу детали ГРМ и ШПГ дают возможность раскрутить двигатель на большие обороты и избежать поломок. В частности залипания клапанов и смыкания приужин). Хочу поделиться тем, как я дорабатывал рычаг клапана (рокер).Были приобретены набор новых рычагов вместе с болтами. Слышал, что сейчас рычаги выпускаемые заводом отличаются от старых, не только весом но диаметром посадочного места под шар регулировочного болта. Не стал рисковать и купил комплект. На фото видна разница диаметра шара. У меня были болты старого образца. Разница в 1 мм, новые рокера не встанут на старые болты.Затем взвесил рычаги, разница между самым легким и тяжелым составила примерно 4 гр. (от 91.7гр. до 95.6 гр.)Рычаг старого образца весил примерно 85 гр. Сейчас рычаги отданы фрезеровщикам для доработки по чертижу.Отпишусь после фрезеровки и новых результатов взвешивания.2. Сегодня забрал рычаги. Все видно на фото. После доработки по чертежу разница между самым легким и тяжелым составила ( от 81.5гр. до 83.3 гр. ). Дальше дело за болгаркой.3. Болгаркой подровнял, немного округлил, исправил все огрехи после фрезеровки самый легкий рычаг. Он будет эталоном. Вес обрадовал ( 76.5 гр.). Снял с него размеры и изменил их в чертеже.

Добавил фото уже после установки и пробега в течении полугода.

Толкатель (рокер)

Двигатель любого автотранспортного средства рассчитан заводом изготовителем на весь срок службы, но неправильная эксплуатация автомобиля, неграмотное техническое обслуживание, падение давления масла, плохое качество масла и его несвоевременная замена, плохие дороги, выводят двигатель из строя раньше заявленного производителем срока.

У автомобилей марки Mercedes Benz 400 и 500 серии существует большая проблема в газораспределительном механизме. Во время эксплуатации происходит износ деталей данного механизма, в результате чего увеличивается тепловой зазор, что в свою очередь вызывает впоследствии стук при подъеме и посадке клапана. Происходит увеличение износа распредвала и ролика толкателя. Роликовый толкатель изнашивается из-за маленькой площади трения направляющей, также начинает изнашиваться сама направляющая и паз направления.

Толкатель предназначен для передачи движения клапанам через штанги газораспределительного механизма. Выходя за пределы допуска, направляющая толкателя разбивает собственное посадочное место и срезав направляющую шпонку, начинает вращаться в отверстии развернувшись на 45 градусов, распределительный вал начинает бить по торцу ролика, разбивая вершину кулачка.

После такой поломки, новый толкатель (рокер) в разбитый блок поставить нет никакой возможности. Блок становится не ремонтно пригодным. Посадочное место восстановлению не подлежит. У распредвала разбивает эллипсную часть, и он также приходит в негодность.

Межрегиональный научно-технологический центр «КВАЛИТЕТ» предлагает свои услуги по избежанию вышеописанной ситуации методом увеличения длины направляющей шпонки в теле толкателя, тем самым увеличивая площадь трения. Благодаря данной технологии можно спасти двигатель от утилизации, но в зависимости от нанесенного ущерба в момент разноса двигателя, так как очень часто разбивает не только паз направления, но и вместе с ним диаметр посадочного места самой направляющей. Кулачек распредвала также подвергается восстановлению с гарантией на все виды работ. При изменении конструкции тяг, твердость материала соответствует параметрам завода изготовителя.

Применение такого оригинального решения в ремонте толкателя (рокера) не имеет аналогов.

Автомобили, спасенные нами 5 лет назад, и посей день ходят с нашими модернизированными толкателями и восстановленными распредвалами. Максимальный пробег на нашем изделии составляет 500 000 км.

Рокера в двигателе что это

Что такое рокеры в автомобиле?

Случается, что при ремонте автомобиля необходима замена или ремонт рокера. Очень многие, встретившись с этой проблемой впервые, не знают, что это значит. Рокеры (или, как их еще называют, коромысла клапанов) – это механизм, который используется для передачи энергии кулачка распределительного вала на стержень впускного клапана. Коромысла клапанов являются частью деталей газораспределительного механизма (ГРМ) двигателя авто «классической» структуры. Сейчас рокеры в двигателях встречаются достаточно редко.

Причиной этого является тот факт, что современные двигатели полностью перешли к верхнему расположению распредвала.

И, как правило, основной причиной использования рокеров в современных двигателях является желание уменьшить размеры последнего. Причин для принятия такого решения может быть несколько, но первое место занимает необходимость поместить двигатель внутреннего сгорания (ДВС) под капотом малогабаритного авто.

Устройство рокеров.

Рокеры расположены на оси, которая крепится на 4-х стойках на ГБЦ (головка блока цилиндров). Каждый рокер расположен на отдельной оси и прикреплен к поверхности головки одним болтом, а положение оси рокеров, в свою очередь, фиксируется двумя штифтами, впрессованными в стойку. Стойка изготовлена как одно целое с осью рокеров.

Рокер является рычагом с двумя «плечами», и изготавливают его с помощью формовки стали, используя технологию ковки либо литья. Если выбирать, то метод ковки намного лучше, ведь кованые детали несравнимо прочнее. Оба «плеча» рокера имеют Т-образное сечение.

Традиционно выделяют длинное и короткое плечо коромысла. На конце длинного плеча расположена закаленная цилиндрическая плоскость – боёк рокера. Бойком коромысло упирается в торцевой конец штока клапана.

На конце короткого плеча находится болт, при помощи которого регулируется глубина зазора между самим клапаном и рычагом привода клапана. В случае, когда имеется гидрокомпенсатор, регулировка такого зазора происходит автоматически. При этом значительно снижается шум, а работа ГРМ становится более плавной и мягкой. Также в коротком плече есть специальное отверстие, с помощью которого обеспечивается доступ моторного масла для смазки деталей.

Коромысло сдерживается с помощью спиральной пружины. Нужно это для того, чтобы предотвратить перемещение рокера по оси. Сама ось, которая служит для крепления рокеров – полая, а внешняя сторона оси закалена, что способствует увеличению износостойкости.

Принцип работы коромысла клапанов.

Принцип работы коромысла состоит в следующем: когда кулачок распределительного вала оказывает давление на короткое плечо – происходит подъем. Длинное плечо опускается, при этом происходит нажатие на шток клапана. Вспомогательными элементами в строении рокера являются втулки, которые снижают трение.

Распространенные поломки.

Так как во время работы боёк рокера и само коромысло подвергаются различным тепловым и механическим нагрузкам, то это, в свою очередь, приводит к их повреждению и износу.

Если вы замечаете, что снижается отдача от ДВС в разных режимах работы, или же слышите характерное постукивание в головке блока цилиндров, то это значит, что рокер сломался. Также очень часто разламывается само коромысло, а это значит, что вышел из строя клапан. Внешние признаки разлома рокера точно такие же, как и при неисправности любой детали ГРМ.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

Рокер (коромысло) клапана

Рокер (рычаг привода клапана) — конструктивный элемент механизма привода клапанов. Встречается также название роликовый рычаг или коромысло. Задачей рокера становится передача усилия от кулачка распредвала на шток (стержень) клапана при верхнем расположении распредвала. Данное решение в устройстве привода клапанов обеспечивает ГРМ меньшую массу и снижает трение.

Коромысло (рокер клапана) принимает на себя поступательное движение штанги толкателя и передает это движение на шток клапана. Начальное  усилие передается от кулачка распределительного вала. Рокеры находятся в верхней части ГБЦ. В центральную часть рокера впрессована ось, положение которой зафиксировано при помощи двух опорных штифтов коромысла. Опорные штифты вставлены в специальные стойки, которые в отдельных вариантах конструкции изготовлены в корпусе головки блока цилиндров.

Коромысло с одной стороны опирается на шток клапана, а с другой может опираться на гидрокомпенсатор. Некоторые конструкции  механизма привода клапанов предусматривают то, что рокер опирается на специальную шаровую опору. Место контакта рокера и кулачка распределительного выполняется в виде ролика.

Коромысла клапанов в современных двигателях постепенно исключаются из устройства ГРМ благодаря активному применению конструкции с верхним расположением распределительного вала. Главной целью использования рокеров сегодня становится задача по уменьшению габаритов мотора. Это может быть необходимо для размещения ДВС в подкапотном пространстве малогабаритного автомобиля.

Рокер является рычагом, который имеет два «плеча» (двухплечевой рычаг). Коромысло клапана изготавливают при помощи формовки стали, методом литья или ковки. Последний вариант является более предпочтительным, так как кованые элементы имеют повышенную прочность. Кованые рокеры устанавливаются на мощные силовые агрегаты.

Принято выделять длинное и короткое плечо коромысла. Длинное плечо имеет особую укрепленную поверхность цилиндрической формы. Данную поверхность принято называть бойком рокера. Своим бойком коромысло получает упор на торцевой конец штока клапана. В месте окончания короткого плеча коромысла клапана присутствует регулировочный болт, который позволяет осуществить регулировку глубины зазора между клапаном и рычагом привода клапана. Если конструктивно имеется гидрокомпенсатор, тогда тепловой зазор регулируется автоматически, снижая шум и делая работу ГРМ более мягкой.

Гидрокомпенсатор (гидротолкатель) представляет собой цилиндр,  который имеет в основе поршень с пружиной, обратный клапан и специальные каналы для реализации подвода моторного масла из системы смазки ДВС. Если гидравлический компенсатор расположен на толкателе клапана, такое устройство называется гидравлический толкатель (гидротолкатель).

Дополнительно в коротком плече имеется отверстие, которое обеспечивает доступ моторному маслу для смазки элементов. Для предотвращения перемещения рокера по оси коромысло удерживается при помощи спиральной пружины. Коромысло работает по следующему принципу, когда кулачок распредвала оказывает усилие на короткое плечо рокера, тем самым происходит подъем. Длинное плечо опускается вниз, осуществляя нажатие на шток клапана. Дополнительными элементами в конструкции рокера являются втулки для снижения трения.

В процессе работы боек рокера, подшипники и само коромысло подвержены механическим и тепловым нагрузкам, что приводит к износу и повреждениям. Коромысло может разламываться, что означает прекращение работы клапана. Если рокер сломался, тогда неисправность проявляется в виде характерного стука в ГБЦ и снижения отдачи от ДВС на различных режимах работы.

Рокер (коромысло)

Рокер (коромысло) — механизм, который используется для передачи энергии вращения распределительного вала на впускной или выпускной клапан.

Рокеры (или коромысла) выступают посредниками при передаче вращения. Кулачок распредвала давит на рокер, а тот передает толчок клапану, вызывая его открытие. В дальнейшем, подпружиненный клапан сам толкает рокер на место, как только кулачок распредвала выходит на «круглый» участок. Этот простой механизм на деле оказывается очень эффективным в работе.

Наибольшую нагрузку рокер испытывает в момент износа распредвала, и при нарушении тепловых зазоров клапанов. В этом случае распределенное давление изменяется на ударную нагрузку, что приводит к взаимному износу и рокера и распредвала. В этом случае требуется замена рокеров.

1-2 — рокеры (коромысла).

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Еще интересные статьи

Облегчение и развесовка рычага клапана ( рокера ) классика — DRIVE2

1. Продолжая заниматься облегчением и развесовкой ГРМ (облегченные и равные по весу детали ГРМ и ШПГ дают возможность раскрутить двигатель на большие обороты и избежать поломок. В частности залипания клапанов и смыкания приужин). Хочу поделиться тем, как я дорабатывал рычаг клапана (рокер).Были приобретены набор новых рычагов вместе с болтами. Слышал, что сейчас рычаги выпускаемые заводом отличаются от старых, не только весом но диаметром посадочного места под шар регулировочного болта. Не стал рисковать и купил комплект. На фото видна разница диаметра шара. У меня были болты старого образца. Разница в 1 мм, новые рокера не встанут на старые болты.Затем взвесил рычаги, разница между самым легким и тяжелым составила примерно 4 гр. (от 91.7гр. до 95.6 гр.)Рычаг старого образца весил примерно 85 гр. Сейчас рычаги отданы фрезеровщикам для доработки по чертижу.Отпишусь после фрезеровки и новых результатов взвешивания.2. Сегодня забрал рычаги. Все видно на фото. После доработки по чертежу разница между самым легким и тяжелым составила ( от 81.5гр. до 83.3 гр. ). Дальше дело за болгаркой.3. Болгаркой подровнял, немного округлил, исправил все огрехи после фрезеровки самый легкий рычаг. Он будет эталоном. Вес обрадовал ( 76.5 гр.). Снял с него размеры и изменил их в чертеже.

Добавил фото уже после установки и пробега в течении полугода.



«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Гидрокомпенсаторы зазора и рокера (роликовые коромысла) дизельного двигателя Freelander 2

Шестнадцать клапанов дизельного двигателя Land Rover управляются при помощи рокеров (также ониименуются роликовыми коромыслами) и гидрокомпенсаторами зазора. В действие механизмы приводятся благодаря работе кулачков распределительного вала. Одной стороной рокер установлен на конец штока клапана, а другой крепится непосредственно к гидрокомпенсатору зазора. В середине роликового коромысла имеется специальный ролик, который регулярно соприкасается с кулачком распределительного вала.

При соприкосновении кулачок распределительного вала прижимает ролик рокера вместе с гидрокомпенсатором зазора. В это же время, соответствующий клапан прижимается вследствие давления пружины, а гидравлический плунжер перемещается в камеру для смазки в блоке цилиндров. Механизм срабатывания устроен таким образом, чтобы максимально уменьшить трение между рабочими частями конструкции и устранить необходимость регулировки элементов вручную.

Корпус гидрокомпенсатора зазора включает плунжер и две камеры для работы с маслом – напорную и приемную. Масло подается под давлением через отверстие в корпусе с помощью специальной магистрали, расположенной в головке блока цилиндров. В первую очередь, оно поступает в приемную камеру, а затем посредством шарового клапана в отдельную напорную камеру.

Поток масла определяется по зазору между корпусом гидрокомпенсатора и центральным плунжером. Масло попадает на боковую часть плунжера каждый раз, когда срабатывает гидрокомпенсатор. Соответствующий объем масла выталкивается из корпуса под давлением прижима плунжера.

По мере того, как продолжается проворачивание кулачка распределительного вала, давление прижима роликового коромысла и вала постепенно понижается. Давление масла, содержащегося в напорной камере, выталкивает плунжер компенсатора вверх. Этого вполне достаточно, чтобы устранить зазор между рокером и верхушкой штока клапана и при этом не оказать негативного влияния на работу системы.

Особенности конструкции механизмов дизельного двигателя для Freelander 2 предполагают, что при встрече поршня с клапанами могут сломаться именно роликовые коромысла, предотвратив изгиб самих клапанов. Практика сервиса LR-West показывает, что в большинстве случаев замене подвергаются исключительно рокеры. Несмотря на это, в редких случаях клапаны все же могут получать некоторые повреждения.

ФОТООТЧЕТ. Замена рокеров и гидриков на 8кл двигателе своими руками — Двигатель и трансмиссия

Замена рокеров и промывка гидриков без снятия распредвала.
Может кому пригодится. На форуме не нашел инфы. Спасибо r898ny за много полезной инфы по поводу замены оных.
Итак, недавно обнаружил стук, аля «швейная машинка» в районе 4го цилиндра, с увеличением оборотов двигателя соответственно увеличивалась частота данного стука. Путем гадания на картах и кофейной гуще быстро определил, что износ на восьмом рокере и кулачке распредвала. Распредвал было решено оставить до лучших времен. Ограничился только заменой рокера.

1) Снимаем клапанную крышку (8 болтов), и видим такую картину

2) Далее смотрим в каком положении завис кулачок распредвала над вашим рокером, который вы собираетесь менять. Если выпуклая часть смотрит на верх, то ничего не трогаем, вам повезло. Если на рокер, то придется крутить распредвал. Достаточно много способов это сделать, но я выбрал такой: поддомкрачиваем любое из двух передних колес, включаем третью передачу, и крутим колесо в ту сторону, что бы распредвал крутился !ПО ЧАСОВОЙ СТРЕЛКЕ! до момента когда выпуклая часть будет смотреть вверх

3) Подпиливаем, подгоняем вазовский рассухариватель таким образов чтобы он без труда прошел мимо распредвала и что можно было нажать на тарелку клапана

4) Одной рукой отжимаем клапан, другой вытаскиваем рокер в ту сторону где отжимаем клапан. Со стороны гидрокомпенсаторов вытащить не удасться. (конечно помощник не помешает) Аккуратно, не уроните шайбу клапана в маслоканал. А лучше заткнуть его тряпочкой какой-нибудь.
слева старый, справа новый. Новый значительно легче старого, да и немного Уже почемуто

5) Пока снят рокер, можно сразу гидрик промыть, хватаем пинцетом за верхушку и тянем наверх, разбираем, моем сушим, собираем, ставим на место. И также с остальными рокерами и гидриками. Далее собираем все в обратной последовательности. И радуемся шёпотом двигателя.

После запуска может двоить, троить, пердеть, дымить. Но ничего страшного, путь немного поработает, далее все нормализуется и будет все тип топ

Спасибо за внимание

Двигатель Pentastar 3.6 VVL Grand Cherokee

Двигатель Pentastar 3.6 существует в двух вариантах. С 2011 года мир увидел традиционный атмосферник с системой регулирования фаз газораспределения VVT (Variable Valve Timing), пять лет спустя мотор переработали и добавили на впуск систему VVL (Variable Valve Lift), которая позволяет изменять высоту подъёма клапана. Двигатель не считается чем-то новым, поэтому Крайслера всего лишь изменил маркировку с ERB на ERC и в комментариях написал UPG I, то есть первое обновление. Открытой статистики по нему мало, люди не успели ещё толком столкнуться с неисправностью, но один звоночек уже был.

1. Управление VVL
2. Смазка
3. Рокер
4. Гидрокомпенсатор
5. Распредвал

Управление VVL

Если снять клапанную крышку, можно увидеть знакомые внутренности старого доброго Pentastar, но с отличиями в виде отверстий под управляющие клапаны. Их четыре штуки, по два на каждую головку блока цилиндров.

Правая головка блока цилиндров Pentastar 3.6 VVL

Передний соленоид вставляется через клапанную крышку между первым цилиндром в ряду и первой парой прижимных планок. Отвечает только за первый или второй цилиндр соответственно.

Место установки «переднего» клапана VVL

Задний соленоид вставляется в ГБЦ сбоку со стороны развала за впускным коллектором. Отвечает за третий и пятый или четвёртый и шестой цилиндры.

«Задний» клапан Pentastar VVL

Система VVL изменяет высоту и продолжительность подъёма впускных клапанов, максимизируя эффективность и крутящий момент двигателя за счёт переключения между режимами High Lift и Low Lift.

• Режим Low Lift. PCM включает соленоиды VVL, они открываются и масло поступает через каналы к рокерам. Масло под давлением от 20 psi отодвигает стопорные штифты во впускных рокерах, центр коромысла свободно перемещается вниз под давлением кулачка распредвала.
• Режим High Lift. Рокер по умолчанию работает в этом режиме, давление масла отсутствует, соленоиды закрыты.

PCM проверяет цепи на соленоиды VVL на обрыв или короткое замыкание. Всё в порядке с проводами? Значит нужно проверить не застряли ли коромысла в режимах Low Lift или High Lift. PCM определяет это по прерывистому сигналу с датчика MAP, пропускам зажигания, детонации и системы контроля топлива в каждом цилиндре – Individual Cylinder Fuel Control или ICFC. Соответствующий коды неисправностей помогают отследить механическую неисправность соленоида или проблемы давления масла в одном или нескольких рокерах.

Если проблемы с рокером, PCM записывает данные для диагностики и пытается понять в каком из режимов он завис. Однако тут есть слабое место – блок стирает накопленные данные и не выдаёт ошибку если проблема не систематическая и сама уходит в процессе поездки. Возможно это одна из причин, почему у героя нашего обзора съело распредвал, а чек загорелся только в самый последний момент.

Смазка

Претерпела изменение и система смазки. В первой версии Pentastar рокер через форсунку на конце смазывал свой кулачок распредвала. Пролистайте вверх и ещё раз прочитайте режим работы High Lift. Это режим работы по умолчанию, масла в каналах нет.

Разные валы, разная система смазки

Крайслер возложил обязанность смазывать кулачки на выпускные рокеры, снабдив их двойной форсункой.

Рокер на выпуске смазывает одновременно два вала

Если присмотреться к форме распылителя, внешний более узкий, чтобы на выходе получить тонкую струю и высокую дальнобойность, а внутренний даёт конус, да и стрелять ему недалеко.

Форсунка на рокере распыляет масло в обе стороны

Система получилась очень нежной, поэтому выпускной рокер не продаётся отдельно и идёт в сборе с гидрокомпенастором под номером 68245463AA.

Рокер

Давайте теперь разберёмся как именно изменился рокер на впуске. Вместо ролика с игольчатым подшипником по центру расположено тело скольжения в виде «языка», а по бокам к корпусу приделаны два ролика весьма простой конструкции.

Впускной рокер двигателя Pentastar 3.6 VVL

На внутренней поверхности расположен канал сброса масла от гидрокомпенастора. В теории через него можно смазывать противоположный вал, но уж слишком большое сечение. Нужно будет покрутить при случае и понаблюдать.

Внутренняя сторона рокера, смотрит на выпускной распредвал

С внешней стороны находится ось вращения подвижного элемента, по которому скользит центральный кулачок распредвала.

Внешняя сторона рокера

В центре подвижного элемента выбран металл, что даёт ему возможность двигаться вверх и вниз, не упираясь в ось боковых роликов.

Боковые ролики нужны для режима Low Lift

Давайте перевернём рокер и посмотрим на него снизу. Слева направо идут возвратная пружина (1), фиксатор, он же стопорный штифт (2) и посадочное место под гидрокомпенсатор (3).

Устройство впускного рокера Pentastar VVL

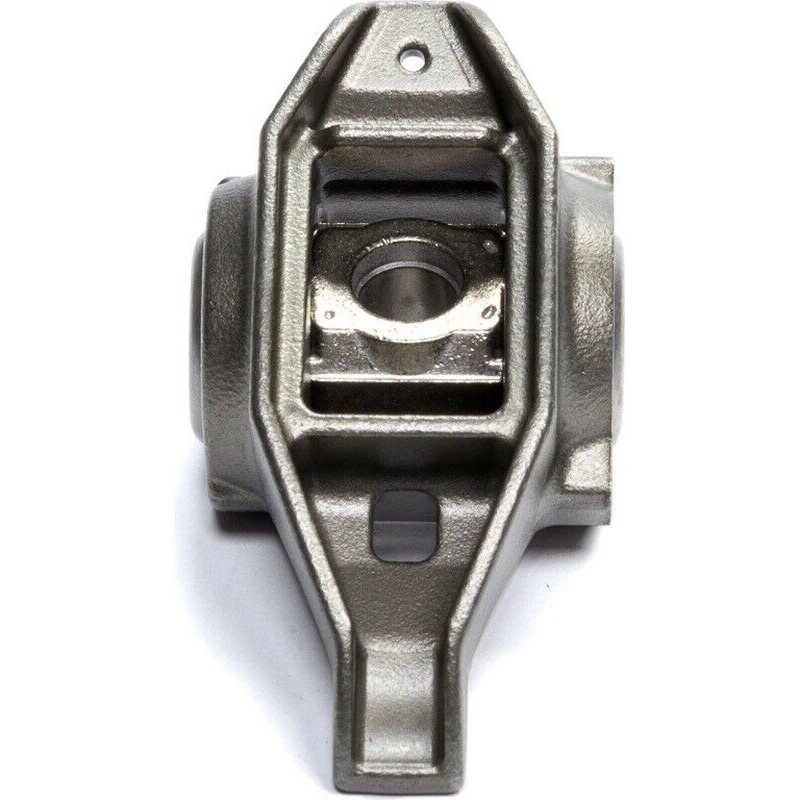

Рокер продаётся под артикулом 05047896AD и это уже вторая ревизия на свежем двигателе. Попахивает повторением истории первого Pentastar, у которого только четвёртая ревизия получилась более-менее жизнеспособной.

Гидрокомпенсатор

Впускной гидрокомпенсатор идёт отдельно, артикул для заказа 05047883AB. Сразу видно, что узел сильно изменился, достаточно его покрутить.

Впускной гидрокомпенсатор Pentastar 3.6 VVL

Отверстий теперь шесть, расположены в два яруса. У нижней юбки два через каждые 180 градусов, у верхней – четыре через каждые 90.

Отверстий стало больше, находятся на разных уровнях

Такое технологическое решение как раз вызвано разной высотой подъёма клапана.

Распредвал

Левый впускной распредвал идёт под номером 05047912AC, для правого нужно заказывать 05047913AB.

Впускной распредвал Pentastar 3.6 VVL

Отличительная особенность вала три кулачка на каждый клапан. Основной по-прежнему центральный, а боковые нужны только для режима Low Lift. На шероховатости боковых можно не обращать внимание, рваные внешние края не контактируют с роликами рокеров.

Боковые кулачки не требуют сверхобработки

Вершины боковых кулачков смещены относительно центрального, да и профиль отличается.

Пики боковых кулачков смещены относительно центрального

Если сложить все элементы, пазл выглядит как на фотографии ниже. Причём есть один любопытный момент: рокеры стоят симметрично, а вот кулачки на впускных распредвалах – нет. Таким образом на одном валу первым приходит центральный кулачок, а на другом – боковые.

Положение рокера относительно кулачков распредвала

В режиме High Lift кулачок давит на застопоренный подвижный элемент, в результате чего мы получаем полный подъём клапана.

Режим High Lift, он же традиционный

Как только открываются клапаны, масло по каналам проходит через гидрокомпенсатор и рокер, штифт втягивается в тело рокера и кулачок продавливает центральный элемент. Получаем частичный подъём клапана.

Режим Low Lift

С точки зрения эффективности, экологичности и экономичности это шаг вперёд, однако не стоит забывать, что усложнение системы напрямую связано с увеличением неполадок. Вполне возможно двигатель получился надёжным, однако узнаем мы это только лет через пять, когда у машин будут внушительные пробеги. Крайслер, между прочим, не одинок своих попытках оптимизировать работу клапанов. Если вам интересны современны тенденции, почитайте про Variable Valve Duration от Hyundai. VVD регулирует длительность открытия клапанов. Весьма элегантное техническое решение.

4 Признаки неисправного коромысла (и стоимость ремонта в 2021 г.)

Последнее обновление 6 апреля 2021 г.

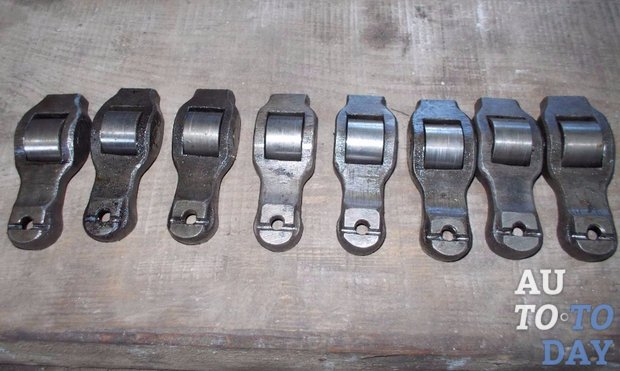

Коромысла являются менее известной, но важной частью некоторых типов двигателей внутреннего сгорания. Их износ может привести к снижению производительности двигателя или даже к отказу, поэтому важно знать, когда необходима замена и сколько вам обойдется ремонт коромысла.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Что такое коромысло и как оно работает?

Коромысла обычно располагаются между толкателем и впускными и выпускными клапанами. Они толкаются и тянутся толкателями, чтобы «качаться» вверх и вниз, открывая и закрывая выпускной клапан и впускной клапан камеры сгорания на двигателях с распределительным валом ниже двигателя.

Толкатели перемещаются вверх и вниз по мере вращения расположенного под ними распределительного вала, приводимого в движение коленчатым валом. Таким образом, мощность может течь из камеры сгорания двигателя через различные части к колесам, чтобы привести автомобиль в движение.

При сломанных или ослабленных коромыслах выпускные и впускные клапаны могут работать неправильно, и цилиндр, связанный с неисправным коромыслом, будет отключен. Это в конечном итоге ограничит производительность вашего двигателя и вашу способность плавно и безопасно управлять автомобилем.

Связано: SOHC против DOHC против двигателя с кулачком в блоке

Общие симптомы неисправного коромысла

При выходе из строя одного или нескольких коромысел ваш двигатель может проявлять один или несколько из следующих симптомов.Хотя может быть другая неисправная деталь, вызывающая проблему.

Независимо от причины, проблема должна быть решена вами или механиком, прежде чем автомобиль снова будет запущен.

# 1 — Щелкающие или щелкающие звуки

Необычные звуки клапанов часто звучат как быстрое щелканье или тиканье, как в швейной машине. Если вы слышите этот шум, осмотрите коромысла и окружающие его детали при работающем двигателе. Неисправные коромысла могут застрять или неэффективно открывать и закрывать клапаны.

Есть много других возможных причин странных шумов в камере сгорания и окружающих деталях, например, отсутствие смазки между движущимися частями, деформированные клапаны и изношенные кулачки распределительного вала.

Если при визуальном осмотре кажется, что коромысла работают нормально, то следующим шагом к решению проблемы будет небольшое устранение неисправностей, выполненное вами или механиком.

# 2 — Слабая работа двигателя или глохнет

Тщательная синхронизация — это все для исправного двигателя внутреннего сгорания.Для максимальной эффективности клапаны должны открываться и закрываться в нужное время. Если неисправный коромысло автомобиля мешает этому процессу, вы заметите снижение мощности и плохое ускорение.

В тяжелых случаях двигатель может заглохнуть во время движения. В конце концов, автомобиль даже не заведется, пока сломанный компонент не будет заменен.

# 3 — Горит индикатор проверки двигателя.

Автомобиль также распознает слабую работу двигателя и предупредит водителя, включив индикатор проверки двигателя.Этот сигнал никогда не следует игнорировать. Вы захотите использовать диагностический сканер для проверки любых сохраненных кодов.

Некоторые примеры кодов DTC, связанных с коромыслом, включают P2646 (работа системы привода коромысла или заедание на ряду 1), P2647 (датчик давления масла коромысла) и P2662 (система привода коромысла B застряла на ряду 2)

№ 4 — Физический износ

Визуальный осмотр коромысел также может выявить любые трещины или износ. После снятия крышки клапана поищите металлические части под коромыслами, так как они могут задеть шарнир и клапаны в плохом состоянии.

Изношенные коромысла следует заменить даже при отсутствии других симптомов, поскольку проблемы вскоре последуют.

Стоимость замены и ремонта

Одно коромысло стоит от 15 до 60 долларов в зависимости от автомобиля и от того, является ли коромысло впускным или выпускным.

Комплекты коромысел, которые обычно стоят от 100 до 500 долларов, включают другие необходимые компоненты, такие как направляющие пластины и толкатели, и могут быть лучшим вариантом, если вы уверены, что сможете выполнить замену самостоятельно.

Часто все коромысла выходят из строя примерно в одно и то же время, поэтому замена их всех сразу будет хорошей идеей. Это делает полные комплекты наиболее распространенным вариантом покупки.

Поскольку ремонт коромысел — утомительная работа, она может занимать много времени, поэтому наем автомеханика или дилерского центра для выполнения этой работы стоит недешево. Будьте готовы заплатить от 500 до 1500 долларов (запчасти + работа) в зависимости от автомобиля.

Значительная часть затрат идет на оплату труда, поскольку доступ к необходимым деталям может занять много времени.Налоги и сборы могут увеличить общую сумму.

Какой тип коромысла купить?

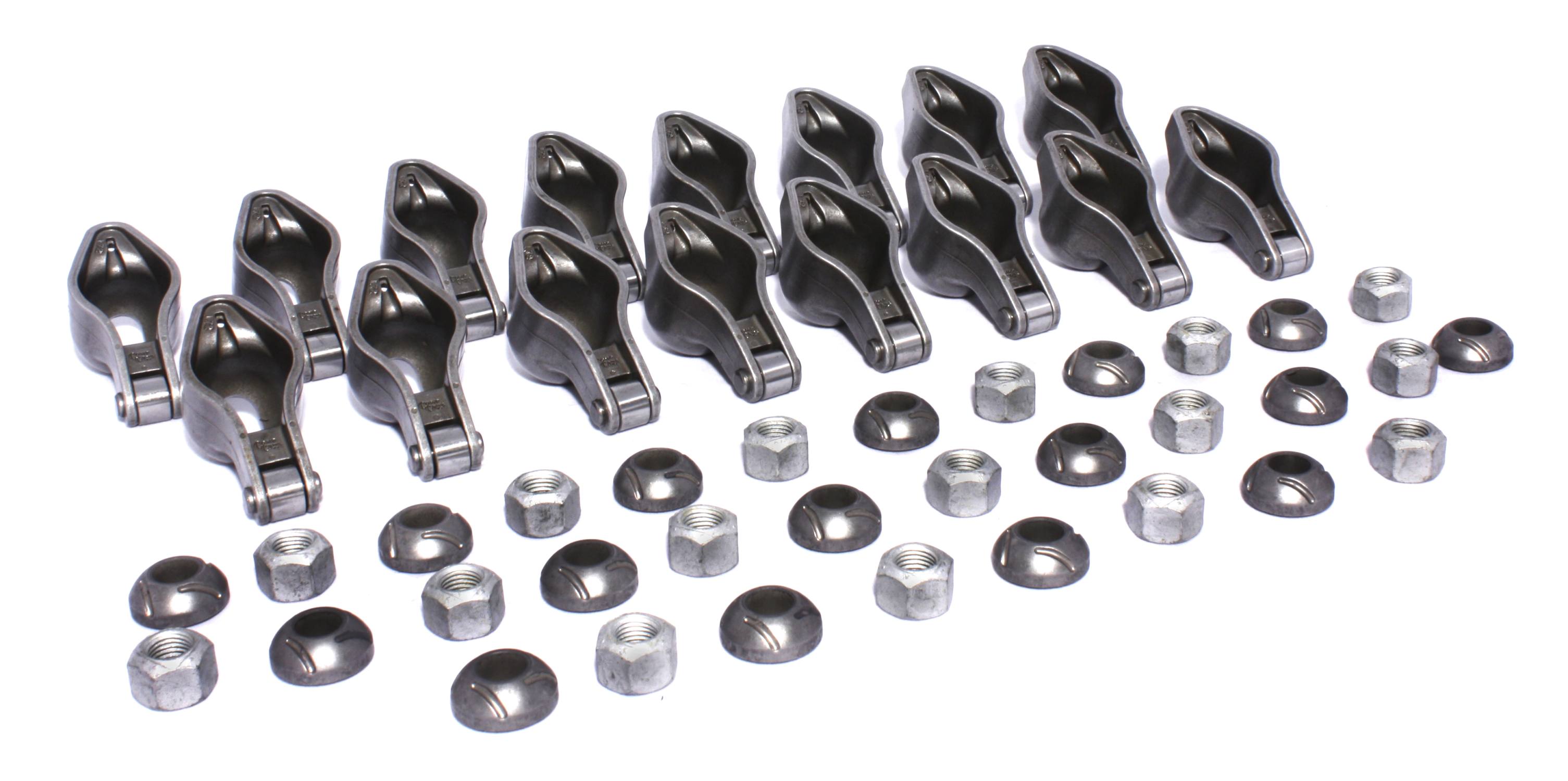

Коромысла коромысла часто изготавливаются из штампованной стали, которая представляет собой плоский листовой металл, прошедший через штамповочный пресс, а затем формованный с помощью штампа. Сталь стоит недорого, но при этом остается прочной и довольно легкой, поэтому она является хорошим вариантом для автомобилей эконом-класса.

В высокопроизводительных автомобилях обычно используются алюминиевые коромысла, так как они намного легче. Для двигателей грузовых автомобилей часто требуются более прочные коромысла, изготовленные из кованой углеродистой стали или чугуна.

Некоторые исследования необходимы, чтобы узнать, какое коромысло купить, если вы выполняете работу самостоятельно. Магазины автомобильных запчастей могут иметь в наличии необходимый комплект для вашего автомобиля или могут сделать специальный заказ запчастей.

Коромысло коромысла ❤️ В чем важность этой детали?

Что такое коромысло?

Авторемонт стоит ДОРОГОЙ

Коромысло — это часть двигателя внутреннего сгорания вашего автомобиля, помогающая ему работать эффективно и безопасно.Этот подвижный рычаг преобразует радиальное движение кулачка в линейное движение, которое можно использовать для привода автомобиля. Лепесток кулачка — это вращающийся элемент в цепи рычагов внутри двигателя, который переводит вращательное движение в линейное движение, передавая мощность для приведения в движение двигателя.

Как вы узнаете из этой статьи, коромысло играет важную роль в основной функции вашего двигателя, помогая поддерживать давление на нужном уровне и помогая синхронизировать зажигание, чтобы предотвратить пропуски зажигания и перегрев двигателя.

Предотвращая преждевременное возгорание и избыточное трение, коромысло помогает поддерживать работу вашего автомобиля на высоком уровне. Продолжайте читать, чтобы увидеть механизм коромысла, функцию коромысла, симптомы неисправного коромысла и способы решения этой проблемы!

Один конец коромысла перемещается как вверх, так и вниз за счет вращающегося выступа распределительного вала, непосредственно за счет распредвала или толкателя. Молоток — это подъемник, который преобразует вращательное движение в линейное движение, помогая передавать энергию из стороны в сторону и вперед.

Другой конец коромысла, который не перемещается вверх и вниз, действует как шток клапана, который открывается, чтобы впустить газ в камеру, а затем закрывается, чтобы удерживать газ в камере, изменяя давление в камере, чтобы удерживать его на уровне правильный уровень. Шток клапана удерживает правильную топливно-воздушную смесь в двигателе, обеспечивая правильную синхронизацию зажигания и сгорания.

Когда выступ распределительного вала поднимает рычаг, внутренняя часть рычага давит на шток клапана, чтобы открыть клапан в нужное время, чтобы давление и газ находились внутри или снаружи системы.Регулировка газа означает, что коромысло работает, чтобы поддерживать уровни двигателя внутреннего сгорания на нужном давлении, предотвращая преждевременное сгорание.

В некоторых двигателях для внутреннего процесса используются более короткие коромысла, когда выступ кулачка нажимает на коромысло, открывая клапан. На этом типе рычага точка поворота находится на конце коромысла, что делает этот тип рычага обычным для двигателей с двумя кулачками.

Рычаг коромысла, который относится к силе, приложенной к другим внутренним частям двигателя, регулируется соотношением коромысла.Передаточное отношение коромысел определяет расстояния от центра рычага до точки вращения, в которой распределительный вал толкает рычаг. Идеальное соотношение для большинства коромысел для работы на оптимальном уровне составляет от 1,5 до 1 или от 1,8 до 1.

Признаки неисправности коромысла

Хотя коромысла не считаются такими важными, как другие части системы двигателя внутреннего сгорания, они по-прежнему выполняют жизненно важную функцию в вашем автомобиле. Без коромысла вы не смогли бы правильно управлять автомобилем, так как поврежденный рычаг может привести к неоптимальной работе двигателя или отказу двигателя, если вы позволите поврежденному коромыслу работать слишком долго без ремонта.

Чтобы выяснить, есть ли у вас поврежденное коромысло, которое отрицательно влияет на ваш двигатель, вы должны внимательно следить за наиболее распространенными симптомами повреждения. Хотя коромысло может работать в одиночку, чтобы повредить ваш двигатель, другие дефектные детали усугубляют проблему.

Громкие и необычные шумы, исходящие из секции внутреннего сгорания вашего двигателя, такие как звук быстрого щелчка, могут относиться к поврежденному коромыслу и окружающим его деталям.Поврежденные коромысла могут застрять во время вращения, вызывая щелчки. Однако другие части могут вызывать щелчки в двигателе, поэтому вам следует отнести свой автомобиль к механику, чтобы определить, является ли основная причина проблемы коромыслом или другим компонентом.

Если вы чувствуете, что ваш двигатель не ускоряется так быстро, как обычно, не обладает такой же мощностью, не способен преодолевать холмы или проезжать другие машины, а также отстает, то это может быть признаком того, что неисправный коромысло.Снижение эффективности двигателя связано с неисправным коромыслом, препятствующим правильному выбору времени открытия и закрытия клапана, что приводит к остановке двигателя, если проблема не устранена.

В дополнение к тому, что ваш автомобиль может распознавать отсутствие ускорения и щелчки в вашем автомобиле, он также может распознавать слабые характеристики двигателя и предупреждать водителя, включив индикатор проверки двигателя. Несмотря на то, что этот свет иногда может включаться по минимальным причинам, он также может предупредить водителя о серьезном состоянии, которое требует немедленного устранения.

Конкретные коды коромысел, которые можно просканировать с помощью диагностического прибора и увидеть при включении контрольной лампы двигателя: P2646, P2647 и P2662, все из которых относятся к системе привода коромысла, переключателю давления коромысла или система коромысел застряла на берегу 2.

Одним из наиболее заметных признаков того, что вы или механик повредили коромысла из-за постоянного использования, является наличие трещин, отверстий или явных следов износа на рычаге.После того, как вы или специалист по кузовному ремонту снимите крышку клапана, поищите контакт металл-металл или мусор, скопившийся в точке поворота или в клапанах, что повредит работе коромысла.

Подобно слабой работе двигателя и его износу, если вы обнаружите, что ваш двигатель часто глохнет, когда вы пытаетесь завести автомобиль, разогнаться или двигаться на высоких скоростях, это общий признак того, что вы позволили плохой качалке. рука держится слишком долго без каких-либо исправлений.

Двигатель может часто глохнуть во время использования до тех пор, пока он полностью не выйдет из строя, в результате чего вы не сможете управлять автомобилем или заводить его.

Стоимость ремонта коромысла

После того, как вы заметили симптомы повреждения коромысла, следующим шагом будет либо отремонтировать коромысло, либо найти, где найти замену коромысла. Одна коромысла обойдется вам от 15 до 60 долларов в местном магазине, хотя это зависит от вашего типа автомобиля и конкретной модели ремонта.

Комплекты коромысел

, которые намного дороже и варьируются в диапазоне сотен долларов, включают в себя другие компоненты, которые помогают в работе коромысла, такие как пластины двигателя и толкатели. Если вы чувствуете, что можете заменить коромысло самостоятельно, покупка комплекта коромысла снизит затраты на рабочую силу и сохранит общую стоимость замены коромысла намного ниже, чем если бы вы пошли в ближайший магазин.

Предположим, вы заметили какие-либо симптомы повреждения коромысла.В этом случае вам следует заменить оба рычага, поскольку вы сэкономите, объединив усилия в одно исправление, и часто замена всех рычагов коромысла предотвратит неминуемый выход из строя другого рычага.

Стоимость замены только одного коромысла обычно составляет от 500 до 1000 долларов, если ремонт не может решить проблему. В большинстве случаев с этим исправлением вам придется заменить несколько рычагов, поскольку все они имеют тенденцию выходить из строя или выходить из строя в одно и то же время в вашей машине. Даже если одно из них не вышло из строя, замена всех может предотвратить преждевременный отказ коромысла в других рычагах.

Причины повреждения коромысла

Несмотря на то, что существует множество причин, по которым ваши коромысла могут быть повреждены или почему ваши коромысла смещаются, есть четыре основных причины, по которым это может произойти. Помимо смещения коромысел, эти проблемы также могут вызвать выпадение седел клапанов, что приведет к серьезным проблемам с двигателем.

Если что-то застревает в клапане и препятствует его закрытию, это может серьезно повлиять на работу вашего двигателя.Наиболее частые причины этого:

Если вы используете некачественный или неподходящий тип топлива для вашего автомобиля, это может повредить коромысло и привести к тому, что клапан останется в открытом положении. Плохое топливо может быть вызвано загрязнением топливной форсунки, что можно увидеть по пропускам зажигания в двигателе, резкой работе двигателя на холостом ходу, уменьшению расхода бензина, колебаниям иглы оборотов во время использования и невозможности запуска вашего автомобиля.

Масло, которое было загрязнено или содержит слишком много грязи, может препятствовать плавному течению масла и привести к повреждению коромысла.Многие признаки грязного моторного масла могут предупредить вас об этой проблеме, прежде чем она повредит ваш двигатель. Некоторые признаки грязного моторного масла: масляный щуп показывает неправильный цвет масла, вы слышите стук двигателя или громкие звуки, исходящие от вашего двигателя, в салоне чувствуется запах масла или вы замечаете дымный и черный выхлоп.

Еще одна причина выхода из строя коромысла, из-за которого клапан остается открытым, — это погнутый клапан. Изогнутый клапан может быть вызван несколькими ключевыми проблемами, такими как превышение оборотов двигателя, неправильный ремонт двигателя, проблемы во время восстановления двигателя.

Если ваш двигатель набирает обороты, предел оборотов превысит нормальные и безопасные для автомобиля. Клапаны могут растягиваться и тереться о поршни, что приводит к перегреву, чрезмерному трению и повреждению поршня. Кроме того, если вы не выполняете регулярное техническое обслуживание двигателя, в нем не будет смазки, что приведет к заеданию направляющих клапанов и трению о поршни.

Наконец, во время ремонта двигателя может не хватить места между поршнем и клапанами, чтобы обеспечить выравнивание клапанов с впускными и выпускными клапанами.В этом случае изогнутый клапан приведет к повреждению коромысла и снижению производительности двигателя.

Если седло клапана смещается из надлежащего места во время использования, это может привести к повреждению коромысла и к тому, что клапан останется открытым. Вы сможете определить, смещено ли седло, проверив, сломано ли коромысло, проверялись ли клапаны в последний период технического обслуживания и достаточно ли в вашем двигателе масла и жидкостей. Если вы видите, что коромысло сломано, а ваши клапаны не были проверены на предмет преждевременного износа внутренних деталей двигателя.

Заключение

Несмотря на то, что коромысло часто упускается из виду как важная часть системы двигателя, оно обеспечивает стержневое соединение между внутренними компонентами, что приводит к высокому уровню производительности, надлежащему ускорению и долговечности двигателя. Если вы слышите или видите какие-либо из распространенных симптомов коромысла, вам следует принять это к сведению и как можно скорее осмотреть машину у надежного механика.

Симптомы неисправного или поврежденного коромысла в вашем автомобиле включают пропуски зажигания в двигателе, включение индикатора проверки двигателя в автомобиле, недостаточную работу двигателя, видимые физические повреждения и щелчки, которые становятся громче при постоянном использовании вашего двигатель или когда на ваш двигатель оказывается чрезмерная нагрузка.

Есть определенные причины, на которые необходимо обратить внимание и предотвратить повреждение и неисправное коромысло. Если вы заправляете автомобиль неправильным типом топлива, это может привести к повреждению коромысла. Если у вас есть мусор в масле и вы не меняли масло в рекомендуемый интервал времени, это может существенно повредить коромысло. Кроме того, погнутый клапан или смещенное седло клапана могут привести к более быстрому износу коромысла, чем обычно.

Коромысло — обзор

Двигатель M43C

Первые два двигателя M43 были введены в эксплуатацию в апреле 2000 года, и к концу сентября 2004 года более 200 находящихся в эксплуатации экземпляров имели совокупный наработок более 1.4 миллиона часов. Из них около 90 процентов работали на мазуте (HFO). К сентябрю 2008 года референс-лист M43 и M43C насчитывал более 800 двигателей, которые широко использовались в фидерных контейнеровозах, судах типа «роро» и паромных установках типа «ропакс».

В конце 2003 года компания Caterpillar Motoren повысила конкурентоспособность двигателя M43, увеличив мощность с 900 кВт / цилиндр до 1000 кВт / цилиндр при 500/514 об / мин. Повышение до C-статуса первоначально принесло пользу моделям с рядным цилиндром, но позже было применено к моделям с V12 и V16 цилиндрами, подняв верхний предел мощности программы M43C до 16000 кВт.Помимо увеличения выходной мощности, при проектировании и разработках также требовалось повысить надежность, упростить техническое обслуживание, снизить уровень шума и выбросы.

Модернизированный блок цилиндров включает в себя особенности известных двигателей VM43 и M32C, такие как модульная конструкция нижнего клапана и привода ТНВД, новый привод регулятора и снятие монтажной пластины для насосов смазочного масла и охлаждающей воды. Изменения направлены на повышение удобства обслуживания этих функциональных групп.Новые кожухи в области привода распределительного вала также улучшили уровень шума, по сравнению с двигателями VM43.

Новая конструкция нижнего клапана и привода ТНВД обеспечивает большую простоту и устраняет необходимость в регулировке. Это также упростило установку FCT (стр. 563) в качестве оригинального оборудования или путем модификации для достижения более низких выбросов NOx и твердых частиц. Таким образом, уровни NOx ниже 8 г / кВт · ч (на 30% меньше, чем требования IMO Tier I) и устранение видимого дыма при частичной нагрузке и переходных режимах могут быть обеспечены только с помощью основных внутридвигательных мер.Доступ к зоне распредвала также был значительно улучшен.

Новый гаситель колебаний для коленчатого вала был продиктован более высокой выходной мощностью, компонент, который теперь можно снимать радиально. Более легкому и безопасному обслуживанию также способствовало снятие пластины, на которой раньше устанавливались насосы смазочного масла и охлаждающей воды, и установка этих узлов в блок цилиндров.

Турбонагнетатель с более высоким КПД был необходим для поддержания хороших рабочих характеристик исходного двигателя, что привело к изменению конструкции всей сборочной группы турбонагнетателя.Турбокомпрессоры ABB TPL71C и TPL76C предназначались соответственно для шестицилиндровой модели, а также для семи-, восьми- и девятицилиндровой модели. Также был внесен ряд сопутствующих улучшений, в том числе новый охладитель наддувочного воздуха без вибрации, который теперь можно снимать сбоку в любом направлении.

Два других ключевых элемента — опора промежуточного охладителя и воздушная камера на выходе компрессора турбокомпрессора — были объединены в единый корпус. Таким образом был удален один интерфейс и предотвращены возможные утечки.Устройство промывки турбин также было усовершенствовано, чтобы сделать его работу более точной и безопасной; стирка осуществляется при частичной загрузке для повышения эффективности процесса.

Обратная связь с двигателями M43, находящимися в эксплуатации, была преобразована в конструктивные изменения, примером чего является новое устройство поворота двигателя, разработанное без вибрации, расположенное ближе к двигателю и включающее новый механизм поворота и двигатель.

Повышение номинальной мощности также было решено путем модификации крышек выпускного коллектора для увеличения срока службы.Уменьшение вибрации всей конструкции было достигнуто за счет объединения чугунных блоков для кронштейнов охлаждающей воды с опорами для крышек коллектора и снятия крышек с самих выхлопных труб. Также было решено переместить шкаф управления для улучшения доступа и принять стандартный шкаф, используемый со всеми другими двигателями MaK.

Опыт работы с двигателем M43 мощностью 900 кВт / цилиндр показал, что необходимы улучшения в системе впрыска топлива. Поэтому для работы на тяжелом топливе форсунка была изменена на охлаждаемую, которая уже использовалась на двигателе VM43.Модификация повысила долговечность и надежность, а также снизила выброс твердых частиц, особенно при частичной нагрузке. Также были внесены изменения в головку блока цилиндров для установки охлаждаемого сопла.

Особенностью современных двигателей МаК является минимальное использование внешних трубопроводов; и там, где труба неизбежна, она по возможности оснащается разъемным соединением. Этот принцип применяется к направляющим для сред, которые обеспечивают охлаждение впрыска головкам цилиндров и смазку коромысел, а также обеспечивают возврат топлива из форсунок.Эти соединения остались неизменными для M43C, но на дальнем конце двигателя, где средства массовой информации возвращаются в систему корабля, были применены вставные соединения. В целом, были предприняты усилия по сокращению количества компонентов двигателя за счет использования как можно большего количества многофункциональных частей для обеспечения простоты и удобства обслуживания.

Данные двигателя M43C

Диаметр цилиндра	430 мм
Ход	610 мм
Цилиндры	6, 7, 8, 9L / V12, 16	1000	кВт / цилиндр
Диапазон мощности	5400–16000 кВт
Скорость	500/514 об / мин
Средняя скорость поршня	10.2 / 10,5 м / с
Среднее эффективное давление	27,1 / 26,4 бар
Давление срабатывания	205 бар
Удельный расход топлива	177 г / кВт ч

Коромысло Оружие портится?

Как я узнаю, что мои коромысла в плохом состоянии?

Когда вы запускаете двигатель и слышите щелчки или тикающие звуки при запуске двигателя, вам следует проверить коромысло или его окружающие компоненты, визуально проверить коромысло при работающем двигателе, и если вы слышите шум, поврежденное коромысло выходит из строя. застрял и не открывает и не закрывает клапаны должным образом.

Как долго вы можете водить машину с плохим коромыслом?

Я знаю сотни парней, управляющих ими, и больше всего, если им придется заменить трансмиссию или двигатель на расстоянии около 150 км. Однако, если вы позаботитесь об этом, вы сможете продержаться долго.

Сколько стоит замена коромысла?

Средняя стоимость замены Стоимость замены одного коромысла обычно составляет от 500 до 1000 долларов. В большинстве ситуаций вам, вероятно, придется заменить несколько коромысел, потому что они одновременно изнашиваются или выходят из строя внутри вашего автомобиля.

Как долго прослужат роликовые качели?

Используемые на двигателе с ежедневным приводом и стандартным клапанным механизмом, коромысла прослужат приблизительно 20 000–30 000 миль при регулярной замене масла. Поскольку ваши двигатели пробегают более 250 000 миль, вам придется довольно часто заменять алюминиевые коромысла.

Что вызывает отказ коромысла?

Другие известные причины смещения коромысел могут включать: сломанные пружины клапана (вызывающие тикание или пропуски зажигания) перегрев двигателя.Застрявшие клапаны. Старые проблемы с топливом.

Как мне сделать так, чтобы коромысло не издавало шума?

Ослабьте гайку коромысла и сдвиньте коромысло в сторону, если регулировка клапанов не позволяет заглушить шум подъемников. Осмотрите толкатели, чтобы убедиться, что они прямые и не забиты шламом. Замените изогнутые или забитые толкатели и снова отрегулируйте клапаны.

Должны ли коромысла двигаться из стороны в сторону?

Да, это нормально для них двигаться из стороны в сторону .. Пока они не двигаются вверх и вниз.. Не пытайтесь почувствовать Рокер ..

Для чего нужен коромысло?

Коромысло (в контексте двигателей внутреннего сгорания автомобильного, морского, мотоциклетного и возвратно-поступательного авиационного типов) представляет собой колеблющийся рычаг, который передает радиальное движение от выступа кулачка в линейное движение тарельчатого клапана, чтобы открыть его.

Как вы проверяете коромысла?

Осмотрите клапанный конец коромысел на предмет чрезмерного износа или повреждений. Осмотрите толкатель коромысел на предмет чрезмерного износа или повреждений.Если они оборудованы масляными каналами, продуйте их сжатым воздухом. Осмотрите центральную поверхность шарнира коромысел на предмет износа или повреждений.

Коромысла добавляют лошадиных сил?

Независимо от того, имеете ли вы дело со стандартным малолитражным двигателем со свалки или с сильно модифицированным гоночным двигателем, коромысла играют большую роль в высвобождении лошадиных сил и уменьшении трения в клапанном механизме.

Стоят ли роликовые коромысла?

Роликовые качели

всегда стоят своих денег и усилий.вы получаете меньшее трение и более стабильное передаточное число коромысел. и хотя вы, скорее всего, не почувствуете разницу между сиденьем в штанах, двигателю он понравится с общим приростом около 5 л.с.

В чем разница между коромыслами 1,5 и 1,6?

Коромысло 1,5 подъема клапана в 1,5 раза превышает подъем кулачка кулачка, 1,6 подъема клапана 1,6 раза подъема кулачка. Обычно коромысла 1.6 используются для улучшения подъема распредвала с малым подъемом. Их также можно использовать для увеличения высоты подъема клапана до определенного диапазона расхода напора.

Что такое передаточное число коромысел?

Передаточное число коромысла — это соотношение между двумя половинами коромысла. Половинки:

1. От центра штока клапана до центра точки поворота. (Размер «Y» на схеме.)
2. От центра толкателя к центру точки поворота. (Размер «X» на схеме.)

Как рассчитывается?

Передаточное число коромысла = Y ÷ X

Например, если Y = 1.5 дюймов и X = 1,0 дюйма соотношение будет 1,5: 1 или просто «1,5».

Что он делает?

Передаточное число коромысла увеличивает подъем кулачка и передает его на клапан. (Перейдите по этой ссылке, чтобы узнать больше о подъемнике распределительного вала.)

Например, если кулачок обеспечивает подъем лепестка на 0,312 дюйма и использует качели 1,5, клапан поднимется на 0,468 дюйма.

Как мне узнать, какое у меня передаточное число?

На большинстве коромысел указано соотношение. Если вы посмотрите и не можете найти маркировку, вам нужно будет измерить.

1. Проверните двигатель вручную и посмотрите на клапан. (Подойдет любой клапан на любом баллоне.)
2. Когда клапан полностью закрыт, установите индикатор часового типа так, чтобы он опирался на кончик штока клапана.
3. Установите циферблат на ноль.
4. Проверните двигатель вручную. Следите за циферблатом.
5. Обратите внимание на максимальный размер подъема. (Самая высокая точка перед закрытием.)
6. Повторите ту же процедуру с индикатором, установленным на подъемнике.
7. Разделите число на клапане на число на подъемнике.
8. Ответ — соотношение ваших коромысел.

В этой таблице перечислены несколько распространенных соотношений коромысел.

Тип двигателя	Передаточное число коромысла на складе
Gen.1 Small Block Chevy	1,5
Большинство двигателей Chevy LS 3 и 4 поколения	1,7
Chevy LS7	1,8
Двигатели Chevy LT поколения 5	1.8
Big Block Chevy	1,7
Малый блок Ford	1,6

Как это влияет на производительность?

Увеличение передаточного числа коромысел аналогично установке распредвала более высокого подъема. Например, переход с 1,5 на 1,6 рокера на SBC увеличит подъем клапана примерно на 0,030 дюйма.

Перед установкой коромысел с большим передаточным числом необходимо учесть следующее:

ID ответа 5167 | Опубликовано 06.02.2019 10:47 | Обновлено 06.02.2019 11:21

4 симптома неисправного коромысла, расположение и стоимость замены

Если вы испытываете серьезные проблемы с двигателем или необъяснимые шумы в двигателе, возможно, у вас сломан или изношен коромысло.Хотя это не первое, к чему вам следует переходить, если ничто другое не объясняет и не решает вашу проблему, проблема может быть в качалке.

В этом руководстве мы расскажем вам все, что вам нужно знать, чтобы диагностировать сломанное или изношенное коромысло, прежде чем углубляться в то, что именно делает коромысло и сколько стоит его замена.

Признаки неисправного коромысла

1. Щелкающие или тикающие звуки
2. Пропуски зажигания или заглохание
3. Проверьте свет двигателя
4. Физический износ

Если вы подозреваете, что у вас повреждено коромысло, скорее всего, ваш автомобиль подает какие-то признаки.

Вот более подробный список наиболее распространенных признаков неисправного коромысла:

Щелкающие или щелкающие звуки

Если вы слышите щелчки или тиканье при запуске двигателя, проблема может быть в изношенном коромысле. Существуют также различные другие причины, по которым может возникать щелчок или тиканье. После того, как вы исключите какие-либо внешние причины, вы можете начать беспокоиться о внутренних проблемах, например о сломанном коромысле.

Если вы слышите щелкающий или тикающий звук и подозреваете, что коромысло сломано, прислушайтесь, чтобы увидеть, исходит ли шум из верхней части двигателя.Если это V-образный двигатель, шум будет только с одной стороны.

После того, как вы определили место тиканья или щелчка, единственный способ убедиться, что это сломанный коромысло, — это оторвать верхнюю часть двигателя и посмотреть, что происходит.

Связано: 5 общих шумов автомобильных двигателей — информация и диагностика

Пропуски зажигания или остановка

Коромысло контролирует время открытия каждого впускного и выпускного клапана, поэтому логично, что если один из них не работает должным образом, вы заметите некоторые проблемы с производительностью.Более слабые, чем обычно, характеристики двигателя являются типичными, но заглохший двигатель — нет.

Хотя это, безусловно, возможно, большинство двигателей могут работать, если в одном из цилиндров возникают перебои в зажигании или неправильная работа. Вы заметите падение производительности, но если двигатель глохнет из-за изношенного или сломанного коромысла, есть вероятность, что вам нужно будет решить еще одну проблему.

Связано: Признаки и причины пропусков зажигания в двигателе

Проверьте свет двигателя

Есть множество датчиков, отслеживающих работу вашего двигателя.Все проверяется и проверяется на правильность работы. Таким образом, хотя для каждого коромысла нет датчика, снижение производительности двигателя может легко привести к включению индикатора проверки двигателя.

Точный код на этом индикаторе будет отличаться, потому что его сработало побочное действие сломанного или изношенного коромысла, а не самого коромысла. Нельзя сказать, что в коде не упоминается коромысло, это определенно может, но он может указывать на привод или переключатель, когда это не обязательно проблема (но может быть!)

Связано: мигающий индикатор проверки двигателя: причины и решения

Физическое ухудшение

Если вы подозреваете, что коромысло сломано или изношено, единственный способ на 100% убедиться, что проблема заключается в коромысле, — это снять крышки клапанов и посмотреть, что происходит под ними.Если на вашем автомобиле были коромысла, вы заметите чрезмерный люфт или металл под коромыслом. Если коромысло сильно повреждено, вы можете даже найти треснувшее коромысло.

Если вы не уверены, сравните коромысла друг с другом — все они должны выглядеть одинаково. Если на каком-либо коромысле наблюдаются признаки износа или повреждения, следует заменить их все.

Функция коромысла

Хотя большинство людей не думают о коромыслах, они являются важной и центральной частью вашего двигателя.Коромысла поднимают выпускной и впускной клапаны, позволяя воздуху входить и выходить из камеры сгорания в соответствующее время.

При чисто механических поворотах коромысла передают вертикальное возвратно-поступательное движение от толкателей к выпускным / впускным клапанам.

Может показаться, что это не так уж много, но без этих маленьких приспособлений в вашем двигателе вы бы не запустились и не попали бы воздух в камеру сгорания или из нее.

Некоторые двигатели не имеют коромысел, вместо этого распределительный вал нажимает непосредственно на гидравлический подъемник, который затем нажимает непосредственно на клапан.

Расположение коромысла

Коромысла расположены в головке двигателя и соединяют распределительный вал с выпускными и впускными клапанами.

Когда вы смотрите на свой двигатель, вы не увидите коромысел. Это потому, что они находятся под крышками клапанов, которые расположены прямо над головками двигателя. Кроме того, они расположены непосредственно между толкателями двигателя и впускными и выпускными клапанами.

Хотя легко указать, где находится коромысло, на самом деле увидеть и получить к нему доступ намного сложнее.

Стоимость замены коромысла

Средняя стоимость замены одного коромысла колеблется от 500 до 1500 долларов — и почти вся эта стоимость приходится на рабочую силу. Фактически, каждая коромысла обычно стоит от 5 до 20 долларов. Но это не единственные детали, которые вам понадобятся.

Поскольку, чтобы добраться до коромысел, вам необходимо снять крышки клапанов и различные другие компоненты, поэтому вам также следует заменить все связанные с ними прокладки. В конечном итоге вы слейте масло, поэтому вам следует добавить туда фильтр.

Но даже с учетом всех этих факторов, запчасти все равно должны стоить вам от 100 до 150 долларов — все остальное — это затраты на рабочую силу. Это большая часть причины, по которой вам следует заменять все коромысла одновременно.

Они, как правило, изнашиваются с одинаковой скоростью, и, поскольку большую часть работы механик уже выполнил большую часть работы, получив доступ к коромыслам, добавление нескольких дополнительных коромысел не будет стоить вам еще от 500 до 1500 долларов каждый. Пока они находятся под одной и той же крышкой клапана, вы, вероятно, рассчитываете только на дополнительные 10–25 долларов за каждое дополнительное коромысло.

Если вам нужно снять другую прокладку крышки клапана, чтобы добраться до дополнительных коромысел (как в V-образном двигателе), эта стоимость будет немного выше, но все же стоит первоначальных вложений, чтобы сэкономить деньги в будущем.

Но то, что большая часть затрат приходится на оплату труда, не означает, что вам следует пытаться выполнить этот ремонт самостоятельно. Это потому, что это трудоемкий процесс, требующий большого количества технических ноу-хау. Неправильное выполнение работы может быть более вредным, чем невыполнение всего.

К счастью, коромысла не повреждаются и не изнашиваются так часто, что их нужно заменить. Гидравлические подъемники контролируют этот износ. У большинства коромысел также есть регулировка, если их шестерня изношена, но вам обязательно нужно заменить ее, если она повреждена.

Основатель, владелец и главный автор Mechanic Base. Ремонтирую автомобили более 10 лет, специализируюсь на расширенной диагностике и устранении неисправностей. Я также был дрифтером и механиком более 7 лет.

Коромысло, автомобильное коромысло

Что такое коромысло?

Коромысло — одна из автомобильных деталей двигателя внутреннего сгорания. Когда рычаг приводится в движение выступом распределительного вала, он толкает впускной или выпускной клапан. Это позволяет втягивать топливо и воздух в камеру сгорания во время такта впуска или выпускать выхлопные газы во время такта выпуска. Коромысла были инвестированы более двухсот лет, и с тех пор его функции мало изменились.Во время разработки коромысел улучшается как эффективность работы, так и производственный материал. Многие современные коромысла изготавливаются методом штамповки с использованием материала 42CrMo или других альтернативных материалов.

Как работают коромысла?

Во многих двигателях внутреннего сгорания коленчатый вал вызывает вращательное движение, поскольку поршни заставляют его вращаться. Это вращение передается на распределительный вал через ремень или цепь. В свою очередь, кулачки на распределительном валу используются для открытия клапанов с помощью коромысел.Это может быть достигнуто либо посредством прямого контакта между кулачком распределительного вала и коромыслом, либо косвенно через контакт с толкателем, приводимым в движение подъемником.

Двигатели с верхним расположением распредвала имеют выступы на распределительном валу, которые непосредственно контактируют с каждым коромыслом, в то время как двигатели с верхним расположением клапанов используют толкатели и толкатели. В двигателях с верхним расположением распредвала распределительный вал может располагаться в головке, в то время как двигатели с верхним расположением клапанов имеют распределительный вал в блоке. Обе разновидности используются в США, но нормативные акты способствовали сокращению использования верхних клапанов в других странах мира.

На протяжении всего времени применения коромысла его функция изучалась и улучшалась. Эти улучшения привели к созданию более эффективных и устойчивых к износу рычагов. Некоторые конструкции могут фактически использовать два коромысла на клапан, в то время как другие используют роликовый подшипник с «гребешком» для прижатия клапана. Эти вариации в конструкции могут привести к тому, что коромысла будут физически отличаться друг от друга, хотя каждый рычаг по-прежнему выполняет одну и ту же основную функцию.

Поскольку для перемещения коромысла и нажатия клапана требуется энергия, их вес может быть важным фактором.Если коромысло слишком тяжелое, для его движения потребуется слишком много энергии, что может помешать двигателю достичь желаемой скорости вращения. Прочность материала также может быть рассмотрена, так как слабый материал может подвергаться нагрузкам или слишком быстро изнашиваться. По этим причинам во многих автомобильных приложениях используется кованая сталь, так как этот материал может сбалансировать вес и долговечность.

Коромысла в CFS Forge

С момента основания нашей компании 12 лет назад мы были известны изготовлением нестандартных коромысел для всех типов автомобилей, таких как Peugeot, Hyundai, Toyota и т. Д.CFS Forge может производить кованые заготовки, обеспечивать механическую обработку, аутсорсинг и сборку — все будет выполнено в соответствии с требованиями наших клиентов. Неоценимым преимуществом для клиентов является способность CFS производить коромысла тиражей любого размера, от небольшого проекта в 1000 штук до массового тиража в 350 000 и более. Поэтому в следующий раз, когда вам понадобятся коромысла или другие кованые автомобильные детали (шатун, рычаг, наконечники рулевой тяги и т.
