Дизельного двигателя: Принцип работы и устройство дизельного двигателя

Содержание

Как работает дизельный двигатель?

Автомобили с дизельными двигателями составляют почти половину от всего количества транспортных средств, ежегодно продаваемых как на официальных дилерских площадках, так и на вторичном рынке.

Силовые установки этого типа характеризуются экономичностью, значительной мощностью и динамикой. Такие агрегаты демонстрируют высокий крутящий момент и принципиально недоступный для бензиновых двигателей КПД (35%-35% у дизельных систем против 25%-35% у их аналогов). Эти преимущества, а также понизившийся уровень шума при эксплуатации и полное соответствие перманентно усложняющимся стандартам безопасности окружающей среды и обеспечили популярность дизелей как в легковом, так и в коммерческих классах транспортных средств.

Как происходит запуск дизельного двигателя?

Принцип работы дизельного двигателя следующий: в цилиндры поступает чистый воздух, который вследствие высокого сжатия нагревается до 700°С и более. После этого, при приближении поршня к верхней точке его траектории в камеру сгорания под давлением подается горючее, которое воспламеняется при контакте с горячим воздухом. Момент воспламенения сопровождается резким повышением давления в цилиндре. Такой принцип работы позволяет мотору работать на максимально обедненных смесях, что обеспечивает экономичность его эксплуатации.

Принцип работы дизельного двигателя

Для холодного старта дизеля используется система предпускового нагрева, основным элементом которой являются свечи накаливания –нагревательные элементы, размещенные в камерах сгорания. Они позволяют за несколько секунд поднять температуру воздуха до требуемого значения. При включении системы в салоне загорается лампочка. Ее обесточивание свидетельствует о готовности двигателя к запуску. Подача электроэнергии к свечам прерывается автоматически, спустя 15сек – 25 сек после старта. Это условие позволяет обеспечить стабильную работу непрогретого агрегата. Современные системы данного типа делают возможным легкий запуск дизеля при температурах до -30°С при условии исправности мотора и использования масла и топлива соответствующей сезонности и качества.

Конструктивные особенности

Схема дизельного двигателя в целом повторяет механизм бензинового силового агрегата с той разницей, что аналогичные детали значительно усиливаются с учетом более высоких нагрузок. Поскольку воспламенение происходит в результате сжатия, из схемы исключаются компоненты системы зажигания, а свечи заменяются на элементы накаливания, не дающие искры и предназначенные для предварительного прогревания воздуха в камерах сгорания.

Характерной особенностью конструкции дизельного двигателя, связанной с самим принципом его работы, является геометрия днища поршней. Их форма определяется спецификой камеры сгорания. В верхней точке хода поршня, его днище оказывается выше самой крайней точки блока цилиндров. В некоторых случаях, в донышке поршня и располагается сама камера сгорания. От ее типа и реализованного способа подачи смеси и зависят технические и экологические характеристики конкретной модели дизельного двигателя.

Типы камер сгорания

В зависимости от их геометрии различают следующие виды камер сгорания.

Разделенные. В этом случае первичный впрыск горючего производится в отдельную полость, расположенную в головке блока. Такая технология позволяет снизить нагрузку на поршневую группу, а также значительно уменьшить шум от работы двигателя.

При этом процесс образования смеси может быть:

  • Форкамерным (предкамерным). Топливо под давлением поступает в предварительную камеру, соединенную с цилиндром несколькими каналами, где ударяется о ее стенки и таким образом смешивается с воздухом. После воспламенения смесь передается в основную камеру, где и дожигается полностью. Необходимый для максимально быстрого истечения газов через каналы перепад давления между цилиндром и форкамерой возникает в момент хода поршня на сжатие и на расширение.
  • Вихрекамерным. В этом случае первичное возгорание смеси также производится в отдельной камере, имеющей сферическую геометрию. В момент хода поршня на сжатие порция воздуха поступает в нее по соединительному каналу и интенсивно закручивается, образуя вихревой поток, за счет чего хорошо смешивается с горючим, поданным в определенный момент.

Характерными недостатками агрегатов с разнесенными камерами сгорания является усложненный запуск и повышенный расход топлива в связи с потерями при переходе порции воздуха в дополнительную камеру и обратного хода воспламененной смеси – в цилиндр.

Неразделенные. В этом случае горючее под давлением подается в цилиндр, а камерой служит полость, выбранная в донце поршня. В силу того, что такие агрегаты характеризуются повышенным уровнем шума и вибраций в процессе работы, особенно – при разгоне, до недавнего времени неразделенные агрегаты использовались на низкооборотистых моторах большого объема, предназначенных для коммерческого транспорта. Появление электронных систем впрыска позволило оптимизировать сгорание смеси в таких двигателях и значительно снизить уровень шума от их работы, что в свою очередь сделало неразделенные конструкции наиболее перспективным технологическим решением при проектировании новых типов силовых агрегатов.

Устройство топливной системы дизельного двигателя

Принцип работы дизельного двигателя обуславливает важность подачи в камеру сгорания строго дозированной порции смеси в определенный момент времени и под четко рассчитанным давлением. Система впрыска включает в себя следующие основные компоненты.

Топливный насос высокого давления (ТНВД). Этот элемент предназначается для забора порции горючего от расположенного в баке насоса подкачки и поочередной раздачи дозированных порций в индивидуальные трубопроводы форсунок на каждый цилиндр. Конструкция таких распылителей подразумевает их открытие при повышении давления в топливных магистралях. В зависимости от технологических решений различают следующие типы ТНВД:

  • Многоплунжерные рядные. Этот вариант насоса состоит из отдельных секций, по одной на цилиндр. Как правило, блоки  имеют рядную сборку. Каждая секция снабжена гильзой и плунжером, который приводится в движение мотором через кулачковый вал. Давление в подаваемом горючем зависит от частоты оборотов коленвала. Специфика конструкции такого насоса обуславливает высокий уровень шума при его работе и сложность в соблюдении актуальных экологических норм.
  • Распределительные. Этот тип насосов поддерживает необходимое давление в соответствии с режимом эксплуатации двигателя и отличаются равномерностью подачи горючего по цилиндрам, а также – стабильной работой на высоких оборотах. Конструкции данного типа имеют один плунжер, который перемещается в двух плоскостях. Поступательные движения обеспечивают нагнетание порции горючего, а вращательные – распределяют его по форсункам. Специфика распределительных насосов обуславливает требовательность к качеству топлива, так как оно служит для смазки трущихся деталей, а прецизионные элементы имеют минимально допустимые зазоры.

Топливные фильтры. Эта деталь дизельного двигателя предназначается для отделения и последующего отвода воды из заправленного в бак горючего, для чего используется сливная пробка в нижней части. Удаление воздуха из системы производится с помощью ручного насоса, расположенного на верхней стороне корпуса. Несмотря на относительную простоту конструкции, фильтр требует внимательного подбора по таким параметрам, как пропускная способность, тонкость очистки и т.д. Для предотвращения забивания кристаллизующимися парафинами и облегчения запуска в холодное время года система может снабжаться электроподогревом.

Турбонаддув. Этот элемент предназначен для нагнетания в цилиндры дополнительного объема воздуха, что позволяет увеличить подачу горючего и повысить мощность силового агрегата. Принцип работы дизельного двигателя подразумевает высокое давление выхлопных газов, которое дает возможность обеспечить эффективность наддува с низких оборотов и при этом избежать эффекта «турбо-ямы». Отсутствие дроссельной заслонки в силовых агрегатах этого типа упрощает схему управления компрессором и позволяет поддерживать эффективность наполнения цилиндров во всем диапазоне оборотов. В первую очередь, наддув позволяет оптимизировать процессы сгорания смеси в ситуациях, в которых атмосферный силовой агрегат будет испытывать нехватку воздуха. Наличие турбины обеспечивает повышение мощности при меньшем рабочем объеме и меньшей массе мотора. При этом снижается жесткость его работы. Установка дополнительного интеркулера – промежуточного охладителя воздуха, позволяет дополнительно повысить мощность силового агрегата на 15% и более за счет увеличения массового наполнения цилиндров.

Специфика работы турбины обуславливает срок ее эксплуатации, значительно меньший, чем ресурс самого дизельного двигателя. При этом, в связи с форсированием, снижается и срок работы силового агрегата, в камерах сгорания которого постоянно поддерживается повышенная температура, требующая охлаждения подаваемым через дополнительные форсунки маслом. Эта конструктивная особенность влечет за собой критическую требовательность мотора к качеству смазочных материалов.

Форсунки. Этот элемент топливной системы предназначен для подачи строго отмеренной дозы горючего в точно рассчитанный момент времени. Появление электронного управления подачей топлива позволило организовать его двухступенчатую подачу неравномерными порциями. При воспламенении первичной дозы повышается температура в камере, после чего в нее поступает основной «заряд» на этот цикл. Такая схема дала возможность исключить скачкообразное нарастание давления и снизить шум работы двигателя. В зависимости от конструкции различают два типа распылителей.

  • Насос-форсунки. Эта конструкция объединяет в себе распылитель и плунжерный насос.  Данный элемент устанавливается по одному на каждый цилиндр и приводится в действие толкателем, соединенным с кулачком распредвала. Линии подачи и слива горючего представляют собой технологические каналы в головке блока, благодаря чему может быть достигнуто давление до 2200 бар. Электронный блок управления отвечает за дозирование порции топлива и контроль угла опережения впрыска путем отправки сигналов на запорные пьезоэлектрические или электромагнитные клапаны. Конструкция насос-форсунок позволяет эксплуатировать их в многоимпульсном режиме, совершая от 2 до 4 впрысков за один цикл. Такая технология позволяет смягчить работу силового агрегата и снизить токсичность выхлопа.
  • Common Rail. Эта конструкция представляет собой общую топливную магистраль (рампу), в которой накапливается горючее, после чего по команде электронного управляющего блока впрыскивается через пьезоэлектрические или электромагнитные форсунки. Конструкция данного типа подразумевает применение ТНВД только для нагнетания давления в аккумуляторе, не используя его для регулировки момента впрыска и дозирования порций топлива. Такое конструктивное решение позволило сократить расход горючего до 20% при одновременном возрастании крутящего момента на малых оборотах до 25%. Электронный блок управления распылителями контролирует длительность фазы впрыска и оптимальный момент ее проведения по показателям ряда датчиков – температурного режима мотора, текущей нагрузки на него, давления в рампе, положение педали акселератора и т.д.

Сочетания турбины и системы Common Rail на сегодняшний день считается наиболее эффективным способом увеличения мощности дизельного двигателя при одновременном уменьшении токсичности его выхлопа.

Принцип работы дизельного двигателя

Автор admin На чтение 6 мин. Просмотров 218

Дизельный двигатель – двигатель внутреннего сгорания, изобретенный Рудольфом Дизелем в 1897 году. Устройство дизельного двигателя тех лет позволяло использовать в качестве топлива нефть, рапсовое масло, и твердые виды горючих веществ. Например, каменноугольную пыль.

Принцип работы дизельного двигателя современности не изменился. Однако моторы стали более технологичными и требовательными к качеству топлива. Сегодня в дизелях используется только высококачественное ДТ.

Рудольф ДизельРудольф Дизель

Моторы дизельного типа отличаются топливной экономичностью и хорошей тягой при низких оборотах коленвала, поэтому получили широкое распространение на грузовых автомобилях, кораблях и поездах.

С момента решения проблемы высоких скоростей (старые дизели при частом использовании на высоких скоростях быстро выходили из строя) рассматриваемые моторы стали часто устанавливаться на легковые авто. Дизели, предназначенные для скоростной езды, получили систему турбонаддува.

Принцип работы двигателя Дизеля

Принцип действия мотора дизельного типа отличается от бензиновых моторов. Здесь отсутствуют свечи зажигания, а топливо подается в цилиндры отдельно от воздуха.

Цикл работы такого силового агрегата можно представить в следующем виде:

  • в камеру сгорания дизеля подается порция воздуха;
  • поршень поднимается, сжимая воздух;
  • от сжатия воздух нагревается до температуры около 800˚C;
  • в цилиндр впрыскивается топливо;
  • ДТ воспламеняется, что приводит к опусканию поршня и выполнению рабочего хода;
  • продукты горения удаляются с помощью продувки через выпускные окна.

От того, как работает дизельный двигатель, зависит его экономичность. В исправном агрегате используется бедная смесь, что позволяет сэкономить количество топлива в баке.

Как устроен дизельный двигатель

Основным отличием конструкции дизеля от бензиновых моторов является наличие топливного насоса высокого давления, дизельных форсунок и отсутствие свечей зажигания.

Общее устройство этих двух разновидностей силового агрегата не различается. И в том, и в другом имеются коленчатый вал, шатуны, поршни. При этом у дизельного мотора все элементы усилены, так как нагрузки на них более высокие.

На заметку: некоторые движки дизельного типа имеют свечи накаливания, которые ошибочно принимаются автолюбителями за аналог свечей зажигания. На самом деле, это не так. Свечи накаливания используются для нагрева воздуха в цилиндрах в мороз.

При этом дизель легче заводится. Свечи зажигания в бензиновых моторах применяются для воспламенения топливовоздушной смеси в процессе работы двигателя.
Свеча накаливанияСвеча накаливанияСистему впрыска на дизелях делают прямой, когда топливо поступает непосредственно в камеру, или непрямой, когда воспламенение происходит в предкамере (вихревая камера, фор-камера). Это небольшая полость над камерой сгорания, с одним или несколькими отверстиями, через которые туда поступает воздух.Вихревая камераВихревая камера

Такая система способствует лучшему смесеобразованию, равномерному нарастанию давления в цилиндрах. Зачастую именно в вихревых камерах применяются калильные свечи, призванные облегчить холодный пуск. При повороте замка зажигания, автоматически запускается процесс нагрева свечей.

Плюсы и минусы дизельного мотора

Как и любой другой тип силового агрегата, дизельный мотор имеет положительные и отрицательные черты. К «плюсам» современного дизеля относят:

  • экономичность;
  • хорошую тягу в широком диапазоне оборотов;
  • больший, чем у бензинового аналога, ресурс;
  • меньшее количество вредных выбросов.

Дизель не лишен и недостатков:

  • моторы, не оснащенные свечами накаливания, плохо заводятся в мороз;
  • дизель дороже и сложнее в обслуживании;
  • высокие требования к качеству и своевременности обслуживания;
  • высокие требования к качеству расходных материалов;
  • большая, чем у бензиновых движков, шумность работы.

Дизельный двигатель с турбонаддувом

Принцип работы турбины на дизельном двигателе практически не отличается от такового на бензиновых моторах. Суть заключается в нагнетании в цилиндры дополнительного воздуха, что закономерно увеличивает количество поступающего топлива. За счет этого отмечается серьезный прирост мощности мотора.Дизельная турбинаДизельная турбина

Устройство турбины дизельного двигателя также не имеет существенных отличий от бензинового аналога. Устройство состоит из двух крыльчаток, жестко связанных между собой, и корпуса, внешне напоминающего улитку. На корпусе турбокомпрессоров имеется 2 входных и 2 выходных отверстия. Одна часть механизма встраивается в выпускной коллектор, вторая во впускной.

Схема работы проста: газы, выходящие из работающего мотора, раскручивают первую крыльчатку, которая вращает вторую. Вторая крыльчатка, вмонтированная во впускной коллектор, нагнетает атмосферный воздух в цилиндры. Увеличение подачи воздуха приводит к увеличению подачи топлива и росту мощности. Это позволяет мотору быстрее набирать скорость даже на низких оборотах.

Турбояма

В процессе работы турбина может совершать до 200 тысяч оборотов в минуту. Раскрутить ее до необходимой скорости вращения моментально невозможно. Это приводит к появлению т.н. турбоямы, когда с момента нажатия на педаль газа до начала интенсивного разгона проходит некоторое время (1-2 секунды).

Проблема решается доработкой турбинного механизма и установкой нескольких крыльчаток разного размера. При этом маленькие крыльчатки раскручиваются моментально, после чего их догоняют элементы большого размера. Такой подход позволяет практически полностью ликвидировать турбояму.

Турбина VNTТурбина VNTТакже производятся турбины с изменяемой геометрией, VNT (Variable Nozzle Turbine), призванные решать те же проблемы. В настоящий момент существует большое количество модификаций подобного типа турбин. Коррекция геометрии успешно справляется и с обратной ситуацией, когда оборотов и воздуха становится слишком много и необходимо притормозить обороты крыльчатки.

Интеркуллер

Было замечено, что если при смесеобразовании используется холодный воздух, КПД двигателя увеличивается до 20%. Это открытие привело к появлению интеркуллера – дополнительного элемента турбин, повышающего эффективность работы.

После всасывания воздуха он проходит через радиатор, и в охлажденном состоянии попадает во впускной коллектор. Мы уже публиковали статью, в которой можно подробно ознакомиться со схемой работы интеркуллера.

ИнтеркуллерИнтеркуллерЗа турбиной современного автомобиля необходимо должным образом ухаживать. Механизм крайне чувствителен к качеству моторного масла и перегреву. Поэтому смазочный материал рекомендуется менять не реже, чем через 5-7 тысяч километров пробега.

Кроме того, после остановки машины следует оставлять ДВС включенным на 1-2 минуты. Это позволяет турбине остыть (при резком прекращении циркуляции масла она перегревается). К сожалению, даже при грамотной эксплуатации ресурс компрессора редко превышает 150 тысяч километров.

На заметку: оптимальным решением проблемы перегрева турбины на дизельных моторах является установка турботаймера. Устройство оставляет двигатель запущенным на протяжении необходимого времени после выключения зажигания. После окончания необходимого периода электроника сама выключает силовой агрегат.

Строение и принцип действия дизельного двигателя делают его незаменимым агрегатом на тяжелом транспорте, которому необходима хорошая тяга «на низах». Современные дизели с равным успехом работают и в легковых автомобилях, главное требование к которым: приемистость и время набора скорости.

Сложный уход за дизелем компенсируется долговечностью, экономичностью и надежностью в любых ситуациях.

Дизельный двигатель

Статья опубликована 26.06.2014 06:37
Последняя правка произведена 28.10.2015 17:14

Определение.

Дизельный двигатель – поршневой ДВС, работающий от дизельного топлива. Топливо возгорается от сильного сжатия воздуха в цилиндре.

История.

В 1890 году Рудольф Дизель предположил, что если увеличить давление в цилиндрах, то эффективность работы двигателя заметно увеличится (теория «экономичного термического двигателя»). Свои замыслы ему удалось реализовать после получения патента на свое изобретение 23 февраля 1893 года. Первая рабочая модель двигателя была собрана только в начале 1897 года, а 28 января она успешно прошла все тестирования и испытания.

Патент на изобретение Дизеля Патент на изобретение Дизеля

Патент, который получил Рудольф Дизель 23 февраля 1893 года на свое изобретение.

В качестве топлива Рудольф Дизель предполагал использовать каменноугольную пыль, однако проведенные опыты показали, что она совершенно не подходит на эту роль из-за высоких абразивных свойств. Зола, полученная при сгорании пыли, изнашивает двигатель и выводит его из рабочего состояния. Помимо того, неосуществимой оказалась подача пыли в цилиндры двигателя. Однако, несмотря на эти неудачи, стало возможным использование тяжелых фракций нефти в качестве топлива. Хотя Рудольф Дизель первым запатентовал использование в качестве системы зажигания сжатие воздуха, однако и до него существовали люди, высказывавшие подобные идеи. Таким был и Экройд Стюард, но по непонятным причинам он не смог получить патент.

Идея Экройда Стюарда заключалась в использовании сжатого воздуха для поджигания, впрыскиваемого в емкость, топлива. Чтобы запустить двигатель, необходимо было нагреть емкость лампой, но после запуска, работа двигателя поддерживалась без дальнейшего подвода тепла. Главное упущение теории Стюарта в том, что он даже не учитывал преимущества работы от высокой степени сжатия. Перед собой он ставил задачу исключения из двигателя свечей зажигания. Вот почему в нынешнее время всем хорошо известны «дизельные двигатели«, «дизельное топливо», «двигатель Дизеля» и просто «дизель», а про Экройда Стюарда почти никто не знает.

Первые дизельные двигатели были крупногабаритными и тяжелыми, поэтому на протяжении почти 30 лет применялись исключительно в стационарных механизмах и силовых установках морских судов. Дорога в автомобилестроение была им закрыта также из-за того, что системы впрыска топлива того времени не были приспособлены к работе на высокооборотистых двигателях.

Стационарный одноцилиндровый дизельный двигатель Стационарный одноцилиндровый дизельный двигатель

На фотографии один из первых дизельных двигателей. Он представлял собой громоздкую стационарную конструкцию с одним цилиндром.

В 20-е годы ХХ века немецким инженером Робертом Бошем был усовершенствован встроенный топливный насос высокого давления, который широко применяется и сегодня. Использование гидравлической системы в качестве нагнетателя и впрыскивателя топлива позволило избавиться от отдельного воздушного компрессора, а также увеличить крутящий момент двигателя. Но даже после этого дешевые и легкие двигатели с электрическим зажиганием лидировали среди легковых автомобилей, в то время как дизельные двигатели устанавливались только на общественный транспорт и грузовые машины.

«Дизель» в массы!

Переломным моментом в истории дизельных двигателей стали события 70-х годов. После резкого подорожания бензина, мировые производители малолитражных автомобилей заинтересовались в использовании дизельных двигателей.

О целесообразности использования дизельных двигателей заговорили и экологи. Выхлопы дизельного двигателя не такие токсичные и не загрязняют атмосферу.

Ж/Д транспорт и морские суда.

Помимо легковых автомобилей и грузовиков, дизельным двигателем оснащаются и локомотивы. «Дизель-поезда» незаменимы на неэлектрифицированных участках железных дорог благодаря своей автономности. Двухтактные дизельные двигатели с мощностью до 100.000 л.с. применяются на больших морских судах.

Принцип работы дизельного двигателя.

Четырехтактный цикл.

Принцип действия четырехтактного дизеля Принцип действия четырехтактного дизеля

На первом такте работы двигателя происходит втягивание воздуха через открытый впускной клапан цилиндра. Поршень опускается.

На втором такте воздух нагревается при сильном (примерно в 17 раз) сжатии в цилиндре. Поршень поднимается.

Во время третьего такта поршень опускается, топливо впрыскивается в камеру сгорания через распылитель форсун. Топливо равномерно перемешивается с воздухом и образует самовоспламеняющуюся смесь. Энергия, образующаяся при сгорании топлива, приводит поршень в движение.

Четвертый такт – завершающий. Поршень поднимается, и выхлопные газы выходят через выпускной клапан.

Дизельные двигатели различаются конструкцией камеры сгорания:

Неразделенная камера сгорания: камера сгорания располагается в поршне, а впрыск топлива происходит в надпоршневом пространстве. Основное преимущество конструкции в пониженном расходе топлива, однако приходится терпеть грохот и шум. В нынешнее время конструкторы уделяют много внимания на разрешение этой проблемы.

Разделенная камера сгорания: топливо поступает в отдельную камеру (которая называется вихревой). Преимущественно в конструкции дизельных двигателей есть соединение вихревой камеры с цилиндром при помощи специального канала. Воздух, попадая в эту камеру, закручивается, что способствует более интенсивному перемешиванию топлива с кислородом. Раньше такая система была популярной в автомобилестроении, но из-за своей неэкономичности постепенно вытесняется конструкцией с неразделенной камерой сгорания.

Двухтактный цикл.

Принцип действия двухтактного дизеля Принцип действия двухтактного дизеля

Помимо 4-хтактного цикла существует также и двухтактный.

На начало первого такта цилиндр, наполненный воздухом, располагаются в нижней (мертвой) точке. При перемещении поршня вверх, происходит сжатие воздуха. Когда поршень приближается к верхней мертвой точке, впрыскивается топливо, которое самовоспламеняется. Благодаря расширению продуктов сгорания топлива, поршень совершает работу и опускается вниз. В нижней мертвой точке цилиндр продувается от продуктов сгорания и в него поступает чистый воздух. На этом цикл завершается.

Процесс вентиляции осуществляется за счет специальных продувочных окон, которые в зависимости от положения поршня то закрываются, то открываются. Данный тип продувки называется щелевым. Альтернативой ему является клапанно-щелевая продувка. Клапана в ней служат только для отвода отработавших газов, а окна для поступления чистого воздуха.

Так как в двухтактном цикле частота рабочего хода чаще в два раза, то можно предложить, что и мощность будет больше в два раза. Однако на практике такого не наблюдается. Максимальный прирост мощности по отношению к четырёхтактному 1.6-1.7 раз.

О правильной эксплуатации дизельного двигателя, а также о его ремонте можно почитать здесь.

Дизельные двигатели — устройство и как работает дизель

Особенности дизельного двигателя, такие как экономичность и высокий крутящий момент, делают его предпочтительным вариантом. Современные дизели близки к бензиновым моторам по шумности, сохраняя преимущества в экономичности и надежности.

Конструкция и строение
По конструкции дизельный двигатель не отличается от бензинового — те же цилиндры, поршни, шатуны. Правда, клапанные детали усилены, чтобы воспринимать высокие нагрузки — ведь степень сжатия дизеля намного выше (19-24 единиц против 9-11 у бензинового мотора). Именно этим объясняется большой вес и габариты дизельного мотора в сравнении с бензиновым. Принципиально отличие заключается в способах формирования смеси топлива и воздуха, её воспламенения и сгорания. У бензинового мотора смесь образуется во впускной системе, а в цилиндре воспламеняется искрой свечи зажигания. В дизельном двигателе подача топлива и воздуха происходит раздельно. Вначале в цилиндры поступает воздух. В конце такта сжатия, когда он нагревается до температуры 700-800оС, в камеру сгорания форсунками, под большим давлением впрыскивается солярка, которое почти мгновенно самовоспламеняется.

Смесеобразование в дизелях протекает за очень короткий промежуток времени. Для получения горючей смеси, способной быстро и полностью сгорать, необходимо, чтобы топливо было распылено на возможно более мелкие частицы и чтобы каждая частица имела достаточное для полного сгорания количество воздуха. С этой целью топливо в цилиндр впрыскивается форсункой под давлением, в несколько раз превышающим давление воздуха при такте сжатия в камере сгорания.

В дизелях применяют неразделенные камеры сгорания. Они представляют собой единый объем, ограниченный днищем поршня 3 и поверхностями головки и стенок цилиндров. Для лучшего перемешивания топлива с воздухом форму неразделенной камеры сгорания приспосабливают к форме топливных факелов. Углубление 1, выполненное в днище поршня, способствует созданию вихревого движения воздуха.

Мелко распыленное топливо впрыскивается из форсунки 2 через несколько отверстий, направленных в определенные места углубления. Чтобы топливо полностью сгорало и дизель обладал наилучшими мощностями и экономическими показателями, топливо нужно впрыскивать в цилиндр до прихода поршня в ВМТ.

Самовоспламенение сопровождается резким нарастанием давления — отсюда повышенная шумность и жесткость работы. Такая организация рабочего процесса позволяет работать на очень бедных смесях, что определяет высокую экономичность. Экологические характеристики тоже лучше — при работе на бедных смесях выбросы вредных веществ меньше, чем у бензиновых моторов.

К недостаткам относят повышенную шумность и вибрацию, меньшую мощность, трудности холодного пуска, проблемы с зимней соляркой. У современных дизелей эти проблемы не столь очевидны.


Дизельное топливо должно отвечать определенным требованиям. Главные показатели качества топлива — чистота, малая вязкость, низкая температура самовоспламенения, высокое цетановое число (не ниже 40). Чем больше цетановое число, тем меньше период задержки самовоспламенения после момента впрыска его в цилиндр и двигатель работает мягче (без стуков).
Типы дизельных двигателей
Существует несколько типов дизельных моторов, различие между которыми заключено в конструкции камеры сгорания. В дизелях с неразделенной камерой сгорания — их называю дизелями с непосредственным впрыском — топливо впрыскивается в надпоршневое пространство, а камера сгорания выполнена в поршне. Непосредственный впрыск применяется на низкооборотных двигателях большого рабочего объема. Это связано с трудностями процесса сгорания, а также повышенным шумом и вибрацией. Благодаря внедрению топливных насосов высокого давления (ТНВД) с электронным управлением, двухступенчатого впрыска топлива и оптимизации процесса сгорания удалось добиться устойчивой работы дизеля с неразделенной камерой сгорания на оборотах до 4500 об/мин, улучшить экономичность, снизить шум и вибрацию.

Наиболее распространенным является другой тип дизеля — с раздельной камерой сгорания. Впрыск топлива осуществляется не в цилиндр, а в дополнительную камеру. Обычно применяется вихревая камера, выполненная в головке блока цилиндров и соединенная с цилиндром специальным каналом так, чтобы при сжатии воздух, попадая в вихревую камеру, интенсивно закручивался, что улучшает процесс самовоспламенения и смесеобразования. Самовоспламенение начинается в вихревой камере, а затем продолжается в основной камере сгорания.

При раздельной камере сгорания снижается темп нарастания давления в цилиндре, что способствует снижению шумности и повышению максимальных оборотов. Такие двигатели составляют большинство среди устанавливаемых на современные автомобили.

Устройство топливной системы
Важнейшей системой является система топливоподачи. Ее функция — подача строго определенного количества топлива в заданный момент и с заданным давлением. Высокое давление топлива и требования к точности делают топливную систему сложной и дорогой.

Главными элементами являются: топливный насос высокого давления (ТНВД), форсунки и топливный фильтр.


ТНВД

ТНВД предназначен для подачи топлива к форсункам по строго определенной программе, в зависимости от режима работы двигателя и действий водителя. По своей сути современный ТНВД совмещает в себе функции сложной системы автоматического управления двигателем и главного исполнительного механизма, отрабатывающего команды шофера.

Нажимая педаль газа, водитель не увеличивает непосредственно подачу топлива, а лишь меняет программу работы регуляторов, которые уже сами изменяют подачу по строго определенным зависимостям от числа оборотов, давления наддува, положения рычага регулятора и т.п.

На современных авто применяются ТНВД распределительного типа. Насосы этого типа получили широкое распространение. Они компактны, отличаются высокой равномерностью подачи топлива по цилиндрам и отличной работой на высоких оборотах благодаря быстродействию регуляторов. В то же время они предъявляют высокие требования к чистоте и качеству дизтоплива: ведь все их детали смазываются топливом, а зазоры в прецизионных элементах малы.

Форсунки.

Другим важным элементом топливной системы является форсунка. Она вместе с ТНВД обеспечивает подачу строго дозированного количества топлива в камеру сгорания. Регулировка давления открытия форсунки определяет рабочее давление в топливной системе, а тип распылителя определяет форму факела топлива, которая имеет важное значение для процесса самовоспламенения и сгорания. Применяются обычно форсунки двух типов: со шрифтовым или многодырчатым распределителем.

Форсунка на двигателе работает в тяжелых условиях: игла распылителя совершает возвратно-поступательные движения с частотой в половину меньшей, чем обороты двигателя, и при этом распылитель непосредственно контактирует с камерой сгорания. Поэтому распылитель форсунки изготавливается из жаропрочных материалов с особой точностью и является прецизионным элементом.

Топливные фильтры.

Топливный фильтр, несмотря на его простоту, является важнейшим элементом дизельного мотора. Его параметры, такие, как тонкость фильтрации, пропускная способность, должны строго соответствовать определенному типу двигателя. Одной из его функций является отделение и удаление воды, для чего обычно служит нижняя сливная пробка. На верхней части корпуса фильтра часто установлен насос ручной подкачки для удаления воздуха из топливной системы.

Иногда устанавливается система электроподогрева топливного фильтра, позволяющая несколько облегчить запуск двигателя, предотвращающая забивание фильтра парафинами, образующимися при кристаллизации дизтоплива в зимних условиях.

Как происходит запуск?
Холодный пуск дизеля обеспечивает система предпускового подогрева. Для этого в камеры сгорания вставлены электрические нагревательные элементы — свечи накаливания. При включении зажигания свечи за несколько секунд разогреваются до 800-900оС, обеспечивая тем самым подогрев воздуха в камере сгорания и облегчая самовоспламенение топлива. О работе системы водителю в кабине сигнализирует контрольная лампа.

Погасание контрольной лампы свидетельствует о готовности к запуску. Электропитание со свечи снимается автоматически, но не сразу, а через 15-25 секунд после запуска, чтобы обеспечить устойчивую работу непрогретого двигателя. Современные системы предпускового подогрева обеспечивают легкий пуск исправного дизеля до температуры 25-30оС, разумеется, при условии соответствия сезону масла и дизтоплива.

Турбонаддув и Common-Rail
Эффективным средством повышения мощности является турбонаддув. Он позволяет подать в цилиндры дополнительное количество воздуха и в результате увеличивается мощность. Давление выхлопных газов дизеля в 1,5-2 раза выше, чем у бензинового мотора, что позволяет турбокомпрессору обеспечить эффективный наддув с самых низких оборотов, избежав свойственного бензиновым турбомоторам провала — «турбоямы».

Турбодизель имеет и некоторые недостатки, связанные с надежностью работы турбокомпрессора. Так, его ресурс существенно меньше ресурса самого двигателя и не превышает 150 тыс. км. Турбокомпрессор предъявляет жесткие требования к качеству моторного масла. Подробнее в статье: что такое турбокомпрессор.


Система Common-Rail. Компьютерное управление подачей топлива позволило впрыскивать его в камеру сгорания цилиндра двумя точно дозированными порциями. Сначала поступает крохотная, всего около миллиграмма, доза, которая при сгорании повышает температуру в камере, а следом идет главный «заряд». Для дизеля — двигателя с воспламенением топлива от сжатия — это очень важно, так как при этом давление в камере сгорания нарастает более плавно, без «рывка». Вследствие этого мотор работает мягче и менее шумно.

В результате в дизелях с системой Common-Rail расход топлива сокращается на 20%, а крутящий момент на малых оборотах коленвала возрастает на 25%. Также уменьшается содержание в выхлопе сажи и снижается шумность работы мотора.

Дизельные двигатели — устройство и принцип работы

Ежегодно растет количество транспортных средств, характерный звук работающего силового агрегата которых, выдает его тип. Именно дизельным двигателям будет посвящена эта публикация, в которой постараемся максимально описать их особенности, некоторые рабочие характеристики и отличия от бензиновых моторов.

Отличительные черты дизельных агрегатов, такие как: экономичность, высокие рабочие показатели и топливо, которое стоит дешевле, делают этот вид моторов сегодня еще востребование. Последние модели дизелей по уровню своей шумности и экологическим показателям практически не отличаются от своих бензиновых собратьев, разве что они более экономичны и долговечны.

Особенности конструкции

Конструктивно работающие на солярке моторы ничем не отличаются от бензиновых, и имеют те же детали. За исключением того, что клапанные элементы дизелей производятся более усиленными, иначе они не выдержат всей нагрузки. Для сравнения: степень сжатия дизельного силового агрегата 19-24 единицы, а это в два раза выше, нежели у бензинового. По этой причине дизель имеет немного большие габариты и массу.

Шумная работа этого силового агрегата обусловлена одной его особенностью. Дело в том, что самовоспламенение смеси внутри его цилиндров происходит только в момент возрастания давления. Благодаря этому допускается использование в моторе дешевого топлива (не путать с некачественным), и его работа на необогащенных смесях. За счет этого и достигается экономия. Поскольку агрегат работает на необогащенных смесях, соответственно, его вредные выбросы в атмосферу значительно снижены.

Единственными минусами дизелей принято считать их шумную работу, сопровождаемую вибрацией, проблемы с пуском в холода и меньшую мощность в литраже. Но, подобные недостатки прерогатива исключительно старых моторов, у современных дизелей (ввиду их конструктивных особенностей) эти проблемы исключены.

Дизеля с прямым впрыском

Есть несколько конструкций дизельных моторов, которые отличаются друг от друга строением камеры сгорания. Агрегаты, в которых камера сгорания нераздельна, а впрыск топлива осуществляется непосредственно в пространство над поршнем, называются двигателями с прямым впрыском. Роль камеры сгорания у них играет поршень.

Не так давно непосредственный впрыск применялся исключительно на низкооборотистых дизелях с повышенным рабочим объемом. Подобная мера связывалась только с проблемами при сгорании топлива, постоянной вибрацией и шумной работой.

Однако ситуация изменилась с появлением топливного насоса высокого давления, управляемого при помощи электроники, инновационной системы двухуровневого впрыска и решением проблемы неполного сгорания топлива. Подобные мероприятия позволили получить стабильную работу агрегата уже на 4500 об/мин, сделали его более экономичным и малошумным.

Дизеля с раздельной камерой

Сегодня этот тип дизельных силовых агрегатов широко распространен на легковых транспортных средствах. Топливо в таком моторе впрыскивается в отдельную камеру, а не в цилиндр. Широко распространена модель вихревой камеры, которая располагается у основания блока цилиндров и через специальный канал соединяется с цилиндром таким образом, чтобы воздух, сжимаясь, попадал в нее, и уже далее закручивался внутри наподобие вихря. Это способствует хорошему насыщению смеси и повышает ее самовоспламенение, которое происходит в вихревой камере и уже далее переходит в основную.

При такой конструкции мотора давление в его цилиндрах нарастает постепенно, в результате чего уровень шума агрегата значительно снижается, а обороты – повышаются. Практически на 90% дизельного транспорта установлены двигатели с вихревой камерой.

Топливная система дизелей

Пожалуй, эта система является важнейшей составной частью дизельного мотора, большей частью характеризующая его эффективность. Ее работа заключается в дозированной подаче топлива под определенным давлением и в определенное время. Повышенные требования к точности ее работы, и наличие высокого давления внутри системы делают этот узел дизельного агрегата дорогостоящим и сложным.

Состоит система топливоподачи из:

  1. Топливного насоса высокого давления (ТНВД), который обеспечивает подачу солярки к форсункам двигателя по строго заданному циклу, который зависит от работы агрегата и прикладываемых водителем усилий к педали акселератора. Многорежимный ТНВД объединяет в себе работу главного исполнительного устройства, функция которого заключается в обработке команд водителя, и автоматическую систему управления силовым агрегатом.

Управляя педалью акселератора, шофер не уменьшает либо увеличивает подачу рабочей смеси, а всего лишь задает соответствующий режим регуляторам, которые самостоятельно корректируют топливоподачу в зависимости от давления, количества оборотов, положении регуляторов подачи и т. д. Отметим, что большинство выпускаемых сегодня дизельных внедорожников комплектуются распределительным типом ТНВД.

Распределительные ТНВД являются в основном прерогативой дизельных моторов установленных на легковом автотранспорте. Они отличаются правильно отрегулированной топливоподачей и повышенным быстродействием, за счет чего достигается их стабильная работа на высоких оборотах. Однако подобный тип топливных насосов слишком требователен к качеству солярке и ее чистоте, поскольку она смазывает рабочие поверхности их деталей.

  1. Форсунки дизельного мотора являются не менее важным, чем ТНВД элементом системы топливоподачи, которые совместно с топливным насосом осуществляют бесперебойную дозированную подачу рабочей смеси в камеру сгорания. Давление в системе топливоподачи зависит от угла размещения форсунки, а форму топливному факелу, от которой зависит вся правильная последовательность самовоспламенения и сгорания топлива, придает распылитель. Встречается два вида форсунок: многодырчатые либо шрифтовые.

Работа форсунки в дизельном агрегате обусловлена слишком тяжелыми для нее условиями. Это связано с тем, что рабочее движение иглы распылителя в два раза меньше оборотов мотора, при этом распылитель форсунки подвергается постоянному воздействию высокой температуры и топливных взрывов при контакте с камерой сгорания. Соответственно, такой элемент должен быть изготовлен из прочных и теплостойких материалов.

  1. Топливный фильтр, хотя и является простейшим элементом в системе топливоподачи дизеля, все же его отсутствие не сможет обеспечить полноценную работу мотору. Его характеристики (уровень фильтрации и пропускной возможности) обязательно должны быть подобраны в соответствии с типом и показателями мощности силового агрегата. Помимо фильтрации солярки, фильтр еще играет роль отделителя воды. Для этого в его конструкции предусмотрен нижний слив закрытый пробкой. Зачастую на топливный фильтр устанавливается ручная помпа, которая необходима для откачки воздуха из системы.

Редко, но все же бывают топливные фильтры с электроподогревом, который в разы облегчает запуск агрегата в холодное время.

Особенности запуска дизельных моторов

Благодаря предпусковому подогреву возможен холодный запуск двигателя работающего на солярке. Действует предпусковой подогреватель так: внутри камер сгорания располагаются специальные электрические нагреватели – свечи накаливания. В момент включения зажигания эти элементы обеспечивают мгновенный прогрев камер сгорания, облегчая при этом процесс самовоспламенения рабочей смеси. Соответствующий индикатор в салоне сигнализирует о работе системы.

Как только индикатор погас – силовой агрегат прогрелся и готов к пуску. После запуска мотора на нагревательный элемент, в течение 15-20 сек, еще продолжает поступать электропитание. Это позволяет стабилизировать работу еще холодного двигателя. Отметим, что предпусковой подогреватель способен обеспечить свободный пуск мотору (при условии его полной исправности и наличии соответствующего дизтоплива) при температуре до -30 градусов.

Турбированный дизель

Эффективно увеличить мощность дизельного двигателя возможно только с применением турбонаддува. Благодаря ему в цилиндры дизеля при помощи насоса подается больше воздуха, в результате чего возрастает подача смеси, улучшается ее горение и увеличивается мощность мотора. Поскольку выхлопные газы дизельного двигателя имеют большее в 1,5-2 раза давление в отличие от бензиновых агрегатов, их турбокомпрессор работает эффективнее даже на малых оборотах, что позволяет турбированному дизелю избежать провалов в работе (так называемых «турбоям»).

Однако турбодизель не лишен и недостатков, которые в основном заключаются в несовершенстве конструкции турбокомпрессора. Его рабочий ресурс редко превышает пробег в 150 тыс. км, что гораздо меньше ресурса самого агрегата.

Преимущества использования системы Common-Rail

Благодаря системе электронного управления топливоподачей предусмотрен впрыск солярки двумя последовательными дозами в камеру сгорания. Вначале подается небольшая порция, необходимая для разогрева камеры, а после нее – уже основная. Подобная система дозировки топлива очень важна для дизельных силовых агрегатов, поскольку она обеспечивает плавный рост давления внутри камер сгорания, которое обусловлено меньшей шумностью мотора и его стабильной работой.

Применение системы Common-Rail позволяет сократить потребление топлива на 20%, при этом на 25% повысить крутящий момент коленвала при работе двигателя на низких оборотах.

Видео покажет устройство и принцип работы дизельного двигателя:

Видео расскажет о эксплуатации современных дизельных двигателей:

12 преимуществ дизельного двигателя — ЗА БАРАНКОЙ

Почему дизельный мотор лучше: Сравнение дизельных двигателей с бензиновыми

Задумывались ли вы почему экономные Европейцы чаще всего приобретают дизельные автомобили? Ведь уровень жизни и доходы населения в Европе позволяет людям не задумываться о топливе. Но несмотря на благосостояние, население Европы все равно чаще покупает автомобили с дизельными моторами. И причина здесь не только в экономии топлива. Европейцы из-за одной только экономии никогда бы не стали массово скупать дизельные автомобили. На самом деле популярность дизельных двигателей в Евросоюзе связана с рядом преимуществ, которые имеют дизельные транспортные средства по сравнению с их бензиновыми аналогами. Давайте узнаем какие-же, помимо экономии топлива, есть преимущества у дизельных двигателей.



1. Дизельные двигатели более экономичные

Как уже известно самое главное и существенное преимущество любого дизельного мотора по сравнению с бензиновыми аналогами это значительно меньший расход топлива. Низкий расход дизельного мотора связан с особенностью преобразования дизельного топлива в энергию. Так, например, дизельный силовой агрегат более эффективно сжигает топливо, что позволяет ему получать от одного объема соженного топлива около 45-50 процентов энергии. Бензиновый же мотор получает приблизительно 30 процентов энергии. То есть 70 процентов бензина сгорает впустую!!!



Кроме того, дизельные двигатели имеют более высокую степень сжатия чем бензиновые. Так как на степень сжатия влияет время воспламенения топлива, то соответственно, чем выше степень сжатия, тем двигатель имеет больший КПД.



Это интересно: На чем мы будем ездить в будущем



Также современные дизельные моторы более эффективны из-за отсутствия дроссельной заслонки на впускном коллекторе, которая как правило используется в бензиновых автомобилях. Это позволяет дизелям избегать потери энергии связанной с всасыванием воздуха, который необходим для воспламенения топлива в бензиновых двигателях.



2. Дизельные двигатели надежнее чем бензиновые

За последние более чем 50 лет дизельные моторы зарекомендовали себя надежнее чем их бензиновые конкуренты. Главной особенностью дизельного мотора является отсутствие в дизельной машине системы зажигания, работающей от высокого напряжения. В итоге в дизельной машине отсутствуют радиочастотные помехи от линии высокого напряжения, которые часто становятся виновниками проблем с электроникой автомобиля.



Также считается что большинство внутренних компонентов дизельного двигателя имеют более долгий срок службы. И это действительно так, поскольку из-за более высокой степени сжатия компоненты дизельного силового агрегата изначально более долговечны.



Именно поэтому в мире очень много дизельных автомобилей с пробегом около 1 млн. километров и немного бензиновых с таким же пробегом.



Есть правда один минус дизельных моторов, который раньше не давал покоя поклонникам мощных автомобилей. Дело в том, что у дизельных двигателей старых поколений на каждый литр объема мотора была очень маленькая мощность. Но к счастью инженеры решили эту проблему с появлением на рынке турбин. В итоге почти все современные дизельные моторы оснащаются турбинами, которые позволили им сравняться по мощности (а порой даже превзойти) с бензиновыми аналогами. В том числе с развитием технологий в современных дизелях удалось минимизировать практически все недостатки, которые преследовали дизельные моторы долгое время.



3. Дизельный двигатель автоматически сжигает топливо



Еще одно главное преимущество дизельных моторов в том, что дизельные автомобили автоматически сжигают топливо, фактически не затрачивая энергии для этого. Напомним, что несмотря на то что дизельный двигатель использует четырехтактный цикл (впуск, сжатие, сгорание и выхлоп) сжигание дизельного топлива происходит самопроизвольно внутри двигателя от большой степени сжатия. В бензиновых моторах для сжигания топлива нужны свечи зажигания, которые постоянно находятся под высоким напряжением чтобы выдавать искру воспламеняющая бензин в камере сгорания.



В итоге в дизельных двигателях нет необходимости в свечах зажигания, в высоковольтных проводах и т.п. В итоге затраты на содержания автомобиля значительно снижаются по сравнению с бензиновыми автомобилями, в которых нужно периодически менять свечи зажигания, высоковольтные провода и связанные с ними компоненты.



4. Стоимость дизельного топлива сопоставима со стоимостью бензина или даже ниже

Несмотря на то что в нашей стране стоимость дизельного топлива находится на том же уровне, что и бензин, нужно отметить что во многих странах мира (в том числе и в странах Европы) стоимость дизельного топлива ниже, чем бензин. То есть помимо низкого расхода топлива владельцы дизельных автомобилей во многих странах тратят на топливо гораздо меньше чем владельцы бензиновых транспортных средств.



Смотрите также: Десять самых легких и простых автомобилей для обслуживания



Но даже с учетом того что в нашей стране солярка стоит также как бензин (или даже дороже) преимущество по эффективности дизельных автомобилей очевидно. Ведь запас хода на полном баке дизельного топлива намного больше чем в том же автомобиле оснащенном бензиновым силовым агрегатом.



5. Более низкая стоимость владения

Кто-то может поспорить с этим преимуществом, так как в некоторых случаях стоимость технического обслуживания и ремонта дизельных автомобилей значительно превышает стоимость ТО бензиновых. И это действительно неоспоримый факт. Но в совокупности стоимость владения дизельным автомобилем значительно меньше бензинового аналога. Особенно на тех рынках где наблюдается повышенный спрос на дизельные машины. Дело в том, что в стоимости владения всегда нужно учитывать потерю рыночной стоимости автомобиля на подержанном рынке и естественный износ запчастей в процессе эксплуатации ТС. Как правило дизельные автомобили теряют в цене намного медленнее чем бензиновые аналоги. Также из-за более долговечных деталей двигателя дизельные автомобили имеют более долгий срок службы, что конечно позволяет тратить значительно меньше денег на ремонт автомобиля.



Так что в долгосрочном периоде (от 5 лет и выше) владение дизельной машиной более выгодное чем бензиновой. Правда стоит отметить, что стоимость дизельных моделей как правило значительно выше бензиновых. Но если вы будете долго владеть автомобилем и будете проезжать 20 000-30 000 км в год, то эта переплата окупиться за счет экономии топлива.



6. Дизельные автомобили более безопасные

На протяжении многих лет было доказано что дизельное топливо значительно безопаснее бензина по нескольким причинам. Во-первых, солярка меньше подвержена легкому воспламенению (возгоранию) по сравнению с бензином. Например, дизельное топливо как правило не воспламеняется при воздействии на него высокого источника тепла.



Смотрите также: Бензин или дизель: Что выгоднее



Во-вторых, дизельное топливо не выделяет опасных паров, как бензин. В итоге вероятность воспламенения паров, что может вызвать пожар автомобиля значительно ниже в дизельных транспортных средствах чем в бензиновых.



Все эти факторы делают дизельные автомобили намного безопаснее на дороге. Например, в случае ДТП.



7. В выхлопе дизельного автомобиля меньше окиси углерода

Дизельные моторы производят гораздо меньше окиси углерода чем бензиновые аналоги. Это преимущество особо очевидно в неавтомобильных силовых установках, таких как например дизель-генераторах. Бензиновые установки более опасны так как из-за большой концентрации окиси углерода существует опасность для человека, который может отравиться угарными газами. Вот почему в подводных лодках, подземных шахтах всегда используются только дизельные силовые установки. Ведь при применении бензиновых силовых агрегатов существовала бы опасность для людей.



Тем не менее это не говорит о том, что вы можете безопасно находится долгое время в закрытом помещение при работающем дизельном автомобиле. Помните, что дизельный выхлоп все равно содержит окись углерода. Правда в гораздо меньших количествах чем производят бензиновые моторы.



Не забывайте про эффект накопления концентрации газов в закрытом помещение. Иначе существует опасность отравления угарными газами дизельного автомобиля.



8. В дизельных двигателях турбина получает больше энергии

Мы живем в удивительное время, когда буквально на глазах в мире исчезают атмосферные двигатели. На их смену приходят турбо моторы, которые намного эффективней и мощней своих предшественников. Так что совсем скоро большинство автопроизводителей откажутся от обычных силовых агрегатов в пользу турбо технологий.



С самого начала появления турбин инженеры столкнулись с проблемой, связанной с питанием турбокомпрессора. Как правило крыльчатка турбины вращается за счет энергии получаемой от выхлопных газов автомобиля. Если же сравнивать бензиновые и дизельные автомобили, то турбины в дизельных моторах работают более эффективны, так как в дизельном автомобиле количество выхлопных газов гораздо больше. Именно поэтому турбокомпрессор дизельного мотора выдают максимальную мощность намного раньше бензиновых автомобилей. То есть уже на низких оборотах владельцы дизельных автомобилей начинают ощущать максимальную мощность и крутящий момент.



9. Дизельные моторы без дополнительных модификаций могут работать на синтетическом топливе

Еще одно главное преимущество дизельных двигателей- это возможность работать на синтетическом топливе, без каких-либо существенных изменений в конструкции силового агрегата. Бензиновые же двигатели также могут работать на альтернативном топливе. Но для этого необходимы значительные изменения в конструкции силового агрегата. Иначе бензиновый двигатель работающий на альтернативном топливе быстро выйдет из строя.



В настоящий момент мировая промышленность экспериментирует с биобутанолом, который отлично подходит в виде синтетического биотоплива для бензиновых автомобилей. Этот вид топлива возможно не будет причинять бензиновым автомобилям никого вреда без проведения каких-либо изменений в конструкции двигателя.



Смотрите также: Развенчание мифов об альтернативных видах топлива



Но несмотря на это дизельные моторы уже сегодня могут работать без доработок на многих видах альтернативного топлива. Так что преимущество очевидно.



10. Дизельные двигатели меньше нагреваются

Дизельные силовые агрегаты всегда работают на более низких температурах по сравнению со своими бензиновыми аналогами. Дело в том, что из-за более эффективного сжигания топлива дизельные моторы меньше вырабатывают тепла, получаемого при воспламенении топлива. Например, дизельный мотор использует примерно на 40 процентов меньше топлива, для того чтобы выработать ту же мощность, которую вырабатывает того же объема бензиновый двигатель. Именно поэтому дизельный мотор выделяет гораздо меньше тепла в результате воспламенения топлива.



Главная причина почему дизельному двигателю для производства энергии необходимо меньше топлива, это более высокая степень сжатия, а также особенность впрыска топлива в камеру сгорания.



В отличие от бензиновых двигателей в дизелях топливо не впрыскивается до тех пор, пока поршень не будет находится в верхней части такта сжатия.



Также из-за особенностей дизельного топлива которому требуется высокая степень сжатия для воспламенения, в дизельных моторах топливо меньше подвержено самопроизвольному воспламенению.



11. Дизельные двигатели более долговечны

Когда дизельные двигатели впервые появились в автомобилях они быстро продемонстрировали удивительную особенность. Так по сравнению с бензиновыми, дизельные моторы имеют большой срок службы эксплуатации. Как мы уже сказали из-за особенностей работы дизельные моторы при проектировании и сборке требуют использования более крепких деталей. Также дизельное топливо имеет превосходные смазывающие свойства по сравнению с бензином. В итоге ресурс дизельных моторов как правило в два раза превышает бензиновые. Правда для того чтобы дизельный силовой агрегат прошел ровно в два раза больше бензинового аналога, необходимо соответствующее регулярное техническое обслуживание, которое как правило стоит дороже чем для бензиновых автомобилей. Но если вы собираетесь использовать дизельную машину долгое время, то переплата за ТО окупится большим ресурсом силового агрегата.



12. В дизельных двигателях при низких оборотах крутящий момент больше чем в бензиновых

По сравнению с бензиновыми двигателями, дизели умеют производит гораздо больше крутящего момента на низких оборотах. Вот почему в грузовых автомобилях как правило используют дизельные моторы. Благодаря доступному максимальному крутящему моменту на низких оборотах автомобиля становится не только экономичным, но и способен на низких оборотах брать на себя большую нагрузку.



Из-за этого большинство сельскохозяйственной, строительной, коммунальной и т.п. техники как правило оснащаются дизельными моторами.



Бензиновые двигатели как правило имеют небольшой крутящий момент по сравнению с дизельными автомобилями. Правда бензиновые моторы имеют всегда больше мощность. Но современные технологии и использование в дизельных двигателях турбин позволило автопроизводителям фактически сравнять дизельные автомобили по мощности с бензиновыми конкурентами. В итоге в большинстве случаев современные дизельные автомобили стали более предпочтительнее чем бензиновые аналоги, даже для тех, кто любит мощные модели.

Источник

История создания дизельного двигателя. Часть вторая. Первые дизельные двигатели

Категория: Полезная информация.

В первой части нашего повествования мы познакомились с Рудольфом Дизелем – немецким инженером, который придумал использовать смесь горючего и сильно сжатого воздуха для воспламенения топливной смеси в двигателе. И вот, вооружившись расчетами, патентом на разработку и контрактами владельцев заводов-пароходов, Дизель приступает к созданию  «нового, эффективного теплового двигателя».

dd

Эксперименты Дизеля

Три неудачных попытки предшествуют рождению прообраза современного мотора. Первая попытка – двигатель, работающий на угольной пыли – перегорает почти мгновенно. Дизель меняет пыль на керосин, придумывает систему охлаждения стенок мотора водой и наконец добивается сколь-нибудь устойчивых результатов. И четвертая попытка оказывается удачной – созданный в 1896 году двигатель развивает до 20 «лошадей» и выдает рекордных, по сравнению с паровыми агрегатами, 34% КПД.

Через год появляется созданный на заводе в Аугсбурге первый пригодный к использованию мотор системы Дизеля. Три метра в высоту и 20 «лошадей» — свои лавры Дизель получит чуть позже, когда агрегат прогремит на весь мир на выставке паровых машин в Мюнхене в 1898 году.

Другие имена

Параллельно с Дизелем разработку нового мотора вел русский инженер Густав Тринклер. Он представил свой двигатель с аналогичной системой высокого давления, «Тринклер-мотор», опоздав на год по сравнению с Дизелем и, несмотря на превосходство конкурента по части эффективности и технологического совершенства, успеха не получил. Дело в том, что крупнейшие корпорации и заводы к тому моменту за огромные деньги выкупили патенты на производство двигателей системы Дизеля – в их интересах было скрыть разработку Путиловского завода.

Что же касается технологической доработки мотора Дизеля, ею занялся в 1909 году инженер завода Benz&Cie Проспер Леранж. Он не только изобрел предкамеру двигателя, но и спроектировал форсунки с игольчатым клапаном и первые насос-форсунки.

Первый дизельный транспорт

Из-за огромных масс и размеров первых двигателей системы Дизеля, они могли использоваться только на морских судах и в тяжелой промышленности. Со временем дизельные двигатели стали устанавливать на подводные лодки. Лишь к началу 20-х годов ХХ века инженерам-конструкторам удалось уменьшить габариты дизельных двигателей до тех параметров, которые позволили использовать их на наземном транспорте.

Так, в 1923 году на выставке в Берлине был представлен первый грузовой автомобиль с мотором системы Дизеля. Им оказался выпущенный на заводе в Мангейме пятитонный грузовик Mercedes Benz 5K3. Двигатель, установленный в грузовике, имел предкамеру объемом почти 9 литров и развивал от 45 до 50 л.с. при 1000 об./мин.

Benz 5K3 Diesel
Почти в то же самое время инженеры компании Daimler-Motoren-Gesellschaft сконструировали аналогичный по мощности атмосферный мотор, а компания MAN представила дизельный двигатель с системой непосредственного впрыска.

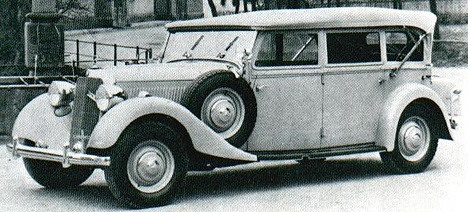

Что касается легковых автомобилей, то первой ласточкой по части дизельного двигателя стала модель 260D Mercedes Benz, представленная в 1936 году. Это первый в мире серийный легковой автомобиль с дизельным мотором.

mercedes 260d
Золотой век дизеля в США

Нужно сказать, что автовладельцы США ХХ века по достоинству оценили изобретение Дизеля лишь к концу 70-х годов, и связано это было с экономическими причинами. Нефтяной кризис и резкое подорожание топлива в этот период вынудило американцев массово скупать Peugeot, Mercedes Benz, Isuzu, Volkswagen, Audi, Volvo и Datsun – и все с дизельными моторами. Существенно выросли и продажи производителя собственных дизельных автомобилей в Америке, концерна General Motors.

Однако к середине 80-х с урегулированием цен на бензин, приоритеты американцев снова повернулись в сторону бензиновых автомобилей. Вскоре Дженерал Моторс прекратил выпуск собственных дизельных автомобилей.

 Если вы в поиске качественных запчастей для своего дизельного двигателя, проверьте наш каталог.

Перейти в каталог

дизельных двигателей против бензиновых двигателей

Теоретически дизельные и бензиновые двигатели очень похожи. Оба двигателя внутреннего сгорания предназначены для преобразования химической энергии, имеющейся в топливе, в механическую энергию. Эта механическая энергия перемещает поршни вверх и вниз внутри цилиндров. Поршни соединены с коленчатым валом, и движение поршней вверх и вниз, известное как линейное движение, создает вращательное движение, необходимое для вращения колес автомобиля вперед.

Как дизельные, так и бензиновые двигатели преобразуют топливо в энергию посредством серии небольших взрывов или возгораний. Основное различие между дизелем и бензином заключается в том, как происходят эти взрывы. В бензиновом двигателе топливо смешивается с воздухом, сжимается поршнями и зажигается искрами от свечей зажигания. Однако в дизельном двигателе сначала сжимается воздух, а затем впрыскивается топливо. Поскольку воздух нагревается при сжатии, топливо воспламеняется.

Следующая анимация показывает цикл дизеля в действии.Вы можете сравнить его с анимацией бензинового двигателя, чтобы увидеть различия.

Дизельный двигатель использует четырехтактный цикл сгорания точно так же, как бензиновый двигатель. Четыре удара:

  1. Ход впуска — Впускной клапан открывается, впуская воздух и опуская поршень.
  2. Ход сжатия — поршень движется вверх и сжимает воздух.
  3. Ход сгорания — Когда поршень достигает вершины, топливо впрыскивается в нужный момент и зажигается, заставляя поршень снова опуститься.
  4. Ход выхлопа — поршень движется назад к вершине, выталкивая выхлоп, созданный в результате сгорания, из выпускного клапана.

Помните, что дизельный двигатель не имеет свечи зажигания, что он всасывает воздух и сжимает его, а затем впрыскивает топливо непосредственно в камеру сгорания (прямой впрыск). Именно тепло сжатого воздуха зажигает топливо в дизельном двигателе. В следующем разделе мы рассмотрим процесс впрыска дизеля.

,

Engine & Emission Technology Online

Бревно

13 июля 2020 года: обновление SuperTruck II, основанное на ежегодном обзоре заслуг Министерства энергетики США за 2020 год, проведенном практически с 1 по 4 июня [подробнее …]

7 июля 2020 года: стандарты выбросов — добавлено резюме корейских программ по снижению выбросов мелкой пыли с судов.

29 июня 2020 года: для вашего удовольствия от чтения, краткий обзор сессий двигателя и эмиссии на цифровом саммите SAE WCX 2020, который состоялся практически 16-18 июня [подробнее…]

24 июня 2020 года: стандарты выбросов — добавлено резюме инициативы «Новые периодические технические осмотры» (NPTI), целью которой является включение измерений количества частиц в тесты выбросов PTI ЕС для обнаружения неисправных дизельных сажевых фильтров.

23 июня 2020 года. Статистический обзор мировой энергетики BP, опубликованный на прошлой неделе, показывает, что рост мирового спроса на энергию замедлился до 1,3% в 2019 году с 2,8% в предыдущем году. Возобновляемые источники энергии показали сильный рост, в то время как доля ископаемого топлива в мировом первичном энергетическом балансе составила 84.3%, остается стабильным [подробнее …]

18 июня 2020 года: Джон Дж. Муни, который изобрел трехкомпонентный катализатор (TWC) вместе с командой в Engelhard, скончался в возрасте 91 года 16 июня 2020 года. Джон был великим человеком и ученым.

13 июня 2020 года: обновленный и реструктурированный документ «Руководство по технологии» под названием «Каталитические дизельные фильтры» охватывает материал, который ранее был подробно описан в двух статьях: «Катализированные дизельные фильтры» и «CRT-фильтр».

28 мая 2020 года. Открыта регистрация на вебинар Cambulsion «Использование газоанализаторов быстрого реагирования для разработки дизельных двигателей и последующей обработки », который состоится 3 июня года , 10:00 по восточному времени.Если вы не можете присутствовать или если вы хотите подготовить себя перед посещением, вы можете прочитать недавнюю тематическую статью Марка Пекхэма на эту тему.

27 мая 2020 года: Калифорния и 22 других штата подали в суд на американское Агентство по охране окружающей среды США / NHTSA в суд за отмену стандартов выбросов CAFE и ПГ для легковых автомобилей и легких грузовиков 2021-2026 модельного года [подробнее …]

24 мая 2020 года: корпорация 3DATX разработала ряд портативных анализаторов выбросов ParSYNC® iPEMS, которые могут измерять выбросы PM / PN, NO / NO 2 / NOx, CO и CO 2 .

19 мая 2020 года: новый документ по технологическому руководству по эффективности двигателей — учебник для начинающих, который необходимо прочитать каждому, кто стремится углубить свое понимание потерь энергии в двигателях внутреннего сгорания. Некоторые разделы нового документа ранее были частью документа «Основы двигателя», который также был обновлен.

9 мая 2020 года: TSI Incorporated разрабатывает и производит самые современные приборы для количественной оценки и анализа выбросов частиц от двигателей малой и большой мощности, включая счетчики частиц, анализаторы распределения частиц по размерам и системы кондиционирования образцов.

30 апреля 2020 года: итоги 41 -го Международного венского автомобильного симпозиума, который был проведен в этом году как «виртуальное мероприятие» [подробнее …]

20 апреля 2020 года: исторический день для нефтяных рынков — нефть марки WTI (West Texas Intermediate) с поставкой в ​​мае впервые торговалась отрицательно, в какой-то момент достигая отрицательных 40 долларов за баррель, и завершила день с отрицательными 37,63 долларов за баррель. Это означает, что производители нефти и / или трейдеры должны платить за то, чтобы получить нефть у них из рук.Цены на нефть, похоже, снижаются из-за опасений по поводу того, что запасы сырой нефти в США могут быть заполнены. Некоторые канадские смеси также попали на отрицательную территорию.

16 апреля 2020 года. Согласно отчету Rystad Energy, мировой спрос на нефть упадет на 27% в апреле и примерно на 10% за весь год. Это снижение энергопотребления, хотя и является самым разрушительным для мировой экономики, фактически соответствует целям Парижского соглашения [подробнее …]

9 апреля 2020 года. Сводная информация о нормах выбросов для стационарных двигателей в Германии была обновлена ​​с учетом требований 44 -й нормы 900m BImSchV.

6 апреля 2020 года: новый документ по технологическому руководству охватывает возобновляемые углеводородные топлива, такие как те, которые получают гидрированием растительных масел. Также были обновлены две соответствующие статьи: Альтернативные виды топлива и Биодизель — моноалкиловые эфиры.

1 апреля 2020 года. Агентство по охране окружающей среды США и НАБДД выпустили окончательное правило, устанавливающее среднюю корпоративную экономию топлива (CAFE) и нормы выбросов CO 2 для легковых автомобилей и легких грузовиков 2021-2026 модельного года, что ослабило стандарты, принятые в 2012 году [подробнее…]

30 марта 2020 года: краткое изложение технических сессий 11 -го Международного форума AVL по выхлопным газам и выбросам твердых частиц, состоявшегося в Людвигсбурге, Германия, 3-4 марта 2020 года — одной из последних конференций перед закрытием Коронавируса [подробнее … ]

Дизельный двигатель и выбросы

Дизельный двигатель является наиболее эффективной силовой установкой среди всех известных типов двигателей внутреннего сгорания. Тяжелые грузовики, городские автобусы и промышленное оборудование приводятся в движение почти исключительно дизельными двигателями во всем мире.В обозримом будущем мировые транспортные потребности будут по-прежнему зависеть от дизельного двигателя и его бензинового аналога. Тем не менее, обе технологии двигателей развиваются для решения двух основных задач: снижение выбросов и повышение энергоэффективности.

Двигатели внутреннего сгорания вносят существенный вклад в загрязнение воздуха. В ответ на это в регионах с наиболее строгими стандартами выбросов были разработаны и внедрены технологии чистого дизельного топлива с выбросами, близкими к нулю NOx и PM .По мере того как эта тенденция распространяется на другие районы мира, экологический акцент сместился на изменение климата и энергоэффективность. Экологическая выгода от низких выбросов парниковых газов, традиционно связанная с дизельным двигателем, более не является достаточной. Чтобы соответствовать будущим правилам экономии парниковых газов и топлива, разрабатываются новые технологии — низкотемпературное сгорание, утилизация отработанного тепла, электрификация трансмиссии и многое другое — которые еще больше повышают эффективность не только силовой передачи дизельного двигателя, но и всего транспортного средства в целом ,В соответствии с политикой низкоуглеродного регулирования сфера потенциальных улучшений больше не ограничивается двигателями и транспортными средствами, но также включает влияние жизненного цикла производства топлива и производства транспортных средств.

DieselNet , единственная информационная служба, посвященная исключительно двигателям внутреннего сгорания и выбросам, представляет собой интернет-базу знаний технической и деловой информации о дизельных двигателях, топливе, выбросах и технологиях, необходимых для чистых и эффективных дизельных двигателей будущего.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
