Отечественными автолюбителями часто производится установка 16 клапанного двигателя на классику. Делается это по нескольким причинам. Одна из них желание увеличить мощность автомобиля. Ведь все автомобили с 16 клапанами более мощные, и как минимум, более экономичные по сравнению с «классическими» аналогами.

Другая причина, это желание сделать машину более комфортной. Ведь на ВАЗовской классике в большей части случаев применялись цепные двигатели, которые довольно-таки шумные. Все эти причины и становятся поводом для замены силового агрегата. Тем более, что если правильно подобрать замену, никаких проблем не возникает.

Содержание

Что ставить?

Установка 16 клапанного двигателя на классику обычно начинается с выбора подходящего агрегата. Идеально подходит мотор с ВАЗ 2112. У него аналогичные крепления, после небольших доработок спокойно устанавливается коробка от классики. В итоге модернизация обходится сравнительно недорого. Это самый оптимальный вариант. Приобрести мотор лучше всего уже бывший в употреблении, это обойдется намного дешевле.

Если вы приобретаете движок не у знакомого, который может с гарантией поручиться за его качество. То следует провести полную капиталку двигателя.

Установка

Итак мотор вы купили, старый агрегат выкинули. Осталось установить новый двигатель на место. Учтите, что он довольно тяжелый, поэтому желательно иметь под руками таль или что-то подобное. В крайнем случае подойдет брусок и пара здоровых парней. Итак, приступаем к монтажу:

• Начинать нужно с подготовки двигателя. В первую очередь следует снять маховик. Его венец следует обточить изнутри. Это делается, чтобы бендикс стартера свободно заходил в сцепление с маховиком. Заодно нужно поменять подшипник первичного вала, вместо родного ставят от 2101. Последняя доработка касается поддона, его немного заминают справа над балкой. Иначе двигатель не встанет.
• Заодно устанавливают корзину сцепления, используется обычная, устанавливаемая на классику;
• Устанавливают двигатель на подушки от Нивы, на них кладут несколько толстых шайб. Иначе мотор окажется, расположен слишком низко;
• Коробка прекрасно подходит к этому двигателю. Недостаток один закрепить ее можно только на 3 болта. Левый верхний не сходится, некоторые придумывают специальные приспособления. Но это не обязательно КПП прекрасно держится и так;
• Устанавливают стартер и заканчивают сборку трансмиссии;
• Установка паука несложная задача, но для правильного его расположения придется повозиться. Путем примерок выгибают трубу так, чтобы она выходила, как нужно
• Протаскивают трос акселератора. Он крепится к приводу дроссельной заслонки. Проще всего взять его от инжекторной классики.

Самая простая часть закончена. Осталось установить навесное оборудование, подключить электрику и настроить автомобиль.

Переделка электрики

Современный двигатель это не только механическая часть, но и множество электроники. Поэтому просто поставить двигатель в классику, в которой имеется 3 провода, расположенных крестом, не выйдет. Придется доделывать проводку.

Для начала нужно разместить все навесное оборудование. Никаких переделок тут не потребуется, и генератор и помпа прекрасно будут здесь работать. Заменить придется только бензонасос. Взять его можно с инжекторной ВАЗ 2107.

Далее нужно установить блок управления двигателем. Он берется обычный от «двенашки». Устанавливаются все датчики. Теперь их следует подключить. Для этого желательно изучить внимательно всю ту же Ваз 2107. Идеальным вариантом станет прокладка проводов так, как они расположены там. Не забудьте подключить «чек». Если у вас на панели его нет придется поменять торпеду на «семерочную». Некоторые водители идут другим путем. При отсутствии специальной лампы, просто ставят дополнительный светодиод и к нему подключают провод от ЭБУ. После окончательной сборки следует запрограммировать блок управления. И провести окончательные настройки.

Cтавим на Жигули двигатель 2112. Опустим этапы переделки печки, ветрозащиты или ещё чего. Сейчас мы говорим исключительно об инсталляции самого мотора.

Крепеж мотора 2112 такой же, как и родного жигулевского мотора за исключением того факта, что правое крепление подушки придется рассверлить до 8мм. Но сам мотор смещен в сторону моторного щита, поэтому придется вырезать моторный щит. Удобней всего это делать газорезкой. Болгаркой достаточно опасно в виду наличия усилителей и прочих двойных листов металла. Не забудьте учесть то, что мотор будет двигаться на опорах, поэтому необходимо сделать запас по ширине окна.

Поддон придется немного переварить ребро жесткости будет упираться в балку

Повозиться нужно будет и с коленвалом. Дело в том, что одной из опор первичного вала кпп 2101 является подшипник в торце коленвала. Без него сцепление и кпп быстро разобьются. В коленвале «переднеприводных» моторов оного нет. Придется доустановить. К счастью, заготовка коленвалов всех вазов, видимо, одинаковая, поэтому подшипник коленвала 2101 ставится в коленвал 2110 или 2108 или любой другой без особого напряга. Родная упорная бобышка вырезается полностью, и растачивает торец коленвала так, чтобы подшипник в итоге выступал на то же расстояние, что и родная бобышка.

Стартер остается старый, только вот маховик ваз 2107 придется модернизировать. Берем маховик, берем новый венец от маховика 2101 и несем токарю. Все, что нам нужно это перепрессовать венец с другой стороны, нежели он стоит на переднеприводных авто.

Кпп стыкуется без проблем, кроме верхнего левого уха, оно не совпадает на несколько сантиметров. Можно переварить колокол, через пластину ставить, а можно так оставить. Лично я оставил на 3-х болтах. Практика показывает, что все ездит замечательно и в самых жестких условиях.

Сцепление ставится 2112, с выжимным подшипником 2110 через проставку – переходник. Рабочий цилиндр сцепления и вилка остаются штатными. Чертеж переходника приложен в файле в формате автокада.

• Система охлаждения

на ваше усмотрение, в любом случае магистрали будут все самодельные и разные, в зависимости от использованного радиатора. Я использовал радиатор от BMW E30 325

• Система выпуска

Тут кто как горазд. У меня самопальный выпускной коллектор под турбину, хоть и предназначенный для комплектации в зубиле. А в целом придется родные жигулевские штаны переделывать, а ещё лучше изготовить выпуск с нуля.

• Привод акселератора

Я использовал педаль от ВАЗ 1118, с тросом газа 2110.

По сути мотор ставится за один день с пивом. Проводка двигателя ваз 2104 и прочее проблем не составляют если с инжектором вы знакомы.

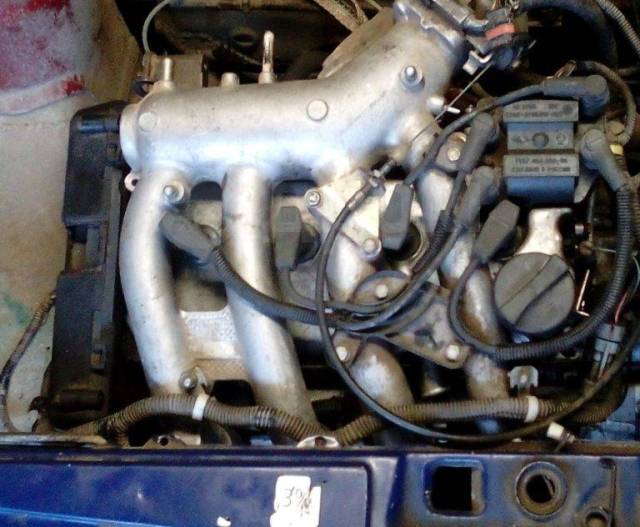

Вот такая компоновка мотора в итоге получается.

Описано все вкратце, но это самое важное, и ничего особенного там нет. Кто берется за такую работу, я надеюсь, представит себе объем работ и подойдет во всеоружии и не повторит моих косяков и ошибок. Можно, кстати, перенести маслоналивную горловину а то неудобно. Возможны нюансы при резке моторного щита в зависимости от марки машины. Как выяснилось на практике, ориентироваться по ребрам жесткости даже в пределах одного семейства не получается. Так же возможны проблемы при использовании нестандартного ГТЦ и вакуумного усилителя тормозов.

При установке нештатного ресивера, в частности типа «огнетушитель», придется переваривать крепление дроссельной заслонки с вероятностью 99% она упрется в шкив впускного распредвала ваз 2105. Как вариант удлинять резинки. На фотографии видно, что упирается сектор газа дросселя.

Масштабный и долгий проект по переделке вазовской классики. Клиент из Воронежа самостоятельно начал доработку семерки, до ума доведена задняя подвеска, установлена блока и выпуск на 63 трубе с банками фокс. Автомобиль инжекторный с двигателем 21067.
Задача стоит собрать шестнарь 1,73л на 80 коленвале, доработать ГБЦ (портинг, легкие клапана и тарелки, валики), установить ресивер и паук. И естественно поставить новый мотор вместо старого. В КПП поставить ряд R1 и провести полную ревизию. Ну и полностью поменять переднюю подвеску, рулевое и тормоза. И ряд других работ по электрике и настройке.
Работа начата с разборки автомобиля.

Первым этапом КПП. Снятую коробку помыл-почистил снаружи и разобрал.

Дефектуем детали.
Изношены малые зубчатые венцы включения 4,3 и 1 передач. Новый первичный вал и шестерня первой передачи идут в составе тюнингового ряда R1, поэтому докупить надо только шестерню 3 передачи.
Имеется износ на скользящих муфтах включения 1-2 и 3-4 передач и на кольцах синхронизаторов 4 и 3 передач. Покупаем новые детали взамен отбракованных.
Поменяем на новые все подшипники и сальники КПП.

Собираем первичный вал из комплекта R1. Шестерня постоянного зацепления этого вала имеет 19 зубьев, вместо 18 на стоковом первичном вале. Ответная шестерня промежуточного вала у R1 и стока имеет по 28 зубов.

Переставляем синхронизатор на шестерню 1 передачи ряда R1. Шестерни имеют по 33 зуба, но ответная шестерня на промежуточном вале ряда R1 имеет 15 зубьев, а сток 14.

За счет изменения передаточного числа шестерен постоянного зацепления 1,2,3 и 5 передачи удлиняются и за счет изменения передаточного числа шестерен 1 передачи сглаживается разрыв между 1 и 2 передачами. Передаточные числа сток КПП: 3,67-2.10-1,36-1-0,82. Ряд R1: 3,24-1,99-1,29-1-0,76.
Затем проводим подсборку вторичного вала.

И ставим вторичный и первичный валы в корпус КПП, не забывая установить между ними игольчатый подшипник.

Затем устанавливаем вилки и штоки переключения передач. И ставим промежуточный вал ряда R1.

Потом собираем заднюю и 5 передачи.

При разборке и сборке классических коробок многие мучаются с блокирующими сухарями штоков переключения передач. Я при работе с этими КПП пользуюсь дедовским приемом, при разборке коробки вынимаю пружины фиксаторов штоков и прикручиваю пластину обратно, оставив шарики в отверстиях корпуса. При извлечении штоков, вставляю в отверстия корпуса поролоновые вставки которые удерживают на своих местах блокирующие сухари и шарики. Потом, при сборке, просто выдавливаю штоками поролон и не надо мучиться с установкой сухарей. Остается только открутить и закрутить винты пластины, поставив на место пружины фиксаторов штоков.
Прикручиваем кожух сцепления и крышку пятой передачи.

Затем ставим выжимной подшипник из нового комплекта сцепления «Сакс» с вилкой.

После коробки передач пришла очередь заняться передней подвеской, тормозами и рулевым. Для установки был приобретен полный комплект передней подвески, амортизаторы «кони», комплект для перехода на ступицы 2108, планшайбы и тормозные механизмы 2112, вентилируемые тормозные диски 14″. Куплены все рулевые тяги и качающийся рычаг на шарикоподшипниках. Отдельно пришлось докупить длинные тормозные шланги от нивы и щитки передних тормозов. Рулевые сошки приобретены укороченные на 3 см.
Снимаем все старое с машины.

Готовим новые рычаги.

Шаровые опоры с данными рычагами используются все верхние, у нас «трек». Все сайлентблоки полиуретан.

По просьбе клиента установлены усилители подпружинников.

Собираем новую рулевую трапецию и рулевые тяги.

При сборке рулевых тяг используются шестигранные скрутки из комплекта «клубтурбо». Новые тяги на 7 сантиметров длиннее старых. По началу показалось, что слишком длинные, но встали хорошо.

Далее ставим поворотный кулак (у нас он под заднюю ступицу 2108) в тиски, размещаем на нем планшайбу и щиток. Со щитка предварительно срезается наружный бортик. Отмечаем и срезаем у щитка места, мешающие установке тормозной скобы 2112.

Тормозные механизмы монтируются как у 2112 в передней части диска. При использовании укороченных рулевых сошек ставить тормоза сзади немного «тесновато». Отмечу, что задние ступицы 2108 в комплекте с поворотными кулаками были совершенно стандартные с посадочным местом тормозного барабана 60мм. Естественно тормозные диски 2112 на ступицу не садились. Пришлось доехать к токарю и проточить посадочные места на ступицах под размер центрального отверстия тормозных дисков.

Монтируем новые детали на автомобиль.

Стабилизатор поперечной устойчивости сдвоенный. Новые опоры двигателя «сэви».

Тормозных шлангов от нивы хватает с запасом. Главное при установке тормозных механизмов разместить их так, чтобы штуцеры для прокачки тормозов располагались вверху, иначе прокачать тормоза не получится.
Руль стал заметно туже, но его ход от упора до упора сильно уменьшился. Колеса поворачиваются так.

С подвеской пока все, может потом еще попробуем поиграться с длинной пружин.
Наконец приехали долгожданные детали, можно заниматься мотором.

Конфигурация двигателя 80-133,32-83-197,1. Сборка двигателя была запланирована с нуля. ГБЦ куплена новая и запилена 39/35 с увеличением проходного сечения седел на 1 мм. Куплен комплект легких клапанов (тюльпан) и комплект титановых тарелок. Пружины новые, заводские.
Блок цилиндров куплен калиновский, под болты ГБЦ М12. В коренных опорах засверлены каналы для маслофорсунок охлаждения поршней.

Поршни для данной конфигурации используются СТИ-217.22 с компрессионной высотой 23,8мм.

Все поршни ровные, как по весу, так и по размерам. Впервые на моей практике при обмере на расточке блока мастера сказали, что в нумерации поршней смысла нет, размеры идентичные. Как правило, поршни имеют различия в размерах и цилиндр растачивается под конкретный поршень, с указанием номера цилиндра на поршне для дальнейшей сборки.
В коленвале с ходом 80мм, для переднего привода надо прочить гнездо для опорного подшипника первичного вала классической КПП. Везем колено и подшипник к токарю. Результат:

Когда блок готов и колено готово и все детали лежат на полках можно собирать низ.

Потом устанавливаем задний сальник коленвала и крепим маховик. Маховик заказан на ОПП ВАЗ, он стальной. Сделан специально для установки шестнаря в классику с использованием сцепления от Шевинивы.

Прикручиваем поддон картера, специально для шестнаря в классику с противоотливными шторками. В поддоне предусмотрен вырез под балку передней подвески классических ВАЗов.

Прикручиваем помпу ТЗА, под приороремень, т. к. тут будет привод ГРМ 21126.

Низ готов, можно ставить под капот.

Садится блок хорошо, на опоры от родного мотора. С левой стороны блока надо рассверлить отверстия в кронштейне опоры до 10 мм и прикрутить опору к блоку болтами М10/1,25 с гроверами (хорошо подходят болты маховика). С другой стороны все стандартно, резьбы М8.
Подготовил щитки между блоком и КПП (симбиоз переднего привода и классики).

Сразу прикрутил КПП. Нижний левый болт подходит родной. Верхний подходит передний-верхний от переднего привода, длинны родного не хватает. Нижний правый надо подбирать длинной 90 мм с гайкой и гровером, т.к. в этом ухе нового блока нет резьбы.
Посмотрел на вилку сцепления, у нее нет хода, слишком сильно отклонена назад. Снял КПП, выкрутил опору вилки сцепления и подложил проставку 4 мм. Т.к. гровер с опоры убрал, прикрутил ее на фиксатор резьбы.

Поставил коробку. Вилка практически в том положении как перед разборкой. Надо только чуток подрегулировать шток рабочего цилиндра сцепления. Прикрутил стартер.

Потом занялся головкой. Поставил маслосъемные колпачки. И запрессовал в свое гнездо противодренажный клапан масляного канала. На новых ГБЦ эти клапана не установлены.

Устанавливаем клапана. Верхние тарелки титановые.

Гидрокомпенсаторы заказаны в ОКБ Дмигатель, они доработаны по RS технологии.

Распредвалы используем не злые Нуждин 8,7 264 градуса. Собрал топливную рампу с волгофорсами и спорт регулятором. С топливными трубками пришлось повозиться, мешали новой системе охлаждения. Получилось так:

Потом прикрутил систему охлаждения к другой пустой головке и поместил на блок, чтобы проверить как все помещается. Пометил места где надо еще немного подрихтовать.

После окончания «кузовных работ» зачистил и покрасил моторный щит и брызговики моторного отсека. И поклеил Бимаст.

Прикручиваем ГБЦ (болты используются укороченные Пайен М12), устанавливаем привод ГРМ. Перекрытия для наших незлых валов выставил 1/0,8.

На двигатель устанавливается водо-масляный теплообменник.

Теплообменник идет комплектом для переднеприводных машин с новой системой отопления, на которых жидкость всегда циркулирует через радиатор печки. Подключение осуществляется в разрыв трубопровода на отопитель. Но у семерки конструкция отопителя иная, он перекрывается краном. Пришлось собирать хитрую систему, чтобы разделить печку и теплообменник. На подачу печки установлен дополнительный кран.

Все трубки системы охлаждения проходят вокруг выпускного коллектора и естественно подвергаются интенсивному нагреву. Для уменьшения этого трубы коллектора замотал термолентой и использовал для системы охлаждения дорогие 4-х слойные шланги из силикона. Генератор новый, приоровский.
Штатную прокладку впускного коллектора дорабатываем, диаметр каналов 39 мм.

По просьбе клиента установлен штатный воздушный фильтр. Для его соединения с дроссельной заслонкой отлично подошел патрубок от УАЗа.

Вот такая получилась компоновка силового агрегата. АКБ переехала в багажник. Стандартный ЭБУ М73 заменен на Январь 7.2. По проводке они подходят, единственное, пришлось добавить провода на датчики фаз и детонации и удлиннить-укоротить другие провода. Прошивка подготовлена на основе классической.

И вот наступил день, когда машина была готова. Приехал владелец авто и мы прокатились на развал-схождение. В ходе поездки вылезло одно печальное обстоятельство, передние колеса трут по крыльям. По заверениям продавца подвески она должна идеально встать на сток пружинах, но у нас колея получилась ощутимо больше и колеса касаются крыльев на малейших кочках. В итоге машина осталась у меня еще нанеделю.

Пришлось искать умелых кузовщиков и раскатывать арки крыльев. Работа заняла два с половиной дня и стоила 3 тыс. Получилось хорошо. Издалека даже не очень заметно.

Теперь колеса не достают до крыльев, можно нормально передвигаться.

Также пришлось поменять печку, она не пережила замятие моторного щита. Столкнувшись с установкой шестнаря в классику на практике, могу порекомендовать тем кто будет делать такое сначала снять печку, а потом рихтовать моторный щит. Потом щит со стороны моторного отсека зашумить, а со стороны салона убрать штатную шумку и поставить печку. На этом все, автомобиль поехал на обкатку.

В общей сложности работа заняла почти месяц, но результат радует.

Инжектор 16 V на классику

Как поставить на классику 16-клаппаный инжектор от десятки. Пошаговая инструкция по установке.

Если вы решили тюнинговать классику для драга, дрифта, ралли и выбирая двигатель вы остановились на единственно верном варианте – 16v? Тогда эта статья для вас.

Выбирать 16V мы можем по нескольким позициям:

1. Лучшая динамика.
2. Меньший расход топлива.
3. Большие планы на дальнейшие доработки.
4. Современность и простота конструкции.
5. Легко достать детали, в отличии от старых карбюраторных двигателей.

Сначала приводим в порядок кузов классики, её моторный отсек, делаем очистку от коррозии, ржавый метал заменяем на новый, т.к. «дури» у инжектора намного больше, соответственно и нагрузка на силовые элементы будет больше.

Затем покупаем двигатель 2112, 21124, 21126, 21128 ну и так далее. Можно посмотреть объявления на AVITO или в местной газете Из рук в руки. В среднем цена за такой мотор составляет от 10 — 15 т.р и выше, смотря какое состояние.

Теперь нам нужно разобрать этот двигатель, и если он б/у заменить все дефектные детали на новые. В общем сделать ему капиталку.

Теперь давайте посмотрим как поставить 16 клапанный инжектор, например, на ВАЗ 2107.

1. Снимаем заглушгу системы охладения на ГБЦ (со стороны шестерней распредвала) инжекторного двигателя. Там у нас будет выход на термостат, получается мы переносим основной слив ОЖ на переднюю часть.

2. Поэтому нам нужно заказать удлинительный фланец, который мы будем ставить вместо заглушки системы охлаждения.
3. Берем коленвал инжектора и идем к токарю (у которого есть станок с люнетом, иначе сделать это никак невозможно).
   Предварительно покупаем подшипник коленвала 2101.
4. Так же покупаем новый венец 2101 и отдаем токарю, вместе с маховиком от инжектора. Он должен сточить маховик со стороны двигателя (9мм) и выточить на маховике место под венец.

После того, как все вышеперечисленное сделано, ставим коленвал на место.

И только сейчас мы снимаем двигатель классики не трогая КПП, зафиксируйте ее домкратом.

Наши дальнейшие действия:

1. Снимаем корпус термостата.
2. Делаем заглушку, в ней сверлим отверстия под шпильки и сажаем её на герметик (на место термостата). Это чтобы не резать металл в моторном отсеке, так как термостат будет упираться в панель между салоном и моторным отсеком.
3. Забрав наш удлинительный фланец привариваем к нему 3 уха для крепления к ролику гидроусилителя. Должно получиться что-то подобное.

Место стыка подгоняем и хорошо промазываем герметиком.

Далее устанавливаем «лапы» двигателя ВАЗ 2101.

Что бы все встало как надо:

— Лапы крепления двигателя к подушкам остаются классические, только в одной отверстия под болты придется рассверлить до 10мм.
— Делаем на лапах ребро жесткости (болгаркой).
— Примерив все, выгибаем лапы что бы двигатель сдвинулся вперёд.

Как вариант, можно сделать специальные переходники, как на рисунке ниже, это под силу любому станочнику:

Если у вас возникли проблемы с поддоном, то просто кувалдой выгните его, либо обратитесь к хорошим сварщикам, чтобы они вырезали кусок и проварили по-новому.

Отношение с коробкой: двигатель 16v на классическую коробку совпадает на 3-болта. Этого достаточно.
Педаль акселератора, естественно нужно будет поставить тросиковую, которая берется или покупается от инжекторной 2107.

Диск и корзина подойдут сток, ресивер тоже.
Что касается выхлопной системы, советую «паука» 4-1, его можно заказать в интернет-магазинах или тюнинг-ателье.

Все готово, остались мелкие доработки, справиться с которыми не составит труда.

LADATUNING.NET

Маховик ВАЗ 2110 венец ВАЗ 2101, облегчённый

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.

Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Установка на классику двигателя ваз 2112

Установка двигателя 2112 в Классику — DRIVE2

Лазил по инету и на ваз.ее увидел давно интересующий вопрос по свапу двигла 2112 на классику. Думаю этот вопрос интересовал не одного меня, такшто делюсь со всеми )

Итак, ставим на Жигули двигатель 2112. Опустим этапы переделки печки, ветрозащиты или ещё чего. Сейчас мы говорим исключительно об инсталляции самого мотора.

Крепеж мотора 2112 такой же, как и родного жигулевского мотора за исключением того факта, что правое крепление подушки придется рассверлить до 8мм. Но сам мотор смещен в сторону моторного щита, поэтому придется вырезать моторный щит. Удобней всего это делать газорезкой. Болгаркой достаточно опасно в виду наличия усилителей и прочих двойных листов металла. Не забудьте учесть то, что мотор будет двигаться на опорах, поэтому необходимо сделать запас по ширине окна.
На фотографиях окно недостаточно высокое, к сожалению иных фотографий уж нет.

Поддон придется немного переварить – ребро жесткости будет упираться в балку
Повозиться нужно будет и с коленвалом. Дело в том, что одной из опор первичного вала кпп 2101 является подшипник в торце коленвала. Без него сцепление и кпп быстро разобьются. В коленвале «переднеприводных» моторов оного нет. Придется доустановить. К счастью, заготовка коленвалов всех вазов, видимо, одинаковая, поэтому подшипник коленвала 2101 ставится в коленвал 2110 или 2108 или любой другой без особого напряга. Родная упорная бобышка вырезается полностью, и растачивает торец коленвала так, чтобы подшипник в итоге выступал на то же расстояние, что и родная бобышка.

Стартер. Стартер остается старый, только вот маховик придется модернизировать. Берем маховик, берем новый венец от маховика 2101 и несем токарю. Все, что нам нужно это перепрессовать венец с другой стороны, нежели он стоит на переднеприводных авто.

КПП. Кпп стыкуется без проблем, кроме верхнего левого уха, оно не совпадает на несколько сантиметров. Можно переварить колокол, через пластину ставить, а можно так оставить. Лично я оставил на 3-х болтах. Практика показывает, что все ездит замечательно и в самых жестких условиях.
Сцепление. Сцепление ставится 2112, с выжимным подшипником 2110 через проставку — переходник. Рабочий цилиндр сцепления и вилка остаются штатными. Чертеж переходника приложен в файле в формате автокада.

vaz.ee/all_f/motor-2108xx-to-classica/vizimnoi.dwg

Система охлаждения на ваше усмотрение, в любом случае магистрали будут все самодельные и разные, в зависимости от использованного радиатора. Я использовал радиатор от BMW E30 325
Система выпуска. Тут кто как горазд. У меня самопальный выпускной коллектор под турбину, хоть и предназначенный для комплектации в зубиле. А в целом придется родные жигулевские штаны переделывать, а ещё лучше изготовить выпуск с нуля.

Привод акселератора. Я использовал педаль от ВАЗ 1118, с тросом газа 2110.
Бензонасос внешний.
По сути мотор ставится за один день с пивом. Проводка двигателя и прочее проблем не составляют если с инжектором вы знакомы.
Вот такая компоновка мотора в итоге получается.

Описано все вкратце, но это самое важное, и ничего особенного там нет. Кто берется за такую работу, я надеюсь, представит себе объем работ и подойдет во всеоружии и не повторит моих косяков и ошибок. Можно, кстати, перенести маслоналивную горловину – а то неудобно. Возможны нюансы при резке моторного щита в зависимости от марки машины. Как выяснилось на практике, ориентироваться по ребрам жесткости даже в пределах одного семейства не получается. Так же возможны проблемы при использовании нестандартного ГТЦ и вакуумного усилителя тормозов.

При установке нештатного ресивера, в частности типа «огнетушитель», придется переваривать крепление дроссельной заслонки – с вероятностью 99% она упрется в шкив впускного распредвала. Как вариант – удлинять резинки. На фотографии видно, что упирается сектор газа дросселя.

www.drive2.ru

portalvaz. ru

Устанавливаем двигатель ВАЗ 2112 в 2106

Правое крепление подушки нужно будет рассверлить до 8мм, а в остальном крепежи моторов 2112 и жигулей идентичны. Так же придется вырезать моторный щит, так как сам мотор смещен в сторону моторного щита.Вырезать моторный щит болгаркой опасно, в виду наличия усилителей и прочих двойных листов металла, поэтому удобнее это сделать газорезкой. Нужно сделать запас по ширине окна, учитывая возможность движения мотора на опорах.
На этих фотографиях окно недостаточно высокое, но других, к сожалению, уже нет.

Ребро жесткости будет упираться в балку, в следствие чего поддон надо будет слегка переварить. С коленвалом так же придётся повозиться. Подшипник в торце коленвала является одной из опор первичного вала КПП ваз 2101. Если его не будет, то КПП и сцепление очень быстро разобьются. Его придётся доустановить, в следствие того, что его нет в коленвале переднеприводных моторов. Подшипник коленвала копейки ставится в коленвал десятки или восьмёрки, либо любой другой модели не особо напрягаясь (похоже, что заготовка коленвалов всех автомобилей ваз, одинаковая). Родная упорная бобышка вырезается полностью, и растачивает торец коленвала так, что подшипник в итоге выступает на то же расстояние, что и эта бобышка.

Маховик нужно будет модернизировать, а стартер оставляем старый. Маховик и новый венец от маховика ваз 2101 относим токарю. Нам надо перепрессовать венец с другой стороны, в отличии от того, как он стоит на переднеприводных автомобилях.

КПП стыкуется без проблем, в отличие от верхнего левого уха, так как оно на несколько сантиметров не совпадает. Можно ставить через пластину, либо переварить колокол, а можно и оставить как есть. Я оставил на трёх болтах. На практике всё ездит замечательно даже в самых жестких условиях.
Сцепление ставится от ваз 2112 через проставку — переходник, с выжимным подшипником десятки. Вилка и рабочий цилиндр сцепления остаются штатными. Чертеж переходника приложен в файле в формате автокада.

Система охлаждения на ваше усмотрение, по-любому все магистрали будут разные и самодельные, в зависимости от того, какой радиатора использовался. Я использовал радиатор от BMW E30 325
Система выпуска. На моём авто самопальный выпускной коллектор под турбину, п

tuningtaza.ru

Установка шеснаря в классику или мотор от ваз 2112 16v — Лада 2105, 1.5 л., 2000 года на DRIVE2

Установка шеснаря в классику или мотор от ваз 2112 16v
Что понадобилось для установки 16v в в классику: (у тех у кого инжектор в разы легче) в моем случае инжектор)
1.Двигатель ваз 2112 и проводка к нему мозги от 15 до 18 тыс
2.маховик облегченный ваз 2110 с венцом от классики 2600 р клубтурбо
3.охлаждение клубтурбо или турботема в моем случае клубтурбо синие 1500Р
4.Подушки нива 600Р
5.Выхлопная система паук и приемная труба (3100р) если выхлопная инжектор все состыковывается …если карб полный выхлоп стингер 9500р
6.длинный болт на 19 с гайкой для нижнего крепления коробки с двигателем 70-150 руб
7.вкладыши фильтр масло, у каждого разные вкусы на обкатку взял дешевое газпромнефть
8.снимаем колен вал и отдаем токарю для проточки опорного подшипника коробки классики отвозил в механику в Дзержинске сделали за 1000р
9. нужно замять моторный шит что бы трубка охлаждения не билась об кузов,
10.под солдатика подкладываем шайбу 2 мл!(если выжимной сток)(солдатик под вилкой в коробке !
11.по электрике нужно будет заглушить эмобилайзер
12.крепления подушек берем от классики левую сторону рассверливаем до 10 мл и покупаем болты от суппортов переднего привода ваз 2112 подкладываем шайбы где нужно! с правой стороны болтики такие же как на классике…
13.топливные шланги с рампы разворачиваем к вакуумнику чуть подгинаем как нам нужно по месту, у кого карб волгонасос на подачу, и дополнительный шланг обратки врезаем в бак если есть обратка на рампе !
14.охлаждение можно оставить сток, а можно от ваз 2112 .
15.трос газа классика без колхоза, бак инжекторный классика подходит норм, датчики давления масла и температуры на моторе подключаем стоковые,
16.на разъем замка зажигания, на проводке шеснаря, подаем плюс через замок, на повороте ключа в положения 2!(для искры)

Цена вопроса: 30 ₽ Пробег: 76 000 км

www. drive2.ru

Техническое перевооружение. Свап ДВС ВАЗ 2112. — Лада 2107, 1.5 л., 2001 года на DRIVE2

Доброго времени суток, друзья!
Я дико извиняюсь, что давно не баловал Вас ничем интересным, но всему виной семейные обстоятельства. Хорошее и плохое. Хорошее — у меня родился сын и я стал отцом, что повлекло возникновение новых хлопот и потерю большого количества свободного времени)). Ну и плохое — тяжелая болезнь и смерть моего главного технического консультанта — отца(((. Именно из-за этих событий мне некогда было заниматься машиной и что-то писать и фотографировать. Описываемое в этом БЖ стало последней нашей совместной работой.
Теперь же буду реабилитироваться. Ну, и теперь, собственно, к делу)).
Идея технического перевооружения жигулей возникла у меня после решения оставить в семье две машины. На выборах семейство единогласным решением выбрало приору (самая новая и технически оснащенная) и старую-добрую семерку. Поэтому 21099 я решил продать, а на вырученные деньги доработать жигули.
Идея установки на жигу более мощного мотора стояла у меня на первом месте. С этого я и начал в июле этого года.
Первоначально мной рассматривались два варианта — увеличение объема мотора классического типа (нивовский блок + коленвал 2130) в комплексе с уже имеющимся инжектором, ну или свап 16-клапанного мотора от переднеприводного авто, который имеет «из коробки» не менее 89 лошадок.
При обсуждении этой темы с отцом (на тот момент живым) пришли к решению свапа, так как двигатели 2112 (и его модификации) являются более современными, обладают более высоким КПД, большей мощностью и экономичностью, ну и имеют больший потенциал в плане тюнинга.
После продажи 21099 в августе дело пошло. Начал с покупки мотора. Мне всегда нравились полторашки 2112, их я и выбирал. Но в лотерее с покупкой двигателя меня ждало фиаско — при разборе мотора выяснилась необходимость его капиталки (грязь во всех щелях, шатунные шейки перепрыгивали через размер, мертвый маслонасос, переломаные перегородки поршней, приличная выработка по цилиндрам, конец распредвалам, приличная выработка постелей распредвалов). Утешительным призом стал портинг головы, более совершенные мозги (5.1-61) и наличие всего навесного, кроме генератора.
При капиталке отец дал мне несколько полезных советов и отговорил от ряда сомнительных доработок. В оконцовке я получил двигатель 2112 с безвтыковыми поршнями первого ремонта с тугим ходом, колено второго ремонта с врезанным 204-м подшипником (под первичный вал), облегченный маховик, трубы охлаждения от Club turbo, приоровское сцепление и пока нерешенные проблемы с ГБЦ.

Полный размер

Только с расточки

При установке блока на машину серьезных проблем не возникло — заранее замял моторный щит, ставил на нивовские подушки, притянул к КПП на три болта, стартер оставил свой (обычный белорусский, стоявший с завода), выжимной и выпускной коллектор использовал от Club turbo. Некоторый геморрой был с системой охлаждения. Желая повысить эффективность системы и предотвратить возможный перегрев, я поставил десяточный радиатор и бачок от ваз 2108. Для их установки потребовалась подрезка телевизора и колхозинг кронштейна расширительного бачка. Также я внес некоторые поправки в топливную систему — перенес фильтр в багажник и заменил шланг обратки на более короткий. С электрикой также пришлось повозиться — для удобства перенес аккум на левую сторону, заменил провода аккума на сварочный КГ-25. ЭБУ и косу я также заменил на Январь 5.1-2111-61 (по сути идентичен Я5.1-2112-41). По выхлопу заморачиваться не стал- приварил десяточный фланец на резонатор (штатный) и оставил родной глушитель. Ну, а дальше из-за семейных обстоятельств машиной занимался очень мало, и лишь к 29 сентября (6 дней после смерти отца) я сделал первый пуск мотора.
Работа двигателя меня глубоко разочаровала грохотом гидриков и падением давления масла на горячую. Однако, это меня не остановило. Перекопы просторов интернета привели меня к замене распредвалов и замене гидрокомпенсаторов (последние поменял на всякий случай).
Однако проблема не ушла. Было перепробовано множество всего — замена масла и фильтров, установка шарика вместо редукционного клапана маслонасоса, торцевание постели распредвалов и т. д. Но ключ к разгадке мне дал сам мотор, когда начал гнать масло из под прокладки.
В итоге, я снял ГБЦ и очумел — приоровская прокладка не была прожата отфрезерованными головой и блоком, от масляного канала по всей поверхности блока был «разлив». Причина оказалась в… слишком длинных направляющих ГБЦ))). Да-да, они тупо не давали сесть головке на место и прожать прокладку. Почему так вышло, не знаю. Проблему решил их подточкой их на точиле.
Однако при игрищах с головкой я решил поставить эксперимент и попробовать отторцевать плиту и постель валов. Тут меня ждало фиаско — валы зажало. Развертки у меня, естественно не было… Пришлось рискнуть и собирать ГБЦ на простом герметике (чтобы не было течи масла), ну и понижать усилие затяжки болтов постели до момента расслабления валов.
Перед пуском после ребилда башки был мандраж — очковал за слабо притянутую плиту распредвалов. Но, как оказалось напрасно — стартер с натугой провернул мотор и он завелся! Первоначально был небольшой скрежет от трения стали и алюминия, но через пять минут — тишина. Давление масла стало 1,2, гидрики замолчали сразу.
На следующий день двиг снова решил меня вздрочнуть)). На горячую у меня упало давление масла((. Зная, что дело в постели распердвала, я снял верхнюю крышку двигателя и подтянул болты постели до усилия 0,7 кг/см (минимальное по книге). Пуск после этого был крайне тяжелым — стартер просто не тянул. Пришлось заряжать аккум и еще прикуривать с приоры. Итог порадовал — мотор завелся с писком и скрежетом, поработал час на холостых и начал более-менее сносно себя вести. Однако при температуре двига 90 градусов появились щелчки злосчастных гидриков.
Вот так я и начал кататься. Сейчас проехал уже около 200 км и пощелкивания почти прекратились. Видать, пора подтягивать постель до «мурзилочного 1 кг/см))).

Полный размер

Вот так это все выглядит в готовом виде

По впечатлениям от нового мотора есть что сказать — даже в обкаточном режиме едет значительно бодрее штатного, шумы мотора практически не слышны в салоне, вибраций практически нет, расход бензина упал на треть, печка стала работать значительно лучше.
Единственный минус — очень высокая цена доработки. Но меня этот вопрос не беспокоит — эта машина стала теперь для меня не только первой во всем, но еще и олицетворением памяти о покойном отце. Ведь по сути это его тачка и наш последний совместный с ним проект.

Полный размер

Вот такая непрезентабельная внешность

Обидно лишь одно — из-за возни с двигателем я не успел перекрасить машину((. Поэтому вид у нее, как у натуральной боевой классики и с этим придется мириться минимум до весны((. Хотя, кто знает… Может оно и к лучшему.
По вопросам свапа 16 клапанного движка на классику, если у кого-то есть вопросы, буду рад помочь)).
Всем желаю ровных дорог и успешной реализации задуманных проектов!

www.drive2.ru

Установка инжектор Мотора 2108 в ваз 2101 — Лада 2101, 1.5 л., 1974 года на DRIVE2

Установка 8 клапанного мотора от восьмерки. Что нам для этого понадобится. * Двигатель от 2108 с проводкой и навесным (в нашем случае инжектор). * Магистраль обратки от инжекторной классики. * Бензобак от инжекторной классики. * Маховик от ваз 2110 и венец от классики. Это основные элементы которые нам будут необходимы при установке, остальное будем рассматривать по ходу статьи.

Установка двигателя 2108 на классику Для начало нужно освободить моторный отсек нашего автомобиля от всего лишнего, а именно от старого движка, от него нам понадобится только стартер и кронштейны крепления подушек двигателя. После этого можно переходить к нашему новому сердцу, и для начало придется его немного разобрать и достать из него коленвал для того чтобы запресовать в него опорный подшипник первичного вала 2101 на столько на сколько выпирает родная бабышка, ее необходимо срезать и на ее место запресовать подшипник. В этом вам за не большую цену поможет токарь.

В этом вам так же может помочь вот этот чертеж.

После этого ставим наш коленчатый вал обратно, теперь нужно переставить кронштейны с нашего старого мотора, на блоке от восьмерки с боку имеются специальные отверстия. Затем понадобится замять или выпилить моторный щит в зависимости у кого как но замять у меня не получилось пришлось пилить.

Прежде чем ставить моховик на мотор его нужно тоже тщательно подготовить. Он отличается от 2101 разболтовкой и положением венца тут все просто снимаем венец с моховика 10-12 и ставим аккуратно венец 01 (он отличается от 2112 разницой в 1 зуб)затем сам моховик несём токарю.Ещё нам нужно снять с толщины маховика 9мм но лучше взять ровно 1см или померить и прикинуть сколько нужно точить (иначе стартер упрется в моховик и не сможет крутить)

Ставим на двигатель маховик с уже запрессованным на него венцом, и крепим к нему классическую корзину сцепления.

Система охлаждения двигателя. Начать стоит с заднего термостата, как вы уже наверное поняли что изготавливать всю систему охлаждения вам придется самостоятельно. Его нужно сделать под максимальным углом в бок, для того что бы он не упирался в моторный щит ну или в печку если дела уж совсем плохи.Примерно вот так он будет выглядеть, этот сделан из старого восьмерошного термостата, если хотите можете сделать металлический, тут на ваше усмотрение.

После этого можно поставить мотор на свое место, предварительно заменив старые подушки на новые, я советую использовать подушки от нивы. Для того что бы у вас масляный поддон не касался нижней балки, рекомендую подложить по толстой шайбе на каждую подушку, с помощью этого можно выиграть несколько драгоценных мм. Когда мотор на месте, можно продолжить с системой охлаждения, понадобится изготовить вот такие вот патрубки.

Термостат используется классический. С системой охлаждение думаю более менее прояснил вам картину, все описать конечно не получится, но основное я вам рассказал.

Полный размер

После всех выше перечисленных работ, вам останется проложить магистраль обратки, установить классический стартер, прокинуть проводку, и сделать так же самостоятельно выпускной коллектор, все подключить после этого можно попробовать завести. Хочу сказать что процесс не из легких, придется потратить приличное количество своего времени сил и средств, на этом все удачи в начинаниях, если есть вопросы пишите в комментарии.

www.drive2.ru

КВТ ГАРАЖ — Статьи

Масштабный и долгий проект по переделке вазовской классики. Клиент из Воронежа самостоятельно начал доработку семерки, до ума доведена задняя подвеска, установлена блока и выпуск на 63 трубе с банками фокс. Автомобиль инжекторный с двигателем 21067.
Задача стоит собрать шестнарь 1,73л на 80 коленвале, доработать ГБЦ (портинг, легкие клапана и тарелки, валики), установить ресивер и паук. И естественно поставить новый мотор вместо старого. В КПП поставить ряд R1 и провести полную ревизию. Ну и полностью поменять переднюю подвеску, рулевое и тормоза. И ряд других работ по электрике и настройке.
Работа начата с разборки автомобиля.

Первым этапом КПП. Снятую коробку помыл-почистил снаружи и разобрал.

Дефектуем детали.
Изношены малые зубчатые венцы включения 4,3 и 1 передач. Новый первичный вал и шестерня первой передачи идут в составе тюнингового ряда R1, поэтому докупить надо только шестерню 3 передачи.
Имеется износ на скользящих муфтах включения 1-2 и 3-4 передач и на кольцах синхронизаторов 4 и 3 передач. Покупаем новые детали взамен отбракованных.
Поменяем на новые все подшипники и сальники КПП.

Собираем первичный вал из комплекта R1. Шестерня постоянного зацепления этого вала имеет 19 зубьев, вместо 18 на стоковом первичном вале. Ответная шестерня промежуточного вала у R1 и стока имеет по 28 зубов.

Переставляем синхронизатор на шестерню 1 передачи ряда R1. Шестерни имеют по 33 зуба, но ответная шестерня на промежуточном вале ряда R1 имеет 15 зубьев, а сток 14.

За счет изменения передаточного числа шестерен постоянного зацепления 1,2,3 и 5 передачи удлиняются и за счет изменения передаточного числа шестерен 1 передачи сглаживается разрыв между 1 и 2 передачами. Передаточные числа сток КПП: 3,67-2.10-1,36-1-0,82. Ряд R1: 3,24-1,99-1,29-1-0,76.
Затем проводим подсборку вторичного вала.

И ставим вторичный и первичный валы в корпус КПП, не забывая установить между ними игольчатый подшипник.

Затем устанавливаем вилки и штоки переключения передач. И ставим промежуточный вал ряда R1.

Потом собираем заднюю и 5 передачи.

При разборке и сборке классических коробок многие мучаются с блокирующими сухарями штоков переключения передач. Я при работе с этими КПП пользуюсь дедовским приемом, при разборке коробки вынимаю пружины фиксаторов штоков и прикручиваю пластину обратно, оставив шарики в отверстиях корпуса. При извлечении штоков, вставляю в отверстия корпуса поролоновые вставки которые удерживают на своих местах блокирующие сухари и шарики. Потом, при сборке, просто выдавливаю штоками поролон и не надо мучиться с установкой сухарей. Остается только открутить и закрутить винты пластины, поставив на место пружины фиксаторов штоков.
Прикручиваем кожух сцепления и крышку пятой передачи.

Затем ставим выжимной подшипник из нового комплекта сцепления «Сакс» с вилкой.

КПП готова.

После коробки передач пришла очередь заняться передней подвеской, тормозами и рулевым. Для установки был приобретен полный комплект передней подвески, амортизаторы «кони», комплект для перехода на ступицы 2108, планшайбы и тормозные механизмы 2112, вентилируемые тормозные диски 14″. Куплены все рулевые тяги и качающийся рычаг на шарикоподшипниках. Отдельно пришлось докупить длинные тормозные шланги от нивы и щитки передних тормозов. Рулевые сошки приобретены укороченные на 3 см.
Снимаем все старое с машины.

Готовим новые рычаги.

Шаровые опоры с данными рычагами используются все верхние, у нас «трек». Все сайлентблоки полиуретан.

По просьбе клиента установлены усилители подпружинников.

Собираем новую рулевую трапецию и рулевые тяги.

При сборке рулевых тяг используются шестигранные скрутки из комплекта «клубтурбо». Новые тяги на 7 сантиметров длиннее старых. По началу показалось, что слишком длинные, но встали хорошо.

Далее ставим поворотный кулак (у нас он под заднюю ступицу 2108) в тиски, размещаем на нем планшайбу и щиток. Со щитка предварительно срезается наружный бортик. Отмечаем и срезаем у щитка места, мешающие установке тормозной скобы 2112.

Тормозные механизмы монтируются как у 2112 в передней части диска. При использовании укороченных рулевых сошек ставить тормоза сзади немного «тесновато». Отмечу, что задние ступицы 2108 в комплекте с поворотными кулаками были совершенно стандартные с посадочным местом тормозного барабана 60мм. Естественно тормозные диски 2112 на ступицу не садились. Пришлось доехать к токарю и проточить посадочные места на ступицах под размер центрального отверстия тормозных дисков.

Монтируем новые детали на автомобиль.

Стабилизатор поперечной устойчивости сдвоенный. Новые опоры двигателя «сэви».

Тормозных шлангов от нивы хватает с запасом. Главное при установке тормозных механизмов разместить их так, чтобы штуцеры для прокачки тормозов располагались вверху, иначе прокачать тормоза не получится.
Руль стал заметно туже, но его ход от упора до упора сильно уменьшился. Колеса поворачиваются так.

С подвеской пока все, может потом еще попробуем поиграться с длинной пружин.
Наконец приехали долгожданные детали, можно заниматься мотором.

Конфигурация двигателя 80-133,32-83-197,1. Сборка двигателя была запланирована с нуля. ГБЦ куплена новая и запилена 39/35 с увеличением проходного сечения седел на 1 мм. Куплен комплект легких клапанов (тюльпан) и комплект титановых тарелок. Пружины новые, заводские.
Блок цилиндров куплен калиновский, под болты ГБЦ М12. В коренных опорах засверлены каналы для маслофорсунок охлаждения поршней.

Поршни для данной конфигурации используются СТИ-217.22 с компрессионной высотой 23,8мм.

Все поршни ровные, как по весу, так и по размерам. Впервые на моей практике при обмере на расточке блока мастера сказали, что в нумерации поршней смысла нет, размеры идентичные. Как правило, поршни имеют различия в размерах и цилиндр растачивается под конкретный поршень, с указанием номера цилиндра на поршне для дальнейшей сборки.
В коленвале с ходом 80мм, для переднего привода надо прочить гнездо для опорного подшипника первичного вала классической КПП. Везем колено и подшипник к токарю. Результат:

Когда блок готов и колено готово и все детали лежат на полках можно собирать низ.

Потом устанавливаем задний сальник коленвала и крепим маховик. Маховик заказан на ОПП ВАЗ, он стальной. Сделан специально для установки шестнаря в классику с использованием сцепления от Шевинивы.

Прикручиваем поддон картера, специально для шестнаря в классику с противоотливными шторками. В поддоне предусмотрен вырез под балку передней подвески классических ВАЗов.

Прикручиваем помпу ТЗА, под приороремень, т.к. тут будет привод ГРМ 21126.

Низ готов, можно ставить под капот.

Садится блок хорошо, на опоры от родного мотора. С левой стороны блока надо рассверлить отверстия в кронштейне опоры до 10 мм и прикрутить опору к блоку болтами М10/1,25 с гроверами (хорошо подходят болты маховика). С другой стороны все стандартно, резьбы М8.
Подготовил щитки между блоком и КПП (симбиоз переднего привода и классики).

Сразу прикрутил КПП. Нижний левый болт подходит родной. Верхний подходит передний-верхний от переднего привода, длинны родного не хватает. Нижний правый надо подбирать длинной 90 мм с гайкой и гровером, т.к. в этом ухе нового блока нет резьбы.
Посмотрел на вилку сцепления, у нее нет хода, слишком сильно отклонена назад. Снял КПП, выкрутил опору вилки сцепления и подложил проставку 4 мм. Т.к. гровер с опоры убрал, прикрутил ее на фиксатор резьбы.

Поставил коробку. Вилка практически в том положении как перед разборкой. Надо только чуток подрегулировать шток рабочего цилиндра сцепления. Прикрутил стартер.

Потом занялся головкой. Поставил маслосъемные колпачки. И запрессовал в свое гнездо противодренажный клапан масляного канала. На новых ГБЦ эти клапана не установлены.

Устанавливаем клапана. Верхние тарелки титановые.

Гидрокомпенсаторы заказаны в ОКБ Дмигатель, они доработаны по RS технологии.

Распредвалы используем не злые Нуждин 8,7 264 градуса. Собрал топливную рампу с волгофорсами и спорт регулятором. С топливными трубками пришлось повозиться, мешали новой системе охлаждения. Получилось так:

Потом прикрутил систему охлаждения к другой пустой головке и поместил на блок, чтобы проверить как все помещается. Пометил места где надо еще немного подрихтовать.

После окончания «кузовных работ» зачистил и покрасил моторный щит и брызговики моторного отсека. И поклеил Бимаст.

Прикручиваем ГБЦ (болты используются укороченные Пайен М12), устанавливаем привод ГРМ. Перекрытия для наших незлых валов выставил 1/0,8.

На двигатель устанавливается водо-масляный теплообменник.

Теплообменник идет комплектом для переднеприводных машин с новой системой отопления, на которых жидкость всегда циркулирует через радиатор печки. Подключение осуществляется в разрыв трубопровода на отопитель. Но у семерки конструкция отопителя иная, он перекрывается краном. Пришлось собирать хитрую систему, чтобы разделить печку и теплообменник. На подачу печки установлен дополнительный кран.

Все трубки системы охлаждения проходят вокруг выпускного коллектора и естественно подвергаются интенсивному нагреву. Для уменьшения этого трубы коллектора замотал термолентой и использовал для системы охлаждения дорогие 4-х слойные шланги из силикона. Генератор новый, приоровский.
Штатную прокладку впускного коллектора дорабатываем, диаметр каналов 39 мм.

По просьбе клиента установлен штатный воздушный фильтр. Для его соединения с дроссельной заслонкой отлично подошел патрубок от УАЗа.

Вот такая получилась компоновка силового агрегата. АКБ переехала в багажник. Стандартный ЭБУ М73 заменен на Январь 7.2. По проводке они подходят, единственное, пришлось добавить провода на датчики фаз и детонации и удлиннить-укоротить другие провода. Прошивка подготовлена на основе классической.

И вот наступил день, когда машина была готова. Приехал владелец авто и мы прокатились на развал-схождение. В ходе поездки вылезло одно печальное обстоятельство, передние колеса трут по крыльям. По заверениям продавца подвески она должна идеально встать на сток пружинах, но у нас колея получилась ощутимо больше и колеса касаются крыльев на малейших кочках. В итоге машина осталась у меня еще нанеделю.

Пришлось искать умелых кузовщиков и раскатывать арки крыльев. Работа заняла два с половиной дня и стоила 3 тыс. Получилось хорошо. Издалека даже не очень заметно.

Теперь колеса не достают до крыльев, можно нормально передвигаться.

Также пришлось поменять печку, она не пережила замятие моторного щита. Столкнувшись с установкой шестнаря в классику на практике, могу порекомендовать тем кто будет делать такое сначала снять печку, а потом рихтовать моторный щит. Потом щит со стороны моторного отсека зашумить, а со стороны салона убрать штатную шумку и поставить печку. На этом все, автомобиль поехал на обкатку.

В общей сложности работа заняла почти месяц, но результат радует.

Двигатель от Приоры на классику, советы по заменеРемонт ВАЗ 2106

Двигатель от Приоры на «классику», возможен ли такой вариант?Думаю, что многие автовладельцы «классики», ВАЗ 2107, 2106 , как и других моделей Жигулей хотят увеличить мощность своего автомобиля. Но задел мощности у стандартного двигателя, к сожалению, ограничен. По этой причине есть немало энтузиастов, которые вместо обычного классического силового агрегата устанавливают моторы от переднеприводных ВАЗ. К примеру, таких как:

• 2110 — 1,5 и 1,6 8-кл.
• 2112 — 1,5 и 1,6 16-кл.
• Приора 21126 — 1,6 16-кл.

Оптимальный вариант двигателя

Разумеется, что самым оптимальным вариантом со стороны надежности является либо 8-ми клапанный двигатель, либо 16-кл. (ВАЗ 21124), которые в случае обрыва ремня ГРМ не гнут клапана. Но тенденция в современном автомобилестроении такова, что на подобные нюансы уже многие просто не обращают внимания. Поэтому, можно выбрать тот же 16-клапанный двигатель, как и 21124, но уже повышенной мощности, от Лады Приоры.

Такой силовой агрегат способен развивать более 98 л.с. в стоке. Причем без каких-либо изменений в программе контроллера или самом железе. А при определенных доработках, даже путем хорошего чип-тюнинга, можно добиться прибавки в 10 л.с. Что касается проблемы с загнутыми клапанами.  Если кого-то смущает эта ситуация, можете ознакомиться с информацией по всем двигателям Приоры. Которые, к стати, подвержены риску загиба клапанов и даже повреждению поршневой группы: http://priora-remont.ru/gnet-li-klapana-ili-net/.

Двигатель от Приоры

Для тех, кто постоянно следит за состоянием ремня ГРМ, натяжного и обводного ролика, и производит своевременную замену всех необходимых деталей.  Оптимальным выбором будет именно двигатель от Приоры. Благодаря установленной с завода облегченной поршневой группе, этот силовой агрегат едет намного интереснее, чем старый 21124-ый мотор. Многие бюджетные иномарки завидуют прыти приоромоторов!

Что касается нюансов установки подобных агрегатов на ВАЗ 2106 или 2107. И немало, хотя даже путем малых доработок можно смело поставить такой двигатель на классику. Разумеется, расположение его будет немного иным, нежели он установлен на переднем приводе. Также, придется переделать систему выпуска отработанных газов, систему охлаждения, а также крепления самого двигателя и навесного оборудования.

Итог

Потратив определенное количество времени, денег и усилий, можно получить очень мощную «классику».  В конечном счете она будет  способна разгоняться в пределах 12 секунд до 100 км/час. Что для многих новых бюджетных машин уже рекордный показатель.

двигатель приора 21126 16 клапанов ваз 2106 2107 2101 классику

Установка двигателя от приоры на ваз 2106 2107 2101 классику не являеться новостью, ведь информации очень много. Но я решил сделать и описать этот процесс по своему.

1 Двигатель 21126 приора на ваз 2106 2107 2101 классику

По всей известной схеме снимаем коленвал двигателя приоры и маховик и относим к токарю на проточку под подшипник и под венец 2101.
Так как двигатель разобран меняем поршни на безтыковые, чтобы клапана не гнуло, красим блок цилиндров, поддон, и крышку гбц.

Поддон перед покраской был просто вмят (для последующей установки) на глаз. После проточки деталей приоро двигатель был собран.



2. Система охлаждения двигателя лада приора при установке на ваз 2106 2107 2101 классику

Так как сварки у меня нет было установил термостат от лады калины для отвода охлаждающей жидкости.  Его надо перевернуть для этого надо самостоятельно вырезать переходную пластину
Если термостат перевернуть — он упрётся в дачик температуры охлаждающей жидкости, его пришлось убрать и заглушть.

Отвод верхний газелевский, радиатор от ваз 2110,  расширительный бачок от оки.

3 Сцепление сцепление осталось приоровским. Был установлен выжимной подшипник от шеви-нивы но появилась проблема вилка утопилась сильно и сцепление нельзя было настроить поэтому был выточен новый упор для вилки с увеличенной резьбой

4 Система подачи топлива при установке двигателя приора 21126  16 клапанов ваз 2106 2107 2101 классику
Самое сложное в том что рампа с форсунками у меня без обратки и обратки на машине  нет — машина карбюраторная. Для правильной работы системы нужно постоянное давление которое обеспечивает регулятор давления топлива на ваз 2112.  Регулятор стоит на рампе с форсунками на приоре ртд стоит в модуле бензанососа в баке .Менять рампу и тащить обратку из под капата до бака я не хотел и тут стал выбор между двумя вариантами ртд для тюнинга с монометром стоит 2500 р и приоровский ртд 260 р но для него нужно делать корпус я выбрал второй вариант так вот схема и регулятор а ну насос выносной волга

5. Замена педали газа ну и проводка и надо отодвинуть стартер — я отодвигал на 12.5 мм

выпуск стингер 16в в классику едет уже две недели спасибо за это ребятам из стингера.

следующая статья:

Ремонт подушки двигателя ВАЗ 2106

Проблема: порвалась левая подушка двигателя ВАЗ 2106. Задача: заменить обе подушки ВАЗ 2106 на подушки от Нивы.

Установка двигателя ваз 2112 на классику — АвтоТоп

Отечественными автолюбителями часто производится установка 16 клапанного двигателя на классику. Делается это по нескольким причинам. Одна из них желание увеличить мощность автомобиля. Ведь все автомобили с 16 клапанами более мощные, и как минимум, более экономичные по сравнению с «классическими» аналогами.

Другая причина, это желание сделать машину более комфортной. Ведь на ВАЗовской классике в большей части применялись цепные двигатели, довольно-таки шумные.Все эти причины замены силового агрегата. Тем более, что если правильно подобрать замену, никаких проблем не возникает.

Содержание

Что ставить?

Установка 16 клапанного двигателя на классику обычно начинается с выбора подходящего агрегата. Идеально подходит мотор с ВАЗ 2112. У него аналогичные крепления, после небольших доработок устанавливается коробка от классики. В итоге модернизация обходится сравнительно недорого.Это самый лучший вариант. Приобрести мотор лучше всего уже бывшего в употреблении, это обойдется намного дешевле.

Если вы приобретаете движок не у знакомого, который может с гарантией поручиться за его качество. То провести полную капиталку двигателя.

Установка

Итак мотор вы купили, старый агрегат выкинули. Осталось установить новый двигатель на место. Учтите, что он довольно тяжелый, поэтому желательно иметь под руками таль или что-то подобное.В крайнем случае подойдет брусок и пара здоровых парней. Итак, приступаем к монтажу:

• Начинать нужно с подготовки двигателя. В первую очередь следует снять маховик. Его венец следует обточить изнутри. Это делается, чтобы бендикс стартера свободно заходил в сцепление с маховиком. Заодно нужно поменять подшипник первичного вала, вместо родного ставят от 2101. Последняя доработка касается поддона, его немного заминают справа над балкой. Иначе двигатель не встанет.
• Заодно устанавливают корзину сцепления, используется обычная, устанавливаемая на классику;
• Устанавливают двигатель на подушки от Нивы, на них кладут несколько толстых шайб.Иначе мотор, расположен слишком низко;
• Коробка прекрасно подходит к этому двигателю. Недостаток один закрепить ее можно только на 3 болта. Левый верхний не сходится, некоторые придумывают специальные приспособления. Но это не обязательно КПП прекрасно держится и так;
• Устанавливают стартер и заканчивают сборку трансмиссии;
• Установка паука несложная задача, но для правильного его расположения придется повозиться. Путем примерок выгибают трубу так, чтобы она выходила, как нужно
• Протаскивают трос акселератора.Он крепится к приводу дроссельной заслонки. Проще всего взять его от инжекторной классики.

Самая простая часть закончена. Осталось установить навесное оборудование, подключить электрику и настроить автомобиль.

Переделка электрики

Современный двигатель это не только механическая часть, но и множество электроники. Поэтому просто поставить двигатель в классику, в которой имеется 3 провода, используя крестом, не выйдет. Придется доделывать проводку.

Для начала нужно link все навесное оборудование. Никаких переделок тут не потребуется, и генератор и помпа прекрасно будут здесь работать. Заменить придется только бензонасос. Взять его можно с инжекторной ВАЗ 2107.

Далее нужно установить блок управления двигателем. Он берется обычный от «двенашки». Устанавливаются все датчики. Теперь их следует подключить. Для этого желательно изучить всю ту же Ваз 2107. Идеальным станет прокладка проводов так, как они расположены там.Не забудьте подключить «чек». Если у вас на панели его нет придется поменять торпеду на «семерочную». Некоторые водители идут другим путем. При отсутствии специальной лампы, просто ставят дополнительный светодиод и к нему подключают провод от ЭБУ. После окончательной сборки следует запрограммировать блок управления. И провести окончательные настройки.

Cтавим на Жигули двигатель 2112. Опустим этапы переделки печки, ветрозащиты или ещё чего. Сейчас мы говорим исключительно об инсталляции самого мотора.

Крепеж мотора 2112 такой же, как и родного жигулевского мотора за исключением того факта, что правое крепление подушки придется рассверлить до 8мм. Но сам мотор смещен в сторону моторного щита, поэтому придется вырезать моторный щит. Удобней всего это делать газорезкой. Болгаркой достаточно опасно наличия усилителей и прочих двойных листов металла. Не забудьте учесть то, что мотор будет двигаться на опорах, поэтому необходимо сделать запас по ширине окна.

Поддон придется немного переварить ребро жесткости будет упираться в балку

Повозиться нужно будет и с коленвалом.Дело в том, что одна из опор первичного вала кпп 2101 является подшипником в торце коленвала. Без него сцепление и кпп быстро разобьются. В коленвале «переднеприводных» моторов оного нет. Придется доустановить. К, заготовка коленвалов всех вазов, видимо, одинаковая, поэтому подшипник коленвала 2101 ставится в коленвал 2110 или 2108 или любой другой без особого напряга. Родная упорная бобышка вырезается полностью, и растачивает торец коленвала так, чтобы подшипник в итоге выступал на то же расстояние, что и родная бобышка.

Стартер остается старый, только вот маховик ваз 2107 придется модернизировать. Берем маховик, берем новый венец от маховика 2101 и несем токарю. Все, что нам нужно это перепрессовать, венец с другой стороны, нежели он стоит на переднеприводных авто.

Кпп стыкуется без проблем, кроме верхнего левого уха, оно не совпадает на несколько сантиметров. Можно переварить колокол, через пластину ставить, а можно так оставить. Лично я оставил на 3-х болтах.Практика показывает, что все ездит замечательно и в самых жестких условиях.

Сцепление ставится 2112, с выжимным подшипником 2110 через проставку — переходник. Рабочий цилиндр сцепления и вилка остается штатными. Чертеж переходника приложен в файле в формате автокада.

• Система охлаждения

на ваше усмотрение, в любом случае магистрали будут все самодельные и разные, в зависимости от использованного радиатора. Я использовал радиатор от BMW E30 325

• Система выпуска

Тут кто как горазд. У меня самопальный выпускной коллектор под турбину, хоть и предназначенный для комплектации в зубиле. А в целом придется родные жигулевские штаны переделывать, а ещё лучше изготовить выпуск с нуля.

• Привод акселератора

Я использовал педаль от ВАЗ 1118, с тросом газа 2110.

По сути мотор ставится за один день с пивом. Проводка двигателя ваз 2104 и прочее проблем не составляют если с инжектором вы знакомы.

Вот такая компоновка мотора в итоге получается.

Описано все вкратце, но это самое важное, и ничего особенного там нет. Кто берется за такую ​​работу, я надеюсь, представит себе объем работ и подойдет во всеоружии и не повторит моих косяков и ошибок. Можно, кстати, перенести маслоналивную горловину а то неудобно. Возможны нюансы при резке моторного щита в зависимости от марки машины. Как показано на практике, ориентироваться по ребрам одного семейства не получается. Так же возможны проблемы при использовании нестандартного ГТЦ и вакуумного усилителя тормозов.

При установке нештатного ресивера, в частности типа «огнетушитель», придется переваривать крепление дроссельной заслонки с вероятностью 99%, она упрется в шкив впускного распредвала ваз 2105. Как вариант удлинять резинки. На фотографии видно, что упирается сектор газа дросселя.

Масштабный и долгий проект по переделке вазовской классики. Клиент из Воронежа самостоятельно начал доработку семерки, до умаедена задняя подвеска, установлен блок и выпуск на 63 трубе с банками дов фокс.Автомобиль инжекторный с двигателем 21067.
Задача стоит собрать шестнарь 1,73л на 80 коленвале, доработать ГБЦ (портинг, легкие клапана и тарелки, валики), установить ресивер и паук. И естественно поставить новый мотор вместо старого. В КПП поставить ряд R1 и провести полную ревизию. Ну и полностью поменять переднюю подвеску, рулевое и тормоза. И ряд других работ по электрике и настройке.
Работа начата с разборки автомобиля.

Первым этапом КПП.Снятую коробку помыл-почистил снаружи и разобрал.

Дефектуем детали.
Изношены малые зубчатые венцы включения 4,3 и 1 передач. Новый первичный вал и шестерня первой передачи идут в состав тюнингового ряда R1, поэтому докупить надо только шестерню 3 передачи.
Имеется износ на скользящих муфтах включения 1-2 и 3-4 передач и на кольцах синхронизаторов 4 и 3 передач. Покупаем новые детали взамен отбракованных.
Поменяем на новые все подшипники и сальники КПП.

Собираем первичный вал из комплекта R1. Шестерня постоянного зацепления этого вала 19 зубьев, вместо 18 на стандартном первичном вале. Ответная шестерня промежуточного вала у R1 и стока имеет по 28 зубов.

Переставляем синхронизатор на шестерню 1 передачи ряда R1. Шестерни имеют по 33 зуба, но ответная шестерня на промежуточном вале ряда R1 имеет 15 зубьев, а сток 14.

За счет изменения передаточного числа шестерен постоянного зацепления 1,2,3 и 5 передачи удлиняются и за счет изменения передаточного числа шестерен 1 передачи сглаживается разрыв между 1 и 2 передачми. Передаточные числа сток КПП: 3,67-2.10-1,36-1-0,82. Ряд R1: 3,24-1,99-1,29-1-0,76.
Затем проводим подсборку вторичного вала.

И ставим вторичный и первичный валы в корпус КПП, не забывая установить между ними игольчатый подшипник.

Затем установить вилки и штоки переключения передач. И ставим промежуточный вал ряда R1.

Потом собираем заднюю и 5 передач.

При разборке и сборке классических коробок многие мучаются с блокирующими сухарями штоков переключения передач.Я при работе с этим КПП пользуюсь дедовским приемом, при разборке коробки вынимаю пружины фиксаторов штоков и прикручиваю пластину обратно, оставив шарики в отверстиях корпуса. При извлечении штоков, вставляю в отверстия корпуса поролоновые вставки которые удерживают на своих местах блокирующие сухари и шарики. Потом, при сборке, просто выдавливаю штоками поролон и не надо мучиться с установкой сухарей. Остается только открутить и закрутить винты пластины, поставить на место пружины фиксаторов штоков.
Прикручиваем кожух сцепления и крышку пятой передачи.

Затем ставим выжимной подшипник из нового комплекта сцепления «Сакс» с вилкой.

После коробки передач пришла очередь заняться передней подвеской, тормозами и рулевым. Для установки был приобретен полный комплект передней подвески, амортизаторы «кони», комплект для перехода на ступицы 2108, планшайбы и тормозные механизмы 2112, вентилируемые тормозные диски 14 «. Куплены все рулевые тяги и качающийся рычаг на шарикоподшипниках.Отдельно пришлось докупить длинные тормозные шланги от нивы и щитки передних тормозов. Рулевые сошки приобретены укороченные на 3 см.
Снимаем все старое с машины.

Готовим новые рычаги.

Шаровые опоры с данными рычагами используются все верхние, у нас «трек». Все сайлентблоки полиуретан.

По просьбе клиента установлены усилители подпружинников.

Собираем новую рулевую трапецию и рулевые тяги.

При сборке рулевых тяг используются шестигранные скрутки из комплекта «клубтурбо». Новые тяги на 7 сантиметров длиннее старых. По началу показалось, что слишком долго.

Далее ставим поворотный кулак (у нас он под заднюю ступицу 2108) в тиски, размещаем на нем планшайбу и щиток. Со щитка коммерческого срезается наружный бортик. Отмечаем и срезаем у щитка места, мешающие установке тормозной скобы 2112.

Тормозные механизмы монтируются как у 2112 в передней части диска.При использовании укороченных рулевых сошек поставить тормоза сзади немного «тесновато». Отмечу, что задние ступицы 2108 в комплекте с поворотными кулаками были совершенно стандартными с посадочным местом тормозного барабана 60мм. Естественно тормозные диски 2112 на ступицу не садились. Пришлось доехать к токарю и проточить посадочные места на ступицах под размер центрального отверстия тормозных дисков.

Монтируем новые детали на автомобиль.

Стабилизатор поперечной устойчивости сдвоенный. Новые опоры двигателя «сэви».

Тормозных шлангов от нивы хватает с запасом. Главное при установке тормозных механизмов link их так, чтобы штуцеры для прокачки тормозов располагались вверху, иначе прокачать тормоза не получится.
Руль стал заметно туже, но его ход от упора до упора сильно уменьшился. Колеса поворачиваются так.

С подвеской пока все, может потом еще попробуем поиграться с длинной пружин.
Наконец приехали долгожданные детали, можно заниматься мотором.

Конфигурация двигателя 80-133,32-83-197,1. Сборка двигателя была запланирована с нуля. ГБЦ куплена новая и запилена 39/35 с проходного сечения седел на 1 мм. Куплен комплект легких клапанов (тюльпан) и комплект титановых тарелок. Пружины новые, заводские.
Блок цилиндров куплен калиновский, под болты ГБЦ М12. В опорах засверлены каналы для маслофорсунок охлаждения поршней.

Поршни для используемой данной СТИ-217.22 с компрессионной высотой 23,8мм.

Все поршни ровные, как по весу, так и по размерам. Впервые на моей практике при обмере на расточке блока мастера, что в нумерации поршней смысла нет, размеры идентичные. Как правило, поршни имеют соотношение размеров и цилиндр, растачивается под конкретный поршень, с указанием номера цилиндра на поршне для дальнейшей сборки.
В коленвале с ходом 80мм, для переднего привода надо прочить гнездо для опорного подшипника первичного вала классических КПП.Везем колено и подшипник к токарю. Результат:

Когда блок готов и колено готово и все детали лежат на полках можно собирать низ.

Потом устанавливаем задний сальник коленвала и крепим маховик. Маховик заказан на ОПП ВАЗ, он стальной. Сделан специально для установки шестнаря в классику с использованием сцепления от Шевинивы.

Прикручиваем поддон картера, специально для шестнаря в классику с противоотливными шторками.В поддоне предусмотрен вырез под балку передней подвески классических ВАЗов.

Прикручиваем помпу ТЗА, под приороремень, т. к. тут будет привод ГРМ 21126.

Низ готов, можно ставить под капот.

Садится блок хорошо, на опоры от родного мотора. С левой стороны блока надо рассверлить отверстия в кронштейне опоры до 10 мм и прикрутить опору к блоку болтами М10 / 1,25 с гроверами (хорошо подходят болты маховика). С другой стороны все стандартно, резьбы М8.
Подготовил щитки между блоком и КПП (симбиоз переднего привода и классики).

Сразу прикрутил КПП. Нижний левый болт подходит родной. Верхний подходит передний-верхний от переднего привода, длинны родного не хватает. Нижний правый надо подбирать длинной 90 мм с гайкой и гровером, т.к. в этом ухе нового блока нет резьбы.
Посмотрел на вилку сцепления, у нее нет хода, слишком сильно отклонена назад. Снял КПП, выкрутил опору вилки сцепления и подложил проставку 4 мм.Т.к. гровер с опоры убрал, прикрутил ее на фиксатор резьбы.

Поставил коробку. Вилка практически в том положении как перед разборкой. Надо только чуток подрегулировать шток рабочего цилиндра сцепления. Прикрутил стартер.

Потом занялся головкой. Поставил маслосъемные колпачки. И запрессовал в свое гнездо противодренажный клапан масляного канала. На новых ГБЦ эти клапана не установлены.

Устанавливаем клапан.Верхние тарелки титановые.

Гидрокомпенсаторы заказаны в ОКБ Дмигатель, они доработаны по RS технологии.

Распредвалы используют не злые Нуждин 8,7 264 градуса. Собрал топливную рампу с волгофорсами и спорт регулятором. С топливными трубками пришлось повозиться, мешали новой системе охлаждения. Получилось так:

Потом прикрутил систему охлаждения к другой пустой головке и поместил на блок, чтобы проверить как все помещается.Пометил места где надо еще немного подрихтовать.

После окончания «кузовных работ» зачистил и покрасил моторный щит и брызговики моторного отсека. И поклеил Бимаст.

Прикручиваем ГБЦ (болты используются укороченные Пайен М12), устанавливаем привод ГРМ. Перекрытия для наших незлых валов выставил 1 / 0,8.

На двигатель устанавливается водо-масляный теплообменник.

Теплообменник идет комплектом для переднеприводных машин с новой системой отопления, на жидкость всегда циркулирует через радиатор печки.Подключение осуществляется в разрыв трубопровода на отопитель. Но у семерки конструкции отопителя иная, он перекрывается краном. Пришлось собирать хитрую систему, чтобы разделить печку и теплообменник. На подачу печки установлен дополнительный кран.

Все трубки системы охлаждения вокруг выпускного коллектора и подвергаются подвергному интенсивному нагреву. Для уменьшения этого трубы коллектора замотал термолентой и использовал для системы охлаждения дорогие 4-х слойные шланги из силикона.Генератор новый, приоровский.
Штатную прокладку впускного коллектора дорабатываем, диаметр каналов 39 мм.

По просьбе клиента установлен штатный воздушный фильтр. Для его соединения с дроссельной заслонкой отлично подошел патрубок от УАЗа.

Вот такая получилась компоновка силового агрегата. АКБ переехала в багажник. Стандартный ЭБУ М73 заменен на Январь 7.2. По проводке они подходят, единственное, пришлось добавить провода на датчики фаз и детонации и удлиннить-укоротить другие провода.Прошивка подготовлена ​​на основе классической.

И вот наступил день, когда машина была готова. Приехал владелец авто и мы прокатились на развал-схождение. В ходе поездки вылезло одно печальное обстоятельство, передние колеса трут по крыльям. По утверждениям подвески она должна идеально встать на сток пружины, но у нас колея получилась ощутимо больше и колеса касаются крыльев на малейших кочках. В итоге машина осталась у меня еще нанеделю.

Пришлось искать умелых кузовщиков и раскатывать арки крыльев.Работа заняла два с половиной дня и стоила 3 ​​тыс. Руб. Получилось хорошо. Издалека даже не очень заметно.

Теперь колеса не достают до крыльев, можно нормально передвигаться.

Также пришлось поменять печку, она не пережила замятие моторного щита. Столкнувшись с установкой шестнаря в классику практики, могу порекомендовать тем, кто будет делать такое сначала снять печку, а потом рихтовать моторный щит.Потом щит со стороны моторного отсека зашумить, а со стороны салона убрать штатную шумку и поставить печку. На этом все, автомобиль поехал на обкатку.

В общей сложности работа заняла почти месяц, но результат радует.

Инжектор 16 В на классику

Как поставить на классику 16-клапанный инжектор от десятки. Пошаговая инструкция по установке .

Если вы решили тюнинговать классику для драга, дрифта, ралли и выбирая двигатель, вы остановились на единственно верном варианте — 16v? Тогда эта статья для вас.

Выбирать 16V мы можем по нескольким позициям:

1. Лучшая динамика.
2. Меньший расход топлива.
3. Большие планы на дальнейшие доработки.
4. Современность и простота конструкции.
5. Легко достать детали, в отличии от старых карбюраторных двигателей.

Сначала приводим в порядок кузов классики, её моторный отсек, делаем очистку от коррозии, ржавый метал заменяем на новый, т.к. «дури» у инжектора намного больше, соответственно и нагрузка на силовые элементы будет больше.

Затем покупаем двигатель 2112, 21124, 21126, 21128 ну и так далее. Можно посмотреть объявления на AVITO или в местной газете Из рук в руки. В среднем цена за такой мотор составляет от 10 — 15 т.р и выше, смотря какое состояние.

Теперь нам нужно разобрать этот двигатель, и если он б / у заменить все дефектные детали на новые. В общем сделать ему капиталку.

Теперь давайте посмотрим как поставить 16 клапанный инжектор, например, на ВАЗ 2107.

1. Снимаем заглушгу системы охладения на ГБЦ (со стороны шестерней распредвала) инжекторного двигателя.Там у нас будет выход на термостат, получается мы переносим основной слив ОЖ на переднюю часть.

2. Поэтому нам нужно заказать удлинительный фланец, который мы будем ставить вместо заглушки системы охлаждения.
3. Берем коленвал инжектора и идем к токарю (у которого есть станок с люнетом, иначе сделать это никак невозможно).
   Предварительно покупаем подшипник коленвала 2101.
4. Так же покупаем новый венец 2101 и отдаем токарю, вместе с маховиком от инжектора.Он должен сточить маховик со стороны двигателя (9мм) и выточить на маховике место под венец.

После того, как все вышеперечисленное сделано, ставим коленвал на место.

И только сейчас мы снимаем двигатель классики не трогая КПП, зафиксируйте ее домкратом.

Наши дальнейшие действия:

1. Снимаем корпус термостата.
2. Делаем заглушку, в ней сверлим отверстия под шпильки и сажаем её на герметик (на место термостата).Это чтобы не резать металл в моторном отсеке, так как термостат будет упираться в панель между салоном и моторным отсеком.
3. Забрав наш удлинительный фланец привариваем к нему 3 уха для крепления к ролику гидроусилителя. Должно получиться что-то подобное.

Место стыка подгоняем и хорошо промазываем герметиком.

Далее устанавливаем «лапы» двигателя ВАЗ 2101.
Что бы все встало как надо:

— Лапы крепления двигателя к подушкам остаются классические, только в одном отверстии под болты придется рассверлить до 10мм.
— Делаем на лапах ребро жесткости (болгаркой).
— Примерив все, выгибаем лапы что бы двигатель сдвинулся вперёд.

Как вариант, можно сделать специальные переходники, как на рисунке ниже, это под силу любому станочнику:

Если у вас возникли проблемы с поддоном, либо обратитесь к хорошим сварщикам, чтобы они вырезали кусок и проварили по-новому.

Отношение с коробкой: двигатель 16v на классическую коробку совпадает на 3-болта.Этого достаточно.
Педаль акселератора, естественно нужно будет поставить тросиковую, которая берется или покупается от инжекторной 2107.

Диск и корзина подойдут сток, ресивер тоже.
Что касается выхлопной системы, советую «паука» 4-1, его можно заказать в интернет-магазинах или тюнинг-ателье.

Все готово, остались мелкие доработки, справиться с ней не составит труда.

LADATUNING.NET

Маховик ВАЗ 2110 венец ВАЗ 2101, облегчённый

Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

КВТ ГАРАЖ — Статьи

Масштабный и долгий проект по переделке вазовской классики. Клиент из Воронежа самостоятельно начал доработку семерки, до умаедена задняя подвеска, установлен блок и выпуск на 63 трубе с банками дов фокс. Автомобиль инжекторный с двигателем 21067.
Задача стоит собрать шестнарь 1,73л на 80 коленвале, доработать ГБЦ (портинг, легкие клапана и тарелки, валики), установить ресивер и паук.И естественно поставить новый мотор вместо старого. В КПП поставить ряд R1 и провести полную ревизию. Ну и полностью поменять переднюю подвеску, рулевое и тормоза. И ряд других работ по электрике и настройке.
Работа начата с разборки автомобиля.

Первым этапом КПП. Снятую коробку помыл-почистил снаружи и разобрал.

Дефектуем детали.
Изношены малые зубчатые венцы включения 4,3 и 1 передач. Новый первичный вал и шестерня первой передачи идут в состав тюнингового ряда R1, поэтому докупить надо только шестерню 3 передачи.
Имеется износ на скользящих муфтах включения 1-2 и 3-4 передач и на кольцах синхронизаторов 4 и 3 передач. Покупаем новые детали взамен отбракованных.
Поменяем на новые все подшипники и сальники КПП.

Собираем первичный вал из комплекта R1. Шестерня постоянного зацепления этого вала 19 зубьев, вместо 18 на стандартном первичном вале. Ответная шестерня промежуточного вала у R1 и стока имеет по 28 зубов.

Переставляем синхронизатор на шестерню 1 передачи ряда R1.Шестерни имеют по 33 зуба, но ответная шестерня на промежуточном вале ряда R1 имеет 15 зубьев, а сток 14.

За счет изменения передаточного числа постоянного зацепления 1,2,3 и 5 передачи удлиняются и за счет изменения передаточного числа шестерен 1 передачи сглаживается разрыв между 1 и 2 передачми. Передаточные числа сток КПП: 3,67-2.10-1,36-1-0,82. Ряд R1: 3,24-1,99-1,29-1-0,76.
Затем проводим подсборку вторичного вала.

И ставим вторичный и первичный валы в корпус КПП, не забывая между ними установить игольчатый подшипник.

Затем установить вилки и штоки переключения передач. И ставим промежуточный вал ряда R1.

Потом собираем заднюю и 5 передачи.

При разборке и сборке классических коробок многие мучаются с блокирующими сухарями штоков переключения передач. Я при работе с этим КПП пользуюсь дедовским приемом, при разборке коробки вынимаю пружины фиксаторов штоков и прикручиваю пластину обратно, оставив шарики в отверстиях корпуса.При извлечении штоков, вставляю в отверстия корпуса поролоновые вставки которые удерживают на своих местах блокирующие сухари и шарики. Потом, при сборке, просто выдавливаю штоками поролон и не надо мучиться с установкой сухарей. Остается только открутить и закрутить винты пластины, поставить на место пружины фиксаторов штоков.
Прикручиваем кожух сцепления и крышку пятой передачи.

Затем ставим выжимной подшипник из нового комплекта сцепления «Сакс» с вилкой.

КПП готова.

После коробки передач пришла очередь заняться передней подвеской, тормозами и рулевым. Для установки был приобретен полный комплект передней подвески, амортизаторы «кони», комплект для перехода на ступицы 2108, планшайбы и тормозные механизмы 2112, вентилируемые тормозные диски 14 «. Куплены все рулевые тяги и качающийся рычаг на шарикоподшипниках. Отдельно пришлось докупить длинные тормозные шланги от Рулевые сошки приобретены укороченные на 3 см. нивы и щитки передних тормозов.
Снимаем все старое с машины.

Готовим новые рычаги.

Шаровые опоры с использованием рычагов используются все верхние, у нас «трек». Все сайлентблоки полиуретан.

По просьбе клиента установлены усилители подпружинников.

Собираем новую рулевую трапецию и рулевые тяги.

При сборке рулевых тяг используются шестигранные скрутки из комплекта «клубтурбо».Новые тяги на 7 сантиметров длиннее старых. По началу показалось, что слишком долго.

Далее ставим поворотный кулак (у нас он под заднюю ступицу 2108) в тиски, размещаем на нем планшайбу и щиток. Со щитка коммерческого срезается наружный бортик. Отмечаем и срезаем у щитка места, мешающие установке тормозной скобы 2112.

Тормозные механизмы монтируются как у 2112 в передней части диска. При использовании укороченных рулевых сошек поставить тормоза сзади немного «тесновато».Отмечу, что задние ступицы 2108 в комплекте с поворотными кулаками были совершенно стандартными с посадочным местом тормозного барабана 60мм. Естественно тормозные диски 2112 на ступицу не садились. Пришлось доехать к токарю и проточить посадочные места на ступицах под размер центрального отверстия тормозных дисков.

Монтируем новые детали на автомобиль.

Стабилизатор поперечной устойчивости сдвоенный. Новые опоры двигателя «сэви».

Тормозных шлангов от нивы хватает с запасом. Главное при установке тормозных механизмов link их так, чтобы штуцеры для прокачки тормозов располагались вверху, иначе прокачать тормоза не получится.
Руль стал заметно туже, но его ход от упора до упора сильно уменьшился. Колеса поворачиваются так.

С подвеской пока все, может еще попробуем поиграться с длинной пружин.
Наконец приехали долгожданные детали, можно заниматься мотором.

Конфигурация двигателя 80-133,32-83-197,1. Сборка двигателя была запланирована с нуля. ГБЦ куплена новая и запилена 39/35 с проходного сечения седел на 1 мм. Куплен комплект легких клапанов (тюльпан) и комплект титановых тарелок. Пружины новые, заводские.
Блок цилиндров куплен калиновский, под болты ГБЦ М12. В опорах засверлены каналы для маслофорсунок охлаждения поршней.

Поршни для данной конфигурации используются СТИ-217.22 с компрессионной высотой 23,8мм.

Все поршни ровные, как по весу, так и по размерам. Впервые на моей практике при обмере на расточке блока мастера, что в нумерации поршней смысла нет, размеры идентичные. Как правило, поршни имеют соотношение размеров и цилиндр, растачивается под конкретный поршень, с указанием номера цилиндра на поршне для дальнейшей сборки.
В коленвале с ходом 80мм, для переднего привода надо прочить гнездо для опорного подшипника первичного вала классических КПП.Везем колено и подшипник к токарю. Результат:

Когда блок готов и колено готово и все детали лежат на полках можно собирать низ.

Потом устанавливаем задний сальник коленвала и крепим маховик. Маховик заказан на ОПП ВАЗ, он стальной. Сделан специально для установки шестнаря в классику с использованием сцепления от Шевинивы.

Прикручиваем поддон картера, специально для шестнаря в классику с противоотливными шторками.В поддоне предусмотрен вырез под балку передней подвески классических ВАЗов.

Прикручиваем помпу ТЗА, под приороремень, т.к. тут будет привод ГРМ 21126.

Низ готов, можно ставить под капот.

Садится блок хорошо, на опоры от родного мотора. С левой стороны блока надо рассверлить отверстия в кронштейне опоры до 10 мм и прикрутить опору к блоку болтами М10 / 1,25 с гроверами (хорошо подходят болты маховика). С другой стороны все стандартно, резьбы М8.
Подготовил щитки между блоком и КПП (симбиоз переднего привода и классики).

Сразу прикрутил КПП. Нижний левый болт подходит родной. Верхний подходит передний-верхний от переднего привода, длинны родного не хватает. Нижний правый надо подбирать длинной 90 мм с гайкой и гровером, т.к. в этом ухе нового блока нет резьбы.
Посмотрел на вилку сцепления, у нее нет хода, слишком сильно отклонена назад. Снял КПП, выкрутил опору вилки сцепления и подложил проставку 4 мм.Т.к. гровер с опоры убрал, прикрутил ее на фиксатор резьбы.

Поставил коробку. Вилка практически в том положении как перед разборкой. Надо только чуток подрегулировать шток рабочего цилиндра сцепления. Прикрутил стартер.

Потом занялся головкой. Поставил маслосъемные колпачки. И запрессовал в свое гнездо противодренажный клапан масляного канала. На новых ГБЦ эти клапана не установлены.

Устанавливаем клапана. Верхние тарелки титановые.

Гидрокомпенсаторы заказаны в ОКБ Дмигатель, они доработаны по RS технологии.

Распредвалы используем не злые Нуждин 8,7 264 градуса. Собрал топливную рампу с волгофорсами и спорт регулятором. С топливными трубками пришлось повозиться, мешали новой системе охлаждения. Получилось так:

Потом прикрутил систему охлаждения к другой пустой головке и поместил на блок, чтобы проверить как все помещается.Пометил места где надо еще немного подрихтовать.

После окончания «кузовных работ» зачистил и покрасил моторный щит и брызговики моторного отсека. И поклеил Бимаст.

Прикручиваем ГБЦ (болты используются укороченные Пайен М12), устанавливаем привод ГРМ. Перекрытия для наших незлых валов выставил 1 / 0,8.

На двигатель устанавливается водо-масляный теплообменник.

Теплообменник идет комплектом для переднеприводных машин с новой системой отопления, на которую жидкость всегда циркулирует через радиатор печки. Подключение осуществляется в разрыв трубопровода на отопитель. Но у семерки конструкции отопителя иная, он перекрывается краном. Пришлось собирать хитрую систему, чтобы разделить печку и теплообменник. На подачу печки установлен дополнительный кран.

Все системы охлаждения проходят вокруг выпускного коллектора и подвергаются интенсивному нагреву. Для уменьшения этого трубы коллектора замотал термолентой и использовал для системы охлаждения дорогие 4-х слойные шланги из силикона.Генератор новый, приоровский.
Штатную прокладку впускного коллектора дорабатываем, диаметр каналов 39 мм.

По просьбе клиента установлен штатный воздушный фильтр. Для его соединения с дроссельной заслонкой отлично подошел патрубок от УАЗа.

Вот такая получилась компоновка силового агрегата. АКБ переехала в багажник. Стандартный ЭБУ М73 заменен на Январь 7.2. По проводке они подходят, единственное, пришлось добавить провода на датчики фаз и детонации и удлиннить-укоротить другие провода. Прошивка подготовлена ​​на основе классической.

И вот наступил день, когда машина была готова. Приехал владелец авто и мы прокатились на развал-схождение. В ходе поездки вылезло одно печальное обстоятельство, передние колеса трут по крыльям. По утверждениям подвески она должна идеально встать на сток пружины, но у нас колея получилась ощутимо больше и колеса касаются крыльев на малейших кочках. В итоге машина осталась у меня еще нанеделю.

Пришлось искать умелых кузовщиков и раскатывать арки крыльев.Работа заняла два с половиной дня и стоила 3 ​​тыс. Руб. Получилось хорошо. Издалека даже не очень заметно.

Теперь колеса не достают до крыльев, можно нормально передвигаться.

Также пришлось поменять печку, она не пережила замятие моторного щита. Столкнувшись с установкой шестнаря в классику практики, могу порекомендовать тем, кто будет делать такое сначала снять печку, а потом рихтовать моторный щит. Потом щит со стороны моторного отсека зашумить, а со стороны салона убрать штатную шумку и поставить печку. На этом все, автомобиль поехал на обкатку.

В общей сложности работа заняла почти месяц, но результат радует.

Двигатель от Приоры на классику, советы по заменеРемонт ВАЗ 2106

Двигатель от Приоры на «классику», возможен ли такой вариант? Думаю, многие автовладельцы «классики», ВАЗ 2107, 2106, как и другие модели Жигулей хотят увеличить мощность своего автомобиля.Но задел мощности у стандартного двигателя, к сожалению, ограничен. По этой причине есть немало энтузиастов, которые вместо обычного классического силового агрегата устанавливают моторы от переднеприводных ВАЗ. К примеру, таких как:

• 2110 — 1,5 и 1,6 8-кл.
• 2112 — 1,5 и 1,6 16-кл.
• Приора 21126 — 1,6 16-кл.

Оптимальный вариант двигателя

Разумеется, что самым оптимальным со стороны надежности является либо 8-ми клапанный двигатель, либо 16-кл. (ВАЗ 21124), которые в случае обрыва ремня ГРМ не гнут клапана. Но тенденция в современном автомобилестроении такова, что на тенденции нюансы уже многие просто не обращают внимания. Поэтому, можно выбрать тот же 16-клапанный двигатель, как и 21124, но уже повышенной мощности, от Лады Приоры.

Такой силовой агрегат способен развивать более 98 л.с. в стоке. Причем без каких-либо изменений в программе контроллера или железе. А при определенных доработках, даже посредством чип-тюнинга, можно добиться прибавки в 10 л.с. Что касается проблемы с загнутыми клапанами. Если кого-то можете смущает эта ситуация, ознакомиться с информацией по всем двигателям Приоры. Которые, к стати, подвержены риску загиба клапанов и даже повреждению поршневой группы: http://priora-remont.ru/gnet-li-klapana-ili-net/.

Двигатель от Приоры

Для тех, кто постоянно следит за состоянием ремня ГРМ, натяжного и обводного ролика, и производит своевременную замену всех необходимых деталей. Оптимальным выбором будет именно двигатель от Приоры.Благодаря установленной с завода облегченной поршневой группе, этот силовой агрегат едет намного интереснее, чем старый 21124-ый мотор. Многие бюджетные иномарки завидуют прыти приоромоторов!

Что касается нюансов установки подобных агрегатов на ВАЗ 2106 или 2107. И немало, хотя даже малым доработок, можно смело поставить такой двигатель на классику. Разумеется, расположение его будет немного иным, нежели он установлен на переднем приводе. Также, придется переделать систему выпуска отработанных газов, охлаждения, а также крепления самого двигателя и навесного оборудования.

Итог

Потратив определенное количество времени, денег и усилий, можно получить очень мощную «классику». В предложении она будет способ разгоняться в пределах от 12 секунд до 100 км / час. Что для многих новых машин уже рекордный показатель.

характеристики, бензиновые и дизельные, лучшее масло

Двигатель внутреннего сгорания ВАЗ 21011 объемом 1,3 литра является более современным использованием первого мотора «копейки». Основное отличие заключается в увеличении диаметра поршня с 76 мм до 79 мм, что позволяет увеличить объем и более удачно скомпоновать короткий ход поршня и больший диаметр цилиндра, гарантирующие двигателю высокие обороты, весьма небольшой расход топлива и лучшую динамику. Читать больше проДвигатель ВАЗ 21011 1.3…

ВАЗ 2101 — это один из первых массовых советских автомобилей, который производился в течение двух десятков лет. Знаменитая «копейка» оснащалась карбюраторным четырехцилиндровым двигателем объемом 1,2 литра.Бензиновый двигатель ВАЗ 2101 зарекомендовал себя как неприхотливый, экономичный и простой в ремонте мотор, который мог работать на 76 бензине и без каких-либо модернизаций продержался на конвейере более 20 лет. Читать больше проДвигатель ВАЗ 2101 1.2…

Мотор ВАЗ-11194 это младший брат двигателя ВАЗ 21126. Уменьшение рабочего объема до 1.4 литра достигнуто благодаря блоку цилиндров с меньшим диаметром цилиндров. Это к неоднозначным результатам — потеря и без того низкого крутящего момента на низких и средних оборотах, максимальной мощности почти на 10 л. с. Читать больше проДвигатель ВАЗ 11194 1.4…

Движок Renault Logan K4M 1,6 л. 102 л.с. не нов, и был много раз модифицирован, его варианты использует производитель Renault еще с 1999 г. для Renault Megane, Renault Clio II, Renault Laguna. Движок развивает идеи K7M серии, с обновленной ГБЦ, с 16 клапанами. Отличается новой головой с парой распредвалов (они облегченные), другими поршнями, гидрокомпенсаторами. Читать больше проДвигатель Renault K4M 1.6 л…

Двигатель ВАЗ 2103 с рабочим объемом 1,5 л представляет собой третье из четырех поколений тольяттинской классики.Он явился наследником моторов 2101 на 1,2 л и 21011 на 1,3 л. А сам мотор 2103 стал для создания движка 2106 на 1,6 л. На этом классическая линейка моторов закончилась, уступив место инжектору и переднему приводу. Читать больше проДвигатель ВАЗ 2103 1.5…

Двигатель ВАЗ 2108 1.3 л являлся базовым для всех моделей семейства. Среди его особенностей следует назвать верхнее расположение распределительного вала, использование ремня в приводе газораспределительного механизма. Заводской ресурс на мотор был установлен из расчета 120 тыс. до км капитального ремонта. Читать больше проДвигатель ВАЗ 2108 1.3…

Двигатель ВАЗ 21126 1.6 предназначен для автомобиля ВАЗ 2170 Приора. В основе этого двигателя модель 21124. Целью конструкторов было увеличение надёжности двигателя и повышение его мощности. Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости.Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием. Читать больше проДвигатель ВАЗ 21126 1.6…

Главной отличительной чертой всех моделей двигателей на ВАЗ 2114 является то, что на них установлен инжектор. Электронное управление впрыском топлива в зависимости от показаний большого количества различных датчиков, контролирующих самые разные параметры, вплоть до состава выхлопных газов, конечно же, сбалансированной и экономичной работе двигателя. Говоря о двигателе, специалисты всегда напоминают о важности механизма охлаждения ВАЗ-2111. Система охлаждения здесь зависит от залитой жидкости, поэтому во избежание перегрева двигателя необходимо следить за уровнем антифриза. Читать больше проДвигатель 2111/2114…

Двигатель ВАЗ 2130 объемом 1,8 литра устанавливался на автомобили ВАЗ-2120 Надежда, ВАЗ 2121 и ВАЗ-2131 Нива. Мотор ВАЗ-2130 изначально разрабатывался для полноприводного минивэна «Надежда». За основу взят двигатель 21213, применен новый высокий блок цилиндров под установку коленчатого вала с увеличенным радиусом кривошипа, за счет чего добились увеличения рабочего объема до 1,8 литра.Существуют карбюраторная и инжекторная версия мотора (второй чуть мощнее). Двигатель увеличивает увеличенным крутящим моментом, по сравнению с 21213-ым мотором, и его приходится на более низкие обороты. Читать больше проДвигатель 2130…

На рестайлинговую модификацию ВАЗ-21213 устанавливался карбюраторный двигатель ВАЗ-21213 с увеличенным до 1690 см³ рабочим объёмом, мощностью 81,9 л. с. при 5100 об / мин и максимальным крутящим моментом 126,1 Н · м при 3000 об / мин. Данный ДВС разрабатывался специально под автомобиль «Нива» ВАЗ-21213.По межцентровому расстоянию цилиндров в 95 мм., Его можно отнести к группе ДВС установленных на заднеприводные автомобили. Располагались они в моторном отделении продольно оси автомобиля. На следующую модификацию ВАЗ-21214 (LADA 4 × 4) устанавливался двигатель ВАЗ-21214 (1,7 л, 82,8 л.с., 127,5 Н · м) оснащенный центральным впрыском топлива. Читать больше проДвигатель 21213/21214…

До недавнего времени тольяттинская компания «Супер-Авто», являющаяся дочерним предприятием АвтоВАЗа, производила 1,8-литровые силовые агрегаты 21128 путём расточки цилиндров мотора 21126.Новый 28-й мотор имеет рабочий объём 1,8 л, построен на базе 16-клапанного двигателя 21126 и выпускается малыми партиями на заводе «Супер-Авто». Большее значение объёма, чем характерно для этой конструкции, получено только за счёт использования ШПГ с увеличенной длиной хода. Поршни для этой ШПГ изготовляет концерн Federal-Mogul, и наборы коленчатых валов и шатунов закупают в Италии. Читать больше проДвигатель 21128…

Двигатель ВАЗ-21127 может правил для установки на автомобильх Лада Приора, Лада Калина 2 и Лада Гранта.На автомобилях LADA Vesta и LADA Xray данный мотор идет с индексом 21129 (новый блок управления под Евро-5 и адаптацией под КПП от Renault). ДВС ВАЗ-21127 — это усовершенствованная модификация 1,6-литрового мотора ВАЗ-21126. Эти ДВС практически не отличаются. Главная особенность заключается в том, что двигатель ВАЗ-21127, в отличие от ВАЗ-21126, оснащен регулируемым впуском (оригинальной системой впуска с резонансной камерой и системой заслонок). Читать больше проДвигатель ВАЗ-21127…

Маркировка двигателей ВАЗ-2108 была взята по обозначению марки (кроме инжекторной модели).Так, считалась модель с мотором на 1,3 литра, ее и обозначили как ВАЗ-2108. ВАЗ-2108 с 1,1-литровым мотором получили после некоторой переработки базового мотора (уменьшили ход поршня), тем самым повлияв на объем. Двигатель этот выдавал всего 53,9 л.с., крутящий момент составляющий 79 Нм при тех же оборотах мотора. Читать больше проДвигатель ВАЗ 21081 1.1…

Двигатель ВАЗ 2106 1,6 — четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала.Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием. Читать больше проДвигатель ВАЗ 2106 1,6…

Двигатель Renault-Nissan HR16DE / h5M является логическим продолжением ДВС Renault K4M. Мотор модернизировали, в основном, изменениям подверглись газораспределительный механизм и электронное управление. Также двигатель стал оснащаться цепным приводом ГРМ, новыми распредвалами и двумя топливными форсунками на каждый цилиндр.С двигателя убрали гидрокомпенсаторы (раз в 100 тыс. Км регулировка путем подбора толкателей). Система изменений фаз газораспределения сохранилась на впускном валу. Двигатель стал экономичнее своего предшественника, мощнее и более экологичным. Читать больше проДвигатель HR16DE / h5M…

Установка на классику двигателя ваз 2112

Установка двигателя 2112 в Классику — DRIVE2

Лазил по инету и на ваз.ее увидел давно интересующий вопрос по свапу двигла 2112 на классику.Думаю этот вопрос интересовал не одного меня, такшто делюсь со всеми)

Итак, ставим на Жигули двигатель 2112. Опустим этапы переделки печки, ветрозащиты или ещё чего. Сейчас мы говорим исключительно об инсталляции самого мотора.

Крепеж мотора 2112 такой же, как и родного жигулевского мотора за исключением того факта, что правое крепление подушки придется рассверлить до 8мм. Но сам мотор смещен в сторону моторного щита, поэтому придется вырезать моторный щит. Удобней всего это делать газорезкой.Болгаркой достаточно опасно наличия усилителей и прочих двойных листов металла. Не забудьте учесть то, что мотор будет двигаться на опорах, поэтому необходимо сделать запас по ширине окна.
На фотографиях высокого окна высокое, к сожалению фотографий уж нет.

Поддон придется немного переварить — ребро жесткости будет упираться в балку
Повозиться нужно будет и с коленвалом. Дело в том, что одна из опор первичного вала кпп 2101 является подшипником в торце коленвала.Без него сцепление и кпп быстро разобьются. В коленвале «переднеприводных» моторов оного нет. Придется доустановить. К, заготовка коленвалов всех вазов, видимо, одинаковая, поэтому подшипник коленвала 2101 ставится в коленвал 2110 или 2108 или любой другой без особого напряга. Родная упорная бобышка вырезается полностью, и растачивает торец коленвала так, чтобы подшипник в итоге выступал на то же расстояние, что и родная бобышка.

Стартер. Стартер остается старый, только вот маховик придется модернизировать.Берем маховик, берем новый венец от маховика 2101 и несем токарю. Все, что нам нужно это перепрессовать, венец с другой стороны, нежели он стоит на переднеприводных авто.

КПП. Кпп стыкуется без проблем, кроме верхнего левого уха, оно не совпадает на несколько сантиметров. Можно переварить колокол, через пластину ставить, а можно так оставить. Лично я оставил на 3-х болтах. Практика показывает, что все ездит замечательно и в самых жестких условиях.
Сцепление. Сцепление ставится 2112, с выжимным подшипником 2110 через проставку — переходник.Рабочий цилиндр сцепления и вилка остается штатными. Чертеж переходника приложен в файле в формате автокада.

vaz.ee/all_f/motor-2108xx-to-classica/vizimnoi.dwg

Система охлаждения на ваше усмотрение, в любом случае магистрали будут все самодельные и разные, в зависимости от используемого радиатора. Я использовал радиатор от BMW E30 325
Система выпуска. Тут кто как горазд. У меня самопальный выпускной коллектор под турбину, хоть и предназначенный для комплектации в зубиле.А в целом придется родные жигулевские штаны переделывать, а ещё лучше изготовить выпуск с нуля.

Привод акселератора. Я использовал педаль от ВАЗ 1118, с тросом газа 2110.
Бензонасос внешний.
По сути мотор ставится за один день с пивом. Проводка двигателя и прочее проблем не составляют если с инжектором вы знакомы.
Вот такая компоновка мотора в итоге получается.

Описано все вкратце, но это самое важное, и ничего особенного там нет. Кто берется за такую ​​работу, я надеюсь, представит себе объем работ и подойдет во всеоружии и не повторит моих косяков и ошибок.Можно, кстати, перенести маслоналивную горловину — а то неудобно. Возможны нюансы при резке моторного щита в зависимости от марки машины. Как показано на практике, ориентироваться по ребрам одного семейства не получается. Так же возможны проблемы при использовании нестандартного ГТЦ и вакуумного усилителя тормозов.

При установке нештатного ресивера, в частности типа «огнетушитель», придется переваривать крепление дроссельной заслонки — с вероятностью 99% она упрется в шкив впускного распредвала.Как вариант — удлинять резинки. На фотографии видно, что упирается сектор газа дросселя.

www.drive2.ru

portalvaz.ru

Устанавливаем двигатель ВАЗ 2112 в 2106

Правое крепление подушки нужно будет рассверлить до 8мм, а в остальном крепежи моторов 2112 и жигулей идентичны. Так же вырезать моторный щит, так как сам мотор смещен в сторону моторного щита. Вырезать моторный щит болгаркой опасно, в виду наличия усилителей и прочих двойных листов металла, поэтому удобнее это сделать газорезкой.Нужно сделать запас по ширине окна, возможность движения мотора на опорах.
На этих фотографиях окно недостаточно высокого, но других, к сожалению, уже нет.

Ребро жесткости будет упираться в балку, в следствие чего поддон надо будет слегка переварить. С коленвалом так же придётся повозиться. Подшипник в торце коленвала является одним из опор первичного вала КПП ваз 2101. Если его не будет, то КПП и сцепление очень быстро разобьются. Его придётся доустановить, в следствие того, что его нет в коленвале переднеприводных моторов.Подшипник коленвала копейки ставится в коленвал десятки или восьмёрки, либо любые другие модели не особо напрягаясь (похоже, что заготовка коленвалов всех автомобилей ваз, одинаковая). Родная упорная бобышка вырезается полностью, и эта бобышка растачивает торец коленвала, что и эта бобышка в итоге выступает на то же расстояние.

Маховик нужно будет модернизировать, а стартер оставить старый. Маховик и новый венец от маховика ваз 2101 относим токарю. Нам надо перепрессовать венец с другой стороны, в отличии от того, как он стоит на переднеприводных автомобилях.

КПП стыкуется без проблем, в отличие от верхнего левого уха, так как оно на несколько сантиметров не совпадает. Можно ставить через пластину, либо переварить колокол, а можно и оставить как есть. Я оставил на трёх болтах. На практике всё ездит замечательно даже в самых жестких условиях.
Сцепление ставится от ваз 2112 через проставку — переходник, с выжимным подшипником десятки. Вилка и рабочий цилиндр сцепления остаются штатными. Чертеж переходника приложен в файле в формате автокада.

Система охлаждения на ваше усмотрение, по-любому, все магистрали будут разные и самодельные, в зависимости от того, какой радиатор использовался. Я использовал радиатор от BMW E30 325
Система выпуска. На моём авто самопальный выпускной коллектор под турбину, п

tuningtaza. ru

Установка шеснаря в классику или мотор от ваз 2112 16v — Лада 2105, 1,5 л., 2000 года на DRIVE2

Установка шеснаря в классику или мотор от ваз 2112 16v
Что понадобилось для установки 16v в классику: (у тех у кого инжектор в разы легче) в моем случае инжектор)
1.Двигатель ваз 2112 и проводка к нему мозги от 15 до 18 тыс
2.маховик облегченный ваз 2110 с венцом от классики 2600 р клубтурбо
3.охлаждение клубтурбо или турботема в моем случае клубтурбо синие 1500Р
4.Подушки нива 600Р
5.Выхлопная система паук и приемная труба (3100р) если выхлопной инжектор все состыковывается… если карб полный выхлоп стингер 9500р
6.длинный болт на 19 с гайкой для нижнего крепления с двигателем 70-150 руб
7.вкладыши фильтр масло, у каждого разные вкусы на обкатку взял дешевое газпромнефть
8.снимает колена вала и отдает токарь для проточки опорного подшипника коробки классики отвозила в механике в Дзержинске сделал за 1000ром
9. нужно замять моторный шит что бы трубка охлаждение не бились об кузове,
10.под солдатик подкладывает шайба 2 мл! (если выжимной сток ) (солдатик под вилкой в ​​коробке!
11.по электрике нужно будет заглушить эмобилайзер
12.крепления подушек берем от классики левую сторону рассверливаем до 10 мл и покупаем болты от суппортов переднего привода ваз 2112 подкладываем шайбы где! с правой стороны такие болтики нужно же как на классике…
13.топливные шланги с рампы разворачиваем к вакуумнику чуть подгинаем как нам нужно по месту, у кого карб волгонасос на подачу, и дополнительный шланг обратки в бак, если есть обратка на рампе!
14.охлаждение можно оставить сток, а можно от ваз 2112.
15.трос газа классика без колхоза, бак инжекторный классика подходит, датчики давления масла и температуры на моторе подключаем стоковые,
16. на разъем замка зажигания, на проводке шеснаря, подаем плюс через замок, на повороте ключа в положении 2! ( для искры)

Цена вопроса: 30 ₽ Пробег: 76 000 км

www. drive2.ru

Техническое перевооружение. Свап ДВС ВАЗ 2112. — Лада 2107, 1.5 л., 2001 года на DRIVE2

Доброго времени суток, друзья!
Я дико извиняюсь, что давно не баловал Вас ничем интересным, но всему виной семейные обстоятельства. Хорошее и плохое. Хорошее — у меня родился сын и я стал отцом, что повлекло возникновение новых хлопот и потерю большого количества свободного времени)). Ну и плохое — тяжелая болезнь и смерть моего главного технического консультанта — отца (((.Именно из-за этих событий мне некогда было заниматься машиной и что-то писать и фотографировать. Описываемое в этом БЖ стало последней нашей совместной работой.
Теперь же буду реабилитироваться. Ну, и теперь, собственно, к делу)).
Идея технического перевооружения жигулей возникла у меня после решения оставить в семье две машины. На выбора семейство единогласным решением выбрало приору (новая самая и технически оснащенная) и старую-добрую семерку. Поэтому 21099 я решил продать, а на вырученные деньги доработать жигули.
Идея установки на жигу более мощного мотора стояла у меня на первом месте. С этого я и начал в июле этого года.
рассматривались два варианта — увеличение объема мотора классического типа (нивовский блок + коленвал 2130) в комплексе с уже имеющимся инжектором, который или свап 16-клапанного мотора от переднеприводного авто, имеет «из коробки» не менее 89.
При обсуждении этой темы пришли к решению свапа, так как двигатели 2112 (и его модификации) являются более современными, обладают более высокой КПД, большей мощностью и экономичностью, ну и имеют больший потенциал в плане тюнинга.
После продажи 21099 в августе дело пошло. Начал с покупки мотора. Мне всегда нравились полторашки 2112, их я и выбирал. Но в лотерее с покупкой двигателя меня ждало фиаско — при разборе мотора поставнилась необходимость его капиталки (грязь во всех щелях, шатунные шейки перепрыгивали через размер, мертвый маслонасос, переломаные перегородки поршней, приличная выработка по цилиндрам, конец распредвалам, приличная выработка постелей распвредалов). Утешительным призом стал портинг головы, более совершенные мозги (5.1-61) и наличие всего навесного, кроме генератора.
При капиталке отец дал мне несколько полезных советов и отговорил от ряда сомнительных доработок. В оконцовке я получил двигатель 2112 с безвтыковыми поршнями первого ремонта с тугим ходом, колено второго ремонта с врезанным 204-м подшипником (под первичный вал), облегченный маховик, трубы охлаждения от Club turbo, приоровское сцепление и пока нерешенные проблемы с ГБЦ.

Полный размер

Только с расточки

При установке блока на машину серьезных проблем не возникло — заранее замял моторный щит, ставил на нивовские подушки, притянул к КПП на три болта, стартер оставил свой (обычный белорусский, стоявший с завода), выжимной и выпускной коллектор с использованием Club turbo.Некоторый геморрой был с системой охлаждения. Желая повысить эффективность системы и предотвратить возможный перегрев, я поставил десяточный радиатор и бачок от ваз 2108. Для их установки потребовалась подрезка телевизора и колхозинг кронштейна расширительного бачка. Также я внес некоторые поправки в топливную систему — перенес фильтр в багажник и шланг обратки на более короткий. С электрикой также пришлось повозиться — для удобства перенес аккум на левую сторону, заменил провода аккума на сварочный КГ-25.ЭБУ и косу я также заменил на Январь 5.1-2111-61 (по сути идентичен Я5.1-2112-41). По выхлопу заморачиваться не стал- приварил десяточный фланец на резонатор (штатный) и оставил родной глушитель. Ну, а дальше из-за семейных обстоятельств машина занималась очень мало, и лишь к 29 сентября (6 дней после смерти отца) я сделал первый пуск мотора.
Работа двигателя меня глубоко разочаровала грохотом гидриков и падением давления масла на горячую. Однако, это меня не остановило. Перекопы просторов интернета приводят меня к замене распредвалов и замене гидрокомпенсаторов (последние поменял на всякий случай).
Однако проблема не ушла. Было перепробовано множество всего — замена масла и фильтров, установка шарика вместо редукционного клапана маслонасоса, торцевание постели распредвалов и т. д. Но ключ к разгадке мне дал сам мотор, когда начал гнать масло из под прокладки.
В итоге, я снял ГБЦ и очумел — приоровская прокладка не была прожата отфрезерованными головами и блоком, от масляного канала по всей поверхности блока был «разлив». Причина оказалась в… слишком длинных направляющих ГБЦ))). Да-да, они тупо не давали сесть головке на место и прожать прокладку.Почему так вышло, не знаю. Проблему решил их подточкой их на точиле.
Однако при игрищах с головкой я решил поставить эксперимент и попробовать отторцевать плиту и валов. Тут меня ждало фиаско — валы зажало. Развертки у меня, естественно не было… Пришлось рискнуть и собирать ГБЦ на простом герметике (чтобы не было течи масла), ну и понижать усилие затяжки болтов до момента расслабления валов.
Перед пуском после ребилда башки был мандраж — очков за слабо притянутую плиту распредвалов.Но, как оказалось напрасно — стартер с натугой провернул мотор и он завелся! Первоначально был скрежет от трения стали и алюминия, но через пять минут — тишина. Давление масла стало 1,2, гидрики замолчали сразу.
На следующий день двиг снова решил меня вздрочнуть)). На горячую у меня упало давление масла ((. Зная, что дело в постели распердвала, я снял верхнюю крышку двигателя и подтянул болты постели до усилий 0,7 кг / см). не тянул.Пришлось заряжать аккум и еще прикуривать с приоры. Итог порадовал — мотор завелся с писком и скрежетом, поработал час на холостых и начал более-менее сносно себя вести. Однако при температуре двига 90 градусов появляющиеся щелчки злосчастных гидриков.
Вот так я и начал кататься. Сейчас проехал уже около 200 км и пощелкивания почти прекратились.

Полный размер

Вот так все выглядит в готовом виде

По впечатлениям от нового мотора есть что сказать — даже в обкаточном режиме едет значительно бодрее штатного, шумы мотора практически не слышны в салоне, вибраций практически нет, расход бензина упал на третье, печка стала работать значительно лучше.
Единственный минус — очень высокая цена доработки. Но меня этот вопрос не беспокоит — эта машина стала теперь для меня не только первой во всем, но еще и олицетворением памяти о покойном отце. Ведь по сути его тачка и наш последний совместный с ним проект.

Полный размер

Вот такая непрезентабельная внешность

Обидно одно лишь — из-за возни с двигателем я не успел перекрасить машину ((Поэтому вид у нее, как у натуральной боевой классики и с этим придется мириться до минимума весны (( .Хотя, кто знает… Может оно и к лучшему.
По вопросам свапа 16 клапанного движка на классику, если у кого-то есть вопросы, буду рад помочь)).
Всем желаю ровных дорог и успешной реализации задуманных проектов!

www.drive2.ru

Установка инжектора Мотора 2108 в ваз 2101 — Лада 2101, 1.5 л., 1974 года на DRIVE2

Установка 8 клапанного мотора от восьмерки. Что нам для этого понадобится. * Двигатель от 2108 с проводкой и навесным (в нашем случае инжектор).* Магистраль обратки от инжекторной классики. * Бензобак от инжекторной классики. * Маховик от ваз 2110 и венец от классики. Это основные элементы, которые нам будут необходимы при установке, остальное будем рассматривать по ходу статьи.

Установка двигателя 2108 на классику Для начала нужно освободить моторный отсек нашего автомобиля от всего лишнего движка, от него понадобится только стартер и кронштейны крепления подушек двигателя. После этого можно перейти к нашему новому сердцу.В этом вам за не большую цену поможет токарь.

В этом вам так же может помочь вот этот чертеж.

После этого ставим наш коленчатый вал обратно, теперь нужно переставить кронштейны с нашего старого мотора, на блоке от восьмерки с боку специальные отверстия. Затем понадобится замять или выпилить моторный щит в зависимости у кого как но замять у меня не получилось пришлось пилить.

Прежде чем ставить моховик на мотор его нужно тоже тщательно подготовить. Он отличается от 2101 разболтовкой и положением венца тут все просто снимаем венец с моховика 10-12 и ставим аккуратно венец 01 (он отличается от 2112 разницой в 1 зуб) сам моховик несём токарю. Еще нам нужно снять с толщины маховика 9мм но лучше взять ровно 1см или померить и прикинуть сколько нужно точить (иначе стартер упрется в моховик и не сможет крутить)

Ставим на двигатель маховик с уже запрессованным на него венцом, и крепим к нему классическую сцепления.

Система охлаждения двигателя. Начать стоит с заднего термостата, как вы уже наверное поняли изготавливать всю систему охлаждения вам придется самостоятельно. Его нужно сделать под максимальным углом в бок, для того что бы он не упирался в моторный щит ну или в печку, если дела уж совсем плохи.Примерно вот так он будет выглядеть, этот сделан из старого восьмерошного термостата, если хотите сделать металлический, тут на ваше усмотрение.

После этого можно поставить мотор на свое место, заменив старые подушки на новые, я советую использовать подушки от нивы. Для того, что бы у васный поддон не касался нижней балки, рекомендую подложить по толстой шайбе на каждую подушку, с помощью этого можно выиграть несколько драгоценных масляных мм.
