Двигатель 2е тойота: Двигатель Тойота 2Е 1.3 карбюратор

Ремонт Двигателя 2E — Toyota Corolla, л., года на DRIVE2 — Про авто и мото

Обзор двигателей, устанавливаемых на Toyota Corolla. Е-серия

Произвели первый пуск двигателя, как оказалось все выставили правильно двигатель 2е тойота королла, завелся не сразу потому что меняли топл. Решил заменить прямоточный фильтр на обычный, самым подходящим оказался корпус с Ланоса, правда пришлось засунуть под капот огроменный патрубок и вместо бачка омывателя установить корпус фильтра, бачок теперь наверное поставлю какойто жигулёвский, этот никуда не тулится!

Будем надеяться что все допуски по проточке были соблюдены правильно и моторчик проходит не одну сотню тысяч км. Отдельную статью можно посвятить недостаткам серии ZZ: Прежде всего, стук цепи ГРМ. Он начинает проявляться уже к двигатель 2е тойота королла километров пробега, даже если езда была относительно спокойной, а также грешит повышенным расходом масла, так как маслосъёмные кольца имели несовершенную конструкцию.

Проблему исправили только в году. Этот двигатель показывал превосходную топливную экономичность.

Изучаем моторы Короллы 120, 150, 180

Двигатель устанавливался на автомобили: Головка блока цилиндров и газораспределительный механизм аналогичен двигателю 1E выполнен по схеме SOHC с 3 клапанами на цилиндр. Рабочий объем цилиндров составляет 1,3 л куб.

Диаметр цилиндров составляет 73 мм, а ход поршня 74,4 мм. Мощность двигателя варьируется от года выпуска и модификации и находится в пределах от 65 до 82 л.

Примечательно, что двигатель 2E оснащался как карбюраторным так и инжекторным впрыском. Так же в м году была выпущена турбированная версия двигателя 2E-TE с пиковой мощностью в л.

Еще одной модификацией 2E является двигатель 2E-LJ, который двигатель 2е тойота королла мощность 73 л. Стоит отметить, что некоторые части двигателей 1E и 2E были взаимозаменяемыми. Минусом в конструкции двигателя является тот факт, что при обрыве ремня ГРМ клапана встречаются с поршнями и загибаются.

Его рабочий объем цилиндров составляет 1,5 л куб.

двигатель 2Е, колбасит его родимого…

Выходная мощность колеблется от года выпуска двигатель 2е тойота королла находится в пределах от 79 до 88 л. Двигатель выпускался с года и выдавал мощность 55 л. Объем заправляемого в картер двигателя масла — 3,2 литра, зазоры на впускных и выпускных клапанах — 0,20 мм, опережение зажигания — 10 градусов не доходя до мертвой точки. Мощность двигателя была, конечно, невысока, но его преимуществом являлась высокая экономичность.

Исправен ли центробежный регулятор опережения? И сдвигал угол я в очень, очень небольших пределах, а на динамике машины это очень сказывалось.

Приведенный параметр на моей подкапотной табличке не совпадает с данными в книге по двигателю 2Е, имеющуюся у .

Замена ремня грм 2E двигатель тойота, Метки ГРМ, 1.3 литра

Снятие и установка ремня привода ГРМ 2E. 1 — крышка №2 ремня привода ГРМ, 2 — ремень привода ГРМ, 3 — зубчатый шкив распределительного вала, 4 — стопорный болт, 5 — шкив коленчатого вала, б — крышка №1 ремня привода ГРМ, 7 — направляющая ремня привода ГРМ, 8 — натяжная пружина, 9 — натяжной ролик, 10 — втулка, 11 — промежуточный шкив, 12 — зубчатый шкив коленчатого вала, 13 — зубчатый шкив масляного насоса.

Снятие ремня привода ГРМ 2E

1. (Модели с кондиционером) Снимите приводной ремень шкива компрессора кондиционера.

2. Снимите приводной ремень генератора. Ослабьте гайку крепления генератора и стопорный болт и снимите приводной ремень генератора.

3.    Снимите крышку головки цилиндров.

а) Отсоедините шланг вентиляции картера от клапана.

б) Отсоедините два зажима провода.

в) Снимите две гайки и крышку головки блока цилиндров с прокладкой.

4.    Установите поршень цилиндра №1 в ВМТ такта сжатия. Поверните шкив коленчатого вала так, чтобы совместить выемку на нем с меткой «0» на крышке №1 ремня привода ГРМ.

5.    Снимите шкив коленчатого вала

а) Установите специнструмент на шкив коленчатого вала.

б) Удерживая шкив коленчатого вала от проворота, выверните болт шкива.

в) С помощью съемника снимите шкив.

6. Выверните шесть болтов и снимите крышки №1 и №2 ремня привода ГРМ,

7. Снимите направляющую ремня привода ГРМ.

8 Снимите ремень приводя ГРМ и натяжной ролик.

— Не поворачивайте распределительный или коленчатый вал, если ремень привода ГРМ снят, т.к. это может привести к нарушению фаз газораспределения.

— Если ремень привода распределительного механизма будет вновь использоваться, нанесите на нем стрелку, указывающую иапроопс ние вращения коленчатого вала и метки совмещения на шкиве и ремне, как показано на рисунке.

а)    Ослабьте болт натяжного ролика и сдвиньте его влево насколько это возможно, затем временно затяните его.

б) Снимите ремень привода ГРМ.

в) Выверните болт натяжного ролика, снимите ролик и его пружину.

9. Снимите промежуточный шкив.

10.    Снимите зубчатый шкив коленчатого вала.

Сели невозможно снять шкив рукой, пользуйтесь двумя отвертками. Примечание: во избежание повреждения подложите ветошь, как показано на рисунке.

11.    Удерживая распределительный вал гаечным ключом, выверните болт крепления шкива и снимите шкив.

12.    Удерживая шкив масляного насоса при помощи специнструмента, отверните гайку шкива и снимите шкив.

Установка ремня привода ГРМ 2E

1.    Удерживая шкив масляного насоса при помощи специнструмента, затяните гайку крепления.

Момент затяжки…………………..27    Н-м

2.    Установите шкив распределительного вала

а) Совместите штифт распределительного вала с меткой на крышке первого подшипника распределитепьного вала, как показано на рисунке.

б)    Совместите штифт распределительного вала с отверстием в шкиве распределительного вала, как показано на рисунке.

Примечание: проверьте, совмещена ли метка на крышке первого подшипника с центром маленького отверстия на шкиве распределительного вапа.

в)    Удерживая распределительный вал гаечным ключом, затяните болт крепления шкива.

Момент затяжки:

болт без шайбы………………….50    Н-м

болт с шайбой…………………….64    Н-м

Примечание: удалите масло и воду со шкива распределительного вала и содержите его в чистоте.

3 Установите зубчатый шкив на коленчатый вал и совместите метки ВМТ на корпусе масляного насоса и шкиве коленчатого вала.

Примечание: удалите, при наличии, масло и воду со шкива коленчатого вала.

4.    Установите натяжной ролик и промежуточный шкив ремня привода ГРМ.

а) Установите натяжной ролик и натяжную пружину.

б) Сдвиньте ролик влево насколько это возможно и временно зафиксируйте его болтом.

в)    Установите промежуточный шкив.

Момент затяжки……………………20    Н-м

Примечание: удалите масло и воду со всех шкив об ремня привода ГРМ и содержите их в чистоте.

5. Установите ремень привода ГРМ. Примечание: при повторном использовании ремня привода распределительного механизма совместите метки, которые были нанесены при разборке, и установите ремни так, чтобы стрелка указывала направление вращения коленчатого вала.

6. Проверьте правильность установки и натяжение ремня привода ГРМ.

а)    Ослабьте стопорный болт натяжного ролика ремня привода ГРМ.

б)    Временно затяните болт шкива коленчатого вала и проверните коленчатый вал на два оборота от ВМТ до ВМТ.

Примечание: вращайте коленчатый вал только по часовой стрелке.

в)    Проверьте, чтобы метки на шкивах были совмещены с метками на корпусных деталях, как показано на рисунке.

г)    Затяните стопорный болт ролика натяжителя.

Момент затяжки……………………18    Н-м

д)    Убедитесь, что ремень натянут на рабочей ветви, как показано на рисунке.

7. Установите направляющую ремня привода ГРМ.

8. Установите крышки №1 и №2 ремня привода ГРМ и затяните шесть болтов крепления.

9.    Установите шкив на коленчатый вал.

а) Совместите шпонку коленчатого вала со шпоночной канавкой шкива.

б) Установите специнструмент на шкив коленчатого вала.

в) Используя специнструмент для предотвращения поворота шкива коленчатого вала, затяните болт крепления шкива.

Момент затяжки……………99    —    147    Н-м

Примечание: перед установкой болта нанесите тонкий слой моторного масла на резьбу и под головку болта.

10.    Установите крышку головки блока цилиндров,

а)    Нанесите герметик на головку блока цилиндров, как показано на рисунке.

Примечание: устанавливайте крышку головки сразу же после нанесения герметизирующего материала.

б) Установите прокладку и крышку головки и закрепите двумя гаиками.

в) Соедините шланг системы вентиляции картера с клапаном.

г) Установите зажимы проводов распределителя.

11. Установите ремень привода генератора.

12. (Модели с кондиционером) Устанозите ремень привода шкива компрессора кондиционера.

13. Регулировка приводных ремней. Прогиб приводного ремня при усилии 10 кг (98 Н):

Новый ремень:

А………………………………..3,5-    4,5    мм

Б……………………………….5,5 — 7,0 мм

Используемый ремень:

А………………………………..5,0 — 6,0 мм

Б………………………………..7,0 — 8,5 мм

Головка блока цилиндров 2E. 1 — клапан, 2 — распорка впускного коллектора, 3 — прокладка, 4 — головка блока цилиндров, 5 — седло пружины клапана, 6 — направляющая втулка клапана, 7 — прокладка, 8 — маслосъемный колпачок стержня клапана, 9 — впускной коллектор, 10 — пружина клапана, 11 — тарелка пружины клапана, 12 — рычаг клапана, 13 — пружина рычага клапана, 14 — сальник, 15 — крышка головки блока цилиндров, 16 — прокладка, 17 — крышка подшипника распределительного вала, 18 — распределительный вал, 19 — крючок №2, 20 — топливный насос, 21 — изолятор, 22 — сухари, 23 — распределитель, 24 — уплотнительное кольцо, 25 — выходной патрубок, 26 — свеча зажигания, 27 — теплозащитный экран №2, 28 — теплозащитный экран №1, 29 — выпускной коллектор, 30 — крюк №1.

Замена термостата на двигатель 2е Тойота Королла

Замена термостата на Toyota Corolla с двигателем 5A-FE

Проверка термостата на Toyota Corolla

Замена охлаждающей жидкости(антифриза) на Toyota Corolla

Тойота королла двигатель 2е

Ремонт Toyota Starlet

Замена термостата 4A-FE, тойота карина е

Замена помпы на двигателе Тойота Королла Спасио NZE121 2002 года Toyota Corolla Spacio

Тойота Королла EE100 1993 года меняем моторное масло и фильтра Toyota Corolla

как снять термостат на тойота Марк 2

Как проверить термостат, не снимая его с авто.

Также смотрите:

• Ресурс двигателя Тойота Королла 1 6 2008
• Как проверить топливный насос Toyota
• Кардан Тойота сурф
• Техноблок на Toyota Land Cruiser 200
• Тюнинг для автомобилей Toyota Land Cruiser 200
• Pajero 4 или Toyota Land Cruiser Prado 150
• Рулевой кардан Тойота Камри
• Номера деталей Toyota corona
• Зеркало для Toyota estima
• Toyota RAV4 2014 года технические характеристики
• Версии Toyota Prius
• Тойота ярис замена масла в двигателе
• Toyota funcargo в профиль
• Toyota RAV4 2007 технические характеристики отзывы
• Схема центрального замка Тойота ист

Главная » Клипы » Замена термостата на двигатель 2е Тойота Королла

Corolla Двигатель — Автозапчасти и аксессуары

1 000 грн. Договорная Балта Вчера 12:42

Белгород-Днестровский Вчера 09:26

Ресурс двигателя Тойота Королла 1. 2, 1.3, 1.4, 1.5, 1.6, 1.8, 2.0, 2.2

Изначально Тойота Королла создавали в качестве современного компактного автомобиля с использованием передовых автомобильных технологий. Во многом производителю удалось сохранить основную идею и модель до сих пор пользуется невероятной популярностью во всем мире. Первый экземпляр Тойота Королла произвели еще в 1966 году. С 2018 года налажено производство уже двенадцатого по счету поколения E210. Машина славится превосходными динамическими показателями, высоким уровнем комфорта и надежными силовыми агрегатами. В этой статье расскажем, каков ресурс двигателя Тойота Королла и какие могут возникнуть неисправности в ходе эксплуатации японского компактного авто.

Линейка силовых агрегатов

В России автомобиль появился в 1991 году в седьмом поколении. Машина была доступна в кузове седан, а с восьмого поколения еще и в кузове универсал. Если первое время к приобретению была доступна модификация с одним бензиновым 1.3-литровым двигателем, то уже к 1999 году линейка движков существенно расширилась. Появились 1.4, 1.6 и 2.0-литровые бензиновые моторы, а также дизельный 70-сильный агрегат. В качестве трансмиссий доступной была и автоматическая, и механическая коробка переключения передач. В пользу модели был и тот факт, что она считалась и до сих пор считается одной из самых ликвидных на вторичном рынке. Было развернуто производство автомобиля во многих странах Европы. Среди «европеек» в России в редких случаях попадаются экземпляры турецкой сборки. Большая часть, все же, родом из Японии.

Линейка движков в общем представлении выглядит следующим образом:

• 2E – бензиновый 1.3-литровый 72-сильный двигатель, работающий в паре с механической коробкой, ставился на седьмое поколение седана.
• 4E-FE – еще один 1.3-литровый мотор с заявленной мощностью 86 лошадиных сил, работает в паре с автоматом и механикой.
• 4ZZ-FE – 1.4-литровый силовой агрегат, способный развить 95 лошадиных сил и 130 нм момента.
• 4A-FE – 1.6-литровый бензиновый атмосферный движок на 110 «лошадок».
• 2C-E – двухлитровый 71-сильный дизель.
• 3ZZ-FE – бензиновый 1.6-литровый агрегат на 108-110 лошадиных сил.
• 2ZZ-GE – наиболее мощный 192-сильный мотор для спортивных модификаций с системой подъема клапанов.
• 1NR-FE – малообъемный мотор (1329 куб. см) способный развить 101 лошадиную силу.
• 1ZR-FE – 124-сильный наиболее популярный двигатель Тойота Королла с показателем рабочего объема 1.6 л.
• 2ZR-FE – 140-сильная установка на 1.8 л, агрегируемая вместе с вариаторной коробкой передач в 11 поколении модели.

Основная масса автомобилей представлена 1.6-литровым 124-сильным бензиновым двигателем 1ZR-FE. Даже последнее поколение Тойота Королла поставляется в Россию именно с этим мотором в паре с механической коробкой передач или вариатором. До 2009 года поставляли модификации с роботизированной коробкой, а после 2009 года основная ставка была сделана на классические гидроавтоматы. Робот обеспечивает более интенсивный разгон и меньший уровень расхода топлива, но толкается и пинается с переключением передач. Автомат менее экономичный, вялый, но обеспечивает плавное переключение скоростей. Имидж берет свое и Королла так и остается в сознании автомобилистов надежным японским автомобилем с ресурсными движками. Отчасти так и есть, но в сравнении с экземплярами седана из 80- и 90-х годов ресурс мотором ощутимо снизился. Чтобы оценить потенциал и ресурс двигателя Тойота Королла, стоит в отдельности рассмотреть каждый двигатель.

2E

«Древний» 1.3-литровый силовой агрегат с конструкцией, которую разработали еще в 1984 году. Что касается Toyota Corolla, 2E ставили вплоть до 1998 году – практически до самого конца производства установки. На практике 2E надежностью и ресурсом не блистал, но среди автолюбителей зарекомендовал себя, как «рабочая лошадка». У него простая конструкция с карбюратором и головкой блока цилиндров SOHC. Распределительный вал приводит в действие ременной привод. Конфигурация вполне привычная – рядная «четверка» из чугуна, но ГБЦ здесь 12-клапанная алюминиевая. Максимально простой мотор без фазорегуляторов, гидрокомпенсаторов и прочих «наворотов». Его цилиндры расточены под 73 мм, а поршень ходит на 77.4 мм.

Водителю необходимо было всего регулировать зазоры клапанов и эксплуатировать авто по назначению. При соблюдении условий 2E отхаживал честные 240 тыс. км. Нестабильная работа ДВС чаще всего вызвана неправильной настройкой карбюратора. Отдав авто с 2E под капотом в руки профессионала, легко добиться его правильной работы. На втором месте проблемы с системой зажигания. Двигатель сильно боится перегрева и в случае перегрева пробивает прокладку ГБЦ. Ресурс двигателя Тойота Королла 1.3 не ограничен отметкой 240 000 километров, но обычно именно в районе этой отметки требуется переборка агрегата с заменой колец.

4E-FE

Двигатель под маркировкой 4E-FE, рабочий объем которого составляет 1331 куб. см, был изобретен инженерами компании Тойота в 1989 году. Силовую установку ставили на многие автомобили концерна, однако на нашем рынке мотор известен, прежде всему, благодаря Тойота Королла. Это атмосферный движок с инжекторной системой питания. Существует модификация этого же мотора с системой турбонаддува, получившая маркировку 4E-FTE. Двигатель 4E-FE получил систему распределенного впрыска топлива EFI. Рядный четырехцилиндровый блок выполнен из чугуна. Сверху блока установлена 16-клапанная ГБЦ из алюминия. Ремень ГРМ довольно надежный, вращает всего один распределительный вал, второй соединен с первым при помощи шестерни.

Мотор не получил гидравлические компенсаторы, поэтому водителю необходимо регулярно корректировать тепловые зазоры. С конструктивной точки зрения довольно простой, отсюда и надежный силовой агрегат. Всего можно отметить три поколения моторов 4E-FE. Между собой поколения отличаются только небольшими изменениями в системе впуска и выпуска отработанных газов. В первом поколении мотор развивал 99 лошадиных сил и 117 Нм крутящего момента при 5200 и 6600 оборотах коленчатого вала в минуту соответственно. Во втором поколении (1996-й год) мощность снизили до 88 сил. Немного изменили систему выпуска и перенастроили блок управления. В 1997 году в очередной раз модернизировали 4E-FE и еще уменьшили мощность до 86 сил.

Проблемы, свойственные данному мотору:

1. Прокладка головки блока цилиндров. Двигатель сильно боится перегревов, даже небольшое повышение температуры может обернуться пробитием прокладки ГБЦ. От высоких температур сперва дубеют, а после текут сальники.
2. Нестабильный холостой ход. Мотор 4E-FE не переносит бензин низкого качества. Довольно быстро забиваются форсунки, покрывается слоем нагара дроссель, начинают плавать обороты и появляются другие неприятные симптомы поломки.
3. Повышенный расход масла. На пробеге 180-200 тыс. км обычно появляется небольшой перерасход моторного масла. В дальнейшем масложор достаточно быстро прогрессирует. Причина – залегшие кольца и изношенные маслосъемные колпачки.
4. Ремень ГРМ. В случае перескока или обрыва ремня ГРМ клапаны не гнет. Тем не менее, ремень здесь нередко растягивается еще до первой сотни тысяч пробега.

На вторичном рынке к этому движку действительно много доноров. Конструктивно простой и неприхотливый силовой агрегат. Но его ресурс средний – 300 тыс. км. На большее рассчитывать сложно.

4ZZ-FE

После появления 1.6-литрового мотора 3ZZ-FE в Тойота решили создать на базе этого движка новый малообъемный мотор, который впоследствии получил название 4ZZ-FE. В его основе лежит конструкция от 3ZZ-FE за исключением более малого коленвала с уменьшенным ходом поршня (показатель снизился с 81.5 до 71.3 мм). Фактических никаких других значимых отличий от 1ZZ и 3ZZ этот силовой агрегат не получил. Его блок цилиндров (четырехцилиндровый, рядной архитектуры) выполнен из алюминия, как и 16-клапанная головка блока цилиндров. Цилиндры расточены под 79 мм. В качестве привода газораспределительного механизма выступает цепь ГРМ. Она надежная и качественная, ходит на протяжении заявленного производителем срока службы двигателя.

На впуске 4ZZ-FE установлен фазорегулятор VVT-i. Гидрокомпенсаторы отсутствуют, как и прочие особенности ДВС. В пике производит 95 лошадиных сил и 130 Нм крутящего момента. Далеко не самый удачный движок, собранный усилиями специалистов Тойота. В среднем ресурс двигателя Тойота Королла 1.4 составляет 250 тыс. км пробега. Еще до первой сотни тысяч могут залечь поршневые кольца, что станет причиной повышенного расхода моторного масла. Агрессивная езда приводит к износу гидравлического натяжителя, цепь начинает просто-напросто греметь. Не самая удачная конструкция впускного коллектора со временем оборачивается плавающими оборотами. Его необходимо периодически чистить. Участившиеся вибрации обычно указывают на изношенные опоры мотора.

4A-FE

Одним из наиболее ярких представителей серии малообъемных моторов считается 4A-FE. Это 1.6-литровая силовая установка, которая поставлялась в Россию вместе с Тойота Королла восьмого поколения. Как и 4E-FE этот агрегат получил три поколения, но в отличии от 1.4-литрового аналога последующие поколения получили ряд серьезных изменений. Изначально 4A-FE поставили на Королла в кузове Е90, где он представлял собой скромный классический инжектор с рядным расположением четырех цилиндров. Его блок выполнен из чугуна, а 16-клапанная ГБЦ из алюминия. Два распределительных вала приводились в действие за счет ремня ГРМ. Гидравлические компенсаторы отсутствуют. Регулировать клапаны лучше всего до прохождения 100 тыс. км.

Двигатель 4A-FE первой генерации очень легко идентифицировать по надписи Toyota 16 VALVE EFI на клапанной крышке. Мотор второго поколения, так называемый 4A-FE Gen 2, избавился от красноречивой надписи, а основным его определяющим признаком стала клапанная крышка, полностью окрашенная в серый цвет. Топливные форсунки переместили из ГБЦ во впускной коллектор. От первого поколения двигатель отличается более надежной системой зажигания, другими распределительными валами. Вскоре появилась третья генерация 4A-FE, но авто с таким движком были предназначены для рынка Азии.

На что автовладельцам чаще всего приходится жаловаться?

1. Плавают обороты. Один из главных недостатков 4A-FE заключается в плавающих оборотах. Нужно чистить дроссельный узел, проверять форсунки, свечи и клапан ВКГ.
2. Высокий уровень расхода топлива. Многие водители жалуются на довольно большой «аппетит» двигателя. Причину прожорливости нужно искать в лямбда-зонд, датчике абсолютного давления. Не будет лишним выполнить их замену, если свечи зажигания чистые, а из трубы не валит дым черного цвета.
3. Мотор периодически глохнет. В первую очередь проверяем топливный насос, трамблер и все фильтры.
4. Расход моторного масла. Особенно на больших пробегах этот двигатель начинает «кушать» масло. Производитель в лице Тойота допускает расход до 1 литра на 1000 километров. Это считается нормой. Все что выше – уже не норма. Если факт долива масла сильно беспокоит, нужно менять поршневые кольца и маслосъемные колпачки.

Довольно неплохой вариант для покупки, но на вторичном рынке достаточно проблематично найти «живую» Toyota Corolla с данной силовой установкой. Тем не менее, ресурс двигателя Тойота Королла, по меньшей мере, составляет 300 тыс. км пробега.

2C-E

В 1997 году началось производство двухлитрового дизельного мотора 2C-E. Его ставили на Toyota E110 вплоть до 2001 года. От прочих движков серии 2C отличается электронно-управляемым топливным насосом высокого давления производства Denso. Блок цилиндров 2C-E выполнен из чугуна, а головка блока цилиндров (по 2 клапана на каждый цилиндр) из алюминия. Конструктивно простой движок с газораспределительной системой SOHC. Распределительный вал приводится в действие ремнем. Еще одна особенность мотора – наличие форкамер.

Основные жалобы автовладельцев касаются ГБЦ. По причине перегрева головка блока цилиндров нередко растрескивается. На втором месте по популярности неисправностей – седла клапанов. Они разрушаются, а небольшие частицы попадают в цилиндры и наносят блоку непоправимый вред. Другим местом, способным стать источником проникновения абразива в камеры сгорания, выступает воздуховод. Ремень ГРМ не отличается продолжительностью службы. Его меняют обычно после 60-80 тыс. км. В случае обрыва гнет клапана. Другая сложность обслуживания и ремонта дизельного мотора 2C-E заключается в непростом электронно-управляемом ТНВД. Из-за прихотливой топливной аппаратуры, чувствительной ГБЦ и низкого качества дизтоплива в среднем отхаживает 250 тыс. км.

3ZZ-FE

Мотор 3ZZ-FE стал заменой серии A. Фактически является копией движка 1ZZ-FE за тем исключением, что поршень ходит здесь на 81.5 мм вместо 91.5 мм. Получилась квадратная конфигурация, рабочий объем 1598 куб. см. Незначительно уменьшилась высота блока, а степень сжатия подросла до 10.5. Главным отличием 3ZZ-FE от движков, которые создавались по такому же принципу, считается отсутствие каких-либо модификаций и поколений. Всего один мотор 3ZZ-FE, который ставили на Тойота Королла E120 девятого поколения. Двигатель полностью изготовлен из алюминия, головка 16-клапанная. В пике производит 110 лошадиных сил и 150 Нм крутящего момента. На впуске в нем установлена система VVT-i. Привод газораспределительного механизма с цепным механизмом.

Все движки, выпущенные до 2007 года включительно, склонны к повышенному расходу масла. После пробега 150-180 тыс. км обычно 3ZZ-FE начинает громко работать. В первую очередь следует проверить натяжитель и цепь ГРМ. К этому рубежу она растягивается и гремит. Впускной коллектор не самой удачной конструкции. Быстро нарастает нагаром, что приводит к плавающим оборотам и другим неприятным последствиям. В целом, мотор перенял все недостатки от «старшего» брата. Многие автомобилисты считают, что 3ZZ-FE намного хуже 4A. Ему характеры все слабости, которыми известны установки семейства ZZ – низкая ремонтопригодность, одноразовость, невысокая надежность. Ресурс двигателя Тойота Королла составляет приблизительно 200 тыс. км пробега.

2ZZ-GE

Специалистами Yamaha был разработан специально под спортивные модификации 1.8-литровый бензиновый двигатель 2ZZ-GE. В сравнении с 1ZZ он получил композитный блок цилиндров с уменьшенным ходом коленчатого вала и увеличенным диаметром цилиндров. «Фишкой» мотора считается усовершенствованная система изменения фаз газораспределения, получившая название VVTL-i. Фактически это VVT-i от двигателя 1ZZ-FE, но с тем отличием, что после 6200 оборотов коленчатого вала в минуту происходит подъем клапанов на 11. 2 и мотор выдает 192 лошадиные силы при 7600 оборотах коленвала в минуту.

После пробега 150 тыс. км всех владельцев авто с 2ZZ-GE под капотом ждет повышенный расход масла. Плавное, но верное повышение расхода масла указывает о надвигающемся капитальном ремонте. Можно оттянуть глобальные затраты, выполнив раскоксовку, но спустя время все-таки придется либо капиталить старый мотор, либо подыскивать контрактный. Также довольно высокая шумность работы, плавающие обороты – все это никуда не делось и периодически доставляет водителю проблемы. Нужно смотреть и чистить дроссельный узел. Крайне важно следить за состоянием и обслуживать систему изменения фаз газораспределения. Если она начнет работать неисправно, то произойдет существенное снижение мощности. Ресурс двигателя Toyota Corolla 2ZZ-GE примерно такой же, как и у 3ZZ-FE – 200 тысяч километров.

1NR-FE

С 2008 года в Японии собирают 1.3-литровый силовой агрегат под маркировкой 1NR-FE. Известно две модификации, отличающиеся между собой классом экологичности – Евро-3 и Евро-4/5. Его блок изготовлен из алюминия, чугунный гильзы, цилиндры с диаметром 72.5 мм. За надлежащий температурный режим отвечаем открытая система охлаждения. Сверху блока закреплена 16-клапанная ГБЦ так же изготовленная из алюминия. Мотор слабо поддается капитальному ремонту, поэтому в случае его критической поломки обычно подыскивают контрактный экземпляр. Расположенные под ГБЦ механизмы газораспределения приводятся в действие за счет цепи. Она надежная и вопрос к её ресурсу в принципе нет. Цепь однорядная и оснащена гидравлическим натяжителем.

Особенность 1NR-FE – Dual VVT-i. Привод ГРМ находится под литой крышкой, там же помпа и масляный насос. Двигатель довольно распространен и в Россию его поставляли вместе с Toyota Corolla девятой генерации. Также этот силовой агрегат ставили на Auris и Yaris. Еще одно технологическое новшество, которым отличается 1NR-FE, состоит в системе ECTS-i. Она предназначена для умного управления электромеханической дроссельной заслонкой по поступающим от датчика положения акселератора импульсам.

Среди наиболее известных неисправностей 1NR-FE стоит отметить:

1. Повышенный расход масла. Опять же, проблема, которая появляется на средних и больших пробегах. Проблема в том, что после разъединения шатунов, поршней и пальцев их нельзя обратно соединить. Если залегли кольца, то ремонт обойдется дорого. Поршни сменить отдельно от шатунов нельзя.
2. Нагар. Обычно образуется на стенках камер сгорания и на клапанах. Из-за смолянистых отложений падает уровень компрессии. Появляются трудности с запуском двигателя, осложнения, вызванные нестабильным холостым ходом. Еще одна причина – клапан ЕГР. Он также способствует быстрому образованию нагара.
3. Катушки зажигания. В этом двигателе долго не живут, впрочем, как и насос системы охлаждения.
4. Шумность работы. Многие автомобилисты связывают довольно высокий уровень шумности в работе 1NR-FE особенностями системы VVT-i. Данный недостаток практически нельзя устранить.

Если на «холодную» слышны металлические лязганья, то стоит проверить цепь ГРМ и натяжитель. Если шумность слишком высокая, механизм привода ГРМ подлежит замене вместе с гидронатяжителем.

Очень часто владельцы жалуются на регулярно выбивающие ошибки P2111 и P2112. Как во многих других случаях, все начинается с активации индикатора «Чек Двигатель» на панели приборов. Устранить эту проблему можно сменой дроссельного узла и перепрошивкой «мозгов». С учетом всего вышесказанного мотор 1NR-FE сложно назвать надежным. Его ресурс во многом зависит от качества обслуживания и характера эксплуатации. Тем не менее, явные «болезни» и недостатки проявятся даже с самым трепетным отношением – это вопрос времени. Если усреднить ресурс, то получим показатель в 200 тыс. км.

1ZR-FE

Производство 1ZR-FE налажено сразу на нескольких автозаводах. Впервые силовая установка была представлена в 2006 году и сразу же нашла свое место под капотом многих популярных и массовых моделей концерна. Его конструкция не представляла загадку и была вполне типичной для того времени: алюминиевый блок цилиндров (диаметр 80. 5 мм), чугунные гильзы, открытая рубка охлаждения. Сверху блока закреплена тоже изготовленная из алюминия 16-клапанная ГБЦ. Головка получила два распределительных вала и гидравлические компенсаторы. Вращение распредвалов осуществляется при помощи цепного привода. Особенностью 1ZR-FE можно считать наличие системы фазорегуляции Dual VVT-i на впуске и выпуске.

На этом новшества и технологичность двигателя с рабочим объемом 1598 куб. см не заканчиваются: распределенный впрыск топлива, система ACIS, интегрированная во впускной коллектор, изменяемая длину впускного тракта в зависимости от режима работы двигателя. Как и в случае с предыдущим мотором здесь можно встретить электронный дроссель ECTS-i, благодаря которому экологические стандарты были подтянуты до показателей Евро-5. Двигатель по многим параметрам явно превосходит остальные моторы семейства. Он спокойно работает на АИ-92, легко ремонтируется и относительно недорого обслуживается. Проблема лишь в том, что его пиковая мощность на Toyota Corolla E150 составляет 122 лошадиные силы, а крутящий момент 160 Нм. Скоростные показатели авто устраивают немногих водителей.

Из недостатков и поломок можно отметить:

1. Цепь ГРМ. Не отличается высоким ресурсом. Довольно быстро растягивается и требует замены. Обычно мероприятия по смене цепи ГРМ выполняют после 150-180 тыс. км пробега. Одновременно лучше всего проверить и фазорегуляторы.
2. Течи охлаждающей жидкости и масла. Насос системы охлаждения считается одним из наиболее уязвимых мест 1ZR-FE. Владельцы авто отмечают, что достаточно часто образуются течи масла в месте прокладки натяжителя ГРМ.
3. Клин клапана VVT-i. Редко, но известны случаи, когда заклинивает клапан системы VVT-i. С такой проблемой стоит отправиться на станцию технического обслуживания.

Производитель заверил ресурс 1.6-литрового 1ZR-FE, равный 200 тыс. км пробега, но на практике движок бегает все 300 с плюсом тысяч километров. Проверенный, выносливый и надежный силовой агрегат, которым оснащают последнее поколение модели. Сегодня 1ZR-FE основным агрегатом для Тойота Королла, которую поставляют в отечественные дилерские центры.

2ZR-FE

В 2007 году японцы представили новый 2ZR-FE с рабочим объемом 1798 куб. см. Двигатель заменил 1ZZ, который особо не любили в автомобильных кругах и критиковали. Силовая установка получила промежуточное положение между «старшим» 3ZR и «младшим» 1ZR. Диаметр цилиндров в этом моторе составляет 80.5 мм, а ход поршня 88.3 мм. В духе японского моторостроения 2ZR-FE получил четырехрядный алюминиевый блок и алюминиевую 16-клапанную головку блока цилиндров. Он способен развивать 140 лошадиных сил и 175 Нм момента. Газораспределительные валы вращаются за счет цепи ГРМ. Особенности мотора заключается в ACIS и ETCS-i. Наличие гидрокомпенсаторов освобождает владельца авто от необходимости регулировать клапаны.

Фазорегулятор Dual VVT-i довольно надежен и в целом проблем не доставляет. Основные жалобы автовладельцев так или иначе связаны с масложором. Производитель допускает расход смазочного материала до уровня 1 л на 1000 километров, но это устраивает немногих. Решение одно – смена колец и колпачков. Немало жалоб на повышенную шумность работы 2ZR-FE. В первую очередь нужно смотреть цепь, тем более, если за 125-150 тыс. км пробега она ни разу не менялась. Водяная помпа в редких случаях «живет» свыше 70 тыс. км. Многим автовладельцам пришлось заменить её еще до прохождения 50 тыс. км. Впускной коллектор и дроссель быстро обрастают нагаром, что требует периодического обслуживания и внимания со стороны водителя. Ресурс средний – 280 тыс. км.

Установка ГБО Киев | Цена установки газа на авто 4 поколения | Газовое оборудование на автомобиль

     Установка на автомобиле ГБО — популярная процедура, которая позволяет получать экономию на заправке. Количество сэкономленных средств зависит от мощности двигателя автомобиля и частоты эксплуатации авто. Чем больше автовладелец использует авто на газу, тем меньшим будет срок окупаемости установки.

Стоимость газа ниже бензина. Это первый фактор для автовладельца использовать газ как топлива. Целесообразность установить газ возрастает при частой эксплуатации транспортного средства, езде на большие расстояния.

Установка газа, Киев — цена преимущества

     Возможность чередования двух источника топлива по нраву водителям, которые часто перемещаются на автомобиле за пределами Киева и Ровно. В этом случае у них нет острой необходимости заправлять машину на незнакомых станциях, так как есть в наличие дополнительный запас топлива — цена в Киеве и Ровно ниже. Это снижает риск заправки некачественным топливом вдали населенных пунктов.

Водитель может самостоятельно переключать авто на нужный вид топлива из салона авто. Установка показывает остаток уровня газа, может автоматически осуществить переключение, когда топливо заканчивается.

Установка газа на авто увеличивает возможный период эксплуатации двигателя. Так как октановое число газа выше, чем бензина, мотор работает тише, без вибраций и шума. Нагрузка на цилиндры уменьшается за счет того, что газ попадает в бак в сжиженном виде. Срок службы свечей при установке газа также увеличивается. Газ не оставляет смолистых отложений, поэтому нагара на свечах становится меньше. Установка ГБО: Киев, Ровно — цена 12000 грн

Безопасность автомобилей оборудованных ГБО

     Риск возникновения пожара или взрыва в автомобилях, использующих ГБО, снижается в 4 раза. Это связано с тем, что газ, даже в случае разгерметизации оборудования, переходит в газообразное состояние и растворяется в атмосфере. Бензин же легковоспламеняющийся, поэтому для возникновения пожара или взрыва при возникновении утечки достаточно будет и маленькой искры.

Эксперты проводили ряд комплексных исследований комплектов ГБО 4 поколения и пришли к выводу, что процент возгорание оборудования сведён к нулю. Комплект ГБО оснащён клапанами безопасности, поэтому при неисправностях оборудования подача газа прекращается, происходит автоматический переход на бензин. Конструкторы ГБО уделили внимание и прочности баллона, которое по параметрам надежности превышает бензобак. Эти положительные свойства газобаллонного оборудования гарантируются только при установке ГБО 4 поколения в сертифицированном сервисном центре мастерами соответствующего профиля. Своевременное обслуживание ГБО позволит безопасно эксплуатировать автомобиль.

Двигатель Toyota 2C, Технические Характеристики, Какое Масло Лить, Ремонт Двигателя 2C, Доработки и Тюнинг, Схема Устройства, Рекомендации по Обслуживанию

string(10) "error stat"

string(10) "error stat"

Описание 2C

В 1985 году появился один из худших и проблемных дизельных двигателей компании Toyota — 2C. Он устанавливался абсолютно на все что можно, начиная от микроавтобусов и заканчивая седанами Toyota.

Силовая установка не завоевала положительных рекомендаций, все потому что двигатель имел множество конструктивных недоработок. Казалось бы серия двигателей 1C должна была научить инженеров и дать понять о всех недостатках их дизелей. Но на деле все наоборот двигатели 2С имеют еще больше недостатков.

Двигатели серии 2С — классические рядные 4х цилиндровые дизельные двигатели

На микроавтобусах эти моторы подвержены быстрому износу. Они просто не рассчитаны на вес микроавтобуса, поэтому  двигатели испытывают серьезные нагрузки, естественно в таких условиях ни один двигатель долго не проживет. Силовые установки серии 2С развивают всего 70 лошадиных сил и 130 Hm крутящего момента, этого очень мало для передвижения минивэна общим весом в 2 тонны.

Двигатель 2С-T оснащен турбонаддувом

Двигатели 2С были оснащены турбонаддувом, имели чугунный блок и алюминиевую ГБЦ, которая в процессе эксплуатации страдала больше всего, от термонагруженности и плохого охлаждения она покрывается микротрещинами и больше не может выполнять своей функции. Головка в свою очередь имеет 8 клапанов — по 2 на цилиндр, систему Sohc — распредвал всего один, привод газораспределительного механизма осуществлен ремнем, за которым также нужно пристально следить, ведь двигатели серии 2С гнут клапана.

Чугунный блок двигателя свою роль выполняет достойно и легко поддается капитальному ремонту. В целом компания Toyota произведя эту серию двигателей не учла своих ошибок, а только усугубила свое положение на рынке дизельных установок — у них получился маломощный и не надежный двигатель, имеющий кучу конструкционных недостатков.

Регламент обслуживания 2С

Чтобы продлить жизнь силовой установке требуется проводить планомерные технические работы с двигателем — менять расходники, а также следить за качеством работы двигателя и при необходимости производить ремонт неисправных систем и агрегатов.

Одним из важнейших расходников является масло, для данной серии двигателей качество масла не так важно как его количество — важно следить за уровнем масла и при необходимости доливать его, если уровень масла стать падать слишком быстро, то стоит задуматься о капремонте, если этого не сделать, то двигатель может уйти в разнос. Для двигателей 2C прекрасно подойдет масло средней ценовой категории — синтетика или полусинтетика вязкости 5w-30, 5w-40.

Регламент технического обслуживания представлен ниже:

• регулировку клапанов требуется производить каждые 30 тысяч километров пробега, иначе клапана прогорят и двигатель откажется запускаться, так как компрессии просто не будет, может быть все иначе, если зазор будет слишком большим, то появятся неприятные стуки доносящиеся из ГБЦ;
• замена всех фильтрующих элементов также важна, ее следует производить каждые 20 тысяч километров, воздушный и топливный фильтры можно использовать как оригинальные, так и аналоговые;
• регулировка форсунок должна быть произведена в соответствии с мануалом раз в 100 тысяч километров;
• ремень ГРМ рекомендуется проверять раз в 20 тысяч километров, его ресурс равен 100 тыс.км., но лучше произвести его замену после 70000 км. пробега, приводные ремни также требуют внимания, следует контролировать их состояние и при необходимости менять.
• замену масла требуется производить каждые 10 тысяч км. пробега.

Агрегат требует ухода и соблюдения периодичности технического обслуживания

Обзор неисправностей 2C, способы ремонта

Одним из проблемных узлов силовой установки является головка блока цилиндров, в условиях дикой термонагруженности и плохого охлаждения она нередко обрастает микротрещинами и начинает пропускать газы в систему охлаждения, либо охлаждающая жидкость попадает в масло и образует эмульсию, что приводит к моментальной смерти дизельного агрегата. Ремонту ГБЦ не поддается, единственный вариант найти контрактную, произвести опрессовку и если она в хорошем состоянии, то установить на двигатель.

Цилиндропоршневая группа двигателей 2С не отличалась надежностью, очень часто в 3м и 4м цилиндре пропадала компрессия из за образовавшихся задиров

Потеря компрессии в 3 и 4ом цилиндрах возникает из за попадания пыли в масло. Смешиваясь с маслом пыль попадает на стенки цилиндров и просто стачивает их. В результате чего образуется эллипсность и поршень больше не способен держать давление — оно прорывается в местах стачивания гильзы. Поршневые и маслосъемные кольца тоже моментально страдают, появляется масложор и если он превысит критическую отметку, то масло попадая в цилиндры может пустить двигатель в разнос. Именно поэтому заметив сизый дым из выхлопной трубы следует немедленно произвести капремонт двигателя, если этого не сделать, а продолжить ездить, то вскоре ремонтировать будет уже нечего.

Двигатели установленные на микроавтобусы изнашивались очень быстро, так как работали в максимально тяжелых условиях — их мощности критически не хватало для того чтобы перемещать двухтонные машины. Но стоит отметить, что двигатели с электронным управлением ТНВД жили намного дольше, чем их собратья с механикой.

На двигатели 2С оснащенные турбонаддувом, устанавливался нагнетатель CT09

Двигатель 2С использует турбину, охлаждение которой реализовано с помощью антифриза, но из за конструктивных недоработок системы охлаждения в ней практически всегда присутствует воздух, в результате воздушных пробок турбина перегревается и испытывает масляное голодание. В результате чего она моментально выходит из строя и хорошо если она просто перестает нагнетать воздух, но иногда случается заброс масла из турбины во впуск в результате попадания масла в цилиндры двигатель может уйти в разнос, что нередко происходит, так как масло является отличным топливом для дизельных установок.

В целом двигатели серии 2C живут досточно долго в легких автомобилях, таких как Toyota Carina. Силовые агрегаты установленные в данных автомобилях нередко проходят 300 тысяч километров без капремонта, естественно при условии того, что все технические работы производятся по регламенту и двигатель работает в умеренных нагрузочных режимах.

Варианты тюнинга 2С

Данная серия двигателей практически не поддается тюнингу. Лучше не мешать двигателю с такой репутацией просто работать. Энтузиасты поднимают давление турбины и получают прибавку в 15-20 лошадиных сил, но при этом колоссально страдает ресурс. Вообще тюнингом данной силовой установки никто не занимается, ее предназначение исправно работать в седанах и минивэнах. Никаких намеков на спортивный характер у данной силовой установки нет.

Список моделей авто, в которые устанавливался

Двигатели серии 2С предназначались для бюджетных седанов и минивэнов компании Toyota, к сожалению маломощные двигатели плохо справляются со своими обязанностями в тяжелых автомобилях, зато в каринах и калдинах мотор прекрасно выполняет свои функции.

Список авто в которые устанавливались двигатели 2С представлен ниже:

Toyota Avensis

Toyota Avensis
(10.1997 — 12.2000)
хэтчбек, 1 поколение, T220

Toyota Avensis
(10.1997 — 12.2000)
универсал, 1 поколение, T220

Toyota Avensis
(10. 1997 — 12.2000)
седан, 1 поколение, T220

Toyota Caldina

Toyota Caldina
(11.1992 — 07.2002)
универсал, 1 поколение, T190

Toyota Caldina
(11.1992 — 12.1995)
универсал, 1 поколение, T190

Toyota Caldina
(01.1996 — 08.1997)
рестайлинг, универсал, 1 поколение, T190

Toyota Carina

Toyota Carina
(08.1996 — 07.1998)
седан, 7 поколение, T210

Toyota Carina
(08.1994 — 07.1996)
рестайлинг, седан, 6 поколение, T190

Toyota Carina
(08.1992 — 07.1994)
седан, 6 поколение, T190

Toyota Carina
(05.1990 — 07.1992)
рестайлинг, седан, 5 поколение, T170

Toyota Carina
(05.1990 — 07.1992)
рестайлинг, универсал, 5 поколение, T170

Toyota Carina
(05.1988 — 07.1990)
седан, 5 поколение, T170

Toyota Carina E

Toyota Carina E
(12.1992 — 01.1996)
универсал, 6 поколение, T190

Toyota Carina E
(04.1992 — 03.1996)
хэтчбек, 6 поколение, T190

Toyota Carina E
(04. 1992 — 03.1996)
седан, 6 поколение, T190

Toyota Carina E
(04.1996 — 11.1997)
рестайлинг, хэтчбек, 6 поколение, T190

Toyota Carina E
(04.1996 — 11.1997)
рестайлинг, универсал, 6 поколение, T190

Toyota Carina E
(04.1996 — 01.1998)
рестайлинг, седан, 6 поколение, T190

Toyota Camry

Toyota Camry
(06.1992 — 06.1994)
рестайлинг, седан, 3 поколение, V30

Toyota Camry
(07.1990 — 05.1992)
седан, 3 поколение, V30

Toyota Camry
(08.1986 — 06.1990)
седан, 2 поколение, V20

Toyota Corolla

Европа

Toyota Corolla
(06.1992 — 04.1997)
универсал, 7 поколение, E100

Япония

Toyota Corolla
(09.1991 — 06.2002)
универсал, 7 поколение, E100

Toyota Corolla
(09.1991 — 04.1993)
универсал, 7 поколение, E100

Toyota Corona

Toyota Corona
(02.1994 — 01.1996)
рестайлинг, седан, 10 поколение, T190

Toyota Corona
(11.1989 — 01.1992)
рестайлинг, седан, 9 поколение, T170

Toyota Corona
(12. 1987 — 05.1992)
универсал, 9 поколение, T170

Toyota Corona
(12.1987 — 10.1989)
седан, 9 поколение, T170

Toyota Lite Ace

Toyota Lite Ace
(10.1996 — 08.2007)
минивэн, 5 поколение, R40, R50

Toyota Lite Ace
(01.1992 — 07.1995)
минивэн, 4 поколение, R20, R30

Toyota Lite Ace
(08.1988 — 12.1991)
рестайлинг, минивэн, 3 поколение, M30, M40

Toyota Lite Ace
(09.1985 — 07.1988)
минивэн, 3 поколение, M30, M40

Toyota Lite Ace
(09.1985 — 12.1991)
минивэн, 3 поколение, M30, M40

Toyota Sprinter

Toyota Sprinter
(05.1993 — 04.1995)
рестайлинг, седан, 7 поколение, E100

Toyota Sprinter
(09.1991 — 04.1995)
универсал, 7 поколение, E100

Toyota Sprinter
(06.1991 — 04.1993)
седан, 7 поколение, E100

Toyota Town Ace

Toyota Town Ace
(10.1996 — 01.2008)
минивэн, 3 поколение, R40, R50

Toyota Town Ace
(01.1992 — 09.1996)
3-й рестайлинг, минивэн, 2 поколение, R20, R30

Toyota Master Ace Surf

Toyota Master Ace Surf
(08. 1988 — 12.1991)
2-й рестайлинг, минивэн, 2 поколение, R20, R30

Toyota Vista

Toyota Vista
(06.1992 — 06.1994)
рестайлинг, седан, 3 поколение, V30

Toyota Vista
(06.1992 — 06.1994)
рестайлинг, седан, 3 поколение, V30

Toyota Vista
(07.1990 — 05.1992)
седан, 3 поколение, V30

Toyota Vista
(07.1990 — 05.1992)
седан, 3 поколение, V30

Toyota Vista
(08.1988 — 07.1990)
рестайлинг, седан, 2 поколение, V20

Toyota Vista
(08.1988 — 07.1990)
рестайлинг, седан, 2 поколение, V20

Toyota Vista
(08.1986 — 07.1988)
седан, 2 поколение, V20

Перечень модификаций 2C

Модификаций силовой установки было огромное количество:

• 2С-E — самая массовая версия двигателя, обладала мощностью в 74 лошадиные силы, имела механическое управление ТНВД;
• 2C-T — Мотор обладал мощностью а 82-90 л.с., в зависимости от авто на котором был установлен, как и все представители серии 2C был оснащен турбонаддувом;
• 2C-TE — двигатель мощностью 90 лошадиных сил, устанавливался только на Toyota Avensis;
• 2C-TC — силовая установка развивающая мощность в 90 лошадиных сил, обладала разделенной камерой сгорания.

Дизельный агрегат с механическим управлением ТНВД установленный на Corolla

Технические характеристики

Объем двигателя, куб.см	1974
Максимальная мощность, л.с.	70 — 74
Максимальный крутящий момент, Н*м (кг*м) при об./мин.	127 (13) / 2600 129 (13) / 2800 129 (13) / 3000 132 (13) / 2500 132 (13) / 2800132 (13) / 3000 160 (16) / 2400 167 (17) / 2400 173 (18) / 2600 174 (18) / 2000 177 (18) / 2200177 (18) / 2600 190 (19) / 2600
Используемое топливо	Дизельное топливо
Расход топлива, л/100 км	3.8 — 7.2
Тип двигателя	4-цилиндровый, SOHC
Доп. информация о двигателе	SOHC
Выброс CO2, г/км	170
Диаметр цилиндра, мм	86
Количество клапанов на цилиндр	2-4
Максимальная мощность, л. с. (кВт) при об./мин.	70 (51) / 4700 72 (53) / 4700 73 (54) / 4300 73 (54) / 4600 73 (54) / 470074 (54) / 4700 82 (60) / 4500 83 (61) / 4000 85 (63) / 4500 88 (65) / 4000 88 (65) / 450091 (67) / 4400
Механизм изменения объёма цилиндров	нет
Нагнетатель	В зависимости от модифи- кации силовой установки
Система старт-стоп	нет
Степень сжатия	23
Ход поршня, мм	85-94

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Контрактный двигатель TOYOTA / ТОЙОТА 2E Carb — Ремонт мото, авто и заказ запчастей

Как и двигатель 2E, 3E тоже имеет турбированного брата 3E-TE, который появился на рынке в м году. Его мощность составила л. Двигатель 2е тойота 3E и 3E-E считаются чуть менее надежными чем остальные двигатели Toyota того времени, хотя и являются одними из самых простых в эксплуатации и обслуживании.

Основные слабые места этих двигателей — преждевременный выход из строя маслосъемных колпачков, нагар на впускных клапанах и залегание маслосъемных колец.Любая из таких проблем может привести к неровной двигатель 2е тойота двигателя на холостом ходу, непреднамеренной останове двигателя, закидывание свечей зажигания.

По крайней мере маслосъемные колпачки можно заменить на силиконовые или вайтонные, чем увеличить их срок службы. Плюсом конструкции является то, что при обрыве ремня ГРМ клапана не встречаются двигатель 2е тойота поршнями и не гнуться. Его рабочий объем цилиндров составляет 1,3 л куб. Диаметр цилиндров составляет 74 мм, а ход поршня 77,4 мм.На выходе двигатель выдавал от 81 до 99 л. Всего было произведено 3 двигатель 2е тойота двигателей 4E.

В этих моделях двигатель развивал 99 л. Степень сжатия составляет 9,6: Он имеет много общего с двигателем 4E-FTE, такой двигатель 2е тойота корпус дроссельной заслонки, немного увеличенный размер форсунок и.

Относительно первого поколения пиковая мощность была уменьшена двигатель 2е тойота составила 88 л. По сути двигатели двигателя первого и второго поколения идентичны, различие заключается во впускном и выпускном коллекторе и перенастройке блока управления двигателями выбросов выхлопных газов.

Третье поколение 4E-FE В м году снова был изменен впускной коллектор и настройки блока управления двигателем.

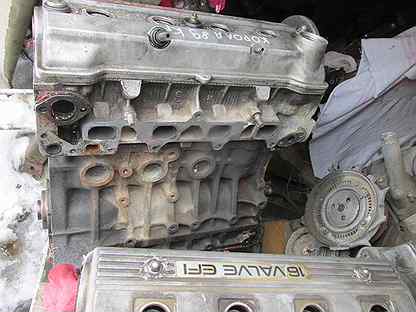

Купить двигатель 2E, 2E-E Toyota (Тойота) 1.3 л

Теперь выходная мощность составила 85 л. В этом году производство 4E-FE было прекращено. Он двигатель 2е тойота взят за основу при производстве первого поколения двигателя 4E-FE. Его мощность составляет л. Диаметр цилиндров и ход поршня составляют 74 мм и 77,4 мм соответственно.

Обзор двигателей, устанавливаемых на Toyota Corolla.Е-серия

Тогда увеличили диаметр двигатель 2е тойота, зато упала мощность до 74 л. Затем в году было выпущено 3 поколение агрегата, развивающее максимальную мощность л.

Цилиндры расположены в ряд, поршни вращают один общий коленвал. Распредвалов используется два, они имеют верхнее расположение в ГБЦ. Рассмотрим особенности этого агрегата: Коленчатый вал пятиопорный, имеет специальные противовесы для разгрузки подшипников.

На слух определяется, что звук исходит из-под клапанной крышки, но при вскрытии двигателя 2е тойота отклонений и дефектов не обнаружилось.Зазоры клапанов в допуске, никаких люфтов нет В чем может быть дело?

А что двигатель 2е тойота вместо аварийного датчика давления масла вкрутить манометр и узнать давление? ЦКАТ Удачи, др. Манометр вкручивали, давление масла полностью соответствует указанному в инструкции.

Да иначе и быть не может, так как осенью поставил новый масляный насос. Машина была куплена в августе прошлого года и уже присутствовал данный дефект уж больно цена была смешная, вот и купил.

Отвечаю по существу вопросов:

Двигатель Тойота — Автозапчасти и аксессуары

г. Алматы, Жетысуский район Сегодня 00:40

Актау, 23 Сегодня 00:05

Тойота королла Автозапчасти и аксессуары »Автозапчасти Кокшетау, Боровской Вчера 21:43

7 000 тг. Договорная Тараз, 1-мкр.Акбулак Вчера 16:50

Замена ремня грм 2E двигатель тойота, Метки ГРМ, 1. 3 литра

Снятие и установка ремня привода ГРМ 2E . 1 — крышка №2 ремня привода ГРМ, 2 — ремень привода ГРМ, 3 — зубчатый шкив распределительного вала, 4 — стопорный болт, 5 — шкив коленчатого вала, б — крышка №1 ремня привода ГРМ, 7 — направляющая ремня привода ГРМ, 8 — натяжная пружина, 9 — натяжной ролик, 10 — втулка, 11 — промежуточный шкив, 12 — зубчатый шкив коленчатого вала, 13 — зубчатый шкив масляного насоса.

Снятие ремня привода ГРМ 2E

1.(Модели с кондиционером) Снимите приводной ремень шкива компрессора кондиционера.

2. Снимите приводной ремень генератора. Ослабьте гайку крепления генератора и стопорный болт и снимите приводной ремень генератора.

3. Снимите крышку головки цилиндров.

а) Отсоедините шланг вентиляции картера от клапана.

б) Отсоедините два зажима провода.

в) Снимите две гайки и крышку блока цилиндров с прокладкой.

4. Установите поршень цилиндра №1 в ВМТ такта сжатия. Поверните шкив коленчатого вала так, чтобы совместить выемку на нем с меткой «0» на крышке №1 ремня привода ГРМ.

5. Снимите шкив коленчатого вала

а) Установите специнструмент на шкив коленчатого вала.

б) Удерживая шкив коленчатого вала от проворота, выверните болт шкива.

в) С помощью съемника снимите шкив.

6. Выверните шесть болтов и снимите крышки №1 и №2 ремня привода ГРМ,

7. Снимите направляющую ремня привода ГРМ.

8 Снимите ремень приводя ГРМ и натяжной ролик.

— Не поворачивайте распределительный или коленчатый вал, если ремень привода ГРМ снят, это может привести к нарушению фаз газораспределения.

— Если ремень привода распределительного механизма будет вновь подключиться, указывающее иапроопсирование вращения коленчатого и метки вращения на шкиве и ремне, как показано на рисунке.

а) Ослабьте болт натяжного ролика и сдвиньте его влево насколько это возможно, затем временно затяните его.

б) Снимите ремень привода ГРМ.

в) Выверните болт натяжного ролика, снимите ролик и его пружину.

9. Снимите промежуточный шкив.

10. Снимите зубчатый шкив коленчатого вала.

Сели снять шкив рукой, пользуйтесь двумя отвертками. Примечание: во избежание повреждений подложите ветошь, как показано на рисунке.

11. Удерживая распределительный вал гаечным ключом, выверните болт крепления шкива и снимите шкив.

12. Удерживая шкив масляного насоса при помощи специнструмента, отверните гайку шкива и снимите шкив.

Установка ремня привода ГРМ 2E

1. Удерживая шкив масляного насоса при помощи специнструмента, затяните гайку крепления.

Момент затяжки ………………….. 27 Н-м

2. Установите шкив распределительного вала

а) Совместите штифт распределительного вала с меткой на крышке первого подшипника распределитепьного вала, как показано на рисунке.

б) Совместите штифт распределительного вала с отверстием в шкиве распределительного вала, как показано на рисунке.

Примечание: проверьте, совмещена метка на крышке первого подшипника с центром маленького отверстия на шкиве распределительного вапа.

в) Удерживая распределительный вал гаечным ключом, затяните болт крепления шкива.

Момент затяжки:

болт без шайбы …………………. 50 Н-м

болт с шайбой……………………. 64 Н-м

Примечание: удалите масло и воду со шкива распределительного вала и содержите его в чистоте.

3 Установите зубчатый шкив на коленчатый вал и совместите метки ВМТ на корпусе масляного насоса и шкиве коленчатого вала.

Примечание: удалите, при наличии, масло и воду со шкива коленчатого вала.

4. Установите натяжной ролик и промежуточный шкив ремня привода ГРМ.

а) Установите натяжной ролик и натяжную пружину.

б) Сдвиньте ролик в насколько это возможно и временно зафиксируйте его болтом.

в) Установите промежуточный шкив.

Момент затяжки ……. …………….. 20 Н-м

Примечание: удалите масло и воду со всех шкив об ремня привода ГРМ и содержите их в чистоте.

5. Установите ремень привода ГРМ. Примечание: при повторном использовании ремня привода распределительного механизма совместимости метки, которые были нанесены при разборке, и установка ремни так, чтобы стрелка указывала направление вращения коленчатого вала.

6. Проверьте правильность установки и натяжения ремня привода ГРМ.

а) Ослабьте стопорный болт натяжного ролика ремня привода ГРМ.

б) Временно затяните болт шкива коленчатого вала и проверьте коленчатый вал на два оборота от ВМТ до ВМТ.

Примечание: вращайте коленчатый вал только по часовой стрелке.

в) Проверьте, чтобы метки на шкивах были совмещены с метками на корпусных деталях, как показано на рисунке.

г) Затяните стопорный болт ролика натяжителя.

Момент затяжки …………………… 18 Н-м

д) Убедитесь, что ремень натянут на рабочей ветви, как показано на рисунке.

7. Установите направляющую ремня привода ГРМ.

8. Установите крышки №1 и №2 ремня привода ГРМ и затяните шесть болтов крепления.

9. Установка шкив на коленчатый вал.

а) Совместите шпонку коленчатого вала со шпоночной канавкой шкива.

б) Установка специнструмент на шкив коленчатого вала.

в) Используя специнструмент для предотвращения поворота шкива коленчатого вала, затяните болт крепления шкива.

Момент затяжки …………… 99 — 147 Н-м

Примечание: перед установкой болта нанесите тонкий слой моторного масла на резьбу и под головку болта.

10. Установите крышку блока цилиндров,

а) Нанесите герметик на головку блока цилиндров, как показано на рисунке.

Примечание: установите крышку головки сразу же после нанесения герметизирующего материала.

б) Установите прокладку и крышку и закрепите двумя гаиками.

в) Соедините шланг системы вентиляции картера с клапаном.

г) Установите зажимы проводов распределителя.

11. Установите ремень привода генератора.

12. (Модели с кондиционером) Устанозите ремень привода шкива компрессора кондиционера.

13. Регулировка приводных ремней. Прогиб приводного ремня при усилии 10 кг (98 Н):

Новый ремень:

А……………………………….. 3,5- 4,5 мм

Б .. …………………………….. 5,5 — 7,0 мм

Используемый ремень:

А ……………………………….. 5,0 — 6,0 мм

Б ……………………………….. 7,0 — 8,5 мм

Головка блока цилиндров 2E . 1 — клапан, 2 — распорка впускного коллектора, 3 — прокладка, 4 — головка блока цилиндров, 5 — седло пружины, 6 — направляющая втулка клапана, 7 — прокладка, 8 — маслосъемный колпачок стержня клапана, 9 — впускной коллектор, 10 — пружина клапана, 11 — тарелка пружины клапана, 12 — рычаг клапана, 13 — пружина рычага клапана, 14 — сальник, 15 — крышка головки блока цилиндров, 16 — прокладка, 17 — крышка подшипника распределительного вала, 18 — распределительный вал, 19 — крючок №2, 20 — топливный насос, 21 — изолятор, 22 — сухари, 23 — распределитель, 24 — уплотнительное кольцо, 25 — выходной патрубок, 26 — свеча зажигания, 27 — теплозащитный экран №2, 28 — теплозащитный экран №1, 29 — выпускной коллектор, 30 — крюк №1.

характеристики, бензиновые и дизельные, лучшее масло

Двигатель 1VD-FTV является первым дизелем Тойота с конфигурацией V8. Пришел на смену старой и проверенной «шестерки» 1HD-FTE. Чтобы комплект соответствовал стандартам Евро-5, двигатель соответствует системе рециркуляции отработавших газов (EGR) с водяным охлаждением, каталитическим нейтрализатором и сажевым фильтром. Читать больше проДвигатель Toyota 1VD-FTV…

В 1993 году был создан и запущен в серийное производство двигатель 1KZ-TE.До настоящего времени считается самой удачной версией дизельного двигателя. Этот мотор компании Toyota за короткое время смог вытеснить с рынка дизельные моторы 2L-TE. Читать больше проДвигатель Toyota 1KZ…

Новый 3-литровый дизель 1KD-FTV очень заметно прибавил в характеристиках, приблизившись к бензиновым двигателям того же объема по мощности и превосходя их по моменту. Однако надо сразу отметить, что по динамическим показателям машина с таким мотором по-прежнему им ощутимо уступает. Читать больше проДвигатель Toyota 1KD-FTV…

Двигатель Toyota 1HZ был разработан в начале 90-х годов для внедорожников Land Cruiser. Это 4.2-литровый дизельный двигатель с одним распредвалом на 12 клапанов. Читать больше проДвигатель Toyota 1HZ…

Выпуск дизелей серии 1HD был начат в 1990 году, тогда мотор появился на автобусе Toyota Coaster и внедорожнике Land Cruiser 80. Двигатель 1HD получился не только очень надежным и не прихотливым, но и его мощностные показатели внушительны.Простота конструкции позволяет ремонтировать и обслуживать мотор своими руками. Читать больше проДвигатель Toyota 1HD…

Двигатель 7A-FE производился с 1990-го по 2002-й год. Первое поколение, построенное для Канады, имело мощность двигателя 115 л.с. при 5600 оборотах в минуту и ​​149 Нм при 2800 оборотах в минуту. С 1995-го по 1997-й год выпускалась специальная версия для США, мощность которой составила 105 л.с. при 5200 оборотах в минуту и ​​159 Нм при 2800 оборотах в минуту. Индонезийские и русские версии двигателя самые мощные. Читать больше проДвигатель 7A-FE…

Семейство моторов 5A стояло на конвейере Тойоты с 1987 по 1999 год и, по сути, являлось вариацией 4A с уменьшенным объемом и преемником моторов 3A. После 99-го модификация 5A-FE была передана по наследству китайским автопроизводителям, тиражирующим его по сей день. Всего в линейке было три модификации — 5A-F, 5A-FE и 5A-FHE. Все они имели один и тот же блок цилиндров (объемом 1498 куб.см.), цилиндро-поршневую группу (диаметр цилиндра 78,7 мм, ход поршня 77 мм), ГБЦ с углом развала впускных и выпускных клапанов 22,3 ° и DOHC 16V. Различия, главным образом, в системах питания и впуска, как следствие, отличающихся мощностных показателей. Читать больше проДвигатель 5A-F / FE / FHE…

Двигатели Тойота Королла еще с первых моделей известны своей надежностью, сроком производственной и длительным эксплуатационным. На сегодняшний день выпущено 12 поколений силовых агрегатов.Рядные двигатели ZZ от Toyota оснащены парой распределительных валов, снабженных цепным приводом. Головка блока цилиндров 16-ти клапанная. Объем силового агрегата модели 4ZZ-FE составляет 1,4 л, а мощность при этом достигает 97 л.с. на оборотах 6000 в минуту. За основу двигателя 4ZZ FE был взят более ранний 3ZZ. Силовой агрегат прошлого поколения был оснащен меньшим коленчатым валом. По сути, 4ZZ ничем не отличается от предыдущих трех версий. Читать больше проДвигатель 4ZZ-FE…

Впервые Toyota 4A увидел свет в 1982 г.и не сходил с конвейера до 2002 года. Первые два символа в его названии говорят о том, что это четвертая модификация в серии «А» выпускаемых фирмой двигателей. Начало было положено десятью годами ранее, когда инженеры компании задаются целью создать новый движок на Toyota Tercel, который бы обеспечивал более экономный расход топлива и лучшие технические показатели. Читать больше проДвигатель 4А…

Двигатель Toyota 3ZZ-FE выпускался в период с 2000 по 2007 года. Рабочий объем этого 4-цилиндрового мотора составляет 1,6 л (1598 куб.см). Фактически двигатель аналогичен мотору 1ZZ-FE, но с уменьшенным объемом цилиндров. Диаметр цилиндра двигателя 3ZZ такой же, но ход поршней стал меньше. Газораспределительный механизм представляет из себя 16-клапанную схему DOHC с 4-я клапанами на цилиндр оснащенную системой VVT-i. Читать больше проДвигатель 3ZZ-FE…

Первые двигатели Тойота 1ZZ начали издавать в 1998 году. Изготавливали их до декабря 2007 г. 1ZZ использовал мультиточечную систему впрыска. Газораспределительный тракт повышенной экономичности топлива на низких оборотах.Большим плюсом является отличной тяга двигателя 1ZZ на высоких оборотах. Среди конструкций конструкции можно использовать кованые шатуны, коленчатый вал, который полностью изготовлен методом литья, а также впускной пластиковый коллектор. Читать больше проДвигатель 1ZZ…

Производимые корпорацией двигателя Toyota 2JZ — это шестицилиндровые, рядные моторы, производство которых началось в 1991 году, сменив производимые до них двигатели серии М. Данные моторы устанавливались на автомобили с задним и передним приводом и располагались вдоль продольной оси машины. Выпускалось две модификации двигателя: 2.5 и 3 л. Читать больше проДвигатель 2JZ…

Двигатель 2GR начал Исследовать с 2005 года вместо 3MZ-FE. В процессе доработки в системе версии двигателя внутреннего сгорания (ДВС) ход поршня был уменьшен на 12 мм. Семейство моторов Toyota 2GR — это наиболее распространенные силовые агрегаты. Они устанавливаются на автомобили различных марок мировых брендов. Читать больше проДвигатель 2GR…

Двигатели серии 2AZ появились на автомобилях Toyota с 2000 года — они постепенно заменили легендарные моторы серии S и в течение десяти лет оставались «среднеобъемными» компании.2AZ — двигатель поперечного расположения, с распределенным впрыском, для исходно-переднеприводных легковых, вэнов и паркетников. Читать больше проДвигатель 2АЗ…

Двигатель 1ZR имеет самый маленький рабочий объем цилиндров 1.6 л (1598 куб. См). Как все двигатели серии ZR оснащаются 16-и клапанной газораспределительной системой и системой фаз газораспределения Dual VVT-i на обоих распределительных валах. 1ZR комплектуется 4-х ступенчатой ​​АКПП или 5-ступенчатой ​​МКПП.Читать больше проДвигатель 1ZR…

Ресурс двигателя Тойота Королла 1.2, 1.3, 1.4, 1.5, 1.6, 1.8, 2.0, 2.2

Изначально Тойота Королла создавалась в качестве современного компактного автомобиля с использованием передовых автомобильных технологий. Во многом производителю удалось сохранить основную идею и модель до сих пор пользуется невероятной популярностью во всем мире. Первый экземпляр Тойота Королла произвели еще в 1966 году. С 2018 года налажено производство уже двенадцатого по счету поколения E210.Машина славится превосходными динамическими показателями высоким уровнем комфорта и надежными силовыми агрегатами. В этой статье расскажем, каков ресурс двигателя Тойота Королла и какие могут возникнуть неисправности в ходе эксплуатации японского компактного авто.

Линейка силовых агрегатов

В России автомобиль появился в 1991 году в седьмом поколении. Машина была доступна в кузове седан, а с восьмого поколения еще и в кузове универсал. Если первое время к приобретению была доступна модификация с одним бензиновым 1.3-литровым двигателем уже к 1999 году линейка движков полностью расширилась. Появились 1.4, 1.6 и 2.0-литровые бензиновые моторы, а также дизельный 70-сильный агрегат. В качестве трансмиссий доступной была и автоматическая, и механическая коробка переключения передач. В пользу модели был и тот факт, что она до сих пор считается одной из самых ликвидных на вторичном рынке. Было создано производство автомобиля во многих странах Европы. Среди «европеек» в России в редких случаях попадаются экземпляры турецкой сборки.Большая часть, все же, родом из Японии.

Линейка движков в общем представлении выглядит следующим образом:

• 2E — бензиновый 1.3-литровый 72-сильный двигатель, работающий в паре с механической коробкой, ставился на седьмое поколение седана.
• 4E-FE — еще один 1,3-литровый мотор с заявленной мощностью 86 лошадиных сил, работает в паре с автоматом и механикой.
• 4ZZ-FE — 1,4-литровый силовой агрегат, способный развить 95 лошадиных сил и 130 нм момента.
• 4A-FE — 1.6-литровый бензиновый атмосферный движок на 110 «лошадок».
• 2C-E — двухлитровый 71-сильный дизель.
• 3ZZ-FE — бензиновый 1.6-литровый агрегат на 108-110 лошадиных сил.
• 2ZZ-GE — мощный мощный 192-сильный мотор для спортивных модификаций с системой подъема клапанов.
• 1NR-FE — малообъемный мотор (1329 куб. См) способный развить 101 лошадиную силу.
• 1ZR-FE — 124-сильный наиболее популярный двигатель Тойота Королла с показателем рабочего объема 1.6 л.
• 2ZR-FE — 140-сильная установка на 1.8 л, агрегируемая вместе с вариаторной коробкой передач в 11 поколении модели.

Основная масса автомобиля представлен 1.6-литровым 124-сильным бензиновым двигателем 1ZR-FE. Даже последнее поколение Тойота Королла поставляется в Россию именно с этим мотором в паре с механической коробкой передач или вариатором. До 2009 года поставка модификации с роботизированной коробкой, а после 2009 года основная ставка была сделана на классические гидроавтоматы. Робот обеспечивает более интенсивный разгон и меньший уровень расхода топлива, но толкается и пинается с переключением передач. Автомат менее экономичный, вялый, но обеспечивает плавное переключение скоростей. Имидж берет свое и Королла так и остается в сознании автомобилистов надежным японским автомобилем с ресурсными движками. Отчасти так и есть, но в сравнении с экземплярами седана 80- и 90-х годов ресурс мотором ощутимо снизился. Чтобы оценить потенциал и ресурс двигателя Тойота Королла, стоит в отдельности рассмотреть каждый двигатель.

2E

«Древний» 1,3-литровый силовой агрегат с конструкцией, которую разработали еще в 1984 году. Что касается Toyota Corolla, 2E ставили вплоть до 1998 года — практически до самого конца производства установки. На практике 2E надежностью и ресурсом не блистал, но среди автолюбителей зарекомендовал себя, как «рабочая лошадка». У него простая конструкция с карбюратором и головкой блока цилиндров SOHC. Распределительный вал приводит в действие ременной привод. Конфигурация вполне привычная — рядная «четверка» из чугуна, но ГБЦ здесь 12-клапанная алюминиевая.Максимально простой мотор без фазорегуляторов, гидрокомпенсаторов и прочих «наворотов». Его цилиндры расточены под 73 мм, а поршень переходит на 77,4 мм.

Водителю необходимо было всего регулировать зазоры клапанов и эксплуатировать авто по назначению. При соблюдении условий 2E отхаживал честные 240 тыс. км. Нестабильная работа ДВС чаще всего вызвана неправильной настройкой карбюратора. Отдав авто с 2E под капотом в руки профессионала, легко добиться его правильной работы.На втором месте проблемы с системой зажигания. Двигатель сильно боится перегрева и в случае перегрева пробивает прокладку ГБЦ. Ресурс двигателя Тойота Королла 1.3 не ограничен отметкой 240 000 километров, но обычно в районе этой отметки требуется переборка агрегата с заменой колец.

4E-FE

Двигатель под маркировкой 4E-FE, рабочий объем которого составляет 1331 куб. см, был изобретен инженерами компании Тойота в 1989 году. Силовую установку ставили на многие автомобили концерна, однако на нашем рынке известен, прежде всего, благодаря Тойота Королла.Это атмосферный движок с инжекторной системой питания. Существует модификация этого же мотора с системой турбонаддува, получившая маркировку 4E-FTE. Двигатель 4E-FE получил систему распределенного впрыска топлива EFI. Рядный четырехцилиндровый блок выполнен из чугуна. Сверху блока установлена ​​16-клапанная ГБЦ из алюминия. Ремень ГРМ довольно надежный, вращает всего один распределительный вал, второй соединен с первым при помощи шестерни.

Мотор не получил гидравлические компенсаторы, поэтому водителю необходимо регулярно корректировать тепловые зазоры.С конструктивной точки зрения довольно простой, отсюда и надежный силовой агрегат. Всего можно отметить три поколения моторов 4E-FE. Между собой поколения отличаются только небольшими изменениями в системе впуска и выпуска отработанных газов. В первом поколении мотор развивал 99 лошадиных сил и 117 Нм крутящего момента при 5200 и 6600 оборотах коленчатого вала в минуту соответственно. Во втором поколении (1996-й год) мощность снизили до 88 сил. Немного изменили систему выпуска и перенастроили блок управления.В 1997 году в очередной раз модернизировали 4E-FE и еще уменьшили мощность до 86 сил.

Проблемы, своиственные данному мотору:

1. Прокладка головки блока цилиндров. Двигатель сильно боится перегревов, даже небольшое повышение температуры может обернуться пробитием прокладки ГБЦ. От высоких температур сперва дубеют, а после текут сальники.
2. Нестабильный холостой ход. Мотор 4E-FE не переносит бензин низкого качества. Довольно быстро забиваются форсунки, покрывается слоем нагара дроссель, начинают плавать обороты и появляются другие неприятные симптомы поломки.
3. Повышенный расход масла. На пробеге 180-200 тыс. Руб. км обычно появляется небольшой перерасход моторного масла. В дальнейшем масложор достаточно быстро прогрессирует. Причина — залегшие кольца и изношенные маслосъемные колпачки.
4. Ремень ГРМ. В случае перескока или обрыва ремня ГРМ клапаны не гнет. Тем не менее, ремень здесь нередко растягивается еще до сотни тысяч пробега.

На вторичном рынке к этому движку действительно много доноров. Конструктивно простой и неприхотливый силовой агрегат.Но его ресурс средний — 300 тыс. км. На большее рассчитывать сложно.

4ZZ-FE

После появления 1.6-литрового мотора 3ZZ-FE в Тойота решили создать на базе движка новый малообъемный мотор, который получил название 4ZZ-FE. В его основе конструкции от 3ZZ-FE за исключением более малого коленвала с уменьшенным ходом поршня (показатель снизился с 81,5 до 71,3 мм). Фактических никаких других значимых отличий от 1ZZ и 3ZZ этот силовой агрегат не получил.Его блок цилиндров (четырехцилиндровый, рядной архитектуры) выполнен из алюминия, как и 16-клапанная головка блока цилиндров. Цилиндры расточены под 79 мм. В качестве привода газораспределительного механизма выступает цепь ГРМ. Она надежная и качественная, ходит на продолжении срока службы двигателя.

На впуске 4ZZ-FE установлен фазорегулятор VVT-i. Гидрокомпенсаторы отсутствуют, как и другие особенности ДВС. В пике производит 95 лошадиных сил и 130 Нм крутящего момента.Далеко не самый удачный движок, собранный усилиями специалистов Тойота. В среднем ресурс двигателя Тойота Королла 1.4 составляет 250 тыс. Руб. км пробега. Еще до первой тысячи могут залечь поршневые кольца, что станет причиной повышения расхода моторного масла. Агрессивная езда приводит к износу гидравлического натяжителя, цепь начинает просто-напросто греметь. Не самая удачная конструкция впускного коллектора со временем оборачивается плавающими оборотами. Его необходимо периодически чистить.Участившиеся вибрации обычно указывают на изношенные опоры мотора.

4A-FE

Одним из наиболее ярких представителей серии малообъемных моторов считается 4A-FE. Это 1.6-литровая силовая установка, которая поставлялась в Россию вместе с Тойота Королла восьмого поколения. Как и 4E-FE этот агрегат получил три серьезных изменения, но в отличии от 1,4-литрового аналога последующие поколения получили ряд серьезных изменений. Изначально 4A-FE поставили на Королла в кузове Е90, где он представляет собой скромный классический инжектор с рядным расположением четырех цилиндров.Его блок выполнен из чугуна, а 16-клапанная ГБЦ из алюминия. Два распределительных вала приводились в действие за счет ремня ГРМ. Гидравлические компенсаторы отсутствуют. Регулировать клапаны лучше всего до прохождения 100 тыс. Руб. км.

Двигатель 4A-FE первой генерации очень легко идентифицировать по надписи Toyota 16 VALVE EFI на клапанной крышке. Мотор второго поколения, так называемый 4A-FE Gen 2, избавился от красноречивой надписи, основным его определяющим признаком стала клапанная крышка, полностью окрашенная в серый цвет.Топливные форсунки переместили из ГБЦ во впускной коллектор. От первого поколения двигатель отличается более надежной системой зажигания, другими распределительными валами. Вскоре появилась третья генерация 4A-FE, предназначенная для рынка Азии.

На что автовладельцам чаще всего приходится жаловаться?

1. Плавают обороты. Один из главных недостатков 4A-FE заключается в плавающих оборотах. Нужно чистить дроссельный узел, проверять форсунки, свечи и клапан ВКГ.
2. Высокий уровень расхода топлива. Многие водители жалуются на довольно большой «аппетит» двигателя. Причину прожорливости нужно искать в лямбда-зонд, датчик абсолютного давления. Не будет лишним выполнить их замену, если свечи зажигания чистые, а из трубы не валит дым черного цвета.
3. Мотор периодически глохнет. В первую очередь проверяем топливный насос, трамблер и все фильтры.
4. Расход моторного масла. Особенно на больших пробегах этот двигатель начинает «кушать» масло.Производитель в лице Тойота допускает расход до 1 литра на 1000 километров. Это считается нормой. Все что выше — уже не норма. Если факт долива масла сильно беспокоит, нужно менять поршневые кольца и маслосъемные колпачки.

Довольно неплохой для покупки, но на вторичном рынке достаточно проблематично найти «живую» Toyota Corolla с данной силовой установкой. Тем не менее, ресурс двигателя Тойота Королла, по меньшей мере, составляет 300 тыс. Руб. км пробега.

2C-E

В 1997 году началось производство двухлитрового дизельного мотора 2C-E.Его ставили на Toyota E110 до 2001 года. От прочих движков серии 2C отличается электронно-управляемым топливным насосом высокого давления производства Denso. Блок цилиндров 2C-E выполнен из чугуна, головка блока цилиндров (по 2 клапана на каждый цилиндр) из алюминия. Конструктивно простой движок с газораспределительной системой SOHC. Распределительный валовой механизм действия ремнем. Еще одна особенность мотора — наличие форкамер.

Основные жалобы автовладельцев касаются ГБЦ.По причине перегрева головка блока цилиндров нередко растрескивается. На втором месте по неисправностям — седла клапанов. Они разрушаются, небольшие частицы попадают в цилиндры и наносят блоку непоправимый вред. Другим местом, способным стать проникновением абразива в камеру сгорания, выступает воздуховод. Ремень ГРМ не отличается продолжительностью службы. Его меняют обычно после 60-80 тыс. км. В случае обрыва гнет клапана. Другая сложность обслуживания и ремонта дизельного мотора 2C-E заключается в непростом электронно-управляемом ТНВД.Из-за прихотливой топливной аппаратуры, чувствительной ГБЦ и низкого качества дизтоплива в среднем отхаживает 250 тыс. км.

3ZZ-FE

Мотор 3ZZ-FE стал заменой серии A. Фактически является копией движка 1ZZ-FE за тем исключением, что поршень ходит здесь на 81,5 мм вместо 91,5 мм. Получилась квадратная конфигурация, рабочий объем 1598 куб. см. Незначительно уменьшилась высота блока, а степень сжатия подросла до 10.5. Главным отличием 3ZZ-FE от движков, которые создавались по такому же принципу, считается отсутствие каких-либо модификаций и поколений.Всего один мотор 3ZZ-FE, который ставили на Тойота Королла E120 девятого поколения. Двигатель полностью изготовлен из алюминия, головка 16-клапанная. В пике производит 110 лошадиных сил и 150 Нм крутящего момента. На впуске в нем установлена ​​система VVT-i. Привод газораспределительного механизма с цепным механизмом.

Все движки, выпущенные до 2007 года включительно, склонны к повышенному расходу масла. После пробега 150-180 тыс. Руб. км обычно 3ZZ-FE начинает громко работать.В первую очередь следует проверить натяжитель и цепь ГРМ. К этому рубежу она растягивается и гремит. Впускной коллектор не самой удачной конструкции. Быстро нарастает нагаром, что приводит к плавающим оборотам и другим неприятным последствиям. В целом, мотор перенял все недостатки от «старшего» брата. Многие автомобилисты считают, что 3ZZ-FE намного хуже 4A. Его характеры все слабости, известны установки семейства ZZ — низкий ремонт, одноразовость, невысокая надежность. Ресурс двигателя Тойота Королла составляет приблизительно 200 тыс. Руб.км пробега.

2ZZ-GE

Специалистами Yamaha был разработан специально под спортивные модификации 1.8-литровый бензиновый двигатель 2ZZ-GE. В сравнении с 1ZZ он получил композитный блок цилиндров с уменьшенным ходом коленчатого вала и увеличенным диаметром цилиндров. «Фишкой» считается фазра усовершенствованная система изменений газораспределения, получившая название VVTL-i. Фактически это VVT-i от двигателя 1ZZ-FE, но с тем отличием, что после 6200 оборотов коленчатого вала в минуту происходит подъем клапанов на 11.2 и мотор выдает 192 лошадиные силы при 7600 оборотах коленвала в минуту.

После пробега 150 тыс. км всех владельцев авто с 2ZZ-GE под капотом ждет повышенный расход масла. Плавное, но верное повышение расхода масла указывает о надвигающемся капитальном ремонте. Можно оттянуть глобальные затраты, выполнив раскоксовку, но спустя время все-таки придется либо капиталить старый мотор, либо подыскивать контрактный. Также довольно высокая шумность работы, плавающие обороты — все это никуда не делось и периодически доставляет водителю проблемы.Нужно смотреть и чистить дроссельный узел. Крайне важно следить за состоянием и обслуживать изменения фаз газораспределения. Если она будет работать неисправно, то это будет существенное снижение мощности. Ресурс двигателя Toyota Corolla 2ZZ-GE примерно такой же, как и у 3ZZ-FE — 200 тысяч километров.

1NR-FE

С 2008 года в Японии собирают 1,3-литровый силовой агрегат под маркировкой 1NR-FE. Известно две модификации, отличающиеся между собой классом экологичности — Евро-3 и Евро-4/5.Его блок изготовлен из алюминия, чугунный гильзы, цилиндры диаметром 72,5 мм. За надлежащий температурный режим отвечаем открытая система охлаждения. Сверху блока закреплена 16-клапанная ГБЦ так же изготовленная из алюминия. Мотор слабо поддается капитальному ремонту, поэтому в случае его критической поломки обычно подыскивают контрактный экземпляр. Расположенные под ГБЦ механизмы газораспределения приводятся в действие за счет цепи. Она надежная и вопрос к её ресурсу в принципе нет. Цепь однорядная и оснащена гидравлическим натяжителем.

Особенность 1NR-FE — Dual VVT-i. Привод ГРМ находится под литой крышкой, там же помпа и масляный насос. Двигатель довольно распространен и в Россию его поставляли вместе с Toyota Corolla девятой генерации. Также этот силовой агрегат ставили на Auris и Yaris. Еще одно технологическое новшество, отличается от 1NR-FE, состоит в системе ECTS-i. Она для умного управления электромеханической дроссельной заслонкой по поступающим от датчика положения акселератора импульсам.

Среди наиболее известных неисправностей 1NR-FE стоит отметить:

.

1. Повышенный расход масла. Опять же, проблема, которая появляется на средних и больших пробегах. Проблема в том, что после разъединения шатунов, поршней и пальцев их нельзя обратно соединить. Если залегли кольца, то ремонт обойдется дорого. Поршни сменить отдельно от шатунов нельзя.
2. Нагар. Обычно образуется на стенках камер сгорания и на клапанах. Из-за смолянистых падает уровень компрессии.Появляются трудности с запуском двигателя, осложнения, вызванные нестабильным холостым ходом. Еще одна причина — клапан ЕГР. Он также способствует быстрому образованию нагара.
3. Катушки зажигания. В этом двигателе долго не живут, впрочем, как и насос системы охлаждения.
4. Шумность работы. Многие автомобилисты связывают высокий уровень шумности в работе 1NR-FE Особенности системы VVT-i. Данный недостаток практически невозможно устранить.

Если на «холодную» слышны металлические лязганья, то стоит проверить цепь ГРМ и натяжитель.Если шумность слишком высокая, механизм привода ГРМ подлежит замене вместе с гидронатяжителем.

Очень часто владельцы жалуются на: регулярно выбивающие ошибки P2111 и P2112. Как во многих других случаях, все начинается с активации индикатора «Чек Двигатель» на панели приборов. Устранить эту проблему можно сменой дроссельного узла и перепрошивкой «мозгов». С учетом всего вышесказанного мотор 1NR-FE сложно назвать надежным. Его ресурс во многом зависит от качества обслуживания и характера эксплуатации.Тем не менее, явные «болезни» и недостатки проявятся даже с самым трепетным отношением — это вопрос времени. Если усреднить ресурс, то получим показатель в 200 тыс. км.

1ZR-FE

Производство 1ZR-FE налажено сразу на нескольких автозаводах. Впервые силовая установка была представлена ​​в 2006 году и сразу же нашла свое место под капотом многих популярных и массовых моделей концерна. Его конструкция не представляет загадку и была вполне типичная для того времени: алюминиевый блок цилиндров (диаметр 80.5 мм), чугунные гильзы, открытая рубка охлаждения. Сверху блока закреплена тоже изготовленная из алюминия 16-клапанная ГБЦ. Головка получила два распределительных и гидравлические компенсаторы. Вращение распредвалов осуществляется при помощи цепного привода. Особенностью 1ZR-FE можно считать наличие системы фазорегуляции Dual VVT-i на впуске и выпуске.

На этом новшества и технологичность двигателя с рабочим объемом 1598 куб. см не заканчиваются: распределенный впрыск топлива, система ACIS, интегрированная во впускной коллектор, изменяемая длина впускного тракта в зависимости от режима работы двигателя.Как и в случае с предыдущим мотором здесь можно встретить электронный дроссель ECTS-i, благодаря экологическим стандартам, подтянутым до показателей Евро-5. Двигатель по многим параметрам явно превосходит остальные моторы семейства. Он спокойно работает на АИ-92, легко ремонтируется и относительно недорого обслуживается. Проблема лишь в том, что его пиковая мощность на Toyota Corolla E150 составляет 122 лошадиные силы, а крутящий момент 160 Нм. Скоростные показатели авто устраивают немногих водителей.

Из недостатков и поломок можно отметить:

1. Цепь ГРМ. Не отличается высоким ресурсом. Довольно быстро растягивается и требует замены. Обычно мероприятия по смене цепи ГРМ после 150-180 тыс. Руб. км пробега. Одновременно лучше всего проверить и фазорегуляторы.
2. Течи охлаждающей жидкости и масла. Насос системы охлаждения считается одним из наиболее уязвимых мест 1ZR-FE. Владельцы авто отмечают, что достаточно часто образуются течи масла в месте прокладки натяжителя ГРМ.
3. Клин клапана VVT-i. Редко, но известны случаи, когда заклинивает клапан системы VVT-i. С такой проблемой стоит отправиться на станцию ​​технического обслуживания.

Производитель заверил ресурс 1.6-литрового 1ZR-FE, равный 200 тыс. Руб. км пробега, но на практике движок бегает все 300 с плюсом тысяч километров. Испытанный, выносливый и надежный силовой агрегат, оснащенный последним поколением модели. Сегодня 1ZR-FE поставляет основной агрегат для Тойота Королла, поставляемый в отечественные дилерские центры.

2ZR-FE

В 2007 году японцы представили новый 2ZR-FE с объемом объемом 1798 куб. см. Двигатель заменил 1ZZ, который особо не любили в автомобильных кругах и критиковали. Силовая установка получила промежуточное положение между «старшим» 3ZR и «младшим» 1ZR. Диаметр цилиндров в этом моторе составляет 80,5 мм, а ход поршня 88,3 мм. В духе японского моторостроения 2ZR-FE получил четырехрядный алюминиевый блок и алюминиевую 16-клапанную головку блока цилиндров. Он способен развивать 140 лошадиных сил и 175 Нм момента.Газораспределительные валы вращаются за счет цепи ГРМ. Особенности мотора заключаются в ACIS и ETCS-i. Наличие гидрокомпенсаторов освобождает владельца авто от необходимости регулировать клапаны.

Фазорегулятор Dual VVT-i довольно надежен и в целом проблем не доставляет. Основные жалобы автовладельцев так или иначе связаны с масложором. Производитель допускает расход смазочного материала до уровня 1 л на 1000 километров, но это устраивает немногих. Решение одно — смена колец и колпачков.Немало жалоб на повышенную шумность работы 2ZR-FE. В первую очередь нужно смотреть цепь, тем более, если за 125-150 тыс. Руб. км пробега она ни разу не менялась. Водяная помпа в редких случаях «живет» свыше 70 тыс. км. Многим автовладельцам пришлось заменить ее еще до прохождения 50 тыс. км. Впускной коллектор и дроссель быстро обрастают нагаром, что требует периодического внимания и внимания со стороны водителя. Ресурс средний — 280 тыс. км.

Тойота Королла | Регулировочные данные, заправочные емкости и жидкость

1.8. Регулировочные данные, заправочные емкости и жидкости

ОБЩИЕ СВЕДЕНИЯ

Зазоры в клапанах (мм)

Для двигателей модели 2Е *
— впускные клапаны	0,20
— выпускные клапаны	0,20
Для двигателей модели 4E-FE **
— впускные клапаны	0,15 — 0,25
— выпускные клапаны	0,31 — 0,41
Для двигателей модели 4А-FE и 7А-FE **
— впускные клапаны	0,15 — 0,25
— выпускные клапаны	0,25 — 0,35
Для дизеля **
— впускные клапаны	0,25
— выпускные клапаны	0,30

* на горячем двигателе
** на холодном двигателе

Свечи

	Nippondenso	NGK
Для двигателей модели 2Е	W16EXR-U11	BPR5EY11
Для двигателей модели 4E-FE	К16Р-У	БКР5ЕЯ
Для двигателей модели 4А-FE и 7А-FE	К20Р-У	БКР6ЭЯ

Зазор между электродами свечи (мм)

Двигатель модели 2Е	1,1
Двигатель 4E-FE, 4А-FE и 7А-FE	0,8

Прогиб ремня (бывшего в эксплуатации) при усилиях 10 кГс

Для двигателей модели 2Е и 4E-FE

А. Генератор В. Коленвал С. Привод кондиционера Д. Насос гидроусилителя Е. Насос охлаждающей жидкости А. Генератор В. Коленвал С. Привод кондиционера Д. Ролик натяжителя Е. Насос охлаждающей жидкости А. Генератор В. Коленвал С. Насос гидроусилителя D. Насос охлаждающей жидкости

1	11,0 — 12,5
2.	5,0 — 6,5
3	7,0 — 8,5
4	11,0 — 13,0

Для двигателей модели 4А-FE и 7А-FE

А. Насос гидроусилителя В.Насос охлаждающей жидкости С. Коленвал Д. Привод кондиционера Е. Генератор

1	11,5 — 13,5
2	8,5 — 9,5
3	6,0 — 8,0

Для дизельного двигателя

А.Генератор В. Коленвал С. Насос гидроусилителя А. Генератор В. Коленвал С. Насос гидроусилителя А. Генератор В. Коленвал С. Привод кондиционера

1	12,0 — 14,0
2	15,0 — 17,0
3	15,0 — 18,0

Смазка двигателя

Объем масла, л

Для двигателей модели 2Е
— с фильтром	2,8
— без фильтра	2,6
Для двигателей модели 4E-FE
— с фильтром	3,0
— без фильтра	2,8
Для двигателей модели 7А-FE
— с фильтром	3,7
— без фильтра	3,5
Для дизеля
— с фильтром	4,3
— без фильтра	3,6

Марка масла

Для бензиновых двигателей: всесезонное масло марок API (SG или SH), или ILSAC.

Для дизельных двигателей: масло марок не хуже API CD.

Система охлаждения

Суммарная емкость, л
Для двигателей 2Е	4,6
Для двигателей 4E-FE
— с механической КПП без кондиционера	4,9
— с кондиционером	4,6
— с автоматической трансмиссией	4,7
Для двигателей 4А-FE
— с механической КПП без кондиционера	5,4
— с кондиционером	5,0
— с автоматической трансмиссией	5,2
Для двигателей 7А-FE	5,6
Для дизелей	7,0

Тип охлаждающей жидкости

Жидкость с антифризом (на основе этиленгликоля) или с антикоррозионными присадками (жидкость Радиатор-кондиционер фирмы Toyota или эквивалентные).

Запрещается применять антифриз на спиртовой основе.

Батарея

Обслуживаемые батареи
Плотность электролита при 20 ° С
На бензиновых двигателейх:
— на полностью заряженной батарее	1,260
— на частично разряженной батарее	1,160
— на полностью разряженной батарее	1,060
На дизелях:
— на полностью заряженной батарее	1,280
— на частично разряженной батарее	1,180
— на полностью разряженной батарее	1,080

Ток заряда

Необслуживаемые батареи	не более 5А
Обслуживаемые батареи:
— ускоренный заряд	не более 15А
— медленный заряд	не более 5А

Сцепление

Свободный ход педали (мм)	5–15
Тип жидкости	SAE J1703 или FMVSS N116 DOT 3

Механическая КПП

На бензиновых двигателях
Объем масла, л:
— для двигателей 2Е, 4Е-FE и 4А-FE	1,9
— для двигателей 7А-FE
• с антиблокировочной системой	4,5
• без антиблокировочной системы	5,0

Марка масла

Для двигателей 2Е, 4Е-FE и 4А-FE	универсальное трансмиссионное масло API GL-4 или GL-5
Для двигателей 7А-FE	универсальное трансмиссионное масло API GL-5
Рекомендуемая вязкость.	SAE 75W-90
На дизелях:
Объем масла, л	2,6
Марка масла
— универсальное трансмиссионное масло API GL-4 или GL-5
Рекомендуемая вязкость	SAE 75W-90

Автоматическая трансмиссия

3-ступенчатая трансмиссия

Объем трансмиссионной жидкости (заправочная норма)	до 2,5 л
Марка жидкости	Жидкость трансмиссионная DII или DEXRON III (DEXRON II)

Дифференциал

Объем жидкости	1,4 л
Марка жидкости	Жидкость трансмиссионная DII или DEXRON III (DEXRON II)
4-ступенчатая трансмиссия
— объем жидкости	до 3,1 л
— марка жидкости	Жидкость трансмиссионная DII или DEXRON III (DEXRON II)

Дифференциал заднего моста

Объем масла, л	0,9
Марка масла	масло для гипоидных передач API GL-5
Рекомендуемая вязкость.	выше -18 ° С SAE 90, ниже -18 ° С SAE 80W или 80W-90

Тормоза

Минимальный ход полностью соответствующей педали на работающем двигателе (при усилии 50 кГс)
— с задними барабанными тормозами	55 мм
— с задними дисковыми тормозами	60 мм
Свободный ход педали	1-6 мм
Количество щелчков рычага ручного тормоза (при регулировке) при усилии 20 кГс	4–7
Марка тормозной жидкости	SAE J1703 или FMVSS N116 DOT 3

Рулевое управление

Люфт рулевого колеса	не более 30 мм
Марка жидкости гидропривода	Жидкость трансмиссионная DEXRON II или DEXRON III

Блок предохранителей на брызговике со стороны водителя для автомобилей с левосторонним управлением

Блок предохранителей на брызговике со стороны пассажира

Расположение предохранителей в моторном отсеке (двигатели 2Е)

Расположение предохранителей в моторном отсеке (двигатели 4Е-FE, 4А-FE, 7А-FE и 2С) за исключением автомобилей из Норвегии, Исландии, Дании, Швеции и Финляндия
Расположение предохранителей в моторном отсеке (двигатели 4Е-FE, 4А-FE, 7А-FE и 2С) для автомобилей из Норвегии, Исландии, Дании, Швеции и Финляндии
Предохранители типа А

1. ВОГ 15А	нет цепи
2. СИГ и РАДИО 20 А	прикуриватель, дисплей цифровых часов, система кондиционирования, приемник, плейер, электропривод зеркал заднего вида, подушка безопасности
3. ХВОСТ 15 А	задние фонари, стояночные фонари, подсветка приборов, внутреннее освещение, задние противотуманные фонари, дневные ходовые огни
4.IGN 10 А	многоканальная система прямого впрыска топлива / система последовательного впрыска, вентиляторы системы охлаждения, подушка безопасности
5. ECU-B 10 А	задние противотуманные фонари, дневные ходовые огни
6. DEF-I / UP 7,5 А	многоканальная система прямого впрыска топлива / система последовательного впрыска
7.СТОП 15 А	сигналы торможения, антиблокировочная система
8. ОБОРОТ 7,5 А	указатели поворота
9. ОБОРОТ 10 А	указатели поворота, сигналы аварийной остановки
10. ECU-IG 15 А	система пуска двигателя, антиблокировочная система
11. SEAT HTR 20 А	подогрев сидений
12.DEF 30 А	обогреватель заднего стекла
13. ДАТЧИК 10 А	указатели и измерители, контрольные лампы предупреждающих указателей (за исключением контрольной лампы разряда батареи и сигнализации открытых дверей), лампы движения задним ходом, система кондиционирования, система заряда батареи, дневные ходовые огни
14. WIP 20 А	очиститель и омыватель ветрового и заднего стекол, очиститель фар
15.Кондиционер 15 А	система кондиционирования
16. КУПОЛ 20 А	внутреннее освещение, освещение грузового отсека, освещение багажника, часы, световая сигнализация открытых дверей, приемник, плейер, антиблокировочная система
17. HAZ-HORN 20 A	сигналы аварийной остановки, звуковой сигнал
18. FAN-I / UP 7,5 A	многоканальная система прямого впрыска топлива / система последовательного впрыска
19.ЗАПАСНОЙ 7,5 А	запасной
20. ЗАПАСНОЙ 10 А	запасной
21. ЗАПАСНОЙ 20 А	запасной
22. ГОЛОВКА (ПРАВ.) 15 А	фара правая
23. ГОЛОВКА (ЛЕВАЯ) 15 А	фара левая
24. ДХО 7,5 А	дневные ходовые огни
25.ALT-S 7,5 А	система заряда батареи
26. EFI.-HTR 15 А	многоканальная система прямого впрыска топлива / система последовательного впрыска
27. EFI 15 А	многоканальная система прямого впрыска топлива / система последовательного впрыска
28. ГОЛОВКА (RH-UPR) 10 А	дальний свет правой фары
29.ГОЛОВКА (LH-UPR) 10 А	дальний свет левой фары
30. ГОЛОВКА (RH-LWR) 10 А	ближний свет правой фары
31. ГОЛОВКА (LH-LWR) 10 А	ближний свет левой фары

Предохранители типа В

32. МОЩНОСТЬ 30 А	электропривод стеклоподъемника, электропривод системы запирания дверей, электропривод люка
33.DEF 30 А	обогреватель заднего стекла
34. ОБОГРЕВАТЕЛЬ 40 А	система кондиционирования воздуха
35. AM2 30 А	система пуска двигателя
36. ВЕНТИЛЯТОР 30 А	вентилятор системы охлаждения двигателя
37. CDS 30 А	вентилятор системы охлаждения двигателя

Предохранители типа C

38.AM1 40 A (бензиновые двигатели)	система пуска двигателя
GLOW 80 A (дизельные двигатели)	система пуска двигателя
39. ALT 80 A (двигатели 2Е)	система пуска двигателя, задние фонари, предохранители STOP, ECU-B
АМ1 100 А (двигатели 2С)	система пуска двигателя ,, задние фонари, предохранители STOP, ЭБУ-В и АБС
ALT 100A	(двигатели 4Е-FE, 4А-FE и 7А-FE)
40.АБС 50 А	антиблокировочная система

Замена термостата на двигатель 2е Тойота Королла

Замена термостата на Toyota Corolla с двигателем 5A-FE

Проверка термостата на Toyota Corolla

Замена охлаждающей жидкости (антифриза) на Toyota Corolla

9ол0002 двигатель Тойота 2

Ремонт Toyota Starlet

Замена термостата 4A-FE, тойота карина е

Замена помпы на двигателе Тойота Королла Спасио NZE121 2002 года Toyota Corolla Spacio

9204

9204 9204 года меняем моторное масло и фильтр Toyota Corolla

как снять термостат на тойота Марк 2

Как проверить термостат, не снимая его с авто.

Также смотрите:

• Ресурс двигателя Тойота Королла 1 6 2008
• Как проверить топливный насос Toyota
• Кардан Тойота сурф
• Техноблок на Toyota Land Cruiser 200
• Тюнинг для автомобилей Toyota Land Cruiser 200
• Паджеро 4 или Тойота Ленд Крузер Прадо 150
• Рулевой кардан Тойота Камри
• Номера деталей Toyota corona
• Зеркало для Toyota Estima
• Toyota RAV4 2014 года технические характеристики
• Версии Toyota Prius
• Тойота ярис замена масла в двигателе
• Toyota funcargo в профиль
• Toyota RAV4 2007 Технические характеристики отзывы
• Схема центрального замка Тойота ист

Главная » Клипы » Замена термостата на двигатель 2е Тойота Королла .
