Двигатель Toyota 5S FE 2,2 л

Внутри серии S-рядных 4 цилиндровых моторов производителя Toyota двигатель 5S FE имеет максимальный объем – 2,2 л. Конструкция идентичная 3S FE: ременная передача, схема DOHC 16V, отсутствие интерферентности, то есть изгиба клапанов поршнями, чугунный блок цилиндров. Проектировался силовой привод для австралийского и американского рынка.

ДВС 5S-FE

Технические характеристики 5S FE 2,2 л

Традиционно для всей S серии Toyota в двигателе исполнения 5S-FE использован чугунный блок и алюминиевая ГБЦ. При этом схема двигателя стандартная – 4 рядно расположенных цилиндра, механизм газораспределения DOHC с двумя верхними распредвалами внутри головки ГБЦ. Ременный ГРМ привод и максимальный объем камер сгорания внутри собственной серии.

Коленвал внутри блока цилиндров

Важной особенностью является отсутствие соударения поршня/клапана при обрыве ременного привода. Другими словами, мотор 5S FE не гнет клапана. Конструктивно не ограничена форсировка своими руками, а в мануал заложены пошаговые инструкции, позволяющие произвести капремонт в индивидуальном гараже.

Исходные технические характеристики 5S FE соответствуют следующим значениям:

ИзготовительToyota Motor Manufacturing Kentucky, Kamigo Plant
Марка ДВС5S FE
Годы производства1990 – 2001
Объем2164 см3 (2,2 л)
Мощность103 кВт (140 л. с.)
Момент крутящий203 Нм (на 4400 об/мин)
Вес160 кг
Степень сжатия9,5
Питаниеинжектор
Тип моторарядный бензиновый
Зажиганиетрамблер и одна катушка либо DIS-2, две катушки
Число цилиндров4
Местонахождение первого цилиндраТВЕ
Число клапанов на каждом цилиндре4
Материал ГБЦсплав алюминиевый
Впускной коллекторсилуминовый
Выпускной коллекторлитой чугунный
Распредваллитой пятиопорный
Материал блока цилиндровчугун
Диаметр цилиндра87,1 мм
Поршни4 цековки, узкая юбка
Коленвал5 опор, 8 противовесов
Ход поршня90,9 мм
ГорючееАИ-95
Нормативы экологииЕвро-2/3
Расход топливатрасса – 6,9 л/100 км

смешанный цикл 9 л/100 км

город – 12,2 л/100 км

Расход маслав пределах 1 л/1000 км
Какое масло лить в двигатель по вязкости5W30, 10W30
Какое масло лучше для двигателя по производителюLiqui Moly, ЛукОйл, Роснефть, Mobil, Motul, Castrol
Масло для 5S FE по составусинтетика,полусинтетика
Объем масла моторного3,6 – 3,9 л в зависимости от марки автомобиля
Температура рабочая93°
Ресурс ДВСзаявленный 250000 км

реальный 350000 км

Регулировка клапановшайбы
Система охлажденияпринудительная, антифриз
Объем ОЖ6,2 л
ПомпаGWD-55A, GWT-77A, Hepu P706
Свечи на 5S FEBKR6EKPB11 (NGK), PK20T11 (Denso)
Зазор свечи1,1 мм
Ремень ГРМContitech CT998, Toyota 996330750, Dayco 5PK1100
Порядок работы цилиндров1-3-4-2
Воздушный фильтрStellox 71-0810-SX, Toyota 1780174060, Japanparts FA-298S, PMC PAF-043
Масляный фильтрSakura C1139, VIC C-110, Toyota 90915-YZZE1
Маховик6 крепежных отверстий, 2 направляющих отверстия, вес 4,5 кг, стальной, алюминиевый, закаленный из стали 4140 (хроммолибден)
Болты крепления маховикаМ12х1,25 мм, длина 26 мм
Маслосъемные колпачкиAjusa 57038300
Компрессияот 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ750 – 800 мин-1
Усилие затягивания резьбовых соединенийсвеча – 31 – 39 Нм

маховик – 87 Нм

балансирный блок – 49 Нм

болт сцепления – 30 Нм

крышка подшипника – 59 Нм (коренной) и 25 Нм + 90° (шатунный)

головка цилиндров – три стадии 19 Нм + 90° + 90°

Тепловой зазор клапанов в этих ДВС регулируется шайбами, гидрокомпенсаторы отсутствуют. При необходимости увеличить мощность возможен механический и турбо тюнинг. Благодаря простой конструкции без сложных узлов и механизмов, капитальный ремонт выполняется минимальным количеством инструментов и приспособлений.

Особенности конструкции

Изначально двигатель 5S FE имеет максимальные объемы цилиндров 2,2 л внутри своей S серии и обладает конструктивными особенностями:

  • блок цилиндров – чугунный, без гильз, цилиндры выточены в теле;
  • головка блока цилиндров – силуминовая с постелями для двух распредвалов;
  • привод ГРМ – ременный на впускной распредвал, вращение выпускному распредвалу передается шестеренчатой передачей;
  • механизм газораспределения – двухвальная схема DOHC без фазораспределения и гидрокомпенсаторов;
  • система зажигания – трамблерного типа, затем DIS-2 с двумя катушками, каждая из которых подает искру на два цилиндра;
  • навесное оборудование – высокоресурсное за исключением водяной помпы.

Блок цилиндров 5S-FE

Поршневая 5S-FE

Для снижения вибрационных и колебательных нагрузок в блок цилиндров встроены два балансировочных вала. В руководство пользователя собрано описание параметров силового привода и график обслуживания. Возможна модернизация мотора за счет доработки имеющихся систем либо установки турбонаддува.

Перечень модификаций ДВС

Базовая версия имеет характеристики двигателя 9,5 единиц степени сжатия и мощность 130 л. с. Силовой привод комплектовался распредвалом с 7,25 мм подъемом кулачков и 220 фазой. Существует три модификации с другими характеристиками:

  • Gen-1 – мощность 135 л. с., распредвал с подъем кулачков 8 мм и фазами 218 для автомобилей Toyota Celica ST204 и Camry XV10, выпускавшихся в период 1993 – 2001 г.;
  • Gen-2 – мощность 133 л. с., применялся в Toyota Camry XV20 с 1997 по 1999 год;
  • Gen-3 – мощность 136 л. с., модифицирован для Toyota Camry XV20, сошедших с конвейера в 2000 – 2001 годах.

Мотор 5S FE Gen-3

За время производства мотора использовалось одинаковое штатное навесное оборудование.

Плюсы и минусы

Несложное устройство ДВС обеспечивает пользователям следующие преимущества:

  • высокий ресурс от 250000 км пробега;
  • ремонтопригодность блока цилиндров;
  • удобная компоновка навесного оборудования для доступа к обслуживаемым/ремонтируемым узлам;
  • низкие требования к качеству масла и топлива;
  • отсутствие соударения клапанов с поршнями при обрыве ременной передачи.

ГБЦ 5S-FE

Минусами конструкции силового привода 5S-FE являются:

  • периодическая регулировка тепловых зазоров клапанов;
  • низкая динамика мотора;
  • сложный доступ к блоку балансировочных валов.

ГБЦ 5S-FE

Выпускался этот силовой привод 11 лет до момента создания 2,4 л модификации мотора 2AZ-FE.

Список моделей авто, в которых устанавливался

Применялся рядный атмосферный мотор 5S FE исключительно в автомобилях Toyota для внешних рынков:

  • Celica ST184 – 5 поколение, широкий лифтбэк GT-S для Гонконга, Таиланда и Северной Америки, привод FWD либо 2WS;
  • Celica ST184 – 5 поколение, лифтбэк, кабриолет и купе в кузовах SX и GT для Австралии, Канады и США, привод 2WS или FWD;
  • Celica ST204 – 6 поколение, кабриолет, купе и лифтбэк в кузовах GT, ZR, SX-R и SX для Новой Зеландии, Австралии, Северной Америки, привод передний или полный;
  • Camry/Scepter – 3 поколение, седан и универсал, сборка в Японии, США и Германии;
  • Windom/Lexus ES – 3 поколение, увеличенные габариты кузова, 1991 – 1996 г. ;
  • Camry Solara – 4 поколение, купе, изготовление в Кембридже (Канада), 1996 – 2001 г.;
  • Camry Avalon – 4 поколение, класс Люкс, кузов седан, колесная база увеличена;
  • Camry Gracia – 4 поколение, люксовая комплектация, изготавливалась в Японии;
  • MR2 – 2 поколение, комплектация G-Limited, кузов тарга или купе, 1990 – 1999 г;
  • Scepter – кузов седан, универсал и купе;
  • Harrier/Lexus RX – среднегабаритный кроссовер, 1997 – 2001 г.;
  • Mark II Wagon Qualis – 5 поколение, кузов универсал, задний привод.

Toyota Camry Gracia

В следующих поколениях этих же автомобилей использовались свежие серии моторов Тойота.

Регламент обслуживания 5S FE 2,2 л

Чтобы двигатель 5S FE прослужил больше 300000 км пробега, производитель рекомендует придерживаться графика ТО:

  • приводной ремень навесного оборудования и распредвала полежит замене через 50000 км;
  • зазоры клапанов рекомендовано регулировать после 30000 пробега;
  • очистка вентиляции предусмотрена изготовителем картера каждые 2 года;
  • производитель рекомендует заливку нового моторного масла и замену масляного фильтра через 7500 км;
  • следует заменить топливный фильтр после 40000 пробега;
  • воздушный фильтр обновляют ежегодно согласно инструкциям производителя;
  • присадки внутри антифриза с завода имеют ресурс около 40000 км;
  • замена свечей зажигания в системе DIS-2 движков производится через 20000 пробега;
  • прогорать впускной коллектор начинает после 60000 км.

Обслуживание 5S-FE

Силовой привод исполнения 5S-FE считается не особенно популярным, но достаточно надежным в обслуживании и эксплуатации.

Обзор неисправностей и способы их ремонта

Благодаря наличию цековок в поршнях мотор 5S FE не гнет клапана, но имеет некоторые характерные неисправности:

Вибрации и гул на средних оборотах1) нарушение соосности шкивов

2) износ подушек

3) засорение форсунки

4) выработка свечи

1) регулировка ремня ГРМ и навесного оборудования

2) замена подушек

3) замена форсунок

4) замена свечей

Плавающие обороты ХХ1) поломка бензонасоса

2) засорение воздушного фильтра

3) закоксосвавшийся впускной коллектор

4) засорение заслонки

1) прочистка бензонасоса

2) замена фильтра

3) промывка коллектора специальным моющим средством

4) прочистка дросселя

Снижение мощности мотораполомка EGR клапаназамена ЕГР клапана

Ремонт 5S-FE

Единственная причина недостаточной популярности двигателя 5S-FE – его установка на ограниченное число автомобилей Тойота.

Варианты тюнинга мотора

Изначально двигатель 5S FE является атмосферной версией с максимально расточенными цилиндрами, поэтому результат модернизации в данном случае не адекватен затратам. Механический тюнинг необходимо производить в комплексе:

  • использование широкофазных распредвалов и высокопроизводительных форсунок;
  • расточка цилиндров и подбор ШПГ для увеличения объемов камер сгорания;
  • доработка впускного коллектора и выпускного тракта;
  • шлифовка каналов ГБЦ и подбор толщины прокладки.

Тюнинг 5S FE

Турбо тюнинг сложнее и дороже предыдущего варианта, так как кроме установки турбины или компрессора придется произвести почти весь комплекс вышеуказанных мероприятий. В любом случае необходима замена мозгов автомобился.

Атмосферный тюнинг способен увеличить крутящий момент на 20% максимум с гарантированным сохранением заявленного эксплуатационного ресурса. Турбирование снижает срок службы движка по умолчанию, ТО придется выполнять чаще.

Таким образом, мотор Мануал является самым мощным в серии S производителя Toyota. Однако он имеет только атмосферные версии, считается не особенно популярным, но может тюнинговаться владельцем для улучшения эксплуатационных характеристики. Изначально силовой привод оценен пользователями в +4 балла.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Двигатели Toyota

04.13
09

Устройство АКПП

На сайте выложены схемы внутреннего устройства АКПП Toyota

03.12
06

Обновлен прайс-лист.

Свежий прайс можно взять здесь - price_2012_07_03

12. 11
15

Появился новый раздел - "Доска объявлений".

Теперь, если у Вас есть автозапчасти, вы сможете разместить объявление о продаже на нашем сайте.



01.11
15

Совет № 132

Гидроусилитель будет жить дольше ,если ...

12.10
02

Особенности запуска двигателя в зимний период

Добавлена новая статья в разделе "Личный опыт"



Двигатели серии A по распространенности и надежности делят, пожалуй, первенство с серией S. Что касается механической части, то вообще трудно найти более грамотно сконструированные моторы. При этом они имеют хорошую ремонтопригодность и не создают проблем с запасными частями. Устанавливались на автомобили классов "C" и "D" (семейства Corolla/Sprinter, Corona/Carina/Caldina).

4A-FE - самый распространенный двигатель серии, без существенных изменений выпускался с 1988 года, не имеет выраженных конструктивных дефектов
5A-FE - вариант с уменьшенным рабочим объемом, который до сих пор производится на китайских заводах Toyota для внутренних нужд
7A-FE - более свежая модификация с увеличенным объемом

В оптимальном серийном варианте 4A-FE и 7A-FE шли на семейство Corolla. Однако, будучи установлены на автомобили линейки Corona/Carina/Caldina, они со временем получили систему питания типа LeanBurn, предназначенную для сгорания обедненных смесей и помогающую экономить японское топливо при спокойной езде и в пробках . Необходимо отметить, что тут японцы изрядно "подгадили" нашему рядовому потребителю - многие обладатели этих движков сталкиваются с так называемой "проблемой LB", проявляющейся в виде характерных провалов на средних оборотах, причину которой толком установить и излечить не удается - то ли виновато низкое качество местного бензина, то ли проблемы в системах питания и зажигания (к состоянию свечей и высоковольтных проводов эти движки особенно чувствительны), то ли все вместе - но иногда обедненная смесь просто не поджигается.

Небольшие дополнительные минусы - склонность к повышенному износу постелей распредвалов и формальные сложности с регулировкой зазоров во впускных клапанах, хотя в целом работать с этими двигателями удобно.

"Двигатель 7A-FE LeanBurn низкооборотный, и он даже тяговитее 3S-FE за счет максимума момента при 2800 оборотах"
Выдающаяся тяговитость на низких оборотах мотора 7A-FE именно в версии LeanBurn - одно из распространенных заблуждений. У всех гражданских движков серии A "двугорбая" кривая крутящего момента - с первым пиком на 2500-3000 и вторым на 4500-4800 об/мин. Высота этих пиков почти одинакова (разница укладывается едва ли не в 5 Нм), но у STD двигателей получается чуть выше второй пик, а у LB - первый. Причем абсолютный максимум момента у STD все равно оказывается больше (157 против 155). Теперь сравним с 3S-FE. Максимальные моменты 7A-FE LB и 3S-FE тип'96 составляют 155/2800 и 186/4400 Нм соответственно. Но если взять характеристику в целом, то 3S-FE при тех самых 2800 выходит на момент 168-170 Нм, а 155 Нм - выдает уже в районе 1700-1900 оборотов.

4A-GE 20V - форсированный монстр для малых GT заменил в 1991 году предыдущий базовый двигатель всей серии A (4A-GE 16V). Чтобы обеспечить мощность в 160 л.с., японцы использовали головку блока с 5-ю клапанами на цилиндр, систему VVT (впервые применив изменяемые фазы газораспределения на тойотах), редлайн тахометра на 8 тысячах. Минус - такой двигатель будет неизбежно сильнее "ушатан" по сравнению со средним серийным 4A-FE того же года, поскольку и в Японии изначально покупался не для экономичной и щадящей езды. Более серьезны требования к бензину (высокая степень сжатия) и к маслам (привод VVT), так что предназначен он в первую очередь тому, кто знает и понимает его особенности.

За исключением 4A-GE, двигатели успешно питаются бензином с октановым числом 92 (в том числе и LB, для которого требования по ОЧ даже мягче). Система зажигания - с распределителем ("трамблерная") у серийных вариантов и DIS-2 у поздних LB (Direct Ignition System, по одной катушке зажигания для каждой пары цилиндров).

Двигатель 5A-FE 4A-FE 4A-FE LB 7A-FE 7A-FE LB 4A-GE 20V
V (см3) 1498 1587 1587 1762 1762 1587
N (л.с. / при об/мин) 102/5600 110/6000 105/5600 118/5400 110/5800 165/7800
M (Нм / при об/мин) 143/4400 145/4800 139/4400 157/4400 150/2800 162/5600
Степень сжатия 9,8 9,5 9,5 9,5 9,5 11,0
Бензин (рекоменд. ) 92 92 92 92 92 95
Система зажигания трамбл. трамбл. DIS-2 трамбл. DIS-2 трамбл.
Гнут клапана нет нет нет нет нет да**

*Здесь и далее приведены ТТХ поздних модификаций двигателей (для серии A - 1998-99 г.в.).
**На 4A-GE 16V (1984-91) в благоприятных условиях клапана не гнутся.




Основная "малолитражная" серия двигателей. Использовались на автомобилях классов "B", "C" и, в редких случаях, "D" (4E-FE - Starlet, Tercel, Corolla, 5E-FE - Tercel/Raum, Corolla, Caldina).

4E-FE - базовый двигатель серии
5E-FE - вариант с увеличенным рабочим объемом
5E-FHE - ранняя версия, с высоким редлайном и системой изменения геометрии впускного коллектора (для увеличения максимальной мощности)
4E-FTE - отдельно стоит выделить турбоверсию базового мотора, которая превращает Starlet GT в "бешеную табуретку" и "короля светофорных гонок". Замечания к нему смотрите ниже, аналогично 3S-GTE.

Каких-то особенно слабых мест у этой серии выделить не получится (ну, пожалуй, характерны очень слабые сальники коленвала и меньший, относительно серии A, ресурс цилиндро-поршневой группы, к тому же, формально не подлежащей капремонту), но всегда следует помнить о том, что мощность двигателя должна соответствовать классу автомобиля. Поэтому вполне подходящий на Tercel, 4E-FE уже слабоват для Corolla, а 5E-FE - для Caldina. Работая на максимуме возможностей, они, следовательно, имеют меньший ресурс и сильный износ по сравнению с движками бóльших объемов на тех же самых моделях.

Для обычных модификаций минимальные требования к бензину - 92-й, для турбоверсии - чем больше, тем лучше. Система зажигания - трамблерная, а на последних модификациях (с 1997) - DIS-2.

Двигатель 4E-FE 4E-FTE 5E-FE 5E-FHE
V (см3) 1331 1331 1497 1497
N (л. с. / при об/мин) 86/5400 135/6400 90/5400 115/6600
M (Нм / при об/мин) 120/4400 160/4800 130/4200 135/4000
Степень сжатия 9,6 8,2 9,8 9,8
Бензин (рекоменд.) 92 >95 92 92
Система зажигания DIS-2 трамбл. DIS-2 трамбл.
Гнут клапана нет* нет нет нет

*В нормальных условиях соударения клапанов и поршней не происходит, однако при неблагоприятных обстоятельствах (см. ниже) контакт возможен.




1G-FE - один из лучших тойотовских двигателей и бывший лидер неформального рейтинга надежности. Устанавливался на заднеприводные модели классов "E" и "E+" (MarkII/Chaser/Cresta, Crown). Следует обратить внимание, что под одним именем на самом деле существует два фактически разных двигателя.

В оптимальном виде - отработанном, надежном и без технических изысков - двигатель выпускался с 1990 до 1998 года (1G-FE тип'90). Из недостатков - привод маслонасоса ремнем ГРМ, что явно не идет на пользу последнему (если масло слишком густое, то при холодном пуске может перескочить ремень, да и лишние сальники, протекающие внутрь кожуха ГРМ, ни к чему) и традиционно слабый датчик давления масла. В целом отличный агрегат, только, само собой, не стоит требовать от машины с этим двигателем динамики гоночного болида.

В 1998 году движок был радикально изменен - за счет увеличения степени сжатия и оборотистости мощность выросла на 20 лошадок, но достигнуто это было слишком дорогой ценой.
Из дополнительных устройств появились система VVT-i, система изменения геометрии впускного коллектора (ACIS), затем дроссельная заслонка с электронным управлением (ETCS) и стало бестрамблерным зажигание. Самые серьезные изменения затронули механическую часть - здесь сохранилась только общая компоновка и часть размерностей. Полностью изменилась конструкция и начинка головки блока, появился гидронатяжитель ремня, обновился блок цилиндров и вся цилиндро-поршневая группа, изменился коленвал. Необходимо отметить, что по большей части запчастей 1G-FE тип'90 и тип'98 невзаимозаменяемы. Да, еще - теперь клапана при обрыве ремня ГРМ гнутся.
Надежность и ресурс нового двигателя снизились, насколько сильно - покажет время. Однако сейчас практика эксплуатации говорит, что от легендарной неубиваемости, простоты обслуживания, неприхотливости в нем осталось одно название.

Двигатель 1G-FE
тип'90
1G-FE
тип'98
V (см3) 1988 1988
N (л.с. / при об/мин) 140/5700 160/6200
M (Нм / при об/мин) 185/4400 200/4400
Степень сжатия 9,6 10,0
Бензин (рекоменд.) 92 92
Система зажигания трамбл. DIS-6
Гнут клапана нет да



Наиболее удачная и проверенная серия моторов, а с учетом их массовости - вообще лучшие тойотовские двигатели. Устанавливались на автомобили классов "D", "D+", "E", (3S-FE - Corona/Carina/Caldina, Camry-Vista, 4S-FE - Corona/Carina/Caldina, Camry-Vista, MarkII/Chaser, 5S-FE - Camry-Scepter, Camry-Gracia).

3S-FE - базовый двигатель серии, лучшие его модификации выпускались с 1990 по 1996 год. Мощный, надежный и неприхотливый. Без характерных недостатков, за исключением, пожалуй что, шумности (в равной степени относится и к цилиндрам, и к шуршанию многочисленных шкивов и роликов) и "замедленного поступления масла к распредвалам при запуске". Конструктивные минусы для обслуживания - во-первых, и помпа, и масляный насос приводятся ремнем ГРМ, еще и дополнительно его перегружая, во-вторых, движок под капотом расположен весьма неудобно (завален к моторному щиту).

4S-FE - вариант с уменьшенным рабочим объемом, по конструкции и в эксплуатации полностью аналогичен 3S-FE. Для большинства моделей его характеристик достаточно, но для семейства Mark II он совершенно не подходит ни по динамике, ни по ресурсу.

3S-GE - форсированный вариант (как принято о нем говорить, "головка блока разработки Yamaha"). В целом будут верны те же замечания, что и для 4A-GE, разве что степень форсировки здесь до недавних пор (без Dual VVT-i и т.п.) была поменьше. Но для приспортивленных машин, построенных на базе D-класса, этот двигатель оптимален.

3S-GTE - турбированный вариант. Нелишне вспомнить недостатки наддувных двигателей: они дороже в эксплуатации (самое лучшее масло и минимальная периодичность его замен), сложнее и дороже в обслуживании и ремонте, существенно ниже ресурс и очень велика вероятность быстрого выхода из строя турбины. При прочих равных условиях следует помнить: турбодвижок в Японии брался не для езды "в булочную", поэтому вопрос об остаточном ресурсе всегда будет открытым. Тем более это важно для пробежной по россии машины.

3S-FSE - пример того, как легко неуемной жаждой совершенствования превратить отличный движок в кошмар. Так японцам удалось изготовить самый плохой (по нашим условиям) в гамме бензиновый мотор - с непосредственным впрыском (D4). Брать автомобили именно с этим двигателем однозначно не рекомендуется. Или, если это так уж кажется неизбежным, следует реально представлять, с чем столкнется владелец, как и за сколько сможет его периодически восстанавливать, а главное - зачем ему нужны эти проблемы.
Подробное его описание требует отдельной книги, но в двух словах: основная проблема - выход из строя ТНВД, что ведет не только к перебоям в работе двигателя, но и, при несвоевременном обнаружении, попаданию значительного количества бензина в картер двигателя и вытекающему катастрофическому износу коленвала и всех прочих "трущихся" элементов. Во впускном коллекторе из-за работы системы EGR накапливается большое количество нагара. А "кулак дружбы" - так вообще стандартный конец карьеры для очень многих 3S-FSE (еще более неприятная "болезнь" этого мотора - обрывы шатунов). Впрочем, заморочек хватает и по остальным системам двигателя, имеющего очень мало общего с нормальными моторами серии S.

5S-FE - версия с увеличенным объемом для больших переднеприводных моделей. Минус - как в большинстве двигателей объемом более 2 литров и с учетом класса машин, японцы установили на нем балансирный механизм с шестеренным приводом (неотключаемый и сложно регулируемый), что не может не сказаться на общем уровне надежности и требованиях к маслу.

Система зажигания - трамблерная на ранних моторах, с середины 1996 года DIS-2 или DIS-4. Бензин - 92-й для "гражданских" модификаций и, желательно, 95-й для заряженных.

Двигатель 4S-FE 3S-FE 3S-GE 3S-GTE 3S-FSE 5S-FE
V (см3) 1838 1998 1998 1998 1998 2164
N (л. с. / при об/мин) 125/6000 128/5600 190/7000 260/6000 145/6000 140/5600
M (Нм / при об/мин) 162/4600 182/4400 206/6000 324/4400 196/4400 191/4400
Степень сжатия 9,5 9,5 11,0 9,0 11,0 9,5
Бензин (рекоменд.) 92 92 95 >95 92 92
Система зажигания DIS-2 DIS-2 DIS-4 DIS-4 DIS-4 DIS-2
Гнут клапана нет нет да да* да нет




Топ-серия 90-ых годов, в разных вариациях устанавливалась на все легковые заднеприводные модели Toyota.

1JZ-GE - базовый двигатель для семейств Mark II и Crown.
2JZ-GE - вариант с увеличенным объемом.
1JZ-GTE, 2JZ-GTE - турбонаддувные версии большой мощности (без ограничителя 300-320 л.с.).
1JZ-FSE, 2JZ-FSE - движки с непосредственным впрыском, наделенные всеми проблемами D-4 в той же, если не большей, степени, что и 3S-FSE.

Существенных недостатков нет, очень надежны при грамотной эксплуатации и надлежащем уходе. Так как свечи зажигания труднодоступны, то вынужденно используются (по крайней мере в центральных цилиндрах) "платиновые". Минус - привод всех навесных агрегатов одним длинным ремнем с гидронатяжителем (причем американского производства и не отличающегося долговечностью). Стоить отметить, что движки JZ чувствительны к влаге, особенно в версии DIS-3, поэтому мыть их крайне не рекомендуется.

После модернизации 1995-96 года двигатели получили систему VVT-i и бестрамблерное зажигание, стали немного экономичнее и тяговитее. Казалось бы, это один из тех редких случаев, когда обновленный тойотовский мотор не слишком потерял в надежности. Однако уже неоднократно приходилось не только слышать о проблемах свежих JZ с ШПГ, но и видеть последствия прихвата поршней с последующим их разрушением и загибом шатунов.

Двигатель 1JZ-GE 1JZ-GTE 1JZ-FSE 2JZ-GE 2JZ-GTE 2JZ-FSE
V (см3) 2491 2491 2491 2997 2997 2997
N (л.с. / при об/мин) 196/6000 280/6200 200/6000 225/6000 280/5600 220/5600
M (Нм / при об/мин) 255/4000 380/2400 250/3800 300/4400 470/3600 300/3600
Степень сжатия 10,5 9,0 11,0 10,5 9,0 11,3
Бензин (рекоменд. ) 95* >95 95 95* >95 95
Система зажигания DIS-3 DIS-3 DIS-3 DIS-3 DIS-3 DIS-3
Гнут клапана нет** нет да нет** нет да
* - большой опыт эксплуатации говорит о возможности спокойного использования 92-го
** - в модификациях тип'90 и тип'96, вопрос о тип'99 остается открытым




V-образные шестерки относительно свежей разработки (первые двигатели 3-й волны) для больших переднеприводных автомобилей класса "E" (Camry-Gracia, Camry-Windom) и паркетных джипов на их базе (Harrier / RX300, Kluger / Highlander).

1MZ-FE, 2MZ-FE - призваны были заменить собой серию VZ, о которой речь пойдет ниже. И в самом деле, некоторые недостатки в них исправили.
Ранние версии имели традиционное газораспределение, затем появилась система VVT-i. Не может не настораживать чисто алюминиевая конструкция (первый массовый тойотовский двигатель такого типа) - по крайней мере подобные движки других производителей демонстрируют "никакую" ремонтопригодность, высокую уязвимость при перегреве, чувствительность к низким температурам (проще говоря - лопаются по нашей зиме...). Из отмеченных проблем - склонность к коксованию масла и усиленному нагарообразованию из-за напряженных тепловых режимов и особенностей охлаждения. С этим, а также с не слишком грамотной эксплуатацией, связаны, видимо и случаи разрушения движков серии MZ. Да, еще один момент - значительная часть этих моторов собирается на TMMK (Toyota Motor Manufacturer Kentucky), то есть штатовцами, а уже затем завозится в метрополию.

3MZ-FE - форсированный по объему вариант двигателя, предназначенный в основном для внешнего (американского) рынка

Двигатель 1MZ-FE тип'95 1MZ-FE VVT-i 2MZ-FE VVT-i 3MZ-FE VVT-i
V (см3) 2995 2995 2496 3311
N (л. с. / при об/мин) 210/5400 215/5800 200/6000 234/5600
M (Нм / при об/мин) 290/4400 300/4400 245/4600 328/3600
Степень сжатия 10,0 10,5 10,8 10,8
Бензин (рекоменд.) 92 95 95 95
Система зажигания DIS-3 DIS-6 DIS-3 DIS-6
Гнут клапана нет да да да




Базовые бензиновые двигатели для джипов (H.Surf 185 / LC90) и микроавтобусов (HiAce, в простых 8-клапанных вариантах).

3RZ-FE - самая большая рядная четверка в гамме. В целом отрицательных отзывов нет, стоит обратить внимание лишь на переусложненный привод ГРМ и балансирного механизма. Двигатель нередко используется в качестве полноценного силового агрегата на местных аппаратах от уаз'а и газ'а. В принципе, для джипа семейства HiLux Surf 185 / LC90, который не будет участвовать в серьезном офф-роуде - это лучшая альтернатива турбодизелю (по надежности, долговечности и цене) и бензиновому V6 (по цене).

Система зажигания на ранних версиях - трамблерная, на поздних - DIS-4 (отдельная катушка зажигания для каждого цилиндра).

Двигатель 3RZ-FE
V (см3) 2693
N (л.с. / при об/мин) 150/4800
M (Нм / при об/мин) 235/4000
Степень сжатия 9,5
Бензин (рекоменд.) 92
Система зажигания DIS-4
Гнут клапана -*
* - здесь и далее, для двигателей с цепным приводом ГРМ случай не рассматривается (однако при обрыве цепи в подавляющем числе случаев клапана гнутся)




Двигатель горизонтального расположения, предназначенный специально для размещения под полом кузова (Estima/Previa 10-20). Понятно, что такая компоновка заставила сильно изощряться с приводом навесных агрегатов (осуществляется карданной передачей) и системой смазки (нечто вроде "сухого картера"). Отсюда возникли и большие сложности при проведении любых работ на двигателе, склонность к перегреву, чувствительность к маслу. В общем, еще один наглядный пример создания проблем на пустом месте.

2TZ-FE - базовый двигатель серии.
2TZ-FZE - менее распространенная заряженная версия с механическим нагнетателем (supercharger).

Двигатель 2TZ-FE 2TZ-FZE
V (см3) 2438 2438
N (л.с. / при об/мин) 135/5000 160/5000
M (Нм / при об/мин) 204/4000 258/3600
Степень сжатия 9,3 8,9
Бензин (рекоменд. ) 92 92
Система зажигания трамбл. трамбл.
Гнут клапана - -




В целом неудачная серия двигателей, которая практически сошла со сцены. Устанавливалась на переднеприводные машины бизнес-класса (Camry-Windom и Camry-Scepter первого поколения, Camry-Prominent) и джипы (HiLux Surf 130, в более ранней версии 3VZ-E с двумя клапанами на цилиндр).

Показали себя ненадежными и капризными: изрядная любовь к бензину, немногим меньшая - к поеданию масла, склонность к перегреву (который обычно приводит к короблению и трещинам головки блока цилиндров), повышенный износ коренных шеек коленвала. А чего стоит изощренный гидропривод вентилятора. И ко всему - относительная редкость и высокая стоимость запчастей.

5VZ-FE - шел с 1995 года на модели HiLux Surf N185/LC J90, N210/J120 и большие вагоны семейства HiAce. Этот двигатель все-таки лучше удался тойотовцам - по крайней мере, отзывы о нем положительные, да и с конвейера он сходил на протяжении десяти лет. Кстати, для него допустим и 92-й бензин.

Двигатель 1VZ-FE 2VZ-FE 3VZ-E 3VZ-FE 4VZ-FE 5VZ-FE
V (см3) 1992 2507 2958 2958 2496 3378
N (л.с. / при об/мин) 135/6000 155/5800 150/4800 200/5800 175/6000 185/4800
M (Нм / при об/мин) 180/4600 220/4600 245/3400 285/4600 224/4800 294/3600
Степень сжатия 9,6 9,6 9,0 9,6 9,6 9,6
Бензин (рекоменд. ) 92 92 92 95 95 92
Система зажигания трамбл. трамбл. трамбл. трамбл. трамбл. DIS-3
Гнут клапана да да нет да да да




Новое поколение двигателей пришло на смену старой доброй серии "A" в 1998-2000 годах. Нельзя сказать, что японцы устроили очередной прорыв по мощностным показателям, больше внимания было уделено экономичности, "эколохии", перспективам модернизации. И технологичности, которая, к сожалению, все-таки взяла верх в борьбе с долговечностью.

Плюсы. Кто-то считает цепной привод ГРМ более надежным, хотя на самом деле в этом случае живучесть мотора только снизилась. Система VVT-i улучшила тяговые характеристики на низах, выросла удельная мощность и крутящий момент, снизилась масса двигателя.

Минусы. Здесь есть повод поговорить более предметно.
- VVT-i - в наших условиях этот узел все еще слабо ремонтопригоден и требует исключительно качественного и чистого масла.
- Цепь с гидронатяжителем тоже предъявляет более высокие требования к маслу, чем обычный ременный привод ГРМ. Да и уступки в пользу уменьшения шумности (которая неизбежно больше у цепи) неизбежно обернулись в минус долговечности. И что будет дешевле - менять через 80-100 тысяч ремень с роликами или через 150-180 цепь с натяжителями - покажет практика.
- Заметно увеличилась степень сжатия (10-10,5 и более) - поэтому традиционной тойотовской бензиновой всеядности трудно ожидать, хотя японцы и поработали в этом направлении над питанием и зажиганием. Можно ли взамен рекомендуемого 95-го во все двигатели семейства спокойно лить 92-й - покажет только практика.
- Регулярно отмечается проблема повышенного расхода масла на угар, вызванная конструктивными особенностями - износ и залегание поршневых колец, износ гильзы.
- И, наконец, ремонтопригодность. Перенимая общемировые традиции, тойотовцы тоже смогли сделать "одноразовый" двигатель. Буквально. Потому что его алюминиевая (точнее, легкосплавная) конструкция не предусматривает такого понятия, как "ремонтный размер" - ни оригинальных ремонтных поршней, ни расточки. Даже если бы в этот двигатель изначально закладывался приличный ресурс, все равно право на ошибку и ее исправление должно оставаться.

Особо выделяется в серии форсированный двигатель 2ZZ-GE с системой VVTL-i (VVT плюс изменяемая высота подъема клапанов), который на самом деле имеет мало общего с базовым мотором.  К сожалению, это самый "нежный" и недолговечный из заряженных моторов Toyota.

Двигатель 1ZZ-FE 2ZZ-GE 3ZZ-FE 4ZZ-FE
V (см3) 1794 1795 1598 1398
N (л. с. / при об/мин) 127/6000 190/7600 110/6000 97/6000
M (Нм / при об/мин) 170/4200 180/6800 150/4800 130/4400
Степень сжатия 10,0 11,5 10,5 10,5
Бензин (рекоменд.) 92 95 95 95
Система зажигания DIS-4* DIS-4 DIS-4 DIS-4
Гнут клапана - - - -
* - за исключением ранних вариантов с DIS-2




Серия "S", в свою очередь, также постепенно была заменена двигателями нового поколения.
Двигатель 1AZ-FE 1AZ-FSE 2AZ-FE 2AZ-FSE
V (см3) 1998 1998 2362 2362
N (л. с. / при об/мин) 150/6000 152/6000 156/5600 163/5800
M (Нм / при об/мин) 192/4000 200/4000 220/4000 230/3800
Степень сжатия 9,6 9,8 9,6 11,0
Бензин (рекоменд.) 92 92 92 92
Система зажигания DIS-4 DIS-4 DIS-4 DIS-4
Гнут клапана - - - -


Двигатели NZ по конструкции несильно отличаются от серии ZZ, а вот SZ - являются самостоятельными и довольно любопытными "гибридами" движков старого и нового поколений.
Серия NZ пока что демонстрирует неплохую надежность, превосходя в этом отношении двигатели ZZ, а вот у серии SZ отмечается странная особенность - перескок цепи, неизбежно приводящий к повреждению клапанов.

Двигатель 1NZ-FE 2NZ-FE 1SZ-FE 2SZ-FE
V (см3) 1496 1298 997 1296
N (л.с. / при об/мин) 109/6000 87/6000 70/6000 87/6000
M (Нм / при об/мин) 141/4200 120/4400 93/4000 116/3800
Степень сжатия 10,5 10,5 10,0 10,0
Бензин (рекоменд.) 92 92 92 92
Система зажигания DIS-4 DIS-4 DIS-4 DIS-4
Гнут клапана - - да да




Несколько слов о дизелях


1N, 1N-T - как и все малолитражные дизели, работают в чрезвычайно напряженных условиях, а потому имеют небольшой ресурс. Очень чувствительны к вязкости масла и запороть коленвал, особенно по зиме, элементарно. К тому же, почти полностью отсутствует техдокументация (в том числе невозможно выполнить правильную регулировку ТНВД) и чрезвычайно редки запчасти.

2C - в целом надежный и неприхотливый атмосферный дизель, однако маломощный, применительно к моделям, на которые устанавливался.

2C-E, 3C-E - дизели с электронным управлением ТНВД. Технических проблем они создают немного, но вот в плане ремонтопригодности - увы, далеко не в каждом даже крупном городе найдутся люди, способные, в случае чего, победить этот самый электронный ТНВД.

2C-T, 3C-T, 3C-TE - турбонаддувные дизели. Откровенно неудачные моторы - высокая склонность к перегреву (последствия - прогар прокладки, трещины и коробление головки блока цилиндров), недолговечные турбины. В большей степени это выражено у микроавтобусов и тяжелых машин, где условия работы напряженнее. Характерный пример - Estima, где будучи еще и нетрадиционно расположенным, турбодизель постоянно получает повреждения головки и прокладки, да еще и нередко выбивает все масло через сальники.

2L - базовый для серии L, в данной версии слабый и редко встречающийся.

3L, 5L - довольно удачные атмосферные дизеля, лучшие в серии L.

2L-T, 2L-TE - турбодизели. Пожалуй, это самые плохие на сегодняшний день дизеля во всей гамме Toyota. Проблема все та же - перегревы, усугубляемые в том числе и плохо продуманной системой охлаждения (которую все-таки стараются улучшить наши кулибины), тотальный выход из строя турбин... Но мало того, склонность к фатальному перегреву наблюдается не то что в критических режимах, а даже в абсолютно нормальных условиях эксплуатации, например, при более-менее длительной езде по трассе. И недостатка в печальных примерах нет и не будет.

1KZ-TE - постепенно вытеснил 2L-TE. Присущие тому дефекты, по возможности, устранялись, чему способствовал и увеличенный рабочий объем - предок был откровенно слаб для тяжелых машин. Появились и свои сложности: хитрый шестеренно-ременный привод ГРМ и балансирного механизма, турбонаддув, электронный ТНВД (притом из самых свежих), высокая стоимость запчастей и их редкость.



Заказать котрактный двигатель

Вернуться к списку статей



===============================

===============================









===============================



Наши посетители:

неактивные точки - прошлые визиты.

активные точки - сейчас на сайте.

=============================



Наши цены







=============================

=============================

Двигатель 5s-fe toyota: характеристики, преимущества и недостатки

Время прочтения:

Внутри серии S-рядных 4 цилиндровых моторов производителя Toyota двигатель 5S FE имеет максимальный объем – 2,2 л. Конструкция идентичная 3S FE: ременная передача, схема DOHC 16V, отсутствие интерферентности, то есть изгиба клапанов поршнями, чугунный блок цилиндров. Проектировался силовой привод для австралийского и американского рынка.

Традиционно для всей S серии Toyota в двигателе исполнения 5S-FE использован чугунный блок и алюминиевая ГБЦ. При этом схема двигателя стандартная – 4 рядно расположенных цилиндра, механизм газораспределения DOHC с двумя верхними распредвалами внутри головки ГБЦ. Ременный ГРМ привод и максимальный объем камер сгорания внутри собственной серии.

Важной особенностью является отсутствие соударения поршня/клапана при обрыве ременного привода. Другими словами, мотор 5S FE не гнет клапана. Конструктивно не ограничена форсировка своими руками, а в мануал заложены пошаговые инструкции, позволяющие произвести капремонт в индивидуальном гараже.

Исходные технические характеристики 5S FE соответствуют следующим значениям:

Изготовитель Toyota Motor Manufacturing Kentucky, Kamigo Plant
Марка ДВС 5S FE
Годы производства 1990 – 2001
Объем 2164 см3 (2,2 л)
Мощность 103 кВт (140 л. с.)
Момент крутящий 203 Нм (на 4400 об/мин)
Вес 160 кг
Степень сжатия 9,5
Питание инжектор
Тип мотора рядный бензиновый
Зажигание трамблер и одна катушка либо DIS-2, две катушки
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор силуминовый
Выпускной коллектор литой чугунный
Распредвал литой пятиопорный
Материал блока цилиндров чугун
Диаметр цилиндра 87,1 мм
Поршни 4 цековки, узкая юбка
Коленвал 5 опор, 8 противовесов
Ход поршня 90,9 мм
Горючее АИ-95
Нормативы экологии Евро-2/3
Расход топлива трасса – 6,9 л/100 км
смешанный цикл 9 л/100 км
город – 12,2 л/100 км
Расход масла в пределах 1 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 10W30
Какое масло лучше для двигателя по производителю Liqui Moly, ЛукОйл, Роснефть, Mobil, Motul, Castrol
Масло для 5S FE по составу синтетика,полусинтетика
Объем масла моторного 3,6 – 3,9 л в зависимости от марки автомобиля
Температура рабочая 93°
Ресурс ДВС заявленный 250000 км
реальный 350000 км
Регулировка клапанов шайбы
Система охлаждения принудительная, антифриз
Объем ОЖ 6,2 л
Помпа GWD-55A, GWT-77A, Hepu P706
Свечи на 5S FE BKR6EKPB11 (NGK), PK20T11 (Denso)
Зазор свечи 1,1 мм
Ремень ГРМ Contitech CT998, Toyota 996330750, Dayco 5PK1100
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Stellox 71-0810-SX, Toyota 1780174060, Japanparts FA-298S, PMC PAF-043
Масляный фильтр Sakura C1139, VIC C-110, Toyota 90915-YZZE1
Маховик 6 крепежных отверстий, 2 направляющих отверстия, вес 4,5 кг, стальной, алюминиевый, закаленный из стали 4140 (хроммолибден)
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки Ajusa 57038300
Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин-1
Усилие затягивания резьбовых соединений свеча – 31 – 39 Нм
  • маховик – 87 Нм
  • балансирный блок – 49 Нм
  • болт сцепления – 30 Нм
  • крышка подшипника – 59 Нм (коренной) и 25 Нм + 90° (шатунный)
  • головка цилиндров – три стадии 19 Нм + 90° + 90°

Тепловой зазор клапанов в этих ДВС регулируется шайбами, гидрокомпенсаторы отсутствуют. При необходимости увеличить мощность возможен механический и турбо тюнинг. Благодаря простой конструкции без сложных узлов и механизмов, капитальный ремонт выполняется минимальным количеством инструментов и приспособлений.

Особенности конструкции

Изначально двигатель 5S FE имеет максимальные объемы цилиндров 2,2 л внутри своей S серии и обладает конструктивными особенностями:

  • блок цилиндров – чугунный, без гильз, цилиндры выточены в теле;
  • головка блока цилиндров – силуминовая с постелями для двух распредвалов;
  • привод ГРМ – ременный на впускной распредвал, вращение выпускному распредвалу передается шестеренчатой передачей;
  • механизм газораспределения – двухвальная схема DOHC без фазораспределения и гидрокомпенсаторов;
  • система зажигания – трамблерного типа, затем DIS-2 с двумя катушками, каждая из которых подает искру на два цилиндра;
  • навесное оборудование – высокоресурсное за исключением водяной помпы.

Блок цилиндров 5S-FEПоршневая 5S-FE

Для снижения вибрационных и колебательных нагрузок в блок цилиндров встроены два балансировочных вала. В руководство пользователя собрано описание параметров силового привода и график обслуживания. Возможна модернизация мотора за счет доработки имеющихся систем либо установки турбонаддува.

Перечень модификаций ДВС

Базовая версия имеет характеристики двигателя 9,5 единиц степени сжатия и мощность 130 л. с. Силовой привод комплектовался распредвалом с 7,25 мм подъемом кулачков и 220 фазой. Существует три модификации с другими характеристиками:

  • Gen-1 – мощность 135 л. с., распредвал с подъем кулачков 8 мм и фазами 218 для автомобилей Toyota Celica ST204 и Camry XV10, выпускавшихся в период 1993 – 2001 г.;
  • Gen-2 – мощность 133 л. с., применялся в Toyota Camry XV20 с 1997 по 1999 год;
  • Gen-3 – мощность 136 л. с., модифицирован для Toyota Camry XV20, сошедших с конвейера в 2000 – 2001 годах.

За время производства мотора использовалось одинаковое штатное навесное оборудование.

Плюсы и минусы

Несложное устройство ДВС обеспечивает пользователям следующие преимущества:

  • высокий ресурс от 250000 км пробега;
  • ремонтопригодность блока цилиндров;
  • удобная компоновка навесного оборудования для доступа к обслуживаемым/ремонтируемым узлам;
  • низкие требования к качеству масла и топлива;
  • отсутствие соударения клапанов с поршнями при обрыве ременной передачи.

Минусами конструкции силового привода 5S-FE являются:

  • периодическая регулировка тепловых зазоров клапанов;
  • низкая динамика мотора;
  • сложный доступ к блоку балансировочных валов.

Выпускался этот силовой привод 11 лет до момента создания 2,4 л модификации мотора 2AZ-FE.

Список моделей авто, в которых устанавливался

Применялся рядный атмосферный мотор 5S FE исключительно в автомобилях Toyota для внешних рынков:

  • Celica ST184 – 5 поколение, широкий лифтбэк GT-S для Гонконга, Таиланда и Северной Америки, привод FWD либо 2WS;
  • Celica ST184 – 5 поколение, лифтбэк, кабриолет и купе в кузовах SX и GT для Австралии, Канады и США, привод 2WS или FWD;
  • Celica ST204 – 6 поколение, кабриолет, купе и лифтбэк в кузовах GT, ZR, SX-R и SX для Новой Зеландии, Австралии, Северной Америки, привод передний или полный;
  • Camry/Scepter – 3 поколение, седан и универсал, сборка в Японии, США и Германии;
  • Windom/Lexus ES – 3 поколение, увеличенные габариты кузова, 1991 – 1996 г. ;
  • Camry Solara – 4 поколение, купе, изготовление в Кембридже (Канада), 1996 – 2001 г.;
  • Camry Avalon – 4 поколение, класс Люкс, кузов седан, колесная база увеличена;
  • Camry Gracia – 4 поколение, люксовая комплектация, изготавливалась в Японии;
  • MR2 – 2 поколение, комплектация G-Limited, кузов тарга или купе, 1990 – 1999 г;
  • Scepter – кузов седан, универсал и купе;
  • Harrier/Lexus RX – среднегабаритный кроссовер, 1997 – 2001 г.;
  • Mark II Wagon Qualis – 5 поколение, кузов универсал, задний привод.

В следующих поколениях этих же автомобилей использовались свежие серии моторов Тойота.

Регламент обслуживания 5S FE 2,2 л

Чтобы двигатель 5S FE прослужил больше 300000 км пробега, производитель рекомендует придерживаться графика ТО:

  • приводной ремень навесного оборудования и распредвала полежит замене через 50000 км;
  • зазоры клапанов рекомендовано регулировать после 30000 пробега;
  • очистка вентиляции предусмотрена изготовителем картера каждые 2 года;
  • производитель рекомендует заливку нового моторного масла и замену масляного фильтра через 7500 км;
  • следует заменить топливный фильтр после 40000 пробега;
  • воздушный фильтр обновляют ежегодно согласно инструкциям производителя;
  • присадки внутри антифриза с завода имеют ресурс около 40000 км;
  • замена свечей зажигания в системе DIS-2 движков производится через 20000 пробега;
  • прогорать впускной коллектор начинает после 60000 км.

Силовой привод исполнения 5S-FE считается не особенно популярным, но достаточно надежным в обслуживании и эксплуатации.

Обзор неисправностей и способы их ремонта

Благодаря наличию цековок в поршнях мотор 5S FE не гнет клапана, но имеет некоторые характерные неисправности:

Вибрации и гул на средних оборотах 1) нарушение соосности шкивов
  1. 2) износ подушек
  2. 3) засорение форсунки
  3. 4) выработка свечи
1) регулировка ремня ГРМ и навесного оборудования
  • 2) замена подушек
  • 3) замена форсунок
  • 4) замена свечей
Плавающие обороты ХХ 1) поломка бензонасоса
  1. 2) засорение воздушного фильтра
  2. 3) закоксосвавшийся впускной коллектор
  3. 4) засорение заслонки
1) прочистка бензонасоса
  • 2) замена фильтра
  • 3) промывка коллектора специальным моющим средством
  • 4) прочистка дросселя
Снижение мощности мотора поломка EGR клапана замена ЕГР клапана

Единственная причина недостаточной популярности двигателя 5S-FE – его установка на ограниченное число автомобилей Тойота.

Варианты тюнинга мотора

Изначально двигатель 5S FE является атмосферной версией с максимально расточенными цилиндрами, поэтому результат модернизации в данном случае не адекватен затратам. Механический тюнинг необходимо производить в комплексе:

  • использование широкофазных распредвалов и высокопроизводительных форсунок;
  • расточка цилиндров и подбор ШПГ для увеличения объемов камер сгорания;
  • доработка впускного коллектора и выпускного тракта;
  • шлифовка каналов ГБЦ и подбор толщины прокладки.

Тюнинг 5S FE

Турбо тюнинг сложнее и дороже предыдущего варианта, так как кроме установки турбины или компрессора придется произвести почти весь комплекс вышеуказанных мероприятий. В любом случае необходима замена мозгов автомобился.

Атмосферный тюнинг способен увеличить крутящий момент на 20% максимум с гарантированным сохранением заявленного эксплуатационного ресурса. Турбирование снижает срок службы движка по умолчанию, ТО придется выполнять чаще.

Таким образом, мотор Мануал является самым мощным в серии S производителя Toyota. Однако он имеет только атмосферные версии, считается не особенно популярным, но может тюнинговаться владельцем для улучшения эксплуатационных характеристики. Изначально силовой привод оценен пользователями в +4 балла.

Это интересно:  Технические характеристики 1NZ FE 1,5 л/108 л. с.

Источник: https://auto-gl.ru/tehnicheskie-harakteristiki-5s-fe-2-2-l/

Двигатель 5A FE характеристики и отзывы

Автомобильный гигант Toyota в 1987 году начал работу над выпуском новой линейки силовых агрегатов, устанавливаемых на легковые автомобили. Она получила маркировку «5A». В данной статье мы разберем двигатель 5A FE. В течение всего периода производства, который составил 12 лет, силовая установка выпускалась в трех типах модификации.

Они получили следующие названия:

  • первое поколение — 5A-F;
  • второе поколение — 5A-FE;
  • третье поколение — 5A-FHE.

Первое поколение

Силовой агрегат с индексом 5A-F, отличается наличием газораспределительного механизма, в конструкции которого предусмотрена установка 4 клапанов на 1 цилиндр по схеме DOHC. Другими словами, в двигателе установлены два распределительных вала, осуществляющих движение своего ряда клапанов.

Данная система позволяет одному распределительному валу двигать впускные клапана, а другому – выпускные. С помощью толкателей клапана приводятся в движение. Благодаря системе DOHC, двигатели линейки Toyota 5A имеют высокие показатели мощности.

Поколение второе

Двигатель 5A-FE – это усовершенствованная версия 5A-FE. Большой модификации коснулась система, отвечающая за впрыск топливной смеси. Конечный результат показал, что в двигатель установили электронную инжекторную систему впрыска топлива, под названием EFI — Electronic Fuel Injection.

Рабочий объем 1,5 л.
Параметр мощности 100 л. с.
Параметр крутящего момента 138 Н*м при 4400 об/мин
Диаметр цилиндров 78,7 мм
Ход поршня 77 мм
Материал исполнения блока цилиндров чугунный
Материал исполнения головки блока цилиндров алюминиевая
Система газораспределительного механизма DOHC
Вид топлива бензин
Предыдущая модель 3A
Следующая модель 1NZ

Модель Тип кузова Период выпуска Рынок производства
Carina AT170 1990–1992 Японский
Carina AT192 1992–1996 Японский
Carina AT212 1996–2001 Японский
Corolla AE91 1989–1992 Японский
Corolla AE100 1991–2001 Японский
Corolla AE110 1995–2000 Японский
Corolla Ceres AE100 1992–1998 Японский
Corona AT170 1989–1992 Японский
Soluna AL50 1996–2003 Азиатский
Sprinter AE91 1989–1992 Японский
Sprinter AE100 1991–1995 Японский
Sprinter AE110 1995–2000 Японский
Sprinter Marino AE100 1992–1998 Японский
Vios AXP42 2002–2006 Китайский

Благодаря высокому качеству исполнения конструкции, данный мотор считается очень удачным. Также он хорошо подвергается ремонтным работам. Найти запасные части на данную силовую установку не является проблемой.

 Выпуск автомобилей совместного японско-китайского предприятия Toyota и Tianjin FAW Xiali, производится с данными силовыми установками под капотом, по сей день.

Их ставят на малолитражные автомобили, такие как Vela и Weizhi.

Как поживает мотор в России?

Большинство отечественных владельцев автотранспортных средств Toyota, под капотом которых располагается модификация двигателя, под названием 5A-FE, оставляют положительные оценки эксплуатационных характеристик 5A-FE.  Они утверждают, что значения ресурса двигателя в среднем составляет 300 тыс. км. Дальнейшая эксплуатация автомобиля сопровождается увеличением расхода масленой жидкости. Замену маслосъемных колпачков следует осуществить, когда пробег составит 200 000 км. Последующие подобные операции необходимо осуществлять с периодичностью в 100 000 км.

Множество владельцев Toyota, силовая установка которых называется 5A-FE, сталкивались с проблемой, которая ощущалась в провалах тяги, при движении на средней частоте вращения коленчатого вала. Это возникает при использовании некачественного российского топлива, либо наличии проблем в системах питания и зажигания.

Минусы мотора

Процесс эксплуатации силовых установок 5A-FE не обходится без возникновения недостатков

  1. Постели, установленные на распределительных валах, имеют предрасположенность к повышенному износу.
  2. Фиксированный тип поршневых пальцев.
  3. Возникновения сложностей при регулировке зазоров впускных клапанов.

Несмотря на это, осуществление капитального ремонта данного мотора производится редко.

Если необходимо произвести замену моторной установки,  достаточно легко осуществить покупку контрактного двигателя 5A-FE. Состояние большинства их них неплохое, а цена является приемлемой.

Стоит отметить, что японские контрактные двигатели не эксплуатировали на территории Российской федерации.

Японские производители, являются лидерами в плане быстроты, с которой производится обновление модельных рядов автотранспортных средств.

Это позволяет компаниям, занимающимся разборкой запасных частей,  осуществлять  покупку автомобилей. В которых установлены двигатели с изрядным запасом ресурса эксплуатации.

Предлагаем вашему вниманию прайс на контрактный двигатель(без пробега по РФ)5A FE

Прайс-Лист

Источник: http://aboutengine.ru/motor-toyota-5a-fe-podrobnaya-informaciya/

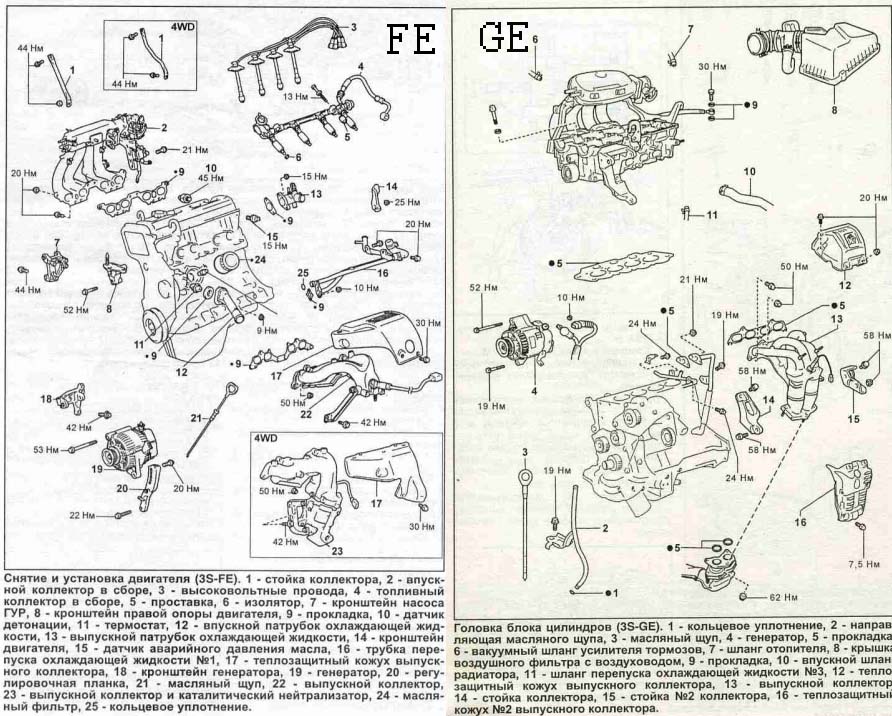

Отличие двигателей серий G и S производства Toyota

Автомобильные моторы серий G и S от Тойота в своем подавляющем большинстве являются довольно удачными, и установлены на многие авто. Двигатели каждой серии имеют различные сильные и слабые стороны.

Автомобильные двигатели серии G (R6, ремень)

1G-FE – можно считать этот двигатель одним из самых лучших, которые были сделаны японскими инженерами. Его можно представить бывшим лидером неформального рейтинга надежности. Этот силовой агрегат производители устанавливали на заднеприводные модели например (Cresta, MarkII/ Crown /Chaser). Еще нужно помнить, что под одним именем существуют два вида двигателя.

Такие моторы выпускались в отработанном, виде до модернизации двигатель был надежным, но производители не оснастили его техническими изысками, таким двигатель выпускали с 1990 до 1998г (1G-FE тип'90).

Недостатки двигателя были незначительными, например: если масло в двигателе слишком густое, то при запуске «на холодную», ремень ГРМ может перескочить, так же производители оснастили мотор слабым датчиком давления масла.

В общем, это неплохой двигатель, но не стоит ожидать от этого двигателя динамику гоночного.

Наступил 1998 год, производитель решил, что движок должен быть серьёзно изменен, в первую очередь была увеличена степень сжатия, так же двигатель стал сильнее на 20 лошадок. На мотор установили систему VVT-i, зажигание на новой версии стало бестрамблерным.

Самые существенные изменения коснулись механической. Довольно сильно была изменена начинка, а так же и конструкция головки блока, производители установили гидронатяжитель ремня, блок цилиндров был обновлен, за одно с ней изменилась почти вся цилиндро-поршневая группа.

В результате модернизации на немного уменьшился срок эксплуатации, а так же и надежность двигателя упала. Но к сожалению на сегодняшний день практика и говорит, о том, что легендарная неубиваемость и простота обслуживания стала только мифом.

Моторы Toyota серий S (R4, ремень)

Эту серию можно считать очень даже удачной и проверенной, а если учесть их массовость, то это вообще самые лучшие тойотовские двигатели. С завода эти моторы ставят на авто класса «D+», «D», «E», (5S-FE — Camry-Scepter, 3S-FE — Camry-Vista, Carina/Corona/ Caldina, 4S-FE — Camry-Vista,Carina/ Corona/Caldina).

Моторы 1S – первые двигатели серии S с объемом цилиндров 1,8 л были разработаны тойотовским LASRE семейством. Появились двигатели 1S в 1982 году, его устанавливали на передне- и заднеприводные автомобили. В этой модификации вышло первое поколение SV10 Camry/Vista, также данный мотор был установлен на Carina/Corona и MarkII/Chaser/Cresta.

Ещё существовали и другие версии этого двигателя:

1S (1982-1988 годы) с мощностью 89 л. с. при 5200 об/мин, крутящий момент 142 Нм при 3400 Нм, и устанавливался на экспортную Camry в кузове SV10.

1S-L — был немного мощнее (92 л.с. при аналогичных оборотах) его ставили на Corona (кузов ST150) для Латинской Америки и Новой Зеландии

1S-iLU (1983г-1986г) — развивал 105 л.с. при 5400 об/мин и 160 Нм при 3000 об/мин. Был установлен на таких авто: ST150 Carina, ST160 Carina ED, ST150 Corona, SV10 Camry/Vista.

1S-iL – стоял на автомобилях для европейского рынка и имел характеристики схожие с обычным 1S.

1S-EL — тоже встречается на европейском рынке, по характеристикам аналогичен 1S-U.

1S-ELU — самый мощный из 1S, выдавал 115 л.с., а также 164 Нм при 4000 об/мин. Выпускался с 1983-го по 1986-ой и был замечен на ST150 Corona.

2S – двигатель с рабочим объемом цилиндров 2 л (1995 куб. см), диаметр и ход поршня составляют 84 мм и 90 мм. Данный мотор является самым последним в серии S, который не был оснащен системой twincam (два распределительных вала по схеме DOHC).

3S-FE – Можно сказать, что этот мотор неприхотливый и надежный, а так же мощный. Двигатель не имеет серьёзных недостатков.

К сожалению, есть минусы конструкции, У мотора слишком сильно перегружен ремень ГРМ, так как масляный насос и помпа функционируют за его счет, что дополнительно перегружает его, еще, на заводе слишком неудобно расположили движок, он оказался завален к моторному щиту.

4S-FE – Такой вариант был создан, как двигатель с уменьшенным объемом, его конструкция аналогична модели 3S-FE. Такой мотор подходит почти для всех авто, но кроме серии Mark II, так как его динамика совсем не совместима.

3S-GTE – вариант с турбиной. Такой двигатель на много дороже в эксплуатации, так как он нуждается в самом лучшем масле, так же его сложнее и дороже обслуживать, на много сократился ресурс, и возросла вероятность поломки турбины.

3S-FSE – этот вид двигателей стал наглядным примерам того, как можно легко из хорошего движка сделать «непонятно что». Таким образам японцы создали самый плохой бензиновый.

Покупать автомобили с таким двигателем однозначно не стоит. Чаще всего выходит из строя ТНВД, из – за чего, возникают перебои в работе двигателя.

Еще один минус — это появление огромного количества нагара во впускном коллекторе.

3S-GE (годы выпуска 1984-2005) – форсированный двигатель с «головкой блока разработки Yamaha», он выпускался в разных модификациях с разными доработками и конструкциями в основном для спортивных моделей на базе D-класса.

Его версии были в числе первых тойотовских двигателей с VVT и первыми с DVVT (Dual VVT – система изменения фаз газораспределения на впускном и выпускном распредвалах). Объем цилиндров во всех поколениях двигателей 3S-GE составлял 2 л (1995 куб.

см).

1-е поколение

1-е поколение 3S-GE выпускалось с 1984-го по 1989-й год. Двигатели северной Америки и Японии очень сильно отличались друг от друга. На рынке США был представлен менее мощный, он выдавал около 135 л. с. В США двигатель с модификацией 3S-GE устанавливался на автомобилях Toyota Celica GT-S (CT162).

Что касается Японии, то блок управления двигателя (ECU) был запрограммирован более агрессивно, также на двигателях отсутствовал клапан рециркуляции отработавших газов.

Как факт, этот фактор негативно влиял на экологичность мотора, но значительно способствовал увеличению его мощности, которая составляла 160 л.с. при 6400 оборотов в минуту и максимальным моментом 186 Нм.

Для увеличения крутящего момента на низких и высоких оборотах двигатель оснащался системой изменения геометрии впускного коллектора T-VIS.

2-е поколение

3S-GE 2-го поколения выпускался всего лишь три года (1990-1993). Он был не достаточно мощным и составлял 165 л.с. при максимальном крутящем моменте в 191 Нм.

На европейский рынок автомобиль вышел с мощностью в 156 л.с. Двигатель во 2-м поколении оказался более надежным, нежели его предшественник 1-го поколения.

Также перестали выпускать авто с системой впускного коллектора T-VIS, но зато ее сменила новая система ACIS.

3-е поколение

3-е поколение двигателя 3S-GE выпускалось с 1994-го по 1999-й год. Этот двигатель был рассчитан на японский рынок, его мощность составляла 178 л.с. В 1996-м году специально для экспорта дорабатывался. Изменения коснулись системы вредных выбросов. Крутящий момент остался прежним и составлял 191 Нм.

4-е поколение

В 1997 появилось 4-е поколения этого двигателя. Назывался он BEAMS или «Red Top». Это был первый 3S-GE, который оснащался системой VVT-j. Мощность в паре с МКПП составляла 197 л.с. при 7000 оборотах в минуту. В свою очередь мощность в автомобилях с АКПП достигала лишь 187 л.с Устанавливался в: Toyota MR2 G / G-Limited, Toyota Celica CT202 SS-II / SS-III и Toyota Caldina.

5-е поколение

Автомобили 5-го поколения 3S-GE выпускали с 1998-го по июль 2005-го года. Разработчики доработали в двигателе газораспределительную систему установкой инновационной двухвальной системой изменения фаз газораспределения Dual VVT-j.

После всех изменений автомобиль мог воспроизводить 207 л.с. при 7600 оборотов в минуту и 216 Нм при 6400 оборотов в минуту. Другие двигатели оснащались 5-ти ступенчатой АКПП, с производительностью в 197 л.с. с оборами 7000 в минуту.

Моторы были установлены в Toyota Altezza RS200.

5S-FE – двигатель с увеличенным объемом, для моделей с передним приводом. Японцами был установлен балансирный механизм, оснащенный шестеренным приводом, этот механизм неотключаемый, а к тому же сложно регулирующийся, что обязательно скажется на надежности, а так же постоянная потребность хорошего масла.

Модификации двигателя 5S-FE Toyota:

  1. Gen 1 — основной двигатель. Валы фаза 220 с подъемом 7.25 мм, степень сжатия 9.5, мощность 130 л.с. Годы производства: с 1990 по 1992 год. Был установлен на Toyota Celica V ST184 и Toyota MR2 SW21.
  2. Gen 2 — вторая версия мотора, используются другие распредвалы с фазой 218 и подъемом 8 мм, мощность 135 л.с. Двигатель устанавливался с 1993 по 2001 год, на Toyota Camry XV10 и Celica ST204.
  3. Gen 3 — двигателя мощностью 133 л.с. Устанавливались с 1997 по 1999 года на Toyota Camry V20.
  4. Gen 4 — последняя версия мотора, мощность увеличена до 136 л.с. Ставился на Toyota Camry XV20 с 2000 по 2001 год.

Не нашли ответ на свой вопрос?

Спрашивайте в х. Ответим обязательно!

Источник: https://etlib.ru/blog/35-dvigateli-serii-g-i-s-u-toyota

Замена охлаждающей жидкости в двигателе Тойота 7a fe, 4a fe, 5a fe, 3s fe, 4s fe


Внутри серии S-рядных 4 цилиндровых моторов производителя Toyota двигатель 5S FE имеет максимальный объем – 2,2 л. Конструкция идентичная 3S FE: ременная передача, схема DOHC 16V, отсутствие интерферентности, то есть изгиба клапанов поршнями, чугунный блок цилиндров. Проектировался силовой привод для австралийского и американского рынка.

ДВС 5S-FE

Традиционно для всей S серии Toyota в двигателе исполнения 5S-FE использован чугунный блок и алюминиевая ГБЦ. При этом схема двигателя стандартная – 4 рядно расположенных цилиндра, механизм газораспределения DOHC с двумя верхними распредвалами внутри головки ГБЦ. Ременный ГРМ привод и максимальный объем камер сгорания внутри собственной серии.


Коленвал внутри блока цилиндров

Важной особенностью является отсутствие соударения поршня/клапана при обрыве ременного привода. Другими словами, мотор 5S FE не гнет клапана. Конструктивно не ограничена форсировка своими руками, а в мануал заложены пошаговые инструкции, позволяющие произвести капремонт в индивидуальном гараже.

Исходные технические характеристики 5S FE соответствуют следующим значениям:

ИзготовительToyota Motor Manufacturing Kentucky, Kamigo Plant
Марка ДВС5S FE
Годы производства1990 – 2001
Объем2164 см3 (2,2 л)
Мощность103 кВт (140 л. с.)
Момент крутящий203 Нм (на 4400 об/мин)
Вес160 кг
Степень сжатия9,5
Питаниеинжектор
Тип моторарядный бензиновый
Зажиганиетрамблер и одна катушка либо DIS-2, две катушки
Число цилиндров4
Местонахождение первого цилиндраТВЕ
Число клапанов на каждом цилиндре4
Материал ГБЦсплав алюминиевый
Впускной коллекторсилуминовый
Выпускной коллекторлитой чугунный
Распредваллитой пятиопорный
Материал блока цилиндровчугун
Диаметр цилиндра87,1 мм
Поршни4 цековки, узкая юбка
Коленвал5 опор, 8 противовесов
Ход поршня90,9 мм
ГорючееАИ-95
Нормативы экологииЕвро-2/3
Расход топливатрасса – 6,9 л/100 км
смешанный цикл 9 л/100 км

город – 12,2 л/100 км

Расход маслав пределах 1 л/1000 км
Какое масло лить в двигатель по вязкости5W30, 10W30
Какое масло лучше для двигателя по производителюLiqui Moly, ЛукОйл, Роснефть, Mobil, Motul, Castrol
Масло для 5S FE по составусинтетика,полусинтетика
Объем масла моторного3,6 – 3,9 л в зависимости от марки автомобиля
Температура рабочая93°
Ресурс ДВСзаявленный 250000 км
реальный 350000 км
Регулировка клапановшайбы
Система охлажденияпринудительная, антифриз
Объем ОЖ6,2 л
ПомпаGWD-55A, GWT-77A, Hepu P706
Свечи на 5S FEBKR6EKPB11 (NGK), PK20T11 (Denso)
Зазор свечи1,1 мм
Ремень ГРМContitech CT998, Toyota 996330750, Dayco 5PK1100
Порядок работы цилиндров1-3-4-2
Воздушный фильтрStellox 71-0810-SX, Toyota 1780174060, Japanparts FA-298S, PMC PAF-043
Масляный фильтрSakura C1139, VIC C-110, Toyota 90915-YZZE1
Маховик6 крепежных отверстий, 2 направляющих отверстия, вес 4,5 кг, стальной, алюминиевый, закаленный из стали 4140 (хроммолибден)
Болты крепления маховикаМ12х1,25 мм, длина 26 мм
Маслосъемные колпачкиAjusa 57038300
Компрессияот 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ750 – 800 мин-1
Усилие затягивания резьбовых соединенийсвеча – 31 – 39 Нм
маховик – 87 Нм

балансирный блок – 49 Нм

болт сцепления – 30 Нм

крышка подшипника – 59 Нм (коренной) и 25 Нм + 90° (шатунный)

головка цилиндров – три стадии 19 Нм + 90° + 90°

Тепловой зазор клапанов в этих ДВС регулируется шайбами, гидрокомпенсаторы отсутствуют. При необходимости увеличить мощность возможен механический и турбо тюнинг. Благодаря простой конструкции без сложных узлов и механизмов, капитальный ремонт выполняется минимальным количеством инструментов и приспособлений.

Особенности конструкции

Изначально двигатель 5S FE имеет максимальные объемы цилиндров 2,2 л внутри своей S серии и обладает конструктивными особенностями:

  • блок цилиндров – чугунный, без гильз, цилиндры выточены в теле;
  • головка блока цилиндров – силуминовая с постелями для двух распредвалов;
  • привод ГРМ – ременный на впускной распредвал, вращение выпускному распредвалу передается шестеренчатой передачей;
  • механизм газораспределения – двухвальная схема DOHC без фазораспределения и гидрокомпенсаторов;
  • система зажигания – трамблерного типа, затем DIS-2 с двумя катушками, каждая из которых подает искру на два цилиндра;
  • навесное оборудование – высокоресурсное за исключением водяной помпы.


Блок цилиндров 5S-FE


Поршневая 5S-FE

Для снижения вибрационных и колебательных нагрузок в блок цилиндров встроены два балансировочных вала. В руководство пользователя собрано описание параметров силового привода и график обслуживания. Возможна модернизация мотора за счет доработки имеющихся систем либо установки турбонаддува.

Багажное отделение:


Багажное пространство Toyota Gaia.
Положительно сказывается простор багажного отделения с существующим дополнительным отсеком в нише пола.Сложив задние ряды сидений без всяких проблем можно уложить вещи крупно габаритного размера,более мелкие в данный отсек.На примере доводилось укладывать такие вещи как комод вместе с детской коляской ,плазменный телевизор диагональю 127 см и немного всякой мелочи.

При этом удивительно понравилось даже оставшееся не заполненное пространство,что само радовало полным закрытием пятой двери.Тем самым не создавая помех участникам движения.

Хотя заметны неприятные моменты конструктивной особенности автомобиля.Это отсутствие подачи потока тёплого воздуха отопителя салона на задние ряды сидений.Визуально воздушные дефлекторы находятся на своих местах,но это пред назначено лишь для потока воздуха системы кондиционирования салона ни как не более.

При этом работает только одна печь отопителя салона,подавая из дефлекторов приборной панели прогретый воздух.При сильных заморозках отопителя хватает достаточно чтобы отопить переднее пространство,это лобовое стекло с боковыми стёклами.Давая достаточного свободного обзора для безопасного передвижения в зимний период.

Перечень модификаций ДВС

Базовая версия имеет характеристики двигателя 9,5 единиц степени сжатия и мощность 130 л. с. Силовой привод комплектовался распредвалом с 7,25 мм подъемом кулачков и 220 фазой. Существует три модификации с другими характеристиками:

  • Gen-1 – мощность 135 л. с., распредвал с подъем кулачков 8 мм и фазами 218 для автомобилей Toyota Celica ST204 и Camry XV10, выпускавшихся в период 1993 – 2001 г.;
  • Gen-2 – мощность 133 л. с., применялся в Toyota Camry XV20 с 1997 по 1999 год;
  • Gen-3 – мощность 136 л. с., модифицирован для Toyota Camry XV20, сошедших с конвейера в 2000 – 2001 годах.


Мотор 5S FE Gen-3

За время производства мотора использовалось одинаковое штатное навесное оборудование.

Подвеска:


Установленная передняя подвеска тип McPherson.
Подвеска автомобиляимеет плавный ход при движении.Здесь сказывается сильно сам вес кузова.Тип присутствующей передней подвески это самый простой и распространённый вид тип McPherson (одна стойка и один нижний рычаг).


Детализация задней подвески Toyota Gaia.

Задняя подвеска имеет классический вид,это сплошная цельнометаллическая балка.Что в совокупности даёт максимума комфорта при езде по неровностям.

Плюсы и минусы

Несложное устройство ДВС обеспечивает пользователям следующие преимущества:

  • высокий ресурс от 250000 км пробега;
  • ремонтопригодность блока цилиндров;
  • удобная компоновка навесного оборудования для доступа к обслуживаемым/ремонтируемым узлам;
  • низкие требования к качеству масла и топлива;
  • отсутствие соударения клапанов с поршнями при обрыве ременной передачи.


ГБЦ 5S-FE

Минусами конструкции силового привода 5S-FE являются:

  • периодическая регулировка тепловых зазоров клапанов;
  • низкая динамика мотора;
  • сложный доступ к блоку балансировочных валов.

ГБЦ 5S-FE

Выпускался этот силовой привод 11 лет до момента создания 2,4 л модификации мотора 2AZ-FE.

Системы:

Автомобиль оборудован тормозной системой,состоящей из передних дисковых вентилируемых тормозов и задними имеющими обычные барабаны с тормозными колодками.Всё это сочетается с системой ABS,имея безопасное торможение при различных дорожных условиях.Не давая автомобилю менять свою изначальную траекторию движения,оставаясь при этом надёжной тормозной системой.

Имеется две фронтальные подушки безопасности(SRS AIRBAG),которые расположены для водителя на рулевом колесе,а для пассажира на приборной панели.

Список моделей авто, в которых устанавливался

Применялся рядный атмосферный мотор 5S FE исключительно в автомобилях Toyota для внешних рынков:

  • Celica ST184 – 5 поколение, широкий лифтбэк GT-S для Гонконга, Таиланда и Северной Америки, привод FWD либо 2WS;
  • Celica ST184 – 5 поколение, лифтбэк, кабриолет и купе в кузовах SX и GT для Австралии, Канады и США, привод 2WS или FWD;
  • Celica ST204 – 6 поколение, кабриолет, купе и лифтбэк в кузовах GT, ZR, SX-R и SX для Новой Зеландии, Австралии, Северной Америки, привод передний или полный;
  • Camry/Scepter – 3 поколение, седан и универсал, сборка в Японии, США и Германии;
  • Windom/Lexus ES – 3 поколение, увеличенные габариты кузова, 1991 – 1996 г. ;
  • Camry Solara – 4 поколение, купе, изготовление в Кембридже (Канада), 1996 – 2001 г.;
  • Camry Avalon – 4 поколение, класс Люкс, кузов седан, колесная база увеличена;
  • Camry Gracia – 4 поколение, люксовая комплектация, изготавливалась в Японии;
  • MR2 – 2 поколение, комплектация G-Limited, кузов тарга или купе, 1990 – 1999 г;
  • Scepter – кузов седан, универсал и купе;
  • Harrier/Lexus RX – среднегабаритный кроссовер, 1997 – 2001 г.;
  • Mark II Wagon Qualis – 5 поколение, кузов универсал, задний привод.


Toyota Camry Gracia

В следующих поколениях этих же автомобилей использовались свежие серии моторов Тойота.

Салон:


Большое пространство салона Gaia.
Очень сильно порадовало пространство белоснежного салона,свободность посадки высадки пассажиров размещённых на задних сидениях.Особенно сказывается на длительных поездках,когда это пространство играет не маловажную роль.Создавая достаточно комфортабельную атмосферу,когда никто друг другу не создаёт неудобства. При существенных габаритах кузова следует заметить следующее менее отрицательное значение.

На примере парковки в местах имеющее ограниченное пространство,которое загромождёно рядом припаркованными автомобилями,это зачастую приводит крайне неприятным последствиям попадания в ДТП.

Во избежание таких моментов,желательно при проведении манёвров пользоваться помощью третьих лиц.Которые покажут вам направление движения,что обеспечит вам избежать ДТП экономя при этом ваше время и нервы.

Регламент обслуживания 5S FE 2,2 л

Чтобы двигатель 5S FE прослужил больше 300000 км пробега, производитель рекомендует придерживаться графика ТО:

  • приводной ремень навесного оборудования и распредвала полежит замене через 50000 км;
  • зазоры клапанов рекомендовано регулировать после 30000 пробега;
  • очистка вентиляции предусмотрена изготовителем картера каждые 2 года;
  • производитель рекомендует заливку нового моторного масла и замену масляного фильтра через 7500 км;
  • следует заменить топливный фильтр после 40000 пробега;
  • воздушный фильтр обновляют ежегодно согласно инструкциям производителя;
  • присадки внутри антифриза с завода имеют ресурс около 40000 км;
  • замена свечей зажигания в системе DIS-2 движков производится через 20000 пробега;
  • прогорать впускной коллектор начинает после 60000 км.


Обслуживание 5S-FE

Силовой привод исполнения 5S-FE считается не особенно популярным, но достаточно надежным в обслуживании и эксплуатации.

3S-FE. Крышка цилиндра. Клапан, отек, замена MSC (шапки)

Не принимайте это как руководство! В моих действиях много нюансов и исправлений. Здесь я покажу трещину.

Мыло, взорвать, затем начал трескаться. Мыльная зубная щетка Profam 1000 (это основная часть при мытье). Затем он вымыл химию с помощью автомойки под давлением и сдул ее компрессором.

Он быстро раскололся, с помощью высокой головы и молотка, одним резким, не сильным ударом и треском в руке. Будьте осторожны, чтобы не потерять крошки. Я собрал это назад с сухой духовкой. Все на своем месте, потянул клапан, не натираем мыло, потому что оно прошло испытание на герметичность. Выпускные колпачки разбрасываются после снятия, поэтому мы тщательно проверяем паз на втулке, чтобы не было осколков старого MSC. Извлечь внутрь труднее, потому что это не так сухо. Мы помещаем колпачки с высокой головкой на 10 в форме оправки, пока не произойдет своеобразный щелчок, который указывает на правильную установку и что MSC находятся в канавках втулки. При сборке смазывайте свежим маслом.

Он снял клапаны по порядку и залил Profam, кислый на 4 часа. Входной сироп хорошо промывается. Выпускной на какой-то очень плотной саже, слегка механически очищен.

Ну что ж, пришло время вытащить поршень. Проверка цилиндров показала, что заводское разделение видно по всей поверхности, нет разрывов, в общем, весь кайф. На поршнях, ну очень хорошее карбоновое поле, на голове было не менее захватывающих повреждений, фотографии не было.

И вот я забираюсь под машину, откручиваю болты поддонов, отвертка и отвертка мне очень помогли. Осторожно сняли поддон, он сидит очень туго, снова действуем без фанатизма, аккуратно вбил ножевой башмак в нескольких местах и ​​забил плоскогубцами, монтажные поверхности остались без повреждений. Масляный поддон не снимает, маслосборник мешает, мы открутить узкую длинную головку с 10 2 гаек и опорной гайкой, приемник масла поступает в масляном поддоне (есть прокладка тщательно), снимите все, открутить заслонку масла и провернуть вал я делаю. В нескольких подходах он открутил крышки коленчатого вала 1-го и 4-го поршней, вкладыши остались на крыше, обмотали болты шатуна изолентой и осторожно подтолкнули поршень вверх, верхний вкладыш остался на коленвале и вытащил из блок. То же самое с 2м и 3м.

На фото видно, что блок внутри чистый, без коксовой ткани. Я не принимал поршни, я очень устал, и на следующий день я работал только с одним завтраком, чтобы не было притока крови от моей головы к животу и нечего было забывать. 22.00 Я отдыхаю, день окончен, поршень на верстаке. кто поменял на 3s-fe? И заменить прокладку после замены прокладки ГБЦ 3s-fe не запустится. Третий день. 7.30 Я завтракаю в гараже и смотрю на поршень. Проверка показала, что на юбках длиной 4 м и 3 м имеется несколько вертикальных царапин с гвоздем на цилиндре; Х.З. что это, опять же, никаких следов повреждения ни на цилиндре, ни на поршне. Нефтяные скребки ложатся. Сжатие это хорошо. И еще одна шутка: 4-х поршневые компрессионные кольца разнесены на 30 градусов. Он осторожно снял все кольца и положил их перед каждым поршнем. Каждый поршень подписан маркером. Утром, хорошо, я собираюсь помыть поршень. 3 часа, результат: мойка. Три кислых по одному (зубная щетка — незаменимая вещь, Profam 1000 — супер. Я купил 4-литровую канистру, это заняло 2,5 литра)

Обзор неисправностей и способы их ремонта

Благодаря наличию цековок в поршнях мотор 5S FE не гнет клапана, но имеет некоторые характерные неисправности:

Вибрации и гул на средних оборотах1) нарушение соосности шкивов
2) износ подушек

3) засорение форсунки

4) выработка свечи

1) регулировка ремня ГРМ и навесного оборудования
2) замена подушек

3) замена форсунок

4) замена свечей

Плавающие обороты ХХ1) поломка бензонасоса
2) засорение воздушного фильтра

3) закоксосвавшийся впускной коллектор

4) засорение заслонки

1) прочистка бензонасоса
2) замена фильтра

3) промывка коллектора специальным моющим средством

4) прочистка дросселя

Снижение мощности мотораполомка EGR клапаназамена ЕГР клапана


Ремонт 5S-FE

Единственная причина недостаточной популярности двигателя 5S-FE – его установка на ограниченное число автомобилей Тойота.

Трансмиссия:


Расположение селектора АКПП.
Когда данный двигатель связан с четырёх ступенчатой коробкой автоматом, делает эксплуатацию автомобиля комфортной.Но по началу единственное что раздражало,не привычное расположение селектора переключателя скоростей.Его место расположение находится на рулевой колонке,что крайне неудобно было по началу.


Четырёх ступенчатая автоматическая трансмиссия Gaia.

Переключение передач происходит без сильно заметных толчков,они конечно присутствуют так как это автомат,а не вариаторная трансмиссия (CVT).При имеющемся переднем расположении привода,когда резко происходит нажатие педали газа присутствует пробуксовка колёс.Летом данная ситуация менее раздражительно сказывается.

Но зимой при старте со светофора становиться просто ужасом,образовавшееся обледенелое дорожное покрытие от тормозящих колёс автомобилей создаёт такие неудобства.Действовать при такой ситуации приходилось очень плавно производить нажатие на педаль газа,во время начала движения.

Эксплуатация:

При эксплуатации Gaia как любого автомобиля,проделывались ремонтные работы. Приходилось производить ремонт передней подвески: заменяя сайлентблоки передних рычагов,установка новых линков на стабилизатор.Замена правого внутреннего пыльника привода,замена передних тормозных колодок,натяжка ремня генератора,замена масла в гидроусилителе рулевого механизма.

Сейчас в данном моменте следующим запланированным ремонтом будет замена задних амортизаторов.Так как уже давали течь,но параллельно ходу дела желательно следует заменить просевшие от времени пружины.

Надеюсь что машина в дальнейшем хорошо прослужит,надеясь на качественную сборку Японского производителя.Не забывая своевременного процесса обслуживания.

16 Valve efi двигатель

Всем доброго времени суток ))). Из-за многочисленных вопросов по замене ДВС на 4A-GE, зародилась данная статья.
В предыдущей статье я написал все в ужатом формате, что сделал, что поставил. Хочу в этой статье описать все подробно с моей точке зрения почему именно такой способ замены и не как по другому.
Вкратце о нескольких двигателей 5A-FE, 4A-GE 16 valve, 4A-GE 20 valve и 7A-FE. Если хорошо поискать в интернете много имеется описаний данных моторов. Я сейчас ниже приведу характеристики данных моторов информация взята с toyota-engine.ru.

Двигатель 5A-FE Оснащен инжекторным впрыском EFI — электронная система впрыска топлива(Electronic Fuel Injection). Угол между впускными и выпускными клапанами острый и составляет 22,3 °. Рабочий объем цилиндров составляет 1,5 л (1498 куб. см). Диаметр цилиндра 78,7 мм, а ход поршня 77 мм. Заявленная мощность двигателя составляет 100 л.с. при 5600 оборотах в минуту и 138 Н • м при 4400 оборотах в минуту.

Тех. характеристики 5A-FE
Кол-во цилиндров 4
Расположение цилиндров рядное
Клапаны DOHC 16V
Объем двигателя, л(куб. см) 1,5 л
Мощность, л.с.(Н • м) 100(138)
Система впрыска EFI
Система зажигания Трамблер / DIS-2

Двигатель 4A-GE 16 valve рабочий объем цилиндров составляет 1. 6 л (1587 куб. см). Газораспределительный механизм выполнен по схеме DOHC с 4-мя клапанами на цилиндр. Диаметр цилиндра составляет 81 мм, а ход поршня 77 мм. Основное предназначение двигателя заключалось в его мощности — угол между впускными и выпускными клапанами составил 50°, что в те времена считалось оптимальным для высокой производительности.
Двигатель 4A-GE впервые был представлен в 1983-м году на автомобиле Toyota Sprinter Trueno AE86 и Toyota Corolla Levin AE86 (спорт версия). На кузов AE86 4A-GE последний раз устанавливался как на заднеприводный автомобиль. Начиная с Toyota MR2 двигатель стал устанавливаться поперечно. С 1991-го года в США 4A-GE перестали устанавливать на Toyota Corolla.
Toyota выступала спонсором в Атлантическом чемпионате(Atlantic Championship) с 1990-го по 2005-й год. В этот период укомплектованная версия 4A-GE от Toyota Racing использовалась на автомобилях Formula Atlantic. Этот "заряженный" двигатель имел модифицированную головку блока цилиндров, мощность составляла 240 л. с. при 8400 оборотах в минуту, отсечка была в районе 12000 оборотов в минуту — такого двигателя хватало на небольшой пробег, после чего он требовал серьезного ремонта и полной переборки.

Тех. характеристики 4A-GE 16 valve
Кол-во цилиндров 4
Расположение цилиндров рядное
Клапаны DOHC 16V
Объем двигателя, л(куб. см) 1,6 л
Мощность, л.с.(Н • м) 128(131)
Система впрыска MPFI
Система зажигания Трамблер

Двигатель 4A-GE 20 valve 20-ти клапанный 4A-GE четвертого поколения. Его внешняя отличительная черта заключается в серебряной крышке клапанов с хромированной надписью "Twin cam 20", за что получил прозвище "Silver Top". Этот двигатель имеет абсолютно новую головку блока цилиндров, теперь Toyota решила использовать пять клапанов на цилиндр вместо привычного газораспределительного механизма по схеме DOHC с 4-мя клапанами на цилиндр. В механизм ГРМ была внедрена система VVT-i первого поколения, увеличилась компрессия до 10,5:1. В предыдущих поколениях впускной коллектор был сильно изогнут, а теперь он прямой. Мощность двигателя составляет 160 л.с. при 7400 оборотах в минуту и 162 Н • м при 5200 оборотах в минуту.
Пятое поколение 4A-GE в окончательном варианте двигатель приобрел черную крышку клапанов, за что его прозвали "Black Top". Теперь степень сжатия последнего 4A-GE составляет 11:1. Датчик расхода воздуха был заменен на MAP-сенсор.

Тех. характеристики 4A-GE 20 valve
Кол-во цилиндров 4
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 20V
Объем двигателя, л(куб. см) 1,6 л
Мощность, л.с.(Н • м) 160(162)
Система впрыска MPFI
Система зажигания Трамблер

Двигатель 7A-FE Рабочий объем цилиндров составил 1,8 л (1762 куб. см). Диаметр цилиндров составляет 81 мм, а ход поршня 85,5 мм. Мощность двигателей составляет 120 л.с. при 6000 оборотах в минуту и 157 Н • м при 4400 оборотах в минуту при степени сжатия 9,5:1.
Тойота никогда не производила двигатель 7A-GE с широким углом клапанов на основе 7A-FE, но фактически такой двигатель собирался многими энтузиастами в своих мастерских используя комбинацию 7A-FE(блок, коленчатый вал) и 4A-GE(головка блока цилиндров, поршня).

Тех. характеристики 7A-FE
Кол-во цилиндров 4
Расположение цилиндров рядное
Клапаны DOHC 16V
Объем двигателя, л(куб. см) 1,8 л
Мощность, л.с.(Н · м) 120(157)
Система впрыска EFI
Система зажигания Трамблер

О коробках передач МКПП и АКПП, характеристики и выбор

Я приведу примеры в ужатом формате по МКПП если кому интересно оригинальная статья имеется на форуме TCM-Club
В первых цифрах модели коробки передач (например C50, C52), которыми обычно оперируют, и в том числе поставщики контрактных запчастей, зашифрован только "ряд" коробки. Т.е. только передаточные числа передач. Это "сокращённое" название не отражает главную пару коробки, сведения о ГП содержатся в дополнительном коде (типа c50-12a). Т.е. для полного описания коробки нужен "полный" код.

TRANS/AXLE
Полная идентификация коробки Toyota состоит из буквенно-цифрового обозначения, состоящего из двух частей

Примеры
C50 -08A
C51 -01A
C52 -642
C56 -15A

Точнее, это полная идентификация не КПП а всей трансмиссии и мостов автомобиля. Эти коды приведены на подкапотной табличке в строке TRANS/AXLE. Собственно, первая часть кода это TRANS, т.е. трансмиссия (читай коробка + передачи + привод), а вторая часть AXLE т.е. описание дифференциала и главной пары.
Первая часть кода — TRANS

Первая часть кода состоит из 3-6 символов, начинающихся с буквы, описывает саму коробку передач, т.е. корпус, валы, раздатку и т.д. (не включая дифференциал) расшифруем:

Первая буква либо буква и цифра — код серии коробок или номер разработки — "С", "C1", "А", "A1", "A2", "Е" и т.п.

2-ая Цифра после кода серии — количество передач в коробке.

3-я Цифра обозначение "ряда КПП" — т.е. КПП, имеющие разные коды в этой позиции, имеют разные значения передаточных чисел некоторых передач, по сравнению с базовым набором (базовый — символ 0 — ноль).

4-ая Один или два символа (буква, две буквы, буква с цифрой), либо может отсутствовать вовсе — модификаторы подтипа коробки.

Вторая часть кода – AXLE
Первый символ: ring gear diameter (для задне- и полноприводных) — диаметр шестерни главной пары в редукторе/мостах (или диаметр планетарной передачи на выходе из коробки) Обращаю внимание, что символ "-" это не просто "тире" между кодами TRANS и AXLE, это самостоятельный символ, который говорит об ОТСУТСТВИИ описываемого параметра.
Вторая и третья цифры: ГЛАВНАЯ ПАРА
Четвертый символ указывает на конструктивное исполнение дифференциала, а также наличие или отсутствие блокировки.

Дополнительно
Однако — этот код описывает трансмиссию в составе ЭТОГО автомобиля, т.е. уже с учетом его номера кузова! Т.к. есть некоторые "характеристики" трансмиссии, которые зависят от модели автомобиля (кузова) и типа двигателя (первая буква номера кузова).
1 крепление к кузову, т.е. расположение креплений подушек

пример:
4EFE EE101 — A132L -07A FF A
4EFE EP91 — A132L -07A FF A

коробка и двигатель идентичны, но крепление на разных кузовах отличается, на ЕЕ101 три подушки на коробке (и одна на двигателе), на ЕР91 две подушки на коробке, и расположены в других местах
2 тип двигателя, т.е. тип колокола
Т.к. идентичные по номеру коробки могли устанавливаться на разные, несовместимые по колоколу, двигатели. Например серии коробок "C" и "C1" ставилась на Е, А и NZ моторы (C52, C56 для 4A-GE, C52, C56 для 4E-FTE). Обычно при этом коробки имеют отличия в передаточных числах и/или главной паре, и прямых пересечений (прочесав прайсы двух поставщиков контрактных з/ч) я не нашёл, но такое, теоретически, быть может.
Приложение — ряды КПП

С-серия
С-серия коробок применялась для
— переднеприводных Королло-образных и Карина/Короно-образных с двигателями А-серии
— переднеприводных турбо Старлетах (т.к. прочнее базовых для Старлетов коробок C1 серии)
— полноприводных Tercel/Corsa/Starlet
— среднемоторных MR2 в AW10 кузове

C50
Это классика и динозавр пятиступок для А серии, базовый ряд. Ставился практически везде на 4А и 5А моторы, для Королло/Спринта и Карино/Короно-образных, до модификации двигателей на более низкие обороты. Корона 190+4А, Карина 190+5А, всё короллобразное с 5А.

Первая передача 3.545
Вторая передача 1.904
Третья передача 1.310
Четвертая передача 0.969
Пятая передача 0.815
Задняя передача 3.250
Передаточное число дифференциала 3. 722(для 5А)/4.058(для 4А)

Также существует полноприводный вариант C50F с ГП 4.312, устанавливавшийся на семейство Терцел/Старлет.

Осторожно! C50 коробка устанавливалась и на MR2 с 3A! В этом варианте у коробки тяги переключения передач расположены с другой стороны!

C51
Ставилась на 21х и 11х кузова с 5А мотором, после модификации, когда моторы потеряли в мощности и оборотах, но выиграли в моменте.
3,4,5 передачи более "высокие", что позволяет ехать на них с более низкими оборотами. Эта коробка лучший выбор тех, кто много ездит по трассе. Особенно на 5-ой передаче.
(извините, а увас есть такая-же только с ГП = 4.058? будем искать…)

Первая передача 3.545
Вторая передача 1.904
Третья передача 1.223
Четвертая передача 0.885
Пятая передача 0.725
Задняя передача 3.250
Передаточное число дифференциала 3.722/ (4.312 на AT191 Калде с 7А мотором С57-07А)

C52
Короба ставилась на GE моторы (16клапанов и 20-Сильвер) а также на 5A-FHE мотор (АЕ91) Левин/Труено но с другой ГП. Позволяет держать более высокие обороты.
Короба с таким-же обозначением ставилась на 4А-ФЕ и 7А-ФЕ моторы в 90-ых и 100-ых кузовах на европейский и американский рынки, но с другими главными парами! А также на турбо Старлеты.

Первая передача 3.166
Вторая передача 1.904
Третья передача 1.310
Четвертая передача 0.969
Пятая передача 0.815
Задняя передача 3.250
Передаточное число дифференциала 4.312(для 4АЖЕ)/4.058(для 4АФЕ и 7А)/3.722(для 4E-FTE)

На турбо Старлетах коробка могла комплектоваться заводской вязкостной LSD. Такие коробки имеют характерный выступ на корпусе дифференциала, в котором установлена вязкостная муфта. При этом правый привод на такой коробке свой и ни с чем не совместимый.

Владельцы 4A-GE20 SilverTop отмечают неудачные для высокооборотистого двигателя, длинные, 3-ю и 4-ю передачи, доставшиеся в наследство от менее оборотистого 4A-GE16 RedTop. Однако у Старлетоводов 3-я передача "любимая", "прущая", т.к. букса на ней уже нет а менее оборотистый турбо двигатель показывает весь свой "момент".

Осторожно! C52 коробка устанавливалась и на MR2 с 4A-GE! В этом варианте у коробки тяги переключения передач расположены с другой стороны!

C56
Более поздний вариант коробки для 4A-GE 20 BlackTop для Королло-образных в АЕ111 кузове (Corolla/Sprinter/Carib/Levin/Trueno), Ceres/Marino в 101 кузове и Carina GT 211 кузов. Более низкие 3 и 4 передачи, что хорошо для приемистости. Также устанавливалась на турбо Старлеты (видимо — унификация).

Первая передача 3.166
Вторая передача 1.904
Третья передача 1.392
Четвертая передача 1.031
Пятая передача 0.815
Задняя передача 3.250
Передаточное число дифференциала 4.312(для ЖЕ)/3.722(для 4E-FTE)/4.058(4A-FE на европейских Короллах и 5A-FE японских Каринах 210)

На Короллобразных c 4A-GE могла комплектоваться заводской LSD типа Torsen.
На турбо Старлетах коробка могла комплектоваться заводской вязкостной LSD.

C150
Наиболее распространённая коробка
Как видим, числа — практически копия C50

Первая передача 3. 545
Вторая передача 1.904
Третья передача 1.310
Четвертая передача 0.969
Пятая передача 0.815
Задняя передача 3.250
Передаточное число дифференциала 4.058/3.722/3.941/4.312(для 5E-FHE)

C155
Это эксклюзивная спец коробка — ставилась только на Sera!
Крутильная главная пара + длинная 5-я передача.

Первая передача 3.166
Вторая передача 1.904
Третья передача 1.310
Четвертая передача 0.969
Пятая передача 0.725
Задняя передача 3.250
Передаточное число дифференциала 4.312

C160
Знаменитая "шестиступка" для кольцевых гонок, ставилась на БлэкТоп в Карины и Левин/Церес/Труено/Марино. Знатоки уверяют, что для драга/стрита — короба не нужна. Ибо диапазон у неё такой же как на C56, главная пара больше, вроде бы валит лучше… но проигрываешь при переключениях, слишком уж коротко. Преимуществ для драги перед C56 никаких. Но для кольца — самое то, выбор передач богаче. Нужно отметить, что т.к. коробка из C1 серии, то она менее "прочная", по сравнению с C56.

Первая передача 3.166
Вторая передача 2.05
Третья передача 1.481
Четвертая передача 1.166
Пятая передача 0.916
Шестая передача 0.725
Задняя передача 3.250
Передаточное число дифференциала 4.529

Есть еще коробки C161, C162, C163 — могли устанавливаться на 1NZ, 4/5E-FE, 1ZZ двигатели. Но только не для внутреннего рынка. На "японцах" такого вы не найдете, ибо коробки позволяют ездить значительно быстрее 180км/ч, если, конечно, двигатель сможет.

Теперь перейдем к Электра оборудованию авто. Тут немного все сложнее, если авто было с мотором 5A-FE и требуется перевести авто на мотор 4A-GE тут несколько вариантов.

1) оставить старую косу мотора с 5A-FE и перепиновать разъемы в салоне и под капотом. Для этого требуется электронная схема авто с 5A-FE и 4A-GE схемы можно найти интернете.

2) способ заменить косу ДВС и также распиновать но только в салоне разъемы.

3) способ оставить все косы на месте купить программируемый мозг такого духа как megasquirt v3 данные мозги я установил себе на авто. Под капотом подключить датчики мотора и провести работы по подключению мозга в салоне.

Тут уже каждого выбор каким способом воспользоваться. Я себе установил все косы с левена. Коса телевизора так как морда ставится от левина. Салонная коса так как в ней поменьше проводов ну и минус того что нужно спать механизмы подъемников стекал, электо замки закрывания дверей и свап электо механизмов ушей. Так же требуется свап консоли управления печкой и кондиционером ну панели приборов.

Вот такая не большая шпаргалка по мотором и МКПП. Если что та забыл включить в шпаргалку не пинайте сильно, если что та будет всплывать, того что не указал буду дописывать дописывать в данной статье ))).

Год выпуска: 1989
Тип кузова: Седан
Двигатель: бензин, 16 л.с.
Руль: Правый
Название: 16 VALVE EFI

Всем привет! Я недавно купил новую машину – Toyota Carona. Это моя вторая машина после дедовой шестёрки. Теперь вот скучаю по заднему приводу, о дрифтинге пришлось забыть 🙁 Впрочем, в этой машине ездить агрессивно совсем не хочется, т.к. она намного солиднее. Расскажу обо всём по-порядку.

Когда я первый раз сел в эту машину, я сразу понял – она словно создана для меня. Будто японские инженеры специально проектировали её под моё тело и стиль вождения. Управляемость Короны выше всяких похвал! Повороты можно проходить на запредельных скоростях! Двигатель намного экономичнее Хонды, чтобы там не говорили её поклонники. У моего друга Капа (дурацкое название для машины), так вот она бенз жрёт зимой 15 литров на сотню с включенным кондиционером! И при этом совершенно не едет по сравнению с моей. Такое чувство, что шестёрка намного мощнее. Моя же Корона ест не больше 10 литров. Читал на форуме, что после замены масла экономичность двигателя возрастает ещё сильнее. Планирую сделать это. Кроме того, необходимо заняться тюнингом. Предлагали срезать крышу на лето, но я это предложение отверг практически сразу, потому что жёсткость кузова в этом случае сильно пострадает. Уже снял с шохи красные лампочки на капот, теперь осталось только просверлить отверстия под них и сделать проводку. Дед правда обламывается теперь, говорит ночью стало невесело ездить. Но это уже его проблемы, т.к. лампочки на шестёрку я устанавливал сам.

Слухи про маленький багажник иномарок не имеют ничего общего с действительностью.
Бред всё это!

Кстати, о двигателе. Его тяга на средних оборотах очень большая и позволяет уверенно ускоряться в любых условиях. Мощности более чем достаточно! Я даже могу развить скорость в 180 км/ч!! Быстрее не едет, и я уже понял почему 🙂 Да, дело в ограничителе. Это сделано специально для безопасности, ведь иначе может произойти внезапный взрыв колеса. Снимается ограничитель довольно просто: этот столбик на спидометре, в который упирается стрелка, имеет очень ненадёжное крепление. Если резко потянуть его плоскогубцами, то он выйдет из крепления. Правда возникнет другая неприятность, вызывающая дискомфорт – цифр на спидометре после 180 больше нет. Проявив смекалку, я понял что недостающие цифры можно дописать фломастером, потребуется хороший транспортир, чтобы соблюсти точность разметки. Иначе мне могут не поверить что я развил свыше 200 км/ч, сославшись на неточность показаний спидометра.

В тестовых заездах на 402 метра я победил деда и друга. Другого исхода я и не ожидал. Я как пришпоренный сорвался со старта и лидировал всё время. Степень своего удаления от их машин я контролировал вовсе не по зеркалам, как до сих пор делают многие, а с помощью парктроника. Если кто не знает, парктроник – это массив радаров, установленный в заднем спойлере машины. Очень удобная штука, всем советую приобретать машины именно с ним! Ведь так приятно с затуханием звукового сигнала системы чувствовать своё превосходство над более слабыми соперниками 🙂

Получив значительный опыт уличных гонок (the Street Racing), я принял решение уменьшить массу автомобиля за счёт снятия задних сидений. Это очень эффективный метод. Потом задние двери можно будет заварить. Получим чистое двухдверное купе. Вспомните, все самые быстрые автомобили мира имели именно такой кузов! Это ведь неспроста 😉 После заваривания дверей заметно снизится сопротивление воздуха автомобиля, таким образом возрастёт и без того немалая максимальная скорость. А если ещё слегка изменить форму крыши, то получим аппарат очень похожий на Порше (911, разумеется).

Но это всё пока только в планах. Желаю всем удачи на дорогах. Когда поставлю сабуфер напишу ещё один обзор 😉

Серия 4-х цилиндровых рядных двигателей S (1S, 2S, 3S, 4S, 5S) появилась в 1982 году и наряду с двигателями серии А (4А, 5А и др.), в течение долгого времени являлась основной в производственной программе концерна TOYOTA. Интересно, что за историю развития серии существовало четыре различных системы топливоподачи: карбюратор (двигатель 1S-U ), центральный (одноточечный) электронный впрыск (двигатели 1S-Ui , 4S-Fi ), многоточечный (распределённый) впрыск (двигатели 2S-FE , 3S-FE , 4S-FE , 5S-FE , 3S-GE ) и наконец, непосредственный электронный впрыск (двигатель 3S-FSE ).

Примечание Toyota-Club. Гидрокомпенсаторы применялись на моторах с механизмом привода газораспределения типа SOHC (1S-#, 2S-E). Остальные двигатели (4S-FE, 4S-Fi, 3S-FE, 3S-GE, 3S-GTE, 3S-FSE, 5S-FE) имеют регулировочные шайбы. На двигателях 3S-GE и 3S-GTE, начинания с тип ’93, и 3S-FSE шайбы расположены под толкателями, у остальных – над ними.

Первым появился карбюраторный 1S-U , рабочим объёмом 1,8 л., выпуск которого начался в 1982 году, одновременно с "выходом в свет" первого поколения TOYOTA CAMRY/VISTA (кузов SV10). Кроме CAMRY/VISTA этот двигатель "на вооружение" получили CARINA/CORONA и MARK II/CHASER/CRESTA. Мощность этого двигателя составила 100 л.с. при 5400 об/мин. Сняли с производства этот двигатель в 1988 году, когда закончился выпуск MARK II/CHASER/CRESTA в 70-м кузове.

Параллельно 1S-U , в 1983 году начался выпуск двухлитрового 2S-FE с многоточечным электронным впрыском топлива (EFI), ставили который на модели CAMRY/VISTA и CARINA ED до 1987 года, когда на смену ему пришёл 3S-FE . В отличие от 1S-U и 1S-Ui этот двигатель имел 4 клапана на цилиндр с приводом от двух распределительных валов (DOHC). Мощность этого двигателя составила 120 л.с. при 5400 об/мин, что очень неплохо для двухлитрового двигателя 1983 года разработки. Автомобили с двигателем 2S-FE имели на заднем стекле надпись – 16 VALVE EFI .

Примечание Toyota-Club. На внешний рынок в первой половине 80-х поставлялся также и двигатель 2S-E (2S-ELU), с одним распредвалом, двумя клапанами на цилиндр и распределенным впрыском.

В 1985 году начался выпуск 1S-Ui , который в отличие от 1S-U , вместо карбюратора оснастили центральным (одноточечным) электронным впрыском топлива (система Ci), что положительно сказалось на экологических параметрах двигателя и повысило его экономичность. Интересно, что 1S-Ui ставили на CAMRY/VISTA и CARINA/CORONA, но его никогда не было на автомобилях более высокого класса – MARK II/CHASER/CRESTA, где оставили карбюраторный 1S-U . Автомобили оснащённые этим двигателем имели на заднем стекле надпись – Ci (Central injector).

Выпуск нового поколения двигателей серии S пришёлся на 1987 год, ведь именно тогда появились двухлитровый 3S и его "младший брат" 4S с рабочим объёмом 1,8 л. Первый, как и его предшественник – 2S-FE , имел 4 клапана на цилиндр и многоточечный электронный впрыск топлива, что и определило его маркировку – 3S-FE . С небольшими изменениями, этот двигатель выпускался до 2003 года. Куда его только не ставили. CAMRY/VISTA (кузова SV20/30/40/50), CORONA/CARINA/CALDINA (190/210), RAV4, TOWNACE, IPSUM и на многие другие модели автомобилей. Мощность этого двигателя, в зависимости от машины куда он ставился и года выпуска, могла варьироваться от 129 до 140 л.с. Пожалуй, двигателей 3S-FE , выпустили больше всего из всей серии, причём он широко встречается как на чисто японских моделях TOYOTA, так на моделях выпускаемых для европейского и американского рынков.

Как и у многих других серий двигателей производства концерна TOYOTA, серия S не обошлась без более форсированных двигателей с приставкой GE . У этих двигателей, в отличие от обычных FE , каждый из распределительных валов имеет собственный привод от ремня ГРМ (у двигателей FE от ремня ГРМ приводится один распределительный вал, а второй распредвал приводится от первого через шестерню). В серии S им стал 3S-GE , который появился примерно в одно время с 3S-FE , и предназначался, в первую очередь, для TOYOTA CELICA. Ставили этот двигатель, кроме CELICA, на CARINA ED/CORONA EXIV, CORONA GT-R (1987-90 г.), CAMRY/VISTA (кузова SV20/30), CALDINA GT, ALTEZZA. Степень форсировки и, соответственно мощность этого двигателя сильно разнятся в зависимости от модели автомобиля и года выпуска. Так у CORONA GT-R (1987-90 г.) мощность 3S-GE была 160 л.с. при 6400 об/мин, а у ALTEZZA RS она составляет уже 210 л.с. при 7600 об/мин.

Самым мощным из всей серии двигателей S стал 3S-GTE , который, как следует из названия имел турбонаддув. Выпуск этого двигателя начался в 1990 году и предназначался он для CELICA GT-FOUR. Первоначально, мощность этого двигателя составляла 225 л. с при 6000 об/мин, а у более свежих версий она возросла до 260 л.с при тех же оборотах. В дальнейшем эти двигатели устанавливались только на CALDINA GT.

Последней разработкой в серии S стал 3S-FSE с непосредственным электронным впрыском топлива (фирменное обозначение: D-4 ), выпуск которого начался в 1997 году. Устанавливали этот двигатель на модели CORONA PREMIO, VISTA, NADIA и явился он, по сути "пробным камнем" по внедрению двигателей с непосредственным впрыском топлива в производственной программе TOYOTA . В настоящее время он активно вытесняется принципиально новым двухлитровым 1AZ-FSE .

Более "слабый" 4S , первоначально получил центральный электронный впрыск топлива, но в отличие от своего предшественника – 1S-Ui , он имел 4 клапана на цилиндр и назывался 4S-Fi . Мощность его составляла 105 л.с при 5600 об/мин. Предназначался он для CARINA/CORONA, CAMRY/VISTA, CARINA ED/CORONA EXIV, MARK II/CHASER/CRESTA и выпускался до 1990 когда был заменён 4S-FE с многоточечным электронным впрыском топлива (EFI). Автомобили с двигателем 4S-Fi имели на заднем стекле надпись – 16 VALVE Ci .

Как уже говорилось выше, в 1990 году 4S-Fi заменили на 4S-FE, который кроме иной системы впрыска топлива, отличался более высокой степенью форсировки и соответственно мощностью, которая составила 125 л.с. при 6000 об/мин. Выпускали этот двигатель до 1999 года. Устанавливали его на CORONA/CARINA, MARK II/CHASER/CRESTA, CARINA ED/CORONA EXIV, CURREN, CELICA. Автомобили с двигателем 4S-FE до 1992 года выпуска имели на заднем стекле надпись – 16 VALVE EFI .

Самым "объёмистым" в серии стал 5S-FE с рабочим объёмом 2,2 л. Первоначально разработанный для модели CAMRY в американо-европейском исполнении, на внутреннем японском рынке он появился в 1993 году, одновременно с моделью SCEPTER (которая по сути и являлась американо-европейской CAMRY). Позже этот двигатель стали устанавливать на теперь уже общую для всех рынков CAMRY/CAMRY GRACIA в кузове SXV20 (модель 1997 года). Двигатель 5S-FE отличался умеренной мощностью, которая составляла 140 л. с. при 5600 об/мин.

Основываясь на отзывах автомехаников и людей эксплуатирующих автомобили с двигателями серии S , cкажем немного об эксплуатационных характеристиках этих двигателей и их надёжности (естественно не надо забывать, что скажем 3S-FE и 3S-GE могут существенно отличаться по этим показателям). Достаточно простые по устройству и в ремонте (хотя их сложнее ремонтировать чем скажем серию тойотовских двигателей А ( 4A, 5A )). Довольно малошумны и надёжны, по крайней мере особых проблем, при должном уходе, с ними не возникает. Их недостатком является повышенная чувствительность к качеству топлива и масла, особенно это касается высокофорсированных 3S-GE и 3S-GTE . Заливать 76-й или некачественный 92-й бензин в бак автомобиля даже с карбюраторным 1S-U крайне не рекомендуется!

Сводная таблица с данными по серии S

Модель двигателя

Годы выпуска Рабочий объём, см 3 Мощность/при оборотах Крут.мом/при оборотах Степень сжатия Система подачи топлива Клапанов на цил. 1S-U 1982-88 1832 100/5400 152/3400 – карбюр. 2 1S-Ui 1985-87 1832 105/5400 160/2800 – Ci 2 2S-FE 1983-1987 1995 120/5400 173/4000 9.8 EFI 4 3S-FE 1987-2001 1998 129-140/6000 181-186/4400 9.5 EFI 4 3S-GE 1987-2001 1998 от 160/6400 до 210/7600 от 191/4800 до 216/6800 10,2 – 11,5 EFI 4 3S-FSE 1997-2001 1998 145/6000 196/4400 10 D-4 4 4S-Fi 1987-1990 1838 105/5600 152/2800 9. 3 Ci 4 4S-FE 1990-1999 1838 125/6000 162/4600 9.5 EFI 4 5S-FE 1993-2001 2163 140/5600 191/4400 – EFI 4

Данные, которые могут помочь при ремонте и поиске запчастей для двигателя 3S-FE (часть характеристик может быть общей с другими двигателями серии) , приведены в таблице:

диаметр наружный, мм

Ремень газораспределительного механизма (ГРМ)

Параметр Значение параметра
Основные данные
диаметр цилиндра, мм 86
ход поршня, мм 86
число цилиндров 4
рабочий объём, см 3 1998
наружный диаметр, мм 20
длина, мм 66
Поршневые кольца
высота первого компрессионного кольца, мм 1,5
высота второго компрессионного кольца, мм 1,5
высота маслосъёмного кольца, мм 4,0
Коренные подшипники
диаметр шейки вала, мм 55,001
диаметр постели, мм 58,999
ширина вкладыша, мм 19,2/22,9
толщина вкладыша, мм 1,994
Шатунные подшипники
диаметр шейки вала, мм 48
диаметр постели, мм 51
ширина вкладыша, мм 20,4
толщина вкладыша, мм 1,448
Сальник коленчатого вала передний
диаметр наружный, мм 60
диаметр внутренний, мм 42
7
Сальник коленчатого вала задний
диаметр наружный, мм 105
диаметр внутренний, мм 85
10
Сальник распределительного вала
50
диаметр внутренний, мм 38
ширина, мм 8
Тепловые зазоры в клапанах (на холодном двигателе)
тепловой зазор впускного клапана, мм 0,19-0,29
тепловой зазор выпускного клапана, мм 0,28-0,38
количество зубьев 163
шаг зубьев, мм 8
ширина ремня, мм 26,7

Данные, которые могут помочь при ремонте и поиске запчастей для двигателя 5S-FE :

Почему плавают обороты на Тойоте Камри

Нестабильная частота оборотов двигателя – это распространенная проблема, с которой встречаются владельцы бензиновых и дизельных моторов Toyota Camry. Существует множество причин такого поведения мотора. Выяснить истинную причину проблемы иногда получается практическим методом, а не диагностическим оборудованием.

Признаки нестабильности оборотов Камри

  • Затрудненный запуск двигателя при длительном вращении стартером.
  • После старта обороты падают и держатся на определенном уровне только при воздействии на педаль акселератора.
  • При достижении рабочей температуры машина начинает глохнуть даже при поддержании оборотов;
  • Во время движения при переходе на холостой ход продолжается поочередное падение и подъем оборотов;
  • При остановке на светофоре, перекрестке и начале движения мотор может заглохнуть, если не работать педалью аксерератора;
  • Двигатели с АКПП ведут себя нестабильно, во время переключений передач случаются рывки.
Важно! Владельцы Камри, которые продолжают ездить на своем автомобиле с такими признаками нестабильности оборотов рискуют вывести из строя стартер, сцепление КПП, двигатель.  Зачастую именно после выхода из строя вышеперечисленных узлов водители начинают искать причину и порой ищут не там.

Причины плавающих оборотов Тойоты Камри

Двигатель – это не подвеска или тормозная система, которые можно всегда отремонтировать самостоятельно. Узнать причину неисправности мотора гораздо сложнее, чем любого другого узла. Поэтому в первую очередь необходимо обратиться к проверенному специалисту.

Причины появления плавающих оборотов Тойоты Камри:

  • сломан регулятор холостого хода;
  • не стабильно работает насос низкого давления;
  • двигатель троит;
  • неисправность форсунок, свеч зажигания;
  • сломан расходомер;
  • в топливную систему попадает воздух;
  • засорен воздушный фильтр;
  • загрязнена топливная система, фильтры;
  • сломан датчик температуры двигателя;
  • не работает датчик коленчатого вала;
  • некорректная работа блока управления;
  • неисправна электропроводка.
Интересно!  Компьютерная диагностика с высокой долей вероятности определит неисправность, а значит, поможет ее устранить.  Но в случае с Камри, это не всегда получается. И тогда только знания профессионалов могут помочь.

Влияние неисправностей на работу двигателя и способы ремонта

Регулятор холостого хода

Сломанный регулятор холостого хода – гарантия того, что в автомобиле начнут плавать обороты. Задача регулятора – открывать обходной канал, через который поступает воздух. В случае его засорения начинает заедать электромагнитный привод, а значит, плавать частота оборотов на холостом ходу. Решение проблемы – замена регулятора или же его промывка, в зависимости от его состояния.

Насос низкого давления

Неисправный насос низкого давления может стать причиной нестабильных оборотов. Но, в отличие от случая с регулятором, обороты будут повышаться или понижаться непостоянно, а периодически. И двигатель будет хуже работать на старте, при запуске двигателя и первых минуты 2-3. Признак сопровождается потерей мощности, появлением черного, синего или белого дыма из выхлопной трубы.

Недостаточная компрессия

Причин троения мотора достаточно много. В первую очередь специалисты проверяют компрессию в цилиндрах. Если она недостаточная или показатели в различных рабочих пространствах отличаются, то это может вызвать нестабильную работу на холостых оборотах.

Отказ свечей зажигания или форсунок

Нестабильная работа двигателя может вызываться отказом свечей зажигания или плохой работой форсунок. Проверка форсунок осуществляется на стенде. В случае обнаружения неисправности выполняется их прочистка или замена. Ресурс форсунки – 15-30 тыс. км. Свечи в бензиновом двигателе подлежат замене после такого же пробега.

Поломка расходомера

Расходомер Camry 40 эксплуатируется в автомобиле не больше 10 лет. Если он выходит из строя, то скорость вращения коленвала двигателя начинает изменяться, запускать автомобиль становится сложно. В отличие от других неисправностей, поломка расходомера проверяется достаточно просто. Отключив фишку детали можно понять, виноват ли он в плавающих оборотах. О том, что он неисправен, скажет стабильная работа после отключения.

Попадание воздуха в топливную систему

Топливная система дизельного двигателя отличается невысокой стабильностью при попадании воздуха. Если такой недостаток появляется, то мотор начинает перегреваться. Устранить негерметичность системы – значит устранить недостаток. Порой достаточно выполнить поджатие болтов впускного коллектора.

Засорение фильтров

Перебои в работе двигателя и, как следствие, плавающие обороты могут иметь место при засоренных фильтрующих элемента. Их преждевременное засорение происходит при использовании некачественного топлива. Это же может стать причиной засорения топривной системы. При этом нестабильная работа будет проявляться на неразогретом двигателе, а при повышении рабочей температуры все будет приходить в норму.

Датчик охлаждающей жидкости

Эта запчасть предназначена для организации охлаждения двигателя. Если она выходит из строя, сброс оборотов прогретого мотора не происходит. Замена датчика охлаждающей жидкости позволяет решить проблему.

Неисправность датчика коленвала имеет характерную особенность – обороты двигателя падают быстро и значительно. Образовываются своеобразные и резкие провалы. Как и в других случаях, можно обойтись заменой датчика.

Тойота Камри является надежным автомобилем, но любая техника со временем выходит из строя. Плавание оборотов на холостом ходу – серьезная проблема, с которой необходимо разбираться незамедлительно, не откладывая в долгий ящик.

Тойота Камри 1997-2001 гг. Проблемы, расход топлива, стаж вождения, фото

Обновлено: 21 декабря 2019 г.

Конец 90-х, начало 2000-х были лучшими годами для компании Toyota Motor. Многие эксперты сходятся во мнении, что Camry 1997-2001 годов, известная как XV20, является одним из самых надежных автомобилей, когда-либо построенных. Даже сегодня, в 2019 году, вы все еще можете увидеть немало из них на дороге.

Camry предлагает комфортный интерьер и мягкую, тихую езду.Он выпускается как четырехдверный седан или двухдверное купе (Camry Solara). Салон просторный, с мягкими сиденьями и удобными органами управления. Передних и задних пассажиров достаточно места для головы и ног. Багажник большой, а спинки задних сидений складываются, освобождая место для груза.

Camry имеет передний привод и поставляется с 4-цилиндровым двигателем или V6 и 5-ступенчатой ​​механической или 4-ступенчатой ​​автоматической коробкой передач. Затраты на обслуживание и ремонт низкие. 4-цилиндровый Camry считается одним из лучших в своем классе по топливной экономичности.Camry очень надежна и при хорошем уходе может легко продержаться более 300 тысяч миль. Общие проблемы в основном незначительны, подробнее читайте ниже.

Базовый 2,2-литровый 4-цилиндровый двигатель DOHC 5S-FE мощностью 136 л.с. прост и удобен в обслуживании.

Опциональный 3,0-литровый двигатель V6 1MZ-FE мощностью 194 л.с. отличается плавностью хода и большой мощностью. Оба являются очень хорошими надежными двигателями; при регулярном обслуживании у вас не должно возникнуть особых проблем ни с одним из них.

Оба двигателя, 5S-FE и 1MZ-FE имеют ремень ГРМ (для Camry 2000 и 2001 годов Toyota рекомендует заменять ремень каждые 90 000 миль).Замена ремня ГРМ обойдется от 320 до 570 долларов (на V6 он дороже).

EPA оценивает Camry 1998-2000 годов с 4-цилиндровым двигателем и автоматической коробкой передач на 20/28 миль на галлон или 11,8 / 8,4 л / 100 км по городу / шоссе, что означает, что вы можете проехать около 382 миль (614 км) по один бак на 18,5 галлонов (70 литров), в котором 55 процентов используются в городе и на 45 процентов используются дороги. Автомобиль Camry V6 1998-2001 годов получает 17 миль на галлон по городу, 25 миль на галлон по шоссе (13,8 / 9,4 л / 100 км).

СВЯЗАННЫЙ: 2007-2011 Toyota Camry обзор : надежность, типичные проблемы, обслуживание и многое другое.

У Camry мягкий и тихий ход. Рулевое управление легкое, без особой отдачи. Мягкая подвеска хорошо поглощает неровности дороги и деформационные швы, но при поворотах заметен некоторый крен кузова. В целом управляемость безопасная и удобная, хотя и не спортивная.

Реклама - Продолжить чтение ниже

Антиблокировочная система тормозов входит в стандартную комплектацию всех моделей, кроме базовых.

Двигатель Toyota Camry объемом 2,2 литра 5S-FE.

В лобовых краш-тестах NHTSA Toyota Camry 1997 года получила четыре звезды как для водителя, так и для переднего пассажира; Улучшенная Camry 1998-2001 годов получила четыре звезды за водителя и пять звезд за переднего пассажира.

Надежность, экономия топлива (4-цилиндровые модели), мягкая и тихая езда, комфортный салон, простой в обслуживании, простой в продаже.

Простой дизайн интерьера, крен кузова при поворотах, быстрый износ рулевого колеса, оба двигателя имеют зубчатый ремень, который необходимо заменять через рекомендуемые интервалы.

Во время тестовой езды на автомобиле, если вы заметили синий дым из выхлопной трубы, даже если при запуске это всего лишь небольшое облачко, избегайте машины. Остерегайтесь утечек масла. Стук передней подвески при движении по неровной дороге может указывать на плохие компоненты подвески (плохие крепления передних стоек были обычным явлением). Проверьте наличие следов отстоя под крышкой маслозаливной горловины при выключенном двигателе. Если горит индикатор «Check Engine», проверьте его перед покупкой автомобиля; некоторые проблемы дорого ремонтировать.Дополнительные советы: Как осмотреть подержанный автомобиль - иллюстрированное руководство. Выбирая между двумя автомобилями, стоит немного доплатить за ухоженный, находящийся в хорошем состоянии автомобиль, принадлежащий одному владельцу. Перед покупкой осмотрите машину.

Неисправный клапан переключения вакуума (VSV) для системы рециркуляции отработавших газов, расположенный под впускным коллектором, может вызвать код неисправности P0401 в 4-цилиндровом двигателе. Необходимо проверить и другие вещи, но часто новый клапан VSV решает проблему.
Неисправный каталитический нейтрализатор может вызвать код P0420; Каталитический нейтрализатор OEM стоит дорого, но можно найти запчасть, которая намного дешевле.
Неисправный соленоид стартера может стать причиной отсутствия запуска, когда стартер щелкает, но не проворачивается.
Обрыв проводов в жгуте проводов крышки багажника рядом с шарниром со стороны водителя может вызвать различные электрические проблемы, в том числе различные сигнальные лампы, задние фонари и проблемы со светом заднего хода. Провода обычно рвутся в местах прогиба ремня безопасности при открытии и закрытии крышки багажника.
Грязный клапан регулирования холостого хода (IAC) в корпусе дроссельной заслонки может вызвать остановку двигателя и грубый холостой ход. Очистка клапана IAC может помочь, если нет других проблем.
Код неисправности P0446 может быть вызван неисправным клапаном переключения вакуума EVAP (VSV). Ремонт часто включает замену клапана переключения вакуума (VSV) EVAP и угольного баллона в сборе, но если вы хотите сэкономить деньги, попробуйте заменить только EVAP VSV и очистить все вакуумные шланги на баллоне; иногда этого может быть достаточно, чтобы устранить проблему.

Плохие опоры стоек могут вызвать стук или дребезжание в передней подвеске. Плохие втулки / звенья стабилизатора поперечной устойчивости также могут вызывать аналогичные шумы.Если вы слышите стук, исходящий от передней подвески, проверьте ее, так как вождение автомобиля может быть небезопасным.
Если вентилятор отопителя кабины работает только на высоких оборотах, в первую очередь необходимо проверить резистор электродвигателя вентилятора. Обычно причиной этой проблемы является либо разъем, либо сам резистор. Резистор электродвигателя вентилятора - не очень дорогая деталь, и ее довольно легко заменить.

Чтобы поддерживать двигатель в хорошем состоянии, мы рекомендуем заменять масло каждые 3000–3750 миль. Перегрев может вызвать серьезные проблемы; Чтобы избежать перегрева, доливайте охлаждающую жидкость двигателя и своевременно устраняйте утечки охлаждающей жидкости. Меняйте жидкость для автоматической коробки передач, когда она загрязняется. Клапан PCV также необходимо регулярно проверять и чистить или заменять при необходимости. Забитый клапан PCV может вызвать повышенное накопление шлама внутри двигателя. Для ремонта использовать оригинальные запчасти Toyota; они не слишком дорогие. Если педаль тормоза кажется слишком низкой, тормоза необходимо отремонтировать. Проверяйте машину не реже одного раза в год в гараже на подъемнике на предмет безопасности.

Отзыв о безопасности - NHTSA - проверка на отзыв.
Transport Canada - Отзыв о безопасности автотранспортных средств - проверьте, нет ли отзыва в Канаде.
Владельцы Toyota - графики технического обслуживания, электронное руководство по эксплуатации и обучающие видеоролики.

Toyota Camry технические характеристики (модель 2001 г.

)
Размеры:
Общая длина:
Колесная база:
Общая ширина:
Общая высота:
Модель с 4 цилиндрами
Модель V6
188.6 дюймов (4790 мм)
105,1 дюйма (2670 мм)
70,1 дюйма (1780 мм)

55,1 дюйма (1400 мм)
55,3 дюйма (1405 мм)

Вместимость: 5
Грузовместимость: 14,1 куб. футы (0,399 м³)
Двигатели:
4-цилиндровый двигатель

6-цилиндровый

2,2-литровый 16-клапанный рядный 4-цилиндровый двигатель DOHC, модель 5S-FE
с чугунным блоком и головкой из алюминиевого сплава
136 л.с. при 5200 об / мин, 150 фунт-фут при 4400 об / мин

3.0-литровый полностью алюминиевый двигатель V6 с 24 клапанами DOHC, модель 1MZ-FE
194 л. с. при 5200 об / мин, 209 фунт-фут при 4400 об / мин

Рекомендуемое топливо: Неэтилированный бензин с октановым числом 87 (неэтилированный бензин 91 для моделей V6)
Емкость топливного бака: 18,5 галлонов США (70 литров)
Емкость моторного масла (слив и доливка):
4-цилиндровый двигатель 5S-FE (с фильтром):
Двигатель V6 1MZ-FE (с фильтром):
3.8 кварты США (3,6 л)
5,0 кварты США (4,7 л)
Автор Samarins.com Staff

Диагностика ритмичного шума двигателя

Так как вы находитесь в автомобиле, определить причину звука должно быть проще. Ниже приведены некоторые возможные причины слышимого вами шума.

Вся заслуга принадлежит обоим веб-сайтам.

См. Информацию по указанной ниже ссылке на веб-сайте. Трудно определить, что это за проблема с записью.Информация ниже должна помочь сузить проблему.

Кредит на диагностику автомобильных шумов переходит на сайт carproblems.com

http://www.carsproblems.com/diagnosis-car-problem/car-noises-diagnosis/

Диагностика автомобильных шумов

Почти все вы испытали то, что автомобили и транспортные средства создают разнообразный шум, что является одной из основных проблем автомобилей. Когда автомобили создают шум, это означает, что есть какие-то повреждения в компонентах автомобилей и транспортных средств.Техническое обслуживание автомобиля может быть дорогостоящим для вас, поэтому вы должны попытаться диагностировать большинство проблем с автомобилем самостоятельно. Вы можете научиться диагностировать проблему шума автомобилей, просмотрев информацию, приведенную ниже. Здесь мы обсудим некоторые проблемы с шумом, которые есть у большинства автомобилей, а также возможные проблемы и способы их решения.

Возгорание

Неправильная установка угла опережения зажигания, неисправное зажигание и протекающие клапаны могут быть возможными проблемами этого звука автомобиля. Правильный способ решить эту проблему - правильно включить зажигание и проверить клапан.

Грохот двигателя

Эта проблема со звуком может быть вызвана плохо отрегулированными клапанами и недостаточным количеством моторного масла. Вам следует долить масло в двигатель или обратиться к автомеханику для надлежащего обслуживания.

Завывание или стук двигателя

Эта проблема со звуком возникает, если ремень привода распределительного вала сильно натянут. Чтобы решить эту проблему, вы должны как можно скорее передать свой автомобиль профессиональному механику.

Дребезжание при разгоне

Причины этой проблемы со звуком включают неправильный сорт топлива, перегрев двигателя, неправильную установку угла опережения зажигания или другие неисправности зажигания.Вам следует использовать более качественное топливо, чтобы избавиться от этой проблемы с шумом вашего автомобиля. Также обратитесь к механику.

Детонация двигателем, которая увеличивается с частотой вращения двигателя

Изношенный распределительный вал может быть основной причиной возникновения этой проблемы с шумом в автомобиле, поэтому вы должны обратиться к механику, чтобы решить эту проблему с шумом.

Визг при повороте руля

Проскальзывание ремня гидроусилителя рулевого управления может быть причиной визга при рулевом управлении. Вам необходимо проверить его как следует и обратиться к механику для надлежащего обслуживания.Однако правильная регулировка ремня может решить эту проблему со звуком автомобиля.

Стон двигателя при повороте руля

Когда уровень жидкости в усилителе рулевого управления слишком низкий, эта проблема со звуком обычно возникает в транспортных средствах. Так что для этой проблемы вам просто нужно долить уровень жидкости.

Рев или скрежет при ускорении

Вытяжной вентилятор является основной причиной возникновения этой проблемы с шумом. Поэтому продолжайте проверять выхлоп, чтобы уменьшить эту проблему с шумом.

Визг или стон при торможении

Тормозные компоненты автомобиля изношены или неисправны, эта проблема со звуком может возникнуть в вашем автомобиле.Передача автомобиля механику - лучший вариант для надлежащего обслуживания.

Шипение двигателя

Это еще одна проблема со звуком, которая часто возникает в автомобиле и вызвана утечкой охлаждающей жидкости, воздуха или вакуума. Лучше обратиться к механику для решения этой звуковой проблемы автомобиля.

Щелчки колес

Незакрепленный колпак и камни в колпаке могут вызвать проблему с шумом в вашем автомобиле, поэтому вам необходимо затянуть колпак или удалить с него камни, чтобы избавиться от этой проблемы со звуком вашего автомобиля.

Выше приведены наиболее распространенные проблемы со звуком автомобилей, с которыми приходится сталкиваться каждому автовладельцу, и большинство из вас может дождаться этой полезной информации, чтобы решить эту важнейшую проблему транспортных средств.

http://www.cartalk.com/content/car-noise-emporium-27

Кредит на диагностику автомобильных шумов (ниже) идет на cartalk.com

Шумы, которые вы слышите из моторного отсека / спереди:

Плохой подшипник в натяжителе ремня ГРМ: woh woh woh woh

Плохая Турбо: boooOOOOOOooo

Кипящая охлаждающая жидкость: bllgh blllgggh blllllgggghh

Отказ усилителя тормозов: hissssssssss ssss ss

Выжимной подшипник сцепления на выходе: jee je je jeee

Скрип сцепления: ручей, ручей, ручей

Шатун, прошедший через блок двигателя: clicketta clicketta clicketta

Дизельное топливо: blubBLUBblubBLUB

Детонация двигателя: tuckaTHUCKtuckaTHUCKtucka

Двигатель движется вверх и вниз: vooRRRR, vooRRR, vooRRR

Маховик: gurrEENK, gurrEENK, gurrENK

Свободный пояс: YEEeeEEeeEEeeEEeeEEee!

Низкий уровень охлаждающей жидкости: bwwob bwwwobbubwub

Осечка: puhVRooPuhHoo puhVROOpuhHOO

Насос гидроусилителя руля Идет: nnnghuh nnnguh

Sticky Lifters: член, член, член, член

Раздаточная коробка на выходе: glaghhghgghhh woongghhh

Водяной насос: grrgula, grrgul, grrgula, vum wum wum wum wum

Слабая батарея: wurrrrRRRRrrrrwuRRRrrr

Звук трансмиссии стеклоочистителя: eee eee eeee eeee

Утечка вакуума: vwishhhhhhhhhhhhhhhhhh

'98 Celica с низким / грубым / скачущим холостым ходом: MechanicAdvice

Итак, моя Toyota Celica 1998 года (двигатель 5SFE) имеет довольно грубый холостой ход. Получил машину без люверса в клапане PCV. После замены клапана PCV и втулки я отключил / снова подключил аккумулятор к машине. После этого у машины произошла значительная потеря мощности, а холостой ход был грубым и низким. Настолько низко, что он подпрыгнет и, в конце концов, остановится, если я останусь слишком долго. Переустановка оригинальной PCV / установки без люверсов не помогла, поэтому машину отбуксировали к механику, где им удалось заставить ее работать немного лучше, но полностью решить проблему не удалось.Протянул через него немного морской пены, и я получил намного больше мощности от машины, но машина все равно будет грубо работать на холостом ходу и в конечном итоге глохнуть (хотя это было значительно лучше, чем раньше). Последнее, что я сделал, это отрегулировал винт холостого хода, и это, похоже, послужило поводом для решения этой проблемы, но я читал, что это решение не может быть постоянным. С тех пор никаких срывов нет, но холостой ход все равно становится тяжелым. Вот небольшой список того, что происходит.
Плохой
-CEL, показывает p300-304 (случайный / все пропуски зажигания), P171 (слишком бедная система)
-Прыжки на холостом ходу ~ 700-300 об / мин
-Потеря ускорения.
-Когда аккумулятор отключен, ЭБУ требует много времени ужасного вождения, чтобы заново запомнить обороты холостого хода и дроссельную заслонку. На холостом ходу очень грубо и очень мало мощности, пока не проедешь в течение нескольких дней, несмотря на последующую процедуру повторного обучения.
- Пока мы были у механика, мы пропустили туман через впускное отверстие и увидели, что либо из вакуумного модулятора EGR, либо из вакуумного модулятора EGR была значительная утечка (не могу вспомнить, какая именно). , баллоны в порядке.
- В холодную погоду кажется, что на холостом ходу лучше.
- Неровный холостой ход можно «исправить» примерно в 60% случаев включением переменного тока.
- Неровный холостой ход иногда исчезает, когда я выхожу на машине на шоссе или если я проезжаю мимо 4- Отметка 5к об / мин. Как и AC, это не всегда работает.

Теперь я не механик, но вот о чем я думал до сих пор. Учитывая, что все 4 цилиндра пропускают зажигание, я предполагаю, что эта проблема вызвана обедненным топливом / воздухом. Тот факт, что включение переменного тока может исправить это, заставляет меня думать, что это какая-то утечка вакуума.Я заметил, что если я подаю вакуумную линию, которая должна идти к модулятору, прямо на систему рециркуляции отработавших газов на холостом ходу, резкий холостой ход, кажется, сразу исчезает. Не знаю, хорошо это или нет, так как я думал, что вакуум открывает систему рециркуляции отработавших газов, которая должна быть закрыта на холостом ходу. Это заставляет меня думать, что проблема находится где-то после модулятора EGR, но до самого EGR (либо поврежденный шланг, либо неисправный VSV). Как вы понимаете, я не механик и буду благодарен за любую помощь.

TOYOTA ПРЕДСТАВЛЯЕТ СЕДАН SCEPTER

  • Роскошный стиль

    Передняя часть автомобиля имеет изысканный вид с уникальными фарами и передним бампером с аэродинамическими формами. В задней части расположены комбинированные фонари с горизонтальными линиями и двойными линзами, а также большой бампер, интегрированный в корпус. Седан Scepter доступен в пяти цветах кузова, включая темно-зеленый слюдяной.

  • Комфорт и практичность

    Модель имеет самый большой салон в своем классе с широким кузовом 1510 мм. Это было достигнуто за счет использования переднеприводной конструкции. Объем багажника является одним из самых больших в своем классе и составляет 517 литров (метод VDA).
    Новый седан оснащен кондиционером с микропроцессорным управлением, жидкокристаллической индикаторной панелью и системой Scepter Live Sound.

  • Тихое, комфортное вождение

    Доступны новые 2,2-литровый рядный четырехцилиндровый двигатель 5S-FE (максимальная мощность 140 л.с. при 5800 об / мин; максимальный крутящий момент 19,5 кгм при 4400 об / мин) и 3,0-литровый V6 3VZ. -FE двигатель (максимальная мощность 200 л.с. при 5800 об / мин; максимальный крутящий момент 28,0 кгм при 4600 об / мин) с плоскими характеристиками крутящего момента и высокой мощностью. Двигатель 5S-FE оснащен новым балансирным валом 1 , обеспечивающим низкий уровень вибрации и шума, сравнимый с таковыми у рядных шестицилиндровых двигателей.

    Кроме того, двигатель, трансмиссия, нижний рычаг и рулевой механизм были установлены на недавно разработанном решетчатом подрамнике кузова для снижения вибрации и минимизации шума двигателя и дороги.

    В четырехколесной независимой подвеске используются передние стойки Макферсона и двухрычажные стойки для задней части для большего комфорта, управляемости и устойчивости движения. Стандартное оборудование на 3.0G и 2.2G - это электронная модулированная подвеска Toyota (TEMS), которая автоматически регулирует силу демпфирования амортизатора в зависимости от условий движения.

    1 Новый вал с противовесом, вращающийся согласованно с коленчатым валом, гасит вибрацию, вызванную вертикальным движением поршня.

  • Безопасность

    4.1 Превентивная безопасность

    Для обеспечения отличных характеристик управляемости в аварийных ситуациях на скользком дорожном покрытии четырехколесная антиблокировочная тормозная система (ABS) является стандартной или дополнительной для всех моделей. Чтобы предотвратить проскальзывание при ускорении и прохождении поворотов, система контроля тяги (TRC) также является стандартной или дополнительной на некоторых уклонах.

    Чтобы улучшить обзор для водителя, ультразвуковые наружные зеркала заднего вида без капель дождя входят в стандартную комплектацию 3,0-литровой модели, а установленный наверху стоп-сигнал (входит в стандартную комплектацию всех моделей) улучшает обзор автомобиля сзади.

    4.2 Безопасность при столкновении

    Функции безопасности при столкновении включают в себя амортизирующую структуру (CIAS), боковые дверные балки (стандартное оборудование для всех классов), подушку безопасности SRS на стороне водителя (стандартная или дополнительная для всех степеней), сиденье водителя - контрольная лампа ремня безопасности (входит в стандартную комплектацию всех моделей) и трехточечные ремни безопасности на задних сиденьях (стандартное оборудование для всех моделей).

  • Окружающая среда

    В рамках своих усилий по экономии ресурсов Toyota выбрала пластмассовые детали, в основном состоящие из легко перерабатываемых термопластов. Отработанная смола от производственного процесса перерабатывается, а детали маркируются для идентификации смолистого материала.

    Тормозные колодки и все другие детали не содержат асбеста, и для производства деталей из пеноматериала были приняты методы без использования ХФУ.

  • TRD | ИРИДИЕВАЯ СВЕЧА ЗАЖИГАНИЯ [СПОРТ]

    Наконечник иридиевой свечи зажигания

    Что такое иридий свеча зажигания?

    Высокопроизводительные двигатели для спортивных автомобилей с высокими оборотами требуют свеча зажигания, способная выдерживать возникающие нагрузки такой большой мощностью, что может гарантировать надежное зажигание.TRD использует новый сплав иридия в качестве драгоценного металла для центральный электрод для получения сверхтонкого диаметра наконечника 0,4 мм по сравнению с диаметром 0,7 мм для платины. Это очень улучшает воспламеняемость по сравнению с платиной за счет снижения напряжения требуется для зажигания, и позволяет максимизировать отклик высокопроизводительных двигателей.
    ■ Выбор для тепла
    На основании данных, взятых в условиях сурового условия на гонках и ралли, свечи зажигания TRD выставляют мощные, стабильные и стабильные результаты даже при условия движения с высокой нагрузкой и высокой скоростью, так что ваш двигатель может плавно разгоняться.Мы предоставляем пять типы теплотворной способности, которые лучше всего подходят для работы вашего двигателя характеристики, дающие вам выбор оптимального теплотворная способность. (Чем выше теплотворная способность, тем быстрее вилка излучает тепло и охлаждает. )
    Большое количество вилок означает, что вы сможете двигаться быстрее. Если число свечей слишком велико, двигатель может колебаться. на низких оборотах. Если он будет слишком низким, ухудшится подхват. Итак, мы рекомендуем вам выбрать вилку, которая лучше всего подходит для вашего модели вождения.
    * В следующей таблице перечислены тепловые характеристики стандартных пробок наряду с теплотворной способностью эквивалентные штекеры TRD. Используйте только в справочных целях.

    TRD IRIDIUM СВЕЧА ЗАЖИГАНИЯ [СПОРТИВНАЯ]

    ■ Отлично подходит для мощных, спортивных cars
    Увеличивает мощность для достижения мощного ускорения.
    ■ Помогает для дальнейшего снижения затрат на топливо в компактных автомобилях.
    Повышает экономию топлива и снижает загрязнение окружающей среды.
    ■ Стабилизирует сгорание двигателя
    Стабилизирует обороты холостого хода, снижая шум двигателя.
    ■ Нежный даже на старых автомобилях.
    Работает при низком напряжении, снижая нагрузку на шнуры вилок и др. части электрической системы.
    ■ Создано подразделением автоспорта группы Toyota и произведено TRD, самым надежным брендом в области качества и надежность в области настройки Toyota.

    0,4 мм: сверхтонкий диаметр наконечника

    Toyota Camry (XV10) 1992-1996 годов - подержанный автомобиль Hidden Gem

    Автор Джон Перли Хаффман

    Лучшие подержанные автомобили Hidden Gem, Toyota

    Краска тускнеет, запах новой машины улетучивается, обивка изнашивается, неизбежны вмятины и вмятины. Хорошие подержанные автомобили не избегают этих унижений, они носят их как боевые шрамы. Они неукротимы и бесстрашны; надежный и отказоустойчивый; и дешево держать в дороге. У хорошего подержанного автомобиля есть старое благородство.

    Итак, самая большая подержанная машина из всех - Toyota Camry 1992-1996 годов. Вот как это должно быть.

    Вернемся в 90-е. Другое время.

    В то время на автомобильном рынке Северной Америки все еще доминировали седаны.Кроссовера не существовало, внедорожники в основном покупали Лесная служба и профессора геологии, а ежедневное использование пикапа было непрактичным для большинства семей. Минивэны по-прежнему были популярны, но их клеймо как мобилей уже укоренилось. Но обычные седаны - четыре двери для легкого доступа пассажиров и багажник, где ваши ценные вещи могут храниться под запертой стальной крышкой - имели совершенный, интуитивный смысл для человечества конца 20-го века.

    Toyota представила переднеприводную модель Camry в качестве замены заднеприводного седана Corona 1983 модельного года. Построенная в Японии в квадратном стиле кубиков Lego, Camry сразу же стала популярной в Соединенных Штатах.

    «На этот раз Toyota сделала небольшую попытку покорить массы европейским вдохновением», - писала Car and Driver в выпуске за май 1983 года об этом популярном седане. «То, что мы имеем здесь, - это американская машина по версии Японии, в чистом виде». Но он все еще был японским.

    Примерно в тот момент, когда первая Camry была отправлена ​​в Америку, в ноябре 1982 года Honda начала строительство своего Accord в Огайо.А затем 1986 модельный год принес с собой разрушающий парадигму, чрезвычайно популярный, почти футуристический Ford Taurus и совершенно новый изящный Accord, который грозил похоронить безвкусную Camry. Возможно, это было совпадением (а может, и нет), что 1986 год был также годом, когда Toyota объявила о создании Toyota Motor Manufacturing в Кентукки для строительства своего первого полностью принадлежащего и контролируемого сборочного завода в Соединенных Штатах. И продукт, который будет построен на этом новом заводе, - это Camry.

    Camry второго поколения, первая, построенная на заводе в Джорджтауне, штат Кентукки, начиная с 1988 года, была в порядке.Но она была консервативна и идентична Camry, построенной в Японии. Всесторонние усилия Toyota должны были прийти с нашим героем, третьим поколением Camry 1992 года.

    Принимая во внимание маркетинговые уроки, извлеченные из запуска подразделения Lexus, Camry 1992 года - кодовое название XV10 внутри Toyota - была намного лучше, чем должна была быть. Тойота стремилась не к максимальному увеличению прибыли, а к захвату доли рынка. Сделать машину настолько хорошей и продать ее по такой привлекательной цене, что это разрушит ожидания и оттолкнет покупателей от Accord и Taurus.Если Toyota и заработала какие-то деньги на продаже перестроенного XV10, то это было немного.

    Посмотрите, как двери Камри 1992–1996 годов заезжают в крышу. Это очень похоже на нынешний Lexus LS400, и это позволило Toyota добавить внешнее уплотнение сверх ожидаемого начального уплотнения, которое сделало автомобиль тише. Закройте дверь на Camry XV10, и она запечатывается, как Tupperware, чтобы запереть это неизменно свежее добро.

    По сравнению с Camry для японского рынка, построенной в соответствии с правилами этой страны, XV10 был шире и немного длиннее, чтобы соответствовать вкусам Северной Америки.Toyota впервые строила по-настоящему американский автомобиль.

    Внутри XV10 был сдержанный стиль и толстый, мелкозернистый пластик, который кажется солидным. Все переключатели работали как хирургические инструменты, а конструкция управления была настолько логичной, что могла быть преподавателем риторики в Чикагском университете. Это выглядело просто и элегантно, но доведено до совершенства. В Camry 1992 года было все, что Toyota знала о создании автомобилей, применительно к задаче привлечения американских покупателей.

    Но хотя все это совершенство дизайна сделало Camry привлекательной, это было только начало того, что удерживает XV10 на вершине кучи подержанных автомобилей. Camry 1992–1996 годов по-прежнему хороша в управлении и зарекомендовала себя как пуленепробиваемая.

    Базовым двигателем седана Camry 1992 года был рядный четырехцилиндровый двигатель «5S-FE» объемом 2,2 литра. При мощности всего 135 лошадиных сил в Camry он не отличался блестящими характеристиками. Однако это было не к делу.5S-FE был последней версией семейства двигателей Toyota S-Series, существовавшего с 1980 года. Toyota внедрила четверки S-Series во все, от спортивных купе Celica до кроссоверов RAV4. Массивно оснащенные турбонаддувом для обеспечения мощности до 671 лошадиных сил, версии 4-й серии S даже приводили в действие AAR Eagle Mk. III прототипы среднего двигателя в гонках IMSA GTP в начале 1990-х годов.

    Toyota построила двигатели серии S, чтобы быть пуленепробиваемыми. Они использовали прочный блок цилиндров из железа и головку из сплава, оснащенную двумя верхними распредвалами (DOHC) и четырьмя клапанами на цилиндр.В Camry он был серьезно недооценен, бездельничал при степени сжатия 9,5: 1 и ему редко приходилось раскручиваться выше пикового крутящего момента 4400 об / мин. Ни один двигатель не является неубиваемым, но впрыскиваемый 5S-FE близок.

    В то время как XV10 Camry предлагалась с пятиступенчатой ​​механической коробкой передач, подавляющее большинство из них оснащалось дополнительной четырехступенчатой ​​автоматической коробкой передач. Обе коробки передач также известны своей надежностью.

    Любой, кто хочет большей мощности или большей изысканности в своей Camry, может доплатить за «3VZ-FE» 3.0-литровый V6 мощностью 185 лошадиных сил. Также с железным блоком и головками блока цилиндров из сплава DOHC, этот кремовый двигатель достаточно гладкий, чтобы его можно было использовать и в оригинальном Lexus ES300. В 1994 модельном году он был заменен новым 3,0-литровым двигателем V6 «1MZ-FE», в котором использовался более легкий алюминиевый блок, а мощность увеличилась до 188 лошадиных сил.

    У двигателей V6 нет такой же репутации неукротимой надежности, как у четверок, но при регулярном техническом обслуживании они могут прослужить несколько сотен тысяч миль. В Camry практически все они были привязаны к четырехступенчатым автоматическим коробкам передач.

    Для Toyota прибыль была чистой прибылью, и Camry 1992 года продавалась на удивление хорошо. Доступный в базовой комплектации, DLX, LE и шикарном XLE, в Америке в том же модельном году было продано в общей сложности 284 751 седан Camry. Это было примерно на 20 000 единиц больше, чем в 1991 году, даже несмотря на то, что объем продаж Honda Accord был более чем на 100 000 единиц. Но Toyota не закончила с XV10 и добавила новую модель универсал в 1993 году и двухдверное купе в 1994 году.

    Итак, в 1993 году Toyota продала 297 836, затем 319 718 в 1994, 326 632 в 1995 году и 357 359 в 1996 году. Это количество в 1996 году всего на 25 000 единиц меньше, чем у Accord. Кроме того, отставание от Taurus составляло всего около 37000 машин. Camry XV10 сделала именно то, что хотела от нее Toyota: заняла долю рынка. С созданием этого плацдарма после того, как в 1997 году было представлено следующее поколение Camry, XV20, Camry обошла Accord по продажам. В течение 1998 модельного года продажи Camry выросли до 427 308 единиц, а Toyota также была лучше Taurus - более чем на 95 000 автомобилей.

    Репутация и качество XV10 являются основой успеха продаж Camry. И с тех пор это был первый или второй самый продаваемый автомобиль в Америке, хотя сейчас на рынке доминирует больше пикапов и кроссоверов.

    Поскольку XV10 продается в огромных количествах, запчасти легко найти и, как правило, недорого. А стоимость при перепродаже всегда была выдающейся. В частности, в таких штатах, как Калифорния, где дороги не засаливаются зимой, XV10 остаются прочными даже сейчас, через 23 года после выпуска последнего.

    На самом деле XV10 настолько распространены в Калифорнии и других западных штатах, что они все еще сливаются. Когда вы в последний раз видели Taurus 1997 года, который все еще ездил ежедневно?

    Это лишь приблизительная оценка рынка, но, как написано, на Autotrader.com выставлено на продажу 53 Camry поколения XV10. Они варьируются от Creampuff Camry LE 1995 года с двигателем V6 и пробегом всего 79 000 миль за 3650 долларов до модели LE за 800 l993, показывающей на одометре более 325 000 миль.XV10 за 800 долларов - все еще неплохая ставка, чтобы проехать еще как минимум 10 000 миль.

    Что касается подержанных автомобилей, то XV10 - главный двигатель. Это критерий, по которому оцениваются другие подержанные автомобили, и стандарт качества, который определяет курс Toyota на протяжении более четверти века. Это обычный автомобиль, заслуживший исключительную репутацию. XV10 - это квинтэссенция Toyota на ее пике, воплощение всего, что есть в Toyota.

    Последующие поколения Camry также были хорошими и прочными машинами.Но Toyota добавила компромиссы ко всем из них, поскольку отказалась от максимизации доли рынка и сконцентрировалась на прибыли.

    Они хороши, но это не XV10.

    Фотографии любезно предоставлены Toyota


    Связанные чтения



    2000 Toyota CAMRY (2,2-литровый 4-цилиндровый двигатель, код 5S-FE X) Моторное масло, фильтры и смазочные материалы

    Моторное масло Toyota CAMRY 2000 года выпуска

    Синтетические смазочные материалы

    AMSOIL - это решение для водителей, которые хотят получить максимум от своего Toyota CAMRY 2000 года выпуска. Насколько они хороши? Наши синтетические моторные масла выходят за рамки самых высоких отраслевых стандартов.

    Защитите свой CAMRY в любых условиях вождения с помощью наших специально разработанных моторных масел. Будь то экстремальные температуры, длительные поездки на работу, буксировка, транспортировка, дополнительная нагрузка на турбокомпрессор или просто увеличение времени между заменами масла, наши моторные масла защитят ваш Toyota CAMRY 2000 года выпуска.

    Мы производим синтетическое моторное масло, масляный фильтр, трансмиссионную жидкость, трансмиссионную смазку и консистентную смазку для полной замены жидкости - все, чтобы ваш CAMRY работал бесперебойно в течение длительного времени.


    Протестировано в отрасли, одобрено водителем
    Продукты

    AMSOIL проходят строгие независимые испытания, соответствующие отраслевым стандартам, поэтому вы можете быть уверены, что получаете максимальную защиту. Также ознакомьтесь с отзывами наших клиентов на amsoil.com, чтобы сделать лучший выбор для своего Toyota CAMRY. Узнайте больше от более 6000 клиентов, которые испытали на себе смазочные материалы AMSOIL.


    Трансмиссионная жидкость Toyota CAMRY 2000,

    Использование правильно подобранной трансмиссионной жидкости для Toyota CAMRY может защитить ваш автомобиль от дорогостоящих проблем в будущем.Трансмиссионные жидкости AMSOIL обеспечивают лучшую защиту вашего CAMRY даже в самых тяжелых условиях вождения. Защитите трансмиссию вашего автомобиля от износа, отложений и проблем, связанных с температурой, и управляйте автомобилем с уверенностью.


    Делайте покупки в Интернете и получайте быстро, бесплатная доставка

    Делайте покупки в Интернете и получайте товары в течение 3 рабочих дней или меньше. Благодаря бесплатной доставке для заказов на сумму более 100 долларов США и средней экономии 25% для предпочитаемых клиентов покупки в Интернете - это самый быстрый способ доставить продукцию AMSOIL к вашему порогу. Став предпочтительным клиентом, вы получаете сбережения, баллы на покупках и многое другое. Просто сделайте покупку на amsoil.com и добавьте ПК. членство в вашей тележке перед выездом. Вы сразу же получите экономию на продуктах для вашего Toyota CAMRY 2000 года выпуска.


    Найдите ближайшего к вам дилера или розничного продавца AMSOIL

    Приобрести продукты для Toyota CAMRY 2000 не может быть проще. Найдите ближайшего независимого дилера или розничного продавца AMSOIL с помощью локатора AMSOIL.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
