Гибридный двигатель

Автор admin На чтение 7 мин Просмотров 3.1к.

Подавляющее большинство современных автомобилей в качестве силового агрегата используют двигатель внутреннего сгорания. На фоне постепенного истощения запасов нефти, а также возрастающих требований к экологичности, автоинженеры разрабатывают новые технологии, позволяющие отказаться от использования углеводородов в качестве топлива или, как минимум, снизить расход.

Решить эту проблему можно двумя способами: установить вместо ДВС электромотор или гибридный двигатель. К последнему прибегают многие автомобильные марки.


Как видно из названия, подобный силовой агрегат представляет из себя классический двигатель внутреннего сгорания и одновременно электродвигатель, объединенные в одно целое. По многим причинам такое решение предпочтительнее одной только электрической тяги.

На сегодняшний день электромобиль имеет серьезные минусы. Наиболее значимые из них – это отсутствие развитой сети электрозаправок, а также недостаточная дальность поездки без дозарядки (у разных моделей электромобилей она составляет от 80 до 160 км).

К тому же на то, чтобы полностью зарядить батареи потребуется несколько часов, а значит, мобильность такого авто ограничивается поездками от дома до работы и обратно.

Тем не менее, нельзя забывать и про плюсы электромотора, среди которых более высокий КПД (у ДВС максимальный КПД достигается только на определенных оборотах), отсутствие каких-либо выбросов, большой крутящий момент.

Электрический двигатель, в отличие от работающего на нефтепродуктах, не нуждается в постоянной подаче топлива. Он может находиться в выключенном состоянии сколь угодно долго, пока на него не будет подано напряжение. При подаче электричества он практически моментально передает колесам максимальную тягу.


Гибридный двигатель совместил преимущества обоих моторов, благодаря чему достигается экономичность, экологичность и неплохие динамические характеристики.

Принцип работы гибридных двигателей

Гибридный двигатель устроен таким образом, что оба мотора работают, условно говоря, друг на друга. Двигатель внутреннего сгорания крутит генератор и снабжает энергией электромотор, а тот позволяет «напарнику» работать в оптимальном режиме без резких колебаний и нагрузок. К тому же, гибриды обычно оснащаются системой рекуперации кинетической энергии KERS (аналогичную той, что применяется на болидах Формулы-1).

Эта система позволяет заряжать аккумуляторные батареи во время торможения и при движении машины накатом. Принцип ее работы в том, что при торможении колеса приводят в действие электромотор, который в этом случае сам играет роль генератора и заряжает аккумуляторы. Особенно полезна KERS при езде по городу в режиме «тронулся-остановился».

Список автомобилей с гибридными двигателями
Audi Q5 Hybrid
BMW Active Tourer
Chevrolet Volt
Ford Escape Hybrid (Fusion Hybrid)
Hyundai Sonata Hybrid
Honda CR-Z (Insight Hybrid)
Jaguar Land Rover
Mitsubishi Outlander PHEV
Nissan Altima Hybrid
Toyota Prius (Camry, Highlander Hybrid, Harrier Hybrid


По степени гибридизации силовые агрегаты разделились три типа: «умеренные», «полные» и plug-in. В «умеренных» постоянно работает двигатель внутреннего сгорания, а электромотор включается только тогда, когда необходима дополнительная мощность.

Автомобиль с «полным» гибридом способен двигаться на одной электротяге, не расходуя горючего.

Plug-in, как и полный гибрид, может передвигаться только на электричестве, но имеет возможность заряжаться от розетки, совмещая таким образом все преимущества электромобиля, и избавляясь от его главного недостатка — ограниченного пробега без подзарядки. Когда заряд батарей кончается, plug-in работает как обычный гибрид.

Схемы взаимодействия электромотора и ДВС

Инженеры разных компаний по-разному подходят к вопросу гибридного двигателестроения. Современные машины оснащаются гибридными двигателями, построенными по одной из трех схем взаимодействия топливной и электрической составляющей, которые будут рассмотрены ниже.

Последовательная схема

Это наиболее простой вариант. Принцип его работы заключается в следующем: крутящий момент от ДВС в данном случае передается исключительно генератору, который вырабатывает электричество и заряжает аккумуляторы. Автомобиль при этом движется только на электротяге.

Также для зарядки аккумуляторной батареи применяется система рекуперации кинетической энергии. Своим названием данная схема обязана последовательным преобразованиям энергии: энергия сгорания топлива двигателем внутреннего сгорания превращается в механическую, затем в электрическую при помощи генератора и снова в механическую.


Плюсы такой конструкции заключаются в следующем:
  • ДВС всегда работает на неизменных оборотах, с максимальным КПД;
  • нет необходимости оснащать автомобиль мощным и прожорливым двигателем;
  • не нужно сцепление и коробка передач;
  • автомобиль способен передвигаться и с выключенным двигателем внутреннего сгорания за счет энергии, запасенной аккумуляторной батареей.

Однако есть у последовательной схемы и свои минусы:

  1. потери энергии в процессе преобразований;
  2. большой размер, вес и высокая стоимость аккумуляторных батарей.

Наибольшая эффективность такой схемы достигается при движении с частыми остановками, когда активно работает KERS. Поэтому она нашла применение в городском транспорте. Также гибридные двигатели с последовательной схемой применяются в карьерных самосвалах, которым для работы важен большой крутящий момент и не требуется высокая скорость.

Параллельная схема

Принцип работы «параллельного» гибридного двигателя полностью отличается от вышеописанного. Автомобили с гибридным двигателем, построенным по параллельной схеме, ездят с использованием и ДВС, и электромотора. Электродвигатель в таком случае должен быть обратимым, т.е. способным работать в качестве генератора. Согласованная работа обоих моторов достигается посредством компьютерного управления.

В зависимости от режима езды блок управления распределяет крутящий момент, поступающий от обоих элементов гибрида. Основную работу выполняет двигатель внутреннего сгорания, электромотор же подключается когда нужна дополнительная мощность (при трогании, ускорении), при торможении и замедлении он работает как генератор.


Плюсы подобной компоновки в том, что нет необходимости устанавливать аккумуляторную батарею большой емкости, потери энергии намного меньше, чем при последовательной схеме, поскольку ДВС напрямую связан с ведущими колесами, а кроме того, сама по себе конструкция довольно проста, а значит, дешева.

Основные минусы схемы – меньшая топливная экономичность по сравнению с другими вариантами и низкая эффективность в городских условиях. Машины с гибридным двигателем, построенным по параллельной схеме, наиболее эффективны при движении по трассе.

По данной схеме построены гибридные автомобили марки Хонда. Главный принцип руководства компании: схема гибридного двигателя должна быть как можно более простой и дешевой, а функция электромотора заключается лишь в помощи ДВС сэкономить максимально возможное количество топлива. У этой марки существует две гибридных модели – Civic (снят с производства в 2010 году) и Insight.

Последовательно-параллельная схема

Последовательно-параллельная схема представляет собой совмещение первых двух. В параллельную схему добавлен дополнительный генератор и делитель мощности. Благодаря этому автомобиль при трогании и на малых скоростях движется только на электрической тяге, ДВС только обеспечивает работу генератора (как при последовательной схеме).

На высоких скоростях крутящий момент на ведущие колеса передается и от двигателя внутреннего сгорания. При повышенных нагрузках (например, при подъеме в гору), когда генератор не в силах обеспечить требуемый ток, электромотор получает дополнительное питание от аккумулятора (параллельная схема).


Поскольку в системе имеется отдельный генератор, заряжающий аккумуляторную батарею, электромотор используется только для привода ведущих колес и во время рекуперативного торможения. Через планетарный механизм (он же делитель мощности), часть крутящего момента от ДВС частично передается на колеса и частично отбирается для работы генератора, который питает либо электромотор, либо аккумуляторную батарею. Электронный блок управления все время регулирует подачу мощности из обоих источников.

Плюсы последовательно-параллельного гибридного двигателя данной схемы, в максимальной топливной экономичности и высокой экологичности. Минусы системы – сложность конструкции и высокая стоимость, поскольку требуется дополнительный генератор, достаточно емкая аккумуляторная батарея и сложный электронный блок управления.

Применяется последовательно-параллельная схема на автомобилях марки Тойота (Prius, Camry, Highlander Hybrid, Harrier Hybrid), а также на некоторых моделях Лексус. Подобными гибридными двигателями оснащаются машины Ford Escape Hybrid и Nissan Altima Hybrid.

Мне нравится1Не нравится
Что еще стоит почитать

Эксплуатация гибрида | E-Tech Гибрид

Двигатель внутреннего сгорания и два электродвигателя

Гибридные автомобили Renault оснащены бензиновым двигателем объемом 1,6-литра, совместно с двумя электродвигателями, то есть генератором переменного тока и тяговым двигателем, а также аккумулятором на 200 В.

В основу создания гибридной технологии E-Tech, был положен опыт нашей марки в области разработки электромобилей. Предложение широкого спектра электрифицированных автомобилей и расширения возможностей управления в электрическом режиме, стало возможным также благодаря инновационной технологии рекуперации энергии.

Используй электрический режим без необходимости подключения автомобиля к розетке!

Гибридные автомобили E-Tech оснащены аккумулятором, который заряжается при помощи кинетической энергии. Во время замедления или торможения, аккумулятор восстанавливает энергию, используя силу привода, накопленную в электродвигателе. В других случаях, двигатель внутреннего сгорания работает как генератор для подзарядки аккумулятора.

Какой двигатель используется для запуска?

Гибридные автомобили Renault приводятся в движение в 100% электрическом режиме. Для обеспечения лучшего ускорения, электрический режим задействован на протяжении нескольких километров в начале движения, а затем по необходимости, автомобиль автоматически переключает работу на двигатель внутреннего сгорания.

Возможно ли постоянное движение только в электрическом режиме?

Гибридный автомобиль, представляет собой сочетание электродвигателя с двигателем внутреннего сгорания, что обеспечивает управление в электрическом режиме до 80% времени в черте города. Кроме того, уровень рекуперации энергии при помощи технологии E-Tech, выше чем у большинства гибридов, представленных на рынке, что также позволяет преодолевать более дальние расстояния в электрическом режиме.

Взаимодействуют ли три двигателя одновременно?

Гибридные автомобили разработаны как электромобили с двигателем внутреннего сгорания. Это означает, что автомобили Renault приводятся в движение в 100% электрическом режиме, который остается задействованным на протяжении нескольких километров в начале движения. Если запас энергии аккумулятора недостаточен, задействуется двигатель внутреннего сгорания, который обеспечит полностью гибридный привод. В таком случае, оба двигателя будут работать одновременно.

Тип двигателя гибрид что. История создания и принцип работы. Гибридный двигатель. Устройство

Всё больше, в последнее время, человек задумывается об экологии. Не исключением становится и автоиндустрия. С каждым годом повышаются экологические стандарты, а с этим модернизируются и усовершенствуются двигатели транспортных средств. Гибридный двигатель – одно из решений улучшения экологичности использования автомобиля.

Что такое гибридный двигатель

Что же такое гибридный двигатель и его устройство? Само слово «гибрид» переводится с латыни, как «помесь». По факту – это помесь классического варианта силового агрегата и электромотора. Так, привод ведущих колёс ведётся путём вращения при помощи обычного двигателя внутреннего сгорания или электромотором.

Каждый из силовых агрегатов выполняет в движение определённую функцию. Так, когда транспортное средство стоит в городских пробках, то движение осуществляется при помощи электромотора, а вот на трассе в работу вступает бензиновая силовая установка.

Плюсы «гибрида»

Пожалуй, самым большим плюсом в использовании гибридного силового агрегата является его экономичность. Как правило, такой мотор потребляет на 25-30% меньше горючего, от стандартных бензиновых двигателей.

Вторым позитивным моментом является – высокая экологическая норма. Поскольку уменьшается расход топлива, то в экосистему идёт меньше выбросов отработанных выхлопных газов.

Третьим плюсом становится то, что батареи для электромотора заряжаются от бензинового двигателя и если они сядут, то всегда можно переключиться на бензин. Сюда же можно отнести одинаковые технические характеристики. По мощностным характеристикам «гибрид» ничем не уступает обычному мотору.

Лучше всего «гибридный» двигатель чувствует себя в городском цикле использования, где есть частые остановки. В таком случае, в основном, работает сам электромотор. Во многих странах на «гибридных» автомобилях ездит городская полиция.

Минусы использования «гибрида»

Первым минусом, который стоит отметить, является дорогой ремонт гибридных моторов. Производители «гибрида» объясняют это тем, что силовой агрегат является конструктивно сложным, что в обслуживании, так и в восстановлении.

Аккумуляторные батареи гибридного движка, достаточно чувствительные к перепадам и снижению температуры, из-за чего при падении ниже -15 градусов Цельсия, они быстро разряжаются, и эксплуатация проводится в основном на бензине.

Высокая стоимость самого транспортного средства с гибридным мотором. Не каждый автолюбитель способен позволить себе машину, которая стоит 20 000 $. Несмотря на это, ряд стран ввели льготные налоги на растаможивание, регистрацию и использование гибридных движков, чтобы стимулировать покупателей к покупке данных автомобилей. На территории стран СНГ это пока не сделалось.

Современные показатели

Toyota лидирует по количеству гибридов и активно выпускает эти автомобили с 1997 года, причём в модификациях как обычных автомобилей серии Prius, кроссоверов серии Lexus RX400h, так и автомобилей люкс-класса — Lexus LS 600h.

По итогам 2006 года во всём мире было продано более полумиллиона только модели Prius. Технологию гибридного привода Toyota HSD лицензировали Ford(Escape Hybrid), Nissan (Altima Hybrid).

Массовое производство гибридных автомобилей сдерживается дефицитом никель-металлогидридных аккумуляторов.

В 2006 году в Японии было продано 90410 гибридных автомобилей, что на 47,6 % больше, чем в 2005 году.

В 2007 году продажи гибридных автомобилей в США выросли на 38 % в сравнении с 2006 годом. Гибридные автомобили в США занимают 2,15 % рынка новых легковых автомобилей. Всего за 2007 год в США было продано около 350000 гибридных автомобилей (без учёта продаж корпорации GM).

Всего с 1999 года до конца 2007 года в США было продано 1 002 000 гибридных автомобилей.

Вывод

Как показывает современная тенденция, всё больше автомобилистов начинает предпочитать гибридные силовые агрегаты. Они более экономичные, бесшумные и экологичные. Недостатком использования является дорогой ремонт, и чувствительность батарей к перепаду температуры.

Увеличение числа автотранспорта в мире и ряд экологических проблем, с которыми столкнулось человечество последние пару десятилетий, привело к серьезным изменениям в сфере автомобильной промышленности.

Продиктованы они, в первую очередь, существенно ужесточившимися экологическими нормами и возросшей ценой топлива, в связи с чем автопроизводители вынуждены искать способы снизить количество токсических выбросов и общий расход топлива в автомобилях.

При этом, несмотря на появление электромобилей, разработок транспортных средств с топливными элементами, единственным действенным способом на сегодня оказалось создание машин с гибридными двигателями – наиболее простой путь «вписаться» в эконормы и предложить потребителю удобный в использовании продукт.

О том, что представляет собой рынок машин «гибридов» сегодня, мы и постараемся рассказать в данном материале, ведь сегодня многие потенциальные покупатели не представляют, что значит гибридный автомобиль и какие преимущества предлагает.

Гибридные автомобили – что это такое?

Принцип транспортного средства, построенного на гибридной схеме, весьма прост. В его основу положен принцип обычного бензогенератора, когда силовой агрегат транспортного средства вращает генератор и осуществляет зарядку тяговой батареи.

Видео — как устроен гибридный автомобиль:

В свою очередь, энергия батареи позволяет автомобилю какое-то время двигаться исключительно на электрической тяге с «нулевым» количеством токсичных выбросов. После того, как энергия в батареях иссякнет, в работу снова включается бензиновый мотор, который позволяет продолжать движение и при этом восполняет заряд в аккумуляторных батареях.

Надо сказать, что наряду с этой схемой существует и другая, носящая название plug-in hybrid. В ней аккумулятор заряжается не только от мотора, но и от обычной бытовой электросети, а его емкости достаточно для поездок на небольшие расстояния (как правило, около 30-40 километров). По факту это значит, что доехать до работы и обратно вы можете, совершенно не используя бензиновый двигатель (и, соответственно, не тратя топлива).

Преимущества машин с гибридным двигателем

Наверняка многие зададутся вопросом, а для чего вообще «городить огород» с аккумуляторами, электромоторами, батареями и двигателем внутреннего сгорания? Что дает гибридная схема силовой установки?

Перед тем, как ответить на этот вопрос, стоит вспомнить, когда «традиционный» автомобиль расходует наибольшее количество топлива. Известно, что максимальный расход (и, соответственно, токсичность выбросов) приходится на этап разгона до крейсерской скорости, а также в городском режиме движения при частых разгонах-торможениях.

Видео — как можно улучшить гибридный автомобиль:

Таким образом, электропривод в машинах с гибридной силовой установкой вступает в действие именно в этих режимах. При полностью заряженной батарее «гибрид» начинает движение на электротяге, а при достижении определенного скоростного порога (в зависимости от модели он составляет от 20 до 40 километров в час) в действие вступает двигатель внутреннего сгорания.

При этом наиболее широкий ряд «гибридов» от Тойота представлен непосредственно в Японии и США. На внутрияпонском рынке машины продаются под маркой Тойота, а в Америке по традиции наиболее популярен Лексус (в России, надо сказать, наибольшая часть гибридных авто также продается под этой торговой маркой).

Наиболее насыщенным с точки зрения количества гибридных авто от Тойота по праву стоит считать рынок Японии. На него компания выводит все новейшие модели, на которых «обкатывает» технологии, которые должны пойти в серию на «глобальных» моделях.

В частности, флагманские модели типа Toyota Avalon и другие уже сегодня предлагают ряд технических новаций, связанных с увеличением надежности «гибридов», а также большим запасом хода от одного заряда батареи.

Почему мы коснулись этого вопроса на нашем портале? И почему мы хотим просветить Вас в вопросах работы гибридных двигателей? Всё предельно просто и понятно. Дело в том, что многие сферы нашей жизнедеятельности буквально пронизаны взаимодействием всевозможных технологий, которые в своём симбиозе порождают гораздо более эффективные методы, гаджеты и механизмы. И конечно же не посмели отставить в сторону и двигатели для наших четырёхколёсных любимцев. И вот именно о таких агрегатах, их положительных и отрицательных сторонах, о том как они работают мы и поговорим в данной теме. А пока совершим небольшой экскурс в историю. Поехали!

Немного истории

Автомобили с гибридными «сердцами» – изобретение далеко не новое, как может показаться на первый взгляд. Первооткрывателем и воплотителем идеи гибридного двигателя стал иезуитский священнослужитель по имени Фердинанд Вербист. В 1665 году он начал работать над планами создания простых четырёхколёсных повозок, работающих на паровой и конной тяге. Но а первые серийные модели с гибридными двигателями увидели свет уже на рубеже 19-го и 20-го веков. На протяжении десяти лет, начиная с 1887 года французская Compagnie Parisienne des Voitures Electriques выпустила серию и автомобилей с гибридными моторами. А в 1900 году компания General Electric создала гибридное авто с четырёхцилиндровым бензиновым двигателем. Компания Walker Vehicle Company of Chicago до 1940 года выпускала гибридные грузовые автомобили.

Конечно, на то время производство подобных автомобилей ограничивалось небольшими партиями и созданием разного рода прототипов. Однако в наше время острая нехватка нефтяных ресурсов и постоянно прогрессирующий экономический кризис побудили автомобильных конструкторов и разработчиков вернуться к истокам и возобновить выпуск автомобилей с гибридными двигателями.

Как работает гибридный двигатель – простыми словами о новых технологиях

Ну а теперь самое время разобраться с тем, что за агрегат гибридный двигатель и почему так рьяно стали производит автомобили с такими сердцами? Гибридный двигатель представляет собой систему двух связанных между собой двигателей: бензинового и электрического. Два двигателя могут работать как в связке, так и по отдельности, всё зависит от того, какой режим работы использован в данный момент. Процессом перераспределения «полномочий» управляет мощный компьютер, который в тот или иной момент решает какой из двигателей должен сейчас работать. Для передвижения в загородном режиме всю работу берёт на себя топливный двигатель, ибо аккумулятора на трассе хватает ненадолго. Для передвижения по городу включается электродвигатель.

Если же автомобиль подвергается большим нагрузкам или ему приходится часто и довольно интенсивно разгоняться, то оба двигателя работают уже вместе. Интересен тот факт, что пока автомобиль движется на топливном моторе, электрический в это время заряжается. Автомобиль с гибридным двигателем выбрасывает в атмосферу на 90% меньше веществ, чем привычные нам топливные моторы , и это несмотря на то, что в его состав входит и бензиновый агрегат тоже. Так же потребление бензина в городе можно свести к нулю, что, конечно же, не сказать о загородных поездках.

Давайте рассмотрим как автомобиль с гибридным двигателем трогается с места. В самом начале движения и на малых скоростях работают лишь аккумулятор и электрический двигатель. Энергия, что запасена в батарее питает энергетический центр, который далее распределяет её по электромоторам, которые уже и стартуют автомобиль с места бесшумно и очень плавно. После того, как набрана максимальная для электродвигателя скорость, подключается и бензиновый агрегат. Крутящий момент на ведущие колёса уже поступает от двух двигателей в одночасье. В процессе такой работы двигатель внутреннего сгорания отдаёт часть выработанной энергии на генератор, который далее и питает электродвигатели, разгружая АКБ, излишки же энергии передаются на аккумулятор, восполняя его, утраченный на начало движения, запас.

Если автомобиль движется в нормальном режиме, то автоматом используется ведущим лишь передний привод, в остальных же случаях распределение крутящего момента подаётся уже на две оси. В режиме ускорения крутящий момент на колёса поступает в основном от двигателя внутреннего сгорания, а если необходимо нарастить динамику, то в ход идут уже и электромоторы, дополняющие ДВС. Но вот более интересным моментом всё же является торможение. Электронный «мозг» автомобиля держит под контролем включение и выключение Когда стоит подключить гидравлику, а когда и рекуперативное торможение, но предпочтение всё же отдаётся второму. То есть, когда водитель гибридного автомобиля нажимает на педаль тормоза, электродвигатели переходят генераторный рабочий режим, создавая тем самым тормозной момент на колёсах, при котором также вырабатывается электроэнергия, которая и подпитывает аккумулятор через распределительный энергоцентр. В этом то и утаилась вся суть «изюминки» гибридного двигателя.

В привычной же нам классике энергия, выделяемая при торможении расходуется в пустую, просто теряясь в пространстве как тепло от тормозных дисков и других деталей. Использование тормозной энергии очень эффективно в условиях города, когда частое торможение на светофорах – обычное дело. Система VDIM, которая является управляющей автомобильной динамикой, управляет работой всех автомобильных систем активной безопасности, объединяя их в единый «организм».

Пожалуй, первым удачным экземпляром, оснащённым гибридным двигателем, выпущенным в массы стал известный уже ныне «Prius» от компании Toyota. Этот чудо автомобиль расходует всего чуть более трёх литров бензина на каждые сто километров в городском режиме. Также японская компания пошла далее, выпустив свой люксовый гибридный кроссовер Lexus RX400h. Но и стоимость данного авто в среднем в пределах 70 000 у.е. Заметим, что первое поколение Toyota Prius уступало автомобилям того же класса с двигателями внутреннего сгорания по скоростным и мощностным характеристикам, в отличие от Lexus RX400h, который изначально составлял хорошую конкуренцию в своём классе.

После Toyota лидирующие мировые автомобильные концерны тоже не оставили без внимания использование гибридных двигателей, так как в этом было увидено решение глобальной проблемы загрязнения природной среды и топливной экономии. И так последовало объявление о создании гибридной грузовой и транспортной техники от компании Volvo Group. По их расчётам выпуск данной продукции со временем сократит потребление топлива на целых 35%.

Но при всём величайшем желании и расчётах автомобильных концернов, автомобили с гибридными двигателями пока что не раскупают по всему миру как горячие пирожки. Популярность гибридных автомобилей набирает обороты лишь в Канаде и Штатах. Спрос на гибриды среди американского населения вырос из-за резкого подорожания топлива, которое нещадно палили раньше. Ведь американский автопром всегда славился своими «мускул-карами» с невероятно мощными моторами и огромным потреблением горючей жидкости. Европейские автолюбители к автомобилям с гибридными двигателями отнеслись в целом нейтрально. Там заправляет достаточно экологичный и более экономичный, заслуживший доверие ветеран, — дизель.

Большая часть автомобилей Европы заправляются дизелем, что нельзя сказать о США. Более того автомобили с дизельными двигателями гораздо дешевле гибридных, к тому же проще и надёжнее в своей конструкции. Ведь всем известен такой постулат: «чем сложнее сконструирована система, тем менее её надёжность». Именно этот фактор и определяет количество гибридных автомобилей на территории нашей страны. Официально такие автомобили к нам не поставляют, а проблема СТО просто неминуема в случае поломки. Профильных СТО по ремонту гибридных двигателей попросту нет в нашей стране. А самостоятельно такой аппарат, думаем, вряд ли кто-то возьмётся чинить.

Устройство гибридного двигателя – описание схемы

Итак, мы с Вами вкратце рассмотрели, что такое гибридный двигатель и почему его применение не настолько распространено в мире, как того бы хотелось. Теперь хотелось бы «копнуть» поглубже и рассмотреть схему его строения. А ведь их существует три. Предлагаем начать с простейшей схемы, которая вызывает у нас наименьший интерес – это последовательный гибридный двигатель.

Последовательная схема гибридного двигателя

В данной схеме запуск автомобиля происходит от электрического мотора. Двигатель внутреннего сгорания находится в связке с генератором, питающим батарею аккумулятора. Гибридные автомобили с последовательной схемой силового агрегата (Plug-inHybrid), зачастую, выпускаются с возможностью подключения к электрической сети по окончанию поездки. Наличие данной функции подразумевает использование аккумуляторных батарей с большой энергоёмкостью, что существенно сокращает затраты топлива на использование двигателя внутреннего сгорания, что в свою очередь сокращает количество вредных выбросов в атмосферу. К таким автомобилям можно отнести Chevrolet Volt и Opel Ampera. Их так же называют электромобили с широким радиусом действия. Эти автомобили могут ехать лишь питаясь от аккумуляторной батареи со скоростью 60 км/ч и используя энергию генератора, приводящего в действие бензиновый двигатель целых 500 километров.

Параллельная схема гибридного автомобиля

При данной схеме параллельно подключенные двигатель внутреннего сгорания и электродвигатель устанавливаются таким образом, что могут работать как отдельно друг от друга, так и вместе. Такой эффект достигается благодаря конструкции агрегата, в которой бензиновый двигатель, электромотор и трансмиссия соединены автоматически управляемыми муфтами. Автомобиль с такой схемой гибридного двигателя использует электромотор небольшой мощности, примерно в 20 кВт. Его основной задачей является добавление мощности ДВС во время ускорения автомобиля.

В большей части подобных конструкций электромотор устанавливается между двигателем внутреннего сгорания и Он так же выполняет функции генератора и стартера. Известнейшими представителями среди автомобилей с последовательной схемой гибридного двигателя являются BMW Active Hybrid 7, Honda Insight, Volkswagen Touareg Hybrid, Honda Civic Hybrid. Данная схема появилась благодаря проявлению инициативы компании Honda с её системой Integrated Motor Assist — IMA. Работу данной системы можно подразделить на несколько характерных режимов:

— работа от электродвигателя;

Совместная работа электромотора и ДВС;

Работа от ДВС с параллельной зарядкой аккумуляторной батареи при помощи электромотора, который выполняет функцию генератора;

Подпитка аккумулятора в период рекуперативного торможения.

Последовательно-параллельная схема гибрида

В данной схеме электродвигатель и двигатель внутреннего сгорания связываются при помощи планетарного редуктора. Это позволяет одновременно передавать мощность от каждого из моторов на ведущие колёса в соотношении от 0 до 100% от номинальной мощности. Последовательно-параллельная схема отличается от предыдущей тем, что на первой установлен генератор, который создаёт энергию для работы электромотора.

Известными представителями автомобилей с такой схемой гибридного двигателя являются Toyota Prius, Ford Escape Hybrid , Lexus RX 450h. В данном сегменте «гибридного» рынка лидирует компания Toyota со своей системой Hybrid Synergy Drive — HSD. Силовой агрегат системы Hybrid Synergy Drive представлен следующим образом:

— ДВС связывается с планетарным редуктором;

Электродвигатель, который присоединён к коронной шестерне планетарного редуктора;

Солнечная шестерня планетарного редуктора соединенная с генератором.

Двигатель внутреннего сгорания работает в цикле Аткинсона, а значит на низких оборотах он вырабатывает малую мощь, результатом чего является лучшая топливная экономичность и меньшее количество выхлопных газов.

Авто с гибридным двигателем – плюсы и минусы

Положительные стороны гибридных двигателей

1. Самым важным плюсом автомобилей с гибридными двигателями является их экономичность. Топливный расход у таких автомобилей на 25% меньше чем у классических машин с двигателем внутреннего сгорания. А в условиях нашей ситуации с постоянно повышающимися цена на бензин это очень важный фактор.

2. Следующий не менее важный пункт Следующий по важности пункт среди положительных сторон гибридных двигателей – это экологичность. Гибридные автомобили наносят гораздо меньше урона нашей экологии чем классические. Это достигается благодаря более рациональному топливному расходу. А при полной остановке автомобиля, ДВС прекращает работать, передавая бразды правления электрическому мотору. Следовательно во время остановок гибридного автомобиля атмосфера не загрязняется выбросами СО2.

3. Батареи гибридных двигателей подзаряжаются от бензинового двигателя, чего нельзя сказать об электромобилях, что делает запас хода топливного двигателя гораздо большим. И ещё он может дольше обходиться без дозаправки.

4. Современные гибридные автомобили ничуть не уступают аналогичному классу традиционных по всем основным характеристикам. Так что развеем этот миф, которому многие, скорее всего верят.

5. В городских условиях с частыми остановками гибридные автомобили работают как электромобили.

6. Стоя на месте автомобиль с гибридным двигателем полностью бесшумен, так как он работает только на электродвигателе.

7. Заправка гибрида осуществляется бензином и таким же образом, как и традиционного автомобиля.

Минусы гибридных автомобилей

В мире нет ничего идеального, а значит и гибридные двигатели тоже имеют свои минусы.

1. И основным минусом является дорогой ремонт. Так как конструкция таких двигателей очень сложна, то и найти специалиста, который займётся устранением проблем, очень сложно. Этим и объясняется большая стоимость обслуживания гибридов.

2. Аккумуляторы, установленные на гибриды подвержены саморазрядке. Также они не переносят резких перепадов температур. А срок службы их сильно ограничен. Но до сих пор пока не выяснили то, какое влияние на окружающую среду оказывают аккумуляторы из-за чего утилизировать их является проблемной задачей.

Очевидно, конечно, что гибридные двигатели имеют больше плюсов чем минусов, но в нашей стране они не прижились пока что. Первая причина для этого – цена. Стоимость в Украине популярной Toyota Prius составляет от 850 000 гривен. А ведь он не только самый-самый в своей популярности, но и самый дешёвый. Также в России планировалось наладить выпуск гибрида под названием «Ё-мобиль», но проект был свёрнут. На сегодня самым мощным автомобилем с гибридным двигателем является BMW ActiveHybrid X6.

Борьба за экологию в наше время идёт полным ходом и очень рьяно, в связи с чем автолюбителей стимулируют к приобретению автомобилей с гибридными двигателями. Так в Америке владельцам таких автомобилей предоставляются определённые льготы и бесплатные места на парковках. В нашей стране также планируются вводиться похожие законы, в частности будут уменьшены пошлины на импорт автомобилей с гибридными двигателями. Бензиновые двигатели уже понемногу отходят на задний план, утрачивая свои позиции. И гибридные двигатели – один из основных шагов, которые предпринимаются для этого. Но пока ценовая категория этих автомобилей остаётся на том же уровне, спрос на них будет малый.

О ценах на авто с гибридными двигателями

Как и всё новое, необычное и интересное, автомобили с гибридными двигателями отличаются от своих классических собратьев большей стоимостью. Сегодня гибридные автомобили гораздо превышают в стоимости автомобили с аналогичными характеристиками, но с бензиновыми двигателями. Например, гибридная Toyota Camry превосходит по стоимости своего бензинового собрата почти на 7 000 долларов. Стоимость гибридной Honda Civic возросла на 4 000 долларов по сравнению со своей традиционной моделью. Lexus GS 450h – это прекрасный динамичный (от 0 до 100 всего за 5,9 секунд) автомобиль, который ещё и гораздо экономичнее аналогичных по мощности седанов с восьмицилиндровыми двигателями. Топливный расход этого автомобиля приблизительно 8 литров на 100 километров в смешанном цикле. Средняя розничная цена на этот автомобиль в Украине в среднем будет составлять около 80 000 долларов.

На тему внедрения гибридных автомобилей, конечно, можно рассуждать долго и занимать определённые позиции и отстаивать свои точки зрения, но ясно одно – будущее не за горами и скоро этот скачок будет совершён. Перемены в автомобилестроении грядут грандиозные! И надеемся это будет то, что нужно всем нам.

Критическая ситуация с экологией и постоянный рост цен на топливо заставляют искать производителей транспорта новые решения. Двигатели внутреннего сгорания (ДВС) усовершенствуются, модифицируются и «смешиваются» с электродвигателями. Для чего это делается, как работает гибридный двигатель, рассмотрим в сегодняшней публикации.

Идею соединить два агрегата (двигатель внутреннего сгорания и электродвигатель) новой не назовешь. В 1897 году французская компания Parisienne des Voitures Electriques начала производство авто с гибридными двигателями, а немногим позднее американская General Electric выпустила первый гибрид с бензиновым четырехцилиндровым двигателем. Но тогда такое новшество оказалась экономически нецелесообразным. Топливо было дешевым, а мощность автомобиля-гибрида уступала мощности традиционных моделей. Но времена изменились. Топливо дорожает, экологическая обстановка ухудшается. Автомобили со смешанными силовыми агрегатами стали актуальными и начали набирать популярность.

Простыми словами о сложном

Что же представляет собой гибридный двигатель? Гибридный двигатель – это система, состоящая из двух связанных между собой агрегатов: электрического и бензинового. Они могут работать как по отдельности, так и одновременно. Управляет этой системой бортовой компьютер автомобиля. Он решает, в зависимости от режима движения, какой тип силового агрегата нужно задействовать в конкретный момент времени.

Для движения по городу, когда от двигателя не требуется выработки большой мощности, используется электродвигатель. Во время движения по загородным трассам компьютер отключает электродвигатель и задействует топливный агрегат.

При смешанном режиме езды, когда двигатель автомобиля работает под нагрузкой с периодическими ускорениями и остановками – два агрегата работают в тандеме. Причем во время работы топливного двигателя, идет зарядка электрического. Отдельного внимания заслуживают .

Экономия электроэнергии в гибридных двигателях

Известно, что на движение автомобиля затрачивается огромное количество энергии. В связи с этим возникает закономерный вопрос: как электромотор даже в условиях малых нагрузок может долго работать без дополнительного прицепа с аккумуляторами. Чтобы понять принцип работы электродвигателя автомобиля, нужно проследить весь процесс от начала движения до остановки.

Когда автомобиль трогается либо движется на малых скоростях, всю работу осуществляет электродвигатель, который питается от аккумулятора. Далее в его задачу входит разогнать автомобиль до предельно возможной для электродвигателя скорости. После этого компьютер дает команду на включение топливного двигателя. При этом ДВС часть энергии отдает на генератор, который подменяет АКБ и продолжает вместо нее питать электромотор, параллельно заряжая аккумулятор. Автомобиль при этом работает на двух силовых агрегатах одновременно.

При движении со средней скоростью электродвигатель отключается, работает только ДВС, пополняя запас энергии аккумулятора. При повышении нагрузки на ДВС ему на помощь снова приходит электромотор. Но электроэнергия пополняется не только за счет работы ДВС. Тормозной механизм автомобиля с гибридным двигателем устроен таким образом, что образовавшаяся во время торможения энергия, преобразовывается в электрическую и тоже идет на питание электромотора. Такое торможение получило название «рекуперативное».

Рассмотренный выше алгоритм работы описывает общую картину работы гибридного силового агрегата автомобиля. На сегодняшний день существует три типа таких двигателей: последовательный, параллельный и смешанный.

Последовательная схема гибрида

Принцип работы такой схемы можно считать самой простой из гибридов. Двигатель внутреннего сгорания в данном типе является вспомогательным элементом и предназначен для работы генератора. Генератор, получая энергию от ДВС, преобразует ее в электрическую и запитывает электромотор, который приводит автомобиль в движение.

Такая схема, как правило, применяется в маломощных автомобилях (малолитражках). Но используемый аккумулятор имеет большую емкость, с возможностью зарядки от обычной электросети. Большая емкость АКБ позволяет минимизировать использование ДВС, то есть автомобиль может двигаться на электродвигателе, который питается только от аккумулятора. Chevrolet Volt – это одна из моделей автомобилей, в которой использована последовательная схема гибрида.

Параллельная схема гибридного автомобиля

Принцип работы параллельной схемы заключается в том, что ДВС и электромотор установлены таким образом, что появляется возможность их использовать как вместе, так и по отдельности. Но все же основная функция электромотора в такой схеме – это создание дополнительной мощности ДВС при ускорении. Кроме того электродвигатель выполняет функции стартера и генератора. Аккумуляторы при такой схеме не требуют дополнительной подзарядки, им хватает энергии, вырабатываемой при движении.

Honda Insight, Honda Civic Hybrid, BMW Active Hybrid 7, Volkswagen Touareg Hybrid – модели с параллельной схемой гибридного двигателя.

Последовательно – параллельная схема гибрида

В этой схеме ДВС и электромотор связывает между собой планетарный редуктор, при помощи которого мощность от обоих двигателей передается на ведущие колеса.

Смешанная схема отличается от параллельной наличием генератора, создающего энергию для электродвигателя.

Toyota Prius, Lexus RX 450h, Ford Escape Hybrid – это представители полного гибрида.

Положительные стороны гибридных двигателей

  1. Основное достоинство гибридов заключается в его экономичности. Минимальная экономия топлива составляет 20%, что в условиях роста цен довольно ощутимое преимущество.
  2. Совместное использование двух двигателей снижает количество выбросов СО2.
  3. Отличные ходовые характеристики, которые достигнуты благодаря рациональному накоплению и последующему перераспределению мощностей, выработанных совместно двумя двигателями.
  4. В сравнении с традиционным автомобилем гибрид обладает ощутимым запасом хода, то есть он может продолжать движение даже с пустым баком.
  5. Характеристики гибридных двигателей полностью идентичны традиционным моделям с ДВС, вопреки сложившимся стереотипам, а с учетом других преимуществ порой даже превосходит их.
  6. Электродвигатели практически бесшумны, что добавляет комфорта при эксплуатации автомобиля.
  7. В сравнении с электромобилем, АКБ гибрида заряжается от топливного двигателя, что увеличивает запас его хода.
  8. Заправка автомобиля осуществляется тем же бензином, что и традиционные авто.

Недостатки гибридов

  1. Высокая стоимость автомобиля.
  2. Обслуживание автомобиля требует больших затрат. Ремонтировать такую машину самостоятельно вряд ли удастся, а квалифицированных мастеров найти большая сложность. С комплектующими также гарантированно будут проблемы.
  3. Перепады климатических температур плохо влияют на АКБ и приводят к их саморазряду.

Внешне автомобили с гибридными силовыми агрегатами не отличаются от классических бензиновых собратьев. Конечно, если бы модели автомобилей с гибридными двигателями имели такую же стоимость, как аналоги с ДВС, а обслуживание не вызывало сложностей, вряд ли кто отказался бы от такой машины. Но на данный момент реалии таковы, что разница в цене гибрида и аналога составляет в среднем 4000 долларов. Даже если взять в расчет все плюсы таких машин, включая экономию топлива, то разница все равно будет несоразмерная. Если не будет поломок, а пробег будет значительным, машина окупится в лучшем случае лет через пять. Такое положение вещей не вселяет оптимизма. Но как говорится: «Сколько людей – столько и мнений», поэтому выбор всегда остается за конкретным человеком.

Идея создания гибридного автомобиля с использованием электрического мотора появилась больше 100 лет назад. Гибридные автомобили выполняют несколько основных функций:

  • Экономия дорогостоящего бензина за счет его замены использованием электродвигателя.
  • Гибридные автомобили являются более экологическими по сравнению с классическими бензиновыми.
  • Увеличение расстояния, преодолеваемого на гибридном двигателе за счет использования двух источников энергии.

Гибридные автомобили и их устройство

Существуют умеренные и полные гибридные автомобили. Конструкция умеренных гибридов использует бензиновый двигатель как основной, а электрический источник питания подключает как подстраховку в редких случаях. Полные же гибриды подразумевают возможность использования альтернативного источника питания в качестве основного двигателя.

Конструкции автомобилей с гибридным двигателем

Существует несколько видов конструкций гибридов, отличаемых по способу подключения двигателя:

  • Автомобили с последовательной схемой подключения. В рамках схемы использован двигатель внутреннего сгорания малой мощности, подключенный к электрогенератору. Электромотор приводит машину в движение и является основным двигательным механизмом. Модели гибридных автомобилей с такой схемой — Chevrolet Volt, а также Opel Ampera. В таких автомобилях используют электрические батареи увеличенной емкости.

Последовательная схема подключения узлов

  • Параллельная схема подключения. В рамках данной схемы могут работать вместе и по отдельности как бензиновый, так и электрический двигатели. В основном используется электромотор мощностью 20 Вт, которая возрастает при увеличении скорости автомобиля.

Параллельная схема подключения узлов

  • Смешанная, последовательно-параллельная схема. Принцип построения такого двигателя схож с двигателем с параллельной схемой, но в смешанную схему добавлен генератор, от которого питается электромотор.

Последовательно-параллельная схема подключения узлов

Как работает гибридный двигатель?

Когда машина начинает движение, расходуется запас электромотора и аккумулятора. На высокой скорости к работе электрических источников энергии подключается бензиновый двигатель. В результате работы бензинового двигателя образуется некий излишек энергии, который подзаряжает генератор. От генератора питается электромотор, а он, в свою очередь, подзаряжает аккумулятор .

При торможении используется принцип рекуперативного торможения – электромотор в этом случае выполняет функцию генератора, подпитывая аккумулятор. Таким образом, энергия, полученная в результате торможения, используется на благо автомобиля.

Устройство гибридного автомобиля

Гибридный авто состоит из следующих основных узлов:

  1. Бензиновый двигатель (двигатель внутреннего сгорания). Но в гибридных автомобилях, в отличие от классических, ДВС маломощный, так как используется в тандеме с электромотором.
  2. Электрический двигатель. Альтернативный источник энергии для автомобиля. Часто в таких двигателях используется технология рекуперации – электромотор работает не только в качестве силовой установки, приводящей машину в движение. Он также выполняет функции генератора, накапливая энергию во время торможения и спуска с возвышенностей.
  3. Генератор предназначен для производства электроэнергии.
  4. Аккумуляторные батареи хранят запас электроэнергии для электродвигателя.
  5. Топливный бак используется для хранения бензина для ДВС.
  6. Коробка передач позволяет управлять как ДВС, так и электродвигателем.

Устройство гибридного авто на примере Toyota Prius

Автомобиль гибрид предназначен, в первую очередь, для эффективного использования энергоресурса. Для достижения этого эффекта используется несколько приемов:

  1. Используется энергия торможения за счет технологии рекуперации.
  2. Бензин экономится за счет переключения механизма на работу электромотора.
  3. При производстве машины гибрида используют легкие материалы, которые облегчают конструкцию, тем самым уменьшая потребление ресурсов.
  4. Эффективно используются аэродинамические свойства материалов и конструкций.

Индустрия гибридных авто активно развивается, ведь пока мы не можем говорить о совершенстве данных конструкций и их доступности. Рассмотрим более подробно некоторые преимущества и недостатки конструкций гибридных автомобилей:

  • Экономия при расходе топлива и энергоресурсов. Несомненный плюс гибридов – сокращение расходов, к тому же электромотор может самостоятельно производить энергию.
  • Экология. Гибриды существенно меньше вредят окружающей среде, чем классические автомобили.
  • Дальность пробега. Гибридные автомобили заправляют гораздо реже, чем обычные бензиновые.
  • Аккумуляторные батареи гибридов гораздо легче и удобнее в использовании, чем батареи электрических автомобилей.
  • Электродвигатель работает практически бесшумно.
  • Гибридный автомобиль может обходиться без ДВС на городских улицах.

Но существуют и некоторые недостатки, связанные с гибридными машинами:

  • Аккумуляторы электродвигателей должны постоянно эксплуатироваться, в противном случае срок из действия сокращается. Кроме того, они способны самостоятельно разряжаться, не переносят резких перепадов температур. Еще не развита инфраструктура предприятий, способных правильно утилизировать эти элементы.
  • Сложная конструкция двигателя делает его ремонт сложным и дорогостоящим. Часто детали невозможно отремонтировать и приходится заказывать новые у производителей, что затягивает процесс ремонта.
  • Гибридные двигатели работают в основном с бензиновыми автомобилями, хотя использование дизельного топлива экономически более выгодно.
  • Стоимость автомобилей с гибридными двигателями гораздо выше средней на рынке. Такое дорогое приобретение не всем по карману.

Не смотря на некоторые недостатки, отрасль производства гибридных автомобилей динамично развивается и совершенствуется. С каждым новым сезоном производители представляют лучшие гибридные автомобили , обладающие более широким набором функций и более доступными для автолюбителей.

«Мягкий» гибрид, новый двигатель, полный привод и множество систем Suzuki для помощи водителю. Представлен новый кроссовер Suzuki S-Cross

Компания Suzuki представила новый кроссовер S-Cross, который поступит в продажу в Европе уже в конце этого года. Автомобиль будет производиться на заводе Magyar Suzuki в Венгрии.

Салон Suzuki S-Cross получил эргономичные кожаные сиденья с оригинальной декоративной отделкой и большой панорамный люк. Сдвижные панели панорамного люка создают обширный проём на крыше. Когда люк закрыт, общая длина стеклянных панелей составляет 1000 мм. В открытом состоянии длина проёма — 560 мм. В салоне предусмотрено много функционального места для хранения вещей, объём багажного отделения составляет 430 литров.

Автомобиль получил трёхмерную широкоформатную приборную панель, 9-дюймовый дисплей мультимедийной системы с возможностью беспроводного подключения смартфона, отображающий всю информацию об автомобиле, а также эргономичную шайбу управления системой полного привода Allgrip Select.

Новый Suzuki S-Cross комплектуется 1,4-литровым турбированным двигателем Boosterjet, который имеет функцию прямого впрыска топлива и систему «мягкого» гибрида SHVS 48В. Новая гибридная система Suzuki включает недавно разработанный двигатель внутреннего сгорания в сочетании с одним электромотором (MGU) и роботизированной коробкой переключением передач (AGS). Такая схема позволяет двигаться как в гибридном режиме, так и используя только электротягу, что приводит к значительному снижению расхода топлива.

Новый Suzuki S-Cross оснащён фирменной системой Suzuki Safety Support, которая включает функцию автоматического торможения, адаптивный круиз-контроль с функцией Stop&Go, камеру кругового обзора, а также функцию оповещения и предотвращения выезда из полосы движения, мониторинг слепых зон, помощь при трогании на подъёме и другие системы помощи водителю.

Suzuki S-Cross будет доступен в восьми цветах: Silky Silver Metallic, White, Cool White Pearl, Titan Dark Gray Pearl Metallic, Cosmic Black Pearl Metallic, Canyon Brown Pearl Metallic, Energetic Red Pearl, Sphere Blue Pearl.

Гибридный автомобиль: разновидности электродвигателей hybrid фото

Гибридный автомобиль это комбинация электродвигателя и двигателя внутреннего сгорания привода, но из-за нескольких типов этого привода обобщенного описания нет.

Классификации гибридов:

  • микрогибриды;
  • мягкие гибриды;
  • полные гибриды.

Основные узлы (структура) гибридного автомобиля

Чтобы понять, как работает гибридный автомобиль, вы должны понимать его внутреннюю структуру. Ниже приведены 6 основных особенностей его структуры.

Топливный бак

Есть топливный бак для бензина, как в обычном автомобиле. Благодаря передовым технологиям в гибридных автомобилях, бензин будет меньше расходоваться. Более высокая эффективность, как следствие, уменьшается расход топлива и меньше вредных выбросов.

Трансмиссия

В большинстве гибридных автомобилей по-прежнему используется обычная трансмиссия, как в обычном бензиновом автомобиле. Однако есть новые трансмиссии, которые разрабатываются специально для некоторых гибридных автомобилей и электромобилей, таких как Toyota Prius.

Батарея гибрида

Батарея питает электродвигатель гибридного автомобиля. Аккумуляторы так же получают энергию от электродвигателя. Это один из способов сохранить запас  энергии.

Генератор

Любой серийный гибридный автомобиль имеет генератор, который приводится в действие бензиновым двигателем. Генератор вырабатывает электроэнергию для электродвигателя и заряжает аккумулятор. По сути, это способ преобразования бензина в электрическую энергию для двигателя и аккумулятора.

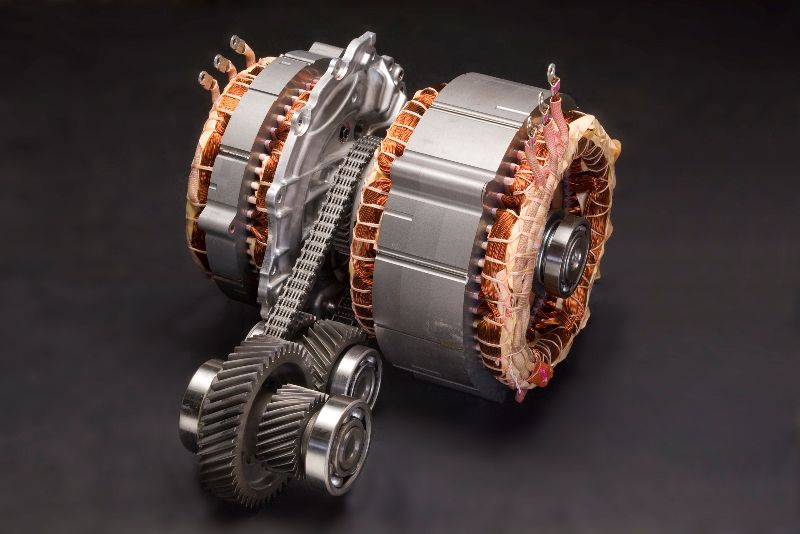

Электродвигатель гибрида

Наличие электродвигателя делает  автомобиль гибридным. Электродвигатель ускоряет автомобиль, получая энергию от аккумулятора. Также электродвигатель возвращает энергию аккумулятору, если вы замедляете движение автомобиля.

Бензиновый двигатель

Гибридный автомобиль по-прежнему имеет бензиновый двигатель. Он остается основным источником энергии транспортного средства, поскольку 1 литр бензина имеет такую же энергию, как половина заряда батареи.

Микрогибриды

В случае с микрогибридом электродвигатель не используется для движения автомобиля. Электродвигатель действует как генератор и стартер, приводя в движение коленчатый вал.

Когда водитель запускает двигатель, при движении микрогибрид превращается в генератор, который восстанавливает энергию, а когда водитель замедляет ход или тормозит — преобразует энергию в электричество для зарядки аккумулятора.

Мягкий гибридный автомобиль

У мягкого гибрида сложная конструкция, но все же электродвигатель не может привести машину в действие самостоятельно.

Электродвигатель служит только помощником двигателя внутреннего сгорания, и его задача заключается в первую очередь в рекуперации энергии во время торможения и поддержке двигателя внутреннего сгорания во время разгона автомобиля.

Полный гибрид

Полный гибрид – современное решение, в котором электродвигатель играет множество ролей. Может не только управлять автомобилем, но и поддерживать двигатель внутреннего сгорания, а также восстанавливать энергию при торможении.

Гибридные приводы также различаются тем, как двигатель внутреннего сгорания и электродвигатель соединены друг с другом. В зависимости от этого различают серийные, параллельные и смешанные гибриды.

Серийный гибридный автомобиль

В серийном гибриде двигатель внутреннего сгорания никак не связан с ведущими колесами. Роль двигателя заключается в приведении в действие генератора электрического тока — расширитель диапазона. Вырабатываемая таким образом энергия используется электродвигателем. Двигатель внутреннего сгорания вырабатывает электричество, которое направляется на электродвигатель, приводящий в движение колеса.

Этот тип системы привода требует для работы двух электрических блоков, один является генератором, а другой — источником привода. Благодаря тому, что двигатель внутреннего сгорания механически не связан с колесами.

Двигатель может работать в оптимальных условиях, то есть в соответствующем диапазоне скоростей и с небольшой нагрузкой. Это снижает расход топлива и двигателя внутреннего сгорания.

Во время движения, когда аккумуляторные батареи, питающие электродвигатель, заряжены, двигатель внутреннего сгорания выключен.

Когда накопленные энергоресурсы исчерпаны, блок сгорания запускается и приводит в действие генератор, который питает электрический блок. Это решение позволяет продолжать движение без необходимости заряжать аккумуляторы от розетки, хотя ничто не мешает использовать шнур питания после прибытия в пункт назначения и подзарядить аккумуляторы от сети или на станции зарядки.

Преимущества

Езда на электротяге без использования ДВС.

Высокая стоимость.

Большие габариты и вес привода

Параллельный гибридный автомобиль

В параллельном гибриде двигатель внутреннего сгорания играет главную движущую роль, а электродвигатель — вспомогательную. Причем параллельные гибриды бывают с одним или двумя сцеплениями или с разделенными осями. В случае с одним сцеплением электрический блок постоянно подключен к двигателю внутреннего сгорания, что, в свою очередь, исключает возможность независимой работы обоих блоков.

Привод с двойным сцеплением имеет больше преимуществ, потому что блок сгорания не подключен постоянно к электрическому– поэтому возможна независимая работа благодаря муфте, используемой между блоками.

На практике это означает, что, в отличие решения, где движение в электрическом режиме приводит в движение коленчатый вал, в системах с двойным сцеплением можно без проблем использовать электродвигатель даже на высоких скоростях.

Тем не менее, есть некоторые ограничения, ведь при езде на автомобиле только на электродвигателе, он не работает на полную мощность. Некоторая часть этой мощности должна храниться в «резерве» на случай, если потребуется запустить двигатель внутреннего сгорания.

В гибридном приводе с одним сцеплением часть энергии поглощалась двигателем, в случае версии с двойным сцеплением во время рекуперации энергии при торможении электрические двигатели и двигатели внутреннего сгорания отключаются, благодаря чему энергия, генерируемая при торможении, передается на зарядку аккумулятора.

Гибридный привод с разделенными мостами отличается тем, что топочный и электрический агрегат никак не связаны друг с другом. Двигатель внутреннего сгорания приводит в движение передние колеса, а задние колеса приводиться в движение электродвигателем (или наоборот). Если оба привода работают одновременно, мы имеем полный привод с распределением мощности в пропорциях.

Еще одной положительной особенностью описанного является то, что электрический агрегат может работать с высокой частотой вращения. Конечно, при торможении электродвигателю приходится восстанавливать энергию.

С другой стороны есть ограничение — электродвигатель при торможении не может работать как стартер и генератор переменного тока. Следовательно, требуется отдельный элемент, выполняющий роль стартера для двигателя внутреннего сгорания.

Таким образом, параллельные гибриды, гибриды с осями с двумя сцеплениями и с раздельными мостами, характеризуются высокой эффективностью и возможностью поддерживать обычный привод в широком диапазоне работы. Кроме того, такая система занимает относительно мало места, недорога в производстве, что приводит к окончательной закупочной стоимости.

Преимущества

Высокий потенциал рекуперации энергии при торможении (относится к гибридам с двойным сцеплением и раздельным мостом).

Относительно недорогие затраты на производство и закупку.

Небольшие габариты и простота конструкции.

Требуются отдельные генератор и стартер.

Смешанный гибрид

Смешанный гибрид — это комбинация последовательного и параллельного привода. В этом случае двигателю внутреннего сгорания помогают два электродвигателя. Мощность двигателя внутреннего сгорания делится с помощью планетарной передачи на электрическую и механическую, которая передаётся непосредственно на ведущие колеса.

В зависимости от потребностей один из электрических блоков приводит в движение автомобиль, поддерживает двигатель внутреннего сгорания или восстанавливает энергию при торможении.

Второй — поддерживает электродвигатель или заряжает батареи. Также действует как стартер, который отвечает за запуск двигателя внутреннего сгорания.

Планетарная передача, в свою очередь, заменяет коробку передач, хотя конкретный способ работы планетарной передачи придется по душе не каждому водителю.

Преимущества

Высокая эффективность по сравнению с серийными гибридами.

Экономия топлива.

Несколько режимов вождения на выбор.

Работа планетарной передачи.

Видео: Принцип работы гибрида Toyota на примере Lexus gs450h

Популярные гибридные автомобили: характеристики, мощность, год выпуска, расход топлива, разгон

Название год выпуска Мощность (л. с.)

ДВС. литр

Электро  -двигатель, мощность Гибрид

литр

Ёмкость,

кВт*ч

Разгон до 100 км/ч

секунды

Масса, кг Кузов

Гибридный автомобиль Toyota

Prius 1997 — 2000 1,5  /58 41 5 1,73 15,5 (160) 1240 Седан
Prius 2000 — 2003 1,5  /72 45 5 1,78 13,4 (160) 1220
Prius 2003 — 2011 1,5  /76 68 5 2 км. 1,31 10,9 (180) 1310 -1495 Хетчбэк
Prius 2009 1,8  /99 82 3,9 2 км. 1,31 10,4 (180) 1310 -1495
Prius 2015 1,8  /98 72 /7,2 2,7 10 (180) 1280
PriusPHV 2012 1,8  /99 82 3.2 25 км. 4,4 10,8 (180) 1410 -1525
PriusPHV 2017 1,8  /98 72/31 2,7 68,2 км. 8,8 1510-1530
Prius a (7 мест) 2011 1,8  /99 82 4,1 2 км.1,31 11,3 (180) 1480 -1640 Универсал
Prius a (5 мест) 2011 1,8  /99 82 4,1 2 км.1,31 (180) 1450 -1470
Aqua 2011 1,5 / 74 61 2.7 10,7 (180) 1050 — 1120 Хетчбэк
Yaris Hybrid 1,5  /75 61 3,3 11,8 1085 -1150
Corolla Axio Hybrid 2013 1,5  /74 61 3 11,5(180) 1140 -1180 Седан
Corolla Fielder Hybrid 2013 1,5  /74 61 3 1180 -1270 Универсал
SAI 2009 — 2013 2,4  /150 143 4,5 7 (180) 1570 -1630 Седан
SAI 2013 2,4  /150 143 4,5 7 (220) 1570 -1630
Camry Hybrid 2006-2009 2,4  /147
Camry Hybrid 2,5  /160 143 4,3 1550
Crown Hybrid 2008 —  2012 3,5 6,3 1830
Crown Athlete/Royal 2,5  /178 143 4,3 1640 -1680
Crown Majesta 3,5  /292 200 5,5 1830
Crown Majesta Four 2,5  /178 143 5,3 1810
Auris Hybrid 1,8  /99 82 3,6 10,9 (180) 1385 -1500 Хетчбэк
Auris Touring Sports Hybrid 1,8 / 99 82 3,7 11,2 (175) 1410 -1500 Универсал
Harrier Hybrid 2014 2,5  /152 143 /68 4,7 1750 -1800
Harrier Hybrid 2005 — 2013 3,3  /211 5,6 1930 -1960
Avalon Hybrid 2,5 152 1630 Седан
Highlander Hybrid 3,5 Универсал
Alphard Hybrid 2003 — 2008 2,4  /131 6,1 2040 Микроавтобус
Alphard /Vellfire Hybrid 2011 2,4  /150 143 /68 6.2 2110 -2200
Voxy Hybrid 2014 1,8  /99 82 4,2 1610 -1620 Минивэн
Esquire Hybrid 2014 1,8  /99 82 4,2 1610 -1620
Estima Hybrid 2006 2,4   /150 143 /68 5,6 1940 -2010
Estima Hybrid 2001 — 2006 2,4   /131 5,6 1860
Dyna Hybrid 2014 4,0  Дизель /150 49 Грузовик
Toyoace Hybrid 2014 4,0  Дизель /150 49
Mirai 2014 154 20 9,6 1850 Седан
Sienta 2015 1,5  /74 61 3,7 12,5(180) 1380 Минивэн
Lexus
CT 200H 2011 1,8  /99 82 3,3 1380 -1440 Хетчбэк
HS 250h 2009 2,4  /150 143 4,9 1640 Седан
IS 300h 2014 2,5  /178 143 4,3 8,4 (200) 1670
ES 300h 2,5  /161 143 5,2 8,5 (180) 1765 — 1785
RX 450H 2009 3,5  /249 167 /68 6,0 7,8 (200) 2185 -2280 Универсал
RX 450H 2009 3,5  /249 167 5,7 2040 -2315
NX 300H 2014 2,5  /152 143 5,1 9,3 (180) 1760 -1790
NX 300H 2014 2,5  /152 143 /68 5,1 1820 -1850
RC 300H 2014 2,5  /178 143 4,3 1740 Купе
GS 300H 2014 2,5  /178 143 4,3 1730 -1770 Седан
GS 450H 3,5  /295 200 5.5 1820 -1860
LS 600H 5,0  /394 224 8,6 6,1 (250) 2230 -2320
LS 600HL 5,0  /394 224 8,6 2320 -2380
Daihatsu Mebius 2013 1,8  /99 82 3,8 1460 Универсал
Daihatsu Altis 2,5  /160 143 4,3 1540 Седан
Mazda Axela Hybrid 2013 2,0  /99 82 3,6 1390 -1410

Гибридный автомобиль Nissan

Altima Hybrid 2007 2,5  /158 41 7,1 8,7
Fuga Hybrid 3,5  /306 68 5,6 1820 — 1870
Cima Hybrid 2012 3,5  /306 68 6,0 1930-1950
Skyline 350GT Hybrid 4WD 2013 3,5  /306 68 5,9 1840
Skyline 350GT Hybrid 2WD 2013 3,5  /306 68 5,4 5,5 1760
Serena Hybrid 2012 2,0  /147 2,4 6,3 1650 Минивэн
Mitsubishi Гибридный автомобиль
Outlander PHEV 2,0  /118 82 /82 4,9 60 км 12 9 (170) 1780 — 1830 Универсал
Dignity 2012 3,5  /306 68 6,0 1950 Седан
Ryugi Hybrid 2014 1,5  /74 61 7,5 1150
Subaru XV Hybrid 2014 2,0  /150 13,6 5,0 1500-1510 Универсал
Subaru Impreza Sport Hybrid 2,0  /150 13,6 4,9 1490-1500 Хетчбэк
Suzuki Landy Hybrid 2012 2,0  /147 2,4 6,5 1660 Минивэн

Honda гибриды

Vezel Hybrid 2013 1,5  /132 29,5 3,7 Li-Ion 8 1270-1300 Хетчбэк
Vezel Hybrid 4WD 2013 1,5  /132 29,5 4,3 1350-1380
Shuttle Hybrid 2015 1,5  /110 29,5 3,1 1190-1240
Shuttle Hybrid 4WD 2015 1,5  /110 29,5 3,6 1260-1300

Как работает гибридный двигатель: принцип работы

Главный силовой агрегат современных машин – двигатель внутреннего сгорания. Но в условиях истощения залежей нефти, роста требований к экологической чистоте топлива инженеры прибегают к новым технологиям. Полный отказ от углеводородного топлива или снижение его расхода обеспечивают электрический мотор или гибридный машинный двигатель. Последнюю деталь устанавливают на современных авто.

История гибридных двигателей

Гибридный автомобильный двигатель – это система из бензинового мотора внутреннего сгорания и электродвигателя. Впервые выпуском подобного транспорта занялся бренд Parisienne des Voitures Electriques в 1897 году. Американская компания General Electric приступила к производству гибридов с 1900 году. Инженеры корпорации создали машину с четырехцилиндровым двигателем на бензине. Абсолютно новый вид транспорта был экономически нецелесообразным по причинам низкой мощности и дешевизны топлива.

Интересно знать! Грузовики-гибриды несерийно выпускались в Чикаго до 1940-х годов.

Ввиду ухудшения экологической обстановки, подорожания топлива для ДВС идея создания смешанных силовых агрегатов стала актуальной в наше время. Серийное производство гибридов практически первыми наладил бренд Тойота. Авто Toyota Prius liftback были выпущены в 1997 году. В 1999 Хонда презентовала модель Insight. На 2014 год количество гибридов составило более 7 млн.

Принцип работы и устройство гибридных двигателей

Современные инженеры подробно объясняют, что же такое мотор-гибрид в машине.  Двигатель представляет собой систему из бензиновой (дизельной) и электрической силовых установок. Для полноценной работы цепи задействуются другие узлы с компьютерным управлением.

Полная конструкция гибрида

Понять, как же работает современный гибридный автомобильный двигатель, поможет описание его устройства. Мотор состоит из:

  • двигателя внутреннего сгорания. Конструкция детали разрабатывалась так, чтобы облегчить вес, минимизировать затраты топлива и количество вредных выбросов;
  • электрического двигателя. Он сгенерирован с топливным баком и может вырабатывать энергию для заряда АКБ. Деталь встраивается в силовую систему или располагается отдельно. Есть модели с двумя вариантами размещения;
  • трансмиссии. В зависимости от типа гибрида существуют интегрированные коробки передач, КПП с механикой или автоматическим управлением. Некоторые детали работают по принципу плавной нагрузки;
  • топливного бака. Обеспечивает подачу топлива в ДВС;
  • аккумуляторы. В гибридных машинах устанавливаются две батареи – высоковольтная для работы мотора и на 12 В для запитки бортовой системы. Системы запускаются от аккумулятора стандартного типа – высоковольтный и инвертор функционируют только при постоянном охлаждении;
  • инвертор. Нужен для преобразования тока, идущего от высоковольтного аккумулятора в переменный трехфазный для электромотора, регулировки распределения энергии;
  • генератор. Работает по принципу электрического агрегата, производит электроэнергию.

Интересно знать!

При сгорании 1 л бензина и от работы аккумулятора массой 4,5 ц получается одинаковое количество энергии.

Функционирование двигателя-гибрида

Принцип бесперебойной работы современного гибридного двигателя основывается на отдельном или одновременном функционировании ДВС и электромотора. Для управления системой применяется бортовой компьютер. Прибор по режиму движения определяет вид активного силового агрегата:

  • на городских дорогах требуется электродвигатель с небольшой мощностью;
  • при езде на загородном шоссе задействуется топливный мотор;
  • в смешанном режиме (периодические остановки и ускорения) агрегаты работают вместе.

Важно! В процессе работы ДВС происходит зарядка электрического мотора.

Схемы взаимодействия мотора и ДВС

Развитие технологии гибридных двигателей привело к реализации нескольких вариантов взаимодействия электроагрегата и стандартного мотора.

Последовательная схема

В схеме series hybrid ДВС активирует генератор, вырабатывающий энергию для запитки электрического двигателя, вращающего колеса. Последовательный автомобиль-гибрид задействует маломощный ДВС, но только в условиях максимального КПД. Модели-малолитражки выпускаются с большой АКБ.

Параллельная схема

Оснащение машины системой parallel hybrid обеспечивает вращение колес от бензинового и электрического мотора. Электрическая установка также выполняет функции стартера и генератора, располагается между коробкой передач и ДВС.  Дополнительная мощность создается электродвигателем в зависимости от режима езды. Аккумуляторные батареи отличаются компактностью, заряжаются при движении машины.

Подробное описание параллельной схемы для гибридной силовой моторной установки современного автомобиля отмечает ее недостаток. Электрический двигатель не выполняет одновременное вращение колеса и зарядку батареи.

Последовательно-параллельная схема

Смешанный гибрид совмещает последовательную и параллельную схему работы. Электрические агрегаты работают как генератор, создавая электроэнергию и как мотор, создавая тягу. Для объединения двигателей используется планетарный редуктор. ДВС вырабатывает минимум мощности при цикле Аткинсона, что обеспечивает экономию топлива. Устройство параллельно-последовательной схемы и принцип для работы смешанного гибридного двигателя предполагают:

  • работу в эконом-режиме. На электрической тяге ДВС выключен, запитка электромотора происходит от аккумулятора;
  • поддержку скорости движения. Мощность ДВС распределяется по колесной системе и генератору. В это время выполняется одновременная запитка параллельного электроагрегата и дозарядка АКБ;
  • интенсивное ускорение. При высоких нагрузках ДВС и электрическая часть функционируют параллельно. Электромотор подпитывается от батареи без утраты мощности генератором.

Важно! Наиболее эффективно принцип комбинированной тяги реализован у бренда Тойота и называется Hybrid Synergy Drive.

Преимущества и недостатки гибридных авто

Транспорт с гибридной силовой установкой расходует на 30 % меньше топлива по сравнению со стандартными моделями. На этом преимущества использования гибридного автомобильного двигателя не заканчиваются:

  • минимальное количество вредных выбросов за счет технологий рекуперативного торможения, наличия емкой АКБ;
  • согласованность функций ДВС и электромотора;
  • полезные инновации – опции стоп-старта, рециркуляции отработанных газовых смесей (подогревают тосол), изменение фазы распределения газов;
  • наличие водяного насоса с электроприводом, системы климат-контроля и усиления руля, улучшенного качения покрышек;
  • эффективность при работе на холостом ходу в городских условиях;
  • возможность продолжительной поездки без дозарядки аккумулятора – заправляется бак;
  • поддержка выбранного режима за счет компьютерного управления;
  • низкий уровень шума работающего мотора.

К недостаткам моделей с гибридными установками относятся:

  • необходимость регулярной нагрузки на АКБ;
  • батарея может разряжаться до критического состояния при низкой температуре;
  • проблемы с самостоятельным ремонтом машины;
  • дорогая цена запчастей, которые не всегда есть в наличии в сервисных центрах.

Минусом для некоторых пользователей является высокая цена транспорта – даже недорогие японские гибридные автомобили Toyota Yaris стоят около 18 тыс. евро.

Типы гибридных агрегатов

Гибридный современный двигатель – экономичный и экологичный агрегат, но полностью разобраться, что же это такое, поможет обзор вариантов исполнения основной конструкции:

  • микрогибридный силовой агрегат. Электрическим компонентом привода является стартер или генератор, отвечающий за функции старта и стопа. Кинетическая энергия используется по принципу рекуперации, то есть переходит в электрическую. Привода исключительно для электротяги нет. АКБ с наполнителем из стекловолокна – на 12 Вольт, адаптирована к частым стартам;
  • среднегибридный силовой агрегат. Что значит в этом случае гибридный машинный двигатель? Деталь поддерживает функции ДВС, но транспорт не ездит на электротяге. Средние гибриды могут регенерировать часть кинетической энергии при торможении. Она переходит в электрическую и накапливается в АКБ. Батарея и электроузлы работают на высокой мощности. В режиме смещения точки нагрузки при помощи электрического генератора у теплового мотора повышается эффективность;
  • полногибридный силовой агрегат. Высокомощный генератор интегрируется с ДВС. Есть функция движения при электрической тяге при маленькой скорости авто. Электрогенератор запитывает двигатель внутреннего сгорания с функцией старт-стоп в рабочем режиме. Высоковольтный аккумулятор заряжается в процессе рекуперации. Разделительное сцепление ДВС и электромотора обеспечивает быстрое отсоединение одной системы от другой.

Интересно знать!

Микрогибридные силовые агрегаты впервые сконструировал и выпустил бренд Тойота.

Классификация по степени электрификации

В зависимости от электрификации существует несколько видов гибридных машин.

Микрогибрид

У моделей есть функции рекуперации энергии во время торможения, автоматика типа стоп-старт. Микрогибриды подразделяются на три типа:

  • машины с системой старт-стоп;
  • транспорт со старт-стопом и рекуперативным торможением;
  • модели, объединяющие две технологии, со свинцово-кислотным AGMаккумулятором и объединенным блоком стартера/генератора.

При экономичности топлива и экологичности, электрического воздействия на привод не происходит.

Важно! Данный транспорт нельзя назвать гибридными машинами на 100 %.

Мягкий гибрид

Что же такое мягкий двигатель типа гибрид? Электрическая силовая установка обеспечивает поддержку ДВС, работа в режиме чистого электричества не осуществляется. Рекуперация происходит только при торможении. Конструкция моделей не предусматривает маховика, на его месте находится стартер-генератор. Мягкие гибриды отличаются небольшой мощностью, которая компенсируется электрической частью только при ускорении или разгоне.

Интересно знать! Система Kinetic Energy Recovery мягкогибридных машин также используется в Формуле-1.

Полный гибрид

Электрическая часть задействуется в режиме поездок по городу, на высоких скоростях работает стандартный ДВС. Схема соединения электромотора с двигателем внутреннего сгорания реализуется последовательным, комбинированным или разветвленным способом.

Транспортное средство не заряжается от сети, а только в процессе рекуперации. При разрядке литий-ионного аккумулятора можно переключиться на ДВС.

Гибриды-плагины

Что такое plug-in и надежный ли это гибридный автомобильный двигатель? Электрическая часть осуществляет сбор энергии для заряда батареи, совместно с двигателем внутреннего сгорания обеспечивает вращение колес.

Инновационные модели двигаются при задействовании усилий двух моторов, отличаются объемной мощной батарей (от 70 до 100 лошадей). Рядом с люком бензобака расположен порт для зарядки от розетки. Особенность плагинов – преодоление расстояния до 50 км только на электрической тяге.

Привод дополнительных аксессуаров в автомобилях с полным гибридным приводом

Конструкционные доработки привода дополнительных агрегатов заключались в том, чтобы компоненты работали не от ДВС, а от электричества. Приводная часть полногибридных моделей включает следующие элементы:

  • вакуумный насос электрического типа. Деталь служит для понижения давления усилителя тормоза и поддерживает подачу низкого давления при старте и остановке;
  • электрогидравлический усилитель управления рулем. Используется, чтобы во время автоматической остановки двигателя рассоединить ДВС и усилитель. Технология позволяет оптимизировать топливные затраты;
  • компрессорный кондиционер с электрическим приводом. Отвечает за охлаждение салона при автоостановке. Деталь обеспечивает отсоединение компрессорного привода кондиционера и ДВС. Электрокомпрессор всасывает, сжимает фреоновый газ и направляет его в систему для прокачки;
  • электроблок управления кондиционером. Регулирует температуру испарения от 800 до 9000 мин.

Важно!

Полный гибридный привод – единственный вариант гибридов, объединяющий функции старт-стопа, рекуперации, режим электротяги и систему E-Boost.

Перспективы автомобилей-гибридов

Новизна технологии совмещенного мотора приводит к неполному пониманию автолюбителями, что же такое и как работает гибридный двигатель на подобном автомобиле. С учетом 20-летних разработок бренда Тойота у гибридов есть множество перспектив развития. Машины с облегченным кузовом, емкими и компактными аккумуляторами, простой и быстрой зарядкой, усовершенствованным режимом рекуперации в ближайшем будущем завоюют рынок.

У гибридных авто ДВС не подвергается критическим нагрузкам, а с учетом цикла Аткинсона его моторесурс выше, чем у стандартного двигателя. Для сокращения расходов на топливо машины оснащаются ГБО, совместимыми с электронными блоками управления. При внешней схожести с бензиновой техникой автовладельцы сталкиваются со сложностью обслуживания и огромным разбегом стоимости. Даже при отсутствии поломок и значительном пробеге цена машины окупиться через 5 лет. Но минимальные затраты на горючее стоят таких вложений.

Однако, будущее гибридного транспорта – только за моделями plug-in, которые реально экономят топливо. Плагины привлекательны бесшумным плавным электродвигателем, динамикой бензинового мотора, обеспеченной массивным электрическим бустом. Чтобы использовать машину полноценно, необходимо развитие зарядной инфраструктуры – установка специальных розеток на АЗС.

Гибриды Toyota. Всегда заряжены. Восемь гибридов Toyota на любой вкус

Гибриды Toyota. Всегда заряжены. Восемь гибридов Toyota на любой вкус


Наступило время выбрать себе самозаряжающийся гибрид Toyota. Для 8 различных моделей гибридных автомобилей Toyota, включая столь любимые SUV – RAV4 и C-HR, процентная ставка составляет 0,99% + 6-месячный EURIBOR*.

С новейшими гибридными автомобилями Toyota ты можешь ездить аж до половины времени в электро-режиме**, и его не надо заряжать от внешнего источника – гибриды Toyota всегда заряжены. Выбери свой гибрид № 1!

Your browser does not support the HTML5 Video element.

НАЙДИ СВОЙ ГИБРИД

Открой ссылки и ознакомься с теми моделями Toyota, в выборе двигателей которых доступен самозаряжающийся гибрид Toyota:

Yaris Hybrid – новейший компактный гибридный автомобиль Toyota!

Toyota Yaris Hybrid

Кликните на маленькие картинки чтобы открыть фото

C-HR Hybrid – возможно, самый стильный городской SUV!

Toyota C-HR Hybrid

Кликните на маленькие картинки чтобы открыть фото

Corolla Hybrid хэтчбек – спортивный и вызывающий!

Toyota Corolla Hybrid hečbeks

Кликните на маленькие картинки чтобы открыть фото

Corolla Sedan Hybrid – классический и элегантный автомобиль с новейшими технологиями!

Corolla Sedan Hybrid

Кликните на маленькие картинки чтобы открыть фото

Corolla Touring Sports Hybrid – практичный, просторный и престижный!

Corolla Touring Sports Hybrid

Кликните на маленькие картинки чтобы открыть фото

Camry Hybrid – автомобиль бизнес-класса с отличной управляемостью и комфортом!

Toyota Camry Hybrid

Кликните на маленькие картинки чтобы открыть фото

RAV4 Hybrid – легендарный SUV Toyota в пятом поколении!

Toyota RAV4 Hybrid

Кликните на маленькие картинки чтобы открыть фото

Prius – пионер гибридных технологий Toyota, автомобиль как бренд!

Toyota Prius

Кликните на маленькие картинки чтобы открыть фото

Prius Plug-In Hybrid – самозаряжающийся гибрид для самых требовательных пользователей!

Toyota Prius Plug-In Hybrid

Кликните на маленькие картинки чтобы открыть фото

ПОЛУЧАЙ УДОВОЛЬСТВИЕ ОТ НОВЕЙШИХ ТЕХНОЛОГИЙ КАЖДЫЙ ДЕНЬ!

Гибридные автомобили Toyota позволят тебе сэкономить горючее и снизить расходы, а также предлагают самую низкую эмиссию CO2 в своем классе. Так как все они являются самозаряжающимися гибридами (кроме Prius Plug-in Hybrid), то аккумуляторы не нужно подключать к зарядке, чтобы их зарядить. Прочти часто задаваемые вопросы о гибридах и узнай, что гибриды Toyota могут тебе предложить:

1. НУЖНО ЛИ ЗАРЯЖАТЬ ГИБРИДЫ?

Инновации без неудобств. Кроме Prius Plug-in Hybrid и нового RAV4 Plug-in Hybrid (скоро будет доступен и на нашем рынке), все гибриды Toyota включают новаторскую технологию самозаряжающихся аккумуляторов. Их называют «гибридно-электрическими» или «самозаряжающимися гибридными» автомобилями, поскольку у них есть два источника энергии: бензиновый двигатель и электромотор. Это значит, что в отличие от полностью электрических автомобилей и гибридов Plug-in (заряжаемых от сети), их не надо подсоединять к источнику энергии, чтобы зарядить аккумулятор. Когда аккумулятор гибрида Toyota разряжается, излишняя энергия, вырабатываемая двигателем, его снова заряжает. Но это еще не всё. Наши гибриды оборудованы рекуперативным торможением – при этом генератор вырабатывает электричество, которое накапливается в аккумуляторе.

2. КАКОВА МОЩНОСТЬ ГИБРИДОВ?

Мощная реакция, когда она необходима. Гибриды Toyota незаметно переключаются между двумя источниками энергии – бензиновым двигателем и электромотором, реагируя на дорожную ситуацию нужным образом при необходимости. При нажатии на педаль акселератора, электромотор гибридного автомобиля обеспечивает мгновенный крутящий момент (или тягу), а на более высокой скорости или при обгоне на трассе он работает вместе с бензиновым двигателем, вырабатывая еще более высокую мощность. С 2,0 л гибридным двигателем в новой Corolla и с 2,5 л гибридным двигателем в новом RAV4 гибриды Toyota показывают лучшую реакцию и мощность без усилий. Например, новый гибрид RAV4 разгоняется с 0 до 100 км/ч только за 8,1 секунду, и мощность тяги его гибридной системы достигает 1650 кг.

3. ЕСТЬ ЛИ ГИБРИДЫ С ПОЛНЫМ ПРИВОДОМ (AWD)?

Гибридный AWD для любых погодных условий. Хотя большинство гибридных автомобилей имеет передний привод, на сегодня в линейке автомобилей доступны и полно-приводные (т.е. 4×4) гибриды Toyota для тех, кому нужны дополнительные возможности в условиях бездорожья или в непогоду. Новый RAV4 Hybrid оборудован современной системой AWD-i, разработанной для обеспечения гораздо лучших характеристик в сложных дорожных условиях и надежной управляемости на скользкой дороге. В дополнение гибридному двигателю Toyota в комбинации c электромотором, приводящим в движение передние колеса, у таких моделей как RAV4 Hybrid AWD есть второй, установленный сзади электромотор, который вращает задние колеса. Это позволяет передать до 30% крутящего момента на задние колеса, обеспечивая точный результат при езде на неровных и скользких поверхностях.

4. НАСКОЛЬКО НИЗКИЙ У ГИБРИДОВ РАСХОД ТОПЛИВА?

Лучшая в своем классе эффективность. Гибриды Toyota в вопросе расхода горючего являются самыми эффективными автомобилями в своем классе. Они фактически не тратят топливо в коротких поездках на низких скоростях или при движении с частыми остановками. Это происходит потому, что они работают только на электромоторе и на гибридном аккумуляторе, если это возможно. Например, расход горючего динамичного гибрида Toyota Corolla начинается всего лишь с 4,5 л /100 км.

Т.к. все гибриды Toyota являются самозаряжающимися, они снабжены технологией рекуперативного торможения – электричество вырабатывается при торможении и накапливается в аккумуляторе. Это позволяет тебе проехать еще дальше, используя только электрический привод, и делает поездку еще эффективнее. Результат? До половины твоих поездок по городу – без расхода горючего, без выхлопных газов и на практически бесшумном приводе.

5. ДОРОГИ ЛИ ГИБРИДЫ В ОБСЛУЖИВАНИИ?

Инновации, которые окупаются. Благодаря преимуществам нашего новаторского рекуперативного торможения, такие детали, как тормозные колодки гибридов Toyota изнашиваются меньше, в результате чего расходы на обслуживание ниже на 5%. Компонентам электромотора и аккумулятора гибридов Toyota не требуется обслуживание, и будучи проверенной технологией, они гораздо надежнее, чем сложные двигатели внутреннего сгорания. На самом деле некоторые механические элементы, например, сцепление, генератор и стартерный двигатель отсутствуют в автомобиле, что еще больше снижает риск непредвиденных расходов в будущем.

6. КАКОЙ ГИБРИД САМЫЙ ПОДХОДЯЩИЙ ДЛЯ МЕНЯ?

Каждый может найти для себя подходящий гибрид. Toyota в 1997 г.  стала первым автопроизводителем в мире, который начал серийное производство самозаряжающихся полных гибридов с легендарной модели Toyota Prius. На сегодняшний день как лидер гибридных технологий более чем с 15 млн. владельцев гибридов по всему миру мы предлагаем широкий спектр различных моделей, которые подходят под любой образ жизни, начиная с гибридного SUV и заканчивая гибридными городскими автомобилями. Будь это динамичный кроссовер C-HR Hybrid или стильный городской автомобиль Yaris Hybrid, полно-приводный RAV4 Hybrid или просторный универсал Corolla Touring Sports Hybrid, мы уверены, что в предложении Toyota ты найдешь для себя подходящий гибридный автомобиль.

ЧТО ТЕБЕ НАДО ЗНАТЬ О ГИБРИДАХ TOYOTA?

ЕЗДИ ТАК, КАК ТЫ ВСЕГДА ЕЗДИЛ!

Разработан в расчете на удобство в использовании. Самозаряжающиеся электро-бензиновые гибриды Toyota незаметно переключаются между источниками энергии, позволяя тебе ездить так, как ты привык или привыкла.

МЕНЬШЕ CO2

Более чистый и экологичный способ вождения. Электрические гибридные автомобили Toyota выделяют меньше CO2, чем аналогичные бензиновые или дизельные автомобили. За последние 23 года мы сэкономили более 120 млн. тонн эмиссии CO2 во всем мире.

ЕЗДИ С УВЕРЕННОСТЬЮ

В качестве доказательства нашей уверенности в созданной нами технологии, мы предлагаем 10-летнюю гарантию для гибридных аккумуляторов Toyota. Toyota предоставляет 5-летнюю гарантию (или гарантию до 150 000 км пробега), и круглосуточную техническую помощь на дороге для каждого своего автомобиля.

НЕ НУЖНО ПОДКЛЮЧАТЬСЯ К ЭЛЕКТРИЧЕСТВУ

Электро-бензиновые гибриды Toyota заряжаются сами – их не нужно подключать к источнику питания (кроме Prius Plug-in Hybrid). Просто садись, пристегивайся и позволь автомашине производить электроэнергию при движении.

В соответствии с данными WLTP, комбинированный расход горючего актуальных моделей гибридных автомобилей Toyota составляет 3,8–5,8 л/100 км, комбинированная эмиссия CO2 – 87-131 г/км. Все изображения носят иллюстративный характер.

Особые предложения гибридных автомобилей Toyota в силе до 31.12.2020, или пока модели кампании есть в наличии на складе.

*) Самая низкая процентная ставка! Ежемесячный платеж рассчитывается предполагая, что срок аренды 60 месяцев, первый взнос 10%, остаточная стоимость 32% и процентная ставка 0,99% + 6-месячный Euribor (не ниже 0). Комиссионная плата за оформление сделки 1,5%. Общая сумма, подлежащая оплате 16 326,30 €. Расчетные данные калькулятора являются информативными, однако дают представление о размере ежемесячного лизингового платежа. Получая кредит, проявляй ответственность – оцени свои возможности вернуть его! Цены, условия и спецификации могут быть изменены без предварительного уведомления.

**) В соответствии с данными WLTP комбинированный расход топлива 3,8–5,8 л/100 км, комбинированный выброс CO2 87–131 г/км. Изображение носит иллюстративный характер. Предложение действительно до 31.12.2020 или пока автомобили есть в наличии. В основе расчета лежат данные по измерениям, сделанным в период 01.08.2019 –19.08.2020. Тест-драйвы проводились в Латвии на гибридных автомобилях Toyota, оборудованных устройством Driveco. Устройство измеряет время, когда автомобиль едет в электрорежиме (EV), и не тратится горючее. Величина в процентах показывает среднее время езды в режиме EV, и зависит от стиля езды водителя, погодных и дорожных условий, и выбранного маршрута.

Как работает гибридный двигатель? Гибридные силовые агрегаты 101

Двигатель, и мотор, и аккумулятор, о боже! Гибридные трансмиссии 101

По эксперту по продукту | Опубликовано в Технологии пятница, 15 сентября 2017 г., в 17:47

В наши дни в моде электрические и гибридные автомобили. Все больше и больше производителей начинают их производить, и существует множество различных типов. Но как работает гибридный двигатель? Наука и технологии, которые используются в гибридных автомобилях, довольно интересны, и их изучение может дать вам лучшее представление о том, что сегодня доступно на автомобильном рынке (и что это может означать для покупателей автомобилей).

Подробнее о двигателях: что лучше — шестицилиндровый или четырехцилиндровый двигатель?

Как работает гибридный двигатель?

Традиционный бензиновый (или дизельный) двигатель имеет двигатель, работающий на топливе, и трансмиссию, передающую мощность от двигателя на колеса. Гибридная трансмиссия работает немного иначе. Если у вас комбинированный газо-электрический силовой агрегат (в отличие от газового двигателя с легкой электрификацией), то он фактически будет состоять из четырех частей.

  • Газовый двигатель — Работает так же, как обычный двигатель (только, может быть, реже), и обеспечивает мощность
  • Аккумулятор — Накапливает электроэнергию для использования (либо электричество от двигателя, либо от сети, либо и то, и другое)
  • Электродвигатель — вращает колеса, используя энергию от двигателя и / или аккумуляторной батареи
  • Трансмиссия — Распределяет мощность от газового двигателя в другие места, может контролировать всю мощность в зависимости от модели

Гибридный автомобиль, который у вас есть, определит, сколько каждой из этих частей используется.Например, если вы используете электроэнергию только для ежедневных поездок на работу, двигатель вообще не сработает.

Что такое «легкая электрификация»? Это все еще гибрид?

Термин «гибрид» может сбивать с толку, потому что все, что объединяет традиционную газовую энергию с электрической энергией, считается гибридом. В некоторых автомобилях аккумулятор заряжается только от двигателя (а не от розетки). Их можно рассматривать как гибридные или слегка электрифицированные силовые агрегаты. Гибридизация помогает двигателю поддерживать скорость и отличное ускорение при меньшем расходе топлива.У них обычно также есть «рекуперативное торможение».

Что такое рекуперативное торможение?

Каждый раз, когда вы нажимаете на тормоз в традиционном автомобиле, вы теряете энергию, которую использовали для движения вперед. При рекуперативном торможении в гибридном или слабогибридном автомобиле эта энергия улавливается для использования, когда вы снова начинаете движение. Энергия от торможения накапливается в аккумуляторной батарее транспортного средства и затем используется, когда транспортное средство снова начинает движение. Эта функция может сэкономить много энергии, особенно в пробках или на красный свет.

В настоящее время у нас, в Third Coast Autos, в нашем подержанном инвентаре нет гибридных или электромобилей, но, учитывая то, как много их станет доступно на рынке, мы предполагаем, что когда-нибудь в будущем у нас их будет.

  • Facebook
  • Твиттер
  • Pinterest

Эта запись была опубликована в пятницу, 15 сентября 2017 г., в 17:47 и зарегистрировано в разделе «Технологии».Вы можете следить за любыми ответами на эту запись через канал RSS 2.0. И комментарии и запросы в настоящий момент закрыты.

Гибридные автомобили против электромобилей: как они работают

История гласит, что первый в мире автомобиль был построен в 1769 году и был оснащен паровым двигателем. Однако современный автомобиль, который мы узнали, был разработан Карлом Бенцем более века спустя, в 1885 году. Его трехколесный автомобиль сочетал в себе двигатель внутреннего сгорания (ДВС) с интегрированным шасси и был первым, кто пошел в производство. для потребителей, чтобы купить.Но точно так же, как у этих первых людей двигатели различались по силовой установке, то же самое и у современных транспортных средств.

ДВС остается основным двигателем подавляющего большинства автомобилей на дорогах сегодня — новых и подержанных. Но первая Toyota Prius, бензиново-электрический гибрид, представленный в Японии в 1997 году, стала катализатором перемен. Сегодня электрифицированные и альтернативные силовые агрегаты стали частью основного разговора. Даже электромобили на топливных элементах (FCEV) все чаще становятся предметом обсуждения.

FCEV, в отличие от электромобилей, которые мы обсудим ниже, не являются широко доступными, поскольку отсутствие общественной инфраструктуры ограничивает их использование Калифорнией и Гавайями.Но автопроизводители, и в частности Honda, Hyundai и Toyota, продолжают совершенствовать технологию, которая, как предлагается, предлагает лучший запас хода, чем аккумулятор, в сочетании с 5-минутной дозаправкой.

При использовании FCEV водород, который является наиболее распространенным элементом во Вселенной, преобразуется топливными элементами для выработки энергии, подаваемой на электродвигатель. Выбросы сводятся только к водяному пару.

Что касается электромобилей, Tesla, самый печально известный их производитель, еще больше раздвинула границы того, чем может быть обычный автомобиль, благодаря линейке мощных, высокотехнологичных моделей.Но Tesla больше не единственная игра в городе. В связи с экологическими проблемами, государственными постановлениями и растущим интересом потребителей у каждого мирового автопроизводителя уже есть электромобиль, который уже находится в модельном ряду или находится в разработке. И это даже без учета новых автопроизводителей, выпускающих только электромобили, которые появляются почти ежемесячно, таких как Karma, Lucid, Rivian и другие.

Тем не менее, какими бы знакомыми ни были термины гибрид, подключаемый гибрид и EV , как на самом деле работает каждый тип транспортного средства — от запаса хода и времени зарядки аккумулятора до затрат и обслуживания — остается загадкой для многих потребителей. .Считайте, что это будет вашей шпаргалкой.

Как работает гибридный автомобиль?

Проще говоря, гибрид сочетает в себе ДВС с электродвигателем для приведения в действие транспортного средства. Однако эта категория дополнительно определяется мягкими и стандартными гибридными подмножествами. Вышеупомянутый Prius является стандартным гибридом, что означает, что автомобиль может работать только на своем ДВС, электродвигателе или их комбинации.

Высоковольтная аккумуляторная батарея в гибридных автомобилях отделена от стандартной 12-вольтовой аккумуляторной батареи автомобиля и заряжается за счет улавливания энергии при торможении автомобиля или, в некоторых транспортных средствах, при движении накатом.В случае гибрида электродвигатель справляется с легкими задачами, такими как ускорение на малой скорости и движение в условиях пробок.

Так как газовый двигатель не работает во время этого типа вождения, топливо не расходуется. Вот почему гибриды превосходят своих собратьев с двигателем ICE с точки зрения пробега в городах по рейтингу EPA. Но когда автомобиль движется на более высоких скоростях, например, по автостраде, ICE берет на себя основную ответственность как источник энергии. Таким образом, оценка пробега по шоссе для гибрида остается такой же, как и для негибридных автомобилей.

Мягкий гибрид отличается тем, что его электродвигатель меньшего размера и менее мощная батарея или электрическая система не могут поддерживать движение только на электромобилях. Фактически, некоторые люди вообще не считают мягкие гибриды гибридами. Скорее, «мягкий гибрид» — это отсылка, которую автопроизводители используют для объяснения этих типов систем электрифицированных транспортных средств. «Легкая электрификация» — это еще один способ, которым автомобильные компании называют эти типы систем.

Поскольку гибриды сочетают в себе двигатель стандартного размера с большим электродвигателем, общий диапазон экономии топлива действительно превышает диапазон не гибридов в том же сегменте транспортных средств.Еще одним преимуществом этой гибкой трансмиссии является то, что автомобилем можно управлять так же, как и обычным автомобилем с двигателем внутреннего сгорания, без дополнительных факторов стресса, таких как беспокойство о дальности полета. Это проблема, которую водители электромобилей иногда считают связанной с сокращающимся диапазоном заряда батареи и отсутствием зарядной станции, что может привести к тому, что они останутся без рабочего автомобиля.

Кроме того, внедрение и широкое использование специализированных гибридных систем позволило автопроизводителям производить гибриды в рамках существующих модельных рядов. Таким образом, вместо того, чтобы ограничивать такие силовые агрегаты только гибридными моделями, такими как Toyota Prius, потребители могут выбрать гибридные версии более знакомых автомобилей, начиная от семейного Honda Accord и заканчивая ориентированным на производительность Porsche Panamera.

Кроссоверы, внедорожники и грузовики тоже не обходятся без гибридных опций. Кроме того, разница в цене между гибридным и идентичным ДВС существенно уменьшилась. Например, Honda CR-V Hybrid 2020 года всего на 1200 долларов больше, чем его негибридный близнец, независимо от уровня отделки салона.

Как работает электромобиль?

Аккумуляторный электромобиль (BEV), или просто электромобиль в более широком смысле, приводится в движение электродвигателем и большим аккумуляторным блоком.Вот и все. Традиционного двигателя нет. Вам никогда не нужно ехать на заправку. Вместо этого весь автомобиль работает на энергии, вырабатываемой аккумуляторной батареей большой емкости. Фактически используемые батареи, как правило, представляют собой литий-ионные элементы, которые штабелируются, а затем сгруппированы в модули. В сочетании с другими компонентами эта встроенная система составляет аккумуляторную батарею.

В отличие от обычного ДВС, аккумуляторную батарею можно разместить в любом месте автомобиля. По таким причинам, как дополнительная устойчивость, улучшенная динамика движения, доступность обслуживания и дополнительная грузоподъемность, эти пакеты обычно кладут на дно платформы транспортного средства, находясь под полом внутри.Таким образом, без двигателя у вас может быть как задний багажник, так и передний багажник (также известный как багажник).

Теперь преимущество электромобиля по сравнению с гибридом состоит в том, что устранено все, что связано с традиционным двигателем. В прошлом остались не только топливные остановки, но и рутинные услуги, такие как замена масла. А поскольку двигатель не прогревается до достижения максимальной производительности, электромобили предлагают мгновенную мощность по запросу, особенно при остановке.

Автомобильная зарядка также более доступна и стабильна по цене, чем постоянно меняющиеся цены на бензин и дизельное топливо.И, конечно же, сокращение выбросов углекислого газа приносит пользу всем нам, особенно когда зарядка совпадает с использованием зеленых технологий, таких как солнечные батареи.

Кроме того, хотя электромобили были популяризированы Tesla, они также пошли по пути, по которому пошли гибриды. Другими словами, ваш путь к владению электромобилем становится легче и дешевле с каждым модельным годом. Автопроизводители от Audi до Volkswagen в настоящее время предлагают множество электромобилей, и непрерывный поток будущих моделей постоянно попадает в заголовки газет, таких как Ford Mustang Mach-E и Nissan Ariya.

Конечно, мы уже упоминали несколько недостатков электромобилей. Беспокойство о дальности передвижения по-прежнему остается ощутимым страхом, особенно для тех, кто любит дальние поездки. Хотя многие электромобили теперь могут проехать более 200 миль, прежде чем потребуется полная подзарядка, это все же ниже, чем в среднем 300 миль на бак для традиционного ДВС.

Кроме того, в дорожных поездках заправочных станций больше, чем зарядных станций для электромобилей, и заправка ДВС занимает гораздо меньше времени, чем подзарядка электромобиля, которой обычно требуется 30 минут, чтобы достичь 80% емкости аккумулятора при использовании самого быстрого и мощного, и самые дорогие зарядные устройства.Выберите более доступное или маломощное зарядное устройство по своему усмотрению или потому, что у вас нет другого выбора, а зарядка может занять несколько часов.

Как работает подключаемый гибрид?

Теперь подключаемый гибридный электромобиль (PHEV) — это золотая середина температурного теста ICE и BEV — больше, чем гибрид. Оснащенные аккумуляторными батареями гораздо большего размера, чем гибриды, PHEV предлагают диапазон движения от 20 до 35 миль только на электричестве и до скоростей на автомагистралях. Гибриды, с другой стороны, обычно предлагают только электрическое вождение только на малых скоростях и только на милю или две.

Однако, как и гибрид, у PHEV есть ДВС, работающий на газе. Он включается, когда максимальная мощность необходима для ускорения или подъема по склону горы, а также вступает во владение, когда аккумуляторная батарея достигает минимального уровня заряда и больше не может приводить автомобиль в действие самостоятельно.

Сочетание диапазона и скорости PHEV как от электрических, так и от бензиновых источников энергии означает, что они могут работать исключительно как электромобили во время типичных поездок на работу, но в то же время путешествовать по пересеченной местности без какого-либо беспокойства по поводу дальности или необходимости подключения. и зарядите аккумулятор.Кроме того, при использовании в качестве газо-электрического гибрида PHEV обеспечивает более высокую экономию топлива по сравнению с ДВС. А поскольку их аккумуляторные батареи не такие большие и мощные, как у электромобилей, подзарядка происходит быстро. Вы можете сделать это даже на ночь, используя не что иное, как стандартную бытовую розетку.

Конечно, выбросы PHEV не равны нулю. Они также немного дороже, чем гибриды и автомобили с ДВС, и они по-прежнему требуют замены бензина и масла. Тем не менее, PHEV — достойный вариант в качестве транспортного средства на альтернативной энергии, если вы не готовы взять на себя все обязательства по BEV.

Что лучше: гибрид, подключаемый гибридный или электрический?

Если вы хотите получить более экологичную машину, чем традиционный автомобиль с ДВС, ваш выбор между гибридом, подключаемым гибридом и электромобилем зависит от вашей ситуации и уровня комфорта.

Выбор гибрида — отличный способ повысить эффективность и сжигать меньше газа, а это означает, что ваш автомобиль будет выбрасывать меньше загрязняющих веществ в воздух. Гибриды также не требуют изменения существующих привычек вождения.И они обычно не стоят намного дороже, чем традиционный ДВС.

Выбор электромобиля исключает поездки на заправку, исключает замену масла и обеспечивает значительный прирост производительности в сочетании с нулевыми выбросами от использования транспортного средства. Но если вы не готовы установить домашнюю зарядную станцию ​​уровня 2, вам неудобно находить источники электроэнергии вдали от дома, и вы не готовы платить большую премию, чтобы получить электромобиль, это может не быть подходящим автомобилем для вас.

Выбор PHEV представляет лучшее из обоих миров. Если вы едете предсказуемо, вы можете использовать электричество. Когда жизнь бросает вас в непредсказуемый круговорот или вы просто хотите отправиться в автомобильную поездку, бензиновый двигатель справляется с этой работой без необходимости искать способ подзарядить аккумулятор. А цена на PHEV падает между гибридными и электромобилями.

Общие сведения о гибридных транспортных средствах: 4 основных типа

В то время как почти все слышали о гибридных транспортных средствах, большинство людей фактически не знают о различных типах, представленных на рынке.В этой статье мы рассмотрим четыре основных типа гибридных автомобилей и опишем, что делает каждый из них уникальным.

Мягкие гибриды

Одна из последних инноваций в гибридной технологии — это «мягкая» гибридная система. Как следует из названия, мягкая гибридная система обычно не будет приводить в движение автомобиль только на электроэнергии. Вместо этого система используется для небольшого наддува бензинового двигателя транспортного средства, обычно при ускорении с полной остановки, и для облегчения нагрузки от энергоемких систем, таких как кондиционер, на бензиновый двигатель.Мягкие гибриды, обычно представляющие собой электрические системы на 48 вольт, не нуждаются в подключении. Вместо этого аккумуляторы заряжаются за счет комбинации мощности от бензинового двигателя и энергии, восстанавливаемой при торможении транспортного средства (также известное как рекуперативное торможение. ).

У мягких гибридных систем много разных названий, но наиболее распространенными примерами являются eAssist (General Motors), eTorque (Fiat / Chrysler) и EQ Boost (Mercedes).

Полные гибриды

Как и мягкие гибриды, полногибридные автомобили также оснащены как бензиновым двигателем, так и электрическим компонентом.Однако электрический компонент в полностью гибридном автомобиле способен выдерживать гораздо большую нагрузку, чем у легкого гибрида. Большинство полных гибридов действительно могут работать на некотором расстоянии исключительно от электроэнергии. Обычно это происходит на более низких городских скоростях, но это одна из причин, по которой вы можете увидеть, что показатель City MPG для полного гибрида выше, чем его рейтинг MPG на шоссе (тогда как в стандартных автомобилях с бензиновым двигателем все наоборот).

Когда дело доходит до полногибридных автомобилей, существует два основных типа силовых агрегатов; Параллельные гибриды и гибриды серии.

В случае параллельных гибридов двигатель может приводиться в действие одним из трех способов: напрямую от двигателя, напрямую от электродвигателя или от обеих систем, работающих вместе.

В серийном гибриде колеса приводятся в движение исключительно от электродвигателя, а бензиновый двигатель обеспечивает питание электродвигателя, что-то вроде генератора. Бензиновый двигатель никогда не приводит в движение колеса.

С развитием гибридных технологий, некоторые автомобили работают как комбинация этих двух (метко названных «последовательно-параллельными» гибридами), при этом бортовая компьютерная система выбирает наиболее эффективный способ работы в любой момент времени.

Полные гибриды заряжают свою аккумуляторную систему практически так же, как и мягкие гибридные системы, за счет энергии от бензинового двигателя, а также за счет рекуперативного торможения.

Подключаемые гибриды

Все гибридные автомобили, которые мы обсуждали до сих пор, заряжают свои батареи исключительно внутренними средствами. Основное отличие от подключаемых гибридов заключается в том, что эти автомобили могут заряжать свои батареи как от внешних, так и от внутренних зарядных устройств. В результате подключаемые гибриды обычно имеют больший запас хода только на электричестве, чем полные гибриды.Подключаемые гибриды по сути служат промежуточным звеном между полностью гибридными автомобилями и полностью электрическими автомобилями.

Электромобили с гибридами расширителя диапазона

Хотя полностью электрические автомобили технически не могут считаться гибридами, некоторые из них оснащены небольшим бензиновым двигателем, который при необходимости обеспечивает амортизацию. Когда у электромобиля заканчивается мощность, его необходимо зарядить, прежде чем он снова станет работоспособным. В этих гибридах с расширителями запаса хода используется бензиновый двигатель для зарядки аккумулятора или питания электродвигателя, чтобы вы не оказались в затруднительном положении.В зависимости от размера бензинового двигателя это может означать от нескольких десятков миль до сотен.

Не забудьте заглянуть на следующей неделе, где мы обсудим преимущества и недостатки внедрения гибридных автомобилей в ваш автопарк.

Hybrid Technology и моторное масло

В наши дни гибридный автомобиль немного более знаком среднему потребителю. Первый серийный гибрид был представлен в США в 1999 году, и теперь широкая общественность понимает, что гибриды — это «зеленая» технология.Но общественность меньше осведомлена о том, как работают эти современные двигатели, о типах доступных альтернативных силовых агрегатов и о центральной роли, которую играет моторное масло.

Передовая технология смазочных материалов для всех гибридов

Инженеры ExxonMobil регулярно проводят обширные испытания в поддержку гибридов. Изнурительный непрерывный гибридный тест на 50 000 миль, имитирующий движение по городу и шоссе, показал, что Mobil 1 ™ 0W-20 и Mobil 1 ™ 5W-30 продемонстрировали отличные характеристики независимо от типа гибрида, а проверка гибридных двигателей показала, что двигатель Mobil 1 масло обеспечивает отличную защиту от отложений, отложений и износа.

Каждая конфигурация гибридной трансмиссии, которую инженеры ExxonMobil тестируют — последовательную, параллельную и последовательно-параллельную — может получить выгоду от общей смазки и защиты от износа на основе технологии смазки Mobil 1. Полностью синтетическое моторное масло Mobil 1 ™ Advanced обеспечивает исключительные характеристики и защиту для всех гибридов.

Эффективное функционирование и дизайн: как работают гибриды

Гибридные автомобили определяются их способностью использовать более одного источника энергии для приведения в движение; электричество чаще всего является дополнительным источником энергии у гибридов.Благодаря использованию электроэнергии гибридная конструкция меньше полагается на традиционные ископаемые виды топлива, увеличивает количество миль на галлон и снижает выбросы. В современных гибридных транспортных средствах используются три основных элемента: двигатель внутреннего сгорания, электродвигатель и аккумулятор.

Пять показателей эффективности гибридной технологии

Гибридная технология позволяет использовать преимущества повседневных дорожных ситуаций для повышения эффективности. На более низких скоростях движения гибриды могут работать исключительно от аккумуляторной батареи и электродвигателя.Рекуперативное торможение используется для подзарядки аккумулятора гибридного автомобиля за счет захвата энергии импульса, возникающей при движении накатом до остановки. Кроме того, системы старт-стоп выключают двигатель при полной остановке, что помогает сократить потребление энергии, необходимой для работы на холостом ходу.

Не то же самое: три гибридных силовых агрегата

Силовые агрегаты служат для распределения мощности по колесам автомобиля. Обычные силовые агрегаты включают двигатель, трансмиссию, приводной вал, подвеску и колеса. Гибридные автомобили не только имеют дополнительные компоненты трансмиссии, но инженеры также максимально увеличили преимущества гибридной конструкции за счет использования различных конфигураций трансмиссии — последовательной, параллельной и последовательно-параллельной.

Серия — Электродвигатель вырабатывает энергию для колес, получая электроэнергию от аккумуляторной батареи или генератора, работающего от двигателя внутреннего сгорания.

Параллельно — Электродвигатель и двигатель внутреннего сгорания работают вместе, чтобы вырабатывать мощность для колес.

Последовательно-параллельный — Электродвигатель или двигатель внутреннего сгорания может независимо генерировать мощность на колеса.

Работа только на электричестве и только на газе позволяет последовательно-параллельной конструкции обеспечивать наиболее экономичную работу из этих трех конфигураций силовых агрегатов.Последовательно-параллельный режим может действовать как последовательная трансмиссия на более низких скоростях, но затем переходить на работу только на газе на более высоких скоростях. Универсальная конструкция последовательно-параллельного устройства потребляет меньше топлива и обеспечивает оптимальную эффективность.

Как работают гибриды — подробности о технологии гибридного синергетического привода Toyota

Компоненты гибридного автомобиля Toyota

Газовый двигатель

Основным источником энергии для гибридов Toyota остается бензиновый двигатель. Но это не обычные силовые агрегаты.Они созданы для обеспечения высокой эффективности и низкого уровня выбросов. Гибриды Prius и Camry основаны на четырехцилиндровом двигателе с циклом Аткинсона с высокой степенью расширения. Двигатели с циклом Аткинсона выжимают оптимальную энергию из сгорания бензина, увеличивая степень расширения и извлекая все до последней капли энергии из смеси газа и воздуха. Для большей мощности Highlander Hybrid оснащен двигателем V6 Otto, который повышает эффективность за счет сжатия топливной смеси перед зажиганием.

Электродвигатель привода

Являясь результатом отечественных технологий Toyota и работы, проделанной на чисто электрических транспортных средствах, электродвигатель с электрическим приводом представляет собой двигатель синхронного типа переменного тока, в котором используются постоянные неодимовые магниты и ротор, состоящий из уложенных друг на друга пластин из электромагнитной стали.Поскольку магниты расположены в оптимальной конфигурации V-образной формы, двигатель обеспечивает высокий выходной крутящий момент и крутящий момент.

Блок управления мощностью

Блок управления мощностью — это мозг гибридной системы, объединяющий мощность газового двигателя и электродвигателя таким образом, который является бесшовным и обеспечивает высочайший уровень производительности. Устройство содержит инвертор для преобразования постоянного тока от батареи в переменный ток для работы электродвигателя и преобразователь постоянного / постоянного тока для выработки тока 12 В.Кроме того, высоковольтная силовая цепь устройства повышает напряжение источника питания, что позволяет снизить ток и, как следствие, уменьшить размер инвертора. Больше силы. Меньше места.

Высоковольтная батарея

Гибридная никель-металлогидридная аккумуляторная батарея Toyota для гибридных автомобилей не требует подключения к электросети. Это связано с тем, что аккумулятор постоянно перезаряжается либо газовым двигателем через генератор в крейсерском режиме, либо электродвигателем во время замедления и рекуперативное торможение.А последняя батарея была дополнительно усовершенствована за счет улучшенного материала электродов и новой конструкции соединения между элементами батареи. Тесты показывают, что аккумулятор сохраняет работоспособность до 300 000 км без ухудшения.

Генератор

Генератор синхронного типа переменного тока — это как раз то, что нужно для зарядки аккумулятора и подачи питания на мощный приводной электродвигатель (или двигатели в случае Highlander Hybrid) по мере необходимости. Чтобы обеспечить оптимальную мощность двигателя, генератор вращается на высоких скоростях, таким образом увеличивая диапазон об / мин с обычной максимальной выходной мощности 6500 до колоссальных 10 000 об / мин.Более высокая частота вращения увеличивает мощность в диапазоне средних скоростей и улучшает ускорение в диапазоне низких / средних скоростей. Результат — больше мощности, когда она вам нужна, без сжигания лишнего топлива.

Планетарная передача (делитель мощности)

Разделив мощность на два направления: механический и электрический, планетарная передача, также известная как «гибридная трансмиссия», может передавать мощность между двигателем, электродвигателем / генератором и колесами практически в любой комбинации, которую вы можете себе представить.Непосредственно связанный с двигателем вал вращения водила планетарной передачи внутри зубчатого механизма может передавать движущую силу на внешнюю коронную шестерню и внутреннюю солнечную шестерню с помощью шестерен. С другой стороны, вращающийся вал коронной шестерни напрямую связан с двигателем. Он передает приводную силу на колеса, а вал вращения солнечной шестерни напрямую связан с генератором. Поговорим о включении снаряжения.

Производительность системы

Ввод в эксплуатацию

При трогании с места, остановке на перекрестках и светофоре или движении с низкой скоростью автомобиль приводится в действие только электродвигателем, потребляющим энергию от гибридной батареи через блок управления мощностью.Это не только экономит топливо и приводит к нулевым выбросам, но и электродвигатель также помогает процессу ускорения, мгновенно обеспечивая максимальный крутящий момент. Назовите это беспроигрышной ситуацией.

Разгон

Когда автомобилю необходимо быстро разогнаться, например, чтобы обогнать другой автомобиль по шоссе, двигатель и электродвигатель привода объединяются, чтобы обеспечить плавное и мощное ускорение. Гибридная батарея вносит свой вклад, обеспечивая дополнительную энергию, необходимую для увеличения мощности привода.Комбинация прямой механической мощности от двигателя и электроэнергии от двигателя вместе с бесступенчатой ​​трансмиссией с электронным управлением (ECVT) обеспечивает быстрое ускорение, когда оно вам больше всего нужно.

Круиз

Во время движения и при нормальных условиях движения бензиновый двигатель и электродвигатель подают питание на колеса. На более высоких скоростях бензиновый двигатель выполняет большую часть работы, а электродвигатель включается, когда это необходимо; на более низких скоростях все наоборот.Мощность двигателя распределяется между колесами и генератором для максимальной эффективности с помощью планетарной передачи. Генератор приводит в действие электродвигатель, а также помогает заряжать гибридную батарею от избыточной мощности двигателя. Вот почему это называется системой гибридного синергетического привода: все это слаженно работает, обеспечивая потрясающие результаты.

Замедление / Тормоз

Для большинства автомобилей торможение означает потерю энергии из-за тепла и трения. Но когда вы убираете ногу с педали акселератора или тормозите гибридный автомобиль Toyota, вы фактически помогаете перезарядить аккумулятор и повысить эффективность системы.Благодаря системе рекуперативного торможения кинетическая энергия от колес преобразуется в электричество и передается электродвигателем в блок управления мощностью, а затем сохраняется в гибридной батарее. Другими словами, электродвигатель становится генератором, приводимым в движение колесами автомобиля. Эта система особенно эффективна при движении по городу. Повторно используемая энергия — теперь есть концепция.

Реверс

При включении заднего хода гибридного автомобиля в нормальных условиях работает только электродвигатель электропривода.Это потому, что блок управления мощностью выключает бензиновый двигатель, когда он не нужен — на низких скоростях или при движении накатом. Фактически, единственный раз, когда бензиновый двигатель включается при движении задним ходом, — это зарядка аккумулятора гибрида.

КПД двигателя для гибридных автомобилей

В связи с огромной нагрузкой на силовые агрегаты, направленной на сокращение выбросов углекислого газа в транспортных средствах, крайне важно использовать наиболее рентабельные выгоды от продолжающегося перехода к электрификации.

Гибридные электромобили (HEV) — это цена по сравнению свыгода, поскольку они объединяют потенциально дорогие варианты трансмиссии для обычно экономичного и конкурентного рынка. Однако при правильном выборе и оптимизации технологий можно сконфигурировать очень привлекательное транспортное средство, чтобы обеспечить низкую совокупную стоимость владения, отличные выбросы в течение жизненного цикла и высокую производительность.

Важнейшие элементы гибридных электромобилей включают высокоэффективный двигатель, а также специальную гибридную трансмиссию, надежную и экономичную батарею, эффективный и компактный двигатель и инвертор, а также оптимизированные системы управления температурой.

Ricardo — давние эксперты в области исследования, проектирования, разработки и производства двигателей, внедряющие самые последние технологические инновации, направленные на конкурентоспособные и рентабельные улучшения экономии топлива и сокращение выбросов.


Ricardo разработал концепцию двигателя Magma xEV для значительного повышения эффективности гибридных трансмиссий, обеспечивая 45% тепловой КПД тормоза (BTE). Комбинируя сверхбедное сгорание с высокой степенью сжатия, турбонаддув и цикл Миллера, а также опции для высокоэнергетического зажигания, мы разработали и доказали надежную систему сгорания, особенно подходящую для серий HEV, PHEV и приложений с расширителями диапазона.Выбросы NOx при выходе из двигателя контролируются за счет работы до лямбда 2 и выше, а также в строго контролируемой рабочей области двигателя благодаря мощному электродвигателю в системе HEV.


Этот подход был разработан с использованием инструмента одномерного моделирования Рикардо WAVE для определения ключевых характеристик целевой архитектуры и инструмента трехмерного CFD VECTIS, который позволяет определять критические характеристики системы сгорания вместе с предварительной калибровкой. системы перед тестированием.

Использование Рикардо виртуальных инструментальных цепочек для разработки трансмиссий и транспортных средств гарантирует, что мы предоставляем оптимальные технические решения во всех областях, затронутых электрификацией, предоставляя нашим клиентам наиболее привлекательное предложение HEV, отвечающее их сложным требованиям.

Да, вы можете обслуживать гибридные автомобили

Последние пару лет гибридные автомобили бесшумно и эффективно катились по американским шоссе и городским улицам.Вначале их немного, а сейчас они набирают популярность. Эти автомобили представляют большой вопрос для независимых ремонтных мастерских: стоит ли пытаться обслуживать эти автомобили или ремонтировать их, когда они ломаются, загруженные «другой» технологией, или брать безопасные выход и указание этим водителям «вернуть его дилеру»?

Очевидное нежелание некоторых магазинов обслуживать эти новые автомобили основано на нескольких факторах. Во-первых, это проблема безопасности — страх, что под капотом прячутся высоковольтный электродвигатель, привод и система хранения, которые просто ждут, чтобы убить электротоком техника, по глупости потревожившего Смертоносного оранжевого змея смерти.

Я связался с техническими специалистами, которые сказали, что не будут обслуживать эти автомобили из-за опасности в высоковольтных системах, которые они несут. Этот страх, несомненно, проистекает из того, что они не знают и не понимают высоковольтную электрическую систему этих транспортных средств, никогда не имели возможности быть рядом с ними. Этот страх будет преодолен с помощью разоблачения, образования и обучения, поскольку эти транспортные средства станут более обычным явлением. Как будет объяснено ниже, ответ на проблему безопасности — просто «выключить».«

Еще одна причина, по которой техники, похоже, не стремятся с головой окунуться в обслуживание и ремонт гибридных автомобилей, — это миф о том, что весь автомобиль построен из передовых, экзотических материалов и компонентов, которые управляются сложными системами, понятными только ученым НАСА. Нет ничего более далекого от правды. Большинство компонентов транспортных средств являются обычными деталями, и большая часть ремонта этих транспортных средств может быть выполнена, если обращаться с ними, как с любым другим транспортным средством.

Хотя вы, вероятно, захотите воздержаться от основных работ над гибридной электрической системой, пока не пройдете надлежащую подготовку, другие системы, такие как подвеска и колеса, тормоза, освещение и электрическая система кузова, могут быть обслужены.Лучше всего думать об этих транспортных средствах как о традиционных двигателях внутреннего сгорания, которые сжигают бензин, а также иметь электродвигатель, который помогает двигаться.

Зачем нужны гибриды?

Экологические проблемы, такие как парниковые газы от выхлопных газов и широкое использование топлива на нефтяной основе, требуют от нас поиска способов сохранения окружающей среды в чистоте. Для этого автопроизводители должны найти способы заставить автомобили работать с меньшим количеством топлива, более эффективным топливом и более чистым топливом.Экономические факторы, такие как зависимость США от иностранной нефти, заставляют автопроизводителей изобретать и предлагать нам более экономичные силовые установки.

В автомобильной прессе говорится о большом прогрессе в области топливных элементов — тех волшебных ящиков, которые превращают атомы водорода в электрическую энергию для привода транспортного средства, оставляя только водяной пар в качестве отходов. Однако топливные элементы далеки от совершенства и очень дороги в строительстве. Эксперты говорят, что стоимость создания топливных элементов снизится с массовым производством.«Уловка-22» заключается в том, что массовое производство топливных элементов не начнется, пока не снизятся затраты на их строительство. Итак, пока топливные элементы не будут усовершенствованы и станут практичными и экономически обоснованными, гибриды будут нашим лучшим переходным решением.

Существующие гибридные автомобили

В настоящее время водителям из США доступны три гибридных автомобиля — Honda Insight и Civic, а также Toyota Prius. Honda Insight 2000 года был первым гибридом, появившимся на отечественной арене в конце 1999 года. Его гладкий дизайн с низкой посадкой очень узнаваем.Этот двухместный автомобиль Techno, построенный с использованием множества алюминиевых компонентов, весит менее тонны. Сейчас в пути около 10 000 человек.

Следующим прибыл в середине 2000 года Toyota Prius 2001 года выпуска. Небольшой четырехдверный седан Prius больше похож на типичный маленький азиатский автомобиль. В США было продано около 30 000 копий

.

Последним пополнением гибридного парка США стал популярный Civic от Honda с гибридной системой под капотом. Ожидается, что он будет продаваться очень хорошо, не только потому, что это «зеленый» автомобиль, но в основном потому, что это Honda Civic с расходом 50 миль на галлон.

Все три гибридных автомобиля работают одинаково: бензиновый двигатель обеспечивает основную мощность, а электродвигатель обеспечивает дополнительный наддув. Регенерированное электричество при торможении возвращается в высоковольтную аккумуляторную батарею автомобиля. Honda называет свою гибридную систему IMA (Integrated Motor Assist), а Toyota назвала свой метод гибридной системой Toyota (THS).

Коробки передач на этих автомобилях различаются. Honda использует пятиступенчатую механическую коробку передач или дополнительный вариатор на своих Insight и Civic Hybrid; Toyota оснастила Prius уникальным автоматическим планетарным редуктором с электронным управлением.

Меры предосторожности

Перед обслуживанием гибридного автомобиля необходимо соблюдать некоторые меры безопасности. Во-первых, у всех трех автомобилей есть режим остановки на холостом ходу, при котором бензиновый двигатель выключается, когда автомобиль останавливается, например, на светофоре. Затем транспортное средство будет первоначально двигаться под действием мощности от электродвигателя, когда педаль акселератора нажата, так же, как электрическая тележка для гольфа. Вскоре после этого бензиновый двигатель перезапустится и приведёт в действие автомобиль в нормальных условиях движения.

Проблема может возникнуть в магазине, если гибридный автомобиль останавливается, а ключ зажигания остается во включенном положении. Техник, собирающийся обслуживать автомобиль, может подумать, что двигатель выключен, и поэтому работать с ним безопасно. Прикосновение к акселератору может вызвать перезапуск двигателя.

На гибридах Honda лампа автоматической остановки в нижнем левом углу тахометра будет мигать, указывая на то, что автомобиль находится в режиме остановки на холостом ходу. Это ваше предупреждение выключить зажигание перед обслуживанием автомобиля.

Prius показывает индикатор готовности на панели дисплея над индикатором переключения передач, когда автомобиль находится в режиме остановки на холостом ходу. Индикатор готовности должен погаснуть перед выполнением любого обслуживания автомобиля, поэтому снова выключите зажигание. Еще лучше вынуть ключ из выключателя.

Самая серьезная проблема безопасности при работе с гибридными автомобилями — это, конечно, высоковольтная электрическая система, которая включает двигатель, аккумуляторную батарею, органы управления и ремни безопасности. В целях безопасности все высоковольтные клеммы опломбированы или изолированы, а жгут проводов окрашен в ярко-оранжевый цвет.

Не работайте с этими ремнями безопасности, не надев изолирующие перчатки, одобренные для работы с высоким напряжением, которые находятся в отличном состоянии. Даже крошечное отверстие в этих перчатках может протекать сквозь них ток, ища землю.

Никогда не прощупывайте эти ярко-оранжевые жгуты через изоляцию, как 12-вольтные провода. Опять же, крошечное отверстие в высоковольтном жгуте может позволить току уйти. Высоковольтную систему каждого гибрида можно легко отключить для обеспечения безопасных условий работы.

Примечание. Всегда отключайте высоковольтную систему гибридного автомобиля перед работой с двигателем, аккумуляторной батареей двигателя или высоковольтным жгутом.

Honda разместила выключатель на интеллектуальном блоке питания (IPU) своих гибридов, который содержит аккумуляторную батарею и органы управления. Этот блок расположен на задней панели Insight, установлен горизонтально и покрыт ковровым покрытием. IPU Civic установлен вертикально за задним пассажирским сиденьем.

Снятие высоковольтной системы на любой из моделей влечет за собой снятие небольшой крышки с IPU и перевод переключателя в положение «Выкл.», Как показано на рисунке на стр. 44.

Высоковольтная система Prius снимается с охраны путем снятия сервисной вилки, расположенной в задней части багажника со стороны водителя. Панель за ковровым покрытием, возле заднего сиденья. Toyota рекомендует носить сервисный штекер в кармане, чтобы другие техники не переустановили его, пока вы работаете с системой. Обратите внимание, что 12-вольтовая батарея Prius также находится в багажнике.

Правильное давление в шинах и жидкости

Использование правильных шин и поддержание надлежащего давления в шинах имеют решающее значение для оптимальной работы гибридов Honda и Toyota.На экономию топлива влияет не только давление в шинах, но и торможение и управление могут изменяться в зависимости от неправильного давления. Гибриды используют шины высокого давления для достижения максимального пробега. Все три автомобиля оснащены шинами, рассчитанными на повышенное давление и / или низкое сопротивление качению. Когда вы получите один из этих автомобилей в своем магазине, убедитесь, что давление в шинах правильное, как указано на боковинах, краю двери или в руководстве пользователя.

Использование жидкостей, рекомендованных производителем оригинального оборудования, необходимо для получения максимальной производительности от этих гибридов и для выполнения требований гарантийной защиты.

В Insight и Civic Hybrid используется специальное моторное масло и фильтр Honda 0W-20 SJ. Вы можете использовать стандартную жидкость для механической коробки передач Honda в пятиступенчатой ​​механической коробке передач, но для вариатора требуется жидкость Honda ATF-Z1. Prius использует моторное масло 5W-30 SJ; в коробке передач используется ATF Type T-IV.

Гибридные MIL

У гибридов Honda и Toyota есть индикаторные лампы неисправности на панели приборов, указывающие, когда электрическая система гибрида не работает должным образом. У Honda есть лампа неисправности IMA, на которой загорается символ «IMA», означающий, что требуется обслуживание.

Prius использует маленький символ черепахи на приборной панели, чтобы указать, что система не работает. В этом случае транспортное средство может двигаться с бензиновым двигателем только в аварийном режиме. Черепаха — это напоминание водителю о том, что нужно ехать медленно, а не быстро ускоряться.

Что дальше?

Поток гибридных автомобилей на рынок только начинается, и другие игроки уже вовсю участвуют в этой игре. Например, Ford готовится выпустить в 2003 году гибридную версию своего внедорожника Escape.General Motors планирует в 2004 году выпустить на рынок свои пикапы Chevrolet Silverado и GMC Sierra с рядной гибридной системой. Daimler Chrysler рассматривает возможность производства в 2004 году внедорожника или пикапа с гибридным приводом. Наконец, Toyota, вероятно, доставит к этим берегам гибридный минивэн, который хорошо продавался в Японии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
