Двигатель каменс: Дизельные двигатели Cummins (США)

Особенности двигателей Cummins – Обзор американских двигателей Камминз : ЯрКамп

Опубликована19 марта 2021



Содержание статьи:

1. Устройство и основные особенности двигателя
2. Некоторые преимущества Cummins
3. Основные модификации
4. Особенности ремонта и обслуживания



История независимой американской корпорации, производящей дизельные двигатели Cummins, началась в 1919 году, когда изобретатель и банкир решили основать компанию по производству газовых и дизельных силовых агрегатов, а также генераторных установок и комплектующих компонентов. В настоящее время компания производит множество моделей ДВС мощностью от 49 до 4200 лошадиных сил.

Силовые узлы применяются для различных транспортных средств и техники:

• легковые и грузовые автомобили
• автобусы и автопоезда
• морские суда и локомотивы
• спецтехника и военные ТС
• сельскохозяйственная и строительная техника
• дизельные электростанции и промышленное оборудование

Узкая направленность позволила направить всю мощь производственной базы на создание дизельных ДВС, разработку и внедрение инноваций. Благодаря этому модели двигателей Cummins являются очень долговечными и прогрессивными, а также доступными и производительными. Огромная сервисная сеть и представительство в 190 странах свидетельствуют о высоком качестве производимой продукции.

Устройство и основные особенности двигателя

Двигатель «Камминз» включает в себя несколько узлов:

• кривошипно-шатунный механизм – отвечает за преобразование сгорания топливовоздушной смеси в механическую энергию
• классические системы смазки и охлаждения – защищает детали агрегата от перегрева и отводит загрязнения
• газораспределительный механизм – выполняет ряд процессов для нормального протекания газообмена внутри цилиндров
• система питания, основанная на электронном впрыске топлива – выполняет подачу воздуха и топлива внутрь цилиндров
• газотурбинный наддув – значительно увеличивает мощность

На сайте производителя или любого из официальных дилеров можно отыскать описание и технические характеристики двигателей Cummins любых поколений и модификаций. Количество цилиндров у рядных L-образных и V-образных моделей может варьироваться от 4 до 18, а рабочий объем – от 4 до 78 литров.

Главные особенности заключаются в краткосрочном приготовлении топливно-воздушной смеси, экологической безопасности (соответствие стандартам EURO 6), а также в электронном управлении работой и диагностикой узла. Благодаря эффективной системе впрыска даже при стремительном падении оборотов давление подающегося горючего остается неизменным. Это позволяет снизить шум и улучшить запуск двигателя Cummins.

Некоторые преимущества Cummins

Производитель создает множество практичных решений, которые повышают эффективность эксплуатации ДВС. Например, для снижения шума была увеличена прочность конструкции, а из блока цилиндров некоторых моделей исчезли гильзы. Кроме того, в некоторых агрегатах применяются зубчатые передачи увеличенной ширины, а в поддонах картера появились жесткие ребра. Для облегчения холодного пуска задействуется подогреватель впускного воздуха.

Также регулярно оптимизируются программное обеспечение калибровки и прогрессивные системы охлаждения.

Некоторые плюсы двигателей «Камминз»:

• унификация элементов и взаимозаменяемость составляющих
• простота обслуживания за счет снижения количества деталей
• комплектация топливным фильтром со встроенным водоотделителем и составными поршнями с головками из кованой стали
• высокая экономичность из-за низкого расхода масла и топлива
• комплектация дополнительным валом отбора мощности или сдвоенными распредвалами
• прокладки с резиновым окаймлением для повышения уплотнения

Основные модификации

В России продукция американского производителя находит применение в разных транспортных средствах. Особенно хорошо двигатели Cummins (газ и дизель) зарекомендовали себя в качестве силовых установок городского и междугородного транспорта для пассажирских перевозок. Автобусы ПАЗ, ЛиАЗ и КАВЗ часто оснащаются такими модификациями, как ISF 3, 4ISBe 185B, B6 и 7GE5-230 E5.

Особенности ремонта и обслуживания

Любой агрегат, заставляющий многотонный автомобиль двигаться, подвергается высоким механическим и температурным нагрузкам. Износ деталей, низкокачественное топливо и масло, неаккуратное вождение, а также нерегулярное техническое обслуживание двигателей Cummins приводят к возникновению неисправностей и серьезных поломок.

Представители сервисной службы и специалисты официальных дилеров проводят оперативную проверку всех соединений и узлов, а также точную диагностику двигателей Cummins при помощи современного оборудования. На основе полученной информации производится локальное восстановление с заменой частей или капитальный ремонт.

Ремонт двигателей «Камминз» осуществляется в несколько этапов:

• разборка
• осмотр и дефектовка
• подготовка к сборке, очистка элементов
• сборка и тестирование работы

Для замены деталей используются исключительно оригинальные запчасти. Чтобы не допускать преждевременного износа ДВС, рекомендуется использовать качественное топливо и расходные материалы, рекомендованные производителем. Ежедневная эксплуатация двигателя Cummins также требует ответственного отношения. К примеру, начинать движение стоит с пониженных передач, а перед запуском проверять уровень масла и охлаждающей жидкости.

Назад к новостям

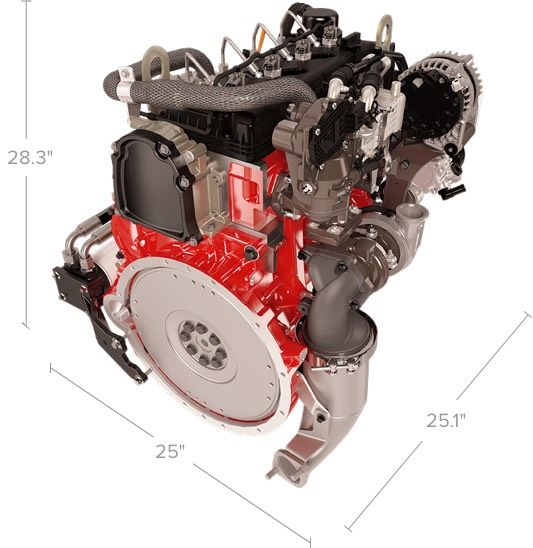

Двигатель Cummins серии ISB6.7E5 300 — фото, характеристики, схема, описание

Руководство по ремонту и эксплуатации двигателя Cummins серии ISB6.7E5 300

Документ

Показатели работы двигателя на режимах
	Максимальная мощность	Максимальный момент
Частота вращения	2500 об/мин	1300 об/мин
Мощность (нетто)	292 л.с.	203 л.с.
Крутящий момент	819 Нм	1087 Нм
Давление на выходе из турбокомпрессора	279 кПа	229 кПа
Поток отработавших газов	139 л/с	73 л/с
Температура отработавших газов	588 °С	558 °С
Расход топлива	48 кг/ч	30 кг/ч
Отвод тепла в ОЖ	107 кВт	80 кВт
Мощность затрачиваемая на трение	28 кВт	13 кВт
Крутящий момент*
Обороты/мин.	Нм
1100	949
1300	1087
1700	1086
2100	970
2300	889
2500	819
Мощность*
Обороты/мин.	л.с.	кВт
1100	148	109
1300	203	148
1900	262	193
2100	290	213
2300	291	214
2500	292	215
Система впуска воздуха
Максимальное повышение температуры воздуха на впуске в компрессор ТКР (для двигателей с турбонаддувом) или во впускной коллектор (для двигателей без наддува) в сравнении с температурой окружающего воздуха:	Δ15 ºС
Максимально допустимое разряжение перед входом в ТКР С «чистым» фильтрующим элементом	3. 7 кПа
С «загрязненным» фильтрующим элементом	5.0 кПа
Система охлаждения
Максимально допустимый перепад давления в воздушном патрубке от компрессора к ОНВ:	13.5 кПа
Максимальное повышение температуры воздуха во впускном коллекторе в сравнении с температурой окружающего воздуха:	Δ30 ºС
Максимальная температура ОЖ, при которой срабатывает система защиты двигателя:	113 ºС
Максимальная рабочая температура ОЖ на выходе из двигателя:	107 ºС
Система выпуска
Максимальное противодавление системы выпуска:	21 кПа
Пуск двигателя в холодный период
Минимальная температура запуска без использования средств облегчения запуска	-10 ºС @ 120 об/мин
Минимальная температура запуска с использованием подогревателя воздуха во впускном трубопроводе	-22 ºС @ 120 об/мин
Минимальная температура запуска с использованием подогревателя ОЖ и масла	-45°С @ 100 об/мин
Рабочие характеристики
Максимальные обороты холостого хода	2850 об/мин
Минимальные обороты холостого хода	600 — 800 об/мин
Максимальная высота эксплуатации	3000 м



Примечания

Все значения указаны с допуском погрешности ± 5%

* Вышеуказанные данные представляют полные рабочие характеристики двигателя, полученные и исправленные в соответствии с SAE J1995, в условиях 100 кПа атмосферного давления на высоте 91 м, при температуре воздуха на впуске 25°С, при давлении водяного пара 1кПа, с дизельным топливом №2. Двигатель может работать на высоте до 2.286 м, когда начнется снижение номинальных значений электроники.

Полный список моделей
