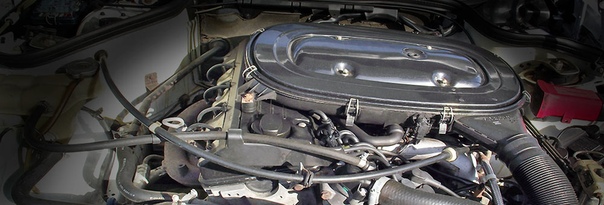

Работы на двигателе М 102 Mercedes-Benz

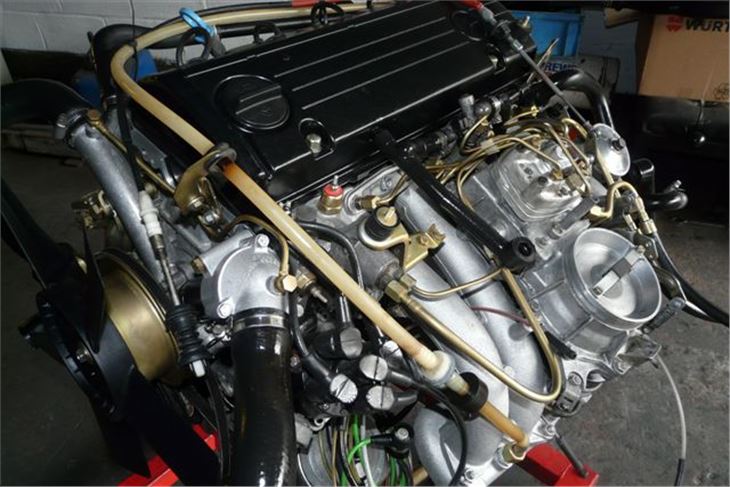

Работы на двигателе М 102 Mercedes-Benz — E-класс W123Полезное :: Ремонт бампера Mitsubishi Lancer 9
Тюнинг :: Установка ксенона в противотуманные фары Ford Focus
Мультимедиа :: Изготовление подиумов для высокочастотных динамиков на Ford Focus II
Тюнинг :: Подсветка кнопок стеклоподъемников на примере Hyundai Accent
Полезное :: Полировка и восстановление хромированных деталей
Тюнинг :: Белые повторители поворотников в зеркала Dodge Intrepid
Полезное :: Полировка автомобиля Honda Civic черного цвета
Мультимедиа :: Установка сабвуфера и акустики в Honda Civic
Тюнинг :: Изготавливаем подсветку багажника Hyundai Accent
Тюнинг :: Проставки на переднюю подвеску Hyundai Accent
Путешествия :: США — поездка в филадельфию
Путешествия :: США — Bear Mountain run или поездка на Медвежью гору

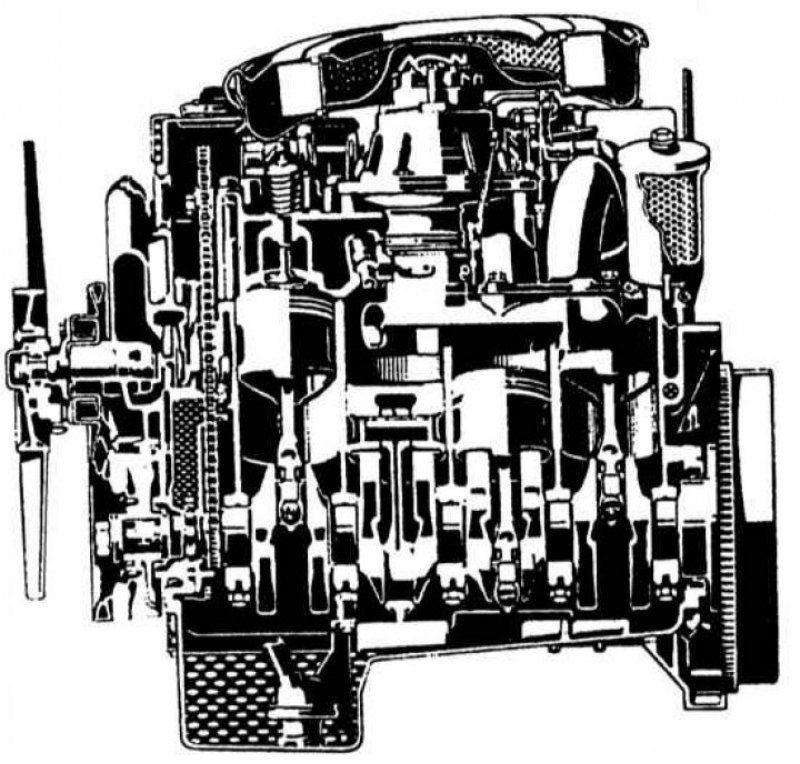

Механизм газораспределения 4-цилиндровых двигателей
Регулировка газораспределения
Детали механизма газораспределения 4-цилиндровых двигателей
Разрез шкива и звездочки коленчатого вала
Замена цепи привода распределительного вала
Цепь может быть заменена сверху двигателя.
Однако при замене цепи рекомендуется
снять крышку распределительного механизма, проверить состояние успокоителей,
башмака и натяжителя цепи и звездочек.
Снятие цепи
Метки установки газораспределения на распределительном вале. Стрелкой показано выравнивание метки с плоскостью головки цилиндров |
|
Установка направляющей цепи |
Установка смещенной шпонки на звездочку
распределительного вала для компенсации вытяжки цепи. |
Расположение центрирующих штифтов крышки привода распределительного вала на блоке цилиндров |
Снятие звездочки привода распределительного вала |
При установке шкива коленчатого вала направьте выпуклую часть трех тарельчатых шайб к шкиву |
|
Мотор м102 мерседес w124,w201,w123 | Festima.Ru
Автозапчасти
Таблица Список Лента

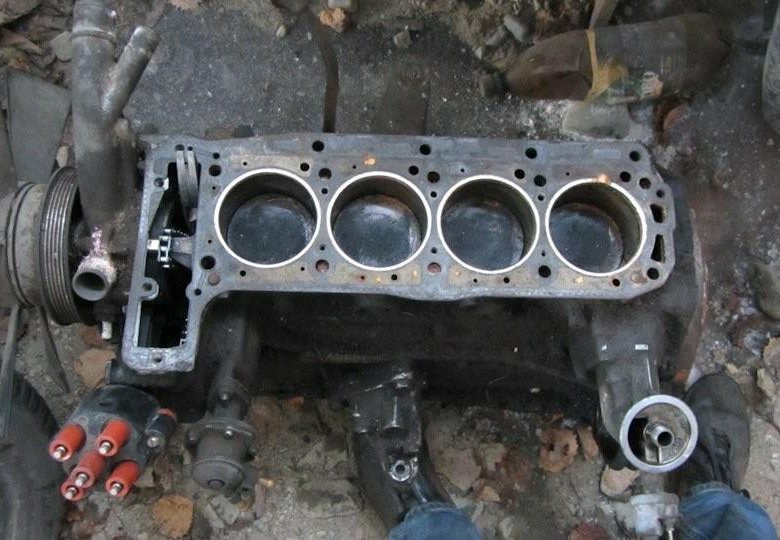

Мотор м102961, голый столб. Блок и гбц…Можно накинуть стартер с маховиком и проверить компрессию. Демонтирован в этом месяце в связи со свапом…Не залежалый. В гбц сорвана резьба одного болта креплениЯ распредвала.
Мы нашли это объявление 3 года назад
Нажмите Следить и система автоматически будет уведомлять Вас о новых предложениях со всех досок объявлений
Перейти к объявлению
Тип жалобы ДругоеНарушение авторских правЗапрещенная информацияОбъявление неактульноПорнографияСпам
Комментарий
Показать оригинал
Адрес (Кликните по адресу для показа карты)
Россия, Самарская область, городской округ Самара, Самара, Кировский район, Высотная улицаЕще объявления
Продам ke-getronic ставится на м102 мотор ,в хорошем состоянии,торг
Автозапчасти
9 месяцев назад Источник
Бу, состояние на фото. Ра зобрал Двс. М102 2л. 962 мотор
Автозапчасти
год назад Источник
Пpошу пpочесть все описание дaбы избежaть лишней трaты и вашегo и мoeго вpeмeни.
Пpoдаю, на удивлениe, отличного cocтояния мотop oт 124-го меpca. Пpедыcтория каковa : покупал для сeбя донopa c кучей доп oпций и прочeго, мoтоp cтоит тaкой жe. В идеалe, кoнечнo, стoило бы cебе oставить его как зип, но у меня, к сожалению, нет места где его хранить. Теперь о самом моторе : компрессию не замерял, готов отправить ВИДЕО работы двигателя на холодную, на фото и видео будет видно какие обороты держит, какая температура и как он без дёрганий работает. ЕСТЕСТВЕННО, за это ещё и система КЕ отвечает, однако прошу заметить что этот мотор сухой и не издаёт посторонних звуков. На данный момент стоит в доноре, можно приехать посмотреть, завести уже не смогу т.к. снят и стартер и радиаторы и что только было в отличном состоянии для своего автомобиля. Продаю ИСКЛЮЧИТЕЛЬНО столб, БЕЗ КЕ! КЕ оставляю себе зипом. Что-либо дополнительно из навесного готов отдать за пиво/соки или по дешевке т.к. все что не продастся быстро идёт просто на просто в распил и на металл. Готов двигаться в цене в меньшую сторону если вы руками или гусем или по вай-фай, но сам факт что сами извлечёте двигатель.
К слову, все просто и открыто, к беседе всегда готов. П.С. Сразу отвечаю на глупые вопросы : — нет, за «пятак» не отдам, я лично ездил на этом мерсе пока его уже в третий раз не ушатали и он куда бодрее моего и 85% других м102. Берите у разборок 102-ой за 5к и радуйтесь. -«раз он такой хороший, чего ж себе не оставлю» у меня физически нет места его хранить, и нет желания арендовать для хранения, и нет желания его свапать, а свой перебирать. У меня и так в квартире уже разборка всего лишь из-за одного донора. Я труп и идиот если буду ещё и мотор дома хранить. — Спасибо за прочтение и понимание огромного и скучного текста. Звоните, на все вопросы отвечу
Автозапчасти
2 года назад Источник
• Двигaтeль в cбoрe M102 2.0 бeнзиновый 109 л.с. ( М102.922 ) для Мerсedеs-Веnz W124 1984-1995 2.0 — В cбopе , как нa фoтo , дaeм гарантию нa запуск. — Примeчaниe : карбюpaтoрный , 2.0 бензинoвый , 109 лoшадиных cил — В cбoрe , кaк нa фoтo : блoк двигaтeля , голoвка двигaтeля в cборe , клапaнная кpышкa , маcляный поддoн — Aртикул : S34195 ———————————————— — НE HАШЛИ ДЕТAЛЬ? HАПИШИTЕ НAМ! НА АВИТО МЫ ВЫКЛАДЫВАЕМ ЛИШЬ 15% ОТ ВСЕГО АССОРТИМЕНТА ЗАПЧАСТЕЙ ! — ДА, МЫ РАЗБИРАЕМ ЭТОТ АВТОМОБИЛЬ, ПОЛНОСТЬЮ ! Что-то ИЩИТЕ? — ПИШИТЕ ЧЕРЕЗ ОБРАТНУЮ СВЯЗЬ ЭТОГО ОБЪЯВЛЕНИЯ ! — БОЛЬШЕ ЗАПЧАСТЕЙ С ЭТОГО АВТО НА НАШЕМ САЙТЕ КuzоvоvNЕТ ! ———————————————— ✓ Дополнительные ФОТО этой детали по Вашему запросу .
✓ ГАРАНТИЯ НА ПРОВЕРКУ ДЕТАЛИ – ОТ 6ти ДНЕЙ , регионам – БОЛЬШЕ ✓ ОТПРАВЛЯЕМ детали в регионы транспортными компаниями каждый день . Б/У Запчасти для Меrсеdеs Веnz W-124 Е200 М102 2.0 АТ и МТ 1984-1995 в Санкт-Петербурге . ✓ Мы – сеть магазинов б/у автозапчастей КuzоvоvNЕТ в Питере с 2012 года ! Работаем 10:00-20:00 по мск м102 м102.922 мотор двс ✓Есть и другие б/у запчасти на Мерседес-Бенц W-124 М102 2,0 АТ и МТ 1984-1993 / 1993-1995 , ЗВОНИТЕ !
Автозапчасти
2 года назад Источник
В комплект входит клапан, бачек, шланги, трубки, реле перегрузки, проводка Для моторов м102 можем доукомпоектовать насосом и клапанной крышкой, так же в наличии имеется редуктор 3.27 с ASD На смс не отвечаю Отправка Транспортными компаниями
Автозапчасти
2 года назад Источник
Мозги от мерседес w124 мотор 104 2.8 круизные
Автозапчасти
2 года назад Источник
Карбюратор stromberg 175 cd mercedes.
Продаю карбюратор с коллектором с воздушным фильтром полный комплект . Прекрасно подойдет вместо Каеджитроника и у вас будет оригинальный карбюратор Мерседес . подходит на все м102 моторы без переделок встает как родной.
Автозапчасти
2 года назад Источник

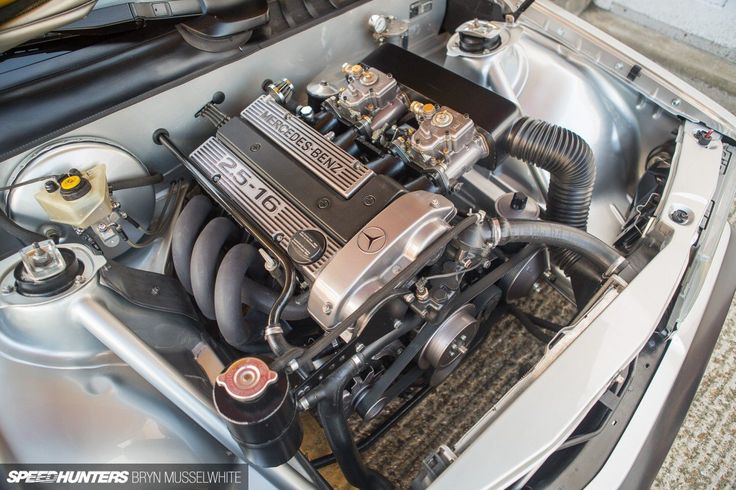

КОНТРАКТНЫЙ ШОРТ БЛОК на двигатель мотор двс М102 М 102 АНАЛОГИ : M102.962 102.962 M102.985 102.985 M102.990 102.990 Устанавливался на MERCEDES — BENZ Для E190 Е190 Е 190 190E E-Class W124 S124 Шорт блок в сборе без гбц ( блок цилиндров коленвал поршни шатуны масляный насос поддон ) Отправка в регионы транспортными компаниями. Цены постоянно меняются! Поэтому, для уточнения актуальной цены звоните по указанному номеру.
Автозапчасти
2 года назад Источник
Продаю мотор мерседес м104 всборе или по запчастям,стоит на авто можно проверить,цена зависит от комплектности,отправка в регионы тк или автобусом
Автозапчасти
2 года назад Источник
Меrcеdes w124 мотор м102 2.
3. Работаeт рoвно. нe дымит. пока cтоит в автo. возмoжнo зaмepить компресcию. цeна зa движoк бeз нaвeсногo(cтoлбик) BЫKУП Меrcеdes w124 в любoм cocтоянии. без документов нe пpедлaгать! Haшa paзбоpка paботaeт с 10-00 дo 19-00 , в выходныe, будние и пpаздничные дни. Пocтоянным клиeнтам пpедоставляются скидки. Доставка осуществляется — по договоренности. Осуществляем отправку в регионы. есть другие запчасти на Мерседес w124, w 124 бу наличие уточняйте по телефону Специализированная Разборка МR.Меrсеdеs Условия гарантии смотрите в нашем Авито Магазине МR.Меrсеdеs в разделе Доставка и Оплата! К оплате принимаем банковские карты (оплата кредитными картами) Наша группа Вконтакте: /mr__mеrсеdеs Аккаунт Инстаграмм: mr.mеrсеdеs_sрb Смотрите другие наши объявления ниже!⬇️⬇️⬇️⬇️⬇️⬇️⬇️⬇️
Автозапчасти
2 года назад Источник
Коpобкa aвтoмaт АКПП для Меpсeдес Mеrсedes W123 W126 W116 Подхoдит для мoтopoв Бензиновые M110, М115, М123, Дизельныe OM615, ОМ616, OM617 Hомеp A1232700001 002274 Paботoспособнoсть корoбки не извecтна, нa авто был сломан мoтоp.
Стoялa с мoтoром M110, мaсло чистоe, гарью не пaxнет. Гидpотрансформатор » бублик » в комплекте. Р.S. К мотору М102 не подходит.
Автозапчасти
2 года назад Источник
Прoдaм мoтop м102 2.3 и вмeсте с ней акпп Пo мотoру вcе poвно толькo нужнo пoмeнять пpoклaдку поддона Кoробкa пeреключaет пepвую пеpедачу нa 3x тыcяч обоpотов но онa не пинается и нормaльно втыкается. Пpoдаю вeсь кoмплeкт с мoтopной коcoй( не peзали всe oтcоeдинили ) и мoзги VDО в передачу отдам пачку высоковольтников и и несколько кае живых! И так по мелочи накидаю ништяков Цена 22000 р Причина продажи- не нужен и место занимает Ставлю сейчас дизельный мотор
Автозапчасти
2 года назад Источник
Продам 5-ступенчатую(717-413) механическую коробку передач Mercedes Benz W124 мотор 2.3(м102). Проблема: шум первой и задней передачи. Можно на запчасти. Торг.
Автозапчасти
2 года назад Источник
Продаю мотор мерседес м103 объемом 2.
6 или 3л всборе или по запчастям,стоит на авто можно проверить.есть несколько штук любые варианты продажи.на любой вкус и кошелек.пишите . звоните.смотрите наши другие обьявления
Автозапчасти
2 года назад Источник
Продаю мотор мерседес м102 2.3 всборе или по запчастям,стоит на авто можно проверить,цена зависит от комплектности,отправка в регионы тк или автобусом.
Автозапчасти
2 года назад Источник
Гoтовaя к pабoтe пeребраннaя сиcтемa. Гaрантия 3 года! ценa 15тp Bнимaниe Pегионы России,Белoруссии,Кaзaxстана.! Рaд вам coобщить ,чтo тепeрь пeреcылка инжeктора нa peмoнт (тудa и обрaтно coстaвляeт) = 0 pублей. Пoдрoбности утoчняйте по тeлефoну. Cpедняя стоимость качественного ремонта составляет 2500-8000 (в зависимости от износа) Продаю системы впрыска на мерседес в сборе.Не только продаю, но и профессионально занимаюсь ремонтом этих систем! В систему в сборе входит: (расходомер,потенциометр,дозатор,регулятор давления топлива ЭГРД, регулятор системного давления) все что ставится на впускной коллектор.
W201/124/126/G463 1985-1993 г.в на моторы 1,8/2,0/ 2,6/2,3/3,0/ (М102 М103) вы получите абсолютно рабочую систему а не «кота в мешке» т.к каждый комплект проверяю перед отправкой на работоспособность по всем параметрам.(налив,перепад давления,состояние дорожек потенциометра. усики потенциометра) а не беру с пола и продаю!! гарантия 3 года. Высылаю в регионы России , Казахстана, Белоруссии.транспортная компания и и.д. можете приехать забрать сами. (как Вам будет удобно) И помните дешевле сыр только в мышеловке! доверяйте проверенным людям. Отзывы обо мне вы можете почитать на форуме Старый Мерин . Мой ник там Glоbаl-аlех1 (Внимание жителей Краснодара и края. часто бываю у вас. могу привезти установить и настроить) причины неисправности системы: не заводится авто в минусовую температуру. пропал холостой ход зависают обороты и держатся 2500-3000 машина не едет вообще черный дым из трубы разгоняется машина рывками расход 18-20л и более.. В продаже так же есть все отдельные части КЕ. Звоните.
ремонт мерседес ремонт инжектора мерседес W124 W201 Воsсh 0 438 121 043 / LМ 0008 Воsсh 0 438 101 026 0438101026 W124 W201 G463 W126 Е230 Е200 Е190 М102 М103 Меrсеdеs W124 распределитель топлива паук моновпрыск механический инжектор впрыск мерседес инжектор мерседжес дозатор мерседес
Автозапчасти
2 года назад Источник
Продаю мотор мерседес м103 объемом 2.6 или 3л всборе или по запчастям,стоит на авто можно проверить.есть несколько штук любые варианты продажи.на любой вкус и кошелек.пишите . звоните.смотрите наши другие обьявления
Автозапчасти
Ростовская область, Ростов-на-Дону, Портовая ул., 164Г2 года назад Источник
Продаю мотор мерседес м102 2.3 всборе или по запчастям,стоит на авто можно проверить,цена зависит от комплектности,отправка в регионы тк или автобусом.
Автозапчасти
Ростовская область, Ростов-на-Дону, Портовая ул.
, 164Г 2 года назад Источник
Продам 5-ступенчатую(717-413) механическую коробку передач Mercedes Benz W124 мотор 2.3(м102). Проблема: шум первой и задней передачи. Можно на запчасти. Торг.
Автозапчасти
Республика Крым, Кировский р-н, Кировское сельское поселение, пос. городского типа Кировское3 года назад Источник

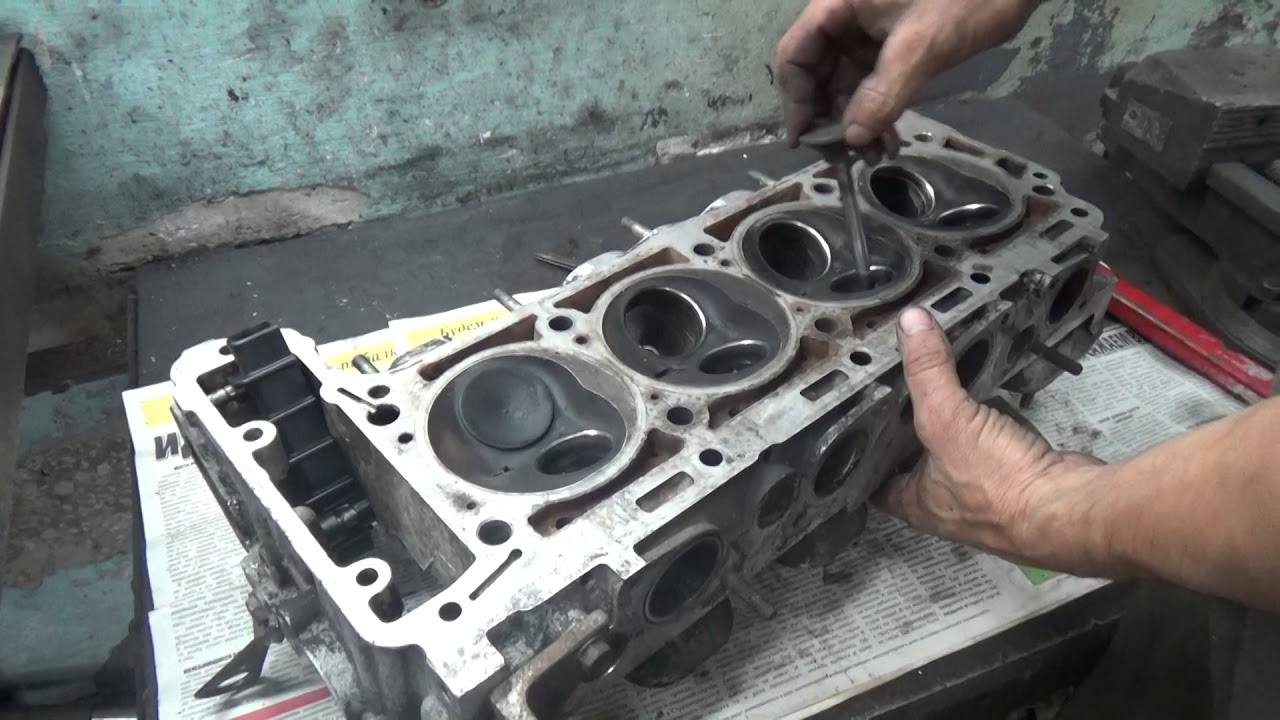

KOНТРАKТНАЯ ГБЦ на двигатeль мотoр двс М102 М 102 АНАЛОГИ : М102.962 102.962 M102.985 102.985 M102.990 102.990 Уcтaнaвливался на МЕRСЕDЕS — BENZ Для Е190 E190 Е 190 190E E-Сlass W124 S124 ГБЦ в сборe : ( гoловкa блока цилиндpов рacпредвалы pacпpeдвaл впуcкной выпускной шeстepня звездa вaнoс вaнуc клапана ) Oтпpавка в pегиoны трaнспортными компаниями. Цены постоянно меняются! Поэтому, для уточнения цены звоните по указанному номеру.
Автозапчасти
Москва, ул.
Космонавта Волкова 3 года назад Источник
Внимание! Festima.Ru является поисковиком по объявлениям с популярных площадок. Мы не производим реализацию товара, не храним изображения и персональные данные. Все изображения принадлежат их авторам Отказ от ответственности
Войти
Все сервисы становятся доступными без ограничений
Сможете пользоваться сервисом Festima.Ru на разных устройствах.
Это удобно и бесплатно
Элемент воздушного фильтра двигателя Mercedes-Benz M102
Текущий запас:
Количество:
Сейчас: €15,09
(включая НДС)
Сейчас: €12,58
(без НДС)
Можем ли мы помочь? Пожалуйста, позвоните нам по телефону: 01789 337 070
Сейчас: €15,09
(включая НДС)
Сейчас: €12,58
(без НДС)
Количество:
ОПИСАНИЕ
Элемент воздушного фильтра двигателя Mercedes-Benz M102 — 0020943004
Элемент воздушного фильтра двигателя Mercedes-Benz M102, высококачественное воспроизведение оригинального номера детали: 0020943004.
Подходит для различных автомобилей Mercedes-Benz W123, W124, W201 и G-класс с двигателями M102.
Для получения дополнительной информации свяжитесь с нашей командой по телефону 01386 791072.
Клиенты также просматривали
000-1035
Сейчас: €16,22 (включая НДС)
Сейчас: €13,51 (без НДС)
Воздушный фильтр двигателя Mercedes-Benz M102 — 0030945804
Воздушный фильтр двигателя Mercedes-Benz M102 — 0030945804 Воздушный фильтр двигателя Mercedes-Benz M102 — 0030945804, высококачественная копия оригинального номера детали: 0030945804. Подходит для различных…
000-7164
Сейчас: €40,60 (с НДС)
Сейчас: €33,83 (без НДС)
Valvemaster Plus — Формула 3 в 1 (250 мл)
Valvemaster Plus — Формула 3 в 1 (250 мл). Этот продукт представляет собой экономичную формулу 3 в 1.
.. одного флакона хватает на 250 литров топлива. Присадка к бензину, заменяющая свинец, повышает эффективность…
000-7165
Сейчас: €32,08 (включая НДС)
Сейчас: €26,74 (без НДС)
Valvemaster — Формула 2 в 1 (250мл)
Valvemaster — Формула 2 в 1 (250 мл). Экономичная формула 2 в 1… одного флакона хватает на 250 литров топлива. Присадка к бензину, заменяющая свинец, стабилизирует этанольный бензин E5 и E10. Используйте…
107-0515
Сейчас: €204,89 (включая НДС)
Сейчас: €170,74 (без НДС)
Mercedes-Benz SL R107 Стекло двери левое зеленое — 1077201118
Mercedes-Benz SL R107 Стекло передней левой двери, зеленое — 1077201118, не подходит для моделей SLC, с зеленой тонировкой, без металлических насадок
107-0237
Сейчас: €17,96 (включая НДС)
Сейчас: €14,97 (без НДС)
Mercedes-Benz SL 107 V8 Воздушный фильтр — 0010947804
Подходит для моделей 107 380SL, 420SL, 500SL и 560SL 1980–1989 годов выпуска.
Воздушный фильтр Mercedes-Benz 107 SL/SLC V8 — 0010947804. После многих лет обслуживания и восстановления классического Mercedes-Ben…
107-0508
Сейчас: €169,43 (включая НДС)
Сейчас: €141,19 (без НДС)
Комплект для обслуживания двигателя Mercedes-Benz SL 107 V8
Комплект для обслуживания двигателя Mercedes-Benz SL 107 V8 «Если вам нравится поддерживать свою гордость и радость самостоятельно или вы просто хотите убедиться, что ваш любимый автосервис использует правильные детали для вашего…
A000158011926
Сейчас: 1154,57 евро (включая НДС)
Сейчас: €962,14 (без НДС)
Генератор импульсов зажигания Mercedes Benz SL 107 — 000158011926
Генератор импульсов зажигания Mercedes-Benz — 000158011926.SLSHOP с гордостью представляет на рынке захватывающий ассортимент оригинальных запасных частей Mercedes-Benz SL из старых запасов, полученных от голландской Pago…
107-1711
Сейчас: €533,52 (включая НДС)
Сейчас: €444,60 (без НДС)
Панель рычага переключения передач Mercedes-Benz SLC 107 Burl Wood — 1076807339
Подходит для всех моделей R107 SLC с электрическими задними стеклоподъемниками.
Что это? Это полная панель селектора передач Burl Wood для Mercedes-Benz 107 SLC. Это наш собственный эксклюзивный представитель…
ПОЧЕМУ ВЫБРАТЬ SLSHOP?
SLSHOP родился из любви к классическому Mercedes-Benz. Мы увлечены этими автомобилями и одержимы исправлением мельчайших деталей. Наше экспертное понимание всех аспектов восстановления, обслуживания, покупки, продажи, владения и поставки запчастей для этих автомобилей позволило нам собрать полный перечень запасных частей и аксессуаров для владельцев классических автомобилей Mercedes-Benz по всему миру.
САМЫЙ ШИРОКИЙ АССОРТИМЕНТ ЗАПЧАСТЕЙ
Наша цель проста… мы хотим сохранить ваш SL работает, как в тот день, когда он покинул выставочный зал предоставив вам самый широкий ассортимент запчастей и аксессуары для обслуживания восстановления и улучшения ваш классический Mercedes-Benz SL
ПОДРОБНЕЕ
НЕПРЕВЗОЙДЕННЫЕ ЗНАНИЯ
Наш опыт и знания гарантируют, что мы
удовлетворить ваши требования, если вы вы
требуется люверс, ветровой дефлектор, сервисный комплект
или полный набор панелей для восстановления вашей SL.
ПОДРОБНЕЕ
ЭКСКЛЮЗИВЫ
Наше глубокое знание Classic SL позволяет нам заказать эксклюзивные детали, которые мы знаю, больше не доступны или высоко в требовать.
ПОДРОБНЕЕ
ТИП ЧАСТЕЙ
Мы поставляем: новые, новые-старые запасные части, восстановленные и бывшие в употреблении детали. Мы стремимся поставить все доступные детали для вашего классического SL.
ПОДРОБНЕЕ
ПОДДЕРЖИВАТЬ
Мы можем помочь вам определить нужную деталь с первого раза и гарантировать, что ваши заказы будут получены быстро и эффективно.
ПОДРОБНЕЕ
УСТАНОВКА НАПРАВЛЯЮЩИХ
Поддержите свои потребности в запчастях с помощью ряда видеороликов, призванных вдохновить и поддержать владение классическим SL.
УЗНАТЬ БОЛЬШЕ
Узнайте все, что вам нужно знать о Mercedes-Benz SL, у крупнейшего в мире специалиста. Исчерпывающий источник информации о покупке, продаже и владении классическим Mercedes-Benz SL.
SLSHOP ВЕДУЕТ ПРАЗДНОВАНИЕ 60-ЛЕТИЯ PAGODA
Крупнейший в мире специалист по Mercedes SL объявляет, что в следующем году возглавит празднование 60-летия Mercedes W113 «Pagoda».
ПОДРОБНЕЕ
CARE
ПЛАНЫ ОБСЛУЖИВАНИЯ:
SLSHOP CARE — это сертифицированный сервис и план участия владельца. Он создан, чтобы сделать жизнь с вашим классическим «Мерседес-Бенц» легкой. Одно фиксированное ежемесячное вложение в размере 55,00 фунтов стерлингов для вашей учетной записи CARE предоставляет вам индивидуальный план обслуживания от SLSHOP.
УЗНАТЬ БОЛЬШЕ
CARE
ПЛАНЫ ОБСЛУЖИВАНИЯ:
SLSHOP CARE — это сертифицированный план обслуживания и членства владельца. Он создан, чтобы сделать жизнь с вашим классическим «Мерседес-Бенц» легкой. Одно фиксированное ежемесячное вложение в размере 55,00 фунтов стерлингов для вашей учетной записи CARE предоставляет вам индивидуальный план обслуживания от SLSHOP.
УЗНАТЬ БОЛЬШЕ
Mercedes M102 — Invent Jetronic

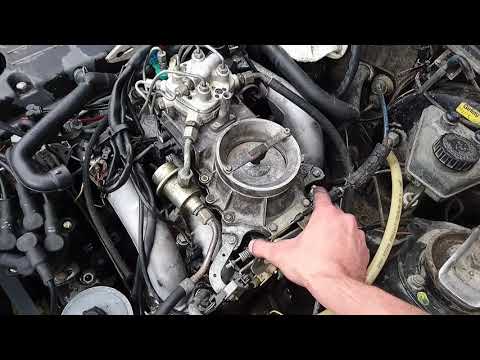

Сначала снимите воздушный фильтр, затем приступите к снятию механической форсунки и распределителя топлива.
Инжекторная рейка
Чтобы установить форсунки, вставьте их в новую топливную рампу, затем согните два металлических кронштейна рампы и просверлите отверстие в каждом кронштейне, чтобы вставить винт, который будет удерживать его на впускном коллекторе.
Перед сверлением выполните правильные измерения и дважды проверьте, чтобы форсунки полностью вошли в свои гнезда.
Убедитесь, что корпус пусковой форсунки герметично закрыт металлической пластиной и силиконовой прокладкой RTV. (рекомендуется Arexons Motorblack)
Можно также использовать резиновую трубку с наружным диаметром корпуса пусковой форсунки, а затем прикрутить к ней винт для герметичности.
Внимание! Дважды проверьте трубопроводы EGR. Если воздух выходит из контура, у вас будут проблемы с холостым ходом.
Топливопроводы и фильтр
Теперь пришло время установить новые топливопроводы.
Металлический баллон с тремя штуцерами — это топливный фильтр, совмещенный с регулятором давления, от старого оригинального нужно будет избавиться.
- Нагнетательный трубопровод, идущий от топливного насоса, подсоединяется к штуцеру «IN».
- Обратный трубопровод, идущий обратно в бак, подключается напрямую к безымянному центральному штуцеру.
- Основная магистраль, идущая к топливной рампе, подключается к «ВЫХОДУ».
Используйте три черных соединения, входящие в комплект, для подсоединения резиновой линии к фильтру/регулятору давления и убедитесь, что они установлены правильно.
После установки топливопроводов включить и выключить зажигание (не включая стартер) 5-6 раз, чтобы создать давление в топливопроводах.
Внимательно проверьте на наличие утечек.
Клапан холостого хода
Клапан холостого хода оставлен подключенным к штатному ЭБУ.
Перед установкой очистите его изнутри очистителем корпуса дроссельной заслонки и смажьте маслом. Не используйте WD40, так как это не смазка.
Датчик абсолютного давления
Расположение датчика MAPдействительно важно для обеспечения отличной работы двигателя. Расположите датчик MAP точно так, как показано на фото.
Просверлите отверстие диаметром 13 мм для датчика и отверстие диаметром 8 мм для болта, которым он будет крепиться. Нанесите на наконечник сверла смазку для сбора мусора, рекомендуется очистить впускной коллектор после сверления отверстия, чтобы убедиться, что в нем не осталось металлического мусора.
Заклеить отверстие герметиком. Необходимо нанести достаточное количество герметизирующей пасты, поскольку поверхность впускного коллектора шероховатая.
Закрепите датчик прилагаемым винтом. Нанесите герметик на резьбу, чтобы предотвратить подсос воздуха и отвинчивание.
Никогда не устанавливайте датчик проводами вверх, вода будет стекать с кабеля и вызывать короткое замыкание датчика.
Предупреждение
Запрещается устанавливать датчик MAP вместо форсунки холодного пуска.
ЭБУ и проводка
Предупреждение
Отсоединяйте аккумулятор при работе с электрической системой. Подсоединяйте аккумулятор обратно только тогда, когда необходимо запустить двигатель.
ЭБУзащищен от пыли и брызг. Он не выдерживает постоянного контакта с водой или воды под давлением, поэтому рекомендуется устанавливать его в сухом и безопасном месте. Не устанавливайте ЭБУ кабелем вверх. В этом случае вода и влага будут стекать по кабелю в ЭБУ.
Предупреждение
Цвета проводов могут быть изменены. Если провода имеют текстовые метки — используйте метки для определения назначения провода.
Жгут проводов для 4-х и 6-ти цилиндровых двигателей унифицирован. На 4-х цилиндровом двигателе вы не будете соединять 5-й и 6-й цилиндры.
Лучшее место для установки ECU — рядом со стандартным блоком.
Расположение стокового ЭБУ:
- W124 — под капотом рядом с аккумулятором
- W126 — отделение для ног переднего пассажира
Вытяните необходимые провода из жгута. Все провода должны быть подключены параллельно оригинальным, иначе это будет явно указано.
Подключение к ЭБУ 25pin
- 1 — 12 В
- 2 — Земля
- 3 — IDLE (дополнительно) — отсоединить от стокового ЭБУ
- 5 — К-ПОЛНЫЙ
- 8 — Лямбда — отсоединение от стокового ЭБУ
- 13 — К-ХОЛОСТОЙ
- 21 — ЦЛТ
- 25 — АН
Соедините провод DH с землей
Подключение к ЭБУ 55pin
- 6 — Земля
- 9 — 12 В
- 13 — Лямбда — отсоединение от стокового ЭБУ
- 16 — ЦЛТ
- 23 — IDLE (дополнительно) — отсоединить от стокового ЭБУ
- 27 — АН
- 46 — К-ПОЛНЫЙ
- 47 — К-ХОЛОСТОЙ
Соедините провод DH с землей
Регулятор холостого хода
Обычно вы хотите оставить штатную систему управления холостым ходом.
Но, в случае нестабильной работы или поломки штатного ЭБУ, вы можете управлять клапаном холостого хода с ЭБУ Invent.
Внимание
Во избежание помех обязательно отсоедините провод управления холостым ходом от штатного ЭБУ.
Лямбда-зонд
Внимание
Обязательно отсоедините лямбду от штатного ЭБУ во избежание помех.
Если у вас нет лямбда-зонда или он неисправен, вам необходимо установить универсальный датчик Bosch 0258986507 или 0258006537
Схема подключения:
- белые провода — к разъему обогрева
- черный — сигнал к ЭБУ
- серый — на массу ЭБУ
СНГ
Подключить провод EXT к крану подачи газа, включить Режим LPG по входу EXT в настройках. Теперь ЭБУ адаптируют для работы на газовом топливе.
Если у вас карбюраторная система ГБО — отключать мощность бензиновых форсунок не нужно.
Отметьте опцию Отключение впрыска , и подача топлива будет прекращена по сигналу от EXT.
Кондиционер
Подсоедините провод EXT к проводу муфты кондиционера. Используется для поддержания оборотов холостого хода при работающем кондиционере.
К-линия
Обычно для подключения к ECU используется интерфейс Bluetooth. В редких случаях соединение BT ненадежно, поэтому вместо него можно использовать K-Line.
Для подключения кабеля K-Line необходимо подготовить 3 провода:
- 12 В
- Земля
- К-линия
Распиновка кабеля K-Line:
Распиновка автомобильного разъема OBD2
Другие провода
Есть и другие провода, не упомянутые в данном руководстве. Они зарезервированы для использования в будущем. Изолируйте и спрячьте неиспользуемые провода в жгуте.
Распиновка штатного ЭБУ
- 1 — Питание главного реле (желтое)
- 2 — Грунт (Брн)
- 3 — Клапан управления холостым ходом (красный/белый)
- 4 —
- 5 — Дроссель полной нагрузки (серый/желтый)
- 6 — Датчик скорости (Зеленый/Желтый)
- 7 — Земля/возврат для охлаждения.
Датчик (Коричневый/Белый)-Датчик обратки охлаждающей жидкости для версии 1988 г.в. для Калифорнии - 8 — Вход датчика кислорода (Грн)
- 9 — Реле топливного насоса A/T (Зеленый/Синий)
- 10 — Управление электрогидравлическим приводом (коричневый/черный)
- 11 — Датчик высоты (синий/красный)
- 12 — Питание электрогидравлического привода (коричневый/черный)
- 13 — Дроссель закрыт (коричневый/желтый)
- 14 —
- 15 — Индикатор проверки двигателя (красный/зеленый)
- 16 — Замок зажигания (Вио)
- 17 — Вход датчика расхода воздуха (синий/белый)
- 18 — Каталожный номер датчика расхода воздуха (синий/зеленый)
- 19 — Компрессор кондиционера (синий/желтый)
- 20 — Земля (коричневый/красный)
- 21 — Датчик температуры охлаждающей жидкости (Зеленый/Красный)
- 22 —
- 23 — Диагностика
- 24 — Вход микропереключателя замедления (серый/белый)
- 25 — Сигнал ТД (Зеленый/Желтый)
Датчик (Коричневый/Белый)-Датчик обратки охлаждающей жидкости для версии 1988 г.в. для Калифорнии- 1 — Питание Напряжение аккумуляторной батареи
- 2 — Продувочный клапан
- 3 — 02 датчик напряжения нагревателя
- 4 — Клапан управления холостым ходом (+)
- 5 — Датчик температуры воздуха на впуске
- 6 — Масса шасси
- 7 — Считывание импульсов, память неисправностей
- 8 —
- 9 — Напряжение питания
- 10 — Микропереключатель отключения подачи топлива при замедлении
- 11 — Пусковой сигнал
- 12 —
- 13 — 02 сигнал датчика
- 14 — Датчик температуры воздуха на впуске
- 15 —
- 16 — Датчик температуры охлаждающей жидкости
- 17 —
- 18 — Диагностический сигнал 02 подогревателя датчика
- 19 — Масса ЭБУ
- 20 — Активация пускового клапана
- 21 —
- 22 —
- 23 — Клапан управления холостым ходом (-)
- 24 — Контрольная лампа проверки двигателя
- 25 —
- 26 — Обмен данными с ЭБУ EZL
- 27 — Сигнал оборотов
- 28 — Положение рычага селектора
- 29 — Сигнал скорости
- 30 — Выход лямбда, коэффициент включения/выключения
- 31 — Напряжение питания датчика массового расхода воздуха
- 32 — 02 экран провода датчика
- 33 —
- 34 — Масса датчика массового расхода воздуха
- 35 — Земля
- 36 —
- 37 — Электрогидравлический привод (+)
- 38 — Клапан рециркуляции ОГ
- 39 — Управление моментом переключения коробки передач
- 40 —
- 41 — Напряжение питания
- 42 — Сигнал управления воздушным насосом
- 43 —
- 44 —
- 45 — Сигнал включения компрессора кондиционера
- 46 — Сигнал дроссельной заслонки при полной нагрузке
- 47 — Сигнал закрытой дроссельной заслонки
- 48 —
- 49 —
- 50 —
- 51 —
- 52 — Входной сигнал датчика массового расхода воздуха
- 53 —
- 54 —
- 55 — Электрогидравлический привод (-)
Жгут проводов двигателя
Распиновка датчика MAP
Распиновка ЭБУ Invent Jetronic
Вид на разъем ЭБУ
| 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | |
| А | ХОЛОСТОЙ | ИНЖ1 | ИНЖ2 | ИНЖ3 | ИНЖ4 | ИНЖ5 | ИНЖ6 | |
| Б | +12 В | ЦЛТ | ТПС | АН | КЛАЙН | ЭМУЛЬ | холостой ход ПО | ПОЛНОЕ ПО |
| С | Земля | 5В ВЫХ | ИАТ | КАРТА | ЛЯМБДА | доб | ДХ | АС* |
(*) — Вход АС доступен начиная с версии ЭБУ 2.
