Клапан ЕГР (для чего, устройство, конструкция, неисправности)

Автор Павел Александрович Белоусов На чтение 8 мин. Просмотров 89

Современный двигатель внутреннего сгорания – это сложный агрегат, все механизмы которого управляются электронным блоком. Один из таких узлов, устанавливаемых на большинство двигателей – клапан EGR (англ. Exhaust gas recirculation) или рециркуляции выхлопных газов. Нередко владельцы авто ошибочно считают, что он служит только для снижения токсичных веществ в выхлопе и глушат его, не понимая, что неправильное отключение EGR может навредить двигателю, приводя к ускоренному износу и преждевременному ремонту.

Необходимость клапана ЕГР

Во всех типах двигателей клапан ЕГР (EGR) служит для обеспечения стабильной работы в любом режиме, автоматически регулируя качество топливной смеси:

  • при первом запуске и прогреве;
  • при работе на стабильных оборотах;
  • при частичной или малой нагрузке;
  • во время работы при высоком или низком атмосферном давлении.

Применение ЕГР позволяет получить дополнительные преимущества, которыми пользуются инженеры при конструировании ДВС:

  • удалось сделать более поздний впрыск топлива, что привело к более равномерной и экономной работе мотора, без его перегрева;
  • выхлопные газы, попадая в камеру сгорания, быстрее нагревают двигатель;
  • ЕГР-клапан снижает насосные потери, характерные для бензиновых вариантов двигателей за счет повышенного разрежения газа за дроссельной заслонкой.

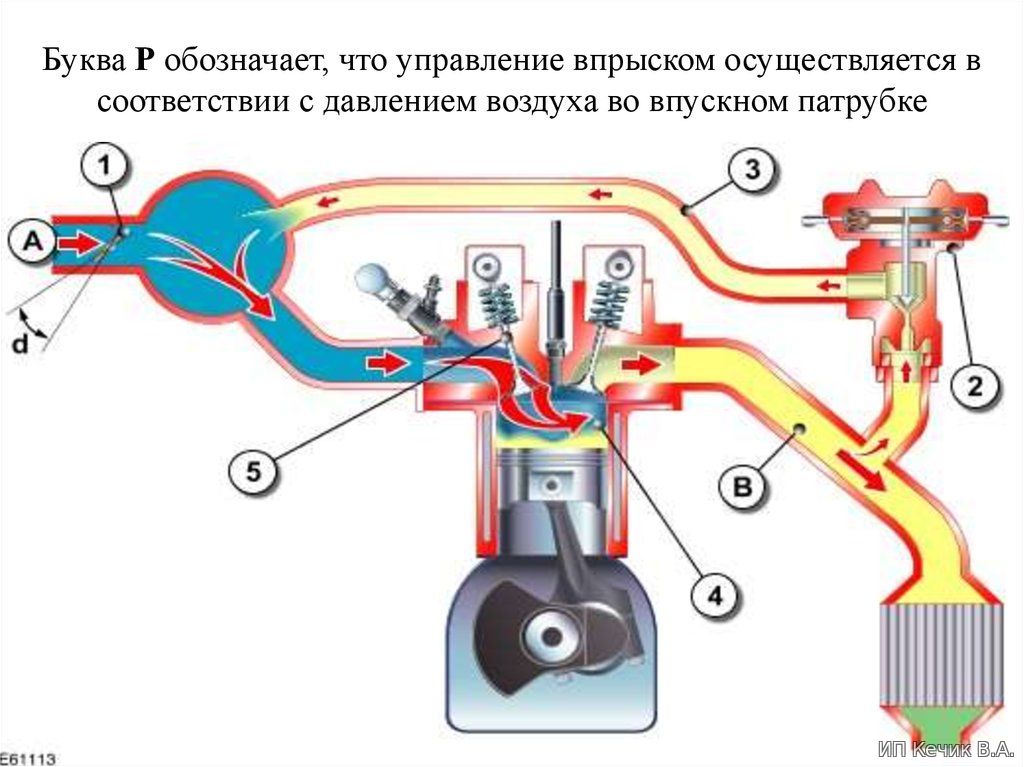

Устройство системы EGR

Главная функция этой системы – подмешивать отработанные газы непосредственно  во впускной коллектор. На первый взгляд подобное решение кажется абсурдным, зачем уменьшать количество кислорода, поступающего в камеру сгорания, ведь это должно снижать мощность двигателя. Но это требуется для того, чтобы понизить температуру при сгорании смеси, что приводит к уменьшению количества образующихся при этом оксидов азота.

Клапан ЕГР находится на патрубке у впускного коллектора и регулирует количество отработанного газа, подающегося в цилиндры. На подающем патрубке установлен теплообменник, охлаждающий проходящий во впускной коллектор выхлопной газ. Управляется работа клапана электронным блоком автомобиля, а по типу он может быть электрическим или электропневматическим.

В дизельных моторах клапан ЕГР полностью открыт при работе на холостом ходу, снижая количество кислорода в цилиндрах примерно наполовину. При увеличении оборотов он пропорционально закрывается, позволяя увеличивать отдачу двигателя. При прогреве и максимальных оборотах он перекрывается.

В бензиновом двигателе клапан приоткрывается при низких, а также средних оборотах, поставляя во впускной коллектор до 10 % отработанных газов. При прогреве и в режиме повышенной тяги система ЕГР перекрывает поток отработанного газа.

Особенности конструкции клапанов

Клапан EGR состоит из корпуса со штоком, открывающим или закрывающим просвет, через который во впускной коллектор поступают выхлопные газы. Этот шток прикреплен к электромагнитному или пневматическому клапану, на который блок управления подает соответствующие команды. Применяют два основных видов этих узлов:

  1. Электропневматические, где заслонка приводится в движение пневмоклапаном от вакуумного насоса. При этом сам насос управляется электроникой, связанной с ЭБУ, который передает команду на разрежение в пневмоклапане. Он представляет собой диафрагму на пружине, которая надавливает на шток, закрывающий или открывающий просвет клапана, по которому проходят отработанные газы. Данная система наиболее популярна и отличается высокой надежностью.
  2. Электронные или цифровые клапаны работают непосредственно с ЭБУ, но имеют более сложную конструкцию.


Именно от правильного функционирования клапана ЕГР зависит, как будет работать вся система рециркуляции отработанных газов. За этим узлом нужно ухаживать, чтобы он преждевременно не вышел из строя.

Основные неисправности ЕГР и их причины

Часто причина поломки системы рециркуляции выхлопа  — выход из строя EGR клапана. Поскольку через него проходят отработанные газы, содержащие сажу и другие твердые частицы, через некоторое время он может просто забиться и заклинить в открытом или закрытом положении. На постоянно открытый клапан указывают такие признаки:

Если клапан заклинило в закрытом положении, то признаки поломки не так очевидны, в бензиновых моторах увеличивается расход за счет насосных потерь, а дизель работает более громко и жестко, снижая комфорт при езде. Нередко в современных автомобилях при проблемах с клапаном ЕГР на приборной панели загорается стандартный индикатор Check Engine. Но понять точно, в чем кроется проблема, можно будет только после компьютерной диагностики.

Главные причины, приводящие к заклиниванию клапана ЕГР:

  • низкое качество топлива, при сгорании которого образуется много сажи, что образует избыточный нагар;
  • износ турбины и поршневой группы, в результате чего в клапан попадает масло, где, смешиваясь с копотью, образует субстанцию, заклинивающую шток;
  • засорение системы вентилирования картерных газов;
  • слишком сильный впрыск топлива в результате износа форсунок.

Чтобы не допустить выхода системы рециркуляции выхлопных газов из строя, нужно самостоятельно чистить клапан каждые 100 тыс. км пробега, следить за качеством топлива и состоянием двигателя, проходя периодические ТО.

Ремонт системы EGR

При выходе из строя клапана EGR требуется прочистить систему и освободить заклинившие детали. Для выполнения работы потребуется снять клапан, который находится непосредственно перед впускным коллектором. Перед этим нужно купить новые прокладки под установочное гнездо иначе через них будет подсасывать воздух.

Для чистки клапана можно использовать стандартные средства – бензин, солярку, WD-40 или жидкость для чистки карбюраторов. Более эффективно залить клапан чистящим средством, чтобы нагар размягчился. После этого очистить его ветошью и оставить на некоторое время, чтобы он полностью высох. Не допускается использовать материалы типа ершиков и даже жестких зубных щеток, которые могут поцарапать поверхность клапанов. Дополнительно очищается патрубок к впускному коллектору и дроссельная заслонка.

При работе нужно обязательно учесть, что все детали должны быть идеально чистыми. Попадание горючих жидкостей во впускной коллектор приведет к серии детонаций при запуске двигателя, что может привести к серьезной поломке, вплоть до появления трещин в поршнях. Патрубок тоже рекомендуется снимать, чтобы сажа и шлам не попали в цилиндры.

Нужно ли глушить клапан ЕГР?

Многие автовладельцы уверены в том, что заглушка EGR упрощает работу двигателя, позволяет повысить его мощность и вообще делает эксплуатацию более простой и комфортной. Чтобы разобраться, так ли это, нужно понять, к каким последствием приводит эта процедура.

Поскольку ЕГР — это средство рециркуляции выхлопных газов, то его заглушка приводит к тому, что они не попадают во впускной коллектор и цилиндры, а значит, на них не образуется дополнительного нагара. Но здесь на все так просто, если двигатель исправен и из него не идут пары масла, то и нагара образовываться не будет. Это означает, что, если мотор не гонит пары масла из системы вентиляции картера и турбины, наростов во впускном клапане не появится.

Отсюда можно сделать интересный вывод, что при большой изношенности двигателя, масло будет попадать во впускной коллектор и клапан ЕГР. А это будет приводить к его быстрому износу. В этом случае рекомендуется все же заглушить его, чтобы не оказывать дополнительной нагрузки на двигатель при засорении коллектора смесью сажи и масла

Применение системы ЕГР позволяет снизить рабочую температуру в цилиндрах. При его глушении температура двигателя может повышаться до избыточных значений. Надо учитывать, что на высоких оборотах клапан ЕГР закрыт, а температура при этом режиме максимальна, поэтому специалисты говорят о том, что данная угроза несколько преувеличена. На это им возражают, что встречались случаи, когда после заглушки головка блоков цилиндров испытывает локальные перегревы, и бывало, что ГБЦ вело, а это приводит к капитальному ремонту. Особенно это актуально в случае заливающих форсунок, при глушении ЕГР температура в блоке цилиндров может достигать критических значений. Поэтому делать данную процедуру на изношенном моторе нужно с осторожностью.

Видео: Клапан ЕГР! Принцип работы. Глушить или нет?!

В странах третьего мира многие двигатели поставляются без системы ЕГР, на этом основании многие считают, что его глушение не приносит никакого вреда. Но тут нужно помнить, что включение системы рециркуляции отработанных газов позволяет сдвинуть такт впрыска на более поздний срок. Без ЕГР это приведет к локальному перегреву и более жесткой работе двигателя. Поэтому при глушении требуется внести соответствующие поправки в программное обеспечение ЭБУ.

Среди бесспорных преимуществ глушения клапана ЕГР выделяют:

  1. Не требуется профилактическая чистка системы рециркуляции отработанных газов, что удешевляет эксплуатацию автомобиля.
  2. Меньше сажи попадает в систему выхлопа, что позитивно сказывается на качестве работы и долговечности сажевого фильтра.
  3. Медленнее темнеет моторное масло, лучше омывая детали двигателя.

К негативным последствиям заглушки клапана ЕГР относится:

  1. Повышение температуры сгорания топлива в цилиндрах, что уменьшает ресурс работы двигателя.
  2. Двигатель прогревается дольше, что тоже повышает его износ.
  3. Повышает расход топлива, что негативно сказывается на сажевом фильтре, а также увеличиваются выбросы в атмосферу.

Таким образом, решать, нужно ли глушить клапан ЕГР, автовладелец  должен самостоятельно. Данная процедура имеет как плюсы, так и минусы, которые нужно взвесить, чтобы прийти к правильному выводу.

Cистеме EGR Toyota

ЕGR — система рециркуляции отработавших газов. Из названия понятно что при своей работе данная система возвращает часть отработавших газов из выпускного во впускной коллектор. Основная задача системы — снижении токсичности выхлопа в режимах прогрева и резкого ускорения двигателя, который на данных режимах работает на обогащённой топливной смеси. В общем ничего сложного, но только почему-же данная система так усложняет жизнь многим, занимающимся ремонтом автомобилей?

Cостав системы EGR

  • основная часть — клапан EGR. Обеспечивает перепускание газов из выпускного во впускной коллектор. По причине постоянного контакта с раскалёнными газами — наименее живучая часть системы. Основная, она-же и самая главная неисправность — негерметичность. В разных модификациях системы EGR может управляться как электрически ( большая часть автомобилей GM ) так и пневматически ( основная масса автомобилей ) .

  • соленоид EGR. Применяется в системах с пневматическим управлением клапаном. Основная неисправность та-же что и для клапана — негерметичность и на работе двигателя сказывается одинаково так-как в результате мы тоже получаем открытый клапан EGR.

  • датчик положения штока клапана EGR / датчик степени открытия клапана EGR. Случается что ломаются, но кроме загоревшейся лампы неисправности двигателя никаких неприятных последствий не наблюдается.

  • блок управления двигателя.


Разные системы могут иметь различный набор компонентов , но общее — это клапан EGR. Рассмотрим как его неисправности сказываются на работе двигателя. Я уже писал, что основная неисправность это негерметичность и она обеспечивает подсос дополнительного воздуха во впускной коллектор.

Как результат мы имеем :

В двигателях с расходомером воздуха (MAF-сенсор) — обеднение топливной смеси вызванное присутствием неучтённого MAFом воздуха.
В двигателях с датчиком давления (MAP-сенсор) — обогащение топливной смеси вызванное увеличением давления во впускном коллекторе.
В двигателях использующих оба способа контроля за количеством воздуха (из-за значительной погрешности MAF-сенсора при низком потоке через датчик) мы имеем обогащение на холостом ходу и резкое обеднение на переходных режимах (Японские автомобили — ярчайшие примеры).



И во всех случаях из-за снижения количества кислорода в поступающем в двигатель воздухе, нарушается горение топливной смеси в цилиндрах двигателя. В общем зависимость очень сложная и по этому неисправность системы EGR на разных моделях автомобилей проявляеся по разному. Большое значение имеет количество поступающих во впускной коллектор отработавших газов (т.е. величина открытия клапана EGR), общее состояние двигателя (износ свечей зажигания, проблемы топливного насоса или забитость топливных форсунок…), частота вращения и нагрузка на двигатель. Вам интересно как состояние топливной системы влияет на симптомы немсправности? Дело в том, что любой блок управления двигателем имеет программу по которой он стремится стабилизировать частоту оборотов холостого хода и состав топливной смеси. Причём величина регулирования степени открытия/закрытия исполнительного механизма системы регулирования оборотов холостого хода и длительность времени впрыска имеют вполне понятные пределы. Когда блоку управления удаётся стабилизировать холостой ход, на переходных режимах он не справится с необходимой коррекцией состава смеси, так-как нажатие на педаль акселератора приведёт к возрастанию давления в выпускном колекторе и увеличению количества поступающих во впускной коллектор отработавших газов, которые не содержат необходимого для горения кислорода. На данном этапе всё это будет ухудшать разгонную динамику автомобиля, возможно появление провалов и рывков при движении. Но дальше картина неисправности будет менятся. Дело в том, что раскалённые газы взаимодействуя с маслянным туманом во впускном коллекторе (если Вы забыли откуда он там берётся я напомню о системе вентиляции картера , клапане PCV ,…), приведут к усилению нагарообразования на внутренних частях коллектора, отложению нагара на впускных клапанах ,повышенному загрязнению наружных частей распылителей топливных форсунок и появлению копоти на изоляторах свечей зажигания. Всё это скажется на пусковых характеристиках двигателя и нестабильных оборотах холостого хода, причём возможно как дёрганье и пропуски зажигания, так и плавание оборотов. При резком нажатии на газ возможно появление вспышек во впускном коллекторе. Если на данной стадии не обращать внимание на автомобиль, то очень скоро холостой ход пропадёт совсем, или его величина превысит все допустимые пределы. А на машинах с АКПП высокая величина холостого хода очень быстро приведёт к поломке коробки.



Что с этим делать?

В любых руководствах по ремонту и техническому обслуживанию написано что система EGR имеет ограниченный ресурс. В идеале необходима замена всех компонентов системы при пробеге 70-100 тысяч километров, однако это справедливо при достаточно качественном топливе. С Российским бензином я мог бы рекомендовать Вам замену всех компонентов при пробеге 50000 километров. Хотя в условиях кризиса для многих это нереально.


Что-же делать тем, кто не может позволить себе приобретение дорогостоящих компонентов, или не имеет возможность приобрести нужные запчасти. Совет один — своевременное обслуживание системы позволит продлить срок её службы. Что в ней можно и нужно обслуживать ?

Во первых сам клапан EGR. В нём нужно очистить седло и шток клапана для обеспечения плотного закрытия и свободы хода клапана. Для этого очень удобно использовать жидкость для очистки карбюратора в аэрозольной упаковке. Однако будте внимательны, попадание жидкости на диафрагму может вызвать её разрушение, так как входящие в аэрозоль вещества разлагают резину.


Во вторых — соленоид EGR (при его наличии). Как правило содержит маленький фильтр для защиты вакумной системы от попадания в неё грязи. Именно этот фильтр необходимо очистить.


Ну вот и весь список элементов нуждающихся в переодическом техническом обслуживании. Кстати именно такое обслуживание способно вернуть к жизни многие системы. Многие — но не все.


Можно ли отключить систему EGR  и нормализовать работу двигателя ?

Можно, вполне достаточно вырезать из тонкой жести прокладку под клапан EGR не прорезая отверстия для прохода газов. Внимательно посмотрите на клапан, если шток выступает за посадочную плоскость, отверстие под ним сделайте обязательно. Вот и всё, но сразу хочется огорчить владельцев многих Фордов — система контроля за работоспособностью EGR обязательно зажгёт MIL. Так что придётся мириться с горящей лампочкой на приборной панели. Владельцам Крайслеров и GM проще — при таком отключении лампа не загорается

Егр в дизельном двигателе что это такое


Клапан EGR на дизеле

Устойчивость работы силовых агрегатов, их степень экологичности,  зависит от наличия системы EGR. Главная ее задача — возвращение части отработанных газов во впускные каналы  для улучшения поджигания горючей смеси. Устанавливается на дизелях, некоторых моделях бензиновых силовых агрегатах.

Устройство ЕГР положительно влияет на  работу двигателей, уменьшает потребление горючего, в атмосферу попадает меньше токсичных веществ.  Сегодня статья расскажет о ЕГР в дизельном двигателе что это такое и ответить на поставленный вопрос.

Задача системы

Для нормальной работы двигателей требуются низкие значения оксидов азота в выхлопных газах. Образуются в сфере высоких температур дизельных моторов, создавая насыщение топливной смеси оксидами азота. В результате происходит отрицательное взаимодействие оксидов с кислородом.  Вот что является итогом такого взаимодействия.

Кислород, вместо того, чтобы стопроцентно сгорать, частично используется для образования нежелательных элементов. В итоге дизель недобирает мощности, значительно повышается объем потребляемого топлива, в наружный воздух поступает большое количество вредных веществ. Происходит загрязнение воздушного бассейна.

Снижает уровень отрицательных явлений возврат некоторой части отработанных газов назад в камеру, тем самым понижая температуру. Рециркуляция выхлопов ДВС значительно понижает образование оксидов азота.

Возвращение запрограммированных долей выхлопов в камеры практически не влияют на нормативные требования приготовления топлива. Наоборот, получает позитив, поскольку увеличивается мощность при очевидной экономии солярки.

Заглушить EGR или нет?

В Объединенной Европе, где на каждого жителя приходится одна автомашина, к загрязнению воздушного бассейна, относятся крайне негативно, скажем — трепетно. Там вопрос, отключать и использовать EGR, не дискутируется.  В постсоветских государствах об этом возникают жаркие споры в системе интернет на профильных форумах, специальных периодических изданиях.

Доводом отключения ЕГР служат мнения некоторых «знатоков», мол, система угнетает функциональность силовых агрегатов,  преждевременно приводя  в непригодное состояние.

Откуда появляются такие отзывы, становится известно, детально проанализировав причины, по каким неэффективным оказывается система ЕГР. Отчасти это происходит, когда система действительно «удушает» двигатель: силовая установка становится маломощной. Но это происходит, когда водители перестают правильно обслуживать систему. Например, своевременно не очищают забитый грязью впускной канал. Негатив получается, когда  выходят из функционального состояния датчики, клапана.

Установлено, EGR уязвима от использования некачественной солярки, мотивирующей появление большого нагара. Дизельное топливо, бензин регулярно растут в цене, что приводит к ситуации, когда в топливные баки заливают некондиционный дизель или бензин дешевой марки. Чтобы удалить нагар, необходимо сильно потратиться. И многие водители, не готовые терпеть издержки , считая рациональным отключить систему. Целесообразность такого решения их мало беспокоит.

Главный элемент

В системе, отработанные газы появляются снова, где образовались, только благодаря EGR.

Его наличие обеспечивает возврат выхлопов. Словом, доминантный узел. Во впускном канале происходит смешение с чистым поступающим воздухом. Добавленные газы втесняют некоторый объем кислорода, тем самым понижают температуру горения топливной смеси. Уменьшение доли кислорода отрицательно сказывается на образовании оксидов азота, выводимых из ДВС.

Принцип работы ЕГР

ЕГР клапан дизельной силовой установки и аналога на бензине функционирует по-разному. То есть имеется прямая зависимость от моделей двигателей.

Работа EGR на бензиновом и дизельном двигателях:

  • Клапан, контролирующий подачу свежего воздуха при холостой работе дизеля, пропускает его в 2 раза меньше. Во время увеличения нагрузок, клапан дозирует отработанные газы во впускной коллектор — пропускает меньший объем. Если ДВС достигает пиковых нагрузок, клапан системы полностью перекрывает поступление отработанных газов. Он не отрывается и во время пуска силовой установки. Такой алгоритм функционирования ЕГР, установленного на дизельный силовой агрегат.
  • Что касается клапана, установленного на бензиновую силовую установку, принцип работы иной. Он не действует при холостой работе двигателя и в момент его максимального крутящего момента. При остальных ситуациях ограничивает до 90% впуска свежего воздуха.

Рециркуляция функционирует в особом режиме. Клапан бензинового двигателя управляется двумя способами — контроллером при помощи электрического тока или пневматикой.

Сегодня на автотрассах легко встретить автомобили, где охлаждение отработанных выхлопов производится особым путем. Клапаны интегрируются в систему ОД (охлаждения двигателя). Получается сложная система, компенсируемая значительным понижением объема оксидного азота.

 Требования ЕВРО-4

На дизельных силовых установках европейский стандарт ЕВРО-4, контролирующий уровни загрязнения выхлопных газов, требует снабжения дизельного двигателя клапанами, настроенными на высокое давление.

  • Стандарт утвердил шкалу вредных частиц, содержащихся в выхлопных газах. Азотный оксид должен составлять на 1 километр 0,25 грамма.

Что и достигается системой рециркуляции. Отвод выхлопных газов производится непосредственно перед турбинным агрегатом. Потом идет перенаправление во впускные устройства.

Технологический процесс

В дизельном движке рециркуляционный клапан часть выхлопного газа снова возвращает в пуск. Клапанное устройство приводится в штатное рабочее состояние за счет разреженной среды впускного канала, создаваемого специальным насосом. Кроме этого на клапан действуют магнитные силы, то есть происходит управление электромагнитом.

Рециркуляционные процессы приобретают интенсивность или пассивность от стадии работы двигателя. Появление интенсивности фиксируется при закрытом дросселе, поскольку тотально снижается давление на впуске. В этот момент наблюдается снижение потоков выпускных газов, направляемых в турбинный компрессор двигателя.

Не проявляет активности ЕГР в момент работы двигателя на холостом ходу при максимально открытой дроссельной заслонке в периоды прогревания и вывода автомашины на запрограммированную температуру.

Как электроника контролирует ЕГР?

Внимательно «следит» за работой рециркуляционный « деятельностью» электроника, находящаяся в ЭБУ. Срабатывает клапан именно от полученного сигнала из электронного центра управления.

Управляют положениями клапана импульсы, сформированными нажатием дроссельной заслонки. А пространственное положение дросселя контролируется специальным датчиком. Словом, сложная система управления.

Новые требования экологического характера выставил автомобилистам  ЕВРО-5. Сегодня стандарт требует, чтобы уровень азотного оксида не превышал значения 0,18 грамм на километр. Получают рекомендованный результат интеграцией в топливную систему дизеля EGR пониженного циска.

Новостным информационным сообщением водители получили сведения о расположении элемента. Идет сразу за сажеуловителем дизельной силовой установки. После выхлопные газы направляются в устройство перенаправления потоков для дополнительного температурного понижения. Следубщей стадией следует режим входа отработанных газов через клапанное устройство и далее к турбинному агрегату.

ЕВРО-5 и ее преимущества

Появление новых европейских и международных стандартов мотивирует складывающаяся непростая экологическая ситуация в странах Объединенной Европы, чей воздушный бассейн «перегружен» выхлопным автомобильными газами. Поправить дело можно исключительно запретительными мерами, что Европа и делает. Ввод в действие нового запретительного стандарта, обладает бесспорными преимуществами перед предшествующими аналогами:

  • большим объемом задерживаемой сажи;
  • понижением температуры отработанных газов;
  • очевидным понижением уровня оксида азота, находящиеся в отработанных выхлопах.

В чистом остатке — мощность дизельных двигателей ни на йоту не понижается.

Видео мнение о ЕГР

Система ЕГР в дизельном двигателе что это такое

В связи с повышенными требованиями экологов к дизельным и карбюраторным двигателям, с целью снижения уровня оксидов азота в выхлопных газах, применяется система рециркуляции ЕГР (EGR — ExhaustGasRecirculation). В соответствии с различными требованиями, выдвигаемыми стандартами, отслеживающими токсичность отработавших газов, система ЕГР в дизельном двигателе имеет несколько разновидностей:

  1. EGR высокого давления.
  2. Система низкого давления.
  3. Комбинированная система ЕГР.

Основные задачи, преследуемые системой ЕГР

При использовании клапана системы часть газов, отработавших цикл, возвращается через впускной коллектор для последующего сжигания. При этом силовые агрегаты работают более мягко и плавно, в бензиновых моторах отмечается ощутимое снижение уровня детонации.

Преимущества применения рециркуляционной системы:

  • Улучшение эксплуатационных показателей дизельных и бензиновых ДВС.
  • Снижение расхода горючего.
  • Уменьшение токсичности выхлопных газов.

Процесс образования вредных оксидов под воздействием высоких температур состоит из следующих этапов:

  1. Активное увеличение процентного содержания азотных оксидов в топливно-воздушных смесях.
  2. Взаимодействие кислорода и азота под влиянием высокой температуры.
  3. Попадание воздуха в камеру сгорания вызывает активное образование окиси азота.
  4. Замещение кислорода образовавшимися оксидами азота.
  5. Недостаток кислорода вызывает неполное сгорание рабочей смеси.
  6. Потеря мощности движка.
  7. Повышение расхода дизельного топлива или бензина.
  8. Возрастание токсичности газов выхлопных в ДВС.

Возврат во впускной коллектор части отработавших газов способствует заметному снижению температуры сгорания топливных смесей. С понижением температуры происходит уменьшение интенсивности возникновения азотных оксидов.

При попадании в камеру сгорания газов, прошедших полный цикл, не нарушает количественный баланс основных компонентов, участвующих в создании топливно-воздушныхсмесей, мощностные показатели силовых агрегатов не изменяются при работе в различных режимах, топливо экономится.

Функции клапана рециркуляции газов

Клапан ЕГР в дизельном двигателе является основным элементом системы рециркуляции. На его работе основано функционирование всей системы. При помощи данного устройства отработавшие газы частично входят в коллектор для перемешивания с поступающим воздухом. Увеличение количества кислорода в камере приводит к возрастанию температуры сгорания рабочей смеси. Добавленные отработавшие газы позволяют уменьшить процент содержания кислорода, что способствует снижению рабочей температуры и количества азотных оксидов в выхлопных газах.

Особенности дизельных и карбюраторных клапанов ЕГР

Работа клапановEGR в дизельных и бензиновых двигателях имеет определенные отличия. В дизельных силовых агрегатах устанавливается клапан, открывающийся на холостом ходу, при этом количество впускаемого свежего воздуха уменьшается вдвое. При увеличении нагрузок на мотор ЕГР впускает меньше отработанных газов, при пиковых нагрузках клапан закрывается. Закрывание клапана происходит также и при прогреве дизеля.

Клапан EGR, установленный на бензиновом движке, при холостых оборотах и до достижения максимального крутящего момента находится в закрытом положении. При малых и средних нагрузках ЕГР впускает менее 10% кислорода.

Принцип действия системы рециркуляции

Принцип работы системы рециркуляции — замкнутый контур. Клапан ЕГР управляется за счет электрического контроллера или электронно пневматическим методом. При первом решении система получает данные на контроллер двигателя внутреннего сгорания со специального датчика. Во втором варианте клапан EGR на основании данных регулируется в зависимости от показаний, полученных с датчиков давления впускного коллектора, массового расхода воздуха, температуры впускаемого воздуха.

При улучшенной конструкции силовых агрегатов, где отработавшие газы усиленно охлаждаются при рециркуляции, клапан ЕГР встроен внутрь системы охлаждения. При этом несмотря на более сложную конструкцию системы, количество оксидов снижается намного эффективнее.

В процессе эксплуатации моторов, оснащенных клапаномEGR, выявляются следующие преимущества:

  • В бензиновых двигателях в районе расположения дроссельной заслонки наблюдается уменьшенный перепад давления.
  • Снижение температуры приводит к уменьшению детонаций, что позволяет применять более ранний момент зажигания, улучшающий моментные характеристики ДВС.
  • В работе дизеля с EGR  появляется мягкость, снижается уровень шума на холостых оборотах, благодаря уменьшенному содержанию кислорода при сгорании топливной смеси.

Системы рециркуляции дизельных двигателей

Для обеспечения соответствия дизельных двигателей нормам Евро 4 их оборудуют клапанами EГР высокого давления. Согласно международным нормам допустимое количество азотных оксидов в отработавших газах должно составлять не выше 0,25 г/км.

Принцип работы системы рециркуляции состоит в отборе отработавших газов перед входом в турбину, перенаправляя их в специальный канал, ведущий к впускному коллектору.

Система рециркуляции состоит из следующих элементов:

  1. Клапан ЕГР.
  2. Электрический или пневматический привод.
  3. Патрубки, служащие для транспортировки газов.

Из выпускной системы клапан EGR забирает часть отработавших газов и направляет их на впускной коллектор.

Для работы клапана пневматического вида создается разрежение в районе впускного коллектора бензинового силового агрегата. В дизелях разрежение воздуха происходит благодаря работе вакуумного насоса. Вследствие образовавшегося вакуума происходит срабатывание клапана рециркуляции.

Интенсивность рециркуляции зависит от режима работы двигателя, от перепада давления на впускном и выпускном коллекторах. Впускная система управляет давлением при помощи изменения положения дроссельной заслонки. При низком давлении на впуске заслонка дросселя находится в закрытом положении. Чем больше интенсивность рециркуляции, тем меньший поток отработавших газов, направляемых к турбокомпрессору.

Активная рециркуляция приводит к падению давления турбонаддува в дизеле, оборудованном системой EGR. При работе дизеля на холостых оборотах, при полном открытии дроссельной заслонки, до полного прогревания мотора и достижения рабочих значений температуры система EGR находится в режиме низкой активности.

Работу системы ЕГР в дизельном двигателе контролирует электронный блок управления силового агрегата. Клапан начинает свою работу при поступлении управляющего сигнала с ЭБУ, который регулирует открытие дроссельной заслонки в соответствии с показаниями датчика потенциометрического.

Системы рециркуляции низкого давления

Для соответствия требованиям стандарта Евро 5 дизельным двигателям необходимо иметь количество оксида азота в выхлопных газах не выше 0,18 г/км. В таких дизельных моторах установлена система EGR, относящаяся к типу низкого давления. Здесь газы следуют по определенному циклу:

  1. Прохождение через сажевый фильтр.
  2. Охлаждение в радиаторе.
  3. Переход через клапан ЕГР.
  4. Проникновение во впускную систему, расположенную у входа в турбину.

Использование системы EGR, относящейся к виду низкого давления, приводит к появлению следующих положительных факторов:

  • снижается процент содержания сажевых элементов;
  • заметно понижается температура отработавших газов;
  • резко сокращается процентное содержание оксидов азота в выхлопе.

Прохождение отработавших газов через устройство турбокомпрессора стабилизирует давление турбинного наддува, что способствует сохранению мощности дизельного силового агрегата без потерь.

Электронный блок управления дизеля следит за интенсивностью процессов рециркуляции посредством следующих устройств:

  • заслонка дроссельная;
  • заслонка клапана рециркуляции;
  • заслонка выпускная.

Работа всех заслонок обеспечена электрическим приводом. При помощи потенциометрического датчика производится контроль за открытием каждой заслонки на определенную величину в соответствии со специальной программой, зашитой в ЭБУ. При этом отслеживается степень наполнения каждого цилиндра движка, давление турбонаддува и интенсивность действия EGR в каждом рабочем режиме дизельного двигателя.

Система рециркуляции комбинированного типа

Дизельные двигатели, чтобы соответствовать требованиям Евро 6, которые требуют иметь количественный состав оксида азота в выхлопных газах не превышающий 0,08 г/км, оборудованы комбинированной системой рециркуляции.

Наличие двух обособленных магистралей в конструкции для рециркуляции отработавших газов отличает данную систему от предыдущих вариантов. Одна магистраль — высокого давления, другая — низкого. Принцип работы комбинированной системы напоминает действие системы, применяемой в моторах, соответствующих требованиям Евро 5. В дополнение к этому осуществляется подвод газов из магистрали с высоким давлением, подключающаяся при переходе на определенные режимы работы двигателя.

Главная задача — это как можно эффективнее снизить уровень азотных оксидов в выхлопных газах.

Конструкцией комбинированной системы не предусмотрено охлаждениев радиаторе отработавших газов, которые находятся в магистрали высокого давления.

Неисправности в системах EGR и причины их появления

Самой распространенной причиной поломок в системе является возникновение нагара на деталях клапана ЕГР. Наиболее часто нагар образуется в гнезде или на поверхности пластины клапана. К образованиям вредных налетов приводят следующие причины:

  • использование горючего низкого качества;
  • разбалансированность работы системы питания дизеля;
  • неполное сгорание воздушно-топливных смесей;
  • сбои в системе вентиляции газов картерных.

Наличие нагаров приводит к ускоренному износу элементов турбокомпрессора ицилиндро-поршневой группы, закоксовке форсунок инжектора, сбоям в функционировании датчиков, передающих информацию в электронный блок управления (ЭБУ), что ведет к сбоям сигналов, управляющих работой клапана ЕГР. Засорение клапана ведет к некорректной работе и дальнейшему его заклиниванию.

Несвоевременное открытие и закрытие клапана особенно заметно при работе дизеля на холостых оборотах, при заклинивании теряется мощность, работа становится более грубой и шумной.У бензиновых двигателей заклинивание клапана EGRприводит к неустойчивой работе мотора вхолостую, а также к увеличению расхода горючего.

Чтобы выявить неисправности в системе рециркуляции необходимо визуально осмотреть трубопроводы, электрические разъемы в районе датчиков.

При углубленной диагностике производятся следующие операции:

  • сканирование элементов системы;
  • проверка на функциональность каждого привода и клапана ЕГР;
  • проверка сопротивления проводов;
  • управляющие сигналы проверяются при помощи осциллографа и мультиметра.

При сканировании может быть выявлено, что впускное давление не соответствует норме, а также расход воздуха повышен — это означает, что клапанEGR заклинивает.

При замене клапана необходимо предварительно произвести тщательную очистку подводящих магистральных трубок, разъемов, чтобы нагар, оставшийся после замены, не привел к новым неисправностям в системе рециркуляции отработавших газов.

EGR: система рециркуляции отработавших газов

Система рециркуляции отработавших газов ЕГР (англ. Exhaust Gas Recirculation) является решением, которое снижает уровень оксидов азота в отработавших газах бензинового или дизельного двигателя. Данная система применительно к современным ДВС отсутствует только на бензиновых турбомоторах.

Для дизельных двигателей выдвигаются различные требования касательно стандартов токсичности отработавших газов. По этой причине EGR дизельного мотора может быть реализована по различным схемам. Система рециркуляции отработавших газов ЕГР дизельного двигателя может быть:

  • системой высокого давления;
  • ЕГР низкого давления;
  • комбинированной системой EGR;
Рекомендуем также прочитать статью об особенностях эксплуатации дизельного двигателя зимой. Из этой статьи вы узнаете о присадках в дизтопливо, свечах накала, подогреве солярки, а также о профилактических мерах для уверенного запуска дизельного мотора при отрицательных температурах.

Для чего нужна система EGR

Главной функцией системы EGR становится частичный возврат отработавших газов назад во впускной коллектор двигателя для дожигания. ЕГР дизельного двигателя позволяет сделать работу моторов подобного типа более мягкой и плавной, бензиновые агрегаты с EGR меньше страдают от детонации. Система рециркуляции отработавших газов способна улучшить эксплуатационные показатели дизельного или бензинового ДВС, понизить расход топлива. Выхлоп мотора с ЕГР становится менее токсичным.

Главной задачей системы EGR является эффективное понижение уровня оксидов азота в выхлопе. Образование оксидов азота в процессе работы мотора вызвано высокой температурой. Рост температуры в камере сгорания ДВС приводит к активному увеличению содержания оксидов азота в топливно-воздушной смеси. Высокая температура в камере сгорания ДВС приводит к тому, что кислород и азот, которые содержатся в подаваемом воздухе, начинают взаимодействовать между собой.

Воздух попадает в разогретую камеру сгорания двигателя, где далее активно образуются окиси азота. Это означает, что кислород, который необходим для полноценного сжигания бензина в агрегатах данного типа начинает замещаться указанными оксидами азота. Рабочая смесь при условии недостатка кислорода сгорает не полностью, в результате чего теряется мощность двигателя, заметно повышается расход топлива, а также возрастает токсичность выхлопных газов ДВС.

Если вернуть часть отработавших газов во впускной коллектор, это позволяет немного снизить температуру сгорания топливно-воздушной смеси. Понижение температуры автоматически уменьшает интенсивность образования оксидов азота.

Попадание части отработавших газов обратно во впуск практически не изменяет требуемого соотношения  базовых компонентов для получения качественной топливно-воздушной смеси, сам двигатель не теряет мощности на различных режимах, а также наблюдается экономия топлива.

Отключение клапана ЕГР

В Европе и других развитых странах к вопросам экологии подходят достаточно строго. На территории СНГ по вопросу ЕГР существует множество споров. Темами обсуждения среди автолюбителей становятся топики касательно того, как «заглушить» ЕГР дизельного или бензинового мотора, нейтрализовать систему рециркуляции отработавших газов, отключить клапан ЕГР дизеля и т.д.

Многие уверены, что система рециркуляции «душит» мотор и ЕГР отнимает мощность, не позволяя цилиндрам двигателя наполняться чистым воздухом в полной мере. К таковым относятся любители тюнинга дизельного мотора. Не менее частой причиной отказа от рециркуляции становится сильное загрязнение впускного коллектора и быстрый выход из строя датчиков системы, а также клапана EGR.

Все элементы системы рециркуляции страдают от нагара в условиях эксплуатации мотора на топливе низкого качества. Ремонт системы требует определенных финансовых затрат. Некоторые водители по этой причине немедленно «глушат» рециркуляцию отработавших газов и не заботятся о целесообразности такого решения.

Рециркуляция отработавших газов: клапан ЕГР

Главным элементом системы рециркуляции отработавших газов выступает клапан EGR. На указанном клапане основана вся система. Именно клапан ЕГР является решением, которое позволяет определенной части отработавших газов попадать обратно во впускной коллектор, где они далее снова перемешиваются с очередной порцией поступившего во впуск воздуха.

Чем больше кислорода оказывается в камере сгорания, тем большей получается температура горения топливно-воздушной смеси. Добавление части отработавших газов в состав смеси означает принудительное уменьшение количества кислорода. Так достигается снижение температуры сгорания рабочей смеси в камере. Меньшее количество кислорода означает менее интенсивное взаимодействие с азотом, что и снижает в итоге количество оксидов азота в выхлопе.

Клапан EGR дизельного или бензинового двигателя работает не одинаково, что зависит от особенностей конкретного типа ДВС. Дизельный двигатель имеет клапан ЕГР, который открывается в режиме холостого  хода, ограничивая вдвое впуск свежей порции воздуха. С увеличением нагрузки на двигатель EGR пропускает меньшее количество отработанных газов во впуск, а в моменты пиковых нагрузок клапан полностью закрыт. Данный клапан закрывается также в режиме прогрева дизельного двигателя. Что касается бензиновых ДВС, клапан EGR закрыт на холостом ходу, а также во время выхода двигателя на максимальный крутящий момент. Если нагрузка на мотор низкая или средняя, тогда клапан обеспечивает всего до 10% впуска воздуха.

Системы рециркуляции работают по принципу замкнутого контура, а сам клапан EGR может управляться:

  • электрическим контроллером;
  • электропневматическим способом;

Для первого решения система опирается на данные, которые поступают от датчика положения в контроллер ДВС. Именно контроллер посылает управляющий сигнал на клапан. Во втором случае регулировка работы клапана ЕГР происходит на основании показаний от датчика давления во впускном коллекторе, датчика массового расхода воздуха и датчика температуры воздуха на впуске.

Встречаются конструкции двигателей, которые подразумевают улучшенное охлаждение отработавших газов в процессе работы системы рециркуляции. Клапан EGR в таких конструкциях интегрируют в систему охлаждения двигателя. Система становится более сложной, но уровень оксидов азота уменьшается еще более эффективно.

По зваерениям производителей, система рециркуляции отработавших газов имеет определенный ряд преимуществ в процессе эксплуатации ДВС. Для моторов на бензине плюсами ЕГР становится меньший перепад давления в области дроссельной заслонки. Сниженная температура горения уменьшает детонацию, позволяя установить ранее зажигание для повышения моментной характеристики двигателя. Дизельный мотор с ЕГР работает мягче и тише в режиме холостого хода, так как меньшее содержание кислорода приводит к понижению давления в момент сгорания топливно-воздушной смеси.

Виды систем рециркуляции отработавших газов дизельного двигателя

EGR высокого давления устанавливается на дизельных моторах, которые соответствуют требованиям Евро 4. Допустимое содержание оксида азота в отработавших газах согласно этим требованиям не должно превышать 0,25 г/км. Система рециркуляции высокого давления частично отводит отработавшие газы из выпускного коллектора турбодизеля, отбирая их перед турбиной. Далее система перенаправляет указанные газы в канал, откуда они попадают во впускной коллектор.

Система имеет следующие элементы в своем устройстве:

  • клапан рециркуляции с электро или пневмоприводом;
  • патрубки для отвода отработавших газов;

Клапан рециркуляции (клапан EGR) перепускает отработавшие газы из системы выпуска во впуск. Пневматический клапан работает благодаря разряжению, которое создается во впускном коллекторе бензиновых ДВС. В дизельных агрегатах такое разрежение создает вакуумный насос. Разряжение, которое воздействует на клапан рециркуляции,  в свою очередь регулируется посредством управляющего электромагнитного клапана.

Процесс рециркуляции отработавших газов становится более или менее интенсивным зависимо от разных режимов работы силового агрегата. Степень интенсивности напрямую зависит от разницы давлений на впуске и выпуске. Давление во впускной системе регулируется посредством дроссельной заслонки. Закрытый дроссель означает, что давление на впуске падает. В этот момент рециркуляции отработавших газов протекает более интенсивно. Большая рециркуляция приводит к уменьшению потока отработавших газов, который направлен в турбокомпрессор. Получается, что в момент активной рециркуляции отработавших газов немного падает давление турбонаддува дизельного ДВС, который оборудован ЕГР подобного типа.

Система ЕГР не активна в режиме холостого хода, в момент полного открытия дросселя, а также во время прогрева двигателя и до выхода мотора на рабочую температуру. Контроль за работой системы рециркуляции осуществляет ЭБУ двигателя. Клапан рециркуляции вступает в работу по сигналу электронного блока управления ДВС, который контролирует положение дроссельной заслонки при помощи потенциометрического датчика.

Дизельные ДВС, которые соответствуют стандарту Евро 5, подразумевают такой  уровень содержания оксида азота в отработавших газах, который не должен превышать показатель 0,18 г/км. Такие моторы имеют систему EGR низкого давления. Особенностью данной системы является то, что отвод отработавших газов происходит за сажевым фильтром дизельного двигателя. Далее газы попадают в радиатор системы рециркуляции для дополнительного охлаждения. Следующим этапом становится пропуск газов через клапан рециркуляции и проникновение во впуск перед турбиной.

Система ЕГР низкого давления обеспечивает следующие преимущества:

  • снижение количества частиц сажи;
  • температура отработавших газов эффективно понижается;
  • существенное снижение уровня содержания оксидов азота в выхлопных газах;

Дополнительным плюсом становится то, что отработавшие газы проходят через турбокомпрессор. Это позволяет данной системе рециркуляции эффективно работать без снижения давления наддува. Получается, двигатель работает без потерь мощности.

Интенсивность рециркуляции реализована посредством ЭБУ двигателя. Контроль осуществляется при помощи следующих элементов:

  • дроссельная заслонка;
  • заслонка рециркуляции;
  • выпускная заслонка;

Все заслонки функционируют благодаря наличию электрического привода. Открытие заслонок на одну или другую величину измеряется потенциометрическими датчиками. Степень уровня открытия заслонки основывается на специальной программе. Данная цифровая схема зашита в ЭБУ, учитывает наполнение цилиндров двигателя, показатель давления турбонаддува и степень интенсивности работы системы ЕГР применительно к различным режимам работы ДВС.

Дизельные моторы стандарта Евро 6, согласно которому содержание оксида азота в выхлопе не должно быть выше 0,08 г/км, получают комбинированную систему рециркуляции. Особенностью такой системы становятся две обособленные магистрали, по которым осуществляется рециркуляция отработавших газов. Одна из магистралей комбинированной системы EGR представляет собой магистраль высокого давления, а другая является магистралью низкого давления.

Комбинированная система работает подобно системе рециркуляции на моторах Евро 5. Дополнительно может осуществляться подача отработавших газов из магистрали высокого давления, которая задействуется на отдельных режимах работы силового агрегата. Главной задачей становится максимально возможное снижение уровня оксидов азота в выхлопе. Стоит отметить, что радиатор охлаждения отработавших газов в комбинированной системе отсутствует применительно к магистрали высокого давления.

Основные причины неисправностей ЕГР

Наиболее частой причиной неисправностей системы EGR является нагар. Интенсивное образование нагара затрагивает гнездо или пластину клапана ЕГР. Нагар образуется в результате эксплуатации ДВС на топливе низкого качества. Система рециркуляции также выходит из строя по причине неисправностей и сбоев в работе системы питания дизельного двигателя, неполного сгорания топливно-воздушной смеси, отклонений в функционировании системы вентиляции картерных газов и т.д. Система ЕГР страдает от нагара в результате механического износа турбокомпрессора, поршней и цилиндров, закоксовки инжекторных форсунок, а также от различных сбоев в работе датчиков, которые передают на ЭБУ сигналы для управления клапаном EGR.

Если клапан ЕГР засорился, тогда он может работать некорректно или заклинить. В первом случае отмечается несвоевременное срабатывание клапана, что заметно в режиме холостого хода и не имеет явных симптомов и последствий для ДВС. Во втором случае клапан EGR может клинить в момент открытия или закрытия. Бензиновые агрегаты с заклинившим клапаном системы рециркуляции работают на холостом ходу крайне неустойчиво, увеличивается расход топлива. Дизельные моторы с неработающим клапаном EGR теряют мощность, работают более грубо и шумно.

Для выявления неисправностей системы рециркуляции отработавших газов необходимо провести визуальный контроль состояния трубопрводов, электрических разъемов датчиков и других систем. Углубленная диагностика подразумевает электронное сканирование и ряд процедур для проверки функциональности приводов и самого клапана EGR.

Необходимо проверить сопротивление, а также наличие управляющих  сигналов. Для этого используется осциллограф и мультиметр. Если сканирование показало, что давление на впуске отличается от нормы, а также имеет место повышенный расход воздуха, тогда возможно заклинивание клапана. Замена клапана EGR параллельно требует тщательной очистки сопутствующих магистралей и разъемов, так как остатки нагара в системе могут привести к повторному возникновению неисправностей системы рециркуляции отработавших газов через небольшой промежуток времени.

Система EGR. Принцип работы. — DRIVE2

Как известно, наиболее токсичными составляющими выхлопных газов автомобилей являются углеводороды, оксиды углерода и оксиды азота. С первыми двумя довольно эффективно справляется каталитический нейтрализатор, оксиды же азота «отсеиваются» им недостаточно. Для уменьшения вредных выбросов оксидов азота и была создана EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов. Она не предназначена для улучшения технических характеристик мотора, а устанавливается исключительно из экологических соображений.

Идея заключается в том, чтобы на определенных режимах работы двигателя подавать некоторую часть отработанных газов из выпускного коллектора во впускной. Повышенное содержание окислов азота в выбросах ДВС вызывается высокой температурой в камере сгорания. Катализатором реакции горения является кислород: чем больше кислорода – тем выше температура. А если подмешать к воздуху выхлопные газы, то содержание кислорода в нем уменьшится. В результате температура сгорания смеси и, соответственно, токсичность выхлопных газов понижаются.

EGR устанавливается и на бензиновые (кроме турбированных), и на дизельные двигатели. За счет избытка воздуха в дизеле образуется большее количество оксидов азота. Кроме улучшения экологических показателей (выброс NOx снижается до 50%), имеются еще некоторые «побочные» положительные последствия. В бензиновых моторах порция выхлопных газов, снижая разряжение во впускном коллекторе, уменьшает насосные потери, что способствует снижению расхода топлива на 2-3%. Работа при пониженной температуре в бензиновых двигателях снижает риск возникновения детонации, а работа дизельных моторов становится более мягкой. Выброс сажи у дизелей с системой EGR уменьшается на10%.

Алгоритм работы EGR зависит от типа двигателя. В дизелях клапан открывается на холостом ходу и подает до 50% объема воздуха на впуске. С ростом оборотов клапан пропорционально закрывается до полного закрытия при максимальной нагрузке. При прогреве мотора клапан также полностью закрыт. В бензиновых двигателях EGR не включается на холодном двигателе, на холостом ходу и на оборотах максимального крутящего момента. При низкой и средней нагрузке система обеспечивает 5-10% подаваемого на впуск воздуха.

Стоит отметить, что EGR зачастую превращается в головную боль для наших автомобилистов. Система довольно капризна, при ее работе (особенно на отечественном топливе) клапан EGR, впускной коллектор и находящиеся в нем датчики покрываются нагаром, что приводит к нестабильной работе двигателя. Клапан EGR – деталь дорогостоящая, поэтому многие автовладельцы вместо его замены прибегают к глушению всей системы.

А почему EGR не устанавливается на бензиновые турбодвигатели? На атмосферных двигателях система работает практически только на средних оборотах. А на моторах с турбонаддувом рабочий диапазон еще меньше — и выходит, что цель не оправдывает средства. Поэтому производители применяют другие способы снижения выбросов NOx: жидкостное охлаждение наддувочного воздуха (что снижает температуру в камере сгорания) и бесступенчатую систему изменения фаз газораспределения (обеспечивающую внутреннюю рециркуляцию отработавших газов). При внутренней рециркуляции часть выхлопных газов попадает обратно в цилиндр в моменты перекрытия клапанов, когда одновременно открыты и впускной и выпускной клапаны. Технически перекрытие можно организовать и с помощью подбора формы кулачков распредвала, но в этом случае рециркуляция будет осуществляться на всех режимах работы двигателя. В системах же бесступенчатого регулирования перекрытие клапанов по команде блока управления происходит только в необходимых режимах.

🔎 Типы конструкций систем рециркуляции выхлопных газов

Хотя принцип работы всех систем одинаков, их конструктивное исполнение отличается большим разнообразием. В любой системе EGR главной деталью является клапан. Отличия состоят в способе управления его работой и, соответственно, составе элементов. Впервые EGR появились на американских автомобилях еще в начале 70-х годов прошлого века. Они были пневмомеханическими, то есть управлялись только разряжением впускного коллектора. Как и любая механическая система, она не отличалась высокой точностью работы. С внедрением электронных систем управления двигателем EGR стали электропневматическими (Euro-2 и -3), а в дальнейшем появились и полностью электронные (Euro-4 и -5).

Клапан EGR может устанавливаться на впускном коллекторе, во всасывающем тракте, или непосредственно на блок дроссельных заслонок. Так как в дизельных двигателях система EGR перепускает большее количество отработанных газов, то и клапаны в таких системах имеют перепускное отверстие большего диаметра по сравнению с бензиновыми. В некоторых дизелях, особенно турбированных, давление на впуске может превышать давление на выпуске, что делает невозможным рециркуляцию выхлопных газов. В таких случаях для создания необходимого пониженного давления во впускной трубопровод устанавливаются регулирующие (вихревые) заслонки.

В пневмомеханических системах клапан удерживается в закрытом состоянии пружиной. При подаче разрежения в вакуумную полость мембрана преодолевает сопротивление пружины и открывает клапан. Выхлопные газы по каналу проходят в задроссельную зону впускного коллектора. Патрубок клапана EGR подключается к впускному коллектору в области дроссельной заслонки. На холостых оборотах и при торможении дроссельная заслонка закрыта, разрежение над заслонкой практически отсутствует, клапан EGR закрыт. При средних нагрузках двигателя дроссельная заслонка приоткрыта, и так как под ней возникает разрежение, то клапан EGR открывается. При полной мощности дроссельная заслонка открыта, разрежение в области дроссельной заслонки слабое, клапан EGR будет закрыт.

В электропневматических системах работой клапана управляет контроллер двигателя на основании показаний датчиков. В зависимости от того, какой датчик является основным, различают четыре типа систем:

• с датчиком противодавления выхлопных газов;• с датчиком температуры выхлопных газов;• с датчиком положения клапана EGR;

• с датчиком давления на впуске МАР (либо датчиком массового расхода воздуха МАF) вместе с датчиком кислорода (лямбда — зондом).

Кроме того, используются и другие датчики системы управления двигателем, например: датчик положения дроссельной заслонки, температуры охлаждающей жидкости и др. На разных двигателях состав датчиков может меняться. ЭБУ в нужные моменты подает управляющие сигналы на электроклапан, который подключает или отключает источник разрежения к пневмоклапану EGR, Электроклапан имеет только два положения: открыт и закрыт. В более совершенных системах используется электропневматический преобразователь, который обеспечивает плавное регулирование степени рециркуляции. Для создания разряжения в некоторых конструкциях EGR может использоваться вакуумный насос.

В электронных системах EGR управление клапаном осуществляет непосредственно блок управления двигателем без использования вакуума. Существует две основные конструкции цифровых клапанов EGR: с тремя или двумя разновеликими отверстиями. Отверстия закрываются соленоидами в разных комбинациях. При трех отверстиях можно получить 7 различных уровней рециркуляции, при двух отверстиях – три уровня. Еще более совершенным является клапан, степень открытия которого определяет ЭБУ через шаговый электродвигатель. Таким образом, получается плавное регулирование потока выхлопных газов.

На некоторых двигателях в системе EGR применяется дополнительное охлаждение газов. Для этого клапан рециркуляции включается в штатную систему охлаждения. Такая мера позволяет еще больше снизить выброс оксидов азота.

🔎 Неисправности и обслуживание системы EGR

Со временем детали системы EGR даже в исправном двигателе покрываются нагаром. Больше подвержены этому явлению дизеля из-за содержащейся в их «выхлопе» сажи. Частые поездки на короткие расстояния ускоряют процесс загрязнения. А в неисправном двигателе он усиливается многократно. Причинами могут быть применение некачественного топлива, нарушения в работе системы питания, общий износ двигателя, повышенное содержание масла во впускном тракте. Излишек масла появляется при неисправностях системы вентиляции картера, изношенных маслосъемных колпачках или направляющих клапанов, неисправностях турбокомпрессора (износ подшипников, забитая маслосливная магистраль), завышенном уровне масла или применении масла, несоответствующего двигателю.

От отложений нагара в первую очередь страдает клапан EGR. Нагар мешает клапану плотно закрываться, нарушает подвижность штока. В конечном итоге клапан в каком-то положении заклинивает, что приводит к нарушениям в работе двигателя. Проявляются эти нарушения по-разному, в зависимости от того, в каком положении «завис» клапан. Кроме того, последствия заклинивания клапана разнятся в зависимости от типа двигателя и особенностей конструкции самой системы EGR. Чаще всего неисправности системы EGR приводят к неравномерному холостому ходу (плаванье оборотов, заниженные или завышенные обороты) и двигатель часто глохнет. Также могут наблюдаться рывки и хлопки в глушителе при разгоне и дергания и хлопки на впуске при сбросе оборотов, падение мощности, затрудненный запуск. На бензиновых моторах появляется детонация и пропуски воспламенения, а работа дизелей становится «жесткой». На турбодизельных моторах незакрывающийся клапан EGR снижает производительность турбины. На некоторых автомобилях блок управления при нарушениях в работе системы EGR переводит двигатель в аварийный режим.

Иногда клапан EGR под воздействием высоких температур прогорает, что равносильно его заклиниванию в открытом состоянии. Причинами прогара могут быть неправильная работа системы управления клапаном, высокое противодавление выхлопных газов, неисправный перепускной клапан турбокомпрессора. Иногда к таким последствиям приводит тюнинг двигателя с целью поднятия давления наддува.

Необходимо отметить, что все вышеописанные неприятности характерны для пневмоклапанов, управляемых разряжением. Электрические же клапана гораздо меньше подвержены закоксовыванию. Парадоксально, но их ресурс ниже, чем у пневмоклапанов из-за механического износа подвижных деталей. Увеличившиеся зазоры забиваются сажей, причем очистке клапан не поддается, необходима только замена.

Однако не во всех проблемах, связанных с пневмо — EGR, повинен клапан. Иногда виноваты детали вакуумной системы или управляющие элементы. Поэтому не стоит торопиться демонтировать клапан, вначале нужно проверить, подается ли на него разряжение. На большинстве автомобилей вакуумом управляются не только клапан EGR, но и, например, клапан регулирования давления турбокомпрессора, заслонки во впускном коллекторе, заслонки климатической установки, усилитель тормозов и т.д. (все зависит от конкретной модели). Повреждение любой вакуумной трубки или заедание клапана, подсос воздуха во впускном коллекторе скажется на работе EGR. К нарушениям может приводить и неисправный управляющий электроклапан, подающий разрежение на пневмоклапан, и неисправный датчик, входящий в систему управления EGR.

Ресурс различных систем EGR составляет от 70 до 100 тысяч километров (в отечественных условиях около 50 тысяч). После этого ее компоненты подлежат замене. Это в идеале. Однако желающих платить немалые деньги находится немного. Несложное и своевременное обслуживание системы поможет продлить ей жизнь. В пневмоклапане EGR необходимо периодически очищать седло и шток от нагара с помощью жидкости для очистки карбюратора. Делать это нужно осторожно, чтобы жидкость, агрессивная к резине, при попадании на диафрагму клапана не повредила ее. В системах с управляющим электроклапаном в нем, как правило, имеется фильтр, защищающий вакуумную систему от загрязнения. Его необходимо очищать.

Когда EGR начинает давать сбои, многие автовладельцы предпочитают заглушить ее. Как правило, это делается с помощью вырезанной из тонкой жести прокладки, устанавливаемой под клапан. Среди специалистов мнения о глушении системы расходятся. Одни считают его совершенно безвредным, а некоторые даже полезным. Вторые же полагают, что в результате повышается температура в камере сгорания, а это увеличивает риск появления трещин в головке блока цилиндров.

Простое механическое глушение клапана и удаление вихревых заслонок (там, где они есть) не всегда приводит к желаемым результатам. На турбодизелях возможны проблемы с регулированием давления наддува и повышенным износом турбины. На современных двигателях клапан EGR необходимо «удалять» и программно – перепрошивкой блока управления. В противном случае контроллер будет постоянно выдавать ошибку или даже переводить двигатель в аварийный режим.

Зачем нужно проводить очистку клапана EGR (ЕГР)? — Иксора

Если вы заметили, что двигатель начал работать более «жестко», или появился отчетливый запах топлива, исходящий из-под капота, есть вероятность, что возникли проблемы с клапаном EGR (ЕГР). Не спешите сразу менять устройство, вместо замены попробуйте сначала провести его очистку. В этой статье вы узнаете, как очистить клапан ЕГР.

Что такое клапан EGR?

Задача EGR – в рециркуляции выхлопных газов. Клапан открывает или закрывает возможность повторного входа выхлопных газов в камеру сгорания через впускной коллектор.

Важно понимать функцию клапана ЕГР, чтобы оценить необходимость в его правильной очистите. Выше мы сказали, что клапан заставляет возвращаться выхлопные газы обратно в камеру сгорания через впускной коллектор. Воздух, поступающий во впускной коллектор, содержит 78% азота, 21% кислорода и около 1% других элементов. Когда эти элементы соединяются с топливом в камере сгорания, происходит химическая реакция, приводящая к контролируемому взрыву.

Этот контролируемый взрыв, или сгорание, может иметь температуру, превышающую 1300 градусов Цельсия. При такой температуре сгорают различные элементы, входящие в состав топливно-воздушной смеси, образуя при этом оксиды азота. Эти газы вредны как для здоровья человека, так и для окружающей среды.

Работа клапана рециркуляции отработавших газов заключается в том, чтобы забрать часть выхлопных газов и направить их обратно во впускной коллектор. Это снижает температуру в камере сгорания, предотвращая образование оксидов азота.

Есть одно ожидаемое последствие процесса рециркуляции. Рециркулирующие выхлопные газы могут накапливаться на внутренней поверхности клапана EGR. Со временем этот процесс может образовать толстую и плотную пленку углеродного осадка, который препятствует открытию или закрытию клапана. Плотные отложения также могут полностью заблокировать проход.

Именно по этой причине необходимо проводить очистку клапана клапан рециркуляции отработавших газов.

Как понять, что необходимо провести очистку клапана рециркуляции отработавших газов?

Производители автомобилей рекомендуют чистить клапан рециркуляции отработавших газов каждые 80 000 км пробега. Однако, стоит сократить этот срок, если вы заметили какой-либо из следующих симптомов:

— Необычный шум или стук двигателя;

— Двигатель внезапно глохнет;

— Грубый холостой ход;

— Загорается индикатор Check Engine;

— Появился запах топлива при работающем двигателе;

— Повышенный расход топлива.

Как почистить клапан ЕГР?

Вы можете почистить клапан EGR в своем автомобиле без обращения к автомеханикам. Все, что вам потребуется, это несколько рабочих инструментов, немного смазки и качественный очиститель системы EGR.

  1. Безопасность прежде всего. Всегда начинайте с парковки автомобиля на ровной поверхности. Поставьте автомобиль в режим парковки и активируйте стояночный тормоз. Заглушите двигатель автомобиля. Отсоедините кабели на отрицательной клемме автомобильного аккумулятора.
  2. Найдите клапан рециркуляции отработавших газов в вашем автомобиле. Существует три типа клапанов рециркуляции выхлопных газов, которые устанавливаются в зависимости от модели и марки автомобиля. Рекомендуем обратиться к технической документации авто. В руководстве к автомобилю вы найдете информацию о типе установленного клапана EGR, а также о его точном расположении под капотом.
  3. Снимите клапан рециркуляции отработавших газов. Некоторые из этих устройств могут быть труднодоступны. На пути к нему могут располагаться разные шланги и детали двигателя.
  4. Отсоедините электрические разъемы, которые могут быть подключены к клапану. Распылите WD40 на болты, чтобы их было легче открутить, после чего снимите крепежные болты клапана. Некоторые устройства поставляются с 2 болтами, другие — с 4. Проверьте, имеет ли клапан EGR также трубу, ведущую к выпускному коллектору. Если есть, отсоедините ее от выпускного коллектора.
  5. Снимите клапан, включая прокладку. Проверьте состояние прокладки. Если есть трещины или признаки неравномерного износа, замените ее.
  6. Приступайте к очистке клапана EGR. Подготовьте пару кислотостойких перчаток, защитные очки и маску. Помните, что вы будете удалять углеродистые отложения с разных участков клапана, которые не стоит вдыхать.
  7. Распылите очиститель для EGR на углеродистые отложения. Хорошей альтернативой очистителю системы EGR является очиститель карбюратора. Избегайте попадания раствора на электрические компоненты или пластиковые детали.
  8. Используйте жесткую щетку, чтобы очистить поверхность от нагара. Обязательно удалите отложения с поверхности клапана и его входных и выходных отверстий. Повторно по очищаемым поверхностям можно пройтись мягкой щеткой, а затем протрите тканью или ветошью. При сильном загрязнении, возможно придется повторить процесс очистки несколько раз.
  9. Если нагар трудно удалить даже с помощью щетки, вы можете замочить клапан в очистителе на пару минут. Старайтесь не погружать в состав пластиковые и электрические детали.

Все необходимые автозапчасти можно приобрести в магазине IXORA, а подобрать подходящую деталь могут профессиональные менеджеры.

Производитель Номер детали Наименование
DELLO 190004610  Прокладка EGR
DAEWOO 96351689  Клапан рециркуляции выхлопных газов
CHRYSLER 04593892AA  Клапан рециркуляции выхлопных газов
QUATTRO FRENI 1618NR  Клапан рециркуляции выхлопных газов
FIAT 9665752480  Клапан рециркуляции выхлопных газов
CUMMINS 5310392  Клапан рециркуляции выхлопных газов
DAEWOO 25183476  Клапан рециркуляции выхлопных газов
GENERAL MOTORS 25183477  Клапан рециркуляции выхлопных газов (B-TYPE)
GENERAL MOTORS 96291087  Клапан рециркуляции выхлопных газов
DOMINANT OP58510586  Клапан рециркуляции выхлопных газов
HONDA 18011PGKA02  Клапан рециркуляции выхлопных газов
ERA 555186  Клапан рециркуляции выхлопных газов
FORD 1079561 Клапан рециркуляции выхлопных газов
FORD 1673226  Клапан рециркуляции выхлопных газов
FORD  1807605  Клапан рециркуляции выхлопных газов
FORD 4874490  Клапан рециркуляции выхлопных газов
FORD BK2Z9D475A  Клапан рециркуляции выхлопных газов

  * Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Полезная информация:

Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно позвонив по телефону — 8 800 555-43-85 (звонок по России бесплатный).

Поделиться статьей

Что такое егр на машине. Что такое EGR? Плюсы и минусы отключения

ЕГР или EGR (Exhaust Gas Recirculation – Рециркуляция Выхлопных Газов) по своему принципу работы обычный клапан, который управляется электронным блоком контроля двигателя (ЭБУ). Ещё можно встретить такое его обозначение – клапан рециркуляции отработанных газов, что тоже будет правильно. Стоить отметить, такая система есть и на бензиновых двигателях.

Рисунок 1: Принцип работы клапана ЕГР

Из рисунка 1 видно, как работает ЕГР: он перепускает часть отработанных газов назад во впускной коллектор, где они, смешиваясь с воздухом, действуют как ингибитор – снижая температуру воспламенения топливной смеси. Но это происходит не всегда, а при определённых режимах работы двигателя.

Клапан закрыт при:

  • пуске двигателя;
  • температуре охлаждающей жидкости ниже +60;
  • частоте вращения коленвала ниже 1000 оборотов/мин. в течении более 20 сек.;
  • частоте вращения коленвала выше 3200 оборотов/мин.
  • количестве всасываемого топлива больше 25 мг на ход поршня.

Он может иметь две системы привода заслонки, пневматическую и электрическую . На рисунке 2 видим клапан с пневматической системой привода заслонки. Работа пневматического клапана основана на срабатывании заслонки при низком давлении. Степень разрежения, которая подаётся на сам клапан, контролирует уже электромагнитный клапан.

Клапан ЕГР в двигателях системы Евро 5

На двигателях с Евро 5 работает система рециркуляции отработанных газов низкого давления. У такой системы присутствует сажевый фильтр, после которого воздух охлаждается и подаётся во впускной канал перед турбонагнетателем. Таким образом выхлопные газы, очищенные от сажи (сажа может вывести из строя ЕГР), проходят через турбину, не понижая давление наддува.

Благодаря всем этим несложным системам выхлопные газы уменьшают температуру сгорания топлива в цилиндре, соответственно снижается токсичность, а это и является основной задачей клапана ЕГР.

Рисунок 2: Клапан ЕГР с сажевым фильтром

Клапан ЕГР в двигателях системы Евро 4

В двигателях системы Евро 4 нет сажевого фильтра и вся сажа с парами масла попадает в воздушные каналы клапана и сам клапан. Таким образом эти вязкие вещества со временем накапливаются в нем, блокируют нормальную работу заслонки.

Забитый сажей ЕГР влияет на работу двигателя

Она теряет герметичность, газ из выхлопного коллектора беспрепятственно попадает назад в рабочую смесь, а это довольно значительно влияет на запуск холодного двигателя. Поэтому много водителей грешат на ЕГР, ищут мастеров, чтобы заглушить их.

Клапан ЕГР Евро 4

Все это, конечно, с практической точки зрения отлично, но тогда отрава в виде токсичных и опасных для человека газов бесконтрольно попадает во внешнее пространство.

Подытожив все вышесказанное, можно сделать вывод, что ЕГР (EGR) очень нужная деталь в автомобиле. При правильной её работе, двигатель не теряет своей мощности, но при этом становится намного экологичней. Единственное, что нужно делать – это вовремя менять этот клапан, тогда он вас не подведёт в пути, а ваше здоровье будет лучше!

Среди систем современного автомобиля, есть и такие, которые можно смело назвать экологическими. Это к примеру, сажевый фильтр, катализатор, а так же система EGR. Что такое EGR в дизельном двигателе, какова ее польза и может ли она приносить вред, мы сейчас и разберемся.

Схематичное изображение работы системы ЕГР.

Система EGR или другими словами система рециркуляции отработанных газов (Exhaust Gas Recirculation), призвана снизить температуру сгорания топливной смеси в цилиндрах автомобильного двигателя. Таким нехитрым образом снижается процент вредных окислов азота, содержащихся в выбросах, как бензиновых моторов, так и двигателей на дизельном топливе.

Реализуется эта система достаточно просто. Из выпускного коллектора выводится специальная трубка, которая посредством клапана вводится во впускной коллектор. Клапан ЕГР управляется электронным блоком управления двигателя и в нужное время подает строго дозированную порцию выхлопных газов во впускной коллектор. Благодаря этим газам температура горения топливной смеси снижается, что приводит к уменьшению количества окислов азота в автомобильном выхлопе. Казалось бы все просто и понятно. Но это лишь на первый взгляд.

Аргументы против EGR

Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).

Не смотря на всю простоту и кажущуюся полезность системы EGR, ее часто глушат на бензиновых автомобилях и несколько реже на автомобилях оснащенных дизельными двигателями. Особенно эта практика распространена в нашей стране и других государствах бывшего советского союза. И дело здесь не только в том, что к экологии у нас относятся с долей пренебрежения. Проблема в том, что вместе с отработанными газами в цилиндры вашего двигателя попадает сажа, иные твердые частицы и грязь, и всему этому там уж точно не место. Особенно эта проблема актуальна для наших мест, где качество топлива, в особенности дизельного, оставляет желать лучшего. Говоря проще, система EGR потихонечку убивает двигатель и дизельный двигатель в первую очередь. Это связано и с особенностями нашей солярки и с гораздо более высокой компрессией в дизельных двигателях и с другими особенностями их конструкции.

Кроме того, сам клапан системы рециркуляции отработанных газов, часто выходит из строя. Он забивается той самой сажей и грязью, он может банально прогорать, а замена этого мелкого узла на современных иномарках удовольствие очень и очень не дешевое.

Ну и последним доводом против системы EGR, характерным в основном для дизельных моторов является снижение среднего расхода топлива.

Подводные камни

Все выше написанное может сподвигнуть тут же искать знакомого умельца или ехать в мастерскую, дабы заглушить систему EGR окончательно и бесповоротно. Но спешить здесь, тоже не стоит. Во-первых, клапан ЕГР на разных автомобилях глушится по-разному и доверяя эту работу умельцу из соседнего гаража, вы должны быть уверены, что он сделает все правильно. В противном случае, полезут ошибки, которые вам абсолютно ни к чему. Кроме того, у системы EGR в дизельных агрегатах в зимний период есть и своя полезная функция. Она поддерживает температуру двигателя в оптимальном режиме. Вы стоите на светофоре или в пробке, а мотор ваш не остывает. Если же клапан EGR заглушен, порой не помогает ни догреватель ни какие-то другие ухищрения. Температура двигателя падает, повышается расход топлива, снижаются эксплуатационные характеристики. Поэтому, глушить или нет систему ЕГР на дизельных двигателях, решать конечно же вам, но взвесить все нужно очень и очень хорошо.

Симптомы неполадок ЕГР

На дизельных двигателях как собственно и на бензиновых, существует два основных вида неполадок системы EGR. В первом случае, клапан не закрывается, либо он прогорает и не может перекрывать поток газов, а во втором случае, он наоборот не открывается. Бывает так же, что забивается сама трубка и хотя клапан открывается и закрывается исправно, газы в двигатель не поступают. Реже выходит из строя управляющий элемент системы EGR, но здесь определить поломку значительно сложнее.

Выражаются проблемы с системой рециркуляции отработанных газов такими симптомами:

  • щелчки и стук;
  • провалы в работе двигателя;
  • падение мощности;
  • появление ошибок без видимых причин;

В том случае, когда вам диагностировали какую-то поломку системы ЕГР, вы можете либо ремонтировать или менять эту систему полностью или некоторые ее узлы, либо же заглушить EGR.

Есть информация, что дизельные моторы с отключенной системой рециркуляции отработанных газов ходят значительно дольше, как раз из-за того, что в них попадает меньше той самой сажи, грязи и других непотребств. А некоторые умельцы научились отключать эту систему на теплое время года, а на зиму, когда EGR приносит серьезную пользу, ее включают. И это, пусть в некотором роде, половинчатое решение тоже имеет право на жизнь.

Итог

Система EGR на дизельных двигателях чуть менее бесполезна, чем на моторах бензиновых. Она не приносит никакой реальной пользы автомобилю или его владельцу, кроме поддержания температуры двигателя в холодное время года. В то же время, работа этой системы может быть вредной для двигателя, особенно если используется топливо низкого качества. Глушение EGR, это решение, которое следует принимать, взвесив все за и против, а выполнять эту работу должен знающий специалист.

Ничего серьезного с отключением ЕГР, вы не потеряете и мировая экология тоже. А проблем может и поубавиться.

Исключение составляют лишь турбированные (или битурбинновые) двигатели. На таких мощных двигателях данная система попросту не эффективна, и для поддержания высокого экологического уровня, используются другие меры безопасности. К примеру, может быть установлено специальное устройство, охлаждающее воздух, поступающий в камеры сгорания, и тем самым предохраняющее от возникновения оксида азота.

Из чего изготавливается клапан ЕГР.

Газы, выходящие из камеры сгорания, имеют очень высокую температуру. Поэтому данный вид клапанов изготавливается из высокопрочной стали, которая не боится высоких температур, и легко выдерживает жар в несколько тысяч градусов Цельсия. Непосредственно, конструкция клапана достаточно проста (классический выпускной клапан, способный находится в двух положениях «открыто/закрыто»). А вот система управления клапаном весьма сложна и работает по замысловатому алгоритму, который может зависеть и от модели автомобиля, и от производителя транспортного средства.

Принцип работы системы EGR.

Следуют сказать, что принцип работы данной системы достаточно прост. Появление оксида азота обуславливается высокой температурой в камерах сгорания. Таким образом, если уменьшить температуру, то и оксида азота образуется гораздо меньше, либо он не образуется вовсе. Понижение температуры в камерах сгорания достигается следующим образом. Клапан ЕГР открывается, и часть выхлопных газов возвращается обратно в двигатель. Выхлопные газы вытесняют кислород, скорость горения в камерах уменьшается, а следом, уменьшается и температура. Как не сложно догадаться, подобная система очень полезна для окружающей среды, но достаточно существенно снижает уровень мощности двигателя.

Виды системы EGR.

В настоящее время, используется два вида систем ЕГР: электронная, пневматическая и электропневматическая.

  • Электронная EGR Данный вид системы управляется, контролируется непосредственно бортовым компьютером. Клапан открывается с помощью шагового электрического двигателя, и это сказывается на его плавности открытия самым положительным образом. Обычно имеется 5-7 положений открытия клапана.
  • Электропневматическая EGR В этом случае, контролировать работу ЕГР могут сразу несколько датчиков. Выбор датчиков зависит от класса автомобиля и его производителя.

Управлять системой могут:

  • Датчик разницы давления выхлопных газов
  • Датчик температуры выхлопных газов
  • Датчик работы клапана ЕГР
  • Датчик массового расхода воздуха За плавное открытие клапана отвечает электропневматический преобразователь, которые способен управлять системой очень и очень плавно. Подобная (весьма сложная!) система управления используется обычно в автомобилях премиум класса.
  • Пневматическая EGR Клапан управляется пружиной, и полностью зависит от заслонки дросселя. Чем сильнее водитель нажимает на педаль газа, тем сильнее открывается клапан. Данный метод управления ЕГР самый неточный, и используется обычно в недорогих автомобилях небольшой мощности.

Особенности использования ЕГР в России.

Необходимо сказать, что использование данной системы в России имеет массу специфических особенностей. Во-первых, качество топлива в нашей стране находится на достаточно низком уровне. Хватает и откровенного контрафакта, на которой может нарваться на любой (даже самой престижной) заправке. Некачественное топливо приводит к тому, что клапан ЕГР покрывается нагаром, и перестает работать правильно. Все это отрицательно сказывается на работе двигателя. Во-вторых, многие люди (вполне справедливо) считают, что система EGR «душит» двигатель, и не дает ему работать в полную мощность. Поэтому, во многих сервисных центрах имеется специальная функция деактивации ЕГР.

Основные неисправности системы ЕГР.

Как уже было сказано выше, основная проблема данной конструкции состоит в некачественном топливе. Особенно страдают дизельные двигатели. От некачественного топлива нагар может появится уже через 10-15 тысяч километров пробега.

Кроме того, малейшая неисправность двигателя (и камер сжигания), и загрязнения клапана ЕГР возрастает многократно. Текущее масло, неисправности компрессора, износ маслосъемных колпачков – все это уменьшает жизненный цикл системы EGR.

  • Нагар на клапане. Слой нагара на клапане мешает ему нормально закрываться и открываться. Рано или поздно клапан заклинивает. Все это характеризуется нестабильным холостым ходом машины, неравномерным разгоном, и общим падением мощности двигателя. На бензиновых двигателях может случится детонация, и будут регулярно происходит громкие хлопки, и другие неприятные звуки. Единых симптомов нет, так как неисправности зависят от конструкции системы ЕГР.
  • Прогоревший клапан. Обычно это происходит на поздних стадиях эксплуатации автомобиля (100-120 тысяч пробега). Симптомы неисправности точно такие же, как при заклинившим двигателе, так как прогревший клапан равносилен заклинившему. Однако, подобный ремонт выйдет дороже, так как клапан необходимо будет заменить. Следует отметить, что подавляющее большинство проблем происходит с пневматической ЕГР, так как система, управляемая пружиной не может похвастаться высокой надежностью. Минимальные проблемы доставляет своим владельцам электронная система, которая способна работать при минимальном обслуживание долгие годы.
  • Поломки других деталей системы. Далеко не всегда в неисправности виноват клапан. Лопнувшие вакуумные шланги, многочисленные электрические провода – все это может привести к неисправности системы в целом. Поэтому, следует тщательно проверить все существующие детали, прежде чем приступать к демонтажу клапана.
  • Поломки управляющего элемента. В редких случаях из строя может выйти бортовой компьютер, который управляет раскрытием и закрытием клапана. Симптомы у неисправности могут быть самые разные, так как неизвестно, какие параметры контролируются неправильно. В этом случае, меняется рабочая прошивка, и бортовой компьютер вновь начинает работать правильно. В большинстве случаев, замена самого устройства не требуется.

Глушить или не глушить клапан EGR.

Срок службы системы ЕГР – 50-70 тысяч километров пробега. В дальнейшем необходима профилактика или частичная замена деталей, вышедших из строя. Многие владельцы машины демонтируют (глушат) систему ЕГР, и получают следующие преимущества:

  • Увеличенная мощность двигателя. Мощность мотора больше не приглушается клапаном. Это увеличивает суммарную мощность на 5-7%, и обеспечивает ровный разгон на всех диапазонах работы двигателя.
  • Отсутствие неисправностей, связанных с ЕГР Естественно, что отключенная и демонтированная система нейтрализации оксида азота больше не доставляет проблем, и не требует ухода.
  • Уменьшение нагара на поршнях. Отработанные газы больше не поступают обратно в камеры сгорания, и это уменьшает износ внутренних частей двигателя.
  • Лучшее сгорание топлива В камерах сгорания поддерживается стабильно высокая температура, и бензин сгорает целиком и полностью, как и предполагалось изначально.

Собственно, недостаток демонтажа системы EGR только один. Автомобиль перестает соответствовать европейским стандартам безопасности выхлопа.

Один из характерных феноменов автомобильного дела состоит в том, что даже если водитель имеет огромный опыт ежедневной работы с автомобилем, некоторые его «изюминки» он может попросту не знать или же знать весьма поверхностно. Этот парадокс напрямую касается такого неизведанного многими до конца клапана, как EGR, который устанавливают на большинстве современных машин. Интересно, что есть и такие водители, которые о таком клапане вообще не слышали.

Для чего нужна система EGR

Прежде всего, необходимо разобраться EGR – что это в автомобиле и для чего она предназначена. Сам термин произошел от английского «Exhaust Gas Recirculation», что переводят как «клапан рециркуляции отработанных газов», обозначая аббревиатурой EGR. Среди водителей его для краткости зовут просто «клапан ЕГР». Он принадлежит к числу тех приспособлений, за счет которых производители автомобилей пытаются эффективно решать масштабные и нарастающие , в данном случае – для снижения уровня загрязненности окружающей среды. Такой оригинальный датчик должен, по замыслу конструкторов, поднять эффективность функционирования двигателя.

Есть у него и другая ключевая задача, тесно сопряженная с первой, – добиться . Это делается за счёт дожигания уже отработанных газов, говоря точнее – с помощью из повторного использования. Надо ли говорить, насколько это злободневно в наше время с множеством энергетических проблем! На западе такая методика используется уже давно, все более распространенной она становится и у нас.


Виды систем рециркуляции отработавших газов

Современный клапан рециркуляции отработавших газов EGR может иметь три разных формата, которые отличаются между собой не только внешне, но и самим принципом действия, способом привода. В частности, пневмомеханическая система представляет собой едва ли не самую простую, и поэтому уже, по существу, устаревшую технически и морально модель. В ней клапаном управляют, создавая во впускном коллекторе машины разрежение. Электропневматическая система модернизирована таким образом, что клапаном EGR управляют за счёт электроклапана, которым руководит ЭБУ мотора на основании информации датчиков. И, наконец, электронная система сконструирована так, что клапан EGR находится, образно говоря, в прямом подчинении ЭБУ . У него, в отличие от предыдущего варианта, не два положения, а три, что позволяет более плавно регулировать поток отработанных газов.

Конструкция и принцип работы клапана EGR

Отшлифованная с годами система рециркуляции выхлопных газов довольно остроумна. Она эффективно работает на принципе возвращения определённого заранее объёма отработавших своё газов обратно на «исходные позиции» – в пространство впускного коллектора. Причем это делается в строго намеченное время. Происходит процесс смешения таких газов с горючим и воздухом. Образованная «старая» смесь поступает обратно в цилиндры мотора вместе с новой, свежей смесью горючего и воздуха. Нужное количество определяет блок управления ECU, используя программу, заложенную в него на заводе-изготовителе, учитывая данные ряда датчиков и место, где находится клапан рециркуляции отработанных газов EGR.

Неисправности EGR и их диагностика

На основе практики определены характерные признаки неисправности клапана ЕГР, не позволяющие ему выполнять своё прямое назначение в полной мере:

  • частые остановки мотора ;
  • фиксируется падение мощности мотора при разгоне автомобиля;
  • детонация или т. н. «троение», неестественные рывки автомобиля, когда он движется.


Всё это ведёт к слабой, недостаточной рециркуляции картерных газов, заметно снижая эффективность работы двигателя. Особенного внимания требует к себе клапан ЕГР в дизельной машине. Так, специалисты рекомендуют регулярно очищать его от отложений и нагара через каждые 50 – 100 тысяч . Это один из основных способов профилактики клапана. Учитывая его важность для экономного функционирования автомобиля, периодическая диагностика клапана должна стать для водителя нормой и проводиться системно, чтобы избежать его непредвиденного выхода из строя.

Надо помнить, что для полноценной диагностики необходимо специальное оборудование, поэтому без целевой поездки на СТО, чтобы не проводить исследование в кустарных условиях, никак не обойтись.

Зачем заглушают ЕГР

Проблемы в работе клапанов ЕГР побудили водителей искать эффективное противоядие. Дело в том, что необходимо менять не только сам клапан – требуется основательная чистка иных деталей, а это весьма дорогостоящий процесс. Поэтому немало водителей без особенных раздумий прибегают к заглушке клапана. Если это сделать технически грамотно, двигатель будет избавлен от непредвиденного и нежелательного для него проблемного момента. Мало того, подчас такая заглушка даже немного повысит КПД, эффективность работы силового агрегата. Одним словом, из двух зол придётся выбирать меньшее – именно в интересах двигателя.


Однако попутно возникает резонный вопрос, как заглушить систему, тем более собственными силами, чтобы не усугубить ситуацию. Эксперты рекомендуют воспользоваться тщательной консультацией с профессионалами автосервиса по мудрому принципу «Один ум хорошо, а два – лучше!». Пусть вам во всём везёт!

Лучшие цены и условия на покупку новых авто

Кредит 6.5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне

Мас Моторс

В связи с повышенными требованиями экологов к дизельным и карбюраторным двигателям, с целью снижения уровня оксидов азота в выхлопных газах, применяется система рециркуляции ЕГР (EGR — ExhaustGasRecirculation). В соответствии с различными требованиями, выдвигаемыми стандартами, отслеживающими токсичность отработавших газов, система ЕГР в дизельном двигателе имеет несколько разновидностей:

  1. EGR высокого давления.
  2. Система низкого давления.
  3. Комбинированная система ЕГР.

Основные задачи, преследуемые системой ЕГР

При использовании клапана системы часть газов, отработавших цикл, возвращается через впускной коллектор для последующего сжигания. При этом силовые агрегаты работают более мягко и плавно, в бензиновых моторах отмечается ощутимое снижение уровня детонации.

Преимущества применения рециркуляционной системы:

  • Улучшение эксплуатационных показателей дизельных и бензиновых ДВС.
  • Снижение расхода горючего.
  • Уменьшение токсичности выхлопных газов.

Процесс образования вредных оксидов под воздействием высоких температур состоит из следующих этапов:

  1. Активное увеличение процентного содержания азотных оксидов в топливно-воздушных смесях.
  2. Взаимодействие кислорода и азота под влиянием высокой температуры.
  3. Попадание воздуха в камеру сгорания вызывает активное образование окиси азота.
  4. Замещение кислорода образовавшимися оксидами азота.
  5. Недостаток кислорода вызывает неполное сгорание рабочей смеси.
  6. Потеря мощности движка.
  7. Повышение расхода дизельного топлива или бензина.
  8. Возрастание токсичности газов выхлопных в ДВС.

Возврат во впускной коллектор части отработавших газов способствует заметному снижению температуры сгорания топливных смесей. С понижением температуры происходит уменьшение интенсивности возникновения азотных оксидов.

При попадании в камеру сгорания газов, прошедших полный цикл, не нарушает количественный баланс основных компонентов, участвующих в создании топливно-воздушныхсмесей, мощностные показатели силовых агрегатов не изменяются при работе в различных режимах, топливо экономится.

Функции клапана рециркуляции газов

Клапан ЕГР в дизельном двигателе является основным элементом системы рециркуляции. На его работе основано функционирование всей системы. При помощи данного устройства отработавшие газы частично входят в коллектор для перемешивания с поступающим воздухом. Увеличение количества кислорода в камере приводит к возрастанию температуры сгорания рабочей смеси. Добавленные отработавшие газы позволяют уменьшить процент содержания кислорода, что способствует снижению рабочей температуры и количества азотных оксидов в выхлопных газах.

Особенности дизельных и карбюраторных клапанов ЕГР

Работа клапановEGR в дизельных и бензиновых двигателях имеет определенные отличия. В дизельных силовых агрегатах устанавливается клапан, открывающийся на холостом ходу, при этом количество впускаемого свежего воздуха уменьшается вдвое. При увеличении нагрузок на мотор ЕГР впускает меньше отработанных газов, при пиковых нагрузках клапан закрывается. Закрывание клапана происходит также и при прогреве дизеля.

Клапан EGR, установленный на бензиновом движке, при холостых оборотах и до достижения максимального крутящего момента находится в закрытом положении. При малых и средних нагрузках ЕГР впускает менее 10% кислорода.

Принцип действия системы рециркуляции

Принцип работы системы рециркуляции — замкнутый контур. Клапан ЕГР управляется за счет электрического контроллера или электронно пневматическим методом. При первом решении система получает данные на контроллер двигателя внутреннего сгорания со специального датчика. Во втором варианте клапан EGR на основании данных регулируется в зависимости от показаний, полученных с датчиков давления впускного коллектора, массового расхода воздуха, температуры впускаемого воздуха.

При улучшенной конструкции силовых агрегатов, где отработавшие газы усиленно охлаждаются при рециркуляции, клапан ЕГР встроен внутрь системы охлаждения. При этом несмотря на более сложную конструкцию системы, количество оксидов снижается намного эффективнее.

В процессе эксплуатации моторов, оснащенных клапаномEGR, выявляются следующие преимущества:

  • В бензиновых двигателях в районе расположения дроссельной заслонки наблюдается уменьшенный перепад давления.
  • Снижение температуры приводит к уменьшению детонаций, что позволяет применять более ранний момент зажигания, улучшающий моментные характеристики ДВС.
  • В работе дизеля с EGR появляется мягкость, снижается уровень шума на холостых оборотах, благодаря уменьшенному содержанию кислорода при сгорании топливной смеси.

Системы рециркуляции дизельных двигателей

Для обеспечения соответствия дизельных двигателей нормам Евро 4 их оборудуют клапанами EГР высокого давления. Согласно международным нормам допустимое количество азотных оксидов в отработавших газах должно составлять не выше 0,25 г/км.

Принцип работы системы рециркуляции состоит в отборе отработавших газов перед входом в турбину, перенаправляя их в специальный канал, ведущий к впускному коллектору.

Система рециркуляции состоит из следующих элементов:

  1. Клапан ЕГР.
  2. Электрический или пневматический привод.
  3. Патрубки, служащие для транспортировки газов.

Из выпускной системы клапан EGR забирает часть отработавших газов и направляет их на впускной коллектор.

Для работы клапана пневматического вида создается разрежение в районе впускного коллектора бензинового силового агрегата. В дизелях разрежение воздуха происходит благодаря работе вакуумного насоса. Вследствие образовавшегося вакуума происходит срабатывание клапана рециркуляции.

Интенсивность рециркуляции зависит от режима работы двигателя, от перепада давления на впускном и выпускном коллекторах. Впускная система управляет давлением при помощи изменения положения дроссельной заслонки. При низком давлении на впуске заслонка дросселя находится в закрытом положении. Чем больше интенсивность рециркуляции, тем меньший поток отработавших газов, направляемых к турбокомпрессору.

Активная рециркуляция приводит к падению давления турбонаддува в дизеле, оборудованном системой EGR. При работе дизеля на холостых оборотах, при полном открытии дроссельной заслонки, до полного прогревания мотора и достижения рабочих значений температуры система EGR находится в режиме низкой активности.

Работу системы ЕГР в дизельном двигателе контролирует электронный блок управления силового агрегата. Клапан начинает свою работу при поступлении управляющего сигнала с ЭБУ, который регулирует открытие дроссельной заслонки в соответствии с показаниями датчика потенциометрического.

Системы рециркуляции низкого давления

Для соответствия требованиям стандарта Евро 5 дизельным двигателям необходимо иметь количество оксида азота в выхлопных газах не выше 0,18 г/км. В таких дизельных моторах установлена система EGR, относящаяся к типу низкого давления. Здесь газы следуют по определенному циклу:

  1. Прохождение через сажевый фильтр.
  2. Охлаждение в радиаторе.
  3. Переход через клапан ЕГР.
  4. Проникновение во впускную систему, расположенную у входа в турбину.

Использование системы EGR, относящейся к виду низкого давления, приводит к появлению следующих положительных факторов:

  • снижается процент содержания сажевых элементов;
  • заметно понижается температура отработавших газов;
  • резко сокращается процентное содержание оксидов азота в выхлопе.

Прохождение отработавших газов через устройство турбокомпрессора стабилизирует давление турбинного наддува, что способствует сохранению мощности дизельного силового агрегата без потерь.

Электронный блок управления дизеля следит за интенсивностью процессов рециркуляции посредством следующих устройств:

  • заслонка дроссельная;
  • заслонка клапана рециркуляции;
  • заслонка выпускная.

Работа всех заслонок обеспечена электрическим приводом. При помощи потенциометрического датчика производится контроль за открытием каждой заслонки на определенную величину в соответствии со специальной программой, зашитой в ЭБУ. При этом отслеживается степень наполнения каждого цилиндра движка, давление турбонаддува и интенсивность действия EGR в каждом рабочем режиме дизельного двигателя.

Система рециркуляции комбинированного типа

Дизельные двигатели, чтобы соответствовать требованиям Евро 6, которые требуют иметь количественный состав оксида азота в выхлопных газах не превышающий 0,08 г/км, оборудованы комбинированной системой рециркуляции.

Наличие двух обособленных магистралей в конструкции для рециркуляции отработавших газов отличает данную систему от предыдущих вариантов. Одна магистраль — высокого давления, другая — низкого. Принцип работы комбинированной системы напоминает действие системы, применяемой в моторах, соответствующих требованиям Евро 5. В дополнение к этому осуществляется подвод газов из магистрали с высоким давлением, подключающаяся при переходе на определенные режимы работы двигателя.

Главная задача — это как можно эффективнее снизить уровень азотных оксидов в выхлопных газах.

Конструкцией комбинированной системы не предусмотрено охлаждениев радиаторе отработавших газов, которые находятся в магистрали высокого давления.

Неисправности в системах EGR и причины их появления

Самой распространенной причиной поломок в системе является возникновение нагара на деталях клапана ЕГР. Наиболее часто нагар образуется в гнезде или на поверхности пластины клапана. К образованиям вредных налетов приводят следующие причины:

  • использование горючего низкого качества;
  • разбалансированность работы системы питания дизеля;
  • неполное сгорание воздушно-топливных смесей;
  • сбои в системе вентиляции газов картерных.

Наличие нагаров приводит к ускоренному износу элементов турбокомпрессора ицилиндро-поршневой группы, закоксовке форсунок инжектора, сбоям в функционировании датчиков, передающих информацию в электронный блок управления (ЭБУ), что ведет к сбоям сигналов, управляющих работой клапана ЕГР. Засорение клапана ведет к некорректной работе и дальнейшему его заклиниванию.

Несвоевременное открытие и закрытие клапана особенно заметно при работе дизеля на холостых оборотах, при заклинивании теряется мощность, работа становится более грубой и шумной.У бензиновых двигателей заклинивание клапана EGRприводит к неустойчивой работе мотора вхолостую, а также к увеличению расхода горючего.

Чтобы выявить неисправности в системе рециркуляции необходимо визуально осмотреть трубопроводы, электрические разъемы в районе датчиков.

При углубленной диагностике производятся следующие операции:

  • сканирование элементов системы;
  • проверка на функциональность каждого привода и клапана ЕГР;
  • проверка сопротивления проводов;
  • управляющие сигналы проверяются при помощи осциллографа и мультиметра.

При сканировании может быть выявлено, что впускное давление не соответствует норме, а также расход воздуха повышен — это означает, что клапанEGR заклинивает.

При замене клапана необходимо предварительно произвести тщательную очистку подводящих магистральных трубок, разъемов, чтобы нагар, оставшийся после замены, не привел к новым неисправностям в системе рециркуляции отработавших газов.

Egr в дизельном двигателе: что это такое?

Назначение системы EGR и особенности ее работы

Система рециркуляции отработавших газов EGR разработана для повышения экологического класса двигателя автомобиля. Ее применение позволяет снизить концентрацию оксидов азота, присутствующих в выхлопе. Последние недостаточно хорошо устраняются катализаторами и, поскольку являются наиболее токсичными компонентами в составе отработавших газов, требуют применения дополнительных решений и технологий.

Принцип действия системы

EGR — аббревиатура от англоязычного термина Exhaust Gas Recirculation, что в переводе означает «рециркуляция отработавших газов». Основная задача такой системы заключается в перенаправлении части газов из выпускного коллектора в впускной. Формирование оксидов азота прямо пропорционально температуре в камере сгорания двигателя. При подаче отработавших газов из системы выхлопа в систему впуска уменьшается концентрация кислорода, что выступает катализатором в процессе сжигания топлива. В результате температура в камере сгорания снижается, а процент образования оксидов азота уменьшается.

Система рециркуляции отработавших газов

Применяется система ЕГР для автомобильных двигателей, работающих на дизельном топливе и бензине. Исключение составляют только бензиновые автомобили с турбонаддувом, где использование технологии рециркуляции неэффективно из-за особенностей режима работы двигателя. В целом, благодаря технологии EGR достигается снижение концентрации оксида азота до 50%. Помимо этого уменьшается вероятность детонации, обеспечивается более экономный расход топлива (почти на 3%), а для автомобилей с дизельным двигателем характерно уменьшение количества сажи в выхлопе.

Основной деталью системы рециркуляции выхлопных газов является клапан EGR, который управляет потоком отработавших газов, поступающих во впускной коллектор. Он работает в условиях повышенных температур и подвергается высокой нагрузке. Снижение температуры может реализоваться принудительно, для чего нужен радиатор охлаждения (охладитель), который устанавливается между системой выпуска и клапаном. Он входит в общую систему охлаждения автомобиля.

В дизельных моторах клапан EGR открывается на этапе холостого хода. При этом 50% поступающего в камеры сгорания воздуха составляют отработавшие газы. С ростом нагрузки клапан постепенно закрывается. Для питания бензинового двигателя система рециркуляции работает, как правило, только на средних и малых оборотах двигателя, обеспечивая до 10% выхлопных газов в общем объеме воздуха.

Виды клапанов EGR

На данный момент существует три разновидности клапанов EGR, различающихся по типу привода:

  • Пневмомеханический — простейшая (устаревшая) система привода рециркуляции выхлопных газов. Фактически, управление клапаном в этой схеме осуществляется за счет создания разрежения во впускном коллекторе автомобиля.
  • Электропневматический. Пневмоклапан EGR приводится в движение электроклапаном, управляемым ЭБУ двигателя автомобиля на основании данных комплекта датчиков (противодавления выхлопных газов, температуры, положения клапана, давления на впуске, температуры охлаждающей жидкости). Он осуществляет подключение и отключение источника разрежения к клапану EGR, имея лишь два положения. В свою очередь, разрежение в такой системе может создаваться вакуумным насосом.
  • Электронный. Клапан EGR такого типа приводится в движение непосредственно ЭБУ двигателя автомобиля. Он имеет три положения, что обеспечивает более плавное регулирование потока отработавших газов. Переключение положения электронного клапана EGR осуществляется соленоидами, которые открывают и закрывают его в различных комбинациях. В такой системе разрежение не задействуется.

Виды систем рециркуляции дизеля

Для дизельного двигателя используется несколько типов систем для рециркуляции отработавших газов EGR, cбор которых определяется экологическими стандартами автомобиля. В настоящее время их три:

  • Высокого давления (соответствует стандарту Евро 4). Клапан EGR напрямую соединяет выпускной (устанавливается перед турбокомпрессором) и впускной коллекторы. В этой схеме применяется электропневматический привод. При закрытой дроссельной заслонке во впускном коллекторе давление снижается, в результате чего создается более высокое разрежение. Это приводит к увеличению поступающего потока выхлопных газов. С другой стороны, уменьшается интенсивность турбонаддува, поскольку на турбину поступает меньше отработавших газов. Когда дроссельная заслонка полностью открыта, EGR не работает.
  • Низкого давления (соответствует стандарту Евро 5). В такой схеме клапан подключен к системе выпуска на участке между сажевым фильтром и глушителем, а в системе впуска — перед турбокомпрессором. Благодаря такому подключению снижается температура отработавших газов, также они очищаются от примесей сажи. При этом, в сравнении со схемой высокого давления, турбонаддув выполняется на полной мощности, поскольку через турбину проходит весь поток газов.
  • Комбинированная (соответствует стандарту Евро 6). Представляет собой сочетание схемы высокого и низкого давлений, каждая из которых имеет собственный клапан рециркуляции. В обычном режиме эта схема работает по каналу низкого давления, а при повышенной нагрузке подключается канал рециркуляции высокого давления.

В среднем, клапан EGR служит до 100 тысяч километров пробега, после чего может засориться и выйти из строя. Далее, в большинстве случаев, автомобилисты, не понимая, для чего нужны системы рециркуляции, просто полностью удаляют их.

Что такое EGR и почему приходится его отключать?

Воздух который мы «сжигаем» в ДВС состоит не только из кислорода. Больше всего в атмосфере азота, который на Земле находится по большей части в свободном состоянии. В атмосфере его содержание по объему 78%, по массе 75,5%. Ввиду своей значительной инертности азот при обычных условиях реагирует только с литием. Так как ДВС это частный случай теплового двигателя, то для того чтобы иметь максимальный КПД температуру и давление, при которых сжигают углеводороды (дизтопливо в нашем случае), стараются сделать как можно выше, единственным ограничением является только «тепловая» прочность. Но тут возникает проблема — азот. Как было сказано выше азот – это инертный газ, но при высокой температуре (более 2000 градусов по Цельсию) и давлении он окисляется, причем чем выше концентрация кислорода, тем больше получатся оксидов азота. Внедрение системы EGR (Exhaust Gas Recirculatiоn) должно было сократить содержание в выхлопе оксидов азота NOx.

Система рециркуляции отработавших газов (EGR) предназначена для снижения в отработавших газах оксидов азота за счет возврата части отработавших газов во впускной коллектор. Возврат части отработавших газов во впускной коллектор позволяет снизить количество кислорода в топливо-воздушной смеси и, тем самым, уменьшить образование оксидов азота. Однако это вызывает падение эффективной мощности двигателя. Удаление EGR в дизельных двигателях считает допустимым большое количество людей, включая экологов. Удаление системы EGR приводит к увеличенному уровню NOx, однако углеводородные выделения, выбросы макрочастиц (сажа), угарного и углекислого газов существенно уменьшаются. Кроме того, удаление EGR приводит к увеличению экономии топлива. Выхлопной газ, повторно поданный назад в цилиндры, добавляет в двигатель вызывающие износ загрязнители (сажу и смолы) и быстрее окисляет моторное масло, что отрицательно сказывается на ресурсе двигателя.

В общем-то, это единственная задача, которую решает система рециркуляции отработавших газов. Есть несколько вариантов исполнения этой системы, но принцип работы EGR всегда одинаковый: определенное количество отработавших газов через клапан поступает обратно в двигатель. Такая рециркуляция позволяет снизить температуру горения, особенно в бензиновых моторах. А как раз высокая температура – условие появления оксидов азота.

Ни на что другое EGR не влияет. Это – чисто «экологическая» фишка современного мотора. К сожалению, ресурс у нее достаточно ограничен, и приходит время, когда система перестает работать как положено (точнее, вообще перестает). И тогда исключение всей системы из управления двигателем становится хорошим выходом из ситуации. Для большей убедительности скажем, что исправный EGR и так не работает на высоких оборотах или в аварийном режиме – при таких условиях заводской программой блока управления предусмотрено его полное закрытие.

Бояться отключения EGR не надо: единственным неприятным последствием станет повышенное содержание оксидов азота в выхлопе, но если на одну чашу весов поставить какие-то неведомые азоты, а на другую – беспроблемную эксплуатацию автомобиля, то второе, конечно же, перевесит. Ибо экология – экологией, а нервы дороже.

Как и почему перестает работать EGR?

Есть несколько вариантов типичных поломок EGR. Это заклинивание клапана, разрывы цепи актуатора или датчика положения клапана и неучтенный подсос (или утечка) воздуха. Внутри каждого варианта тоже можно выделить несколько типов поломок, поэтому чуть рассмотрим каждую из таких поломок отдельно.

Самый распространенный случай – заклинивание клапана.

Все мы прекрасно знаем, что при горении топлива образуется сажа. Со временем ее количество, оседающее в клапане, затрудняет его подвижность. И клапан, естественно, клинит. Тут возможны два варианта: либо он остается в закрытом варианте, либо в открытом. Тут как повезет, и больше повезет, если клапан останется в закрытом положении. В этом случае сажа хотя бы не попадает в ДВС. Кстати, иногда практикуется такой способ отключения EGR – клапан просто программно закрывают. Почему это не лучший способ – чуть позже.

Открытое положение плохо прежде всего тем, что все отходы горения прямиком летят в цилиндры. Если посмотреть на то, как работает EGR, то можно увидеть интересную картину: во многих режимах работы двигателя клапан закрыт и не принимает никакого участия в работе мотора – например, на высоких оборотах и при большой нагрузке. Если говорить очень грубо, то закрытое положение – более естественное и вреда никакого не приносит. Если, конечно, ошибка EGR не вносит изменений в работу других систем, которые бывают связаны с рециркуляцией.

Так как заклинивание клапана – наиболее частая неисправность EGR, рассмотрим, что чаще всего является причиной, и как можно попытаться отсрочить кончину клапана.

В целом, конечно, понятно, что основной враг клапана – плохое масло и нестабильное качество топлива. В большей степени это относится к дизельным двигателям, хотя во многом применимо и к бензину.

Важное условия долгой жизни EGR – хорошее и своевременное техобслуживание. Ясно, что забитый сажевый фильтр и масло, которое долго не меняли, никак не способствуют долголетию EGR. кстати, при хороших условиях система вполне может жить 150-180 тысяч километров. Правда, она изначально должна быть нормальной, а не конструктивно ущербной.

Вторая распространенная причина – неисправность самого двигателя. Тут вариантов может быть множество. Любая причина, повышающая дымность выхлопа, гарантированно снизит ресурс EGR. Например, грязный воздушный фильтр, утечки наддувного воздуха, текущая форсунка или залегшие поршневые кольца. Это очень важный фактор, особенно для тех, кто в силу своих убеждений будет восстанавливать работоспособность EGR. Ремонт обычно недешевый, поэтому прежде чем заниматься системой рециркуляции, нужно убедиться, что сам ДВС исправен. В противном случае есть вероятность в самом ближайшем будущем опять остаться с заклинившим клапаном.

И, наконец, самая парадоксальная причина заклинивания клапана – это его самоубийство. Да, как ни странно, у клапана EGR есть конструктивная склонность к суициду. Тут опять придется чуть-чуть углубиться в физику работы мотора.

Итак, представим график, на котором по одной оси будет температура горения смеси, по другой – уровень оксидов азота и интенсивность партикуляции (появления твердых частиц в отработавших газах). Если нарисовать кривую NOх, то она будет расти с ростом температуры. А вот кривая, показывающая количество твердых сажевых частиц, будет наоборот, падать. В определенной точке они пересекутся.

Сложность в том, что чем меньше будет оксидов азота в выхлопе, тем лучше экологам, но хуже двигателю – больше выброс партикуляров (сажевых частиц). Задача инженеров – найти максимально сбалансированное решение: надо и сократить NOx в отработавших газах, и не сократить ресурс мотора. И все же в любом случае это решение будет компромиссным, и чем меньше будет оксидов в выхлопе, тем сложнее получится жизнь EGR из-за засорения клапана сажей. Вот так и получается, что эта система в ходе работы губит себя сама, исключительно только выполняя свою работу по снижению в выхлопе NOx. От этого, к сожалению, никуда не деться.

Вторая ошибка, менее распространенная, – это разрывы цепи актуатора или датчика положения клапана. В этом случае ошибка будет выглядеть как несоответствие между заданным и фактическим положением клапана. Впрочем, и в первом случае будет то же самое, поэтому диагностику надо проходить качественную.

И, наконец, третья ошибка – неучтенный воздух. Тут речь идет о простой негерметичности системы.

Так как природа ошибок во всех трех случаях разная, то и методы ремонта и отчасти диагностики тоже отличаются. Разумеется, они также зависят и от конструкции мотора. Например, часто ошибкам EGR сопутствуют ошибки измерения потока воздуха, то есть ошибки датчика расходомера воздуха (MAF-sensor). А в старых системах с вакуумным управлением бывают ошибки по наддуву турбин. Так что к диагностике нужно относиться серьезно.

Итак, допустим, что мы нашли неисправность, и теперь хотим от нее избавиться. Как это можно сделать?

Решение проблем с EGR

Итак, устранить неисправность можно следующими способами:

замена клапана на новую оригинальную деталь;

использование китайских аналогов;

удаление EGR из системы с программным отключением;

программное закрытие клапана.

О первом способе мы уже говорили. Он не самый простой и дешевый, но вполне имеет право на существование. Главное помнить, что если система вышла из строя раньше положенного срока (тысячах на ста пробега или меньше), то, скорее всего, есть какая-то проблема в моторе. Ее нужно обязательно найти и устранить, иначе замена клапана может повториться в ближайшем будущем, и вы просто выкинете деньги на ветер.

О втором способе говорить не будем вообще. Тут без комментариев.

Наиболее дешевый и надежный – третий способ. Именно им обычно и пользуются при отключении EGR.

Итак, тут надо разделить механическую и программную часть работы. Что требуется сделать с механикой?

В общем-то, задача сводится к тому, чтобы перекрыть поток через клапан. Первое, что делают – ставят заглушку. Многие считают, что сделать это легко. Отчасти это так и есть. Но не надо пытаться ставить на пути горячих выхлопных газов заглушку из тоненького паронита или тонкой стали. Такие заглушки прогорают очень быстро, иногда они вообще держатся до первого хорошего нажатия на педаль газа. Заглушку надо делать из стали, лучше нержавейки, причем ее толщина должна быть минимум 2,5-3 мм.

Если с тем, чтобы заварить клапан или демонтировать его и поставить диффузор обычно нет сложностей, то демонтаж клапана с охладителем может быть сложным. Если у клапана есть свой охладитель, то на подающий и отводящий патрубки EGR просто ставят заглушки. Так, например, поступают в случае работы с моторами BMW М-серии. А вот, например, у моторов Volkswagen или BMW серии N автономного контура нет, тут систему охлаждения приходится «кольцевать».

Если с механической частью работы в большинстве сервисов все же справляются, то вот с программной частью ошибки встречаются регулярно. Итак, что нужно сделать с софтом?

Во-первых, запретить клапану открываться. Тут вроде бы все ясно, если программист знает, как найти в прошивке соответствующие карты EGR, но вот дальше все может быть гораздо сложнее: надо исключить ошибки по системе EGR, то есть полностью удалить ее из программы.

Вот тут некоторые программисты сильно перебарщивают и удаляют все, что попадется под руку. Часто их вмешательство затрагивает всю систему диагностики, после чего устранение последствий становится процессом долгим и сложным. И, как правило, дорогим (время – деньги, это очевидно).

Помимо этого следует отключить аварийный режим, в который отправляет нерабочий EGR. И, наконец, на некоторых автомобилях нужно перекалибровать карты по воздуху (поток воздуха через MAF), если софт не делает это автоматически. Иногда об этом тоже забывают, и ЭБУ сходит с ума, пытаясь понять, какой пришел воздух, откуда в нем столько кислорода, и что ему теперь делать с этой непонятной смесью.

А теперь последний способ – программно дать команду на закрытие клапана EGR. Этот метод можно использовать не всегда. Например, он оправдан, когда физический доступ к EGR затруднен из-за конструктивных особенностей автомобиля. И он совсем невозможен, если клапан уже заклинил: программа такой клапан с места не сдвинет. Тут выход один – разбирать и делать все по-человечески.

Надежность этого метода не всегда абсолютна. В первую очередь из-за того, что не всегда можно гарантировать, что клапан перекрыт полностью. Это может привести к попаданию сажи и прочих отходов горения в цилиндры, так и к неучтенному количеству воздуха, поступающего через неплотный клапан. Поэтому предпочтительнее все же глушить EGR полностью: одновременно механически и программно.

Быть или не быть?

Остался последний вопрос: когда мне ехать в сервис на удаление EGR? Допустим, мы смогли вас убедить, что ничего страшного не произойдет, если от этой капризной системы избавиться полностью. Когда лучше это сделать?

О ресурсе клапана уже говорили: тысяч до 150 километров при хорошем ТО волноваться не надо. Если посмотреть на статистику, то на дизельные машины по причине выхода из строя EGR приходится около 80% обращений в сервис, и только 20% – на бензиновые. Что логично, ибо сажи в солярке больше.

В любом случае обязательно придется следить за состоянием мотора. Своевременная замена масла, фильтров, качественное топливо – это обязательное условие. Но со временем все равно что-то начнет изнашиваться. И если форсунку можно отремонтировать или заменить (хотя на большинстве современных дизельных моторов это тоже достаточно дорого), то менять кольца без явных признаков износа мотора только ради работы EGR, наверное, не совсем разумно. Тем более что ресурс цилиндропоршневой группы все же больше, чем клапана EGR, который будет загибаться регулярно даже при небольшом и далеко не критичном износе ЦПГ. Приходится сделать неутешительный вывод: восстановление работоспособности EGR – вещь зачастую экономически неоправданная и почти бесполезная.

Одновременно не стоит забывать, что в горящей лампочке «Check engine» и уходе в «аварию» далеко не всегда виновата система рециркуляции. Причину этих печальных явлений установит только диагностика – так же, как и причины повышенной дымности, плохой динамики и повышенного расхода топлива.

Как и зачем глушить клапан EGR на дизельном моторе

16 октября 2018 Категория: Полезная информация.

Мы уже писали о том, как устроена система EGR и какие функции она выполняет. А сейчас рассмотрим типичные неисправности в работе системы рециркуляции, которые могут вынудить владельца «заглушить» клапан ЕГР на дизеле.

Несмотря на преимущества в плане снижения токсичности выхлопа, а также повышения культуры работы дизельных ДВС, владельцы на форумах обсуждают снижение мощности и дымление моторов, которыми сопровождается работа системы рециркуляции отработавших газов. Считается, что EGR «душит» мотор.

Другая причина отключить систему рециркуляции и заглушить клапан ЕГР — нежелание владельцев ремонтировать неиправности.

Чтобы клапан работал исправно, его чистят в среднем раз в 50-60 тыс. км в Европе. В условиях же нашего топлива такое обслуживание необходимо проводить уже каждые 20-30 тыс. км.

И если владельцы игнорируют подобную процедуру, дизельный ДВС начинает преподносить неприятные сюрпризы — от повышенного расхода топлива до нарушений работы двигателя, включая его переход в аварийный режим.

Неисправности системы EGR

Основной проблемой, с которой сталкивается автовладелец в системе рециркуляции, является «зарастание» ее компонентов, и, преимущественно, клапана, нагаром. Причина состоит в сомнительном качестве дизтоплива.

Другие причины выхода из строя системы рециркуляции — неисправности и сбои в работе системы подачи и цикле сгорания топлива в дизельном ДВС, нарушений в работе системы вентиляции картерных газов и т.п.

Нагар на компонентах системы рециркуляции может образовываться и вследствие механического износа деталей — турбины, ЦПГ, и из-за выхода из строя датчиков, показатели которых анализирует управляющая электроника.

Покрытый нагаром клапан EGR может заклинить в одном положении — на открытие или закрытие. В таком случае владельцы дизельных моторов сталкиваются с потерей мощности, грубой шумной работой.

Если проблему игнорировать и не проводить обслуживание системы EGR спустя 80-120 тыс. км пробега, сечение впускного коллектора забивается смолистыми отложениями нагара, двигатель еще сильнее теряет в мощности, на приборной панели появляются разнообразные ошибки, включая Check Engine, а сам автомобиль может даже перейти в аварийный режим.

Диагностика состояния системы рециркуляции проходит в несколько этапов. Вначале осматриваются магистрали и трубопроводы, электроразъемы датчиков. Затем замеряется сопротивление и проверяется давление на впуске.

Отключение клапана EGR: плюсы и минусы

В развитых странах наличие системы EGR в автомобилях не ставится под сомнение. Это обусловлено строгими эко-нормами.

В странах СНГ форумы автовладельцев пестрят советами, как заглушить систему, отключить клапан EGR и т.п. Считается, что система рециркуляции отработавших газов (ОГ) «душит» двигатель, понижает мощность.

Другая причина, по которой владельцы ищут варианты отключения системы рециркуляции ОГ — выход из строя ее датчиков и клапана EGR.

Когда из-за некачественного отечественного топлива клапан буквально зарастает нагаром, для восстановления нормальной работы системы рециркуляции нужно не только заменить клапан EGR, но и очистить все сопутствующие магистрали и разъемы, убрать нагар полностью — иначе меры не дадут долговременного результата.

Чистка и замена компонентов обходится дорого, поэтому многие владельцы предпочитают предотвратить ремонт, просто отключив систему и «заглушив» клапан ЕГР.

Для этого снимают и разбирают клапан, устанавливают вместо прокладки клапана механическую заглушку, и устанавливают клапан обратно.

Затем отключают вакуумные шланги, которые открывали клапан, и в завершение перепрошивают ЭБУ двигателя, отключая систему рециркуляции программно.

При этом важно учитывать несколько моментов:

  • Заглушку для клапана EGR «выкраивают» по шаблону его прокладки из листа стали. Заглушка должна быть прочной, чтобы выдерживать контакт с горячими газами и не прогореть, и глухой — отверстия в ней делаются только под крепежные болты. Готовые заглушки клапана ЕГР часто ищут на автофорумах.
  • Если не отключить программно клапан ЕГР в блоке управления, ЭБУ будет системно фиксировать и выдавать ошибку в работе системы рециркуляции ОГ в виде предупреждения на приборной панели — Check Engine. Мотор из-за этого может перейти в аварийный режим, ограничив мощность работы ДВС.

В результате токсичность выхлопа логичным образом повышается. Это существенный недостаток с точки зрения экологии. А еще доказано, что содержание в атмосфере оксидов азота прямо связано с риском онкологических заболеваний у жителей крупных «загазованных» городов.

К преимуществам же отключения системы EGR относят отсутствие «эффекта турбоямы» (провал мощности в работе двигателей стандарта Евро-4, о котором мы писали выше), более динамичный разгон.

Кроме того, моторное масло медленнее загрязняется, ДВС очищается эффективнее. Срок службы сажевого фильтра сокращается, а интервал его очистки от сажи — увеличивается.

Также отключение клапана EGR рекомендован для тех, кто занимается чип-тюнингом дизельного двигателя и планирует увеличить мощность мотора своего автомобиля.

  • Почему на приборной панели загорается предупреждающий значок Check Engine и что с этим делать, читайте здесь.

Топливные насосы, ТНВД для дизельного двигателя вы найдете в каталоге

Клапан ЕГР в дизельном двигателе

Разработчики современных автомобилей постоянно совершенствуют двигатели для улучшения в них экологической составляющей. Система ЕГР – один из механизмов, позволяющих свести к минимуму токсичные выбросы в атмосферу за счет возврата части выхлопных газов в камеру сгорания, при этом работа дизеля становится более «мягкой». При эксплуатации силового агрегата с EGR, многие владельцы автомобилей сталкиваются с поломками или сбоями в работе системы рециркуляции. Новая деталь для замены стоит достаточно дорого, но она вполне поддается чистке, ремонту или система просто отключается.

Как работает ЕГР на турбодизеле

Главная функция системы EGR – это частичный возврат отработанного газа во впускной коллектор с целью дожигания. На дизельном двигателе такое решение позволяет добиться более мягкой и плавной работы двигателя, что улучшает его эксплуатационные качества и уменьшает расход горючего, а выхлоп снижает свою токсичность. Появление отработанных газов во впуске не меняет соотношения основных компонентов горючей смеси, мощность на разных режимах работы не теряется, и экономится топливо.

Принцип действия клапана ЕГР на дизелях – это соединение части отработанных газов с поступающим через впускной коллектор воздухом. В выхлопе двигателя содержатся окислы азота из-за повышенного нагрева газов в камере сгорания. При задействовании системы EGR, сгорание происходит при более низкой температуре, а уровень содержания вредных веществ в выхлопе становится меньше. На дизелях клапан открывается автоматически на холостых оборотах, а при нагрузке и максимальных мощностях закрывается.

Для чего глушат клапан ЕГР

При длительной эксплуатации дизеля, оснащенного системой EGR, автовладельцы часто ощущают снижение мощности и появление дымления выхлопа. Любители тюнинга двигателя утверждают, что рециркуляция газов «душит» силовой агрегат, не позволяя ему проявить весь потенциал мощности. Основываясь на подобных доводах, многие водители решают заглушить систему ЕГР. Подобная процедура представляет собой отключение системы рециркуляции, что теоретически должно прибавить мощности.

Существует мнение, что быстрое образование нагара на клапане ЕГР и впуск выхлопных газов во впускной коллектор провоцируют усиленное нагарообразование и закоксовывание камеры сгорания. Неисправность системы ЕГР, связанная с выходом из строя клапана, приводит к перерасходу топлива и неустойчивой работе двигателя. В камеру сгорания попадают смолы и сажа, из-за которых дизельное масло быстро окисляется, а общий моторесурс силового агрегата снижается.

Необходимость отключения ЕГР появляется при пробеге 80-120 тыс. км, потому как наличие такого пробега обуславливает определенный износ двигателя. Выхлопные газы, перенаправленные вовнутрь, имеют высокую степень загрязнения. После их дальнейшего смешивания с картерными газами, появляется толстый слой смолистых отложений в коллекторе впуска, клапане ЕГР и клапанах головки двигателя. Забитая система вызывает появление ошибок и может спровоцировать резкий переход автомобиля в аварийный режим.

Неисправности ЕГР на дизеле

Клапан ЕГР – это деталь, выполняющая перепускную функцию, который или пропускает часть выхлопных газов из коллектора в подающую магистраль, где они смешиваются с воздухом (в случае исправности), или нет. При неисправности клапана, ЭБУ выдаст соответствующую ошибку на индикатор приборной панели. Неисправностями ЕГР на дизеле могут быть следующие:

  1. Нагар в системе, который затрагивает клапан и пластину EGR. Чрезмерное образование нагара происходит при эксплуатации двигателя на низкокачественном топливе, при неполном сгорании топливной смеси, нарушении системы отвода картерных газов.
  2. Засорение клапана, при котором происходит его заклинивание при открытии или закрытии, или некорректная работа в виде несвоевременного срабатывания, что заметно при работе мотора на холостом ходу.

Выявить поломку системы рециркуляции возможно при визуальном осмотре состояния трубопроводов и разъемов датчиков. Точная диагностика включает в себя электронное сканирование и другие процедуры, при которых проверяют функционирование приводов и клапана ЕГР.

Ремонт ЕГР на дизеле

Ремонт системы EGR заключается в ее механической очистке от нагара и отложений при помощи небольшой металлической щетки и промывке очистителем «WD», который предназначен для снятия отложений и ржавчины с металла. В конце процедуры клапан изнутри протирают ветошью, смоченной в растворителе. В ремонт ЕГР на дизеле входит и очистка соленоида (при наличии такового), который выполняет функцию фильтрующего элемента, предохраняющего от попадания мусора в вакуумную систему.

Промывка от гари клапана ЕГР осуществляется после его снятия, обработки через отверстия специальным аэрозолем, применяющимся для очистки карбюраторов, далее деталь помещают в емкость, наполненную осветительным керосином. После разбирают, отвинтив 4 болта, и очищают изнутри. Такое обслуживание устранит признаки неисправности клапана EGR, и восстановит его правильную работу. Процедура должна проводиться регулярно через 60-100 тыс. км пробега.

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

  1. Механический способ глушения клапана.
  2. Отключение при помощи блока управления.

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. Следует знать, что только физически заглушить клапан бывает достаточно лишь на некоторых автомобилях. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

Самый простой вариант заглушки клапана осуществляется следующим образом:

  1. Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
  2. Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
  3. Извлекают прокладку, расположенную на месте крепления клапана.
  4. Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
  5. Обратная установка клапана с применением прокладки и заглушки. Затяжка болтов производится с особой осторожностью из-за их хрупкости.
  6. Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
  7. Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

Система рециркуляции отработавших газов (ЕГР) бензиновых двигателей Land Rover

Из данной статьи Вы узнаете для чего нужен ЕГР на бензиновых двигателях, как он работает, некоторые его нюансы и особенности. Функционал и задачи системы ЕГР разительно отличается на дизельных и бензиновых двигателях. Про систему рециркуляции отработавших газов (ЕГР) дизельных двигателей мы писали в отдельной статье на нашем сайте «Система рециркуляции отработавших газов (ЕГР) дизельных двигателей Land Rover».

Нужен ли вообще ЕГР на бензиновом моторе и для чего? Полезен он для двигателя или вреден? Какая польза от ЕГР бензиновому двигателю? Обратимся к истории автомобилестроения и моторостроения. Первые ЕГР на бензиновых двигателях в Америке появились в 60-е годы. Думал ли тогда кто-нибудь об экологии? Аналогично с отечественными автомобилями. Все, наверное, более-менее знакомы с автомобилями «Волга» и «Газель», с двигателями ЗМЗ-402 и карбюратором К-151. Там присутствовал ЕГР с завода. Ни о какой экологии тогда не шла речь. Карбюраторная «Волга» образца 70-х годов, Советский Союз и ЕГР. Парадоксально?

ЕГР на бензиновом двигателе конечно некоторым образом относится к экологии, но появился он вовсе не ради экологии. Основная задача системы ЕГР на бензиновом двигателе – это снижение температуры в камере сгорания. Если часть кислорода заместить отработавшими газами, то температура в камере сгорания неминуемо упадет. Здесь многие скажут, что ведь выхлопные газы на уровне выпускного коллектора горячие, порядка 800-900 градусов. Да, для человека горячие, а для того, что творится в камере сгорания они в общем-то достаточно холодные, да еще и по пути успевают остыть.

Система ЕГР на большинстве современных бензиновых двигателях становится активной только при определенных условиях. Первое условие, температура антифриза должна быть более 35 градусов. В принципе это логично, бензиновый мотор на низких температурах работает и так достаточно нестабильно, требует и смесь побогаче, кстати с богатой смесью температура ниже опять в камере сгорания, и добавлять ему нестабильности открытием клапана ЕГР, наверное, как-то не очень логично.

Второе условие, температура воздуха на впуске опять-таки должна быть больше 35 градусов. В принципе все то же самое, бензиновый двигатель в отличие от дизеля может комфортно работать в очень узком температурном диапазоне, и по антифризу, и по воздуху. Чуть больше, чуть меньше, начинается детонация, начинается неравномерная работа и прочие гадости.

Третье условие, двигатель не находится в режиме отключения подачи топлива. Когда этот режим включается и что это за режим? Вернемся к советским автомобилям с системой ЭПХХ (экономайзер принудительного холостого хода), когда двигатель вращается трансмиссией. Когда Вы тормозите двигателем, в это время топливоподача отключается. Нам надо снизить скорость, снизить обороты и один из самых простых и быстрых способов – это отключить подачу топлива в цилиндры. В этом случае часто задают вопрос: А если автомат? Да, автомат и что? Во-первых, можно заблокировать трансформатор и какое-то время коробка будет также продолжать вращать двигатель. Во-вторых, если мы, особенно, говорим о автомобилях Ягуар и Ленд Ровер, где все-таки используются много цилиндровые двигатели, не обязательно отключать топливо разом во все цилиндры, а можно отключать в нескольких по очереди. Тем самым двигатель будет замедляться интенсивнее, т.к. у него нет вспышки в нескольких цилиндрах, практически пропуски. Почему в этом режиме отключается ЕГР? Об этом написано выше, двигатель и без того не стабильно работает, и какой смысл ему еще добавлять выхлопные газы на впуск в камеру сгорания. На холостом ходу у него никакого запаса по крутящему моменту нет, зачем его и так ослаблять.

Четвертое условие, ЕГР после запуска двигателя не открывается первые 5 секунд. Речь идет о рестарте горячего двигателя. Этому у нас на сайте посвящена отдельная статья «Системы управления двигателем». Все современные системы управления двигателем оперирует не расходом воздуха, не нажатием на педаль водителем, а они оперируют одним-единственным понятием — крутящий момент. Крутящий момент, который вырабатывает двигатель, крутящий момент, который попросил водитель от двигателя и другие системы могут попросить. Откуда взялось 5 секунд? После запуска рассчитать корректно крутящий момент фактический и запрошенный тяжело. Проходит порядка 5-6 секунд прежде чем блок управления двигателем из старой стратегии расчета всего по воздуху переходит в моментную модель. Именно поэтому в течение первых 5 секунд он может работать несколько не стабильнее, и с забросом оборотов тот же самый прогрев катализаторов. Первые 5 секунд ЕГР не открывается для того, чтобы максимально стабильно все работало. Дальше, когда двигатель уходит в регулировку крутящего момента ЕГР уже может открываться.

Пятое условие, при оборотах двигателя выше 4000 об/мин – ЕГР закрыт. Почему выше 4000 об/мин? Вам от двигателя требуется максимальная мощность, когда обороты уже выше 4000 об/мин. Вы нажали педаль в пол и 4.2 SC или 4.4 AJ V8 Вас весело тащат вперед. Если в данном случае добавить выхлопные газы, то мощность двигателя неминуемо упадет, а Вам она нужна максимальной. Поэтому ЕГР закрыт и как можно больше воздуха стараемся впихнуть в цилиндры, неважно атмосферного или наддувочного воздуха. Управляется все это дело отдельным клапаном. Клапан сам по себе механический, блок управления двигателем рассчитывает на сколько его надо открыть, чтобы получить заданный поток в цилиндры.

А может ли быть система ЕГР без клапанов? Может, с помощью муфт, так называемый internal egr (встроенный ЕГР). Регулировкой перекрытия распредвалов можно добиться ухудшения продувки цилиндров на такте выпуска. Если такое сделать, то часть отработавших газов останется в цилиндре. Можно ли назвать это системой ЕГР? Конечно можно. Какая разница, еще раз повторимся, впустим мы газы по обходному каналу из выпуска на впуск или просто оставим их цилиндре. От перемены мест, слагаемых сумма не меняется.

Основной диапазон работы клапана ЕГР вне холостого хода, не под нагрузкой, прогретый двигатель, т.е. режимы так называемой частичной нагрузки. В городе у очень многих людей ЕГР может не открываться в принципе, особенно у тех, кто исповедует два положения педали (холостые обороты и в пол).

Какова задача ЕГР, помимо экологии? Экология опять сделаем отсылку к статье на нашем сайте про дизельные двигатели — это снижение выброса NOx со всеми вытекающими, но мы вспоминаем, что ЕГР появился на бензиновых моторах задолго до того, как экология вообще появилась. Основная задача клапана как уже говорилось выше – это снижение температуры. Самый большой нагрев происходит в режиме частичных нагрузок в камере сгорания. На холостом ходу там горит настолько мало смеси, что говорить о каком-то серьезном нагреве современного мотора смешно. Уже доходит до того, что современные бензиновые двигатели приобрели дизельную болезнь под названием «попробуй на холостых прогреть», т.е. КПД мотора настолько высок, что на холостом, если не остывает уже хорошо. Не работает клапан ЕГР в режиме максимальной нагрузки. Когда у Вас максимальная нагрузка, то там заливается столько топлива в цилиндры, что она достаточно хорошо все охлаждает испаряясь. А вот в режимах средней нагрузки, и топливо уже побольше, и температура растёт, и смесь бедная, которое тоже в угоду экологии бедное, которая выступает источником нагрева. Перепуская ЕГР в цилиндры Вы снижаете нагрев в камере сгорания.

Неоднократно доводилось видеть, что человек бездумно отключил ЕГР на бензиновом двигателе. Год ездил по городу, все было замечательно, никаких неисправностей. Поехал в отпуск, где-то на трассе встал на круиз-контроль, через час примерно езды на круиз-контроле получил сначала пропуски по зажиганию, потом сизый дым и все остальное. Почему так произошло? Он работал на круиз-контроля долго в режимах частичной нагрузки, когда по идеи и по логике ЕГР должен быть открытым, а ЕГР отсутствовал. Температура в камере сгорания нарастала-нарастала и в какой-то момент один или несколько поршней просто оплавились и получилась печаль.

Если говорить об отключении клапана ЕГР, но это возможно только на внешнем клапане, на internal egr Вы его в принципе отключить не можете никак, если говорить об отключении, то при отключении обязательно надо править карты топлива, карты зажигания и сделать это не так просто поскольку надо постоянно мониторить температуру в камере сгорания, а это не простая задача. Это первая полезная функция ЕГР и собственно почему американцы и наши этот ЕГР ввели задолго до того, как нормы экологии вообще появились.

Вторая задача ЕГР – это повышение КПД двигателя, особенно, атмосферного. За счет чего? Бензиновый двигатель внутреннего сгорания по своей сути является огромным насосом, который перекачивает воздух. Его задача сначала всосать воздух, потом сжать этот воздух, затем выплюнуть то, что получилось. Одна из основных потерь при работе двигателя, потерь КПД – это насосные потери, если мы говорим особенно об атмосферном. Для того, чтобы ему всосать воздух через впускной коллектор, воздушный фильтр, всю систему впуска приходится приложить некоторое усилие. А если объём воздуха, который ему необходимо всосать уменьшить? Выхлопные газы имеют относительно атмосферы давление более высокое и в цилиндры они попадают легче, чем всасывать воздух. Часть воздуха они замещают, можно ли говорить о том, что КПД двигателя вырастет? Теоретически да, мы де-факто можем сказать о том, что при открытом клапане ЕГР рабочий объем двигателя уменьшается. Чем меньше объем, тем проще всосать воздух и его сжать.

Это основная задача, благодаря, которой появился ЕГР на бензиновых двигателях в советское время и у американцев. Мы недаром делали отсылку к волге ЗМЗ-402, кто имел опыт могли убедиться самостоятельно в этом. Некоторые отключали этот клапан. Зачем он нужен, да он во впуск гадит и получали очень интересный эффект на переходных режимах, особенно, при легком нажатии на педаль двигатель становился тупее. Он лучше работал на холостом ходу, но клапан ЕГР с вакуумным управлением, который там стоял не самое совершенное создание. Он может быть чуть лучше работал наверху, но в середине он становился грустным и унылым, и все можно было вернуть только, либо радикально перенастроив систему питания и систему зажигания, либо вернув на место этот самый клапан.

Подводя итог, клапан ЕГР на бензиновом двигателе, как и на дизельном — это вещь крайне необходимая и служащая далеко не только для снижения выбросов, как принято считать. На современных двигателях достаточно мало вещей, которые служат только в угоду экологии и их можно сосчитать на пальцах. У большинства систем, которые предусмотрены есть функциональная задача помогать двигателю работать и бездумное удаление каких-то вещей скорее способна двигателю навредить, чем облегчить жизнь. Современные двигатели уже дошли до того предела — это касается и дизеля, и бензина, когда что-то в них изменять физически только его портить. Весь нынешний тюнинг зачастую заключается только в изменениях программного обеспечения, и очень так нетривиально.

Какая температура в камере сгорания является нормальной? Вкратце все, что свыше 1100 градусов – это совсем все плохо. Если стоит поршневая кованая, то 1200 градусов вообще предел, если литая – 1100 градусов. Выхлопные газы на пике около 900 градусов, т.е. они все-таки реально сбрасывают температуру, но это ключевой момент на пике. Если мы говорим о режимах средней нагрузки, то они приблизительно 700 градусов. Для мотора с литой поршневой 1100 градусов уже страшно, 1200 градусов может выдержать ковка, но и то мы бы не стали доводить до этих цифр. На современном моторе в камере сгорания, когда не пиковая нагрузка, не бедная смесь, нормальной считается температура 900-950 градусов, до 1000 градусов доходит редко.

Собственно, те, кто пытаются получить максимальную мощность от бензинового двигателя в какой-то момент приходят к тому, что в цилиндры надо лить воду. Старый добрый радикальный метод снижения температуры.

Подведя итог, для чего нужен ЕГР на бензиновом двигателе? Первое, экология, все про это знают. Второе, для снижения температуры в камере сгорания в режимах частичной нагрузки. Миф о том, что ЕГР наносит вред и снижает мощность не имеет под собой никакого обоснования с точки зрения работы двигателя. На режимах максимальной мощности ЕГР закрыт, на режимах средней нагрузки ЕГР фактически увеличивает КПД двигателя и сохраняет ту же самую мощность несмотря на то, что воздуха горит меньше благодаря тому, что снижает насосные потери на расход воздуха, повышая тем самым КПД.

Отключать ЕГР на бензиновом моторе настолько же плохая идея как отключать его на дизельном. Хотя задачи и функционал ЕГР на бензином и дизельном двигателе несколько отличаются, но в итоге эта система и там, и там нужная, и важная.

Клапан EGR Toyota, что это, для чего нужен и принцип работы

Один из характерных феноменов автомобильного дела состоит в том, что даже если водитель имеет огромный опыт ежедневной работы с автомобилем, некоторые его «изюминки» он может попросту не знать или же знать весьма поверхностно. Этот парадокс напрямую касается такого неизведанного многими до конца клапана, как EGR, который устанавливают на большинстве современных машин. Интересно, что есть и такие водители, которые о таком клапане вообще не слышали.

Для чего нужна система EGR

Прежде всего, необходимо разобраться EGR – что это в автомобиле и для чего она предназначена. Сам термин произошел от английского «Exhaust Gas Recirculation», что переводят как «клапан рециркуляции отработанных газов», обозначая аббревиатурой EGR. Среди водителей его для краткости зовут просто «клапан ЕГР». Он принадлежит к числу тех приспособлений, за счет которых производители автомобилей пытаются эффективно решать масштабные и нарастающие экологические проблемы, в данном случае – для снижения уровня загрязненности окружающей среды. Такой оригинальный датчик должен, по замыслу конструкторов, поднять эффективность функционирования двигателя.

Есть у него и другая ключевая задача, тесно сопряженная с первой, – добиться снижения расхода горючего. Это делается за счёт дожигания уже отработанных газов, говоря точнее – с помощью из повторного использования. Надо ли говорить, насколько это злободневно в наше время с множеством энергетических проблем! На западе такая методика используется уже давно, все более распространенной она становится и у нас.

Назначение EGR

В выхлопных газах автомобиля содержится множество вредных веществ, в том числе оксид и диоксид азота. Их действие на организм человека приводит к различным заболеваниям. Особо сильно негативное воздействие NO и NO2 проявляется на жителях мегаполисов, вынужденных часами стоять в пробках, поэтому автопроизводители стремятся сделать свою продукцию максимально экологичной.

Воспламенение топливовоздушной смеси происходит при высоких температуре и давлении. При таких условиях происходит химическая реакция соединения кислорода с азотом. Это явление плохо воздействует не только на экологию, но и на мощность мотора. Кислород, необходимый для сжигания топлива, не участвует в процессе, что ухудшает процесс воспламенения. Это ведет не только к снижению мощности, но и к увеличению расхода топлива, так как часть его не сгорает полностью.

Exhaust Gas Recirculation позволяет добавить часть отработанных газов во впускной коллектор. Там происходит их смешивание со свежим потоком воздуха. Так как в отработавших газах доля кислорода меньше, соответственно и в камеру сгорания подается обедненная О2 смесь. Воспламенение в таком случае происходит при меньшей температуре, что минимизирует образование оксидов и диоксидов азота. Данное техническое решение хорошо влияет как на бензиновый двигатель, так и на дизель. В первом случае происходит уменьшение детонации, а во втором снижается жесткость работы мотора.

Виды систем рециркуляции отработавших газов

Современный клапан рециркуляции отработавших газов EGR может иметь три разных формата, которые отличаются между собой не только внешне, но и самим принципом действия, способом привода. В частности, пневмомеханическая система представляет собой едва ли не самую простую, и поэтому уже, по существу, устаревшую технически и морально модель. В ней клапаном управляют, создавая во впускном коллекторе машины разрежение. Электропневматическая система модернизирована таким образом, что клапаном EGR управляют за счёт электроклапана, которым руководит ЭБУ мотора на основании информации датчиков. И, наконец, электронная система сконструирована так, что клапан EGR находится, образно говоря, в прямом подчинении ЭБУ автомобильного мотора. У него, в отличие от предыдущего варианта, не два положения, а три, что позволяет более плавно регулировать поток отработанных газов.

Конструкция и принцип работы клапана EGR

Отшлифованная с годами система рециркуляции выхлопных газов довольно остроумна. Она эффективно работает на принципе возвращения определённого заранее объёма отработавших своё газов обратно на «исходные позиции» – в пространство впускного коллектора. Причем это делается в строго намеченное время. Происходит процесс смешения таких газов с горючим и воздухом. Образованная «старая» смесь поступает обратно в цилиндры мотора вместе с новой, свежей смесью горючего и воздуха. Нужное количество определяет блок управления ECU, используя программу, заложенную в него на заводе-изготовителе, учитывая данные ряда датчиков и место, где находится клапан рециркуляции отработанных газов EGR.

Клапан ЕГР — что это такое и зачем он нужен

Температура отработанных газов очень высокая, поэтому для надежной работы его изготавливают из прочной высоколегированной стали, выдерживающей температурные нагрузки до 2000 градусов Цельсия. Однако такая сталь не обладает достаточной прочностью, особенно при высоких температурах. Поэтому клапан ЕГР не обладает высоким ресурсом работы.

Принцип работы

Уменьшение концентрации оксида азота в отработанных газах двигателей внутреннего сгорания достигается путем искусственного понижения содержания кислорода во входной смеси. Это достигается с помощью клапана EGR, который перепускает часть отработанных газов, в которых кислород уже практически весь сгорел в процессе воспламенения рабочей смеси, во входной воздушный тракт.

Таким образом, концентрация кислорода во входном контуре уменьшается, сгорание воздушно-топливной смеси происходит при более низких температурах, токсичный оксид азота образуется с меньшей интенсивностью.

Конечно, при этом снижается коэффициент полезного действия двигателя, его мощность, но таковы суровые требования к экологичности эксплуатации автомобиля.

Если клапан ЕГР по каким-либо причинам не работает или целенаправленно заблокирован, блок управления двигателем (особенно выпуска после 2010 года) дает команду на ограничение подачи топливно-воздушной смеси, то есть искусственно «душит» двигатель.

Видео — о системе EGR:

Блокировка системы рециркуляции выхлопных газов делается в случаях:

  • чрезмерного износа поршневой группы, наличия масла в выхлопных газах с целью предотвращения загрязнения свечей зажигания и провалов поджига;
  • форсирования двигателя, чипования;
  • заправки некачественным топливом, приводящим к преждевременному загрязнению клапана;
  • нарушения алгоритма работы системы EGR.

Классификация систем рециркуляции выхлопных газов

В современных автомобилях применяются три вида реализации алгоритма EGR:

Электронная

Установлена на большинстве автомобилей после 2010 года выпуска. Контроль происходит от блока управления двигателем посредством импульсов, подаваемых на шаговый двигатель многоступенчатого устройства. Такой клапан работает не только в положениях «открыто-закрыто», но способен осуществлять частичное открытие рециркуляционного тракта, что увеличивает точность работы системы.

Пневматическая

Управление происходит вакуумным клапаном, который контролирует давление в системе впуска.

Электропневматическая

Такая система применяется, когда требуется управление несколькими клапанами.

Алгоритм управления клапаном (клапанами) ЕГР может быть организован на показаниях следующих датчиков:

  • датчик давления выхлопных газов;
  • датчик EGR;
  • датчик температуры газов;
  • датчик скорости автомобиля;
  • датчик положения дроссельной заслонки;
  • датчик дифференцированного давления на выходе и входе клапана EGR;
  • расходомер;
  • лямбда-зонд.

Не факт, что показания всех вышеперечисленных датчиков будут участвовать в процессе управления клапаном ЕГР. Каждый производитель самостоятельно разрабатывает алгоритм работы системы. Но во всех случаях он довольно сложный.

В дизельных двигателях клапан ЕГР обычно срабатывает на открытие на холостых оборотах. Количество перепускаемой отработанной смеси может достигать 40 – 50 %. По мере прогрева двигателя он закрывается.

В бензиновых двигателях клапан перекрывается при работе двигателя на холостых оборотах и, наоборот, при повышенной нагрузке. Коэффициент рециркуляции обычно составляет приблизительно 10%.

Неисправности EGR и их диагностика

На основе практики определены характерные признаки неисправности клапана ЕГР, не позволяющие ему выполнять своё прямое назначение в полной мере:

  • частые остановки мотора на холостом ходу;
  • фиксируется падение мощности мотора при разгоне автомобиля;
  • детонация или т. н. «троение», неестественные рывки автомобиля, когда он движется.

Всё это ведёт к слабой, недостаточной рециркуляции картерных газов, заметно снижая эффективность работы двигателя. Особенного внимания требует к себе клапан ЕГР в дизельной машине. Так, специалисты рекомендуют регулярно очищать его от отложений и нагара через каждые 50 – 100 тысяч километров пробега. Это один из основных способов профилактики клапана. Учитывая его важность для экономного функционирования автомобиля, периодическая диагностика клапана должна стать для водителя нормой и проводиться системно, чтобы избежать его непредвиденного выхода из строя.

Надо помнить, что для полноценной диагностики необходимо специальное оборудование, поэтому без целевой поездки на СТО, чтобы не проводить исследование в кустарных условиях, никак не обойтись.

Признаки неисправности клапана ЕГР

Основные признаки неисправной работы и отказа работоспособности следующие:

  1. Засорение клапана
    может приводить к заклиниванию в процессе работы, а также увеличению времени срабатывания. Заклинивание способствует уменьшению мощности двигателя, нестабильным холостым оборотам, «черному дыму» в дизельных двигателях. Несвоевременное закрытие клапана способствует более «жесткой» работе, повышенному расходу топлива.
  2. Постоянно приоткрытый клапан
    ЕГР приводит к заметному уменьшению мощности и, как следствие, снижению его приемистости.
  3. Выход клапана из строя
    приводит к комплексной неисправности системы EGR, о чем обычно свидетельствует индикатор «CHECK ENGINE» на приборной панели и возможные признаки:
  • нестабильные холостые обороты;
  • повышенная дымность;
  • уменьшение / увеличение мощности;
  • повышенная шумность работы двигателя;
  • детонация.

В автомобилях с большим пробегом до 2000-го года выпуска отказ работы такого клапана может себя никак не проявлять, поэтому периодическими (лучше перед очередным осенним/зимним и весенним/летним сезонами), а также перед прохождением техосмотра рекомендуется:

  • производить внешний осмотр электропроводки, разъемов, трубок, ведущих к клапану EGR;
  • проверять («прозванивать») обмотку электроклапана ЕГР;
  • выполнять компьютерную диагностику блока управления двигателя.

Видео — о признаках неисправности клапана ЕГР:

Компьютерная диагностика блока управления двигателем обычно контролирует следующие параметры системы EGR:

  • коэффициент рециркуляции;
  • коэффициент заполнения импульсов ШИМ (широтно-импульсной модуляции), если используется такой тип управления клапаном ЕГР;
  • состояние включение / выключение клапана при обычном импульсном управлении.

Зачем заглушают ЕГР

Проблемы в работе клапанов ЕГР побудили водителей искать эффективное противоядие. Дело в том, что необходимо менять не только сам клапан – требуется основательная чистка иных деталей, а это весьма дорогостоящий процесс. Поэтому немало водителей без особенных раздумий прибегают к заглушке клапана. Если это сделать технически грамотно, двигатель будет избавлен от непредвиденного и нежелательного для него проблемного момента. Мало того, подчас такая заглушка даже немного повысит КПД, эффективность работы силового агрегата. Одним словом, из двух зол придётся выбирать меньшее – именно в интересах двигателя.

Однако попутно возникает резонный вопрос, как заглушить систему, тем более собственными силами, чтобы не усугубить ситуацию. Эксперты рекомендуют воспользоваться тщательной консультацией с профессионалами автосервиса по мудрому принципу «Один ум хорошо, а два – лучше!». Пусть вам во всём везёт!

Как работает клапан ЕГР

Работа клапана ЕГР возвращает часть отработавших газов во впускной воздушный тракт, где она смешивается с воздухом и искусственным образом снижает содержание кислорода в составе горючей смеси, как следствие снижается температура сгорания топливной смеси и снижается образование оксида азота, токсичного для человека и окружающей среды.

В дизельных двигателях клапан ЕГР открывается на холостом ходу и закрывается при увеличении нагрузки на двигатель, а также во время прогрева. В бензиновых же двигателях клапан наоборот закрывается на холостом ходу и открывается при низкой и средней нагрузке на двигатель. Если клапан перестает работать в установленном режиме или оказывается заблокирован, блок управления двигателя останавливает подачу топливной смеси. Блокировка может произойти по следующим причинам:

  • износилась поршневая группа;
  • масло попадает в выхлоп;
  • форсирование двигателя;
  • при использовании некачественного топлива, которое способно вывести из строя рабочий клапан за 10-20 тыс.км пробега;
  • износились маслосъемные колпачки;
  • клапан износился естественным образом — как правило рабочий ресурс клапана EGR составляет ~60-80 тыс.км. пробега;
  • повышен уровень масла;
  • нарушился установленный алгоритм работы системы ЕГР.

UGR тайно с двойным турбонаддувом увеличил Lamborghini Huracan Performante до 1500 л.с.

Хотя некоторым в это может быть трудно поверить, есть поклонники, которые смотрят на Lamborghini Huracan Performante и видят в 640-сильной машине маломощное изобретение. Конечно, здесь вмешиваются разработчики вторичного рынка, и кажется, что производительность Raging Bull уже удвоилась (и даже больше).

Подвиг сделан американским разработчиком Underground Racing, который предлагает более трех тренажерных программ с двумя турбинами для зверя V10.

Машина, которую вы видите здесь, представляет собой усовершенствованную версию третьего этапа плюс модернизацию, в ходе которой двигатель V10 выдает 1150 л.с. на 93-м бензиновом насосе и 1350 л.с. на гоночном соке MS109. Обратите внимание, что эти цифры показывают мощность на колесах, отсюда и оценка мощности коленчатого вала в заголовке выше. Что входит в сборку?
Список технического оборудования, установленного на автомобиле, включает полностью собранный двигатель с головками цилиндров с гоночными отверстиями с ЧПУ, шатунами, поршнями, модернизированным сцеплением и клетками сцепления.И, чтобы держать новообретенную мускулатуру под контролем, установка также включает в себя ЭБУ JRR MoTeC M1 с наддувом.

Имейте в виду, что хотя этот Huracan, похоже, сохранил трансмиссию с двойным сцеплением, Underground Racing может удвоить максимальную мощность, упомянутую выше. Тем не менее, для преодоления отметки в 3000 л.с. требуется последовательная трансмиссия, и это обычно подходит для соревнований по дрэг-рейсингу. Фактически, мы уже показали вам несколько таких моделей Huracan (non-Performante), которые делают свое дело как на 1/4, так и на 1/2 мили.

Что касается гарантии, то специалист покрывает обновление Stage 3 на два года или 24 000 миль.

Да, и давайте не будем забывать, что техническое волшебство, происходящее под прозрачной крышкой двигателя, не влияет на активную аэродинамику ALA автомобиля.

Между тем, в чуть более бюджетной земле , напомним, разница в ценах между «стандартным» Huracan и Performante может позволить перезарядить первого.

Underground Racing: 230 миль в час Lamborghini Huracán

Давайте посмотрим правде в глаза, мы живем в эпоху, когда трамваи мощностью 1000 лошадиных сил почти считаются нормой.Если в наши дни вы хотите привлечь внимание людей с помощью динамометрических чисел, вам лучше поднять настроение, и это именно то, что сделали Underground Racing (UGR). Команда UGR представила Lamborghini Huracán мощностью 3500 лошадиных сил, который побил рекорды в TX2K20 во время Roll Race Nationals.

Huracán — итальянский монстр с полноприводным двигателем V10, который с завода выдает более 630 лошадиных сил. В стандартной комплектации автомобиль способен развивать скорость более 212 миль в час, что довольно много, но для некоторых коробок передач этого просто недостаточно.Для тех, кто хочет большего от своего Huracán, UGR — это ответ. У компании есть турбо-системы, которые увеличивают мощность автомобиля с 800 до 3000 лошадиных сил. Pro Line Racing модифицирует двигатель для UGR на более экстремальных сборках, в то время как каждый турбо-комплект построен на паре турбин Precision.

Во время TX2K20 совладелец UGR Кевин Ховет прыгнул за руль Drag965 Huracán, который его компания построила, когда началась Roll Race Nationals. Этот конкретный автомобиль выдает примерно 3500 лошадиных сил и будет кричать до 10000 оборотов в минуту на полной скорости.Когда Хоет впервые выпустил Huracán на гоночном треке Houston Raceway Park, он отправился на прогулку всей своей жизни, поскольку машина побила рекорд скорости TX2K Roll Race Nationals, разогнавшись до 236 миль в час. Автомобиль продолжал разгоняться со скоростью более 230 миль в час на каждом проходе во время соревнования, чтобы выиграть титул класса Elite 8.

Кадры из SpeedVideo показывают, как Хоет отъезжает от гадюки, разгоняясь со скоростью 210 миль в час, как будто она привязана к пню. В ярком видео от наших друзей из 1320Video вы почувствуете, насколько жестока эта машина, по реакции Хоуета на отметке 8:00.

Фото предоставлено 1320 Видео

Светодиодный двигатель APOLLO представляет собой переосмысление экологичного дизайна освещения

В последние десятилетия растущий спрос на природные ресурсы из-за роста населения и урбанизации вызвал множество экологических проблем, что привело к повышению осведомленности об устойчивом развитии экономики во всем мире. Светодиодное освещение, которое более экологично, чем традиционные светильники, сыграло важную роль в энергосбережении и обеспечении устойчивости.Компания Kinglumi, приверженная принципам экологичности в дизайне освещения, выводит экологичное светодиодное освещение на новый уровень, официально представив сверхтонкие светодиодные панельные светильники APOLLO нового поколения, оснащенные выдающимся энергосберегающим светодиодным двигателем и съемной модульной конструкцией, основанной на переработке.

Компания Kinglumi, давно известная своими техническими инновациями в дизайне освещения, добилась существенных улучшений в области экономии энергии при освещении, сделав мир более экологичным и здоровым. Наш светодиодный двигатель APOLLO спроектирован по модульному принципу, что обеспечивает максимальную энергоэффективность, качество освещения и срок службы.Это идеальный двигатель светодиодного освещения для замены светодиодных и люминесцентных ламп T5, ламп T8 и T10, а также линейных светодиодных ламп. Благодаря модульной конструкции, светодиодный двигатель Kinglumi APOLLO является съемным и может быть легко установлен на раму панели различного размера, что может дать клиентам большие преимущества за счет простой замены компонентов и утилизации. Визуальный комфорт также является уникальной особенностью, которая позволяет светодиодному световоду Kinglumi AOPOLLO выделяться в различных сферах применения, таких как офисы, школы, больницы, конференц-залы и т. Д.

Характеристики светодиодной лампы Apollo

— 25 Вт, светодиод до 180 лм / Вт, LOR 80%

— UGR <16, пределы яркости при 65 ° <1000 кд / м2 EN 12464-3: 2015

— Модульная конструкция для любой рамы с вырезом: 472×35 (мм), Макс. Толщина 1,2 мм

— Съемный: с монтажным зажимом, легко вставляется / вынимается без инструмента

— Минимальные запасы и риски, более быстрое выполнение проектов и цикл компонентов.

— 3 года гарантии

Приложение

С рамками разных размеров, вырезанными лазерными станками, светодиодный световой двигатель APOLLO, который поддерживает встраиваемый / подвесной / поверхностный монтаж, подходит для различных приложений, таких как как офис, конференц-зал, торговый центр, больница, коридор и т. д.

Недостатки светодиодной плоской панели

— Высокое отражение бликов (UGR> 22 или UGR ~ 19 при <110 лм / Вт)

— Компоненты трудно утилизировать из-за встроенной конструкции

— Огромные предметы для хранения, так как он не может быть настроен для проектов после сборки

Рекомендуемые продукты

28 Вт 295 * 1195 мм APOLLO LED PANEL LIGHT 28 Вт 3600LM 2FT X 2FT APOLLO LED PANEL LIGHT

9t0005 Узнайте больше в you

Посмотрите на Huracan мощностью 2200 л.с., убейте Quarter Mile

В течение многих лет парни из Underground Racing делали новости о дрэг-рейсинге, создавая суперкары с турбонаддувом, которые выходят за рамки 2000 лошадиных сил.Даже некоторые из их более дешевых пакетов Lamborghini Gallardo были способны шлепнуть Bugatti Veyron, один из самых быстрых серийных автомобилей, когда-либо построенных. Хотя у преданных и богатых драг-гонщиков есть множество способов вернуться на свои места, от AMS Alpha Nissan GT-R до Callaway Corvettes, редкость дрэг-кара с двигателем V-10 делает этих твин-турбо-гигантов уникальными. взгляд на любое мероприятие. Когда производство Lamborghini Gallardo закончилось в 2014 году, UGR пришлось искать нового золотого мальчика, так почему бы не преемнику Gallardo, Huracan?

YouTube-канал 1320video, известный своим освещением как санкционированных соревнований по перетаскиванию, так и незаконных уличных гонок, разместил видео об одном из первых серийных автомобилей Underground Racing Huracan X2, которые будут построены.5,2-литровый двигатель V-10 с высокими оборотами, из-за его общей родословной с двигателем его предшественника Gallardo, вероятно, был довольно простой сборкой для UGR, так как многие детали нуждались бы только в небольшом изменении конструкции, чтобы соответствовать обновленному двигателю. Их видео с UGR Huracan было снято на TX2K17, ежегодном драг-митинге на Royal Purple Raceway в Техасе.

Водитель, вероятно, сотрудник UGR, говорит, что в машине стоит X2 Package , которого еще нет на сайте компании. Учитывая, что их существующий пакет X Package для Huracan способен развивать мощность более 2200 лошадиных сил на гоночном газе, предположительно обновленный тестируемый X2 способен, по всей вероятности, на дополнительную мощность, если не на более быстрое намотку и лучшую подачу мощности, хотя сколько дополнительных мощность неясна.Что типично для автомобиля с таким уровнем мощности, так это раздетый салон, каркас безопасности, парашют и тормозные слики. Этот автомобиль, однако, должен оставаться уличным автомобилем, и он сохраняет свой интерьер, хотя трансмиссия с подрулевым переключением исчезла, вместо более жесткой последовательной механической трансмиссии.

2200 лошадиных сил — это не то, что многие назвали бы пригодными для использования в реальном мире, но должно быть приятно иметь автомобиль, способный одновременно поразить всех своих конкурентов и тормозную полосу, а также утешить своего водителя по дороге домой.

Корректирующая модель мозжечка для задач манипуляции

В этой статье показано, как простая мозжечковая архитектура может выводить корректирующие модели в рамках задачи управления при манипулировании объектами, которые существенно влияют на динамическую модель системы. Основная мотивация этой статьи — оценить упрощенный биомиметический подход в рамках задачи манипуляции. Более конкретно, статья фокусируется на том, как процесс вывода модели происходит в рамках контура управления с прямой связью, основанного на структуре мозжечка, и на том, как эти внутренние модели создаются с помощью биологически вероятных механизмов синаптической адаптации.Этот вид исследования может дать ключ к пониманию того, как биология обеспечивает точное управление роботом с нежестким суставом с маломощными исполнительными механизмами, которые включают системы управления с высокоинерционными компонентами. В этой статье изучается, как базовое ядро ​​временной корреляции, включая долгосрочную депрессию (LTD) и постоянную долгосрочную потенциацию (LTP) в параллельных синапсах волокна-клетки Пуркинье, может эффективно вывести корректирующие модели. Мы оцениваем, как эта пластичность, зависящая от времени спайков, коррелирует сенсомоторную активность, поступающую по параллельным волокнам, с обучающими сигналами (в зависимости от оценок ошибок), поступающими по лазящим волокнам от нижней оливы.В этой статье рассматривается вопрос о том, как эти компоненты LTD и LTP должны быть хорошо сбалансированы друг с другом для достижения точного обучения. Это представляет интерес для оценки соответствующей роли гомеостатических механизмов в биологических системах, где адаптация происходит распределенным образом. Кроме того, мы проиллюстрировали, как ядро ​​временной корреляции может также работать при наличии задержек передачи в сенсомоторных путях. Мы используем нейронную сеть с шипами, похожую на мозжечок, которая хранит корректирующие модели в виде хорошо структурированных весовых моделей, распределенных между параллельными волокнами связям клеток Пуркинье.

Lamborghini Gallardo Performante UGR Stage 3

RP Exotics рада предложить этот потрясающий Lamborgini Gallardo Performante 2011 года! Он оформлен в красивом цвете Arancio Borealis и находится в очень желанной цветовой комбинации.

Этот конкретный Gallardo оснащен двойным турбонаддувом Underground Racing stage 3, выдающим 1500 лошадиных сил! 100 миль назад автомобиль получил новые шины и полную замену жидкости; Он полностью обслуживается и готов к эксплуатации.Этот автомобиль включает в себя множество опций помимо твин-турбо-комплекта.

Это полностью опциональный автомобиль, с наклейкой на окно стоимостью более 277 000 долларов и квитанциями на вторичный рынок более 130 000 долларов, для воссоздания потребуется более 400 000 долларов! Автомобиль оснащен приборной панелью из углеродного волокна, центральной консолью, полностью углеродным моторным отсеком, салоном из алькантары и полностью прозрачным бюстгальтером. Этот Performante ездит отлично. Он движется прямо по дороге как при ускорении, так и при торможении. Он переключает передачи именно так, как должен.Включение сцепления плавное и прогрессивное.

Нет скрипов, тряски и хрипов. У этого Gallardo чистый Carfax, на котором не было повреждений в результате аварии, и вся оригинальная краска. Всегда приветствуются сделки. Позвоните или напишите Паркеру Гелберу в любое время по телефону 314-614-8644!

ПОЛНАЯ ИНФОРМАЦИЯ Underground Racing STAGE 3+ Twin Turbo System

1164 Колесная л. С. На октане 93

1265 Колесная л. С. На MS109

— Турбокомпрессоры 67 мм, изготовленные по индивидуальному заказу, сдвоенные заготовки

— Заготовки вейстгейты Tial

— Клапаны продувочные для заготовок Tial

— Нержавеющая сталь, изготовленная на заказ 3.5 ″ выхлоп из металла авиационного качества

— Сверхлегкие глушители из нержавеющей стали

— Варианты отделки выхлопных газов: высокотемпературное термическое покрытие или полированное зеркальное покрытие

— Воздухозаборник из нержавеющей стали, изготовленный на заказ с использованием металла авиационного качества

— Воздушные фильтры K&N

— Силиконовый шланг высокого качества

— Хомуты с Т-образным болтом высокого давления для впускных труб

— Высококачественные V-образные хомуты для выхлопных патрубков

— Тепловая защита и высококачественная тепловая пленка по индивидуальному заказу

— Специальная система промежуточного охлаждения воздуха / воды с водяным насосом высокого расхода

— Высокопроизводительный водяной теплообменник промежуточного охладителя

— Резервуар для ледяной воды на заказ

— Верхняя часть подземного водоема

— Показать качественную полировку турбокомпрессора, промежуточного охладителя и трубопровода наддува.

— Система вентиляции картера

— Гоночные головы

Короткий блок для подземных заготовок на заказ

— Полная синяя печать и сбалансированный гоночный шорт

— Штанги для заготовок Carrillo

— Поршни с обратной тарелкой CP custom

— Замки спиральные CP

— Настенные булавки CP .180+

— Опора масляного рельса CP

— Стальные гильзы цилиндров по индивидуальному заказу

— Коренные подшипники

— Подшипник тяги

— Кольца с полным уплотнением напильника TNT

Топливная система

— Две нестандартные подвески для топливных насосов с высокопроизводительными топливными насосами

— Алюминиевые топливные рейки по индивидуальному заказу

— Все топливопроводы Aeroquip из нержавеющей стали и алюминиевые фитинги

— Регулируемый регулятор давления топлива Aeromotive

— Топливные форсунки модернизированные

Тюнинг

— Система управления двигателем

— Электронный регулятор наддува

— Жгут проводов нестандартный

— Профессиональная настройка дино и уличного движения

MoTeC

— Система управления двигателем MoTeC

— Жгут проводов нестандартный

— Повышение передач

Сцепление

— Керамическое сцепление, нажимной диск и маховик

Трансмиссия

— Обновление Quickshift

Колеса и шины

— (4) Кубок Michelin Pilot Sport 2

— Новые колеса ADV1

Подвеска

— Пониженный

Детализация

-Clear Bra недавно установлен на всю переднюю часть автомобиля

Покрытие нанопокрытием Modesta

Машинное отделение — Glamox Navy & Coast Guard

Освещение — критический фактор в обеспечении безопасной рабочей среды.Освещение должно быть надежным, а светильники должны обеспечивать требуемый уровень освещенности. Однако освещение — это гораздо больше, чем просто распределение света и уровни интенсивности; бригада также должна чувствовать себя комфортно в своей рабочей среде, а освещение должно помогать им сохранять сосредоточенность во время работы. Бригада в машинном отделении работает без естественного дневного света, поэтому качество освещения особенно важно.

Различные участки корабля требуют особых требований к освещению
Как и любая зона на борту морского или морского судна, машинное отделение предъявляет особые требования к установленному оборудованию.Критическим требованием является высокая общая температура окружающей среды в машинном отделении с очень горячими точками вблизи выхлопных труб. Некоторые участки также будут подвергаться сильным вибрациям, особенно в задней части судна, например, в помещении рулевого механизма или над туннелем гребного вала. Из-за ограниченного пространства и небольшой высоты в машинном отделении для этого также требуются световые решения, конструкция которых компактна, имеет низкий профиль и предотвращает травмы головы экипажа. В результате высоких требований, предъявляемых к качеству, надежности и долговечности своей продукции, Glamox Group располагает современными оценочными и испытательными лабораториями в Норвегии и Германии для моделирования самых разнообразных условий окружающей среды.

Важные факторы при работе с решениями по освещению машинных отделений:

— Отсутствие обслуживания и пониженное энергопотребление (высокая энергоэффективность).
— Качество света.
— Механическая прочность / ударопрочность.
— Степень защиты IP (степень защиты от проникновения).
— Ударопрочность и виброустойчивость.

Отсутствие обслуживания и пониженное энергопотребление
Важным требованием на борту морского или морского судна является установка светильников, которые практически не требуют обслуживания.Это снижает или исключает затраты на рабочую силу, в первую очередь связанные с техническим обслуживанием, обслуживанием и заменой источников света в труднодоступных местах с плохим доступом или часто вообще без доступа. Светильники должны потреблять как можно меньше энергии, чтобы уменьшить размер генераторов, сэкономить энергию и свести к минимуму выбросы / загрязнение. Эффективность и срок службы светодиодного освещения продолжают улучшаться. Светодиодные светильники практически не требуют обслуживания, а это означает, что суда со светодиодным освещением будут иметь более низкие эксплуатационные расходы по сравнению с судами с обычными светильниками.Первоначальные инвестиции в светодиодную установку могут быть выше, чем в традиционную осветительную установку, но сниженное потребление энергии светодиодами и более низкие затраты на обслуживание означают, что эта разница в цене будет быстро окупаться, а окупаемость инвестиций быстро окупится.

Качество света
В машинном отделении качество светового потока важно для визуального восприятия и позволяет экипажу различать разные цвета и детали. Индекс цветопередачи (CRI) должен быть выше 80, уровень освещенности около 300 люкс, чтобы члены экипажа могли различать цвета и видеть истинные цвета.В соответствии с различными стандартами военно-морского флота или морской пехоты уровень освещенности, требуемый в машинном отделении, будет варьироваться в зависимости от конкретного применения. Чтобы избежать затенения и уменьшить блики (UGR), необходимо будет выполнить правильный расчет света и выбрать светильники с однородным распределением света. Предпочтительная цветовая температура в машинном отделении равна или превышает 4000 Кельвинов, чтобы повысить безопасность, максимизировать эффективность и обеспечить хорошие и безопасные условия труда.

Механическая конструкция
Также важно использовать правильное сочетание материалов и компонентов в светильнике. Это обеспечивает высокую надежность и более длительный срок службы. Материалы специально подобраны таким образом, чтобы выдерживать воздействие химикатов и гальваническую коррозию. Использование алюминия жизненно важно для светодиодных продуктов, поскольку оно обеспечивает достаточное охлаждение для непрерывной работы, низкие эксплуатационные расходы и длительный срок службы. Использование алюминия обеспечивает высокую температуру окружающей среды (Ta) на приспособлении.Это очень важно в машинном отделении, где при нормальной работе температура часто может превышать 45 ° C. Освещение, которое легко установить и которое предлагает различные варианты монтажа, обеспечивает гибкость и экономию времени. Небольшая высота светильников и компактность светильников позволят устанавливать их даже в помещениях с ограниченным пространством.

Для участков, где возможны сильные вибрации или удары, рекомендуется использовать светодиодные светильники. Светодиодное освещение выдерживает удары и вибрацию благодаря конструкции диодов.Никакой дополнительной вибрационной подвески не требуется.

Класс IP
Поскольку в машинном отделении присутствуют масло, топливо и грязь, требуется его интенсивная очистка. При использовании щеток, труб и иногда очистителей высокого давления светильники должны иметь высокий класс защиты IP, чтобы выдерживать такое давление.

Добавить комментарий

Ваш адрес email не будет опубликован.
