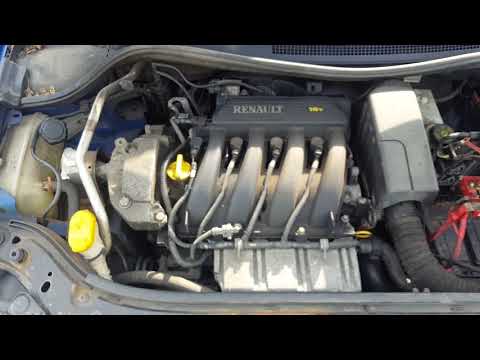

К4М 16 клапанный двигатель рено логан: К4М — двигатель Рено 1.6 литра

alexxlabОпубликовано

Содержание

Технические характеристики двигателей рено. Слабые места и недостатки двигателя K4M

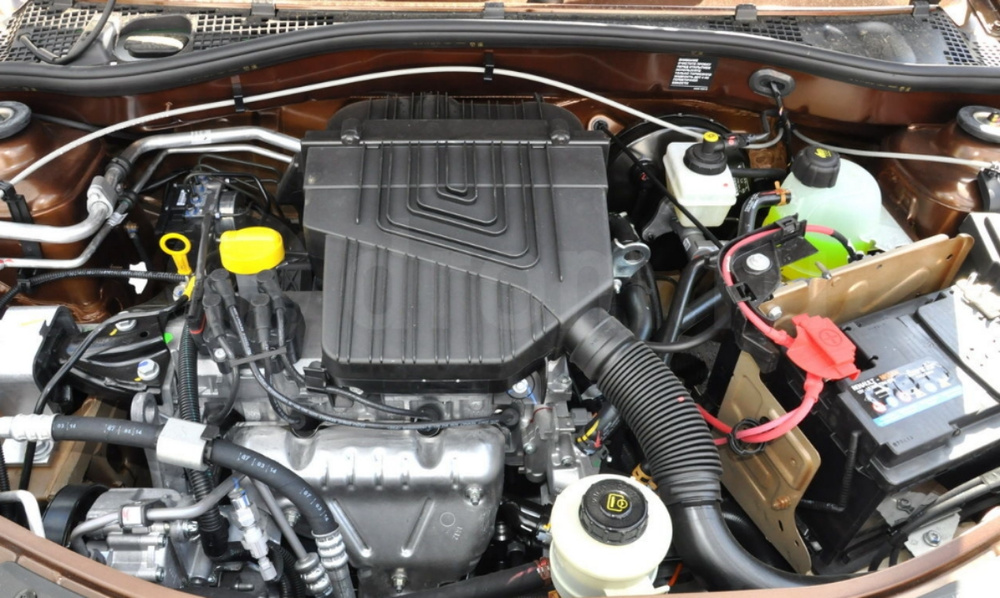

Двигатель Рено Логан 1.6 литра мощностью 86 лошадиных сил устанавливали на бюджетный седан Logan первого поколения. Это довольно простой 8-клапанный мотор с чугунным блоком цилиндров (с алюминиевым поддоном) и ремнем в приводе ГРМ. Сегодня подробно расскажем о характеристиках и особенностях данного мотора. Двигатель Renault K7M 710 имеет довольно архаичную конструкцию. Простота и надежность — это именно то, чего ждут от недорогого автомобиля. По заверениям производителя при правильном уходе моторесурс может составить более 400 тысяч километров пробега.

Устройство двигателя Рено Логан 1.6

Силовой агрегат бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный, с верхним расположением распределительного вала. Порядок работы цилиндров: 1–3–4–2, отсчет — от маховика. Система питания — распределенный впрыск топлива MPI (нормы токсичности Евро-2).

Двигатель Рено Логан 1.6 с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну на верхней крышке ремня привода газораспределительного механизма, а левая и задняя — к картеру коробки передач.

Блок цилиндров двигателя отлит из чугуна, цилиндры расточены непосредственно в блоке. Номинальный диаметр цилиндра — 79,5 мм. В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку специальными болтами. Отверстия в блоке цилиндров под подшипники обрабатываются при установленных крышках, поэтому крышки не взаимозаменяемы и для отличия промаркированы на наружной поверхности (счет крышек ведется со стороны маховика). На торцевых поверхностях средней опоры выполнены гнезда для упорных полуколец, препятствующих осевому перемещению коленчатого вала.

Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные с антифрикционным покрытием, нанесенным на рабочие поверхности.

Коленчатый вал с пятью коренными и четырьмя шатунными шейками. Вал снабжен четырьмя противовесами, отлитыми заодно с ним. Для подачи масла от коренных шеек к шатунным служат каналы, выходные отверстия которых закрыты заглушками. На переднем конце (носке) коленчатого вала установлены: звездочка привода масляного насоса, зубчатый шкив привода газораспределительного механизма (ГРМ) и шкив привода вспомогательных агрегатов. В отверстии зубчатого шкива имеется выступ, который входит в проточку на носке коленчатого вала и фиксирует шкив от проворачивания. Аналогично фиксируется на вале и шкив привода вспомогательных агрегатов.

Головка блока цилиндров двигателя Рено Логан 1.6

Головка блока цилиндров Рено Логан 1.6 — из алюминиевого сплава, общая для всех четырех цилиндров. Она центрируется на блоке двумя втулками и крепится десятью винтами. Между блоком и головкой устанавливается безусадочная металлическая прокладка. В верхней части головки блока цилиндров расположены пять опор (подшипников) распределительного вала.

Опоры выполнены неразъемными, а распределительный вал вставляется в них со стороны привода ГРМ. Распределительный вал приводится во вращение зубчатым ремнем от коленчатого вала.

В крайней опорной шейке распределительного вала (со стороны маховика) выполнена проточка, в которую входит упорный фланец, препятствующий осевому перемещению вала. Упорный фланец крепится к головке блока цилиндров двумя винтами. Сверху к опорам распределительного вала пятью болтами прикреплена ось коромысел клапанов. Коромысла удерживаются от смещения вдоль оси двумя скобами, которые крепятся болтами крепления оси коромысел. В коромысла ввернуты винты, служащие для регулировки тепловых зазоров в приводе клапанов 5 .

Регулировочные винты стопорятся от отворачивания контргайками. Седла и направляющие втулки клапанов запрессованы в головку блока цилиндров. Сверху на направляющие втулки клапанов надеты маслоотражательные колпачки. Клапаны стальные, расположены в два ряда, наклонно к плоскости, проходящей через оси цилиндров.

Спереди (по ходу автомобиля) расположен ряд выпускных клапанов, а сзади — ряд впускных. Тарелка впускного клапана больше, чем выпускного.

Клапан открывается коромыслом, один конец которого опирается на кулачок распределительного вала, а другой, через регулировочный винт, на торец стержня клапана. Закрывается клапан под действием пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, которая удерживается двумя сухарями. Сложенные сухари снаружи имеют форму усеченного конуса, а изнутри снабжены упорными буртиками, входящими в проточку на стержне клапана

Масляный насос двигателя Рено Логан 1.6

Масляный насос Рено Логан 1.6 имеет довольно архаичную конструкцию унаследованную у старых моделей двигателей, таких как Renault ExJ. Привод насоса цепной. Ведущая звездочка привода насоса установлена на коленчатом вале под передней крышкой блока цилиндров. На звездочке выполнен цилиндрический поясок, по которому работает передний сальник коленчатого вала. Звездочка установлена на коленчатом вале без натяга и не зафиксирована шпонкой. При сборке двигателя ведущая звездочка привода насоса зажимается между зубчатым шкивом привода ГРМ и буртиком коленчатого вала в результате стягивания пакета деталей болтом крепления шкива привода вспомогательных агрегатов. Крутящий момент от коленчатого вала передается на звездочку только за счет сил трения между торцевыми поверхностями звездочки, зубчатого шкива и коленчатого вала.

Привод ГРМ двигателя Рено Логан 1.6

Схему привода газораспределительного механизма Рено Логан 1.6 можно рассмотреть чуть выше на фото. Выход из строя ремня привода газораспределительного механизма (ГРМ) (обрыв или срез зубьев) приведет к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя. То есть при обрыве ремня ГРМ на Рено Логан 1.6 гнет клапана! Поэтому в соответствии с регламентом технического обслуживания автомобиля проверку состояния ремня проводим через каждые 15 тыс. км пробега. Поскольку свечи зажигания также необходимо менять через 15 тыс. км, то эти работы лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла. Независимо от состояния ремня ГРМ Рено Логан 1.6 его необходимо

заменять через каждые 60 тыс. км пробега .

Технические характеристики двигателя Рено Логан 1.6

  • Рабочий объем – 1598 см3
  • Количество цилиндров – 4
  • Количество клапанов – 8
  • Диаметр цилиндра – 79,5 мм
  • Ход поршня – 80.5 мм
  • Привод ГРМ — ремень
  • Мощность л.с.(кВт) – 86 (64) при 5500 об. в мин.
  • Крутящий момент – 128 Нм при 3000 об. в мин.
  • Максимальная скорость – 175 км/ч
  • Разгон до первой сотни – 11.5 секунд
  • Тип топлива — бензин АИ-92
  • Расход топлива по городу – 10 литров
  • Расход топлива в смешанном цикле – 7.2 литра
  • Расход топлива по трассе – 5.7 литра

Собирали мотор на Румынском заводе Automobile Dacia именно там французы организовали сборку. До недавнего времени именно из Румынии мотор завозили на московский завод «Автофрамос», где и ставили на Рено Логан и Сандеро первого поколения.

За годы существования «Рено» продукция концерна оснащалась разными моторами. С 1999 года на популярные модели Logan, Sandero и др. ставится двигатель К4М, им же оснащаются и некоторые образцы отечественной модели Лада Ларгус.

Обзор и характеристики

Следующий важный момент – воздушный фильтр, его состояние прямо влияет на работу двигателя: чем хуже проходит воздух через фильтр, тем сильнее двигатель «задыхается», теряет мощность, начинает работать с провалами. По регламенту воздушный фильтр следует менять раз в два года, или примерно через 30 тыс. пробега.

Воздушный фильтр:


Если автомобиль эксплуатируется при высокой запыленности воздуха, менять его нужно и чаще.

Двигатель достаточно чувствителен к топливу и плохо переносит 92-е марки, хотя прямого запрета на 92 бензин производитель не дает. Желательно лить в бак качественное топливо с октановым числом 95.

Регулярной замене подлежат свечи: согласно регламенту производителя, это делается каждые 30 тыс. пробега. Каталожный номер «заводских» свечей – 7700500155, но допускаются и совместимые – EYQUEM EQ-RFC58LZ2E, и др., которые можно найти по каталогам.

Тюнинг К4М

Автовладельцы научились снимать с этого двигателя больше мощности, чем в стоке. Возможные варианты тюнинга двигателя К4М 16V:

  • Двигатель хорошо поддается прошивке, этим можно добиться улучшения динамических и силовых показателей мотора, особенно если модифицировать параллельно выхлоп на безкатовый.

Установка компрессора на К4М

  • Мотор пригоден к установке наддува, например, компрессора ПК-23, это позволит форсировать агрегат до примерно 145 сил. Чтобы осуществить это, понадобится также заменить форсунки, поставить прямоточный выхлоп, новые валы под соответствующую нагрузку, и установить блок управления.
  • Более продвинутый вариант тюнинга. Операция аналогична установке компрессора, но вместо него на двигатель ставится турбина, например, TD-04. Из двигателя можно выжать более 150 сил.

Важно помнить форсирование двигателя снижает его ресурс, чем больше мощность, тем меньше прослужит двигатель.

Типичные проблемы

Несмотря на все указанные выше достоинства и простоту устройства, двигатель К4М у многих автовладельцев заслужил репутацию проблемного. На то есть существенная причина.

  • Проблемы шкива.В 2010 году на российском рынке была обнаружена партия двигателей К4М с бракованным демпферным шкивом.
    «Не повезло» обладателям Sandero и Logan: укомплектованные этими двигателями машины в один момент обнаруживали вал черного дыма из-под капота.

Причиной неисправности послужил сломавшийся из-за разрушившейся демпферной пружины шкив коленвала. Часто вместе с этим плавился кожух ГРМ, случался перескок/сдвиг ГРМ, загиб клапанов, повреждение ГБЦ, задирание цилиндров, повреждение поршней двигателя и т.д. Причем это могло произойти на новых машинах, буквально только что из салона. Проблема усугублялась тем, что, если поломка происходила на ходу, на скорости, водитель лишался гидроусилителя, и автомобиль превращался в плохо управляемый снаряд.

Всего дефект в 2010 обнаружился примерно на 100 автомобилях. Срок капремонта составил, в среднем, около месяца. Производитель двигателя отказался признавать тенденцию к браку. И по сей день иногда приходят сообщения о поломке машины на К4М со схожими симптомами, хотя случаи выхода из строя нельзя считать массовыми.

Распространенные неисправности

  • Мотор троит.

Вероятно, вышли из строя катушки зажигания или свечи. Следует проверить их и заменить, при необходимости.

  • «Плавают»

Причиной может быть барахлящий регулятор холостого хода, негерметичная система впуска воздуха («подсос»), загрязнение дроссельной заслонки.

  • Неисправный фазорегулятор.

Ресурс этого блока – около 100 тыс. км., но замена может потребоваться и раньше.

  • Протечки антифриза и масла.

Наиболее проблемными местами считают сальник коленвала двигателя и помпу. Случается, что начинает «потеть» и даже явно протекать клапанная крышка.

  • Обледенение мотора с последующей поломкой.

Этой проблеме подвержены некоторые автомобили с недостатком конструкции, и только в холода. Снег может попадать под капот двигателя, он садится на кожух механизма газораспределения и тает, образовавшаяся вода стекает к низу ремня и замерзает своеобразным наростом. Когда машину заводят, эта «ледышка» попадает под шестерню, ГРМ перескакивает, и клапаны бьются о поршни.

Двигател ь Рено К4М характеристики

Производство — Valladolid motores/АвтоВАЗ
Годы выпуска – (1999 – наше время)
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 4
Ход поршня – 80,5 мм
Диаметр цилиндра – 79,5 мм
Степень сжатия – 9,5
Объем мотора – 1598 см. куб.
Мощность – 102-115 л.с. /5750 об.мин
Крутящий момент – 145-147Нм/3750 об.мин
Топливо – 92
Экологические нормы – Евро 4
Расход топлива — город 11,8 л. | трасса 6,7 л. | смешанн. 8,4 л/100 км
Расход масла – до 0,5 л/1000 км
Масло в двигатель к4м Логан 16 клапанов:
5W-40
5W-30

Моторесурс К4М:
1. По данным завода – нет данных
2. На практике – 400+ тыс. км

ТЮНИНГ
Потенциал – неизвестно
Без потери ресурса – +\- 120 л.с.

Двигатель устанавливался на:
Renault Logan
Renault Sandero
Renault Kangoo 1 и 2
Renault Duster
Lada Largus
Renault Megane 1, 2, 3
Nissan Almera G11
Renault Clio 2
Renault Laguna 1, 2
Renault Scenic
Renault Fluence

Неисправности и ремонт двигателя К4М

Двигатель Renault Logan K4M 1,6 л. 102 л.с. не новый, целый ряд различных его модификаций используются компанией Renault с 1999 года на моделях Renault Megane, Renault Clio II, Renault Laguna и другие. Представляет собой развитие K7M серии, с новой ГБЦ, уже 16 клапанной. Отличий много: другая голова с двумя распредвалами, сами распредвалы легкие, другие поршни, гидрокомпенсаторы и т.д. Моторы бывают как с фазорегулятором, так и без него, степень сжатия варьируется от 9.5 до 10, с этим и с прошивкой связаны небольшой разброс мощностных показателей двигателя, в остальном все К4М идентичны. Целый список индексов после названия К4М показывает: нормы токсичности(Евро-3\4\5), тип КПП, наличие фазорегулятора, степень сжатия и другие мелочи связанные с особенностью установки в каждый конкретный автомобиль. В природе существует модификация данного мотора под названием K4M RS, на широких валах, пиленных каналах он выдает 135 л.с. с объема 1.6 л.
К минусам 16 клапанного мотора отнесем дороговизну запчастей, ремень ГРМ к4м при обрыве гнет клапана, поэтому раз в 60 тыс. км нужно поменять ролики, сам ремень и езди ть со спокойной душой. Кроме того, бывают провалы в работе, от некачественного топлива плавают обороты. По сравнению с 8-ми клапанным двигателем, 16V работает тише, экономичней, нет вибраций и много других плюсов. Если вы выбираете с каким двигателем взять логан/сандеро/ларгус, то однозначно 16 клапанный К4М ваш выбор. В случае с автомобилями побольше — Дастер, Меган и т.д. посмотрите на 2.0 литровый мотор .
Стоит сказать и о часто встречающихся неисправностях, двигатель к4м не редко троит, проблема заключается обычно в катушке зажигания, форсунках, свечах, меряйте компрессию и исходите уже из этого.
Нестабильная работа, плавающие обороты на к4м логан 1.6 двигателе вызываются обычно датчиком положения коленвала или катушкой зажигания.
С 2006 года выпускается преемник К4М, под названием h5M, по ниссановской маркировке HR16DE, подробности о нем смотрим .

Тюнинг двигателя Renault K4M 16 клапанов.

Чип тюнинг, прошивка двигателя К4М 1.

6 16 клапанов

Обыкновенная чиповка двигателя, одновременно с заменой выхлопа на безкатовый способна немного улучшить данимические показатели мотора, +\- 120 л.с. получить вполне возможно. Дополнить это можно установив валы драйвтех 10 фаза 270, чуть шире стандарта, поедет чуть веселее и даст еще немного л.с. Чтоб продвинуться дальше нужно придумать кое что другое.

Компрессор на Рено К4М

Ровно как и на К7М или K7J , при большом желании, на мотор можно пристроить компрессор ПК-23 и надуть около 140-150 л.с. Степень сжатия стандартных К4М не слишком высокая, 0,5 бар выдержит. Готовых китов на этот мотор нет, но обратившись к производителю, вам соберут нужную конфигурацию под конкретный автомобиль. Для реализации проекта вам пригодятся волговские форсунки, прямоточный выхлоп, валы фаза 270-280, а для настройки всего этого онлайн потребуется блок управления двигателем Абит.

Турбина на Рено К4М 16 клапанов

Система 1 в 1 как с компрессором, только вместо ПК-23 ставим турбину TD04, все форсунки, валы и т. д. ставим то же самое. На практике такие конфигурации выдают чуть более 150 л.с. Выдающихся динамических показателей получить будет сложно, но то, что автомобиль поедет быстрее это точно. Что касается ресурса… кто-то думает о ресурсе когда речь заходит о наддуве? 🙂

Сегодня определяет не только общую цену бюджетного автомобиля, но и расход топлива, динамику бюджетного седана. Сейчас подробно расскажем о двигателях Logan первого и второго поколения автомобиля. Особе внимание обратим на двигатели для российского рынка, а так же немного поговорим и о версиях силовых агрегатов, которые предлагаются на других рынках.

Итак, первое поколение Renault Logan появилось в нашей стране в 2005 году с двумя бензиновыми двигателями имеющими 8-клапанный механизм газораспределения и ремень в приводе ГРМ. Это двигатели 1.4 MPi и 1.6 MPi. Сами двигатели являлись ближайшими родственниками, поскольку конструктивно были схожи, разница была лишь в рабочем объеме. Увеличение объема двигателя 1. 6 добились за счет нового коленвала и более высокого блока цилиндров. То есть по сути увеличился только ход поршня с 70 до 80.5 мм. Оба агрегата бензиновые, четырехтактные, четырехцилиндровые, рядные, восьмиклапанные, с верхним расположением распределительного вала.

Система питания, это распределенный впрыск топлива (нормы токсичности Евро-2). Мощность мотора объемом 1.4 литра составляла 75 л.с., двигатель 1.6 при Евро-2 выдавал до 87 л.с. Однако при увеличении экологического стандарта до Евро-4 мощность снизилась до 82-83 лошадиных сил. Двигатель 1.4 MPi имел заводской индекс K7J более мощная модель двигателя Логана 1.6 литра получила индекс K7M.

Конструктивно оба двигателя имели чугунный блок, алюминиевую головку блока цилиндров, один распредвал, ремень в приводе ГРМ. Что касается клапанного механизма, то гидрокомпенсаторов, для автоматической регулировки теплового зазора не было, то есть зазор клапанов необходимо было регулировать периодически в ручную. Еще один важный момент, в случае обрыва ремня ГРМ на этих моторах очень часто гнутся клапана. Далее более подробные характеристики двигателей первых Renault Logan –

Двигатель Renault Logan 1.4 MPi 75 л.с. (модель K7J) характеристики, расход топлива, динамика

  • Рабочий объем – 1390 см3
  • Количество цилиндров – 4
  • Количество клапанов – 8
  • Диаметр цилиндра – 79,5 мм
  • Ход поршня – 70 мм
  • Мощность л.с./кВт – 75/56 при 5500 оборотах в минуту
  • Крутящий момент – 112 Нм при 3000 оборотах в минуту
  • Максимальная скорость – 162 километров в час
  • Разгон до первой сотни – 13 секунд
  • Расход топлива по городу – 9,2 литра
  • Расход топлива в смешанном цикле – 6,8 литра
  • Расход топлива по трассе – 5,5 литра

Двигатель Renault Logan 1.6 MPi 87 л.с. (модель K7M) характеристики, расход топлива, динамика

  • Рабочий объем – 1598 см3
  • Количество цилиндров – 4
  • Количество клапанов – 8
  • Диаметр цилиндра – 79,5 мм
  • Ход поршня – 80,5 мм
  • Мощность л. с./кВт – 87/64 при 5500 оборотах в минуту
  • Крутящий момент – 128 Нм при 3000 оборотах в минуту
  • Максимальная скорость – 175 километров в час
  • Разгон до первой сотни – 11.5 секунд
  • Расход топлива по городу – 10 литров
  • Расход топлива в смешанном цикле – 7,2 литра
  • Расход топлива по трассе – 5,7 литра

Позже Рено Логан получил более мощный бензиновый мотор с 16-клапанами рабочим объемом 1.6 литра. По сути этот же двигатель 1.6 K7M, но с другой головкой блока цилиндров. Теперь в приводе ГРМ появилось два распредвала, а мощность возросла до 102 л.с. Новый мотор Renault Logan получил индекс К4М. Новая головка блока цилиндров DOHC получила гидрокомпенсаторы, теперь регулировать клапана в ручную, не нужно. При обрыве ремня ГРМ на двигателе 1.6 16V клапана гнет, учтите это, если не хотите попасть на капитальные ремонт ГБЦ. Далее более подробные характеристики этого двигателя Логана –

Двигатель Renault Logan 1.6 16V 102 л.с.(модель К4М) характеристики, расход топлива, динамика

  • Рабочий объем – 1598 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 79,5 мм
  • Ход поршня – 80,5 мм
  • Мощность л. с./кВт – 102/75 при 5700 оборотах в минуту
  • Крутящий момент – 145 Нм при 3750 оборотах в минуту
  • Максимальная скорость – 180 километров в час
  • Разгон до первой сотни – 10.5 секунд
  • Расход топлива по городу – 9,4 литра
  • Расход топлива в смешанном цикле – 7,1 литра
  • Расход топлива по трассе – 5,8 литра

Второе поколение Renault Logan кроме 8-ми и 16-клапанных моторов объемом 1.6 литра получило совершенно новый 16-клапанный двигатель рабочим объемом всего 1.2 литра (модель двигателя D4F). Его в частности уже устанавливают на Сандеро. Собственно сам двигатель “вырос” из древнего 8-клапанника (модель двигателя D7F) того же объема, выдававшего смешные 59 л.с., Появление нового головки блока цилиндров с 16-клапанми увеличило мощность до 75 л.с. По сути, это замена ушедшему на покой 8-клапанному мотору объемом 1.4 литра, который ставили на первые Logan. Интересна конструкция 16-клапанного механизма. Особенностью которой является всего один распредвал, который с помощью коромысел управляется со всеми 16-ю клапанами. В приводе ГРМ опять же ремень. Характеристики нового для Logan/Sandero мотора далее –

Двигатель Рено Логан/Сандеро 1.2 16V 75 л.с.(модель D4F) характеристики, расход топлива, динамика

  • Рабочий объем – 1149 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 69,0 мм
  • Ход поршня – 76,8 мм
  • Мощность л.с./кВт – 75/55 при 5500 оборотах в минуту
  • Крутящий момент – 107 Нм при 4250 оборотах в минуту
  • Максимальная скорость – 156 километров в час
  • Разгон до первой сотни – 14.5 секунд
  • Расход топлива по городу – 7,7 литра
  • Расход топлива в смешанном цикле – 6 литров
  • Расход топлива по трассе – 5,1 литра

Стоит отметить ряд моторов, которые ставят на Logan для зарубежных рынков. Например в Бразилии есть 16-клапанный мотор обмоем всего 1 литр мощностью 76 л.с. Этот атмосферник может потреблять не только бензин, но и этиловый спирт, на котором передвигается некоторая часть транспорта этой латиноамериканской страны. Так уж вышло, что гнать этиловый спирт из тростникового сахара, там намного дешевле, чем перегонять нефть в бензин.

В Европе набирает популярность новый турбированный 3-цилиндровый мотор объемом всего 0.9 литра. При этом силовой агрегат выдает 90 л.с. и хороший крутящий момент. На других рынках предлагают несколько вариантов дизеля 1.5 dCi мощностью от 75 до 85 л.с. Большой популярностью эти моторы пользуются в Индии, правда там Логан называется Mahindra Verito, кстати в Мексике его назвали Nissan Aprio. В общем мировая модель с большим выбором силовых агрегатов на любой вкус.

Рено Логан уже давно занял свое законное место на российском рынке новых и подержанных автомобилей. Одним из главных критериев, по которому об этом компактном семейном седане судят, как о поистине надежной и долговечной машине, является значительный ресурс двигателей и их уникальная безотказность. Сегодня мы подробнее рассмотрим линейку мотора Рено Логан и выясним, сколько он заслуживает репутации, которой пользуется и по сей день.

Душой не стареем

О том, сколько лет существует эта модель, порой не могут ответить даже знатоки марки. Первое поколение начало свою историю еще в далеком 2006 году, когда концерн окончательно решился на создание сверхбюджетного семейного автомобиля, который отличался бы одновременно высокой надежностью, экономичностью и высоким ресурсом.

Надо сказать, что французам это действительно удалось. О том, сколько двигателей поставляется на Рено Логан, и какой потенциал они имеют, поначалу ходило немало слухов. Так, на свет появилась линейка объемом 1.4 и 1.6 литра, которые имеют схожую конструкцию и принцип работы и различаются по мощности именно благодаря своему объему.

Конструктивные особенности таковы, что оба двигателя, устанавливаемые на Рено Логан, атмосферные, четырехцилиндровые, с системой распределенного впрыска топлива. Потребляет автомобиль 95 бензин, но при желании способен питаться даже топливом с 92 октаном. Турбонаддува здесь не предусмотрено: для такой машины, впрочем, он вряд ли будет необходим.

Сколько же здесь клапанов? Для первого поколения двигатель, работающий на Рено Логан, насчитывает исключительно 8 клапанов в сумме. Правда, впоследствии появился третий двигатель Рено Логан, в котором количество клапанов увеличилось вдвое и достигло числа 16. Ресурс двигателя, по заверениям инженеров Рено Логан, не регламентирован.

Однако практика показала, что на вопрос, сколько ходит мотор без капремонта, ответ однозначен. Уже после 300 тысяч километров вложений не избежать. Кроме того, уже вскоре после выхода модели на рынок, стало понятно, что одним из слабых мест всех силовых агрегатов стали вкладыши коленчатого вала, которые, как оказалось, стоит менять каждые 50000 километров. В противном случае, двигатель Рено Логан начинает стучать и требует дорогостоящего и трудоемкого ремонта уже после 100 000км.

Двигатель 1.4 имеет мощность 75 лошадиных сил. может достигаться при рабочих 4750 оборотах в минуту и достигает 105 ньютон-метров. Максимальная скорость составляет 162 км/ч. При этом разогнаться до сотни седан сможет всего за 13 секунд. Расход топлива в городском цикле составляет 9.2 литра, а на трассе эта цифра снижается до 6.8.

Двигатель 1.6 для Рено Логан, показатель мощности которого равен 84 силы, достигает при 5000 оборотах крутящего момента 115 ньютон-метров. Максимально возможная скорость машины 175 км/ч, а разгон до 100км/ч составляет 11.5 секунд. При этом в городе машина способна потребить не более 10 литров, а за городом — 7 литров на 100км пути.

Сколько же сил насчитывает 16-клапанный мотор Рено Логан? Мотор, поставляемый со второй фазой Renault Logan, обладает мощностью 102 «лошадки» и достигает максимального крутящего момента, равного 145 единиц, уже при 3750 оборотах. Максимально возможная скорость составляет 180 км/ч, а разогнаться до сотни машина может всего за 10 секунд. Расход — не больше 7 литров на 100 километров пути.

Взгляд в будущее

Второе поколение Renault Logan также насчитывает несколько бензиновых двигателей. По сравнению с линейкой мотора, поставляемого для первого поколения, увеличился ресурс, повысилась мощность и другие важнейшие характеристики, придаваемые автомобилю.

Осталась прежней концепция построения мотора Renault. Так, по-прежнему они представляют из себя атмосферные, четырехцилиндровые, бензиновые типы мотора, которые имеют поперечное расположение в подкапотном пространстве машины.

Сколько же всего вариантов устанавливается на этот седан? Если открыть официальный сайт производителя, ответ станет очевиден: три. Их объем составляет 1.2 и 1.6 литра, при этом последний может насчитывать различное количество клапанов. О том, сколько их на том или ином Renault Logan, можно судить по хромированной наклейке, расположенной на заднем ребре крышки багажника.

Самый маломощный силовой агрегат имеет мощность 73 силы и большой ресурс. Двигатель ходит порядка 400 тысяч километров. Крутящий момент мотора при достижении 4250 оборотов в минуту составляет 105 единиц. Максимальная скорость Renault Logan составляет 156 км/ч, а разгон достигается за 14.5 секунд. Усредненный расход топлива -7.8 литров.

Двигатель 1.6 имеет варианты как с 8, так и 16 клапанами. Первый мотор Renault имеет мощность 82 силы и крутящий момент 115 единиц. Для 16-клапанного агрегата эти данные составляют соответственно 102л.с и 145н*м. Расход топлива в обоих случаях — 8 литров на 100км пути.

Резюме

Представляют собой надежные агрегаты, обладающие большим ресурсом безотказной работы и отличными характеристиками. При надлежащем уходе и своевременном обслуживании, автомобиль прослужит долго и не потребует от владельца больших и неожиданных вложений.

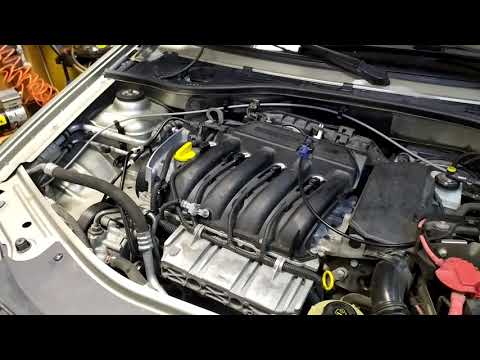

K4m на какие машины ставят. Двигатель Рено К4М – Особенности обслуживания и типичные неисправности

Двигатель Renault K4M 1.6 16V применяется для установки на автомобили Рено Логан 1.6, Рено Сандеро 1.6, Рено Меган 2 и 3, Рено Лагуна, Рено Сценик.
Особенности. Основное отличие двигателя Renault K4M от и это головка блока цилиндров с двумя распределительными валами для впускных и выпускных клапанов (ГБЦ 16V). Блок цилиндров, коленчатый вал, маховик К4М и К7М идентичны. Двигатель выпускается с регулятором фаз (115 л.с.) и без него (102 л.с.). В отличие от восьмиклапанных двигателей К4М работает тише (в том числе из-за наличия гидрокомпенсаторов), эластичнее, он мощнее и экономичнее. Ресурс двигателя по-прежнему высок – 350-450 тыс. км. Стоит уделять больше внимания заливаемому топливу, из-за некачественного бензина плавают обороты на холостых оборотах, возникают провалы на ходу.

Характеристики двигателя Renault K4M 1.6 16V Логан, Сандеро, Меган, Альмера

ПараметрЗначение
КонфигурацияL
Число цилиндров4
Объем, л1,598
Диаметр цилиндра, мм79,5
Ход поршня, мм80,5
Степень сжатия9,8
Число клапанов на цилиндр4 (2-впуск; 2-выпуск)
Газораспределительный механизмDOHC
Порядок работы цилиндров1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала77 кВт — (105 л. с.) / 5750 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала145 Н м / 3750 об/мин
Система питанияраспределенный впрыск топлива MPI
Рекомендованное минимальное октановое число бензина92
Экологические нормыЕвро 4
Вес, кг—

Конструкция

Четырехтактный четырехцилиндровый бензиновый с электронной системой управления впрыском топлива и зажиганием, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с верхним расположением двух распределительных валов. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: под давлением и разбрызгиванием.

Головка блока цилиндров

Головка блока цилиндров K4M изготовлена из алюминиевого сплава. Распределительные валы приводятся во вращение зубчатым ремнем. Клапаны двигателя К4М приводятся в действие от распределительных валов с помощью роликовых коромысел (рокеров) и гидротолкателей, которые автоматически обеспечивают беззазорный контакт кулачка распределительного вала с клапаном.

Впускной и выпускной клапаны

Диаметр тарелки впускного клапана двигателя K4M — 32,5 мм, выпускного – 28 мм. Диаметр стержня обоих клапанов – 5,5 мм. Длина впускного клапана –109,32 мм, а выпускного – 107,64.

Шатун

Шатуны применяются стальные кованные.

Поршень

Поршни K4M имеют, в отличии К7M, оригинальную конструкцию.

ПараметрЗначение
Диаметр, мм79,465 — 79,475
Компрессионная высота, мм31,7
Вес, г450

Поршневые пальца запрессованы с натягом в верхние головки шатунов, в бобышках поршней установлены с зазором. Наружный диаметр поршневого пальца — 20 мм, внутренний – 11,6 мм. Длина поршневого пальца – 62 мм.

Обслуживание

Замена маслав двигателе Renault K4М 1.6 16V. Замену масла на Рено Логан, Сандеро, Меган, Дастер с двигателем Renault K4М 1.6 необходимо раз в 15000. км или год эксплуатации.
Какое масло лить в двигатель: тип 5W-40, 5W-30, с завода в двигатель льют масло Elf Excellium 5W40.
Сколько масла лить в двигатель: с заменой фильтрующего элемента — 4,8 литра масла; без замены фильтра – 4,5 л.
Замена ремня ГРМ осуществляется раз в 60 тыс. км вместе с роликам натяжителем. При обрыве ремня клапана загнет и выльется в дорогостоящий ремонт.
Воздушный фильтр подлежит замене раз в 30 тыс. км пробега или 2 года эксплуатации. В условиях повышенной запыленности рекомендуется производить замену воздушного фильтра чаще.
Замена свечей. Оригинальные свечи зажигания носят каталожный номер 7700500155, либо EYQUEM RFC58LZ2E или SAGEM RFN58LZ, а также CHAMPION RC87YCL. Когда менять свечи зажигания – каждые 30 тыс. км пробега.

Компания Renault и во втором десятилетии 21 века продолжает выпускать двигатели, которые были созданы еще в прошлом веке. В этой статье мы поговорим об очень распространенном 1,6-литровом двигателе K4M.

Двигатель Рено 1.6 (K4M) выпускается с 1999 года.

На сегодняшний день его широко используют на автомобилях Renault, которые собирают на конвейерах Renault в Москве и Тольятти. Также этот силовой агрегат можно встретить и под капотами некоторых моделей Lada.

Этот мотор является преемником двигателя K7M. От него он отличается 16-клапанной головкой блока, в которой расположены два распредвала и полный комплект гидрокомпенсаторов тепловых зазоров. Как и у всей К-серии двигателей Рено (к которой также относится дизельный K9K), у K4M чугунный блок цилиндров. Привод газоразспределительного механизма осуществляется зубчатым ремнем. Впрыск – распределенный, во впускной коллектор. Цилиндров, разумеется, 4. При этом не стоит забывать, что по французской традиции отсчет цилиндров начинается со стороны маховика.

Ремень ГРМ на двигателе Renault 1.6 K4M необходимо менять каждые 60 000 км . При этом замена ремня ГРМ на этом моторе сделана «максимально неудобно». То есть, на шкиве распредвала нет шпонки (правда, не на всех версиях этого двигателя), а фиксирующий болт нужно затягивать с правильным моментом. Меток на валах нет, поэтому и коленвал, и распредвалы нужно выставлять при помощи фиксаторов.

Некоторые версии двигателя Рено 1.6 K4M оснащены вазовращателем, расположенном на впускном распредвалу. Все версии двигателя K4M атмосферные – обходятся без турбокомпрессора.

Версии двигателя Рено 1.6 K4M с фазовращателем

Обозначение двигателя

Мощность

На какие модели устанавливался

K4M 800, 801, 804, 862

88, 109, 112, 128 л.с.

Renault Clio 3, Fluence

Renault Twingo 2 / Wind

Renault Scenic 2

K4M 761, 766, 782, 812

Renault Scenic 2 / Grand Scenic

Renault Laguna 2

Renault Laguna 3

K4M 760, 761, 812, 813

Renault Megane 2

Renault Megane 3 / Scenic 3

Фазовращатель (фазорегулятор) на двигателе Рено 1. 6 (K4M) обычно не ходит более 100 000 км.

Неисправности фазорегулятора проявляются следующими симптомами:

  • стрекот при работе двигателя;
  • увеличенный расход бензина;
  • снижение мощности двигателя;
  • двигатель глохнет сразу после запуска.


Также к распространенным неисправностям двигателя Рено 1.6 (K4M) можно отнести :

  • выход из строя катушек зажигания;
  • загрязнение топливных форсунок;
  • неисправность датчика положения коленвала;
  • подсос воздуха через трещины или уплотнения впускного коллектора;
  • течь масла по сальнику коленвала или по прокладке клапанной крышки;
  • течь антифриза по уплотнению помпы.


К специфичным и редким поломкам двигателя Renault 1.6 (K4M) также относят :

  • Разрушение демпферного шкива коленвала. Эта неприятность происходила не небольшом количестве моторов испанской сборки.
  • Намерзание влаги на ремне ГРМ из-за снега, попавшего под капот и растаявшего на кожухе ГРМ. Вода стекает на ремень ГРМ, а потом за ночь замерзает на нем. При запуске мотора из-за льда ремень грем проскакивает. В результате поршни ударяют по клапанам.

Двигатель Рено 1.6 (K4M) прост и надежен, он запросто ходит не менее 400 000 км. При надлежащем обслуживании даже в суровых условиях этот двигатель способен пройти и вдвое больше (800 000 км), о чем говорит обширный опыт его эксплуатации на Renault Logan в службе такси.

Начиная с 1999 года концерн Renault начинает выпуск двигателя K4M, получившего, пожалуй, самое широкое распространение среди бензиновых моторов Рено. Устанавливается на автомобили Renault: Megane, Logan, Sandero, Kangoo, Fluence, Scenic, Clio 2, Duster, Laguna, а также на Nissan Almera G11 и Lada Largus. Данный силовой агрегат создавался на базе предыдущего мотора — K7M, но в отличие от предшественника, получил 2 облегченных распредвала (соответственно, и 16 клапанов), а также другие поршни и гидрокомпенсаторы. Свое дальнейшее конструктивное развитие мотор получил на автомобилях Ниссан, для которых был создан двигатель h5M (HR16DE).

Двигатель K4M имеет очень много модификаций, которые однозначно идентифицируются по полной маркировке двигателя (цифры и буквы после кода двигателя). Например, мотор, который продается у нас, имеет маркировку «двигатель Renault K4MD812 «. Это означает, что силовой агрегат оборудован фазорегуляторами, и комплектуется с механической коробкой передач. Некоторые моторы не оборудуются фазорегуляторами, отличаются степень сжатия и прошивки двигателя. Поэтому на рынке можно встретить двигатели K4M с разбросом показателей мощности — от 102 до 115 л.с..

Особенности эксплуатации и ресурс

Основной эксплуатационный недостаток двигателей K4M — относительно непродолжительный срок службы ремня ГРМ. Согласно рекомендациям завода-изготовителя регламентные работы по замене ГРМ должны проводиться раз в 60 тысяч км пробега или 1 раз в 4 года. При этом стоимость необходимых для этой процедуры запчастей на 16-клапанный мотор достаточно высока. Вместе с комплектом ГРМ обычно меняется и водяной насос, хотя однозначно необходимость замены этого узла можно определить только после разборки привода газораспределительного механизма. Интересная особенность, связанная с двигателем K4M, заключается в том, что регламент замены ремня ГРМ для автомобилей Lada Largus, установлен в 120 тысяч км, хотя и сам двигатель, и комплектующие абсолютно идентичны. В этой связи, многие обладатели Лады Ларгус меняют комплект ГРМ чаще регламента, и наоборот — обладатели Renault иногда оттягивают эту процедуру, обосновывая это рекомендациями АвтоВАЗа. В любом случае, затягивать с этой процедурой не рекомендуется, так как обрыв ремня ГРМ на моторах серии K4M однозначно приводит к загибу клапанов и необходимости капитального ремонта.

Частота замены ремня ГРМ с лихвой компенсируется ресурсом двигателя. Эти силовые агрегаты запросто преодолевают показатель пробега в 400 тысяч км (естественно, при надлежащем уходе и не нагруженной эксплуатации).

Расход топлива составляет примерно 8,5 литров в смешанном цикле. Для трассы этот показатель — 6,7 литра, что совсем немного, а вот в городе, 16-клапанник может «съедать» до 12 литров бензина на 100 км. К слову, K4M без каких-либо последствий «переваривает» российский 92-й бензин, почему и пользуется такой популярностью на территории России.

Типичные неисправности двигателя K4M

Среди наиболее часто встречающихся проблем двигателя K4M можно перечислить:

  • мотор часто троит. Обычно это связано с неисправностью катушки зажигания, форсунки или свечи, но может означать и проблемы с механизмом газораспределения или поршневой группой, поэтому начать диагностику стоит с измерения компрессии.
  • плавающие обороты. Типичная неисправность чаще всего решается диагностикой и заменой катушки зажигания или датчика положения коленвала, либо с неисправностью фазорегулятора K4M .

На этом, пожалуй, список типичных неисправностей двигателя K4M можно закончить, так как по большому счету, мотор надежен и особых хлопот владельцу не доставляет.

Производство моторов K4M началось в 1999 году на заводе Renault в Испании, и с некоторого времени на АвтоВАЗе, в частности, для автомобилей Лада Ларгус Кросс.

Двигатель К4М имеет следующие характеристики.

  • Материал блока цилиндров: чугун
  • Система питания: инжектор
  • Тип: рядный
  • Количество цилиндров: 4
  • Клапанов на цилиндр: 4
  • Ход поршня: 80,5 мм
  • Диаметр цилиндра: 79,5 мм
  • Степень сжатия: 9,5
  • Объем мотора: 1598 см. куб.
  • Мощность: 102 л.с. / 5750 об. мин
  • Крутящий момент: 145 Нм / 3750 об. мин
  • Топливо: АИ-95
  • Экологические нормы: Евро 4
  • Расход топлива: город — 11,8 л. | трасса — 6,7 л. | смешанный цикл — 8,4 л/100 км
  • Масла в двигатель K4M: 5W-30, 5W-40 .

Ресурс двигателя К4М на практике составляет более 400 тыс. км.

К4М 16 клапанный двигатель Лада Ларгус Кросс: общая информация.

Двигатель Lada Largus Cross K4M 1,6 л. 102 л.с. является двигателем разработки Рено, причем разработки не самой последней. Целый ряд различных модификаций этого мотора используются концерном Renault-Nissan на автомобилях с 1999 года: Renault Megane, Scenic, Renault Logan, Sandero, Renault Kangoo 1 и 2, Renault Duster, Nissan Almera G11, Renault Clio 2, Renault Laguna 1 и 2, Renault Fluence. Теперь двигатель К4М устанавливается на ЛАДА Ларгус и ЛАДА Ларгус Кросс . Этот мотор является продолжением развития двигателя K7M серии, с новой головкой блока цилиндров и с 16 клапанами вместо 8.

Как уже было сказано, К4М — это 16 клапанный двигатель с чугунным монолитным блоком цилиндров. Недостатком чугунного блока являются более дорогие и несколько сложные работы по капитальному ремонту мотора, которые требуют расточки и хонингования блока цилиндров. Капремонт мотора с гильзами «в алюминии» производят без механической обработки, но запчасти на него стоят дороже, плюс ко всему, — нужно будет потратиться на покупку гильз. В итоге, суммарные расходы на капремонт двигателя для каждой конструкции примерно одинаковы.

И еще одно немаловажное замечание! Уровень сложности работ над двигателем с алюминиевым блоком, — снижает уровень требований к мастерству автомехаников! Это надо помнить.

Технологии, применяемые в двигателе K4M на Лада Ларгус Кросс.

ГБЦ с двумя распредвалами, сами распредвалы легкие. Легкости распредвалов добились за счет напрессовки кулачков на стальную трубу (ранее этот подход являлся уделом спорт-каров). Укрепленные поршни со стальными вставками возле верхних компрессионных колец (аналогично укреплены поршни у Mercedes с V-образными моторами).

В целом двигатель достойный, удобный в обслуживании и ремонте. Имеет хорошие отзывы о себе как от водителей, так и от мотористов.

Все же K4M наделен и недостатками. Минусы и неисправности мотора К4М.

Недостатками 16 клапанного двигателя К4М можно считать высокую стоимость запчастей. Случаются провалы в работе мотора. Из-за некачественного бензина плавают обороты.

Несколько слов о частых неисправностях двигателя K4M. Не редко мотор троит. Проблема обычно кроется в катушке зажигания, свечах, форсунках. Нестабильная работа двигателя К4М и плавающие обороты, обычно вызваны катушкой зажигания или же датчиком положения коленвала. Так же, причиной плавающих оборотов двигателя К4М является, как бы банально это не звучало, — бензин плохого качества.

При обслуживании K4M надо следить за состоянием роликов и ремня ГРМ, а так же многоручейкового ремня навесного оборудования. Замену ремня навесного оборудования, так же, как и ремня ГРМ, необходимо производить каждые 60 тыс. км пробега. Если «гонять» мотор дальше, ручейковый ремень начинает расслаиваться, и может неожиданно порваться, равно как и ремень ГРМ. Обрыв ремня ГРМ вызывает поломку механизма газораспределения со всеми выскакивающими последствиями. Ремонт газораспределительного механизма будет стоить куда больших денег, нежели стоимость замены ремней и роликов ГРМ. Следите за двигателем К4М своего Ларгуса Кросс, и он вас не подведет.

Тюнинг двигателя Largus Cross K4M 16 клапанов.

Чип тюнинг мотора, совместно с заменой выхлопной системы на безкатализаторную способна немного улучшить показатели двигателя. Вполне можно получить около 120 л.с. Дополнить модернизацию мотора можно установкой валов: — подъем клапана 10, ширина фаз 270. Фаза немного шире стандарта — добавится несколько «лошадок», и авто поедет веселее. Для дальнейшего тюнинга К4М необходимо что-то иное. Например…

Компрессор на двигатель К4М.

При огромном желании, на мотор К4М можно присовокупить компрессор ПК-23, который позволит надуть примерно 140-150 л.с. Степень сжатия стандартных двигателей К4М не слишком высокая, поэтому 0,5 бар мотор легко выдержит.

Для реализации задуманного тюнинга двигателя понадобятся форсунки от Волги, валы с фазой 270-280, прямоточный выхлоп. Ну и само-собой, для настройки и управления двигателем необходим блок управления, например — Абит.

Турбина на двигатель К4М 16 клапанов.

Система аналогична системе с компрессором, но вместо ПК-23 устанавливается турбина TD04. В реальности, такие конфигурации двигателя выжимают чуть более 150 л.с.

Выдающихся динамических показателей получить будет сложно, но то, что автомобиль поедет быстрее это точно.

За годы существования «Рено» продукция концерна оснащалась разными моторами. С 1999 года на популярные модели Logan, Sandero и др. ставится двигатель К4М, им же оснащаются и некоторые образцы отечественной модели Лада Ларгус.

Обзор и характеристики

Следующий важный момент – воздушный фильтр, его состояние прямо влияет на работу двигателя: чем хуже проходит воздух через фильтр, тем сильнее двигатель «задыхается», теряет мощность, начинает работать с провалами. По регламенту воздушный фильтр следует менять раз в два года, или примерно через 30 тыс. пробега.

Воздушный фильтр:


Если автомобиль эксплуатируется при высокой запыленности воздуха, менять его нужно и чаще.

Двигатель достаточно чувствителен к топливу и плохо переносит 92-е марки, хотя прямого запрета на 92 бензин производитель не дает. Желательно лить в бак качественное топливо с октановым числом 95.

Регулярной замене подлежат свечи: согласно регламенту производителя, это делается каждые 30 тыс. пробега. Каталожный номер «заводских» свечей – 7700500155, но допускаются и совместимые – EYQUEM EQ-RFC58LZ2E, и др. , которые можно найти по каталогам.

Тюнинг К4М

Автовладельцы научились снимать с этого двигателя больше мощности, чем в стоке. Возможные варианты тюнинга двигателя К4М 16V:

  • Двигатель хорошо поддается прошивке, этим можно добиться улучшения динамических и силовых показателей мотора, особенно если модифицировать параллельно выхлоп на безкатовый.

Установка компрессора на К4М

  • Мотор пригоден к установке наддува, например, компрессора ПК-23, это позволит форсировать агрегат до примерно 145 сил. Чтобы осуществить это, понадобится также заменить форсунки, поставить прямоточный выхлоп, новые валы под соответствующую нагрузку, и установить блок управления.
  • Более продвинутый вариант тюнинга. Операция аналогична установке компрессора, но вместо него на двигатель ставится турбина, например, TD-04. Из двигателя можно выжать более 150 сил.

Важно помнить форсирование двигателя снижает его ресурс, чем больше мощность, тем меньше прослужит двигатель.

Типичные проблемы

Несмотря на все указанные выше достоинства и простоту устройства, двигатель К4М у многих автовладельцев заслужил репутацию проблемного. На то есть существенная причина.

  • Проблемы шкива.В 2010 году на российском рынке была обнаружена партия двигателей К4М с бракованным демпферным шкивом. «Не повезло» обладателям Sandero и Logan: укомплектованные этими двигателями машины в один момент обнаруживали вал черного дыма из-под капота.

Причиной неисправности послужил сломавшийся из-за разрушившейся демпферной пружины шкив коленвала. Часто вместе с этим плавился кожух ГРМ, случался перескок/сдвиг ГРМ, загиб клапанов, повреждение ГБЦ, задирание цилиндров, повреждение поршней двигателя и т.д. Причем это могло произойти на новых машинах, буквально только что из салона. Проблема усугублялась тем, что, если поломка происходила на ходу, на скорости, водитель лишался гидроусилителя, и автомобиль превращался в плохо управляемый снаряд.

Всего дефект в 2010 обнаружился примерно на 100 автомобилях. Срок капремонта составил, в среднем, около месяца. Производитель двигателя отказался признавать тенденцию к браку. И по сей день иногда приходят сообщения о поломке машины на К4М со схожими симптомами, хотя случаи выхода из строя нельзя считать массовыми.

Распространенные неисправности

  • Мотор троит.

Вероятно, вышли из строя катушки зажигания или свечи. Следует проверить их и заменить, при необходимости.

  • «Плавают»

Причиной может быть барахлящий регулятор холостого хода, негерметичная система впуска воздуха («подсос»), загрязнение дроссельной заслонки.

  • Неисправный фазорегулятор.

Ресурс этого блока – около 100 тыс. км., но замена может потребоваться и раньше.

  • Протечки антифриза и масла.

Наиболее проблемными местами считают сальник коленвала двигателя и помпу. Случается, что начинает «потеть» и даже явно протекать клапанная крышка.

  • Обледенение мотора с последующей поломкой.

Этой проблеме подвержены некоторые автомобили с недостатком конструкции, и только в холода. Снег может попадать под капот двигателя, он садится на кожух механизма газораспределения и тает, образовавшаяся вода стекает к низу ремня и замерзает своеобразным наростом. Когда машину заводят, эта «ледышка» попадает под шестерню, ГРМ перескакивает, и клапаны бьются о поршни.

Технические характеристики двигателя Рено К4М, характеристики, масло, производительность

1,6-литровый 16-клапанный двигатель Renault K4M был впервые представлен на салоне 1998 года и до сих пор активно выпускается на заводе в Испании, Турции, а с 2009 года на АвтоВАЗе. Есть версия такого мотора с фазорегулятором и без, а также спортивная версия РС.

К серии K относятся: K4J, K7J, K4M, K7M и K9K.

В 1998 году в линейке силовых агрегатов Renault K-серии появился 16-клапанный двигатель. Помимо новой головки блока с парой распредвалов и гидрокомпенсаторов, этот мотор получил индивидуальные катушки зажигания, а в некоторых версиях и фазорегулятор на впускном валу. Была форсированная версия K4M RS для моделей Clio GT, а также Wind или Twingo RS.

В остальном такой двигатель мало чем отличается от своих 8-клапанных предшественников: имеется распределенный впрыск топлива, рядный чугунный блок цилиндров, ременный привод ГРМ. Сначала сборка этого мотора велась только на испанском заводе компании в Вальядолиде, затем к нему добавилось предприятие в турецкой Бурсе, а в 2009 году — Тольяттинский АвтоВАЗ.

Технические характеристики

Годы выпуска с 1998 г.
Рабочий объем, см3 1598
Топливная система инжектор
Выходная мощность, л.с. 90 – 105 (без фазорегулятора)
105 – 115 (с фазорегулятором)
128 – 133 (спортивное исполнение)
Крутящий момент, Нм 140 – 150 (без фазорегулятора)
145 – 155 (с фазорегулятором)
155 – 160 (спортивное исполнение)
Блок цилиндров чугун R4
Головка блока алюминий 16v
Диаметр цилиндра, мм 79,5
Ход поршня, мм 80,5
Степень сжатия 9,5 – 9,8 (без фазорегулятора)
9,8 – 10,0 (с фазорегулятором)
11,0 (спортивная версия)
Гидравлические подъемники да
Привод ГРМ ремень
Фазорегулятор нет
да
Рекомендуемое моторное масло 5W-30, 5W-40
Емкость моторного масла, л 4,8
Тип топлива бензин
Евро стандарты ЕВРО 4/5
Расход топлива, л/100 км (для Renault Logan 2015)
— город
— трасса
— смешанный		 9,4
5,8
7,1
Ресурс двигателя, км ~400 000
Масса, кг 133

Двигатель устанавливался на:

  • Renault Clio 2 (X65) 1998 – 2005 г. в.; Clio 3 (X85) 2005 – 2013 гг.;
  • Renault Duster 1 (HS) 2010 – 2015 г.в.;
  • Renault Fluence 1 (L38) 2009 – 2016 г.в.;
  • Renault Kangoo 1 (KC) 2001 – 2009 г.в.; Kangoo 2 (KW) в 2008 – 2014 гг.;
  • Renault Laguna 1 (X56) 1998 – 2001 г.в.; Лагуна 2 (Х74) 2001 – 2007 гг.; Лагуна 3 (Х91) в 2007 – 2010 гг.;
  • Рено Логан 1 (L90) 2009 – 2016 г.в.; Логан 2 (L52) с 2012 года;
  • Renault Logan 2 Stepway (L52S) с 2018 г.в.;
  • Renault Megane 1 (X64) 1999 – 2003 г.в.; Megane 2 (X84) 2002 – 2009 гг.; Megane 3 (X95) 2008 – 2014 гг.;
  • Renault Sandero 1 (B90) 2009 – 2014 г.в.; Sandero 2 (B52) в 2012 году;
  • Renault Sandero 1 Stepway (B90S) 2009 – 2014 г.в.; Sandero 2 Stepway (B52S) с 2014 года;
  • Renault Scenic 1 (J64) 1999 – 2003 гг.; Scenic 2 (J84) 2003 — 2009 гг.; Scenic 3 (J95) в 2009 – 2016 гг.;
  • Renault Symbol 1 (L65) 2002 – 2008 г.в.; Symbol 2 (L35) в 2008 – 2013 гг.;
  • Renault Twingo 2 (C44) 2008 – 2013 г. в.;
  • Рено Винд 1 (Е33) 2010 – 2013 г.в.;
  • Dacia Duster 1 (HS) 2010 – 2018 г.в.;
  • Dacia Logan 1 (L90) 2005 – 2013 гг.; Logan 1 MCV (R90) 2006 – 2013 гг.;
  • Dacia Sandero 1 (B90) 2010 – 2012 гг.; Sandero 1 Stepway (B90x) 2010 – 2012 гг.;
  • Nissan Almera RUS (G15) 2012 – 2019 г.в.;
  • Nissan Terrano 3 (D10) 2014 – 2016 г.в.;
  • Лада Ларгус Кросс 2014 – 2017 г.в.; Ларгус универсал 2012 – 2017 г.в.; Фургон Ларгус 2015 – 2017 гг.

Недостатки двигателя Рено К4М

  • В модификациях этого мотора с фазорегулятором именно он является слабым звеном. Иногда он начинает трескаться уже на 60 000 км, а новый стоит достаточно дорого.
  • По регламенту ремень ГРМ меняют каждые 60 000 км, но по факту это занимает больше времени. Чаще всего он ломается из-за клина помпы или ролика натяжителя. Клапана при этом гнутся.
  • Регулярно владельцы автомобилей с таким двигателем сталкиваются с плавающими оборотами. Причиной может быть загрязнение регулятора холостого хода, дроссельной заслонки или форсунок. Также часто виновником является утечка воздуха через трещины во впускном коллекторе.
  • Все силовые агрегаты этой линейки подвержены утечкам масла или охлаждающей жидкости. Основными слабыми местами являются клапанная крышка, передний сальник коленвала и маслоотделитель. Антифриз чаще всего сочится через трещины в корпусе термостата.
  • У этого силового агрегата тоже не самый высокий ресурс: его подушки, демпферный шкив коленвала, катушки зажигания и датчик положения коленвала.
Используется на: Теги Nissan Almera, Nissan Terrano, Renault Clio, Renault Duster, Renault Fluence, Renault Kangoo, Renault Laguna, Renault Logan, Renault Megane, Renault Sandero, Renault Scenic

Моя Dacia Logan 1.6 16v K4M 105 лс

алессандроК4М
