Как определить неисправность турбины дизельного двигателя: Признаки неисправности турбины дизельного двигателя

Содержание

основные симптомы неисправной турбины, что надо проверить и как предотвратить поломку

Автомобильный турбокомпрессор, несмотря на заявленный производителями 10-летний ресурс, служит всего 7-8 лет. В жёстких, экстремальных условиях он даёт сбой ещё раньше. Владельцам приходится внепланово устранять неисправности турбины. Чтобы быстро определять их, внимание переключается на основные симптомы или нехарактерное поведение машины.

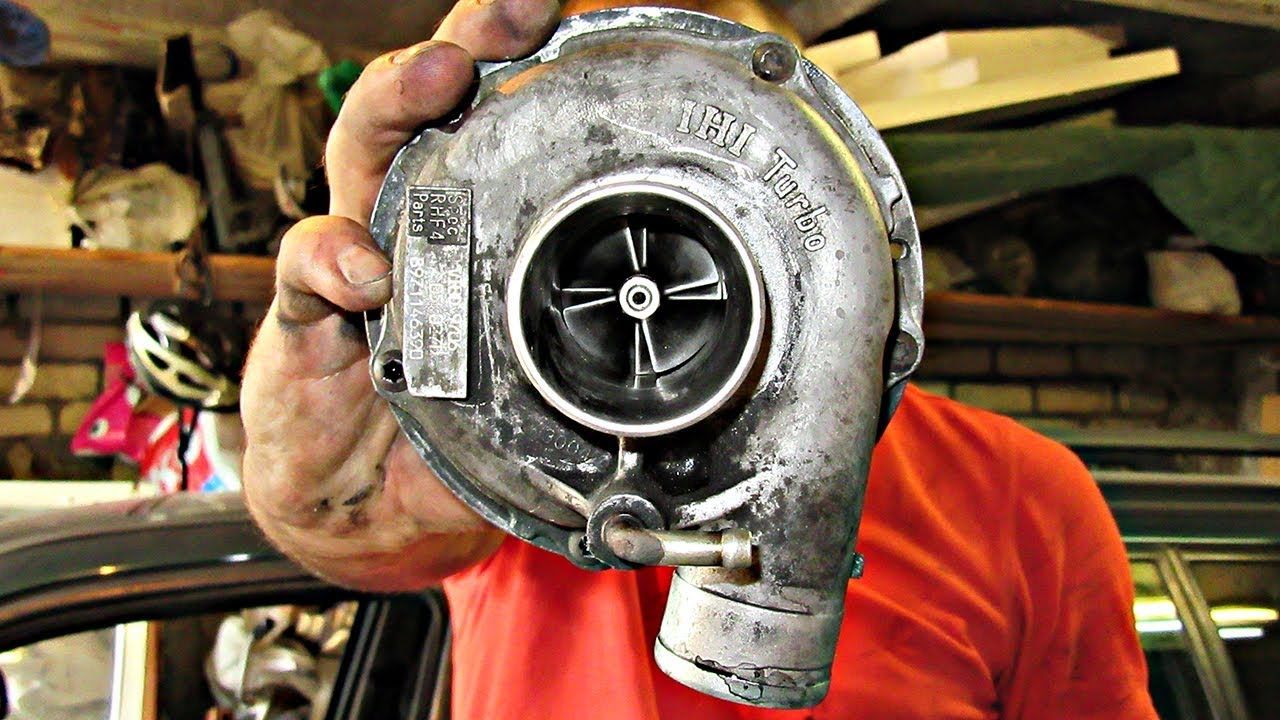

Воздушный турбокомпрессор в сборе

Что проверить в первую очередь

Обычно сразу падает тяга, снижается мощность движка. А при разгоне из глушителя идёт дым нехарактерного цвета. Он бывает чёрным, синим, белым. Часто увеличивается расход горючего, иногда — масла. ДВС при работе свистит, скрипит или шумит ещё каким-нибудь неестественным способом. Всё это признаки умирающей турбины, а причин то всего три.

Все дело в давлении

Питающие шланги пережимаются или обрываются. В результате начинается утечка, давление падает.

То же самое происходит из-за неправильного подключения трубок системы к турбине.

Если усиленный силовой агрегат поработает больше пяти минут без смазки, это нанесёт ему непоправимый вред. Износ маслосъёмных колец и колпачков, задиры цилиндров, разрушение гильз — малое, что ожидается.

Загрязнение масла

Такое происходит из-за несвоевременного обновления автола или фильтра. Это же случается, если внутрь картера попадает вода, солярка. Нельзя заправлять автомобиль с форсированным двигателем составами низкого качества, так как примеси разрушают радиальные подшипники турбонаддува.

Одновременно с этим, лубрикант не должен чрезмерно густеть. Иначе он повредит, так как даст большой осадок, а это снизит герметичность турбины в целом.

Воздушный турбокомпрессор в разрезе

Попадание постороннего предмета

Если внутрь турбины залетит какой-нибудь твёрдый предмет, то он легко поломает компрессорное кольцо. Мгновенное падение давления со всеми вытекающими последствиями неминуемо.

Также в зоне риска — ротор, колесо, лопатки. Обычно при попадании посторонней вещи заменяют фильтр, проверяют герметичность впускного тракта, ставят новый вал.

Также механизм изнашивается со временем. 100-150 тыс. километров пробега — обычный его ресурс. После этого деталь нуждается в замене, ведь появляются трещины, накапливаются отложения.

Последствия неисправной турбины

Езда на машине со сломанной турбиной вызывает множество проблем. Увеличивается расход топлива, оно смешивается с автолом, попадает в выхлопную систему. Это повреждает катализатор, клапаны или сажевый фильтр.

Жор масла, возможный выход из строя форсунок — ещё одни последствия поломки механизма. В данном случае причины, это изношенные втулки или вал. Поэтому ездить на автомобиле с неисправным компрессором нельзя — иначе смерть мотора не за горами.

Как предотвратить поломку

Разборка воздушного турбокомпрессора

Продлить срок службы турбины можно, следуя рекомендациям:

  • заменять грязный воздушный фильтр;
  • держать силовую установку чистой;
  • заправляться оригинальными, качественными ГСМ;
  • периодически контролировать температуру масла, антифриза;
  • регулярно обновлять смазку в системе — каждые 7-8 тыс. км пробега машины;
  • сразу не заглушать после длительных поездок мотор, оставляя работать его на холостых оборотах 3-4 минуты;
  • обязательно проводить плановые диагностики.
Перед выездом дизельный турбомотор надо прогревать, давая поработать на холостых оборотах 10-20 минут. Прогрев обеспечит лучшее смазывание трущимся деталям, предохранит их от преждевременного износа.

Турбокомпрессор только с виду кажется конструктивно простым. На самом деле для устранения неполадок, следует располагать соответствующей информацией. В частности — знать модель агрегата наддува, номер силовой установки, код производителя. А под рукой должен быть ремкомплект оригинального производства. Только это обеспечит грамотный ремонт.

Неисправности турбины дизельного двигателя.

Ремонт дизельных турбин

Турбина (турбокомпрессор) — гениальное изобретение, способное улучшить потенциал двигателя и обеспечить прекрасную прибавку мощности даже очень слабому силовому агрегату. При надлежащем обслуживании турбина дизельного двигателя или бензинового — это сплошной плюс и повод для гордости любого фаната скорости.

Однако в случае неисправности турбины она превращается в большую проблему, доставляет массу неприятностей. Ремонт турбины не всегда возможен, требует много усилий и, как правило, стоит очень дорого. В этой статье я хочу поговорить о неисправности турбины дизельного двигателя, о признаках, которые на это указывают, также о том, как проверить турбину дизельного двигателя. Вкратце я затрону тему ремонта и попытаюсь коротко рассказать, что собой представляет ремонт турбины дизельного двигателя.

Рекомендую: Устройство турбины и принцип работы видео

Хочу отметить, что чем раньше вы заметите даже малейшие признаки неисправности турбины, тем больше у вас шансов «спасти» узел, избежав дорогостоящего ремонта и существенных денежных вливаний. Как и по каким признакам можно понять, что турбокомпрессор выходит из строя вы сейчас и узнаете.

Признаки проблем с турбокомпрессором:

  • Появление дыма из выхлопной. Безусловно, дым присутствует и в случае исправности турбины, однако это совсем другой дым. Насыщенный белый, синеватый или черный дым признак проблем с турбиной или как минимум с узлами, которые связаны с ней;
  • Появление нехарактерного шума. Турбина дизельного двигателя, которая выходит из строя, может начать издавать гул, или другой шум, который сложно не заметить;
  • Ухудшение динамики. Снижение тяги, плохой разгон, нестабильные «холостые» — все эти явления могут быть признаками неисправности турбины двигателя;
  • Неприятный запах. Если во время работы двигателя вы слышите отчетливый запах гари моторного масла, при этом ваш мотор «берет масло», скорее всего турбина требует внимания или даже ремонта.

Также хочу отметить, что вышеописанные признаки не всегда на 100% являются признаками неисправности дизельной турбины. Нередко эти симптомы указывают на другие поломки силового агрегата. Поэтому визуальная оценка не может дать точное заключение о том, в чем именно дело.

Подтвердить или опровергнуть подозрения могут лишь профессионалы, которые используют специальный инструмент или выполняют полный демонтаж турбокомпрессора. Однако кое-что можно проверить и своими силами. Далее я расскажу более подробно о том, как проверить турбину дизельного двигателя в домашних условиях.

Актуально: Как завести дизель в мороз без проблем? Мы знаем ответ!

Как проверить дизельную турбину?

  1. Первым делом следует убедиться, что у вас присутствует какой-либо из вышеперечисленных симптомов. Затем проверяем воздушный фильтр и соединения воздушных патрубков. На фильтре не должно быть масляных следов, а патрубки должны быть соединены герметично.
  2. Убедитесь, что на турбокомпрессоре или возле него нет масла или масляных следов. Если подтеки имеются, дальнейшая проверка не имеет смысла, вам так или иначе придется снимать турбину для выяснения причин появления на ней масляных следов. Также не помешает отсоединить патрубок и проверить нет ли в нем масла.
  3. Далее следует проверить нет ли люфта в турбине и нарушения положения ротора. Для этого немного прокручиваем ротор и слушаем не задевает ли он корпус. Также убеждаемся, что люфт минимальный или вовсе отсутствует. Если же что-либо из перечисленного у вас наблюдается — ремонт турбины неизбежен.
  4. Проверка во время работы. Для данной проверки вам потребуется помощник. Открываем капот, запускаем мотор, после чего рукой придавливаем патрубок, который ведет от турбины к впускному коллектору. Задача помощника по вашей команде надавить на педаль газа. Если патрубок раздувается, это значит, что турбина создает давление и, в принципе, работает нормально. Если же патрубок остался таким же или раздулся лишь немного, можно предположить, что турбина работает некорректно и требует ремонта.

Советую посмотреть видео о том, как проверить турбину и понять, что она «умирает»?

Ремонт турбин, основные моменты

Ремонт включает в себя ряд мероприятий по диагностике и устранению причины неисправности турбины дизельного мотора. Специалист разбирает ее, осматривает и делает дефектовку. Детали с износом, как правило, это сальники, уплотнительные кольца и подшипник (опорный и упорный) — меняются. Крыльчатка осматривается и в случае ее повреждения или наличия каких-то дефектов — производится ее замена. Далее турбокомпрессор собирается и тестируется, выполняется балансировка и регулировка, если все ок, узел устанавливается на место.

Рекомендую: Как промыть форсунки дизеля? Четыре способа промывки дизельных форсунок

Как предотвратить неисправность турбины дизельного двигателя?

Чтобы не пришлось делать ремонт турбины двигателя следует соблюдать ряд несложных, но очень важных правил.

  1. Качественное моторное масло и его своевременная замена. Используйте только качественное масло и следите за его состоянием. Меняйте масло чуть раньше, чем это предусмотрено, примерно через 7-8 тыс. км пробега. Следите за уровнем масла и в случае, если мотор начнет брать масло, не оттягивайте с поиском причины, возможно это турбина.
  2. Заправляйтесь только качественным дизелем.
  3. Регулярно прогревайте мотор и не спешите его глушить сразу же после того как прибыли на место (дайте горячему мотору поработать не менее 3-5 минут). Лучше всего будет установить турботаймер, который позаботится о «здоровье» вашего мотора.
  4. Производите профилактическую диагностику всех систем двигателя, а также самой турбины у квалифицированных специалистов. Опытный мастер и специальное оборудование позволят предотвратить ремонт турбины дизельного мотора или дадут вам шанс обнаружить проблему еще на ранней ее стадии.

На этом у меня все. Спасибо, что дочитали до конца. Пишите ваши комментарии и делитесь данной статьей со своими друзьями, будем очень признательны!!! Всем пока, берегите мотор смолоду!

Причины поломки турбины

Причины поломки турбины

Подробности

Не бывает так, что турбина поломалась сама по себе. Всегда есть причина, по которой турбокомпрессор вышел из строя. Их может быть несколько. Специалисты в сфере турбонаддува уверенны, что ресурс современной турбины равняется к ресурсу двигателя. К сожалению, на практике мы наблюдаем другую картину. Что-то случилось и турбокомпрессор нужно менять. Как утверждают производители, дефекты в изделиях исключены. И это правда: процесс изготовления турбин постоянно контролируется, да и для производства используют высокотехнологичные и автоматизированные линии.

Так почему же турбины ломаются? Почему недавно установленный турбокомпрессор неожиданно выходит из строя? Как распознать проблему? Далее мы рассмотрим 11 признаков поломок турбин и причины этого.

Причины и признаки неисправностей турбины

  1. Когда автомобиль разгоняется, мотор прогревается и из выхлопной трубы выходит синий дым. Через время он исчезает.
    Почему: Масло, попадая в цилиндр двигателя, сгорает в турбине из-за утечки.
  2. Черный цвет выхлопных газов.
    Почему: Нагнетающие магистрали и/или интеркулер где-то пропускают воздух. Вследствие этого обогащенная смесь сгорает. Очевидно, поломана система управления турбокомпрессора.
  3. У выхлопных газов мутно-белый цвет.
    Почему: Маслопровод турбокомпрессора чем-то загрязнен.
  4. Чрезмерно расходуется масло (на 1 километр уходит 200 — 1000 мл), на целом изделии или на стыках патрубков воздушного тракта можно увидеть жирные подтеки.
    Почему: Загрязнился сливной маслопровод или канал, через который подходит воздух. Возможно, закоксовался корпус оси ТКР.
  5. Автомобиль хуже разгоняется.
    Почему: Через неисправную или поврежденную систему управления ТКР в двигатель поступает недостаточно воздуха.
  6. Мотор во время работы шумит, свистит.
    Почему: Место соединения выхода компрессора и двигателя пропускает воздух.
  7. Во время работы турбины слышен скрежет.

    Почему: Корпус турбины треснул или немного деформировался, лопасти касаются краев трещин. Если это случилось, ТКР скоро сломается.
  8. Работающая турбина шумит больше обычного.
    Почему: Провод, подающий масло, загрязнен, а осевой и радиальный зазоры ротора увеличились. Возможно, они трутся о корпус турбины.
  9. Чрезмерно уходит топливо, а токсичность выхлопа заметно увеличилась.
    Почему: Воздушный фильтр или канал поступления воздуха к турбокомпрессору сильно загрязнились.
  10. На корпусе видно, что со стороны компрессора протекает масло.
    Почему: Корпуса оси турбины закоксовался. Также нарушена работа смазки, поврежден турбокомпрессор.
  11. Когда запускается двигатель, труба выбрасывает под капотом облако черного дыма. Также возникает эффект турбоямы.
    Почему:
    Утечка газа по причине трещины на байпасном клапане турбины.


Подводя итоги

От поломки турбины никто не застрахован. Но если вы регулярно обслуживаете машину, своевременно меняете масло, ваш турбокомпрессор будет служить еще много лет. И если вы думаете, что автомобиль с пробегом 200-250 т. км при работе одной турбины — это редкость, вы ошибаетесь. Секрет во внимательном отношении к своей машине и соблюдении правил эксплуатации, которые и обеспечивают долголетнюю работу как авто, так и турбины.

Хотите предотвратить поломку турбокомпрессора? Заливайте только качественное масло, не превышайте заданное заводом изготовителем количество, не допускайте засорения турбины, исключите ее перегрев.

Не игнорируйте тот факт, что ремонтировать турбину при любых видах поломки должны специалисты в сервисном центре. Чтобы не повредить механизм, человек должен обладать специальными знаниями, умениями и располагать оборудованием. Тем более, любая работа, связанная с ремонтом агрегата, должна выполнятся в идеально чистых условиях. Если хоть малейшая частица попадет в турбокомпрессор, он может выйти из строя.

Поэтому берегите свой автомобиль, а ремонт турбины доверяйте профессионалам!



Как проверить турбину дизельного двигателя? Диагностика неисправностей в домашних условиях

Когда-то турбированные силовые агрегаты можно было встретить исключительно на большегрузных автомобилях, чуть позже турбинами начали агрегатировать и гоночные авто. Сегодня турбированные моторы прекрасно себя «чувствуют» на обыкновенных легковушках. Развитие именно турбированной линейки двигателей настолько стремительно, что обычным атмосферникам (атмосферник — двигатель внутреннего сгорания или ДВС) просто ничего не остается как уступить место более совершенным и мощным «собратьям».

Больше лошадей, больше мощности, это, конечно же, хорошо, плохо то, что и проблем, к сожалению, больше с двигателями оснащенными турбиной. Несмотря на достижения в области автомобилестроения и инновационных технологий, современные турбодвигатели не лишены недостатков, они также уязвимы как и обыкновенные двигателя, а в некоторых случаях даже больше.

Сегодня в рубрике «Как проверить» мы поговорим о турбинах, об их неисправностях, а также о том как проверить турбину дизельного двигателя в домашних условиях.

Для начала о том, что такое турбина?

Практически все современные турбированные двигатели построены по одному и тому же принципу, они просты в установке, имеют компактные размеры и довольно просты в установке. Турбины преимущественно имеют улиткообразную форму, а их воздушные каналы на выходе сужаются, за счет этого увеличивается давление, а также скорость вращения турбины. Корпус выполнен из чугуна или алюминиевого сплава.

Как работает турбокомпрессор?

Отработанные газы из выпускного коллектора поступают в воздушные каналы, двигаясь они развивают большую скорость, при этом образуется давление на лепестки, которые вращаются и раскручивают ротор. В свою очередь ротор, раскручивает крыльчатку турбонаддува, которая выполняет всасывание воздуха и последующую его подачу в камеру сгорания. Из школы каждый из нас знает, что для горения необходим воздух, следовательно, чем больше будет воздуха, тем крепче будет горение. Под высоким давлением из-за нагнетания воздуха, а также выхлопных газов, турбина серьезно нагревается, поэтому нуждается в охлаждении. Решением этой проблемы стало изобретение интеркулера, который представляет собой что-то вроде радиатора системы охлаждения. Для работы турбина использует систему смазки, которая поступает из двигателя по специальному контуру. Кроме смазывающих свойств масло также выполняет роль охлаждающей жидкости.

Неисправности турбокомпрессора — как понять, что турбина неисправна?

Признаки неисправности турбины:

Как правильно проверить турбину на дизельном двигателе?

  1. Проверка турбины по правилам должна выполняться на СТО при помощи специального оборудования, первым проверяется датчик давления воздуха. Нередко причина неисправной турбины кроется именно в этом датчике. Используя специальный разъем, подключается прибор диагностики, после чего выполняется считывание информации о работе датчика.
  1. Вторым пунктом производится проверка выхода из турбокомпрессора, к нему подключается специальный прибор с манометром, затем происходит снятие замеров. По итогам результатов измерения мастер делает заключение об исправности или неисправности турбины дизельного двигателя.

Как проверить турбокомпрессор в домашних условиях?

В случае отсутствия возможности проверки турбины на сервисе, можно произвести самостоятельную проверку турбины в условиях гаража, то есть своими руками.

1. Самое первое, что необходимо сделать в случае проверки — это выполнить визуальный осмотр турбины и «околотурбинного» пространства. Приглядитесь к цвету дыма, его цвет не должен иметь голубоватый, черный или сизый оттенки.

  • Белый дым из выхлопной может свидетельствовать о забитых воздушных каналах или сливном маслопроводе. Как правило, в таком случае мотор начинает «брать» масло.
  • Дым черного цвета похожий на копоть может говорить о возможной утечке в системе подачи воздуха.
  • Сизый дым, как правило, является признаком утечки масла в турбине. Вероятнее всего масло попадает в камеру сгорания, в результате происходит окрашивание выхлопа. Чтобы подтвердить или опровергнуть предположение снимите воздушный фильтр, если на его поверхности будет масло, то предположение верно, если же фильтр в порядке, скорее всего причина в другом.

2. Дальше необходимо прогреть мотор и произвести второй этап проверки турбированного двигателя. Чтобы выполнить эту проверку вам потребуется «помощь друга». На двигателе своего автомобиля вам необходимо найти патрубок, который идет от турбины к впускному коллектору двигателя. Пережмите его рукой, и попросите помощника резко нажать на педаль «газа» и подержать ее в этом положении примерно 3-4 секунды. Дальше подайте команду также резко отпустить педаль, при этом вы, держась за патрубок, ощутите как он начинает раздуваться из-за сильного воздушного давления. Выполните несколько таких циклов, то нажимая, то отпуская педаль газа. Если во время проверки патрубок не раздувается, можно смело делать вывод о неисправности турбины.

3. Произведите тщательный осмотр самого турбокомпрессор, он не должен быть в масле или других каких-либо пятнах. Отсоедините патрубок, соединяющий турбину и впускной коллектор, убедитесь что в нем нет масляных следов, он должен быть абсолютно сухим. В случае обнаружения подтеков или откровенных масляных скоплений, можно предположить, что турбина вашего дизеля вышла из строя или, проще говоря, — «умерла».

Текст: Вопрос Авто

Как проверить турбину на автомобиле


Для определения работоспособности турбокомпрессора, прежде всего, необходимо провести его комплексную диагностику на автомобиле, проверить его без снятия с двигателя. Только по результатам диагностики турбокомпрессора можно сделать правильный вывод о его работоспособности, понять стоит ли заниматься турбиной дальше, или необходимо проверить сопутствующие узлы и агрегаты двигателя, или заменить их.

Ремонт турбины может потребоваться, если Ваш автомобиль проявляет следующие симптомы неисправности:

  • Двигатель не развивает полную мощность.
  • Отработавшие газы имеют черный (обогащенная смесь) или синий (сгорает масло) цвет.
  • Увеличенная токсичность выхлопа (бензиновый мотор).
  • Повышенный расход масла.
  • Шумная работа турбокомпрессора.
  • Утечки масла из корпуса турбокомпрессора.

Выявить причину указанных неисправностей, по характерным симптомам, Вы можете, воспользовавшись функцией «On-line диагностика турбин».

Проверка турбины на автомобиле


Зачастую владельцы турбированных авто не знают как проверить турбину на автомобиле самостоятельно. Данный материал поможет Вам разобраться в этом.



1. Отсоедините и осмотрите патрубки. Патрубок, соединяющий турбину с впускным коллектором двигателя или интеркулером. Они должны быть сухими или с очень незначительными следами масла.

Если в патрубках и на входе в турбокомпрессор обильное масло и в двигателе повышенный расход масла, нужно выяснить, что является причиной расхода масла – неисправная турбина или износ двигателя. Или то и другое, и с чего следует начинать ремонт.



2. Осмотрите лопасти колеса компрессора турбины. Они должны быть без зазубрин и забоин, не погнутые, правильной формы, с небольшим зазором повторяя проточную часть холодной улитки. Если есть повреждение лопастей (см. фото), турбокомпрессор подлежит ремонту либо замене.





3. Подвигайте вал в осевом направлении — люфт на руку чувствоваться не должен либо он незначительный до 0,05 мм. Если есть больший осевой люфт — турбина подлежит ремонту либо замене.



4. Подвигайте вал в радиальном направлении. В этом случае люфт до 1,0 мм хорошо ощутим на руку. При этом если отклонить вал в крайнее радиальное направление и провернуть, его лопатки не должны задевать за холодную улитку. Если лопатки задевают или люфт выше нормы – турбокомпрессор подлежит ремонту либо замене.





5. Осмотрите патрубки, фланцы, корпус подшипников, корпуса турбины и компрессора на предмет наличия трещин. Трещины на корпусе появляются через определённое время эксплуатации почти у всех турбокомпрессоров, независимо от их марки и области применения. При наличии трещин турбокомпрессор подлежит ремонту либо замене.



6. Если есть падение мощности двигателя и при всех проведенных операциях ничего не обнаружено – необходимо провести проверку герметичности впускного и выпускного тракта. Падение мощности двигателя может быть следствием неправильной регулировки топливной аппаратуры у дизелей, топливной автоматики и настройки системы зажигания у бензиновых двигателей. А также отказ любого из элементов в системе регулирования степени наддува может привести к падению тяги и (или) повышенному расходу топлива.

Для профессиональной диагностики турбины, следует обращаться на специализированное предприятие по ремонту турбин – «ТурбоМикрон».

Комплексная диагностика турбокомпрессора, а также диагностика системы управления наддувом турбокомпрессора – это работа наших специалистов.

Если турбокомпрессор демонтирован и попадает к нам на диагностику, мы однозначно можем проверить его состояние (работоспособность, возможную причину выхода из строя). Производится диагностика турбины в первую очередь визуально на предмет целостности корпусных деталей и выявления механических повреждений лопастей колеса турбины или компрессора, следов утечки масла. В случае если после внешнего осмотра не выявлено никаких повреждений, но есть жалобы на работу турбокомпрессора, проводится проверка на специализированных диагностических стендах фирмы SCHENCK либо Turbo Technics.

Неисправность турбины: как выявить

Дизельный двигатель + турбина – самая популярная комбинация на автомобилях. Можно смело сказать, что турбина встроена в большинство машин, которые оснащены мотором на дизельном топливе. Ремонт такого агрегата может обойтись недешево, если вовремя не обратить внимания на проблемы. В основном, автовладельцы берутся ремонтировать уже сломавшийся турбокомпрессор, тогда как вовремя замененный фильтр и масло дают возможность турбине работать как часы.

Неисправность в турбине налицо

Признаков у неисправностей может быть много, но самое первое, что выдает сбои – это звуки работы. Посторонние шумы – верный признак неисправности в турбине. Если шум сильный, вероятнее всего, что агрегат имеет большие дефекты. Также следует обращать внимание на дым, который появляется при включении двигателя и большой расход масла. Оно горит, а нагар не дает валу свободного хода, в итоге деталь изнашивается, клинит, а ремонт обходится в три дорога. Если вы уверены, что турбина неисправна, и вы нашли признак неисправности, стоит знать, в чем причина. Для вас мы подготовили перечень зависимых друг от друга признаков неисправности турбины и причин этих неполадок, а также советов по их устранению.

Итак:

  1. Двигатель вялый, перегревается, не может работать на полную мощность, из трубы валит черный или голубой дым, расход масла повышен, и оно течет из компрессорной части – воздушный фильтр засорен, его следует почистить или заменить.
  2. Двигатель вялый, перегревается, турбина шумит, и имеются периодические странные звуки, из трубы валит черный или голубой дым, расход масла повышен, и оно течет из компрессорной и турбинной части – впускной патрубок воздуха в компрессор забился, необходимо или убрать сломавшуюся часть или препятствие.
  3. Двигатель перегревается, вялый, не имеет мощности, имеется черный дым и шум из турбины – патрубок выпускного коллектора забился, необходимо устранить засор.
  4. Турбина шумит, есть черный дым, двигатель не работает на полной мощности и перегревается – забился выпускной коллектор, необходимо устранить засор.
  5. Турбина шумит – воздух где-то пропускает между воздушным фильтром и компрессором, необходимо заменить прокладки, а также подтянуть все соединения.
  6. Шум турбины, перегрев двигателя, недостаточная мощность, дым, высокий расход масла – воздух утекает между компрессором и впускным коллектором, необходимо заменить прокладки, а также подтянуть все соединения.
  7. Утечка масла из турбины, нехватка мощности двигателя, дым, шум турбины, повышенный расход масла – выпускной коллектор забит, есть инородное тело, необходимо удалить помехи и загрязнения, согласно инструкции производителя.
  8. Двигатель перегревается, есть дым, работает не на всей мощности, масло подтекает из турбины – засорилась выхлопная система, необходимо устранить засор или заменить сломавшуюся ее часть.
  9. Двигатель перегревается, есть черный дым, работает не на всей мощности, турбина шумит – выпускной коллектор мог треснуть, а также прокладки могут отсутствовать или быть пробиты, необходимо заменить прокладки или произвести ремонт поврежденных частей.
  10. Двигатель перегревается, есть черный дым, работает не на всей мощности, турбина шумит – на пути входа турбинной улитки пропускает газ, необходимо заменить прокладки.
  11. Турбина шумит – газ пропускает на выходе, необходимо действовать по инструкции производителя и устранить утечку газа.
  12. Повышенный расход масла, есть голубой дым, турбина шумит, масло течет из турбинной части и компрессорной части – произошел засор на пути отвода масла, необходимо устранить засор или заменить детали, которые повреждены.
  13. Двигатель перегревается, турбина шумит – диафрагма сломалась, необходимо ее заменить.

Причин поломок турбины может быть еще много, если у вас возникают проблемы или вопросы, свяжитесь с нами, наши специалисты помогут разобраться: +7(921)849-03-59.

Основные неисправности турбины

Как и все остальные агрегаты транспортного средства, турбина не может избежать периодических поломок, которые в результате требуют незамедлительного ремонтного вмешательства. Некоторые из них могут быть совсем незначительными, но другие несут серьезную угрозу, отрицательно сказываясь на работе отдельных устройств автомобиля. В данной статье мы расскажем об основных признаках и причинах таких неполадок, а также выясним, можно ли справиться с ними собственными силами.

1. Признаки неисправностей турбины и их причины

Существует несколько распространенных признаков того, что турбине Вашего автомобиля приходится несладко.

Первый и самый характерный признак имеющихся проблем выражается в выбросе из выхлопной трубы дыма синего цвета (особенно он заметен при сильном разгоне машины, однако, когда двигатель стабильно работает на постоянных оборотах – дым исчезает). Причиной данного явления есть сгорание масла, которое случайно попало в цилиндры мотора вследствие его утечки из турбокомпрессора.

Кроме того, из выхлопной трубы также могут появляться и черные выхлопные газы, свидетельствующие о сгорании обогащенной смеси вследствие утечки воздуха либо в нагнетающих магистралях, либо в интеркулере. Еще одной причиной, влияющей на образование черного выхлопа, есть неисправная система управления турбокомпрессора или какой-то его дефект.

Третьим признаком проблем данного узла выступает белый дым, появляющийся из той же выхлопной трубы. Причину его образования чаще всего стоит искать в засорении сливного маслопровода турбины. Увеличенное потребление масла и следы его подтекания, обнаруженные на турбине и на патрубках воздушного тракта – четвертый признак неисправности турбокомпрессора, который вызван засорением канала подачи воздуха, закоксованием корпуса оси турбины или же засорением сливного маслопровода.

В некоторых ситуациях водитель может заметить, что динамика разгона машины значительно ухудшилась. В этом случае также не лишним будет вспомнить о турбокомпрессоре, ведь любое его повреждение или поломка в системе управления работой данного агрегата ограничивают поступление воздуха в автомобильный двигатель, что и вызывает снижение его возможностей.

Следующий признак, указывающий на неполадки в функционировании турбины – это появление шума при работе мотора, а причина здесь кроется в утечке воздуха между двигателем и выходом компрессора. Помимо шума (или вместо него) можно услышать и скрежет, сопровождающий работу турбокомпрессора. Определить его источник Вам поможет визуальная диагностика корпуса агрегата, так как именно его трещины, различные деформации, а также касание лопастей о края трещин сигнализируют о необходимости скорой замены турбокомпрессора.

Если Вы заметили, что Ваш верный друг начал много «кушать», а токсичность выхлопа почему-то резко увеличилась – это значит, что пора взглянуть на воздушный фильтр и/или на канал подачи воздуха к турбине, ведь засорение этих деталей прямо влияет на появление указанной проблемы.

И наконец, последним из наиболее распространенных признаков неисправности компрессора является утечка масла со стороны компрессора. Причина этого не отличается оригинальностью и основывается на том же закоксовании корпуса оси турбокомпрессора, его повреждении или нарушении исправной работы смазочной системы.

2. Влияние неисправной турбины на работу автомобильного двигателя

Кому-то может показаться, что небольшая турбина не может серьезно повлиять на рабочее состояние автомобильного двигателя, но это далеко не так.

Довольно часто причина неисправности турбины кроется в низком давлении масла или в его плохом качестве. Понижение давления зачастую есть результатом сильно загрязненного или низкокачественного масляного фильтра, либо же следствием применения промывки «пятиминутки».

Учитывая большие обороты турбины и постоянные высокие температуры (а именно такими и есть ее рабочие условия), даже кратковременное падение давления может привести к поломке подшипника оси турбины. Его сильный износ вызывает увеличение радиального зазора, а люфт оси, в свою очередь, способствует разрушению сальников.

Сломанные сальники уже не могут обеспечить герметичность, поэтому масло начинает свободно просачиваться в коллектор мотора. В это время давление масла в подшипнике оси турбин существенно снижается, что вызывает еще большее разрушение как самого элемента, так и сальников.

Выхлопные газы, проходя через разрушенные детали, попадают внутрь подшипника, где настолько повышают температуру, что масло буквально воспламеняется, теряя все свои смазывающие свойства. Это приводит к окончательной «гибели» подшипника, а вместе с ним ломаются и лопасти турбин, оставляя свои обломки внутри агрегата.

Смазывание элементов турбокомпрессора напрямую зависит от маслонасоса мотора, поэтому даже несколько минут работы турбины в подобном режиме оставят силовой агрегат без смазочного материала. А что происходит с работающим двигателем без масла, думаю, объяснять не надо.

Чтобы подобное не приключилось и с Вашим автомобилем, всегда помните об основных признаках неисправности турбокомпрессора: падении мощности силового агрегата, запахе перегретого моторного масла, каплях или подтеках масла на выхлопной трубе, падении его уровня, а также об облаках неестественного выхлопа, вырывающихся из выхлопной трубы автомобиля.

Также, неисправная турбина будет отмечаться неравномерной работой мотора на холостом ходу и замасленными свечами. Если вовремя не обратить внимание на эти признаки, то следующим показателем станет характерный скрежет лопастей, трущихся о внутреннюю поверхность турбинного корпуса, что чревато более серьезными проблемами. В любом случае, при появлении малейших проблем лучше всего сразу обратиться за помощью к специалистам ближайшего сервисного центра.

3. Можно ли отремонтировать турбину своими руками?

Любые ремонтные работы предусматривают проведение предварительной диагностики вышедшего из строя элемента. Так же и с турбиной, прежде чем браться за ремонт, нужно знать, с чем конкретно Вам приходится иметь дело. В условиях специализированной мастерской все начинается с визуального осмотра и заканчивается проверкой турбины на стенде. Надо сказать, что в случае с турбокомпрессором диагностику проводят не только на начальном этапе, но и как завершение проделанной работы.

После того как будут установлены все проблемные места и вышедшие из строя элементы, специалисты переходят к устранению обнаруженных неисправностей. В условиях гаражного ремонта владельцы автомобилей часто обходятся подручными инструментами или дешевыми аналогами профессионального оборудования, а это не самым лучшим образом может сказаться не некоторых деталях.

Еще одним моментом, на который стоит обратить свое внимание, есть то, что при разрушении подшипников скольжения вполне реально обнаружить и повреждение крыльчатки ротора. Данный элемент изготавливается из специального сплава и в случае поломки не подлежит ремонту, а значит, единственным возможным решением будет замена крыльчатки. Если же Вы решите как-то отремонтировать деталь, то имейте ввиду, что даже самые небольшие изменения в геометрии крыльчатки могут полностью нарушить технические параметры турбокомпрессора.

В ходе проведения диагностического этапа есть возможность определить и критический процент износа остальных элементов устройства, то есть тех, которые хоть еще и функционируют, но находятся на грани своих возможностей. Одним словом, не стоит недооценивать важность грамотной предварительной диагностики и лучше доверить ее знающим людям.

Что касается проведения ремонтных работ, то выполнение поставленной задачи возможно лишь после полной дефектовки деталей. Однако прежде чем переходить к указанной процедуре, нужно уметь еще грамотно разобрать турбину, ведь при отсутствии соответствующего опыта существует высокая вероятность дополнительного повреждения деталей агрегата, что еще больше усложнит дальнейшую работу.

После того, как все детали раскручены, сняты и ровненько лежат в сторонке, можно переходить к полной очистке комплекта. Опять-таки, в условиях сервиса для этой процедуры имеется все самое необходимое оборудование, при помощи которого одни детали пескоструят, а другие лишь помещают в ультразвуковую ванну. Только так компрессор сможет вновь обрести прежний вид, что позволит более конкретно определить поврежденные зоны.

Следующий этап – это дефектовка, которая предусматривает осмотр сломанной детали и проведение замеров узлов с высокой степенью износа.

Профессиональный ремонт турбокомпрессора включает в себя замену упорного подшипника, компрессионных и уплотнительных колец, а также подшипника скольжения и втулки газодинамических колец. Все эти детали меняются в обязательном порядке и входят в так называемый «ремкомплект».

После того как все дефектные детали удалены, а на их место установлены новые, выполняется балансировка. В первую очередь следует выполнить балансировку турбинного вала, затем компрессорного кольца, а за ними и всего вала в сборе. Любой имеющийся дисбаланс должен быть полностью удален. Данный этап считается самым важным во всей процедуре ремонта, так как даже небольшой дисбаланс турбокомпрессора при высоких оборотах мотора может за несколько секунд вызвать неполадки в работе устройства.

Следующий, предпоследний этап нашего ремонта заключается в обратной сборке всех деталей и помещении их в общий корпус, после чего выполняется балансировка картриджа и обратная его установка в «улитки».

Весь процесс ремонтных работ завершается монтажом перепускного клапана на его законное место и общей регулировкой всего устройства.

Если Вы полностью уверены в том, что сможете выполнить все вышеописанные действия в домашних условиях, тогда дерзайте, однако мы бы не советовали этого делать. Наверное, это один из тех случаев, когда не стоит экономить и лучше обратиться за помощью к специалистам.

4. Профилактика неисправностей турбокомпрессора или как не «убить» турбину

На работоспособность автомобильного турбокомпрессора влияет целый ряд факторов, но сейчас мы рассмотрим лишь наиболее распространенные из них.

Масло. Как оказывается, это самый доступный и надежный способ «угробить» турбокомпрессор, конечно, при условии, что оно плохое. Плохим называют тот продукт, который утратил высокие диспергирующе-стабилизирующие и солюбилизирующие свойства. Говоря обычным языком – это может быть масло, которое уже отслужило свое, было не предназначено для данного типа двигателя или имело механические включения (серные или углеродные отложения и прочие элементы, разрушающие детали механизма). Также, самым отрицательным образом может сказаться использование масла, в котором имеются присадки, не подходящие для работы в двигателе с турбонадувом.

Присадки, изначально предназначенные для восстановления уплотнений или поднятия уровня компрессии, способны уничтожить турбину за несколько часов. Так, если добавка для поднятия компрессии попадет между валом и подшипником и начнет активно уменьшать зазор, то это будет происходить до тех пор, пока подшипник не припаяется к валу. Если Вам попалась хорошая присадка, то много времени такое действие не займет. Правда, справедливости ради надо сказать, что применение «плохих» присадок встречается немного реже, нежели использование масла с механическими примесями.

Механические примеси — это нагар со стенок двигателя, который попал в масло. Он состоит из смолистых отложений, частиц металла, появляющихся при износе деталей двигателя и грязи, попадающей в масляную систему в результате неграмотно выполненных ремонтных работ на моторе автомобиля.

В общем, если Вы не хотите проблем с турбокомпрессором, то необходимо четко соблюдать график смены масла и масляного фильтра, использовать только самые высококачественные и проверенные масла и присадки для конкретного типа двигателя. Кроме того, устанавливая турбину, следует применять специальные герметики, а проводя ремонтные работы на моторе – соблюдать меры предосторожности, ограждающие масло и масляные каналы от попадания грязи. Помимо этого, периодически нужно проверять проходимость магистрали подачи масла к турбине, чтобы в случае засорения можно было бы вовремя ликвидировать проблему.

Масляный насос – еще один фактор, который влияет на работоспособность турбины. Если указанный элемент не сможет обеспечить необходимое давление, то это приведет к непостоянному протоку масла между валом и подшипниками, а ведь именно он создает надежную масляную пленку, которая снижает трение. Кроме того, хороший ток смазочной жидкости влияет и на охлаждение составляющих элементов турбины. Да-да, масло, обладающее температурой в 85оС, является охладителем! Возможно, в это сложно поверить, но с учетом того, что температура выхлопных газов может достигать 750оС, такое вполне вероятно. В большинстве случаев, турбины изготавливаются из металла, а он хороший проводник тепла.

Несмотря на то, что в конструкции турбокомпрессора уже предусмотрены элементы, призванные защищать корпус подшипников (вместе со всей его начинкой) от влияния высоких температур, на практике их оказывается недостаточно. Поэтому поток масла с температурой ниже самого колеса турбины или его корпуса просто незаменим для поддержания оптимальных условий работы агрегата.

Проще говоря, если Вы хотите, чтобы турбина служила верой и правдой еще очень долгое время, то сделайте все, чтобы не допустить снижения уровня масла до показателя, при котором ротор не сможет работать на «масляном клину», что, соответственно, не позволит обеспечить надежное охлаждение вала ротора и подшипников.

Выхлопная система транспортного средства также способна вывести турбину из строя. Дело в том, что в случае повышения давления выхлопных газов в корпусе турбокомпрессора («улитке»), они будут не только раскручивать вал, но и попытаются затолкать его внутрь корпуса агрегата. Весь этот напор придется принять упорному подшипнику, который будет стараться удержать вал в том положении, которое предусмотрено разработчиками и изготовителями турбокомпрессора. Однако его возможности далеко не безграничны, и со временем деталь настолько изнашивается, что дальнейшая работа турбины уже невозможна.

Если не вдаваться в подробности, то процесс выхода агрегата из строя проходит в следующей последовательности: сначала изнашивается внутренняя поверхность упорного подшипника, затем происходит разбалансировка ротора, после чего приходят в негодность подшипники скольжения. На следующем этапе (если вовремя не вмешаться) люфт, увеличившийся в 20 раз, приведет к задеванию корпуса крыльчаткой. Как результат – либо обрыв вала, либо облом лопастей крыльчатки.

Кроме того, слишком высокое давление выхлопных газов отрицательно сказывается на уплотнительных кольцах, преграждающих им путь во внутрь среднего корпуса устройства. Чтобы избежать столь печальных последствий, не рекомендуется ставить на автомобиль нештатный глушитель, обладающий меньшим проходным сечением, заменять прогоревший участок трубой меньшего диаметра или допускать сильное закоксование катализатора (на тех моделях, где он есть).

Топливная аппаратура, а точнее, неправильная ее регулировка, также нередко вызывает сбои в работе турбокомпрессора. В данном случае, главной причиной этого будет превышение допустимой нормы температуры выхлопных газов в корпусе турбины, вследствие чего втулка, расположенная ближе к колесу турбины, просто заклинит, что нередко вызывает обрыв колеса турбинного вала. Кроме того, может произойти разрушение лопастей турбинного колеса (стальной крыльчатки), а это ведет к нарушению заводской балансировки.

Нарушение балансировки колеса турбины или колеса компрессора – довольно действенная причина поломки турбины. Заводские параметры балансировки являются ключевым моментом в обеспечении длительного срока службы турбокомпрессора, конечно, при условии правильной эксплуатации. Если не нарушать балансировку, то износ комплектующих деталей будет минимален, но опять же, это только при условии своевременной замены масла и фильтров, правильной регулировки топливной системы и отсутствия проблем в системе выхлопа.

В некоторых случаях, нарушение балансировки может быть вызвано попаданием в агрегат посторонних предметов. Если говорить о колесе компрессора, то такими элементами чаще всего есть части разрушенного воздушного фильтра, различный мусор, который попал в патрубок подачи воздуха к турбине в ходе замены воздушного фильтра, а также отслоившаяся резина патрубков. Нередко можно встретить и абразивный износ лопастей компрессорного колеса. Это тот случай, когда отдельный участок патрубков, идущих от воздушного фильтра к корпусу компрессора, негерметичен, из-за чего происходит подсос пыльного атмосферного воздуха.

Что касается нарушения балансировки турбинного колеса, то существенную роль в этом процессе играют разрушающиеся элементы головки или поршней. Специалисты отмечают, что нередко при разборке турбины приходится извлекать из нее части направляющих клапанов или их напыление, которое для турбин легковых автомобилей просто губительно.

Разрушенные седла клапанов или осколки от их тарелок, попадающие на лопасти крыльчатки, также вызывают разбалансировку агрегата. Иногда во впускном коллекторе можно найти даже гайки или болты, которые попали туда в результате демонтажа турбины. Подводя итог всего вышесказанного, нужно отметить, что если Вы хотите продлить «жизнь» турбокомпрессора, следует соблюдать некоторые правила:

1) Используйте только оригинальное масло и качественное топливо;

2) Производите своевременную замену воздушных фильтров;

3) Следите за давлением надува;

4) Спустя каждых 7 000 километров пробега полностью меняйте масло;

5) Автомобиль, оборудованный дизельным двигателем, необходимо обязательно прогревать;

6) После длительного путешествия, прежде чем выключить мотор, нужно дать ему остыть (поработать на холостых оборотах минимум 3 минуты). Это позволит избежать образования углеродного осадка, который отрицательно сказывается на работе подшипников;

7) Также не забывайте о регулярности проведения диагностики и профессионального обслуживания.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

6 Признаков неисправности турбокомпрессора

Турбокомпрессор, или сокращенно «турбо», является неотъемлемой частью вашего автомобиля. Он работает для создания мощной и эффективной топливной системы, а также для минимизации вредных выбросов в окружающую среду.

Для приведения в действие вашего двигателя воздух смешивается с топливом, которое затем воспламеняется, то есть сжигается, чтобы создать мощность. По сути, чем больше воздуха в цилиндре, тем больше топлива можно сжечь. Вот где в игру вступает турбо. Турбина всасывает дополнительный воздух в цилиндр, что в конечном итоге помогает сжигать больше топлива и создавать дополнительную мощность. Это приводит к увеличению силы, заставляющей ваш автомобиль двигаться быстрее, и сокращению количества выхлопных газов, которые в противном случае выбрасывались бы в воздух в качестве загрязнения.

6 симптомов, которые вызывают проблемы с турбонаддувом

Как и большинство компонентов, из которых состоит автомобиль, турбины не застрахованы от отказов или поломок. В этом посте мы рассмотрим шесть распространенных симптомов проблем с турбонаддувом, чтобы вы могли устранить их до того, как вашему автомобилю будет нанесен дополнительный ущерб.

1) Плохое ускорение

Основная функция турбонагнетателя — увеличить мощность двигателя. Плохое ускорение приравнивается к пониженной мощности, причиной которой вполне может быть турбонаддув. Если вы получаете отсроченный отклик от автомобиля, когда вы нажимаете на педаль газа, или скорость не соответствует вашей привычной скорости, возможно, пришло время обратиться к механику, имеющему опыт работы с системами с турбонаддувом.

2) Повышенный расход газа

Еще одна основная функция турбонаддува вашего автомобиля — повышение экономии топлива.Более частые поездки на заправку и / или заметное снижение скорости вашего автомобиля на галлон (миль на галлон) могут указывать на неисправный турбонаддув. Одна из возможных причин поломки: необработанное топливо утекает из турбонагнетателя в выхлоп, но не сгорает.

3) Чрезмерный дым выхлопных газов

Turbo спроектированы для значительного уменьшения количества дыма, выходящего из выхлопной трубы. Чрезмерный дым является признаком неисправности турбонагнетателя, в частности трещины в корпусе турбонагнетателя, в результате чего масло просачивается в выхлопную систему и резко увеличивается дымообразование.Если вы столкнулись с этой проблемой, вам следует немедленно проконсультироваться со своим механиком по поводу турбо.

4) Синий или черный дым выхлопных газов

Утечка масла в камере сгорания из-за треснувшего корпуса турбокомпрессора может привести к выбросу синего дыма из выхлопной трубы. С другой стороны, черный дым может быть вызван сгоревшим двигателем, засоренным воздушным фильтром, засорением воздухозаборника турбокомпрессора или неисправностью топливных форсунок вашего двигателя. Независимо от причины, цветной дым никогда не является хорошим знаком, и вам следует сразу же отнести свою машину к механику.

5) Шум сирены

Неисправный турбонагнетатель может вызвать громкий звук сирены, исходящий от двигателя. Чем громче звук, тем серьезнее может быть проблема. Вот шум сирены, который обычно возникает из-за отказа турбонаддува. Если вы слышите этот шум, вам следует как можно скорее обратиться к механику для проверки вашего автомобиля.

6) Индикатор «Проверьте двигатель»

Хотя индикатор «Проверьте двигатель» является всеобъемлющим предупреждающим знаком, который не указывает конкретно на какие-либо механические проблемы, он может указывать на неисправность или отказ турбонагнетателя.В этом случае на приборной панели должен загореться индикатор «Проверьте двигатель». Конечно, если индикатор продолжает гореть, и вы не знаете, почему, попросите своего механика взглянуть.

Стоимость ремонта и ремонта турбины

Как и в случае с большинством автомобильных запчастей, стоимость ремонта турбонагнетателя во многом зависит от марки и модели вашего автомобиля.

Обратите внимание, что из-за большого количества деталей и стоимости работ трудно оценить стоимость ремонта турбины. Вот почему мы всегда рекомендуем поговорить напрямую со своим механиком и запросить расценки, прежде чем он сделает какие-либо работы с вашей машиной.

К счастью, вам не всегда приходится сталкиваться с этими расходами в одиночку. Те, у кого есть контракты на обслуживание транспортных средств (VSC), могут получить помощь с покрытыми счетами на ремонт автомобилей через свой план. Узнайте больше о различных вариантах VSC, чтобы решить, подходят ли они вам, прежде чем возникнет необходимость в ремонте турбокомпрессора.

Общие проблемы турбокомпрессоров | Вестерн Турбо Дизель и Впрыск топлива

Существует множество статей и технических документов, касающихся того, как неисправный турбонагнетатель может привести к повреждению сажевого фильтра, однако на самом деле сажевый фильтр ответственен за больше отказов, связанных с турбонаддувом, чем вы думаете. Здесь мы исследуем, какое влияние может иметь заблокированный сажевый фильтр на турбокомпрессор.

DPF (дизельные фильтры твердых частиц) были впервые введены в январе 2005 года в соответствии со стандартом выбросов Евро 4, в котором уровни выбросов твердых частиц в дизельном топливе были снижены до чрезвычайно низкого уровня, чтобы снизить допустимое количество твердых частиц (ТЧ), выбрасываемых в атмосферу. Уменьшение размера твердых частиц в процессе сгорания до этого уровня было технически невозможно, поэтому это означало, что все дизельные автомобили после сентября 2009 года были оснащены фильтром для улавливания сажи и других вредных частиц, предотвращающих их попадание в атмосферу.DPF может удалить около 85% твердых частиц из выхлопных газов.

Заблокированный сажевый фильтр не будет работать должным образом, и для устранения этого засора существует два типа регенерации, которые обычно используются для удаления отложений сажи. В новых автомобилях используется активная регенерация, которая представляет собой процесс удаления скопившейся сажи из фильтра путем добавления топлива дожигания для повышения температуры выхлопных газов и сжигания сажи, обеспечивая временное решение. Пассивная регенерация происходит автоматически на автомагистралях при высокой температуре выхлопных газов.Многие производители перешли на активную регенерацию, поскольку многие автомобилисты не часто проезжают большие расстояния на скоростях по автомагистралям, чтобы очистить сажевый фильтр, а постоянные короткие расстояния не подходят для турбонаддува или выхлопной системы.

Итак, что происходит с турбонаддувом, когда DPF блокируется?
Заблокированный сажевый фильтр предотвращает прохождение выхлопных газов через выхлопную систему с необходимой скоростью. В результате внутри корпуса турбины повышается противодавление и температура выхлопных газов.

Повышенная температура выхлопных газов и противодавление могут влиять на турбокомпрессор разными способами, включая проблемы с эффективностью, утечки масла, карбонизацию масла в турбонагнетателе и утечки выхлопных газов из турбонагнетателя.

Как определить турбокомпрессор, у которого возникли проблемы с сажевым фильтром:
• Изменение цвета деталей в узле активной зоны (CHRA) обычно свидетельствует о том, что тепло передается через CHRA со стороны турбины. Эта чрезмерная температура внутри CHRA вызвана противодавлением, заставляющим выхлопные газы проходить через уплотнения поршневых колец в CHRA. Высокотемпературные выхлопные газы могут препятствовать эффективному охлаждению масла внутри CHRA и даже обугливать масло, ограничивая подачу масла и вызывая износ систем подшипников.Этот тип неисправности часто принимают за отсутствие смазки или загрязненное масло.
• Накопление нагара в канавке поршневого кольца со стороны турбины, вызванное повышенными температурами выхлопных газов.
• Утечки масла в корпус компрессора можно рассматривать как следствие того, что выхлопные газы проникают в CHRA со стороны турбины и выталкивают масло через сальник со стороны компрессора.
• Заблокированный сажевый фильтр может вытеснять выхлопные газы через мельчайшие зазоры, включая зазоры в рычаге рычага VNT корпуса подшипника и механизмах перепускных клапанов корпуса турбины.Если это произойдет, накопление углерода в этих механизмах может ограничить движение рычагов, влияя на производительность турбонаддува. В некоторых случаях скопление сажи можно увидеть на задней стороне уплотнительной пластины, через которую проходит выхлопной газ.
• Выход из строя турбинного колеса из-за многоцикловой усталости (HCF), вызванной повышением температуры.

Как можно предотвратить эти сбои?
В качестве отправной точки важно определить режим отказа и определить, является ли проблема, связанная с DPF, основной причиной.Если весь узел ротора в порядке и есть некоторые признаки перегрева со стороны турбины узла сердечника, то неисправность, вероятно, вызвана чрезмерной температурой выхлопных газов. Большое количество углерода в механизме VNT и рычагах указывает на заблокированный сажевый фильтр, и водитель может испытывать турбо-задержку или чрезмерное ускорение турбонаддува.

Для предотвращения отказа турбонагнетателя, вызванного сажевыми фильтрами:
• Определите, заблокирован ли сажевый фильтр.
• Обратитесь к специалисту по сажевым фильтрам за советом.
• Замените DPF на более качественную замену — более дешевые DPF часто не работают так же эффективно, как оригинальные. Это может воспроизвести среду заблокированного DPF.
• Если DPF заблокирован, всегда заменяйте сердечник турбокомпрессора в сборе, чтобы предотвратить возможные утечки масла.
• Убедитесь, что привод обеспечивает полный диапазон движения, особенно если он электронный, так как внутренние компоненты могут быть изношены.

И последнее соображение: для блокировки DPF требуется время, иногда годы.Однако после блокировки турбо отказ может произойти очень быстро. Если вы не проверяете наличие проблем с сажевым фильтром при установке сменного турбонагнетателя, очень высока вероятность того, что новый турбонагнетатель испытает такой же отказ, поскольку он будет находиться в той же операционной среде, что и предыдущий блок.

Типичные проблемы турбокомпрессора

| Вестерн Турбо Дизель и Впрыск топлива

Хотя современные турбокомпрессоры представляют собой высокоразвитые системы, которые обеспечивают относительно безотказное обслуживание в течение всего срока службы вашего двигателя, хорошо иметь возможность распознавать симптомы неисправностей турбокомпрессора и их причины, чтобы упростить ремонт одной из ключевых систем повышения производительности вашего автомобиля. .Очень часто проблема турбокомпрессора является результатом проблемы в другом месте системы и будет повторяться, если не будет решена основная проблема.

Выхлопной дым — черный

Существует множество причин, по которым в выхлопных газах вашего автомобиля может появиться чрезмерное количество черных частиц. Обратите внимание на систему воздушного фильтра и подачу масла в турбокомпрессор, а также на повреждения самого агрегата. Часто корпус турбины, заслонка или подшипник турбокомпрессора выходят из строя, или поворотный клапан регулирования давления наддува не закрывается должным образом.Эта проблема также может быть вызвана проблемами в других частях двигателя — изношенные направляющие клапана, поршневые кольца или стенки цилиндра могут вызвать удар, который проявляется в виде черного дыма.

Выхлопной дым — синий

Синий дым может быть вызван рядом факторов, включая общий износ двигателя. Причины этого симптома, связанные с турбокомпрессором, включают грязные компрессоры, чрезмерное сопротивление потоку выхлопных газов или повреждение подшипников. Обращайте внимание на грязные системы воздушного фильтра или скопление кокса и шлама в корпусе турбокомпрессора.

Чрезмерное давление наддува

Если у вас слишком высокое давление наддува, вероятная причина кроется в поворотном или тарельчатом клапане или связанном с ним узле трубы. Это также может быть вызвано проблемой впрыска топлива.

Неисправные колеса компрессора или турбины

Части высокоскоростного вращения турбоагрегата могут быть повреждены из-за чрезмерного нагрева и трения из-за неправильной смазки. Если эти детали изношены или сломаны, их необходимо заменить.

Расход масла

Высокий расход масла может быть вызван рядом факторов, включая изношенные компоненты двигателя, такие как поршневые кольца, направляющие клапана и стенки цилиндра. Это также может быть признаком такой простой вещи, как загрязненная система воздушного фильтра или неправильно вентилируемый картер.

Для экспертной диагностики вашего дизельного двигателя в Виннипеге посетите Western Turbo. Помимо обслуживания и ремонта турбо-систем, мы предоставляем новое оборудование для ведущих брендов в отрасли — Holset, BorgWarner и Garrett.

Western Turbo расположен по адресу 325 Eagle Drive в Виннипеге.

Турбокомпрессоры и проблемы с ними

Как определить стадии выхода из строя подшипника скольжения (не шарикового) на турбонагнетателе, установленном на среднеоборотном двигателе, работающем на мазуте? Как определить выход подшипника из строя с помощью анализа вибрации?

Базовая операция турбонагнетателя включает в себя турбину и компрессор на общем валу.Турбина приводится в движение выхлопными газами, которые, в свою очередь, приводят в действие компрессор, нагнетающий сжатый воздух в двигатель. Этот вал может вращаться со скоростью до 170 000 об / мин.

Сжатый воздух, выходящий из турбокомпрессора, может достигать температуры до 200 ° C. Этот горячий воздух охлаждается либо промежуточным, либо промежуточным охладителем с использованием воды или воздуха. Это позволяет впрыскивать в двигатель больше воздуха, поскольку холодный воздух более плотный, чем горячий.

Подшипники обычно смазываются моторным маслом, которое прокачивается через опорные подшипники турбонагнетателя и действует как смазка и охлаждающая жидкость.

Опорные подшипники свободно плавающего типа вращаются на масляной пленке размером от шести до девяти микрон. Свободно плавающий подшипник вращается вокруг подшипника и вала, а также подшипника и корпуса подшипника. Эти зазоры подшипников жесткие, и грязное масло может вызвать серьезные повреждения.

Истоки проблем с турбокомпрессором

  • Повреждение лопасти из-за загрязнения из-за грязи или других частиц, попавших в корпус турбины или компрессора.

  • Низкая мощность или наддув, вызванный утечкой газа или заблокированным охладителем, ограничивающим впрыск воздуха.

  • Свист из-за утечки воздуха или газа.

  • Вялый или заклинивший турбокомпрессор в результате разрушения и разложения масла.

  • Изношенный или чрезмерный зазор из-за низкого уровня масла, загрязненного масла и попадания грязи.

Другие причины

Лучший способ решения проблем турбокомпрессора — предотвратить их возникновение.

  • Используйте подходящее синтетическое масло, рекомендованное производителем.

  • Установите качественный масляный фильтр и меняйте его через рекомендуемые интервалы.

  • Часто пробуйте масло на предмет загрязнения и истощения присадок.

  • Устраните любые утечки воздуха и источники заражения.

  • Выключите двигатель на две-три минуты, чтобы охладить подшипники турбонагнетателя перед выключением двигателя и, следовательно, подачи (охлаждения) масла.

Турбокомпрессоры имеют высокий уровень детской смертности, а это означает, что они часто выходят из строя на ранних этапах своей функциональной жизни. В первую очередь это происходит из-за грязи и посторонних примесей, оставшихся в камерах после ремонта или установки. По этой причине нельзя переоценить чистоту.

Диагностика проблем

Большинство диагностических средств, таких как анализ вибрации или инфракрасная термография, обнаруживают проблему на той стадии, когда повреждение является значительным.

Анализ масла — лучший метод определения надвигающейся проблемы до того, как она достигнет катастрофических масштабов. Повреждение может произойти в кратчайшие сроки, и из-за высоких температур и скоростей в этих машинах правильное обслуживание, включая чистое и надлежащее масло, анализ масла, устранение утечек воздуха и процедуру отключения (три минуты охлаждения перед остановом) — критически важно. .

Анализ вибрации может быть полезен при новой установке или ремонте, чтобы проверить наличие проблем с балансировкой. Он также обнаружит поврежденное лезвие и неисправный подшипник, но не раньше, чем повреждение достигнет стадии, когда потребуется восстановление.

Отказ подшипника скольжения

Существует несколько причин выхода из строя подшипников скольжения, в том числе:

  • Загрязнение смазки

  • Неправильный смазочный материал (вязкость и / или присадки)

  • Условия окружающей среды (температура)

  • Скорость

  • Нагрузка (перегрузка и / или ударная нагрузка)

  • Баланс

  • Проблемы с валом (погнутый или треснувший)

  • Масляный вихрь

  • руб.
  • Свободная стопа

  • Несоосность

  • Металлургические и производственные дефекты

Комбинация анализа масла и вибрации — лучший подход для выявления ранних признаков отказа подшипников.Эти два аналитических инструмента позволяют идентифицировать изношенные или поврежденные компоненты на самых ранних стадиях.

Подшипники скольжения не выходят из строя так же, как роликовые подшипники. Определенные четко определенные основные частоты появляются на разных стадиях отказа в роликовых подшипниках, которые не столь характерны для подшипников скольжения. Анализ вибрации по-прежнему можно использовать для диагностики проблем подшипников скольжения; однако признаки и симптомы различаются и, как правило, не классифицируются как отказы первой, второй или третьей стадии, как подшипники качения.Фактически, некоторые опорные подшипники могут выйти из строя за считанные минуты.

Тепловидение может быть полезным инструментом, особенно когда подшипник недоступен. Сравнение тепловых характеристик обоих подшипников на общем валу со сбалансированной нагрузкой может использоваться для выявления потенциальных проблем. Но опять же, это инструмент, который обнаружит проблему только на более поздних стадиях отказа подшипника, и не является альтернативой анализу масла или вибрации. История изменения температуры во времени также полезна для диагностики проблем, связанных с оборудованием, с помощью термографии.

Ультразвук также может быть полезен в местах, где доступность затруднена. Лучшее применение этой технологии — прямой контакт с цапфой подшипника, но она также может определять частоты и амплитуды издалека.

Ссылки по теме

Юджин Мацан. «Обнаружение преждевременного выхода из строя подшипников». Machinery Lubrication, журнал , май 2007 г.

общих отказов турбо-режима и способы их обнаружения

Наши опытные команды помогают клиентам со всей Великобритании ремонтировать турбокомпрессоры с 1974 года.

В этом посте мы поделимся некоторыми знаниями об общих причинах повреждения турбокомпрессора и научим вас, как определить, когда ваш турбокомпрессор нуждается в обслуживании, ремонте или восстановлении.

Причина повреждения

Есть несколько основных причин повреждения турбокомпрессора:

Масло / смазка

Для эффективной работы турбонагнетателю необходим постоянный поток чистого масла, а для поддержания турбонагнетателя в отличном состоянии вам необходимо регулярно менять масло и масляный фильтр.

Это помогает предотвратить накопление нагара и загрязнений, которые могут вызвать абразивные повреждения внутри вашего турбокомпрессора, снизить его эффективность и со временем нанести непоправимый ущерб. Полностью синтетическое масло производит наименьшее количество углерода.

Посторонние предметы

Иногда посторонние предметы, такие как сломанные детали двигателя, частицы пыли, мелкие камни, грязь и листья, могут попасть в ваш турбокомпрессор либо через впускное отверстие компрессора, либо через впускное отверстие турбины.

Они могут затем вызвать ударные повреждения и истирание колес компрессора и лопаток турбины, что начнет снижать эффективность турбонаддува. Чтобы этого не произошло, вам необходимо регулярно обслуживать воздушный фильтр и проверять турбонагнетатель на наличие ослабленных соединений или мусора.

Превышение скорости

Турбокомпрессор работает за счет увеличения давления воздуха в двигателе (дополнительную информацию можно найти в нашем FAQ для начинающих).

Если есть утечки, трещины или плохие уплотнения между компрессором и двигателем, турбо-компрессор должен работать намного тяжелее, чем он должен повышать это давление.Это снизит эффективность и ускорение турбонаддува.

Прочие причины

Помимо перечисленных выше причин, чрезмерная температура выхлопных газов (EGT), попадание влаги, износ, системы впуска топлива, перепускная заслонка и выхлопная система также могут вызвать повреждение вашего турбокомпрессора.

Предупреждающие знаки

Существует несколько способов, с помощью которых ваш автомобиль сообщит вам, что его турбонагнетатель нуждается в обслуживании или ремонте:

Контрольные лампы проверки двигателя — На большинстве современных автомобилей компьютерная диагностика выявляет неисправности турбонагнетателя и загорается лампа проверки двигателя. Конечно, индикатор проверки двигателя не только указывает на отказ турбонагнетателя, и вам нужно будет выполнить дополнительные проверки, чтобы увидеть, какая у вас проблема с двигателем.

Датчик наддува — Некоторые автомобили с турбонаддувом оснащены датчиком наддува, который позволяет узнать, сколько наддува производит ваша турбина (при желании вы также можете установить его на свой автомобиль). Если ваш индикатор наддува не поднимается так сильно, как раньше, то, скорее всего, ваш турбонагнетатель нуждается в ремонте.

Потеря мощности — Если вы заметили, что ваш автомобиль с турбонаддувом ускоряется медленнее, чем обычно, или не может достигать скоростей, на которые он мог раньше, это может быть признаком того, что ваша турбина выходит из строя.

Дымящийся выхлоп. — Если корпус турбокомпрессора треснул или повреждены внутренние уплотнения, масло начнет просачиваться в выхлопную систему. Когда он горит, он выделяет характерный сине-серый дым, который, вероятно, станет более очевидным, когда обороты двигателя увеличиваются сразу после ситуации на холостом ходу.

Громкий воющий шум — Часто неисправный турбокомпрессор издает громкий характерный шум при наддуве — немного похожий на дрель стоматолога или полицейскую сирену, если повреждено колесо компрессора.Если вы начинаете слышать этот шум от вашего двигателя, пора его проверить!

Следующие шаги — проверка турбо

Если вы заметили какой-либо из предупреждающих знаков, как можно скорее проверьте свою турбину. Ваш турбокомпрессор не собирается ремонтировать себя, и чем дольше вы его оставите, тем хуже (и дороже) станет проблема!

В AET мы всегда рады помочь с рентабельной диагностикой и ремонтом всего ряда турбокомпрессоров.В качестве альтернативы, если вы склонны к механике и не боитесь заглядывать под капот, вы можете самостоятельно проверить ряд неисправностей, осмотрев турбо.

По сути, вы ищете признаки масла, чрезмерного движения, повреждений от ударов и контакта между крыльчаткой компрессора и корпусом.

Перед тем, как начать процесс, мы рекомендуем проверить, что воздушный фильтр, выхлопная система, система сапуна и топливная система на вашем автомобиле работают должным образом, так как они могут вызывать симптомы, похожие на отказ турбонагнетателя.

Как только вы это сделаете, вам нужно будет снять воздушный фильтр, чтобы получить доступ к турбо. Сначала осмотрите внешний вид, чтобы убедиться в отсутствии следов масла или ослабленных соединений.

Затем проверьте рабочее колесо компрессора — оно должно быть чистым, без вмятин, сколов и следов коррозионной точечной коррозии. Обратите внимание на признаки чрезмерного движения, убедитесь, что колесо не касается корпуса, и проверьте, может ли турбокомпрессор вращаться свободно.

Я чувствую себя особенно амбициозным; вы также можете проверить выхлопную сторону турбонагнетателя.Сначала снимите выхлопную трубу полностью до турбонагнетателя, чтобы вы могли видеть колесо турбины. Он должен выглядеть чистым, без нагара, окалины или масла на поверхности, а на лезвиях не должно быть трещин, износа и повреждений.

Наконец, вы можете проверить корпус турбонагнетателя со стороны выпуска на предмет трещин или утечек, которые также повлияют на производительность.

Чтобы узнать о некоторых типичных примерах неисправностей турбокомпрессоров и о том, что искать, ознакомьтесь с нашей регулярно обновляемой галереей отказов.

Чем мы можем помочь

В компании AET мы обеспечиваем высококачественный профессиональный ремонт турбокомпрессоров для различных областей применения.

Для получения дополнительной информации о технологии турбонаддува или любых наших услугах свяжитесь с нашей дружной командой экспертов сегодня по телефону 01924894171 или по электронной почте [email protected].

5 проблем с турбонаддувом, о которых вы не знали

Хотя существует множество разнообразных проблем, которые вызывают неисправность турбокомпрессора , их можно разделить на пять следующих групп:

1.Отсутствие смазочного масла или задержка масла

Поскольку турбонагнетатель вращается с очень высокой скоростью, до 100 000 об / мин, потребность в масле имеет первостепенное значение. . Масло требуется с правильным расходом и давлением для выполнения следующих задач: —

(a) Смажьте упорные и опорные подшипники
(b) Стабилизируйте вращающийся вал и опорные подшипники
(c) Действуйте как охлаждающая жидкость до достижения высоких частот вращения турбокомпрессора

По мере увеличения числа оборотов турбокомпрессора и нагрузки двигателя потребность в масле как в смазочном, так и в охлаждающем средстве возрастает.Если масло достигает турбонагнетателя с задержкой на короткий период времени, произойдет отказ подшипника.

Задержку масла можно очень просто распознать по посинению подшипников или вала. Посинение — это просто цвет вала, когда он подвергался чрезмерному нагреву.


2. Посторонний материал или грязь в системе смазки

Многие операторы совершенно ошибочно предполагают, что если они эксплуатируют двигатели с грязным или загрязненным маслом , масляные фильтры удалят все посторонние предметы до того, как масло достигнет двигателя и, в нашем случае, подшипников турбокомпрессора: это может быть очень дорогая ошибка.

Все эти материалы могут вызвать повреждение подшипников, если их количество является достаточным, чтобы вызвать износ подшипников и износ отверстия корпуса подшипников, или если частицы грязи достаточно большие, чтобы заблокировать внутренние масляные каналы турбонагнетателя, в результате чего узел станет голодал по маслу.

Подшипники турбонагнетателя, скорее всего, выйдут из строя раньше подшипников главного двигателя просто потому, что турбокомпрессор вращается с гораздо большей скоростью, чем двигатель. Блок с 80 000 об / мин будет иметь скорость конца лопасти на крыльчатке компрессора 700 миль в час.Новые конструкции турбокомпрессоров имеют скорость лопастей более 1000 миль в час.


3. Разрушение масла

Смазка дизельным двигателем — очень важная часть двигателя, и хотя современные технологии производства масел прошли долгий путь для создания хороших масел, у нас все еще есть две основные проблемы, с которыми нужно бороться: —

(a) Ухудшение качества масла: Высокие температуры, которые присутствуют в современных дизельных двигателях, могут вызвать растрескивание или разрушение масла. В результате образуются углеродистые (смолистые) материалы, которые прилипают к кольцам двигателя и вызывают другие проблемы. Окисление вызывается смешиванием углеводородов в масле с кислородом; в результате образуются органические кислоты двух основных типов: кислоты с низкой температурой кипения и кислоты с высокой коррозионной активностью.


Эти продукты вызывают ряд проблем дизельных двигателей и турбокомпрессоров. Если допустить концентрацию кислот, они повредят подшипники и т. Д., вызывая точечную коррозию и последующий отказ. Также они реагируют на оставшееся масло с образованием шлама, который затем откладывается по всему двигателю, особенно в фильтрах, затрудняющих подачу масла в турбокомпрессор. Более сильное окисление вызывает появление твердого лака.

Если в масляных системах может накапливаться ил, проходя через турбонагнетатель, он под действием центробежной силы от вращающегося вала отбрасывается на стенки и внутренние поверхности корпуса подшипника, где он может налипать и препятствовать свободному потоку масла. Со временем отложения вызовут проблемы со сливом масла, что приведет к утечке масла из турбины агрегата.

Если позволить этому веществу накапливаться на стороне турбины, тепло вызовет запекание, что обычно приводит к дисбалансу в системе турбонагнетателя.

(b) Внешнее загрязнение: До сих пор мы вкратце рассмотрели разрушение масла, вызванное изменениями в масле, обычно вызванными его воздействием тепла и воздуха. Однако мы должны учитывать и других агентов.

Среди них продукты сгорания топлива, такие как зола, сажа, несгоревшие тяжелые фракции топлива и вода. Все эти элементы вызывают загрязнение масла.

Сам двигатель способствует разложению масла, так как крошечные металлические частицы, образующиеся в результате износа, либо проходят через масляные каналы в турбонагнетатель, либо окисляются и ускоряют износ.

Наконец, посторонние предметы извне двигателя, такие как пыль и грязь, попадают в цилиндры через систему впуска воздуха.


4. Посторонний материал в выхлопных системах или системах фильтрации воздуха

Любой материал, попадающий в эти системы, без сомнения, может повредить турбокомпрессор и может повредить двигатель.

Поскольку турбокомпрессор — это высокоточный прибор, его уязвимость сразу становится очевидной при первом попадании каких-либо частиц в кожух; Повреждение колес может привести к попаданию кусочков алюминия в двигатель, что приведет к повреждению поршня, клапана, гильзы и, возможно, коленчатого вала.

Этот тип материала будет сильно отличаться от пыли в воздушной системе до фрагментов клапана двигателя в выхлопной системе. Следует также отметить, что если в этих системах останется какое-либо инородное тело, турбонагнетатель отреагирует возможной потерей мощности, черным дымом, чрезмерным использованием масла и утечкой, а также повреждением колес.


5. Материал и качество изготовления

Используются только материалы гарантированного качества, а качество материалов и изготовления постоянно проверяется на соответствие строгим спецификациям оригинального оборудования.

Турбокомпрессор, вероятно, является наиболее непонятым компонентом двигателя, и именно отсутствие знаний владельца делает обслуживание турбокомпрессора очень сложной областью для работы.

Как мы видели, турбонаддув увеличивает заданную мощность двигателя примерно на 30%; он не изменит никаких рабочих характеристик двигателя, он будет делать только то, что двигатель говорит ему делать.

Источником энергии для турбонагнетателя являются выхлопные газы, производимые двигателем, и эта мощность регулируется расходом, давлением и температурой.Если есть неисправность двигателя или ненормальное рабочее состояние в двигателе, турбокомпрессор не преодолеет это, это, скорее, подчеркнет проблему.

Из этого следует, что замена неисправного блока на новый не всегда решит проблему. Если у нас есть какие-либо сомнения, мы должны обратиться к руководству по эксплуатации двигателя оригинального оборудования.

5 советов по установке турбокомпрессора дизельного двигателя, которые необходимо знать

Возможно, у вас есть базовый процесс установки турбокомпрессора, но эти советы экспертов Area Diesel отлично подходят, чтобы держать под рукой, пока вы устанавливаете турбокомпрессор или просто погружаетесь в какое-либо плановое обслуживание двигателя, чтобы вы могли быть уверены в себе. мы делаем работу правильно.И если следование этим советам приведет к необходимости новой детали или комплекта, мы готовы помочь и с этим:

→ Магазин Турбокомпрессоры и запчасти

✔︎ Найдите ИСТИННУЮ причину отказа турбины перед ее заменой.

Очень часто люди обнаруживают, что их турбокомпрессор вышел из строя, и просто вскакивают и заменяют его, не выясняя первопричину неисправности. Хотя турбокомпрессор может просто выйти из строя из-за возраста и использования, существует ряд внешних проблем, которые могут привести к отказу турбины.Некоторые из причин этого — плохое / неправильное обслуживание, ограничения впуска / выпуска или утечки на впуске / выпуске.

При этом загрязнение моторного масла является основной причиной отказа турбонагнетателя. Подшипники в турбонагнетателе выдерживают гораздо больший удар от грязного масла, чем подшипники других двигателей, просто из-за высоких оборотов, наблюдаемых в турбокомпрессоре в условиях наддува. В зависимости от конкретной турбины, максимальные обороты могут составлять от 80k до 200k в условиях наддува. Поэтому соответствующие интервалы замены масла (техническое обслуживание) являются настолько критическим: ограничения и / или утечки на впускных и выпускных сторонах турбокомпрессора может привести к отказу упорного подшипника из-за неравномерного давления по обе стороны от турбо, который толкает или тянет колесо в сборе в одну или другую сторону.

✔︎ Всегда меняйте моторное масло / фильтр и воздушный фильтр после установки турбонагнетателя.

Это важно для обеспечения отсутствия ограничений по воздуху или проблем с загрязнением масла во время установки турбонаддува дизельного двигателя.

Нужен новый масляный или воздушный фильтр? Мы вас прикрыли.

✔︎ Тщательно очистите трубки наддува и промежуточный охладитель, чтобы избежать катастрофического повреждения двигателя.

Если отказ вашего турбонагнетателя привел к поломке турбонагнетателя или чрезмерному количеству масла на стороне выпуска воздуха, вашим ближайшим следующим шагом должна быть очистка труб наддува и промежуточного охладителя.

Почему? Неспособность очистить сломанные части старого турбонагнетателя может привести к катастрофическому повреждению двигателя и / или выходу из строя нового турбонагнетателя при запуске. Сторона свежего воздуха турбонагнетателя никогда не должна соприкасаться с чем-либо, кроме воздуха. Когда колесо компрессора вращается и посторонний предмет касается колеса, это может привести к немедленному повреждению. Если во впускном трубопроводе или промежуточном охладителе есть сломанные части турбонагнетателя, они могут попасть в двигатель и вызвать повреждение клапанного механизма или цилиндров.

Аналогичным образом, если в промежуточном охладителе осталось масло, оно может всосаться в двигатель при запуске. В этом случае выключение двигателя с помощью ключа может оказаться невозможным, поскольку прекращение подачи топлива не приведет к выключению двигателя. Он может продолжать работать на моторном масле в промежуточном охладителе. Это в значительной степени наихудший сценарий для вашего движка, поэтому экономия на этом шаге может привести к большому сожалению — и дополнительным расходам — ​​в будущем.

✔︎ Проверьте и замените потрескавшиеся или изношенные шланги и трубки наддува.

Важно убедиться, что всасывающие шланги и трубки находятся в хорошем состоянии, чтобы не допустить утечки, проверяя их состояние в рамках планового технического обслуживания двигателя. Как было указано выше, любые утечки наддува может привести к срыву упорного подшипника в новом турбо. Также важно убедиться, что зажимы правильного типа и правильно установлены, чтобы избежать ослабления / соскальзывания в условиях наддува.

Если в ходе проверки обнаруживается, что новый шланг или трубка в порядке, ознакомьтесь с нашей подборкой деталей и компонентов турбокомпрессора, чтобы заказать то, что вам нужно.

✔︎ Снимите заглушки или заглушки, которые могли быть вставлены в слив или подачу масла во время сборки.

Это может показаться очевидным, но это то, что часто упускается из виду, когда наши клиенты заняты установкой турбонаддува для своих дизельных двигателей. Более чем в одном случае у нас были клиенты, которые уничтожали новый турбо из-за того, что устанавливали его, не удаляя одну или обе заглушки. Если не снять заглушку питающей магистрали, это может привести к поломке из-за отсутствия смазки. Если не снять крышку маслосливного отверстия, турбонагнетатель будет заливаться маслом и вытекать со стороны впуска, выпуска или с обеих сторон.

✔︎ БОНУСНЫЙ СОВЕТ: видите следы масла? Возможно, вам не о чем беспокоиться.

Не беспокойтесь о следовых количествах масла на стороне выпуска воздуха и в трубках наддува — это обычное дело в большинстве случаев, когда пары картера отводятся в систему. Конечно, мы по-прежнему рекомендуем очищать как можно больше этого масла при установке турбокомпрессора.

У вас есть дополнительные вопросы о вашем дизельном двигателе с турбонаддувом или турбоустановке? Свяжитесь с представителем сервисного центра Turbo в Area Diesel.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
