Турбирование двигателя и его последствия. | Качественные автозапчасти
Как установка турбины может сказаться на автомобиле.
Жажда скорости – это то, что движет большинством автолюбителей, иначе как объяснить популярность таких автомобилей как Dodge Charger, Ford Mustang или Chevrolet Camaro.
Автолюбители хотят обладать самым быстрым и мощным авто в своем окружении, поэтому нередко обращаются к турбированию двигателя. Турбирование может дать огромный прирост к мощности, а турбирование вместе с чип-тюнингом может увеличить количество лошадиных сил двигателя в два раза… но чем это чревато? Стоит ли турбировать двигатель автомобиля, и как это скажется на ресурсе?
Турбина и двигатель, на что способна такая модификация.
Турбонагнетатели появились в одно время с двигателями внутреннего сгорания. Их главная задача – это увеличить количество сгораемого топлива путем нагнетания воздуха. Этот процесс может увеличить мощность на 350% и более. Однако ни один двигатель, кроме гоночных, не выдержит такой нагрузки, поэтому прирост автолюбители, как правило, варьируют от 50% до 60%.
Итак, главной причиной турбирования двигателя является желание владельца автомобиля сделать авто мощнее, но к чему это может привести? И что вас ждет после её монтажа?
Плюсы и минусы турбирования двигателя: Как установка турбины отразится на состоянии двигателя и вашем кошельке.
Как и у любой модификации, у турбирования двигателя есть свои положительные и отрицательные стороны. К положительным сторонам можно отнести:
— Огромный прирост мощности

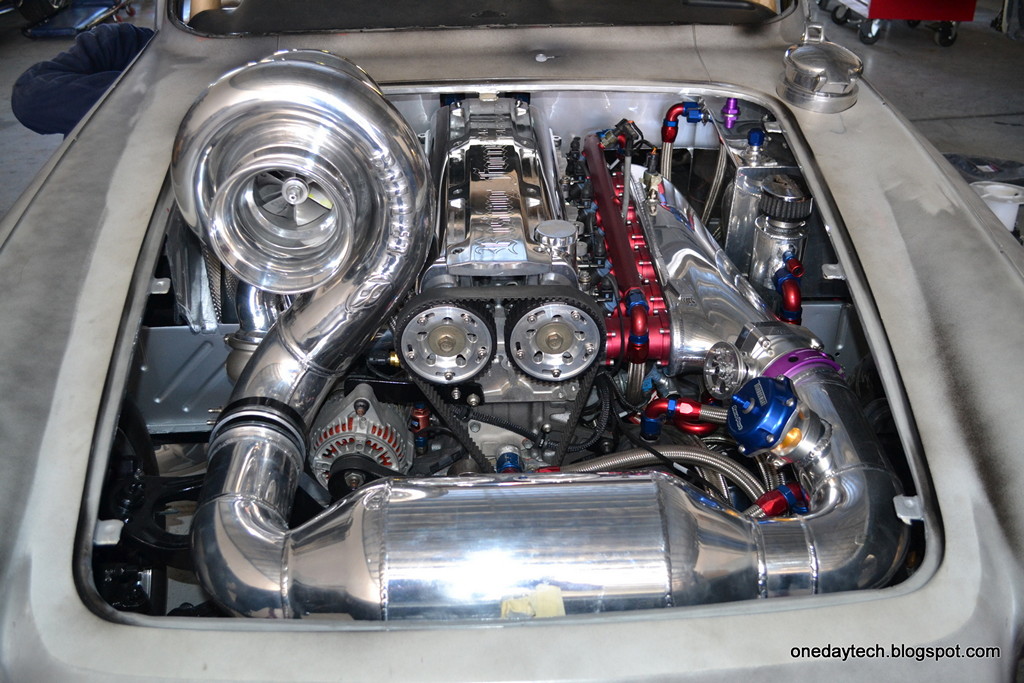

— Вы станете звездой Инстаграма, ведь красиво скомпонованные турбированные двигатели выглядят очень привлекательно, особенно чистые.
— Вы узнаете всё о состоянии узлов своего автомобиля
Несмотря на то, что количество плюсов не вызывает восторга — стоит учитывать, что турбирование двигателя само собой подразумевает желание владельца выйти за рамки, начерченные производителем авто.
— Подготовка автомобиля
Просто установить турбину мало. Для того, чтобы она выдавала желаемый результат, необходимо поменять практически все составляющие автомобиля, в том числе коробку передач, форсунки и выхлопную систему. Абсолютно каждый элемент, как-либо связанный с двигателем, будет находиться под увеличенным давлением в момент работы турбины. Учитывайте это, собираясь модернизировать мотор.
— Износ двигателя
Из-за того, что турбина увеличивает количество сжигаемого топлива — все элементы силового агрегата находятся на максимальном давлении, что не может не сказаться на скорости износа. В среднем износостойкость двигателя после турбирования уменьшается на 30%, но бывают случаи, когда двигатель выходит из строя раньше, чем рассчитывает владелец авто.
— Стоимость
Цена такого апгрейда вместе с заменой всех элементов, связанных с двигателем, нередко равняется или даже превосходит стоимость самого автомобиля.
Кроме этого, вам также придется перейти на другое топливо. Допустимый минимум – это АИ 98.
Установка турбины – это то, над чем стоит хорошенько поразмыслить, перед тем как браться за дело. Такой апгрейд влияет на все составляющие вашего авто, заставляя работать их на максимуме, но при этом укорачивая их срок эксплуатации. Если вы готовы к замене многих узлов, а стоимость бензина не имеет значения — смело беритесь за турбирование, но рекомендуем обратится к профессионалам. Установка турбины и её настройка своими руками нередко приводит к печальным последствиям, поэтому лучше доверить это дело специалистам.
Категория:
Обслуживание авто
Как турбировать атмосферный двигатель
Главная » Разное » Как турбировать атмосферный двигатель
Турбирование на понятном языке — DRIVE2
Сейчас турбирование двигателей авто — наиболее распространенный и универсальный вариант форсировки.
Изучено немало конструкций и принципов работы различных опробованных схем.
Решил вот поделиться опытом и теоретическими знаниями с теми, кто задумался турбировать атмосферный двигатель или же форсировать имеющийся уже турбированный.
1.Во-первых нужен новый выпускной коллектор, на который можно будет установить турбокомпрессор. Если ваша модель двигателя популярна для тюнинга, то скорее всего можно купить готовый коллектор с фланцем под турбину. Также его можно изготовить самостоятельно при наличии навыков работы со сваркой, трубами и так далее. Ещё можно подобрать похожий и подогнать или же изготовить из стандартного. Отличие выпускного коллектора к турбине от обычного в том, что он направляет выхлопные газы не в приёмную трубу глушителя, а в турбину, чтобы привести её в движение, а только потом из турбины выхлопные газы попадут в выпускную систему. Так же немало внимания уделяется равнодлинности каналов коллектора.
2.Так как воздуха машина с турбиной должна «вдыхать» побольше, можно подобрать новый воздушный фильтр больших размеров(подобрать его несложно) после чего либо переделать стандартную коробку воздушного фильтра под новый, или подобрать готовую коробку с фильтром от более прожорливой тачки.
Другой вариант-нулевик конечно же. А необходима замена фильтра по нескольким причинам: во-первых при увеличении расхода воздуха стандартный воздушный фильтр будет загрязняться намного быстрее, во-вторых пропускной способности малообъёмного фильтра будет не хватать. Кроме фильтра и корпуса фильтра желательно заменить впускной воздуховод к фильтру на более крупный по диаметру.
3.В зависимости от модели выбранной турбины помимо четырех больших отверстий для впуска/выпуска воздуха и впуска/выпуска выхлопных газов вы обнаружите на ней два или четыре(четыре встречается реже) места для крепления патрубков. Если у вас их два — это впускное отверстие для масла(верхнее) и сливное(соответственно нижнее). Масло выполняет одновременно и смазывающую и охлаждающую функцию, в приёмное отверстие нужно подключить патрубок( на входное можно поставить армированный) от двигателя, по которому масло будет поступать в турбину. Для этого можно например приобрести проставку под масляный фильтр с входным и выходным фланцами(такие проставки активно используются и найти их можно под любой двигатель).
Сливное отверстие нужно патрубком соединить с двигателем так, чтобы масло вернулось в его поддон. Для этого можно вварить фланец прямо в поддон, можно подсоединить к той же проставке. Масло турбине нужно в больших количествах потому как у неё очень высокая скорость вращения, высокий диапазон рабочих температур и используются подшипники скольжения на масляной подушке, хотя встречаются и шариковоподшипниковые. Если же отверстия четыре, то другие два из них нужны под охлаждающую жидкость, откуда её подвести я думаю любой найдет без проблем.
4. Переходим к впуску. Ко впускному отверстию турбины нужно подсоединить патрубок воздухозаборника(тот, на котором смонтирован воздушный фильтр). Но в отличие от атмосферного двигателя, у которого есть только один впускной пайпинг до дросселя, на турбодвигателе путь воздуха от фильтра к дросселю намного длиннее: Выходной патрубок турбины сначала подает сжатый нагретый воздух в интеркулер, для его охлаждения, что снизит нагрев двигателя и увеличит плотность воздуха, подаваемого в цилиндр, а только потом уже в дроссель.
5. следующий важный элемент блоу-офф(Blow-off). Это клапан сброса избыточного давления. Когда вы отпускаете педаль газа обороты двигателя падают, расход воздуха падает, но вал турбины благодаря инерции совсем не сразу снижает свою скорость. Из-за того давление в воздуховоде возрастает, так как мотор не справляется с объёмом подаваемого в него воздуха. Это даёт большую нагрузку на двигатель(детонация, температура), воздуховоды, крыльчатку турбины и ухудшает качество смеси. Блоу-офф это клапан, который открывается при возрастании давления в воздушной системе издавая при этом характерный свистящий «пшик» например при сбросе газа при переключении передач или просто когда вы отпускаете акселератор. Ставится клапан в разрез между компрессором и интеркулером, но возможны варианты: вварить в впускной воздуховод фланец под блоу-офф, вварить его прямо в воздуховод, вварить во впускной коллектор, в интеркулер, или иначе. Есть и другой вариант-байпасс(Bypass) клапан. он выпускает лишний воздух не в атмосферу а во впускной канал компрессора по трубке(в общем как бы избавляя двигатель от необходимости засасывать уже «обработанный» объем воздуха через воздушный фильтр).
Это единственный орган управления турбиной кроме изменения мощности потока газов.6.Степень сжатия — отношение объема цилиндра к объему камеры сгорания. Для эффекта от использования турбины нужно понизить степень сжатия в цилиндрах двигателя. Для этого можно использовать поршни со сниженной степенью(с выточками-«лужами»), можно расточить камеры сгорания, использовать короткие шатуны, коленвал с уменьшеным подъемом. В общем нужно каким-либо способом увеличить объем камеры сгорания, так как в рабочий объем цилиндра будет нагнетаться количество воздуха, в разы превышающее обычное, а форсунки подадут большее количество топлива. То есть в цилиндр попадет намного больше смеси, поэтому после сжатия в не увеличенной камере сгорания эта смесь приобретет чрезмерно высокую компрессию, что может повлечь детонацию и повреждение двигателя, а так же создаст большее сопротивление вращению коленчатого вала. Поэтому снижение степени сжатия призвано сделать так, чтобы большее, чем раньше кол-во смеси после сжатия приобрело компрессию, не превышающую необходимую для полного сгорания топлива величину и не создающую лишнего сопротивления валу, не меняя при этом рабочий объем.
Можно даже использовать толстую стальную «прокладку» под ГБЦ, что немного её приподнимет, главное учесть длину и тепловое расширение болтов крепления головы, соответственный момент затяжки, угол доворота и прочность — таковы требования. Конечно же поверхности проставки, гбц и бц должны быть идеально подогнаны и в проставке должны быть каналы подачи масла, антифриза и т.д. Также при установке турбины стоит подумать о кованной поршневой(чтобы выдержать возросшие нагрузки), усиленных шпильках гбц(для того же), более злых клапанных пружинах и прочем, причем чем больше узлов будет затронуто, тем больше будет рабочий диапазон форсированного двигателя и его надежность, отсюда и срок службы.
7. Отстройка — скорректировать фазы газораспределения(посредством установки разрезных шестерен, модифицированных распредвалов, или программно на автомобилях, оснащенных муфтой смещения фаз газораспределения или регулировки подъема клапанов, такие как VVT или VTEC ) отрегулировать ХХ, количество подаваемого топлива(путем изменения времени открытия форсунок, использования форсунок большей производительности), чтобы оптимизировать двигатель под новый диапазон оборотов и для получения пиковых мощности и момента ну других оборотах.
Сделать это можно, внеся изменения в прошивку мозгов, в формулу смеси, если мозг подлежит перепрошивке, если же нет — используется вспомогательный мозг, получающий сигналы от штатного эбу, подменяющим нужные величины на нужные значения и отправляющий их дальше(такой как HKS f-con, например). Так же возможна установка гоночных управляемых мозгов вместо заводских. Какой вариант придется использовать — зависит от совместимости устройств и конкретной конфигурации.
Установив буст-контроллер(такой как Blitz sbc i-D) вы сможете задать давление, которое будет создавать ваша турбина. Вестгейт управляет частотой вращения крыльчатки и расчитан на определенное давление, когда оно достигается, частота снижается, когда до него далеко, вестгейт наращивает обороты турбины. Но если вы хотите управлять этим давлением, то устанавливаете в разрез трубки от выходи турбины к вестгейту специальный соленоид, который будет заменять давление на вест-гейт желаемым вами, таким образом позволяя «надуть» больше, а так же продлить пиковый буст при ослабевании потока выхлопных газов при сбросе оборотов.
Двигатель нужно опробовать в различных диапазонах оборотов, привести в соответствие возросшие объемы воздуха и топлива, время выхода на буст, возможно сдвинуть отсечку по оборотам, подобрать размер дросселя, на который будет более оптимальная реакция, изменить параметры холостого хода, учитывая, что на холостом ходу турбина не работает, а мощность турбодвигателя до включения наддува ниже, чем мощность на атмосферном, а поэтому для поддержания ровной работы на хх нужно снизить объем подаваемый форсунками относительно объема на рабочих оборотах, а так же увеличить обороты холостого хода.
Ну и конечно другие важные факторы:
маслорадиатор. — необходим чтобы компенсировать дополнительный нагрев масла в связи с контактом масла и турбины. Может быть установлен вразрез выходного патрубка с турбины, может быть подсоединен к проставке под масляный фильтр, можно и иначе.
так же Важное место имеет геометрия выпускного коллектора, или паука, считается, что лучшая геометрия — равнодлинный коллектор с минимальным сопротивлением потоку и большей надежности чем оригинальный.
Поэтому используют выпускные коллекторы, сваренные из гнутых труб таким образом, чтобы несмотря на разные расстояния от цилиндро
Как настроить турбо двигатель
Резюме
Настройка двигателя с турбонаддувом может показаться пугающей для тех, кто прибывает на фоне настройки безнаддувных двигателей.На этом вебинаре мы рассмотрим то, что вам нужно понять, а также пошаговый подход к процессу настройки. Для этого вебинара мы будем использовать Nissan Silvia S14, оснащенный Link G4 + ECU
Стенограмма
Привет, ребята, это Андре из Академии Высокой эффективности. Спасибо, что присоединились к нам для этого вебинара. На этом вебинаре мы собираемся углубиться в методы, которые мы можем использовать для настройки автомобиля с турбонаддувом.Теперь, в частности, для сегодняшнего вебинара, мы собираемся продемонстрировать эти приемы на Nissan S14 с двухлитровым турбированным двигателем Nissan SR20DET. И ECU, установленный на это, является Plug and Play Link G4 Plus ECU.
Хотя некоторые из методов, которые мы собираемся рассмотреть, а также некоторые особенности ECU, на самом деле применимы только к бренду Link G4 Plus, на самом деле мы сосредоточим внимание на фундаментальных принципах. за техникой тюнинга, конечно, будут применяться независимо от того, что мы настраиваем.Теперь, когда мы говорим о тюнинге автомобилей с турбонаддувом, я знаю, что это, как правило, отпугивает многих начинающих тюнеров. Они могут быть довольно удобны в настройке безнаддувного двигателя, но идея настройки мощного или даже умеренного двигателя с турбонаддувом может показаться немного пугающей. Так что этот вебинар действительно призван показать вам, что бояться нечего. Я даю вам некоторые инструменты и методы, которые вы можете использовать, и, надеюсь, также лучше поймете, чего мы на самом деле пытаемся достичь и как мы должны это делать.
Если вы поймете все это, вы сможете получить лучший результат быстрее, что наиболее важно, без риска какого-либо потенциального повреждения вашего двигателя.
Действительно, когда дело доходит до настройки двигателя с турбонаддувом, в сущности, они на самом деле мало чем отличаются от безнаддувного двигателя. На самом деле мы пытаемся настроить топливо, оптимизировать подачу топлива в соответствии с количеством воздуха
.
Как это работает: турбонаддув | Вождение
Раньше турбокомпрессоры использовались в основном на спортивных автомобилях с высокими эксплуатационными характеристиками. Они по-прежнему дают быстродействующим автомобилям дополнительный прирост мощности, но все чаще автопроизводители используют их на двигателях меньшего размера для повышения мощности при необходимости, но с большей общей экономией топлива. Они также используются практически на всех дизельных двигателях для увеличения мощности.
Турбокомпрессор — это, по сути, воздушный насос, который подает дополнительный кислород в двигатель по мере необходимости, так что он может сжигать больше топлива для увеличения мощности.
Двигатели содержат поршни, которые перемещаются вверх и вниз в цилиндрах. Они поворачивают тяжелый центральный коленчатый вал, так же, как ваши ноги двигаются вверх и вниз, приводя в движение велосипед. Вращательное движение коленчатого вала используется для поворота колес автомобиля.
Двигатель Audi 3.0-L V6 с двумя турбонагнетателями, установленными последовательно.
Что заставляет все это двигаться, так это пары воздуха и бензина в верхней части поршня. Когда это зажигается свечой зажигания, сила сгорания толкает поршень вниз, чтобы повернуть рукоятку.Сгоревшие газы затем удаляются в виде выхлопных газов.
Каждый поршень смещается вниз в начале своего цикла, создавая вакуум. В нетурбинном двигателе, известном как безнаддувный, воздух приливается, когда открывается впускной клапан, но он может заполнять цилиндр только при атмосферном давлении. Сжигание большего количества топлива приводит к большей мощности, но поскольку топливно-воздушная смесь должна быть точной, чтобы двигатель работал правильно, добавление большего количества бензина не будет работать, и цилиндр не сможет втянуть дополнительный воздух.
В двигателе с турбонаддувом турбонагнетатель нагнетает больший объем воздуха под давлением, и компьютер автомобиля отвечает, добавляя правильное количество дополнительного топлива.
Турбо работает от выхлопных газов. Одна сторона турбины расположена у выпускного коллектора, другая — у воздухозаборника двигателя и содержит два небольших вентилятора, соединенных валом. Когда выхлоп проходит через турбо, он вращает один вентилятор, называемый турбиной. Это, в свою очередь, приводит в движение второй вентилятор, называемый компрессором, который всасывает свежий воздух, создает давление в нем и нагнетает его в двигатель. Разница между атмосферным давлением и величиной давления воздуха, которое обеспечивает турбонагнетатель, называется повышением и измеряется в фунтах на квадратный дюйм (фунт / кв. Дюйм).
Вместо турбонаддува некоторые автомобили используют нагнетатель, который также нагнетает воздух, но механически движется от коленчатого вала двигателя вместо потока выхлопных газов.
Вырез турбокомпрессора, показывающий вентиляторы турбины и компрессора, соединенные валом.
Одна из проблем, связанных с турбонаддувом, заключается в том, что воздух нагревается при сжатии, и это противоположно тому, что вы хотите. Холодный воздух более насыщен кислородом, поэтому его можно смешивать с большим количеством топлива и при этом правильно сжигать в цилиндре.Автопроизводители добавляют теплообменник, называемый интеркулером, к турбосистеме, которая поглощает тепло и снижает температуру воздуха, поступающего в цилиндры двигателя.
Вентиляторы Turbo вращаются очень быстро — до 250 000 оборотов в минуту или более — и существует вероятность слишком высокого давления в двигателе при максимальной нагрузке. Если это произойдет, откроется клапан, называемый перепускным клапаном, который отводит некоторые выхлопные газы от турбины.
Турбокомпрессор не поддерживает двигатель все время.Если вы едете умеренно, достаточно воздуха, всасываемого при атмосферном давлении, и двигатель работает как атмосферный.
Когда вы нажимаете на газ, двигатель работает тяжелее и создает большее давление выхлопных газов. Это раскручивает турбокомпрессор, который, в свою очередь, повышает мощность двигателя, который, в свою очередь, получает больше топлива — вот почему эти двигатели небольшого объема могут внезапно стать намного жаждущими, чем ожидалось, когда вы жестко управляете ими. (С другой стороны, дополнительный кислород способствует более полному сгоранию топлива в цилиндре, что повышает эффективность двигателя и снижает вредные выбросы.)
Турбокомпрессор также создает головную боль для инженеров, потому что он не сразу работает на полную мощность. Существует небольшая задержка между временем, когда вы опускаете ногу, и когда турбонагнетатель вращается с достаточной скоростью, чтобы обеспечить ускорение и дать вам желаемый всплеск ускорения. Это известно как турбо лаг.
Раньше это было гораздо более заметно на старых автомобилях, но сегодня автопроизводители используют разные методы, чтобы уменьшить его.
Используются легкие лопатки турбин, поэтому для их вращения требуется меньше давления.Турбокомпрессоры меньшего размера вращаются быстрее, и некоторые автопроизводители ставят два из них на двигатель, комбинируя маленький для быстрого начального ускорения с большим, который может обеспечить большую мощность при более высоких оборотах двигателя. Для достижения этого несколько автопроизводителей, включая Volvo, используют как нагнетатель с механическим приводом, так и турбонагнетатель с выхлопом.
Другая технология — это изменяемая геометрия, которая автоматически регулирует поток выхлопных газов в колесо турбины в зависимости от частоты вращения двигателя и требований к мощности.
Двигатели с турбонаддувом
, как правило, не требуют дополнительного обслуживания, за исключением случаев, когда автомобиль выполняет замену масла и замену свечи зажигания. Некоторые более новые турбодвигатели работают нормально на бензине обычного качества, но проверьте руководство своего владельца на предмет требований премиум-класса.
Большинство автопроизводителей просто говорят «с турбонаддувом», но некоторые используют фирменные названия, такие как TFSI от Audi (для многослойного впрыска с турбонаддувом) или Ford EcoBoost. Если вы не уверены, спросите, если это турбо, прежде чем купить.
Анимированные Двигатели — Newcomen Atmospheric
Newcomen Atmospheric Engine
Этот великолепный двигатель был запатентован в 1705 году Томасом Ньюкоменом и является вообще считается первым «современным» паровым двигателем. В отличие от позже Паровые машины Newcomen работают по атмосферному принципу .
Newcomen впервые был использован для откачки воды из шахт в Англии. Шток насоса слева соединен с приводным поршнем большим качанием луч.
Впуск
Вода кипятится непрерывно для производства пара.Во время поршня вверх, этот пар низкого давления (около 5 ps.i.) допускается к цилиндр Давление недостаточно, чтобы поднять поршень на его собственный — вес штока насоса выполняет большую часть работы.
Впрыск воды
В верхней части хода паровой клапан закрыт, и струя воды ненадолго включается, охлаждая пар в цилиндре.
Мощность
Холодный пар сжимается, всасывая поршень вниз. Другими словами, чем выше атмосферное давление движет поршень вниз, следовательно, название , атмосферный двигатель .В конце хода охлаждающая вода сливается из цилиндра дополнительным проходом, не показанным здесь.
Вспомогательный насос
Во время хода вверх вспомогательный насос заполняет охлаждающую воду резервуар.
Newcomen двигатели были успешными отчасти потому, что они были очень безопасны для работать. Поскольку пар находился под таким низким давлением, риска не было опасного взрыва котла.
Примечание о клапанном механизме
Самые ранние двигатели Newcomen имели клапаны с ручным управлением (как проиллюстрировано здесь).Оператор стоял на платформе возле цилиндра Основание и бросил клапанные рычаги на каждый ход.
Популярная легенда гласит, что мальчики, ответственные за эту утомительную задачу изобрел автоматический клапан с помощью канатов и рычагов для цель.
Книга Томас Ньюкомен, Предыстория Steam Двигатель убедительно рассеивает это понятие и дает детали автоматических клапанов, разработанных Ньюкоменом и его сотрудником Джон Колли Для больше на двигателе Newcomen, я очень рекомендую это книга.Я надеюсь проиллюстрировать автоматические клапаны когда-нибудь.
Вот как сделать двигатель турбонаддувом
Пришло время добавить турбонаддув вашему двигателю.
Отличные новости. Сделайте это правильно, и вы будете вознаграждены сногсшибательной производительностью. Если ошибетесь, запас календарей на 2020 год был бы лучшим вложением. Итак, вот руководство Top Gear по турбонаддуву вашего автомобиля.Реклама — Продолжение страницы ниже
Основная идея турбокомпрессора состоит в том, чтобы нагнетать в двигатель больше воздуха. В традиционный ДВС воздух может всасываться только до атмосферного давления (1 атмосфера = 1 бар абс.). Дроссельные заслонки и другие модификации воздухозаборника могут приблизить это, но вы все равно будете ограничены, если только атмосфера Земли внезапно не удвоится. Отлично подходит для мощности двигателя, но не так хорош для человечества.
Вы можете как
Это 10 из лучших конвертируемых автомобилей
Пять новых гоночных игр, которые вам нужны для 2023
Top Gear Top 23 Cars 2023
.
Электрический полицейский автомобиль i4Турбина с болтовым креплением позволяет нагнетать воздух с любым потоком и давлением, которые вы пожелаете, или, скорее, с тем, с чем может справиться двигатель. Чем плотнее воздух, тем больше топлива можно добавить, высвобождая больше мощности. Счастливые дни.
Реклама — Страница продолжается ниже
Что в списке покупок? Во-первых, вам нужен настоящий турбокомпрессор с коллектором, к которому он может крепиться болтами, позволяя выхлопным газам проходить через сторону турбины, втягивая свежий воздух со стороны компрессора. Вам понадобится масляная подача, чтобы смазать его, и фильтр на передней панели, чтобы он не вдыхал мелких животных.
Теперь ваш воздух сжат, следующий пункт — интеркулер. Хотя это и не обязательно, охлаждение температуры заряда — очень хорошая идея. Нагнетание воздуха повышает его температуру. Чем горячее воздух, тем меньше в нем кислорода (снижение мощности) и тем выше риск детонации.
Это звучит пугающе, потому что это так.Детонация происходит, когда часть воздушно-топливной смеси воспламеняется до того, как свеча зажигания сделает свое дело, вызывая огромные силы в двигателе. Это неконтролируемый взрыв. Представьте себе, что поршень при движении вверх со скоростью 4500 об/мин внезапно получает направленное вниз усилие в 250 бар (3620 фунтов на квадратный дюйм), вызванное преждевременным зажиганием. Нехорошо.
С воздушным охлаждением и готовым к работе в двигателе, вы захотите контролировать наддув с помощью актуатора или перепускной заслонки. Когда давление на впуске достигает желаемого значения, скажем, 10 фунтов на квадратный дюйм, вестгейт/привод, по сути, функционирует как клапан, перепускающий выхлопные газы от попадания в турбинное колесо (обычно прямо в выхлопную систему), предотвращая его от чрезмерного наддува и разрыва вашего двигателя на куски. . Как ни странно, они называют это наддувом.
Реклама — Страница продолжается ниже
Не отстаете? Итак, последняя часть этой не совсем понятной головоломки — это подача топлива и зажигание, при условии, что ваши форсунки и свечи справятся со своей задачей.
Вам нужно будет сказать им, когда и сколько дополнительного топлива нужно добавить, а также правильную точку для воспламенения смеси для максимальной мощности. В идеальном мире вы бы использовали для этого подходящий автономный ECU вместе с каким-нибудь умным инженером с ноутбуком. Хотя, в зависимости от марки и модели, вы можете просто чиповать блок OEM, если он является частью полного турбо-кита.И вот так ваша машина с турбонаддувом. Это намного больше, чем это, так что не принимайте это как евангелие. Но сделайте турбонаддув своей машине, это блестящее удовольствие.
Реклама — Страница продолжается ниже
ModifiedTop Gear Advice
Какие бывают типы турбонагнетателей? Автомобильная промышленность
В автомобильной промышленности используется ряд различных типов турбонагнетателей:
- Однотурбинный
- Твин-турбо
- Турбина Twin-Scroll
- Турбина с изменяемой геометрией
- Регулируемая турбина Twin Scroll
- Электрическая турбина
Single-Turbo
Single-Turbo — это то, что большинство людей считает турбинами.
За счет изменения размеров элементов внутри турбокомпрессора можно получить совершенно разные характеристики крутящего момента. Большие турбины обеспечивают более высокий уровень максимальной мощности, в то время как меньшие турбины могут вращаться быстрее и обеспечивать лучшую мощность на низких оборотах. Они представляют собой экономически эффективный способ увеличения мощности и эффективности двигателя, и поэтому становятся все более популярными, позволяя двигателям меньшего размера повышать эффективность за счет такой же мощности, как и более крупные безнаддувные двигатели, но с меньшим весом. Однако они, как правило, лучше всего работают в узком диапазоне оборотов, и водители часто испытывают «турбо-лаг», пока турбо не начнет работать в своем пиковом диапазоне оборотов.

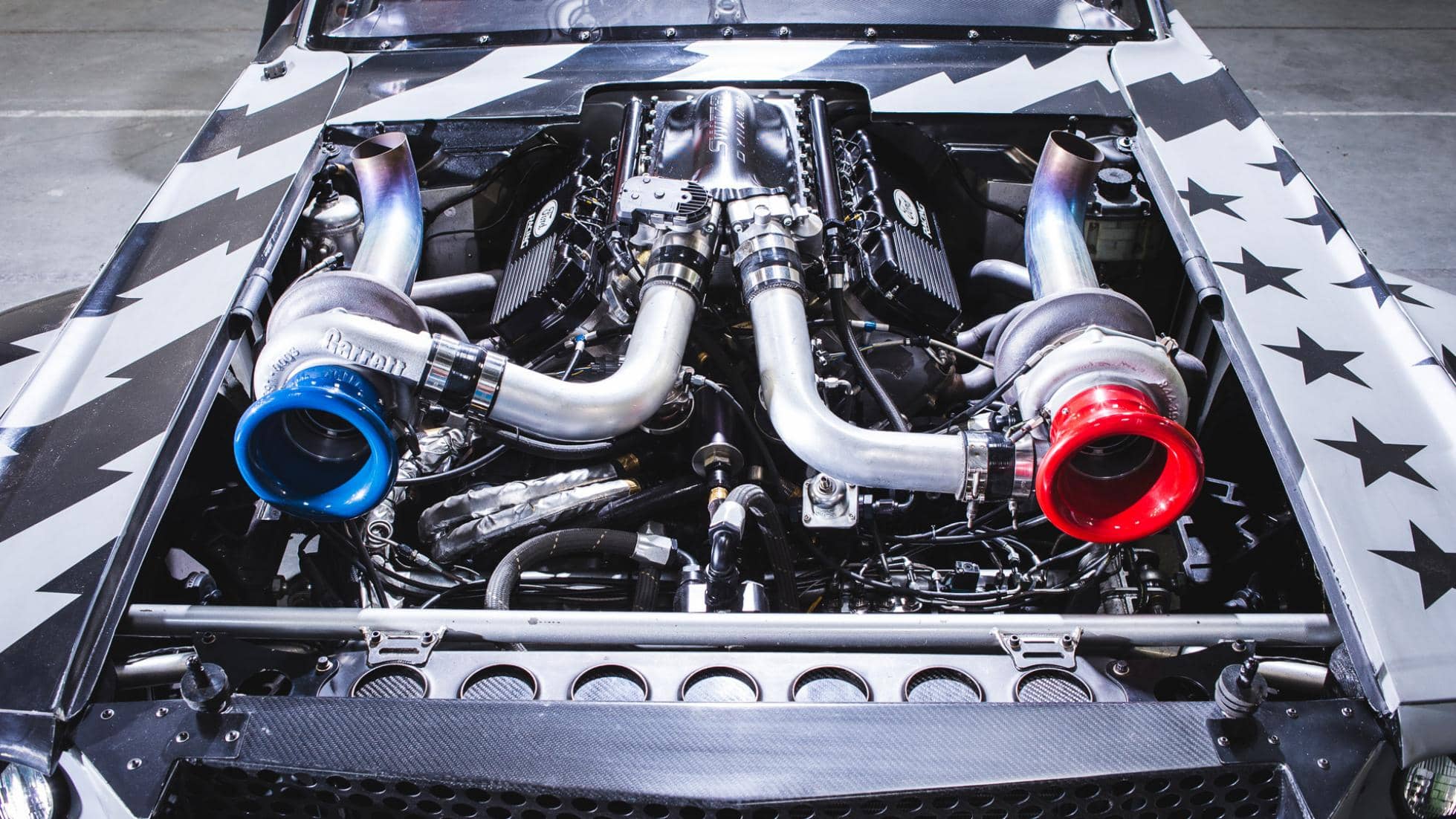

Twin-Turbo
Как следует из названия, Twin-Turbo означает добавление второго турбонагнетателя к двигателю. В случае двигателей V6 или V8 это можно сделать, назначив один турбонаддув для работы с каждым рядом цилиндров.
В качестве альтернативы можно использовать один меньший турбонагнетатель на низких оборотах с большим турбонаддувом на более высоких оборотах. Эта вторая конфигурация (известная как двойной последовательный турбонаддув) обеспечивает более широкий диапазон рабочих оборотов и обеспечивает лучший крутящий момент на низких оборотах (уменьшая турбо-задержку), но также дает мощность на высоких оборотах. Неудивительно, что наличие двух турбин значительно увеличивает сложность и связанные с этим затраты.
Турбина Twin-Scroll
Турбокомпрессоры Twin-Scroll требуют корпуса турбины с разделенным входом и выпускного коллектора, который соединяет соответствующие цилиндры двигателя с каждой спиралью. независимо. Например, в четырехцилиндровом двигателе (с порядком работы 1-3-4-2) цилиндры 1 и 4 могут питаться от одной спирали турбокомпрессора, а цилиндры 2 и 3 — от отдельной спирали. Такая компоновка обеспечивает более эффективную подачу энергии выхлопных газов к турбонаддуву и помогает подавать более плотный и чистый воздух в каждый цилиндр.
Больше энергии отправляется на выхлопную турбину, а значит, больше мощности. Опять же, за решение сложной системы, требующей сложных корпусов турбин, выпускных коллекторов и турбин, приходится платить штраф.
Турбокомпрессор с изменяемой геометрией (VGT)
Как правило, VGT включает в себя кольцо лопаток аэродинамической формы в корпусе турбины на входе в турбину. В турбокомпрессорах для легковых и легких коммерческих автомобилей эти лопасти вращаются для изменения угла закрутки газа и площади поперечного сечения. Эти внутренние лопасти изменяют соотношение площади турбины к радиусу (A/R) в соответствии с оборотами двигателя и, таким образом, обеспечивают максимальную производительность. На низких оборотах низкое соотношение A/R позволяет турбонаддуву быстро раскручиваться за счет увеличения скорости выхлопных газов и. На более высоких оборотах соотношение A/R увеличивается, что позволяет увеличить поток воздуха. Это приводит к низкому порогу наддува, уменьшающему турбозадержку, и обеспечивает широкий и плавный диапазон крутящего момента.
В то время как VGT чаще используются в дизельных двигателях, где выхлопные газы имеют более низкую температуру, до настоящего времени применение VGT в бензиновых двигателях было ограничено из-за их стоимости и необходимости изготовления компонентов из экзотических материалов. Высокая температура выхлопных газов означает, что лопасти должны быть изготовлены из экзотических термостойких материалов, чтобы предотвратить их повреждение. Это ограничило их использование роскошными высокопроизводительными двигателями.
Турбокомпрессор с регулируемой двойной спиралью (VTS)
Как следует из названия, турбокомпрессор VTS сочетает в себе преимущества турбокомпрессора с двойной спиралью и турбокомпрессора с изменяемой геометрией. Это достигается за счет использования клапана, который может перенаправлять поток выхлопного воздуха только на одну спираль, или путем изменения степени открытия клапана, что позволяет разделять выхлопные газы на обе спирали. Конструкция турбонагнетателя VTS представляет собой более дешевую и надежную альтернативу турбокомпрессорам VGT, что означает, что этот вариант подходит для бензиновых двигателей
Электрические турбокомпрессоры
Электрический турбокомпрессор используется для устранения турбоямы и помогает обычному турбокомпрессору на более низких оборотах двигателя, когда обычный турбокомпрессор не является наиболее эффективным.
