Как подключить электродвигатель с 380 на 220: способы и схемы
Многими практиками доказана эффективность трехфазных асинхронных электродвигателей. Однако для ее использования необходимо подключение трехфазного питания, которое, увы, присутствует далеко не у каждого в доме. Но если вы задаетесь вопросом, как подключить электродвигатель с 380 на 220 В, мы рассмотрим возможные варианты включения трехфазных электрических машин в домашних условиях.
Общие правила
Перед началом включения обязательно проверяется величина напряжения, на которое рассчитан электродвигатель – если подключить разность потенциалов больше указанной, обмотки перегреются, если низкое, он не запустится.
Как правило, на асинхронных машинах указывается сразу два параметра, реже только один:
- 660/380 В;
- 380/220 В;
- 220/127 В.
Номинал определяется совместно со схемой соединения обмоток – звезда или треугольник. В первом случае обмотки имеют общую точку, а фазные провода соединяются с остальными тремя выводами катушек.
Во втором, конец одной обмотки присоединяется к началу следующей таким образом, что образуется замкнутый контур. Одни агрегаты включаются только звездой, другие, треугольником, а некоторые можно самостоятельно подключать любым из способов, обе характеристики указаны на шильде электродвигателя.
Для треугольника используется меньшее напряжение, а для звезды большее из двух указанных. Отличие в том, что трехфазные двигатели, соединенные звездой, будут иметь плавный пуск, а треугольник сможет выдать большую мощность.
Физически подключение трехфазного электродвигателя в однофазную сеть не принесет никакого результата – вращение вала так и не произойдет. Причина этого в отсутствии переменного электрического поля, обеспечивающего попеременное воздействие на ротор. Поэтому проблему можно решить, обеспечив смещение электрического напряжения и тока в фазных обмотках. Чтобы получить желаемый результат от одной фазы, можно дополнительно включить в цепь конденсатор, который обеспечит отставание напряжения до -90º.
Однако полноценного смещения напряжения в обмотках статора добиться не получится. Хоть на электродвигатель подается и номинальное напряжение, КПД составит всего 30 – 50%, что будет определяться схемой соединения обмоток асинхронного электродвигателя.
Не включайте электродвигатель без нагрузки. Так как он не предназначен для такого режима, электрическая машина быстро выйдет со строя. Минимизируйте холостой ход насколько это возможно.
Способы и схемы подключения
В зависимости от типа используемой нагрузки для электродвигателя, его конструктивных особенностей и характеристик, желаемого результата могут использоваться различные схемы подключения. Чаще всего, чтобы подключить трехфазный агрегат в качестве бытовой однофазной нагрузки используются конденсаторы, но их количество и способ введения в работу зависят от многих параметров. Поэтому далее мы рассмотрим различные варианты схем подключения электродвигателей.
Без конденсаторов
Чтобы подключить асинхронный электродвигатель к сети 220В вовсе не обязательно использовать емкостной элемент.
Благодаря развитию полупроводниковых ключей и схем с их использованием вы можете избежать ненужных потерь мощности. Для этого применяется транзисторный или динисторный ключ.
Приведенная выше схема предназначена для пуска электродвигателей с малыми оборотами до 1500 об/мин и относительно небольшой мощностью.
Работа схемы производится следующим образом:
- при подаче напряжения на ввод провода подключаются к двум точкам мотора;
- напряжение на третью точку треугольника подается через времязадающую R-C цепочку;
- магазин сопротивлений R1 и R2 регулирует интервал сдвига за счет перемещения бегунка;
- после насыщения конденсатора в цепочке динистор VS1 пропускает сигнал на открытие симистора VS2.
Если же подключение электрического агрегата предусматривает большую пусковую нагрузку и требует работы на высоких оборотах – до 3000об/мин, то необходимо применять аналогичную схему электронного ключа с двумя симисторами и отдельными времязадающими элементами для каждого из них.
Но обмотки электрической машины будут подключаться по схеме разомкнутой звезды. Работа схемы аналогична предыдущей:
С конденсаторами
Использование емкостных элементов, чтобы подключить электродвигатель, является наиболее распространенным способом. Для этого используются два конденсатора, один из которых пусковой, а второй рабочий. Пусковой вводится кратковременно, дополнительная емкость позволяет увеличить сдвиг напряжения в соответствующей обмотке и создать большее усилие.
Схема включения с конденсаторамиКак видите из рисунка выше, на электродвигатель подается однофазное напряжение между точками L и N. Асинхронный двигатель АД подключается к ним двумя обмотками, а к третей та же фаза подключается через контакты кнопочного переключателя SA1 и SA2, коммутирующие параллельно включенные конденсаторы C1 и C2.
Включение асинхронного электродвигателя происходит по такому принципу:
- Нажатием кнопки Пуск приводятся в движение две пары контактов — SA1 и SA2, после чего в обмотках начинает протекать электроток;
- После отпускания кнопки контакт SA2 остается замкнутым, подавая фазу со смещением через конденсатор C1, а SA1 размыкается, выводя из цепи пусковой конденсатор C2;
- Пусковые характеристики возвращаются к номинальным и двигатель работает в штатном режиме.
Но при таком подключении асинхронного двигателя в сеть 220В будет обеспечиваться вращение ротора лишь в одну сторону. Поэтому для выполнения реверсивных движений понадобится полностью перебирать точки подключения или использовать другой способ.

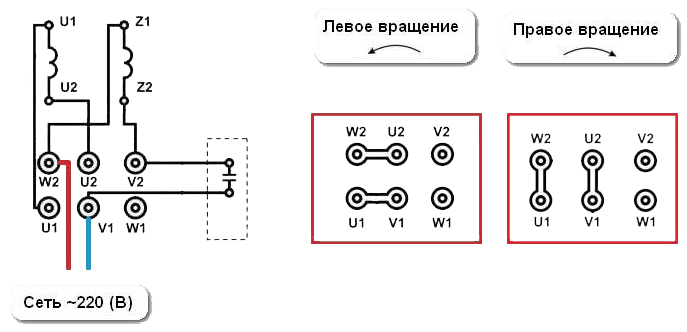

С реверсом
Для некоторых технологических операций требуется осуществлять прямое и обратное вращение вала электродвигателя, поэтому подключение должно менять последовательность чередования напряжения на обмотках. Разумеется, что вручную выполнять подобные операции нецелесообразно, особенно, когда смена направления производится по нескольку раз в час.
Поэтому осуществление реверса электродвигателя, гораздо эффективнее сделать через коммутатор с двумя парами контактов, имеющих противоположную логику. Это может быть тумблер или поворотный переключатель, включаемый в схему вместо обычной кнопки:
Включение трехфазного двигателя с реверсомКак видите на рисунке, принцип подключения ничем не отличается от рассмотренной схемы с конденсатором с той лишь разницей, что переключатель SA имеет два устойчивых положения.
В одном случае он подает напряжение на конденсаторы с фазы, во втором с нулевого проводника. Поэтому чередование обмоток меняется на противоположное простым переключением тумблера.
Используя пускатель
Если в работе электродвигатель создает большую пусковую и рабочую нагрузку, то лучше подключить его через магнитный пускатель или контактор. Который обеспечит надежную коммутацию и последующую защиту электрической машины от аварийных ситуаций.
Схема включения через магнитный пускательКак видите на схеме, включение осуществляется за счет нажатия кнопки Пуск, которая замыкает цепь управления катушкой пускателя и подает напряжение на пусковой конденсатор Спуск. При протекании тока по катушке пускателя К1 происходит замыкание ее контактов К1.1 и К1.2. Первые предназначены для замыкания питающей линии электродвигателя. Вторые шунтируют кнопку Пуск, которая возвращается в отключенное состояние и размыкает цепь питания пускового конденсатора.
Как подбирать конденсаторы?
Если вы собрались подключить электродвигатель, то выбор конденсатора осуществляется по таким принципам:
- Номинальное напряжение выбирается из соотношения 1,15 от подаваемого на мотор. Если брат больше, это увеличит стоимость установки и ее габариты. Если емкость рассчитать впритык, конденсатор перегреется и перегорит.
- Тип конденсатора – наиболее распространенные модели – бумажные, но они обладают большими габаритами. Поэтому выгоднее приобретать полипропиленовые. От электролитических лучше отказаться.
- Чтобы выбрать емкость пускового и рабочего конденсатора, необходимо воспользоваться таблицей соответствия по мощности электродвигателя:
Если брат больше, это увеличит стоимость установки и ее габариты. Если емкость рассчитать впритык, конденсатор перегреется и перегорит.Таблица: определение емкости конденсаторов
| Мощность трехфазного электродвигателя, кВт | 0,4 | 0,6 | 0,8 | 1,1 | 1,5 | 2,2 |
| Минимальная емкость конденсатора Ср , мкф | 40 | 60 | 80 | 100 | 150 | 230 |
| Емкость пускового конденсатора (Сп), мкф | 80 | 120 | 160 | 200 | 250 | 300 |
Если нужной вам мощности в таблице нет, можно воспользоваться расчетными формулами:
Сраб = (2800*I)/U — для включения трехфазного двигателя звездой
Cраб = (4800*I)/U — для включения трехфазного двигателя треугольником
где I – величина ток, протекающего через обмотки электродвигателя, а U – напряжение сети.
Чтобы узнать емкость пускового конденсатора для подключения трехфазного агрегата, необходимо полученную величину рабочего умножить на два.
Видео в помощь
5 шагов подключения неизвестного электродвигателя
Иногда возникает такая проблема — необходимо подключить электродвигатель в стандартную сеть 380В 50 Гц, но характеристики двигателя неизвестны, поскольку документации к нему нет, а шильдик отсутствует.
Существуют 5 простых шагов, последовательно выполнив которые, можно обеспечить двигатель нужным напряжением питания, защитой и схемой включения.
1. Оцениваем номинальную мощность и ток двигателя
Прежде всего нужно ориентировочно определить мощность электродвигателя.
Для этого находим похожий двигатель с известными параметрами, воспользовавшись каталогами производителей. Агрегаты должны совпадать по габаритам и диаметру вала.
На данном этапе мы сможем определить основные параметры для подключения и использования привода – мощность, ток, частоту вращения вала.
2. Определяем напряжение по схеме включения
Следующий шаг — определяем, по какой схеме подключить обмотки и какое напряжение подать. Есть несколько критериев, позволяющих с некоторой вероятностью оценить эти параметры.
Напомним, что промышленные низковольтные двигатели выпускаются с двумя видами напряжений питания: 220/380 В и 380/660 В для схем подключения «Треугольник» и «Звезда», соответственно. На двигатели первого вида можно подавать 380 В, собрав обмотки в схему «Звезда», на приводы второго вида – в «Треугольник».
Если электродвигатель новый, то, скорее всего, он собран по схеме, требующей питания 380 В.
Именно такую схему обычно используют производители.
Если из двигателя выходит 3 провода, можно сделать вывод, что он имеет стандартное питание 380 В. При этом неважно, по какой схеме агрегат собран внутри. Однако, если в коробке присутствует конденсатор, можно утверждать, что двигатель рассчитан на напряжение 220 В и собран в «Треугольник». Кроме того, мощность в таком случае будет невысокой – не более 2,2 кВт. Для включения такого привода в трехфазную сеть 380 В нужно собрать его по схеме «Звезда».
Если асинхронный двигатель имеет шесть никак не подключенных выводов, определить напряжение питания по схеме включения не получится. В этом случае нужно сначала найти выводы обмоток, затем начало и конец каждой обмотки, чтобы собрать их в одну из схем. Обычно названия обмоток и их начало/конец обозначены.
Электродвигатели мощностью более 5 кВт, как правило, не включают напрямую. Для этого используют преобразователь частоты, устройство плавного пуска, либо схему «Звезда»/«Треугольник».
3. Подаем питание на двигатель
После того, как проведена оценка мощности и выбрана схема включения, можно подавать питание. Первоначально двигатель должен работать в холостом режиме. Питание подается через мотор-автомат и автоматический выключатель. Для включения желательно использовать контактор.
Ориентировочный рабочий ток асинхронного двигателя можно посчитать по эмпирической формуле: I (А) = 2 х P (кВт). То есть, если определено, что мощность двигателя составляет 3 кВт, его номинальный ток будет около 6 А в любой из схем включения.
Номинал мотор-автомата выбирается исходя из определенной ранее мощности. Для холостого хода уставку автомата можно установить в 2 раза меньше номинала, в нашем примере – около 3А. Если автомат выбивает, его уставку увеличивают вплоть до номинала (6 А).
На данном этапе необходимо следить за исправностью двигателя и его температурой, контролировать ток холостого хода токоизмерительными клещами.
В холостом режиме двигатель не должен греться при нормальной работе крыльчатки вентилятора. Если нагрев происходит, это может означать, что агрегат неисправен либо нужно изменить схему его включения.
4. Определяем необходимой ток защиты
Номинальный ток и номинальная мощность электродвигателя ограничены его нагревом. Предел рабочей температуры определяется классом изоляции. Максимальная температура обмоток двигателей с низшим классом изоляции (Y) составляет 90°С. На это значение и нужно ориентироваться.
Для определения тока защиты включаем двигатель с номинальной нагрузкой на валу через мотор-автомат с током уставки, определенном на предыдущем шаге. После подачи питания автомат должен отработать по перегрузке. Далее увеличиваем его уставку, при необходимости подключаем автомат с другим диапазоном уставки.
В итоге опытным путем определяем номинал мотор-автомата, уставка которого обеспечивает продолжительную работу двигателя на номинальной нагрузке.
5. Контролируем нагрев обмоток
При работе любого двигателя необходимо периодически контролировать его температуру. В данном случае это особенно важно. Как показывает опыт, болевой порог человеческой руки равен 60°С. Такой способ контроля температуры – самый простой, однако лучшим способом будет использование встроенного термочувствительного элемента.
Заключение
Любой двигатель с неизвестными характеристиками имеет свою историю. Поэтому, прежде чем следовать советам, изложенным в статье, нужно обследовать оборудование либо расспросить персонал о том, где ранее был установлен привод.
Другие полезные материалы:
Трехфазный двигатель в однофазной сети
Эксплуатация электрооборудования вне помещений
Как прозвонить электродвигатель мультиметром
Как рассчитать потребляемую мощность двигателя
Пуск двигателя — введение
К Стивен Макфадьен on
Электродвигатель, приводящий в действие насос
Запуск двигателя и связанные с ним проблемы хорошо известны многим людям, работавшим в крупных промышленных процессах. Этот пост представляет собой краткое введение в запуск двигателя.
Двигатели используются уже более 100 лет, и за это время их функционирование практически не изменилось. Асинхронный двигатель на сегодняшний день является наиболее широко используемым двигателем в промышленности и строительстве. Таким образом, в этой книге основное внимание уделяется применению пуска двигателя в сочетании с асинхронными двигателями.
Асинхронные двигатели полагаются на взаимодействие магнитных полей для преобразования электрической энергии в мощность вращения. Нарастание магнитных полей и обратной электродвижущей силы или обратной ЭДС во время пуска двигателя создает переходные процессы в электрической системе. Эти переходные процессы могут повлиять на систему электроснабжения и другое подключенное к ней оборудование.
Время пуска двигателя — это период с момента подачи питания на двигатель до момента, когда двигатель разгоняется до полной скорости. Продолжительность пускового периода зависит от комбинации двигателя и механической нагрузки и может составлять от доли секунды до 30 секунд или дольше.
В период пуска требуются высокие уровни тока, которые могут оказать вредное воздействие на систему электроснабжения и другое подключенное к ней оборудование. Продолжительность пусковых переходных процессов зависит от характеристик нагрузки и от того, сколько времени требуется двигателю для разгона до скорости.
На рисунке ниже показано, что происходит во время запуска двигателя. Во время пускового периода потребляется ток, значительно превышающий нормальный рабочий ток двигателя при полной нагрузке, магнитные поля внутри двигателя и противо-ЭДС увеличиваются, а механическая нагрузка ускоряется.
Пусковой ток может в пять-восемь раз превышать ток полной нагрузки.
Ток двигателя при пуске и работе
Электрические системы рассчитаны на работу в установившемся режиме. Размеры кабелей рассчитаны на работу в установившемся режиме, а падения напряжения в электрической системе рассчитываются на основе условий в установившемся режиме.
Во время запуска двигателя по кабелям будет протекать больший ток, чем во время установившегося режима работы. Падение напряжения в системе также будет намного больше во время пускового периода, чем во время установившегося режима работы – это становится особенно очевидным при пуске больших двигателей и/или при одновременном пуске многих двигателей.
Если падение напряжения на самом двигателе слишком велико во время пуска, двигатель может не развить достаточный крутящий момент для ускорения механической нагрузки. Кроме того, падение напряжения в электрической системе может повлиять на другое оборудование, вплоть до выхода из строя.
По мере того, как использование двигателей становилось все более распространенным, решение проблем с запуском двигателей стало проблемой для инженеров. За прошедшие годы было разработано множество методов и приемов, каждый из которых имеет свои преимущества и ограничения, для решения проблем, связанных с запуском двигателя.
Наиболее часто используемые методы пуска двигателя:
- Прямой пуск
- Звезда-треугольник
- Автотрансформатор
- Первичное сопротивление
- Сопротивление ротора
- Электронный плавный пуск
Прямой пуск и схема звезда-треугольник на сегодняшний день являются наиболее часто используемыми методами пуска двигателя. Однако в последнее время были достигнуты значительные успехи в использовании электроники для регулирования мощности двигателей, и электронный пуск быстро догоняет DOL и схему звезда-треугольник. Эти усовершенствования могут быть использованы для обеспечения работы двигателя с очень специфическими характеристиками ускорения.
Это введение в запуск двигателя является выдержкой из моей короткой вводной книги на эту тему. Если вы хотите углубиться в запуск двигателя и понять, как работают различные типы стартеров, ознакомьтесь с книгой.
Содержание
Введение в пуск двигателя
Прямой пуск от сети
Пуск по схеме «звезда-треугольник»
Пуск с автотрансформатором
Пуск с помощью первичного сопротивления
Пуск с сопротивлением ротора
Электронный плавный пуск
Частотно-регулируемые приводы Как рассчитать время пуска двигателя
Полезная техническая информация о двигателе
Типовая информация о конструкции пуска двигателя
Список символов и глоссарий
Книга доступна в формате электронной книги в мягкой обложке во всех магазинах Amazon.
Еще интересное Примечания:
Стивен Макфадьен
Стивен имеет более чем двадцатипятилетний опыт работы на крупнейших строительных проектах.
Он обладает глубоким техническим пониманием электротехники и стремится поделиться этими знаниями. Об авторе
мояЭлектротехника
Включите JavaScript для просмотра комментариев на базе Disqus.comments на основе Disqus
Посмотреть 6 комментариев (старая система)
Пускатели промышленных двигателей и методы пуска ~ Изучение электротехники
Что такое пускатели двигателей?
Пускатель двигателя представляет собой электромеханическое устройство, которое используется для запуска и остановки электродвигателя вручную или автоматически. Они также обеспечивают защиту двигателя от перегрузки. Таким образом, пускатель двигателя имеет две основные функции: (i) автоматическое или ручное переключение питания на двигатель (ii) защита электродвигателя от перегрузки.
Зачем электродвигателю пускатель?
Когда двигатель находится под напряжением или запускается, сначала протекает очень большой ток — в пять-десять раз больше тока полной нагрузки. Возникающий в результате переходный процесс с большим начальным током известен под разными названиями — пусковой ток, пусковой ток или ток заторможенного ротора. Этот импульсный ток падает по мере того, как двигатель разгоняется до рабочей скорости. Поэтому необходим стартер для ограничения этого начального большого пускового тока для защиты двигателя и ограничения вторичного воздействия на другие объекты, подключенные к той же системе электропитания, что и двигатель.
Различные методы пуска используются для снижения пускового тока в соответствии с местными законами и правилами. Естественно, при пуске электродвигателя главной задачей является предотвращение значительных падений напряжения в сети, которые могут оказать неблагоприятное воздействие на другие электронные системы или пользователей.
Типы пускателей электродвигателей и методы пуска
Существуют различные типы методов пуска промышленных двигателей, однако в приведенном ниже списке перечислены наиболее распространенные типы, которые обычно используются:
(i) Прямой пуск (DOL), применяемый в пускателях двигателей DOL
(ii) Пуск по схеме «звезда-треугольник», применяемый в пускателях двигателей «звезда-треугольник»
(iii) Пуск от автотрансформатора, применяемый в Auto -трансформаторы Пускатели двигателей
(iv) Плавный пуск, применяемый в плавных пускателях двигателей
(v) Пуск с преобразователем частоты, применяемый в пускателях двигателей с преобразователем частоты
Большинство ручных пускателей двигателей, используемых для малых и средних электродвигателей (однофазные и трехфазные). фаза) являются пускателями DOL. Пускатели двигателей DOL, звезда-треугольник и автотрансформатор часто называются магнитными пускателями двигателей, поскольку в их работе используется принцип электромагнетизма.
Прямой пуск
Прямой пуск означает, что двигатель запускается путем его прямого подключения к источнику питания при номинальном полном напряжении. Прямой пуск (DOL) подходит для стабильных поставок и систем с механически жесткими и правильно подобранными валами, и насосы являются примерами таких систем. Прямой пуск — это самый простой, дешевый и наиболее распространенный метод пуска однофазных и трехфазных двигателей переменного тока малой и средней мощности. состоят из контактора и защиты от перегрузки, такой как тепловое реле. Простая стартовая конфигурация DOL показана ниже:
Пуск по схеме звезда-треугольник
Этот метод пуска обычно используется в трехфазных асинхронных двигателях. Основная цель этого метода пуска – уменьшить пусковой ток. В пусковом положении подача тока на обмотки статора соединена звездой (Y) для пуска. В рабочем положении подача тока снова подключается к обмоткам треугольником (Δ) после того, как двигатель наберет скорость.
Обычно низковольтные двигатели мощностью более 3 кВт конфигурируются для работы либо при 400 В при соединении треугольником (Δ), либо при 690 В при соединении звездой (Y). Гибкость, обеспечиваемая этой конструкцией, обычно используется для запуска двигателя при более низком напряжении. Соединения звезда-треугольник обеспечивают низкий пусковой ток, составляющий примерно одну треть от тока прямого пуска. Пускатели звезда-треугольник особенно подходят для высоких моментов инерции, когда нагрузки включаются после полной скорости нагрузки.
Ниже приведена типичная конфигурация пускателя двигателя по схеме звезда-треугольник:
Пуск с автотрансформатора
Автотрансформаторный пуск использует автотрансформатор, включенный последовательно с двигателем во время пуска. Автотрансформатор содержит трансформаторы, часто имеющие два редуктора напряжения, которые снижают напряжение для обеспечения пуска при низком напряжении путем отвода вторичного напряжения автотрансформатора, обычно примерно на 50–80 % от полного напряжения.
Используется только одно ответвление, в зависимости от требуемого пускового момента/тока. Конечно, снижение напряжения на двигателе приведет к уменьшению тока и крутящего момента заблокированного ротора, но этот метод обеспечивает максимально возможный крутящий момент двигателя на линейный ампер.
В любой момент времени на двигатель не подается питание, поэтому он не будет терять скорость, как в случае пуска по схеме звезда-треугольник. Время переключения между пониженным и полным напряжением можно регулировать в соответствии с конкретными требованиями.
Плавный пуск
Устройство плавного пуска — это устройство, обеспечивающее плавный пуск двигателя. Устройства плавного пуска основаны на полупроводниках через силовую цепь и цепь управления, эти полупроводники снижают начальное напряжение двигателя. Это приводит к снижению крутящего момента двигателя.
В процессе пуска устройство плавного пуска постепенно увеличивает напряжение двигателя, позволяя двигателю разогнать нагрузку до номинальной скорости, не вызывая высоких крутящих моментов или пиков тока.
Устройства плавного пуска также можно использовать для управления остановкой процессов.
Преобразователь частоты пусковой
Преобразователи частоты предназначены для непрерывного питания двигателей, но могут использоваться и только для пуска.
Преобразователь частоты позволяет использовать низкий пусковой ток, поскольку двигатель может развивать номинальный крутящий момент при номинальном токе от нуля до полной скорости. Преобразователи частоты постоянно дешевеют. В результате они все чаще используются там, где ранее применялись устройства плавного пуска. Реализация пускателя двигателя с преобразователем частоты показана ниже:
Сравнение распространенных пускателей двигателей
Здесь показано сравнение различных пускателей двигателей, описанных выше. Каждый метод запуска двигателя имеет свои преимущества и недостатки, которые представлены в таблице ниже:
Метод запуска | Преимущества | Недостатки |
Прямая связь (DOL) | · Простой и
экономическая эффективность. · Безопасный запуск. · Максимально возможное пусковой крутящий момент | Высокий ток с заблокированным ротором |
Звезда-треугольник Пуск | Уменьшение тока заторможенного ротора в 3 раза. | · Высокий импульсы тока со звезды на треугольник. · Нет подходит, если нагрузка имеет малую инерцию. · Уменьшенный заблокированный ротор крутящий момент. |
Автотрансформатор | Уменьшение заблокированный ротор ток на V 2 , где V – снижение напряжения, например, 60% = 0,60. | · Импульсы тока
при переключении с пониженного на полное напряжение. · Уменьшено заблокирован- вращающий момент ротора. |
Устройство плавного пуска | · Обеспечивает «Мягкий» пуск двигателей · Нет импульсы тока. · Меньше гидравлический удар при пуске насоса. · Снижение ток ротора по мере необходимости, 2-3 раза. | Уменьшенный крутящий момент заблокированного ротора. |
Частотный пускатель
| · Нет тока импульсы. · Меньше воды
молоток при запуске насоса. Наверх
|
