Карбюратор на «Газель»: характеристики, устройство и регулировка
С самого начала выпуска автомобилей «Газель» производитель оснащал их мотором ЗМЗ-402. Но с 1996 года автомобиль комплектовали двигателем ЗМЗ-406. Это двигатель, известный по автомобилю «Волга». На нем данный мотор инжекторный, а вот для «Газели» он остался карбюраторным. Давайте узнаем все о карбюраторе «Газели». Для владельцев данных авто с этим двигателем это будет полезно знать.

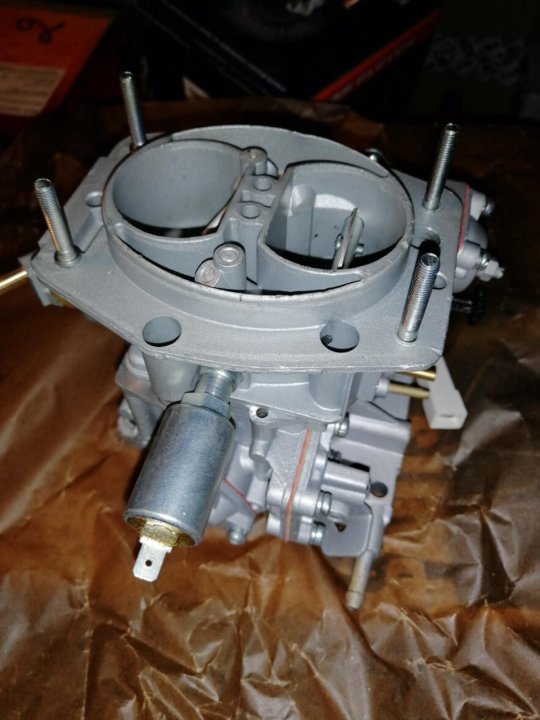

К-151 Д
Для автомобилей «Газель» с двигателем ЗМЗ-406 производитель предусмотрел отдельный карбюратор. Он отличается от элемента для «Волги» с 402 двигателем. Карбюраторы имели и разную маркировку. Для «Волги» маркировка была К-151 С, а для «Газелей» — К-151 Д. Внешне же обе модели карбюраторов никаких отличий не имели. Незначительная разница есть в устройстве, номинале жиклеров и других технических нюансах.
В карбюраторе «Газели» носики ускорительного насоса подают топливо в две камеры, тогда как для «Волги» ускорительный насос работает только в первой камере.
В чем недостатки данного механизма? Проблема у данного карбюратора с 406-м двигателем – это огромный расход топлива. Особенно это заметно, когда машина загружена (что актуально для «Газелей») и двигается на скорости более 60 километров в час. Проблема эта есть, и она широко распространена. Владельцы коммерческих авто пытаются решать ее любыми возможными способами.
Среди владельцев считается, что данная модель очень капризная. Агрегат устраивает не всех, нередко многие от этого прибора отказываются в пользу других моделей.
Устройство К-151
Рассмотрим конструкцию данного механизма. Устройство карбюратора «Газель» 406 сравнительно простое. Агрегат состоит из нескольких элементов. Нужно сказать, что карбюратор имеет две камеры.
Данный прибор состоит из нескольких частей. Это основной корпус или средняя часть, в котором устроена поплавковая камера. Далее имеется корпус, где установлены дроссельные заслонки. Также в устройстве агрегата можно выделить верхнюю крышку, в ней установлен запорный механизм, который позволяет регулировать количество топлива в поплавковой камере.
Также в крышке имеется воздушная заслонка, с ее помощью можно запустить холодный двигатель.
Далее можно выделить важные системы карбюратора «Газель». Это главная дозирующая система и система холостого хода. ГДС или главная дозирующая система очень важна, она является основной в процессе приготовления топливной смеси для основных рабочих режимов двигателя. ГДС – это два топливных жиклера и два воздушных для первой и второй камеры.
Система холостого хода необходима для обеспечения работы двигателя в режиме ХХ, когда главная дозирующая система не задействована и не работает. Данная система состоит из обводного канала, жиклеров – топливного и воздушного, винтов для регулировки – винт количества и качества топливной смеси. Также в устройстве можно выделить электромагнитный клапан.
Карбюратор К-151 Д оснащается ускорительным насосом. Он необходим, чтобы двигатель мог работать без каких-либо провалов при необходимости резкого ускорения или при начале движения. Ускорительный насос представляет собой дополнительные каналы в корпусе, шариковый клапан и распылители.
Есть в данном карбюраторе и эконостат. Данная система нужна, чтобы обогащать смесь при работе двигателя на максимальных нагрузках. Эконостат – это дополнительные специальные каналы, через которые за счет разрежения и открытые дроссельные заслонки подается порция бензина, что призван обогатить смесь.
Имеется и переходная система. Когда ГДС еще не вступила в работу, а дроссельная заслонка приоткрыта, с помощью переходной системы идет питание двигателя, и он может плавно увеличить обороты. Переходных систем две: для первой и второй камеры.
«Солекс 21073»
Модным течением была установка в качестве карбюратора на «Газель» ДААЗ «Солекс 21073». Агрегат можно было купить в автомагазинах со специальным переходником для «ГАЗелевского» воздушного фильтра. Но долго данный тренд не прожил. «Солекс», который должен был снизить аппетиты мотора, слишком быстро загрязнялся, и автомобиль нужно было часто обслуживать, что для коммерческой машины большая проблема.
На деле же оказалось, что данный карбюратор на «Газели» с 406 двигателем потреблял еще больше горючего, чем заводской К-151.
При этом автомобиль не ехал. Типичная проблема для «Солекса» – это засорение жиклера холостого хода. Двигатель не хотел работать на холостом ходу. Чистить жиклер приходилось практически каждый день.
Подключение К-151
«Солекс» не устраивал водителей. Выходом оставался один единственный вариант – это ремонт, регулировка, доработка К-151. Поэтому давайте рассмотрим подключение карбюратора «Газели».
Агрегат имеет несколько штуцеров для присоединения шлангов. Это два штуцера для шлангов подачи топлива и сброса лишнего обратно в бак. Также имеется штуцер для шланга вентиляции картерных газов. Еще один необходим для присоединения клапана экономайзера.
Первый и второй штуцеры очень важны. Перепутать шланги местами при подключении нельзя. Шланг обратки имеет встроенный клапан, и бензин не будет поступать из бака. Двигатель не сможет запуститься. Далее важно подключить патрубок системы вентиляции картера, если мотор новый. Газы под воздействием разряжения будут попадать во впускной коллектор, и догорать там.
Шланги управления экономайзером холостого хода необходимо подключить. Глушить их нельзя – мотор будет работать нестабильно, а также серьезно снизится мощность.
Необязательным является штуцер рециркуляции и соответствующий клапан. Он влияет лишь на экологичность выхлопных газов. Да и не всегда устройство может установлено на автомобиле.
Регулировка
Рассмотрим основные регулировки карбюратора «Газели». Как другие карбюраторы, в этой модели можно настраивать холостой ход, уровень топлива, а также настраивать работу пускового устройства.
Данная модель по своему устройству напоминает К-126, но 151 – это усовершенствованный вариант. Конструкция более капризная в плане настройки. Однако регулировка холостого хода не так уж и сложна, и минимальные обороты двигателя можно легко выставить по тахометру.
Регулировка ХХ
Основная из всех доступных регулировок – это настройка холостого хода. Выполнять ее стоит обязательно на прогретом моторе. При этом система зажигания и все прочие системы силового агрегата должны быть полностью исправны.
Нужно запустить и прогреть мотор. Далее отворачивают винт с пружиной – это винт количества смеси. Отворачивают и винт качества. Обороты должны повыситься. Затем оба винта заворачивают по очереди до тех пор, пока двигатель начнет работать нестабильно.
Что далее? Винтом количества добавляют обороты, затем винтом качества снова выравнивают работу мотора. Но последний нужно стараться выкручивать минимально, хоть и считается, что он влияет на расход топлива только на холостом ходу. Далее с помощью винта количества снижают обороты двигателя до нормальных по тахометру. После настройки машину лучше проверить в работе на нагрузках. Если необходимо, регулировку холостого хода проводят еще раз.
Неисправности карбюратора
При эксплуатации авто в карбюраторе могут случаться самые разные неисправности. Можно выявить их по определенным признакам. О неисправности карбюратора «Газели» двигатель сообщит повышенным расходом топлива, черным дымом из выхлопной трубы, нестабильной работой на холостом ходу, плохой динамикой и провалами.
Двигатель может не развивать обороты. Нередко в коллекторе или в выхлопной трубе будут слышны характерные хлопки.
Причины неисправностей
Среди причин неисправностей можно выделить засорение жиклеров, а также воздушных и топливных каналов внутри карбюратора. Сам карбюратор изготовлен из специального сплава, при чрезмерном перегреве корпус может деформироваться, из-за чего может образоваться подсос в систему постороннего воздуха. Нередко запорный механизм в поплавковой камере перестает работать нормально.
С расходом топлива некоторые борются, меняя жиклеры. На самом деле это неправильно. Можно уменьшить жиклеры, но двигатель будет работать на бедной смеси, что также не очень хорошо. Износ самих жиклеров – это очень редкая ситуация. Частая причина большинства проблем с карбюратором – это засоры, пыль, грязь. Основное обслуживание сводится к чистке и настройке.
Какой карбюратор поставить на «Газель»
Коллективный опыт опровергает эффективность всех вышеописанных карбюраторов для этого авто, а лучший карбюратор, на «Газель» устанавливаемый, – это К-126.
При расходе в 12 литров машина едет вполне нормально, при этом двигатель не душится. Именно его советуют устанавливать многие автовладельцы.
Змз 406 Карбюратор Не Тянет ~ AUTOTEXNIKA.RU
25 октября 2014 г., 11:02 # 1 123
Я купил Волгу, переработал движок на инжектор, потому, чтоб я ездил лениво, я купил свежайший движок с наилучшим пробегом в 80000 тыщ, но не будто бы на 130 л.с. 80 л.с. Тест не зажигается, диагноз ошибок не найден, может кто даст подсказку что?
25 октября 2014 г. 21:06 №2 123
Для того, чтоб инжектор работал на бензине, для вас нужно:
1. Давление горючего в рампе 3,0 (RDT).
2. Очистите ВОМ и воздушный фильтр.
3,20 зуба на шкиве был напротив DKV (поршни в ВМТ).
4. Кулачки валов выдавливаются не метками, а конвейерами (идеальный вариант. съемные звездочки).
5. Нет всасывания форсунки (уплотнения).
- Сообщений: 4842
- От: Восточный регион Воронежской области
25 октября 2014 г. 9:21 вечера №3 123
Юрий029, 25 октября 2014 года, 21:06, №2
Для того, чтоб инжектор работал на бензине, для вас нужно:
1.
2. Очистите ВОМ и воздушный фильтр.
3,20 зуба на шкиве был напротив DKV (поршни в ВМТ).
4. Кулачки валов выдавливаются не метками, а конвейерами (идеальный вариант. съемные звездочки).
5. Нет всасывания форсунки (уплотнения).
Юроку, а на карбоне 406, как вы распредвалы устанавливаете, если нет сборочного потока и шестерен? Я не помню, кто для тебя это произнес либо воронежские сани!
25 октября 2014 г. 23:15 №4 123
Андрей точно не я. Сборочный поток дешевый, до тыщи. Если нет раздельных зубчатых колес, другими словами 2-мя методами, либо в звездочках просверлены отверстия (зажимное приспособление идет с сборочным потоком), либо мы устанавливаем р-валы в углы (без сверления), но они не будут иметь отметок на звездочки, но по углам, но вы должны снять цепь. Я сделал надрезы на звездах для предстоящего контроля. На данный момент в продаже есть комплекты от Е-4, есть чешские цепи и другие ролики, когда настанет время перемен, я их выставлю.
26 октября 2014 года, 10:18 утра # 5 123
Юрий Я сейчас поставил новые фильтры на форсунки, попробую поменять, если легко, подскажите, пожалуйста, как проверить, какое давление дает топливный насос? Спасибо.
26 октября 2014 года, 10:56 утра # 6 123
Если мы проверяем, какой насос P производит, мы устанавливаем измеритель P на RTD (регулятор давления горючего), нам нужен тройник для имплантации, если вы желаете измерить в рампе, т.е. работу RDT, потом после нее. Это для ICE 406 и 405.22 (RDT на движке, режимы работы 3.0), 405.24 (RDT на погружном модуле, в режимах работы 3.8-4.2, но более 3, 5) P в рампе снимается с конец ската, есть крышка, и мы наматываем ее там. Признаком малого уровня горючего P является бензиновый двигатель «рыдать»но машина не за рулем.
26 октября 2014 г.
, 23:00 № 8 123
подменять форсунки не имеет смысла. Я думаю, что это в Микасе
26 октября 2014 года, 23:05 вечера # 9 123
либо в бензонасосе, также желал выяснить, какой насос лучше установить? Спасибо, что просто приобрели средства, но, похоже, они мне не необходимы.
27 октября 2014 0:29 # 10 123
В том, что дает размеренное давление, и в марке настолько не мало подделок, что я покупаю только у надежных продавцов.
С самого начала Газель оснащалась только движком ЗМЗ 402, но с 1996 года движок ЗМЗ 406 серийно устанавливается на автомобиль. Движок был обустроен электрической системой зажигания, но в отличие от Волги, в какой уже был инжектор, Газель решила покинуть карбюратор.
Установлен на газель 406 движок
K151D
Газель с 406-м движком имела свой карбюратор, и он незначительно отличался от Волговского, который шел с 402-м движком. Карбюраторы также имели различные маркировки: модель Volga K151C, модель Gazelle K151D. Снаружи устройства полностью однообразные, единственное отличие.
внутренность. В K151D бустерный инжектор впрыскивает горючее в обе камеры карбюратора, а на K151C. исключительно в первую камеру. Карбюраторы также имеют различные поперечные сечения для форсунок. У карбюратора ЗМЗ 406 на «Газели» есть одна неувязка. достаточно высочайший расход горючего на «Газели», в особенности при загрузке автомобиля, и он движется со скоростью выше 60 км / ч. Неувязка все еще существует, и каждый обладатель коммерческого автомобиля пробует решить ее по-своему.
Солекс 21073
Заместо экономии он съел еще более горючего, чем K151D, при всем этом машина не желала нормально ездить. Типичная проблема с Karba 21073 заключалась в засорении холостого хода электромагнитного клапана, и когда он загрязнялся, двигатель вообще отказывался работать на холостом ходу. он постоянно зацикливался и не развивал мощность.
Неисправности карбюратора
Что делать, если карбюратор «Газель» стал существенно больше обыденного расхода горючего?
Это карбюратор Solex 21073 для Газели
Неисправности произошли последующим образом:
- Засорены форсунки.
Более того (необходимо подчеркнуть), это были в главном топливные форсунки основной системы дозирования, которые были забиты, как принято считать, но не рабочие каналы под регулировочными винтами. Любопытно. ХХ забит, а движок не работает нормально на средней скорости, и в то же время наблюдается высочайший расход горючего; - Диафрагма ускорительного насоса сломана, либо сопло ускорителя засорено. Ускорительный насос перестает работать. В итоге острый газ выходит из строя;
Мембранный бустерный насос для карбюратора Solex
Все есть виды заморочек с «карбюратором», но вышеупомянутые «болячки» встречаются почаще. Кстати, неважно какая неисправность карбюратора постоянно приводит к повышению расхода горючего, потому у хозяев автомобилей «Газель» это устройство вызывает сильные мигрени.
регулирование
Прямой расход горючего находится в зависимости от регулирования, даже если карбюратор отлично исправен. Наружное управление в устройстве обеспечивает только одно.
это холостой ход. Как это сделать верно:
- Запустите движок и прогрейте до жаркого состояния, предстоящая регулировка производится на холостом ходу;
- Отвинтите винт количества (большой пружинный винт) и высококачественный винт, пока движок не достигнет наибольшей скорости;
- Умеренно затягивая оба винта, мы находим положение, когда движок запускается с наименьшими перерывами;
- Количество винтов устанавливается на несколько более больших скоростях, в этот момент высококачественный винт употребляется для заслуги размеренной работы мотора, но в то же время нужно убедиться, что высококачественный винт был отвинчен до минимума (как это может быть) ;
- Регулируя качество, мы затягиваем количество винтов для заслуги хорошей скорости холостого хода (700-750 об / мин).
Если в карбюраторе либо движке имеется неисправность, которая оказывает влияние на стабильность холостого хода, регулировать скорость холостого хода не имеет смысла. поначалу нужно убрать проблемы.
Существует огромное количество обстоятельств нестабильной работы бензинового двигателя. от обычной неработающей свечки зажигания либо пробивки высоковольтного провода, заканчивающейся спаленным выпускным клапаном либо поршнем.
Если вы снимаете крышку корпуса карбюратора, вы сможете отрегулировать уровень бензина в поплавковой камере. Регулировка осуществляется методом складывания язычка на поплавке.
Расход топлива. в соответствии с заводскими стандартами и реальными
По данным технического паспорта, расход горючего при скорости 60 км / ч с движком ZMZ 4063 и ZMZ 4061 составляет 10,5 л, при скорости 80 км / ч. 13 л. Но во время контрольного измерения многие причины не принимаются во внимание:
- Грузовые работы;
- Погода;
- Дорожные условия;
- Техническое состояние автомобиля.
Эти эталоны могут быть соблюдены, если автомобиль эксплуатируется летом на сухой дороге, без груза и в неплохом состоянии. Еще больше находится в зависимости от стиля вождения.
Чем острее шофер давит на газ, тем больше расходуется горючего. Расход бензина зависит также от его свойства. Увидено, что горючее с более высочайшим содержанием октана расходуется меньше. Потому для «Газели» лучше заправлять горючее марки АИ-95 заместо АИ-92.
Таблица сопоставления расхода горючего в разных модификациях автомобиля Газель
Скажи мне, кто в состоянии сделать что?
Авто термическая кабина Газель 33022, инжектор мотора 405. Когда ускоряешься, это как жопа. Самый небольшой бугорок тянет даже пустой больше 90; Вы не желаете, чтоб газ стоял на месте; Пожалуйста, помогите, у меня нет сил. При диагностике все нормы были пройдены, компрессия 13 в каждом масле не съела, что происходит с этим отдыхом.
Источник
Карбюратор ZMZ 406 начал создание в 1996 году и с того времени зарекомендовал себя как отменная надежность и простота. Его надежность намного превосходит устаревший газовый движок ZMZ 402, который трудно запустить после поломки.
Общие характеристики
Движок ZMZ 406 является карбюраторным, 4-х цилиндровым, также совместимым с микропроцессорной системой зажигания.
ЗМЗ 406, снаряженный карбюратором емкостью 110 л. с., а с инжектором. 145 л. с. Не считая того, модификации инжектора отличаются экологическими эталонами. К примеру, ZMZ 4062.10 относится к классу 0, а ZMZ 40621.10 относится к европейскому классу 2. Охладитель масла считается дополнительной частью ZMZ 406, так как 6-ой движок не греется. В ZMZ 405 масляный радиатор не делает собственных функций, движок перегревается и не запускается естественным образом.
С карбюратором ЗМЗ 406 не просит столько издержек при оборудовании газовым оборудованием. Не считая того, это преимущество распространяется на пропан и метан, но с ростом класса экологических эталонов будет расти и цена газового оборудования.
Цена бензинового карбюратора ZMZ 406 впрямую находится в зависимости от критерий вождения и стиля, также от сезона. Система зажигания карбюратора ЗМЗ 406 считается довольно надежной. Движок сумеет развивать скорость до 500 тыщ км при использовании качественного масла и бензина, также с четким управлением педалями.
Газель
Модель ЗМЗ 40524.10 является известной газелью. Марка автомобиля. «Газель». является одним из самых фаворитных и доступных грузовых автомобилей, которые вначале предназначались для перевозки не очень огромных грузов. В связи с множеством таких машин, мы разглядим несколько аспектов разных газетных систем. К примеру, микропроцессорная система зажигания, которая установлена на модели 406.
Если водитель заявляет, что его машина совершает взлеты и падения и теряет мощность. В этом случае проверьте источник питания, двигатель и систему зажигания. Газоанализатор не инспектировал карбюратор во время работы 1-й и 2-й камер, отсечения, обогащения и холостого хода, и мы не нашли никаких нарушений. Потом проверьте движок. Проверка компрессии не выявила никаких заморочек, но в последующий раз было найдено нарушение. Делается вывод, что шофер не любит рывков и прыжков из-за прыжков в зубы верхней цепи.
Карбюратор ЗМЗ серии 406
Что делать, если газель теряет власть?
С самого начала нужно проверить, как работают диагностическая схема и бортовая диагностическая система, так как при активации режима дорожного вида вы должны получить код ошибки 12.
Для считывания кодов 10 и 12 контакты диагностического блока должны быть замкнуты. Используя диагностический тостер, определите характеристики датчиков мотора, а потом сравните их с обычными значениями средних движков. Более всераспространенной предпосылкой понижения мощности автомобиля является загрязнение трубки, соединяющей впускной коллектор и датчик давления.
Газель система зажигания
Микропроцессорная система зажигания зажигает рабочую жидкость в цилиндрах и устанавливает нужный момент зажигания автомобиля для всех режимов мотора. Система зажигания выполняет функцию регулирования работы экономайзера, заставляя его работать на холостом ходу.
