Трещина в блоке цилиндров: что делать?

Содержание

Правовая сторона использования срытой рекламы

Одним из видов ненадлежащей рекламы согласно ФЗ «О рекламе» является скрытая реклама. Она характеризуется как использование и распространение рекламной информации методом воздействия на подсознание потребителя. В любом случае скрытая реклама – это сведения, как и любая другая реклама.

Использование двойных аудио записей, вставка 25-го кадра не допустимы. Они основаны на свойствах подсознания человека, способного усваивать некоторую информацию напрямую. Основным способом такого воздействия как раз и является 25-й кадр.

Но не смотря на все законодательные ограничения телевидение и пресса наполняют свои передачи, шоу и фильмы скрытой рекламой.

Диагностика и способы устранения повреждений

Такое неприятное понятие как «трещина», наверное, в любом случае имеет негативное значение, будь то переносный смысл или прямой, трещины — это всегда плохо. Появление трещин в головке блока цилиндров (ГБЦ) не сулят владельцу ничего хорошего, в лучшем случае дорогостоящий ремонт, в худшем капремонт или полная замена мотора.

Причины появления трещин в головке блока цилиндров

Чаще всего трещины в ГБЦ появляются в результате механических повреждений, перегрева или по причине замерзания охлаждающей жидкостив системе охлаждения.

Признаки появления трещин в ГБЦ:

1. Постепенное снижение уровня охлаждающей жидкости (ОЖ) в системе;
2. Пузырьки в расширительном бачке системы охлаждения;
3. Масло в антифризе или наоборот;
4. Появление воздушной пробки;
5. Постоянные проблемы с температурой ОЖ (то слишком большая, то наоборот).

Как найти трещину в ГБЦ?

Несмотря на вышеперечисленные признаки, найти саму трещину бывает довольно сложно, а порой и вовсе невозможно. Даже опытный «моторист» может очень долго искать место образования трещины. Все дело в том, что на разных моторах трещины появляются в разных местах.

Перечислим основные места появления трещин в ГБЦ

• Между клапанами. Как правило, трещину видно сразу, она проходит под седлами двух соседних клапанов.
• Между клапаном и свечой. Ситуация похожая, и сама трещина видна сразу, искать ее не придется.
• На дизельных моторах трещина легко может образоваться в месте расположения клапана и уйти в сторону форкамеры. Опять же, поиск этой трещины не займет много времени и сил. Однако если трещина в ГБЦ образуется под форкамерой, увидеть ее вряд ли удастся.
• Под направляющей клапана. Это место также одно из неприятных с точки зрения обнаружения. Первое — в канале достаточно темно, второе — трещина прикрыта направляющей втулкой. В такой ситуации необходим особый подход и диагностика.

Как обнаружить трещины в блоке цилиндров

Далеко не всегда, когда речь идет о трещине в блоке цилиндров, подразумевается серьезный заметный на глаз дефект. Довольно часто это микротрещины, которые можно определить одним из следующих методов:

• Пневматической опрессовки;
• Использования ультразвукового сканирования;
• Применения специализированного магниточувствительного оборудования;
• Гидроконтроля.

Каждый из этих способов позволяет установить, имеются ли микротрещины в блоке цилиндров, и где они конкретно находятся. Чаще всего в сервисных центрах при отсутствии специализированного оборудования для диагностики блока цилиндров используют метод поиска трещины с помощью воды или воздуха.

Суть данного метода проста — внутрь блока цилиндров закачивается вода, и если она просачивается, значит, в этом месте имеется трещина. При использовании воздуха внутрь закачивается воздух, а сама деталь погружается под воду, тем самым по наличию пузырьков на поверхности воды можно будет понять, есть ли трещина.

Обратите внимание: Чтобы точно определить место трещины, можно использовать магниты. Они устанавливаются по краям от предполагаемого раскола блока цилиндров, после чего между ними пространство засыпается проводящими опилками

Если трещина имеется, линии магнитного поля разорвутся, и опилки будут собираться в месте, где находится микротрещина

Если трещина имеется, линии магнитного поля разорвутся, и опилки будут собираться в месте, где находится микротрещина.

Как заделать трещину в блоке цилиндров

В зависимости от масштаба повреждения, можно использовать различные способы ремонта блока цилиндров. Стоит отметить, что в некоторых случаях целесообразнее произвести замену блока, а не его ремонт.

Методом сварки

Самый распространенный способ заделывания трещины в блоке цилиндров. При этом сваривание блока цилиндров достаточно сложная работа, поскольку предполагает четкое соблюдение технологического регламента. Если допустить ошибки при сварке, в процессе работы двигателя шов разойдется и проблема вернется.

При сварке изначально происходит засверливание концов трещины на блоке цилиндров. Это необходимо сделать, чтобы избежать вероятности распространения трещины. Засверливание и дальнейшая шлифовка проводятся под углом в 90 градусов.

Далее начинается сам процесс сварки. Для этого блок цилиндров нужно разогреть до 650 градусов по Цельсию, после чего с помощью присадочного чугунно-медного прута и флюса накладывается сплошной шов. Далее деталь постепенно охлаждается в термошкафу.

Важно: Нельзя резко охладить деталь, иначе это приведет к разрыву шва. Стоит отметить, что можно выполнить сварку блока цилиндров не разогревая его

Для этого стоит воспользоваться электрической сваркой и медными электродами в жестяной обертке. По окончанию работ наложенный шов обязательно необходимо обезжирить при помощи ацетона или специальных составов. Поверх шва далее нужно нанести слой эпоксидной пасты шпателем. Далее деталь нужно “подсушить”, оставив ее при комнатной температуре на 24 часа, чтобы эпоксид полностью засох. Завершающая стадия — шлифовка обработанного шва

Стоит отметить, что можно выполнить сварку блока цилиндров не разогревая его. Для этого стоит воспользоваться электрической сваркой и медными электродами в жестяной обертке. По окончанию работ наложенный шов обязательно необходимо обезжирить при помощи ацетона или специальных составов. Поверх шва далее нужно нанести слой эпоксидной пасты шпателем. Далее деталь нужно “подсушить”, оставив ее при комнатной температуре на 24 часа, чтобы эпоксид полностью засох.

Завершающая стадия — шлифовка обработанного шва.

Методом наложения эпоксида и стеклоткани

Простой способ, который позволяет устранить незначительные трещины на поверхности блока цилиндров. Метод подразумевает создание на поверхности трещины дополнительного слоя, выполненного из эпоксидной пасты и стеклоткани.

Для заделывания трещины данным способом предварительно нужно хорошо обезжирить поверхность, чтобы накладываемые составы лучше “прижились”. Далее поочередно накладывается несколько слоев эпоксидной пасты и несколько слоев стеклоткани. Последним слоем должен быть именно эпоксид.

Методом SEAL-LOCK

Довольно трудоемкий современный способ устранения трещин блока цилиндров. Его явное преимущество — возможность проводить работы без сварки и без демонтажа самого двигателя. Суть метода заключается в заполнении имеющихся трещин мягким металлом.

Выполняется работа следующим образом:

1. Первым делом нужно локализовать повреждение. Трещина с краев засверливается;

2. После этого поперек трещины высверливаются отверстия с предусмотренным технологией шагом.
   В данные дырки помещаются стяжки-скобы, связывающие края трещины. Подбирать скобы следует исходя из вида раскола. На станциях технического обслуживания обычно имеются самые распространенные скобы по длине и форме, при необходимости они могут быть выполнены на заказ для конкретного разлома;
3. Между установленными скобами просверливается отверстие и выполняется при помощи специального метчика нарезка конусной резьбы;
4. Для устранения окисной пленки выполняется обработка полученного отверстия;
5. Заглушка-конус закручивается в образованное резьбовое отверстие;
6. Следом нужно подпилить “лишнюю” часть заглушки, которая возвышается над площадью поверхности блока цилиндров. После обязательно “докрутить” при помощи специальных инструментов заглушку посильнее, в результате чего подпиленная область обломается;
7. Далее нужно выступающие остатки заглушки зашлифовать;
8. После этого переходят к высверливанию следующего отверстия, которое должно частично перекрывать прошлое отверстие с установленной заглушкой. Таким образом заполняется заглушками вся трещина;
9. Образованный данными заглушками шов после окончания работ нужно обязательно дополнительно спрессовать, чтобы он более надежно фиксировал разрыв.

В отличие от метода ремонта путем сварки шва, способ SEAL-LOCK позволяет получить более надежный шов, который не восприимчив к температурным перепадам.

(128 голос., средний: 4,47 из 5)

Методы ремонта

Ремонту поддаются неглубокие микротрещины на плоскостях прилегания ГБЦ к БЦ, а также практически все дефекты с внешней стороны. Отремонтировать внешний раскол можно методом «холодной» или электрической сварки. Под «холодной» сваркой подразумевается нанесение на дефект специального полимерного состава. Перед ремонтом необходимо тщательно зачистить зону вокруг дефекта, а также желательно засверлить концы трещины, чтобы убрать остаточное напряжение и предотвратить дальнейший раскол детали.

Удаление трещин в блоке и ГБЦ методом электрической сварки требует предварительного нагрева детали. Детали из алюминия прогревают минимум до 250ºС, а блоки цилиндра из тяжелых металлов, к которым относится чугун, до 350-400ºС. Таким образом сводится к минимуму риск локальной деформации детали в зоне сварочных работ. Перед нагревом и заплавлением дефекта трещина в ГБЦ/блоке цилиндров зачищается абразивом, а ее концы засверливаются для снятия остаточного напряжения. Таким методом можно удалить не только микротрещины, но и восстановить недостающие части детали, приварить отколовшиеся кронштейны.

Печать

Заделываем трещины в головке и блоке двигателя электросваркой

Реанимации подвергаются все трещины, за исключением тех, которые проходят сквозь клапанные гнезда, зеркала цилиндров, а также плоскости прилегания блока и головки. В последнем случае изделие бракуют, в остальных стараются их реабилитировать, этим-то мы сейчас с вами, уважаемые читатели, и займемся.

В самом начале стоит сообщить о том, что существует несколько способов устранения дефектов. Коротко обо всех.

К первому способу можно отнести заделывание трещин с помощью обычной дрели или электросварки.

В случае если блок чугунный, то концы трещины можно засверлить сверлом и зашлифовать их под углом 90 по всей длине кругом, зубилом или каким-нибудь другим приспособлением.

Если вы выбрали ликвидацию трещин с помощью электросварки, то перед началом работы блок необходимо разогреть до 600-650С. Затем с помощью чугунно – медного присадочного прутка диаметром 5 мм и флюса, нужно нанести сплошной ровный слой, который не должен торчать над поверхностью металла более чем на пару миллиметров. После того, как трещина была заварена, блок следует медленно охладить в термошкафу.

Выше предложенный метод является не единственным, вы можете заварить трещину и без подогрева блока, но для этого вам понадобится электросварка.

Можно использовать более доступный способ, если нет под рукой магнитов. Поверхность, где имеется подозрение на трещины, тщательно промывается керосином или любым растворителем для краски. После этого на поверхность наносится жидкая краска и оставляется на 10-15 минут, далее поверхность протирается ветошью и все дефекты становятся заметны невооружённым глазом.

Также нередко используется способ с применением жидкости. Перед тем как залить в канал воду герметично закрываются все отверстия. В канал после воды под давлением закачивается воздух, можно использовать обычный автомобильный компрессор, после чего канал закрывается и блок оставляется на несколько часов. Места, в которых будет проступать вода, и укажут на наличие трещин. Можно и не ждать несколько часов, для этого блок погружается в воду, и пузырьки воздуха укажут на местоположение дефекта. При устранении трещин следует учитывать, что браться за заделку дефектов на гнездах клапанов, на зеркалах цилиндров и не месте соприкосновения блока и ГБЦ самостоятельно не рекомендуется.

Будет полезно: Как проверить давление ТНВД своими руками?

Альтернативные способы

Начнем с того, что незначительные трещины можно также заделать путем использования эпоксидной пасты и стеклоткани.

Перед началом работ поверхность металла нужно хорошо обезжирить. Слои пасты и стеклоткани при нанесении чередуются, последним слоем должен являться эпоксид.

Среди наиболее востребованных сегодня технологий стоит также отметить решение под названием SEAL-LOCK. К преимуществам данного способа относят отсутствие необходимости демонтировать двигатель. Способ подходит для восстановления серьезных пробоин или трещин в блоке цилиндров. Также для ремонта не требуется применение сварочного аппарата.

В основе способа лежит заполнение трещины специальной прослойкой из мягкого металла, который в результате надежно скрепляется с поверхностью восстанавливаемой детали.

1. Трещину локализуют, после чего происходит засверливание краев раскола. Далее поперек трещины насверливают отверстия с установленным технологией шагом. В эти отверстия вставляются стяжки-скобы, которые связывают оба края трещины. Скобы подбираются в соответствии с видом раскола, так как могут иметь различную длину и отличаться по своей форме.
2. Далее в пространстве между установленных скоб высверливается отверстие, после чего происходит нарезка конусной резьбы при помощи специального метчика. После этого необходимо произвести обработку полученного отверстия составом для устранения окисной пленки. Затем в обработанное резьбовое отверстие с небольшим усилием вкручивается заглушка-конус, материал которой активно контактирует с металлом ремонтируемой детали.
3. Далее часть заглушки, которая возвышается над плоскостью, нужно немного подпилить, после чего вкручивание осуществляется с большим усилием, которое создается специальным инструментом. Под таким усилием мягкая заглушка сломается в том месте, где ранее был сделан подпил. Выступающие остатки дополнительно шлифуют.
4. Следующим шагом становится сверление следующего отверстия. Это отверстие сверлят так, чтобы добиться частичного перекрытия предыдущего резьбового отверстия с установленной заглушкой. Процедура ремонта предполагает заполнение заглушками всей трещины.

Когда работа по установке всех стяжек и заглушек окончена, а также произведена шлифовка, образуется шов. Данный шов необходимо дополнительно спрессовать (расклепать) при помощи ударного инструмента (пневматический молоток с возможностью изменять частоту вибраций).

Расклепывание шва позволяет устранить возможные пустоты, а также ускоряет диффузию материалов заклепок и детали. Результатом станет появление пластичного шва, который имеет прочную связь с поверхностью. Такой шов имеет ряд преимуществ сравнительно со сварным швом:

• не страдает от температурных перепадов;
• способен сохранять целостность в условиях работы при высоких температурах;
• не получает значительного напряжения;

Что касается установки больших латок, которыми можно буквально «заклеить» треснувший блок цилиндров двигателя или головку блока, тогда способ решения по схеме реализации напоминает описанный выше.
Потребуется вырезать и подогнать латку из металла, после чего производится ее установка путем заполнения всего периметра стяжками и конусными заглушками. Последующая проверка готового шва на герметичность осуществляется при помощи опрессовки под давлением около 6 атмосфер.

• Тосол в блоке цилиндров двигателя: причины и способы…

  Почему антифриз или тосол поадают в цилиндры двигателя и что делать в такой ситуации. Как самому определить наличие тосола в цилиндрах, способы ремонта. Читать далее

• Какой герметик лучше для двигателя автомобиля?

  Виды герметиков для двигателя автомобиля: анаэробные, силиконовые, ремнотные. Принцип дейсвтия, отличия, сферы применения. Как выбрать лучший герметик. Читать далее

• Последствия перегрева двигателя автомобиля

  Почему возникает перегрев двигателя. Чего ожидать водителю и какие поломки могут возникнуть, если двигатель перегрелся. Что делать в случае перегрева ДВС. Читать далее

• Эмульсия на щупе уровня масла: причины возникновения

  На какие неисправности указывает эмульсия на масляном щупе и крышке маслозаливной горловины. Способы самостоятельного определения причин данной проблемы. Читать далее

• Разминусовка двигателя: зачем она?

  В чем заключается и для чего необходима разминусовка силового агрегата. Основные преимущества данного решения, установка дополнительной массы своими руками. Читать далее

• Блок цилиндров двигателя

  Назначение блока цилиндров в конструкции ДВС. Разновидности, материалы и способы изготовления. Преимущества и недостатки блоков из чугуна и алюминия. Читать далее

Альтернативные способы

Начнем с того, что незначительные трещины можно также заделать путем использования эпоксидной пасты и стеклоткани. Перед началом работ поверхность металла нужно хорошо обезжирить. Слои пасты и стеклоткани при нанесении чередуются, последним слоем должен являться эпоксид.

Среди наиболее востребованных сегодня технологий стоит также отметить решение под названием SEAL-LOCK. К преимуществам данного способа относят отсутствие необходимости демонтировать двигатель. Способ подходит для восстановления серьезных пробоин или трещин в блоке цилиндров. Также для ремонта не требуется применение сварочного аппарата.

В основе способа лежит заполнение трещины специальной прослойкой из мягкого металла, который в результате надежно скрепляется с поверхностью восстанавливаемой детали.

1. Трещину локализуют, после чего происходит засверливание краев раскола. Далее поперек трещины насверливают отверстия с установленным технологией шагом. В эти отверстия вставляются стяжки-скобы, которые связывают оба края трещины. Скобы подбираются в соответствии с видом раскола, так как могут иметь различную длину и отличаться по своей форме.
2. Далее в пространстве между установленных скоб высверливается отверстие, после чего происходит нарезка конусной резьбы при помощи специального метчика. После этого необходимо произвести обработку полученного отверстия составом для устранения окисной пленки. Затем в обработанное резьбовое отверстие с небольшим усилием вкручивается заглушка-конус, материал которой активно контактирует с металлом ремонтируемой детали.
3. Далее часть заглушки, которая возвышается над плоскостью, нужно немного подпилить, после чего вкручивание осуществляется с большим усилием, которое создается специальным инструментом. Под таким усилием мягкая заглушка сломается в том месте, где ранее был сделан подпил. Выступающие остатки дополнительно шлифуют.
4. Следующим шагом становится сверление следующего отверстия. Это отверстие сверлят так, чтобы добиться частичного перекрытия предыдущего резьбового отверстия с установленной заглушкой. Процедура ремонта предполагает заполнение заглушками всей трещины.

Когда работа по установке всех стяжек и заглушек окончена, а также произведена шлифовка, образуется шов. Данный шов необходимо дополнительно спрессовать (расклепать) при помощи ударного инструмента (пневматический молоток с возможностью изменять частоту вибраций).

Расклепывание шва позволяет устранить возможные пустоты, а также ускоряет диффузию материалов заклепок и детали. Результатом станет появление пластичного шва, который имеет прочную связь с поверхностью.  Такой шов имеет ряд преимуществ сравнительно со сварным швом:

• не страдает от температурных перепадов;
• способен сохранять целостность в условиях работы при высоких температурах;
• не получает значительного напряжения;

Что касается установки больших латок, которыми можно буквально «заклеить» треснувший блок цилиндров двигателя или головку блока, тогда способ решения по схеме реализации напоминает описанный выше.
Потребуется вырезать и подогнать латку из металла, после чего производится ее установка путем заполнения всего периметра стяжками и конусными заглушками. Последующая проверка готового шва на герметичность осуществляется при помощи опрессовки под давлением около 6 атмосфер.

Трещина в блоке или головке блока цилиндров, симптомы, как определить и заделать

Независимо от того, какой металлический сплав применяется в изготовлении блока, со временем в ходе работы может образоваться трещина в блоке цилиндров двигателя.

Визуально можно выявить глубокие разрывы, а вот микротрещины «на глаз» не определить.

Вероятные симптомы и причины

Ниже описаны признаки, по которым можно косвенно определить трещину в блоке или головке. Хотя, описанные признаки могут означать и иные неисправности.

Перегрев двигателя, из системы полностью вытекает антифриз. Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ

Важно: будьте осторожны, при протяжке болтов они могут лопнуть.
Некорректная работа прибора управления температурой (термопары), вследствие перегрева происходит деформация головки блока цилиндров.
Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки.
В тёплую погоду происходит колебание температуры двигателя. Стрелка термодатчика производит резкие скачки в сторону увеличения, либо уменьшения температур.
Вибрация двигателя или «троение», особенно это ощутимо при подъёме в гору

Как показывает практика, это один из распространенных симптомов образования именно микротрещин. Важно: чтобы подтвердить наличие микротрещин на блоке цилиндров или убедиться, что есть трещина в ГБЦ, выкрутите свечу зажигания. Если свеча мокрая, попробуйте жидкость на язык. Сладкий вкус означает что это антифриз, попадающий через микротрещину в масло. Долейте охлаждающую жидкость и включите двигатель, не закрывая капот и крышку расширительного бака. Если жидкость сразу начнёт кипеть, это верный признак наличия трещины в ГБЦ.
Велика вероятность появления трещин возле направляющей втулки или втулки впускного клапана. В этом случае головку придется менять.
Уходят газы. Для определения утечки можно надеть резиновую медицинскую перчатку на расширительный бачок, или горловину радиатора, и закрепить канцелярской резинкой. Если перчатка надувается, значит проблема есть.

Антифриз лучше использовать импортный и безсиликатный G-11 – для алюминиевых блоков. Для чугунных блоков цилиндров лучше использовать антифриз красный, штатный. Он рассчитан под температуру -80 +135.

На заметку: на верхней плоскости блока цилиндров могут появиться трещины вследствие плохой промывки и продувки блока перед сборкой. В результате этого в резьбовых отверстиях под болты остается грязь и жидкость.

Методы определения

Чтобы окончательно убедиться в образовании микротрещин, существует несколько способов определения дефектов.

• Производится установка магнитов по корпусу устройства или ГБЦ. Сверху насыпается металлическую стружку. Она начинает двигаться к местам установки магнитов, забиваясь в трещины.
• На тщательно промытую ацетоном либо керосином поверхность ГБЦ наносим особую жидкую краску и ждем 10 минут. После этого чистой тряпкой стираем оставшуюся краску. Дефекты после такого метода обнаруживаются сразу.
• Для проверки целостности можно использовать жидкость. Для этого необходимо герметично закрыть все отверстия и залить в канал воды. С помощью насоса закачиваем в канал воздух под давлением 0,7 Мпа. Оставляем блок в таком состоянии на несколько часов. Ушедшая вода скажет о том, что в головке блока присутствуют дефекты. Таким же образом целостность проверяется путем погружения блока в емкость с водой. В этом случае пузырьки покажут место трещин.

Места расположения дефектов, за устранение которых браться не стоит.

• на клапанных гнёздах;
• на зеркалах цилиндров;
• на плоскости прилегания блока и головки.

Ремонт дефектов

1. Перед началом ремонта нужно вырезать кусок металла, по своим размерам соответствующий трещине. Глубина канавки должна быть не менее 8 мм, а форма должна быть клиновидной.
2. Перед тем как заварить головку, ее нужно нагреть до температуры 200 градусов. Для этого можно использовать ацетиленовую горелку, но не паяльник.

Заваривание трещин головки

Для ремонта используйте газовую установку с присадочными материалами. Эффективные результаты получаются при аргонно-дуговой сварке. К ГБЦ нужно подключить массу. Дуга должна гореть между головкой и электродом, туда же и следует подложить кусок металла, который будет заделана трещина.
Когда сварка завершена, шов тщательно зачищаем и еще раз опрессовываем. Если дефектов нет, то поверхность головки нужно отфрезеровать.

Микротрещина в цилиндре наверно самая большая головная боль, хозяина автомобиля, так и мастера к которому он обращается. Все дело в том, что ее не видать визуально, а симптомы что начинает прогорать прокладка под головкой. Несколько раз попадались мне такие двигатели. Но бывает и микротрещина и в головке. Признак микротрещины в цилиндре и головке один и тот же что и начинающий прогар прокладки под головкой.

Расскажу сначала про микротрещину в головке, а ниже про микротрещину в цилиндре.

Подъехал парень на ВАЗ-2106 и говорит машина все время кипит, подождал немого пока перестанет кипеть двигатель, открыл крышку радиатора и долил охлаждающей жидкости в радиатор, завел двигатель на холостых оборотах. Стал смотреть в радиатор, вижу как пузыри выходят из радиатора, (но если долили жидкость в радиатор то обычно сразу выскакивает несколько пузырей но они быстро прекращаются), в переднеприводных машинах начинает раздувать бачек в который наливают охлаждающую жидкость и также идут пузыри. Если прокладка под головкой прогорела сильно то жидкость идет в цилиндр, сквозь поршень жидкость просачивается в блок двигателя и попадает в масло, признак, масло становится цвета белой эмульсии и увеличивается в объеме.

Сразу определил, что начинает прогорать прокладка, снимаю головку а прокладка новая (совсем свежая) и никакого намека на прогар, спросил, уже меняли прокладку, говорит два дня назад купил головку с рук, заменили ее и с тех пор кипит. Спрашиваю, а до этого на старой головке кипела, говорит, нет ни кипела, но она троила из-за прогара клапана, я решил купить эту головку тем более не дорого предложили, чтобы с той не мучится. Говорю, у тебя два варианта, покупать другую головку, или вези старую я ее починю, решил он ремонтировать старую (головка и правда была сильно ушатана, пришлось менять все клапана и направляющие втулки клапанов). Поставил отремонтированную головку и кипение прекратилось. Но что смешно, через некоторое время ко мне подъехал другой парень на ВАЗ-2107 и также пожаловался что кипит двигатель, открыл капот и узнал головку из-за которой кипела шестерка (на ней было пятно красной краской, потому и запомнил). Спросил у него давно головку менял, говорит, на днях. Рассказал я ему историю этой головки. Визуально в этой головке я так и не нашел микротрещины, и в каком она месте так и не понял.

Фото. Микротрещина в головке

Чаще всего микротрещина в головке бывает как показано на фото, и чаще всего в моей практики она бывает во втором или третьем цилиндре. На фото красным показано расположение микротрещины. Проще найти микротрещину так, зачистите ножом нагар в том месте где показана трещина, и она проявляется.

Фото. Головка от Нивы сразу с двумя микротрещинами

А один раз попалась головка сразу с двумя микротрещинами, она есть на фото и трещины показаны стрелками, их нашел сразу, стоило только ножом снять нагар. Признак этих микротрещин в этой Ниве был такой, второй и третий цилиндры троили, на малых оборотах, уходил тосол и вылетал через глушитель, также шли пузыри в радиатор, но в масло тосол не шел. Может потому что у этого движка очень хорошая поршневая группа, а была бы плохая поршневая то и в блок проникал бы тосол. Это так и осталось загадкой, почему не проникал тосол в масло сквозь поршни, думаю его очень мало поступало в цилиндры, в основном давление продавливало воздух в головку и совсем капли засасывало в цилиндры.

Лопнула ГБЦ – как определить?

Головка блока цилиндров – важнейшая часть автомобильного двигателя внутреннего сгорания. И если случилась такая неприятность, что лопнула ГБЦ, то дальнейшая нормальная работа двигателя будет невозможна. В ГБЦ сконцентрирован практически весь газораспределительный механизм, также в ней проходят магистрали для охлаждающей жидкости и масла. Масло смазывает все элементы ГРМ, расположенные в головке – распределительный вал, коромысла, клапана. Лопнуть головка может во многих местах, но самые распространенные – между цилиндрами и между масляными и охлаждающими каналами. Результатом этого будет попадание масла в охлаждающую систему, а охлаждающей жидкости – в масляную магистраль. И то, и другое совершенно недопустимо. Основными причинами того, что лопнула ГБЦ, является неправильная эксплуатация, в частности, частый перегрев двигателя, а также исчерпание рабочего ресурса.

Причины выхода из строя ГБЦ

Если головка лопнула или вышла из строя вследствие длительной эксплуатации, то возможных решений два – попытаться восстановить, либо заменить ГБЦ, купив новую или подобрав бывшую в употреблении, но еще в хорошем состоянии. Второй вариант надежнее, быстрее, а в некоторых случаях даже и дешевле, даже в случае с новой ГБЦ. Если же ГБЦ лопнула вследствие неоднократных перегревов, то тогда после снятия следует проверить ее плоскость.

Почти в восьмидесяти случаев из ста ГБЦ после перегрева искривляется. Ставить ГБЦ с искривленной поверхностью категорически нельзя, потому что она не зажмет прокладку по всей плоскости и из-под головки будет постоянно протекать масло, а по прошествии некоторого времени выхлопные газы тоже пробьют себе дорогу и будут поступать под капот автомобиля, а не в выхлопной коллектор. Чтобы этого не произошло, после снятия необходимо убедиться в том, что поверхность головки ровная. Это же надо сделать и при покупке подержанной ГБЦ.

Помимо этого в результате перегрева может лопнуть ГБЦ, либо повылетать клапанные седла, вследствие чего в верхней части мотора будет слышен сильный металлический стук. При такой поломке двигатель просто заглохнет или заклинит, что еще и хорошо, потому что если он будет продолжать работать дальше, то попросту разобьется поршень и повредится гильза. В данном случае капитальный ремонт двигателя неизбежен.

Как обнаружить неисправность ГБЦ

При перегреве ГБЦ она может лопнуть между клапанами, либо в случае с дизельными двигателями – между седлом клапана и отверстием, куда вставляются форсунки. Обычно такие микротрещины визуальным осмотром обнаружить не удается, следовательно, при осмотре ГБЦ плоскость надо тщательно протереть от масла, очистить от нагара, после чего провести ногтем вокруг окружности клапанного седла – если ноготь будет цепляться, то значит лопнула головка.

Есть еще один способ обнаружить трещины в ГБЦ – при работающем двигателе нужно открыть крышку радиатора и внимательно посмотреть. Если на поверхности охлаждающей жидкости заметны пузырьки воздуха, это значит, что ГБЦ лопнула и выхлопные газы под высоким давлением просачиваются в систему охлаждения и попадают в радиатор. Некоторые считают, что страшного в этом ничего нет, но это не так. Во-первых, это может отрицательно сказаться на работе системы охлаждения, что приведет к перегреву двигателя, а во-вторых, газы продавливаются под большим давлением, температура у них очень высокая, так что со временем микротрещина разрастется в большую «дорогу». А при неработающем двигателе охлаждающая жидкость будет проникать в цилиндры и в поддон, где смешается с маслом. Это также очень вредно для двигателя.

Если в системе охлаждения вместо тосола или антифриза залита обычная вода, то она также может стать причиной повреждения ГБЦ. Поэтому при осмотре головки нужно обращать внимание на состояние магистралей системы охлаждения – жесткая вода со временем может вымыть в металле «дорожки». И если такие дефекты замечены, то ее лучше сразу заменить.

Но если действительно лопнула ГБЦ, то лучше сразу отправиться на станцию техобслуживания. Там мастера определят степень повреждений и подскажут, что лучше сделать – ремонтировать ГБЦ или поставить новую.

Смотрите также:

• Прогар прокладки ГБЦ происходит вследствие нарушения герметичности
• Ремонт ГБЦ Нива Шевроле – работа для профессионалов
• Закипел дизельный двигатель – причин может быть несколько
• Ремонт ГБЦ на классике требует внимательного подхода
• Ремонт блока цилиндров Лада Приора – дело ответственное

Все статьи >>

Ремонт треснувшего блока двигателя

Наличие треснувшего блока двигателя может означать конец жизни вашего автомобиля. Замена двигателя может быть очень дорогой и часто не стоит вложений в ваш текущий автомобиль. Кроме того, наличие треснутого блока является одним из тех крайних случаев, когда может оказаться невозможным спасти ваш текущий двигатель.

Многие пытались восстановить треснувшие блоки. Основная трудность в том, что блок двигателя нельзя просто сварить, так как он сделан из чугуна, а не из стали. Можно сваривать чугун с помощью дуговой сварки и подходящих сварочных электродов, но это часто может вызвать деформацию блока цилиндров или сделать область сварки более хрупкой и восприимчивой к дальнейшему растрескиванию. Другая распространенная попытка починить треснувший блок называется сшиванием холодным металлом. Этот процесс похож на сшивание двух кусков ткани вместе, за исключением того, что с металлом это намного сложнее. Основная трудность этого процесса заключается в том, что он плохо работает с компонентами, которые испытывают резкие перепады температуры, поскольку изменение температуры вызывает набухание и усадку металла, что приводит к разрыву металлического шва и повторному открытию трещины. Этот процесс также часто чрезмерно дорог и используется только на очень больших или дорогих двигателях, таких как тяжелое оборудование, дизельные двигатели или судовые двигатели.

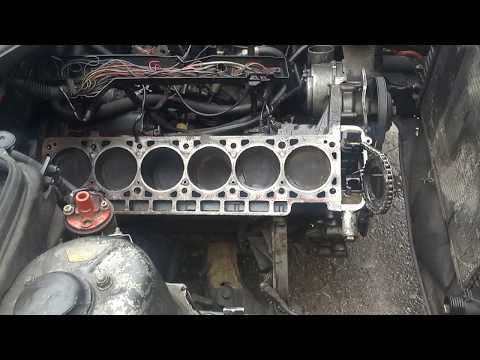

Посмотреть это видео на YouTube

Было множество других попыток герметизации блоков двигателей с трещинами, таких как использование материалов для холодной сварки, двухкомпонентных эпоксидных смол или множества других заплат и исправлений. Проблема в большинстве случаев та же, что и при холодной прошивке металлом, в том, что широкий диапазон рабочих температур двигателя вашего автомобиля наряду с тепловым расширением металла приводит к тому, что большинство ремонтных работ длится недолго.

Прежде чем приступить к ремонту треснувшего блока цилиндров, убедитесь, что проблема именно в этом. Если у вас есть внешняя трещина в вашем блоке, которую вы можете увидеть, то проблема легко идентифицируется. Если у вас есть внутренняя трещина, симптомы часто могут быть похожи на симптомы пробитой прокладки головки блока цилиндров. Чтобы определить, есть ли у вас пробитая прокладка ГБЦ, вы можете прочитать нашу статью о симптомах пробитой прокладки ГБЦ.

Лучший способ запечатать треснувший блок — это использовать BlueDevil Radiator и Block Sealer. BlueDevil Radiator and Block Sealer — это специально разработанный герметик, который вы добавляете в систему охлаждения вашего автомобиля. BlueDevil Radiator and Block Sealer может запечатать ваш треснувший блок изнутри наружу через систему охлаждения вашего автомобиля. Это не волокнистый или твердый герметик, который может повредить или засорить любые другие области вашей системы охлаждения. Вместо этого BlueDevil Radiator and Block Sealer имеет специальную химическую формулу, которая будет связываться с металлом в блоке двигателя в месте утечки до тех пор, пока утечка не будет полностью закрыта. Химический сварной шов, образованный BlueDevil Radiator и Block Sealer, создаст постоянное уплотнение, которое может расширяться и сужаться при изменении температуры в вашем двигателе. Поскольку в BlueDevil Radiator и Block Sealer нет ничего вредного, они могут оставаться в вашей системе охлаждения на неопределенный срок, герметизируя любые будущие утечки, которые могут возникнуть в радиаторе или блоке двигателя вашего автомобиля.

BlueDevil Radiator and Block sealer работает настолько хорошо, что на него распространяется гарантия. Если вы приобретете его в BlueDevil или в одном из наших партнерских местных магазинов автозапчастей, мы гарантируем постоянный ремонт!

Поскольку вам нечего терять, заберите сегодня радиатор BlueDevil и герметик для блоков! Вы можете приобрести его прямо у BlueDevil здесь.

Изображения предоставлены:

Cracked Block — Автор Nick Ares — Лицензия Creative Commons Share Alike 3.0 Через Flikr — Исходная ссылка

Что делать с автомобилем с треснувшим блоком двигателя

Что содержится в этой статье

Хотя вы довольно редко сталкиваетесь с трещинами в блоке цилиндров или пробитой прокладкой головки блока цилиндров на своем автомобиле, они все же могут произойти, и когда они случаются, это может привести к серьезной проблеме с двигателем. Блок двигателя вашего автомобиля сделан таким образом, чтобы быть долговечным и выдерживать экстремальную жару или холод, но могут быть обстоятельства, которые могут привести к появлению трещин в блоке двигателя.

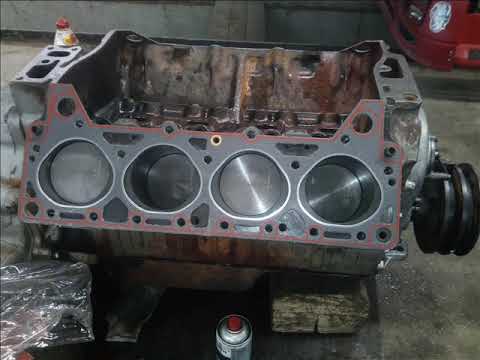

Чрезмерный нагрев, например, может привести к растрескиванию блока цилиндров. Это может произойти из-за нехватки охлаждающей жидкости из-за протекающей прокладки головки блока цилиндров. Ваш автомобиль действительно может проехать бесчисленное количество миль даже с треснувшим блоком двигателя, но знайте, что полный отказ двигателя обязательно произойдет.

В этом посте Cash Auto Salvage, одна из надежных автомастерских в Форт-Уэрте, расскажет вам о признаках треснувшего блока двигателя и о том, что вы можете сделать в случае отказа двигателя:

Признаки треснувшего двигателя Блок

Вот некоторые из признаков неисправности, которые говорят вам, что пришло время починить машину или подумать о ее продаже:

• Вы видите масло в антифризе или наоборот
• Вы прожигаете охлаждающую жидкость и масло Подробнее быстро
• Ваш автомобиль быстрее расходует газ
• Из двигателя идет слишком много дыма
• Вы слышите стук из-под капота
• Двигатель перегревается

Что делать, если двигатель автомобиля выходит из строя?

Если вы заметили какой-либо из признаков, упомянутых выше, это означает, что у вас есть только вопрос времени, когда вы столкнетесь с отказом двигателя. Проблема в том, что большинство людей предпочитают игнорировать эти признаки и просто продолжают водить машину, даже если это означает, что они заливают больше масла и охлаждающей жидкости в свой страдающий двигатель. Это люди, которые застряли на обочине дороги из-за того, что их машина сломалась, и эвакуатору требуется слишком много времени, чтобы их доставить. Если вы не хотите испытать это, вы должны немедленно принять меры. Если вы ждете поломки автомобиля, вы, вероятно, заплатите более высокую цену за ремонт.

Треснувший блок цилиндров или лопнувшая прокладка головки блока цилиндров могут потребовать замены, что может стоить вам руки и ноги. Оценки зависят от марки и модели вашего автомобиля, но вы, вероятно, потратите около 2000 долларов на ремонт поврежденных деталей двигателя. Тогда, если вам потребуется замена двигателя, стоимость может стать еще выше. Если автомобиль не имеет для вас никакой сентиментальной ценности, вы должны серьезно подумать о том, почему вы все еще должны вкладывать столько денег в автомобиль, у которого взорвался двигатель.
