Масло в интеркулере бензинового двигателя причины: Масло в интеркулере: причины

Масло в интеркулере: причины

Одна из тенденций автомобилестроения – повышение мощности автомобиля при одновременном снижении рабочего объема двигателя.

Современное решение этой задачи – установка на автомобиль системы турбонаддува. Воздух с использованием энергии отработавших газов через турбину подается под давлением в камеры сгорания. При этом происходит лучшее сгорание топлива, увеличивается мощность и общий КПД двигателя.

Чтобы повысить эффективность турбонаддува между турбиной и двигателем устанавливают специальный охладитель – интеркулер.

Частой проблемой при эксплуатации турбированного двигателя становится появление масла в интеркулере. При этом теряется мощность двигателя.

Чтобы понять, насколько это опасно, устранить или предотвратить эту неприятность, необходимо уметь вовремя ее обнаружить и правильно диагностировать.

В данной статье постараемся разобраться с этими вопросами.

Что такое интеркулер?

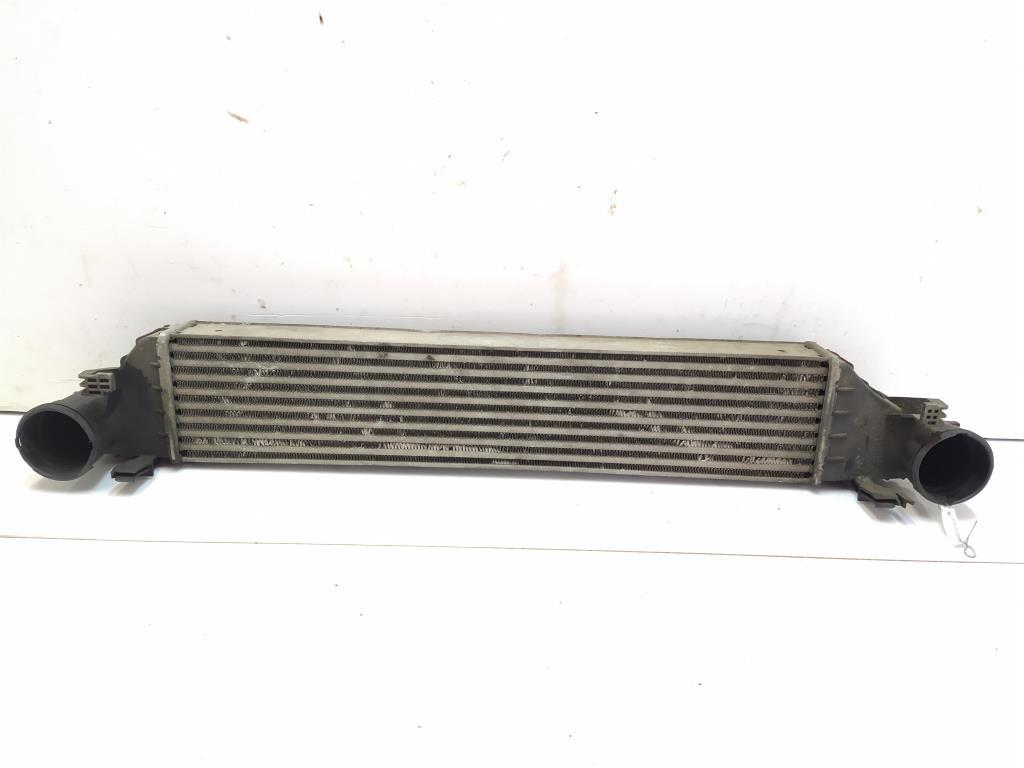

Интеркулер – это теплообменный аппарат, предназначенный для охлаждения нагретого сжатого воздуха, поступающего под давлением от турбины в двигатель. Это неотъемлемая часть системы турбонаддува.

По сути это устройство представляет медный или алюминиевый радиатор, по трубкам которого проходит и охлаждается сжатый воздух. Охлаждение производится с помощью воздуха или жидкости.

Обычно эти аппараты устанавливаются в передней части автомобиля:

• Перед радиатором системы охлаждения двигателя
• Над двигателем (при этом в капоте предусмотрен специальный воздухозаборник)
• Сбоку от двигателя под крылом

Жидкостные интеркулеры могут устанавливаться в любом месте автомобиля исходя из особенностей его компоновки.

Изначально интеркулеры предназначались исключительно для турбированных дизельных двигателей, однако в настоящее время появилось немало решений по турбированию бензиновых агрегатов.

Основные причины попадания масла в интеркулер

На первый взгляд – совершенно непонятно, откуда может взяться масло в интеркулере. Ведь поступает в него сжатый воздух, на выходе – тоже сжатый воздух, только охлажденный.

Чтобы выяснить, как все же это может произойти, необходимо рассмотреть не только устройство самого агрегата, но и понять принцип действия системы турбонаддува.

Итак, мы уже знаем, что нагретый воздух подается в интеркулер турбиной. Турбина представляет собой колесо с лопастями и действует по принципу вентилятора. При высокой скорости вращения турбины происходит сжатие воздуха и его нагрев. Сжатый воздух попадает в интеркулер.

Турбина приводится в действие энергией отработавших газов, которые раскручивают ее до высоких скоростей.

• Если в двигателе возникает неполадка, связанная с нарушением вентиляции картера или попаданием моторного масла в выпускной коллектор, то это масло оказывается в турбине. Но этого еще недостаточно для его проникновения в интеркулер. А вот если нарушена герметичность сальников турбины, то под действием разряжения, создаваемого турбиной масло может проникать в теплообменный контур, а оттуда уже – в интеркулер

• Еще одной частой причиной появления масла в интеркулере становятся проблемы с маслопроводом, соединяющим турбокомпрессор и картер двигателя. Деформация элементов маслопровода приводит к повышенному давлению масла в турбокомпрессоре и его выдавливанию через уплотнительные элементы

• Следы масла могут появиться также в результате сильного засорения воздушного фильтра или образования трещин и негерметичности в воздуховоде, ведущем в турбокомпрессор. При этом в охлаждающем контуре создается разряжение и масло, разрушая уплотнители турбины, всасывается из турбокомпрессора

• Учитывая, что при неисправности двигателя пары и брызги масла могут находиться в подкапотном пространстве, оно может проникать в интеркулер и через неплотности и повреждения в соединениях и трубопроводах системы турбонаддува

• Иногда при непрофессиональной установке системы турбонаддува для герметизации соединений используются обычные герметики. Выдавливание при сборке их излишков внутрь системы способно привести к засорению системы и образованию пробок. Это также может привести к проникновению масла в теплообменник.

С основными причинами разобрались.

Опасно ли попадание масла в интеркулер?

Зададимся вопросом – а насколько опасно попадание масла в охладитель? Может быть это не причиняет никакого вреда автомобилю и его силовой установке?

Небольшое количество масла (25-30 мл) практически всегда присутствует в интеркулере и не приносит какого-либо вреда ни ему, ни двигателю.

Однако, если масла становится много, то оно вместе с воздухом оказывается в камере сгорания цилиндра и изменят условия сгорания воздушно-топливной смеси. При этом не происходит полного сгорания, теряется мощность двигателя, образуется нагар, и коксование.

Но и это еще не самое страшное. В некоторых случаях масла в цилиндры поступает так много, что возможно его возгорание и перегрев двигателя.

 В результате – двигатель придется отдавать в капремонт.

Диагностика и устранение неисправности

Чтобы устранить эту неисправность необходимо провести диагностику и определить, отчего и почему в интеркулере появилось масло.

Для первичной диагностики при обнаружении масла внутри или снаружи теплообменника или на его патрубках необходимо выполнить следующие шаги:

• Проверить масляный фильтр
• Проверить воздушный фильтр и состояние воздухопроводов
• Проверить, не происходит ли перегрева двигателя в процессе эксплуатации
• Проверить состояние сальников турбины
• Проверить состояния маслопроводов
• Проверить уровень моторного масла в двигателе
• Проверить работоспособность системы вентиляции картерных газов

Причина попадания масла в интеркулер, скорее всего, связана с объектами, перечисленными в этом списке.

Как поступать далее, чтобы устранить неисправность?

Забит масляный фильтр

При засорении масляного фильтра в системе возрастает давление, которое продавливает и разрушает сальники двигателя. Масло начинает подтекать, а турбина кидает его капли внутрь интеркулера. Фильтр в этом случае надо заменить. Однако сальники уже разрушены и их также придется менять.

Грязный воздушный фильтр

Загрязненный фильтр и загрязненный воздухопровод вызывают разряжение, из-за которого в цилиндр поступает недостаточное количество воздуха. Это приводит к переобогащению воздушно-топливной смеси и не дает двигателю работать в оптимальном режиме. Кроме того, из-за создавшейся разницы давлений в турбину, а, значит, и в интеркулер всасываются капельки масла.

Установка чистого фильтра и прочистка воздуховодов снизят течь масла и улучшает параметры работы ДВС.

Перегрев мотора

При неисправной системе охлаждения или при длительной эксплуатации в тяжелых режимах двигатель может перегреваться и закипать. В результате перегрева масло разжижается и начинает усиленно испаряться, повышая давление. Сальники турбины, особенно уже изношенные, не могут обеспечить герметизацию в таких условиях. Подтекающее масло турбина гонит в интеркулер.

В этом случае необходимо проверить состояние системы охлаждения и вентиляции картера, состояние сальников турбины.

Турбина дает течь из-за поврежденного сальника

В случае обнаружения изношенных или поврежденных сальников их нужно заменить на новые.

Изгиб возвратного маслопровода турбины

Если на маслопроводе обнаружились перегибы и деформации – исправьте его геометрию.

Если этого сделать по каким-то причинам не удается или обнаружена трещина – замените неисправную запчасть.

Повышенный уровень моторного масла

При повышенном уровне масла оно поступает в маслопровод к турбине и выдавливается через сальники, откуда забрасывается в интеркулер.

Избыточное количество моторного масла нужно слить, доведя его уровень до установленных производителем значений. Однако одновременно нужно определить, почему уровень масла оказался повышенным и в случае необходимости устранить неисправность.

Нарушение системы вентиляции картерных газов

Эта неисправность приводит к созданию повышенного давления в картере. При этом масло проникает через маслопровод к турбине и продавливается через ее сальники, а затем потоком воздуха заносится в интеркулер.

В этом случае следует проверять не только систему вентиляции, но и подвергнуть диагностике поршни, ЦПГ. Для правильной диагностики и устранению неисправности в этом случае лучше обратиться к специалистам.

Устранение неисправности

Какова бы ни была причина неисправности, ее следует устранить.

Какие-то действия можно провести собственными силами, но лучше посетить специализированный сервисный центр, который сделает диагностику и ремонт на профессиональном уровне.

Общим пунктом работ по устранению неисправности является очищение интеркулера от засорений и остатков масла.

Если не сделать эту процедуру, эффективность охлаждения воздуха останется недостаточной для достижения двигателем оптимальных режимов работы. Кроме того, остатки масла вместе с воздухом будут поступать в цилиндры, снижая качество сгорания воздушно-топливной смеси.

Для очистки интеркулера его придется снять. С воздушными охладителями проблем обычно не возникает – для этого достаточно ослабить хомуты и вывернуть несколько болтов. Жидкостные охладители снять сложнее. Очистку следует производить специальными средствами, рекомендованными производителем. Применение неподходящих моющих средств без консультации со специалистами нежелательно.

Отдельные конструктивные элементы некоторых интеркулеров могут быть изготовлены из полимерных материалов или эластомеров. Применение агрессивных по отношению к ним очистителей и растворителей приведет к выходу из строя всего устройства.

После промывки остатки очистителя и внешние загрязнения аккуратно смываются водой. Мойки высокого давления применять не следует, так как как они способны повредить ячейки радиатора.

После полной очистки интеркулер следует высушить и установить на место.

Полезные советы

Опытные автомобилисты, эксплуатирующие автомобили с турбонаддувом советуют периодически проверять состояние интеркулера и очищать его от загрязнений, которые неизбежно скапливаются в ячейках – пыль, дорожная грязь, растительный мусор, остатки мелких насекомых. Это не только сохраняет эффективность теплообмена, но и является профилактической мерой предотвращения серьезных проблем.

При обнаружении следов масла на патрубках или радиаторе интеркулера чаще всего свидетельствует о его неисправности. В этом случае необходимо прекратить или максимально ограничить эксплуатацию автомобиля, как можно скорее провести диагностику и устранить поломку.

Помните, что эксплуатация автомобиля с неисправным турбонаддувом приводит к серьезным проблемам ДВС, вплоть до выхода его из строя.

Масло в интеркулере дизельного двигателя: причины

Попадание масла в интеркулер дизельного или бензинового ДВС является частой неисправностью, которая присуща исключительно моторам с турбонаддувом. В том случае, если моторное масло гонит в интеркулер, наблюдается снижение мощности двигателя, на различных режимах работы ДВС при нажатии на педаль газа происходят провалы. Данная проблема напрямую связана с особенностями устройства и принципом работы системы наддува посредством турбокомпрессора.

Содержание статьи

Что такое промежуточный охладитель

Как известно, принудительный наддув воздуха под давлением позволяет сжечь больше топлива и добиться существенного прироста мощности ДВС без увеличения физического объема цилиндров. Данное решение широко используется практически на всех современных дизельных моторах, а также применяется в конструкции форсированных бензиновых агрегатов.

Интеркулер является составным элементом, который входит в общую схему реализации турбонаддува. Дело в том, что воздух сильно сжимается турбокомпрессором, в результате чего происходит его нагрев. Если сразу подать в цилиндры разогретый воздух, тогда его объема будет недостаточно для эффективного и полноценного сгорания порции топлива. Мощность мотора снижается, расход горючего также заметно возрастает.

Для чего нужен интеркулер

Охладитель представляет собой своеобразный радиатор. Задачей устройства является охлаждение сжатого воздуха перед подачей в цилиндры ДВС. Охлаждение позволяет поместить большее количество воздуха в цилиндр, в результате чего удается сжечь больше горючего. Мощность двигателя при подаче холодного воздуха под давлением оказывается намного выше. Местом установки интеркулера закономерно выступает участок после турбины.  Использование охладителя на дизеле позволило добиться прироста мощности, снизить токсичность отработавших газов, получить полное сгорание топливно-воздушной смеси, уменьшить расход топлива. Дизельный мотор с турбонаддувом стал более оборотистым, возросла моментная характеристика «на низах» и КПД двигателя, максимальная скорость дизелей стала выше.

Установка интеркулера на дизельный мотор обусловлена тем, что двигатели данного типа крайне требовательны к температуре рабочей смеси по сравнению с бензиновыми ДВС. Охладитель способен снизить температуру наддувочного воздуха до 55-70 градусов Цельсия.

Охлаждение воздуха в системе может происходить по следующим схемам:

• воздушное охлаждение;
• жидкостное охлаждение;
• комбинированная схема;

1. В первом случае воздух нагнетается турбокомпрессором и далее проходит по сотам интеркулера, отдавая избытки тепла в атмосферу. Данная схема напоминает работу радиатора системы охлаждения двигателя.
2. Охлаждение по второй схеме предполагает прохождение воздуха через устройство, заполненное жидкостью для охлаждения. Подобное решение сложнее конструктивно и дороже, так как требует установки дополнительного насоса для прокачки жидкости, а также отдельных электронных блоков управления.
3. Комбинированное охлаждение используется в конструкции турбонаддува на высокофорсированных гоночных автомобилях. Схема охлаждения надувочного воздуха в таких машинах включает в себя сразу несколько интеркулеров, одни из которых работают по принципу воздушного охлаждения, а другие представляют собой варианты жидкостных радиаторов. Охладители в комбинированных схемах задействуются последовательно.

Охлаждение по принципу воздух-воздух менее эффективно сравнительно со схемами воздух-вода и комбинированными решениями. При этом главным преимуществом воздушного радиатора является простота и доступность данного решения, что и обусловило повсеместную установку интеркулеров подобного типа на серийные дизельные и бензиновые автомобили.

Диагностика и устранение неисправности

Моторное масло может попадать как в воздушный, так и в жидкостной интеркулер. В результате качество охлаждения наддувочного воздуха снижается, система турбонаддува не обеспечивает должной производительности.

В том случае, если турбина бросает масло в интеркулер, стоит начать с диагностики неисправностей турбокомпрессора. Масло часто гонит на интеркулер в случае проблем с маслопроводом. Указанный маслопровод является сливным патрубком и соединяет турбокомпрессор и картер двигателя. Необходимо визуально оценить состояние элемента на предмет наличия трещин, загибов и т.д.

Маслопровод со временем может деформироваться, уплотнительные элементы также могут прийти в негодность. Пережатый маслопровод будет означать, что в системе турбонаддува создается слишком высокое давление, а масло выдавливается через уплотнительные кольца. В случае обнаружения дефектов рекомендуется полностью заменить деталь и уплотнители. Если маслопровод изогнут, но повреждений нет, тогда решением проблемы может быть простое выравнивание данного элемента и надежная фиксация.

Во время осмотра стоит отдельно учитывать вероятность трещин самого корпуса интеркулера. Если таковые обнаружены, тогда возможно их устранение при помощи сварки. При наличии масла на интеркулере также обязательно производится осмотр воздуховода, который подводит воздух к турбине. Осмотрите элемент на наличие трещин и других дефектов.

Дополнительно понадобится проверить состояние воздушного фильтра. Если воздуховод поврежден и/или фильтр сильно забит, тогда достаточное количество воздуха не поступит в турбину. В турбокомпрессоре образуется разрежение, моторное масло «высасывается», уплотнители разрушаются и смазка попадает в интеркулер. Неисправность устраняется заменой/чисткой фильтра и исправлением дефектов/заменой воздуховода.

Еще одной причиной появления масла в интеркулере и в его патрубке выступает закупорка маслопровода, которая возникает в процессе эксплуатации турбодизеля или турбобензина. Для решения проблемы осуществляется демонтаж маслопровода и его тщательная промывка. Во время очистки необходимо соблюдать осторожность, так как существует риск повреждения стенок маслопровода.

Сильное загрязнение охладителя маслом может указывать на то, что в картере двигателя слишком высокий уровень смазки. Избыток смазочного материала заставляет турбину кидать масло на радиатор охлаждения воздуха. Данная ситуация может возникнуть по нескольким причинам:

• значительный перелив моторного масла;
• проблемы с системой вентиляции картера;
• попадание ОЖ или топлива в систему смазки;

В первом случае будет достаточно удалить лишнее масло из двигателя, оставив в картере рекомендуемый объем. Второй случай относится к более серьезным неисправностям, так как попадание масла через маслопровод в турбину указывает на высокое давление картерных газов. Высокое давление свидетельствует о неисправностях системы вентиляции картера, а также может говорить об износе ЦПГ, разрушении поршневых колец, самого поршня или стенок цилиндра.

Отработавшие газы переполняют картер и начинают выдавливать моторное масло по сливной трубке в турбину, откуда смазка и попадает в интеркулер. Для устранения проблемы может потребоваться очистка системы вентиляции, а также вполне возможна необходимость капитального ремонта ДВС.

Самостоятельная очистка интеркулера дизельного двигателя

После устранения неисправностей, которые привели к выбросу масла в охладитель, необходимо осуществить очистку интеркулера. Данная процедура нужна для того, чтобы воздух нормально охлаждался, а остатки моторного масла в воздушном радиаторе не смешивались с подаваемым турбиной воздухом.

Попадание смеси масла и воздуха в цилиндры снижает эффективность работы дизельного двигателя, приводит к сильному нагарообразованию и коксованию, изменяются условия сгорания  топливно-воздушной смеси и т. д. В критических случаях возможно даже возгорание моторного масла в цилиндрах и перегрев дизельного двигателя.

1. Чтобы почистить интеркулер своими руками потребуется его демонтаж. Очистка от моторного масла предполагает использование специальных клинеров-очистителей, которые широко представлены в продаже. Перед использованием обязательно соберите информацию о том, можно ли использовать выбранное средство для очистки интеркулера конкретного автомобиля.
2. Не рекомендуется промывать интеркулер бензином или керосином, различными растворителями и другими агрессивными составами. Определенные охладители могут состоять из таких материалов, которые легко разрушаются под воздействием агрессивных средств очистки. В подобной ситуации существует риск полностью вывести устройство из строя.
3. Что касается воздушных охладителей, для их снятия нужно выкрутить крепежные болты и снять хомуты. Демонтаж жидкостного охладителя потребует тщательного изучения инструкции.
4. Промывать охладитель необходимо в строгом соответствии с указаниями производителя, которые указаны на упаковке очистителя. После промывки необходимо тщательно смыть остатки химии при помощи проточной воды.
5. Многие автолюбители для очистки подкапотного пространства используют Керхер. В случае с мойкой охладителя можно также использовать данный способ. Необходимо отметить, что подавать воду нужно строго под небольшим давлением. Соты охладителя достаточно хрупкие, вода может повредить устройство при интенсивной подаче.
6. Промывку необходимо повторять до того момента, пока из радиатора не начнет вытекать чистая вода. По окончании необходимо хорошо просушить охладитель, чтобы исключить вероятность присутствия воды. Для ускорения процесса сушки интеркулер внутри аккуратно продувают сжатым воздухом с минимальным давлением.
7. Необходимо также тщательно промыть наружную сторону охладителя от пыли, грязи и остатков моторного масла. Завершающим этапом станет обратная установка очищенного устройства.

Полезные советы и рекомендации

• Периодическая наружная очистка сот интеркулера является профилактической мерой и позволяет улучшить эффективность работы системы турбонаддува.
• Появление даже незначительного количества моторного масла в охладителе требует прекращения эксплуатации ДВС до момента устранения причины.
• Активное использование автомашины с заведомо неисправной системой турбонаддува может привести к более серьезным поломкам силового агрегата.

Читайте также

➫ Масло в интеркулере турбодизелей: причины и последствия

Чем грозит попадание масла в интеркулер дизеля

В процессе эксплуатации дизельных автомобилей, оснащенных турбиной, моторное масло часто проникает в полость интеркулера двигателя внутреннего сгорания. При попадании смазочного материала в охладитель системы турбонаддува происходит резкое снижение мощности силового агрегата, а при воздействии на педаль акселератора наблюдаются неожиданные провалы. Описанные проблемы связаны с неисправностями в системе.

Зачем нужен интеркулер турбонаддува дизельного двигателя

При сжатии в турбокомпрессоре воздушные массы получают сверхвысокий нагрев. Перед подачей в рабочие цилиндры они нуждаются в промежуточном охлаждении, иначе объема воздуха будет недостаточно, чтобы обеспечить наибольшую эффективность сгорания топлива. Если в цилиндры поступает разогретый кислород, резко снижаются мощностные характеристики мотора и возрастает расход горючего.

Интеркулер работает по принципу радиатора. Он расположен сзади турбины. В задачу устройства входит качественное охлаждение сжатого воздуха (воздушное, жидкостное, комбинированное), направляемого в камеры сгорания двигателя. Благодаря охлаждению, в цилиндры подается воздух в достаточных объемах, необходимых для сжигания большего количества дизельного топлива. При помощи охладителя температура наддувочного воздуха снижается до 55-70 °С.

При подаче охлажденных воздушных масс происходит следующее:

• повышается мощность двигателя;
• уменьшается потребление солярки, моторного масла;
• снижается токсичность выбросов;
• улучшается эффективность сгорания топливовоздушных смесей;
• увеличивается количество оборотов коленвала;
• возрастает момент вращения на пониженных оборотах;
• улучшается общий коэффициент полезного действия ДВС;
• повышается уровень максимальной скорости транспортного средства.

Как выявить попадание масла в интеркулер

Если турбина вбрасывает смазочный материал в охладитель, необходимо проверить исправность работы турбокомпрессора. Помимо нарушений в турбокомпрессоре, причины могут состоять в следующем:

1. Нарушение целостности, закупорка элементов маслопровода (трещины, загибы сливного патрубка, деформация, износ уплотнений).
2. Появление трещин на корпусе самого интеркулера.
3. Деформации, дефекты воздуховода.
4. Засор воздушного фильтра.
5. Повышенный уровень моторного масла в картере двигателя.
6. Неисправности элементов системы вентиляции ДВС.
7. Износ деталей цилиндропоршневой группы (деформации, разрушения поршней, колец, стенок цилиндров).

Предупреждение случаев попадания масла в интеркулер турбированного мотора

Во избежание подобных дефектов в работе системы турбонаддува, рекомендуется проводить ее регулярное обслуживание. Профилактические мероприятия по уходу за интеркулером турбины:

• регулярное очищение наружных отверстий радиатора от загрязнений;
• прекращение эксплуатации мотора до устранения причин, вызвавших появление масла в охлаждающем устройстве;
• проверка уровня смазки.

Важно: если водитель будет продолжать активно использовать автомобиль на фоне имеющихся неисправностей в системе турбонаддува, это неизбежно приведет к серьезным поломкам мотора, требующим дорогостоящего капитального ремонта.

Почему турбина гонит масло – причины течи турбины

Зачастую автолюбитель делает вывод о неисправности турбины по причине утечки масла через холодную и/или горячую улитки во впускной либо в выпускной коллектор. После этого сразу начинает искать сервис, где смогут выполнить качественный ремонт турбин, либо бросается в поиски новой турбины. Однако масло из турбины довольно часто может течь при неправильном обслуживании и эксплуатации двигателя, а также при изношенном двигателе либо по причине неправильной установки турбины на двигатель.

Чтобы удостовериться, что турбина гонит масло по причине её поломки, необходимо изначально проверить основные узлы, системы и агрегаты двигателя на предмет их возможной неисправности. При выявлении таковых, устранить их.

Откуда масло в интеркулере

Рассмотрим основные причины утечки масла через исправный турбокомпрессор. А для лучшего восприятия материала, напомним основные конструктивные моменты по работе турбины – смазка подается в турбину из масляной магистрали двигателя под давлением, а вот сливается масло из турбокомпрессора в картер двигателя уже самотеком. Поэтому очень важно при проведении слесарных либо монтажных работ не деформировать сливную и подающую в турбину масло трубку.

1) На рисунке слева приведен пример деформации сливной трубки. В результате чего масло вытекает из турбокомпрессора с затруднениями, а масло которое не успело вытечь самотеком, выдавливается через уплотнения в холодную или горячую улитку в турбине. Препятствием сливу также может послужить закоксованность, попадание посторонних предметов, деформация либо изгиб сливной магистрали.

2) Контролируйте уровень масла в картере двигателя, он должен находиться между отметкой «Min» и «Max». Если необходимо, долейте масло. Когда уровень выше отметки «Max», создается подпор самотечному его сливу из турбокомпрессора. При переливе уровня во время технического обслуживания, слейте излишнее масло! Пословица «Кашу маслом не испортишь» в данной ситуации не подходит.

3) Износ цилиндро-поршневой группы (ЦПГ) двигателя приводит к прорыву отработанных газов в поддон и созданию повышенного давления в масляном картере двигателя. Данный факт также препятствует самотечному сливу масла и, соответственно, по этой причине турбина выгоняет его через уплотнения.

4) Конструктивные особенности некоторых двигателей также влияют на создание сопротивления самотечному сливу масла из турбокомпрессора. Это происходит когда масло забрасывается в сливной маслопровод противовесом коленчатого вала двигателя.

5) Проверьте давление картерных газов. Зачастую, давление газов в картере повышается из-за забитой системы вентиляции картера, либо сапунного фильтра. А в холодное время года в системе вентиляции картера может образоваться ледяная пробка (замерзает конденсат). Оба данных факта приводят к тому, что турбина визуально бросает масло. Очистите либо замените систему вентиляции картера (сапунный фильтр).

6) На данном рисунке показаны идеальные условия для работы турбины. Уровень в норме. Сливной маслопровод имеет правильную форму – прямая трубка, без изгибов ведущая в масляный картер двигателя. Трубка подведена к картеру в правильном месте – чуть выше уровня масла в картере двигателя.

Интеркулер в масле причина – АвтоТоп

Всем привет. Решили начать наш блог с разбора наверное самой частой проблемы из нашей практики – повышенного расхода масла, и его наличия в интеркулере, патрубках и турбине.

В основном данная проблема трактуется на ресурсах интернета как следствие неисправной работы турбокомпрессора, мол «устала», пробег-то поди уже больше 100 тыщ, пора «перетряхнуть» турбинку. Зачастую, такое скорое принятие решения отремонтировать турбину, в итоге ни к чему не приводит, — масло как уходило из двигателя, так и уходит. Виноваты конечно же турбинщики – плохо отремонтировали. На самом деле вина ремонтной организации действительно есть, но скорее не в некачественном ремонте, а в том, что полностью не удосужились разобраться в ситуации, «вылечили здорового», а истинная проблема осталась нерешенной.

Из-за чего же помимо сломанной турбины может уходить масло? Суть проблемы заключается в том, что в картере образуется избыточное давление газов. Во-первых, создается эффект, как будто сливной патрубок турбины заткнули пробкой. Соответственно масло, которое подается в турбину под давлением, просто начинает «щемиться» во все щели – как в сторону интеркулера вместе с нагнетаемым воздухом, так и в сторону глушителя. Во-вторых, обильные пары масла из картера поступают через сапун на всасывание турбины, проходят через нее и попадают опять же в интеркулер.

Что же может быть причиной повышенного давления газов в картере?
— прорыв газов из камеры сгорания в картер вследствие залегших поршневых колец или через неплотно прилегающие форсунки (если речь о дизельном двигателе где «тело» форсунки находится под крышкой клапанов)
— некорректная работа клапана вентиляции картера
— забитый катализатор / сажевый фильтр. Сопровождается некоторым падением динамики. Кстати, при чип-тюнинге может не быть ошибок при забитых катализаторе или сажевом.

Удивительно, но более 90% обратившихся к нам заказчиков стабильно проверяют наличие масла в нагнетательном патрубке и в интеркулере, т.е. на выходе из турбины, но практически никто не придает значения состоянию патрубка на входе в турбину от воздушного фильтра. А ведь именно в него врезан сапун, и наличие масла в патрубке на входе в турбину является прямым показателем неисправности двигателя. Также факт прорыва выхлопа в картер можно обнаружить по состоянию компрессорной (воздушной крыльчатки) — наличию копоти на лопатках. Самым ярко выраженным следствием прорыва газов с поршневой является наличие масляного кокса на тыльной стороне крыльчатки. Это прям показатель того, что газы из картера врывались в турбину через сливной патрубок, естественно препятствуя сливу масла.

Замечу, что все вышеописанное не исключает наличия неисправности турбины. По правильному в такой ситуации как минимум сделать проверку состояния деталей турбокомпрессора. Главное – это не ограничиваться чем-то одним, проблему нужно решать комплексно!

Сейчас практически каждый дизельный двигатель оснащен наддувом. Это позволяет значительно увеличить производительность мотора, что положительно отображается на динамических характеристиках. Однако система наддува имеет особе устройство. Так как воздух подается под давлением, он имеет свойство нагреваться. Горячий воздух во впуске негативно влияет на производительность ДВС. Поэтому в конструкции турбированных двигателей предусмотрен специальный радиатор для воздуха – интеркулер.

С годами автовладелец может столкнуться с неприятной ситуацией – появляется масло в патрубке интеркулера дизельного двигателя. Причины данного явления могут быть разными. От банально забитого фильтра до проблем с самой турбиной. Сегодня мы рассмотрим, почему масло в интеркулере дизельного двигателя появляется и как устранить данную проблему.

Основные причины

Почему в патрубке либо в радиаторе образуется масло? Существует несколько причин, по которым появляется масло в интеркулере дизельного двигателя:

• Неправильная работа системы вентиляции картера.
• Забитый масляный или воздушный фильтр.
• Проблемы с воздуховодом.
• Перегрев ДВС.
• Неисправности самой турбины (в данном случае сальника).
• Изгиб масляного провода турбокомпрессора.

От данной неприятности не застрахован ни один автовладелец. Что же, рассмотрим детальнее все эти причины.

Масло в интеркулере дизельного двигателя из-за системы вентиляции картера

Данная система присутствует на каждом двигателе. Во время резкого ускорения, а также под нагрузкой горючая смесь создает большее давление, чем обычно. Из-за этого часть газов будет прорываться сквозь компрессионные кольца. В результате увеличивается давление в картере двигателя.

Чтобы компенсировать данный перепад и предотвратить выдавливание масла из сальников и прокладок, была придумана система вентиляции газов. На исправном автомобиле они проходят сквозь интеркулер, а дальше поступают в цилиндры, где и сгорают вместе с топливом. Но со временем система работает хуже. Пружина клапана теряет упругость, а маслоуловитель уже не справляется со своей задачей. В результате давление в картере двигателя возрастает. Это провоцирует попадание частичек масла в радиатор. Данная проблема опасна тем, что может привести к продавливанию сальников. В итоге быстро снижается уровень масла. Но мотор масло не ест – оно попросту выдавливается наружу через некачественные уплотнители.

Также будет снижаться смазывающая способность, мотору грозит масляное голодание. А это влечет за собой появление задиров на валу. Среди характерных признаков проблем с системой вентиляции картера стоит выделить:

• Потерю мощности двигателя.
• Увеличение расхода топлива.

Если проблему не устранить вовремя, часть масла будет попадать в камеру сгорания. Из-за этого изменится режим горения топлива.

Масляный фильтр

Продолжаем рассматривать вопрос о том, почему появляется масло в интеркулере дизельного двигателя. Причин, как понятно, много, но одна из самых банальных – это забитый масляный фильтр. Из-за этого может ухудшиться циркуляция смазки, при этом возрастает давление. Как результат, в ДВС продавливает сальники, а турбина гонит капли масла в интеркулер дизельного двигателя. Да, в конструкции фильтра предусмотрен перепускной клапан. Но, к сожалению, не на всех моделях он работает. Некачественные фильтры не способны перепускать смазку, ввиду чего и увеличивается давление. Если установить новый очистительный элемент, проблема не решится полностью. Нужно менять выдавленные сальники. Только так масло перестанет течь.

Воздушный фильтр

Это еще одна причина, почему в интеркулере дизеля масло. По регламенту фильтр должен меняться раз в 20-30 тысяч километров. Однако есть одна поправка. Если автомобиль эксплуатируется в экстремальных условиях, данный интервал нужно сократить в 2 раза. К таким условиям вовсе не относится мороз. Это езда в пыльной местности.

Когда происходит такт впуска, поршень идет вниз, при этом в системе вентиляции картера создается большое разряжение. Если фильтр будет забит, из-за перепада давления в системе вентиляции и впускном патрубке, масло будет попадать в интеркулер. Кроме того, из-за недостатка воздуха двигатель будет хуже ехать. Увеличится расход и снизится мощность.

Решение проблемы очень простое. Если воздушный фильтр забит, его нужно заменить на новый. Стоит он не слишком дорого, а потому не нужно медлить с его заменой.

Проблемы с воздуховодом

Во время эксплуатации возможно механическое повреждение воздуховода. Это может быть трещина, которая незаметна на первый взгляд. В результате даже небольшого повреждения, турбина будет бросать масло в интеркулер. А происходит это вследствие нарушения герметичности во впуске. Как следствие, образуется зона разряжения, что и затягивает моторное масло. Патрубок отремонтировать можно, но не факт, что вскоре подобная трещина не появится в соседнем месте. Поэтому лучше данный элемент заменить новым.

Перегрев ДВС

В случае длительной работы под нагрузкой или из-за неисправности системы охлаждения, существует риск закипания двигателя. В результате не только увеличивается объем картерных газов, но и сильно испаряется масло. При кипении антифриза в головке блока образуется паровая пробка. Температура головки сильно увеличивается, а это приводит к интенсивному испарению масла. Кроме того, оно становится более жидким, из-за чего часть смазки свободно протекает сквозь сальники. В результате турбина гонит воздух с каплями масла. Это меняет режим работы двигателя и неблагоприятно сказывается на его эксплуатационных характеристиках.

Повреждение сальника турбокомпрессора

Любой компрессор имеет свой предельный срок эксплуатации. В отличие от бензиновых, на дизельных моторах турбина ходит дольше. Первые неприятности возникают на пробегах за 200 тысяч километров (за исключением коммерческого транспорта). Со временем сальник перестает справляться со своей задачей. В итоге частички масла попадают во впускной коллектор, проходя через интеркулер. Кстати, последний поначалу будет улавливать часть смазки. Но как только ее уровень достигнет нижних ячеек, произойдет карбюрация, из-за чего поток воздуха будет утягивать капли масла за собой. В итоге смазка сгорает вместе с топливом. Происходят классические симптомы – машина не едет и расходует дизель больше положенного.

Изгиб возвратного маслопровода

Как известно, турбине необходима смазка. Однако масло здесь циркулирует постоянно, в отличие от подшипников. Поэтому в конструкции предусмотрен патрубок для отвода масла. И если данный элемент будет согнут, отвод смазки затруднится. В результате турбина будет гнать масло во впуск. Чтобы устранить эту проблему, необходимо лишь выровнять отвод либо заменить его в случае повреждений.

Последствия наличия масла в интеркулере дизельного двигателя

Для начала отметим, что все подержанные дизельные автомобили имеют в интеркулере небольшое количество масла. Обычно его объем не превышает 30-50 грамм. Связано это с высоким давлением, что возникает при сгорании топлива. До тех пор, пока смазка находится ниже ячеек охлаждения радиатора, мотор будет работать без проблем. Однако когда уровень будет больше, произойдет явление, о котором мы говорили выше – карбюрация.

Масло, которое попадает в камеру, не успевает сгорать за один такт, а потому остатки продукта догорают в головке блока, а также в выпускном коллекторе. К каким это может привести последствиям? В результате есть риск прогара клапанов и выпускного коллектора. Температура последнего может достичь 700 градусов Цельсия, что очень существенно. Также увеличивается температура самого блока цилиндров. Даже исправная система охлаждения не справится с отводом такого количества тепла. Повышается риск перегрева двигателя.

Что делать?

Если забит маслом интеркулер «Туарег-дизель» 2007 г. в., к примеру, какие меры нужно предпринять для решения проблемы? В первую очередь нужно проверить состояние фильтров. Далее проверяют работу системы вентиляции картера двигателя. Также стоит осмотреть сальники турбины. Если вы не имеете достаточного опыта диагностики, эту работу лучше доверить специалистам.

Промывка радиатора

Для устранения масла в интеркулере дизельного двигателя, причины появления которого рассмотрены выше, нужно обязательно произвести промывку радиатора. Данную операцию можно выполнить своими руками. Для этого необходимо:

• Демонтировать интеркулер с автомобиля.
• Очистить наружную поверхность. Это можно сделать несколькими способами – при помощи легкой щетки (либо веника), а также струей воды. Но стоит быть внимательным. Как и у любого радиатора, у интеркулера очень хрупкие соты. Залом их грозит ухудшением охлаждения воздуха. Поэтому струю нужно направлять только перпендикулярно. А сам напор вод должен быть небольшим. Можно попробовать промыть внешне радиатор «Керхером», предварительно замочив интеркулер пеной. Это очень эффективный способ. Но так как давление у аппарата большое, нужно работать на большом расстоянии.
• Очистить внутреннюю поверхность. Для этого необходимо залить смесь бензина, ацетона и керосина (соотношение один к одному) и закрыть выходы. В таком состоянии нужно оставить интеркулер на сутки. Далее необходимо слить смесь.
• Смешать средство для мытья посуды и горячую воду. Соотношение должно быть следующим: на один литр добавляют 10 грамм моющего. Дальше заливается раствор снова в интеркулер. Однако ждать столь долгое время уже не требуется. Достаточно оставить радиатор на 3-5 минут. Для большего результата можно потрясти его со стороны в сторону. Затем смесь сливается. Если вода оказалась очень грязной, данную промывку нужно произвести еще несколько раз. И так до тех пор, пока смесь не будет чистой после промывки.
• Удалить остатки моющего раствора. Для этого в радиатор заливается обычная вода (но он должна быть чистой). Воду прогонять нужно до тех пор, пока с внутренностей не уйдет все мыло.

Есть и другие способы промывки масла в интеркулере дизеля. Для этого применяют очиститель карбюратора, дизтопливо и ацетон. Некоторые, чтобы не выполнять столь сложную очистку регулярно, поступают следующим образом. Просверливают низ радиатора и приваривают гайку, в которую вкручивают болт с медной шайбой (используется именно медная, так как стальная не даст такой герметичности). Раз в сезон достаточно открутить эту пробку и слить масло со всем конденсатом. Да, в отличие от промывки со снятием, эта операция не столь эффективна. Но как мы уже сказали ранее, если масла в системе немного, это вовсе не вредит работе двигателя. Поэтому такая периодическая чистка вполне актуальна.

Следите за уровнем масла в двигателе

Если пробег вашего дизельного автомобиля больше двухсот тысяч, и при этом не выполнялся еще ремонт турбины, важно контролировать уровень масла в двигателе. Постепенно турбина начнет подъедать его. А для высоконагруженного мотора низкий уровень масла особенно опасен.

Подводим итоги

Итак, мы рассмотрели, почему может появиться масло в интеркулере дизельного двигателя. Причин, как видите, хватает. Такое явление могут спровоцировать разные факторы.

Если машина стала иначе себя вести, надо узнать, откуда масло в интеркулере дизельного двигателя могло появиться. Отталкиваться нужно от малого, то бишь проверить фильтр и маслоотвод. Важно не медлить с устранением причины. Иначе масло в патрубке интеркулера дизельного двигателя может спровоцировать перегрев мотора, не говоря уже об ухудшении эксплуатационных характеристик. Также на двигателях с маслом в интеркулере образуется сильный нагар, прогорают клапана. А ремонт головки блока или замена клапанов – это не только сложная, но и дорогостоящая процедура.

Попадание масла в интеркулер дизельного или бензинового ДВС является частой неисправностью, которая присуща исключительно моторам с турбонаддувом. В том случае, если моторное масло гонит в интеркулер, наблюдается снижение мощности двигателя, на различных режимах работы ДВС при нажатии на педаль газа происходят провалы. Данная проблема напрямую связана с особенностями устройства и принципом работы системы наддува посредством турбокомпрессора.

Читайте в этой статье

Что такое промежуточный охладитель

Как известно, принудительный наддув воздуха под давлением позволяет сжечь больше топлива и добиться существенного прироста мощности ДВС без увеличения физического объема цилиндров. Данное решение широко используется практически на всех современных дизельных моторах, а также применяется в конструкции форсированных бензиновых агрегатов.

Интеркулер является составным элементом, который входит в общую схему реализации турбонаддува. Дело в том, что воздух сильно сжимается турбокомпрессором, в результате чего происходит его нагрев. Если сразу подать в цилиндры разогретый воздух, тогда его объема будет недостаточно для эффективного и полноценного сгорания порции топлива. Мощность мотора снижается, расход горючего также заметно возрастает.

Для чего нужен интеркулер

Охладитель представляет собой своеобразный радиатор. Задачей устройства является охлаждение сжатого воздуха перед подачей в цилиндры ДВС. Охлаждение позволяет поместить большее количество воздуха в цилиндр, в результате чего удается сжечь больше горючего. Мощность двигателя при подаче холодного воздуха под давлением оказывается намного выше. Местом установки интеркулера закономерно выступает участок после турбины. Использование охладителя на дизеле позволило добиться прироста мощности, снизить токсичность отработавших газов, получить полное сгорание топливно-воздушной смеси, уменьшить расход топлива. Дизельный мотор с турбонаддувом стал более оборотистым, возросла моментная характеристика «на низах» и КПД двигателя, максимальная скорость дизелей стала выше.

Охлаждение воздуха в системе может происходить по следующим схемам:

• воздушное охлаждение;
• жидкостное охлаждение;
• комбинированная схема;

1. В первом случае воздух нагнетается турбокомпрессором и далее проходит по сотам интеркулера, отдавая избытки тепла в атмосферу. Данная схема напоминает работу радиатора системы охлаждения двигателя.
2. Охлаждение по второй схеме предполагает прохождение воздуха через устройство, заполненное жидкостью для охлаждения. Подобное решение сложнее конструктивно и дороже, так как требует установки дополнительного насоса для прокачки жидкости, а также отдельных электронных блоков управления.
3. Комбинированное охлаждение используется в конструкции турбонаддува на высокофорсированных гоночных автомобилях. Схема охлаждения надувочного воздуха в таких машинах включает в себя сразу несколько интеркулеров, одни из которых работают по принципу воздушного охлаждения, а другие представляют собой варианты жидкостных радиаторов. Охладители в комбинированных схемах задействуются последовательно.

Охлаждение по принципу воздух-воздух менее эффективно сравнительно со схемами воздух-вода и комбинированными решениями. При этом главным преимуществом воздушного радиатора является простота и доступность данного решения, что и обусловило повсеместную установку интеркулеров подобного типа на серийные дизельные и бензиновые автомобили.

Диагностика и устранение неисправности

Моторное масло может попадать как в воздушный, так и в жидкостной интеркулер. В результате качество охлаждения наддувочного воздуха снижается, система турбонаддува не обеспечивает должной производительности.

В том случае, если турбина бросает масло в интеркулер, стоит начать с диагностики неисправностей турбокомпрессора. Масло часто гонит на интеркулер в случае проблем с маслопроводом. Указанный маслопровод является сливным патрубком и соединяет турбокомпрессор и картер двигателя. Необходимо визуально оценить состояние элемента на предмет наличия трещин, загибов и т. д.

Маслопровод со временем может деформироваться, уплотнительные элементы также могут прийти в негодность. Пережатый маслопровод будет означать, что в системе турбонаддува создается слишком высокое давление, а масло выдавливается через уплотнительные кольца. В случае обнаружения дефектов рекомендуется полностью заменить деталь и уплотнители. Если маслопровод изогнут, но повреждений нет, тогда решением проблемы может быть простое выравнивание данного элемента и надежная фиксация.

Во время осмотра стоит отдельно учитывать вероятность трещин самого корпуса интеркулера. Если таковые обнаружены, тогда возможно их устранение при помощи сварки. При наличии масла на интеркулере также обязательно производится осмотр воздуховода, который подводит воздух к турбине. Осмотрите элемент на наличие трещин и других дефектов.

Дополнительно понадобится проверить состояние воздушного фильтра. Если воздуховод поврежден и/или фильтр сильно забит, тогда достаточное количество воздуха не поступит в турбину. В турбокомпрессоре образуется разрежение, моторное масло «высасывается», уплотнители разрушаются и смазка попадает в интеркулер. Неисправность устраняется заменой/чисткой фильтра и исправлением дефектов/заменой воздуховода.

Сильное загрязнение охладителя маслом может указывать на то, что в картере двигателя слишком высокий уровень смазки. Избыток смазочного материала заставляет турбину кидать масло на радиатор охлаждения воздуха. Данная ситуация может возникнуть по нескольким причинам:

• значительный перелив моторного масла;
• проблемы с системой вентиляции картера;
• попадание ОЖ или топлива в систему смазки;

В первом случае будет достаточно удалить лишнее масло из двигателя, оставив в картере рекомендуемый объем. Второй случай относится к более серьезным неисправностям, так как попадание масла через маслопровод в турбину указывает на высокое давление картерных газов. Высокое давление свидетельствует о неисправностях системы вентиляции картера, а также может говорить об износе ЦПГ, разрушении поршневых колец, самого поршня или стенок цилиндра.

Отработавшие газы переполняют картер и начинают выдавливать моторное масло по сливной трубке в турбину, откуда смазка и попадает в интеркулер. Для устранения проблемы может потребоваться очистка системы вентиляции, а также вполне возможна необходимость капитального ремонта ДВС.

Самостоятельная очистка интеркулера дизельного двигателя

После устранения неисправностей, которые привели к выбросу масла в охладитель, необходимо осуществить очистку интеркулера. Данная процедура нужна для того, чтобы воздух нормально охлаждался, а остатки моторного масла в воздушном радиаторе не смешивались с подаваемым турбиной воздухом.

Попадание смеси масла и воздуха в цилиндры снижает эффективность работы дизельного двигателя, приводит к сильному нагарообразованию и коксованию, изменяются условия сгорания топливно-воздушной смеси и т.д. В критических случаях возможно даже возгорание моторного масла в цилиндрах и перегрев дизельного двигателя.

1. Чтобы почистить интеркулер своими руками потребуется его демонтаж. Очистка от моторного масла предполагает использование специальных клинеров-очистителей, которые широко представлены в продаже. Перед использованием обязательно соберите информацию о том, можно ли использовать выбранное средство для очистки интеркулера конкретного автомобиля.
2. Не рекомендуется промывать интеркулер бензином или керосином, различными растворителями и другими агрессивными составами. Определенные охладители могут состоять из таких материалов, которые легко разрушаются под воздействием агрессивных средств очистки. В подобной ситуации существует риск полностью вывести устройство из строя.
3. Что касается воздушных охладителей, для их снятия нужно выкрутить крепежные болты и снять хомуты. Демонтаж жидкостного охладителя потребует тщательного изучения инструкции.
4. Промывать охладитель необходимо в строгом соответствии с указаниями производителя, которые указаны на упаковке очистителя. После промывки необходимо тщательно смыть остатки химии при помощи проточной воды.
5. Многие автолюбители для очистки подкапотного пространства используют Керхер. В случае с мойкой охладителя можно также использовать данный способ. Необходимо отметить, что подавать воду нужно строго под небольшим давлением. Соты охладителя достаточно хрупкие, вода может повредить устройство при интенсивной подаче.
6. Промывку необходимо повторять до того момента, пока из радиатора не начнет вытекать чистая вода. По окончании необходимо хорошо просушить охладитель, чтобы исключить вероятность присутствия воды. Для ускорения процесса сушки интеркулер внутри аккуратно продувают сжатым воздухом с минимальным давлением.
7. Необходимо также тщательно промыть наружную сторону охладителя от пыли, грязи и остатков моторного масла. Завершающим этапом станет обратная установка очищенного устройства.

Полезные советы и рекомендации

• Периодическая наружная очистка сот интеркулера является профилактической мерой и позволяет улучшить эффективность работы системы турбонаддува.
• Появление даже незначительного количества моторного масла в охладителе требует прекращения эксплуатации ДВС до момента устранения причины.
• Активное использование автомашины с заведомо неисправной системой турбонаддува может привести к более серьезным поломкам силового агрегата.

Масло в интеркулере дизельного двигателя: найти причину

Чем больше в автомобиле различных технических ухищрений, тем более сложным становится его обслуживание. Вот например, двигатели с турбонаддувом. С одной стороны — повышение мощности двигателя при том же рабочем объеме, сокращение расхода топлива.

С другой — увеличенные размеры и масса моторного агрегата. А главное — повышенные требования к обслуживанию. Особого внимания требуют турбокомпрессор и охладитель воздуха. Специфические проблемы последнего рассматриваются в предлагаемой статье.

Что такое интеркулер и для чего он нужен

Создатели автомобилей для повышения мощности силовых агрегатов давно уже не идут по пути увеличения литража. Мощность увеличивают за счет дополнительных технических решений. Одним из них является применение турбонаддува.

Суть его заключается в том, чтобы подать в цилиндры дополнительное количество воздуха, благодаря чему можно добавить больше и топлива, то есть снять с рабочего объема большую мощность (до 80%). Для этой цели двигатели внутреннего сгорания (ДВС), как дизельные, так и бензиновые, оснащают турбинами, приводимыми в действие от выхлопных газов. Однако турбированный воздух при этом нагревается до 200 — 250°C.

Как известно из физики, при нагреве газы расширяются, а значит, объемная плотность их уменьшается. Это приводит к тому, что фактически в единице объема оказывается меньше молекул газа, в частности — кислорода. То есть хотели подать его больше, а за счет уменьшенной плотности прибавка получается недостаточной.

Пришлось устанавливать дополнительное устройство для охлаждения нагнетаемого воздуха — промежуточный охладитель (интеркулер). Этот узел представляет собой охлаждающий радиатор, через который проходит горячий воздух от турбины нагнетателя. Существуют 2 вида кулеров: воздушный («воздух-воздух») и жидкостный («воздух-вода»). Первый охлаждается воздухом и располагается перед радиатором охлаждения двигателя.

В противном случае он будет находиться в теплой среде, что снизит его эффективность. Жидкостный охладитель («воздух-жидкость») представляет собой воздушный радиатор, помещенный в жидкость, охлаждаемую путем циркулирования с помощью дополнительного насоса. Из-за сложной конструкции применяются реже.

Кашу маслом не испортишь?

Интеркулер мог бы работать вечно, если не одно «но». Через какое-то время многие владельцы автомобилей с турбинным наддувом замечают потеки масла в местах соединения шлангов и патрубков радиатора. Масляные потеки свидетельствуют о попадании масла в охлаждающее устройство. Откуда и каким образом оно там оказывается?

Чтобы разобраться в этом, достаточно представить себе маршрут воздуха, проходящего через кулер. Очевидно, что воздух в радиатор подается турбиной, а именно, — холодной ступенью. Основной объем воздуха в полость нагнетательной ступени всасывается из атмосферы через воздушный фильтр.

Кроме того, на всасывающем воздухопроводе врезан более тонкий шланг вентиляции картерных газов, соединенный с картером через клапан принудительной вентиляции (PCV-клапан). Таким образом, масло может поступать вместе с воздухом из воздушного фильтра, из системы смазки турбины либо из картерного пространства.

А может это не так уж и страшно? В той или иной степени масло попадает в охладитель нагнетаемого воздуха практически всегда. Пока его количество не превышает 20 — 50 грамм, криминала нет. Но когда уровень доходит до нижних охлаждающих ячеек, начинается подсос масла проходящим воздухом (карбюрация), и масляный воздух поступает в цилиндры.

Как следствие, образуется нагар на клапанах, закоксовываются кольца, что увеличивает прорыв газов в картер, то есть получается положительная активная связь (когда условия для возникновения неисправности становятся еще более подходящими). Дело может закончиться перегревом двигателя и даже возгоранием моторного масла в цилиндрах.

Причины масляного недержания

Отчего появляется масло в интеркулере дизельного двигателя? Ниже рассматриваются возможные причины.

Масло идет с воздухом в распыленном виде:

• Нарушения в работе системы вентиляции картерных газов. Они вызываются засорением вентиляционного шланга, либо заклиниванием PCV-клапана. В результате частицы моторного масла вместе с картерными газами засасываются во всасывающий шланг турбины и далее поступают в интеркулер.
• К таким же последствиям приводит и грязный воздушный фильтр. За счет повышенного разрежения перед турбиной также происходит усиленный подсос картерных газов с масляной взвесью.
• Наконец, наличие масла в корпусе воздушного фильтра. Основные причины — износ поршневых колец, загрязнение вентиляционного канала и сменного фильтрующего элемента.

Смазочное масло поступает из турбины из-за повышенного давления в системе смазки либо утечек, связанных с износом деталей:

• Забит масляный фильтр, вследствие чего масло выдавливается из смазочных каналов подшипников турбины.
• Погнута отводная труба от смазочных камер ротора. В результате увеличилось сопротивлению сливу, что также приводит к выдавливанию масла.
• Масло гонит из подшипников и в случае износа уплотняющих сальников.

Устранение неисправностей

Чтобы узнать — гонит ли масло из турбины, необходимо открутить крепежные хомуты и отсоединить от выходного патрубка подающий рукав. Утечки масла, если они есть, будут видны. Дальнейшие действия:

• Снять турбину с двигателя, разобрать ее, удалить грязь из масляных каналов, промыть детали соляркой. После чего проверить корпус — нет ли в нем трещин.
• Поставить новые подшипники, уплотнения, запорные кольца. Шейки вала и втулки смазать моторным маслом.
• Проверить сливную магистраль, промыть от грязи, отложений. Если она деформирована — выправить.
• Очистить систему вентиляции картера, включая малую и большую ветви, а также маслосъемники и клапан PCV. Последний не содержит резиновых деталей, поэтому его можно промывать любым растворителем.
• Заменить масляный и воздушный фильтры.
• В заключение рекомендуется произвести замену моторного масла.

Внимание: для дизелей с турбонаддувом необходимо использовать специальное масло с присадками, сохраняющими смазывающие свойства при высокой температуре в газовой турбине.

Промывание желудка

После того как причины заливания интеркулера маслом будут устранены, приступают к промывке воздушного радиатора. В отличие от радиатора охлаждения, интеркулер для промывки от масла необходимо снять, поскольку он обычно не имеет сливного отверстия. Иногда на форумах спрашивают: сливать ли масло из системы смазки двигателя?

А зачем? Если это воздушник, то он никак не пересекается с масляными магистралями. В жидкостном охладителе сливают охлаждающую жидкость. Вот аккумуляторную батарею с целью безопасности необходимо отключить.

Значительные внешние загрязнения удаляют жесткой щеткой, предварительно замочив поверхность устройства. Механические повреждения следует осторожно выправить с помощью плоской отвертки и плоскогубцев. Для внешней очистки можно использовать универсальный автомобильный очиститель Profoam 2000.

Аэрозольное средство распыляют на поверхность и во все внутренние щели охлаждающих пластин. По истечении времени, указанного на упаковке (0,5 — 1 мин), растворенную грязь смывают водой. Неплохо использовать моечное устройство Karcher. При этом не следует устанавливать излишне высокое давление, чтобы не повредить ажурные соты охладителя.

Внутренность прибора промывают любыми растворами, растворяющими масло. Один из них — Profoam 1000, продающийся в пластиковых канистрах. Емкости 4 литра будет достаточно, если останется, можно использовать в другой раз.

Способ промывки: заткнуть одну горловину тряпкой, медленно (чтобы не допускать образование воздушных пробок) залить внутрь некоторый объем растворителя. Подождать до одной минуты (не более, потому что средство довольно агрессивно), после чего заткнуть второе отверстие и прополоскать внутренности. Слить образовавшуюся жижу. Операцию повторить 3 — 4 раза. В заключение тщательно промыть полости водой тем же Кэрхером и высушить устройство.

Опасность: предложенный раствор ядовит, с ним необходимо работать в резиновых перчатках и защитных очках.

Еще одно средство, используемое автолюбителями — смесь керосина, бензина и ацетона в равных долях. Залитую смесь выдерживают около суток, после чего прополаскивают радиатор и выливают содержимое. Затем 2 — 3 раза промывают бензином и в заключение прополаскивают горячей водой.

Полезный совет

Решая какие-то проблемы, часто путают причину и следствие. Так и с интеркулером, его замасливание — всего лишь следствие, а причин несколько, и наиболее важная — выброс смазочного масла турбиной из-за износа уплотнителей. К сожалению, износ — это естественный процесс, сопровождающий работу любого механизма, в том числе и турбины ДВС.

Наряду с этим, бывает износ из-за неправильной эксплуатации. При большой скорости вращения ротора подшипники усиленно нагреваются, поэтому для их охлаждения предусмотрена проточная система смазки под давлением, выполняющая одновременно и функцию охлаждения.

После остановки двигателя в конце поездки масляный насос прекращает подачу масла практически мгновенно, в то время как турбина на выбеге вращается еще некоторое время. При этом тепло выделяется, а охлаждения уже нет. Происходит тепловой удар, приводящий в отсутствие смазки к усиленному износу подшипников и уплотнений.

Чтобы исключить это явление, обладателям турбодвигателей рекомендуется не сразу глушить мотор, а позволить ему поработать 2 — 3 минуты на холостых оборотах, пока не снизится температура турбины. Некоторые современные машины оснащаются турботаймером, который останавливает двигатель через некоторое время после поворота ключа. Остальные владельцы могут установить это устройство самостоятельно.

Итак, чтобы поддерживать расчетный режим образования топливно-воздушной смеси на дизельных двигателях с турбонаддувом, необходимо внимательно следить за состоянием системы промежуточного охлаждения воздуха. Главной болезнью надувного дизеля является замасливание интеркулера. Поэтому при появлении первых симптомов — масляных потеков на подводящих патрубках, следует устранить причины возникших нарушений.

Почему турбина гонит масло в интеркулер?

Здравствуйте, уважаемые гости и читатели автомобильного блога Автогид.ру. Мы встречаемся с вами для того, чтобы узнать почему турбина гонит масло в интеркулер и причины явления. Распространённая проблема среди различных марок дизельных автомобилей. В обычном состоянии интеркулер, не должен контактировать с моторным маслом. Надо искать причину неисправности.

Появление моторного масла в интеркулере, симптомом указывающий, что в системе турбонаддува автомобиля произошёл сбой. Нужно обратить внимание, иначе серьёзной поломки не избежать.

Попадание моторного масла в интеркулер сопровождается провалами мощности автомобиля. Использовать машину до проведения диагностики и поиска причины возникшей проблемы не желательно.

В конце статьи ждёт интересное видео, как очистить турбину и интеркуллер от масла без демонтажа. Оно дополнит текстовый материал и позволит лучше разобраться в проблеме. Приятного просмотра.

Что такое интеркулер?

За последние годы количество турбированных моторов повышается. Они выгодны для водителя. Турбированные агрегаты эффективно используют топливо и увеличивают мощность без повышения объёма двигателя.

Силовые установки с использованием турбин получили, второе дыхание. Использования сжатого воздуха турбиной мотор получает неплохое прибавление мощности.

В процессе работы турбина существенно нагревается. Это сказывается на качестве её работы (горячий воздух сложнее сжать) и механизм быстрее изнашивается. Первые турбокомпрессоры быстро выходили из строя по этой причине. Они не выдерживали высоких температур, и материал изнашивался.

Для охлаждения турбины придумали интеркулер. Главная задача задача устройства заключается в понижении температуры турбокомпрессора до приемлемых величин. Интеркулер охлаждает турбину до 50-60 градусов.

По внешнему виду интеркулер напоминает радиатор охлаждения и задачи сходные. При использовании интеркулера пришлось пожертвовать мощностью турбины. Интеркулер сдерживает потоки воздуха, играя роль барьера. Это сказывается на снижении давления наддува.

В турбированных моторах интеркулеры бывают 2 типов:

Воздушники – для охлаждения турбины используют потоки воздуха.

Жидкостники – для снижения температуры турбокомпрессора используют охлаждающую жидкость.

За счёт простой конструкции и надёжности воздушники получили широкое распространение. Они используются в массе автомобилей с турбированными моторами.

Если турбина начинает гнать масло в интеркулер, значит, турбокомпрессор нуждается в диагностике. Требует пристального внимания специалистов по ремонту. Тянуть не стоит, так как промедление увеличивает расходы на выполнение ремонта.

Почему турбина гонит масло в интеркулер?

Моторное масло используется для снижения трения между рабочими элементами турбокомпрессора. Иначе они за незначительный период эксплуатации автомобиля приходят в негодность и требуют замены. Турбина сообщается с мотором для получения масла. Специалисты рекомендуют на турбированных моторах чаще его менять.

При первых признаках появления масла в интеркулере турбокомпрессора нужно автомобиль поднять на подъёмнике или загнать на смотровую яму. Снять защиту двигателя и внимательно осмотреть для определения причины неисправности. Используется переноску для полноценного освещения передней части днища автомобиля.

Причины попадания масла в интеркулер:

Деформация сливного маслопровода

Оценивается внешний вид и состояние сливного маслопровода. Размещается между картером двигателя и турбиной. Обеспечивает доставку моторного масла из картера к турбокомпрессору.

Представлен в форме изогнутой прочной трубки. Для изготовления используют прочный стальной материал исключающий деформацию. Внешние факторы заставляют маслопровод изменить форму и его функции нарушаются.

Не может оперативно доставлять необходимое количество моторного масла турбине. Деформация снижает пропускную способность и повышает давление в системе.

Высокое давление ищет пути выхода. Масло через уплотнительный материал проникает в интеркулер. Внимание обращают на внешнее состояние маслопровода. Если нельзя вернуть первоначальный вид, требуется замена.

Загрязнение маслопровода

Чем старше автомобиль, тем больше он имеет болячек (неисправностей). В турбированных автомобилях при длительном использовании турбина начинает гнать масло в интеркулер. Причины этого явления могут быть в загрязнённом маслопроводе.

Внутренняя поверхность под влиянием времени и нарушениями интервалов замен масла обрастает отложениями. Нарушается пропускная способность маслопровода. Избыточное давление выталкивает масло в интеркулер.

Для устранения неисправности демонтируется маслопровод и очищается. Действия совмещают с очередной заменой моторного масла. Эффект от процедуры будет максимальным.

Повреждение воздуховода

При использовании машины произошло повреждение воздуховода и турбина начинает гнать масло в интеркулер. В воздуховоде начинают появляться трещины и прочие повреждения. Вызваны внешним механическим воздействием. Образуется зона разрежения.

Зона разряжения притягивает моторное масло и закидывает в интеркулер. Уплотнительный материал начинает разрушаться. Загрязнение интеркулера маслом происходит высокими темпами.

Незначительные повреждения воздуховода ремонтируются. Когда зона повреждения значительная, без замены просто не обойтись.

Загрязнение воздушного фильтра

Владельцы турбированных автомобилей не придают значения загрязнению воздушного фильтра. Он играет решающую роль в обеспечения эффективной работы турбокомпрессора.

Качественная подача очищенного воздуха важна для нормальной работы турбины. Загрязнённый и недостаточно очищенный воздух вызывает нарушения в работе.

Забитый пылью и грязью фильтр не пропускает необходимое количество воздуха. Образуется зона разрежения, втягивающая моторное масло в интеркулер. Процесс незаметен для водителя, но  загрязнении фильтрующего элемента он усиливается.

Если нет возможности приобрести воздушный фильтр его можно очистить. При первой возможности меняют фильтр. Риск попадания масла в интеркуллер снижается.

Как устранить последствия попадания масла в интеркулер?

Большое количество масла, попавшее в интеркулер, ухудшает эффективность работы. Снижается уровень охлаждения турбины и она перегревается.

Когда причина попадания масла в интеркулер устранена, приступают к его очистке. Некоторое количество моторного масла, смешиваясь с воздухом, попадает в камеру сгорания мотора. Увеличивался расход топлива и мощность мотора снижается.

Для удаления моторного масла из интеркулера он демонтируется. Можно очистить не снимая, но качество удаления масла будет низким.

Демонтаж интеркулера требует разбора передней части автомобиля до мотора. Процесс отнимает много времени, если процедуру ранее не приходилось выполнять.

Проблем с демонтажем интеркулера воздушного типа охлаждения не возникает. Если тип охлаждения водяной обращаются к специалистам. Повреждение трубопроводов, подводящих жидкость для охлаждения приводит к дорогостоящему ремонту.

Когда демонтаж интеркулера выполнен приступают к очистке. Использовать агрессивные химические вещества (бензин и различного рода растворители) не рекомендуется. Они могут вызвать повреждение материала интеркулера. Повреждённые места могут стать причиной развития коррозии.

Для очистки интеркулера используются чистящие химические вещества. Можно приобрести в магазине, торгующем автохимией. Эффективно удаляют масленые загрязнения.

Первоначально наноситься на поверхность интеркулера чистящее средство. Надо выждать некоторое время и потом смыть под небольшим напором воды.  Перед установкой интеркулера на место его сушат.

Когда турбина гонит масло в интеркулер, надо искать причину этой неисправности. Игнорирование приводит к серьёзной поломке и дорогостоящему ремонту. Реагировать надо оперативно и если не получается обращаются к специалистам.

Причины и исправления — Rx Mechanic

Распространенной причиной отказа турбонагнетателя является масло в трубопроводе промежуточного охладителя. Интеркулер — это устройство, установленное для охлаждения всасываемого воздуха вашего двигателя, оснащенное либо нагнетателем, либо системой турбонаддува.

Накопление масла в промежуточном охладителе — нехороший признак, особенно в промежуточном охладителе воздух-воздух. Он показывает, что в вашем турбокомпрессоре есть неисправность, которую необходимо немедленно устранить. Игнорирование этого снизит производительность вашего двигателя, а также интеркулера.

Вы узнаете некоторые из причин появления масла в трубопроводе интеркулера дизельного двигателя.

Из-за чего масло в трубопроводе интеркулера?

Ваш интеркулер отвечает за снижение температуры сжатого воздуха от нагнетателя или турбокомпрессора. Охлаждая этот воздух, он увеличивает плотность воздуха, передаваемую вашему двигателю.

Турбокомпрессор или нагнетатель сжимает воздух, и его температура увеличивается до очень высокой.С повышением температуры плотность (содержание кислорода) падает.

Таким образом, когда интеркулер охлаждает этот воздух, он позволяет воздуху становиться более плотным и богатым кислородом для двигателя, и это также позволяет сжигать больше топлива.

Следовательно, он улучшает сгорание и увеличивает мощность двигателя.

В промежуточный охладитель не должно быть масла ни по эксплуатационным требованиям, ни по конструкции. Ваш турбокомпрессор работает со скоростью до 280000 об / мин, а из системы смазки двигателя он смазывается маслом.

По прошествии длительного периода времени или при неисправности через уплотнения может начаться утечка масла в сжатый воздух, выпускаемый турбонагнетателем, который скапливается в нижней части промежуточного охладителя.

Тогда у вас могут появиться симптомы масла в промежуточном охладителе по мере увеличения количества масла, и это определенно неблагоприятно.

Ниже перечислены распространенные причины наличия масла в трубопроводе промежуточного охладителя:

• Очень высокое давление масла
• Заблокирован впускной воздушный фильтр
• Исправление неправильного турбокомпрессора
• Неправильные прокладки
• Застрявшая или перекрученная обратная масляная трубка
• Забит воздушный фильтр
• Повреждены детали турбины
• Плохая сердцевина

Когда это происходит, вы должны как можно скорее устранить утечку из турбокомпрессора.Однако прежде чем предпринимать какие-либо действия, следует выяснить причину утечки, поскольку мы обнаружили, что большинство людей путают охлаждающую жидкость с маслом.

Бывают случаи, когда это может быть небольшая утечка из активной зоны, которая не повлияет на работу вашего автомобиля. Вам просто нужно беспокоиться о том, что масло в промежуточном охладителе вызывает дым во время первого запуска.

Часто задаваемые вопросы (FAQ)

В: Нормально ли наличие масла в промежуточном охладителе?

Масло может накапливаться в промежуточном охладителе по мере того, как ваш автомобиль преодолевает большие расстояния, но это не частое явление.И в большинстве случаев это происходит из-за утечки из сальников турбонагнетателя вашего автомобиля, которая вызывает ограничение.

Поскольку промежуточный охладитель расположен между турбинами, утечки из этой части вашего автомобиля, когда она изнашивается и имеет отверстия, в конечном итоге попадут в промежуточный охладитель, потому что больше некуда идти.

Масло собирается в нижней части интеркулера вашего автомобиля и снижает его производительность. Если масло в трубопроводе интеркулера становится частым и становится все больше и больше, это означает, что необходимо заменить уплотнения турбокомпрессора.

В: Как чистить трубы интеркулера?

Для этого сначала нужно снять с автомобиля интеркулер. Обязательно выполняйте очистку промежуточного охладителя в вентилируемой среде, пока вы в костюме, чтобы избежать пятен жира или других химикатов, необходимых для очистки.

Удаление масла из трубопровода промежуточного охладителя 6.0 Powerstroke или любой другой Powerstroke не является утомительным процессом, если вы знаете правильный шаг.

Закройте одну часть устройства, чтобы не допустить вытекания ацетона.Поместите масляный поддон под трубопровод промежуточного охладителя, чтобы собрать масло, которое может вытечь. К двигателю интеркулера подключены две трубы.

С помощью отвертки снимите трубопровод с промежуточного охладителя.

Чтобы счистить масло и мусор, слейте масло, поместив под него масляный поддон.

Обрызгайте интеркулер обезжиривающим средством как внутри, так и снаружи, чтобы удалить грязь и дать ей вытечь.

Итак, я также удалил масло из трубопровода промежуточного охладителя.

Q: Как я узнаю, что мой интеркулер забит?

У вашего двигателя упадет мощность, и может увеличиться расход топлива.Другие проблемы, например необычный дым из выхлопной системы вашего автомобиля.

Если ваш двигатель не получает достаточно воздуха, это повлияет на расход топлива и мощность.

Температура воздуха, идущего к двигателю, повысится, что снизит его эффективность. Когда это длится какое-то время, это вызовет перегрев, что может привести к детонации двигателя.

Масло в трубопроводе промежуточного охладителя от турбонагнетателя также может способствовать засорению интеркулера.

В: Что происходит при выходе из строя интеркулера?

Не будет подачи воздуха с оптимальным давлением, что повлияет на соотношение воздуха и топлива в двигателе. Это может привести к тому, что ваш двигатель будет работать на богатой или обедненной смеси.

Если двигатель вашего автомобиля работает на обогащенной смеси, то неиспользованное лишнее топливо будет удалено вместе с газами и выхлопными газами. В двигатель будет подаваться мало или совсем не поступать воздуха, что может привести к перегреву.

Из выхлопной системы выходит черный дым, а при сгорании из выхлопной системы выхлопные газы становятся темнее.

Контроллер ЭСУД, который является модулем управления двигателем, скорее всего, активирует световой сигнал на приборной панели вашего автомобиля. Этот код ошибки отправляется из-за перегрева двигателя.

Q: Можно ли ездить с неисправным интеркулером?

Нет никакого риска при вождении со сломанным промежуточным охладителем или небольшим количеством масла в трубопроводе промежуточного охладителя Duramax, но предпочтительнее закрепить его на более безопасной стороне, если интеркулер сломан.

Но движение с неисправным промежуточным охладителем приведет к обходу и подключению турбонагнетателей к корпусу дроссельной заслонки, чтобы избежать проблем.Потому что обычно к интеркулеру подключаются турбокомпрессоры.

Заключительные слова

Функции промежуточного охладителя необходимы для того, чтобы ваш двигатель работал на полную мощность, поэтому, когда вы заметите какую-либо ненормальную причину, например, масло в трубопроводе промежуточного охладителя, вы должны устранить ее.

Также, если вы не знаете, как проводить ремонт, обратитесь к своему механику. Не выполняйте слепой ремонт.

Подробнее:

Неисправности интеркулера — автотехник — СТО

Согласно исследованиям Nissens, 43% нынешнего автомобильного парка оснащены турбонаддувом, и ожидается, что до 2019 года этот показатель вырастет на 30%.И с повышенным вниманием к окружающей среде, а также с большим вниманием к уменьшению габаритов двигателя и экономии топлива, интеркулер доводится до предела, как никогда раньше.

Двигатели становятся все более и более эффективными, каждая часть двигателя оптимизируется и доводится до предела. В то время как использование двигателей с турбонаддувом обычно обеспечивает ряд преимуществ, таких как повышенная мощность и эффективность двигателя, более низкий расход топлива, более низкие значения выбросов двигателя и меньшая тепловая нагрузка на двигатель, ранее редкие проблемы с двигателем стали все более регулярными и новыми они будут происходить по мере того, как системы работают на пределе своих возможностей.

Иллюстрация взаимосвязи интеркулера и турбонагнетателя

С момента своего появления более 30 лет назад, турбонагнетатель уменьшился вдвое, но удвоил число оборотов в минуту и ​​давление, в то время как температура повышалась для достижения желаемого эффекта. Все это увеличивает давление на промежуточный охладитель, так как разница между температурой воздуха на входе и выходе промежуточного охладителя увеличивается. В конце концов, это приведет к увеличению отказов интеркулера. Менеджер по продукции Nissens по охлаждению двигателя, Штеффен Б.Дженсен объясняет.

«Мы видим повышенный интерес к функции интеркулера как прямое следствие ускоренного использования турбонагнетателей в современных автомобилях. Раньше вопросы касались протечек и засоров. Таким образом, по мере того, как в транспортных средствах по всему миру устанавливается все больше турбин, отказы при установке становятся все более частыми. Это сложный продукт, и если все не делать по книге, могут возникнуть проблемы. Это одна из основных причин, почему с годами у нас появляется все больше и больше сложных вопросов.”

Какие проблемы?

В то время как отказы продукта, вызванные камнями и частицами с дороги, вызывающими внешнее повреждение и утечку в интеркулер, в настоящее время являются основной причиной проблем, две другие проблемы усиливаются с распространением турбин:

• Забиты интеркулеры
• Утечка из промежуточных охладителей из-за аномально высокого давления в системе

Остатки масла забивают интеркулер

Как Штеффен Б.Дженсен заявляет: «Рынок и раньше сталкивался с засорением промежуточных охладителей, но замена турбонагнетателя создает новый тип риска. Если замена турбонагнетателя не выполняется в соответствии с инструкциями по установке, остатки турбонагнетателя могут легко засорить интеркулер. Особенно масло, но и другие частицы, плюс обломанные детали турбо. Кроме того, мы наблюдаем увеличение утечки промежуточных охладителей из-за аномально высокого давления в системе. Это может в конечном итоге вызвать деформацию пластикового бака, что приведет к утечке промежуточного охладителя.Если после установки в системе останутся остатки, существует риск закупорки, что приведет к увеличению давления в системе. Это означает, что интеркулер должен будет выдерживать гораздо более высокое давление, чем то, для которого он был построен, что в конечном итоге приведет к его выходу из строя. Это та же проблема, которую мы видим, когда мощность турбонаддува увеличивается вручную. Повышенное давление отрицательно сказывается на промежуточном охладителе, увеличивая риск продувания бака.

Чрезмерно высокое давление в системе может вызвать деформацию пластикового бака

Как их обнаружить?

Очень важно, чтобы механики знали о проблемах, связанных с промежуточным охладителем, и всегда следовали руководствам по установке.Неисправные или протекающие промежуточные охладители часто демонстрируют ряд различных проблем, из которых три, в частности, встречаются чаще. Менеджер по продукции Nissens уточняет:

«Механики и водители часто могут определить неисправный или протекающий интеркулер: заметное падение мощности двигателя, повышенный расход топлива или неестественный дым из выхлопной системы. Поскольку давление в системе с турбонаддувом неправильное, в топливно-воздушной смеси будет недостаточно кислорода, что приведет к снижению мощности двигателя.Эта потеря кислорода в системе повлияет на процесс сгорания, что приведет к увеличению расхода топлива автомобилем. В результате этого эффекта в выхлопной системе образуется неестественный дым, поскольку увеличенное количество топлива в системе не может сгореть и правильно выбрано из выхлопной системы. Чтобы компенсировать этот эффект, на турбонагнетатель оказывается еще большее давление, чтобы компенсировать недостающий воздух, что в худшем случае может вызвать его выход из строя.

Итак, что мы можем сделать?

Если механик устанавливает новый турбонагнетатель, не проверив сначала промежуточный охладитель, система будет работать в режиме высокого давления, при котором масло и частицы, накопившиеся в промежуточном охладителе, рискуют попасть в камеру сгорания.Если этот мусор попадет в камеру сгорания, то они сильно рискуют повредить двигатель.

Ребра разрушены из-за падения давления. Эту ошибку часто связывают с ошибкой в ​​трубках. Однако чрезмерное количество масла в промежуточном охладителе указывает на сбой давления в системе.

По этой причине Nissens утверждает, что интеркулер всегда следует заменять после отказа турбонагнетателя, чтобы гарантировать, что интеркулер свободен от любого мусора, такого как масло, металл или другие частицы.После установки нового турбонагнетателя необходимо тщательно проверить все компоненты системы, чтобы убедиться, что они не заблокированы маслом или металлическим мусором.

Исследования Nissens показывают, что 75% всех новых европейских моделей автомобилей, представленных через пять лет и далее, будут оснащены турбонаддувом, что делает знание взаимосвязи промежуточного охладителя и турбонагнетателя более актуальным, чем когда-либо прежде.

О Nissens A / S
С 1921 года Nissens разрабатывает, производит и поставляет широкий спектр решений для кондиционирования воздуха и охлаждения двигателей для независимого рынка автозапчастей по всему миру.

www.nissens.com

Теги: Интеркулеры, Nissens, турбокомпрессоры

Об авторе

Похожие сообщения

Что такое интеркулер (и для чего он нужен)?

3 частые неисправности интеркулера

01 Негерметичные шланги наддува

С промежуточным охладителем мало что может выйти из строя, поэтому большинство неисправностей обычно связаны либо с проблемами установки, либо с физическим повреждением, приводящим к утечкам наддува.

Одна из наиболее частых проблем — резиновые шланги наддува и зажимы, удерживающие их на месте. Со временем резина разрушится, и зажимы могут потерять зажимное усилие, что может привести к тому, что шланги наддува фактически позволят нагнетаемому воздуху выходить.

Это может привести к тому, что автомобиль будет вялым, неэффективным, и вы даже можете услышать «свистящий» звук (хотя и не всегда), поскольку вы действительно слышите утечку воздуха во время движения.

Исправить довольно просто; новые шланги и хомуты.

02 Повреждения от удара

Поскольку интеркулер расположен прямо в передней части автомобиля, это означает, что он подвержен повреждениям, особенно от ударов камней и мусора с дороги на интеркулер.

Это может повредить хрупкие ребра охлаждения, снизив эффективность охлаждения промежуточного охладителя, а в крайних случаях также повредить трубки, через которые проходит нагнетаемый воздух.

Чаще всего это происходит из-за неэффективности промежуточного охладителя, что приводит к повышению температуры воздуха на входе, но в худшем случае интеркулер может пробить, что может привести к утечке наддува.

Для исправления требуется новый интеркулер.

03 Загрязнение масла

Поскольку воздух, поступающий в интеркулер, поступает непосредственно от турбокомпрессора, это означает, что если у вас когда-либо были какие-либо проблемы с турбонаддувом, то интеркулер, вероятно, тоже пострадает.

Например, если турбонагнетатель страдает от утечки масла из-за изношенных уплотнений, то масло, которое «просочилось», должно куда-то уйти — и где-то, скорее всего, будет промежуточный охладитель.

Это означает, что масло собирается в нижней части промежуточного охладителя, снижая производительность самого промежуточного охладителя. Кроме того, пары масла попадают в нагнетаемый воздух, что также отрицательно сказывается на характеристиках двигателя.

Для проверки снимите шланги наддува и осмотрите их на предмет загрязнения масла. Если есть, снимите интеркулер и промойте его обезжиривателем двигателя, чтобы удалить все масло изнутри интеркулера.

Замена интеркулера после неисправности турбокомпрессора

---

Ниссенс объясняет взаимосвязь между отказом промежуточного охладителя и повреждением турбокомпрессора.

---

Фон

Все современные дизельные автомобили оснащены интеркулером. Интеркулер значительно улучшает процесс сгорания в системах с турбонаддувом, тем самым увеличивая мощность двигателя. Основная роль промежуточного охладителя заключается в снижении температуры воздуха после его сжатия турбонагнетателем и до того, как он достигнет камеры сгорания двигателя. Это оказывает значительное влияние на эффект заряда, так как охлажденный воздух имеет гораздо более высокую плотность в пересчете на количество молекул воздуха на см3.Это увеличивает количество всасываемого воздуха, что приводит к гораздо большей мощности двигателя.

Если давление в системе слишком высокое, это может вызвать деформацию пластикового бака.

Проблема

Неисправность интеркулера часто связана с повреждением турбокомпрессора. Замена турбокомпрессора сопряжена с несколькими рисками, если ее не выполнять в соответствии с инструкциями по установке. Остатки турбонагнетателя, особенно масло, могут легко засорить интеркулер, а также другие частицы и сломанные детали турбонагнетателя.

Утечка в промежуточном охладителе часто возникает из-за высокого давления в системе, которое в конечном итоге может вызвать деформацию пластикового бака, что приведет к утечке промежуточного охладителя. Если после установки в системе останется осадок, существует риск закупорки, что приведет к увеличению давления в системе. Поэтому интеркулер должен будет выдерживать гораздо более высокое давление, чем он был рассчитан, чтобы выдержать, что в конечном итоге приведет к отказу интеркулера.

Та же проблема может возникнуть, когда мощность турбонаддува увеличивается вручную.Повышенное давление отрицательно сказывается на промежуточном охладителе, увеличивая риск продувания бака. Если техник устанавливает новый турбокомпрессор, не проверив сначала промежуточный охладитель, система будет работать в режиме высокого давления, при котором масло и частицы, накопившиеся в промежуточном охладителе, рискуют попасть в камеру сгорания. Если этот мусор попадет в камеру сгорания, велик риск повреждения двигателя.

Плавники разрушены из-за падения давления.Эту ошибку часто связывают с ошибкой в ​​трубках. Однако чрезмерное количество масла в промежуточном охладителе указывает на сбой давления в системе.

Решение

Во избежание повреждения двигателя интеркулер всегда следует заменять после выхода из строя турбонагнетателя, чтобы гарантировать, что в промежуточном охладителе нет мусора, такого как масло, металл или другие частицы. После установки нового турбонагнетателя необходимо тщательно проверить все компоненты системы, чтобы убедиться, что они не заблокированы маслом или металлическим мусором.Независимо от того, какова причина выхода из строя или замены интеркулера, всегда следует тщательно исследовать причину поломки перед установкой нового блока. Периферийные детали (турбокомпрессор, вентиляция картера, рециркуляция выхлопных газов, воздухозаборник турбокомпрессора, выхлопная система и т. Д.) Должны быть интегрированы в процесс поиска неисправностей — в противном случае неисправность может возникнуть снова.

На что следует обратить внимание при замене интеркулера

■ Проверьте воздуховод между турбонагнетателем и промежуточным охладителем, чтобы убедиться в отсутствии примесей / частиц / засоров / сокращений поперечного сечения
■ Проверьте направление воздуха между промежуточным охладителем и впускным коллектором, чтобы убедиться в отсутствии примесей / частиц / засоров / уменьшения поперечные сечения.
■ Очистите / замените поврежденные, заблокированные или загрязненные воздуховоды и детали крепления
■ При необходимости замените все уплотнения воздуховодов, соединения охлаждающей жидкости (в случае промежуточных охладителей с водяным охлаждением).
■ Убедитесь, что все соединительные элементы затянуты, нет утечек возникают, и «вторичный воздух» не всасывается в
. ■ Всегда используйте прибор для проверки герметичности между турбонаддувом и впуском после установки нового турбонагнетателя, промежуточного охладителя, труб и шлангов.
■ Проверьте давление наддува с помощью манометра или подключения бортовой системы диагностики.

---

Как работает интеркулер? Turbosmart #KeepOnBuilding

Существует два типа интеркулеров

1. Воздухо-воздушный промежуточный охладитель

Интеркулер «воздух-воздух» отбирает тепло из сжатого воздуха, пропуская его через сеть трубок с охлаждающими ребрами. Когда сжатый воздух проталкивается через промежуточный охладитель, тепло передается по трубкам в охлаждающие ребра.При движении на высокой скорости холодный воздух поглощает тепло от охлаждающих ребер. Таким образом, снижается температура сжатого воздуха.

Преимущества:

• Простота
• Меньшая стоимость
• Меньше веса

Это также делает его наиболее распространенной формой промежуточного охлаждения.

Недостатки:

• Увеличенная длина воздухозаборника из-за необходимости переноса интеркулера в переднюю часть автомобиля
• Более сильные колебания температуры, чем воздух-вода.

Размещение

Лучшее место для воздух-воздух — в передней части транспортного средства. «Переднее крепление» считается наиболее эффективным размещением.
Если компоновка двигателя или тип транспортного средства не допускают «переднюю подвеску». Интеркулер можно установить сверху двигателя или даже сбоку. Однако они не считаются эффективными. Это потому, что воздушный поток не так эффективен. Таким образом, интеркулер может пострадать от поглощения тепла двигателем, когда внешний поток воздуха падает.Для такого размещения часто требуются дополнительные воздуховоды или совки для направления воздуха непосредственно в промежуточный охладитель.

2. Интеркулер воздух-вода

В промежуточном охладителе воздух-вода в качестве теплоносителя используется вода. В этой установке холодная вода прокачивается через промежуточный охладитель воздух / вода, отбирая тепло из сжатого воздуха, когда он проходит. Затем нагретая вода перекачивается через другой охлаждающий контур (обычно через специальный радиатор). При этом охлажденный сжатый воздух проталкивается в двигатель.

Эти промежуточные охладители (также известные как теплообменники) имеют тенденцию быть меньше, чем их аналоги типа воздух-воздух.

Преимущества:

• Это делает их подходящими для сложных установок, где пространство, воздушный поток и длина всасывания являются проблемой. Вода более эффективна в передаче тепла, чем воздух. Таким образом, он обладает большей стабильностью, чтобы работать в более широком диапазоне температур.

Недостатки:

• Однако эта система требует дополнительной сложности, веса и стоимости радиатора, насоса, воды и линий передачи.Обычно они применяются в промышленном оборудовании, судостроении и в установках по индивидуальному заказу, которые не позволяют легко подобрать воздух к воздуху, например,
с задним расположением двигателя.
• автомобиль.

Размещение

Воздухо-вода может быть установлена ​​в любом месте моторного отсека. При условии, что радиатор установлен в месте с хорошей циркуляцией воздуха или с прикрепленным к нему вентилятором Thermo.

Замена интеркулера — cvw

---

Nissens предоставляет технический бюллетень по замене промежуточного охладителя после неисправности турбокомпрессора.

---

Фон

Интеркулер значительно улучшает процесс сгорания в системах с турбонаддувом, тем самым увеличивая эффект мощности двигателя. Основная роль промежуточного охладителя заключается в снижении температуры воздуха после его сжатия турбонагнетателем и до того, как он достигнет камеры сгорания двигателя. Это влияет на эффект заряда, так как охлажденный воздух имеет гораздо более высокую плотность с точки зрения молекул воздуха на кубический сантиметр. Это увеличивает количество всасываемого воздуха, что приводит к гораздо большей мощности двигателя.

Проблема

Неисправность интеркулера часто связана с повреждением турбины. Замена турбонагнетателя сопряжена с несколькими рисками. Остатки турбонагнетателя могут легко засорить промежуточный охладитель, особенно масло, а также другие частицы и сломанные детали турбонагнетателя. Утечка в промежуточном охладителе часто возникает из-за высокого давления в системе, которое может вызвать деформацию пластикового бака, что приведет к утечке промежуточного охладителя. Если после установки в системе останутся остатки, существует риск закупорки, что приведет к увеличению давления в системе.Таким образом, интеркулер должен будет выдерживать гораздо более высокое давление, чем раньше, что в конечном итоге приведет к отказу. Та же проблема может возникнуть, когда мощность турбонагнетателя увеличивается вручную. Повышенное давление отрицательно сказывается на промежуточном охладителе, увеличивая риск продувания бака. Если техник устанавливает новый турбонагнетатель без предварительного обследования промежуточного охладителя, система будет работать в режиме высокого давления, при котором масло и частицы, накопившиеся в промежуточном охладителе, рискуют попасть в камеру сгорания.

Рекомендуемое решение

Во избежание повреждения двигателя интеркулер всегда следует заменять после выхода из строя турбонагнетателя, чтобы гарантировать, что в промежуточном охладителе нет мусора, такого как масло, металл или другие частицы. После установки нового турбонагнетателя необходимо тщательно проверить все компоненты системы, чтобы убедиться, что они не заблокированы маслом или металлическим мусором. Независимо от причины отказа или замены интеркулера, всегда следует тщательно исследовать причину повреждения перед установкой нового блока.Периферийные детали (турбокомпрессор, вентиляция картера, рециркуляция выхлопных газов, впуск воздуха в турбонагнетатель, выхлопную систему и т. Д.) Должны быть интегрированы в процесс поиска неисправностей — в противном случае неисправность может возникнуть повторно.

При замене интеркулера…

1. Проверить воздуховод между турбонагнетателем и промежуточным охладителем, чтобы убедиться в отсутствии примесей / частиц / засоров / уменьшения поперечного сечения
2. Проверить воздуховод между промежуточным охладителем и впускным коллектором, чтобы убедиться в отсутствии примесей / частиц / засоров / уменьшения поперечного сечения
3. Очистить / заменить поврежденные, заблокированные или загрязненные детали воздуховода и насадки
4. Заменить все уплотнения воздуховодов, соединения охлаждающей жидкости (в случае промежуточных охладителей с водяным охлаждением) при необходимости.
5. Убедитесь, что все соединительные элементы затянуты, утечки отсутствуют и в
не втягивается «вторичный воздух».
6. Всегда используйте прибор для проверки герметичности между турбонагнетателем и впуском после установки нового турбонагнетателя, промежуточного охладителя, труб и шлангов
7. Проверьте давление наддува с помощью манометра или разъема бортовой системы диагностики

---

5 ПРИЧИН, ПОЧЕМУ ДИЗЕЛЬНЫЕ ТУРБОКОМПЕНСАТОРЫ ОБЫЧНО ОТКАЗЫВАЮТСЯ

Если вы купили подержанный турбодизель или если двигатель разогнался до более чем 150 000 км, вы можете быть обеспокоены тем, как долго будет работать турбодизель.Тем не менее, вот 5 причин, по которым турбокомпрессоры дизельных двигателей часто выходят из строя…

1) Углерод

Со временем нагар может накапливаться на перепускной заслонке турбонагнетателя, регулируемых лопатках или в клапане рециркуляции выхлопных газов. Это может привести к плохой работе двигателя и / или появлению тепловых пятен на самом турбонагнетателе. Эти точки нагрева могут привести к растрескиванию корпуса турбины или выходу из строя подшипника вала крыльчатки. Более того, если система рециркуляции отработавших газов подвергается чрезмерному накоплению углерода, сам клапан может заклинить в открытом положении, таким образом обходя двигатель и позволяя выходить повышенному заряду.Это может вызвать дополнительные проблемы с надежностью в результате повышения температуры выхлопных газов.

2) Каталитический нейтрализатор

Чрезмерно заблокированный каталитический нейтрализатор снижает способность турбокомпрессора «дышать». Это обычно известно как «буферизация» — проблема, связанная с повышенным противодавлением в выхлопной системе. Затем это приводит к выходу из строя рабочего колеса выпуска и последующему «замедлению» рабочего колеса впуска, которое напрямую связано с рабочим колесом выпуска.Если система впуска не может подавать в двигатель достаточное количество воздуха, это может привести к повышению температуры выхлопных газов и возможному отказу турбонагнетателя / двигателя. Обычно срок службы большинства каталитических нейтрализаторов не превышает 150 000 км.

3) Плохая смазка

Использование некачественных моторных масел или нерегулярная замена масла может привести к накоплению шлама и плохой циркуляции масла. Как только канал подачи масла (смазывающий вал турбонагнетателя) заблокирован, масляное уплотнение и подшипник турбонагнетателя могут перегреться и выйти из строя, что приведет к полному разрушению блока турбонагнетателя и, возможно, к дальнейшему повреждению двигателя, поскольку мусор «вдыхается» система впуска.Другой распространенный сценарий — обрыв вала крыльчатки, в результате чего двигатель начинает откачивать масло из поддона. В тот момент, когда это происходит, это может привести либо к гидравлической блокировке, либо, в большинстве случаев, к отказу двигателя — более известному как «самовозгорание».

4) Плохая практика вождения Турбокомпрессорам

нужно время, чтобы замедлиться, особенно если они сильно работали или набирали обороты на высоких скоростях. Выключение двигателя сразу после загрузки турбонагнетателя может вызвать чрезмерный износ подшипников, уплотнений и / или участков вала рабочего колеса.Если вы управляли своим турбодизелем на высоких оборотах двигателя, рекомендуется дать двигателю время поработать на холостом ходу, чтобы турбокомпрессор мог замедлиться, пока масло продолжало циркулировать.

5) Разрыв труб и промежуточных охладителей

Разрыв трубопровода подачи масла, шланга сапуна, трубы наддува или плохо работающего промежуточного охладителя может привести к полному отказу турбонагнетателя или резкому снижению производительности двигателя.
