При включении печки падает температура двигателя: Почему при включении печки падает температура двигателя

Почему при включении печки падает температура двигателя

На дворе холода, а значит топ запросов в категории «Автомобили» поисковых систем уверенно займёт вопрос о падении температуры двигателя при запуске печки. Рассмотрим все тонкости, а главное ответим на вопрос: стоит ли беспокоиться в связи с этим автомобилистам? Чаще всего водители грешат на неисправный термостат, но проблема может заключаться в другом. Мы же построим альтернативный вариант развития событий.

Причины снижения температуры двигателя при включении печки.

Начнём с теории

Автомобиль движется за счет энергии, получаемой от сгорания газов топливовоздушной смеси в цилиндрическом блоке мотора. На это расходуется всего 10%, а остальные 90% направляются на полезные процессы жизнедеятельности транспортного средства и выработку тепла. Среди важных составляющих:

• Выхлопные газы.
• Нагрев охлаждающей жидкости.
• Неполное сгорание топлива.
• Технические потери.

Ещё на этапе производства карбюраторный двигатель затачивают под температуру 80-90 градусов охлаждающей жидкости. Термостат до этой температуры обычно закрыт и гоняет жидкость по малому кругу. И лишь когда антифриз достигнет указанной температуры, узел открывается полностью. Когда же он даёт сбой, наблюдаются ошибки функционала – внутрь основного теплового контура попадает недостаточно прогретая жидкость. А это чревато замедлением прогрева мотора и ухудшением эффективности работы всей отопительной системы. Теперь рассмотрим, почему при запуске печки и начале движения происходит падение температуры внутри двигателя.

Подозреваемого на стол

Многие водители совершают очень большую ошибку. Они начинают движение практически сразу после запуска двигателя и инстинктивно включают печку.

При закрытом или наполовину открытом клапане термостата температура мотора падает, что является логичным. Этот феномен объясняется очень просто. До 94 градусов – температуры полного прогрева жидкости и открытия клапана на всю мощь ограниченное количество антифриза бегает по головкам блока цилиндров. Его задача максимально быстро нагреть мотор. Запуск печки направляет часть жидкости в ее сеть. Соответственно, двигатель будет нагреваться медленнее. Именно термостат чаще всего винят в проблемах с печкой. Причем здесь потери тепла, которые вынуждают термостат закрываться, не поднимая температуру мотора до нужного уровня? Проще же заменить термостат – он ведь некачественный или вовсе неисправный. Но если бы это было так, то печка бы дула холодным воздухом, даже если ее включить по всем правилам!

Школьный курс физики

Принципиальное заблуждение и ложные обвинения связаны с мнением, что энергия для обогрева печки и салона берется из нагнетаемого вентилятором воздуха. Но ведь и этот воздух нужно сначала нагреть.

В этот момент седеет учитель физики какой-нибудь средней школы, который рассказывает первый закон термодинамик своим ученикам. Ведь из воздуха ничего не берется. Так откуда же взять энергию на нагрев? Для нагрева печка отнимает энергию у двигателя, который еще не разогрелся до нормальной температуры. Чтобы сохранить темп обогрева, приходится затрачивать дополнительную порцию бензина или дизеля. Увы, такая возможность у современных карбюраторных двигателей отсутствует. Поэтому охлаждение двигателя при включении печки нормальное явление. И летние пассажиры 672-х ПАЗов тому подтверждение. Те, кто ездил в таких автобусах, не понимали, что если летом вырубить отопление в салоне, то транспортное средство встанет у первого светофора. А на помощь в тушении радиатора придется звать МЧС.

Как создать алиби термостату

Убедиться в исправности термостата помогут такие простые тесты:

1. Разогрейте двигатель до 70 градусов. Потрогайте патрубки радиатора. Если все хорошо, то верхний патрубок должен потеплеть, а нижний – оставаться холодным.
2. Продолжайте разогрев мотора до полуоткрытия клапана термостата – 90градусов и снова попробуйте патрубки. Оба должны быть не обжигающими, но нижний чуть холоднее все равно.
3. Термостат можно извлечь и поместить в кастрюлю с холодной водой. Включите на нагрев. С помощью термометра для воды измерьте показатели начала и конца разных циклов. Если все в норме – открытие начинается при 80 градусах и оканчивается на отметке 94, значит все в порядке. При отклонении на более чем 5 градусов термостат заменяют.

Чтобы максимально уменьшить разницу температур двигателя при включенной и выключенной печке, принимают меры по утеплению подкапотного пространства. На помощь приходит фольгированный пенопропилен или картон в несколько слоев. Он не изменяет тепловой баланс мотора, но не допускает значительных перепадов терморежимов.

Выводы

Не стоит пугаться такого явления, как перепад температуры после включения печки – оно неизбежно. Просто будьте мужественны и не включайте печку до того, как двигатель достаточно прогреется. И утеплите все подкапотное пространство.

Почему падает температура двигателя в движении

Система охлаждения двигателя является решением, которое позволяет удерживать температуру силового агрегата в строго заданных рамках. Такая температура называется рабочей температурой двигателя. Необходимость поддерживать мотор в ограниченном температурном диапазоне обусловлена тем, что перегрев может привести к деформации ГБЦ, поломке агрегата, его заклиниванию и т.д. Параллельно с этим активная езда на холодном двигателе также не предполагается.

Дело в том, что во время проектирования мотора инженеры учитывают множество важнейших параметров, например, тепловые зазоры между сопряженными деталями, эффективность распыла и сгорания топливно-воздушной смеси в условиях определенного нагрева камеры сгорания и т.п. Получается, для нормальной работы двигателя, сохранения его ресурса, топливной экономичности и соответствия нормам токсичности мотору необходимо сначала выйти на расчетную рабочую температуру, после чего эту температуру нельзя превышать или опускать.

В этой статье мы поговорим о том, по каким причинам температура двигателя падает во время движения, почему на холостых падает температура силового агрегата или же стрелка температуры мотора начинает опускаться вниз после включения печки.

Содержание статьи

Падает стрелка температуры: возможные причины

Начнем с того, что рабочая жидкость (ОЖ) в системе охлаждения циркулирует по малому и большому кругу. Малый круг предполагает движение антифриза только по рубашке охлаждения, то есть без попадания жидкости в радиатор охлаждения. Большой круг означает, что жидкость поступает в радиатор, там охлаждается и снова подается в рубашку охлаждения. За пропускание ОЖ для движения по большому кругу отвечает клапан, более знакомый автолюбителям под названием термостат.

Термостат устроен так, что открывается только в случае нагрева антифриза, тосола или воды (рабочей жидкости) в системе охлаждения до определенной температуры. Теперь о различных неисправностях. Чаще всего проблема с термостатом проявляется таким образом, что двигатель перегревается.

Причина-термостат не открывается при нагреве ОЖ, то есть не позволяет жидкости пойти по большому кругу и охладиться. Параллельно с этим неполадка может быть и такой, когда двигатель очень долго прогревается, мотор нагревается нормально, но после прогрева на ходу падает температура двигателя и т.п.

Рекомендуем также прочитать статью о том, что такое термостат. Из этой статьи вы узнаете о конструкции данного элемента в системе охлаждения двигателя.

Виновником неприятностей в виде такого недогрева двигателя является термостат. Дело в том, что данное устройство может подклинивать или «залипать». Другими словами, если термостат закрывается не до конца, тогда часть жидкости постоянно попадает в радиатор (идет по большому кругу), в результате чего двигатель не способен прогреться до рабочей температуры. Бывает так, что термостат клинит не с самого начала, а после прогрева мотора. В таких случаях ДВС нормально и быстро прогревается, после чего термостат открывается и пропускает жидкость в радиатор, но потом не закрывается частично или полностью.

В подобной ситуации падает температура двигателя на холостом ходу, также стрелка температуры может начать опускаться прямо в движении. Подобные скачки температуры могут наблюдаться постоянно или периодически. Достаточно часто после остановки прогретого двигателя на несколько минут термостат не закрывается. В результате после повторного запуска силовой агрегат очень быстро остывает.

Также следует добавить, что недогрев мотора может быть вызван и другими причинами. Одной из распространенных неисправностей считается сбой в работе вентилятора системы охлаждения двигателя. Если точнее, вентилятор работает постоянно или включается очень часто, даже когда в этом нет необходимости. В подобной ситуации виновником может быть датчик температуры ДВС, который инициирует включение вентилятора, а также могут возникать проблемы в электрических цепях самого вентилятора. Не стоит упускать из виду и то, что сама стрелка температуры на панели может давать ошибочные показания или прибор имеет сбои в работе. Для точного определения необходимо измерить реальную температуру двигателя в разных условиях.

Завершает список вязкостная муфта. Если вы имеет автомобиль с продольно расположенным двигателем, вентилятор охлаждения которого на вискомуфте, тогда возможно заклинивание последней. Если муфта заклинивает, тогда двигатель может быть все время холодным или не выходить на рабочую температуру. Добавим, чтобы немного прогреть ДВС и салон, можно подвязать изолентой  лопасть вентилятора, что зафиксирует его (вентилятор не вращается) после запуска силового агрегата и повысит температуру мотора. При этом следует учитывать, что после прогрева мотора нужно позволить вентилятору снова вращаться или следить за температурой, так как возрастает риск дальнейшего перегрева силового агрегата.

На скорости падает температура мотора

Отметим, что снижение температуры ДВС во время движения может также возникать естественным путем, а не являться следствием какой-либо неисправности. Обычно это проявляется в холодное время года, то есть во время морозов.   На многих авто при движении на трассе падает температура двигателя, так как радиатор и передняя часть моторного отсека открыты для обдува встречным воздухом.

Теперь давайте представим, что автомобиль движется в мороз на низких оборотах ДВС (около 2000 об/мин.) со средней скоростью (например, 80-100 км/ч. на 5-й передаче). Такой режим можно считать самым экономичным, то есть в цилиндрах сгорает минимальное количество топлива.

Для простоты понимания, чем ниже обороты и меньшее количество топлива сгорает в цилиндрах, тем меньший нагрев имеет двигатель. Если добавить к этому интенсивный обдув встречным холодным потоком воздуха на скорости и дополнительно учесть встречный или боковой ветер за бортом, тогда можно сказать, что тепло буквально «выдувается» из подкапотного пространства при езде.

Не стоит забывать и про то, что зимой водитель постоянно пользуется печкой в салоне, которая дополнительно отнимает тепло. Данное явление характерно для машин начального и среднего класса, которые зачастую оборудованы малообъемными ДВС и не имеют дополнительного утеплителя капота. Также стоит отметить, что многие дизельные двигатели плохо греются на холостых и способны заметно остывать в движении. Так происходит по причине более высокого КПД и других индивидуальных особенностей указанных силовых установок.

При включении печки падает температура двигателя

Как мы уже говорили выше, включение отопителя салона может влиять на температуру двигателя. Если коротко, на многих авто имеется так называемый радиатор печки. Указанный радиатор включен в общий контур системы охлаждения двигателя, то есть разогретая от двигателя ОЖ проходит через радиатор, отдавая тепло. Полученное тепло далее поступает в салон автомобиля через дефлекторы обдува. Интенсивность отбора тепла от радиатора регулируется скоростью вентилятора печки и положением регулятора температуры подаваемого в салон воздуха.

Вполне очевидно, что во время снижения температуры наружного воздуха водители предпочитают включать печку на «максимум» для быстрого прогрева внутрисалонного пространства и дальнейшего поддержания комфортных условий. Параллельно с этим в зимнее время двигатель часто работает на холостых оборотах, эксплуатируется на низких оборотах при езде и т.п. Получается, агрегат сжигает минимум топлива и не испытывает особых нагрузок. В подобной ситуации (с учетом работающей печки и «минуса» за бортом) выделяемого мотором тепла бывает попросту недостаточно для полноценного прогрева ОЖ и выхода двигателя на рабочую температуру.

Для лучшего нагрева салона и ДВС, а также полноценного прогрева КПП достаточно проехать на машине несколько километров в режиме средних оборотов (около 3-3.5 тыс. об/мин) на пониженной передаче. Также многие водители используют способ дополнительного утепления подкапотного пространства при помощи войлока, установки картонной или пластиковой заслонки на радиатор и т. п.

Такое решение утеплить двигатель на зиму вполне оправдано в тех случаях, когда автомобиль значительную часть времени эксплуатируется в условиях интенсивных холодов. С дополнительным утеплением капота и самого мотора двигатель не так быстро остывает после остановки, быстрее прогревается на холостых и в движении. Следовательно, лучше работает и печка в салоне.

Напоследок добавим, что качественная работа всей системы охлаждения зависит от тосола/антифриза и его количества в системе. По этой причине необходимо контролировать состояние ОЖ, регулярно проверять уровень жидкости в расширительном бачке. Также следует следить за герметичностью, избегать образования воздушных пробок, своевременно менять антифриз и промывать систему охлаждения двигателя при замене рабочей жидкости.

Читайте также

При езде по трассе падает температура двигателя – АвтоТоп

Специалистами настоятельно рекомендуется проведение осмотра автомобиля перед началом движения. Такая визуальная диагностика помогает выявить различные отклонения в его работе, позволяя оперативно устранить их.

Особенное внимание необходимо уделять показателям основных систем, одним из которых является рабочая температура мотора машины. Она отображается на приборной панели в виде небольшого стрелочного табло. В основном, автолюбители сталкиваются с перегревом силового агрегата. Нередко случается и обратные отклонения, когда водитель замечает, что падает температура двигателя при движении.

Какая система отвечает за сохранение постоянной температуры двигателя?

Ни одно транспортное средство не застраховано от поломок. Узлы и агрегаты авто состоят из множества небольших компонентов, функциональный ресурс которых имеет значительные ограничения. Если владелец автомобиля замечает, что на ходу падает температура ДВС, ему необходимо уделить пристальное вниманию целостности элементов системы охлаждения. Именно в ней кроются причины проблем.

Суть работы охлаждающей системы заключается в движении специальной жидкости — антифриза по двум технологическим кругам. Один из них — малый, не предусматривает прохождение ОЖ через охлаждающий радиатор, расположенный в передней части моторного отсека. Она ограничивается циркулированием лишь по «рубашке».

Прохождение большого контура начинает происходить при езде на средние и дальние расстояния. За переключение кругов отвечает специальный термостатический клапан, открывающий охлаждающей жидкости путь в радиатор, когда она излишне нагрелась. Там антифриз остывает и возвращается в систему уже холодным.

Отдельно отмечается, что в охлаждающий контур может быть залит не только антифриз, но и тосол, и даже обыкновенная вода.

Падает стрелка температуры. Почему?

Наиболее распространены неполадки, при которых температурные показатели агрегата неконтролируемо растут, достигая критических значений. Причина перегрева — заклинивший термостат, не позволяющий охлаждающей жидкости перейти на режим прохождения через радиатор. Нагревающийся антифриз продолжает циркулировать по малому кругу до тех пор, пока не закипит.

Часто встречаются и обратные ситуации, когда при езде стрелка температуры двигателя падает. Почему? Дело, опять-таки, в качестве работы упомянутого клапана. Если термостат не может закрыться до конца, позволяя жидкости беспрерывно описывать большой круг, мотор не разогреется до своей рабочей температуры.

Иногда заклинивание термостата происходит уже после прогрева ДВС. Когда это произошло, водитель может заметить, что падает температура двигателя во время движения, хотя она должна поддерживаться на стабильно ровном, рабочем уровне.

Порой температурный режим изменяется скачкообразно, то растет, то резко снижается. Это означает, что клапан периодически подклинивает, при этом водитель заметит ситуацию, когда периодически падает стрелка температуры.

От чего еще может упасть температура?

Существуют и другие технические причины, влияющие на недогрев силового агрегата авто:

1. Нарушение работы вентилятора. Этот электрический элемент должен включать лишь тогда, когда управляющий блок дает ему специальную команду, основанную на показаниях температурных датчиков. Сбои в слаженной работе системы могут привести к тому, что вентилятор будет работать в постоянном режиме, либо начинать свое функционирование даже тогда, когда в этом нет необходимости. Порой даже датчик оказывается не причем, а вращение лопастей вызывает обычное замыкание проводки.
2. Нередки и проблемы с вискомуфтой. Они характерны для моделей, имеющих продольно расположенный мотор, вентилятор которого основывает свою работу на специальном устройстве — электронной муфте. Её заклинивание не позволит элементу выключиться, а движок автомобиля при этом будет не способен прогреться до рабочего уровня.

На ходу падает стрелка температуры. Возможны ли естественные причины?

Да, такой вариант профильными специалистами также допускается. Даже если в работе систем транспортного средства не наблюдается никаких сбоев, при езде стрелка указателя все равно может упасть.

Подобные ситуации происходят зимой, когда температура воздуха опускается до низких значений. Например, совершая поездку в сильный мороз по загородным трассам, водитель может обратить внимание на значительное охлаждение мотора.

Дело в том, что поток ледяного воздуха, поступающий в моторный отсек, может превосходить интенсивность нагрева движка. При средней скорости 90-100 км/ч, являющейся оптимальной для большинства моделей авто, внутри цилиндров прогорает минимальное количество горючего.

Взаимосвязь этих факторов прямая: чем меньше топлива воспламеняется в камерах сгорания, тем медленнее будет прогреваться ДВС. Если же к этому добавить и принудительное охлаждение, возникающее от встречного воздушного потока, двигатель может не просто не нагреться, а даже значительно снизить свою температуру, в случае предварительного прогрева.

Влияет ли на показания стрелки температуры двигателя печка?

Включение и постоянное функционирование салонного отопителя оказывает не менее сильное влияние, чем сбои в работе или морозы. Оно особенно заметно на малолитражных авто и моделях, оснащенных моторами среднего объема. Ситуация характерна и для дизелей, не только плохо прогревающихся в режиме холостых оборотов, но и быстро остывающих при недостаточно интенсивном движении.

Печка автомашин имеет специальный радиатор, который включен в общий рабочий контур системы охлаждения. Когда водитель включает обогрева салона, антифриз проходит сквозь него, отдавая часть тепла. Количество, которое будет отдано, зависит от выставленной температуры отопителя и режима его работы. Чем эти показатели выше, тем больше внутреннее пространство машины нагреется.

Если же мотор работает на невысоких оборотах, а также используется в зимнее время, тепла для полноценного прогрева охлаждающей жидкости может попросту не хватить. В подобной ситуации двигатель не выйдет в режим своей рабочей температуры.

Советы по улучшению прогрева ДВС

Чтобы автомобиль эксплуатировался в оптимальном режиме работы силового агрегата, нужно соблюдать несколько правил:

• Автолюбитель должен следить за качеством работы системы охлаждения. Периодической диагностики требует не только термостат и вентилятор, но и сам антифриз. Нужно поддерживать его регламентированное количество, не допуская минимальных значений. Из системы должны быть удалены воздушные пробки, и исключены любые протечки. Охлаждающая жидкость нуждается и в своевременной замене. Величина её функционального ресурса определяется индивидуально для каждой отдельно взятой модели.
• Совершение поездок в холодное время года следует проводить в режиме средних оборотов, находящихся на уровне 3000-3500. Рекомендуется чаще использовать пониженную передачу, особенно при движении по трассе.
• Отличным решением станет утепление подкапотного пространства. Улучшить ситуацию способно даже наличие обычной картонки, вставленной перед радиатором охлаждения. Если же владелец оклеит моторный отсек пористыми материалами или войлоком, двигатель станет прогреваться заметно быстрее, а его естественное охлаждение перестанет оказывать значительное влияние на работу.

Перед выездом изначально требуется визуально осмотреть транспортное средство на предмет течей и неисправностей. При передвижении на авто нужно следить за всеми показателями приборов. Немаловажными данными являются показания датчика температуры двигателя. Проблемы с системой охлаждения могут подстерегать в любое время года. Жаркая погода сулит возможный перегрев, холодная зимняя стужа может привести к чрезмерному охлаждению двигателя.

Что является причиной снижения температурного режима

Любая техника не застрахована от выхода из строя некоторых узлов и агрегатов. Нужно уделять внимание состоянию машины и ее систем. Неприятная ситуация, когда падает температура двигателя при движении, происходит по вине неисправностей элементов системы охлаждения. Для понимания сути проблемы необходимо иметь общее представление о том, как происходит охлаждение силовой установки.

Как диагностировать причину понижения температуры мотора

Если в движении стрелка датчика падает и перестает реагировать на протяжении некоторого времени, тогда проблема в неисправности самого датчика, и его будет нужно заменить.

Передвижение осуществляется на средней скорости (70 км/час), при этом сохраняется низкая температура двигателя. В большинстве случаев проблема заключается в заклинивании термостата. При нагревании теплоотводящей жидкости устройство переключает ход на большой круг циркуляции и выполняет функцию регулятора. В зимний период жидкость практически все время ходит по малому контуру без участия радиатора.

Проверка работы регулятора температуры может быть проведена без движения авто. На месте потребуется завести и прогреть машину в течение 20-30 минут. После этих действий открыть капот автомобиля и попробовать нагрев патрубков вверху и внизу радиатора. Одна трубка должна быть теплой, другая – холодной. Если патрубки обладают равной температурой, тогда термостат вышел из строя.

Если автомобильный мотор долго прогревается и не поднимается температура двигателя, тому причина – неисправность клапана устройства.

Особенности охлаждения отечественных авто

Зимнее время года никогда не проходит беззаботно для автолюбителей-владельцев ранних марок «Жигулей». Температура двигателя (ВАЗ-«шестерка» не исключение) часто разочаровывает по причине достаточного количества изъянов в конструкции термостата и трубопроводов системы охлаждения. Существует вероятность в холодное время года, что мотор не сможет набрать рабочую температуру по причине природного обдува блока. Поэтому автомобилисты пользуются функцией закрывания жалюзи, размещенных возле радиатора. При их отсутствии возможно применение других приспособлений.

Какова должна быть температура силовой установки

При работе мотора номинальные показатели его нагрева колеблются в пределах 80-90 градусов. Низкие значения будут означать проблемы. Если не будет поддерживаться нужный теплообмен – повысится расход топлива и будет происходить потеря мощности. Перед началом движения мотор нуждается в прогреве до 40-50 градусов.

Какие действия предпринять для устранения неисправностей

Самым простейшим способом является замена неисправного устройства. Но на ранних марках техники отечественного производства даже новые термостаты не всегда справляются со своей функцией, когда систематически падает температура двигателя при движении.

Можно ли замедлить остывание мотора в холода

В прошлом применяли разные материалы с целью создать утеплитель двигателя. Это разные войлочные ткани, имеющиеся в обращении. Но такие решения ненадолго сохраняли тепло. Сейчас применяются современные теплоизоляционные автомобильные одеяла.

Действия при подготовке системы охлаждения к зиме

Зимний период эксплуатации является сложным для всех владельцев автотранспорта. Быть во всеоружии поможет проведение подготовительных работ. Нужно проверить работоспособность защитных жалюзи, ремень привода вентилятора и помпы, залить жидкость для работы в условиях низких температур (тосол, антифриз), проверить состояние термостата.

Использование воды в качестве охлаждающего носителя

Применение воды для охлаждения силовой установки в зимний период не рекомендуется, но допускается. Наполнять систему нужно уже нагретой водой, чтобы исключить тяжелый запуск двигателя с повышенным износом деталей. Радиатор и мотор необходимо утеплить. Прогретую воду требуется заливать с открытыми спускными кранами несколько раз. Потом закрыть краны, наполнить систему и приступить к запуску.

Проверка работоспособности термостата своими руками

Когда необоснованно падает температура двигателя при движении, потребуется демонтировать данный элемент, подготовить тару с жидкостью, поместить туда устройство и выяснить, при какой температуре произойдет открытие клапана. Если такового не происходит, налицо его неисправность.

Для проведения работ по съему любых механизмов нужно иметь понятие об их строении. Иначе возможно появление других незапланированных проблем. Если представления об устройстве механизмов нет, тогда стоит обратиться к специалистам, выполняющим качественно данные работы. Они дополнительно дадут несколько полезных советов и ответят на интересующие вопросы.

Система охлаждения двигателя является решением, которое позволяет удерживать температуру силового агрегата в строго заданных рамках. Такая температура называется рабочей температурой двигателя. Необходимость поддерживать мотор в ограниченном температурном диапазоне обусловлена тем, что перегрев может привести к деформации ГБЦ, поломке агрегата, его заклиниванию и т.д. Параллельно с этим активная езда на холодном двигателе также не предполагается.

Дело в том, что во время проектирования мотора инженеры учитывают множество важнейших параметров, например, тепловые зазоры между сопряженными деталями, эффективность распыла и сгорания топливно-воздушной смеси в условиях определенного нагрева камеры сгорания и т.п. Получается, для нормальной работы двигателя, сохранения его ресурса, топливной экономичности и соответствия нормам токсичности мотору необходимо сначала выйти на расчетную рабочую температуру, после чего эту температуру нельзя превышать или опускать. В этой статье мы поговорим о том, по каким причинам температура двигателя падает во время движения, почему на холостых падает температура силового агрегата или же стрелка температуры мотора начинает опускаться вниз после включения печки.

Читайте в этой статье

Падает стрелка температуры: возможные причины

Начнем с того, что рабочая жидкость (ОЖ) в системе охлаждения циркулирует по малому и большому кругу. Малый круг предполагает движение антифриза только по рубашке охлаждения, то есть без попадания жидкости в радиатор охлаждения. Большой круг означает, что жидкость поступает в радиатор, там охлаждается и снова подается в рубашку охлаждения. За пропускание ОЖ для движения по большому кругу отвечает клапан, более знакомый автолюбителям под названием термостат.

Термостат устроен так, что открывается только в случае нагрева антифриза, тосола или воды (рабочей жидкости) в системе охлаждения до определенной температуры. Теперь о различных неисправностях. Чаще всего проблема с термостатом проявляется таким образом, что двигатель перегревается. Причина-термостат не открывается при нагреве ОЖ, то есть не позволяет жидкости пойти по большому кругу и охладиться. Параллельно с этим неполадка может быть и такой, когда двигатель очень долго прогревается, мотор нагревается нормально, но после прогрева на ходу падает температура двигателя и т.п.

Виновником неприятностей в виде такого недогрева двигателя является термостат. Дело в том, что данное устройство может подклинивать или «залипать». Другими словами, если термостат закрывается не до конца, тогда часть жидкости постоянно попадает в радиатор (идет по большому кругу), в результате чего двигатель не способен прогреться до рабочей температуры. Бывает так, что термостат клинит не с самого начала, а после прогрева мотора. В таких случаях ДВС нормально и быстро прогревается, после чего термостат открывается и пропускает жидкость в радиатор, но потом не закрывается частично или полностью. В подобной ситуации падает температура двигателя на холостом ходу, также стрелка температуры может начать опускаться прямо в движении. Подобные скачки температуры могут наблюдаться постоянно или периодически. Достаточно часто после остановки прогретого двигателя на несколько минут термостат не закрывается. В результате после повторного запуска силовой агрегат очень быстро остывает.

Завершает список вязкостная муфта. Если вы имеет автомобиль с продольно расположенным двигателем, вентилятор охлаждения которого на вискомуфте, тогда возможно заклинивание последней. Если муфта заклинивает, тогда двигатель может быть все время холодным или не выходить на рабочую температуру. Добавим, чтобы немного прогреть ДВС и салон, можно подвязать изолентой лопасть вентилятора, что зафиксирует его (вентилятор не вращается) после запуска силового агрегата и повысит температуру мотора. При этом следует учитывать, что после прогрева мотора нужно позволить вентилятору снова вращаться или следить за температурой, так как возрастает риск дальнейшего перегрева силового агрегата.

На скорости падает температура мотора

Отметим, что снижение температуры ДВС во время движения может также возникать естественным путем, а не являться следствием какой-либо неисправности. Обычно это проявляется в холодное время года, то есть во время морозов. На многих авто при движении на трассе падает температура двигателя, так как радиатор и передняя часть моторного отсека открыты для обдува встречным воздухом.

Теперь давайте представим, что автомобиль движется в мороз на низких оборотах ДВС (около 2000 об/мин.) со средней скоростью (например, 80-100 км/ч. на 5-й передаче). Такой режим можно считать самым экономичным, то есть в цилиндрах сгорает минимальное количество топлива.

Не стоит забывать и про то, что зимой водитель постоянно пользуется печкой в салоне, которая дополнительно отнимает тепло. Данное явление характерно для машин начального и среднего класса, которые зачастую оборудованы малообъемными ДВС и не имеют дополнительного утеплителя капота. Также стоит отметить, что многие дизельные двигатели плохо греются на холостых и способны заметно остывать в движении. Так происходит по причине более высокого КПД и других индивидуальных особенностей указанных силовых установок.

При включении печки падает температура двигателя

Как мы уже говорили выше, включение отопителя салона может влиять на температуру двигателя. Если коротко, на многих авто имеется так называемый радиатор печки. Указанный радиатор включен в общий контур системы охлаждения двигателя, то есть разогретая от двигателя ОЖ проходит через радиатор, отдавая тепло. Полученное тепло далее поступает в салон автомобиля через дефлекторы обдува. Интенсивность отбора тепла от радиатора регулируется скоростью вентилятора печки и положением регулятора температуры подаваемого в салон воздуха.

Для лучшего нагрева салона и ДВС, а также полноценного прогрева КПП достаточно проехать на машине несколько километров в режиме средних оборотов (около 3-3.5 тыс. об/мин) на пониженной передаче. Также многие водители используют способ дополнительного утепления подкапотного пространства при помощи войлока, установки картонной или пластиковой заслонки на радиатор и т.п.

Такое решение утеплить двигатель на зиму вполне оправдано в тех случаях, когда автомобиль значительную часть времени эксплуатируется в условиях интенсивных холодов. С дополнительным утеплением капота и самого мотора двигатель не так быстро остывает после остановки, быстрее прогревается на холостых и в движении. Следовательно, лучше работает и печка в салоне.

Напоследок добавим, что качественная работа всей системы охлаждения зависит от тосола/антифриза и его количества в системе. По этой причине необходимо контролировать состояние ОЖ, регулярно проверять уровень жидкости в расширительном бачке. Также следует следить за герметичностью, избегать образования воздушных пробок, своевременно менять антифриз и промывать систему охлаждения двигателя при замене рабочей жидкости.

Хендай Солярис. Падает температура двигателя при езде

Хендай Солярис. Падает температура двигателя при езде

Если термостат не может закрыться до конца, позволяя жидкости беспрерывно описывать большой круг, мотор не разогреется до своей рабочей температуры.
Иногда заклинивание термостата происходит уже после прогрева ДВС. Когда это произошло, водитель может заметить, что падает температура двигателя во время движения, хотя она должна поддерживаться на стабильно ровном, рабочем уровне.
Порой температурный режим изменяется скачкообразно, то растет, то резко снижается. Это означает, что клапан периодически подклинивает, при этом водитель заметит ситуацию, когда периодически падает стрелка температуры.

Другие причины

Существуют и другие технические причины, влияющие на недогрев силового агрегата авто:
Нарушение работы вентилятора. Этот электрический элемент должен включать лишь тогда, когда управляющий блок дает ему специальную команду, основанную на показаниях температурных датчиков. Сбои в слаженной работе системы могут привести к тому, что вентилятор будет работать в постоянном режиме, либо начинать свое функционирование даже тогда, когда в этом нет необходимости. Порой даже датчик оказывается не причем, а вращение лопастей вызывает обычное замыкание проводки.
Нередки и проблемы с вискомуфтой. Они характерны для моделей, имеющих продольно расположенный мотор, вентилятор которого основывает свою работу на специальном устройстве — электронной муфте. Её заклинивание не позволит элементу выключиться, а движок автомобиля при этом будет не способен прогреться до рабочего уровня.

На ходу падает стрелка температуры. Естественные причины

Да, такой вариант профильными специалистами также допускается. Даже если в работе систем транспортного средства не наблюдается никаких сбоев, при езде стрелка указателя все равно может упасть.
Подобные ситуации происходят зимой, когда температура воздуха опускается до низких значений. Например, совершая поездку в сильный мороз по загородным трассам, водитель может обратить внимание на значительное охлаждение мотора.
Дело в том, что поток ледяного воздуха, поступающий в моторный отсек, может превосходить интенсивность нагрева движка. При средней скорости 90-100 км/ч, являющейся оптимальной для большинства моделей авто, внутри цилиндров прогорает минимальное количество горючего.
Взаимосвязь этих факторов прямая: чем меньше топлива воспламеняется в камерах сгорания, тем медленнее будет прогреваться ДВС. Если же к этому добавить и принудительное охлаждение, возникающее от встречного воздушного потока, двигатель может не просто не нагреться, а даже значительно снизить свою температуру, в случае предварительного прогрева.

Как влияет на показания стрелки температуры двигателя печка

Включение и постоянное функционирование салонного отопителя оказывает не менее сильное влияние, чем сбои в работе или морозы. Оно особенно заметно на малолитражных авто и моделях, оснащенных моторами среднего объема. Ситуация характерна и для дизелей, не только плохо прогревающихся в режиме холостых оборотов, но и быстро остывающих при недостаточно интенсивном движении.
Печка автомашин имеет специальный радиатор, который включен в общий рабочий контур системы охлаждения. Когда водитель включает обогрева салона, антифриз проходит сквозь него, отдавая часть тепла. Количество, которое будет отдано, зависит от выставленной температуры отопителя и режима его работы. Чем эти показатели выше, тем больше внутреннее пространство машины нагреется.
Если же мотор работает на невысоких оборотах, а также используется в зимнее время, тепла для полноценного прогрева охлаждающей жидкости может попросту не хватить. В подобной ситуации двигатель не выйдет в режим своей рабочей температуры.
Улучшение прогрева двигателя

Чтобы автомобиль эксплуатировался в оптимальном режиме работы силового агрегата, нужно соблюдать несколько правил:
Автолюбитель должен следить за качеством работы системы охлаждения. Периодической диагностики требует не только термостат и вентилятор, но и сам антифриз. Нужно поддерживать его регламентированное количество, не допуская минимальных значений. Из системы должны быть удалены воздушные пробки, и исключены любые протечки. Охлаждающая жидкость нуждается и в своевременной замене. Величина её функционального ресурса определяется индивидуально для каждой отдельно взятой модели.
Совершение поездок в холодное время года следует проводить в режиме средних оборотов, находящихся на уровне 3000-3500. Рекомендуется чаще использовать пониженную передачу, особенно при движении по трассе.
Отличным решением станет утепление подкапотного пространства. Улучшить ситуацию способно даже наличие обычной картонки, вставленной перед радиатором охлаждения. Если же владелец оклеит моторный отсек пористыми материалами или войлоком, двигатель станет прогреваться заметно быстрее, а его естественное охлаждение перестанет оказывать значительное влияние на работу.

Прочтите правильно, спасите свой двигатель

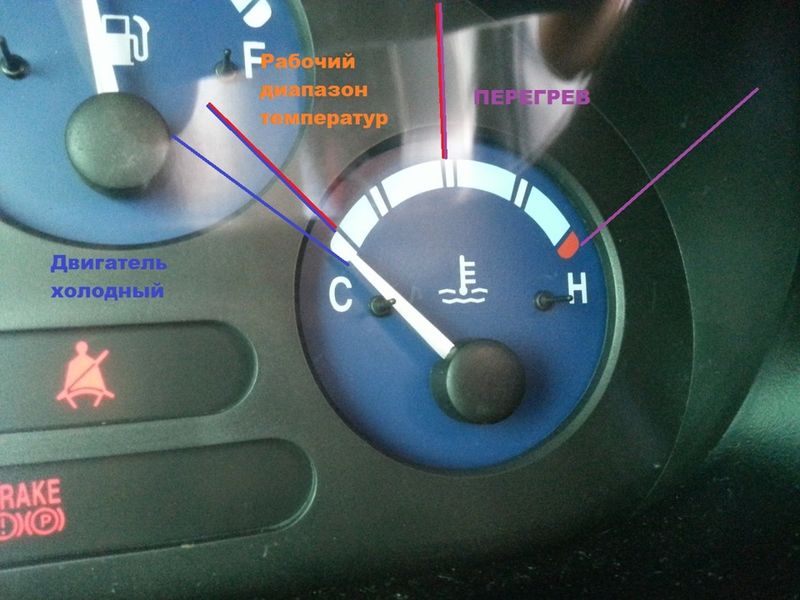

Датчик температуры вашего автомобиля кажется простым: стрелка, которая показывает вам, горячий или холодный ваш двигатель, с «безопасной зоной» температур между ними. Однако не каждый автомобиль имеет такой тип настройки, так как некоторые из них имеют цифровое считывание фактических значений температуры, а у других просто красный свет для «горячего» и синий для «холодного».

Чтение и понимание датчика температуры вашего автомобиля не обязательно должно быть полной загадкой. Кроме того, перегретый двигатель может привести к дорогостоящему ремонту, поэтому очень важно знать, как реагировать на информацию, которую дает вам ваш автомобиль.

Разные датчики, разные данные

Подавляющее большинство автомобильных систем измерения температуры имеют панель с бесчисленным множеством стрелок, которая поворачивается от C до H. Однако ошибочно думать, что этот тип датчика дает вам точное считывание температуры двигателя вашего автомобиля. Фактически, эта средняя часть шкалы, между холодным и горячим показаниями, может отображать широкий диапазон температур, который компьютер автомобиля интерпретирует как «нормальный». Если в вашем двигателе не наблюдается значительного колебания температуры, маловероятно, что игла сдвинется с этого места.

Другие автомобили могут обеспечивать более прямое считывание фактических температур, что в некоторых случаях требует, чтобы вы знали, что слишком жарко, а что слишком холодно. Цифровой датчик, показывающий градусы Фаренгейта внутри вашего мотора, полезен, если вы редуктор, но если вы просто пытаетесь приступить к работе, помните, что температура выше 240 градусов начинает вызывать беспокойство.

Если что-то выйдет из-под контроля, то даже цифровой датчик подаст сигнал тревоги, мигая или перезвонив, чтобы привлечь ваше внимание к тому, что температура двигателя слишком высока.Автомобили, у которых вообще нет датчика, будут делать то же самое, загорая на приборной панели индикатор, указывающий, что ваш двигатель находится в опасной зоне.

Слишком холодно? Не беспокойтесь

С современным двигателем вам не нужно беспокоиться о том, что он будет работать слишком холодно. Хотя некоторые высокопроизводительные автомобили могут ограничивать диапазон оборотов двигателя до тех пор, пока они немного не нагреются, даже в разгар зимы нет необходимости оставлять автомобиль на холостом ходу, пока датчик температуры не опустится до середины.Компьютер вашего автомобиля компенсирует это нужным количеством топлива и воздуха, независимо от того, насколько холодно на улице.

Слишком жарко? Выключите его

Двигатель, который работает слишком горячо, на что указывает стрелка датчика, ударяющая по H, звуковой сигнал тревоги, мигающий красный свет или пар, поднимающийся из-под капота, — это совсем другая история. Если вы столкнулись с одним из этих предупреждений, вам следует съехать с дороги и как можно скорее заглушить автомобиль. Не открывайте капот, чтобы не обжечься паром или перегретой охлаждающей жидкостью двигателя, но держите вспомогательное питание включенным, чтобы вы могли следить за манометром и видеть, упадет ли температура обратно в безопасную зону.В противном случае вам следует вызвать помощь на дороге, чтобы отбуксировать автомобиль в гараж, чтобы не рисковать дальнейшими повреждениями.

Ознакомьтесь со всеми реле, датчиками и переключателями , доступными в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Чтобы получить дополнительную информацию о датчике температуры в автомобиле, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Freeimages

Stant

Термостат выполняет две важные задачи:

• Ускорение прогрева двигателя: блокирование циркуляции охлаждающей жидкости между двигателем и радиатором до тех пор, пока двигатель не достигнет заданной температуры.

• Регулируйте рабочую температуру двигателя: открывая и закрываясь в ответ на определенные изменения температуры охлаждающей жидкости, чтобы поддерживать температуру двигателя в желаемом рабочем диапазоне

Детали термостата

Основные части термостата:

• Тепловой двигатель, который включает клапан, прикрепленный к поршню, залитый в специальный воск
• Фланец
• Пружина
• Рама

У некоторых термостатов также есть диск в основании, который замыкает байпасный контур внутри двигателя при размыкании контура радиатора.

• В байпасном контуре циркулирует охлаждающая жидкость внутри двигателя, поэтому горячие точки не могут образовываться при замкнутом контуре радиатора.

Как работает термостат

• При холодном двигателе термостаты нормально закрыты; ограничение потока в радиатор, позволяющее двигателю «прогреться»
• По мере того, как двигатель нагревается, повышение температуры заставляет воск плавиться и расширяться, давя на поршень внутри резинового чехла
• Это выталкивает поршень наружу, открывая термостат, так что охлаждающая жидкость может начать циркуляцию между двигателем и радиатором.
• По мере увеличения тепла термостат продолжает открываться до тех пор, пока не будут выполнены требования к охлаждению двигателя.
• Если температура циркулирующей охлаждающей жидкости начинает падать, восковой элемент сжимается; позволяя натяжению пружины закрыть термостат, что уменьшает поток охлаждающей жидкости через радиатор

Термостат температуры

• Термостаты имеют «номинальную» температуру, например 180F или 195F
• Это температура, при которой термостат начнет открываться, плюс-минус 3 градуса
• Термостат полностью открыт примерно на 15-20 градусов выше номинальной температуры
• Многие термостаты имеют «качающийся штифт» или «обратный клапан», который позволяет воздуху, захваченному в системе охлаждения, проходить через термостат и выпускаться из системы.
• Если термостат Stant не имеет фиксирующего штифта, он будет иметь «спускную выемку» или другой метод удаления воздуха из системы.

Почему Superstat Super?

Термостаты Superstat Premium имеют:

• Более тяжелые рамы и пружины
• Тепловые двигатели большего размера
• Запатентованные клапаны Weir

Уникальный клапан Weir обеспечивает более высокий поток охлаждающей жидкости к радиатору, чем любой другой термостат на рынке

• Ранний поток охлаждающей жидкости сводит к минимуму «цикличность» температуры, позволяя двигателю работать с постоянной температурой, что приводит к более высокой эффективности.

Неисправности термостата

Термостат не открывается, если возвратная пружина ломается или мусор не позволяет полностью закрыть или закрыть клапан термостата; обеспечение постоянного потока охлаждающей жидкости к радиатору, переохлаждение двигателя

• Это приводит к плохому прогреву и работе нагревателя, увеличению выбросов двигателя и снижению расхода топлива.
• Запрещается эксплуатировать двигатель без термостата даже при экстремальных температурах

Термостат выйдет из строя, если восковой элемент был поврежден из-за перегрева (из-за потери охлаждающей жидкости, неисправного электрического вентилятора охлаждения или муфты вентилятора) или коррозии

• Эта неисправность предотвращает поток охлаждающей жидкости к радиатору, что может привести к перегреву двигателя и, возможно, к повреждению двигателя
• При перегреве двигателя рекомендуется заменить термостат, поскольку он может быть поврежден.

Может ли термостат выйти из строя безопасно?

Не существует такого понятия, как термостат, который откажет в «безопасном» положении .

• Термостат выйдет из строя в закрытом или открытом положении.

Один бренд утверждает, что он не работает в безопасном месте

• Эта марка блокируется, когда находится в полностью открытом положении, в основном нарушая работу термостата.
• Не открывается пружиной при выходе из строя в закрытом положении.

OE и альтернативные температуры

Рекомендуемые температуры OE следует использовать почти во всех ситуациях

Доступны термостаты с альтернативной температурой, которые могут использоваться в некоторых приложениях

• Альтернативные температуры часто применяются для старых автомобилей, выпущенных до 1995 года, где они могут использоваться без проблем
• Альтернативная температура не применяется для большинства новых автомобилей
• Использование альтернативного температурного термостата в новом автомобиле потребует изменения настроек компьютера и возможных дополнительных модификаций.

Датчики охлаждающей жидкости двигателя

Датчик температуры охлаждающей жидкости двигателя (ECT) — это относительно простой датчик, который контролирует внутреннюю температуру двигателя.Охлаждающая жидкость внутри блока цилиндров и головок (головок) цилиндров поглощает тепло от цилиндров при работающем двигателе. Датчик охлаждающей жидкости определяет изменение температуры и сигнализирует модулю управления трансмиссией (PCM), чтобы он мог определить, является ли двигатель холодным, прогретым, при нормальной рабочей температуре или перегревом.

Датчик охлаждающей жидкости чрезвычайно важен, потому что вход датчика в PCM влияет на стратегию работы всей системы управления двигателем. Вот почему датчик охлаждающей жидкости часто называют «главным» датчиком.

Многие функции подачи топлива, зажигания, выбросов и трансмиссии, выполняемые PCM, зависят от рабочей температуры двигателя. Когда двигатель холодный, используется другая стратегия работы, чем когда он теплый. Это сделано для улучшения управляемости на холоде, качества холостого хода и выбросов. Следовательно, если датчик охлаждающей жидкости выходит из строя или выдает ложные показания PCM, это может нарушить многие вещи.

КАК ДАТЧИК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ВЛИЯЕТ НА РАБОТУ ДВИГАТЕЛЯ

Вход от датчика охлаждающей жидкости может использоваться PCM для любой или всех следующих функций управления:

* Запуск обогащения топлива на инжекторных двигателях.Когда PCM получает холодный сигнал от датчика охлаждающей жидкости, он увеличивает длительность импульса форсунки (по времени), чтобы создать более богатую топливную смесь. Это улучшает качество холостого хода и предотвращает колебания во время прогрева холодного двигателя. Когда двигатель приближается к нормальной рабочей температуре, PCM выпускает топливную смесь, чтобы уменьшить выбросы и расход топлива. Неисправный датчик охлаждающей жидкости, который всегда показывает холодное состояние, может привести к тому, что система управления подачей топлива станет богатой, загрязнит и потратит топливо. Датчик охлаждающей жидкости, который всегда показывает высокую температуру, может вызвать проблемы с управляемостью на холоде, такие как остановка двигателя, колебания и резкий холостой ход.

* Опережение и замедление зажигания. Опережение искры часто ограничивается с целью снижения выбросов до тех пор, пока двигатель не достигнет нормальной рабочей температуры. Это также влияет на производительность двигателя и экономию топлива.

* Рециркуляция выхлопных газов (EGR) во время прогрева. PCM не позволит клапану рециркуляции ОГ открыться, пока двигатель не прогреется, чтобы улучшить управляемость. Если рециркуляция отработавших газов разрешена, пока двигатель еще холодный, это может вызвать резкий холостой ход, остановку и / или колебания.

* Продувка адсорбера системы контроля за выбросами паров топлива.Пары топлива, хранящиеся в канистре с углем, не удаляются, пока двигатель не прогреется, чтобы предотвратить проблемы с управляемостью.

* Управление воздушно-топливной смесью с обратной связью по разомкнутому / замкнутому контуру. PCM может игнорировать сигнал обратной связи кислородного датчика об обогащении / обедненной смеси до тех пор, пока охлаждающая жидкость не достигнет определенной температуры. Пока двигатель холодный, PCM будет оставаться в «разомкнутом контуре» и поддерживать богатую топливную смесь для улучшения качества холостого хода и управляемости на холоде. Если PCM не может войти в «замкнутый цикл» после прогрева двигателя, топливная смесь будет слишком богатой, что приведет к загрязнению двигателя и выбросу газа.Это состояние также может привести к засорению свечей зажигания.

* Холостой ход во время прогрева. PCM обычно увеличивает скорость холостого хода при первом запуске холодного двигателя, чтобы предотвратить остановку и улучшить качество холостого хода.

* Блокировка муфты гидротрансформатора трансмиссии во время прогрева. PCM может не заблокировать гидротрансформатор, пока двигатель не прогреется, чтобы улучшить управляемость на холоде.

* Работа электровентилятора охлаждения. PCM будет включать и выключать вентилятор охлаждения, чтобы регулировать охлаждение двигателя, используя данные датчика охлаждающей жидкости.Эта работа чрезвычайно важна для предотвращения перегрева двигателя. Примечание. На некоторых автомобилях отдельный датчик охлаждающей жидкости или переключатель вентилятора могут использоваться только для контура охлаждающего вентилятора.

ВИДЫ ДАТЧИКОВ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Большинство датчиков охлаждающей жидкости представляют собой «термисторы», сопротивление которых изменяется при изменении температуры охлаждающей жидкости. Большинство из них относятся к типу «NTC» (отрицательный температурный коэффициент), где сопротивление падает при повышении температуры. У этого типа датчика сопротивление велико при холодном двигателе.По мере прогрева двигателя внутреннее сопротивление датчика падает до минимального значения при нормальной рабочей температуре двигателя.

Типичный датчик охлаждающей жидкости GM, например, может иметь сопротивление около 10 000 Ом при 32 градусах по Фаренгейту и опускаться ниже 200 Ом, когда двигатель горячий (200 градусов). Для сравнения, датчик охлаждающей жидкости Ford может показывать 95000 Ом при 32 градусах и упасть до 2300 Ом при 200 градусах.

Характеристики сопротивления

будут различаться в зависимости от приложения, поэтому любой датчик, показания которого не находятся в пределах указанного диапазона, следует заменить.

Датчики охлаждающей жидкости имеют два провода (входной и обратный). Сигнал опорного напряжения 5 вольт передается от PCM к датчику. Величина сопротивления в датчике снижает сигнал напряжения, который затем возвращается в PCM. Затем PCM вычисляет температуру охлаждающей жидкости на основе значения напряжения обратного сигнала. Этот номер может отображаться на диагностическом приборе, а также может использоваться комбинацией приборов или информационным центром водителя для отображения показаний температуры охлаждающей жидкости.

В некоторых приложениях может использоваться «двухдиапазонный» датчик температуры охлаждающей жидкости. Когда температура охлаждающей жидкости достигает определенной температуры, РСМ изменяет опорное напряжение к датчику, чтобы он мог считывать температуру охлаждающей жидкости с более высокой точностью (более высокое разрешение).

На некоторых старых автомобилях может использоваться датчик охлаждающей жидкости другого типа. Некоторые из них, по сути, представляют собой двухпозиционный переключатель, который открывается или закрывается при заданной температуре. Датчик может быть подключен непосредственно к реле для включения и выключения электрического вентилятора системы охлаждения, или он может посылать сигнал на сигнальную лампу на панели приборов.Эти старые датчики охлаждающей жидкости обычно представляют собой однопроводные датчики. В других более старых приложениях однопроводной датчик температуры с переменным резистором, который заземляется через резьбу, может использоваться для отправки температурного сигнала на датчик на приборной панели. Их обычно называют датчиками температуры, а не датчиками.

РАСПОЛОЖЕНИЕ ДАТЧИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Датчик охлаждающей жидкости обычно расположен рядом с корпусом термостата во впускном коллекторе. На некоторых автомобилях датчик охлаждающей жидкости может быть расположен в головке блока цилиндров, или может быть два датчика охлаждающей жидкости (по одному для каждого ряда цилиндров в двигателе V6 или V8) или один для PCM и второй для охлаждающего вентилятора.

Датчик расположен так, чтобы наконечник находился в непосредственном контакте с охлаждающей жидкостью. Это важно для получения надежного сигнала. Если уровень охлаждающей жидкости низкий, это может помешать датчику охлаждающей жидкости считывать точные данные.

СИМПТОМЫ ДАТЧИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Из-за того, что датчик охлаждающей жидкости играет центральную роль в запуске многих функций двигателя, неисправный датчик (или цепь датчика) часто вызывает проблемы с управляемостью на холоде и выбросами. Неисправный датчик охлаждающей жидкости также может вызвать заметное увеличение расхода топлива и может привести к провалу теста на выбросы, если он не позволяет системе управления двигателем перейти в замкнутый контур.

Имейте в виду, что многие проблемы с датчиком охлаждающей жидкости чаще возникают из-за неисправности проводки и ослабленных или корродированных разъемов, чем из-за неисправности самого датчика.

Влияние датчика охлаждающей жидкости на систему управления двигателем, управляемость на холоде, выбросы и экономию топлива также может зависеть от термостата. Если термостат застрял в открытом положении, двигатель будет медленно прогреваться, а датчик охлаждающей жидкости покажет низкий уровень. Или, если кто-то установил неправильный термостат для применения или снял термостат полностью, это не позволит двигателю достичь нормальной рабочей температуры и приведет к низкому показанию датчика охлаждающей жидкости.

Неисправный датчик охлаждающей жидкости также может вызвать перегрев двигателя, если он не активирует реле охлаждающего вентилятора при нагревании двигателя.

Неисправный датчик охлаждающей жидкости также может вызывать неточные показания датчика температуры охлаждающей жидкости на панели приборов.

КОД ДИАГНОСТИКИ ДАТЧИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

На автомобилях 1996 года и более новых с бортовой диагностической системой OBD II неисправный датчик охлаждающей жидкости может помешать работе некоторых системных мониторов.Это помешает автомобилю пройти тест на выбросы OBD II, потому что тест не может быть проведен, если все необходимые системные мониторы не будут запущены и не пройдут.

Система OBD II должна обнаружить неисправность, включить контрольную лампу двигателя или контрольную лампу неисправности (MIL) и установить один из следующих диагностических кодов неисправности:

P0115 …. Цепь температуры охлаждающей жидкости двигателя
P0116 …. Диапазон рабочих характеристик цепи температуры охлаждающей жидкости двигателя
P0117…. Низкий входной сигнал цепи температуры охлаждающей жидкости двигателя
P0118 …. Высокий уровень входного сигнала цепи температуры охлаждающей жидкости двигателя
P0119 …. Неисправность цепи температуры охлаждающей жидкости двигателя

На более старых автомобилях до OBD II индикатор Check Engine может загореться, если датчик охлаждающей жидкости закорочен, разомкнут или выходит за пределы допустимого диапазона. Коды датчиков охлаждающей жидкости GM включают коды 14 и 15, коды Ford — 21, 51 и 81, а коды Chrysler — 17 и 22.

ДИАГНОСТИКА ДАТЧИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Визуальный осмотр датчика охлаждающей жидкости иногда выявляет такие проблемы, как сильная коррозия вокруг вывода, трещина в датчике или утечки охлаждающей жидкости вокруг датчика.Но в большинстве случаев единственный способ узнать, исправен ли датчик охлаждающей жидкости, — это измерить его сопротивление и показания напряжения.

В системах автомобиля, которые обеспечивают прямой доступ к данным датчика с помощью диагностического прибора, выходной сигнал датчика охлаждающей жидкости обычно может отображаться в градусах Цельсия (C) или Фаренгейта (F). Датчик охлаждающей жидкости должен показывать низкое значение (или температуру окружающей среды), когда двигатель холодный, и высокое (около 200 градусов), когда двигатель горячий. Никакие изменения в показаниях или показаниях, которые явно не соответствуют температуре двигателя, будут указывать на неисправный датчик или проблему с проводкой.

Внутреннее сопротивление датчика охлаждающей жидкости также можно проверить с помощью омметра или DVOM (цифрового вольт-омметра) и сравнить со спецификациями. Если датчик разомкнут, закорочен или показывает вне допустимого диапазона, его необходимо заменить.

Если сопротивление датчика охлаждающей жидкости находится в пределах технических характеристик и изменяется при изменении температуры двигателя, но двигатель не переходит в замкнутый контур, неисправность связана с проводкой или блоком PCM. Перед заменой каких-либо деталей потребуется дальнейшая диагностика, чтобы выявить проблему.

Здесь есть одна хитрость — использовать инструмент симулятора датчика для передачи показания моделируемой температуры через жгут проводов датчика в PCM. Если целостность проводки в порядке, но PCM не может перейти в замкнутый контур, когда вы посылаете ему сигнал «горячей охлаждающей жидкости», проблема в PCM.

ПРОВЕРКА НАПРЯЖЕНИЯ ДАТЧИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Вы также можете использовать вольтметр или цифровой запоминающий осциллограф (DSO) для проверки выходного сигнала датчика. Технические характеристики различаются, но обычно датчик холодной охлаждающей жидкости показывает около 3 вольт.По мере того, как двигатель нагревается и достигает рабочей температуры, падение напряжения должно постепенно уменьшаться примерно до 1,2–0,5 вольт. Если вы используете осциллограф для отображения сигнала напряжения, вы должны получить кривую, которая постепенно снижается от 3 вольт до 1,2 до 0,5 вольт за 3-5 минут (или сколько времени обычно требуется двигателю для достижения нормальной рабочей температуры). .

Если падение напряжения на датчике охлаждающей жидкости составляет 5 вольт или около него, это означает, что датчик разомкнут или потерял соединение с массой.Если напряжение близко к нулю, то датчик закорочен или он утратил свое опорное напряжение.

При работе с продуктами Chrysler 1985 года выпуска и новее следите за внезапным повышением напряжения при прогреве двигателя. Это нормально и создается резистором на 1000 Ом, который подключается к цепи датчика охлаждающей жидкости, когда напряжение датчика падает примерно до 1,25 В. Это вызывает скачок напряжения примерно до 3,7 вольт, где оно снова продолжает падать, пока не достигнет полностью нагретого значения примерно 2.0 вольт.

Иногда датчик охлаждающей жидкости внезапно открывается или замыкается при достижении определенной температуры. Если ваш вольтметр имеет функцию «минимум / максимум», вы можете уловить внезапные колебания напряжения во время прогрева датчика. Если вы просматриваете диаграмму напряжения на осциллографе, короткое замыкание будет выглядеть как внезапное падение или провал кривой до нуля вольт. Разрыв приведет к скачку кривой до линии напряжения VRef (5 вольт).

Если датчик охлаждающей жидкости показывает нормально в холодном состоянии (высокое сопротивление и 3 или более вольт), но никогда не достигает нормальной температуры, это может говорить правду! Открытый термостат или неправильный термостат могут препятствовать достижению охлаждающей жидкостью нормальной рабочей температуры.

ЗАМЕНА ДАТЧИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Большинство датчиков охлаждающей жидкости не подлежат замене, если они не вышли из строя. Датчик охлаждающей жидкости, который закорочен, разомкнут или показывает выход за пределы допустимого диапазона, очевидно, не может обеспечить надежный сигнал температуры и должен быть заменен для правильной работы системы управления двигателем. Но многие специалисты также рекомендуют установить новый датчик охлаждающей жидкости, если вы заменяете или ремонтируете двигатель. Почему? Потому что датчики охлаждающей жидкости могут изнашиваться с возрастом и могут не показывать такие точные показания, как когда они были новыми.Установка нового датчика может устранить множество потенциальных проблем в будущем.

Также рекомендуется заменить датчик охлаждающей жидкости и термостат, если двигатель сильно перегрелся. Аномально высокие температуры двигателя могут повредить эти компоненты и привести к их неправильной работе или преждевременному выходу из строя.

Для замены датчика охлаждающей жидкости требуется слить часть охлаждающей жидкости из системы охлаждения. Нет необходимости сливать весь радиатор.Просто откройте сливной клапан и слейте достаточно охлаждающей жидкости, чтобы уровень охлаждающей жидкости в двигателе был ниже датчика.

Это подходящее время для проверки состояния охлаждающей жидкости и ее замены, если возраст охлаждающей жидкости превышает три года (обычная охлаждающая жидкость) или пять лет (охлаждающая жидкость с длительным сроком службы). Замена охлаждающей жидкости и промывка также будут хорошей идеей, если в охлаждающей жидкости есть какие-либо признаки загрязнения.

Резьба датчика охлаждающей жидкости может быть предварительно покрыта герметиком для предотвращения утечки охлаждающей жидкости.Осторожно затяните датчик, чтобы не повредить его.

После установки нового датчика можно заправлять систему охлаждения. Убедитесь, что из системы охлаждения не выходит весь воздух. Воздух, попавший под термостат, может привести к перегреву двигателя или неправильному считыванию показаний датчика охлаждающей жидкости.

Щелкните здесь, чтобы загрузить или распечатать эту статью.

---

Щелкните здесь, чтобы узнать больше о руководстве по датчику
Краткое справочное руководство по базовой эксплуатации и тестированию датчика.

---

Статьи по теме:

Причины перегрева двигателя

Проблемы реле электрического вентилятора охлаждения

Анализ датчиков двигателя

Общие сведения о системах управления двигателем

Все о бортовой диагностике II (OBD II)

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Требуется заводское обслуживание Информация из руководства для вашего автомобиля?

Mitchell 1 DIY eautorepair manuals

Регуляторы температуры, системы, алгоритмы, методы и типы термостатов

Термостаты (или регуляторы температуры) — это устройства, которые используются для измерения и регулирования температуры воздуха, жидкости, такой как вода, или другой процесс.В то время как термометры обеспечивают считывание или значение температуры, термостаты предназначены для повышения или понижения температуры до желаемой точки по сравнению с ее текущим значением.

Типы регуляторов температуры

Изображение предоставлено: Fahroni / Shutterstock

Термостаты находят применение в различных продуктах и ​​отраслях, некоторые из которых являются привычными потребительскими товарами. В этом руководстве кратко описаны распространенные типы термостатов как по применению, так и по конструкции / функциональности.Кроме того, в этом руководстве также представлена ​​дополнительная информация о типах регуляторов температуры, используемых в производственных процессах.

Типы термостатов (регуляторов температуры) по заявке

Термостаты контроля нагрева

Контроль температуры нагревателя, пожалуй, наиболее распространенная область применения термостатов, и, конечно, та, с которой знакомо большинство людей. Термостаты регулирования температуры используются для регулирования температуры воздуха в помещении. Эти устройства подключаются к системе контроля температуры отопления, такой как котел или печь, и отправляют электрический сигнал в эту систему, когда есть запрос на тепло, что означает, что термостат обнаружил, что температура в помещении упала ниже желаемого (установленного ) температура.Этот сигнал активирует управляющее реле, чтобы начать процесс розжига котла или печи и подачи тепла через принудительный воздух или через радиаторы. Когда температура повысится до желаемой, сигнал термостата отключается и котел или печь отключается.

Термостаты регулирования температуры

Другие распространенные продукты включают термостаты для регулирования температуры. Термостаты электрических нагревателей определяют температуру и включают в себя питание электрических нагревательных элементов по мере необходимости для обогрева комнаты.Вентиляторы охлаждения оснащены термостатами управления вентиляторами, которые можно использовать для включения и выключения вентилятора по мере необходимости в зависимости от температуры воздуха в помещении. Термостаты электрогрелки работают аналогичным образом, ограничивая температуру, до которой может подняться электрогрелка, с целью предотвращения случайных ожогов. Термостаты для бассейнов используются в нагревателях бассейнов, чтобы определять температуру воды в бассейне, когда она циркулирует через нагреватель бассейна. Как и в случае с термостатами системы контроля температуры нагрева, описанными ранее, термостат бассейна будет включать и выключать нагреватель бассейна по мере необходимости, чтобы поднять температуру воды до желаемой уставки.В бытовых системах горячего водоснабжения используются термостаты горячей воды, также называемые аквастатами, которые определяют, когда водонагреватель должен включиться, чтобы создать горячую воду для использования.

Автомобильные термостаты

В автомобильной промышленности термостаты играют важную роль и появляются в нескольких местах. Автомобильные термостаты контролируют температуру в салоне и используются для добавления тепла или активации системы кондиционирования воздуха для поддержания уровня комфорта в салоне. Термостаты систем охлаждения автомобилей и самолетов стремятся регулировать температуру охлаждающей жидкости в автомобиле или самолете, оставаясь закрытыми в условиях холодного запуска двигателя, а затем открываясь, чтобы позволить жидкости циркулировать к радиатору или теплообменнику при повышении температуры двигателя.Дополнительное управление термостатом используется в системе охлаждения для измерения температуры охлаждающей жидкости или двигателей, активируя электрические вентиляторы, чтобы втягивать дополнительный воздух через радиатор для охлаждения жидкости по мере необходимости.

Контрольные термостаты

Термостатический контроль также применяется к критическим компонентам системы. Масляные термостаты предназначены для контроля температуры смазочной жидкости в машинах и двигателях, чтобы гарантировать защиту двигателя. Вращающиеся валы, поддерживаемые подшипниками, могут использовать термостаты подшипников для контроля температуры подшипника, что может помочь предсказать наступление условий, требующих обслуживания.Термостаты дизельных двигателей предназначены для поддержания надлежащей температуры двигателя на больших транспортных средствах, таких как тягачи с прицепами, где потребность в охлаждении будет зависеть от рабочей нагрузки. В некоторых конструкциях используются два термостата, которые функционируют как клапаны с регулируемой температурой для регулирования количества охлаждающей жидкости, поступающей в радиатор автомобиля.

Термостаты используются в других учреждениях, например в лабораториях, для поддержания температуры процесса. Термостаты для опасных зон используются в приложениях, где может существовать риск присутствия взрывоопасной атмосферы.Существуют даже термостаты торговых автоматов, которые используются для контроля температуры внутри этих автоматов, чтобы сохранять напитки холодными или предотвращать таяние закусок, таких как шоколадные батончики.

Типы термостатов по конструкции / функциям

Существует несколько конструкций термостатов, в которых используются различные материалы и их свойства, чтобы определять изменения температуры и отправлять управляющие сигналы в другие системы.

Термостаты Mercurial

Один из старейших типов термостатов — ртутные термостаты.Эта конструкция использует тепловую катушку и ртутный переключатель, который управляется ручным диском или рычагом на термостате. Когда установка температуры повышается поворотом шкалы, действие приводит к закрытию ртутного переключателя и отправке сигнала системе обогрева на включение. Когда воздух начинает нагреваться, изменение температуры вызывает разматывание тепловой катушки, что размыкает ртутный переключатель и отключает систему обогрева.

Биметаллические термостаты

Еще одна испытанная конструкция термостата — биметаллический термостат.Биметаллическая полоса состоит из двух металлов, таких как латунь и железо, коэффициенты теплового расширения которых различны. Когда термостат настроен на нагрев, контур замыкается. При повышении температуры в помещении биметаллическая полоса изгибается и размыкает электрическую цепь, в результате чего система отопления отключается.

Электронные термостаты

В то время как ртутные и биметаллические термостаты являются электрическими термостатами и управляются вручную, большинство современных термостатов представляют собой электронные термостаты, в том числе программируемые цифровые термостаты.Преимущество этих устройств заключается в том, что они дают возможность устанавливать профили для отопления и охлаждения в соответствии с потребностями жителей здания. Эти термостаты предлагают отдельные настройки для разного времени дня и дней недели, так что вечером может быть прохладнее, когда люди спят, и тепло утром или днем, когда люди бодрствуют. Новейшие технологии для термостатов иногда называют интеллектуальными термостатами и используют беспроводную связь, что позволяет пользователям использовать мобильные телефоны и планшеты для изменения температурных условий по запросу.

Некоторые конструкции термостатов называются термостатами линейного напряжения, что означает, что сам термостат переключает электрические сигналы на стандартном уровне рабочего напряжения (120 В / 240 В в жилых помещениях в США). Напротив, большинство термостатов переключают управляющий сигнал с более низким напряжением. , отправив его в цепь реле, предназначенную для переключения сетевого напряжения, например, для управления циркуляционными насосами в котлах.

Пневматические термостаты

Пневматические термостаты будут регулировать выходное давление воздуха в зависимости от температуры воздуха в помещении.Пневматические термостаты бывают двух типов — прямого действия (DA) и обратного действия (RA). Устройства прямого действия будут производить более высокое давление на выходе при повышении температуры в помещении; устройства обратного действия производят более низкое выходное давление при повышении температуры в помещении.

Погружные термостаты

В погружных термостатах

обычно используется погружной нагреватель / охладитель и насос для регулирования температуры ванны с жидкостью в лабораторных, медицинских или научных целях.

Дистанционные термостаты

Термостаты с дистанционной лампой и термостаты с дистанционным зондированием имеют термодатчик, расположенный на некотором расстоянии от блока управления термостатом, который в некоторых случаях отправляет показания по беспроводной сети.

Методы контроля температуры для производственных операций

Контроль температуры на производстве — важнейшая часть правильного формирования продукта. Если температура опускается выше или ниже идеального диапазона, необходимого для конкретной стадии производственного процесса, результаты могут быть вредными — неправильно приклеенные покрытия, ослабленный основной материал или общий скомпрометированный компонент — поэтому становится все более важным, чтобы производитель не только определять правильную температуру для каждого этапа, но также контролировать температуру внутри машины и получать соответствующую обратную связь.

Контроллеры температуры

в производственных операциях выполняют именно эту функцию: они обеспечивают правильную работу машины, измеряя температуру на разных этапах процесса и сравнивая данные с запрограммированными температурными характеристиками. В результате производители могут быстро и легко обнаруживать неисправности оборудования, связанные с температурой, и при необходимости устранять их.

Существует три основных типа регуляторов температуры, которые используются для контроля температуры во время производственных процессов: двухпозиционные, пропорциональные и ПИД-регуляторы.

Включение / выключение контроля температуры

Двухпозиционный регулятор температуры является наименее дорогим из всех типов регулирования, а также наиболее простым с точки зрения принципа действия. Управление либо включено, либо выключено — если температура падает ниже определенной точки, система управления подает сигнал машине, чтобы она включила повышение температуры. Аналогичным образом, если температура поднимается выше определенной точки, срабатывает управление, чтобы машина понизила температуру. Распространенным примером двухпозиционных систем является бытовой термостат.Когда температура падает ниже определенной точки, контроллер запускает нагреватель, чтобы поднять температуру до запрограммированного значения. С кондиционированием воздуха все работает по-другому: если температура поднимается выше определенной точки, контроллер включает кондиционер, понижая температуру до запрограммированной нормы.

Регуляторы включения / выключения

часто используются в процессах, где изменение температуры происходит очень медленно, и точный контроль температуры не требуется.

Пропорциональный контроль

В отличие от регуляторов включения / выключения, которые реагируют только при достижении установленного предела, пропорциональные регуляторы предназначены для реагирования на изменение температуры до того, как она выскользнет из желаемого диапазона.По сути, пропорциональные регуляторы увеличивают или уменьшают подачу питания по мере того, как температура достигает своего верхнего или нижнего предела или уставки, что замедляет или ускоряет нагреватель и помогает стабилизировать температуру.

Температурный диапазон, в котором пропорциональные регуляторы либо уменьшают, либо увеличивают подачу питания для медленного или скоростного нагрева, известен как «зона пропорциональности». Если температура достигает нижнего или верхнего заданного значения, регулятор затем функционирует как полный контроль включения / выключения — температура либо полностью включается для повышения температуры, либо полностью выключается, чтобы понизить температуру.Когда температура находится в пределах диапазона пропорциональности, а электропитание уменьшается или увеличивается, нагрев увеличивается или уменьшается в зависимости от того, насколько далеко температура от заданного значения.

ПИД-регулятор (пропорционально-интегрально-производная)

Этот регулятор сочетает в себе пропорциональное регулирование с интегральным и производным регулированием (ПИД). Система PID, работающая в пределах диапазона пропорциональности так же, как и пропорциональное регулирование, имеет две дополнительные функции, которые улучшают общее регулирование температуры.Пропорциональная функция позволяет контроллеру реагировать на текущие обстоятельства и соответствующим образом настраиваться. Интегральное значение учитывает сумму недавних событий (другими словами, прошлые ритмы пропорционального управления), а производное значение определяет соответствующую реакцию на основе скорости изменения прошлых ритмов. Вместе эти три используют текущие данные, прошлые данные и скорость, с которой данные меняются, чтобы установить алгоритм контроля температуры для конкретного случая. Компенсация температурной погрешности между параметром процесса и уставкой позволяет поддерживать стабильную температуру.

Соображения

При принятии решения о том, какой вид управления лучше всего подходит для конкретного процесса, следует помнить о нескольких моментах. Во-первых, рассмотрите тип входного датчика (термопара или RTD) и температурный диапазон, который требуется для процесса. Во-вторых, рассмотрите форму, в которой должен быть представлен выход: электромеханическое реле, SSR или аналоговый выход. В-третьих, определитесь, какой алгоритм регулирования температуры нужен (вкл / выкл, пропорциональный, PID). Наконец, рассмотрите количество и тип выходов, необходимых для приложения, таких как нагрев, охлаждение, сигнализация и ограничение.Как только эти факторы будут определены, будет намного проще определить, какой тип регулятора температуры подходит для конкретного применения.

Сводка

В этой статье представлен краткий обзор распространенных типов термостатов с разбивкой по применению и дизайну / функциям. Кроме того, был представлен обзор регулирования температуры в производственных процессах. Для получения информации по дополнительным темам обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники:

1. http://asecertificationtraining.com/diesel-engine-thermostats/
2. https://www.trane.com
3. https://www.globescientific.com/images/files/Immersion%20Thermostats.pdf
4. http://www.airheaters.info/thermostats-and-humidistats/remote-bulb-thermostats.html
5. https://www.alanmfg.com/blog/zone-control-systems/

Прочие «виды» изделий

Больше от Instruments & Controls

Работа в горячем и холодном состоянии: Диагностика

CTS

С самого начала компьютеризации транспортных средств датчик температуры охлаждающей жидкости (CTS) был расположен на двигателе, и диагностика этого датчика обычно была простой задачей.Код устанавливается, когда датчик по какой-либо причине выходит за пределы диапазона.

Однако при общей диагностике CTS обычно игнорируется. Вы можете проверить температуру, но это все. Хотя бывают случаи, когда неисправный датчик может дать сбой и мгновенно изменить напряжение, если вам повезет, вы можете увидеть изменение диапазона температуры или напряжения на диагностическом приборе — например, мгновенное падение с 200 ° F до 50 ° F. .

Первая проблема с датчиком температуры охлаждающей жидкости, с которой я столкнулся, была на Pontiac 6000 1986 года выпуска.Жалоба клиента заключалась в том, что автомобиль работал нормально в течение первых 20 минут езды, а затем заглох. После перезапуска двигатель может на мгновение поработать, но затем снова заглохнет. Если автомобиль был припаркован на 30 минут или около того, двигатель снова работал бы, но только на некоторое время.

Когда я добрался до машины, я записал данные со своего сканирующего прибора. Датчик температуры упадет с 200 ° до 50 ° F, а затем до 0 °. В этот момент время импульса инжектора увеличилось почти до 4 миллисекунд (мс).Это может вызвать затопление двигателя и заглохнуть. Компьютер никогда не устанавливал код проблемы. (Имейте в виду, что датчик температуры охлаждающей жидкости также используется для контроля топливных планок.)

Цифровой запоминающий осциллограф покажет изменение напряжения датчика по мере прогрева двигателя. Чтобы выполнить этот тест, коснитесь сигнального провода и провода заземления датчика для получения наилучшего рисунка. На самом деле вы измеряете падение напряжения на термисторе.

Пуск с полностью холодным двигателем.Напряжение будет приближаться к 4,5 В. Конечно, это зависит от температуры окружающей среды в данный момент. По мере прогрева двигателя напряжение датчика температуры будет постепенно падать. Когда термостат двигателя открывается, будет небольшое повышение напряжения. Это связано с тем, что охлаждающая жидкость теперь течет к радиатору. Когда двигатель все еще прогревается до рабочей температуры, напряжение будет продолжать падать. После включения и выключения охлаждающих вентиляторов напряжение датчика немного увеличится, а затем снова упадет.

Сбой или неисправный датчик покажут быстрое мгновенное изменение уровня напряжения. Напряжение повысится или снизится, а затем вернется в норму. Это также может привести к кратковременной остановке двигателя. Прицел имеет возможность фиксировать сбой, когда он возникает. Часто проблема может быть связана с подключением. Осторожно покачайте разъем, наблюдая за диаграммой направленности. Есть один важный момент, касающийся разъемов датчика с обратной пробой: бывают случаи, когда вставление щупа для проверки осциллографа через заднюю часть разъема приводит к затяжке соединения с датчиком.Это может решить проблему при подключенном датчике. Отключение и повторное подключение разъема также может временно решить проблему.

Некоторые автомобили сегодня имеют два датчика температуры охлаждающей жидкости. Первый датчик (CTS1) расположен на двигателе, а второй (CTS2) — на радиаторе. Оба датчика контролируются компьютером и могут использоваться для регулировки топливной коррекции.

Например, у нас был Honda CR-V 2014 года с двигателем 2,4 л, у которого произошел сбой выбросов, с кодами P0171 и P2185, хранящимися в памяти.Наш первоначальный визуальный осмотр автомобиля показал, что датчик массового расхода воздуха (MAF) был недавно заменен.

Сначала я попытался диагностировать код P0171 — проблема бедной топливной смеси. Уровни живого топлива оставались высокими, что бы я ни пытался сделать, чтобы их сбить. Долгосрочная корректировка топливоподачи (LTFT) показала 17%, а краткосрочная корректировка подачи топлива (STFT) показала 12%, при комбинированной корректировке топливоподачи 29%.

Я снова посмотрел на диагностический прибор, на этот раз на код P2185 (высокое напряжение датчика CTS2), который относился к датчику температуры охлаждающей жидкости радиатора.Я уже проверил температуру установленного на двигателе датчика (CTS1) на диагностическом приборе в режиме OBD II. Тем не менее, у меня были датчики CTS1 и CTS2, перечисленные в режимах «Для конкретного автомобиля» или «Расширенный». CTS1 отображал температуру 215 ° F, а CTS2 отображал температуру 0 °. И верхний, и нижний шланги радиатора были довольно горячими на ощупь.

Двигатель к этому моменту был прогрет до рабочей температуры и никогда не перегревался. Обычно два датчика температуры охлаждающей жидкости на этом автомобиле находятся в пределах от 5% до 10% друг от друга.Конечно, это когда двигатель прогрет, а термостат открыт. С помощью цифрового запоминающего устройства можно контролировать напряжения обоих датчиков во время прогрева. Напряжение CTS2 должно оставаться постоянным, пока не откроется термостат; при размыкании термостата произойдет резкое падение напряжения. Кроме того, когда двигатель прогрет до рабочей температуры, напряжения обоих датчиков будут изменяться при включении и выключении охлаждающих вентиляторов.

После замены датчика на радиаторе топливная балансировка вернулась в нормальный диапазон.Хотя компьютер на этом автомобиле использует оба датчика для настройки топливных корректировок, это может быть не для всех автомобилей. Но нам еще нужно проверить работу датчика температуры. Из этого следует извлечь урок: если у вас есть другие коды, установленные вместе с расширенным или экономичным кодом, сначала диагностируйте другие коды. Они могут влиять на корректировку топлива и вызывать состояние богатой или обедненной смеси.

Датчик температуры охлаждающей жидкости не ограничивается влиянием на топливные накладки.Второй случай касался Chevy Cruze 2013 года выпуска с турбомотором 1,4 л. Автомобиль приехал с проблемой перегрева. Было обнаружено, что проблема в термостате. Установлен код P0598 (обрыв цепи термостата или замыкание на массу). На схеме прицела обнаружена проблема с замыканием на землю.

Сопротивление нагревателя термостата должно быть около 15 Ом, но нагреватель этого автомобиля показал сопротивление около 1 Ом. На этом автомобиле установленный на двигателе CTS1 и установленный на радиаторе CTS2 используются для воздействия на работу электронного термостата.Термостат этого автомобиля открывается в основном электронным способом, когда CTS1 достигает рабочей температуры двигателя. Компьютер включает нагреватель в термостате, в результате чего термостат открывается.

Температура

CTS2 используется компьютером для определения процента открытия термостата. Техники, не знакомые с этой системой, могут легко подумать, что у них застрял термостат. В этом случае CTS1 показал 222 ° F, а CTS2 показал 53 ° F. После того, как термостат открылся примерно на 10%, CTS2 показал небольшое повышение температуры.Затем температура CTS1 начала на мгновение опускаться ниже 215 ° F. В этот момент компьютер приказал термостату закрыть (0%), выключив нагреватель. Примечание. Вентиляторы радиатора включаются при температуре от 228 ° до 230 ° F. Температура CTS1 теперь опускается ниже 215 ° F после выключения вентиляторов.

Здесь нужно отметить, что CTS2 очень медленно нагревается до рабочей температуры, особенно в холодную погоду. Это происходит из-за того, что электронный термостат постоянно открывается и закрывается.Удерживая термостат закрытым, компьютер может поддерживать температуру двигателя при температуре от 217 ° до 230 ° F. Если температура на CTS2 начинает повышаться, когда CTS1 ниже 215 ° F, а нагреватель термостата находится на 0%, то можно предположить, что термостат заклинило в открытом положении. Вы можете контролировать работу датчиков и электронного термостата с помощью диагностического прибора или DSO. Эксплуатация двигателя при более высоких температурах повышает его эффективность по выбросам.

Как видите, разные производители используют CTS1 и CTS2 по-разному.Проверка работы датчика температуры охлаждающей жидкости в автомобиле очень важна, и ее следует проводить до того, как можно будет провести серьезную диагностику.

И последний интересный момент: сегодня на многих автомобилях датчик температуры охлаждающей жидкости также используется для регистрации температуры на приборной панели. Температура передается по сети от ECM к модулю управления приборной панелью. Например, на некоторых автомобилях Ford данные датчика температуры головки цилиндров, отправляемые в ECM, также используются для датчика температуры приборной панели.Другие модули в сети также используют эту информацию.

В заключение, датчики температуры охлаждающей жидкости необходимо проверять каждый раз, когда возникает проблема с работой автомобиля. Это датчик, который легко не заметить, и, думаю, я виноват в этом. Всегда сначала проверяйте электрическую схему транспортного средства, чтобы узнать, сколько датчиков используется на транспортном средстве. Вы также можете просмотреть данные в реальном времени в расширенном режиме или режиме для конкретного автомобиля, чтобы получить список датчиков. На некоторых автомобилях GM CTS1 и CTS2, наряду с процентным значением термостата, указаны только в режиме HVAC / Cooling System.Некоторые диагностические приборы перечисляют систему HVAC / Cooling System в разделе «Текущие данные ECM». Найдите время, чтобы проверить это. На данный момент в Global OBD II могут не быть указаны оба датчика. Это может сэкономить вам много времени на диагностику.

Духовка Kenmore Range — Неточная температура в духовке — Запасные части

Распространенные решения для: Неточная температура в печи Kenmore

01 — Элемент выпечки

Когда элемент выпечки нагревается должным образом, он накаляется докрасна.Если элемент не горит красным, это означает, что элемент не нагревается. Часто, если нагревательный элемент перегорел, он будет заметно поврежден. Осмотрите нагревательный элемент на предмет дырок или пузырей. Чтобы определить, не перегорел ли запекаемый элемент, используйте мультиметр, чтобы проверить элемент на целостность. Если запекаемый элемент не имеет целостности, замените его.

Обязательная деталь

Элемент печи / духовки / духовки

Введите номер модели, чтобы найти необходимую деталь для вашего продукта

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

ЗАПЧАСТИ

Наиболее распространенные Решение

02 — Воспламенитель

Запальник пропускает электрический ток через газовый клапан, чтобы открыть его.Поскольку воспламенитель со временем ослабевает, для открытия газового клапана требуется больше времени. В результате температура духовки упадет слишком низко, прежде чем горелка снова загорится. Температура духовки не должна упасть более чем на 40 градусов по Фаренгейту, прежде чем воспламенитель снова зажжет горелку.

Требуемая деталь

Диапазон / Устройство зажигания для плиты / духовки

Введите номер модели, чтобы найти необходимую деталь для вашего продукта

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

ЗАПЧАСТИ

Наиболее распространенное решение

03 — Элемент для жарки

Элемент для жарки мог перегореть.Когда жаровня нагревается должным образом, она становится раскаленной докрасна. Если элемент не горит красным, это означает, что элемент не нагревается. Часто, если элемент перегорел, он будет заметно поврежден. Осмотрите элемент для жарки на предмет дырок или пузырей. Чтобы определить, перегорел ли элемент жарки, используйте мультиметр, чтобы проверить элемент на целостность. Если элемент жарки не непрерывен, замените его.

Необходимая деталь

Ассортимент / плита / духовка Broil Element

Введите номер модели, чтобы найти необходимую деталь для вашего продукта.

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта.

04 — Термостат контроля температуры

Термостат контроля температуры контролирует температуру внутри духовки и переключает нагрев, когда температура духовки становится слишком низкой.Если термостат контроля температуры не откалиброван правильно, он не включит нагрев в нужное время. В результате температура духовки может быть слишком высокой или слишком низкой. Из-за своей сложности термостат очень сложно проверить.

Необходимая деталь

Термостат контроля температуры для плиты / духовки

Введите номер модели, чтобы найти необходимую деталь для вашего продукта

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

ЗАПЧАСТИ

Общие Решение

05 — Плата управления духовкой

Плата управления духовкой работает вместе с датчиком духовки для регулирования температуры.Датчик регулирует температуру духовки, изменяя ее сопротивление электрическому току при изменении температуры духовки. При повышении температуры духовки датчик духовки создает большее сопротивление. Если датчик дает неправильное значение сопротивления, печь может выпекать неравномерно. Или, если плата управления духовкой неправильно считывает сопротивление датчика, температура духовки может быть неточной. На некоторых моделях вы можете перенастроить управление духовкой до 35 градусов по Фаренгейту выше или ниже. Обратитесь к руководству пользователя для получения инструкций по повторной калибровке управления духовкой.

подробнее

Обязательная деталь

Плата управления плитой / духовкой

Введите номер модели, чтобы найти необходимую деталь для вашего продукта

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

ЗАПЧАСТИ

Общее решение

06 — Датчик температуры

Датчик духовки работает вместе с платой управления духовкой для регулирования температуры. Датчик регулирует температуру духовки, изменяя ее сопротивление электрическому току при изменении температуры духовки.При повышении температуры духовки датчик духовки создает большее сопротивление. Если датчик дает неправильное значение сопротивления, печь может выпекать неравномерно. На некоторых моделях вы можете повторно откалибровать управление духовкой до 35 градусов по Фаренгейту выше или ниже. Обратитесь к руководству пользователя … за инструкциями по повторной калибровке управления духовкой.

подробнее

Необходимая деталь

Датчик температуры плиты / духовки

Введите номер модели, чтобы найти необходимую деталь для вашего продукта

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

ЗАПЧАСТИ

Общее решение

Управление вентиляторами

Верхнее расположение крышки радиатора
В системе охлаждения более высокое давление соответствует более высокой температуре кипения охлаждающей жидкости.Более высокое давление охлаждающей жидкости также более эффективно передает тепло от головок цилиндров. Рекомендуется использовать крышку радиатора с максимальным номинальным давлением, на которое рассчитан радиатор. Хладагент обычно достигает 16-18 фунтов на квадратный дюйм из-за расширения до 200 ° F. Однако, если двигатель действительно перегреется из-за внешних факторов, давление внутри системы охлаждения может достигнуть 28 фунтов на квадратный дюйм. После открытия крышки радиатора и выпуска охлаждающей жидкости двигатель не будет охлаждаться до тех пор, пока он не будет выключен и пока не будет добавлена ​​дополнительная охлаждающая жидкость.Крышка радиатора — это, по сути, «предохранительный клапан», поэтому всегда используйте крышку радиатора с самым высоким давлением, которое может выдержать радиатор. Если вы не уверены в номинальном давлении для вашего радиатора, узнайте у производителя максимальное рекомендуемое рабочее давление.
Расположение крышки радиатора с поперечным потоком
Радиаторы с поперечным потоком с резервуарами, расположенными по бокам от активной зоны, используются в закрытых системах. Крышка радиатора всегда должна располагаться в самой высокой точке системы охлаждения и со стороны низкого давления (после сердечника радиатора).Радиаторы с поперечным потоком, установленные выше двигателя, идеальны, потому что крышка находится на баке, который соединен с впускным отверстием водяного насоса. Эта конфигурация дает три преимущества: 1 — крышка находится в самой высокой точке системы, позволяя любому воздуху перемещаться в область чуть ниже крышки. Если крышка вентилируется из-за чрезмерного давления, воздух выйдет первым. 2 — Эта область имеет самую низкую скорость в системе, что позволяет воздуху отделяться от охлаждающей жидкости даже при высоких оборотах двигателя. 3 — Крышка расположена на стороне низкого давления (всасывания) системы, поэтому на нее не влияет давление, создаваемое водяным насосом.

Термостаты потока воды
Термостат — это устройство с регулируемой температурой, установленное в системе охлаждения, которое открывается и закрывается для регулирования потока охлаждающей жидкости в радиатор. Он открывает клапан в термостате, позволяя потоку охлаждающей жидкости при заданной температуре, и закрывает, останавливая поток, когда температура охлаждающей жидкости падает. Термостаты доступны в диапазоне от 160 ° до более 200 °. Старые автомобили с системами охлаждения открытого типа и классическими двигателями обычно используют термостат с более низкой температурой.Эти двигатели работают при более низких температурах, и при перегреве в открытой системе может произойти потеря охлаждающей жидкости. Новые автомобили, оснащенные закрытыми системами, эксплуатируются при более высоких температурах системы, что способствует снижению выбросов и не теряет охлаждающую жидкость, потому что она возвращается в систему при охлаждении. Не рекомендуется использовать какой-либо послепродажный корпус термостата, который устанавливает крышку радиатора непосредственно над местом расположения термостата или который крепит крышку радиатора в верхнем шланге охлаждающей жидкости. Оба этих типа корпуса плохо спроектированы и будут выталкивать охлаждающую жидкость из крышки на высоких оборотах.

Поток охлаждающей жидкости через систему
В старых автомобилях использовались крышки радиаторов низкого давления с вертикальными радиаторами. На высоких оборотах давление водяного насоса превысит номинальные характеристики крышки радиатора и вытеснит охлаждающую жидкость, что приведет к перегреву двигателя. Многие ошибочно полагали, что эти ситуации были вызваны тем, что охлаждающая жидкость протекала через радиатор так быстро, что не успевала остыть. Некоторые добавили ограничители или замедлили скорость водяного насоса, что предотвратило вытеснение охлаждающей жидкости и позволило двигателю работать более прохладно.Однако в автомобилях, построенных за последние тридцать лет, использовались радиаторы с поперечным потоком, в которых крышка радиатора размещалась на стороне низкого давления (всасывания) системы. В этом типе системы крышка радиатора не подвергается давлению водяного насоса, поэтому она позволяет максимизировать поток охлаждающей жидкости, а не ограничивать его.

Распространенное заблуждение состоит в том, что, если охлаждающая жидкость течет через систему слишком быстро, она не успевает должным образом остыть. Однако система охлаждения представляет собой замкнутый контур, поэтому, если вы держите охлаждающую жидкость в радиаторе дольше, чтобы она остыла, вы также позволяете ей дольше оставаться в двигателе, что увеличивает температуру охлаждающей жидкости.Охлаждающая жидкость в двигателе фактически закипит вдали от критических областей нагрева внутри системы охлаждения, если ее не протолкнуть через систему охлаждения с достаточно высокой скоростью.

Шланги
Для обеспечения максимального потока охлаждающей жидкости следует использовать стандартные полноразмерные шланги. Использование меньших шлангов типа «AN» может уменьшить поток, который может препятствовать надлежащему охлаждению.

Передаточное число шкива
Для уличных применений скорость водяного насоса должна соответствовать, по крайней мере, оборотам коленчатого вала, но не более чем на 10% выше скорости коленчатого вала.

Выбор для нашего приложения
Наше приложение, родстер Ford Highboy 32 года выпуска, оснащенный вертикальной системой охлаждения открытого типа, должен охлаждать большой Buick Nailhead V8 с небольшим отверстием для решетки радиатора. Для этого мы используем сверхмощный радиатор с толстым сердечником, специальный кожух вентилятора Cool Craft с 16-дюймовым электрическим вентилятором Spal, термостат 180 °, комплект управления вентилятором Spal 185 °, крышку радиатора на 16 фунтов и перелив из нержавеющей стали. резервуар.

Мы остановились на этой комбинации с учетом всех вышеупомянутых факторов.Ключевым фактором в поддержании работы нашей системы в надлежащем диапазоне является управление вентилятором. Наш включает вентилятор при температуре 185 ° F и отключается при температуре 165 ° F. Это позволяет системе охлаждения работать в надлежащем диапазоне без перегрева на низких оборотах или на холостом ходу и при этом избегая значительных потерь охлаждающей жидкости.
