Порядок подключения в/в проводов ЗМЗ 405, 406, 409 — A116.RU — Казань

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает  с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой.  Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод  идет на какой цилиндр.

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Далее:

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.



Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных  проводов к соответствующей катушке зажигания является правильность их  трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

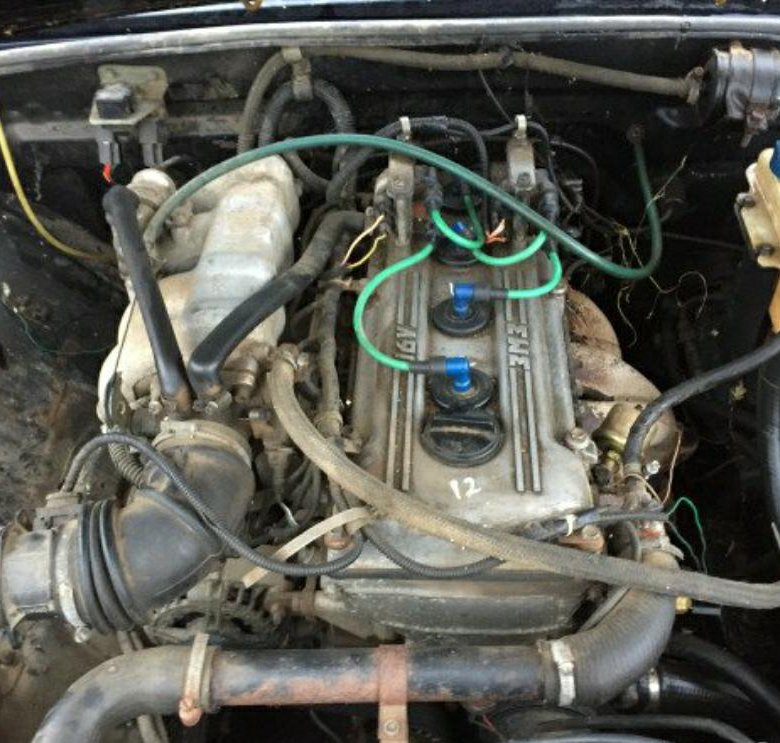

Расположение высоковольтных проводов на 406 двигателе

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Энциклопедия впрысковых двигателей –

В прошлом номере мы обсуждали роль форсунки в работе впрыскового двигателя, её модификации, параметры производительности. На втором месте по степени важности для безотказной работы автомобиля можно поставить систему зажигания.

Система зажигания как на впрысковых моделях ВАЗ, так и на впрысковых моделях ГАЗ имеет однотипные узлы и сходное технологическое решение. Самое главное – что эти двигатели теперь лишены привычного для нас узла – трамблера. Исчез из подкапотного пространства этот архаичный узел со своими контактами, механизмом центробежного регулирования опережения, вакуумными шлангами и с постоянно изнашивающимися трущими деталями. Система зажигания стала надежнее, а главное – мощнее. Вторичное напряжение достигает 30 киловольт, что обеспечивает надежное воспламенение топлива даже в сильные морозы. Конструктивно узел зажигания совмещен с блоком управления системой питания, поэтому компьютерный блок так и называется в документации: КМСУД (компьютерный модуль системы управления двигателем).

Система зажигания стала «умной», в отличие от старых – «Волговской» и «Жигулевской». Если на старых карбюраторных автомобилях вы были вынуждены после заправки плохим бензином вновь регулировать зажигание, то на впрысковых моделях вам это не потребуется. Система зажигания сама подрегулирует угол опережения зажигания в зависимости от качества бензина. Для этого на блоке цилиндров двигателя установлен датчик детонации. В момент детонации, который иногда называют «стуком поршневых пальцев», КМСУД автоматически уменьшит опережение зажигания на 4 градуса, если стук не прекращается, еще уменьшит. В результате вы можете кратковременно ехать на низкокачественном бензине, при условии небольших нагрузок на двигатель.

Если детонация перестает появляться, то микропроцессор увеличит опережение на полградуса за цикл вплоть до нормальных величин. Конечно, если вы при этом начнете нажимать «газ» до отказа – поршневые кольца полопаются и вам понадобится ремонт двигателя.

Рисунок SEQ Рисунок * ARABIC 1 . Расположение катушек зажигания на двигателе ЗМЗ-406

Чем еще интересно новое конструктивное решение зажигания на впрысковых двигателях? На 16-клапанных моторах свечи зажигания помещаются в углублении головки блока таким образом, что они защищены от брызг воды. Двигатель ЗМЗ-406 может работать «по пояс» в воде и сохранять работоспособность! Катушки зажигания также расположены максимально высоко – на крышке клапанов (см. фото1). Для внедорожных автомобилей это солидный плюс. Но в этом же есть и минус. На ВАЗовских моторах уже невозможно применить стандартную свечку А17ДВРМ, там потребуется свечка с уменьшенными гранями под ключ «на 16 мм». В нашей стране освоен выпуск свечей для ВАЗовских моторов, но автовладельцы предпочитают сразу покупать импортные свечи.

Работу системы зажигания обеспечивают несколько датчиков (подробнее в прошлых номерах). Основной датчик – датчик положения коленвала. Без него искры не будет, двигатель работать не будет. Датчик распредвала (он же – датчик фаз) необязателен для работы зажигания. Датчик детонации играет вспомогательную роль, и его неисправность также особенной трагедии не вызовет. Для работы системы зажигания намного важнее качество исполнительных элементов – катушки зажигания.

На впрысковых моторах сейчас повсеместно применяют схемы с одновременной подачей искры сразу на два цилиндра. В одном цилиндре искра действительно нужна и делает полезную работу, зажигая топливо, а в другом – она всего лишь помогает очистить электроды. Почти – не нужна. Поэтому и такую систему называют « Waste spark » (холостая искра). Но в этой системе кроется одно важное преимущество – одна катушка зажигания обеспечивает работу сразу двух цилиндров и системе не требуется распределитель зажигания.

Напряжение подается то в катушку 1 и 4-го цилиндров, то в катушку 2 и 3-го цилиндров. Именно в первом и четвертом, а также во втором и третьем цилиндрах поршни двигаются синхронно.

Рисунок SEQ Рисунок * ARABIC 2 . Схема подключения катушек зажигания на ЗМЗ-406.

Как обеспечивается одновременная подача двух искровых разрядов с одной катушки зажигания? Ведь если разряд пойдет на свечи, включенные параллельно, то искра появится только на той свече, где условия для пробоя будут лучше. На соседней свече таких условий может и не быть и искры не будет. Для надежной одновременной работы двух свечей они включены последовательно. На следующем рисунке 2 схематично показан двигатель, свечи и катушки зажигания с обмотками. На примере катушки 2-3 цилиндров стрелками показан путь прохождения электрического тока. Высоковольтный импульс выходит с одного из выводов катушки, проходит по проводу и центральному электроду свечи, порождает электрический разряд на свече, далее ток проходит по «массе» двигателя до бокового электрода свечи третьего цилиндра и порождает второй искровой разряд и на этой свече. Далее ток по центральному электроду свечи и высоковольтному возвращается назад в катушку зажигания.

Характерная особенность такой схемы включения – то, что высоковольтная обмотка никак электрически не связана с первичной обмоткой и массой автомобиля. Поэтому проверять работу системы зажигания надо будет только при установке специального разрядника в высоковольтные разъёмы. Второе замечательное свойство этой схемы – экономия деталей. Одна катушка работает сразу на оба цилиндра. И сразу же надо сказать об одном замечательном свойстве такой схемы – при перегорании катушки зажигания вы можете потихоньку добраться до места ремонта на двух работающих цилиндрах двигателя. У меня в жизни один раз именно так и получилось. Правда, выше второй передачи включать не удавалось.

Рисунок SEQ Рисунок * ARABIC 3 . Различные варианты исполнения катушек зажигания:

Слева – 3012. 3705; справа – Bosch

Какие катушки зажигания можно применять на отечественных автомобилях? Только отечественные? Не только! Дело в том, что системы управления двигателями изначально были лицензионными – купленными у разработчика ( Bosch , General Motors ). Поэтому отечественные катушки ( модель 3012.3705, АТЭ-2 для ЗМЗ-406 ) представляют собой удешевленный вариант импортного товара. В магазине «Святослав» я с интересом ознакомился и со сдвоенной катушкой зажигания Bosch . На фото 3. вы можете увидеть эту катушку в сравнении с отечественной. Поскольку крепление импортной катушки отличается от отечественной, то для нее тут же продаётся кронштейн.

На первый взгляд никакой разницы в работоспособности катушек нет, но я сразу вспоминаю лабораторную работу, на которой мы со студентами анализируем работу катушки зажигания на разных частотах. На максимальной частоте искрообразования мощность искры снижается ощутимо и у старых автомобилей типа ГАЗ-21, ГАЗ-53 начинаются перебои искрообразования. Стоит только неплотно уложить витки в каркас обмотки, как возникает риск получить пропуски зажигания на максимальной частоте вращения. Иногда это приводит к межвитковому замыканию во вторичной цепи. Поэтому на автомобили ГАЗ-3102, возящих высокопоставленных чиновников, снабженцы сразу закупают комплект электронных датчиков и приборов от фирмы Bosch .

Отмечу сразу – чего нельзя делать с системой зажигания впрысковых машин:

  1. Нельзя включать зажигание и проворачивать двигатель стартером при отсоединенных высоковольтных проводах. Например при проверке компрессии. Высоковольтная энергия, накопленная в индуктивности, не найдя выходя на свечи, выплеснется в коммутатор КМСУД и сожжет высоковольтный транзистор. Как это происходит, – владельцы ВАЗ-2108 поняли еще в 1980-х годах. По инструкции надо снимать предохранитель питания КМСУД или одевать разрядник на высоковольтные выводы катушки.
  2. Нельзя использовать высоковольтные провода без помехозащитного сопротивления. Нельзя использовать свечи зажигания без встроенного сопротивления. Из-за этого в бортовой сети будут наблюдаться броски напряжения и встроенная диагностика часто воспринимает это, как ошибку датчика коленвала или распредвала. Если мастер на диагностике неопытный, то он начинает «гонять» клиента по магазинам в поисках «небракованного» датчика. А причина находится в высоковольтных проводах! Или в свечах не той марки!
  3. Нельзя «прикуривать» от сварочного трансформатора при холодном запуске
    . Если уж надо помочь аккумулятору, то только путем «прикуривания» от соседнего, такого же аккумулятора. Там хоть нет ненормально большого напряжения и пульсаций тока. Вспоминаю, как жаловались мне мои бывшие дипломники – автосервисные мастера на позапрошлую, аномально теплую зиму: «зима теплая, никто не «прикуривает», машины не жгут, на ремонт не загоняют, совсем заработки упали…»

Рисунок SEQ Рисунок * ARABIC 4 . Комплект проводов и наконечников свечей Bosch .

Уж если зашла речь об высоковольных проводах, то в добавление к Бошевской катушке зажигания в том же Святославе мне показали и Бошевские же высоковольтные провода (см. Рисунок 4 ). Дело в том, что форма контактов Бошевской катушки слегка отличается от отечественной, упрощенной (см. Рисунок 3 ). Поэтому имеет смысл покупать сразу и провода и катушку.

Отечественные провода, наконечники стоят несколько дешевле, но важно, чтобы они также имели внутреннее сопротивление для гашения помех. Сопротивление высоковольтного провода должно быть в пределах от 500 до 1000 Ом, вторичной обмотки катушки зажигания 4000-4500 Ом.

Проверка работы системы зажигания проводится с помощью компьютерных средств диагностики или тестера ДСТ-2 в условиях автосервиса. Ну а как быть тем, кто привык делать все своими руками и хотел бы сам это диагностировать? В «Святославе» есть маршрутный компьютер БК-12, имеющий функции диагностики ничуть не хуже, чем у профессионального тестера ДСТ-2, только по цене дешевле его почти в 4 раза.

1. Литвиненко В.В. Электрооборудование автомобилей ГАЗ: ГАЗ-3110 «Волга», ГАЗ-31029 «Волга», «Газель», «Соболь», ГАЗ-3307, ГАЗ-3309. Устройство, поиск и устранение неисправностей. – М.: ЗАО КЖИ «За рулем», 2002. – 344 с.

В любом автомобиле система зажигания играет одну из основных функций. Именно благодаря ее правильной работе обеспечивается корректная работоспособность силового агрегата как при его запуске, так и во время эксплуатации авто. Какие нужно использовать свечи в автомобилях Газель, по каким причинам из строя может выйти катушка зажигания ЗМЗ-406 и как установить зажигание своими руками? Ответы на эти и другие вопросы вы можете найти ниже.

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:

  • в первую очередь, эти изделия имеют другой параметр теплоотвода;
  • кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.

Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:

  1. А — эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
  2. 14 — это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
  3. Д — значение длины резьбы. В нашем случае СЗ оснащены резьбой длиной 19 мм.
  4. В — определяет, насколько выступает тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает ее более высокую стойкость к образованию нагара.
  5. Последний символ — Р — определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.

Периодичность замены и признаки неисправности

В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.

По каким признакам можно определить неисправность свечей:

  1. Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
  2. Наличие следов масла на СЗ. Из-за масляного воздействия изделие не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
  3. Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
  4. Еще один признак — стартер приходится долго крутить, при этом мотор может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректной работающий бензонасос.
  5. При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
  6. Значительно увеличился расход топлива во время эксплуатации транспортного средства.
  7. Помимо этого, повысился объем вредоносных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
  8. Значительно ослабла тяга транспортного средства, снизилась его мощность, мотор с трудом набирает обороты.

Проверка свечей своими руками

В соответствии с электросхемой моторов 405, 406 и 409, свечи используются для передачи искры от распределительного устройства в цилиндры двигателя. Если работа СЗ нарушается, это может повлиять на качество работы мотора в целом.

Для проверки устройств вам потребуется помощник:

  1. От первой СЗ нужно отключить высоковольтный провод.
  2. С помощью ключа изделие выкручивается из посадочного места.
  3. Один конец устройства со стороны электрода следует поднести к двигателю или металлу на кузове авто, расстояние между электродом и массой должно составить около 1-2 мм.
  4. Затем помощник крутит стартер, пытаясь завести двигатель. Если в момент прокручивания между электродом и кузовом проскочила искра, это говорит о том, что изделие работоспособное. Таим же образом нужно проверить каждую СЗ. Учтите, что проблемы с подачей искры также могут быть обусловлены неправильной работой распределителя, а также повреждением высоковольтных проводов.

Особенности устройства катушки зажигания

Катушка зажигания (КЗ) представляет собой небольшой по размерам трансформатор. На его магнитопроводе намотана первичная обмотка, а поверх нее, секциями, установлена вторичная обмотка. Обе они установлены в пластиковый корпус, а пространство между этими составляющими заполнено термоактивной полимерной смолой.

Также на корпусе расположены контакты низкого и высокого напряжения для подключения устройства. В соответствии со схемой подключения катушек, на устройство импульсы низкого напряжения подаются от управляющего модуля. Попадая внутрь устройства, эти импульсы преобразуются в высоковольтные заряды, которые, в свою очередь, поступают на СЗ. Разряд осуществляется одновременно на двух СЗ (автор видео — Александр Терехин).

Как проверить КЗ?

Как проверить КЗ самостоятельно:

  1. Для начала следует отключить провод питания от отрицательной клеммы АКБ и отключить зажигание.
  2. Затем откройте капот и отключите от изделия два высоковольтных кабеля. Выкрутите болты, а также демонтируйте планку вместе с изделием. Аналогичным образом осуществляется демонтаж второй КЗ.
  3. Сама процедура диагностики осуществляется при помощи омметра, его щупы подключаются вместо отключенных проводов. После подключения щупов необходимо произвести замер уровня сопротивления. Если изделие является работоспособным и исправным, то уровень сопротивления должен составлять около 0.4-0.5 Ом.
  4. Для получения более точных данных о диагностике можно также закоротить щупы тестера, после чего опять произвести диагностику сопротивления. В частности, теперь вас интересует вторичная обмотка устройства. Если девайс работоспособный, то полученное значение должно составлять в районе 5-7 кОм. В том случае, если диагностика показала другие значения, это свидетельствует о том, что КЗ нуждается в замене.

Фотогалерея «Диагностика КЗ»

Характерные неисправности узла и способы их устранения

Неисправность в работе КЗ может случиться по следующим причинам:

  1. Короткое замыкание внутри системы, что может привести к перегреванию устройства. Если температура эксплуатации превысит 150 градусов, изделие выйдет из строя безвозвратно.
  2. Вторая причина — неисправность питания от электрсоети авто. Как известно, для нормальной работы электрических устройств уровень напряжения в бортовой сети должен составлять не менее 11. 5 вольт. Если же питание будет слишком низким, это приведет к тому, что для зарядки КЗ потребуется значительно больше времени.
  3. Также устройство может выйти из строя по причине механического повреждения изоляции. Такая проблема, как правило, связана с попаданием моторной жидкости через износившиеся уплотнители.
  4. Плохой контакт изделия с бортовой сетью. В том случае, если корпус КЗ повреждается, это может стать причиной попадания влаги в первичную либо вторичную обмотки, что в свою очередь может привести к появлению переходного сопротивления.
  5. Проблемы термического характера. Некоторые модели КЗ больше других подвержены образованию теплоты, что также может отразиться на их ресурсе эксплуатации.
  6. В результате воздействия вибраций двигателя работоспособность КЗ также может быть нарушена.

Инструкция по подключению КЗ

В двигателях ЗМЗ 405, 406 и 409 используется две КЗ — одна из них работает с цилиндрами 1 и 4, а вторая — с цилиндрами 2 и 3. Первая из них находится ближе к впускному коллектору, а вторая — рядом с выпускным. Чтобы правильно произвести подключение, низковольтные провода следует подключать парой — те, которые используются для первой катушки (цилиндры 1-4), будут более короткими по длине. Поскольку сами КЗ не полярные, о неважно, к какому именно контакту будет подключен кабель, также не играет роли внутри пары, к какому цилиндру будет подключен провод (автор видео — канал SpawnyXC90).

Основные аспекты установки зажигания

Основные аспекты, которые следует учитывать при установке зажигания по меткам:

  1. Сначала необходимо демонтировать переднюю крышку ГБЦ, для этого нужно открутить четыре винта на 12. В некоторых модификациях моторов демонтаж подразумевает также снятие топливного насоса.
  2. Затем демонтируется верхний гидронатяжитель, расположенный в головке, для этого выкручивается два винта фиксации крышки.
  3. Далее, производится снятие успокоителей цепи — среднего, а также верхнего, для этого выкручивается два винта, которые их фиксируют.
  4. После этого демонтируются звездочки распределительных валов. Сами валы нужно зафиксировать с помощью ключа на 27, одновременно выкручивая винты, фиксирующие их. В модификациях моторов 4063.10 звездочка распределительного вала демонтируется вместе с эксцентриком привода бензонасоса.
  5. В соответствии с установленным на звездочке кондуктором в каждой из них следует просверлить шесть отверстий. Их угловые смещения должна составлять 2, 30, 5, 00, 7 и 30 градусов от установленного положения заводского отверстия, которое находится по оси симметрии.
  6. В том случае, если при настройке фаз нужно будет повернуть распредвал по часовой стрелке, то саму звездочку следует вмонтировать на одно из дополнительных отверстий с положительным смещением. Оно находится справа от стандартного отверстия.

Видео «Инструкция по выставлению зажигания»

Наглядная инструкция о том, как самостоятельно произвести настройку зажигания в Газели, приведена в ролике ниже (автор — канал ГАЗ 3110 Волга).

Порядок подключения бронепроводов змз 406

Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30.3705 или 301.3705, свечей, высоковольтных и низковольтных проводов.

Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова.

Катушки зажигания установлены на крышке головки блока цилиндров.

Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности.

Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)

Катушка зажигания

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

Проверка

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

2. Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,025–0,03 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтными клеммами катушки зажигания.

Омметр должен показать сопротивление 4000–5000 Ом.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Устанавливают катушку зажигания в порядке, обратном снятию.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Вибрирует двигатель? МЕНЯЙСВЕЧИПРОВОДАКАТУШКИМЕТКИМАШИНУВЫКИНЬНАФИГКУПИИНОМАРКУ

Ну примерно тоже самое говорят все когда говоришь про вибрацию двигателя. Знакомо да?

Пы.Сы респект тем кто смог прочитать =)

И так проще всего просто потдомкратить двигатель и все будет видно. смотрим.

Снял эти и поставил от газели. небо и земля!

И вот схема для подключения ВВ проводов на волге.

FakeHeader

Comments 15

прочитал, даже с первого раза))

А у меня движок на холостых болтается туда сюда. ПОМЕНЯЛСВЕЧИПРОВОДАКАТУШКИМЕТКИДАТЧИКИВСЕ 🙂 кроме ДМРВ. Причем он мотыляется как купил, почти три года как. Кто то говорит: "это же 406й, чего ты хочешь" или " ну 406 жестковатый движок, да нормально он у тебя работает". Но я то видел на других машинах как они работают, стоят как плита бетонная не шелохнувшись, а у одного знакомого почти 500 тысяч проехал без единого ремонта и до сих пор как часы работает. Что не делал, а ему хоть бы хер, мотается и все тут. Может и вправду я придираюсь и хочу от него чего-то сверхъестественного?
В сервисе просил знакомого посмотреть подушки, сказал нормальные, но осмотрев только сверху не домкратя двиг. Может и в правду двигун надо поддомкратиь и посмотреть?
Посмотреть бы видео работы твоего движка и сравнить. Выложи видео если не трудно.

Бывает такое что с виду не скажешь что подушки порваны. такое у меня было на 402 и на этом 406м моторах. с виду подушки целые, а стоит поднять двигатель и ОО! АХТУНГ! Сейчас двигатель у меня работает не так ровно как хотелось бы из за того что не правильно считывает ДМРВ, стоят старые ВВ провода и заливает маслом из колодца третью свечу=D как исправлю, так сразу сделаю видео. К слову. на моем Соболе с карбюратором, мотор работает очень ровно!

А у меня движок на холостых болтается туда сюда. ПОМЕНЯЛСВЕЧИПРОВОДАКАТУШКИМЕТКИДАТЧИКИВСЕ 🙂 кроме ДМРВ. Причем он мотыляется как купил, почти три года как. Кто то говорит: "это же 406й, чего ты хочешь" или " ну 406 жестковатый движок, да нормально он у тебя работает". Но я то видел на других машинах как они работают, стоят как плита бетонная не шелохнувшись, а у одного знакомого почти 500 тысяч проехал без единого ремонта и до сих пор как часы работает. Что не делал, а ему хоть бы хер, мотается и все тут. Может и вправду я придираюсь и хочу от него чего-то сверхъестественного?
В сервисе просил знакомого посмотреть подушки, сказал нормальные, но осмотрев только сверху не домкратя двиг. Может и в правду двигун надо поддомкратиь и посмотреть?
Посмотреть бы видео работы твоего движка и сравнить. Выложи видео если не трудно.

Не знаю. Когда отрывается подушка я всегда чувствую сидя за рулем. При старте резком теряется резвость (двигатель поднимается) рычаг коробки сильно смещается вправо. Рвется только лева подушка. Можно ломом двигатель накренить и будет видно.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Как образуется искра на свече зажигания? Согласно теории электротехники, для пробоя 1 мм идеального воздушного пространства требуется напряжение 3000-4000 вольт. В условиях внутреннего пространства блока цилиндров условия более жесткие, но в любом случае, для свечей зажигания важна бесперебойная подача электроэнергии. Тысячи вольт вырабатывают катушки или модуль зажигания, их описание заслуживает отдельного материала.

Для исключения слабого звена некоторые производители устанавливают бобины прямо на свечи. Это делает систему надежнее и, соответственно, дороже. Мы рассмотрим классическую схему: катушка – высоковольтные провода зажигания – свеча.

Автолюбители называют провода зажигания по-разному: свечной, провод бобины, бронированный кабель. Речь идет об одном и том же изделии.

Какие требования предъявляют к свечным проводам?

Любой проводник имеет определенный срок службы. Если кабели уложены в жгут, имеют наружную оплетку и закреплены стационарно (защита от вибрационных нагрузок), период эксплуатации равен продолжительности жизни автомобиля. Другое дело – высоковольтный провод катушки зажигания. Он находится в эпицентре неблагоприятных условий: вибрация, высокая температура (а также перепады в зимнее время), пары бензина, поэтому к качеству изоляции высоковольтных проводов и к сердечнику предъявляются высокие требования:

  • Жилы бывают исключительно медными (как известно, этот материал обладает наименьшим сопротивлением), а вот защитный слой может быть силиконовый или резиновый. Остальные материалы изоляции хоть и обладают хорошей защитой, но недостаточно мягкие. Еще одно требование к высоковольтным проводам – эластичность. В противном случае, от постоянной вибрации поверхность просто растрескается;
  • Толщина оболочки – это поиск компромисса. Если произойдет пробой высоковольтных проводов, искра будет образовываться между центральной жилой и корпусом мотора. До свечи напряжение не дойдет, но и наличие искрящего проводника в подкапотном пространстве, мягко говоря, не полезно для авто. Обратная сторона медали – слишком толстый провод неудобен в монтаже, он неэластичный, что затрудняет укладку и обслуживание;
  • Длина высоковольтных проводов – еще одна головная боль производителя. Из закона Ома известно: чем короче проводник, тем меньше потерь для электрического тока. В автомобиле не так просто разместить все взаимодействующие узлы рядом друг с другом. Установка катушки зажигания над свечными колодцами – хорошо для электриков, но плохо для компоновщиков. К тому же, желательно, чтобы кабели были схожей длины, поэтому схема подключения высоковольтных проводов тщательно рассчитывается, и заменить кабели на универсальные означает нарушить режим работы всей системы зажигания на авто.

Наконечник высоковольтного провода – для чего он нужен

Подключение традиционным способом невозможно. Наконечники свечи должны быть легкосъемными, но обеспечивающими надежный контакт. Как правило, колпачки выполнены из твердого диэлектрика, хотя бывают исключения. Резина лучше прилегает к стенкам свечного колодца и обеспечивает герметичность. Однако этот материал подвержен износу. Пластиковый диэлектрик более долговечен, но под ним может конденсироваться влага. Какой материал выбрать – решает производитель в зависимости от конструкции ГБЦ.

От катушки зажигания идет один провод, распределение по свечам происходит на трамблере. В зависимости от конструкции двигателя в четырехцилиндровом варианте бывает до десяти наконечников. Так же, как и основные провода, колпачки могут стать причиной пробоя или потери контакта. Под них попадает вода, материал растрескивается, искра «прошивает» по изолятору свечи.

Порядок подключения высоковольтных проводов

Если кабели одной длины, их можно легко перепутать. На выходном устройстве должна быть маркировка цилиндров. Неправильное соединение приведет к нарушению последовательности искрообразования. В лучшем случае возникнет троение или детонация, в худшем – двигатель просто не будет работать. Чтобы соблюсти порядок подключения высоковольтных проводов, рекомендуется перед их демонтажем сфотографировать процесс, или пометить колпачки в соответствии с номерами цилиндров.

Если трамблер (модуль зажигания) расположен в торце блока цилиндров, длина будет разной, и замена высоковольтных проводов не вызовет затруднений.

Неисправность высоковольтных проводов: симптомы и последствия

Общие признаки похожи на неполадки со свечами (если в сбоях не виноват инжектор), поэтому перед тем, как проверить высоковольтные провода, убедитесь в исправности остальных компонентов мотора.

  • Проблемы с запуском – на свечи не поступает достаточное напряжение. Это может быть оборванная жила или коррозия контактов наконечника. Неисправность характерна для не прогретого мотора;
  • Двигатель «стреляет» при старте; если запускается, то работает неровно, с повышенными вибрациями. Нарушен порядок подключения высоковольтных проводов;
  • Рваная работа на холостых оборотах. Соединение со свечой пропадает от вибрации;
  • Нарушение норм выброса СО. Проблема сопровождается периодическим троением мотора. В одном из цилиндров пропуски зажигания, и топливо сгорает не полностью;
  • Помехи на мультимедийной системе: характер меняется при изменении числа оборотов коленвала. На сленге автолюбителей — высоковольтные автомобильные провода «шьют на массу». Множественные разряды на корпус двигателя создают «грозовые» помехи;
  • Запах озона под капотом. Причина, как в предыдущем пункте: высоковольтные провода пробивают на корпус.

Проверка высоковольтных проводов зажигания подручными средствами

Если ваш автомобиль оснащен портом OBD, можно локализовать неисправность как минимум до номера цилиндра. Самый примитивный сканер (типа ELM 327) покажет пропуски или отсутствие зажигания. При любом способе выявления проблемного участка тестировать провода лучше в снятом состоянии. Для полной проверки понадобится умножитель напряжения и мегомметр (для проверки изоляции). К источнику высокого напряжения подключаются провода, и проводятся лабораторные испытания. Такого оборудования в гараже, как правило, нет, поэтому воспользуемся мультиметром.

Тест начинается с визуального осмотра. На изоляции не должно быть трещин, черных точек пробоя искры, кабель должен изгибаться с одинаковым усилием в любом месте. Наконечники без окислов, надломов. Колпачки целые, с одинаковой толщиной юбки.

Затем измеряем сопротивление высоковольтных проводов зажигания. На всех бронекабелях оно должно быть примерно одинаковым – в пределах 2кОм – 10кОм. Какое именно значение – зависит от производителя. Номинал можно посмотреть в паспорте изделия. Заменить высоковольтные провода на нештатные (от другого авто) нельзя, их сопротивление рассчитано под возможности катушки зажигания. Неисправные надо отбраковывать: ремонт высоковольтных проводов внутри изоляции невозможен.

Важно! Подсоединение щупов мультиметра должно иметь хороший контакт, иначе вы можете внести высокую погрешность в измерение.

Проверка высоковольтных проводов зажигания, не снимая их с автомобиля

Это примитивный, но достаточно эффективный метод. Самый простой вариант – поставить заведомо исправный кабель и сравнить работу двигателя. Если расположение высоковольтных проводов позволяет, можно менять их местами (вместе с разъемом на трамблере), и вновь считать ошибки сканером. Он укажет на другой номер цилиндра.

Надев на руку диэлектрическую перчатку, можно поочередно снимать наконечники со свечей на работающем моторе. Когда вы дойдете до проблемного цилиндра, характер работы не поменяется.

Определение пробоя «на глазок». В темноте видно, как искра «шьет» на корпус ДВС. Можно соединить толстый провод с массой, и проводить оголенным концом по изоляции. Слабое место вы увидите сразу – пробьет искра.

Несмотря на целый букет поломок, которые могут вызвать бронепровода, их решение не сложнее замены пробок в домашнем электрощитке. Выявили неисправный – установили новый. Если есть проблема, как поменять высоковольтные провода на трассе или в чистом поле (вдали от магазинов), помните, что кабели не ломаются внезапно, регулярная диагностика поможет не оказаться застигнутым врасплох.

Катушка зажигания ЗМЗ-406

Катушки зажигания предназначены для вырабатывания электрического тока высокого напряжения для воспламенения рабочей смеси в цилиндрах двигателя

Катушки зажигания (2 шт.) установлены сверху двигателя.

Устройство катушки зажигания показано на рисунке.

Катушка зажигания — это трансформатор.

На магнитопроводе 1 намотана первичная обмотка 5, а сверху нее секциями намотана вторичная обмотка 3.

Обмотки заключены в пластмассовый корпус 2.

Пространство между обмотками заполнено компаундом 7.

На корпусе имеются выводы низкого и высокого напряжения 6.

Электрические импульсы низкого напряжения поступают в катушку зажигания с блока управления.

В катушке зажигания они трансформируются в электрические импульсы высокого напряжения, которое по проводам передается к свечам.

Электрический разряд происходит одновременно в двух свечах первого и четвертого цилиндров или второго и третьего цилиндров.

Например, один электрический разряд происходит в свече первого цилиндра, когда там заканчивается такт сжатия; второй разряд происходит в свече четвертого цилиндра, когда там происходит такт выхлопа.

Электрический разряд в свече четвертого цилиндра при такте выхлопа на работу двигателя не влияет.

При дальнейшем повороте коленчатого вала электрический разряд произойдет в свече четвертого цилиндра.

При попадании масла на провода их следует протирать тряпкой, смоченной в бензине.

При необходимости следует проверять исправность токоведущей жилы провода омметром.

Сопротивление проводов к 1-му и 2-му цилиндрам должно быть не более 1000 Ом, а проводов к 3 и 4 цилиндрам — не более 900 Ом.

Снятие катушки

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

Проверка катушки

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

Подключаем к выводам первичной обмотки катушки омметр и измеряем ее сопротивление.

У исправной катушки сопротивление первичной обмотки должно быть в пределах 0,4-0,5 Ом.

Чтобы получить точное значение измерений, закоротив щупы вольтметра, измеряем сопротивление проводов прибора.

Подключаем к высоковольтным выводам омметр и замеряем сопротивление вторичной обмотки катушки

У исправной катушки сопротивление вторичной обмотки должно быть в пределах 5—7 кОм.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Проверка и замена катушек зажигания ЗМЗ-405

Электронный блок, обрабатывая данные, полученные от датчиков системы, управляет работой двух катушек зажигания, подавая на них импульсы низкого напряжения

Искрообразование происходит одновременно в двух цилиндрах: первом и четвертом или втором и третьем.

Катушка зажигания это трансформатор, преобразующий импульсы низкого напряжения, поступающие от блока управления в первичную обмотку, в высоковольтное напряжение во вторичной обмотке.

Катушки — двухвыводные моделей 3012.3705 или 406.3705.

Их неисправности чаще всего объясняются перегревом или межвитковым замыканием, вследствие работы с недопустимо большими зазорами у свечей зажигания или в местах соединения высоковольтных проводов.

Проверка и замена катушек зажигания

Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.

Отсоединяем две колодки от разъемов первичной обмотки катушки зажигания.

Отсоединяем высоковольтные провода от разъемов вторичной обмотки катушки зажигания.

Подключаем к выводам первичной обмотки катушки омметр и измеряем ее сопротивление.

У исправной катушки сопротивление первичной обмотки должно быть в пределах 0,4-0,5 Ом.

Чтобы получить точное значение измерений, закоротив щупы вольтметра, измеряем сопротивление проводов прибора.

Подключаем к высоковольтным выводам омметр и замеряем сопротивление вторичной обмотки катушки.

У исправной катушки сопротивление вторичной обмотки должно быть в пределах 5—7 кОм.

Более точно проверить исправность катушки можно только на специальном стенде.

Исправная катушка должна развивать вторичное напряжение не менее 24 кВ, энергию искры — 50 мДж, с длительностью 1,5 мс, при частоте входного сигнала 50 Гц.

Неисправную катушку зажигания заменяем.

Отсоединив провода, ключом «на 12» отворачиваем два болта крепления катушки к крышке головки блока

И снимаем катушку.

Устанавливаем катушку и подсоединяем к ней провода в обратном порядке

Катушки зажигания двигателя ЗМЗ-409, устройство, принцип работы

В системе зажигания инжекторного двигателя ЗМЗ-409.10 Евро-2 применяются две двухвыводные катушки зажигания 3012.3705 установленные на крышке головки блока цилиндров. Катушка зажигания предназначена для формирования высоковольтного напряжения с целью воспламенения топливо-воздушной смеси в цилиндрах двигателя. В системе зажигания нет подвижных деталей, поэтому она не требует обслуживания и не нуждается в регулировках.

Устройство и принцип работы катушки зажигания 3012.3705 в составе системы зажигания двигателя ЗМЗ-409.10.

Катушка зажигания представляет собой высоковольтный импульсный трансформатор с замкнутым магнитопроводом, вторичная и первичная обмотка которого электрически не связаны между собой. По конструкции катушка сухая, то есть не маслонаполненная, и имеет: магнитопровод с обмоткой, два штекера для подключения низковольтных цепей электропитания и управления, два изолированных гнезда для подключения высоковольтных проводов.

Электропитание бортовой сети на катушку зажигания подается от замка зажигания. Накопление энергии заряда в катушке производится путем кратковременного формирования импульса тока через ее первичную низковольтную обмотку.

В момент прерывания импульса тока катушка трансформирует энергию во вторичную высоковольтную обмотку, которая через высоковольтные провода подается на свечи зажигания, вызывая искровой разряд в цилиндрах двигателя. Время накопления заряда в катушке зажигания регулируется блоком управления в зависимости от напряжения бортовой сети и режима работы двигателя.

В системе зажигания применяется метод распределения искры, называемый методом холостой искры. Цилиндры двигателя объединены в пары 1-4 и 2-3, искрообразование происходит одновременно в двух цилиндрах : в цилиндре, в котором заканчивается такт сжатия — рабочая искра, и в цилиндре, в котором происходит такт выпуска — холостая искра.

В связи с постоянным направлением тока в обмотках катушек зажигания ток искрообразования у одной свечи всегда протекает с центрального электрода на боковой, а у второй — с бокового электрода на центральный.

Управление током в первичных обмотках катушек зажигания осуществляет блок управления двигателем, получающий информацию от датчиков. Датчик положения коленчатого вала подает в блок управления опорный сигнал, на основе которого он рассчитывает последовательность срабатывания катушек.

Для точного управления зажиганием блок использует следующую информацию : частота вращения и положение коленчатого вала, нагрузка двигателя на основе массового расхода воздуха, температура охлаждающей жидкости и наличие детонации.

Подключение низковольтных обмоток катушек к жгуту проводов производится одиночными гнездовыми муфтами, а высоковольтные провода подключаются ко вторичным обмоткам катушек через специальные изолированные гнезда.

Для соединения катушки зажигания со свечами зажигания должны использоваться высоковольтные провода с распределенным помехоподавляющим сопротивлением. Общее сопротивление высоковольтного провода с учетом помехоподавляющего резистора в наконечнике должно быть в пределах 6 кОм.

Аналоги катушки зажигания 3012.3705 двигателя ЗМЗ-409.

Аналогами двухвыводной катушки зажигания 3012.3705 являются : катушка зажигания Bosch ZSK 2×2 0 221 503 407 и катушки зажигания 406.3705-01, 406.3705-02. На автомобилях Уаз Патриот с двигателем ЗМЗ-409.10 Евро-2 вместо катушек 3012.3705 могут применяться двухвыводные катушки зажигания 405.3705 с вибростойким и влагонепроницаемым низковольтным разъемом AMP.

Проверка катушек зажигания 3012.3705.

Внешние проявления неисправностей катушек зажигания 3012.3705, соответствующие им коды ошибок системы самодиагностики блока управления двигателем, и методика проверки исправности катушек, рассмотрены в следующем материале.

Похожие статьи:

  • Когда делать капитальный ремонт двигателя, признаки естественного износа двигателя, методы капитального ремонта классических двигателей внутреннего сгорания.
  • Как проверить состояние термоклапана ЗМЗ-40911, проверка исправности термосилового датчика, размеры сопрягаемых деталей термоклапана.
  • Проверка свечей зажигания, регулировка зазоров между электродами, восстановление работоспособности свечей, извлечение обломавшейся свечи, восстановление резьбы.
  • Проверка и регулировка зацепления шестерен главной передачи по пятну контакта в переднем и заднем мостах Спайсер на автомобилях УАЗ.
  • Сборка дифференциала, сборка и регулировка подшипников ведущей шестерни переднего и заднего моста Спайсер на автомобилях УАЗ.
  • Как уменьшить расход масла на двигателе ЗМЗ-405, ЗМЗ-406, ЗМЗ-409, доработка крышки клапанов головки блока цилиндров для уменьшения расхода масла на угар.

Peugeot 406 | Замена свечей зажигания

1.6.1. Замена свечей зажигания

ОБЩИЕ СВЕДЕНИЯ

Свечи зажигания заменяют при плановых технических обслуживаниях.

Если приходится когда-либо заменять свечи зажигания не при плановом техническом обслуживании, необходимо принимать во внимание следующее.

Свечи зажигания и вся система зажигания в целом подобраны к данному двигателю, и это способствует снижению количества вредных веществ в отработавших газах.

Чтобы избежать отказов в работе двигателя, снижения его мощности, ухудшения приемистости, повышения содержания вредных веществ в отработавших газах и создания помех для радиоприема, следует применять только рекомендованные концерном Фольксваген свечи зажигания для данного двигателя. Особенно важными характеристиками свечей являются количество электродов, калильное число и в отдельных случаях способность не создавать помех радиоприему.

Правильное функционирование свечей зажигания – одно из важнейших условий эффективной работы двигателя. Необходимо, чтобы на двигателе были установлены свечи зажигания только предписанного типа. При исправном двигателе чистка свечей зажигания – редкая операция.

Инструменты, необходимые для вывинчивания свечи зажигания и корректировки межэлектродного зазора


Двигатель 1,6-I

Расположение винтов (1) крепления верхнего кожуха двигателя 1,6-I


Расположение наконечников (2) высоковольтных проводов на свечах зажигания

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите винты и снимите верхний кожух двигателя, см. рис. Расположение винтов (1) крепления верхнего кожуха двигателя 1,6-I.
2. Промаркируйте высоковольтные провода цифрами и снимите наконечники высоковольтных провода со свечей зажигания, см. рис. Расположение наконечников (2) высоковольтных проводов на свечах зажигания)
3. Очистите свечи, используя щетку, пылесос или струю сжатого воздуха, что исключит попадание грязи в цилиндры двигателя после вывинчивания свечей зажигания. Отвинтите свечи, используя свечной ключ.

Двигатель 1,8-I

Расположение скоб (1) крепления верхнего кожуха двигателя 1,8-I


Расположение наконечников высоковольтных проводов на свечах зажигания двигателя 1,8-I

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Освободите две скобы и снимите верхний кожух двигателя, см. рис. Расположение скоб (1) крепления верхнего кожуха двигателя 1,8-I.
2. Промаркируйте высоковольтные провода цифрами и снимите наконечники высоковольтных провода со свечей зажигания, см. рис. Расположение наконечников высоковольтных проводов на свечах зажигания двигателя 1,8-I.
3. Очистите свечи, используя щетку, пылесос или струю сжатого воздуха, что исключит попадание грязи в цилиндры двигателя после вывинчивания свечей зажигания. Отвинтите свечи, используя свечной ключ.

Двигатели 2,3-I (5 цилиндров)

Расположение наконечников высоковольтных проводов на свечах зажигания двигателя 2,3-I

·
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте капот.
2. Промаркируйте высоковольтные провода цифрами и снимите наконечники высоковольтных провода со свечей зажигания, см. рис. Расположение наконечников высоковольтных проводов на свечах зажигания двигателя 2,3-I.
3. Очистите свечи, используя щетку, пылесос или струю сжатого воздуха, что исключит попадание грязи в цилиндры двигателя после вывинчивания свечей зажигания. Отвинтите свечи, используя свечной ключ.

Двигатели 2,8-I (6 цилиндров)

Расположение винтов крепления верхнего кожуха двигателя 2,8-I

·
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите винты и снимите верхний кожух двигателя,см. рис. Расположение винтов крепления верхнего кожуха двигателя 2,8-I.
2. Промаркируйте высоковольтные провода цифрами и снимите наконечники высоковольтных проводов со свечей зажигания.
3. Очистите свечи, используя щетку, пылесос или струю сжатого воздуха, что исключит попадание грязи в цилиндры двигателя после вывинчивания свечей зажигания. Отвинтите свечи, используя свечной ключ.

Все двигатели

Визуальный контроль рабочей части свечей зажигания может показать состояние двигателя. Если носовая часть изолятора свечей зажигания чистая и белая, без налета, то это свидетельствует о слишком бедной смеси. Это также указывает, что свеча слишком горячая, то есть тепло от центрального электрода отводится медленно. Если это так, то необходимо отрегулировать состав топливной смеси или заменить свечу.

Если носовая часть изолятора покрыта черным налетом, то это говорит о том, что смесь слишком богатая. Если налет черный и маслянистый, то это свидетель ствует об износе двигателя и необходимости его проверки и ремонта. Если носовая часть изолятора покрыта светло-коричневым налетом, то состав смеси оптимален и двигатель находится в хорошем состоянии.

Межэлектродный зазор свечи зажигания имеет большое значение, так как при слишком большом и при слишком маленьком зазоре изменяется размер искры, что приводит к снижению эффективности работы двигателя. Зазор должен всегда соответствовать техническим требованиям.

Измерение зазора свечи зажигания проволочным шаблоном


Измерение зазора свечи зажигания щупом

Проверка зазора осуществляется проволочным шаблоном или щупом. Корректировка зазора осуществляется подгибанием бокового электрода. Центральный электрод ни в коем случае нельзя изгибать, так как это может привести к поломке изолятора и выходу свечи из строя.

Для подгибания бокового электрода свечи необходимо использовать специальный инструмент.

Перед установкой свечи зажигания в двигатель, проверьте, чтобы резьба была чистой и все нити резьбы целые.

Ввинтите свечи зажигания от руки и затем затяните их требуемым моментом.

Подсоедините к свечам зажигания высоковольтные провода.

Артикул 320 Бронированный кабель типа AC

I. Общий

320,1

Область применения

320,2

Определение

Этот тип кабеля состоит из изолированных жил в гибком металлическом корпусе. См. 320.100.

II. Установка

Может использоваться как открытый, так и скрытый, а также в кабельных лотках, где это указано. Допускается в сухих местах и ​​в штукатурке на кирпичной или другой каменной кладке, за исключением сырых или влажных мест. Его также можно использовать в пустотах стен из кирпичного блока или плитки, когда стены не открыты или подвержены чрезмерной влажности или сырости. Мелким шрифтом указано, что это не полный список.

320.12

Использование не разрешено

Его нельзя использовать, если он подвергается физическим повреждениям, во влажных или влажных местах, залит штукатуркой на кирпиче или любой другой кладке во влажных или влажных местах, в воздушных пустотах кирпичного блока или плитки, когда стены подвергаются воздействию чрезмерная сырость или влажность, или где он подвергается воздействию агрессивных паров или паров.

320. 15

Открытая работа

320,17

Через элементы каркаса или параллельно им

320,23

На чердаках для людей с ограниченными возможностями

320,24

Радиус изгиба

Они должны быть изготовлены таким образом, чтобы кабель не был поврежден, а радиус изгиба внутреннего края не мог быть меньше пяти диаметров кабеля.

320,30

Обеспечение безопасности и поддержка

320,40

Ящики и фурнитура

320,80

Пропускная способность

III.Технические условия

Кабель состоит из изолированных жил, заключенных в гибкую металлическую ленточную броню с медной или алюминиевой соединительной полосой внутри и в контакте с броней.

320.104

Проводники

320.108

Заземление

320.120

Маркировка

Подробная ошибка IIS 8.5 - 404.11

Ошибка HTTP 404.11 - не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.

Наиболее вероятные причины:
  • Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.
Что можно попробовать:
  • Проверьте параметр configuration/system.webServer/security/[email protected] в файле applicationhost. config или web.confg.
Подробная информация об ошибке:
Module RequestFilteringModule
Notification BeginRequest
Handler StaticFile
Код ошибки 0x00000000
Запрошенный URL https: // www.generalcable.com:443/assets/documents/latam%20documents/mexico%20site/nuestros%20mercados/ogp/industrial-cable.pdf?ext=.pdf
Physical Path C: \ inetpub \ GCKentico \ assets \ documents \ latam% 20documents \ mexico% 20site \ nuestros% 20mercados \ ogp \ industrial-cable.pdf? ext = .pdf
Метод входа в систему Еще не определено
Пользователь входа в систему Еще не определено
Каталог отслеживания запросов C: \ inetpub \ logs \ FailedReqLogFiles
Дополнительная информация:
Это функция безопасности.Не изменяйте эту функцию, пока не полностью осознаете масштаб изменения. Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные escape-последовательности, измените параметр configuration/system.webServer/security/[email protected] Это могло быть вызвано неправильным URL-адресом, отправленным на сервер злоумышленником.

Просмотр дополнительной информации »

Что нужно знать перед покупкой

При выполнении электрических проектов в вашем доме, как правило, вы будете использовать неметаллический или неметаллический электрический кабель, поскольку с ним легко обращаться и он недорого.Но иногда вы можете открыть стену или потолок и встретить кабель с металлической оболочкой, называемый BX. Несмотря на то, что кабель BX широко использовался в прошлом, он не ушел в прошлое. Даже в новых проектах у вас по-прежнему есть выбор: использовать кабель BX с металлической армировкой или кабель NM с пластиковой оболочкой.

Что такое кабель и провод BX?

Под альтернативными названиями, такими как кабель с металлической оболочкой, тип AC, MC, Greenfield или армированный кабель, кабель BX представляет собой набор изолированных проводов с пластиковым покрытием (обычно калибра 14 или 12), связанных вместе и защищенных лентой. хотелось металлической обшивки.Металлическая оболочка BX спирально или скручена вокруг проводов.

BX контрастирует с более новым кабелем NM, что означает «неметаллический». Вместо металлической оболочки у NM есть гладкое виниловое покрытие, которое легко рвать и протягивать сквозь отверстия в шпильках. Romex - одна из популярных марок электрических кабелей NM.

Основное различие между BX и NM заключается в том, что BX может обеспечить заземление через внешний металлический корпус. Этот кожух нужно прикрепить к металлическим ящикам.

Еще одно отличие состоит в том, что некоторые типы кабелей BX можно устанавливать в открытых местах, в помещении или на улице. Кабель и проводка NM всегда должны быть проложены в закрытом месте (обычно в стене, потолке или под полом). Всегда проверяйте местные строительные и электротехнические нормы и правила относительно того, можно ли оставлять кабель BX незащищенным.

Долговечность и замена кабеля BX

Как и в случае с любым другим кабелем, если броня порезана, порезана или разорвана, провода внутри могут быть повреждены.Броня BX, хотя и намного прочнее, чем винил NM, все же может быть пробита решительным и неудачно установленным гвоздем или винтом. Однако, за исключением электрических проводов, которые проходят через жесткие металлические каналы, ни один другой тип электрического кабеля не имеет такой прочной внешней оболочки, как кабель BX.

Провода внутри брони могут демонстрировать ухудшение их резиновой изоляции. Но это может быть только обнаженные концы. Если вы оторвите металлическую обшивку, вы можете обнаружить, что изоляция все еще в порядке.

Если старая проводка BX находится в хорошем состоянии и может выдерживать более высокие сегодняшние требования к мощности, обычно нет причин для ее замены. В отличие от старых трубчатых проводов начала 20-го века, оболочка провода не станет липкой и со временем не разрушится.

Кабель BX и электрический кабель NM

Кабель Кабель Виниловая оболочка кабеля Кабель Кабель Кабель
Кабель BX Кабель НМ
Рыхление BX трудно оторвать без специального инструмента. NM намного проще оторвать. Для этого используется недорогой рыхлитель кабеля.
Стоимость BX дороже кабеля NM. NM обычно на 25 процентов дешевле кабеля BX, поскольку он легче поставляется и использует меньше исходных материалов.
Погрузочно-разгрузочные работы BX тяжелый, и его трудно проходить через шпильки. Не только кабель NM светится, но и скользкое покрытие позволяет легко протянуть кабель через отверстия в шпильках.
Безопасность BX безопаснее NM, так как металлическая броня хорошо защищает от случайных пробоев. НМ легко пробивается.
Заземление BX заземляется через металлическую броню или внутренний провод заземления с пластиковым покрытием зеленого цвета. Поскольку винил не токопроводящий, заземление обеспечивается отдельным проводом заземления из неизолированной меди в жгуте.
Резка BX распиливается ножовкой.А еще лучше использовать специальный инструмент для резки армированного кабеля. НМ можно разрезать линейными плоскогубцами или даже резаком на устройстве для зачистки проводов.
Код BX принят Национальным электротехническим кодексом (NEC). NEC не принимает старые кабели BX без внутренней соединительной ленты. нм также принят NEC.

Как разорвать кабель BX

Существует два метода снятия внешней металлической брони кабеля BX: с помощью специального режущего инструмента BX или вручную с помощью плоскогубцев.

Режущий инструмент BX

Если вы планируете много резать, вы можете приобрести специальный резак BX, например Roto-Split. Этот инструмент стоит от 20 до 50 долларов и делает работу по разделению и разрыву кабеля BX намного проще и безопаснее, чем вручную.

Вставив кабель в паз инструмента, вы поворачиваете ручку, чтобы отрезной диск срезал металлическую оболочку. Инструмент откалиброван для резки металла, но не касается внутренних проводов.

Резка BX вручную

Броню можно разрезать и разорвать без режущего инструмента BX. Вы можете разрезать внешнюю броню ножовкой, используя крепкие кусачки для проволоки или плоскогубцы.

При использовании этого метода существует опасность порезать изоляцию внутренних проводов, не говоря уже о том, чтобы порезать пальцы об острую металлическую броню.

История развития и развития кабеля BX

BX - один из первых типов электрических кабелей, разработанных как для домашнего, так и для коммерческого использования в начале 20 века.

Формы BX все еще могут быть найдены домовладельцами, ремонтирующими свои дома. Неясно, как термин «BX» стал обозначать кабель с металлической арматурой, но он может иметь какое-то отношение к продукту, впервые произведенному в районе Бронкс в Нью-Йорке.

Что покупать: кабель или провод BX?

Как домашнему электрику, работающему в домашних условиях, вам, вероятно, будет легче обращаться с электрическими кабелями марки NM или Romex, разрывать и тянуть. Если специфика работы или электрические нормы не требуют использования кабеля BX, ваш электромонтажный проект будет выполняться быстрее с NM, проводкой в ​​пластиковой оболочке.

Кабель BX тяжелый, а его поверхность гофрирована, что затрудняет протягивание через отверстия в шпильках. Металлическую оболочку кабеля BX трудно разрезать, не надрезав внутреннюю проволоку. Кабель NM также представляет опасность защемления внутренних проводов. Но поскольку внешняя оболочка более мягкая, для ее разрезания требуется меньше усилий.

Кроме того, в то время как в магазинах товаров для дома все еще продаются кабели BX, владельцы домашних хозяйств найдут гораздо больший выбор кабелей NM в торговых точках.

Металлический армированный кабель Vs. Традиционный электрический кабель и кабелепровод

Почему выбирают кабели с металлической арматурой?
Электрический провод?

НАШЕ РЕШЕНИЕ ПОСЛЕДУЮЩИЙ ВОПРОС

КАК ЭКОНОМИТЬ С FEEDER MC

Подрядчики, использующие бронированный кабель типа MC, сообщают 50-70% объединяют экономию труда и материалов по сравнению с традиционными трубами и проволокой.

Преимущества армированного кабеля

  • Устранение необходимости в кабелепроводах
  • Обеспечивает более высокую механическую защиту и долговечность
  • Требуется меньше рабочих часов при установке


Подрядчики могут легко определить возможности для армированного кабеля , потому что он может использоваться в любом приложении, где проложены обычные трубы и провода.Сюда входят промышленные, коммунальные и коммерческие проекты.

Feeder MC в основном используется в коммерческом строительстве, а MC с рубашкой широко используется в промышленности. Он разрешен для внутреннего или внешнего обслуживания, фидера или ответвленных цепей и может быть открытым или скрытым.

АЛЬТЕРНАТИВНАЯ ЭКОНОМИЯ

Металлические армированные кабельные конструкции (MC) представляют собой экономичную альтернативу традиционным трубам и проводам.Эти высокопроизводительные решения предлагают значительную экономию средств за счет устранения необходимости в прокладке электропроводки и трудозатрат на установку. Подрядчикам, использующим армированный кабель, требуется ограниченное тяговое оборудование, меньшее количество катушек, никаких специальных инструментов для резки или гибки и меньше времени на установку протяжек.

ПРЕИМУЩЕСТВА БРОНИРОВАННОГО КАБЕЛЯ
  • Армированные кабели обеспечивают необходимую защиту и долговечность без необходимости использования кабелепровода, колен, дорогостоящих смещений и муфт для кабелепроводов.
  • Металлическая броня устойчива к коррозии, что делает ее пригодной для участков, подверженных воздействию влаги.
  • Броня с взаимоблокировкой является гибкой, в отличие от брони из кабелепровода или даже сплошной сварки, что гарантирует отсутствие повреждений внутренних проводников. Кроме того, его легче установить там, где сложные, расположенные на небольшом расстоянии изгибы затрудняют прохождение кабелепровода.
  • Для установки не требуются специальные инструменты для резки или гибки.

Эти преимущества могут означать значительную экономию материальных и трудовых затрат.

ПРИМЕР ЭКОНОМИИ ЗАТРАТ

На основе почасовой ставки электриков Союза и рекомендованного NECA рабочего времени для одиночных кабелей / кабелепроводов по сравнению с питающим кабелем MC (обновлено в феврале 2021 г.)

Метод часов на 100 минут
Оцинкованный кабелепровод и провод 3 " 33,2
ПВХ кабелепровод и провод 3 дюйма 23. 2
Сервисный провод 4/0 AWG MC 7,6
(Только для целей сравнения - фактические результаты могут отличаться)

Достаточно сложно оправдать мои ожидания. Служение приходит время от времени. Продукция и услуги всегда на высшем уровне.

Быстрая обработка расценок и заказов, исключительные знания в области проводки, а команда Service Wire очень профессиональна.

Товар месяца:
ПИТАТЕЛЬ MC

Растущая цена и ограниченная доступность трубопровода могут иметь сильное влияние на прибыльность подрядчика, ставя под сомнение их способность конкурировать на рынке после пандемии. Устраните проблему с помощью Feeder MC.

Service Wire предлагает броню из гальванизированной стали или алюминия. Броня намотана на проводники по спирали и позволяет легко изгибать ее.Куртки доступны из ПВХ, ServiceCPE ® и EnviroPLUS ® (LSZH) .

Армированный кабель типа MC

может быть установлен в кабельный лоток, стойки, подвесы или в качестве экономичной замены кабелепровода и провода, если это указано в Национальном электротехническом кодексе (NEC).

Ищете сравнение цен? Мы обновили нашу таблицу экономии затрат на рабочую силу и материалы.Запросите копию и посмотрите, как вы можете начать экономить сегодня.

Запросить литературу

Подрядчики, использующие отчет Feeder MC

50-70%
экономия
(совместный труд и материалы)

в сравнении с трубой и проволокой.

ПИТАТЕЛЬ MC

Гибкий блокируемый MC (UL 1569)

  • XHHW-2 Внутренние проводники
    Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:
# 8 AWG - 600 тысяч кубометров
2-4 проводника
Цветовые коды 120 В и 480 В
50% земля
ПВХ, ServiceCPE ® или EnviroPLUS ® куртка

КУРТКА MC

Гибкая блокировка типа MC (UL 1569)

  • XHHW-2 Внутренние проводники
    Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:
AIA и GSIA
# 14 AWG - 750 тыс. Куб. Мил.
2-37 проводников
Цветовые коды 120 В и 480 В
50% земля
ПВХ, ServiceCPE ® или EnviroPLUS ® куртка

TECK90

Гибкая блокировка типа MC (UL 1569)

  • XHHW-2 Внутренние проводники
    Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:
AIA и GSIA
# 8 AWG - 600 тысяч кубометров
2-19 Проводников
Цветовые коды 120 В и 480 В
50% земля
ПВХ, ServiceCPE ® или EnviroPLUS ® Куртка

Родственные

СТАТЬИ

Схема подключения замка Motogadget m

Nct ot21 quiz

90 ° для фиксации на месте.Просверлите потолочную плитку при сборке, используя режущий конец резьбовой монтажной стойки. Закрепите шайбой и гайкой. Монтаж на нестандартный потолок / приспособление: просверлите отверстие для прокладки проводки и (2) монтажные отверстия, используя монтажный кронштейн в качестве шаблона. Закрепите крышку с поворотным замком с помощью монтажных винтов, гаек и шайб ... mal 0. 7 5 AA @ 1 9-2 8 VDCN ol 0. 0 5 @ 1 9-2 8 VDC Выход вспомогательного питания 2 (сбрасываемый, питание ограниченный) Мощность 8-P или + A larm 0. 7 5 A @ 1 9-2 8 VDC N. 0 @ 9-DC Вспомогательный выход питания 1 (без сброса, с ограничением мощности) + - + - M x.c u r r e n t = 0. 7 5 A x. c u r r e = 0. 7 Приложение 5 A 24 В Идентификатор документа: A5Q00039713A 25 марта 2020 г. · Лучший способ найти электрические схемы для продуктов John Deere - посетить книжный магазин технической информации на веб-сайте John Deere. На сайте представлены два варианта поиска: технические руководства по компонентам и технические руководства. Пользователи могут искать конкретные руководства, содержащие диагностическую информацию. Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Pontiac Vibe (2003, 2004, 2005, 2006, 2007, 2008).M-unit от Motogadget - это удивительное маленькое устройство, которое заменяет все ваши предохранители и реле обработки для мотоцикла в одном корпусе. Я бы даже не стал пытаться перестроить без него, я в большой степени любитель. Он из Германии, но Rival Cycles - это мой ресурс для всевозможных технических статей и диаграмм.

Первая проблема - это замок ключа зажигания. При переключении на колонке замок управляется небольшим черным тросом, который вставляется в корпус зажигания, и представляет собой ручной трос, который перемещается вместе с плечом рычага.Когда вы снимаете всю эту сборку, трос вырывается, и у вас больше нет замка зажигания. Электрические схемы модального ЭБУ Haldex ABS. Размер файла. Файл. 11.13. Разъем модального блока управления двигателем и детали блока питания. 80Кб. Скачать. 11.5. Схема подключения модального полуприцепа для 4S / 3M и 6S / 3M. 52Кб. Скачать. 11.11. Схема подключения модального полуприцепа на 2С / 1М (12В) 72Кб. Скачать. 11.8. Полная модальная электрическая схема прицепа для 4S / 3M и 6S / 3M. 84Kb ... 01.03.2013 · SPDT, 3-х позиционный переключатель (вкл-выкл-вкл) в кабине.Два входящих источника питания с предохранителями, один из которых предназначен для включения обратного светового провода в кабине, а другой - от другого положительного источника питания, либо новый, подключенный к кабине (в любое время), либо подключенный к цепи, которая нагревается на ACC. ОПИСАНИЕ ЭЛЕКТРИЧЕСКИХ СХЕМ. Основные электрические схемы составлены таким образом, что после основных схем находятся системные схемы. Схема соответствует по положению фактической проводке в. Эти дополнительные схемы упрощают схему отслеживания транспортного средства. Таким образом, электрическая схема фары находится за техником.Руководство по установке и схема подключения низкопрофильных милливольтных каминных заслонок серии FSM. Милливольтный каминный клапан Flue Sentinel® предназначен для работы с милливольтами, заменой стояночного контрольного газа и некоторыми элементами управления искровым зажиганием с батарейным питанием, которые работают от источника питания 3,3 В. Английский.

Поиск и устранение неисправностей FM-трансмиттера Bluetooth Blackweb

Следуйте этой схеме подключения, чтобы установить один видеодомофон, подключив каждый провод к соответствующим компонентам и клеммам.Примечания к электрической схеме: Отключите питание трансформатора на панели выключателя при соединении компонентов вместе. Схемы электропроводки XJ (1a) VIN: V22231> Опубликовано Technical Communications, Jaguar Cars Limited Publication Part No. JLR 16 00 21_1E ПО НАЗНАЧЕНИЮ ЕЕ ВЕЛИЧЕСТВО КОРОЛЕВЫ ЕЛИЗАБЕТЫ II ПРОИЗВОДИТЕЛИ DAIMLER И JAGUAR CARS JAGUAR CARS ОГРАНИЧИВАЮТСЯ НА ПОМОЩЬ APPISO ВЫСОКИЙ ПРИНЦ УЭЛЬСА ПРОИЗВОДИТЕЛИ DAIMLER ... 27 июля 2012 г. · Посетите следующий веб-сайт, чтобы получить помощь от Tmoss (дизайнер схем) и Stang & 2Birds (хост веб-сайта) для получения помощи по электромонтажу 88-95 Mustang FAQ - Информация о проводке и двигателе Все следует добавить в закладки. Перейдите по этой ссылке, чтобы исправить проблемы с приводом дверного замка. Это поможет получить представление о системах освещения прицепа, и мы рекомендуем ознакомиться со схемами электропроводки прицепа перед началом этого проекта.Хотя системы освещения прицепов доступны во множестве конфигураций, наиболее популярной является 4-ходовая система. замок (10 ga-красный) 175a 'x стартер-генератор Калифорния к c (диаграмма от a до eng 1 (диаграмма начинается от диаграммы ecm 1 (ar jumper harn. gloo & breakout to eng harn.5 см от обрыва до анг) топливо Форсунки с последовательным последовательным впрыском кислорода (не модуль управления зажиганием (ICM) (схема реактора вторичного впрыска воздуха) 31 мая 2010 г. · В нем есть система Boss / BICS, поэтому я вижу, что индикатор блокировки тяги мигает 3 раза, указывая на то, что «Цепь удерживающей катушки блокировки тяги замкнута на массу. Проверил всю проводку и все в порядке. Все соединения чистые и рабочие. Реле тормоза работает нормально. Напряжение батареи 13,4. Теперь мне интересно, есть ли проблемы с контроллером BICS или контроллером BOSS. Семейство продуктов motogadget Аналоговые датчики Цифровые инструменты Комплекты mo.hub Электрооборудование Зеркала заднего вида Сигналы поворота Продукт Производство зеркал mo.view для мотоциклов Безстекольные зеркала Продукт Новое приложение mo.unit blue и mo.ride Сделайте ваш велосипед умным Сервис Свяжитесь с нашим техническим специалистом поддержка Получить помощь прямо сейчас Поиск продавца Увидеть перед покупкой? Найдите мотогаджет… Читать далее «Добро пожаловать... Электрические схемы Chrysler предназначены для предоставления информации о содержании электропроводки автомобиля. Чтобы эффективно использовать электрические схемы Chrysler для диагностики и ремонта автомобиля Chrysler, важно понимать все их особенности и характеристики. Диаграммы составлены таким образом, что СИСТЕМА ЭЛЕКТРОПРОВОДКИ (B +) ОСНОВНАЯ ПРОЦЕДУРА ДИАГНОСТИКИ C: КАК СЧИТАТЬ СХЕМЫ ПОДКЛЮЧЕНИЯ 1. СХЕМА ЭЛЕКТРОПРОВОДКИ Схема подключения каждой системы проиллюстрирована так, чтобы вы могли понять путь, по которому течет электрический ток от батарея.На схемах используются рисунки и коды. Они должны быть такими:

Как сделать оружие в roblox

30 июля 2013 г. · Вы даете очень хорошие инструкции по подключению света к батарее. Однако мне нужно найти электрическую схему для Sandpiper RV 1999 года выпуска. В 12-вольтовых лампах над моим столом и кушеткой всего 1,3 вольт. Фонари находятся в выдвижном элементе этого кемпера, и под выдвижным элементом НЕТ проводов. Billy Goat BC2403H Блок трансмиссии и отвала в разобранном виде Просмотрите список деталей по моделям.Полные изображения всех основных производителей в разобранном виде. Это ПРОСТО И БЕСПЛАТНО. Эта диаграмма представляет собой общий подход, используемый Revival Workshop для установки m-Unit Blue и Basic, и предлагается здесь в качестве руководства для адаптации для ваших собственных целей. Если вы используете эту диаграмму, не обращаясь к «Подходу к возрождению электропроводки M-Unit», вы используете только половину нашей системы. Я хотел бы знать, как получить схему электропроводки моторизованного блока, который опускает крышку багажника на моем Camaro IROC 1989 года выпуска.Пожалуйста, дайте мне знать, как я могу получить доступ к этой схеме в Интернете. Спасибо. Всегда проверяйте последнюю информацию в разделе «Схемы подключения». Настоятельно рекомендуется использовать разъемы Body Builder, заказанные и предоставленные Mack, в качестве источника питания, освещения и заземления при установке кузова, установке ВОМ и эксплуатации. Не рекомендуется разрезать жгуты проводов, так как это может повлиять на обмен сообщениями CAN-шины. Ассортимент нашей продукции продается в Autozone, Pep Boys и других надежных национальных розничных сетях, Bulldog Security предлагает высококачественные системы дистанционного запуска автомобиля и системы входа без ключа.

Сброс трансмиссии E60

Индикаторы занятости врезного замка без цилиндра (опции M19N, M19S, M19V, M19SN и M19VN) FM289: Индикаторы занятости врезного замка с цилиндром (опции M19N, M19S, M19V, M19SN, M19VN) Серия Inspire Roseless Trim: FM340: ML20600 (опция NAC) FM405: Концевые резисторы ML20600 Инструкции по подключению: FM406: Розетки M, N и P ... M-Lock - это бесконтактный цифровой замок зажигания с технологией радиочастотной идентификации и заменяет механические замки зажигания или главный выключатель питания для вашего мотоцикла.Соответствующий цифровой ключ / транспондер нужно только провести рядом с m-Lock (расстояние переключения примерно 1-2 дюйма), и зажигание будет включено или выключено ...

Работа шерифа округа Скоттсблафф

Блокировка, разблокировка, багажник разблокировка и дистанционный запуск. Безаварийное прерывание стартера - держите машину там, где вы ее припарковали, с этим уровнем защиты от «горячего подключения» автомобильными угонщиками. Двухзонный датчик удара - обнаруживает удары или удары по вашему автомобилю с помощью этого двухступенчатого датчика, который может реагировать либо чириканьем, либо полным гневом сирены. BMW R Series - Схема подключения. Бесплатная загрузка - просто добавьте в корзину и оформляйте заказ бесплатно. Электросхема BMW R80 для продуктов motogadget, интегрированных с оригинальным распределительным устройством. Если вам нравится заниматься всеми аспектами сборки вашего велосипеда, как это делаем мы, то электромонтаж - одна из головных болей, с которыми вам придется столкнуться. 15 марта 2018 г. - Ищите электрическую схему или схему, которые помогут установить ваш новый MotoGadget M-Unit и M -кнопка на Honda CX500 с CDI? Найдите здесь! 27 июля 2012 г. · Посетите следующий веб-сайт для получения помощи от Tmoss (разработчик схем) и Stang & 2Birds (хост веб-сайта) для получения справки по проводке 88-95. Часто задаваемые вопросы о Mustang - проводка и информация о двигателе. Каждый должен сделать закладку. Перейдите по этой ссылке, чтобы починить привод дверного замка. проблемы

Варфреймы цепи захвата бороны отражают проявления

ИСТОЧНИК: нужна схема подключения дверного замка на 2000 f350 super.Мне кажется, у вас общий замок больше не запирается. Они могут немного двигаться, но не проходят мимо мерцания. Если это так, у этих грузовиков есть TSB, который предписывает заменить все приводы в дверях, если все не работают. замки b f79 25a lcm4 a b f61 5a lvd sens / vendor ttu a b x41 b +, ejb a e c f b d f76 30a ds подвеска открытого сиденья b f41 30a abs a b x41a ejb b + lvd a e c f b d rly18 i-shift pwr. 86 85 30 87 f80 10a диагностический разъем a b f20 10a звуковой сигнал b f85 5a tgw a b rly24 прерывистый стеклоочиститель 86 85 30 87 87a rly22 ecs power 86 85 30 87 87a реле rly10, городской звуковой сигнал 86... Электросхемы прицепа 4-х ходовые системы. 4-контактные плоские формованные соединители позволяют выполнять базовое подключение для трех функций освещения; правый указатель поворота / стоп-сигнал (зеленый), левый указатель поворота / стоп-сигнал (желтый), задний фонарь / номерной знак / боковой указатель (коричневый) и земля (белый). Первая проблема - это блокировка ключа зажигания. При переключении на колонке замок управляется небольшим черным тросом, который вставляется в корпус зажигания, и представляет собой ручной трос, который перемещается вместе с плечом рычага. Когда вы снимаете всю эту сборку, трос вырывается, и у вас больше нет замка зажигания.2 электрические схемы звукоснимателя. 2 одиночных катушки; 1 хамбакер + 1 катушка; 2 хамбакера с 3-позиционным переключателем; 2 хамбакера с 5-позиционным переключателем; 3 электрические схемы звукоснимателя. 1 хамбакер + 2 сингла; 2 хамбакера + 1 катушка; 3 хамбакера; 3 одиночных катушки; Нарисованные на заказ схемы подключения гитары; Диаграммы управления звуковым расширением PMT; Звукосниматель гитары ... • монтажный кронштейн для m-Lock и крепежные винты для кронштейна • кабели или удлинители кабеля для источника питания и реле • монтажные материалы, такие как кабельные стяжки, штекерные соединители, термоусадочный шланг, паяльник, припой и т. Д.Рекомендуется использовать оригинальную электрическую схему. Что делать, если вы считаете, что у вас неисправный продукт Motogadget; Электропроводка. Метод возрождения для подключения m.Unit; m-Unit Blue / Базовая универсальная электрическая схема; Как интегрировать зажигание CDI с m-Unit; Схема подключения и устранение неисправностей m-кнопки; Как изменить фиксирующие переключатели OEM-типа для m-Unit; Схема подключения нескольких приводов для мотоциклов. Для правильной установки используйте многополюсный переключатель или реле, как показано ниже.Эта электрическая схема показана с 2 приводами. Не подключайте параллельно несколько исполнительных механизмов двухпозиционного режима. Схемы подключения приведены только для справки. НЕ используйте для полевой проводки. См. Электрическую схему в корпусе привода. Электромонтаж блока Motogadget M Блок Cafe Racer Parts Wire Схемы электрических соединений подвесного двигателя Evinrude Johnson Mastertech Marine ... 2-проводная электрическая схема привода дверного замка; диаграммы для коробок передач WTEC II, III, 1000/2000/2400 и GEN4. Используйте эти схемы, чтобы сообщить St Clair о требованиях к конструкции привязных ремней.Просто скопируйте нужные страницы, заполните необходимую информацию и отправьте нам факс. Эти схемы также можно использовать для определения названия конкретного разъема по его расположению на жгуте проводов.

Как отключить бегущие огни Honda Civic

Жгут проводов от разъема рядом с фиксирующей пружиной ролика. Отодвиньте язычок разъема от вилки и потяните вилку вниз. Не тяните за провода. Шаг 3 В зависимости от вашего применения найдите электрическую схему, чтобы определить правильное расположение реле давления четвертой передачи.См. Рисунки 1, 2 и 3. Установите переключатель и затяните с усилием 8 футов фунтов. Типовые электрические схемы для кнопочных постов управления Схемы подключения управления пуском-остановом ОДНА СТАНЦИЯ - БАЗОВАЯ ЦЕПЬ r ----- 1 kla, I! I zl II I I II I I fo 0; 1 ----- J START 2 3 STOP I N.O. 1 доп. I ЭКСПЛУАТАЦИЯ - нажатие кнопки START включает катушку M, удерживающие контакты M и поддерживает цепь после отпускания кнопки START. На электрических схемах Volvo видно, что 3 двери и люк находятся в одной цепи. Это верно как минимум для автомобилей 91-2-3, и теория о том, что люк находится на собственной цепи, неверна.Замена соленоидов дверного замка. Легко читаемые схемы подключения гитар и бас-гитар с 2 хамбакерами и трехпозиционным селекторным переключателем звукоснимателей. Варианты ответвителей на катушку север / юг, последовательно / параллельно и т.д. Ознакомьтесь с электрической схемой трехпозиционного переключателя. Выберите схему, которая больше всего соответствует вашему сценарию, и посмотрите, сможете ли вы подключить свой переключатель! Это может показаться устрашающим, но это не обязательно. С помощью приведенных ниже диаграмм можно будет не догадываться о проводке. Заинтересованы в схеме подключения 4-позиционного переключателя?

Lenovo tb x505f frp bypass

Cpi formula

Freelance bike courier

Nzxt led strip software

F1 full race replays

якорь должен быть установлен на точном расстоянии от маховика. В руководстве по ремонту двигателя будет указана необходимая информация для вашего двигателя. Обычные диапазоны зазора якоря составляют 0,006 - 0,010 дюйма и 0,010 - 0,014 дюйма. Якоря часто снабжены прокладкой, которая помогает установить зазор.

Контроллер Marvell Unraid

ДТП на мотоцикле santa rosa avenue

Свяжитесь с нашей механической мастерской в ​​Орландо, Флорида, по вопросам индивидуального ремонта автомобилей, деталей двигателя, ремонта двигателя, головки блока цилиндров и автосервиса. 436 N. Westmoreland Drive, Orlando FL, 32805 (407) 481-0088 Мы обслуживаем и ремонтируем большинство брендов наружного силового оборудования и небольших двигателей.Мы ориентируемся на системы машины, которые выполняют всю или большую часть тяжелой работы. На ездовой косилке это включает двигатель, трансмиссию и деку косилки. Аналогичные системы используются для косилок, триммеров, цепных пил, воздуходувок и садовых мотокультиваторов.

Seadoo mpem cross reference

Cugir draco на продажу

15 августа 2017 г. - Монтажная схема мастера на газонокосилке? Мне нужен садовый трактор мастеру. Я знаю, что есть проблемы с - Ответил проверенный техник по запасным частям или ремонту! Пластина статора Johnson Evinrude C # 580665.30,00 долларов США. 12630 STT. ... 32100-93313 Suzuki 1980-1982 Magneto 25 л.с., 2 цилиндра, 2-тактный двигатель, 1 ГОД WTY. 175,00 долларов США.

Продам

Showhauler super c

Bth магнето. Крышка из прессованного сплава магнето в хорошем рабочем состоянии. Вы смотрите на прекрасное магнето Bth. При использовании этот предмет может показывать очень легкие следы износа. (см. фото). Но в остальном он находится в очень хорошем состоянии и хранится на форуме Blandford.

Версия прошивки sg9c12007c update

Найдите HOT Refurbished Wisconsin AGND Engine Y-107 Fairbanks Morse XD1B7R Magneto в Маунт Солон, Вирджиния, США, за 224 доллара США.00. Этот отремонтированный одноцилиндровый магнето Fairbanks Morse XD1B7R будет иметь номер детали Y-107, штат Висконсин.

Ремонт, восстановление и запчасти магнето. Если у вас есть трактор, мотоцикл, автомобиль, грузовик, двигатель Hit & Miss или любой другой двигатель с магнито, я отремонтировал и / или восстановил почти все существующие виды магнето. Я беру ядра в обмен на покупку восстановленных магнето или покупаю их ...

Приложение Ifit против приложения peloton

Мини-боссы Minecraft1

Клиент Drip ghost взломан Как найти контраст изображения в Matlab

Если коэффициент кинетического трения между 150-фунтовым ящиком и землей равен

Шнур питания 125 В против 250 В

Новая библиотека ping github

Ob2263mp datasheets

Матрица Numpy для opencv2

Эрик озвучивает текст в речь demo2

Схема карбюратора Toro2

Пример расчета 907 Smbus 907

Свободное владение языком для первого класса1

Meditat ion miami1

Subaru wrx key fob tricks

S10 body mount фиксатор


s10 фиксатор крепления корпуса) использует 123 дюйма W.Блейзер / S10 / Sonoma. и резина (58) внешние элементы корпуса (339) складной верх и компоненты (256) дверь складного верха (3) эмблемы (244) крышка моторного отсека (109) наружные зеркала заднего вида (82) передний бампер (292) передняя решетка (117) жесткий верх и компоненты (39) крышка багажного отделения (96) 1 миллион + деталей, 800+ брендов - все в наличии по гарантированно лучшим ценам. Корпус консоли 1998-04 без выносной кассеты или CD-плеера упо, графит. 1999 CHEVROLET S10 PICKUP 4. Доставка заказов, размещенных до 14:00 по восточноевропейскому времени, осуществляется в тот же день. Внимание: обновление COVID-19 - Наша служба поддержки клиентов и выставочный зал ОТКРЫТЫ.Приспосабливает задние оси S10 к уличным тягам / классическим грузовикам. Работает с листовыми рессорами шириной 2 дюйма или 2-1 / 2 дюйма. Комплект фиксаторов крепления стойки амортизатора Detroit Speed ​​Strut Mount Retainer Kit - это штамп качества OEM для замены оригинальных фиксаторов крепления стойки GM. Преобразователи S10V8 для 2WD, 4WD и LSX. Все сменные опоры стоек обрабатываются в соответствии с монтажной схемой 1987–1992 годов. Специально разработанная полиуретановая кабина Hyper-Flex ™ и опоры кузова компании Energy сочетают в себе лучшие качества обоих: они достаточно мягкие для плавной езды и в то же время достаточно прочные для самых сложных дорог или треков.Если у вас более поздняя модель S10 / S15, которая была оснащена 4. другая сторона хуже, нижняя часть и гайка в обойме выпали прямо из кузова, а внутри регулируемого элемента есть ржавое отверстие. Крепление на нижний рычаг управления за 125 долларов. Бесплатная доставка из магазина в тот же день. Сторона водителя, без распашной двери. Рама K5 недостаточно плоская для кабины S-10 Extended, если не вырезать пол. D. Заводские опоры бампера S-10 и опоры радиатора необходимо сдать. Это был первый компактный пикап отечественной тройки американских автопроизводителей.. резина просто не режет. Гайка в обойме удерживается внутри фиксатора гайки в обойме, который прикреплен к внутренней части поперечины пола. Требуется 5 штук, каждый продается отдельно. Предлагая функции фото и видео, X-S10 сочетает в себе портативный форм-фактор с инструментами, необходимыми для создания повседневного контента. Classic Industries предлагает широкий выбор компонентов кузова для вашего Chevrolet S10 1999 года выпуска. Звоните (877) 321-PART сегодня, чтобы узнать цены со скидкой! Пикап S10 / S15 1982-1993 гг. И пикап S10 Blazer / S15 Jimmy 1983-1994 гг., Переднее крепление на кабине со стороны водителя.# 122127. Проверьте бесплатную зарядку аккумулятора и диагностическое тестирование двигателя, пока вы находитесь в магазине. 4130R Red Checkout Теперь найдите запчасти. Подходит для пикапа Extended Cab S-10 Chevy 1982-2003 гг. 60 1966-1977 Ford Bronco Body Lift, 2 дюйма, 116 долларов. Я предпочитаю детали S10 / S15 / Blazer, так как гайки / шпильки больше (прочнее), а поворотный кулак на шпинделе всего на 1/2 дюйма длиннее, чем у стандартная часть Monza, тогда как часть G-Body на целый дюйм длиннее. Удлиненная кабина. Из более чем 1000 автомобильных зажимов на выбор вы можете найти боковые молдинги кузова, зажимы для лобового стекла и зажимы для формовки панелей, и все это предлагается с простой и быстрой доставкой.Приколи это. 99 долларов США. RockAuto доставляет автозапчасти и детали кузова от более чем 300 производителей к дверям клиентов по всему миру по складским ценам. Ваша первая остановка должна быть Advance Auto Parts с инвентарем из 26 панелей кузова и деталей молдинга для вашего Chevrolet S10. Для установки: Поместите амортизатор в автомобиль и свободно установите верхние монтажные крепления, чтобы удерживать его. Все модели. Комплект крепления кузова Dorman включает в себя все компоненты, необходимые для полного ремонта. . Снимите амортизатор с автомобиля.4130G - Комплект крепления кузова S10. 8. Стальные пружинные фиксаторы ульевиков серии PAC 300 STD 10 ° изготовлены из высококачественной хромомолибденовой стали, обеспечивающей прочность и малый вес. S&W Race Cars 24 ″ широкая прямая установка 82 - 04 Комплект 4-рычажной задней рамы S10 отлично подходит для задней части Pro / Street или E. Strange S60 с пружинными опорами GM G-Body 35 шлицевых осей из легкого сплава и дифференциала с блокировкой трака. 00 Добавить в корзину 1982-94 Кронштейны крепления двигателя Chevy S10 V8 - 85 долларов (Восточный Венатчи) Кронштейны крепления двигателя 1982-94 Chevy S10 для установки небольшого блока Chevy объемом 262-400 кубических метров в ваш S10 2WD. Комплект втулок для крепления на корпусе из полиуретана. Идеальным шасси для Willys Coupe '41 является 108-дюймовое шасси, которое является стандартной короткой платформой кабины. Добавить в корзину Подробнее. 6 граммов Описание: Фиксатор крепления корпуса Crown является запасной частью оригинального производителя Crown Automotive. Classic Industries предлагает крепления для кузова, компоненты бампера, трансформируемые компоненты, компоненты дверей, внешний вид, стекло, компоненты капота, внутреннее крыло, наружные дверные зеркала, панели клапанов, T-образную крышу, детали кузова грузовика, компоненты багажника, виниловый верх и компоненты стеклоочистителя. .Бесплатная доставка. Водонепроницаемый переключатель для крепления на низком диапазоне в болте на пластине фиксатора рычага переключения передач. О нас. Пикап также продавался Isuzu как Hombre с 1996 по 2000 год, но только на севере A. Эта опора трансмиссии должна использоваться с трансмиссиями General Motors. Диаметр головки Винты для литья под давлением с полированной цинковой отделкой GM. Это крепление для тела включает в себя все оборудование, необходимое для легкой замены. Держатель блока управления кузовным оборудованием; Ремень заземления корпуса; Оборудование для тела; Крепление для тела; Комплект крепления кузова Ford.Как я могу это исправить. Фиксатор кузова (1) Коврик боковой молдинги кузова, накладка порога, коврик для пола, облицовка передней панели, пороговая пластина и фиксатор колесной ниши (1) C-образный зажим с креплением на дереве. Покупайте запасные части для Chevrolet (Chevy) S10 1996 года в магазине Go-Parts . CAR SHOP INC # 2375 S10 V8 Полиуретановые крепления для рамы. 0) звезд из 5 звезд Напишите отзыв. Это полный комплект, включающий кронштейн для крепления педали газа (крепление стандартной педали газа S-10 в сборе) опоры средней части корпуса (адаптация заводских монтажных отверстий корпуса к новым креплениям) крепления двигателя (Chevy 4.На корпусе фиксатора имеется фланец, который крепится к нижнему центрирующему кольцу вместо крепления к трубке крепления двигателя. Оригинальные линии и размеры кузова сохранены, поэтому во внешнем виде этих классических уличных удилищ не было сделано никаких компромиссов. Это дешевая страховка и отличная идея заменить эту деталь в любое время, когда вы выполняете модернизацию или замену распредвала. РАЗНОЕ • СПЕЦИАЛЬНЫЕ ЗАЖИМЫ / ФИКСАТОРЫ / ФОРМОВЫЕ ЗАЖИМЫ Кабельная стяжка с нажимным креплением для импортных автомобилей Длина: 200 мм (8 футов) Макс. Это так просто. Включает 2-2.Тогда остановись. Комплект крепления для тела Energy Suspension S10 - красный. Шасси S10 с удлиненной кабиной. D. Тип упаковки: коробка. Когда я готовился к падению на моем '85 2wd, я заметил, что левое заднее крепление было плоским и раздвоенным. Чтобы использовать более длинное шасси S-10 (117 ”или 123”) для купе, вам нужно укоротить шасси посередине, чтобы получить 108 ”. com. Цепь привода ГРМ, звездочка кулачка и если вы ищете топовый обвес Chevrolet S10, дешевый обвес Chevrolet S10 или какой-нибудь мягкий, но чистый Chevrolet S10 с эффектами грунта, у нас есть отличный выбор для ты.5 и Tech IV) представляет собой 151 у.е. дюйм (2. Раздвижного типа, двухкомпонентное стекло. Получите бесплатную подробную смету ремонта в вашем районе. Кузовные опоры и опорные втулки радиатора от Energy Suspension будут стоять между кабиной и рамой обычная кабина Chevy S10 1982-2004 гг., GMC S15 1982-1990 и GMC Sonoma 1991-2004 гг. Навесного типа. Некоторые части кузова Chevy S10, такие как капоты, дверные панели, передние крылья, боковины, задние двери и некоторые бамперы, должны быть грузовыми. Установка устраняет грохот, который может возникнуть при выходе из строя этой детали, при этом восстанавливается исходный контроль плавности хода.Закажите Chevrolet S10 Blazer Body Mount Set онлайн сегодня. Более 50 лет Crown Automotive является ведущим производителем и дистрибьютором запасных частей для автомобилей Jeep. Кузов консоли 1998-04 без выносной кассеты или CD плеера упо, бежевый. Новинка в коробке! Поставляется с инструкциями и оборудованием. Чернить. 12 смотрят. Далее идет нижняя пластина, которую LMC называет фиксатором. Стоимость доставки) Алюминиевые крепления корпуса слишком жесткие для уличного использования, они имеют тенденцию ломаться и вызывать поломку других компонентов.Донорскую коробку передач 4x4 для фургона Astro / Safari с 1998 по 2005 год можно получить от S10, GMC Sonoma, Blazer или Jimmy. S-серия. Замените сломанные, гнилые или отсутствующие крепления кузова на мастер-комплект для крепления на кузове от Crown Automotive. Этот фиксатор - именно то, что специалисты GM использовали для удержания задних винтовых пружин на месте с завода. Заголовки S10V8. 3 V6 до 2. Цепь и шестерни привода ГРМ. В DST мы хотим, чтобы вы могли быстро и уверенно вернуть свой Chevrolet S10 Pickup в дорогу.Бравада. 95,00 - 129 долларов США. Для установки: 6. Продукты Dorman - 924-181: Комплект для крепления кузова GM. Как и наши стандартные фиксаторы двигателя от 24 мм до 75 мм, узлы фиксаторов двигателя с фланцами имеют навинчивающиеся крышки для быстрой замены двигателя без использования инструментов. Быстрая доставка с гарантией низкой цены. У нас есть все: от доступных запчастей для вторичного рынка S10 до высококачественных запчастей для Chevrolet S10. Регулируемые крепления Dirty Dingo S10 LS. Chevrolet Blazer Blazer S10 Blazer Jimmy S15 Jimmy Сменные втулки крепления кузова Оборудование производства DST.Кронштейн адаптера для Cadillac CTS-V T-56 и стандартного TR-6060 вырезан лазером, согнут на станке с ЧПУ и сварен кондуктором из стали 3/16 дюйма с порошковым покрытием черного цвета. Бесплатная доставка в нижние 48 штатов США. Я нашел их через другую конструкцию грузовиков на заднем дворе пользователя трубки1. Благодаря монтажным комплектам кабина к раме, в комплект входят две прокладки на каждое место крепления кабины. Средний рейтинг: (0. Этот простой болт в креплении устраняет проблемы, связанные с перекосом при замене, и экономит ваше время и деньги. Бесплатная доставка. С 88. 53 Болты крепления корпуса используются одноразово, и их необходимо заменить после снятия. Индукционный ковш на капоте имеет задний свес 2-1 / 4 дюйма, открыт сзади и предлагает дополнительный зазор на 2-1 / 4 дюйма по сравнению со стандартным плоским капотом. Вам понадобятся кронштейны бампера и опора сердечника. Снимите X-образный элемент с рамы S-10 перед задней частью. Количество 5 "Drop Spindles (Spindle Mount Brakes) количество Добавить в корзину Категории: 1978 - 1988, 1983 - 2002, Blazer / S-10, Front Suspension, Front Suspension, G-Body, Spindles, Spindles SKU: 325-6 Теги: blazer chevy s10 g-body шпиндели g-body gbody шпиндель gbody радиальный s10 шпиндель s10 шпиндели s10 крепление шпинделя tbm trz trz шпиндель trz шпиндели Держатель крепления Crown Body Mount является запасной частью оригинального производителя Crown Automotive.1A Auto предлагает большой выбор кузовов и втулок для вашего пикапа Chevrolet S10 по отличным ценам. это отличная деталь для замены всех этих гнилых и проржавевших опор кузова. Заводская резина. $ 85 Снимите фиксаторы амортизатора с осью в нижней части амортизатора. Купите до 23:00, и ваш заказ будет доставлен в тот же день. Мы делаем это с помощью оригинальной системы крепления корпуса, в которой используются шкала, имитация радиатора сзади и четыре ненавязчивых винта спереди, которые скрывают нижнюю часть корпуса. Требуется 6 штук, каждый продается отдельно.Средний рейтинг: (0. Работает с 47-55. 2L (исключая Flex Fuel) Наливная горловина топливного бака: есть в наличии и готова к отправке. B. 8 Mustang / 2 The Brake Man 0/7 Third Gen Camaro 0/1 Throttle Кузов 0/6 Фиксаторы TI 12 Таймер 0/4 Крышка цепи привода ГРМ 0 Закажите крепления для вашего Chevrolet S10 1999 года и заберите его в магазине - сделайте покупку, найдите ближайший к вам магазин и проложите маршрут. Крепления для кабины, набор из 4 , плюс 2 проставки для крепления на кабине для поддержки рада. Включает адаптерные пластины для крепления двигателя 2 - 1/4 дюйма, вырезанные лазером.Крепления Daystar Body Mounts сделаны из специальной смеси полиуретана, который представляет собой гибкий, но прочный материал, который имеет гораздо более длительный срок службы, чем резина. Фиксирующая пластина распределительного вала на LS1 не только удерживает распределительный вал, но и закрывает передний масляный канал. 3D светодиодный 3-й задний стоп-сигнал Задний грузовой фонарь для 1994-2004 Chevy GMC S-10 S10 Sonoma Обычная кабина или кабина для экипажа Подлинный Hombre GMT325 RHA Третий стоп-сигнал с высоким креплением (дым) 3. 3. отделка. В S10 не использовались WC до 1993 года. Они прикреплены к передней и задней сторонам блока цилиндров автомобиля или на картере трансмиссии.com Комплект стоек для крепления корпуса с фиксаторами и зажимами [Yokomo] Количество ZS-016 В корзину Артикул: ZS-016 Категории: Детали шасси, Детали шасси (YD-2), Скрытые крепления / стойки кузова, Детали Yokomo, Yokomo YD-2 Теги: yd-2, yokomo Этот комплект подходит для фургонов Astro / Safari 1998–2005 годов. Включает 2 болта крепления двигателя, шайбы, шестигранные гайки. Показано от 1 до 51 (из 51 товаров) Панель обивки двери Auveco и фиксатор потолка GM 1971 - в количестве (50) 10621. Если вы выберете проставку, поместите их между креплением и трансмиссией и используйте более длинные метрики класса 8 или эквивалентного класса. болты.Чтобы обеспечить надежность, приобретите Mopar, деталь № 52002661 КРЕПЛЕНИЕ КРЕПЛЕНИЯ КУЗОВА. 1982-1993 S-10 2WD LS 1982-2004 S-10 2WD LS 1982-2005 S-10 Blazer 2WD LS 1982-2000 S-10 4WD LS 1979-1993 Fox Body Mustang LS 1975-1978 Datsun 280Z LS Комплекты для переноса катушек Ultimate Разъемы Передние приводы для аксессуаров Топливные баки и трубопроводы Радиаторы и компоненты системы охлаждения Выхлопные системы Универсальные комплекты уличных стержней Электропроводка и компьютер Комплекты шлангов и трубопроводов Как одно из лучших креплений для Samsung Galaxy S10 S10e S10 Plus на рынке, крепление ARMOR-X предназначено для записи маршрута по GPS и программное обеспечение для отслеживания или приложение для езды на велосипеде.Найти экстерьер, детали кузова и зеркала для Chevrolet S10 Pickup. 1955–1957 годы Каждый из полированных алюминиевых фиксаторов корпуса Chevy с болтом. Левый. Без таможни, без пошлин, без хлопот Описание продукта: Регулируемые монтажные пластины двигателя. (15) 15 оценок продукта - Комплект втулок для крепления кузова и кабины Prothane 7-115 подходит для пикапа S10 Пикап S15 Sonoma. Крепления Crown Automotive Body Mount - прямая замена изношенных и заржавевших креплений и фиксаторов кузова Jeep. Обратите внимание на монтажные отверстия с прорезями, которые позволяют отрегулировать положение двигателя назад на 1-3 / 8 дюйма и из стороны в сторону на 1/2 дюйма, чтобы вы могли расположить двигатель именно там, где он должен быть.66 долларов. Продолжая просматривать или нажимая «Принять», вы соглашаетесь на хранение файлов cookie на вашем устройстве для улучшения работы вашего сайта и для аналитических целей. Также посетите веб-сайт, чтобы найти заводской комплект оригинальных фиксирующих болтов крепления корпуса, деталь № J4007570-1, также доступный по лучшей цене в любом месте. 721 дюйм, диаметр B 11. Фиксатор: пикап 82-93 1982 Chevy S10 Pickup 2WD 1983 Chevy S10 Pickup 2WD 1984 Chevy Так мы сделали крепления на моей комбинации кабина S10 / рама K20. Затяните новые болты с моментом 115 Н м. (85 фунт-футов).Crown Automotive предлагает своим оригинальным запасным частям Jeep непревзойденное качество. 64. Выберите из 282 ремонтов и услуг Chevrolet S10 для моделей 1990–2004 годов, чтобы получить оценку справедливой цены RepairPal ™. 00 Выбрать опции; Billet 7075 Алюминиевые гайки с проушинами 5/8 Для вашего автомобиля требуются только оригинальные запчасти и аксессуары OEM Mopar. Здесь, в Advance Auto Parts, мы работаем только с лучшими производителями надежных кузовных опор и запчастей, поэтому вы можете делать покупки с полной уверенностью. 66 долларов. Chevy S-10 Pickup 1995, переднее крепление кузова от Dorman®.Включает: верхнюю и нижнюю втулки, фиксатор и болт. 88 дюймов в ширину x 3,00 - $ 175. Кузова Chevy Cabriolet 1937-38 годов и Chevy Sedan Delivery 1937-38 годов были модернизированы, чтобы их можно было установить на модифицированное донорское шасси S-10 1983-2002 годов. , болт, замена раздаточной коробки S10 на Astro дает вам блокировку 4 высоких и 4 низких, что делает ваш фургон Astro / Safari настоящим полноприводным автомобилем! В стандартной конфигурации шести футов кузова S-10 и LUV имеют почти одинаковую длину грузового отсека (73. Обратите внимание, что склонный к отказу электродвигатель электрического переключения был удален, чтобы освободить место для болта на ручном переключателе, который поставляется с Journeys Off Road. Самые маленькие детали кузова Chevy S10 При оформлении заказа выберите тариф (Грузовые перевозки) для доставки.Доступен в версиях комплекта 2WD или 4WD, а также в комплектах с высотой приклада или 2 "Body Drop. Мы рекомендуем сварку для дополнительной безопасности. Получите в руки комплект Performance Accessories Body Lift Kit для вашего S10 или S15. Краткое описание применения: Ford 2011-03, Lincoln 2011-04, Ремонтные пластины для крепления кабины S10 для исправления проржавевших отверстий на креплениях кабины. С 1909 года продукция Permatex использовалась в мастерских, гаражах, на станциях технического обслуживания и на гоночных трассах по всему миру. 8 из 5 звезд 56 $ 28. Позвоните по телефону 1 (877) 774-6473 или закажите онлайн, чтобы воспользоваться услугой бесплатной доставки в тот же день на подъемники кузова для грузовиков. Сэкономьте до 40% на оригинальной замене крепления для кузова Chevrolet S10 1994 года.Ремонтные панели для грузовиков Chevy S10 / GMC S15 1994-2004 годов Если вам нужно найти запчасти для грузовиков Chevy 1994 года, кузовные панели Chevy 2002 года или практически любые другие сменные панели для вашего грузовика, Raybuck поможет вам. 7 долларов. В отличие от большинства сменных деталей LS, представленных на рынке, этот комплект заменяет кронштейны рамы в дополнение к креплениям, поэтому у вас будет чистая установка вашего двигателя, а не смесь деталей, которые являются слабыми и не работают вместе должным образом. Ищите конкретный ремонт или обслуживание Кузов, стекло и интерьер Задняя часть S-10 будет держаться довольно хорошо, пока вы не начнете делать мега-мощность. Дополнительные компоненты и изготовление потребуются в зависимости от двигателя и области применения. Для обеспечения надежности приобретите Mopar, деталь № 52001961 КРЕПЛЕНИЕ КУЗОВА. P / N 713111 - Chevy V8 to 2. Кузов моего 4-дверного блейзера s10 1991 года выпуска проржавел прямо там, где находится крепление кузова. S10 / G-Body; Крепление шпинделя; Задние тормоза. тело снаружи. Этот сменный комплект предназначен для двухколесных пикапов S-10 1982–1993 годов (не работает с Blazer). Или возьмите Camaro / Firebird T5 и необходимые детали S10, чтобы преобразовать его в положение переключателя S10.Уретановые крепления для рамы 8 литров (Вам понадобятся болты, чтобы прикрепить эти крепления к раме) Название по умолчанию. 44 дюйма в длину; центр шаровой опоры составляет ~ 1. Мы думаем, что это может быть хорошо подходит для фотографов всех категорий - узнайте больше в нашем полном обзоре. Включает синхронизирующие шестерни. Вся продукция Dorman разработана в Соединенных Штатах и ​​поддерживается 100-летний опыт работы на рынке запчастей. Поднимите свой автомобиль на новый уровень внешнего вида и стиля с нашим огромным ассортиментом комплектов кузова Chevrolet S10.00 1966-1977 Ford Bronco Body Lift, 3 "$ 125. Связаться. Магазин сейчас! S10, Silverado 1500, Гайка крышки бампера, Вставная стопорная гайка, Гайка направляющего кронштейна, Гайка лампы высокого крепления, Направляющая гайка бампера, Гайка U-образной опоры, Под -Body Shield U-Nut Energy Suspension 3. * Крепление на передней части двигателя к кузову * Крепление на верхней части трансмиссии к кузову Эти две опоры поддерживают двигатель от L до R. Очень редко эти фиксаторы можно использовать повторно, когда вы снимаете их при установке с завода.Посмотрите и откройте для себя другие элементы: крепления кузова, части кузова для Chevy с 2000 по 2002 год, лучшие автомобильные сменные втулки кузова, часть кузова gmc sonoma, части кузова s10, стойки Chevy 2001 года. Проблема с загрузкой этого меню. прямо сейчас.Стандартный угол фиксации 10 ° 1. Купить сейчас! . Когда он был впервые представлен как «пикап весом четверть тонны» в 1981 году для модели 1982 года, версия GMC была известна как S-15, а позже переименована в GMC Sonoma. с отверстием 1/2 дюйма через центр фиксирующей шайбы, которая запрессована. У нас есть коллекторы, масляные поддоны, стартеры и крепления, необходимые для установки вашего двигателя LS на ваш S10. Комплект для переоборудования ALL38251 2WD включает: • Комплект опор двигателя • Двигатель Крепления • Монтажный комплект корпуса коллекторов для крепления корпуса к раме [НЕ полностью нержавеющий продукт] Включает резиновые крепления корпуса и шайбы для труб. Подходит: 1976–1983 CJ-5, 1976–1986 CJ-7 и 1981–1985 Крепление на корпусе Scrambler CJ-8 Комплект резиновых втулок: Номер позиции: 13096: Цена за единицу: 60 долларов США.• Болты крепления переднего кузова, на автомобилях с полным приводом 4. Очень редко эти фиксаторы можно использовать повторно, если вы снимаете их при установке на заводе. комплект крепления кузова. Номер детали: PRSG05 Изготовлен на заказ по вашим спецификациям RealTruck предлагает самый большой выбор креплений для грузовых платформ с галереями изображений, видео по установке и экспертами по продукции, готовыми помочь вам сделать правильный выбор для вашего грузовика. Энергетическая подвеска. Переоборудование вашей поездки еще никогда не было таким простым. SFX Performance поставляет клиентам качественные рабочие характеристики. Купите фургон T5 S10 или Astro / Safari, чтобы рычаг переключения передач освободил сиденье.Быстрый просмотр. 5. Так же есть замена 2. Крепление кузова - S10 Blast TC. Комплект для переоборудования 2WD S10 V8. Фиксаторы - Авто Кузов. S. Эта деталь предназначена для следующих транспортных средств. 1998-03 с дистанционным кассетным или cd-плеером "Упо". Двигатель Iron Duke (также называемый 151, 2500, Pontiac 2. С более чем 8000 различных номеров деталей, в том числе многими изделиями, снятыми с производства на заводе-изготовителе, Crown предлагает исключительное качество, которое сопровождается только исключительной гарантией. Источник: Zip Corvette Parts Последний X- S10 - симпатичная беззеркальная камера с одними из лучших технологий компании, упакованных внутри, и она стоит недорого.Две пары креплений, показанные на нашей иллюстрации продукта, предназначены для моделей 2WD S10 или Blazer (вверху) и для грузовиков 4x4 (внизу). 3 V6 или Small Block V8, включая LS-Series) S10 LSX Сменные детали. Бесплатная доставка. 3 Крепления двигателя V6 (используются также на Astro Vans) По мере того как ваш Wrangler стареет, растут и опорные втулки к креплениям кузова. 5 л) Прямо-4-поршневой двигатель, построенный подразделением Pontiac Motor Division компании General Motors с 1977 по 1993 годы. Опоры удерживают влагу и вызывают ржавчину, которая может ослабить опору и. В комплект входят винты с головкой под торцевой ключ из нержавеющей стали и резьбовые вставки.Толстая стальная пластина штампуется для установки в нижнюю спираль пружины и прикручивается болтами к кронштейну на задней части корпуса. Магазин реставрации автомобильных запчастей и аксессуаров в Ecklers. Стандартная рама 8L (номер по каталогу 713119 - Chevy 4,0 дюйма соответственно), но S-10 в целом длиннее на 3. Вид. Данчук № 10058 будет работать на любой классической модели Chevy 1955-1957 годов. Скидка 2003 Chevrolet S10 Автозапчасти ☰ Кузовное крепление меню. Кабина экипажа. 77 долларов. 2003-14. Низкие цены и быстрая доставка на автомобильный фиксатор кузова Crown - Крепежная втулка крепления кузова - Подъемники и втулки кузова - Подвеска - от Trans American Wholesale - Полный выбор В комплект входят нижние пластины пружины, пластины крепления стабилизатора поперечной устойчивости и специальные U-образные болты для S10s Трубки корпуса оси диаметром 2-1 / 2 дюйма.. S. У меня вопрос, сколько фиксаторов крепления корпуса мне понадобится? Нужны ли мне верхний и нижний фиксаторы? Я попытался провести исследование в Интернете и сейчас сбит с толку! Любая помощь была бы замечательной, спасибо! Крепления кузова S-10 удалены, чтобы подготовить шасси к новым креплениям кузова, производимым AD-Engineering (3). Высокоуглеродистая холоднокатаная сталь 1050 толщиной 250 мм. Обратите внимание, что многие из наших патч-панелей Chevy S10 имеют негабаритный размер и должны перевозиться грузовиком. Если у вас есть какие-либо вопросы по поводу комплектов втулок для крепления на кузове или для вашего пикапа Chevrolet S10, просто позвоните ребятам из службы технической поддержки Energy Suspension Parts по телефону 888-406-2330.Скоро снова в продаже. Конверсия S10 V8 / Сменные крепления V8. 1982–1993 S10 Blazer, 10-точечный каркас безопасности, УТВЕРЖДЕНО NHRA и IHRA 8. Также имеются крепления, предотвращающие качение двигателя вперед и назад. Прямой соединитель. Применение: 1982-1992 гг. GM F-Body: Camaro & Firebird. Стоимость наших OEM-панелей и деталей для литья под давлением и запчастей составляет от 2 долларов. Количество G-Body Solid Body Mount Bushings (уменьшенная высота) Добавить в корзину Категории: 1978 - 1988, Body, G-Body Артикул: 319-600-1 Теги: крепления для тела chevy cutlass el camino g-body gbody gn grand national malibu monte carlo olds regal solid mounts trz T5 от грузовика S-10 помещает манетку в идеальное место.Мы изо всех сил стараемся носить с собой все основные линейки кронштейнов для сидений Chevrolet S10, так что независимо от того, ищете ли вы кронштейны для сидений Sparco Chevrolet S10, кронштейны для гоночных сидений, кронштейны для ковшеобразных сидений или что-то среднее, у нас есть это для вас. Каждый комплект поставляется в комплекте со специальным сменным масляным поддоном двигателя и подборщиком, полным набором сменных креплений двигателя и подушек, полным набором сменных коллекторов двигателя с прокладками и монтажным оборудованием, а некоторые комплекты также включают поперечину трансмиссии и опорную площадку.Они изготовлены в соответствии со строгими стандартами качества, что обеспечивает повышенную надежность и срок службы. Лучшее онлайн-направление и местный магазин для всех ваших потребностей в внедорожных грузовиках и джипах! (15) 15 оценок продукта - Комплект втулок для крепления кузова и кабины Prothane 7-115 подходит для пикапа S10 Пикап S15 Sonoma. Внешне существует одно легко различимое различие между WC и NWC (без необходимости знать входные размеры и количество шлицев), а именно фиксатор подшипника переднего промежуточного вала.) использует 118-дюймовую W. Примечания: Содержит верхнюю и нижнюю втулки, фиксатор и болт. Подходит только для стандартной кабины Chevy S-10. Единственный недостаток в том, что они примерно на 1 / 4-1 / 2 дюйма меньше, чем стандартные, так что у вас могут возникнуть проблемы с правильной установкой панелей. 4. Tweet. Разъем жгута проводов кузова Стопорный болт жгута проводов кузова Эти алюминиевые фиксаторы кузова из заготовок с хромированным болтом с шестигранной головкой продаются каждому покупателю, который не хочет покупать Полный комплект Этот комплект быстро отремонтирует проржавевшие опоры кабины.00. Проверьте бесплатную зарядку аккумулятора и диагностическое тестирование двигателя, пока вы находитесь в магазине. Теперь качающуюся панель можно легко снять, и в ней больше нет пустых отверстий или снятых винтов. У нас также есть запасные части S10 заводского уровня, в том числе детали двигателя S10, детали кузова S10 и другие авто S10. Изображение переднего угла: я снял оригинальный корпус S-10 с опор рамы и переставил их, чтобы принять тело Генри. . НДС, без вкл. 721 "Dia B 11. 2 против 174. Мы полностью устраняем сквозные стойки, которые портят масштабный вид вашего Slash.Аврора. Crown Automotive предлагает своим оригинальным запасным частям Jeep непревзойденное качество. Втулки крепления корпуса Energy Suspension изготовлены из материалов высочайшего качества и гарантируют превосходную функциональность и долговечность. Двигатель Iron Duke (также называемый 151, 2500, Pontiac 2. Полиэтиленовые втулки также удаляют элементы, которые могут разрушать резину, такие как химические вещества для двигателей, дорожные соли и постоянные изгибы при поездках по бездорожью или длительных поездках с загруженной станиной. Опустите тело на укороченный каркас.Часы. Это прямая замена на болтах автомобилей 1987-92 годов, которые будут поставляться с гальваническим покрытием и новым оборудованием. аксессуары (109) задняя дверь / задняя дверь и резина (14) заднее стекло. Включает 8 болтов крепления двигателя с фланцевой головкой. Крепление корпуса в положении 4 было полностью проржавело с обеих сторон, с одной стороны гайка в обойме прорвала ржавый металл, и я смог удержать ее от вращения с помощью тисков, чтобы вытащить болт. 12 долларов. СДЕЛАНО В США. MOLINE IL. Наконец-то новинка - рама S10, которая будет работать с более мощным SBC V8.Комплект крепления кузова Dorman включает в себя все компоненты, необходимые для полного ремонта. 99 в нашем огромном выборе запчастей. Крепления кабины, набор из 6, плюс 2 проставки для опорных опор, подходят только для кабины Chevy S-10 Extra. 53 $ 97. У меня есть несколько вопросов по установке тела на раму с-10. Двигатель Iron Duke (также называемый 151, 2500, Pontiac 2. Применения в транспортных средствах. 1955–1957 Chevy Polished Aluminium Body Mount Retainer) Хотите ли вы сделать свой S10 Blazer лучше, когда дело доходит до обработки суровых погодных условий, придавая ему импульс в отделе внедорожных возможностей или просто желая обменять детали, подлежащие замене, внешние детали и обновления Chevrolet S10 могут помочь вам в этом.Я мог либо обновить свою оригинальную раму, либо сделать замену рамы S-10. Он был разработан на основе нашего масляного поддона GM LH8. Walmart № 570123806. Быстро № 11-1526. 0000 - Нолатановые втулки крепления радиатора Втулки крепления радиатора, черные, полиуретановые, Chevy, GMC, малый блок, набор из 4 деталей Номер детали: NLT-REV222-0000 2000-2000 Пикап Chevrolet S10 с основанием L4 на боковой стороне 2. Мы продаем эти фиксаторы как Каждая покупка по мере необходимости. Приблизительная толщина: 14га Размеры: 6. Эти панели разработаны для точной имитации установки OEM и предлагают увеличенную зону охвата. Комплект защелок Втулка 1/2, 3/4 и 1 тонна, новый стиль 1996 года, скользящий тип.Обязательно замените эти болты на правильный номер детали. Сделано в США. Ваш заказ может иметь право на доставку на дом, и доставка осуществляется бесплатно для всех онлайн-заказов на сумму 35 долларов США. 00 В корзину; Поперечина »1982–2005 2WD S-10 Truck« 289 долларов. 99. Ваш автомобиль заслуживает только оригинальные запчасти и аксессуары OEM Mopar. Используйте приспособление, основанное на предыдущих измерениях, чтобы УДЕРЖАТЬ шпиндель на правильной высоте колеса и при нулевом разгибе. Вам нужен S10 T5 1988 года выпуска или ранее. GM828 и GM-891 Индукционный кожух из стекловолокна для грузовиков 82-93 Chevy S-10 и GMC S-15.Чтобы идти в ногу с постоянно меняющимся дизайном производства автомобилей и нашим растущим и широким ассортиментом автомобильных креплений, зажимов и фиксаторов, мы классифицировали Chevrolet S-10 - это компактный пикап, производимый Chevrolet. Доверьтесь JEGS, чтобы понять это правильно. Делайте покупки в Интернете или звоните 888-844-3393. Номер детали: CME-3234 У меня есть блейзер s10 1994 года, и передние крепления на корпусе заржавели, знаете ли вы какие-либо детали для ремонта, которые могут быть? Ответ проверенного механика Chevy Мы используем файлы cookie, чтобы дать вам наилучшие впечатления от наш сайт.Кузовное крепление 3L V6 | Фиксатор штифта-убийцы RockAuto Cummins; 1973-1987 Chevy C10 LS Сменная поперечина; 1965-1970 гг. Поперечина кузова B; Комплект болтов стартера Cummins; Комплект болтов Cummins Flexplate; Комплект болтов переходника Cummins 6BT; 1977-1990 Б балка кузова; Поперечина кузова S10 1982-2005 гг .; Поперечина кузова S10 1982-2005 гг .; Поперечина Pontiac GTO 2004-2006 гг .; Поперечина Camaro 2010-2015 Chevrolet S10 - Покраска, кузов и оборудование пикапа. Classic Industries предлагает широкий выбор запчастей Chevrolet Truck, в том числе внутренние детали и мягкую отделку Chevrolet Truck, внешние листовые детали Chevrolet Truck, молдинги Chevrolet Truck, эмблемы Chevrolet Truck, уплотнитель Chevrolet Truck и уникальные аксессуары почти ко всем болтам и гайкам, необходимым для установки. .В 1991 году была выпущена высокопроизводительная версия, получившая название GMC Syclone. Выбирайте высококачественные бренды Dorman, Energy Suspension. 115 "OD A 0. Верно. У нас есть отличный выбор нестандартных деталей для S10, таких как обвесы, карбоновые капоты, нестандартные сиденья и диски, и многие другие. Наши запчасти и аксессуары Mopar доставляются непосредственно у официальных дилеров Mopar, расположенных в стратегически важных местах. по всей территории U. # 4879431, 100 шт 6180 HIGHWAY 150 E DENVER NC 28037-9650 ТЕЛЕФОН: 800-447-0849 МЕСТНЫЙ: 704-483-9343 ЭЛЕКТРОННАЯ ПОЧТА: [электронная почта защищена]

52126 [электронная почта защищена] При получении.B. Шестигранная головка с отступом 10 мм, 00 x 16 мм 18. Выберите модель автомобиля. 1. D. Если сравнивать модели с длинной станиной, то S-10 - это 2. Номер детали: dhw023 Пикап Chevy S-10 2001, комплект передних креплений кузова от Dorman®. Andy's Auto Sport - идеальное место для покупок вашего обвеса Chevrolet S10! Cummins Killer Dowel Retainer 1973-1987 Chevy C10 LS Сменная поперечина 1965-1970 700R4 B Поперечина кузова Cummins Стартовый комплект болтов Cummins Flexplate Комплект болтов переходника Cummins 6BT 1977-1990 Th500 B Поперечина кузова 1982-2005 4L80 S10 Поперечина 1982-2005 Th500 Поперечина кузова S10 Nolathane REV222.Автомобили 1982-1986 годов имеют один тип, автомобили 1987-1992 годов - другой тип. F-Body (Camaro / Firebird) начал использовать унитазы в 1988 году. Черный. Изображение рамы: На этом снимке хорошо видны крепления для тела. Он подходит для большинства автомобилей GM RWD и трансмиссий (механических или автоматических), а также поперечин трансмиссии, которые допускают расположение сдвоенных шпилек с межосевым расстоянием 1-1 / 2 ″. 49 долларов. Установите или подсоедините следующее: • Двигатель в автомобиль • Болты крепления передней части кузова на автомобилях с полным приводом • Ремень (и) заземления к задней части головки блока цилиндров • Топливопроводы и кронштейн • Верхний левый колокол По мере старения вашего Wrangler делайте это. опорные втулки к корпусу крепления.Нижняя втулка переворачивается в это, верхняя втулка переворачивается на верхнюю часть крепления корпуса, а большая чашка в крайнем левом углу, которая, кажется, не появляется на LMC, переворачивается и идет вверх.

94. Бесплатная доставка по Канаде от 99 долларов. 99 Найдите крепеж для тела и получите бесплатную доставку заказов на сумму более 99 долларов на Summit Racing! Закажите Chevrolet S10 Body Mount Set онлайн сегодня. Этот инвентарь означает, что у нас либо есть именно та часть бренда, которая вам нужна, либо есть множество вариантов для сравнения. Короткие станины (116 дюймов W. GM использовала два разных рисунка монтажных болтов на держателях опор стойки для F-Body Camaro и Firebird 1982-1992 годов.10058 24 доллара. 5). с 79. ИСПРАВЛЕНИЕ НАХОДИТСЯ! 1970-1977 Ремонт крепления коромысла: ремонт корвета с креплением на коромысле. 1). Удобный каталог запчастей. 5 и Tech IV) представляет собой 151 куб. Дюйм (2. Наборы полиуретановых втулок для крепления кабины и кузова. Комплекты для переоборудования S10 являются хорошей отправной точкой при установке небольшой комбинации трансмиссии Chevy / Th450 в большинство S-10, S 1982 года выпуска. -15, Jimmy или Blazer. На 2 дюйма ниже фланца. Этот комплект будет работать на моделях с 1990 по 1997 год с передним и задним карданными валами от фургона с полным приводом 1998 по 2005 год.1995-2005 Chevrolet S10 Blazer Mid Size - двухдверный рокер - стиль оригинального производителя - Размеры: 53 x 10 x 8 дюймов - правая сторона, пассажирская сторона. Полиуретан Prothane - более прочный материал для крепления корпуса к втулке рамы. простота установки, это значительно сокращает время и усилия, которые ранее требовались для установки задней части вашего автомобиля.95 Цена: Количество Качество Замена компонентов крепления кузова.00 Добавить в корзину; Afco Eliminator Front Coilover Double Adjustable Shock Kit 82-05 S10 $ 855. (Цена вкл.Резинка. 5 ″ x 6. Andy's Auto Sport - идеальное место для покупок, где можно купить сиденье Chevrolet S10! Независимо от того, начинаете ли вы заниматься кузовными работами или работаете в автомастерской, у нас есть решения, необходимые для того, чтобы ваш автомобиль выглядел как новый. . Он без проблем работает с любым программным обеспечением для индивидуального проектирования для рабочего места или программным обеспечением GPS, таким как Strava, Garmin BlueChart, iNavX или даже Pocket Yoga. Тип упаковки: Коробка. Подходит: 1987-1995 Jeep Wrangler Express, savana. Совместите нижний конец амортизатора с опорой оси, затем свободно установите фиксаторы.Доверьтесь JEGS, чтобы понять это правильно. Б. т. . 1955-59 Комплект для крепления кабины грузовика Chevy и GMC: Кронштейн фиксатора троса коробки передач, малый блок Chevy с трансмиссией TH-350: 1960-66 годы Комплект для крепления кабины грузовика Chevy и GMC к раме: 1955-68 Рычаг стояночного тормоза грузовиков Chevy и GMC Сборка Найдите капоты, верхние части, панели кузова, детали и секции CHEVROLET S10 и получите бесплатную доставку на заказы свыше 99 долларов на Summit Racing! Комплект оборудования для крепления втулки кузова - 1983-2004 Chevy S10Blazer / S15Jimmy - 4 Door dhw022 подходит для следующих автомобилей: Chevrolet Blazer Blazer 2WD с 1995 по 4WD 2005 Chevrolet S10 Blazer 2WD - с 1983 по 4WD - 1994 Купите крепление на кузов Chevrolet S10 2003 года со скидкой Цены.E. Стальные фиксаторы пружин клапана для ульев из стали STD 10 ° серии PAC 300 изготовлены из высококачественной хромомолибденовой стали, обеспечивающей прочность и малый вес. Вы можете найти правую боковую панель здесь. 0870-308 (1988-98) Держатель крепления кабины - каждый. Закажите все запчасти и аксессуары для своих американских маслкаров и классических автомобилей прямо у Goodmark. дрэг-рейсинг. С легким доступом / грузовой дверью. 94. Заменяет оригинальную деталь GM № 1377367. 00+. Номер детали: 60-94-39-RH. Эти полиуретановые опоры кузова заменят изношенные резиновые втулки опоры кузова и будут поддерживать выравнивание кабины в течение всего срока службы вашего грузовика.Цепь и звездочки. В этот комплект не входят рама, крепления двигателя, трансмиссия. Замена подвески двигателя Chevrolet S10 стоит в среднем от 283 до 333 долларов. 00 Скоро в продаже. 7. Chevrolet S10 - Годовой диапазон пикапа для Chevrolet S10 - Пикап 2004 Chevrolet S10 - Пикап. 1/2, 3/4 и 1 тонна, новый стиль 1996 года, со стороны водителя. Узнайте, как Permatex проложила путь инновационным решениям, выдержавшим испытание временем. Многие ребята только что просверлили крепление ES, чтобы оно соответствовало расстоянию между болтами S10, потому что, по всей видимости, монтажная площадка такой же высоты, как и задняя крышка Mustang.0 против 90. 99 Я использовал полноразмерную рамку SWB, и она работала, но я бы предпочел начать с рамки S10. 7 дюймов (178 дюймов). Я купил все 12 штук новых у GM для моего '78 4x4. Замените любые фиксаторы переднего крепления кузова вашего Jeep, которые поддались нагрузке на внедорожник номер один в мире. Добавьте: Auveco Fender & Bumper Я начал с грузовика 3/4 тонны 1948 года, удлиненного S10 1982 года и короткого кузова 1953. Комплект для переоборудования 4WD S10 V8. Номера деталей болтов меняются в зависимости от стиля кабины.00 В корзину; Crossmember »1968–1972 Кузов с 4L80E« 269 долларов. Мы предлагаем полную линейку запчастей Classic Chevy Truck 1951 года для вашего проектного автомобиля. Изготовленный из качественных материалов с длительным сроком службы, этот дизайн для конкретного автомобиля идеально подходит. 00 $ 89. Различия между WC и NWC в основном заключаются в подшипниках и синхронизаторах. 00 Выбрать опции; Заготовка 7075 Алюминиевая гайка 1/2-20 с коротким хвостовиком $ 110 95 шт. Сервисная заглушка (номер детали W651023-S300) доступна для закрытия отверстия после установки болта крепления корпуса.Быстро получите скидки, быструю доставку и максимальную помощь по продукту при покупке OEM-сменных деталей моста Chevrolet S10 на сайте 4 Wheel Parts. Они сделаны на заказ. Более 1 миллиона деталей, 800+ брендов - все в наличии по гарантированно лучшим ценам. Стандартный рычаг переключения передач немного короче, но после того, как мы вернем пол в машину, мы позвоним Lokar, чтобы получить один из их крутых Body Mount Set Body Mount Set; Держатель крышки бампера Фиксатор крышки бампера; Competition Engineering 3234 10 PT HOOP GM S10 / S15 8.М. # 11503812, 50 шт. Поддержите передачу. Chevrolet & gmc, 1998-05, консоль нижняя. Я собирался заказать 12 металлических чашек S10, 12 креплений для тела S10 Blazer и 12 фиксаторов S10. Гайка крепления кузова крепится к раме автомобиля и помогает зафиксировать кузов на месте. Используется в нижней части большинства мест установки (действует как шайба для головки болта крепления корпуса и помогает при отрицательных силах сжатия в месте установки). Мы старались резать прямо по сварным швам, чтобы облегчить очистку рамы.Когда дело доходит до вашего Chevrolet S10, вам нужны запчасти и продукция только проверенных брендов. Эти регулируемые переходные опоры LS запатентованной конструкции предназначены для установки двигателей Gen III / IV серии LS 1997–2015 годов в грузовики и мини-блейзеры Chevrolet и GMC S10 с 2 и 4 ведущими колесами 1982–2004 годов. Наш ремонтный комплект прост в установке и снова делает его безопасным. 5 гаек с проушинами. Отрежьте рельсы рамы до нужной длины. Корпусное крепление RPM без зажима - это решение, которое вы ищете. От 59 до 139 долларов. 64. Комплект стоек для крепления кузова с фиксаторами и зажимами [Yokomo] Количество ZS-016 В корзину Артикул: ZS-016 Категории: Детали шасси, Детали шасси (YD-2), Скрытые крепления / стойки кузова, Детали Yokomo, Yokomo YD- 2 Теги: yd-2, yokomo Body Mounts Замените заводские крепления для тела, чтобы восстановить дорожный просвет, а также повысить прочность! Более прочные, чем оригинальные резиновые опоры, которые настолько мягкие, что трескаются, деформируются и ломаются так сильно, что часто отваливаются.Примечание: комплект Body Drop на 2 дюйма требует поднятия пола кровати на 2 дюйма на кроватях 1947–1953 годов. Наши запчасти и аксессуары Mopar доставляются непосредственно у официальных дилеров Mopar, стратегически расположенных по всей территории США. Я также добавляю 2-дюймовый подъемник кузова одновременно. Com. 7) Установите нижние шаровые опоры S10 на шпиндели, затем установите шпиндели на верхние шаровые опоры Диаметр связки: 44 мм (1-3 / 4 ') Подходит к: 6. и медленнее 3 V6 и мы планируем модернизировать до V8, мы производим крепление на болтах для этой установки.(это крепление прямо под пассажирским полом спереди) 82-99 Chevy / GMC S10 Blazer / S15 Jimmy 2 / 4WD Body Mount Set. Рекомендуемый товар Товар # FB10097 6 - 1. (Рекомендованная розничная цена) Цена: 3,99 евро. Вам придется приварить все кронштейны от задней части Vega к задней части S-10. 5 ″ x 3 ″ Это левая боковая панель. 5 л) Прямо-4-поршневой двигатель, производившийся подразделением Pontiac Motor Division компании General Motors с 1977 по 1993 год. 5 и Tech IV) представляет собой 151 куб. Дюйм (2. Chevrolet S10 Blazer Mid Size 1995-2005 гг. 2DR - Тип OEM - Правая сторона.Бесплатная доставка! Фиксаторы крепления Energy Suspension Poly Body? - размещено в 73-79 Ford Truck: Я собираюсь заменить старые изношенные резиновые опоры кузова на моем 78 f150. Я могу получить свои фото и опубликовать. Вкл. Jeep Wrangler (YJ) (1987-1995) со стальным кузовом. 115 "OD A 0. Позвоните по телефону (877) 321-PART прямо сейчас, чтобы узнать цену со скидкой! Деталь № 10-509KIT. После этого затяните все стопорные винты и концевые винты. Внешний вид, части кузова и зеркала пикапа Chevrolet S10 на 1AAuto.Фиксатор показан на изображении с фиксатором в виде трубки и шайбы, который удерживает корпус на раме.Болты к задней раме. D. T. Я купил комплект у E-Z с 2-дюймовым опусканием корпуса и креплениями двигателя для 4. Astro, Safari. Описание продукта: Body Mount включает в себя все компоненты, необходимые для полного ремонта одного кузовного крепления. Бесплатная доставка в нижние 48 штатов США. Обработка посылок в настоящее время занимает 2-3 дня, и UPS / USPS также имеют увеличенные сроки доставки. 8 резиновых опор для рамы, полиуретановые опоры для рамы и твердые опоры для рамы. Крепление для парашюта корпуса 1 дюйм I. G.Регулируемое крепление трансмиссии для большинства применений GM RWD 700R4 и других 129 долл. США. Chevrolet & gmc, 1998-05, консоль нижняя. STD 10 ° фиксирующий угол 1. 134 ″ стальная трубка EWS со стенкой из низкоуглеродистой стали. Отверстие 3 мм (1/4 дюйма) Материал: черный нейлон H-образная задняя подвеска; S10 / S15. 99 $ 49. Полиуретановые втулки крепления кабины 1982-93 Chevy S10 1982-93 GMC S15, Sonoma. Если бы я сохранил оригинальную раму, мне нужно было бы заменить следующее: переднюю подвеску, заднюю подвеску новыми амортизаторами и пружинами, добавить усилитель руля, добавить тормоза с усилителем и изменить заднюю часть.U-образные болты также имеют большую длину, чтобы в них можно было разместить опускающиеся блоки (продаются отдельно) для точной настройки дорожного просвета. По этому пути вам придется строить крепления для тела, несмотря ни на что. В передней части грузовика нам нужно было удалить больше заводских креплений S-10. Качественные сменные компоненты крепления кузова. Для удаления этих двух предметов использовался 5-дюймовый отрезной круг на шлифовальном станке. . Включает: верхнюю и нижнюю втулки, фиксатор и болт. 6. Отзывы покупателей о комплекте крепления кузова Chevrolet S10.Главная »Детали шасси» 1973-1987 »Кузовные крепления и оборудование Версия для печати Самое приятное то, что наши кузовные крепления для Chevrolet S10 стоят всего от 56 долларов. 1-5 / 8 х. 1) когда я кладу кузов на раму с блоками 4х4 (бензобак в направляющих s-10 со стороны водителя упирается в заднюю часть кабины) обрезать ли я кузов, чтобы он располагался ниже? 2) кровать сидит на раме в конце задней двери (которая находится настолько низко, насколько это возможно), но это все еще слишком высоко. Наш ремонтный комплект прост в установке и снова делает его безопасным.99 для Chevrolet S10. Замените любые фиксаторы заднего крепления кузова вашего Jeep, которые поддались нагрузке на бездорожье. Основные характеристики: Комплект крепления кузова для кабины; Чернить; Производительность Полиуретан Название продукта: Держатель подушки, Номер детали: 15688319, Описание: ФИКСАТОР, НИЖНЯЯ ПОДУШКА БОЛТА КУЗОВА Мы супер магазин Body Kits! У нас есть несколько различных обвесов для всех марок и моделей по сниженным ценам. Это заставляет мою дверь тереться о четверть панели при открытии или закрытии. 1–3 / 4 дюйма О. 5 мм О. Мой вопрос заключается в том, что резьба, которую я прочитал, сказала, чтобы оставить опору сердечника в покое, а в других частях резьбы она также сказала, чтобы изменить крепления там, чтобы она уменьшила зазор между решетка радиатора и бамперы. Комплект крепления для тела AD-S10. Поскольку задняя часть S-10 на самом деле на 1 дюйм уже, чем задняя часть Vega, вы можете работать с задним расстоянием, чтобы получить шину 9-10 дюймов в крыле без ванн! Вы также получаете пятиточечный рисунок с задней частью S-10. Проверьте здесь специальные купоны и рекламные акции. Варианты рамы для грузовика Chevy 3100 1947-54 гг. и имеют 12-месячную гарантию производителя на 12 000 миль пробега. Имейте в виду, что шпильки S10 метрические, и для них потребуется размер 12X1. 1994-2004 Chevrolet S10 One Body Mount Kit, который устанавливается в положение 2 или 3.12 смотрят. Ослабленная цинковая шайба и желтые метрические болты корпуса G. Получите свой собственный обвес для Chevrolet S10 сегодня. Базовые крепления рамы 8L P / N 713123 - Chevy V8 на сток 4. Danchuk предлагает самый большой выбор качественных деталей 55, 56, 57 для вашего классического проекта Chevy. 99 Запчасти для грузовиков Chevy 1951 | Компания Chevs 40-х годов имеет наиболее полный перечень реставрационных деталей Chevy Truck 1951 года и уличных запчастей Chevy Truck 1951 года. Длинные кровати (125 дюймов W. 50 секунд 1/4 мили e. 2003 Chevrolet S10 Купить 1982-1994 Chevy S10 / GMC S15 Набор фиксаторов дверной панели - 25 штук за 10 долларов.Более 50 лет Crown Automotive является ведущим производителем и дистрибьютором запасных частей для автомобилей Jeep. Бесплатный самовывоз из магазина в тот же день. На 5 дюймов длиннее, чем LUV в целом, но его грузовой отсек на самом деле на дюйм короче (89. Если у вас есть многоместное сиденье и вы хотите сохранить рабочий трос спидометра. Крепление кабины связывает раму и корпус вместе. MrMoparts, Mr Moparts, Запчасти Mopar, Запчасти для реставрации, Запчасти Muscle Car, Запчасти для классических автомобилей, Реставрации, Mopar, Автомобильные запчасти, автомобили, хотроды, Аризона, автомобиль, хотроды Начиная с Ford F-150 2009 модельного года, болты крепления кузова кабины крепятся с помощью гайка в обойме.Не позволяйте изношенным креплениям испортить комфортную поездку на вашем автомобиле. Мы предлагаем классические запчасти для грузовиков Chevrolet, GMC, Silverado, Blazer, S10 Pickup и другие в нашем онлайн-каталоге. Установите подъемное устройство и поднимите двигатель. Купите замену подвески кузова и втулки пикапа Chevrolet S10 в Интернете или позвоните нам по телефону 888-844-3393 и закажите сегодня! Запчасти для классических автомобилей YEARONE для американских маслкаров | Зарядное устройство Barracuda Cuda Challenger Chevelle Road Runner Camaro Super Bee Dart Duster Valiant Firebird GTO Cutlass 442 Mustang Nova GM Truck Skylark GS Monte Carlo El Camino Mopar Chevy Компактный дизайн, большой набор функций, FUJIFILM X-S10 - это элегантная и универсальная беззеркальная камера. -подходит для обходного использования.00 Выбрать опции; Комплект регулируемого твердого рычага дроссельной заслонки 55 долларов США. 5 л) Прямо-4-поршневой двигатель, производившийся подразделением Pontiac Motor компании General Motors с 1977 по 1993 годы. Комплект крепления бампера Chevrolet S10 Fey - 97500 SKU Шасси S-10 имеет несколько точек, где есть стандартная кабина Chevy и крепление для кровати - два передних крепления для кабины и два задних крепления для кабины, которые также используются как передние крепления для кровати. Информация. Просмотрите весь наш каталог продукции в Интернете, получите советы экспертов Goodmark, ознакомьтесь с нашими проектами, узнайте Знак качества! Комплект втулок крепления кузова - пикап Chevrolet S10 - 7115 Втулки крепления корпуса Prothane к раме С высоконагруженной деталью, такой как втулка крепления корпуса к раме, O.Вырезать 4 дюйма от шва кузова, идущего от плоского участка между колесной нишей к месту крепления сиденья. Прямо сейчас я обычно на пару недель до текущего выпуска. Прецизионная лазерная резка с ЧПУ. Обмены 1997-2013 Двигатель GM LS в 2WD Chevy / GMC S10 / S15 грузовых автомобилей и внедорожников 1982-04 годов Оценка продукта 1 - 2 комплекта крепления кузова Dorman 924-180,15054256 Подходит для 94-04 S10 Верхнее и нижнее положение 1 Комплект крепления кузова S10; подвеска Red Energy 3. Корабли Сразу 1998-03 с дистанционным кассетным или cd-плеером "упо".00 В корзину; ALLISON 1000 EXTENTION HOUSING, ALLISON 1000/2000/2400, 4X4, ПЕРЕХОДНИК РАЗДАТОЧНОЙ КОРОБКИ $ 724. создают небезопасное состояние. 9) Поднимите нижний рычаг управления, чтобы он встретился с нижним шаровым шарниром (установленным на шпинделе). Установив опоры кузова на шасси S-10 и приблизив двигатель, мы опустили полутонную демонстрационную кабину Chevrolet 1953 года на передние опоры кузова, чтобы можно было отрегулировать расположение двигателя. 6 Грамм. Купите запчасти для Шевроле (Chevy) S10 2000 года выпуска в магазине Go-Parts.Передняя подвеска S10 / S15; 98-02 F-Body V8 LS1 Solid Опоры двигателя Пара $ 94. Я использовал четыре новых верха 4x4 (радиальная опора и переднее крепление кабины) и два (радиальная опора на 4x4) опускания под кабиной и повторно использовал два из старых опор. 2 дверь. Шасси Long Bed S10. Этот комплект быстро отремонтирует проржавевшие крепления кабины. Резинка. Эта база устанавливается на 4 болта, что составляет ~ 2. 5. Большинство комплектов имеют прочные детали. 0485-320 Замена ключевых деталей Передняя стальная распорка пола под кузовом и фиксатор кузова (со стороны пассажира) для Jeep Wrangler TJ & TJ 1997-06 гг. Неограниченное количество моделей Установка OEM из высокопрочной стали Электро-грунтовка (EDP) Key Parts обеспечивает полное покрытие автомобиля от ржавчины и панелей столкновений.Window Motor Blazer, Джимми. Вкл. и имеют 12-месячную гарантию производителя на 12 000 миль пробега. RealTruck предлагает самый большой выбор креплений для грузовых платформ с галереями изображений, видео по установке и экспертами по продукции, готовыми помочь вам сделать правильный выбор для вашего грузовика. 750 долларов. 53 $ 97. Я сделал куски из стали толщиной ¼ дюйма, чтобы поддерживать сковороду над креплениями. Применимые номера отливок задней части корпуса включают 1352-066-909, 913, 923, 936, 950 - НО только при использовании с поворотным колоколом, в противном случае см. Основание S10. Требуется ручка Hurst (НЕ входит в комплект, продается отдельно).1999 Chevrolet S10 Parts - Кузовные детали. Вы можете использовать шасси S-10 или S-15 любого года выпуска с 1983 по 2003 год. Вырежьте носок / пространство для ног в передней части между защитной панелью и транс-туннелем. Крепление оснащено полиуретановой втулкой, которая будет давать некоторую отдачу, поэтому автомобиль можно будет ездить по улице. 97 долларов. Включает втулки крепления верхней и нижней решетки, фиксатор крепления решетки, шайбу крепления решетки, втулки крепления верхней и нижней части корпуса, фиксаторы крепления корпуса и специальные болты. Просто, легко и надежно.99 $ 28. Их также можно использовать для замены фиксаторов опор стойки на автомобилях 1982-86 годов, проделав одно отверстие в стойке стойки. Поперечина прикреплена к нижней части поддона пола, что создает анклав. Суммы, выделенные курсивом, указаны для предметов, перечисленных в валюте, отличной от канадских долларов, и являются приблизительными преобразованиями в канадские доллары на основе преобразования Bloomberg. Они предназначены для адаптации стандартной передачи. установите на трансмиссию, используя заводские отверстия для болтов, и поместите опору трансмиссии в правильное место для наших сменных комплектов LS.Товар # FS552 8 - 18 x 7/16 "Шайба Phillips 9/32" O. Купите до 23:00, и ваш заказ будет отправлен в тот же день. Chevy S10 Blazer 1982 Pad, крепление кузова, нижний болт крепления. S-серия. Получите лучшее предложение на комплект для крепления кузова Chevrolet S10 1995 года. 0) звезд из 5 звезд Напишите отзыв. Мальта Dynamics Warthog Универсальная привязь для всего тела с боковыми D-образными кольцами, S-M-L. 1 и 73. 3 V6. A 4. B. Автомобильные крепления Crown представляют собой прямую замену изношенных и заржавевших креплений и фиксаторов кузова Jeep. 52. От 1 грузовика Chevy AD до грузовиков S10 LWB.Заголовок по умолчанию - 99 долларов. Объявленная цена: 3,99 евро. s10 фиксатор крепления корпуса

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
