Расширительный бачок системы охлаждения двигателя: Бачок расширительный: надежная работа системы охлаждения

Содержание

что это и зачем нужен

Автомобильный мотор, как и любой двигатель внутреннего сгорания, при работе нагревается, поэтому требуется постоянно его охлаждать. Для этой цели предназначены системы охлаждения. По принципу работы они бывают двух видов: жидкостные и воздушные. Наибольшее распространение получили первые, хотя они и более сложны конструктивно. «Воздушники» при своей простоте, намного более склонны к перегреву.

Поскольку все двигатели сегодня работают с жидкостным охлаждением, в моторном отсеке любого авто находится небольшая емкость из полупрозрачного пластика с крышкой, предназначенная для заливки тосола. Это и есть расширительный бачок системы охлаждения двигателя. У разных моторов объем расширительного бака колеблется от 1,5 до 8 литров.

Зачем нужен расширительный бак

Для чего нужен расширительный узел? Дело в том, что любая жидкость при нагревании увеличивается в объеме. Так, объем воды при нагревании до 100°C возрастает на 4,5%, антифриза и тосола — до 6%. Чтобы при нагревании охлаждающей жидкости (ОЖ) она не выливалась из системы, нужен расширительный бак, являющийся своего рода буфером или компенсатором.

До середины прошлого века расширительные бачки под капотом отсутствовали, поскольку в качестве ОЖ использовалась обыкновенная вода, а роль компенсатора играл верхний бачок радиатора, который не доливали «под завязку». С появлением ОЖ на основе этиленгликоля (антифризы), коэффициент объемного расширения которых больше, чем у воды, появляются дополнительные расширительные бачки, чтобы не увеличивать радиатор.

Устройство системы охлаждения даигателя

Устройство и работа

Расширительный бак состоит из полипропиленового корпуса, крышки и двух патрубков для присоединения шлангов жидкостной системы. С помощью нижнего шланга устройство подключается к охлаждающей магистрали, верхний служит для отведения паров и воздушных пузырей из системы. На современных моделях часто устанавливаются поплавковые датчики уровня ОЖ.

Для этой опции расширительный бачок сверху оснащается еще одной горловиной, предназначенной для установки датчика. На боковой поверхности емкости нанесены несколько контрольных рисок, от нижней — min до верхней — max. В этом промежутке и должен располагаться уровень ОЖ.

Как работает устройство? Сначала немного теории. В таблице показаны температурные режимы работы современных моторов. Как видим, двигатели работают в критических температурных условиях.

Чтобы поднять планку допустимой температуры, конструкторы повышают давление в ОЖ (больше атмосферного), благодаря чему температура ее закипания повышается. Для этого система закрывается герметично, и в ней поддерживается избыточное давление. Для разных двигателей эта величина находится в пределах от 0,1 до 0,5 бар (кг/см²).

В то же время недопустимо и значительное разрежение (больше 0,03 — 0,1 кг/см²) в свободном пространстве расширителя, поскольку в систему будет подсасываться воздух, что приведет к появлению воздушных пробок, затрудняющих циркуляцию ОЖ и, следовательно, к перегреву двигателя. Поддержание давления в ОЖ на требуемом уровне возложено на специальный регулятор, расположенный в заливной крышке.

Крышка бачка — два в одном

Итак, крышка РБ, помимо защитной функции, выполняет еще задачу регулятора давления. Как было изложено выше, давление внутри бачка должно составлять до 1,1 — 1,5 кг/см². Как же это достигается?

Для этой цели в крышке смонтированы два клапана: предохранительный и вакуумный. Первый представляет собой подпружиненную резиновую диафрагму, которая прижимается снаружи и срабатывает, когда давление превышает усилие пружины. Второй состоит из резиновой шайбы с малой пружиной, установленной внутри большой.

При рабочей температуре ОЖ оба клапана закрыты, давление в бачке не превышает расчетного. Поскольку расширительный бак закрыт герметично, с повышением температуры давление возрастает, в результате чего предохранительный клапан открывается и стравливает часть воздушных паров, возвращая клапан в прежнее положение.

Отсутствие предохранительного механизма привело бы к появлению протечек ОЖ, повреждению соединений и даже к разрыву радиаторов охлаждения и печки.

После остановки двигателя жидкость в системе остывает и уменьшается в объеме, что приводит к возникновению разрежения внутри бачка. Результатом может быть подсос воздуха через соединения, который при последующем пуске приведет к образованию воздушных пузырей. А это может привести к перегреву и выходу из строя двигателя.

Тут и приходит на помощь другой маленький клапан — вакуумный. Под действием разрежения он открывается и уравнивает давление в бачке с атмосферным.

Неисправности расширительного бочка и причины

Понижение уровня ОЖ:

течь пластикового корпуса бачка вследствие старения материала, в частности, это было хронической болезнью бачков автомобилей ВАЗ;
не работает предохранительный клапан, в результате чего повышенное давление выдавливает тосол через места соединений.

Перегрев двигателя:

из-за уменьшившегося объема жидкости вследствие утечек;
не работает вакуумный клапан, в результате чего в жидкости появляется воздух («завоздушливание»).

Видимые потеки жидкости:

течет расширительный бак;
неисправность предохранительного клапана.

Проверяем работоспособность крышки

Упрощенная проверка: работают ли клапаны?

Заводим мотор и, соблюдая осторожность, отворачиваем крышку: если слышится шипящий звук спущенной камеры — перепускной клапан работает (однако, правильно или нет, — неизвестно).

Сняв крышку, сожмем рукой любой шланг охлаждающей системы. Продолжая удерживать его таким образом, установим крышку на место. Если он после этого восстанавливает свою форму, по всей видимости, вакуум заполняется. А вот если еще до запуска мотора шланги выглядят как бы сплюснутыми, вакуумный клапан точно не работает.

Более точно предохранительный клапан можно проверить с помощью насоса и манометра. Насос присоединяем к нижнему подводящему патрубку бачка, а верхний заглушаем с помощью подручных средств: болта или цилиндрического сверла, туго входящих в подводящий шланг.

Насосом создаем давление и контролируем момент, когда срабатывает предохранительный клапан (шипящий звук). Величина давления, зафиксированная на шкале прибора, показывает фактическое давление срабатывания.

Если предохранительный клапан излишне тугой, его можно отремонтировать. Зачем тратить лишние деньги, когда достаточно укоротить пружину давления на один-два витка, и пружина станет мягче. Разбирается узел легко, главное — не потеряйте мелкие детали. И не переусердствуйте, откусывая витки. Делайте это понемногу, проверяя результат.

Доливка охлаждающей жидкости

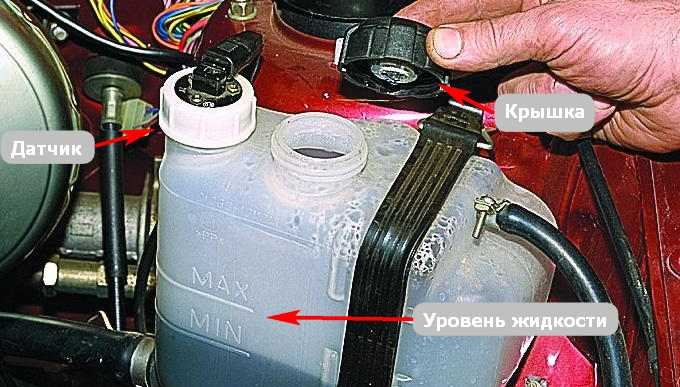

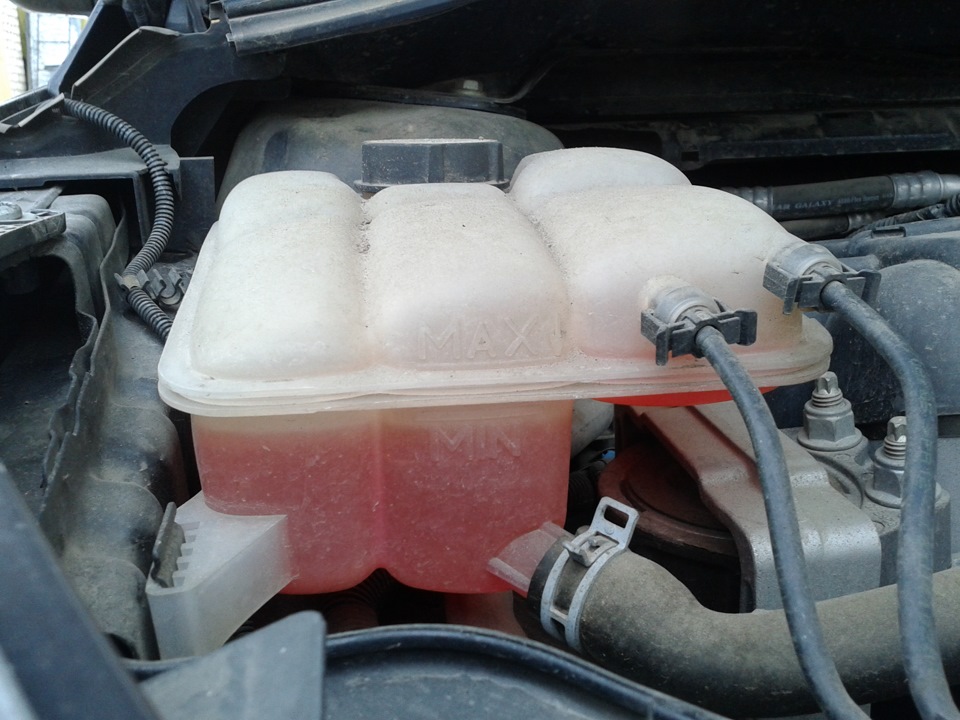

Уровень жидкости в бачке контролируют по двум крайним рискам: min и max. Как правильно доливать ОЖ в расширительный бак:

Проверьте уровень жидкости на холодном или остывшем двигателе (дайте ему хорошо остыть).
Откройте крышку РБ (если двигатель недостаточно остыл, прихватите крышку тряпкой) и медленно поворачивайте ее до выхода пара.
Долейте жидкость, не доходя до риски max.
Закройте крышку и заведите мотор при выключенном отоплении. Прогрейте двигатель около 3 мин на 2000 об/мин и дождитесь, пока не включится вентилятор принудительного охлаждения.
Проверьте уровень ОЖ и долейте его до отметки max.

Небольшой совет: следите за внешним состоянием бачка и всех элементов системы охлаждения. Потеки жидкости в моторном отсеке зачастую свидетельствуют о неисправности расширительного бачка, в первую очередь крышки.

Как следует из написанного, от такого, второстепенного на первый взгляд, узла, как расширительный бачок системы охлаждения, на самом деле зависит — насколько стабильно будет работать двигатель вашего автомобиля.

Если Вы заметили ошибку, неточность или хотите дополнить материал, напишите об этом в комментариях, и мы исправим статью!

Ключевые теги: двигатель, устройство автомобиля

для чего нужен, принцип работы, где находится и что в него заливают » АвтоНоватор

Как известно, во время работы ДВС выделяет большое количество тепла. При этом важно удерживать температуру агрегата в заданных пределах для максимально эффективного сгорания топлива, снижения уровня токсичности выхлопа, увеличения ресурса и т.д.

Другими словами, нельзя как сильно охлаждать мотор, так и допускать его перегрев. Для поддержания необходимой рабочей температуры в устройстве современных двигателей используется комбинированная система, которая объединяет в себе жидкостное и воздушное охлаждение.

В устройстве жидкостной системы охлаждения важным элементом является расширительный бачок. Далее мы поговорим о том, для чего нужен расширительный бачок системы охлаждения двигателя, каково его основное предназначение, а также какие неисправности расширительного бачка системы охлаждения двигателя встречаются чаще всего.

Его назначение

Таким образом, расширительный бак (РБ) предназначен для компенсации объемного расширения ОЖ при повышении ее температуры. Располагается РБ в моторном отсеке таким образом, чтобы уровень жидкости находился примерно на середине высоты бачка.

При этом жидкость в радиаторе и бачке располагается на одном уровне по принципу сообщающихся сосудов. Поскольку РБ расположен выше радиатора, в качестве заливной горловины используется крышка расширительного бачка, про которую будет рассказано ниже.

Симптомы неисправностей

Если автомобилисту удастся разобраться в характерных признаках неисправностей крышки расширительного бачка, для него не составит труда своевременно принять меры по их устранению.

В действительности диагностировать эти неисправности, касающиеся клапанной конструкции крышки от расширительного бачка, бывает не так просто. Признаки могут не проявиться сразу, а с более серьёзными симптомами последствий приходится бороться уже не простой заменой крышки, а кардинальными мерами и дорогостоящим ремонтом.

Есть несколько ситуаций, указывающих на то, что заглушка явно не работает и не справляется с возложенными на неё функциями.

Из подкапотного пространства начинает валить дым. Зачастую такое происходит в ситуациях, когда антифриз или тосол начинает выливаться и попадать на впускной коллектор, разогретый к тому времени до большой температуры. Но хорошо лишь то, что в подобном случае температура самого двигателя остаётся в норме. Этот симптом характерен при поломке клапана. В норме он должен спустить давление только тогда, когда оно увеличится до пикового значения. Но бывает так, что сброс начинается раньше. А потому из бачка выплёскивается жидкость охлаждения.
Двигатель перегревается, но при этом из печки поступает холодный воздух. При наличии подобных признаков наверняка вышел из строя клапан, отвечающий за контроль низкого давления. Его поломка ведёт к завоздушиванию системы охлаждения, воздушные пробки внутри которой провоцируют перегрев ДВС.
Следы жидкости охлаждения. Если вы заметили, что антифриз оказывается в районе хомутов, трубок или под радиатором, вероятно вышел из строя клапан. Он не даёт лишнему давлению выходить, а потому давление внутри системы повышается. Из-за этого срываются хомуты, разрываются трубки и выходит из строя радиатор.

Помимо непосредственно самой замены крышки на расширительном бачке, здесь также придётся заменить радиатор, хомуты, трубки, поменять уплотнители при необходимости. Бывает и так, что разрывает сам расширительный бачок от избыточного давления. Тогда уже нет смысла покупать новую крышку. Весь узел меняется в сборе.

Устройство и работа

Как работает устройство? Сначала немного теории. В таблице показаны температурные режимы работы современных моторов. Как видим, двигатели работают в критических температурных условиях.

Температура двигателя, °C	Рабочая	Кратковременно
80 — 100	120 — 125
Температура закипания жидкостей, °C (при атмосферном давлении)	воды	100
тосола	105 — 110
антифриза	120

Место расположения РБ

Чтобы проверить клапан крышки расширительного бачка, нужно знать, где он находится, что у некоторых новичков вызывает трудности. Если взять на рассмотрение отечественный транспорт от крупнейшего производителя АвтоВАЗ, то, в зависимости от конкретной модели, он может быть в разных местах.

К примеру, у линейки ВАЗ-2110-12 бачок находится с водительской стороны (в отношении хода движения автомобиля) между стойкой амортизатора и перегородкой салона. У моделей ВАЗ-2114-15 емкость также с левой стороны, но вынесена за стакан стойки. Примерно там же располагается бачок у Audi 80.

Крышка бачка — два в одном

Отсутствие предохранительного механизма привело бы к появлению протечек ОЖ, повреждению соединений и даже к разрыву радиаторов охлаждения и печки.

Какую функцию выполняет антифриз?

Прежде всего, следует напомнить что слово «антифриз» имеет иностранные корни и переводится как «против замерзания». Именно так можно охарактеризовать его основную функцию. Данное вещество не должно замерзать даже с сильно морозные зимы.

Кроме этого охлаждающая жидкость выполняет следующую работу:

быстрая и эффективная защита автомотора от перегрева в процессе его эксплуатации;
поддержание на высоком уровне антикоррозийной защиты всех имеющихся металлических деталей;
надежная защита системы охлаждения от обмерзания при использовании автомобиля в зимний морозный период.

Полезно знать: Что лучше заливать в систему охлаждения тосол или антифриз?

Неисправности РБ и причины

Понижение уровня ОЖ:

течь пластикового корпуса бачка вследствие старения материала, в частности, это было хронической болезнью бачков автомобилей ВАЗ;
не работает предохранительный клапан, в результате чего повышенное давление выдавливает тосол через места соединений.

Перегрев двигателя:

из-за уменьшившегося объема жидкости вследствие утечек;
не работает вакуумный клапан, в результате чего в жидкости появляется воздух («завоздушливание»).

Видимые потеки жидкости:

течет расширительный бак;
неисправность предохранительного клапана.

Небольшая вступительная часть

Расширительный бак (РБ) выглядит довольно просто: дешево и сердито. Но, несмотря на это, просто взять и выкинуть его из автомобиля невозможно. У такой незначительной, на первый взгляд, детали могут быть свои проблемы, причем их немало. Зачастую они просто взрываются из-за высокого давления, и охлаждающая жидкость (ОЖ) начинает заливать все подкапотное пространство.

По этой причине не следует ждать, когда бачок может проявить себя в самое неподходящее время. Если проблема обнаружена, не стоит откладывать ее решение в долгий ящик.

Но прежде чем выяснять, как проверить крышку расширительного бачка ваз 2110 (или любой другой модели), разберемся, для чего вообще он нужен и какую важную роль выполняет. Может, все-таки лучше будет без него?

Проверяем работоспособность крышки

Упрощенная проверка: работают ли клапаны?

Процедура проверки

Проверить работоспособность крышки бачка не так просто, поскольку необходимо создать давление, что сложно. В сервисных центрах для этого используют специальные приборы с насосом и манометром. Это позволяет установить точные значения срабатывания клапанов крышки. Самостоятельную диагностику провести можно, только она менее точна в отношении результата. Тем не менее неисправность детали будет выявлена.

Для начала нужно открутить крышку на холодном двигателе и осмотреть ее: присутствуют ли трещины, сколы, вмятины, разрывы уплотнительных элементов, затертости и прочие дефекты. Если результат положительный, стоит перейти к следующему способу, как проверить крышку расширительного бачка. Только стоит предварительно закрутить ее.

Теперь нужно запустить двигатель и подождать пока он прогреется до рабочей температуры. Затем нужно тихонько начинать откручивать крышку. Если будет слышен звук вырывающегося воздуха сродни тому, как отвинчивается пробка с бутылки с газировкой, то все в порядке – деталь исправна и удерживает давление в системе. Пока еще двигатель работает, стоит осмотреть толстые шланги на предмет вдавленности внутрь. Если так и есть, то один из клапанов не справляется со своей задачей.

А как проверить крышку расширительного бачка по-другому? Можно сделать еще так (желательно тоже на холодном двигателе): открутить крышку, затем сжать рукой какой-нибудь толстый шланг и после этого закрутить ее на место. Теперь можно убрать руку и наблюдать: шланг принимает исходную форму – все в порядке, в противном случае лучше крышку заменить. Только такой способ не всегда можно использовать в силу особенностей конструкции силового агрегата разных автомобилей и расположения шлангов.

Доливка охлаждающей жидкости

Проверьте уровень жидкости на холодном или остывшем двигателе (дайте ему хорошо остыть).
Откройте крышку РБ (если двигатель недостаточно остыл, прихватите крышку тряпкой) и медленно поворачивайте ее до выхода пара.
Долейте жидкость, не доходя до риски max.
Закройте крышку и заведите мотор при выключенном отоплении. Прогрейте двигатель около 3 мин на 2000 об/мин и дождитесь, пока не включится вентилятор принудительного охлаждения.
Проверьте уровень ОЖ и долейте его до отметки max.

Небольшой совет: следите за внешним состоянием бачка и всех элементов системы охлаждения. Потеки жидкости в моторном отсеке зачастую свидетельствуют о неисправности расширительного бачка, в первую очередь крышки.

Ремонт расширительного бачка своими руками

На расширительный бачок в процессе эксплуатации постоянно воздействует деформация: ёмкость сужается и расширяется из-за температурных изменений — таков режим её работы. При пиковых значениях на стенках бачка появляются трещины. Проблему можно решить двумя способами: купить новый бачок или отремонтировать старый.

Трещина расширительного бачка

Материал, применяемый в процессе изготовления расширительных бачков, не вступает в реакцию ни с какими клеями независимо от марки. Это говорит о том, что путём склеивания отремонтировать бачок качественно не получится. Те автовладельцы, которые решились на восстановление ёмкости, прибегают, как правило, к следующим методам:

запаивают трещины корпуса с применением металлической сетки;
применяют эпоксидную смолу, специальный герметик либо холодную сварку.

Из-за постоянного воздействия на расширительный бачок высокого давления и температуры, на сосуде со временем появляются трещины

Стоит обратить внимание, что холодная сварка и эпоксидка устраняют проблему лишь временно и к ремонту либо замене бачка придётся все равно вернуться.

Читайте также: Неисправности заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Некоторые автолюбители задаются вопросом, чем и как можно заделать трещины в пластиковом корпусе расширительного бачка? Для проведения процедуры в домашних условиях следует:

очистить корпус в месте трещины чистой ветошью или салфеткой;
обезжирить участок растворителем, после чего просушить;
вырезать кусочек латунной сетки с мелкими ячейками по длине повреждения;
наложить полоску на место ремонта;
разогретым паяльником припаять сетку к краям трещины таким образом, чтобы образовался армированный слой по всей площади сетки;
выполнить шлифовку шва;
нанести шпатлевку, слой грунтовки и провести окрашивание.

Наиболее распространенным и доступным способом восстановления расширительного бачка является пайка с использованием мелкой металлической сетки

Для рассмотренной процедуры потребуется паяльник с минимальной мощностью 40 Вт с плоским жалом. Восстановить герметичность бачка можно с помощью специального красного герметика Done Deal, который предназначен для пластика. Перед нанесением вещества корпус тщательно зачищают и обезжиривают.

Видео: ремонт расширительного бачка посредством пайки

Что можно доливать и в каком количестве

Есть несколько видов антифриза. Смешивать их между собой нельзя, а доливать нужно строго по меткам. Среди автолюбителей бытует мнение, что некоторые виды охладителей совместимы между собой по химическому составу, но рисковать и смешивать их, всё же, не стоит. Во избежание неприятных ситуаций и поломок машины пользуйтесь одним видом жидкости и покупайте её у проверенных производителей.

При доливании любой воды (обычной или дистиллированной) тосол может замёрзнуть зимой. При отсутствии свежей порции антифриза доливайте воду только в тёплое время года. Никогда не разбавляйте охладитель другими химическими составами. В крайнем случае, используйте обычную воду, но не злоупотребляйте этим.

На заметку! Отсутствие тосола в бачке может застать водителя врасплох перед зимними холодами. Чтобы этого не произошло, перед зимним сезоном полностью смените охладитель и залейте новый.

Контролю за состоянием охлаждающей жидкости надо уделять время, иначе это может быть чревато плохими последствиями для автомобиля. При своевременной проверке уровня тосола двигатель будет работать как следует, а машина прослужит вам в течение многих лет.

Как выглядит?

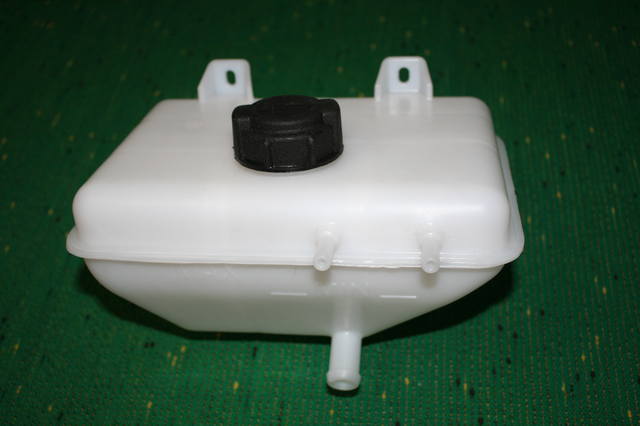

Типичный вариант этой детали – емкость из технического пластика, в которую встроен контур шлангов и специальный, поплавковый датчик. Обязательным условием является замкнутый тип контура. Внутрь бака заливается антифриз.

В большинстве отечественных моделей, расширительный бачок располагается под капотом, со стороны водителя (в иномарках наоборот), к тому же, зажат металлическими деталями. Это неудобно, т.к. в зимнее время может спровоцировать трещину в бачке, а в летнее – неправильное срабатывание крышки.

Цвет масла

Если в картере двигателя обнаружилась эмульсия серо-белого цвета, то значит ОЖ попала в масло, при этом ее уровень уменьшиться, а масла повысится.

Это могло произойти по причине прогорания прокладки ГБЦ, но не факт, тут нужно проводить дополнительную диагностику.

Как правило, сначала меняется крышка, потом бачок, а уже потом, если последний все равно раздувает, при необходимости прокладка ГБЦ. Но важно понимать, менять крышку нужно на заведомо исправную, сейчас много выпускается брака.

Жидкости для заливки в бак

Нынешние автомобили, строящиеся с широким применением новых технологий, весьма требовательны ко всем технологическим жидкостям, в том числе и охлаждающей. Перечень требований такой:

жидкость должна закипать при температуре не ниже 110 °С;
порог замерзания — от минус 20 до —60 °С в зависимости от условий окружающей среды;
отсутствие пенообразования при контакте с крыльчаткой насоса, минимальная вязкость;
в составе жидкости должны быть неагрессивные присадки, препятствующие появлению накипи на металлических частях;
химический состав не должен меняться в течение 3 лет или 60 тыс. км пробега.

Тосол — чисто отечественный продукт, синтезированный во времена СССР

Всем перечисленным требованиям соответствует антифриз или тосол, что суть одно и то же. Название антифриз пошло от английского слова antifreeze, что в переводе означает «незамерзающая». Тосол — вещество, созданное на той же основе из этиленгликоля в бывшем СССР. Слово состоит из аббревиатуры ТОС (технология органического синтеза) и окончания «ол», присущего названиям химических препаратов.

Основа антифриза и тосола одинакова — вода + этиленгликоль в различных соотношениях. Отличия изделий от разных производителей может заключаться в пакете ингибирующих присадок, поэтому путать жидкости нежелательно. Фатальных последствий не наступит, но одни вещества могут нейтрализовать действие других и свойства «незамерзайки» ухудшатся. При этом цвет жидкости не играет роли — это всего лишь краситель.

Для заливки в бачок можно использовать дистиллированную воду в следующих ситуациях:

для разбавки концентрата антифриза до нужной температуры замерзания;
при аварийной ситуации — полной либо частичной потере охлаждающей жидкости в пути;
с целью промывки.

Окраска антифриза не влияет на его свойства, важен пакет присадок

Дистиллированная (обессоленная) вода не отвечает указанным выше требованиям: она замерзает при нулевой температуре и кипит при 100 °С. Поэтому она заливается временно либо в качестве растворителя для антифриза.

Воду из-под крана, насыщенную солями, заливать в расширительный бачок недопустимо. Исключение — поломка и потеря тосола в пути и отсутствие поблизости автомагазина. Устраните течь, заполните охлаждающую систему водопроводной водой и доберитесь до гаража или СТО, после чего её немедленно слейте. Иначе на внутренних стенках водяной рубашки двигателя и других агрегатов образуются отложения, ухудшающие теплообмен.

Видео: жидкости для заливки в контур охлаждения автомобиля

Проверяем качество бачка

Для этого необходимо заглушить сливное отверстие в бачке, плотно закрутить крышки и в схему подключить манометр. Воздух подается под давлением компрессором.

В ходе проверки проверяется какое давление держит бачок и на каком этапе срабатывает клапан.

Для чего нужно следить за уровнем антифриза?

Эта работа очень важна и должна выполняться систематически. Ведь без необходимого объема жидкости система охлаждения не сможет выполнять свое функции. А в случае перегрева авто-мотора может возникнуть полное его заклинивание, с возможностью создания аварийной ситуации и необходимости в дальнейшем проведения капитального ремонта.

Если жидкость опустилась ниже минимального показателя, что это грозит возникновению вероятности перегрева двигателя автомобиля. Кроме этого при закипании антифриза происходит увеличение его объема, что может вызвать разрыв расширительного бачка или одного из резиновых шлангов. Чрезмерный уровень жидкости может спровоцировать перелив через горловину бачка и тем самым стать причиной его поломки.

Полезно знать: Можно ли смешивать антифриз g12 и g12+?

Подводя итоги

Прочитав эту статью, можно вывести несколько уроков для себя и не повторять ошибок, которые совершали другие автовладельцы. Главное знать, что заливать новую охлаждающую жидкость следует только на охлажденный двигатель, иначе это может привести к деформации самого двигателя или охлаждающей системы.

Также стоит постоянно обращать внимание на систему охлаждения и постоянно смотреть на показания датчиков, а если их нет, то частенько откручивать крышку бачка и следить за давлением. Должный уход и постоянное контролирование работоспособности всех узлов автомобиля могут способствовать редким посещениям автосервиса и магазинов запчастей. Здесь нет принципа сообщающихся сосудов, поэтому жидкость и поднимается наверх.

Как заливать антифриз в систему охлаждения: мнения автовладельцев

Концентрат и точка «Лучше и выгоднее всего приобретать чистый концентрат, не поддельный и без температурных ограничений (например, от VAG). Слейте излишки дистиллята, ориентируясь на объем системы охлаждения вашей машины. Заливайте концентрированный состав, проверяя плотность жидкости и в случае необходимости корректируя ее. Важно не понижать температуру ниже -50 градусов, иначе это отразится на теплоотдаче, а двигателю в летнее время будет тяжелее работать. Оптимальный температурный диапазон – от -40 до -50 градусов.
Как вариант, залейте готовый состав на -50 градусов. Остатки воды в системе доведут температуру до оптимального значения. Но тут все зависит от конкретного двигателя — получится ли с него слить большой объем?».
Морду выше и вперед
«Поднимите перед вашего авто как можно выше. Благодаря этому воздух покинет систему очень быстро. Далее залейте в расширительный бачок антифриз до уровня между меток, затем полностью наполните термостат через его горловину и запускайте мотор. Жидкость будет постепенно уходить, поэтому доливайте ее в процессе. Чтобы воздух выходил еще быстрее, можете руками сжимать верхний патрубок».
Не торопиться, всё успеется
«Многие спрашивают, сколько надо заливать антифриза. Так вот, «охлаждайку» лейте до метки и одновременно сжимайте патрубки, после чего закройте крышку. Запустите двигатель и прогрейте его, пока не заработает вентилятор в радиаторе. Далее добавьте оборотов до 3000 и удерживайте их с минуту. Заглушите мотор и подождите полного остывания. Потом снова заведите машину и уже при работающем двигателе долейте антифриз до отметки».
Без доливов, менять всё
«Я думаю, вместо постоянных доливов лучше полностью сливать жидкость и в чистую промытую систему заливать уже свежий антифриз. По цвету жидкости никогда не выбирайте! Ориентируйтесь на имеющиеся на рынке классы антифризов: G11 (бывают синие и зеленые) и G12 (по моему, только красные). Правда, встречаются и красные жидкости G11 от Castrol. Есть и другие нюансы при выборе антифризов. Например, использовать более современный G12 вместо ранее залитого G11 нельзя, поскольку система, скорее всего, не рассчитана на агрессивный новый состав».

Технология системы охлаждения: переливные и расширительные баки

(Image/Mishimoto)

Николас Томас, Mishimoto атмосфера.

Без линий PCV или CCV и без каталитических нейтрализаторов. Просто капает охлаждающая жидкость и продувает все проезжую часть.

Это было здорово для автомобилей, но не так хорошо для окружающего нас мира (извините, озон). По мере ужесточения экологических ограничений производителям пришлось разрабатывать способы удержания побочных продуктов внутреннего сгорания и охлаждающих химикатов внутри автомобиля.

В настоящее время почти все в двигателе остается там и каким-то образом перерабатывается, включая ту самую жидкость, которая поддерживает соответствующую температуру в этих цилиндрах.

Это может вернуть вас к школьной химии, но когда становится жарко, все расширяется.

Когда речь идет конкретно о охлаждающей жидкости, она также создает давление пара и газа, которому нужно куда-то деваться. Раньше эта горячая охлаждающая жидкость просто выбрасывалась в атмосферу (точнее, в землю), но в духе сохранения нашей единой земли автопроизводители разработали резервуары для сбора и повторного использования расширяющейся охлаждающей жидкости. Конечным результатом стали два разных типа танков, которые используются именно для этого.

Переливной бак s Переливной бак обычно имеет один или иногда два порта. Горячий хладагент перемещается туда и обратно между баками в зависимости от давления, создаваемого горячим хладагентом. (Изображение/Summit Racing)
Переливной бак также может называться регенеративным баком и представляет собой более простую систему из двух. Лучший способ определить, использует ли ваш автомобиль переливной бачок, — это выяснить, имеет ли ваш радиатор крышку с номинальным давлением, поскольку именно это определяет, когда охлаждающая жидкость начинает течь между системой охлаждения и бачком. Эта система также сильно зависит от давления, создаваемого расширяющейся охлаждающей жидкостью.
(Image/Mishimoto)
Обратите внимание, что крышка имеет большую пружину внизу с небольшим выступом в центре. Когда давление горячей охлаждающей жидкости нарастает и превышает номинал крышки радиатора, она сжимает большую пружину, открывая переливное отверстие. Это позволяет любому пару и лишнему хладагенту проходить через линию в ваш расширительный бак и оставаться там до тех пор, пока температура в системе не упадет.
Этот маленький язычок в центре представляет собой односторонний клапан, который позволяет охлаждающей жидкости возвращаться в радиатор после того, как давление в системе возвращается к обычному уровню. (Изображение/Мишимото)
Как только автомобиль остынет, давление естественным образом выровняется. Это более низкое давление создает вакуум и втягивает охлаждающую жидкость из расширительного бачка обратно в систему охлаждения через небольшой клапан внутри крышки радиатора .
…
Расширительный бак s Расширительные баки немного сложнее. На фото заводской расширительный бачок от FK8 Civic Type-R или уменьшенная версия заглавного изображения. (Изображение/Mishimoto) Расширительный бачок, или баллон для дегазации, как его называют в мире дизельного топлива, немного сложнее. При такой конфигурации бак всегда находится под давлением, и ваша герметичная крышка расположена на баке, а не на самом радиаторе. На самом деле 9Радиатор 0003 в большинстве случаев не имеет какой-либо крышки или заливной горловины, так как вы заливаете охлаждающую жидкость из бака.
Системы охлаждения, в которых используются расширительные бачки, будут иметь герметичную крышку радиатора, расположенную на расширительном бачке, а не на радиаторе. (Изображение/Mishimoto)
Система охлаждения постоянно находится под давлением благодаря использованию расширительного бачка. Вместо того, чтобы направлять расширяющуюся охлаждающую жидкость в бачок, когда она достигает определенного давления, охлаждающая жидкость всегда проходит через радиатор и выходит в расширительный бачок. Здесь давление, создаваемое горячей охлаждающей жидкостью, заполняет верхнюю половину бака и действует как сила, выталкивающая охлаждающую жидкость обратно в систему.
…
Зачем обновлять?
Охлаждающая жидкость работает лучше всего, когда она остается в системе охлаждения. Перегрев из-за утечки охлаждающей жидкости, безусловно, входит в десятку самых неприятных способов сократить трек-день или даже резко остановить поездку на работу.
Это проблема, с которой я столкнулся лично. Это не совсем мой бак, но это была обычная проблема с R53 Mini Cooper S. Со временем уплотнение ухудшалось, и охлаждающая жидкость просачивалась по всей теплозащите выхлопа, а иногда и по самому выхлопу. Такая постоянная утечка может привести к хроническому перегреву и потенциальному повреждению компонентов двигателя. (Изображение/Мишимото)
Автопроизводители производят сотни тысяч таких баков-баков для всего своего автопарка. Учитывая чрезвычайно низкую норму прибыли от новых автомобилей, они должны удерживать затраты на их снятие с конвейера как можно более низкими.
Это означает изготовление переливных или расширительных бачков из пластика.
Эти материалы, как правило, рассчитаны на сотни циклов нагрева и охлаждения, которые испытывает автомобиль, но часто они не предназначены для длительного использования.
Этот пластик может выглядеть толстым, но постоянное нагревание и охлаждение этих материалов, не говоря уже о неизбежном окрашивании от цветной охлаждающей жидкости, вредны для бака. (Изображение/Mishimoto)
Алюминиевый бак для охлаждающей жидкости лучше подходит для постоянных и резких перепадов температуры. Алюминиевые баки обеспечивают уверенность в том, что расширяющаяся охлаждающая жидкость не просто разливается по всей проезжей части, а вместо этого поддерживает нужную температуру двигателя.
Для тех из вас, кто заботится об эстетике, запасные расширительные и переливные бачки торчат как больной палец. Стандартный бежевый или полупрозрачный белый — это чистый холст для ваших плохих навыков рисования охлаждающей жидкости. Запятнанный бачок охлаждающей жидкости — не очень хороший вид для тех из вас, кто пытается содержать моторный отсек в чистоте.
(Изображение/Mishimoto)
Автомобильная промышленность прошла долгий путь как в чистой скорости, так и в эффективности по отношению к общему осознанию окружающей среды.
Хранение охлаждающей жидкости внутри системы охлаждения вашего автомобиля и вне проезжей части является взаимовыгодным.
Понимание различий между функциями переливного и расширительного бачков полезно для совершенствования системы охлаждения в любой сборке, а также для понимания того, когда вам нужно использовать оба.
…
Первоначально эта статья появилась в техническом блоге Мишимото под номером .
Настройка системы охлаждения
Системы охлаждения являются одной из самых важных систем в двигателе. Перегрев двигателя может привести к выходу из строя жидкостей и деталей, что в конечном итоге может привести к катастрофическому отказу. В то же время двигатель, который работает слишком холодно, может быть неэффективным и плохо работать.
Традиционно двигатели охлаждались двумя способами: воздушным и водяным. Многие старые автомобили и даже некоторые новые мотоциклы оснащены двигателями с воздушным охлаждением. Однако большинству современных автомобилей требуются системы жидкостного охлаждения.
Система с жидкостным охлаждением обычно включает радиатор, вентилятор, термостат, водяной насос, бак для охлаждающей жидкости и точку заполнения. Тип бака охлаждающей жидкости и местонахождение точки заполнения могут различаться в зависимости от системы. Во многих современных автомобилях радиатор установлен ниже двигателя. Так как радиатор находится ниже двигателя, необходима точка сброса давления и точка заполнения выше двигателя. Это достигается за счет расширительного бачка. Когда радиатор достаточно высок, чтобы действовать как точка наполнения и сброса давления, расширительный бачок не обязательно требуется. В этих случаях вместо этого можно использовать рекуперативный резервуар.

Системы с жидкостным охлаждением находятся под давлением для повышения температуры кипения хладагента. Температура кипения смеси охлаждающей жидкости и воды 50/50 составляет 226 градусов по Фаренгейту при 0 фунтов на квадратный дюйм. При 16 фунтах на квадратный дюйм точка кипения смеси 50/50 составляет 267 градусов по Фаренгейту. Один из самых простых способов отличить расширительный бак от бака-утилизатора заключается в том, является ли бак частью системы охлаждения, находящейся под давлением, или нет.

Комплект расширительного бачка:
Расширительный бачок является частью находящейся под давлением секции системы охлаждения. Расширительный бачок легко узнать по используемой горловине и крышке. Поскольку бак находится под давлением, потребуется крышка и горловина, рассчитанные на давление (показано справа). Сброс давления в расширительном бачке должен быть самой высокой точкой вашей системы охлаждения.
Расширительный бачок сконструирован таким образом, что в нем есть место для расширения охлаждающей жидкости. Если расширительный бачок переполнен, он будет сливать охлаждающую жидкость, когда система прогрета до рабочей температуры.
Расширительный бак также можно использовать в качестве точки заполнения системы. При использовании расширительного бачка радиатору не требуется крышка для сброса давления. Крышка расширительного бачка будет выполнять те обязанности, которые традиционно выполняла крышка на радиаторе. Увеличение емкости системы и обеспечение более удобной точки заполнения являются одними из преимуществ расширительного бака.

Сборка рекуперационного/резервуарного бака:
Напротив, рекуперационный/резервуарный бак обычно имеет вентилируемую крышку и не обязательно должен находиться над головками цилиндров. Задача резервуара для сбора/резервуара состоит в том, чтобы удерживать хладагент, который сбрасывается из системы сброса давления, когда хладагент горячий и расширяется. Когда система охлаждается, эффект охлаждения создает вакуум, который втягивает эту охлаждающую жидкость обратно в систему.
Резервуар регенерации/резервуара охлаждающей жидкости позволяет системе сливать и заправлять охлаждающую жидкость, когда это необходимо для поддержания соответствующего давления.
Это позволяет системе постоянно поддерживать полную емкость охлаждающей жидкости.
Рекуперационный/резервуарный бак можно использовать вместе с расширительным баком или отсоединять от радиатора, имеющего предохранительный клапан.
Однако сборный/резервуарный резервуар не следует путать с улавливающим резервуаром. Резервуар для рекуперации/резервуара будет либо присоединен к нижней части бака, либо иметь внутренний шланг , который идет к дну, чтобы охлаждающую жидкость можно было втянуть обратно в систему. Улавливающий резервуар, с другой стороны, обычно имеет водопровод в верхней части резервуара и не имеет шланга, который идет на дно. Улавливающий бачок служит для сбора вытесняемой охлаждающей жидкости, которая впоследствии будет слита из этого бачка. В то время как и улавливающий/резервуарный бак, и улавливающий резервуар удерживают избыток охлаждающей жидкости, улавливающий/резервуар автоматически возвращает охлаждающую жидкость обратно в систему, где улавливающий резервуар будет удерживать охлаждающую жидкость до тех пор, пока ее можно будет опорожнить.
