Ремонт 406 двигателя — ГАЗ Клуб, Авто Клуб

---

Общие положения.
Начнём с того, что ремонт двигателя очень серьёзная и ответственная операция. Если не имеете достаточно опыта, лучше обратиться к специалистам (только к настоящим специалистам) или позвать более опытного товарища. В принципе все работы довольно подробно описаны и в мануале по машине. Я опишу процесс по этапам, как собираю сам. Перечень заменяемых деталей каждый определяет индивидуально. На подборе зазоров в поршневой группе и кольцах я останавливаться не буду, подразумевается, что там всё в порядке.

Инструмент.
Помимо основного набора инструмента (ключи, головки, воротки и т.д.) надо иметь в наличии: динамометрический ключ, оправку для сжимания колец, первичный вал КПП (или оправку) для центровки диска сцепления, головку на 36 для откручивания переднего шкива КВ, качественные шестигранники на 6, 8, 12, 14 (прямые «под головку»), рассухариватель клапанов для 406-го, оправку для установки маслосъёмных колпачков.

Не помешает микрометр и нутромер. И много ветоши.

Автохимия.
Я используя продукцию ABRO: герметики красный и чёрный, и Done Deal: шеллачный лак, анаэробный фиксатор резьбы, керамический герметик для выхлопной системы. Тут у всех свои предпочтения.

Разборка и снятие двигателя с автомобиля.
Тут важно подготовить достаточно место для укладывания всех деталей, чтобы при сборке установить всё на прежние места (если не заменяли) или помечать любым доступным способом. Также отмечаем и снимаемые провода, если не надеетесь на свою память. Снимаем капот и панель стеклоочистителя (чтобы не мешали), укрываем передние крылья (чтобы не повредить). Разбираем в любой последовательности — тут кому как удобно. Я, например, для более лёгкого вынимания из моторного отсека, снимаю практически всё: на машине остаётся только блок с поршневой. Насос гидроусилителя отстыковывать от шлангов не надо: можно положить или подвязать куда нибудь. Должно получиться примерно как на фото.

Без мотора самое время помыть под капотом, осмотреть повреждения проводов и т.д. После полной разборки моем всё это «хозяйство», как можно чище:

хороший помощник металлическая щётка плюс бензин-керосин.

Чистый блок и коленвал измеряем и принимаем решение о расточке — я отвожу на завод, там сразу проверяют всё и растачивают, если что нужно. Всегда отдаю и маховик и корзинку сцепления: маховик проверяют на биение и торцуют (разумеется при необходимости) плоскость, куда прилегает диск сцепления, потом балансируют в сборе с коленвалом и корзиной. Поверьте, для Волги это совсем на лишняя операция. Теперь можно купить коренные и шатунные вкладыши, поршни и кольца согласно размеров. После расточки ещё раз промываем и продуваем все детали, шестигранником на 14 отворачиваем заглушки (4 шт.) грязеуловителей КВ,

чистим там, закручиваем на место и контрим их. Заглушки головки и блока (там шестигранник на 8), если не откручиваются, лучше не трогать — продуть можно и через открытые масляные каналы. В глухих резьбовых отверстиях не должно остаться масла, тосола, мусора — т.к. жидкость не сжимается и можно повредить резьбу. Проверяем головку блока цилиндров (16-ти клапанная головка очень капризная): обязательно плоскость прилегания к блоку, клапана, направляющие клапанов, меняем маслосъёмные колпачки. Головку для ремонта я тоже отвозил на завод, поскольку слишком муторно и не удобно притирать 16 клапанов. Когда всё готово можно приступать к сборке двигателя.

Сборка.
При сборке работаем чистыми руками и инструментом!!! Все подозрительные болты, гайки, шпильки (сорванная резьба или грани) обязательно заменяем новыми!!! На мелочах не экономят. При затяжке не прикладываем чрезмерных усилий — резьбу сорвать очень легко, а восстановить очень сложно (алюминий и чугун материалы мягкие). Все прокладки я дополнительно уплотняю шеллачным лаком и герметиком — но всё в меру.

Все сопрягаемые плоскости под прокладки я дополнительно обезжириваю растворителем (или ацетоном) и вытираю насухо. Поэтому все собранные мною двигатели при работе остаются чистыми, нигде ничего не подтекает.

Укладываем блок цилиндров вверх ногами (там мешает трубка масляного щупа, поэтому ставим на надёжную подставку). Устанавливаем верхние(с отверстиями) коренные вкладыши, смазываем маслом. На третью опору устанавливаем (удобно подклеить на литол) упорные полукольца КВ (без усиков) антифрикционным слоем наружу.

Укладываем коленвал в постели,

и закрываем крышками с установленными и смазанными вкладышами и полукольцами на третьей крышке (усики должны войти в пазы). НЕ ПЕРЕПУТАЙТЕ местами крышки. Ставить их нужно согласно номерам (или меткам, сделанным при разборке), ЗАМКИ вкладышей(усики) в блоке и крышках должны располагаться на одной стороне. Тоже самое относиться и к ШАТУНАМ. Равномерно, в несколько приёмов, ДИНАМОМЕТРИЧЕСКИМ ключом затягиваем болты крышек моментом 10-11 кгс·м.

За противовесы прокручиваем КВ, он должен вращаться ПЛАВНО и БЕЗ ЗАЕДАНИЙ. Никакого вращения с помощью лома здесь быть не должно — вал крутиться легко от руки. Если не так, то не грамотная шлифовка или вкладыши — разбираем обратно и повторно проверяем. Также между блоком и крышками НЕ ДОПУСКАЕТСЯ ни каких подкладок (этим грешат многие мотористы «старой» закалки — такого надо сразу послать подальше и по сильнее).

Устанавливаем задний сальник в держатель и прикручиваем его к блоку через прокладку. Внешнюю поверхность сальника можно слегка смазать герметиком, а пространство между рабочей кромкой и пыльником заполнить литолом.

Прикручиваем маховик (6 болтов). Маховик на КВ устанавливается только в одном положении, там есть установочный штифт. Под болты ставится специальная шайба, не потеряйте её. Чтобы застопорить коленвал можно между стенкой блока и противовесом засунуть ручку молотка.

Устанавливаем распорную шайбу и подшипник носка первичного вала КПП. Подшипник в каждом случае я всегда ставлю новый.

Дальнейшую сборку удобно вести, поставив блок на маховик.

Собираем шатунно-поршневую группу. Новые поршни идут в комплекте с пальцами и стопорными кольцами. Новые пальцы необходимо проверить с шатунами, как написано в книге. Развесовку шатунно-поршневой группы я ни разу не делал, хотя тоже вещь необходимая. Перед сборкой поршень

ОБЯЗАТЕЛЬНО нагреваем,

смазываем палец маслом. В поршень можно сразу вставить одно стопорное кольцо — чтобы не «засадить» поршневой палец дальше, чем нужно. Надпись на поршне ПЕРЕД и ВЫСТУП на нижней головке шатуна должны быть направлены в ОДНУ сторону. В нагретый поршень смазанный холодный палец идёт легко, иногда легонько нужно постучать, главное всё делать быстро, пока палец не нагрелся, иначе его начинает «прихватывать». Ставим стопорные кольца, обязательно следим, чтобы они сели в свои канавки в поршне.

Устанавливаем поршневые кольца.

Как правило на упаковках колец есть схема их установки.

В любом случае ставим их снизу вверх: расширитель маслосъёмного, маслосъёмное, второе компрессионное, первое компрессионное. Маслосъёмное бывает ещё наборное (я такие не применяю, хотя есть мнение, что работают они лучше, т.к там два независимых диска и два расширителя). На кольцах тоже есть надписи ВЕРХ (или ТОР на импортных), ориентируем их к днищу поршня. Не перепутайте. Разводим замки колец: маслосъёмного и расширителя на 180°, компрессионных тоже на 180° по отношению друг к другу и на 90° к замкам маслосъёмного. Устанавливаем шатунные вкладыши в шатун (проверяем совпадение смазочных отверстий) и его крышку. Обильно смазываем маслом цилиндры в блоке, обжимку для колец, вкладыши в шатуне и крышке. Разворачиваем КВ шейками первого и четвёртого цилиндров наружу (вернее крутим блок — КВ с маховиком стоит на полу, очень удобно).

И «загоняем» поршни на место: сжав оправку и постукивая ручкой молотка по днищу поршня. Лупить не надо — кольца очень легко сломать. Разумеется, ставим согласно надписям ПЕРЕД и номерам цилиндров (метим при разборке, если нет надписей на шатунах.

Поршень до затяжки шатуна не крутим вдоль оси — чтобы не нарушить ориентацию замков колец. Как только кольца зайдут в блок, одной рукой «ловим» шатун, направляя его на шейку КВ, другой проталкиваем поршень в глубь (это чтобы шатунными болтами не ободрать КВ). Устанавливаем крышки (помним про правильную ориентацию, см. выше), равномерно затягиваем моментом 7-8 кгс·м. Разворачиваем блок на 180° и аналогично поступаем со вторам и третьим цилиндрами. В итоге должно быть так:

Вращение блока плавное и без заеданий (см. выше).

Ставим шпонку, звёздочку КВ, уплотнительное резиновое колечко (не забудьте) и втулку переднего сальника большой внутренней фаской к блоку.

Шпонку шкива.

Смазываем шейки промежуточного вала, вставляем его на место, надеваем на задний конец (там шпонка) шестерню привода маслонасоса с гайкой и затягиваем её.

Спереди устанавливаем фланец — меньшим диаметром к блоку.

Вставляем валик привода маслонасоса. Закрываем крышку.

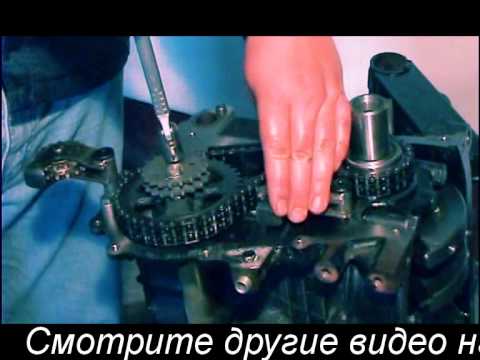

На валике закрепляем промежуточные звёздочки привода ГРМ (там штифт), затягиваем болты и отгибаем стопорную пластину на грани болтов.

Опять ставим блок на подставку, поддоном к верху.
Ставим сцепление, не забыв отцентровать диск первичным валом (или оправкой).

Разворачиваем звёздочки согласно меткам на блоке: впадина между зубьями (с риской) точно напротив лунки в блоке.

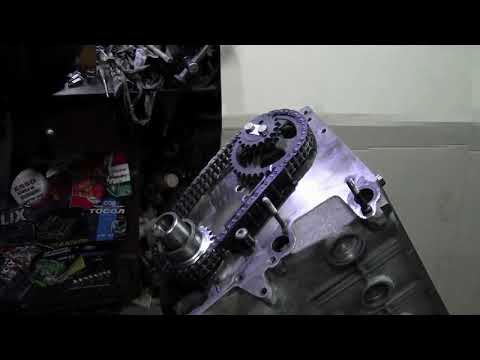

Берём нижнюю цепь (короткую), надеваем на неё успокоитель и накидываем цепь на звёзды: ведущая ветвь цепи ( в успокоителе) должна быть натянута ( не забываем контролировать метки !!! ).

Затягиваем болты успокоителя. Надеваем верхнюю цепь, ставим башмаки натяжителей.

Нажимая на нижний натяжитель, проверяем (ещё раз) натяжение цепи и правильность меток.

Надеваем переднюю нижнюю крышку с прокладкой, затягиваем болты вместе с кронштейном генератора.

Передний сальник пока не трогаем!!!
Теперь до установки распределительных валов крутить коленвал ЗАПРЕЩАЕТСЯ!!!
Устанавливаем водяную помпу, не забывая про задний болт.

Смазав маслом, вставляем нижний гидронатяжитель, не нажимая на него. Я ставил новые натяжители, уже заряженные. Если необходимо перезарядить старый — читаем соответствующую литературу. Не забываем вложить в крышку резиновую демпферную шайбу:

Затягиваем крышку.

Отвернув заглушку, бородком нажимаем на гидронатяжитель для его разрядки, показано на примере верхнего. Нижняя цепь натянута.

Вставляем шестигранник масляного насоса, крепим сам насос и закрываем поддон.

Устанавливаем картер сцепления и усилитель.

Я противник масляного радиатора (тут уж каждый сам решает), поэтому заглушил его каналы в блоке и поддоне заранее заготовленными заглушками с анаэробным герметиком.

Теперь можно развернуть двигатель в «нормальное» положение.

Крепим стартёр, водяной фланец, датчик детонации.

Устанавливаем кронштейны подушек, рулевого усилителя.

Теперь аккуратно вставляем передний сальник, смазав аналогично заднему (см. выше).

Ставим передний шкив.

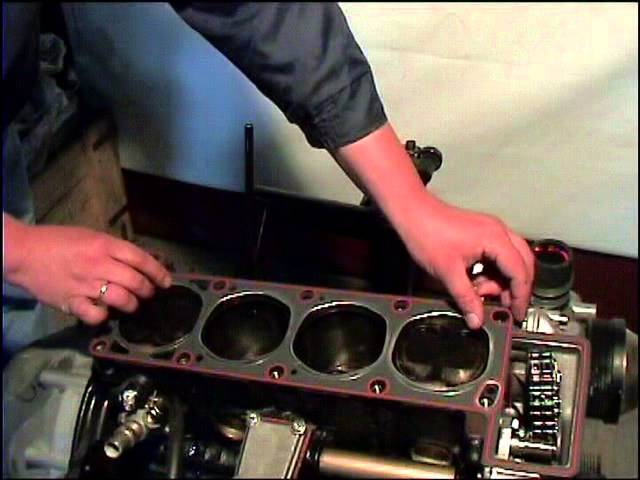

Смазав герметиком переднюю крышку и соответствующую часть головки блока, надев прокладку, устанавливаем ГБЦ.

Соблюдая порядок,

затягиваем болты ГБЦ в два этапа — предварительно моментом 5 кгс·м, окончательно 15 кгс·м.

Через промежуток времени полезно ещё раз пройти ключом и проверить момент затяжки.

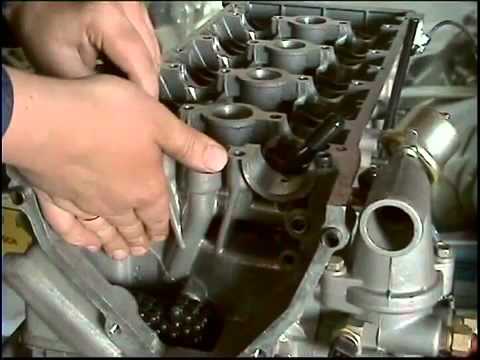

Вставляем на свои места гидрокомпенсаторы клапанов, смазанные маслом.

Смазав маслом, укладываем в постели распределительные валы, на выпускном валу сзади привинчена пластина для датчика фазы.

Ставим общую переднюю крышку с пластиковыми упорными полушайбами, потом средние (3-ю и 7-ю). Не перепутайте расположение и ориентацию крышек: впускные — 1,2,3,4, а выпускные — 5,6,7,8. Бобышки, на которых выбиты номера, направлены к краям головки. Немного поджимаем средние и ставим все остальные крышки. Равномерно затягиваем болты моментом 3 кгс·м. С помощью ключа проверяем вращение валов.

Выставляем валы, чтобы штифты находились на горизонтальной линии и смотрели в разные стороны. Надеваем на цепь выпускную звёздочку, и ставим её на распредвал, так, чтобы правая ветвь цепи была натянута, а метка на звёздочке находилась на линии верхней плоскости ГБЦ и «смотрела» вправо. Впускную звезду ставим, не допуская провисания верхней части цепи, метку направляем в левую сторону.

Ставим и разряжаем верхний гидронатяжитель, аналогично нижнему.

Наживляем средний и верхний успокоители, прокручиваем коленвал на несколько оборотов за болт шкива головкой на 36. Ещё раз, проверив совпадение меток, затягиваем успокоители и болты крепления звёздочек.

Закрываем переднюю и заднюю крышки головки.

Заполняем герметиком канавки маслоотражателя в крышке, привинчиваем её обратно.

Надеваем остальные резинки и закрываем клапанную крышку.

В таком виде двигатель готов к установке обратно на автомобиль.

Под капотом собираем всё обратно, в порядке очерёдности.

Заливаем масло и охлаждающую жидкость, проверяем отсутствие протечек. Сняв колодку с реле бензонасоса, без свечей прокручиваем двигатель стартёром, для заполнения масляной системы (следим по датчику давления).

Ставим и подсоединяем остальные элементы.

На фото показан доработанный датчик температуры воздуха (со спиленным наружным кожухом).

Ну и ЗАВОДИМ.

Заключение.
Проверив отсутствие течей, стабильность температуры, давление масла и т.д. пусть двигатель несколько часов поработает на холостом ходу. Периодически контролируйте его.

Разумеется, соблюдайте все требования по обкатке нового автомобиля.

Не повредит и как следует помыть машину.

Работа окончена.

Выражаю отдельную благодарность Саше (Napoleonoff) за предоставленный в аренду фотоаппарат.

Авторство фотографий и текста принадлежит Николаев Андрей
При использовании материалов статьи ссылка на этот сайт обязательна!

Обсудить на форуме..

Ремонт и сборка двигателя ГАЗ-53 своими руками: видео и пошаговая инструкция

Иногда авто выходит из строя, требуя проведения восстановительных мероприятий. Одной из подобных процедур служит ремонт двигателя ГАЗ 53, который уже давно исчерпал свой гарантийный срок службы. Без автомобилей наша жизнь была бы не только менее интенсивной, но и более скучной. Кроме того, перевозка грузов является одной из приоритетных задач, которая выполняется при помощи автотранспорта. Ярким представителем отечественного автопрома является ГАЗ 53, который прекрасно известен каждому из нас и применяется для различного рода грузоперевозок.

Так выглядит классический грузовик ГАЗ 53

Эта машина представляет собой образец надежности и практичности, что дает возможность использовать ее уже в течении десятков лет.

Вернуться к оглавлению

Содержание

• 1 Эксплуатация двигателя и характерные для него неисправности
• 2 Профилактические мероприятия для двигателя ЗМЗ 53
• 3 Восстановление мотора ГАЗ 53: наиболее серьезные повреждения и проведение капитального ремонта
• 4 Самостоятельный ремонт двигателя ГАЗ 53

Эксплуатация двигателя и характерные для него неисправности

Легендарный автомобиль ГАЗ 53 во времена своего создания оборудовался двумя вариантами моторов, имеющих множество модификаций. Первым из них был 6-цилиндровый ГАЗ 11, который не нашел своего широкого примечания в данной модели машины. В свою очередь, второй вариант двигателя ЗМЗ 53, имеющий объем 4,25 л, устанавливался гораздо большее число раз. Поэтому на сегодняшний день часто двигатель ГАЗ 53 представляет собой именно ЗМЗ 53. Этот мотор является своеобразным эталоном надежности и долговечности автомобильного двигателя.

Двигатель змз 53 для автомобиля Газ 53

Однако в большинстве случаев он уже давно исчерпал свой запас прочности и попросту самортизировался. Подобное положение вещей нередко приводит к выходу агрегата из строя и необходимости его последующего ремонта. Наиболее часто поломка мотора сопряжена с наличием следующих неисправностей:

• стук шатунных вкладышей;
• прогорание выпускных клапанов;
• увеличение расхода топлива и масла;
• истирание поршневых колец;
• стук верхних втулок или поршней;
• прогорание прокладок блока цилиндров.

Именно эти неполадки наиболее часто приводят к сбою работы двигателя, способному вызвать полную его остановку. Практически все они связаны с нарушениями эксплуатации агрегата. Так, истирание поршневых колец и появление стука в шатунных вкладышах является следствием пренебрежения инструкцией по эксплуатации автомобиля.

В свою очередь, прогорание различных клапанов и прокладок служит прямым следствием перегрева системы, а повышение расхода масла возникает в результате игнорирования профилактических мероприятий.

Вернуться к оглавлению

Профилактические мероприятия для двигателя ЗМЗ 53

Профилактика работы двигателя ЗМЗ 53 является гарантией сохранения его оптимальной функциональности и призвана поддерживать работу устройства на должном уровне.

Кроме того, аналогичные мероприятия дают возможность своевременно определить образование каких-либо серьезных повреждений мотора и ликвидировать их с наименьшими затратами.

Именно поэтому данные процедуры имеют огромную важность и позволяют предотвратить образование мелких неисправностей, список которых был приведен выше. В целом, обслуживание двигателя ГАЗ 53 заключается в проведении следующих мероприятий:

• замена смазочной жидкости;
• подтяжка головок блока цилиндров;
• проверка креплений выпускного коллектора;
• контроль количества охлаждающей жидкости;
• регулировка клапанов;
• проверка уровня масла в системе.

Своевременное проведение всех приведенных выше процедур способно послужить залогом успешной работы автомобильного мотора и гарантировать его оптимальную функциональность. Обслуживание машины имеет свои тонкости, которые должны быть непременно учтены.

Система смазки двигателя Газ 53

Как правило, смена смазки должна осуществляться через каждые 5-6 тыс. км для минеральных масел, 10-12 тыс. км — для синтетических. Подтяжка головок имеет смысл лишь после замены прокладок ГБЦ и должна проводиться каждые 2-3 тыс. км точно так же, как и регулировка клапанов. В свою очередь, проверку уровня масла и воды требуется осуществлять ежедневно. Лишь соблюдение этих требований и своевременное их выполнение служит залогом оптимальной функциональности мотора и его эффективности.

Вернуться к оглавлению

Восстановление мотора ГАЗ 53: наиболее серьезные повреждения и проведение капитального ремонта

Пренебрежение профилактическими средствами и игнорирование первичных признаков неисправности двигателя могут привести к достаточно плачевным последствиям, в особенности если он заглохнет в дороге. Подобными факторами, способными полностью вывести автомобиль из строя и даже сказаться на безопасности людей, находящихся в нем, служат следующие состояния:

• стук в моторе;
• клин движущихся элементов двигателя;
• нехарактерный металлический звук при работе;
• критическое понижение уровня масла.

Приведенные выше критерии являются сигналом для немедленного прекращения работы мотора и его полной остановки. В дальнейшем восстановить его работу можно лишь путем капитального ремонта, подразумевающего полную разборку двигателя и замену поврежденной его части.

Ремонт мотора грузовика Газ 53

Наиболее часто капремонт предполагает проведение операций, направленных на реставрацию двигателя. Выглядит перечень этих мероприятий так:

• реставрация поршневой группы;
• замена шатунных и коренных вкладышей коленвала;
• полная замена всех уплотнителей, заглушек и сальников;
• установка нового масляного насоса;
• смена шестеренок коленчатого и распредвала;
• обновление маслосъемных колпачков.

Капитальный ремонт двигателя является достаточно сложным процессом, который способен привести к серьезным материальным затратам. В первую очередь, они заключаются в покупке новых деталей, которые иногда довольно сложно достать. При этом даже проведение полноценной реставрации мотора может не дать положительного результата в виду того, что все остальные системы машины также находятся в крайне изношенном состоянии.

Схема устройство двигателя Газ 53

Вернуться к оглавлению

Самостоятельный ремонт двигателя ГАЗ 53

Починить двигатель ГАЗ 53 своими руками можно, но этот процесс требует определенной подготовки и наличия профессиональных навыков. При этом без теоретических аспектов и четкого понимания структуры работ начинать подобное мероприятие даже не стоит. Мотор является одной из самых сложных систем, присущих автомобилю. Поэтому для того, чтобы полноценно отремонтировать его и получить положительный результат, нужно быть полностью уверенным в собственных силах. В целом, ремонт двигателя ГАЗ 53 заключается в проведении следующих манипуляций:

• снятие двигателя с машины;
• прочистка всех внутренних и внешних поверхностей;
• разборка узлов и конструктивных элементов системы;
• замена поврежденных деталей;
• профилактический осмотр всех соединений и крепежа;
• сборка;
• обкатка;
• монтаж в машину.

Как правило, проблемы с ремонтом двигателя возникают еще на первом этапе, который заключается в снятии мотора с машины. Обусловлены подобные трудности большим весом агрегата, что делает его передвижение крайне сложным и трудоемким процессом. Для того чтобы снять двигатель, необходимо наличие лебедки и помощь 2-3 человек, иначе выполнить действие просто не удастся.

Собранный двигатель на Газ 53

Разобрать и почистить его просто, а вот вернуть все детали на место достаточно сложно. Довольно часто при неумелой сборке некоторые элементы деформируются, а их части не становятся на положенные им места.

Такой мотор не сможет работать в принципе, а все время, ушедшее на проведение ремонтных работ, просто потрачено впустую. Сборка двигателя ГАЗ 53 является наиболее ответственной и кропотливой процедурой, от которой в полной мере зависит работоспособность самосвала ГАЗ 53. Исходя из этого проводить ее следует не спеша, согласно технической документации изделия, плотно устанавливая все детали по своим местам и фиксируя их.

Только так можно быть уверенным в получении положительного результата и функциональности двигателя. По завершении сборки устройства его необходимо обкатать и лишь потом устанавливать обратно под капот легендарного ГАЗ 53. При этом нужно подсоединить все шланги и патрубки и проверить надежность их закрепления. Как видим, процедура ремонта двигателя ЗМЗ 53 является достаточно сложной, но при наличии определенных навыков выполнить ее своими руками все-таки возможно.

Смотреть теорию двигателя внутреннего сгорания. «Протолкнуть» про двигатель на

Теория ДВС… Евгений Травников
В связи с тем, что вокруг меня нива-нива-нива, в основном 2121 и 21213, но есть и 21214 и 2131, то волей-неволей поневоле начинаешь проникаться теорией классического вазовского двигателя. Анализ Костиного блока 213, возникшие практические вопросы однозначно привели на канал к Евгению Травникову. Основная ссылка на плейлист для классического движка, и все что с ним связано, ну и поделился видео Евгений на
«Нивовские», ремонт двигателя ВАЗ и др.

Здесь о ремонте двигателя ВАЗ 21213 «Тайга»

Мотор 21213 в сборе (перезалитый вариант)
Мотор 21213 с коленом 2130 Нива
Отличие головок 21011 и 21213

Нива с мотором 1.8

Нива-21213 с мотором 1800 (сборка, расход топлива)
Мотор для Нивы 1.8, которую мы собирали
Нива 1800, динамические испытания

О ремонте двигателя ваз. Конкретные вопросы

Башмак натяжителя цепи ВАЗ-2101
Поддоны клапанов
Как выпрессовать палец ВАЗ-Классик
Зенковки под клапана на ВАЗ-Классик
Сколько фрезеровать ГБЦ ВАЗ-Классик
Теория ДВС: Балансировка ШПГ ВАЗ Классика
Распредвалы Нива и 2101
Поверхность ГБЦ
Теория ДВС: Пилот Натяжитель (Обзор)
Теория ДВС: Коленвал 2130, чье производство?

Другие двигатели классики

В этом разделе видео с вариантами того, что можно сделать с обычным классическим двигателем. Варианты улучшения и настройки. Есть много идей, как увеличить мощность, сохранить надежность и повысить КПД.

ДВС теория: Двигатель 2106 1.8 с поршневой AUDI (часть 1)
ДВС теория: Двигатель 2103 с головкой 21214 с рег. звезда
ДВС теория: ВАЗ-2103 доработка ГБЦ
ДВС теория: Доработка ГБЦ ВАЗ-2105 (Часть 3)
Теория двигателя внутреннего сгорания: ВАЗ-2105 двигатель 1,7 л

В категории «Транспорт» на YouTube в последнее время каналы растут как на дрожжах: огромное количество людей, предоставляющих как качественное, так и, что на скрыть, не самый профессиональный контент. Но среди того, что действительно интересно смотреть, — канал ICE Theory, который обрел большую популярность в постсоветских странах. На автобаттле под Минском мы встретились с его автором — украинцем Евгений Травников .

Евгений Травников — специалист в области двигателей внутреннего сгорания. В его видео представлено огромное количество рассказов о различных «железяках», начиная с теоретических объяснений всех процессов, происходящих в двигателе, и заканчивая рассмотрением конкретных конструкций. И все это простым и понятным языком. Если другие блогеры делают обзоры автомобилей, то Евгений берет какой-то двигатель, разбирает его и описывает конструктивные особенности.

— Как вам пришла идея открыть собственный канал?

Я работал в автосервисе, занимался ремонтом двигателей, и мои друзья предложили снять видео о двигателе Harley-Davidson. Это было больше пяти лет назад, для меня тогда камера была как реактивный самолет сейчас. После съемок я подключил интернет, выложил видео в соцсети. Тогда я подумал: а почему бы не снять видео о тюнинге карбюратора? Все всегда спрашивают, как его настроить. Качество первых роликов, конечно, ужасное. Они до сих пор висят в интернете — их можно посмотреть. С этого все началось.

— Смотря канал, удивляешься своим техническим знаниям. Каково твое образование?

Официально могу предъявить только документ, подтверждающий окончание 10 класса общеобразовательной школы г. Киева. Я самоучка. Работал в гаражах. Я брал техническую литературу и изучал ее. Не могу сказать, что это было легко, я мог перечитывать одну страницу два дня. Знаний просто не давали.

— Вы продвигали канал или стали популярными?

Что такое подписчики, я узнал, когда нужно было подать заявку на монетизацию. Я начал искать и обнаружил, что у меня 13 или 15 тысяч подписчиков. До этого я вообще об этом не думал. В начале вообще грузился вконтакте. Первое видео появилось 26 сентября 2010 года, то есть ровно 5 лет назад. И я начал загружать на YouTube позже. Но так канал постепенно раскручивается.

— В автоблогах большая конкуренция. Таких «геодезистов» целая куча. Есть ли смысл в появлении новых людей?

Популярность приобретут каналы с оригинальным контентом. Имеет смысл появляться тем людям, которые могут дать зрителю что-то новое. Я про двигатели внутреннего сгорания. Аналогов такого рода нет, поэтому за мной наблюдают. Также хотелось бы отметить набирающего популярность вашего соотечественника Олега Нестерова, который интересно и доступно рассказывает о кузовных работах. А вот «обозревателей» новых машин действительно много. Здесь нужно потрудиться, чтобы придумать что-то новое, добиться популярности. Есть несколько знакомых мне людей, которые стали делать похожие по содержанию ролики на мои, только про электрику и другие интересные темы. Я только приветствую такие начинания, мне тоже интересно смотреть такие видео работы.

— У вас на канале почти 180 тысяч подписчиков, всего 34 миллиона просмотров. Кого ты смотришь на себя на YouTube?

Я обычно мало смотрю. Не потому что не интересно — просто нет времени. Есть канал урбантуризм про заброшенные места — мне нравится. Из «обозревателей» автомобилей присматриваюсь к Жорику Ревазову, Константину Заруцкому (AcademeG). Есть еще бомж-блогер Женя Якут — тоже оригинальный контент.

— Вы приехали в Беларусь, чтобы снимать автомобильные бои?

Не только. У меня есть много идей, которые можно реализовать здесь. Вчера решил купить машину, поехал смотреть Lancia Prisma за 250 долларов. .. Оказывается за такие деньги можно купить иномарку!

— У нашей редакции тоже есть похожий проект: мы купили Ford Sierra в «конфискате» за 200 долларов (кстати, скоро будут новые материалы. — Прим. авт. .)…

Да, на старые машины всегда интересно смотреть. Lancia будет оснащаться двигателем 1.9.-литровый турбодизель. Мы поехали в Молодечно, где ее забрали и приехали своим ходом. Что мы будем с ней делать? Это пока интрига… Будем снимать с ней разные видео.

— Планируете ли вы включать английские субтитры в свои видео? Думаю, на Западе такие обзоры по двигателям никто не делает, было бы интересно…

Прокачал эту тему, была такая идея. Но я не мог найти человека для перевода. Есть трудности с переводом технических терминов. Это еще не сработало.

— Много ли времени вы уделяете ответам на вопросы зрителей?

Это просто что-то невероятное, вопросов много. В последнее время мой отец просматривал почту. Если что-то мелкое, он отвечает. Если это серьезный вопрос, то он говорит мне. Раньше я пытался все проверить, всем ответить, но сейчас это нереально. Нам предстоит не снимать видео, а отвечать на вопросы.

— Какие самые популярные видео на вашем канале?

Безусловный «хит» канала «Как отрегулировать карбюратор Солекс (часть первая)». Сюжет уже набрал миллион триста тысяч просмотров. Это одно из первых видео, оно до сих пор остается самым популярным, его смотрят, накручивают просмотры. Видео «Разгон моего ВАЗ-2101» неплохо смотрелось. Потом почему-то видео «Двигатель 2106 с ГБО после 300 тыс.км.» Теория представляет большой интерес — это когда стою у доски. В прошлый раз подписчикам понравилось, как они завели Москвич-403, простоявший 30 лет. После поездки в Беларусь будут новые интересные видео.

Юрий ГЛАДЧУК
Фото Ольги-Анны КАНАШИЦ
сайт

Думаю, многие читатели блога слышали о таком известном в Интернете человеке, как Евгений Травников, основателе группы Вконтакте и YouTube-канала под названием «Теория двигателей внутреннего сгорания». Отличный моторист и мастер своего дела, он дает в своих видео уникальные и полезные материалы не только по теории двигателей внутреннего сгорания, но и по реализации многих технических идей на практике.

• Евгений, я думаю, что вам приходилось заниматься обслуживанием и ремонтом Лада Калина. Каково ваше объективное мнение об этом автомобиле? Назовите основные плюсы и минусы этого автомобиля на ваш взгляд, и чем он лучше или хуже других моделей ВАЗ?

— Если честно — я еще не имел дела с этой машиной 🙂 Просто новые ВАЗы не получили широкого распространения в Украине. Из-за своей большой цены(если считать импорт и т.д.) и относительно не высокого качества новые Лады у нас не пользуются спросом. В общем, лично я считаю, что на Ладу Калину нужно либо значительно снижать цену, либо поднимать качество хотя бы до уровня Daewoo (Ланос, Нексия и т.д.), тогда есть шанс на конкуренцию.

• Думаю вы знаете, что Калины комплектовались в свое время 3 типами двигателей: ВАЗ 21114 (1,6 — 8кл. ), 11118 (1,4 16кл.), 21126 (1,6 16кл.). Какой силовой агрегат, на ваш взгляд, самый надежный и безотказный? Также хотел услышать ваши отзывы о новом двигателе ВАЗ 21127, который с недавнего времени начали устанавливать на новую Калину 2-го поколения. Информации по нему в сети пока очень мало, но, может быть, чисто теоретически можно привести основные достоинства и недостатки этого модернизированного двигателя?

— Самый надежный двигатель лично я считаю 21114 (1.6 — 8кл.), т.к. на этих двигателях в принципе 99% не гнет клапана при обрыве ремня ГРМ, да и вообще сам механизм ГРМ, как ремень и распределительный вал, имеют более простую и надежную конструкцию. В принципе, я могу вообще назвать этот двигатель самым надежным и надежным из семейства ВАЗ (как классики, так и ПП). В свое время я видел страшное издевательство над этими двигателями, от очень «умелой» эксплуатации владельцев, и должен заметить, что ни одна иномарка такой эксплуатации не переживет.

— Остальные двигатели, в принципе, тоже неплохие, но постоянная проблема с обрывом ремня, и вечный вопрос: «клапана гнет или нет?», все это сильно портит репутацию этих двигателей . Так же лично мне не нравится конструкция ГБЦ, это момент когда распредвалы прижаты одной общей пластиной, при такой конструкции эту пластину легко сломать если в каком то месте тянуть больше чем в других . Также не могу не отметить, что двигатели 21124 и 21126 давят распредвалы. У них подъем клапанов всего 7 мм, в то время как на подавляющем большинстве двигателей аналогичной компоновки (поршень 82 мм и 4 клапана на цилиндр) подъем клапанов составляет в среднем 9мм, например, на BMW M50v20 подъем клапана 10 мм, на двигателе VW 9A подъем клапана 9 мм и т. д. Но при этом фазы у них, в принципе, одинаковые. А для ВАЗов уже идет подъем клапанов на 9 мм в качестве хорошего тюнинга.

• Многие владельцы Калины с двигателем 1.6 8 клапанов хотели бы знать истинные причины странного звука при работе. Это можно сравнить с работой дизеля, особенно на холодную. Вы можете как-то объяснить это характерное бульканье и дизеля этого двс, и какими способами можно устранить этот дефект?

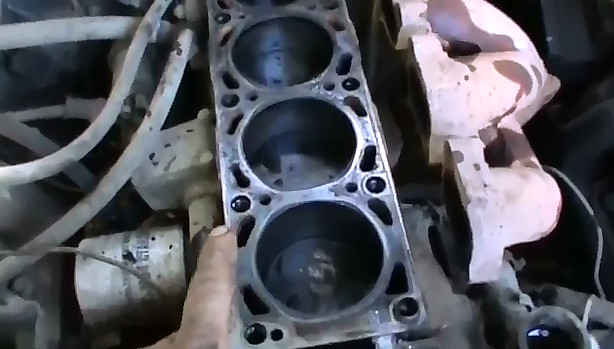

— Причина этого звука — увеличенный зазор между поршнем и цилиндром. Я вообще не понимаю зачем завод так делает, кстати такая же проблема и на двигателях 21213 и 21214, но там этот стук обычно списывают на шум от цепи. В принципе, ничего особо страшного тут нет, так что можно и 100 тыс. км. проехать. Устранить это явление можно только заменой поршней на более комплектные.

• Евгений, в интернете много споров о том, как правильно регулировать клапана на калиновском моторе (1,6 8-кл.). Одни специалисты советуют делать это в 4 шага, то есть после поворота распредвала на 90 градусов, а другие говорят, что можно сделать это в 2 шага, примерно, как я делал в своей инструкции здесь: Какой из способов вы считаете оптимальным , и почему ?

— В принципе нет разницы как это сделать. У меня даже есть видео с наглядным объяснением :

— Но тогда я снимал на старый фотоаппарат и качество картинки было не очень. Вообще зазор можно и нужно измерять в тот момент, когда кулачок упирается в толкатель тыльной стороной, при этом носик вала не обязательно должен стоять прямо вверх, по ходу есть большой запас.

Была ли у вас практика повышения мощности на двигателях Калины, ну или подобных восьмимоторах? Каких результатов можно добиться при минимальных затратах, скажем, 10 000 рублей (300 долларов), и на какой прирост мощности можно рассчитывать? И можно ли увеличить мощность мотора без изменения конструкции ДВС И ГБЦ, то есть просто за счет модернизации выхлопной системы и чип-тюнинга?

— Практика была. Вообще доработку или модернизацию любого двигателя (не только ВАЗа) надо начинать в следующем порядке:

— Самое первое что нужно это разводная звезда (или регулируемый шкив), это на 8 кл проще, там особо ничего нет там настроить, а 16 кл чуть сложнее. Суть всей регулировки заключается в том, чтобы поставить распредвал в перекрытие на двигателе с одним распредвалом (8 кл), так как штатные метки не очень совпадают, то есть хочу заметить, что метки соответствуют действительности, но когда система собрана и ремень натянут (и особенно цепь) то если установить коленвал в ВМТ по метке, то метка на распредвале не совпадет, на штатных комплектующих достаточно будет даже просто совместить отметки.

— В случае 16 кл двигателя, то есть с двумя распредвалами каждый вал надо ставить отдельно, сложнее если вал не штатный, а если валы стандартные то их тоже можно просто устанавливается по отметке. Видео по установке распредвала на 8 кл такое же, как и с регулировкой клапанов (которую я давал ранее), а принцип настройки нестандартных валов я показываю на примере двигателя ЗМЗ-406 с распредвалами ОБК 46:

— После установки и настройки рег. звезды улучшение будет заметным, то есть будет ощущаться сразу.

— Следующим этапом доработки должен быть чип-тюнинг, или как я люблю говорить «тюнинг ЭБУ». Суть регулировки в том, чтобы сделать смесь богаче на всех режимах, так как программа ЭБУ изначально задавлена ​​экологическими требованиями. И поправить угол опережения зажигания, это в основном означает, что зажигание нужно делать чуть раньше. При этом очень заметно возрастет мощность двигателя; при адекватной настройке можно спокойно получить около 10% мощности на пике. И в то же время при обычной езде по городу и трассе (при частичных нагрузках) расход будет чуть меньше.

— Прибавка будет ощутимой. Хочу отметить, что любую модернизацию выпуска (даже просто установку продвинутого паука 4-2-1) лучше всего проводить до регулировки ЭБУ, так как при смене выпуска может возникнуть необходимость что-то подрегулировать заново.

— Ну а дальше уже идет более серьезное вмешательство в двигатель, например поднятие степени сжатия, облегчение маховика, распредвалов и т.д. Так же хочу отметить, что фильтр нулевого сопротивления ставить категорически не рекомендую. То что они толком ничего не фильтруют это один нюанс, а то что на высоких оборотах(когда поток воздуха большой) эти фильтры создают дополнительное сопротивление потоку воздуха, это второй нюанс, о котором я рассказывал в одном из ранние видео, и я должен рассказать вам дальше на примере.

• Поскольку в нашей стране сейчас начались Крещенские морозы, многие с удовольствием прислушаются к совету опытного моториста по поводу запуска двигателя зимой. Если можно — несколько полезных советов от Вас как от специалиста!

— Ну в целом, если двигатель и его системы исправны, то пуск осуществляется в принципе без проблем. Единственный совет, который могу дать — при запуске инжекторного двигателя в сильный мороз нужно давить на газ 20 — 25%, чтобы улучшить продувку коллектора, иначе есть шанс залить свечи. Также хочу отметить, что за запуск в мороз (если двигатель технически исправен и есть компрессия) отвечает система зажигания, поэтому если есть предпосылки к плохому или неуверенному запуску, в первую очередь меняйте свечи на новые.

• Ну и последний вопрос, не относящийся к «теории ДВС». Можно ли в ближайшее время организовать с вами подобное интервью, только с вопросами от читателей нашего блога?

— Это просто 🙂

Евгений, спасибо Вам и Вашей теории ДВС за эксклюзивное интервью для нашего сайта, а также за те исчерпывающие ответы, которые Вы дали! Я сама давно смотрю ваши видео на ютубе, и хочу порекомендовать всем, кто еще не подписался на канал «Теория ДВС», обязательно сделайте это, если интересна информация, которую дает Евгений!

Ну и конечно же не забывайте комментировать 😉 делитесь своим мнением!

Это видео наверняка окажется очень интересным и полезным для владельцев.
