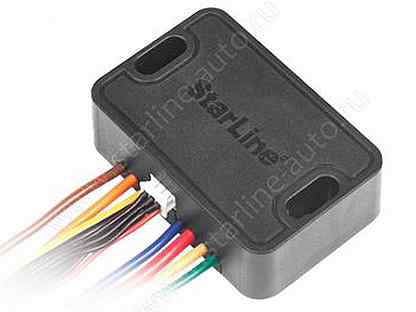

Кодовое реле Starline R4

Кодовое реле StarLine R4 предназначено для интеллектуального управления замком капота и блокировки двигателя совместно с охранными комплексами StarLine: А94GSM, А94, А64, В94GSM-GPS, B94 GSM, B94, В64, D94GSM-GPS, D94 GSM, Е90GSM, E90, Е60, А93CAN-LIN, A93, А63, у которых в серийном номере центрального блока присутствует значок «S».*

Подключив StarLine R4 к электрозамку капота (StarLine L10, L11, L11+, L12 - поставляются отдельно), Вы сможете надежно и с умом защитить подкапотное пространство автомобиля.

В StarLine R4 использованы надежные электронные силовые ключи, разработанные специально для использования в автомобилях. Ключи допускают нагрузку до 12А и обладают встроенной электронной защитой от возможных перегрузок.StarLine R4 обладает встроенным реле блокировки двигателя и предусматривает возможность подключения дополнительных реле для блокировки.

ИНТЕЛЛЕКТУАЛЬНОЕ УПРАВЛЕНИЕ ЗАМКОМ КАПОТА
StarLine R4 запирает замок только при закрытом капоте, предотвращая его от повреждения при ударе о закрытый замок.
НАДЕЖНАЯ БЛОКИРОВКА
В StarLine R4 использованы надежные электронные силовые ключи, разработанные специально для использования в автомобилях. Ключи допускают нагрузку до 12А и обладают встроенной электронной защитой от возможных перегрузок. StarLine R4 обладает встроенным реле блокировки двигателя и предусмотривает возможность подключения дополнительных реле для блокировки.
ГЕРМЕТИЧНОСТЬ
StarLine R4 обладает полностью герметичным корпусом. Герметизация выполняется полностью автоматически, специальным герметиком, предназначенным для защиты автомобильной электроники. Форма и малые размеры позволяют надежно закрепить его даже внутри жгута проводов, обеспечив максимально скрытую установку в подкапотном пространстве.

КОДОВОЕ РЕЛЕ STARLINE R4 БЛОКИРОВКИ ДВИГАТЕЛЯ И УПРАВЛЕНИЯ ЗАМКОМ КАПОТА С ВОЗМОЖНОСТЬЮ УСТАНОВКИ В НАШЕМ ЦЕНТРЕ

КОДОВОЕ РЕЛЕ STARLINE R4 БЛОКИРОВКИ ДВИГАТЕЛЯ И УПРАВЛЕНИЯ ЗАМКОМ КАПОТА

Кодовое реле StarLine R4 блокировки двигателя и управления замком капота для автомобильной охранной системы StarLine представляет собой идеальное сочетание ценовой доступности, качества и долговечности. Этот аксессуар совместим сразу с несколькими моделями автосигнализаций от StarLine, также подходит для охранных систем других брендов.

Компания ГулливерАвто предлагает широкой ассортимент дополнительных товаров для автомобильных сигнализаций с доставкой в любой регион России. В каталоге интернет-магазина представлены автономные и неавтономные сирены для автосигнализации, брелоки и чехлы к ним, метки, антенны и многое другое. В сервисном центре компании проводится квалифицированная установка автосигнализации, монтаж, подключение и настройка любого аксессуара к ней с предоставлением официальной гарантии.

Кодовое реле StarLine R4 блокировки двигателя и управления замком капота - преимущества покупки и установки у нас

Аксессуар для автосигнализации StarLine не только оптимально сочетается с автомобильными охранными системами этого производителя, но и может быть использован в составе сигнализаций других брендов.

Мы предлагаем нашим клиентам выгодные условия покупки электрооборудования, охранных сигнализаций и аксессуаров для авто:

- Работаем исключительно с проверенными и надежными производителями, чья продукция пользуется высокой популярностью не только в России, но и по всему миру.

- В каталоге представлен огромный ассортимент авто иммобилайзеров, меток и брелоков сигнализации, чехлы к ним и многое другое.

- Высококвалифицированные сотрудники центра ГулливерАвто помогут вам выбрать оптимальную модель аксессуара StarLine с учетом ваших пожеланий и особенностей установленной на машине охранной системы.

- Мы можем отправить купленный в нашем магазине товар в любой регион России, также предлагается курьерская доставка по городу.

- В сертифицированном установочном центре компании выполняется установка автосигнализации любого типа, подключение и настройка авто иммобилайзеров, блоков автозапуска, дополнительных модулей комфорта и безопасности.

- Все работы проводится квалифицированным персоналом, прошедшим специальное обучение и в совершенстве знающим все нюансы монтажа охранных систем и аксессуаров к ним на различные марки и модели транспортных средств.

- При установке оборудования в нашем сервисе предоставляется официальная гарантия на все выполненные работы.

- При обращении к нам вы можете рассчитывать на профессиональную консультацию специалистов, помощь в настройке и обучение основным функциям автосигнализации.

- Вы можете по телефону записаться на установку автосигнализации и дополнительного оборудования на удобное для вас время.

Кодовое реле StarLine R4 блокировки двигателя и управления замком капота вы можете выгодно купить у нас, получив гарантию доступной стоимости и высокого качества товара. А доверив установку и настройку нашим специалистам, вы можете быть уверены в стабильности и надежности работы автомобильной охранной системы.

Кодовое реле StarLine R4 блокировки двигателя и управления замком капота - польза от покупки в ГулливерАвто

Сотрудничество напрямую с поставщиками аксессуаров позволяет нам устанавливать доступные цены на R4 от StarLine. Огромный выбор чехлов на брелоки сигнализации и метки позволяет подобрать модель, полностью отвечающую вашим вкусам, а большое количество представленных в каталоге дополнительных модулей - обеспечить максимальную функциональность установленной на вашем автомобиле охранной системы.

Получить профессиональную консультацию специалистов, записаться на установку автосигнализации или аксессуаров к ней вы можете, обратившись к сотрудникам интернет-магазина центра ГулливерАвто. Сделать это можно по телефону, через специальную форму связи или заказав обратный звонок.

Как работает реле блокировки двигателя

Надежное блокирование мотора, при несанкционированной попытке запустить – залог сохранности автомобиля. Реле блокировки двигателя – прибор, который противостоит запуску мотора без ведома владельца авто. Статья, представленная ниже, поможет разобраться о сущности реле, их разновидностях.

Функции реле блокировки двигателя

Блокирование автодвигателя, рассматриваемым прибором, относится к распространенному способу защиты. Возможность у идентична, независимо от места установки: в блок сигнализации или внешне. Блокировка двигателя производится зашифрованными сигналами иммобилайзера или главного блока сигнализации. Кодированные спец сигналы передаются по штатной проводке, по выделенному каналу или с помощью радиопередачи.

Преимущественно для блокирования моторов машин применяются цифровые устройства. Данные передаются по штатной проводке. Аналоговый канал проводки передает сигналы на блокировку автодвигателя с высокой скоростью. Отправляя сигнал, автосигнализация проверяет код на соответствие. Владельцу машины поступает оповещение на телефон либо пульт сигнализации.

В современных моторах цепями блокирования являются:

  1. Магистраль электропитания насоса подачи топлива. Схема блокировки эффективна для машин, с расположением бензонасосов в трудно доступном месте. В случае простого доступа к разъему насоса подачи топлива реле по этой схеме подключать не рекомендуется;
  2. Двигатель блокируется сигналами, поступающими по цепям электропитания, поступающими на катушки зажигания или форсунки. Машина не заведется, если угонщик не получит доступ в моторный отсек. Получив доступ, он может воспользоваться временным подключением, убрать блокировку мотора автомобиля;
  3. Самой эффективной схемой блокирования-двигателя считается подключение устройства к цепи датчиков, контролирующих положение коленвала. В данном случае к контроллеру не поступает информация о начале вращения коленчатого вала. Как итог – к форсункам и катушкам зажигания импульсы от блока управления не поступят. Сутью блокировки двигателя является подбор резисторов с параметрами равными электросопротивлению обмоток датчиков положения коленвалов. В схему заложен эффект обмана, реле срабатывает и блок управления теряет контроль за положением коленчатого вала.

Релейная защита с использованием проводов несет в себе опасность ее обхода. Недостатком является необходимость прокладки дополнительных проводов, соединяющих реле-блокирования с элементами управления. Найденный угонщиком провод позволит без проблем обойти блокирование двигателя.

В современных условиях существуют прогрессивные способы блокирования моторов. Промышленностью изготавливаются электронные средства, препятствующие несанкционированному запуску мотора машины. К ним относятся реле, которые управляются по радиоуправляемым каналам или кодированными импульсами по проложенным проводникам.

Основные виды реле-блокировки двигателя

Приборы блокирования конструктивно изготовлены небольшим блоком. В пластмассовом корпусе размещена плата управления. Технический прогресс позволяет создавать компактные приборы для блокировки-двигателей, на высокотехнологичной элементной базе. Изготовители предлагают различные виды блокирующих реле для установки на автомобиль.

Реле блокировки двигателя обычного исполнения

Самый простой способ блокировки-двигателей заключается в использовании аналоговых устройств. Изготовителями предлагается несколько исполнений для защиты мотора автомобиля.

К самому простому варианту относится схема, когда блокирующий прибор располагается в микропроцессорном модуле авто сигнализации машины. В реле разрывается электрическая цепь, подсоединенная к модулю управления. Блокировка-мотора автомобиля по такой схеме самая простая в установке, обладает высокой отказоустойчивостью. Но главное то, что блокирование двигателя не надежно. В случае доступа преступника к микропроцессорному блоку, деблокирование происходит быстро.

Среди аналоговых устройств, изготовителями предлагаются более совершенные. Приборы этого типа не встраиваются в микропроцессорный блок. Они размещаются в подкапотном пространстве. Блокирование производится путем подачи сигнала по линии электропитания. Двигатель блокируется, когда контакты устройства разомкнуты.

Вышеприведенная схема также устойчива к отказам, степень устойчивости выше, чем в первом случае. Но данное реле не дает стопроцентной гарантии невозможности деактивации. По-прежнему уязвимым узлом на автомобиле выступает блок управления, взломщику по силам подать импульс на узлы запуска двигателя. Если подвести итог, та аналоговые приборы мало пригодны для блокировки моторов, ввиду невозможности обеспечить полноценную защиту мотора.

Цифровые реле блокировки двигателя

Промышленностью для блокировки моторов предложено несколько типов цифровых приборов:

  1. Простая версия блокиратора – аналог предыдущего реле, только усовершенствованный. В качестве сигнала для разблокирования двигателя выступает импульс цифрового типа, одновременно являющийся паролем. Одно напряжение не может использоваться для деблокирования мотора машины. Прибор блокировки устойчив к отказам и взломам. Но опять же – наличие проводника делает его уязвимым. По проводнику просто определяется место расположения прибора.
    Проблема доступа решается сокрытием проводника в подкапотном пространстве автомобиля, увеличивается время поиска и деблокирования двигателя;
  2. Предложена более совершенная схема блокировки-двигателя. Суть в том, что отсутствует дополнительный электропровод, прямая связь с микропроцессорным устройством исключается. Сигналом для передачи данных от реле к микропроцессору служат цифровые пакетные данные. Положительным фактором стало то, что по проводке невозможно отследить расположение прибора. Быстрое освобождение от блокировки не представляется возможным. Эти реле целесообразно совмещать с сигнализациями, имеющими защиту от помех. Иначе преступником с помощью спец устройств создаются помехи для электроцепей, блокирование двигателя невозможно;
  3. Следующим шагов в цифровых приборах блокирования стало использование радиоканалов для передачи импульсов управления. Выявить реле этого типа не легко, даже используя провода электропитания. Однако опытные похитители, используя устройства создания помех, помешают прохождению импульсов управления. Сложности блокировки возникают в городской черте, со значительным количеством радиошумов. Решив применить такое реле для защиты двигателя следует учесть все нюансы и воспользоваться советами специалистов.

Блокирование двигателя по CAN-шине

Современные автомобили оснащаются совершенно новым типом приборов блокирования моторов от запуска. В то же время отсутствуют разрываемые цепи, невозможно подключиться к проводникам от реле к блокам управления. Блокировка мотора на машине выполняется с применением CAN-шины.

Сущность такой защиты в том, что при тревожном сигнале охранной системы, она передаст по шине команду на отключение мотора. Команды будут идти до тех пор, пока силовая установка не отключится. Угонщику удастся запустить двигатель машины, только при отключении центрального блока. Только скрытая установка центрального блока не даст быстро обойти блокировку мотора. Преступник не будет тратить время на разборку половины салона.

Виртуальность блокирования включает устройство тогда, когда требуется. Эффективность блокировки мотора по CAN-шине, в сравнении с реле, налицо.

В заключение отмечаем, что вариантов защиты моторов много. Каждому автовладельцу по силам выбрать блокировку двигателя-реле или CAN-шину, с учетом своих возможностей. Но наибольшая эффективность достигается комплексной охраной автомобиля.
