ЗМЗ-402: технические характеристики и устройство

Проектировался двигатель ЗМЗ 402 из мотора 24Д в 70-х годах, прототип которого использовался, еще в «полуторках» ГАЗ-56 и ГАЗ-21. Изначально был цельноалюминиевым, со штангами и коромыслами механизма ГРМ и нижним распредвалом. Уплотнение коленвала осуществлялось пропитанным графитовой смазкой жгутом, а не полноценным резинотехническим изделием.

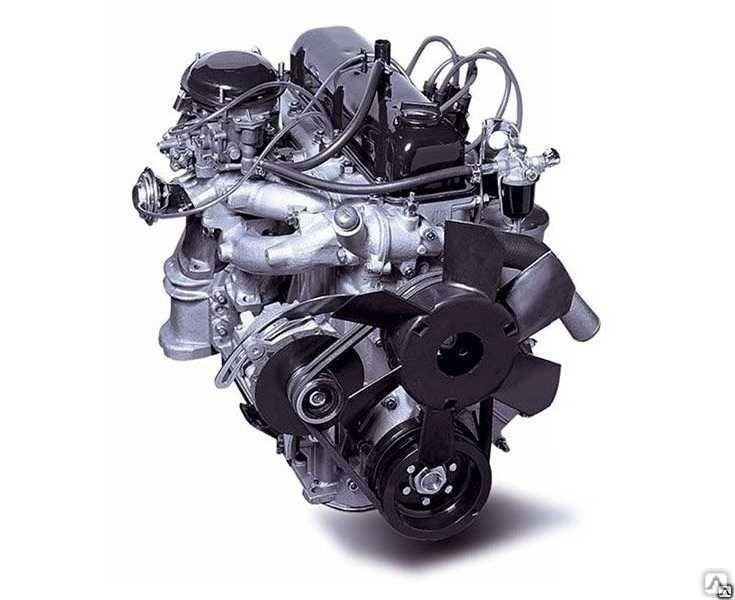

ДВС ЗМЗ 402

Текущий ремонт и обслуживание можно было производить, не только в гараже, но и в чистом поле, «на коленке» ввиду предельно простой конструкции. Однако для капремонта требовался тельфер или кран-балка, поскольку силовой привод весит под 200 кг, учитывая навесное оборудование.

Технические характеристики ЗМЗ 402

Использована в двигателе простая, примитивная старая конструкция с газораспределительным механизмом по схеме OHV, паранитовыми и асбестовыми прокладками, алюминиевым блоком, головкой и ее крышкой, чугунными коллекторами впуска и выпуска.

Конструкция ЗМЗ 402

Рядная 4-х цилиндровая схема двигателя предназначена для продольного расположения под капотом.

Основные технические характеристики ЗМЗ 402 выглядят следующим образом:

Изготовитель	ЗМЗ
Марка ДВС	402
Годы производства	1981 – 2006
Объем	2445 см3 (2,45 л)
Мощность	73,5 кВт (100 л. с.)
Момент крутящий	182 Нм (на 2500 об/мин)
Вес	181 – 184 кг
Степень сжатия	8,2 (7,6)
Питание	карбюратор, распределенный впрыск
Тип мотора	рядный, бензиновый, 4 цилиндровый
Зажигание	коммутаторное, бесконтактное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	оригинальный профиль кулачков
Материал блока цилиндров	алюминиевый сплав с пропиткой смолой
Диаметр цилиндра	92 мм
Поршни	оригинальные
Коленвал	от 2103
Ход поршня	92 мм
Горючее	А-76, АИ-92
Нормативы экологии	Евро-0
Расход топлива	трасса – 5,3 л/100 км смешанный цикл 6,6 л/100 км город – 13,5 л/100 км
Расход масла	максимум 0,2 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 10W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для ЗМЗ 402 по составу	синтетика, полусинтетика, минеральное
Объем масла моторного	6 л
Температура рабочая	80 – 110°
Ресурс ДВС	заявленный 200000 км реальный 250000 км
Регулировка клапанов	винты регулировочные + щупы
Система охлаждения	принудительная, антифриз
Объем ОЖ	3,5 л без учета шлангов, отопителя и радиатора
Помпа	с пластиковой крыльчаткой
Термостат	двухклапанный ТА107-05 либо ТС107-05
Свечи на ЗМЗ 402	чешские Brisk DR17YC/A
Зазор свечи	0,7 – 0,85 мм
Шестерня ГРМ	Gates, ширина 22 мм, ресурс 200000 км пробега
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst, сменный картридж
Масляный фильтр	Mannol SCT Sh515, Mann H727/4
Маховик	диаметр 330 мм, вес 13,2 кг
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	—
Компрессия	от 7 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	800 – 850 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

В таблице приведено описание базового мотора, которое подходит для всех вариантов этой серии.

Порядок работ по регулировке клапанов двигателя ЗМЗ-402

Ниже приведён подробный порядок действий:

• скинуть клеммы с аккумулятора;
• поставить нейтральную передачу;
• отсоединить всё навесное оборудование, которое отходит от клапанной крышки, включая шланг УОЗ;
• скинуть тросы заслонок, прикреплённых к карбюратору;
• демонтировать воздушный фильтр;
• отвернуть болты, снять верхнюю часть механизма;
• вывернуть свечи зажигания;
• поршень цилиндра 1 установить в ВМТ, совмещая метку коленвала с приливом на передней крышке мотора — вращать коленвал рекомендуется только стартером;
• снять крышку электрического распределителя, проверить бегунок — данный элемент трамблёра должен смотреть строго на 1 цилиндр;
• начать регулировку клапанов.

Клапана желательно регулировать только на холодный двигатель! С другой стороны, мотор ЗМЗ-402 оснащён алюминиевой головкой. Штанги имеют свойство расширяться по мере нагрева ДВС, а зазоры уменьшаться. По этой причине опытные мастера рекомендуют регулировать систему 402-го на прогретом движке, выставляя зазоры 0,3 мм на всех элементах. Исключение — автомобили Газель.

Что касается меток: они могут совпадать при ВМТ с первым или четвёртым цилиндром. Как это проверить помимо направления бегунка? Если зажаты клапаны 1, 2, 4 и 6, а остальные свободны — метка совпадает с 4-м цилиндром. И наоборот, если зажаты 8, 7, 5 и 3 — метка совпадает с 1-м цилиндром.

Регулировка клапанов 402 двигателя в два приема осуществляется по следующей схеме:

• сначала первые клапаны впуска и выпуска;
• затем вторые впуска и выпуска;
• третий впускной;
• проворот коленвала на 360 градусов, совмещение меток и установка бегунка на 4-й цилиндр;
• регулировка оставшихся клапанов.

Коротко порядок регулировки клапанов выглядит так: сначала 1, 2, 4 и 6 — остальные зажаты, затем — от кабины 8, 7, 5 и 3.

Регулировка клапанов ЗМЗ 402 по инструкции:

• подвигать коромысло по валу вперёд и назад;
• несильно и осторожно стукнуть молотком по валу точно над клапаном — ни в коем случае не бить по толкателю;
• гаечным ключом на 11 открутить гайку регулировочного винта, придерживая последний мощной отвёрткой с плоским жалом или накидным ключом на 14;
• щупом измерить зазор — он должен проходить под клапаном с небольшим усилием, при необходимости отрегулировать до нужных значений;
• зажать гайку обратно — заново проверить величину зазора;
• повторить операцию со всеми клапанами.

На некоторых автомобилях клапана регулируются с помощью шайб. Вместо родной устанавливается кольцо меньшей или большей толщины. Альтернативный вариант — замена толкателей на варианты с нужными параметрами. Известны моторы, на которых регулировка вообще не предусмотрена — на ДВС с гидрокомпенсаторами. Клапаны ЗМЗ-402 настраиваются специальным регулировочным винтом.

Затем надо установить на место свечи, крышку распределителя и навесное оборудование. Потом осуществить тестовый запуск двигателя, чтобы проверить подачу масла на все толкатели. Если смазка не будет поступать на какой-либо элемент, следует ослабить крепёжную гайку оси коромысел в зоне четвёртого цилиндра. Также надо будет прочистить всю маслосистему автомобиля.

В конце остановить мотор, собрать все демонтированные компоненты на место. Болты клапанной крышки закрутить с нужным усилием. После установки всех нужных шлангов и трубок, заново завести движок. Дать ему прогреться до 80-90 градусов, затем послушать работу клапанов — они не должны звенеть или цокать.

Особенности конструкции

В сравнении с «нулевым» прототипом двигатель ЗМЗ 402 получил весьма незначительные улучшения конструкции, так как задача увеличить мощность не стояла:

• изначально блок цилиндров отливался в кокиль, гильзы цилиндров фиксировались в расточке верхней плиты, по верхнему буртику;
• затем руководство завода перешло на технологию литья под давлением, верхняя рубашка стала открытой, гильзы крепились внутри нижнего пояса;
• позже производитель вновь вернулся к кокильному литью, поэтому в машинах эксплуатируются, и те, и другие блоки.

Разобранный мотор

Очередной особенностью силового привода является использование масляного радиатора, чтобы система охлаждения работала эффективнее.

Масляный радиатор

Газораспределительный механизм имеет морально устаревшую уже на момент создания ДВС схему OHV – распредвал снизу, управление коромысло-штанговым механизмом. Именно из-за этого узла мотор получился очень тяжелым, несмотря на легкий блок цилиндров.

Критерии выбора моторного масла

Заливать в двигатель ЗМЗ-402 рекомендуется только минеральное масло. Другие типы смазки испортят машину. Герметик, применяемый в двигателе, является простой веревкой, пропитанной графитовым составом. Синтетические и полусинтетические масла, попав на герметик, разъедают его.

Если хочется использовать синтетическое и полусинтетическое моторное масло, целесообразнее провести тюнинг двигателя.

Заливка масла в двигатель ЗМЗ-402

Плюсы и минусы

Основными недостатками серии двигателей ЗМЗ 402 являются:

• морально устаревшая конструкция ГРМ;
• головка блока цилиндров затрудняет тюнинг;
• очень слабые прокладки и задний сальник коленвала;
• высокие вибрации, приводящие к ослаблению резьбовых соединений.

Асбестовая прокладка ГБЦ

С другой стороны, мотор очень надежный, рассчитан на высокие эксплуатационные нагрузки. При нормальном обслуживании реальный ресурс составляет 300 – 350 тысяч км пробега.

Расход топлива

Большим недостатком машин ГАЗ с двигателем ЗМЗ-402 является избыточный расход топлива. На сто километров у автомобиля ГАЗ с таким мотором уйдет 13 литров. Связано это с устаревшими технологиями, использованными при его создании.

Настройка карбюратора при подаче топлива была произведена некорректно, в результате автомобили с таким мотором расходовали избыточное количество топлива и неровно работали на холостых оборотах.

Исправляется этот недостаток заменой карбюратора от другой подходящей машины, например, от «Жигулей».

Список моделей авто, в которых устанавливался

Создавался мотор ЗМЗ 402 для Горьковского и Ульяновского автозаводов, Рижской автобусной фабрики, поэтому применялся для комплектации автомобилей:

• ГАЗ-24-10 Волга – 1985 – 1993;
• ГАЗ-3102 Волга – 1981 – 2006, только форкамерные модификации ДВС;
• ГАЗ-31029 Волга – 1992 – 1997;
• ГАЗ-3110 Волга – 1997 – 2005;
• ГАЗ-31105 Волга – 2002 – 2006;
• ГАЗ-3302 Газель – 1994 – 2003;
• ГАЗ-33023 Газель-Фермер – 1995 – 2003;
• ГАЗ-2705 Газель грузопассажирская – 1995 – 2003;
• ГАЗ-3221 Газель микроавтобус – 1996 – 2003;
• ГАЗ-32213 Газель микроавтобус повышенной комфортности – 1996 – 2003;
• ГАЗ-322132 Газель маршрутное такси (сдвижная дверь) – 1996 – 2003;
• ГАЗ-32214 Газель «скорая помощь» – 1996 – 2003;
• РАФ-М1 Роксана и РАФ-М2 Стилс – выпущены в единственном экземпляре, не пошли в серию;
• РАФ-33111 – грузовик двухместный бортовой 1 т;
• РАФ-22038 – маршрутное такси, небольшие объемы производства;
• РАФ-22039 – маршрутное такси крупногабаритное.

Характеристики двигателя позволяли использовать его в Газелях спецтехники, линейка которых выпускалась Мытищинским заводом Купава. В Украине Часовоярский ремзавод собирал автобусы Рута с этими моторами, Черниговский завод – Богдан-А049 и ТУР-А049, Бориспольский автозавод – БАЗ-2215 Дельфин.

БАЗ Дельфин

Социальные (реанимация и катафалк) и школьные автобусы с силовым приводом ЗМЗ 404 собирал Семеновский авторемонтный завод с 1995 по 2006 год. Некоторые детали использовались в двигателях УАЗ в качестве комплектующих.

Таблица: полезные технические данные по 402

Порядок работы цилиндров	1-2-4-3
Направление вращения ротора распределителя	против часовой стрелки
Угол опережения зажигания, град
центробежный регулятор	15-18
вакуумный регулятор	8-10
Свечи зажигания	А14ВР
Зазор свечи зажигания, мм	0,8-0,95
Сопротивление бегунка, кОм	5-8
Сопротивление наконечника свечи, кОм	4-7
Сопротивление центрального контакта крышки, кОм	8-13
Сопротивление обмотки статора, кОм	0,4-0,45

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Регламент обслуживания ЗМЗ 402

Официальный мануал содержит сроки замены расходных материалов, чтобы двигатель ЗМЗ 402 прослужил весь заявленный ресурс:

• моторное масло через 10000 км;
• охлаждающая жидкость после 60000 км или 2 лет эксплуатации;
• регулировка тепловых зазоров клапанов каждые 15000 км;
• протяжка гаек ГБЦ каждые 20000 км;
• картридж воздушного фильтра служит 20000 км, а топливный фильтр 30000 км.

Изначально в устройство ДВС заложены очень ненадежные прокладки. Пропитанный графитом асбестовый лист толщиной 1,5 мм между блоком и головкой нормально держит температуру, но от вибраций ослабляются гайки. Крышка ГРМ и поддон картера уплотняются паранитовыми прокладками, обладающими низким ресурсом и маслостойкостью.

ГРМ привод зубчатым колесом

Ни ремня, ни цепи ГРМ здесь нет, передача вращения на нижний распредвал осуществляется зубчатой шестерней. Ее ресурс значительно выше, но контроль за состоянием венца необходим периодически.

Конструкция и устройство двигателя ЗМЗ-402

В серию ЗМЗ-402 входили три вида: 402.1, 402.2 и 402. Различаются они по уровню сжатия топливной смеси, который в зависимости от типа находится в промежутке от 6,7 до 8,2.

Это простые в использовании моторы, использующие бензиновое топливо. В них установлен карбюратор и по четыре цилиндра в ряду.

Конструкция двигателя ЗМЗ-402

Для увеличения герметичности блок цилиндров и верхняя сторона картера представляют собой единый компонент, отлитый из высокопрочного алюминиевого сплава и покрытый специальным составом.

По нижней стороне блок перегородками делится на четыре сектора, в которых размещены коренные подшипники коленчатого вала, крышки которых отлиты из ковкого чугуна. Их расточка происходит вместе с блоком, и ставить крышки на другое место нельзя. Для удобства на них выгравированы порядковые номера.

На передней части блока расположена алюминиевая крышка газораспределительного механизма. Сзади блока размещен картер сцепления.

Блок и головка цилиндров не нуждаются в особом уходе, кроме удаления скопившейся пыли и подтяжки резьбовых соединений.

Задний сальник является слабым местом двигателя ЗМЗ-402. Веревка, пропитанная графитовым составом, не рассчитана на эксплуатацию при высоких (более трех тысяч) оборотах коленвала. При недостатке смазки мотор просто ломается.

Простота конструкции позволяет ремонтировать и модифицировать мотор своими руками, без обращения к специалистам. Недостатком является высокая возможность перегрева при интенсивной эксплуатации.

Устанавливался двигатель ЗМЗ-402 на следующие машины:

• ГАЗ 2410;
• ГАЗ 3102;
• ГАЗ 31029;
• ГАЗ 3110;
• ГАЗ 31105;
• ГАЗ Соболь;
• ГАЗ Газель;
• некоторые модели УАЗ;
• микроавтобусы «Латвия».

Обзор неисправностей и способы их ремонта

В принципе, мотор ЗМЗ 402 недоработан изначально, так как на момент создания уже были более прогрессивные технические решения. Основным достоинством является безопасность при срезании зубьев шестерни ГРМ – поршень не гнет клапана.

Зато коленвал шлифуется бесцентровым методом, возникают радиальные биения, при оборотах свыше 2500 – 2700 мин-1 веревочный задний сальник не справляется с задачей. Выхлоп идет в картер, повышается давление масла. Характерны для моторов семейства ЗМЗ 402 следующие неисправности:

Течь масла	прокладка прогорает из-за более сильного нагрева средней части ГБЦ	замена прокладки и своевременная протяжка
Перегрев мотора	поломка помпы, термостата, воздушная пробка в системе охлаждения	замена помпы/термостата, удаление пробки
Вибрации	дисбаланс системы зажигания, карбюратора или КШМ, износ подушек	балансировка систем, замена подушек

Стук может возникать во вкладышах подшипников коленвала и клапанах, исчезает после замены.

Когда нужна регулировка клапанов

Детали механизма газораспределения открываются поочерёдно и в нужный момент. Контролирует их распредвал, надавливая своими кулачками на коромысла при вращении. Между выступами вала и элементами предусмотрены тепловые зазоры клапанов. Они призваны компенсировать физическое расширение металлических компонентов от нагревания — во время работы двигатель сильно греется. По сути, отрегулировать клапана на 402 двигателе, значит, изменить этот самый тепловой промежуток в большую или меньшую сторону.

Если элемент будет неплотно закрываться из-за температурного расширения, то фактически перестанет герметично закрывать камеру сгорания, не изолируя её от трактов. Если же клапан открывается с опозданием, это уже происходит по причине увеличения теплозазора и не только отрицательно воздействует на состоянии всего механизма, но и ухудшает подачу топливной смеси.

Периодичность регулировки прописана в руководстве к движку: делать это нужно каждые 10-15 тыс. км пробега. Такая короткая фаза между настройками объясняется конструктивной неудачностью мотора ЗМЗ-402. Распределительный вал здесь находится чересчур низко и периодически бряцает, а тяги толкателей слишком длинные. Кроме того, качество используемых деталей невысокое, что лишний раз увеличивает вибрационную нагрузку на ГРМ. Например, шестерня распредвала быстро отваливается, так как сделана из капрона. Правда, она защищена металлической втулкой, но эбонитовая шестерня, как на других моторах, смотрится куда надёжнее.

Общие сведения о двигателе

Рисунок 1 — Двигатель ЗМЗ-24 (402)

1 — Маслоприемник. 2 — Крышка коренного подшипника коленчатого вала. 3 — Поршень. 4 — Блок цилиндров. 5 — Прокладка гильзы цилиндра. 6 — Гильза цилиндра. 7 — Задний сальник коленчатого вала. 8 — Краник для слива охлаждающей жидкости. 9 — Краник отопителя кузова. 10 — Заслонка подогрева смеси. 11 — Выпускной коллектор. 12 — Впускная труба. 13 — Тяга управления сливным краником. 14 — Датчик указателя температуры охлаждающей жидкости. 15 — Крышка коромысел. 16 — Коромысло. 17 — Распорная пружина коромысел 18 Выпускной клапан. 19 — Седла клапанов. 20 — Впускной клапан 21 — Пружина клапана. 22 — Сухарь клапана. 23 — Тарелка пружины клапана. 24 — Маслоотражательный колпачок. 25 — Опорная шайба пружины клапана. 26 — Крышка маслоналивной горловины. 27 — Стойка оси коромысел. 28 — Плоские шайбы оси коромысел, 29 — Пружинная шайба оси коромысел. 30 — Ось коромысел. 31 — Прокладка крышки коромысел. 32 — Выпускной патрубок охлаждающей рубашки. 33 — Термостат. 34 — Корпус насоса охлаждающей жидкости. 35 — Крыльчатка насоса охлаждающей жидкости. 36 — Ремни вентилятора. 37 — Вентилятор. 38 — Гайки крепления ступицы вентилятора. 39 — Толкатель клапана. 40 — Распределительный вал. 41 — Упорный фланец распределительного вала. 42 — Шестерня распределительного вала. 43 — Крышка распределительных шестерен. 44 — Передний сальник коленчатого вала. 45 — Шкив коленчатого вала. 46 — Зубчатая шайба храповика коленчатого вала. 47 — Храповик коленчатого вала. 48 — Ступица шкива коленчатого вала. 49 — Отражатель крышки распределительных шестерен. 50 — Маслоотражатель коленчатого вала. 51 — Распределительная шестерня коленчатого вала. 52 — Упорная шайба коленчатого вала. 53 — Передняя шайба упорного подшипника коленчатого вала. 54 — Задняя шайба упорного подшипника коленчатого вала. 55 — Коленчатый вал.

Двигатели 24Д и 24-01 выпускаются на Заволжском моторном заводе им. 50-летия СССР по чертежам, разработанным Горьковским автозаводом на базе двигателя автомобиля ГАЗ-21. Двигатели — четырехтактные, карбюраторные, верхнеклапанные, четырехцилиндровые, с жидкостным охлаждением. Ход поршня у этих двигателей равен диаметру цилиндра и составляет 92 мм. Сравнительно малый ход поршня обусловил его малую среднюю скорость, вследствие чего путь поршня на 1 км пробега автомобиля также мал. Это обеспечило малый износ цилиндро-поршневой группы и высокую долговечность узла.

Коленчатый вал — пятиопорный, с большой рабочей поверхностью как шатунных, так и коренных подшипников. Вследствие этого удельные нагрузки на подшипники сравнительно малы. Вкладыши коренных и шатунных подшипников изготовлены из стальной ленты, залитой алюминиевым сплавом. Такие вкладыши способны воспринимать большие нагрузки, сохраняя высокую работоспособность.

Распределительный вал опирается на пять подшипников, выполненных из сталебаббитовой ленты. Седла клапанов изготовлены из легированного чугуна высокой твердости, выдерживающего высокую температуру и ударные нагрузки. Направляющие втулки клапанов выполнены из металлокерамики с высокими износостойкими качествами. Клапаны изготовлены из жаропрочной стали: фаска тарелки выпускных клапанов заправлена более жаропрочным сплавом. Все ответственные поверхности, подвергающиеся истиранию (кулачки и шейки распределительного вала, наконечники штанг толкателей, толкатели, коромысла, регулировочные винты коромысел и т. д.), изготовлены из специального материала и подвергнуты термической обработке. В верхнюю часть цилиндра установлены вставки, выполненные из кислотоупорного износоустойчивого чугуна. Все трущиеся поверхности смазываются под давлением. В системе смазки установлен полнопоточный фильтр тонкой очистки с бумажным фильтрующим элементом.

В результате указанных конструктивных и технологических мер ресурс двигателя — 200 тыс. км пробега автомобиля по дорогам 1 категории. При данной конструкции газопровода с подогревом центральной части впускной трубы отработавшими газами, обеспечивающей равномерное распределение горючей смеси по цилиндрам, а также при выбранных оптимальных фазах открытия впускных и выпускных клапанов, двигатели развивают мощность 95 и 85 л. с. (при 4500 об/мин коленчатого вала; степень сжатия соответственно 8,2 и 6,7).

В конструкции двигателя учтено удобство обслуживания его в процессе эксплуатации. С левой стороны двигателя расположены бензиновый насос 11, стартер 13, распределитель зажигания 8, указатель давления масла и датчик 29 указателя давления масла, масляный фильтр 30, фильтр 32 тонкой очистки топлива, свечи 6 зажигания, с правой стороны — генератор 16, газопровод с сектором 14 регулирования подогрева смеси, сливной кран охлаждающей жидкости с тягой 17, кран отопителя кузова, датчик температуры воды и карбюратор 3. Смазка подшипников насоса охлаждающей жидкости осуществляется через пресс-масленку с правой стороны двигателя. Достаточность количества нагнетаемой смазки определяется визуально по выходу смазки из контрольного отверстия на корпусе насоса. Регулирование зазора между коромыслами и клапанами производится при снятой крышке коромысел; доступ к ним очень удобен.

В конструкции двигателя также предусмотрена возможность легкого ремонта. Для этой цели цилиндры выполнены в виде отдельных деталей — «мокрых» гильз, легко вставляемых в блок цилиндра, а коренные и шатунные подшипники имеют тонкостенные сталеалюминевые вкладыши, которые можно заменить, не прибегая к услугам ремонтных заводов, а иногда даже не снимая двигателя с автомобиля. Для изготовления деталей двигателя широко применены алюминиевые сплавы; кроме такой традиционной алюминиевой детали как поршень, из алюминиевого сплава изготовлены также основные корпусные детали: блок цилиндров, картер сцепления, головка цилиндров, крышка распределительных шестерен, крышка насоса охлаждающей жидкости, выпускной патрубок охлаждающей рубашки, корпус масляного насоса, корпус и крышка масляного фильтра, впускная труба. В результате широкого применения алюминиевых сплавов двигатель в сборе с оборудованием, сцеплением и коробкой передач (но без воздушного фильтра и вентилятора) весит только 205 кгс. Подробное описание конструктивных особенностей двигателя дано к соответствующим иллюстрациям.

Ремонт двигателя ЗМЗ-402 УАЗ 469

1. Главная
2. /
3. Марки авто
4. /
5. Автосервис UAZ
6. /
7. Ремонт двигателя УАЗ

Автосервис «Авто Максима» в ЮАО Москвы, предлагает услуги по ремонту двигателей УАЗ.
Мы гарантируем, что, однажды посетив наш автосервис, вы войдёте в число постоянных клиентов, по достоинству оценивших качество и скорость нашей работы.

В основе нашей успешной работы, лежит предельное внимание к каждой мелочи, учёт индивидуальных особенностей двигателя, глубокие знания и большой практический опыт.

Такой подход, позволяет нам проводить ремонт двигателяУАЗ с гарантией его последующей долгой и безотказной работы.

Современные автомобили оснащаются технически сложными силовыми агрегатами, которые требуют грамотного обслуживания и профессионального ремонта.

Если раньше мотор автомобиля можно было починить подручными средствами, то сегодня, для этого необходимы специальные знания и высокоточное оборудование.

Основные признаки неисправности двигателя УАЗ

Определить, что необходим ремонт двигателя УАЗ, можно по следующим характерным признакам:

• Появились следы подтекания моторного масла;
• Увеличился расход масла. Это может свидетельствовать о неисправности деталей поршневой группы. При подтверждении неисправности понадобится замена элемента;
• Посторонние шумы, скрежет во время работы двигателя;
• Неестественный цвет выхлопных газов.

При появлении хотя бы одного из этих признаков, необходимо без промедлений, обратиться к мастерам нашего автоцентра, которые с помощью специализированного диагностического оборудования, точно определят поломку и примут меры для её устранения.

Игнорирование проблемы может привести к более серьёзным неприятностям, вплоть до капитального ремонта.

Переборка мотора УАЗ своими руками

Реанимировать двигатель, вернуть ему первоначальную резвость и послушность поможет смена непригодных запчастей или их реставрация. Все запчасти должны быть соответствующего размера. В магазинах представлен разнообразный выбор поршней, поршневых колец, седел клапанов впускных и выпускных, вставок шатунных подшипников коленчатого вала. Размер детали можно уточнить у продавцов-консультантов.

Переборка уазовского мотора

На износ двигателя значительно влияет ухудшение смазки трущихся поверхностей, которое зависит от увеличения или уменьшения зазоров. Для переборки мотора своими руками сначала необходимо его демонтировать. Это делается следующим образом:

• слить антифриз и масло из поддона;
• отделить воздухозаборный фильтр и отцепить от двигателя трубу глушителя;
• отсоединить от движка трубки системы охлаждения, масляного радиатора и отопительных приборов;
• снять радиатор системы охлаждения;
• отделить от карбюратора тяги привода дроссельной заслонки и воздушной;
• снять с мотора всю проводку;
• открутить болты нижних и передних подушек опор.

Теперь снимает двигатель с УАЗ 3303. Для этого на шпильки головки блока устанавливается скоба, специально для этого предназначенная. Мотор нужно подтянуть домкратом и отделить от него коробку передач. Мотор можно снять, подняв его вверх.

Другие действия приведут к тому, что вместе с двигателем придется доставать раздаточную коробку и коробку передач.

Диагностика двигателя УАЗ

При проведении компьютерной диагностики разборка мотора не требуется. Агрегат подключается к специализированному компьютеру и с помощью сканера выявляются неисправности в функционировании всех узлов двигателя. Однако обычные сканеры далеко не всегда определяют все неполадки. Чтобы диагностика была качественной и всеобъемлющей, наши специалисты применяют лицензированное программное обеспечение и специальные сканеры от фирмы УАЗ. Такая диагностика двигателя УАЗ позволяет получить следующую информацию:

• Величину открытия дроссельной заслонки в процентах;
• Обороты двигателя;
• Температуру мотора;
• Напряжение бортовой электрической сети;
• Температуру подаваемого в двигатель воздуха;
• Угол опережения зажигания;
• Данные с датчика расхода воздуха;
• Время впрыска топлива форсунками;
• Уровень нагрузки мотора;
• Данные кислородного датчика.

Перед началом диагностики мастера нашего сервиса «слушают двигатель». Затем сканируют компьютерным оборудованием, и только после выявления неисправностей, наши специалисты могут определить необходимый объем работ для их устранения.

Смотрите также

Комментарии 19

На уаз хантер стоит дизелек, хочу поставить 417карбюраторный. Будет ли какаянибуть проблема с переделкой документов?

Правильно было сказано выше-чем проще, тем лучше!А если за 100 км от цивилизации какой-нибудь датчик или ЭБУ помрет, че тогда?А на простом двигле нет сложной электроники и починить его можно при помощи ключа на 13 и какой-то матери)))Поэтому-карбюратор, или импортный дизель, но это совсем другая история…

Я родной оставить решил))) мне скорости и обороты не нужны, тяга нужна)

Правильно было сказано выше-чем проще, тем лучше!А если за 100 км от цивилизации какой-нибудь датчик или ЭБУ помрет, че тогда?А на простом двигле нет сложной электроники и починить его можно при помощи ключа на 13 и какой-то матери)))Поэтому-карбюратор, или импортный дизель, но это совсем другая история…

вот это не совсем правда) ЭБУ умирают крайне редко реже чем трамблёры и комутаторы))) А из всех датчиков ДВ может ехать на одном ДПКВ))) Так что надёжность понятие растяжимое. Как вариант умз4213 и тяга на низах и расход нормальный. Ну а если всётаки карб, то самый дешовый умз 417 и простой. Я на 33х катках на нём катаюсь. Бывает конечно нехватает тяги, но не смиртельно и привыкаеш к этому (коректируеш технику преодоления грязи)))) и всё становится ОК!

Правильно было сказано выше-чем проще, тем лучше!А если за 100 км от цивилизации какой-нибудь датчик или ЭБУ помрет, че тогда?А на простом двигле нет сложной электроники и починить его можно при помощи ключа на 13 и какой-то матери)))Поэтому-карбюратор, или импортный дизель, но это совсем другая история…

если так думать, то как же всякие Хантеры да Патриоты катаются?С таким же успехом и трамблер если умрет на уазе-далеко не уедешь, коммутатор.При условии если их с собой не возишь запасными:)

источник

Ремонт двигателя UAZ в Москве

Автосервис «Авто Максима», предлагает ремонт двигателей УАЗ в Москве по доступным ценам. Опытные специалисты осуществляют качественный ремонт как бензиновых, так и дизельных силовых агрегатов. Выполняем работы любой сложности: диагностика, техобслуживание, локальный и капитальный ремонт двигателя. Автосервис оборудован необходимым современным оборудованием, для проведения диагностики и высокоточных настроек, что существенно ускоряяет процесс работы.

Ремонт бензиновых и дизельных двигателей

Легендарная надёжность автомобилей УАЗ заслужила им широкую известность и популярность у российских автолюбителей. Однако суровые условия эксплуатации, плохое качество дорог и топлива, могут вывести из строя даже самый надёжный механизм. Рано или поздно ремонт двигателей УАЗ в Москве, может понадобиться каждому автовладельцу.

Автосервис «Авто Максима», осуществляет оперативный и высококачественный ремонт как бензиновых, так и дизельных силовых агрегатов. Производятся работы любой сложности: диагностика, техобслуживание, локальный и капитальный ремонт двигателя УАЗ.

Ремонт бензинового двигателя УАЗ

Если в работе мотора появились посторонние шумы, вырос расход бензина и масла – это явный повод обратиться к мастерам в автосервис.

К ремонту может привести:

• Несоблюдение сроков замены масла;
• Сильное загрязнение фильтров;
• Применение низкокачественного масла и бензина;
• Пренебрежение регулярным техобслуживанием, с заменой расходников (ремни, ролики и пр.)

Проведённый вовремя на профессиональном оборудовании ремонт или ТО бензинового двигателя, обойдётся гораздо дешевле, чем его замена. Естественно, все работы с основным узлом автомобиля должны проводить только опытные мотористы.

В автосервисе «Авто-Максима», процедура ремонта включает следующие виды работ:

• Диагностика мотора для обнаружения всех проблем;
• Снятие двигателя, частичная или полная разборка;
• Установление способа ремонта и непосредственный ремонт;
• Сборка и монтаж двигателя.

УАЗ 469 Pzkpfw III › Бортжурнал › замена двигателя на УАЗ 469 )

Возникло неожиданное желание поменять движок.

Хочу поставить ЗМЗ 402, я так понимаю он впринципе подходит без доработок.

А если 406 ЗМЗ поставить, много переделок?

И вообще есть ли смысл менять двигатель. резины за облачно широкой я ставить не хочу меня устроит и я-192 )

Сейчас еще новые законы по поводу замены двигателя, нужно будет после замены переделывать документы?

да и скорость больше 60 я не развиваю, так как она мне просто не нужна.

Ремонт дизельного двигателя УАЗ

Ремонт дизельного двигателя УАЗ,как правило, обходится гораздо дороже ремонта бензинового, потому что сложность агрегата выше. Доверяйте ремонт дизельного двигателя УАЗ сотрудникам автосервиса, обладающим нужными знаниями, инструментами и оснащением для качественного исполнения ремонта.

Распространёнными причинами для ремонта дизелей являются:

• Неполадки в топливной системе;
• Несоблюдение сроков замены масла.

Чаще всего причиной проблем, служит неисправность топливной системы, также распространён естественный износ деталей.

Частые признаки неполадок в работе дизельного двигателя:

• Затруднённый запуск двигателя;
• Нестабильная работа, плохой разгон, рывки;
• Увеличенный расход дизтоплива и масла.

Процесс ремонта дизельного двигателя в автосервисе «Авто-Максима» включает следующие этапы:

• Диагностика;
• Разбор мотора и ремонт составляющих;
• Проверка герметичности и ликвидация утечек в охлаждающей и смазочной системах;
• Растачивание, гильзование, хонирование;
• Монтаж и настройка.

Ввиду сложности и специфичности этих работ, выполнить их возможно только в серьёзном профессиональном автосервисе, например, как наш.

Капитальный ремонт двигателя УАЗ

Капитальный ремонт двигателя УАЗ, ввиду высокой сложности и ответственности мероприятия, может проводиться несколько дней и состоять из следующих этапов:

• Снятие и разборка двигателя, тщательная мойка и чистка всех элементов;
• Дефетовка – определение не подлежащих реставрации деталей и узлов;
• Восстановление рабочего состояния блока цилиндров, головки блока, коленвала и т.п.;
• Обратная сборка двигателя;
• Холодная обкатка и настройка двигателя.

Сотрудники автосервиса «Авто-Максима», строго контролируют каждый этап работы, и лишь при положительных результатах приступают к следующему. Благодаря такому подходу, капитальный ремонт двигателя УАЗ у нас выполняется с неизменно высоким качеством и обеспечивает дальнейшую беспроблемную и продолжительную эксплуатацию автомобиля, после его ремонта.

Особенности ремонта блока цилиндров УАЗ 3303

Блок цилиндров – самая простая составляющая двигателя. Проблемы в его работе возникают из-за износа составляющих. Следовательно, нужно просто заменить старые стертые детали на новые или отремонтированные их.

Гильзы чаще остальных деталей нуждаются в замене. Стертой деталь можно считать тогда, когда щель между юбкой и гильзой увеличивается до 1/3 мм. Высота выступа гильзы в блоке цилиндров должна быть не больше 0,05 мм и не меньше 0,005 мм. Если выступ слишком мал, то антифриз обязательно окажется в камере сгорания, что станет результатом поломки. Величина гильзы измеряется без учета уплотнительного кольца. Гильзы в блоке цилиндров фиксируются шайбами и втулками. Слишком расточенные гильзы лучше заменить новыми.

Причиной поломки блока цилиндров может быть деформация поверхности примыкания к блоку, полное истирание направляющих втулок клапанов и седел. Искажение плоскости головки не должно превышать 0,5 мм. В ином случае головку нужно полировать.

Поршневой механизм

Состояние поршневых колец следует контролировать. Лучше каждые 80 тыс. км автопробега их менять. На каждом поршне установлены 2 компрессионных кольца и 1 маслосъемное. Благодаря проточкам на внутренней поверхности кольца избыточное масло при поднятии поршня вверх выводится из системы.

Когда в замене нуждаются только кольца, но не сам поршень, из кольцевых рубчиков в его головке поршня нужно вычистить нагар. Это важно делать бережно, чтобы избежать повреждения боковых стенок. Сверлом в 3 мм можно убрать нагар из маслоотводящих отверстий. Скоростной режим не должен превышать 50 км/ч в течение первых 1000 км.

Когда канавка верхнего поршневого кольца или юбка поршня истерта, следует провести замену самого поршня. Новые детали, которые будут устанавливаться в цилиндры, должны быть номинального размера. Наилучший вариант – когда новый набор поршней большего размера, это позволит ликвидировать зазор с не полностью изношенным цилиндром. Поршни сортируются по внешнему диаметру юбки. Размер можно узнать на дне поршня.

Качественный ремонт двигателя УАЗ в ЮАО Москвы

Автосервис «Авто-Максима», предлагает высокопрофессиональный ремонт двигателя УАЗ. В нашей работе мы руководствуемся интересами клиентов, поэтому стараемся минимизировать расходы.

Что вы получаете, обратившись в автосервис «Авто-Максима»:

• Одну из самых низких цен в регионе;
• Отличное качество и оперативность исполнения работ;
• Профессионализм персонала, постоянно повышающего свою квалификацию;
• Бесплатные консультации;
• Выполнение работ на новом оборудовании, обеспечивающем высокую точность и качество;
• Ремонт любых двигателей, независимо от марки и года выпуска;
• Использование только качественных комплектующих.

Мы дорожим своей репутацией, поэтому всегда выполняем работу качественно. Будем рады, если и вы станете нашими постоянными клиентами. Если вам требуется ТО УАЗ, диагностика или ремонт, звоните всегда готовы помочь.

Смотрите также

Комментарии 25

Сейчас в лс напишу! А то ещё ругаться будут!

Двигатели — ГАЗ Глобал

ЯМЗ-530

> 400

модификации
и конкретные

130 – 330 ^л.с.

мощность
спектр

Семейство средних рядных дизельных и газовых двигателей ЯМЗ обладает высокими техническими характеристиками, сравнимыми с ведущими мировыми аналогами по экономичности, ресурсу, соответствию экологическим нормам.

Обнаружить

ЯМЗ-650

11 . 12 л

смещение

286 – 422   ^л.с.

мощность
спектр

Семейство тяжелых рядных дизелей ЯМЗ-650 рабочим объемом 11,12 л и диапазоном мощностей 286-422 л. с. отвечает современным и перспективным экологическим требованиям.

Мощные и надежные двигатели ЯМЗ-650 соответствуют высоким мировым тенденциям в двигателестроении. Это современная конструкция двигателя на базе двигателя dCi 11, обладающая комплексом передовых инженерных решений, отвечающая природоохранному законодательству, компактность, экономичность, экономичность и впечатляющий срок службы, гарантия высокого качества и безукоризненной работы.

Двигатели предназначены для установки на перспективные автомобили, седельные тягачи, шасси, магистральные автопоезда, самосвалы

Специализированные варианты двигателей ЯМЗ-650 успешно адаптируются в составе железнодорожного транспорта и в составе стационарных дизель-генераторов наборы.

Обнаружить

ЯМЗ В6

11 . 15 л

смещение

150 – 300   ^л.с.

мощность
спектр

Семейство тяжелых V-образных дизелей в 6-цилиндровом исполнении рабочим объемом 11,15 л и диапазоном мощностей 150-300 л.

с. соответствует требованиям экологического законодательства до 4-го экологического класса (Правила ООН №49-05С (В1 ), № 96-02)

Двигатели ЯМЗ V-образные характеризуются высокой надежностью и значительным ресурсом до 1 млн км, высокой степенью унификации базовых моделей и модификаций, широкой применимостью в составе различной техники, в том числе грузовых автомобилей и автобусов. , тракторы, бульдозеры, комбайны, экскаваторы, речные суда, дизель-генераторные станции.

Двигатели имеют высокую ремонтопригодность, обеспечены запчастями во всех регионах эксплуатации, что делает их востребованными многими потребителями.

Обнаружить

ЯМЗ В8

14 . 86 л

смещение

180 – 450   ^л.с.

мощность
спектр

Семейство тяжелых V-образных дизелей в 8-цилиндровом исполнении рабочим объемом 14,86 л и диапазоном мощностей 150-450 л.с. соответствует требованиям экологического законодательства до 4-го экологического класса (Правила ООН №49).

-05С (Б1), № 96-02)

Двигатели ЯМЗ типа В отличаются высокой надежностью и значительным ресурсом до 1 млн км, высокой степенью унификации базовых моделей и модификаций, широкой применимостью в составе различной техники в том числе грузовики и автобусы, тракторы, бульдозеры, комбайны, экскаваторы, речные суда, дизель-генераторные станции.

Двигатели имеют высокую ремонтопригодность, обеспечены запчастями во всех регионах эксплуатации, что делает их востребованными многими потребителями.

Обнаружить

ЯМЗ В12

Семейство тяжелых V-образных 12-цилиндровых дизелей:

— ЯМЗ-240, рабочим объемом 22,3 л и диапазоном мощностей 300-500 л.с. предназначен для эксплуатации в тяжелых климатических условиях, требующих повышенной надежности двигателя.

— ЯМЗ-840, рабочим объемом 25,86 л и диапазоном мощностей 440-800 л.с. предназначен для эксплуатации в тяжелых климатических условиях, требующих повышенной надежности двигателя.

Двигатели применяются в составе большегрузных самосвалов, бульдозеров, экскаваторов, промышленных насосных и дизель-генераторных установок, железнодорожного подвижного состава, спецтехники, сельскохозяйственных тракторов.

Обнаружить

Двигатель в сборе без навесного оборудования ЗМЗ-402 к а/м ГАЗ-24

262531-П

№262531-П
Заглушка кг 1/8″

292798-П8

#292798-П8
Гайка М11х1

252135-П2

#252135-П2
Шайба 8Т ОСТ 37. 001.115-75

293376-П8

#293376-П8
Шайба 11,5

201455-П8

№201455-П8
Болт М8-6гх18

24-1007230

21-1003082

#21-1003082
Крышка отверстия водяной рубашки головки цилиндров

222525-П29

#222525-П29
Винт М6-6гх16 ОСТ 37. 001.128-96

21-1003084

#21-1003084
Прокладка

252004-П29

№252004-П29
Шайба 6 ОСТ 37.001.144-96

291841-П

#291841-П
Шпилька

24-1007245-7

#24-1007245-7
Прокладка

291854-П

#291854-П
Шпилька

24-1003010-Е

24-1002116

21-1003073

#21-1003073
Трубка

262507-П

№262507-П

Заглушка К3/8″

291862-П

24-1002110

#24-1002110
Крышка

24-1003020

291751-П2

#291751-П2
Шпилька М8х1-4hх30

24-1002010

#24-1002010

Блок в сборе

293264-П

#293264-П
Шайба 8

13-1003085

#13-1003085
Пин

250511-П8

#250511-П8
Гайка М8х1

24-1005154

#24-1005154

Начинка

258611-П18

#258611-П18
Штифт 4х10

291767-П

#291767-П
Шпилька М8х1х62

291874-П

#291874-П
Шпилька М12х1,25-4х6hх82

13-1005182

#13-1005182
Шайба крепления держателя

24-1005301-01

#24-1005301-01
Пластинчатый замок

293370-П18

#293370-П18
Шайба 12

13-2005162-Г

№13-2005162-Г
Прокладка

292832-П

№292832-П
Гайка CP12x1,25

252155-П2

№252155-П2
Шайба 8Л ОСТ 37.
