Роторно-поршневой двигатель: разбираемся в принципе работы
В далеком 1957 году немецкие инженеры Ванкель и Фройде представили миру первый роторный двигатель. Тогда его взяли на вооружение большинство автомобильных компаний. Mercedes, Citroen и даже ВАЗ — все они ставили роторные движки под капот своих автомобилей. А японские Mazda и по сей день пользуются ротором – правда, уже в современной, усовершенствованной модификации. В чем же успешность роторного двигателя Ванкеля?
- Принцип работы роторно-поршневого двигателя
- Недостатки и преимущества роторного двигателя
- Применение роторных двигателей: от изобретения до наших дней
Принцип работы роторно-поршневого двигателя
Роторный ДВС совершает те же четыре такта, что и его поршневой собрат: впуск, сжатие, рабочий такт, выпуск. Но работает ротор по-другому. Поршневой двигатель выполняет четыре такта в одном цилиндре. А роторный хоть и выполняет их в одной камере, но каждый из тактов проходит в её отдельной части.
То есть, цикл будто выполняется в отдельном цилиндре, а поршень «бегает» от одного цилиндра к другому.
При этом, в роторном моторе нет механизма газораспределения. В отличие от поршневого двигателя, всю работу выполняют впускные и выпускные окна, размещенные в боковых корпусах. Ротор вращается и регулирует работу окон: открывает и закрывает их.

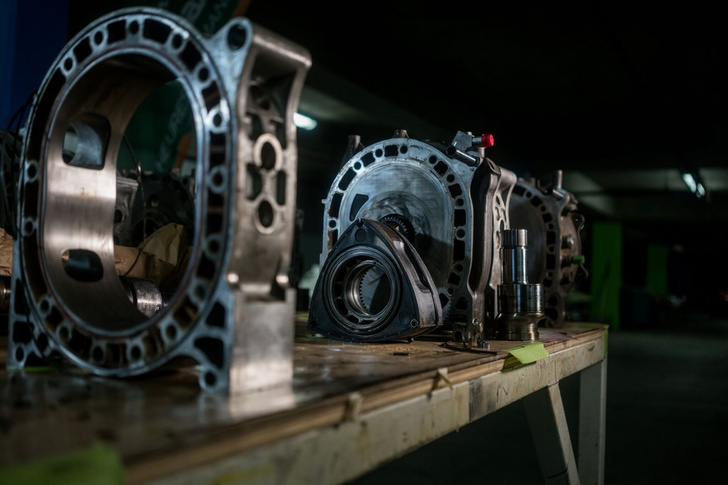

Кстати, о роторе. Не нужно и говорить, что он является основным элементом мотора, именно ротор дал название самому двигателю. Что же это за деталь? Ротор имеет треугольную форму, он недвижимо скреплен с эксцентриковым валом и насажен на него не по центру. При вращении элемент описывает капсуловидную форму, а не круг, благодаря его расположению. Ротор передает мощность от мотора к коробке передач и сцеплению, проще говоря, выталкивает сгоревшее топливо и передает вращение на трансмиссию к колесам. Полость, в которой вращается ротор, сделана в форме капсулы.
Принцип работы роторно-поршневого двигателя состоит в следующем.
Недостатки и преимущества роторного двигателя
Как и любой другой ДВС, роторный движок имеет как плюсы, так и минусы. Сначала рассмотрим его преимущества перед другими движками.
1. Производительность роторного двигателя в несколько раз выше остальных. Пока в обычных ДВС за один оборот проходит один такт, то в роторном моторе – три
2. Малое количество деталей. Простота конструкции мотора (ротор и статор) позволяют использовать меньшее количество деталей. Статистика гласит, что в ДВС на 1000 деталей больше, чем в роторном моторе.
3. Низкий уровень вибрации. Ротор вращается по кругу, не совершая возвратно-поступательных движений. Соответственно, вибрация практически не ощутима. Кроме того, роторных двигателей обычно два, поэтому они уравновешивают работу друг друга.
4. Высокие динамические характеристики. За один оборот двигатель совершает три такта. Поэтому даже на малых оборотах двигатель развивает высокую скорость.
5. Компактность
и маленький вес. Из-за простоты конструкции и маленького количества деталей мотор обладает маленьким весом и размером.Несмотря на множество плюсов, мотор имеет и несколько минусов, не позволяющих автокомпаниям массово использовать его на своих авто.
1. Склонность к перегреву.
Во время горения рабочей смеси вырабатывается лучистая энергия, которая бесцельно покидает камеру сгорания и нагревает мотор. Это происходит из-за формы камеры, которая напоминает капсулу или линзу, то есть, имея маленький объем, она обладает большой рабочей поверхностью. Чтобы энергия не выходила, камера должна была иметь сферическую форму.
2. Регулярная замена масла. Ротор соединен с выходным валом эксцентриковым механизмом. Этот способ соединения вызывает дополнительное давление, что вкупе с высокой температурой нагревает двигатель. Именно поэтому нужно периодически отдавать машину на капремонт и заменять масло. Без замены масла двигатель выходит из строя.
3. Регулярная замена уплотнителей. На маленькой площади контакта ротора с валом образуется повышенное давление. Уплотнители изнашиваются, в камерах образуются утечки. Вследствие этого увеличивается токсичность выхлопа и падение КПД. Кстати, на новых моделях эту проблему решили, используя высоколегированную сталь.
4. Высокая цена. Для роторных двигателей детали должны производиться с высокой геометрической точностью. Поэтому в производстве роторных двигателей используют дорогостоящее оборудование и дорогие материалы. Вследствие этого цена на роторный мотор высокая при кажущейся простоте конструкции.
Применение роторных двигателей: от изобретения до наших дней
Разработкой роторного двигателя инженеры зан0имаются очень давно. Изобретатель паровой машины Джеймс Ватт положил начало мечте о двигателе роторного типа. В 1846 году инженеры уже определили форму камеры сгорания и основы работы роторного ДВС. Но двигатель так и оставался мечтой.
Но в 1924 году молодой и талантливый Феликс Ванкель начал основательную практическую работу по созданию роторного двигателя. Двадцатидвухлетний инженер как раз окончил высшую школу и поступил в издательство технической литературы. Именно тогда Ванкель начал чертить проект собственного двигателя, опираясь на обширные теоретические знания из литературы.
Создав собственную лабораторию, инженер начал получать патенты на изделия. В 1934 году Ванкель подал заявку на первый роторный двигатель.
Но судьба распорядилась иначе. Талантливого инженера отметила власть, и он начал работу на крупнейших автомобильных концернах фашистской Германии. Свои проекты ему пришлось отложить. После войны
Компания NSU, в которой работали Ванкель и Фройде, готовилась массово выпускать автомобили на роторном двигателе.
В 1960 году в Мюнхене показали NSU Spider с двигателем Ванкеля под капотом. А в 1968 году вышел NSU Ro-80, который повлиял на дальнейшее автомобилестроение. Автомобиль разгонялся до 180 км/ч, с места машина разгонялась до 100 км/ч за 12,8 с. Ro-80 стал автомобилем года, и многие концерны выкупали права на двигатель Ванкеля. Но из-за недостатков в конструкции двигателя и дороговизны производства, компании отказывались массово делать машины с роторным мотором. Но опытные образцы были.
Например, Mercedes-Benz, выпустивший в 1970 году автомобиль С111. Стильный оранжевый автомобиль с обтекаемым надежным кузовом разгонялся до 100 км/ч за 4,8 с. Но прожорливость автомобиля не дала компании массово производить С111.
Заинтересовались ротором и Chevrolet. Уже в 1972 году публике представили первый «Корвет» с двухсекционным роторным мотором. В 1973 появились Корветы с четырьмя секциями, но в 1974 году, из-за нехватки денег, Chevrolet отложили работу над роторными двигателями.
Соседняя Франция тоже взяла на вооружение двигатели Ванкеля. В 1974 году компания Citroen выпустила на рынок Citroen GS Birotor. Под капотом был двухсекционный двигатель Ванкеля. Но машина не пользовалась популярностью. За два года французская компания продала всего 874 машины. В 1977 году Ситроен отозвал роторные авто с целью их ликвидации, но вполне вероятно, что 200 из них смогли уцелеть.
В СССР тоже пробовали применять двигатель Ванкеля. Лицензию на заводах ВАЗ купить не могли, поэтому скопировали односекционный роторный мотор с NSU Ro-80. На его основе в 1976 году собрали двигатель ВАЗ-311. Доработка длилась 6 лет. Первым серийным ВАЗом с ротором под капотом был 21018. Но модель с треском провалилась. Все 50 опытных образцов сломались.
В 1983 году в СССР появились двухсекционные роторные модели. Оснащенные таким мотором «Жигули» и «Волги» с легкостью догоняли иномарки.
Но потом конструкторское бюро отвлеклось от автомобилестроения и безрезультатно пыталось применить роторный движок в авиации.
До 2012 года серийно выпускалась модель Mazda RX-8, с усовершенствованным двигателем Ванкеля. Вообще, японцы единственные, кто серийно производил роторные машины с 1967 года. В 70-х годах Mazda представила бренд RX, который обозначает использование роторных моторов. Японцы ставили ротор на любое авто, включая пикапы и автобусы. Может быть, поэтому RX-8 имеет отличные технические и экологические характеристики, что было так несвойственно первым автомобилям с двигателем Ванкеля.
Энергетическое образование
5. Роторно-поршневые двигатели
Роторно-поршневой двигатель внутреннего сгорания (РПД, двигатель Ванкеля), конструкция которого разработана в 1957 году инженером компании NSU Вальтером Фройде, ему же принадлежала идея этой конструкции. Двигатель разрабатывался в соавторстве с Феликсом Ванкелем, работавшим над другой конструкцией роторно-поршневого двигателя.
Установленный на валу ротор жёстко соединён с зубчатым колесом, которое входит в зацепление с неподвижной шестернёй — статором. Диаметр ротора намного превышает диаметр статора, несмотря на это ротор с зубчатым колесом обкатывается вокруг шестерни. Каждая из вершин трёхгранного ротора совершает движение по эпитрохоидальной поверхности цилиндра и отсекают переменные объёмы камер в цилиндре с помощью трёх клапанов. Такая конструкция позволяет осуществить любой 4-тактный цикл Дизеля, Стирлинга или Отто без применения специального механизма газораспределения. Герметизация камер обеспечивается радиальными и торцевыми уплотнительными пластинами, прижимаемыми к цилиндру центробежными силами, давлением газа и ленточными пружинами. Отсутствие механизма газораспределения делает двигатель значительно проще четырехтактного поршневого (экономия составляет около тысячи деталей), а отсутствие сопряжения (картерное пространство, коленвал и шатуны) между отдельными рабочими камерами обеспечивают необычайную компактность и высокую удельную мощность.
За один оборот ванкель выполняет три полных рабочих цикла, что эквивалентно работе шестицилиндрового поршневого двигателя. Смесеобразование, зажигание, смазка, охлаждение, запуск принципиально такие же, как и у обычного поршневого двигателя внутреннего сгорания. Практическое применение получили двигатели с трёхгранными роторами, с отношением радиусов шестерни и зубчатого колеса: R:r = 2:3, которые устанавливают на автомобилях, лодках и т.п. Особенность двигателя — применение трёхгранного ротора (поршня), имеющего вид треугольника Рело, вращающегося внутри цилиндра специального профиля, поверхность которого выполнена по эпитрохоиде.
Инженерам фирмы Mazda удалось решить все основные проблемы РПД — токсичность выхлопа и неэкономичность. По сравнению с двигателями-предшественниками «Renesis», удалось сократить потребление масла на 50 %, бензина на 40 % и довести выброс вредных окисей до норм, соответствующих Euro IV.
Двухкамерный двигатель «Renesis» объёмом всего 1,3 л выдаёт мощность в 250 л. с. и занимает гораздо меньше места в моторном отсеке. Следующая модель двигателя Renesis 2 16X имеет объём 1.6 литра, и большую мощность, меньше нагревается.
Автомобили марки Mazda с буквами RE в наименовании могут использовать в качестве топлива как бензин, так и водород. Это явилось вторым витком роста внимания к РПД со стороны разработчиков. Двигатель успешно может использовать водород, так как менее чувствителен к детонации, чем обычный двигатель, использующий возвратно-поступательное движение поршня. Автомобили с РПД потребляют от 7 до 20 литров топлива на 100 км, в зависимости от режима движения, и масла от 0,4 л до 1 л на 1000 км (для двигателей Mazda 0,4 — 0,6 л.). В настоящее время исследование этого типа двигателя активно ведёт японский автоконцерн Mazda, оснащая доработанными моделями роторных двигателей автомобили серии RX.
Новый четырехкамерный роторный двигатель может заменить двигатели Ванкеля и поршневые двигатели для БПЛА
Агентство по разработке роторных двигателей (REDA) из Мельбурна разработало новый тип противовесов, четырехтактный роторный двигатель, который может работать на различных видах топлива. (Источник изображения: REDA)
Новый четырехкамерный роторный двигатель может заменить двигатели Ванкеля и поршневые двигатели для БПЛА
В прототипе роторного двигателя Сореньи используется шарнирный ромбовидный ротор вместо трехстороннего ротора, используемого в традиционных роторных двигателях Ванкеля.
Роторный двигатель Ванкеля стал идеальным выбором для многих владельцев и операторов небольших винтовых самолетов.
По сравнению с обычными поршневыми двигателями роторные двигатели Ванкеля малы, легки и имеют высокое отношение мощности к весу. Они почти не вибрируют, не могут заедать или стучать, и в них меньше движущихся частей (которые могут сломаться). На данный момент сложно улучшить конструкцию Ванкеля; то есть, если вы не рассматриваете возможность изменения формы ротора… на изменяющуюся форму.Агентство по развитию роторных двигателей (REDA) из Мельбурна разработало новую конфигурацию роторного двигателя — роторный двигатель Сореньи. В то время как статор или неподвижная часть двигателя Сореньи аналогичны двигателю Ванкеля, геометрическая форма ротора двигателя представляет собой ромб, который деформируется при вращении внутри контура статора.
Цикл роторного двигателя Сореньи
Эта геометрия соответствует роторному двигателю с четырьмя камерами сгорания, а не с тремя в традиционном роторном двигателе Ванкеля.
Каждый оборот коленчатого вала производит один оборот ротора и полный цикл двигателя в каждой из четырех камер: или четыре рабочих такта. Напротив, двигатель Ванкеля производит один рабочий ход за один оборот коленчатого вала.
Цикл роторного двигателя Ванкеля
Типичный роторный двигатель Ванкеля использует трехсторонний ротор для создания полостей в статоре для бесшовного цикла впуска, сжатия, воспламенения и выпуска. Точка A отмечает одну из трех вершин ротора, точка B отмечает эксцентриковый вал, а белая часть — выступ эксцентрикового вала. (Источник изображения: Y tambe)
Согласно REDA, каждый четырехтактный роторный модуль Сореньи эквивалентен восьмицилиндровому поршневому или оппозитному двигателю.
Двигатель Сореньи также более оптимизирован для многороторной конфигурации, чем роторный двигатель Ванкеля, благодаря использованию периферийных портов по сравнению с двигателем Ванкеля, использующим сложные боковые порты. Возможность простой настройки многороторных четырехтактных двигателей может привести к созданию роторных силовых установок, генерирующих мощность, эквивалентную 8-, 16- или 24-цилиндровым поршневым двигателям.
Кроме того, разработка стандартизированных модулей может снизить затраты на производство и техническое обслуживание в течение всего жизненного цикла.
Бесплатная скорость
Как правило, двигатели Ванкеля ограничены скоростью ротора 3000 оборотов в минуту (об/мин) из-за чрезмерного изгиба коленчатого вала, вызванного центробежными силами эксцентрикового ротора. В этом отношении двигатель Сореньи не ограничен по частоте вращения, поскольку в нем используется сбалансированный ротор.Более высокие предельные значения оборотов означают, что двигатель Сореньи имеет более высокую удельную мощность, чем двигатель Ванкеля, что может привести к увеличению дальности полета, выносливости и грузоподъемности самолета. Кроме того, двигатель Сореньи имеет больше места для внутреннего охлаждения ротора и не требует редуктора в самолетах и беспилотных летательных аппаратах (БПЛА) с большими винтами.
Согласно документу, двигатель Сореньи может работать на бензине, авиационном бензине (авиационный газ), бутане или водороде (поскольку впускные и выпускные отверстия хорошо разделены).
REDA также отметила, что, если будет введена фаза предварительного сжатия, двигатель сможет использовать дизельное топливо, что соответствует военной концепции США «одно топливо» и делает двигатель потенциальным объектом военного применения.
Полная информация о конструкции и испытаниях нового двигателя REDA доступна в
Международный технический документ SAE, Разработка четырехкамерного роторного двигателя Сореньи.
Сокращенная версия книги «Разработка четырехкамерного роторного двигателя Сореньи» и других технических документов SAE, касающихся двигателей для малых самолетов и БПЛА, доступна в последней книге SAE International So You Want to Design , So You Want to Дизайн Двигатели: Силовые установки БПЛА .
Книга охватывает несколько технологий движения БПЛА, таких как традиционные двигатели на тяжелом топливе, гибридно-электрические архитектуры, распределенные вентиляторы на водородном топливе, вышеупомянутый роторный двигатель Сореньи и экспериментальный плазменный двигатель или разряд диэлектрического барьера.
- Pratt & Whitney получает 437 миллионов долларов на продолжение разработки адаптивного двигателя
- Трехпоточная архитектура двигателя предназначена для военных самолетов следующего поколения
- Lockheed Martin и Arconic сотрудничают в области 3D-печати и передовых аэрокосмических материалов
Уильям Кучински — редактор контента в SAE International, Aerospace Products Group в Уоррендейле, штат Пенсильвания. Ранее он работал писателем в Центре безопасности НАСА в Кливленде, штат Огайо, и отвечал за написание тематических исследований системных сбоев. Его интересы включают буквально все, что связано с космосом, прошлыми и настоящими военными самолетами и двигательными технологиями.
Свяжитесь с ним по электронной почте [email protected] по поводу любой статьи или идеи сотрудничества.
Продолжить чтение »
Как работает роторно-поршневой (радиальный) двигатель?
спросил
Изменено 4 года, 7 месяцев назад
Просмотрено 731 раз
$\begingroup$

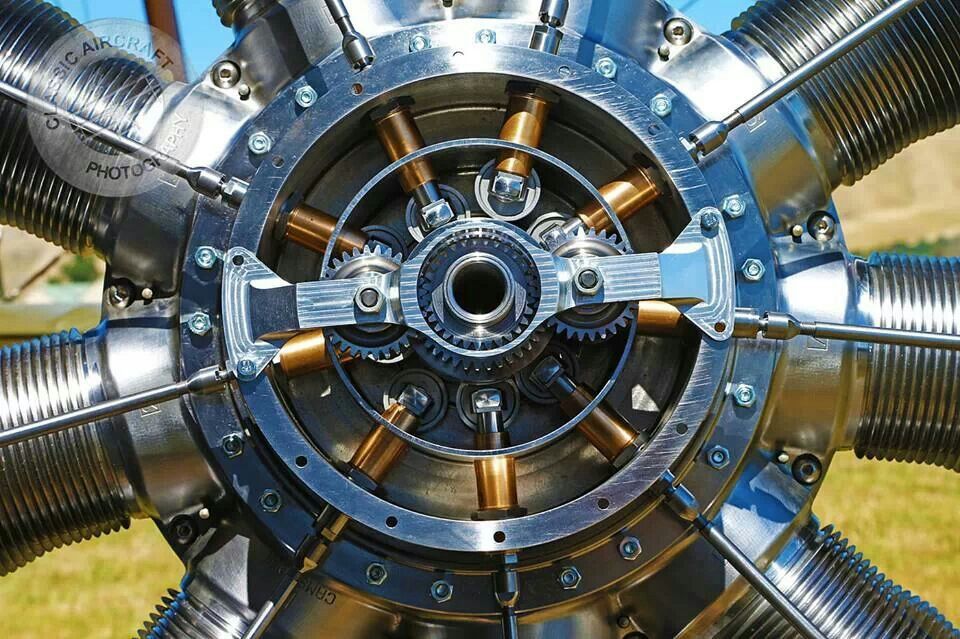

Как работает роторно-поршневой двигатель Gnome? Я хотел бы увидеть, как это работает в деталях, возможно, с текстовым объяснением.
- поршневой двигатель
$\endgroup$
7
$\begingroup$
Ссылка из комментария @Gerry: http://www.animatedengines.com/gnome.html
Укороченная версия: возьмите радиальную и прикрепите выходной вал к противопожарной перегородке/конструкции самолета. Подайте впуск через вал, пусть выхлоп идет туда, куда он идет. Закрепите гребной винт на картере.
Эти двигатели обычно смазывались путем смешивания масла с топливом и пропускания всасываемого заряда через картер (аналогично современному двухтактному двигателю, но без картера под давлением). Искра производилась фиксированным магнето и распределялась на свечи с помощью щелевого контакта, аналогичного тому, который использовался в автомобильном распределителе старого образца.
Многие из этих двигателей не имели эффективной дроссельной заслонки или могли дросселировать лишь незначительно (35%, а то и 50% минимальной мощности).
