Двигатель ГАЗ 52:Ремонт, обслуживание. Характеристики и устройство

Содержание:

• История двигателя Газ 52
• Устройство двигателя Газ 52
• Двигатель ГАЗ 52 технические характеристики
• Особенности эксплуатации Газ 52
• Ремонт мотора
• Диагностические работы
• Процедура расточки
• Процедура хонингования
• Процедура сборки

Горьковский завод по выпуску автомобилей Газ 52, в Нижнем Новгороде, входит в число крупнейших предприятий России, два одноимённых продукта, автомобиль и двигатель ГАЗ 52 сыграли решающую роль в популяризации марки. За период создания (1966-1992 годы) было выпущено 1006330 единиц техники, что поставило машину и двигатель в один ряд с самыми узнаваемыми изделиями эпохи.

Автомобиль, грузоподъёмностью 2,5 тонны востребован в сферах народного хозяйства, на то время это прогрессивная, высокотехнологичная машина, что подтверждало участие в выставках. Несмотря на ряд недостатков, применяемая силовая установка считалась «изюминкой» машины, поскольку использовала ряд технических новшеств. При создании агрегата за основу взяли двигатель ГАЗ-51, доработав и усовершенствовав продукт. Сегодня каждый житель региона знаком с образом машины, курсировавшей по дорогам каждого города страны. Хотя прошло столько лет, старенькие грузовики часто «попадаются на глаза», смиренно выполняя поставленные задачи.

ГАЗ-52:

История двигателя Газ 52

Автомобильный завод в Новгороде входит в число крупнейших предприятий страны. Вот уже 80 с лишним лет на базе организации выпускаются автомобили, эксплуатирующиеся в каждом уголке нашей Родины. В число машин входит 40 с лишним модификаций ГАЗ-52, которые применяются в военной и гражданской сфере. Создали модель вовремя, поскольку страна нуждалась в технике, способной перевозить груз в пределах 1,2-4,5 тонны, «52» соответствовал этим показателям.

За решение проекта взялись опытные конструкторы: А.Д. Просвирнин, А.И. Шихов, В.Д. Запойнов, двигатель проектировал П.Э.Сыркин, взявший за основу мотора двигатель ГАЗ-51А. Машина сделана в сжатые сроки, опытный образец под аббревиатурой ГАЗ-52Ф сошёл с конвейера в 1958 году. Позже машина выпускалась под марками ГАЗ-52-03 (1966-1975), ГАЗ-52-04 (1975-1992) годы.

Изначально, после разработок, (начатых в 1937 году), инженеры внедрили на агрегате способ улучшающий сжигание топлива, взяв за основу двигатель ГАЗ-51. Метод предусматривал внешнее смесеобразование при обеднённой смеси в специальной камере. Метод обещал экономию топлива на уровне 20%, увеличение мощности и импульса. Испытания не оправдали ожидания, старт мотора сопровождался осложнениями, экономии топлива не было, не настраивался карбюратор. Опытные образцы автомобилей выпускались с 58 по 59 год (с маркировкой «Ф»), после камеру не использовали.

После, в качестве силовой установки пытались использовать 70-ти сильный мотор с автомобиля ГАЗ-51А, доведя мощность до 75 лошадей. С двигателем возникли проблемы, поскольку агрегат расходовал много топлива. Решением вопроса стало форсирование двигателя ГАЗ 52, это довело характеристики изделия до нужных показателей, и сделало аппарат главной тяговой установкой машины.

Мотор ГАЗ-52:

Устройство двигателя Газ 52

Технически, двигатель «ГАЗ-52», это тот же мотор «ГАЗ-51», только с повышенной мощностью до 75 лошадей. Кроме этого, двигатель ГАЗ 52, устройство которого получило обновлённые вытеснители, из алюминия с повышенным содержанием кремния (АЛ-30), стал терпимей к повышенным оборотам. Вкладыши подшипников (коренных и шатунных) выполнены со слоем металла и керамики. Изменения коснулись и клапанов, детали впуска выполнены из стали, выдерживающей повышенные температуры (55X20Г9Ah5).

Для питания мотора используется карбюратор с двумя камерами, модель изделия «К-84МИ» или «К-126Е». На установке применили другой коллектор выпуска, бензиновую помпу увеличенной производительности до 140 литров в час. Вентиляция поддона открытого типа. Для очистки воздушных масс применён новый фильтрующий элемент комбинированного типа с капроновым наполнителем. Компрессия двигателя не изменилась, оставшись на уровне 6,2.

Блок мотора:

Силовая установка ГАЗ-52 с шестью камерами, выстроенными в ряд. Двигатель выполняет четыре такта за цикл, расположение клапанов нижнее. Мощность мотора составляет 75 лошадей при 2800 оборотах в минуту, достигается за счёт форсирования, суммарный объём камер 3,485 литра. Для предотвращения трения в агрегате применяется комбинированная смазка, предусматривающая подачу рабочей жидкости давлением и разбрызгиванием. Очистка масла происходит при помощи фильтра тонкой очистки. Охлаждается мотор водой, которая циркулирует по рубашке принудительно.

В 1975 году изделие претерпело изменение, вместо свечей «М-8» начали использовать изделие «А-11». Камеру мотора сделали меньше, при этом степень сжатия мотора увеличилась до 6,7. Модификация агрегата «ГАЗ-52-04» питалась бензином «А-72 (76)», вместо «А-62». Кроме того, выпускались модели, переведенные на газобаллонный вид топлива.

Головка мотора:

Двигатель ГАЗ 52 технические характеристики

В процессе работы мотор постоянно дорабатывался и улучшался, это привело к появлению модификаций, которые отличались между собой эксплуатационными показателями. Несмотря на наличие всевозможных моделей, основа силовой установки не менялась.

Технические параметры ГАЗ-52:

Показатель:	Значение:
Выпуск мотора	1966-1992
Сырьё мотора	чугун
Питание мотора	Карбюратор, бензин А-62(72,76)
Охлаждение мотора	Жидкость, замкнутый контур с вентиляцией
Число и расположение камер мотора	Шесть, ряд
Порядок работы камер мотора	«153624»
Перепускных вентилей на камеру, (шт.)	2
Сечение камеры мотора, (мм.)	82
Перемещение вытеснителя мотора, (мм.)	110
Компрессия мотора	6,2-6,7
Объём двигателя ГАЗ 52, (л)	3,485
Мощь мотора, (лошадей/оборотов в минуту)	75/2600
Импульс мотора, (Нм./оборотов в минуту)	205/1400-1600 (1600-1800)
Вес двигателя ГАЗ 52, (кг)	250
Расход мотора, (л/сотню км. )	24
Смазка мотора	Напор + брызги + пар
Масло мотора, марка	М-8 Б(А)
Объём масла в двигателе, (л.)	7
Смена смазки в моторе, (км.)	7000-10000
Работа мотора при температуре, (°С)	80-91
Карбюратор мотора, модель	К 84МИ, К 126И
Напряжение сети, (В)	12
Аккумулятор мотора, модель	6СТ-68(75)
Прерыватель мотора	Р20
Катушка мотора	Б1(Б115)
Свечи мотора	М8Т
Генерирующее устройство мотора	П08Г, Г250Д1
Устройство регулирующее	РР24-Г, РР362
Стартер мотора	СТ8

Карбюратор мотора К-126И:

Особенности эксплуатации Газ 52

За время использования силовой установки выявился ряд недостатков, которые повлияли на эксплуатацию, вынудив водителя подстраиваться под автомобиль. Так, шатунный вкладыш мотора не получал достаточного количества масла, что приводило к ускоренному износу изделия на повышенных оборотах. Причина недостатка, малые отверстия, которых не хватало для выхода жидкости. Что бы устранить поломку, двигатель разбирают — трудоёмкая и затратная процедура. Кроме того, замена детали на такое же изделие приводила к повторению операции через короткое время. Мастера нашли способ увеличить срок работы вкладышей, для этого изделие меняется на вкладыши с автомобиля «ЗИЛ-130», которые подходят по размеру и выполнены из материала повышенной устойчивости. Для увеличения потока жидкости в расходных материалах прорезают канавки, размером 2 на 2мм. Кроме того, желательно увеличить напор в контуре смазки, для этого уменьшают расстояние между шестерёнками масляной помпы. Такие доводки делали силовую установку живучей, улучшали характеристики и лишали выше описанного недостатка.

Катушка мотора:

Еще одна особенностью мотора, чувствительность к температурному режиму, от которого зависел расход топлива и износ агрегата. Производитель рекомендует поддерживать диапазон температуры жидкости охлаждения в пределах 80-90°С. В холодную пору эксплуатация двигателя сопровождается закрытием пластин радиатора и использованием утеплительного чехла. Объём контура охлаждения мотора 16 литров, в жаркую погоду уровень жидкости поддерживается на этой метке.

Для активации тяговой установки, в мотор подают топливную смесь. Главное горючее для ГАЗ-52, бензин марки «А-72», кроме того, производитель допускает использование марок «А-76(62)». После заливки в бак такого горючего, корректируют угол опережения зажигания. В 1976 году модификацию ГАЗ-52-07 перевели на использование газа. Что касается расхода бензиновых моделей, показатель составляет 23 литра на сотню при движении в тёплое время по ровной поверхности со скоростью 40 километров в час.

Свеча мотора:

Ремонт мотора

Поскольку силовая установка ГАЗ 52 уже не выпускается, большинство используемых изделий нуждаются в починке. Преимущество агрегата в том, что устройство восстанавливается собственными силами, конечно для некоторых операций придётся обратиться к знающим людям. Процедура капитальной починки для аппарата идентична процедуре, проводимой для большей части шести камерных рядных моторов. Если анализировать финансовую часть вопроса, цена на восстановление не маленькая и это ещё один повод сделать двигатель самому.

Прежде, тяговая установка демонтируется с машины и разбирается. Для этого с мотора снимаются вспомогательные механизмы, головка, вынимаются поршни, валы.

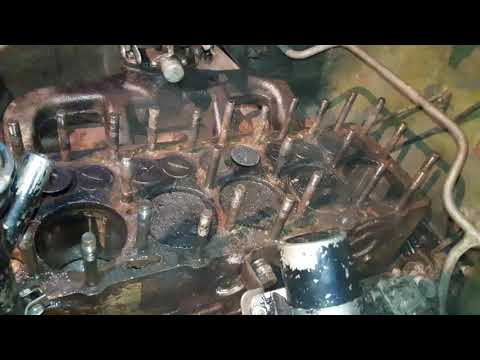

Разборка мотора:

Диагностические работы

После разборки, определяется степень износа и пригодность деталей для дальнейшего использования. Каждая составляющая двигателя ГАЗ-52 меряется. Процедура проводится в обязательном порядке, тщательно промеряют группу поршней и коленчатый вал. Мотор визуально осматривается на предмет деформаций, сколов, трещин и других механических повреждений. После, подбираются вытеснители, исходя из промеренных габаритов и веса. В этом процессе главное подобрать поршни исходя из ремонтного размера (82,5-83мм). Если значения выходят за больший показатель, растачивать остов нет смысла, поскольку в ситуации поможет только установка гильз.

Расточке коленчатого вала уделяют внимание, поскольку деталь отвечает за равновесие мотора и другие показатели. Для проведения процедуры используют специальный станок. Значения восстановительных размеров шеек (0,25-0,75мм), изредка 1,0мм. Чем больший слой металла будет снят с шейки, тем больше вероятность поломки мотора.

Расточка мотора:

Процедура расточки

Этот вид работ требует точности, поэтому выполняется людьми с опытом. Двигатель ГАЗ-52 устанавливается на стенд, в котором точится цилиндрическая часть агрегата. Даже если установлены гильзы, расточка проводится в обязательном порядке. После, подбирают вытеснители по размерам, зазорам и весу, втулки подбирают методом проточки.

Процедура хонингования

Метод используется для придания цилиндрической поверхности зеркального покрытия. В этом случае, сгорание топлива проходит с улучшенной отдачей и эффектом, а кольца при скольжении без остатка удаляют масло с поверхности и создают минимальное трение.

По завершении работ, остов мотора устанавливают на шлифовальный станок, способный добиться нужного уровня плоскости и обрабатывают до тех пор, пока изделие не выровняется. Такие работы снимают 1-5мм материала. Дальше, для очистки мотора, установку подвергают мытью.

Холодная обкатка мотора:

Процедура сборки

На проведение этого вида работ расходуется много времени. Первым делом собирается группа вытеснителей совместно с коленчатым валом, к которому крепятся детали. После перебирают верхнюю часть остова. Меняют втулки, клапана, посадочные места. Если разрушения сильные, детали уплотняют, трещины устраняют сваркой.

После того, как составляющие элементы приведены в норму, приступают непосредственно к сборке. Процесс сопровождается диагностикой водяной помпы, на изделии меняют валы, крыльчатку, подшипники. После установки насоса, крепят поддон мотора. Окончание сборки сопровождается заполнением контура маслом, применяется 10л. рабочей жидкости марки «М-8».

Окончательным этапом становится обкатка и настройка клапанов. Двигатель сначала «притирают» на «холодную», не допуская горения внутри камеры. После мотор заводят и обкатывают на «горячую», не прикладывая к агрегату нагрузок. При прохождении силовой установкой 1000км, изделие обслуживают, меняют смазку, фильтрующий элемент, регулируют клапана.

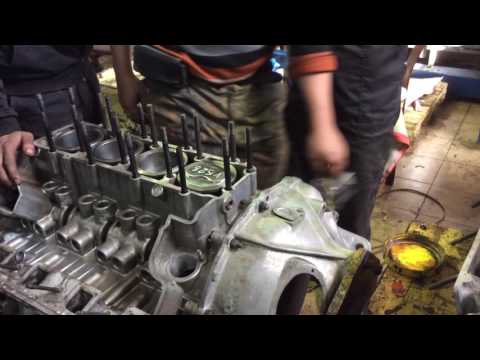

Сборка мотора:

Самостоятельно работая с механизмом, помните, что ГАЗ-52, это форсированная модификация ГАЗ-51, а значит доводка и конечная обработка поверхности изделия «чище» и точней, чем у собрата. Соответственно этому вопросу уделяется больше времени и сил. Не пренебрегайте инструкциями и техническими картами, не нарушайте процесс. Получить желаемый результат можно только после прохождения каждой стадии починки, только в этом случае гарантируется надежность и качество выполнения установкой поставленных задач.

Технологическая карта Разборка двигателя автомобиля ГАЗ-52.

Технологическая карта Разборка двигателя автомобиля ГАЗ-52.

Технологические карты

Технологическая карта Разборка двигателя автомобиля ГАЗ-52.

Инструкционно-технологическая карта по теме: Разборочно-сборочные работы

РАЗБОРКА ДВИГАТЕЛЯ АВТОМОБИЛЯ ГАЗ-52.

№ п/п	Наименование операции	Применяемое оборудование	Норма времени
1	Снять головку блока цилиндров.	Головка на 19	10 минут
2	Снять крышки клапанов на блоке цилиндров	Ключ на 14	5 минут
3	Снять регулировочные винты клапанов.	Ключи на 12, 13, 17	30 минут
4	Вынуть толкатели.
5	Повернуть двигатель картером вверх.
6	Снять масляный картер, маслоприёмник, трубку главной масляной магистрали.	Головка на 12	15 минут
7	Снять крышку шатунов, вывести данную шейку коленвала максимально вверх, аккуратно вынуть шатуны с поршнями и кольцами через цилиндр. Обязательно пометить крышки и шатуны.	Головка на 15, молоток, наставка	30 минут
8	Снять храповик и выпрессовать шкив.	Съёмник	5 минут
9	Снять переднюю крышку шестерён коленчатого и распределительного валов.	Ключ на 12,. Головки на 12.	5 минут
10	Снять распредвал.	Головка на 13.	5 минут
11	Снять переднюю крышку блока цилиндров.	Ключ и головка на 12	10 минут
12	Снять крышки коренных подшипников, вместе с нижними вкладышами, предварительно их наметить.	Головка на 19	15 минут
13	Снять коленвал и упорные кольца осевой фиксации вала.
14	Установить на место коренные крышки коленвала.	Головка на 19	5 минут
15	Снять клапана, предварительно их наметить.	Съёмник.	5 минут

механизмы	Технические условия	Техника безопасности
Двигатель автомобиля ГАЗ-52. Поворотный стенд.	Разборка двигателя производится после его наружной чистки и мойки, на специальном стенде. При разборке детали метят без повреждения, чтобы обеспечить высокое качество последующей сборки. После разборки детали отправляют на мойку, после мойки производят дефектовку и сортировку.	Инструкция по охране труда № 5.10. Следить за чистотой рук и инструмента. Использовать для выполнения работ только исправный инструмент. Снятые детали двигателя укладывать в таком месте, чтобы предотвратить их падение. Нельзя укладывать детали под ноги.

Составил мастер производственного обучения ______________
