Система egr на бензиновом двигателе: Рециркуляция отработавших газов. Что такое EGR? Автомобильный портал 5 Колесо

Система рециркуляции отработавших газов (ЕГР) бензиновых двигателей Land Rover

Из данной статьи Вы узнаете для чего нужен ЕГР на бензиновых двигателях, как он работает, некоторые его нюансы и особенности. Функционал и задачи системы ЕГР разительно отличается на дизельных и бензиновых двигателях. Про систему рециркуляции отработавших газов (ЕГР) дизельных двигателей мы писали в отдельной статье на нашем сайте «Система рециркуляции отработавших газов (ЕГР) дизельных двигателей Land Rover».

Нужен ли вообще ЕГР на бензиновом моторе и для чего? Полезен он для двигателя или вреден? Какая польза от ЕГР бензиновому двигателю? Обратимся к истории автомобилестроения и моторостроения. Первые ЕГР на бензиновых двигателях в Америке появились в 60-е годы. Думал ли тогда кто-нибудь об экологии? Аналогично с отечественными автомобилями. Все, наверное, более-менее знакомы с автомобилями «Волга» и «Газель», с двигателями ЗМЗ-402 и карбюратором К-151. Там присутствовал ЕГР с завода. Ни о какой экологии тогда не шла речь. Карбюраторная «Волга» образца 70-х годов, Советский Союз и ЕГР. Парадоксально?

ЕГР на бензиновом двигателе конечно некоторым образом относится к экологии, но появился он вовсе не ради экологии. Основная задача системы ЕГР на бензиновом двигателе – это снижение температуры в камере сгорания. Если часть кислорода заместить отработавшими газами, то температура в камере сгорания неминуемо упадет. Здесь многие скажут, что ведь выхлопные газы на уровне выпускного коллектора горячие, порядка 800-900 градусов. Да, для человека горячие, а для того, что творится в камере сгорания они в общем-то достаточно холодные, да еще и по пути успевают остыть.

Система ЕГР на большинстве современных бензиновых двигателях становится активной только при определенных условиях. Первое условие, температура антифриза должна быть более 35 градусов. В принципе это логично, бензиновый мотор на низких температурах работает и так достаточно нестабильно, требует и смесь побогаче, кстати с богатой смесью температура ниже опять в камере сгорания, и добавлять ему нестабильности открытием клапана ЕГР, наверное, как-то не очень логично.

Второе условие, температура воздуха на впуске опять-таки должна быть больше 35 градусов. В принципе все то же самое, бензиновый двигатель в отличие от дизеля может комфортно работать в очень узком температурном диапазоне, и по антифризу, и по воздуху. Чуть больше, чуть меньше, начинается детонация, начинается неравномерная работа и прочие гадости.

Третье условие, двигатель не находится в режиме отключения подачи топлива. Когда этот режим включается и что это за режим? Вернемся к советским автомобилям с системой ЭПХХ (экономайзер принудительного холостого хода), когда двигатель вращается трансмиссией. Когда Вы тормозите двигателем, в это время топливоподача отключается. Нам надо снизить скорость, снизить обороты и один из самых простых и быстрых способов – это отключить подачу топлива в цилиндры. В этом случае часто задают вопрос: А если автомат? Да, автомат и что? Во-первых, можно заблокировать трансформатор и какое-то время коробка будет также продолжать вращать двигатель. Во-вторых, если мы, особенно, говорим о автомобилях Ягуар и Ленд Ровер, где все-таки используются много цилиндровые двигатели, не обязательно отключать топливо разом во все цилиндры, а можно отключать в нескольких по очереди. Тем самым двигатель будет замедляться интенсивнее, т.к. у него нет вспышки в нескольких цилиндрах, практически пропуски. Почему в этом режиме отключается ЕГР? Об этом написано выше, двигатель и без того не стабильно работает, и какой смысл ему еще добавлять выхлопные газы на впуск в камеру сгорания. На холостом ходу у него никакого запаса по крутящему моменту нет, зачем его и так ослаблять.

Четвертое условие, ЕГР после запуска двигателя не открывается первые 5 секунд. Речь идет о рестарте горячего двигателя. Этому у нас на сайте посвящена отдельная статья «Системы управления двигателем». Все современные системы управления двигателем оперирует не расходом воздуха, не нажатием на педаль водителем, а они оперируют одним-единственным понятием — крутящий момент. Крутящий момент, который вырабатывает двигатель, крутящий момент, который попросил водитель от двигателя и другие системы могут попросить. Откуда взялось 5 секунд? После запуска рассчитать корректно крутящий момент фактический и запрошенный тяжело. Проходит порядка 5-6 секунд прежде чем блок управления двигателем из старой стратегии расчета всего по воздуху переходит в моментную модель. Именно поэтому в течение первых 5 секунд он может работать несколько не стабильнее, и с забросом оборотов тот же самый прогрев катализаторов. Первые 5 секунд ЕГР не открывается для того, чтобы максимально стабильно все работало. Дальше, когда двигатель уходит в регулировку крутящего момента ЕГР уже может открываться.

Пятое условие, при оборотах двигателя выше 4000 об/мин – ЕГР закрыт. Почему выше 4000 об/мин? Вам от двигателя требуется максимальная мощность, когда обороты уже выше 4000 об/мин. Вы нажали педаль в пол и 4.2 SC или 4.4 AJ V8 Вас весело тащат вперед. Если в данном случае добавить выхлопные газы, то мощность двигателя неминуемо упадет, а Вам она нужна максимальной. Поэтому ЕГР закрыт и как можно больше воздуха стараемся впихнуть в цилиндры, неважно атмосферного или наддувочного воздуха. Управляется все это дело отдельным клапаном. Клапан сам по себе механический, блок управления двигателем рассчитывает на сколько его надо открыть, чтобы получить заданный поток в цилиндры.

А может ли быть система ЕГР без клапанов? Может, с помощью муфт, так называемый internal egr (встроенный ЕГР). Регулировкой перекрытия распредвалов можно добиться ухудшения продувки цилиндров на такте выпуска. Если такое сделать, то часть отработавших газов останется в цилиндре. Можно ли назвать это системой ЕГР? Конечно можно. Какая разница, еще раз повторимся, впустим мы газы по обходному каналу из выпуска на впуск или просто оставим их цилиндре. От перемены мест, слагаемых сумма не меняется.

Основной диапазон работы клапана ЕГР вне холостого хода, не под нагрузкой, прогретый двигатель, т.е. режимы так называемой частичной нагрузки. В городе у очень многих людей ЕГР может не открываться в принципе, особенно у тех, кто исповедует два положения педали (холостые обороты и в пол).

Какова задача ЕГР, помимо экологии? Экология опять сделаем отсылку к статье на нашем сайте про дизельные двигатели — это снижение выброса NOx со всеми вытекающими, но мы вспоминаем, что ЕГР появился на бензиновых моторах задолго до того, как экология вообще появилась. Основная задача клапана как уже говорилось выше – это снижение температуры. Самый большой нагрев происходит в режиме частичных нагрузок в камере сгорания. На холостом ходу там горит настолько мало смеси, что говорить о каком-то серьезном нагреве современного мотора смешно. Уже доходит до того, что современные бензиновые двигатели приобрели дизельную болезнь под названием «попробуй на холостых прогреть», т.е. КПД мотора настолько высок, что на холостом, если не остывает уже хорошо. Не работает клапан ЕГР в режиме максимальной нагрузки. Когда у Вас максимальная нагрузка, то там заливается столько топлива в цилиндры, что она достаточно хорошо все охлаждает испаряясь. А вот в режимах средней нагрузки, и топливо уже побольше, и температура растёт, и смесь бедная, которое тоже в угоду экологии бедное, которая выступает источником нагрева. Перепуская ЕГР в цилиндры Вы снижаете нагрев в камере сгорания.

Неоднократно доводилось видеть, что человек бездумно отключил ЕГР на бензиновом двигателе. Год ездил по городу, все было замечательно, никаких неисправностей. Поехал в отпуск, где-то на трассе встал на круиз-контроль, через час примерно езды на круиз-контроле получил сначала пропуски по зажиганию, потом сизый дым и все остальное. Почему так произошло? Он работал на круиз-контроля долго в режимах частичной нагрузки, когда по идеи и по логике ЕГР должен быть открытым, а ЕГР отсутствовал. Температура в камере сгорания нарастала-нарастала и в какой-то момент один или несколько поршней просто оплавились и получилась печаль.

Если говорить об отключении клапана ЕГР, но это возможно только на внешнем клапане, на internal egr Вы его в принципе отключить не можете никак, если говорить об отключении, то при отключении обязательно надо править карты топлива, карты зажигания и сделать это не так просто поскольку надо постоянно мониторить температуру в камере сгорания, а это не простая задача. Это первая полезная функция ЕГР и собственно почему американцы и наши этот ЕГР ввели задолго до того, как нормы экологии вообще появились.

Вторая задача ЕГР – это повышение КПД двигателя, особенно, атмосферного. За счет чего? Бензиновый двигатель внутреннего сгорания по своей сути является огромным насосом, который перекачивает воздух. Его задача сначала всосать воздух, потом сжать этот воздух, затем выплюнуть то, что получилось. Одна из основных потерь при работе двигателя, потерь КПД – это насосные потери, если мы говорим особенно об атмосферном. Для того, чтобы ему всосать воздух через впускной коллектор, воздушный фильтр, всю систему впуска приходится приложить некоторое усилие. А если объём воздуха, который ему необходимо всосать уменьшить? Выхлопные газы имеют относительно атмосферы давление более высокое и в цилиндры они попадают легче, чем всасывать воздух. Часть воздуха они замещают, можно ли говорить о том, что КПД двигателя вырастет? Теоретически да, мы де-факто можем сказать о том, что при открытом клапане ЕГР рабочий объем двигателя уменьшается. Чем меньше объем, тем проще всосать воздух и его сжать.

Это основная задача, благодаря, которой появился ЕГР на бензиновых двигателях в советское время и у американцев. Мы недаром делали отсылку к волге ЗМЗ-402, кто имел опыт могли убедиться самостоятельно в этом. Некоторые отключали этот клапан. Зачем он нужен, да он во впуск гадит и получали очень интересный эффект на переходных режимах, особенно, при легком нажатии на педаль двигатель становился тупее. Он лучше работал на холостом ходу, но клапан ЕГР с вакуумным управлением, который там стоял не самое совершенное создание. Он может быть чуть лучше работал наверху, но в середине он становился грустным и унылым, и все можно было вернуть только, либо радикально перенастроив систему питания и систему зажигания, либо вернув на место этот самый клапан.

Подводя итог, клапан ЕГР на бензиновом двигателе, как и на дизельном — это вещь крайне необходимая и служащая далеко не только для снижения выбросов, как принято считать. На современных двигателях достаточно мало вещей, которые служат только в угоду экологии и их можно сосчитать на пальцах. У большинства систем, которые предусмотрены есть функциональная задача помогать двигателю работать и бездумное удаление каких-то вещей скорее способна двигателю навредить, чем облегчить жизнь. Современные двигатели уже дошли до того предела — это касается и дизеля, и бензина, когда что-то в них изменять физически только его портить. Весь нынешний тюнинг зачастую заключается только в изменениях программного обеспечения, и очень так нетривиально.

Какая температура в камере сгорания является нормальной? Вкратце все, что свыше 1100 градусов – это совсем все плохо. Если стоит поршневая кованая, то 1200 градусов вообще предел, если литая – 1100 градусов. Выхлопные газы на пике около 900 градусов, т.е. они все-таки реально сбрасывают температуру, но это ключевой момент на пике. Если мы говорим о режимах средней нагрузки, то они приблизительно 700 градусов. Для мотора с литой поршневой 1100 градусов уже страшно, 1200 градусов может выдержать ковка, но и то мы бы не стали доводить до этих цифр. На современном моторе в камере сгорания, когда не пиковая нагрузка, не бедная смесь, нормальной считается температура 900-950 градусов, до 1000 градусов доходит редко.

Собственно, те, кто пытаются получить максимальную мощность от бензинового двигателя в какой-то момент приходят к тому, что в цилиндры надо лить воду. Старый добрый радикальный метод снижения температуры.

Подведя итог, для чего нужен ЕГР на бензиновом двигателе? Первое, экология, все про это знают. Второе, для снижения температуры в камере сгорания в режимах частичной нагрузки. Миф о том, что ЕГР наносит вред и снижает мощность не имеет под собой никакого обоснования с точки зрения работы двигателя. На режимах максимальной мощности ЕГР закрыт, на режимах средней нагрузки ЕГР фактически увеличивает КПД двигателя и сохраняет ту же самую мощность несмотря на то, что воздуха горит меньше благодаря тому, что снижает насосные потери на расход воздуха, повышая тем самым КПД.

Отключать ЕГР на бензиновом моторе настолько же плохая идея как отключать его на дизельном. Хотя задачи и функционал ЕГР на бензином и дизельном двигателе несколько отличаются, но в итоге эта система и там, и там нужная, и важная.

Система рециркуляции отработавших газов (ЕГР) дизельных двигателей Land Rover

Из данной статьи Вы узнаете зачем нужен ЕГР и последствия его отключения

Читать подробнее

Система зарядки Jaguar Land Rover

Из данной статьи Вы узнаете про энергоснабжение автомобилей Land Rover

Читать подробнее

Генератор и аккумулятор на Land Rover и Range Rover

Из данной статьи Вы узнаете, что важно знать про генератор и аккумулятор

Читать подробнее

Защита Рендж Ровер и Ленд Ровер от угона

Из этой статьи Вы узнаете об эффективном способе защиты от угона

Читать подробнее



Если у Вас есть какие-то вопросы или Вы хотите просто получить какую-то консультацию, то Вы можете нам позвонить +7 (495) 374-50-67, написать свой вопрос в группе в контакте https://vk. com/lrwestmsc или в инстаграме @lrwest.msc или просто подъедте к нам в сервис LR-WEST. За это платить не надо!!!!! Мы с радостью Вам поможем.



Что такое клапан ЕГР?

Эта деталь в автомобиле является элементом системы управления двигателем и служит для частичного использования выхлопных газов во впускном коллекторе. Как именно она работает и может ли засориться?

Pixabay

Эта деталь содержит достаточное количество дорогих металлов для того, чтобы злоумышленники решились похитить ее с вашего автомобиля. Но без EGR машина может ехать ничуть не хуже.

Содержание статьи

Зачем нужен EGR

Клапан системы рециркуляции выхлопных газов стоит на большинстве современных автомобилей, и его работа зависит от того, какие показатели блок управления двигателем будет получать от:

• Датчика оборотов коленвала.
• Датчика детонации.
• Кислородного датчика.
• Датчика атмосферного давления (для турбированного двигателя).
• Датчика массового расхода воздуха.

Блок управления двигателем в при определенном значении всех этих показателей подает импульсный сигнал к клапану EGR, который и открывается, пропуская часть выхлопных газов обратно в двигатель. Делается это для повышения эффективности его работы, для снижения потребления топлива и для уменьшения окислов азота в выхлопных газах, попадающих в атмосферу.

Иногда систему рециркуляции отработанных газов считают исключительно экологическим механизмом, призванным снизить количество вредных выбросов в атмосферу. Работа клапана EGR действительно приносит пользу экологии, но это делается не только путем уменьшения количества выхлопа, но и путем снижения времени, нужного для разогрева мотора.

Прежде всего, клапан EGR должен работать во время прогрева двигателя, а также во время работы на холостых оборотах. Когда блок управления двигателем видит обогащенную смесь, например, при прогреве мотора, то он начинает искусственно ее обеднять как раз при помощи открытия клапана рециркуляции выхлопных газов. Теплые отработанные разы, попадая снова в двигатель, скорее повышают температуру в самых нагруженных частях мотора. Это ускоряет прогрев и достижение двигателем рабочей температуры.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Как только автомобиль прогреется или обороты двигателя выйдут из зоны холостого хода, компьютер подаст команду на закрытие клапана рециркуляции, и все отработанные газы полностью будут снова выводиться из двигателя через выхлопную трубу.

Также открытие клапана EGR может происходить и во время движения автомобиля с постоянной скоростью при средней нагрузке. Тогда компьютер, исходя из показаний датчиков, принимает решение открыть клапан для того, чтобы снизить количество выхлопов в атмосферу. В бензиновых двигателях может рециркулировать до 20 процентов отработанных газов, в дизельных двигателях их количество может доходить до 50 процентов. При работе двигателя с высокой нагрузкой этот клапан не открывается.

Когда EGR выходит из строя

Если автомобиль подолгу и часто прогревается, что не редкость зимой, то этот клапан будет через себя пропускать большое количество газов. В них содержится сажа и гарь, часть которой обязательно будет оседать на стенках клапана EGR. Со временем на эти загрязнения[ будет еще быстрее задерживаться каждая новая порция сажи, и однажды внутри клапана EGR может образоваться такой толстый слой налета, который станет препятствовать нормальному открыванию и закрыванию клапана.

Если у вас на панели приборов загорелся значок Check Engine и затем при диагностике выяснилось, что появилась ошибка по клапану EGR, то первым дело следует промыть его любым химическим средством для чистки карбюратора, воздушной заслонки или средством для очистки датчика массового расхода воздуха. Избегайте механической чистки внутренностей клапана!

Рекомендуем производить чистку клапана EGR примерно через 20–30 тысяч километров, совмещая это с промывкой ДМРВ и заменой воздушного фильтра двигателя.

youtube

Нажми и смотри

Еще по теме:

Что будет, если в двигатель заливать любое моторное масло?

Как понять, что двигатель «троит», и что в это случае делать?

Основные сведения о системах рециркуляции отработавших газов: что они делают, как они работают, как устранять неисправности

Неотъемлемая часть системы управления двигателем автомобиля, удачно названный клапан рециркуляции отработавших газов, или сокращенно клапан рециркуляции отработавших газов, рециркулирует точно отмеренные количества отработавших газов в система впуска двигателя для повышения эффективности двигателя, снижения расход топлива и снижение выбросов NOx.

В связи с растущим давлением на снижение выбросов клапан рециркуляции отработавших газов будет играть все более важную роль в будущем. Важно знать, что он делает, почему он выходит из строя и как заменить его, когда он выходит из строя.

Как работает клапан EGR?

Почти 80 процентов воздуха, которым мы дышим, состоит из азота. Однако, когда он подвергается воздействию чрезвычайно высоких температур в камере сгорания, плюс 1370°C, обычно инертный газ становится реактивным, создавая вредные оксиды азота или NOx, которые затем выбрасываются через выхлопную систему в атмосферу.

Примеры суровых условий для клапанов EGR:

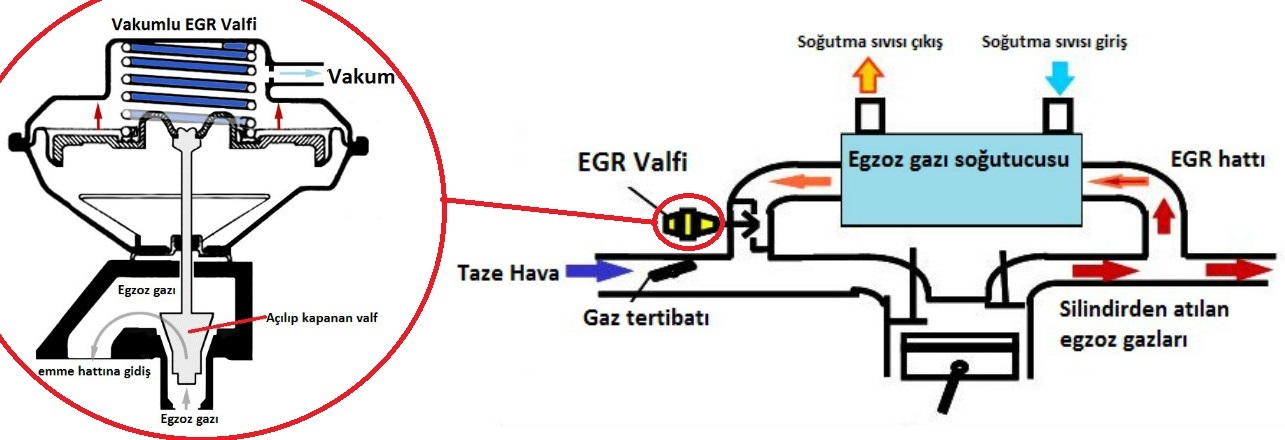

Чтобы свести к минимуму это, клапан EGR позволяет точному количеству выхлопных газов повторно поступать во впускную систему, эффективно изменяя химический состав воздуха, поступающего в двигатель. С меньшим количеством кислорода теперь разбавленная смесь горит медленнее, снижая температура в камере сгорания почти на 150°C, а также снижение образования NOx для более чистого и эффективного выхлопа.

Клапан рециркуляции отработавших газов имеет два основных положения: открытое и закрытое, хотя положение может варьироваться в любом промежуточном положении. Клапан EGR закрыт, когда двигатель запускается. На холостом ходу и на низких скоростях требуется лишь небольшое количество энергии, поэтому только небольшое количество кислорода, поэтому клапан открывается постепенно — на холостом ходу он может быть открыт до 90%. Однако, когда требуется больший крутящий момент и мощность, например, при полном ускорении, клапан рециркуляции отработавших газов закрывается, чтобы обеспечить поступление в цилиндр как можно большего количества кислорода.

Клапаны рециркуляции отработавших газов не только сокращают выбросы NOx, но и могут использоваться в двигателях GDi уменьшенных размеров для снижения насосных потерь и повышения эффективности сгорания и устойчивости к детонации. В дизеле это также может помочь уменьшить детонацию дизельного двигателя на холостом ходу.

Типы клапанов EGR

Хотя существует несколько типов клапанов EGR — в более ранних системах используется клапан с вакуумным приводом, а в более новых автомобилях используется электронное управление — основные типы можно в общих чертах свести к следующим:

Дизельное топливо высокого давления Клапаны рециркуляции отработавших газов отводят выхлопные газы с высоким расходом и высоким содержанием сажи до того, как они попадут в сажевый фильтр — сажа может смешиваться с парами масла, образуя шлам. Затем газ возвращается во впускной коллектор либо через трубу или внутренние отверстия в головке блока цилиндров. Вторичный клапан также используется для создания вакуума во впускном коллекторе, поскольку он отсутствует в дизельных двигателях.

Дизель Клапаны рециркуляции отработавших газов низкого давления отводят выхлопные газы после того, как они прошли через сажевый фильтр — этот газ имеет меньший поток, но почти полностью очищен от сажи. Затем газ возвращается во впускной коллектор по трубе.

Бензиновые клапаны рециркуляции отработавших газов отводят отработавшие газы так же, как дизельный аналог высокого давления. Вакуум, создаваемый разрежением цилиндра, втягивает выхлопные газы, а поток регулируется открытием и закрытием самого клапана рециркуляции отработавших газов.

Вакуумные клапаны EGR используют вакуумный соленоид для изменения вакуума на диафрагме и, в свою очередь, открытия и закрытия EGR. Некоторые клапаны также оснащены датчиком обратной связи для информирования ЭБУ о положении клапанов.

Цифровые клапаны EGR оснащены электромагнитным или шаговым двигателем и, в большинстве случаев, датчиком обратной связи. Эти клапаны получают от ЭБУ сигнал с широтно-импульсной модуляцией для регулирования потока отработавших газов.

Почему выходят из строя клапаны EGR?

Клапаны EGR работают в агрессивной среде, поэтому со временем изнашиваются. Тем не менее, самой большой причиной отказа является накопление частиц углерода из выхлопных газов вдоль каналов EGR и системы впуска. Через некоторое время это засорит трубки, каналы для выхлопных газов и, в конечном итоге, плунжерный механизм клапана, в результате чего он либо заклинит в открытом, либо в закрытом положении. Неисправности также могут быть вызваны разрывом или протечкой мембраны клапана.

На что обратить внимание при неисправности клапана рециркуляции отработавших газов?

Симптомы, связанные с отказом клапана EGR, аналогичны симптомам многих других компонентов системы управления двигателем, и из-за этого неисправности EGR продолжают вызывать головную боль у многих техников. Тем не менее, есть несколько признаков, на которые стоит обратить внимание out for:

• Индикатор проверки двигателя: Как и в случае с большинством компонентов управления двигателем, проблема с клапаном рециркуляции отработавших газов может привести к срабатыванию индикатора проверки двигателя.
• Проблемы с работой двигателя: , если клапан застрял в открытом положении, соотношение воздух-топливо автомобиля будет нарушено, что приведет к проблемам с работой двигателя, таким как снижение мощности, плохое ускорение и неровный холостой ход. Он также может производить турбонаддув утечка давления, из-за чего турбина работает тяжелее.
• Повышенные выбросы NOx: когда клапан EGR остается закрытым, возникающие в результате высокие температуры в камере сгорания оставляют много несгоревшего топлива в выхлопных газах, что приводит к увеличению выбросов NOx и снижению эффективности использования топлива.
• Детонация в двигателе: более высокие температуры и NOx также могут привести к усилению детонации или детонации, которые слышны в двигателе в виде стука.

Поиск и устранение неисправностей клапана EGR

Учитывая различные типы клапанов EGR, всегда лучше следовать процедурам устранения неисправностей, подробно описанным в руководстве по обслуживанию, однако есть несколько общих шагов, которые могут помочь точно определить диагноз:

Читать любые коды неисправностей на клапанах EGR с электронным управлением с помощью диагностического прибора.

• Убедитесь, что все вакуумные линии и электрические соединения подключены и расположены правильно.
• С помощью вакуумметра проверьте шланг подачи вакуума на наличие вакуума при частоте вращения от 2000 до 2500 об/мин. Отсутствие вакуума при нормальных рабочих температурах указывает на ослабленный шланг, заблокированный или неисправный вакуумный переключатель или соленоид или неисправный вакуумный усилитель/насос.
• Проверьте вакуумный соленоид при работающем двигателе. На клапанах EGR с электронным управлением активируйте соленоид с помощью диагностического прибора и проверьте вакуум на конце трубы. Если соленоид не открывается при подаче питания, застрял в открытом положении или закрытом положении, или имеет корродированное электрическое соединение, ослабленный провод или плохое заземление, это повлияет на работу EGR. Перед заменой определите основную причину.
• Если возможно, проверьте движение штока клапана в диапазоне от 1500 до 2000 об/мин. Шток клапана должен двигаться, если клапан работает правильно, если нет и есть вакуум, значит, есть неисправность.
• Подайте вакуум непосредственно на клапан EGR с помощью ручного вакуумного насоса или диагностического прибора в зависимости от типа клапана EGR. Если нет изменения качества холостого хода, то либо неисправен клапан EGR, либо проходы полностью забиты. Если двигатель работает с перебоями на холостом ходу или глохнет, проблема вызвана неисправностью системы управления.
• Снимите клапан рециркуляции отработавших газов и проверьте его на наличие нагара. По возможности удалите нагар, стараясь не загрязнить диафрагму.
• Осмотрите канал рециркуляции отработавших газов в коллекторе на предмет засорения и при необходимости очистите.

Общие коды неисправностей EGR

На последних моделях клапанов EGR распространены следующие коды неисправностей:

• P0400: Неисправность потока EGR
• P0401 : Обнаружен недостаточный поток1 EGR0023 P0402 : Обнаружен избыточный поток EGR
• P0403: Неисправность цепи EGR
• P0404: Диапазон/функционирование цепи EGR
• P0405: 5 90 90 A 90 Цепь датчика EGR 023 P0406: Датчик A системы рециркуляции отработавших газов, высокий уровень сигнала
• P0407: Датчик EGR B, низкий уровень сигнала
• P0408 : Высокий уровень сигнала, датчик B EGR
• P1403: Соленоид EGR, низкий уровень
• 9023 P0042: замкнут ошибка штифта клапана
• P1405: Соленоид EGR высокий
• P1406: Ошибка положения штифта системы EGR

Как заменить неисправный клапан EGR?

• Сначала снимите кожух двигателя.
• Затем ослабьте электрический кабель на клапане и снимите электрические соединения и/или вакуумные линии, проверив наличие признаков повреждения.
• Снимите крепежные винты и проверьте клапан на наличие повреждений, коррозии или нагара.
• Тщательно очистите монтажную поверхность клапана EGR и установите новый клапан и прокладку. Удалите также свободный углерод из порта подачи EGR.
• Совместите клапан рециркуляции отработавших газов с отверстиями для болтов и прокладкой и снова прикрепите к корпусу.
• Затяните все крепежные детали с рекомендованным крутящим моментом.
• После надежной установки снова подсоедините вакуумные линии и/или электрические соединения.
• Наконец, используйте диагностический сканер, чтобы сбросить индикатор управления двигателем и проверить наличие других ошибок. Убедитесь, что контрольная лампа неисправности погасла, затем проведите дорожное испытание. Многие автомобили теперь требуют EGR клапан, подлежащий сбросу под адаптацию. Это просто позволяет ECU узнать положение остановки в точках открытия и закрытия. Если этого не сделать, клапан может сломаться и упасть в коллектор.


СИСТЕМА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ (EGR): ПРИНЦИП РАБОТЫ, КОНСТРУКЦИЯ И ПРЕИМУЩЕСТВА

18 июля 2019 г. Автор: INGENIERIA Y MECANICA AUTOMOTRIZ

Дизельные двигатели имеют тенденцию выделять больше оксидов азота (NOx), которые вредны для человека. Это происходит из-за высоких температур в цилиндрах двигателя из-за более высокой степени сжатия. Для контроля и снижения выбросов NOx производители используют в двигателях технологию «рециркуляции выхлопных газов».

Термин EGR означает рециркуляцию выхлопных газов. Это часть современных автомобилей с дизельными двигателями, которая помогает уменьшить выбросы оксида азота (NOx). Рециркуляция выхлопных газов — это технология, используемая для снижения содержания оксидов азота как в дизельных двигателях внутреннего сгорания, так и в бензиновых двигателях.

ПРИНЦИП РАБОТЫ

Выхлопной газ, добавленный к топливу, кислороду и продуктам сгорания, увеличивает удельную теплоемкость содержимого цилиндра, что снижает адиабатическую температуру пламени.

В типичном автомобильном двигателе с искровым зажиганием (SI) от 5% до 15% выхлопных газов направляется обратно на впуск в виде EGR. Максимальное количество ограничено потребностью смеси поддерживать непрерывный фронт пламени во время горения; чрезмерная рециркуляция отработавших газов в плохо настроенных приложениях может вызвать пропуски зажигания и частичные ожоги. Хотя EGR значительно замедляет сгорание, это можно в значительной степени компенсировать опережением момента зажигания. Влияние EGR на эффективность двигателя во многом зависит от конкретной конструкции двигателя и иногда приводит к компромиссу между эффективностью и выбросами NOx. Правильно работающая система рециркуляции отработавших газов теоретически может повысить эффективность бензиновых двигателей за счет нескольких механизмов:

• Уменьшены потери на дросселирование.

Добавление инертных выхлопных газов во впускную систему означает, что для данной выходной мощности дроссельная заслонка должна быть открыта больше, что приводит к увеличению давления во впускном коллекторе и уменьшению дроссельных потерь.

• Пониженный отвод тепла.

Пониженные пиковые температуры сгорания не только уменьшают образование NOx, но также уменьшают потери тепловой энергии на поверхности камеры сгорания, оставляя больше энергии для преобразования в механическую работу во время такта расширения.

• Пониженная химическая диссоциация.

Более низкие пиковые температуры приводят к тому, что большая часть высвобождаемой энергии остается в виде ощутимой энергии вблизи ВМТ (верхней мертвой точки), а не связывается (в начале такта расширения) при диссоциации продуктов сгорания. Этот эффект незначителен по сравнению с первыми двумя.

Система рециркуляции отработавших газов обычно не используется при высоких нагрузках, поскольку это снижает пиковую выходную мощность. Это связано с тем, что он снижает плотность всасываемого заряда. EGR также не включается на холостом ходу (низкая скорость, нулевая нагрузка), потому что это может вызвать нестабильное сгорание, что приведет к неровному холостому ходу.

Поскольку система рециркуляции отработавших газов рециркулирует часть выхлопных газов, со временем клапан может засориться углеродистыми отложениями, которые препятствуют его нормальной работе. Забитые клапаны рециркуляции ОГ иногда можно очистить, но если клапан неисправен, его необходимо заменить.

КОНСТРУКЦИЯ

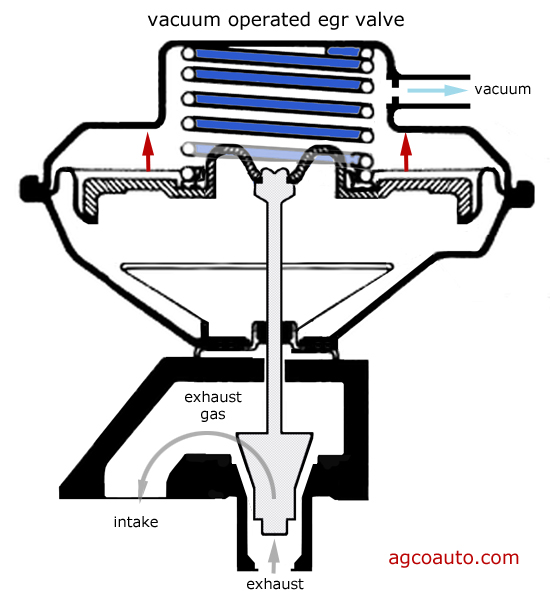

Вакуумный клапан EGR регулирует количество выхлопных газов, поступающих в цилиндры. Он состоит из подпружиненной вакуумной диафрагмы. Он связан с дозирующим клапаном, который контролирует прохождение выхлопных газов. Вакуум от калиброванного сигнального порта, расположенного над дроссельной заслонкой, соединяется с вакуумной камерой EGR.

На холостом ходу клапан рециркуляции отработавших газов находится в закрытом положении из-за давления пружины и низкого разрежения в канале. Инженеры спроектировали это так, потому что если выхлопные газы будут рециркулировать на холостом ходу, это вызовет неровный/неустойчивый холостой ход. При открытии дроссельной заслонки подается вакуум и постепенно открывается конический клапан. Это приводит к тому, что выхлопные газы попадают во впускной коллектор.

Однако при полном открытии дроссельной заслонки во впускном коллекторе нет разрежения. Таким образом, он закрывает конический клапан и предотвращает попадание выхлопных газов во впускной коллектор.

ПРЕИМУЩЕСТВА

Система рециркуляции отработавших газов возвращает часть отработавших газов обратно в цилиндры двигателя через камеру сгорания. Логика системы EGR очень проста. Выхлопной газ горячее свежего воздуха, всасываемого двигателем. Так, выхлопные газы значительно уменьшают содержимое цилиндра для сгорания. Из-за отсутствия кислорода (O2) выхлопным газам нечему гореть, поскольку они не содержат ни топлива, ни частиц кислорода.

Таким образом, снижается температура отвода тепла и температуры цилиндра.
