Двигатели DOHC и SOHC

Сравнивая характеристики автомобиля перед приобретением, будущий владелец сталкивается с массой информации. Одним из пунктов новых знаний являются параметры и тип двигателя. Здесь можно встретить аббревиатуру DOHC или SOHC. Для простого обывателя эти буквы мало что значат, поэтому приведенная информация расскажет, в чем принципиальное отличие этих механизмов, а также в чем разница SOHC и DOHC.

Что такое двигатель DOHC

Устройство механизма газораспределения на дизельных и двигателях внутреннего сгорания предполагает наличие специальных клапанов впуска топливно – воздушной смеси и выпуска отработанных газов. Слаженная работа этой системы определяет движение автомобиля, позволяет механизму избежать рывков и пробуксировки на месте. Что значит DOHC? Аббревиатура расшифровывается как «Double Over Head Camshaft» или «двойной верхний распределительный вал», находится по два вала вращения, на каждом из которых находятся либо впускные, либо выпускные клапаны.

Что такое двигатель SOHC

Прототипом современных двигателей с двумя распределительными валами является система с одним, носящая обозначение Single Over Head Camshaft или SOHC. Ранее использовался термин OHC — Overhead Camshaft, но его решили заменить после появления модификации DOHC. Это считается классическим решением в автомобилестроении, хотя сейчас подобные устройства можно встретить только на бюджетных и старых авто.

Чем отличается DOHC от SOHC и от других типов двигателя

Строение газораспределительного механизма, пройдя определенный этап своего развития, приобрело еще несколько ключевых отличий. В первую очередь, в двигателях с двумя валами пришлось отказаться от ременной передачи. С одной стороны, это усложнило конструкцию, ведь ремни пришлось заменить цепью или шестернями. Положительный момент здесь — лучшая управляемость и надежность подобного устройства, ведь при обрыве ремня автоматически происходят повреждения клапана и поршня, что влечет за собой проблемы в работе двигателя.

Система газораспределения DOHC считается более надежной и контролируемой, а также помогает оптимально расходовать топливо с большей отдачей. Через отверстия двух клапанов в камеру попадает в полтора раза больше топливно – воздушной смеси, следовательно, увеличивается мощность и производительность двигателя. Это второе главное отличие, хотя пунктов здесь может быть и больше.

Преимущества DOHC

Система отлично показала свою эффективность в плане увеличения мощности двигателя (примерно на 15 – 20 л.с.) при одинаковых показателях. Кроме того, это позволяет экономичные расходовать топливо не в ущерб производительности. Именно поэтому большинство современных автомобилей оснащено подобным механизмом.

Приведенная информация указывает на совершенство системы газораспределения с двумя валами. Вместе с тем, двигатель DOHC 16 v также не лишен некоторых недостатков, присущих этой системе распределения.

Главные минусы:

• Высокая стоимость системы по сравнению с аналогом.
• Затраты на замену или ремонт также возрастают.
• Чувствительность к составу используемых масел, в особенности при дополнительном оснащении гидрокомпенсаторами.
• Высокий уровень шума при работе.

Несмотря на эти нюансы, двигатели DOHC уверенно завоевывают рынок, поэтому можно считать, что именно за подобными системами (или их усовершенствованными модификациями) будет будущее.

Преимущества SOHC

Система SOHC, несмотря на некоторое устаревание, все еще актуальна и востребована. Даже на современных авто она по – прежнему используется, но это касается по большей части недорогих марок и моделей. Главное преимущество подобного варианта — низкая стоимость при покупке и ремонте. Кроме того, ременная передача, используемая в системе, отличается менее шумной работой. Для DOHC выходом стало использование специальных гидрокомпенсаторов, снижающих уровень шума в процессе работы двигателя, но это усовершенствование также повлекло за собой дополнительные затраты и увеличение себестоимости.

Подобные системы широко используются для бюджетных авто, что позволяет снизить и дальнейшие расходы на обслуживание. При этом необходимо отчетливо понимать и обратную сторону медали — риски, связанные с использованием этого механизма.

Главные минусы:

• Ненадежность ременной передачи, при обрыве которой повреждения могут получить не только элементы системы, но и сам двигатель.
• Повышенный расход топлива при относительно небольшом КПД двигателя.
• Необходимость регулярного осмотра и профилактики.

В устройстве автомобиля работу двигателя определяет много факторов, одним из которых является тип газораспределительной системы. Существует две наиболее распространенные категории: SOHC и DOHC, каждая из которых имеет преимущества и недостатки. Чем отличается DOHC от SOHC, как функционирует механизм и некоторые другие нюансы рассмотрены в приведенной информации.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Добавить комментарий

В начало страницы

Двигатели DOHC и SOHC: различия, преимущества и недостатки

Содержание

• 📌Что такое двигатель SOHC
  • История создания двигателя SOHC
• 📌Что такое двигатель DOHC
  • История создания двигателя DOHC
  • DOHC с двумя клапанами на цилиндр
  • DOHC с четырьмя клапанами на цилиндр
• 📌Чем отличается DOHC от SOHC и от других типов двигателя
• 📌Преимущества и недостатки DOHC
• 📌Преимущества и недостатки SOHC
• Вопросы и ответы:

Перед выбором автомобиля, будущий автовладелец сталкивается с массой информации, сравнивая тысячи характеристик. В это число входит и тип двигателя, а также компоновка ГБЦ, о чем далее пойдет речь. Что такое двигатель DOHC и SOHC, в чем их отличие, устройство, преимущества и недостатки — читайте далее.

📌Что такое двигатель SOHC

 Single Over Head Camshaft (единый верхний распредвал) — такие моторы были на пике популярности в 60-70-е года впрошлого века. Компоновка представляет собой верхнее расположение распредвала (в головке блока цилиндров), а также несколько вариантов расположения клапанов:

• приведение клапанов посредством коромысел, которые установлены на отдельной оси, при этом впускные и выпускные клапана распложены V-образно. Подобная система широко применялась на американских автомобилях, отечественом моторе УЗАМ-412, пользовалась популярностью благодаря отличной продувки цилиндра;
• приведение клапанов в действие с помощью рокеров, на которые действует сила кулачков вращающегося вала, при этом клапана расположены в ряд;
• наличие толкателей (гидрокомпенсаторов или подпятников), которые расположены между клапаном и кулачком распредвала.

На сегодняшний день многие производители автомобилей с 8-клапанным мотором используются компоновку SOHC, как базовую, соответственно дешевую версию.

История создания двигателя SOHC

В 1910-м году компания Maudslay применила особенный на то время тип газораспределительного механизма на моделях 32 НР. Особенность двигателя с таким ГРМ в том, что распредвал в механизме один, и он располагался над цилиндрами в головке блока.

Для привода каждого клапана мог использоваться привод коромыслами, рокерами или толкателями цилиндрической формы. В некоторых моторах, как например, в ДВС Triumph Dolomite Sprint, используются разные приводы клапанов. Впускная группа приводится толкателями, а выпускная – рокерами. И для этого использовался один распределительный вал.

📌Что такое двигатель DOHC

 Что такое двигатель DOHC (два верхних распредвала) — является усовершенствованной версией SOHC, благодаря наличию двух распредвалов получилось увеличить количество клапанов на цилиндр (обычно 4 клапана), на данный момент используется два типа компоновки:

• два клапана на цилиндр — расположение клапанов параллельно друг другу, на каждую сторону по одному валу;
• четыре и более клапанов на цилиндр — клапана установлены параллельно, на один вал 4-х цилиндрового мотора может приходиться от 2 до 3 клапанов (двигатель VAG 1. 8 20V ADR).

Наиболее широкое распространение получили моторы DOHC благодаря возможности отдельно настроить фазы впуска и выпуска, а также увеличения количества клапанов без перегрузки на кулачки. Теперь турбированные двигатели, исключительно имеют компоновку с двумя и более распредвалами, обеспечивающие более высокий КПД.

История создания двигателя DOHC

Разработкой двигателя с ГРМ типа DOCH занималась четверка инженеров компании Peugeot. Эту команду впоследствии назвали «Бандой четырех». Прежде чем они начали разрабатывать проект этого силового агрегата, эта четверка с успехом выступала в автомобильных гонках. Во время участия их в гонках максимальный предел оборотов ДВС составлял две тысячи в минуту. Но каждый гонщик хочет сделать свой автомобиль самым быстрым.

За основу данной разработки был взят принцип, который высказал Зуккарели. Согласно его идее, распредвал газораспределительного механизма был установлен над клапанной группой. Благодаря этому конструкторам удалось исключить из конструкции силового агрегата ненужные детали. А чтобы повысить эффективность газораспределения, один тяжелый клапан был заменен на два более легкие. Причем для впускных и выпускных клапанов стал использоваться индивидуальный распределительный вал.

Его компаньон, Анри, провел необходимые расчеты, чтобы внедрить в разработку идею измененной конструкции мотора. Согласно с его расчетами, мощность ДВС можно повысить, если увеличить объем воздушно-топливной смеси, который будет поступать в цилиндры за один цикл силового агрегата. Этого удалось достичь, установив в головку блока цилиндров два клапана с меньшим диаметром. Они намного эффективней справятся с задачей, чем один клапан с большим диаметром.

При этом ВТС будет поступать в цилиндры в уменьшенных и лучше смешанных порциях. Благодаря этому снижается потребление топлива, а его мощность наоборот – повышается. Эта разработка получила признание, и была внедрена в большинство современных силовых агрегатов.

DOHC с двумя клапанами на цилиндр

Сегодня такие компоновки, практически, не используются. В 70-х годах ХХ века двухвальный восьмиклапанный мотор назывался 2OHC, и применялся в спортивных авто, таких как Alfa Romeo, раллийный “Москвич-412” на базе ГБЦ типа SOHC.

DOHC с четырьмя клапанами на цилиндр

Широко распространенная компоновка, которая нашла свое место под капотом тысячи автомобилей. Благодаря двум распредвалам появилась возможность установить 4 клапана на цилиндр, а значит повысить КПД за счет улучшенного наполнения и продувки цилиндра.

📌Чем отличается DOHC от SOHC и от других типов двигателя

Главное отличие между двумя типа моторов состоит в количестве распредвалов, а также механизм приведения в действие клапанов. В первом и втором случае распредвал всегда находится в головке блока цилиндров, клапана приводятся в движение через коромысла, рокера или гидрокомпенсаторы. Считается, что SOHC с V-образным расположением клапанов, и 16-клапанный  DOHC имеют одинаковый потенциал по мощности и крутящему моменту за счет конструктивных особенностей.

📌Преимущества и недостатки DOHC

О достоинствах:

• топливная экономичность;
• высокая мощность относительно других компоновок;
• широкие возможности увеличения мощности;
• меньший шум работы за счет применения гидрокомпенсаторов.

О недостатках:

• больше изнашиваемых деталей — дороже обслуживание и ремонт;
• риск рассинхронизации фаз из-за расслабления цепи или ремня ГРМ;
• чувствительность к качеству и уровню масла.

📌Преимущества и недостатки SOHC

О достоинствах:

• дешевое и простое обслуживание за счет нехитрой конструкции;
• возможность установки турбонаддувами при V-образном расположении клапанов;
• возможность самостоятельного ремонта обслуживания мотора.

О недостатках:

• во многом меньший КПД, относительно DOHC;
• высокий расход относительно 16-клапанного двигателя из-за недостаточной мощности;
• значительное снижение моторесурса при тюнинге;
• необходимость более частого внимания системе ГРМ (регулировка клапанов, осмотр толкателей, замена ремня ГРМ).

В завершение предлагаем небольшое видео о разнице этих двух типов моторов:

SOHC vs DOHC | Autotechlabs

Смотрите это видео на YouTube

Вопросы и ответы:

На каких машинах двигатели DOHC. Моторы с газораспределительным механизмом типа DOHC стали применять на автомобилях, начиная с 1960-х годов. Изначально это была модификация с двумя клапанами на один цилиндр (один на впуск, один на выпуск). Для впускных и выпускных клапанов полагалось по одному распределительному валу. Немного позже появились ГРМ с двумя распредвалами, только на один цилиндр полагается по четыре клапана (два на впуске, два на выпуске). Полный список таких моторов сложно составить, но о данной конфигурации газораспределительного механизма автопроизводитель указывает соответствующей надписью на крышке головки блока цилиндров или в технической документации.

На каких машинах двигатели SOHC. Если машина эконом-класса, то скорее всего, что газораспределительный механизм двигателя такой модели будет иметь один распредвал на все клапаны. Пик популярности таких моторов приходится на конец 60-70-х годов, но и в современном автотранспорте нередко встречаются модификации силовых агрегатов с таким газораспределительным механизмом. О данной разновидности ГРМ свидетельствует соответствующая надпись на крышке ГБЦ.

Главная » Статьи » Двигатели DOHC и SOHC: различия, преимущества и недостатки

SOHC против DOHC: объяснение различий

Прежде чем мы попытаемся объяснить различия между установками SOHC (одинарный верхний распределительный вал) и DOHC (двойной верхний распределительный вал), для непосвященных давайте попробуем понять, каковы обязанности распределительного вала. Внутри двигателя внутреннего сгорания (с воздушным, масляным или жидкостным охлаждением) распределительный вал представляет собой вращающийся цилиндрический стержень с рядом выступающих из него продолговатых лепестков. При каждом вращении лепестки, расположенные по-разному, сначала толкают впускной клапан (клапаны), чтобы воздух внутри цилиндра смешивался с топливом и сгорал, а затем выпускной клапан (клапаны), чтобы образовавшиеся газы могли выйти.

В современных мотоциклетных двигателях клапанные пружины обеспечивают возвратную силу, чтобы клапаны возвращались в закрытое положение, как только кулачок поворачивается.

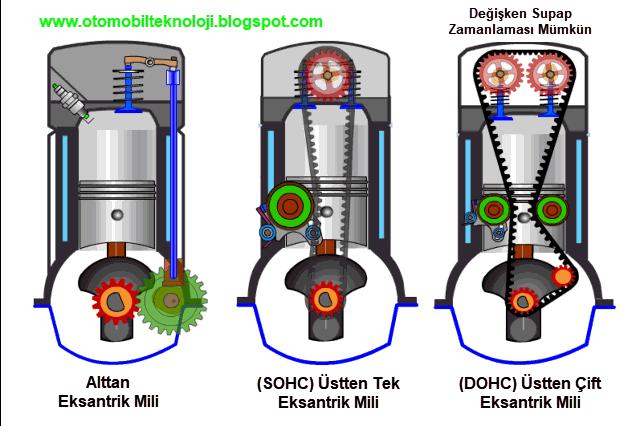

Когда один распределительный вал управляет как впускными, так и выпускными клапанами, такая установка обычно называется SOHC. С другой стороны, когда есть два специальных распределительных вала, один для толкания впускных клапанов, а другой для толкания тех, которые позволяют газам выходить из цилиндра после сгорания, установка называется DOHC. В обоих случаях распределительный вал расположен над клапанами для более точного срабатывания.

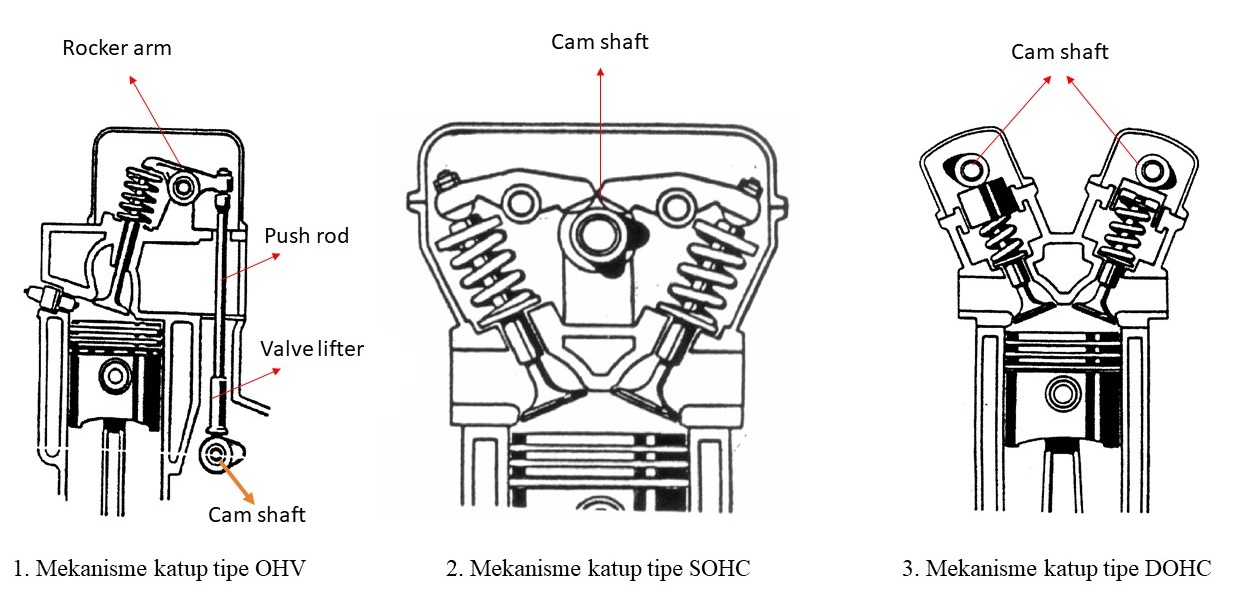

Существует также другая установка, называемая OHV (верхний клапан), которая является традиционной, менее эффективной, чем две другие, и редко применяется в наши дни. В конструкции OHV распределительный вал установлен внутри блока цилиндров, а клапаны приводятся в действие толкателями, толкателями и коромыслами. Именно по этой причине двигатель с верхним расположением клапанов также известен как двигатель с толкателем. Основным недостатком конструкции с верхним расположением клапанов является то, что трудно точно контролировать фазы газораспределения на высоких оборотах из-за более высокой инерции, вызванной большим количеством компонентов клапанного механизма. Это делает конструкцию OHV более подходящей для двигателей большого объема, которые обеспечивают более высокий крутящий момент при более низких оборотах. Избавившись от основ, давайте теперь разберемся, каковы преимущества и недостатки использования установки SOHC или DOHC.

Установка с одним верхним кулачком

Установка SOHC обычно допускает конфигурацию с 2 или 3 клапанами на цилиндр, где обычно один клапан позволяет поступать воздуху, а другой позволяет газам выходить. Однако инженерное мастерство производителя также может позволить использовать конфигурацию с 4 клапанами на цилиндр с использованием SOHC. Такая установка обеспечивает больший поток воздуха, чем 2 клапана на цилиндр, поскольку имеется большая открытая площадь для входа воздуха в цилиндр и выхода газов, когда клапаны открыты. Пример: TVS Apache RTR 200 4V.

Поскольку в такой конфигурации масса газораспределительного механизма меньше, 4-клапанный двигатель SOHC будет иметь больший крутящий момент на низких оборотах. Для сравнения, из-за большей массы клапанного механизма конфигурация DOHC изначально будет создавать меньший крутящий момент с таким же количеством клапанов, но максимальная производительность будет лучше. Другим преимуществом установки двух клапанов на цилиндр является уменьшение количества деталей, что снижает стоимость и сложность. Конструкция также имеет тенденцию быть лучше для низкого и среднего крутящего момента, поскольку воздушный поток быстрее на этих скоростях двигателя в результате более ограниченного потока. Однако установка SOHC означает, что распределительный вал обычно размещается в середине головки, что лишает свечу зажигания ее идеального положения.

Установка с двумя верхними кулачками

DOHC был введен для улучшения объемного КПД двигателя внутреннего сгорания, в результате чего он стал более мощным. При такой конструкции распределительные валы могут быть установлены дальше друг от друга. Это позволяет впускным клапанам располагаться под большим углом к ​​выпускным клапанам, что приводит к более прямому потоку воздуха через двигатель с меньшими препятствиями. Другими словами, двигатель DOHC может лучше дышать и, таким образом, производить больше лошадиных сил при меньшем рабочем объеме двигателя. Кроме того, в двигателе DOHC легче внедрить технологии повышения эффективности, такие как регулировка фаз газораспределения.

Установка DOHC позволяет легко реализовать конфигурацию с 4 клапанами на цилиндр. В большинстве случаев это позволяет двигателю увеличить обороты. Это также позволяет размещать клапаны в оптимизированной конфигурации для достижения максимальной производительности. DOHC, конфигурация с четырьмя клапанами на цилиндр, обеспечивает лучший поток воздуха на высоких оборотах двигателя, что приводит к увеличению максимальной мощности. Двигатели DOHC также позволяют размещать свечу зажигания прямо посередине камеры сгорания, что, в свою очередь, способствует эффективному сгоранию.

Недостатком такой установки является больший вес, более высокая стоимость, а также тот факт, что для привода двух распределительных валов требуется больше компонентов.

Подводя итог, можно сказать, что двигатель SOHC с 4 клапанами на цилиндр и меньшей массой клапанного механизма будет иметь лучшие рабочие характеристики в нижней части диапазона мощности. Однако при более высоких оборотах двигателя установка DOHC с большей массой клапанного механизма и таким же количеством клапанов на цилиндр будет развивать более высокий пиковый крутящий момент и мощность. Вы также можете ознакомиться с нашим обширным блогом о дисковых тормозах, чтобы получить более подробную информацию.

Что означают DOHC, SOHC и OHV?

1. Автомобильные рейтинги
2. Путеводители по покупкам автомобилей
3. Что означают DOHC, SOHC и OHV?

Дастин Хоули | 02 ноября 2022 г.

Аббревиатуры DOHC, SOHC и OHV обычно относятся к разным типам автомобильных двигателей. Конкретная настройка в основном зависит от типа и возраста вашего автомобиля — будь то винтажный автомобиль 70-х или 80-х годов, подержанный пикап или современный внедорожник (SUV). Как бы то ни было, все они оснащены распределительным валом и клапанами.

Распределительный вал является частью 4-тактного двигателя, состоящей из впуска, сжатия, сгорания/мощности и выпуска. Представляет собой вращающийся цилиндрический стержень с выступающими из него несколькими продолговатыми лопастями. Это позволяет воздуху внутри цилиндра смешиваться с топливом и сгорать, а затем выпускать выпускные клапаны для выхода образующихся газов.

Первые две конфигурации (DOHC и SOHC) в настоящее время наиболее распространены, и существует множество споров о том, какая из них лучше. Напротив, третий (OHV) устарел и, как правило, больше не применяется в автомобильной промышленности.
