Строение двигателя внутреннего сгорания: Принцип работы и устройство двигателя

устройство, принцип действия, достоинства и недостатки

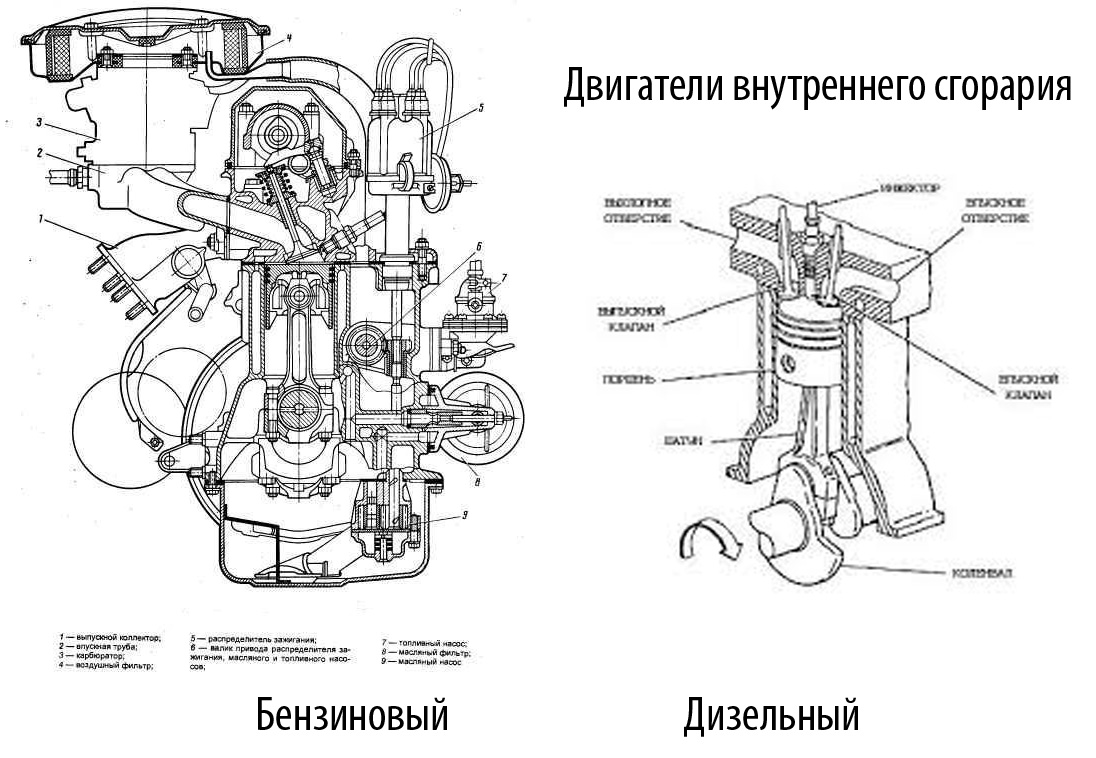

Бензиновый двигатель – разновидность двигателей внутреннего сгорания, в которых в качестве топлива используется бензин. Воспламенение топливно-воздушной смеси осуществляется при помощи электрической искры. Области применения бензиновых двигателей: транспортные средства, строительная, коммунальная и садовая техника, генераторы электрического тока.

Общее устройство и принцип действия бензинового двигателя

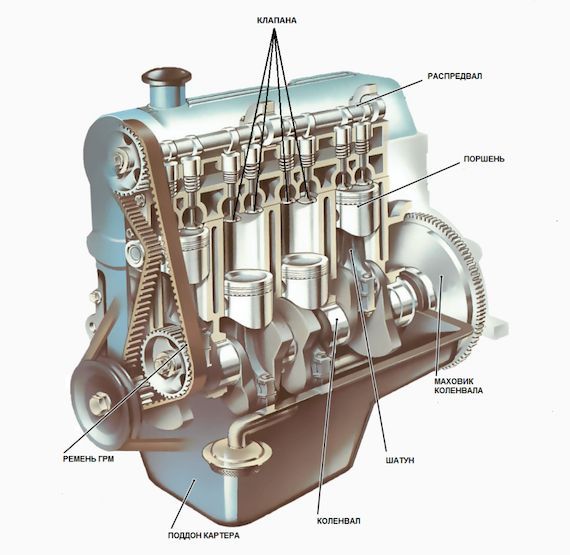

В устройство бензомотора входят:

• Блок цилиндров. Это самая массивная часть бензомотора. Выполняется из чугуна или более легкого сплава на основе алюминия. Снизу блок цилиндров закрыт блоком коренных крышек, а в его верхней части установлена головка блока цилиндров. По количеству цилиндров блоки могут быть одно- или многоцилиндровыми.
• Поршни. В цилиндрах движутся поршни, получающие энергию, которая выделяется при сгорании топливно-воздушной смеси в специальной камере. Поршни движутся по цилиндрам с большой скоростью, поэтому при изготовлении этих деталей требуется высокая точность и их взаимная подгонка по размерам.
• Коленвал. Поршень присоединен к шатуну, который крепится к коленвалу. Оба соединения являются скользящими, что позволяет этим деталям двигаться друг относительно друга. Поршни посредством шатунов приводят в движение коленвал.
• Маховик. Жестко закреплен на валу. С его помощью осуществляется первичный запуск двигателя, при котором зубья стартера и зубья маховика взаимозацепляются, благодаря чему начинается вращение вала.
• Дроссельная заслонка. Регулирует количество топливно-воздушной смеси, которая подается в камеру сгорания.

По способу осуществления рабочего цикла различают двухтактные и четырехтактные моторы:

• Двухтактные. Их используют в случаях, когда на первом месте стоит не высокая мощность и эффективность, а небольшой размер двигателя. Двухтактные бензомоторы устанавливают на мотоциклах, небольших автомобилях, малогабаритной садовой и строительной технике.

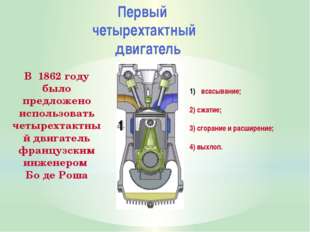

• Четырехтактные. Это наиболее распространенный тип бензодвигателей, используемый для установки в большинстве транспортных средств.

Карбюраторные и инжекторные бензиновые двигатели – основные характеристики

Традиционный вариант – приготовление топливно-воздушной смеси в карбюраторе, в котором бензин смешивается с воздушным потоком за счет искусственной конвекции. В инжекторных агрегатах топливо впрыскивают через форсунки в поток воздуха.

Инжекторный способ, осуществляемый в комплексе с бортовым компьютером, обеспечивает высокую точность дозирования бензина. Применение новой технологии позволило создать легкий и компактный двухтактный двигатель, аналогичный по экономичности четырехтактному карбюраторному мотору. Инжекторные бензиновые моторы соответствуют новым требованиям экологических стандартов к чистоте выхлопных газов.

Преимущества и недостатки универсальных бензиновых двигателей

Основные плюсы бензомотора, по сравнению с дизелем:

• удобство эксплуатации, отсутствие необходимости в использовании сезонного топлива;
• более низкий уровень шума;
• более высокий экологический стандарт;
• возможность достичь большей мощности при меньшем объеме двигателя.

Бензиновые моторы проигрывают дизельным агрегатам по нескольким характеристикам, среди которых:

• меньший крутящий момент;
• более высокое потребление топлива;
• более высокая пожароопасность из-за легкого возгорания бензина.

Устройство двигателей внутреннего сгорания

Изучение устройства двигателей внутреннего сгорания.

Разновидности двигателей внутреннего сгорания в двигателях, применяемых для привода современных строительных машин, тепловая энергия сгоревшего топлива преобразуется в механическую работу. Так как топливо сгорает внутри цилиндров двигателей, то они называются двигателями внутреннего сгорания.

Современные двигатели внутреннего сгорания с возвратно-поступательно движущимися поршнями классифицируются по следующим признакам:

1. способу смесеобразования — на двигатели с внешним смесеобразованием /карбюраторные и газовые/ и внутренним /дизельные/;

2. способу воспламенения рабочей смеси на двигатели с принудительным воспламенением от электрической искры /карбюраторные и газовые/ и с воспламенением от сжатия /дизели/;

3. способу осуществления рабочего цикла — на четырех — и двухтактные;

4. числу цилиндров — на одно — и многоцилиндровые;

5. расположению цилиндров — на одноцилиндровые /линейные/ и двухрядные или V — образные, у которых угол между цилиндрами мень­ше 180°. Если угол равен 180°, двигатель называется оппозитным;

6. охлаждению — на двигатели с водяным и воздушным охлаждением.

На строительных машинах применяются четырехтактные многоцилиндровые карбюраторные и дизельные двигатели.

Во время работы четырехтактного двигателя внутреннего сгорания в его цилиндре протекают четыре процесса: 1/ впуск в цилиндр горючей смеси /в карбюраторный двигатель/ или воздуха /в дизельный двигатель/t 2/ сжатие рабочей смеси или воздуха; 3/ рабочий ход — воспламенение рабочей смеси и расширение продуктов сгорания; 4/ выпуск из цилиндра продуктов сгорания.

Совокупность этих последовательных, периодически повторяющихся процессов называется рабочим циклом двигателя.

Принципиальное отличие рабочего цикла дизеля от карбюраторного двигателя состоит в способе смесеобразования и воспламенения смеси. В цилиндр дизеля в такте впуска поступает воздух, который подвергается сжатию в такте сжатия до 3,5…4,5 МПа, что повышает температуру воздуха до 600.„.700 °С. В конце такта сжатия впрыскивается жидкое топливо, которое, перемешиваясь с нагретым воздухом, воспламеняется и сгорает.

В карбюраторном же двигателе рабочая смесь в конце такта сжатия сжимается до 0,7…1,2 МПа, а температура повышается до 300…400 °С, при этом между электродами свечи проскакивает электрическая искра и рабочая смесь воспламеняется.

Дизельный двигатель по сравнению с карбюраторным имеет следующие преимущества: более высокий КПД — 27-35% /для карбюраторных двигателей 20-24%/; высокую степень сжатия, обеспечивающую более экономичный расход топлива на единицу работы /на 20-25% меньше, чем у карбюраторного двигателя/; обладает лучшей приемистостью и развивает большой крутящий момент при малой частоте вращения; работает на тяжелых сортах топлива, которые менее опасны в пожарном отношении.

Основные недостатки дизельного двигателя по сравнению с карбюраторным: большая масса, приходящаяся на единицу мощности; тихоходность /максимальная частота вращения коленчатого вала не превышает 3000 об/мин, у карбюраторных — до 6000 об/мин/; более трудный пуск при низких температурах окружающей среда, что вызывает необходимость установки дополнительных систем подогрева и пуска двигателя.

Кривошипно-ползунный механизм

Кривошипно-ползунный механизм служит для восприятия силы давления газов, преобразования прямолинейного возвратно-поступательного движения поршней во вращательное движение коленчатого вала.

Рис. Схема кривошипно-ползунного и распределительного механизмов: 1 — коленчатый вал; 2 — шатун; 3 — поршень; 4 — поршневой палец; 5 — поршневые кольца; 6, 9 — клапаны /впускной и выпускной/; 7 — пружина; 8 — коромысло; 10 — гильза; 11 — водяная рубашка; 12 — штанга; 13 — распределительный вал; 14 — маховик; 15 — шестерни привода распределительного вала

Механизм газораспределения

Механизм газораспределения должен удовлетворять следующим ос­новным требованиям: своевременно открывать и закрывать впускные и выпускные клапаны; обеспечивать возможно лучшее наполнение цилиндров горючей смесью и очистку от отработавших газов; надежно изолировать внутреннее пространство цилиндров от окружающей среды во время тактов сжатия и рабочего хода.

Для лучшего наполнения цилиндров двигателя воздухом /для дизелей/ или горючей смесью /для карбюраторных двигателей/ и более полной очистки их от отработавших газов клапаны открываются и закрываются не в тот момент, когда поршень находится в мертвых точках, а с некоторым опережением при открытии и запаздыванием — при закрытии.

Периоды открытия и закрытия клапанов выраженные в углах пово­рота коленчатого вала, называются фазами газораспределения.

Их соблюдение обеспечивается формой и взаиморасположением кулачков на распределительном валу.

Система охлаждения.

При работе двигателя температура газов в камере сгорания достигает 2000…2400 °С, а средняя температура цикла 800…1000 С. Вследствие этого поршни, головки цилиндров, цилиндры и клапаны сильно нагреваются. Чрезмерный перегрев двигателя приводит к разжижению и сгоранию масла, нарушению нормальных зазоров между сопряженными деталями, уменьшению наполнения цилиндров горючей смесью, а следовательно, к снижению мощности двигателя, нарушению рабочего процесса и разрушению отдельных деталей.

Для нормальной работы двигателя необходимо непрерывно отводить излишнюю теплоту от перегреваемых деталей. Это осуществляется системой охлаждения. Излишнее охлаждение неблагоприятно отражается на работе двигателя. Испарение топлива ухудшается, поэтому оно горит медленнее, мощность двигателя падает, снижается экономичность, а износ цилиндров и поршневых колец увеличивается.

Для нормальной работы двигателя необходимо поддерживать его температуру при любых условиях и режимах работы в определенных пределах.

Чтобы обеспечить нормальный тепловой режим двигателя, применяют жидкостное или воздушное охлаждение. При воздушном охлаждении теплота отдается непосредственно воздуху через ребристые стенки блока цилиндров и головки блока. Жидкостная система охлаждения основана на интенсивной Циркуляции жидкости, которая обеспечивается центробежным насосом. Насос нагнетает жидкость /воду или антифриз-жидкость, замерзающую при низкой температуре/ в водяную рубашку двигателя, из которой нагретая жидкость вытесняется в радиатор. Охлажденная жидкость по патрубкам поступает в насос.

Рис. Схема системы охлаждения: 1 — радиатор; 2 — выпускной патрубок; 3 — термостат; 4 — гильза цилиндра; 5 — головка цилиндров; б — блок цилиндров; 7 — водяная рубашка; 8 — крыльчатка водяного насоса; 9 – вентилятор.

Система смазки

При работе двигателя в его сопряженных деталях возникает трение, вызывающее износ и нагрев деталей и требующее затрат некоторой части мощности двигателя. При введении между трущимися поверхностями слоя смазки характер трения и износа резко изменяется, так как молекулы масла под влиянием силы молекулярного притяжения распространяются по трущимся поверхностям и смазывают их.

Долговечность и безотказная работа двигателя зависят от качества и чистоты применяемого масла.

Система смазки двигателя — это совокупность механизмов и приборов, обеспечивающих очистку масла и его бесперебойную подачу в необходимом количестве при определенной температуре и давлении к трущимся поверхностям.

Рис. Схема системы смазки: 1 — масляный картер; 2 — маслоприемник; 3 — шестеренчатый насос; 4 — маслопровод; 5 — фильтр; 6 — главный масляный канал.

Примечание. Все остальные детали смазываются маслом, вытекающим из зазоров, или посредством разбрызгивания.

Масло, поступающее в зазоры между трущимися поверхностями, не только уменьшает потери на трение, но и охлаждает и удаляет продукты износа и мелкие частицы нагара и защищает трущиеся поверхности от коррозии.

В зависимости от способа подвода масла к трущимся поверхностям деталей применяются такие системы смазки: разбрызгиванием, под давлением и комбинированные, в которых часть деталей смазывается под давлением, а остальные — за счет разбрызгивания масла.

Система питания.

Источником энергии в двигателях внутреннего сгорания является горючая смесь, образуемая парами топлива, тщательно перемешанными с воздухом в определенных пропорциях. Смешиваясь с остаточными газами в цилиндре двигателя, горючая смесь образует рабочую.

Состав горючей смеси должен соответствовать определенному режиму работы двигателя и подразделяется на богатую, обогащенную, нормальную, обедненную и бедную.

В качестве топлива для карбюраторных двигателей применяют бензин, обладающий хорошей испаряемостью, а для дизельных двигателей с внутренним смесеобразованием — дизельное топливо, являющееся продуктом перегонки тяжелых фракций нефти с определенной вязкостью.

Система питания служит для хранения, подачи и очистки топлива, воздуха, приготовления горючей смеси нужного состава на разных режимах работы двигателя, отвода наружу продуктов сгорания .

Система пуска двигателей.

Одним из основных требований, предъявляемых к двигателям внутреннего сгорания, является быстрота и надежность пуска. Пуск осуществляется принудительным вращением коленчатого вала двигателя от постороннего источника энергии.

Система пуска должна развивать определенную частоту вращения коленчатого вала двигателя, обеспечивающую смесеобразование, наполнение цилиндров свежей смесью, сжатие и воспламенение смеси.

Пусковая частота вращения карбюраторных двигателей колеблется в пределах 30…60 об/мин.

Пуск дизельного двигателя по сравнению с карбюраторным более труден. Это связано с большой степенью сжатия и плохим смесеобразованием из-за малого давления впрыска топлива. Поэтому пусковая частота вращения коленчатого вала двигателя с воспламенением от сжатия должна быть в пределах 200…300 об/мин.

Рис. Схема системы питания; 1 — гильза цилиндра; 2 — поршень; 3 — топливный фильтр; 4 — топливопровод; Б — диафрагмовый насос; 6 — топливный бак; 7 — воздушный фильтр; 8 – карбюратор; 9, 10 — клапаны /впускной и выпускной/; 11 — патрубок /выхлопной/; 12 – глушитель.

При пуске холодного двигателя, особенно в зимнее время, прокручивание вала двигателя и его пуск резко затрудняются из-за низкой температуры воздуха в камере сгорания в конце сжатия и эагустевания смазки. Для обеспечения пуска дизелей необходимо подогреть воздух во впускном трубопроводе и в камере сгорания, охлаждающую жидкость в системе охлаждения; применить декомпрессионный механизм.

Существуют следующие основные способы пуска двигателей:

1. от руки /вручную/ — применяется чаще у карбюраторных пусковых двигателей;

2. электрическим стартером — используется в автомобильных и пуско­вых тракторных двигателях. Для пуска дизельного двигателя требуется стартер значительно большей мощности, чем для карбюраторного;

3. вспомогательным бензиновым двигателем /пусковым двигателем/ — распространен на дизелях тракторов;

4. силовым генератором электротрансмиссии. Силовой генератор, приводящий электрические ходовые двигатели трактора с электротрансмиссией, на время пуска двигателя работает в режиме стартера и питается током от аккумуляторных батарей;

5. сжатым воздухом от баллона с давлением 15,0 МПа. Наименьшее давление воздуха в баллоне, обеспечивающее запуск дизеля,- 4,0 МПа.

В аварийных случаях можно запустить двигатель буксировкой на включенной передаче трансмиссии. У машин с электротрансмиссией тяговый электродвигатель при этом работает в режиме генератора, а силовой генератор — в режиме электродвигателя, вращая коленчатый вал дизеля.

Список литературы

1. Брянский Ю. А. и др. Тягачи строительных и дорожных машин. — М.: Высш. шк., 1976. — 360 с.

2. Гуревич A. M., Сорокин E. М. Тракторы и автомобили. — П.: Колос, 1971.

3. Делиховский С. Ф. и др. Устройство и эксплуатация автомобилей.- М.: Изд-во ДОСААФ, 1965. — 214 с.

Двигатель. Классификация, механизмы и системы ДВС

На современных тракторах и автомобилях в основном применяют поршневые двигатели внутреннего сгорания. Внутри этих двигателей сгорает горючая смесь (смесь топлива с воздухом в определенных соотношениях и количествах). Часть выделяющейся при этом теплоты преобразуется в механическую работу.

Классификация двигателей

Поршневые двигатели классифицируют по следующим признакам:

• по способу воспламенения горючей смеси — от сжатия (дизели) и от электрической искры
• по способу смесеобразования — с внешним (карбюраторные и газовые) и внутренним (дизели) смесеобразованием
• по способу осуществления рабочего цикла — четырех- и двухтактные;
• по виду применяемого топлива — работающие на жидком (бензин или дизельное топливо), газообразном (сжатый или сжиженный газ) топливе и мно­готопливные
• по числу цилиндров — одно- и многоцилиндровые (двух-, трех-, четырех-, шестицилиндровые и т. д.)
• по расположению цилиндров — однорядные, или линейные (цилиндры расположены в один ряд), и двухрядные, или V-образные (один ряд цилиндров размещен под углом к другому)

На тракторах и автомобилях большой грузоподъемности применяют четырехтактные многоцилиндровые дизели, на автомобилях легковых, малой и средней грузоподъемности — четырехтактные многоцилиндровые карбюра­торные и дизельные двигатели, а также двигатели, работающие на сжатом и сжиженном газе.

Основные механизмы и системы двигателя

Поршневой двигатель внутреннего сгорания состоит из:

• корпусных деталей
• кривошипно-шатунного механизма
• газораспределительного механизма
• системы питания
• системы охлаждения
• смазочной системы
• системы зажигания и пуска
• регулятора частоты вращения

Устройство четырехтактного одноцилиндрового карбюраторного двигателя показано на рисунке:

Рисунок. Устройство одноцилиндрового четырехтактного карбюра­торного двигателя:
1 — шестерни приводи распределительного вала; 2 — распределительный вал; 3 — толкатель; 4 — пружина; 5 — выпускная труба; 6 — впускная труба; 7 — карбюратор; 8 — выпускной кла­пан; 9 — провод к свече; 10 — искровая зажигательная свеча; 11 — впускной клапан; 12 — го­ловка цилиндра; 13 — цилиндр: 14 — водяная рубашка; 15 — поршень; 16 — поршневой палец; 17 — шатун; 18 — маховик; 19 — коленчатый вал; 20 — резервуар для масла (поддон картера).

Кривошипно-шатунный механизм (КШМ) преобразует прямолинейное возвратно-поступательное движение поршня во вращательное движение ко­ленчатого вала и наоборот.

Механизм газораспределения (ГРМ) предназначен для своевременного соединения надпоршневого объема с системой впуска свежего заряда и вы­пуска из цилиндра продуктов сгорания (отработавших газов) в определенные промежутки времени.

Система питания служит для приготовления горючей смеси и подвода ее к цилиндру (в карбюраторном и газовом двигателях) или наполнения ци­линдра воздухом и подачи в него топлива под высоким давлением (в дизеле). Кроме того, эта система отводит наружу выхлопные газы.

Система охлаждения необходима для поддержания оптимального теп­лового режима двигателя. Вещество, отводящее от деталей двигателя избы­ток теплоты, — теплоноситель может быть жидкостью или воздухом.

Смазочная система предназначена для подвода смазочного материала (моторного масла) к поверхностям трения с целью их разделения, охлажде­ния, защиты от коррозии и вымывания продуктов изнашивания.

Система зажигания служит для своевременного зажигания рабочей смеси электрической искрой в цилиндрах карбюраторного и газового двига­телей.

Система пуска — это комплекс взаимодействующих механизмов и сис­тем, обеспечивающих устойчивое начало протекания рабочего цикла в ци­линдрах двигателя.

Регулятор частоты вращения — это автоматически действующий меха­низм, предназначенный для изменения подачи топлива или горючей смеси в зависимости от нагрузки двигателя.

У дизеля в отличие от карбюраторного и газового двигателей нет сис­темы зажигания и в системе питания вместо карбюратора или смесителя ус­тановлена топливная аппаратура (топливный насос высокого давления, топ­ливопроводы высокого давления и форсунки).

Устройство двигателя внутреннего сгорания, его виды и принцип работы

Самым экономичным видом мотора, который сумели придумать инженеры до сегодняшнего дня, является двигатель внутреннего сгорания.

Самым экономичным видом мотора, который сумели придумать инженеры до сегодняшнего дня, является двигатель внутреннего сгорания. Его используют для оснащения разных видов транспорта (грузового, легкового), а также мотоциклов. Принцип работы двигателя основан на возгорании горючей смеси не во внешних носителях, а в отсеке рабочей камеры. В результате горения происходит выделение тепловой энергии, стимулирующей работу комплектующих мотора.

Много интересной информации и исторических фактов о возникновении ДВС можно узнать на сайте AvtoTachki.

Какими бывают двигатели внутреннего сгорания

Классифицируют эти устройства с учетом специфики работы и конструкционных особенностей. Они могут функционировать с использованием разного вида топлива: бензина, газа, дизеля. Принцип охлаждения бывает воздушным и жидкостным. Расположение цилиндров также имеет важное значение. Согласно этому параметру, ДВС может быть рядным или V-образным.

Если рассматривать варианты приготовления топлива, то различают двигатели газового, карбюраторного, дизельного или инжекторного типа. Процесс зажигания топливной смеси может быть принудительным или происходить самостоятельно (обычно так работают дизельные агрегаты).

Для различия ДВС учитывается и специфика их конструкции, согласно которой они бывают: поршневыми, карбюраторными, инжекторными, дизельными, роторно-поршневыми, газотурбинными. На странице avtotachki.com/ustrojstvo-dvigatelya-vnutrennego-sgoraniya/ устройство двигателя внутреннего сгорания каждого типа описано подробно.

Из чего состоит агрегат: элементы конструкции

ДВС оснащен:

• блоком цилиндров;
• газораспределяющим механизмом;
• кривошипно-шатунным механизмом;
• системой, подающей и воспламеняющей горючую смесь (а также удаляющей выхлопные газы).

Важным условием корректной работы мотора является подача топливной смеси равномерными порциями в определенные моменты. Чтобы агрегат расходовал меньше энергии на отвод тепла, а его движущиеся компоненты меньше изнашивались, их смазывают маслом.

Принцип работы

Работу двигателя обеспечивает воспламенившееся топливо (этот процесс происходит в цилиндрах). В результате появляется энергия. Бензиново-воздушная смесь поступает по бензиновому клапану. Ее воспламеняет искра, образуемая свечей зажигания. Когда происходит мини-взрыв, в рабочей камере наблюдается расширение газов. В результате нагнетания давления происходит движение поршня, зафиксированного на КШМ. Его перемещения вверх и вниз называют тактами, которые происходят циклично. Подробнее о работе ДВС читайте на сайте «АвтоТачки».

Двигатель внутреннего сгорания — Конструкция двигателя внутреннего сгорания — цилиндр, топливо, коленчатый вал и поршень

обычно используется возвратно-поступательное движение, хотя газовая турбина , ракетные и роторные двигатели являются примерами других типов двигателей внутреннего сгорания. Однако поршневые двигатели внутреннего сгорания являются наиболее распространенными и используются в большинстве автомобилей, грузовиков, мотоциклов и других машин с приводом от двигателя.

Самыми основными компонентами двигателя внутреннего сгорания являются цилиндр, поршень и коленчатый вал.К ним прикреплены другие компоненты, которые увеличивают эффективность возвратно-поступательного движения и преобразуют это движение во вращательное движение коленчатого вала. Топливо должно поступать в цилиндр, а выхлоп, образованный взрывом топлива, должен обеспечивать выход из цилиндра. Также необходимо произвести зажигание или зажигание топлива. В поршневом двигателе внутреннего сгорания это делается одним из двух способов.

Дизельные двигатели также называют двигателями сжатия, поскольку они используют сжатие для самовоспламенения топлива.Воздух сжимается, то есть выталкивается в небольшое пространство цилиндра. Сжатие вызывает нагревание воздуха; когда топливо попадает в горячий сжатый воздух, топливо взрывается. Давление , создаваемое сжатием, требует, чтобы дизельные двигатели были более прочными и, следовательно, тяжелее, чем бензиновые двигатели, но они более мощные и требуют менее дорогостоящего топлива. Дизельные двигатели обычно используются в больших транспортных средствах, таких как грузовики и тяжелая строительная техника, или в стационарных машинах.

Бензиновые двигатели также называют двигателями с искровым зажиганием, потому что они зависят от искры электричества, которая вызывает взрыв топлива в цилиндре. Этот газовый двигатель легче дизельного двигателя и требует более очищенного топлива.

В двигателе цилиндр размещен внутри блока цилиндров, достаточно прочного, чтобы сдерживать взрывы топлива. Внутри цилиндра находится поршень, который точно соответствует цилиндру. Поршни обычно имеют куполообразную форму вверху и полую внизу.Поршень прикреплен через шатун, установленный в полой нижней части, к коленчатому валу, который преобразует движение поршня вверх и вниз в круговое движение. Это возможно, потому что коленчатый вал не прямой, а имеет изогнутую часть (по одной на каждый цилиндр), называемую кривошипом.

Аналогичная конструкция приводит в движение велосипед. При езде на велосипеде верхняя часть ноги человека похожа на поршень. От колена до стопы нога действует как шатун, который прикрепляется к коленчатому валу с помощью кривошипа или педального узла велосипеда.Когда сила прикладывается к верхней части ноги, эти части начинают двигаться. Возвратно-поступательное движение голени преобразуется во вращательное или вращательное движение коленчатого вала.

Обратите внимание, что при езде на велосипеде нога делает два движения, одно вниз и одно вверх, чтобы завершить цикл вращения педалей. Это так называемые удары. Поскольку двигатель также должен всасывать топливо и снова выпускать топливо, большинство двигателей используют четыре хода для каждого цикла, который совершает поршень. Первый ход начинается, когда поршень оказывается в верхней части цилиндра, называемой головкой цилиндра.По мере его опускания в цилиндре создается вакуум . Это потому, что поршень и цилиндр образуют герметичное пространство. Когда поршень опускается, пространство между ним и головкой блока цилиндров увеличивается, а количество воздуха остается прежним. Этот вакуум помогает подавать топливо в цилиндр, подобно действию легких. Поэтому этот ход называется тактом впуска.

Следующий ход, называемый тактом сжатия, происходит, когда поршень снова подталкивается вверх внутри цилиндра, сжимая или сжимая топливо в более тесное и тесное пространство. Сжатие топлива в верхней части цилиндра вызывает нагревание воздуха, что также нагревает топливо. Сжатие топлива также облегчает воспламенение и делает взрыв более мощным. У расширяющихся газов взрыва меньше места, а это означает, что они будут сильнее давить на поршень, чтобы уйти.

В верхней части такта сжатия топливо воспламеняется, вызывая взрыв, который толкает поршень вниз. Этот ход называется рабочим ходом, и это ход, при котором вращается коленчатый вал.Последний ход, такт выпуска, снова поднимает поршень вверх, который вытесняет выхлопные газы, образовавшиеся в результате взрыва, из цилиндра через выпускной клапан. Эти четыре удара также обычно называют «сосание, сжатие, удар и удар». Двухтактные двигатели исключают такты впуска и выпуска, комбинируя их с тактами сжатия и увеличения мощности. Это позволяет создать более легкий и мощный двигатель — по сравнению с размером двигателя — требующий менее сложной конструкции. Но двухтактный цикл — менее эффективный метод сжигания топлива.Остаток несгоревшего топлива остается внутри цилиндра, что препятствует сгоранию. Двухтактный двигатель также воспламеняет топливо в два раза чаще, чем четырехтактный двигатель, что увеличивает износ деталей двигателя. Поэтому двухтактные двигатели используются в основном там, где требуется двигатель меньшего размера, например, на некоторых мотоциклах, и с небольшими инструментами.

Для горения требуется присутствие кислорода, поэтому для воспламенения топливо необходимо смешать с воздухом. В дизельных двигателях топливо подается непосредственно для реакции с горячим воздухом внутри цилиндра.Однако двигатели с искровым зажиганием сначала смешивают топливо с воздухом вне цилиндра. Это делается либо через карбюратор, либо через систему впрыска топлива. Оба устройства испаряют бензин и смешивают его с воздухом в соотношении , составляющем примерно 14 частей воздуха на каждую часть бензина. Дроссельная заслонка в карбюраторе регулирует количество воздуха, смешиваемого с топливом; на другом конце дроссельная заслонка контролирует, сколько топливной смеси будет отправлено в цилиндр.

Вакуум, создаваемый при движении поршня вниз по цилиндру, втягивает топливо в цилиндр.Поршень должен точно входить в цилиндр, чтобы создать этот вакуум. Резиновые компрессионные кольца, вставленные в канавки поршня, обеспечивают герметичность посадки. Бензин поступает в цилиндр через впускной клапан. Затем бензин сжимается в цилиндр следующим движением поршня в ожидании воспламенения.

Двигатель внутреннего сгорания может иметь от одного до двенадцати или более цилиндров, которые действуют вместе в точно рассчитанной по времени последовательности для приведения в движение коленчатого вала.Велосипедиста на велосипеде можно описать как двухцилиндровый двигатель, в котором каждая нога помогает другой создавать мощность для управления велосипедом и подтягивать друг друга в цикле движений. Автомобили обычно имеют четырех-, шести- или восьмицилиндровые двигатели, хотя также доступны двух- и двенадцатицилиндровые двигатели. Количество цилиндров влияет на рабочий объем двигателя, то есть на общий объем топлива, прошедшего через цилиндры. Больший рабочий объем позволяет сжигать больше топлива, создавая больше энергии для привода коленчатого вала.

Искра попадает через свечу зажигания, расположенную в головке блока цилиндров. Искра вызывает взрыв бензина. Свечи зажигания содержат два конца из металла , называемые электродами, которые проходят вниз в цилиндр. У каждого цилиндра своя свеча зажигания. Когда через свечу зажигания проходит электрический ток , ток перескакивает с одного электрода на другой, создавая искру.

Этот электрический ток исходит от батареи . Однако ток батареи недостаточно силен, чтобы вызвать искру, необходимую для воспламенения топлива.Поэтому он проходит через трансформатор , который значительно увеличивает его напряжение или силу. Затем ток можно направить на свечу зажигания.

Однако в случае двигателя с двумя или более цилиндрами искра должна направляться в каждый цилиндр по очереди. Последовательность срабатывания цилиндров должна быть рассчитана так, чтобы, пока один поршень находился в рабочем такте, другой поршень находился в такте сжатия. Таким образом, сила, действующая на коленчатый вал, может поддерживаться постоянной, что позволяет двигателю работать плавно.Количество цилиндров влияет на плавность работы двигателя; чем больше цилиндров, тем постояннее усилие на коленчатом валу и тем плавнее будет работать двигатель.

Время срабатывания цилиндров регулируется распределителем. Когда ток поступает в распределитель, он направляется к свечам зажигания через провода, по одному на каждую свечу зажигания. Механические распределители — это, по сути, вращающиеся роторы, которые по очереди подают ток в каждый провод. Электронные системы зажигания используют компьютерные компоненты для выполнения этой задачи.

В самых маленьких двигателях используется аккумулятор, который при разряде просто заменяется. Однако в большинстве двигателей предусмотрена возможность перезарядки батареи, используя движение вращающегося коленчатого вала для выработки тока обратно в батарею.

Поршень или поршни давят на коленчатый вал и тянут вверх, вызывая его вращение. Это преобразование возвратно-поступательного движения поршня во вращательное движение коленчатого вала возможно, потому что для каждого поршня коленчатый вал имеет кривошип, то есть участок, установленный под углом к движению вверх и вниз положения .На коленчатом валу с двумя или более цилиндрами эти кривошипы также установлены под углом друг к другу, что позволяет им работать согласованно. Когда один поршень толкает кривошип вниз, второй кривошип толкает его поршень вверх.

Большое металлическое колесо, похожее на маховик, прикреплено к одному концу коленчатого вала. Он поддерживает постоянное движение коленчатого вала. Это необходимо в четырехтактном двигателе, поскольку поршни совершают рабочий ход только один раз на каждые четыре хода.Маховик обеспечивает импульс , который перемещает коленчатый вал во время его движения до тех пор, пока он не получит следующий рабочий ход. Он делает это с помощью инерции, то есть принципа, согласно которому движущийся объект будет стремиться оставаться в движении. Как только маховик приводится в движение поворотом коленчатого вала, он продолжает двигаться и вращать коленчатый вал. Однако чем больше цилиндров у двигателя, тем меньше ему нужно будет полагаться на движение маховика, потому что большее количество поршней будет поддерживать вращение коленчатого вала.

После того, как коленчатый вал вращается, его движение можно адаптировать для самых разных целей путем присоединения шестерен , ремней или других устройств. Колеса можно заставить вращаться, пропеллеры можно заставить вращаться, или двигатель можно использовать просто для выработки электроэнергии. К коленчатому валу также прикреплен дополнительный вал, называемый распределительным валом, который открывает и закрывает впускные и выпускные клапаны каждого цилиндра в последовательности с четырехтактным циклом поршней. Кулачок — это колесо, имеющее более или менее форму яйца, с длинным и коротким концом.К распределительному валу крепится несколько кулачков в зависимости от количества цилиндров двигателя. Сверху кулачков установлены толкатели, по два на каждый цилиндр, которые открывают и закрывают клапаны. Когда распределительный вал вращается, короткие концы позволяют толкателям отводить назад от клапана, заставляя клапан открываться; длинные концы кулачков толкают стержни назад к клапану, снова закрывая его. В некоторых двигателях, называемых двигателями с верхним расположением кулачка, распределительный вал опирается непосредственно на клапаны, что устраняет необходимость в узле толкателя.Двухтактные двигатели, поскольку впуск и выпуск достигаются за счет движения поршня над портами или отверстиями в стенке цилиндра, не требуют распределительного вала.

Коленчатый вал может приводить в действие еще два компонента: системы охлаждения и смазки. Взрыв топлива создает сильное тепло, которое быстро приведет к перегреву двигателя и даже к расплавлению, если он не будет должным образом рассеян или отведен. Охлаждение достигается двумя способами: через систему охлаждения и, в меньшей степени, через систему смазки.

Есть два типа систем охлаждения. В системе жидкостного охлаждения используется воды , которую часто смешивают с антифризом для предотвращения замерзания. Антифриз снижает температуру замерзания, а также повышает точку кипения на воды. Вода, которая очень хорошо собирает тепло, прокачивается вокруг двигателя через ряд каналов, содержащихся в рубашке. Затем вода циркулирует в радиаторе, который содержит множество трубок и тонких металлических пластин, увеличивающих площадь поверхности воды.Вентилятор, прикрепленный к радиатору, пропускает воздух по трубке, дополнительно снижая температуру воды на . И насос, и вентилятор приводятся в действие движением коленчатого вала.

В системах с воздушным охлаждением для отвода тепла от двигателя используется воздух, а не вода. В большинстве мотоциклов, многих небольших самолетов и других машин, движение которых производит большое количество ветра , используются системы с воздушным охлаждением. В них металлические ребра прикреплены к внешней стороне цилиндров, создавая большую площадь поверхности; когда воздух проходит через ребра, тепло, передаваемое к металлическим ребрам от цилиндра, уносится воздухом.

Смазка двигателя жизненно важна для его работы. Движение частей друг относительно друга вызывает сильное трение , которое нагревает и вызывает износ деталей. Смазочные материалы, например масло, образуют тонкий слой между движущимися частями. Прохождение масла через двигатель также помогает отводить часть выделяемого тепла.

Коленчатый вал в нижней части двигателя упирается в картер. Он может быть заполнен маслом, или отдельный масляный поддон под картером служит резервуаром для масла.Насос подает масло по каналам и отверстиям к различным частям двигателя. Поршень также оснащен резиновыми маслосъемными кольцами в дополнение к компрессионным кольцам для перемещения масла вверх и вниз по внутренней части цилиндра. В двухтактных двигателях масло используется в составе топливной смеси, что обеспечивает смазку двигателя и устраняет необходимость в отдельной системе.

Устройство двигателя внутреннего сгорания (Патент)

Накамура, Н., Эндо, Х., Ошио, С., Эбисудани, Т., Ито, М., Мизуками, Т., и Кишимото, М. Устройство ДВС . США: Н. П., 1988. Интернет.

Накамура, Н., Эндо, Х., Осио, С., Эбисудани, Т., Ито, М., Мизуками, Т., и Кишимото, М. Устройство двигателя внутреннего сгорания . Соединенные Штаты.

Накамура, Н., Эндо, Х., Ошио, С., Эбисудани, Т., Ито, М., Мизуками, Т., и Кишимото, М.Вт. «Устройство двигателя внутреннего сгорания». Соединенные Штаты.

@article {osti_6888784,
title = {Устройство двигателя внутреннего сгорания},
author = {Накамура, Н. и Эндо, Х. и Ошио, С. и Эбисудани, Т. и Ито, М. и Мизуками, Т. и Кисимото, М.},
abstractNote = {В этом патенте описана конструкция двигателя внутреннего сгорания, содержащая элемент цилиндра, образованный цилиндром, который ограничивает камеру сгорания во взаимодействии с поршнем, соединенным с коленчатым валом, картер, расположенный последовательно с нижним концом элемента цилиндра для вмещать коленчатый вал, механизм привода клапана, приводящий в действие клапаны, предусмотренные в камере сгорания в ответ на вращение коленчатого вала, по меньшей мере, часть механизма привода клапана, размещенная в коромысле, предусмотренном на верхнем конце элемента цилиндра, масло возвратный канал, представляющий собой средство, открывающееся одним концом в картер коромысла, а другой конец открыт в картер с одной стороны, которая разделена плоскостью, содержащей ось цилиндра элемента цилиндра и ось коленчатого вала, и занята кривошипом. штифт коленчатого вала, когда поршень поднимается, образуя канал для подачи масла в картере коромысла в кривошип картера, и средства ограничения, предусмотренные по отношению к каналу возврата масла, составляющие средства, так что воздушный поток вокруг оси коленчатого вала внутри картера из-за вращения коленчатого вала сдерживается от попадания в канал через отверстие другого конец.},
doi = {},
url = {https://www.osti.gov/biblio/6888784}, journal = {},
number =,
объем =,
place = {United States},
год = {1988},
месяц = ​​{9}
}

Устройство и принцип действия двигателей -Английский-

Основы двигателя внутреннего сгорания 2E

Часто используемые символы, индексы и сокращения
ГЛАВА 1 Типы двигателей и их работа
1.1 Введение и историческая перспектива
1.2 Классификация двигателей
1.3 Рабочие циклы двигателя
1.4 Компоненты двигателя
1.5 Многоцилиндровые двигатели
1.6 Работа двигателя с искровым зажиганием
1.7 Различные типы Четырехтактных двигателей SI
1.7.1 Двигатели с искровым зажиганием и левым впрыском топлива
1.7.2 Двигатели SI для гибридных электромобилей
1.7.3 Двигатели SI с форсировкой
1.7.4 Двигатели SI с прямым впрыском
1.7.5 Двигатели SI с форкамерой
1.7.6 Роторные двигатели
1.8 Работа двигателя с воспламенением от сжатия
1.9 Различные типы дизельных двигателей
1.10 Работа двигателя с двухтактным циклом
1.11 Топливо
1.11.1 Бензин и дизельное топливо
1.11.2 Альтернативные виды топлива
Проблемы
Ссылки
ГЛАВА 2 Конструкция и рабочие параметры двигателя
2 . 1 Важные характеристики двигателя
2.2 Геометрические соотношения для поршневых двигателей
2.3 Силы в поршневом механизме
2.4 Тормозной момент и мощность
2.5 Расчетная работа за цикл
2.6 Механический КПД
2.7 Среднее эффективное давление
2.8 Удельный расход топлива и КПД
2.9 Воздух / топливо и соотношение топливо / воздух
2.10 Объемный КПД
2.11 Удельная мощность, удельный вес и удельный объем
2.12 Поправочные коэффициенты для мощности и объемного КПД
2.13 Удельные выбросы и индекс выбросов
2.14 Взаимосвязь между рабочими параметрами
2.15 Конструкция двигателя и рабочие характеристики
2.16 Требования к мощности транспортного средства
Проблемы
Ссылки
ГЛАВА 3 Термохимия топливовоздушных смесей
3.1 Характеристики пламени
3.2 Модель идеального газа
3.3 Состав воздуха и топлива
3.4 Стехиометрия горения
3.5 Первый закон термодинамики и горения
3.5.1 Энергетический и энтальпийный балансы
3.5.2 Энтальпии образования
3.5.3 Значения нагрева
3.5.4 Адиабатические процессы сгорания
3.5.5 Эффективность сгорания двигателя внутреннего сгорания
3.6 Второй закон термодинамики применительно к сгоранию
3.6.1 Энтропия
3.6.2 Максимальная работа от Двигатель внутреннего сгорания и эффективность
3.7 Химически реагирующие газовые смеси
3.7.1 Химическое равновесие
3.7.2 Скорость химических реакций
Проблемы
Ссылки
ГЛАВА 4 Свойства рабочих жидкостей
4.1 Введение
4.2 Состав несгоревшей смеси
4.3 Взаимосвязь свойств газа
4.4 Простая аналитическая модель идеального газа
4.5 Диаграммы термодинамических свойств
4.5.1 Диаграммы несгоревшей смеси
4.5.2 Диаграммы сгоревшей смеси
4.5.3 Связь между диаграммами несгоревшей и сгоревшей смеси
4.6 Таблицы свойств и состава
4.7 Компьютерные программы для расчета свойств и состава
4. 7.1 Несгоревшие смеси
4.7.2 Сгоревшие смеси
4.8 Транспортные свойства
4.9 Состав выхлопных газов
4.9.1 Данные о концентрации веществ
4.9.2 Определение коэффициента эквивалентности по составляющим выхлопным газам
4.9.3 Влияние неоднородности соотношения топливо / воздух
4.9.4 Неэффективность сгорания
Проблемы
Ссылки
ГЛАВА 5 Идеальные модели циклов двигателя
5.1 Введение
5.2 Идеальные модели процессов двигателя
5.3 Термодинамические соотношения для процессов двигателя
5.4 Анализ цикла с идеальной газовой рабочей жидкостью с постоянной cv и cp
5.4.1 Цикл постоянного объема
5.4.2 Циклы ограниченного и постоянного давления
5.4.3 Сравнение циклов
5.5 Анализ топливно-воздушного цикла
5.5.1 Имитация цикла двигателя SI
5.5.2 Моделирование цикла двигателя CI
5.5.3 Результаты расчетов циклов
5.6 Перерасширенные циклы двигателя
5.7 Анализ доступности процессов двигателя
5.7.1 Взаимосвязи доступности
5.7.2 Изменения энтропии в идеальных циклах
5.7.3 Анализ доступности идеальных циклов
5.7.4 Влияние отношения эквивалентности
5.8 Сравнение с реальными циклами двигателя
Проблемы
Ссылки
ГЛАВА 6 Процессы газообмена
6.1 Процессы впуска и выпуска в четырехтактном цикле
6.2 Объемный КПД
6.2.1 Квазистатические эффекты
6.2.2 Сопротивление потоку на впуске и выпуске
6.2.3 Теплопередача на впуске и в цилиндре
6.2.4 Влияние синхронизации впускного клапана
6.2.5 Дросселирование воздушного потока на впускном клапане
6.2.6 Регулировка впуска и выпуска
6.2.7 Комбинированные эффекты: безнаддувные двигатели
6.2.8 Влияние турбонаддува
6.3 Поток через клапаны и порты
6.3.1 Геометрия и работа клапана и порта
6.3.2 Скорость потока и коэффициенты нагнетания
6.3.3 Регулируемое время работы клапана и управление
6.4 Доля остаточного газа
6. 5 Изменение расхода выхлопного газа и температуры
6.6 Очистка в двухтактных двигателях
6.6.1 Конфигурации двухтактных двигателей
6.6.2 Параметры и модели продувки
6.6.3 Фактические процессы продувки
6.7 Поток через порты двухтактного двигателя
6.8 Наддув и турбонаддув
6.8.1 Методы повышения мощности
6.8.2 Основные взаимосвязи
6.8.3 Компрессоры
6.8.4 Турбины
6.8.5 Компрессор, двигатель, Согласование турбины
6.8.6 Устройства волнового сжатия
Проблемы
Ссылки
ГЛАВА 7 Приготовление смеси в двигателях SI
7.1 Требования к смеси двигателей с искровым зажиганием
7.2 Обзор дозирования топлива
7.2.1 Подходы к образованию смеси
7.2.2 Соответствующие характеристики топлива
7.3 Центральный (дроссельная заслонка) впрыск топлива
7.4 Порт (многоточечный) впрыск топлива
7.4.1 Схема, компоненты и функции системы
7.4.2 Поведение при распылении топлива
7.4 .3 Удары обратного потока
7.5 Явления воздушного потока
7.5.1 Поток мимо дроссельной заслонки
7.5.2 Поток во впускных коллекторах
7.5.3 Модели воздушного потока
7.6 Явления потока топлива: Портовый впрыск топлива
7.6.1 Поведение жидкого топлива
7.6.2 Переходные процессы: модели с топливной пленкой
7.7 Прямой впрыск топлива
7.7.1 Обзор подходов к прямому впрыску
7.7.2 Процессы приготовления смеси DI
7.7.3 Система и компоненты двигателя DI
7.8 Датчики кислорода в выхлопных газах
7.9 Системы подачи топлива
7.10 Сжиженный нефтяной газ и природный газ
Проблемы
Ссылки
ГЛАВА 8 Движение заряда в цилиндре
8.1 Потоки, создаваемые всасываемым газом
8.2 Характеристики средней скорости и турбулентности
8.2.1 Определения соответствующих параметров
8.2.2 Применение к данным о скорости двигателя
8.3 Завихрение
8.3.1 Измерение завихрения
8.3.2 Создание завихрения во время индукции
8. 3.3 Изменение завихрения в цилиндре
8.4 Вихревое движение
8.5 Поршневые потоки: Сжатие
8.6 Взаимодействие завихрений, кувырков и сдавливания потоков
8.7 Потоки в форкамерном двигателе
8.8 Щелевые потоки и прорыв
8.9 Потоки, создаваемые взаимодействием поршневого цилиндра и стенки
Проблемы
Ссылки
ГЛАВА 9 Возгорание в двигателях искрового зажигания
9.1 Основные характеристики процесса
9.1.1 Основы сгорания
9.1.2 Процесс сгорания в двигателе SI
9.2 Термодинамика сгорания в двигателе SI
9.2.1 Сгоревшие и несгоревшие состояния смеси
9.2.2 Анализ данных о давлении в цилиндре
9.2.3 Процесс сгорания Характеристики
9.3 Структура и скорость пламени
9.3.1 Общие наблюдения
9.3.2 Структура пламени
9.3.3 Скорость ламинарного горения
9.3.4 Зависимость распространения пламени
9.3.5 Горение с прямым впрыском топлива
9.9.4.1 Замечания и определения
9.4.2 Причины колебаний от цикла к циклу и от цилиндра к цилиндру
9.4.3 Частичное горение, пропуски зажигания и стабильность двигателя
9.5 Искровое зажигание
9.5.1 Основы зажигания
9.5.2 Стандартные системы зажигания
9.5.3 Альтернативные подходы к зажиганию
9.6 Ненормальное возгорание: самовозгорание и детонация
9.6.1 Описание явлений
9.6.2 Основы детонации
9.6.3 Топливные факторы
9.6.4 Спорадическое преждевременное зажигание и детонация
9.6.5 Подавление детонации
Проблемы
Ссылки
ГЛАВА 10 Сгорание в двигателях с воспламенением от сжатия
10.1 Основные характеристики процесса
10.2 Типы дизельных систем сгорания
10.2.1 Прямой впрыск Системы
10.2.2 Другие системы сгорания дизельного топлива
10.2.3 Сравнение различных систем сгорания
10.3 Сжигание дизельного двигателя
10.3.1 Оптические исследования процесса сгорания дизельного топлива
10.3.2 Сгорание в многораспылительных системах с прямым впрыском
10. 3.3 Анализ скорости тепловыделения
10.3.4 Концептуальная модель сгорания дизельного топлива с прямым впрыском
10.4 Поведение при распылении топлива
10.4.1 Впрыск топлива
10.4.2 Общая структура распылителя
10.4 .3 Распыление и проявление распылением
10.4.4 Проникновение при распылении
10.4.5 Распределение размеров капель
10.4.6 Испарение при распылении
10.5 Задержка воспламенения
10.5.1 Определение и обсуждение
10.5.2 Качество воспламенения топлива
10.5.3 Самовоспламенение и горение предварительной смеси
10.5.4 Физические факторы, влияющие на задержку воспламенения
10.5.5 Влияние свойств топлива
10.5.6 Корреляции задержки зажигания в двигателях
10.6 Горение под контролем смешения
10.6.1 Предпосылки
10.6.2 Распыление и пламя Структура
10.6.3 Смешивание топлива и воздуха и скорости горения
10.7 Альтернативные подходы к сжиганию с воспламенением от сжатия
10.7.1 Сжигание дизельного топлива с многократным впрыском топлива
10.7.2 Расширенные концепции сгорания с воспламенением от сжатия
11.1 Характер и масштаб проблемы
11.2 Оксиды азота
11.2.1 Кинетика образования NO
11.2.2 Образование NO2
11.2.3 Образование NO в двигателях с искровым зажиганием
11.2.4 Образование NOx в двигателях с воспламенением от сжатия
11.3 Углерод Монооксид
11.4 Выбросы углеводородов
11.4.1 Предпосылки
11.4.2 Основы тушения пламени и окисления
11.4.3 Выбросы углеводородов от двигателей с искровым зажиганием
11.4.4 Механизмы выброса углеводородов в дизельном двигателе
11.5 Выбросы твердых частиц
11.5.1 Твердые частицы двигателя с искровым зажиганием
11.5.2 Характеристики частиц дизельного топлива
11.5.3 Распределение твердых частиц в цилиндре
11.5.4 Основы образования сажи
11.5.5 Окисление сажи
11.5.6 Адсорбция и конденсация
11.6 Очистка выхлопных газов
11. 6.1 Доступные опции
11.6.2 Основы катализатора
11.6.3 Каталитические преобразователи
11.6.4 Фильтры или ловушки твердых частиц
11.6.5 Системы очистки выхлопных газов
Проблемы
Ссылки
ГЛАВА 12 Теплопередача двигателя
12.1 Важность теплопередачи
12.2 Режимы теплопередачи
12.2.1 Проводимость
12.2.2 Конвекция
12.2.3 Радиация
12.2.4 Общий процесс теплопередачи
12.3 Теплопередача и энергетический баланс двигателя
12.4 Конвективная теплопередача
12,4 .1 Анализ размеров
12.4.2 Корреляции для усредненного по времени теплового потока
12.4.3 Корреляции для мгновенных пространственных средних коэффициентов
12.4.4 Корреляции для мгновенных локальных коэффициентов
12.4.5 Теплопередача выхлопной и впускной систем
12.5 Радиационная теплопередача
12.5.1 Излучение газов
12.5.2 Излучение пламени
12.6 Измерение мгновенной скорости теплопередачи
12.6.1 Методы измерения
12.6.2 Измерения двигателя с искровым зажиганием
12.6.3 Измерения дизельного двигателя
12.6.4 Оценка корреляции теплопередачи
12.6.5 Поведение пограничного слоя
12.7 Тепловая нагрузка и температура компонентов
12.7.1 Влияние переменных двигателя
12.7.2 Распределение температуры компонентов
12.7.3 Прогрев двигателя
Проблемы
Ссылки
ГЛАВА 13 Трение и смазка двигателя
13.1 Предпосылки
13.2 Определения
13.3 Основы трения
13.3.1 Трение со смазкой
13.3.2 Турбулентное диссипация
13.3.3 Всего Трение
13.4 Методы измерения
13.5 Данные о трении двигателя
13.5.1 Двигатели SI
13.5.2 Дизельные двигатели
13.6 Механические компоненты трения
13.6.1 Тесты поломки моторизованного двигателя
13.6.2 Система смазки двигателя
13.6.3 Трение и смазка поршневого узла
13.6.4 Трение коленчатого вала
13.6.5 Трение клапанного механизма
13.7 Трение нагнетания
13. 8 Требования к мощности вспомогательного оборудования
13.9 Моделирование трения двигателя
13.10 Масло Расход
13.10.1 Контекст потребления масла
13.10.2 Транспортировка масла в цилиндр
13.10.3 Испарение масла
13.10.4 Продувка и унос масла
13.11 Смазочные материалы
Проблемы
Ссылки
ГЛАВА 14 Моделирование реального потока в двигателе и процессов сгорания
14.1 Назначение и классификация моделей
14.2 Управляющие уравнения для открытой термодинамической системы
14.2.1 Сохранение массы
14.2.2 Сохранение энергии
14.3 Потребление и Модели потока выхлопных газов
14.3.1 Общие сведения
14.3.2 Модели квазистационарного потока
14.3.3 Методы наполнения и опорожнения
14.3.4 Газодинамические модели
14.4 Термодинамические модели цилиндров
14.4.1 Предпосылки и общая структура модели
14.4.2 Модели двигателей с искровым зажиганием
14.4.3 Модели двигателей с прямым впрыском
14.4.4 Модели двигателей с форкамерой
14.4.5 Модели многоцилиндровых и сложных систем двигателя
14.4.6 Второе начало Анализ процессов двигателя
14.5 Многомерные модели на основе механики жидкости
14.5.1 Базовый подход и управляющие уравнения
14.5.2 Модели турбулентности
14.5.3 Численная методология
14.5.4 Прогнозы поля потока
14.5.5 Моделирование распыления топлива
14.5.6 Моделирование процесса горения
Ссылки
ГЛАВА 15 Рабочие характеристики двигателя
15.1 Цели проектирования двигателя
15.2 Рабочие характеристики двигателя
15.2.1 Основные характеристики дизельных двигателей и двигателей
15.2.2 Характеристики двигателя
15.2.3 Крутящий момент , Мощность и среднее эффективное давление
15.2.4 Карты характеристик двигателя
15.3 Рабочие переменные, влияющие на производительность, эффективность и выбросы двигателя SI
15.3.1 Время искры
15.3.2 Состав смеси
15.3.3 Нагрузка и скорость
15. 3.4 Степень сжатия
15.4 Конструкция системы сгорания двигателя SI
15.4.1 Цели и опции
15.4.2 Факторы, влияющие на горение
15.4.3 Факторы, которые Характеристики управления
15.4.4 Требование октанового числа камеры
15.4.5 Выбросы двигателя SI
15.4.6 Оптимизация
15.5 Переменные, влияющие на производительность, эффективность и выбросы дизельного двигателя
15.5.1 Нагрузка и скорость
15.5.2 Конструкция системы сгорания
15.5.3 Впрыск топлива и EGR
15.5.4 Общее поведение системы
15.6 Двухтактные двигатели
15.6.1 Рабочие параметры
15.6.2 Двухтактные бензиновые двигатели SI
15.6.3 Двухтактные Двигатели Cycle CI
15.7 Шум, вибрация и жесткость
15.7.1 Шум двигателя
15.7.2 Динамика поршневого механизма
15.7.3 Балансировка двигателя
15.8 Сводка характеристик двигателя и топлива
Проблемы
Ссылки
ПРИЛОЖЕНИЕ A Коэффициенты преобразования единиц
ПРИЛОЖЕНИЕ B Идеальные газовые отношения
B.1 Закон идеального газа
B.2 Моль
B.3 Термодинамические свойства
B.4 Смеси идеальных газов
ПРИЛОЖЕНИЕ C Уравнения для потока жидкости через ограничение
C.1 Поток жидкости
C.2 Поток газа
Ссылки
ПРИЛОЖЕНИЕ D Данные о рабочих жидкостях Индекс

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Введение в авиационные двигатели внутреннего сгорания

Двигатель внутреннего сгорания (ВС) — это силовая установка, используемая сегодня почти на всех легких самолетах авиации общего назначения.Электрические авиационные двигатели обещают новое и более чистое будущее в авиации, но до них еще далеко, они используются в прототипах, но еще не вошли в массовое распространение. Поэтому мы сосредоточимся на двигателе внутреннего сгорания в этой серии, обсуждая двигательную установку легкого самолета.

Возвратно-поступательное движение

Летательный аппарат в прямом и горизонтальном полете подвергается воздействию четырех основных сил, которые необходимо уравновесить, чтобы самолет оставался в равновесии. Вес самолета уравновешивается подъемной силой, создаваемой крылом и горизонтальным стабилизатором в вертикальном направлении.Когда самолет движется по воздуху, возникает сопротивление или сила сопротивления, которой необходимо противодействовать, чтобы поддерживать скорость полета вперед. Этот противовес лобовому сопротивлению называется силой тяги и создается комбинацией двигателя и гребного винта.

Двигатель внутреннего сгорания работает по принципу преобразования возвратно-поступательного движения (поршни движутся вверх и вниз) во вращательное движение (вращение коленчатого вала), которое используется для привода винта.Для перемещения поршней требуется энергия: эта сила создается при сгорании смеси топлива и воздуха, которая заставляет поршень двигаться и тем самым производит полезную работу. Тогда говорят, что химическая энергия (топливо) была преобразована в механическую энергию.

Давайте посмотрим на различные компоненты, из которых состоит типичный двигатель внутреннего сгорания.

Компоненты двигателя внутреннего сгорания

На изображении ниже показан внешний вид типичного двигателя внутреннего сгорания.Далее обсуждается каждый из основных компонентов.

Поршни

Поршень является возвратно-поступательным элементом двигателя и отвечает за передачу усилия от расширяющихся газов в камере сгорания цилиндра на коленчатый вал через шатун. На разрезе выше не показан корпус цилиндра, внутри которого движется каждый поршень.

Поршни обычно отливаются из алюминиевых сплавов.В приложениях с более высокими характеристиками (обычно в гоночных двигателях) поршень может быть кованым, а не литым. Поршень не контактирует напрямую с цилиндром, но газовое уплотнение между стенкой цилиндра и поршнем поддерживается за счет использования поршневых колец и масляной смазки. Эти кольца установлены в пазах, вырезанных в поршне, и изготовлены из чугуна. Обычно устанавливается несколько поршневых колец, расположенных чуть ниже днища поршня. На поршень самолета обычно устанавливают три различных типа колец: компрессионные кольца, маслосъемные кольца и маслосъемные кольца.

Компрессионные кольца находятся в верхней части поршня, чуть ниже головки. Эти кольца обеспечивают герметичное уплотнение между цилиндром и поршнем во время такта сжатия и сгорания четырехтактного цикла.

Маслосъемные кольца расположены под компрессионными кольцами. Эти кольца предназначены для обеспечения циркуляции масла изнутри поршня к стенкам цилиндра. Эта циркуляция осуществляется через набор небольших отверстий для слива масла.

Маслосъемные кольца расположены рядом с нижней частью поршня и имеют такую ​​форму, что они могут соскребать масло вверх и вниз по цилиндру во время движения поршня. Излишки масла удерживаются во время хода вверх, а затем возвращаются в картер во время хода вниз.

Картер двигателя

Картер — это название корпуса, в котором находятся коленчатый вал и шатуны, соединяющие поршень с коленчатым валом. Картер авиационного двигателя обычно изготавливается из литого или кованого алюминия.Это обеспечивает достаточную прочность и жесткость, чтобы удерживать коленчатый вал на месте, сохраняя при этом массовое преимущество алюминия перед сталью.

Смазочное масло двигателя хранится в нижней части картера двигателя с мокрым картером. Масло проходит через двигатель, смазывая коленчатый вал, шатунные подшипники и другие металлические детали. Масло попадает на стенки цилиндра, проходит через поршни, а затем стекает обратно в картер.

В системе с сухим картером масло хранится не в картере, а в отдельном внешнем резервуаре.Система смазки двигателя более подробно обсуждается в посте, посвященном смазке и охлаждению двигателя.

Шатун

Шатун (шатун) — это металлический компонент, который образует связь между поршнем и коленчатым валом. Шатуны и коленчатый вал преобразуют возвратно-поступательное движение поршня во вращательное движение коленчатого вала, которое затем используется для привода гребного винта и создания тяги.

Шатуны прикреплены к коленчатому валу с помощью крышки и стопорных болтов.Подшипник, установленный внутри крышки, позволяет шатуну преобразовывать возвратно-поступательное движение поршня во вращательное движение коленчатого вала. Поршень прикреплен к шатуну с помощью поршневого пальца (также называемого поршневым пальцем или пальцем кисти), удерживаемого на месте с помощью набора пружинных зажимов.

Коленчатый вал

Коленчатый вал — это вращающийся вал, на котором крепятся шатуны и поршни. Когда поршни двигаются вверх и вниз, это возвратно-поступательное движение преобразуется коленчатым валом во вращательное движение.Коленчатый вал размещен в картере и состоит из шейки, щеки кривошипа и шатунных штифтов.

Шатуны прикреплены к шатунным шейкам, а коленчатый вал поддерживается блоком двигателя через набор подшипников на шейках коленчатого вала.

К коленчатому валу часто прикрепляют маховик, который накапливает энергию вращения и обеспечивает более постоянную скорость вращения, чем это было бы возможно при возвратно-поступательном движении поршней.

Клапаны

Любой четырехтактный двигатель внутреннего сгорания должен иметь как минимум два клапана на цилиндр: один для впуска топливно-воздушной смеси, а другой для выпуска газов после сгорания. В авиационных двигателях обычно используется двухклапанная конструкция. Многие автомобильные двигатели используют четырехклапанный механизм (два впускных и два выпускных), что улучшает поток впускных и выхлопных газов.

Клапаны должны сохранять свою прочность и форму при высоких температурах, поэтому их обычно изготавливают из высокопрочных сталей.Выпускные клапаны обычно меньше впускных, чтобы уменьшить вероятность преждевременного воспламенения или детонации. Выпускной клапан обычно является самой горячей частью двигателя, а клапан меньшего размера снижает вероятность того, что высокие температуры могут вызвать преждевременное воспламенение топливно-воздушной смеси, добавленной во время такта впуска.

Впускной и выпускной клапаны известны как тарельчатые клапаны и состоят из длинного штока, шейки и заглушки или головки. Головка состоит из двух поверхностей: поверхности горения и поверхности седла.Клапаны перемещаются вверх и вниз через направляющую клапана, открывая и закрываясь в определенные моменты цикла четырехтактного двигателя. Выбор фаз газораспределения определяется вращением распределительного вала, о котором идет речь.

Распределительный вал

Впускной и выпускной клапаны открываются и закрываются с помощью распределительного вала, который приводится в движение от двигателя приводным ремнем, соединяющим коленчатый вал с распределительным валом. В четырехтактном цикле каждый клапан должен открываться и закрываться один раз за полный цикл, при котором коленчатый вал вращается на два полных оборота.Следовательно, распределительный вал должен приводиться в движение на половине скорости вращения двигателя — это достигается за счет механической передачи.

Распределительный вал изготавливается с несколькими кулачками или кулачками, каждый из которых расположен над клапаном и приводит в движение этот клапан. Форма кулачка определяет, как клапан открывается и закрывается, а ориентация выступа определяет последовательность, в которой работает клапан. Проще всего визуализировать это движение, обратившись к приведенной ниже анимации.

В авиационных двигателях клапаны управляются не напрямую через контакт с кулачком, а через систему толкателя и коромысла, которые соединяют кулачок с клапаном. Эта система допускает наличие зазора или зазора между коромыслом и наконечником клапана. Этот зазор важен, поскольку температура двигателя изменяется во время работы, что приводит к расширению клапана при более высоких температурах. Без зазора между наконечником клапана и коромыслом повышение температуры приведет к позднему открытию или преждевременному закрытию клапанов, что приведет к ухудшению работы двигателя и потере мощности.Зазор можно отрегулировать, обычно с помощью винта на узле коромысла.

Наконец, в каждый клапан встроены две пружины, которые помогают быстро закрывать клапан и гасить любой дребезг клапана, который может произойти из-за вибраций, присущих работе двигателя внутреннего сгорания.

Свечи зажигания

Свеча зажигания предназначена для воспламенения топливно-воздушной смеси, поступающей во впускное отверстие цилиндра.Это сгорание затем заставляет поршень опускаться во время рабочего такта четырехтактного цикла. Свеча зажигания работает, принимая очень высокое напряжение от системы зажигания самолета, которое затем перескакивает между центральным электродом и заземленной внешней стороной свечи, в результате чего возникает искра. Это похоже на то, как молния прыгает между облаком и Землей. Для этого напряжение должно быть очень высоким — обычно в диапазоне от 5000 до 20000 В. Искра возникает, поскольку центральный электрод изолирован от заземленной внешней части вилки, и поэтому высокое напряжение должно преодолевать воздушный зазор. между ними возникает искра.Изоляция чаще всего достигается с помощью керамической вставки, которая не проводит электричество.

Свечи зажигания подразделяются на горячие и холодные. Керамическая вставка на горячей вилке имеет меньшую площадь контакта с металлической частью вилки, чем холодная вилка. Поэтому горячие свечи отводят тепло медленнее, чем холодные свечи, и лучше подходят для работы в более холодных двигателях с более низкой степенью сжатия. И наоборот, холодные свечи лучше подходят для работы в более горячих двигателях с более высокой степенью сжатия, поскольку они способны более эффективно рассеивать тепло.

Свеча зажигания должна потреблять высокое напряжение, генерируемое системой зажигания самолета. Напряжение поступает в вилку через выемку (клемму), которая удерживается гайкой и закрыта водонепроницаемым уплотнением.

Авиационные двигатели всегда имеют две отдельные системы зажигания, чтобы увеличить резервирование и снизить риск отказа двигателя на критическом этапе полета. Поскольку двойные системы зажигания полностью разделены, в каждом цилиндре будут установлены две свечи зажигания — по одной для каждой системы.

Двигатели внутреннего сгорания, используемые на легких самолетах, обычно соответствуют одной из ряда стандартных компоновок, которые классифицируются в соответствии с расположением цилиндров относительно коленчатого вала. Сейчас мы познакомим вас с несколькими распространенными макетами.

Рядный двигатель

характеризуются вертикальным расположением цилиндров, расположенных в одну линию вдоль картера. Одним из преимуществ такой компоновки является низкая площадь лобовой части, которую двигатель представляет для встречного воздуха.Низкая площадь лобовой части означает, что капот двигателя может быть уменьшен, что снижает влияние лобового сопротивления самолета.

Проблемы с охлаждением задних цилиндров при рядном расположении обычно ограничивают количество цилиндров, которые могут быть размещены на двигателе.

Установка перевернутого рядного двигателя (такого как deHavilland Gipsy Major, показанного ниже) на самолет с носовым колесом может быть затруднительной из-за расположения цилиндров. Поэтому эти двигатели обычно устанавливаются на самолетах с хвостовым колесом.

Горизонтально противоположный (плоский) двигатель

Это расположение цилиндров, наиболее часто встречающееся в легких самолетах авиации общего назначения. Здесь цилиндры расположены горизонтально в два ряда с равным количеством цилиндров на каждом из них. Каждый цилиндр соединен с соответствующим цилиндром на противоположном берегу, чтобы свести к минимуму вибрацию. Коленчатый вал расположен по центру между двумя рядами цилиндров.

Горизонтально расположенные двигатели можно сделать короче, чем эквивалентный рядный двигатель, поскольку цилиндры размещены в двух рядах, а не в одном. Однако при такой компоновке двигатель шире и должен изготавливаться с двумя отдельными головками блока цилиндров, а не с одной.

В таблице ниже перечислены некоторые из наиболее распространенных горизонтально расположенных двигателей, используемых сегодня в легких самолетах, а также некоторые примеры самолет у них мощность.

Название двигателя	Примеры самолетов	№ цилиндров	Рабочий объем	Выходная мощность
Семейство Lycoming O-320	Cessna 172, Cessna 177, Piper PA-28 Cherokee, Piper PA-30 Twin Comanche, Robinson R22	4	320 куб. Дюймов (5,24 л)	150-160 л.с.
Семейство Lycoming O-540	Cessna 182, Cessna 206, Piper PA-32 Cherokee Six, Vans RV-10	6	541.5 кубических дюймов (8,87 л)	230-350 л.с.
Семейство Continental IO-360	Cirrus SR20, Mooney M20, Piper PA-34 Seneca	6	360 куб. Дюймов (5,9 л)	180-225 л.с.
Семейство Rotax 912	Tecnam Echo, Diamond DA-20, CSA Sportcruiser	4	1,2 л (74 куб. Дюйма)	80-100 л.с.

Радиальный двигатель

Радиальные двигатели состоят из группы цилиндров, расположенных радиально вокруг центрального коленчатого вала, подобно спицам колеса.Все цилиндры в данном ряду лежат в одной плоскости радиально от коленчатого вала, так что не все шатуны могут быть прикреплены непосредственно к коленчатому валу. Вместо этого один поршень соединяется непосредственно с коленчатым валом, а все остальные соединяются с кольцом на главном шатуне через узел ведущего и шарнирного штока.

Четырехтактные радиально-поршневые двигатели всегда проектируются с нечетным числом цилиндров, так что можно использовать постоянный порядок зажигания.Это сделано для того, чтобы между поршнями на такте сгорания и такте сжатия оставался однопоршневой зазор.

Радиальные двигатели обычно использовались на более крупных самолетах, где можно было установить несколько рядов поршней для производства двигателя с большой выходной мощностью при сохранении как можно более компактного двигателя. В самолетах времен Второй мировой войны, таких как Republic P-47 Thunderbolt, Douglas C 47 и Avro Lancaster, использовались радиальные двигатели. Большие радиальные двигатели были в значительной степени устаревшими после Второй мировой войны, поскольку реактивные двигатели и газотурбинные двигатели могли производить большую мощность, более надежно при меньшей общей массе.

Двигатель V-типа

характеризуются наличием цилиндров, расположенных в два ряда по V-образной схеме, если смотреть вдоль оси коленчатого вала. За счет V-образного расположения цилиндров общие размеры двигателя могут быть уменьшены по сравнению с горизонтально расположенной конфигурацией. Угол между двумя рядами цилиндров обычно называют углом V.Общие углы 90 °, 60 ° и 45 °.

Одним из самых известных двигателей V-образной конфигурации был двигатель Rolls Royce V12 Merlin, который приводил в действие ряд самолетов Второй мировой войны, включая Supermarine Spitfire, Hawker Hurricane и de Havilland Mosquito.

На этом мы подошли к концу нашего знакомства с поршневыми двигателями самолетов. .В следующем посте мы обсудим четырехтактный рабочий цикл, лежащий в основе работы большинства авиационных двигателей внутреннего сгорания.

Вам понравился этот пост? Почему бы не продолжить чтение этой серии статей о поршневых двигателях самолетов и их системах?

Как работает двигатель мотоцикла?

Это сбивает с толку. Это сбивает с толку. Так что давайте не будем начинать с плоской шестерки 1800 куб.

Современные велосипедные двигатели оснащены множеством технологий — иногда вам нужен словарь, чтобы просто перевести руководство.Но если вы не знаете, как работает двигатель, это может быть немного пугающе.

Во всем виноват он.

Но хорошая новость заключается в том, что современные двигатели по-прежнему работают практически на тех же принципах, что и, когда немец (который, возможно, знал) по имени Николас Отто построил первый из них в 1876 году. И это уже больше, чем знают многие эксперты по пабам, поэтому мы идем к хорошему началу.

Основы двигателя мотоцикла

История начинается с взрыва внутри небольшого замкнутого пространства.Взрыв — это не взрыв; это контролируемое сжигание смеси бензина и воздуха — бензин попал в пространство, будучи впрыснутым из инжектора, а воздух поступил из атмосферы. Взрыв / ожог также называется сгоранием, как в «двигателе внутреннего сгорания». А небольшое ограниченное пространство называется камерой сгорания.

Действительно важные детали — ваш базовый двигатель

В крыше камеры сгорания находится свеча зажигания, которая зажигает искру или воспламеняет топливно-воздушную смесь и начинает сгорание.Этот бит называется зажиганием.

Газы, горящие в небольших помещениях, быстро расширяются. Дно камеры сгорания на самом деле является верхом поршня, и, к счастью, он скользит вниз внутри стенок цилиндра, называемого «цилиндром». Что угодно об инженерах говорите, но они логичны.

Поршень соединен со штоком, называемым «шатун» (видите?) — сокращенно шатун или просто шток. Шток соединен с большой вещью типа оси, называемой кривошипом. Когда сгорание толкает поршень и шатун вниз, они поворачивают кривошип.

Импульс в кривошипе (который сравнительно тяжелый) теперь снова отбрасывает шатун и поршень обратно вверх по цилиндру. Это полезно, потому что при этом он выталкивает весь сгоревший выхлопной газ из цилиндра через пару маленьких клапанов, которые только что открылись, и выводит его в выхлоп. Здесь есть один хитрый момент — время открытия и закрытия клапанов контролируется цепью, идущей от кривошипа обратно к шпинделю (или распределительному валу) над клапанами, и заставляет их открываться именно тогда, когда это необходимо.

Уф, пока все хорошо. Но работа наполовину сделана. Нам нужно, чтобы в камеру сгорания было больше бензина и воздуха.

Полный четырехтактный цикл. Это снотворно.

Теперь поршень снова находится в верхней точке своего хода. Но кривошип все еще имеет импульс и все еще вращается, и он начинает тянуть поршень обратно по цилиндру, что является идеальной возможностью открыть еще одну пару клапанов (управляемых другим распределительным валом) и позволить низкому давлению опускающегося поршня потянуться. свежий импульс топливно-воздушной смеси в цилиндр, что-то вроде забора крови из шприца.

Еще раз поршень достигает нижней точки своего хода, и цилиндр над ним заполнен завихренной топливно-воздушной смесью. По-прежнему приводимый в действие моментом кривошипа, поршень снова начинает подниматься во второй раз, что сжимает смесь. Когда поршень достигает вершины, свеча зажигания снова зажигает искру, воспламеняя смесь и снова толкая поршень вниз по цилиндру.

Итак, это полный цикл двигателя внутреннего сгорания. Если вы считали, вы поймете, что поршень фактически совершал два хода вверх и два хода вниз за цикл — вот почему он называется четырехтактным двигателем (есть много других типов двигателей — двухтактные, ванкельные, дизели и т. д. — но почти все современные мотоциклетные двигатели четырехтактные).

Четыре удара часто сокращают до запоминающихся глаголов: в порядке, описанном выше, это будет удар, удар, сосать, сжимать (но чаще всего приказывают сосать, сжимать, хлопать, дуть, потому что он лучше спотыкается о язык. ).

Итак, теперь все, что у нас есть, — это летящий вверх и вниз поршень и вращающийся кривошип. Как это заставляет байк двигаться вперед?

Как вы понимаете, описанный выше четырехтактный цикл происходит очень и очень быстро. Невероятно быстро. Когда ваш велосипед тикает, кривошип будет вращаться со скоростью около 1200 оборотов в минуту.Это 600 сосаний, 600 сжатий, 600 ударов и 600 ударов каждую минуту (потому что каждый из них составляет половину оборота рукоятки). И это на цилиндр.

Итак, кривошип вращается очень быстро, но если вы затем просто соедините его цепью с задним колесом, у него будет достаточно силы только для того, чтобы очень, очень медленно вести мотоцикл, и он будет крутить гайки, чтобы сделать Это. Представьте, что вы выбираете первую передачу на мотоцикле, а затем пытаетесь крутить педали при спуске с горы; то же самое.

Что нам нужно сделать, так это как-то выбрать более высокую передачу на нашем мотоцикле.Нам нужна система шестерен, чтобы замедлить скорость вращения кривошипа, и которая затем — из-за явления, называемого механическим преимуществом — фактически увеличивает силу силы (также называемую крутящим моментом) до точки, при которой мы можем управлять двигателем. мотоцикл вперед с приличной скоростью, но с более разумными оборотами двигателя. Мы хотим поменять местами высокую скорость кривошипа и низкий крутящий момент на низкие обороты кривошипа и высокий крутящий момент.

А, как насчет коробки передач? Таким образом, кривошип имеет зубец или шестерню на конце, которая вращает кучу других шестерен разных размеров — и мы можем выбрать, какую из них хотим, используя умный механизм, называемый рычагом переключения передач — до того, как появится привод, медленнее, но гораздо сильнее, на выходной передаче — и отсюда мы можем зацепить ее цепью и привести в движение заднее колесо.

Теперь у вашего велосипеда работает двигатель, и он движется. Ура!

Это рисунок двигателя Triumph Trophy. Вы можете увидеть три поршня в линию, каждый на конце шатуна и вращающий кривошип под ним. Вы также можете увидеть два распредвала впускных и выпускных клапанов в верхней части двигателя, приводящие в действие клапаны. Большая шестерня сразу за корзиной сцепления принимает привод от кривошипа и передает его в коробку передач — группу шестерен.Выход привода — косозубая коническая шестерня внизу справа. У Trophy есть привод вала, и вы можете видеть, что его косозубая коническая шестерня принимает выходной сигнал коробки передач.

Конечно, все вышесказанное описывает процесс только одного поршня, штока и цилиндра. Вы знаете, что велосипеды могут иметь один, два, три, четыре, не часто пять, но иногда и до шести цилиндров. Они могут быть расположены необычным и чудесным образом — рядом друг с другом (параллельные близнецы или рядные тройки, четверки или шестерки), в форме V (V-образные или V-образные четверки) или лицом друг к другу (плоские двойные, плоские четыре, даже плоская шесть).

Количество цилиндров и способ их расположения играют огромную роль в определении не только характера вашего двигателя (как он вибрирует и как он передает свою мощность при открытии дроссельной заслонки), но и в управлении — и размер — вашего велосипеда. Из-за этого некоторые конфигурации цилиндров подходят для определенных типов езды — поэтому одиночные цилиндры хорошо работают на грязных мотоциклах, но не так хорошо на туристических велосипедах. Из четырехцилиндрового двигателя получаются хорошие двигатели для спортивных мотоциклов, но плохие внедорожные двигатели.

Конечно, это только самое основное описание того, как работает двигатель вашего велосипеда.У каждого двигателя есть свои сильные стороны и свои особенности конструкции; он может быть с наддувом, с регулируемым клапаном или полуавтоматической коробкой передач.

Самое прекрасное в четырехтактном двигателе — это когда вы смотрите на его рисунок или анимацию на Youtube и вдруг впервые понимаете волшебную взаимосвязь поршня, штока, кривошипа, распределительного вала и клапанов. Это особенный момент, который может вдохновить инженеров на всю жизнь. Это тот самый момент Эврики, который когда-то вдохновлял могущественного Соитиро Хонда — и, без сомнения, всех остальных разработчиков двигателей, больших или малых.

ВИДЕО — Как работает двигатель мотоцикла

Мотоциклетные двигатели — как это работает ?!

Как работает двигатель мотоцикла; сосать, сжимать, бухать, дуть.
