Двигатель ГАЗ-3307

Подробности

Технические характеристики карбюраторного двигателя грузовика ГАЗ-3307.

Краткое описание.

 Двигатель ЗМЗ-511 и его модификации, применяется для установки на грузовые автомобили средней грузоподъемности, такие как - ГАЗ–53, ГАЗ-66, ГАЗ–3307. ЗМЗ-511 – это модернизированный ЗМЗ-53а, 53-11.

 В двигателе применены головки цилиндров с высокотурбулентными камерами сгорания и винтовыми впускными каналами. Данные головки обеспечивают степень сжатия 7,6:1, против 6,7:1 у старых двигателей. Двигатель ЗМЗ-513 является модификацией 511-го предназначенной для более сложных условий эксплуатации (для военной техники, для перевозки грузов в сельской местности и в других тяжелых условиях). Двигатель имеет ряд отличий в конструкции, такие как поддон специальной формы под ведущий мост, экранированное исполнение элементов электрооборудования и др. Мощностные и моментные характеристики одинаковые. Двигатель ЗМЗ-513 отличается большим весом – 275 кг.

Во всех моторах применена система рециркуляции отработавших газов для снижения выброса вредных веществ в атмосферу. Двигатели имеют картер сцепления под унифицированную КПП.

 Для улучшения технических характеристик в двигатель ЗМЗ-511.10 были внесены следующие конструктивные изменения:
  • головка цилиндров выполнена с винтовыми впускными каналами, высокотурбулентными камерами сгорания;
  • распределительный вал с измененными фазами и угловым располо­жением кулачков;
  • блок цилиндров имеет бесшиповое крепление крышек коренных под­шипников и усиленный фланец крепления картера сцепления; поршни изготавливаются с бочкообразным профилем юбки и проточ­ками под компрессионные поршневые кольца высотой 2 мм; верхние компрессионные поршневые кольца выполнены из высокоп­рочного чугуна;
  • усилен ведомый диск сцепления;
  • усилен чугунный кронштейн передней опоры двигателя;
  • Для уменьшения вредных выбросов в атмосферу, так же, используется система рециркуляции отработанных газов. Двигатель предназначен для установки на грузовые автомобили средней грузоподъемности.

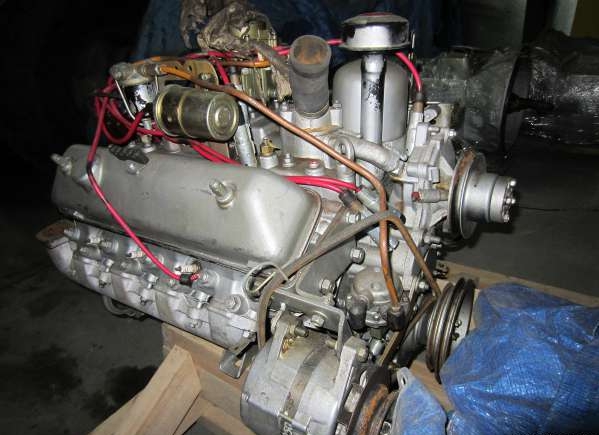

Двигатель модель: ЗМЗ-511.10

  • Описание: V-образный, 8-цилиндровый, 4-тактный бензиновый двигатель с жидкостным охлаждением, с карбюраторной системой питания и системой рециркуляции отработанных газов (СРОГ), клапанный механизм OHV, алюминиевые блок и ГБЦ, третий экологический класс (Евро-3).
  • Рабочий объем, л: 4,67
  • Степень сжатия: 7,6
  • Мощность брутто л.с.: 125
  • Мощность (кВт): 91,2
  • Оборотов мин: 3200—3400 макс.
  • Крутящий момент брутто,: кГс·м (Н·м) / об/мин 30,5 (298) / 3000—3400
  • Минимальный удельный расход топлива: г/лс·ч (г/кВт) 240 (313)
  • Масса, кг: 275
  • Топливо: автомобильный бензин А-76 «Нормаль» или АИ-80 «Стандарт».

При соответствующей регулировке зажигания допустимо применение бензина АИ-92 «Регуляр».

Добавить комментарий
ГАЗ-3307 – самый популярный грузовик ГАЗ на сегодняшний день

Грузовой автомобиль ГАЗ-3307 появился в конце 1980-х годов. Эта машина относилась к четвёртому семейству среднетонажных грузовиков Горьковского автомобильного завода. Данные машины должны были заменить собой устаревшее третье семейство ГАЗ-52/53. Несмотря на то, что  ГАЗ-3306 оказался не слишком удачным, конструкторы продолжили работы в данном направлении, и создали поколение ГАЗ-3307/09, которое стало символом завода ГАЗ на долгие годы.

Надёжные и простые в обслуживании грузовые ГАЗ-3307 до сих пор являются самыми популярными среднетонажными автомобилями, которые колесят по дорогам России и СНГ.  Схема ГАЗ-3307 оказалась настолько удачной, что именно она стала основой для выпуска автомобилей пятого поколения Газон-Нэкст.

История создания автомобиля ГАЗ-3307

ГАЗ-3307

Работы по созданию нового грузовика на Горьковском автомобильном заводе были запущены ещё в начале 1980-х годов. Предшественник, ГАЗ-52, который ещё до официального выхода в серию смог получить Гран-при в Брюсселе, к тому времени безнадёжно устарел. Для того чтобы максимально удешевить производство, было решено унифицировать новое поколение машин с  грузовиками ГАЗ-52. Благодаря этому, переход с производства ГАЗ-52 на производство ГАЗ-3307 должен был пройти максимально быстро и «безболезненно».

Новое поколение получило полностью новую кабину, благодаря чему казалось, что перед вами совершенно новый автомобиль. Но на самом деле, ГАЗ-3307 имел следующие узлы, которые просто были взяты с ГАЗ-52/53:

  • Тормоза ГАЗ-3307 были полностью идентичными ГАЗ-52. В дальнейшем их доработали, но первые модели оснащались именно такой тормозной системой;
  • Схему шасси тоже взяли с модели третьего поколения. Задний мост ГАЗ-3307 был полностью идентичен мосту ГАЗ-52;
  • Карбюраторный двигатель тоже был идентичен, поэтому расход топлива ГАЗ-3307 с карбюраторным двигателем не отличался от расхода ГАЗ-52.

Первые партии бортовых автомобилей и самосвалов ГАЗ-3307 появились в 1989 году, но параллельно с этим продолжался выпуск самосвалов и других модификаций ГАЗ-52. Только через четыре года ГАЗ-3307 окончательно вытеснил с конвейера грузовики предыдущего поколения.

Технические характеристики ГАЗ-3307

ГАЗ-3307 с крытым кузовом

Грузовики ГАЗ-3307 выпускались в различных модификациях, самыми популярными из которых были следующие модификации:

  • Бортовые ГАЗ-3307;
  • Различные фургоны, которые могли быть как рефрижераторные, та к и изотермические;
  • Самосвалы с односторонней разгрузкой;
  • Самосвалы с трёхсторонней разгрузкой.

Если бортовые грузовики использовались чаще всего в сельском хозяйстве, то самосвалы были очень популярны на стройках. Устройство трёхсторонней разгрузки и размеры  позволяли среднетонажному грузовику заехать туда,  куба большие МАЗы, КамАЗы просто не могли протиснуться.

Характеристики грузового автомобиля ГАЗ-3307 выглядят следующим образом:

  • Длина автомобиля составляет 3 740 мм;
  • Ширина — 1 680 мм;
  • Высота – 1 640 мм;
  • Масса загруженного автомобиля составляет 7 850 кг;
  • Грузоподъёмность ГАЗ-3307 составляет 4,5 т. Если для бензиновых карбюраторных двигателей этот вес является максимальным, то дизель легко справляется даже с большим весом;
  • Объём топливного бака составляет 105 литров.

Дизельные модификации, которые получили индекс ГАЗ-3309, появились немного позднее, но они пользуются огромной популярностью даже на вторичном рынке.

Что касается новой кабины, то она стала более просторной и удобной для водителя и пассажира. Большое панорамное стекло обеспечивает отличную обзорность. Система отопления и вентиляции стала более эффективной. Появился гидроусилитель руля в стандартной комплектации. Шумоизоляция кабины стала значительно эффективнее, хотя звук двигателя всё равно слышно достаточно отчётливо.

Водительское кресло стало регулируемым. Конструкция шасси позволяет грузовику уверенно чувствовать себя на сельских дорогах. При этом не стоит забывать, что ГАЗ-3307 не является полноприводным внедорожником, поэтому соваться в грязь на нём не стоит.

Особенности двигателей ГАЗ-3307/09

Кабина ГАЗ-3307

Первые автомобили ГАЗ-3307 получили простой карбюраторный двигатель от ГАЗ-52, который работал в паре с коробкой от этого же грузовика. Данный двигатель, имеющий индекс ЗМЗ-511, способен развивать до 125 л.с. Этот двигатель отличается высоким расходом топлива, поэтому в планах руководства Горьковского автомобильного завода было заменить его на дизельный мотор через несколько лет после начала серийного производства.

В 1992 году была предпринята первая попытка установить на ГАЗ-3307 дизельный двигатель. Для этого были выбраны моторы японской компании «Hino». Была выпущена опытная партия с японскими дизельными двигателями, но совокупность проблем с зажиганием ГАЗ-3307 и тяжёлого экономического состояния экономики в те годы сделала данный проект обречённым на провал.

Несмотря на это, руководство завода не оставило мысли оборудовать свои грузовики четвёртого поколения дизельными двигателями. Купив немецкую лицензию, и заручившись поддержкой австрийских специалистов, конструкторы завода разработали свой собственный дизельный двигатель, развивающий 122 л.с. Модификации, оборудованные дизельными двигателями, получили индекс ГАЗ-3309. Внешне они отличались только наличием трубы воздухозаборника.

Новый дизельный двигатель показал себя настолько удачным, что планировалось полностью отказаться от производства карбюраторных моторов к 1996 году, но в это время страну «накрыла» очередная волна кризиса. В результате этого продажи новых автомобилей резко упали, поэтому на дальнейшее производство дорогих дизельных моторов у Горьковского автомобильного завода просто не хватило средств.

В результате автомобили ГАЗ с дизельным мотором собственного производства полностью перестали выпускать в 1998 году. В 1999 году страна подписала документы, согласно которым в стране вводились нормы Евро-2. Старый карбюраторный мотор не вписывался в эти нормы, поэтому заводу пришлось заключить соглашение с ММЗ, который обязался поставлять свои дизельные двигатели, соответствующие нормам Евро-2.

Рестайлинг ГАЗ-3307 в 2006 году и новые технические особенности

Груженный ГАЗ-3307

В 2006 году грузовой автомобиль ГАЗ-3307 получил новый бензиновый двигатель, соответствующий нормам Евро-2. В 2008 году данный двигатель прошёл сертификацию по нормам Евро-3. Несмотря на это, потребители голосовали рублём за дизельную модификацию, поэтому в 2009 году официальный выпуск бензиновых модификаций был прекращён. Несмотря на это, некоторые спецверсии для государственных структур продолжали выпускать ещё несколько лет.

Расход топлива бензинового ГАЗ-3307 составляет около 25 литров на сто км. У самосвала расход выше примерно на два литра. Если машина эксплуатируется по плохим дорогам с полной загрузкой, то расход может повышаться но 10-30 процентов.

Все бензиновые модификации комплектовались четырёхступенчатой КПП, а дизельные – пятиступенчатой. Все коробки ГАЗ просты в обслуживании, хотя часто их работа связана с повышенным уровнем шума. Подвеска ГАЗ-3307 рессорная, амортизаторов там нет. Многие водители жалуются на посредственное сцепление колёс при движении по грунтовой дороге. Зато благодаря отсутствию амортизаторов, можно без проблем грузить машину сверх нормы — подвеска это выдержит.

За годы производства ГАЗ-3307 было выпущено множество различных модификаций на его шасси. Кроме фургонов, самосвалов и бортовых модификаций, на шасси выпускались  различные бензовозы, эвакуаторы и даже автозаки.

Особенности самосвалов на базе ГАЗ-3307

Самосвал ГАЗ-3307

Хотя самосвалы на шасси ГАЗ-3307 являются весьма популярными в сельском хозяйстве, они имеют целый ряд недостатков:

  • Благодаря рессорной подвеске, движение грузовика по бездорожью держит водителя в постоянном напряжении;
  • Сальники на коленвале не отличаются надёжностью, даже новая деталь через непродолжительное время начинает течь;
  • Бензиновый мотор не отличается экономичностью, поэтому использование ГАЗ-3307 на коротких дистанциях экономически невыгодно;
  • Запасные части для ГАЗ-3307 отличаются крайней нестабильностью качества. Одна и та же деталь может работать несколько лет, а может выйти из строя через неделю.

Интересные факты о ГАЗ-3307

Бортовой ГАЗ-3307

В истории производства ГАЗ-3307 было немало интересных фактов:

  • Первые дизельные модификации появились в 1994 году. Они получили индекс ГАЗ-3309. Внешне эти модификации отличались друг от друга только наличием трубы воздухозаборника на дизельной версии;
  • Преемником ГАЗ-3307 является ГАЗон-Нэкст, который начали выпускать на заводе с 2014 года. При этом производство ГАЗ-3307 продолжалось параллельно ещё несколько лет;
  • В 2006 году завод смог пройти сертификацию на Евро-2, а в 2008 году – на Евро-3;
  • Имеется специальный армейский вариант ГАЗ-3307, который получил индекс ГАЗ-3308 «Садко». Данная машина является преемником знаменитого ГАЗ-66 «Шишига»;
  • ГАЗ-3307 способен с лёгкостью преодолевать подъёмы под углом до 25 градусов.

ГАЗ-3307/09 является недорогим и простым в обслуживании грузовым автомобилем. В настоявшее время он является самым популярным среднетонажным грузовиком ГАЗ и используется в различных частных и государственных структурах.

ТТХ карбюраторного двигателя грузовика ГАЗ-3307

Подробности

Технические характеристики карбюраторного двигателя грузовика ГАЗ-3307.

Краткое описание.

 Двигатель ЗМЗ-511 и его модификации, применяется для установки на грузовые автомобили средней грузоподъемности, такие как - ГАЗ–53, ГАЗ-66, ГАЗ–3307. ЗМЗ-511 – это модернизированный ЗМЗ-53а, 53-11.

 В двигателе применены головки цилиндров с высокотурбулентными камерами сгорания и винтовыми впускными каналами. Данные головки обеспечивают степень сжатия 7,6:1, против 6,7:1 у старых двигателей. Двигатель ЗМЗ-513 является модификацией 511-го предназначенной для более сложных условий эксплуатации (для военной техники, для перевозки грузов в сельской местности и в других тяжелых условиях). Двигатель имеет ряд отличий в конструкции, такие как поддон специальной формы под ведущий мост, экранированное исполнение элементов электрооборудования и др. Мощностные и моментные характеристики одинаковые. Двигатель ЗМЗ-513 отличается большим весом – 275 кг.

Во всех моторах применена система рециркуляции отработавших газов для снижения выброса вредных веществ в атмосферу. Двигатели имеют картер сцепления под унифицированную КПП.

 Для улучшения технических характеристик в двигатель ЗМЗ-511.10 были внесены следующие конструктивные изменения:
  • головка цилиндров выполнена с винтовыми впускными каналами, высокотурбулентными камерами сгорания;
  • распределительный вал с измененными фазами и угловым располо­жением кулачков;
  • блок цилиндров имеет бесшиповое крепление крышек коренных под­шипников и усиленный фланец крепления картера сцепления; поршни изготавливаются с бочкообразным профилем юбки и проточ­ками под компрессионные поршневые кольца высотой 2 мм; верхние компрессионные поршневые кольца выполнены из высокоп­рочного чугуна;
  • усилен ведомый диск сцепления;
  • усилен чугунный кронштейн передней опоры двигателя;
  • Для уменьшения вредных выбросов в атмосферу, так же, используется система рециркуляции отработанных газов. Двигатель предназначен для установки на грузовые автомобили средней грузоподъемности.



Двигатель модель: ЗМЗ-511.10

  • Описание: V-образный, 8-цилиндровый, 4-тактный бензиновый двигатель с жидкостным охлаждением, с карбюраторной системой питания и системой рециркуляции отработанных газов (СРОГ), клапанный механизм OHV, алюминиевые блок и ГБЦ, третий экологический класс (Евро-3).
  • Рабочий объем, л: 4,67
  • Степень сжатия: 7,6
  • Мощность брутто л.с.: 125
  • Мощность (кВт): 91,2
  • Оборотов мин: 3200—3400 макс.
  • Крутящий момент брутто,: кГс·м (Н·м) / об/мин 30,5 (298) / 3000—3400
  • Минимальный удельный расход топлива: г/лс·ч (г/кВт) 240 (313)
  • Масса, кг: 275
  • Топливо: автомобильный бензин А-76 «Нормаль» или АИ-80 «Стандарт».

При соответствующей регулировке зажигания допустимо применение бензина АИ-92 «Регуляр».

Техническая характеристика автомобилей ГАЗ-3309 и ГАЗ-3307

4.1. Общие данные


Модель автомобиля ГАЗ-3309 (с двигателем Д-245.7 ЕЗ)   ГАЗ-3307
(с двигателем ЗМЗ-5231)
Тип автомобиля Двухосный, грузовой, с приводом на заднюю ось
Грузоподъемность автомобиля, кг
 — с платформой без тента   4500
 — с платформой и с тентом   4350
Полная масса автомобиля, кг 8180   7850
Масса автомобиля в снаряженном состоянии, кг:
 — с платформой без тента 3530   3200
 — с платформой и тентом 3680   3350
Габаритные размеры, мм:
 — длина 6436   6330
 — ширина (по зеркалам)   2700
 — высота (по кабине без нагрузки)   2350
 — высота (по тенту без нагрузки)   2905
База, мм   3770
Колея передних колес, мм   1630
Колея задних колес (между серединами двойных скатов), мм   1690
Дорожный просвет автомобиля с полной нагрузкой, мм   265
Радиус поворота автомобиля по оси следа переднего внешнего колеса, м   8
Наибольшая скорость с полной нагрузкой, без прицепа, на горизонтальных участках ровного шоссе, км/ч 95   90
Расход топлива* при движении с постоянной скоростью, л/100 км
 — 60 км/ч 14,5   19,6
 — 80 км/ч 19,3   26,4
Угол свеса (с полной нагрузкой), град.:
 — передний   38
 — задний   25
Наибольший угол преодолеваемого автомобилем подъема с полной нагрузкой, % (град.) 25 (14)
Погрузочная высота платформы, мм 1365

* Приведенный расход топлива не является нормой, а служит лишь для определения технического состояния автомобиля.

4.2. Двигатель и его системы


Модель Д-245.7 у3 ЗМЗ-5231
Тип Дизельный, 4-тактный, с турбонаддувом, охлаждением наддувочного воздуха, жидкостного охлаждения Бензиновый, 4-тактный, карбюраторный, жидкостного охлаждения
Число и расположение цилиндров 4, вертикальное в ряд 8, V-образное
Порядок рaботы цилиндров 1–3–4–2 1–5–4–2–6–3–7–8
Направление вращения коленчатого вала Правое
Диаметр цилиндра и ход поршня, мм 110×125 92×88
Рабочий объем, л 4,75 4,67
Степень сжатия 17 7,6
Номинальная мощность нетто, кВт (л.с.), не менее
при частоте вращения коленчатого вала 2400 мин-1 87,5 (119)
при частоте вращения коленчатого вала 3200 мин-1 83 (113)
Максимальный крутящий момент нетто, Н×м (кгс×м)
при частоте вращения коленчатого вала 1300–1600 мин-1 413 (42)
при частоте вращения коленчатого вала 2000–2500 мин-1 294,3 (30)
Минимальная устойчивая частота вращения коленчатого вала на холостом ходу, мин-1 800 600
Система вентиляции Закрытая
Топливный насос высокого давления (ТНВД) СРЗ (CRS-Bosch) или рядный 4-плунжерный 833.1111005.01 (ЯЗДА) с подкачивающим насосом
Топливоподкачивающий насос Плунжерного типа для ручной (с ТНВД "833“)* и автоматической подкачки топлива

* Для двигателей ТНВД СРЗ.З применяется фильтр со встроенным насосом ручной подкачки.

Форсунки В 445 121 481 (CRS-Bosch),
455.1112010–73 (ЯЗДА) (форс.), 355–1112110–121 (ЯЗДА) (расп.) или 455.1112010–74 (ЯЗДА) (форс.), DLLA 140P-(Bosch) (расп.).
Давление начала впрыска:
СРЗ.З — переменное, запрограммировано в электронном блоке управления
833.1111005.01 — 27,0+1,2 МПа

Карбюратор К-135МУ, двухкамерный, балансированный, с падающим потоком
Ограничитель частоты вращения Пневмоцентробежного типа
Подогрев рабочей смеси Жидкостный
Топливные фильтры:
 — грубой очистки Фильтр-отстойник* с сетчатым фильтрующим элементом Фильтр-отстойник с щелевым фильтрующим элементом
 — тонкой очистки Со сменным бумажным фильтрующим элементом
Воздушный фильтр Сухого типа, с бумажным сменным фильтрующим адамантом, сигнализатором предельной засоренности Сухого типа, с бумажным сменным фильтрующим элементом
Система смазки Комбинированная; под давлением и разбрызгиванием
Масляный радиатор Встроен в двигатель Неполнопоточный, отключаемый
Масляный фильтр Неразборный с бумажным фильтрующим элементом Полнопоточный, со сменным фильтрующим элементом
Система охлаждения Жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости, с расширительным бачком

* Для двигателей с ТНВД СРЗ.З применяется фильтр PRELINE 270 со встроенным насосом ручной подкачки.

Антитоксичные системы:   С управлением по разрежению от карбюратора через термовакуумный включатель
 — система рециркуляции отработавших газов С управлением от электронного блока (для двигателей с ТНВД ЯЗДА "833»)
 — система вентиляции масляного картера Закрытая Закрытая с принуди тельным отсосом картерных газов
Система наддува Газотурбинная, с одним трубокомпрессором С14–179–01 или ТКР 6.1., с радиальной центростремительной турбиной, центробежным компрессором и воздушным охладителем наддувочного воздуха трубчато-пластинчатого типа
Свечи накаливания 11720720 ф. АЕТ, Словения или СН-07–23 Уфа -

4.3. Трансмиссия


Модель автомобиля ГАЗ-3309 ГАЗ-3307
Сцепление Однодисковое, сухое, фрикционное, с демпфером крутильных колебаний на ведомом диске. Привод сцепления — гидравлический
  С диафрагменной нажимной пружиной С периферийными нажимными пружинами
Коробка передач Механическая, 5-ступенчатая, с постоянным зацеплением шестерен, полностью синхронизированная
 — передаточные числа
I передача 6,55
II передача 3,933
III передача 2,376
IV передача 1,442
V передача 1,000
Задний ход 5,735
Карданная передача Два вала открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках
Главнаяпередача Коническая, гипоидного типа
 — передаточное число 4,556 6,17
Дифференциал Конический, шестеренчатый
Полуоси Полностью разгруженные

4.4. Ходовая часть


Рама Штампованная, клепаная
Колеса Дисковые, с ободом 152Б-508 (6,0Б 20) с разрезным бортовым кольцом
Шины Пневматические, радиальные, размером 8,25 R20 (240R508)
Параметры установки передних колес:
 — угол развала колес
 — угол бокового наклона шкворня
 — угол наклона нижнего конца шкворня вперед 2°30'
 — схождение колес 0—3 мм
Рессоры Четыре, продольные, полуэллиптические с дополнительными рессорами в задней подвеске
Амортизаторы Гидравлические, телескопические, двустороннего действия. Установлены на передней оси
автомобиля

4.5. Рулевое управление


Модель автомобиля ГАЗ-3309 ГАЗ-3307
Тип рулевого механизма Винт-шариковая гайка Глобоидный червяк с трехгребневым роликом
 — передаточное число 23,09) (и среднем положении) 21,3 (в среднем положении)
Усилитель рулевого привода Гидравлический с раздельным расположением силового цилиндра и распределителя. Насос гидроусилителя руля — шестеренчатый, с переливным клапаном -

4.6. Тормозное управление


Рабочая тормозная система С пневмогидравлическим приводом. Тормозные механизмы — колодочные, барабанного типа с автоматической регулировкой зазора между накладкой и барабаном
Запасная тормозная система Каждый контур рабочей тормозной системы
Стояночная тормозная система С механическим тросовым приводом к задним колесным тормозным механизмам

4.7. Электрооборудование


Модель автомобиля ГАЗ-3309 ГАЗ-3307
Система проводки Однопроводная, отрицательные выводы соединены с корпусом автомобиля
Номинальное напряжение в сети, В 24 12
Генератор Переменного тока, со встроенным регулятором напряжения и выпрямительным блоком, с регулировкой «Зима -Лето» Переменного тока, со встроенным выпрямительным блоком
 — марка 51.3701–01 или ГГ273В1–3 Г287
Регулятор напряжения 2702.3702
(с тремя уровнями «Зима—Лето—Норма»)
Аккумуляторная батарея Четыре (6СТ-55А или 6СТ-55АЗ) Одна (6СТ-75) или две (6СТ-55А3 или 6СТ-77АЗ)
Стартер 7402.3708 или AZJ/3381 «Искра» СТ230-А1
Свечи накаливания 11720720
Фары 62.3711–19 62.3711–18
Указатели поворота 511.3726–10 51.3726–10
Передние фонари ПФ130АБ—01 ПФ130А—01
Передние габаритные фонари 264.3712 265.3712
Задние фонари 355.3716—левый 357.3716—левый
  354.3716—правый 356.3716—правый
Задние габаритные фонари 441.3712 44.3712
Задний противотумапный фонарь 2462.3716 2452.3716
Фонарь боковой габаритный 4802.3731–03 4802.3731–02
Фонарь заднего хода ФП135–3716-Г или 2112.3711–02 ФП135–3716-В или 2102.3711–02
Электромеханический корректор фар ЭМКФ04–01 ЭМКФ04
Выключатель приборов и стартера 1902.3704000 или 2101–3704000–11
Стеклоочиститель 711.5205100 20.5205 или 71.5205
Стеклоомыватель 123.5208000 122.5208000
Блок управления двигателем МИКАС 11V8
Датчик абсолютною давления 45.3829 или ЛГФИ.406231.004
Реле 85.3747 или 90.3747–10 или 113.3747010–10
Датчик кислорода 25.368889
Блок управления двигателем (система управлениия ф. «Bosch») 0281В04121

4.8. Кабина и платформа


Кабина Металлическая, двухместная, двухдверная
Отопитель Жидкостный, с радиатором, включенным в систему охлаждения двигателя
Сиденья Раздельные — водителя и пассажира
Оперение Металлическое, с капотом аллигаторного типа
Платформа С металлическими бортами, задний и оба боковые — откидные, с деревометаллическим основанием
Размеры платформы (внутренние), мм:
 — длина 3490
 — ширина 2170
 — высота бортов 510

4.9. Основные данные для регулировок и контроля


Модель автомобиля ГАЗ-3309   ГАЗ-3307
Зазоры между стержнями клапанов и коромыслами на холодном двигателе, мм
 — впускных 0,25+0,05-0,10   0,20—0,30 (0,15–0,20)*
 — выпускных 0,45+0,05-0,10   0,20—0,30 (0,15–0,20)*
Давление масла** (при температуре масла 80—85°С), КПа (кгс/см2):
 — при номинальной частоте вращения коленчатого вала 2400 мин-1; 250–350 (2,5–3,5)
 — при движении на прямой передаче со скоростью 60 км/ч;   250–350 (2,11 8,6)
 — на минимальных оборотах холостого хода 80 (0,8)   90 (0,9)
Оптимальная температура жидкости в системе охлаждения двигателя, °С   80–90
Минимальная частота вращения коленчатого вала на режиме холостого хода, мин-1 800   600
Зазор между электродами свечей, мм   0,85–1,0
Номинальное напряжение генератора, В 28   14
Прогиб ремней привода вентилятора и генератора при нажатии с усилием 4 даН (4 кгс), мм 12–17   10–15
Свободный ход педали сцепления, мм ю-зо   40–55
Полный ход педали сцепления, мм   190–200
Свободный ход педали тормоза, мм   3–13

* Допускается у крайних клапанов обоих рядов (впускных 1 и 8, выпускных 4 и 5 цилиндров).

** Для контроля, регулировке не подлежит.

Суммарный люфт рулевого колеса (при работающем двигателе — для ГАЗ-3309) в положении, соответствующем прямолинейному движению, град. не более 10   10
Давление воздуха в шинах, КПа (кгс/см2)
 — передних колес   380–400 (3,9–4,1)
 — задних колес   610–630 (6,2–6,4)
Перемещение рычага привода стояночного тормоза при приложении усилия 55–60 даН (55–60 кгс)   15–20 зубьев

технические характеристики, устройство, фото и видео

Самосвал ГАЗ-3307 – неприхотливая и надежная самоходная машина четвертого поколения семейства «Газонов». Так слегка шутливо называют шоферы грузовики марки ГАЗ с оленем на логотипе, выпуск которых начался в шестидесятые годы прошлого века.

Самосвал ГАЗ-3307

«Родителями» грузового автомобиля ГАЗ-3307, на базе которого и создан данный самосвал, являются конструкторы Горьковского автомобильного завода. Машина пришла на замену модели ГАЗ-53, к девяностым годам изрядно устаревшей. Потребовалось улучшить технические параметры и обновить дизайн.

Первый образец нового самосвала сошел с конвейера в 1989 году, а уже к концу этого года наладили серийное производство. Позже этот агрегат несколько потеснила модель ГАЗ-3309 с дизельным мотором. Но в 2008 году ГАЗ-3307, получивший новый карбюраторный двигатель усиленной мощности, вновь стал выпускаться (вплоть до 2012 года).

Назначение

Газ—3307 дизель  предназначен для перевозки и быстрой разгрузки всевозможных сыпучих веществ. Особенно удобно его использовать в сельском хозяйстве, так как он неплохо преодолевает грунтовые дороги, перевозя зерно, картофель, свеклу, сено и прочие дары полей. Пока были еще живы колхозы, такие самосвалы являлись непременным атрибутом каждого машинного двора.

Впрочем, и сегодня ГАЗ-3307 успешно используют фермеры. Годятся подобные машины и для перевозки различных строительных материалов – например, щебня, песка, гравия, керамзита.

Фото самосвала ГАЗ-3307

Особенности

Шасси и карбюраторный узел автомобиль получил от своего предшественника – ГАЗ-53. Его основные черты:

  • Мощный мотор, позволяющий двигаться с неплохой скоростью (до 90 километров в час). Для быстрого прогрева двигателя в холодную пору внедрен предпусковой подогреватель.
  • Ведущий задний мост и трехходовая коробка передач механического типа (вперед передач имеется четыре, а назад – одна).
  • Просторная кабина на два места с панорамным стеклом большой обзорности, отоплением и вентиляционной системой. Удобное мягкое сиденье регулируется, окна открываются механически.
  • Увеличенный дорожный просвет, позволяет легко переезжать вброд небольшие речки и не увязать в грязи в непогоду.

  • Самосвал стал обладать большей грузоподъемностью — она увеличилась до 4,5 тонн.
  • Большой бак для горючего – 105 литров.

Устройство

Кузов

Опрокидывается металлический кузов гидравлическим путем, а электропневматический механизм управляет данным процессом. Кузовная платформа снабжена тремя откидывающимися бортами. Закрывать их нужно вручную, а для управления платформой служат рычаги в кабине.

В зависимости от конструкции данные самосвалы могут разгружаться двумя способами. В первом случае платформа откидывается назад, наклоняясь на 50 градусов. Второй вариант удобнее, он предполагает разгрузку в три стороны (назад, влево и вправо). Наклон платформы вбок достигает 45 градусов.

Габаритные размеры самосвала ГАЗ-3307

Двигатель

Мощный четырехтактный мотор с восемью цилиндрами, расположенными в виде буквы «V», работает на бензине. Пригодны марки АИ-80 или АИ-76. Если использовалось горючее с более высоким октановым числом, то систему зажигания (она здесь бесконтактная) надо было предварительно подрегулировать. Имеется предпусковой подогреватель.

Система охлаждения у мотора жидкостного типа, а отработанные газы проходят для очистки через рециркуляционное устройство. Имеется клапанный механизм OHV, расположенный в верхней части двигателя. У алюминиевых головок блока цилиндров входные каналы винтовой формы, а камеры сгорания – высокотурбулентные. Смазка идет двумя способами: с помощью разбрызгивания и под давлением.

Рулевое управление

У этой машины руль управляется только механическим путем – гидроусилителя у него не имеется. Рулевая колонка трехшарнирного типа присоединена с помощью четырех болтов к кронштейну, на котором находятся тормозные педали и педали сцепления. Для поворота вала руля служат два подшипника. Обе трубчатые рулевые тяги закреплены на шарнирах, которые не регулируются.

Передача червячного типа состоит из глобоидного червяка и ролика с тремя гребнями. Они соединены таким образом, что при движении машины по прямой свободный поворот руля невозможен.

Если же необходимо повернуть вправо или влево, то возникает угол свободного поворота (его максимальное значение составляет 30 градусов). Самосвал движется в нужном направлении, при этом отсутствует виляние у передних колес.

Тормоза

У машины имеется три системы тормозов:

  1. Рабочая система воздействует на все колодочные механизмы колес агрегата (на каждую ось по отдельности). В каждом из двух контуров у нее стоит гидровакуумный усилитель, а также питающий вакуумный баллон с клапаном. Движение поршней общего тормозного цилиндра осуществляется путем нажатия на тормозные педали. В результате в гидроприводе создается избыточное давление, что вызывает срабатывание барабанных тормозов.
  2. Запасная система служит в качестве резерва. Она представляет собой отдельный контур рабочей системы.
  3. Стояночная система работает только с задними колесами машины. Она нужна при удерживании машины на уклоне, а также во время стоянки. Ее привод – механический, тросовый. Включается рычагом.

Электрика

Однопроводная электрическая система с генератором переменного тока, выпрямителем и транзисторным регулятором напряжения выдает 12 В. Также имеется аккумуляторная батарея емкостью 75 А·ч, которая через выключатель связана с корпусом агрегата. Электроэнергия питает фары, передние и задние фонари, предпусковой подогреватель, стартер, стеклоочиститель, зажигание.

Технические характеристики

Технические характеристики автосамосвала ГАЗ-3307:

Характеристики Показатели Ед. измерения
Тип двигателя ЗМЗ-511.10
Скорость движения (максимум) 90 км/ч
Грузоподъемность 4,5 т
Мощность двигателя (номинальная) 92 кВт
Частота вращения 3200 об/мин
Число цилиндров двигателя 8 шт.
Диаметр цилиндра 9,2 см
Ход поршня 8 см
Рабочий объем 4,25 л
Объем бака для горючего 105 л
Расход горючего на 100 км (скорость 60 км/ч) 19,6 л
Расход горючего на 100 км (скорость 80 км/ч) 26,4 л
Размер передней колеи 1,7 м
Размер задней колеи 1,56 м
Колесная база 3,77 м
Просвет под задним мостом 0,265 м
Просвет под передней балкой 0,347 м
Тормозной путь (скорость 60 км/ч) 36,7 м
Вес (полный) 7,85 т
Вес (снаряженный) 3,2 т
Ширина 2,33 м
Высота по кабине 2,35 м
Длина 6,33 м
Тип кузова разгружаемый на 3 стороны
Размеры кузова внутри (длина, высота, ширина) 3,52х0,52х2,28 м
Объем кузова (борта стандартные) 5 м3
Объем кузова (борта надставлные) 10 м3
Площадь днища кузова 8 м2

Видео обзор самосвала ГАЗ-3307:

Приложения к инструкции по эксплуатации автомобилей ГАЗ-3309 и ГАЗ-3307
Наименование топлива, масла, смазки, рабочей жидкОСТи ГОСТ, ОСТ или ТУ
Бензин «Нормаль-80» (ГАЗ-3307) ГОСТ р 51105–97
Регуляр-92 (дубл.) — ГАЗ-3307 ГОСТ р 51105–97
Дизельное топливо (ГАЗ-3309) ГОСТ р 52368–2005
Масло «ТНК Мотор ойл» (ГАЗ-3307) ТУ 38.310–41–148–01
Масло уфалюб (ГАЗ-3307) ТУ 38.302.032–90
Масло уфалюб-Люкс (ГАЗ-3307) ТУ 0253.004.0576654–96
Масло Ангрол (ГАЗ-3307) ТУ 38.601.01.220–92
Масло «Лукойл Стандарт» ТУ 38.601–07–21–02
Масло «Яр-Марка» 1 и 2 (ГАЗ-3307) ТУ 38.301.25.19–95
Масло «Яр-Марка» Экстра (ГАЗ-3307) ТУ 38.301.25.36–97
Масло самойл (ГАЗ-3307) ТУ 38.301.12002–94
Масло велс 1 и 2 (ГАЗ-3307) ТУ 0253.072.00148636–95
Масло «Стандарт-3», «Стандарт-5» (ГАЗ-3309) ТУ 38.301–19–79–98
Масло «Лукойл-Стандарт» (ГАЗ-3307) ТУ 38.301–29–77–95
Масло «Спектрол» (ГАЗ-3307) ТУ 0253.003.069113380–95
Масло «Ферганол» (ГАЗ-3307) ТУ уз.39.3–145–96
Масло «НафтанМБ» (ГАЗ-3307) ТУ рБ 057784770–90
Масло «Лукойл Авангард» (ГАЗ-3309) ТУ 025–075–00148636–99
Масло «Лукойл Супер» (ГАЗ-3309) ТУ 025–075–00148636–99
Масло «Юкос плюс» (ГАЗ-3307) ТУ 0253–003–48120848–01
Масло «Consol Стандарт» (ГАЗ-3307) ТУ 0253–017–17280618–2001
Масло м-8В (ГАЗ-3307) ГОСТ 10541–78
Масло м63/10B (ГАЗ-3307) ГОСТ 10541–78
Масло м43/6В1 (ГАЗ-3307) ГОСТ 10541–78
Масло м10Г2 (ГАЗ-3309), М10Г2К (ГАЗ-3309) ГОСТ 8581–78
Масло м8Г К (ГАЗ-3309)
Масло м10ДМ (ГАЗ-3309)
ГОСТ 8581–78
ГОСТ 8581–78
Масло м8ДМ (ГАЗ-3309) ГОСТ 8581–78
Масло тАП-15В ГОСТ 23652–79
Масло тСП-15к ГОСТ 23652–79
Масло «Супер Т-3» (ТМ5) ТУ 38.301–19–62–01
Масло «Девон Супер Т» (ТМ-18) ТУ 0253–035–00219158–99
Масло «Лукойл ТМ-5» SAE 85W-90 ТУ 38.601–07–23–02
Масло «Лукойл ТМ-5» SAE 75W-90 ТУ 38.601–07–23–02
Масло тСп-10 ГОСТ 23652–79
Масло тСP-9 гип ТУ 38.1011238–89
Масло касторовое ГОСТ 6990–75
Масло для гидромеханических и гидрообъемных передач марки «Р» (ГАЗ-3309) ТУ 38.101.1282–89
Масло для гидромеханических и гидрообъемных передач марки «А» (ГАЗ-3309) ТУ 38.101.1282–89
Масло вМГЗ (ГАЗ-3309) ТУ 38.101.479–00
Масло веретенное АУ ТУ 38.1011232–89
ЖидкОСТь Амортизаторная АЖ-12т ГОСТ 23008–78
Смазка пушечная (ПВК) ГОСТ 19537–83
Смазка литол-24 ГОСТ-21150–87
Смазка солидол Ж ГОСТ 1033-.79
Смазка солидол С ГОСТ 4366–76 '
Смазка цИАТИМ-201 ГОСТ 6267–74
Смазка № 158 ТУ 38.301–40–25–94
Смазка лита ТУ 38.1011.308–90
Смазка графитная УСсА ГОСТ 3333–80
ЖидкОСТи тормозные:
«РОСДОТ» ТУ 2451–004–36732629–99
«Томь» класса III марки «А» ТУ 2451–076–05757618–2000
АвтожидкОСТи охлаждающие:
Тосол-А40М, 'Тосол-А65М ТУ 6–57–95–96
ОЖ-40 «Лена», ОЖ-85 «Лена» ТУ 113–07–02–88
«Cool Stream Standard» ТУ 2422–002–13331543–2004
«Термосол“ ТУ 301–02–141–91

Технические характеристики автомобиля ГАЗ 3309

Наш отечественный автопром переживает не самые удачные времена. Но он уже подымается на ноги и идет в нужном направлении. Примером тому может служить наш старый добрый ГАЗ 3309. Этот автомобиль является грузовым, произведенным в России. Он вышел с конвейера наряду с четвертым поколением грузовых автомобилей на Горьковском автомобильном заводе. Он комплектовался бортовым карбюратором, что на то время было довольно надежно и имело высокий кпд работы. Год начала его выпуска был 1983. Автомобиль Газ 3309 вышел так же и с дизельным двигателем, но уже в 1994 году.

газ 3309газ 3309

Внешний вид грузовика Газ 3309


Газ 3309 был нечто новым в свое время и позволил вытеснить с рынка и конвейера большое количество грузовых автомобилей которые по своим технологиям или большим затратам на производство, были уже устаревшими. Грузоподъемность Газ 3309 приравнивается к 4 тоннам. Проходимостью этот автомобиль так же отличался от своих аналогов, но все же испытывал некоторые трудности при движении на мокром и мягком грунте. Основной моделью дорог был городской массив. Газ 3309 имел высокие технические показатели для своего времени, подвеска автомобиля имела в своей структуре все лучшие модификации того времени, которые как раз и позволяли работать и вне городской дороги. Вернуться к оглавлению

Первые модели ГАЗ 3309

Газ 3309 начал свое существование в 1994 году и относится к 4-му поколению среднетоннажных грузовиков ГАЗ.
газ 3309газ 3309
Первые модели данной марки имели двигатель с четырьмя цилиндрами, работающем на дизеле, оснащенным турбонаддувом, с мощностью в 116 л.с. Рабочий объем цилиндров составляет 4.15 литра. Через некоторое время ГАЗ 3309 стал выпускаться с еще одним дизельным двигателем, оснащенным турбонаддувом, с шестью цилиндрами и мощностью в 150 л.с.Но уже в 1997 году выпуск 3309 прекратился. Связано это было с тем, что такой автомобиль считался экономически невыгодным.

Вернуться к оглавлению

Модернизация автомобиля

После того как автомобильный завод в городе Горьком начал перестраиваться, были приняты решения по модернизации кабины. Кабина Газ 3309 была довольно сильно изменена и пошли разработки дизельного двигателя для авто. Дизельный двигатель позволял достичь большей мощности при уменьшении расхода топлива.
Для того что бы создать дизель для Газ 3309 технологам пришлось приложить не мало усилий. В ходе разработки было закуплено большое количество, новых станков и стендов. На них происходили тесты мотора и сравнения с бензиновой версией. В ходе технологического прорыва, был разработан дизель, который обладал турбо надувом. Он идеально работал с автомобилем и позволял довольно бодро перемещать большегрузный транспорт.

 габариты газ 3309 габариты газ 3309

Габаритные размеры автомобиля газ 3309


После внесения изменений в строение кабины, было решено уделить внимание внутренним составляющим Газ 3309. В начале 80-х годов были переделаны многие узлы агрегатов, которые присутствовали в автомобиле. Большое количество модификаций, которые коснулись подвески, кузова, двигателя, трансмиссии позволили сделать сам автомобиль более дешевым, но в тоже время он имел более высокий КПД.

Ремонт и обслуживание автомобиля так же стали более легкими, во многом благодаря уменьшению количества деталей. Их уменьшение позволило сократить количество возможных поломок разных узлов, и стоили они соответственно довольно дешево.
газ 3309 фургонгаз 3309 фургон

Вернуться к оглавлению

ГАЗ 3309 с новым двигателем

В 2001 году, ГАЗ стал приобретать двигатели у Минского моторного завода. С этого времени и началось новое возрождение ГАЗ 3309, на который стали устанавливать мотор ММЗ Д-245.7. А уже с 2006 года на ГАЗ 3309 устанавливаются дизельные двигатели отвечающие стандартам евро-2. В 2008 дизельные двигатели для ГАЗ 3309 подогнали под параметры евро 3. При желании, на ГАЗ 3309 2008 года выпуска можно установить предпусковой подогреватель.

Сравнение характеристик двигателей

Для сравнения приведены технические характеристики двигателей ГАЗ, выпускаемых в 1994 году и в 2008 году.

Мотор 1994 года

На ГАЗ 3309 1994 года выпуска, устанавливается дизельный двигатель 5441, количество цилиндров 4.
Цилиндры расположены в ряд.
Двигатель работает в 4 такта, имеет воздушное охлаждение и оснащен турбонаддувом.
Рабочий объем составляет 4.15 литров, степень сжатия -16.
Максимальная мощность, развиваемая этим двигателем составляет 116 л.с.
Максимальный крутящий момент достигается при 1800 об/мин.

двигатель 5441двигатель 5441

Так выглядит дизельный двигатель 5441 для газ 3309

Полноприводный Газ 3309

Автомобиль во многом был универсален, благодаря этому имел большое количество дополнений и улучшений. Одними из его довольно серьезных улучшений стало добавление полного привода. 4х4 позволил автомобилю сойти с городских дорог на деревенские ухабы. Автомобиль обширно применялся для работы в сельском хозяйстве, деревнях и нашел свою значимую роль в оружейной промышленности .

Его небольшой вес и высокая грузоподъемность позволили соорудить в кузове специальные места, на которых могли располагаться солдаты, или сам кузов мог находиться под тентом и тогда отлично подходил для перевозки ценных армейских принадлежностей под маскировкой.

Новый шаг в новое будущее

После 2006 года, на автомобили Газ 3309 устанавливали двигатели, которые работали на бензине и дизельном топливе.
мотор газ 3309мотор газ 3309
Удалось повысить экологичность автомобиля и подогнать под требования Евро 3 и Евро 2. Эти версии автомобиля использовались как специальный транспорт для различных служб. Автомобиль изначально со старта производства стал революцией во всей стране. По ходу его изготовления были как взлеты и падения, но автомобиль был максимально надежным для того времени и во многом благодаря своей надежности он так нравился тем кому удавалось эксплуатировать его. Он имел не привередливый двигатель, чинить который было чрезвычайно легко и дешево, но при этом отличную грузоподъемность.

Автомобиль за все время выпуска не приобрел ни одной не нужной детали, все его улучшения были направлены лишь на большую практичность и стремление к большей грузоподъемности. Внешний вид автомобиля практически не менялся за все время, менялась лишь кабина, которая в некоторых моделях могла становиться либо больше, либо наоборот облегчалась.

самосвал 3309самосвал 3309

Самосвал на базе ГАЗ 3309


Его можно увидеть в использование и по сей день, когда присутствует немало других автомобилей, которые без труда могут конкурировать с ним. Но некоторые все же остается верными старой доброй классике и простоте. Надежный автомобиль и спустя годы продолжает оставаться надежным.

После 2006 года был налажен экспорт, и большое количество стран видело потенциал в автомобиле и закупало его для своих нужд.

Надежность и эффективность это то что получал владелец данного автомобиля и то что он может получить и по сей день.

Минский мотор на модели 2008 года

ГАЗ 3309 2008 года выпуска оснащен дизельным двигателем ММЗ Д-245.7Е3, который имеет рядную структуру и включает в себя 4 цилиндра. Он так же является 4-х тактным, охлаждение используется жидкостное. К турбонаддуву идет дополнение в виде охладителя надувочного воздуха.
двигатель 3309двигатель 3309
Осуществляется непосредственный впрыск топлива. Отвечает всем экологическим требованиям по нормам евро. Рабочий объем цилиндров составляет 4.75 литров. Степень сжатия имеет показатель 15.1. Двигатель развивает максимальную мощность в 122 л.с. и достигает максимального крутящего момента при 1500 об/мин. Масса двигателя составляет 430 кг.

салон 3309салон 3309

Вернуться к оглавлению

Кабина

ГАЗ 3309 является среднетоннажным бортовым автомобилем, с кабиной, рассчитанной на 2 человека, максимальная масса перевозимого груза составляет 4.5 тонны. По вашему желанию, в комплект к этой модели могут дать тент. ГАЗ 3309 это заднеприводный грузовой автомобиль, который оснащен механической коробкой передач с 5-ю ступенями.

приборная понель газ 3309приборная понель газ 3309

Дополнительные модификации кабины и ходовой

Кабина нового ГАЗ была улучшена вновь, она была увеличена для комфорта водителя, это позволило разместить в ней двух довольно больших людей. Помимо площади, кабина имела отличную вентиляцию, которая позволяла облегчить езду на дальние расстояния в летнее время или в жарких областях страны. А для северной стороны России была улучшена система отопления Газ 3309.

Данный автомобиль стал первым грузовым автомобилем в стране, в рулевые модификации которого вошел гидропривод руля, который позволил облегчить его поворот и сделать езду более комфортной даже при небольших скоростях. Газ 3309 начал сходить с конвейера в 1989 году, он обладал карбюраторным мотором и возможностью перевозить груз не более чем 4.5 тонны.
После успешного запуска модификации в 4.5 тонны, были начаты разработки 5 тонного автомобиля.

 газ 3309 4.5 тонн газ 3309 4.5 тонн

Модификация газ 3309 на 4.5 тонны


Для того что бы он был способен выдержать данный вес, была укреплена колесная база и трансмиссия автомобиля. В 1993 году, был начат выпуск серии автомобилей, которые обладали данной модификацией. Они практически сразу пришли на замену старым моделям Газ 3309, но стоили они дороже своих меньших аналогов. Он обладал большим набором улучшений и на смену некоторым старым узлам пришли:
  • Новый двигатель, который обладал шестью цилиндрами;
  • Воздушным охлаждением.

Двигатель позволил достичь 125 лошадиных сил, и в его создании Российской компании помог немецкий концерн Deutz. После успешного изобретения данного двигателя, были начаты работы над автопоездом, который мог перевозить 8.6 тонн груза. Всего, автомобилей с модификацией в 5 тонн было выпущено около 28 тысяч.

модель 3309модель 3309

Новая модель грузовика газ 3309

Понижение грузоподъемности, но улучшение мобильности

После того как модель Газ 3309 была улучшена до возможности перевозить груз до 5 тонн. Конструкторы задумались о начале уменьшения грузоподъемности, но при этом сама мобильность грузовика была улучшена. И под этим решением и новыми технологиями в 1993 году был выпущен грузовик, весом 3 тонны, он имел модификации с 4 цилиндрами дизельного двигателя. Из всего этого в мощности лошадиных сил вытекало около 85 лошадей.

Помимо 3 тонного грузовика была так же довольно маленькая и ограниченная серия автомобилей весом 2.5 тонн. В этой конструкции находился двигатель уже карбюраторный в отличие от аналога.

Основными областями для применения таких автомобилей было использование при перевозке небольших грузов, при низком весе или размере на довольно далекие расстояния.

газ 3309 3 тонныгаз 3309 3 тонны

Так выглядит 3х тонный газ 3309


После того как был успешно освоен дизельный двигатель который обладал турбиной и четырьмя цилиндрами, начались работы над изменением вновь ходовой части. Благодаря этому Газ 3309 получил некоторые изменения как внутренние, так и косметические. К косметическим, можно отнести разве что появление трубы для воздуха забора справа от кабины. Но у этой модели автомобиля была довольно плачевная судьба так как экономическая ситуация в стране в тот момент довольно сильно страдала и создание таких дорогостоящих грузовиков было не целесообразно. Их производство остановилось, но продолжилось по истечению некоторого промежутка времени, который продолжался с 1997 по 2001.

После того как экономическая ситуация в самой стране стала более стабильной, производитель решил внести некоторые изменения в Газ 3309 и поэтому двигатель начал закупаться у белорусских поставщиков. Были закуплены дизельные движки которые являлись аналогами двигателей, которые устанавливались на Зил 5301.
3309 фургон3309 фургон

Вернуться к оглавлению

Тормозная система

Тормозная система имеет два контура и гадравлический привод. На каждом контуре установлен гидровакуумный усилитель. Передние и задние колеса имеют барабанные тормоза. При отказе одного контура, запасным тормозом служит другой контур. Стояночный тормоз соединен с задними колесами при помощи троса.

Вернуться к оглавлению

Кузов

Рессоры установлены на передней и на задней оси автомобиля, а вот амортизаторы только на передней.
Также имеется возможность увеличения длины базы до 6.2 метров. Это позволит устанавливать на него фургоны различного объема. Кроме того, благодаря мощной раме и грузоподъемности, на базе ГАЗ 3309 производят разную спецтехнику, к которой можно отнести самосвалы, цистерны, ассенизаторские автомобили, лаборатории и так далее.


ГАЗ 3309 имеет высокие технические и эксплуатационные характеристики. Разработан специально для езды по дорогам, имеющим твердое покрытие. Согласно отзывам владельцев этого грузового автомобиля, его проблемными местами являются:
  • сильная вибрация от двигателя,
  • крылья кабины подвержены воздействию коррозии.

Во всем остальном это просто отличный грузовик для российских дорог.

Рекомендуем почитать: автомобиль ГАЗ-3309 Добрыня

Самосвалы ГАЗ-3307: устройство и технические характеристики

Самосвалы отечественные ГАЗ-3307 относятся к четвертому семейству грузовых автомобилей средней грузоподъемности от Горьковского автомобильного завода. Бортовая версия была выпущена в 1989 году. Пять лет спустя автомобиль был усовершенствован, оснащен дизельным двигателем и получил индекс 3309. Корпус рассматриваемой модели представляет собой деревянную платформу с тремя откидными бортами. Предусмотрена установка навесных скамей, арок и тентов. Двухместная кабина расположена за силовой установкой, имеет улучшенную обзорность, грузоподъемность и шумоизоляцию по сравнению со своими предшественниками.

Устройство

Самосвалы ГАЗ-3307 оснащены барабанной тормозной системой, диаметр передней и задней крышек составляет 38 сантиметров, их ширина составляет 8 и 10 см соответственно. В режиме отстоя дополнительно используется барабанный тормоз трансмиссии с рабочим диаметром 22 см и шириной вкладыша 6 см. Привод агрегата механический, любой контур блока можно использовать в качестве запасного элемента.
Рулевое управление грузового автомобиля - это червячная передача с передаточным отношением 21,3 и ролик с тремя гребнями.Относительно электрооборудования:

  • рабочее напряжение - 12В;
  • Аккумулятор
  • - 6СТ-75;
  • регулятор напряжения
  • - Г250-Г2;
  • стартер
  • - 230-А1;
  • катушка зажигания - B-114 с выключателем TK-102A.

Кроме того, он включает в себя распределители, свечи зажигания и проводку.

Силовой агрегат

ГАЗ-3307, грузоподъемность которого 4,5 тонны, оснащен двигателем ЗМЗ-5321-10 (карбюраторного типа). Бензиновый четырехтактный двигатель имеет восемь цилиндров с высокой номинальной мощностью.Топливная система имеет жидкостное охлаждение и рециркуляцию выхлопных газов.

Блок цилиндров выполнен из алюминиевого сплава, есть дополнительный блок клапанов OHV. Класс соответствия стандартам силового агрегата эквивалентен «Евро 3». Предельная частота вращения двигателя составляет три тысячи четыреста оборотов в минуту. При таких параметрах мощность автомобиля составляет 124 лошадиных силы, а объем составляет пять литров. Расход топлива находится на уровне 240 г / л. с / ч. Приемлемым топливом является бензин АИ 76 или 92.

Размеры

Самосвалы ГАЗ-3307 имеют следующие параметры:

  • длина / ширина / высота - 6,3 / 2,3 / 2,35 метра; Базовое колесо
  • - 3,77 метра;
  • Клиренс в зоне задней оси составляет 26,5 сантиметра; Трасса
  • (передняя / задняя) - 1,7 / 1,56 м;
  • основание грузового отсека по длине составляет 3,5 метра;
  • Ширина / высота платформы составляет 2,17 / 0,51 м;
  • индекс грузоподъемности - 4500 кг;
  • загружено / полная масса - 3,2 / 7,1 тонны.

На большинстве модификаций использовался гидравлический цилиндр для подъема кузова, пятиступенчатая синхронизированная коробка передач механического типа и конструкция с пружинной подвеской.

Эксплуатация

Двигатель ГАЗ-3307 позволяет развивать скорость ограничения более девяноста километров в час. Время разгона до 80 км / ч составляет чуть более 60 секунд. Средний расход топлива находится в диапазоне 19-25 литров на сотню километров. Минимальная подъемная сила составляет 25 градусов. Топливный бак вмещает 105 литров бензина.

Грузовик широко используется в строительстве, аграрной, коммунальной сферах. Основное применение:

  • перевозки песка и других сыпучих грузов;
  • перевозка строительных материалов и сельскохозяйственной продукции;
  • вывоз бытовых и промышленных отходов;
  • Использование транспортного средства для перевозки специальных бригад и грузов.

Рабочее место водителя также прошло модернизацию. ГАЗ-3307 был оснащен двойной просторной кабиной, в которой предусмотрена система отопления и вентиляции.Навесная формула 4 * 2 и двигатель ЗМЗ отлично справляются с передвижением по дорогам с твердым покрытием. Простота в эксплуатации и ремонте в сочетании с доступной ценой и хорошими характеристиками - основные аспекты, повлиявшие на популярность автомобиля в различных сферах бизнеса.

Особенности

Самосвалы ГАЗ-3307

имеют ряд явных недостатков при наличии объективных преимуществ. К отрицательным моментам относятся следующие:

  • Чувствительная подвеска делает вождение по бездорожью практически невозможным;
  • сальник на коленчатом валу начинает быстро течь;
  • силовая установка не экономична;
  • Некоторые комплектующие элементы выходят из строя преждевременно.

В то же время гидравлический цилиндр подъема кузова и еще несколько удачных дизайнерских решений сделали грузовой автомобиль одним из самых оптимальных вариантов для своего времени. Модернизированная версия автомобиля начала сходить с конвейера в 2008 году. Рабочий двухконтурный тормозной блок был снабжен гидравлическим приводом для облегчения торможения, но в базовой комплектации не было предусмотрено усиление рулевого управления.

Типы моторных масел и жидкостей, рекомендуемые для использования

Чтобы двигатель ГАЗ-3307 выполнил ресурс без дополнительного вмешательства, рекомендуется использовать масла категории M6 / 8 / 10V или ASZP-6 (для сильных морозов).Коробка передач хорошо работает со смазкой типа TC-10-15, которая также вполне подходит для рулевого механизма.

Амортизаторы предпочтительно обслуживать шпинделями или жидкостями АЖ-12Т. Тормозная система переваривает рекомендованную производителем подвеску под названием «Tom». Современные масла и жидкости также могут быть пригодны для использования после консультации со специалистами. Для охлаждения чаще всего рекомендуется использовать хладагент tosol A-40 в разбавленном виде или чистый аналог под индексом A-65. Благодаря обогревателю водитель и пассажиры будут чувствовать себя комфортно в салоне даже в особенно молодом возрасте.

Стоимость автомобиля и отзывы покупателей

В зависимости от состояния автомобиля и его год выпуска цена на данный грузовик составляет от шестидесяти тысяч до полумиллиона рублей. Судя по отзывам пользователей, машина довольно популярна. Больше всего потребители ценят грузоподъемность, экстерьер и комфорт салона.

Потребители отмечают, что автомобиль, легкий в обслуживании и обслуживании, «подает» бензин с октановым числом от 76 до 92 (с введением определенных конструктивных улучшений).Не последнюю роль в популярности автомобилей сыграли приемлемая цена и наличие запчастей. Самосвалы до сих пор используются в частном бизнесе и различных отраслях народного хозяйства. К негативным моментам владельцы относятся плохие внедорожные способности, нестабильность некоторых агрегатов и чрезмерное «обжорство» автомобиля.

Заключение

Автомобиль отечественного производства ГАЗ-3307, грузоподъемность которого превышает четыре тонны, зарекомендовал себя как агрегат, используемый для перевозки различных насыпных грузов.Не боится морозов, эксплуатируется преимущественно на твердой поверхности, имеет хорошие технические показатели.

Судя по отзывам пользователей и специалистов по реакции, у данного грузовика есть некоторые недостатки. Однако они пересекаются с простотой эксплуатации, неприхотливостью и доступной ценой. Дополнительным подтверждением популярности ГАЗ-3307 является его серийное производство на протяжении нескольких десятилетий. Каждая последующая модификация имеет ряд улучшений и улучшений.

р >> ,

Газотурбинные двигатели - PetroWiki

Размеры газовых турбин варьируются от микротурбин мощностью <50 л.с. (37,3 кВт) до крупных промышленных турбин мощностью> 250 000 л.с. (190 кВт). Эта страница посвящена газотурбинному двигателю, различиям между типами турбин и пунктам, которые следует учитывать, когда они применяются в качестве основного двигателя.

Процесс

Как показано в Рис. 1 и Рис. 2 , «открытый» цикл Брайтона является термодинамическим циклом для всех газовых турбин.Этот цикл состоит из:

  • Адиабатическое сжатие
  • Нагрев постоянным давлением
  • Адиабатическое расширение

Газовая турбина состоит из следующих компонентов:

  • Воздушный компрессор
  • Камера сгорания
  • Силовая турбина, которая вырабатывает энергию для привода воздушного компрессора и выходного вала
  • Рис. 1 - Упрощенная схема газовой турбины простого цикла.

  • Рис. 2 - Типичный «открытый» цикл Брайтона для газовых турбин.

Воздух поступает на вход компрессора в условиях окружающей среды (точка 1), сжимается (точка 2) и проходит через систему сгорания, где он объединяется с топливом и «запускается» до максимальной температуры цикла (точка 3). Нагретый воздух расширяется через секцию турбины газогенератора (между точками 3 и 5), где энергия рабочего тела извлекается для выработки энергии для привода компрессора, и расширяется через силовую турбину для привода нагрузки (точка 7) ,Затем воздух выпускается в атмосферу. Пусковая система используется для того, чтобы воздушный компрессор работал на достаточной скорости, чтобы подавать воздух для сгорания с впрыскиваемым в камеру сгорания топливом. Цикл сгорания с непрерывным горением турбины в сочетании с непрерывным вращением ротора турбины обеспечивает практически безвибрационную работу, а также меньшее количество движущихся частей и точек износа, чем у других первичных двигателей.

Рассмотрение проекта и эксплуатация

Максимальная температура цикла, TRIT

Выходная мощность газовой турбины может быть увеличена путем увеличения максимальной температуры цикла.Максимальная температура цикла обозначается TRIT, что обозначает температуру на входе ротора турбины. API 616 определяет номинальную температуру обжига как вычисленную поставщиком температуру на входе турбины (TIT) непосредственно перед ротором турбины первой ступени для непрерывной работы при номинальной выходной мощности. TRIT рассчитывается непосредственно перед ротором турбины первой ступени и включает рассчитанные эффекты охлаждения воздуха и падения температуры на лопатках статора первой ступени.

Воздушный поток

Выходная мощность газовой турбины также может быть увеличена путем увеличения массового расхода воздуха через газовую турбину.Геометрия газовой турбины, в частности компрессора, и скорость компрессора определяют основной массовый расход воздуха. Увеличение потока требует увеличения скорости, которая ограничена максимальной скоростью непрерывного хода любой конкретной конструкции. При заданной скорости увеличение плотности воздуха на входе увеличивает массовый расход воздуха. Плотность воздуха на входе увеличивается непосредственно при атмосферном давлении и обратно пропорционально температуре окружающей среды.

Основными параметрами, влияющими на выходную мощность, являются скорость и TRIT для любой заданной механической / аэродинамической конструкции.Увеличение любого из этих параметров увеличивает выходную мощность газовой турбины. Скорость и температура могут диктоваться желаемой выходной мощностью и скоростью нагрева в пределах ограничений, налагаемых следующими факторами:

  • Жизнь компонентов
  • Стоимость
  • Техническая осуществимость

Ограничения скорости

По мере увеличения скорости газовой турбины центробежные силы на вращающихся компонентах увеличиваются. Эти силы увеличивают нагрузку на вращающиеся компоненты, особенно следующие:

  • Диски
  • Лезвия
  • Крепление лезвия к диску
Материалы компонентов

имеют пределы напряжений, которые прямо пропорциональны их пределам скорости и не должны превышаться.Таким образом, максимальная непрерывная скорость вращающегося элемента является функцией:

  • геометрия ротора
  • Свойства материала компонента
  • Факторы безопасности конструкции

Это максимально допустимая скорость для непрерывной работы.

Температурные ограничения

Одним из способов увеличения выходной мощности является увеличение расхода топлива и, следовательно, TRIT. При увеличении TRIT компоненты горячей секции работают при более высоких температурах металла, что сокращает время между проверками (TBI) газовой турбины.Поскольку срок службы материалов горячего сечения ограничен напряжением при высокой температуре, существуют ограничения на максимальные температуры для данного TBI. Срок службы материала быстро уменьшается при более высоких температурах. TBI является функцией времени в TRIT и скорости изменения TRIT во время переходных процессов, таких как запуск. Предел ползучести или разрушения под напряжением определяется свойствами материала в зависимости от уровня напряжения и рабочей температуры.

Рейтинг по баллу

Может быть установлен рейтинг для определения производительности газовой турбины для заданных условий окружающей среды, потерь в воздуховоде, топлива и т. Д.

Международная организация по стандартизации определяет свои стандартные условия как:

  • 59 ° F
  • 1,013 бар
  • Относительная влажность 60% без потерь

Это стало стандартным рейтингом для сравнения турбин различных производителей и конструкций.

Рейтинг сайта

Рейтинг площадки - это заявление об основных характеристиках газовой турбины при определенных условиях площадки, в том числе:

  • Температура окружающей среды
  • Высота
  • Потери давления в воздуховоде
  • Контроль выбросов
  • Топливная композиция
  • Вспомогательная коробка отбора мощности
  • Компрессор вытяжной воздушный
  • Уровень выходной мощности

Например, повышение температуры окружающей среды снижает выходную мощность со скоростью, на которую влияет конструкция газовой турбины.

Температура воздуха на входе

Рис. 3 относится к температуре входящего воздуха при оптимальной скорости турбины для примера газовой турбины:

  • Выходная мощность
  • Расход топлива
  • Температура на выходе
  • Выпускной поток
  • Рис. 3 - Выходная мощность в зависимости от температуры воздуха на входе в компрессор.

Повышение эффективности турбины

Простой цикл

Большая часть механической энергии, извлекаемой из газового потока турбиной, требуется для привода воздушного компрессора, а оставшаяся часть доступна для привода механической нагрузки.Энергия газового потока, не извлекаемая турбиной, отбрасывается в атмосферу в виде тепла.

Восстановительный цикл

В рекуперативном цикле, также называемом регенеративным циклом, нагнетаемый воздух компрессора предварительно нагревается в теплообменнике или рекуператоре, источником тепла которого является выхлоп газовой турбины. Энергия, передаваемая из выхлопа, уменьшает количество энергии, которое должно добавляться топливом. В , фиг.4, , экономия топлива представлена ​​заштрихованной областью под 2-2.Три основные конструкции, используемые в стационарных рекуператорах:

  • Пластинчатый плавник
  • Оболочка и труба
  • Первичная поверхность
  • Рис. 4 - Восстановленный цикл.

Комбинированный цикл

Добавление цикла парового дна к циклу Брайтона использует тепло отработавших газов для получения дополнительной мощности, которая может использоваться при общей нагрузке, как показано в , рис. 5 , или для отдельной нагрузки.Затененная область представляет собой дополнительный подвод энергии.

Система впуска воздуха

Фильтрация воздуха на входе. Качество воздуха, поступающего в газовую турбину, является очень важным фактором при проектировании. Эффективность турбины со временем будет снижаться из-за отложений на внутреннем пути потока турбины и вращающихся лопастях. Это накопление приводит к увеличению технического обслуживания и расхода топлива. Выбор и поддержание подходящей системы фильтрации воздуха на входе для конкретных условий на месте будет влиять на скорость снижения эффективности с течением времени.

Падение давления

Очень важно минимизировать падение давления воздуха, проходящего через: Воздуховоды на входе Фильтр на входе воздуха Глушитель на входе (см. Шумоподавление ниже)

Потеря давления на атмосферном воздухе, поступающем в турбину, сильно влияет на производительность газовой турбины.

Шумоподавление

Шум, создаваемый газовой турбиной, в основном относится к высокочастотным диапазонам, которые не передаются до низкочастотных шумов, создаваемых первичными двигателями с более низкой скоростью, такими как поршневые двигатели.Большая часть высокочастотного шума, создаваемого турбиной, генерируется на входе воздуха, при этом меньшее количество поступает из выхлопной трубы. Источники шума и метод ослабления следующие:

Воздухозаборник

Впускной глушитель должен быть специально разработан с учетом профиля шума газовой турбины и требований площадки. Этот глушитель установлен во впускном воздуховоде между воздушным фильтром и впускным отверстием компрессора турбины.

Выхлоп

Выхлопной глушитель должен быть специально разработан с учетом профиля шума газовой турбины и требований площадки.Высота выхлопной трубы в сочетании с глушителем является важным фактором. Высвобождение горячих выхлопных газов настолько высоко, насколько это практически возможно, снижает измеряемый шум на уровне земли, а также имеет дополнительное преимущество, заключающееся в уменьшении вероятности рециркуляции горячего выхлопа обратно во впускное отверстие для воздуха. Потеря давления (противодавление) на выхлопе турбины сильно влияет на производительность газовой турбины.

Кожух / коробка передач / приводное оборудование

Шумопоглощающие кожухи могут быть установлены непосредственно над оборудованием, таким как встроенные в салазки въездные шкафы или здание, содержащее оборудование, изолированное для удовлетворения требований, или и то, и другое.

Масляный радиатор

Наиболее распространенным методом охлаждения масла является использование воздухообменников / вентиляторов. Они генерируют шум вентилятора, который можно контролировать с помощью скорости вращения вентилятора. Использование кожухотрубных кулеров для воды может быть эффективным с точки зрения шума, если имеется охлаждающая среда.

Типы газовых турбин

Конструкцию турбины

можно различить по:

  • Тип пошлины
  • Типы камер сгорания
  • Конфигурация вала
  • Степень упаковки

Виды пошлин

Авиационные турбинные двигатели

Авиационные турбинные двигатели или реактивные двигатели разработаны с очень сложной конструкцией для легкого веса специально для питания самолетов.Эти конструкции требуют максимальной мощности или тяги при минимальном весе и максимальной эффективности использования топлива. Авиационные турбины имеют подшипники качения и высокие температуры обжига, требующие экзотической металлургии. Они могут работать на ограниченном количестве видов топлива. Когда реактивный двигатель используется в промышленности, он должен быть соединен с независимой турбиной для выработки мощности на валу.

Тяжелые промышленные газотурбинные двигатели

Основные параметры конструкции тяжелых промышленных газотурбинных двигателей были разработаны на основе промышленных паровых турбин с более низкими скоростями вращения, тяжелыми роторами и корпусами большего размера, чем у реактивных двигателей, для обеспечения более длительного срока службы.Эти газовые турбины способны сжигать самый широкий спектр жидкого или газового топлива.

Легкие промышленные газотурбинные двигатели

Основные конструктивные параметры и технология, используемые в авиационных турбинах, могут быть объединены с некоторыми аспектами проектирования тяжелых промышленных газовых турбин для производства более легкой промышленной турбины с ресурсом, приближающимся к сроку службы тяжелой промышленной газовой турбины. Эти двигатели называются легкими промышленными газотурбинными двигателями.

Типы камер сгорания

Радиальная или кольцевая камера сгорания

Эта камера сгорания окружает вращающиеся детали газовой турбины и является неотъемлемой частью корпуса двигателя ( Рис.6 ). Авиационные турбины и легкие промышленные газовые турбины используют эту конструкцию.

  • Рис. 6 - Типичный разрез газовой турбины.

Банка сгорания

Это система с одним или несколькими сгораниями, которая отделена от вращающейся турбины как банки внешнего сгорания ( Рис. 7 ). Конструкции с использованием этого типа камеры сгорания могут сжигать более широкий спектр топлива.

  • Рис.7 - Типичная газовая турбина с камерой сгорания (выреза).

Конфигурация вала

Одиночный вал

Газовая турбина может иметь либо одновальную, либо двухвальную конструкцию. Одновальная конструкция состоит из одного вала, соединяющего воздушный компрессор, газогенераторную турбину и силовую турбину как один вращающийся элемент ( Рис. 1 ). Эта конструкция лучше всего подходит для применений с постоянной скоростью, таких как управление электрическими генераторами с постоянной частотой.

Два вала

Двухвальная конструкция имеет воздушный компрессор и генератор газа на одном валу и силовую турбину на втором независимом валу. Такая конструкция обеспечивает гибкость скорости, необходимую для более эффективного покрытия более широкой карты производительности приводимого оборудования. Это позволяет производителю газа работать со скоростью, необходимой для выработки мощности, необходимой для приводного оборудования, такого как центробежные компрессоры или насосы. Рис. 6 показывает вид в разрезе типичной двухвальной газовой турбины.Основные компоненты включают в себя компрессор, систему сгорания, турбину для производства газа и силовую турбину. Эта конструкция включает в себя двухступенчатую газогенераторную турбину и двухступенчатую силовую турбину.

Степень упаковки

Норма для большинства газовых турбин, используемых в промышленности, состоит в том, чтобы включить газовую турбину в базовую раму / полозья со всеми компонентами, необходимыми для основного рабочего блока. Это включает в себя такие системы, как:

  • Стартовая система
  • Топливная система
  • Система смазки
  • Местное управление
  • В некоторых случаях коробка передач и приводное оборудование

Дополнительные необходимые для эксплуатации системы - это, как правило, отдельные готовые комплексные системы, которые могут быть предоставлены и настроены изготовителем турбины.В эту категорию входят такие системы, как:

  • Фильтрация / глушитель воздухозаборника
  • Маслоохладители
  • Системы дистанционного управления
  • Шумоглушители
  • Выхлопные глушители

Выхлопные выбросы

Ухудшение атмосферы газообразными загрязнителями является важной экологической проблемой. Газовая турбина с базовой конструкцией цикла обеспечивает более чистое сгорание и производит более низкий уровень загрязнения по сравнению с другими первичными двигателями, что является главным преимуществом.Загрязняющие вещества газовой турбины, которые обычно регулируются:

  • Оксиды азота
  • Угарный газ
  • несгоревших углеводородов
  • Частицы
  • диоксид серы

Решение некоторых, но не всех, этих проблем загрязнения находится в камере сгорания газовой турбины. Краткое обсуждение следует.

Оксиды азота (NO x )

Регулируются только два из семи оксидов азота: NO и NO2, которые в совокупности именуются NO x .Почти все проблемы выбросов, связанные с первичными двигателями, относятся к производству NO x и контролю NO x . Газовая турбина относительно чистая по сравнению с другими первичными двигателями. Например, газовые турбины, работающие на природном газе, обычно производят в 4-12 раз меньше NOx на единицу мощности, чем производят поршневые двигатели. Тем не менее, NOx является основным фактором, разрешающим установку газотурбинных установок.

Окись углерода (CO)

CO также находится на очень низком уровне в выхлопе турбины из-за избытка воздуха в процессе сгорания.Поэтому обычно это не проблема. Однако в некоторых районах, где уровень СО в окружающей среде чрезвычайно высок или когда для контроля NO x в газовой турбине используется закачка воды, СО может быть фактором получения разрешений.

несгоревших углеводородов (UHC)

В отличие от поршневых двигателей, которые вырабатывают значительное количество UHC, газовые турбины вырабатывают небольшое количество UHC, потому что большое количество избыточного воздуха, участвующего в процессе сгорания газовой турбины, полностью сгорает почти все углеводороды.Следовательно, выбросы UHC редко являются значительным фактором при получении экологических разрешений для газовых турбин.

частиц

Ни одна из методик измерения твердых частиц не была усовершенствована, чтобы дать значимые результаты на выхлопах газовых турбин. Это редко является фактором получения разрешений для газовых турбин, когда в газовой турбине сжигается чистое топливо.

диоксид серы (SO 2 )

Почти все оборудование для сжигания топлива, включая газовые турбины, преобразует всю серу, содержащуюся в топливе, в SO 2 .Это делает SO 2 проблемой топлива, а не проблемой, связанной с характеристиками турбины. Единственный эффективный способ контроля SO 2 - это ограничение количества серы, содержащейся в топливе, или удаление SO 2 из выхлопных газов с помощью процесса мокрой очистки.

Контроль выбросов

Необходимость соответствовать или превышать нормы выбросов, установленные федеральными, государственными и местными правилами, требует от производителей промышленных газовых турбин разработки более чистых турбин.Системы сухих выбросов были разработаны с использованием топливных форсунок с бедным премиксом, специальной технологии сгорания и средств контроля для снижения выбросов NOx и CO путем создания более низких максимальных температур пламени и более полного окисления углеводородного топлива. Все промышленные газотурбинные производства имеют сухие продукты с низким уровнем выбросов. Производительность зависит от конкретного продукта из-за различий в конструкции камеры сгорания.

Эти системы, работающие на обедненном топливе, снижают образование NOx и CO до очень низких уровней, что делает ненужным использование дорогих каталитических нейтрализаторов с высокими эксплуатационными расходами для удаления NOx и CO после их образования.В зонах с высоким уровнем достижений в некоторых газовых турбинах может возникнуть необходимость в использовании селективных каталитических нейтрализаторов для дальнейшего снижения уровня NOx и CO. Топливом, выбранным для газовой турбины, является чистый сухой природный газ, который производит наиболее чистый выхлоп.

Отработанное тепло

Газовые турбины имеют большую часть потерь тепла от цикла, выходящего из выхлопных газов. Это тепло может быть восстановлено и использовано для повышения общего теплового кпд сгоревшего топлива. Наиболее распространенный метод использования тепла отработавших газов заключается в производстве пара.

Список литературы

Используйте этот раздел для цитирования элементов, на которые есть ссылки в тексте, чтобы показать ваши источники. [Источники должны быть доступны читателю, т. Е. Не внутреннему документу компании.]

интересных документов в OnePetro

Используйте этот раздел, чтобы перечислить статьи в OnePetro, которые обязательно должен прочитать читатель, желающий узнать больше.

Внешние ссылки

Используйте этот раздел, чтобы размещать ссылки на соответствующие материалы на других веб-сайтах, кроме PetroWiki и OnePetro.

См. Также

первопроходцы

Поршневые двигатели

PEH: Prime_Movers

,

Газотурбинный двигатель | Британика

Газотурбинный двигатель , любой двигатель внутреннего сгорания, использующий газ в качестве рабочей жидкости, используемой для вращения турбины. Термин также обычно используется для описания полного двигателя внутреннего сгорания, состоящего по меньшей мере из компрессора, камеры сгорания и турбины.

Общие характеристики

Полезная работа или тяговое усилие могут быть получены от газотурбинного двигателя. Он может приводить в действие генератор, насос или пропеллер или, в случае двигателя чисто реактивного самолета, развивать тягу, ускоряя поток выхлопных газов турбины через сопло.Такой двигатель может вырабатывать большие объемы энергии, который при той же мощности намного меньше и легче поршневого двигателя внутреннего сгорания. Поршневые двигатели зависят от движения поршня вверх-вниз, который затем должен быть преобразован во вращательное движение с помощью коленчатого вала, в то время как газовая турбина поставляет мощность вращающегося вала напрямую. Хотя концептуально газотурбинный двигатель является простым устройством, компоненты для эффективного блока должны быть тщательно спроектированы и изготовлены из дорогих материалов из-за высоких температур и напряжений, возникающих во время работы.Таким образом, газотурбинные двигательные установки обычно ограничиваются большими единицами, где они становятся экономически эффективными.

Газотурбинный двигатель, циклы

Большинство газовых турбин работают в открытом цикле, в котором воздух отбирается из атмосферы, сжимается в центробежном или осевом компрессоре, а затем подается в камеру сгорания. Здесь топливо добавляется и сжигается при практически постоянном давлении с частью воздуха. Дополнительный сжатый воздух, который обходит вокруг секции горения и затем смешивается с очень горячими газами сгорания, необходим для поддержания достаточно низкой температуры на выходе из камеры сгорания (в сущности, входа турбины), чтобы турбина могла работать непрерывно.Если установка предназначена для выработки мощности на валу, продукты сгорания (в основном воздух) расширяются в турбине до атмосферного давления. Большая часть мощности турбины требуется для работы компрессора; только остаток доступен для подачи работы вала на генератор, насос или другое устройство. В реактивном двигателе турбина спроектирована так, чтобы обеспечить достаточную мощность для привода компрессора и вспомогательных устройств. Затем поток газа покидает турбину при промежуточном давлении (выше местного атмосферного давления) и подается через сопло для создания тяги.

Газотурбинный двигатель постоянного давления с открытым циклом. Энциклопедия Британника, Инк.

Идеализированный газотурбинный двигатель, работающий без каких-либо потерь в этом простом цикле Брайтона, рассматривается в первую очередь. Если, например, воздух поступает в компрессор при 15 ° C и атмосферном давлении и сжимается до одного мегапаскаля, он затем поглощает тепло из топлива при постоянном давлении до тех пор, пока температура не достигнет 1100 ° C, а затем расширится через турбину до атмосферного. давление. Эта идеализированная единица потребовала бы 1 турбины.68 киловатт на каждый киловатт полезной мощности при 0,68 киловатте, потребляемом для привода компрессора. Тепловая эффективность установки (чистая произведенная работа, деленная на энергию, добавленную через топливо) составила бы 48 процентов.

Получите эксклюзивный доступ к контенту из нашего первого издания 1768 года с вашей подпиской. Подпишитесь сегодня

Фактическая производительность в открытом цикле

Если для агрегата, работающего между теми же пределами давления и температуры, компрессор и турбина работают только на 80 процентов ( i.то есть, работа идеального компрессора равна 0,8 раза фактической работы, в то время как фактическая мощность турбины составляет 0,8 раза идеальной производительности), ситуация резко меняется, даже если все другие компоненты остаются идеальными. Для каждого произведенного киловатта полезной мощности турбина должна теперь производить 2,71 киловатта, в то время как работа компрессора становится 1,71 киловатта. Тепловая эффективность падает до 25,9 процента. Это иллюстрирует важность высокоэффективных компрессоров и турбин. Исторически сложность создания эффективных компрессоров, даже больше, чем эффективных турбин, задерживала разработку газотурбинного двигателя.Современные агрегаты могут иметь КПД компрессора 86–88% и КПД турбины 88–90% в проектных условиях.

Эффективность и выходную мощность можно повысить, повысив температуру на входе в турбину. Однако все материалы теряют прочность при очень высоких температурах, и поскольку лопатки турбины движутся с высокой скоростью и подвергаются сильным центробежным напряжениям, температура на входе в турбину выше 1100 ° C требует специального охлаждения лопаток. Можно показать, что для каждой максимальной температуры на входе в турбину также существует оптимальный коэффициент давления.Современные авиационные газовые турбины с лопастным охлаждением работают при температуре на входе в турбину выше 1370 ° С и при давлениях около 30: 1.

Переохлаждение, разогрев и регенерация

В авиационных газотурбинных двигателях следует обратить внимание на массу и диаметр. Это не позволяет добавлять больше оборудования для улучшения производительности. Соответственно, двигатели для коммерческих самолетов работают по простому циклу Брайтона, идеализированному выше. Эти ограничения не распространяются на стационарные газовые турбины, в которые могут быть добавлены компоненты для повышения эффективности.Улучшения могут включать (1) уменьшение компрессионной работы при промежуточном охлаждении, (2) увеличение производительности турбины путем повторного нагрева после частичного расширения или (3) уменьшение расхода топлива при регенерации.

Первое улучшение будет включать сжатие воздуха при почти постоянной температуре. Хотя это не может быть достигнуто на практике, оно может быть аппроксимировано промежуточным охлаждением (то есть , то есть , путем сжатия воздуха в два или более этапа и водяного охлаждения между этапами до его первоначальной температуры).Охлаждение уменьшает объем воздуха, который необходимо обрабатывать, а вместе с ним и работу сжатия.

Второе усовершенствование включает в себя подогрев воздуха после частичного расширения через турбину высокого давления во втором наборе камер сгорания перед подачей его в турбину низкого давления для окончательного расширения. Этот процесс похож на подогрев, используемый в паровой турбине.

Оба подхода требуют значительного дополнительного оборудования и используются реже, чем третье усовершенствование.Здесь горячие отработавшие газы из турбины пропускаются через теплообменник или регенератор, чтобы повысить температуру воздуха, выходящего из компрессора до сгорания. Это уменьшает количество топлива, необходимое для достижения желаемой температуры на входе в турбину. Повышение эффективности, однако, связано с большим увеличением первоначальных затрат и будет экономичным только для агрегатов, которые работают почти непрерывно.

,
3 Авиационные газотурбинные двигатели | Исследование двигательных и энергетических систем коммерческих самолетов: сокращение выбросов углерода в мире

будущего. Кроме того, общий коэффициент давления 29000 газовых турбин увеличился с течением времени, чтобы улучшить термодинамическую эффективность. Однако в то же время размеры компрессора высокого давления, камеры сгорания и турбины уменьшились, что усугубляет проблемы меньшего размера.

По мере повышения эффективности самолетов и двигателей для полета требуется меньшая мощность, поэтому в будущем размер двигателя и мощность, необходимые при постоянной работоспособности самолета, уменьшатся.

Потенциал для улучшения

С тех пор, как первые авиационные газовые турбины были построены в конце 1940-х годов, общий КПД - расход топлива на тяговую мощность - увеличился примерно с 10 процентов до его текущего значения, приблизившись к 40 процентам (см. Рисунок 3.2). Вполне вероятно, что темпы улучшения этих двигателей могут продолжаться на уровне около 7 процентов в десятилетие в течение следующих нескольких десятилетий при условии достаточных инвестиций в технологии. Потенциал для общего улучшения лучше всего рассматривать с точки зрения эффективности компонентов: термодинамической эффективности двигателя и движительной силы движителя.

Как отмечалось выше, неясно, насколько близко к теоретическим пределам можно было бы использовать газовую турбину для коммерческих самолетов, учитывая важные ограничения авиации в отношении безопасности, веса, надежности и стоимости. Несколько авторов рассмотрели вопрос о практических пределах для газовых турбин простого цикла, учитывая потенциал новых материалов, архитектуры двигателей и технологий компонентов. Их оценки индивидуальных пределов термодинамической и двигательной эффективности несколько различаются (и могут по-разному разделять потери между термодинамической и двигательной эффективностью), но они согласны с тем, что общее повышение эффективности на 30-35 процентов по сравнению с лучшими современными двигателями может быть достигнуто.Как показано на Рисунке 3.7, могут быть возможны термодинамические КПД двигателя 65-70% и двигательная эффективность 90-95%.

Газотурбинные двигатели

имеют значительные возможности для совершенствования, при этом общая эффективность повышается на 30 и более процентов по сравнению с лучшими двигателями в эксплуатации на сегодняшний день. Улучшения будут происходить благодаря множеству сравнительно небольших изменений, а не одной прорывной технологии.

Некоторые исследования показывают, что улучшение характеристик турбомашин и снижение потерь на охлаждение могут улучшить термодинамическую эффективность на 19 и 6 процентов соответственно. 3 Эта величина усиления не достигается простым внедрением новой технологии в существующие двигатели. Скорее, это требует оптимизации цикла с учетом конкретных уровней рабочих характеристик компонентов, температурных характеристик и охлаждения. Практические циклы с промежуточным охлаждением или рекуперацией могут повысить эффективность еще на 4. 4 Усовершенствованные вентиляторы и пропеллеры также могут повысить КПД двигателя на 10 процентов. 5 Конечно, практические пределы эффективности движителей не могут быть устранены только на уровне двигателя без ссылки на конфигурацию самолета и интеграцию движителя, как обсуждалось в Главе 2.

Подводя итог, можно сказать, что авиационные газотурбинные двигатели имеют значительные возможности для совершенствования с потенциалом повышения общей эффективности на 30 и более процентов по сравнению с лучшими двигателями, эксплуатируемыми в настоящее время, при этом потенциал повышения двигательной эффективности примерно вдвое превосходит термодинамическую эффективность. Такой уровень производительности потребует многих технологических улучшений и будет осуществляться в форме относительно небольших приращений, несколько процентов или меньше, а не посредством единой прорывной технологии.В следующем разделе обсуждаются многие из этих технологий.

___________________

2 Общий коэффициент давления - это отношение давления на выходе компрессора к давлению на входе в компрессор.

3 Д.К. Зал, 2011, «Пределы производительности осевых ступеней турбомашины», М.С. Диссертация, Массачусетский технологический институт, Кембридж, штат Массачусетс,

4 J. Whurr, 2013, «Архитектура и технологии будущего гражданского авиационного двигателя», представлен на 10-й Европейской конференции по турбомашиностроению, http: // www.etc10.eu/mat/Whurr.pdf.

5 D. Carlson, 2009, «Ренессанс движения: новые циклы, новые архитектуры и возможности для развития трудовых ресурсов», представленный на 19-й Международной конференции ISABE Международного общества по воздухопроницаемым двигателям, Монреаль, Канада.

,

Отправить ответ

avatar
  Подписаться
Уведомление о
