Устройство топливного фильтра бензинового двигателя: устройство, типы, особенности топливных фильтров для дизелей

устройство, типы и критерии качества

Содержание

Топливные фильтры: устройство, виды и как выбрать

Да ли необходим топливный фильтр? На что он влияет?

Назначение и принцип работы топливного фильтра

Виды топливных фильтров

Признаки засора и выхода из строя

Как выбрать топливный фильтр

В любом виде топлива присутствуют различные взвеси и примеси – это мелкие и крупные твердые частицы ржавчины, металла, песка другие загрязнения, включая влагу, которые попадают в топливный бак извне или уже находятся в нем.

Чтобы максимально уменьшить попадание грязи и конденсата в двигатель используются топливные фильтры (ТФ) разных степеней очистки, которые различаются между собой по расположению, типу двигателя, размерам, конструкции, но устанавливаются на все колесные транспортные средства.

Виды различных топливных фильтров автомобилей

Да ли необходим топливный фильтр? На что он влияет?

Высокоточные компоненты системы впрыска очень требовательны к качеству топлива. Негативное влияние на двигатель оказывают даже микроскопические частицы, которые действуют незаметно, но постоянно, провоцируя преждевременный износ и критический выход из строя узлов и компонентов, сопряженных с двигателем и топливной системой.

• Если автомобиль инжекторный (а это большинство современных машин), то твердые частицы, попадая из топлива, накапливаются на высокоточных элементах форсунок, в результате чего могут заклинить и повредить прецизионные пары, которые дозируют впрыск бензина. Это, в свою очередь, влечет за собой засорение и выход из строя форсунок. В дополнение, плохо очищенное топливо действует, как наждачная бумага, провоцируя критический износ внутренних деталей топливного насоса, что приводит к его выходу из строя.
• К фильтрации топлива дизельных машин предъявляются повышенные требования, да как система подачи топлива дизеля очень тонко реагирует на наличие даже мельчайших механических примесей и влаги в топливе, уже поступивших в двигатель. Это обусловлено тем, что прецизионные пары, отвечающие за впрыск, установлены не только в форсунках, они имеются даже в ТНВД (насос высокого давления).

Качественной топливный фильтр – это не только эффективное очищение горючего, но и повышение мощности двигателя. Чем лучше фильтрация, тем меньше в нем абразивных твердых частиц, эффективнее его впрыск и горение, а значит общая стабильность и надежность работы двигателей внутреннего сгорания.

Последствия плохой очистки топлива

Назначение и принцип работы топливного фильтра

Топливный фильтр – один из важных элементов системы подачи топлива. Для того чтобы обеспечивать надежность и эффективность работы системы, сохранить высокую производительность, минимальный расход топлива и стабильный уровень эмиссии ОГ, топливные фильтры должны не только соответствовать типу двигателя, но и быть достаточно большими по емкости, чтобы собирать максимальное количество твердых частиц.

Стандартный тип фильтрации топлива – двухступенчатая очистка. Изначально топливо проходит фильтр грубой очистки – его задача заключается в удержании крупных механических примесей. После предварительной очистки бензин/дизель поступает в фильтр тонкой очистки, где происходит финишное очищение.

Учитывая высокие требования к чистоте топлива дизелей, схема фильтрации различается для бензинового и дизельного двигателя. В частности для бензиновых двигателей оптимальный показатель – фильтрация частиц размером не более 10 мкм, тогда как система питания дизеля требует устранения даже очень мелких загрязнений, а также воды и парафинов, которые очень быстро забивают фильтр, ухудшая его пропускную способность.

Прямоточный топливный фильтр

Виды топливных фильтров

В зависимости от степени и тонкости фильтрации различают два основных типа фильтрующих элементов – топливные фильтры грубой и тонкой очистки.

Фильтры грубой очистки

• Фильтр грубой очистки для дизельных силовых агрегатов имеет сетчатую структуру, через которую не могут пройти крупные твердые частицы, не превышающие размер 0,1 мкм. Он расположен в топливном баке и отвечает за предотвращение попадания в систему не только грязи, но и частичек воды и парафинов.
• На бензиновых двигателях в качестве предварительной фильтрации может использоваться фильтрующий элемент, который представляет собой сетку (металлическую или синтетическую), установленную в погружной топливный насос бака.
• Грубая очистка топлива для карбюраторных моторов может проходить через несколько слоев фильтрации – через решетку с крупными ячейками, расположенными на горловине бензобака, через сетку с сотами среднего размера, расположенную на топливозаборнике, и через слой с самыми мелкими сотами на впускном штуцере.

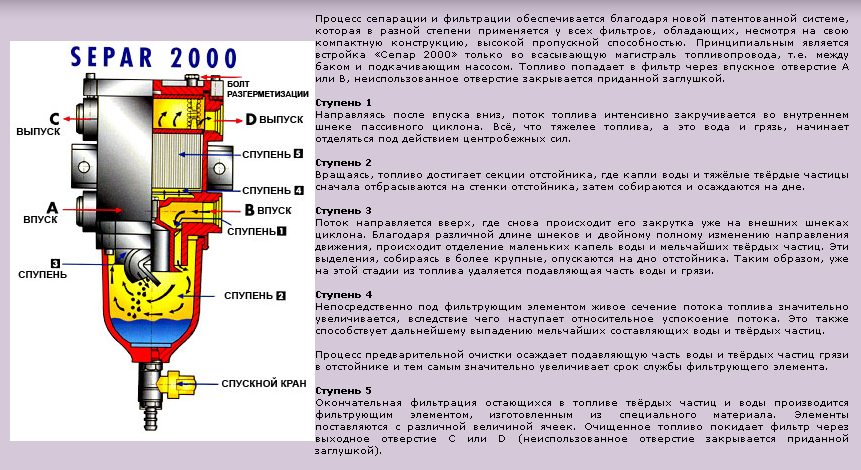

Топливный фильтр грубой очистки дизеля

В автомобилях с дизельными моторами чаще всего устанавливается специальное комбинированное устройство (модуль), да называемый сепаратор, или отстойник, который состоит из топливного фильтра и водоотделителя. Его задача – не допустить попадание конденсата (воды) в систему. На автомобилях, работающих на бензине, такое устройство не используется.

К топливным фильтрам для дизельных двигателей предъявляется еще одно жесткое требование – отличная работоспособность в условиях низких температур. При низкой среднесуточной температуре воздуха в зимнее время, в дизельном топливе кристаллизуется парафин, который быстро забивает обычный фильтр.

Уже при -5°С дизельное топливо начинает мутнеть, что является первым признаком начавшейся кристаллизации. Пока кристаллы парафинов малы, они способны проходит сквозь фильтрующий материал, как только температура опускается ниже 7°С кристаллы начинают собираться в сгустки, которые при еще большем понижении температуры воздуха становятся настолько большими, что не проходят через фильтр.

Бывалые водители дают этому эффекту название – «засахарившаяся солярка», которая действительно похожа на засахарившуюся массу. Она забивает соты, в результате чего топливо просто перестает поступать в двигатель, машина глохнет и останавливается, завести ее не представляется возможным. Чтобы этого не произошло, качественные топливные фильтры для дизелей имеют встроенный элемент (подогреватель или токопроводящую бумагу), контролирующий температуру топливной смеси.

Кристаллизация парафинов в фильтре

Фильтры тонкой очистки

Для качественной двухступенчатой фильтрации, фильтр тонкой очистки топлива (ФТО) устанавливается, и на бензиновые, и на дизельные автомобили, и выполняет финишную фильтрацию бензина/дизеля от мелких частиц, которые не смог задержать фильтр предварительной очистки. Элементы тонкой очистки топлива способны уловить частицы размером до 0,001 мм.

Место, где расположен ФТО, в разных типах двигателей различается. Да, в карбюраторной системе она расположен между бензонасосом в топливной магистрали и топливозаборником, в инжекторах размещен между рампой и насосом, а в дизелях – между фильтром-отстойником и ТНВД, за счет чего его еще называют фильтр топливного насоса.

Фильтр тонкой очистки

Дополнительно фильтры тонкой очистки разделяют по типу конструкции – неразборные, или одноразовые, и разборные (многоразовые).

• Неразборные – такой тип фильтров представляет собой прочный корпус, в который помещен фильтрующий материал, изготовленный из качественной бумаги, уложенной в «гармошку».

Применение именно такой формы позволяет улучшить процесс отсеивания и, тем самым, продлить эксплуатационный срок изделия. Положительный эффект очищения топлива происходит благодаря увеличению площади поверхности материала. Он собран в гармошку что дает более продолжительный контакт бензина с фильтром, а значит очищение будет качественнее. Качество очищения топлива можно оценить по такому факту – для гармошки фильтра диаметром 10 см используется бумажная лента длиной в 1 метр.

Чаще всего неразборные модели используются для инжекторных бензиновых моторов внутреннего сгорания – такая система питания требует от фильтра высокой устойчивости к повышенным нагрузкам, как высоких температур, да и давления в системе питания. Именно поэтому фильтры для инжекторных двигателей изготавливаются из высокопрочных материалов, устойчивых к постоянным термическим нагрузкам – чаще всего это сталь, различные сплавы.

• Разборные – фильтры изготавливаются из латуни или керамики, и могут демонтироваться с системы для разборки и очистки от загрязнений.

Самыми удобными в использовании считаются прозрачные модели, которые позволяют легко определить уровень загрязнения. Разборный ТФ находится между бензобаком и мотором, как правило, в нише днища или под капотом. Иногда возможна установка вместе с фильтром предварительной очистки. Чаще всего устанавливается на карбюраторных типах двигателей.

Разборной фильтр топливный карбюраторного двигателя

Признаки засора и выхода из строя

Регламент замены топливного фильтра указан в технической документации автопроизводителя, и может варьироваться от 10 до 70 тыс. км, у отдельных производителей может достигать отметки и в 120 тыс. км. Средний пробег, при котором рекомендована замена – 15-25 тыс. км.

Проще отследить степень загрязнения в прозрачном ТФ, но если корпус элемента непрозрачный и неразборный, определить признаки засора и выхода из строя визуально практически невозможно.

Основные признаки засоренного фильтра:

• Возросший расход топлива;
• Падение мощности двигателя, проблемный запуск;
• Плавающие обороты и троение мотора;
• Потеря динамики при затяжном подъеме в гору/на возвышенность и общее ухудшение динамических характеристик;
• Движение автомобиля рывками.

Такие признаки неисправности легко перепутать с другими проблемами авто, никак не связанными с топливной системой. Поэтому владельцам инжекторов, в первую очередь, следует обращать внимание на падение мощности, основном признаке засорения ТФ, а тем, у кого дизель – на точность и легкость запуска мотора, как в теплое, да и в холоднее время. Еще проще – сделать диагностику в автосервисе, которая поможет определить, требуется замена или же нужен ремонт каких-то других конструктивных узлов и элементов.

Загрязнение топливного фильтра

Как правильно выбрать топливный фильтр

При покупке нового фильтра важно выбрать качественный фильтрующий элемент топливной системы, и привлекательная цена дизельного или бензинового фильтра – это далеко не главный приоритет при подборе. Чаще всего откровенно дешевые ТФ обладают низким качеством, быстро приходят в негодность.

Некачественные фильтры от неизвестных производителей не способны тщательно очищать топливо и обезопасить детали топливной системы от износа, коррозии. Они плохо удерживают мелкие частицы посторонних взвесей, часто рвутся в процессе эксплуатации, при этом водитель даже не подозревает об этом, что очень и очень негативно сказывается на производительности, и исправности двигателя и его компонентов.

Основные критерии выбора:

• Фирма-производитель – известность и репутацию бренда на рынке автозапчастей уже можно считать главным фактором качества выпускаемой продукции.

При этом лучше всего приобретать ТФ фирм, которые имеют узкую специализацию, то есть занимаются изготовлением какой-то определенной группы запчастей. Среди признанных брендов-производителей топливных фильтров в пятерку лучших вошли: KNECHT, MANN-FILTER, DELPHI, BOSCH и FILTRON.

Фирмы производители топливных фильтров

Бюджетный вариант можно выбирать только в случае отсутствия возможности приобрести брендовый фильтр либо по причине отсутствия более качественной альтернативы.

• Уровень фильтрации – средний, номинальный, абсолютный.

Средний уровень фильтрации обеспечивает задержку 50 – 60% частиц и взвесей, подходит для старых подержанных иномарок и российского автопрома. Номинальный уровень отсева обеспечивает удержание до 80 – 90 % загрязнений, чего вполне достаточно для большинства современных авто. Абсолютный отсев гарантирует удержание порядка 99,99% всех взвесей, и является оптимальным вариантом для современных автомобилей с многоступенчатой системой впрыска, двигателями с турбонаддувом.

• Качество фильтрованной бумаги и уровень ее намотки визуально определить трудно, особенно, если фильтр покупается по заказу, а вот габаритные размеры следует знать точно – даже миллиметровое отклонение от оригинальных параметров и правильного положения фильтра может спровоцировать большие проблемы с двигателем.
• И, конечно же, главным требованием выбора ТФ является подбор устройства по типу двигателя и топливной системы автомобиля.

Лучше всего устанавливать оригинальные комплектующие или хорошие фирменные аналоги – это касается всех транспортных средств, в независимости от марки, модели, года выпуска и типа силового агрегата.

Ликбез: как работает топливный фильтр?

Не дай себя обмануть

Топливный фильтр отсеивает грязь, ржавчину и другие частицы из горючего, предотвращая их попадание в двигатель автомобиля. Находится он в топливной магистрали в виде картриджа и содержит в себе специальную фильтрованную бумагу. Топливный фильтр можно найти в большинстве двигателей внутреннего сгорания.

Зачем нужен топливный фильтр?
Если топливо, которое заливается в автомобиль, не самого лучшего качества, то велика вероятность того, что в нем содержится множество всевозможных примесей. Краска, грязь и ржавчина могут стать причиной быстрого износа и выхода из строя топливного насоса, а также форсунок. Губительно для высокоточных компонентов системы впрыска именно абразивное действие этих частиц. Качество используемого горючего влияет и на то, сколько топливных фильтров установлено в автомобиле. К примеру, бензиновые двигатели производители обычно оснащают одним фильтром, когда как дизельные – двумя.

Разновидности топливных фильтров в зависимости от типа двигателя
Прежде чем говорить о том, как работает топливный фильтр, необходимо разобраться, какой тип двигателя установлен на Вашем автомобиле. Карбюраторный двигатель отличается низким давлением в топливной системе. Горючее проходит через резиновые шланги. Топливный фильтр в таких двигателях, как правило, выполнен из металла либо пластмассы. С одной его стороны идет впускная трубка, а с другой — выпускная. Шланг с обоих концов присоединен к фильтру круглыми зажимами. Инжекторный двигатель отличается электронным впрыском топлива в каждый из цилиндров. Горючее в данном случае находится под высоким давлением. По этой причине топливопроводы изготавливаются из металла, а топливный фильтр из стали либо других легкосплавных металлов и, как правило, оснащен резьбовым соединением. Дизельное топливо должно быть наилучшим образом отчищено от различных примесей. Опасность также представляет собой и парафины, которые могут превратиться в кристаллы и засорить зазоры между деталями величиной всего 6 микрометров.

По этой причине наряду с основным топливным фильтром рекомендуется устанавливать на дизельный двигатель еще и дополнительный. Такой тандем позволит на 100% очистить топливо от воды и на 96% от грязи.

Как устроен топливный фильтр
На некоторых транспортных средствах установлено сразу два вида топливных фильтров. Один из них предназначен для грубой очистки, другой – для тонкой. Фильтр грубой очистки имеет сетчатый элемент, который состоит из отражателя и латунной сетки, которая не пропускает частички больше 0,1 мм. Такой вид фильтра предназначен для очистки топлива от различных крупных примесей. Фильтрующий элемент помещен внутрь стакана, который закреплен на корпусе при помощи нажимного кольца и болтов. Зазор между стаканом и корпусом закрыт паронитовой прокладкой. В самом низу этого стакана расположен специальный успокоитель. Фильтр тонкой очистки является вторым барьером удаления мусора из горючего. Его обычно можно найти между двигателем автомобиля и топливным баком.

Как правило, такой фильтр обернут в нейлоновый корпус, по которому сразу видно степень его загрязнения. Такое устройство способно задержать частицы размером до 15 микрометров, благодаря двум параллельным фильтрующим элементам.

Признаки засорения топливного фильтра
— Автомобиль дергает при подъеме в гору.
— Мощность заметно уменьшилась.
— Двигатель глохнет.
— Большой расход топлива.
— Авто при движении дергается.

Где находится топливный фильтр?

Топливный фильтр продлит моторесурс даигателя вашего авто Если Вы планируете самостоятельно менять топливный фильтр, то Вам необходимо знать, где он находится. В современных автомобилях эту деталь можно найти в одном из следующих мест: под днищем машины, в топливном баке, в моторном отсеке. Топливный фильтр можно менять, не прибегая к услугам профессионалов, однако, если Вы сомневаетесь в своих возможностях, то лучше попросить помощи у более опытных водителей. Специалисты рекомендуют менять топливный фильтр через каждые 30 000 километров. Однако если Вы заливаете топливо низкого качества, то делать это необходимо чаще.

Как поменять топливный фильтр?
Топливный фильтр необходимо регулярно менять Перед тем как поменять топливный фильтр, необходимо подготовить хотя бы минимальный набор инструментов, таких как: фонарь, гаечный ключ, отвертка, плоскогубцы, торцевой ключ, защитные очки, одноразовые перчатки. В большинстве случаев таким набором инструментов вполне можно обойтись, однако существуют автомобили, в которых для замены топливного фильтра требуются специальные инструменты. По этой причине перед процедурой постарайтесь найти как можно больше информации по замене топливного фильтра именно в Вашей модели автомобиля. Также Вам потребуется новый топливный фильтр. При его покупке сообщите продавцу марку своего автомобиля, а также год его выпуска. Отдавайте предпочтение оригинальным запчастям. Сегодня на рынке хорошо зарекомендовали себя такие производители топливных фильтров, как ACDelco, Motorcraft и Fram.

Советы по замене топливного фильтра
— Меняйте топливный фильтр на открытом воздухе, так как в помещении может накопиться топливные испарения, которые могут стать причиной возгорания.

— Перед работой приготовьте огнетушитель, на всякий случай.
— Не курите и не меняйте топливный фильтр вблизи открытого огня.
— Если в топливной системе высокое давление, то перед заменой его необходимо снизить. Отключите аккумулятор, чтобы исключить попадание искры.

Источник: http://avtomotospec.ru/remont-avtomobilya/kak-rabotaet-toplivnyj-filtr.html

Схема, Детали, Работа, Типы, Очистка, Использование [PDF]

Из этой статьи вы узнаете  , что такое топливный фильтр?  Его схема, части, типы, работа, очистка, преимущества и использование . Кроме того, вы также можете  загрузить файл PDF  этой статьи в конце.

Что такое топливный фильтр?

В каждом типе автомобильного двигателя топливная система удерживает бензин или дизельное топливо в баке, а затем всасывает их по топливопроводам и подает через топливный фильтр в карбюратор или топливную форсунку. Затем он подается в камеру цилиндра, где смешивается с воздухом и сжигается для получения энергии.

Это важная часть этой системы, поскольку она защищает двигатель от вредных отходов и также известна как топливный фильтр. Как следует из названия, это фиксированный фильтр в топливной магистрали, который обнаруживает частицы грязи и ржавчины и отделяет их от топлива. Обычно он встроен в картридж с фильтровальной бумагой.

В современных автомобилях фильтры являются неотъемлемой частью, поскольку современные конструкции включают более герметичную топливную систему, чем двигатели десятилетней давности. Нефильтрованное топливо может содержать сильные загрязнения, такие как кусочки краски, грязь, ржавчина и т. д.

Необходимо снять во избежание быстрого повреждения и возможного выхода из строя топливного насоса и форсунок. Фильтры помогают повысить производительность, поскольку чем меньше загрязняющих веществ присутствует в топливе, тем эффективнее его можно сжечь. Кроме того, для оптимальной работы их необходимо регулярно обслуживать.

Читайте также: Что такое система распределения зажигания? Детали и работа [PDF]

Детали топливного фильтра

Ниже приведены основные части топливного фильтра:

1. Housing
2. Base plate
3. Center tube
4. End cap
5. Compression spring
6. Filter media
7. Drain valve
8. Water sensor
9. Gasket
10. Strainer

#1 Housing

This is the main корпус, защищающий внутренние компоненты фильтра. Корпус фильтра обычно изготавливается из стали и имеет давление внутри фильтра, что предотвращает его переполнение.

№2 Опорная плита

Торцевая часть корпуса, где устройство соединяется с монтажным узлом. Эта пластина обеспечивает установку интерфейса, предотвращает утечку топлива и поддерживает давление внутри фильтра.

Центральная трубка №3

Выступает в качестве опоры для фильтрации и предотвращает ее падение внутрь. Помимо того, что трубка является конструктивным элементом, она служит выходом отфильтрованного топлива.

Чтобы выдерживать давление, создаваемое перепадом давления в фильтре, производители изготавливают эту деталь из более прочного материала, используя сталь.

Заглушка #4

Заглушка также является опорной конструкцией, которая удерживает фильтрующий материал в определенном месте. Он прикрепляется к фильтрующему материалу с помощью клея, торцевая крышка также предотвращает утечки.

#5 Пружина сжатия

Это важный компонент, обеспечивающий сжимающую силу для удерживания внутренних компонентов под переменным давлением.

#6 Фильтрующий материал

Фильтрующий материал — это часть, которая помогает улавливать частицы или воду и другие частицы. Он может быть изготовлен из целлюлозы или синтетического материала. Фильтрующий материал предназначен для увеличения площади поверхности, на которой происходит фильтрация.

#7 Сливные клапаны

Когда в фильтре присутствует топливо, сливной клапан служит механизмом для обхода топливом фильтрующего материала.

Датчик воды №8

Основная цель датчика воды состоит в обнаружении присутствия воды в дизельном топливе, и этот датчик устанавливается внутри топливного фильтра. Он имеет два основных каскада выходного сигнала, низкий уровень и высокий уровень, которые определяют наличие и отсутствие воды.

Прокладка #9

Обычно ее называют уплотнительной частью фильтра. Для правильной герметизации масляного фильтра используется прокладка масляного фильтра, которая уплотняет фильтр и блок двигателя. Они сделаны из резины или бумаги и важны для удержания масла внутри двигателя.

#10 Сетчатый фильтр

Сетчатый фильтр является основной частью топливного фильтра, который фильтрует топливо и удерживает частицы, прежде чем они попадут в топливопровод. Обычно это пластиковая ткань, сотканная в форме трубки с запаянными концами.

Работа топливного фильтра в автомобиле

Топливная система состоит из фильтров и сеток, предотвращающих попадание грязи в топливный насос и карбюратор. Грязь, естественно, ухудшает работу двигателя, мешает нормальной работе топливного насоса и карбюратора.

Изображение: IndiaMart

Топливо фильтруется при попадании в топливный бак. В некоторых случаях он снова фильтруется в топливном насосе. Этот фильтр есть и в некоторых карбюраторах. Однако к топливному насосу и карбюратору также подключен отдельный фильтр. Он фильтрует топливо перед подачей в карбюратор.

На рисунке показан топливный фильтр керамического типа. Он подключен между топливным насосом и карбюратором. Он служит для улавливания воды или посторонних частиц, которые не были отфильтрованы в отстойнике и сетчатом фильтре топливного насоса или в блоке фильтра топливного бака.

Топливо, поступающее в стеклянную чашу, проходит через керамический фильтр, который отделяет посторонние частицы, и из него выходит отфильтрованное топливо. Наконец, эта вода и осадок собираются в чаше, которую можно снять для очистки.

Читайте также: Какие существуют типы турбокомпрессоров? Плюсы и минусы [PDF]

Типы топливных фильтров

Ниже приведены основные типы топливных фильтров:

1. Фильтр дизельного топлива
2. Фильтр бензинового топлива
3. Canister fuel filter
4. Inline fuel filter
5. In-tank fuel filter
6. Cartridge fuel filter
7. Carburetor inlet filter
8. Pump-outlet fuel filter
9. Spin-on fuel filter

#1 Diesel Fuel Filter

Эти типы обычно имеют форму чаши или чаши, что означает, что фильтр сжимается. При этом вода хранится на дне чаши, а клапан на дне чаши позволяет воде стекать из чаши, оставляя только воду.

Если посмотреть на химический состав двигателя, соотношение доли воды на литр выше, чем у дизеля. Разница в плотности является причиной того, что вода скапливается на дне чаши, а дизельное топливо остается в чаше после слива воды.

#2 Бензиновый топливный фильтр

Бензиновые топливные фильтры являются самыми простыми и несложными, поскольку состоят всего из нескольких частей. В топливной системе топливо хранится в баке, содержащем бензин, а затем подается по топливопроводам и подается через топливный фильтр к карбюратору или топливной форсунке.

Этот фильтр удаляет грязь и частицы ржавчины из топлива, предотвращая их попадание в двигатель и причинение ущерба. Он помогает подавать чистый бензин в двигатель вашего автомобиля, защищая при этом топливные форсунки.

Топливный фильтр #3 Канистра

Изображение: Amazon

Это тип топливного фильтра, в котором используется канистра, которая выглядит почти как оболочка, содержащая фильтрующий элемент. Большинство фильтров относятся к этому типу, корпус может быть пластиковым или металлическим, в зависимости от ряда факторов.

Канистровые топливные фильтры считаются менее безопасными для окружающей среды. Как только срок их службы истекает, все оборудование необходимо демонтировать и выбросить, а установить новое.

Линейный топливный фильтр №4

Устанавливаются между топливным насосом и карбюратором, защищая карбюратор от загрязнения, но не защищая топливный насос. Обычно они изготавливаются из пластиковых или металлических контейнеров со складчатым бумажным элементом внутри.

В случае установки данного фильтра следует следить за тем, чтобы бензин протекал через них в направлении, указанном стрелкой на корпусе. У него есть чаша, которая действует как встроенный фильтр для очистки бензина. Вода и другие частицы собираются в чаше и удаляются посредством периодической очистки фильтра.

#5 Топливный фильтр в баке

Фильтры этого типа используются в большинстве современных автомобилей и устанавливаются в бензобаках. Фильтры в баке можно разобрать или интегрировать в топливный насос в баке. Одним из недостатков этих типов является их труднодоступность, что затрудняет их обслуживание. Этот фильтр имеет более длительный срок службы, что помогает избежать поломок и вызовов буксировки.

Когда топливный насос является частью узла, топливный фильтр в баке не может быть заменен отдельно, что означает более дорогостоящую замену при замене поврежденного фильтра. Это высококачественная среда, обеспечивающая высокую пропускную способность и защищающая от загрязнения грязным топливом.

Картриджный топливный фильтр #6

Картриджный топливный фильтр обычно состоит из фильтрующего элемента, структурных частей и некоторых основных частей фильтра. Этот тип фильтра не имеет внешней оболочки. Он имеет металлический или пластиковый корпус, представляющий собой отдельный компонент, который крепится на транспортном средстве к сопрягаемой поверхности.

Можно использовать многократно, одноразовой частью является только картридж. Картриджные топливные фильтры экологически безопасны. Поскольку при выходе из строя фильтра выбрасывается всего несколько металлических или пластиковых деталей, замена этого типа фильтра оказывает меньшее воздействие на окружающую среду.

#7 Топливный фильтр карбюратора

Некоторые производители устанавливают фильтр на входе карбюратора. В карбюраторном топливный фильтр можно найти под капотом, посмотрев на топливопровод от карбюратора к задней части. Фильтр ввинчивается во входной патрубок карбюратора, а другим концом прижимается к впускному шлангу.

#8 Топливный фильтр на выходе насоса

Некоторые типы автомобилей оснащены топливными фильтрами на стороне выхода топливного насоса. Этот топливный фильтр устанавливается в выпускной башне топливного насоса, в то время как он расположен под насосом.

Навинчиваемый топливный фильтр #9

Обычно для крепления навинчиваемого фильтра на транспортном средстве требуется резьба. Эти фильтры обычно устанавливаются в моторном отсеке. Он состоит из нескольких частей, включая стальную канистру, обратный дренажный клапан, перепускной клапан и прокладку.

Этот тип топливного фильтра легко заменить, поэтому требуется только демонтировать поврежденный фильтр и установить на его место новый. Это несложная задача, с которой справится практически любой владелец транспортного средства.

Как очистить топливный фильтр?

Перед снятием фильтра очистите корпус фильтра и крышку.

Снимите центральный болт, чтобы отделить корпус фильтра.

Выньте элементы из корпуса фильтра.

Заглушку для очистки фильтра закрепить в фильтрующем элементе таким образом, чтобы дизель, в котором очищается фильтр, не попал в элемент через отверстия в нем. Потому что дизель может состоять из частиц пыли.

Починить вилку.

Опустите элемент с заглушкой в ​​поддон для дизельного топлива и очистите его.

Очистите элемент щеткой. Вдуйте воздух ртом в заглушку. Это удалит дизель из войлока.

Очистите корпус стакана фильтра.

Замените резиновое уплотнение между чашей и крышкой. Теперь собираем фильтр.

Преимущества топливного фильтра

1. Это устройство предотвращает попадание пыли в двигатель и повреждение основных компонентов, таких как цилиндр, поршень и т. д.
2. Замена старого фильтра позволяет избежать подобных проблем и продлить срок службы двигателя.
3. Чистый фильтр необходим, так как он может улучшить работу двигателя.
4. Это устройство помогает очищать топливо, удаляя загрязняющие вещества, чтобы обеспечить бесперебойную подачу топлива.
5. Новый топливный фильтр может повысить эффективность использования топлива.
6. Это устройство защищает топливные форсунки и топливные насосы от загрязнений.

Недостатки топливного фильтра

1. Если в вашем автомобиле неисправен топливный фильтр, автомобиль не заведется.
2. Если забит, то полностью перекрывает поступление топлива в двигатель и машина просто не заводится.
3. Поврежденный сетчатый фильтр может привести к низкому давлению топлива, что приведет к ухудшению состояния топлива и пропускам зажигания в двигателе.
4. Кроме того, неисправный сетчатый фильтр может привести к плохому расходу топлива и неровной работе на холостом ходу.
5. Кроме того, поврежденный сетчатый фильтр может привести к нестабильной работе двигателя на низких оборотах и ​​замедлению работы двигателя.

Подведение итогов

Прочитав наш обзор фильтров, вы теперь понимаете, почему важно, чтобы в вашем автомобиле было качество. Этот фильтр обеспечивает чистоту потока топлива в топливной системе и двигателе. Выбор правильного типа фильтра также является частью процесса, поскольку не все фильтры одинаковы.

---

Итак, я надеюсь, что рассказал все об этой теме. Если у вас остались сомнения или вопросы по этой теме, вы можете связаться с нами или задать в комментариях. Если вам понравилась эта статья, пожалуйста, поделитесь ею с друзьями.

Хотите бесплатные PDF-файлы, сидя дома? Тогда подпишитесь на нашу рассылку.

Адрес электронной почты

Скачать PDF этой статьи:

Скачать PDF

Читайте другие интересные статьи, такие как:

1. Какие части головки блока цилиндров и их функции?
2. Почему свечи зажигания так важны для вашего двигателя? PDF
3. Как измерить количество топлива в баке с помощью указателя уровня топлива?

Внешние ссылки:

1. https://en.wikipedia.org/wiki/Fuel_filter
2. https://what-when-how.com/automobile/fuel-filters-automobile/

| Системы топливных фильтров / Мобильные фильтрационные установки

Что такое система топливного фильтра?











Чтобы ознакомиться с системами топливных фильтров/мобильными фильтрующими установками Schroeder Industries, нажмите здесь.

Система топливного фильтра — это автономная система фильтрации, которая рециркулирует топливо для удаления таких загрязнений, как твердые частицы и вода. Они объединяют насос и двигатель. Они доступны как в стационарной, так и в переносной версиях, чтобы облегчить быстрое улучшение качества хранимого топлива.

Тележки для топливных фильтров имеют множество применений в бестарных хранилищах и передвижном оборудовании:

• Полировка топлива в цистернах для наливного хранения в цистернах для наливного хранения, дневных цистернах, нижних цистернах и топливных цистернах мобильного оборудования
• Фильтрация подаваемого топлива в резервуары для хранения
• Перекачка больших объемов топлива между контейнерами для наливного хранения для раздачи или обслуживания резервуаров
• Выдача или перекачка топлива из бестарного хранения в переносные топливные баки или мобильное оборудование



Системы топливных фильтров / Мобильные фильтрующие установки

Системы топливных фильтров и мобильные фильтрационные установки Schroeder Industries представляют собой серию портативных или стационарных решений для фильтрации и удаления воды.

Это отличные ресурсы для лиц, ответственных за техническое обслуживание топливных баков. Необходимость эффективного и экономичного удаления загрязнений из хранящегося дизельного топлива.

Наши тележки с фильтрами также помогают нашей инициативе 2030. Надлежащая программа чистоты топлива часто упускается из виду в процессе снижения нашего воздействия на окружающую среду и обеспечения экологически ответственной эксплуатации оборудования.

Наши системы топливных фильтров оснащены полностью синтетическим фильтрующим материалом для твердых частиц и коалесцирующим фильтрующим материалом типа Schroeder. Это улучшает качество топлива, поддерживая надежную работу систем контроля выбросов дизельных двигателей. Кроме того, технология фильтрации значительно увеличивает срок службы элемента, что, в свою очередь, снижает количество замен элементов и утилизацию отходов.

Когда речь идет о системах с тележками для фильтров, замена элементов особенно важна для обеспечения устойчивости. Фильтрующий элемент оценивается по его способности удерживать загрязнения в течение заданного времени. Это помогает обеспечить чистоту топлива.

Чтобы узнать больше об инициативе Schroeder Industries 2030, нажмите здесь.



Отличие Шредера

В отличие от других систем топливной фильтрации Центр передового опыта по топливной фильтрации Schroeder предлагает легкодоступные готовые решения для быстрого развертывания. Это включает в себя важные функции в стандартных конфигурациях. Это позволяет свести к минимуму сложность системы и процесс принятия решений.

Мы также предлагаем решения с поэтапной фильтрацией. Это в более сложных конфигурациях. В них используется наша запатентованная коалесцирующая технология удаления воды. Разработано в лаборатории нашего Центра ухода за жидкостями в Литсдейле с использованием собственного инженерного опыта.

Наши фильтровальные тележки и стационарные системы предлагают фильтрацию для самых разных рынков.

Благодаря мобильности наших фильтровальных тележек их можно использовать на удаленных объектах и ​​перемещать с резервуара на резервуар. Это делает их достаточно универсальными. Простота наших стационарных систем делает их экономичными и простыми в установке. Их легко использовать в резервуарах для хранения в качестве решения для постоянной фильтрации.

• Промышленный
• Мобильные транспортные средства
• Морской
• Горнодобывающая техника
• Природный газ
• Сельское хозяйство
• Производство электроэнергии
• Системы форсунок Common Rail
• Флот
• Железная дорога
• Фильтрация объемного топлива



Почему я должен беспокоиться о загрязнении?

Загрязненное дизельное топливо, оставленное в баке, может поставить под угрозу ваши усилия.

Это топливо может повлиять на некоторые или все усилия по очистке, выполняемые перед заполнением бака.
