Ремонт форсунок дизельных двигателей своими руками

Хорошо известно, что одним из наиболее уязвимых элементов системы питания дизельного двигателя являются топливные форсунки. Если в процессе эксплуатации силовой агрегат постепенно начинает расходовать лишнее дизтопливо, уменьшается тяга, выхлоп становится дымным и т.д., тогда в этом случае, как правило, требуется диагностика и ремонт дизельных форсунок.

Если дизельный двигатель относительно простой (c кулачковым ТНВД), целый комплекс работ можно выполнить в условиях гаража своими руками. Более современные агрегаты на солярке оснащаются сложными системами впрыска горючего (например, Common Rail).

Ремонт топливных форсунок дизельных двигателей с прямым впрыском или даже их простая очистка от загрязнений может оказаться достаточно сложной процедурой. При этом у многих владельцев дизелей по разным причинам не всегда есть возможность добраться до профессионального автосервиса.

Далее мы поговорим о том, как можно сделать ремонт форсунок дизельных двигателей самому, а также в каких случаях и какое оборудование для ремонта дизельных форсунок может понадобиться.

Читайте в этой статье

Принцип работы дизельных форсунок и частые неисправности

Начнем с того, что большинство форсунок для дизеля (за исключением насос-форсунок и систем Cоmmon Rail) устроены и работают по схожему принципу. Это значит, что их ремонт также предполагает похожие действия. Для лучшего понимания начнем с принципов работы.

Подача топлива на форсунки в дизелях реализована посредством его нагнетания под высоким давлением. Такое давление на каждую форсунку создает:

  • топливный насос высокого давления ТНВД;
  • насос-форсунки сами сжимают и впрыскивают топливо;
  • в системах Cоmmon Rail давление топлива поддерживается постоянно в специальном «аккумуляторе» высокого давления;

Теперь давайте рассмотрим работу наиболее распространенной системы питания с обычным ТНВД. Если просто, такой насос имеет механический привод и вращается от двигателя. Вращение шкива ТНВД позволяет плунжерным парам в устройстве насоса сильно сжимать дизельное топливо и выдавать давление около 300 кг/см². Затем происходит распределение дизтоплива на форсунки, что соответствует тактам работы двигателя.

Топливо поступает от насоса по магистралям высокого давления к форсунке, установленной на каждом цилиндре, после чего проходит через отдельный канал и оказывается внутри дизельной форсунки (в полости распылителя). Внутри распылителя конструктивным элементом является специальная конусная игла. Такая игла форсунки снизу притирается к седлу с очень большой точностью. Сверху иглу прижимает пружина. Указанная пружина давит на иглу через отдельную шайбу.

Шайба может иметь разную толщину, что определяет степень давления пружины на иглу. По этой причине шайбу называют регулировочной, так как от давления пружины будет зависеть и давление топлива, от которого сработает игла форсунки.

Срабатывание иглы происходит в результате того, что внутри форсунки накапливается нагнетаемое ТНВД топливо. Если иначе, когда горючее доходит до конуса иглы, дальнейший проход солярки становится невозможным, так как канал перекрыт иглой, плотно прижимаемой к седлу усилием пружины.

Однако ТНВД продолжает работать и нагнетать топливо, происходит рост давления, которое в определенный момент становится сильнее давления пружины. В результате игла приподнимается, горючее проходит в пространство между седлом и конусом иглы, попадает под высоким давлением в отверстия распылителя и далее происходит впрыск распыленного топливного заряда.

Время впрыска зависит от того, когда давление топлива внутри форсунки понизится до такой степени, чтобы пружина снова прижала иглу к седлу. Получается, канал для выхода топлива перекрывается, давление снова начнет расти и процесс повторяется.

Синхронная работа всего механизма предполагает точный впрыск топлива в цилиндре, в котором поршень приближается к ВМТ. Следующий впрыск в этом цилиндре в заданный момент будет возможен только при условии того, что игла закроется своевременно, то есть сразу после того, как давление топлива упадет.

Неисправности, которые могут привести к проблемам закрытия иглы после впрыска, не позволяют растущему давлению топлива снова открыть иглу строго в момент приближения поршня в ВМТ. В результате момент впрыска нарушается, дизельный двигатель начинает троить, функционировать с перебоями и т.д.

Например, если впрыск произойдет раньше, процесс сгорания топлива в цилиндре нарушается, дизель громко и жестко работает. Более того, значительно усиливается износ не только ДВС, но и проблемной форсунки.

Дело в том, что через неплотно закрытое седло происходит прорыв газов, механизм разрушается, подвергается сильному загрязнению от скопления нагара. На начальном этапе нагар удаляют путем промывки форсунок дизельного двигателя, то есть без ремонта.

При этом важно понимать, что нагарообразование является не причиной, а только результатом неполадок внутри самой форсунки. Другими словами, необходимо решать проблему точного срабатывания иглы, усилия пружины и эффективного перекрытия седла.

Ремонт дизельных форсунок своими руками

В ряде случаев ремонт насос форсунок своими руками, восстановление форсунок Делфи или Бош, а также работы с элементами Common Rail потребуют специального оборудования. Такое оборудование зачастую отсутствует в гаражных условиях, то есть ремонт лучше производить в специализированном сервисе.

Что касается необходимости отремонтировать механические форсунки, с такой работой можно справиться самостоятельно, имея необходимые запчасти и минимум инструментов. Давайте рассмотрим этот процесс.

Начнем с того, что неплотное прилегание иглы к седлу распылителя в ряде случаев обусловлено возникновением бокового усилия, которое появляется в зависимости от степени износа нажимного штифта в области направляющего отверстия. Параллельно также следует учитывать износ указанного отверстия (проставки).

Под воздействием бокового усилия конус иглы в момент прижимания к седлу будет прилегать к одной стороне седла сильнее по сравнению с другой стороной. В результате как седло, так и конусный оконечник иглы подвергается неравномерному износу, форма меняется с круга на овал. Нормального прилегания в таких условиях добиться не удается, форсунку нужно восстанавливать.

  1. Для устранения неисправности потребуется снять форсунки, отвернуть гайку распылителя и заменить распылитель. При этом зачастую также нужно произвести замену нажимного штифта и проставки. Параллельно осуществляется развертка или замена прижимной пружины.
  2. Перед началом работ важно знать, что устройство форсунки не предполагает наличия уплотнителей, то есть максимально плотная подгонка соединяемых деталей и герметизация возможны благодаря высокому качеству обработки сопрягаемых поверхностей.
  3. Также отметим, что игла распылителя перемещается в направляющем канале, причем отверстие имеет небольшой зазор. Этот зазор также не имеет уплотнений, то есть лишнее дизтопливо внутри форсунки попадает в место нахождения пружины.
  4. Для сохранения подвижности иглы реализован специальный канал обратного слива, что позволяет удалить лишнее дизтопливо, которое далее возвращается по системе «обратки» в топливный бак.

Подготовка к снятию с двигателя дизельных форсунок и демонтаж инжекторов

Перед началом ремонта очень важно не допустить попадания грязи и мелких посторонних частиц внутрь элементов системы питания. Для этого рекомендуется предварительно вымыть ГБЦ одним из доступных способов (Керхером, мойка паром, самостоятельная очистка и т.д.), очистить углубления под форсунки и сами инжекторы.

Указанные действия помогут избежать повреждения резьбы, уплотнительного конусного отверстия, а также снизить вероятность попадания мелких частиц грязи внутрь ДВС после выкручивания форсунок.

Еще одним ответственным моментом являются трубки высокого давления. Перед снятием их рекомендуется пометить, так как в процессе обратной сборки могут возникнуть сложности с порядком установки и правильностью монтажа. Для пометки можно использовать маркер, метки наносятся в области штуцера каждой форсунки и штуцера топливного насоса.

О том, как сделать ремонт форсунок Common rail своими руками, смотрите в этом видео:

Добавим, что без надлежащего опыта и оборудования ремонтировать систему common rail в гаражных условиях крайне не рекомендуется, так как возможно повреждение отдельных дорогостоящих элементов.

Итак, вернемся к механическим форсункам.

  • После того, как трубки высокого давления отсоединены от форсунок, необходимо прикрыть отверстия в штуцерах при помощи специальных защитных колпачков. Защитные пробки должны быть заранее очищены от загрязнений, также пробки можно использовать для защиты штуцеров топливного насоса.
  • Подобным образом перекрывается и каждый штуцер обратки, так как нельзя допустить попадания мелких частиц в систему питания. Например, попавший мусор в топливном канале инжекторной дизельной форсунки после установки элемента на проверочный стенд проникнет в распылитель.

В результате иглу форсунки уже может заклинить не на двигателе, а при проверке, частицы мусора выведут из строя распылитель и т.д. Если же новый распылитель будет установлен перед такой проверкой, тогда потребуется повторный разбор форсунки, высока вероятность очередной замены распылителя. Саму форсунку также нужно разбирать только в условиях максимальной чистоты.

  • Что касается снятия элементов с ДВС, попытки выкрутить форсунки при помощи обычного рожкового ключа могут привести к слизыванию и повреждениям граней. Дело в том, что форсунки затянуты с большим моментом затяжки. По этой причине для выкручивания нужно иметь накидной ключ, желательно также наличие удлиненной головки.
  • После того, как форсунки откручены,  рекомендуется еще раз произвести их наружную очистку от загрязнений. Такая очистка производится обычной мягкой кисточкой, в качестве очистителя используется чистое дизельное топливо. После этого форсунки просушиваются или обтираются ветошью, далее устройство готово к диагностике и ремонту.
  • Еще отметим, что после снятия самих форсунок в ГБЦ остаются специальные уплотнительные колечки. Эти уплотнительные кольца форсунок находятся в ложбинках-нишах и, как правило, прикипают к отверстиям в ГБЦ. Указанные кольца нужно извлечь и заменить на новые, так как повторно использовать данные элементы не рекомендуется.

Для извлечения можно использовать небольшой отрезок тонкой металлической проволоки, которым аккуратно достаются кольца. Главной задачей является то, чтобы избежать повреждений резьбы в форсуночном отверстии.

Запрещается выстукивать кольца при помощи стальных проставок, отверток и т.п. Дело в том, что существует большой риск повредить посадочные места уплотнительных колец. Если это случится, тогда даже после замены колец на новые должной герметичности не будет.

  • Также следует учесть, что во время снятия колец грязь может попасть в отверстия для форсунок. Для предотвращения необходимо обмазать отверстие вязкой смазкой, после чего кольцо можно снимать. Часто для подобных целей используется Солидол или подобный смазочный материал. Осыпающаяся грязь прилипает к смазке, не попадая в отверстие камеры сгорания.

По окончании процедуры снятия колец Солидол также снимается, например, при помощи мягкой тряпки, которую наматывают на стержень или отвертку. Дополнительно можно проворачивать коленчатый вал двигателя стартером несколько секунд. Это нужно для того, чтобы загрязнения, попавшие в камеру сгорания, вытолкнуло наружу поршнем.

О том, как сделать ремонт форсунок Делфи своими руками, смотрите в этом видео:

Отметим, что хотя процесс ремонта форсунок Delphi напоминает восстановление обычной механической форсунки, ряд конструктивных отличий предполагает некоторые нюансы.

Проверка снятых форсунок

Прежде всего, после снятия форсунки нужно продиагностировать. Для этого необходим проверочный стенд или прибор для проверки. Главными параметрами оценки является точность срабатывания при нужном давлении, равномерность подачи топлива и правильная форма факела распыла, а также герметичное закрытие.

  • Получается, впрыск должен происходить только при определенном показателе давления. Не допускается отклонение в большую или меньшую сторону. До начала впрыска не должно быть вытекания горючего (форсунка не должна переливать).
  • Также после впрыска в полостях каждой форсунки давление должно сохраниться для сброса лишнего дизтоплива через обратку в бак.

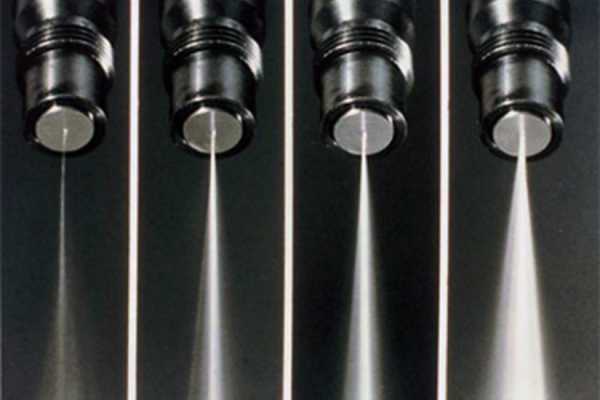

  • Что касается формы факела, оптимальной можно считать форму ровного конуса, то есть без кривых отклонений в какую-либо сторону.

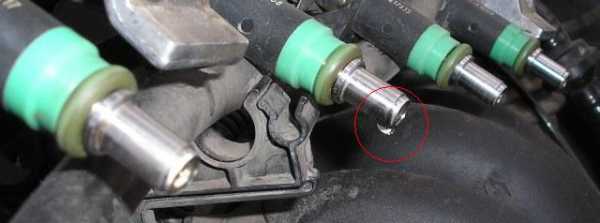

  • Само горючее не должно лить струей или капать, так как качественный распыл предполагает подачу горючего исключительно в виде распыленного тумана.

Параллельно во время проверки следует обратить внимание на звук во время срабатывания форсунки. Без надлежащего опыта стразу определить проблемную деталь будет сложно, но путем сравнения звука работы заведомо исправной форсунки с остальными можно быстрее обнаружить проблемный элемент.

Как разобрать дизельную форсунку для ремонта

Итак, после диагностики на проверочном стенде следует отделить дефектные форсунки, после чего можно приступать к их ремонту. Для того чтобы раскрутить элемент, не рекомендуется использовать ключи рожкового типа. Для этой задачи хорошо подойдет накидной ключ, который обеспечивает плотный обхват всех граней на гайке.

Дело в том, что рожковым ключом можно зализать грани на гайке, также на некоторых форсунках указанные гайки изначально хрупкие, то есть могут попросту треснуть при неравномерном давлении на грани. Проблема осложняется тем, что в продаже найти гайки отдельно бывает очень затруднительно.

Для правильной разборки форсунку нужно вставить в накидной ключ, далее ключ следует зажать в тиски. Теперь можно откручивать гайку, воспользовавшись накидной головкой. После того, как гайка немного сдвинулась, дальнейшее откручивание следует производить от руки.

Гайка может выкрутиться сразу, причем вместе с прикипевшим к ней распылителем. Если это произошло, тогда распылитель следует отмочить в составе для отворачивания закисших болтов и гаек (например, WD-40). Затем его аккуратно выстукивают из гайки.

  • Для снятия распылителя гайку нужно положить на пластину из алюминия, в которой выполнено сквозное отверстие. Указанное отверстие должно иметь диаметр, который будет немного больше диаметра распылителя. Саму пластину размещают на «губах» открытых тисков.
  • Теперь на торцевую часть распылителя нужно приставить стержень из меди или алюминия, после чего легким постукиванием по такой надставке выбить распылитель. После снятия распылителя все элементы потребуется тщательно очищать от нагара и отложений. Делать это можно при помощи щетки с мелкой стальной щетиной.
  • Также для очистки необходимо использовать карбиклинер. Если такого очистителя нет, тогда промывать детали от нагара можно в чистой солярке или ацетоне. Завершающим этапом промывки является ополаскивание гайки, корпуса форсунки и распылителя в чистом дизтопливе.
  • Для просушивания рекомендуется использовать сжатый воздух из компрессора. Такой подход позволяет удалить мелкий мусор из стыков соединяемых деталей, а также исключает попадание частиц ворса при обтирании ветошью.
  • Далее можно переходить к установке нового распылителя и сборке форсунки. Сначала все элементы закручиваются от руки, после чего затяжка производится при помощи накидного ключа. Отметим, что на начальном этапе не следует сильно затягивать гайку, так как не исключена необходимость разобрать устройство еще раз.
  • Теперь собранную форсунку с новым распылителем потребуется заново проверять на стенде. Если элемент начал работать исправно (своевременно открываться, качественно распылять горючее, герметично закрываться, нормально скидывать горючее в обратку и т.д.), тогда можно будет окончательно затянуть гайку, отложить форсунку в строну и далее установить деталь на двигатель.

Во время финальной сборки форсунки важно учесть, что накидная гайка распылителя затягивается с определенным усилием при помощи динамометрического ключа (момент затяжки указан в руководстве по эксплуатации и ремонту конкретного ДВС). Также перед началом затяжки понадобиться закрыть отверстия отмытой и проверенной форсунки специальными колпачками.

Как правило, сразу после замены одного распылителя элемент редко начинает работать исправно, так как форсунка обычно демонстрирует срабатывание при сниженном или повышенном давлении, распылитель переливает горючее и т.д. Это говорит о том, что нужна дополнительная регулировка.

  • Для того, что срабатывание происходило при необходимом давлении, нужно правильно подобрать регулировочную шайбу. Регулировка производится путем изменения толщины шайбы. Если давление срабатывания ниже, тогда необходимо ставить более толстые шайбы, если же давление впрыска боле высокое, ставится шайба меньшей толщины.
  • Для точного подбора необходимо заранее иметь несколько регулировочных шайб, а также микрометр для замера толщины шайб. Добавим, что для увеличения давления срабатывания  дизельной форсунки на показатель в 10 кг. на сантиметр, регулировочная шайба должна быть толще на 0.1 мм. Соответственно, уменьшение давления возможно путем установки шайб меньшей толщины.
  • Что касается диаметра, данный показатель устанавливаемых регулировочных шайб должен быть таким же, как и у тех, что стояли на форсунках изначально. Шайбы должны быть изготовлены из прочной стали, так как материал определяет долговечность их работы.

Добавим, что после разборки форсунки можно столкнуться с тем, что регулировочные шайбы дополнительно имеют отверстия. Если стоят именно такие шайбы, тогда менять их на шайбы без отверстий нельзя. Если же штатно устанавливаются шайбы без отверстий, тогда для регулировки можно ставить любой тип шайб. Главное, чтобы соответствовал диаметр.

Еще необходимо учитывать, что во время регулировки желательно настраивать давление впрыска немного больше (на 10-15 кг. на сантиметр) от того показателя, который заявляет производитель форсунок и двигателя в руководстве по эксплуатации. Дело в том, что после установки на двигатель детали усаживаются и прирабатываются (конус иглы «притирается» к конусу седла замененного распылителя, немного просаживается  регулировочная шайба и т.п).

Отметим, что наиболее качественной регулировкой при помощи регулировочных шайб можно считать такой показатель, когда фактическое давление не отличается от рекомендуемого производителем более чем на 5 или максимум 10 кг/см.

Добавим, что регулировка также должна учитывать и то, что в самом топливном насосе высокого давления может быть износ плунжеров. Это значит, что если насос выдает сниженное давление, тогда правильнее немного снизить давление впрыска (на 5-10 кг. на сантиметр).

Обратите внимание, данная процедура может оказаться эффективной не во всех случаях. Например, для ТНВД роторного типа необходимо обязательно настраивать точное давление впрыска для каждой форсунки.

Еще одной особенностью того, что после установки нового распылителя  форсунка льет топливо, может оказаться:

  • затвердевание в распылителе заводской смазки-консерванта;
  • изношена пружина или возникли проблемы с нажимным штифтом;

Первый случай встречается крайне редко, так что сразу переходим ко второму. После разборки форсунки следует осмотреть указанные элементы на предмет выработки. Обычно дефекты хорошо заметны при визуальном осмотре. Если дело в пружине, тогда элемент можно развернуть, но такое решение временное. Это значит, что нажимную пружину и другие части лучше сразу менять на новые аналоги.

После того, как форсунки собраны и качественно отрегулированы, их можно ставить обратно на двигатель. Перед установкой следует помнить про уплотнительные кольца форсунок. Прежде всего, их нужно обязательно менять на новые после каждой затяжки форсунок с рекомендуемым усилием.

Другими словами, если форсунки затягивались, но затем по какой-либо причине снова снимаются, повторно использовать уплотнительные кольца настоятельно не рекомендуется. Причина проста — после затяжки происходит обжимание колец, они теряют свою форму и т.д.

Еще полезно знать, что кольца обеспечивают не только герметичность соединения, но и препятствуют перегреву форсунки. Уплотнители выступают своеобразным барьером, не позволяя передаваться избыткам тепла от ГБЦ на форсунки. Получается, от качества колец будет зависеть степень и скорость коксования форсунок в условиях нагрева.

Обратная установка форсунок на двигатель

После того как кольца-уплотнители были установлены, резьбу форсунок нужно дополнительно смазать небольшим количеством графитной или медной смазки.

  • Следующим шагом становится вкручивание форсунки, при этом исключительно от руки, а не ключом. Если одна из форсунок не «идет» от руки, тогда резьбу в ГБЦ нужно дополнительно очистить. Во время вкручивания форсунку надо точно расположить по резьбе. Главная задача состоит в том, чтобы не повредить резьбу в головке двигателя.

Если от руки форсунка не вкручивается, тогда для правильной установки следует аккуратно выкрутить ее обратно, после чего повторить попытку. Конечная затяжка при помощи динамометрического ключа производится только тогда, когда форсунка будет полностью вкручена по резьбе в отверстие рукой. Также необходимо в обязательном порядке соблюдать рекомендуемый момент затяжки.

  • Завершающим этапом является присоединение к форсункам и насосу магистралей высокого давления. Как уже говорилось выше, трубки должны быть помечены, чтобы исключить ошибки при сборке. Перед установкой трубки желательно еще раз промыть изнутри чистым дизтопливом.

Параллельно вместе с трубками необходимо правильно установить фиксирующие пластинки, которые удерживают трубки, исключая их вибрации. Если допустить ошибки при установке пластин, тогда сильные вибрации станут причиной растрескивания и быстро выведут трубки высокого давления из строя.

  • Далее необходимо избавиться от завоздушивания топливной системы, после чего двигатель можно заводить. Чтобы удалить воздух может понадобиться совершить целый ряд действий, что будет зависеть от конкретного случая и типа ТНВД.

Иногда бывает достаточно прокрутить двигатель стартером или воспользоваться насосом ручной подкачки, после чего топливо без пузырьков воздуха начинает выходить из трубок высокого давления. Также могут потребоваться дополнительные манипуляции с откручиванием корпуса топливного фильтра. Отметим, что наиболее сложной ситуацией является удаление воздушных пробок из самого ТНВД.

Советы и рекомендации

Как видно, ремонт механических дизельных форсунок вполне может быть выполнен самостоятельно.

  • Что касается Common Rail и различных электромеханических устройств подобного типа, для их проверки и ремонта необходимо иметь более сложное оборудование.
  • Также следует заранее убедиться, нужно ли прописывать форсунки после ремонта. Дело в том, что для нормального взаимодействия электронного блока управления и форсунок может возникнуть необходимость заново прописать их в память блока.
  • Еще хотелось бы выделить, что при выборе регулировочных шайб перед началом ремонта необходимо убедиться в качестве изготовления данных элементов.

Что касается уплотнительных колец, визуально для различных моделей авто они могут быть похожими. При этом важно помнить, что даже незначительные отклонения в сотые доли миллиметра по ширине и диаметру приведут к тому, что герметичности не будет. Данное утверждение справедливо и применительно к уплотнительным кольцам на топливных магистралях, которые активно используются в конструкции многими производителями дизельных моторов.

Напоследок хотелось бы отметить, что распылители, кольца, шайбы, пружины и другие элементы лучше всего приобретать только в авторизованных точках продажи. Оптимально не экономить на стоимости запчастей, то есть сразу покупать качественные изделия известных мировых производителей.

Читайте также

krutimotor.ru

Как отремонтировать форсунку дизельного двигателя своими руками

Впрыск дизельного топлива в двигатель осуществляется через форсунки. Топливо под большим давлением поступает в камеру сгорания, после чего воспламеняется. Форсунки — один из основных элементов силового агрегата, при это они работают в экстремальных условиях и на них ложится большая нагрузка. Не удивительно, что рано или поздно они выйдут из строя. Ниже расскажем, как отремонтировать форсунку своими руками, когда это сделать невозможно и как вовремя распознать неисправность.



Причины и признаки поломки

Для начала стоит описать конструкцию самой детали на примере механического изделия с одной нажимной пружиной. Сбоку имеется канал, который отвечает за непрерывную подачу топлива. Внутри камеры есть барьер с иглой и пружиной. Как только давление увеличивается, барьер опускается и освобождает путь для солярки к распылителю.

Данный элемент ДВС имеет ресурс в 200 тыс. километров, однако из-за некоторых негативных факторов поломка может случиться и раньше. Есть три основных причины, по которым снижается заявленный ресурс:

  1. Использование топлива низкого качества. Распространённая проблема всех дизельных моторов — из-за примесей распылитель форсунки забивается, дозировка нарушается, режим подачи топлива начинает работать некорректно.
  2. Заводской брак. Если деталь покупалась у сторонних нелицензированных продавцов, велик шанс того, что она не сможет выдержать тяжёлых эксплуатационных условий и сломается.
  3. Механические повреждения. Случаются из-за неправильной работы соседних элементов силового агрегата.

Классические неисправности — это трещины по корпусу, плохой ход иглы, изменение количества подаваемого дизеля и угла распыления. Также стоит отметить симптомы, которые будут говорить о том, что придется проводить ремонт дизельных форсунок своими руками, либо обращаться к мастерам:

  • нестабильная работа мотора на холостом ходу, ДВС глохнет;
  • толчки и рывки при езде;
  • чрезмерный выхлоп;
  • чёрный или сизый выхлоп;
  • отказ некоторых цилиндров;
  • серьёзная потеря тяги.

Как отремонтировать форсунки на дизеле

В некоторых случаях возможен ремонт форсунок своими руками, но механизмы брендов Бош и Делфи, а также детали с элементами Common Rail, придётся ремонтировать в специализированных мастерских. Восстановление таких узлов потребует специализированного и дорогостоящего оборудования и компьютерной диагностики, подобное оснащение невозможно найти в гаражном товариществе.

Что касается механических форсунок, то их вполне можно отремонтировать своими руками. Нужно учитывать, что проблема может быть в неплотном прилегании иглы к седлу распылителя (из-за износа нажимного штифта). Также стоит брать во внимание износ отверстия. Эти дефекты не дают добиться нормального прилегания, а потому деталь нужно восстанавливать. Вначале обозначим основные моменты:

  1. Для ремонта придётся снять деталь. После осмотра нужно заменить распылитель, проставку и нажимной штифт. Также на этом этапе рекомендуется провести развёртку и установку новой нажимной пружины.
  2. Герметизация и плотное прилегание достигается за счёт качественно обработанных поверхностей, а потому напрямую зависит от завода-изготовителя (не покупайте детали в точках без лицензии).
  3. Отверстие в направляющем канале, где ходит игла распылителя, имеет зазор и не имеет уплотнителей. Излишки топлива могут попадать на месторасположение пружины.
  4. Лишнее дизтопливо возвращается в бак через специальный канал обратного слива, а потому в форсунке должно поддерживаться стабильное давление.

Подготовка к работе и демонтаж

Чтобы отремонтировать дизельные форсунки своими руками, необходимо подготовить следующий набор инструментов:

  • прямая и крестовая отвёртки;
  • набор накидных и рожковых ключей;
  • максиметр или мультиметр;
  • сухая чистая ветошь;
  • промывочная жидкость для мотора.

Перед разборкой рекомендуется хорошо промыть моторный отсек, особое внимание уделив ГБЦ. Это поможет избавиться от проникновения инородных частиц и мусора. Также в процессе разбора не лишним будет нанести нумерацию на каждую деталь — это пригодится при обратной сборке.

Закройте штуцеры форсунок пластиковыми колпачками — так удастся избежать их загрязнения. При самом демонтаже рекомендуется применять накидные ключи и инструмент с длинной ручкой, а если хватает практики — то рожковые ключи, однако в этом случае высок риск сорвать резьбу по неопытности. После того, как форсунка удалена, её необходимо просушить и вытереть ветошью.

Диагностика форсунки

Проверить узел на работоспособность можно ещё до его демонтажа. Делается это так — запускается мотор на холостом ходу и поочередно снимаются форсунки. Если после удаления одной из них работа движка изменилась — значит деталь в порядке и её можно вернуть на место. Так, методом исключения удастся обнаружить дефектный элемент.

Для диагностики нужно использовать максиметр или мультиметр. Убираем клеммы АКБ, отключаем проводку форсунок, замеряем показатели каждой детали. На изделиях высокого сопротивления значения должны быть в пределах 11-17 ом, при низком импедансе — менее 5 ом. Отметим характеристики, которые говорят о работоспособности узла:

  1. Впрыск должен осуществляться только при конкретных показателях давления, недопустимы отклонения в ту или иную сторону.
  2. Форсунка не должна переливать (утечка топлива до начала впрыска).
  3. После впрыска в каждом узле должно сохраняться стабильное давление — оно требуется для обратного сброса горючего в бак.
  4. Оптимальная форма факела — ровный конус без отклонений.
  5. Оптимальное распыление — в виде «тумана». Нельзя, чтобы топливо капало или текло.

Разборка и прочистка форсунки

После того, как была определена дефектная деталь, её необходимо разобрать для ремонта. Осуществляется это довольно просто, после того, как отвернули гайку — крепим элемент в тисках (без сильного зажима, чтобы не деформировать корпус) и лёгким постукиванием выбиваем распылитель. Далее снимаются все внутренние части — переходной элемент, регулировочный дроссель, блок распылителя и магнитоэлектрический контакт.

После разборки необходимо провести тщательную чистку каждого элемента. Для этих целей лучше всего использовать специализированную промывочную жидкость. Если же её нет под рукой — чистую солярку или ацетон. Необходимо полностью удалить нагар и любые загрязнения. На финальном этапе в чистом дизтопливе споласкивается сам корпус, гайка и распылитель. Также потребуется просушка — для этих целей оптимально использовать сжатый воздух из компрессора или просто сухую ветошь.

После проведения работ нужно замерить форсунку на мультиметре, если значения в пределах нормы — её можно собирать и ставить обратно. Вполне вероятно, что вышел из строя распылитель, в этом случае его необходимо заменить. Кстати, с нового элемента нужно полностью удалить заводскую смазку, иначе добиться нормальной работы не получится.

Последний этап — обратная сборка детали и её установка. Не рекомендуется сразу сильно затягивать гайки, так как после установки и проверки может потребоваться повторный демонтаж. Собранную форсунку проверяют на соответствие всем характеристикам — правильной «обратке» топлива, корректному распылению, герметичному закрытию и так далее. Если проблем не обнаружено — полностью закручиваем гайку и устанавливаем форсунку на движок, предварительно проведя калибровку.

Регулировка после самостоятельного ремонта

Нужно отметить, что в некоторых случаях деталь не будет сразу же корректно функционировать — необходима калибровка. Делается это при помощи смены регулировочных шайб, желательно заранее запастись шайбами разной толщины. Например, если давление срабатывания ниже — ставим более толстую шайбу и наоборот. Можно взять за правило, что для увеличения давления на 10 кг\см, берётся шайба на 0,1 мм меньшей толщины. Диаметр должен быть таким же, как и у ранее установленных.

Также стоит отметить, что на этапе разбора форсунки нужно внимательно осмотреть нажимную пружину и, если она выработала свой ресурс, заменить её. В противном случае можно ожидать протекания топлива. Также в обязательном порядке меняются все уплотнительные кольца. Без проведения этих работ калибровка не будет иметь смысла. После регулировки изделие можно ставить обратно на двигатель.

Некоторые советы

Особенное внимание нужно уделить качеству уплотнительных колец — от них зависит не только герметичность узла, но и возможный перегрев. Они играют роль барьера, который препятствует воздействию избытка тепла ГБЦ на форсунку. Кольца нужно менять после каждого демонтажа. Дело в том, что после затягивания элемента, происходит обжимание колец, они деформируются и прочее. Обратите внимание и на другие моменты:

  1. При вопросе, можно ли отремонтировать форсунку дизеля Common Rail собственными силами, вопрос будет — да, можно. Но только с использованием спецоборудования, которое стоит больших денег. Проще обратиться в мастерскую.
  2. Заранее проверьте — нужно ли заново прописывать в память блока новую форсунку. Иногда с этим могут быть проблемы.
  3. Уплотнительные кольца от разных производителей и под разные модели могут быть неотличимы на глаз. При этом даже малейшее отклонение станет причиной нарушения герметизации. Используйте только кольца от вашей марки автомобиля.
  4. Приобретайте запчасти не на рынке, а в специализированных магазинах. В противном случае велик риск нарваться на некачественную деталь.
  5. Специальные присадки для топлива значительно продлят срок службы не только форсунок, но и других узлов автомобиля. Однако это скорее профилактическая мера, а не панацея.

Случаи, когда придётся менять форсунку полностью

Как понятно из текста выше, самостоятельно можно заменить только уплотнительные кольца, нажимную пружину и распылитель. Причём сделать это в гаражных или домашних условиях можно только с механическими форсунками, все остальные узлы (в том числе Common Rail) для ремонта потребуют использование спецоборудования. Есть несколько ситуаций, при которых ремонт невозможен даже в мастерской:

  • заявленный производителем ресурс эксплуатации уже выработан, сильный износ никак исправить не получиться;
  • нарушение герметичности корпуса — трещины, пробоины, сколы и так далее;
  • прогоревшая гайка распылителя, которая возникает из-за того, что неисправность не была вовремя устранена.

Вместо заключения

Попытка отремонтировать форсунку в домашних или гаражных условиях — мера скорее вынужденная, чем стандартная. Дело в том, что подобные операции потребуют высокой квалификации мастера, далеко не любой автолюбитель сможет верно определить неисправность и грамотно провести все работы. Это, не говоря уже о том, что желательно иметь оборудование для диагностики.

Крайне рекомендуется при первых симптомах неполадки обратиться в наш специализированный техцентр «Дизель-Мастер». К преимуществам такого подхода можно отнести:

  1. У нас работают специалисты с большим практическим опытом, которые знают нюансы разных моделей авто.
  2. В наличии высокоточное компьютерное оборудование и диагностические стенды, которые позволяют точно определить дефект.
  3. Используем оригинальные запчасти, поделки исключены.
  4. Предоставляем гарантию на установленные узлы и проделанную работу.
  5. Оказываем полноценную поддержку клиента на всех этапах сотрудничества.

Всегда готовы посоветовать вариант восстановления, который будет оптимальным именно в вашем случае. Если не уверены в том, как отремонтировать дизельные форсунки самостоятельно — обращайтесь к нам по телефонам +7 (921) 932-25-54, (812) 938-56-50, 8 (800) 350-34-48, и мы обязательно решим вашу проблему!

dizelmaster.ru

Ремонт механических форсунок непосредственного впрыска | Сервис Форсунок

Вначале дизельные двигатели были не особо привлекательны для автолюбителей. Это были шумные и не сильно резвые агрегаты. Они использовались в основном на тяжелой технике и коммерческих автомобилях. Несмотря на их экономность не каждый хотел ездить на «тракторе» и поэтому покупали автомобили с бензиновыми двигателями. Но потом дизель все-таки доказал свою актуальность и практичность. На сегодняшний день более 60% европейского рынка легковых пассажирских автомобилей составляют дизеля.
Первым вариантом дизельных форсунок были форкамерные форсунки. Позже двигатели стали комплектоваться механическими форсунками непосредственного впрыска. Они оказались более удачным изобретением. Особенно это касается двухпружинных форсунок. Но в целом и форкамерные и механические форсунки непосредственного впрыска зарекомендовали себя как надежные рабочие лошадки.

Все гениальное – просто

Этот фактор особо актуален на территории стран СНГ. Если в Европе и остальном цивилизованном мире общество стремилось к экологичности двигателей внутреннего сгорания, то у нас основными преимуществами дизелей стали экономность и неприхотливость в обслуживании. И вот здесь двигатели с механическими форсунками приобрели всеобщую любовь и уважение.

Качество работы такой топливной системы в основном зависит от состояния топливной аппаратуры и форсунок. И если аппаратура порой заставляет понервничать владельца дизеля, то механические форсунки довольно неприхотливый механизм. Как говорится «Все гениальное – просто». При соблюдении правил эксплуатации топливной системы, к форсункам вы будете заглядывать нечасто.

Последующие типы форсунок являются куда более требовательными к качеству топлива. Соответственно они дороже в обслуживании. Но они имеют и ряд достоинств, с которыми не поспоришь: меньше расход, тихая работа и приемистость двигателя. Поэтому вопрос о том, что лучше выбрать «простой» дизель или с системой common rail – это спорный вопрос.




Основные дефекты в работе дизелей с механическими форсунками

Итак, основным плюсом «простых» дизелей является их простота и живучесть. Но какими бы живучими они ни были, наше «качественное» топливо всех сильнее и любую топливную систему победит. И как результат – форсунки приходят в негодность.

Если обобщить, то поломки механических форсунок приводят к таким дефектам в работе двигателя: автомобиль начинает дымить черным дымом, теряет тягу, растет расход. Реже наблюдаем неравномерную работу, светлый дым.

Для того чтобы понять причины и последствия поломок «простых» дизельных форсунок сначала разберемся из чего они состоят, и на чем построен принцип их работы.

Классическая механическая форсунка имеет следующую конструкцию:

Принцип работы

На схеме видно, что топливо в механической форсунке поступает непосредственно к игле распылителя. До момента впрыска оно удерживается практически без потерь (утечек) за счет плотного прилегания иглы в области запорного конуса. Солярка подается топливной аппаратурой под заданным давлением. И когда давление топлива превышает сопротивление пружины, игла поднимается. При подъеме иглы открываются сопла распылителя и производится впрыск. После впрыскивания топлива давление на иглу ослабевает, и пружина возвращает ее на штатное место. Игла, доходя до нижней точки, закрывает сопла, и прекращает впрыскивание топлива в камеру сгорания.

Как видим, процесс довольно простой. Основным недостатком являются резкие перепады давления подачи топлива в камеру сгорания. А это приводит к громкой работе дизельного двигателя. Работают такие форсунки на небольших давлениях: примерно от 175 до 340 бар.




Поломки механических форсунок

На разных автомобилях одни и те же повреждения деталей форсунок могут вызывать свои уникальные дефекты. Здесь мы постараемся обобщенно высветить поломки механических форсунок непосредственного впрыска и то, как они влияют на работу автомобиля.

Распылитель

Самой распространенной проблемой в работе механической форсунки является износ распылителя. Причиной этому может быть некачественное топливо, наличие в нем металлической стружки, длительный срок эксплуатации. При неправильном протекании горения в надпоршневой камере распылитель также получает износ.

При повреждении распылителя наблюдается черный дым, увеличивается расход топлива, в некоторых случаях теряется тяга.

Если игла распылителя в силу повреждений запорного конуса не полностью перекрывает сопла, то это сопровождается черным дымом в нагрузке. При сильном клине распылителя (в приоткрытом положении) наблюдаем светлый дым на холостом ходу. Встречается такой дефект довольно редко.

Клин распылителя в полном открытом положении сопровождается троением, обильным светлым дымом. При этом автомобиль работает с детонацией.

Что касается увеличения расхода топлива, то необходимо понимать, что даже при сильном износе распылителя расход растет примерно до 3-4 литров. Если же вы наблюдаете перерасход намного больше, то причиной этого будут не только форсунки, но и другие факторы.

Проставка

Другое название промежуточная шина. Основная ее функция – это ограничение хода иглы. В процессе работы форсунки, игла упирается «юбкой» в проставку и разбивает ее. В результате такого дефекта увеличивается ход иглы, и как следствие, форсунка дает больше топлива. Даже установив новый распылитель, мы все равно получаем увеличенный расход.

Грибок

Он является передаточным звеном между пружиной и иглой распылителя. При износе грибка, игла распылителя может подклинивать в нем. При этом обычно наблюдаем работу форсунки, как при открытом клине распылителя: машина дымит светлым дымом, троит.

Пружина

Выходит из строя из-за длительного срока эксплуатации или от работы на больших нагрузках. Чем больше рабочее давление форсунки, тем больше изнашивается пружина. Износ происходит как со стороны грибка, так и со стороны регулировочной шайбы. В самом худшем варианте — пружина распадается на несколько частей.

Корпус

Возраст механических форсунок на сегодняшний день довольно большой. В связи с этим для них характерны частые повреждения корпуса и гайки. При сильном износе корпуса (плоскость прилегания к проставке) форсунка начинает подтекать.

Гайка

Распространенным дефектом гайки является прогар со стороны термошайбы. При этом в большинстве автомобилей слышен свистящий звук, сопровождающийся запахом гари. В основном это хорошо заметно на холодном моторе. Опять же, учитывая их возраст, часто встречаются изношенные и треснувшие гайки.




Форсунки с датчиком подъема иглы

На некоторых дизельных автомобилях, устанавливают топливные аппаратуры с электронным управлением. Такие топливные системы комплектуются форсунками с датчиком подъема иглы, которые дают информацию блоку управления автомобилем о положении иглы в форсунке.

Это в свою очередь позволяет более точно управлять работой топливной аппаратуры. И соответственно более точно и качественно производить впрыск топлива в камеру сгорания.

При выходе из строя электромагнитной катушки в такой форсунке, машина сильно теряет тягу, становится «тупой» и неприемистой.




Двухпружинные форсунки

Отдельно следует остановиться на двухпружинных форсунках. Они представляют более удачный вариант механической форсунки непосредственного впрыска.Работа механической форсунки довольно жесткая: учитывая особенности ее конструкции, впрыск топлива происходит рывками, что приводит к шумной работе двигателя. А преимущество двухпружинных форсунок заключается в том, что подача топлива в них происходит в два этапа. Для этого и нужны эти две пружины.

Принцип их работы такой, что при подаче топлива под иглу, происходит продавливание слабой первой пружины. И производится небольшой предварительный впрыск топлива (около 20% от общей дозы). После чего давление в магистрали остается еще высоким, и иголка распылителя продолжает двигаться дальше, продавливая более мощную вторую пружину. И только после ее продавливания осуществляется подача основной порции топлива. Вот такое разделение дозы топлива на две фазы позволяет добиться более тихой, более мягкой работы двигателя. Это позволило разработчикам уменьшить токсичность отработанных газов и расход топлива.




Ремонт механических форсунок

Мы успешно занимаемся ремонтом механических форсунок на протяжении последних 12 лет. Разработаны собственные методы реставрации распылителей, уникальный метод ремонта двухпружинных форсунок. Более подробно о ценах и условиях ремонта можно прочитать здесь.

remontforsunok.com

Ремонт дизельных форсунок: 6 признаков неисправности

Содержание статьи

Устройство и принцип работы форсунки дизельного двигателя

Для понимания механики форсунки опишем схематично цикл впрыска:

  • ТНВД забирает горючее из бака;
  • далее насос насыщает соляркой топливную рампу;
  • горючее поступает в каналы, которые ведут к форсунке;
  • внутри форсунки топливо поступает к распылителю;
  • когда давление на распылитель доходит до установленного порога, форсунка раскрывается и дизтопливо попадает в камеру сгорания.

Принцип работы форсунки дизельного двигателя

Опишем конструкцию детали на примере примитивной механической форсунки с 1 пружиной. В боковой части расположен канал, обеспечивающий непрерывную подачу солярки. Внутри камеры форсунки имеется подвижный барьер с пружиной и иглой, который опускается при росте давления. Игла поднимается, освобождая путь топлива к распылителю.

Дополнительно можно отметить более продвинутые типы форсунок:

  1. Пьезоэлектрические: толкатель пружины опускается под воздействием пьезоэлемента. Такая технология обеспечивает высокую интенсивность открытия распылителя: достигается экономия топлива, при этом ДДВС работает более ровно.
  2. Электрогидравлические: в конструкции имеются впускной и сливной дроссели, а также электромеханический клапан. Режим работы компонентов регулируется блоком управления двигателя.
  3. Насос-форсунки: применяются в моторах, в которых отсутствует топливный насос высокого давления. Горючее подаётся непосредственно форсунки. Внутри таких устройств распыления имеется собственная плунжерная пара, которая генерирует необходимое для впрыска давление.

Неисправности в работе форсунок

Вследствие чрезмерных нагрузок форсунка может выйти из строя из-за нарушения режима эксплуатации мотора. Производителями заявляется ресурс деталей до 200 000 км, но в силу негативных эксплуатационных факторов износ деталей проявляется гораздо раньше.

Причины неисправности форсунок

Ремонт дизельных форсунок может потребоваться по следующим причинам:

  1. Низкое качество солярки: бич всех «дизелистов». Из-за примесей в горючем распылитель забивается; нарушается дозировка и режим подачи топлива.
  2. Низкое качество сборки компонента впрыска или заводской брак: форсунка не выдерживает эксплуатационных условий, выходит из строя деталь в целом или отдельные компоненты.
  3. Механические повреждения, вызванные некорректной работой смежных систем ДДВС.

Обычно поломки имеют следующий характер: изменяется угол распыления и количество подаваемого топлива, нарушается целостность корпуса, ухудшается ход иглы.

Признаки неисправности

Кратко опишем «симптоматический ряд»:

  • при движении ощущаются рывки и толчки;
  • ДВС нестабильно работает на холостых оборотах, глохнет;
  • при работе мотора выделяется чрезмерное количество выхлопа;
  • ощутимая потеря тяги;
  • отказ отдельных цилиндров;
  • сизый или чёрный дым из выхлопной трубы.

Ремонт форсунок

Текущее обслуживание или капитальный ремонт форсунок дизельных двигателей предпочтительно поручить квалифицированным специалистам — они смогут провести восстановление и регулировку детали на высокоточных автоматизированных стендах. Однако определённый комплекс ремонтных процедур можно провести и в кустарных условиях без использования сложной аппаратуры.

Необходимые инструменты и материалы

Для проведения самостоятельного обслуживания распылителей дизельного мотора автовладельцу потребуются:

  • набор рожковых или накидных ключей;
  • отвёртки под прямой и крестовый шлиц;
  • чистая сухая ветошь;
  • максиметр;
  • промывочная жидкость для ДДВС.

Рекомендуется проводить работы в сухом и освещённом, защищённом от пыли гараже.

Демонтаж форсунки

Диагностика дизельных форсунок и их обслуживание подразумевают снятие распылителей с ДВС. Перед началом работ рекомендуется тщательно вымыть двигатель и моторный отсек, чтобы избежать попадания мусора, инородных частиц. С особым пристрастием нужно промыть ГБЦ (читайте о том, что такое опрессовка ГБЦ). На трубки высокого давления необходимо нанести разметку, которая поможет не запутаться при обратной сборке.

Перед снятием необходимо закрыть штуцеры форсунок (используйте пластиковые колпачки) во избежание загрязнений. Для демонтажа распылителей не рекомендуется использовать обычные рожковые ключи — неопытный ремонтник может сорвать резьбу с форсунок. Если должная квалификация отсутствует, используйте накидные ключи и инструмент — «головку» с длинной ручкой.

Удалив форсунки из отверстий, просушите их и уберите наружные загрязнения ветошью. В отверстия форсунок заложены уплотнительные кольца. При ремонте деталей впрыска они заменяются на новые в обязательном порядке. Не допускайте, чтобы грязь с колечек попадала в систему впрыска во время снятия.

Проверка работоспособности форсунки

Существует несколько методов проверки работоспособности распылителя. Проще всего проверить форсунку на работающем моторе:

  1. Запустите «движок» на холостом ходу.
  2. Начинайте поочерёдно выкручивать распылители один за другим.
  3. Если после снятия работа мотора ухудшилась, то удалённая форсунка исправна и её нужно вернуть на место.
  4. Методом исключения Вы найдете форсунку, демонтаж которой не изменит режим работы ДДВС. Это и будет сломанное устройство.

Можно для диагностики использовать мультиметр. Заранее необходимо скинуть клеммы АКБ и отключить проводку форсунок, после чего «чекнуть» прибором каждую деталь. На форсунках высокого сопротивления значения прибора будут находиться в диапазоне 11 — 17 ом; при низком импедансе мультиметр покажет до 5 ом.

Большим преимуществом будет наличие максиметра. Прибор способен показать текущее давление, при котором срабатывает распылитель. Также поможет выявить дефекты, касающиеся угла распыления и конфигурации струи впрыска.

Устранение возможных неисправностей

Неисправную форсунку необходимо осмотреть. Сначала ищем наличие протечек в корпусе детали. Если таковых нет, приступаем к разборке детали. Крепим деталь в тисках и аккуратным простукиванием выбиваем распылитель. Далее нужна тщательная чистка: вымачиваем части форсунки в солярке или растворителе для удаления нагара. Снимаем гарь и отложения мелкой стальной тёркой. После завершения чистки нужно проверить форсунку на максиметре. Если достигнуты оптимальные параметры впрыска, устройство готово к установке в мотор.

В иных случаях необходимо полностью заменить распылитель на дефектной форсунке. При установке новой запчасти тщательно удалите всю заводскую смазку, иначе устройство не будет работать.

Если форсунка продолжает «лить» даже после замены распылителя и тщательной чистки, обратите внимание на работоспособность пружины со штифтом — возможно, они изношены.

Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь.

Установка форсунки

До демонтажа устройства сделайте метки маркером на всех деталях, чтобы избежать путаницы. Особенно внимательно размечайте шланги высокого давления. Форсунка вкручивается от руки насколько хватит сил. Дальнейшая затяжка выполняется ключом-динамометром. Значения затяжки указываются в руководстве по эксплуатации мотора. Когда установите форсунку, выкачайте воздух из топливной системы. На современных авто для этого достаточно несколько раз крутануть стартер; либо воспользуйтесь насосом ручной подкачки (при наличии).

Случаи, когда форсунка подлежит замене полностью

Перечислим основные признаки:

  • выработан ресурс, заявленный производителем;
  • на корпусе имеются пробои, иные нарушения герметичности;
  • прогоревшая гайка распылителя: если неполадку не устранить на ранней стадии, то сам распылитель придёт в негодность.

Обратите внимание, что на некоторых моторах после установки новой форсунки необходимо «привязать» её к двигателю: внести изменения в настройки блока управления.

Устанавливать форсунку лучше на СТО, так как на станции имеется стендовое оборудование для регулировки и оценки текущего состояния детали.

Заключение

Самостоятельный ремонт форсунок — мера скорее вынужденная. Такой сервис в кустарных условиях может принести успех только в случае высочайшей квалификации мастера. Главная проблема гаражного ремонта — отсутствие высокоточного стендового оборудования для диагностики. Ремонтник не может объективно оценить эффективность сервисных мероприятий.

Если есть возможность обратиться на СТО, не пренебрегайте ею: компьютерное оборудование и стенды очистки продлят жизнь форсункам, избавят от потенциального дорогостоящего ремонта. Та же ультразвуковая чистка может избавить автомобилиста от проблем двигателя на несколько сезонов. Ремонт современных впрысковых систем типа «Коммон Рэйл» в гараже не представляется возможным: нужна обязательная тонкая компьютерная настройка детали.

Чтобы избежать дорогостоящего ремонта и замены деталей, пользуйтесь чистящими топливными присадками. Они препятствуют образованию нагара и оседанию отложений. Использование присадок должно быть систематическим, а не разовым. Помните: присадки — это профилактика поломки, а не её устранение.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Ремонт форсунок дизельных двигателей: виды, особенности

Двигатели внутреннего сгорания, построенные по схеме впрыска топлива в камеру сгорания с помощью форсунок, наиболее массово представлены на вторичном рынке автомобильной техники, а тенденция развития современного автопрома, вообще, придерживается концепции по комплектации систем топливоподачи всех новых автомобильных двигателей исключительно форсунками.

Технически сложное устройство называемое форсункой является одними из важнейших функциональных элементов систем подачи топлива непосредственно в камеру сгорания двигателя, делая это под большим давлением. А также форсунки отвечают за своевременное образование топливной смеси и за строгое дозирование порции топлива.

При этом они постоянно работают в интенсивном режиме с большими перегрузками и из-за этого со временем теряют часть своих технических характеристик, что как следствие приводит к сбоям в работе двигателя. Поэтому ремонт форсунок дизельных двигателей является одним из наиболее востребованных видов обслуживания автомобилей.

Причины ремонта форсунок дизельных двигателей

Основная проблема заключается в том, что любой мотор автомобиля осуществляет свою каждодневную работу в условиях далеких от идеальных. Поэтому можно определить ряд основных факторов, приводящих к отказу в работе форсунок систем топливоподачи дизельных двигателей, а именно:

  • возможное низкое качество дизтоплива на автозаправках, то есть отступление от заявленных отраслевых стандартов, которое будет способствовать неправильному образованию воздушно-топливной смеси в камере сгорания двигателя, что приедет к очень ранней или поздней фазе её воспламенения и как следствие это приведет к прогоранию деталей форсунки;
  • наличие присадок или красителей в дизельном топливе, которое будет способствовать загрязнению внутренних каналов форсунок при постоянной работе в режиме больших давлений и высоких температур;
  • присутствие в автомобильном топливе тяжелых фракций углеводородов, которые будут постоянно откладываться и постепенно накапливаться на корпусе форсунок при каждом запуске и останове двигателя, так как тяжёлые углеводороды неспособны полностью сгорать, или испаряться. При этом они образуют плохо смываемые смолистые отложения или частицы твердой сажи, таким образом, образовавшийся нарост в канале всего в 5 микрометров снижает пропускную возможность форсунку как минимум на 15%;
  • присутствие мелких фракций различных посторонних веществ, таких как металлические частицы, оторвавшиеся при работе от трущихся деталей топливных насосов, а также ржавчины, отделившейся от стенок топливных баков. Это во время прохождения под высоким давлением с большой скоростью через клапаны и сопла будут приводить к износу деталей и эрозии поверхности узлов топливных форсунок.

Признаки неисправности форсунок дизельного двигателя

В независимости от негативных факторов или различных причин, приводящих к неисправностям, в работе топливных форсунок необходимо четко знать и понимать к каким последствиям это может привести. Так, отказ в работе инжектора будет проявляться следующими внешними признаками при работе автомобиля:

  • хорошо ощутимое ослабление мощности, при нагретом двигателе;
  • различные трудности во время запуска мотора;
  • неравномерная работа двигателя на холостом ходу;
  • рывки при ускорении;
  • заметное увеличение расхода топлива,
  • наличие постоянной вибрации в районе двигателя,
  • возникновение своеобразных цокающих звуков;
  • появление дыма (черного или сизого) из выхлопной трубы,
  • медленное достижение высоких оборотов двигателя;
  • превышение допустимого уровня моторного масла в поддоне двигателя;
  • загорается значок «check engine» на панели приборов.

При появлении подобных симптомов необходимо незамедлительно сделать техническую диагностику в специализированной автомастерской для того, чтобы разобраться и выявить точные причины, которые привели к отказу в работе двигателя.

Неисправности форсунок дизельного двигателя

К основным неисправностям, возникающим при работе форсунок дизельного двигателя можно отнести:

  • деформация со временем уплотнительных колец;
  • наличие остатков продуктов сгорания на деталях распылителя;
  • существенный износ распылителя;
  • оплавление кончика распылителя;
  • наличие механических царапин на поверхности сопла;
  • значительное сужение диаметра сопла инжектора;
  • различные механические повреждения деталей форсунки;
  • односторонний механический износ иголки распылителя;
  • износ поверхности поршня по периферии клапана;
  • уменьшение хода поршня клапана или стержня распылителя;
  • наличие ржавчины в фильтре тонкой очистки;
  • наличие гранул ржавчины на игле и стержне распылителя;
  • эрозия уплотнителя высокого давления;
  • синее пятно на штифте распылителя из-за перегрева;
  • перегорание электрической катушки магнита.

Наличие одной или нескольких неисправностей в работе инжектора вовсе не обязательно потребует его дорогостоящей полной замены, так как даже устранение самой серьезной поломки будет стоить не более трети от цены новой форсунки.

Технология ремонта форсунок дизельных двигателей

Стоит знать, что если автомобилист самостоятельно не ремонтировал форсунки, то лучше обратиться в специализированный автосервис, а вот переоценка собственных сил, как правило, приводит в лучшем случае к потере времени и покупке новой форсунки. В худшем случае — это может стать следствием более серьезного повреждения двигателя.

В зависимости от рода и степени неисправности дизельного двигателя технология ремонта современных топливных систем осуществляется в следующей последовательности:

  1. Вначале работу двигателя проверяют на общем стенде диагностики автомобиля, что позволяет локализовать существующую неисправность и отбросить все ложные симптомы срабатывания на отказ, к примеру, из-за сбоев в работе бортовой электроники.
  2. При подтверждении того, что неисправность в работе возникла в контуре топливоподачи дизельного двигателя, автомобиль подключают к специализированному диагностическому стенду для топливных систем, где и происходит определение основных причин и выявление дефектов в работе инжектора.
  3. Если причины отказа в работе форсунки возникли из-за их несильного засорения, то тогда просто производят химическую промывку топливной системы двигателя без демонтажа и прямо на автомобиле при помощи специальных фирменных растворов. Хотя эта методика не даёт 100% результата при более сложном засорении, но она рекомендуется при проведении планового технического обслуживания автомобиля через каждые 30 000 км пробега в целях профилактики. При этом химическая промывка является самым недорогим способом обслуживания топливных систем дизельных двигателей.
  4. Наличие серьезных неисправностей требуют более основательного ремонта форсунок, чтобы устранить все причины, связанные с плохим впрыском дизельных двигателей. Для этого их полностью демонтируют с агрегата и при необходимости очищают от мазута и налетов грязи.
  5. Далее, форсунки полностью разбирают и при этом тщательно осматривают все детали, выявляя возможные механические повреждения и различные дефекты, которые могли стать причиной отказа.
  6. Для очистки от несмываемых налетов или различного вида нагаров детали инжектора помещают в специальную ванну, где производят полную очистку с помощью ультразвука. Время пребывания деталей и узлов в ультразвуковой ванне напрямую зависит от степени загрязнения и должно быть достаточно, чтобы полностью убрать налет смолистых отложений с узлов и корпуса форсунки.
  7. Перед сборкой производят замену всех деталей и узлов инжектора, у которых при осмотре были выявлены механические повреждения или другие дефекты.
  8. После проведения всех ремонтных работ, соблюдая технологическую последовательность, топливные форсунки аккуратно собирают, при этом обязательно комплектуют новыми резинотехническими уплотнителями.
  9. Перед установкой на двигатель, форсунки проверяют на работоспособность с помощью испытательных стендов, при необходимости производят регулировку и записывают выходные параметры для пьезоэлектрических типов форсунок.
  10. Отремонтированные форсунки устанавливают непосредственно на двигатель, при этом рекомендуется обязательно произвести замену на новые, уплотнительных медных шайб и болтов крепления. В заключение производят при необходимости наладку блоков управления двигателя.

Как правило, ремонт комплекта топливных форсунок дизельных двигателей на специализированом авторемонтном центре занимает не более двух дней, а общая стоимость ремонтных работ составит в районе 30% от цены нового комплекта инжектора.

Оборудование для ремонта форсунок дизельных двигателей

Существующее сегодня на рынке оборудование для ремонта форсунок дизельных двигателей можно разделить по технологической сложности и функциональным возможностям на несколько категорий, а именно:

  • профессиональные станции для проверки и диагностики всех видов неисправностей топливных систем, как правило, его могут позволить себе крупные сервисные центры;
  • специализированные стенды для испытания форсунок, которые вполне доступны по цене даже для небольших автосервисов;
  • индивидуальные тестеры для диагностики форсунок как минимум должны присутствовать в каждой автомастерской, специализирующейся на ремонте дизельных двигателей;
  • электронные приборы и измерительные инструменты для выполнения регулировок форсунок;
  • инструменты для разборки и сервиса форсунок
  • ультразвуковые ванны для очистки форсунок.

Только наличие в автосервисе оборудования для диагностики и специализированного инструмента будет, является необходимым условием для проведения качественных работ по ремонту форсунок дизельных двигателей.

avtodvigateli.com

Ремонт механических дизельных топливных форсунок

Ремонт форсунок Механические форсунки (Механические форсунки)

Существует четыре типа инжекторов для дизеля: пьезоэлектрические, электромагнитные, электрогидравлические, механические. Последний тип применялся десятилетия назад, но не потерял актуальности и сегодня, как и ремонт механических дизельных топливных форсунок.

Ремонт механических форсунок дизельных двигателей

Механические топливные форсунки имеют несложное строение. По сути это клапан, который открывается, когда давление на него достигает определённого значения. При снижении давления клапан закрывается. Состоит этот механизм из корпуса, распылителя, пружины и иглы, закрывающей сопло.

Простота системы делает её надёжной, но ремонт механических дизельных форсунок всё же приходится делать время от времени, если вы являетесь обладателем автомобиля с таким типом двигателя. Высокое давление на детали, перепады температуры, различные повреждения – всё это приводит к тому, что детали со временем изнашиваются.

Ремонт механических топливных форсунок

Как узнать, что вам пора искать специалиста по ремонту механических форсунок дизельных двигателей? В первую очередь, о неполадках говорит следующее: увеличение количества выхлопных газов, подозрительные шумы, проблемы с запуском. Мощность транспорта снижается, а топлива он потребляет больше. Эти признаки — повод задуматься над диагностикой составляющих автомобиля, в которых возможны поломки. Возможно потребуется их замена.

Ремонт механических форсунок некоторые автолюбители делают своими руками, но если есть возможность, лучше обратиться к профессионалам. Такая задача требует высокотехнологичного диагностического оборудования, опыта и квалификации. В нашей компании есть всё необходимое для диагностики и восстановительных работ любой сложности.

Ремонт механических форсунок Bosch (Бош)

Bosch – один из лидирующих производителей дизельной аппаратуры. Несмотря на простое устройство, ремонт механических форсунок bosch (Бош) осложняется тем, что для каждой модели автомобиля используется определенная конструкция запчасти.

Чтобы ремонт механических форсунок дизельных двигателей требовался реже, необходимо использовать качественное топливо. Дизельные двигатели очень чувствительны к этому параметру, и быстро выходят из строя, если в топливе содержатся примеси и инородные частицы.

www.spbparts.ru

Диагностика, промывка и регулировка дизельных форсунок

Качественный распыл топлива напрямую влияет на эффективность сгорания топливно-воздушной смеси в цилиндре бензинового или дизельного двигателя. Если горючее подается неравномерно или не в заданный момент времени, тогда дизель теряет мощность на разных режимах работы, выхлоп дизеля становится черным, мотор начинает троить и т.д. Дизельный двигатель плохо заводится «на холодную», неустойчиво работает «на горячую».

Такие неисправности в системе питания дизельного двигателя могут привести к дорогостоящему ремонту. Несвоевременная подача топлива в цилиндры приводит к повышенному расходу горючего, перегреву и разрушению поршня, прогару клапанов, выходу из строя сажевого фильтра. Одной из частых причин неисправной работы ДВС является нарушение впрыска по вине топливных инжекторов. Чтобы избежать подобных неприятностей может потребоваться диагностика, промывка и/или ремонт дизельных форсунок.

Читайте в этой статье

Проверка форсунок дизельного двигателя своими руками

Для определения неисправной необходимо на заведенном двигателе довести обороты коленвала до такой частоты, когда сбои в работе дизеля заметны наиболее отчетливо. Далее каждую из форсунок последовательно отключают путем ослабления накидной гайки в месте крепления магистралей высокого давления к соответствующим штуцерам насоса. Если отключается «рабочая» деталь, тогда работа двигателя меняется. В момент отключения топливной форсунки, которая заведомо неисправна, никаких явных изменений в работе двигателя не произойдет.

Забитый инжектор можно выявить путем прощупывания топливопровода на предмет толчков, которые возникают в результате пульсации нагнетаемого ТНВД горючего при полной невозможности или только частичной его прокачке через сопло. Следует обратить внимание на штуцер вызывающей подозрение секции. Температура элемента будет выше сравнительно с остальными.

Помните, в процессе проверки  и регулировки дизельных форсунок необходимо соблюдать  повышенную осторожность! Струя топлива подается под большим давлением. При попадании такой струи на открытые участки кожи возможны глубокие и серьезные раны. Одежда также не является эффективной защитой от струи топлива под высоким давлением!

Экономичность дизеля и эффективность его работы сильно зависит от типа установленных распылителей, которые периодически меняют в процессе чистки, регулировки или ремонта топливной системы дизельного двигателя. Перед монтажом дизельной форсунки на мотор нужно убедиться в подходящей маркировке распылителя. Распылители на всех инжекторах должны быть одинаковыми, пропускная способность не должна отличаться.

Проверка форсунок на давление в момент впрыска, а также анализ эффективности распыла осуществляется при помощи специального прибора под названием максиметр. Максиметр является контрольным образцом в виде специальной форсунки. Такой  элемент имеет тарировочную пружину и шкалу, которая нанесена на корпус и колпак. При помощи указанной шкалы становится возможным установить давление начала впрыска солярки.

Вторым способом является наличие контрольной образцовой рабочей форсунки, с которой сравниваются остальные. Данные проверки производят на заведенном дизельном двигателе. Чтобы проверить качество распыла и давление впрыска потребуется демонтаж форсунки и топливопровода с дизельного ДВС. Далее на свободный штуцер топливного насоса высокого давления монтируется специальный тройник, к которому подключают тестируемую деталь параллельно с заведомо исправной контрольной.

Контрольный инжектор предварительно регулируют на оптимальный показатель давления начала топливного впрыска, проверяют на качество распыла. Также необходимо осуществить ослабление затяжки накидных гаек на оставшихся штуцерах ТНВД. Это позволит прервать топливоподачу к другим дизельным форсункам. Последним шагом становится активация декомпрессионного механизма, выставляется максимальная подача горючего. После этого можно начинать  вращение коленвала двигателя.

Обе форсунки (контрольная и тестируемая) должны демонстрировать одновременное начало впрыска топлива. Если тестируемый инжектор отклоняется от нормы сравнительно с контрольным образцом, тогда потребуется регулировка дизельной форсунки.  Необходимо отрегулировать давление пружины тестируемой детали.

Для регулировки потребуется отвинтить колпак форсунки и ослабить контргайку. Далее при помощи регулировочного винта нужно установить такую степень затяжки пружины,  чтобы оба инжектора в итоге осуществляли впрыск одновременно. Для определения эффективности и качества распыла тестируемой детали необходимо сравнить результат с показателями контрольного образца.

Проверка дизельных форсунок на давление впрыска и качество распыла при помощи контрольного образца займет больше времени по сравнению с использованием заранее подготовленного максиметра. Кроме проверки на двигателе с использованием ТНВД эффективность работы инжектора можно протестировать при помощи специального проверочного (регулировочного) стенда.

Очистка форсунок дизельного ДВС

В том случае, если потребовалась промывка дизельных форсунок своими руками, неисправную деталь снимают для осмотра и регулировки. Прежде чем ответить на вопрос, как очистить форсунки дизельного двигателя, следует отметить, что разбор инжектора необходимо осуществлять в условиях максимальной чистоты и освещенности.

Самостоятельно промыть дизельную форсунку можно керосином или качественным дизтопливом без примесей. Далее элементы детали аккуратно обдувают сжатым воздухом, после чего можно осуществить сборку в обратном порядке.

Для того чтобы избежать возможного смешивания составных элементов от разных форсунок, разборку и сборку каждого инжектора лучше производить отдельно или разбирать и собирать детали в порядке очереди. Составные элементы обтираются исключительно чистыми батистовыми салфетками, а также салфетками из бязи.

Если конструктивно предусматривается возможность регулировки подъема иглы, тогда регулировочный винт затягивают до упора. Далее указанный винт немного отпускают, тем самым обеспечивая нужный подъем иглы. Параметры касательно высоты подъема обычно указываются в руководстве по эксплуатации конкретного двигателя.

Качество распыла дизтоплива

Нормально работающая форсунка в момент подачи топлива производит одиночный, короткий и «кучный» впрыск, который сопровождается резким звуком. Распространенной ситуацией является то, что отверстия сопла форсунок (распылителя) могут быть частично забиты или изношены. Тогда сопло требует чистки или замены.

В этом случае деталь необходимо закрепить на проверочном стенде и направить соплом в специально подготовленное место. В это место нужно положить чистую бумагу для того, чтобы упростить процесс диагностики. Далее осуществляется резкий впрыск топлива. После этого на бумаге можно увидеть следы или прорывы листа от струй солярки. Общее количество таких следов после впрыска должно быть идентичным сравнительно с общим количеством отверстий  в конструкции распылителя. Если следов на бумаге меньше, тогда некоторые отверстия забиты и требуется очистка сопла (распылителя) дизельной форсунки.

Следы солярки на бумаге должны иметь одинаковую сгущенность, а также располагаться на равном удалении от центра. Важной функцией инжектора является не только подача, но и обеспечение максимально равномерного распыла дизтоплива по окружности.

Отверстия прочищают после разбора инжектора. Осуществлять чистку без разбора элемента не рекомендуется по причине того, что грязь и отложения останутся внутри. Распылитель и остальные детали необходимо тщательно промывать в керосине. Образовавшийся нагар, который находится снаружи составных элементов, аккуратно удаляется деревянным скребком. Сами отверстия прочищаются небольшим куском тонкой и мягкой стальной проволоки.

Обратите внимание, что диаметр проволоки обязательно должен быть меньше диаметра отверстий сопла минимум на 0,1 мм. Если сопловые отверстия получат увеличение их суммарного сечения или будет нарушена правильная форма отверстий, это приведет к снижению скорости выхода топлива из форсунки. Качество распыла автоматически ухудшится.

Распылитель подлежит замене, если диаметр отверстий сопла увеличен всего на 10% от максимально допустимого. Также поводом для замены сопла выступает и разница в диаметрах отверстий на 5%. После чистки или замены распылителя осуществляется обратная сборка форсунки.

Диагностика и регулировка дизельных форсунок

Частой проблемой является нарушение плотности посадки иглы форсунки в направляющей втулке. Если плотность уменьшена, тогда существенно больше топлива протекает через образовавшийся зазор между иглой и втулкой. Для исправного инжектора допускается протечка горючего не более 4% от общего количества топлива, которое подается в цилиндр двигателя. Общее количество топлива, которое сливается из разных форсунок за каждый отдельный промежуток времени, не должно существенно отличаться. Выявить отклонения от нормы можно при помощи следующих действий:

  • необходимо затянуть пружину форсунки так, чтобы параметр давления открытия иглы совпадал с тем, который указан в технической литературе по эксплуатации конкретного дизельного двигателя;
  • следующим шагом становится создание заведомо большего давления топлива, чем указанное в документации по эксплуатации ДВС. Затем нужно замерить при помощи секундомера время, за которое давление упадет на 50 кгс/см2 от рекомендуемого;

Оптимальное время падения давления указано в технической документации по эксплуатации мотора. Зачастую требуется не менее 15 секунд для полностью новых форсунок. Для детали с пробегом данный показатель находится в рамках 5 секунд.

Если наклонить направляющую иглы на угол около 45 градусов, тогда игла должна выйти из нее не более чем на треть от длины направляющей. Игла должна выходить свободно, под  собственным весом и при учете любого поворота вокруг оси. Указанную  пару втулка-игла меняют в случае существенных отклонений в работе. Отдельная замена иглы без замены направляющей втулки не рекомендуется, так как данные элементы подгоняются друг к другу с высокой точностью.

Регулировка давления подъема иглы форсунки достигается путем изменения силы натяжения пружины. Максимально допустимое отклонение находится в рамках до 10 кгс/см2. Показатель величины такого давления указан в инструкции по эксплуатации ДВС.

Течи горючего из топливной форсунки

Также дизельные инжекторы могут давать как незначительную, так и обильную течь. В первом случае потребуется ремонт, во втором можно обойтись способом притирки иглы к седлу. Форсунки текут по причине нарушения уплотнения в области торца иглы, который еще называется уплотняющим конусом.

Проверку плотности притирки торца можно проверить путем плавного и поэтапного наращивания давления горючего. Конец распылителя  должен оставаться полностью сухим при достижении такого показателя, который составляет до 10 кгс/см2 меньше, чем необходимое давление впрыска.

В том случае, если замечено подтекание дизельной форсунки, тогда осуществляется аккуратная притирка иглы к седлу. Для этого используется тонкая шлифовальная паста ГОИ, которую дополнительно разводят с керосином. В процессе притирки необходимо избегать попадания пасты в зазор, который присутствует между иглой и направляющей втулкой. По окончании все элементы промываются в керосине или чистой солярке, затем их обтирают соответствующими салфетками. Далее необходимо обдуть все части сжатым воздухом и произвести повторную проверку на наличие течи.

Читайте также

krutimotor.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
