Бензонасос на Ваз 2110 неисправен – что делать? Пошаговая инструкция замены

Бензонасос на автомобилях Ваз 2110, является важным элементом топливной системы автомобиля. Он отвечает за перекачку бензина из бака в двигатель под давлением. Из –за плохого качества бензина очень часто этот элемент выходит из строя, что в свою очередь существенно влияет на нестабильную работу ДВС автомобиля.

В сегодняшней статье я расскажу вам, о основных причинах неисправности бензонасоса, как понять, что именно он вышел из строя, дам пошаговую инструкцию по демонтажу и установке этого элемента автомобиля.

Конструкция бензонасоса Ваз 2110 для инжекторных и карбюраторных моделей автомобиля

На автомобили Ваз 2110 устанавливаются два типа бензонасосов в зависимости от типа двигателя автомобиля. Первый тип механический устанавливается преимущественно на карбюраторные модели, второй тип – электрические которые устанавливаются на инверторные десятки.

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Бензонасос ВАЗ 2110 располагается непосредственно в баке автомобиля.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

Причины неисправности

В процессе эксплуатации автовладельцы ВАЗ 2110 могут столкнуться с некоторыми сложностями, связанными с данным элементом. Неисправности бензонасоса ВАЗ 2110 инжектор могут быть следующими:

  • выход элемента из строя из-за поломки;
  • загрязненный бак или некачественный бензин с посторонними вкраплениями, которые загрязняют фильтр насоса.

Самый первый верный указатель на то, что у ВАЗ 2110 неисправен бензонасос, является такой симптом: мотор «дергается» во время работы, особенно на средних и высоких оборотах. Это свидетельствует о том, что давление топлива недостаточно. А ведь именно за это отвечает бензонасос. Но иногда причину следует искать в форсунках, а также РДТ.

Бензонасос Ваз 2110 в разобранном виде (на фото вы сами можете увидеть грязь в стакане)

Существуют основные признаки неисправности бензонасоса ВАЗ 2110 инжектор, при которых обязательно стоит предпринять действия по проверке данной комплектующей:

  1. Громкий шум, который элемент ранее не издавал.
  2. Транспортное средство отказывается набирать обороты, а также не двигается при включении первой или второй передачи.
  3. Автомобиль двигается рывками и странно ведет себя на дороге.
  4. Работа двигателя внезапно прекратилась.

Каждую из неисправностей бензонасоса ВАЗ 2110 необходимо тщательно рассмотреть, чтобы понимать, что делать при столкновении с ними.

Как проверить топливный насос на Ваз 2110

Если бензобак полный, аккумулятор в обычном состоянии, свечки сухие и дают искру, а стартер крутит движок, то причина в бензонасосе. Более всераспространенная причина – после включения зажигания не поступает питание к бензонасосу.

Сборка бензонасоса Ваз 2110 (установка вставки)

Точно так же она проявляется при движении автомобиля, когда теряется питание и мотор начинает глохнуть. Очередной принципиальный аспект – это подача нужного количества горючего.

Пошаговая инструкция проверки механического бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2110. Для этого нужно провести следующие мероприятия:

  1. Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
  2. Несколько раз вручную нажмите на рычаг для подкачки топлива;
  3. Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
  4. Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Далее проверим рабочее состояние впускного клапана:

  1. Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
  2. Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
  3. Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Следующим этапом является проверка топливного насоса Ваз 2110 на герметичность для этого:

  1. Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
  2. При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
  3. Если струя окажется слабой или ее не будет, бензонасос попросту не качает.

В этой ситуации есть два варианта — искать проблему внутри устройства топливного насоса, разбирая помпу, либо менять полностью агрегат.

Пошаговая инструкция проверки электрического топливного насоса Ваз 2110

Чтобы проверить электрический бензонасос на Ваз 2110, потребуется индикатор, продающийся в любом автомобильном магазине. Установку индикатора, в каждом конкретном случае, следует делать, согласно той инструкции, которая к нему прилагается. Затем запускают двигатель и, через несколько минут, его глушат. После этого изучают показания индикатора: в норме давление не должно снижаться ниже отметки 1,6 атм. – в противном случае, придётся заменить или форсунку, или регулятор.

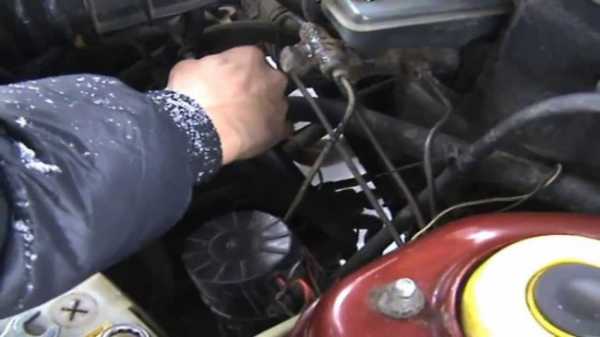

Можно проверить бензонасос и с помощью манометра. Его подключают непосредственно к топливной рампе, а сам прибор при этом выводится к лобовому стеклу автомобиля (делают это под кромкой капота).

Процесс проверки давления в бензонасосе Ваз 2110

Как только включается зажигание, необходимо снять показания манометра (они не должны превышать 380 кПа, и быть меньше 300 кПа). После разгона автомобиля (оптимально будет сделать это до 3 передачи), опять нужно снять показания манометра, которые, при исправном бензонасосе, не должны сильно разниться, и выходить за указанный диапазон.

В случае, когда машина глохнет во время езды, в первую очередь, проверяют реле на бензонасосе. Эта процедура состоит из подключения в разъём топливного насоса специальной лампочки. После этого, включают зажигание. Если, в течение нескольких секунд, лампочка будет гореть, то реле топливного насоса исправно.

Если начало протекать топливо, то необходимо просто поменять фильтры или прокладки. Также может потребоваться и замена диафрагмы, либо, в редких случаях, клапанов.

Помните о том, что в работе с топливной системой необходимо соблюдать предельную аккуратность. Лучше всего сразу ехать к специалистам, которые точно знают, как проверить бензонасос быстро и эффективно.

Видео: Особенности работы и основные неисправности топливного насоса Ваз 2110

Выбор топливного насоса на десятку – на что обратить внимание

Выбирая бензонасос на Ваз 2110 очень часто происходит путаница в понятиях: модуль бензонасоса и сам бензонасос. В первом случае идет речь о конструкции в сборе, которую мы вынимаем из бака, во втором – имеется виду мотор бензонасоса.

Выбор топливного насоса осуществляется по следующим критериям: надежность и бесшумность работы, ведь, чем тише насос функционирует, тем комфортнее его использование.

При выборе топливного насоса требуется приобретение такого же изделия с аналогичным номенклатурным номером. Часто автолюбители среди множества аналогов выделяют топливный насос Вosch, который используется на 1,6-литровых авто и снабжен регулятором давления уровня горючего.

Топливный насос Bosh на Ваз 2110 – плюсы и минусы производительность и характеристики

Производитель Bosch выпускает для каждого типа топливной системы свой бензонасос. Почему после выхода из строя родного бензонасоса, народ ставит бензонасос Bosch с Ваз 2110? Как же соответствие давления и производительности бензонасоса с родным? Если поставить с большим давлением, увеличиться расход?

Расход не увеличивается от производительности бензонасоса, так как на автомобилях срабатывает обратка и лишнее топливо возвращается в бак, так же имеется регулятор давления топлива из название понятно я думаю, какую функцию он выполняет.

Следовательно, был насос 2,8 bar, поставили бензонасос Bosch Ваз 2110 с 3,8 bar станет только лучше. Расход топлива может увеличиться, если бензонасос не создает достаточного давления в рампе и форсунки начинают не распылять, а лить бензин, который не сгорает.

Фото: Топливный насос Bosh рекомендуется устанавливать на отечественные модели автомобилей в том числе и на Ваз 2110

Чаще всего, характеристики бензонасосов (не только Bosch, но и других производителей) могут отличаются длиной, давлением, расположением фишек для клемм и все. Сеточка бензонасоса по посадочным местам не отличается, а вот по форме может.

Фишку под клемму можно переделать или поставить с того же ВАЗа. Важна длина бензонасоса, так как от этого зависит его работа при низком уровне топлива в баке, а если он в модуле, то тогда нужно соответствие, что бы его поставить.

Как заменить бензонасос на Ваз 2110 своими руками – пошаговая инструкция

Для того, чтобы заменить бензонасос на Ваз 2110 необходимо выполнить следующий порядок действий:

  1. Отсоедините отрицательную клемму аккумулятора;
  2. Сбросьте остаточное давление в топливной рампе посредством специального штуцера;
  3. Насос топливный «десятки» находится под задним сиденьем автомобиля. Откидываем сиденье и откручиваем защитную крышку;
  4. Отключаете электрический клеммник насоса, откручиваете магистрали подачи и слива топлива.
  5. Резиновые прокладки наконечников магистралей следует заменить;
  6. На ВАЗ 2112 бензонасос удерживается восемью болтами на уплотнительном кольце с подкладкой
  7. Вам остается только извлечь старый бензонасос и поставить новый согласно указывающей стрелке на корпусе изделия.

Как видите снятие и установка бензонасоса на Ваз 2110 простая процедура, которая не потребует от вас специальных навыков.

Профилактика и полезные советы

Для беспроблемной эксплуатации и увеличения ресурса топливного насоса профессионалы рекомендуют:

  • заправляться только качественным топливом;
  • поддерживать максимальный уровень топлива в баке;
  • не пользоваться автомобилем с разряженным аккумулятором;
  • своевременно производить замену топливного фильтра;
  • реже пользоваться спортивным режимом езды.

Самостоятельная диагностика и замена бензонасоса достаточно проста. Для этого необходимо лишь тщательно следовать рекомендациям профессионалов. Это же касается и профилактических мер. Заправляйтесь качественным бензином и не забывайте вовремя заменить топливный фильтр. Тогда проблемы с бензонасосом у вас будут возникать гораздо реже

Видео: Самостоятельна замена бензонасоса Ваз 2110

inomarki-remont.ru

Топливный насос в ВАЗ 2110/2112: самостоятельная диагностика и замена

Топливный насос — это устройство, которое обеспечивает подачу топлива к цилиндрам силового агрегата. Однако в некоторых случаях бензонасос может срабатывать некорректно или же выйти из строя. На автомобилях ВАЗ 2110/2112 такие ситуации не редкость. Поэтому водителям лучше заранее подготовиться к проведению диагностики или замене насоса своими руками.

Содержание статьи

Какие бензонасосы устанавливают на автомобили ВАЗ 2110/2112

Бензонасос считается важнейшим элементом топливной системы любого автомобиля. Так, в зависимости от того, каким именно типом мотора оснащена модель ВАЗ 2110/2112, будет зависеть и выбор бензонасоса. На инжекторных автомобилях устанавливают электрический насос, а на карбюраторных — механический.

С завода автомобили «десятого» семейства комплектуются бензонасосами производства «АвтоВАЗ». Однако эти агрегаты не обладают высоким ресурсом и надёжностью, поэтому часто автовладельцы не дожидаются, пока бензонасос выйдет из строя, и производят его замену.

Устанавливается на заводе на каждую модель ВАЗ 2110/2112

Чаще всего для замены выбираются топливные насосы компаний «Pekar» (Россия) и «Bosch» (Германия). Об их качестве и долговечности известно давно, хотя стоимость их в несколько раз превышает цену на бензонасосы «АвтоВАЗ».

Немецкий производитель обеспечивает качество и долговечность продукции

О расположении бензонасоса в ВАЗ 2110/2112 стоит сказать отдельно: устройство находится не под капотом. Чтобы достичь максимальной оптимизации работы бензонасоса, производители монтируют его непосредственно в топливный бак. То есть, чтобы добраться до насоса, потребуется откинуть подушку на заднем сидении автомобиля и открыть спрятанный под ковролином люк.

Под подушкой сиденья располагается топливный бак и бензонасос

Как проверить работоспособность топливного насоса

Проверка состояния топливного насоса производится только в тех случаях, когда наблюдаются те или иные признаки его неисправностей:

  • повышение шума при работе насоса;

  • резко понизилась мощность двигателя — автомобиль не может быстро разогнаться;

  • автомобиль не заводится, так как в двигательный агрегат не поступает топливо.

Определить, что причина неисправности кроется именно в бензонасосе, можно самостоятельно. К тому же для этого не потребуется сложного диагностического оборудования или специальных знаний.

Изначально необходимо проверить, работает ли сам насос. После того, как было включено зажигание, под подушкой заднего сиденья в течение нескольких секунд должно слышаться лёгкое жужжание. Если звук идёт — значит, насос работает.

Проверка давления

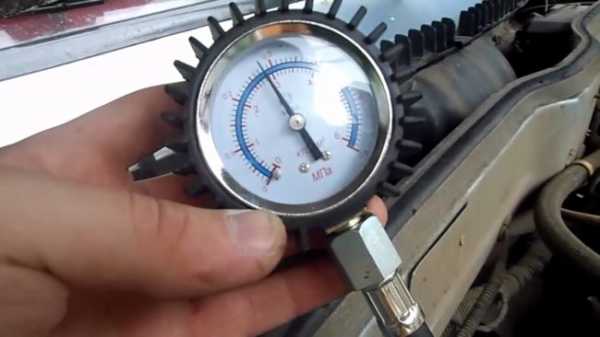

Чтобы проверить давление бензонасоса, потребуется прибор манометр. Его нужно будет подключить к топливной системе, которая расположена под капотом ВАЗ 2110/2112. К штуцеру топливной трубы, которая подходит к двигателю, подключается манометр. Если на холостых оборотах прибор показывает давление более 3.3 кг/см, то бензонасос явно не исправен.

При подключении следует быть аккуратным, чтобы не повредить расположенные рядом шланги и провода

В том случае, если показатель манометра менее 2.3 кгсм, то проблема в топливной системе кроется не в насосе, а в другом элементе — фильтре.

Опираясь на эти показатели, можно сразу же выявить характер неполадок в топливной системе

Что делать, если насос не качает топливо

В некоторых случаях проблема кроется в том, что бензонасос не включается. Соответственно, он не будет обеспечивать бензином силовой агрегат, и машина просто не заведётся.

Проверка работоспособности насоса проходит следующим образом:

  • откинуть заднее сиденье в салоне;

  • снять крышку люка;

  • включить стартер на прокрутку, но не заводить машину;

  • к контактам бензонасоса подключить тестер — если питание поступает, а бензонасос не качает, следовательно, само устройство вышло из строя;

  • в том случае, если питание не поступает — проблема кроется в реле, предохранителе или же проводке.

Самый простой способ проверить исправность реле и предохранителя — это заменить их на новые. Если бензонасос по-прежнему не работает, значит, в проводке имеется короткое замыкание.

Опираясь на схему, можно выявить место неисправности

Замена бензонасоса на ВАЗ 2110/2112 своими руками

В том случае, если автовладелец точно диагностировал выход из строя насосного механизма в топливной системе, потребуется его замена. Стоит отметить, что заменить бензонасос на автомобилях ВАЗ 2110/2112 довольно просто, с этой задачей справится даже неопытный водитель.

Замена топливного насоса производится обычно не только из-за потери им работоспособности, но и в других случаях:

  • некорректных показателях давления при исправном насосе;

  • недостаточной пропускной способности топлива;

  • после покупки нового ВАЗ с целью избавления от «слабых мест» модели.

Для работы потребуется небольшой комплект инструментов:

  • плоская отвёртка;

  • крестовая отвёртка;

  • ножницы;

  • торцевой ключ на 10.

Порядок работы можно условно разделить на два этапа: это демонтаж старого устройства и монтаж нового.

Инструкция по демонтажу бензонасоса

  1. Отключить клемму «+» с аккумуляторной батареи.

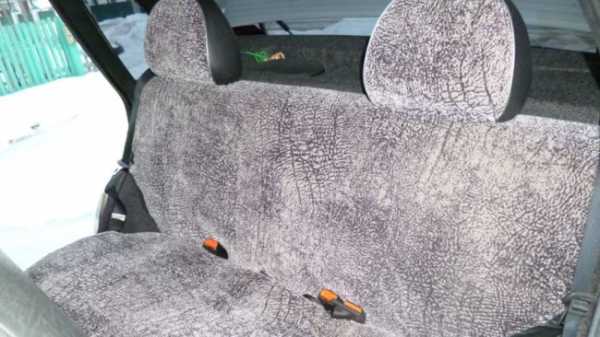

  2. Откинуть сиденье на заднем ряду и снять его.

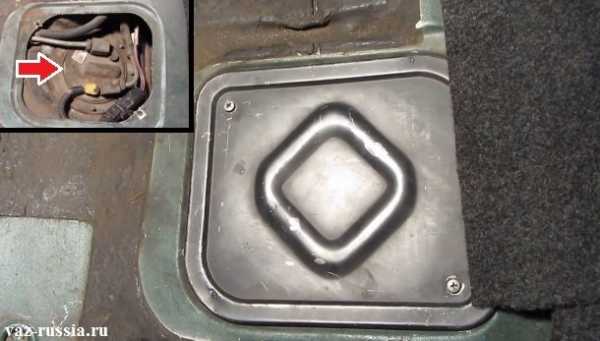

  3. Под ковролином найти маленький люк.

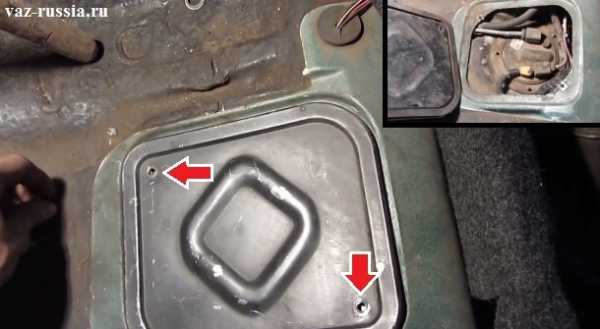

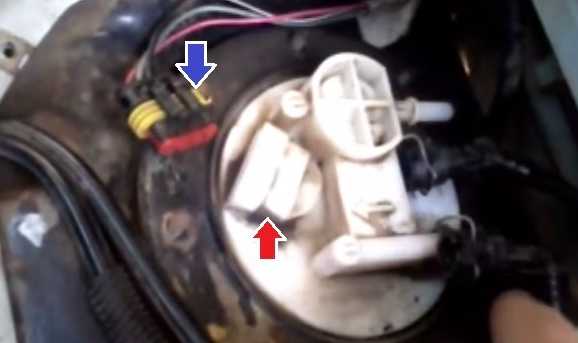

  4. Открутить его крепления и снять крышку.

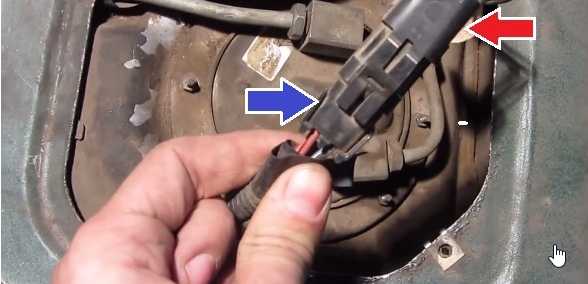

  5. С бензонасоса снять разъём с проводами.

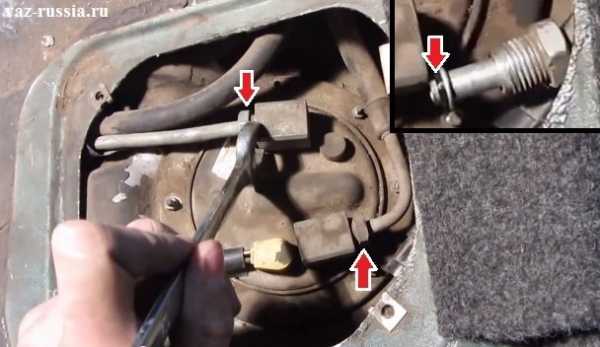

  6. Чтобы было удобнее работать, на топливных трубках разрезаются пластиковые хомуты, сами трубки разъединяются и отстраняются от бензонасоса.

  7. Сам насос крепится к баку на 8 болтах. Ключом на 10 нужно выкрутить все болты и вытащить устройство из гнезда.

  8. Насос вытаскивается вместе с поплавком и уплотнителем.

Процедура снятия неисправного бензонасоса займёт не более 10 минут — всё будет зависеть от того, насколько заржавели болты креплений.

Инструкция по монтажу бензонасоса

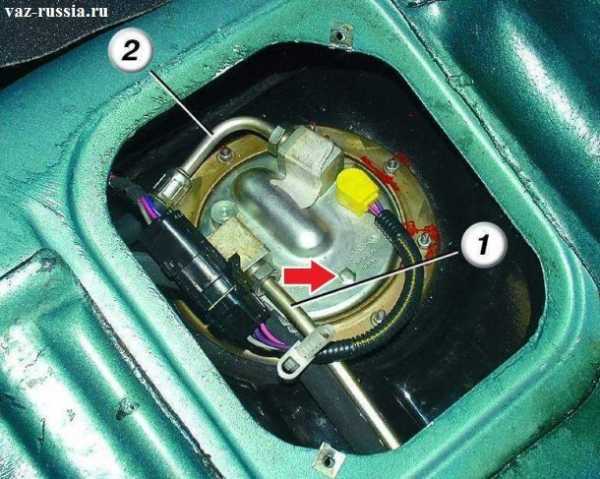

  1. В освободившееся гнездо вставляется новый насос. При этом стрелка на корпусе должна смотреть на заднюю часть автомобиля — только так можно обеспечить устройству правильное положение.

  2. После чего насос прикручивается обратно к баку теми же восемью болтами.

  3. Далее потребуется соединить две топливные трубки между собой.

  4. К контакту насоса подключается разъём.

  5. Завершающий этап — монтаж крышки люка и возвращение подушки заднего сиденья на прежнее место.

Процедура займёт не более 7–8 минут.

Видео: как провести замену топливного насоса на ВАЗ 2110/2112 своими руками

Таким образом, владелец автомобилей «десятого» семейства ВАЗ может самостоятельно справиться с выполнением таких работ, как проверка и замена бензонасоса. Надо сказать, что топливный насос действительно считается одним из самых уязвимых мест на ВАЗ 2110/2112, поэтому владельцам лучше заранее быть готовыми к проведению необходимых процедур с этим устройством.

Копирайтер, рукодельница, путешественник

auto-gl.ru

Топливный насос ВАЗ 2110 характеристики

Электрический бензонасос состоит из.

Топливный насос Ваз 2110.

постоянно работает бензонасос на ваз 2110.

Lada 2114 Californi "MARUSSIA".

Промывка бензонасоса на Ваз 2110.

Блог Автобизнес АвтоЗапчасти. бензонасос Bosch.

Производители и характеристики бензонасоса 2110.

Топливный насос ваз 2110: технические характеристики, ремонт.

Бензонасос Bosch ВАЗ 2110.

АВТОВАЗ передал седан LADA Vesta Signature с увеличенной колесной базой пра...

Бензобак на ВАЗ 2110.

Бензонасос ваз 2110 bosch фото 1. Скачать Бензонасос ваз 2110 bosch фото .....

Бензонасос какой купить?-3.jpg.

Коллектор выпускной ВАЗ-2110.

Бензонасос ВАЗ 2110-2112, Lanos, Sens, Aveo BOSCH - Фото 1. Бензонасос элек...

Бензонасос BOSCH на корону АТ170

Если вы искали информацию о насосах топливных на ВАЗ 2110 Bosch...

Поменял бензонасос, на насос от ваз 2110 Zolex)).

обратка и лишнее топливо возвращается в бак, так же имеется регулятор давле...

Электробензонасос ВАЗ 2110.

FSO Бензонасос 2110/Ланос (вставка) фото.

Замена топливной магистрали ваз 2110 - картинки и фото.

Для 1.6 и 1.8 хватает насоса от ВАЗ 2110 BOSCH 0 580 453 453 (60л/ч и давка...

thebestartt.com / топливный насос ваз 2110 в разрезе.

Насос топливный (электробензонасос) 2110i, 3302, 2217, 2705, 31105 (вставка...

топливной ситемы на автомобилях Toyota, рассказывается об устройстве и особ...

Механический топливный насос ВАЗ-2110 - характеристики и конструкция.

Changed fuel pump and filter.

Twitter. давление топливного насоса ВАЗ 2110.

Насос топливный ВАЗ-2110 электрический СБ УТЕС.

замена бензонасоса ваз 2110.

Топливный насос ваз 2110: технические характеристики, ремонт.

ВАЗ (VAZ) 2110 Насос топливный электрический.

Конструкция и принцип работы топливного насоса ВАЗ 2110.

Насос топливный электрический ВАЗ 2110.

vaz-2110.net

Замена бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Бензонасос – на самом деле у этого агрегата не одно на звание, он так же может называться топливный насос, может просто называться насос топлива, самое ключевое слово во всех этих терминах конечно же насос, благодаря этому насосу поступает бензин из бака в двигатель под неплохим давлением и если насос приходит в негодность или как то выходит из строя (Если он пришёл в негодность, то возможно у него засорилась к примеру сеточка очистив которую его можно вернуть к жизни, а вот если он вышел из строя то тут его уже придётся менять на новый), то машина начинает тупить, плохо разгоняется к примеру, она так же может дёргаться или же вообще не заводиться, это то и понятно, бензин же в двигатель не поступает.

Примечание!
Для того чтобы произвести замену насоса, нужно будет вам запастись: Отвёртками, а так же головка понадобиться накидная которую можно будет одеть на вороток или же удлинитель, если нет головок, то в таком случае вместо них можно будет использовать небольшие накидные и гаечные ключи, хотя набор гаечных ключей и без того понадобиться, при помощи них вы будете выворачивать гайки крепления топливных трубок, ну и в завершение (По возможности) рекомендуем вам запастись огнетушителем и всю работу проводить на улице или же в хорошо проветриваемом помещение, вить работать то вам предстоит с бензином а шутки с ним действительно плохой, поэтому меру безопасности на всякий случай нужно соблюдать!

Краткое содержание:

Где находится бензонасос?

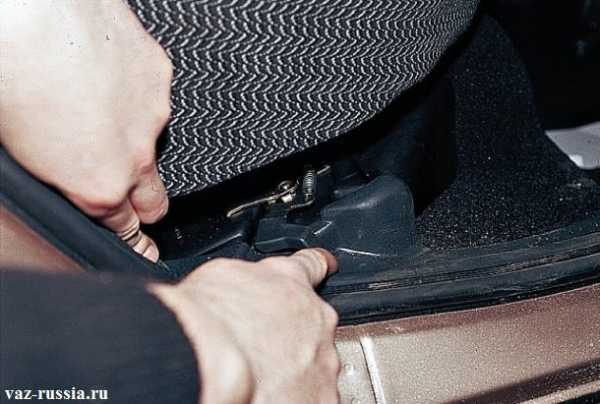

Чтобы вы могли увидеть данный насос, вам нужно будет снять цельную подушку у заднего сиденья и под ней вы увидите ковролин с вырезом, так вот этот ковролин вам нужно будет убрать и под ним расположена крышка которую вы можете увидеть на большом фото ниже, винты крепления данной защитной крышки нужно отвернуть и после чего снять её, а вот как раз таки и под ней и будет установлен сам насос который вам и нужен, для наглядности он указан на маленьком фото стрелкой, более подробное местонахождение данного насоса (Если вы ещё не поняли где он находиться) вы узнаете по мере прочтения статьи, так как в ней будет описываться процесс убирания подушки заднего сиденья, процесс убирания ковролина и сам процесс снятия насоса, поэтому внимательно читайте и изучайте.

Примечание!
Если же у вас оказался не инжекторный а карбюраторный автомобиль, то в таком случае где находиться этот насос, как его снять и заменить читайте в статье под названием: «Замена топливного насоса на ВАЗ 2109», на марку (Девятка имеется ввиду) особого внимания не обращайте, потому что на автомобилях десятого семейства применялся карбюраторный двигатель от ВАЗ 2109 (Правильная маркировка этого двигателя 21083) и соответственно топливный насос на этих автомобилях меняется идентично!

Когда нужно менять бензонасос?
Было сказано это уже ранее, но мы ещё немного добавим, во-первых сразу нужно обратить своё внимание (Если двигатель не заводиться) включается ли насос или же нет, понять это очень просто, для этого сядьте в автомобиль и поверните ключ в такое положение чтобы все приборы загорелись (Данный трюк не удастся проверить, если вы ранее уже поворачивали более 3-х раз ключ в такое положение, в данном случае вам придётся полагаться на память и вспоминать), после того как всё загорится прислушайтесь появился ли звук того что бензонасос начал работать (Писк должен быть или гудение), если появился то все провода которые подсоединены к насосу, подсоединены правильно и насос в принципе подаёт признаки жизни, после этого вам нужно будет проверить давление в топливной рампе и тем самым вы уже с очень большой вероятностью сможете определить исправен ли этот насос или же нет. (О том как определить давление в топливной рампе, читайте в статье: «Проверка давления в системе питания на ВАЗ»)

Примечание!
Но это ещё не всё, поговорим немного так же о проблемах которые будут происходить с автомобилем при выходе данного насоса из строя, а именно вы уже понимаете то что он закачивает бензин из бака в двигатель, соответственно если он придёт в негодность то бензин будет закачиваться хуже или вообще перестанет качаться, в этих случаях автомобиль может либо не заводиться, либо он будет ехать дёргаясь, либо же потеряет свою былую мощность и станет ехать явно хуже, но кроме насоса дергаться автомобиль и явно ехать хуже может и по другим причинам, таким например как засорён топливный фильтр или же в конце концов датчик какой то не работает (В этом случае вас индикатор «check engine» предупредит, если датчик выйдет какой либо из строя, но не всегда он и предупреждает, потому что иногда датчик ещё не вышел из строя но уже практически умер, автомобиль едет не так как надо, а индикатор всё не загорается и всё не загорается)

Как заменить бензонасос, он же топливный насос на ВАЗ 2110-ВАЗ 2112?

Примечание!
Бензонасос как и любую другую деталь нужно устанавливать точно такого же образца что и с завода шла, то есть рекомендуем вам в начале снять ваш агрегат с автомобиля, потом прийти с ним в автомагазин и купить точно такой же, тем более в автомобилях десятого семейства два вида насосов идут, а именно который на двигатели 1.5 литров ставится и который на двигатели 1.6 литров ставится, при этом когда будете его покупать, осмотрите его и проверьте корпус на целостность, на корпусе не должно быть найдено трещин, заусенцев и шероховатостей, простыми словами корпус должен быть гладкий и не иметь деформаций, а иначе даже маленькая трещина может привести двигатель к неправильной работе!

Снятие:
1) С мерами предосторожности вы уже ознакомились, и помните не стоит производить замену насоса в помещении, лучше всего на улицу выйдите или в крайнем случае все двери у своего гаража откройте, после этого вам нужно будет переходить к стравливанию давления в топливной системе, это очёнь легко и никаких сложностей у вас не составит, а о том как это сделать читайте в статье: «Снижение давления в системе питания». (Если вы не хотите так сбрасывать давление или у вас что то не получается и вы боитесь что что то сломаете, то ничего страшного в этом нет, просто читайте статью дальше и мы ещё один способ покажем как можно будет стравить давление в системе)

Примечание!
Когда давление сброситься, бензин в топливных трубках всё равно останется и поэтому когда вы их будете отсоединять, будьте настроены на то что из них немного выльется бензина! (Про топливные трубки чуть ниже сказано, поэтому внимательней читайте статью)

2) Идём дальше, теперь вам нужно будет найти две защёлки (По одной с каждой крайней стороны) которые крепят одну цельную подушку у заднего сиденья, а после нахождения нажмите с двух сторон на эти защёлки и тем самым снимите подушку чтобы она не мешала и тем самым вы предоставите себе доступ к лючку (Его ещё просто крышкой называют) бензонасоса.

3) Когда подушка будет убрана ищите вырез в ковролине (Это заводской вырез) и после его нахождение, откиньте вырезанную часть ковролина в сторонку, после того как она будет откинута вы увидите лючок бензонасоса, данный лючок крепиться на двух винтах (Местонахождение винтов его крепления указано стрелками) отвернув которые вы его сможете снять и убрать в сторонку.

Примечание!
Сразу же под данным лючком находиться бензонасос, этот люк нужен для того чтобы в топливный насос не попадала грязь и не попадала влага, можно сказать он выполняет роль защитной крышки, но под данной крышкой очень часть после её снятия можно увидеть большой слой пыли, данный слой пыли вам и нужно будет удалить какой ни будь тряпкой!

4) Следом руками отсоедините колодку проводов которая указана синей стрелкой, от разъёма бензонасоса который указан красной стрелкой, данная колодка крепиться посредством фиксатора поэтому не забудьте его ещё отогнуть и только после отгибания отсоединяйте колодку.

Примечание!
В зависимости от двигателя который установлен на вашем автомобиле, бензонасос и крепления топливных трубок, а так же разъём и колодка проводов могут значительно отличаться, вот к примеру на восьми клапанных автомобилях такой колодки проводов нет как показано на фото выше, на них немного по другому, а именно там колодка и разъём соединяются вместе (Вы это можете видеть на фото ниже), их тоже не составит никакого труда разъединить между собой, самое главное отжать фиксатор и после его отжатия, колодку и разъём можно будет разъединять!

Кой что ещё вы должны знать, мы уже вас предупредили о том что давления в системе питания можно сбросить ещё одним способом, так вот это и есть этот способ, то есть вам нужно будет разъёдинить колодку и разъём или же (Если у вас 16 клапанный автомобиль) отсоединить колодку от разъёма бензонасоса, после чего завести двигатель у автомобиля вам нужно будет но он сразу же заглохнет, после того как он заглох, ещё раз заведите и он опять заглохнет, ну и в последний раз можете его завести (Если он не будет заводиться значит давление в системе стравлено) и считайте то что давление в системе питания вы стравили!

5) Далее отсоедините наконечники топливных трубок (Их всего два, сейчас речь идёт об 16 клапанном автомобиле) от бензонасоса (Они отсоединяются посредством нажатия на фиксаторы которые их крепят, вы можете видеть их отсоединение на 1 и на 2 фото), после их отсоединения, возьмите в руки вороток и наденьте на него накидную головку (Вместо воротка ещё удлинителем можно пользоваться) и отверните им 8 гаек который крепят топливный насос к баку (см. фото 3), а после этого снимите прижимное кольцо (см. фото 4).

Примечание!
Под всеми гайками которые крепят насос находятся пружинные шайбы, их тоже снимите, а под самим прижимным кольцом в добавок ещё находиться резиновая прокладка (Указана на фото ниже синей стрелкой и ещё на ту прокладку которая указана красной стрелкой обратите своё внимание), подденьте её и снимите, когда она будет снята осмотрите её, при обнаружение деформаций или же сильного затвердевания данную прокладку вам нужно будет сменить и установить на её место новую, после осмотра прокладки возьмитесь рукой и вытащите сам насос из бака, но когда будете вытаскивать его будьте аккуратны, потому что на его конце установлен поплавок идущий от датчика топлива, не повредите его! (Когда насос у вас будет снят, учтите то что в нём около 1 литра бензина будет находиться конечно же если у вас в баке бензин будет, поэтому данные бензин слейте в какую ни будь ёмкость и потому снова зальёте его в бак, когда завершите все работы)

6) Что касается 8 клапанных автомобилей, в принципе всё тоже самое вам нужно будет сделать но только на них топливные трубки немного по другому крепятся, а именно при помощи двух гаек (см. фото ниже), данные гайки вам нужно будет отвернуть и после чего отсоединить обе трубки от насоса. (Помните всегда о том, что на кончиках у обоих трубок находятся резиновые кольца одно из них ещё стрелкой на маленьком фото указано, их нужно заменить если они придут в негодность)

Примечание!
Резиновое уплотнительное кольцо так же снимите и по необходимо (При его повреждении), замените его на новое!

Установка:
Все детали устанавливаются на свои места точно так же как и снимаются, но только в обратном порядке снятию, и при установке вы должны ещё знать пару нюансов, а именно (16 клапанных машин касается) выступ на крышке бензонасоса должен будет совпасть с вырезом на уплотнительной прокладки (см. фото 1), а так же наконечник к которому подсоединены сразу две топливные трубки (Они указаны синей стрелкой на фото 2), должен быть одет на входной патрубок (Патрубка не видно так как его наконечник закрывает, но по тому месту которое указано зелёной стрелкой вы сразу же можете понять то что напротив идёт входной патрубок).

Примечание!
Насчёт 8 клапанных автомобилей, в них тоже есть кой какие нюансы, а именно при установке бензонасоса на них, стрелка которая на нём присутствует (Указана красной стрелкой), должна быть направлена в заднюю часть автомобиля, а так же наконечник шланга под цифрой 1 тоже должен быть направлен строго в заднюю часть, а наконечник шланга 2 в уже в переднюю, поэтому учтите всё это при установке нового насоса!

Важно!
1. Перед тем как начинать работать с насосом, рекомендуем вам скинуть клемму минус с аккумулятора, но если вы собираетесь стравливать давление по средством отсоединения колодки проводов, то соответственно пока скидывать клемму вам не нужно! (О том как скинуть клемму, читайте в статье: «Замена аккумулятора на ВАЗ», в пункте 1 всё описано)

2. Так же рекомендуем вам после установки насоса, включить зажигания и посмотреть не сочиться ли из топливных трубок бензин (Он не откуда не должен сочиться) и вообще всё ли герметично!

3. Ну и в завершение, если вы не хотите весь модуль целиком менять, к примеру вам один бензонасос нужно только заменить, то в таком случае ознакомьтесь со статьёй: «Ремонт топливного насоса на приоре» (Данная статья относиться только к 16 клапанным десяткам), или «Ремонт бензонасоса на ВАЗ 2110» (Данная статья только к 8 клапанным двигателям)!

Дополнительный видео-ролик:
Более подробную инструкция по замене насоса на 8 клапанных автомобилях, вы можете увидеть на видео-ролике ниже:

Примечание!
В случае если у вас не восьми клапанный а шестнадцати клапанный автомобиль, то в таком случае инструкцию по замене насоса смотрите в другом ролике который размещён чуть ниже:

vaz-russia.com

Топливный насос ВАЗ 2110: технические характеристики, ремонт, фото

Топливный насос – это, по сути, электрический двигатель, который находится в топливном баке автомобиля и нагнетает и подает топливо к форсункам для впрыска в камеру сгорания под высоким давлением.

Как узел и деталь автомобиля, топливный насос, является одним из важных и привередливых узлов автомобиля. При помощи него топливо подается в инжектор.

При неправильной эксплуатации, поломка данной детали может привести к последствиям от неработоспособности топливной системы (особенно при длительном путешествии)  до дорогостоящего ремонта всей системы питания двигателя.

Топливный насос ВАЗ 2110

Причины неисправности

Основные причины неисправностей топливного насоса ВАЗ 2110, является низкое качество заправляемого топлива, низкое давление подачи топлива,  регулярное наличие малого количества бензина (меньше 5 л.) в топливном баке и неправильная эксплуатация при старте двигателя — перед запуском двигателя, необходимо после включения зажигания, подождать 2-4 секунды, для закачивания топлива в систему питания двигателя.

Также возможен вариант естественного выхода из строя бензонасоса как детали, зависит от пробега 150 – 200 тыс. км. или по сроку 4-5 лет, но опять же данная неисправность зависит от условий эксплуатации самого автомобиля.

Обычно заводской бензонасос заменяют на BOSCH.

Есть побочные неисправности отказа работы топливного насоса ВАЗ 2110 — выход из строя реле, перегорание силового предохранителя, они находятся в монтажном блоке предохранителей либо под капотом, либо в левой нижней части торпеды, передней консоли, зависит от модификации двигателя,  и загрязнение сетки-фильтра тонкой очистки топлива (находится непосредственно на топливном насосе).

Эти неисправности устраняются сравнительно быстро и без больших денежных вложений. Ремонт бензонасоса производится довольно редко, и стоимость ремонта относительно стоимости насоса несущественная.

Диагностика неисправностей

Основные симптомы  неисправности топливного насоса ВАЗ 2110, перебои работы двигателя при различных режимах работы, отсутствие давления в топливной системе,  потеря динамики разгона, повышенный расход топлива, либо полный отказ при попытке пуска двигателя.

Первым делом необходимо проверить работоспособность насоса. При включении зажигания, под задним сидением должно быть слышно легкое жужжание насоса в течении нескольких секунд.

Если двигатель работает, необходимо проверить давление подачи топлива, с помощью манометра, давление подачи топлива в инжектор должно быть 3.5 – 4 атмосферы.  Если звука работы бензонасоса не слышно, при наличии электрического тестера можно проверить приходит ли питание на насос.

Для этого необходимо снять заднее сидение ВАЗ 2110, декоративную крышку, и клемму с корпуса топливного насоса, включить ключ на прокрутку стартера, если на тестер питание не поступает, необходимо проверить реле, предохранитель или трассировку проводки на предмет разрыва! Если питание поступает, необходимо заменить топливный насос.

Исправность реле можно проверить путем замены его на рабочее  из монтажного блока предохранителей, например реле дальнего света фар.  При замене нового реле, необходимо обращать внимание на производителя и рекомендации специалиста по запасным частям в магазине, на стоимости реле лучше не экономить.

Замена

Замена бензонасоса на новый требует тщательного выбора производителя, у каждого насоса своя производительность. Абсолютный лидер в данном направлении фирма BOSCH.

Для замены или снятия для ремонта топливного насоса ВАЗ 2110 нам понадобится: ключ на 17, в зависимости от модификации, торцевая головка на 10, плоскогубцы, плоская отвертка. Снимаем заднее сидение, желательно открутить крышку бензобака, для сброса излишнего давления в системе.  Отсоединяем пластиковую клемму питания насоса.

В зависимости от модификации снимаем шланги подачи и возврата топлива, либо, прижав  пружинную клипсу и потянув за шлангу, отсоединяем от корпуса бензонасоса.  При втором варианте ключом на 17 откручиваем оба штуцера и отсоединяем трубки.

В обоих случаях отсоединять необходимо аккуратно, так как система находится под давлением и при отсоединении произойдет сброс давления с инжектора и утечка небольшого количества топлива.  Если производительность старого бензонасоса маленькая, давления в системе не будет.

Откручиваем 8 гаек со шпилек торцевой головкой на 10 и снимаем фиксирующее кольцо с уплотнителем. Аккуратно вытаскиваем корпус бензонасоса ВАЗ 2110 под небольшим углом, что бы не повредить датчик уровня топлива, ремонт его маловероятен. При помощи отвертки и плоскогубцев снимаем нижнюю часть корпуса бензонасоса и снимаем разъемы и шланги с насоса. Демонтируем насос.

Сборка производится в обратной последовательности.  К слову, к бензонасосу BOSCH в оригинале в комплекте идет сетка. У нового бензонасоса производительность высокая, поэтому после замены при включении зажигания насколько раз, будут посторонние звуки при закачке системы.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

Ремонт бензонасоса ВАЗ 2110 инжектор своими руками

Схема подачи топлива двигателя с системой впрыска топлива ВАЗ-2113, ВАЗ-211...

Бензонасос BOSCH на корону АТ170

Конструкция и принцип работы топливного насоса ВАЗ 2110.

1. Снимите топливный насос.

Провалы при нажатии на педаль газа на инжекторе.

Ваз 21103 давление масла победа.

Twitter. давление топливного насоса ВАЗ 2110.

Модуль погружной топливного насоса ВАЗ 2110 инжектор WEBER.

Снятие электробензонасоса с датчиком уровня топлива.

Переделка ВАЗ2110 с.

Прокомментировать запись "Топливный насос". описание и работа сис...

Как поменять топливный насос на Chevrolet Epica LT.

Nasos-toplivniy-injektor-2112-boschc0_enl.jpg Насос топливный голый ВАЗ 211...

А бывает и так, что насос работает...

зам на бензонасоса на ваз 2109 нжектор.

сетки бензонасоса, топливного фильтра на ВАЗ.

2.17.1.4. Замена топливного насоса.

...ваз 2110 12 будем считать что электрическая цепь бензонасоса на ваз 2110 2...

ремонт бензонасоса.

Снятие и замена бензонасоса ваз 2110, 2111, фото.

Замена-сетки-бензонасоса-ВАЗ-2110.

Сняли, и тут под руку попался бензонасос от ВАЗ 2110, сравнили.Один в один

Ваз2114 топливный насос схема сборки.

2.17.1.4. Замена топливного насоса.

Снятие бензонасоса.

Топливный насос Ваз 2110.

Виды бензонасоса.

Бензонасос ВАЗ 2109 инжектор: как снять своими руками.

Замена бензонасоса на 2107 инжектор - картинки и фото.

Замена сетки бензонасоса 2110. autoshema.ru.

Процесс демонтажа и установки топливного насоса инжекторной машины ВАЗ 2109...

у меня ВАЗ 2114 и не слышно как качает бензонасос.Я снял его, проверел пита...

Замена топливного насоса ВАЗ 2110.

Бензонасос ваз 2110 инжектор фото.

vaz-2110.net

Электросхема бензонасоса в инжекторном ВАЗ 2110

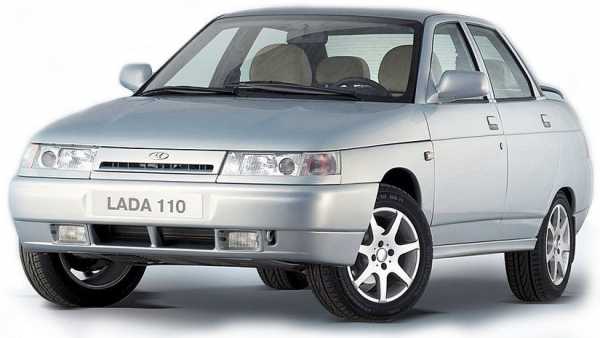

Автомобиль Ваз 2110 с системой инжектор даже через несколько лет после того как модель сняли с производства по-прежнему весьма популярен среди автолюбителей. Главные причины этого – простота обслуживания и надежность машины. Однако есть и негативные моменты у ВАЗ 2110 с системой инжектор очень часто бывают проблемы с электроникой. Электросхема достаточно сложна для русского автомобиля и насчитывает 75 элементов.

Однако самое слабое место топливный насос.

Его электросхема выглядит следующим образом:

  • Основным является реле бензонасоса, там установлены все необходимые предохранители.
  • Далее, электросхема расходится от одного из предохранителей к колодке диагностики и самому устройству.
  • От следующего  к главному реле и форсункам.
  • Далее, электросхема идет к электронному блоку управления.
  • Также электросхема топливного насоса идет к аккумулятору.

Таким образом, получается, что у ВАЗ 2110 с  инжектор,  насос имеет в своем составе 4 электродетали. В случае сбоев связанных с работой насоса их и следует проверять первыми.

Принцип работы

Дабы вам было проще разобраться в электрической схеме 2110 с системой инжектор, рассмотрим его устройство и сам принцип работы.

Итак, в процессе принимают участие:

  • Электронный блок управления.
  • Реле включения топливного агрегата.
  • Предохранители, которые защищают электрическую цепь устройства от перегрузок.

Электросхема ВАЗ 2110

На практике топливный агрегат начинает работу в момент поворота ключа зажигается на один оборот. Прежде чем завести двигатель прислушайтесь – в этот момент можно услышать, как устройство начинает работать и накачивает бензин.

Неисправности в электросхеме

Теперь, когда вы знаете устройство агрегата, давайте разберемся, что делать в случае его неисправностей. Итак, если он не подает признаков жизни – проблема, скорее всего, в перегоревших электродеталях.

Искать их нужно не в электрическом блоке, а непосредственно в салоне Ваз 2110 с системой инжектор. Процесс выглядит следующим образом:

  • Первым делом найдите предохранители. Они располагаются около передней консоли с правой пассажирской стороны. Там необходимо отыскать пластиковый щиток и демонтировать его. (Крепится деталь на трех саморезах).
  • Там вы обнаружите три предохранителя и столько же реле.
  • Реле, расположенное, по центру питает топливный. Слева от него располагается тот, который защищает форсунки. Его необходимо вынуть и проверить на работоспособность. Если, деталь окислилась зачистите контакты. Если видимых повреждение нет, возможно, предохранитель перегорел и его придется заменить.

Если же не помогают вышеперечисленные методы, более активно вмешиваться в электрическую систему ВАЗ 2110 с системой инжектор не стоит. По незнанию можно только навредить автомобилю.

Топливный агрегат перестанет работать и тогда потребуется более дорогостоящий ремонт. Поэтому процесс лучше доверить профессионалам.

autodont.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
