ГАЗ 2705 | Проверка реле топливного насоса

ГАЗ 2705

Сервисное обслуживание и эксплуатация

Руководства ￫ ГАЗ ￫ 2705 (Газель)

Проверка реле топливного насоса

ОБЩИЕ СВЕДЕНИЯ

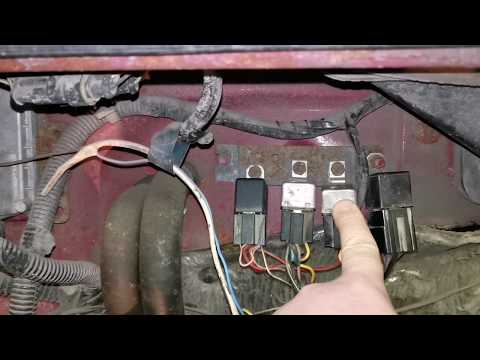

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выньте предохранитель № 28 топливного насоса. 2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса. 3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя. 4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа. 5. Если реле не включается, проверьте напряжение питания и управление. 6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя. 7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его. 8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса. Проверка питания Выньте реле топливного насоса из платы реле (место реле № 4). Включите зажигание. Последовательно присоедините вольтметр: – между контактом 19 (плюс замка зажигания) и массой; – между контактом 17 (плюс аккумуляторной батареи) и массой. Требуемое значение: 12 В (напряжение батареи). В противном случае проверьте обрыв провода по электрической схеме и устраните. Выключите зажигание.

ПРОВЕРКА УПРАВЛЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле. 2. Включите стартер. При этом светодиод должен загореться. В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО). ВНИМАНИЕ Диодные контрольные лампы имеют небольшое потребление тока. Если стартер не включен, они имеют слабое свечение и полностью не гаснут. 3. Вставьте предохранитель топливного насоса. 4. Установите карман в районе расположения ног, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.

Реклама

Схема блока предохранителей и реле под капотом на Газелях с инжекторным и карбюраторным двигателем

Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита электроприборов автомобиля от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.

Так выглядит блок предохранителей газели

В зависимости от модели и года выпуска Газели защитный механизм ее электроприборов отличается друг от друга, поскольку сам их набор и функциональность также различны. Тип предустановленного двигателя и используемое для его работы топливо также влияет на устройство модуля предохранителей.

Однако при всех различиях, реализуемые базовые принципы защиты электрооборудования сохраняются во всех модификациях Газели.

Вернуться к оглавлению

Содержание

• 1 Конструктивное строение блока предохранителей Газелей
• 2 Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели
  • 2. 1 Автомобили с бензиновым двигателем карбюраторного типа
  • 2.2 Автомобили с бензиновым двигателем инжекторного типа
  • 2.3 Автомобили с дизельным двигателем

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

1. Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания.
   При этом разделяются два основных контура электрической цепи, в том числе:
   • основная плюсовая цепь, исключая световые приборы, генератор и стартер;
   • плюсовая цепь генератора и световой контур.

   В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.


   Электрические предохранители в электросети


   В данном модуле используются предохранители с расчетным значением тока срабатывания 40, 60 и 90А, при этом в зависимости от модели Газели разные цепи защищаются предохранителем своего номинального тока. Для систем АБС применяются, как правило, электропредохранители 25А.
2. Основные предохранители и реле в большинстве модификаций разделены на два монтажных блока, которые расположены в подкапотном пространстве. При этом:

Обозначения на реле монтажного блока Газели

Надо отметить, что в автомобилях, выпущенных после 2003 года, используются монтажные модули нового образца, с более современным строением предохранителей, в которых плавкая нить запаяна в пластиковый корпус. При этом схема электрической цепи при блоках старого и нового образца различна, поэтому замена на современный модуль возможна только с дополнительной доработкой.

Так выглядит старый блок предохранителей на Газели

Распределение электропредохранителей разного назначения и различного тока срабатывания по отдельным модулям обеспечивает не только максимальную защищенность электрооборудования, но и удобную эксплуатацию автомобиля в целом.

Вернуться к оглавлению

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

1. Машины выпуска до 2003 года:
   • комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
   • управляющие реле установлены отдельно от монтажного блока;
   • подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
2. Модели 2003-2010 года выпуска:
   • устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
   • реле управления также расположены независимо от блока;
   • силовой предохраняющий модуль может быть различным:
     1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
     2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
2. Основные управляющие реле входят в состав блока.

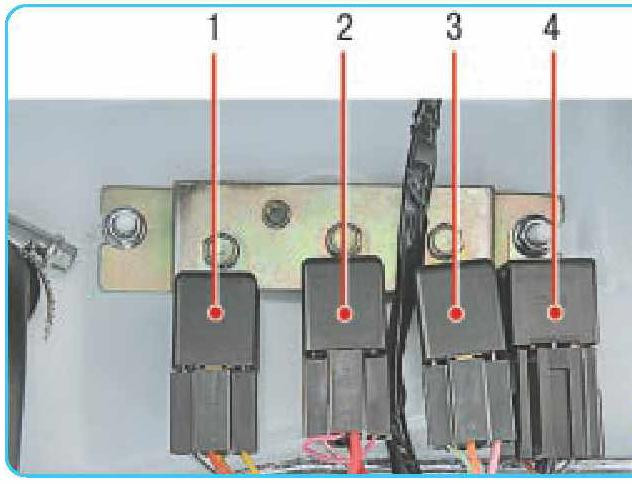

   Так выглядят управляющие реле для автомобиля Газель

3. Подкапотный блок:

Автомобили с дизельным двигателем

1. Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
2. Измененный подкапотный блок, в том числе защищаемые цепи:

Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.

Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

Где находится реле топливного насоса GMC Terrain 2010 года выпуска?

Я пытаюсь найти реле топливного насоса на моем GMC Terrain 2010 года, и у меня чертовски много времени. Я хорошо разбираюсь в машинах и везде искал, но зашел в тупик. Где находится реле топливного насоса на GMC Terrain 2010 года??

Мэтт Найтингейл · Ответ дан 13 октября 2022 г.

Отзыв от Шеннон Мартин, лицензированного страхового агента.

Похоже, ты расстроен. Вот почему — нет реле топливного насоса на GMC Terrain 9 2010 года.0010 . Топливный насос Terrain 2010 года получает питание от модуля управления шасси. Реле RUN/CRANK , расположенное в блоке предохранителей под капотом, подает питание на модуль управления шасси.

Чтобы отключить питание топливного насоса, необходимо снять реле RUN/CRANK. Вы можете найти это, обратившись к схеме блока предохранителей, расположенной под крышкой блока предохранителей, или в руководстве пользователя.

Как правило, если реле топливного насоса неисправно, двигатель будет вращаться, но не запустится, поскольку топливо не поступает в двигатель. Но, поскольку у GMC Terrain нет реле топливного насоса, эти проблемы могут быть связаны с реле RUN/CRANK. Это также может быть симптомом других проблем, таких как:

• Плохое сжатие
• Плохой датчик коленчатого вала
• Неправильные свечи свечи. покрытый. Если нет, возможно, стоит изучить страхование от механических поломок (MBI). Вы можете получить большую цену на MBI и другие покрытия автострахования с приложением Jerry!

  Лицензированный брокер и приложение для сравнения автострахования ищет самые дешевые расценки на автострахование в зависимости от вашего бюджета и потребностей в покрытии. Его можно загрузить бесплатно и легко начать. Кроме того, средний пользователь экономит более 800 долларов в год на страховании автомобиля!

  БОЛЬШЕ : Что делать, если гарантия на автомобиль не соблюдается

  GMC

  Просмотреть полный ответ написано и проверено нашей командой редакторов и агентов. Нам не платят за обзоры или другой контент.

  Просмотреть больше контента

  Ресурсы по ремонту автомобилей

  Страхование вашего автомобиля

  • Nissan Altima 2. 5S Insurance Cost

  • Infiniti J30 Insurance Cost

  • Land Rover Range Rover Sport Se Insurance Cost

  • Chevrolet Corvette Stingray 3Lt Insurance Cost

  • Subaru Impreza 2.5I Premium Insurance Стоимость

  Страхование в вашем штате

  Страхование в вашем городе

  • Wewoka Car Insurance

  • Bellevue Car Insurance

  • Страхование автомобилей Silver Creek

  • Страхование автомобилей Stanley

  • Страхование автомобилей Charlotte

  Что еще спрашивают, можно ли покрыть керамическим воском

  ?

  Я хочу нанести на свой автомобиль керамическое покрытие, чтобы защитить лакокрасочное покрытие. На моей машине воск, и я не уверен, как это повлияет на керамику. Можно ли нанести керамическое покрытие на воск?

  Пэйтон Тернус

  15 апреля 2022 г.

  Как обрести уверенность за рулем автомобиля?

  У меня уже давно есть права учащегося, но я все еще не очень хорошо себя чувствую, когда сижу за рулем. Как стать более уверенным водителем?

  Пэт Роуч

  04 февраля 2022 г.

  Можете ли вы арендовать автомобиль с плохой историей вождения?

  Я хочу арендовать автомобиль в поездке, но боюсь, что компания по аренде узнает, что у меня плохой водительский стаж. Я никогда раньше не снимал, поэтому не знаю, чего ожидать. Могу ли я арендовать автомобиль, если у меня плохой водительский стаж?

  Эрик Шад

  8 февраля 2022 г.

  Просмотреть все вопросы

  Прочитать советы автомобильных экспертов в Джерри

  Стоит ли взаимная помощь на дорогах Liberty?

  Насколько помощь на дороге Liberty Mutual соотносится с конкурентами, такими как AAA? Давай выясним.

  Кэтрин Даффи

  23 марта 2023 г.

  Почему моя ставка автострахования такая высокая?

  Ваш возраст, стаж вождения, потребности в страховом покрытии и кредитный рейтинг — все это причины для высоких страховых тарифов, но есть простые способы снизить страховой взнос!

  Андреа Барретт

  24 февраля 2023 г.

  Объем моторного масла Ford Thunderbird 3.8 1997 г.

  Объем моторного масла Ford Thunderbird 3.8 1997 г. составляет 5 кварт (около 4,7 л). Узнайте больше здесь!

  Jacqulyn Graber

  24 февраля 2023

  Просмотр по темам

  Инспекции автомобилей

  Прогрессивный

  Пикап

  Ремонт автомобилей

  Иностранный

  .0003

  Wisconsin

  Renter insurance

  Maserati

  Oklahoma

  Corvette

  Acts of God

  Compact cars

  Trucks

  hybrid

  Car Technology

  McLaren

  Hybrid Cars

  Foreign cars

  Toyota Prius

  Кража личных данных

  Costco Auto

  Пикап

  Временное страхование автомобиля

  Владение грузовиком

  Нет длинных форм

  No spam or unwanted phone calls

  Quotes from top insurance companies

  Find insurance savings — it’s 100% free

  Car Insurance by Make

  Toyota

  Hyundai

  Mercedes-Benz

  Subaru

  Chevrolet

  Mitsubishi

  Страхование автомобиля государством

  Где находится реле топливного насоса?

  от Sabah Karimi

  изображение автомобиля от Brett Bouwer с fotolia.com’>Fotolia.com

  Блок реле топливного насоса отвечает за включение топливного насоса при обнаружении работающего двигателя. Когда сигнал зажигания прекращается, реле топливного насоса выключает насос. Проблемы с зажиганием и запуском автомобиля часто связаны с состоянием реле топливного насоса.

  Описание

  Реле топливного насоса представляет собой небольшой блок, обычно заключенный в пластиковый корпус. Блок содержит несколько звездочек с одной стороны, которые крепятся к системе зажигания. Реле топливного насоса включается только во время пускового цикла. Если он неисправен, запуск автомобиля может занять больше времени.

  Расположение

  Большинство блоков реле топливного насоса расположены под приборной панелью рядом с рулевой колонкой. В некоторых случаях блок располагается в районе крепления рулевой колонки или возле брандмауэра двигателя. Конец реле топливного насоса обычно расположен ближе к центру половицы под ковром в передней части пространства для ног со стороны пассажира или водителя.

  Соображения

  Помимо трудностей с запуском автомобиля, симптомы плохо функционирующего реле топливного насоса включают следующее: автомобиль глохнет, а через несколько минут заводится; топливный насос издает странный шум (гудит или громко щелкает) дольше пяти-десяти секунд после запуска; или двигатель не запустится после включения переключателя топливного насоса.

  Поиск и устранение неисправностей

  Если ваш автомобиль не заводится должным образом, вы можете провести проверку реле впрыска топлива. Два реле расположены внутри системы впрыска топлива; один из них отвечает за включение зажигания без проворачивания двигателя, а другой отвечает за включение при проворачивании двигателя.

  Вы можете проверить, работает ли первое реле, прикоснувшись к нему при включении и выключении зажигания. Вы должны чувствовать «щелчок» каждый раз, когда включаете зажигание. Если реле топливного насоса не работает, вы можете «переключить» блок с помощью соединительного кабеля с небольшим выводом.
