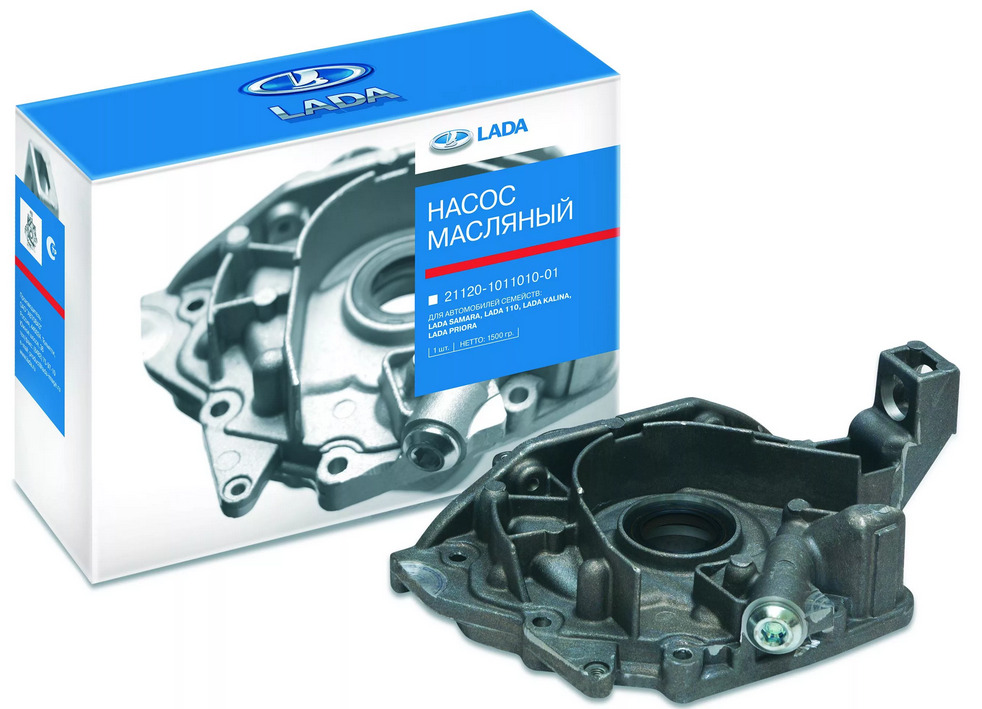

Насос масляный Волгаавтопром для 8-клапанных ВАЗ 2108-21099, 2110-2112, 2113-2115, Лада Приора, Калина, Гранта

2490й

Купить

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс. Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые комисии

Разборка и сборка масляного насоса Ваз 2114, Ваз 2115, Ваз 2113

Этапы снятия и установки масляного насоса лада 2113, инструкции по разборке и сборке насоса лада 2115. Замена масла в двигателе лада 2114. Устройство системы смазки ваз 2113, ваз 2115, ваз 2114. Эксплуатация систем двигателя автомобиля лада 2115. Устранение неисправностей в системах лада 2114: выхлопа, охлаждения, питания, смазки. Рекомендации по ремонту: головки цилиндров лада 2113, поршневой группы, блока цилиндров.

Детали масляного насоса: 1 – корпус насоса; 2 – ведомая шестерня; 3 – ведущая шестерня; 4 – редукционный клапан; 5 – пружина редукционного клапана; 6 – пробка; 7 – уплотнительное кольцо; 8 – передний сальник коленчатого вала; 9 – крышка насоса; 10 – резиновое уплотнительное кольцо; 11 – маслоприемник

Разборка и сборка маслянного насоса. Осторожно закрепите масляный насос ваз 2113, ваз 2114, ваз 2115 в тиски, чтобы не повредить крышку 9.

Выверните винты крепления корпуса 1 насоса и крышки 9, выньте корпус, ведомую 2 и ведущую 3 шестерни. Отверните пробку 6 редукционного клапана 4 и выньте пружину 5 с клапаном.

Выпрессуйте из крышки 9 насоса самоподжимной сальник 8 коленчатого вала.

При сборке насоса смажьте поверхность наружного диаметра сальника моторным маслом и запрессуйте его в крышку 9 до упора.

Осторожно закрепите крышку в тисках, установите шестерни фасками на вершинах зубьев внутрь корпуса 1 и заверните винты крепления корпуса и крышки.

Вставьте редукционный клапан, пружину и заверните пробку клапана, установив под пробку алюминиевое уплотнительное кольцо 7 толщиной (1,5±0,2) мм.

ПРЕДУПРЕЖДЕНИЕ

Перед сборкой насоса обязательно смажьте моторным маслом ведущую и ведомую шестерни, корпус в зоне шестерен, уплотнительное резиновое кольцо трубки маслоприемника и редукционный клапан

После сборки насоса при проворачивании рукой шестерен они должны вращаться плавно, без заеданий и рывков.

Проверка технического состояния деталей. После разборки все детали промойте моющими средствами, продуйте сжатым воздухом и проверьте их состояние.

Точки крепления крышки масляного насоса при фрезеровании плоскостей: 1 – сальник коленчатого вала; 2 – точки крепления крышки; 3 – пробка редукционного клапана; X, У — плоскости фрезерования

Алюминиевая крышка при проверке ее в зоне прилегания шестерен не должна иметь уступов, поверхность крышки должна быть плоской. При заметных износах зажмите крышку в точках 2 и профрезеруйте поверхности X и У до размера (13,5±0,3) мм. Максимальный съем металла не должен превышать 0,2 мм.

Сальник 1 коленчатого вала замените новым и запрессуйте до упора. При запрессовке сальника усилие должно прикладываться как можно ближе к наружному диаметру сальника.

Предельные износы корпуса масляного насоса

Рабочие поверхности корпуса насоса ваз 2114, ваз 2115, ваз 2113, лада самара 2 не должны иметь царапин. Предельный диаметр гнезда под ведомую шестерню не должен превышать 75,10 мм. Минимальная ширина сегмента должна быть не менее 3,40 мм.

Основные размеры деталей масляного насоса: 1 – ведомая шестерня; 2 – ведущая шестерня; 3 – корпус

Основные размеры новых деталей насоса ваз 2114.

Замер осевых зазоров шестерен масляного насоса: 1 – ведущая шестерня; 2 – ведомая шестерня; S — осевой зазор

Предельные износы шестерен масляного насоса (размеры диаметров по вершинам зубьев даны для справок): а — ведущей шестерни; б — ведомой шестерни

Замерьте индикатором максимальные осевые зазоры, которые не должны превышать для ведущей шестерни 0,12 мм, для ведомой – 0,15 мм. Если зазоры превышают предельные значения, замените шестерни. Предельные износы шестерен ваз 2115. Если их размеры превышают предельные значения, также замените шестерни.

ВАЗ / 2113, 2114, 2115 / ремонт / двигатель / система смазки / Масляный насос

Снятие и установка масляного насоса ВАЗ-2113И/2114И/2115И своими силами.

При появлении течи масла в районе газораспределительного механизма периодический перепад давления в системе смазки ( загорается сигнальная лампа), необходимо убедиться в исправном состоянии масляного насоса.

Содержимое

• Снятие масляного насоса
• Установка масляного насоса

Для проведения ремонтных работ, связанных с проверкой состояния масляного насоса, его необходимо снять с картера двигателя.

Об этом ниже.

Отсоедините минусовую клемму от аккумуляторной батареи и слейте масло из картера двигателя.

Далее берем в руки ключ на 10 и снимаем защитный кожух газораспределительного механизма.

Сам зубчатый ремень придется снять, т.к. ведущая шестерня масляного насоса приводится в движение ремнем ГРМ.

ВАЖНО! После снятия ремня ГРМ ни в коем случае не проворачивайте коленвал и распределительные валы за болты крепления их шкивов, так как можно повредить клапана.

Далее отсоединяем провода от датчика положения коленвала.

А теперь нам нужен помощник.

Для откручивания шкива от коленчатого вала попросите помощника заправить маховик двигателя монтажной лопаткой через колпачок в картере сцепления.

Поверните болт крепления шкива и используйте шкив с двумя отвертками.

Далее необходимо снять поддон картера двигателя.

На этом, как нам кажется, подробности заканчиваются.

Обратите внимание, что для удобства его снятия открутите переднюю крышку картера сцепления.

После снятия поддона переходим к снятию масляного насоса. Отворачиваем три болта крепления и снимаем его.

Отсоединив все мешающие нам узлы и агрегаты, переходим к снятию непосредственно масляного насоса.

Тут как всегда все просто.

Заворачиваем на шесть болтов крепления масляного насоса от газораспределительного механизма.

Расположены радиально на корпусе насоса.

Будьте осторожны и не потеряйте плоские шайбы, установленные под крепежными болтами.

ВАЖНО! После каждого снятия масляного насоса не забывайте о замене его старой прокладки. И установке подлежат только прокладки, рекомендованные производителем. Наклейки другой толщины могут нарушить нормальный режим работы масляного насоса.

Убедившись, что насос настроен или неисправен, установите старый или новый.

Не забудьте смазать полость насоса для обеспечения наилучшего всасывания моторного масла из поддона при первом запуске двигателя.

ВАЖНО! Ведущую шестерню масляного насоса необходимо проверять до совпадения ее выступов со специальной выпуклостью на коленчатом валу. Это необходимо для правильной установки насоса.

Смазка масляного насоса масло масло масло.

Если есть надзиратели или вырезы, заменить на новый.

Аккуратными движениями ухаживайте за шейкой коленчатого вала.

Лучше всего это делать маленькой деревянной палочкой. Может прийти с карандашом.

Затяните болты крепления насоса к блоку цилиндров.

Все детали установлены для удаления.

Отрегулировать натяжение ремня привода газораспределительного механизма. Если масло попало на шестерню распредвала или натяжной ролик, очистите поверхности и обезжирьте их Уайт Спирит.

Установите новый масляный фильтр и залейте новое масло.

Запустить двигатель и дать ему поработать на холостом ходу 1-2 минуты до равномерного распределения масла по его деталям.
