Насос гур: виды, устройство и принцип работы

Насосы гидроусилителя руля БАГУ

31.01.2012 #БАГУ # Насос гидроусилителя

Насосы гидроусилителя руля БАГУ

Насос гидроусилителя руля (ГУР) — часть рулевого механизма, облегчающая передачу усилия с рулевого колеса на управляемые колеса. Насос поддерживает давление рабочей жидкости на необходимом уровне.

По конструкции насосы ГУР могут разнообразными. Самым распространенным типом являются лопастные, которые характеризуются высоким КПД и износоустойчивостью.

Насос гидроусилителя приводится в действие от коленвала двигателя через ременную передачу.

При вращении рулевого колеса вращается распределитель, расположенный на рулевом вале. Данный распределитель, в зависимости от направления поворота руля, направляет жидкость ГУРа в соответствующую полость силового цилиндра.

При нейтральном положении руля жидкость вхолостую проходит через распределитель напрямую в бачок. Чем больше угол поворота руля, тем больше жидкости проходит в силовой гидроцилиндр. Далее приводятся в движение встроенные в гидроцилиндр поршень и шток, обеспечивающие поворот управляемых колес.

Ниже представлены технические характеристики и применяемость насосов ГУР производства БАГУ (ОАО «Борисовский завод «Автогидроусилитель»).

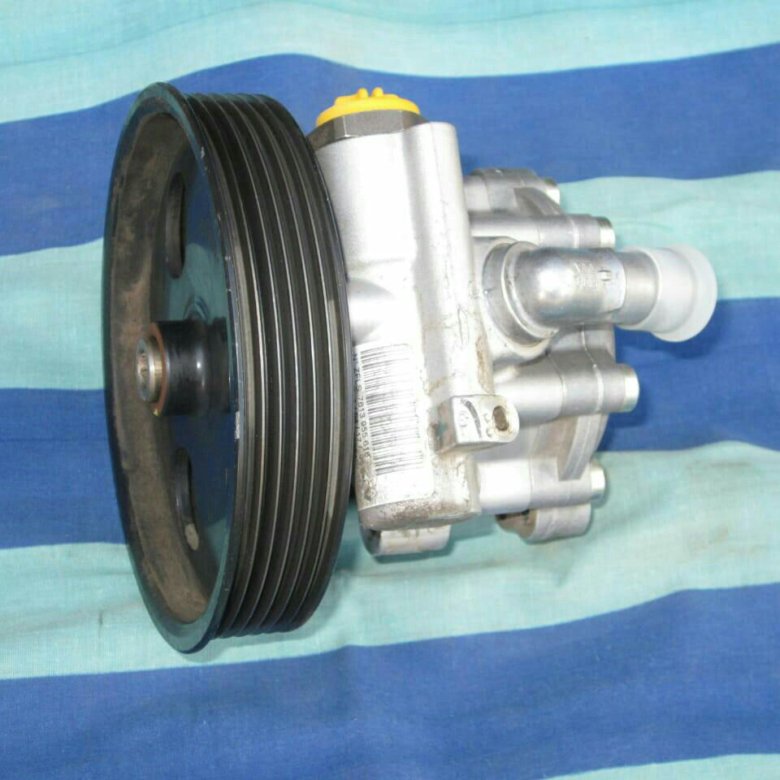

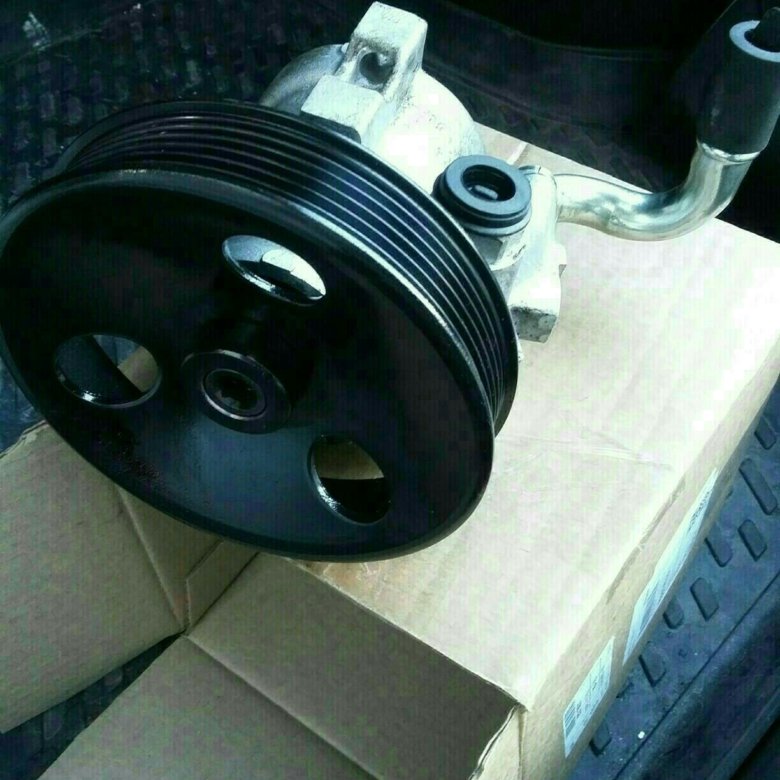

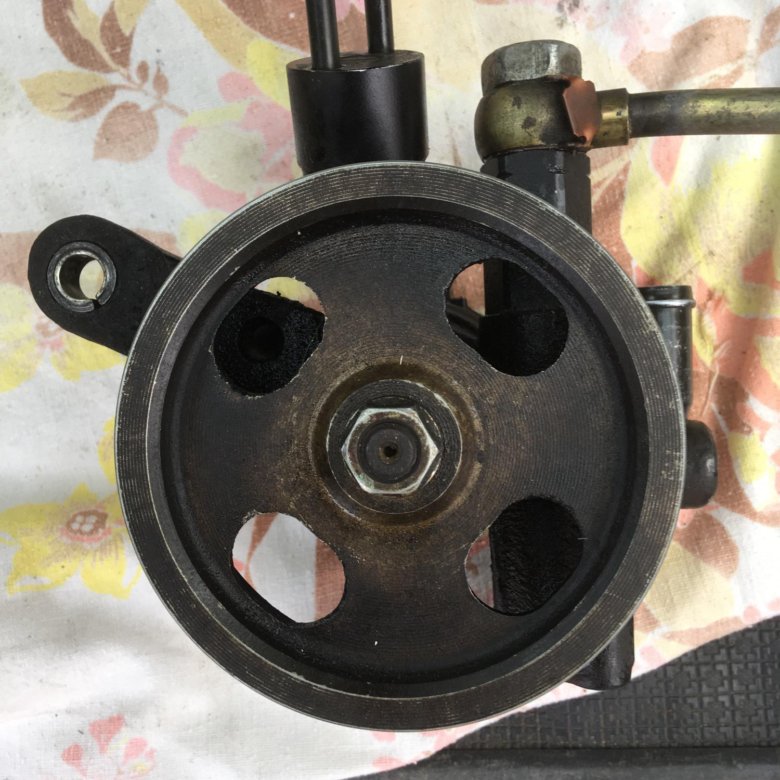

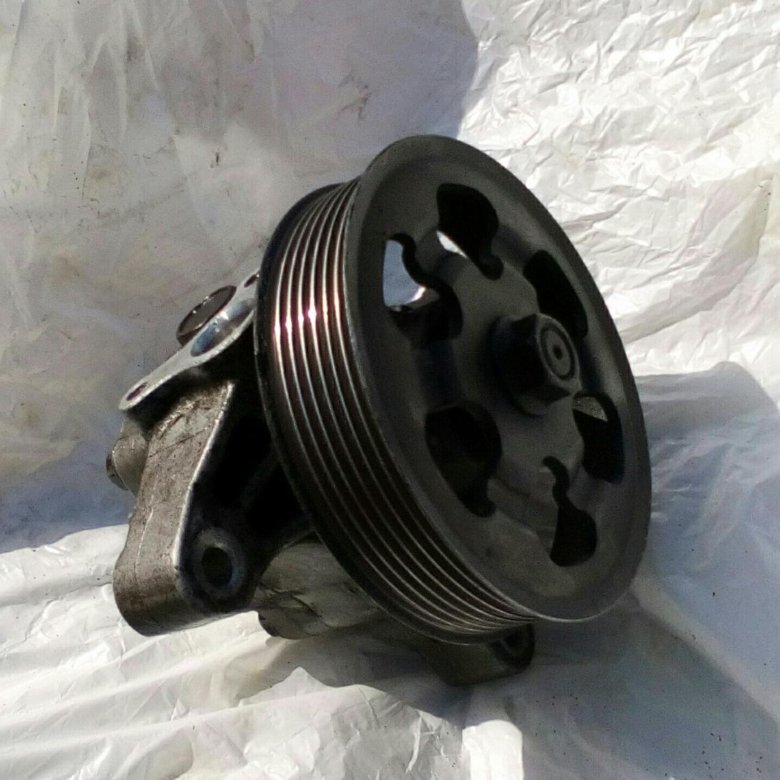

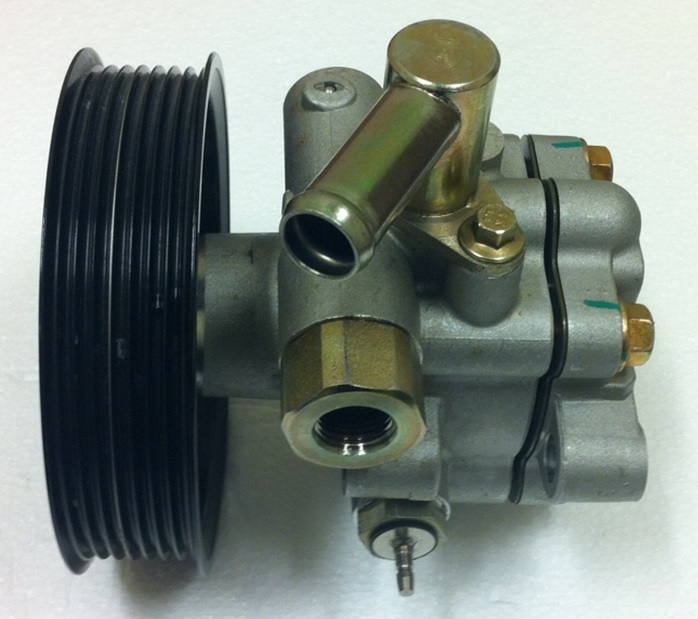

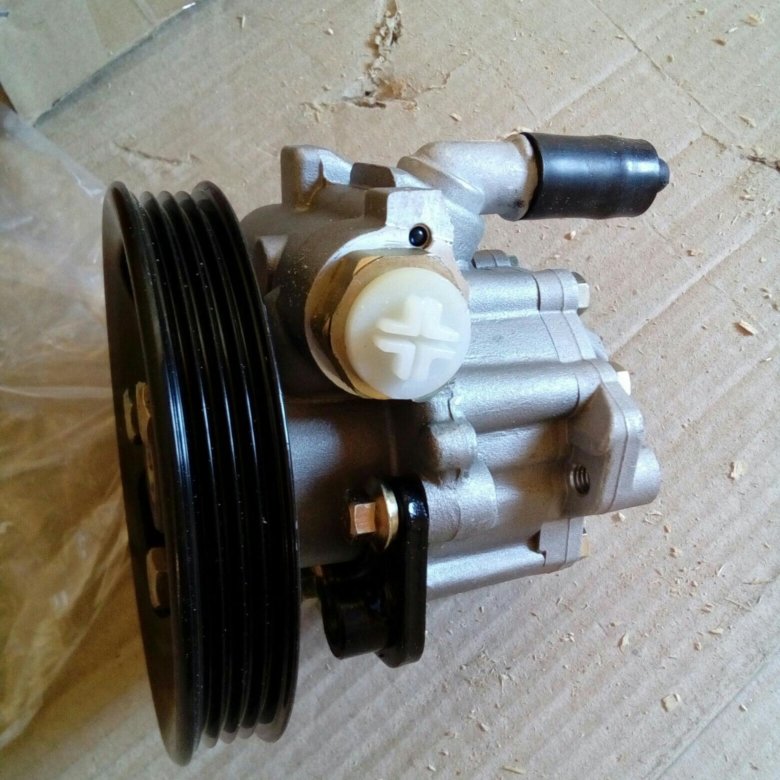

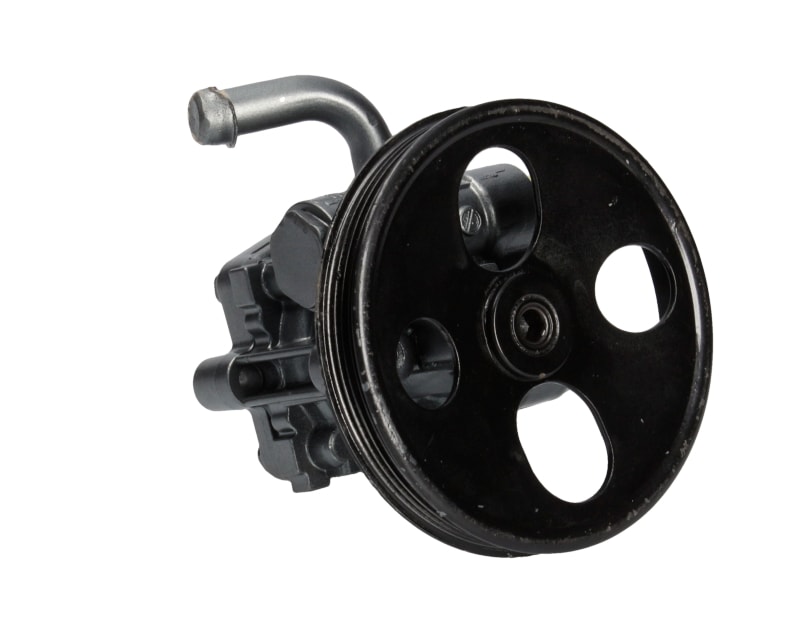

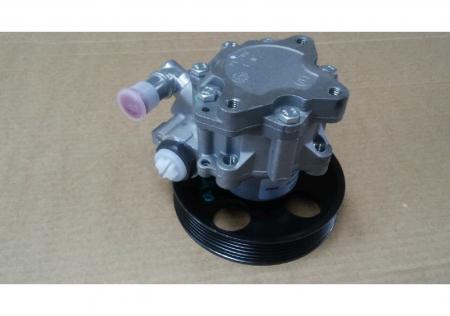

Фотографии гидроусилителей руля БАГУ

Насос гидроусилителя руля 130-3407199	Насос гидроусилителя руля 130-3407200-A
Насос гидроусилителя руля 136и-3407200	Насос гидроусилителя руля 256Б-3407199-01
Насос гидроусилителя руля 3205-3407010	Насос гидроусилителя руля 4310-3407200-01
Насос гидроусилителя руля 4310-3407200-21	Насос гидроусилителя руля 66-3407010
Насос гидроусилителя руля ШНКФ 453471. 012	Насос гидроусилителя руля ШНКФ 453471.014
Насос гидроусилителя руля ШНКФ 453471.021	Насос гидроусилителя руля ШНКФ 453471.090
Насос гидроусилителя руля ШНКФ 453471.090-20	Насос гидроусилителя руля ШНКФ 453471.090-20Т
Насос гидроусилителя руля ШНКФ 453471.090-40	Насос гидроусилителя руля ШНКФ 453471.090-40Т
Насос гидроусилителя руля ШНКФ 453471.090Т	Насос гидроусилителя руля ШНКФ 453471.091-20
Насос гидроусилителя руля ШНКФ 453471.091-20Т	Насос гидроусилителя руля ШНКФ 453471.094
Насос гидроусилителя руля ШНКФ 453471. 105-40T	Насос гидроусилителя руля ШНКФ 453471.125-40
Насос гидроусилителя руля ШНКФ 453471.125-40Т	Насос гидроусилителя руля ШНКФ 453471.126-20
Насос гидроусилителя руля ШНКФ 453471.126-20Т	Насос гидроусилителя руля ШНКФ 453471.015

Технические характеристики насосов БАГУ

Обозначение насоса гидроусилителя руля	Максимальная объемная подача, дм3/мин., не более	Номинальная объемная подача, при 800 об/мин. , дм3/мин., не менее	Номинальная объемная подача, при 2000 об/мин, дм3/мин., не более	Давление, МПа	Диаметр шкива, мм	Тип шкива	Масса, кг
ШНКФ 453471.012	8,0	5,6, при 1000 об/мин	5,6–7,3	9,0±0,5	153	поликлиновый poly-V-pulley	3,6
ШНКФ 453471.014	8,0	5,6, при 1000 об/мин	5,6–7,3	12,5±0,5	153	поликлиновый poly-V-pulley	3,6
ШНКФ 453471.090	8,0	4,8	7,3	9,0±0,5	116	ручьевой single-impression pulley	3,2
ШНКФ 453471. 090Т	8,0	4,8	7,3	9,0±0,5	116	ручьевой single-impression pulley	3,2
ШНКФ 453471.090-20	8,0	4,5–5,3	7,3	9,0±0,5	100	поликлиновый poly-V-pulley	3,2
ШНКФ 453471.090-20Т	8,0	4,5–5,3	7,3	9,0±0,5	100	поликлиновый poly-V-pulley	3,2
ШНКФ 453471.090-40	8,0	4,8	7,3	9,0±0,5	115	поликлиновый poly-V-pulley	3,6
ШНКФ 453471.090-40Т	8,0	4,8	7,3	9,0±0,5	115	поликлиновый poly-V-pulley	3,6
ШНКФ 453471.091-20	8,0	4,5–5,3	7,3	9,0±0,5	100	поликлиновый poly-V-pulley	3,2
ШНКФ 453471. 091-20Т	8,0	4,5–5,3	7,3	9,0±0,5	100	поликлиновый poly-V-pulley	3,2
ШНКФ 453471.094	12,0	5,4	10,5	9,0±0,5	116	ручьевой single-impression pulley	3,2
ШНКФ 453471.105-40	8,0	4,8	7,3	10,5±0,5	115	поликлиновый poly-V-pulley	3,6
ШНКФ 453471.115	8,0	4,8	7,3	11,5±0,5	116	ручьевой single-impression pulley	3,2
ШНКФ 453471.115-40	8,0	4,8	7,3	11,5±0,5	115	поликлиновый poly-V-pulley	3,6
ШНКФ 453471.116-20	8,0	4,5–5,3	7,3	11,5±0,5	100	поликлиновый poly-V-pulley	3,0
ШНКФ 453471. 125-40	12,0	5,6	10,5	12,5±0,5	115	поликлиновый poly-V-pulley	3,6
ШНКФ 453471.125-40Т	12,0	5,6	10,5	12,5±0,5	115	поликлиновый poly-V-pulley	3,6
ШНКФ 453471.126-20	12,0	5,6	10,5	12,5±0,5	100	поликлиновый poly-V-pulley	3,0
ШНКФ 453471.126-20Т	12,0	5,6	10,5	12,5±0,5	100	поликлиновый poly-V-pulley	3,2

Температура рабочей жидкости, °С	Интервал частоты вращения входного вала, об/мин	Теоретический рабочий объем, см3
-20°. ..+90°	800–7500	8,7

Дополнительные технические характеристики насосов БАГУ

Параметры	130-3407199	130-3407199-А	136и-3407200	256Б-3407199-01	3205-3407010
Номинальная объемная подача при 600 об/мин., дм3/мин., не менее	9	9	9	9	7
Номинальная объемная подача при 2000 об/мин., дм3/мин., не менее	17	17	17	23	12
Давление, МПа	7,0±0,5	7,0±0,5	7,0±0,5	8,0±0,5	7,0±0,5
Интервал частоты вращения входного вала, об/мин	600–4800	600–4800	600–4800	600–4800	600–4800
Теоретический объём, см3	19,8	19,8	19,8	19,8	19,8
Температура рабочей жидкости, °С	-20. ..+90	-20…+90	-20…+90	-20…+90	-20…+90
Масса, кг	5,2	7,5	6,05	5	8,3
Параметры	4310-3407200-01	431410-3407192	66-3407010	ШНКФ 453471.020-00.17	ШНКФ 453471.021
Номинальная объемная подача при 600 об/мин., дм3/мин., не менее	9	9	7	9	18–23
Номинальная объемная подача при 2000 об/мин., дм3/мин., не менее	18–23	17	12	18–23	18–23
Давление, МПа	12,5±0,5	8,5±0,5	7,0±0,5	17±0,5	17±0,5
Интервал частоты вращения входного вала, об/мин	600–4800	600–4800	600–4800	600–4800	600–4800
Теоретический объём, см3	19,8	19,8	19,8	19,8	19,8
Температура рабочей жидкости, °С	-20. ..+90	-20…+90	-20…+90	-20…+90	-20…+90
Масса, кг	7	6,2	7,0	5,4	6,8

Применяемость насосов гидроусилителя руля БАГУ

Обозначение насоса гидроусилителя руля	Применение, марка автомобиля	Примечание
ШНКФ 453471.012	ГАЗ-3110, 31105 (дизельный двигатель «Даймлер Крайслер»)	Присоединение нагнетательного шланга — штуцер, резьба М16.
ШНКФ 453471.014	ГАЗ «Соболь», ГАЗ «Газель» (дизельный двигатель «Даймлер Крайслер»)
ШНКФ 453471.090	ГАЗ-3110 (двигатель ЗМЗ-402)
ШНКФ 453471.090Т	ГАЗ-3110, -31105 (двигатель ЗМЗ-402)
ШНКФ 453471.090-20	ГАЗ-3110 (двигатель ЗМЗ-406, с кондиционером)
ШНКФ 453471. 090-20Т	ГАЭ-3110, -31105 (двигатель ЗМЗ-406, с кондиционером)
ШНКФ 453471.090-40	ГАЗ-3110 (двигатель 3M3-406)
ШНКФ 453471.090-40Т	ГАЗ-3110, -31105 (двигатель ЗМЗ-406)
ШНКФ 453471.091-20	ГАЗ-3110 «Волга» (дизельный двигатель «Steyr»)
ШНКФ 453471.091-20Т	ГАЗ-3110, -31105 (дизельный двигатель «Steyr»)
ШНКФ 453471.094	УАЗ-31519, -3160 и модификации
ШНКФ 453471.105-40	ГАЗ, УАЗ
ШНКФ 453471.115	ГАЗ «Соболь», «Газель» (дизельный двигатель «Андория»)
ШНКФ 453471.115-40	ГАЗ «Соболь», «Газель»	Присоединение нагнетательного шланга — торцовое, резьба М14
ШНКФ 453471.116-20	ГАЗ «Соболь», «Газель» (дизельный двигатель «Steyr»)
ШНКФ 453471.125-40	ГАЗ «Соболь», «Газель»
ШНКФ 453471.125-40Т	ГАЗ «Соболь», «Газель»
ШНКФ 453471. 126-20	ГАЗ «Соболь», «Газель» (дизельный двигатель «Steyr»)
ШНКФ 453471.126-20Т	ГАЗ «Соболь», «Газель» (дизельный двигатель «Steyr»)

Другие статьи

#Планка генератора

Планка генератора: фиксация и регулировка генератора автомобиля

14.09.2022 | Статьи о запасных частях

В автомобилях, тракторах, автобусах и иной технике электрические генераторы монтируются к двигателю посредством кронштейна и натяжной планки, обеспечивающей регулировку натяжения ремня. О планках генератора, их существующих типах и конструкции, а также выборе и замене этих деталей — читайте в статье.

#Переходник для компрессора

Переходник для компрессора: надежные соединения пневмосистем

31.08.2022 | Статьи о запасных частях

Даже простая пневматическая система содержит несколько соединительных деталей — фитингов, или переходников для компрессора. О том, что такое переходник для компрессора, каких типов он бывает, зачем необходим и как устроен, а также о верном подборе фитингов для той или иной системы — читайте в статье.

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15.06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Вернуться к списку статей

Насос ГУР ШНКФ 453.

471.125-40T (УАЗ 452 дв. УМЗ 409)

Артикул: ШНКФ 453.471.125-40Т (дв. 409)
Применяемость:
Предназначен для установки на ГАЗ Соболь 2217, Газель 3302, УАЗ 452 Буханка с дв. ЗМЗ 409, при установке колес от 31″ и выше
Пластинчатый насос двойного действия. Предназначен для работы в системе рулевого управления грузовых автомобилей малой грузоподъемности и автобусов.
Устанавливается на автомобили марки ГАЗ «Соболь», «Газель».
T- торцевое присоединение нагнетательного шланга — штуцер, резьба М 16.
насос расчитан на эксплуатацию при температуре от -45 С до + 50 С
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная объемная подача, дм³/мин., не более 12,0
Номинальная объемная подача при 800 об/мин., дм³/мин., 5,6
Номинальная объемная подача при 2000 об/мин, дм³/мин., 7,3
Давление, МПа 12,5±0,5
Температура рабочей жидкости, °С -20+90
Интервал частоты вращения входного вала, мин-¹ 800-7500
Теоретический рабочий объем, см³ 8,7
Масса, кг. 3,6
