Не качает бензонасос ваз 2107 инжектор причины. Поломки, которые могут возникать с бензонасосом. Симптомы для замены
Причин по которым машина может просто заглохнуть несколько, а у инжекторных моделей их пожалуй больше, чем у карбюраторных. Самое неприятное, что обычно такие неисправности случаются в дороге. Одна из них когда на ВАЗ 2107 инжектор не работает бензонасос. Так было и у меня, благо отъехал от дома всего пару километров.
Причины
Причин, по которым бензонасос ВАЗ может не работать, несколько:
- нет питания на бензонасос;
- неисправен мотор;
- неисправен насос.
Поясню некоторые пункты. При неисправности электромотора, питание на него подается, но при обрыве щеток, неисправности ротора, обмоток, двигатель не будет крутиться, и характерного гудения вы не услышите.
При неисправности помпы топливного насоса, гудение будет слышно, но топливо будет не достаточно или как в моем случае помпа просто заклинила.
Диагностика
Самое первое при диагностике, как было замечено выше, прислушайтесь при включении зажигания, есть ли шум бензонасоса. Отсутствие характерного жужжания может говорить о то, что:
- неисправен предохранитель бензонасоса ваз 2107;
- неисправность реле;
- обрыв цепи питания топливного насоса;
- неисправность мотора;
- неисправность ЭБУ.
Ниже приведена упрощенная схема подключения бензонасоса ВАЗ 2107 инжектор:
Проверить бензонасос на ВАЗ 2107 инжектор можно просто проверив тестером напряжение на колодке его подключения. Наличие напряжения будет говорить о неисправности электромотора. Вместо тестера (мультиметра) для диагностики неисправности можно использовать контрольную лампу.
В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус.
Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.
Ремонт неисправности
При отсутствии питания на колодке, поиск неисправности начинаем с проверки предохранителей цепи питания бензонасоса. Они расположены на специальной отдельной панели расположенной в салоне автомобиля под бардачком.
Предохранитель бензонасоса ваз 2107
Среднее реле и расположенный рядом предохранитель F3 отвечают за работу топливного насоса.
1 – предохранитель, силовых цепей главного реле;
2 – главное реле;
3 – предохранитель питания контроллера;
4 – предохранитель реле электробензонасоса;
5 – реле электробензонасоса;
6 – реле электровентилятора;
7 – диагностический разъем
Как видно из схемы, питание на бензонасос подается с главного реле. Отсюда следует если все приборы при включении зажигания работают, а шума от электромотора нет, то причина в предохранителе F3, реле или нет сигнала на включение реле от ЭБУ (самый экзотический вариант).
Что касается предохранителя F4, то не уверен в его существовании, по мне это и есть F3.
Схема подключения бензонасоса ваз 2107 инжектор
Проверьте или просто замените предохранитель. При его исправности проверьте наличие напряжения на нем.

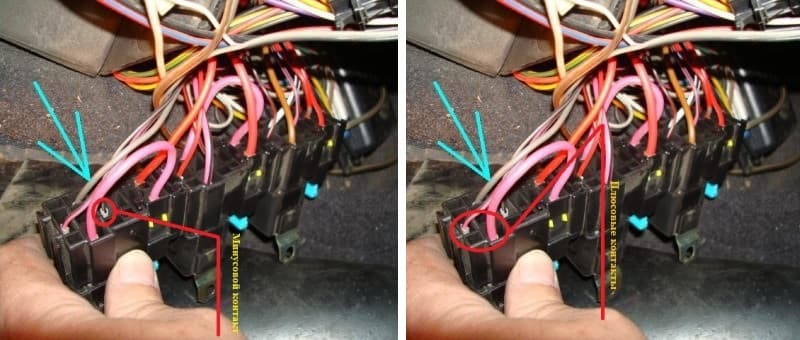

Проверить реле можно замкнув серый и розовый провода (87 и 30), и наличии напряжения, при неисправном реле бензонасос заработает.
Неисправность насоса
Бывает так, что топливный насос гудит, а давления нет, машина при этом будет, плохо заводится и работать с перебоями и глохнуть. Причины могут быть пожалуй три:
- неисправен насос;
- забита сеточка грубой очистки;
- неисправен регулятор давления топлива.
Проверить давление насоса описывал в про замену бензонасоса. В этой же статье написано как он снимается.
Неисправность регулятора можно определить только при использовании манометра.
Автомобили ВАЗ-2107 с момента выхода первой модели и до 2005 года выпускались с карбюраторной системой подачи топлива.

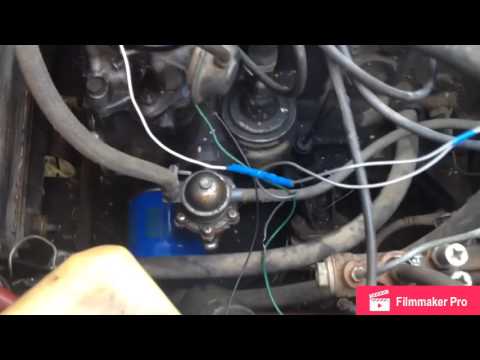

Основным элементом, который выполняет функцию подачи топлива в карбюратор, является бензонасос. Работает он на основании механических действий. Но о принципе действия немного позже. Эта статья посвящена именно бензонасосу «семерки» карбюраторного типа.
Большинство водителей порой встречаются с такой проблемой, когда пытаются запустить двигатель, а он напрочь не заводится. И зачастую проблема кроется именно в бензонасосе, который, скорее всего, забился и не качает бензин из бака. Поэтому рассмотрим основные проблемы поломок бензонасоса, его ремонт и замену.
Что представляет собой устройство
Бензонасос представляет собой цилиндрический бочонок размерами 20х15см, располагающийся под капотом автомобиля в районе карбюратора. Он имеет две трубки, одна из них закачивает бензин, а другая подает его в карбюратор. Также имеет рычажок, который предназначен для ручной подкачки топлива, в случае если механическая система не функционирует.
Конструкция устройства включает в себя:
- Камера, в которую поступает топливо из бака.
- Клапана впуска и выпуска горючего.
- Диафрагма.
- Рычаг привидения в действие механизма подкачки.
- Возвратная пружина.
- Кулачек.
- Распредвал.
- Уплотнительная прокладка.
Принцип действия поведает о том, что выполняет каждая из деталей.
Принцип действия
Работает он довольно просто, как и обычные водяные насосы. Чтобы устройство начало функционировать, к нему прилаживается механическое воздействие, осуществляемое диафрагмой. Она движется вверх-вниз за счет воздействия разряжения и давления. При ходе вниз создается разряжение и топливо всасывается в камеру. Когда же диафрагма движется вверх, то создает давление и запирается всасывающий клапан, а открывается нагнетательный, через который выходит топливо в карбюратор. Возвратная пружина выполняет функцию обуславливающая движение диафрагмы.
Каковы причины неисправностей?
Основной проблемой, по которой возникает неисправная работа бензонасоса автомобиля ВАЗ-2107 кроется в уплотнительной прокладке.
Она создает герметичность камеры, где происходит явление разрежения и давления. Когда эта прокладка изнашивается, то нарушается герметичность и в камеру всасывается не только бензин, но и воздух. При возвратном движении диафрагмы через неплотное прилегание прокладки происходит вытекание топлива.
Еще одной причиной не функционирования насоса является засорение каналов впускного клапана. Но, данную проблему удалось решить путем установки перед бензонасосом специального фильтрующего элемента, который намного дольше продлевает срок службы устройству закачки топлива.
Разрыв внутренней мембраны также представляет угрозу в работоспособности элемента. Если возникла такая проблема, то мотор очень сложно запустить даже при совершении подкачки топлива вручную.
Как определить неисправность?
Для автомобиля ВАЗ-2107 несложно выяснить неработоспособность бензонасоса. Для этого необходимо отсоединить трубку, из которой бензин поступает в карбюратор. Далее осуществляется ручная подкачка и если наблюдается вытекание жидкости, то причина неисправности не в бензонасосе.
Если же горючее не выходит из трубки, то устройство неисправно, а точнее, проблема, скорее всего, кроется во впускном клапане. Проверить это можно следующим образом:
- Снять трубку впускного клапана.
- Пальцем закрыть впускной канал.
- Нажимать на рычаг подкачки.
Если ощущается вакуум на пальце, то устройство работает исправно и разбирать его нет смысла.
Ремонт бензонасоса
Устройство закачки топлива в карбюратор подлежит ремонту, если, конечно, срок эксплуатации устройства не очень большой. Ремонт включает в себя разборку устройства,
Двигатель не запускается — но топливный насос, искра и компрессия хороши Двигатель не запускается — но топливный насос, искра и компрессия хороши
Для запуска и работы всех двигателей требуются три вещи: искра, топливо и сжатие. Если какой-либо из них отсутствует, ваш двигатель не запустится. Основные проверки для запуска двигателя:- Проверьте систему безопасности
- Испытательные предохранители
- Проверить на искру
- у вас есть топливо
- Проверьте коды неисправностей двигателя
- Датчик угла поворота коленчатого вала
- Проверка на импульс инжектора
- Проверить компрессию цилиндров
- Топливный насос работает и подает нормальное давление на двигатель
- Двигатель имеет искру
- есть хорошая компрессия
Двигатель не запускается. Наиболее вероятная причина заключается в том, что топливные форсунки, вероятно, не открываются.
Двигатель не запускается
PCM использует сигнал запуска от датчика положения коленчатого вала и / или датчика положения распределительного вала для подачи импульсов на форсунки.
Изношенный ремень может препятствовать синхронизации датчика положения коленчатого вала и распределительного вала, в результате чего датчик посылает неправильный сигнал. При включении ключа форсунки должны получать напряжение батареи.
Кроме того, схема драйвера (PCM) обеспечивает заземление для подачи питания на форсунки. В крайних случаях (PCM), возможно, потерпел неудачу. В некоторых случаях проблема (PCM) может привести к тому, что автомобиль вообще не будет работать. Функции (PCM) включают в себя позиционирование коленчатого вала и управление искрой и временем зажигания.
Если есть проблемы с тем, как (PCM) выполняет эти функции, автомобиль может не работать.
- Перегорел предохранитель цепи инжектора
- Плохое реле мощности топливной форсунки
- Неисправность в жгуте проводов к инжекторам
Предохранитель и реле инжектора обычно расположены в блоке реле или распределительном центре в моторном отсеке. Предохранители используются для защиты различных электрических цепей при подаче питания на компоненты. Они помогают топливному насосу, впрыску топлива и компьютерным системам от короткого замыкания.Когда эти предохранители перегорают, система, которую они поддерживают, перестает работать, и двигатель останавливается. В результате двигатель не запустится.
Существует два метода проверки электрических предохранителей, которые защищают различные компоненты.
Вы можете либо вытащить каждый предохранитель и осмотреть его, либо использовать контрольную лампу для проверки его исправности. Если перегорел предохранитель, проверьте систему, которой он управляет. Как только система идентифицирована, осмотрите или замените неисправную деталь и повторите попытку двигателя.Если предохранитель все еще перегорает, вам нужно проверить жгут проводов на наличие повреждений и отремонтировать его.
Напряжение
Если с предохранителем все в порядке, попробуйте поменять реле на другое, чтобы проверить, подается ли это напряжение на форсунки.Двигатель не запускается
Как правило, когда форсунки выходят из строя, соленоиды часто внутренне замыкаются, вызывая падение сопротивления. Если спецификация требует 3 Ом, а инжектор измеряет только 1 Ом, он будет тянуть больше тока. Слишком большой поток тока к инжектору может привести к отключению цепи драйвера инжектора PCM.
В результате уничтожаются любые другие форсунки, которые также используют одну и ту же схему драйвера.
СОВЕТ: Попробуйте отсоединить форсунки по одной и запустить двигатель, чтобы убедиться, что он запустится. Если двигатель запускается при отключении определенного инжектора, это закороченный инжектор, который необходимо заменить.
СОВЕТ: Вы также можете измерить сопротивление каждого инжектора омметром. Отключите инжектор и измерьте сопротивление между двумя клеммами.Если сопротивление не соответствует техническим характеристикам (высокое или низкое), замените инжектор.
Noid Light kit
Профессиональные специалисты используют инструмент под названием NOID light для проверки импульсов инжектора. Инструмент обнаруживает цифровые сигналы в цепи и мигает светодиодом. Отсутствие вспышек в цепи форсунок при запуске двигателя говорит о том, что PCM не пульсирует в форсунках.
Однако в более новых системах прямого впрыска бензина (GDI) свет NOID не помогает.
Если форсунки работают, но двигатель не запускается, возможно, двигатель затоплен.Возможно, вам придется удалить свечи зажигания, чтобы дать им высохнуть. Подождите немного, а затем попробуйте снова.
ЗаключениеВы также можете попытаться удерживать педаль газа до упора при запуске. Это переведет (PCM) в режим «Clear Flood» при запуске двигателя.
Пожалуйста, поделитесь DannysEngineПортал Новости
,
инжектор — как работают системы впрыска топлива
Топливная форсунка — это не что иное, как клапан с электронным управлением. Он поставляется с топливом под давлением топливным насосом в вашем автомобиле, и он может открываться и закрываться много раз в секунду.
| Внутри топливной форсунки |
Когда инжектор находится под напряжением, электромагнит перемещает поршень, который открывает клапан, позволяя топливу под давлением вытекать через крошечное сопло.
Форсунка рассчитана на , распыляет на топливо — чтобы создать как можно более мелкий туман, чтобы он мог легко гореть.
| Топливная форсунка |
Количество топлива, подаваемого в двигатель, определяется количеством времени, в течение которого топливная форсунка остается открытой. Это называется шириной импульса , и она контролируется ЭБУ.
| Топливные форсунки, установленные во впускном коллекторе двигателя |
Инжекторы установлены во впускном коллекторе так, что они распыляют топливо непосредственно на впускных клапанах.Труба , топливная рампа , подает топливо под давлением ко всем инжекторам.
| На этом снимке вы видите три инжектора.  Топливная рампа — это труба слева. |
Для обеспечения нужного количества топлива блок управления двигателем оснащен целым рядом датчиков. Давайте посмотрим на некоторые из них.
,
9 Симптомы неисправного топливного инжектора (стоимость очистки и замены)
Обновлено
Большинство автомобилей 1980-х годов и новее оснащены усовершенствованными электронными двигателями с впрыском топлива (заменяющими карбюратор). Основная часть этой системы — топливный инжектор.
Ищете хорошее онлайн руководство по ремонту? Нажмите здесь, чтобы увидеть 5 самых популярных вариантов.
Хотя у вас никогда не бывает проблем с топливными форсунками (особенно если вы регулярно пользуетесь очистителем топливных форсунок), иногда они загрязняются, забиваются или полностью выходят из строя и требуют замены.
Ниже приведены наиболее распространенные симптомы плохой топливной форсунки и средняя стоимость их замены (при наличии трещин) или очистки (при засорении).
Принцип работы топливной форсунки
Основная функция топливной форсунки — снабжение двигателя топливом. Инжектор распыляет (впрыскивает) топливо в цилиндр двигателя через форсунку, чтобы можно было начать процесс внутреннего сгорания.
Топливо должно быть доставлено в нужное время, в нужном количестве и с правильным давлением, углом и схемой распыления.
Блок управления двигателем (ECU) является центральным компьютером или «мозгом» любого транспортного средства и управляет им. много отдельных компонентов, таких как топливный инжектор.Через различные датчики ECU обеспечивает, чтобы инжектор распылял топливо в нужное время и в нужном количестве, чтобы создать правильную воздушно-топливную смесь.
Топливный насос автомобиля подает бензин из бака через топливопроводы в топливные форсунки. Когда ECU определяет, что топливо необходимо, он сообщает об этом соленоиду топливной форсунки, который затем открывается, чтобы позволить топливу под давлением распыляться в цилиндр.
9 Распространенные неисправные признаки топливной форсунки
Если что-то пойдет не так с одной или несколькими вашими топливными форсунками, то двигатель вашего автомобиля не сможет работать так, как он должен.
Неисправный топливный инжектор либо предотвратит разбрызгивание топлива в двигатель вместе, либо испортит интервалы, с которыми он должен распыляться. В любом случае, ваш автомобиль не будет работать так, как должен, или даже не будет двигаться.
Ниже приведены 9 признаков плохой топливной форсунки, которые вы можете распознать на ранней стадии. Некоторые из симптомов засоренной или грязной топливной форсунки могут быть похожими, поэтому всегда стоит сначала попробовать запустить в топливной системе хороший очиститель топливной форсунки, прежде чем тратить деньги на их замену.
В качестве альтернативы, возможно, придется заплатить механику за правильную очистку топливных форсунок или купить комплект для очистки топливных форсунок и сделать это самостоятельно.
В любом случае, вы захотите позаботиться о проблеме в ближайшее время, чтобы не произошло серьезного повреждения вашего двигателя.
# 1 — Грубые обороты холостого хода или заглох двигателяЕсли число оборотов в минуту падает слишком низко, машина фактически остановится, и вам нужно будет перезагрузить машину.
# 2 — Вибрация двигателя
Неисправная топливная форсунка приведет к тому, что соответствующий цилиндр не сможет загореться. Это означает, что во время движения двигатель будет вибрировать или икать после того, как попытается завершить каждый цикл без топлива.
# 3 — пропуски зажигания в двигателе
Если из-за засорения форсунки в двигатель не попало достаточное количество топлива, двигатель будет пропускать зажигание во время движения.Ваш автомобиль будет бороться за ускорение, или после нажатия на педаль газа будет пауза.
В любом случае, вы захотите позаботиться о проблеме в ближайшее время, иначе двигатель будет подвержен перегреву или другим проблемам, возникающим при нарушении правильной воздушно-топливной смеси.
# 4 — включается индикатор проверки двигателя
Наиболее очевидным признаком проблемы является то, что на панели приборов загорается индикатор «Проверьте двигатель». Хотя это может означать много вещей, плохой топливный инжектор может быть одним из них.
Каждый раз, когда инжектор подает меньше топлива, чем необходимо (или больше в некоторых случаях), КПД двигателя снижается и может вызвать включение CEL. Используйте сканер OBD2 для подтверждения проблемы.
# 5 — Утечка топлива
Если ваша топливная форсунка действительно сломана или треснула от повреждения или старости, то из нее начнет вытекать бензин. Это означает, что топливо не сможет добраться до форсунки, но вместо этого оно будет вытекать из корпуса.
Если вы проверите топливную форсунку, вы заметите бензин снаружи или на ближайшей топливной рампе.Часто утечка происходит из уплотнения топливной форсунки, которое со временем ухудшается.
# 6 — Запах топлива
Это сопровождается утечкой топлива, но если у вас есть бензин, который не сгорает из-за поврежденной форсунки или застрявшей открытой, вы почувствуете запах бензина.
Иногда проблема может заключаться в топливных магистралях или неисправном датчике, говорящем ЭБУ вводить больше топлива, чем необходимо.
В любом случае вам нужно найти причину запаха бензина и устранить его сразу, прежде чем он станет большой угрозой безопасности.
# 7 — Engine Surge
Если топливная форсунка распыляет слишком много топлива в цилиндр двигателя, это вызовет скачок в двигателе, в результате чего ваше ускорение будет намного медленнее. Когда вы едете, вы заметите, что обороты двигателя будут заметно изменяться при постоянной нагрузке, а не оставаться на постоянных оборотах.
# 8 — Плохая экономия топлива
Если двигатель не получает нужного количества топлива, необходимого для сгорания, то это приведет к увеличению потребности инжектора в дополнительном топливе.Это приводит к плохой экономии топлива из-за избытка топлива, который, по мнению ЭБУ автомобиля, необходим, но на самом деле не нужен.
# 9 — Испытание на отказ при выбросах
Поскольку сломанная или протекающая топливная форсунка может вызвать неравномерный или неполный сгорание топлива, это приводит к увеличению выбросов.
В некоторых случаях утечка топливной форсунки может привести к тому, что смесь воздуха и топлива станет настолько богатой, что в конечном итоге она сгорит каталитический нейтрализатор.
Стоимость очистки
Топливные форсунки не вечны, но вы можете принять меры для сохранения их срока службы как можно дольше.Многие эксперты рекомендуют очищать топливные форсунки каждые 30 000 миль или около того. Таким образом, форсунки не забиваются и не дают топливу разбрызгиваться в цилиндр.
Очиститель топливных форсунок
Использование бутылки очистителя топливных форсунок теперь является хорошим профилактическим обслуживанием и довольно дешевым. Ожидайте, что заплатите приблизительно 10-15 долларов за бутылок с чище .
Для технического обслуживания вы должны использовать одну бутылку примерно во время регулярной замены масла, но так же часто, как и при каждой заправке бензобака, если в форсунках уже есть признаки засорения.
Связанные: как чистить топливные форсунки
Профессиональная очистка топливных форсунок
Для более серьезных случаев загрязнения или засорения инжекторов требуется более дорогая профессиональная очистка .
Ожидайте оплату от 50 до 100 долларов за эту услугу.
Некоторые компании даже позволяют вам отправлять им свои грязные форсунки, где они будут чистить их примерно по 15–20 долларов США каждый, а затем отправлять обратно. Вероятно, они выполнят самую тщательную работу, но у вас наверняка будет время простоя, если вам понадобится ваш автомобиль.
Комплект для чистки топливных форсунок своими руками
В качестве альтернативы, профессиональные механики, работающие неполный или полный рабочий день, могут приобрести комплект для очистки топливных форсунок , который обычно окупается после нескольких использований. Хороший комплект (например, этот комплект OTC) будет включать в себя различные адаптеры, которые позволят вам работать на большинстве автомобилей с впрыском топлива.
Расходы на замену топливных форсунок
К счастью, большинство проблем с топливными форсунками можно устранить с помощью профессиональной очистки или замены уплотнительных колец, если там есть утечка.
Но когда топливная форсунка трескается или ломается, замена необходима, и это может быть дорого.
Хотя топливные форсунки индивидуальны, они предназначены для совместной работы с другими инжекторами. Поэтому, если вам интересно, можете ли вы заменить только один инжектор или все, ответ почти всегда заменяет их ВСЕ.
В зависимости от вашей марки и модели вы обычно можете заплатить от 800 до 1450 долларов за полную замену топливной форсунки. Стоимость одних только деталей составляет от 600 до 1200 долларов, а стоимость рабочей силы — от 200 до 250 долларов.
Есть исключения, конечно. Использование запчастей других производителей может сэкономить вам деньги, в то время как некоторые марки / модели автомобилей могут стоить более 2000 долларов США на замену. Имеет смысл присмотреться к этому виду работы.
[an error occurred while processing the directive]
Лада ВАЗ-2110 (2111, 2112).
Неисправности топливного насоса (не качает бензин)В данной статье будет рассказано о том, для каких целей служит бензонасос ВАЗ 2110. Как вы знаете, сердце любой машины – это двигатель внутреннего сгорания. С его помощью автомобиль приводится в движение. Среди основных систем, которые являются самыми важными в машине, выделяется топливная. Именно с её помощью происходит подача бензина от бака, который находится в задней части автомобиля, к двигателю внутреннего сгорания. С помощью бензонасоса обеспечивается бесперебойная накачка бензина под необходимым давлением. Причем работает бензонасос в различных режимах, зависит все от нагрузки на сам двигатель, его насыщения и производительности. И не забывайте про предохранитель бензонасоса ВАЗ 2110, если вдруг нет подачи топлива, проверьте его в первую очередь.
Функционирование насоса
Во время эксплуатации автомобиля может произойти все что угодно. В частности, возможна поломка бензонасоса.
Либо же загрязнение топливного бака, следовательно, фильтра, установленного в нижней части насоса. Стоит обратить внимание на то, что автомобили ВАЗ очень популярны в нашей стране. Очень много запчастей на них, найти их можно в любом автомагазине. Правда, не всегда качество изделий хорошее. На рынке порой попадаются откровенные подделки, которые не смогут прослужить и нескольких месяцев. Конечно, нарваться на некачественную запчасть можно даже в том случае, если вы приобретаете ее для автомобиля иностранного производства. Срок службы насоса ВАЗ 2110 составляет около 100 тысяч км. Если принять во внимание тот факт, что в среднем за год автомобилист приезжает около 30 тысяч километров, то во временном промежутке срок службы насоса составит около трех лет. После этого необходима замена бензонасоса ВАЗ 2110.
Какие бензонасосы устанавливают на автомобили ВАЗ 2110/2112
Автомобили марки ВАЗ 2110/2112, в зависимости от года выпуска и типа установленного двигателя, могут отличаться по способу подачи топлива в цилиндры.
Таблица: особенности систем подачи топлива в цилиндры двигателя в зависимости от модификации автомобиля
| Модель/модификация | Год выпуска | Объем двигателя, см3 | Количество клапанов, шт | Система впрыска |
| ВАЗ 21100 | 1996–2000 | 1500 | 8 | Карбюраторная |
| ВАЗ 21101 | с 2004 | 1600 | 8 | Инжекторная |
| ВАЗ 21102 | с 2004 | 1500 | 8 | |
| ВАЗ 21103 | с 2001 | 1500 | 16 | |
| ВАЗ 21103М | с 2001 | 1500 | 16 | |
| ВАЗ 21104М | с 2001 | 1600 | 16 | |
| ВАЗ 21120 | 1999–2008 | 1500 | 16 | Инжекторная |
| ВАЗ 21121 | 1999–2008 | 1600 | 8 | |
| ВАЗ 21122 | 1999–2008 | 1500 | 8 | |
| ВАЗ 21124 | 2004–2008 | 1600 | 16 | |
| ВАЗ 21128 | 2004–2008 | 1800 | 16 | |
| ВАЗ 21123 | 1999–2009 | 1600 | 16 |
Лишь первые модификации ВАЗ 2110 оснащались карбюраторной системой впрыска.
С завода на них устанавливались механические топливные насосы марки ДААЗ (каталожный номер 2108–1106010). До этого они отлично себя зарекомендовали на автомобилях серии «Спутник» и «Самара».
Механический бензонасос устанавливался в моторном отсеке ВАЗ 2110 справа от клапанной крышки двигателя, и приводился в действие распредвалом.
Все инжекторные ВАЗ 2110/2112 оборудованы топливными модулями погружного типа. В конструкцию такого модуля входят:
- электрический бензонасос;
- фильтр грубой очистки;
- датчик уровня топлива.
Топливный модуль устанавливается непосредственно в бак автомобиля. Иными словами, бензонасос, полностью погружён в бензин. Инжекторные ВАЗ 2110/2112 оборудовались и оборудуются электрическими топливными насосами отечественного, совместного или импортного производства. Это изделия предприятий «Утёс», «Пекар», Саратовского завода, а также всемирно известной , насосами производства которой оснащаются все современные ВАЗы. Каталожный номер стокового электрического насоса — 2112–1139009.
Есть и модификации, номера которых имеют две дополнительные цифры: 02 или 03. В зависимости от них изделия могут отличаться длиной и диаметром.
Признаки неисправности
Существует несколько признаков поломки топливного насоса. Звук, с которым он работает, можно услышать в момент включения зажигания. В это время происходит нагнетание бензина в топливную рампу для достижения необходимого минимального значения давления. Если вдруг звук начал меняться, скорее всего, имеется поломка насоса. Также посторонние шумы могут говорить о неисправности. Если автомобиль двигается с рывками, плохо развивает обороты двигатель. Либо же с трудом передвигается на первой или второй скорости, скорее всего, причина кроется в том, что бензонасос не может обеспечить нормальный уровень давления в топливной системе. При этом двигатель внутреннего сгорания может внезапно остановиться, так как не работает бензонасос ВАЗ 2110. Инжектор функционирует только при условии, что в рампе поддерживается определенное давление.
А создает его насос.
Шевроле Нива: не работает бензонасос. Устраняем причину
Приключилась тут на днях беда с моим джипом.
Внезапно исчезло питание с безонасоса… Найти пропажу тока удалось не сразу.
Проблема: Началось все с того, что в один прекрасный момент автомобиль заглох прямо на ходу. Спустя какие-то секунды машина снова завелась. Спустя полчаса — аналогичная история. И так далее до вечера. Вечером, когда поехал вытаскивать товарища из грязи, машина заглохла на холостых и минут 10 я её не мог завести. Так и в дальнейшем: около 15 минут работает, глохнет и только спустя 10 минут заводится. Мне это поднадоело, и я полез искать причину. Поиск: Ошибки при подключении компьютера не высвечивалось, и поэтому все симптомы указывали на механику. Первым делом подозрение пало на бензонасос. Такое нередко бывает по его вине: мотор перегревается и отказывается работать. Сталкивался с подобным часто, и просто был уверен, что это он. К тому же ощущалась лёгкая потеря мощности.
Но замена мотора не спасла, и проблема осталась. Следом я полез проверить ещё одно больное место шеви нивы — датчик коленвала. Снял его, почистил, поставил обратно — загорелась ошибка. Подключил компьютер, а там «неисправность датчика коленвала». Ну, заменил его. Кстати, машина стала лучше заводиться, но проблему это не решило. Пришлось открывать схему проводки. Коротко о принципе работы: Причина болезни не ясна, и изучаем схему машину. Здесь, если я правильно понял, контроллер управляет насосом по очень интересной схеме. Датчика давления в системе нет, и оно поддерживается в норме регулятором давления топлива, находящимся в баке рядом с насосом. Представляет он из себя просто клапан с определённым моментом открытия, и пока не наберётся нужные 4 атмосферы, топливо в обратку не выпускается. Как следствия, давление и прочие моменты на контроллер не влияют, а при включении зажигания «мозги» начинают включают насос, замыкая его реле на запрограммированные 5 секунд до создания давления, после чего отключаю его до тех пор, пока машина не заведётся.
После запуска насос работает постоянно. Проверка цепи питания: Ну, если заблаговременно знаешь, что узел рабочий, значит вывод один — к нему не подходит напряжение, что и показала дальнейшая проверка. Подцепляем контрольку к серому проводу на фишке насоса (это и есть плюс, приходящий на мотор) и видим, что тока у нас тут нет. Надо идти и искать его. Первым делом проверяем реле и предохранители. Находится реле насоса очень глубоко — за бардачком, и чтобы до него добраться, нам приходится снимать весь нижний пластик. Предохранитель стоит там же. После разборки бардачка я установил, что реле рабочее. Контролька вызвонила наличие приходящего плюса на реле со всех контактов, а вот управляющий минус, который как раз и идёт с контроллера, отсутствовал (в продукции автоваза мозги управляют релюхами «-«, а управляющий плюс на реле приходит постоянно после включения зажигания). Вывод, с учетом сказанного выше — сгорела цепь в самих мозгах.
Устраняем неисправность: Покупать новый контроллер нет времени и свободных средств, а машина нужна срочно.
Поэтому я нашёл в запасе штатную клавишу включения ПТФ и несколько проводов. Делаем новую цепь: кидаем с кузова минус на реле через кнопку, чтобы в случае чего насос можно было отключить. Проверяем — всё работает: плюс на реле приходит, плюс с реле уходит, насос качает. Вроде бы побороли. Второй разрыв: Но радость был недолгой. При второй попытке завести машину насос не включился. И снова берём контрольку, проверяем: плюс с реле уходит, значит эта часть цепи в порядке. От реле серый провод идёт на 16-разъёмную колодку (разъём №3), находящуюся за главным блоком предохранителей с водительской стороны. Проверяем её — плюс приходит. Следом за этой колодкой провод идёт к 6-разъёмной колодке, спрятанной за пластиком справа от педали газа. Проверяем её — плюс приходит. Отсюда же провод сразу идёт к насосу. Проложен он в большом жгуте проводов в водительском пороге, и поэтому снимаем пластиковую накладку порога. Причина: Сняв накладку, я увидел реле, врезанное в цепь бензонасоса. Это реле сигнализации, которое при постановке машины на охрану блокирует подачу напряжения на сам насос.
Обычно, оно ставится за основным блоком предохранителей (хотя некоторые криворукие электрики умудряются впаять его рядом с мозгами, поменяв всю цветовую дифференциацию проводов), но в этом случае оно стояло в самом сыром месте салона. Как итог — само реле изнутри всё закисло, а также окислами покрылись контакты и плохо заизолированные скрутки. Устраняем проблему: Выкидываю реле (переношу его в более сухое место), соединяю цепь, изолирую её термоусадкой и покрываю герметиком. Всё работает на УРА!!!
Tags:
Почему на ВАЗ 2112 16 клапанной не качает бензонасос в холод причины
Давление в системе
А теперь о том, как определить неисправность топливного насоса. А также о том, как диагностировать его поломки на ранних стадиях. Если вдруг все вышесказанное симптомы начали проявляться, необходимо пережать топливный шланг обратки, чтобы определить, есть ли в системе давление. При этом необходимо совершать это действие как можно резче. Как правило, максимальное значение давления в топливной рампе составляет около 7 кгс/см2. В среднем же более-менее нормальный бензонасос показывает давление на выходе около 5 кгс/см2. В инструкции по эксплуатации автомобиля можно прочитать, что минимально допустимое значение давления составляет около 4 кгс/см2. Но это в теории, практика показывает, что при условии, если насос развивает такое давление, он еще может достаточно долго прослужить. Но замена бензонасоса ВАЗ 2110 все равно потребуется.
Проверка давления
Но не следует забывать, что автопроизводитель писал все свои требования, опираясь на проведенные эксперименты. Если бензонасос не накачивает в систему топливо под давлением 4 кгс/см2, то лучший выход из положения будет установить новый элемент. Конечно, вполне возможно, что попросту никогда не чистился фильтр в нижней части бензонасоса. Если его заменить, то не исключено, что уровень давления, которое создает бензонасос ВАЗ 2110, значительно возрастет. И его будет вполне достаточно, чтобы автомобиль имел нормальную приемистость и динамику при движении на высокой скорости. Условно можно провести небольшую диагностику топливного насоса, отсоединив от рампы бензопровод. Полуторалитровая бутылка при включении питания на насос должна набежать ровно за минуту. Такая проверка весьма относительна, она может быть выполнена только в том случае, если нет манометра под рукой либо же компьютерных диагностических систем.
Посторонние звуки
Если вдруг присутствует посторонний звук при работе бензонасоса, вам потребуется полностью его снимать. Стоит отметить, что бензонасос ВАЗ 2110 состоит из нескольких частей, в основе находится электрический двигатель. Он приводит в движение крыльчатку, которая производит перекачивание бензина из бака в топливопровод. Как правило, посторонние звуки появляются во время износа непосредственно двигателя либо же при чрезмерном загрязнении сетки, а также установки неоригинальной. Если вдруг у вас появился такой симптом, необходимо либо произвести замену, либо ремонт этого механизма, так как очень большой риск того, что в ближайшее время этот узел попросту выйдет из строя.
Реле и предохранитель
Если вдруг перестал заводиться двигатель, не стоит сразу винить во всем непосредственно топливный насос. Первым делом удостоверьтесь в том, что реле включения исправно. Также обязательно проверьте предохранитель бензонасоса ВАЗ 2110, поступает ли на него питание от аккумуляторной батареи. Реле, которое включает топливный насос десятки, расположено в дополнительном отсеке, который находится в ногах пассажира. Бывает такое, что исчезает контакт в самой колодке подключения реле. Поэтому достаточно только вытянуть и установить по новой это реле. Если автомобиль довольно старый, то вполне возможно, что начала разрушаться печатная плата. В месте пайки образуются небольшие трещины, которые не дают току нормально протекать. В результате этого реле бензонасоса ВАЗ 2110 не включается.
Принцип работы
Принцип работы следующий:
- в реле задействована классическая схема смыкания контактов;
- сердцевина реле представлена классической катушкой;
- задействована также ручная подача сигнала смыкания и размыкания.
Сегодня современный европейский автомобиль практически полностью автоматизирован и понятие «не заводится автомобиль» практически не встречается в экономически развитых странах. Это явление первостепенно объясняется автоматизацией функционирования реле. В частности, частота смыкания контактов управляет встроенной , плюс ко всему материал из которого выполнена проводка обладает повышенными электропроводящими свойствами. Это в свою очередь позволяет более экономно и эффективно расходовать материально-технические возможности:
- Во-первых проводка реле от европейских производителей состоит из высокотехнологичных сплавов, это в свою очередь позволяет избежать таких явлений как перегорание проводки в результате электрических замыканий.
- Во-вторых скорость проведения тока достаточно велика, что обеспечивает практически мгновенную передачу электрического импульса из пункта А в конечный условный пункт Б.
Примечание. Несмотря на множественные преимущества реле европейских производителей, с практической точки зрения оно для среднестатистического автомобилиста является малодоступным.
В силу узкого технического спектра совместимости и достаточно высокой цены.Конструкционные особенности реле от национальных производителей
Практически все реле национального автопрома являются идентичными относительно друг друга, так как выпускаются согласному общему принципу, который был разработан ещё в далёких 70-80-ых годах. Итак, реле состоит, как правило, из 4-5 пяти выводов. Особенность строения 4-х выводного реле заключается в отсутствии центрального вывода. К сети электрооборудования реле подключается с помощью специализированного штекера из плотной пластмассы. Внутри данный штекер содержит специальные проёмы для проводов, которые в народе именуемы, как «манки». Внутри самого же реле, расположена катушка, которая прикреплена сердечнику.
Итак:
- Во время подачи напряжения сердечник электрокатушки автоматически намагничивается, тем самым притягивая к себе подвижный контакт, таким образом происходит смыкание электрических контактов, в результате чего собственно и формируется искра. Сам же подвижный контакт хорошо фиксируется в определённым положении пружиной. Движение контактов всецело зависит от электромагнитной активности сердечника.
- Внутри реле расположено два подвижных и два неподвижных контакта. Если реле представлено 4-мя контактами, то оно работает исключительно на замыкание, если 5-ю то оно функционирует в двух основных режимах: смыкания и размыкания. Современные реле оснащены 5-ю контактами, так как в таком случае, эффективность и надёжность функционирования повышается в разы.
Сам же подвижный контакт хорошо фиксируется в определённым положении пружиной. Движение контактов всецело зависит от электромагнитной активности сердечника.Примечание. Следует всегда обращать внимание на цифры, которые расположены сзади на внешней поверхности реле, так как они отображает какой контакт с каким внутренним элементом реле соединён. Если подвести провод плюс или минус не к тому контакту, то замыкания реле не избежать.
Отказ насоса форсунки: топливная система заполнена металлическими частицами
Автор: Ларри Хаммер | Четверг, 24 февраля 2022 г., 9:49 в On The Line
Мастерская выполнила обслуживание автомобиля Silverado 2015 года, оснащенного 6,6-литровым турбодизелем Duramax Turbo Diesel, которое включало замену топливного фильтра.
Через несколько недель покупатель обращается к владельцу магазина с просьбой о возмещении суммы в размере 14 000 долларов США для покрытия расходов на ремонт системы впрыска топлива из-за предполагаемого дефекта топливного фильтра. Система была залита загрязняющими веществами, и клиент был убежден, что виноват топливный фильтр.
Механик А говорит… Неисправный топливный фильтр является причиной выхода из строя форсунок и насоса форсунки. Механик Б говорит… Повреждение системы связано с использованием дизельного топлива с низким содержанием серы и недостаточной смазывающей способностью топлива для насоса-форсунки. Читайте дальше, и вы сами определите, какой механик (А или Б) поставил правильный диагноз.
Качество топлива
Рассматриваемый автомобиль был оснащен насосом-форсункой Bosch CP4. В сообщениях указывается, что насос этого типа не предназначен для работы на дизельном топливе, произведенном в США. Топливо с низким содержанием серы, производимое в США, не обеспечивает достаточную смазку для защиты системы.
Снижение содержания серы в топливе с 500 частей на миллион до 15 частей на миллион (частей на миллион) создало ряд серьезных и очень дорогостоящих проблем.
Для соблюдения строгих норм выбросов было предписано снизить содержание серы в топливе. Процесс очистки, с помощью которого это достигается, может изменить смазывающие свойства топлива, влияя на смазывающую способность топлива. Некоторые владельцы дизельных двигателей полагаются на химические присадки для улучшения смазывающих свойств топлива и защиты металлических компонентов. Смазывающая способность – это мера способности топлива обеспечивать смазку, достаточную для предотвращения преждевременного износа компонентов топливной системы и движущихся частей внутри насоса-форсунки. Деградация внутри системы может привести к преждевременному износу и рассеиванию металлических частиц по всей топливной системе, что приведет к катастрофическому отказу и дорогостоящему ремонту. Промывка системы — не выход. Подлежит замене вся топливная система, включая ТНВД, топливные форсунки, топливопроводы высокого давления и обратки.
Кроме того, необходимо очистить корпус топливного фильтра и топливный бак, чтобы предотвратить повторение. Установите новый топливный фильтр. Мы слышали сообщения о стоимости ремонта от 10 000 до 18 000 долларов.
Другая проблема заключается в том, что рабочее давление в системе насоса-форсунки Bosch CP4 может привести к аэрации топлива внутри насоса, что приведет к контакту металла с металлом и ускоренному износу, заполняя топливную систему металлическими частицами.
Bosch CP4 Применение и отказы
GM использовала инжекторный насос Bosch CP3 на 6,6-литровом Duramax для большинства применений с 2001 по 2010 год без каких-либо проблем с качеством. Автомобиль, упомянутый в этом письме, был оснащен насосом-форсункой Bosch CP4. GM использовала этот насос на двигателях Duramax объемом 6,6 л (RPOs LML, LGH) с 2011 по 2016 год. Замена инжекторного насоса Bosch CP3 на инжекторный насос CP4, вероятно, была вызвана меньшим весом инжекторного насоса и снижением производственных затрат.
В 2017 году GM перешла на инжекторный насос Denso. Другие производители автомобилей, такие как Ford и Dodge, использовали один и тот же инжекторный насос Bosch CP4. Ford использовал инжекторный насос на Power Stroke 6.7L с 2011 по 2021 год.
Dodge перешел на инжекторный насос CP4 с 2019-2020 гг. на пикапы Ram 2500/3500 и шасси Ram 3500/4500/5500 с кабиной с двигателем Cummins 6,7 л. В настоящее время компания Dodge отзывает около 222 410 автомобилей и заменяет насосы-форсунки насосом Bosch CP3 из-за высокой частоты отказов насоса-форсунки CP4. Ram и Jeep использовали инжекторный насос CP4 на автомобилях с двигателем EcoDiesel объемом 3,0 л с 2014 по 2021 год.
Резюме
Будьте готовы решить эти проблемы с вашим клиентом, когда мошеннические претензии будут сделаны в отношении ваших услуг или качества деталей, которые вы установили при проведении технического обслуживания их автомобиля. Неисправный топливный фильтр не создаст и не зальет топливную систему металлом.
Механик B был точен в своем диагнозе, и это было вызвано недостатком смазывающей способности топлива, что привело к повреждению системы.
Посмотреть PDF
Моя машина не подает топливо на форсунки Я заменил фильтр…
Моя машина не подает топливо на форсунки Я заменил фильтр…Задайте вопрос, получите ответ как можно скорее!
☰
×
ЗАПРОСИТЬ ЦЕНУ
спросил
Джейк М
на 06 июня 2016 г.
Итак, у меня есть Saab 900 1991 года около 3 месяцев назад, я купил его, и каждый раз, когда я заполнял бак, газовая лампочка всегда горела, а через некоторое время езды на нем около месяца он сломался вниз. Я просто ехал, и вдруг он выключался и не заводился в течение нескольких часов, а теперь вообще не заводится, просто заводишь.
Я заменил топливный насос, и он качает по магистрали, но я Снимал форсунки, чтобы посмотреть, будут ли они брызгать при прокручивании коленчатого вала, и это не так. Что это может быть кто-нибудь помогите!
Пробег моей машины 20000 миль.
У моей машины механическая коробка передач.
| Автомобиль не заводится Осмотр | $94,99 — $114,99 | Получить предложение |
| Или для любого другого авторемонта | Получить предложение |
Эдуардо Руэлас
Автомеханик
12 лет опыта
Здравствуйте, судя по тому, что вы описываете, у вас может быть проблема с системой управления двигателем. Топливный насос подает топливо и давление в топливные форсунки, однако он не контролирует их включение и выключение, это делает компьютер. Это означает, что проблема, с которой вы столкнулись, может быть связана с компьютером или, по крайней мере, с электроникой.
Некоторыми возможными причинами этой проблемы могут быть перегоревший главный или компьютерный предохранитель EFI (электронный впрыск топлива), неисправный модуль зажигания, проблема с проводкой или, возможно, даже неисправный блок управления двигателем.
Поскольку современные электронные топливные системы могут быть довольно сложными по своей природе, я бы порекомендовал проверить автомобиль у профессионального техника. Они смогут диагностировать вашу начальную проблему из первых рук, чтобы увидеть, в чем именно может заключаться проблема, и исправить ее соответствующим образом.
Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимо. Пожалуйста, смотрите наш условия обслуживания подробнее
Получите мгновенную смету для вашего автомобиля
К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены
Узнать цену
Механик со стажем?
Зарабатывайте до $70/час
Подать заявку
Что спрашивают другие
Как настроить часы с помощью навигационной системы?
Установить часы в автомобиле с навигационной системой так же просто, как и без навигационной системы.
На самом деле может быть немного проще. Вот что вам нужно сделать: Нажмите кнопку настройки. Выберите часы. Выберите…
Какой радиус действия у пульта без ключа?
Пульт дистанционного управления, который запирает и отпирает двери, также можно использовать для включения сигнализации автомобиля в случае возникновения чрезвычайной ситуации. Дальность действия пульта составляет около 200 футов, в зависимости от заряда батареи и линии…
Масло в охлаждающей жидкости
Во-первых, вы должны определить, является ли это моторным маслом или трансмиссионной жидкостью. Если у вас автоматическая коробка передач, то в вашем радиаторе стоит теплообменник. Трансмиссионная жидкость течет туда по двум шлангам. Если он треснет, вы…
Ременный шкив замерз
Привет. Сначала мы должны определить, какой шкив заклинил. Промежуточный шкив присутствует, чтобы направлять ремень вокруг препятствий и обеспечивать больший контакт ремня с другими частями.
Они относительно недороги. Если насос гидроусилителя руля, генератор или вода…
Автомобиль сильно дымит
Белый дым указывает на горение охлаждающей жидкости, синий дым — на горение масла. Запах также может помочь вам определить, какой из них. В любом случае, если двигатель все время дымит из выхлопной трубы, это серьезно. Если есть…
машина будет вращаться, но не заведется, а когда она вращается, звук звучит быстрее, чем нужно
Это похоже на то, что ремень ГРМ перескочил. Если это так, это может привести к серьезному повреждению головок цилиндров. Известно, что у этой модели есть эта проблема, и она довольно распространена. Я бы посоветовал…
Система предупреждения о давлении в шинах загорается, потому что я использовал клапан без датчика.
Система контроля давления в шинах (TPMS) представляет собой интегрированную систему, которую нельзя отключить.
Если вы установили неправильный датчик давления в шинах и установили обычный шток клапана, система TPMS обнаружит отсутствие датчика и включит…
Негерметичный термостат
Он должен быть герметичным, если используется только прилагаемая прокладка. Если он протекает, на фланцах могли быть остатки, деформация или ямки. Хотя добавление герметика «может» устранить эти последние дефекты при разборке, просто…
вам потребуется отсканировать компьютер, чтобы узнать, можно ли включать и выключать реле охлаждающего вентилятора с помощью компьютера с помощью заводского сканера или путем замены реле вентилятора в блоке предохранителей. Это…
Статьи по Теме
3 основных факта, которые необходимо знать о бензобаке вашего автомобиля
В бензобаке автомобиля находится топливо, которое обеспечивает работу автомобиля.
