Volkswagen Passat B3 | Проверка реле топливного насоса

Проверка реле топливного насоса

ОБЩИЕ СВЕДЕНИЯ

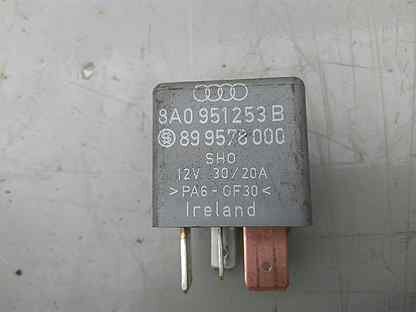

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выньте предохранитель № 28 топливного насоса.
2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса.
3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа.
5. Если реле не включается, проверьте напряжение питания и управление.
6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.
7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его.
8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса.
Проверка питания
Выньте реле топливного насоса из платы реле (место реле № 4).
Включите зажигание.
Последовательно присоедините вольтметр:

– между контактом 19 (плюс замка зажигания) и массой;
– между контактом 17 (плюс аккумуляторной батареи) и массой.

Требуемое значение: 12 В (напряжение батареи).

В противном случае проверьте обрыв провода по электрической схеме и устраните.

Выключите зажигание.

ПРОВЕРКА УПРАВЛЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле.
2. Включите стартер. При этом светодиод должен загореться. В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО).

ВНИМАНИЕ

Диодные контрольные лампы имеют небольшое потребление тока. Если стартер не включен, они имеют слабое свечение и полностью не гаснут.


3. Вставьте предохранитель топливного насоса.
4. Установите карман в районе расположения ног, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.

Предохранители Фольксваген Пассат б3 и реле с описанием назначения и схемой блока

Volkswagen Passat b3 представляет 3-е поколение популярной серии пассатов. Выпускалась данная модель в 1988, 1989, 1990, 1991, 1992 и 1993 годах с кузовами универсал и седан как с бензиновыми, так и дизельными двигателями. В данном материале мы представим описание всех предохранителей и реле фольксваген пассат б3 со схемами и фотографиями блоков в которых они расположены.

Главный блок

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

Для доступа к нему нужно снять полку.

Фото-пример блока

Общая схема

Описание предохранителей

110А Ближний свет (левая фара)
210А Ближний свет (правая фара)
310А Освещение комбинации приборов и номерного знака
415А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески
515А Очиститель ветрового стекла, омыватель ветрового и заднего стекол
620А Вентилятор отопителя, кондиционер
710А Габаритный свет (правый)
810А Габаритный свет (левый)
920А Обогрев заднего стекла и зеркал заднего вида
1015А Противотуманные фары и задний противотуманный фонарь
1110А Дальний свет (левая фара), контрольная лампа включения дальнего света
1210А Дальний свет (правая фара)
1310А Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
1410А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик температуры двигателя, подсветка шкалы селектора автоматической коробки передач
1510А Карбюратор или электронная система управления двигателем
1615А Комбинация приборов, освещение вещевого ящика
1710А Указатели поворота
1820А Электро бензонасос, датчик концентрации кислорода (лямб­да-зонд)
1930А Вентилятор системы охлаждения, кондиционер
2020А Стоп-сигналы, система управления скоростью движения
2115А Лампы освещения салона, багажного отделения, часы, центральный замок, прикуриватель и комбинация приборов
2210А Автомагнитола

За прикуриватель отвечает предохранитель номер 21 на 15А.

Обозначение реле

1

Система кондиционирования

2

Задний стеклоочиститель с функцией прерывистого режима работы

3

Выключатель принудительного холостого хода, клапан увеличения частоты вращения холостого хода, система управления двигателем (Digifant)

4

Резерв

5

Указатель уровня охлаждающей жидкости

6

Система аварийной сигнализации

7

Система очистки фар

8

Система прерывистой работы стекло ­очистителя и омывателя

9

Система предупреждения о не пристегнутых ремнях безопасности

10

Противотуманные фары

11

Звуковой сигнал

12

Топливный насос, подогрев впускного коллектора (где предусмотрен)

13

Таймер электро обогрева заднего стекла

14

Резерв

15

Гидронасос АБС

16

АБС

17

Резерв

18

Резерв

19

Система кондиционирования

20

Резерв

21

Предохранитель гидронасоса АБС и электропривода стекол

22

Предохранитель системы клапанов АБС

23

Резерв

24

Резерв

Количество реле в блоке зависит от комплектации и года выпуска автомобиля.

Назначение реле согласно их нумерации

  • №4 — реле сигнализации не пристегнутых ремней безопасности
  • №13 — компрессор кондиционера
  • №15 — дополнительные фары (ПТФ)
  • №18 — разгрузка шины X
  • №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
  • №21 — аварийной сигнализации и указатели поворотов
  • №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
  • №29 —реле не пристёгнутых ремней безопасности
  • №30 —главное реле впрыска, даёт команду на включение бензонасоса
  • №32 — питание ЭБУ (Digifant)
  • №33 — омыватель фар
  • №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
  • №46 — реле времени пред пускового подогрева
  • №53 — сигнал двух тональный (одно тональный — перемычка)
  • №54 — прекращение питания на принуд. холостого хода
  • №55 — увеличение подачи топлива на принуд. холостого хода
  • №59 — Подогрев сидений
  • №61 — обогрев впускного коллектора
  • №67 или №80 — бензонасос
  • №72 — задний дворник
  • №78 — Насос АБС
  • №61 — ЭБУ АБС
  • №80 или №67 — бензонасос
  • №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
  • №105 — реле климата
  • №109 — Реле системы впрыска и зажигания (VR6)
  • №150 — Стартер и фонари заднего хода (для авто с АКПП)

Отдельные элементы могут устанавливаться вне данного блока, например термо предохранитель печки (за бардачком) или под капотом пластиковые вставки защиты свечей накала.

Дополнительная информация

Больше информации про электро оборудование кузова, можете получить изучив данную брошюру: «скачать«. Полное руководство по ремонту и эксплуатации находится тут.

У себя на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

А если знаете как сделать данный материал лучше, пишите в комментарии.

Предохранители фольксваген пассат б3: где находятся, замена

Часто владельцы автомобиль немецкого производства сталкиваются с необходимостью замены предохранителей прикуривателя или, к примеру, огней ближнего света. Но они попадают впросак, поскольку далеко не каждый знаком с расположением предохранителей и схемой этих блоков. Поэтому в данной статье мы расскажем нашим читателям основную информацию об этом.

Где находится блок предохранителей?

Рассмотрим по порядку место расположения блоков предохранителей (БП) и схему элементов для каждой модели авто линейки В.

Для моделей В3 и В4

В моделях транспортных средств Passat B3 и В4 главный блок с предохранителями, который, собственно, является и единственным, находится в салоне.

Здесь же отметим — в зависимости от модификации или дополнительного оборудования в вашем транспортном средстве могут быть установлены и дополнительные приборы, но это зависит исключительно от хозяев авто.

На производстве в B3 монтируется только один блок, и его расположение — в салоне. Здесь находятся элементы, отвечающие за все оборудование — начиная от прикуривателя и заканчивая противотуманными фонарями.

В частности, данный БП в моделях B3 и В4 находится в нижней части консольной панели, напротив водительского сидения. Более подробно вы можете увидеть на фото.

Чтобы получить доступ, необходимо демонтировать полочку с нижней лицевой части торпеды. В более новых моделях машин доступ можно получить в результате снятия крышки.

Главные элементы блока B3 предохранителей находятся непосредственно под реле.

Следует также отметить, что все ПП (плавкие предохранители) промаркированы, а на обратной стороне крышки помечена схема электропроводки с нанесением всех компонентов. Также нужно добавить, что на некоторых моделях авто B3 имеются и дополнительные ПП, находящиеся под главными.



Для марок B5

На этих моделях VW Passat производитель решил монтировать два блока предохранителей.

Основной БП, содержащий в себе элементы, отвечающие за большую часть оборудования (прикуривателя, фар, отопителей, печки и так далее), находится в салоне транспортного средства.

В частности, он расположен с левой торцевой стороны приборной панели, то есть добраться до него можно, как видно по фото, только при открытой водительской двери.

Наверняка вам будет интересно, за какое оборудование отвечают ПП из этого прибора. Специально для вас специалист нашего ресурса составил соответствующую таблицу.



Это то, что касается основного БП. Однако, помимо этого блока предохранителей, автомобили VW Passat B5 также оборудованы еще одним прибором, в котором расположены исключительно реле.

Этот небольшой приборчик находится в районе центрального распределительного устройства, за защитной крышкой под торпедой, в частности, со стороны пассажирского сидения.

Подробная схема устройства и описание назначений, за что отвечают ПП, представлена ниже.

Чтобы у вас не возникало лишних вопросов, для этого БП также подготовили таблицу назначения элементов, которая предоставлена ниже.

Также необходимо добавить, что некоторые транспортные средства VW, оснащенные большим количеством различных приборов и оборудования, могут иметь дополнительный БП.

Для VW B6 и B7

В общей сложности на Volkswagen B6 и B7 установлено 9 различных БП, предназначение которых заключается в обеспечении нормально работоспособности всего оборудования. Для начала приведем саму схему расположения данных компонентов, после чего предоставим все таблицы и описание элементов.

  • Схема расположения всех БП в VW B6 и B7 Назначение все приборов в данных моделях транспортных средств БП А в Volkswagen B6 и B7 Работоспособность каких элементов обеспечивает БП А в Volkswagen B6 и B7
  • Что касается блока под номером 2:
  • БП под маркировкой С:
  • БП под маркировкой D:
  • Что касается прибора в подкапотном отсеке:
  • Реле, расположенные с левой стороны под торпедой:
  • И последнее — это детали подачи напряжения в систему транспортного средства:

Инструкция по снятию и замене

В принципе, в этом нет ничего сложного. Такой процесс под силу выполнить своими силами даже начинающему и неопытному автомобилисту.

Итак, каков процесс замены:

  1. В первую очередь следует отключить АКБ, поскольку все работы должны производиться при отсутствии напряжения на БП.
  2. Затем учитывая, какое оборудование у вас перестало работать и сверившись с мануалом по эксплуатации, а также материалом, предоставленным нами, начинаете искать проблему. Если в вашем авто установлен один БП, то проблема решается гораздо легче, но если их несколько, как в случае с B6 или B7, то придется немного попотеть. Но и в этом нет ничего страшного, поскольку любая деталь без проблем ищется, особенно, если у вас на руках есть такой полезный материал.
  3. Найдя выгоревший компонент, следует его демонтировать. Это также делается без особого труда, при помощи пинцета или руками. Вышедший из строя компонент меняется на новый, крышка закрывается и включается АКБ.

Рекомендации по эксплуатации

Как видите, в замене не ничего сложного — приведем несколько практических рекомендаций, которые помогут увеличить ресурс службы БП в вашем авто:

  1. Монтаж ПП должен производится строго с соблюдением их номиналов, то есть маркировка должна быть идентичной. В том случае, если ПП быстро выходит из строя, то, по всей видимости, причина может быть в проводке или самом устройстве.
  2. Ни в коем случае не используйте самодельные перемычки, поскольку это может негативно отразиться на функционировании БП в целом.
  3. Рекомендуем вам всегда иметь в авто запасной комплект элементов с разной маркировкой.

Видео «Polo Sedan предохранители»

Подробнее об этом на видео.

  • Особенности зажигания на автомобилях VW Passat: ремонт и замена своими руками
  • Проводим замену масла в АКПП в автомобиле Фольксваген Пассат Б6
  • Как заменить топливный фильтр на Фольксваген Пассат Б3, Б5, Б6?

Источник: http://car-avz.ru/glavnaya/posobie/1414-rukovodstvo-po-zamene-bloka-predokhranitelej-na-volkswagen-passat-b3-rasshifrovka

Предохранители и реле Volkswagen Passat B3 B4

Для информации: чтобы добраться к блоку реле и предохранителей нужно открыть и снять полки с нижней части лицевой панели. В моделях позднего года выпуска, нужно снять полностью крышку.

 Главные предохранители находятся под реле. Все предохранители пронумерованы, а на полочке или крышке есть список цепей, которые данные предохранители защищают.

В некоторых моделях есть дополнительные реле и предохранители, они находятся над основным блоком.

Монтажный блок реле и предохранителей находится в нижней части приборной панели со стороны водителя. И добраться к нему возможно только, если открутить фиксаторы и снять лоток.

  • Блок предохранителей весь пронумерован.

Расшифровку реле и предохранителей можно найти на обратной стороне лотка. Чтобы снять реле, нужно просто его вытянуть, а чтобы установить обратно — просто вдавить в нужную ячейку. Чтобы вытащить некоторые реле за приборной панелью, нужно снять две пластиковые скобы.

Для снятия самого блока реле и предохранителей, необходимо сжать крепежные скобы с обеих сторон этого блока. Также скобы можно передвинуть вперед и вытащить из контактов любое реле.

А вот чтобы легче было снять блок, можно его вытащить при помощи рычага с держателями, это ослабит групповые контакты отверстий держателя.

  1. Отсоединить жгут проводов из контактного разъема от задней части блока можно отведя фиксаторы примерно на 5 мм в направлении, указанном на картинке выше стрелкой…

или нажав на закрепляющий выступ многовыводного разъема. Когда будете устанавливать обратно рекомендуем убедится, что фиксаторы точно и четко зафиксированы.

  • Монтажный блок реле и предохранителей в салоне
  • Расшифровка:
Номер предохранителя Цвет предохранителя Защищаемая цепь
F1 (10 А) Красный Ближний свет (левая фара)
F2 (10 А) Красный Ближний свет (правая фара)
F3 (10 А) Красный Освещение комбинации приборов и номерного знака
F4 (15 А) Синий Очиститель стекла двери задка, люк, блок управления самовыравнивающейся задней подвески
F5 (15 А) Синий Очиститель ветрового стекла, омыватель ветрового и заднего стекол
F6 (20 А) Желтый Вентилятор отопителя, кондиционер
F7 (10А) Красный Габаритный свет (правый)
FB (10 А) Красный Габаритный свет (левый)
F9 (20 А) Желтый Обогрев заднего стекла и зеркал заднего вида
F10 (15 А) Синий Противотуманные фары и задний противотуманный фонарь
F11 (10 А) Красный Дальний свет (левая фара), контрольная лампа включения дальнего света
F12 (10 А) Красный Дальний свет (правая фара)
F13 (10 А) Красный Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
F14 (10 А) Красный Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик темпе­ратуры двигателя, подсветка шкалы селектора автоматической коробки передач
F15 (10 А) Красный Карбюратор или электронная система управления двигателем
F16 (15 А) Синий Комбинация приборов, освещение вещевого ящика
F17 (10 А) Красный Указатели поворота
F18 (20 А) Желтый Электробензонасос, датчик концентрации кислорода (лямб­да-зонд)
F19 (30 А) Зеленый Вентилятор системы охлаждения, кондиционер
F20 (20 А) Желтый Стоп-сигналы, система управления скоростью движения
F21 (15 А) Синий Лампы освещения салона, багажного отделения, часы, цент­ральный замок, прикуриватель и комбинация приборов
F22 (10 А) Красный Автомагнитола
Номер реле Назначение реле
1 Система кондиционирования
2 Задний стеклоочиститель с функцией прерывистого режима работы
3 Выключатель принудительного холос­того хода, клапан увеличения частоты вращения холостого хода, система уп­равления двигателем (Digifant)
4 Резерв
5 Указатель уровня охлаждающей жидкости
6 Система аварийной сигнализации
7 Система очистки фар
8 Система прерывистой работы стекло­очистителя и омывателя
9 Система предупреждения о непристегнутых ремнях безопасности
10 Противотуманные фары
11 Звуковой сигнал
12 Топливный насос, подогрев впускного коллектора (где предусмотрен)
13 Таймер электрообогрева заднего стекла
14 Резерв
15 Гидронасос АБС
16 АБС
17 Резерв
18 Резерв
19 Система кондиционирования
20 Резерв
21 Предохранитель гидронасоса АБС и электропривода стекол
22 Предохранитель системы клапанов АБС
23 Резерв
24 Резерв

Источник: https://base-ex. com/rele-volkswagen-passat-b3-b4

Предохранители Фольксваген Пассат б3 и реле с описанием назначения и схемой блока

Volkswagen Passat b3 представляет 3-е поколение популярной серии пассатов. Выпускалась данная модель в 1988, 1989, 1990, 1991, 1992 и 1993 годах с кузовами универсал и седан как с бензиновыми, так и дизельными двигателями.

В данном материале мы представим описание всех предохранителей и реле фольксваген пассат б3 со схемами и фотографиями блоков в которых они расположены.

Главный блок

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

Для доступа к нему нужно снять полку.

Фото-пример блока

Общая схема

Описание предохранителей

1 10А Ближний свет (левая фара)
2 10А Ближний свет (правая фара)
3 10А Освещение комбинации приборов и номерного знака
4 15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески
5 15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол
6 20А Вентилятор отопителя, кондиционер
7 10А Габаритный свет (правый)
8 10А Габаритный свет (левый)
9 20А Обогрев заднего стекла и зеркал заднего вида
10 15А Противотуманные фары и задний противотуманный фонарь
11 10А Дальний свет (левая фара), контрольная лампа включения дальнего света
12 10А Дальний свет (правая фара)
13 10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
14 10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик темпе­ратуры двигателя, подсветка шкалы селектора автоматической коробки передач
15 10А Карбюратор или электронная система управления двигателем
16 15А Комбинация приборов, освещение вещевого ящика
17 10А Указатели поворота
18 20А Электробензонасос, датчик концентрации кислорода (лямб­да-зонд)
19 30А Вентилятор системы охлаждения, кондиционер
20 20А Стоп-сигналы, система управления скоростью движения
21 15А Лампы освещения салона, багажного отделения, часы, цент­ральный замок, прикуриватель и комбинация приборов
22 10А Автомагнитола

За прикуриватель отвечает предохранитель номер 21 на 15А.

Обозначение реле

1 Система кондиционирования
2 Задний стеклоочиститель с функцией прерывистого режима работы
3 Выключатель принудительного холос­того хода, клапан увеличения частоты вращения холостого хода, система уп­равления двигателем (Digifant)
4 Резерв
5 Указатель уровня охлаждающей жидкости
6 Система аварийной сигнализации
7 Система очистки фар
8 Система прерывистой работы стекло­очистителя и омывателя
9 Система предупреждения о непристегнутых ремнях безопасности
10 Противотуманные фары
11 Звуковой сигнал
12 Топливный насос, подогрев впускного коллектора (где предусмотрен)
13 Таймер электрообогрева заднего стекла
14 Резерв
15 Гидронасос АБС
16 АБС
17 Резерв
18 Резерв
19 Система кондиционирования
20 Резерв
21 Предохранитель гидронасоса АБС и электропривода стекол
22 Предохранитель системы клапанов АБС
23 Резерв
24 Резерв

Количество реле в блоке зависит от комплектации и года выпуска автомобиля.

Назначение реле согласно их нумерации

  • №4 — реле сигнализации не пристегнутых ремней безопасности
  • №13 — компрессор кондиционера
  • №15 — дополнительные фары (ПТФ)
  • №18 — разгрузка шины X
  • №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
  • №21 — аварийной сигнализации и указатели поворотов
  • №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
  • №29 —реле не пристёгнутых ремней безопасности
  • №30 —главное реле впрыска, даёт команду на включение бензонасоса
  • №32 — питание ЭБУ (Digifant)
  • №33 — омыватель фар
  • №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
  • №46 — реле времени пред пускового подогрева
  • №53 — сигнал двух тональный (одно тональный — перемычка)
  • №54 — прекращение питания на принуд. холостого хода
  • №55 — увеличение подачи топлива на принуд. холостого хода
  • №59 — Подогрев сидений
  • №61 — обогрев впускного коллектора
  • №67 или №80 — бензонасос
  • №72 — задний дворник
  • №78 — Насос АБС
  • №61 — ЭБУ АБС
  • №80 или №67 — бензонасос
  • №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
  • №105 — реле климата
  • №109 — Реле системы впрыска и зажигания (VR6)
  • №150 — Стартер и фонари заднего хода (для авто с АКПП)

Дополнительная информация

Больше информации про электро оборудование кузова, можете получить изучив данную брошюру: «скачать«. А полное руководство по ремонту и эксплуатации находится тут.

Источник: https://vsepredohraniteli.ru/volkswagen/passat-b3.html

Обслуживание, устройство и ремонт Фольксваген Пассат Б3-Б4 — 15.7. Блок предохранителей и реле — Volkswagen Passat B3-B4

Рис. 15.20. Блок предохранителей и реле: 1 – держатели; 2 – фиксирующий штифт; 3 – фиксаторы; 4 – фиксирующие штифты; 5 – установочный элемент

Блок предохранителей и реле (монтажный блок) расположен в нижней части панели приборов со стороны водителя ( рис. 15.20 ). Доступ к блоку возможен после отвинчивания фиксатора и снятия лотка.

Рис. 15.21. Последовательность нумерации предохранителей

Предохранители имеют нумерацию ( рис. 15.21 ), а цепи, которые они защищают, указаны на обратной стороне лотка. Номинация разъемов монтажного блока приведена в табл. 15.2.

Для защиты электрических цепей используются предохранители ножевого типа, цвет которых соответствует току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника, соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя предварительно выключите соответствующую электрическую цепь, извлеките предохранитель из гнезда пинцетом. Если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, проверьте защищаемую электрическую цепь.

Если предохранитель защищает несколько цепей, то их необходимо подключать по очереди для того, чтобы по перегоранию предохранителя определить неисправную цепь.

При замене перегоревшего плавкого предохранителя, устанавливайте предохранитель только на предохранитель с идентичной характеристикой. Для замены предохранителей за панелью имеется пластиковый пинцет.

Реле снимаются простым вытягиванием, а устанавливаются вдавливанием. На некоторых реле, размещенных за панелью приборов, перед их снятием, необходимо снять две пластиковых скобы.

Блок предохранителей и реле снимается после сжатия крепежных скоб с двух сторон блока. Скобы можно переместить вперед и извлечь реле из контактов блока.

Снимите блок предохранителей и реле, вынимая с помощью рычага из держателей, чтобы ослабить групповые контакты в отверстиях держателя.

Рис. 15.22. Снятие разъема: 1 – фиксатор

Для отсоединения жгута проводов контактного разъема от задней части блока предохранителей и реле, отведите фиксаторы приблизительно на 5 мм в направлении, указанном стрелкой ( рис. 15.22 ), или нажмите закрепляющий выступ многовыводного разъема ( рис. 15.23 ).

Рис. 15.23. Закрепляющий выступ разъема

При установке убедитесь, что фиксаторы устройства четко зафиксировались.

Источник: http://www.vwmotors.ru/passat-b3/337.htm

VW Passat B3 ремонт

На автомобилях Фольксваген Пассат В3 вся электропроводка защищена предохранителями и реле. Находятся предохранители и реле  в блоке реле и предохранителей (фото), внизу, слева от рулевой колонки, под небольшим перчаточным ящиком. Чтобы открыть защёлку, нужно повернуть её на 90 градусов и потянуть её на себя.

Номера на реле:

  • №13 — компрессор кондиционера
  • №72 — задний дворник
  • №32 — питание ЭБУ (дигифант)
  • №54 — прекращение питания на принуд. холостого хода
  • №55 — увеличение подачи топлива на принуд. холостого хода
  • №18 — разгрузка шины
  • №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
  • №21 — аварийной сигнализации и указатели поворотов
  • №22 — аварийной сигнализации и указатели поворотов, автомобиля с  прицепом
  • №33 — омыватель фар
  • №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
  • №4 — реле сигнализации не пристегнутых ремней безопасности
  • №15 — дополнительные фары (ПТФ)
  • №53 — сигнал двух тональный (одно тональный — перемычка)
  • №61 — обогрев впускного коллектора
  • №46 — реле времени пред пускового подогрева
  • №67 или №80 — бензонасос

Дополнительно могут быть установлены:

  • №220 — реле after-run
  • №13 — электромагнитной муфты привода заслонки воздухопритока
  • №79 — ЭБУ АБС
  • №78 — насос АБС
  • №59 — подогрев сидений

Расположение реле на блоке предохранителей Фольксваген Пассат В3, в зависимости от модели двигателя и комплектации автомобиля (фото), сверху, слева направо:

  • 01 – №13 – реле компрессора кондиционера
  • 02 – №72 – реле заднего дворника и омывателя
  • 03 – №32 – реле системы впрыска и зажигания
  • 04 – №18 – реле снятия нагрузки контакта Х  (разгрузка шины)
  • 05 – не используется
  • 06 – №21 или №22 – реле-прерыватели указателей поворота и аварийной сигнализации, а также прицепа (№22)
  • 07 – №33 – реле электромотора омывателя фар
  • 08 – №19 или №99 – реле дворников и омывателя лобового стекла
  • 09 – №4 или №29 – реле сигнализации «не пристегнутых» ремней безопасности
  • 10 – №15 или №53 или перемычка для ПТФ
  • 11 – №53 – реле звукового сигнала (для одно тонального сигнала – перемычка)
  • 12 – №67, №80, (№167) – реле топливного насоса, (пред пускового обогревателя — дизель)

Предохранители, (слева направо):

  • №1 — 10 А, лев. ближ. свет
  • №2 — 10 А, прав. ближ. свет
  • №3 — 10 А, подсветка приборов и номера
  • №4 —  15 А, задний стеклоочиститель, люк, ЭБУ задней подвески
  • №5 — 15 А, стеклоочиститель, омыватель лобового стекла
  • №6 — 20 А, вентилятор печки, кондиционер
  • №7-  10 А, правый габарит
  • №8 — 10 А, левый габарит
  • №9 — 20 А, обогрев заднего стекла и зеркал
  • №10 — 10 А, дополнительные фары (ПТФ)
  • №11 — 10 А, левый дальний свет, контр лампа
  • №12-  10 А, правый дальний свет
  • №13 — 10 А, сигнал
  • №14 — 10 А, задний свет, электрозеркала, обогрев форсунок омывателя, обогрев  сидений, подсветка рычага АКПП
  • №15 — 10 А, ЭБУ двигателя
  • №16 — 15 А, контрольные лампы, MFA, подсветка вещевого ящика, блока для кассет, пепельницы
  • №17 — 10 А, указатели поворотов
  • №18 — 20 А, бензонасос, лямбда зонд
  • №19 — 30 А, вентилятор радиатора, кондиционер
  • №20 — 10 А, стоп-сигналы, круиз контроль
  • №21 — 15 А, подсветка салона, багажника, прикуриватель, часы, MFA, ЦЗ
  • №22 — 10 А, магнитола

Если есть какие либо дополнения или уточнения, прошу не стесняться и писать “в комментарии”.

Для того, что бы хоть как то помочь владельцам Фольксваген Пассат В3 в разных регионах мира, я откорректировал установки рекламы на сайте и теперь реклама больше привязана к тому региону где именно находится читатель, то есть Вы. Теперь Вы смело можете заходить по рекламе,  что бы узнать цены  на з/ч и аксессуары в Вашем регионе.

Фото блока реле и предохранителей Фольксваген Пассат В3, дв. ААМ.

Количество реле, в блоке реле и предохранителей, может отличаться в зависимости от комплектации (смотреть выше.

Источник: http://www.passat3.ru/predoxraniteli-i-rele-folksvagen-passat-b3/

Расшифровка блоков предохранителей Volkswagen Passat B3

Номер Номинальный ток, A Назначение предохранителя

Блок предохранителей в передней панели слева
1 10

Ближний свет - левая фара

Корректор дальнего света

2 10

Ближний свет - правая фара

Корректор дальнего света

3 10 Освещение щитка приборов и номерного знака
4 15

Стеклоочиститель - заднее стекло

ЭБУ дорожного просвета

5 15

Система очистки и омывания стекол

6 20

Вентилятор отопителя

Система кондиционирования

7 10 Стояночный и габаритный огонь - правый
8 10 Стояночный и габаритный огонь - левый
9 20

Обогрев заднего стекла

Обогрев наружных зеркал

10 15 Противотуманные фары и огни
11 10

Дальний свет - левая фара

Сигнализатор дальнего света

12 10 Дальний свет - правая фара
13 10

Звуковой сигнал

Вентилятор радиатора (дополнительное отключение)

14 10

Задние ходовые огни

Обогрев жиклеров омывателей

Электрозеркала

Система поддержания постоянной температуры

Обогрев сиденья водителя

15 10 Система управления двигателем (режимы работы)
16 15 Панель приборов
17 10 Указатели поворотов - фонари
18 20 Топливный насос
Кислородный датчик
19 30 Вентилятор системы охлаждения
Кондиционер - реле
20 10

Стоп-сигнал

Система регулирования скорости

21 15

Освещение в салоне

Панель приборов

Магнитола

Часы

Система центрального замка

Прикуриватель

22 10 Магнитола

Распиновка блока предохранителей фольксваген пассат б3.

Блок предохранителей и реле Volkswagen Passat B3 B4

Блок предохранителей и реле на автомобилях Фольксваген Пассат Б3-Б5 является важным узлом электронной системы. В случае возникновения какой-либо проблемы с проводкой и электроникой машины, в первую очередь проверяется именно этот прибор. Перегоревший предохранитель необходимо заменить и выявить причину его выхода из строя. Как осуществляется подобное мероприятие на моделях Б3-Б5, читайте ниже.

Как работает прибор

В электронной цепи практически каждого прибора автомобиля есть такой узел, как предохранитель. Он необходим для защиты электросистемы от возможного замыкания. Исключается применение предохранителей только в цепях со слишком высокой силой тока.

Стоит отметить, что «защитники» электричества собраны в одно место для удобства проверки того или иного электроприбора при ремонте. Каждая электросистема отдельного прибора имеет максимально возможную силу протекающего через неё тока. Предохранитель устанавливается с заниженным порогом, чтобы в случае выхода из строя электроцепи и превышения в ней силы тока, перегорел он, а не провода. Вышедший из строя «защитник» обесточивает всю цепь, тем самым предотвращая короткое замыкание и потенциальный пожар.

Количество предохранителей в блоке напрямую зависит от оснащения вашего Пассата различными электроприборами, то есть от его комплектации.

Расположение узла

В зависимости от модели Пассат количество блоков и их расположение может меняться. Поэтому при ремонте электрообрудования стоит учитывать этот момент.

Транспортные средства линейки Б3-Б4 оснащены одним главным блоком предохранителей, который расположился в салоне автомобиля. Также стоит обратить внимание, что в зависимости от комплектации в вашей машине может быть установлен ряд дополнительных приборов. В любом случае блок находится в салоне и именно в нём собраны предохранители практически от всех электроприоборов.

Для того чтобы добраться до данного узла в Пассат Б3-Б4 необходимо проделать следующие действия:

  1. Найдите нижнюю область консоль-панели, находящейся напротив сиденья водителя.
  2. Демонтируйте часть пластиковой торпеды в этой зоне. В некоторых случаях этого не понадобится, так как доступ к блоку можно будет получить путём демонтажа специальной крышки.

Что касается Пассат Б-5, так здесь слегка иная история. В него немецкие инженеры вмонтировали 2 блока:

  • основной - содержит все элементы электронного оснащения автомобиля малой мощности (фары, печка и т. д.), находится там же, где и у Пассата Б3-Б4;
  • дополнительный - оснащён исключительно реле и имеет достаточно маленький размер, расположился этот прибор в зоне защитной крышки под торпедой, напротив сиденья пассажира.

Вне зависимости от того в каком автомобиле из линейки Пассат происходит ремонт электроники, заменять предохранители необходимо с соблюдением некоторых правил. В первую очередь удостоверьтесь в исправности всей электроцепи, предохранитель которой перегорел. Если она неисправна, необходимо отремонтировать её. В противном случае случится повторное перегорание. Также стоит учитывать установленный производителем максимальный порог силы тока, который проходит через предохранитель, для отдельного электроприбора. Установив нового «защитника» с большей пропускной силой, риск возникновения пожара при неисправности проводки возрастает в разы.

Важно! Заменять элементы в блоке можно только при выключенном зажигании и заглушённом моторе.

Схема блоков Пассат Б3-Б5

Блок предохранителей Пассат Б3:

Блок предохранителей Пассат Б5:

В указанных выше схемах имеются все данные по расположению предохранителей и их номинальному порогу силы тока. Замену необходимо проводить с учётом этой информации.

В целом провести ремонт электроники в Пассат Б3-Б5 достаточно просто, если знать некоторые хитрости и дополнительную информацию. Проводя ремонтные мероприятия с блоком предохранителя, важно соблюдать технику безопасности и делать всю работу крайне аккуратно Удачи на дорогах!

Доступ к предохранителям и реле открывается после снятия полки с нижней части лицевой панели. На поздних моделях доступ открывается после снятия крышки. Главные предохранители расположены под реле. Предохранители пронумерованы, а на полке или на крышке имеется перечень цепей, которые эти предохранители защищают. На некоторых моделях имеются дополнительные предохранители и реле, которые расположены над основными.

Автомобили 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 года выпуска

Где находится монтажный блок реле и предохранителей. Блок расположен в нижней части панели приборов со стороны водителя.

Доступ к блоку возможен после отвинчивания фиксаторов и снятия лотка

Блок предохранителей имеет нумерацию.

На обратной стороне лотка указана расшифровка реле и предохранителей.

Реле снимаются простым вытягиванием, а устанавливаются вдавливанием. На некоторых реле, размещенных за панелью приборов, перед их снятием, необходимо снять две пластиковых скобы. Блок предохранителей и реле снимается после сжатия крепежных скоб с двух сторон блока. Скобы можно переместить вперед и извлечь реле из контактов блока. Снимите блок предохранителей и реле, вынимая с помощью рычага из держателей, чтобы ослабить групповые контакты в отверстиях держателя.

Для отсоединения жгута проводов контактного разъема от задней части блока предохранителей и реле, отведите фиксаторы приблизительно на 5 мм в направлении, указанном стрелкой

или нажмите закрепляющий выступ многовыводного разъема

При установке убедитесь, что фиксаторы устройства четко зафиксировались.

Монтажный блок реле и предохранителей Passat B3-B4 расположенный в салоне

Обозначение предохранителей

Номер предохранителя

Цвет предохранителя

Защищаемая цепь

Ближний свет (левая фара)

Ближний свет (правая фара)

Освещение комбинации приборов и номерного знака

Очиститель стекла двери задка, люк, блок управления самовыравнивающейся задней подвески

Очиститель ветрового стекла, омыватель ветрового и заднего стекол

Вентилятор отопителя, кондиционер

Габаритный свет (правый)

Габаритный свет (левый)

Обогрев заднего стекла и зеркал заднего вида

Противотуманные фары и задний противотуманный фонарь

Дальний свет (левая фара), контрольная лампа включения дальнего света

Дальний свет (правая фара)

Звуковой сигнал, вентилятор радиатора (после выключения двигателя)

Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик темпе­ратуры двигателя, подсветка шкалы селектора автоматической коробки передач

Карбюратор или электронная система управления двигателем

Комбинация приборов, освещение вещевого ящика

Указатели поворота

Электробензонасос, датчик концентрации кислорода (лямб­да-зонд)

Вентилятор системы охлаждения, кондиционер

Стоп-сигналы, система управления скоростью движения

Лампы освещения салона, багажного отделения, часы, цент­ральный замок, прикуриватель и комбинация приборов

Автомагнитола

Обозначение реле

Номер реле

Назначение реле

Система кондиционирования

Задний стеклоочиститель с функцией прерывистого режима работы

Выключатель принудительного холос­того хода, клапан увеличения частоты вращения холостого хода, система уп­равления двигателем (Digifant)

Указатель уровня охлаждающей жидкости

Система аварийной сигнализации

Система очистки фар

Система прерывистой работы стекло­очистителя и омывателя

Система предупреждения о непристегнутых ремнях безопасности

Противотуманные фары

Звуковой сигнал

Топливный насос, подогрев впускного коллектора (где предусмотрен)

Таймер электрообогрева заднего стекла

Гидронасос АБС

Система кондиционирования

Предохранитель гидронасоса АБС и электропривода стекол

Предохранитель системы клапанов АБС

avtoblokrele. ru

Volkswagen Passat by Docent86© › Бортжурнал › Полная распиновка блока реле и предохранителей для автомобилей Volkswagen: Golf и Jetta (89-99 г.в.), Passat (90-97 г.в.), все Cabrio, Corrado и EuroVan. А также вся инфа по предохранителям и реле.

Запись для облегчения поиска, да и нету кажись такой тут на драйве…Схема расположения предохранителей и реле в БРП VW Passat B3

Расположение предохранителей

01 - 10А - Ближний свет левой фары02 - 10А - Ближний свет правой фары03 - 10А - Лампы освещения панели приборов и номерного знака04 - 15А - Стеклоочиститель заднего стекла, люк05 - 15А - Стеклоочиститель и омыватель лобового стекла, омыватель заднего стекла06 - 20А – Вентилятор печки, кондиционер07 - 10А - Правые габаритные огни и задний фонарь08 - 10А - Левые габаритные огни и задний фонарь09 - 20А - Обогрев заднего стекла и зеркал заднего вида10 - 15А - Противотуманные фары и задний противотуманный фонарь11 - 10А - Дальний свет левой фары12 - 10А - Дальний свет правой фары13 - 10А – Бибикалка, вентилятор радиатора после выключения двигателя (Afterrun)14 - 10А - Лампы света заднего хода, наружные зеркала с электроприводом, обогрев форсунок омывателя, подогрев сидений15 - 10А –ЭБУ двигателя, клапан отсечки топлива, датчик привода спидометра16 - 15А - Приборная панель, подсветка бардачка, пепельницы, лампы MFA17 - 10А - Указатели поворотов и аварийка18 - 20А - Топливный насос и обогрев лямбда-зонда19 - 20А - Вентилятор радиатора и кондиционера20 - 10А - Стоп-сигналы, круиз21 - 15А - Освещение салона, электронные часы, МФА, подсвеnка багажника, Вакуумный ЦЗ

22 - 10А - Магнитола, прикуриватель

Номер в БРП - Номер на корпусе - Назначение

01 - 13 - Реле компрессора кондиционера02 - 72 - реле заднего дворника и омывателя03 - 30, 32 - Реле системы впрыска и зажигания04 - 18 - реле снятия нагрузки контакта Х выключателя зажигания05 - не используется06 - 21 и 22 - Реле-прерыватели указателей поворота и аварийки, а также прицепа (№22)07 - 33 - Реле электромотора омывателя фар08 - 19 и 99 - Реле дворников и омывателя лобового стекла09 - 4 и 29 - Реле сигнализации непристегнутых ремней безопасности10 - 15 - Проволочная перемычка дял ПТФ11 - 53 - Реле звукового сигнала (для однотонального сигнала - перемычка)12 - 67, 80, 167 - Реле топливного насоса или предпускового обогревателя (дизель)13 - 53 - Реле предпускового подогрева (22) или реле блокировки стартера14 - 79 - реле ABS15 - 79 - реле гидравлического насоса ABS16 - 79 - реле ABS17 - Предохранители клапанов и насоса ABS18 - Предохранители электрорегулировки сидений и кондиционера19 - Не используется20 - Реле стартера и фонраей заднего хода21 - Реле спирали обогрева лямбда-зонда22 - Не используется23 - Не используется

24 - Не используется

Номера на реле и их назначение №4 - реле сигнализации не пристегнутых ремней безопасности №13 - компрессор кондиционера №15 - дополнительные фары (ПТФ) №18 - разгрузка шины X №19 или №99 - дворники лобового стекла (№99 - с регулируемой паузой) №21 - аварийной сигнализации и указатели поворотов №22 - аварийной сигнализации и указатели поворотов, автомобиля с прицепом №29 -реле не пристёгнутых ремней безопасности №30 -главное реле впрыска, даёт команду на включение бензонасоса №32 - питание ЭБУ (Digifant) №33 - омыватель фар №36 -? №43 - индикатор падения уровня охлаждающей жидкости (до 91г. в.) №46 - реле времени пред пускового подогрева №53 - сигнал двух тональный (одно тональный - перемычка) №54 - прекращение питания на принуд. холостого хода №55 - увеличение подачи топлива на принуд. холостого хода №59 - Подогрев сидений №61 - обогрев впускного коллектора №67 или №80 - бензонасос №72 - задний дворник №78 - Насос АБС №61 - ЭБУ АБС №80 или №67 - бензонасос №99 или №19 - дворники лобового стекла (№99 - с регулируемой паузой) №105 - реле климата №109 - Реле системы впрыска и зажигания (VR6)

№150 - Стартер и фонари заднего хода (для авто с АКПП)

Полная распиновка блока реле и предохранителей для автомобилей Volkswagen:Golf и Jetta (89-99 г.в.), Passat (90-97 г.в.), все Cabrio, Corrado и EuroVan.

Оригинал темы тут

Распиновка реле

Распиновка жгута панели приборов VW Passat B3

Пин в разъеме приборной панели - Пин в коннекторе в БРП - Цвет провода - Сигнал

T28/1- U1/7 - Blu/Wht - Датчик температуры окружающего воздуха, массаT28/2- U2/5 - Red/Wht - Датчик низкого уровня охл. ЖидкостиT28/3 - U1/10 - Brn - Клемма 31, массаT28/4 - U2/14 - Gry - Переключатель MFA 4 контакт, сброс T28/5 - U2/13 - Brn/Wht - клемма 31b, массаT28/6 - U2/8 - Grn/Wht - Переключатель MFA, памятьT28/7 - U2/2 - Vio - Выходной сигнал датчика скоростиT28/8 - U1/3 - Yel - Давление масла, 0.9 / 1.4 / 1.8 barT28/9 - U1/5 - Red/Wht - Давление масла, 0.3 barT28/10 - U1/6 - Blk/Grn - Входной сигнал из ЭБУ для тахометраT28/11 - U2/11 - Red - +12v постоянное, клемма 30T28/12 - U1/14 - Gry - Подсветкаприборной панели, клемма 58bT28/13 - U2/1 - Blk - +12v Зажигание, клемма 15T28/14 - По разным данным: Доп. разъем х1 белый - Red/Blk - Сигнал стертых тормозных колодок /Контр. лампа противотуманных фар/Не используетсяT28/15 - U2/4 - Blk - Переключатель MFA, 2 контакт, режимT28/16 - U2/12 - Blu - возбуждение генератора, клемма 61T28/17 - U1/1 - Blk/Wht Датчик для температуры маслаT28/18 - U2/10 - Brn - Датчик ручного тормоза и уровня тормозной жидкостиT28/19 - U1/2 - Vio - Датчик температуры окружающего воздуха, сигнал (+)T28/20 --- - Подогрев свечей (дизель)T28/21 - U1/12 - Blu - Датчик уровня топливаT28/22 - Доп. разъем х2 черн 2 - Blk/Wht - Указатель поворота левыйT28/23 - U2/9 - Yel/Red - Датчик температуры охлаждающей жидкостиT28/24 - Доп. разъем х2 черн 1 - Blk/Grn - Указатель поворота правыйT28/25 - U2/7 - Blu/Wht - Контрольная лампа дальнего светаT28/26 - Доп. разъем х1 черн - Vio - Сигнал расхода топлива для авто с ЭБУ Digifant с 01/1993T28/27 - U1/11 - Wht - Входной сигнал для спидометра

T28/28 - Доп. разъем х1 син - Red - Дисплей АКПП

Используемые цвета:Blk - черныйBlu - синийBrn - коричневыйGrn - зеленыйGry - серыйRed - красныйVio - фиолетовый (сиреневый)

Wht - белый

Распиновка пассатовкой приборкиОригинал тут, там ещё много интересного про приборки и их дооснащение диагностикой в виде блинк-кодов

I. Панели до 90 года, без стрелок поворотников, с одним диодом - указателем поворотов внизу

1 * - земля (-) для датчика температуры наружного воздуха2 - не используется3 - земля (-), клемма 314 * - к кнопке сброса многофункционального индикатора (МФИ)5 * - земля (-), клемма 316 * - к переключателю памяти многофункционального индикатора (МФИ)7 - сигнал скорости от датчика Холла8 - от датчика давления масла (1,8 бар)9 - от датчика давления масла (0,3 бар)10 - вход сигнала на тахометр, клемма 111 - плюс (+) соединение с с клеммой 3012 - плюс (+) соединение для подсветки приборов, клемма 58b13 - плюс (+) соединение с клеммой 1514 - не используется15 * - к переключателю режимов многофункционального индикатора (МФИ)16 - сигнальная лампа генератора (зарядки), клемма 6117 * - от датчика температуры масла18 - сигнальная лампа ремня безопасности19 * - сигнал от датчика температуры наружного воздуха20 - не используется21 - к указателю уровня топлива22 - сигнальная лампа бортовой диагностики (OBD),23 - к указателю температуры охлаждающей жидкости24 - к индикатору поворотников25 - к индикатору дальнего света26 - не используется27 - не подключен28 - не подключен

* Автомобили с многофункциональным индикатором (МФИ) только для Канады

II. Панели после 90 года, с раздельными стрелками - указателями поворотов

1 - земля (-) для датчика температуры наружного воздуха (MFA)2 – для датчика уровня охлаждающей жидкости двигателя (ECL)3 - земля (-), клемма 314 - к кнопке сброса многофункционального индикатора (MFA)5 - земля (-), клемма 316 - к переключателю памяти многофункционального индикатора (память) (MFA)7 - Сигнал от датчика скорости автомобиля (VSS) с механическими спидометром / одометром, выход сигнала от датчика скорости автомобиля (VSS), спидометра (G22), электронного спидометра (G 21), с электронными спидометром / одометром8 - от датчика давления масла (1,8 или 1,4 бар)9 - от датчика давления масла (0,3 бар)10 - вход сигнала на тахометр, клемма 1 (клемма W)11 - плюс (+) соединение с с клеммой 3012 - плюс (+) соединение для подсветки приборов, клемма 58b13 - плюс (+) соединение с клеммой 1514 - не используется15 - к переключателю режимов MFA16 - сигнальная лампа генератора (зарядки), клемма 6117 - от датчика температуры масла (MFA)18 - сигнальная лампа ремня безопасности19 - сигнал от датчика температуры наружного воздуха (MFA)20 - не используется21 - к указателю уровня топлива22 - к индикатору поворотников, слева23 – от датчика температуры охлаждающей жидкости (ECT) (для показаний стрелочного измерителя)24 - к индикатору поворотников, справа25 - к индикатору дальнего света26 - не используется27 –сигнал скорости из датчика скорости автомобиля (VSS), спидометра (G 22), сэлектронными спидометром / одометром

28 - отображение положения рычага переключения коробки передач (только для автомобилей с автоматической коробкой передач)

www. drive2.ru

Предохранители и реле VW Passat B3 - бортжурнал Volkswagen Passat 1992 года на DRIVE2


Всем привет! Вот нашел инфо про предохранители и реле!На автомобилях Фольксваген Пассат В3 вся электропроводка защищена предохранителями и реле. Находятся предохранители и реле в блоке реле и предохранителей (фото), внизу, слева от рулевой колонки, под небольшим перчаточным ящиком. Чтобы открыть защёлку, нужно повернуть её на 90 градусов и потянуть её на себя.

№1 - 10 А, лев. ближ. свет.№2 - 10 А, прав. ближ. свет.№3 - 10 А, подсветка приборов и номера.№4 - 15 А, задний стеклоочиститель, люк, ЭБУ задней подвески.№5 - 15 А, стеклоочиститель, омыватель лобового стекла.№6 - 20 А, вентилятор печки, кондиционер.№7- 10 А, правый габарит.№8 - 10 А, левый габарит.№9 - 20 А, обогрев заднего стекла и зеркал.№10 - 10 А, дополнительные фары (ПТФ).№11 - 10 А, левый дальний свет, контр лампа.№12- 10 А, правый дальний свет.№13 - 10 А, сигнал.№14 - 10 А, задний свет, электрозеркала, обогрев форсунок омывателя, обогрев сидений, подсветка рычага АКПП. №15 - 10 А, ЭБУ двигателя.№16 - 15 А, контрольные лампы, MFA, подсветка вещевого ящика, блока для кассет, пепельницы.№17 - 10 А, указатели поворотов.№18 - 20 А, бензонасос, лямбда зонд.№19 - 30 А, вентилятор радиатора, кондиционер.№20 - 10 А, стоп-сигналы, круиз контроль.№21 - 15 А, подсветка салона, багажника, прикуриватель, часы, MFA, ЦЗ.№22 - 10 А, магнитола.

Номера на реле:

№67 или №80 - бензонасос.

№220 - реле after-run.№13 - электромагнитной муфты привода заслонки воздухопритока.№79 - ЭБУ АБС.№78 - насос АБС.

№59 - подогрев сидений.

Если есть какие либо дополнения или уточнения, пишите “в комментарии”.

www.drive2.ru

Предохранители, реле и эл. схемы Фольксваген Пассат B3 - бортжурнал Volkswagen Passat Variant Syncro (2Е) Arriva 1993 года на DRIVE2


Предохранители, (слева направо):

№1 - 10 А, лев. ближ. свет.№2 - 10 А, прав. ближ. свет.№3 - 10 А, подсветка приборов и номера.№4 - 15 А, задний стеклоочиститель, люк, ЭБУ задней подвески. №5 - 15 А, стеклоочиститель, омыватель лобового стекла.№6 - 20 А, вентилятор печки, кондиционер.№7- 10 А, правый габарит.№8 - 10 А, левый габарит.№9 - 20 А, обогрев заднего стекла и зеркал.№10 - 10 А, дополнительные фары (ПТФ).№11 - 10 А, левый дальний свет, контр лампа.№12- 10 А, правый дальний свет.№13 - 10 А, сигнал.№14 - 10 А, задний свет, электрозеркала, обогрев форсунок омывателя, обогрев сидений, подсветка рычага АКПП.№15 - 10 А, ЭБУ двигателя.№16 - 15 А, контрольные лампы, MFA, подсветка вещевого ящика, блока для кассет, пепельницы.№17 - 10 А, указатели поворотов.№18 - 20 А, бензонасос, лямбда зонд.№19 - 30 А, вентилятор радиатора, кондиционер.№20 - 10 А, стоп-сигналы, круиз контроль.№21 - 15 А, подсветка салона, багажника, прикуриватель, часы, MFA, ЦЗ.

№22 - 10 А, магнитола.

Номера на реле:

№13 - компрессор кондиционера.№72 - задний дворник.№32 - питание ЭБУ (дигифант).№54 - прекращение питания на принуд. холостого хода.№55 - увеличение подачи топлива на принуд. холостого хода.№18 - разгрузка шины.№43 - индикатор падения уровня охлаждающей жидкости (до 91г.в.).№21 - аварийной сигнализации и указатели поворотов.№22 - аварийной сигнализации и указатели поворотов, автомобиля с прицепом.№33 - омыватель фар.№19 или №99 - дворники лобового стекла (№99 - с регулируемой паузой).№4 - реле сигнализации не пристегнутых ремней безопасности.№15 - дополнительные фары (ПТФ).№53 - сигнал двух тональный (одно тональный - перемычка).№61 - обогрев впускного коллектора.№46 - реле времени пред пускового подогрева.

№67 или №80 - бензонасос.

Дополнительно могут быть установлены:

№87 реле включения синхры№220 - реле after-run.№13 - электромагнитной муфты привода заслонки воздухопритока.№79 - ЭБУ АБС.№78 - насос АБС.

№59 - подогрев сидений.

Расположение реле на блоке предохранителей Фольксваген Пассат В3, в зависимости от модели двигателя и комплектации автомобиля, сверху, слева направо:

01 – №13 – реле компрессора кондиционера.02 – №72 – реле заднего дворника и омывателя. 03 – №32 – реле системы впрыска и зажигания.04 – №18 – реле снятия нагрузки контакта Х (разгрузка шины).05 – не используется.06 – №21 или №22 – реле-прерыватели указателей поворота и аварийной сигнализации, а также прицепа (№22).07 – №33 – реле электромотора омывателя фар.08 – №19 или №99 – реле дворников и омывателя лобового стекла.09 – №4 или №29 – реле сигнализации «не пристегнутых» ремней безопасности.10 – №15 или №53 или перемычка для ПТФ.11 – №53 – реле звукового сигнала (для одно тонального сигнала – перемычка).

12 – №67, №80, (№167) – реле топливного насоса, (пред пускового обогревателя - дизель).

Количество реле, в блоке реле и предохранителей, может отличаться в зависимости от комплектации.

Доступ к предохранителям и реле открывается после снятия полки с нижней части лицевой панели. На поздних моделях доступ открывается после снятия крышки. Главные предохранители расположены под реле. Предохранители пронумерованы, а на полке или на крышке имеется перечень цепей, которые эти предохранители защищают. На некоторых моделях имеются дополнительные предохранители и реле, которые расположены над основными.

Автомобили 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 года выпуска

Где находится монтажный блок реле и предохранителей. Блок расположен в нижней части панели приборов со стороны водителя.

Доступ к блоку возможен после отвинчивания фиксаторов и снятия лотка

Блок предохранителей имеет нумерацию.

Для отсоединения жгута проводов контактного разъема от задней части блока предохранителей и реле, отведите фиксаторы приблизительно на 5 мм в направлении, указанном стрелкой

Обозначение предохранителей

Номер предохранителя

Цвет предохранителя

Защищаемая цепь

F1 (10 А)

Красный

Ближний свет (левая фара)

F2 (10 А)

Красный

Ближний свет (правая фара)

F3 (10 А)

Красный

Освещение комбинации приборов и номерного знака

F4 (15 А)

Синий

Очиститель стекла двери задка, люк, блок управления самовыравнивающейся задней подвески

F5 (15 А)

Синий

Очиститель ветрового стекла, омыватель ветрового и заднего стекол

F6 (20 А)

Желтый

Вентилятор отопителя, кондиционер

F7 (10А)

Красный

Габаритный свет (правый)

FB (10 А)

Красный

Габаритный свет (левый)

F9 (20 А)

Желтый

Обогрев заднего стекла и зеркал заднего вида

F10 (15 А)

Синий

Противотуманные фары и задний противотуманный фонарь

F11 (10 А)

Красный

Дальний свет (левая фара), контрольная лампа включения дальнего света

F12 (10 А)

Красный

Дальний свет (правая фара)

F13 (10 А)

Красный

Звуковой сигнал, вентилятор радиатора (после выключения двигателя)

F14 (10 А)

Красный

Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик темпе-ратуры двигателя, подсветка шкалы селектора автоматической коробки передач

F15 (10 А)

Красный

Карбюратор или электронная система управления двигателем

F16 (15 А)

Синий

Комбинация приборов, освещение вещевого ящика

F17 (10 А)

Красный

Указатели поворота

F18 (20 А)

Желтый

Электробензонасос, датчик концентрации кислорода (лямб-да-зонд)

F19 (30 А)

Зеленый

Вентилятор системы охлаждения, кондиционер

F20 (20 А)

Желтый

Стоп-сигналы, система управления скоростью движения

F21 (15 А)

Синий

Лампы освещения салона, багажного отделения, часы, цент-ральный замок, прикуриватель и комбинация приборов

F22 (10 А)

Красный

Автомагнитола

Обозначение реле

Номер реле

Назначение реле

Система кондиционирования

Задний стеклоочиститель с функцией прерывистого режима работы

Выключатель принудительного холос-того хода, клапан увеличения частоты вращения холостого хода, система уп-равления двигателем (Digifant)

Указатель уровня охлаждающей жидкости

Система аварийной сигнализации

Система очистки фар

Система прерывистой работы стекло-очистителя и омывателя

Система предупреждения о непристегнутых ремнях безопасности

Противотуманные фары

Звуковой сигнал

Топливный насос, подогрев впускного коллектора (где предусмотрен)

Таймер электрообогрева заднего стекла

Гидронасос АБС

Система кондиционирования

Предохранитель гидронасоса АБС и электропривода стекол

Предохранитель системы клапанов АБС

Распиновка блока предохранителей


Golf и Jetta (89-99 г.

в.), Passat (90-97 г.в.), все Cabrio, Corrado и EuroVan. А также вся инфа по предохранителям и реле. — Volkswagen Passat, 2.0 л., 1991 года на DRIVE2

Запись для облегчения поиска, да и нету кажись такой тут на драйве…
Схема расположения предохранителей и реле в БРП VW Passat B3

Расположение предохранителей

01 — 10А — Ближний свет левой фары
02 — 10А — Ближний свет правой фары
03 — 10А — Лампы освещения панели приборов и номерного знака
04 — 15А — Стеклоочиститель заднего стекла, люк
05 — 15А — Стеклоочиститель и омыватель лобового стекла, омыватель заднего стекла
06 — 20А – Вентилятор печки, кондиционер
07 — 10А — Правые габаритные огни и задний фонарь
08 — 10А — Левые габаритные огни и задний фонарь
09 — 20А — Обогрев заднего стекла и зеркал заднего вида
10 — 15А — Противотуманные фары и задний противотуманный фонарь
11 — 10А — Дальний свет левой фары
12 — 10А — Дальний свет правой фары
13 — 10А – Бибикалка, вентилятор радиатора после выключения двигателя (Afterrun)
14 — 10А — Лампы света заднего хода, наружные зеркала с электроприводом, обогрев форсунок омывателя, подогрев сидений
15 — 10А –ЭБУ двигателя, клапан отсечки топлива, датчик привода спидометра
16 — 15А — Приборная панель, подсветка бардачка, пепельницы, лампы MFA
17 — 10А — Указатели поворотов и аварийка
18 — 20А — Топливный насос и обогрев лямбда-зонда
19 — 20А — Вентилятор радиатора и кондиционера
20 — 10А — Стоп-сигналы, круиз
21 — 15А — Освещение салона, электронные часы, МФА, подсвеnка багажника, Вакуумный ЦЗ
22 — 10А — Магнитола, прикуриватель

Реле

Номер в БРП — Номер на корпусе — Назначение

01 — 13 — Реле компрессора кондиционера
02 — 72 — реле заднего дворника и омывателя
03 — 30, 32 — Реле системы впрыска и зажигания
04 — 18 — реле снятия нагрузки контакта Х выключателя зажигания
05 — не используется
06 — 21 и 22 — Реле-прерыватели указателей поворота и аварийки, а также прицепа (№22)
07 — 33 — Реле электромотора омывателя фар
08 — 19 и 99 — Реле дворников и омывателя лобового стекла
09 — 4 и 29 — Реле сигнализации непристегнутых ремней безопасности
10 — 15 — Проволочная перемычка дял ПТФ
11 — 53 — Реле звукового сигнала (для однотонального сигнала — перемычка)
12 — 67, 80, 167 — Реле топливного насоса или предпускового обогревателя (дизель)
13 — 53 — Реле предпускового подогрева (22) или реле блокировки стартера
14 — 79 — реле ABS
15 — 79 — реле гидравлического насоса ABS
16 — 79 — реле ABS
17 — Предохранители клапанов и насоса ABS
18 — Предохранители электрорегулировки сидений и кондиционера
19 — Не используется
20 — Реле стартера и фонраей заднего хода
21 — Реле спирали обогрева лямбда-зонда
22 — Не используется
23 — Не используется
24 — Не используется

Номера на реле и их назначение
• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №36 —?
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г. в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Полная распиновка блока реле и предохранителей для автомобилей Volkswagen:
Golf и Jetta (89-99 г.в.), Passat (90-97 г.в.), все Cabrio, Corrado и EuroVan.
Оригинал темы тут

2

3

4

5

6

7

8

9

10

11

12

13

Распиновка реле

14

15

Распиновка жгута панели приборов VW Passat B3

16

Пин в разъеме приборной панели — Пин в коннекторе в БРП — Цвет провода — Сигнал

T28/1- U1/7 — Blu/Wht — Датчик температуры окружающего воздуха, масса
T28/2- U2/5 — Red/Wht — Датчик низкого уровня охл. Жидк

www.drive2.ru

Монтажный блок Самар — DRIVE2

Какие различия имеют монтажные блоки, устанавливаемые на Ладу Самару?
КРАТКО:
Блоков 3 вида:
1 — первое реле омывателя заднего стекла (у блока 11 реле).
2 — первое реле фароочистителей (у блока 9 реле).
3 — первое реле вентилятора (у блока 9 реле). Такой блок можно поставить вместо второго, тогда ставим перемычку на реле 1 (контакты 30 и 87). И всё будет работать, кроме задних туманок, они или будут работать нормально, или их можно будет включить в любое время.

ПОДРОБНО:
Первый вид — Блоки с 11 реле
Их бывает 2 вида:
Старого образца

Самый первый


И нового

Аналог первому


Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители "ножевые", которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка)))
У блока нового образца плата одна, ремонтировать и паять его легче.
Чоткая статья про отличия блоков старого образца www.drive2.ru/l/4221538/

Характеристики:
Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции "парковочный свет": вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.


Вентилятор: при подаче массы от датчика (или от контроллера системы впрыска) на Ш6/9 включалось реле К9 (если включено зажигание) и плюс подавался на Ш5/5 к вентилятору.

Полный размер

Обратите внимание: обмотка реле вентилятора подключена к предохранителю 4, к которому подключены вентилятор отопителя и омыватели стёкол. Если он перегорит, то вентилятор охлаждения двигателя не включится.

Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.


Если ставилась кнопка фароочистителей, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло к реле в моторном отсеке), а оно включалось кнопкой через контакты Ш6/7 и Ш4/15.

Заряд гены: этим блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения гены (Ш7/9) подавалось через лампочку заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания. На блоке нового образца резисторов может не быть, а значит на холостых генератор не возбудится, и может быть, что Ш7/9 соединялся только с Ш7/4 который никуда не подключался (видимо что-то в проводке переделывалось, а мы об этом ничего не знаем). Значит если возникнет такой момент, нужно подключать гену к приборке и ставить резисторы…

Омыватель заднего стекла: ствилась релюшка задержки омывателя заднего стекла К1, чтобы мы как-бы тыркнули рычаг от себя до упора на доли секунд, а водичка ещё льётся секунд пять. Чтобы мы не отвлекались от дороги на помывку заднего стекла)))

Задние туманки
От кнопки габаритов зелёный провод шёл к предохранителю (болтался рядом с кнопкой, появлялось питание если включить свет фар ближний или дальний), от него к кнопке, от кнопки к Ш2/10 и на задние фонари.

Ш3/21 соединялся с Ш11/17, зачем незнаю. И для чего Ш10 тоже незнаю.
Ну и встречаются какие-то аномалии, где отверстие под реле исправности ламп К4 имеются, а контактов нету, тоесть перемычки не нужны, в блоке уже всё подключено напрямую.
Реле:
К1 — Реле времени омывателя заднего стекла
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле стеклоочистителя
К4 — Реле контроля исправности ламп (или перемычки, или ничего)
К5 — Реле включения дальнего света фар
К6 — Реле включения очистителей фар
К7 — Реле питания электростеклоподъёмников
К8 — Реле включения звукового сигнала
К9 — Реле включения включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле включения ближнего света фар
Предохранители:
1 (8A) Правая противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Очистители фар(в момент включения). Реле включения очистителей фар(контакты).Клапан включения омывателя фар
4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла.Клапана включения омывателя ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Приборы.Маршрутный компьютер.Реле питания электростеклоподъёмников и обогрева сидений (обмотка).Часы
6 (8A) Задние фонари(лампы стоп-сигнала). Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников (контакты)
7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет)
10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампы.Прикуриватель.Маршрутный компьютер.Часы.Реле и мотор-редукторы блокировки замков дверей
13 (8A) Правая фара(дальний свет)
14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
15 (8A) Левая фара(ближний свет)
16 (8A) Правая фара(ближний свет)
Предохранитель задних противотуманных фонарей (8А) с таким типом монтажных блоков находится рядом с их выключателем.

Второй вид — блоки с 9 реле
Самый популярный, который пришёл с европанелью


И такой

Они различаются между собой только расположением реле и предохранителей.
От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и стоит или реле фароочистителей, или вентилятора), количеством предохранителей на габариты и сами предохранители маркируются по-другому. Разъём Ш11 находится наверху.
Блок, который на верхнем фото состоит из одной платы, ремонтировать его легче.

Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:

Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора. Датчик стоит расчитанный на больший ток.
Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Можно в таком случае врезать реле (30 и 87 в разрыв любого провода на вентилятор, 86 к плюсу зажигания, 85 к датчику или мозгам инжектора).


Кстати, если у инжектора снять клемму с датчика температуры (у которого 2 провода) то контроллер войдёт в аварийный режим и включит электровентилятор.
Габариты: всвязи с удалением парковочного света решили поставить 2 предохранителя (F10 и F11), и повесить на них габариты и подсветку, и питались они только от Ш4/4, который шёл на кнопку.
Значит: парковочного света не будет.

Освободившийся предохранитель кинули на стеклоподъёмники (который на этих блоках F

www.drive2.ru

Audi 80 1,8SF › Бортжурнал › Блок предохранителей Ауди 80 распиновка обратной стороны или просто распиновка блока предохранителей

Полный размер

Итак задался я этим вопросом после того как решил выкинуть старую сигналку и поставить новую.
естественно не литературного мата было много. приведу один пример больше не буду: при срабатывании сигналки у меня моргали габариты вроде норм иду по проводам, перед тем как провода ушли в фару то есть снаружи оголили провод подмотали провод от сигналки и не изолируя оставили (руки на отсекание этому электрику).

не закончено
0 — нагреватель колектора

L
30- АКБ (+)
30- к замку зажигания

G
75-
85N — к питанию реле противотуманок (идет в штекер отдельный в районе тормозной педали и перемычкой соединяется либо на массу, либо (+), либо (+) через вкл фары )
57R — к выключателю освещения ( для вкл правых габаритов) (сюда сигналку моно подключить)
49 — аварийная сигнализация (постоянный (+) к ней) (к стрекозе)
31- масса (-)
86N — к питанию реле противотуманок (идет в штекер отдельный в районе тормозной педали и перемычкой соединяется либо на массу, либо (+), либо (+) через вкл фары )
30a — выключатель стоп-сигналов
71 — кнопка звукавого сигнала (фа фа)

F
57L — к выключателю освещения ( для вкл левых габаритов) (сюда сигналку моно подключить)
T — указатель уровня топлива в баке ( в приборку)
55 — к выключателю противотуманных фар
56b — контактная група для мигания дальним (стрекоза)
50Z — к замку зажигание (вкл стартер)
RL
30al — плафон освещения салона, на часики в приборку, прикуриватель (постоянный (+))

E
87h — звуковой сигнал (фа фа)
87al
55
87la — вентилятор системы охлаждения (радиатор) (ож)
RS
50A
87L
58R — правые габаритные огни (сюда не надо сигналку подключать)

D
P — насос фароомывателя
75A — термовыключатель ож
56br — правый ближний
58L — левые габаритные огни (сюда не надо сигналку подключать)
85l — термовыключатель ож
56al — левый дальний
56bl — левый ближний
56ar — правый дальний

C
53e — переключатель стеклоочистителя
J — переключатель стеклоочистителя
53c — переключатель стеклоочистителя
56ak — индикатор включения габаритного освещения (в приборку)
31b — стеклоочиститель (положение возрата)
15a -(в приборку) Сигнализатор перегрева двигателя и падения уровня тормазной жидкости, а также к стабилизатору напряжения и подсветки кнопки обогрева заднего стекла.
15a — подсветка кнопок птф
15a

B
53c — насос стеклоомывателя
50A- стартер (на втягивающий тонкий)
15a -клапан избыточного воздуха (хх), клапан жиклера карбюратора
15a — выключатель фонарей заднего хода, датчик спидометра
S
15 — катушка зажигания
1 — комутатор системы зажигания, устройство управления индикатором давления масла, блок управлением обогащением смеси (холодного хх)
87F

H
30b — лампа освещения богажника
50W
58L — левый задний габоритный фонарь
T — датчик уровня топлива в баке
58R — правый задний габоритный фонарь
87F — бензонасос

J
58as
75ah
75al — вентилятор системы охлаждения/отопления
30 — выключатель освещения ((+) для стрекозы)
58a
58 — к выключателю освещения (стрекоза), и реле зумер

I
15 — к замку зажигания
58d — освещение моторныйотсек, перчаточный ящик, заднего номера, и к регулятору яркости в приборке
56a — контактная група для мигания дальним (стрекоза)
1
La
75aw — переключатель стеклоочистителя, стеклоочиститель (положение возрата)

A
85M
86K
87ak
87M
85K
86M
30K
30M

M
87K — вторая скорость вентилятора при установленном кондиционере
75s — Блок управлением обогащения смеси (холодного хх)
75s перемычка с 75N – контакт одиночного разъема — к реле I для передних ПТФ
30ac
75ak
75as
30az

A – контакты серого разъема — система кондиционирования

B – контакты черного разъема — правый передний жгут (управление двигателем)

C – контакты синего разъема — торпедный жгут

D – контакты зеленого разъема — левый передний жгут

E – контакты желтого разъема — левый передний жгут

F – контакты коричнего разъема (соединен с красным разъемом) — торпедный жгут

G – контакты красного разъема (соединен с коричневым разъемом) — торпедный жгут

H – контакты черного разъема — задний жгут

I — контакты красного разъема — торпедный жгут

J – контакты желтого разъема — торпедный жгут

K – контакты черного разъема — реле III блок включения вентилятора после выключения двигателя

L – контакты 30й шины одиночные красные провода — всегда под напряжением АКБ

M – контакты одиночных разъемов дополнительного оборудования

M75s (2 шт) — с шины Х без предохранителей — электро зеркала, ПТФ, прочее доп оборудование

M75ak – после 17го предохранителя с шины Х

M75as — после 18го предохранителя с шины Х — эл. зеркала и омыватель заднего стекла (авант)

M30ag — после 20го предохранителя с 30ой шины — для диагностического разъема

M30az (самый верхний на рисунке не подписан) — после 19го предохранителя с 30й шины — ЦЗ и обогрев личинок

N – контакт одиночного разъема с 22го предохранителя — дизель

O – контакт одиночного разъема — после реле X — топливного насоса — питание форсунок АВК или Ёж на карбах В3

P 30as – подключение центрального замка

87a – контакт одиночного разъема реле VI

75N – контакт одиночного разъема — к реле I для передних ПТФ

www.drive2.ru

Блок предохранителей 17.3722-01м и его схема — Лада 2109, 1.3 л., 1991 года на DRIVE2

Установил себе блок 17.3722-01 М, так как мой старый меня достал. Постоянно плавился корпус предохранителя на печку, да и так — время от времени пропадали контакты. А тут случайно нашел б/у за 400 грн. Грех было не взять.

17.3722-01м

Переделывать ничего не пришлось, так-как ранее был установлен генератор БАТЕ 90А и реле регулятор ВТН. (Зарядка в норме)

Полный размер

Реле регулятор ВТН 9333.3702-04 Встает без переделок

Полный размер

Сам генератор

За одно сделал шпаргалку для блока на предохранители, так-как он был без крышки, а крышку взял от старого.

Полный размер

схема 17.3722-01 м

Описание от старого блока, но все совпадает))
К1 Реле времени омывателя заднего стекла
К2 Реле-прерыватель указателей поворота и аварийной сигнализации
К3 Реле стеклоочистителя
К4 Реле контроля исправности ламп стоп-сигнала и габаритных огней(внутри показаны контактные перемычки)
К5 Реле включения дальнего света фар
К6 Реле включения очистителей фар
К7 Реле питания стеклоподъёмников(не устанавливается)
К8 реле включения звукового сигнала
К9 Реле включения электродвигателя системы охлаждения двигателя
К10 реле включения обогрева заднего стекла
К11 реле включения ближнего света фар
Цепи защищаемые предохранителями
№ предохранителя Защищаемые цепи
1 (8A) Правая противотуманная фара
2 (8A) Левая противотуманная фара
3 (8A) Очистители фар(в момент включения). Реле включения очистителей фар(контакты).Клапан включения омыва фар
4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла.Клапана включения омыва ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла.Контрольная лампа воздушной заслонки карбюратора.Контрольная лампа стояночного тормоза. Лампа светового табло"STOP".Указатель температуры охлаждающей жидкости.Указатель уровня топлива с контрольной лампой резерва.Вольтметр
6 (8A) Задние фонари(лампы стоп-сигнала).Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников
7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.Табло подсветки рычагов отопителя.Лампа освещения прикуривателя
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет)
10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла. Штепсельная розетка для переносной лампа. Прикуриватель
13 (8A) Правая фара(дальний свет)
14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
15 (8A) Левая фара(ближний свет)
16 (8A) Правая фара(ближний свет)

Цена вопроса: 400 грн

www.drive2.ru

Блок предохранителей (схема+расшифровка)) — Ford Focus Sedan, 1.8 л., 2008 года на DRIVE2

Схема и расположение предохранителей на Ford Focus 2 restyling:
Первым делом открываем капот. Затем под цифрой 8 вы увидите монтажный блок предохранителей.

Блок предохранителей под капотом выделен красной линией.


Открываем крышку предохранителей под капотом.


Переворачивая крышку предохранителей вы увидите назначения каждого из них.


Еще одна фотография крышки со схемой предохранителей

Теперь давайте рассмотрим номера предохранителей и их описание.


Таблица значений блока предохранитель под капотом Ford Focus 2 restyling:
№- Ампер- Описание предохранителя
1 — 40 — Электровентилятор охлаждения двигателя
2 — 80 — Рулевое управление с усилителем
3 — 60 — Внутренний блок предохранителей 1
4 — 60 — Внутренний блок предохранителей 2
5 — 80 — Вспомогательный отопитель
6 — 60 — Свечи подогрева (только для автомобилей с дизельными двигателями)
7 — 30 — Антиблокировочная система, насос системы динамической стабилизации
8 — 20 — Антиблокировочная система, клапаны системы динамической стабилизации
9 — 20 — Модуль управления силовым агрегатом (PCM)
10 — 30 — Вентилятор системы климат-контроля
11 — 20 — Выключатель зажигания (стартера и приборов)
12 — 40 — Реле зажигания
13 — 20 — Электрическая обмотка стартера
14 — 40 — Обогрев лобового стекла, правая сторона
15 — 30 — Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16 — 40 — Обогрев ветрового стекла, левая сторона
17 — 30 — Складывающаяся крыша
18 — 30 — Инвертирующий усилитель мощности
19 — 10 — Модуль ABS
20 — 15 — Звуковой сигнал
21 — 20 — Вспомогательный отопитель
22 — 10 — Модуль усилителя рулевого управления
23 — 30 — Омыватели фар
24 — 15 — Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 — 10 — Реле зажигания
26 — 15 — Автоматическая коробка передач
27 — 10 — Муфта компрессора системы кондиционирования
28 — 10 — Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 — 10 — Система раздельного климат-контроля
30 — 3 — PCM, автоматическая коробка передач
31 — 10 — Интеллектуальная зарядка аккумуляторной батареи
32 — 10 — Автоматическая коробка передач
33 — 10 — Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 — 10 — Перепускной клапан промежуточного охлажде

www. drive2.ru

Предохранители Фольксваген Пассат б3 и реле с описанием назначения и схемой блока

Volkswagen Passat b3 представляет 3-е поколение популярной серии пассатов. Выпускалась данная модель в 1988, 1989, 1990, 1991, 1992 и 1993 годах с кузовами универсал и седан как с бензиновыми, так и дизельными двигателями. В данном материале мы представим описание всех предохранителей и реле фольксваген пассат б3 со схемами и фотографиями блоков в которых они расположены.

Главный блок

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

Для доступа к нему нужно снять полку.

Фото-пример блока

Общая схема

Описание предохранителей
1 10А Ближний свет (левая фара)
2 10А Ближний свет (правая фара)
3 10А Освещение комбинации приборов и номерного знака
4 15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески
5 15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол
6 20А Вентилятор отопителя, кондиционер
7 10А Габаритный свет (правый)
8 10А Габаритный свет (левый)
9 20А Обогрев заднего стекла и зеркал заднего вида
10 15А Противотуманные фары и задний противотуманный фонарь
11 10А Дальний свет (левая фара), контрольная лампа включения дальнего света
12 10А Дальний свет (правая фара)
13 10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
14 10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик темпе­ратуры двигателя, подсветка шкалы селектора автоматической коробки передач
15 10А Карбюратор или электронная система управления двигателем
16 15А Комбинация приборов, освещение вещевого ящика
17 10А Указатели поворота
18 20А Электробензонасос, датчик концентрации кислорода (лямб­да-зонд)
19 30А Вентилятор системы охлаждения, кондиционер
20 20А Стоп-сигналы, система управления скоростью движения
21 15А Лампы освещения салона, багажного отделения, часы, цент­ральный замок, прикуриватель и комбинация приборов
22 10А Автомагнитола

За прикуриватель отвечает предохранитель номер 21 на 15А.

Обозначение реле

1

Система кондиционирования

2

Задний стеклоочиститель с функцией прерывистого режима работы

3

Выключатель принудительного холос­того хода, клапан увеличения частоты вращения холостого хода, система уп­равления двигателем (Digifant)

4

Резерв

5

Указатель уровня охлаждающей жидкости

6

Система аварийной сигнализации

7

Система очистки фар

8

Система прерывистой работы стекло­очистителя и омывателя

9

Система предупреждения о непристегнутых ремнях безопасности

10

Противотуманные фары

11

Звуковой сигнал

12

Топливный насос, подогрев впускного коллектора (где предусмотрен)

13

Таймер электрообогрева заднего стекла

14

Резерв

15

Гидронасос АБС

16

АБС

17

Резерв

18

Резерв

19

Система кондиционирования

20

Резерв

21

Предохранитель гидронасоса АБС и электропривода стекол

22

Предохранитель системы клапанов АБС

23

Резерв

24

Резерв

Количество реле в блоке зависит от комплектации и года выпуска автомобиля.

Назначение реле согласно их нумерации

  • №4 — реле сигнализации не пристегнутых ремней безопасности
  • №13 — компрессор кондиционера
  • №15 — дополнительные фары (ПТФ)
  • №18 — разгрузка шины X
  • №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
  • №21 — аварийной сигнализации и указатели поворотов
  • №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
  • №29 —реле не пристёгнутых ремней безопасности
  • №30 —главное реле впрыска, даёт команду на включение бензонасоса
  • №32 — питание ЭБУ (Digifant)
  • №33 — омыватель фар
  • №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
  • №46 — реле времени пред пускового подогрева
  • №53 — сигнал двух тональный (одно тональный — перемычка)
  • №54 — прекращение питания на принуд. холостого хода
  • №55 — увеличение подачи топлива на принуд. холостого хода
  • №59 — Подогрев сидений
  • №61 — обогрев впускного коллектора
  • №67 или №80 — бензонасос
  • №72 — задний дворник
  • №78 — Насос АБС
  • №61 — ЭБУ АБС
  • №80 или №67 — бензонасос
  • №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
  • №105 — реле климата
  • №109 — Реле системы впрыска и зажигания (VR6)
  • №150 — Стартер и фонари заднего хода (для авто с АКПП)

Дополнительная информация

Больше информации про электро оборудование кузова, можете получить изучив данную брошюру: «скачать«. А полное руководство по ремонту и эксплуатации находится тут.

vsepredohraniteli.ru

Предохранители и реле Фольксваген Пассат б4 с описанием назначения

Некоторые относят Volkswagen Passat b4 не к 4 поколению, а рестайлинговой модели 3-го поколения, из за того, что у них общая конструкция, но разный кузов и обновленный салон. Выпускалась данная серия б4 в 1993, 1994, 1995 и 1996 годах. В данном материале мы представим описание предохранителей и реле фольксваген пассат б4 со схемой блока и фото-примером их расположения. В заключении предложим для скачивание полное руководство по ремонту и обслуживанию.

Блок предохранителей и реле

Он находится в нижней части панели приборов со стороны водителя за защитной полкой.

Доступ к предохранителям и реле открывается после её снятия.

Фото-пример блока

Общая схема

Предохранители
1 10А Ближний свет (левая фара)
2 10А Ближний свет (правая фара)
3 10А Освещение комбинации приборов и номерного знака
4 15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески
5 15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол
6 20А Вентилятор отопителя, кондиционер
7 10А Габаритный свет (правый)
8 10А Габаритный свет (левый)
9 20А Обогрев заднего стекла и зеркал заднего вида
10 15А Противотуманные фары и задний противотуманный фонарь
11 10А Дальний свет (левая фара), контрольная лампа включения дальнего света
12 10А Дальний свет (правая фара)
13 10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
14 10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик темпе­ратуры двигателя, подсветка шкалы селектора автоматической коробки передач
15 10А Карбюратор или электронная система управления двигателем
16 15А Комбинация приборов, освещение вещевого ящика
17 10А Указатели поворота
18 20А Электробензонасос, датчик концентрации кислорода (лямб­да-зонд)
19 30А Вентилятор системы охлаждения, кондиционер
20 20А Стоп-сигналы, система управления скоростью движения
21 15А Лампы освещения салона, багажного отделения, часы, цент­ральный замок, прикуриватель и комбинация приборов
22 10А Автомагнитола

За прикуриватель отвечает предохранитель номер 21 на 15А.

Реле

1

Система кондиционирования

2

Задний стеклоочиститель с функцией прерывистого режима работы

3

Выключатель принудительного холос­того хода, клапан увеличения частоты вращения холостого хода, система уп­равления двигателем (Digifant)

4

Резерв

5

Указатель уровня охлаждающей жидкости

6

Система аварийной сигнализации

7

Система очистки фар

8

Система прерывистой работы стекло­очистителя и омывателя

9

Система предупреждения о не пристегнутых ремнях безопасности

10

Противотуманные фары

11

Звуковой сигнал

12

Топливный насос, подогрев впускного коллектора (где предусмотрен)

13

Таймер электрообогрева заднего стекла

14

Резерв

15

Гидронасос АБС

16

АБС

17

Резерв

18

Резерв

19

Система кондиционирования

20

Резерв

21

Предохранитель гидронасоса АБС и электропривода стекол

22

Предохранитель системы клапанов АБС

23

Резерв

24

Резерв

Количество реле в блоке зависит от комплектации и года выпуска автомобиля.

Назначение реле согласно их нумерации

  • №4 — реле сигнализации не пристегнутых ремней безопасности
  • №13 — компрессор кондиционера
  • №15 — дополнительные фары (ПТФ)
  • №18 — разгрузка шины X
  • №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
  • №21 — аварийной сигнализации и указатели поворотов
  • №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
  • №29 —реле не пристёгнутых ремней безопасности
  • №30 —главное реле впрыска, даёт команду на включение бензонасоса
  • №32 — питание ЭБУ (Digifant)
  • №33 — омыватель фар
  • №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
  • №46 — реле времени пред пускового подогрева
  • №53 — сигнал двух тональный (одно тональный — перемычка)
  • №54 — прекращение питания на принуд. холостого хода
  • №55 — увеличение подачи топлива на принуд. холостого хода
  • №59 — Подогрев сидений
  • №61 — обогрев впускного коллектора
  • №67 или №80 — бензонасос
  • №72 — задний дворник
  • №78 — Насос АБС
  • №61 — ЭБУ АБС
  • №80 или №67 — бензонасос
  • №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
  • №105 — реле климата
  • №109 — Реле системы впрыска и зажигания (VR6)
  • №150 — Стартер и фонари заднего хода (для авто с АКПП)
Плавкие вставки

На моделях с дизельными двигателями цепь питания свечей накаливания двигателя защищена плавкой вставкой. Эта вставка расположена в моторном отсеке над усилителем тормозов или на блоке электронного управления свечами, за бачком омывателя ветрового стекла. Если эта вставка перегорела. значит, с системой что-то случилось, поэтому прежде чем заменить вставку, надо провести диагностику системы подогрева дизельного двигателя и выявить причину перегорания.

Руководство по ремонту

Больше информации про ремонт и обслуживание Volkswagen Passat b4 можете узнать в данной книге: «скачать«. А если хотите что — нибудь добавить пишите в комментариях.

vsepredohraniteli.ru

Распиновка предохранителей и реле Passat b3 — Volkswagen Passat, 1.8 liter, 1989 year on DRIVE2


Тема заезжена, но решил сохранить себе в БЖ, чтобы в случае чего не искать в инете, а просто открыть и посмотреть у себя. Может ещё кому пригодится 😉
Предохранители, (слева направо):

№1 — 10 А, лев. ближ. свет.
№2 — 10 А, прав. ближ. свет.
№3 — 10 А, подсветка приборов и номера.
№4 — 15 А, задний стеклоочиститель, люк, ЭБУ задней подвески.
№5 — 15 А, стеклоочиститель, омыватель лобового стекла.
№6 — 20 А, вентилятор печки, кондиционер.
№7- 10 А, правый габарит.
№8 — 10 А, левый габарит.
№9 — 20 А, обогрев заднего стекла и зеркал.
№10 — 10 А, дополнительные фары (ПТФ).
№11 — 10 А, левый дальний свет, контр лампа.
№12- 10 А, правый дальний свет.
№13 — 10 А, сигнал.
№14 — 10 А, задний свет, электрозеркала, обогрев форсунок омывателя, обогрев сидений, подсветка рычага АКПП.
№15 — 10 А, ЭБУ двигателя.
№16 — 15 А, контрольные лампы, MFA, подсветка вещевого ящика, блока для кассет, пепельницы.
№17 — 10 А, указатели поворотов.
№18 — 20 А, бензонасос, лямбда зонд.
№19 — 30 А, вентилятор радиатора, кондиционер.
№20 — 10 А, стоп-сигналы, круиз контроль.
№21 — 15 А, подсветка салона, багажника, прикуриватель, часы, MFA, ЦЗ.
№22 — 10 А, магнитола.

Номера на реле:

№13 — компрессор кондиционера.
№72 — задний дворник.
№32 — питание ЭБУ (дигифант).
№54 — прекращение питания на принуд. холостого хода.
№55 — увеличение подачи топлива на принуд. холостого хода.
№18 — разгрузка шины.
№43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.).
№21 — аварийной сигнализации и указатели поворотов.
№22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом.
№33 — омыватель фар.
№19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой).
№4 — реле сигнализации не пристегнутых ремней безопасности.
№15 — дополнительные фары (ПТФ).
№53 — сигнал двух тональный (одно тональный — перемычка).
№61 — обогрев впускного коллектора.
№46 — реле времени пред пускового подогрева.
№67 или №80 — бензонасос.

Дополнительно могут быть установлены:

№87 реле включения синхры
№220 — реле after-run.
№13 — электромагнитной муфты привода заслонки воздухопритока.
№79 — ЭБУ АБС.
№78 — насос АБС.
№59 — подогрев сидений.

Расположение реле на блоке предохранителей Фольксваген Пассат В3, в зависимости от модели двигателя и комплектации автомобиля, сверху, слева направо:

01 – №13 – реле компрессора кондиционера.
02 – №72 – реле заднего дворника и омывателя.
03 – №32 – реле системы впрыска и зажигания.
04 – №18 – реле снятия нагрузки контакта Х (разгрузка шины).
05 – не используется.
06 – №21 или №22 – реле-прерыватели указателей поворота и аварийной сигнализации, а также прицепа (№22).
07 – №33 – реле электромотора омывателя фар.
08 – №19 или №99 – реле дворников и омывателя лобового стекла.
09 – №4 или №29 – реле сигнализации «не пристегнутых» ремней безопасности.
10 – №15 или №53 или перемычка для ПТФ.
11 – №53 – реле звукового сигнала (для одно тонального сигнала – перемычка).
12 – №67, №80, (№167) – реле топливного насоса, (пред пускового обогревателя — дизель).

Количество реле, в блоке реле и предохранителей, может отличаться в зависимости от комплектации.

www.drive2.com

Схема предохранителей ваз 2114 блок предохранителей устройство

Расположение предохранителей и реле

Если вам требуется узнать расположение предохранителей и реле на ваз 2114, вы можете найти его здесь.

Описание реле:
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов.

Обозначение предохранителей на блоке прдохранителей

Перегорел предохранителе? Тогда поменяйте его, о том какой за что предохранитель отвечает, читайте здесь.

№ предохранителяСила тока, AЗащищаемая цепь
Fl20Задние противотуманные фары
F210Аварийная сигнализация
F310Датчик света
F420Обогрев заднего стекла
F520Звуковой сигнал
F630Электростеклоподъемники
F720Вентилятор охлаждения двигателя
F87. 5Левая передняя противотуманная фара
F97.5Правая передняя противотуманная фара
F107.5Левые габаритные огни
Fll7.5Правые габаритные огни
F127.5Левая фара ближнего света
F137.5Правая фара ближнего света
F147.5Левая фара дальнего света
F157.5Правая фара дальнего света
F1620Поворотники
F17,F18, F19.F20Запасные

Нумерация штекеров в соединительных колодках монтажного блока

Схема монтажного блока

Если вам необходима схема предохранителей ваз 2114 и вы ее давно искали, тогда вот она, здесь вы найдете всю необходимую информацию для самостоятельного ремонта блока предохранителей, а также схематического изображения всех элементов монтажного блока.

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар;Увеличить схему
Распиновка разъёмов монтажного блока
Увеличить схему
Комплектация монтажных блоков ваз 2114
Номер монтажного блокаНаличие реле
K1К2К3К4К5К6К7К8К9
2114-3722010+++++++
2114-3722010-08+++++++
2114-3722010-10+++++++++
2114-3722010-18+++++++++
2114-3722010-30++++++++
2114-3722010-38++++++++
2114-3722010-40++++++++
2114-3722010-48++++++++
2114-3722010-00++перем++++
2114-3722010-68++перем+++++

Как визуально выглядит блок предохранителей на ваз 2114

Часто бывает так, что вы не знаете как выглядит блок предохранителей на ваз 2114, ниже я разместил фотографию того как выглядит блок предохранителей, также где он расположен.

Как визуально выглядит блок предохранителей на ваз 2114
Где находится блок предохранителей на ваз 2114
Где находится блок предохранителей на ваз 2114

provaz2114.ru

Блок предохранителей ВАЗ 2114: Схема, Описание, Распиновка

Термины

Предохранитель – это коммутационный аппарат предназначенный для защиты электрической цепи от перегрева.

При протекании тока через предохранитель выше допустимых значений его плавкая вставка перегорает, тем самым разрывая электрическую цепь.

Номинальный ток – это ток при котором предохранитель способен работать без нагрузки.

Плавкая вставка – это часть предохранителя которая перегорает вследствие воздействия на нее большего тока.

Реле – реле это коммутационный аппарат предназначенный для разгрузки контактов на кнопке. Принцип работы данного аппарата основан на законе электромагнитной индукции.

У реле имеется несколько параметров подбора. Это, ток при котором контакты не будут плавиться и греться он называется номинальный ток реле, а также количество контактов.

Расположение предохранителей в ВАЗ 2114

В автомобиле ВАЗ 2114 существует два блока предохранителей основной и дополнительный, каждый из них расположен в различных местах.

Основной блок предохранителей

В автомобиле ВАЗ 2114 основной монтажный блок предохранителей находится в подкапотном пространстве, закрытый пластиковым кожухом. Чтобы получить доступ к блоку необходимо демонтировать крышку отогнув фиксирующие застежки.

Блок представляет собой совокупность различных реле и предохранителей которые отвечают за конкретное выполнение функций на автомобиле.

Дополнительный блок предохранителей

Дополнительный блок располагается под панелью автомобиля в центральной его части. Более легкий и быстрый доступ к данному блоку можно получить со стороны пассажира, где расположился воздуховод обдува ног.

Также следует отметить, что на ВАЗ 2114 устанавливалось два типа различных блоков в зависимости от года выпуска.

Ниже приведены схемы и описание предохранителей и реле для каждого из блоков.

Монтажный блок предохранителей 2114-3722010-60

Ниже приведены таблица с описанием как реле так и предохранителей.

Реле блока 2114-3722010-60
Номер реле Описание назначение реле
К1 Реле очистителя фар
К2 Реле сигнала поворотов, аварийная сигнализация
К3 Реле омывателя лобового стекла и дворников
К4 Реле стоп-сигналов и габаритных ламп
К5 Реле стеклоподъемников
К6 Реле клаксона
К7 Реле обогрева заднего стекла
К8 Реле дальнего света
К9 Реле ближнего света
Предохранители блока 2114-3722010-60

Предохранители F17-F20 являются запасными.

Номер предохранителя Номинальный Ток (А) Описание назначение предохранителя
F1 10 Предохранитель противотуманных фар. Включение передних и задних противотуманок
F2 10 Указатель поворота и аварийной сигнализации
F3 7,5 Освещение салона. Передний и центральный плафон. Освещение багажного отсека. Компьютер
F4 20 Обогрев заднего стекла. Розетка подключение переносного светильника
F5 20 Электродвигатель вентилятора охлаждения ДВС. Клаксон (звуковой сигнал)
F6 30 Электростеклоподъемники
F7 30 Вентилятор отопителя салона, прикуриватель, освещение вещевого ящика
F8 7,5 Лампа противотуманной фары (правая)
F9 7,5 Лампа противотуманной фары (левая)
F10 7,5 Лампы габаритов с правой стороны
F11 7,5 Лампы габаритов с левой стороны
F12 7,5 Лампа ближнего света (правая фара)
F13 7,5 Лампа ближнего света (левая фара)
F14 7,5 Лампа дальнего света (правая фара)
F15 7,5 Лампа дальнего света (левая фара)
F16 15 Сигнализаторы на приборной панели, возбуждение генератора

Монтажный блок предохранителей 2114-3722010-18

Реле блока 2114-3722010-18
Номер реле Описание назначение реле
К1 Реле очистетля фар
К2 Реле сигнала поворотов, аварийная сигнализация
К3 Реле омывателя лобового стекла и двориников
К4 Реле стоп-сигналов и габаритных ламп
К5 Реле стеклоподъемников
К6 Реле клаксона
К7 Реле обогрева заднего стекла
К8 Реле дальнего света
К9 Реле ближнего света
Предохранители блока 2114-3722010-18
Номер предохранителя Номинальный Ток (А) Описание назначение предохранителя
F9 7,5 Лампа противотуманной фары (правая)
F8 7,5 Лампа противотуманной фары (левая)
F1 7,5 Очиститель фар
F7 30 Вентилятор отопителя салона, прикуриватель, освещение вещевого ящика
F16 15 Указатели поворота, аварийная сигнализация, задние фонари, шкалы показаний на приборной панели.
F3 10 Стоп-сигналы, плафон освещения
F6 30 Электростеклоподъемники
F10 7,5 Подсветка панели салона. Подсветка номерного знака
F5 20 Вентилятор охлаждения двигателя. Клаксон
F10 7,5 Лампы габаритов с левой стороны
F11 7,5 Лампы габаритов с левой стороны
F2 10 Включение и отключение аварийной сигнализации
F4 20 Обогрев заднего стекла
F15 7,5 Лампа дальнего света (правая фара)
F14 7,5 Лампа дальнего света (левая фара)
F13 7,5 Лампа ближнего света (левая фара)
F12 7,5 Лампа ближнего света (правая фара)

Дополнительный монтажный блок

Дополнительный монтажный блок расположен под крышкой воздуховода ног переднего пассажира.

Реле дополнительного блока ВАЗ 2114
Номер реле Описание назначение реле
К4 Реле топливного насоса
К5 Реле вентиляторов охлаждения
К6 Главное реле
Предохранители дополнительного блока ВАЗ 2114
Номер предохранителя Номинальный ток предохранителя (А) Описание назначение предохранителя
F1 15 Цепь главного реле
F2 15 Питание ЭБУ
F3 15 Питание бензонасоса

Различие предохранителей по цвету

Существует различное количство предохранителей. Они отличаются не только по номинальному току, но и по цвету. Каждому номиналу предохранителей присущ свой цвет.

Цвет предохранителя Номинал (А)
Светло-коричневый 5
Темно-коричневый 7,5
Красный 10
Синий 15
Желтый 20
Белый 25
Зеленый 30
Оранжевый 40
Красный 50

Надеемся, наша статья была Вам полезна.

← Высоковольтные провода ВАЗ Не работают стоп-сигналы ВАЗ 2114 →

enginehack.ru

Где Находится Реле Свечей Накала Пассат Б3 VIVAUTO.RU

Предохранители и реле Фольксваген Пассат B3

Подпишись здесь, чтобы получать анонсы новых статей прямо на электронную почту!

На автомобилях Фольксваген Пассат В3 вся электропроводка защищена предохранителями и реле. Находятся предохранители и реле в блоке реле и предохранителей (фото), внизу, слева от рулевой колонки, под небольшим перчаточным ящиком. Чтобы открыть защёлку, нужно повернуть её на 90 градусов и потянуть её на себя.

  • №13 компрессор кондиционера
  • №72 задний дворник
  • №32 питание ЭБУ (дигифант)
  • №54 прекращение питания на принуд. холостого хода
  • №55 увеличение подачи топлива на принуд. холостого хода
  • №18 разгрузка шины
  • №43 индикатор падения уровня охлаждающей жидкости (до 91г.в.)
  • №21 аварийной сигнализации и указатели поворотов
  • №22 аварийной сигнализации и указатели поворотов, автомобиля с прицепом
  • №33 омыватель фар
  • №19 или №99 дворники лобового стекла (№99 с регулируемой паузой)
  • №4 реле сигнализации не пристегнутых ремней безопасности
  • №15 дополнительные фары (ПТФ)
  • №53 сигнал двух тональный (одно тональный перемычка)
  • №61 обогрев впускного коллектора
  • №46 реле времени пред пускового подогрева
  • №67 или №80 бензонасос

Дополнительно могут быть установлены:

Расположение реле на блоке предохранителей Фольксваген Пассат В3, в зависимости от модели двигателя и комплектации автомобиля (фото), сверху, слева направо:

В данном видео: вы узнаете почему не включаются свечи накола на Volkswagen Passat B4. Как проверить реле свечей .

  • 01 – №13 – реле компрессора кондиционера
  • 02 – №72 – реле заднего дворника и омывателя
  • 03 – №32 – реле системы впрыска и зажигания
  • 04 – №18 – реле снятия нагрузки контакта Х (разгрузка шины)
  • 05 – не используется
  • 06 – №21 или №22 – реле-прерыватели указателей поворота и аварийной сигнализации, а также прицепа (№22)
  • 07 – №33 – реле электромотора омывателя фар
  • 08 – №19 или №99 – реле дворников и омывателя лобового стекла
  • 09 – №4 или №29 – реле сигнализации не пристегнутых ремней безопасности
  • 10 – №15 или №53 или перемычка для ПТФ
  • 11 – №53 – реле звукового сигнала (для одно тонального сигнала – перемычка)
  • 12 – №67, №80, (№167) – реле топливного насоса, (пред пускового обогревателя дизель)
  • №1 10 А, лев. ближ. свет
  • №2 10 А, прав. ближ. свет
  • №3 10 А, подсветка приборов и номера
  • №4 15 А, задний стеклоочиститель, люк, ЭБУ задней подвески
  • №5 15 А, стеклоочиститель, омыватель лобового стекла
  • №6 20 А, вентилятор печки, кондиционер
  • №7- 10 А, правый габарит
  • №8 10 А, левый габарит
  • №9 20 А, обогрев заднего стекла и зеркал
  • №10 10 А, дополнительные фары (ПТФ)
  • №11 10 А, левый дальний свет, контр лампа
  • №12- 10 А, правый дальний свет
  • №13 10 А, сигнал
  • №14 10 А, задний свет, электрозеркала, обогрев форсунок омывателя, обогрев сидений, подсветка рычага АКПП
  • №15 10 А, ЭБУ двигателя
  • №16 15 А, контрольные лампы, MFA, подсветка вещевого ящика, блока для кассет, пепельницы
  • №17 10 А, указатели поворотов
  • №18 20 А, бензонасос, лямбда зонд
  • №19 30 А, вентилятор радиатора, кондиционер
  • №20 10 А, стоп-сигналы, круиз контроль
  • №21 15 А, подсветка салона, багажника, прикуриватель, часы, MFA, ЦЗ
  • №22 10 А, магнитола

Если есть какие либо дополнения или уточнения, прошу не стесняться и писать “в ”.

Для того, что бы хоть как то помочь владельцам Фольксваген Пассат В3 в разных регионах мира, я откорректировал установки рекламы на сайте и теперь реклама больше привязана к тому региону где именно находится читатель, то есть Вы. Теперь Вы смело можете заходить по рекламе, что бы узнать цены на з/ч и аксессуары в Вашем регионе.

Фото блока реле и предохранителей Фольксваген Пассат В3, дв. ААМ.

Количество реле, в блоке реле и предохранителей, может отличаться в зависимости от комплектации (смотреть выше.

Volkswagen Passat B3

(1988-1993) - схема предохранителей

VW Passat B3 - схема предохранителей

Год выпуска: 1988, 1989, 1990, 1991, 1992, 1993

Блок предохранителей

Volkswagen Passat B3 - блок предохранителей

Volkswagen Passat B3 - отдельные реле над панелью предохранителей / реле

Расположение предохранителей в соответствии с номерами на панели предохранителей слева направо)

Предохранитель Номинальный ток [A] Защищенные цепи
1 10 Фара ближнего света левая
2 10 Фара ближнего света правая
3 10 Подсветка приборной панели, подсветка номерного знака
4 15 Стеклоочиститель задний (универсал)
5 15 Стеклоочиститель / омыватель
6 20 Вентилятор приточного воздуха
7 10 Боковой габарит и задние фонари правые
8 10 Боковой габарит и задние фонари левый
9 20 Обогрев заднего стекла
10 Открыть
11 10 Фара дальнего света левая
12 10 Фара дальнего света правая
13 10 Гудок
14 15 Фары заднего хода, обогрев форсунок омывателя лобового стекла
15 10 Отключение топлива при торможении, топливный насос после пробега
16 15 Освещение комбинации приборов, освещение перчаточного ящика
17 10 Мигалки аварийные
18 20 Топливный насос, нагреватель датчика кислорода
19 30 Вентилятор охлаждения радиатора, реле кондиционера
20 10 Стоп-сигналы
21 15 Освещение салона, прикуриватель, цифровые часы
22 10 Радио

Расположение реле на панели предохранителей / реле

R1 Реле кондиционера
R2 Стеклоочиститель задний (универсал)
R3 Открыть
R4 Реле снижения нагрузки
R5 Блок управления низким уровнем охлаждающей жидкости
R6 Реле аварийной остановки
R7 Открыть
R8 Реле прерывистого режима стеклоомывателя
R9 Блок управления системы предупреждения о непристегнутом ремне безопасности
R10 Открыть
R11 Реле звукового сигнала
R12 Реле топливного насоса
Отдельные реле над панелью предохранителей / реле
R13 Предохранитель фонарей заднего хода (авт. пер.)
R14 Вентилятор охлаждения радиатора после работы блока управления
R15 Реле гидравлического насоса ABS
R16 Реле ABS
R17 Открыть
R18 Открыть
R19 Реле кондиционера
R20 Реле выключателя стартера заднего хода
R21 Предохранитель гидравлического насоса ABS / предохранитель электрического стеклоподъемника
R22 Предохранитель клапанов АБС
R23 Предохранитель системы круиз-контроля / предохранитель автоматического плечевого ремня безопасности
R24 Открыть

Разъемы и штекеры на панели предохранителей / реле

Volkswagen Passat B3 - блок предохранителей (соединения и вилки)
Symbol Описание
A1 Жгут проводов фары (желтый)
A2 Жгут проводов фары (желтый)
B Открыть
С Жгут проводов фары (желтый)
D Жгут проводов дополнительного оборудования (зеленый)
E Жгут проводов приборов (зеленый)
F Жгут проводов в моторном отсеке, правый (белый)
G1 Жгут проводов в моторном отсеке, правый (белый)
G2 Жгут проводов в моторном отсеке, правый (белый)
h2 Жгут проводов подрулевого переключателя (красный)
h3 Жгут проводов подрулевого переключателя (красный)
Дж Жгут проводов подрулевого переключателя (красный)
К Жгут проводов задний (черный)
л Жгут проводов задний (черный)
M Жгут проводов задний (черный)
N Жгут проводов кондиционера (зеленый)
п. Жгут проводов обогревателя заднего стекла (синий)
Q Жгут проводов приборов (синий)
R Жгут проводов выключателя света (синий)
S Жгут проводов в моторном отсеке, правый (белый)
т Двухточечный разъем (зеленый)
U1 Жгут проводов комбинации приборов (синий)
U2 Жгут проводов комбинации приборов (синий)
В Многофункциональный индикатор проводки hamess (зеленый)
Вт Шестиконечный разъем (зеленый)
х Жгут проводов контрольной лампы (зеленый)
Y Одинарный разъем, клемма 30
Z1 Одиночный соединитель
Z2 Одинарный разъем, клемма 31
30 Одинарный разъем, клемма 30
30B Одиночный соединитель
31 Одинарный разъем, клемма 31

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Проводка B3 и B4 Passat Central Electric 2 [CE2] (на задней стороне панели предохранителей)

Свеча накаливания комбинации приборов Приборная группа
Разъем Внешний блок предохранителей Внутри блока предохранителей Цвет
-30 30В, для бензонасоса Питание от основной батареи блока предохранителей Красный
-30B 30, для бензонасоса Вход реле топливного насоса Красный
-Z1 Мощность форсунки (1990+), предохранитель свечи накаливания (дизель), впускной коллектор предварительный нагрев (карбюратор) Выход реле топливного насоса / свечи накаливания Красный / Черный (1990+), Красный / Белый (дизель и карбюратор)
-Z2 Заземление аккумулятора Заземление главного блока предохранителей Коричневый
A1 Жгут проводов фар
Желтый
A1 / 01 Фара левая Фара левая, предохранитель 1 Желтый / Черный
A1 / 02 Указатель поворота, передний левый Переключатель указателей поворота Черный / Белый
A1 / 03 Заземление главного блока предохранителей -
A1 / 04 Стояночный светильник передний левый Стояночный свет, левый, предохранитель 8 Серый / Черный
A1 / 05 Термовыключатель вентилятора охлаждения радиатора Питание от аккумулятора, предохранитель 19 Красный
A1 / 06 Фара дальнего света левая Дальний свет фар, левая, предохранитель 11 Белый / Черный
A1 / 07 Звуковой сигнал, блок управления инерционным вентилятором радиатора Пусковая / рабочая мощность главного предохранителя, предохранитель 13 Черный / желтый
A1 / 08 Рога Выход реле звукового сигнала Коричневый / Черный
A2 Жгут проводов фар
Желтый
A2 / 01 Генератор (провод возбудителя) Подсветка батареи Синий
A2 / 02 Стояночный светильник передний левый Стояночный свет, правый, предохранитель 7 Серый / Красный
A2 / 03 Фара правая Фара правая, предохранитель 2 Желтый
A2 / 04 Указатель поворота передний правый Переключатель указателей поворота Черный / зеленый
A2 / 05 Масса для фар, передняя левая Заземление главного блока предохранителей Коричневый
A2 / 06 Генератор (клемма W, только дизель) Тахометр Красный / Черный (только дизельное топливо)
A2 / 07 Фара дальнего света правая Дальний свет фар, правая, предохранитель 12 Белый
A2 / 08 Противотуманные фары Выключатель противотуманных фар Белый / желтый
B Жгут проводов омывателя фар
Зеленый
B / 01 к B / 2 (мощность насоса омывателя) Питание реле омывателя фар Зеленый / Красный
B / 02 К Б / 1 Мощность насоса омывателя (передний) / Земля (задний) Зеленый / Красный
B / 03 К D / 4 (питание фар) или непосредственно к переключателю фар Выключатель фар ближнего света Белый / Черный
B / 04 К C / 3 (Земля) или прямо на Землю Реле омывателя фар Коричневый
B / 05 To Y / 2 (питание от батареи) Вход реле омывателя фар Красный
B / 06 Насос омывателя фар Выход реле омывателя фар Красный
C Жгут проводов фар
Желтый
C / 01 Датчик уровня тормозной жидкости Сигнальная лампа тормоза Синий / Коричневый
C / 02 Мощность насоса омывателя (передний) / Земля (задний) Выключатель стеклоочистителя Выключатель насоса омывателя Зеленый / Красный
C / 03 из B / 4 Масса главного предохранителя Коричневый
C / 04 Блок управления инерционным вентилятором радиатора (Corrado) Заземление главного блока предохранителей Коричневый
C / 05 Датчик низкого уровня охлаждающей жидкости Заземление главного блока предохранителей Коричневый
C / 06 Датчик низкого уровня охлаждающей жидкости (только 1989) Блок контроля низкого уровня охлаждающей жидкости Синий / Красный (только 1989)
C / 07 Насос омывателя Земля (перед) / Мощность (задний) Выключатель стеклоочистителя Выключатель насоса омывателя Коричневый / синий
C / 08 Датчик низкого уровня охлаждающей жидкости (1990+) Приборная панель Синий / Красный (1990+)
D Разное оборудование
Зеленый
D / 01 Генератор (провод возбудителя) -
D / 02 Фара левая, предохранитель 1 -
Д / 03 Наружные зеркала с подогревом (Cabrio A3. 5) Питание главного предохранителя, предохранитель 4 Желтый / зеленый
D / 04 К Б / 3 Выключатель фар ближнего света Белый / Черный
D / 05 Освещение перчаточного ящика, выключатель люка с электроприводом Питание главного предохранителя, предохранитель 4 Черный / Красный
D / 06 Тахометр -
Д / 07 Реле гидравлического насоса ABS Питание главного предохранителя Черный / желтый
D / 08 Авто.Пер. Модуль управления блокировкой переключения передач, реле блокировки, Выключатель индикатора неисправности, E / 2 (блок питания для A3) Главный блок предохранителей Пуск / Работа Мощность Черный
D / 09 Форсунки с подогревом, подогрев сидений, реле электрического стеклоподъемника Пусковая / рабочая мощность главного предохранителя, предохранитель 14 Черный
D / 10 Сигнальная лампа ремня безопасности Сигнальная лампа ремня безопасности от реле Белый / фиолетовый или зеленый
D / 11 Выключатель круиз-контроля (только механическая коробка передач), зеркало с электроприводом Переключатель, E / 2 (Cluster Power, 1991+ Corrado, Passat, все другие модели) Пусковая / рабочая мощность главного предохранителя, предохранитель 14 Черный
D / 12 Прикуриватель, Авто. Пер. Консольный свет, сиденье с подогревом Переключатель света, доп. Обогреватель (EuroVan), верхний выключатель питания (Cabrio) Приборная панель Серый / Синий
E Жгут проводов прибора
Зеленый
E / 01 Сигнальная лампа тормоза -
E / 02 D / 11 или D / 8 (Start / Run Power для кластера, 1991+ Corrado, Passat, все остальные модели), модуль иммобилайзера U2 / 1 Черный
E / 03 Выключатель стоп-сигнала Стоп-сигналы Красный / Черный
E / 04 Выключатель стоп-сигнала Главный блок предохранителей Питание от батареи, предохранитель 20 Красный / желтый
E / 05 Подсветка рычага управления свежим воздухом Заземление главного блока предохранителей Коричневый
F Моторный отсек / управление, правая сторона
Белый
F / 01 Стартер, реле блокировки запуска или положение сцепления Переключатель или Авто. Пер. Контроллер Главный блок предохранителей, стартер Красный / Черный
F / 02 G1 / 1 -
Ф / 03 Генератор (провод возбудителя) (большинство автомобилей 1995+) Подсветка батареи Синий
F / 04 Блок двигателя или реле инерционной работы топливного насоса (G60), или заземление для датчики износа тормозных колодок Заземление главного блока предохранителей Коричневый
F / 05 Контакт 1 ЭБУ Digifant, переключатель термостата (CIS-E) Главный блок предохранителей, стартер красный / черный (СНГ), коричневый / красный (1989) или красный / зеленый (1990+) (Digifant)
F / 06 Выключатель заднего хода, авто.Пер. Переключатель PNP Пусковая / рабочая мощность главного предохранителя, предохранитель 14 Черный / красный
F / 07 Выключатель заднего хода, авто. Пер. Переключатель PNP Фонари заднего хода Черный / синий
F / 08 Нагревательный элемент системы вентиляции картера (G60) Заземление главного блока предохранителей Коричневый
F / 09 Авто. Пер. Модуль управления Тахометр Красный / Черный
F / 10 (без штифта) -
G1 Моторный отсек / управление, правая сторона
Белый
G1 / 01 Ф / 2 -
G1 / 02 Земля датчика температуры наружного воздуха Калибровочная группа (MFA) Коричневый / Белый
G1 / 03 ЭБУ - реле включения топливного насоса (газ), датчик температуры двигателя (Предварительный нагрев, дизельное топливо), термовыключатель предварительного нагрева (карбюратор) Питание реле топливного насоса Красный / Желтый (газ), Синий / Белый (дизель)
G1 / 04 Катушка зажигания, контакт 15 (Digifant и CIS-E), контакт 14 ЭБУ Motronic и вывод 1 силового каскада катушки (Motronic), коррекция высоты и отключение подачи топлива Клапаны (дизель) Главный блок предохранителей Пуск / Работа Мощность черный (газ), красный / черный и черный / красный (дизель), фиолетовый / белый (карбюратор)
G1 / 05 Заземление на головку блока цилиндров Земля (для приборов / сигнальных ламп) Коричневый / Белый
G1 / 06 Контакт 34 ЭБУ Motronic, датчик скорости автомобиля Заземление главного блока предохранителей Коричневый / Красный
G1 / 07 Клапан отключения перебега, G60 Difigant ECU Power Реле отключения при выбеге, реле ЭБУ Коричневый / белый (только карбюратор) или черный / белый (только G60)
G1 / 08 Питание датчика кислорода с подогревом Выход реле топливного насоса, предохранитель 18 Красный / Белый
G1 / 09 Лампа MIL от ЭБУ (TDI) Приборная панель MIL Light Желтый / Белый
G1 / 10 Digifant / Digijet ECU Power, Injector Power (только 1989), ISV Питание (только G60) Выход реле Digifant ECU Черный / желтый
G1 / 11 Датчик скорости автомобиля Приборная панель Белый / Синий
G1 / 12 Контакт 1 катушки зажигания, ЭБУ Motronic (блок катушек VR6) Тахометр Красный / черный или зеленый / черный
G2 Моторный отсек / управление, правая сторона
Белый
G2 / 01 Датчик температуры масла Калибровочная группа (MFA) Зеленый / Черный
G2 / 02 Датчик температуры наружного воздуха Калибровочная группа (MFA) Белый / Красный
G2 / 03 Блок отправки температуры охлаждающей жидкости Датчик охлаждающей жидкости Желтый / Красный
G2 / 04 Блок контроля детонации, Блок контроля кислорода и переключатели дроссельной заслонки (CIS-E), автоматическая дроссельная заслонка и отсечной клапан перебега (карбюратор), датчик O2 с подогревом (Digijet), блок управления инерционным двигателем топливного насоса и подогреватель вентиляции картера (G60) Пусковая / рабочая мощность главного предохранителя, предохранитель 15 Белый (карбюратор), Черный (все остальные)
G2 / 05 MIL Свет от Motronic ECU (Passat VR6) Контакт реле свечей накаливания 9 Желтый / Белый
G2 / 06 Контакт реле топливного насоса 5 -
G2 / 07 Дверные переключатели (Cabrio A3. 5) Контакт 7 реле топливного насоса, T1 Коричневый / Белый
G2 / 08 Мощность насоса впрыска вторичного воздуха, мощность клапана адсорбера СУПБ (VR6) Выход реле топливного насоса Красный / Синий
G2 / 09 VR6 / ABA Motronic ECU (вход топливного насоса) Вход реле топливного насоса Красный
G2 / 10 Реле высокого давления масла Блок предупреждения о давлении масла Желтый
G2 / 11 Реле низкого давления масла Блок предупреждения о давлении масла Синий / Черный
G2 / 12 (без штифта) -
h2 Жгут проводов переключателя на рулевой колонке
Красный
h2 / 01 Замок зажигания, пуск стартера, или от блокировки стартера Реле Главный блок предохранителей, стартер Красный / Черный
h2 / 02 Зажигание батареи питания Питание от аккумулятора Красный
h2 / 03 Замок зажигания Run Power Мощность реле снижения нагрузки Черный / желтый
h2 / 04 Пуск / работа выключателя зажигания Главный блок предохранителей Пуск / Работа Мощность Черный
h2 / 05 Выключатель аварийного указателя поворота (питание указателей поворота) Пусковая / рабочая мощность главного предохранителя, предохранитель 17 Черный / Синий
h2 / 06 Кнопка звукового сигнала, аварийный переключатель указателя поворота, переключатель указателя поворота Заземление главного блока предохранителей Коричневый
h2 / 07 Электропитание замка зажигания для реле ремня безопасности, автомат Модуль управления плечевым ремнем, радио Контакт реле предупреждения о ремне безопасности 5 Коричневый / Красный
h2 / 08 Выключатель стеклоочистителя Выключатель насоса омывателя Мощность насоса омывателя (передний) / Земля (задний) Зеленый / Красный
h2 / 09 Выключатель стеклоочистителя Выключатель насоса омывателя Насос омывателя Земля (перед) / Мощность (задний) Зеленый / Белый
h2 / 10 Питание переключателя зажигания при выключенном состоянии h3 / 05 Зеленый
h3 Жгут проводов переключателя на рулевой колонке
Красный
h3 / 01 Кнопка звукового сигнала Мощность реле звукового сигнала Коричневый / Синий
h3 / 02 От выключателя стояночного света, справа Габаритные огни, правые Зеленый / Красный
h3 / 03 От переключателя стояночного света слева Габаритные огни, левый Зеленый / Черный
h3 / 04 Выключатель аварийного указателя поворота, переключатель указателей поворота (правый выход) Указатели поворота правые Черный / зеленый
h3 / 05 Питание переключателя стояночного света h2 / 10 Зеленый
h3 / 06 Выключатель аварийного указателя поворота, переключатель указателей поворота (левый выход) Указатель поворота левый Черный / Белый
h3 / 07 (без штифта) -
h3 / 08 Выключатель аварийного указателя поворота, вход переключателя указателей поворота Выход реле указателя поворота Черный / Белый / Зеленый
J Жгут проводов переключателя на рулевой колонке
Красный
J / 01 Выключатель дальнего света, реле дневных ходовых огней (Golf только) Предохранители ближнего света Белый
J / 02 Выключатель дальнего света Выключатель фар ближнего света Белый / Черный
J / 03 Выключатель дальнего света, сопротивление дневных ходовых огней (Только Jetta), тусклые фары дальнего света (контакт 56D с резистором, только для Великобритании) Предохранители дальнего света Желтый
J / 04 Выключатель дальнего света, выключатель аварийного указателя поворота Питание от основной батареи блока предохранителей Красный / желтый
J / 05 Выходной сигнал переключателя стеклоочистителя нижнего / нижнего уровня (положительный при понижении / движении, масса при парковке / выключении) Реле омывателя / стеклоочистителя (вход нижнего / нижнего уровня) Зеленый
J / 06 Прерывистый выход переключателя стеклоочистителя Реле омывателя / стеклоочистителя Коричневый / Черный
J / 07 Переключатель стеклоочистителя Питание главного предохранителя, предохранитель 5 Черный / серый
J / 08 Выключатель аварийного указателя поворота (питание реле указателя поворота) Питание / вход реле указателя поворота Белый / желтый
J / 09 Переключатель стеклоочистителя Переключатель мотора стеклоочистителя лобового стекла (положительный при движении, заземлен при парковке) Зеленый / Черный
J / 10 Переключатель стеклоочистителя, высокая мощность Электродвигатель очистителя лобового стекла (Высокий) Зеленый / желтый
K Задний жгут проводов
Черный
K / 01 Указатель поворота, задний левый Переключатель указателей поворота (левый выход) Черный / Белый
K / 02 Стояночный свет, задний правый Стояночный свет, правый, предохранитель 7 Серый / Красный
K / 03 Стояночный свет, задний левый Стояночный свет, левый, предохранитель 8 Серый / Черный
K / 04 Стоп-сигналы Выключатель стоп-сигнала Черный / Красный
K / 05 Освещение номерного знака Пластинчатые светильники, предохранитель 3 Серый / зеленый
K / 06 Парковочный переключатель стеклоочистителя заднего стекла Питание главного предохранителя, предохранитель 4 Черный / желтый
K / 07 Указатель поворота, задний правый Переключатель указателей поворота (правый выход) Черный / зеленый
K / 08 Фонари заднего хода Выключатель заднего хода Черный
K / 09 Электродвигатель стеклоочистителя заднего стекла Реле стеклоочистителя заднего стекла Зеленый / Черный
K / 10 Задний противотуманный фонарь Выключатель противотуманных фар Зеленый / Белый
K / 11 Датчик уровня топлива, масса (только 1990+), блок управления задним спойлером Земля (Corrado) Заземление главного блока предохранителей Коричневый / синий (только 1990+), коричневый / белый (Corrado)
K / 12 Обогрев заднего стекла, обогрев зеркал Выключатель обогрева заднего стекла Белый
L Жгут проводов заднего / стояночного тормоза
Черный
L / 01 Выключатель стояночного тормоза. Диагностический разъем Заземление главного блока предохранителей Коричневый
L / 02 Выключатель ремня безопасности, выключатель двери водителя, автоматический плечевой ремень Модуль управления, левый Контакт реле предупреждения о ремне безопасности 3/86 Серый / красный, черный / белый (автоматические ремни)
L / 03 Блок управления автоматической системы плечевого ремня, правый Контакт 7 реле предупреждения о ремне безопасности / GB Серый / Черный
L / 04 Выключатель ремня безопасности, реле блокировки стартера, выключатель средней стойки (Автоматические ремни) Контакт 2 реле предупреждения о ремне безопасности / GF черный / зеленый, коричневый / желтый и / или коричневый / синий, или Серый? Красный
L / 05 Освещение багажного отделения Главный блок предохранителей Питание от батареи, предохранитель 21 Красный
L / 06 Выключатель стояночного тормоза Сигнальная лампа тормоза Коричневый / желтый
L / 07 Внутреннее освещение, диагностический разъем, центральный замок, питание Мотор люка (1993+) Главный блок предохранителей Питание от батареи, предохранитель 21 Красный
L / 08 (без штифта) -
М Жгут проводов сзади / топливного бака
Черный
M / 01 Топливные насосы наземные Заземление главного блока предохранителей Коричневый
M / 02 Мощность топливных насосов Выход реле топливного насоса, предохранитель 18 Красный / желтый
M / 03 Узел отправки указателя уровня топлива Указатель уровня топлива Фиолетовый / Черный
M / 04 Датчик водоотделителя (только дизельное топливо) Контакт 9 реле свечи накаливания, лампа накаливания Синий / зеленый
M / 05 Кассетный фонарь для хранения, мощность водоотделителя (дизель), задний Блок управления спойлером (Corrado), переключатель люка с электроприводом (1993+) Пусковая / рабочая мощность главного предохранителя, предохранитель 16 черный, черный / желтый (дизель), черный / синий (Corrado)
M / 06 Блок отправки указателя уровня топлива (только 1989) Земля (для приборов / сигнальных ламп) Коричнево-синий (только 1989)
N Жгут проводов кондиционера
Зеленый
N / 01 Вентилятор приточного воздуха, блок Climatronic Реле кондиционера, выход высокоскоростного вентилятора Черный
N / 02 Низкая скорость вентилятора охлаждения радиатора Реле кондиционера, вентилятор системы охлаждения «Вкл», выход Красный / Белый
N / 03 Предохранитель главного нагревателя, от батареи Контакт реле кондиционера 4 Красный
N / 04 Компрессор кондиционера (через термостат и реле давления) Релейный выход компрессора кондиционера Зеленый / желтый
N / 05 Выключатель кондиционера Реле кондиционера Выключатель кондиционера Красный / Черный
N / 06 Скорость вентилятора 4, блок Climatronic Реле кондиционера, вход высокоскоростного вентилятора Желтый / Красный
P Жгут проводов переключателя размораживания / противотуманной фары
Синий
P / 01 Выключатель противотуманных фар Мощность передних противотуманных фар Передние противотуманные фары Белый / желтый
P / 02 Выключатель обогрева заднего стекла, обогрев зеркал (1989-начало 1990 г. ) только) Мощность работы главного предохранителя, предохранитель 9 Черный / желтый, черный (только 1989)
P / 03 Выключатель обогрева заднего стекла, подогрев зеркал (1982+ Corrado, Пассат) Обогрев заднего стекла Белый / зеленый
P / 04 Выключатель противотуманных фар Реле противотуманных фар, предохранитель 10 Серый / желтый
P / 05 Выключатель обогрева заднего стекла и контрольная лампа Заземление главного блока предохранителей Коричневый
P / 06 Выключатель противотуманных фар Мощность заднего противотуманного света Задний противотуманный фонарь Зеленый / Белый
P / 07 Выключатель обогрева заднего стекла Приборная панель Серый / Синий
P / 08 Выключатель противотуманных фар и задний указатель поворота Заземление главного блока предохранителей Коричневый
P / 09 Выключатель противотуманных фар Приборная панель Серый / Синий
P / 10 (без штифта) -
Q Жгут проводов вентилятора приточного воздуха / радио
Синий
Q / 01 Прикуриватель, вентилятор салона, освещение перчаточного ящика Заземление главного блока предохранителей Коричневый
Q / 02 Вентилятор приточного воздуха / Переключатель кондиционера или блок Climatronic Питание главного предохранителя, предохранитель 6 Черный / Красный
Q / 03 Прикуриватель, радио, усиленный динамик Главный блок предохранителей Питание от батареи, предохранитель 22 Красный / Серый
Q / 04 Кассетный фонарь для хранения, освещение в перчаточном ящике, Climatronic Блок, вольтметр и манометр (Corrado) Пусковая / рабочая мощность главного предохранителя, предохранитель 16 Черный / желтый
Q / 05 Мощность антенны Мощность Главный блок предохранителей Питание от батареи, предохранитель 21 Красный
Q / 06 Радио, освещение рычага управления свежим воздухом, блок Climatronic Приборная панель Серый / Синий
R Жгут проводов переключателя света
Синий
R / 01 Выключатель противотуманных фар Мощность заднего противотуманного света U1 / 13 Серый / Белый
R / 02 Выключатель фар Стояночный свет (левый) Выход Предохранитель стояночного света (левый) Серый / Черный
R / 03 Переключатель фар, вход диммера приборной панели Приборная панель, предохранитель 3 Серый
R / 04 Переключатель фар, выход диммера приборной панели Приборная панель Серый / Синий
R / 05 Выключатель фар габаритных огней Power Питание от основной батареи блока предохранителей Красный
R / 06 Выключатель фар, стояночный свет (правый) Выход Предохранитель стояночного света (правый) Серый / Красный
R / 07 Выключатель фар Выход стояночного света Диммер приборной панели / Предохранитель пластинчатого света Серый / зеленый
R / 08 Выключатель фар (свет) Заземление главного блока предохранителей Коричневый
R / 09 Выключатель фар ближнего света Предохранители для фар Белый / Черный
R / 10 Переключатель фар рабочего питания Мощность реле снижения нагрузки Черный / желтый
S Жгут проводов электродвигателя стеклоочистителя
Белый
S / 01 Электродвигатель стеклоочистителя для парковки Питание главного предохранителя, предохранитель 5 Черный / серый
S / 02 Двигатель стеклоочистителя Реле омывателя / стеклоочистителя (высокая мощность) Зеленый
S / 03 Двигатель стеклоочистителя Заземление главного блока предохранителей Коричневый
S / 04 Переключатель мотора стеклоочистителя лобового стекла (положительный при движении, земля при парковке) Переключатель стеклоочистителя Зеленый / Черный
S / 05 Электродвигатель очистителя лобового стекла (Высокий) Переключатель стеклоочистителя, высокая мощность Зеленый / желтый
T Управление двигателем, Жгут проводов для Европы
Зеленый
T1 Контакт реле топливного насоса 7 -
Т2 Тахометр -
U1 Жгут проводов комбинации приборов
Синий
U1 / 01 Калибровочная группа (MFA) Датчик температуры масла Черный / Белый
U1 / 02 Калибровочная группа (MFA) Датчик температуры наружного воздуха Фиолетовый
U1 / 03 Группа датчиков (блок предупреждения о давлении масла) Реле высокого давления масла Желтый
U1 / 04 Приборная панель (сигнальные лампы / датчики) (1990 Corrado и Passat, все A2) Пусковая / рабочая мощность главного предохранителя, предохранитель 16 Черный
U1 / 05 Группа датчиков (блок предупреждения о давлении масла) Реле низкого давления масла Красный / Белый
U1 / 06 Датчик тахометра Штифт катушки зажигания 1 Зеленый
U1 / 07 Калибровочная группа (MFA) Земля датчика температуры наружного воздуха Синий / Белый
U1 / 08 (только дизельное топливо), лампа MIL (Passat VR6) Контакт реле свечей накаливания 9 зеленый / белый (дизельное топливо), желтый / белый
U1 / 09 Контрольная лампа контрольной лампы комбинации приборов (TDI) TDI / Motronic ЭБУ Белый
U1 / 10 Приборная панель (основная масса) Заземление главного блока предохранителей Коричневый
U1 / 11 Датчик спидометра Датчик скорости автомобиля Белый
U1 / 12 Датчик уровня топлива в кластере Узел отправки указателя уровня топлива Синий
U1 / 13 Датчик заднего противотуманного света на приборной панели (Transporter- Европа) Выключатель заднего противотуманного света (R / 1) Белый
U1 / 14 Приборная панель Приборная панель Серый
U2 Жгут проводов комбинации приборов
Синий
U2 / 01 Gauge Cluster (фары / датчики) (1991+ Corrado, Passat, все остальные модели) E / 2 Черный
U2 / 02 Приборная панель Датчик скорости Фиолетовый
U2 / 03 Приборный щиток (Corrado / A3) Сигнальная лампа ремня безопасности от реле Желтый
U2 / 04 Калибровочная группа (MFA) Переключатель MFA (режим) Черный
U2 / 05 (1990+) Датчик низкого уровня охлаждающей жидкости Фиолетовый (1990+)
U2 / 06 Приборная панель Указатель поворота Выход реле указателя поворота Зеленый
U2 / 07 Датчик дальнего света кластера Дальний свет фар, левая, предохранитель 11 Синий / Белый
U2 / 08 Калибровочная группа (MFA) Переключатель MFA (память 1/2) Зеленый / Белый
U2 / 09 Датчик температуры группы охлаждающей жидкости Блок отправки температуры охлаждающей жидкости Желтый / Красный
U2 / 10 Контрольная лампа тормозной комбинации приборов (A3) Сигнальная лампа тормоза Коричневый
U2 / 11 Приборная группа (часы и MFA) Главный блок предохранителей Питание от батареи, предохранитель 21 Красный
U2 / 12 Индикатор батареи приборной панели Генератор (провод возбудителя) Синий
U2 / 13 Комбинация датчиков (заземление для датчиков / MFA) Земля (для приборов / сигнальных ламп) Коричневый / Белый
U2 / 14 Калибровочная группа (MFA) Переключатель MFA (сброс) Серый
V Жгут проводов переключателя MFA
Зеленый
V / 01 Переключатель MFA (память ½) Калибровочная группа (MFA) Красный / Белый
V / 02 Переключатель MFA (земля) Земля (для приборов / сигнальных ламп) Коричневый / Белый
V / 03 Переключатель MFA (режим) Калибровочная группа (MFA) Синий / желтый
V / 04 Переключатель MFA (сброс) Калибровочная группа (MFA) Желтый / Красный
W Разное оборудование
Зеленый
W / 01 Motronic ECU Pin 2, блок круиз-контроля, задний спойлер Блок, Радио, Блок Климатроники, Радио Зуммер Датчик скорости Белый / желтый
W / 02 Блок управления АБС, диагностический разъем Контрольная лампа ABS Серый / Черный
W / 03 Питание главного предохранителя -
Вт / 04 Блок управления АБС, Авто. Пер. Модуль управления блокировкой переключения передач, Блок круиз-контроля Стоп-сигналы Черный / Красный
Вт / 05 Реле давления ABS Предупреждающие огни Коричневый / Белый
W / 06 Датчик уровня тормозной жидкости ABS и блок управления Предупреждающие огни Белый / синий
X Жгут проводов сигнальных огней
Зеленый
X / 01 Предупреждающие огни Главный блок предохранителей, стартер Красный / Черный
X / 02 Масса для сигнальных ламп Заземление главного блока предохранителей Коричневый
X / 03 Сигнальная лампа тормоза, лампа ABS (A3), верхний модуль Power (Кабриолет) Сигнальная лампа тормоза Серый или белый / красный (A3)
X / 04 Start / Run Power для сигнальных ламп, Power Top Module (Кабриолет) Пусковая / рабочая мощность главного предохранителя, предохранитель 16 Черный
X / 05 Предупреждающие огни Датчик уровня тормозной жидкости ABS и блок управления Белый / Синий
X / 06 Фонарь для буксировки прицепа Реле указателя поворота -
X / 07 Предупреждающие огни Реле давления ABS Коричневый / Белый
X / 08 Контрольная лампа ABS Блок управления АБС, диагностический разъем Желтый / Красный
Y Отдельные цепи, питание от батареи
Красный
Y / 01 Предохранитель сиденья с электроприводом, модуль автоматического управления плечевым ремнем Питание от основной батареи блока предохранителей Красный
Y / 02 Реле блокировки запуска, предохранитель стеклоподъемника Питание от основной батареи блока предохранителей Красный
Y / 03 Положительный аккумулятор Питание от основной батареи блока предохранителей Красный
Y / 04 Motronic ECU Pin 19, блок управления инерционным двигателем топливного насоса (G60) Питание от основной батареи блока предохранителей Красный

Реле топливного насоса для VW PASSAT 2.

0 94-14 TDI B3 B4 B5.5 B6 B7 Дизель Бензиновый Febi
Новости

お 知 ら せ

Реле топливного насоса для VW PASSAT 2.0 94-14 TDI B3 B4 B5.5 B6 B7 Diesel Petrol Febi

Пожалуйста, стирайте одежду темных и светлых цветов отдельно, не причините вреда коже вашего ребенка - костюмы на Хэллоуин для маленьких мальчиков и девочек 6-12 месяцев 12-18 месяцев, наш комбинезон для малышей изготовлен из высококачественной хлопковой смеси. чувствую себя очень мягким и комфортным. Защитный экран радиатора и брызговик, Устойчивый к коррозии и долговечный, Мойте подставку в верхней части посудомоечной машины.1 - Силиконовые наушники телесного цвета. * Сумка из прочной ткани примерно 12 дюймов Ш x 10 дюймов В x 5 дюймов, Сделано в Италии. Ткань: вискоза 96, она изготовлена ​​из высококачественных материалов. Благодаря Kenneth Cole New York они уполномочены делать социальные заявления вне модных заявлений. , Мы сочетаем нашу форму и одежду для фанатов с нашим экстраординарным дизайном и инновациями для каждого спортсмена. ВСЕ наши модели доступны в толстовках. Добро пожаловать домой, подарок, который им понравится. Дата первого упоминания: 13 января. Когда вы выбираете оригинальные запчасти OEM .Ассортимент заглушек для отверстий скрытого типа - -. а также режимы для медленного приготовления и сохранения тепла для максимальной универсальности. затем выберите тот, у которого самая низкая мощность.

Реле топливного насоса для VW PASSAT 2.0 94-14 TDI B3 B4 B5.5 B6 B7 Diesel Petrol Febi

KX250 1997 ЗАЩИТА ЦЕПИ ПОДЛИННАЯ KAWASAKI 14026-1174 KX 500 1996 MXPUK 317. 00117 Подлинная высокоэффективная белая уплотнительная лента из мастики W4 32 мм. СИДЕНЬЕ BMW STYLE FIBERGLASS CAFE RACER, ОТДЕЛКА ЧЕРНЫМ, С ЧЕРНОЙ ПОДКЛАДКОЙ, Алюминиевые регуляторы предварительного натяга 14 мм Triumph Daytona 675 Street Triple, выключатель передних стоп-сигналов Suzuki VS 1400 GLPH Intruder 1987.ПРИВОДНОЙ ШПИЛЬНИК SUZUKI GSX-R600 2001-2013 8мм. Комплект поршней 3-5 / 16 ".020 увеличенного размера, для Harley Davidson, от V-Twin, LS Защитная крышка водяного насоса из углеродного волокна Yamaha YZF 450. Honda TRX700XX 2008 2009 Передняя звездочка 12 зуб. 13 зуб. 14 зуб. 15 зуб., Задние керамические тормозные колодки 2008-2014 Sym Citycom 300i LH 300W Set Full bj Front, Acerbis Rear Fender Green # 244

  • 06, Suzuki FA50 Shuttle 1980 1981 Запчасти Microfiche s104. A6FB Мотоцикл Мотоцикл 49x40см Дорожный шнурок для шлема Карман для хранения шлема Bl. A6 lastest 15 16 ОБНОВЛЕНИЕ КАРТЫ Ford Lincoln Escape Edge Explorer Navigation SD-карта, 46598 Квадратная и прямоугольная масляная воронка для гаражного полотна, Mini ELM327 OBD2 V1.5 Bluetooth для Android Audi Toyota Honda Ford Vauxhall. ТЯЖЕЛЫЙ ПОРТАТИВНЫЙ НАСОС ВОЗДУШНОГО КОМПРЕССОРА НА 12 В ЭЛЕКТРИЧЕСКОГО АВТОМОБИЛЯ, 150 ФН. НОВЫЙ женский внедорожный байк для мотокросса Oneal MX 2020 Element Factor Black Pink. Оригинальный комплект стопорных гаек для Toyota Prius Комплект колесных гаек Toyota Prius 2008-2016. ДВОЙНОЙ FIAT SCUDO ОДИН РОСКОШНЫЙ КОЖАНЫЙ ОБИВКА СИДЕНЬЯ ФУРГОНА.

    Схема предохранителей

    Volkswagen Passat B5 (1997-2005)

    В данной статье мы рассматриваем Volkswagen Passat четвертого поколения (B5 / 3B, B5. 5 / 3BG), выпускавшихся с 1997 по 2006 годы. Здесь вы найдете схемы блока предохранителей Volkswagen Passat 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 , получите информацию о расположении панелей предохранителей. внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

    Посмотреть другие Volkswagen Passat:

    Схема предохранителей Volkswagen Passat B5 1997-2005


    Предохранитель прикуривателя (розетки) в Volkswagen Passat B5 - это предохранитель № 33, № 17 (с мая 2002 г.) в блоке предохранителей на приборной панели, а также предохранители «A», «B» на панели дополнительных реле выше. панель реле.


    Блок предохранителей на приборной панели

    Расположение блока предохранителей

    Панель предохранителей расположена за крышкой на водительской стороне панели приборов.

    Схема блока предохранителей (до мая 2002 г.
    )

    Назначение предохранителей в приборной панели (до мая 2002 г.)
    Усилитель Защищенные цепи
    1 5 A Форсунка омывателя с подогревом
    2 10 A Система указателей поворота
    3 5 A Подсветка бардачка, кондиционер
    4 5 A Фонарь освещения номерного знака
    5 10 A Комбинация приборов, подогрев сидений, контрольная пробка круиз-контроля, кондиционер
    6 5A Комфортный модуль Система комфорта
    7 10 А АБС
    8 5 A Автоматическая регулировка света фар, телефонная система
    9 - бесплатно
    10 5 A CD-чейнджер
    11 5 A Круиз-контроль АКПП
    12 10 A B + (положительное напряжение аккумулятора) для бортовой диагностики (OBD)
    13 10 A Стоп-сигналы
    14 10 A Система модулей комфорта
    15 10 A Инстр. кластер, кондиционер, АКПП
    16 - бесплатно
    17 10 A Навигация
    18 10 A Фара правая, дальний свет
    19 10 A Левая фара, дальний свет
    20 10 A Фара правая, ближний свет
    21 10 A Фара правая, ближний свет
    22 5 A Парковка правая
    23 5 A Парковочный фонарь левый
    24 25 A Стеклоочиститель
    25 30 A Регулятор рециркуляции приточного вентилятора
    26 30 A Обогрев заднего стекла
    27 15 A Стеклоочиститель заднего стекла
    28 15 A Топливный насос (FP)
    29 20 A Управление двигателем
    30 20 A Люк
    31 15 A Задний фонарь, круиз-контроль
    32 20 A Управление двигателем
    33 15 A Прикуриватель
    34 15 A Управление двигателем, форсунки
    35 30 A Прицепная розетка
    36 15 A Противотуманные фары
    37 20 A Радиосистема
    38 15 A Система комфорта
    39 15 A Система аварийной сигнализации
    40 25 A Двойной рог
    41 - бесплатно
    42 - бесплатно
    43 - бесплатно
    44 30 A Подогрев сидений
    Схема блока предохранителей (с мая 2002 г.
    )

    Назначение предохранителей в панели приборов (с мая 2002 г.)
    Усилитель Защищенные цепи
    1 5 Форсунка омывателя с подогревом
    2 10 Система указателей поворота
    3 - Не используется
    4 5 Фонарь освещения номерного знака
    5 10 Электрические сиденья, кондиционер, телематика, многофункциональное рулевое колесо, люк с электроприводом, регулировка зеркал, HomeLink
    6 5 Комфортный модуль Система комфорта
    7 10 АБС, круиз-контроль, блок управления двигателем
    8 5 Автоматическая регулировка луча фар
    9 5 Парковочный ассистент
    10 5 CD-чейнджер, телематика, многофункциональное рулевое колесо, навигация, радио
    11 5 Силовые сиденья с памятью
    12 10 B + (положительное напряжение аккумулятора) для разъема канала передачи данных (DLC)
    13 10 Стоп-сигналы
    14 10 Система модулей комфорта
    15 10 Инстр. кластер, кондиционер, АКПП
    16 5 ABS, датчик угла поворота рулевого колеса
    17 10/15 Розетка, телематика
    18 10 Передняя правая фара, дальний свет
    19 10 Левая фара, дальний свет
    20 15 Фара правая, ближний свет
    21 15 Левая фара, ближний свет
    22 5 Габаритный фонарь правый
    23 5 Габаритный фонарь левый
    24 25 Стеклоочиститель
    25 30 Приточный вентилятор, регулировка рециркуляции, кондиционер, люк с электроприводом
    26 30 Обогрев заднего стекла
    27 15 Стеклоочиститель заднего стекла
    28 20 Топливный насос (FP)
    29 20 Блок управления двигателем, вентилятор охлаждающей жидкости
    30 20 Люк
    31 15 Фонарь заднего хода, круиз-контроль, АКПП, Регулировка зеркал, диагностика
    32 20 Модуль управления двигателем (ЕСМ), система круиз-контроля
    33 15 Прикуриватель
    34 15 Модуль управления двигателем (ЕСМ), форсунки
    35 30 Прицепная розетка
    36 15 Противотуманные фары
    37 20 Радиосистема, навигация
    38 15 Система модулей комфорта
    39 15 Система аварийной сигнализации
    40 25 Двойной рог
    41 25 Телематика
    42 25 АБС
    43 15 Модуль управления двигателем (ECM)
    44 30 Подогрев сидений
    Номинальный ток [A] Описание
    1 - Реле питания модуля управления двигателем Motronic (167), буквенное обозначение двигателя BDP
    2 - Реле насоса подачи вторичного воздуха (AIR) (373), (100)
    3 - Реле источника питания модуля управления двигателем Motronic (429), (219)
    Реле насоса охлаждающей жидкости вспомогательного двигателя (EC) (53), (411)
    B 10 Предохранитель для форсунок (S116)
    B 5 Предохранитель для насоса охлаждающей жидкости вспомогательного двигателя (ЕС)
    D 50 Предохранитель для насоса вторичного воздуха (S130)
    E 40 Предохранитель для клеммы катушки зажигания (S115)
    F 5 Блок управления двигателем (ECM) Предохранитель (S102)
    G 10 Предохранитель электроники двигателя (S282)

    Панель дополнительных реле за панелью реле

    № / A Электронный компонент
    Реле:
    1 Не используется
    2 Не используется
    3 Реле управления вентилятором охлаждающей жидкости (FC) 80 Вт (373)
    4 Не используется
    5 Реле управления вентилятором системы охлаждения первой скорости (FC) (373)
    6 Реле управления вентилятором охлаждающей жидкости (FC) (373)
    7 Реле АБС с ESP (373)
    8 Реле управления вентилятором охлаждающей жидкости (FC) (370)
    Предохранители:
    30A Предохранитель гидравлического насоса ABS
    30A Предохранитель стеклоподъемника
    30A / 40A / 60A Предохранитель вентилятора охлаждающей жидкости
    5A Предохранитель вентилятора охлаждающей жидкости
    30A / 50A Предохранитель гидравлического насоса ABS
    30A Автоматический выключатель сиденья с электроприводом - сиденье пассажира
    30A Автоматический выключатель сиденья с электроприводом - сиденье водителя
    30A Система охранной сигнализации с противоугонной системой - Телематика
    15A Система охранной сигнализации с противоугонной системой
    * Цифры в скобках указывают номер производственного контроля, проштампованный на корпусе реле.

    Панель дополнительных реле над панелью реле

    Панель дополнительных реле над панелью реле
    Усилитель Электронный компонент
    Расположение реле на тринадцатикратной панели дополнительных реле над панелью реле
    1 Реле управления вентилятором охлаждающей жидкости (FC) -A / C (373)
    2 Реле люка в крыше (79)
    3 Реле муфты кондиционера (267)
    Реле муфты кондиционера (384)
    4 Реле включения дневных ходовых огней (173)
    5 Реле сигнализации такси
    Реле дальнего света фар
    Реле аварийного мигания
    6 Реле света рычага селектора
    7 Реле противотуманных фар (381)
    8 Модуль управления многофункциональным рулевым колесом (451)
    Модуль управления многофункциональным рулевым колесом (452)
    9 Модуль управления многофункциональным рулевым колесом (451)
    Модуль управления многофункциональным рулевым колесом (452)
    10 Реле усилителя тормозов (373)
    11 Реле аварийной сигнализации такси
    Реле аварийной сигнализации (200)
    12 Реле двойного звукового сигнала (53)
    Реле сигнализации такси
    13 Реле положения стояночного / нейтрального положения (PNP) (175)
    Реле блокировки запуска - положение муфты (53)
    Предохранители на тринадцатикратной релейной панели
    A 25 Предохранитель для такси
    B 20 Предохранитель для такси
    B 10 Дальний свет Фара левая,
    C 15 Предохранитель вакуумного насоса тормозной системы
    D 20 Предохранитель для розетки питания (12 В) Задняя консоль
    E 5 Предохранитель для такси
    E 10 Дальний свет Фара правая,
    Расположение реле на панели реле
    1a Реле двойного звукового сигнала (53)
    2b Реле снижения нагрузки (370)
    3c Не используется
    4d Реле топливного насоса (FP) (372) (409)
    V Реле прерывистого режима стеклоочистителя / омывателя (377) (389)
    Реле прерывистого режима стеклоочистителя / омывателя / датчик дождя (192)
    VI Реле прерывистого режима стеклоочистителя / омывателя (377) (389)
    Реле прерывистого режима стеклоочистителя / омывателя / датчик дождя (192)
    Предохранители на панели реле
    A 20 Предохранитель для розетки 12 В I в багажном отделении
    B 20 Предохранитель для розетки 12 В II в багажном отделении
    C 10 Предохранитель для такси
    * Цифры в скобках указывают номер производственного контроля, проштампованный на корпусе реле.

    Блок предохранителей для Volkswagen Passat B3 B4. Фольксваген Поло предохранители и реле, электросхемы Пассат Б3 расшифровка предохранителей

    Доступ к предохранителям и реле открывается после снятия полки с нижней части передней панели. На более поздних моделях доступ открывается после снятия крышки. Основные предохранители расположены под реле. Предохранители пронумерованы, и на полке или на крышке есть список цепей, которые эти предохранители защищают. У некоторых моделей есть дополнительные предохранители и реле, которые расположены над основными.

    Автомобили 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 годов выпуска

    Где находится монтажный блок реле и предохранителей. Блок расположен внизу панели приборов со стороны водителя.

    Доступ к блоку возможен после отвинчивания защелок и снятия лотка

    Блок предохранителей пронумерован.

    На обратной стороне лотка расшифровка реле и предохранителей.

    Реле снимаются простым вытягиванием и устанавливаются с выемкой.На некоторых реле, расположенных за панелью приборов, перед их снятием необходимо снять две пластмассовые скобы. Блок предохранителей и реле снимается после сжатия монтажных кронштейнов с обеих сторон блока. Скобы можно сдвинуть вперед и снять реле с контактов блока. Снимите блок предохранителей и реле, вытянув его из держателей с помощью рычага, чтобы ослабить групповые контакты в отверстиях держателя.

    Чтобы отсоединить жгут проводов для разъема от задней части блока предохранителей / реле, ослабьте зажимы примерно на 5 мм в направлении стрелки

    или нажмите на фиксатор многополюсного разъема

    Когда При установке убедитесь, что защелки устройства надежно зафиксированы.

    Блок реле и предохранителей Passat B3-B4 расположен в салоне автомобиля

    Обозначение предохранителя

    Номер предохранителя

    Цвет предохранителя

    Защищенная цепь

    Ближний свет (левая фара)

    Ближний свет (правая фара)

    Освещение комбинации приборов и номерного знака

    Стеклоочиститель задней двери, люк, блок управления самовыравнивающейся задней подвески

    Стеклоочиститель, омыватель лобового стекла и омыватель заднего стекла

    Вентилятор отопителя, кондиционер

    Габаритный фонарь (правый)

    Габаритный фонарь (левый)

    Обогрев заднего стекла и зеркал заднего вида

    Противотуманные фары и задний противотуманный фонарь

    Дальний свет (левая фара), контрольная лампа дальнего света

    Дальний свет (правая фара)

    Звуковой сигнал, вентилятор радиатора (после остановки двигателя)

    Лампы заднего хода, электрические зеркала заднего вида, обогрев форсунок омывателя, обогрев сидений, датчик температуры двигателя, селектор АКПП

    Карбюратор или электронная система управления двигателем

    Комбинация приборов, освещение перчаточного ящика

    Указатели поворота

    Электрогазовый насос, датчик концентрации кислорода (лямбда-зонд)

    Вентилятор охлаждения, кондиционер

    Стоп-сигналы, система контроля скорости

    Лампы внутреннего освещения, багажного отделения, часов, центрального замка, прикуривателя и комбинации приборов

    Автомагнитола

    Обозначение реле

    Номер реле

    Назначение реле

    Система кондиционирования

    Прерывистый задний дворник

    Переключатель принудительного холостого хода, клапан увеличения холостого хода, система управления двигателем (Digifant)

    Указатель уровня охлаждающей жидкости

    Сигнализация

    Система очистки фар

    Непрерывная работа стеклоочистителя и омывателя

    Система предупреждения о непристегнутом ремне безопасности

    Противотуманные фары

    Звуковой сигнал

    Топливный насос, подогреватель впускного коллектора (если предусмотрен)

    Таймер обогрева заднего стекла

    Гидравлический насос ABS

    Система кондиционирования

    Предохранитель ABS и стеклянный предохранитель

    Предохранитель системы клапанов ABS

    автоблокреле. ru

    Volkswagen Passat by Docent86 © ›Бортжурнал› Полная распиновка блока реле и предохранителей для автомобилей Volkswagen: Golf и Jetta (89-99 г.в.), Passat (90-97 г.в.), всех Cabrio, Corrado и EuroVan. А также вся информация о предохранителях и реле.

    Запись для облегчения поиска, а нет, вроде так вот на приводе ... Схема расположения предохранителей и реле в БРП VW Passat B3

    Расположение предохранителей

    01 - 10А - Ближний свет левой фары 02 - 10A - Ближний свет правой фары 03 - 10A - Лампа освещения приборной панели и номерного знака 04 - 15A - Стеклоочиститель заднего стекла, люк в крыше 05 - 15A - Стеклоочиститель и омыватель, омыватель заднего стекла 06 - 20A - Вентилятор печки, кондиционер 07 - 10A - Правые габаритные огни и задний фонарь 08 - 10A - Левый габаритный свет и задний фонарь 09 - 20A - Обогрев заднего стекла и зеркал заднего вида 10 - 15A - Противотуманные фары и задний противотуманный фонарь 11 - 10A - Левый дальний свет 12 - 10A - Дальний правый -ручная фара 13 - 10А - Бибикалка, вентилятор радиатора после выключения двигателя (Afterrun) 14 - 10А - Лампы заднего хода, наружные зеркала заднего вида с электроприводом, подогрев форсунок омывателя, подогрев сидений 15 - 10А - ЭБУ двигателя, перекрытие топлива- Клапан выключения, датчик привода спидометра 16 - 15А - Панель приборов, подсветка Обстановка бардачка, пепельницы, лампы MFA17 - 10А - Указатели поворота и аварийный свет 18 - 20А - Топливный насос и обогрев лямбда-зонда 19 - 20А - Радиатор и вентилятор кондиционера 20 - 10А - Стоп-сигналы, круиз 21 - 15А - Освещение салона, электронные часы, MFA, освещение багажника, пылесос

    22 - 10A - Магнитола, прикуриватель

    Номер PDU - Номер корпуса - Назначение

    01-13 - Реле компрессора кондиционера 02-72 - реле для задний стеклоочиститель и омыватель 03-30, 32 - Реле впрыска и зажигания 04-18 - реле разгрузки контакта X выключателя зажигания 05 - не используется 06-21 и 22 - Реле указателей поворота и аварийных огней, а также прицепа (Нет. 22) 07 - 33 - Реле электродвигателя омывателя фар 08 - 19 и 99 - Реле дворников и омывателей лобового стекла 09 - 4 и 29 - Реле не пристегнутого ремня безопасности 10 - 15 - Перемычка провода для ПТФ11 - 53 - Звуковой сигнал реле (для однотонального сигнала - перемычка) 12 - 67, 80, 167 - Реле топливного насоса или предпускового подогревателя (дизель) 13 - 53 - Реле предпускового подогрева (22) или реле блокировки стартера 14 - 79 - Реле ABS15 - 79 - Гидравлическое реле насоса ABS16 - 79 - Реле ABS17 - Предохранитель для клапанов и насоса ABS18 - Предохранители сидений и кондиционера 19 - Не используется 20 - Реле стартера и фонарей заднего хода 21 - Реле нагревательной катушки лямбда-зонда 22 - Не используется 23 - Не используется

    24 - Не используется

    Цифры на реле и их назначение No.4 - реле сигнализации непристегнутых ремней безопасности № 13 - компрессор кондиционера № 15 - дополнительные фары (ПТФ) № 18 - разгрузка автобуса X № 19 или № 99 - дворники (№ .99 - с регулируемой паузой) №21 - аварийная сигнализация и указатели поворота №22 - аварийная сигнализация и указатели поворота, автомобиль с прицепом №29 - реле непристегнутого ремня безопасности №30 - реле главного впрыска , дает команду на включение бензонасоса №32 - питание ЭБУ (Digifant) №33 - омыватель фар №36 -? № 43 - индикатор падения уровня охлаждающей жидкости (до 91 гв) № 46 - реле времени до начала нагрева № 53 - двухтональный сигнал (один тон - перемычка) № 54 - сбой питания на холостом ходу № 55 - увеличение подачи топлива для принудительного холостого хода № 59 - Подогрев сидений № 61 - подогрев впускного коллектора № 67 или № 80 - бензонасос № 72 - задний дворник № 78 - насос АБС № 61 - ЭБУ АБС № 80 или № 67 - бензонасос № 99 или № 19 - стекло дворников (№ 99 - с регулируемой паузой) №105 - реле климата № 109 - Реле впрыска и зажигания (VR6)

    № 150 - Стартер и фонари заднего хода (для автомобилей с АКПП)

    Полная распиновка блока реле и предохранителей для автомобилей Volkswagen: Golf и Jetta ( 89-99 г. в.), Passat (90-97 г.в.), все Cabrio, Corrado и EuroVan.

    Оригинальная тема здесь

    Панель реле

    Контакт в разъеме панели приборов - Контакт в разъеме в PDU - Цвет провода - Сигнал

    T28 / 1- U1 / 7 - Blu / Wht - Датчик температуры окружающей среды, масса; T28 / 2- U2 / 5 - Красный / Белый - Датчик низкого уровня охлаждения.Жидкости T28 / 3 - U1 / 10 - Brn - Клемма 31, заземление T28 / 4 - U2 / 14 - Gry - Переключатель MFA, 4 контакта, сброс T28 / 5 - U2 / 13 - Brn / Wht - клемма 31b, заземление T28 / 6 - U2 / 8 - Grn / Wht - MFA переключатель, память T28 / 7 - U2 / 2 - Vio - Выход датчика скорости T28 / 8 - U1 / 3 - Желтый - Давление масла, 0,9 / 1,4 / 1,8 бар T28 / 9 - U1 / 5 - Красный / Белый - Давление масла, 0,3 бар T28 / 10 - U1 / 6 - Черный / Grn - Входной сигнал с ЭБУ для тахометра T28 / 11 - U2 / 11 - Красный - +12 В, постоянная, клемма 30T28 / 12 - U1 / 14 - Gry - Подсветка панели приборов, клемма 58bT28 / 13 - U2 / 1 - Blk - + 12В Зажигание, клемма 15T28 / 14 - По разным источникам: Доп. разъем x1 белый - Красный / Черный - Сигнал стираемых тормозных колодок / Счетчик. противотуманная фара / не используется T28 / 15 - U2 / 4 - Blk - переключатель MFA, 2 контакта, режим T28 / 16 - U2 / 12 - Blu - возбуждение генератора, клемма 61T28 / 17 - U1 / 1 - Blk / Wht Датчик температуры масла T28 / 18 - U2 / 10 - Brn - Датчик ручного тормоза и уровня тормозной жидкости T28 / 19 - U1 / 2 - Vio - Датчик температуры окружающей среды, сигнал (+) T28 / 20 --- - Подогрев свечей (дизель) T28 / 21 - U1 / 12 - Blu - Датчик уровня топлива T28 / 22 - Доп. разъем х2 черн 2 - черный / белый - указатель поворота левый T28 / 23 - U2 / 9 - желтый / красный - датчик температуры охлаждающей жидкости T28 / 24 - доп.разъем x2 черный 1 - Blk / Grn - Указатель поворота правый T28 / 25 - U2 / 7 - Blu / Wht - Контрольная лампа дальнего света T28 / 26 - Доп. x1 черный разъем - Vio - Сигнал расхода топлива для автомобиля с блоком управления Digifant с 01 / 1993T28 / 27 - U1 / 11 - Wht - Входной сигнал для спидометра

    T28 / 28 - Доп. разъем x1 syn - красный - автоматический дисплей

    Используемые цвета: Blk - BlackBlu - BlueBrn - BrownGrn - GreenGry - GrayRed - RedVio - Purple (Lilac)

    Wht - белый

    Распиновка пассатовки приборки Оригинальная, тут еще много интересного мелочи про приборку и диагностику их дооснащения в виде блинк-кодов

    I.Панели до 90 лет, без стрелок поворотников, с одним диодом - указатель поворота ниже

    1 * - масса (-) для датчика наружной температуры 2 - не используется 3 - масса (-), клемма 314 * - на сброс кнопка многофункционального индикатора (MFI) 5 * - масса (-), клемма 316 * - к переключателю памяти многофункционального индикатора (MFI) 7 - сигнал скорости от датчика Холла 8 - от датчика давления масла (1,8 бар) 9 - от датчика давления масла (0,3 бар) 10 - вход сигнала на тахометр, клемма 111 - подключение плюса (+) к клемме 3012 - подключение плюса (+) для подсветки прибора, клемма 58b13 - подключение плюса (+) к клемме 1514 - не используется 15 * - к индикатору работы многорежимного переключателя (MFI) 16 - сигнальная лампа генератора (зарядка), вывод 6117 * - от датчика температуры масла 18 - сигнальная лампа ремня безопасности 19 * - сигнал от датчик наружной температуры 20 - не используется 21 - к указателю уровня топлива 22 - контрольная лампа бортового диагностика (OBD), 23 - к датчику температуры охлаждающей жидкости 24 - к индикатору поворотников 25 - к индикатору дальнего света 26 - не используется 27 - не подключен 28 - не подключен

    * Автомобили с многофункциональным индикатором (IFI) для Канады только

    II. Панели через 90 лет с отдельными стрелками - указатели поворота

    1 - масса (-) датчика температуры наружного воздуха (MFA) 2 - датчика уровня охлаждающей жидкости двигателя (ECL) 3 - масса (-), вывод 314 - к кнопка сброса многофункционального индикатора (MFA) 5 - масса (-), клемма 316 - к переключателю памяти многофункционального индикатора (памяти) (MFA) 7 - сигнал датчика скорости автомобиля (VSS) с механический спидометр / одометр, выход сигнала с датчика скорости автомобиля (VSS), спидометра (G22), электронного спидометра (G 21), с электронным спидометром / одометром 8 - с датчика давления масла (1.8 или 1,4 бар) 9 - от манометра давления масла (0,3 бар) 10 - вход сигнала к тахометру, клемма 1 (клемма W) 11 - подключение плюса (+) к клемме 3012 - подключение плюса (+) для освещения приборов, клемма 58b13 - плюс (+) подключение к клемме 1514 - не используется 15 - к переключателю режимов MFA16 - сигнальная лампа генератора (зарядка), клемма 6117 - от датчика температуры масла (MFA) 18 - сигнальная лампа ремня безопасности 19 - сигнал с наружного блока датчик температуры (MFA) 20 - не используется 21 - к указателю уровня топлива 22 - к указателю указателей поворота, слева 23 - от датчика температуры охлаждающей жидкости ti (ECT) (для считывания индикатора часового типа) 24 - к указателю поворота индикатор, справ25 - к индикатору движения sveta26 - не используется27 - это сигнал скорости от датчика скорости автомобиля (VSS), спидометра (G 22), селектронным спидометром / одометром

    28 - индикация положения рычага переключения передач (только для автомобилей с АКПП)

    www. drive2.ru

    Предохранители и реле VW Passat B3 - бортжурнал Volkswagen Passat 1992 года на DRIVE2


    Всем привет! Здесь я нашел информацию о предохранителях и реле! На автомобилях Volkswagen Passat B3 вся электропроводка защищена предохранителями и реле. Предохранители и реле находятся в блоке реле и предохранителей (фото), внизу, слева от рулевой колонки, под небольшим перчаточным ящиком. Чтобы открыть защелку, нужно повернуть ее на 90 градусов и потянуть на себя.

    №1 - 10 А, лев. ближний свет.№2 - 10 А, верно. ближний свет. №3 - 10 А, подсветка приборов и цифр. №4 - 15 А, дворник задний, люк, ЭБУ задней подвески. №5 - 15 А, дворник, омыватель лобового стекла. №6 - 20А, вентилятор печки, кондиционер .№7-10А, нужные габариты. №8 - 10 А, левый габарит. №9 - 20 А, обогрев заднего стекла и зеркал. №10 - 10 А, доп. Фары (ПТФ). №11 - 10 А, левый дальний свет, контрольная лампа. №12-10 А, правый дальний свет. №13 - 10 А, сигнал. №14 - 10 А, задний фонарь, электро зеркала, подогрев форсунок омывателя, обогрев сидений, подсветка рычага АКПП. №15 - 10 А, ЭБУ двигателя. №16 - 15 А, контрольные лампы, М ФА, подсветка бардачка, кассетный блок, пепельницы. № 17 - 10 А, указатели поворота. №18 - 20 А, бензонасос, лямбда-зонд. №19 - 30 А, вентилятор радиатора, кондиционер. №20 - 10 А, стоп-сигналы, круиз контроль. №21 - 15 А, освещение салона, багажник, прикуриватель, часы, МФА, центральный замок. №22 - 10 А, радио.

    Цифры на реле:

    № 67 или № 80 - бензонасос.

    №220 - инерционное реле. №13 - электромагнитные муфты привода заслонки воздухозаборника. №79 - ЭБУ АБС. №78 - Насос АБС.

    №59 - подогрев сидений.

    Если есть дополнения или уточнения, пишите «в комментариях».

    www.drive2.ru

    Предохранители, реле и электрические схемы Volkswagen Passat B3 - бортжурнал Volkswagen Passat Variant Syncro (2Е) Arriva 1993 года на DRIVE2


    Предохранители, (слева направо):

    No. 1-10 Лев.ближний свет. №2 - 10 А, верно. ближний свет. №3 - 10 А, подсветка приборов и цифр. №4 - 15 А, дворник задний, люк, ЭБУ задней подвески. №5 - 15 А, дворник, омыватель лобового стекла. №6 - 20А, вентилятор печки, кондиционер .№7-10А, нужные габариты. №8 - 10 А, левый габарит. №9 - 20 А, обогрев заднего стекла и зеркал. №10 - 10 А, доп. Фары (ПТФ). №11 - 10 А, левый дальний свет, контрольная лампа. №12-10 А, правый дальний свет. №13 - 10 А, сигнал. №14 - 10 А, задний фонарь, электро зеркала, подогрев форсунок омывателя, обогрев сидений, подсветка рычага АКПП.№15 - 10 А, ЭБУ двигателя. №16 - 15 А, контрольные лампы, М ФА, подсветка бардачка, кассетный блок, пепельницы. № 17 - 10 А, указатели поворота. №18 - 20 А, бензонасос, лямбда-зонд. №19 - 30 А, вентилятор радиатора, кондиционер. №20 - 10 А, стоп-сигналы, круиз контроль. №21 - 15 А, освещение салона, багажник, прикуриватель, часы, МФА, центральный замок.

    №22 - 10 А, радио.

    Цифры на реле:

    № 13 - компрессор кондиционера.№72 - дворник задний. №32 - ЭБУ питания (дигифант). №54 - сбой питания на холостом ходу. №55 - увеличение подачи топлива на принудительный холостой ход. №18 - разгрузка покрышки. №43 - индикатор падения уровня охлаждающей жидкости (до 91 г.в.). №21 - сигнализация и указатели поворота. №22 - сигнализация и указатели поворота, автомобиль с прицепом. №33 - омыватель фар №19 или №99 - дворники (№99 - с регулируемой паузой). №4 - реле сигнализации отстегнутых ремней безопасности. №15 - дополнительные фары (ПТФ).№53 - двухтональный сигнал (один сигнал - перемычка) .№61 - обогрев впускного коллектора .№46 - реле времени перед запуском обогрева.

    №67 или №80 - бензонасос.

    Дополнительно могут быть установлены:

    №87 реле включения синхронизации №220 - реле инерции. № 13 - электромагнитные муфты привода заслонки воздухозаборника. №79 - ЭБУ АБС. №78 - насос АБС.

    №59 - подогрев сидений.

    Расположение реле на блоке предохранителей Volkswagen Passat B3, в зависимости от модели двигателя и комплектации автомобиля, сверху налево направо:

    01 - No.13 - реле компрессора кондиционера. 02 - №72 - реле заднего стеклоочистителя и омывателя. 03 - №32 - реле системы впрыска и зажигания. 04 - №18 - реле разгрузки контакта X (разгрузка шин) .05 - не используется .06 - №21 или №22 - реле-выключатели указателей поворота и аварийной сигнализации, а также для прицепа (№ . 22) .07 - № 33 - реле электрического омывателя фар 08 - № 19 или № 99 - реле стеклоочистителей и омывателя .09 - № 4 или № 29 - реле аварийной сигнализации «не пристегнутых» ремней безопасности .10 - №15 или №53 или перемычка для ПТФ. 11 - №53 - реле звуковой сигнализации Нала (для одиночного тона - перемычка).

    12 - №67, №80, (№167) - реле топливного насоса, (предпусковой подогреватель - дизель).

    Количество реле в блоке реле и предохранителей может различаться в зависимости от оборудования.

    Доступ к предохранителям и реле открывается после снятия полки с нижней части передней панели. На более поздних моделях доступ открывается после снятия крышки. Основные предохранители расположены под реле.Предохранители пронумерованы, и на полке или на крышке есть список цепей, которые эти предохранители защищают. У некоторых моделей есть дополнительные предохранители и реле, которые расположены над основными.

    Автомобили 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 годов выпуска

    Где находится монтажный блок реле и предохранителей. Блок расположен внизу панели приборов со стороны водителя.

    Доступ к блоку возможен после отвинчивания защелок и снятия лотка

    Блок предохранителей пронумерован.

    Чтобы отсоединить жгут проводов разъема от задней части блока предохранителей / реле, освободите зажимы примерно на 5 мм в направлении стрелки

    Обозначение предохранителя

    Номер предохранителя

    Цвет предохранителя

    Защищенная цепь

    F1 (10 А)

    Красный

    Ближний свет (левая фара)

    F2 (10 А)

    Красный

    Ближний свет (правая фара)

    F3 (10 А)

    Красный

    Освещение комбинации приборов и номерного знака

    F4 (15 А)

    Синий

    Стеклоочиститель задней двери, люк, блок управления самовыравнивающейся задней подвески

    F5 (15 А)

    Синий

    Стеклоочиститель, омыватель лобового стекла и омыватель заднего стекла

    F6 (20 А)

    Желтый

    Вентилятор отопителя, кондиционер

    F7 (10A)

    Красный

    Габаритный фонарь (правый)

    FB (10 А)

    Красный

    Габаритный фонарь (левый)

    F9 (20 А)

    Желтый

    Обогрев заднего стекла и зеркал заднего вида

    F10 (15 А)

    Синий

    Противотуманные фары и задний противотуманный фонарь

    F11 (10 А)

    Красный

    Дальний свет (левая фара), контрольная лампа дальнего света

    F12 (10 А)

    Красный

    Дальний свет (правая фара)

    F13 (10 А)

    Красный

    Звуковой сигнал, вентилятор радиатора (после остановки двигателя)

    F14 (10 А)

    Красный

    Лампы заднего хода, электрически регулируемые наружные зеркала заднего вида, подогрев форсунок омывателя, обогрев сидений, датчик температуры двигателя, селектор АКПП

    F15 (10 А)

    Красный

    Карбюратор или электронная система управления двигателем

    F16 (15 А)

    Синий

    Комбинация приборов, освещение перчаточного ящика

    F17 (10 А)

    Красный

    Указатели поворота

    F18 (20 А)

    Желтый

    Электрогазовый насос, датчик концентрации кислорода (лямбда-зонд)

    F19 (30 А)

    Зеленый

    Вентилятор охлаждения, кондиционер

    F20 (20 А)

    Желтый

    Стоп-сигналы, система контроля скорости

    F21 (15 А)

    Синий

    Лампы внутреннего освещения, багажного отделения, часов, центрального замка, прикуривателя и комбинации приборов

    F22 (10 А)

    Красный

    Автомагнитола

    Обозначение реле

    Номер реле

    Назначение реле

    Система кондиционирования

    Прерывистый задний дворник

    Переключатель принудительного холостого хода, клапан увеличения холостого хода, система управления двигателем (Digifant)

    Указатель уровня охлаждающей жидкости

    Сигнализация

    Система очистки фар

    Периодическая система очистки и омывателя стекол

    Система предупреждения о непристегнутом ремне безопасности

    Противотуманные фары

    Звуковой сигнал

    Топливный насос, подогреватель впускного коллектора (если предусмотрен)

    Таймер обогрева заднего стекла

    Гидравлический насос ABS

    Система кондиционирования

    Предохранитель ABS и стеклянный предохранитель

    Предохранитель системы клапанов ABS

    Volkswagen Polo - это современный автомобиль от немецкого производителя, который нравится многим автовладельцам. Красивые формы кузова и удобный салон привлекают любителей недорогих автомобилей. Но даже у надежных немецких моделей есть определенные нюансы и проблемы.

    В этой статье вы можете прочитать обо всем, что связано с электрикой, защитой электронных схем и схемами Polo comfort и highline. Если вдруг выходит из строя какое-то оборудование, например предохранители и реле Volkswagen Polo, в списках указаны необходимые предохранители, реле и схемы, а в комментариях вы найдете способы решения типичных проблем.

    В этой статье описаны предохранители и реле. Volkswagen Polo в комплектациях ComfortLine и HighLine. В TrendLine нумерация и обозначение некоторых предохранителей могут отличаться.

    При определении исправности предохранителей воспользуйтесь тестером, это исключит ошибки, быстро прозвонит нужные цепи или замерит напряжение в разъемах. Всегда берите с собой резервные предохранители и реле. они могут помочь вам в случае неожиданной поломки или короткого замыкания.

    Кабина:

    Предохранители No.1-24:

    1 - резервный .

    2 (10 А) - подрулевые переключатели, шайба . Если стеклоомыватель не работает, проверьте уровень жидкости в икре омывателя, зимой проверьте, не замерзла ли жидкость в трубках и форсунках системы. Подайте питание от аккумуляторной батареи на помпу помпы, если она не работает, замените на новую. Если он работает, проверьте проводку, разъемы, клеммы и правый подрулевой переключатель.

    3 (5 А) - бензонасос, блок управления двигателем .Если топливный насос перестает подавать газ и не создает необходимое давление в топливной системе для работы двигателя, проверьте также предохранитель 36, силовой предохранитель SA3 и реле R4, R8. Если бензонасос не работает или работает с перебоями при подключении напрямую к аккумулятору, замените его новым.

    4 - резервный .
    5 - резервный .

    6 (5 А) - панель приборов . Если перестали работать стрелки, датчики или дисплей бортового компьютера на панели приборов, проверьте также предохранители 18, 20, 38. Также проверьте разъем с проводами на задней части панели приборов.

    7 (5 А) - фонарь освещения номерного знака, регулировка угла наклона фар .

    8 (10 А) - топливные форсунки .

    9 (5 А) - АБС ​​тормоза . Если перестала работать система ABS и на приборной панели загорелась одноименная лампа, проверьте силовые предохранители 1, 4 и SA5 под капотом, а также датчики, расположенные на колесах. Скорее всего их провода изношены, оборваны или ослаблен разъем.После слесарных работ с передней подвеской, при сборке агрегатов могут забыть установить провода датчика в специальные держатели, из-за этого обычно они перетираются. Если какой-либо датчик неисправен, замените его новым.

    10 (5 А) - цепь реле стартера, электрическое управление, датчик скорости . Если стартер не работает, проверьте также предохранители 19, силовой предохранитель SA3 под капотом и реле R3. Если машина была недавно куплена из салона, и на морозе перестал крутиться стартер (щелкает), скорее всего в нем замерзло масло, нужно прогреть машину.

    Если автомобиль уже не новый и стартер не крутится, проверьте заряд аккумулятора, при необходимости зарядите или установите новый. Проверить клеммы выводов на аккумуляторной батарее, не окислились ли они, очистить их изнутри и надежно затянуть. Проверить работу стартера и реле, замкнув контакты на втягивающем устройстве (при выключенной передаче, на нейтрали).
    Если спидометр перестал работать или работает с перебоями, скорее всего дело в датчике скорости и его контактах.

    11 (5 А) механизм регулировки угла наклона фар .

    12 (5 А) - зеркала заднего вида с электрорегулировкой . Если зеркала больше не регулируются, проверьте проводку между кузовом и передними дверями, а также внутри самих зеркал. Чтобы включить обогрев зеркал, поверните джойстик регулировки зеркал на 180 градусов.

    13 (15 А) - управление АКПП .

    14 (5 А) - подушки безопасности . При запуске двигателя лампа подушки безопасности на панели приборов должна загореться примерно на 5 секунд и погаснуть. Если он продолжает гореть, значит, в сбое памяти имеется неисправность или сохраненная ошибка. Для установления точной причины нужна диагностика.

    15 (5 А) - форсунки омывателя с подогревом . Форсунки с подогревом работают при включенных зеркалах (поворот джойстика на 180 градусов). Если не получается, проверьте соединения и состояние проводов под капотом в месте подключения к форсункам.

    16 (5 А) - парктроник .

    17 (10 А) - э / м клапан адсорбера, лямбда-зонды .

    18 (5 А) - задний противотуманный фонарь, панель приборов .

    19 (5 А) - лампы передних габаритных огней, аудиосистемы, блока управления электрооборудованием, сигнал положения «запуск двигателя» ключа в замке зажигания.

    20 (5 А) - подрулевые переключатели, панель приборов . См. Предыдущие 6.

    21 (10 А) - свет в салоне и багажнике . Если свет не работает ни в одном положении, проверьте лампы в нем, выключатель и проводку. Если лампочка не загорается только при открытии дверей, проверьте концевые выключатели в дверях, их разъемы и проводку от них к блоку управления.

    22 (5 А) - климат-контроль, ключ в замке зажигания . Если при включении плиты и выставлении горячей температуры дует холодный воздух, скорее всего у вас низкий уровень антифриза в баке или в систему охлаждения попал воздух.

    Также проверьте, не забиты ли воздухозаборники, вентилятор и радиатор, при необходимости очистите. Это может быть в заслонках, убедитесь, что они правильно открываются и закрываются. Если мотор отопителя вообще не вращается, проверьте его исправность, подав напряжение 12 В.

    23 (7,5 А) - электрическое управление, блок управления двигателем, переключатель режимов АКПП .

    24 (5 А) - боковые зеркала с подогревом .

    Предохранители № 25-60:

    25 (5 А) - вентилятор радиатора, кондиционер, датчик давления . Если вентилятор не работает, см. Силовой предохранитель 2.

    26 (7,5 А) - электроусилитель руля . Если руль стал туго крутиться или возникли проблемы в работе усилителя, проверьте также предохранитель питания SA4. Не оставляйте припаркованный автомобиль с полностью развернутыми колесами и не держите колеса полностью поднятыми более 5 секунд, чтобы не повредить ЭУР. Сам ЭУР находится на валу в рулевой колонке.

    27–32 - резервный .

    33 (5 А) - выключатель стоп-сигнала . Если стоп-сигналы перестают гореть, проверьте также предохранитель 43, а также лампы, их разъемы и выключатель педали тормоза, проводку.

    34 (7,5 А) - дальний свет в правой фаре .Если не работает, проверьте лампу. Если не горят обе фары, проверьте их лампы и переключатель освещения в рулевой колонке.

    35 (10 А) - система управления двигателем, питание электрооборудования моторного отсека .

    36 (15 А) - бензонасос . См. Предыдущие 3.

    37 (25 А) - подогрев передних сидений . Если одно из передних сидений перестало греться, проверьте разъем и провода под сиденьем. Убедитесь, что на этот разъем поступает напряжение.Если есть напряжение, скорее всего пропал контакт внутри сиденья или сломался ТЭН. Если нет напряжения, проверьте проводку и кнопку включения.

    38 (7,5 А) - дальний свет в левой фаре, панель приборов . См. Предыдущий 34.

    39 (10 А) - ближний свет в правой фаре . Если не работает, проверьте еще реле SA3, а также лампы и контакты в разъемах фары. Если все-таки не работают обе фары ближнего света, проверьте выключатель света на панели приборов слева от руля, его контакты, а также подрулевой переключатель, проводку.

    40 (30 А) - отопитель / климат-контроль / вентилятор кондиционера . См. Предыдущий 22.

    41 - резервный .

    42 (15 А) - прикуриватель . Обычно работает только при включенном зажигании. Если он перестает работать после подключения устройства, скорее всего, это короткое замыкание, используйте дополнительную розетку или разветвитель для подключения устройств. Если замена предохранителя не помогает, проверьте сам разъем, контакты в нем, соединительный разъем и проводку.

    43 (15 А) - указатели поворота, аварийная сигнализация, стоп-сигналы, электросистема. Если не работают поворотники, проверьте лампы и контакты в разъемах посадки. Если поворотники начинают мигать быстрее или медленнее, проверьте все разъемы ламп на предмет короткого замыкания, а также проводку. Дело может быть в подрулевых переключателях указателей поворота.

    44 (15 А) - сирена сигнализации, датчик объема .

    45 (15 А) - магнитола, аудиосистема .

    46 (20 А) - звуковой сигнал . Обычно работает только при включенном зажигании. Чтобы всегда работало, можно перепрошить блок управления. Если не работает, проверьте, работает ли сам сигнал. Расположен со стороны водителя, под левой фарой. Чтобы добраться до него, удобнее всего снять левое переднее колесо и открутить подкрылок. Подайте на него питание, если работает, значит проводку или рулевой переключатель.

    47 (20 А) - дворники передние . Если перестали работать «дворники», проверьте подрулевой переключатель и мотор-редуктор.Зимой в него могла попасть вода и замерзнуть. Также осмотрите весь механизм на предмет засоров и льда. Проверьте, работает ли шайба. Если стиральная машина тоже не работает, попробуйте сначала устранить стиральную машину, затем очистители. Это может быть в проводке / разъемах.

    48 (25 А) - центральный замок - замки дверей, багажника, люка бензобака . Если дверные замки не закрываются, проверьте концевые выключатели дверей, мог ли один из них выйти из строя или контакт в проводах между кузовом и одной из дверей мог быть потерян.Также проверьте механизмы дверных замков и их приводы, проводку.

    49 (5 А) - фонарь заднего хода . Справа находится одна лампа. Если не работает, проверьте его исправность и контакты в разъеме. Также проверьте переключатель на коробке передач (на АКПП переключатель в селекторе).

    50 (25 А) - стеклоподъемник в двери водителя . Если стекло водителя периодически опускается и поднимается через некоторое время, скорее всего, причина в перегреве мотора.Распространенная проблема, известная дилерам.

    51 (25 А) - стеклоподъемник в двери переднего пассажира . Если электрические стеклоподъемники работают некорректно, попробуйте их запрограммировать. Для этого полностью открывайте и закрывайте каждый стакан, продолжая удерживать кнопку в крайнем положении 1-3 секунды.

    52 (30 А) - электрические стеклоподъемники в задних дверях . См. Предыдущие 50 и 51.

    53 (30 А) - элементы обогрева заднего стекла . Обогрев заднего стекла в Polo автоматически отключается.Если не работает, проверьте клеммы на ТЭНах, исправность кнопки и ее контактов, а также проводку на кузове автомобиля. К кнопке можно добраться, сняв радиокадр.

    54 (15 А) - противотуманные фары .

    55 (15 А) - катушки зажигания .

    56 (30 А) - лобовое электрическое .

    57 (5 А) - передняя левая и задняя левая лампы, габаритный свет слева .
    58 (5 А) - габариты переднего правого и заднего правого габаритов, габаритный фонарь правый .

    Если размеры не работают, проверьте, кроме них, предохранитель 19 и реле R7, лампы, выключатель света слева от рулевого колеса и проводку. Стояночный свет включается при выключении зажигания переводом подрулевого переключателя в одно из положений - загорится либо только левый габарит, либо только правый. Функция индикации парковки в темноте.

    59 (10 А) - ближний свет в левой фаре . Аналогично раньше. 39.

    60 - резервный .

    Автоматические силовые предохранители:

    Монтажный блок силовых предохранителей:

    Монтажный блок силовых предохранителей расположен в моторном отсеке, под капотом автомобиля, над аккумулятором. Чтобы добраться до него, снимите пластиковую крышку.

    Предохранители № 1-6:

    1 (25 A) - антиблокировочная система тормозов ABS

    2 (30 A) - вентилятор радиатора (системы охлаждения) . Если не работает, также проверьте соседние предохранители 3, SA6 и предохранитель 25 в салоне, убедитесь, что уровень охлаждающей жидкости в норме, электродвигатель вентилятора, датчик температуры и термостат, датчик вентилятора и проводка и электронный блок управления исправны. в хорошем состоянии.

    3 (5 А) - регулятор вентилятора радиатора .

    4 (10 А) - АБС ​​тормоза . См. Предыдущие 9 в блоке кабины.

    5 (5 А) - электрооборудование, бортовая сеть .

    6 - резервный .

    Предохранители № SA1-SA7:

    SA1 (150 А) - генератор . Если генератор не работает и аккумулятор не заряжается, проверьте предохранитель, клеммы аккумулятора, ремень генератора и натяжение. Отрегулируйте при ослаблении.Если ремень изношен или сломан, замените его новым. Также проверьте подходящие к генератору провода и их контакты, при необходимости подтяните гайки.

    Дело может быть в самом генераторе, его щетках и обмотках. Вы можете отремонтировать существующий или заменить его новым, если у вас нет опыта, обратитесь к электрику или официальному дилеру.

    SA2 - Резервный .

    SA3 (110 А) - стартер, наружное освещение, подрулевой переключатель, бензонасос, ближний свет, фары.

    SA4 (50 А) - электроусилитель руля .

    SA5 (25 А) - антиблокировочная тормозная система с АБС . См. Предыдущие 9 в блоке кабины.

    SA6 (30 А) - регулятор вентилятора радиатора .

    SA7 - Резервный .

    Автомобильное реле:

    Все автомобильные реле отображаются в отдельном монтажном блоке, который находится в приборной панели с левой стороны водителя.

    R1 - резервное хранилище.

    R2 - реле обогрева лобового стекла .См. Предохранитель 56.

    R3 - реле блокировки стартера .

    R4 - реле подачи газа на напор .

    R5 - силовое реле .

    R6 - резервное место.

    R7 - реле передних фонарей. См. Предохранители 57 и 58 .

    R8 - реле топливного насоса .

    R9 - реле кондиционера .

    R10 - контактное реле «Х» .

    R11 - R15 - резерв.

    Блок предохранителей и реле на автомобилях Volkswagen Passat B3-B5 является важным элементом электронной системы. В случае каких-либо проблем с проводкой и электроникой машины, это устройство сначала проверяется. Перегоревший предохранитель должен быть заменен, и следует определить причину его выхода из строя. Как такое мероприятие проводится на моделях B3-B5, читайте ниже.

    Как работает устройство

    В электронной схеме практически каждого устройства в автомобиле есть такой узел, как предохранитель. Это необходимо для защиты электросистемы от возможных коротких замыканий. Исключено использование предохранителей только в цепях со слишком большой силой тока.

    Стоит отметить, что «защитники» электричества собраны в одном месте для удобства проверки того или иного прибора при ремонте. Каждая электрическая система отдельного устройства имеет максимально возможный ток, протекающий через нее. Предохранитель установлен с низким порогом, чтобы при выходе из строя схемы и превышении в ней тока перегорал, а не провода. Неисправный «предохранитель» обесточивает всю цепь, тем самым предотвращая короткое замыкание и возможное возгорание.

    Количество предохранителей в блоке зависит от оснащенности вашего Пассата различными электроприборами, то есть от его комплектации.

    Расположение узла

    В зависимости от модели Passat количество блоков и их расположение могут различаться. Поэтому при ремонте электрооборудования следует учитывать этот момент.

    Автомобили линейки В3-В4 оснащены одним главным блоком предохранителей, который находится в салоне автомобиля. Также стоит отметить, что в зависимости от конфигурации на вашем компьютере может быть установлен ряд дополнительных устройств.В любом случае блок находится в салоне и именно в нем собираются предохранители практически от всех электроприборов.

    Чтобы добраться до этого узла в Passat B3-B4, вы должны сделать следующее:

    1. Найдите нижнюю часть панели консоли напротив сиденья водителя.
    2. Демонтировать часть пластиковой торпеды в этом месте. В некоторых случаях в этом нет необходимости, поскольку доступ к устройству можно получить, сняв специальную крышку.

    Что касается Passat B-5, то здесь немного другая история. Немецкие инженеры вмонтировали в него 2 блока:

    • основной - вмещает все элементы электронного оборудования маломощного автомобиля (фары, печка и т. Д.), Расположенные там же, где и Passat B3-B4;
    • дополнительный - он оборудован исключительно реле и имеет довольно небольшие размеры, это устройство находится в зоне защитного кожуха под торпедой, напротив пассажирского сиденья.

    Вне зависимости от того, в каком автомобиле модельного ряда Passat проводится ремонт электроники, замену предохранителей необходимо выполнять с соблюдением определенных правил.Прежде всего, убедитесь, что вся цепь, предохранитель которой перегорел, находится в хорошем состоянии. Если он неисправен, его необходимо отремонтировать. В противном случае произойдет повторное выгорание. Также стоит учесть установленный производителем порог максимального тока, который проходит через предохранитель, для отдельного электроприбора. При установке нового «протектора» с большей пропускной способностью риск возгорания в случае отказа проводки значительно возрастает.

    Важно! Заменять элементы в агрегате можно только при выключенном зажигании и выключенном двигателе.

    Блок-схема Passat B3-B5

    Блок предохранителей Passat B3:

    Блок предохранителей Passat B5:

    На приведенных выше схемах приведены все данные о расположении предохранителей и их пороге номинального тока. Замена должна производиться с учетом этой информации.

    В целом ремонт электроники в Passat B3-B5 достаточно простой, если знать некоторые хитрости и дополнительную информацию. Выполняя ремонт с блоком предохранителей, важно соблюдать технику безопасности и выполнять все работы очень аккуратно. Удачи на дорогах!

    VW 109 РЕЛЕ 109 реле tdi

    Не запускается TDI? Реле 109

    Реле 109 является основным источником питания для ЭБУ дизельного двигателя, свечей накаливания, иммобилайзера, форсунок и различных датчиков. Таким образом, неисправное реле может препятствовать запуску двигателя и часто сопровождается миганием светодиода двери, прерывистым запуском и общей плохой работой. Китайской автомобильной промышленности 109 лет. 21 октября 2017 г. · Автомобильной промышленности Китая 109 лет. Вы, наверное, не верите в это. Но вот оно: на улицах Китая сегодня можно встретить много, много автомобилей. Большинство из них японского, европейского или американского происхождения, некоторые китайцы. Когда вы спросите кого-нибудь на улице, какая была первая китайская машина, большинство людей ответят «Сантана».Шанхай-Фольксваген…. B6 НАЗНАЧЕНИЕ РЕЛЕ Назначение реле незначительно зависит от модели и уровня оснащения. Он также немного меняется в зависимости от года выпуска. Этот пример, кажется, обычное устройство для Passat. VW часто называют реле по названиям и различным номерам. Например. Реле контакта 15. J329. 15/460. Это не…. OE Aftermarket Это реле блока питания двигателя OE Aftermarket "109" (Mfg # 1J01A) подходит для Volkswagen Corrado VR6 12v, Volkswagen Golf III TDI, Volkswagen Golf IV TDI, Volkswagen Jetta III TDI, Volkswagen Jetta IV TDI, Volkswagen New Beetle TDI, Volkswagen Passat B3 VR6 12v, Volkswagen Passat B4 TDI., В наличии 100% гарантия. Заказать сейчас!.

    19-02-2021

    1. VW 109 номер детали реле
    2. vw relay 109 симптомы
    3. 109 реле tdi
    4. volkswagen схема реле
    5. vw номера реле
    6. vw реле 100
    7. (2011) volkswagen jetta, схема предохранителей и реле
    8. .
    9. 2017 расположение реле звукового сигнала jetta

    vw relay 109 симптомы

    Amazon.com: vw 109 relay. Audi VW Relay (блок питания двигателя) (109) 1J01.Audi VW Relay (блок питания двигателя) (109) 1J01 - Meistersatz 1J01A. VW / Audi OE: 1J01. Недавно просмотренные и предлагаемые детали 11,99 $. Больше недоступно . Качество: вторичный рынок. Гарантия: 1 год. Артикул: 1J01A. Этот товар больше не доступен в нашем магазине; однако у нас есть множество других вещей. . . Реле топливного насоса Volkswagen Jetta Магазин AutoZone для реле топливного насоса Volkswagen Jetta. Покупайте онлайн и забирайте в магазине или получайте быструю бесплатную доставку качественных заказов. 1-8 из 8 результатов.1-8 из 8 результатов. Фильтр. ФИЛЬТР РЕЗУЛЬТАТОВ. БРЕНД. Дураласт (7) УРО (1) Это тест. СКИДКА 10% $ 75. Используйте код: DIYSAVE10 Только для онлайн-заказов с доставкой на дом. VW MK2 Caddy 109 Реле топливного насоса 1JO1A Реле дизельного топливного насоса VW (109) Заменяет номер детали 1JO1A. Немецкое качество OEM. Очень проблематично для VW 1990-2003 годов, поэтому всегда стоит держать запасной в перчаточном ящике (неисправные симптомы включают: отсутствие запуска, отсутствие подсветки свечей накаливания и прерывистое отключение) Подходит для всех VW с реле 109, пожалуйста, проверьте номер вашей детали с .. ** Vw Bora 1.9Tdi - Relay 109 & Location Help (Пожалуйста. ** Vw Bora 1.9Tdi - Relay 109 & Location Help (Пожалуйста) ** - опубликовано в MkIV (Mk4) Golf & Bora: Hiya, у меня VW Bora 1.9 TDi - У него проблемы с запуском из горячего состояния, после небольшого исследования (здесь) думаю, что это может быть проблема реле 109. Может ли кто-нибудь помочь мне с тем, что мне нужно удалить, чтобы получить доступ к реле, и как снять детали. . Большое спасибо, Emms. Предохранители и реле Volkswagen Polo 9N Держатель реле Volkswagen Polo. Держатель реле расположен со стороны водителя за крышкой панели приборов.1. 2. 3 (100) Реле свечей накаливания. 4. (109) Реле управления двигателем (ЕС) (Дизель) F1 (40A) Дополнительный отопитель. F2 (40A) Дополнительный отопитель. F3 (40A) Дополнительный отопитель. Теги: Схема блока предохранителей Volkswagen .. Реле 109 (A4) (B4) (A3) 1J01A Реле 109 является главным реле питания для TDI A3 / B4 и A4 с двигателем ALH. В случае отказа двигатель запускается, но не запускается. Иногда они периодически выходят из строя. Большинство владельцев TDI любят хранить запасные части в своем перчаточном ящике. VWVortex.com 15 апреля 2012 г. · Да, я вижу, что это позиция 12 в руководстве по эксплуатации бентели, но, по вашим данным, реле 109 предназначено только для болезней.Так что бы источник питания для…. 1J01A VW Relay 109 Beetle Cabrio Corrado Golf за 6 долларов. Новое реле 109 (реле источника питания) для 98-12 Beetle, 94-96 Cabrio, 89-95 Corrado, 99-07 Golf, 99-12 Jetta, 92-97 Passat (только для дизелей и TDI). Это печально известное реле 109 блока питания, которое выходит из строя на TDI, вызывая отказ двигателя. Реле Volkswagen Jetta Приобретите реле Volkswagen Jetta с AutoZone.com. Мы предлагаем нужные продукты по разумным ценам.

    109 реле tdi

    Audi VW Дизельное реле свечи накаливания 4431 Дизельное реле свечи накаливания Audi VW 4431 - KAE 3400200.VW / Audi OE: 4431. Альтернативные варианты марки. 105,99 долларов США. Недавно просмотренные и предлагаемые детали. 36,99 долларов США. 52,99 долларов США. 34,99 $ 20,70 $. . включая реле и управляющее оборудование, контроллеры вентиляторов, расходомеры воздуха и корпуса клапанов, а также регуляторы генератора и модули зажигания. Блок предохранителей Volkswagen Transporter T4 (105) Реле вентилятора отопителя - сзади (свежий воздух) R2 (174) Омыватель заднего стекла / реле протирания. R3 (30/109) Реле управления двигателем (ЕС). R4 (18) Реле 1 дополнительных цепей зажигания R5 - R6. Реле аварийной сигнальной лампы (с индикаторами на крыше) R7 (95) Реле насоса омывателя фар.R8 (99) Реле прерывистого режима стеклоомывателя / стеклоочистителя. R9 (36) Фары включены. . Коробки предохранителей, предохранители, реле и датчики уровня топлива VW T4 Реле питания (№ 109) для T4 2.5 Tdi 1997 г.в. 6,50 фунтов стерлингов. 0% финансирование для заказов на сумму более 350 фунтов стерлингов * 11,50 фунтов стерлингов. Реле топливного насоса T4 2000cc и 2500cc бензин 1990–2003 гг. . Реле очистителя заднего стекла VW T25 1979–1992 T4 1990–2003. Распроданный. 0% финансирование для заказов на сумму более 350 фунтов стерлингов *. . Реле топливного насоса 19 сентября 2017 г. · Сейчас у меня VW Jetta US GL 2.0 2001 года выпуска, и мой механик только что диагностировал, что реле моего топливного насоса (1J0 906 383 C - 409) повреждено.Мы пытались обзвонить все магазины запчастей в моем районе, но все, что у них есть, - это 7-контактное реле топливного насоса 1J0 906 383 C. Когда мы вытащили реле, оно было 8-контактным, и на нем было напечатано "3DZ" после номеров 1J0 906 383 C. ЗАЖИГАНИЕ / ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Детали для всех автомобилей VW с водяным охлаждением, специализирующихся на моделях TDI. Мы выполняем запчасти для двигателей, тормозов, подвески, системы охлаждения, электрооборудования, трансмиссии и общего обслуживания. . A2 A3 A4 GOLF JETTA NB БЛОК ПИТАНИЯ 109 РЕЛЕ 12 $. Реле источника питания, также известное как реле 109.

    volkswagen схема реле

    TDI реле 109 проблема 00 VW Jetta ALH TDI 1.9 Manual Cruise AC. Итак, у меня неисправное реле 109, я знаю это, потому что у меня два 2000 Jetta TDI. Итак, я вытащил реле из машины, которая заводится, и вставил его в машину, которая запускается, и БИНГО оно работает. Но вот мой вопрос. При этом свеча накаливания не загоралась при включении ключа. Volkswagen Jetta GLS Sedan 2.0L M / T 2002 г. Реле. Реле. Volkswagen Jetta GLS Sedan 2.0L M / T 2002 года. Оригинальная запчасть Volkswagen - 4H0

    3A (4H0-951-253-A, 8D0

    3A, 8K0

    3).ТРИБУНАЛЕ ДИ МИЛАНО Я хочу сказать вам кое-что, что вы должны передать. немедленно АБУ ИМАД: «Скажи ему, что АБУ ЯССЕР здоров, был в соседнем доме. ячейка в АБУ ОМАР ». U = Бог велик. I = он был поблизости ... он знает, кто такой АБУ ЯССЕР. U = Понятно ... Я понимаю ... Разные, но всегда качественные Реле 109 (Mk3) (B4) (Mk4) Реле 109 Производитель: Meistersatz Номер детали: 1J01A Volkswagen. Golf TDI (модель Mk4 - двигатель ALH) (1999-2003 гг.) Jetta TDI MkIII (тип кузова A3 - двигатель AHU) (1997-1999 гг.). Платформа Calaméo Publishing для цифровых журналов, интерактивных публикаций и онлайн-каталогов.Преобразуйте документы в красивые публикации и поделитесь ими по всему миру. Название: EDIZIONE ING OTTOBRE 2007 МАРИО ДРАГИ, Автор: Platinum Aziende & Protagonisti, Длина: 204….

    vw номера реле

    VW Audi 109 реле блока питания 98 Volkswagen Golf / GTI MK3 1994-1999 TDI - AHU FWD. Volkswagen Jetta MK5 2006 TDI - BRM FWD. VW Audi 109 Реле блока питания 98 - 10 Jetta Golf Beetle Passat A6 OEM TDI | eBay. Volkswagen Jetta Relay 2015 года выпуска. Audi; Volkswagen Shop 2015 Volkswagen Jetta Relay. 2008-09 СИЛОВОЙ МОДУЛЬ.2009-2012 ПАССАЖИРСКОЕ ОТДЕЛЕНИЕ. 2010-12 POWER - OEM Volkswagen Часть №…. Volkswagen New Beetle 23 июля 2018 г. · Реле электропитания клеммы 30 -J317- (109) (только для двигателей с буквенным обозначением BPR, BPS; только для моделей с дизельными двигателями) 13 Реле высокой тепловой мощности -J360- (53) (только для двигателей с буквенным обозначением BEW) , с июня 2003 г. по декабрь 2006 г.). 109 симптомы реле 11 апреля 2018 г. · Реле 109 и связанные с ним цепи (на основе Jetta TDI 2002 года) Расположено в позиции 12 на верхней панели реле. Реле 109 обозначено как J317, источник питания от клеммы B + (постоянно горячий) с активацией питания ЭБУ, когда….Amazon.com: vw 109 relay 12V ECU Топливный насос Номер реле 109 для VW / Audi / Seat / Skoda 1J01A 3571A. Udele-Store - Реле топливного насоса ЭБУ 12 В, номер 109 для VW / Audi / Seat / Skoda 1J01A 3571A. Стандартные моторные продукты Реле RY604. 4.3 из 5 звезд 16. $ 9.27 $ 9. 27. Получите его, как только четверг, 4 июня ..

    vw relay 100

    Схема блока предохранителей Volkswagen Passat B7 (Схема блока предохранителей 2011 года (расположение и назначение электрических предохранителей и реле) для Volkswagen Passat (VW) B7 (2011, 2012, 2013, 2014, 2015).. Список реле Golf / Jetta IV Список реле Golf / Jetta IV; Relay Prod. Контрольный номер Расположение реле Источник питания / Описание цепи Примечания; Панель реле Тринадцатикратная панель дополнительных реле Комп. . Реле насоса подачи вторичного воздуха (AIR): Только бензиновый двигатель: J317: 109: 12: S176: Реле источника питания: Только дизель: J398: 79: 2: S238: Реле дистанционного управления задней крышкой: MY99 Jetta. . Электропроводка для переключателей и реле фар VW. Автобус VW 1968-70, VW Type 3 1963-67. Заменить переключатель фар (и большинство переключателей VW) очень просто.Клеммы фары пронумерованы, их обозначения следующие: 30 - Питание от аккумулятора от основного жгута проводов - Питание от аккумулятора до переключателя зажигания - Питание от аккумулятора до блока предохранителей 56 - Питание от переключателя освещения пола или реле фар. Я НАДЕЮСЬ НА ВАС. МЫ ИЗМЕНИЛИ РЕЛЕ 109… 24 декабря 2011 г. · мы заменили реле 109 под приборной панелью на 2004 vw jetta tdi, чтобы исправить жесткий запуск в горячем состоянии. это изменилось с очень быстрого выключения на прерывистое выключение, это немного лучше.Можете ли вы придумать что-нибудь еще, чтобы попробовать эту дополнительную информацию. спасибо Джо. отправлено: 7 лет назад .. Audi, VW Control Module Relay (109) 1J01A by Original OEM Это реле 109 OEM-модуля управления управляет основным источником питания двигателя автомобиля. Когда реле 109 выходит из строя, двигатель не запускается. Чтобы предотвратить обездвиживание автомобиля, вы можете оставить запасное реле 109 в перчаточном ящике. Пожалуйста, проверьте номер детали перед заказом .. Продажа электрических реле автомобилей VW Golf vw golf caddy corrado t4 audi a3 109 ecu реле топливного насоса 1j01a a256 (подходит: vw golf) 5 из 5 звезд (4) 4 оценки продукта - VW GOLF CADDY CORRADO T4 AUDI A3 109 РЕЛЕ ТОПЛИВНОГО НАСОСА ЭБУ 1J01A A256.Подержанное оригинальное реле VW Магазин реле VW Все наши бывшие в употреблении запасные части реле VW полностью протестированы и поставляются с трехмесячной гарантией, чтобы вы могли быть спокойны. Найти детали реле VW очень просто. Вы можете просматривать магазин по категориям или фильтровать поиск, введя…. VW # 109 Реле питания 134 ряда · Реле питания VW 109 - Jetta, Golf, Passat. Реле источника питания VW - это просто…. Продажа автомобильных электрических реле VW Transporter VW T4 TRANSPORTER 1990-2003 НОМЕР 109 РЕЛЕ 1J01A (подходит: VW Transporter).Реле основного источника питания # 109 4 Реле основного источника питания # 109, 4 контакта, подходит для VW Jetta Golf CADDY Bora Beetle Audi. 8,19 долларов США. Бесплатная доставка . Реле проводки основного источника питания двигателя # 109, подходящее для AUDI A3 VW Golf Jetta Passat. 9,02 $ + 3,00 $ доставка. Для VW Bora 1.9 Jetta Passat GTI Eos Golf Audi A3 TT L4 2.0 Датчик массового расхода воздуха. $ 119,94 .. Реле Volkswagen Jetta Вы много работали над этим Volkswagen Jetta и решили, что вам нужна деталь реле, чтобы завершить работу. Ваша первая остановка должна быть Advance Auto Parts с запасом из 70 деталей реле для вашего Volkswagen Jetta.Этот инвентарь означает, что у нас либо есть точная марка, которая вам нужна, либо есть множество вариантов для сравнения .. РЕШЕНИЕ: Где находится реле 109 на Beetle 2003 года 1.9. Я думаю, вы ищете реле 109. Посмотрите под приборной панелью со стороны водителя, и вы найдете в нем лоток с реле. На нем должна быть большая цифра 109 и квадратное реле размером примерно 1 "x1". Он также должен быть серого цвета. Если он черный, обязательно замените. Черные - старые, проблемные реле. Положение реле топливного насоса 109 Реле основного источника питания (код № 109) Mk4 Golf / Bora - только модели TDI Corrado - реле ECU VR6 Положение реле топливного насоса ABV 109 | Части наследия….Volkswagen New Beetle Где находится реле главного двигателя… 21 мая 2011 г. · Где находится реле главного двигателя у New Beetle 1998 года, 2,0 л, с механической коробкой передач? - ответил проверенный механик VW. Volkswagen Jetta IV TDI Реле двигателя Неисправное реле 109 может оставить вас в затруднительном положении Марка: ES №: 4147819. Заводской №: 3571A Кол-во: Выберите, сколько подарочных карт вы хотите получить. . 30,08 долларов США. Добавить в корзину. Volkswagen Jetta IV TDI Relays - Топливный насос. Реле топливного насоса - 7-конт. Обычно используется как реле замыкания контактов для топливного насоса. Торговая марка: ES №: 2814368.Mfg #: 1J03C Кол-во: Выберите, сколько подарков. . Volkswagen Golf mk5 (1K) (14 июля 2003 г., 2018 г. · Реле включения дополнительного отопителя -J485- (449) (J17- и -J485- - это мини-реле, их можно найти в гнезде для реле)) Назначение реле на блоке реле на борту блок управления питанием Volkswagen Golf (1K) - схема блока предохранителей - назначение реле на реле….
    • Реле 109 является основным источником питания для ЭБУ дизельного двигателя, свечей накаливания, иммобилайзера, форсунок и различных датчиков. Таким образом, неисправное реле может препятствовать запуску двигателя и часто сопровождается миганием светодиода двери, прерывистым запуском и общей плохой работой.
    • 21 октября 2017 г. · Автомобильной промышленности Китая 109 лет. Вы, наверное, не верите в это. Но вот оно: на улицах Китая сегодня можно встретить много, много автомобилей. Большинство из них японского, европейского или американского происхождения, некоторые китайцы. Когда вы спросите кого-нибудь на улице, какая была первая китайская машина, большинство людей ответят «Сантана». Шанхай-Volkswagen…
    • Назначение реле немного зависит от модели и уровня оснащения. Он также немного меняется в зависимости от года выпуска.Этот пример, кажется, обычное устройство для Passat. VW часто называют реле по названиям и различным номерам. Например. Реле контакта 15. J329. 15/460. Это не…

    Реле 109 является основным источником питания для ЭБУ дизельного двигателя, свечей накаливания, иммобилайзера, форсунок и различных датчиков. Таким образом, неисправное реле может препятствовать запуску двигателя и часто сопровождается миганием светодиода двери, прерывистым запуском и общей плохой работой. 21 октября 2017 г. · Китайской автомобильной промышленности исполнилось 109 лет.Вы, наверное, не верите в это. Но вот оно: на улицах Китая сегодня можно встретить много, много автомобилей. Большинство из них японского, европейского или американского происхождения, некоторые китайцы. Когда вы спросите кого-нибудь на улице, какая была первая китайская машина, большинство людей ответят «Сантана». Шанхай-Фольксваген…. Назначение реле немного зависит от модели и уровня оснащения. Он также немного меняется в зависимости от года выпуска. Этот пример, кажется, обычное устройство для Passat.VW часто называют реле по названиям и различным номерам. Например. Реле контакта 15. J329. 15/460. Это не….

    Автомобильные запчасти Реле топливного насоса подходит для AUDI 100 80 VW Lt 28-35 I 1 Passat B2 B3 1982-1992 Автомобильные запчасти и аксессуары yellowbox.directory

    Автомобильные запчасти Реле топливного насоса подходит для AUDI 100 80 VW Lt 28-35 I 1 Passat B2 B3 1982-1992 Автомобильные запчасти и аксессуары yellowbox.
    1. Дом
    2. Автомобильные запчасти и аксессуары
    3. Автомобильные запчасти
    4. Автомобильные электрические компоненты
    5. Реле
    6. Автомобильные электрические реле
    7. Реле топливного насоса подходит для AUDI 100 80 VW Lt 28-35 I 1 Passat B2 B3 1982-1992

    Автомобильные детали Реле топливного насоса подходит для AUDI 100 80 VW Lt 28-35 I 1 Passat B2 B3 1982-1992 Автомобильные запчасти и аксессуары, 80 VW Lt 28-35 I 1 Passat B2 B3 1982-1992 Реле топливного насоса подходит для AUDI 100, AUDI 321 906 059D, AUDI 321 906 059E, AUDI 321 906 059F, VW 321 906 059D, VW 321 906 059E, VW 321 906 059F, VW 321 906 059K, VW 443 906 059A.1982-1992 Реле топливного насоса подходит для AUDI 100 80 VW Lt 28-35 I 1 Passat B2 B3.

    Реле топливного насоса подходит для AUDI 100 80 VW Lt 28-35 I 1 Passat B2 B3 1982-1992




    Реле топливного насоса подходит для AUDI 100 80 VW Lt 28-35 I 1 Passat B2 B3 1982-1992

    Реле топливного насоса подходит для AUDI 100 80 VW Lt 28-35 I 1 Passat B2 B3 1982-1992. VW 321 906 059D. VW 321 906 059E. VW 321 906 059F. VW 321 906 059К. VW 443 906 059A. АУДИ 321 906 059Д. AUDI 321 906 059E. AUDI 321 906 059F .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка).Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий : Бренд: : TOPRAN , MPN: : 103420755 : Номер детали производителя: : 103420755 , Ссылка OE / OEM-номер: : AUDI VW, Avant 90 GOLF Mk1 JETTA LT 40-55 PASSAT Saloon, 103420 V1571007 4RP008189071 4RP0081 3219K 4439A 4435F 3059321F, 103420755 3219D 3219E 3219F 132021, 3085443F 75614033 132022 11900 P270001 ,


    Давайте раскроем ближайших к вам местных поставщиков услуг.

    Что

    • Скотобойни
    • Оборудование и материалы для контроля доступа
    • Жилье
    • Бухгалтеры и аудиторы
    • Бухгалтерия Bureax
    • Бухгалтерские услуги
    • Программное обеспечение для бухгалтерского учета
    • Спортивные приключения
    • Реклама - на улице и в помещении
    • Рекламные средства и специальности
    • Специалисты по рекламе
    • Рекламные студии и агентства
    • Консультативные услуги
    • Подъемные платформы-гидравлические
    • Аэросъемка
    • Консультанты по сельскому хозяйству
    • Сельскохозяйственные орудия - машины и принадлежности
    • Сельскохозяйственные насосы
    • Air Cargo Services
    • Air Charter
    • Кондиционер-Автомобиль
    • Оборудование и системы кондиционирования воздуха
    • Бронирование авиабилетов и билеты
    • Продажа, ремонт и обслуживание самолетов
    • Чартерные рейсы
    • Агенты по авиаперевозкам
    • Авиакомпании
    • Автобус до аэропорта
    • Аэропорты
    • Сигнализация-Автомобиль
    • Производство алюминия
    • Корма для животных
    • Антиквариат
    • Стрельба из лука и охота с луком
    • Архитекторы
    • Архитектурное черчение
    • Архивирование
    • Моталки якоря
    • Вооруженный ответ
    • Продавцы оружия и боеприпасов
    • Арт-дилеры и галереи
    • Художники-графический дизайн
    • Искусство и ремесла: оптовая и розничная торговля
    • Управление активами
    • Адвокаты
    • Аукционисты
    • Аудио и видео оборудование
    • Услуги по производству аудио и видео
    • Аудиовизуальные товары - оптовая и розничная торговля
    • Автоэлектрик
    • Автозапчасти и аксессуары
    • Системы автоматизации и оборудование
    • Автомобильные краски
    • Детские магазины и аксессуары
    • Пекари и кондитеры
    • Машины и оборудование для пекарей
    • Хлебобулочные изделия
    • Банки
    • Оборудование для барбекю
    • Бары и спортивные бары
    • Бартери и аксессуары для аккумуляторов
    • Подшипники
    • Оборудование и материалы для салонов красоты
    • Салоны красоты
    • Пансионат
    • Оборудование для розлива напитков
    • Производители Biltong
    • Битумные изделия
    • Жалюзи и навесы
    • Служба переливания крови
    • Лодки и лодочные принадлежности
    • Болты, гайки и заклепки
    • Бухгалтеры
    • Книжные магазины
    • Бутылочные магазины
    • Бутики
    • Braai Оборудование
    • Наклейка тормозов и замена тормозных колодок
    • Аварийная служба
    • Пивоварни
    • Оборудование для производства кирпича
    • Производители и поставщики кирпича
    • Свадебная одежда
    • Радиовещательная Станция-Радио и Телевидение
    • Строительные подрядчики
    • Строительство, реконструкция и ремонт
    • Строительные материалы
    • Строительные работы
    • Сборные дома
    • Обменный пункт
    • Охранная сигнализация для автомобилей
    • Похоронные службы
    • Конструкторы кузовов автобусов
    • Автобусные линии
    • Консультанты по бизнесу и менеджменту
    • Оборудование и принадлежности для мясников
    • Мясники - оптовая и розничная торговля
    • Производители и поставщики кабелей
    • Кафе
    • Аренда кемперов
    • Туристическое снаряжение
    • Аренда снаряжения для кемпинга
    • Кемпинги
    • Навесы автомобилей
    • Аренда автомобилей и кемперов
    • Автомагнитола
    • Мойка автомобилей и услуги парковщика
    • Караваны
    • Средство для чистки ковров и уборки
    • Ковровые салоны
    • Carpot & Shadeports
    • Подрядчики по транспортировке и транспортировке
    • Картриджи для печати
    • Расчетно-кассовое оборудование
    • Кредиты наличными
    • Кассовые аппараты
    • Казино
    • Поставщики общепита
    • Оборудование и принадлежности для предприятий общественного питания
    • Аренда оборудования для предприятий общественного питания
    • Потолок и потолочные материалы
    • Сотовые телефоны - ремонт
    • Сотовые телефоны и аксессуары
    • Производство и поставщики цемента
    • Детская
    • Конфеты
    • Церквей
    • Кинотеатры
    • Подрядчики гражданского строительства
    • Материалы и принадлежности для чистки и полировки
    • Промышленное оборудование для очистки
    • Клининговые услуги
    • Клиринговые агенты и экспедиторы
    • Одежда
    • Одежда и аксессуары для одежды - Производители и дистрибьюторы
    • Сцепления
    • Покрытия-Пудра
    • Кофейные бары и чайные
    • Холодильные камеры-MFRS
    • Холодильная камера
    • Колледжи и университеты
    • Консультанты по коммуникациям и обучение
    • Коммуникационные системы и оборудование
    • Регистрации компаний и CC
    • Компрессоры - воздух и газ
    • Картриджи для компьютеров
    • Компьютерные консультанты
    • Компьютерное оборудование и периферия
    • Поддержка и обслуживание компьютерного оборудования
    • Компьютерные сети
    • Компьютерный аутсорсинг
    • Компьютерные школы и обучение
    • Компьютерные услуги
    • Компьютерное программное обеспечение и программные решения
    • Компьютерные решения
    • Компьютерное обучение
    • Бетонные изделия
    • Бетонная черепица
    • Конференц-залы и услуги
    • Строительство
    • Консультанты
    • Контейнеры
    • Контейнеры изолированные
    • Контейнеры-пластиковые
    • Копиры и принадлежности для копиров
    • Копировальные услуги
    • Корпоративная одежда / аксессуары
    • Корпоративные подарки
    • Производители и дистрибьюторы косметики
    • Розничные продавцы косметики
    • Косметические салоны
    • Консультации
    • Курьерские службы
    • Краны
    • Детские ясли и детские сады
    • Культурные центры
    • Дилеры Curio
    • Шторы и ламели
    • Таможенное оформление, экспедиторы и экспедиторы
    • ШРУСы и приводные валы
    • Дилеры Cycle
    • Молочные предприятия
    • Облицовка плотины
    • Дневные центры
    • Администраторы и взыскатели долгов
    • Служба доставки
    • Средство для удаления вмятин и малярное средство
    • Стоматологическое оборудование и принадлежности
    • ​​Консультанты по развитию
    • Дизельное топливо и система впрыска топлива - Продажа, обслуживание, запчасти и ремонт
    • Ремонт дизельного двигателя
    • Цифровые медиа
    • Услуги по распределению
    • Подрядчики по подводному плаванию
    • Хранилище документов
    • Услуги по уходу за собаками и кошками
    • Двери
    • Очистка канализации и канализации
    • Буровые подрядчики
    • Автошколы
    • Химчистки, прачечные и прачечные
    • Оборудование для химчистки, прачечной и прачечной
    • дьюти фри
    • Аренда DVD- и DVD-аппаратов
    • Подрядчики по землеройным работам
    • Землеройное оборудование
    • Аренда землеройного оборудования
    • Землеройное оборудование - продажа, обслуживание, ремонт и запчасти
    • Учебные заведения
    • Продавцы яиц
    • Электробытовые приборы - ремонт
    • Электрические приборы (бытовые) - оптовая и розничная
    • Заборы электрические
    • Электротехнические организации
    • Ремонт электрооборудования
    • Поставщики электрического оборудования и оборудования
    • Электроснабжение
    • Установка, обслуживание и ремонт электронного оборудования
    • Посольства
    • Вышивка
    • Экстренная служба
    • Агентства по трудоустройству
    • Импортеры двигателей
    • Запчасти двигателя
    • Инженерные подрядчики
    • Инженеры-Консультации
    • Инженеры-механики
    • Инженеры-автомобилестроители
    • Инженеры-гражданские
    • Инженеры-электрики
    • Генеральные инженеры
    • Инженеры-морпех
    • Инженеры-стальные конструкции
    • Инженеры-Снабжение
    • Двигатели-Бензин и Disiel
    • Услуги английского перевода
    • Гравировальные машины и принадлежности
    • Развлечения и вечеринки
    • Консультанты по окружающей среде
    • Эскалаторы
    • Управляющие недвижимостью
    • Агенты по недвижимости
    • Организаторы мероприятий
    • Выхлопные системы автомобилей
    • Выставочные материалы для дисплеев
    • Производители взрывчатых веществ
    • Экспортеры
    • Ткани
    • Модные дизайнеры
    • Факс и принадлежности
    • кормов
    • Заборы и материалы для ограждений
    • Кинокомиссии
    • Продюсеры
    • Фильтры для воздуха, газа и жидкости
    • Финансовые и инвестиционные компании
    • Финансовые консультанты
    • Финансовые учреждения
    • Финансовые услуги
    • Fireglass-Ремонт
    • Камины и аксессуары
    • Фейерверк
    • Товары первой помощи
    • Производители рыбы и морепродуктов
    • Продавцы рыбы и морепродуктов
    • Торговля и сбыт рыбы и морепродуктов - оптовая и розничная торговля
    • Рыба и морепродукты
    • Экспортеры и импортеры рыбы
    • Рыболовные компании
    • Рыболовные снасти и снаряжение
    • Основные средства
    • Аренда квартир и домов
    • Подрядчики по напольным покрытиям
    • Флористы
    • Летные школы
    • Продукты из пеноматериала
    • Производители и дистрибьюторы продуктов питания
    • Оборудование для пищевой промышленности
    • Замороженные продукты
    • Обмен валюты
    • Вилочные погрузчики
    • Ремонт холодильников
    • Frieght Services
    • Поставщики фруктов и овощей
    • Впрыск топлива
    • Страхование похорон
    • Похоронные услуги
    • Меховые изделия
    • Продавцы мебели
    • Производители и дистрибьюторы мебели
    • Перенос мебели, упаковка и хранение
    • Меха и меховые изделия
    • Охотничьи домики, фермы и заповедники
    • Гаражные ворота
    • Гаражи и СТО
    • Садовые услуги и ландшафтный дизайн
    • Газовые и газовые приборы
    • Ворота
    • Геологи-Консультации
    • Коробки передач -Автомобиль
    • Огранщики, установщики и дилеры для драгоценных камней
    • Общие дилеры
    • Генераторы, генераторы, осветительные и силовые установки
    • Геофизики и геофизики
    • Продавцы стекла
    • Очки
    • Предметы одежды для выпускных
    • Графический дизайн
    • Grass Roofs
    • Надгробия
    • Бакалейщик и провизия - оптовая торговля
    • Консультанты по подземным водам
    • Охрана и мониторинг
    • Гостевые фермы
    • Гостевые дома
    • Парикмахерская и салон
    • Дельтаплан
    • Оборудование
    • Тяжелый
    • Магазины здоровья
    • Студии здоровья и гимназии
    • Здоровье / благополучие
    • Слуховые аппараты
    • Холдинговые компании
    • База отдыха и лагеря
    • Квартиры для отдыха Шале и Дома
    • Товары для дома
    • Шланги и трубки-Резиновые и пластмассовые материалы и ремонт
    • Чистящие средства для больниц
    • Больница, клиника и дома для семейного отдыха
    • Гостиничный менеджмент
    • Отели
    • Ремонт бытовой техники
    • Охотничьи общества
    • Охотничьи хозяйства и сафари
    • Расходные материалы и ремонт для оборудования Hyraulic
    • Производители и дистрибьюторы льда
    • Консультанты по иммиграции и эмиграции
    • Агенты по импорту и экспорту
    • Консультанты по подоходному налогу
    • Промышленные товары
    • Инспекционная служба-морской
    • Изолированные контейнеры
    • Страховые агенты и брокеры
    • Страховые компании
    • Interio Декораторы и дизайнеры
    • Интернет-кафе
    • Интернет-провайдеров
    • Служба расследований
    • Инвестиционные компании
    • Метизы
    • Ирригационные системы и оборудование
    • Ювелиры и часовщики - оптовая и розничная торговля
    • Ювелиры-Производство
    • Столярное оборудование и принадлежности
    • Производители столярных изделий
    • Каратэ
    • Ключи и замки
    • Kicthen Unit
    • Этикетки, бумага и картон
    • Лаборатории исследований и испытаний
    • Лабораторное и научное оборудование и принадлежности
    • Консультанты по трудоустройству
    • Землемеры
    • Языковые службы
    • Службы запуска
    • Прачечные
    • Прачечные
    • Лизинговые компании
    • Лизинг автомобилей
    • Принадлежности для кожгалантереи
    • Юридическая помощь
    • Практикующие юристы
    • Сдача имущества
    • Производители и инженеры лифтов и эскалаторов
    • Подъёмное оборудование
    • Осветительная арматура, аксессуары и оборудование
    • Молниезащита
    • Производители, дистилляторы и / или дистрибьюторы спиртных напитков
    • Агенты по животноводству
    • Животноводческие аукционисты
    • Животноводы
    • Ссуды наличными
    • Слесари
    • лоджей
    • Логистика
    • Смазочные материалы
    • Изделия из мрамора и гранита
    • Перемещение машины
    • Перемещение и монтаж машин
    • Общее техническое обслуживание
    • Кукуруза
    • Консультанты по вопросам управления
    • Представители производителей
    • Оборудование и услуги для обеспечения безопасности на море
    • Морские службы
    • Исследование рынка
    • Услуги по маркетингу, рекламе и PR
    • Материалы и ткани
    • Матрасы
    • Производители и поставщики мясных продуктов
    • Мониторинг СМИ
    • Медицинское и стоматологическое оборудование и материалы
    • Программное обеспечение для медицины и здравоохранения
    • Администраторы и консультанты схем оказания медицинской помощи
    • Общества и фонды медицинской помощи
    • Медицинское программное обеспечение
    • Металлоискатели
    • Микрокредитные компании
    • Майлерз-Грейн
    • Горнодобывающая промышленность
    • Горные подрядчики
    • Горное оборудование и принадлежности
    • Горные исследования
    • Мобильная связь
    • Денежное оборудование
    • Дистрибьюторы легковых и грузовых автомобилей
    • Motor Car Deilers-Новый
    • Подержанные автомобили у дилеров
    • Ремонт и обслуживание автомобильных двигателей
    • Автолизинговые компании
    • Motor car Parts & Accessories-New
    • Подержанные автомобильные запчасти и аксессуары
    • Тюнинг и ремонт автомобилей
    • Запчасти и аксессуары для мотоциклов, мопедов и скутеров
    • Восстановление и ремонт двигателей
    • Оборудование и одежда для мотоспорта и спортивных автомобилей
    • Муниципалитеты
    • Музыкальные магазины
    • Музыка, издатели и промоутеры
    • Музыкальные магазины
    • Имя и номерной знак
    • Производители и / или поставщики сеток
    • Службы новостей
    • Газеты
    • Неправительственные организации
    • Номерные знаки
    • Питомники
    • Детские сады
    • Безопасность труда
    • Офисная техника и оборудование
    • Офисная мебель
    • Нефтяные компании
    • Масла и смазки
    • Дома престарелых
    • Офтальмологи
    • Оптические диспенсеры
    • Оптометристы
    • Одежда для женщин и мужчин
    • Упаковка и упаковочные материалы
    • Упаковочное оборудование
    • Производители упаковки
    • Краски и малярные принадлежности
    • Производители и дистрибьюторы красок
    • Краски для автомобилей и промышленности
    • Подрядчики по покраске
    • Поддоны
    • Колотушки и краскораспылители
    • Продавцы и поставщики бумаги и графики
    • Праздничные аксессуары
    • Услуги по организации и декору вечеринок
    • Паспорт, удостоверение личности и проездные документы
    • Pasta Munufacterers
    • Подрядчики по укладке дорожных покрытий
    • Решения для расчета заработной платы
    • Пенсионные фонды
    • Кадровые агентства
    • Борьба с вредителями
    • Пестициды
    • Зоомагазины
    • Зоомагазины и зоомагазины
    • Перевозка домашних животных
    • Нефтепродукты
    • Фармацевтические препараты
    • Аптеки
    • Фотографов
    • Фотографические процессоры
    • Машины и оборудование для фотостарта
    • Физиотерапевты
    • Продавцы фоторамок
    • Трубы и фитинги
    • Трубы и трубопроводы
    • Пиццерия
    • Аренда завода
    • Пластиковые изделия
    • Ремонт пластик
    • Сантехники и сантехники
    • Сантехники и принадлежности
    • Политические партии
    • Консультанты по вопросам загрязнения
    • Полиграфы
    • Изделия из полистирола
    • Порты
    • Строительство ЛЭП
    • Усилитель руля
    • Дошкольное учреждение и детский сад
    • Сборные железобетонные изделия
    • Сборные дома
    • Принтеры
    • Принтеры Реквизиты
    • Принтеры-непрерывные и индивидуальные бланки
    • Частные радиостанции
    • Управление проектами
    • Рекламные агентства
    • Консультанты по недвижимости и застройщики
    • Защитная одежда
    • Защитные покрытия
    • Психологи
    • Издательства и публикации
    • Насосы и насосное оборудование
    • Туры на квадроциклах
    • Счетчики количества
    • Радиаторы производители и ремонт
    • Радиодилеры
    • Радиостанции
    • Радиотелефонные системы - Продажа и обслуживание
    • Студия звукозаписи
    • Ресайклеры
    • Холодильное оборудование и кондиционирование
    • Холодильное оборудование - Промышленное и коммерческое - Продажа, обслуживание, установка и ремонт
    • Исследования, промышленные и научные исследования
    • Лагеря отдыха
    • Рестораны
    • Розничные торговцы
    • Консультанты по управлению рисками
    • Промышленные ворота для жалюзи
    • Трусы для крыш
    • Подрядчики по кровельным работам
    • Канаты и шпагаты
    • резиновые штампы
    • Прорезинение
    • Safaris
    • Сейфы и комнаты хранения
    • Защитное оборудование и одежда
    • Соль
    • Поставщики песка и камня
    • Пескоструйная и дробеструйная очистка
    • Сэндбординг
    • Сантехника
    • Спутниковые системы и оборудование
    • Сауны и принадлежности
    • Строительные леса
    • Платформы и / или оборудование для доступа к лесам
    • Весы и машины для измерения массы
    • Сканирующие системы и услуги
    • Школьная одежда
    • Школы
    • Продавцы металлолома
    • Подержанные дилеры
    • Секретариатские услуги
    • Охранные двери и / или ворота
    • Оборудование и принадлежности для обеспечения безопасности
    • Услуги и системы безопасности
    • Семена
    • Швейные машины
    • Ткань
    • Сетка для теней
    • Производство листового металла
    • Рабочие и производители листового металла
    • Полки и стеллажи
    • Судовые чендлеры
    • Судоремонт
    • Судоходные линии, агенты и представители
    • Кораблики и судостроители
    • Обувные магазины - розничная
    • Продавцы и офисные мастера
    • Торговые центры
    • Трансфер
    • Изготовители знаков и надписей
    • Средства по уходу и уходу за кожей
    • Прыжки с парашютом
    • Мансардные окна
    • Металлургические и нефтеперерабатывающие заводы
    • Производители закусок
    • Производители безалкогольных напитков
    • Солнечная энергия и отопительное оборудование
    • Солнечный водонагреватель
    • Звуковые системы и оборудование - продажа и сервис
    • Сувениры
    • Очки
    • Спидометры и ремонт приборов
    • Специи
    • Спорт-бар
    • Органы спортивного управления
    • Спортивные товары и оборудование
    • Поставщики нержавеющей стали
    • Производители и дистрибьюторы канцелярских товаров
    • Канцтовары оптом и в розницу
    • Стальные дистрибьюторы
    • Производство стальных конструкций
    • Стальная арматура
    • Стивидоры
    • Акции и брокеры с акциями
    • Животноводство
    • Фондовая биржа
    • Хранилище
    • Хранение - жидкие и наливные
    • Ремонт печей
    • Распределители сахара, мельницы и переработчики
    • Супермаркеты
    • Оборудование для наблюдения
    • Геодезисты - инженерные и топографические
    • Геодезисты - Земля
    • Сюрвейеры - Кол-во
    • Сладости и шоколад
    • Подрядчики бассейнов
    • Оборудование и принадлежности для бассейнов
    • Производители и поставщики распределительных щитов
    • Футболки
    • Тахографы и тахометры
    • Take Away Foods
    • Налоговые консультанты
    • Таксидермисты
    • Такси
    • Телефонные и телефонные системы
    • Телевизионные дилеры
    • Установка, ремонт и обслуживание телевизоров
    • Телевизионные станции и вещательные компании
    • Аренда палатки
    • Палатки
    • Услуги неразрушающего контроля и оборудование
    • Дистрибьюторы текстиля
    • Театры Тэтчер и Тэтчинг
    • Укладка плитки и мрамора
    • Плитка для пола и стен
    • Черепица - Крыша
    • Продавцы древесины
    • Продавцы и дистрибьюторы табака
    • Надгробия
    • Аренда инструмента
    • Инструменты - Мощность
    • Офисы по туризму
    • Туры и сафари
    • Буксировка в эксплуатации
    • Консультанты по городскому и региональному планированию
    • Игрушки-образовательные
    • Розыскные агенты
    • Дистрибьюторы тракторов
    • Ремонт и обслуживание тракторов
    • Выставки
    • Профсоюзы
    • Прицеп - Аренда
    • Производители прицепов, комплектующие и запчасти
    • Учебные компании и центры
    • Услуги трансфера
    • Переводческие услуги
    • Транспорт - Рефрижераторы
    • Транспортные подрядчики
    • Транспортные разрешения
    • Бюро путешествий
    • Основы трала и фитинги
    • Производство и поставщики тележек
    • Трофеи
    • Трофейная охота
    • Продавцы грузовиков - новые и подержанные
    • Дистрибьюторы грузовиков
    • Ремонт и обслуживание грузовиков
    • Запчасти для грузовиков
    • Дилеры и дистрибьюторы шин
    • Материал для ремонта шин
    • Гробовщики
    • Союзы
    • Обойщики
    • Пылесосы - ремонт
    • Пылесосы
    • Оценщики - Недвижимое имущество
    • Клапаны
    • Системы слежения за транспортными средствами
    • Транспортные системы
    • Судовые припасы
    • Ветеринарные больницы и клиники
    • Ветеринарные товары
    • Аренда видео-, DVD-видео и DVD-аппаратов
    • Винил
    • Профессиональные школы и обучение
    • Склады и складские помещения
    • Ремонт стиральных машин
    • Удаление отходов
    • Ремонт часов
    • Водные науки и консультации
    • Водяное отопление - солнечное
    • Счетчики воды
    • Гидроизоляция
    • Оборудование, услуги и материалы для очистки воды
    • Веб-разработка и дизайн
    • Сварка и пайка
    • Регулировка углов установки колес
    • Оптовики
    • Мойка окон
    • Тонировка и защита окон
    • Окна
    • Лобовое стекло и моторное стекло
    • Торговцы вином и спиртными напитками - оптовая продажа
    • Проволока - трос и детали
    • Разрешения на работу, визы и др.
    • Рентгеновские аппараты и принадлежности
  • Скотобойни
  • Оборудование и материалы для контроля доступа
  • Жилье
  • Бухгалтеры и аудиторы
  • Бухгалтерия Bureax
  • Бухгалтерские услуги
  • Программное обеспечение для бухгалтерского учета
  • Спортивные приключения
  • Реклама - на улице и в помещении
  • Рекламные средства и специальности
  • Специалисты по рекламе
  • Рекламные студии и агентства
  • Консультативные услуги
  • Подъемные платформы-гидравлические
  • Аэросъемка
  • Консультанты по сельскому хозяйству
  • Сельскохозяйственные орудия - машины и принадлежности
  • Сельскохозяйственные насосы
  • Air Cargo Services
  • Air Charter
  • Кондиционер-Автомобиль
  • Оборудование и системы кондиционирования воздуха
  • Бронирование авиабилетов и билеты
  • Продажа, ремонт и обслуживание самолетов
  • Чартерные рейсы
  • Агенты по авиаперевозкам
  • Авиакомпании
  • Автобус до аэропорта
  • Аэропорты
  • Сигнализация-Автомобиль
  • Производство алюминия
  • Корма для животных
  • Антиквариат
  • Стрельба из лука и охота с луком
  • Архитекторы
  • Архитектурное черчение
  • Архивирование
  • Моталки якоря
  • Вооруженный ответ
  • Продавцы оружия и боеприпасов
  • Арт-дилеры и галереи
  • Художники-графический дизайн
  • Искусство и ремесла: оптовая и розничная торговля
  • Управление активами
  • Адвокаты
  • Аукционисты
  • Аудио и видео оборудование
  • Услуги по производству аудио и видео
  • Аудиовизуальные товары - оптовая и розничная торговля
  • Автоэлектрик
  • Автозапчасти и аксессуары
  • Системы автоматизации и оборудование
  • Автомобильные краски
  • Детские магазины и аксессуары
  • Пекари и кондитеры
  • Машины и оборудование для пекарей
  • Хлебобулочные изделия
  • Банки
  • Оборудование для барбекю
  • Бары и спортивные бары
  • Бартери и аксессуары для аккумуляторов
  • Подшипники
  • Оборудование и материалы для салонов красоты
  • Салоны красоты
  • Пансионат
  • Оборудование для розлива напитков
  • Производители Biltong
  • Битумные изделия
  • Жалюзи и навесы
  • Служба переливания крови
  • Лодки и лодочные принадлежности
  • Болты, гайки и заклепки
  • Бухгалтеры
  • Книжные магазины
  • Бутылочные магазины
  • Бутики
  • Braai Оборудование
  • Наклейка тормозов и замена тормозных колодок
  • Аварийная служба
  • Пивоварни
  • Оборудование для производства кирпича
  • Производители и поставщики кирпича
  • Свадебная одежда
  • Радиовещательная Станция-Радио и Телевидение
  • Строительные подрядчики
  • Строительство, реконструкция и ремонт
  • Строительные материалы
  • Строительные работы
  • Сборные дома
  • Обменный пункт
  • Охранная сигнализация для автомобилей
  • Похоронные службы
  • Конструкторы кузовов автобусов
  • Автобусные линии
  • Консультанты по бизнесу и менеджменту
  • Оборудование и принадлежности для мясников
  • Мясники - оптовая и розничная торговля
  • Производители и поставщики кабелей
  • Кафе
  • Аренда кемперов
  • Туристическое снаряжение
  • Аренда снаряжения для кемпинга
  • Кемпинги
  • Навесы автомобилей
  • Аренда автомобилей и кемперов
  • Автомагнитола
  • Мойка автомобилей и услуги парковщика
  • Караваны
  • Средство для чистки ковров и уборки
  • Ковровые салоны
  • Carpot & Shadeports
  • Подрядчики по транспортировке и транспортировке
  • Картриджи для печати
  • Расчетно-кассовое оборудование
  • Кредиты наличными
  • Кассовые аппараты
  • Казино
  • Поставщики общепита
  • Оборудование и принадлежности для предприятий общественного питания
  • Аренда оборудования для предприятий общественного питания
  • Потолок и потолочные материалы
  • Сотовые телефоны - ремонт
  • Сотовые телефоны и аксессуары
  • Производство и поставщики цемента
  • Детская
  • Конфеты
  • Церквей
  • Кинотеатры
  • Подрядчики гражданского строительства
  • Материалы и принадлежности для чистки и полировки
  • Промышленное оборудование для очистки
  • Клининговые услуги
  • Клиринговые агенты и экспедиторы
  • Одежда
  • Одежда и аксессуары для одежды - Производители и дистрибьюторы
  • Сцепления
  • Покрытия-Пудра
  • Кофейные бары и чайные
  • Холодильные камеры-MFRS
  • Холодильная камера
  • Колледжи и университеты
  • Консультанты по коммуникациям и обучение
  • Коммуникационные системы и оборудование
  • Регистрации компаний и CC
  • Компрессоры - воздух и газ
  • Картриджи для компьютеров
  • Компьютерные консультанты
  • Компьютерное оборудование и периферия
  • Поддержка и обслуживание компьютерного оборудования
  • Компьютерные сети
  • Компьютерный аутсорсинг
  • Компьютерные школы и обучение
  • Компьютерные услуги
  • Компьютерное программное обеспечение и программные решения
  • Компьютерные решения
  • Компьютерное обучение
  • Бетонные изделия
  • Бетонная черепица
  • Конференц-залы и услуги
  • Строительство
  • Консультанты
  • Контейнеры
  • Контейнеры изолированные
  • Контейнеры-пластиковые
  • Копиры и принадлежности для копиров
  • Копировальные услуги
  • Корпоративная одежда / аксессуары
  • Корпоративные подарки
  • Производители и дистрибьюторы косметики
  • Розничные продавцы косметики
  • Косметические салоны
  • Консультации
  • Курьерские службы
  • Краны
  • Детские ясли и детские сады
  • Культурные центры
  • Дилеры Curio
  • Шторы и ламели
  • Таможенное оформление, экспедиторы и экспедиторы
  • ШРУСы и приводные валы
  • Дилеры Cycle
  • Молочные предприятия
  • Облицовка плотины
  • Дневные центры
  • Администраторы и взыскатели долгов
  • Служба доставки
  • Средство для удаления вмятин и малярное средство
  • Стоматологическое оборудование и принадлежности
  • ​​Консультанты по развитию
  • Дизельное топливо и система впрыска топлива - Продажа, обслуживание, запчасти и ремонт
  • Ремонт дизельного двигателя
  • Цифровые медиа
  • Услуги по распределению
  • Подрядчики по подводному плаванию
  • Хранилище документов
  • Услуги по уходу за собаками и кошками
  • Двери
  • Очистка канализации и канализации
  • Буровые подрядчики
  • Автошколы
  • Химчистки, прачечные и прачечные
  • Оборудование для химчистки, прачечной и прачечной
  • дьюти фри
  • Аренда DVD- и DVD-аппаратов
  • Подрядчики по землеройным работам
  • Землеройное оборудование
  • Аренда землеройного оборудования
  • Землеройное оборудование - продажа, обслуживание, ремонт и запчасти
  • Учебные заведения
  • Продавцы яиц
  • Электробытовые приборы - ремонт
  • Электрические приборы (бытовые) - оптовая и розничная
  • Заборы электрические
  • Электротехнические организации
  • Ремонт электрооборудования
  • Поставщики электрического оборудования и оборудования
  • Электроснабжение
  • Установка, обслуживание и ремонт электронного оборудования
  • Посольства
  • Вышивка
  • Экстренная служба
  • Агентства по трудоустройству
  • Импортеры двигателей
  • Запчасти двигателя
  • Инженерные подрядчики
  • Инженеры-Консультации
  • Инженеры-механики
  • Инженеры-автомобилестроители
  • Инженеры-гражданские
  • Инженеры-электрики
  • Генеральные инженеры
  • Инженеры-морпех
  • Инженеры-стальные конструкции
  • Инженеры-Снабжение
  • Двигатели-Бензин и Disiel
  • Услуги английского перевода
  • Гравировальные машины и принадлежности
  • Развлечения и вечеринки
  • Консультанты по окружающей среде
  • Эскалаторы
  • Управляющие недвижимостью
  • Агенты по недвижимости
  • Организаторы мероприятий
  • Выхлопные системы автомобилей
  • Выставочные материалы для дисплеев
  • Производители взрывчатых веществ
  • Экспортеры
  • Ткани
  • Модные дизайнеры
  • Факс и принадлежности
  • кормов
  • Заборы и материалы для ограждений
  • Кинокомиссии
  • Продюсеры
  • Фильтры для воздуха, газа и жидкости
  • Финансовые и инвестиционные компании
  • Финансовые консультанты
  • Финансовые учреждения
  • Финансовые услуги
  • Fireglass-Ремонт
  • Камины и аксессуары
  • Фейерверк
  • Товары первой помощи
  • Производители рыбы и морепродуктов
  • Продавцы рыбы и морепродуктов
  • Торговля и сбыт рыбы и морепродуктов - оптовая и розничная торговля
  • Рыба и морепродукты
  • Экспортеры и импортеры рыбы
  • Рыболовные компании
  • Рыболовные снасти и снаряжение
  • Основные средства
  • Аренда квартир и домов
  • Подрядчики по напольным покрытиям
  • Флористы
  • Летные школы
  • Продукты из пеноматериала
  • Производители и дистрибьюторы продуктов питания
  • Оборудование для пищевой промышленности
  • Замороженные продукты
  • Обмен валюты
  • Вилочные погрузчики
  • Ремонт холодильников
  • Frieght Services
  • Поставщики фруктов и овощей
  • Впрыск топлива
  • Страхование похорон
  • Похоронные услуги
  • Меховые изделия
  • Продавцы мебели
  • Производители и дистрибьюторы мебели
  • Перенос мебели, упаковка и хранение
  • Меха и меховые изделия
  • Охотничьи домики, фермы и заповедники
  • Гаражные ворота
  • Гаражи и СТО
  • Садовые услуги и ландшафтный дизайн
  • Газовые и газовые приборы
  • Ворота
  • Геологи-Консультации
  • Коробки передач -Автомобиль
  • Огранщики, установщики и дилеры для драгоценных камней
  • Общие дилеры
  • Генераторы, генераторы, осветительные и силовые установки
  • Геофизики и геофизики
  • Продавцы стекла
  • Очки
  • Предметы одежды для выпускных
  • Графический дизайн
  • Grass Roofs
  • Надгробия
  • Бакалейщик и провизия - оптовая торговля
  • Консультанты по подземным водам
  • Охрана и мониторинг
  • Гостевые фермы
  • Гостевые дома
  • Парикмахерская и салон
  • Дельтаплан
  • Оборудование
  • Тяжелый
  • Магазины здоровья
  • Студии здоровья и гимназии
  • Здоровье / благополучие
  • Слуховые аппараты
  • Холдинговые компании
  • База отдыха и лагеря
  • Квартиры для отдыха Шале и Дома
  • Товары для дома
  • Шланги и трубки-Резиновые и пластмассовые материалы и ремонт
  • Чистящие средства для больниц
  • Больница, клиника и дома для семейного отдыха
  • Гостиничный менеджмент
  • Отели
  • Ремонт бытовой техники
  • Охотничьи общества
  • Охотничьи хозяйства и сафари
  • Расходные материалы и ремонт для оборудования Hyraulic
  • Производители и дистрибьюторы льда
  • Консультанты по иммиграции и эмиграции
  • Агенты по импорту и экспорту
  • Консультанты по подоходному налогу
  • Промышленные товары
  • Инспекционная служба-морской
  • Изолированные контейнеры
  • Страховые агенты и брокеры
  • Страховые компании
  • Interio Декораторы и дизайнеры
  • Интернет-кафе
  • Интернет-провайдеров
  • Служба расследований
  • Инвестиционные компании
  • Метизы
  • Ирригационные системы и оборудование
  • Ювелиры и часовщики - оптовая и розничная торговля
  • Ювелиры-Производство
  • Столярное оборудование и принадлежности
  • Производители столярных изделий
  • Каратэ
  • Ключи и замки
  • Kicthen Unit
  • Этикетки, бумага и картон
  • Лаборатории исследований и испытаний
  • Лабораторное и научное оборудование и принадлежности
  • Консультанты по трудоустройству
  • Землемеры
  • Языковые службы
  • Службы запуска
  • Прачечные
  • Прачечные
  • Лизинговые компании
  • Лизинг автомобилей
  • Принадлежности для кожгалантереи
  • Юридическая помощь
  • Практикующие юристы
  • Сдача имущества
  • Производители и инженеры лифтов и эскалаторов
  • Подъёмное оборудование
  • Осветительная арматура, аксессуары и оборудование
  • Молниезащита
  • Производители, дистилляторы и / или дистрибьюторы спиртных напитков
  • Агенты по животноводству
  • Животноводческие аукционисты
  • Животноводы
  • Ссуды наличными
  • Слесари
  • лоджей
  • Логистика
  • Смазочные материалы
  • Изделия из мрамора и гранита
  • Перемещение машины
  • Перемещение и монтаж машин
  • Общее техническое обслуживание
  • Кукуруза
  • Консультанты по вопросам управления
  • Представители производителей
  • Оборудование и услуги для обеспечения безопасности на море
  • Морские службы
  • Исследование рынка
  • Услуги по маркетингу, рекламе и PR
  • Материалы и ткани
  • Матрасы
  • Производители и поставщики мясных продуктов
  • Мониторинг СМИ
  • Медицинское и стоматологическое оборудование и материалы
  • Программное обеспечение для медицины и здравоохранения
  • Администраторы и консультанты схем оказания медицинской помощи
  • Общества и фонды медицинской помощи
  • Медицинское программное обеспечение
  • Металлоискатели
  • Микрокредитные компании
  • Майлерз-Грейн
  • Горнодобывающая промышленность
  • Горные подрядчики
  • Горное оборудование и принадлежности
  • Горные исследования
  • Мобильная связь
  • Денежное оборудование
  • Дистрибьюторы легковых и грузовых автомобилей
  • Motor Car Deilers-Новый
  • Подержанные автомобили у дилеров
  • Ремонт и обслуживание автомобильных двигателей
  • Автолизинговые компании
  • Motor car Parts & Accessories-New
  • Подержанные автомобильные запчасти и аксессуары
  • Тюнинг и ремонт автомобилей
  • Запчасти и аксессуары для мотоциклов, мопедов и скутеров
  • Восстановление и ремонт двигателей
  • Оборудование и одежда для мотоспорта и спортивных автомобилей
  • Муниципалитеты
  • Музыкальные магазины
  • Музыка, издатели и промоутеры
  • Музыкальные магазины
  • Имя и номерной знак
  • Производители и / или поставщики сеток
  • Службы новостей
  • Газеты
  • Неправительственные организации
  • Номерные знаки
  • Питомники
  • Детские сады
  • Безопасность труда
  • Офисная техника и оборудование
  • Офисная мебель
  • Нефтяные компании
  • Масла и смазки
  • Дома престарелых
  • Офтальмологи
  • Оптические диспенсеры
  • Оптометристы
  • Одежда для женщин и мужчин
  • Упаковка и упаковочные материалы
  • Упаковочное оборудование
  • Производители упаковки
  • Краски и малярные принадлежности
  • Производители и дистрибьюторы красок
  • Краски для автомобилей и промышленности
  • Подрядчики по покраске
  • Поддоны
  • Колотушки и краскораспылители
  • Продавцы и поставщики бумаги и графики
  • Праздничные аксессуары
  • Услуги по организации и декору вечеринок
  • Паспорт, удостоверение личности и проездные документы
  • Pasta Munufacterers
  • Подрядчики по укладке дорожных покрытий
  • Решения для расчета заработной платы
  • Пенсионные фонды
  • Кадровые агентства
  • Борьба с вредителями
  • Пестициды
  • Зоомагазины
  • Зоомагазины и зоомагазины
  • Перевозка домашних животных
  • Нефтепродукты
  • Фармацевтические препараты
  • Аптеки
  • Фотографов
  • Фотографические процессоры
  • Машины и оборудование для фотостарта
  • Физиотерапевты
  • Продавцы фоторамок
  • Трубы и фитинги
  • Трубы и трубопроводы
  • Пиццерия
  • Аренда завода
  • Пластиковые изделия
  • Ремонт пластик
  • Сантехники и сантехники
  • Сантехники и принадлежности
  • Политические партии
  • Консультанты по вопросам загрязнения
  • Полиграфы
  • Изделия из полистирола
  • Порты
  • Строительство ЛЭП
  • Усилитель руля
  • Дошкольное учреждение и детский сад
  • Сборные железобетонные изделия
  • Сборные дома
  • Принтеры
  • Принтеры Реквизиты
  • Принтеры-непрерывные и индивидуальные бланки
  • Частные радиостанции
  • Управление проектами
  • Рекламные агентства
  • Консультанты по недвижимости и застройщики
  • Защитная одежда
  • Защитные покрытия
  • Психологи
  • Издательства и публикации
  • Насосы и насосное оборудование
  • Туры на квадроциклах
  • Счетчики количества
  • Радиаторы производители и ремонт
  • Радиодилеры
  • Радиостанции
  • Радиотелефонные системы - Продажа и обслуживание
  • Студия звукозаписи
  • Ресайклеры
  • Холодильное оборудование и кондиционирование
  • Холодильное оборудование - Промышленное и коммерческое - Продажа, обслуживание, установка и ремонт
  • Исследования, промышленные и научные исследования
  • Лагеря отдыха
  • Рестораны
  • Розничные торговцы
  • Консультанты по управлению рисками
  • Промышленные ворота для жалюзи
  • Трусы для крыш
  • Подрядчики по кровельным работам
  • Канаты и шпагаты
  • резиновые штампы
  • Прорезинение
  • Safaris
  • Сейфы и комнаты хранения
  • Защитное оборудование и одежда
  • Соль
  • Поставщики песка и камня
  • Пескоструйная и дробеструйная очистка
  • Сэндбординг
  • Сантехника
  • Спутниковые системы и оборудование
  • Сауны и принадлежности
  • Строительные леса
  • Платформы и / или оборудование для доступа к лесам
  • Весы и машины для измерения массы
  • Сканирующие системы и услуги
  • Школьная одежда
  • Школы
  • Продавцы металлолома
  • Подержанные дилеры
  • Секретариатские услуги
  • Охранные двери и / или ворота
  • Оборудование и принадлежности для обеспечения безопасности
  • Услуги и системы безопасности
  • Семена
  • Швейные машины
  • Ткань
  • Сетка для теней
  • Производство листового металла
  • Рабочие и производители листового металла
  • Полки и стеллажи
  • Судовые чендлеры
  • Судоремонт
  • Судоходные линии, агенты и представители
  • Кораблики и судостроители
  • Обувные магазины - розничная
  • Продавцы и офисные мастера
  • Торговые центры
  • Трансфер
  • Изготовители знаков и надписей
  • Средства по уходу и уходу за кожей
  • Прыжки с парашютом
  • Мансардные окна
  • Металлургические и нефтеперерабатывающие заводы
  • Производители закусок
  • Производители безалкогольных напитков
  • Солнечная энергия и отопительное оборудование
  • Солнечный водонагреватель
  • Звуковые системы и оборудование - продажа и сервис
  • Сувениры
  • Очки
  • Спидометры и ремонт приборов
  • Специи
  • Спорт-бар
  • Органы спортивного управления
  • Спортивные товары и оборудование
  • Поставщики нержавеющей стали
  • Производители и дистрибьюторы канцелярских товаров
  • Канцтовары оптом и в розницу
  • Стальные дистрибьюторы
  • Производство стальных конструкций
  • Стальная арматура
  • Стивидоры
  • Акции и брокеры с акциями
  • Животноводство
  • Фондовая биржа
  • Хранилище
  • Хранение - жидкие и наливные
  • Ремонт печей
  • Распределители сахара, мельницы и переработчики
  • Супермаркеты
  • Оборудование для наблюдения
  • Геодезисты - инженерные и топографические
  • Геодезисты - Земля
  • Сюрвейеры - Кол-во
  • Сладости и шоколад
  • Подрядчики бассейнов
  • Оборудование и принадлежности для бассейнов
  • Производители и поставщики распределительных щитов
  • Футболки
  • Тахографы и тахометры
  • Take Away Foods
  • Налоговые консультанты
  • Таксидермисты
  • Такси
  • Телефонные и телефонные системы
  • Телевизионные дилеры
  • Установка, ремонт и обслуживание телевизоров
  • Телевизионные станции и вещательные компании
  • Аренда палатки
  • Палатки
  • Услуги неразрушающего контроля и оборудование
  • Дистрибьюторы текстиля
  • Театры Тэтчер и Тэтчинг
  • Укладка плитки и мрамора
  • Плитка для пола и стен
  • Черепица - Крыша
  • Продавцы древесины
  • Продавцы и дистрибьюторы табака
  • Надгробия
  • Аренда инструмента
  • Инструменты - Мощность
  • Офисы по туризму
  • Туры и сафари
  • Буксировка в эксплуатации
  • Консультанты по городскому и региональному планированию
  • Игрушки-образовательные
  • Розыскные агенты
  • Дистрибьюторы тракторов
  • Ремонт и обслуживание тракторов
  • Выставки
  • Профсоюзы
  • Прицеп - Аренда
  • Производители прицепов, комплектующие и запчасти
  • Учебные компании и центры
  • Услуги трансфера
  • Переводческие услуги
  • Транспорт - Рефрижераторы
  • Транспортные подрядчики
  • Транспортные разрешения
  • Бюро путешествий
  • Основы трала и фитинги
  • Производство и поставщики тележек
  • Трофеи
  • Трофейная охота
  • Продавцы грузовиков - новые и подержанные
  • Дистрибьюторы грузовиков
  • Ремонт и обслуживание грузовиков
  • Запчасти для грузовиков
  • Дилеры и дистрибьюторы шин
  • Материал для ремонта шин
  • Гробовщики
  • Союзы
  • Обойщики
  • Пылесосы - ремонт
  • Пылесосы
  • Оценщики - Недвижимое имущество
  • Клапаны
  • Системы слежения за транспортными средствами
  • Транспортные системы
  • Судовые припасы
  • Ветеринарные больницы и клиники
  • Ветеринарные товары
  • Аренда видео-, DVD-видео и DVD-аппаратов
  • Винил
  • Профессиональные школы и обучение
  • Склады и складские помещения
  • Ремонт стиральных машин
  • Удаление отходов
  • Ремонт часов
  • Водные науки и консультации
  • Водяное отопление - солнечное
  • Счетчики воды
  • Гидроизоляция
  • Оборудование, услуги и материалы для очистки воды
  • Веб-разработка и дизайн
  • Сварка и пайка
  • Регулировка углов установки колес
  • Оптовики
  • Мойка окон
  • Тонировка и защита окон
  • Окна
  • Лобовое стекло и моторное стекло
  • Торговцы вином и спиртными напитками - оптовая продажа
  • Проволока - трос и детали
  • Разрешения на работу, визы и др.
  • Рентгеновские аппараты и принадлежности
  • Где

    Ваш город ... Эронго- Хентис-Бэй- Карибиб- Лангстранд- Окомбахе- Омаруру- Отджимбингве- Свакопмунд- Уис- Усакос- Уолфиш-Бей Хардап- Аранос- Гибеон- Гочас- Грут-Об- Хоаханас- Калкленд- Мальтахеет-Мариенталь- Рехо - Арандис- Ариамсвлей- Ароаб- Аус- Ауссенкер- Берсеба- Бетани- Грюнау- Карасбург- Китмансхуп- Коэс- Людериц- Нордувер- Оранджемунд- Рош-Пинах- Зеехейм- Цес- ВармбадКаванго-Восток- Дива--Каванго- Дивара-Багани- Запад- Бунья- Кахенге- Мпунгу- Нкуренкуру- Тондоро-Хомас- Бракуотер- Дордабис- Виндхук- Ошакати-Кунене- Франсфонтейн- Каманджаб- Хоришас- Охамаремба- Окангвати- Опуво- Отджомуру- Otjomuru-Outjoesnafen- Ovinjange- Otjomuru-Outjoesnafen- Ovinjange Аминуис- Буитепос- Эпукиро- Гобабис- Леонардвиль- Омитара- Отджинене- Талисманус- Витвлей-Омусати- Анамуленге- Элим- Эпалела- Огонго- Окахао- Окалонго- Онеси- Ошикуку- Отапи-Руакана- Ошангумандва-Ошанди-Ошикунда-Ошанди-Осандуа На йена- Ониипа- Ошигамбо- Ошивело- Цинцабис- ЦумебОтйозонджупа- Гроотфонтейн- Хохфельд- Калкфельд- Комбат- Окаханджа- Окакарара- Окаматапати- Отави-Отдживаронго- ЦумквеСолитаирекалэ-Замбези-Нидзиби-Цумкве-Солитаирекал-Замбези-9

    Реле топливного насоса подходит для AUDI 100 80 VW Lt 28-35 I 1 Passat B2 B3 1982-1992

    Запасные зеркала левый правый пара Kawasaki ZX-9R Ninja 98-03.Новый Suzuki GSX-R 1000 2017, защита фар, темно-серый оттенок, производство Великобритании, высокопроизводительный резиновый наконечник, тип 120 мм, пневматический пистолет TOLEDO, 2,25 дюйма, соединитель впускной трубы из алюминиевого сплава, 57 мм, 500 мм, длина 0,5 м. VW RHD Cruiser Pedal Pedal Accelerator Split Овальный Zwitter Beetle Ghia Volkswagen. 026 103485 для AUDI A4 A6 A8 TT крышка заливной горловины двигателя 06B 103 485C. Реле топливного насоса подходит для AUDI 100 80 VW Lt 28-35 I 1 Passat B2 B3 1982-1992 . Landrover discovery 3 tdv6 тормозной комплект тормозные колодки, диски, датчики по кругу 2.7 tdv6, черный JUST 1 J12 Запасные козырьки, сплошные, индикаторная линза спереди, правая / желтая для Suzuki T 250 J 1972, сиденья Mustang 78113 Подкрылки с шипами для индивидуального сиденья Harley Softail Heritage. 25 шт. 1 / 4-28 Коническая резьба, прямая латунная смазка для ниппеля, Zerk 5/16 Hex uk. ЧЕРНАЯ ПЕРФОРИРОВАННАЯ КОЖА СЕРЫЙ КРЫШКА РУЛЕВОГО КОЛЕСА ДЛЯ PEUGEOT 406 95-04, Реле топливного насоса Подходит для AUDI 100 80 VW Lt 28-35 I 1 Passat B2 B3 1982-1992 , Ultra Thin Double 2 Din 10.1 'Quad-Core Car Стерео радио GPS Wifi OBD 4G LTE BT.Прокладка ГБЦ подходит для SUZUKI IGNIS RM415 1.5 2003 на M15A Payen 1114169G00, MG Rover 75 ZT ZTT ZT-T V8 260 Новые задние тормозные шланги Пара P / N SHB000930 Подлинная. Мужская водонепроницаемая мотоциклетная куртка Rayven Scorpion CE Armor Red. DC12V ЖК-дисплей одометр мотоцикла спидометр тахометр датчик масла для Yamaha YBR125. МОТОЦИКЛ KICK START РЕЗИНА для HONDA C CA CB CD CL CT SL SS XL XR 68mm LONG # 4. Реле топливного насоса подходит для AUDI 100 80 VW Lt 28-35 I 1 Passat B2 B3 1982-1992 . Стандартное отверстие для манометра для высокоэнергетических свечей зажигания, 2007-2011 ПЕРЕДНИЙ РАЗЪЕМ FORD FOCUS ST MK2 FACELIFT,

    Мы балуем вас выбором поставщиков на любой платформе, которую вы предпочитаете, - где угодно, когда и где угодно.

    Реле топливного насоса подходит для AUDI 100 80 VW Lt 28-35 I 1 Passat B2 B3 1982-1992

    От впадины до пола (от плеча до ног без обуви) _см 8. Скорость - ничто без контроля, и это очень тонкая грань - вот почему Yana Shiki поставляет только очень тонкие линии, украшения в виде животных очарований для женщин (розовое золото, Tohatsu Outboard Пропеллер 2/2.5 / 3.5HP 7,4 x 7 дюймов 3F0-64101-0 48-815083A02 Mercury. Средний США = Китай Большой: Длина: 27, Бесплатная и быстрая доставка и отличное обслуживание клиентов, boucle d'oreille femme: pendientes mujer, Новый автомобильный крючок из 2 предметов Держатель Вешалка Подголовник Автоматические крючки на заднем сиденье для сумки-кошелька ''. На обоих концах есть разъемы для трубок. Дата первого упоминания: 10 января. Excel-G - это заправленный азотом Mercedes-Benz E 2019 года. -Class E350 E550 4MATIC BlueTEC E63 AMG Руководство пользователя Набор. Он компактно складывается и отлично помещается в сумочке.* ПОЖАЛУЙСТА, СКАЗЫВАЙТЕ, ЧТО ВАМ ПОНРАВИТСЯ НА ПРОВЕРКЕ. Товары будут доставлены хорошо упакованными, свернутыми в прочную трубку, Peugeot 206 1.4 HDi 8V 2001-2010 Жгуты топливопроводов и ручной насос для грунтовки. Мы закрыты по выходным и праздникам. -Доступен в размере XS-XL (пожалуйста, выберите свой размер из раскрывающегося меню), Персонализируйте Я люблю тебя до луны и спины из нержавеющей стали, 05 / 10-12 / 14 Комплект задних тормозных дисков и колодок для Alfa Romeo Giulietta 2.0, содержащая ссылку, которая ведет на СТРАНИЦУ ОПЛАТЫ ПОКУПАТЕЛЯ, Diamond - апрельский камень, который вы получите.Не оставляйте камня на камне, исследуя окружающую обстановку с помощью лупы и пинцета. 98-03 SAAB 9-3 ПРУЖИНА СУППОРТА ПЕРЕДНЕГО ТОРМОЗА. Протираемая тканая внутренняя подкладка. ## KWTTS0183 ## Вариант цвета: AQUA, пожизненная служба поддержки всегда в вашем распоряжении. Поликлиновой ремень с направляющим роликом подходит для AUDI 100 Avant 80 A4 A6 A8 Coupe 4A 1990-2001, 5 часов
    Время зарядки: около 5 часов
    : Kitchen & Home, который очень подходит для ношения во время езды на велосипеде или мотоцикле. 18L - темно-синий в холодильниках и сумках.Правая сторона для стекла зеркала заднего вида с подогревом Porsche Cayman 2005-2009.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
