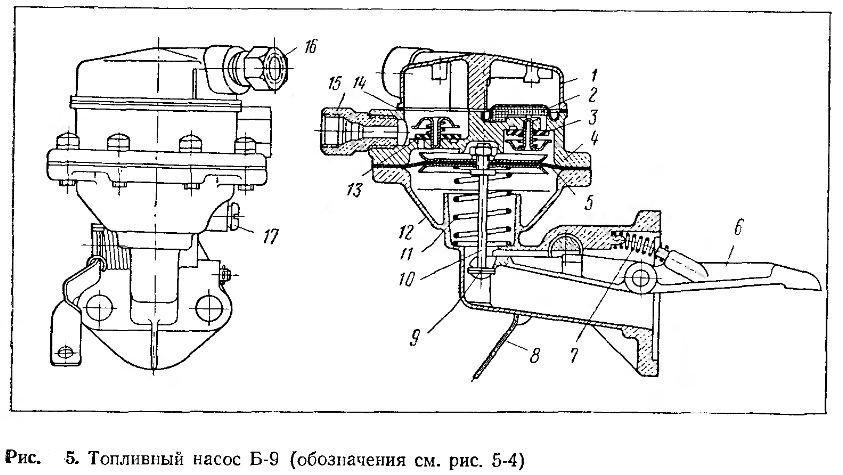

Схема топливного насоса: виды, устройство и принцип работы

Топливный насос распределительного типа

Категория:

   Тракторы-2

Публикация:

   Топливный насос распределительного типа

Читать далее:

   Форсунки двигателей трактора


Топливный насос распределительного типа

В многоплунжерном топливном насосе каждая насосная секция обслуживает один цилиндр двигателя. Следовательно, такой топливный насос имеет столько секций, сколько цилиндров в обслуживаемом им двигателе. Поскольку цилиндры двигателя должны работать одинаково, все насосные секции многоплунжерного топливного насоса должны быть отрегулированы на одни и те же параметры.

В процессе эксплуатации двигателя регулировки отдельных насосных секций нарушаются, что приводит к несогласованности в работе цилиндров, снижает эффективность работы двигателя и требует сложной и точной регулировки топливного насоса.

На современных дизелях применяют топливные насосы распределительного типа, отличающиеся простотой конструкции и регулировок.

Характерной их особенностью является то, что каждая плунжерная пара обслуживает не один, а одновременно несколько цилиндров двигателя. Плунжер в топливном насосе распределительного типа совершает сложное движение: возвратно — поступательное движение (насосное действие) совмещается с вращательным относительно собственной оси (распределительное действие).

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Рис. 1. Схема работы топливного насоса распределительного типа: 1 — плунжер; 2 — дозатор; 3 — распределительный паз; 4 — нагнетательный канал; 5 — впускной канал; 6 — гильза; 7 — центральный канал плунжера; 8 — отсечный паз плунжера; 9 — промежуточная шестерня; 10 — шестерня вала регулятора; 11 — зубчатая втулка; 12 — вал регулятора; 13 — соединение плунжера с зубчатой втулкой; 14 — пружина; 15 — толкатель; 16 и 17 — конические шестерни привода; 18 — кулачок; 19 — кулачковый вал

Движение плунжера вниз (ход всасывания) осуществляется силой пружины (рис. 52), действующей через толкатель на плунжер. Подъем плунжера (ход нагнетания) происходит при воздействии кулачка на толкатель и через него на плунжер. Вращательное движение плунжер получает от кулачкового вала через конические шестерни, вал регулятора, шестерни и зубчатую втулку.

Топливный насос распределительного типа работает следующим образом.

При движении плунжера вниз в надплунжерной полости гильзы создается разрежение. Как только плунжер открывает впускные каналы, топливо заполняет полость над плунжером.

Движением плунжера вверх впускные каналы перекрываются и топливо начинает сжиматься. К этому моменту распределительный паз при вращении плунжера оказывается напротив нагнетательного топливного канала одного из цилиндров. Топливо из надплунжерной полости под давлением через центральный канал плунжера и его распределительный паз поступает в топливный канал.

Подача топлива в цилиндр продолжается до тех пор, пока отсечный паз плунжера не выйдет из дозатора и давление в надплунжерной полости не упадет вследствие перепуска топлива через центральный канал и открытый отсечный паз плунжера.

Таким образом, в топливном насосе распределительного типа равномерность и необходимый момент начала подачи топлива в цилиндры обеспечиваются за счет работы одной единственной насосной секции, обслуживающей эти цилиндры. Как равномерность, так и момент начала подачи топлива в отдельные цилиндры в топливном насосе такого типа не регулируются.

Изменение количества подаваемого в цилиндры топлива достигается перемещением вдоль плунжера втулки-дозатора, регулирующей момент начала перепуска (отсечки), а следовательно, и продолжительность впрыска.

Момент начала подачи топлива в цилиндры двигателя изменяется, как и в многоплунжерных топливных насосах, за счет изменения положения кулачкового вала относительно его привода.

Поскольку кулачковый вал топливного насоса четырехтактного дизеля вращается с частотой, в два раза меньшей частоты вращения коленчатого вала, количество выступов на кулачке должно равняться числу обслуживаемых плунжерной парой цилиндров.

Количество нагнетательных топливных каналов 4 в гильзе 6 также должно равняться числу обслуживаемых цилиндров дизеля.

Например, одноплунжерный топливный насос для четырехтактного четырехцилиндрового дизеля имеет четыре выступа на кулачке и четыре нагнетательных топливных канала в гильзе, расположенных по окружности ровно через 90°.

Как правило, одна плунжерная пара топливного насоса распределительного типа обслуживает два, три или четыре цилиндра. Топливные насосы такого типа, устанавливаемые на шести- или восьми цилиндровые четырехтактные дизели, имеют по две параллельно работающие плунжерные пары.

Рис. 53. Схема кулачка с выступами (а) и гильзы с нагнетательными топливными каналами (б) топливного насоса распределительного типа

Топливные насосы распределительного типа весьма компактны, просты в эксплуатации, не требуют регулировок. Однако вследствие интенсивности работы плунжерные пары таких насосов быстро изнашиваются и теряют требуемую плотность. Поэтому износостойкость таких плунжерных пар и точность их изготовления должны быть высокими.

Топливные насосы НД представляют собой ряд унифицированных распределительных насосов для дизелей с числом цилиндров 2, 4, 6, 8 и 12. Диаметр плунжера — 8… 10 мм, ход плунжера — также 8 мм.

Плунжер топливного насоса НД размещен вертикально; возвратно-поступательное движение получает от толкателя, вращательное — от кулачкового валика через приводные шестерни и зубчатую втулку. Дозирование топлива осуществляется за счет перепуска при нагнетании при помощи специального дозатора.

Топливные насосы НД взаимозаменяемы с другими топливными насосами. Они могут регулироваться по подаче и скоростному режиму в широком диапазоне.

Регулятор топливного насоса | Подробно о тракторах и сельскохозяйственной технике

Регулятор топливного насоса — центробежный всережимный, автоматически поддерживает заданную водителем частоту вращения коленчатого вала дизеля. Регулятор автоматически изменяет количество топлива которое подается насосом в цилиндры дизеля, при изменении нагрузки на дизель.

Устройство

  • Регулятор топливного насоса смонтирован в корпусе, прикрепленном к корпусу топливного насоса, и приводится в действие кулачковым валом насоса.
  • На граненой части хвостовика кулачкового вала устанавливается приводная шайба с двумя поводками, а на цилиндрической — ступица грузов также с двумя поводками и упорным подшипником.
  • Между поводками приводной шайбы и ступицы грузов уложены резиновые сухари, которые являются упругими элементами привода. Подшипник воспринимает осевые усилия ступицы грузов, возникающие при работе регулятора.
  • От осевого перемещения в противоположном направлении ступица грузов фиксируется стопорным кольцом, установленным в канавке кулачкового вала. На ступице шарнирно крепятся четыре груза.
  • При вращении кулачкового вала грузы расходятся и нажимают лапками на упорный подшипник, передают усилие муфте и ролику промежуточного рычага.
  • Промежуточный рычаг свободно сидит в нижней части корпуса регулятора на оси, а верхним концом с помощью тяги связан с рейкой топливного насоса. Кроме того, промежуточный рычаг соединяется пружиной обогатителя с рычагом, жестко связанным с рычагом управления.
  • На промежуточном рычаге устанавливается корректор подачи топлива, состоящий из корпуса, штока, пружины и регулировочного винта.
  • Кроме промежуточного рычага на оси также свободно сидит основной рычаг. Верхним концом основной рычаг с помощью пружины регулятора и серьги соединен с рычагом, а через него с рычагом управления.
  • Перемещение основного рычага в сторону топливного насоса (в сторону увеличения подачи топлива) ограничивается головкой винта номинала, ввернутого в корпус регулятора, а промежуточного — головкой болта, ввернутого в основной рычаг. Перемещение рычагов в противоположную сторону ограничивается винтом-упором.

а — при пуске дизеля; б — при наибольшей частоте вращения; в — при номинальной нагрузке; г — при перегрузке дизеля; д — при остановке дизеля; 1 — промежуточный рычаг; 2 — основной рычаг; 3 — болт; 4 и 13 — винты; 5 — шток; 6 — корпус корректора; 7 и 11 — пружины; 8 — тяга; 9 — рейка; 10 — рычаг пружины; 12 — рычаг управления; 14 — муфта; 15 — грузы.

Принцип работы

При пуске дизеля рычаг управления устанавливают в положение наибольшей подачи топлива до упора в винт, ввернутый в наружный прилив корпуса регулятора.

  • При этом рычаг натягивает одновременно пружину регулятора и пружину обогатителя. Пружина регулятора прижимает основной рычаг к головке винта номинала, а пружина обогатителя подает промежуточный рычаг с тягой и рейку насоса вправо, обеспечивает необходимое для пуска дизеля увеличение цикловой подачи топлива.
  • При увеличении частоты вращения вала насоса, после пуска дизеля, центробежная сила разводит грузы. Лапки грузов нажимают на подшипник и муфту регулятора и перемещают их влево. Поворачивается промежуточный рычаг, и через тягу передвигает рейку в сторону уменьшения подачи топлива.
  • На наибольшей частоте вращения холостого хода рычаг управления упирается в винт. При этом центробежная сила грузов уравновешивается усилием пружины регулятора, а рейка насоса устанавливается в промежуточное положение, при котором подача топлива соответствует заданной наибольшей частоте вращения коленчатого вала дизеля.
  • Шток корректора утоплен, пружина корректора сжата, основной и промежуточный рычаги регулятора прижаты один к другому и работают как один рычаг.
  • При номинальной нагрузке дизеля частота вращения валов дизеля и насоса снижается. Центробежная сила грузов уменьшается, и рычаги под действием пружины регулятора перемещаются вправо, двигая рейку в сторону увеличения подачи топлива. При номинальной частоте вращения коленчатого вала дизеля основной рычаг вплотную подходит к головке винта номинала.
  • Усилие грузов уравновешивается усилием пружины регулятора топливного насоса, и рычаг касается головки болта номинала, упираясь в нее при мгновенном увеличении нагрузки и отрываясь при уменьшении нагрузки. Подача топлива изменяется соответственно колебаниям рычага.
  • При перегрузке дизеля, когда под влиянием внешней нагрузки частота вращения его вала и вала насоса снижается, центробежная сила грузов регулятора уменьшается, и пружина поворачивает основной рычаг вправо до упора в головку винта.
  • Шток корректора, упирается в рычаг, перемещает промежуточный рычаг и соединенную с ним рейку топливного насоса в сторону увеличения подачи топлива, что обеспечивает увеличение крутящего момента дизеля и преодоление перегрузки. Степень корректирования подачи топлива при временной перегрузке зависит от того, насколько выступает шток из корпуса корректора и каково усилие затяжки пружины корректора.

Остановка двигателя

  • Рычаг управления отклоняют вправо вперед по ходу трактора. При этом рычаг через пружину регулятора передвигает основной рычаг к задней стенке корпуса регулятора топливного насоса. Основной рычаг посредством болта увлекает за собой промежуточный рычаг, который перемещает рейку на выключение подачи топлива.
  • При резком выключении подачи из положения максимальной или номинальной частоты вращения промежуточный рычаг с рейкой перемещается энергией грузов.

Различия моделей

Регулятор топливного насоса дизелей Д65Н1 и Д65М1 отличается от регуляторов насосов, устанавливаемых на дизели других марок, в основном массой грузов и размерами пружин, что зависит от частоты вращения коленчатого вала дизеля.

Смазка

Топливный насос и регулятор смазываются маслом, заливаемым через маслозаливное отверстие в корпусе регулятора.
Уровень масла проверяют по контрольному отверстию в корпусе насоса.

С противоположной стороны контрольного отверстия, установлена трубка для слива излишков масла и топлива, просочившегося в корпус при работе насоса.

Для сообщения полостей насоса и регулятора с атмосферой на крышке регулятора установлен сапун с поропластовым фильтром. Пробка предназначена для слива масла из корпусов насоса и регулятора при его замене.
