Замена бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
Добро пожаловать!
Бензонасос – на самом деле у этого агрегата не одно на звание, он так же может называться топливный насос, может просто называться насос топлива, самое ключевое слово во всех этих терминах конечно же насос, благодаря этому насосу поступает бензин из бака в двигатель под неплохим давлением и если насос приходит в негодность или как то выходит из строя (Если он пришёл в негодность, то возможно у него засорилась к примеру сеточка очистив которую его можно вернуть к жизни, а вот если он вышел из строя то тут его уже придётся менять на новый), то машина начинает тупить, плохо разгоняется к примеру, она так же может дёргаться или же вообще не заводиться, это то и понятно, бензин же в двигатель не поступает.
Примечание!
Для того чтобы произвести замену насоса, нужно будет вам запастись: Отвёртками, а так же головка понадобиться накидная которую можно будет одеть на вороток или же удлинитель, если нет головок, то в таком случае вместо них можно будет использовать небольшие накидные и гаечные ключи, хотя набор гаечных ключей и без того понадобиться, при помощи них вы будете выворачивать гайки крепления топливных трубок, ну и в завершение (По возможности) рекомендуем вам запастись огнетушителем и всю работу проводить на улице или же в хорошо проветриваемом помещение, вить работать то вам предстоит с бензином а шутки с ним действительно плохой, поэтому меру безопасности на всякий случай нужно соблюдать!
Краткое содержание:
- Замена бензонасоса
- Важно!
- Дополнительный видео-ролик
Где находится бензонасос?
Чтобы вы могли увидеть данный насос, вам нужно будет снять цельную подушку у заднего сиденья и под ней вы увидите ковролин с вырезом, так вот этот ковролин вам нужно будет убрать и под ним расположена крышка которую вы можете увидеть на большом фото ниже, винты крепления данной защитной крышки нужно отвернуть и после чего снять её, а вот как раз таки и под ней и будет установлен сам насос который вам и нужен, для наглядности он указан на маленьком фото стрелкой, более подробное местонахождение данного насоса (Если вы ещё не поняли где он находиться) вы узнаете по мере прочтения статьи, так как в ней будет описываться процесс убирания подушки заднего сиденья, процесс убирания ковролина и сам процесс снятия насоса, поэтому внимательно читайте и изучайте.
Примечание!
Если же у вас оказался не инжекторный а карбюраторный автомобиль, то в таком случае где находиться этот насос, как его снять и заменить читайте в статье под названием: «Замена топливного насоса на ВАЗ 2109», на марку (Девятка имеется ввиду) особого внимания не обращайте, потому что на автомобилях десятого семейства применялся карбюраторный двигатель от ВАЗ 2109 (Правильная маркировка этого двигателя 21083) и соответственно топливный насос на этих автомобилях меняется идентично!
Когда нужно менять бензонасос?
Было сказано это уже ранее, но мы ещё немного добавим, во-первых сразу нужно обратить своё внимание (Если двигатель не заводиться) включается ли насос или же нет, понять это очень просто, для этого сядьте в автомобиль и поверните ключ в такое положение чтобы все приборы загорелись (Данный трюк не удастся проверить, если вы ранее уже поворачивали более 3-х раз ключ в такое положение, в данном случае вам придётся полагаться на память и вспоминать), после того как всё загорится прислушайтесь появился ли звук того что бензонасос начал работать (Писк должен быть или гудение), если появился то все провода которые подсоединены к насосу, подсоединены правильно и насос в принципе подаёт признаки жизни, после этого вам нужно будет проверить давление в топливной рампе и тем самым вы уже с очень большой вероятностью сможете определить исправен ли этот насос или же нет.
Примечание!
Но это ещё не всё, поговорим немного так же о проблемах которые будут происходить с автомобилем при выходе данного насоса из строя, а именно вы уже понимаете то что он закачивает бензин из бака в двигатель, соответственно если он придёт в негодность то бензин будет закачиваться хуже или вообще перестанет качаться, в этих случаях автомобиль может либо не заводиться, либо он будет ехать дёргаясь, либо же потеряет свою былую мощность и станет ехать явно хуже, но кроме насоса дергаться автомобиль и явно ехать хуже может и по другим причинам, таким например как засорён топливный фильтр или же в конце концов датчик какой то не работает (В этом случае вас индикатор «check engine» предупредит, если датчик выйдет какой либо из строя, но не всегда он и предупреждает, потому что иногда датчик ещё не вышел из строя но уже практически умер, автомобиль едет не так как надо, а индикатор всё не загорается и всё не загорается)
Примечание!
Бензонасос как и любую другую деталь нужно устанавливать точно такого же образца что и с завода шла, то есть рекомендуем вам в начале снять ваш агрегат с автомобиля, потом прийти с ним в автомагазин и купить точно такой же, тем более в автомобилях десятого семейства два вида насосов идут, а именно который на двигатели 1.
5 литров ставится и который на двигатели 1.6 литров ставится, при этом когда будете его покупать, осмотрите его и проверьте корпус на целостность, на корпусе не должно быть найдено трещин, заусенцев и шероховатостей, простыми словами корпус должен быть гладкий и не иметь деформаций, а иначе даже маленькая трещина может привести двигатель к неправильной работе!
Снятие:
1) С мерами предосторожности вы уже ознакомились, и помните не стоит производить замену насоса в помещении, лучше всего на улицу выйдите или в крайнем случае все двери у своего гаража откройте, после этого вам нужно будет переходить к стравливанию давления в топливной системе, это очёнь легко и никаких сложностей у вас не составит, а о том как это сделать читайте в статье: «Снижение давления в системе питания». (Если вы не хотите так сбрасывать давление или у вас что то не получается и вы боитесь что что то сломаете, то ничего страшного в этом нет, просто читайте статью дальше и мы ещё один способ покажем как можно будет стравить давление в системе)
Примечание!
Когда давление сброситься, бензин в топливных трубках всё равно останется и поэтому когда вы их будете отсоединять, будьте настроены на то что из них немного выльется бензина! (Про топливные трубки чуть ниже сказано, поэтому внимательней читайте статью)
2) Идём дальше, теперь вам нужно будет найти две защёлки (По одной с каждой крайней стороны) которые крепят одну цельную подушку у заднего сиденья, а после нахождения нажмите с двух сторон на эти защёлки и тем самым снимите подушку чтобы она не мешала и тем самым вы предоставите себе доступ к лючку (Его ещё просто крышкой называют) бензонасоса.
3) Когда подушка будет убрана ищите вырез в ковролине (Это заводской вырез) и после его нахождение, откиньте вырезанную часть ковролина в сторонку, после того как она будет откинута вы увидите лючок бензонасоса, данный лючок крепиться на двух винтах (Местонахождение винтов его крепления указано стрелками) отвернув которые вы его сможете снять и убрать в сторонку.
Примечание!
Сразу же под данным лючком находиться бензонасос, этот люк нужен для того чтобы в топливный насос не попадала грязь и не попадала влага, можно сказать он выполняет роль защитной крышки, но под данной крышкой очень часть после её снятия можно увидеть большой слой пыли, данный слой пыли вам и нужно будет удалить какой ни будь тряпкой!
4) Следом руками отсоедините колодку проводов которая указана синей стрелкой, от разъёма бензонасоса который указан красной стрелкой, данная колодка крепиться посредством фиксатора поэтому не забудьте его ещё отогнуть и только после отгибания отсоединяйте колодку.
Примечание!
В зависимости от двигателя который установлен на вашем автомобиле, бензонасос и крепления топливных трубок, а так же разъём и колодка проводов могут значительно отличаться, вот к примеру на восьми клапанных автомобилях такой колодки проводов нет как показано на фото выше, на них немного по другому, а именно там колодка и разъём соединяются вместе (Вы это можете видеть на фото ниже), их тоже не составит никакого труда разъединить между собой, самое главное отжать фиксатор и после его отжатия, колодку и разъём можно будет разъединять!
Кой что ещё вы должны знать, мы уже вас предупредили о том что давления в системе питания можно сбросить ещё одним способом, так вот это и есть этот способ, то есть вам нужно будет разъёдинить колодку и разъём или же (Если у вас 16 клапанный автомобиль) отсоединить колодку от разъёма бензонасоса, после чего завести двигатель у автомобиля вам нужно будет но он сразу же заглохнет, после того как он заглох, ещё раз заведите и он опять заглохнет, ну и в последний раз можете его завести (Если он не будет заводиться значит давление в системе стравлено) и считайте то что давление в системе питания вы стравили!
5) Далее отсоедините наконечники топливных трубок (Их всего два, сейчас речь идёт об 16 клапанном автомобиле) от бензонасоса (Они отсоединяются посредством нажатия на фиксаторы которые их крепят, вы можете видеть их отсоединение на 1 и на 2 фото), после их отсоединения, возьмите в руки вороток и наденьте на него накидную головку (Вместо воротка ещё удлинителем можно пользоваться) и отверните им 8 гаек который крепят топливный насос к баку (см.
Примечание!
Под всеми гайками которые крепят насос находятся пружинные шайбы, их тоже снимите, а под самим прижимным кольцом в добавок ещё находиться резиновая прокладка (Указана на фото ниже синей стрелкой и ещё на ту прокладку которая указана красной стрелкой обратите своё внимание), подденьте её и снимите, когда она будет снята осмотрите её, при обнаружение деформаций или же сильного затвердевания данную прокладку вам нужно будет сменить и установить на её место новую, после осмотра прокладки возьмитесь рукой и вытащите сам насос из бака, но когда будете вытаскивать его будьте аккуратны, потому что на его конце установлен поплавок идущий от датчика топлива, не повредите его! (Когда насос у вас будет снят, учтите то что в нём около 1 литра бензина будет находиться конечно же если у вас в баке бензин будет, поэтому данные бензин слейте в какую ни будь ёмкость и потому снова зальёте его в бак, когда завершите все работы)

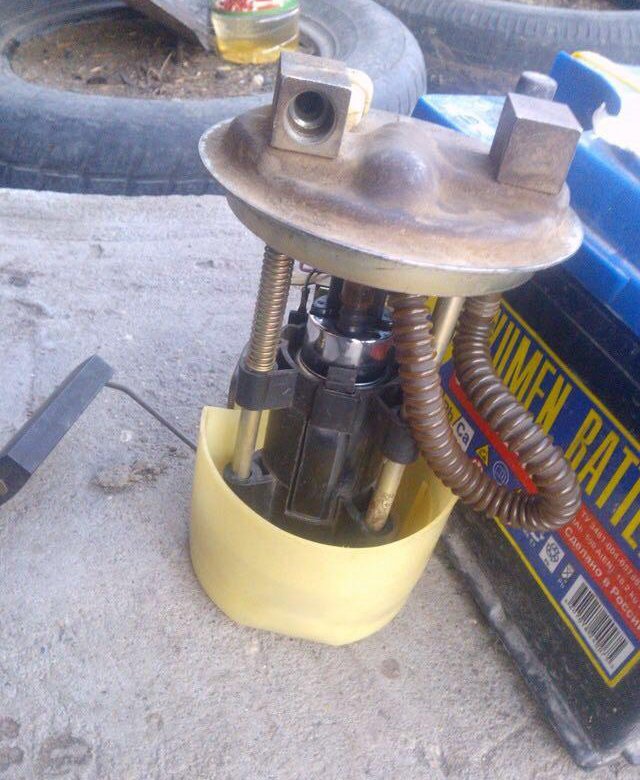

6) Что касается 8 клапанных автомобилей, в принципе всё тоже самое вам нужно будет сделать но только на них топливные трубки немного по другому крепятся, а именно при помощи двух гаек (см.
фото ниже), данные гайки вам нужно будет отвернуть и после чего отсоединить обе трубки от насоса. (Помните всегда о том, что на кончиках у обоих трубок находятся резиновые кольца одно из них ещё стрелкой на маленьком фото указано, их нужно заменить если они придут в негодность)
Примечание!
Резиновое уплотнительное кольцо так же снимите и по необходимо (При его повреждении), замените его на новое!
Установка:

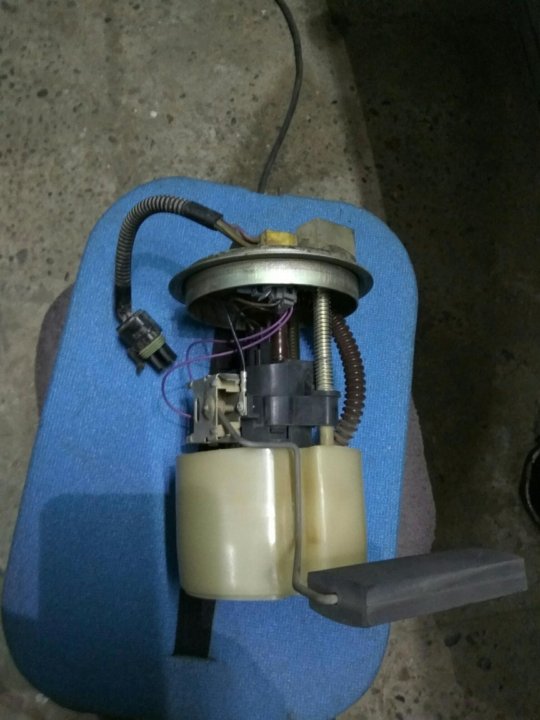

Все детали устанавливаются на свои места точно так же как и снимаются, но только в обратном порядке снятию, и при установке вы должны ещё знать пару нюансов, а именно (16 клапанных машин касается) выступ на крышке бензонасоса должен будет совпасть с вырезом на уплотнительной прокладки (см. фото 1), а так же наконечник к которому подсоединены сразу две топливные трубки (Они указаны синей стрелкой на фото 2), должен быть одет на входной патрубок (Патрубка не видно так как его наконечник закрывает, но по тому месту которое указано зелёной стрелкой вы сразу же можете понять то что напротив идёт входной патрубок).
Примечание!
Насчёт 8 клапанных автомобилей, в них тоже есть кой какие нюансы, а именно при установке бензонасоса на них, стрелка которая на нём присутствует (Указана красной стрелкой), должна быть направлена в заднюю часть автомобиля, а так же наконечник шланга под цифрой 1 тоже должен быть направлен строго в заднюю часть, а наконечник шланга 2 в уже в переднюю, поэтому учтите всё это при установке нового насоса!
Важно!
1. Перед тем как начинать работать с насосом, рекомендуем вам скинуть клемму минус с аккумулятора, но если вы собираетесь стравливать давление по средством отсоединения колодки проводов, то соответственно пока скидывать клемму вам не нужно! (О том как скинуть клемму, читайте в статье: «Замена аккумулятора на ВАЗ», в пункте 1 всё описано)
2. Так же рекомендуем вам после установки насоса, включить зажигания и посмотреть не сочиться ли из топливных трубок бензин (Он не откуда не должен сочиться) и вообще всё ли герметично!
3.
Ну и в завершение, если вы не хотите весь модуль целиком менять, к примеру вам один бензонасос нужно только заменить, то в таком случае ознакомьтесь со статьёй: «Ремонт топливного насоса на приоре» (Данная статья относиться только к 16 клапанным десяткам), или «Ремонт бензонасоса на ВАЗ 2110» (Данная статья только к 8 клапанным двигателям)!
Дополнительный видео-ролик:
Более подробную инструкция по замене насоса на 8 клапанных автомобилях, вы можете увидеть на видео-ролике ниже:
Примечание!
В случае если у вас не восьми клапанный а шестнадцати клапанный автомобиль, то в таком случае инструкцию по замене насоса смотрите в другом ролике который размещён чуть ниже:
подбор и замена топливного насоса

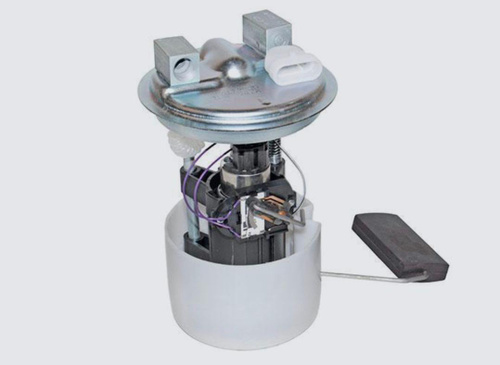

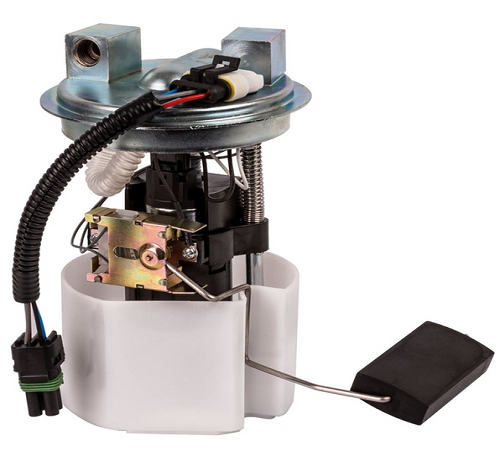

Бензонасос на ВАЗ 2110 (ВАЗ 2111, ВАЗ 2112), как и на любом другом авто с инжектором, является важным элементом системы топливоподачи.
Если просто, топливный насос накачивает бензин из бака, при этом топливо в системе находится под давлением.
Давление необходимо для того, чтобы топливо через форсунки подавалось максимально эффективно, а также двигателю хватало горючего на всех режимах его работы. При этом если топливный насос ВАЗ выходит из строя, двигатель попросту не будет работать, пока деталь не будет заменена.
Если же производительность бензонасоса снижена, в этом случае необходимо определить и устранить причину или же заменить элемент. Далее мы рассмотрим, как обслужить бензонасос на ВАЗ 2110, а также каким образом выполняется ревизия или замена бензонасоса.
Содержание статьи
- Бензонасос ВАЗ 2110 инжектор: признаки неисправности
- Модель ВАЗ 2110 бензонасос: проверка и замена
- Советы и рекомендации
- Подведем итоги
Бензонасос ВАЗ 2110 инжектор: признаки неисправности
Итак, бензонасос 2110, бензонасос 2112 и схожих моделях по своему назначению не отличается от аналогов на других авто.
Устройство электрическое, основная задача- подать топливо из бака по топливным магистралям, а также поддерживать в системе топливоподачи необходимое давление.
Как правило, если насос топливный ВАЗ 2110 выходит из строя, в этом случае нет подачи бензина в двигатель, работающий мотор попросту заглохнет, при попытке запуска завести ДВС не удастся. Однако бывает и так, что насос на «десятке» или бензонасос ваз 2112 работает, однако в его работе возникают перебои. В этом случае могут проявляться такие признаки:
- двигатель дергается во время работы, загорается «чек» на панели приборов;
- при активном разгоне возникают рывки и провалы;
- на оборотах выше средних и при полностью нажатой педали газа не хватает мощности и т.д.
В первую очередь, следует проверить работоспособность не самого насоса, а топливного фильтра. Если фильтр в норме, тогда проверяется проводка к насосу, предохранители на бензонасос и т.д. Дело в том, что если нет питания, насос не будет работать, однако если контакт есть, но он плохой, тогда устройство будет работать, но со сбоями.
На начальном этапе следует вставить ключ в замок зажигания и повернуть в положение старт. Насос должен издавать характерное гудение. Если его слышно, это значит, все провода подключены, то есть на насос идет питание.
Получается, высока вероятность того, что с проводкой все в порядке и нужно проводить углубленную диагностику. В таком случае сначала нужно проверить давление в топливной рампе, что позволит определить, качает насос или нет. Если давления недостаточно, тогда нужно добираться до самого насоса.
Модель ВАЗ 2110 бензонасос: проверка и замена
Убедившись в том, что причиной неполадок является именно насос топливный ВАЗ, а не проводка и фильтр топлива, необходимо проверять данный элемент. Часто бывает так, что засоряется сеточка бензонасоса.
Дело в том, что сам насос забирает топливо из бака, причем из нижней его части, где неизбежно оседает мусор. Чтобы грязь из бака не попала в систему питания двигателя и в сам мотор, на насосе есть особый сетчатый фильтр, который со временем загрязняется.
Получается, насос качает, однако под нагрузками не способен подать горючее в полном объеме. По этой причине двигатель дергается при разгоне и т.д. В данном случае сетку-фильтр бензонасоса можно почистить или заменить, после чего работоспособность полностью восстановится. Если же сам насос не работает, тогда нужна его замена. Так или иначе, но бензонасос ВАЗ 2110-12, также как и на других моделях авто, потребуется снимать.
Чтобы выполнить снятие или замену бензонасоса, потребуется подготовить:
- отвертки, головку накидную и удлинитель;
- накидные и гаечные ключи;
- также желательно иметь под рукой огнетушитель, ветошь и т.д.;
Все работы нужно проводить на открытом воздухе или в хорошо проветриваемых помещениях. Перед началом работ по снятию насоса клеммы с АКБ нужно снять! Основная причина- насос стоит прямо в бензобаке, то есть придется иметь дело с топливом и его парами.
Прежде всего, на разных двигателях могут встречаться некоторые нюансы, однако общий порядок действий одинаков независимо от ДВС:
Советы и рекомендацииПри необходимости заменить насос ВАЗ 2110 или после снятия насоса для профилактической замены/чистки сетки, по окончании обратной сборки и установки насоса не следует сразу ставить задний диван и крышку насоса.
Перед этим потребуется выполнить дополнительную проверку. Чтобы это сделать, нужно включить зажигание и определить, не просачивается ли бензин из топливных трубок. Также не допускается наличие запаха бензина в салоне авто и т.п. Если это так, тогда нужно определить причину не герметичности и заменить проблемные элементы, затянуть гайки крепления трубок и т.п.
Что касается самого бензонасоса, насос ВАЗ не обязательно менять целым модулем. Можно заменить только насосную часть, что будет дешевле. При этом нужно ставить только такой насос, который шел с завода. Также можно попробовать подобрать подходящий по характеристикам аналог, однако в случае с ВАЗ зачастую оптимально использовать оригинальные детали.
Чтобы подбор был точным, имеющийся модуль нужно снять с машины и купить аналогичный. Также при выборе нужно учитывать тип двигателя, так как насосы разные. Сам бензонасос перед покупкой также следует осмотреть, проверить его корпус (не допускаются трещины, вмятины, дефекты).
Подведем итоги
С учетом приведенной выше информации становится понятно, что если форсунки и регулятор давления топлива в норме, нет проблем с проводкой на бензонасос и топливным фильтром, в этом случае нарушения топливоподачи зачастую связаны с сами топливным насосом. В подобной ситуации насос нужно снимать, выполнять его ревизию или замену.
Рекомендуем также прочитать статью о том, как почистить сеточку бензонасоса своими руками. Из этой статьи вы узнаете, где находится сетка-фильтр топливного насоса, а также как и чем почистить сеточку бензонасоса в условиях обычного гаража.
При этом замена бензонасоса не является сложной процедурой, однако следует учитывать, что работы проводятся с открытым бензобаком. Если вы не уверены в своих силах, лучше доверить автомобиль профессионалам. В случае, когда обслуживание бензонасоса или замена выполняется своими руками, необходимо отдельно подготовиться и придерживаться рекомендаций, приведенных выше.
