Топливный насос распределительного типа

Категория:

   Тракторы-2

Публикация:

   Топливный насос распределительного типа

Читать далее:



Топливный насос распределительного типа

В многоплунжерном топливном насосе каждая насосная секция обслуживает один цилиндр двигателя. Следовательно, такой топливный насос имеет столько секций, сколько цилиндров в обслуживаемом им двигателе. Поскольку цилиндры двигателя должны работать одинаково, все насосные секции многоплунжерного топливного насоса должны быть отрегулированы на одни и те же параметры.

В процессе эксплуатации двигателя регулировки отдельных насосных секций нарушаются, что приводит к несогласованности в работе цилиндров, снижает эффективность работы двигателя и требует сложной и точной регулировки топливного насоса.

На современных дизелях применяют топливные насосы распределительного типа, отличающиеся простотой конструкции и регулировок. Характерной их особенностью является то, что каждая плунжерная пара обслуживает не один, а одновременно несколько цилиндров двигателя. Плунжер в топливном насосе распределительного типа совершает сложное движение: возвратно — поступательное движение (насосное действие) совмещается с вращательным относительно собственной оси (распределительное действие).

Рекламные предложения на основе ваших интересов:

Рис. 1. Схема работы топливного насоса распределительного типа: 1 — плунжер; 2 — дозатор; 3 — распределительный паз; 4 — нагнетательный канал; 5 — впускной канал; 6 — гильза; 7 — центральный канал плунжера; 8 — отсечный паз плунжера; 9 — промежуточная шестерня; 10 — шестерня вала регулятора; 11 — зубчатая втулка; 12 — вал регулятора; 13 — соединение плунжера с зубчатой втулкой; 14 — пружина; 15 — толкатель; 16 и 17 — конические шестерни привода; 18 — кулачок; 19 — кулачковый вал

Движение плунжера вниз (ход всасывания) осуществляется силой пружины (рис. 52), действующей через толкатель на плунжер. Подъем плунжера (ход нагнетания) происходит при воздействии кулачка на толкатель и через него на плунжер. Вращательное движение плунжер получает от кулачкового вала через конические шестерни, вал регулятора, шестерни и зубчатую втулку.

Топливный насос распределительного типа работает следующим образом.

При движении плунжера вниз в надплунжерной полости гильзы создается разрежение. Как только плунжер открывает впускные каналы, топливо заполняет полость над плунжером.

Движением плунжера вверх впускные каналы перекрываются и топливо начинает сжиматься. К этому моменту распределительный паз при вращении плунжера оказывается напротив нагнетательного топливного канала одного из цилиндров. Топливо из надплунжерной полости под давлением через центральный канал плунжера и его распределительный паз поступает в топливный канал.

Подача топлива в цилиндр продолжается до тех пор, пока отсечный паз плунжера не выйдет из дозатора и давление в надплунжерной полости не упадет вследствие перепуска топлива через центральный канал и открытый отсечный паз плунжера.

Таким образом, в топливном насосе распределительного типа равномерность и необходимый момент начала подачи топлива в цилиндры обеспечиваются за счет работы одной единственной насосной секции, обслуживающей эти цилиндры. Как равномерность, так и момент начала подачи топлива в отдельные цилиндры в топливном насосе такого типа не регулируются.

Изменение количества подаваемого в цилиндры топлива достигается перемещением вдоль плунжера втулки-дозатора, регулирующей момент начала перепуска (отсечки), а следовательно, и продолжительность впрыска.

Момент начала подачи топлива в цилиндры двигателя изменяется, как и в многоплунжерных топливных насосах, за счет изменения положения кулачкового вала относительно его привода.

Поскольку кулачковый вал топливного насоса четырехтактного дизеля вращается с частотой, в два раза меньшей частоты вращения коленчатого вала, количество выступов на кулачке должно равняться числу обслуживаемых плунжерной парой цилиндров.

Количество нагнетательных топливных каналов 4 в гильзе 6 также должно равняться числу обслуживаемых цилиндров дизеля.

Например, одноплунжерный топливный насос для четырехтактного четырехцилиндрового дизеля имеет четыре выступа на кулачке и четыре нагнетательных топливных канала в гильзе, расположенных по окружности ровно через 90°.

Как правило, одна плунжерная пара топливного насоса распределительного типа обслуживает два, три или четыре цилиндра. Топливные насосы такого типа, устанавливаемые на шести- или восьми цилиндровые четырехтактные дизели, имеют по две параллельно работающие плунжерные пары.

Рис. 53. Схема кулачка с выступами (а) и гильзы с нагнетательными топливными каналами (б) топливного насоса распределительного типа

Топливные насосы распределительного типа весьма компактны, просты в эксплуатации, не требуют регулировок. Однако вследствие интенсивности работы плунжерные пары таких насосов быстро изнашиваются и теряют требуемую плотность. Поэтому износостойкость таких плунжерных пар и точность их изготовления должны быть высокими.

Топливные насосы НД представляют собой ряд унифицированных распределительных насосов для дизелей с числом цилиндров 2, 4, 6, 8 и 12. Диаметр плунжера — 8… 10 мм, ход плунжера — также 8 мм.

Плунжер топливного насоса НД размещен вертикально; возвратно-поступательное движение получает от толкателя, вращательное — от кулачкового валика через приводные шестерни и зубчатую втулку. Дозирование топлива осуществляется за счет перепуска при нагнетании при помощи специального дозатора.

Топливные насосы НД взаимозаменяемы с другими топливными насосами. Они могут регулироваться по подаче и скоростному режиму в широком диапазоне.

Рекламные предложения:


Читать далее: Форсунки двигателей трактора

Категория: - Тракторы-2

Главная → Справочник → Статьи → Форум


Устройство и работа распределительных топливных насосов высокого давления

На дизельном двигателе СМД-60, а также его модификациях, устанавливаются топливные насосы распределительного типа, плунжером в которых совершается сложное движение (поступательное и вращательное одновременно).

Шестицилиндровые двигатели СМД-60 комплектуются двухсекционным насосом НД-22/6Б4. Он размещён в едином корпусе с центробежным регулятором, чей вал получает привод от пары конических шестерён (11) и (12) [рис. 1].

Рис. 1. Топливный насос распределительного типа.

1) – Корпус;

2) – Кулачковый вал;

3) – Сальник;

4) – Крышка;

5) – Регулировочные прокладки;

6) – Шарикоподшипник;

7) – Толкатель;

8) – Промежуточная шестерня;

9) – Ролик толкателя;

10) – Шарикоподшипник;

11) – Ведущая коническая шестерня;

12) – Штифт;

13) – Вал регулятора;

14) – Демпферная пружина;

15) – Ведомая коническая шестерня;

16) – Шарикоподшипник;

17) – Шайба блокировки вала регулятора;

18) – Эксцентриковый вал привода подкачивающего насоса;

19) – Корпус привода тахоспидометра;

20) – Ступица регулятора;

21) – Муфта регулятора;

22) – Груз регулятора;

23) – Рычаг корректора;

24) – Ось серьги пружины;

25) – Ось основного рычага;

26) – Основной рычаг;

27) – Задняя крышка;

28) – Корректор;

29) – Колпачок корректора;

30) – Пружина корректора;

31) – Винт максимальных оборотов;

32) – Болт;

33) – Ось рычага управления;

34) – Рычажная втулка;

35) – Винт «Стоп»;

36) – Верхняя крышка регулятора;

37) – Сапун;

38) – Лимб;

39) – Шарикоподшипник;

40) – Уплотнительное кольцо;

41) – Секция высокого давления;

42) – Боковая крышка;

43) – Фиксатор верхней тарелки пружины;

44) – Рычаг управления;

45) – Подкачивающий насос;

46) – Пробка контрольного отверстия для проверки уровня топлива;

47) – Пробка для слива масла.

Детали нагнетательных клапанов, отъединяющие от насоса трубки высокого давления по завершении впрыскивания топлива, относятся к прецизионным.

Положение дозатора, который управляется регулятором, определяет количество топлива, подаваемого насосом. При верхнем положении дозатора создаётся максимальная подача топлива при пуске, тогда как нижнее положение соответствует выключенной подаче топлива.

Особенностью данных насосов является сложное движение плунжера, который по аналогии с секционными насосами совершает поступательное движение вверх/вниз (под воздействием кулачка на вале и пружины), а также вращается за счёт привода от кулачкового вала через конические шестерни (11), (15), вал регулятора (13), а также цилиндрические шестерни (8). На секции устанавливается шестерня (15), которая передаёт через специальную втулку (имеет квадратное отверстие внизу) вращение плунжеру. Плунжер не только вращается вместе с втулкой, но и перемещается вверх/вниз вдоль её оси.

На [рис. 2] показана схема работы секции ТНВД типа НД. В процессе движения плунжера вниз [рис. 2, а] происходит заполнение топливом надплунжерного пространства через всасывающее (Д) отверстие на корпусе секции, тогда как отсечное отверстие (А) закрыто дозатором.

Рис. 2. Схема работы секции топливного насоса типа НД.

а) – Ход всасывания;

б) – Ход нагнетания;

в) – Отсечка;

А) – Отсечное отверстие;

Б) – Полость дозатора;

В) – Центральный канал;

Г) – Распределительный паз;

Д) – Радиальное отверстие;

Е) – Радиальное отверстие;

Ж) – Распределительное отверстие;

Н) – Сверление к штуцеру подачи топлива;

К) – Разгрузочное отверстие;

Л) – Разгрузочный паз.

Подъём плунжера сопровождается увеличением давления, а в момент совпадения распределительного паза (Г) с радиальным отверстием (Е), которое расположено на корпусе секции, топливо подаётся через канал (И) [рис. 2, б]. Подача топлива прекращается в момент выхода кромки радиального отверстия (А) на плунжере из дозатора [рис. 2, в].

Под нагнетательным клапаном [рис. 3] в седле (4) установлен обратный клапан (5).

Рис. 3. Штуцер с нагнетательным клапаном.

1) – Штуцер;

2) – Пружина нагнетательного клапана;

3) – Нагнетательный клапан;

4) – Седло нагнетательного клапана;

5) – Обратный клапан;

6) – Прокладка;

7) – Пружина обратного клапана;

8) – Прокладка.

При отсечке топлива происходит снижение давления в надплунжерном пространстве, и клапаны под воздействием пружины (2) закрываются, однако давление топлива в трубопроводе действует на клапан (5), отрывая его от торца клапана (3). Часть топлива из трубопровода перетекает в насос, происходит снижение давления и клапан (5) закрывается под воздействием пружины (7).

Посредством рычажной передачи, которая включает эксцентриковый палец (2) [рис. 4], и регулируемой тяги (7), возможно регулирование подачи топлива второй секции по первой. Регулировка осуществляется на стенде, а по её завершении крышка люка пломбируется. Привод состоит из пружины (13) пускового обогатителя, предназначенной для установки дозатора в верхнее положение при пуске.

Рис. 4. Рычажная передача к дозаторам.

1) – Основной агрегат;

2) – Эксцентриковый палец;

3) – Установочный винт толкателя;

4) – Монтажная чека;

5) – Фиксатор верхней тарелки пружины второй секции;

6) – Кронштейн промежуточных шестерён;

7) – Регулируемая тяга;

8) – Установочный винт толкателя;

9) – Монтажная чека;

10) – Фиксатор верхней тарелки пружины первой секции;

11) – Втулка привода дозатора;

12) – Рычаг поводков дозатора;

13) – Пусковая пружина;

14) – Болт;

15) – Втулка привода дозатора;

16) – Втулка привода дозатора;

17) – Тяга;

18) – Кронштейн промежуточных шестерён.

Ввиду того, что плунжерные пары в ТНВД распределительного типа совершают большую, в сравнении с секционным ТНВД работу при аналогичной частоте вращения – для приближения ресурса ТНВД к заданному необходимо подбирать пары плунжер-корпус секции с зазором в 1 мкм, а пары плунжер-дозатор – с зазором в 0,3 мкм. Из-за столь малых зазоров предъявляются повышенные требования к качеству используемого топлива (в особенности к отстою топлива от растворённой в нём воды). В случае попадания воды прецизионные детали лишаются подвижности, что влечёт за собой поломку ТНВД.

В ТНВД распределительно типа требуется, чтобы при увеличении давления в надплунжерном пространстве распределительное отверстие, расположенное на боковой поверхности плунжера, совпадало с отверстием, которое ведёт к нагнетательному клапану на секции. Данное условие достигается за счёт правильной сборки насоса. Необходимо не только правильно установить плунжер, но также и учесть его поворот в процессе монтажа промежуточной шестерни. Заводская инструкция содержит подробные рекомендации по сборке насоса с применением лимба. При несоблюдении инструкции велика вероятность несовпадения отверстий, вследствие чего сжимаемое топливо может привести к серьёзной поломке.

Секции и толкатели монтируются через отверстия, расположенные в верхней плоскости корпуса. Толкатели фиксируются болтами, не позволяющими им проворачиваться, но и не препятствуют движению.

17*

Похожие материалы:

Топливный насос - распределительный тип

Топливный насос - распределительный тип

Cтраница 1


Топливный насос распределительного типа работает следующим образом.  [2]

Топливные насосы распределительного типа весьма компактны, просты в эксплуатации, не требуют регулировок. Однако вследствие интенсивности работы плунжерные пары таких насосов быстро изнашиваются и теряют требуемую плотность. Поэтому износостойкость таких плунжерных пар и точность их изготовления должны быть высокими.  [3]

Топливный насос распределительного типа благодаря малым габаритным размерам удобно размещается между двигателем и кабиной. Он крепится к крышке шестеренчатого привода. Расположение шестеренчатого привода на заднем торце объясняется стремлением уменьшить нежелательные искажения кинематики клапанного механизма, включая фазы газораспределения, из-за крутильных колебаний коленчатого вала. В одном агрегате с топливным насосом выполнены всережимный механический центробежный регулятор прямого действия, центробежная автоматическая муфта изменения угла опережения впрыска топлива и топливоподкачив ающий насос.  [4]

Топливный насос распределительного типа дизелей СМД-60, СМД-62 имеют зазоры прецизионных пар не более 1 мкм. Для лучшей очистки топлива на этих дизелях применяют последовательную его очистку двумя фильтрующими бумажными элементами типа ЭТФ-3. Топливо проходит два параллельно установленных фильтрующих элемента 12 и затем - элемент, расположенный в фильтре-кронштейне.  [6]

Подачу топливного насоса распределительного типа регулируют изменением положения дозатора относительно его привода.  [7]

В топливном насосе распределительного типа необходимый интервал подачи топлива в цилиндры определяется расположением распределительных каналов в гильзе и, естественно, не регулируется. Равномерность подачи топлива в цилиндры в таком топливном насосе обеспечивается за счет работы единственной насосной пары.  [8]

На современных дизелях применяют топливные насосы распределительного типа, отличающиеся простотой конструкции и регулировок.  [9]

Как правило, одна плунжерная пара топливного насоса распределительного типа обслуживает два, три или четыре цилиндра.  [10]

Автоматические регуляторы увеличивают габаритные размеры и массу топливоподающей аппаратуры, что особенно заметно у топливных насосов распределительного типа.  [12]

Какие прецизионные детали имеются в топливном насосе распределительного типа.  [13]

В практике отечественного тракторостроения нашли применение топливные насосы распределительного типа, в которых нагнетание топлива производится только одной плунжерной парой, а направление его к тому или иному цилиндру осуществляется распределителем, роль которого выполняет эта же плунжерная пара.  [15]

Страницы:      1    2

Топливный насос высокого давления (ТНВД)



Мы уже говорили о насосах высокого давления в дизельном автомобиле. Топливный насос высокого давления (ТНВД) дизельного двигателя является одним из наиболее сложных узлов топливной системы дизельных двигателей. Он предназначены для подачи в цилиндры дизельного двигателя под определенным давлением и в определенный момент, точно отмеренных порций топлива, соответствующих данной нагрузке приложенной к коленчатому валу. Вот о том каким бывает топливный насос высокого давления (ТНВД), мы и поговорим в этой статье.



Содержание



Дизельные распределительные топливные насосы высокого давления применяются на 3-, 4-, 5- и 6-цилиндровых дизельных двига­телях легковых автомобилей, тягачей, а также легких и средних коммерческих автомобилей. В зависимости от частоты вращения и системы сгорания топлива такие двигатели имеют мощность до 50 кВт на один цилиндр. Насосы распределительного типа для двигателей с непосредственным впрыском обеспечивают давление в форсунке до 1950 бар при частоте вращения коленчатого вала до 4500 мин-1.

ТНВД распределительного типа подраз­деляются на насосы с механическим и элек­тронным управлением, в вариантах с испол­нительным устройством в виде поворотного электромагнитного клапана и с электромаг­нитным клапаном с обратной связью.

В последнее время как на легковых, так и на коммерческих автомобилях на смену рас­пределительным топливным насосам прихо­дят системы впрыска топлива Common Rail.



Аксиально-поршневые распределительные насосы



Аксиально-поршневой топливоподкачивающий насос



Этот насос лопаточного типа служит для подачи топлива из бака и вместе с нагнета­тельным регулирующим клапаном создает давление, которое возрастает прямо про­порционально частоте вращения коленчатого вала двигателя.



Аксиально-поршневой насос высокого давления

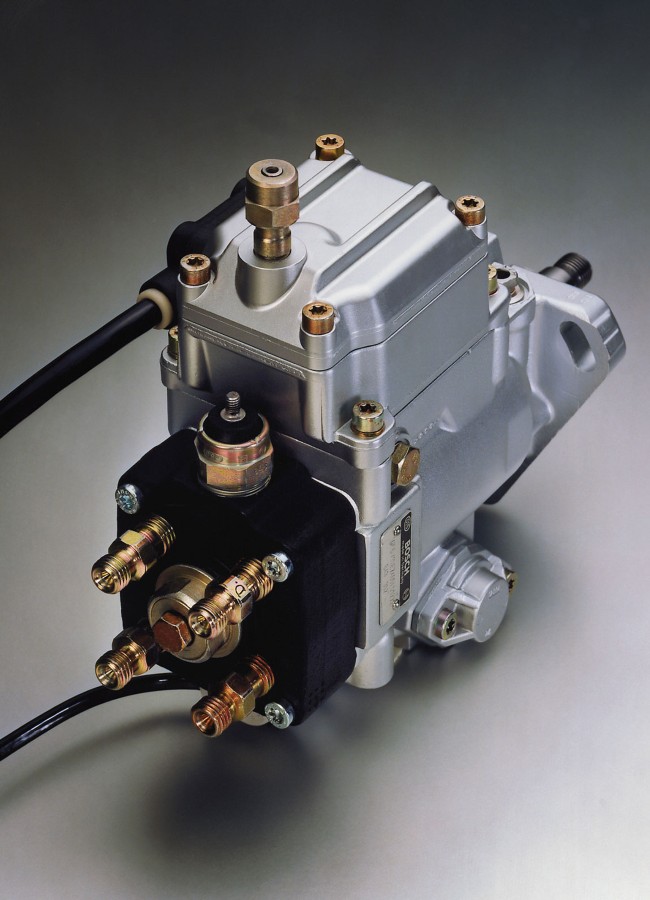

Аксиально-поршневой распределительный на­сос (насос типа VE) включает только один на­сосный элемент для всех цилиндров. Плунжер-распределитель насоса во время своего рабочего хода вытесняет топливо и, одновре­менно поворачиваясь, распределяет топливо по отдельным выпускным каналам (см. рис. «Аксиально-поршневой распределительный топливный насос высокого давления с управлением при помощи электромагнитного клапана» ).





Во время одного оборота ведущего вала насоса плунжер совершает количество рабочих ходов, равное числу цилиндров дви­гателя. Приводной вал вращает кулачковую шайбу и плунжер, с которым она соединена. Выступы на кулачковой шайбе обеспечивают осевое перемещение плунжера и его враще­ние — распределение и подачу топлива.

Насос продолжает подачу топлива во время рабочего хода до тех пор, пока пере­пускное отверстие плунжера остается закры­тым, Подача топлива прекращается, когда перепускное отверстие открывается регули­рующей втулкой (см. рис. «Электронная система управления аксиально-поршневым распре­делительным топливным насосом высокого давления» ).



Электронная система управления распре­делительным топливным насосом с пово­ротным электромагнитным исполнительным механизмом



В отличие от насоса типа VE, имеющего механи­ческую систему управления, распределитель­ный топливный насос с поворотным электро­магнитным исполнительным механизмом имеет электронный регулятор и устройство опережения впрыска с электронным управле­нием (см. рис. «Электронная система управления аксиально-поршневым распре­делительным топливным насосом высокого давления» и «Электронная система управ­ления дизельным двигателем» (EDC)).





Электронный регулятор



Эксцентрично установленная шаровая цапфа связывает регулирующую втулку насоса типа VE и электромагнитный исполнительный ме­ханизм. Угловая установка исполнительного механизма определяет положение регули­рующей втулки и с ее помощью активный ра­бочий ход плунжера-распределителя насоса. К исполнительному механизму подсоединя­ется измерительный датчик положения (по­тенциометр или индуктивный измерительный преобразователь).

ЭБУ получает сигналы от различных датчи­ков: положения педали подачи топлива, ча­стоты вращения коленчатого вала двигателя, температуры воздуха, охлаждающей жидкости и топлива, давления всасываемого воздуха, ат­мосферного давления и т. п. Он использует эти входные величины, хранящиеся в его памяти, для определения правильного количества впрыскиваемого топлива. Таким образом, блок управления изменяет ток возбуждения испол­нительного привода до тех пор, пока не совпа­дут требуемые по исходным данным реальные величины для принятого положения рейки.



Электронно-управляемое устройство угла опережения впрыска



Гидравлическое устройство опережения впрыска с электромагнитным клапаном по­ворачивает роликовое кольцо в зависимости от нагрузки и частоты вращения коленча­того вала двигателя таким образом, что по отношению к положению поршня цилиндра подача топлива может начинаться с опере­жением или запаздыванием.

При этом сигнал от датчика, с помощью ко­торого определяется момент открытия распы­лителя, сравнивается с запрограммированной установкой. Электромагнитный клапан устрой­ства опережения впрыска изменяет давление, прилагаемое к плунжеру, и с его помощью установку регулирования устройства опере­жения угла впрыскивания. Тактовая частота, используемая для срабатывания электромаг­нита, модифицируется, пока не совпадут дей­ствительная и исходная величины.



Электронная система управления распреде­лительными топливными насосами с дози­рующим электромагнитным клапаном



При использовании таких насосов (рис. «Аксиально-поршневой распределительный топливный насос высокого давления с управлением при помощи электромагнитного клапана«) количество подаваемого топлива дозируется электромагнитным клапаном высокого давле­ния, который перекрывает камеру насосного элемента. Это дает еще большую гибкость дози­рования топлива и возможность регулирования момента начала впрыска топлива. Кроме того, за счет уменьшения нерабочих объемов повы­шается потенциал рабочего давления насоса.

Основными узлами насоса являются элек­тромагнитный клапан высокого давления, электронный блок управления и инкремент­ный датчик угла поворота для управления электромагнитным клапаном.

Закрытие электромагнитного клапана опреде­ляет начало подачи топлива, которая продолжа­ется до момента открытия клапана. Количество впрыскиваемого топлива зависит от времени, в течение которого клапан остается закрытым. Управление при помощи электромагнитного кла­пана позволяет быстро открывать и закрывать камеру насосного элемента независимо от ча­стоты вращения коленчатого вала. Такой метод обеспечивает быстрое регулирование подачи топлива независимо от частоты вращения колен­чатого вала двигателя, улучшение герметизации полостей высокого давления и в конечном итоге увеличение эффективности насоса.

Насос снабжен собственным блоком управ­ления для точной установки момента начала подачи топлива и его дозирования. В памяти ЭБУ хранится программа работы конкретного насоса и информация о данных его калибровки.

Электронный блок управления работой двига­теля определяет начало впрыска топлива и его подачу на основе рабочих характеристик двига­теля и отправляет эту информацию по каналу связи в блок управления насоса. С использова­нием такой системы можно управлять как момен­том начала впрыска, так и началом нагнетания.

Блок управления насоса также получает сигнал о количестве впрыскиваемого топлива через шину данных. Этот сигнал затем об­рабатывается в блок управления двигателя в соответствии с сигналами, поступающими от педали подачи топлива, и другими параме­трами, определяющими потребное количество топлива. В блок управления насоса сигналы о количестве впрыскиваемого топлива и ско­ростном режиме работы насоса на момент на­чала подачи топлива принимаются в качестве входных переменных для диаграммы рабочих характеристик насоса, на основании которых соответствующий период срабатывания сохра­няется в виде угла поворота кулачковой шайбы.

И наконец, момент срабатывания электро­магнитного клапана высокого давления и про­должительность его закрытия определяются по данным угла поворота датчика, интегриро­ванного в топливный насос распределитель­ного типа (VE). Этот датчик используется для регулирования по углу поворота/времени. Дат­чик состоит из магниторезистивного сенсора и кольцевого элемента, обладающего маг­нитным сопротивлением и имеющего метки, расставленные через 3°, для каждого цилин­дра двигателя. Датчик с высокой точностью определяет угол поворота приводного вала, при котором электромагнитный клапан от­крывается и закрывается. Это позволяет блок управления насоса преобразовывать данные по моменту начала подачи топлива в данные по соответствующему этому моменту углу по­ворота кулачкового вала и наоборот.

Мягкое протекание процесса подачи топлива в начале впрыскивания, которое зависит от кон­структивных особенностей насоса распредели­тельного типа, еще больше реализуется при использовании форсунки с двумя пружинами. При работе прогретого двигателя с турбонадду­вом такое протекание топливоподачи позволяет снизить уровень шума работающего двигателя.



Предварительный впрыск



Обеспечивает дальнейшее снижение шума от сгорания топлива без ухудшения работо­способности всей системы, которая должна обеспечивать максимальную эффективную мощность при минимально возможном экс­плуатационном расходе топлива. Для получе­ния предварительного впрыска дополнитель­ных конструктивных изменений не требуется. В течение нескольких миллисекунд ЭБУ за­ставляет срабатывать электромагнитный кла­пан дважды. Электромагнитный клапан с высокой точностью и быстродействием регу­лирует количество впрыскиваемого топлива. Типичные значения количества впрыскивае­мого топлива составляют 1,5 мм3.



Радиально-поршневые распределительные насосы



Радиально-поршневой насос высокого давления



Радиально-поршневой распределительный насос (насос типа VR, см. рис. «Радиально-поршневой распределительный насос высокого давления с электромагнитным управлением» ) приводится в действие непосредственно от приводного вала. Насос включает кулачковую шайбу, башмаки роликов и ролики, подающий плун­жер, ведущий диск и насосную секцию (го­ловку) вала-распределителя.





Приводной вал приводит во вращение ве­дущий диск при помощи радиально располо­женных направляющих пазов. Направляю­щие пазы одновременно служат в качестве установочных пазов для башмаков роликов. Башмаки роликов и удерживаемые ими ро­лики обегают внутренний профиль кулачко­вой шайбы. Число кулачков соответствует числу цилиндров двигателя.

Ведущий диск приводит во враще­ние вал-распределитель. Головка вала-распределителя удерживает подающие плунжеры, расположенные радиально по отношению к оси приводного вала (отсюда наименование «радиально-поршневой рас­пределительный насос»).

Плунжеры прилегают к башмакам роликов. Когда башмаки роликов смещаются наружу под действием центробежных сил, плунжеры, следуя профилю кулачковой шайбы, совер­шают возвратно-поступательное движение. Когда плунжеры выталкиваются кулачками, объем в центральной камере между плунжерами уменьшается. При закрытом электро­магнитном клапане высокого давления это приводит к сжатию топлива. В определенные моменты времени топливо направляется по каналам в вале-распределителе к соответ­ствующим выпускным клапанам.

Так как кулачковый механизм имеет непо­средственный привод, отклонения от заданных законов подачи топлива минимальны. Топливо распределяется, по меньшей мере, двумя радиально установленными плунжерами. Ха­рактерные для этого типа насоса небольшие нагрузки позволяют использовать кулачки с профилем кривизны. Повышение количества, подаваемого насосом топлива, может быть до­стигнуто за счет увеличения числа плунжеров.

На радиально-поршневых распредели­тельных насосах давления в камере насо­сного элемента достигает 1100 бар, а давле­ния в распределителе — 1950 бар.



Электронная система управления ТНВД



Электромагнитный клапан высокого давления



Электромагнитный клапан высокого дав­ления открывается и закрывается в соот­ветствии с сигналами блока управления насосом. Продолжительность закрытого по­ложения клапана определяет период подачи топлива насосом высокого давления. Это означает, что дозирование топлива, подавае­мого в каждый отдельный цилиндр, может осуществляться с очень высокой точностью.

Управление электромагнитным клапаном высокого давления осуществляется посред­ством регулирования тока. По величине тока блок управления насосом определяет контакт иглы клапана с седлом. Это позволяет с вы­сокой точностью вычислять моменты начала подачи топлива и начала впрыска топлива.



Устройство опережения впрыска топлива



Гидравлическое устройство опережения впрыска поворачивает кулачковую шайбу таким образом, что начало подачи топлива может быть сдвинуто относительно поло­жения поршня двигателя в сторону опере­жения или запаздывания. Таким образом, взаимодействие между электромагнитным клапаном высокого давления и устройством опережения впрыска изменяет момент на­чала впрыска топлива и процесс впрыска в соответствии с условиями работы двигателя.

Это гидравлическое устройство опере­жения впрыска может развивать более вы­сокие усилия смещения по сравнению с устройством опережения впрыска аксиально-­поршневого распределительного насоса.

Язычок кулачковой шайбы входит в паз плунжера регулятора таким образом, что осе­вое перемещение плунжера вызывает пово­рот кулачковой шайбы. По центру плунжера регулятора установлена управляющая втулка, которая открывает или закрывает отверстия в управляющем плунжере. Соосно с плунже­ром регулятора установлен подпружинен­ный управляющий плунжер, определяющий требуемое положение управляющей втулки. Управляемый блоком управления насоса элек­тромагнитный клапан модулирует давление, воздействующее на управляющий плунжер.

Электромагнитный клапан устройства опере­жения впрыска действует как регулируемый дроссель. Он может непрерывно регулировать управляющее давление. При этом управляющий плунжер может принимать любое положение в пределах от максимального опережения начала подачи топлива до максимального запаздывания.



Вариант топливного насоса с электронной системой управления



К последнему поколению насосов распреде­лительного типа относятся малогабаритные системы автономного действия, в кото­рые входит электронный блок управления, управляющий также работой двигателя. Так как при этом отпадает необходимость в ис­пользовании для управления работой двига­теля отдельного блока управления, система впрыска топлива не требует большого числа соединительных разъемов и сложной элек­тропроводки, что упрощает процесс монтажа.

Двигатель вместе с системой впрыска мо­жет быть установлен и испытан как единая система, независимо от того, на каком типе автомобиля он размещен.



Система впрыска дизельного топлива



Топливный насос высокого давления является частью системы впрыска топлива (см. рис. «Система впрыска дизельного топлива с радиально-радиально-поршневым топливным насосом высокого давления с электромагнитным управлением» ). Система впрыска дизельного топлива включает систему подачи топлива (ступень низкого давления), компоненты высокого давления, компоненты впрыска топлива и систему управления. Система подачи топлива осуществляет аккумулирование и фильтрацию топлива. При необходимости может быть установлен дополнительный топливный насос. Ступень высокого давления включает топливный насос и топливо-проводы высокого давления. Ступень высокого давления создает в системе высокое давление и распределяет топливо по цилиндрам двигателя.





В системах впрыска топлива с распреде­лительными насосами компонентами, непо­средственно осуществляющими впрыск то­плива, являются впрыскивающие форсунки и их корпусы, которые отличаются большим разнообразием типов. На каждом цилиндре устанавливается по одному корпусу фор­сунки. Корпусы форсунок крепятся в головке блока цилиндров. Функция форсунок заклю­чается в точном дозировании топлива и фор­мировании струи топлива требуемой формы, а также уплотнении камеры сгорания. Каждая форсунка состоит из корпуса распылителя с несколькими отверстиями (диаметром до 0,12 мм) и иглы. Игла перемещается в направ­ляющем отверстии в корпусе распылителя форсунки, обеспечивая правильное поло­жение отверстий (оси которых находятся под различными углами к корпусу распылителя форсунки) и камеры сгорания двигателя.

Механическая или электронная система управления распределительным топливным насосом высокого давления устанавливается на самом насосе. Некоторые системы вклю­чают отдельный блок управления двигате­лем. Версии насосов с электронной системой управления включают различные датчики и генераторы управляющих сигналов.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пособие «Топливные насосы высокого давления распределительного типа. Учебное пособие (Bosch)»

Использование дизелей в качестве автомобильных двигателей становится всё более распро странённым. В последние несколько лет дизели стали более мощными, а уровни шума и вы броса вредных веществ с отработавшими газами (ОГ) существенно снизились. Очевидно, что решающую роль в этом сыграло совершенствование топливной аппаратуры. Основной вклад в широкое применение дизелей в каждом автомобильном секторе, включая высокооборотные дизели легковых автомобилей, внесён топливными системами фирмы Bosch. В течение ряда лет роторные ТНВД распределительного типа были главной движущей силой в продвижении дизелей на автомобильный рынок. Этим топливным насосам присуща очень высокая точность дозирования топливоподачи, даже при малых цикловых подачах. Постоянная эволюция элементов и систем электронного управления привела к высокой плавности работы автомобильных дизелей и исключительно высокой реакции на действия водителя. Выпуск в 1996 году радиального ТНВД распределительного типа VP44, оснащённого элек тромагнитным клапаном высокого давления, открыл новые возможности, например, для сни жения уровня шума путём использования предварительного впрыска топлива или регулирова ния величины цикловой подачи по отдельным цилиндрам с целью управления крутящим мо ментом двигателя. В 1998 году распределительные ТНВД с аксиальным плунжером также стали выпускаться с электромагнитным клапаном управления подачей топлива. Включение элект ронного блока управления в корпус ТНВД позволило создать систему управления, которая соединила технологические инновации с низкой её стоимостью. В данном учебном пособии Bosch (Yellow Jacket «Expert Know-How on Automotive Technology») рассматриваются устройство и конструкция ТНВД распределительного типа, регулирование цикловой подачи топлива в котором обеспечивается дозирующей муфтой и отсечным отверстием или электромагнитным клапаном управления подачей, а также взаимодействие компонентов системы управления. В разделе технологии технического обслуживания рассматриваются вопросы испытаний и настройки этих топливных систем. Основы управление дизельным двигателем («Diesel-Engine Management») и электронное управление дизельным двигателем («Electronic Diesel Control EDC») детально описаны в отдельных выпусках серии.

Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства.

В случае, если в описании товара прямо не указано обратное, гарантийный срок на такой товар не установлен.

Дизельные насосы - Denso

Дизельные компоненты DENSO обеспечивают стабильную подачу топлива высокого давления в точном количестве и в точное время. Это правильный выбор.

Типы дизельных насосов DENSO

Два типа впрыскивающих насосов с электронным управлением предлагают метод впрыска, который кардинально отличается от метода традиционных впрыскивающих насосов:

Распределительный топливный насос

Электронная система управления распределительного топливного насоса состоит из различных датчиков, блока электронного управления и привода. Датчики определяют условия работы двигателя и отправляют сигналы на блок электронного управления. Привод контролирует количество и момент впрыска в соответствии с сигналами, полученными от блока электронного управления, который определяет оптимальные уровни для текущих условий работы двигателя.

Топливный насос common rail

Система состоит из топливного насоса, системы common rail, форсунок с электронным управлением, различных датчиков для определения рабочих условий двигателя, и компьютера (блок электронного управления) для управления этими устройствами. Топливный насос работает от двигателя и подает топливо под высоким давлением. На каждом цилиндре двигателя находится форсунка, и топливо под высоким давлением через топливный насос подается на каждую из форсунок через систему common rail.

Впрыскивающие насосы с механическим управлением подразделяются на две категории:

Многорядный топливный впрыскивающий насос

Многорядный топливный впрыскивающий насос имеет столько же прижимных механизмов (элементов), сколько и цилиндры двигателя. Этот тип насоса, включая привод, таймер и подающий насос на корпусе, в основном используется в средне- и большегрузных самосвалах и строительных машинах. Корпус насоса оснащен механизмами давления/подачи топлива и механизмами контроля впрыска, работающими от распредвала.

Насос распределительного типа

Насос распределительного типа имеет всего один механизм давления топлива вне зависимости от количества цилиндров двигателя. Однако он включает в себя загрузочно-распределительное устройство для распределения топлива под давлением в каждый цилиндр в соответствии с порядком впрыска. Все компоненты, включая регулятор, таймер и подающий насос, встроены в корпус. Небольшой легкий насос может работать при высоких скоростях, что идеально подходит для двигателей малого объема.

Топливный насос высокого давления

_____________________________________________________________________________

_____________________________________________________________________________

____________________________________________________________________________________________

Топливный насос служит для подачи под давлением к форсункам в строго определенные моменты точно отмеренной порции топлива, соответствующей нагрузке двигателя. На современных тракторных дизелях применяются ТНВД двух видов: многоплунжерные (рядные) и одноплунжерные распределительного типа. Число насосных секций много-плунжерного насоса соответствует числу цилиндров двигателя, и каждая секция соединена с форсункой одного цилиндра.

Техобслуживание и ремонт тракторов

В одноплунжерном насосе распределительного типа (двигатели СМД-60, СМД-62, Д-21А) один насосный элемент подает топливо к нескольким цилиндрам, поочередно подключаясь к соответствующим форсункам.

Топливный насос УТН-5

ТНВД УТН-5 является базовой моделью насосов малого типоразмера с насосными элементами. Их устанавливают на двигателях Д-65Н, Д-50, Д-240, Д-37Е. Насос смонтирован в одном агрегате с всережимным центробежным регулятором и подкачивающей помпой.

Топливный насос высокого давления состоит из следующих основных элементов: корпуса, в котором расположены четыре насосных элемента, механизм привода плунжеров и механизм регулирования количества топлива. Основные детали насосного элемента — плунжер с втулкой. Над втулкой,
установленной в вертикальное отверстие корпуса, расположены седло нагнетательного клапана с прокладкой и нагнетательный клапан.

Клапан закрывается пружиной. Все перечисленные детали закрепляются штуцером, к которому присоединяется трубопровод высокого давления, идущий к форсунке. Механизм привода плунжеров состоит из кулачкового вала, толкателя, пружин с тарелками. Механизм регулирования количества топлива состоит из рейки, зубчатого венца и поворотной гильзы. Зубчатый венец установлен на поворотной гильзе и закреплен стяжным болтом. В нижний вырез гильзы своими выступами входит хвостовик плунжера. При перемещении рейки зубчатый венец поворачивает гильзу, а вместе с ней и плунжер.

В верхней части корпуса-головки (у топливных насосов 4ТН-8, 5X10 головка и корпус изготавливаются отдельно) имеется два канала: топливоподводящий и отводящий, соединенные между собой сверлением. К топливоподводящему каналу, прикрепляется трубка подвода топлива из фильтра тонкой очистки.

На выходе из отводящего канала установлен перепускной клапан, служащий для перепуска избыточного топлива по сливной трубке в подкачивающую помпу. Клапан отрегулирован на поддержание в каналах избыточного давления 0,7-1,2 кгс/см2. Втулка плунжера имеет два диаметрально расположенных отверстия: впускное и выпускное. При установке втулки в отверстие корпуса впускное отверстие (верхнее) сообщается с топливоподводящим каналом, а перепускное - с топливоотводящим каналом. Через впускное отверстие топливо из канала попадает в надплунжерное пространство, а через перепускное осуществляются отсечка (конец подачи) и перепуск топлива в отводящий канал.

Плунжер представляет собой цилиндрический стержень, на поверхности которого сделано два симметрично расположенных спиральных паза, причем один из них служит для изменения количества топлива, а другой паз способствует выравниванию удельного давления на боковую поверхность плунжера во время работы насоса.

В плунжере имеются осевое и радиальное отверстия, соединяющие спиральный паз с надплунжерным пространством. На плунжере сделана кольцевая канавка для смазки его просочившимся топливом. Внизу плунжер имеет два выступа, входящих в поворотную гильзу, и хвостовик для соединения с нижней тарелкой пружины.

Работа ТНВД. Когда кулачок вала не давит на толкатель, плунжер под действием пружины опускается вниз, впускное отверстие втулки открывается и топливо из подводящего канала заполняет надплунжерное пространство. Когда кулачок вала начинает поднимать толкатель и плунжер, то часть топлива вытесняется плунжером в подводящий канал. Это продолжается до тех пор, пока торцовая часть плунжера не закроет впускное отверстие втулки. При дальнейшем движении плунжера вверх он давит на топливо, находящееся в замкнутом надплунжерном пространстве, и это давление открывает нагнетательный клапан.

Поясок клапана выходит из седла и топливо поступает из надплунжерного пространства в трубку высокого давления. Давление топлива передается на форсунку, игла в ней поднимается и начинается впрыск топлива в цилиндр двигателя. Впрыск топлива продолжается до тех пор, пока отсечная кромка спирального паза плунжера не совместится с перепускным отверстием плунжера; происходит отсечка топлива.

С этого момента топливо из надплунжерного пространства через центральное и радиальное отверстия и винтовой паз перетекает через перепускное отверстие в отводной канал головки, нагнетательный клапан под действием пружины закрывается и подача прекращается, несмотря на то, что плунжер движется вверх.

Ход плунжера в процессе работы насоса остается постоянным, а количество топлива, подаваемое насосом за цикл, может меняться и определяется оно активным рабочим ходом плунжера. При повороте плунжера вправо расстояние уменьшится, то есть отсечка наступит раньше, подача топлива в цилиндр уменьшится, количество топлива, перепускаемого в отводной канал, увеличится.

При дальнейшем повороте плунжера вправо можно совсем прекратить подачу. Поворот плунжеров осуществляется передвижением рейки. Если рейка передвигается вперед (от регулятора), подача во всех секциях увеличивается, а если назад - подача уменьшается или полностью выключится. Равномерность подачи топлива в каждой отдельной секции регулируется поворотом гильзы с плунжером относительно зубчатого венца, для чего ослабляют стяжной винт и, придерживая венец, поворачивают гильзу с плунжером в ту или иную сторону, уменьшая или увеличивая подачу.

Принцип действия многоплунжерных ТНВД двигателей АМ-41, ЯМЗ-240Б, А-01М, СМД-14 аналогичен описываемому выше насосу УТН-5, и отличаются они размерами, числом секций и некоторыми конструктивными особенностями.

Топливный насос распределительного типа НД-21

ТНВД распределительного типа НД-21 является базовой моделью унифицированного типажа насосов, предназначенных для постановки на двухцилиндровые двигатели насоса - НД-21/2 (двигатель Д-21А), четырехцилиндровые - НД-21/4 (Д-37Е) и шестицилиндровые - НД-22/6Б-4 (СМД-60, СМД-62, СМД-64). В данных насосах топливо подается в два, три или четыре цилиндра с помощью одного плунжера, при этом плунжер совершает не только возвратно-поступательное движение, но и вращается вокруг своей оси, подводя топливо поочередно к трубкам каждой форсунки.

Насос высокого давления НД-22/6Б-4 состоит из неразъемного алюминиевого корпуса, разделенного на три полости: насосную, в которой расположены две секции высокого давления с толкателем; регуляторную, где установлены детали регулятора; нижнюю, в которой размещены кулачковый вал, ведущая шестерня привода регулятора и плунжеров и эксцентриковый вал.

К боковой стороне корпуса крепится подкачивающая помпа, привод ее осуществляется от эксцентрикового вала. Кулачковый вал вращается в шариковых подшипниках и имеет два трехгранных кулачка (у ТНВД НД-21/4 — четырехгранные кулачки), над которыми располагаются роликовые толкатели. За один оборот кулачкового вала плунжер секции совершает три двойных хода (вверх, вниз) и один оборот вокруг своей оси, осуществляя подачу топлива каждой секцией в три цилиндра.

Поворот плунжера производится зубчатой втулкой, которая входит в зацепление с промежуточной шестерней, получающей вращение от зубчатого венца, установленного на валике регулятора. Последний приводится от кулачкового вала через пару конических шестерен. Основные детали насосной секции: плунжер с втулкой, головка (на последних конструкциях втулка и головка делаются неразъемными), дозатор,
зубчатая втулка, пружина с тарелками.

В плунжере имеется центральное отверстие и два радиальных: верхнее распределительное отверстие с выточкой и нижнее отсечное отверстие. Центральное отверстие служит для подвода топлива из надплунжерной полости к распределительному отверстию и отсечному. Распределительное отверстие может совмещаться с распределительным каналом головки, над которым устанавливаются обратный клапан с
пружиной, седло нагнетательного клапана, нагнетательный клапан с пружиной и упором. Сверху в головку ввертываются штуцера высокого давления. Резиновые кольца создают герметичность разделения топливной и масляной полости насоса.

Когда выступ кулачкового вала не давит на толкатель, плунжер под действием пружины, поворачиваясь, опускается. Топливо из полости всасывания по каналам а поступает в надплунжерное пространство (ход всасывания). Под действием кулачка и толкателя плунжер движется вверх и часть топлива вытесняется обратно во всасывающую полость. При дальнейшем движении вверх плунжер перекрывает впускные отверстия и создает давление в надплунжерном пространстве.

В этот момент распределительный паз вращающегося плунжера совпадает с каналом во втулке и топливо из надплунжерного пространства поступает по центральному отверстию плунжера, распределительному пазу в распределительный канал головки и через нагнетательный клапан подается по топливопроводу к форсунке, дозатор при этом плотно закрывает отсечное отверстие плунжера.

Подача топлива будет продолжаться до выхода отсечных отверстий плунжера из дозатора. В этот момент происходит отсечка и клапан опускается. Количество топлива, подаваемое насосом, регулируется перемещением дозатора по плунжеру: чем выше дозатор, тем большая порция топлива поступает к форсункам, потому что отсечка наступит позже, и тем больше рабочий ход плунжера.

Наибольшая подача соответствует крайнему верхнему положению дозатора. В крайнем нижнем положении дозатора подача отсутствует, так как наряду с закрытием выпускных отверстий плунжером одновременно отсечные отверстия выходят из дозатора и все топливо по центральному отверстию в плунжере и отсечному отверстию перепускается через перепускной клапан к подкачивающей помпе.

Привод насосов

Кулачковый вал топливного насоса высокого давления дизелей СМД-14, Д-240, Д-50, Д-21А приводится во вращение от коленчатого вала через распределительные шестерни. Насос крепится к стенке картера распределительных шестерен. При установке насоса буртик установочного фланца входит в отверстие картера шестерен. Шлицы втулки входят в зацепление со шлицами шайбы, привернутой двумя болтами к торцу шестерни, которая свободно вращается на переднем конце фланца.

Соединение шлицев втулки со шлицами шайбы шестерни возможно только в одном определенном положении, потому что ширина одного из выступов шайбы вдвое больше, чем ширина остальных, а во втулке имеется один широкий паз, в который входит этот выступ. Это дает возможность снимать и
устанавливать насос, не нарушая регулировки угла опережения подачи топлива.

Для изменения момента начала подачи топлива на переднем торце ступицы шестерни сделан ряд резьбовых отверстий, расположенных по окружности. Угол между отверстиями шестерни составляет 22°30'. На шлицевой шайбе также просверлен ряд сквозных отверстий под углом 21° друг к другу. Это дает возможность поворачивать шлицевую шайбу и, следовательно, кулачковый вал относительно шестерни привода ТНВД в ту или другую сторону, увеличивая или уменьшая угол опережения подачи топлива.

На двигателях СМД-60, СМД-62, ЯМЗ-240Б устанавливается автоматическая муфта изменения угла начала подачи топлива, которая автоматически изменяет момент подачи топлива в цилиндры в зависимости от числа оборотов двигателя. У двигателей СМД-60, СМД-62 перед установкой ТНВД необходимо на кулачки шестерни привода топливного насоса установить текстолитовую шайбу и ввести кулачки автоматической муфты опережения подачи топлива в пазы этой шайбы, совместив при этом метки на кулачке муфты с меткой Т на кулачке шестерни. После установки насоса необходимо правильно присоединить трубки высокого давления.

Если насос подвергался разборке и регулировкам, то после его установки на двигатель необходимо проверить и отрегулировать угол опережения начала подачи топлива. Эту операцию должен выполнять опытный механизатор, руководствуясь заводскими инструкциями по каждому трактору.

Форсунки

Форсунки служат для распыливания топлива до тумано-образного состояния и впрыска его под давлением в камеру сгорания двигателя. По конструкции их делят на штифтовые и бесштифтовые. На дизелях устанавливают закрытые форсунки. Бесштифтовая форсунка, устанавливаемая на двигателях АМ-41, А-01М, Д-240, Д-21А Д-37Е СМД-60, СМД-62, ЯМЗ-240Б.

Форсунка состоит из корпуса, к нижней части которого гайкой привертывается распылитель. В центральный канал распылителя с зазором 0,002-0,004 мм входит игла. Распылитель и иглу притирают друг к другу и их раскомплектовывать нельзя. В нижней части распылителя имеется выходной канал, соединенный с несколькими распиливающими отверстиями небольшого диаметра 0,9 мм.

Число отверстий у двигателей АМ-41, А-01М - четыре, СМД-60 - пять, Д-37Е - три. Канал закрывается конусом иглы распылителя. Игла прижимается к распылителю штангой, на которую давит пружина. Для регулировки давления пружины, а следовательно, и давления впрыска в стакан пружины ввернут регулировочный винт с контргайкой.

Стакан устанавливается в корпус и на него навертывается колпак с отверстием для отвода топлива, просочившегося в верхнюю часть форсунки. Работает форсунка следующим образом. Топливо из топливного насоса поступает по топливопроводу высокого давления через штуцер и каналы в кольцевую полость и через зазор в полость.

Когда давление топлива на конические поверхности иглы превысит давление пружины, игла поднимается и топливо через распыливающие отверстия под большим давлением впрыскивается в камеру сгорания. Как только насос прекратит подачу топлива, давление в полости падает и под действием пружины игла своим конусом закроет выходной канал распылителя. Впрыск топлива прекращается.

На дизелях Д-50, СМД-14 устанавливаются штифтовые закрытые форсунки. Их конструкция аналогична описанной бесштифтовой форсунке и отличаются они размерами, способом крепления к головке и, главное, конструкцией распылителя. У штифтовой форсунки распылитель имеет одно распыливающее отверстие, а на конце иглы — конусный штифт, который придает струе распыливаемого топлива форму конуса.

Обслуживание форсунок сводится к следующему: ежесменно очищают форсунки от пыли, проверяют прочность крепления к головке и плотность присоединения топливопроводов; при повторном ТО-2 через 480 ч работы проверяют форсунку на давление впрыска и качество распыла топлива и при необходимости регулируют ее.

На двигателях СМД-60, СМД-62 проверку форсунок проводят через 960 ч работы, а также после появления дымного выхлопа и падения мощности. Неработающие или плохо работающие форсунки выявляют следующим образом. При работающем двигателе поочередно отключают форсунки от секций насоса отвертыванием накидных гаек трубок высокого давления, навернутых на штуцера секции топливного насоса.

Если после ослабления гайки присоединения трубки высокого давления одного из цилиндров работа двигателя не изменяется, значит, эта форсунка не работает и требует проверки, регулировки или замены. Проверку форсунки на качество распыла и давление впрыска проводят на стенде или непосредственно на двигателе с помощью эталонной форсунки (то есть отрегулированной на нормальное давление).

Нормальное давление впрыска у штифтовых форсунок двигателей Д-50, СМД-14 - 125-130 кгс/см2, у бесштифтовых закрытых форсунок для двигателей АМ-01 - 150 кгс/см2, Д-21А - 170, ЯМЗ-240Б — 165, Д-240, Д-65, АМ-41, СМД-60, СМД-62, Д-37Е - 175 кгс/см2. Распыляемое топливо должно иметь туманообразное состояние, без капель и струй, звук впрыска должен быть резким, с четкой отсечкой.

Турбокомпрессоры

Для улучшения экономических показателей и увеличения мощности двигателей на ряде дизелей используется турбонаддув, то есть подача воздуха в цилиндры двигателя под давлением. При наддуве в тот же объем цилиндра подается воздуха больше, чем без наддува, и, следовательно, в нем можно сжигать больше топлива. Это дает возможность увеличить мощность двигателя на 20-25% без увеличения рабочего объема цилиндров. Такой наддув применяется на дизелях СМД-60, СМД-18К, Д-130, ЯМЗ-238НБ, используя турбокомпрессоры ТКР-8,5, ТКР-П, ТКР-14.

Турбокомпрессор ТКР-П, устанавливаемый на двигателях СМД-60, СМД-62, использующий энергию выхлопных газов для наддува воздуха в цилиндры. Турбокомпрессор состоит из корпуса, центробежного одноступенчатого редуктора и радиальной центростремительной турбины. Рабочее колесо турбины закреплено на одном валу с колесом компрессора (нагнетателя).

Принцип работы турбокомпрессора заключается в том, что отработавшие выхлопные газы, пройдя по выпускному трубопроводу, попадают на лопатки рабочего колеса, вращают его с большой скоростью - 30-40 тыс. об/мин и по трубопроводу выбрасываются в атмосферу.

При вращении колеса газовой турбины вращается и колесо компрессора, которое всасывает воздух из атмосферы через воздухоочиститель, сжимает его и подает под давлением через впускной воздухопровод в цилиндры двигателя. Вал вращается в бронзовом подшипнике типа качающейся втулки. В корпусе имеется сверление для подачи масла к втулке под давлением.

_____________________________________________________________________________

_____________________________________________________________________________

__________________________________________________________________________

Сервис и регулировки МТЗ-82
__________________________________________________________________________

Эксплуатация и сервис МТЗ-82. 1, 80.1, 80.2, 82.2

Ремонт МТЗ-80 Обслуживание и эксплуатация МТЗ-1221 Техобслуживание и эксплуатация МТЗ-320 Эксплуатация и сервис тракторов

Топливные системы распределительного типа

Топливная система распределительного типа используется в дизельных двигателях малого и среднего размера. Его
работа аналогична распределителю зажигания на бензиновом двигателе. Вращающийся
элемент внутри насоса, называемый ротором, подает топливо под высоким давлением к индивиду
форсунки в последовательности включения двигателя.

Существует несколько производителей распределительных систем впрыска топлива. Топливная система распределительного типа
, которая будет обсуждаться, - это насос для впрыска дизельного топлива DB2 Roosa Master
, производимый Stanadyne Hartford Division.

2.3.1 ТНВД

Топливный насос Roosa Master описывается как поршневой с противоположным расположением плунжера, впускной
дозирующий, распределительный насос. Простота, главное преимущество этой конструкции,
способствует большей простоте обслуживания, низкой стоимости обслуживания и большей надежности.
Прежде чем приступить к описанию узлов и работы ТНВД, ознакомимся с системой нумерации моделей
.

Основными компонентами топливного насоса DB2 являются приводной вал, ротор распределителя
, перекачивающий насос, поршневые поршни, внутреннее кулачковое кольцо, гидравлическая головка, торцевая пластина, регулятор
и узел корпуса со встроенным механизмом подачи.Вращающиеся элементы
, которые вращаются вокруг общей оси, включают приводной вал, ротор распределителя и перекачивающий насос
.

Приводной вал - это приводной элемент, который вращается внутри пилотной трубы, вдавленной в корпус
. Задняя часть вала входит в контакт с передней частью ротора распределителя и вращает вал ротора
. Два манжетных уплотнения предотвращают попадание моторного масла в насос, а
удерживает топливо, используемое для смазки насоса.

Ротор распределителя - это приводной конец ротора, содержащий два нагнетательных поршня
, расположенных в нагнетательном цилиндре.В прорезях в задней части ротора можно установить две подпружиненные лопасти перекачивающего насоса
. В роторе башмак, который обеспечивает большую опорную поверхность
для ролика, установлен в направляющих пазах. Вал ротора вращается с очень плотной посадкой
в гидравлической головке. Проход через центр вала ротора соединяет насосный цилиндр
с одним загрузочным и одним разгрузочным портами. Гидравлическая головка
, в которой вращается ротор, имеет ряд загрузочных и разгрузочных отверстий, исходя из числа цилиндров двигателя
.Восьмицилиндровый двигатель будет иметь восемь зарядных и восемь разгрузочных отверстий
. Фиксатор веса регулятора поддерживается на переднем конце ротора
.

Перекачивающий насос представляет собой лопастной узел прямого вытеснения, состоящий из стационарного вкладыша
с подпружиненными лопастями, которые перемещаются в пазах на конце вала ротора. Производительность перекачивающего насоса
способна превышать требования к давлению и объему двигателя в
, причем оба показателя изменяются пропорционально частоте вращения двигателя.Клапан регулятора давления
в концевой пластине насоса регулирует давление топлива. Большой процент топлива (
%) из насоса проходит через регулирующий клапан на входную сторону насоса
. Количество и давление перепускаемого топлива увеличиваются с увеличением скорости насоса
.

Принцип работы модели DB2 впрыска аналогичен работе распределителя зажигания.
Однако вместо того, чтобы ротор зажигания распределял высоковольтные искры на каждый цилиндр в порядке зажигания
, насос DB2 распределяет дизельное топливо под давлением, когда два канала совпадают с
во время вращения ротора насоса, также в порядке зажигания.Базовый расход топлива
следующий:

• Топливо забирается из топливного бака подъемным топливным насосом (механическим или электрическим)
через первичный и вторичный фильтры перед подачей в перекачивающий насос.

• Когда топливо поступает в перекачивающий насос, оно проходит через фильтр конического типа и попадает в узел
гидравлической головки впрыскивающего насоса.

• Топливо под давлением также направляется в узел регулятора давления,
, где оно возвращается обратно на сторону всасывания, если давление превышает давление
пружины регулятора.

• Топливо под давлением перекачивающего насоса также направляется через шаровой обратный клапан в сборе
и против поршня автоматической подачи.

• Топливо под давлением также направляется от гидравлической головки к вентиляционному каналу, ведущему
к зоне соединения регулятора, позволяя любому воздуху и небольшому количеству топлива до
возвращаться в топливный бак через возвратную линию, которая самостоятельно удаляет воздух система.
Топлива, поступающего в отсек тяги регулятора, достаточно для его заполнения, а
- для смазки внутренних деталей.

• Топливо, покидающее гидравлическую головку, направляется к дозирующему клапану, который
управляется положением дроссельной заслонки оператора и действием регулятора. Этот клапан
регулирует количество топлива, которое может поступать в заправочное кольцо
и отверстия.

• Вращение ротора приводным валом насоса выравнивает два впускных канала
ротора с загрузочными отверстиями в зарядном кольце, тем самым позволяя топливу
течь в насосную камеру.

• Насосные камеры состоят из круглого кулачкового кольца, двух роликов и двух плунжеров
. По мере того как ротор продолжает вращаться, входные каналы ротора отодвигаются на
от загрузочных отверстий, позволяя выпускать топливо, поскольку ротор
регистрируется с одним из выходов гидравлической головки.

• При открытом выпускном отверстии оба ролика входят в контакт с выступами кулачкового кольца
, что заставляет их двигаться друг к другу. Это приводит к тому, что плунжеры на
повышают давление топлива между ними и направляют его вверх к форсунке, а
- в камеру сгорания.Кулачок разжимается, позволяя ролику слегка смещаться на
наружу перед тем, как выпускное отверстие закрывается. Это действие снижает давление в линии впрыска на
, достаточное для резкого отсечки впрыска, и на
, чтобы предотвратить подтекание форсунки.

Максимальное количество впрыскиваемого топлива ограничено максимальным ходом
плунжеров наружу. Роликовые башмаки, контактирующие с регулируемой листовой пружиной, ограничивают этот максимальный ход плунжера
. В то время, когда зарядные порты зарегистрированы, ролики находятся на
между выступами кулачка; поэтому их движение наружу не ограничено во время цикла зарядки
, за исключением того, что ограничивается листовой пружиной.

Во избежание подтекания и, следовательно, несгоревшего топлива в выхлопе, конец впрыска
должен происходить резко и быстро. Для обеспечения того, чтобы клапан форсунки действительно возвращался в свое гнездо
как можно быстрее, нагнетательный клапан, расположенный в приводном канале ротора,
снижает давление в линии впрыска. Это происходит после впрыска топлива, и давление
снижается до значения ниже давления закрытия форсунки форсунки. Клапан
остается закрытым во время зарядки и открывается под высоким давлением, поскольку плунжеры
прижимаются друг к другу.Две небольшие канавки расположены по обе стороны от зарядного порта или ротора
рядом с его фланцевым концом. По этим канавкам топливо подается от зарядных стоек
гидравлической головки к корпусу. Этот поток топлива смазывает кулачок, ролики и детали регулятора
. Топливо протекает через весь корпус насоса, поглощает тепло и может возвращаться
в питающий бак через возвратный топливопровод, соединенный с крышкой корпуса насоса
, обеспечивая тем самым охлаждение насоса.

В топливном насосе DB2 автоматическое продвижение осуществляется в насосе за счет давления топлива
, действующего на поршень, что вызывает вращение кулачкового кольца, тем самым выравнивая каналы топлива
в насосе раньше.Повышение давления топлива от перекачивающего насоса
увеличивает поток к силовой стороне опережающего поршня. Этот поток из насоса передачи
проходит через разрез на дозирующий клапан, через канал в гидравлическом
голову, а затем с помощью обратного клапана в просверленное нижней головки стопорного винта. Обратный клапан
обеспечивает гидравлическую блокировку, предотвращающую торможение кулачка во время впрыска. Топливо
направлено на проход в корпусе заранее и штекера с напорной стороны поршня
заранее.Поршень перемещает кулачок против часовой стрелки (противоположно направлению вращения насоса
). Подпружиненная сторона поршня уравновешивает силу силовой стороны поршня
и ограничивает максимальное перемещение кулачка. Следовательно, при увеличении скорости на
кулачок продвигается вперед, а при уменьшении скорости он замедляется.
Мы знаем, что небольшое количество топлива под давлением сбрасывается в отсек тяги регулятора
. Поток в эту зону контролируется небольшой вентиляционной проволокой, которая контролирует объем топлива
, возвращающийся в топливный бак, тем самым предотвращая любую чрезмерную потерю давления топлива.
Вентиляционный канал расположен за отверстием дозирующего клапана и ведет в отсек регулятора
коротким вертикальным проходом. Узел вентиляционной проволоки доступен в нескольких типоразмерах
, чтобы контролировать количество сбрасываемого топлива, возвращаемого в бак. Вентиляционный провод
ЗАПРЕЩАЕТСЯ изменять, так как его можно изменить, только сняв крышку регулятора
. Провода правильного сечения должны быть установлены, когда насос в сборе
испытывается на калибровочном стенде насоса.

2.3.2 Принадлежности для нагнетательного насоса

Впрыскивающий насос DB2 можно использовать в различных приложениях; Таким образом,
доступен с несколькими опциями по мере необходимости. Варианты таковы:

• Гибкий диск регулятор представляет собой стопорное кольцо, которое служит в качестве подушки между
губернатора веса фиксатора и веса фиксатора ступицы. Любые крутильные колебания
, которые могут передаваться в область насоса, поглощаются гибким кольцом
, что снижает износ деталей насоса и обеспечивает более точное управление регулятором
.

• Электрическое отключение доступно в моделях с возбуждением для работы (ETR) или
с возбуждением для отключения (ETSO). В любом случае он будет управлять работой и останавливать
функций двигателя, принудительно останавливая поток топлива к плунжерам насоса
, тем самым предотвращая впрыск топлива.

• Динамометрический винт, используемый в насосах DB2, позволяет настроить кривую максимального крутящего момента
для конкретного двигателя. Эту особенность обычно называют резервным крутящим моментом
, поскольку крутящий момент двигателя обычно увеличивается в сторону предварительно выбранного значения
и регулируемой точки при уменьшении оборотов двигателя.На этот крутящий момент
влияют три фактора: площадь открытия дозирующего клапана, время, отведенное для заправки топлива,
и кривая давления перекачивающего насоса.

При повороте динамометрического винта клапан дозирования топлива перемещается в закрытое положение.
Динамометрический винт регулирует количество топлива, подаваемого при максимальной скорости вращения регулятора нагрузки.
Если дополнительная нагрузка приложена к двигателю, когда он работает с регулируемой частотой вращения при полной нагрузке,
приведет к снижению оборотов двигателя. Большее количество топлива может проходить в насосную камеру
из-за увеличения времени, в течение которого заправочные отверстия открыты.
Подача топлива будет увеличиваться до тех пор, пока частота вращения не упадет до установленного производителем двигателя значения
максимального крутящего момента.

ВНИМАНИЕ
НЕ пытайтесь регулировать кривую крутящего момента двигателя в любое время. Эту регулировку
можно выполнить только во время динамометрического испытания, когда расход топлива можно проверить вместе с измеренной кривой крутящего момента двигателя на испытательном стенде топливного насоса.

2.3.3 Управляющий


В насосе впрыска топлива DB2 используется регулятор механического типа (рис. 5-12).Как вы узнали ранее, функция
регулятор предназначен для управления частотой вращения двигателя при различных настройках нагрузки. Как и любой
механический регулятор, он работает по принципу давления пружины, противодействующей массе
усилие, при этом пружина пытается заставить рычажный механизм перейти в положение увеличенного количества топлива на всех
раз. Центробежная сила вращающихся грузиков пытается подтянуть рычаг к
уменьшилась топливная позиция.

Вращение рычага регулятора изменяет открытие клапана, тем самым ограничивая и
регулируя количество топлива, которое может быть направлено к топливным поршням.Положение рычага дроссельной заслонки
, управляемое ногой оператора, будет изменять натяжение пружины регулятора
. Эта сила, действуя на рычажный механизм, поворачивает дозирующий клапан в положение увеличения или уменьшения количества топлива на
по мере необходимости.

В любом заданном положении дроссельной заслонки центробежная сила вращающихся грузиков будет передавать
силы обратно через рычажный механизм регулятора, что равно силе пружины, что приводит к
состоянию равновесия. Движение грузов наружу, действующее через втулку тяги регулятора
, может поворачивать топливный дозирующий клапан с помощью рычага и крюка регулятора.
Положение дроссельной заслонки и пружины регулятора поворачивает дозирующий клапан в противоположном направлении
.

Регулятор смазывается топливом, поступающим из топливного картера. Давление топлива в корпусе регулятора
поддерживается с помощью подпружиненного возвратного фитинга с шариком в крышке регулятора
насоса.

2.3.4 Форсунка

Форсунка, используемая с ТНВД DB2, открывается наружу за счет высокого давления топлива
и закрывается за счет натяжения пружины.Его уникальная особенность заключается в том, что он ввинчивается непосредственно в головку блока цилиндров. Клапан, открывающийся наружу, создает узкую струю, которая
равномерно распределяется в камере предварительного сгорания. Как сила сжатия двигателя, так и сила давления сгорания
помогают пружине форсунки закрывать открывающийся наружу клапан
. Эти факторы позволяют устанавливать давление открытия форсунки ниже
, чем у обычных форсунок.

Во время впрыска топливу передается определенная степень завихрения, прежде чем оно фактически выйдет
вокруг головки форсунки. Это образует строго контролируемое кольцевое отверстие с седлом клапана форсунки
, которое производит распыленную струю топлива с высокой скоростью, образуя узкий конус
, подходящий для эффективного сжигания топлива в камере предварительного сгорания.

Насадка была разработана как одноразовый предмет. После периода обслуживания
функциональные характеристики могут не соответствовать требованиям испытаний. Испытание форсунки
состоит из следующих проверок:

• Давление открытия форсунки
• Утечка
• Дребезжание
• Форма распыления

Каждое испытание выполняется независимо от других (например, при проверке давления открытия
не проверяйте на утечку).Если все тесты выполнены, форсунка
может быть использована повторно. Если какой-либо из тестов не удовлетворительный, замените форсунку. Для тестирования процедур
обратитесь к руководству производителя по обслуживанию.

Топливный насос распределительного типа с электронным управлением (Патент)

Кобаяши, М. , Нодзаки, С. и Кобаяши, Т. Топливный насос распределительного типа с электронным управлением . США: Н. П., 1986.Интернет.

Кобаяши, М., Нодзаки, С., и Кобаяши, Т. Топливный насос распределительного типа с электронным управлением . Соединенные Штаты.

Кобаяши, М., Нозаки, С., и Кобаяши, Т. Вт. «ТНВД распределительного типа с электронным управлением».Соединенные Штаты.

@article {osti_5543092,
title = {ТНВД распределительного типа с электронным управлением},
author = {Кобаяси, М. и Нодзаки, С. и Кобаяси, Т.},
abstractNote = {Описан ТНВД распределительного типа, который состоит из: плунжерного цилиндра; плунжер, расположенный внутри цилиндра плунжера, для одновременного возвратно-поступательного и вращательного движения для всасывания, подачи давления и распределения топлива; пару отсечных отверстий, сформированных в плунжере и цилиндре плунжера в заданном осевом положении и регистрируемых друг с другом для разлива топлива под давлением в плунжере в зону с более низким давлением; коммуникационный канал, сообщающий рабочую камеру насоса, ограниченную плунжером на одном конце, с зоной более низкого давления; канал для всасывания топлива, проходящий между рабочей камерой насоса и зоной пониженного давления; канал связи, проходящий между рабочей камерой насоса и промежуточной частью канала всасывания топлива; соленоидный клапан, расположенный поперек коммуникационного канала для его блокировки; и средство управления для средства управления для управления соленоидным клапаном, чтобы заставить его выборочно принимать открытое положение и закрытое положение; при этом, когда плунжер движется к рабочей камере насоса, электромагнитный клапан закрывается средством управления для начала впрыска топлива, присутствующего в рабочей камере насоса, и после совмещения отверстий отсечки друг с другом впрыск топлива прекращается. ; соленоидный клапан, содержащий корпус клапана, расположенный напротив торцевой поверхности одного конца плунжера; средство управления включает в себя средство для выборочного включения или выключения соленоида, чтобы заставить корпус клапана выборочно принимать закрытое положение или открытое положение.},
doi = {},
url = {https://www.osti.gov/biblio/5543092}, журнал = {},
номер =,
объем =,
place = {United States},
год = {1986},
месяц = ​​{5}
}

Компоненты системы впрыска топлива

Компоненты системы впрыска топлива

Ханну Яэскеляйнен, Магди К.Хаир

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : Систему впрыска топлива можно разделить на стороны низкого и высокого давления. Компоненты низкого давления включают топливный бак, топливный насос и топливный фильтр. Компоненты стороны высокого давления включают насос высокого давления, аккумулятор, топливную форсунку и форсунку топливной форсунки.Для использования с различными типами систем впрыска топлива было разработано несколько конструкций форсунок и различные методы приведения в действие.

Компоненты стороны низкого давления

Обзор

Чтобы система впрыска топлива выполняла свое предназначение, топливо должно подаваться в нее из топливного бака. Это роль компонентов топливной системы низкого давления. Сторона низкого давления топливной системы состоит из ряда компонентов, включая топливный бак, один или несколько насосов подачи топлива и один или несколько топливных фильтров.Кроме того, многие топливные системы содержат охладители и / или нагреватели для лучшего контроля температуры топлива. На рис. 1 показаны два примера схем топливных систем низкого давления: один для грузовика с дизельным двигателем большой грузоподъемности и один для легкового легкового автомобиля с дизельным двигателем [1590] [1814] .

Рисунок 1 . Примеры топливных систем низкого давления для тяжелых и легких дизельных транспортных средств

Топливный бак и насос подачи топлива

Топливный бак - это резервуар, в котором хранится запас топлива и который помогает поддерживать его температуру на уровне ниже точки воспламенения.Топливный бак также служит важным средством отвода тепла от топлива, которое возвращается из двигателя [528] . Топливный бак должен быть коррозионно-стойким и герметичным при давлении не менее 30 кПа. Он также должен использовать некоторые средства для предотвращения чрезмерного накопления давления, такие как выпускной или предохранительный клапан.

Насос подачи топлива, часто называемый подъемным насосом, отвечает за всасывание топлива из бака и его подачу в насос высокого давления. Современные топливные насосы могут иметь электрический или механический привод от двигателя.Использование топливного насоса с электрическим приводом позволяет размещать насос в любом месте топливной системы, в том числе внутри топливного бака. Насосы, приводимые в действие двигателем, прикреплены к двигателю. Некоторые топливные насосы могут быть включены в блоки, выполняющие другие функции. Например, так называемые тандемные насосы представляют собой агрегаты, в состав которых входят топливный насос и вакуумный насос для усилителя тормозов. Некоторые топливные системы, например, на основе насоса распределительного типа, включают в себя подающий насос с механическим приводом и насос высокого давления в одном блоке.

Топливные насосы обычно рассчитаны на подачу большего количества топлива, чем потребляется двигателем в любой конкретной операционной системе. Этот дополнительный поток топлива может выполнять ряд важных функций, включая подачу дополнительного топлива для охлаждения форсунок, насосов и других компонентов двигателя и поддержание более постоянной температуры топлива во всей топливной системе. Кроме того, избыточное топливо, которое нагревается при контакте с горячими компонентами двигателя, может быть возвращено в бак или топливный фильтр для улучшения работоспособности автомобиля при низких температурах.

Топливный фильтр

Безотказная работа дизельной системы впрыска возможна только на фильтрованном топливе. Топливные фильтры помогают уменьшить повреждение и преждевременный износ от загрязнений, задерживая очень мелкие частицы и воду, чтобы предотвратить их попадание в систему впрыска топлива. Как показано на рисунке 1, топливные системы могут содержать одну или несколько ступеней фильтрации. Во многих случаях экран курса также расположен на входе топлива, расположенном в топливном баке.

В двухступенчатой ​​системе фильтрации обычно используется первичный фильтр на впускной стороне топливоперекачивающего насоса и вторичный фильтр на выпускной стороне.Фильтр предварительной очистки требуется для удаления более крупных частиц. Вторичный фильтр необходим, чтобы выдерживать более высокое давление и удалять более мелкие частицы, которые могут повредить компоненты двигателя. Одноступенчатые системы удаляют более крупные и мелкие частицы с помощью одного фильтра.

Фильтры могут быть коробчатого типа или сменного элемента, как показано на рис. 2. Фильтр коробчатого типа может быть полностью заменен по мере необходимости и не требует очистки. Фильтры со сменным элементом должны быть тщательно очищены при замене элементов и должны быть приняты меры, чтобы избежать любых остатков грязи, которые могут мигрировать на сложные части системы впрыска топлива.Фильтры могут быть изготовлены из металла или пластика.

Рисунок 2 . Два типа топливных фильтров

(а) Коробчатого типа; (b) Тип элемента

Обычными материалами для современных топливных фильтрующих элементов являются синтетические волокна и / или целлюлоза. Также можно использовать микроволокна, но из-за риска миграции небольших кусочков стекловолокна, отколовшихся от основного элемента, в критические компоненты топливной системы, их использование в некоторых приложениях избегается [2046] . В прошлом также использовались гофрированная бумага, упакованная хлопковая нить, древесная щепа, смесь упакованной хлопковой нити и древесных волокон и намотанный хлопок [529] .

Требуемая степень фильтрации зависит от конкретного применения. Обычно, когда два фильтра используются последовательно, первичный фильтр задерживает частицы размером примерно 10–30 мкм, а вторичный фильтр способен задерживать частицы размером более 2–10 мкм. По мере развития топливных систем зазоры и нагрузки на компоненты высокого давления увеличиваются, и потребность в чистом топливе становится все более острой. Как способность топливных фильтров удовлетворять потребности в более чистом топливе [2047] , так и методы количественной оценки приемлемых уровней загрязнения топлива потребовались для развития [2048] .

Помимо предотвращения попадания твердых частиц в оборудование для подачи топлива и впрыска, необходимо также предотвратить попадание воды в топливе в критические компоненты системы впрыска топлива. Свободная вода может повредить смазываемые топливом компоненты системы впрыска топлива. Вода также может замерзнуть в условиях низких температур, а лед может заблокировать небольшие проходы системы впрыска топлива, тем самым перекрыв подачу топлива к остальной части системы впрыска топлива.

Воду можно удалить из топлива двумя способами.Поступающее топливо может подвергаться центробежным силам, которые отделяют более плотную воду от топлива. Гораздо более высокая эффективность удаления может быть достигнута с помощью фильтрующего материала, который отделяет воду. На рис. 3 показан фильтр, использующий комбинацию средового и центробежного подходов.

Рисунок 3 . Топливный фильтр с водоотделителем

Различные среды разделения воды работают по разным принципам. Гидрофобная барьерная среда , такая как обработанная силиконом целлюлоза, отталкивает воду и заставляет ее скатываться вверх по поверхности.По мере того, как бусинки становятся больше, они под действием силы тяжести стекают по лицевой стороне элемента в чашку. Гидрофильная коалесцирующая среда , такая как стеклянное микроволокно, имеет высокое сродство к воде. Вода в топливе связывается со стеклянными волокнами, и со временем по мере того, как больше воды поступает со стороны выше по потоку, образуются массивные капли. Вода проходит через фильтр с топливом и на выходе из потока топлива выпадает в сборный стакан.

Более широкое использование поверхностно-активных присадок к топливу и компонентов топлива, таких как биодизель, сделало обычные разделяющие среды менее эффективными, и производителям фильтров потребовалось разработать новые подходы, такие как композитные среды и коалесцирующие среды со сверхвысокой площадью поверхности [2049] [2050] [2051] .Также были затронуты методы количественной оценки эффективности отделения топлива от воды [2052] .

Топливные фильтры также могут содержать дополнительные элементы, такие как подогреватели топлива, тепловые переключающие клапаны, деаэраторы, датчики воды в топливе, индикаторы замены фильтров.

Подогреватель топлива помогает минимизировать накопление кристаллов парафина, которые могут образовываться в топливе при его охлаждении до низких температур. В обычных методах нагрева используются электрические нагреватели, охлаждающая жидкость двигателя или рециркулируемое топливо. На рисунке 1 показаны два подхода, в которых для нагрева поступающего топлива используется теплое возвращаемое топливо.

Перелив топлива и утечка топлива, возвращающегося в бак, также переносят воздух и пары топлива. Присутствие газообразных веществ в топливе может вызвать затруднения при запуске, а также нормальную работу двигателя в условиях высоких температур. Таким образом, выпускные клапаны и деаэраторы используются для удаления паров и воздуха из системы подачи топлива и обеспечения бесперебойной работы двигателя.

###

ZOIL | Основы дизельной топливной системы


Функция дизельной топливной системы состоит в том, чтобы впрыскивать точное количество распыленного топлива под давлением в каждый цилиндр двигателя в нужное время.Возгорание в дизельном двигателе происходит, когда поток топлива смешивается с горячим сжатым воздухом. (В бензиновых двигателях не используются электрические искры.)

Топливная система состоит из следующих компонентов.

Есть много разных типов и форм топливных баков. Каждый размер и форма предназначены для определенной цели. Топливный бак должен вмещать достаточно топлива для работы двигателя в течение разумного периода времени. Бак должен быть закрыт, чтобы предотвратить попадание посторонних предметов.Он также должен быть вентилирован, чтобы позволить воздуху поступать, заменяя любое топливо, требуемое двигателем. Требуются еще три отверстия в баке: одно для заполнения, одно для слива и одно для слива.

Дизельные топливопроводы бывают трех типов. К ним относятся тяжелые трубопроводы для высоких давлений между ТНВД и форсунками, трубопроводы среднего веса для легких или средних давлений топлива между топливным баком и ТНВД, а также легкие трубопроводы с низким давлением или без него.

В большинстве систем дизельное топливо необходимо фильтровать не один раз, а несколько раз. Типичная система может иметь три ступени прогрессивных фильтров - сетку фильтра в баке или перекачивающем насосе, первичный топливный фильтр и вторичный топливный фильтр. В последовательных фильтрах все топливо проходит через один фильтр, а затем через другой. В параллельных фильтрах часть топлива проходит через каждый фильтр.

Для получения дополнительной информации о топливных фильтрах см. Основные сведения о дизельных топливных фильтрах.

В простых топливных системах для подачи топлива из бака к ТНВД используется сила тяжести или давление воздуха.На современных быстроходных дизельных двигателях обычно используется топливный насос. Этот насос, приводимый в действие двигателем, автоматически подает топливо в систему впрыска дизельного топлива. Насос часто имеет ручной рычаг подкачки для удаления воздуха из системы. Современные ТНВД - это почти все толкательные насосы, в которых используется плунжерный и кулачковый метод впрыска топлива.

Есть четыре основных системы впрыска топлива:

1. Отдельный насос и форсунка для каждого цилиндра

2.Комбинированный насос и форсунка для каждого цилиндра ( насос-форсунка тип )

3. Один насос, обслуживающий форсунки на несколько цилиндров (распределитель тип )

4. Насосы в общем корпусе с форсунками на каждый цилиндр ( common rail system )

Система Common Rail быстро набирает популярность для применения на дорогах. Рядный и распределительный типы используются на внедорожниках и промышленных машинах.

Форсунки для дизельного топлива, пожалуй, самый важный компонент топливной системы. Работа форсунок - подавать точное количество распыленного топлива под давлением в каждый цилиндр. Сильно распыленное топливо под давлением, равномерно распределенное по цилиндру, приводит к увеличению мощности и экономии топлива, снижению шума двигателя и более плавной работе.

В современных форсунках дизельного топлива, например, в топливных системах Common Rail, используется пьезоэлектричество.Пьезоэлектрические форсунки чрезвычайно точны и могут выдерживать очень высокие давления, характерные для систем Common Rail.

Топливо, используемое в современных высокоскоростных дизельных двигателях, производится из более тяжелых остатков сырой нефти, которые остаются после удаления более летучих видов топлива, таких как бензин, в процессе переработки. Наиболее распространенный сорт дизельного топлива - это 2-D, более известный как дизельное топливо со сверхнизким содержанием серы (ULSD).

Для получения дополнительной информации о дизельном топливе см. Основные сведения о дизельном топливе со сверхнизким содержанием серы.

Распространенный враг дизельных топливных систем - вода. К сожалению, вода встречается в дизельном топливе чаще, чем думает большинство людей. Если вода попадет в систему впрыска, она быстро окислит компоненты черных металлов (стали). Некоторые из наиболее распространенных отказов, связанных с водой, включают:
• Захват компонента впрыска
• Заедание компонентов дозатора как в насосе, так и в инжекторе
• Отказ регулятора / компонента дозирования

Дизельная топливная система является критическим компонентом любого дизельного двигателя, и ее оптимальная работа важна для максимальной производительности. E-ZOIL производит несколько присадок, разработанных для решения общих проблем, с которыми сталкивается система дизельного топлива. Присадки E-ZOIL повышают смазывающую способность топливной системы и предотвращают преждевременный выход из строя топливных насосов и форсунок. Ознакомьтесь с нашей линейкой присадок для защиты вашего топлива и оборудования!

Дизельные топливные насосы - Топливный насос

Фото 2/5 | Дизельные насосы впрыска боковой угол

Топливный насос высокого давления - это сердце дизельного двигателя.Точно поданное топливо поддерживает ритм или синхронизацию, которые обеспечивают плавную работу двигателя. Одновременно насос также регулирует количество топлива, необходимое для достижения желаемой мощности. ТНВД выполняет работу как дроссельной заслонки, так и системы зажигания, необходимых в бензиновых двигателях. При устранении неисправностей бензинового двигателя вы проверяете компрессию, топливо и искру. У дизеля нет системы зажигания, поэтому с ним на одну ошибку меньше. Основные достижения в разработке дизельного двигателя являются прямым результатом улучшенного впрыска топлива.Вот как работает ТНВД.

Насосы с линейным впрыском (толчковыми)
Первые насосы, в которых для подачи дозированного топлива в камеру сгорания использовались плунжеры, были разработаны еще в 1890-х годах. На это ушло почти сорок лет, но в 1927 году Bosch представила серийный линейный насос с спиральным управлением. Эти первые насосы очень похожи на Bosch P7100 (P-pump) на двигателях Dodge Ram 5.9L Cummins '94 - '98. Иногда их называют толчковыми насосами. Они состоят из отдельных насосов и плунжеров, соединенных в линию, по одному на цилиндр.Они активируются кулачком, который механически связан с двигателем. Тем не менее, насос может изменять время, хотя и не до такой степени, как система с электронным управлением. Рядные ТНВД выглядят как рядные мини-двигатели. Первые рядные ТНВД обеспечивали давление впрыска от 3000 до 5000 фунтов на квадратный дюйм, в то время как более новый Bosch P7100, установленный на двигателях Cummins от '94 до '981/2, обеспечивает давление 18000 фунтов на квадратный дюйм.

Распределительные (роторные) топливные насосы
Эти типы насосов имеют только один дозатор топлива.Вращающийся ротор обеспечивает гидравлическое соединение с различными портами на распределительной головке, что отчасти похоже на то, как распределитель работает на бензиновом двигателе. Преимущества роторного насоса только с одним плунжером в том, что все порции топлива абсолютно одинаковы, что позволяет уменьшить габаритные размеры. Кроме того, насосы распределительного типа имеют меньше движущихся частей по сравнению с линейными насосами. Двумя примерами механических ротационных насосов являются Stanadyne DB2 и Bosch VE. Stanadyne DB2 создает давление 6700 фунтов на квадратный дюйм, а Bosch VE - 17000 фунтов на квадратный дюйм.

Примером электронного ротационного насоса является Bosch VP44, способный создавать давление 23 000 фунтов на квадратный дюйм. Это самый умный насос с наибольшей ответственностью - даже по сравнению с новыми насосами Common Rail CP3. Это так, потому что все, что нужно сделать CP3, - это создать давление. Помимо создания давления, VP44 необходимо электронно контролировать время и количество топлива, подаваемого в двигатель.

Система впрыска Common-Rail
При системе впрыска Common-Rail сам насос потерял большую часть своих полномочий решать, когда и в каком количестве подавать топливо под давлением.Например, насос CP3 получает топливо из топливного бака. Затем он использует радиально-поршневую конструкцию для значительного увеличения давления. Топливо под высоким давлением отправляется в общую топливную рампу, которая в основном является аккумулятором для форсунок. Форсунки вступят в силу оттуда.

Насосные форсунки
Линии, соединяющие ТНВД с топливной форсункой, вызвали проблемы у первых инженеров-дизелей. Поэтому в 1905 году Карл Вайдман избавился от них, соединив впрыскивающий насос и инжектор.Насос-форсунка представляет собой компактную конструкцию с впрыском топлива, в которой плунжер насоса создает высокое давление за счет механической силы, прилагаемой двигателем. Плунжер и форсунка сливаются в одно целое, задача которого - подавать распыленное топливо в камеру сгорания. Чаще всего насос-форсунки используются в двигателях Volkswagen и больших дизельных двигателях. DP

Интересные факты о впрыске топлива
* Первые дизельные двигатели использовали сжатый воздух для подачи топлива в камеру сгорания.Это технология, оставшаяся после экспериментов с угольной пылью.

* Компания Atlas Imperial Diesel из Окленда, Калифорния, разработала свою первую топливную систему Common Rail еще в 1919 году.

* Основной проблемой для систем впрыска топлива является отсутствие подтекания в конце впрыска. Даже небольшая дополнительная капля нарушит цикл сгорания.

* В современных дизельных двигателях топливо выходит из форсунки при давлении 30 000 фунтов на квадратный дюйм. Для сравнения, это число укладывается в диапазон давлений, в которых работают гидрорезки.Watejets использует высокое давление h30 для резки многих различных материалов, включая пластик, дерево, сталь и алюминий.

* Cummins и Scania объединились для создания системы впрыска XPI Common-Rail высокого давления, которая способна поддерживать высокое давление топлива при любой работе двигателя.

* Первые ТНВД имели масляные щупы.

Дизельные насосы - Denso

Наши дизельные компоненты обеспечивают стабильную подачу топлива под высоким давлением в нужное время.

Типы

Два типа топливных насосов с электронным управлением предлагают метод впрыска, совершенно отличный от обычных топливных насосов высокого давления.

Распределительный (роторный) ТНВД

Электронная система управления насосом распределительного типа состоит из различных датчиков, ЭБУ (электронного блока управления) и исполнительного механизма. Датчики определяют состояние двигателя и отправляют сигналы в ЭБУ.Привод регулирует как количество впрыска, так и синхронизацию в соответствии с сигналом, который он получает от ЭБУ, который вычисляет оптимальные уровни для текущего рабочего состояния двигателя.

ТНВД Common Rail (подающий насос)

Насос с общей топливораспределительной рампой был разработан с учетом строгих требований к выхлопным газам 21 века. Эта система состоит из подающего насоса, Common Rail, форсунок с электронным управлением, различных датчиков для определения рабочего состояния двигателя и компьютера (ЭБУ) для управления этими устройствами.Подающий насос приводится в действие двигателем и производит топливо под высоким давлением. Форсунка установлена ​​на каждом цилиндре двигателя, и топливо высокого давления от подающего насоса распределяется к каждой форсунке по общей магистрали

.

ТНВД с механическим управлением делятся на две категории:

ТНВД, рядный

Рядный топливный насос высокого давления имеет такое же количество механизмов (элементов) давления топлива, что и цилиндры двигателя.Этот тип насоса, включая регулятор, таймер и подающий насос на корпусе насоса, в основном используется для средних и больших грузовиков и строительной техники. Корпус насоса снабжен механизмами подачи и подачи топлива, а также механизмами регулирования количества впрыскиваемого топлива с приводом от распределительного вала. Элементы в корпусе насоса подают топливо в каждый цилиндр двигателя в соответствии с порядком впрыска.

Распределительный топливный насос

ТНВД распределителя имеет только один механизм давления топлива, независимо от количества цилиндров двигателя.Вместо этого у него есть распределитель, предназначенный для распределения топлива под давлением в каждый цилиндр в соответствии с порядком впрыска. Все компоненты, включая регулятор, таймер и подающий насос, встроены в корпус насоса. Небольшой легкий насос может работать на высоких оборотах, что делает его идеальным для небольших двигателей.

дистрибьютор% 20type% 20fuel% 20injection% 20pump - определение - английский

Примеры предложений с «дистрибьютор% 20type% 20fuel% 20injection% 20pump», память переводов

EurLex-2 Оптовые дистрибьюторы должны гарантировать, что они поставляют лекарственные препараты только лицам, которые сами являются имеющие разрешение на оптовое распространение или уполномоченные или имеющие право поставлять лекарственные средства населению.EurLex-2 (g) «дистрибьютор»: любой оператор кормового бизнеса, который поставляет лечебные корма, упакованные и готовые к использованию, держателю животных; EurLex-2 Если, однако, уполномоченный представитель производителя из третьей страны поставляет продукт дистрибьютору или Потребитель в ЕС, он больше не действует как простой уполномоченный представитель, а становится импортером и подчиняется обязательствам импортеров. Giga-fren Закон о внесении поправок в Закон об авторском праве (Билль C-32) содержит положения, которые значительно увеличили способность эксклюзивных дистрибьюторов в Канаде защищать свои исключительные права на распространение на канадском рынке от параллельного импорта печатных книг.ООН-25. Значительные трудности возникают в сценариях для образцов, когда операции по подбору или дистрибьюторам переупаковывают различные внутренние упаковки продукта вместе во внешнюю упаковку. Дистрибьюторы WikiMatrixFilm обычно выпускают фильм с вечеринкой по случаю запуска, премьерой на красной ковровой дорожке, пресс-релизами, интервью с пресса, предварительные просмотры прессы и показы на кинофестивалях. EurLex-2178 То же самое относится к антиконкурентной деятельности на европейском уровне, которая сама по себе представляет собой единичное и непрерывное нарушение, состоящее из соглашений (об установлении и повышении цен для ЕЭЗ, для внутренних рынков, а также для индивидуальных клиентов, о распределении клиентов, о распределении рыночных долей и о контроле над дистрибьюторами и переработчиками), а также о согласованных действиях (обмен конфиденциальной информацией с целью взаимного влияния на участников) деловое поведение).Гига-френ & gt; Отказаться от подписки Пресс-центр Издатели-партнеры Контакты и дистрибьюторы Права и разрешения Получить наш каталог Полезные ссылки Helppatents-wipo Забор воздуха для компенсации вентиляции для использования в качестве воздухораспределителя в пространстве между радиатором отопления (18) и внешней стеной (21), устройство, состоящее из коробка (2), соединительная часть (1), прикрепленная к коробке для подключения к воздушному фильтру (3), заслонка (7) и отверстия для потока воздуха (12, 13) для подачи компенсационного воздуха в воздух помещения. нарушение состоит из соглашений (об установлении и повышении мировых цен, об отзыве североамериканских производителей с европейского рынка и о контроле над дистрибьюторами и переработчиками) и согласованных действий (обмен конфиденциальной информацией с целью взаимного влияния на бизнес поведение участников).Giga-fren Например, поскольку исторические данные о продажах не были доступны от дистрибьюторов газа N2O и были оценены, они имеют диапазон неопределенности примерно ± 30%. WikiMatrix Некоторые СМИ утверждали, что это лучший робот в мире на данный момент. играть роль дистрибьютора, а фильм не выходил на экраны до 1922 года в Валенсии. На мой взгляд, ключевыми пунктами этой директивы являются схемы сбора Giga-fren и требование к дистрибьюторам возвращать отработанные батареи. Другой важный момент - регистрация производителей с использованием аналогичных процедур во всех государствах-членах.Giga-fren По словам этого эксперта, газ SF6, поставляемый газораспределителями коммунальным предприятиям, почти полностью используется для замещения утечек. Eurlex2019 (28) Статья 2 (14) определяет «обязанную сторону» как распределителя энергии или розничную энергосбытовую компанию, которая связана Национальным EEOS. Giga-fren В первую очередь это влечет за собой проверку того, что производители, производители, импортеры и дистрибьюторы пищевых продуктов соблюдают федеральные требования по безопасности пищевых продуктов. Giga-fren В дополнение к лицензии на создание в соответствии с Разделом 1A FDR, производители, упаковщики / этикетировщики, испытатели , дистрибьюторы, импортеры и оптовые торговцы наркотиками или контролируемыми препаратами должны иметь действующую лицензию или подать заявку на получение лицензии в соответствии с Положениями о контроле над наркотиками4 или частью G Закона о контроле за наркотиками или в соответствии с Законом о контролируемых наркотиках и веществах.Giga-fren: По крайней мере, убедитесь, что ваш дистрибьютор осведомлен об изменении, прежде чем вы пойдете печатать с новой ценой. Обычное сканирование Сотрудничество с Medica International дало ответ, и мы являемся их единственным лицензированным мировым дистрибьютором их широкого спектра эстрогенов ( эстроген) продукты на основе женских гормонов, все из которых соответствуют строгим требованиям властей ЕС и США.OpenSubtitles2018.v3Nomar сообщил нам, что Руис встречался со своим дистрибьютором.EurLex-2 ОДНАКО, ДОГОВОРЕННОЕ СОГЛАШЕНИЕ ПРЕДНАЗНАЧЕНО ДЛЯ СРОКА ДЕЙСТВИЯ DDD КАК ЭКСКЛЮЗИВНЫЙ ДИСТРИБЬЮТОР ПРОДУКЦИИ, ПРОИЗВОДИМОЙ DC.Решения о финансировании отдельных проектов принимаются отдельными дистрибьюторами лотереи, которые работают независимо от правительства. EurLex-2Релейный клапан для саморегулирующегося VCAV с распределителем SW4, SW4-C или SW4 / 3 и пропорциональный нагрузке клапан DP1 или F87Giga- Если он не присоединится к FEG, то для оптового дистрибьютора электротехнической арматуры будет практически невозможно выйти на рынок Нидерландов. Обычное сканирование Департамент также несет ответственность за поддержание связи с государственными органами для поддержания хороших профессиональных отношений, а также за работу с фармацевтическими и медицинские компании, дистрибьюторы и импортеры для поставок лекарств и медицинских принадлежностей для больниц.

Показаны страницы 1. Найдено 223 предложения с фразой распределитель% 20type% 20fuel% 20injection% 20pump.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
