Не работает бензонасос на УАЗ Патриот

В настоящее время на автомобили УАЗ, топливом для которых является бензин, устанавливаются электрические бензонасосы, которые создают необходимое давление в топливной рампе системы питания инжекторного двигателя. Отказ в работе бензонасоса чаще всего связан с отсутствием питания на его клеммах.

Наиболее часто проблемы с потерей напряжения на клеммах бензонасоса возникают из-за коротких замыканий, возникающих в результате перетирания проводов и замыкания их на «массу». Связано это с недостаточно хорошим качеством укладки жгутов проводов. Естественно, в результате такой неисправности перегорает предохранитель, защищающий данную электрическую цепь.

Если при включении зажигания Вы не услышите шума работающего бензонасоса, то в первую очередь придётся поднять капот Вашего УАЗ Патриота, найти монтажный блок и открыть его крышку. Двадцати амперный предохранитель, защищающий электрическую цепь бензонасоса, расположен в первом вертикальном ряду третьим снизу.

Достаёте его, и если он перегорел, то придётся искать место «коротыша», ведь до тех пор, пока Вы не устраните эту неисправность, вновь поставленные предохранители будут также перегорать.

Поиск короткого замыкания осложняется тем, что этот предохранитель, кроме цепи бензонасоса, защищает ещё четыре электрические цепи, за что нужно поставить огромный минус конструкторам этого автомобиля. В этом случае, вполне возможно, что цепь бензонасоса исправна и при наличии в автомобиле проводов достаточной длины, можно было бы подсоединить бензонасос напрямую к АКБ, чтобы добраться до места ремонта.

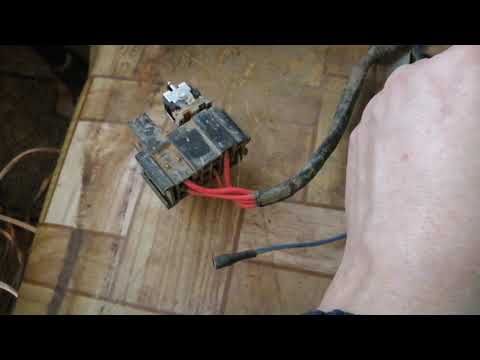

Причиной отказа в работе бензонасоса может стать его реле. Оно расположено в этом же монтажном блоке (нижнее слева). Для проверки предположения о неисправности реле бензонасоса, вытащите его из гнезда, а вместо него поставьте реле вентилятора (все обозначения реле расположены на крышке монтажного блока), так как они совершенно одинаковые и включите зажигание. Если услышите звук работающего бензонасоса, значит, причина его отказа будет найдена.

Не будет работать бензонасос и при неисправности, возникшей в нём самом. Учитывая то, что на автомобилях УАЗ Патриот стоят два топливных бака, искать место расположения бензонасоса нужно в правом баке. А из левого бака, в правый бак, топливо постоянно перекачивается при работающем двигателе при помощи насоса эжекторного типа. Иногда отказ в работе бензонасоса происходит только из-за того, что под действием вибраций расходится клемник, который при установке не до конца посадили на место.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

Бензонасос УАЗ Патриот его устройство и ремонт

Предназначение и устройство топливного насоса УАЗ Патриот

Бензонасос на автомобиле УАЗ Патриот входит в систему топливного модуля, который выполняет важнейшую задачу – с его помощью происходит подача топлива из бензинового бака в двигатель. Работает этот насос от специального электродвигателя, который запитывается от сети напряженностью в 12 Вольт.

Система подачи топлива в УАЗ Патриот несколько усложнена наличием целых двух бензобаков: левого и правого. Топливный насос работает только с правым баком, в то время как последний связан с левым бачком посредством струйного насоса, который при определенных условиях начинает перекачивать топливо из левого бака в правый.

Что интересно, в автомобилях Патриот экологического стандарта Евро-3насосы, перекачивающие топливо, находятся непосредственно в самих баках, как струйный в левом баке, так и электрический в правом. По сути же именно бензонасос в правом баке выполняет главную функцию, ведь именно он осуществляет подачу топлива в двигатель. В нем фактически нет никаких подвижных частей, что увеличивает надежность агрегата и делает возможным его использование в самых неблагоприятных условиях.
Но, как и любая другая деталь, здесь могут происходить сбои и неполадки, поэтому периодически нужно уделять насосу внимание и приводить его в хорошо работающее состояние. Если насос будет работать неправильно, то возможно возникновение самых разных неприятностей, к примеру, индикатор уровня топлива может показывать неправильную информацию.Важно помнить и о том, что очень желательно, чтобы правый бак был заполнен минимум 5 литрами топлива. Как правило, ресурса топливного насоса достаточно приблизительно на 80 тысяч километров, дальше придется выполнять ремонт.

Принцип работы бензонасоса

Работает рассматриваемый агрегат по достаточно простому принципу: его задача нагнетать некоторое давление между правым бачком и рампой, что позволяет выполнять забор топлива с помощью специальной пластиковой сеточки. Конечно, не все топливо сразу попадает в двигатель. Чтобы вернуть его назад в бак и снова забрать через сеточку, в топливопроводе УАЗ Патриот предусмотрен специальный тройник. Он собирает не проникшее в мотор топливо и под некоторым давление возвращает его назад в бак. Также здесь находится еще один важный элемент – фильтр тонкой очистки. Его задача понятна – выполнять очищение топлива от мелких примесей различного мусора.


В эту рабочую схему включен также и левый бак, хоть он и связан с правым струйным насосом. Когда не попавшее в движок топливо под давление возвращается обратно, то в тройнике, а точнее в трубке связанной со вторым баком, происходит спад давления. Это приводит к тому, что с левого бака начинает закачиваться топливо. Система работает таким образом до того момента, пока практически все содержимое левого бака не перекачается в правый.
Это и есть полный цикл работы бензонасоса на УАЗ Патриот. Все довольно просто и понятно, но многие неопытные водители нуждаются в дополнительной помощи при попытке самостоятельного ремонта этой детали.

Типичные неисправности

Как уже упоминалось выше, бензонасос обладает вполне определенным запасом работоспособности, которого хватает приблизительно на 80 000 километров пробега. Дальше с ним могут случаться различные неприятности, которые необходимо исправлять.

Чаще всего в этом узле могут случаться такие неполадки:

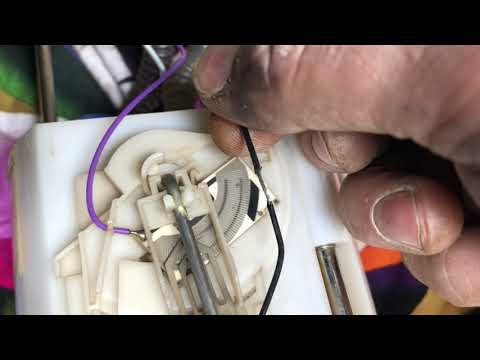

  • Индикатор уровня топлива в машине показывает неправдивую информацию;
  • Автомобиль невозможно завести – топливо не подается в цилиндры;
  • Также здесь часто случаются короткие замыкания, когда плюсовой провод в силу той или иной причины замыкается на массу;
  • Выход из строя предохранителя в цепи управления. Этот случай исправляется достаточно просто – заменой устройства на новое. Добраться до предохранителя не составляет труда, так как он находится в специальном монтажном блоке;
  • Поломка реле бензонасоса. Определяется в основном по тому, что насос качает, но система в целом не работает как надо.

Это только некоторые типичные поломки, которые периодически происходят с бензонасосом УАЗ Патриот. Исправить их не так сложно, но это требует некоторого опыта и аккуратности.

Самой же главной проблемой являются какие-либо поломки в самом бензонасосе. Обычно они очень многообразны и непредсказуемы. В этом случае многие опытные водители советуют просто установить новый агрегат, так как старый, скорее всего, просто выработал свой километраж.

Как производится замена устройства

Когда принимается решение о замене бензонасоса, то для начала нужно отыскать доступ к нему. В случае УАЗ Патриот он находится на правом баке и доступ к этому изделию открывается, если снять пассажирское переднее сидение. Само сидение снимается достаточно просто – необходимо просто выкрутить пару болтов спереди, сзади и еще болт, которым крепится ремень безопасности.

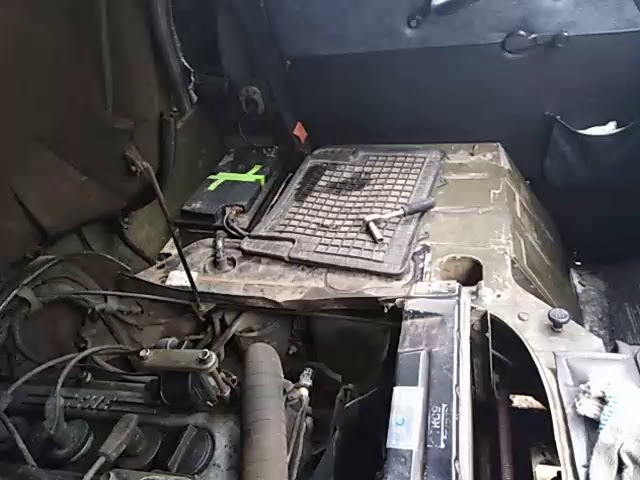

Далее, под сиденьем, находится люк бензонасоса. Чтобы его открыть и извлечь понадобится совсем небольшой набор инструментов: ключ на 10, ключ и соответствующая головка на 17, а также обычные плоскогубцы.
Процесс демонтажа бензонасоса выглядит следующим образом:

  • Прежде всего нужно отсоединить все подходящие к устройству шланги. Их там три. Следует помнить, что с них обязательно будет протекать бензин, поэтому желательно запастись губкой или хорошо впитывающей тканью;
  • Следующим шагом отключается пластиковая клемма, с помощью которой происходит питание насоса;
  • Далее откручиваются все 8 гаек, которыми агрегат надежно присоединен к баку;
  • После этого остается только аккуратно извлечь бензонасос и установить на его место новый. Процесс монтажа нового аппарата проводится в обратном порядке.


Здесь же можно проверить и состояние топливного фильтра. Если оно оставляет желать лучшего, то и фильтр можно заменить. После этого бензобак будет полностью готов к новому этапу бесперебойной эксплуатации.
Заводить движок с новым топливным насосом можно только спустя 20-30 секунд после того, как повернется ключ в замке. Это нужно для того, чтобы насос успел накачать в систему топливо.

Это основная информация, которая поможет каждому владельцу УАЗ Патриот разобраться в бензонасосе и вовремя исправить неприятности с ним.

расположние и особенности элементов реле внедорожника Расшифровка блока предохранителей уаз патриот

Большинство цепей электрооборудования автомобиля Уаз Патриот защищено плавкими предохранителями установленными в основном монтажном блоке 431.3722М и дополнительном блоке реле и предохранителей М150. В них также установлены реле приборов потребляющих большой ток.

Основной монтажный блок 431.3722М на Уаз Патриот.

Основной монтажный блок 431.3722М, каталожный номер 3160-3722010-02, расположен в салоне под панелью приборов слева от рулевой колонки и закрыт крышкой. Для доступа к монтажному блоку необходимо повернуть винт на крышке приборов и снять ее. Для удобства замены предохранителей в комплект монтажного блока входит пластмассовый пинцет.

Электрические цепи защищаемые плавкими предохранителями монтажного блока 431.3722М.

F1 — 5 Ампер, освещение приборов, габаритные огни левого борта.
F2 — 7,5 Ампер, ближний свет правой фары.

F3 — 10 Ампер, дальний свет правой фары.
F4 — 10 Ампер, правая противотуманная фара
F5 — 30 Ампер, система электростеклоподъемников дверей, электропривод люка.
F6 — 15 Ампер, штепсельная розетка переносной лампы.
F7 — 20 Ампер, звуковой сигнал, электропривод зеркал заднего вида.
F8 — 20 Ампер, элемент обогрева заднего стекла.
F9 — 20 Ампер, очистители и омыватели стекол.
F10 20 Ампер, резерв.
F11 — 5 Ампер, габаритные огни правого борта, освещение номерного знака.
F12 — 7,5 Ампер, ближний свет левой фары.
F13 — 10 Ампер, дальний свет левой фары и контрольная лампа включения дальнего света фар.
F14 — 10 Ампер, левая противотуманная фара.
F15 — 20 Ампер, система электроблокировки замков дверей.
F16 — 10 Ампер, аварийная сигнализация и указатели поворота.
F17 — 7,5 Ампер, плафоны освещения, подкапотная лампа, выключатель сигнала торможения.
F18 — 25 Ампер, отопитель, выключатель обогрева заднего стекла.
F19 — 10 Ампер, комбинация приборов, выключатель света заднего хода.
F20 — 7,5 Ампер, задние противотуманные огни.
F21 — 10 Ампер, запасной предохранитель.
F22 — 20 Ампер, запасной предохранитель.
F23 — 30 Ампер, запасной предохранитель.

Назначение реле, расположенных в монтажном блоке Уаз Патриот.

К2 — Реле-прерыватель .
К3 — Реле-прерыватель указателей поворота.
К4 — Реле включения ближнего света фар.
К5 — Реле включения дальнего света фар.
К6 — Дополнительное (разгрузочное) реле.
К7 — Реле включения обогрева заднего стекла.
К8 — Реле включения противотуманных фар.

Дополнительный блок реле и предохранителей М150, каталожный номер 3163-3722010, расположен под капотом автомобиля, в моторном отсеке на левом брызговике. Для доступа к реле и предохранителям блока М150 необходимо снять его крышку.

Электрические цепи защищаемые плавкими предохранителями дополнительного блока реле и предохранителей М150 на Уаз Патриот.

F1 — 30 Ампер, силовая цепь реле вентилятора.
F2 — 20 Ампер, силовая цепь реле стартера.
F3 — 20 Ампер, силовая цепь реле электробензонасоса.
F4 — 5 Ампер, приборы.
F5 — 25 Ампер, антиблокировочная система АБС.
F6 — 30 Ампер, силовая цепь реле вентилятора.
F7 — 10 Ампер, силовая цепь главного реле системы управления двигателем.
F8 — 10 Ампер, антиблокировочная система АБС.
F9 — 40 Ампер, антиблокировочная система АБС.
F10 — 80 (90) Ампер, питание монтажного блока.

Назначение реле, расположенных в блоке реле и предохранителей М150 на Уаз Патриот.

Р1 — Реле стартера.
Р2 — Реле времени стеклоомывателя двери задка.
Р3 — Место для реле блока управления заслонкой рециркуляции
Р4 — Реле электровентилятора.
Р5 — Реле электровентилятора.
Р6 — Реле компрессора, устанавливают в зависимости от комплектации автомобиля.
Р7 — Реле электробензонасоса.
Р8 — Реле включения звуковых сигналов.
Р9 — Реле системы управления двигателем.
Р10 — Реле , устанавливают в зависимости от комплектации автомобиля.

Особенности эксплуатации монтажного блока и блока реле и предохранителей.

Прежде чем заменить перегоревший предохранитель, необходимо предварительно выяснить причину его перегорания и устранить ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищает данный предохранитель. При снятии реле и предохранителей не допускается применять металлические предметы.

При замене предохранителей и проверке электрических цепей автомобиля не допускается применять предохранители, не предусмотренные конструкцией, а также замыкать на массу провода, проверять исправность цепей «на искру», так как это может привести к перегоранию токоведущих шин монтажного блока или блока реле и предохранителей.

Ремонт монтажного блока и блока реле и предохранителей заключается в замене вышедших из строя реле и предохранителей. Допускается припайка проводов взамен перегоревших токоведущих шин.

В настоящее время на автомобили УАЗ, топливом для которых является бензин, устанавливаются электрические бензонасосы, которые создают необходимое давление в топливной рампе системы питания инжекторного двигателя. Отказ в работе бензонасоса чаще всего связан с отсутствием питания на его клеммах.

Наиболее часто проблемы с потерей напряжения на клеммах бензонасоса возникают из-за коротких замыканий , возникающих в результате перетирания проводов и замыкания их на «массу». Связано это с недостаточно хорошим качеством укладки жгутов проводов. Естественно, в результате такой неисправности перегорает предохранитель, защищающий данную электрическую цепь.

Если при включении зажигания Вы не услышите шума работающего бензонасоса, то в первую очередь придётся поднять капот Вашего УАЗ Патриота, найти монтажный блок и открыть его крышку. Двадцати амперный предохранитель, защищающий электрическую цепь бензонасоса, расположен в первом вертикальном ряду третьим снизу. Достаёте его, и если он перегорел, то придётся искать место «коротыша», ведь до тех пор, пока Вы не устраните эту неисправность, вновь поставленные предохранители будут также перегорать.

Поиск короткого замыкания осложняется тем, что этот предохранитель, кроме цепи бензонасоса, защищает ещё четыре электрические цепи, за что нужно поставить огромный минус конструкторам этого автомобиля. В этом случае, вполне возможно, что цепь бензонасоса исправна и при наличии в автомобиле проводов достаточной длины, можно было бы подсоединить бензонасос напрямую к АКБ, чтобы добраться до места ремонта.

Причиной отказа в работе бензонасоса может стать его реле. Оно расположено в этом же монтажном блоке (нижнее слева). Для проверки предположения о неисправности реле бензонасоса, вытащите его из гнезда, а вместо него поставьте реле вентилятора (все обозначения реле расположены на крышке монтажного блока), так как они совершенно одинаковые и включите зажигание. Если услышите звук работающего бензонасоса, значит, причина его отказа будет найдена.

Не будет работать бензонасос и при неисправности, возникшей в нём самом. Учитывая то, что на автомобилях УАЗ Патриот стоят два топливных бака, искать место расположения бензонасоса нужно в правом баке. А из левого бака, в правый бак, топливо постоянно перекачивается при работающем двигателе при помощи насоса эжекторного типа. Иногда отказ в работе бензонасоса происходит только из-за того, что под действием вибраций расходится клемник, который при установке не до конца посадили на место.

Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

В монтажных блоках установлены также реле приборов, потребляющих большой ток.

Основной монтажный блок расположен в панели приборов с левой стороны внизу и закрыт крышкой, а дополнительный монтажный блок установлен в моторном отсеке на левом его брызговике.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее.

Замена предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля

Рис. 1. Номера реле и предохранителей в монтажном блоке, расположенном в салоне автомобиля

Расположение реле и предохранителей в монтажном блоке, установленном в салоне автомобиля, показано на рис 1, в табл. 1 и 2 приведено назначение реле и предохранителей.
Для замены штыревых предохранителей пользуйтесь специальным пинцетом.

Проверните винт фиксатора крышки монтажного блока (рис. 2)

Преодолевая сопротивление верхних фиксаторов крышки, снимите крышку с панели приборов (рис. 3).

Специальным пинцетом для предохранителей или вручную извлеките предохранитель из контактного разъема (рис. 4)

4. Установите в контактный разъем предохранитель того же номинала, что и снятый.

5. Аналогичным образом извлеките реле.

6. Установите реле того же типа, что и снятое.

Корпуса предохранителей разного номинала окрашены в разные цвета.

Кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).

Прежде чем заменить перегоревший предохранитель, нужно выяснить причину его перегорания.

Устранить причину, а затем установить новый предохранитель.

Таблица 3. Цепи, защищаемые плавкими предохранителями

предохранителя

Сила тока,

Защищаемые цепи

Лампы освещения приборов,

габаритные огни левого борта

Ближний свет правой фары

Дальний свет правой фары

Правая противотуманная фара

Электростеклоподъемники дверей,

электропривод люка

Штепсельная розетка для переносной лампы

Звуковой сигнал, электропривод

боковых зеркал заднего вида

Обогреватель заднего стекла

Очистители и омыватели стекол

Габаритные огни правого борта

и фонари освещения номерного знака

Ближний свет левой фары

Дальний свет левой фары,

контрольная лампа включения дальнего света фар

Левая Противотуманная фара

Система электроприводов блокировки дверей

Указатели поворота и аварийная сигнализация

Плафоны освещения,

лампа освещения моторного отсека стоп-сигналы

Отопитель, прикуриватель

Комбинация приборов,

выключатель света заднего хода

Задние противотуманные огни

Как и во всех автомобилях, так и в УАЗ Патриот, большинство электрических цепей защищены плавкими предохранителями и управляются через силовые реле. Такое классическое решение позволяет избежать перегрузок для электрической проводки в машине, а также разделить все цепи на управляющие и силовые. В случае если в цепи сгорает предохранитель, то на машине перестает работать одна или несколько из функций. Для того чтобы исправить ситуацию необходимо заменить предохранитель.

Прежде чем более подробно рассказать о предохранителях и реле установленных на УАЗ Патроит, мы приведем общую информацию об общепринятых цветах и номиналах предохранителей по току, в соответствии с ними.

На машине установлены предохранителе именно с такими номинальными токами и цветами, которые указаны в таблице выше.

Реле и предохранители в монтажном электрическом блоке салона

В монтажном блоке салона установлено 7 реле. Их функциональное предназначение указано в таблице ниже…

Кроме реле, в блоке установлено 23 предохранителя. Их номинальный ток и указание цепей, которые они питают прописаны в следующей таблице…

№ предохранителя Сила тока, А Защищаемые цепи
1 10 Резервный
2 20 Тоже
3 30 Резервный
4 5 Лампы освещения приборов, габаритные огни левого борта
5 7,5 Ближний свет правой фары
б 10 Дальний свет правой фары
7 10 Правая противотуманная фара
8 30 Электростеклоподьемники дверей, электропривод люка
9 15 Штепсельная розетка для переносной лампы
10 20 Звуковой сигнал, электропривод боковых зеркал заднего вида
11 20 Обогреватель заднего стекла
12 20 Очистители и омыватели стекол
13 20 Резерв
14 5 Габаритные огни правого борта и фонари освещения номерного знака
15 7,5 Ближний свет левой фары
16 10 Дальний свет левой фары, контрольная лампа включения дальнего света фар
17 10 Левая Противотуманная фара
18 20 Система электроприводов блокировки дверей
19 10 Указатели поворота и аварийная сигнализация
20 7,5 Плафоны освещения, лампа освещения моторного отсека стоп-сигналы
21 25 Отопитель, прикуриватель
22 10 Комбинация приборов, выключатель света заднего хода
23 7,5

Задние противотуманные огни

Внешний вид электрического монтажного блока расположенного в салоне.


Кроме салонного монтажного блока на машине установлен и еще один блок, который расположен в моторном отсеке.

Реле и предохранители в монтажном электрическом блока моторного отсека

1
2
3
4
5
6
7

8
9
10

ПредохранителяСила тока, А

30
20
20
5
25
30
10
10
40
80(90)

Защищаемые цепи

Силовая цепь реле вентилятора
Силовая цепь реле стартера
Силовая цель реле электробензонасоса
Приборы
АВS
Силовая цель реле вентилятора
Силовая цепь главного реле системы управления двигателем
АВS
Тоже
Питание монтажного блока

реле Наименование
Р1 Реле стартера
Р2 Реле времени стеклоомывателя двери задка
Р3 Место для реле блока управления заслонкой рециркуляции
Р4 Реле электровентилятора
Р5 Тоже
Р6 Реле компрессора*
Р7 Реле электробензонасоса
Р8 Реле включения звуковых сигналов
Р9 Реле системы управления двигателем
Р10 Реле кондиционера*

Общий вид расположения Реле и предохранители в монтажном электрическом блока моторного отсека

В случае выхода из строя предохранителя или реле их заменяют, так как они не ремонтопригодны. Сгоревшие предохранители можно определить по внешнему виду, по перегоранию перемычки. Сгоревшие реле можно определить по отсутсвию функций, которые они обеспечивают.

Наличие предохранителей цепи электрических приборов управления автомобиля УАЗ Патриот не является случайным. Ведь их отсутствие при первом замыкании цепи вызывало бы массу неприятностей, на устранение которых требовалось не только время, но и деньги. Всем известно предназначение этих устройств, поэтому уделим внимание расположению элементов и их назначению на внедорожнике.

Предохранитель отвечает за исправную работу электрической цепи и в случае наступления перегрузок или замыканий происходит перегорание плавкой ставки данной детали. В случае перегорания одного элемента, водитель обнаруживает неисправность какой-либо электрической системы автомобиля. Поэтому чтобы устранить неисправность, следует первоначально проверить плавкую вставку, которая находится в специальном блоке внедорожника УАЗ Патриот. Но кроме данных деталей, на внедорожнике имеются еще и реле, которые также уместились в монтажном устройстве.

Место нахождения в авто

Очень часто у автовладельцев возникает вопрос: где же находится блок предохранителей на УАЗ Патриот, и какая плавкая вставка за что отвечает? Именно об этом и поведает данный материал. Итак, на внедорожнике блок располагается в салоне с левой стороны рядом с левой коленкой водителя. В этом месте находится крышка, которая извлекается путем поворота фиксатора в сторону. Сразу под декоративной крышкой можно найти реле и предохранители. Но это не единственный монтажный блок на внедорожнике, второй находится в подкапотном пространстве на левой части брызговика. Этот блок также закрыт пластиковой крышкой, снять которую можно путем отжатия фиксирующего устройства. Итак, рассмотрим за какие же, узлы отвечают предохранители в салоне и под капотом.

Салонный блок

Чтобы визуально представлять себе расположение данных деталей, ниже представлена схема с нумерацией, с помощью которой рассмотрим назначение не только плавких вставок, но и реле.

Схема предохранителей УАЗ Патриот в салоне

Итак, данная схема позволяет подробно рассмотреть, где находится какой элемент и за что он отвечает. Для удобства рассмотрения, информация представлена в табличном виде.

№ устройства Сила тока, А Предназначение
1
10 Незадействованный элемент №1
2 20 №2
3 30 №3
4 5 Габаритные огни и освещение приборной панели
5 7,5 Ближний свет правой фары
6 10 Дальний свет правой фары
7 10 ПТФ правая фара
8 30 Привод люка и стеклоподъемников дверей
9 15 Розетка на 12 В
10 20 Звуковой сигнал и электрический привод боковых зеркал
11 20 Подогрев заднего стекла
12 20 Омыватель и очиститель стекол
13 20 №4
14 5 Габаритные огни и освещение номерного знака
15 7,5 Ближний свет левой фары
16 10 Дальний свет левой фары и лампа включения света
17 10 ПТФ левая фара
18 20 Привод блокирования дверей
19 10 Поворотные указатели и аварийка
20 7,5 Осветители салона, подкапотного пространства и стоп-сигнал
21 25 Прикуриватель и привод отопителя
22 10 Свет заднего хода
23 7,5 Задние ПТФ

Подкапотный дополнительный блок

Аналогичным образом для начала имеется схема расположения предохранителей в подкапотном пространстве, которые отвечают за работу таких цепей.

Схема элементов на монтажном устройстве в подкапотном пространстве

№ элемента Сила тока, А Предназначение
1 30 Цепь питания вентилятора №1
2 20 Цепь питания стартера
3 20 Цепь питания бензонасоса
4 5 Приборы
5 25 ABS
6 30 Цепь питания вентилятора №2
7 10 Цепь питания реле управления мотором
8 10 ABS
9 40 ABS
10 80 Питание монтажного блока

В случае, когда отсутствует питание вентилятора охлаждения, потребуется первоначально убедиться в исправности плавких вставок и реле, так как зачастую причиной отсутствия напряжения является их неисправность. Рассмотрим также предназначение реле, установленных в монтажном устройстве подкапотного пространства:

  • Р1 — стартера;
  • Р2 — временное реле стеклоомывателя заднего стекла;
  • Р3 — блок заслонки рециркуляции;
  • Р4 — вентилятора №1;
  • Р5 — вентилятора №2;
  • Р6 — компрессора;
  • Р7 — бензонасоса;
  • Р8 — звуковая сигнализация;
  • Р9 — управление мотором;
  • Р10 — кондиционера.

В зависимости от комплектации автомобиля часть данных реле может отсутствовать, как показано на схеме.

Данный материал позволяет быстро выяснить назначение плавких предохранителей монтажного блока, что зачастую необходимо, когда не работает тот или иной узел на внедорожнике УАЗ Патриот. Поэтому теперь вы сможете быстро и без проблем отыскать неисправность и устранить ее, главное, чтобы в бардачке всегда имелся комплект запасных плавких изделий для монтажного блока.

Почему опасно выкатывать бензин до загорания лампочки — Российская газета

Загорелась лампочка уровня топлива, но вы уверены, что дотянете до заправки, причем делаете так регулярно. Насколько опасна и чем чревата такая ситуация?

Самая большая неприятность при таком сценарии может произойти из-за топливного голодания электрического бензонасоса, а точнее — его моторчика, который при малом количестве бензина или солярки начинает «дышать» воздухом. Кроме того, езда с почти пустым баком чревата попаданием воздуха в магистраль.

Такое «завоздушивание» системы может привести к неисправности целого ряда элементов, и прежде всего сетчатого фильтра в насосе, а также форсунок и даже топливной аппаратуры. В то же время, если в топливную систему попадет воздух, у вас могут возникнуть проблемы с запуском двигателя, даже если вы уже доехали до АЗС и залили топливо.

Кроме того, бензонасос при езде «на сухую» не получает достаточного охлаждения, ведь когда бак полон или почти полон, топливный насос охлаждается самими бензином или соляркой. В противном случае источник отвода тепла отсутствует, бензонасос начинает греться, и, если вы проездите с почти пустым баком длительное время (читай — без остановок в пути), может расплавиться — такие случаи, увы, встречаются.

Еще одна вероятная причина неприятностей — конденсат. Дело в том, что когда топливный бак пустеет, на его стенках от перепада температур образуется влага. Со временем эта жидкость скапливается на дне бака. А поскольку вода тяжелее бензина и солярки, такая увлажненность приводит к проблемам с запуском мотора и провоцирует коррозию, если бак автомобиля металлический. В последнем случае элементы ржавчины со временем могут попадать в топливный фильтр со всеми вытекающими последствиями.

Малый остаток топлива грозит также попаданием в топливную систему грязи, а точнее говоря — выпадающих в осадок элементов. Эти субстанции при недостатке топлива насос начинает активнее всасывать и подавать через фильтр. Кстати, ответственный автовладелец обязательно позаботится об очистке топливного бака хотя бы раз в год. Причем лучше всего такую процедуру проводить до начала холодов, поскольку в зимних условиях нагрузка на двигатель и всю топливную систему наиболее высока.

Наконец, не каждый знает, что не самым лучшим образом на техническом состоянии автомобиля сказывается также езда с баком, заправленным «под завязку».

Современные топливные системы откалиброваны таким образом, чтобы вентилировать и охлаждать небольшое количество воздуха, имеющееся в топливном баке, а также отводить пары, образующиеся в системе ввиду нагрева топлива от работы бензонасоса. Заправка же «до полной» этот минимум воздуха вытесняет. При такой заправке в жаркое время следует также помнить, что топливо при нагреве расширяется.

Если на АЗС оно хранится в емкостях под землей и имеет низкую температуру, то уже в топливном баке происходит нагрев, и, соответственно, увеличивается давление на стенки бака и крышку заправочной горловины. Если вы поедете сразу после заправки, проблем не будет.

Однако если сразу поставить машину на стоянку — не исключены «вытекающие последствия». Кроме того, в случае ДТП и повреждения топливной системы при заправке «по максимуму» риск возгорания автомобиля повышается в несколько раз.

Не качает бензонасос на УАЗ



Причин по которым не качает бензонасос УАЗ  много и за время эксплуатации я наверно испытал их все. Самая последняя это отказ самого бензонасоса прямо в дороге, да еще и зимой.  Вещь неприятная, но решаемая.

Бензонасос перестал качать не совсем ручная подкачка топлива работала, что и удивляло, похоже на то, как будто обломился рычаг.

Проблемы которые могут привести к отказу подачи топлива можно разделить на три категории:

  1. Негерметичность  топливных трубок;
  2. Забиты фильтра;
  3. Неисправен бензонасос.

Трубки

С этим делом думаю все понятно. Если подсасывает где-то воздух в систему, то поступать бензин в карбюратор, естественно не будет. Поэтому тщательно проверьте топливопроводы.

Фильтры

Ловил меня в дороге фильтр топливозаборника. Он просто от времени и влаги в баке сгнил и дырку в трубке (2 мм), забила ржавчина.

Такая же неприятность случалась и с фильтром тонкой очистки.

бензонасос просто не мог его продавить и топливо не поступало в карбюратор. Так что не надо пренебрегать указаниями в руководстве и проводить сезонное обслуживание по полной.

Насос

С ним несколько сложнее. Если бензонасос УАЗ -а не качает, то причин связанных с этим много. В моем случае при его отказе, подловила выработка на рычаге в месте касания со штоком и в месте касания с эксцентриком. Ход рычага оказался так мал, что мембрана просто не двигалась.

Вот еще некоторые неисправности:

  • Выработка на рычаге и эксцентрике;
  • Выработка на оси;
  • Порвана диафрагма;
  • Засорились и залегли клапана.

На рисунке внизу отмечены проблемные места.

Ремонт

Для  самостоятельного ремонта бензонасоса УАЗ продаются ремкомплекты,

Ремкомплект бензонасоса УАЗ

обычно содержащие прокладки, клапана, пружину и диафрагму.

Я пошел другим путем и просто купил новый насос компании «Пекар» для УАЗ.

Инжектор

Здесь несколько иначе. У инжекторных машин типа «Патриот» он установлен прямо в бензобаке и если бензонасос не работает, то это связано обычно с отсутствием напряжения на нем или просто его износом (не создает нужного давления).

Бензонасос на УАЗ Патриот: устройство и принцип работы

Причин по которым не качает бензонасос УАЗ много и за время эксплуатации я наверно испытал их все. Самая последняя это отказ самого бензонасоса прямо в дороге, да еще и зимой. Вещь неприятная, но решаемая.

Бензонасос перестал качать не совсем ручная подкачка топлива работала, что и удивляло, похоже на то, как будто обломился рычаг.

Проблемы которые могут привести к отказу подачи топлива можно разделить на три категории:

  1. Негерметичность топливных трубок;
  2. Забиты фильтра;
  3. Неисправен бензонасос.

Насос

С ним несколько сложнее. Если бензонасос УАЗ -а не качает, то причин связанных с этим много. В моем случае при его отказе, подловила выработка на рычаге в месте касания со штоком и в месте касания с эксцентриком. Ход рычага оказался так мал, что мембрана просто не двигалась.

Вот еще некоторые неисправности:

  • Выработка на рычаге и эксцентрике;
  • Выработка на оси;
  • Порвана диафрагма;
  • Засорились и залегли клапана.

На рисунке внизу отмечены проблемные места.

Предназначение и устройство топливного насоса УАЗ Патриот

В автомобилях Patriot сохранилась топливная система, включающая 2 раздельные емкости для бензина. Помпа установлена в полости правого резервуара, забор бензина осуществляется через трубопровод, смонтированный на корпусе датчика уровня горючего.

Топливный насос роторного типа находится в пластиковом стакане, погруженном в бензин. В конструкции топливного модуля предусмотрен сетчатый фильтр грубой очистки горючего. Подобная система питания используется на всех автомашинах Патриот, вне зависимости от соответствия стандарту Евро.

После включения зажигания электрический ток подается к двигателю помпы, вращающаяся крыльчатка нагнетает горючее в топливную рампу. Жидкость проходит через фильтр тонкой очистки, отделяющий мелкодисперсные соринки, способные забить распылители форсунок. После прокрутки двигателя стартером топливо распыляется в полость впускного коллектора через форсунки.


Схема устройства питания двигателя УАЗ Патриот на модели с дизельным двигателем IVECO F1A (16 — топливный насос).

Типичные неисправности

Распространенные поломки электрического насоса подачи горючего на автомашинах УАЗ Patriot:


Клеммы насоса — первое, что требует проверки при ухудшении работы или полном выходе из строя электрического насоса.

  1. Если насос не качает горючее, то причиной поломки может быть обрыв кабелей или окисление контактов электропроводки, идущей к мотору помпы. Для устранения дефекта требуется осмотреть клеммы, подключенные к топливному модулю. Загрязнения и окислы очищаются наждачной бумагой. Для поиска точки обрыва кабеля используется тестовый прибор и электрическая схема автомобиля. Новый шнур прокладывается параллельно штатным жгутам, для крепления используется изоляционная лента или пластиковые хомуты.
  2. Повреждение изолятора на кабелях питания, подающих электрический ток к электродвигателю помпы. При коротком замыкании горит предохранитель, расположенный в распределительной коробке автомобиля УАЗ Патриот (находится в моторном отсеке). Для восстановления работоспособности необходимо устранить причину замыкания, а затем поменять плавкую вставку. Категорически запрещается исключать предохранитель из цепи питания или заменять устройствами, рассчитанными на повышенный ток.
  3. Если при включении зажигания помпа не работает, но предохранитель цел, то требуется проверка управляющего реле, расположенного в монтажном блоке под капотом машины. Для проверки необходимо открыть крышку распределительной коробки, а затем установить на место реле помпы аналогичный узел, управляющий работой электрического вентилятора. Если после включения зажигания электродвигатель насоса заработает, то требуется приобрести новое реле.
  4. Заклинивание ротора электродвигателя или выход из строя обмоток. Дефект возникает из-за естественного износа подшипниковых втулок, которые смазываются бензином во время работы помпы. Обмотки перегорают вследствие заводского дефекта или перегрева, вызванного недостаточным охлаждением узла. Для восстановления работоспособности узла требуется демонтировать топливный картридж из бака, а затем заменить поврежденные детали.

УАЗ 3163 (Патриот) 2005+: Система питания Уаз Патриот 3163

5.19.1 Система питания Особенности конструкцииПроверка давления топлива в системе питанияСнижение давления в системе питанияСнятие и установка воздушного фильтраСнятие, ремонт и установка топливного насосаЗамена топливных баковСнятие и установка дроссельного узлаПроверка и замена регулятора холостого ходаСнятие и установка топливной рампыПроверка и замена форсунокЗамена регулятора давления топлива…

5.19.2 Особенности конструкции Принципиальной особенностью системы питания двигателя ЗМЗ-409 является отсутствие в ней карбюратора, совмещающего функции смесеобразования и дозирования топливовоздушной смеси для подачи в цилиндры двигателя. В системе распределенного впрыска, установленной на двигателе, эти функции разделены: форсунки осуществляют дозированный впрыск топлива во впускную трубу, а необходимое в каждый момент работы…

5.19.3 Проверка давления топлива в системе питания Основным показателем для определения исправности системы питания двигателя является давление топлива в топливной рампе. При недостаточном давлении топлива возможны следующие неисправности:– неустойчивая работа двигателя;– остановка двигателя на холостом ходу;– повышенная или пониженная частота вращения коленчатого вала на холостом ходу;– недостаточная приемистость автомобиля (двигатель н…

5.19.4 Снижение давления в системе питания Вам потребуется отвертка с крестообразным лезвием.ПредупреждениеВ системе питания инжекторного двигателя давление составляет 300 кПа (3,0 кгс/см2), поэтому запрещается ослаблять соединения топливопроводов во время работы двигателя или сразу после его остановки. Для проведения работ по ремонту системы питания на только что остановленном двигателе необходимо предварительно снизить давлен…

5.19.5 Снятие и установка воздушного фильтра Воздушный фильтр снимают при его повреждении и для получения доступа к другим агрегатам в моторном отсеке.Вам потребуются: ключ «на 12» (удобнее торцовый), отвертка с плоским лезвием.1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Ослабьте затяжку хомута крепления воздухоподводящего рукава…3. …и, отсоединив рукав от патрубка воздушного …

5.19.6 Снятие, ремонт и установка топливного насоса Если падает мощность двигателя, периодически слышны подвывания или возник повышенный шум при работе топливного насоса, то, скорее всего, топливный насос вышел из строя.Сначала проверьте давление в системе подачи топлива (см. «Проверка давления топлива в системе питания»).Если давление в системе питания выше 400 кПа (4,0 кгс/см2), то неисправен регулятор давления, установленный в модуле топливн…

5.19.7 Замена топливных баков При обнаружении течи топлива в баке рекомендуется заменить бак.Если сетка топливного насоса часто засоряется, снимите и промойте бак.Если обнаружена щель по линии стыка деталей бака, можно пропаять эти места (работу рекомендуется выполнять в специализированной мастерской). Для этого вылейте остатки бензина, тщательно промойте и просушите бак. Затем запаяйте место течи мягким припоем. …

5.19.8 Снятие и установка дроссельного узла Признаками не полностью закрывающейся дроссельной заслонки могут быть повышенные частота вращения коленчатого вала на холостом ходу и расход топлива. Признаки не полностью открывающейся дроссельной заслонки — двигатель не развивает полной мощности, недостаточная приемистость, рывки и провалы в работе двигателя при движении автомобиля.При этих неисправностях сначала попробуйте отрегулировать прив…

5.19.9 Проверка и замена регулятора холостого хода Вам потребуются: ключ «на 10», отвертка с плоским лезвием.1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Отсоедините от выводов регулятора колодку жгута проводов.3. Подайте постоянный ток напряжением 12 В на средний контакт разъема регулятора и поочередно на боковые контакты. При этом заслонка должна поворачиваться, закрывая……

5.19.10 Снятие и установка топливной рампы Топливную рампу снимают для проверки и замены форсунок, а также для замены самой рампы или впускной трубы.Вам потребуются: ключи «на 8», «на 17», «на 19», отвертка с плоским лезвием.1. Снизьте давление в системе питания (см. «Снижение давления в системе питания»).2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.3. Снимите ресивер (см. «Замена прокладки впускной трубы»)….

5.19.11 Проверка и замена форсунок Признаки неисправности форсунок:– затрудненный пуск двигателя;– неустойчивая работа двигателя;– двигатель глохнет на холостом ходу;– пониженная или повышенная частота вращения коленчатого вала на холостом ходу;– двигатель не развивает полной мощности, недостаточно приемист;– рывки и провалы в работе двигателя при движении автомобиля;– повышенный расход топлива;– повышенное содержан…

5.19.12 Замена регулятора давления топлива Вам потребуется ключ «на 10».1. Снимите топливную рампу (см. «Снятие и установка топливной рампы»).2. Выверните два болта крепления и снимите регулятор давления с рампы.3. Установите новый регулятор в порядке, обратном снятию….

Чтайте также:

Замена бензонасоса УАЗ 469


Бензонасос УАЗ 469 диафрагменного типа. Работает он благодаря наличию механического привода от распредвала. Принцип его работы такой. Эксцентрик набегает на один конец рычага, заставляя его другой конец опускаться вниз, увлекая за собой шток и диафрагму. Благодаря этому в его верхней полости создается отрицательное давление, открывающее клапан впуска и засасывающее бензин в наддиафрагмальную полость. Возвращается на место диафрагма благодаря установленной на ней пружине. Под ее давлением диафрагма толкает бензин в карбюратор через клапан нагнетания. Для бензонасоса УАЗ 469 характерны следующие поломки:

  1. Нарушение целостности диафрагмы;
  2. Уменьшение упругости пружины;
  3. Потеря клапанами герметичности;
  4. Износ тяги насоса и приводных рычагов.


Бензонасос УАЗ 469 крепится на блоке цилиндров слева посредством двух болтов на 13, к нему присоединены два медных топливопровода. Снять его не трудно. После демонтажа бензонасоса нужно проверить упругость пружины. В случае если усилие, необходимое для ее сжатия до 15 миллиметровой длины – менее, чем 5 кгс, пружину следует сменить. Если при обследовании оси рычагов и самих рычагов выявляется их заметный износ, то они подлежат, либо замене, либо восстановлению путем наплавки пружинной стали на место износа и подгонки по шаблону. В том месте, где был наплавлен металл, рычаг следует нагреть докрасна и закалить в воде. Если разработались отверстия, то их нужно, либо вначале заварить, после рассверлить, либо сразу запрессовать втулки, внутренние отверстия которых соответствуют диаметру оси.


Собранную диафрагму УАЗ 469 нужно на 12 – 20 часов положить в бензин, чтобы ее листы стали мягче. Установку диафрагмы в бензонасос производим так:

  1. Ставим в нижнее положение ручной привод, корпус насоса берем левой рукой и прижимаем большим пальцем рычаг тяги диафрагмы до тех пор, пока его другой конец не поднимется до отказа вверх;
  2. Правой рукой сжимаем пружину и понемножку поворачиваем диафрагму против хода часовой стрелки пока тяга диафрагмы не соединиться с рычагом привода. Отверстия диафрагмы совмещаем с отверстиями в корпусе бензонасоса, поворачивая ее также против хода часовой стрелки;
  3. Под собранные всасывающий и нагнетательный клапаны подкладываем бумажные прокладки;
  4. Соединяя головку и корпус бензонасоса, ручной привод ставим в верхнее положение;
  5. Винты заворачиваем крест-накрест, дабы не допустить перекоса диафрагмы.

Собранный бензонасос УАЗ 469 устанавливаем на блок цилиндров, не забывая о прокладке, затягиваем болты, после чего закрепляем бензопроводы.

Принцип работы бензонасоса

Конструкция насоса обеспечивает подачу бензина под давлением не менее 380 кПа, что исключает риск формирования паровых пробок из-за локального перегрева топливных магистралей.

Для перекачки бензина из левого резервуара используется эжекторный насос, не имеющий в конструкции подвижных элементов или электрического привода. Эжектор расположен в корпусе с 3 трубками, смонтированном в топливной магистрали после фильтрующего элемента.

Тройник позволяет сливать часть горючего, не пошедшего в топливную рампу двигателя, назад в бак. В конструкции узла предусмотрены 2 трубки, вставленные одна в другую. За счет высокой скорости подачи жидкости через сливную трубку во втором трубопроводе возникает разряжение.

Образовавшийся вакуум затягивает горючее в правый резервуар из левой емкости. Процесс продолжается до момента заполнения правого бака или до окончания топлива в левом резервуаре (оборудованном дренажным отверстием и собственным измерителем уровня бензина).

Схема блока предохранителей УАЗ Патриот и реле: расположение, расшифровка

Силовые реле и предохранители УАЗ Патриот предназначены для защиты навесного оборудования и агрегатов от перегрузок и повреждения токами короткого замыкания. Всего на машине устанавливается два основных модуля. Первый в салоне, второй под капотом авто.



В моделях 2011 – 2017 года, версий пикап, универсал, расположение и назначение элементов значительно отличается. Причина в том, что авто разных модельных годов и комплектаций разнятся проводками. К примеру, последние версии с кондиционером салона сильно отличаются по начинке от простых вариаций, где монтируется только печка и минимум дополнительного оборудования.

Как следствие стоимость готового авто в разных комплектациях много отличается.

Блок предохранителей в салоне



Модуль располагает большинством элементов. Здесь сосредоточены вставки, ответственные за стабильную работу силовой установки, вспомогательное оборудование, осветительные приборы. Для получения доступа к панели потребуется опуститься к специальной крышке, в левой стороне приборной панели. Далее поворачивается фиксатор и снимается внешняя часть.

Для модификаций 2006, 2009 и 2021 годов выпуска применяются отличающиеся монтажные блоки. Производитель модернизирует проводку автомобиля, добавляет обновленные блоки, удаляет модули, потерявшие актуальность. Расположение может значительно отличаться. Для точного определения разновидности потребуется узнать год выпуска машины.

Блок под капотом


Для доступа к щитку потребуется найти на левом брызговике черный, пластиковый коробок. Далее отщелкиваются фиксаторы крышки и доступ к содержимому открывается.

Подкапотный блок отличается конструктивно и по назначению. Здесь преимущественно используются силовые предохранители и релейные выключатели, ответственные за основные системы авто. Большая часть вставок предназначена для защиты электронных систем установки, трансмиссии и ходовой части транспортного средства.

Подкапотные блоки могут отличаться конструктивно. Здесь монтируется два варианта панели. В версиях автомобиля 2010 – 2016 годов могут устанавливаться оба типа.

Внешний вид модуля не меняется, разница лишь в содержимом. Понять, какой конкретно разновидности установлен блок можно по схеме на внутренней стороне защитной крышки.

Распиновка блока предохранителей



Выше указан один из вариантов электрической схемы и распиновки бортовой проводки авто. У Патриота 2017-2019 вариант может отличаться по причине добавления различных типов оборудования.

Схема блока предохранителей УАЗ Патриот

Далее приведена расшифровка самых популярных вариантов исполнения монтажников. Наиболее удобно сделать все в форме таблицы.

Салонный модуль для версий 2005-2011 годов.

Плавкие вставки
НомерОписание
1Габариты по левому борту, лампочки подсветки выключателей, рычагов и кнопок.
2Ближний свет правой фары головной оптики соответственно.
3Аналогично для дальнего освещения
4Противотуманка по правой стороне машины
5Питание стеклоподъемников и люка крыши (при наличии)
6Розетка для переносной лампы
7Клаксон и силовой кабель зеркал заднего вида.
8Обогрев зеркал заднего вида/кормового окна
9Очистители и омыватели стекол, дополнительный подогрев салонного пространства.
10Колодка прикуривателя
11Габариты по правой стороне и подсветка госномера.
12Ближний левой фары головной оптики.
13Аналогично для дальнего режима
14Левая противотуманка.
15Питание механизма запирания дверей.
16Аварийка и поворотники
17Лампы подсветки салона, выключатель стоп-сигнала
18Печка
19Работоспособность приборки и лампы заднего хода
20Задние противотуманки
21Резерв
22
23
Реле
1Резерв
2Прерыватель очистителя стекла
3Прерыватели поворотов
4/5Ближний/дальний
6Разгрузочное реле
7Выключатель обогрева кормового окна
8Выключатель противотуманок

Далее представлен вариант 2012-2014 годов.

Предохранители
НомерОбозначение
1/2Габариты по левому/правому борту машины
3/4Аналогично для ближнего головной оптики
5/6Также для дальнего режима работы.
7Питание противотуманки, установленной сзади.
8Питание на реле блокировки дверей
9Аварийка
10Питание клавиш выключателей на приборной панели
11Стеклоподъемники
12Прикуриватель, подогрев сидений
13Клаксон
14Подогрев внешних зеркал, световой модуль, подогрев заднего окна.
15Переключатель очистителей, выключатель вспомогательной печки в задней части машины.
16/17Правая/левая противотуманка.
18Печка
19Выключатель стоп-сигнала, подсветки салона
20Привод наружных зеркал
21Муфта компрессора кондиционера
22Салонные розетки.
Релейные выключатели
1 и 2Питание противотуманных фонарей
3 и 4Дальний и ближний свет фар
5Разгрузочное реле
6Дополнительный отопитель
7Электромагнитная муфта кондиционера
8Поворотники и аварийная сигнализация
9Прерыватель дворников.

Следующим расшифрован модуль типа 2015-2018 годов.

Предохранители
РасположениеРасшифровка
1Dymos
2Салонная розетка
3Питание муфты кондиционера.
4Управление зеркалами или модуль электропакета.
5Подсветка салона, багажника, бардачка, стопы.
6Печка, либо управление кондиционером, выключатели подогрева зеркал, заднего окна.
7/8Левая и правая противотуманка
9Дополнительный отопитель, клавиши водителя и переднего пассажира, переключатели дворников.
10Модуль управления освещением, подогрев кормового стекла.
11Клаксон
12Прикуриватель
13Dymos
14Управление стеклоподъемниками.
15Приборная панель, датчик скорости, центральная лампа освещения салона, аварийка.
16Подушка безопасности или аварийка.
17Блокировка дверей, либо питание магнитолы.
18Управление противотуманками или блокировка межосевого дифференциала.
19/20Дальний свет для левой и правой фары соответственно.
21/22Аналогично для ближнего.
23/24Также, для габаритов.
25Подогрев контактной зоны передних дворников.
26-30Резерв.
Реле
1Противотуманки
2Подогрев зеркал заднего вида и кормового стекла.
3Выключатель дальнего освещения
4/5Дополнительный отопитель или ближний свет фар головной оптики.
6Муфта кондиционера
7Прерыватели поворотов и аварийки.
8Прерыватель дворников
9Разгрузочное реле
10Подогреватель ветрового стекла или переключатель между топливными баками.
11Реле времени подогрева ветрового стекла
12Блокировка дифференциала заднего моста. Применяется только для моделей с электронной раздаткой.

Отдельно следует рассмотреть расположение вставок и реле внутри монтажного блока подкапотной части. Здесь может устанавливаться два вида панелей:

Первый.



Второй.

Для удобства следует свести описание в общую таблицу.
Предохранители
НомерНазначение
1Клаксон
2Запас
3Привод вентилятора радиатора
4Питание системы АБС
5Приборная панель
6Топливный насос
7Подача напряжения на стартер
8Силовая магистраль вентилятора системы охлаждения.
9ЭСУД
10Датчики АБС
11-13Подогреватели
14-16Резерв
17, 19Питание монтажного блока.
18АБС контроллер
Реле
НомерВариант 1Вариант 2
1Стартер
2Стеклоочиститель задней двериПодогрев салона
3КлаксонПодогрев
4Блокировка системы ЭСУДКлаксон
5Питание вентилятора радиатораБлокировка системы ЭСУД
6Топливный насосОхлаждение радиаторной установки
7Релейка вентилятораБензонасос
8Электромуфта кондиционераПривод вентилятора радиатора
9Муфта компрессора кондиционера
10Управление рециркуляцией

Также в машине может присутствовать несколько вспомогательных элементов.



Под номерами F4 и К7 указаны элементы питания свечей накаливания дизельных моторов ИВЕКО. Элементы монтажного блока расшифрованы ниже.
Предохранители
НомерНазначение
1Питание компрессора
2/3Вентиляторы системы охлаждения двигателя
4Силовой предохранитель свечей накаливания (только для дизелей)
Реле
1Вентилятор отопителя салона
2/3Управление заслонками рециркуляции отработанных газов
4Силовая магистраль кондиционера
5/6Выключатели вентилятора системы охлаждения двигателя
7Подача напряжения на свечи накаливания.

Предохранитель и реле стартера УАЗ Патриот: где находится

На двигателях 409 и других вариациях типа Ивеко устанавливаются под капотом на позициях F7 и K1. От года выпуска положение не меняется. В версиях 2008, 2012 и 2016 годов, позиции элементов будут неизменны.

Втягивающее реле устанавливается стандартно для всех авто – в корпусе стартера.

Реле и предохранитель печки

У разных модификаций автомобиля вставки систем отопителя монтируются на разных местах.

Ориентировочный год выпускаПредохранитель №Реле
20079 или 18Устанавливается под приборкой
2014156
201695

Если вставка постоянно перегорает, следует проверить соответствующий резистор и проводку двигателя.

Предохранитель насоса печки

Подобная установка применяется только в комплекте с ДВС типа ЗМЗ 40905 и монтируется в салоне на позиции К4.

Где находится предохранитель бензонасоса

Вставку топливного насоса можно найти только под номером F6 в моторном отсеке. В зависимости от модификации панели, реле ставится на позиции 6 или 7.



Подобное расположение актуально для инжектора, независимо от модели силовой установки.

Реле-регулятор напряжения генератора

В системах установок, монтируемых на авто, используется встроенный, трехуровневый регулятор напряжения. Замена устройства выполняется только путем полной разборки основной детали.

Предохранитель поворотов Патриота: где стоит

Контролируются через вставку Ф 16. Реле могут устанавливаться на позициях К3 или 8.

Стеклоочистители

Предохранитель зачастую связан с системой стеклоомывателя. В зависимости от комплектации, может монтироваться на одной из позиций 9/15 в салоне. Переключатель устанавливается под номерами 2, 8 и 9.

Где находится реле дворников

Информация указана выше.

Предохранитель прикуривателя

Устанавливается в салоне. В зависимости от комплектации, соответствующая плавкая вставка может монтироваться под номером F10 или 12. Также определенные пользователи могут изменять конструкцию машины, перенося прикуриватель или устанавливая дополнительный элемент в салоне.

Габариты

В зависимости от комплектации, предохранители для левого и правого борта могут монтироваться под номерами 1/11, 1/2 или 23/24.

Ближний свет

Устанавливаются на позициях: Ф3, 4/ 21, 22/ 2, 12.



Соответствующие релейные выключатели монтируются под номерами: 4/4, 5. Вседетали конструкции устанавливаются в салонном блоке.

Сигнал

Аналогично обстоит ситуация со стоп-сигналами. Здесь есть три варианта исполнения плавких вставок – это №17, 19, 5.

Предохранитель сигнализации

Устанавливаются в различных местах. Здесь представлены вставки 7, 13 и 11. Реле монтируются на гнездах К 3 и 4.

Предохранитель на магнитолу

Штатная аудиосистема монтируется через вставку 17, установленный в салоне машины. Магистраль проводится индивидуально напрямую от аккумулятора. Предохранитель монтируется отдельно от монтажной панели.

Главное реле Патриот: где находится

На версии бензин и дизель монтируется на левом брызговике в моторном отсеке. Распознать устройство можно по проводке, подходящей к мотору.

Освещение салона

Подводится к предохранителю F5, установленному в салоне.

Подсветка приборов

Предохранитель устанавливается в разных местах. Самыми распространенными можно считать позиции 19, 15 и 5.

Реле обогрева лобового стекла

Схема подключения построена так, что реле нагревателя отвечает и за печку. В моделях с электрическим подогревом, реле устанавливается под приборкой.

Обогрев сидений

Реле на машине отвечает и за прикуриватель. Здесь это №12. В некоторых версиях, вставка монтируется под креслом водителя.

АБС

В машинах со штатной системой, рабочие зоны разделены на три независимых отсека. Питание контрольного прибора проходит через вставку №4, подача напряжения на датчики идет от элемента 10, а измеритель выведен на №18.

Задний ход

На авто с 5 ступенчатой коробкой и другими вариациями, система питания выполняется через вставки 10, 19 или 15.

Зарядка

Система выполнена аналогично. Реле контроля заряда АКБ установлено на генераторной установке. Мозги устройства подведены к ЭБУ.

Реле накала свечей

В двигателе ЗМЗ 51432 присутствует отдельный блок. Модуль расположен отдельно от основных вставок и установлен на правом брызговике. Реле накала смонтировано в модуле под номером 2.

Центральный замок

Контрольный модуль присутствует только в одном варианте исполнения авто, под номером 15.

Стеклоподъемники

Система выполнена через вставки 11, 14 или 5. В качестве реле выступают переключатели.

Реле КМПСУД Патриота: за что отвечает

Указанный модуль устанавливается на инжекторные или дизельные моторы для обеспечения работоспособности топливных форсунок.

Патриот: реле фар

Противотуманки запитаны от переключателей 8 и 5 в зависимости от комплектации. Питание левой и правой фары вариативно выполняется от вставок 4/1 или 5/2/3.

Предохранитель включения переднего моста

Устройство монтируется в линии модуля раздаточной коробки. Элемент можно найти под обшивкой панели.

Реле вентилятора охлаждения

Монтируется на позициях 1, 5, 6, 7, 8 или 9. Точное расположение следует искать в руководстве пользователя конкретного автомобиля.

Предохранитель иммобилайзера

Система запитана через индивидуальную магистраль питания. Это необходимо для обеспечения защиты устройства от несанкционированного взлома. Предохранитель находится внутри модуля либо выведен на магистраль.

ДХО

Устанавливаются через вставку 1 и 11 для левой и правой стороны автомобиля.

Итог

Предохранители и реле Патриота представляют собой важные детали, предназначенные для защиты бортовых сетей. Продуманная система проводки дополняется надежными предохранителями.

Неисправности топливной системы УАЗ патриот. Восстанавливаем работоспособность автомобилей УАЗ Особенности топливной системы

Автомобили УАЗ

считаются наиболее универсальным и практичным автомобилем. Многие жители нашей страны выбирают именно эти отечественные автомобили. У автомобилей этой марки есть одно неоспоримое преимущество — УАЗ действительно можно отремонтировать самостоятельно.

Ульяновский автомобильный завод производит автомобили повышенной проходимости. В военное время здесь производили ЗИС-5, а когда война закончилась — «грузовик» ГАЗ АА.С середины 1950-х годов началось производство ГАЗ-69, и первой самостоятельной разработкой завода стал УАЗ-450, родоначальник знаменитого «планшета». Затем очень долго (более 30 лет) был запущен серийный выпуск «козла» — УАЗ-469. Своих почитателей среди потребителей нашел и грузовой автомобиль УАЗ-3303. Практически все вышеперечисленные машины можно отремонтировать вручную.

Основные поломки автомобилей УАЗ

Работа мастера в автосервисе

Простота и ремонтопригодность автомобилей УАЗ всегда высоко ценились покупателями — сельчанами, любителями бездорожья, военными.Эксплуатация УАЗ 469 возможна в любое время года, в любых климатических и дорожных (или внедорожных) условиях. Наибольшие нагрузки обычно оказываются на двигатель, сцепление и подвеску. Запчасти к этим агрегатам можно найти без проблем.

Двигатель автомобилей УАЗ часто перегревается, особенно при движении по бездорожью. Это, в свою очередь, приводит к разрушению поршней и гильз цилиндров. В результате многим автомобилистам приходится менять силовой агрегат в сборе. Чтобы было проще восстановить УАЗ 469 своими руками, можно воспользоваться руководством по ремонту.Так автолюбители будут уверены в правильности своих действий при замене поврежденных деталей автомобиля.

Обычно ремонт автомобилей УАЗ связан с заменой элементов кузова и его переделкой. Автомобилистам, решившим отремонтировать свой автомобиль самостоятельно, следует всегда помнить, что подобные операции требуют определенных расчетов и навыков, поскольку жесткость кузова после ремонта должна быть такой же. Кроме того, желательно вооружиться специальными электрическими схемами, они всегда пригодятся.Изучив схему, можно будет понять, по каким проводам запитывается оборудование, какие провода оно соединяет. Если с этим возникнут трудности, лучше доверить восстановление работоспособности вашего автомобиля опытным специалистам.

Вы всегда можете провести ремонт, например, УАЗ 3, посмотрев соответствующее видео. Грамотная реставрация УАЗ Хантер и других моделей автомобилей ульяновского завода продлит срок службы автомобиля.

Отдельно стоит отметить ремонт глушителей автомобилей УАЗ.Расположение детали считается очень неудобным. Если приходится долго ездить по бездорожью, глушитель, как правило, просто вытаскивает.

Разбор двигателя

Автомобили УАЗ надежны, отлично себя показывают в суровых российских условиях. Даже примитивный на вид УАЗ «планшет» способен на большие подвиги. Но ему потребуется частый ремонт, в том числе восстановление двигателя.

Некоторые проблемы можно решить самостоятельно.Например, если двигатель не запускается, нужно промыть поддон. топливный бак с бензином и продуть сжатым воздухом. Если двигатель перегревается, необходимо проверить, достаточно ли в нем охлаждающей жидкости.

В процессе эксплуатации машин УАЗ могут возникнуть другие проблемы с двигателем. Разбирать мотор стоит только при наличии следующих факторов:

  • мощность двигателя снижается;
  • увеличивается расход масла;
  • давление смазки снижается;
  • дымит мотор;
  • есть стук или шум;
  • расход топлива значительно увеличивается.

При снятии двигателя следуйте стандартной процедуре. Для начала нужно установить автомобиль над смотровой ямой, залить масло и охлаждающую жидкость. Затем нужно снять воздушный фильтр и отсоединить впускной патрубок глушителя. После этого следует отсоединить шланги маслоохладителя, систем отопления и охлаждения. Далее снимается радиатор. Затем необходимо отсоединить тяги привода дроссельной заслонки от карбюратора и все электрические провода от двигателя. Следующим шагом нужно отсоединить цилиндр выключения сцепления, открутить болты крепления.Осталось только отключить коробку передач, а затем снять сам двигатель. При этом коробка передач и раздаточная коробка должны оставаться на раме. При установке мотора все действия выполняются в обратной последовательности.

Некоторые ремонтные работы можно выполнить самостоятельно

Для разборки двигателя вам потребуются специальные инструменты. Проще всего его разобрать на поворотной подставке. Начать работу нужно с тщательной очистки от различных загрязнений. После того, как мотор будет разобран, необходимо обезжирить и очистить все его детали от нагара.Это можно сделать, например, механически. Затем трущиеся поверхности необходимо смазать моторным маслом.

Постоянные соединения желательно устанавливать на нитролак, а резьбовые части — на красный провод. Динамометрический ключ лучше всего подходит для затяжки болтов и гаек.

Все новые модели УАЗ Патриот комплектуются ЭБУ на заводе. Это позволяет системам автомобиля работать с большей точностью, а также диагностировать компоненты с помощью стандартных инструментов. Если в автомобиле нет бортового компьютера, вы можете приобрести его и установить самостоятельно.На данный момент наиболее распространены два основных типа БК: Prestige и Multitronics. Эти модели позволяют считывать основные типы ошибок ЭБУ и отображать их на дисплее.

По умолчанию все ошибки, возникающие при работе электронных систем, фиксируются в журнале ECU и могут быть просмотрены только с помощью специального оборудования на СТО. Наиболее важные из них отображаются на панели управления в виде значка CheckEngine. В этом случае автомобиль обычно показывает серьезные неисправности и требует срочного ремонта.Установка БК позволяет своевременно решать мелкие проблемы, не приводя к поломкам. Кроме того, в бортовом компьютере есть функция сброса некоторых ошибок. Иногда они возникают в процессе эксплуатации автомобиля, но они незначительны и не требуют устранения, но в результате могут выйти из строя некоторые системы.

Коды ошибок

Рассмотрим алгоритм работы с букмекером на примере линейки устройств Prestige. Чтобы отобразить состояние системы на дисплее устройства, войдите в меню «Обслуживание» и выберите раздел «ОШИБКИ / ДИАГНОСТИКА».Когда коды появятся, вы можете их прочитать или выполнить сброс.

Группа 04

  • 0420 — указывает на неисправность катализатора. Скорее всего, он засорен и препятствует нормальному потоку выхлопных газов. Чаще всего встречается с двигателями Евро 2,3 и 4.
  • 0443 — некорректная работа клапана адсорбера
  • 0445,0444 — короткое замыкание проводки клапана абсорбера
  • 0480 — проблемы с работой 1 вентилятора
  • 0481 — неисправность вентилятора 2

Группа 03

Эти коды в основном описывают проблемы с системой зажигания.Среди них наиболее распространены:

  • 0301-0304 номер ошибки соответствует номеру цилиндра с пропуском зажигания. Обычная причина появления — засорение, неправильно выставленный зазор и т. Д.
  • 0327 — некорректная работа датчика детонации
  • 0335 — неисправность датчика коленвала
  • 0340 — ошибка датчика фазы. Обычно возникает в результате окисления внутри датчика. Для устранения неисправности иногда достаточно ее удалить и промыть специальным преобразователем ржавчины.Элемент расположен на блоке цилиндров. Если после чистки ошибка повторяется, это говорит о ее выходе из строя.

Группа 01

Эта серия кодов отвечает за неисправности большого количества датчиков, например:

  • ДМРВ;
  • температура охлаждающей жидкости.

Самый распространенный — p0106. Он сигнализирует о неисправности датчика давления во впускном коллекторе … Есть несколько основных причин его появления и способов устранения:

  • Окисление контактов, в этом случае необходимо обработать их растворителем или специальным спреем.
  • Засорение воздушной трубки. В этом случае, помимо специальных промывочных средств, например, для карбюраторов, используйте для механической очистки стальной трос. Причем его толщина не должна превышать 0,8 мм.

После устранения проблемы ошибку необходимо сбросить и проверить, появляется ли она снова после запуска двигателя. Если это повторится, проверьте электронные компоненты или выполните более тщательную очистку.

Полезное видео:

Ошибка 0704

Может проявиться в результате проблем со сцеплением.ЭБУ может считывать ошибку, если концевой выключатель педали выходит из строя. Одной из причин может быть ослабление пружины сжатия. Необходимо проверить всю установку и только после этого сбросить БК.

Автомобили УАЗ часто выходят из строя. Тем не менее среди пользователей бытует мнение, что какая бы неисправность ни возникла, связанная с таким автомобилем, он всегда сможет добраться до точного пункта назначения, а после дороги можно провести ремонтные работы. Автовладельцы УАЗ в шутку называют их легендарным историческим внедорожником.

[Скрыть]

Машинка для сильных мужчин

Конечно, у «русского джипа» нет такой привлекательной внешности, как у современных автомобилей, но он довольно живучий. К тому же машина обладает высокими техническими и, как следствие, эксплуатационными характеристиками.

На современном автомобильном рынке невозможно найти агрегат, который по своим свойствам и качествам соответствовал бы известному УАЗ «Патриот». Если говорить о ценовых характеристиках такой машины, то, наверное, альтернативных вариантов сегодня практически нет.Именно поэтому пользователи особенно охотно приобретают такой автомобиль различного назначения.

Традиционно авто имеет простой внешний вид, удобные эксплуатационные характеристики, доступную ценовую категорию и может проехать по любому дорожному покрытию. Другими словами, при использовании УАЗ Патриот не стоит задумываться о количестве ям, камней, неровностей или бордюров на дороге, так как такая машина будет проезжать всегда и везде.

Несмотря на широкий спектр достоинств такой машины, пользователи и автомобилисты не скрывают своих претензий к ней.К сожалению, неоднократно случаются различные поломки или так называемые детские болезни, исправить которые можно проведением ремонта или заменой тех или иных деталей. Разберемся подробнее с основными неисправностями и возможными способами их устранения.

Провисающие петли

Бытует мнение, что причины провисания петель в автомобилях УАЗ связаны с первичными моделями такого агрегата. Они были оборудованы брезентовой крышей. Как известно, предыдущая модель автомобиля с брезентовой крышей не подвергала петли большим нагрузкам.Однако в ходе модернизации дверцы агрегата стали намного тяжелее. Именно поэтому петли не выдерживают такой нагрузки.

Естественно, в новых автомобилях были заменены многие детали, а вот петли модернизировать не стали. Таким образом, автовладельцы наблюдают ситуацию, когда при длительной эксплуатации транспортного средства они начинают прогибаться, нарушая тем самым общую геометрию. Впоследствии такая неисправность может привести к различным непредвиденным ситуациям, связанным с кузовом автомобиля.

Грамотные и профессиональные специалисты сервисных центров утверждают, что владельцы автомобилей УАЗ «Патриот» смогли самостоятельно решить проблему, связанную с шлейфами.Например, многие владельцы стараются разгрузить двери, чтобы переложить основную массу на корпус агрегата. Для проведения такого действия необходимо установить специализированный узел, который позволит перенести запаску на кузов автомобиля. В довольно распространенных ситуациях к решению такой проблемы собственники подходят принципиально. Под нижние петли дверей устанавливают специализированные алюминиевые распорки. В дальнейшем это не даст им прогнуться или деформироваться.

Производители тоже обратили внимание на такие критерии, поэтому в 2015 году были выпущены автомобили УАЗ Патриот с усиленными петлями, что позволяет владельцам без лишних проблем использовать агрегат.Однако важно отметить, что эта версия автомобиля, выпущенная в 2015 году, также оснащена специализированным модернизированным мостом, установленным рядом с петлями. задняя дверь.

Коррозия кузова

Эти неисправности типичны для многих автомобилей, однако наиболее подвержены такой неисправности автомобили УАЗ. Владельцы неоднократно обращаются в специализированные салоны, чтобы исправить ситуацию, нанеся любые логотипы, эмблемы в местах возникновения коррозии.

Грамотные и опытные специалисты сервисных центров могут решить такую ​​проблему, но и производители не оставили без внимания.С 2014 года автомобили УАЗ Патриот производятся с использованием инновационных технологий. Это позволяет использовать самые качественные и технологичные лакокрасочные материалы, служащие долгие годы.


Неисправности топливного шланга

С данной проблемой сталкивается каждый второй владелец данного транспортного средства, однако производители не подтверждают наличие неисправностей в автомобиле данной марки.

Если на топливном шланге имеются различные отметки, указывающие на истирание топливного шланга, эту деталь необходимо заменить.Важно отметить, что многие детали изначально имеют определенные дефекты. Опытные специалисты сервисного центра рекомендуют владельцам УАЗ «Патриот» предварительно осмотреть комплектующие, чтобы в последствии не возникло непредвиденных ситуаций. Если замена топливного шланга производится на СТО, то специалисты самостоятельно осматривают деталь и устанавливают ее по существующей схеме, которую предоставляет производитель.

Неисправности проводки

Для автомобилей УАЗ «Патриот» достаточно типичны различные неисправности, связанные с проводкой.Неоднократно пользователи наблюдают, как автомобиль по собственному желанию включает дальний или ближний свет, дворники и другие устройства. К счастью, такое удобство обслуживания есть не в каждом автомобиле.

Электромонтаж автомобиля выполнен по новейшим инновационным технологиям … Однако в различных ситуациях, в зависимости от места сборки агрегата, могут фиксироваться нестандартные типы проводки, что приводит к различным неисправностям.

В случае поломки рекомендуется обратиться к опытному специалисту сервисного центра для проверки различных соединений проводов.Профессиональный подход устранит последствия некомпетентной сборки. Таким образом, пользователь избавит себя от множества проблем.


Износ подшипников

Износ подшипников ступиц — довольно распространенное заболевание многих автомобилей, в том числе УАЗ Патриот. Бытует мнение, что производители используют некачественные детали, в результате чего владельцы агрегата на раннем этапе эксплуатации автомобиля сталкиваются с такой неисправностью.

Опытные специалисты сервисных центров утверждают, что износ ступичных подшипников происходит, когда пользователь неправильно использует автомобиль или не соблюдает график технического обслуживания.Чтобы избежать таких проблем, необходимо соблюдать все инструкции по обслуживанию. Необходимо своевременно менять смазку и обращаться в сервисный центр для выявления широкого спектра различных неисправностей или сбоев в общем функционировании автомобиля. Если не пренебрегать правилами обслуживания, то избежать чрезмерного износа сможет каждый владелец отечественного внедорожника.

Неисправности подвески

Если говорить о различных неисправностях Патриота, то владельцы говорят об износе специализированных шкворней шкворней передней оси.Обычно это связано с тяжелыми условиями эксплуатации. Часто владельцы агрегата покупают транспортное средство для того, чтобы передвигаться по бездорожью, поэтому важно обеспечить оптимальное функционирование шасси этого автомобиля. При выходе из строя пальцев переднего моста возникает ряд типичных неисправностей. В этом случае достаточно обратиться к грамотным и грамотным специалистам сервисного центра. Специалисты в короткие сроки помогут устранить неисправность и провести соответствующее Техническое обслуживание с учетом корректировки зазоров.


Иными словами, УАЗ Патриот — оптимальный автомобиль для езды по бездорожью. Главное не забывать, что любой агрегат требует обслуживания. Важно регулярно обращаться к опытным специалистам, которые смогут выявить неисправности и в короткие сроки устранить их без вреда для автовладельца.

Частые неисправности «Патриота»

ДВИГАТЕЛЬ ХОЛОД
Прошло не менее 6 часов с момента выключения двигателя при температуре наружного воздуха + 20 ° C и не менее 3 часов при -20 ° C, температура масла в картере двигателя совпадает с температура окружающей среды.

Способы запуска двигателя с системой впрыска топлива одинаковы при любой температуре окружающей среды.

Полезный совет
Капот лучше всего закрывать после запуска двигателя. Перед этим желательно еще раз осмотреть двигатель, чтобы убедиться в отсутствии утечек топлива, масла, охлаждающей жидкости, посторонних звуков в его работе.

Если двигатель не запускается, есть три основные причины:

Не работает система запуска;

Не работает система зажигания;

Не работает система питания.

1. Откройте капот, потянув за ручку привода его замка.

2. Измерьте уровень масла щупом. Он должен быть между отметками «0» и «P».

3. Проверьте тормозную систему и уровень охлаждающей жидкости.

5. Внимательно осмотрите двигатель и моторный отсек. Обратите внимание на подтекание бензина, масла, тормозной жидкости и охлаждающей жидкости. Убедитесь, что проводка не повреждена. Проверить посадку высоковольтных проводов в гнездах модулей зажигания, на свечах зажигания
6.Включите зажигание, повернув ключ в замке зажигания в положение .

ДВИГАТЕЛЬ ТЕПЛЫЙ ИЛИ ГОРЯЧИЙ
Температура масла в картере выше температуры окружающей среды.
Для запуска достаточно включить стартер, не касаясь педали акселератора. Система управления двигателем
самостоятельно установит параметры подачи топлива и зажигания, необходимые для запуска.
Полезный совет
Если свечи зажигания на инжекторном двигателе по какой-либо причине «залиты» во время неудачной попытки запуска, используйте режим «продувки» цилиндров.для этого нажмите педаль акселератора до упора и включите стартер. В этом режиме отсутствует подача топлива и излишки бензина удаляются из цилиндров струей свежего воздуха, при этом свечи зажигания просушиваются. После продувки повторите нормальный запуск.
Если двигатель не запускается, есть три основные причины:

Не работает система запуска;

Не работает система зажигания;

Не работает система питания.

Неисправности системы пуска

Неисправности в системе запуска проявляются в ненормальной работе стартера.Выделяют пять основных неисправностей стартера.
1. Стартер не включается.

Причина — нарушение контактных соединений, обрыв или короткое замыкание в цепях включения стартера, неисправность дополнительного реле стартера, выход из строя тягового реле.
2. При включении стартера слышны множественные щелчки.

Причина — неисправность удерживающей обмотки тягового реле, сильно разряжена аккумуляторная батарея, ослаблены контактные соединения в цепи стартера.

3. Стартер включен, но его якорь либо не вращается, либо вращается медленно.

Причина — разрядился аккумулятор, разорваны контактные соединения, подгорели контакты тягового реле, загрязнен коллектор или изношены щетки, межвитковая цепь в обмотках.
4. Стартер включен, его якорь вращается, но маховик остается неподвижным.

Причина — ослабление крепления стартера к картеру сцепления, повреждение зубьев маховика или ведущей шестерни, спекание контактов тягового реле, пробуксовка муфты свободного хода привода, поломка рычага, приводного кольца или буферная пружина привода стартера.
5. Стартер не выключается после запуска двигателя.

Причина — неисправность муфты свободного хода стартера, спекание контактов тягового реле. В случае такой неисправности немедленно остановите двигатель! Эти неисправности требуют квалифицированного вмешательства в автосервис или по прибытии в гараж. Раньше можно было проверить только степень разряда АКБ с помощью вольтметра в комбинации приборов или с помощью автотестера … и подтяжку контактных соединений в цепи стартера.

ПРОВЕРКА СИСТЕМЫ ЗАЖИГАНИЯ

Ваш автомобиль оборудован высокоэнергетической микропроцессорной системой зажигания (системой зажигания). На высоковольтные провода подается напряжение около 40 000 В. Несмотря на то, что он не опасен для жизни при малой силе тока, возможное поражение электрическим током при проверке системы зажигания может привести к серьезным последствиям. Поэтому, если вы работаете с высоковольтным проводом при включенном зажигании, используйте толстую резиновую перчатку или, в крайнем случае, плоскогубцы с изолированными ручками.

Вам потребуются: плоские и крестообразные отвертки, изолированные плоскогубцы,
1. При выключенном зажигании проверьте целостность и посадку высоковольтных проводов в катушках зажигания.
2. Проверить разъемы жгута проводов блока управления MPSS.
3. С помощью автомобильного тестера проверьте высоковольтные провода. Отсоедините высоковольтный провод, подсоедините его к клеммам высоковольтного провода автотестеров и измерьте сопротивление. Оно должно быть 5,7-5,9 кОм. Если сопротивление ниже указанного значения, замените высоковольтный провод, аналогичным образом проверьте остальные провода.
Полезный совет.
Если под рукой нет автотестера, можно попробовать установить новые, но заведомо исправные высоковольтные провода от «рабочего станка».

4. Вставить в наконечник провода запасную свечу зажигания и прижать ее металлической частью к «массе» автомобиля. Провернуть коленчатый вал двигателя стартером.
5. Если искры нет, проверьте катушки зажигания. Если искра есть, но двигатель не запускается, замените свечи зажигания на новые.Также можно попробовать установить ранее не новую, а проверенную, с «рабочей машины».
6. Если после этого двигатель не запускается, проверьте исправность системы управления двигателем по кодам неисправностей.

Страница 1 из 5

Двигатель УАЗ-469 не запускается

Возможная причина неисправности

Средство защиты

1. Нет или недостаточно бензина:

сетчатые фильтры впускной трубы топливного бака, карбюратора, топливного насоса или топливного фильтра тонкой очистки

Промыть фильтры бензином, продуть сжатым воздухом

Забит фильтр топливного поддона

Промыть фильтрующий элемент в бензине, продуть сжатым воздухом

Засорен топливопровод

Продуть топливопровод сжатым воздухом

засорены клапаны топливного насоса или повреждена диафрагма

Проверить топливный насос и устранить проблему

Замерзшая вода в топливопроводе или фильтре-отстойнике

Подогрев горячей водой

Поплавок или топливный клапан заедает в закрытом положении

Устранить застревание, промыть клапан и продуть сжатым воздухом

воздушные отверстия в пробке заливной горловины топливного бака забиты

Прочистить отверстия в пробке

2.Бедная горючая смесь (лопается в карбюраторе):

Уровень бензина в поплавковой камере понижен

воздушная заслонка не закрывается полностью (при запуске двигателя)

Регулировка привода заслонки

Топливные жиклеры забиты

Продуть форсунки сжатым воздухом

Утечка воздуха во впускных патрубках

Затянуть крепления соединений, при необходимости заменить прокладки

изношен рычаг привода ТНВД, снизилась упругость диафрагменной пружины

Проверить топливный насос, устранить проблему

3.Насыщенная горючая смесь («выстрелы» в глушитель):

Повышенный уровень бензина в поплавковой камере

Регулировка уровня бензина

воздушная заслонка закрыта (при запуске двигателя)

Откройте воздушную заслонку; продуть цилиндры двигателя, повернув коленчатый вал при открытых дроссельной заслонке и дроссельной заслонке

поплавок или клапан подачи топлива застрял в открытом положении

Устранение замятия

герметичность поплавка нарушена

Припаять или заменить поплавок

герметичность клапана подачи топлива

Заменить клапан

Нарушена герметичность клапана экономайзера

Заменить клапан

винт качества отрегулирован на богатую смесь (при минимальных оборотах холостого хода)

Отрегулировать смесь на низкие обороты холостого хода

4.В баллоны попала вода:

перфорированная прокладка ГБЦ

Заменить прокладку ГБЦ

трещина или раковина в головке блока цилиндров или блоке

Замена головки или блока цилиндров

ослаблена затяжка гаек ГБЦ

Затянуть гайки крепления головки блока цилиндров

5.Неисправность устройств зажигания

См. «Возможные неисправности устройств зажигания и способы их устранения»

УАЗ Патриот — российский «Прадо». Электрооборудование автомобилей УАЗ. Устройство, устраняющее неисправность, коленчатый вал вращается, но двигатель не запускается.

Автомобили УАЗ

считаются наиболее универсальным и практичным транспортным средством. Многие жители нашей страны выбирают именно эти отечественные автомобили. У автомобилей этой марки есть одно неоспоримое преимущество — ремонт УАЗ действительно проводят самостоятельно.

Ульяновский автомобильный завод Выпускает автомобили повышенной проходимости. В военное время здесь делали ЗИС-5, а когда война закончилась — «полпушки» газового Зенитного ракетного комплекса. С середины 1950-х годов началось производство ГАЗ-69, и УАЗ-450 стал первой самостоятельной разработкой завода — знаменитым «планшетом». Затем очень долго (более 30 лет) было запущено серийное производство «Козлика» — УАЗ-469. Его почитатели среди потребителей нашли и грузовой УАЗ-3303. Практически все вышеперечисленные автомобили можно отремонтировать своими руками.

Основные поломки автомобиля марки УАЗ

Мастер по автосервису

Легкость и ремонтопригодность автомобилей УАЗ всегда высоко ценились теми, кто их покупал — сельчанами, любителями бездорожья, армией. Эксплуатация УАЗ 469 возможна в любое время года, в любых климатических и дорожных (или дорогих) условиях. Наибольшая нагрузка, как правило, приходится на двигатель, сцепление и подвеску. Запчасти к этим агрегатам можно найти без проблем.

Двигатель автомобиля УАЗ часто перегревается, особенно если ехать по бездорожью. Это, в свою очередь, приводит к разрушению поршней и гильз цилиндров. В результате многим автолюбителям приходится менять силовой агрегат Собранный. Чтобы было проще восстановить УАЗ 469 своими руками, можно воспользоваться руководством по ремонту. Так автолюбители будут уверены в правильности своих действий при замене деталей автомобиля.

Обычно ремонт автомобилей УАЗ связан с заменой элементов кузова и его переделкой.Автомобилистам, решившим отремонтировать свою машину самостоятельно, необходимо всегда помнить, что подобные операции требуют определенных расчетов и навыков, поскольку жесткость кузова после ремонта должна быть такой же. Кроме того, желательно вооружиться специальными схемами электрооборудования, они всегда пригодятся. Изучив схему, можно будет понять, какими проводами запитывается оборудование, по каким — подключается. Если с этим возникнут трудности, лучше доверить восстановление работоспособности вашего автомобиля опытным специалистам.

Вы всегда можете отремонтировать, например, УАЗ 3, посмотрев соответствующее видео. Грамотная реставрация УАЗ Хантер и других моделей ульяновского завода продлит жизнь автомобиля.

Отдельно стоит отметить ремонт глушителей автомобилей УАЗ. Расположение детали считается очень неудобным. Если приходится долго выезжать на бездорожье, глушитель, как правило, просто вытаскивает.

Аварийный двигатель

Автомобили УАЗ — надежны, отлично себя показывают в суровых российских условиях. Даже примитивный УАЗ по типу «Таблетка» способен на большие подвиги. Но он будет нужен для частого ремонта, в том числе восстановления двигателя.

С некоторыми проблемами справишься сам. Например, если мотор не запускается, нужно промыть топливный бак топливного бака бензином и продуть его сжатым воздухом. Если двигатель перегревается, необходимо проверить, достаточно ли охлаждающей жидкости.

В процессе эксплуатации машин УАЗ могут возникать и другие неисправности двигателя.Разбирать мотор только при наличии следующих факторов:

  • уменьшенная мощность двигателя;
  • увеличивается расход масла;
  • пониженное давление смазки;
  • мотор дымит;
  • слышимый стук или шум;
  • Расход топлива
  • заметно увеличивается.

При снятии двигателя нужно соблюдать стандартную норму. Для начала нужно установить авто над смотровой ямой, залить маслом и охлаждающей жидкостью. Затем нужно снять воздушный фильтр и отсоединить топливную трубку.После этого отсоедините шланги масляного радиатора, систем отопления и охлаждения. Затем снимается радиатор. Затем необходимо отсоединить привод тяги заслонки от карбюратора и все электрические провода от двигателя. Следующим шагом необходимо отсоединить приводной цилиндр выключения сцепления, открутить болты крепления. Осталось только отключить коробку передач, а затем снять сам двигатель. В этом случае коробка передач и раздаточный материал должны оставаться на раме. При установке мотора все действия производятся в обратной последовательности.

Ремонтные работы Самостоятельно

Для разборки двигателя вам потребуются специальные инструменты. Разобрать это самый простой способ превратить будку. Начать работу нужно с тщательной очистки от различных загрязнений. После того, как мотор будет разобран, необходимо провести обезжиривание и очистку от нагара всех его частей. Это можно сделать, например, механически. Затем резиновые поверхности следует смазать моторным маслом.

Местные соединения желательно установить на нитролак, а резьбовые — на Сурик.Динамометрический ключ лучше всего подходит для затяжки болтов и гаек.

Возможные неисправности двигателя автомобиля УАЗ-469

Двигатель УАЗ-469 не запускается

Средство защиты

1. Нет подачи или недостаточное количество бензина:

сетчатые фильтры приемной трубки топливного бака, карбюратора, топливного насоса или фильтра забиты тонкой очисткой Топливо

Промыть фильтры в бензине, продуть сжатым воздухом

порванный топливный фильтр-поддон

Промыть фильтрующий элемент в бензине, продуть сжатым воздухом

линия прыжков

Под угрозой сжатого воздуха

клапаны топливного насоса или диафрагма повреждены

Проверьте топливный насос и устраните неисправность

замороженная вода B.Топливная инженерия или фильтр-отстойник

Горячая вода

, следовательно, поплавковый клапан или клапан подачи топлива в закрытом положении

Отремонтировать ревнив, промыть клапан и продуть сжатым воздухом

Трубка для крови Трубка Воздух из трубки

Чистить ямы в пробках

2. Плохая горючая смесь (вата в карбюраторе):

Пониженный уровень бензина в поплавковой камере

воздушная заслонка закрыта не полностью (при запуске двигателя)

Регулировка привода заслонки

испытанных топливных жиклеров

Вытяните рубашку сжатым воздухом

Уплотнение воздуха в соединениях впускных труб

Подтянуть соединение штуцеров, при необходимости заменить прокладки

Изношен рычаг привода ТНВД, уменьшилась упругость пружин диафрагмы

Проверьте топливный насос, устраните неисправность

3.Горючая смесь богатая («выстрелы» в глушитель):

Повышенный уровень бензина в поплавковой камере

Регулировка уровня бензина

закрытая воздушная заслонка (при пуске двигателя)

Откройте воздушную заслонку; Продуйте цилиндры двигателя, ударив коленчатый вал при открытой дроссельной заслонке и воздушной заслонке

.

, следовательно, поплавковый клапан или клапан подачи топлива в открытом положении

Устранение исцеления

Нарушена герметичность поплавка

Затяните или замените поплавок

Нарушена герметичность клапана подачи топлива

Заменить вентиль

Нарушена герметичность клапана экономайзера

Заменить вентиль

Винт качества

настроен на богатую смесь (с минимальными оборотами холостого хода)

Регулировка состава смеси на малых оборотах холостого хода

4.Попала вода в баллоны:

разрыв прокладки ГБЦ

Заменить прокладку ГБЦ

трещина или проседание в головке блока цилиндров или в блоке

Замена головки или блока цилиндров

Ослабленная затяжная гайка крепления ГБЦ

Затянуть гайки крепления головки блока цилиндров

5.Неисправности устройств зажигания

Двигатель УАЗ-469 нестабильный

Двигатель УАЗ-469 нестабильно работает на минимальных оборотах вращения на холостом ходу

Возможная причина неисправности

Средство защиты

1. Неправильно настроена частота вращения.

Регулировка минимальной скорости вращения на холостом ходу

2.Точные клапаны

Пусковые клапаны к седлам

3. Не прогревать двигатель

Прогреть двигатель до температуры 80 … 90 ° С

4. Вода попала в баллоны

Сливные патрубки топливного бака, фильтр-отстойник, ТНВД, фильтр тонкой очистки топлива, поплавковая камера.

Дополнительно см. «Двигатель не запускается» с. 4

5.Плохая или богатая горючая смесь

См. «Двигатель не заводится», пп. 2 и 3.

6. Перевести провода от трамблера на свечи

Исправьте провода правильно

7. Сфокусированные устройства зажигания (в программе Sports of Candle Software)

См. «Возможные неисправности устройств розжига и методы их устранения»

Двигатель УАЗ-469 перестает работать при резком открытии дроссельной заслонки

Возможная причина неисправности

Средство защиты

1.Не работает ускорительный насос (перекачка поршневого насоса, неисправность его привода, клапана проверки герметичности)

Устранить неисправность ускорительного насоса или обратного клапана

2. Забит распылитель ускорительного насоса

Залейте в опрыскиватель сжатый воздух

3. Закрепите нагнетательный клапан ускорительного насоса

Устранить заклинивание клапана

Двигатель УАЗ-469 не развивает полную мощность

Возможная причина неисправности

Средство защиты

1.Дроссельная заслонка не открывается полностью, пока педаль не остановится

Регулировка привода дроссельной заслонки

2. Не работает экономайзер (забит домкрат, не включается клапан)

Устранить неисправность экономайзера

3. Воздушный фильтр загрязнен

Разобрать и промыть воздушный фильтр

4. Поперечное сечение чернильной трубки уменьшилось из-за отложений смолы

Удалить отложения смолы из впускной трубы

5.Пониженная компрессия в цилиндрах

См. «Пониженная компрессия в цилиндрах»

6. Глушитель или выхлопная труба глушителя

Очистить глушитель или выхлопную трубу

7. Перегорели клапаны, снизилась упругость пружин клапанов или они сломаны

Проверить клапаны, заменить слабые или сломанные пружины клапанов

8.Слабогорючая смесь

9. Неисправные устройства зажигания

См. «Возможные неисправности устройств розжига и методы их устранения»

10. Крупные нагарные отложения на стенках камер сгорания, днищах поршней, головках впускных клапанов

Снимите Нагара с деталями. Одновременно проверьте работу и состояние клапанов и поршневых колец.

11. Слишком позднее зажигание

Регулировка октан-корректора зажигания

Пониженная компрессия в цилиндрах

Возможная причина неисправности

Средство защиты

1. Точные клапаны

Пусковые клапаны к седлам

2. Обгорела фаска клапана фермы

Пусковые и пусковые клапаны к седлам.При значительном сгорании заменить клапаны и установить их на седла

.

3. Изношенные, сломанные утюги или поршневые кольца

Заменить поршневые кольца, почистить канавки в поршнях

4. Наружная резьба или отсутствие зазоров между коромыслом и штоком клапана

Регулировка зазоров в клапанах

5. Зеркало цилиндра изношено, на нем налет или царапины

6.Прокладка ГБЦ повреждена

Заменить прокладку

Повышенные газы в двигателе Картера УАЗ-469

Возможная причина неисправности

Средство защиты

Заменить поршневые кольца, почистить канавки в поршнях

2. Зеркало цилиндра изношено, на нем налет или царапины

Насадить и проткнуть гильзы, заменить поршни кольцами

3.Штоки выпускных клапанов и направляющие втулки сильно изношены.

Двигатель УАЗ-469 перегревается

Возможная причина неисправности

Средство защиты

1. Недостаточно воды в системе охлаждения

Следуй за водой. Проверить, нет ли потоков в системе охлаждения

2.Не открывайте полностью створки жалюзи с полностью свернутой ручкой их привода

.

Регулировка привода заслонки

3. Размеры ремня вентилятора

Натяжной ремень вентилятора

4. Цилиндр термостата поврежден или клапан закрыт в закрытом положении.

Замените термостат, устраните завистников

5.Объем накипи на стенках системы охлаждения или засорения сердцевины радиатора

Промыть систему охлаждения. Обдув сердечника радиатора сжатым воздухом

6. Заклинивание лопасти крыльчатки водяного насоса

Замена крыльчатки

7. Замерзшая вода в радиаторе и нижнем баке

Растопите лед горячей водой или паром

8.Затяжка тормозов или подшипников ступиц колес

9. Слишком позднее зажигание

Установить ранее зажигание

10. Слишком бедная горючая смесь

См. «Двигатель не запускается», абзац 2

Двигатель УАЗ-469 длительное время не прогревается до рабочей температуры

Возможная причина неисправности

Средство защиты

1.Не полностью закрытые створчатые жалюзи с удлиненной приводной ручкой

Регулировка привода заслонки

2. Повреждена прокладка между выходом водяного насоса и термостатом

Заменить поврежденную полосу

3. Удерживает клапан термостата в открытом положении

Устраните завистников или замените термостат на новый

Повышенный расход Бензин УАЗ-469

Возможная причина неисправности

Средство защиты

1.Смесь горючая богатая

См. «Двигатель не заводится» с. 3

2. Досрочный ввод в эксплуатацию экономайзера

Проверить включение экономайзера и при необходимости отрегулировать

3. Большие потери мощности на трение в шасси автомобиля

Проверить путь свободного передвижения; При необходимости отрегулируйте тормоза и подшипники ступиц колес

.

4.Неисправные устройства зажигания

См. «Возможные неисправности устройств розжига и методы их устранения»

5. Перебои в работе двигателя

См. «Двигатель неустойчиво работает на минимальных оборотах на холостом ходу.

г. Топливо течет по трубопроводам или через поврежденную диафрагму топливного насоса

Затянуть трубопроводные соединения, заменить диафрагму

Пониженное давление масла УАЗ-469

Возможная причина неисправности

Средство защиты

1.Неисправные приборы (датчик, указатель)

Проверить давление масла по контрольному манометру

2. Удерживает редукционный клапан в открытом положении

Промойте клапан

3. Полный редукционный клапан или она потеряла эластичность

Заменить пружину

4. Чрезмерный износ подшипников коленчатого или распределительного вала

Заменить вкладыши подшипников коленвала или втулки распредвала

5.Перегрев двигателя, вызвавший чрезмерный слив масла

Охладите двигатель и устраните причину перегрева

6. Просматривая маслосетку, всасывает воздухоприемник маслоприемника

Промыть маслосетку в бензине, устранить всасывание воздуха

7. Масло течет через заглушки масляного канала

Затянуть свечи (желательно горячий двигатель)

Повышенный расход масла Двигатель УАЗ-469

Возможная причина неисправности

Средство защиты

1.Изношенные, сломанные утюги или поршневые кольца

Заменить поршневые кольца, почистить канавки в поршнях

2. Получены шлицы маслосъемных поршневых колец и отверстия в кольцевых канавках поршня

.

Очистить прорези в кольцах и отверстия в поршнях

3. Зеркало цилиндра изношено, на нем налет или царапины

Насадить и проткнуть гильзы, заменить поршни кольцами

4.Изношенные канавки в поршне высотой

Заменить поршни и поршневые кольца

5. Масло подходит для впускных каналов через зазоры между выводами впускных клапанов и их направляющими втулками

Заменить изношенные клапаны и втулки

6. Залить масло через сальники и уплотнения

Заменить сальники, подтянуть соединения, заменить прокладки

Розетки в двигатель УАЗ-469

Стук в двигателе УАЗ-469 (при правильной установке зажигания и применении рекомендованного бензина)

Возможная причина неисправности

Средство защиты

1.Большие зазоры между коромыслами и стержнями клапанов

Отрегулируйте зазоры

2. Увеличенные сверх допустимого зазоры между штоками клапана и направляющими втулками

Заменить изношенные клапаны и гильзы. Возьмите новые клапаны на седла

3. Заряжен сверх допустимого зазора в коренных и соединительных подшипниках коленчатого вала

Заменить вставки.При значительном износе шеек сдать их под ремонтный размер

.

4. Увеличен сверх допустимого зазора в раздаточных опорах Vala.

Заменить опорные втулки

5. Увеличен предельно допустимый зазор между цилиндрами и поршнями

Насадить и проткнуть гильзы, заменить поршни кольцами

6.Увеличенный сверх допустимого зазора между пальцами поршня и отверстиями под них в бобышках поршней и головках шатунов

Расширить отверстия в поршневых шинах и в гильзах верхней головки шатуна под поршневой палец ремонтного размера или при замене поршней заменить втулки верхних головок и развернуть их под палец номинального размера

7. Задира на кулачки распредвала, концы толкателей, штоки клапанов

Заменить неисправные детали

8.Износ зубьев распределительной шестерни и шестерни масляного насоса и распределителя

Заменить изношенные шестерни

9. Повышенный осевой привкус распредвала из-за износа упорного фланца распредвала

Уменьшите толщину распорного кольца, увеличив его до желаемого размера

11. Коленчатый вал с увеличенным осевым люфтом

..

О книге : Путеводитель.Выпуск 2002.
Формат книги : файл djvu в zip архиве
Страницы : 161
Язык : Русский
Размер : 5,1 МБ.
Скачать : бесплатно, без ограничений и паролей

Электрооборудование автомобилей УАЗ. Устройство, устранение неполадок.

Различные схемы подключения элементов электрооборудования УАЗ-469, УАЗ-31512, УАЗ-452, УАЗ-3741 и их модификации, порядок и последовательность определения многих неисправностей, а также другие полезные советы по диагностике и ремонту электрооборудование автомобилей УАЗ.Предназначен для индивидуальных владельцев. Может быть полезен и специалистам, занимающимся ремонтом электрооборудования.

При эксплуатации автомобиля УАЗ могут возникать различные неисправности электрооборудования. Некоторые из них влияют на техническое состояние автомобиля, вызывают перебои или сбои в работе двигателя, систем запуска, устройств освещения и сигнализации, другие, хотя и не влияют на работу основных узлов автомобиля, создают неудобства для водителей.

Поиск любой из этих неисправностей, особенно у неопытных водителей, часто становится сложной задачей и занимает много времени.Эта книга призвана помочь водителям автомобилей УАЗ освоить устройство и принцип работы спецтехники, а также быстро найти в них неисправность с помощью простых и наглядных схем.

С 1972 года УАЗ-469 серийно выпускается в трех модификациях: УАЗ-469, УАЗ-469Б и УАЗ-469 bg. С 1985 года была введена новая система индексации, в соответствии с которой УАЗ-469 стал — УАЗ-3151, УАЗ-469Б — УАЗ-31512, а Медицинская модификация УАЗ-469БГ стала — УАЗ-3152.

С 1985 года конструкция модели Row 3151 неоднократно совершенствовалась, устанавливался новый двигатель, дорабатывалась трансмиссия, внедрялось дополнительное оборудование, в результате появились новые модификации — 31512, 31514 и 31519.

Автомобили УАЗ часто выходят из строя. Тем не менее среди пользователей бытует мнение, что какая бы неисправность ни была связана с такой машиной, всегда можно добраться до точного пункта назначения, а после дороги провести ремонтные работы. Владельцы Автомобилей УАЗ в шутку называют их легендарным историческим внедорожником.

[Скрыть]

Машинка для сильных мужчин

Конечно, «русский джип» не имеет привлекательного внешнего вида, как современные автомобили, однако довольно живуч. К тому же машина обладает высокими техническими и, как следствие, эксплуатационными характеристиками.

На современном рынке транспортных средств Невозможно найти агрегат, который по свойствам и качествам соответствовал бы известному УАЗ «Патриот». Если говорить о ценовой характеристике такого автомобиля, то, наверное, это альтернатива сегодняшнему дню, альтернативы практически нет.Именно поэтому пользователи с особым рвением приобретают такой автомобиль для различных целей.

Традиционно автомобиль имеет простой внешний вид, комфортные характеристики доступны для данной ценовой категории и может проходить любое дорожное покрытие. Другими словами, используя УАЗ «Патриот», не стоит задумываться о том, какое количество ям, камней, угубов или бордюров на дороге, так как такая машина прорывается всегда и везде.

Несмотря на огромное количество разнообразных достоинств такой машины, пользователи и автомобилисты не скрывают своих претензий к ней.К сожалению, неоднократно случаются различные поломки или так называемые детские болезни, которые можно исправить ремонтом или заменой определенных деталей. Рассмотрим подробнее основные неисправности и возможные варианты их устранения.

Петли спасательные

Бытует мнение, что причины, связанные с петлей в автомобилях УАЗ, исходят от первичных моделей такого агрегата. Они были оборудованы брезентовой крышей. Как известно, прежняя модель автомобиля с тентовой крышей не подвергалась высокой нагрузке на петли.Однако в ходе модернизации дверцы агрегата они стали намного тяжелее. Именно поэтому петли не выдерживают такой нагрузки.

Естественно, в новых машинах было заменено много деталей, но петли не модернизировались. Таким образом, владельцы транспортного средства наблюдают за ситуацией, когда при длительном использовании транспортного средства они начинают проседать, тем самым нарушая общую геометрию. Впоследствии такая неисправность может привести к различным неожиданным ситуациям, связанным с кузовом автомобиля.

Грамотные и профессиональные специалисты сервисных центров утверждают, что владельцы автомобилей ВЭЗ «Патриот» смогли самостоятельно решить проблему, связанную с петлями. Например, многие владельцы стараются разгрузить двери, чтобы перенести основную часть агрегата на корпус агрегата. Для осуществления такого действия необходимо установить специализированный узел, который позволит переносить запчасти на кузов автомобиля. В довольно распространенных ситуациях такую ​​проблему принято решать хозяевами.Под нижние петли дверей установили специализированные алюминиевые накладки. В дальнейшем это не позволяет им сохраняться или деформироваться.

Производители также обратили внимание на такие критерии, поэтому в 2015 году были выпущены автомобили УАЗ «Патриот» с усиленными петлями, что позволяет владельцам без лишних проблем использовать агрегат. Однако важно отметить, что эта версия автомобиля, выпущенная в 2015 году, также оснащена специализированной модернизированной осью, установленной рядом с петлями задних дверей.

Коррозия кузова

Эти проблемы характерны для многих автомобилей, но наиболее подвержены такой неисправности автомобили УАЗ.Владельцы неоднократно обращаются в специализированные салоны, чтобы исправить ситуацию нанесением каких-либо логотипов, эмблем при возникновении коррозии.

Исправить такую ​​проблему могут правильные и опытные специалисты сервисных центров, но и производители не оставили это без внимания. С 2014 года автомобили УАЗ «Патриот» производятся по инновационной технологии. Это позволяет использовать самые качественные и технологичные лакокрасочные материалы, которые служат долгие годы.


Неисправности топливного шланга

С данной проблемой сталкивается каждый второй владелец данного автомобиля, но наличие неисправностей в автомобиле данной марки производители не подтверждают.

При появлении различных следов топливного шланга необходимо заменить эту деталь. Важно отметить, что многие детали изначально имеют определенные дефекты. Опытные специалисты сервисного центра рекомендуют владельцам УАЗ «Патриот» предварительно осмотреть комплектующие, чтобы не возникло непредвиденных ситуаций в порядке. Если заменяется топливный шланг через сотню, то специалисты самостоятельно рассматривают деталь и устанавливают ее по существующей схеме, которую предоставляет производитель.

Неисправности проводки

Для автомобилей марки УАЗ «Патриот» довольно характерны различные неисправности, связанные с проводкой. Неоднократные пользователи наблюдают, как машина по своей воле включает дальний или ближний свет, дворники и другие приспособления. К счастью, такое добро есть не в каждом автомобиле.

Электромонтаж автомобилей выполнен по новейшим инновационным технологиям. Однако в разных ситуациях, в зависимости от места сборки агрегата, могут фиксироваться нестандартные типы проводки, что приводит к различным неисправностям.

При поломке рекомендуется обратиться в сервисный центр к опытным специалистам для проверки различных соединений проводов. Профессиональный подход устранит последствия некомпетентной сборки. Таким образом, пользователь избавится от множества проблем.


Износ подшипников

Износ подшипников ступиц — довольно распространенное заболевание многих автомобилей, в том числе и УАЗ «Патриот». Бытует мнение, что производители используют некачественные детали, в результате чего владелец агрегата на раннем этапе использования автомобиля сталкивается с такой неисправностью.

Опытные специалисты сервисных центров утверждают, что ступичные подшипники возникают из-за того, что пользователь неправильно эксплуатирует автомобиль или не соблюдает правила технического обслуживания. Чтобы избежать подобных проблем, необходимо соблюдать все рекомендации по обслуживанию. Необходимо своевременно производить замену смазочного материала и обращаться в сервисный центр для выявления широкого спектра различных неисправностей или проблем в общем функционировании автомобиля. Если не пренебрегать правилами обслуживания, то избежать чрезмерного износа сможет каждый владелец отечественного внедорожника.

Неисправность ходовой части

Если говорить о различных неисправностях «Патриота», то владельцы говорят об износе специализированных вставок Шворна переднего моста. Обычно это связано со сложными условиями эксплуатации. Часто владельцы агрегата покупают транспортное средство для того, чтобы передвигаться по бездорожью, поэтому важно обеспечить оптимальное функционирование шасси этого автомобиля. Существует ряд характерных неисправностей при выходе из строя ножек переднего моста. В этом случае достаточно обратиться к грамотным и грамотным специалистам сервисного центра.Профессионалы помогут устранить неисправность и проведут соответствующий ремонт с учетом корректировки зазоров.


Иными словами, УАЗ «Патриот» — оптимальный автомобиль для передвижения по бездорожью. Главное не забывать, что любой агрегат требует ухода. Важно регулярно обращаться к опытным специалистам, которые смогут выявить неисправности и устранить их в короткие сроки без вреда для владельца автомобиля.

Частые неисправности «Патриот»

УАЗ Патриот выпускается с августа 2005 года.По сути, Патриот — это глубоко модернизированный предшественник УАЗ «СИБИР» (2000 — 2005 гг.).

Двигатель

Вся «мощь» УАЗ Патриот заключена в бензиновых и дизельных силовых агрегатах. Первый двигатель — детище Саволжского моторного завода, ЗМЗ-409 (128 л.с.). До 2008 года он соответствовал экологическим нормам Евро-2. За работой мотора следила отечественная Электронная система управления двигателем (ДУД) «Микас». Узел дроссельной заслонки был механического типа, связанный с педалью газа тросом.С 2008 года двигатель УАЗ Патриот стал соответствовать экологическим нормам Евро-3, получил Эсуд Бош и электронную педаль газа.

Большая беда бензиновых двигателей — подшипник натяжителя верхней цепи, который может развалиться при пробеге около 60 тыс. Км. Ремонт обойдется в 3 тысячи рублей. Примерно одновременно с этим возможна замена пластмассового ролика автоматического натяжителя приводного ремня дополнительных агрегатов. Его кодирование приводит к листу ремня генератора.

На моторе евро-2 при пробеге более 100 тыс. Км часто пробивается прокладка ГБЦ. Многие при его замене используют аналог от Евро-3, хотя и считаются ненасильственными. При этом необходимо использовать герметик, поскольку существует некритичная разница геометрических размеров. К тому же сама прокладка в сжатом состоянии тоньше — 0,5 мм, вместо 1,5 мм у Евро-2. Соответственно уменьшается рабочий объем и увеличивается степень сжатия, что требуется для стабильной работы двигателя, требует использования бензина с октановым числом 95 в качестве топлива.

Если есть проблемы с запуском, крутится стартер, но двигатель не цепляется, а диагностика выдает ошибку датчика коленвала, не торопитесь менять, попробуйте сначала обработать контакты датчика WD-40 . Если мотор оживает с первого раза, скорее всего отказал датчик температуры охлаждающей жидкости.

При пробеге более 100 тыс. Км из-за «старения» или засорения сливных пробоотборных шлангов перестают сбрасывать обороты на холостые значения.Если шланги целы, то в этом случае поможет промывка узла дроссельной заслонкой и обработка троса привода WD-40.

Датчик давления масла часто начинает «фигурировать» уже при пробеге 20 — 30 тыс. Км. Причина в его отказе от перегрева и нарушение контактов внутри датчика. Двигатель часто «раскручивается» от поддона и задней части клапанной крышки. Со временем изогнутая трубка затронула масло. Двигатели Евро-3 расшатываются и могут неожиданно для владельца удалить с помощью щупа.Причина в неглубокой заделке трубки, около 2 мм, и слабом припое, соединяющем ее с двигателем.

Среди неприятностей, которые могут быть крайне редкими — скрип клапанов, появление трещин в блоке цилиндров и разрушение поршней. Причина в некачественных компонентах.

Троекция и детонация — довольно частое явление, наблюдаемое на бензиновых патриотах.


Любителям жесткого «бездорожья» не стоит забывать об одной особенности Патриота — арфовом креплении двигателя на 3-х болтах.При попытке скоростного преодоления препятствий высотой более 15 см возможна обрезка болта, чаще на левой скобе. Ослабленные болты легче разрушаются, поэтому, чтобы исключить расположение двигателя, не забывайте периодически их подтягивать.

Дизельный силовой агрегат

начал производиться с августа 2008 года и представляет собой турбодизель IVECO F1A (от Fiat Ducato., 116 л.с.). Каких-то серьезных проблем с этим двигателем не возникает, отметка в 200 тысяч км преодолевается на одном дыхании.

Особенность работы турбодизеля — шумная работа электромагнитного клапана EGR. На крутых подъемах из-за особенностей лаважа возможно масляное голодание.

Приводной привод ремня мотора, требующий замены каждые 120 тыс. Км. В этот же период требуется замена и свечей. Фильтры тонкой и грубой очистки топлива необходимо менять каждые 20 тысяч км. Также проложен межсервисный интервал замены масла. Но 20 тыс. Км без замены масла — это слишком смело, учитывая условия эксплуатации и низкое качество.дизельное топливо. Автосервис рекомендовал менять масло раньше, через 10 — 12 тыс. Км.

Некачественный васолар накладывает свой отпечаток на «здоровье» насадок. Оригинал стоит около 22 тысяч рублей, аналог от Bosch дешевле — около 9 тысяч рублей.

Якобы с января 2012 года дизельный УАЗ Патриот перестанет оснащаться турбодизелем Iveco, который получит российский дизельный ЗМЗ-514 (110 л.с.)


Средний расход бензинового патриота примерно 13-14 литров на 100 км, турбодизель расходует 9-10 литров дизельного топлива.

Система охлаждения недостаточно надежна, особенно у первых патриотов. Не справляется с перегревом двигателя в жару и в пробках при остановках с включенным кондиционером. Patriots S. Последние версии Прошивка программы управления двигателем менее подвержена перегреву. Многие владельцы УАЗ Патриот заменяют систему вентилятора и программы управления. Зато часто бывает 2 вентилятора от Шевроле Нива, правда, небольшая проблема возникает с размещением нового устройства, но она решается.

Бачок охлаждающей жидкости может дать течь в первый год эксплуатации. Соединения шлангов системы охлаждения часто протекают, зажатие хомутом ситуацию не исправляет. Причина в том, что использованные насадки не обладают достаточной эластичностью. Лечится заменой всех шлангов на армированные с новыми хомутами.

Алюминиевые радиаторы Staten начинают течь при пробеге более 60 — 80 тыс. Км. Многие рекомендуют при его замене устанавливать аналог из меди от Шахааз.

Еще одна частая проблема — топливный шланг топливного шланга. На некоторых УАЗ Патриот для соединения топливной рампы с топливопроводом вместо шланга высокого давления устанавливался обычный, вдобавок и меньшей длины. Это приводит к донору колодок в месте крепления к аппарели, что может стать причиной попадания бензина в двигатель и его воспламенения. Протяжка хомутов проблему не решает, необходима замена шланга высокого давления.

Патриот имеет 2 соединенных топливных бака, расходный бак — левый.Причиной остановки перекачки молока из одного бака в другой может быть забитый топливный фильтр тонкой очистки на бензонасосе, шлюз в стволе малины или переделка правого бака в районе Трубки.

Негерметичная система охлаждения может привести к растрескиванию выпускного коллектора из-за попадания в него охлаждающей жидкости. При пробеге более 120 тыс. Км часто закладывается заднее крепление глушителя, возле сережек рессор.

Трансмиссия

В паре с бензиновым и дизельным двигателями работает 5 ступенчатая механическая коробка передач.Шумы при работе боксов — явление частое. Сцепление фирмы ЛУК (комплект 5 тыс. Руб.), Установленное при сборке, ходит при активной езде около 60 — 80 тыс. Км, при пологой эксплуатации около 140 — 160 тыс. Км. При активной работе Сцепление (быстрое нажатие и отпускание педали сцепления) Часто слышны шлепки. Подшипник первичного вала и отказ остаются сухими при работе, что приводит к их перегреву и твиту дереву. Они могут сдаться при пробеге около 50 — 60 тыс. Км.Главный цилиндр сцепления может дать течь на первых десяти тысячах километров пробега. При замене масла в коробке не переусердствуйте с затяжной вставной трубкой, от чрезмерных усилий могут появиться трещины на месте ввинчивания.

Сельники. раздаточная коробка Потеет уже при пробеге более 20 тыс. км. При быстром сцеплении и отпускании сцепления часто слышен лязг — это задний привод елки В раздаточной коробке вызывает передачу на включение прямой передачи.Посторонний звук возникает из-за задней части всей передачи.

Патриот установил мосты типа «Спайсер». Подшипник стойки переднего моста смазывается разбрызгиванием. Это может привести к его недобросовестности.

люфта в кардановых слотах возникают при пробеге более 40-50 тыс. Км. Хвостовик сальника проходит около 100 тыс. Км, но некоторые были вынуждены заменить его даже с пробегом около 30 тыс. Км. Когда появляется глина с небольшим хрустом в момент «поглаживания» и вибрации на скорости около 100 км / ч, необходимо обратить внимание на состояние кардана, скорее всего, потребуется его замена.Слс вызывает около 120 тыс. Км.

Шасси

Подвеска УАЗ Патриот тоже имеет свои особенности. Так что одним из важных элементов передней подвески является кквелен, лучше заменить аналог от «Ваксойл» из Бийска. На стандарт устанавливается пластиковый вкладыш, который прошивается при пробеге 20 — 30 тыс. Км. По аналогу (3 тыс. Руб. И 6 тыс. Руб. Работа) Применен более износостойкий бронзовый вкладыш с заложенным ресурсом более 100 тыс. Км.Скворный износ приводит к появлению задней части колес. После установки нового узла руль становится тугим и плохо возвращается в нулевое положение. При пробеге более 20 тысяч км наступает окончательная точность шлифования поверхностей и все приходит в норму. Каждые 10 тыс. Км новый ккиворн требует смазки и подтягивания зажимных втулок. Также вместо штатной возможна установка опорных стоек с ресурсом около 70 тыс. Км. Бытует мнение, что медвежьи повороты способны вызвать эффект эффекта Шимми.Шимми — это интенсивные колебания в системе управления и передней подвески автомобиля, возникающие при движении по неровной дороге. Ощущается возникновение непрекращающейся вибрации после ухода за неровностями (камни, выбоины на дороге и т. Д.). Поэтому к несущим шкворням предъявляются повышенные требования ко всем элементам подвески, колесам и рулевому управлению.

Кроме того, появлению Shimmi способствуют диски и покрышки с недопустимыми размерами, полиуретановые сайлентблоки и гильзы, а также «закатанный» литейщик (угол наклона шкворня).

Замена передней поперечной тяги может понадобиться при пробеге более 30-50 тыс. Км. Из-за этого с левой стороны находится автомобильная камера. Попытка выровнять машину изменением центра, из-за пыльника противоположной стороны ничего не дает, просто наклон становится меньше.

Подвеска

Патриот часто скрипит, издает звуки рессор, удары рессор и сайлентблоков после их поворота. Прорывы с антиградуированными пластинами могут зазвучать через 10-20 тыс. Км.При пробеге более 100 тыс. Км обнаруживается разрушение рессор рессор и отрыв верхнего крепления амортизатора.

При пробеге более 80 тыс. Км были случаи отрыва тягового кронштейна Панара от моста, а при пробеге более 60 тыс. Км начинают примеряться сайлентблоки этой тяги.

Рулевое управление УАЗ Патриот также не останется без внимания владельца. Часто при пробеге более 20 тысяч км начинал стучать вал ГУРа, его люфт определяется при раскачивании руля влево — вправо.Также это проявляется ощутимыми стуками при движении в повороте. Стук из-за повышенного люфта между зубьями опоры башни и стойками поршня. Дизайн ГУР Патриот позволяет настраивать. Некоторые замечают периодическое возникновение эффекта возникновения в результате недостаточной производительности насоса ГУР.

На свежей машине в первый год эксплуатации может появиться стук в руле. Как правило, причина в перенесенном перекрещивании руля под рулем.После вытягивания проблема уходит.

До 2008 года на патриотов устанавливался прямой рулевой вал. После 2008 года с новым Гуром от Delphi в дизайне появился «Бал». Шум и скрежет «шарика» в рулевом управлении на УАЗ Патриот с 2008 года частое явление. Шар находится на открытом пространстве, в месте выхода рулевого вала из кабины. Сдавливание напоминает звук жужжания резины.

Редкие рулевые наконечники более 30-40 тыс км, некоторым посчастливилось заменить их более 70 тыс км.

Тормоза в целом на фоне других элементов довольно надежны. Только неприятный свист тормозных колодок. Передние колодки проходят 40-50 тысяч км, задние барабаны намного длиннее — 80-100 тысяч км.

С 2007 года в тормозной системе Патриот стали устанавливаться главный тормозной цилиндр и вакуумный усилитель тормозов (ВУТ) АТХ. При появлении шипения из ВУТ после выключения двигателя для замены потребуется обратный клапан.

При правильном уходе за суппортами и своевременной их смазке стуки и перекручивания в направляющих практически не возникают.При пренебрежении обслуживанием алюминиевые поршни вскоре начнут окисляться и скручиваться.

Кузов и салон

Организм патриота очень плохо сопротивляется воздействию внешней агрессивной среды. После покупки необходимо провести антикоррозийную обработку. На месте сколов сразу начинает «цвести» металл. Причем первые очаги коррозии через три года могут появиться, как правило, на краю капота и в нижней части задней двери багажника. Стальные уплотнители после 3-4 лет эксплуатации часто начинают протекать, в результате на внутренних поверхностях корпуса под стеклами образуются следы коррозии.Кроме того, вода может попасть в салон через петли задней двери или от печки к ногам переднему пассажиру и по туннелю под центральной панелью из-за насеченного дренажа.

Люк в крыше тоже часто не отличается образцовой герметичностью. Как правило, из-за заворачивания одного из углов пломбы или ее неправильной установки. Сам герметик будет на каркасе и зажат, но нормально держать резинку практически невозможно.

Задняя дверь багажника со временем спасает и появляется нижняя петля.С 2008 года в нижней части задней двери стали устанавливать «проседание» (отрыв), препятствующее ее провисанию. Механизм дверного замка лучше смазывать до прихода зимы, при ее наступлении он часто действует.

Мотоциклетный очиститель насчитывает более 80-90 тыс. Км пробега.

В салоне царят полчища сверчков. После болезни всех пластиковых элементов наступает практически полная тишина. Затем можно услышать издаваемые ручки задних сидений, ручку открывания капота и звон шайбы по осям шарнирного крепления перчаточного ящика.

В багажнике часто можно обнаружить много пыли, подходящей через уплотнитель задней двери. В этом случае производится расчет дополнительного ряда уплотнителя и корректировка самой двери.

Стекло приборных панелей легко царапается.

Со временем откручивается рычаг КПП и при открывании окон или люка в кабину начинает засасывать горячий воздух, а из центрального тоннеля идет сильный жар. Для «отключения» бычков необходимо на «смерть» к кузову прикрутить чехол с пыльником с самопроверкой.

Скриппинг в районе ППП и РК ПК (раздаточной коробки) делает трос ручного тормоза В этом случае достаточно обработать в этом месте пыльник составом WD-40.

Прочие проблемы и неисправности

С сентября 2007 года на УАЗ Патриот начали устанавливать кондиционеры Delphi. До этого времени кондиционер в комплектацию патриота не входил. Система кондиционирования недостаточно эффективна для такой большой машины. Особенно хорошо это становится заметно при движении в пробках на малых скоростях.При пробеге более 30 тыс. Км в трубопроводах системы кондиционирования могут появиться микротрещины, ведущие к разгерметизации. В редких случаях одновременно с пробегом приходилось менять отказавший вентилятор кондиционера. Уникальность сборки патриота не может остаться без улыбки, решив проблему не включить кондиционер на совсем новой машине, оказалось, что причина проста — не установлено реле включения сцепления. В большинстве случаев проблем с системой кондиционирования не возникает.

Не до конца, закрытие крана печки может вызвать снижение КПД кондиционера. Из-за «кривого» невооруженного шланга системы отопления, передаваемого хомутами, могут появиться трещины, и к ногам переднего пассажира пойдет тосол.

Автомобиль-электрик

не обошелся без сюрпризов. Часто неправильно проложенная проводка приводит к поломке, короткому замыканию и выходу потребителей из строя.

Металлический кронштейн блока предохранителей отстает от проводов. В блоке предохранителей можно пережечь гнезда предохранителей.Из-за утери мобилизатора транспондера ключ зажигания встает при запуске. А короткое замыкание в элементах подогрева сидений (20 тыс. Км) стало причиной обременения водительского сиденья и джинсов. Блок управления светом тоже часто отказывается пробегать более 40-50 тыс. Км (около 2500 руб.). При вывешивании стрелок на приборную панель или сбросе окошка одометра и горении контрольных ламп достаточно снять клемму с АКБ.

Обратите внимание на второй роликовый кислородный датчик автомобиля.Часто провод, попадающий в катализатор, оплавляется и вызывает короткое замыкание, что приводит к выходу из строя контроллера контроллера двигателя (12 тысяч рублей). Необходимо укрепить опасное место, установить дополнительную изоляцию.

Центральную коробку между передними креслами часто устанавливают непосредственно на проводах, что приводит к их повреждению, короткому замыканию и постоянному питанию предохранителей.

Часто провода в защитной гофре дверей наматываются об острые края металла, что вызывает нарушения в работе дверных замков, электростеклоподъемников и аудиосистем.

Самопроизвольное открытие или закрытие дверей с центральным замком — частое явление. Причина либо в заваленных проводах в гофре дверей, либо в разъеме блока управления.


В 2010 году на авторевной авторевой был проведен краш-тест внедорожника. По его результатам он заработал 2,7 балла, не получив ни одной звезды. При столкновении рулевой колонки и педального узла поручень переднего пассажира оказался рулевой колонкой.Крепление корпуса патриота не выдержало столкновения, позволив сместиться вперед относительно рамы. Да и сама рамная конструкция Вместо поглощения удара только зигзаг. Потеряла герметичность и топливная система.

Заключение

УАЗ Патриот своим конкурентам готов противопоставить брутальный внешний вид, большие размеры, высокую проходимость, управляемость Б. дорожными условиями и доступную цену. Но при замене потребуется частое и внимательное отношение к себе.Эта машина для настоящих мужчин, не проезжающих перед трудностями, для тех, кому действительно нужна рабочая лошадка для опасностей на бездорожье, а не для гламурного шугальне на городских улицах.

Возможные причины, способы устранения поломки. Стартер крутит, но мотор не запускается

Начнем с неисправностей, когда стартер не крутит. С парной репой все проще.

Если не слышно срабатывания реле втягивающего устройства, проверяем наличие + при включении ключа зажигания на черно-желтом проводе.Проверить лучше в точке контакта на втягивающем реле стартера. Добраться до него непросто, но можно. Стартер на Лифан Солано расположен на дальней стороне двигателя, под впускным коллектором.

Проверить все предохранители, в инструкции по эксплуатации указано назначение предохранителя. Прежде всего, обратите внимание на два предохранителя на 30 ампер в монтажном блоке Салон. В Solano, чтобы увидеть монтажный блок, нужно лечь головой на коврик водителя и посмотреть вверх.

Эти предохранители обеспечивают зажигание.С их смельчаками не работает не только стартер, так что если все работает, то причина явно не в них.

Если на проводе втягивающего реле нет плюса, а предохранители исправны, то причина либо в проводе и ненадежных контактах, либо в замке зажигания. В этом случае необходимо проверить наличие плюса на этом проводе непосредственно на замке зажигания.

Если срабатывает втягивающее реле, но стартер не крутит. Бентально удалось доделать щетку, решилось снятием стартера и заменой щеточного узла.Следует проверить наличие положительного напряжения на красном проводе, идущем на стартер от аккумуляторной батареи. Этот провод идет прямо от АКБ к стартеру, но через контакты на монтажном блоке Под капотом!

Вот эти самоты иногда подтягиваются, снимаем крышку с монтажного блока и проверяем, нет ли следов оплавленных проводов.

Еще одна причина неработающего стартера — недостаточная масса двигателя. Минусовой провод крепится в передней части КПП, обязательно проверьте надежность его крепления и качество контакта.Вытягивающие контакты лучше открутить, почистить и снова затянуть.

Стартер крутит, но мотор не запускается

Тоже бывает, тут поиск неисправностей идет немного в другую кровать. В первую очередь проверяется, конечно, искрообразование и подача топлива. Для работы бензонасоса может заблокировать штатную охранную систему. Слушайте внимательно, слышен ли бензонасос при включении зажигания?

Если нет, то попробуйте еще раз поставить и снять машину штатным ключом. Если не поможет, то в крайнем случае можно отключить блокировку бензонасоса.Для этого снимаем блок управления отопителем. На Лифан Солано для этого нужно снять накладку «под дерево» и открутить два болта. Все остальное крепится на защелки.

Под ним блок BCM (блок управления электроникой кузова). Для удобства его лучше снять, он крепится на двух болтах под ключ на «8». К блоку подключаются три разъема — один длинный сверху и два маленьких снизу. Нам понадобится белый разъем снизу.

Находим в этом разъеме лилово-зеленый провод, это разрешающий плюс на работу реле бензонасоса.Смело перережьте этот провод недалеко от разъема. Обрезанный провод, идущий к жгуту, необходимо очистить и совместить с сине-зеленым проводом в том же разъеме. Сине-зеленый провод — это провод, на котором появляется плюсовое напряжение при включении зажигания.

Все, теперь бензонасос будет работать независимо от системы безопасности и бесшумно глючит. Конечно, функция его блокировки теряется в случае попытки запуска машины с неподключенной сигнализацией.

Проверка наличия искр и срабатывания

При отсутствии ISRA двигатель также не запускается.Проверить костюм можно очень просто, но нужен помощник. Снимите со свечи резиновый наконечник высоковольтного провода и слегка потяните за него. То есть нужно приподнять наконечник над свечой на 5-7 мм, не более, иначе, если искра не куда деваться, может сгореть модуль зажигания или упрекающие транзисторы в ЭБУ.

Наконечник приподняли и попросили помощника прокрутить стартер в ключе зажигания. Если искра горит, вы услышите отчетливые щелчки в свечном камне. Таким образом, проверьте все четыре цилиндра.Если искр нет, то причина может быть либо в высоковольтных проводах, либо в модуле зажигания.

На форсунках можно проверить только постоянно входящий плюс 12В. на сине-красном проводе. При включении зажигания по этому проводу на каждую форсунку должно быть напряжение бортовой сети +12 В. Если его нет, то смотрим еще раз предохранители.

Постоянный плюс на форсунки подается при включении зажигания через предохранитель ФС04 и главное реле. В монтажном блоке под капотом находится предохранитель и реле.Снизу на крышке их названия подписаны, по-английски — Main.

16090 08.10.2019 9 мин.

Блоки Лифан относятся к средствам малой механизации, которые широко используются в сельском хозяйстве. Их популярность обусловлена ​​множеством факторов, в том числе относительно невысокой стоимостью и высокими техническими и эксплуатационными показателями.

Сам мотоблок представляет собой довольно простую конструкцию, в которой двигатель играет важнейшую роль. От того, насколько мощным будет этот агрегат, качество обработки земельных владений, а также эффективность самой этой работы

Датой основания компании считается 1992 год.Отныне и по сей день у компании было много трудностей, связанных с периодом становления, что позволило ей набраться необходимого опыта. На данный момент Lifan считается одним из лидеров в Китае в этом сегменте рынка.

Основная специализация компании — производство легковых автомобилей, выпускаемых под одной торговой маркой. Кроме того, специалисты организации занимаются производством мотоциклов, скутеров, автобусов и др.

В 2006 году компания выходит на мировой рынок, представив свой первый седан Lifan 520.Позже, в 2008 году, состоялась еще одна премьера — на этот раз Корпорация выпускает второго представителя этой модели Row. Лифан 620.

В том же 2008 году было заключено партнерское соглашение с американскими коллегами из AIG, Inc. Результатом этого сотрудничества стало появление совместного предприятия по производству.

С 2010 года Lifan Motors считается единственной частной компанией в Китае, специализирующейся на производстве автомобилей. В целом доля экспорта автомобилей этой марки составляет 11.38%, что является вторым результатом по стране.

Садовый опрыскиватель станет подходящей сборкой для снабжения растений водой, существенно сэкономит ваше время и силы, так что покупка такого устройства станет действительно выгодным вложением средств абсолютно для любого садовода. Вы можете ознакомиться с распылителем Маролакс.

Специальные агрегаты позволяют убирать снег быстрее и в больших объемах, чем ручная традиционная лопата. Софт кроссинга можно найти с технологией изготовления снегоуборщика своими руками.

Весной, когда дело касается посадки рассады, посадки семян и рассады, самой кропотливой работой в этот период является посадка картофеля. С посадкой картофеля можно сделать быстро и качественно.

Широкие темпы развития позволили значительно увеличить их представительство по всему миру. В частности, открыто более 165 заводов в Америке, Африке, Европе и Юго-Восточной Азии. Получив соответствующий сертификат, автомобили Lifan стали широко распространяться в странах Евросоюза.

Технические характеристики и цены на двигатели

Двигатель Лифан имеет в наличии вал отбора мощности, что позволяет агрегатировать устройство с различным навесным оборудованием, которое необходимо приобретать отдельно.

В конструкции мотоблока проушины имеется достаточно тяжелая рама, что позволяет агрегату использовать сложные участки почвы.

Технические характеристики:

  • общая масса — 95 кг;
  • глубина разряда 35 см;
  • ширина обрабатываемой полосы 60 см;
  • грузоподъемность — до 400 кг;
  • максимальная скорость — 9 км / ч;
  • длина агрегата — 150 см;
  • ширина агрегата 60 см;
  • высота агрегата 105 см;
  • цистерна цистерна с горючим — 3.6 л;
  • Расход топлива
  • — 1,5 литра на час работы.

В устройстве мотоблока ОК использован 168Ф-2, который считается самым мощным в своей линейке. В комплекте с ним идет ручной стартер и понижающая коробка передач.

Характеристики двигателя:

  • компактные размеры;
  • неприхотлива в используемом топливе;
  • гильза цилиндра изготовлена ​​из чугуна, что позволяет значительно повысить надежность;
  • система зажигания без транзистора;
  • без вибрации при работе;
  • система, позволяющая предотвратить запуск двигателя при недостаточном количестве масла.
  • проста в использовании.

Технические характеристики:

  • Объем двигателя — 0,196 л;
  • максимальная мощность — 6,5 л.с.;
  • Масса мотора
  • — 15,3 кг;
  • диаметр — 6,8 см.

Подробнее о двигателе Лифан 168Ф-2 смотрите в видео:

Этот двигатель Лифан для мотоблока «Ока», цена которого около 9 тысяч рублей, обладает достаточно мощными характеристиками для использования на сравнительно небольших площадях.

Урал

Технические характеристики:

  • общая масса — 120 кг;
  • грузоподъемность — до 500 кг;
  • максимальная скорость — 15 км / ч;
  • длина агрегата 156 см;
  • ширина агрегата 79 см;
  • высота агрегата 105 см;
  • емкость бака с горючим — 6 л;
  • Расход топлива — 2 литра на час работы.

Мотоблок Урал с двигателем Лифан — довольно неприхотливое устройство, не требующее частых ремонтных действий.

Мотор Lifan 170F, используемый в данном мотоблоке, может быть использован и в других агрегатах — салют, фаворит и т. Д.

Технические характеристики:

  • Тип используемого мотора — 4-х тактный, бензиновый;
  • количество цилиндров — 1;
  • Объем двигателя
  • — 212 см3;
  • максимальная мощность — 7 л.с.
  • оборотов — 3600 оборотов в минуту;
  • Масса мотора
  • — 20 кг;
  • диаметр — 6.8 см;
  • объем картера — 0,6 литра;
  • расход топлива — 394г / кВтч;
  • Тип охлаждения — воздушное.

Стоимость этого двигателя составляет около 16 тысяч рублей.

МТЗ 09.

Мотоблок

МТЗ 09 с двигателем Lifan мощностью 13 л.с. — техника производства Минского тракторного завода. Сфера применения мотоблоков МТЗ очень обширна: травление, расточка, культивация, вспашка, междурядная обработка и т. Д.

Технические характеристики:

  • общая масса — 120 кг;
  • грузоподъемность — до 650 кг;
  • максимальная скорость — 11 км / ч;
  • длина агрегата 178 см;
  • ширина агрегата — 84 см;
  • высота агрегата 107 см;
  • Перевод
  • — четыре вперед и два назад.

Мотблок МТЗ 09.

В конструкции этого мотоблока установлен двигатель Лифан. 188fd оснащен электрической катушкой емкостью 7а, что позволяет подключать к ней различное электрооборудование.

Достоинства этого двигателя:

  • возможность обкатки как ручного, так и при помощи электростартера;
  • компактных компактных размеров;
  • зажигание электронного типа.

Технические характеристики:

  • максимальная мощность — 13 л.с.
  • Диаметр цилиндра 8.8 см;
  • Объем двигателя
  • — 389 см3;
  • оборотов — 3600 оборотов в минуту;
  • тип пуска — ручной и при помощи электростартера;
  • Цистерна
  • с горючим — 6,5 л;
  • расход топлива — 374 г / кВтч;
  • длина агрегата 46,5 см;
  • ширина агрегата 43,5 см;
  • высота агрегата 50 см;
  • Общая масса — 33 кг.

Стоимость этого двигателя будет около 25 тысяч рублей.

Лифан Волга

MK3-7L

Мотоблок Лифан Волга МК3-7Л имеет следующие технические характеристики:

  • ширина обрабатываемой полосы до 90 см;
  • глубина комплектации — до 20 см;
  • Тип используемого двигателя
  • — бензиновый;
  • Мощность мотора
  • — 7 л.с.
  • тип запуска — ручной;
  • Объем бака с горючим — 3,6 л;
  • общий вес — 78 кг;
  • длина агрегата 138 см;
  • ширина агрегата 65 см;
  • высота агрегата 97 см.

Стоимость данного агрегата около 28 тысяч рублей.

Каскад

Мотоблок каскадный с двигателем Лифан применяется в основном для работы на приусадебных участках, небольших садах и огородах. Используя специальные приспособления, можно значительно расширить возможности использования данного мотоблока, т.е. приспособить его к кошачьей траве, транспортировке различных грузов и т. Д.

Технические характеристики:

  • длина агрегата — 150 см;
  • ширина агрегата 59 см;
  • высота агрегата 115 см;
  • общий вес — 103 кг;
  • максимальная скорость — 10 км / ч;
  • оборотов — 3000 оборотов в минуту;
  • ширина обрабатываемой полосы до 93 см;
  • глубина завинчивания — до 20 см.

FROF Lifan for Motoblock Cascade имеет следующие технические данные:

  • Тип используемого двигателя — 4-х тактный;
  • максимальная мощность — 6 л.
  • диаметр цилиндра — 7,6 см;
  • Объем двигателя
  • — 317 см3;
  • Тип запуска — ручной.

Чтобы узнать, как установить каскад, достаточно найти в Интернете это видео, где наглядно показан процесс установки.

Моль

Двигатель Lifan 160f на Meroble Mole достаточно популярен, что связано с тем, что он показывает достаточно высокий КПД в работе.Пусть мощность его и относительно небольшая, но для личного пользования она вполне пригодна.

Технические характеристики:

  • максимальная мощность — 4 л.
  • Тип двигателя
  • — 4-х тактный, на бензине;
  • Объем двигателя
  • — 120 см3;
  • тип запуска — ручной;
  • емкость бака с горючим — 2 л;
  • расход топлива — 360 г / кВтч;
  • Общая масса — 13 кг.

Стоимость данного мотора Мотоблок около 7 тысяч рублей.

Двигатели для мотоблоков Lifan, официальный сайт которого находится по адресу www.lifan-moto.ru, являются достаточно надежными силовыми агрегатами, благодаря которым любая техника, на которую они будут установлены, будет показывать очень высокие показатели эффективности.

Популярность этих моторов в Дачникове объясняется еще и тем, что многие предпочитают устанавливать двигатели этой марки на свои мотоблоки.

Как и у любого другого технического агрегата, у двигателей Лифан есть определенные проблемы в работе. Связано это не с плохим качеством моторов, а с определенными обстоятельствами, которые зачастую связаны с самим потребителем.

Пожалуй, основная проблема звучит так — не запускается мотоблок Лифан. Причин может быть несколько:

  • Плохая подача топлива в бак — для исправления нужно открыть топливный кран и залить топливо в картер.
  • Полное отсутствие подачи топлива в бак — нужно прочистить воздушный фильтр или топливный кран.
  • Нет искры — в данном случае основная причина — выход из строя катушки высокого напряжения. Единственным выходом из положения будет полная замена запрошенных реквизитов.

На самом деле основной ремонт двигателя Лифан для мотоблока проводится своими руками. В принципе, в инструкции к двигателю представлена ​​вся подробная информация, касающаяся вероятных поломок, а также методы их устранения.

Мотоблоки Lifan, запчасти к которым можно приобрести у официальных дилеров, предъявляют определенные требования к комплектующим. В частности, производитель советует использовать при ремонте только те детали, которые Лифан выпускает компания.

Как устанавливать на разные модели?

Специфика этих двигателей такова, что их установка на отечественные мотоблоки может сопровождаться рядом проблем. Чтобы этого не произошло, рассмотрим несколько основных случаев.

Установка двигателя Лифан на Мотоблок Агрос:

  • Сложность установки на мотоблок Агрос заключается в том, что вал конической формы расположен на родном моторе мотора, а на Лифан — цилиндрическом.Чтобы исправить это, нужно укоротить вал двигателя, после чего необходимо установить его на металлическую пластину.
  • Корзина. Сцепку мотоблока тоже придется немного отрегулировать — перетянуть ту часть, которая одевается на выходной вал двигателя. Вместо внутреннего полутригана конического типа нужно затачивать цилиндрическую.

Установка двигателя Лифан на ДВП:

  • Установка достаточно простая, но сам двигатель лифан, нужно немного приподнять над корпусом рамы, чтобы его детали не соприкасались с ним.Из переделок можно отметить металлическую пластину толщиной 10 мм, а несколько болтов были затянуты относительно старого двигателя.

Установка двигателя Лифан на мотоблок МТЗ 05.

Происходит практически без дополнительной подгонки под имеющуюся раму. Возможна лишь некоторая регулировка корзины сцепления, но это довольно несложная процедура.

. Ответ довольно прост — нужно запустить двигатель, а потом сразу переходить к возделыванию Земли, но на средних оборотах.В этом случае работа на холостом ходу невозможна, так как может возникнуть масляное голодание.

Замену масла в мотоблоке с двигателем Лифан производить по следующей схеме:

  • Сам двигатель должен быть горячим, но перед сливом масла из картера его необходимо выключить.
  • Откручиваем сливную пробку, а также щуп масляного картера, после чего следует слить остатки масла. Затем снова установите пробку на прежнее место.
  • Залейте масло в картер, рекомендованное производителем.Его уровень должен быть определен Шу.
  • Устанавливаем щуп на прежнее место, после чего закручиваем до упора.

Многие спрашивают — какое масло заливать в двигатель мотоблока Лифан? В общем, в каждой инструкции название того масла, в которое его желательно заливать. Вообще, чаще всего рекомендуют летнее масло SAE-30, или всесезонное SAE-10W-30.

Регулировка клапанов

Регулировка клапанов на мотоблоке Лифан будет осуществляться следующим образом:

  • Снимите крышку, под которой расположены клапаны.
  • Для регулировки нам понадобится отвертка, накидка на 10 и лезвие бритвы.
  • По паспорту зазор на двигателях Лифан составляет 0,12-0,02 мм.
  • Нам нужен нож, чтобы проверить этот зазор. Стандартное лезвие бритвы имеет толщину 0,08 мм.
  • Перейти к регулировке. Отпускаем гайки и подкладываем лопатку под вентиль. Регулировать нужно до тех пор, пока лезвие слегка не проскользнет под клапан. Вставьте отвертку в пазы и затяните гайку.
  • Регулировка клапанов

    Вывод

    Двигатели Lifan

    получили широкое распространение в нашей стране, так как их рабочий объем нередко превышает технические характеристики «родных» двигателей, устанавливаемых на отечественные мотоблоки.

    Кроме того, эти моторы очень часто используются в конструкциях различных самоделок, т. Е. Мотоблоков и минитракторов самодельного изготовления.

    В целом можно отметить, что китайские двигатели отличаются достаточной надежностью, а также неприхотливым отношением к используемому топливу. Для российских условий это становится во многом определяющим.

«Ситроен С4» — удобный, элегантный, во всех отношениях современный автомобиль. Производитель представляет дизельные и бензиновые варианты с автоматом и МКПП.Французы сделали машину идеальной как в плане технических характеристик, так и эстетики. Но, несмотря на это, владельцы сталкиваются с проблемами в процессе эксплуатации — иногда «Ситроен С4» не заводится. Давайте рассмотрим основные причины и узнаем, как исправить эти проблемы.

Как именно не заводится

Многие автовладельцы, столкнувшиеся с подобными проблемами, пишут сотни, если не тысячи сообщений с жалобами на то, что двигатель не запускается. Но для того, чтобы точно понимать, что с двигателем, нужно выяснить все симптомы.

Обычно возможных вариантов не так много. Так бывает, что водитель, как обычно, заглушил нормально работающий, пока этот моторчик, поставил машину, а утром она не завелась на Citroen C4. Также бывает, что мотор заводится, но для этого нужно немного дольше обычного. Иногда ДВС может нормально работать, но внезапно останавливается и не запускается. Еще часто жалуются, что мотор заводится и сразу глохнет.

Это еще не все варианты поломки.Часто владельцы жалуются, что мотор при запуске стреляет, чихает. Также бывают ситуации, когда Ситроен С4 не заводится, крутит стартер, но при этом машина отлично заводится на буксире. Специалисты сталкиваются с такими симптомами, когда машина даже никуда не ехала, а вдруг перестала заводиться.

Зная, как ведет себя двигатель, можно хотя бы приблизительно понять, что с двигателем или с другими автосистемами все не так.

Типичные неисправности

Если Citroen C4 не заводится, не паникуйте.Успех ремонта во многом зависит от того, насколько быстро и качественно получится найти слабое звено. Чтобы лучше понять суть возможных ремонтных работ, подумайте, что может сломаться.

Форсунка

Вы можете выбрать неисправности, связанные непосредственно с форсункой. При такой поломке машина не заводится ни на холоде, ни на жаре. На панели приборов загорится лампа «Check Engine». Реже двигатель работает при горящем свете, но он будет плохо заводиться, и работа будет крайне нестабильной.Чаще всего в двигателях этого производителя забиваются форсунки. Перспективы ЭБУ. Эти узлы следует диагностировать в первую очередь, если Citroen C4 не заводится.

Зажигание

Также очень часто проблемы с запуском связаны с системой зажигания. Здесь возможных поломок побольше. Обычно причины кроются в свечах — они могут быть топливными. В этом случае двигатель запускается и сразу глохнет, а после нескольких попыток останавливается даже для того, чтобы схватиться. Редко, но все же возникают проблемы с другими узлами системы зажигания — это катушка или модуль зажигания, датчик коленвала.

Топливная система

Проблемы с запуском также могут быть связаны с плохой или некорректной работой топливной системы автомобиля. Французские моторы здесь могут столкнуться с тремя возможными проблемами:

  • Забитый топливный фильтр. При этом симптомы будут следующие: машина заедает, но не заводится, если вы смогли поработать, двигатель будет очень нестабильным.
  • Можно выделить неисправности, связанные с ТНВД.Автомобиль не заводится ни при каких обстоятельствах и в любом состоянии.
  • Давление в топливной рампе. Если этого не хватит, с мотором будет очень проблемно. Также отсутствует холодный и горячий запуск, нестабильная работа.

Двигатель

Ну в конце можно выбрать сам мотор как причину проблемы. Здесь самый широкий выбор возможных вариантов. Чаще всего причина кроется в плохой компрессии или в наклонных клапанных зазорах. При таких проблемах нужна качественная диагностика, иначе определить, почему не заводится Citroen C4 Picasso, будет очень сложно.

Как вернуть машине жизнь?

Если мотор глохнет и не запускается, нужно найти и устранить поломку. Посмотрим, что входит в список диагностических событий. На самом деле многие операции можно выполнить своими руками, без использования специализированных инструментов.

Когда стартер крутится, но нет эффекта

Если стартер крутит, но не заводит «Ситроен С4», то нужно убедиться, что бензонасос в машине работает вообще.В большинстве случаев слышно работающий бензонасос. Чаще всего звук его работы можно услышать возле заднего дивана. При работе устройства будет ощущаться характерное жужжание.

Если насос не работает, то специалисты рекомендуют проверить исправность предохранителей, а также реле мощности топливного насоса.

Не лишним проверю реле ЭБУ. Если предохранители исправны, то нужно узнать, включаются ли реле. Его работоспособность можно определить по характерному щелчку.Этот щелчок будет слышен при включении зажигания автомобиля.

Диагностика топливной системы

Если «Ситроен С4» работает и не заводится, то проблема может быть где-то в топливной системе. Если насос работает нормально, то нужно убедиться, что в рампе есть давление. Для этого потребуется манометр. Можно проверить и в поле. На пандусе должна быть шпуля — на нее надо давить. Если насос рабочий, то давление в рампе будет в пределах 2.8 атм.

Если нажать на золотник, струя топлива из нее будет плавной. Давление должно быть постоянным. Если насос исправен, но в рампе нет давления, то необходимо проверить наличие топлива в баке, засорение фильтров, техническое обслуживание магистралей.

Регулятор давления

Двигатели форсунок работают под определенным давлением, которое нагнетается в рампу топливного насоса и регулируется специальным регулятором давления.Для его диагностики отсоединяется шланг, по которому топливо истекает в бак. При отключенном шланге включить зажигание. Если из него подаётся топливо, проблема обнаружена, и нужно менять контроллер.

Если эту неисправность накрыли в дороге, то можно утопить один край регулятора или взять трубку. Таким образом можно добраться до места ремонта.

На что еще обратить внимание?

Если давление в рампе присутствует, в баке есть бензин, то следует провести диагностику системы зажигания автомобиля.Для диагностики рекомендуется применять специальный разрядник. Если искра присутствует, но машина Citroen C4 не заводится, то проверьте состояние свечей визуально, а затем спецтехникой.

Дроссельная заслонка

Если этот узел будет работать некорректно, то быстрого старта и стабильной работы можно не ждать. Диагностировать поломку можно разными способами. Необходимо открутить подающий патрубок, осмотреть корпус и непосредственно задвижку визуально — могут быть видны развивающиеся или какие-либо механические дефекты.

Когда мотор не работает, заслонка будет в закрытом состоянии. Если его нельзя нормально закрыть, то нужно прочистить дроссельную заслонку.

Мотор заводится и глохнет

Если Ситроен С4 заводится и глохнет, то, скорее всего, с двигателем и другими системами все в порядке, и проблема в иммобилайзере. Диагностировать эту неисправность несложно — обычно на приборной панели загорается или мигает лампа. Если потеряна связь между микросхемой на ключе и иммобилайзером, то о нормальном запуске Engine можно забыть.

Для решения проблемы вам понадобится спецтехника, которая есть у официального дилера. В противном случае можно заменить ключ на запасной.

Щелкает стартер, нет эффекта

Если при попытке запустить «Ситроен С4» он не запускается и одновременно щелкает, то можно сказать, что неисправно втягивающее реле. Его необходимо заменить. После замены стартер сможет нормально работать. Также стоит проверить, в каком состоянии аккумулятор. При разряженном токовом аккумуляторе только щелчки.

Если «Ситроен С4» не заводится, стартер не крутит, то проверьте подключение проводов непосредственно к стартеру, а также реле.

Стартер не может подавать признаки жизни плохой «массой» или отсутствием контакта. Но провести диагностику сканером лишним не будет. Автомобиль полностью управляется электроникой, и возможно, в любом из узлов есть ошибки.

Не запускается по горячему и по холодному

В первом случае можно выделить неисправности, связанные с датчиком охлаждающей жидкости.Датчик следует заменить. Если на холоде нет запуска, то возможно все из вышеперечисленного.

Дизельные версии «Ситроен С4»

Дизельные двигатели У других принцип работы, в отличие от бензиновых. Причин плохого запуска здесь несколько.

Высокая степень сжатия важна для дизельных двигателей. Если количество причин уменьшилось, воздуха в камерах сгорания будет недостаточно. И если воздух не сжимается, он не будет теплым, и топливо не сможет воспламениться.

Часто на запуск влияют различные проблемы с лампами накаливания. Обычная диагностика здесь не помогает, так как на горячем моторе проблем нет. Но двигатель начнет запускать двигатель с неисправными свечами. Часто причины поломки кроются не в самих свечах, а в электронике, управляющей работой свечей накаливания.

Проблемы и с топливной системой. Если в дизельные форсунки попали мелкие частицы, двигатель может не запуститься. При этом нужно обращать внимание на размер дыма при попытке запуска.Если он есть, то в цилиндры подается топливо, но смесь почему-то не воспламеняется.

Если дизель «Ситроен С4» не хочет заводиться на морозе, это может быть связано с топливом. В нем есть парафин. Зимой такое топливо густое. Он не может в таком состоянии проходить через фильтр и, естественно, не увлекается. Вам необходимо использовать зимнюю солярку.

Часто возникают проблемы с топливопроводом. Если в нем есть трещины, то топливо потечет из системы.Главное запомнить одно — если при старте из трубы виден дым, значит, топливо поступает в цилиндры. Если дыма нет, то следует провести диагностику свечей или компрессии.

Заключение

Итак, мы выяснили, почему Citroen C4 может не выпускаться. Как видите, проблема может быть разного характера. Если это бензиновый мотор, в первую очередь нужно осмотреть помпу и свечи. Ну с дизелем немного посложнее. Ведь если проблема в компрессии или насадках, исправить своими руками не получится.

Весной забираем технику для приусадебного участка. К сожалению, часто возникает ситуация — не запускается мотоблок. Владелец должен быстро определить причину поломки и устранить неисправность.

Пуск бензиновых и дизельных агрегатов

Мотоблок — многофункциональный инструмент. Незаменимо содержать детскую. Навесное оборудование позволяет проводить обработку земли, овец травы, уборку снега, транспортировку грузов, посадку и уборку урожая.

Техника комплектуется бензиновыми или дизельными двигателями. Ходовой дизельный Мотоблок. И бензиновый агрегат имеет отличия. Поэтому анализировать причины, по которым не запускается мотоблок, следует для каждого конкретного типа двигателя.

Перед тем, как приступить к мотоблоку, готовим технику. Необходимо убедиться в наличии всех деталей, убедиться в надежности механизмов.

Механизмы часто перестают работать после зимы. Длительный перерыв вызывает сбой в работе систем мотоблока.Хранение в холодных и сырных помещениях приводит к следующим поломкам:

  1. Окисление контактов.
  2. Нарушения изоляции проводов.
  3. Разлив топлива и масла.
  4. Замок карбюраторный зум.

Перед запуском нового мотоблока проверьте все соединения, трос сцепления, реверс и газ. Ход кабелей должен быть плавным, без усилий. Нельзя запускать агрегат при наличии зажимов и перекручивания ниток жгута.

При первом запуске необходимо проверить уровень масла в картере.Никакая смазка не повредит поршневую группу. Коленчатый вал на холостом ходу вращается со скоростью до 1400 оборотов в минуту. Достаточно пары секунд для образования петли на поверхности цилиндра.

Старое масло может стать причиной отказа в работе. При этом мотоблок дымит выхлопными газами белого цвета. Предлагает полную замену масла.

Следует учитывать, что мотоблок плохо заводится при недостаточном объеме масла. Следуйте этому параметру, прежде чем у вас будет карбюратор и ДВП.На некоторых моделях устанавливают защиту низким уровнем. Датчик блокирует старт, и агрегат глохнет.

Следует помнить, что для каждого типа двигателя требуется бензин определенной марки. Для двухтактного мотора Топливо готовится отдельно. Топливная смесь состоит из бензина и масла. Количество ингредиентов выдерживается в строгом соотношении.

Бензин для мотоблоков беру на АЗС. Срок службы машины напрямую зависит от качества топлива. Не стоит заводить ДВП на плохом бензине.

Ремонт узлов и механизмов

Запуск дизельного мотоблока после покупки бывает затруднен. Дело в том, что в систему подачи топлива попадает воздух. Если долгая прокрутка (стартер) не дает результатов, следует освободить воздушные пробки. Для этого откройте кран заправки дизелем и размотайте все соединения по топливным каналам. Конечная точка продувки — форсунки.

К двигателю внутреннего сгорания Раненого необходимо выполнить ряд требований. Перечислим их по порядку:

  1. Приготовление топливных смесей.
  2. Подача топлива в цилиндр.
  3. Воспламенение смеси.
  4. Выпуск выхлопных газов.

Выполнение следующих условий гарантирует запуск любого двигателя.

Проблемы с запуском свидетельствуют о неисправности узлов и механизмов. Успех ремонта зависит от правильности диагноза. При обнаружении неисправностей занимаемся ремонтом дизельного мотоблока. Техническое обслуживание и мелкий ремонт можно выполнить своими силами. Потребуется набор ключей, сантехнический инструмент и умелые руки.

На этапе приготовления топливной смеси возможны следующие происшествия:

  • воздушный фильтр не пропускает воздух;
  • забито отверстие крышки бака;
  • засорился тракт подачи топлива;
  • сломался карбюратор.

После серии неудачных запусков полезно открутить свечу. Рабочая часть может заправляться топливом. Такая деталь. Далее прокачиваем цилиндр через отверстие. Свечу закручиваем и снова отпускаем.

Если свеча высохла, значит, топливо в камеру сгорания не поступает. Выполним ряд действий по восстановлению системы подачи:

  • слить старый бензин;
  • промыть бачок;
  • очистить фильтр от грязи;
  • продуть шланг подачи топлива;
  • продуть жиклеры карбюратора;
  • сделать чистый бензобак;
  • кран открытый;
  • очистить дыхательный канал в крышке.

Неисправности системы зажигания

Двигатель не запускается при неисправностях в системе зажигания.Почему это происходит? Источниками питания могут быть магнето, высоковольтный провод, колпачок и запальная свеча. Внешний осмотр проверяют чистоту деталей системы зажигания. Грязь и влага возникают в результате пробоя высокого напряжения на теле. Отсутствие искр бывает при плохом контакте цоколя с центральным электродом свечи.

Слабая искра свидетельствует о плохой работе свечи зажигания. Необходимо проверить зазор и состояние электродов. Зазор проверяется щупом. Обычно это 0,8 мм.При необходимости удалить жадность с металлических деталей и изолятора. Заменил замену свечей.

Состояние детали поршневой группы влияет на готовность мотора в целом. Они работают в тяжелых условиях. Под нагрузкой трущиеся поверхности нагреваются. Цилиндр, поршень и кольца отвечают за важный показатель — сжатие. Низкая компрессия в цилиндре укажет на необходимость замены деталей.

Также проверьте впускной и выпускной клапан. Они должны плотно прилегать к седлам. Глушитель — последний элемент на пути выхлопных газов.На стенках глушителя постепенно откладываются продукты сгорания, и двигатель глохнет. Для нормального прохождения выхлопных газов следует периодически очищать стены от нагара.

Специалисты советуют придерживаться всех рекомендаций производителя. Нельзя перегружать агрегат.

Выполнение всех требований продлит жизнь механизмов.

Перед началом работы собственник должен ознакомиться с инструкцией по эксплуатации.

ГБО

на УАЗ «Патриот»: достоинства и недостатки

Какие достоинства и недостатки вы заметите при установке ГБО на УАЗ Патриот? Этот вопрос многих беспокоит, так как стоимость бензина растет с каждым месяцем, поэтому нужно искать какую-то альтернативу.Наиболее эффективен газ (пропан или метан). Электромобили настолько крошечные, что их даже не считают альтернативой бензину. Да и стоимость обслуживания электромобиля в несколько раз выше — одни только аккумуляторы могут стоить 75% от общей стоимости.

Достоинства и недостатки ГБО

Следует сразу отметить, что установку ГБО на УАЗ «Патриот» должны проводить квалифицированные специалисты. Газ, как и бензин, — горючее вещество.Но у него есть одна особенность — он постоянно находится под высоким давлением (метан до 200 Атм., Пропан до 25 Атм.). Поэтому газ намного опаснее. Но в целом плюсов масса — снижаются затраты на топливо (а Патриот — это не машина из малогабаритных машин), работа двигателя становится тише, исчезают любые, даже самые мелкие, детонационные удары.

Некоторые скептики утверждают, что работа бензинового двигателя означает, что «поршневые кольца не смазываются бензином». Это мнение любителей, так как кольца смазываются моторным маслом.И весь бензин сгорает, остается только сажа (зависит от качества топлива). И чтобы эта сажа не смазала поверхность цилиндра, она быстро его разрушит. Мощность двигателя при работе на газовом топливе может упасть, но не более чем на 3-4%. Баллон с газом в багажнике — это минус, но в Патриоте достаточно места, чтобы установить его и не испытывать дискомфорта.

Первое поколение ГБО

Для автомобиля УАЗ «Патриот» идеально подходит ГБО 4-го поколения.Нам нужно рассмотреть причины, по которым выбор падает на него. 2-е поколение предназначено для карбюраторных двигателей. В нем минимальное количество комплектующих, все органы управления исключительно механического типа, электроники практически нет. Третье поколение — это своего рода переходное звено между электронными и механическими устройствами. Здесь вы найдете больше электроники, могут поставляться даже инжекторные двигатели. Но по параметрам система далека от идеала.

4-е и 5-е поколения: что лучше?

Четвертое поколение — это максимальная реализация электронных компонентов, все управление может осуществляться без вмешательства человека, что дает вам некоторую свободу.Пятое поколение очень похоже на четвертое, но с одним отличием — вместо редуктора-испарителя используется особая конструкция насоса. Стоимость его очень высока — более 1 000 долларов. Ремонт такого устройства обойдется довольно дорого. Наиболее эффективным считается использование ГБО четвертого поколения.

ГБО работа

Функционирование ГБО 4 на УАЗ «Патриот» выглядит следующим образом:

  1. При выключенном зажигании газовый баллон закрыт, топливо по магистрали в коробку передач не подается.
  2. После включения зажигания опрашиваются все датчики системы. Если температура коробки передач ниже 35 градусов, газовый баллон остается открытым, переключатель бензин-газ переводится во второе положение (подача бензина).
  3. При достижении 35 градусов корпус КПП плавно переключает виды топлива. Открывается вентиль на газовом баллоне, переключатель на коробке передач переходит в положение «Газ».
  4. Начинается ГБО, по топливной карте встроенной в блок управления.

Блок управления

ГБО на УАЗ «Патриот» (отзывы по установке только положительные) имеет отдельный блок управления. Он контролирует работу форсунок, по которым топливо подается в камеры сгорания. При этом следует отметить одну особенность — газ имеет более высокое октановое число, поэтому необходимо корректировать УОЗ. Делается это довольно просто — увеличивается время открытия форсунки. Для того, чтобы рассчитать коэффициент, на который нужно увеличить этот показатель, проводится первоначальная калибровка (сразу после установки газового баллона).

Датчики и исполнительные механизмы подключены к блоку управления ГБО 4 на УАЗ Патриот:

  1. Положение дроссельной заслонки.
  2. Холостой ход.
  3. Положение коленвала.
  4. Скорость автомобиля.
  5. Положения переключателя газ-бензин и клапана баллона.
  6. Форсунки электромагнитные газовые.
  7. Форсунки газовые.
  8. Давление в цилиндре, магистрали, топливной рампе.
  9. Редуктор и температура охлаждающей жидкости в системе.

Обратите внимание, что на УАЗ Патриот к редуктору-испарителю ГБО подключается форсунка от системы охлаждения.Это позволяет быстро прогреть его тело и перейти на газовое топливо. Кроме того, можно вручную переключаться между видами топлива — для этого есть кнопки, которые расположены в салоне (обычно они совмещены с указателем уровня газа в баллоне).

Что нужно знать при аренде автомобиля в Монголии

Что делать, если я планирую автомобильный лагерь? Есть ли в аренде палатки на крыше или другое туристическое снаряжение — палатки,
кастрюль и сковородок, печи?

Есть! Есть! Это мы.Кричать от волнения, потому что да — вы можете арендовать машину с палаткой на крыше и / или кемпингом. (Можете ли вы сказать, что разговоры о хорошей поездке действительно нас вдохновляют?)

Во время процесса онлайн-аренды, как только вы перейдете на страницу оформления заказа, вы можете добавить кемпинг к своей аренде за единовременную плату в размере около 23 доллара США. Обязательно выберите автомобиль напрокат (ищите UAZ Patriot Expedition), который с самого начала включает в себя тент на крыше — это не дополнительная опция.

В походный набор входит устойчивая к шторму, легко устанавливаемая всесезонная палатка от Heimplanet на 2-3 человека, 2 спальных коврика, 1 воздушный диван, а также кухонное оборудование, включая газовую плиту с 2 канистрами, горшок , Сковорода, эспрессо-мокка-чайник и столовая посуда на 4 человека, в том числе тарелки, миски, вилки, ножи и ложки.Спальные мешки, еда и вода в лагерный набор не входят. (Мы рекомендуем сделать покупки в E-Mart в Улан-Баторе перед отъездом.)

Прелесть этих кемпинговых комплектов в том, что они дают вам еще больше гибкости в дороге, поэтому вам не нужно планировать слишком далеко вперед и бронировать юрты. лагеря на каждую ночь во время поездки. Гибкость наличия собственной палатки на крыше и установки лагеря позволяет вам иметь еще больше свободы и избавляет вас от необходимости тратить деньги на дорогостоящий багаж
сборов, которые носят это снаряжение с собой из дома.

Большинство путешественников в любом случае предпочитают разбивать лагерь в дикой природе, а не лагерю для юрт, но никогда не стоит недооценивать
наличие лагеря для юрт, где можно принять горячий душ, выпить холодного пива и найти самую неуловимую роскошь — Wi -Fi доступ.

А как насчет пробега? Есть ли у меня аренда автомобиля с неограниченным пробегом в день?

Нет, не работает. Но не волнуйтесь — скорее всего, вы и так далеко не уедете каждый день. Кроме того, это поездка на автомобиле — вы должны не торопиться, а не просто мчаться по стране.(Boooooring.)

Стандартный дневной лимит составляет 150 километров в день с возможностью увеличения до 250 или 500 километров, с превышением каждого лимита примерно 0,87 доллара США за километр.

Сумма является средней, поэтому, если вы перейдете на один день, просто сделайте следующий день немного медленнее. Просто следите за своим пробегом, и в большинстве случаев ограничение в 150 километров не является проблемой.

А как насчет точек доступа Wi-Fi? При аренде есть точка доступа, которую я могу использовать для навигации в поездке?

Да, вы можете добавить точки доступа Wi-Fi к своей аренде примерно за 7 долларов в день.Но стоит ли оно того? Если вы спросите нас, нет. Не только потому, что вы находитесь в приключение и вам все равно следует пройти цифровую детоксикацию, но и потому, что как только вы выйдете за пределы города
, данные не будут регулярно доступны, так что вы, по сути, просто тратите свои деньги зря.

Если вам абсолютно необходим Wi-Fi в поездке, лучше всего остановиться в одном из крупных городов (например, Ольги или Морон) и попытаться получить доступ к своей сотовой сети или использовать там местный Wi-Fi.

Скачать карты.Мне нужны офлайн-карты Монголии и заранее спланируйте свои маршруты как можно лучше. Вы обязательно заблудитесь, и там не будет много местных жителей, которые будут спрашивать дорогу, но это часть того, что делает поездку здесь таким приключением.

Включено ли страхование автомобиля в аренду? Если нет, сколько еще мне нужно выделить в день?

Страхование перед третьими лицами включено в каждую аренду, но оно покрывает только до 16 500 000 тугриков (менее 6000 долларов США) на травмы и материальный ущерб.(Если вы сломаете руку или повредите телефонный столб.)

Страхование на случай столкновения и несчастного случая не включено (если вы повредите арендованный автомобиль или автомобиль другого водителя) и оплачивается дополнительно. Дополнительные расходы будут зависеть от автомобиля, но, чтобы дать приблизительную рекомендацию для целей составления бюджета, мы предполагаем, что внесем в бюджет дополнительные 20-30 долларов в день для дополнительного страхового покрытия.

Доступное дополнительное покрытие включает в себя: отказ от возмещения ущерба (случайное повреждение или кража), защиту от гравия, защиту шин и лобового стекла, защиту от песка и золы и защиту на обочине дороги (круглосуточная экстренная помощь при спущенных шинах, утерянных ключах и т. Д. ).

Мы рекомендуем добавить страховку от убытков и повреждений, а также защиту шин и лобового стекла, что добавит к стоимости аренды около 30 долларов США в день. Спущенные шины являются наиболее распространенной проблемой в таких поездках, и платить дополнительные 20 долларов США в день, чтобы знать, что ваша аренда покрывается в случае аварии, всегда более утешительно (особенно когда вы видите эти дороги).

Покрывает ли моя туристическая страховка World Nomad несчастные случаи и повреждения при аренде автомобиля в Монголии?

Да, но только если у вас есть план World Nomad Explorer.

Если ваш автомобиль был украден, подвергся вандализму или поврежден в результате столкновения, погодных условий или других факторов, не зависящих от вас, ваша туристическая страховка может покрыть вам расходы на ремонт и аренду в размере до максимальной суммы пособия. Несчастные случаи, произошедшие под воздействием алкоголя, не покрываются.

Покроет ли меня дополнительная страховка Roadside Protection (BC), если я сломаюсь, получу квартиру или еще что-нибудь случится на дороге?

Sixt Mongolia предлагает круглосуточную службу технической помощи на дороге по номеру горячей линии при заключении договора аренды.Буксировка и ремонт включаются только в том случае, если зарезервирована эта дополнительная страховая защита. В противном случае арендаторам приходится оплачивать буксировку и ремонт из своего кармана (что, по сравнению с другими странами, дешево на ремонт).

Если вы покупаете дополнительную придорожную защиту, важно отметить это мелким шрифтом, напечатанным на дорожной защите:

«Услуги придорожной защиты за пределами 100-километрового радиуса от Улан-Батора подлежат дополнительной оплате в размере 4000 тугриков за километр для расстояние проезда за пределы радиуса до арендатора.”

Таким образом, блокировка, утеря ключей, спущенное колесо и услуги дохлого тестера, буксировка и аварийно-спасательные работы могут стоить дополнительной (хотя и небольшой) платы, даже если вы приобрели дополнительную защиту. Эти услуги легко найти, когда вы пересечете 100-километровый радиус от Улан-Батора, поэтому, возможно, это не самая большая ошибка в мире, если вы не добавите эту дополнительную защиту к своей аренде.

Что делать, если у меня спустила шина — отвечаю ли я за покупку новой шины? Что делать, если я поврежу обод?

Sixt Mongolia предлагает страховку шин и лобового стекла, которая покрывает эти случаи.Арендаторам не следует покупать шины или какие-либо другие запасные части — все автомобильные запчасти поставляются Sixt и их командой механиков, чтобы гарантировать, что они соответствуют стандартам производителей оригинального оборудования и являются оригинальными, надежными, оригинальными запчастями. У большинства моделей и всех полноприводных автомобилей есть запасная шина и инструменты для ее замены, но помощь Sixt на дороге может помочь в экстренных случаях.

Нужны ли мне водительские права международного образца для аренды автомобиля в Монголии в Sixt? Есть ли минимальный возраст? Какие документы / удостоверения личности мне нужно будет показать, когда я заберу свой прокат?

Гражданам-участникам Венской конвенции о дорожном движении не требуются международные водительские права.Юридически достаточно использовать паспорт с местными водительскими правами, но мы все же рекомендуем путешествовать с международными водительскими правами, чтобы быть в безопасности и облегчить некоторую путаницу на дороге.

Гражданам, не являющимся членами (американцы, канадцы, китайцы и владельцы ирландских паспортов), потребуются международные водительские права.

Каждый водитель должен быть не моложе 23 лет, и для внесения залога при аренде требуется кредитная карта. Дополнительные драйверы — это дополнительная плата в размере около 8 долларов США.50 грн / сутки.

Могу ли я взять напрокат автомобиль в Улан-Баторе и оставить его в другом городе? Взимается ли дополнительная плата за аренду в одну сторону?

Возможна аренда в одну сторону. Взять напрокат машину можно, например, в Улан-Баторе, а оставить в Ольгии. Взимается дополнительная плата. Система бронирования рассчитает это автоматически, когда вы сделаете заказ.

Для этих типов бронирования мы рекомендуем делать бронирование как минимум за неделю, так как в некоторых местах Sixt бронирование в последнюю минуту невозможно, и может применяться время высадки.

Могу ли я получить арендованный автомобиль в аэропорту Улан-Батора? Что делать, если мой рейс в Монголию задерживается?

Да, офис Sixt в международном аэропорту Чингисхан работает круглосуточно и без выходных. Если ваш рейс прибытия задерживается, команда Sixt отслеживает задержки прибывающих рейсов, и транспортные средства по-прежнему могут быть забраны в течение двух часов после приземления, независимо от времени. Никаких дополнительных затрат за опоздание не взимается.

Могу ли я пересечь границу с Россией или Китаем, если я арендую машину в Монголии?

Нет, нельзя.Даже если вы планируете вернуться в Монголию.

Есть ли в аренде какие-нибудь баллоны с бензином для дополнительного топлива?

Нет. Хотя канистры с бензином можно запросить заранее, не рекомендуется брать с собой в поездку.

Канистры с бензином никогда не должны храниться внутри автомобиля, их лучше всего перевозить на багажнике на крыше, который работает только в том случае, если на крыше нет палатки на крыше (если вы планируете арендовать автомобиль с палаткой на крыше, это уже не может быть и речи).

В Монголии есть заправочные станции почти в каждом суме (маленьком городке), и пока вы заправляете заправку при каждом удобном случае (мы рекомендуем всегда, когда ваш баллон ниже 2/3), у вас не будет проблем.

Sixt Mongolia поставляет присадки Liqui Moly Benzin и Diesel для длительных поездок, чтобы предотвратить любые проблемы, связанные с использованием некачественного топлива, что является обычным явлением на более удаленных заправочных станциях с низким оборотом топлива.

С каким аварийным оборудованием я должен путешествовать?

Во время поездки по Монголии вы обязательно попадете в более чем одну неприятную ситуацию. Как минимум, вы должны путешествовать с лебедкой, а в идеале — в составе как минимум двух транспортных средств, где другое транспортное средство может помочь вам в буксировке.

Для буксировки вам понадобятся буксирный трос, блокировка рывка, D-образные скобы (не менее 2), перчатки, домкрат для внедорожников, фонарик, лопата, компрессор или насос и комплект для ремонта шин (или ремонтный спрей. от Liqui Moly), манометр для шин и соединительные кабели. Эти предметы нельзя брать напрокат в Sixt. Вам нужно будет приобрести эти припасы в Улан-Баторе перед отъездом в поездку, особенно если вы планируете ехать далеко от проторенных дорог. Лучшее место
, чтобы найти эти и другие наземные припасы, — это Patriot Campers в Улан-Баторе.

Для длительных поездок также неплохо запастись хотя бы одной дополнительной канистрой с моторным маслом, жидкостью для стеклоочистителя и аптечкой для оказания первой помощи.

Jeep Patriot: неисправный топливный насос → Симптомы и диагностика

Одной из самых серьезных проблем, которые могут случиться с автомобилем, является неисправный топливный насос . Если топливный насос вашего Jeep Patriot выходит из строя, в двигатель не может попасть топливо (или его недостаточно, в зависимости от того, полностью он или нет).Без газа ваш Патриот вообще не запустится. Имея это в виду, большинство из симптомов неисправного топливного насоса связаны с тем, что автомобиль глохнет или вообще не работает.

В современных автомобилях с системой впрыска топлива топливный насос находится прямо в топливном баке и «подталкивает» бензин к топливной рампе (-ам). Он находится в топливном баке, потому что «протолкнуть» топливо к топливной рампе легче, чем «потянуть» топливо, как это сделал бы встроенный насос. Хотя нахождение в топливном баке делает насос более надежным, к нему также становится труднее добраться.

Хорошая новость в том, что топливные насосы недорогие. Плохая новость заключается в том, что их ремонт и замена обходятся дорого.

Jeep Patriot Признаки неисправности топливного насоса

Есть физические признаки, которые вы можете почувствовать, когда топливный насос вашего Patriot выходит из строя. Прежде чем разбирать что-либо, проверьте, не сохранены ли в компьютере вашего двигателя коды неисправностей.

Двигатель может выдавать код неисправности P0087. Этот код неисправности определяет, что давление в топливной рампе / системе слишком низкое.Любые существующие коды неисправностей могут быть подсказкой.

Иногда при низком давлении топлива вы также можете получить код неисправности, связанный с датчиком кислорода. Настоящая проблема при диагностике неисправного топливного насоса заключается в том, что с точки зрения симптомов он напоминает многие другие автомобильные проблемы. Кроме того, симптомы почти точно такие же, как плохой / забитый топливный фильтр.

Вот наиболее частые симптомы неисправности топливного насоса в вашем Jeep Patriot :

Whining Noise

Один из наиболее распространенных признаков того, что топливный насос выходит из строя, — это воющий звук.Воющий звук может указывать на то, что топливный насос выходит из строя, прежде чем возникнут какие-либо проблемы, связанные с производительностью. Если держать ухо открытым, вы не застрянете где-нибудь с неисправным топливным насосом. Это будет похоже на низкочастотный жужжащий звук.

Распыление при ускорении

Единственный способ узнать, что топливный насос вашего Патриота вышел из строя, — это то, что он больше не обеспечивает достаточное давление топлива, чтобы двигатель работал при большой нагрузке или при высокой нагрузке. скорость.Обычно, если вы движетесь в гору (или ускоряетесь), двигатель может начать чувствовать, что у него просто кончился пар. Вот каково это с плохим топливным насосом.

Плохой топливный насос тоже может ощущаться как неисправный каталитический нейтрализатор. В обоих случаях при нажатии на педаль газа будет казаться, что двигатель работает без ветра. Плохой каталитический нейтрализатор не вызовет раздражения. Это плавный недостаток мощности. Если вы не уверены, ознакомьтесь с этой статьей об устранении неисправностей каталитических нейтрализаторов.Если вы получаете коды неисправности P0420 или P0430 с помощью сканера, это вполне может быть каталитическим нейтрализатором, вызывающим эти симптомы.

Панель приборов УАЗ Патриот, составные схемы и справочные индикаторы приборов управления. Учимся ремонтировать и дорабатывать панель приборов УАЗ Патриот, Хантер и буханка, Панель приборов УАЗ Хантер

1 — выключатель аварийной сигнализации. При нажатии на кнопку переключателя одновременно запускаются в режиме мигания лампы все указатели и повторители вращения, включаются индикаторы вращения (поз.6) и сигнальная лампа внутри переключателя.
2 — спидометр. Показывает скорость автомобиля в км / ч, а установленный в нем счетчик — общий пробег автомобиля в км.
3 — указатель уровня топлива в баке. Каждый резервуар имеет свой датчик указателя (кроме дополнительных резервуаров).
4 — Сигнальная лампа аварийного состояния тормозной системы (красная). Загорается при нарушении герметичности одного из контуров гидропривода к тормозным механизмам.
5 — сигнальная лампа на стояночном тормозном механизме (красная).
6 — Сигнальная лампа индикатора крутящего момента (зеленая). Работает в мигающем режиме при включении переключателя указателя поворота или переключателя аварийной сигнализации.
7-Сигнальная лампа аварийного охлаждения охлаждающей жидкости в радиаторе.
8 — Фара дальнего света (синяя).
9 — указатель температуры охлаждающей жидкости в блоке цилиндров двигателя.
10-Сигнальная лампа аварийного давления масла. Загорается при падении давления масла в системе смазки двигателя до 118 кПа (1,2 кгс / см2).
11 — Указатель давления масла в системе смазки двигателя.12 — вольтметр. Показывает напряжение в бортовой сети автомобиля.
13 — Прикуриватель. Чтобы нагреть спираль прикуривателя, нажмите на ручку вставки, поднимитесь по ней до фиксации в футляре и отпустите ручку. При достижении необходимой температуры нагрева вставка автоматически возвращается в исходное положение, принудительное удержание вставки в утопленном положении не допускается.
14 — лампа освещения (установлена ​​на УАЗ-31512, на остальных моделях имеется потолочная подсветка потолка)
15 — Выключатель освещения освещения (Плафоу).На некоторых моделях переключатель расположен рядом с клапаном.
16 — ручка управления дроссельной заслонкой карбюратора.
17 — Выключатель датчиков уровня топлива в баках.
18 — Выключатель заднего противотуманного фонаря со встроенной лампой освещения
19 — Выключатель Fistan-Nõfar.
20 — Комбинированный выключатель зажигания и стартер (см. Рис. 1.22 и 1 23). Ключ от замка зажигания автомобиля ИАЗ-31514, УАЗ-31519, УАЗ-3153 вынимается только в положении III, при этом срабатывает механизм блокировочного устройства, блокирующего рулевой вал.Чтобы заблокировать рулевое управление на стоянке, установите ключ в положение III, снимите его и поверните рулевым колесом в любую сторону до щелчка, чтобы язычок фиксатора совпал с пазом замка вала рулевого колеса. При отвинчивании руля вставьте ключ в замок зажигания и, вращая правое рулевое колесо, поверните ключ по часовой стрелке в положение 0. Для исключения случаев ошибочного включения стартера при работающем двигателе (II положение ключа), блокируя конструкцию. механизм, дающий возможность повторного запуска двигателя только после возврата ключа в положение 0.
Не разрешается выключать зажигание и вынимать ключ из замка зажигания при движении автомобиля. Остановка двигателя приведет к потере эффективности торможения, а при вынимании ключа зажигания рулевой вал блокируется противоугонным устройством и автомобиль становится неуправляемым
21 — Центральный выключатель света. Имеет три фиксированных положения, первое — все выключено; Второй — габаритные огни включены; В-третьих — включены габаритные огни и ближний или дальний свет (в зависимости от положения переключателя света).Вращение ручки регулируется интенсивностью освещения инструментов. Навтомобилухаз-3153, УАЗ-33036, УАЗ-39094, УАЗ-39095 Установить клавишный выключатель и отдельный выключатель освещения приборов.
22 — ручка управления воздушной »заслонкой карбюратора.
23 — ручка переключателя стеклоочистителя и мастера (на автомобилях с многофункциональными подчиненными переключателями не устанавливается). Вращение ручки включает дворник, нажатие на кнопку ручку в осевом направлении
24 — Кнопка плавкого предохранителя в цепи освещения.
25 — выключатель электродвигателя вентилятора отопителя. Есть три положения, выключено, включена малая частота вращения электродвигателя, включены высокие частоты; Вращение электродвигателя вентилятора отопителя.
26 — рычаги переключателей многофункционального рулевого колеса (см. Рычаги рычагов. 1.24).
27 — Цифровой выключатель света. При внешнем освещении поворот ручки включает подсветку инструментов и регулирует яркость.
28 — пепельница.
29 — Подкатная крышка к бачку бачка привода адгезии.

Панель приборов — предмет интерьера, который греет не только душу владельцу внедорожника, но и доставляет удовольствие. Чем современнее имеет своеобразная приборная панель, тем водителю приятнее управлять автомобилем — и это факт! Если у предшественника старого УАЗа была примитивная приборная панель по краю, то современное чудо творения ульяновского автопрома может похвастаться интерьером салона автомобиля. Какая приборная панель на внедорожнике, основные устройства и дополнения, а также тюнинг устройства — все это будет рассмотрено в этом материале.

Панель приборов — это не что иное, как щит, на котором расположены различные автомобильные компоненты. Щиток прибора выполнен в основном из пластика черного цвета. Корпус панели съемный, что является плюсом при необходимости проведения ремонтных работ. Простота демонтажа панели дает возможность проводить ее настройку или модернизацию других компонентов.

Панель приборов внедорожника УАЗ Патриот имеет современный дизайн, который смело можно сравнить с зарубежными кроссоверами. Рассмотрим, что входит в установку панели приборов:

  • Блок управления осветительными приборами.
  • Выключатель поворотников и фар.
  • Контроль стеклоомывателя и дворника.
  • Регулировка периодичности работы очистителей стекол.
  • Приборы для измерения скорости, скорости вращения коленчатого вала, количества топлива в баке, времени и др.
  • Контрольный звуковой сигнал.
  • Блок управления системой отопления и кондиционирования.
  • Переключатель вызывающего абонента.
  • Замок зажигания со встроенной противоугонной системой.

Панель подсветки

Комбинация приборов

Комбинация приборов на внедорожнике УАЗ Патриот включает следующие элементы, указатели и элементы сигнализации.Ниже представлена ​​диаграмма, на которой показано расположение элемента.

Схема, отражающая комбинацию приборов внедорожника УАЗ патриот

  1. индикатор температуры в двигателе;
  2. указатель функционирования свечей накаливания;
  3. световая сигнализация указателя масла в системе;
  4. световая сигнализация о необходимости проверки двигателя;
  5. предупреждение о перегреве охладителя двигателя;
  6. тахометр;
  7. лампа указателя левого поворота и световой сигнализации;
  8. Лампа сигнализирующая о неполном закрытии двери;
  9. световая сигнализация, сигнализирующая о слабом заряде аккумулятора;
  10. неисправность тормозной системы;
  11. лампа индикации включения антиблокировочной системы тормозов;
  12. указатель включен стояночный тормоз;
  13. Лампа индикации включения переднего моста;
  14. Лампа указателя правого поворота и световой сигнализации;
  15. спидометр или указатель скорости мотора;
  16. Фонарь Функционирование Функционирование Задний противотуманки;
  17. индекс включения наружного освещения;
  18. лама перед противотуманками
  19. уменьшенный запас топлива;
  20. индикатор функционирования дальней связи;
  21. индикатор количества топлива;
  22. разгрузка пробега;
  23. указатель пробега автомобиля УАЗ патриот;
  24. указатель времени и напряжения;
  25. индикаторный переключатель функций.

Комбинация приборов поможет новичкам сориентироваться в тех или иных световых индикаторах. Итак, зная, что такое комбинация приборов, рассмотрим, почему на внедорожнике UAZ Patriot не будет работать подсветка.

Почему не работает подсветка

в

Если на внедорожнике не работают устройства, то прежде чем отговариваться, стоит поискать причину в источниках самостоятельно. На панели есть регулятор, который в ряд, с его помощью, управляет освещением панели.Для этого он следует за розничной торговлей, чтобы перевести ее в крайнее верхнее положение, и если огни не загораются, вам нужно будет поискать причины немного глубже.

Когда устройства не работают, то следует проверить сохранность предохранителя под номером F1. Если он исправен, то нужно проверить реостат. Если на розостате окислились контакты, ток через него не проходит и тем самым не хватает подсветки. Можно напрямую перехватить контакты, а если лампочки загорятся, то причина в неисправности реостата.Для исправления поломки следует заменить в розницу. Еще одной неисправностью может стать перегоревание лампочек освещения. Если это произошло, необходимо разобрать панель и поменять лампочки на новые.

Панель освещения и тюнинг

Если на УАЗ внедорожник патриот модель 3163 имеет в комплектации приборную панель. Обычные лампы накаливания, то на автомобилях с 2010 года выпуска уже стоит новая панель приборов со светодиодной подсветкой. Диодные лампочки — это новое поколение освещения.

Для владельцев первых моделей внедорожников УАЗ Патриот приятная новость. Если вам надоела слабая подсветка панели, или она имеет неприятный цвет свечения, то эту проблему легко исправить, модернизировав лампочки, или, проще говоря, сделав тюнинг прибора. Итак, тюнинг освещения подразумевает замену ламп накаливания на светодиоды. Как настраивается панель? Для этого снимаем приборную панель, разбираем ее и заменяем обычные лампочки на светодиодные. Перед их разъединением обязательно идет распиновка заглушек, чтобы по окончании работы с легкостью вернуть все на свои места.

Тюнинг и процесс снятия приборной панели рассмотрим в следующих материалах, а на данном этапе торпеда и ее внешний вид на внедорожнике УАЗ патриот рассматривается в полной мере.

Можете проверить свой КБМ, а если нужно его уменьшить!

Демонтаж панели приборов УАЗ-ХАНТЕР.

Прежде всего необходимо разобрать штатную панель автомобиля.
А именно: снять спидометр (он электронный, поэтому ухищрений с протягиванием троса не будет), регулировка яркости подсветки приборов (находится возле спидометра), приборной панели (топливо, давление, температура, напряжение) , прикуриватель, красная кнопка «аварийка», шаг всасывания (снимается полностью вместе с тросом — для этого откручиваются 2 болта на карбюраторе и одна гайка на панели), фары (не все, и находится только в салоне — она ​​слева от руля, крепится на одну гайку), ручка наструма (закреплены 2 болта — откручиваются — можно вырубить выступающие острые части «железной панели»!), Вам можно сразу снять панель с переключателями и переключателями (фары, печка, противотуманки, освещение салона, переключение между датчиками бака).

Тогда возникает отличный вопрос — а нужны ли старые панели в идеальном виде? Что это означает?
Поясню: можно снять
1) вырезание небольшой детали под рулевой колонкой или
2) Снятие руля, переключателей руля и замка зажигания. Определенный? Потом пошли дальше:

Сначала попробовал снять руль: снял верхнюю накладку, открутил гайку (крепит руль к валу), просверлил в бачке (шкив коленвала от Волги) отверстия на нужный диаметр (все проверено на место), прикрутил этот резак к рулю (даже резьба нарезана в ступице), но болты гайками поправить не смог (помешало контактное кольцо тыльной стороны «баранки»), стал потихоньку тянуть руль колесо от вала: в итоге за 10 минут борьбы сдалась резьба в ступице! Руль остался на месте! А еще говорят, что завод не прикручен! После второй попытки (неудачной) было решено, что руль не снимается (правда, варварский путь остался — цитата: «Кувалда его!», Но отказался — подшипники жаль).
Штатная панель вырезана безжалостно.

Последним этапом демонтажа стало откручивание 8-х болтов 2 «скоб каркаса запоров» или проще говоря накладок, фиксирующих рамку лобового стекла.

Установка средней части панели приборов Victoria.

Прежде всего необходимо разобрать панель Виктория (далее Виктория) на деталь.

Далее, подгоняя среднюю часть к «железной панели» (пластик должен быть близко к сальнику, хотя бы снизу и краям) намечаются отверстия под болты (это болты «рамы»). скобки от запора »(см. выше).Смонтировал панель на 4 болта.
Столбик лучше вместе — один держит, а второй — загнутой буквой «З.Ы.» размечаются отверстия. Подавать дырочки. Крепим панель (временно), поместите хотя бы одну дырочку — там, где до этого привлекала комбинация инструментов, были прикреплены отверстия с резьбой — используем их! В общем, задача подгонки пластика к сальнику решена. Прошедший? — Удалять!

Следующий этап: Внимательно осмотрите гидрокормер фары — на накладке (0 справа) в специальной выемке слева от руля в пластике.Поместите отверстие (нужно учесть, что проделанное по размеру отверстие от накладки придется делать упор на напильник!) Просверлите. Накладываем пластик в «железку» и планируем участок, где будет располагаться гидродвигатель. Вырежьте в намеченном месте такое отверстие, чтобы в него спокойно проходил корпус гидрокорографа (диаметром около 6 см).
Пробуем в случае успешного прохождения этого этапа перейти к следующему.

Бардачек (бардачок): Наносим (а еще лучше — фиксируем) пластик — закрываем перчатку и отмечаем, где будут располагаться ответные части магнитов.Пришлось сделать проставки (из дерева) толщиной 2,5 — 3 см между «железкой» и обратной частью магнитов (опять же на месте). Тут кроется еще одно недовольство панелью — сделали бы коробку глубже на эти 2 см: прикручиваем противоположные части магнитов.

Теперь определяемся по обдуванию лобового стекла! Оставить обычный дует или горит новый? Если штатный, то проблем меньше. Я выбрал второй путь (Матрица «Красная табличка»).
Второй способ подразумевает установку дефлекторов на обдув боковых ветров от дорестайлинг газель (дефлекторы левый и правый разные!) В специально отведенных местах сверху панели Виктория.Демонтируем стабильную систему обдува лобового стекла (4 болта и несколько крепких выдавливаний). Теперь прикладывая верхнюю и нижнюю части примерно наметить место проема под гофрированный закон правого дефлектора. (Главное попасть между бардачком и центральной консолью).

Вырезал отверстие, оно оказалось над отверстием от прикуривателя (советую не экономить и сделать отверстие больше диаметра гофры! — причина дальше.). Левый шланг пройдет через отверстие от спидометра.
Теперь можно окончательно прикрутить среднюю часть Виктории на «железку».
Закрепите гидрокорректор в пластике — на длину шлангов может не хватить! Но если заглянуть под капот в поле фар, то можно увидеть огромный запас этих шлангов — мы им пользуемся! Как? — немного ослабить место крепления к кузову и от салона (только не для корпуса !!). Прошедший? Прикручиваем «скобки запора рамки» слева и справа к рамке лобового стекла (болты для манекена крестового похода).Поверх них прикручиваем 4 болта средней части Виктории. Закрепил по центру, сверлом на 3 мм придется просверлить несколько отверстий и закрепить самозатяжками с крупными шляпками (кстати — не понял, почему в «композите» их не использовали, штатные саморезы достаточно большие (по сравнению с толщиной толщины) смазочной поверхности и Hard не фиксируют скрепляемые детали).

Проделать отверстие под ручку «Приточный» (управление воздушной заслонкой) закрепив ручку (пропускаем трос — штатный — через отверстие, гайку и печку + моторный щит), можно сразу подключать к «карб» и отрегулируйте.
Облажались? Нигде ничего не вешается? Поехали дальше.

Теперь займемся верхней частью панели и инструментами.

Прежде всего, необходимо определить, какие устройства мы хотим видеть постоянно «перед собой» и расположить их на плате (рядом со спидометром). Я решил, что важнее видеть давление масла в двигателе и температуру двигателя. Жалко, что нет места тахометру. Хотя электронному всегда можно найти место.Определенный? Затем вырезаем в стекловолокне отверстия (диаметр отверстия = диаметр устройства) в специально отведенных местах. Установите устройства. Когда я писал о разборке штатной панели, то забыл упомянуть 2 блока контрольных ламп. Под ними также прорезаем отверстия под комбинацией инструментов.

Перейти к обмотке лобового стекла. Дефлекторы требуются следующие — 3302-8108095 и 3302-810894 (или от дорестайлинг газель). Дефлекторы расположены в брандмауэре так, чтобы поток воздуха попадал в точку на стекле перед глазами водителя и пассажира.

С таким расположением есть проблема — гофру сложно одеть на дефлектор — поэтому кругра крепим сразу к дефлектору и помни про дырку в «железке» под гофру — придется перетянуть гофру гофру. (Позже, в процессе отделки, вспомнил способ, применимый к любым материалам — если опустить шланг в горячую воду, он станет мягче и гибче — меньше проблем с установкой!)
Еще одно: шланги будут иметь покупать другие — обычные 65 см длиной — а нужны 75 см! Композит заявляет, что он идет от таза 2106 — сколько мне (шланга) нет, я не понял, куда он подходит: если постараться, то гофре УАЗа должно хватить на правый дефлектор, но с Слева вам придется мудрствовать: Я отрастил шланг Кусок того же шланга (вам нужно около 12 см).
С подготовкой верхней части закончили.

Подготавливаем центральную часть панели.

Ставим остальные приборы (уровень топлива и напряжения в бортовой сети) — остается одна посадочная розетка. Здесь выбор большой — можно и часы от «Шахи» поставить, или амперметр и т.п. (кто сколько стоит :).
Внизу у нас есть кнопка управления освещением салона, спереди — сзади противотуманки, «аварийка» и т.д. Еще внизу есть место под магнитолу или маршрутный компьютер.

Для установки магнитолы необходимо прорезать окошко в панели под размер посадочной корзины (или самой магнитолы).
Также необходимо увеличить стандартное отверстие в центре середины панели (с учетом площади, где раньше была обычная комбинация устройств). Более того, для штатной комбинации устройств необходимо увеличивать размеры проема. Крепление ушей с помощью накидных гаек — шарик внутри. Питание можно подавать от блока предохранителей — розеток много, повесил на запасной 10а предохранителя, на магнитолу 5а хватит (без «амкусканта»).
При установке магнитолы будут проблемы с проводкой. Шлейку необходимо удлинить!
Продолжаем подготовку центральной части панели:
Еще внизу переключатели режимов внешнего освещения (фары, габариты), режимов работы двигателя, выключателя датчика бензобака и т.д. (При установке будьте осторожны — пластик из капитан хрупкий и ломается — пришлось клеить переключатели режимов освещения и работы печки жидкими гвоздями — больше ничего не держалось).
Приемы Под рукояткой всасывания вырежьте отверстие диаметром с помощью рукоятки всасывания. :. Почему это большое? Для того, чтобы центральная часть панели относительно легко снималась.
Еще ниже, справа от ремиссии под ручкой всасывания, кладем ручку яркости подсветки приборов и прикуривателя.

Подготовка проводки.

Этот этап включает удлинение проводов и добавление нескольких разъемов. Необходимо удлинить провода к приборам, расположенным под рулем (для спидометра это не нужно — провода достаются).Пришлось удлинить провод, подключенный к лампам освещения (серый), масса массы (черный), провод питания (красный) примерно по 30 см.

В предыдущем пункте у меня было выживание — на подготовку проводки фактически ушло около 7 часов (вместе с ходовой мастерской).
1) Надо удлинить провода ко всем приборам и переключателям!
Провода к приборам верхней и центральной части панели должны быть собраны в несколько соединительных колодок (далее просто «колодки»).Для имеющихся колодок необходимо удлинить провода — наиболее удачное решение — заново собрать группу нужной длины и закрепить на концах клеммы. №
2) поставить на место колодки под переключатели («направленное» и со сложным положением контактов) поставить штатные колодки (с параллельным расположением контактов). Накладки на переключатели собираются с проводами нужной длины (примерно 25 см) и второй частью («папа») обычных колодок.
3) Провода к кнопке «аварийка» и резистору-регулятору яркости подсветки приборов также протягиваются по технологии п.2.
4) Провести питание на магнитолу (см. Выше) и подвести провода к колонкам, антенне и прочему.
Если контактные площадки одного цвета, то нужно как-то пометить соответствующую устройству.
Подготовка завершена. Переходим к сборке.

Сборка панели Victoria.

Собираем в разобранном виде бесконтактные выключатели, замок зажигания и их кожух. Корпус придется немного подрезать (на месте), есть только ОСТ — и тогда на самом видном месте будет «дырочка».

Установите топ Виктория, подключенный к устройству с приборами и индикаторами. Закрепляю с помощью штатных саморезов и металлических скоб, для увеличения жесткости продублировал, а где-то заменил, на широкую плоскую шляпу с широкой плоской шляпкой. По центру необходимо закрепить панель не только парой стандартных саморезов (они почти не держатся)! Просверливает пару отверстий в пластике и металле (точно в пространство между гнездом для индикаторов и комбинации инструментов), закрепленных саморезами.

С боков не трогать:

Установить щиток-защиту руля. Для этого вырезается отверстие под замок зажигания, а на его месте просверливается середина панели и «штучная» пара отверстий под саморез. Третий саморез крепится к штатному кожуху подрутого.

Установить центральную часть: подключить провода к переключателям и приборам, магнитоле и прочему. Путь укладки жгутов зависит от того, насколько вытянуты провода.Моя основная привязь прошла справа от магнитолы. При расположении проводов и колодок необходимо учитывать наличие прикуривателя (подогрева) и тяги дворника.

Потяните за ручку всасывания, пропустите ее в отверстие в панели. Сама корзина магнитолы или магнетола должна попасть в отверстие в пластике + фурнитуре. Кладем провода. Совмещаем дырочки по середине панели и по центральной части панели. Центральную часть фиксируем самозатяжками — 2 сверху, 1 в выемке под рукоятку присоса.


Закрепите левый и правый карманы (3 саморза).
Устанавливаем поршни в отверстия (можно расширить). Закрепите декоративные «молдинги».

Все? Нифига нравится!

При включении 1-й или 3-й передачи на 4-м усилении КПП пробегал пальцами между панелью и ручкой КПП!

Разбираем «пол салона», а точнее пол салона.

Снимаем «Черепашку» (можно только одну левую половину), ставим коробку передач на нейтраль, откручиваем 4 болта крепления ручки петли к КПП, вынимаем ручку (стараемся не сломать прокладку) .

Зазоры в тисках или другом первичном (удачном) означает ручку (не сильно). Собираем все в обратной последовательности.

Хотя это состояние агрегата можно использовать для добавления трансмиссии выше уровней (я это сделал — в КПП добавил 300 мл. Zic 80W90, а в RK на 2 см ниже верхнего вала, о чем будет доложить агрегату позже) .


Собрать, прикрутить, положить коврики и прочие коврики по совету? Теперь все есть.

Панель приборов — неотъемлемый атрибут любого транспортного средства, на котором сосредоточены основные датчики и индикаторы, обеспечивающие более комфортное управление автомобилем.Поэтому каждый автовладелец должен знать, что означают те или иные значки на приборке, особенно для владельцев отечественных внедорожников. Какие индикаторы установлены в щитке приборов УАЗ Патриот и какие неисправности могут возникнуть в работе устройства — об этом читайте ниже.

[Скрыть]

Описание и расположение индикаторов и приборов на панели

Комбинация приборов УАЗ Буанка, УАЗ 469 и других моделей отечественного производителя Состоит из множества контроллеров и индикаторов.

Рассмотрим описание элементов приборки на примере модели Патриот:

  1. Датчик управления мотором автомобиля. Нельзя допускать попадания стрелки в критическую зону.
  2. Показатель эффективности.
  3. Значок указателя моторной жидкости в двигателе. Если он начинает непрерывно гореть, это говорит о необходимости добавления расходных материалов.
  4. Универсальный значок ошибки. При его появлении автовладелец должен провести диагностику работоспособности силового агрегата.
  5. Обозначение перегрева радиатора двигателя.
  6. Тахометр, определяющий количество оборотов коленчатого вала при работе двигателя.
  7. Этот индикатор включается при срабатывании левого указателя поворота, а также световой сигнализации.
  8. Символ неплотного закрытия одной из дверей автомобиля.
  9. Этот индикатор указывает на пониженный заряд аккумулятора. Если горит постоянно, автовладелец должен проверить аккумулятор.
  10. Знак неисправности тормозной системы. Возможно, износились колодки или просто вышел из строя датчик, также возможно вскрытие проводки его подключения.
  11. Этот значок появляется в случае срабатывания антиблокировочной системы. Если горит постоянно, необходимо проверить систему на наличие неисправностей.
  12. Обозначение мощности ручного тормоза.
  13. Индикатор активации проточного моста.
  14. Световой указатель на правый указатель поворота, а также световой сигнал.
  15. Спидометр предназначен для определения скорости скорости.
  16. Световой индикатор задних противотуманных фар.
  17. Значок включен в активацию внешнего освещения.
  18. Обозначение включения передних противотуманных фар.
  19. Индикатор низкого уровня топлива в баке. Появляется, если система использует резервный запас топлива для движения. При появлении индикатора следует как можно быстрее отремонтировать машину.
  20. Значок дальнего света.
  21. Датчик уровня топлива, на него ориентируется водитель, когда нужно заправить машину.
  22. Кнопка сброса пробега.
  23. Общий пробег, метр машины.
  24. Датчик для определения напряжения в бортовой сети автомобиля, а также указатель времени.
  25. Переключатель.

Фотогалерея «Схемы подключения разных моделей ПП»

Возможные неисправности

В целом приборная панель УАЗ Хантер — довольно надежное устройство, способное работать годами. Но иногда случается так, что приборка на УАЗе отказывается работать.

Рассмотрим неисправности, которые могут возникнуть в системе:

  1. Не работают устройства УАЗ. Освещение не включается, индикаторы не горят, при движении стрелки датчики не поднимаются, при этом возможно, что двигатель не удастся и запустится.Тут может быть два варианта — либо «прикрыли» сам пульт, то есть его фишку, либо возникли проблемы в работе блока управления. И в том, и в другом случае придется иметь дело с электроникой, поэтому задачу ремонта все же лучше доверить специалистам.
  2. Только не работает подсветка. Панель приборов УАЗ Патриот оснащена специальным регулятором, который есть в рознице, позволяющий водителю управлять подсветкой щита. Попробуйте перевести этот реостат в крайнее верхнее положение, он обеспечит максимальную яркость подсветки.Также могла пропасть подсветка из-за выхода из строя предохранителя F1, но если этот элемент исправен, то следует провести диагностику самого контроллера. Мы можем окислить контакты, чтобы ток не проходил через фиксатор.
  3. Одна или несколько лампочек не работают или не горят индикаторы. В этом случае причина может быть в перегорании источников освещения пульта управления. В этом случае автовладельцу придется полностью разбирать щиток и менять лампочки.
  4. Не работают датчики — спидометр, тахометр, уровень топлива и т.д. Скорее всего проблема в электронике, особенно если сразу вышли из строя все контроллеры. Если один из них сломался, то стоит поискать проблему на самом агрегате. Например, если не работает датчик топлива, то необходимо поискать контроллер, который должен быть установлен в баке, может не работать то, что есть (по видео по каналу CEVRON).

Идеи по тюнингу

Какие идеи тюнинга можно реализовать в приборных панелях на УАЗ:

  1. Организация диодной подсветки, самый простой вариант.Вам нужно только поменять установленные лампочки в приборке на светодиодные.
  2. Использование настроенной шкалы для датчиков приборки. Такие шкалы применяются непосредственно сверху к шкале отложений со значениями. Их обычно используют, потому что они имеют более современный вид. Установка шкал на спидометр, тахометр и другие датчики должна производиться с демонтажем стрелок с приборов, такие весы можно купить как в магазине, так и скачать из интернета.
  3. Тестируем приборку, в частности ее внешнюю часть.Этот способ Тюнинга более актуален при наличии повреждений на щите.
  4. Добавление хромированных колец на шкалу.
  5. Установка спортивной приборки. Этот вариант самый сложный, так как для установки тюнингованной спортивной приборки потребуется переделать штатные разъемы для подключения. Также возможно, надо будет вмешаться в работу блока управления, чтобы синхронизировать с ним новую приборку.

На приборной панели УАЗ-469 (рис. 8) Спидометр 17 показывает скорость автомобиля в км / ч, а установленный в нем счетчик — общий пробег автомобиля в км.В шкале спидометра есть отверстие для контрольной лампы (с синей линзой) фар. Амперметр 2, служащий для определения силы заряда (стрелка отклоняется вправо на знак «+») или разрядного (стрелка отклоняется влево, на «-«) тока аккумулятора.
Выключатель 3 поворотных фар установлен на автомобилях УАЗ-469 и УАЗ-469 б.г., а при отсутствии выключателя заглушка вставляется в отверстие. Стрелка давления масла 4 показывает давление в системе смазки двигателя в кгс / см2.Контрольная лампа 5 аварийного давления масла с красной линзой. Контрольная лампа загорается при включении зажигания и гаснет после того, как двигатель заработает. Кратковременное мигание лампы при уменьшении вращения коленчатого вала двигателя двигателя не свидетельствует о неисправности системы смазки, если лампа увеличивается при вращении лампы, лампа сразу гаснет. Контрольная лампа 6 указателей поворота с зеленой линзой загорается при включении указателей поворота.

Фиг.8. УАЗ-469 — панель приборов .

Индикатор температуры охлаждающей жидкости 7 показывает температуру жидкости в блоке цилиндров при включении зажигания. Датчик этого указателя находится в кронштейне водяного насоса. На панели приборов УАЗ-469 контрольная лампа 8 аварийного перегрева охлаждающей жидкости с красной линзой загорается при температуре жидкости выше 106 … 109 ° С. Датчик находится в верхнем бачке радиатора. Индикатор уровня топлива 9 имеет шкалу с делениями 0; 0.5; N, релевантно, наполовину заполнено и заполнено емкостью бака. Указатель уровня топлива снабжен двумя датчиками, по количеству баков, и показывает количество топлива в каждом баке отдельно. Для включения правого или левого датчика бака на панели приборов есть переключатель 12, который имеет два положения: вниз — правый датчик бака включен; Вверху — датчик левого бака. Указатель действителен только при включенном зажигании. 10 Переключатель освещения кузова. Рукоятка 11 служит для ручного управления дроссельной заслонкой карбюратора; При вытягивании за ручку заслонка открывается.Положение ручки можно зафиксировать поворотом вокруг своей оси на 90 °. Во время движения авто ручка должна быть утоплена. Комбинированный переключатель зажигания 13 и стартера (замка) (рис. 9) имеет три положения: среднее — выключено, первое правое — зажигание включено;
второй (крайний) правый — зажигание и стартер включены; Третий слева — ресивер включен (когда установлен). Ручка 14 (рис. 8) центрального переключателя света служит для включения фар, передних фонарей, задних фонарей и фонарей приборов.Ручка переключателя имеет три фиксированных положения: первое — все выключено; Второй — включены передние фонари (или ближнее освещение фар в зависимости от положения ножного переключателя), задние фонари и подсветка приборов; Третий — средний или дальний свет Включены фары в зависимости от положения ножного переключателя, задних фонарей и освещения устройств. Поворотом ручки переключателя можно регулировать интенсивность освещения инструментов.

Фиг.9. Положение ключа в замке зажигания ИЗА-469:
О — нейтральное положение; I — зажигание включено; II — зажигание и стартер включены; III — приемник включен (если установлен).

Переключатель электрического нагревателя 15 может быть установлен в три положения: перемещение ручки переключателя вверх включает повышенную скорость вращения вала двигателя, перемещение ручки вниз включает пониженную скорость вращения вала двигателя, при этом среднее положение ручки, мотор выключен.
На панели приборов УАЗ-469 Рукоятка 16 служит для ручного управления воздушной заслонкой карбюратора, при вытягивании за рукоятку можно частично или полностью закрыть воздушную заслонку — рабочая смесь обогащается. После прогрева двигателя ручку необходимо утопить. Положение ручки можно зафиксировать, повернув ее вокруг оси на 90 °. Переключатель 1 предназначен для управления работой дворника и клина; При вращении по часовой стрелке включается дворник, а при нажатии ручки в осевом направлении — щетка.Кнопка предохранителя 18 в цепи освещения. 19 — выключатель аварийной сигнализации. Повернуть ручку на растяжку.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
