Акпп автомат – что это такое, как пользоваться автоматической коробкой передач (устройство и принцип работы) — RallySale.ru Продажа спортивных автомобилей, гоночной техники и экипировки для автоспорта. Работа. Аренда и тюнинг машин

Содержание

что это такое, как пользоваться автоматической коробкой передач (устройство и принцип работы)

В последнее время все больше автотранспортных средств оборудуются автоматической трансмиссией. Она более легкая и удобная в использовании и идеально подходит для новичков и движению в городе с пробками и регулярными остановками.

Содержание статьи:

Что такое АКПП и ее виды

Автоматическая коробка переключения передач — один из видов трансмиссии, при которой без вмешательства водителя выставляется необходимое передаточное число, подобранное под режим движения и другие факторы.

С технической точки зрения автоматической КПП считается только планетарная часть узла, напрямую связанная с переключением передач, и совместно с гидравлическим трансформатором образовывает единый автоматический агрегат.

К автоматическим коробкам передач принято относить классическую с гидротрансформатором, роботизированную КПП и вариатор.

Классическая автоматическая коробка передач

Гидротрансформаторная КПП является популярной и классической моделью трансмиссии, устанавливаемой на большинстве сходящих с конвейера в настоящее время автомобилях.

Читайте также: VIN номер автомобиля: зачем нужен и как его расшифровать

Коробка автомат состоит из планетарного редуктора передач, управляющей системы и гидравлического трансформатора, который и дал ей название — гидротрансформаторная КПП. Устанавливается как на легковых автомобилях, так и на грузовых транспортных средствах.

Роботизированная КПП

Коробка робот является своеобразной альтернативой механической КПП, только переключение скоростей происходит автоматизировано посредством электрических механизмов, приводящихся в действие электронным блоком.

Единственным сходством роботизированной КПП с классической автоматической коробкой является наличие сцепления в самом корпусе коробки.

Вариатор

Вариатор — устройство плавной бесступенчатой передачи крутящего момента на колеса.

Обеспечивает уменьшение расхода топлива и улучшает динамические показатели, щадящее состояние работы двигателя автотранспорта по сравнению с АКПП или МКПП.

Вариаторы бывают ременные, цепные и тороидальные. Из вариаторов наиболее распространен с клиновидным ремнем.

Принцип работы АКПП

На автотранспорт устанавливается несколько видов автоматических КПП со своими характерными особенностями.

Упрощенно механизм работы классической АКПП состоит в передачи крутящего момента от коленвала двигателя на устройства трансмиссии, при этом происходит варьирование передаточного числа в соответствии с положением рычага селектора и условиями передвижения автотранспорта.

При пуске двигателя в гидравлический трансформатор попадает рабочая жидкость, давление увеличивается. Лопасти центробежного насоса начинают двигаться, реакторное колесо и главная турбина неподвижны в таком режиме.

При переключении рычага селектора и подачи топлива с помощью педали акселератора, лопасти насоса увеличивают обороты. Возрастающая скорость движения вихревых потоков начинает вращать лопасти турбины. Вихри масла то перекидываются к неподвижному реактору, то возвращаются назад к турбине, увеличивая ее эффективность. Крутящий момент переходит на колеса, и машина начинает движение.

Читайте также: Как реанимировать аккумулятор автомобиля в домашних условиях

По достижении требуемой скорости насосное колесо и лопастная центральная турбина движутся с одинаковой скоростью, при этом вихри трансмиссионной жидкости попадают на реакторное колесо с противоположной стороны (движение возможно только в одну сторону) и оно начинает вращение. Агрегат переходит в состояние гидравлической муфты.

Если противодействие на колеса возрастает (движение на подъем), реакторное колесо останавливает вращение и добавляет крутящий момент центробежному насосу. При достижении требуемой скорости и крутящего момента происходит смена передачи в планетарном узле.

Электронный блок управления передает команду, вследствие чего тормозящая лента и фрикционные диски замедляют пониженную передачу, а увеличившееся движение потоков жидкости через клапан разгоняют повышенную передачу и обеспечивается изменение передач без уменьшения мощности.

При полной остановке машины или уменьшении скорости, давление рабочей жидкости снижается и происходит понижение передачи.

На заглушенном двигателе в гидротрансформаторе отсутствует давление, поэтому запуск автомобиля с помощью толчка неосуществим.

Устройство коробки автомат

Классический автомат состоит из четырех основных компонентов:

Гидравлический трансформатор — заменяет сцепление, преобразовывает и передает крутящий момент на колеса. Состоит из центробежного насоса, лопастной турбины и реактора, обеспечивающего плавные и точные перемены крутящего момента. Насос связан с коленвалом, а турбина — с валом коробки. Трансформация энергии осуществляется за счет потоков жидкости и давления, образованного ими. Гидротрансформатор изменяет обороты вращения и крутящий момент в незначительном интервале, поэтому к нему добавляют планетарный узел (коробку).
Планетарный редуктор состоит из центральной шестеренки (солнечной), сателлитов, коронной шестеренки и планетарного водила. Производит переключение передач за счет блокирования одних шестеренок и разблокирования других.
Тормозная лента, задний и передний фрикционные диски обеспечивают непосредственное включение передач.
Система управления состоит из шестереночного насоса, маслосборника, гидравлического блока и электронного блока управления (ЭБУ). Гидравлический блок состоит из каналов с соленоидами (клапанами) и плунжерами, осуществляющими функции контроля и управления. ЭБУ осуществляет управление за счет сведений от датчиков, собирающих разнообразные показатели.

Роботизированная КПП является более совершенным вариантом МКПП с высокопродуктивными системами управления.

В вариаторе трансформация передаточного числа выполняется механизмом, имеющим в составе ведущий и ведомый шкивы, через которые проходит клиновидный ремень.

Как пользоваться автоматической коробкой передач

По утверждениям автослесарей в СТО, основные неисправности автоматических трансмиссий появляются вследствие нарушения правил эксплуатирования и несвоевременного техобслуживания коробки.

Режимы работы

В зависимости от вида автоматических коробок существуют различные режимы АКПП. Каждое положение рычага селектора или кнопки на нем предназначены для разных условий движения со своими особенностями.

Основные виды режимов АКПП и их влияние на работу автомобиля:

Р (паркинг) — блокировка ведущих колес, вала коробки, используется только при нахождении на стоянке и прогреве;
N (нейтраль) — вал не блокирован, автомобиль можно буксировать, равносильно нейтральной передачи у МКПП;
D (драйв) — движение в нормальных условиях с автоматическим подбором передач;
L (D2) — пониженная передача для движения в тяжелых условиях — бездорожье, крутые спуски и подъемы, скорость менее 40 км/ч;
D3 — понижение передачи при небольших спусках и подъемах;
R (реверс) — движение задним ходом, включается при полной остановке и нажатой педали тормоза;
О/D — включение четвертой передачи при движении на высокой скорости;
PWR — спортивный режим, для улучшения динамических качеств повышение передачи происходит на более высоких оборотах двигателя;
Normal — для плавного и экономичного движения;
Manu — ручной режим включения передач, рекомендуется для использования зимой.

Как заводить машину на автомате

Особенности работы автоматической КПП требуют грамотного запуска. Для защиты коробки от неправильных действий и последующих поломок были разработаны степени защиты.

В момент запуска автомобиля селектор должен находиться в положении «Р» (парковка) или «N» — нейтраль. Только в таких положениях система защиты даст пройти сигналу о пуске двигателя. В других положениях рычага повернуть ключ не получится или никаких изменений после оборота ключа не будет.

Для старта лучше воспользоваться парковочным режимом, так как у автотранспорта будут блокированы ведущие колеса и это не позволит ему скатиться. Нейтральный режим следует использовать только для экстренной буксировки.

Читайте также: АКБ — что это, устройство и принцип работы аккумулятора в автомобиле

Помимо выбора правильного режима, для запуска двигателя в большинстве автомобилей с АКПП необходимо выжать тормозную педаль, что тоже является защитой и спасает от случайного отката машины при положении селектора в режиме «нейтраль».

Большинство современных автомобилей оборудованы блокировкой рулевого колеса и замком от угона. Если при правильном выполнении всех предыдущих действий руль не крутится и ключ не проворачивается — включилась защита. Для разблокирования требуется вставить ключ в замок зажигания и попробовать аккуратно его повернуть, одновременно крутя руль в разные стороны. При синхронности этих действий блокировка снимется.

Как ездить на автоматической КПП и чего нельзя делать

Грамотная езда на автомобиле с АКПП увеличат эксплуатационный ресурс коробки и сэкономит немало средств и нервов.

Для обеспечения долговременной работы АКПП необходимо правильно подбирать режимы в зависимости от условий эксплуатации.

Для правильной езды с АКПП следует:

трогаться после толчка, показывающего полное включение передачи;
в условиях буксования следует включить пониженную передачу и, работая педалью тормоза, контролировать медленное вращение колес;
используя разные режимы можно применять торможение двигателем или ограничить разгон;
возможно буксирование автотранспорта с заведенным двигателем на скорости не больше 50 км/ч в положении селектора «нейтраль» и на расстояние не более 50 км;
не рекомендуется буксировать другое транспортное средство, если приходится — буксируемый автомобиль должен быть не тяжелее буксирующего, режим выбрать надо D2 или L и скорость до 40 км/ч при плавном движении.

Чего не стоит делать при езде с АКПП:

запрещено включать режим «Р» — паркинг при движении автомобиля;
движение на нейтрали по спуску;
запуск с толчка;
при кратковременной остановке (на светофоре, в пробке) выбирать парковочный режим или нейтраль, это уменьшает ресурс АКПП;
при длительной остановке в городском режиме селектор нужно поставить в положение «паркинг»;
запрещено включение заднего хода с режима «драйв» или до полной остановки;
нельзя на склоне сначала ставить парковочный режим, при парковке машины на уклоне следует сначала поставить на ручной тормоз, а потом в положение селектора «паркинг», для начала движения с уклона сначала педаль тормоза, потом снятие машины с ручника, а только потом выбрать режим для движения.

Как эксплуатировать АКПП зимой

Суровые погодные условия зимой приносят много забот и проблем хозяевам автомобилей с АКПП.

Рекомендации для правильной эксплуатации автомобиля с АКПП зимой:

правильный прогрев коробки — несколько минут после запуска автотранспорт должен прогреваться, перед началом движения рекомендовано при выжатой тормозной педали поочередно включать все режимы для ускорения прогрева трансмиссионного масла;
первые 5-10 км после начала движения следует избегать резких разгонов и пробуксовывания колес;
чтобы выбраться со снега или льда необходимо включить пониженную передачу и используя поочередную работу педалью тормоза и газа аккуратно выехать;
раскачка не рекомендуется, так как этот метод пагубно отразится на гидротрансформаторе;
использование пониженных передач или полуавтоматического режима для торможения двигателем на более или менее сухом дорожном покрытии, а на скользких спусках пользоваться педалью тормоза;
на заледеневших подъемах следует избегать пробуксовки колес и резких нажатий на педаль акселератора;
кратковременный, но четкий и аккуратный, переход на режим «нейтраль» способствует стабилизации машины выравниванием вращения колес и выходу из заноса.

Плюсы и минусы автоматической КПП

На каждый вид трансмиссии найдется свой любитель. В связи все с большим распространением автоматических КПП следует обозначить их плюсы и минусы для грамотного подбора под нужды автовладельца.

Читайте также: Автомобильные номера как они расшифровываются и какие есть

Плюсами являются:

автоматическое переключение передач, при котором не нужно отвлекаться, что особенно актуально для начинающих водителей;
облегченный процесс трогания с места;
более щадящая эксплуатация ходовой части и двигателя благодаря работе гидротрансформатора;
улучшенная проходимость в большинстве условий.

К минусам можно отнести:

не подходит для любителей быстрых разгонов;
более низкая приемистость по сравнению с аналогичным автомобилем с МКПП;
невозможно завести с толчка;
буксирование нежелательно и возможно только при соблюдении определенных условий;
неправильная эксплуатация приводит к поломкам;
дорогой ремонт и обслуживание.

При правильном эксплуатировании машины с АКПП ресурс коробки достаточно высок и практически не уступает МКПП. Комфортность вождения, особенно в городских условиях, доставит немало приятных минут.

autovogdenie.ru

устройство и принцип работы классического автомата

С развитием автомобилестроения и выпуском новых видов трансмиссий вопрос, какая коробка передач лучше, становится все более актуальным. АКПП — что это такое? В этой статье разберемся с устройством и принципом работы автоматической коробки передач, узнаем, какие виды АКПП существуют и кто придумал АКПП. Проанализируем достоинства и недостатки разных видов автоматических трансмиссий. Познакомимся с режимами работы и управления АКПП.

Что такое АКПП и история ее создания

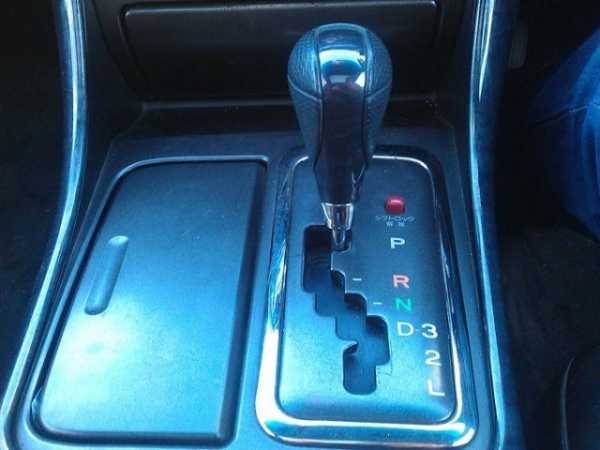

Селектор автоматической коробки передач

Автоматическая коробка передач, или АКПП, представляет собой трансмиссию, обеспечивающую выбор оптимального передаточного числа в соответствии с условиями движения без участия водителя. Это обеспечивает хорошую плавность хода автомобиля, а также комфорт при движении для водителя.

В настоящее время существует несколько видов автоматической КПП:

В данной статье все внимание будет уделено классическому автомату.

История изобретения

Основу автоматической трансмиссии составляет планетарная коробка передач и гидротрансформатор, впервые изобретенный исключительно для нужд судостроения в 1902 году немецким инженером Германом Фиттенгером. Далее в 1904 году братья Стартевенты из Бостона представили свой вариант автоматической КПП, имеющий две коробки передач и напоминающий чуть доработанную механику.

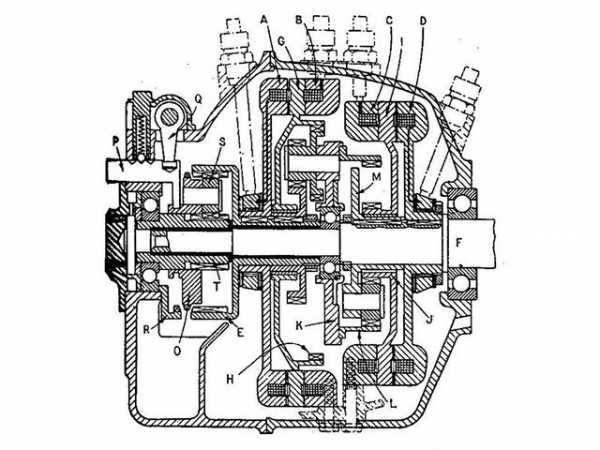

Первая серийная автоматическая коробка передач GM Hydramatic

Автомобиль, оснащенный планетарной коробкой передач, впервые увидел свет под маркой Ford Т. Суть коробки заключалась в плавном переключении скоростей за счет двух педалей. Первая включала повышающую и понижающую передачи, а вторая – заднюю.

Эстафету приняла компания General Motors, которая в середине 1930-х годов выпустила полуавтоматическую трансмиссию. Сцепление в автомобиле еще продолжало присутствовать, а планетарным механизмом управляла гидравлика.

Приблизительно в это же время компания Крайслер доработала конструкцию коробки гидромуфтой, а вместо двухступенчатой коробки стал использоваться овердрайв – повышающая передача с передаточным числом менее единицы.

Первую в мире полностью автоматическую КПП в 1940 году создала все та же компания General Motors. АКПП представляла собой сочетание гидромуфты с четырехступенчатой планетарной коробкой с автоматическим управлением посредством гидравлики.

Сегодня известны уже шести-, семи-, восьми- и девятиступенчатые АКПП, производителями которых являются как автоконцерны (KIA, Hyundai, BMW, VAG), так и специализированные компании (ZF, Aisin, Jatco).

Плюсы и минусы АКПП

Как и любая коробка передач, автоматическая трансмиссия имеет как плюсы, так и минусы. Представим их в виде таблицы.

Плюсы АКПП	Минусы АКПП
1. Плавное и автоматическое переключение скоростей, создающее комфорт для водителя.	1. Сложность конструкции.
2. Отсутствие необходимости в периодической замене сцепления.	2. Высокая стоимость самой коробки.
3. Хорошая динамика за счет возможности ручного переключения скоростей.	3. Высокая стоимость ее обслуживания.
4. Автомат может подстраиваться под стиль вождения водителя (адаптироваться).	4. Более низкий КПД и повышенный расход топлива в сравнении с механикой.

Устройство автоматической трансмиссии

Схема АКПП

Устройство АКПП достаточно сложное и состоит из следующих основных элементов:

Гидротрансформатор представляет собой корпус, заполненный специальной рабочей жидкостью ATF, и предназначен для передачи крутящего момента от двигателя к коробке передач. Фактически он заменяет сцепление. В его состав входят насосное, турбинное и реакторное колеса, блокировочная муфта и муфта свободного хода.

Колеса оснащены лопастями с каналами для прохода рабочей жидкости. Блокировочная муфта необходима для блокировки гидротрансформатора в конкретных режимах работы автомобиля. Муфта свободного хода (обгонная муфта) необходима для вращения реакторного колеса в противоположную сторону. Более подробно про гидротрансформатор можно почитать здесь.

Планетарный механизм АКП включает в себя планетарные ряды, валы, барабаны с фрикционными муфтами, а также обгонную муфту и ленточный тормоз.

Механизм переключения скоростей в АКПП достаточно сложен, и, по сути дела, работа трансмиссии состоит в выполнении некоторого алгоритма включения и выключения муфт и тормозов посредством давления жидкости.

Планетарный ряд, точнее блокировка одного из его элементов (солнечная шестерня, саттелиты, коронная шестерня, водило), обеспечивает передачу вращения и изменение крутящего момента. Элементы, входящие в планетарный ряд, блокируются при помощи обгонной муфты, ленточного тормоза и фрикционных муфт.

Пример гидравлической схемы АКПП

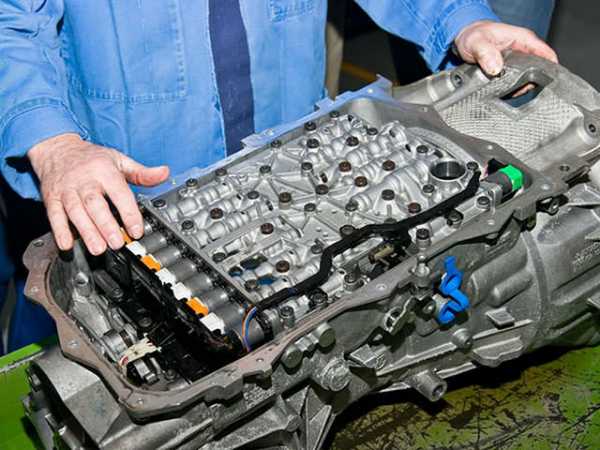

Блок управления АКПП может быть гидравлическим (уже не применяется) и электронным (ЭБУ АКПП). Современная гидромеханическая трансмиссия оснащается только электронным блоком управления. Он обрабатывает сигналы датчиков и формирует управляющие сигналы на исполнительные устройства (клапаны) гидроблока, обеспечивающие работу фрикционных муфт, а также управляющие потоками рабочей жидкости. В зависимости от этого жидкость под давлением направляется в ту или иную муфту, включая определенную передачу. TCU также управляет блокировкой гидротрансформатора. При неисправности блок TCU обеспечивает функционирование КПП в «аварийном режиме». Селектор АКПП отвечает за переключение режимов работы КПП.

В автоматической коробке применяются следующие датчики:

датчик частоты вращения на входе;
датчик частоты вращения на выходе;
датчик температуры масла АКПП;
датчик положения рычага селектора;
датчик давления масла.

Подробнее про датчики АКПП можно почитать тут.

Принцип работы и срок службы АКПП

Время, необходимое на переключение скорости в АКПП, зависит от скорости автомобиля и нагрузки на двигатель. Система управления вычисляет нужные действия и передает их в виде гидравлических воздействий. Гидравлика перемещает муфты и тормоза планетарного механизма, тем самым происходит автоматическое изменение передаточного числа в соответствии с оптимальным режимом двигателя в данных условиях.

Одним из главных показателей, влияющих на эффективность работы автоматической трансмиссии, является уровень масла, который нужно регулярно проверять. Рабочая температура масла (ATF) составляет около 80 градусов. Поэтому для того, чтобы избежать повреждений пластиковых механизмов коробки в зимний период, перед движением машину необходимо прогревать. А в жаркое время года, наоборот, охлаждать.
Охлаждение АКПП может осуществляться охлаждающей жидкостью или воздухом (с помощью масляного радиатора).

АКПП в разрезе

Наибольшее распространение получил жидкостный радиатор. Температура atf, необходимая для нормальной работы двигателя, не должна превышать 20% от температуры в системе охлаждения. Температура охлаждающей жидкости не должна превышать 80 градусов, за счет этого и происходит охлаждение atf. Теплообменник соединен с внешней частью корпуса масляного насоса, к которой крепится и фильтр. При циркуляции масла в фильтре происходит его контакт с жидкостью охлаждения через тонкие стенки каналов.

Кстати, автоматическая трансмиссия считается очень тяжелой. Вес АКПП составляет около 70 кг (если она сухая и без гидротрансформатора) и около 110 кг (если она заправленная).

Для нормального функционирования АКПП необходимо и правильное давление масла. От этого во многом зависит срок службы АКПП. Давление масла должно быть на уровне 2,5-4,5 бар.

Ресурс коробки-автомат может быть различен. Если в одном автомобиле трансмиссия может прослужить только 100 тысяч км., то в другом – порядка 500 тысяч. Это зависит от эксплуатации автомобиля, от регулярного контроля за уровнем масла и его замены вместе с фильтром. Продлить ресурс АКПП возможно также используя оригинальные расходные материалы и своевременно обслуживая КПП.

Управление АКПП

Управление автоматической трансмиссией осуществляет селектор АКПП. Режимы работы автоматической трансмиссии зависят от перемещения рычага в определенное положение. В автомате доступны следующие режимы:

Р — Parking. Используется при парковке. В данном режиме механически блокируется выходной вал трансмиссии.
R — Reverse. Используется для включения передачи заднего хода.
N — Neutral. Нейтральный режим.
D – Drive. Движение вперед в режиме автоматического переключения скоростей.
M — Manual. Режим ручного переключения скоростей.

В современных автоматических трансмиссиях с большим числом рабочих диапазонов могут использоваться дополнительные режимы работы:

(D), или O/D— овердрайв — «экономичный» режим движения, при котором возможно автоматическое переключение на повышающую передачу;
D3, или O/D OFF— расшифровывается как «отключение овердрайва», это активный режим движения;
S (либо цифра 2) — диапазон пониженных передач (первая и вторая, либо только вторая передача) , «зимний режим»;
L (либо цифра 1) — второй диапазон пониженных передач (только первая передача).

Схема режимов АКПП

Также имеются и дополнительные кнопки, характеризующие режимы работы АКП:

кнопка Sport, или Power — переключение передач происходит на более высоких оборотах двигателя;
кнопка Winter, или Snow — движение с места происходит со второй или третьей передачи;
кнопка Shift lock (шифт лок) — возможность разблокирования селектора при остановленном двигателе.

В некоторых коробках есть режим «кик даун» (kick-down). Режим «кик даун» предполагает резкое ускорение транспортного средства путем переключения на пониженную передачу. В некоторых случаях режим «кик даун» запрещен при отключении режима овердрайв.

Заключение

Автоматическая КПП занимает достойное место среди известных коробок передач и составляет конкуренцию привычной механике. Разнообразие режимов движения, а также плавное переключение передач позволяют водителю наслаждаться комфортным вождением.

techautoport.ru

что это такое, устройство и принцип работы АКПП

Коробка автомат ассоциируется с картиной лёгкого и приятного вождения. Новички быстро обучаются управлению автомобилем. Водитель в пробке меньше устаёт без постоянных дёрганий за рычаг коробки. Снижается вероятность возникновения аварий. Кроме того, автоматическая трансмиссия защищает двигатель от перегрузки. Злоупотребление возможностями АКПП приводит к появлению рывков и заеданию передач. Чтобы коробка работала исправно, нужно знать её сильные и слабые стороны.

Что такое АКПП

Чтобы мощность двигателя переходила к колёсам при минимальном участии водителя, с середины ХХ века автомобили стали оснащаться автоматическими трансмиссиями. С каждым годом автоматы становятся компактнее, экологичнее и комфортнее в управлении. Электроника «подгоняет» работу коробки под режим движения, снижая нагрузку на двигатель машины и АКПП.

Коробка автомат — прочный и надёжный агрегат, но совершая одни и те же ошибки при эксплуатации, можно сломать трансмиссию. Кроме того, усовершенствованные конструкции капризны и требуют регулярного техобслуживания. Чтобы не загубить автомат, нужно знать что такое АКПП: из чего состоит и как работает. Знания помогут предотвратить преждевременный износ и дорогостоящий ремонт коробки.

Устройство коробки автомат

Существуют разные конструкции АКПП:

Устройство автоматической «классической» коробки передач можно разбить на функциональные части:

Гидротрансформатор — он же сцепление, состоит из лопастных колёс. Насосное соединено с маховиком двигателя, а турбинное — с валом коробки. Между колёсами установлен реактор, который превращает режим гидромуфты в трансформатор. Колёса между собой не соединены, крутящий момент передаётся через давление масла. Жидкость поглощает вибрации и рывки от работы двигателя и автомата. Преобразование момента в гидротрансформаторе имеет ограниченный интервал, поэтому в коробке установлен редуктор.
Планетарный редуктор переключает скорости в автомате за счёт изменения передаточных чисел на шестернях. Планетарный механизм АКПП состоит из центральных зубчатых колёс разного диаметра – солнечного и коронного. Между ними обкатываются сателлиты, оси которых соединены на водиле. Вращая одни элементы и тормозя другие, получают разные скорости на выходе. Для блокировки шестерней установлены муфты, тормозные ленты и фрикционные диски.
Гидравлическая система. Сюда входит масляный насос, фильтр, толкатели, гидрораспредительная плита — гидроблок с электроклапанами. ATF в автомате служит рабочим телом для передачи момента двигателя, создаёт давление на фрикционы, защищает детали коробки от перегрева, истирания, коррозии. Масляный насос подаёт жидкость в коробку и поддерживает постоянное давление. Фильтр задерживает продукты износа автомата, которые приходят с маслом. По каналам гидроблока жидкость поступает к планетарным звеньям.
Электронный блок содержит схему управления АКПП: отслеживает показания датчиков коробки, положение селектора, педалей, систем ABS, ESP и т.д., затем выдает управляющие сигналы к исполнительным механизмам, в соответствии с программным алгоритмом.

Устройство вариаторной коробки отличается от АКПП тем, что она работает без фиксированных скоростных ступеней. В качестве механизма для изменения передаточного числа используются шкивы с конусами на входном и выходном валах, между которых натянут ремень. Для включения задней скорости в автомате установлена планетарная передача.

Устройство и принцип работы роботизированной коробки больше схож с МКПП, чем с АКПП. DSG имеет два сцепления и соединена с двигателем через первичный вал, которых у робота тоже два. Входные валы соединяются с выходными через систему зубчатых колёс. Для переключения скорости между шестернями вторичных валов установлены синхронизаторы. Управляет работой коробки электронный блок Мехатроник.

Принцип работы автоматических коробок

Принцип работы всех видов АКПП сводится к изменению передаточного числа для преобразования мощности двигателя. Производители автомобилей подбирают автоматические трансмиссии так, чтобы потенциал силового агрегата был полностью использован. Работа коробки автомат передаёт усилие от мотора к колёсам с минимальными потерями, за счёт отсутствия разрыва сцепления.

Классическая автоматическая коробка передач

Автоматическая коробка включается с запуском двигателя. Приводится в действие маслонасос для создания жидкостного давления в автомате. Насосное колесо гидротрансформатора раскручивается со скоростью коленвала. Турбинное и реакторное колёс в это время неподвижны.

Водитель нажимает педаль газа и переключает селектор автомата. Двигатель раскручивается, а вместе с ним насосное колесо. От лопастей под действием центробежных сил масло отбрасывается к турбине, заставляя ее вращаться. Жидкость отталкивается обратно к насосному колесу, усиливая его вращение.

В некоторых моделях коробки автомат на скорости 20 — 60 км/ч гидротрансформатор блокируется муфтой. Автомат и мотор жёстко сцепляются, и потерь мощности не происходит, но масло быстрее загрязняется от перегрева и износа фрикционной накладки. Крутящий момент от двигателя переходит по выходному валу в планетарную коробку.

Как работает АКПП далее:

В планетарном механизме вращаются шестерни и свободные фрикционные диски. Неподвижные диски сцеплены с корпусом автомата.
Электронный блок определяет скорость автомобиля и нагрузку двигателя по показаниям датчиков. Затем передаёт сигнал в гидроблок, что пора переключать передачу. Масляный насос подаёт рабочее давление в каналы гидроплиты.

Движение масла в АКПП происходит по следующей схеме. От маслонасоса жидкость проходит через фильтр к гидроблоку. Открывается соответствующий соленоид, пропуская масло к планетарному звену. Жидкость давит на поршни, которые сжимают фрикционные диски.
Блокируется элемент планетарного ряда, жёстко связанный с фрикционом, например корона. Теперь крутящий момент передаётся через солнце и водило, при этом меняется передаточное отношение, т.е. скорость вращения и передаваемое усилие выходного вала автомата.
Одновременно разблокируется элемент предыдущей передачи.

Автоматическая коробка с ручным режимом управления (Tiptronic, Autostick) даёт возможность водителю задавать команды на переключение передач, но сами переключения проходят также под управлением электронного блока.
