AUX-выход
-
21.07.2010, 20:00 #1
AUX-выход
Народ подскажите — что за зверь такой AUX-выход и как его «кушают»?
В OFFДиллере сказали, что кабель где-то продается, а вот где и что это такое не сказали!!!
Ответить с цитированием
-
-
21.07.2010, 20:02 #2
Сообщение от Александр24
Народ подскажите — что за зверь такой AUX-выход
В OFFДиллере сказали, что кабель где-то продается, а вот где и что это такое не сказали!!!
Это линейный выход для подключения внешних аудиоустройств, например, внешнего усилителя или сабвуфера.
Ответить с цитированием
-
21.07.2010, 20:12 #3
Это линейный выход для подключения внешних аудиоустройств, например, внешнего усилителя или сабвуфера.
Нет, думаю, речь не о том:) AUX это вход, к нему можно подключить например мобильный телефон с разъемом 3.5 и с него слушать музыку на аудиосистеме авто:)
Находится в подлокотнике.
Выхода я что то ни разу не наблюдал.Ответить с цитированием
-
21.07.2010, 22:49 #4
Такой вопрос:
Стоит магнитола SWING, подлокотника нету, соответственно и разьёма нету. Если у этой
Ответить с цитированием
-
21.07.2010, 22:50 #5
недописал)
Если у етой магнитолы вход, чтобы самому подключить этот aux?Ответить с цитированием
-
22.07.2010, 08:01 #6
А что за провод для него должен быть?
Возможно подключить к нему флеш-карту или иной дисковый накопитель?Ответить с цитированием
-
22.
07.2010, 09:29
#7
Сообщение от Александр24
А что за провод для него должен быть?

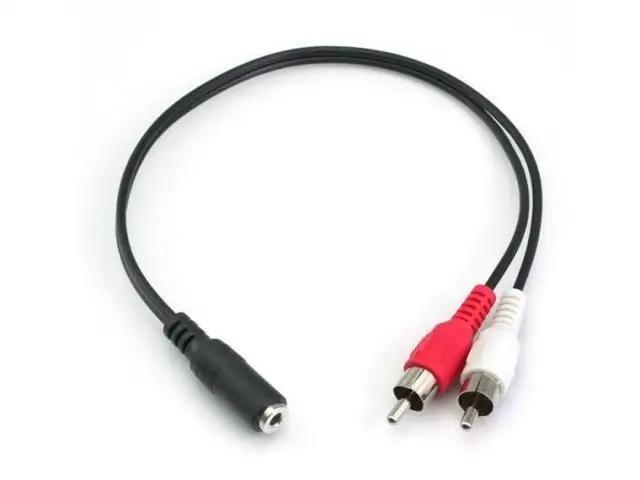

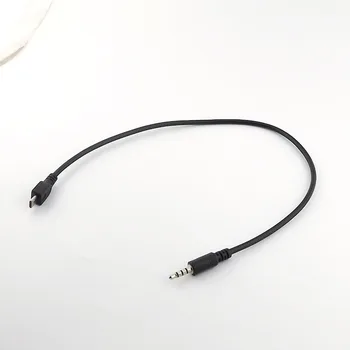

Провод нужен миниджек-миниджек (как наушники), подключаешь к нему МР3 плеер, на магнитоле выбираешь AUX, включаешь плеер и слушаешь музыку в машине.
Возможно подключить к нему флеш-карту или иной дисковый накопитель?Ответить с цитированием
-
23.07.2010, 13:38 #8
Сообщение от Fokss
.
Спасибо за разъяснения!!!Ответить с цитированием
-
05.
у всех плеер через аукс тихо играет или тока у меня?
пробовал соньку и айпод — приходится делать звук раза в 2 громче, чем когда диски слушаешь..Ответить с цитированием
-
05.08.2010, 19:41 #10
Сообщение от matto
у всех плеер через аукс тихо играет или тока у меня?
Покопайся в настройках магнитолы. Там есть изменение уровня входного сигнала. Должно помочь.
пробовал соньку и айпод — приходится делать звук раза в 2 громче, чем когда диски слушаешь..Ответить с цитированием
Если у этой
07.2010, 09:29
#7
« Штатные магнитолы напрямую от ChinaStore24 со скидкой до 10% для членов клуба | Как снять динамик и металлический щит »
Что такое aux в микшерном пульте
Профессионалам важно купить прибор, упрощающий маршрутизацию, сведение треков и запись сложных композиций. Качественная микшерная система с этими задачами справляется благодаря дополнительным шинам (Aux), используемым для обработки внешним или встроенным процессором эффектов, либо отправки сигнала на линию монитора. Именно такая помощь делает микшер востребованным устройством с неограниченными студийными и концертными возможностями.
Основные разновидности
AUX позволяет создавать и применять копии линейных сигналов.
Скорректированный на каждом канале сигнал направляется в моно для обработки, а затем через разъем AUX RETURN или внутренний канал попадает в главный
С помощью AUX осуществляется настройка сценических мониторов (MONITOR MIX). Также доступно обработать и отправить звук на звукозаписывающее оборудование, усилители, наушники и т. д. В зависимости от конфигурации, в консоли может быть до двенадцати Aux, но работают они только в двух режимах:
- Pre-Fader ─ сигнал отбирается до фейдера.
- Post-Fader ─ звук поступает после регулировки громкости.
Режим определяет зависимость уровня сигнала в шине от положения фейдера громкости. Так регулируется индивидуальный баланс входных источников. В первом варианте уровень громкости на канале не влияет на силу сигнала в процессоре.
Во втором величина посыла на процессор фейдерами меняется.
Большие возможности
Через AUX можно подключить ревербератор, дилей или модуляционный эффект (хорус и др.), а через Insert доступна динамическая и спектральная обработка (компрессор, лимитер, эквалайзер и т.д.).
Сигнал сначала дублируется для отправки на эффект, а после обработки его модифицированная копия возвращается в микс. Каждая линейка пульта имеет регуляторы посылов (Send) и возвратов (Return). Чем их больше, тем больше копий основного сигнала можно получить. Несмотря на достаточно высокие цены, современный рыночный ассортимент предлагает широкий выбор моделей с большими функциональными возможностями. Причем, их доступно сравнить перед покупкой.
Выходные разъемы AUX Send соединяются с входными разъемами In. Также соединены выход Out и вход пульта AUX Return.
По каналу Send сигнал поступает на AUX, а возвращается обработанный сигнал по каналу Return. Звуки, имеющие разный уровень, с каждой линейки пульта направляются в один и тот же посыл, где смешиваются и попадают на нужный процессор эффектов.
Подключение через AUX обеспечивает регулировку баланса оригинального и модифицированного сигналов, а при использовании с Insert (разрыв) обрабатывается только одна дорожка, и на пульт возвращается исключительно обработанный сигнал. Обработать несколько дорожек позволяет наличие подгрупп, однако в этом случае индивидуальная регулировка не обеспечивается.
Выбор устройств большой, но и современные требования высоки. Поэтому, искать хороший микшер стоит у проверенных продавцов. Например, каталог Музлайн предлагает свежие фирменные коллекции устройств с фото и описаниями.
| Обсуждение эха Амазонки Общее обсуждение всего, что касается устройств с поддержкой Amazon Echo и Alexa. | 14397 Сообщений | Последнее сообщение от scottrods | |
| Издания Alexa New Technology Day 1 Обсуждения выпусков первого дня Amazon New Technologies | 56 сообщений | Последнее сообщение от отступника600 | |
| Алекса через пруд (Европа) | 2267 сообщений | Последнее сообщение от Andysat | |
| Кленовый лист Alexa (Канада) обсуждений Canadian Echo/Alexa для наших северных соседей. | 250 Сообщений | Последнее сообщение от renegade600 | |
| Alexa Down Under (Австралия) австралийских обсуждений Echo/Alexa. Австралии, Новой Зеландии и Папуа-Новой Гвинеи. | 28 сообщений | Последнее сообщение от RickPszв Re: резервное копирование Amazon Echo r… 10 апреля 2022 г., 10:18:16 | |
| Hola Alexa (Центральная и Южная Америка) Обсуждения Echo/Alexa в Центральной и Южной Америке. Мексика, Бразилия, Аргентина, Перу и другие страны. | 2 сообщения | Последнее сообщение от renegade600 | |
| Дальний Восток Alexa (Азия) азиатских обсуждений Echo/Alexa. | 10 сообщений | Последнее сообщение от tthoben | |
| Вспомогательные технологии Alexa | 176 сообщений | Последнее сообщение от Нариндер Капур | |
| Разработка программного обеспечения Alexa и техническое обсуждение Разработка программного обеспечения, Alexa Skills Kit (ASK), обработка естественного языка (NLP), искусственный интеллект (ИИ) и другие технические обсуждения | 783 сообщения | Последнее сообщение от AlanH | |
| Alexa Советы и хитрости Может ли ваша Alexa сделать это? Покажи мне, что ты можешь сделать. | 850 Сообщений | Последнее сообщение от renegade600 | |
| Техническая поддержка Эхо Нужна помощь? Просто спроси. | 5096 сообщений | Последнее сообщение от renegade600 | |
| Умные устройства и гаджеты Alexa связана или нет, давайте поговорим об умных часах, Wemo, Hue, ZigBee, Nest, Arduino, Raspberry Pi, дронах и крутых технических гаджетах. | 1569 сообщений | Последнее сообщение от renegade600 | |
| Главная страница Google Дом для Google Home. | 465 сообщений | Последнее сообщение от renegade600 | |
| Apple HomePod Серьёзно относитесь к Siri на устройствах Apple HomePod, iPhone и Mac | 2 сообщения | Последнее сообщение от AlanH | |
| Майкрософт Кортана Ухаживание за Cortana на устройствах Harman Kardon Invoke, Microsoft Phone и Windows | 37 сообщений | Последнее сообщение от asianrocker | |
| Попурри Обсуждения не по теме всего, о чем вы хотите поговорить. | 490 сообщений | Последнее сообщение от renegade600 | |
| бессовестные пробки Если вам есть что продвигать, это единственная доска, которая позволяет это делать. Пожалуйста, сохраняйте все рекламные акции, связанные с Echo или смарт-устройствами. То есть не начинайте постить про обувь или квартиру. | 20 сообщений | Последнее сообщение от chris185 |
Китай, Япония, Индия, Тайвань, Южная Корея и другие.
..
..
… В чем разница между выходом для наушников Wurlitzer и дополнительным выходом? — Тропическая рыба
Хотя и выход для наушников, и дополнительный выход Wurlitzer являются (очевидно) выходами, они получают сигнал из очень разных точек схемы.
В этой статье мы опишем различия между двумя выходами, чтобы вы могли выбрать, какой из них лучше подходит для вашего приложения.
Наиболее часто используемые вспомогательные выходы Wurlitzer находятся в последних моделях: 200 и 200a. Другие клавиатуры Wurlitzer либо имеют странный, непригодный для использования, устаревший разъем для дополнительного выхода (112), либо вообще не имеют выхода (почти все остальные модели). Мы поговорим о ранних дополнительных выходах Wurlitzer в другой статье, а здесь сосредоточимся на 200 и 200a. (Тем временем, если у вас есть вопросы о дополнительном выходе в Wurlitzer серии 100, вы можете задать их нам по горячей линии Wurly.)
Путь сигнала усилителя
Чтобы оценить разницу между дополнительным выходом и выходом для наушников, вы должны сначала иметь представление о пути прохождения сигнала усилителя. Почти каждый усилитель, как ламповый, так и полупроводниковый, состоит из двух основных частей: предусилителя и усилителя мощности.
Дополнительный выход принимает сигнал линейного уровня от предусилителя, в то время как выход для наушников обычно находится параллельно выходу динамика на конце усилителя мощности.
Выходное гнездо на этой фотографии частично скрыто, так как оно установлено под шиной усилителя.
Когда вы нажимаете клавишу на Wurlitzer, движение язычка работает вместе с звукоснимателем, создавая чрезвычайно слабый электрический сигнал. Предусилитель усиливает этот сигнал до приемлемого уровня, подходящего для усилителя мощности. В предусилителе также происходит формирование тона. Здесь усилитель может повышать или понижать определенные частоты или добавлять стратегические искажения. Вы часто можете определить схему предусилителя визуально, потому что она содержит малосигнальные лампы, например, в семействе 12AX7, или маленькие транзисторы.
Как только сигнал проходит через предусилитель, он поступает в схему усилителя мощности.
Основная задача усилителя мощности — дальнейшее усиление сигнала до уровня, подходящего для работы динамиков. Усилитель мощности также может добавлять цвет и искажения, но разработчик имеет больше контроля над этими факторами в предусилителе. Усилители мощности включают в себя большие лампы, такие как 6V6 или 6L6, или более крупные транзисторы, для которых часто требуется радиатор.
Усилителям требуется секция предусилителя и усилителя мощности, поскольку сигнал звучит лучше при постепенном усилении. Если вы попытаетесь слишком сильно усилить сигнал сразу, вы получите тонну шума и такое количество отсечений, что ваш звук, вероятно, будет неузнаваем. Также трудно эффективно управлять динамиком, если вы сначала не усилите сигнал с помощью нескольких каскадов усиления.
В любой точке схемы усилителя вы можете вывести сигнал и отправить его на другое устройство через разъем. То, как вы это делаете, влияет на качество сигнала, но это выходит за рамки данной статьи.
Основное различие между разъемом для наушников и дополнительным выходом заключается в следующем: дополнительный выход принимает сигнал от предусилителя, а разъем для наушников принимает сигнал от усилителя мощности.
Если взять сигнал с предусилителя, получится сигнал линейного уровня. Это сигнал среднего размера, который будет иметь характеристики предусилителя — какими бы они ни были — но не обязательно характеристики усилителя мощности. Сигнал предусилителя имеет более низкий уровень и часто намного чище, чем окончательный сигнал после усилителя мощности. Вы можете послать этот сигнал на другой усилитель, и, хотя он будет более горячим, чем типичный неусиленный инструментальный сигнал, у второго усилителя все еще остается много места для формирования и драйва.
Напротив, разъем для наушников принимает сигнал от усилителя мощности — обычно в самом конце сигнальной цепочки, параллельно с динамиками. Здесь сигнал вообще горячее, потому что он уже полностью усилен всей схемой.
Возможно, его потребуется ослабить перед отправкой на другой усилитель. Это также может быть более шумным.
Однако во многих случаях выход на наушники можно использовать аналогично линейному сигналу. Обычно вы можете отправить его на микшер или предусилитель. Однако все зависит от особенностей схемы: чтобы безопасно отправить выход наушников на устройство линейного уровня, напряжение на выходе должно быть довольно низким. Это часто имеет место, но варьируется от усилителя к усилителю. По этой причине вы должны быть особенно осторожны при подключении неизвестных наушников к вашему микшеру или предусилителю. Некоторые основные меры предосторожности: начните с нулевого уровня громкости, используйте DI-бокс с включенным пэдом и не используйте свои самые дорогие предусилители в качестве тестовых устройств.
Для суммирования…
Имеет выход с низким импедансом Оптимизирован для управления наушниками, но часто может быть подключен к устройству, которое ожидает сигнал линейного уровня Может иметь искажения и/или шум при подключении к устройству линейного уровня В то время как дополнительный выход… Отвод сигнала от предусилителя (в начале цепи) импеданс зависит от конструкции Оптимизирован для управления устройствами линейного уровня и не может управлять динамиками или наушниками Разработан для низкого уровня искажений и шума Wurlitzer 200 и 200a имеют одинаковый тип выхода для наушников, но их вспомогательные цепи сильно различаются. Как работают разъемы для наушников Wurlitzer 200 и 200a. Гнездо для наушников как на Wurlitzer 200, так и на 200a является коммутационным. Когда наушники не подключены, усилитель посылает сигнал прямо на динамики. Однако, когда наушники подключены, наличие 1/4-дюймового штекера в разъеме физически отключает подключение динамика. Это выводит динамики из цепи, так что при использовании наушников вы их не слышите. Гнездо для наушников оснащено нагрузочным резистором 8 Ом. Этот резистор имитирует полное сопротивление динамиков, когда они отключены переключающим разъемом. Подключение разъема для наушников 200/200А к микшеру. При подключении разъема для наушников к микшеру следует использовать пассивный дибокс. Блок дискретного ввода обеспечивает меру изоляции между двумя устройствами, блокируя нежелательные постоянные токи. Многие блоки DI также имеют функцию затухания. Как работают дополнительные выходы Wurlitzer 200 и 200a. Хотя 200 более ранняя и немного более примитивная, чем 200a, все же есть много причин любить ее звук (динамики alnico, кто-нибудь?). Однако его дополнительный выход не является одной из этих причин. В 200a есть целая схема, предназначенная для усиления его дополнительного выходного сигнала. 200 подключается к произвольному месту в предусилителе с помощью двух резисторов и провода. Хотя этот делитель напряжения, безусловно, передает сигнал от усилителя на ваше записывающее устройство, в результате получается низкий уровень и часто шум. Компания Wurlitzer поэкспериментировала с несколькими вариантами выходной схемы 200 и определила, что предпочтительным решением является делитель напряжения с использованием резисторов 6,8 кОм и 2,2 кОм. Первоначальная выходная схема 200 использовала резисторы 100k и 15k в делителе напряжения, а также соединительный колпачок 5 мкФ. Если у вашего 200 более ранний усилитель, и вы недовольны дополнительным выходом, вам следует попробовать преобразовать его в более поздние спецификации, заменив конденсатор 5 мкФ проводом и заменив резисторы 100k и 15k на 6,8k и 2,2k соответственно. С первого взгляда можно определить, есть ли у вашего усилителя новый или старый дополнительный выход. Если у вас есть электролитический конденсатор, подключенный к двум контактам на краю платы, ближайшим к клавишам, у вас есть старый дополнительный выход. Если у вас нет конденсатора, вместо этого будет провод, соединяющий эти контакты. Дополнительный выход Wurlitzer 200a намного сложнее, чем дополнительный выход 200 (показан выше). Подключение дополнительных выходов 200/200a к микшеру. Поскольку вспомогательная схема 200-го настолько примитивна, она требует предусилителя для приемлемого уровня. Из-за отсутствия разделительного конденсатора (который обычно включается для блокировки любых блуждающих постоянных токов) в большинстве 200 вспомогательных цепей также следует использовать блок дискретных входов. Хотя у 200a есть более надежный aux, предусилитель обычно позволяет вам добиться лучших результатов и здесь. Как отличить разъем для наушников от дополнительного выхода? В большинстве моделей Wurlitzer эти выходы помечены (хотя вам нужно залезть под Wurlitzer, чтобы увидеть). Однако некоторые Wurlitzer могли не иметь маркировки выходных данных: например, студенческие Wurlitzer, которые были преобразованы в спецификации 200/200a. У студенческих моделей изначально не было дополнительного выхода — только разъем для наушников — поэтому они не имеют такой маркировки, как обычные 200 или 200a. Независимо от того, помечены ли выходы, обычно можно определить, какой из них какой, потому что разъем для наушников отключает динамики, а дополнительный выход — нет. Или вы можете снять крышку и проследить цепь в соответствии с чертежами в руководстве по обслуживанию. Один быстрый способ визуально определить разницу между двумя разъемами: к выходу для наушников будет подключен большой резистор 8 Ом / 5 Вт, а к вспомогательному выходу — нет. Когда следует использовать разъем для наушников, а когда — дополнительный выход? В идеале вы должны использовать разъем для наушников только при подключении наушников, а дополнительный выход — при подключении практически к чему-либо еще (микшеры, предусилители и т. д.). Однако в некоторых случаях может возникнуть соблазн использовать разъем для наушников: Вы хотите отключить динамики во время записи. Дополнительный выход отключает динамики, а разъем для наушников — нет. Вы предпочитаете звук выхода на наушники, а не дополнительный выход. Выход для наушников определенно принимает сигнал из другой точки, чем выход aux, поэтому, если вам действительно нравится звук выхода для наушников, мы не будем спорить с вашими предпочтениями. Однако, если вам не нравится звук вашего вспомогательного выхода, потому что с ним что-то не так, вы должны решить эту проблему, прежде чем полностью списывать вспомогательный звук. С этой целью в следующем разделе обсуждается устранение неполадок. Как узнать, правильно ли работает дополнительный выход Wurlitzer Усилитель от студенческой модели Wurlitzer 206, поэтому на фото аукс отключен. Во-первых, изолирован ли разъем? Гнезда дополнительных выходов Wurlitzer 200 и 200a должны быть изолированы от деревянного корпуса (т. е. от основания Wurlitzer, где они установлены). Это связано с тем, что внутренняя часть вашего Wurlitzer окрашена проводящей краской. Если заземление разъема подключено непосредственно к этой краске, оно может создать контур заземления с устройством, которое вы к нему подключаете. Это внесет шум в сигнал. Оригинальные домкраты, которые использовал Wurlitzer, были изолированы. Они имеют квадратную форму и сделаны из черного пластика. Однако, если их когда-либо заменяли, возможно, что новые гнезда не изолированы. Обратите внимание, что вы также можете использовать здесь обычные домкраты, если используете изоляционную шайбу. Во-вторых, каково общее состояние усилителя? Дополнительный выход будет звучать настолько хорошо, насколько хорошо будет подан сигнал. Если в вашем усилителе есть прохудившиеся электролитические конденсаторы связи, изношенные угольные резисторы и другие проблемы, aux не работает в полную силу. Запись с дополнительным выходом позволяет рассмотреть предусилитель под микроскопом. Недостатки, которые могут быть приемлемыми для динамиков, в контексте исполнения, происходящего в реальной комнате, могут стать гораздо более очевидными при мониторинге через вашу DAW. Если ваш усилитель изначально не в лучшей форме, вы обязательно услышите это в записи. По этой причине вам следует выполнить базовое техническое обслуживание усилителя, прежде чем пытаться устранить неполадки в цепи aux (или, если на то пошло, судить о плохом качестве звука). Как звучит работающий дополнительный выход Wurlitzer 200? Поскольку оригинальная 200-канальная вспомогательная цепь настолько минимальна, сигнал будет очень тихим. Для достижения наилучших результатов всегда используйте DI-блок и предусилитель при записи с дополнительным выходом 200. Предусилитель усилит сигнал до приемлемого уровня без добавления шума. Если вы подключаете Wurlitzer напрямую к микшеру или интерфейсу без предусилителя, вам, вероятно, придется сильно увеличить громкость Wurlitzer. Это добавит предотвратимое количество шума. Как звучит работающий дополнительный выход 200a? Напротив, дополнительный выход на 200 А в хорошем состоянии будет давать сильный сигнал без дополнительных шумов. Как работают наушники и дополнительный выход в Wurlitzer 200 и 200a
Модель 200 старше модели 200a, и ее вспомогательная цепь крайне примитивна. Мы бы хотели обвинить более раннее производство 200, но у 112 был приличный дополнительный выход, и он был выпущен почти на 15 лет раньше. В любом случае, aux 200 имеет низкий уровень выходного сигнала и часто шумит. Напротив, 200a имеет относительно сложную вспомогательную систему, которая обеспечивает уровень предварительного усиления перед отправкой сигнала на разъем.
Это удерживает импеданс нагрузки усилителя примерно на уровне 8 Ом, когда к разъему для наушников подключено устройство с более высоким импедансом, такое как наушники или DI-блок.
Могут быть обстоятельства, когда вы хотите записывать с выключенными динамиками, и разъем для наушников, безусловно, является удобным способом добиться этого. Альтернативный вариант — подключить дополнительный выход к вашему интерфейсу, а динамики вырезать, подключив наушники к разъему для наушников.
Преимущество наличия такого упрощенного вспомогательного устройства заключается в том, что очень легко подключить вспомогательный выход в стиле 200 к студенту 206, у которого его нет. Подробнее о том, как это сделать здесь.
Он также, скорее всего, будет иметь слышимый гул. Шум можно уменьшить, заменив изношенные компоненты (включая электролитические конденсаторы) или выполнив другие виды обслуживания цепи. Если у вас ранний усилитель, может помочь замена оригинальных компонентов вспомогательной цепи на обновленные значения 6,8k/2,2k. Чтобы получить полезный результат от вашего дополнительного выхода 200, схема усилителя должна быть в отличном общем состоянии.
