Антенна для авто своими руками

Каждый автолюбитель сможет изготовить антенну для автомагнитолы своими руками. Этот механизм поможет лучше ловить радиосигналы. Его можно будет сделать под размер корпуса любого транспортного средства.

Принцип работы автомобильной антенны

Такое устройство необходимо для приема электромагнитных волн. Оно начинает преобразовывать энергетический поток этих волн в электрический сигнал. После этих манипуляций данный сигнал можно усилить и преобразовать. Прием таких волн возможен только при настройке антенны на требуемую частоту или частотный диапазон.

Для того чтобы она могла улавливать требуемый диапазон частот, нужно правильно подобрать длину, т.к. от этого будет зависеть качество получаемого сигнала и звука. Для того чтобы устройство могло улавливать частоты формата FM, следует делать антенну длинной не менее 750 мм. Этим объясняется связь между размером устройства и качеством получаемого звука.

Чтобы изготовить антенну для магнитолы своими руками, следует для начала определиться с типом механизма.

Существует несколько видов, каждый из которых используется для своих целей.

Например, антенна активного типа — это электронный механизм, который сочетает в себе приемник радиоволн и усилитель радиочастот. Она способна обрабатывать слабый сигнал, который поступает на полотна, затем на корпус усилительного устройства, после которого передается по кабелю на антенный вход автомобильной магнитолы, установленной в салоне транспортного средства. Пассивный вид антенн может принимать только сигналы от местных станций.

Как сделать самому

Многих автолюбителей интересует вопрос о том, как сделать антенну для автомагнитолы своими руками. Для самодельной антенны потребуется подготовить все необходимые инструменты и четко следовать пошаговой инструкции.

Перед установкой в салон антенны своими руками в машину нужно подготовить место, очистив его от скопившейся грязи и пыли.

Необходимые запчасти и инструмент

Комплект необходимых инструментов и запчастей включает в себя:

  • анкерный болт;
  • набор для паяния;
  • около 3000 мм мягкой проволоки, сделанной из меди;
  • чехол из пластика;
  • схему для усилительного устройства;
  • транзистор КТ368А;
  • провод, который будет вести в салон автомобиля;
  • для активного диполя — резисторы и конденсаторы.

Процесс изготовления

Для начала нужно намотать проволоку на анкерный болт. Все витки должны быть плавными, никаких перехлестов быть не должно. Затем необходимо припаять к обмотке провод, ведущий к автомобильной магнитоле в салоне. Следует подобрать пластиковый чехол, соответствующий получившейся конструкции и размеру штатного места для антенны.

Можно переходить к монтажу механизма на крышу транспорта. Существует несколько способов, как это можно сделать:

  • при помощи магнитов;
  • используя вакуумные присоски;
  • струбцинами;
  • установить место для штатной антенны;
  • при помощи резьбы.

Провод следует протянуть вдоль корпуса, желательно вдоль одной из стоек транспортного средства. В корпусе можно просверлить 2 отверстия, желательно положить провод по периметру дверного проема и зафиксировать все.

После монтажа следует проложить кабель по боковой части и соединить его с радиоприемником.

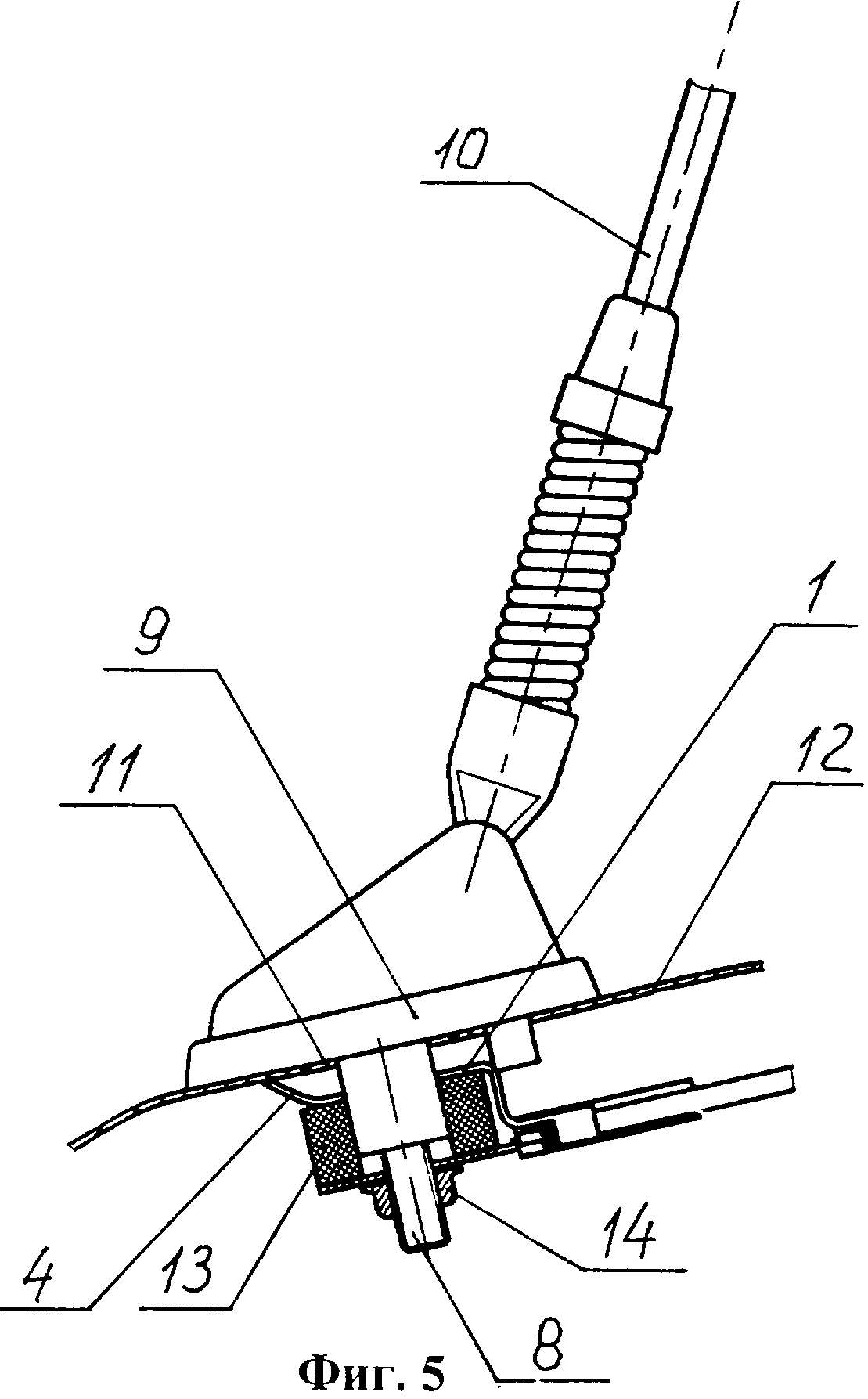

Монтаж радиоприемного механизма на корпус автомобиля с использованием имеющего разъема:

  1. Взять проволоку и нарезать резьбу.
  2. С одной стороны резьба должна быть длиннее высоты изолятора, т.к. там будет еще 3 гайки.
  3. Закрутить первую гайку.
  4. Вставить проволоку в разъем изолятора и закрутить гайку №2.
  5. Зафиксировать все контргайкой.
  6. Вставить изолятор в отверстие, находящееся на корпусе транспорта.
  7. Зачистить центральную жилу радиокабеля.
  8. Намотать несколько витков защищенной жилы, закрепить все гайками.
  9. Соединить экран провода с корпусом транспортного средства.
  10. Подсоединить ко второму концу кабеля антенный разъем.
  11. Зафиксировать кабель в салоне. Для этих целей рекомендуется воспользоваться термозащитным клеем.

Если пользователь выбрал активный вид приемного механизма, то его нужно устанавливать на лобовом стекле при помощи выбранного вами кронштейна с вакуумной присоской.

Все работы по монтажу и подключению должны проводиться при отключенном силовом агрегате автомобиля.

Подключение и настройка

Конструкция автоантенны для приема радио в авто включает в себя 3 провода:

  1. Для заземления и установки приемного устройства. Он подключается к металлическому крепежному элементу и закручивается.
  2. Провод для питания. Он должен подсоединяться к идущему от радиоприемника проводу.
  3. Контактный. Его устанавливают в специальный разъем, который есть на корпусе автомагнитолы. В некоторых устройствах провод питания и контактный могут быть объединены в один общий.

Достоинства и недостатки

Сделанную наружную антенну для автомагнитолы своими руками в домашних условиях можно смонтировать под любой кузов транспортного средства. У таких механизмов не возникает никаких проблем с высотой установки для приема ФМ сигнала. Еще один плюс самодельного девайса — лучшее качество приема сигналов, по сравнению с заводскими механизмами. В случае необходимости пользователь сможет переделать ее в GPS-антенну.

К минусам можно отнести тот момент, что к самодельной антенне могут появиться вопросы у сотрудников государственной инспекции безопасности дорожного движения. Провода от приемного механизма могут испортить интерьер салона. В некоторых случаях может потребоваться сверление кузова для установки данного устройства.

Сегодня речь пой дет об антенне)

В первый же день, после покупки машины, заезжая в гараж, я зацепился антенной…после чего её вообще открутил, поскольку ей ловить нечего, да и выезжая из гаража можно было ей снова зацепиться и заработать неприятности(

Ездил я без нее месяца 4) И после чего решил сделать замену стандартной антенне)

Для этого мне понадобились анкерный болт и холодная сварка и медная проволока.

Анкерный болт взял потому что, диаметр резьбы у него был на 5, и длина оказалась нужной) Простых болтов большой длинны в магазинах не нашел(

Затем отдал папе этот болт, он у него сточил немного верхнюю часть, на токарном станке, и просверлил отверстия сверху и снизу, чтобы можно было вставить и зафиксировать проволоку.

Проволоку намотал в 2 слоя, после чего верхушку запаял.

Затем пошел в гараж, наклеил на основание антенны прозрачный оракал, дабы холодная сварка не прилипла к пластику.

В инструкции к холодной сварке, было написано, что с ней лучше работать в перчатках, смоченных водой…но на этот факт я забил, после чего пожалел)

Эта размятая масса липла к рукам, и с ней некомфортно было работать…поэтому и получилась у меня не очень красивая заготовка для обработки) Каждый в ней увидит что-то в меру своей испорченности) )

В общем после отвердения, отдал её снова папе, и он её обточил на токарном станке, после чего она стала выглядеть уже хорошо)

Я её загрунтовал, и покрасил в чёрный мат)

Смотрится на машине, не плохо) И работоспособность проверил на батином ФФ2, через переходник) Работает отлично)

Чтобы обеспечить работу радио, телевизора и GPS в машине, можно изготовить антенну для автомагнитолы своими руками. Такое приемное устройство по качеству не будет уступать промышленным образцам.

Виды и принципы действия антенн

Антенны улавливают распространяющиеся повсюду электромагнитные волны. В проводнике антенны наводится слабая электродвижущая сила переменного радиочастотного тока. Она подается на приемное устройство. После этого происходит усиление, детектирование и выделение требуемой информации.

Антенны делятся на активные и пассивные. Первые отличаются наличием усилителя, который увеличивает сигнал автомобильной антенны. Активные приемные устройства обеспечивают стабильный прием радиостанций на расстоянии более 60 км от передатчика.

Пассивные антенны не имеют усилителя. Они отличаются большей простотой сборки своими руками. Пассивная автоантенна чаще всего устанавливается на крыше транспортного средства и обеспечивает уверенный прием сигнала на расстоянии до 15 км, например, в городской черте.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Инструкция по сборке

Сделать антенну для автомагнитолы своими руками в домашних условиях можно из материалов и инструментов, которые имеются в гараже или мастерской. Для штыря подойдет жесткая стальная или алюминиевая проволока. Корпус можно изготовить из дерева или пластика, не мешающего приему радиоволн.

Чтобы закрепить самодельную антенну для магнитолы своими руками на крыше автомобиля, потребуется магнит от неисправной колонки. На ту его сторону, которая будет соприкасаться с кузовом авто, приклеивается вырезанный по форме кусок пластиковой пленки или безворсовой ткани, чтобы защитить лакокрасочное покрытие от повреждений.

Неактивная

Чтобы сделать автомобильную антенну своими руками, потребуются:

  • жесткая медная или стальная проволока;
  • винт М5 с гайкой и контргайкой;
  • термоклей или термоусадочная трубка;
  • радиочастотный кабель со штекером для автомагнитолы;
  • грунтовка, эпоксидная смола или термопластик;
  • отвертка, кусачки и напильник.

Для изготовления штыря следует размотать проволоку и отрезать кусок длиной от 20 до 50 см. Затем его следует выпрямить, а нижний конец — загнуть под прямым углом и свернуть колечком, чтобы надеть на штырь болт, с помощью которого будет подключаться радиокабель. Нижнюю часть вибратора можно скрутить в виде спирали.

После этого подготавливается корпус. На его дне проделывается отверстие под крепежный магнит, который прикрепляется на клей. Центральная жила радиокабеля подключается к штырю через болт. Экранная оплетка отодвигается и изолируется таким образом, чтобы она не перемыкала на вибратор. Иначе радиоприемник в авто не будет работать.

Следующий этап — это установка антенны FM для автомобиля в корпус. Для этого следует проделать в нем отверстие по форме болта, который затем вставляется и фиксируется путем заливки холодной сваркой, другой застывающей смолой или пластиком. Этой части следует придать форму конуса и отшлифовать после застывания для более опрятного вида.

Можно также сделать автомобильную радиоантенну своими руками в домашних условиях в виде акульего плавника. Для этого потребуется анкерный болт длиной от 10 до 25 см, в обоих концах которого надо просверлить отверстия. На него следует намотать гибкую медную проволоку в 2 слоя как можно плотнее. Ее концы надо просунуть в ранее просверленные отверстия. Верхний конец следует надежно запаять, а на нижний — накрутить гайку с контргайкой.

Затем следует сделать внешний слой изоляции из эпоксидной смолы или термопластика и придать ему нужную форму.

Не следует использовать винил или карбон, так как они затрудняют прием радиосигнала.

Когда корпус застынет, следует обработать поверхность на токарном станке или путем ручного шлифования, чтобы придать изделию опрятный вид.

В завершение работ по изготовлению радиоантенны в виде акульего плавника для авто самому следует ее покрасить в цвет кузова, если расцветка использованного для корпуса материала отличается от черного. Установка приемного устройства на крышу осуществляется через специальный кронштейн, который не позволит штырю соприкасаться с кузовом. Эта конструкция будет хорошо принимать полезный ФМ-сигнал в крупных городах с мощными передатчиками, выделяя его на фоне помех.

Активная

Чтобы сделать активную антенну авто своими руками, потребуется усилитель от телевизионной антенны, рассчитанный на 12 В, вместе с прилагаемым инжектором питания и кожухом и 2 телескопические антенны от бытовых радиоприемников. В их нижних частях следует просверлить отверстия, подходящие по диаметру ко входам усилителя. Для более надежного крепления между этими деталями и платой усилителя нужно проложить по шайбе. Вся конструкция помещается в герметичный кожух, к нижней части которого прикрепляется фиксационный магнит.

Подавать питание на усилитель можно не только через инжектор, но и таким способом. В разрыв центральной жилы радиочастотного кабеля включается конденсатор емкостью 20-50 пФ. Голубой с белой полосой провод автомагнитолы удлиняется и подключается к выводу конденсатора, обращенному к усилителю. В разрыв этого провода нужно включить дроссель, состоящий из 100 витков тонкого провода и намотанный на ферритовом сердечнике.

Эта антенна будет обеспечивать уверенный прием не только радиостанций, но еще и аналоговых и цифровых телеканалов в машине. Сделать автомобильную антенну можно также с усилителем на основе транзистора КТ 368 А или аналогичного ему.

Для изготовления GPS-антенны на авто потребуется кусок проволоки толщиной 2,5 мм, корпус, сделанный из пластика, и кабель. Также в качестве приемного устройства для навигатора можно задействовать радиоантенну Bosch, клеящуюся на ветровое стекло, если демонтировать модуль усилителя сигнала радиостанций для автоприемника.

Чтобы сделать автомобильную антенну своими руками для GPS, следует загнуть кусок проволоки под прямым углом с трех сторон. Получится П-образная конструкция. Левый край следует загнуть под острым углом, а правый — под прямым. Длина последнего лепестка должна быть около 18 мм. Длина сторон такой антенны — 46 мм.

Соблюдение размеров необходимо для обеспечения работоспособности приемного устройства. Кабель со штекером для антенны GPS припаивается к лепестку, изогнутому под прямым углом. В заключение конструкция помещается в корпус и приклеивается на лобовое стекло или ставится поближе к нему под приборную панель.

Преимущества и недостатки самодельных устройств

Одно из достоинств самодельной автомобильной антенны — это возможность более точной подстройки под условия приема посредством выбора длины приемного штыря и места установки на кузове транспортного средства или внутри него. При тщательной и правильной сборке чувствительность и полоса пропускания самодельного приемного устройства будет не хуже, чем у фабричного.

Один из недостатков самодельных антенн — необходимость сверления кузова авто. Со временем отверстие может проржаветь. Некоторые самодельные антенны могут не соответствовать по своим габаритам Правилам дорожного движения.

Подключение и настройка

Перед подключением самодельной антенны для автомагнитолы необходимо убедиться в том, что кабель не имеет повреждений. Затем он прокладывается под приборной панелью автомобиля до магнитолы. Если кабель заводится в салон через отверстие в крыше, то все отверстия тщательно герметизируются. Штекер кабеля вставляется в автомобильный ресивер.

Если приемное устройство собрано правильно, то все доступные станции должны приниматься четко и уверенно без эфирного мусора. Провод питания активной антенны подсоединяется к голубому с белой полосой проводу автомагнитолы или напрямую к аккумулятору через выключатель.

Автомобильная антенна своими руками

Автомобильные антенны сейчас весьма разнятся по собственному назначению. Непосредственно антенна – это 4-х волновой вибратор с устройствами согласования и заземлением за счет соприкосновения автомобиля с дорожным покрытием. За счет конкретных составляющих обуславливается возможность осуществления приема сигнала. Простота конструкции предоставляет возможность выполнить изготовление автомобильной антенны своими руками.

В первую очередь, требуется полное осознание того, для каких конкретно целей требуется устройство – имеется потребность выполнить своими руками автомобильную ТВ антенну или же требуется выполнение простой автомобильной ФМ антенны своими руками. Кроме того, следует решить — какой диапазон волн необходим, а также — какой конкретно типаж модуляции.

Смотрите в видео ниже, как правильно сделать автомобильную антенну своими руками.

Разновидности авто антенн

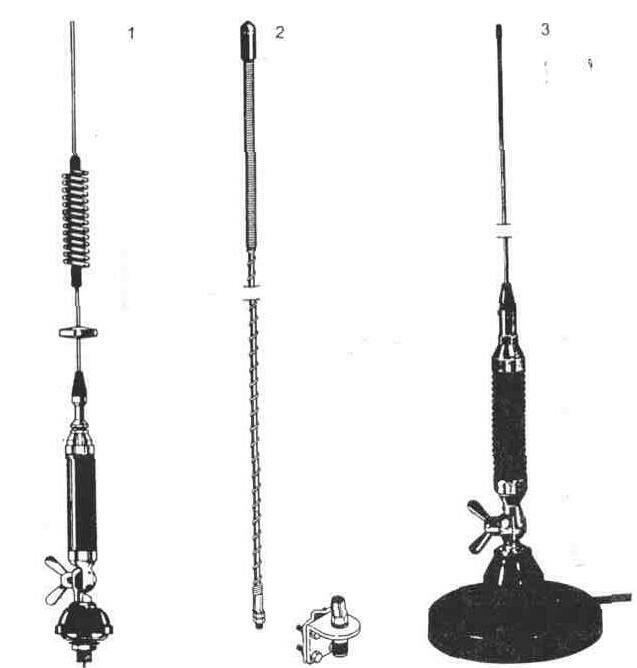

Полная классификация автомобильных антенн такова:

  • Первый и основной показатель – это непосредственное назначение, которым будет обладать антенна. Они бывают четырех вариаций. Конкретнее – антенны могут осуществлять прием радиовещания, принимать сигнал телевещания, относиться к приемо-передающим устройствам для рации, а также, еще существуют авто антенны, сочетающие в себе возможности приема сигналов от спутника и для приемов сигналов систем навигации.
  • Кроме того, имеется прямая зависимость от вариаций монтажа и крепления антенн к корпусу автомобиля. Конкретнее, антенны могут иметь крепление на основе свойств магнитов, за счет присосок. Устройства приема-передачи могут врезаться или вкручиваться в корпус авто, крепиться на струбцине и быть встраиваемыми.
  • Антенны могут быть наружными либо же внутренними, класс зависит от того, где конкретно они располагаются – внутри салона или же снаружи.
  • А также, последний пункт – это типаж усиления, то есть автомобильные антенны активного типажа и авто антенны пассивного типажа.

Читайте об автомобильной антенне на крыло.

А также о том, какую автомобильную антенну лучше выбрать.

Прежде чем приступать к выполнению автомобильной антенны для радио своими руками, необходимо знать, каким параметрам она должна соответствовать, чтобы подобная самоделка не принесла больше проблем и неудобств, чем пользы:

  1. Выполненная полностью своими руками автомобильная антенна для телевизора или радио, не играет особенной роли, она не должна вызывать нареканий от доблестных инспекторов ГИБДД за счет излишне сильных незарегистрированных модификаций и изменениях в корпусе автомобиля, так как штрафы никто не отменял. Помимо того – придется снять столь бережно созданное устройство.
  2. Если в итоге имеется желание получить сделанную своими руками автомобильную антенну для радио, то необходимо создать все условия, чтобы она обеспечивала достаточно четкий прием радиосвязи.
  3. Высокий КПД – одно из важнейших основных условий, ведь собираемому устройству необходимо обладать функцией и передачи, а не исключительно приема сигнала связи.



Опубликовано: 26 ноября 2016

Автомобильная антенна для рации 27 мгц своими руками


Изготовление автомобильной антенны на 27 МГц

При отсутствии автомобильной антенны на 27 МГц, её можно изготовить из старой пластиковой антенны для магнитолы длиной 1,5 метра. Подобные переделанные антенны, как показывает практика, служат довольно долго, а качество их работы иногда превосходит заводские образцы.

Недостатком этой антенны является слабая пружина в основании, после доработки вес штыря и ветровое сопротивление увеличиваются, поэтому рекомендую к кончику переделанной антенны закрепить рыболовную леску, а другой конец зафиксировать на корпусе автомобиля.

Исходным материалом для переделки служит штыревая пластиковая антенна для магнитол, широко распространённая в продаже. Её рисунок можно увидеть внизу.

Для переделки нам ещё понадобится пластиковый ролик фиксатора открывания капота с автомобиля Жигули-классика, кабель 50-и омный и разъём PL.

Переделка осуществляется в следующей последовательности:

Сначала отпиливаем пластиковый штырь по пунктирной линии 2. Затем сверлом, диаметром чуть больше диаметра штыря, высверливаем оставшийся в пружине кусок пластика и сверлим отверстие насквозь по разрезу 1. Отрезанный штырь вставляем в отверстие и заклеиваем эпоксидной смолой.

Вся эта процедура делается для того, чтобы устранить контакт внутреннего проводника штыря с пружиной.

Далее аккуратно, ножом отковыриваем металлическую шайбу с зазубринами 3. Она нам понадобится. Теперь берём автомобильный ролик с капота и рассверливаем его диаметром сверла на 8 мм, внимательно следя, чтобы сверло не ушло в сторону 4. Рассверливать надо не насквозь, а оставить 2-3 мм перегородки. Получим вот такую конструкцию.

К верхней части ролика прикладываем шайбу с зазубринами и горячим паяльником вплавляем её в корпус ролика. Сверли в боковой стенке ролика отверстие диаметром 1 мм. Через него провод обмотки будет заходить внутрь ролика и крепится под болт.

Предварительно зачистив конец провода и пропустив его внутрь катушки, наматываем на неё 8 витков провода ПЭВ-0,8. Фиксируем провод нитками и заливаем катушку эпоксидной смолой. После высыхания клея, круглозубцами делаем колечко из провода внутри катушки, и вставляем в него крепёжный болт.

Теперь нужно припаять кабель. К зазубренному краю шайбы 3 припаиваиваем экран, а ко второму концу катушки – центральную жилу.

К конусу пружины 2, припаивается 2.5 метра провода ПЭВ-0,18, и навивается на пластиковый штырь 1 с примерно одинаковым шагом по всей длине, после чего фиксируется тонкой изоляционной лентой, так чтобы весь провод был под ней. Для этой цели можно также использовать термоусадку. Заворачиваем крепёжный болт 4 в основание.

Антенна готова. Теперь её нужно настроить. Настройка осуществляется КСВ-метром, по минимальным показаниям, перекусыванием провода под изолентой в верхней части антенны.

Теги:
Page 2

В цивилизованных странах существует радиодиапазон с особым статусом. Для работы в нем не требуется сдавать экзамены, предоставлять свидетельства своей благонадежности, давать клятвы и обещания. Нужно лишь приобрести соответствующую аппаратуру и поставить в известность (не всегда) местные радиослужбы о своем выходе в эфир. Это — Си-Би (СВ — citizen band), диапазон гражданской связи.

Появление этого диапазона в России, пусть и с урезанными возможностями (работа лишь по получении разрешения, предварительная оплата “эфира” и др.), трудно переоценить. Десятилетия “планового развития” оставили громадные ее пространства в первобытном состоянии: жители десятков тысяч наших деревень и по сей день не имеют двусторонней связи с внешним миром. Не удивительно, что российский рынок оказался чрезвычайно привлекательным для зарубежных фирм, многие годы производящих Си-Би аппаратуру и теряющих сегодня своих обычных покупателей из-за сильнейшей конкуренции со стороны производителей сотовых и спутниковых средств связи.

Однако зарубежная связная техника сталкивается у нас с запретами, ограничивающими применение в нашей стране современных форматов связи. В Си-Би, например, запрещена передача компьютерных файлов, шифрованной речи, для всех автомобильных охранных систем страны выделен один частотный канал и т.п. Конечно, зарубежная связная аппаратура с ее возможностями должна попасть и попадает под действие той или иной “домашней заготовки” наших законотворцев.

Как долго продержатся эти запреты? Есть, как минимум, две причины, по которым такое положение дел постараются сохранить возможно дольше. Одна связана с тем, что в новых форматах связи затруднен, а подчас и невозможен привычный (примитивный, обходящийся без “умной” техники) контроль. Тот самый контроль, который совсем недавно входил в нашу поднадзорную жизнь в качестве обязательной и по-своему естественной нормы. Другая имеет криминально-правовую основу: штрафные санкции — а нарушители противоестественных законов будут всегда! — образуют постоянный источник дохода законоохранительных органов.

Но так или иначе, пусть с ограничениями и сопротивлением, гражданская связь входит в нашу жизнь.

Тем или иным особенностям использования зарубежной Си-Би аппаратуры у нас, каким-то ее доработкам, улучшениям, изменениям, но и оригинальным конструкциям этого диапазона посвящен ряд появившихся в последнее время публикаций. Нижеследующие — в их числе.

Антенна для рации своими руками

Избегайте своими руками делать антенны на рации для автомобилей по той простой причине, потом оборудование сложно настроить. Штатные устройства у основания содержат узел, напоминающий гайку, позволяющий водителю настроить прибор на используемую волну. Для ручных моделей дело обстоит иначе. Антенна для рации своими руками быть сделана может, однако для крупных предприятий, покупающих частоту, возникнут проблемы. Государственный комитет следит за проданным товаром, чтобы потребители избегали взаимных помех. Железные дороги не пересекаются с судоремонтными заводами. Иногда требуется промышленникам связь, каждый начнет оборудование улучшать, найдем ситуацию: абоненты услышат друг друга. Работая на разных предприятиях. Спросите ГКРЧ: дадут рекомендации, быть может, достаточно будет продемонстрировать специалистам в действии доработку для оценки влияния на соседние домены связи.

Связь и антенны раций

Неоднократно говорили: в обыденности чаще используются линейная, круговая поляризация, последняя – преимущественно на спутниках. Не исключение рации. Горизонтальную поляризацию забрало телевидение, оставив вертикальную радиовещанию… рациям. Логично. Когда держим рацию, антенна расположена вертикально. Виден сигнал, отраженный местностью, повернутый на фиксированный угол. Благодаря эффекту, туповатый военный демонстрирует «нарушение» законов физики… Идеальный прием ведется вертикально стоящей антенной. Не верите — делайте наоборот!

Прочитавшие обзоры про самодельные антенны, будут поражены, но не удивлены. Опять несимметричные четвертьволновые вибраторы, изготовленные из куска стандартного коаксиального кабеля. Поляризация, частоты, почему нечто должно меняться. Однажды сказали: телевизионную антенну из кабеля можно ставить вертикально, ловить радио, найдись таковое на нужной волне…

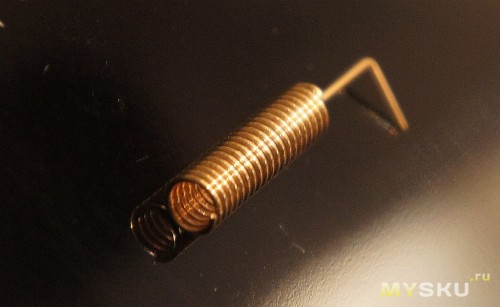

Родная антенна рации. Внутри набалдашника медная спираль, кончик которой крепится в районе вершины. У некоторых раций просто можно добраться до завитков, у прочих – проблема нерешаемая. Почему спираль?

Согласно курсу электродинамики распространения радиоволн, антенна излучает в направлении оси, волна будет поляризована кругом, согласно направлению завивки. Только если длина витка близка значением длине волны. Рассматриваемый контекст предполагает цифру полметра и выше, о близости забудьте.

Представление о диаграмме направленности дает программа MMANA. Доброжелатели любезно забили туда антенну рации (145 МГц), избегая менять параметры, посмотрели поле (открыв приложение):

  1. В вертикальной поляризации вышел по азимуту ровный круг. Понятно, тело человека диаграмму исказит! Действительно, спиралька излучает вертикальную поляризацию почти ровно. Уровень составляет — 3 dBi.
  2. Горизонтальной поляризации формой напоминает восьмерку, уровень намного ниже. Если держать рацию со спиральной антенной по горизонтали, прием ухудшится, нуля не достигнет.

По углу места с горизонтальной поляризацией образуется полукруг, с вертикальной — вдоль оси провал. Полезный сигнал вверх не излучается. Пусть человек с рацией заберется на дерево. И оба держат приборы вертикально, прием будет обусловлен только горизонтальной составляющей, а также отраженным сигналом. Вот какие антенны используют рации… Неудивительно, что любителей грызет желание изменить конструкцию. Посему используются спирали.

На деле — и на файле MMA — антенна состоит из спирали, немалую роль играет колпачок. Задумка ясна. В реальных условиях связь должна вестись по всем направлениям, четвертьволновый вибратор неспособен обеспечить заданные требования. Почему четверть. Полуволновой вибратор более длинный. Габариты имеют значение. Спирали начали вить не от полноценной жизни. Просто длинная антенна для рации слишком великая роскошь. Карман проткнет, рукой замучаешься держать, ветреная погода вырвет. Приходится идти на жертвы. Напомним, по вертикальной поляризации диаграмма направленности демонстрирует подобие тора, типично. Горизонтальная добавляет нечто вроде гантели (грубое приближение), формирующей недостающие углы, участки пространства. На прием и передачу диаграмма направленности одинакова.

Будем конструировать рации, убирая необычные свойства приема по всем направлениям. Энергия устремится в направлении тора. Дальность вещания возрастет. Если переоборудовать обе рации, получим дополнительный выигрыш ценой утраты окончательно приема (передачи) сверху-снизу. Напоминаем, диаграммы направленности на прием и передачу одинаковые (идентичны).

Увеличим дальность радиостанции, переделав антенну

Вывод очевиден: хотим увеличить дальность — видели диаграмму направленности заводской антенны — нужно мощность направить на вертикальную поляризацию, в тор. Как сделать, ясно, однако на горизонте маячит один вопрос – волновое сопротивление антенны рации. Знаете значение? Говорили, как померить! Если длина фидерной линии питания кратна половине длины волны, сопротивление антенны передается на выход без изменения. Эффект используем для измерения.

Используются различные приборы (ВЧ-генератор). Задумавшимся взять такой, скажем: гетеродин телевизора способен выдать похожую частоту, другое дело настроить. Поговорим отдельно. Понадобится высокочастотный вольтметр, обычный для целей измерения непригоден. Прибор измеряется напряжением ВЧ генератора в подвешенном состоянии, шкалу калибруют, чтобы показывала 100%. Собирают схему последовательно соединенных:

  • антенны;
  • переменного резистора.

Подключают генератор к цепи, измеряют напряжение резистора. Крутят регулировку, пока начнет стрелка показывать 50%. Сопротивление переменного резистора становится равным волновому сопротивлению антенны. Необходимо брать неиндуктивное сопротивление (у которого отсутствует собственная индуктивность). Самодельная антенна рации по возможности должна повторять электрические параметры заводской. Волновое сопротивление берется близким исходному. Процесс измерения читателям понятен.

Выбор конструктора невелик: два глобальных семейства. Кабели волновым сопротивлением 50, 75 Ом. Первый применяются связью, второй – телевидением. Антенна портативной рации делается из того, который ближе номиналом измеренному значению. Четвертьволновый вибратор (лишенный спирали) обладает сопротивлением 35 Ом. Параметры покупной антенной предугадать сложно. Практикам проще изготовить две антенны для рации, используя кабель разного сорта. Затем каждую испытать на местности, оценивая характер изменений.

Изготовление антенны рации

Кратко напомним процесс изготовления антенны для рации. Рассматривали цифровое телевидение, WiFi, 3G. Аудитория портала ВашТехник знает, как сделать антенну для рации. Копируйте смело методики. Прежде нужно знать частоту. Точнее — лучше. Рации имеют несколько каналов, частоты прописаны паспортом. Выберите канал, задавая размеры антенны.

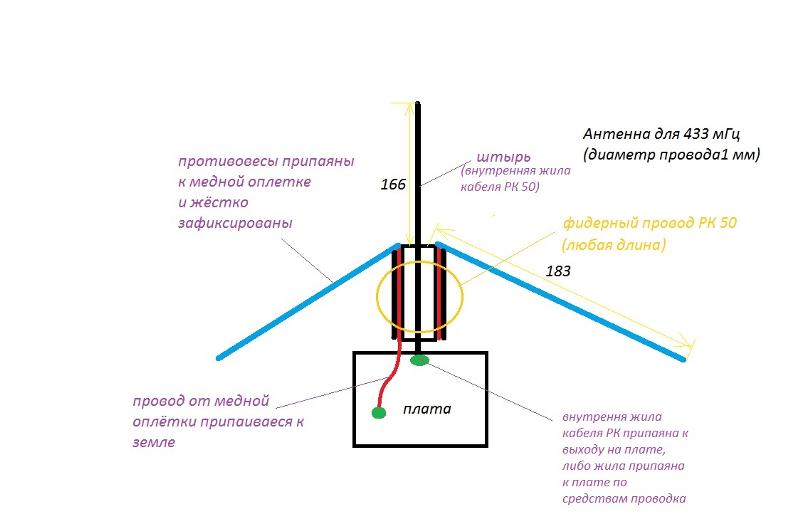

Пусть частота равна 435 МГц. Находим длину волны по школьной формуле, деля скорость света на указанную величину: 299792458 / 435000000 = 689 мм. Чтобы изготовить четвертьволновый вибратор, необходимо число поделить еще на 4, получим – 172,25. Длина антенны для рации составит 17 см. Постарайтесь точнее выдержать миллиметры. Экран можно не счищать. Будет приемной поверхностью, увеличится полоса. Руки чешутся — счистите, как кожуру, оплетку, диэлектрик вокруг главной жилы оставьте.

Старая антенна выпаивается, под новую готов хомут. Осталось заделать на место, наслаждайтесь связью. Антенна для рации своими руками сделана. Кстати, если нет желания снимать экран, запаяйте вместе с жилой в одну связку при монтаже на микросхему. Расширение диапазона считаете лишним — экран лучше снимите. Первый и второй варианты наделены достоинствами, цельный кабель прочнее. Лучше оставить как есть. Антенна для рации прослужит дольше. Позаботьтесь приклеить симпатичный колпачок-наконечник, чтобы медь перестала окисляться. Прощаемся ровно до следующего раза.

Копируйте заводские конструкции. Рации предприятий ломаются. Адаптеры остаются, приборы выбрасывают. Неоценимый шанс радиолюбителя проявить себя. Антенна покрыта резиной, легко обдираемой. Либо используйте аксессуар сломанного изделия. Процесс копирования напрямую не запрещен, исключая изделия, защищенные патентами. Дело касается промышленного выпуска продукции с целью сбыта, получения фиксированной прибыли за счет выполнения указанных действий.

Автомобильная СиБи антенна из подручных средств. ч. 1я. — Сообщество «Радиосвязь и Радиолюбители» на DRIVE2

Часть 1я, теоретическая.

Кто следит за моим блогом и сообществом Радиосвязь и радиолюбители, в курсе событий – приобретение мной Си-Би радиостанции и моим творчеством :)Покупать готовую антенну меня не то что жаба задавила,

Жаба она такая, коварная…

может и купил бы, да финансы поют романсы. Кстати о ценах, странная закономерность, чем длиннее антенна, тем она дороже… значительно дороже!

Кое какой опыт с ВЧ техникой имеется, руки растут чуть ниже плеч, но не значительно, почему бы не сделать самодельную антенну на автомобиль?Что бы что-то сделать, надо понимать, что ты делаешь. Я посмотрел антенны заводского изготовления, схемы их подключения. Попробую нарисовать и объяснить, как это работает на простых словах.Из уроков физики, кто еще помнит, там была схема контура, где пластины конденсатора раздвигали и получалась антенна. Ну я бы не сказал, что физики дураки, но объяснение не правильное, вернее нефига не доходчивое.

Вооружимся теорией и онлайн калькулятором (расчет частоты tel-spb.ru/lc.html и количества витков coil32.narod.ru/calc/one_layer.html )

Провод свитый в спираль/катушку имеет индуктивность, например, 10 витков провода на каркасе диаметром 20 мм при длине намотке 10мм (диаметр провода 1мм) имеет индуктивность 2.136 мкГн (микро Генри), при емкости контура 10 пФ (пико Фарад), резонансная частота контура по расчетам составляет 15,9 МГц (мега Герц).

Давайте грубо и весьма неправильно примем, что один виток провода будет иметь погонные характеристики 1мкГн /1пФ (длина витка 2*Пи*r будет 2*3,14*10=62,8мм). То если размотать нашу катушку и выпрямить провод, у провода длиной 628 мм будет емкость 10пФ и индуктивность 10мкГн, и резонансная частота 15,9 МГц. Смотрите Рис. 1.

Вот так и получается антенна, это кусок провода в зависимости от удельных погонных характеристик имеет свою резонансную частоту, на которой он излучает в пространство. Свернутый в катушку провод излучает он крайне слабо.

Контур и антенна, схожесть и различие.

Принято, что длина эффективного излучателя должна быть кратна ¼ длины волны (длина волны считается так: 300/F где F в МГц).Если часть провода свить в катушку, а часть выпрямить, то получится электрически укороченная антенна (Рис. 2). Теперь думаю понятно, для чего в коротких антеннах на СиБи применяются удлиняющие катушки. Не убудем углубляется в теорию антенн, мои познания не так глубоки для обучения этой теории, а эта статья такой цели не имеет.

Антенна с удлиняющей катушкой (питание не показано)

Вернемся к нашим антеннам для СиБи. Длина волны около 11 м. Значит, чтобы получить эффективную антенну, нужен отрезок провода длиной 2,75 м и такой же противовес (получим диполь). Так как в качестве противовеса может выступать земля (заземление) или корпус автомобиля, то нужен всего один провод.Но 2,75 м это длинный провод, особенно в городских условиях и располагать его нужно перпендикулярно земле. Укоротить его можно свернув часть в катушку. Почему в катушку не на конце провода, а в точке питания, любопытные читатели найдут в литературе )Но просто свернув в катушку провод, можно столкнуться с одной неприятной особенностью, из-за высокого или низкого входного сопротивления, не удастся вогнать КСВ в приемлемый диапазон.

На Рис. 3 слева как раз изображен такой случай, из-за низкого входного сопротивления антенны, передатчик работает на рассогласованную нагрузку.

Еще из минусов такого включения, то что выход передатчика электрически связан с незаземленной антенной. В грозу или при касании проводов антенной можно получить нехилый фейерверк в машине и лишиться дорогого оборудования.

Включение питания на антенну.

Подробнее рассмотрим правую часть Рис. 3. Там используются уже 2 катушки, L1 является согласующей, а L2 удлиняющей. Антенна заземлена через катушку по постоянному току. Такое включение катушек, а физически это может быть одна катушка, уже является автотрансформатором. Подбирая количество витков L1 можно точно подстроить входное сопротивление антенны, а числом витков L2 скомпенсировать недостающую длину антенного штыря и подстроить резонанс антенны.

Всем известная Lemm 2001 Turbo сделана по тому же самому принципу. Это удлиняющая или «горячая» катушка

Lemm 2001 Turbo — горячая катушка

а это «холодная» или согласующая катушка

Холодная катушка

фото с интернета.Ну вот и добрались до моей реализации антенны.

Продолжение следует…

Автомобильная антенна своими руками

Автомобильные антенны сегодня расходятся предназначением. В боевых условиях ловят связь, в мирных – каналы вещания, навигационную информацию. Автомобильная антенна представляет собой четвертьволновый вибратор, дополненный согласующими устройствами. Сигнальная линия, землей послужит корпус автомобиля. За счет двух этих составляющих становится возможен прием сигнала. Ввиду простоты конструкции изготавливают автомобильную антенну своими руками. Определите вначале назначение устройства, диапазон волн, тип модуляции. Три основные составляющие, закладываемые конструкцией.

Разновидности автомобильных антенн

Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:

  1. Прием радиовещания.
  2. Прием телевещания.
  3. Прием спутниковой информации систем навигации.
  4. Связные автомобильные антенны.
  • Способ установки антенн на авто:
  1. Магнитные.
  2. На присоске.
  3. Врезные.
  4. Резьбовое соединение.
  5. На струбцине.
  6. Встраиваемые.

Схема подключения автомобильной антенны под заднее крыло

  1. Наружные автомобильные антенны.
  2. Салонные (внутренние).

Наверняка опытный автолюбитель сможет добавить пару-тройку признаков, ограничимся указанной классификацией. FM-антенны умещаются внутри салона. Любители изготавливают аксессуары собственноручно, используя отрезки кабеля волновым сопротивлением 50 Ом. Оплетка электрически объединяется с корпусом авто (массой). Опасайтесь словить молнию, проезжая полем. Гроза выбирает максимально близкую небу точку.

Величина автомобильной антенны зависит от диапазона. Связные (рации частоты 27 МГц) большого размера. Мощные разновидности достигают длины 2-х метров (ставят на грузовики), по науке следовало бы изготовить выше на 50 см. Для согласования отличий между действительным размером, четвертью длины волны «удлиняющая» катушка в основании. Для использования установка автомобильной антенны для связи ведется вертикально. Обусловлено типом поляризации. Связная антенна может наклоняться посредством барашка, рычага, чтобы не сломать, проезжая лесом, преодолевая пролеты низкого моста. Связными антеннами пользуются по большей части водители крупногабаритных фур. Допускается оснащение джипов, гражданских авто, временами вид получится неказистый.

Примечание. Заводские антенны настраиваются на длину волны. Укорачивается ус, снабженный на конце защитным колпачком. Операция проводится согласно инструкции. Руководство включает график рекомендуемых размеров. Нарушение вызывает падение чувствительности приема.

Комплект авторации

Цифровая автомобильная антенна приема ТВ выглядит подобно милицейской мигалке, выполнена в другом цветовом решении. Устройстве лишено излишних наворотов, принимает частоту сотни МГц. Первый мультиплекс Москвы облюбовал 559 МГц. Цифровая автомобильная антенна на магните размещается наверху (крыша), провод проходит над дверцей без доработок. Сигнал горизонтальной поляризации, задача устройства принимать произвольный азимут.

Антенны радиовещания редко прихвастнут большим размером, поскольку длина волны повыше, габариты поболее. Небольшой высоты штыри, наподобие украшающих переносные рации. Остерегайтесь случайно купить антенну для автомагнитолы, предназначенную изготовителями украсить телевизионный приемник. Боясь ошибиться, читайте в магазине технические характеристики:

  1. Радио обозначается, FM, AM (частоты 70 — 108 МГц).
  2. Телевидение — DVB – T (частоты ниже 900 МГц).
  3. Навигация – GPS (порядка 400 МГц).
  4. Радиосвязь – СВ (27 МГц).

Иногда дилеры забывают указать возможности антенны. Приведен диапазон 400 — 530 МГц, упомянуто, «доступна опция приема сигналов GPS». Остается догадываться, что умеет экземпляр, первый московский мультиплекс проходит мимо. Частоты выше 400 МГц использованы портативными рациями, ведомственной связью МВД.

Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним. Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема. Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество.

Магазине предоставит всяческие гибридные модели, включая варианта а-ля Все в одном. Можно переключать прием с городского на шоссейный. Отличается чувствительностью, особенностями подавления помех. Загородная дальность приема увеличивается, составляя 80 км. Продают своеобразные тандемы. Выложена пара видом похожих штырей, один из которых ловит телевещание, другой — радио, связь. Использование прелестей набора, требует приобретения соответствующего приемного оборудования.

Создание автомобильной антенны своими руками

Сложность единственная: корпус авто непрерывно движется. Традиционные наземные бытовые антенны в этом случае будут образовывать мертвые зоны приема. Возникнут продолжительные промежутки времени при маневрировании, когда прием отсутствует. Касается горизонтальной поляризации, не вертикальной! В последнем случае антенне безразличен азимут поступления сигнала. Мачта стоит вертикально! Это обсуждали обыкновенные рамочные биквадратные антенны, четвертьволновые вертикальные вибраторы. Посмотрим, что еще природе полезного.

Зануление оплетки посредством массы

Как сделать автомобильную антенну своими руками, чтобы:

  • не вызвала нареканий сотрудников ГИБДД за излишнюю доработку корпуса;
  • встала в салоне;
  • обеспечила надежный прием частот радиосвязи;
  • обладала высоким КПД (так как нужно работать на передачу).

Четвертьволновый вибратор подходит названному случаю плохо. Сложен в изготовлении, снабжен сравнительно большими размерами (см. выше), сложно крепится, мешает езде. Вот придумка шоферов автомобилей ВАЗ 2106 (опытный радиолюбитель переделает концепцию, абстрагируясь от марки машины).

Используется рамочная конструкция, прокладываемая под уплотнителем заднего стекла авто. Чуть заужена кверху, немного иных размеров, нежели требуются частотой 27 МГц, в центре расположился конденсатор, которым выполняется настройка автомобильной антенны в резонанс на нужном канале. Обратите внимание, приемных частот две:

Верхний резонанс приходится на нижний диапазон вещания радио. Схема автомобильной антенны проста:

  • Необходимо выложить проводом МГТФ 0,5 периметр заднего стекла трапецией:
  1. Верхняя грань 56,5 + 56,5 см.
  2. Нижняя грань 66,5 + 66,5 см.
  3. Боковины 22,5 + 22,5 и 45 см.

Спиральный участок снижает общую длину антенны

  • Плюсы стоят, где будем добавлять провода согласующего конденсатора, снимаем сигнал кабелем РК – 50.
  • Посередине стекла вертикально идут к центру два провода, где крепится ровно по оси подстроечный конденсатор (5 – 25 пф). Длиной 45 см каждый. Поэтому придется свить зигзагом, уложить под изоляционную трубку.
  • Кабель паяем с той боковины, где провод посередине обрезан. С противоположной стороны разрыва быть не должно.

Подключение автомобильной антенны идет через разъем, используемый связным оборудованием. Длина кабеля небольшая, точнее – следует взять поменьше. Поскольку антенна пассивная, в тракте до приемника сигнал будет сильно затухать. Если реально связное оборудование поставить у заднего стекла, так стоит сделать.

Преимущества самодельной рамочной автомобильной антенны

Смотрите преимущество. Едва ли наша антенна для авто своими руками будет отличаться слишком большой дальностью действия, выказывать чудеса приема, но конкурентоспособна некоторым заводским моделям, монтируемым на крышу, имеют высоту большую, нежели легковая машина. Плюс в лесу, городу не помешает. К тому же отпадает надобность мотать согласующее устройство. Это непросто, помимо точной выдержки количества, шага витков необходимо будет найти нужную толщину провода. Конструкцию придется герметизировать, мероприятие потребует покупки ряда дополнительных материалов.

Поймет смысл единожды державший руками рацию. Антенна покрыта плотным герметиком, приборы позволят вещать в лучшем случае на пару километров. Если местность не пересеченная. В нашем случае достигаются простота монтажа, легкость конструирования, доступность для рядового пользователя.

Конденсатор необходим: контур укороченный. По утверждениям автора идеи, коэффициент составляет 0,3. Серединными шлейфами выполняется электрическое удлинение рамки до нужного размера, конденсатор гасит реактивное сопротивление для согласования с кабелем РК – 50 и позволит настроить систему в резонанс. Автор утверждает, что антенна широкополосна. В большинстве случаев можно выполнить монтаж на заднее стекло любого авто без серьезных изменений в конструкции. Настройка ведется по минимуму коэффициента стоячей волны.

В некоторых случаях купить антенну для автомобиля и установить выйдет дороже, сложнее и обеспечит меньшим качеством приема. В приведенной же конструкции нет ничего трудного, и на досуге аксессуар может попробовать в деле каждый автолюбитель. Мачта под два метра не подойдет легковой машине, больше уместна на танке! Которые, как известно, грязи не боятся.

Активная автомобильная антенна своими руками

Автомобильные антенны сегодня расходятся предназначением. В боевых условиях ловят связь, в мирных – каналы вещания, навигационную информацию. Автомобильная антенна представляет собой четвертьволновый вибратор, дополненный согласующими устройствами. Сигнальная линия, землей послужит корпус автомобиля. За счет двух этих составляющих становится возможен прием сигнала. Ввиду простоты конструкции изготавливают автомобильную антенну своими руками. Определите вначале назначение устройства, диапазон волн, тип модуляции. Три основные составляющие, закладываемые конструкцией.

Разновидности автомобильных антенн

Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:

  1. Прием радиовещания.
  2. Прием телевещания.
  3. Прием спутниковой информации систем навигации.
  4. Связные автомобильные антенны.
  • Способ установки антенн на авто:
  1. Магнитные.
  2. На присоске.
  3. Врезные.
  4. Резьбовое соединение.
  5. На струбцине.
  6. Встраиваемые.

Схема подключения автомобильной антенны под заднее крыло

  • По месту размещения:
  1. Наружные автомобильные антенны.
  2. Салонные (внутренние).
  • Типу усиления:
  1. Активные.
  2. Пассивные.

Наверняка опытный автолюбитель сможет добавить пару-тройку признаков, ограничимся указанной классификацией. FM-антенны умещаются внутри салона. Любители изготавливают аксессуары собственноручно, используя отрезки кабеля волновым сопротивлением 50 Ом. Оплетка электрически объединяется с корпусом авто (массой). Опасайтесь словить молнию, проезжая полем. Гроза выбирает максимально близкую небу точку.

Величина автомобильной антенны зависит от диапазона. Связные (рации частоты 27 МГц) большого размера. Мощные разновидности достигают длины 2-х метров (ставят на грузовики), по науке следовало бы изготовить выше на 50 см. Для согласования отличий между действительным размером, четвертью длины волны «удлиняющая» катушка в основании. Для использования установка автомобильной антенны для связи ведется вертикально. Обусловлено типом поляризации. Связная антенна может наклоняться посредством барашка, рычага, чтобы не сломать, проезжая лесом, преодолевая пролеты низкого моста. Связными антеннами пользуются по большей части водители крупногабаритных фур. Допускается оснащение джипов, гражданских авто, временами вид получится неказистый.

Примечание. Заводские антенны настраиваются на длину волны. Укорачивается ус, снабженный на конце защитным колпачком. Операция проводится согласно инструкции. Руководство включает график рекомендуемых размеров. Нарушение вызывает падение чувствительности приема.

Цифровая автомобильная антенна приема ТВ выглядит подобно милицейской мигалке, выполнена в другом цветовом решении. Устройстве лишено излишних наворотов, принимает частоту сотни МГц. Первый мультиплекс Москвы облюбовал 559 МГц. Цифровая автомобильная антенна на магните размещается наверху (крыша), провод проходит над дверцей без доработок. Сигнал горизонтальной поляризации, задача устройства принимать произвольный азимут.

Антенны радиовещания редко прихвастнут большим размером, поскольку длина волны повыше, габариты поболее. Небольшой высоты штыри, наподобие украшающих переносные рации. Остерегайтесь случайно купить антенну для автомагнитолы, предназначенную изготовителями украсить телевизионный приемник. Боясь ошибиться, читайте в магазине технические характеристики:

  1. Радио обозначается, FM, AM (частоты 70 — 108 МГц).
  2. Телевидение — DVB – T (частоты ниже 900 МГц).
  3. Навигация – GPS (порядка 400 МГц).
  4. Радиосвязь – СВ (27 МГц).

Иногда дилеры забывают указать возможности антенны. Приведен диапазон 400 – 530 МГц, упомянуто, “доступна опция приема сигналов GPS”. Остается догадываться, что умеет экземпляр, первый московский мультиплекс проходит мимо. Частоты выше 400 МГц использованы портативными рациями, ведомственной связью МВД.

Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним. Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема. Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество.

Магазине предоставит всяческие гибридные модели, включая варианта а-ля Все в одном. Можно переключать прием с городского на шоссейный. Отличается чувствительностью, особенностями подавления помех. Загородная дальность приема увеличивается, составляя 80 км. Продают своеобразные тандемы. Выложена пара видом похожих штырей, один из которых ловит телевещание, другой – радио, связь. Использование прелестей набора, требует приобретения соответствующего приемного оборудования.

Создание автомобильной антенны своими руками

Сложность единственная: корпус авто непрерывно движется. Традиционные наземные бытовые антенны в этом случае будут образовывать мертвые зоны приема. Возникнут продолжительные промежутки времени при маневрировании, когда прием отсутствует. Касается горизонтальной поляризации, не вертикальной! В последнем случае антенне безразличен азимут поступления сигнала. Мачта стоит вертикально! Это обсуждали обыкновенные рамочные биквадратные антенны, четвертьволновые вертикальные вибраторы. Посмотрим, что еще природе полезного.

Зануление оплетки посредством массы

Как сделать автомобильную антенну своими руками, чтобы:

  • не вызвала нареканий сотрудников ГИБДД за излишнюю доработку корпуса;
  • встала в салоне;
  • обеспечила надежный прием частот радиосвязи;
  • обладала высоким КПД (так как нужно работать на передачу).

Четвертьволновый вибратор подходит названному случаю плохо. Сложен в изготовлении, снабжен сравнительно большими размерами (см. выше), сложно крепится, мешает езде. Вот придумка шоферов автомобилей ВАЗ 2106 (опытный радиолюбитель переделает концепцию, абстрагируясь от марки машины).

Используется рамочная конструкция, прокладываемая под уплотнителем заднего стекла авто. Чуть заужена кверху, немного иных размеров, нежели требуются частотой 27 МГц, в центре расположился конденсатор, которым выполняется настройка автомобильной антенны в резонанс на нужном канале. Обратите внимание, приемных частот две:

Верхний резонанс приходится на нижний диапазон вещания радио. Схема автомобильной антенны проста:

  • Необходимо выложить проводом МГТФ 0,5 периметр заднего стекла трапецией:
  1. Верхняя грань 56,5 + 56,5 см.
  2. Нижняя грань 66,5 + 66,5 см.
  3. Боковины 22,5 + 22,5 и 45 см.

Спиральный участок снижает общую длину антенны

  • Плюсы стоят, где будем добавлять провода согласующего конденсатора, снимаем сигнал кабелем РК – 50.
  • Посередине стекла вертикально идут к центру два провода, где крепится ровно по оси подстроечный конденсатор (5 – 25 пф). Длиной 45 см каждый. Поэтому придется свить зигзагом, уложить под изоляционную трубку.
  • Кабель паяем с той боковины, где провод посередине обрезан. С противоположной стороны разрыва быть не должно.

Подключение автомобильной антенны идет через разъем, используемый связным оборудованием. Длина кабеля небольшая, точнее – следует взять поменьше. Поскольку антенна пассивная, в тракте до приемника сигнал будет сильно затухать. Если реально связное оборудование поставить у заднего стекла, так стоит сделать.

Преимущества самодельной рамочной автомобильной антенны

Смотрите преимущество. Едва ли наша антенна для авто своими руками будет отличаться слишком большой дальностью действия, выказывать чудеса приема, но конкурентоспособна некоторым заводским моделям, монтируемым на крышу, имеют высоту большую, нежели легковая машина. Плюс в лесу, городу не помешает. К тому же отпадает надобность мотать согласующее устройство. Это непросто, помимо точной выдержки количества, шага витков необходимо будет найти нужную толщину провода. Конструкцию придется герметизировать, мероприятие потребует покупки ряда дополнительных материалов.

Поймет смысл единожды державший руками рацию. Антенна покрыта плотным герметиком, приборы позволят вещать в лучшем случае на пару километров. Если местность не пересеченная. В нашем случае достигаются простота монтажа, легкость конструирования, доступность для рядового пользователя.

Конденсатор необходим: контур укороченный. По утверждениям автора идеи, коэффициент составляет 0,3. Серединными шлейфами выполняется электрическое удлинение рамки до нужного размера, конденсатор гасит реактивное сопротивление для согласования с кабелем РК – 50 и позволит настроить систему в резонанс. Автор утверждает, что антенна широкополосна. В большинстве случаев можно выполнить монтаж на заднее стекло любого авто без серьезных изменений в конструкции. Настройка ведется по минимуму коэффициента стоячей волны.

В некоторых случаях купить антенну для автомобиля и установить выйдет дороже, сложнее и обеспечит меньшим качеством приема. В приведенной же конструкции нет ничего трудного, и на досуге аксессуар может попробовать в деле каждый автолюбитель. Мачта под два метра не подойдет легковой машине, больше уместна на танке! Которые, как известно, грязи не боятся.

Чтобы обеспечить работу радио, телевизора и GPS в машине, можно изготовить антенну для автомагнитолы своими руками. Такое приемное устройство по качеству не будет уступать промышленным образцам.

Виды и принципы действия антенн

Антенны улавливают распространяющиеся повсюду электромагнитные волны. В проводнике антенны наводится слабая электродвижущая сила переменного радиочастотного тока. Она подается на приемное устройство. После этого происходит усиление, детектирование и выделение требуемой информации.

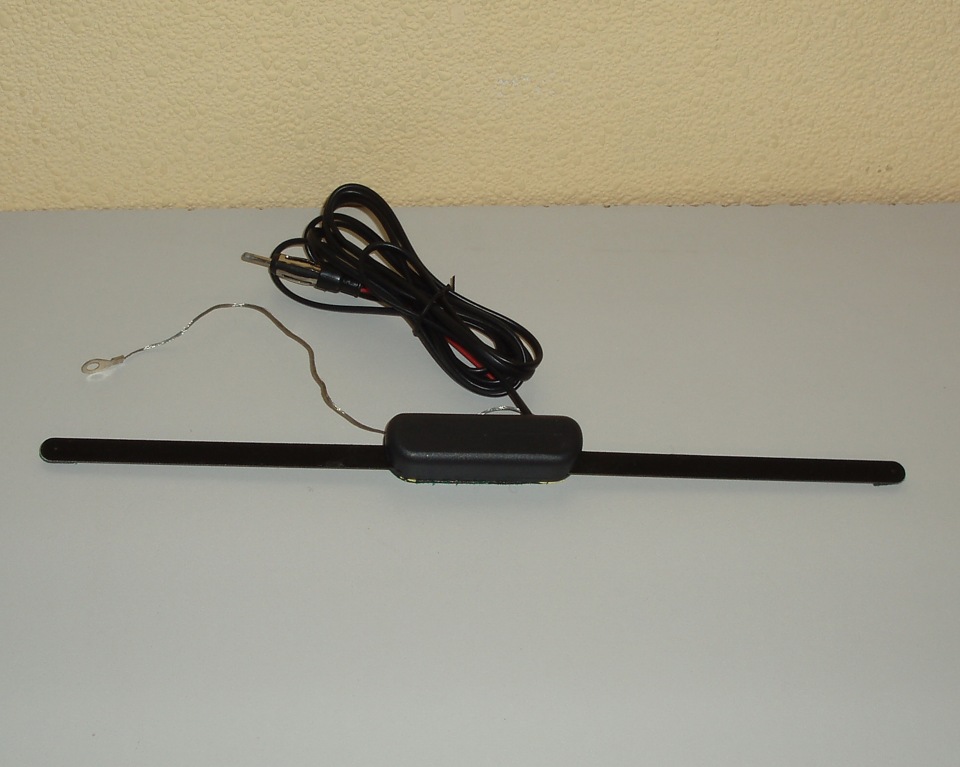

Антенны делятся на активные и пассивные. Первые отличаются наличием усилителя, который увеличивает сигнал автомобильной антенны. Активные приемные устройства обеспечивают стабильный прием радиостанций на расстоянии более 60 км от передатчика.

Пассивные антенны не имеют усилителя. Они отличаются большей простотой сборки своими руками. Пассивная автоантенна чаще всего устанавливается на крыше транспортного средства и обеспечивает уверенный прием сигнала на расстоянии до 15 км, например, в городской черте.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Инструкция по сборке

Сделать антенну для автомагнитолы своими руками в домашних условиях можно из материалов и инструментов, которые имеются в гараже или мастерской. Для штыря подойдет жесткая стальная или алюминиевая проволока. Корпус можно изготовить из дерева или пластика, не мешающего приему радиоволн.

Чтобы закрепить самодельную антенну для магнитолы своими руками на крыше автомобиля, потребуется магнит от неисправной колонки. На ту его сторону, которая будет соприкасаться с кузовом авто, приклеивается вырезанный по форме кусок пластиковой пленки или безворсовой ткани, чтобы защитить лакокрасочное покрытие от повреждений.

Неактивная

Чтобы сделать автомобильную антенну своими руками, потребуются:

  • жесткая медная или стальная проволока;
  • винт М5 с гайкой и контргайкой;
  • термоклей или термоусадочная трубка;
  • радиочастотный кабель со штекером для автомагнитолы;
  • грунтовка, эпоксидная смола или термопластик;
  • отвертка, кусачки и напильник.

Для изготовления штыря следует размотать проволоку и отрезать кусок длиной от 20 до 50 см. Затем его следует выпрямить, а нижний конец — загнуть под прямым углом и свернуть колечком, чтобы надеть на штырь болт, с помощью которого будет подключаться радиокабель. Нижнюю часть вибратора можно скрутить в виде спирали.

После этого подготавливается корпус. На его дне проделывается отверстие под крепежный магнит, который прикрепляется на клей. Центральная жила радиокабеля подключается к штырю через болт. Экранная оплетка отодвигается и изолируется таким образом, чтобы она не перемыкала на вибратор. Иначе радиоприемник в авто не будет работать.

Следующий этап — это установка антенны FM для автомобиля в корпус. Для этого следует проделать в нем отверстие по форме болта, который затем вставляется и фиксируется путем заливки холодной сваркой, другой застывающей смолой или пластиком. Этой части следует придать форму конуса и отшлифовать после застывания для более опрятного вида.

Можно также сделать автомобильную радиоантенну своими руками в домашних условиях в виде акульего плавника. Для этого потребуется анкерный болт длиной от 10 до 25 см, в обоих концах которого надо просверлить отверстия. На него следует намотать гибкую медную проволоку в 2 слоя как можно плотнее. Ее концы надо просунуть в ранее просверленные отверстия. Верхний конец следует надежно запаять, а на нижний — накрутить гайку с контргайкой.

Затем следует сделать внешний слой изоляции из эпоксидной смолы или термопластика и придать ему нужную форму.

Не следует использовать винил или карбон, так как они затрудняют прием радиосигнала.

Когда корпус застынет, следует обработать поверхность на токарном станке или путем ручного шлифования, чтобы придать изделию опрятный вид.

В завершение работ по изготовлению радиоантенны в виде акульего плавника для авто самому следует ее покрасить в цвет кузова, если расцветка использованного для корпуса материала отличается от черного. Установка приемного устройства на крышу осуществляется через специальный кронштейн, который не позволит штырю соприкасаться с кузовом. Эта конструкция будет хорошо принимать полезный ФМ-сигнал в крупных городах с мощными передатчиками, выделяя его на фоне помех.

Активная

Чтобы сделать активную антенну авто своими руками, потребуется усилитель от телевизионной антенны, рассчитанный на 12 В, вместе с прилагаемым инжектором питания и кожухом и 2 телескопические антенны от бытовых радиоприемников. В их нижних частях следует просверлить отверстия, подходящие по диаметру ко входам усилителя. Для более надежного крепления между этими деталями и платой усилителя нужно проложить по шайбе. Вся конструкция помещается в герметичный кожух, к нижней части которого прикрепляется фиксационный магнит.

Подавать питание на усилитель можно не только через инжектор, но и таким способом. В разрыв центральной жилы радиочастотного кабеля включается конденсатор емкостью 20-50 пФ. Голубой с белой полосой провод автомагнитолы удлиняется и подключается к выводу конденсатора, обращенному к усилителю. В разрыв этого провода нужно включить дроссель, состоящий из 100 витков тонкого провода и намотанный на ферритовом сердечнике.

Эта антенна будет обеспечивать уверенный прием не только радиостанций, но еще и аналоговых и цифровых телеканалов в машине. Сделать автомобильную антенну можно также с усилителем на основе транзистора КТ 368 А или аналогичного ему.

Для изготовления GPS-антенны на авто потребуется кусок проволоки толщиной 2,5 мм, корпус, сделанный из пластика, и кабель. Также в качестве приемного устройства для навигатора можно задействовать радиоантенну Bosch, клеящуюся на ветровое стекло, если демонтировать модуль усилителя сигнала радиостанций для автоприемника.

Чтобы сделать автомобильную антенну своими руками для GPS, следует загнуть кусок проволоки под прямым углом с трех сторон. Получится П-образная конструкция. Левый край следует загнуть под острым углом, а правый — под прямым. Длина последнего лепестка должна быть около 18 мм. Длина сторон такой антенны — 46 мм.

Соблюдение размеров необходимо для обеспечения работоспособности приемного устройства. Кабель со штекером для антенны GPS припаивается к лепестку, изогнутому под прямым углом. В заключение конструкция помещается в корпус и приклеивается на лобовое стекло или ставится поближе к нему под приборную панель.

Преимущества и недостатки самодельных устройств

Одно из достоинств самодельной автомобильной антенны — это возможность более точной подстройки под условия приема посредством выбора длины приемного штыря и места установки на кузове транспортного средства или внутри него. При тщательной и правильной сборке чувствительность и полоса пропускания самодельного приемного устройства будет не хуже, чем у фабричного.

Один из недостатков самодельных антенн — необходимость сверления кузова авто. Со временем отверстие может проржаветь. Некоторые самодельные антенны могут не соответствовать по своим габаритам Правилам дорожного движения.

Подключение и настройка

Перед подключением самодельной антенны для автомагнитолы необходимо убедиться в том, что кабель не имеет повреждений. Затем он прокладывается под приборной панелью автомобиля до магнитолы. Если кабель заводится в салон через отверстие в крыше, то все отверстия тщательно герметизируются. Штекер кабеля вставляется в автомобильный ресивер.

Если приемное устройство собрано правильно, то все доступные станции должны приниматься четко и уверенно без эфирного мусора. Провод питания активной антенны подсоединяется к голубому с белой полосой проводу автомагнитолы или напрямую к аккумулятору через выключатель.

Каждый автолюбитель сможет изготовить антенну для автомагнитолы своими руками. Этот механизм поможет лучше ловить радиосигналы. Его можно будет сделать под размер корпуса любого транспортного средства.

Принцип работы автомобильной антенны

Такое устройство необходимо для приема электромагнитных волн. Оно начинает преобразовывать энергетический поток этих волн в электрический сигнал. После этих манипуляций данный сигнал можно усилить и преобразовать. Прием таких волн возможен только при настройке антенны на требуемую частоту или частотный диапазон.

Для того чтобы она могла улавливать требуемый диапазон частот, нужно правильно подобрать длину, т.к. от этого будет зависеть качество получаемого сигнала и звука. Для того чтобы устройство могло улавливать частоты формата FM, следует делать антенну длинной не менее 750 мм. Этим объясняется связь между размером устройства и качеством получаемого звука.

Чтобы изготовить антенну для магнитолы своими руками, следует для начала определиться с типом механизма.

Существует несколько видов, каждый из которых используется для своих целей.

Например, антенна активного типа — это электронный механизм, который сочетает в себе приемник радиоволн и усилитель радиочастот. Она способна обрабатывать слабый сигнал, который поступает на полотна, затем на корпус усилительного устройства, после которого передается по кабелю на антенный вход автомобильной магнитолы, установленной в салоне транспортного средства. Пассивный вид антенн может принимать только сигналы от местных станций.

Как сделать самому

Многих автолюбителей интересует вопрос о том, как сделать антенну для автомагнитолы своими руками. Для самодельной антенны потребуется подготовить все необходимые инструменты и четко следовать пошаговой инструкции.

Перед установкой в салон антенны своими руками в машину нужно подготовить место, очистив его от скопившейся грязи и пыли.

Необходимые запчасти и инструмент

Комплект необходимых инструментов и запчастей включает в себя:

  • анкерный болт;
  • набор для паяния;
  • около 3000 мм мягкой проволоки, сделанной из меди;
  • чехол из пластика;
  • схему для усилительного устройства;
  • транзистор КТ368А;
  • провод, который будет вести в салон автомобиля;
  • для активного диполя — резисторы и конденсаторы.

Процесс изготовления

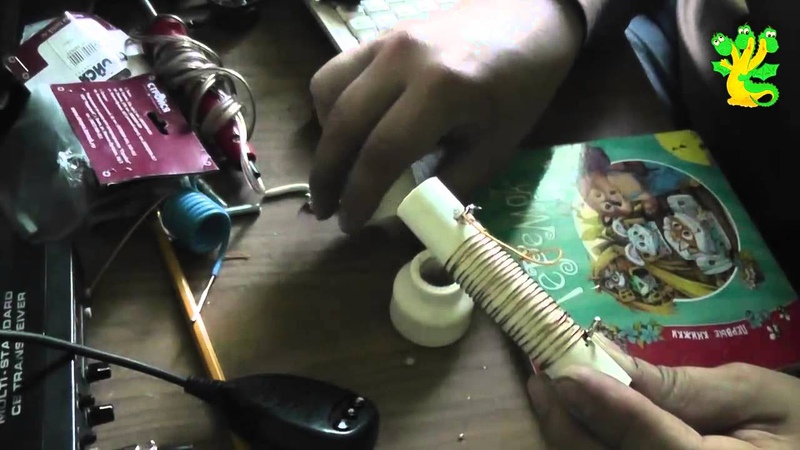

Для начала нужно намотать проволоку на анкерный болт. Все витки должны быть плавными, никаких перехлестов быть не должно. Затем необходимо припаять к обмотке провод, ведущий к автомобильной магнитоле в салоне. Следует подобрать пластиковый чехол, соответствующий получившейся конструкции и размеру штатного места для антенны.

Можно переходить к монтажу механизма на крышу транспорта. Существует несколько способов, как это можно сделать:

  • при помощи магнитов;
  • используя вакуумные присоски;
  • струбцинами;
  • установить место для штатной антенны;
  • при помощи резьбы.

Провод следует протянуть вдоль корпуса, желательно вдоль одной из стоек транспортного средства. В корпусе можно просверлить 2 отверстия, желательно положить провод по периметру дверного проема и зафиксировать все.

После монтажа следует проложить кабель по боковой части и соединить его с радиоприемником.

Монтаж радиоприемного механизма на корпус автомобиля с использованием имеющего разъема:

  1. Взять проволоку и нарезать резьбу.
  2. С одной стороны резьба должна быть длиннее высоты изолятора, т.к. там будет еще 3 гайки.
  3. Закрутить первую гайку.
  4. Вставить проволоку в разъем изолятора и закрутить гайку №2.
  5. Зафиксировать все контргайкой.
  6. Вставить изолятор в отверстие, находящееся на корпусе транспорта.
  7. Зачистить центральную жилу радиокабеля.
  8. Намотать несколько витков защищенной жилы, закрепить все гайками.
  9. Соединить экран провода с корпусом транспортного средства.
  10. Подсоединить ко второму концу кабеля антенный разъем.
  11. Зафиксировать кабель в салоне. Для этих целей рекомендуется воспользоваться термозащитным клеем.

Если пользователь выбрал активный вид приемного механизма, то его нужно устанавливать на лобовом стекле при помощи выбранного вами кронштейна с вакуумной присоской.

Все работы по монтажу и подключению должны проводиться при отключенном силовом агрегате автомобиля.

Подключение и настройка

Конструкция автоантенны для приема радио в авто включает в себя 3 провода:

  1. Для заземления и установки приемного устройства. Он подключается к металлическому крепежному элементу и закручивается.
  2. Провод для питания. Он должен подсоединяться к идущему от радиоприемника проводу.
  3. Контактный. Его устанавливают в специальный разъем, который есть на корпусе автомагнитолы. В некоторых устройствах провод питания и контактный могут быть объединены в один общий.

Достоинства и недостатки

Сделанную наружную антенну для автомагнитолы своими руками в домашних условиях можно смонтировать под любой кузов транспортного средства. У таких механизмов не возникает никаких проблем с высотой установки для приема ФМ сигнала. Еще один плюс самодельного девайса — лучшее качество приема сигналов, по сравнению с заводскими механизмами. В случае необходимости пользователь сможет переделать ее в GPS-антенну.

К минусам можно отнести тот момент, что к самодельной антенне могут появиться вопросы у сотрудников государственной инспекции безопасности дорожного движения. Провода от приемного механизма могут испортить интерьер салона. В некоторых случаях может потребоваться сверление кузова для установки данного устройства.

Комнатная и автомобильная антенна FM-диапазона. Антенна для FM-диапазона сделать самому своими руками

Радиоприемники в качестве отдельных устройств практически не встречаются в торговых точках. В них широко представлены многофункциональные изделия — автомагнитолы и музыкальные центры. Производители основное внимание уделяют качеству звучания, которое определяет усилитель звукового сигнала. Использование хорошей антенны FM-диапазона в значительной степени повышает эффективность приема радиостанций. Их трансляция ведется с высоким качеством и стереофоническим звучанием.

Некоторые теоретические основы

Для того чтобы антенное устройство концентрировало в своем основном вибраторе максимум излучаемой передающим центром мощности, его геометрические размеры выбираются из условия ½ или ¼ длины волны передатчика. Антенна для приема FM-диапазона должна работать на частотах 88-108 МГц. Середина этого участка соответствует длине волны 3 метра. Чаще размеры вибраторов составляют 0,75 метра (¼ средней длины волны).

Волновое сопротивление определяет потери мощности при переходе волны из одной среды в другую за счет частичного отражения сигнала. Оптимальным случаем считается равенство волновых сопротивлений антенны, кабеля и входного сопротивления приемника на частоте 100 МГц (середина FM диапазона). Общие потери оцениваются коэффициентом стоячей волны (КСВ) и выражаются в условных единицах (разах). Нормальной считается величина КСВ в пределах 1,1-2,0. Большему значению соответствует более высокий уровень потерь. Антенна для приема FM-диапазона используется радиоволнами с вертикальной поляризацией. Это обусловлено вертикальным расположением передающих антенн радиовещательных центров. Поэтому продольные оси вибраторов требуется располагать в вертикальной плоскости (в отличие от горизонтального расположения телевизионных вибраторов).

Приемная антенна не усиливает принимаемый сигнал. Коэффициент усиления определяет только ее избирательные свойства. Он выражается в децибелах (дБ) и является отношением мощности, принятой антенной в направлении главного лепестка диаграммы направленности, к мощности, принятой в той же точке вибратором с круговой диаграммой направленности.

Исполнение промышленных антенн для комнаты

Активные элементы комнатных антенн (вибраторы) выполняются чаще всего в виде телескопических «усов», длину которых и угол наклона можно изменять вручную.

Такие оперативные изменения позволяют добиться наилучшего качества стереофонического приема для разных радиостанций с частотной модуляцией (FM). Такие комнатные антенны FM-диапазона имеют круговую диаграмму направленности. Коэффициент их усиления близок к единице.

Большим усилением обладают узконаправленные логопериодические устройства или антенны типа «волновой канал». Но размеры конструкций для диапазона трансляции FM-радиостанций позволяют разместить их только в непосредственной близости от окна «с видом» на передающий центр. Они представляют собой горизонтальную траверсу, с закрепленными на ней основным вибратором, директорами и рефлектором. Коэффициент усиления таких конструкций определяется количеством директоров и может достигать величины 12-16 дБ.

Активные и пассивные устройства

Часто производители антенн FM диапазона используют встроенные в них электронные усилители сигнала. Такие устройства называются активными.

Название обусловлено наличием в схемах усилителей активных элементов — транзисторов. Использование усилителя требует наличия внешнего источника питания. В комплект поставки включаются адаптеры, представляющие собой малогабаритные выпрямители переменного тока в постоянный. Напряжение на выходе таких устройств составляет 9-12 В. Подключение может производиться через специальный низкочастотный разъем на корпусе или антенный сепаратор (инжектор напряжения) по высокочастотному кабелю.

Соответственно, устройства без антенного усилителя называют пассивными. Они обеспечивают повышение уровня полезного сигнала за счет избирательных свойств конструкции антенны. Назначение антенных усилителей — уменьшить ослабление сигнала в протяженном кабеле от антенны до входа приемника. Оно обусловлено волновым сопротивлением и определяется величиной погонного затухания. Последнее зависит от марки используемого кабеля и составляет 0,15-0,75 дБ/м.

Антенны диапазона FM для автомобиля

Разделение устройств этого класса можно провести по их расположению — внешнему или внутрикабинному. Способ крепления антенн внешнего расположения может быть врезным и с использованием магнита. Автомобильные антенны FM-диапазона чаще всего располагаются на крыше, на заднем бампере или переднем крыле автомобиля.

Они выпускаются в телескопическом исполнении. Длиной вибратора управляет специальный двигатель. Управление этим двигателем производится водителем непосредственно из салона. Другим способом является автоматический запуск при включении магнитолы. Телескопическая антенна выдвигается при этом на всю длину. Первый вариант является более предпочтительным.

Магнитное крепление отличается своей простотой.

Из-за небольшой длины штыревого вибратора чувствительность антенны уступает телескопическому исполнению. Существует необходимость убирания устройства на ночь с места его установки.

Для внутрикабинных антенн местом установки является правый верхний угол лобового стекла автомобиля.

Большинство из них (но не все) имеют встроенный усилитель, требующий внешнего питания. Применение усилителя значительно повышает их цену. В городской черте обеспечивается удовлетворительный прием близко расположенных радиостанций, но при движении в сельской местности сказывается неудачное (горизонтальное) расположение вибраторов.

Как уже было упомянуто выше, передатчики FM-радиостанций работают в режиме вертикальной поляризации. Такую же поляризацию должна иметь автомобильная антенна FM-диапазона.

Использование связных радиостанций

Использование радиосвязи для нужд гражданского населения возможно только в 3 частотных диапазонах — PMR (44 600 000 — 44 610 000) МГц, LPD (433, 075 — 434, 775) МГц, CB (10-метровый диапазон). В диапазоне CB частота 27,135 МГц используется без запретов всеми автомобилистами, включая «дальнобойщиков». Передающая антенна FM-диапазона является одновременно и приемной. Поэтому изобретать ничего не требуется. При выдерживании размеров, соответствующих используемому диапазону, можно обеспечить удовлетворительный прием и передачу. Связные станции имеет смысл покупать в качестве готовых изделий. Они не требуют необходимого сложного согласования передающей антенны с выходным каскадом передатчика.

Самодельные антенны

Приемлемое качество приема сигнала можно получить, если изготовить антенну для FM-диапазона своими руками. С коаксиального антенного кабеля с волновым сопротивлением 75 Ом требуется аккуратно, не повреждая при этом экранирующую оплетку, снять защитную изоляцию длиной 75 см. Оголившаяся часть оплетки выворачивается наизнанку «чулком» и надевается на оставшуюся внешнюю изоляцию.

Верхний отрезок кабеля (без оплетки) используется в качестве вибратора ¼ длины волны середины диапазона. Оставшаяся вывернутая оплетка выполняет роль антенного противовеса, значительно улучшающего качество приема. После распайки штатного разъема антенна готова к использованию. Место ее расположения выбирается опытным путем.

Заключение

После прочтения статьи читатель сможет сделать правильный выбор среди многообразия антенных устройств, предлагаемого торговлей. Не стоит гоняться за высоким коэффициентом усиления активных антенн. Он подходит, в большинстве случаев, для устройств, расположенных на улице, на большой высоте. Качество передачи, определяемое комнатной антенной, в значительной степени зависит от выбора удачного места ее расположения.

Комнатная ДМВ антенна своими руками для DVB-T2.

Качественная антенная часть — основное условие КПД любого приёмного устройства. Попытка производителей совместить старые конструкции антенн с современной электронной начинкой приводят к увеличению стоимости комплекта. Учитывая неплохую плотность покрытия DTV, практически во всех городах, изготовить самостоятельно приемную антенну для этого диапазона частот, совсем не сложно. Самодельная  комнатная ДМВ антенна, изготовленная своими руками, обеспечивает отличный уровень приёма каналов цифрового телевидения при минимальном расходе денег.

Для сборки конструкции понадобится:
  • 2—3 часа, знания в объёме школьной программы.
  • Чертёж шаблона на листе формата А4.
  • Два листа плотного картона размерами 28х18 см.
  • Два листа плотного картона размерами 18х18 см.
  • Бытовая алюминиевая фольга.
  • Коаксиальный кабель 1,5 м сопротивлением 75 Ом, для подключения к TV.
  • Стандартный антенный штекер.
  • Термоклей.

Пошаговый алгоритм изготовления.

Подготовка чертежа шаблона.

На листе формата А4 вычерчивается шаблон. Ширина всех линий 1,2—1,5 см. Жёсткой привязки к другим размерам нет. Необходимо соблюсти пропорции по длине отрезков «ёлочки», увеличивая длину каждого луча на 1,2—1,5 см, в направлении движения «сверху вниз», пропорционально заполнив чертежом всю плоскость листа.

Изготовление фольгированных шаблонов.

После вырезания ножницами чертежа, получаем бумажный шаблон. Бумажный шаблон накладывается на алюминиевую фольгу, обводится по контуру, вырезается. Необходимо изготовить две одинаковых заготовки из фольги.

Изготовление конструкции.

 Наклеиваем обычным клеем-карандашом фольгированный шаблон на каждый из двух листов картона размерами 24*18, размещая «ёлочки» по центру заготовок. Получаем две части конструкции для изготовления самодельной цифровой антенны.

Подготовка антенного кабеля.

Разделываем антенный кабель, отделив экран от центральной жилы. Длина оголённых концов составляет 4—5 см. Центральная жила будет подсоединяться к одному шаблону, экран — к другому.

Подсоединение.

В нижней части ствола «ёлочки» вставляем в картон 4—5 больших скобок от степлера на расстоянии 5 мм друг от друга, заводим под них центральный провод. Продавив скобки в картон, закрепляем их с другой стороны. Для неподвижности загибаем оставшийся конец провода крючком вверх. Для фиксации место соединения заливается термоклеем. После застывания клея, по аналогии, закрепляем скобами экранную оплётку на другом листе картона. При подсоединении проводов и совмещении листов картона необходимо оставлять зазор между шаблонами в размере 1,0—1,5 см.

Установка антенного штекера.

После разделки противоположного конца антенного провода, устанавливаем на него стандартный антенный штекер для подключения к антенному входу телевизора или DVB-T2 приемника. Коннектор штекера плотно насаживается на экранированную жилу. Центральный провод вставляется в верхнюю часть штекера, с одновременной фиксацией конструкции скручиванием.

Окончательная сборка конструкции.

Отмечаем середину в верхней части листа картона размером 18х18 см. Отступаем от центра на 0,5 см вправо и влево. От полученных отметок проводим две диагонали к правой нижней и левой нижней части заготовки. По нарисованным линиям наносим разогретый термоклей. Согнув конструкцию по линиям разметки, наклеиваем её торцами на картон с обеих сторон. В результате получаем готовую конструкцию, которая после высыхания клея сразу подключается к телевизору.

После подключения антенны и автоматической настройки телеканалов, самодельная ДМВ-антенна сразу выдаёт высокий уровень усиления сигнала и отличное качество картинки, превышающее показания выносных антенн. В некоторых случаях для улучшения сигнала, можно поменять местоположение антенны.

[30+] Gps антенна для автомагнитолы своими руками

Download Images Library Photos and Pictures. GPS антенна своими руками за 5 минут / Хабр GPS антенна. GPS-антенна для автомагнитолы: автомобильная, как правильно установить Как сделать антенну для магнитолы в автомобиль своими руками: какая лучше

. Самостоятельное изготовление антенны для автомагнитолы — ВсёПросто Как подключить GPS антенну штатной магнитолы Самостоятельное изготовление антенны для автомагнитолы — ВсёПросто

GPS антенна.

GPS антенна.

👉 gps антенна для автомагнитолы своими руками — и другое видео 🎬 на сайте vsevideoproavto.ru ❗

Как усилить автомобильную антенну своими руками? — Онлайн журнал для автомобилистов

Самостоятельное изготовление антенны для автомагнитолы — ВсёПросто

Антенна для автомагнитолы

Антенна для автомагнитолы своими руками: автомобильная для радио в домашних условиях, самодельная автоантенна в машину, как сделать для магнитолы в авто, активная радиоантенна, самому усилить сигнал FM, GPS, штекер

Антенна для автомагнитолы – как подключить своими руками? + Видео | TuningKod

GPS АНТЕННА ДЛЯ МАГНИТОЛЫ СВОИМИ РУКАМИ | Смотреть бесплатно онлайн

GPS антенна.

Установка автоантенны своими руками

Антенна для автомагнитолы – как подключить своими руками? + Видео | TuningKod

GPS-антенна для автомагнитолы: автомобильная, как правильно установить

Антенна для автомагнитолы своими руками: автомобильная для радио в домашних условиях, самодельная автоантенна в машину, как сделать для магнитолы в авто, активная радиоантенна, самому усилить сигнал FM, GPS, штекер

USB GPS антена своими руками? — PCCar.ru — Ваш автомобильный компьютер

GPS антенна для Starline A93 своими руками! — KIA Ceed, 1.6 л., 2011 года на DRIVE2

Антенна gps своими руками | Assa59.ru

GPS антенна для автомобиля

Gps антенна для автомагнитолы: как выбрать

Штекер для антенны автомагнитолы своими руками — Яхт клуб Ост-Вест

Антенна для автомагнитолы – как подключить своими руками? + Видео | TuningKod

GPS антенна.

GPS антенна.

GPS антенна.

Gps антенна для навигатора своими руками

GPS антенна.

Внешняя GPS антенна для навигатора или «Если GPS не идет к Магомету…» — Saab 9000, 2.3 л., 1997 года на DRIVE2

Автомобильная антенна своими руками: разновидности и создание

Сделайте автомобильную телевизионную антенну «Wonder How To

Как к

Если вам действительно нужно о чем-то беспокоиться, не забывайте убирать антенну подальше от источников шума. Ваш дом, наполненный всевозможной шумной цифровой электроникой, очень шумный.Если вы можете убрать антенну подальше от этих вещей, это хорошо. Вы также должны позаботиться о том, чтобы фидер не стал частью антенны. См. Использование балуна с резонансным диполем. Хотя этот вопрос касается резонансных диполей, ответы применимы к антенне любого типа .

6 способов построить свою собственную антенну HDTV по низкой цене

Вы слышали, что можно построить собственную антенну HDTV для приема цифровых наземных (DVB-T) сигналов. Звучит как хорошая идея и большая экономия.Вы планируете перерезать шнур, и это звучит идеально. Но возможно ли это?

Да, это! Вот шесть способов построить собственную антенну HDTV из предметов домашнего обихода.

Причины сделать самодельную HDTV-антенну

Итак, почему вы можете выбрать самодельную антенну для приема цифрового телевидения? Не могли бы вы просто купить одну из лучших телевизионных антенн? Используйте вместо этого кабель или спутник?

На ум приходит несколько причин:

  • Беспроводное телевидение дешевле, чем кабельное, и вам нужно отрезать шнур (но сначала рассмотрите эти подводные камни).
  • Вы не можете позволить себе антенну заводского изготовления.
  • Ваша антенна сломалась во время шторма, и вам нужно срочно заменить.
  • Вам просто нравится делать свое собственное снаряжение.

Что бы ни побуждало вас создать собственную антенну HDTV, у вас есть несколько вариантов.Каждый из них имеет немного отличающийся дизайн, и все они могут быть построены из предметов домашнего обихода.

Неважно, насколько мал ваш бюджет.Если вы хотите принимать сигналы цифрового телевидения по воздуху, эти четыре конструкции антенны идеально подходят.

Как только вы закончите, вы сможете принимать обычные телеканалы OTA.Если вы «перерезаете шнур», вам следует объединить эти бесплатные телеканалы с недорогим медиа-стримером, таким как Amazon Fire TV Stick или Raspberry Pi с Kodi.

1.Самодельная ТВ-антенна из скрепки

Удивительно, но можно получать изображения по воздуху, просто используя скрепку в качестве телевизионной антенны своими руками!

Это будет зависеть от мощности сигнала, расстояния до передатчика и погодных условий, но

При благоприятной силе сигнала, расстоянии передатчика и погодных условиях вы можете смотреть телевизор, используя обычные канцелярские принадлежности!

Как объясняется в видео, все, что вам нужно сделать, это развернуть скрепку в форме буквы L.Подключите более короткий конец коаксиального кабеля, который затем подключается к телевизору.

По общему признанию, это легкая часть.Для того, чтобы это работало, вам понадобится длинный кабель для подъема на высоту крыши. В видео YouTube LaneVids вешает кабель на чердаке и ведет зрителя к своему основному телевизору. Изображение четкое, хотя иногда и резкое, но эта самодельная телевизионная антенна всего несколько дюймов в длину!

Здесь стоит добавить, что в некоторых (хотя и редких) случаях скрепка может даже не потребоваться.Опять же, это зависит от погодных условий, но некоторые пользователи сообщают, что сигналы цифрового телевидения принимаются только по кабелю.

Хотя он должен быть направлен в правильном направлении, это может быть все, что вам нужно для приема сигнала HDTV.

2.ТВ-антенна DIY из картона и фольги

Эта версия DIY HDTV-антенны — немного более сложный вариант, она обойдется вам менее чем в 5 долларов.Имея более миллиона просмотров, мы считаем, что довольно много людей используют эту телевизионную антенну, сделанную своими руками.

Эта сборка требует:

  • 4 куска картона или пенопласта (два по 8 х 11 дюймов, два по 8 х 8 дюймов)
  • 1 х лист алюминиевой фольги
  • Этот шаблон для печати

Также вам понадобится клей ПВА, степлер и горячий клей.

Когда вы закончите, у вас должна быть легкая коробчатая антенна, готовая для приема телешоу.

(Хотя сумма в 5 долларов — это, вероятно, самый минимум.Если у вас уже есть большая часть материалов, вам не нужно тратить больше 10 долларов.)

3.Самодельная антенна «Фрактал»

Визуально ошеломляющая антенна для приема HDTV, эта сборка, сделанная своими руками, вероятно, является самой эстетичной версией этого проекта.

Это требует:

  • Лист алюминиевой фольги
  • 1 х балун конвертер
  • 2 коротких провода
  • 1 лист прозрачного гибкого пластика

Для сборки требуются две распечатанные копии шаблона, каждая из которых приклеена к листу фольги и вырезана.В свою очередь, их следует приклеить к каждой стороне пластикового листа, убедившись, что они выровнены.

Соедините «балун» с антенной, скрепив провода скобами или приклеив их к «ножкам» фрактальной конструкции.и ваш обычный коаксиальный кабель подключен.

Отправляйтесь на Hackaday, чтобы получить шаблон и полные инструкции для этой сборки.

4.Вешалка для одежды DIY TV Antenna

Наконец, вот один из наших собственных проектов антенн HDTV.Хотя эта антенна, сделанная своими руками, больше и уродливее, чем другие проекты, она также является самой прочной. Я построил это в 2015 году, и он до сих пор работает.

Ключевые компоненты этой сборки:

  • Короткий отрезок дерева 3×1
  • 8 металлических вешалок
  • 2 одноразовых гриля для барбекю
  • 18 винтов и 18 соответствующих шайб
  • Какой-то провод

Стоит отметить, что этот вариант антенны сложнее других.

Как и положено более крупному и прочному проекту, на сборку потребуется больше времени, чем для других сборок.Однако после тестирования и установки вы сможете получать надежное цифровое телевидение по воздуху.

На видео выше я тестирую его внизу, и сигнал достаточно хороший.Однако, если переместить его на крышу, результаты будут идеальными.

Прочтите наше руководство по антенне HDTV для получения полных инструкций.

5.Big Bertha: антенна для приема на большие расстояния своими руками

Построенная еще в 2009 году, эта самодельная антенна для цифрового телевидения по состоянию на 2018 год использовалась.«Большая Берта», выносливая и рассчитанная на долголетие, также огромна.

Причина этого в том, что он предназначен для приема сигналов HDTV, транслируемых на большие расстояния.В то время как другие постройки в этом списке идеально подходят для городского и пригородного использования, Большая Берта предназначена для сельской местности.

По сути, Большая Берта — это телевизионная антенна вешалки, сложенная вдвое и установленная на алюминиевой стойке.Готовая сборка огромна, а результаты впечатляют.

Научитесь делать самодельную телевизионную антенну из мотыги, следуя подробному руководству с инструкциями.

6.ТВ антенна сверхдальнего радиуса действия DIY

Если вам недостаточно Большой Берты, чтобы смотреть телевизор в отдаленной сельской местности, попробуйте это.

Описанная как «сельская» осевая / спиральная антенна сверхбольшого радиуса действия «, она действительно огромна.Посмотрев видео выше, вы можете увидеть концепцию и эволюцию этого проекта ТВ-антенны своими руками. Хотя это более длинное видео, основные моменты собраны в начале.

Для этого проекта очень пригодятся длинный кусок дерева, много проволоки и круглая решетка для барбекю.

Хотя подробных планов этой замечательной сборки нет, вы можете собрать достаточно информации из видео, чтобы построить свою собственную.

Сделай сам HDTV-антенны — просто и недорого

Хотя мы перечислили их здесь в порядке сложности, каждый из этих проектов самодельных антенн представляет собой сравнительно простую конструкцию.После того, как все сделано, вам нужно будет потратить некоторое время на тонкую настройку; убедитесь, что вы знаете, где находится ближайший передатчик.

До тех пор, пока антенна правильно выровнена (и на оптимальной высоте), должно быть получено хорошее телевизионное изображение.

Мы показали вам, как построить шесть проектов антенн своими руками:

  1. Антенна с помощью скрепки
  2. Карта и фольговая антенна
  3. Фрактальная антенна
  4. Антенна вешалки
  5. Большая Берта
  6. Самодельная телевизионная антенна сверхдальнего действия

Помните, что эти антенны предназначены для использования с цифровым телевидением.Если вы хотите получать аналоговые сигналы, вам понадобится другое решение.

Кроме того, если в вашем телевизоре нет встроенного цифрового декодера, вам нужно его заполучить.К нему должен быть подключен коаксиальный кабель от антенны.

Если вы новичок в хитростях, связанных с технологиями DIY, попробуйте сначала сделать несколько простых исправлений, чтобы подготовиться, прежде чем продолжить.

Лучший способ очистить Windows 10: пошаговое руководство

Не знаете, как почистить Windows 10? Вот четкое пошаговое руководство, чтобы снова сделать ваш компьютер с Windows аккуратным и аккуратным.

Читать далее

Об авторе Кристиан Коули (Опубликовано 1476 статей)

Заместитель редактора по безопасности, Linux, DIY, программированию и техническим вопросам.Он также выпускает The Really Useful Podcast и имеет большой опыт в поддержке настольных компьютеров и программного обеспечения. Автор журнала Linux Format, Кристиан — мастер Raspberry Pi, любитель Lego и фанат ретро-игр.

Более От Кристиана Коули
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Как сделать CB-антенну для автомобиля

CB-антенна, известная как антенна гражданского диапазона, является более надежным средством связи в дороге. Вы можете настраиваться на разные каналы во время вождения, это обеспечивает вам компанию и безопасность. Он считается более надежным, чем сотовые телефоны, и имеет канал 9 в качестве аварийного. Антенна CB производится и продается в магазинах электроники. На постоянно растущем конкурентном рынке все еще можно производить ручную CB-антенну для личного использования.Вы всегда можете узнать, как сделать CB антенну для автомобиля, и этого можно добиться, используя имеющиеся готовые детали. Антенна CB ручной работы будет работать так же, как и любые другие коммерческие антенны CB. Эти Cb-антенны необходимы для сильного автомобильного радиосигнала. Антенны можно отрегулировать на желаемую высоту и управлять ими из салона автомобиля. Сегодня на рынке есть более дешевые и разные размеры антенн CB. Вы можете легко сделать его, используя подходящие материалы, инструменты и время.

Зачем использовать антенну CB для вашего автомобиля?

Что делает CB-антенну подходящей для вашего автомобиля, так это то, что для нее требуется только один антенный провод, а во время установки вам нужно просверлить только одно отверстие. Антенна CB может быть как Am, так и FM, их обычно называют персональным радио. У него есть канал, зарезервированный для звонков, это канал 11, а канал 9 зарезервирован для чрезвычайных ситуаций. Антенна CB покрывает расстояние от 1 до 2 миль для мобильной радиостанции CB и от 20 до 25 миль в зависимости от типа используемой антенны CB, местности и других факторов.Канал 9 контролируется такими агентствами США, как служба спасения, полиция, пропавшие автомобилисты и аварии транспортных средств. Этот канал был выдан FCC для связи в экстренных случаях. Это два метода использования CB-антенны в автомобиле. Вы можете использовать существующую антенну или приобрести антенну, которая может использоваться в качестве автомобильной или CB-радиоантенны. Есть 10 лучших рекомендуемых радио, которые вы можете увидеть.

Материалы, необходимые для изготовления CB-антенны для автомобиля

Рекомендуется использовать непроводящий стержень от 55 до 58 дюймов для корпуса антенны.Удочка должна быть прочной, чтобы выдерживать сильный ветер. В качестве корпуса можно использовать дерево, алюминий, дерево или ПВХ.

Два тонких медных провода длиной 110 дюймов и дополнительные восемь дюймов для подключения для передачи.

Изолента или изоляционные яйца для обертывания готовой антенны или изоляции концов медных проводов.

Коаксиальный кабель RG-8 с длиной, достаточной для протягивания от места, где находится радиостанция CB, в месте, где она будет установлена.

Инструменты

Качественные инструменты облегчают работу.Сделать CB-антенну для автомобиля несложно, если использовать правильные инструменты. Инструменты включают в себя; паяльник, электронный припой и паяльная подставка для скрепления различных компонентов. Другие инструменты, которые могут пригодиться, включают: плоскогубцы, разные зажимы, отвертки, кусачки, пластиковый кабель, гаечный ключ,

Установка

Как сделать CB антенну для автомобиля может быть просто, но необходимо понимать базовую частоту CB используется для отправки и получения сигналов.Антенна CB использует длину волны 27 МГц для приема и передачи сигналов. Благодаря этому у вас должна быть возможность выполнить другие конструкции и установку для установки купленной CB-антенны и установки CB-антенны с использованием автомобильной антенны. Этот метод применим, когда вы используете автомобильную антенну в качестве антенны CB. Осторожно снимите автомобильную радиоантенну с задней части автомобильного радио и отрежьте около 6-8 дюймов провода, который прикреплен к задней части радио. Коаксиальный кабель на задней панели радиоприемника следует осторожно снять с его покрытия, чтобы обнажить внутреннюю медную жилу и внешний слой проводника.Зачистите оба конца примерно на половину и три четверти дюйма. Соедините коаксиальную антенну с проводами, идущими от задней части радио (в данном случае радио CB). Вставьте все кабели обратно в соответствующие порты и заклейте обе пряности пластиковым кабелем, чтобы скрыть проводку под приборной панелью. Этот метод для тех, кто хочет знать, как сделать CB антенну для автомобиля. Сделать CB-антенну из легкодоступных деталей очень просто.

Второй метод предполагает установку в автомобиле совершенно новой CB-антенны.Используя руководство производителя, вы можете снять и установить новую антенну CB для автомобиля. Чтобы затянуть соединения, используйте плоскогубцы и гаечный ключ. Следует отметить, что чем длиннее CB-антенна, тем лучше ваши характеристики.

Размещение

После создания собственной CB-антенны все сводится к размещению. В правильном положении вы сможете принимать частоту, используемую CB для приема и отправки радиосигналов. Убедитесь, что 204 дюйма медного провода хорошо заземлены, прежде чем подключать их к задней части радиостанции CB, а затем устанавливать их на удобной для вас высоте.

В самой высокой точке шасси вашего автомобиля прикрепите провод от кабеля RG-8 к любой пластиковой части шасси автомобиля. Всегда рекомендуется устанавливать CB-антенну на любую металлическую поверхность. Для более удобной и стабильной антенны купите крепления для антенны в местном магазине электроники или в Интернете.

Настройка

Для наилучшего приема и вещания настройте радио CB с помощью КСВ-метра. Чтобы выбрать правильную частоту, вам, возможно, придется поднимать и опускать двойную радиомодуль и антенну CB, чтобы получить лучший сигнал.Это увеличивает возможности приема и широковещательной передачи. Прежде чем прятать сращенные антенные провода за приборной панелью, убедитесь, что вы включили автомобильное радио и проверьте уровень сигнала.

Насколько я знаю, это лучший способ создать идеальную антенну. Вы можете проверить наш блог других, чтобы лучше узнать о Радио.

Сопутствующие

Сводка

Название статьи

Как сделать CB-антенну для автомобиля

Описание

Сделать CB-антенну для автомобиля вы сможете принимать используемую частоту CB для приема и отправки радиосигналов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
