Бесшатунный двигатель

сообщение №1035

«Меня заинтересовала статья в журнале «Изобретатель и рационализатор» о двигателе С. Баландина, — пишет ленинградец К. Фролкин. — Прошу объяснить его принцип работы и устройство» Ответить на просьбу читателей, интересующихся этой темой, мы попросили инженера В. ТИШАКОВА, который работает над проектом бесшатунного двигателя на одном из наших автомобильных заводов.

Как известно, традиционный кривошипно-шатунный механизм поршневых двигателей внутреннего сгорания при работе создает боковое усилие на стенку цилиндра. Чтобы предупредить связанный с этим повышенный износ поршней, приходится придавать им конусную форму, а их юбкам эллипсность. Кроме того, боковая нагрузка на стенку цилиндра увеличивает потери на трение, то есть приводит к уменьшению механического КПД двигателя. Исключить ее можно, применив такой механизм, в котором шатун двигался бы только возвратно-поступательно, не совершая угловых качаний относительно поршневого пальца.

Рис. 1. Частный случай гипоциклоиды: при обкатке одной окружности внутри другой, имеющей вдвое больший радиус, точки А и В малой окружности перемещаются по взаимно перпендикулярным прямым.

К реализации этой идеи приступил С. Баландин. Он предложил применить сначала для паровой машины, а затем поршневого авиационного двигателя «точное прямило» — механизм, давно известный в теории механизмов и машин. Каков же его принцип действия?

Если катить без скольжения внутри большой окружности малую, то любая точка последней опишет за один цикл взаимных перемещений звездообразную криволинейную фигуру — гипоциклоиду. При соотношении диаметров окружностей 1 к 2 фигура превращается в две взаимно перпендикулярные прямые линии (рис. 1). Это явление было известно еще Копернику. Приложить созданный на его основе механизм к двигателю внутреннего сгорания пытались в 1908 году Бюрль во Франции и Бухерер в Германии, но неудачно.

Рис. 2. Принцип гипоциклического перемещения точек окружности в приложении к механизму, преобразующему возвратно — поступательное движение поршней во вращательное (обозначения точек те же, что на рис.
1).

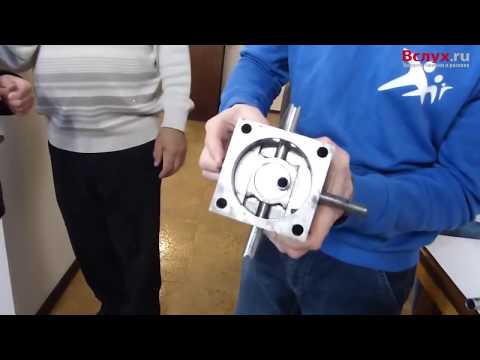

Баландин же, всесторонне исследовав проблему, нашел свое решение (рис. 2). Оно базировалось на частном принципе гипоциклического движения. Схема взаимного перемещения элементов предложенного им механизма (кинематическая схема) была применена в бесшатунном двигателе внутреннего сгорания (рис. 3).

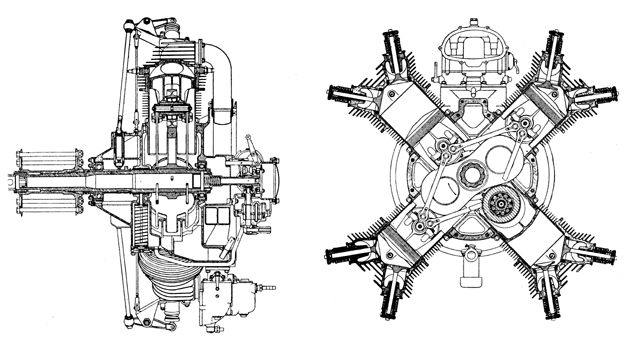

Инженерное воплощение эти изобретения получили в опытном двигателе ОМБ, где были использованы цилиндры, их головки и поршни от пятицилиндрового авиационного мотора М-11А. По сравнению с ним звездообразный четырехцилиндровый бесшатунный двигатель мощнее на 33% и на 84% меньше в площади поперечного сечения. Но самый главный результат — благодаря сокращению потерь на трение между поршнем и цилиндром механический КПД повысился с 0,86 до 0,95, вырос моторесурс. С применением бесшатунного механизма цилиндро-поршневая группа перестала лимитировать надежность и долговечность мотора.

Рис. 3. Кинематическая схема бесшатунного двигателя.

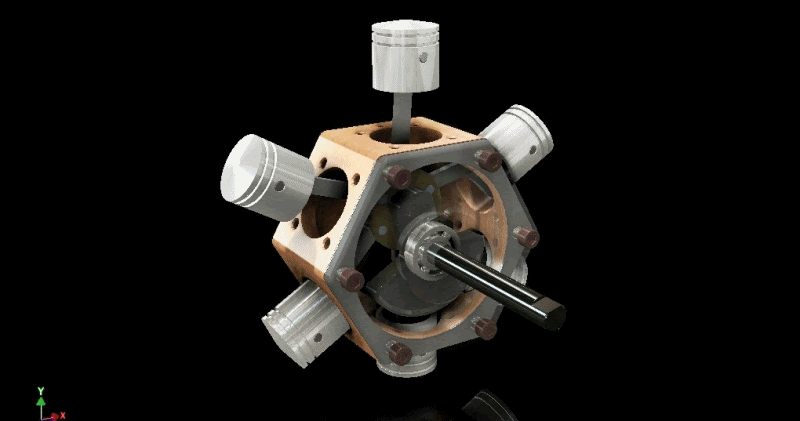

После завершения экспериментов с ОМБ был построен и испытан ряд других опытных двигателей, работавших по принципиально той же схеме (рис. 4 на вкладке). В них функции шатунов выполняют поршневые штоки 1, жестко (а не через поршневые пальцы) связанные с поршнями 6 и, подобно шатунам, охватывающие шейки коленчатого вала 2. На каждом штоке по обеим сторонам подшипника выполнены ползуны (на рис. 4 для упрощения не показаны), которые скользят по направляющим в картере, полностью разгружая поршень и цилиндр от боковых усилий. В результате поршень превращается просто в обойму для поршневых колец, которые герметизируют стык «поршень — цилиндр». Поэтому допуски на размеры поршня могут быть менее жесткими.

На рисунке показана четырехцилиндровая секция бесшатунного двигателя, но возможны конструкции с восемью цилиндрами, двенадцатью, шестнадцатью и т. д. Угол между цилиндрами 8 из-за особенностей кинематической схемы допустим любой, кроме 0 и 180°, так-как невозможно получить конструкции, где цилиндры расположены в один ряд или оппозитно. Во всяком случае, нет препятствий для создания низкого компактного мотора с крестообразным. Х-образным или V-образным расположением цилиндров.

Рис. 4. Принципиальное устройство бесшатунного двигателя: 1 — поршневой шток; 2 — коленчатый вал; 3 — подшипник кривошипа; 4 — кривошип; 5 — вал отбора мощности; 6 — поршень; 7 — ползун штока: 8 — цилиндр.

Коленчатый вал 2 бесшатунного двигателя вращается на подшипниках 3. смонтированных в кривошипах 4. Они через зубчатые венцы на их щеках передают крутящий момент на шестерни так называемого синхронизирующего вала 5, который может служить и для съема мощности.

Типичная компоновка четырехцилиндрового бесшатунного двигателя одинарного действия приведена на рис. 5. Здесь можно видеть ползуны 7 штока, выполненные заодно со штоком 1 поршни 6.

Отсутствие угловых колебаний штока относительно поршня открывает возможность создания двигателя двойного действия (рис. 6). В этом случае рабочий процесс идет по обе стороны поршня, что позволяет снять почти вдвое большую мощность.

Рис. 5. Компоновка бесшатунного двигателя одинарного действия. Позиции те же, что на рис. 4.

Кстати, для того чтобы создать возможность для двустороннего рабочего процесса, в поршневых паровых машинах и судовых двигателях внутреннего сгорания применяют так называемый крейцкопфный кривошипно-шатунный механизм. Однако при такой конструкции резко увеличиваются габарит и масса двигателя. Сопоставление поперечного габарита V-образных поршневых двигателей внутреннего сгорания двойного действия (рис. 7) крейцкопфного и бесшатунного типа показывает значительные преимущества последнего.

Рис. 6. Компоновка цилиндра у бесшатунного двигателя двойного действия.

Экспериментальный бесшатунный авиационный двигатель МБ-4 одинарного действия при габарите, примерно таком же, как у двигателя ГАЗ-24 «Волга», имел близкую к нему массу и развивал в полтора раза более высокую мощность (140 л. с./103 кВт при 2200 об/мин). Удельная мощность двигателя МБ-4 составляла 20,4 л. с./л; удельная масса — 1,14 кг/л. с.; удельный расход топлива в эксплуатационном режиме — 220 г/л. с. в час.

Последний из опытных бесшатунных двигателей С. Баландина, восьмицилиндровый ОМ-127РН двойного действия развивал мощность 3500 л. с. (2576 кВт). Он имел систему впрыска топлива и турбонаддув.

Удельные параметры ОМ-127РН: мощность — 146 л. с./л, расход топлива при максимальной мощности — 200 г/л. с. в час, масса — 0,6 кг/л. с.

Суммируя достоинства бесшатунного двигателя, можно отметить, что по сравнению с рядом поршневых двигателей внутреннего сгорания и газовыми турбинами он компактнее, менее металлоемок. Для изготовления многих его деталей пригодны действующие технология и оборудование моторостроительных производств в автомобильной промышленности.

Рис. 7. Сравнение поперечного габарита двигателей двойного действия — обычного и бесшатунного (выделен красным цветом): слева — при одинаковых диаметре цилиндра и ходе поршня, справа — при одинаковой мощности.

Все эксперименты и исследования по бесшатунным двигателям велись в свое время специалистами авиамоторостроения.

Серийно для нужд авиации он, однако, не выпускался, поскольку пригоден только для винтовых машин, время которых прошло. Развитие же идей С. Баландина применительно к автомобильным двигателям представляет интерес. Так, некоторое время назад на одном из наших автомобильных заводов группой конструкторов под руководством Р. Розова был разработан проект бесшатунного двигателя с Х-образным расположением цилиндров. Ближайшее будущее, видимо, покажет, насколько реальны перспективы применения бесшатунного двигателя на автомобиле в условиях массового производства.

Литература

С. С. Баландин. Бесшатунные поршневые двигатели внутреннего сгорания. М., Машиностроение, 1968 (1972 г. — второе издание).

В. ТИШАКОВ, инженер («За Рулем», №4, 1982)

авточтиво, «В мире моторов»

Поделиться в FacebookДобавить в TwitterДобавить в Telegram

Бесшатунный поршневой двигатель внутреннего сгорания



Изобретение относится к устройствам для преобразования тепловой энергии горения топлива в механическую, а именно к бесшатунным поршневым двигателям внутреннего сгорания и может быть использовано в качестве силового агрегата на транспортных средствах и стационарных установках. Технический результат, который может быть получен при осуществлении изобретения, заключается в уменьшении количества основных деталей в двигателе, его веса, размеров и трудоемкости производства. Указанный технический результат достигается применением следующих конструктивных решений: 1 Плоские направляющие шток-поршней в сочетании с поперечным разъемом картера между парами направляющих обеспечивают удобство обработки направляющих непосредственно в теле картера, а также сборку бесшатунного механизма с цельными коренными подшипниками коленчатого вала и цельными шток-поршнями; 2 Механизм газораспределения со среднерасположенными клапанами и коническими кулачками распределительного вала позволяет уменьшить на 40% поперечный размер двигателя и применить малоинерционный привод клапанов, размещенный в переднем картере; 3 Насос системы охлаждения расположен в полости привода механизма газораспределения, а его рабочее колесо установлено на переднем конце коленчатого вала. Все это позволило создать двигатель, который по габаритам и весу сопоставим с роторно-поршневым прототипом, так разработанный бесшатунный двигатель рабочим объемом 1,5 литра имеет длину 290. ширину 400, высоту 450 мм, вес с маховиком 40 кг. и обладает следующими положительными свойствами: 1 Отсутствие бокового трения поршня, что увеличивает ресурс деталей цилиндрово-поршневой группы и механический КПД двигателя; 2 Благодаря меньшей скорости движения поршня в близи ВМТ по сравнению с кривошипно-шатунным аналогом, топливо сгорает в меньшем объеме, при больших температуре и давлении, что обеспечивает более высокий тепловой КПД, чем у кривошипно-шатунных двигателей; 3 Силы инерции бесшатунного механизма полностью уравновешиваются двумя противовесами, установленными на коленчатом вале, что позволяет применять его на летательных аппаратах.

Изобретение относится к устройствам для преобразования тепловой энергии горения жидкого или газообразного топлива в механическую, а именно к бесшатунным поршневым двигателям внутреннего сгорания и может быть использован в качестве силового агрегата на транспортных средствах и стационарных установках

В технике известны крейцкопфные поршневые двигатели внутреннего сгорания, в которых поршни разгружены от действия боковых сил. Однако они имеют большие габариты и применяются только как судовые двигатели.

Наиболее близким по совокупности существенных признаков являются бесшатунные поршневые двигатели внутреннего сгорания (Баландин С.С. «Бесшатунные поршневые двигатели внутреннего сгорания», издательство «Машиностроение», Москва, 1968 год), а именно бесшатунный поршневой двигатель со спаренными эксцентриками. В двигателях Баландина применялись цилиндрические направляющие штоков и клапанные механизмы газораспределения с верхним расположением клапанов. По условиям обработки цилиндрических направляющих корпуса коренных подшипников и сами направляющие должны быть съемными, что существенно усложняет конструкцию двигателя, а верхнее расположение клапанов ограничивает возможность его применения на автомобиле из-за больших поперечных размеров.

Цель изобретения — за счет изменения кинематической схемы и конструкции отдельных узлов уменьшить количество деталей в двигателе, его размеры и вес, повысить технологичность конструкции.

Технический результат, который может быть получен при осуществлении изобретения, заключается в создании поршневого двигателя внутреннего сгорания по весу и габаритам сравнимого с роторно-поршневыми, а по моторесурсу не уступающего кривошипно-шатунным двигателям.

Указанный технический результат достигается тем, что в бесшатунном механизме, содержащем картер, цилиндры, коленчатый вал, спаренные эксцентрики и шток-поршни, согласно изобретению направляющие шток-поршней плоские и выполнены непосредственно в теле картера, а картер между парами направляющих имеет поперечный разъем, обеспечивающий удобство обработки направляющих и возможность сборки бесшатунного иеханизма с цельными шток-поршнями;

Механизм газораспределения, содержащий клапаны, пружины, толкатели, распределительные валы, кулачки которых согласно изобретению имеют конические рабочие поверхности, а клапаны среднерасположенные — головки клапанов расположены выше днища цилиндра, а стержни клапанов — ниже днища;

Насос системы охлаждения расположен в полости привода механизма газораспределения, а рабочее колесо насоса установлено на конце коленчатого вала

Изобретение поясняется чертежами — на фиг. 1 изображен продольный разрез двигателя, на фиг.2 — поперечный разрез. Разъемный коленчатый вал 6 вращается в двух коренных подшипниках, расположенных в переднем 7 и заднем 3 картерах, а на его кривошипной шейке установлены спаренные эксцентрики 5. на шейках эксцентриков установлены шток-поршни 4.. Перемещение шток-поршней вдоль оси коленчатого вала ограничивается цилиндрами 2. Цилиндры 2 установлены в расточках картеров. Клапаны 14 механизма газораспределения установлены в теле цилиндра, а их оси пересекают оси цилиндров. Клапаны удерживаются в закрытом положении пружинами 15, толкатели 16 установлены в цилиндрических направляющих переднего картера и перемещаются коническими кулачками четырех распределительных валов 18, вращающихся на осях 17, которые запрессованы в передний картер. Приводом механизма газораспределения служит планетарный редуктор, расположенный в переднем картере. Ведущее зубчатое колесо 10, установленное на переднем конце коленчатого вала, через зубчатое колесо-сателит 12 вращает поводок 11, зубчатый венец которого вращает распределительные валы через зубчатые колеса 20, установленные на них. Силы инерции бесшатунного механизма полностью уравновешиваются передним противовесом 13 и задним, совмещенным с маховиком. Установочные поверхности клапанов и стенки камеры сгорания обрабатываются через технологическое окно, закрытое крышкой 1. Рабочее колесо 19 насоса системы охлаждения двигателя установлено на переднем конце коленчатого вала, а корпус насоса 9 одновременно служит крышкой привода, механизма газораспределения и опорой поводка 11.

Бесшатунный двигатель работает следующим образом. Сила давления газов в цилиндре действует через шток-поршень и эксцентрик на кривошипную шейку коленчатого вала, сообщая последнему вращательное движение. При этом шток-поршни совершают возвратно-поступательное движение, а спаренный эксцентрик планетарное-относительное вокруг кривошипной шейки коленчатого вала и переносное вместе с кривошипной шейкой. При вращении распределительные валы механизма газораспределения кулачками перемещают толкатели, которые, сжимая пружины клапанов, открывают впускные и выпускные каналы.

Бесшатунный поршневой двигатель внутреннего сгорания со спаренными эксцентриками, состоящий из бесшатунного механизма, механизма газораспределения, отличающийся тем, что в бесшатунном механизме, содержащем картер, цилиндры, коленчатый вал, спаренные эксцентрики и шток-поршни, прямолинейное движение которых обеспечивают плоские направляющие и цилиндры, а картер между парами направляющих шток-поршней имеет поперечный разъем; в механизме газораспределения, содержащем клапаны, пружины, толкатели и распределенные валы, кулачки которых имеют конические рабочие поверхности, а клапаны среднерасположенные, головки клапанов расположены выше днища цилиндра, а стержни — ниже; насос системы охлаждения, состоящий из корпуса и рабочего колеса, которое установлено на переднем конце коленчатого вала, а корпус расположен в полости привода механизма газораспределения.

Альтернативные двигатели внутреннего сгорания

Альтернативные двигатели внутреннего сгорания

Ханну Яаскеляйнен, Магди К.

Хайр

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите под номером , чтобы просмотреть полную версию этого документа.

Резюме : В то время как четырехтактные дизельные и бензиновые двигатели прочно закрепились в большинстве областей применения, были разработаны альтернативные концепции двигателей внутреннего сгорания, которые могут обеспечить повышенную эффективность, удельную мощность и другие потенциальные преимущества. Эти альтернативные конструкции включают роторные двигатели, такие как двигатель Ванкеля, двухтактные двигатели, а также шеститактные двигатели и двигатели с разделенным циклом.

  • Введение
  • Роторные двигатели
  • Двухтактные двигатели
  • Шеститактные двигатели
  • Двигатели с разделенным циклом
  • Газовая турбина
  • Двигатель Стирлинга

Введение

Двигатели внутреннего сгорания, состоящие из поршня, совершающего возвратно-поступательное движение в цилиндре и соединенного шатуном с коленчатым валом, — чаще всего четырехтактные дизельные двигатели и двигатели с искровым зажиганием — закрепились во многих областях применения по крайней мере на столетие. Тем не менее, альтернативные конструкции двигателей могут предложить некоторые потенциальные преимущества и продолжают изучаться. Эти преимущества могут включать в себя высокий тепловой КПД, высокую удельную мощность и связанные с этим компактные размеры и малый вес, а также устойчивость к низкокачественному топливу.

Несколько альтернативных концепций сжигания либо нашли ниши в приложениях, для которых они предлагают явные преимущества, и/или были исследованы в качестве альтернатив укоренившейся конструкции. Заслуживающие внимания альтернативные концепции двигателей внутреннего сгорания включают:

  • Двухтактные двигатели , хотя их постепенно изъяли из большинства транспортных средств из-за проблем с соблюдением стандартов выбросов, которые были приняты в 1990-х и 2000-х годах, по-прежнему являются предпочтительным вариантом силовой установки для многих приложений. Для крупных судовых двигателей возможность сочетать большое соотношение хода и диаметра цилиндров с низким BMEP и низкой частотой вращения обеспечивает непревзойденную эффективность и долговечность. Из-за своего легкого веса они также используются в ручном бензиновом коммунальном оборудовании, таком как бензопилы, где возможна высокая удельная мощность. Пример постоянного развития технологии двухтактных двигателей можно найти в 9-м0037 оппозитный поршень тип двигателя.
  • Роторные двигатели , в которых используется эксцентрично установленный ротор для преобразования давления во вращательное движение, имеют высокое соотношение мощность/вес и мощность/размер, что делает их привлекательными для приложений, где вес и размер имеют решающее значение. Большинство роторных двигателей имеют искровое зажигание, но также были попытки создания дизельных версий. Хорошо известным примером роторного двигателя является двигатель Ванкеля, который имел некоторый коммерческий успех в различных приложениях — сначала у немецкого автопроизводителя NSU Motorenwerke, а затем, что наиболее известно, у Mazda. Совсем недавно роторные двигатели использовались для питания беспилотных летательных аппаратов (БПЛА), широко известных как дроны .
  • Шеститактные двигатели и с разделенным циклом представляют собой модифицированные четырехтактные двигатели, в которых добавлены два дополнительных такта (с впрыском воды или топлива) или четырехтактный цикл разделен между двумя цилиндрами соответственно. Хотя коммерческое применение этих циклов двигателя в настоящее время неизвестно, они продолжают изучаться с точки зрения их эффективности.

Роторные двигатели

Двигатель Ванкеля

Роторный двигатель Ванкеля назван в честь немецкого изобретателя Феликса Ванкеля, разработавшего двигатель ДКМ (9).0037 Drehkolbenmotor ) во время работы в НГУ. В двигателе ДКМ и ротор, и корпус вращались [5321] . Коллега Ванкеля по НГУ Ханс Дитер Пашке разработал двигатель ККМ ( Kreiskolbenmotor ) со стационарным корпусом, являющийся основой современных двигателей Ванкеля [5322].

В двигателе Ванкеля (рис. 1) используется широкий треугольный диск с закругленными сторонами. Углубление в середине боковой стороны каждой боковой поверхности представляет собой камеру сгорания. Этот треугольный ротор приводится в движение эксцентриковым приводом, вокруг которого вращается ротор. Ротор движется по орбите внутри корпуса, эпитрохоидная форма которого напоминает восьмерку. На каждой вершине треугольного ротора расположен механизм скользящего уплотнения для уменьшения утечки газа между двумя камерами по обе стороны от уплотнения во время фаз сгорания. Цикл сгорания очень похож на цикл возвратно-поступательного движения поршня. Однако вращательное действие треугольного ротора/диска завершает все фазы цикла сгорания без чрезмерных дисбалансных сил, возникающих в поршневом двигателе.

Рисунок 1. Конструкция двигателя Ванкеля — фаза индукции и сжатия

(любезно предоставлено Хайнцем Хейслером)

На рисунке 1 слева показана фаза индукции роторного двигателя, когда заряд всасывается в двигатель через впускное отверстие, когда ротор движется против часовой стрелки. Предыдущий заряд сжимается, а объем пространства между флангом ротора и корпусом двигателя уменьшается. Уплотнение на вершине P отвечает за предотвращение утечки заряда при сжатии на сторону ротора со свежевведенным зарядом. В нужный момент свеча зажигания инициирует сгорание, в то время как ротор продолжает вращаться против часовой стрелки. Фаза сжатия цикла сгорания показана на правой диаграмме на рисунке 1. Фаза расширения и выпуска цикла сгорания схематически представлены на рисунке 2. Двигатель Ванкеля выдает три импульса мощности за один оборот ротора и выходного вала. три раза за каждый оборот ротора, что дает один импульс мощности за один оборот выходного вала.

Рисунок 2. Силовая и выпускная фазы двигателя Ванкеля

(любезно предоставлено Хайнцем Хейслером)

Следует отметить, что с идеей Ванкеля о вращающемся корпусе и роторе оба компонента будут вращаться вокруг своей оси и могут быть полностью сбалансированы для достижения очень высоких оборотов — по сообщениям, до 17 000 об / мин. В то время как разработка Пашке стационарного корпуса привела к более простой конструкции, которую было легче изготовить, колебания ротора должны были быть уравновешены, а максимальные обороты двигателя были ниже.

Двигатель Ванкеля столкнулся с рядом технических проблем, которые иногда оказывались проблематичными. Самой серьезной из этих проблем был поиск подходящего материала для апексного уплотнения, которое может подвергаться чрезмерному износу в результате перемещения по острым краям портов. Другой серьезной проблемой была деформация корпуса двигателя из-за того, что небольшая часть двигателя охлаждалась поступающим зарядом, а остальная часть двигателя оставалась при более высокой температуре. При чрезмерных перепадах температур деформация корпуса влияла на расход масла и потери тепла при охлаждении. Еще одним серьезным ограничением этого двигателя была его низкая степень сжатия, ограниченная геометрическим эксцентриситетом ротора. Эта проблема усугублялась верхними уплотнениями, которые предотвращали сильное сжатие, что в конечном итоге приводило к низкой тепловой эффективности. Конструкция камеры сгорания также имеет высокие характеристики теплопередачи и плохие характеристики выбросов из-за относительно большого отношения площади поверхности к объему и большого объема щелей. Тем не менее, двигатель компактен, прост и способен развивать относительно высокие скорости и высокую мощность двигателя с очень небольшой вибрацией.

В то время как роторы с масляным охлаждением распространены в двигателях Ванкеля, также используется сжатый воздух, рис. картерные газы через ротор, а затем через воздухо-водяной теплообменник для последующей отбраковки. Циркуляционный воздух наддувается до среднего давления в рабочих камерах двигателя за счет небольшой двусторонней утечки газов через боковые уплотнения ротора. При полностью открытой дроссельной заслонке давление в системе охлаждения может повышаться примерно до 0,5 или 0,6 МПа, что улучшает теплообмен. Утверждается, что ротор SPARCS с воздушным охлаждением устраняет потерю влажных частиц масла из герметичной системы и снижает трение по сравнению с ротором с масляным охлаждением (OCR). Трение снижено, так как отсутствует трение маслосъемного кольца, отсутствуют потери масла при «шейкере», подшипники качения, отсутствует приводной масляный насос и меньший размер ротора, что снижает трение в газовом уплотнении [5323] [5324] [5325] [5326] .

Рисунок 3 . Ротор с воздушным охлаждением (ACR) роторного двигателя UAV Engines

(Источник: SAE International [5326] )

В 1960-х и 1970-х годах компании, в том числе Curtiss-Wright, автопроизводители, в том числе Mazda и GM, а также несколько производителей мотоциклов, приобрели права на производство Ванкеля у владельца патента Audi NSU. В то время как NSU Spider 1964 года был первым серийным автомобилем с двигателем Ванкеля, Mazda можно приписать наиболее успешное применение роторного двигателя. Mazda продала около 1,8 млн автомобилей, оснащенных роторным двигателем, начиная с 1967 Cosmo 110S и до 2012 года в RX-8. До 2017 года сообщалось, что двигатель производился в небольших объемах для некоторых гоночных автомобилей. С 2013 года Mazda продолжала разработку двигателя и включила в него некоторые планы по выпуску продукции, но об окончательном повторном внедрении в серийный автомобиль не было объявлено до конца 2021 года. Например, в 2020 году Mazda анонсировала роторный двигатель SKYACTIV-R. для концепции роторного спортивного автомобиля Mazda RX-VISION. У них также были предварительные планы по выпуску гибридного автомобиля с роторным двигателем в качестве увеличения запаса хода в 2022 году, но этот план был отложен.

Что касается мотоциклов, Suzuki RE-5, выпускавшийся с 1974 по 1976 год, был одним из примеров серийно выпускаемого мотоцикла с роторным двигателем. Другие производители мотоциклов, которые тестировали эту концепцию, включали Hercules/DKW, Kawasaki, Yamaha и Norton [5327] .

Двигатели Ванкеля широко используются в беспилотных летательных аппаратах (БПЛА). В 2021 году один производитель предложил несколько вариантов роторных двигателей мощностью от 35 до 120 л. с. [5328] .

Дизельная версия Ванкеля с воспламенением от сжатия была предпринята в 1919 году.60-х и 1970-х годов несколькими производителями, включая совместное предприятие Daimler-Benz, MAN, Krupp и KHD («Дизель-Ринг»), Rolls-Royce и самого Феликса Ванкеля. Форма ротора затрудняла достижение оптимальной формы камеры сгорания с воспламенением от сжатия и достаточно высокой степени сжатия для воспламенения. Требовалось внешнее сжатие через нагнетатель, что приводило к высоким паразитным потерям и увеличению веса. Хотя некоторые двигатели Ванкеля для БПЛА могут работать на дизельном топливе, обычно это двигатели с искровым зажиганием, которые сжигают предварительно смешанный заряд дизельного топлива и воздуха, а не двигатели с воспламенением от сжатия 9.0062 [5329] . Возможность работы на дизельном топливе важна для некоторых военных операций с использованием одного топлива для широкого спектра применений.

Что касается водорода, роторный двигатель имеет то преимущество, что процессы впуска и сгорания происходят в разных местах, и преждевременного воспламенения водорода можно избежать легче, чем в поршневых двигателях.
