Замена цепи ГРМ на УАЗ Патриот с 409 двигателем евро 4

Содержание

  • Как устроен ГРМ «Патриота»
  • Сигналы к замене
    • Процесс замены
    • Разборка механизма ГРМ
    • Сборка ГРМ

Основное предназначение ГРМ (газораспределительного механизма) любого автомобиля — синхронизация распредвала(-ов) и коленчатого вала. Правильное функционирование данного механизма очень сильно влияет на КПД мотора. ГРМ может быть выполнен в виде цепи, либо ремня, первый вариант, как правило, более надежен. На УАЗ Патриот с двигателем ЗМЗ 409 этот механизм в своем составе имеет цепь.

А сейчас, немного о том, почему же может потребоваться замена цепи грм на уаз патриот с 409 двигателем евро 4. Все дело в том, что при большом пробеге автомобиля ГРМ, выполненный в виде цепи, может растягиваться, что в последствии приводит к разрыву или проскакиванию цепи. Завод предписывает замену цепи в районе 80 000 км пробега.

Как устроен ГРМ «Патриота»

По сути дела, ЗМЗ 409 это брат близнец инжекторного 406 мотора, который ставился в «Волги» и «Газели». Конструктивно они очень похожи, соответственно и проблемы 409 двигатель унаследовал все те же (об этом чуть ниже). ЗМЗ 409 имеет два распредвала, сделанных из чугуна. Эти распредвалы вращаются на подшипниках, которые получаются путем соединения плоскости ГБЦ со съемными крышками из алюминия.

Эти крышки обрабатываются вместе с ГБЦ, поэтому поставить их с другой машины не выйдет, не меняя при этом ГБЦ.

Привод ГРМ здесь состоит из пары однорядных пластинчато-звеньевых цепей. Такой вариант менее надежен, чем одна двухрядная цепь, к тому же пластинчато-звеньевые цепи имеют свойство рваться неожиданно, без какого-либо предварительного «звукового оповещения», по которому можно понять что она вот-вот порвется. Если нет возможности поставить более надежную двухрядную цепь, тогда хорошим вариантом будет ролико-звеньевая цепь, которая также более надежна.

ГРМ Патриота с мотором ЗМЗ 409 включает в себя следующие элементы:

  1. Шестерня коленвала;
  2. Пластиковый башмак натяжения цепи;
  3. Гидронатяжитель;
  4. Так называемая «верхняя» цепь;
  5. Большая ведомая шестерня промвала;
  6. Маленькая ведущая шестерня промвала;
  7. Опора болта башмака;
  8. Еще один башмак для натяжки цепи;
  9. Еще один гидронатяжитель;
  10. Шумоподавительная шайба;
  11. «Нижняя» цепь;
  12. Специальная метка на корпусе зубчатого колеса;
  13. Штифт;
  14. Звезда распредвала впускных клапанов;
  15. «Успокоитель» цепи верхний;
  16. Звезда распредвала выпускных клапанов;
  17. Штифт;
  18. Еще одна метка на корпусе зубчатого колеса;
  19. Верхняя плоскость ГБЦ;
  20. Средний «успокоитель» цепи;
  21. Нижний «успокоитель» цепи;
  22. M1, M2 — метки на корпусе блока цилиндров.

Сигналы к замене

Главный сигнал того, что требуется замена ГРМ у Патриота — посторонние металлические звуки, доносящиеся из под капота, такой шум можно охарактеризовать как некое «бряканье». По неопытности можно перепутать поломку со стучащими клапанами. Хотя на 409 моторе и установлены гидрокомпенсаторы, необходимо заливать качественное масло, чтобы зазор клапанов регулировался правильно. Проблемы с ГРМ у Патриота, как правило, характеризуются потерей мощности на малых оборотах.

Получается, что если пробег подходит к 80 000 тыс. км. и/или растяжение цепи выходит за рамки рабочего диапазона гидронатяжителя — выход только один, а именно установка новой цепи заместо старой. Иначе рискуете остаться посреди дороги в компании неподвижного автомобиля в самый неподходящий для этого момент, где-нибудь далеко от дома, как обычно бывает по «закону подлости».

Процесс замены

Необходимо понимать, что замена цепей ГРМ на 409 двигателе УАЗ Патриота — сложный процесс, особенно это касается моторов с нормами токсичности евро 4. Итак, для такого ремонта в первую очередь потребуется гараж с ямой, либо эстакада, поскольку необходимым условием является доступ к моторному отсеку снизу. Кроме того, потребуется целый ряд инструментов:

  • шестигранный ключ 6 мм;
  • зубило и молоток;
  • головки для воротка размерами «12», «13» и «14»;
  • набор гаечных ключей размерами от 10 до 17;
  • приспособление для установки фаз газораспределения;
  • доп. принадлежности: емкость для слива ОЖ из радиатора, домкрат, съемник для шестеренок.

Установите автомобиль так, чтобы можно было подлезть к моторному отсеку с любой стороны. Затем, выключите зажигание, отсоедините клемму «—» от аккумуляторной батареи. Так просто подобраться к механизму ГРМ не получится, сначала придется открутить все закрывающее его. Слейте охлаждающую жидкость в подготовленную для этого емкость, после чего открутите радиатор и патрубки.

(Необязательно) Открутите болты масляного поддона, а потом снимите его, слив перед этим масло из мотора. Эта процедура в дальнейшем облегчит установку ГРМ. Если не хотите сливать масло, тогда открутите только передние болты масляного картера.

Далее, снимите ремень насоса гидроусилителя руля. То же самое необходимо сделать с ремнями генератора + водяного насоса (помпы). Извлеките подводящий шланг на помпу, снимите крышку ГБЦ (вынув перед этим все катушки зажигания). После этого, необходимо отсоединить переднюю крышку ГБЦ, вывернув 4 болта, а затем извлечь её вместе с вязкостной муфтой вентилятора и самим пропеллером.

Далее, нужно отсоединить водяной насос, который крепится тремя болтами. Извлеките датчик положения коленвала (он же датчик синхронизации), вывернув один болт, на котором он держится. Осуществите демонтаж шкива коленчатого вала, для этого может потребоваться трехлапый съемник.

Разборка механизма ГРМ

Выкрутите болты крепления крышки гидронатяжителя верхней цепи, извлеките его вместе с прокладкой. Важно делать это аккуратно, ведь на крышку давит пружина гидронатяжителя. После извлечения пружины извлеките сам гидронатяжитель. Аналогично нужно поступить с нижним гидронатяжителем. Открутите 7 болтов крепления крышки цепи. Крышку снимайте осторожно, поскольку есть риск повреждения прокладок или сальника коленчатого вала.

Отверните болт крепления башмака (цифра 7 на схеме) натяжения цепи и снимите башмак, аналогично поступите с нижним башмаком. Теперь нужно отсоединить шестерни распредвалов (14 и 16 на схеме) от самих распредвалов — тут помогут рожковые ключи на 12 и 17, а также молоток. Либо воспользуйтесь специальным съемником.

Открутите успокоители, которые мешают дальнейшему демонтажу. Каждый из успокоителей держится на двух болтах. Для снятия звездочек промежуточного вала (5, 6 см. схему) нужно отогнуть пластину и вывернуть болты крепления звездочек, вставив отвертку в специальные пазы на зубчатом колесе, удерживая таким образом шестерни от проворачивания. После демонтажа цепи — промойте ее и шестерни в бензине, осмотрите на предмет повреждений.

Сборка ГРМ

Собирать весь механизм нужно в обратном порядке. Установка меток ГРМ на 409 двигателе происходит после сборки механизма, когда цепь располагается на шестернях. Перед началом сборки обязательно нужно смазать цепи и зубчатые колеса ГРМ моторным маслом. Первым делом напрессуйте шестерню на коленчатый вал, не забудьте про втулку + уплотнительное кольцо, которые должны там стоять. Проверните коленвал до того момента, чтобы метка зубчатого колеса и блока (M1) совпадали, поршень первого цилиндра при этом должен находиться вверху (положение ВМТ).

Поставьте успокоитель цепи, наденьте цепь на шестеренку коленвала. Поставьте ведомую звездочку промежуточного вала так, чтобы штифт совпал с отверстием. Тут также нужно добиться совпадения меток (M2). Сверху установите ведущую шестерню промвала, закрутите болты крепления и подогните края стопорной пластины, дабы избежать произвольного откручивания. Далее, нужно нажимать на натяжитель для натяжения цепи — до совпадения установочных меток ГРМ (12 и 18) с верхней плоскостью ГБЦ.

После того, как механизм ГРМ будет собран, необходимо установить на свое место все те детали, которые демонтировались изначально. Это шланги охлаждения, вентилятор, ремни, клапанную крышку, водяной насос. Если поддон на вашем Патриоте крепился через прокладку — поменяйте ее, допускается использовать вместо прокладки термостойкий герметик. В оконцовке залейте антифриз или тосол в систему охлаждения. Если сливали моторное масло (снимали поддон), то не забудьте залить свежее. Оденьте на место клемму «—» АКБ и попробуйте запустить мотор.

Замена цепи ГРМ Уаз Патриот двс 409

Газораспределительный механизм на рассматриваемом нами УАЗ Патриот с учетом, что на нем стоит двигатель 409, имеет одно большое предназначение, и многие из опытных водителей знают об этом, для синхронизации распределительного и коленчатого валов. Плюс к этому посредством данного механизма устанавливаются циклы для закрытия и открытия клапанов.

Содержание

  1. Подробно о ГРМ на Патриоте
  2. Пошаговый процесс замены на УАЗ Патриот цепи ГРМ
  3. Собираем механизм ГРМ на Патриоте
  4. Подведем итоги

Подробно о ГРМ на Патриоте

Как уже говорилось, цепной механизм – это главный связующий элемент распределительного и коленчатого валов. При активной эксплуатации вашего авто начинают изнашиваться элементы, что приводит к разного рода поломкам. Многие сталкивались с тем, что по истечении некоторого времени ГРМ-механизм начинает растягивается, вследствие чего ослабевает натяжка цепи, и это вполне может привести к ее проскальзыванию или даже разрыву. Производитель Патриотов официально заявляет, что замена цепи ГРМ должна осуществляться через каждые 80 тыс. км пробега. В данной статье расскажем так же, как поменять правильно и собственноручно цепь, используя кроме всего прочего и метки ГРМ.

Хочется отметить, что отечественный УАЗ Патриот, а если быть точнее, то его двигатель 409 имеет сразу 2-е цепи ГРМ, а не одну как принято на остальных легковых автомобилях, в том случае если он соответствует стандарту Евро-3, в стандарте Евро-4 стоит только одна цепь. Называют их нижняя и верхняя цепи ГРМ. Отсюда следует, что этот механизм в целом на УАЗе является довольно сложным механизмом, требующим грамотного подхода в проведении различных ремонтных работ, даже в замене цепных элементов.

Счастливые обладатели УАЗ Патриот время от времени начинают задаваться вопросом, когда необходима замена цепи ГРМ на авто, чтобы в неподходящий момент не случилась в дороге поломка? Ведь все знают, что бывают случаи обрыва цепи во время езды, что за собой повлечет непременно большое количество неприятных последствий. Наиболее объективным фактором, который указывает на то, что в скором времени следует заменить цепь, станет ее состояние, которое можно оценить визуально. Также следует обращать внимание на неприятный металлический звук, когда работает двигатель. Звук такой доносится обязательно из-под капотного пространства, и должен быть для водителя сигналом к проверке и вероятно, последующей заметки цепи ГРМ.


Лист рессоры Уаз Патриот

Постоянный полный привод на Уаз Патриот

Если вы видите, что автомобиль дошел до отметки 80 тыс. км пробега, и подтянуть механизм нельзя, это не позволяют сделать натяжители цепи, то 100-процентов пришло время выделить время и денежные средства и, используя метки ГРМ провести замену. Как поменять и сделать все правильно, мы расскажем далее.

ЗМЗ-409 стандарта Евро-4 оснащается однорядной цепью ГРМ с завода. Такая модификация УАЗ Патриот более уязвима, и обрывается цепь намного раньше, чем у другой версии, и случается это зачастую, совершенно неожиданно для водителя. Эксперты рекомендуют при обрыве цепи на UAZ Patriot, когда требуется замена, ставить уже двухрядную, которая продлит рабочий ресурс и будет более эффективна в работе, и следующего неожиданного обрыва не произойдет, поскольку вы заранее услышите неприятные звуки, сигнализирующие об износе и о том, что пришло время замены.

Пошаговый процесс замены на УАЗ Патриот цепи ГРМ

Когда вы выяснили, что УАЗ Патриот нуждается в замене ГРМ-механизма по причине износа, то непременно надо узнать, как осуществляется замена цепи ГРМ на рассматриваемом нами авто, используя метки ГРМ. Рассмотрим алгоритм работы на авто, у которого двигатель 409 и соответствует стандарту Евро-3.

Какие требуется подготовить инструменты:


  1. Зубило.
  2. Молоток.
  3. 12, 13, 14-головки на вороток.
  4. 6-гранник на 6мм.

Помимо перечисленного инструмента следует запастись вспомогательными принадлежностями, в частности, это емкость, в которую потребуется слить охлаждающую жидкость из радиатора, подробнее об этом далее.

Как поменять на УАЗ Патриот цепь пошагово:

  • Первым делом, что требуется, так это слить из радиатора в заранее подготовленную емкость охлаждающую жидкость.
  • Демонтируем радиатор.
  • Демонтируем ремень привода насоса ГУР и соответственно, шкива вентилятора.
  • Снимаем ремень привода водяного насоса и генератора авто.
  • Снимаем подводящий шланг.
  • Удаляем крышку блока цилиндров.
  • Снимаем с силового агрегата водяной насос.
  • Снимаем часовой датчик вращения коленчатого вала.
  • Выкручиваем все болтовые соединения.
  • Снимаем крышку гидронатяжителя верхней цепи.
  • Снимаем гидронатяжитель.
  • Снимаем крышку гидронатяжителя нижней цепи.
  • Снимаем и в этом случае гидронатяжитель.
  • Отвинчиванием 7 болтов и извлекаем крышку. Делать это следует аккуратно, поскольку легка вероятность повреждения сальника коленчатого вала.
  • Вывинчиваем по одному болту с нижнего и верхнего цепного устройства, после чего извлекаем их вместе со звездочками.
  • Демонтируем шестерни распределительных валов. Для этой цели необходимо снять болты креплений.
  • Шестерни снимаются при помощи специализированного съемника.
  • Снимаем элементы. Воспользуйтесь ниже приведенным фото с буквенными обозначениями.
  • Вывинчиваем 2 болта соединений #2.
  • Отгибаем пластину #6.
  • Снимаем шестерню, далее цепной механизм, за который следует потянуть вверх.
  • Таким же образом снимается и нижний элемент.

Такая процедура как замена цепи ГРМ в рассматриваемом популярном UAZ Patriot – трудоемкая и требует соблюдения точной последовательности в выполняемых действиях, и, конечно же, концентрации внимания. После того, как вами были извлечены шестерни и цепи, их непременно следует промыть в бензине, и проверить визуально на наличие различных повреждений. Подлежат обязательной замене натяжители, шестерни или цепь, которые имеют четко видимые повреждения.

Собираем механизм ГРМ на Патриоте

Сборка снятого механизма всегда осуществляется в обратном порядке. Не стоит забывать, что установка шестерни коленвала на UAZ Patriot требует проведения такого процесса, как напрессовывание. Вал требуется установить так, чтобы метки ГРМ совпадали, то есть, метка на блоке цилиндров непременно должна совпасть с меткой на шестерне коленчатого вала. Эти самые метки обозначены цифрами 1 и 2 на ниже расположенном фото.

  • Затем устанавливаем успокоитель цепи и надеваем на шестерню цепь. Перед этим не забываем смазать моторным маслом цепь.
  • Элемент надеваем на ведомую шестерню, установив ее на так называемый промежуточный вал. Процесс закончен будет, когда метки 4 и 5 совпадут.
  • Завинчиваем болты шестерни промвала, не забываем их зафиксировать специальной стопорной пластиной.
  • Пока не совпадут метки на шестеренках нужно нажать на натяжитель.
  • Смазываем детали моторным маслом и устанавливаем все в обратном порядке.

Подведем итоги

В конце хочется отметить, что менять цепь ГРМ непосредственно на UAZ Patriot можно в собственном гараже, главное выделить свободное время, обзавестись всем необходимым, и строго соблюдать последовательность действий при замене. Конечно же, если вы обратитесь к специалистам, то работа будет выполнена в разы быстрее, и двигатель 409 будет работать словно часы.

Двигатель УАЗ Патриот

— какой выбрать? Замена двигателя УАЗ Патриот на импортный Пример тюнинга двигателя.

Объем 2,7 литра выдает 128 л.с. с крутящим моментом 210 Нм. Второй двигатель, с которым сегодня продают УАЗ Патриот, это 2,2-литровый дизель мощностью 114 л. с. при 270 Нм крутящего момента. Дизель также собирается на ЗМЗ (Заволжский моторный завод). Сегодня поговорим подробнее об этих силовых агрегатах для отечественного внедорожника.

9Бензиновый двигатель Патриот 0005 , это ЗМЗ 409, ставший наследником всем известного 406 мотора. Рядный 4-цилиндровый 16-клапанный силовой агрегат с алюминиевым блоком и алюминиевой ГБЦ. Двигатель имеет два верхних распределительных вала, которые перемещают клапаны через гидрокомпенсаторы. То есть вручную регулировку клапанов на этом моторе делать не нужно. Инжекторный впрыск позволяет двигателю соответствовать экологическому стандарту Евро 4. В приводе ГРМ есть цепь. Казалось бы, можно было бы и надежнее, но именно цепь является самым слабым местом мотора. Постоянные жалобы владельцев на обрыв цепи вынудили производителя отказаться от использования китайских гидронатяжителей цепи, заменив их немецкими. Далее более подробные характеристики этого двигателя.

УАЗ Патриот 2.7 ЗМЗ 409 (128 л.

с.) характеристики, расход топлива
  • Рабочий объем — 2693 см3
  • Количество цилиндров — 4
  • Количество клапанов — 16
  • Диаметр цилиндра — 95,5 мм
  • Ход поршня — 94 мм
  • Мощность л.с./кВт — 128/94,1 при 4600 об/мин
  • Крутящий момент — 209,7 Нм при 2500 об/мин
  • Степень сжатия — 9,0
  • Тип ГРМ/привод — DOHC/цепь
  • Марка топлива — бензин АИ 92
  • Экологический класс — Евро-4
  • Максимальная скорость — 150 км/ч
  • Разгон до 100 км/ч — медленно
  • Расход топлива по городу — 15-17 литров
  • Расход топлива в смешанном цикле – 13-14 литров
  • Расход топлива по трассе — 11,5 литров

Расход топлива бензинового Патриота — отдельная тема, так как в условиях бездорожья при включенном полном приводе, с работающим кондиционером расход может достигать 25-30 литров на сотню. Поэтому точно определить реальный расход не представляется возможным, из-за огромного количества сопутствующих факторов, влияющих на расход бензина Патриот.

Дизельный двигатель УАЗ Патриот ЗМЗ-51432 , который в настоящее время устанавливается на отечественные внедорожники, освоен недавно. До этого под капот Патриота устанавливался 2,3-литровый агрегат IVECO. Отечественный мотор выдает примерно такие же характеристики. Мощность 114 л.с. при крутящем моменте 270 Нм. Рядный 4-цилиндровый 16-клапанный турбодизель Common Rail с системой впрыска BOSCH имеет алюминиевый блок и головку блока. Привод ГРМ также цепной. Дизель существенно дороже бензиновой версии, поэтому предлагается только в самых дорогих комплектациях. Дизельные Патриоты не пользуются большой популярностью, несмотря на значительную экономию топлива и повышенный крутящий момент. Далее подробные характеристики турбодизельного силового агрегата.

Дизель УАЗ Патриот ЗМЗ 2.2d (114 л.с.) характеристики, расход топлива

  • Рабочий объем — 2235 см3
  • Количество цилиндров — 4
  • Количество клапанов — 16
  • Диаметр цилиндра — 87 мм
  • Ход поршня — 94 мм
  • Мощность л. с./кВт — 113,5/83,5 при 3500 об/мин
  • Крутящий момент — 270 Нм при 1300-2800 об/мин
  • Степень сжатия — 19,0
  • Тип ГРМ/привод — DOHC/цепь
  • Марка топлива — дизель
  • Экологический класс — Евро-4
  • Максимальная скорость — 135 км/ч
  • Разгон до 100 км/ч — очень медленно
  • Расход топлива по городу — 12-13 литров
  • Комбинированный расход топлива — 11,0 литров
  • Расход топлива по трассе — 9,5

Главный подарок всем любителям российских внедорожников в этом году ЗМЗ преподнесет летом на конвейере УАЗ новый Патриот. Более современный УАЗ-3170 получит новый бензиновый двигатель, который заменит агрегат 2,7 л, очень прожорливый и не очень динамичный. Новый бензиновый двигатель ЗМЗ будет иметь меньший рабочий объем (по слухам, 2-2,4 литра), при этом мощность двигателя увеличится, а расход топлива значительно снизится!

Внедорожник УАЗ Патриот – автомобиль для водителей, предпочитающих езду не только по асфальту, но и по пересеченной местности. Инженеры Ульяновского завода создали настоящего стального коня, предназначенного для бездорожья. Сидя в салоне можно чувствовать себя абсолютно комфортно, но со временем понимаешь, что чего-то не хватает. Это что-то не только изменение внешнего вида автомобиля, но и модернизация двигателя. Если чип-тюнинг — это пассивная форма улучшения технических характеристик, то замена двигателя — необходимый способ модернизации автомобиля. Так же на замену ДВС марки ЗМЗ-409, установленный на внедорожнике, пойдет речь сегодня. Рассмотрим, какие типы двигателей отечественного и зарубежного производства можно устанавливать на УАЗ Патриот.

Какой иностранный двигатель можно поставить на внедорожник отечественного производства, чтобы повысить технические показатели Патриота? Первый вариант – установка мотора от автомобиля Toyota Surf. К тому же для установки нового двигателя не нужно иметь инженерных знаний, для этого нужно просто приобрести агрегат. Есть некоторые особенности установки мотора от Toyota Surf на УАЗ. Кратко рассмотрим их:

  1. Крепления штатного мотора нужно сдвинуть на несколько сантиметров вперед и изменить угол наклона. Угол наклона нужен для того, чтобы разместить подушки, исключающие вибрации.
  2. Перед установкой двигателя необходимо также снять кронштейн гидроусилителя руля. Он будет упираться в сроки, поэтому могут возникнуть проблемы.
  3. Радиатор остается стоковым. Он делает свою работу очень хорошо. Вполне может обеспечить охлаждение двигателя японского производства.
  4. Воздушный фильтр, расположенный с левой стороны моторного отсека.
  5. Также рекомендуется заменить выхлопную систему, то есть использовать японский вариант, более надежный.

После замены можно обнаружить следующие улучшения:

  • Расход топлива будет снижен.
  • Исчезли проблемы с раздаткой и КПП.
  • Улучшенная динамика.

Кто еще может установить двигатель на УАЗ Патриот? Помимо двигателя Toyota, на автомобиль может быть установлен и отечественный двигатель от ГАЗ-53, более известный как V8.

Двигатель V8

Знаменитый грузовой автомобиль ГАЗ-53 с двигателем V8, что означает наличие восьми цилиндров, используется и сегодня. У автомобиля отличный двигатель, который можно установить на УАЗ Патриот. Двигатель V8 от ГАЗ-53 имеет мощность равную 115 л.с. и большой крутящий момент. Кроме того, этот агрегат прекрасно заменяет стандартный двигатель внедорожника.

Чтобы осуществить мечту об установке двигателя V8 на свой автомобиль, вам следует заменить выхлопную систему, раздаточную коробку и КПП. После установки двигателя V8 чувствуется мощь внедорожника, который готов преодолевать сложное бездорожье и препятствия, но пройти болота, пруды и сугробы. С двигателем V8 от ГАЗ-53 внедорожнику не страшен скоростной трафик на трассе. Ниже представлено видео, демонстрирующее УАЗ Патриот с установленным двигателем V8 от ГАЗон-53.

Посмотрев ролик, понимаешь, что такое 8-цилиндровый двигатель от советского полутонника. С новым двигателем V8 Patr работает намного громче, как и должно быть. Двигатели отечественного производства славятся своей выносливостью и экономичностью, поэтому, установив такой двигатель V8, можно навсегда забыть о штатном моторе, так как возвращать его уже не захочется.

ГАЗоновский двигатель мощнее штатного от Патриота. Но главное его преимущество – надежность, чего нельзя сказать о современных моторах.

Двигатель от Nissan

Если есть желание и финансы, то на УАЗ Патриот можно установить более мощный двигатель, чем на ГАЗ-53. Это двигатель Nissan Kid 32 от Galagrin. Мощность такого агрегата составляет примерно 150 л.с., что больше, чем нужно. Следует отметить, что данный агрегат от Ниссан Кид 32 дизельный. 150 л.с. также подходит для агрегата с электронным управлением. При ручном управлении мощность снижается до 135 лошадей.

Конечно, никто не говорит, что на Ниссан Кид 32 двигатель ставится новый, можно поставить контрактный. Причина в том, что новые агрегаты должны соответствовать экологическому стандарту Евро-4.

После замены штатного двигателя на Nissan Kid 32 внедорожник УАЗ Патриот характеризуется следующими параметрами:

  1. Увеличение мощности. Теперь внедорожник может не только выйти из любой передряги, но и вытащить себе подобных.
  2. Увеличивается потребление, что оправдано увеличением мощности.

Для установки двигателя Ниссан Кид 32 на Патриот у последнего потребуется лифт подвески.

Cummins

В заключение хотелось бы отметить достоинства двигателя Cummins, которые также отлично подходят для внедорожника нового поколения. В первую очередь следует отметить, что Cummins занимается исключительно производством дизельных двигателей, славящихся своей долговечностью, экономичностью и безопасностью.

Двигатели Cummins устанавливаются на автомобили Газель. Cummins подходит для тех типов автомобилей, которые предназначены для бездорожья и асфальтовых условий. Поэтому, если вы часто эксплуатируете свой автомобиль по дорогам смешанного типа, то Cummins станет лучшим решением.

Подводя итоги, следует отметить, что сегодня мы поверхностно рассмотрели типы двигателей, как отечественных, так и импортных, которые можно поставить на ваш внедорожник. Во многих случаях, конечно, требуются доработки, но тем не менее замена производится в домашних условиях. Какой мотор ставить: импортный или отечественный – решать только вам, главное, чтобы выбранный вариант полностью соответствовал вашим запросам.

Вы можете проверить свой CBM и при необходимости уменьшить его!

Двигатель УАЗ Патриот , который устанавливался на прошлогоднюю модель, остался на рестайлинговом УАЗ Патриот 2015. Кардинальных изменений не произошло, покупателям предлагается на выбор бензиновые и дизельные варианты двигателя. Оба двигателя марки ЗМЗ. Дизельный двигатель ЗМЗ-51432.10 CRS с системой подачи топлива Common Rail и турбиной соответствует Евро-4. Новый бензин ЗМЗ-409 также соответствует Евро-4 и готов переварить АИ-92 топлива. Сегодня мы подробно поговорим о характеристиках обоих моторов.

Итак, бензиновый двигатель УАЗ Патриот ЗМЗ-409 , он 4-цилиндровый, 16-клапанный, рядный, со встроенной микропроцессорной системой управления впрыском топлива. Впрыск топлива осуществляется во впускной патрубок. Система зажигания с катушками, подающими ток на свечи зажигания, ввинченные вертикально в центр камер сгорания. Для этого в крышке ГБЦ есть даже специальные колодцы. Микропроцессорная система с электронным блоком управления двигателем автоматически регулирует угол опережения зажигания.

Блок цилиндров силового агрегата отлит из чугунного сплава, ГБЦ — алюминиевая, с двумя распредвалами и гидрокомпенсаторами клапанов. Цепной привод ГРМ . В то же время цепное устройство газораспределительного механизма двигателя УАЗ Патриот очень сложное, так как состоит из двух цепей, соединенных через промежуточный вал. Плюс есть два гидравлических натяжителя цепи со звездочками. Вся эта конструкция является слабым местом всего двигателя, так как недостаточное натяжение, поломка гидронатяжителя, приводит к повышенному шуму двигателя УАЗ Патриот. Кроме того, часто выходят из строя гидрокомпенсаторы, что приводит к стуку в клапанном механизме.

Двигатель УАЗ Патриот 2.7 бензин (128 л.с.) характеристики, расход топлива, динамика

  • Рабочий объем — 2693 см3
  • Количество цилиндров — 4
  • Количество клапанов — 16
  • Диаметр цилиндра — 95,5 мм
  • Ход поршня — 94 мм
  • Мощность л.с./кВт — 128/94,1 при 4600 об/мин
  • Крутящий момент — 209,7 Нм при 2500 об/мин
  • Степень сжатия — 9
  • Марка топлива — бензин АИ 92
  • Экологический класс — Евро-4
  • Максимальная скорость — 150 км/ч
  • Разгон до 100 км/ч — н/д
  • Расход топлива по трассе — 11,5 литров

Естественно, производитель не называет объективных данных о расходе топлива бензинового Патриота в городских условиях. Причина понятна: достаточно высокий расход топлива может отпугнуть покупателей. Если вы хотите сэкономить на топливе, то покупайте УАЗ Патриот с дизелем, о котором мы поговорим далее.

Дизель УАЗ Патриот собран на том же Заволжском моторном заводе. Рядный 4-цилиндровый, 16-клапанный силовой агрегат с двумя распредвалами. Цепной привод ГРМ, с гидравлическими натяжителями. В клапанном механизме имеются гидрокомпенсаторы. Блок цилиндров чугунный, головка блока алюминиевая, есть турбокомпрессор. Дизельный двигатель ЗМЗ-51432.10 CRS с системой подачи топлива Common Rail имеет электронно-управляемую систему подачи топлива BOSCH с максимальным давлением впрыска 1450 бар. Для привода ТНВД (ТНВД), водяного насоса и генератора используется поликлиновой ремень с автоматическим механизмом натяжения.

Дизельный двигатель УАЗ Патриот , С непосредственным впрыском топлива, турбонаддувом и охлаждением наддувочного воздуха соответствует экологическому классу Евро-4. Этот двигатель имеет хороший крутящий момент, который незаменим для бездорожья, плюс достаточно умеренный расход топлива. Ниже представлены подробные характеристики дизельного двигателя Патриот.

Двигатель УАЗ Патриот 2.3 дизель (114 л.с.) характеристики, расход топлива, динамика

  • Рабочий объем — 2235 см3
  • Количество цилиндров — 4
  • Количество клапанов — 16
  • Диаметр цилиндра — 87 мм
  • Ход поршня — 94 мм
  • Мощность л.с./кВт — 113,5/83,5 при 3500 об/мин
  • Крутящий момент — 270 Нм при 1300-2800 об/мин
  • Степень сжатия — 19
  • Тип ГРМ/Привод ГРМ — DOHC/Цепь
  • Марка топлива — дизель
  • Экологический класс — Евро-4
  • Максимальная скорость — 135 км/ч
  • Разгон до 100 км/ч — н/д
  • Расход топлива в городе — н/д
  • Комбинированный расход топлива — нет данных
  • Расход топлива по трассе — 9,5 литров

У дизельного агрегата Патриот есть проблема с 5-ступенчатой ​​механической коробкой передач, которая не позволяет использовать все преимущества мотора. При движении по трассе дизелю просто не хватает 6 передачи. Хотя для бездорожья идеал. Кстати, у коробки бензиновый двигатель имеет передаточное число главной пары 4,11, у дизеля 4,625. При покупке рекомендуется установить предпусковой подогреватель иначе зимой начнутся проблемы с запуском этого мотора.

Расстраивает задумчивость автомобиля при нажатии на педаль газа? Не хватает двигателя? Разочаровывающий разгон? Заднюю часть машины что-то держит? Дергается ли машина при переключении передач? Не хватает комфорта при езде? Хотите тратить меньше?

Для вас есть эффективное решение. Это решение не для гонок! Он для тех, кто хочет чувствовать себя уверенно за рулем и получать удовольствие от вождения.

Автомобиль движется за счет оборотов двигателя и за счет момента крутящего момента. Мы делаем так увеличивает увеличивает крутящий момент тяга на малых скоростях . За счет этого например динамика разгона увеличивается , теряется задумчивость или такой эффект когда мотор ревет, а машина не едет. Все плюсы ниже.

Здравствуйте!

десятый год я делаю то, что механически Снимаю с автомобилей провалы, тупость. В том числе на УАЗ Патриот увеличение мощности в диапазоне от 1000 до 3000 оборотов двигателя механически . Как происходит процесс механической доводки можно увидеть на видео.

Сначала клиент рассказывает, как ездит его машина и почему он решил обратиться за помощью. Затем процесс механической доводки. И в конце первые изменения в машине, которые заметил клиент.

* Услуга разовая, на весь срок эксплуатации автомобиля. Без вмешательства в двигатель и электронику . Без потери гарантии. Мы даем гарантию на наши услуги.

Результат нашей работы:

  • меньший расход при том же пробеге
  • машина мощнее на малых скоростях
  • улучшение динамики разгона
  • пропадают провалы при разгоне
  • уходит задумчивость педали газа
  • машина следует за педалью газа
  • машина меняет характер
  • появляется маневренность
  • удалось обогнать
  • старты, обгоны, подъемы становятся легкими
  • получить уверенный разгон и обгон
  • кондиционер не влияет на скорость
  • двигатель работает тише и ровнее
  • отличный опыт вождения

Небольшое видео о результатах на примере УАЗ Патриот 2015 года:

На одном УАЗ Патриот 2015 года расход с 15-17 в городском цикле упал до 12 литров — это 20-30% экономии. Если за рулем супруга, то расход по приборке показывает 10 литров на сотню.

По лицензии и на базе западной технологии меняем физику обдува.

* Изменения характеристик воздуха никак не могут отрицательно сказаться на двигателе. . Но зато отлично повышает мощность двигателя на малых и средних оборотах и ​​снижает расход топлива. И все это без вмешательства в двигатель и электронику (ЭБУ).

Вы находитесь на вводной странице. Полноценный сайт находится по адресу www.as007.ru ( AutoPower007 ) * . Здесь информация собрана со страниц сайта в единой логической последовательности и даст вам представление о нашем предложении.

Наша технология позволяет лучше смешивать пары бензина и воздуха. Чип-тюнинг не может этого сделать. !

Капли бензина не горят, а выбрасываются в выхлопную трубу. Это где-то 25-30% по науке. А это 250-300 руб. на каждую тысячу, потраченную на бензин. Наша доработка увеличивает компрессию и капли бензина переходят в состояние пара. В результате топливо сгорает более полно. Так наше улучшение окупается .

Если вас беспокоит расход топлива или нехватка мощности, мы это исправим: быстро, безопасно и недорого, без увеличения расхода топлива. Позвоните нам сейчас!

Мы предлагаем эффективные технологии! Добавьте страницу.

* Услуга обратима . Дает вам время «пощупать» и гарантирует возврат денег, если вам что-то не понравится.

Несмотря на это, производимый на его мощностях УАЗ Патриот принципиально отличается: внедорожник получился более «одомашненным» и адаптированным к повседневной жизни.

Характеристики УАЗ «Патриот»: расход топлива, мощность, скорость

После нескольких доработок основные узлы и агрегаты автомобиля не претерпели изменений, оставаясь на прежнем уровне: внедорожник оснащен четырехцилиндровым двигателем бензиновый силовой агрегат мощностью 128 лошадиных сил, объемом 2,7 литра. Топливо подается инжекторным способом, вся система основана на впрыске топлива непосредственно в цилиндры и соответствует нормам Евро-2.

Также доступны модели с четырехцилиндровым дизельным двигателем мощностью 113 лошадиных сил и объемом 2,23 литра, инжекторной системой впрыска топлива. Несколько раньше использовались не только двигатели отечественного производства, но и итальянские, имевшие мощность 116 лошадиных сил и объем 2,3 литра. Однако такие двигатели не устанавливались на Патриоты 2015 года и позже.

Трансмиссия автомобиля стандартная — механическая пятиступенчатая коробка передач. Полный привод, причем передний подключается вручную водителем.

Расход топлива

Счастливые обладатели новенького кроссовера отечественного производства практически сразу после его приобретения сталкиваются с не очень приятной проблемой, ставящей под вопрос целесообразность и рациональность данной покупки в целом. Речь идет о том, что расход топлива УАЗ «Патриот» с полным баком превышает все мыслимые значения и не соответствует заявленному производителем, при этом указатель уровня топлива может показывать практически полное отсутствие бензина через сотню-две км.

Простые расчеты, сделанные владельцем автомобиля, в данном случае говорят о том, что расход превышает 20 литров на 100 километров, после чего в игру вступает бережливость, из-за которой остается только сожалеть, что модель была взята не с дизель. На самом деле все не так плачевно, как кажется на первый взгляд. Если посчитать общее количество топлива, израсходованного на несколько тысяч километров, то реальный расход топлива УАЗ Патриот составит около 11-13 литров.

Причины несоответствия

Такая явная разница в характеристиках напрямую связана с конструктивными особенностями автомобиля. Расход топлива УАЗ Патриот во многом зависит от того, что у него два топливных бака: основной используется для заправки, а вспомогательный заполняется из первого с помощью встроенного струйного насоса. Работает очень медленно, поэтому процесс заполнения обеих емкостей занимает не менее 15-30 минут. Во время начала движения бензин из вспомогательного бака поступает в основной, при остановке все происходит в обратном порядке.

Показания датчиков приборной панели

Расход топлива УАЗ Патриот может быть некорректным по другой причине. Датчики, установленные в баках, показывают нелинейное изменение топлива, так как сами баки стоят прямо в машине. Сами аппараты — ВАЗовские, они созданы специально для «Жигулей», баки которых несколько отличаются по форме и сужаются кверху, расширяясь книзу. Соответственно, в верхней части уровень бензина в них меняется в несколько раз медленнее.

В УАЗе, наоборот, уровень бензина падает линейно, и происходит это в несколько раз быстрее. Соответственно датчики не покажут реальный расход топлива УАЗ Патриот. Бензин, даже если он быстро истратит в самом начале пути, на самом деле сэкономится.

Искажение данных бортовым компьютером

Причина этого кроется в том, что изначально сам прибор не подвергается никакой калибровке. Время открытия форсунок поступает в ЭБУ, и по этой информации он рассчитывает расход топлива. Собственно, причина в этом: в зависимости от модели системы впрыска меняется и производительность форсунок. Чтобы компьютер выдавал реальную информацию, необходимо его откалибровать. Точнее всего это будут полные баки, однако ее можно проводить и на холостом ходу.

Расход топлива УАЗ «Патриот» в этом случае регламентируется как 1,5 л/час, тогда как компьютер выдает цифру 2,2 л. Среднее верное. Целесообразно перед началом замеров подключить откалиброванный БК аналогичной модели автомобиля, при этом изменить калибровку пробега.

Давление в шинах автомобиля

Расход топлива во многом зависит от уровня накачки колес, особенно задних. Желательно регулярно проверять давление в шинах: передних должно быть несколько меньше. К тому же расход может увеличиться из-за работающих хабов. передний мост. Редуктор переднего моста при отрицательных температурах окружающей среды обдувается потоком холодного воздуха и вращается без большой нагрузки, что приведет к созданию дополнительного сопротивления между непрогретым и неразбавленным маслом. Чтобы избежать этой проблемы, желательно использовать только качественную синтетическую смазку, вязкость которой не изменится при низких температурах.

Кроме того, экономить топливо можно при регулярном использовании автомобиля, если ездить на высоких передачах, постоянно контролируя количество оборотов. Необходимо следить, чтобы они не опускались ниже минимальной отметки в 1500 об/мин.

Какой расход топлива УАЗ «Патриот» в реальности

Учитывая все вышеизложенное, можно сделать вывод, что не все так печально, как кажется на первый взгляд. Для УАЗ «Патриот» расход топлива (отзывы многочисленных владельцев этого автомобиля это подтверждают) составляет около 13,5 литров на сто километров по городу. Большинство водителей отмечают, что при движении по трассе расход составляет около 10 литров на сто километров. При увеличении скорости движения он может увеличиться максимум до 11,5 литров.

Для дизельной версии «Патриот» при движении по загородной трассе расход составит около 9,5 литров. В городе он меняется на 12-13 литров. Турбодизель будет потреблять на бездорожье около 15 л.с. Соответственно может увеличиться расход при использовании кондиционера, полного привода, печки или при спущенных шинах.

Несмотря на все достоинства дизельного «Патриота», приобретают его, по статистике, всего в 5% случаев. Основные сдерживающие факторы – высокая цена, невозможность перевода автомобиля на газ и сложное обслуживание мотора. Кроме того, он также отталкивает высокий уровень шума и практически полное отсутствие шумоизоляции.

Какой двигатель лучше на уаз патриот. Замена двигателя УАЗ Патриот на импортный

За всю историю производства УАЗ получил несколько вариантов двигателей. Бензиновые моторы имели объем двигателя 2,7 литра, а дизельная версия – 2,2 и 2,3. Основная масса машин получила силовые агрегаты производства ЗМЗ, но дизельная версия оснащалась двигателем Iveco F1A.

Технические характеристики

Прежде чем приступить к рассмотрению неисправностей и ремонтов силовых агрегатов на УАЗ Патриот, необходимо знать, какими техническими характеристиками они обладают. Многие автомобилисты хорошо знакомы с агрегатами ЗМЗ, а вот двигатель Ивеко встречается крайне редко.

Рассмотрим, какие характеристики силовых агрегатов устанавливались на Патриоты:

ЗМЗ 514.32

Iveco F1A

Бензиновые варианты ЗМЗ 409

На УАЗ Патриот устанавливались модификации аналога оригинального двигателя: 3 ан МЗ

  • 0 Z
  • 0
      40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с.
    • ЗМЗ 40906 — аналог 409.10 с новым ЦПГ, новыми прокладками, ПДС, соответствует экологическому стандарту Евро-5. Мощность 135 л.с.

    Все автомобили комплектовались 5-ступенчатой ​​механической коробкой передач производства Dymos (Корея). Раздаточная коробка электромеханическая, 2-х ступенчатая с электроприводом (I-1, II-2.542) фирмы Dymos (Корея).

    Сервис

    Техническое обслуживание двигателя предполагается по истечении 15 000 км. Многих владельцев транспортных средств интересует ответ на вопрос – сколько литров масла необходимо заливать в двигатель при проведении ТО? И второй вопрос — какое масло подходит для заливки/доливки двигателя УАЗ Патриот?

    Бензиновый двигатель

    Итак, мотор вмещает 7 литров моторного масла, но при замене требуется всего 6 литров. Основные масла, рекомендуемые производителем и автомобилистами, — полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

    Карта ТО ничем не отличается от 409, и выглядит примерно так:

    1. 1000-2500 км или ТО-0: замена масла и масляного фильтра.
    2. 25000 км — ТО-2: замена масла, масляного фильтра.
    3. 40000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
    4. 55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
    5. 70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20 000 км меняет — топливный и воздушный фильтр, клапана регулируются. Каждые 50 000 км — замена цепи ГРМ.

    Дизельный двигатель

    Обслуживание дизельного двигателя УАЗ Патриот несколько отличается от бензинового двигателя. Итак, ответ на вопрос — сколько масла лить в двигатель, будет разным. Объем масла, необходимый для замены, составляет 7 литров, а непосредственно в двигатель помещается 7,4 литра.

    Карта технического обслуживания дизельных вариантов двигателя УАЗ Патриот:

    1. 1000-2000 км или ТО-0: замена масла и масляного фильтра.
    2. 8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, ГСМ.
    3. 25000-27000 км — ТО-2: замена масла, масляного фильтра.
    4. 45000-50000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
    5. 65000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
    6. км — ТО-5 и последующие: замена масла и масляного фильтра.

    Замена масла

    Замена масла в двигателе УАЗ Патриот производится по аналогии со всеми силовыми агрегатами производства ЗМЗ. Сначала нужно загнать транспортное средство на подъемник или яму. Затем откручивается сливная пробка, и пока по ней течет смазывающая жидкость, меняется масляный фильтр.

    Дальнейшие действия стандартны — заливается новое масло.

    Неисправности и ремонт двигателя

    Как показала практика, с дизелями — гораздо больше проблем, чем с бензиновыми вариантами. Рассмотрим основные неисправности, встречающиеся на ЗМЗ 514.32 и двигателе Iveco F1A:

    1. Отказ вакуумного насоса.
    2. Отрежьте привод масляного насоса или промежуточный вал.
    3. Отвинчивание заглушки КВ.
    4. Обрыв, перескок цепи ГРМ.
    5. Поломка пластины датчика фаз.
    6. Разгерметизация линии всасывания.
    7. Низкое давление в топливной рампе.
    8. Медленный и недостаточный прогрев двигателя зимой.
    9. Масляно-жировые отложения во впускном коллекторе
    10. Черный дым в выхлопе.

    Что касается бензиновой версии двигателя, то проблемы те же, что и у любого ЗМЗ 409. Вечная проблема с термостатом, к которому каждый автолюбитель относится как может. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает, что и 100 тыс. км не выхаживает, кому как повезет.

    На некоторых моделях автомобилей замечен быстрый выход из строя форсунок. Устранить неисправность легко – заменить все впрыскиваемые элементы.

    Тюнинг двигателя

    Проблемой большинства автомобилей УАЗ является слишком дорогой механический тюнинг, а именно дорогие запчасти. Поэтому большинство владельцев останавливаются на самом простом варианте – чип-тюнинге. Существует два вида доработки ПО на УАЗ Патриот – чип-тюнинг по расходу и по мощности. Как показывает практика, специалисты в большинстве случаев сокращают расход, причем значительный.

    Заключение

    На УАЗ Патриот в основном устанавливались надежные силовые агрегаты ЗМЗ 409. Конечно, не стоит исключать и дизельные версии – ЗМЗ 514.32 и Iveco F1A. Ремонтировать силовые агрегаты достаточно просто, но часто автолюбители предпочитают для таких операций автосервис. Доработка заканчивается тем, что делается чип-тюнинг для снижения потребления или повышения мощности.

    При объеме 2,7 л выдает 128 л.с. с крутящим моментом 210 Нм. Второй двигатель, с которым сегодня продается УАЗ Патриот, — это дизель объемом 2,2 литра мощностью 114 л.с. при 270 Нм крутящего момента. Дизель также собирают на ЗМЗ (Заволжский моторный завод). Сегодня мы более подробно поговорим об этих силовых агрегатах для отечественного внедорожника.

    Бензи новый двигатель Патриот , это ЗМЗ 409, который стал преемником всем известного 406 мотора. Рядный 4-цилиндровый 16-клапанный силовой агрегат с алюминиевым блоком и алюминиевой ГБЦ. Двигатель имеет два верхних распределительных вала, которые перемещают клапаны с помощью гидрокомпенсаторов. То есть на этом моторе не нужно вручную регулировать клапана. Инжекторный впрыск позволяет двигателю соответствовать экологическому стандарту Евро 4. В приводе ГРМ есть цепь. Казалось бы, что могло быть надежнее, но именно цепь является самым слабым местом мотора. Постоянные жалобы владельцев на обрыв цепи вынудили производителя отказаться от использования китайских гидронатяжителей цепи, заменив их немецкими. Далее более подробные технические характеристики этого двигателя.

    УАЗ Патриот 2.7 ЗМЗ 409 (128 л.с.) характеристики, расход топлива

    • Рабочий объем — 2693 см3
    • Количество цилиндров — 4
    • Количество клапанов — 16
    • Диаметр цилиндра — 95,5 мм
    • Ход поршня — 94 мм
    • Мощность л.с./кВт — 128/94,1 при 4600 об/мин
    • Крутящий момент — 209,7 Нм при 2500 об/мин
    • Степень сжатия — 9,0
    • Тип ГРМ/привод — DOHC/цепь
    • Марка топлива — бензин АИ 92
    • Экологический класс — Евро-4
    • Максимальная скорость- 150 км/ч
    • Разгон до 100 км/ч — медленный
    • Расход топлива по городу — 15-17 литров
    • Комбинированный расход топлива — 13-14 литров
    • Расход топлива по трассе — 11,5 литров

    Расход бензинового Патриота — отдельная тема, так как в условиях бездорожья с полным приводом, с работающим кондиционером расход может достигать 25-30 литров на сотню. Поэтому точно определить реальный расход не представляется возможным, ввиду огромного количества сопутствующих факторов, влияющих на расход бензина Патриота.

    Недавно был освоен

    Дизельный двигатель УАЗ Патриот ЗМЗ-51432 , который сейчас устанавливается на отечественные внедорожники. До этого под капот Патриота устанавливался 2,3-литровый агрегат IVECO. Отечественный мотор выдает примерно такие же характеристики. Мощность 114 л.с. при крутящем моменте 270 Нм. Рядный 4-цилиндровый 16-клапанный турбодизель Common Rail с впрыском «BOSCH» имеет алюминиевый блок и головку блока. Привод ГРМ тоже цепной. Дизель существенно дороже бензиновой версии, поэтому предлагается только в самых дорогих комплектациях. Дизельные Патриоты не пользуются большой популярностью, несмотря на значительную экономию топлива и повышенный крутящий момент. Далее подробные технические характеристики турбодизельного силового агрегата.

    Дизель УАЗ Патриот ЗМЗ 2.2д (114 лс) характеристики, расход топлива

    • Рабочий объем — 2235 см3
    • Количество цилиндров — 4
    • Количество клапанов — 16
    • Диаметр цилиндра — 87 мм
    • Ход поршня — 94 мм
    • Мощность л. с./кВт — 113,5/83,5 при 3500 об/мин
    • Крутящий момент — 270 Нм при 1300-2800 об/мин
    • Степень сжатия — 19,0
    • Тип ГРМ/привод — DOHC/цепь
    • Марка топлива — дизель
    • Экологический класс — Евро-4
    • Максимальная скорость — 135 км/ч
    • Разгон до 100 км/ч — очень медленно
    • Расход топлива по городу — 12-13 литров
    • Комбинированный расход топлива — 11,0 литров
    • Расход топлива по трассе — 9,5

    Главный подарок всем любителям российских внедорожников в этом году ЗМЗ преподнесет летом на конвейере УАЗа. новый Патриот . Более современный УАЗ-3170 получит новый бензиновый новый мотор, который заменит агрегат 2,7 л, очень прожорливый и не очень динамичный. Новый бензиновый двигатель ЗМЗ будет иметь меньший рабочий объем (по слухам, 2-2,4 литра), при этом мощность двигателя увеличится, а расход топлива значительно снизится!

    Новый двигатель УАЗ Патриот 150 л.с. скоро появится под капотом внедорожника. Очередная модернизация известного двигателя 409 позволила значительно увеличить мощность. Напомним, что сейчас 2,7-литровый 16-клапанный двигатель с цепным приводом на Патриоте развивает всего 135 л.с., чуть раньше он выдавал 128 лошадиных сил.

    Очередная модернизация 4-цилиндрового атмосферника позволила выжать не только больше мощности. Но и создать конкурентоспособное современное подразделение. Узнать о состоянии мотора можно с помощью диагностического сканера delphi ds150e, подключенного через разъем протокола OBD2. Если для иномарок это уже давно стало нормой, то на отечественных автомобилях подобная возможность проверки технического состояния автомобиля появилась сравнительно недавно.

    Сам производитель гордо заявляет, что реальная мощность возросла до 160 лошадей, но эта цифра была скорректирована до уровня 150 л.с., чтобы покупателям не приходилось платить повышенный дорожный налог. Сегодня мы расскажем, как нам удалось увеличить мощность и что изменилось в всем известном ЗМЗ 409, который теперь называется ЗМЗ ПРО.

    Изменения на новый двигатель УАЗ Патриот 150 л.с.

    • 1. Степень сжатия увеличена с 9.1 до 9,8
    • 2. Подъем клапанов увеличен на 0,5 мм за счет новых распредвалов.
    • 3. Изменены фазы газораспределения.
    • 4. Применена новая геометрия выхлопной системы.
    • 5. Использована новая цепь ГРМ и поршневая группа.
    • 6. Увеличены обороты максимальной мощности с 4600 до 5000 об/мин.

    Пожалуй самое приятное обстоятельство, не только прибавка 15 лошадей, но и увеличение крутящего момента с 217 Нм до 235 Нм … Кроме того, если на старой версии двигателя УАЗ Патриот 409-06 максимальный крутящий момент был доступен только с 3900 об/мин, то теперь этот уровень снижен до 2600 об/мин. То есть, чтобы нормально ездить с ЗМЗ ПРО (409-051), вам не придется крутить двигатель на максимальных оборотах, а это значительно снизит расход топлива.

    Именно расход топлива для УАЗ Патриот является одним из существенных минусов. Кстати, логично предположить, что для повышения степени сжатия потребуется более качественный бензин, однако разработчики новой версии 409го уверяют, что бензин АИ-92 тоже вполне подходит.

    Характеристики uaz Patriot ZMZ Pro 150 HP Engine

    • Рабочий объем — 2693 CM3
    • Количество цилиндров — 4
    • Номер клапанов — 16
    • Диаметр цилиндра — 95,5 мм
    • Piston -Helce -94 -MM -94 -MM -94 -MM -94 -MM.
    • Мощность, л.с. — 149,6 при 5000 об/мин
    • Мощность кВт — 110 при 5000 об/мин
    • Крутящий момент — 235 Нм при 2650 об/мин
    • Степень сжатия — 9.8
    • Привод ГРМ — цепь
    • Тип топлива — бензин АИ 92

    Причем покупателям обещают не только новый двигатель повышенной мощности, но и еще одну модификацию этого бензинового силового агрегата. Не секрет, что многие владельцы Патриотов в нашей стране самостоятельно переводят прожорливый 2,7-литровый двигатель на газомоторное топливо. Правда, мощность этой версии снизится до 143 л.с. (227 Нм). В качестве альтернативы бензину выступит пропан-бутановая смесь.

    Новый двигатель УАЗ Патриот для внедорожника 2017 модельного года теперь соответствует экологическим нормам ЕВРО-5. По сути, это знакомый всем 2,7-литровый 4-цилиндровый 16-клапанный агрегат. Очередная модификация ЗМЗ 409. На этот раз под капот Патриота поставили новую версию ЗМЗ-40906. Двигатель стал не только экологичнее, но и мощнее. Инженерам Заволжского моторного завода удалось поднять мощность до 135 л.с., а крутящий момент увеличить до 217 Нм.

    Кстати, в Ульяновске временно заброшен дизель УАЗ. Продажи УАЗ Патриот с таким двигателем не превышали нескольких процентов. Несмотря на топливную жадность, большинство покупателей выбирают бензиновую версию.

    Характеристики двигателя УАЗ Патриот 2.7 новый

    • Рабочий объем — 2693 см3
    • Количество цилиндров — 4
    • Количество клапанов — 16
    • Диаметр цилиндра — 95,5 мм
    • Ход поршня -194 мм
    • Мощность, л. с. (кВт) — 135 (99) при 4600 об/мин
    • Крутящий момент — 217 Нм при 3900 об/мин
    • Тип ГРМ / Привод ГРМ — DOHC / Цепь
    • Марка топлива — бензин АИ 92
    • Экологический класс — Евро-5
    • Максимум скорость — 150 км/ч
    • Расход топлива по городу — 14 литров
    • Расход топлива в смешанном цикле — 13 литров
    • Расход топлива по трассе — 11,5 литров

    Устройство двигателя нового Патриота

    В основе силового агрегата на ПАТРИОТ 2017 модельного года лежит чугунный блок, рядный 4-цилиндровый двигатель с верхним расположением двух распредвалов имеет гидрокомпенсаторы. Сама головка блока естественно из алюминиевого сплава 16 клапанная.

    Бензиновый впрыск с электронным управлением даже после оптимизации всех процессов не порадует экономичностью. Что неудивительно, учитывая довольно внушительно большой объем камер сгорания. Правда в этом есть плюс, можно смело использовать АИ-92 бензин. Этот двигатель достаточно хорошо переносит перевод на газовое топливо. Если принять во внимание реальный расход топлива, который в городе (а тем более на бездорожье) запросто может превысить 20 литров, то установка ГБО окупится довольно быстро.

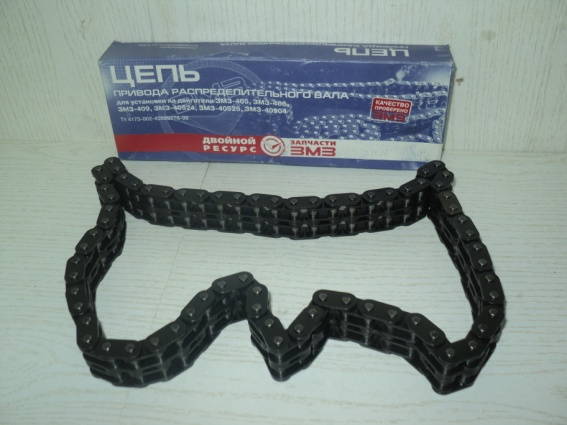

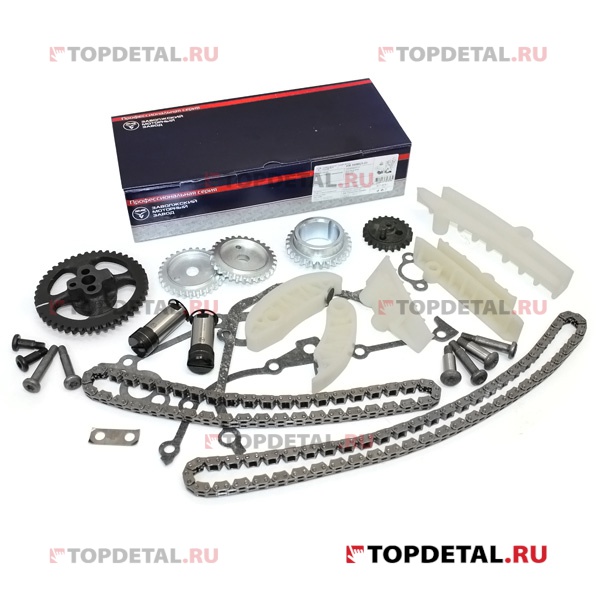

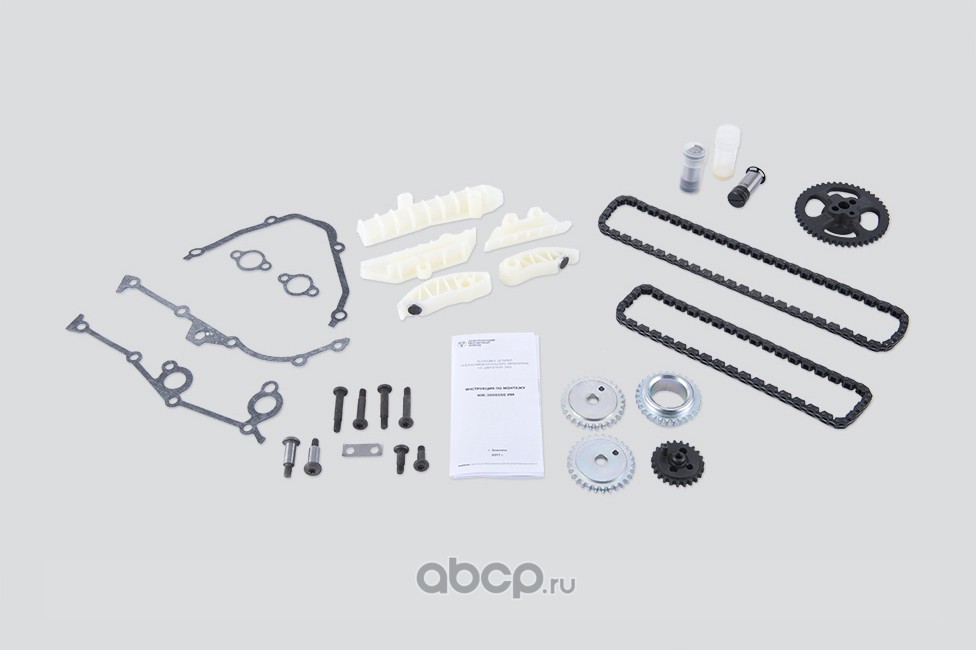

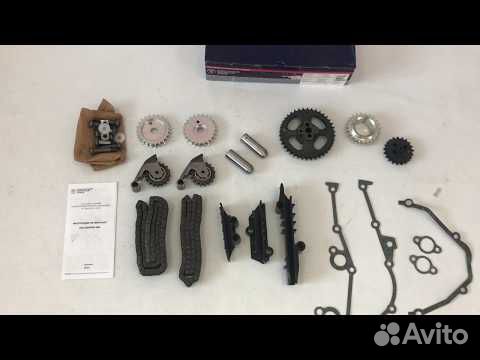

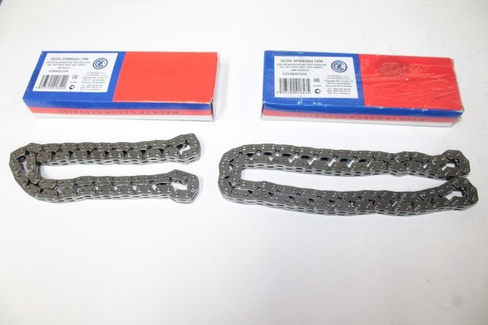

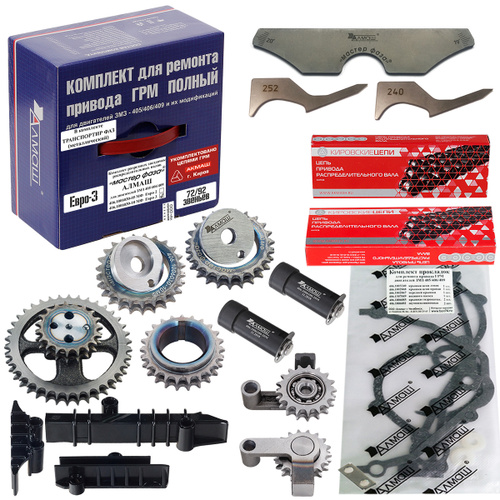

    Привод ГРМ Патриот 2,7 л

    Механизм газораспределения на новом двигателе Патриота по-прежнему цепной. Казалось бы, цепь вполне надежная и долговечная. Однако в конструкции этого мотора цепь представляет собой сложный комплекс из нескольких цепей промежуточных валов, успокоителей и натяжителей. Механизм довольно сложный и запутанный.

    Производитель постоянно работает над надежностью этого узла. Ведь двигатели первых поколений имели ряд недостатков, связанных именно с ГРМ. Одни только гидронатяжители (постоянно выходящие из строя) чего стоят. Сам цепной механизм закрыт алюминиевой крышкой. Состояние узла можно оценить либо визуально, либо по характерному хрюкающему звуку.

    Сегодня ЗМЗ работает над новым поколением бензиновых двигателей для УАЗ Патриот, это будут бензиновые турбодвигатели объемом 2,3 литра мощностью от 150 до 170 лошадиных сил (с крутящим моментом от 300 до 350 Нм). Помимо уменьшения объема и внедрения турбонаддува, новые моторы для Патриота получат систему изменения фаз газораспределения. Правда, точных сроков появления новых двигателей никто не называет.

    Впервые в 2008 году был выпущен дизельный внедорожник УАЗ Патриот, который оснащался не привычным бензиновым двигателем Заволжского завода, а зарубежным дизелем концерна Iveco. Дизельный двигатель был позаимствован у итальянского Fiat Ducato. Важной особенностью такого мотора является то, что его экологический класс соответствует стандарту Евро-4. Дизельный двигатель отличается от бензинового не только разницей в расходе нефтепродуктов, но и параметрами мощности, экономичностью и экологичностью. Позже инженеры решили укомплектовать этот российский автомобиль отечественным дизелем, установив в него 4-цилиндровые дизельные агрегаты серий ЗМЗ-51432 и ЗМЗ-5148.

    Внешний вид дизельного УАЗ Патриот ничем не отличается от бензинового, чего нельзя сказать о запасе мощности двигателей. Если бензиновый двигатель ЗМЗ-409 имеет мощность 128 лошадей, то на дизеле их количество сократилось до 113. Но на проходимости внедорожника этот фактор не сказался, а наоборот, благодаря повышенному крутящего момента УАЗ Патриот ведет себя намного лучше, как на дороге. поверхность и бездорожье. В этой статье мы рассмотрим все характеристики дизельного УАЗ Патриот и выясним, что лучше, бензин или дизель?

    Стоит отметить еще одну немаловажную особенность дизельного двигателя – сниженный расход топлива, который составляет 9 литров на 100 км, в то время как заволжский бензиновый двигатель потребляет не менее 13 литров на 100 км. Дизельный внедорожник имеет следующие особенности:

    1. Вес дизеля, будь то Iveco или ЗМЗ-514, намного больше ЗМЗ-409.
    2. Из-за более тяжелого дизеля на внедорожнике пришлось усилить передние рессоры.
    3. Если работа двигателя Ивеко или ЗМЗ-514 будет происходить на минимальных холостых оборотах, то — это может привести к негативным последствиям, а точнее к попаданию масла в систему.

    УАЗ Патриот с двигателем Iveco F1A и ЗМЗ-514 сочетает в себе не только мощность и экономичность, но и безопасность. Этот автомобиль отлично подходит как для городского движения, так и для преодоления препятствий в любых условиях бездорожья. Помимо экономичности и безопасности, стоит отметить комфортабельность салона. В салоне Патриота могут разместиться 5 человек, а благодаря дополнительным местам в багажном отделении это количество пассажиров можно увеличить до 9 человек. Итак, давайте подробно рассмотрим особенности внедорожника УАЗ Патриот с дизельным двигателем.

    Характеристики дизельного УАЗ Патриот

    Двигатель ЗМЗ-514 имеет рабочий объем 2,2 литра, при этом расход не превышает 9 литров при смешанном движении. Двигатель оснащен системой рециркуляции отработавших газов, а также турбонаддувом.

    Кроме того, для такого отечественного дизеля ЗМЗ-514 характерны следующие параметры:

    1. Трансмиссия имеет механическое управление и впрыск топливной смеси непосредственный.
    2. В конструкции мотора имеется специальный насос, с помощью которого осуществляется перекачка топлива.
    3. Система охлаждения выполнена жидкостного типа закрытого исполнения с принудительной циркуляцией.
    4. Наличие турбокомпрессора позволяет быстрее удалять выхлопные газы.
    5. Общий вес двигателя 225 кг.

    Также важно отметить, что система подачи топлива – распределительная с механическим регулятором насоса.

    Важные нюансы

    Всем известно, что дизельное топливо очень чувствительно к холоду. При этом есть масса нюансов, которые важно знать владельцам дизельных внедорожников УАЗ Патриот.

    При снижении температуры воздуха до 0 градусов и ниже важно иметь в виду, что сразу запускать мотор не рекомендуется. Для этого сначала поверните ключ в замке зажигания в первое положение, подождите 2-3 минуты, а затем попробуйте завести. Для чего это? Это делается для того, чтобы предварительно прогреть топливный фильтр, из которого топливо поступает в систему.

    Если вы становитесь обладателем Патриота прямо из салона, то важно знать, что такой автомобиль требует предварительной обкатки. Обкатка – это движение автомобиля в щадящих режимах. Продолжительность обкатки составляет примерно 2500 км, в это время не рекомендуется ездить в экстремальных режимах с максимальными нагрузками.

    Срок службы дизельного двигателя намного выше, чем у бензинового, но все зависит от характера вождения и соблюдения определенных режимов работы. Если двигатель постоянно испытывает максимальные нагрузки, что приведет к его перегреву, то такой агрегат придется ремонтировать, а в худшем случае проводить полную замену. Для дизеля ЗМЗ-514 или Ивеко УАЗ Патриот, требуется заливать действительно качественное топливо. В этом случае рекомендуется заправлять дизель Евро серии.

    Снятие и установка на автомобиль

    Установка двигателя Ивеко или ЗМЗ-514 может потребоваться, если он ранее был разобран с целью капитального ремонта. Кратко рассмотрим, что такое снятие и установка дизельного двигателя на внедорожник УАЗ Патриот.

    Для снятия двигателя необходимо сначала слить охлаждающую жидкость, отсоединить все патрубки и демонтировать радиатор. Также необходимо снять кожух капота, так как он будет мешать снятию двигателя массой 225 кг.

    Отсоединяем все провода и трубки, глушитель, карданные валы и т.д. Откручиваются болты крепления коробки передач к двигателю, а также фильтра, генератора и топливного насоса. Только после того, как двигатель будет полностью обесточен, можно будет приступать к его демонтажу. Для демонтажа лучше всего использовать лебедку, а если ее нет, для снятия мотора потребуется помощь 4-5 человек. Отличие разборки дизельного двигателя от бензинового заключается в весе обоих агрегатов. Вес дизеля больше примерно на 50 кг, поэтому с таким агрегатом нужно быть предельно осторожным.

    Установка двигателя осуществляется в порядке, обратном снятию. После установки мотора обязательно перепроверьте затяжку всех болтовых соединений, и только после этого запускайте и проверяйте двигатель.

    Зачем нужно техническое обслуживание дизеля

    Дизельный двигатель, как и бензиновый, не нуждается в периодическом и своевременном обслуживании. Это необходимо сделать для того, чтобы агрегат хорошо работал и имел долгий срок службы. В первую очередь важно своевременно менять моторное масло (каждые 8 ​​000 км).

    Это необходимо сделать, чтобы исключить старение внутренней конструкции мотора. И фактором, приводящим к этому старению, является некачественное дизельное топливо, в составе которого есть сера.
    Замена масла — самый важный процесс, в котором нуждается любой двигатель. Для дизельного Патриота важно не только обновлять масло, но и постоянно использовать смазку одной и той же фирмы.

    Не менее важным моментом является своевременная замена ремня ГРМ с дизельным агрегатом. Делать это нужно каждые 60 000 км. Хотя срок службы ремней около 100 000 км, их лучше заменить заранее, пока они не порвались. Ведь после перерыва необходимо будет заменить распредвалы, коромысла, а также головку. Замена ремня ГРМ производится совместно с натяжным роликом, который имеет аналогичный срок службы.

    Топливная система нуждается в обслуживании, поэтому топливный фильтр необходимо чистить каждые 8000 км.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
