Что такое раздаточная коробка в автомобиле: назначение, устройство и принцип работы

Ликбез по раздаточным коробкам — Журнал «4х4 Club»

В теперешней жизни мы почти не попадаем на настоящее бездорожье. Оттого в перечне моделей среднестатистической фирмы автомобили с раздаточной коробкой встречаются все реже. Но все-таки они есть, и мы поговорим об этом самом «железном» из внедорожных агрегатов…

Упрощение и одинаковость конструкции автомобилей повышенной проходимости понятна.

Подавляющее большинство новых полноприводников построено по «легковой» схеме: поперечный двигатель спереди, постоянный привод на передние колеса и подключаемый с помощью дисковой муфты – на задние. Но в классе тяжелых внедорожных машин традиционно другой набор вездеходных ценностей, и раздаточная коробка для них – главный атрибут.

ОРТОДОКСЫ ЧЕСТНОГО ЖЕЛЕЗА

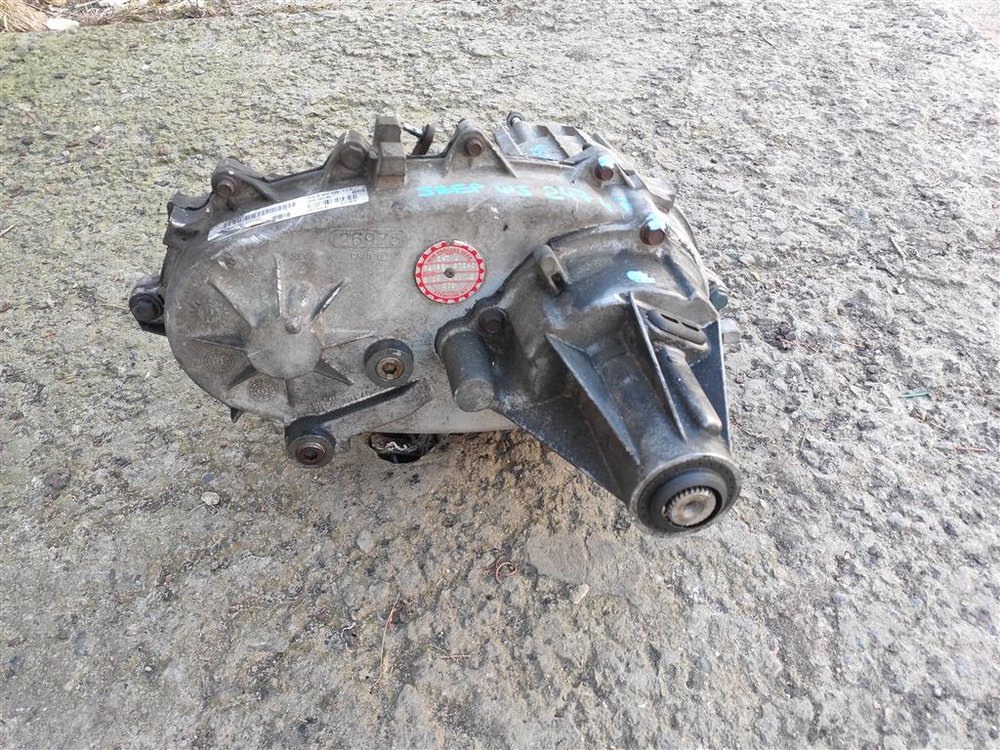

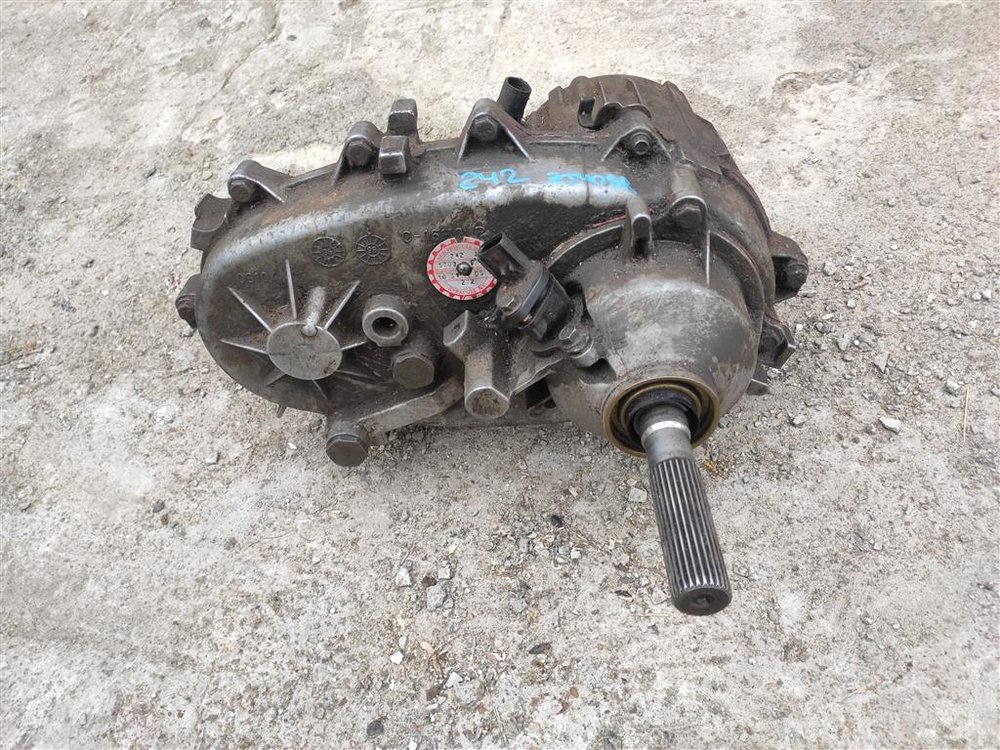

Раздаточная коробка – это самостоятельный довольно увесистый и сложный агрегат: нашпигованная шестернями, валами и муфтами часть трансмиссии между коробкой передач и ведущими мостами. Ее первое и основное назначение – разделять или раздавать в той или иной пропорции крутящий момент двигателя на оба ведущих моста – передний и задний.

Помимо распределительной функции, раздаточной коробке отдана еще одна – увеличивать крутящее усилие на колесах при одновременном понижении скорости передвижения. Так, на первой пониженной передаче по сравнению с первой повышенной примерно в три раза меньше скорость вращения колес и во столько же раз больше тяга на них. Редукторную часть раздаточной коробки  иногда называют демультипликатором и обозначают чаще всего как 4L или просто L.

Таким образом, внутри единого корпуса «живут» два устройства. И если с демультипликатором все более-менее однозначно (от модели к модели меняется лишь передаточное отношение), то принципов раздачи крутящего момента по мостам несколько. Соответственно, различаются и конструкции раздаточных коробок.

НИЧЕГО БОЛЕЕ ПОСТОЯННОГО…

Первый принцип – он же первый и исторически – постоянный привод на задний мост с временным подключением переднего. Знатоки воскликнут «парт-тайм» и будут абсолютно правы.  Такая трансмиссия более полувека доминировала во внедорожниках во многом благодаря простоте и выносливости конструкции. Примитивное подключение рычагом постепенно сменилось кнопочным управлением, но суть сохранилась.

Казалось бы, чего проще: на асфальте передний мост выключен, вне дорог – включен. Единственной загвоздкой оставался вопрос: когда именно надо подключать? Ведь позднее подключение «передка» на бездорожье чревато застреванием, а даже непродолжительное движение по асфальту в режиме 4х4 для большинства машин с part-time губительно технически.

Проблему решили инженеры Range Rover, заставив свою раздаточную коробку всегда приводить оба моста и заодно создав второй тип внедорожников. Разницу в скоростях переднего и заднего карданов гасит обыкновенный межосевой дифференциал. Симметричный, такой же как и между колесами. А для того чтобы трансмиссию постоянного полного привода уравнять по проходимости с подключаемой, установили еще и блокировку межосевого дифференциала.  Наша родимая «Нива» – из этой оперы.

Итак, оба типа во внедорожном режиме жестко приводили две оси, а на асфальте постоянный полный привод доминировал благодаря тяге четырьмя колесами. Кроме того, постоянно полноприводные всегда во всеоружии – так сказать, всегда все включено.

ТЕРМИНОЛОГИЯ:
Строго говоря, фраза «разделяет момент между двумя мостами» полностью корректна только для тех внедорожников, у которых в действительности имеется два ведущих неразрезных моста. Поскольку независимые подвески неизбежно вытесняют зависимые, термин «мост» по отношению к внедорожнику теперь означает не саму по себе неразрезную балку с двумя колесами, а совокупность узлов подвески и трансмиссии, относящихся к передней или задней паре колес. С таким же успехом тут употребимо слово «ось».

Рукоять.
Нет ничего надежнее механического переключения раздатки. Пусть ручка вибрирует и требует усилий, но зато наглядна

Часть тяжелых внедорожников сейчас сочетает задний неразрезной мост с независимой подвеской спереди (Mitsubishi Pajero Sport, Toyota TLC200). По этой схеме построено и большинство пикапов. Некоторые компании в новых моделях полностью отказались от неразрезных мостов, заменив их независимой подвеской (Range Rover, Infiniti QX56, Jeep Cherokee). И только самые консервативные модели, доживающие свой долгий век на конвейере (Mercedes Gelandewagen, Land Rover Defender, UAZ), сохраняют верность полностью зависимой подвеске с двумя непробиваемо-крепкими мостами.

НЕ ВСЕ ХОРОШО, ЧТО ПОЛНО
Но есть и минусы. Раздаточная коробка получилась очень громоздкой, тяжелой и сложной. На том же Range Rover, чтобы сохранить большой дорожный просвет, пришлось поднимать ее над полом салона и фактически размещать в объемистом «ящике» – подлокотнике. Подобные факторы напрямую повлияли на цену машин с постоянным полным приводом. Кроме того, конструкции part-time были на голову надежнее и безболезненно «переваривали» гораздо большие перегрузки.

Сделать раздаточную коробку с межосевым дифференциалом компактнее, легче и дешевле заставил инженеров полноприводный бум, стартовавший к концу ХХ века. Появились варианты с цепью вместо тяжелых шестерен (Nissan Terrano и MMC L200), с планетарной конструкцией в приводе пониженной передачи. Но оставалась еще одна проблема – устойчивость постоянно полноприводного автомобиля в скользком повороте.

SUPERSELECT
Раздаточную коробку с таким названием применяет компания Mitsubishi. Звучит непонятно, а по сути – обе системы (part-time и постоянный полный привод с межосевым дифференциалом) «в одном флаконе». Четыре положения SuperSelect позволяют двигаться исключительно на заднем приводе при отключенном переднем, подключать передние колеса вместе с задними через межосевой дифференциал (длительный режим), делать то же, но с заблокированным межосевым дифференциалом (аналог подключенного part-time) и, наконец, добавлять к заблокированному «центру» «понижайку». С какой стороны ни взгляни – рай для джипера!




СВОБОДА, РАВЕНСТВО И… «УШИ»
Когда вам говорят, что свободный дифференциал, дескать, «отправляет» часть крутящего момента на то или иное колесо или мост – не верьте! В системах со свободным дифференциалом вся мощность всегда уйдет туда, где будет меньшее сопротивление.

Классика поведения подобной трансмиссии на обледенелом лесном повороте при избытке скорости: начало дуги под тягой – больше момента уходит назад и автомобиль напоминает заднеприводный. Вы сбрасываете газ перед самой крутой частью виража, и мгновенно вес автомобиля, а с ним и доля крутящего момента устремляются вперед – машина стала переднеприводной, заскользила наружу! Вы судорожно парируете снос рулем и, вспомнив переднеприводные заповеди, слегка добавляете газу… Снова схватывают задние колеса, и высокий пикап или внедорожник, окончательно развернувшись поперек дороги, улетает в кювет! Почему так происходит? Потому что в раздаточной коробке вашего вездехода ничто не регулирует направление и долю крутящего момента. Он весь уходит туда, где в данную долю секунды больше скользит, причем переброс мощности происходит при мизерной, незаметной водителю разнице в сцеплении колес.

Побороть губительную свободу симметричного дифференциала пытались разными способами. Лучше всего это получилось у систем электронной стабилизации, но мы сейчас не о них. Помимо симметричных, в «раздатках» стали применять несимметричные дифференциалы, заведомо раздающие больший крутящий момент назад. Технически они несложны, но позволяют почти всегда оставлять автомобиль немного более заднеприводным, уберегая от коварных перебросов мощности. Такой дифференциал  стоит и в «раздатке» Audi Q7, и в «мицубишевском» SuperSelect II (33:67 %).

ОТБОР МОЩНОСТИ
Довольно редко от раздаточной коробки приводятся еще какие-то узлы, кроме мостов. Это может быть лебедка (на части Toyota Land Cruiser 80), разнообразные навесные агрегаты спецтехники (например, снегоочистители). Такую раздаточную коробку чаще называют коробкой отбора мощности.

Для нее используется специальная аббревиатура КОМ, дополнительные приводы вращают собственные карданные валы. Даже отечественный УАЗ-469 имел версию с КОМ для  щетки под  брюхом. За границей подобные коммунальные машины весьма широко используют и сегодня.

РАЗДАТКА-ЛАЙТ
Мода на внедорожники побудила создать более дешевые варианты «раздаток» для тех машин, эксплуатация которых в меньшей степени предполагает бездорожье. Прежде всего это одноступенчатые раздаточные коробки без «понижайки» (Mercedes ML без офф-роуд-пакета) и совмещение одной ступени с виско-муфтой и несимметричной раздачей (38:62%) у Cadillac Escalade с 2002 года. Подобных систем много, но в начале ХХI века большинство проблем, над которыми бились создатели металлических шедевров полного привода, успешно решила вездесущая электроника. Она сумела сверхточно и мгновенно дозировать подключение второго моста, избавив водителей и от необходимости возить с собой десятки килограммов «умного металла», и от того, чтобы платить за них.

Распознаватель. За несколькими положениями «шайбы» системы Terrain Response кроется целый мир разных настроек

Но на настоящем бездорожье, где все решает не скорость, а прочность «железа» и размер колес, сегодня, как и полвека назад, две исторические ветви науки о полном приводе вершат свой праздник.

Вездеход или нет?
Mercedes-Benz ML в качестве опции имеет офф-роудный пакет, включающий раздаточную коробку с пониженной передачей.

  У стандартной версии пониженной нет

Устройство раздаточной коробки передач

Посмотреть коробку передач в каталоге «АВТОмаркет Интерком»

 Обязательный атрибут автомобиля, который имеет систему полного привода – это механизм раздаточной коробки передач. Его работа состоит в том, что он распределяет крутящий момент на оси автомобиля, при движении по бездорожью, плохим дорогам, а также способствует увеличению крутящего момента. Вид системы полного привода влияет то, как построена КПП.

 Как же устроена раздаточная коробка передач?

— межосевой дифференциал;

— механизм блокировки межосевого дифференциала;

— вал привода задней оси;

— ведущий вал;

— понижающая передача;

— вал привода передней оси

— зубчатая передача.

Что из себя представляет схема раздаточной коробки передач?

 Схема раздаточной коробки передач с отсутствием понижающей передачи работает следующим образом:

 Ведущий вал направляется от КПП до раздаточной коробки.

 Чтобы получить возможность крутиться с разными угловыми скоростями, то используют межосевой дифференциал.

 Виды осевого дифференциала – симметричный и несимметричный. Несимметричный распределяет крутящий момент между осями в особом соотношении, а симметричный – распределяет одинаково. В раздаточных коробках не принимается межосевой дифференциал.

 Для того, чтобы раскрыть все возможности полного привода блокируют межосевой дифференциал, то есть частичное или полное выключение дифференциала. В результате задняя и прередняя оси соединяются между собой. Можно провести ее руками, а можно автоматом.

 В системе, в котором полный привод подключается автоматом раздаточная коробка, как правило, похожа на конический редуктор.

 Увеличивается крутящий момент с помощью понижающей передачи, когда вы попадаете на плохую дорогу с ямами или бездорожью. На наших дорогах можно встретить много внедорожных автомобилей, почти во всех них есть эта передача, и сделана она по типу планетарного редуктора.

 Если у вас полный привод в машине, то вы можете подключить переднюю ось. Структура раздаточной коробки такова, что есть возможность отключать переднюю ось.

 Конструкция раздаточной коробки создает режим ее работы.

 Встречаются такие режимы работы, как:

— включены 2 моста при блокировке межосевого дифференциала;

— включены 2 моста при блокировке дифференциала автомат.

— при блокировке межосевого дифференциала работают 2 моста;

— работает задний мост;

— работают 2 моста;

 Менять режимы можно через рычаг управления, поворотного переключателя, кнопок на панели приборов.

 Добро пожаловать в магазины запчастей нашей торговой сети «АВТОмаркет Интерком». Купить запчасти и детали для авто можно через интернет магазин, с доставкой и гарантией.

Ремонт раздаточной коробки передач в автомобиле — Статьи

«Раздатка» является важнейшим бортовым агрегатом любой полноприводной машины. Главной задачей такой коробки передач является распределение мощности силовой установки между осями транспортного средства.

Надежность и долговечность раздаточной коробки зависит от её конструкции. Сегодня используется несколько схем полного привода автомобилей, а именно:

• FullTime – постоянный;
• PartTime – жестко подключаемый;
• PartTime OnDemand – автоматически подключаемый.

В каждой из этих схем используется «раздатка», принцип работы и назначение которой всегда одинаковы. Разниться в каждом конкретном случае может только число передач, наличие блокировки дифференциала (межосевого), а также позиционирование приводов валов.

Симптоматика неисправностей

Ремонт раздаточной коробки передач – услуга, которую в Москве предоставляет сервисный центр «Восток Авто». Для этого у нас есть все необходимое оборудование и инструменты, которые находятся в распоряжении опытных механиков с профильным образованием и впечатляющим опытом.

Самими распространенными случаями, когда к нам обращаются за помощью владельцы полноприводных автомобилей, являются следующие ситуации.

1. Стальной лязг в моменты, когда автомобиль останавливается. Подобное наблюдается при существенном износе шестерен агрегата.
2. Легкое, но частое биение, а также сторонние шумы, вибрации и вой в процессе езды. Данная симптоматика говорит о повреждении подшипников.
3. Отказ переднего моста. Такой сбой в работе механизмов возникает вследствие износа вилки и шестерёнок раздаточной коробки передач.
4. Неравномерный износ шин и потеря управляемости при прохождении поворотов. Проблема, причиной которой является повреждение или поломка вискомуфты.
5. Неконтролируемое выключение или же включение передач. Обычно такое происходит при износе шариков и пружин фиксаторов, а также гнезд.
6. Звонкий треск в коробке при резком старте автотранспорта с места. Симптом, который характерен «раздатке» с растянутой цепью, отвечающей за передачу крутящего момента.
7. Потеки смазки. Свидетельствуют об износе прокладок, уплотнителей и сальников, приведшем к разгерметизации корпуса механизма. Также протечку масла провоцирует люфт валов, фланцев и/или подшипников, что определяется в ходе диагностики.

Восстановление «раздатки»

Ремонт раздаточной коробки всегда начинается с диагностики и дефектовки конструктивных элементов, осуществляемой после демонтажа и разборки механизма. При выявлении деталей с износом, превышающим 40%, данные элементы подлежат замене на аналоги с минимальным износом или же абсолютно новые.

После этого «раздатка» собирается, монтируется и настраивается. Восстановленный же агрегат отличается более высоким запасом прочности и повышенным ресурсом, что гарантирует увеличение периода его эксплуатации.

Восстановительные работы в техцентре «Восток Авто» ведутся по следующему алгоритму.

1. Полная комплексная диагностика.
2. Снятие агрегата с автомобиля.
3. Осмотр корпуса на предмет повреждений механического типа.
4. Разборка устройства.
5. Дефектовка конструктивных деталей.
6. Замеры параметров масляного насоса, сопряженных элементов и посадочных мест подшипников.
7. Оценка степени растяжения приводной цепи.
8. Выявление неисправностей и составление списка необходимых запчастей или мероприятий.
9. Составление сметы и её согласование.
10. Ремонтно-восстановительные работы и замена деталей.
11. Сборка, настройка и первичная проверка «раздатки».
12. Монтаж на авто и окончательная проверка работоспособности агрегатов.

Преимущества ремонта в «Восток Авто»

Наши механики являются настоящими профессионалами, которые способны решить проблемы любой сложности. К тому же, мы очень ценим время каждого нашего клиента, выполняя диагностические и ремонтно-восстановительные мероприятия предельно быстро и точно.

Огромный опыт в плане ремонта раздаточных коробок передач позволяет нам восстанавливать агрегаты с существенным износом и повреждениями, а также решать всевозможные нетипичные проблемы. В процессе техники используют самое современное оборудование и исключительно высококачественные запчасти. Исходя из своих финансовых возможностей, клиент сам определяет, какие комплектующие детали использовать в процессе ремонта (Б/У или новые «оригиналы»).

Мы категорически не рекомендуем автовладельцам выполнять демонтаж и разборку раздаточной коробки самостоятельно, особенно если у вас нет необходимых навыков и инструмента. Для этого лучше всего обратиться к профессионалам.

Сервисный центр «Восток Авто» предоставляет полный спектр услуг по ремонту и замене раздаточной коробки, устанавливая демократичные цены и гарантируя отменный конечный результат. В среднем, на замену изношенной детали агрегата уходить не более двух часов.

Итоговая стоимость наших услуг напрямую зависит от объема работ, сложности ремонта и числа запчастей, используемых для восстановления работоспособности «раздатки». Более детальную информацию можно узнать у менеджера, связавшись с ним по телефону.

Раздаточная коробка

Раздаточная коробка служит для передачи крутящего момента к ведущим мостам и для включения и выключения переднего ведущего моста. Раздаточная коробка применяется на автомобилях повышенной проходимости с передним и задним ведущими мостами. Она может быть выполнена с дополнительной понижающей передачей или без нее.

В раздаточной коробке без дополнительной понижающей передачи вал заднего моста постоянно соединен с механизмами привода, а включение переднего привода осуществляется при помощи зубчатой муфты. Такая конструкция распределяет крутящий момент между колесами переднего и заднего ведущего моста в соответствии с силами сцепления дорожного покрытия с колесами автомобиля. Например, для того чтобы исключить проскальзывание передних управляемых колес при повороте на дорогах с усовершенствованным покрытием, передний мост отключается и включается только в трудных дорожных условиях, где требуется повышенная проходимость.

В раздаточных коробках более сложной конструкций применяют межосевой дифференциал. Он позволяет вращаться валам переднего и заднего привода с различными угловыми скоростями, тем самым устраняя проскальзывание передних колес относительно дороги при повороте. Межосевой дифференциал позволяет избежать потерь мощности двигателя и сэкономить топливо.

Дополнительная понижающая передача предназначена для того, чтобы еще больше увеличить силу тяги на ведущих колесах. Конструктивная схема такой раздаточной коробки отличается от простейшей наличием пары шестерен, повышающих передаточное число.
Передний мост включается перемещением передвижной шестерни промежуточного вала назад. При прямой передаче шестерня ведущего вала перемещается назад, и ее зубья зацепляются с внутренними зубьями шестерни ведомого вала. Включение пониженной передачи осуществляется перемещением шестерни ведущего вала вперед до зацепления с шестерней промежуточного вала. Механизм переключения передач размещается сбоку раздаточной коробки и включает в себя два ползуна и две вилки. Механизм переключения передач приводится в действие рычагами, размещенными в кабине водителя. Перед включением понижающей передачи необходимо выключить передний мост иначе понижающая передача не включится. Принцип действия раздаточной коробки аналогичен принципу переключения коробки передач.

В коробке передач, а также в раздаточной коробке применяют трансмиссионное масло, которое может быть летним или зимним. Трансмиссионное масло получают из мазута путем отстаивания. Такое масло обладает большей вязкостью, чем обычное моторное масло. Трансмиссионное масло отличается высокой способностью хорошо прилипать к смазываемым деталям.

Устройство раздаточной коробки, принцип работы, назначение, схема управления, работа раздатки, дифференциалов

Раздаточная коробка является неотъемлемой частью любого полноприводного автомобиля. Несмотря на общее предназначение – изменение величины крутящего момента и его распределение между задней и передней осью, устройство раздаточной коробки сильно зависит от типа полного привода. Рассмотрим принцип работы основных видов раздаток.

Шестеренчатая раздатка

Механическая раздаточная коробка является наиболее архаичным и в то же время самым надежным видом конструкции.

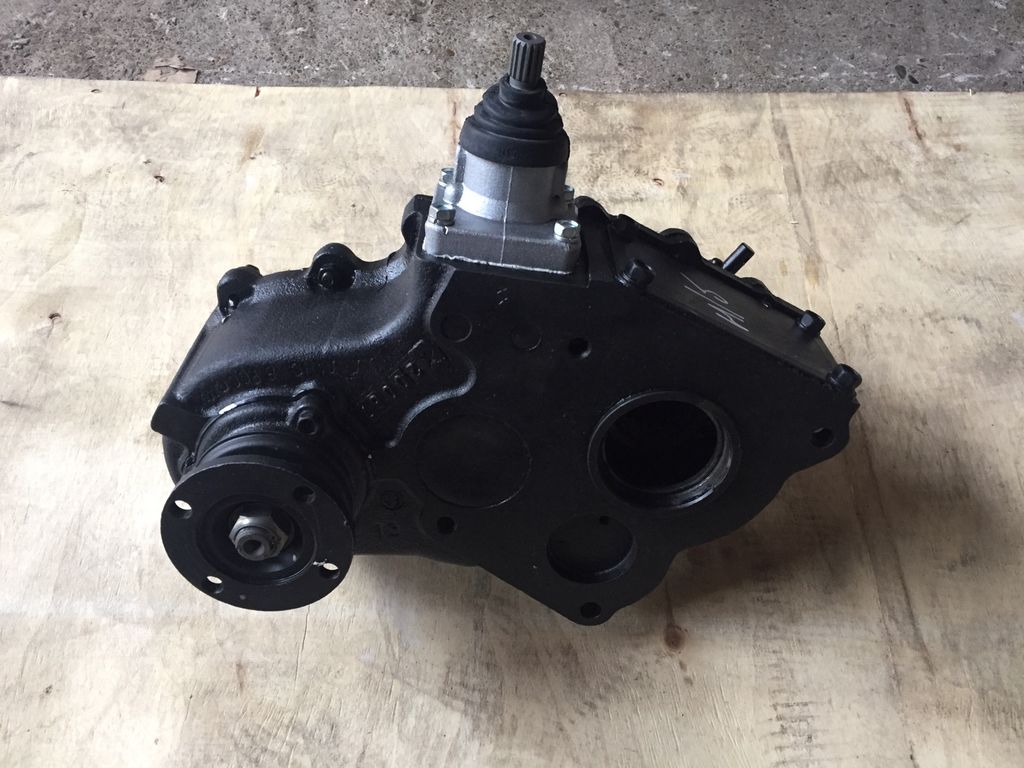

Как мы видим на схеме полного привода ВАЗ – 2121, раздаточная коробка является связующим звеном между МКПП и приводными валами, которые передают крутящий момент к дифференциалам задней и передней осей. В случае с Нивой раздатка является отделенным узлом трансмиссии, но на большинстве автомобилей ее корпус привинчивается к КПП, поэтому кардан к переднему мосту отсутствует как таковой. Систему полного привода с такой раздаточной коробкой называют Full-time.

Принцип работы

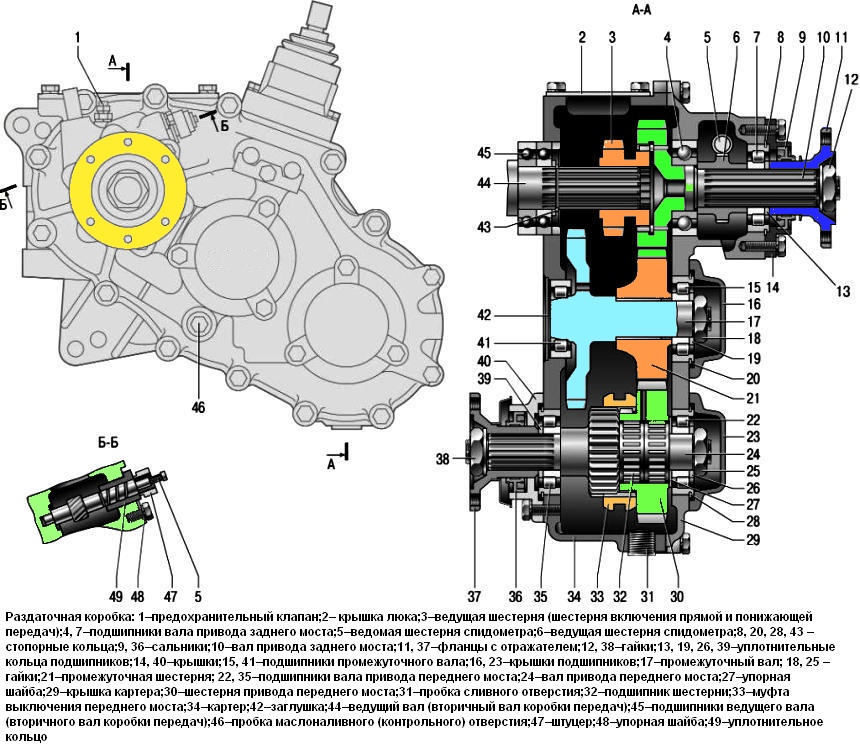

Схематическое устройство на примере ВАЗ 2121.

При движении по устойчивым поверхностям с высокими сцепными свойствами в постоянном полном приводе нет необходимости, поэтому скользящая муфта (8) через ступицу (7) сочленяет ведущий вал (12), который получает крутящий момент от двигателя, с шестерней высшей передачи (6). Шлицы высшей шестерни находятся в зацеплении с шестерней постоянного зацепления промежуточного вала. От нее крутящий момент передается на ведомую шестерню (29) и дифференциал (23).

Предназначение дифференциала в перераспределении крутящего момента между валами заднего и переднего моста. Понять его принцип работы и устройство без визуального представления крайне сложно, поэтому рекомендуем посмотреть видео.

В таком режиме работы распределение крутящего момента определяется уровнем сопротивления качению колес на передней и задней оси. Равномерное распределение тягового усилия по осям осуществляется механизмом блокировки межосевого дифференциала (23). Воздействуя на рычаг управления раздаткой в салоне, водитель перемещает скользящую муфту (31), сочленяя тем самым приводной вал передней оси (32) с зубцами на корпусе дифференциала. Таким образом, сателлиты больше не участвуют в работе дифференциала, что приводит к равномерному распределению крутящего момента между передним и задним карданами.

Понижающий ряд

Водитель, изменяя положение рычага, передвигает через ступицу (7) муфту (8), провоцируя блокировку ведущего вала (12) с низшей шестерней (9). Разница между шестернями ведущего вала в передаточном числе, что при включении понижающей передачи обеспечивает:

• устойчивую минимальную скорость;
• увеличение крутящегося момента, передающегося на колеса.

Part-Time

Раздаточная коробка передач в системе полного привода Part-Time не имеет межосевого дифференциала. По умолчанию у таких автомобилей ведущая задняя ось. Передний привод подключается принудительно при желании водителя. Отсутствие дифференциала приводит к тому, что включать полный привод можно только на покрытиях со сниженным коэффициентом сцепления. Если пренебречь этим советом, силы, возникающие из-за разной частоты вращения колес при повороте, очень быстро выведут раздаточную коробку из строя. Видео с разборкой раздатки Part-Time.

Если подытожить, то процессы внутри раздаточной коробки можно свести к перемещению скользящих муфт, которые изменяют комбинации вращающихся шестерен. Перемещение вилок скользящих муфт может осуществляться как напрямую через рычаги в салоне, так и нажатием клавиш на приборной панели. В последнем случае перемещение муфты осуществляется сервоприводом, который крепится к раздаточной коробке.

Системой Part-Time оснащаются: Toyota Land Cruiser 70, Opel Frontera, Great Wall Hover, УАЗ и многие другие внедорожники.

Почему Part-time и Full-time больше неактуальны

Механические раздаточные коробки передач обладают одним неоспоримым достоинством – большим ресурсом. Устройство, при котором распределение крутящего момента между ведущими мостами осуществляется за счет зацепления шестеренок, в плане надежности не имеет себе равных. Поэтому именно такой тип раздаток устанавливается на внедорожники, предназначенные для эксплуатации в условиях тяжелого бездорожья, военную технику.

Но поскольку для SUV и паркетников, использующихся по большей мере в городской черте, надежность механических блокировок не столь важна, то мириться с довольно серьезными недостатками архаичной раздаточной коробки становится нецелесообразно. Отрицательные стороны:

• невозможность реализовать динамический полный привод, при котором моноприводный автомобиль, попадая в определенные дорожные условия, без участия водителя становится полноприводным;
• плохая управляемость автомобилей с Full-Time раздатками;
• невозможность постоянно использовать блокировку межосевого дифференциала в системах Full-Time и подключать второй ведущий мост в Part-Time на участках дороги, где чистый асфальт чередуется со скользкими участками.

Преимущества современных систем полного привода

Современные системы полного привода позволяют реализовать блокировку межосевого и межколесных дифференциалов с помощью ЭБУ и датчиковой аппаратуры. Фиксируя с помощью датчиков АБС проскальзывание колес, система подтормаживает колодками свободно вращающиеся колеса. Происходит выравнивание усилия сопротивления качению на обеих сторонах оси. Поэтому крутящий момент всегда может быть передан приводу ведущего моста с большим коэффициентом сцепления.

Именно так работает электронная имитация блокировки дифференциала. Вкратце рассмотрим устройство и принцип работы раздаточных коробок современных систем полного привода.

Вязкостная муфта

Вискомуфта используется как для блокировки межосвего дифференциала, так и для подключения одной из осей. Конструктивно муфта представляет собой набор помещенных в дилатантную жидкость дисков. При резком возникновении разницы угловых скоростей металлических и фрикционных дисков силиконовая жидкость изменяет свою вязкость, провоцируя блокировку муфты и равномерное распределение крутящего момента.

Недостаток вискомуфт в запаздывающем срабатывании, слабом усилии, удерживающем сцепленными фрикционные и стальные диски. Поэтому вискомуфта при активном срабатывании перегревается.

Вязкостная муфта может быть установлена в раздаточной коробке либо у заднего дифференциала.

Torque on-demand

На данный момент полноприводная трансмиссия Torque on-demand является наиболее совершенной для использования на SUV и паркетниках. Особенности устройства наиболее распространенных типов раздаточных коробок TOD:

• • гидродинамическая муфта с электронным управлением. В конструкции раздаточной коробки отсутствует межосевой дифференциал, но есть понижающий ряд. Включение обеих мостов осуществляется набегающей муфтой, которая прижимает пакет фрикционов. Усилие прижатие зависит от величины силы тока, подающегося на электромагнитный клапан. Передача крутящего момента между зубчатыми колесами входного и выходного валов осуществляется цепной зубчатой передачей. Устройство и принцип работы раздаточной коробки с цепной передачей отлично показаны на видео;

• многодисковая фрикционная муфта, блокирующаяся давлением масла. Устройство раздаточной коробкой передач Haldex, устанавливающееся на Audi, VW, Seat, Volvo и т.п., предполагает наличие стальных и фрикционных дисков. Диски сжимаются, подключая передний или задний мост, давлением масла, которое возникает вследствие набегания корпуса муфты на нажимные ролики.

Для лучшего понимания работы раздаточных коробок современных систем полного привода рекомендуем ознакомиться со статьей «Суть работы блокировок дифференциала».

Раздаточная коробка и системы 4×4 (4WD) (AWD)

24.05.2010

Трансмиссия 4×4

Назначение системы 4WD — обеспечивать передачу крутящего момента ко всем четырем колесам автомобиля, а не только к двум.

Трансмиссия 4×4 включает в себя все те же элементы, что и трансмиссия заднеприводного автомобиля, а также раздаточную коробку, передний карданный вал и передний ведущий мост (с блокирующимися ступицами или без них).

В некоторых автомобилях используется система AWD. Система AWD — это система, в которой все четыре колеса постоянно являются ведущими. Системы AWD могут включать в себя много различных элементов. Система AWD имеет коробку передач или коробку передач в блоке с ведущим мостом, раздаточную коробку, передний и задний дифференциалы.

Раздаточная коробка

Также, как в системе с задним приводом, мощность двигателя передается к коробке передач, а далее посредством карданного вала и заднего моста — к колесам. Раздаточная коробка — это редуктор, используемый для управления потоком мощности к переднему мосту и в некоторой степени к заднему мосту. Раздаточная коробка передает мощность посредством одного первичного вала и двух вторичных валов, по одному для каждого ведущего моста. Первичный вал раздаточной коробки соединяется с вторичным валом коробки передач.

Многие раздаточные коробки имеют понижающий редуктор, позволяющий обеспечить более низкий диапазон передач, обычно с передаточным числом 2:1. Низкий диапазон ограничивается работой в режиме привода на 4 колеса (4WD), потому что он удваивает крутящий момент, передаваемый к ведущим мостам, и этот увеличенный крутящий момент часто предназначается для управления больше чем одним мостом.

Типы раздаточных коробок

Два типа раздаточных коробок — это коробки для переключаемого привода на 4 колеса и постоянного привода на 4 колеса.

Раздаточная коробка для переключаемого привода

Раздаточные коробки с переключаемым приводом могут переключаться в режим 4WD вручную, с помощью электроники или автоматически. Когда привод 4WD не включен, автомобили с переключаемыми раздаточными коробками работают также как автомобили с приводом на 2 колеса (2WD). Система работает в режиме 4WD только после активизации по команде водителя или в случае системы с автоматическим приводом на 4 колеса (A4WD) — по команде модуля.

Раздаточная коробка для постоянного привода

Раздаточные коробки с постоянным приводом всегда находятся в режиме 4WD и не управляются водителем. Передняя трансмиссия всегда включена и передает постоянную мощность к переднему и заднему мостам. Автомобиль с раздаточной коробкой для постоянного привода не будет работать как автомобиль 2WD.

Органы управления 4×4

Ручной рычаг переключения передач

Раздаточная коробка с ручным переключением позволяет водителю вручную переключать раздаточную коробку в положения N (Нейтральное положение -отсутствие передачи мощности к мостам), 2WD, 4WD или 4WD Low (низкий диапазон). Кулачок переключения в раздаточной коробке воздействует на вилки, которые перемещают понижающую ступицу и блокирующее устройство 2W-4W в требуемое положение.

Чтобы переключиться из положения N B2WD ИЛИ 4WD, водитель должен установить коробку передач в положение Р (Парковочная передача) (автоматическая коробка передач) или выжать педаль сцепления при работе двигателя в режиме холостого хода (механическая коробку передач) и затем передвинуть рычаг переключения раздаточной коробки в положение 2WD, 4WD или 4WD Low.

Рычаг переключения режимов раздаточной коробки

Переключения из режима 2WD в 4WD можно выполнять, когда автомобиль перемещается в любом направлении на любой скорости, пока ступицы передних колес заблокированы. Переключения из режима 4WD в 2WD можно выполнять в любое время. Переключения в режим 4WD Low следует выполнять при полностью остановленном автомобиле. Автомобили с автоматической коробкой передач требуют переключения коробки передач в положение Р, короткой паузы в положении R (Передача заднего хода) и затем перемещения рычага раздаточной коробки в положение 4WD Low.

Если вследствие скручивания трансмиссии переключать рычаг раздаточной коробки становится трудно, проедьте на автомобиле несколько метров в противоположном направлении — это позволит устранить затруднение. Если рычаг раздаточной коробки переключать все еще трудно, проедьте на автомобиле несколько метров вперед, переключите коробку передач в положение N и при движении автомобиля со скоростью 3 мили/ч или меньше, переключите раздаточную коробку в желаемое положение.

Переключатель выбора диапазонов переключения, расположенный на панели приборов, сигнализирует модулю управления о выборе переключения водителем. Переключатель выбора диапазонов переключения и индикатор на панели приборов горят, когда электродвигатель переключения перемещается в положение 4WD High или 4WD Low. Когда электродвигатель переключения может находиться в положении с включенной контрольной лампой, понижающая ступица или блокирующее устройство 2WD-4WD пока не могут быть включены. Это может происходить, если их шлицы не совмещены со шлицами водила планетарной передачи или корпуса муфты. Т.к. понижающая ступица и блокирующее устройство подпружинены, когда будут соблюдены соответствующие условия, они будут перемещаться в требуемое положение. Включение контрольной лампы не гарантирует, что выбранный режим переключения передачи был включен.

В некоторых автомобилях для управления системой используется трехпозиционный переключатель, в то время как на других автомобилях используется четырехпозиционный переключатель. Имеющиеся положения переключателя — это 2WD, A4WD, 4WD High и 4WD Low.

Вилки переключения диапазонов

В некоторых раздаточных коробках для того, чтобы переключиться между низким и высоким диапазонами, используется понижающая вилка переключения. Понижающая вилка переключения обычно перемещает элемент, который включает планетарную передачу.

В некоторых раздаточных коробках для переключения между режимами 2WD и 4WD используется блокирующая вилка переключения. Блокирующая вилка переключения обычно перемещает элемент, который включает ведущую звездочку и цепь.

В большинстве раздаточных коробок для переключения понижающей вилки переключения и блокирующей вилки переключения используется рычаг переключения или электродвигатель и кулачок переключения диапазонов в сборе.

Планетарные передачи

В некоторых раздаточных коробках для увеличения крутящего момента в режиме 4WD Low используется простая планетарная передача. Планетарная передача может работать по разному. В раздаточных коробках с переключаемым приводом планетарные передачи приводятся в движение первичным валом или центральной (солнечной) шестерней. Сателлиты «обкатываются» по внутреннему венцу коронной шестерни, которая удерживается неподвижной. В результате этого водило планетарной передачи поворачивается медленней, чем первичный вал. Т.к. водило посредством понижающей ступицы (втулки переключения высокого- низкого диапазона) крепится прямо к вторичному валу, вторичный вал вращается с более низкой частотой вращения, чем первичный вал. Это действие увеличивает крутящий момент двигателя, подаваемый к колесам. Во всех режимах, отличных от 4WD Low, понижающая ступица соединяет центральную шестерню с вторичным валом.

Цепь и звездочки

Раздаточная коробка имеет цепной привод с высоким к.п.д. Он обеспечивает передачу мощности к переднему вторичному валу. Цепь приводится в движение ведущей звездочкой, расположенной на заднем вторичном вале, и приводит в движение ведомую звездочку, расположенную на переднем вторичном вале. На раздаточных коробках с ручным переключением переключение из режима 2WD в 4WD выполняется, когда вилка переключения диапазонов 2W-4W перемещает блокирующую втулку, чтобы задействовать ведущую звездочку на шлицах заднего вторичного вала. Ведущая звездочка приводит в движение цепь, которая поворачивает ведомую звездочку на переднем вторичном вале.

В раздаточных коробках AWD выход из планетарной передачи входит в вязкостную муфту (виско-муфту), которая имеет один выход к заднему вторичному валу, а другой — к звездочке приводной цепи для переднего вторичного вала.

Блокирующая втулка

В некоторых раздаточных коробках для механической блокировки заднего вторичного вала относительно ведущей звездочки в режимах 4WD High и 4WD Low используется блокирующая втулка. В режимах 2WD и A4WD блокирующая втулка не используется.

Насос

В большинстве раздаточных коробок используется насос для смазки. Обычно насосы имеют привод от заднего вторичного вала.

Типы муфт раздаточной коробки

Комплект дисков муфты в сборе с корпусом кулачка/ катушки

В некоторых автоматических раздаточных коробках используется комплект дисков муфты в сборе с корпусом кулачка/ катушки. При необходимости эта муфта, чтобы соответствовать условиям движения, позволяет передавать крутящий момент к переднему вторичному валу. Муфта — это модуль, управляемый посредством реле, который работает, когда модуль воспринимает различия в частоте вращения между передним и задним вторичными валами. В некоторых автомобилях муфта используется вместо блокирующего элемента, чтобы включить в работу все четыре колеса.

Ступица муфты имеет шлицевое соединение с задним вторичным валов и с дисками муфты с внутренними шлицами. Ступица муфты вращается с частотой вращения заднего вторичного вала.

Корпус муфты имеет шлицевое соединение с ведущей звездочкой и с дисками муфты с наружными шлицами. Корпус муфты вращается с частотой вращения переднего вторичного вала.

Когда модуль активизирует реле, оно подает питание от аккумулятора к катушке муфты. Магнитное поле катушки муфты подтягивает якорь к корпусу кулачка/ катушки в сборе. Т.к. якорь имеет шлицевое соединение с корпусом муфты, он вращается с частотой вращения вторичного вала, а корпус кулачка/ катушки в сборе начинает вращаться с той же самой частотой вращения.

На внутренней стороне корпуса кулачка/ катушки в сборе располагается половина шариков в сборе с кулачком. Другая половина шариков в сборе с кулачком имеет шлицевое соединение с задним вторичным валом, а шарики располагаются между этими двумя кулачками. Т.к. два кулачка вращаются с разной частотой вращения, это заставляет шарики «наезжать» на кулачки. Это действие толкает кулачок к нажимному диску и сжимает комплект дисков муфты. Сжимая диски муфты вместе, ступица муфты соединяется с корпусом муфты и передает крутящий момент к переднему вторичному валу.

Электромагнитная муфта в сборе

Раздаточные коробки с электронным переключением оснащаются электромагнитной муфтой, которая по принципу действия аналогична муфте компрессора системы кондиционирования воздуха. Электромагнитная муфта позволяет раздаточной коробке переключаться в режим 4WD High при любой безопасной скорости. Муфта управляется модулем посредством переключающего реле.

Муфта используется для набора частоты вращения системы переднего привода от нуля до частоты вращения, соответствующей скорости автомобиля, в течение нескольких миллисекунд. Это активизирует блокирующиеся ступицы. После блокировки ступиц модуль управления позволяет электродвигателю переключения выполнить переключение. Когда задний и передний вторичные валы раздаточной коробки достигают синхронной скорости, подпружиненная муфта синхронизатора механически сцепляет блокирующуюся ступицу вторичного вала и звездочку цепной передачи, и затем отключается электромагнитная муфта.

Вязкостная муфта

Функция вязкостной муфты аналогична функции муфты дифференциала повышенного трения. Эта муфта обеспечивает передачу крутящего момента к колесам независимо от сцепления шин с дорогой. Вязкостная муфта автоматически выполняет эту функцию для улучшения тягового усилия автомобиля, когда изменяется частота вращения передних и задних колес.

Вязкостная муфта аналогична по конструкции многодисковым муфтам, используемым в автоматических коробках передач. Вязкостная муфта имеет герметичный корпус, в котором содержится два комплекта дисков. Диски имеют ферритноеазотированно-цементированное покрытие. Один комплект дисков соединяется с корпусом муфты, а другой комплект соединяется с внутренней ступицей муфты.

Корпус вязкостной муфты — это герметичный блок; он заполняется комбинацией специального силикона на основе жидкости (85 %) и воздуха (15 %). Вращение корпуса под действием жидкости передается к ступице. Когда диски (ведущие) корпуса вращаются, они «прорезают» жидкость. Жидкость быстро нагревается и расширяется в корпусе. Когда жидкость расширяется, это заставляет воздух, содержащийся в корпусе, плотно прижиматься к дискам (ведомым) ступицы и вращаться с той же самой частотой вращения, что и ведущие диски. Крутящий момент эффективно передается между ведущими и ведомыми дисками без прямого контакта между ними.

Поток мощности в базовой раздаточной коробке

Имеются три пути передачи мощности через эту раздаточную коробку:

•    4×4 High
•    4×4 Low
•    Привод на 2 колеса

Низкий диапазон обеспечивается планетарной передачей. Для управления потоком мощности к звездочке приводной цепи в режиме 4WD используется блокирующая втулка.

Современные раздаточные коробки имеют несколько преимуществ над системами, использовавшимися в прошлом. В число преимуществ входят такие, как легкость переключения, тихая работа и уменьшение износа элементов. Когда выбран режим 2WD, в отличие от старых систем современные раздаточные коробки позволяют всем внутренним элементам 4WD расцепляться с трансмиссией. Они не создают никакой дополнительной задержки движения и не оказывают неблагоприятного воздействия на экономию топлива.

Диапазон 2WD High

Когда автомобиль переключается в режим 2Н, понижающая ступица перемещается вперед, вводя свои внутренние шлицы в зацепление с наружными шлицами на конце первичного вала. Первичный вал блокируется с задним вторичным валом, и крутящий момент передается к заднему дифференциалу. Ни один из элементов 4WD не активизирован в это время.

Если шлицы понижающей ступицы и первичного вала состыкованы (предотвращая зацепление), цилиндрическая пружина в основании вала будет сохранять давление переключения, позволяя элементам сцепиться, как только первичный вал начинает вращаться.

Диапазон 4WD High

Когда автомобиль переключается на какую-нибудь передачу, крутящий момент передается к первичному валу раздаточной коробки от вторичного вала коробки передач. Понижающая ступица соединяет первичный вал с задним вторичным валом, и крутящий момент передается к заднему мосту. Когда выбирается диапазон 4WD, блокирующая втулка перемещается и сцепляет внутреннюю блокирующую ступицу с ведущей звездочкой.

При внутренней блокирующей ступице, сцепленной с ведущей звездочкой, ведущая звездочка блокируется с задним вторичным валом. При заднем вторичном вале, сблокированным с ведущей звездочкой, крутящий момент передается также и к переднему мосту — посредством приводной цепи, ведомой звездочки и переднего вторичного вала

Диапазон 4WD Low

Когда выбирается режим 4L, понижающая ступица перемещается на водило, блокируя водило с задним вторичным валом. Когда включается какая-либо передача, крутящий момент передается через центральную (солнечную) шестерню к сателлитам. Сателлиты обкатываются по внутренней стороне коронной шестерни, что заставляет водило и задний вторичный вал вращаться с понижением относительно первичного вала. Теперь через раздаточную коробку передается более высокий крутящий момент.

Как и в положении 4Н, внутренняя блокирующая ступица остается сблокированной с ведущей звездочкой. При внутренней блокирующей ступице, сблокированной с ведущей звездочкой, крутящий момент через приводную цепь, ведомую звездочку и передний вторичный вал также передается к переднему дифференциалу.

Элементы передней трансмиссии

Передний карданный вал

При работе в режиме 4WD передний карданный вал передает мощность к переднему ведущему мосту. Типовой передний карданный вал имеет передний одиночный карданный шарнир, задний одиночный или двойной карданный шарнир, заднюю скользящую вилку и чехол (для закрывания шлицов скользящей вилки).

Передний мост

Передний ведущий мост требуется для передачи мощности от дифференциала к передним колесам. Передний ведущий мост действует также как задний ведущий мост. Когда система находится в режиме 4WD передний ведущий мост направляет поток мощности через полуоси к обоим передним колесам. Большинство полуосей состоят из двух частей: внутренней секции, которая в дифференциале соединяется с полуосевой шестерней, карданного шарнира или шарнира равных угловых скоростей, и наружной секции, которая соединяется со ступицей колеса.

В автомобилях 4WD используются два типа передних мостов: с цельной балкой и для независимой передней подвески (IFS).

Мосты с цельной балкой имеют монолитную конструкцию. Такие мосты используются в таких вариантах, в отношении которых предполагается, что на передок автомобиля будет возложена существенная дополнительная масса от такого оснащения, как лебедки, снегоуборочный инвентарь и т.д.

Мосты IFS предназначаются для того, чтобы позволить переднему мосту стать неотъемлемой частью подвески автомобиля. В мостах IFS используются полуоси с шарнирами равных угловых скоростей, дающими мостам «гибкость» относительно грунта, и чашкой дифференциала, которая является частью картера моста.

Блокирующиеся ступицы колес

Имеются три типа блокирующихся ступиц: механическая (с ручной активизацией), которая требует усилий со стороны водителя для управления ей; автоматическая, которая активизируется на основании вращения полуоси; и вакуумная, которая вводится в зацепление внешним источником вакуума. Механические ступицы имеют муфту, которая переключается вращением части блока ступицы, чтобы вручную сцепить муфту (чтобы заблокировать ступицу) или расцепить ее. Ступица сцепляется, когда внутренний кулачок перемещает шпонку на ступице муфты в зацепление с пазом в ступице колеса. Автоматические ступицы имеют функцию, благодаря которой вращение моста заставляет работать кулачок в ступице. Эта функция позволяет водителю включать режим 4WD без уделения внимания блокировке ступиц.

Система с вакуумной блокировкой ступиц (PVH) -это система рассоединения привода переднего моста, которая сцепляет ступицы с полуосями переднего моста или расцепляет их, используя вакуум, поступающий из впускного коллектора. Когда водитель включает или выключает режим 4×4, электронный модуль активизирует электромагнитный клапан PVH, чтобы подать к блокираторам ступиц вакуум, глубина которого соответствует одному из двух уровней. Нижний уровень регулируется электромагнитным клапаном и используется для выключения блокиратора каждой ступицы. Высокий уровень используется для включения блокиратора каждой ступицы. Если вакуум отсутствует, система остается в том режиме, в котором находится в текущий момент. Система PVH рассчитывается таким образом, чтобы не было никакого перекрытия между уровнями включения/ выключения блокираторов ступиц и уровнями активизации/ выключения

запчасти mazda

Раздаточная коробка.

Раздаточные коробки



Мощность, отобранная от двигателя посредством сцепления и коробки передач, направляется к ведущим колесам автомобиля через карданную и главную передачу. Для автомобилей с одним ведущим мостом в данном случае поток мощности следует в одном направлении, а вот для автомобилей, имеющих два и более ведущих мостов, необходимо мощность двигателя распределить между всеми ведущими колесами пропорционально преодолеваемой ими нагрузке. В таких автомобилях для распределения крутящего момента между ведущими мостами применяются раздаточные коробки.
Кроме того, установка понижающей передачи в раздаточной коробке позволяет значительно увеличить передаваемый крутящий момент и тяговую силу, способствуя повышению проходимости автомобиля. Поэтому многие раздаточные коробки способны выполнять две основные функции – распределение крутящего момента от двигателя между всеми ведущими колесами, а также изменение, при необходимости, величины передаваемого крутящего момента.

Раздаточные коробки классифицируются по ряду признаков:

• по числу передач – одноступенчатые и двухступенчатые;
• по расположению ведомых валов – соосные и несоосные;
• по приводу ведомых валов – с бездифференциальным (блокированным) приводом и с дифференциальным приводом.

Основные типы раздаточных коробок представлены на рис. 1.

Одноступенчатые раздаточные коробки обычно применяются на полноприводных легковых автомобилях, где значительное увеличение силы тяги может привести к нежелательным перегрузкам агрегатов трансмиссии.

Двухступенчатая раздаточная коробка удваивает число передач и расширяет диапазон передаточных чисел, применяется на грузовых автомобилях с целью повышения тяговых качеств. По сути, такая раздаточная коробка является не только распределителем потока мощности, но и своеобразным демультипликатором, повышающим динамические возможности автомобиля путем увеличения тягового усилия на ведущих колесах.

Раздаточные коробки с соосными валами находят наибольшее применение, так как в них легко осуществить дифференциальный привод ведомых валов путем установки межосевых дифференциалов. Кроме того, с помощью несимметричного дифференциала крутящий момент может быть распределен между ведущими осями пропорционально вертикальным нагрузкам на них.

Дифференциальный привод ведомых валов позволяет колесам разных мостов вращаться с различными угловыми скоростями, что исключает циркуляцию мощности в трансмиссии. В таких раздаточных коробках передний мост включен постоянно, что упрощает управление раздаточной коробкой. Однако в определенных условиях на автомобиле с неблокируемым межколесным дифференциалом при буксовании одного из колес движение будет невозможно. Поэтому обязательно должно быть устройство для блокировки межосевого дифференциала.

Несоосные раздаточные коробки, как правило, бездифференциальные. Так как при движении автомобиля по неровным дорогам колеса разных мостов проходят различный путь, то при включенном переднем мосте это приводит к возникновению циркуляции мощности. Поэтому передний мост при движении по дорогам с твердым покрытием должен отключаться, чтобы предотвратить значительное изнашивание шин.
Кроме того, в таких раздаточных коробках обязательно должен быть устройство, блокирующее включение пониженной передачи при выключенном переднем мосте. Делается это для того, чтобы не допустить передачу чрезмерного крутящего момента на задний мост или заднюю тележку.

***

Раздаточная коробка ГАЗ-66

Раздаточная коробка с блокированным приводом мостов автомобиля ГАЗ-66-11 (рис. 2) включает в себя картер 1, первичный вал 2, вал 3 привода заднего моста, промежуточный вал 11, вал 9 привода переднего моста, зубчатые колеса и механизм переключения передач.
Пониженная передача имеет передаточное число 1,98, прямая – 1, т. е. раздаточная коробка автомобиля ГАЗ-66 способна выполнять дополнительно функцию демультипликатора.
Привод управления раздаточной коробкой механический, дистанционный.

Картер 1 отлит из серого чугуна и является базовой деталью, внутри которой устанавливаются валы с зубчатыми колесами.

Первичный вал 2 является ведущим элементом раздаточной коробки. На переднем конце вала нарезаны шлицы для установки фланца, к которому крепится карданный вал, связанный с коробкой передач. Первичный вал установлен в двух подшипниках.

Передний подшипник – шариковый, жестко фиксирует вал в стенке картера от осевого смещения. Подшипник закрыт крышкой, в которой установлена самоподжимная уплотнительная манжета, работающая по поверхности ступицы фланца.

Задний подшипник роликовый цилиндрический (допускающий температурное изменение длины вала) установлен в расточке зубчатого колеса 4 вала привода заднего моста. На заднем шлицованном конце вала установлено подвижное зубчатое колесо 3 включения заднего моста и пониженной передачи.

Вал привода заднего моста 5 является ведомым валом раздаточной коробки. Вал вращается на двух подшипниках, один из которых установлен в задней стенке картера, а другой – в крышке. Наружный конец вала шлицованный. На нем установлен фланец, к которому крепится карданный вал заднего моста.
В средней части вала установлена шестерня 6 привода спидометра.
Вал имеет уплотнительную манжету.

Промежуточный вал 11 вращается на двух шариковых подшипниках, установленных в стенке картера. По всей длине вала выполнены шлицы, на которых установлены два зубчатых колеса. Зубчатое колесо 10 пониженной передачи установлено неподвижно с помощью стопорного кольца, а зубчатое колесо 7 включения переднего моста имеет возможность перемещаться вдоль вала. Концы вала закрыты крышками.

Вал привода переднего моста 9 также установлен на двух подшипниках. На шлицах вала неподвижно закреплено зубчатое колесо 8 привода переднего моста, а на противоположном конце – фланец крепления карданного вала переднего моста.
Вал уплотняется уплотнительной манжетой.

Механизм переключения передач (рис. 2, б) состоит из двух штоков 12 и 18 с вилками 13 и 17, фиксаторов и блокирующего устройства.

Перемещение с помощью механизма переключения передач зубчатого колеса 3 в сторону вала привода заднего моста и введение его в зацепление с внутренним зубчатым венцом зубчатого колеса 4 обеспечивает включение прямой передачи, при которой крутящий момент передается напрямую с первичного вала 1 на вал 5 привода заднего моста.

Зубчатые колеса 4 и 8 связаны через валы привода мостов с колесами передней и задней осей и, поскольку они имеют одинаковый диаметр и число зубьев, вращаются с равными угловыми скоростями. Поэтому перемещением подвижного зубчатого колеса 7 можно включить передний мост прямо на ходу при движении автомобиля на прямой передаче.

Включение пониженной передачи вследствие отсутствия синхронизаторов производится перемещением и введением в зацепление зубчатого колеса 3 с зубчатым колесом 10 промежуточного вала только при полной остановке автомобиля.

Блокирующее устройство механизма переключения передач не позволяет включить пониженную передачу без выключения переднего моста и выключить передний мост при включенной пониженной передаче. Осуществляется это благодаря двум сухарям 15, расположенным между штоками, на боковых поверхностях которых выполнены выемки различной глубины.

На штоке 12 включения пониженной передачи имеется три выемки (лунки). Между выемками соответствующими нейтральной передаче и прямой передаче, боковая поверхность ползуна сточена под лыску, поэтому при перемещении штока во время включения прямой передачи сухарь сдвигается на относительно небольшое расстояние, сжимая пружину 16.

При перемещении штока в другую сторону для включения пониженной передачи при том же положении штока 18 включения переднего моста невозможно, так как из-за отсутствия лыски сухарь должен будет сместиться на большее расстояние, что приведет к упору его в противоположный сухарь. Перемещение штока 12 будет возможным, только если будет включен передний мост и напротив сухарей окажется более глубокая выемка штока 18.
После включения пониженной передачи сухарь устанавливается в неглубокой выемке штока 12, что приводит к блокированию штока 18 включения переднего моста. Выключить передний мост можно только после выключения пониженной передачи.

***



Раздаточная коробка КамАЗ

На автомобиле КамАЗ-4310 установлена механическая двухступенчатая раздаточная коробка с несимметричным межосевым дифференциалом (рис. 3).
Передаточные числа: первая (понижающая) передача – 1,692, вторая (повышающая) передача – 0,917. Поэтому на понижающей передаче раздаточная коробка выполняет дополнительно функцию демультипликатора, а на повышающей — делителя (мультипликатора).
Раздаточная коробка выполнена по трехвальной схеме с соосными выходными валами.

Редуктор раздаточной коробки состоит из картера 10, первичного вала 1, промежуточного вала 21, вала 18 привода переднего моста, межосевого дифференциала, вала 9 привода заднего моста. Все зубчатые колеса редуктора постоянного зацепления со спиральными зубьями.

Картер раздаточной коробки литой, с вертикальным разъемом. В верхней части картера имеется люк, закрытый крышкой, для установки коробки отбора мощности. В гнездо заднего торца картера может устанавливаться односкоростная коробка отбора мощности для привода лебедки, связанная с первичным валом 1 через зубчатое колесо 4.

Первичный 1 и промежуточный 21 валы вращаются на цилиндрических радиальных подшипниках, дифференциал – на цилиндрическом и шариковом радиальных подшипниках. Шарикоподшипник первичного вала воспринимает только осевые нагрузки и установлен в крышке первичного вала с радиальным зазором.

К ведущему зубчатому колесу 2 первичного вала приварено зубчатое колесо 3 отбора мощности. Зубчатое колесо 7 понижающей передачи и зубчатое колесо 14 повышающей передачи установлены на роликоподшипниках с алюминиевыми сепараторами.

Дифференциал – планетарного типа с четырьмя сателлитами 8, солнечным зубчатым колесом 13 и коронным зубчатым колесом 11, соединенным с валом 9 привода заднего моста. Момент вращения от солнечного зубчатого колеса 13 передается на вал 18 привода переднего моста.
При незаблокированном дифференциале обеспечивается распределение крутящих моментов между передним и задними мостами в соотношении 1:2, в соответствии с вертикальными нагрузками на передний мост и заднюю тележку.
В зависимости от дорожных условий дифференциал может быть заблокирован, и тогда валы привода переднего и заднего мостов вращаются как одно целое.

Смазывание зубчатых колес раздаточной коробки осуществляется разбрызгиванием. Для подачи смазочного материала к подшипникам зубчатого колеса понижающей передачи промежуточного вала в картере раздаточной коробки имеется маслосборник (карман) 6, соединенный через отверстия в картере крышки подшипника, штуцере и валу с подшипниковой зоной.

Для включения повышающей передачи муфта 15 вводится в зацепление с зубчатым венцом зубчатого колеса 14. В этом случае крутящий момент от первичного вала 1, через ведущее зубчатое колесо 2, промежуточное зубчатое колесо 22, зубчатое колесо 14 повышающей передачи, муфту 15 передается на водило 16 дифференциала и распределяется между валами привода ведущих мостов.

Для включения понижающей передачи необходимо муфту 5 сместить вправо. При этом соединятся зубчатые колеса 22 и 7 и крутящий момент от ведущего зубчатого колеса 2 первичного вала 1, через промежуточное зубчатое колесо 22 и муфту 5 будет передаваться на зубчатое колесо 7 понижающей передачи, далее через ведущее зубчатое колесо 12 дифференциала на водило 16 и распределяться между валами привода мостов.

Переключение передач в раздаточной коробке осуществляется дистанционно – мембранными пневматическими камерами. Воздух в пневматические камеры переключения передача подается электропневматическими клапанами (рис. 3, а), управляемыми из кабины водителя трехпозиционным переключателем.

Блокировка дифференциала происходит при введении в зацепление муфты 17, сидящей на шлицах вала 18 привода переднего моста с зубчатым сектором на передней части водила 16.

Включение блокировки межосевого дифференциала осуществляется также мембранной пневматической камерой 19, воздух в которую подается через пневматический кран, установленный в кабине под панелью приборов.

***

Коробка отбора мощности



Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Что такое раздаточная коробка в вашем автомобиле?

Раздаточная коробка автомобиля — это место, где мощность в полноприводном автомобиле передается на задние колеса. Большинство автомобилей имеют передний привод, но для передачи мощности на задние колеса необходима раздаточная коробка. Сам корпус — это место, где карданный вал соединяется как с задними колесами, так и с двигателем.

Когда у вас есть возможность переключаться между двухколесным и полным приводом, вы можете еще больше нагружать раздаточную коробку, потому что она включается и выключается.Ниже приведены несколько советов, которые помогут вам поддерживать раздаточные коробки в хорошем состоянии.

КАК РАБОТАЕТ РАЗДАТОЧНАЯ КОРОБКА?

Раздаточная коробка принимает карданный вал, а карданный вал передает мощность от двигателя. Однако раздаточная коробка должна помогать поворачивать задние колеса, когда вы находитесь в режиме полного привода. Это означает, что раздаточная коробка одновременно помогает автомобилю двигаться и помогает системе полного привода оставаться выровненной.

Большинству частей вашего автомобиля не приходится выполнять несколько задач, поэтому раздаточные коробки могут быть такими хрупкими. На раздаточную коробку влияют скорость движения, неровности дороги, перекос карданного вала и продолжительность службы.

Раздаточная коробка должна регулярно смазываться, и внутри корпуса должна быть жидкость, чтобы шестерни не шлифуемся друг о друга. Кроме того, корпус должен быть закрыт, чтобы мусор с дороги не мог повредить шестерни внутри корпуса.

КАКИЕ НАИБОЛЕЕ РАСПРОСТРАНЕННЫЕ ПРОБЛЕМЫ РАЗДАТОЧНЫХ ДЕЛО?

Наиболее частыми проблемами являются скрежет шестерен, плохой звук, исходящий из автомобиля при переключении передач, или снижение производительности.Вы можете заметить дым, идущий из задней части автомобиля, который может исходить от неисправной раздаточной коробки. Кроме того, вы можете услышать постоянный жужжащий шум, вызванный несогласованностью внутри корпуса.

Кроме того, раздаточная коробка может быть треснута или повреждена, что приведет к утечке жидкости. Мусор может попасть внутрь корпуса, что может привести к ухудшению производительности. В раздаточной коробке может закончиться жидкость, или шестерни могут быть повреждены, если вы наедете на очень большую неровность дороги. Кроме того, со временем задние колеса могут выйти из выравнивания.Напряжение на корпусе может привести к повреждению колес, или задние колеса могут не работать должным образом.

МОЖЕТЕ ЛИ ВЫ ЗАМЕНИТЬ КОРОБКУ?

Да, вы можете заменить неисправную раздаточную коробку, но вы должны спросить своего механика, можно ли отремонтировать ее по справедливой цене. Бывают случаи, когда вы приводите раздаточную коробку в нормальное состояние с помощью простого ремонта, но ремонт может быть настолько обширным, что вам потребуется заменить раздаточную коробку.

Вы можете купить запасные части для автомобиля или приобрести заводскую раздаточную коробку для автомобиля.Спросите своего механика, какой вариант наиболее экономичный. Это сложный ремонт, и вам нужно спросить слесаря, сколько времени у него уйдет на выполнение работы.

Кроме того, вам следует стараться не водить машину с неисправной раздаточной коробкой, даже если вы не можете выполнить ремонт. Если вы можете отказаться от полного привода, сделайте это. Если машина всегда полноприводная, оставьте машину механику, пока он не завершит ремонт.

Как продлить срок службы раздаточной коробки?

Вы можете продлить срок службы своей раздаточной коробки, убедившись, что она получает необходимые услуги, указанные в руководстве по эксплуатации.В руководстве по эксплуатации указано, когда вам нужно отремонтировать раздаточную коробку, а в руководстве объясняется, что необходимо сделать с устройством на вашем автомобиле.

Большинство людей проходят рубеж в 30 000, 60 000 и 90 000 миль. Как только вы наберете более 100 000 миль, вам нужно будет немного осторожнее обращаться с раздаточной коробкой. Вы должны продолжать обслуживание вехи каждые 30 000 миль, и вы должны убедиться, что вы приносите автомобиль в сервис каждый раз, когда вы думаете, что производительность была скомпрометирована.

По мере того, как автомобиль стареет, вам нужно быть осторожным с такими вещами, как жидкость раздаточной коробки и очень жесткое переключение передач. Кроме того, любое вождение по бездорожью должно быть сведено к минимуму, потому что неровности дороги могут нанести еще больший ущерб вашей раздаточной коробке.

КАК ПРЕДОТВРАТИТЬ ПОВРЕЖДЕНИЕ ТРАНСФЕРНОЙ КОРОБКИ?

Чтобы предотвратить повреждение раздаточной коробки автомобиля, воспользуйтесь следующими советами:

• По возможности выключайте полный привод. При идеальных условиях нет необходимости ехать на четырех колесах.Если у вас полный привод, вам необходимо убедиться, что вы не используете запрограммированные настройки антипробуксовочной системы, если они вам не нужны.
• Попросите своего механика проверить раздаточную коробку, даже когда они меняют масло. Вы можете устранить крошечные проблемы с раздаточной коробкой, прежде чем они выйдут из-под контроля.
• Выполните основные мероприятия, указанные в руководстве пользователя.
• Старайтесь переключать передачи как можно мягче.
• Если у вас автоматическая коробка передач, вам нужно убедиться, что вы не потребляете слишком много энергии на шоссе.
• Вы должны стараться поддерживать минимальное вождение по бездорожью
• Если вы часто ездите по бездорожью, вам нужно чаще проверять раздаточную коробку, чем не проверять

Перечисленные выше советы гарантируют, что ваша раздаточная коробка останется в хорошем состоянии.Многие водители полагают, что раздаточная коробка выдержит любую езду по бездорожью. Это неправда. Раздаточная коробка может выдержать лишь столько повреждений, прежде чем внутренние механизмы начнут ломаться.

Вы должны пытаться переключать передачи мягко, потому что вы не хотите подвергать раздаточную коробку большей нагрузке при изменении скорости. Кроме того, вам нужно убедиться, что вы не переусердствуете с мощностью на шоссе. Вы можете сжечь раздаточную коробку, когда вам даже не нужны задние колеса.

Наконец, по возможности следует выключать полный привод. Вы не хотите слишком много использовать эту систему, и вы не хотите, чтобы раздаточная коробка выполняла ненужную работу. Многие считают, что полный привод — это новинка, но это не новинка, которую можно использовать каждый день, не изнашивая раздаточную коробку.

ЗАКЛЮЧЕНИЕ

Приведенные выше советы помогут вам управлять любым полноприводным автомобилем. Раздаточная коробка в автомобиле дает мощность на задние колеса, но это не означает, что раздаточная коробка нерушима.Вам нужно быть осторожным с автомобилем, когда вы едете по обычным дорогам или шоссе, и вам следует постараться свести к минимуму езду по бездорожью. Сдайте свой автомобиль на регулярную замену масла, когда механик может проверить раздаточную коробку, и убедитесь, что у вас есть запланированные услуги по 30/60/90 тысячам, чтобы поддерживать шестерни и жидкость в раздаточной коробке в хорошем состоянии.

Является ли раздаточная коробка частью трансмиссии?

Сколько стоит замена раздаточной коробки?

Давайте кратко определимся, что такое раздаточная коробка. Раздаточная коробка является частью трансмиссии (включая полноприводные, полноприводные и другие автомобили с несколькими ведущими мостами). . В частности, этот механизм передает мощность от трансмиссии на переднюю и заднюю оси с помощью приводного вала. Раздаточная коробка также способна синхронизировать разницу между вращением передних и задних колес. Раздаточные коробки могут содержать один или несколько комплектов передач пониженного диапазона для внедорожной техники.

Обычно средняя стоимость замены высока — от 2389 до 2500 долларов.Затраты на рабочую силу обычно составляют около пятисот долларов. Эти оценки не включают налоги и сборы. Ремонт раздаточной коробки — это немного другой процесс и включает разные оценки.

Каковы симптомы неисправной раздаточной коробки?

Симптомы этого конкретного сценария полностью зависят от состояния компонента трансмиссии. Самые крайние случаи из-за неисправной раздаточной коробки говорят о полной потере полного или полного привода. Еще одно проявление серьезного повреждения трансмиссии — невозможность переключиться обратно на обычный или двухколесный привод с полного привода.

Убедитесь, что если у вас возникла проблема с автомобилем, вы правильно ее диагностируете. У вас есть проблемы с выбросами в результате испарения? Вам может понадобиться специалист по устранению утечек EVAP. Проконсультируйтесь со своим надежным механиком сегодня!

Можно ли отремонтировать раздаточную коробку?

Умение передвигаться по пересеченной местности важно для большинства автовладельцев, владеющих автомобилем с полным приводом. Если ваша способность переключаться на полный привод нарушена, вам нужно будет подумать о ремонте или замене раньше, чем позже.Этот процесс может быть дорогостоящим. Если преобладающие проблемы с вашей раздаточной коробкой небольшие, безусловно, существует возможность ремонта, а не замены, которая будет не такой дорогой . В таких случаях важно различать, существует ли проблема с передачей.

Что происходит, если раздаточная коробка выходит из строя?

Симптомы могут различаться в зависимости от марки и модели вашего автомобиля. В некоторых автомобилях карданный вал все время поворачивается вперед, а ступицы передних колес меняются.В других случаях приводной вал не вращается, пока переключатель или рукоятка селектора не войдут в зацепление с приводным валом. Даже в этом случае у него могут быть или не быть ступицы с автоблокировкой. Неизбежно, раздаточная коробка должна быть заменена, потому что транспортное средство будет неработоспособным, под влиянием того, какие именно системы вышли из строя.

Можно ли водить машину с плохой раздаточной коробкой?

Если вы не можете правильно переключать передачи в своем автомобиле, это свидетельствует о большой проблеме, которую необходимо решать как можно скорее.Вероятно, если вы продолжите движение, либо карданный вал, либо полуоси сломаются. Не рекомендуется водить машину, если вы считаете, что ваша машина испытывает такие серьезные проблемы.

Раздаточная коробка протекает

Одна из проблем, возникающих в системах переключения передач, — это утечки жидкости. Если вы почувствовали горький запах, исходящий от капота вашего автомобиля, возможно, возникла утечка из раздаточной коробки. Утечки жидкости, возникающие из вашей раздаточной коробки, могут быть вызваны ослабленной сливной пробкой, неисправностью уплотнения или неисправным подшипником внутри раздаточной коробки.

Проблемы с раздаточной коробкой

Существует ряд признаков неисправности коробки передач. Обратитесь к следующим пунктам для дальнейшей оценки.

• Утечка жидкости.
• Знак «Сервис 4WD» присутствует и горит.
• Дребезжание или треск при повороте.
• Ненормальный шум из центра автомобиля при движении.

Раздаточная коробка с дифференциалом

Давайте определим, что такое дифференциал.Дифференциалы выполняют ту же задачу, что и раздаточные коробки. Трансмиссия или коробка передач подстраиваются под мощность двигателя. Он определяет соответствующую скорость и крутящий момент, которые будут применяться к колесам. Дифференциал — это механизм, который передает мощность на два колеса одной оси в соответствующем соотношении. У автомобилей с полным приводом есть не только раздаточная коробка, но и дифференциал.

Пока трансмиссия и все соответствующие системы обслуживаются в современном автомобиле в плановом порядке, проблемы возникают нечасто.При ремонте автомобиля убедитесь, что ваш механик выполняет эти неотъемлемые механические функции процедурно.

Неисправная раздаточная коробка или трансмиссия

Даже для больших автолюбителей бывает сложно определить, связана ли проблема с трансмиссией в автомобиле или нет. В конце концов, оба этих механизма переключают передачи вашего автомобиля. Если вы испытываете трудности с переключением передач, возможно, неисправно уплотнение, удерживающее жидкость внутри раздаточной коробки.Когда жидкость протекает, она уменьшает объем жидкости, которая в данный момент находится в трансмиссии. Если вы заметили, что в вашей коробке передач возникают проблемы с переключением передач вверх или вниз, как можно скорее обратитесь к сертифицированному механику.

Возникли проблемы с трансмиссией? Наши дружелюбные операторы в L.A. NTX Transmissions доступны по телефону __PHONE__ . Узнайте больше о своей раздаточной коробке в Инглвуде, Калифорния.

Функция раздаточной коробки, уровень и состояние жидкости · BlueStar Inspections

Раздаточная коробка является центром трансмиссии полноприводных автомобилей и некоторых полноприводных автомобилей.Установленный на задней части трансмиссии, он разделяет мощность двигателя и передает ее на переднюю и заднюю оси с помощью переднего и заднего приводных валов. Он также синхронизирует разницу во вращении передних и задних колес и может содержать один или несколько наборов передач пониженного диапазона для использования на бездорожье.

Передачи пониженного диапазона в раздаточной коробке позволяют автомобилю двигаться на гораздо более низких скоростях, продолжая работать в пределах используемого диапазона мощности или диапазона оборотов двигателя. Это также увеличивает крутящий момент на осях.Передачи пониженного диапазона используются во время медленных или экстремальных маневров по бездорожью, таких как движение по опасным дорогам, ползание по камням или при буксировке тяжелого груза. Эта функция часто отсутствует на полноприводных автомобилях.

На некоторых транспортных средствах, например полноприводных грузовиках или транспортных средствах, предназначенных для бездорожья, раздаточная коробка управляется водителем. Водитель может включить раздаточную коробку в режим привода на два или четыре колеса. Иногда это достигается с помощью переключателя передач, аналогичного механической коробке передач.На некоторых автомобилях раздаточная коробка может управляться электроникой с помощью переключателя или кнопки. У других есть раздаточные коробки, которые нельзя выбрать и постоянно заблокированы в режиме полного привода. Этот тип раздаточной коробки еще можно назвать межосевым дифференциалом.

Если вы проанализируете раздаточную коробку, вы найдете несколько компонентов, которые являются общими для всех раздаточных коробок, например, первичный вал. Входной вал вращается трансмиссией и соединен с двумя выходными валами: один вращает передний приводной вал, а второй — задний.Большинство современных раздаточных коробок также имеют дифференциал. Дифференциал раздаточной коробки такой же, как и дифференциал в осях. Это позволяет одному выходу вращаться с другой скоростью, чем другой, чтобы избежать заедания трансмиссии на твердых поверхностях.

Три основных типа раздаточных коробок: неполный 4WD, полный рабочий день 4WD и активный 4WD.

Неполный полный привод — наиболее распространенный тип раздаточной коробки. Он позволяет управлять автомобилем с приводом на два колеса, полным приводом в высоком диапазоне (4Hi) и полным приводом в нижнем диапазоне (4Lo).В режиме 4Hi обычно используется дифференциал для улучшения управляемости. Системы неполного полного привода обеспечивают более плавную работу на асфальте и лучшую экономию топлива, поскольку передний карданный вал и ось могут быть полностью отключены от источника питания. Самые прочные раздаточные коробки — это, как правило, системы неполного рабочего дня, поскольку они предназначены для реального использования на бездорожье, часто в грузовых автомобилях и грузовых автомобилях.

Постоянный 4WD — простейший тип раздаточной коробки. Он постоянно передает мощность на переднюю и заднюю оси.Чтобы устранить или, по крайней мере, уменьшить заедание трансмиссии на твердых поверхностях, в раздаточной коробке этого типа также используется дифференциал высокого диапазона. Некоторые предлагают положение блокировки 4Hi, которое блокирует дифференциал для улучшения сцепления на скользкой поверхности, но также вызывает заедание при работе на сухом асфальте.

Active 4WD — это самый простой в использовании тип раздаточной коробки, поскольку он не требует никаких действий со стороны водителя. Было разработано множество систем с полной и частичной занятостью, в которых используются электронные, компьютеризированные или механические средства для регулировки количества мощности, передаваемой на оси, в зависимости от пробуксовки колес. У них есть множество названий и уровней производительности, но они обеспечивают некоторые преимущества системы неполного рабочего дня, при этом владельцу даже не нужно что-либо менять. Active 4WD был разработан для плавной работы без какого-либо вмешательства со стороны водителя, и его можно найти во всем, от грузовиков до роскошных спортивных автомобилей.

Основное различие между раздаточной коробкой автомобиля с полным приводом и коробкой передач с полным приводом заключается в том, что последний не предлагает дополнительного крутящего момента, умножающего низкое передаточное число, используемое для серьезного бездорожья.В полноприводных автомобилях необходимо учитывать проскальзывание трансмиссии, чтобы избежать заедания трансмиссии. Это достигается за счет включения дифференциалов внутри раздаточной коробки.

Раздаточная коробка работает всегда, независимо от того, используете ли вы полный привод на своем автомобиле или нет. Уровень и состояние жидкости в раздаточной коробке следует проверять каждый раз при замене масла. Раздаточные коробки могут быть заполнены трансмиссионным маслом, жидкостью для автоматических трансмиссий (ATF) или специальными смазочными материалами.Важно регулярно проверять раздаточную коробку на наличие повреждений, утечек или других проблем. Уровень и состояние жидкости также должны быть проверены, поскольку жидкость раздаточной коробки может вытекать из уплотнений выходного вала, уплотнения первичного вала, прокладок картера, а также через прокладки контрольной и сливной пробок.

Если вы планируете приобрести автомобиль с раздаточной коробкой, попросите сертифицированного специалиста ASE визуально осмотреть внешний вид корпуса, уровень и состояние жидкости и совершить пробную поездку на автомобиле, чтобы убедиться, что система полного или полного привода работает должным образом .Следуйте рекомендациям производителя транспортного средства относительно типа жидкости в раздаточной коробке и частоты ее замены. Если масло в раздаточной коробке загрязнено, на нем видны металлические частицы или оно имеет черный цвет, его следует немедленно заменить.

3 признака неисправности раздаточной коробки

Трансмиссия — не совсем одна из самых деликатных частей вашего автомобиля, но она требует правильного ухода, чтобы она работала должным образом. Перегрев — самая распространенная проблема трансмиссии, и если ее не устранить, это может привести к более серьезным проблемам.

Наряду с регулярным обслуживанием, понимание причины и симптомов перегрева коробки передач может помочь вам продлить срок службы коробки передач.

Признаки перегрева коробки передач

Трансмиссионная жидкость отвечает за поддержание надлежащей смазки деталей трансмиссии и за охлаждение, необходимое для предотвращения возгорания трансмиссии. Один из самых простых способов определить, перегревается ли трансмиссия, — это проверить наличие проблем с жидкостью.Например, проверьте, имеет ли трансмиссионная жидкость, обычно розовая или красная, темно-коричневый цвет.

Если трансмиссионная жидкость имеет цвет от темно-коричневого до черного, это означает, что жидкость горит из-за перегрева трансмиссии. Еще один распространенный признак перегрева коробки передач — запах горящей трансмиссионной жидкости.

Коробка передач, которая часто перегревается, может вызвать утечку жидкости из коробки передач, поэтому, если вы постоянно заменяете жидкость, это хороший признак утечки.

Пробуксовка трансмиссии также свидетельствует о низком уровне, загрязнении или сгоревшей трансмиссионной жидкости.

Вы также должны знать о лампе проверки двигателя. Хотя есть несколько причин, по которым может загореться индикатор проверки двигателя, это часто является ранним признаком перегрева коробки передач.

Причины перегрева трансмиссии

Хотя наиболее частой причиной перегрева трансмиссии является низкий уровень или грязь трансмиссионной жидкости, существует несколько других возможных причин, включая следующие.

Неисправный соленоид

Это предотвращает попадание трансмиссионной жидкости в трансмиссию и вызывает перегрев трансмиссии.

Использование вашего автомобиля для буксировки тяжелых грузов

Это может привести к быстрому перегреву трансмиссии, поскольку дополнительный вес заставляет трансмиссию работать больше, чем обычно.

Часто буксируемый автомобиль

Это может вызвать проскальзывание лент и муфт, особенно когда ведущие колеса не касаются земли.В результате в трансмиссию может попасть мусор и вызвать ее перегрев.

Плохие привычки вождения

К ним относятся переключение передач вверх и вниз и постоянное нажатие на тормоза и акселератор. Выполнение этих действий заставит трансмиссию работать тяжелее, чем обычно. Перегруженная трансмиссия быстрее изнашивает рабочие детали, такие как соленоид, в результате чего жидкость не перекачивается в трансмиссию.

Вождение в жарком климате

Экстремальные температуры наружного воздуха повышают температуру жидкости в покое, поэтому она становится теплее, чем обычно, — даже до запуска двигателя.Если вы заметили воющий звук, исходящий из коробки передач, это может быть связано с тем, что температура жидкости слишком высока для охлаждения коробки передач.

Предотвращение перегрева

Предотвратить перегрев трансмиссии зачастую так же просто, как выполнить плановое техническое обслуживание. Обязательно проверяйте трансмиссионную жидкость примерно раз в месяц. Частая проверка жидкости позволит вам уловить низкий уровень жидкости или грязную жидкость до того, как это вызовет проблему.

Также необходимо регулярно менять трансмиссионную жидкость.Самый простой способ не забыть заменить трансмиссионную жидкость — это делать это каждый раз, когда вы отправляете автомобиль на замену масла. Если вы едете в жарком климате или буксируете тяжелые грузы, меняйте жидкость чаще.

Заехать American & Foreign Transmission Service сегодня, чтобы убедиться, что ваша трансмиссия работает наилучшим образом.

Как они работают и их общие проблемы

Если у вас есть полноприводный автомобиль, вам придется иметь дело не только с трансмиссией, но и с раздаточной коробкой.Без раздаточной коробки ваш автомобиль или грузовик не сможет переключиться из двухколесного режима в полноприводный. Здесь вы найдете дополнительную информацию о том, что делает раздаточная коробка, распространенные проблемы и рекомендуемое обслуживание.

Основное назначение этого компонента — распределение мощности двигателя на все четыре колеса. Когда вы ведете машину, передние и задние колеса не вращаются с одинаковой скоростью. Обычно это не проблема, если автомобиль приводится в движение только двумя колесами. Однако все обстоит иначе, когда автомобиль или грузовик должен приводиться в движение всеми четырьмя колесами.Раздаточная коробка соединяет переднюю и заднюю оси и синхронизирует их скорость вращения.

Изначально раздаточные коробки были разделены на частичную и полную. Версии с неполной загрузкой позволяют при необходимости переходить с двухколесного привода на четырехколесный. Это можно сделать, заблокировав ступицы, или на ходу изнутри автомобиля.

Версии

Full-Time всегда имеют полный привод и имеют механизмы, компенсирующие движение по твердым, гладким поверхностям, таким как шоссе.Некоторые новые автомобили имеют гибридную или управляемую компьютером систему, которая легко переключается с двухколесного привода на полный в зависимости от дорожных условий.

Со временем раздаточные коробки могут изнашиваться и ломаться в зависимости от того, как вы используете свой автомобиль. Большинство проблем проявляются в виде одного или нескольких из следующих четырех симптомов.

Негерметичные уплотнения

Как и ваша трансмиссия, в трансмиссии используется смазка для обеспечения плавной работы деталей и правильной работы уплотнений.Со временем эти уплотнения изнашиваются, высыхают и начинают протекать. Если вы не будете осторожны, вы можете потерять достаточно жидкости, чтобы вызвать недостаточную смазку и повредить внутренние компоненты.

Выскакивание из шестерни

Выскакивание передачи — признак серьезных внутренних проблем. Это означает, что ваши шестерни изношены до такой степени, что они не могут удерживать транспортное средство ни с двухколесным, ни с полным приводом. Проблема часто возникает постепенно, поскольку шестерни со временем изнашиваются.

Странные шумы

Странные звуки, похожие на выскакивание из коробки передач, являются признаком износа компонента или отсутствия смазки. Если у вас раздаточная коробка с цепным приводом, это может означать, что ваша цепь повреждена, растянута или смещена. Если у вас используются шестерни, то одна или несколько шестерен изношены или повреждены.

Неисправность двигателя

Некоторые современные автомобили оснащены двигателем, который упрощает переключение между полным приводом и переключением передач.Это обычное явление в автомобилях с управляемыми компьютером, чувствительными к дороге системами переключения передач. Если мотор выйдет из строя, то вы не сможете перейти на полный привод, когда он вам нужен больше всего. Контрольная лампа обслуживания полного привода также должна загореться на панели приборов.

Раздаточные коробки

в основном безотказны, но требуют регулярного обслуживания. Основное обслуживание, в котором нуждаются почти все раздаточные коробки, — это замена жидкости. Как и моторное масло, жидкость со временем может загрязняться, поскольку присадки разрушаются и теряют свою эффективность.Интервал технического обслуживания зависит от рекомендаций вашего производителя. Если вы используете свой автомобиль для буксировки, вам может потребоваться увеличить интервал замены жидкости.

Дополнительные сведения о том, какая у вас раздаточная коробка и ее техническое обслуживание, могут помочь вам эффективно использовать ее и поддерживать ее работоспособность в долгосрочной перспективе. Однако, если у вас возникли проблемы с запуском вашего автомобиля или грузовика с полным приводом, то лучше всего обратиться к опытному механику.

У All Transmission World есть механики в нескольких местах в Орландо, которые разбираются в раздаточных коробках и других проблемах с полноприводными автомобилями.Позвоните нам сегодня, чтобы начать.

причин отказа раздаточной коробки в автомобилях

by techplusaadmin 31 января, 2019

Когда вы ищете новый автомобиль, скорее всего, вы ищете самый прочный, безопасный и долговечный автомобиль, который вы можете найти. Вы ищете лучшие торговые марки, которые олицетворяют силу и роскошь. Вы стремитесь к долгосрочному удовлетворению потребностей клиентов. Однако независимо от того, насколько прочен, безопасен или долговечен ваш новый или подержанный автомобиль, он подвержен проблемам. Проблемы с трансмиссией и раздаточной коробкой , в частности, очень распространены в некоторых моделях.Это проблемы, которые не только дороги, но и неудобны, поэтому важно знать об их симптомах, чтобы вы могли определить, когда проблема возникает, пока не стало слишком поздно. Одна из проблем, на которую следует обратить внимание, — это проблемы с раздаточной коробкой.

Что такое раздаточная коробка?

Внутри вашего автомобиля есть компонент, называемый раздаточной коробкой. Этот компонент расположен внутри трансмиссии и отвечает за передачу мощности на колеса .Мощность в вашем автомобиле изначально вырабатывается трансмиссией, а от трансмиссии она должна поступать на оси , которые позволяют колесам вращаться. Передача этой мощности на оси — это работа раздаточной коробки. В раздаточную коробку также входит регулировка поворота шин во время движения. Ваша машина не будет ездить так же хорошо, как раньше, если ваша раздаточная коробка начнет выходить из строя. Если вы заметили, что производительность вашего автомобиля значительно снизилась, важно как можно скорее обратиться к профессиональному механику, чтобы выяснить, что его вызывает.

Что вызывает отказ раздаточной коробки?

Причин отказа раздаточной коробки может быть много, но две наиболее распространенные — это отказ уплотнения вала и большой пробег . По мере того, как вы продолжаете использовать свой автомобиль, вы увеличиваете его пробег, и когда это происходит, это просто приводит к износу всех компонентов вашего автомобиля. Это естественный процесс для транспортных средств, но если вы не обслуживаете свой автомобиль должным образом, вы заметите, что чем выше ваш пробег, чем старше ваш автомобиль, тем выше риск поломки раздаточной коробки.Кроме того, уплотнение вала, которое находится на раздаточной коробке, предназначено для предотвращения утечки гидравлической жидкости . Но если он начнет протекать из-за неисправности уплотнения вала, это вызовет множество проблем с вашей трансмиссией и переключением передач.

Каковы симптомы отказа раздаточной коробки?

Отказ раздаточной коробки — потенциально серьезная проблема, но у нее есть симптомы, которые можно заметить на ранней стадии. Вы можете увидеть утечку гидравлической жидкости из-под автомобиля.Вы можете заметить проблемы с переключением передач во время вождения. Если в остальном ваш автомобиль работает плавно, и у вас внезапно возникают проблемы с переключением передач, а также слышен скрежет , который сопровождает эти проблемы, это может быть опасным признаком. Этот скрежет обычно связан с утечкой гидравлической жидкости. Чем дольше длится эта проблема, тем опаснее она становится для здоровья вашего автомобиля.

Во всех этих случаях симптомы очень легко заметить, если вы знаете, что искать.Как только они начнут проявляться, вы можете сдать свой автомобиль на техосмотр. Если возникла проблема с раздаточной коробкой, будьте уверены, наши профессионалы диагностируют ее и немедленно предложат решение. Это не тот вид ремонта, который вы хотите выполнять самостоятельно, особенно если у вас ограниченный опыт работы с автомобилями.

Нанимайте профессионалов в TechPlus

Если вам нужна помощь при отказе раздаточной коробки или

, у вас возникли другие проблемы с вашим автомобилем, принесите свой автомобиль на осмотр сегодня, и мы можем предложить быстрое и доступное решение , которое быстро вернет вас в путь .У нас удобное месторасположение и мы рады помочь. Так что позвоните нам в TechPlus Automotive. Мы удобно расположены по адресам Phoenix , Paradise Valley , McCormick Ranch и Scottsdale, AZ , и наши специалисты по обслуживанию готовы помочь вам. Позвоните или зайдите сегодня, чтобы записаться на прием.

Ремонт и обслуживание раздаточной коробки

Возможно, вы мало что знаете о раздаточных коробках, но если у вас полноприводный автомобиль, то он у вас есть.Это гарантирует, что мощность доступна как для передней, так и для задней оси. Например, если у вас заднеприводный внедорожник, мощность передается на задние колеса, пока вам не понадобится полный привод. В этот момент включается раздаточная коробка и передает часть мощности на передние колеса. Вы можете использовать рычаг переключения передач, чтобы перейти в полный привод, или это может быть кнопка на приборной панели, или он может даже автоматически перейти в полный привод, в зависимости от вашего автомобиля.

Раздаточная коробка обслуживается путем периодического слива жидкости и замены ее свежей.Мы также проверяем на предмет протечек и повреждений. Жидкость раздаточной коробки охлаждает и смазывает шестерни, цепи, подшипники, валы и другие детали. Со временем присадки в жидкости изнашиваются, и она перестает защищать. Кроме того, металлические части и материал сцепления изнашиваются и загрязняют жидкость. Послушайте, в раздаточной коробке нет фильтра, поэтому, если загрязнение останется слишком долго, это еще больше ускорит износ.

Теперь в руководстве пользователя может не быть рекомендованного интервала, когда вам следует менять жидкость в раздаточной коробке, поэтому обратитесь к консультанту по обслуживанию.Есть несколько факторов, которые влияют на то, как часто вам следует менять жидкость, поэтому скажите ей, как часто вы используете полный привод, если вы едете во влажной среде, например, при пересечении ручьев или по грязи и снегу. Такие вещи действительно сокращают интервал замены.

Детали раздаточной коробки со временем изнашиваются, и вам придется ремонтировать их. Но правильное обслуживание вашей раздаточной коробки сохранит этот день как можно дальше в будущем.

Auto Clinic стремится предоставить самое лучшее в услуги по техническому обслуживанию и ремонту автомобилей с пятизвездочным обслуживанием клиентов.
